Обзор материнской платы Asus TUF Gaming B860M-Plus WiFi форм-фактора microATX на чипсете Intel B860
Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий между тремя чипсетами семейства 800: Z890, B860 и H810. Параметры B760 также приведены в последней колонке.
| Особенности | Z890 | B860 | H810 | B760 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core Ultra 2xx | Core Ultra 2xx | Core 14/13/12 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 20 версии 5.0 = 20 | 16 версии 5.0 = 16 | 16 версии 5.0 & 4 версии 4.0 = 20 |
| Версия PCIe (чипсет) | 4.0 | 4.0 | 4.0 | 3.0 & 4.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 14 версии 4.0 & 4 SATA = 18 | 8 версии 4.0 & 4 SATA = 12 | 10 версии 4.0 & 4 версии 3.0 или 4 SATA = 14 |
| Количество портов SATA 6.0 Gb/s до | 8 | 4 | 4 | 4 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x8 | x4 | x4 | x4 |
| Поколение ОЗУ | DDR5 | DDR5 | DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 |
| Порты USB4 (40Gbps)(процессор) до | 2 | 1 | 1 | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 2 | 0 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 4 | 2 | 4 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 6 | 4 | 6 |
| Порты USB 2.0 до | 14 | 12 | 10 | 12 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E |
В текущих условиях резкого роста стоимости памяти DDR5 в целом спрос на современные ПК упал, однако не забываем, что такой тип памяти массово выпускается уже достаточно давно, уже многие потребители обладают модулями DDR5, которым требуется лишь смена платформы или матплаты внутри когорты устройств с поддержкой DDR5. Вот таким пользователям информация о той или иной материнке с поддержкой LGA1851 может быть интересна.
Комплектация

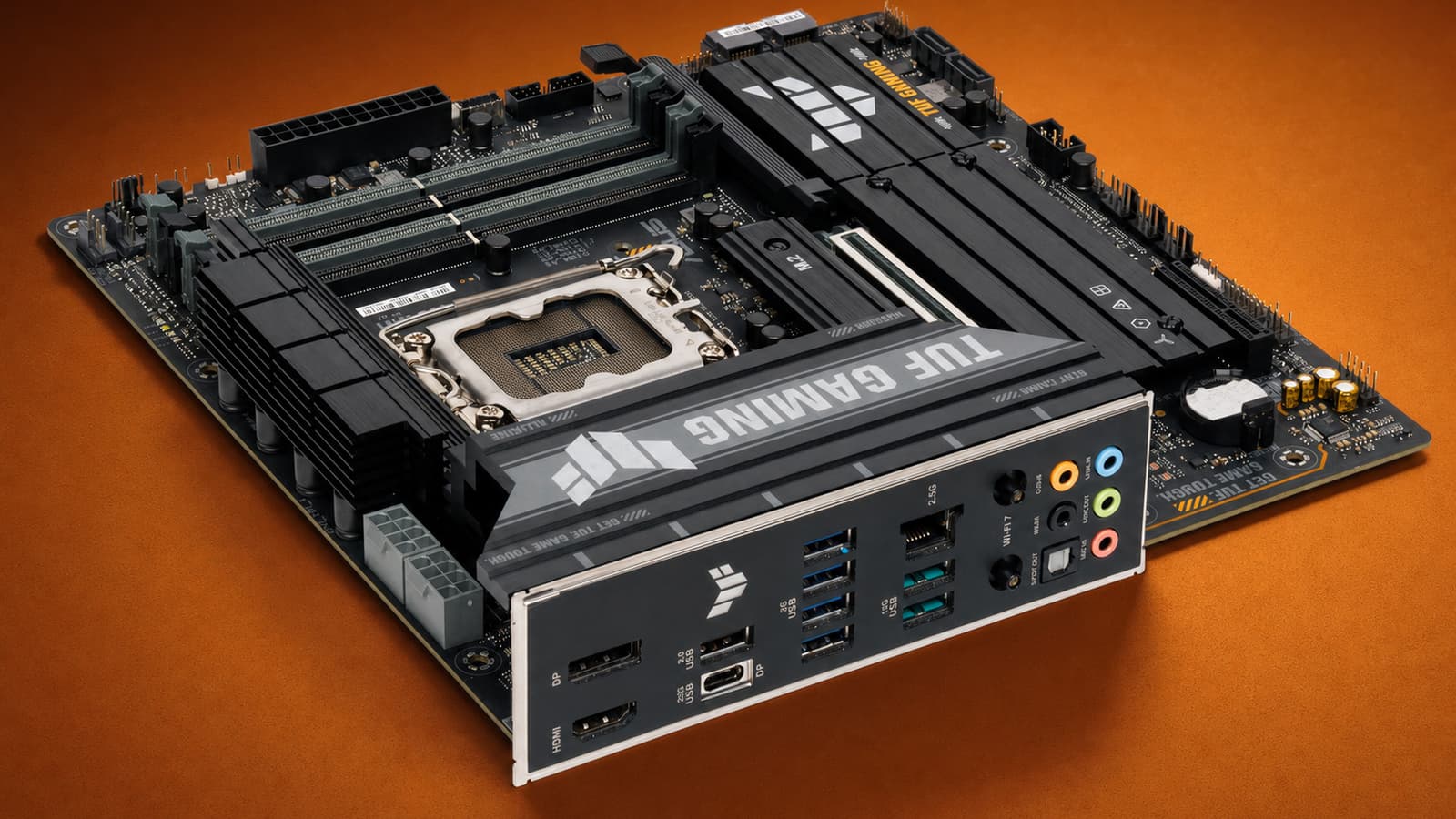

Объект сегодняшнего исследования: материнская плата Asus TUF Gaming B860M-Plus WiFi.
Эта матплата принадлежит к игровой серии TUF Gaming, которая позиционируется на уровень ниже флагманской серии ROG, поэтому данная плата должна иметь ассортимент периферии среднего уровня без излишеств, но при этом модель имеет внешний тактовый генератор, поэтому может быть интересна любителям разгонов.
Asus TUF Gaming B860M-Plus WiFi поставляется в коробке стандартного дизайна серии TUF Gaming в черно-серых тонах. Комплект размещен в картонных отсеках рядом с платой.

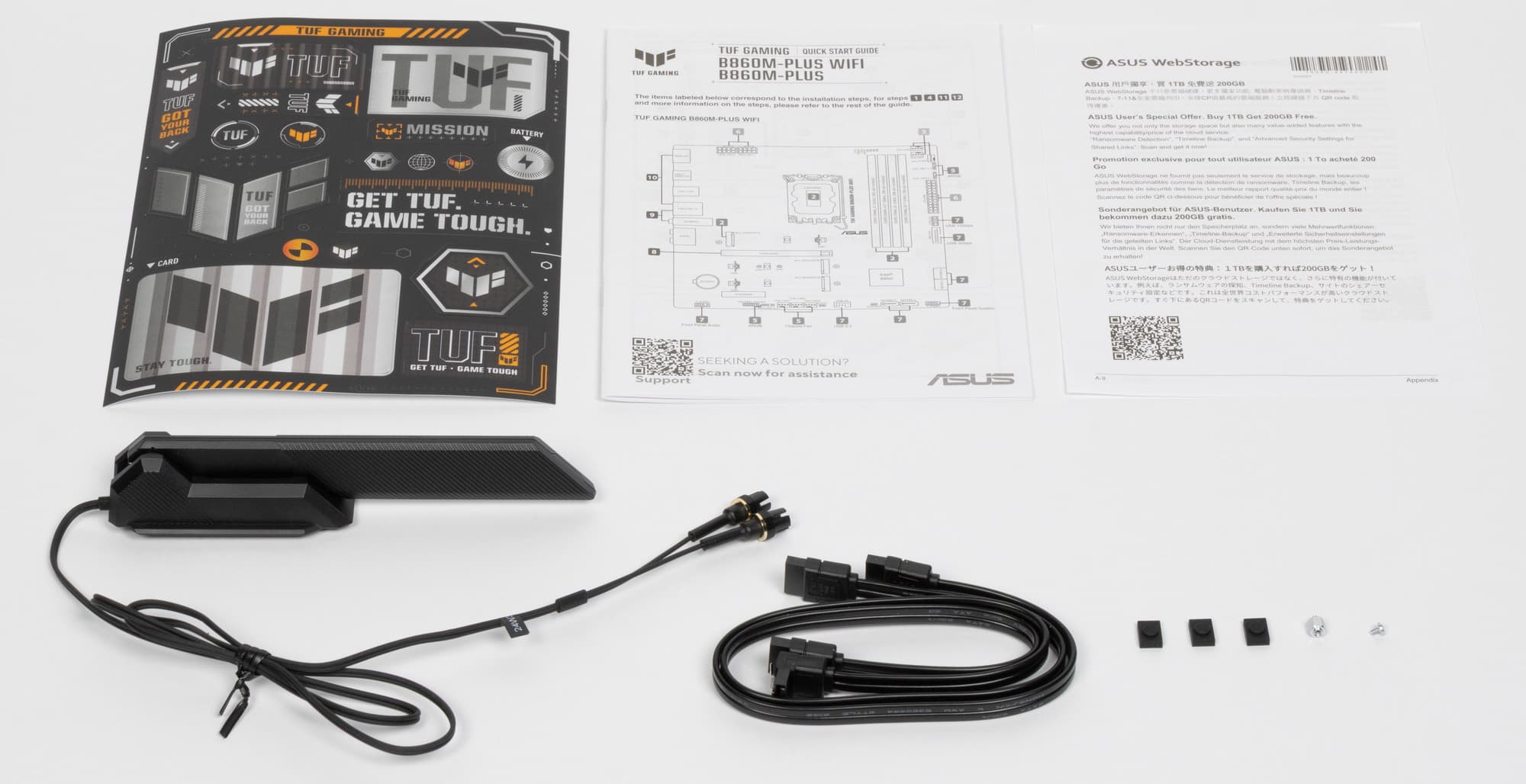

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- два кабеля SATA,
- запасные элементы для стоек в слотах M.2,
- антенна встроенного Wi-Fi-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

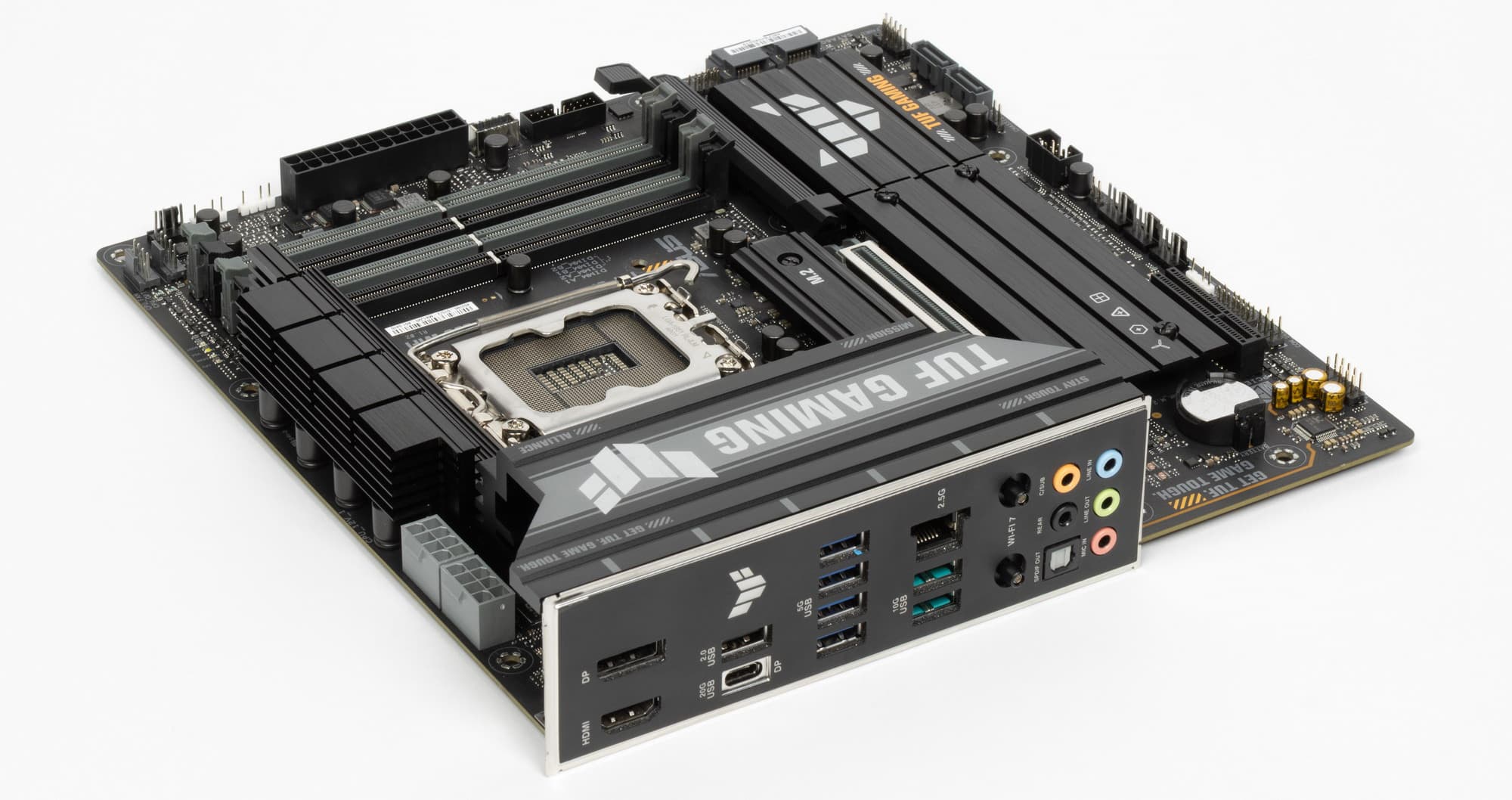

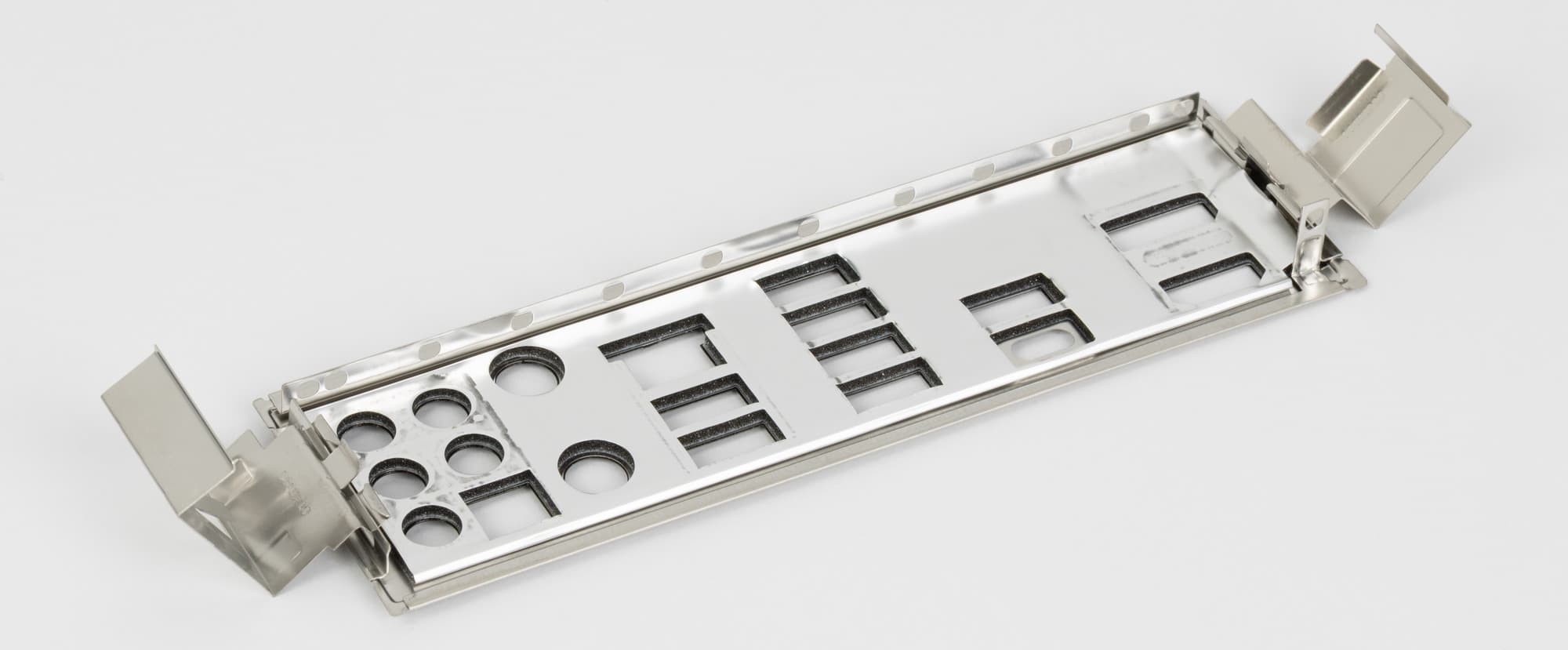

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

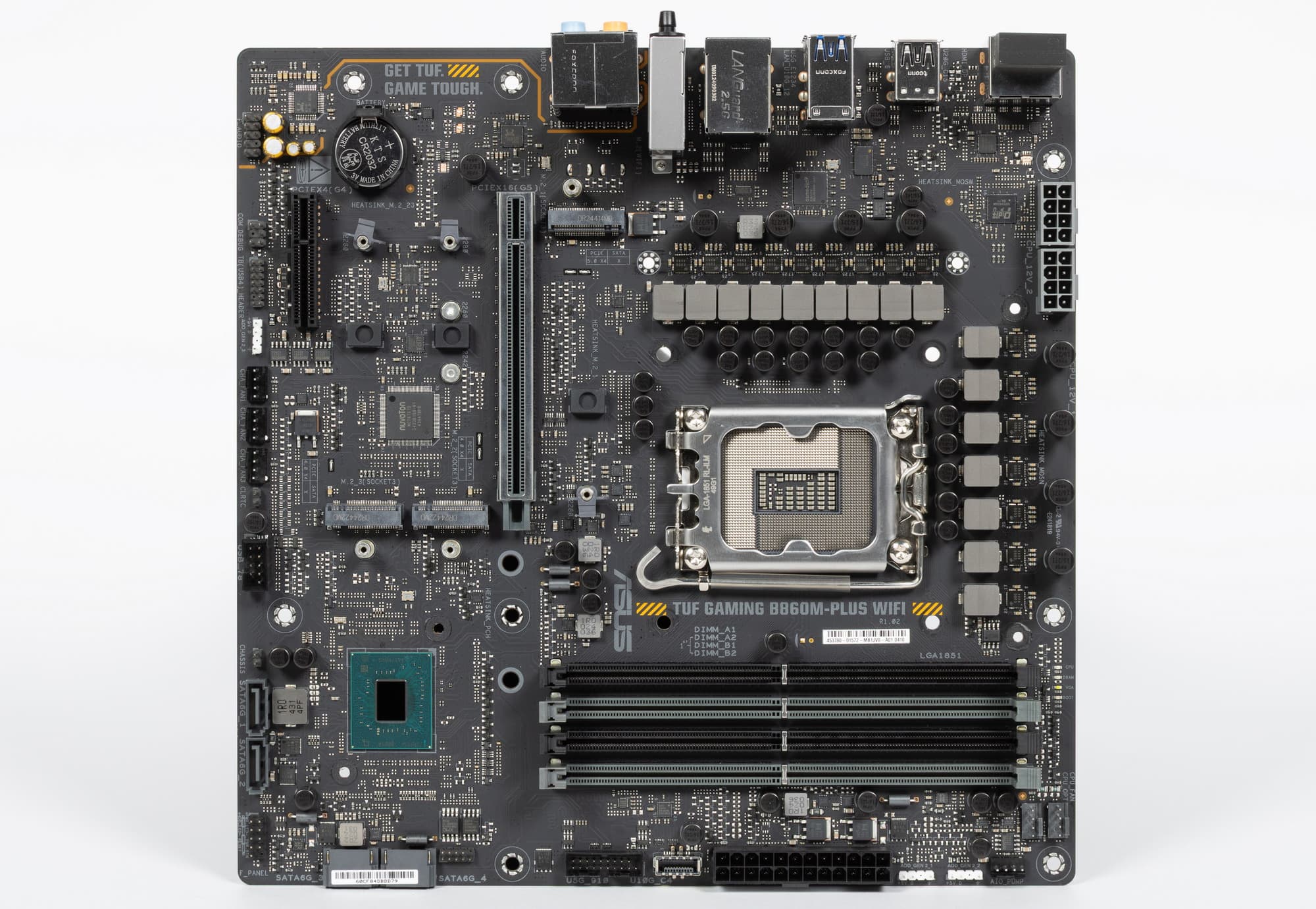

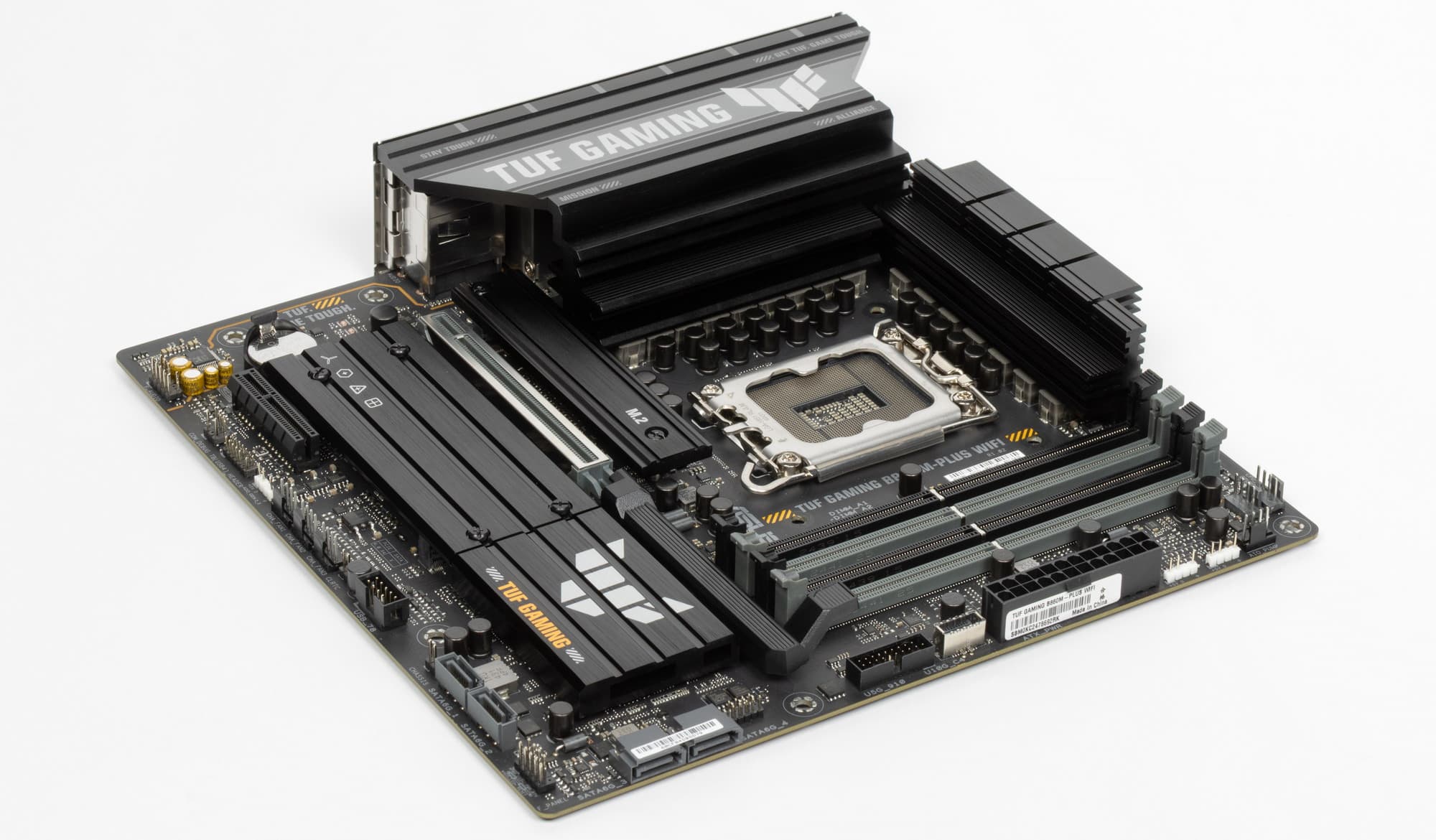

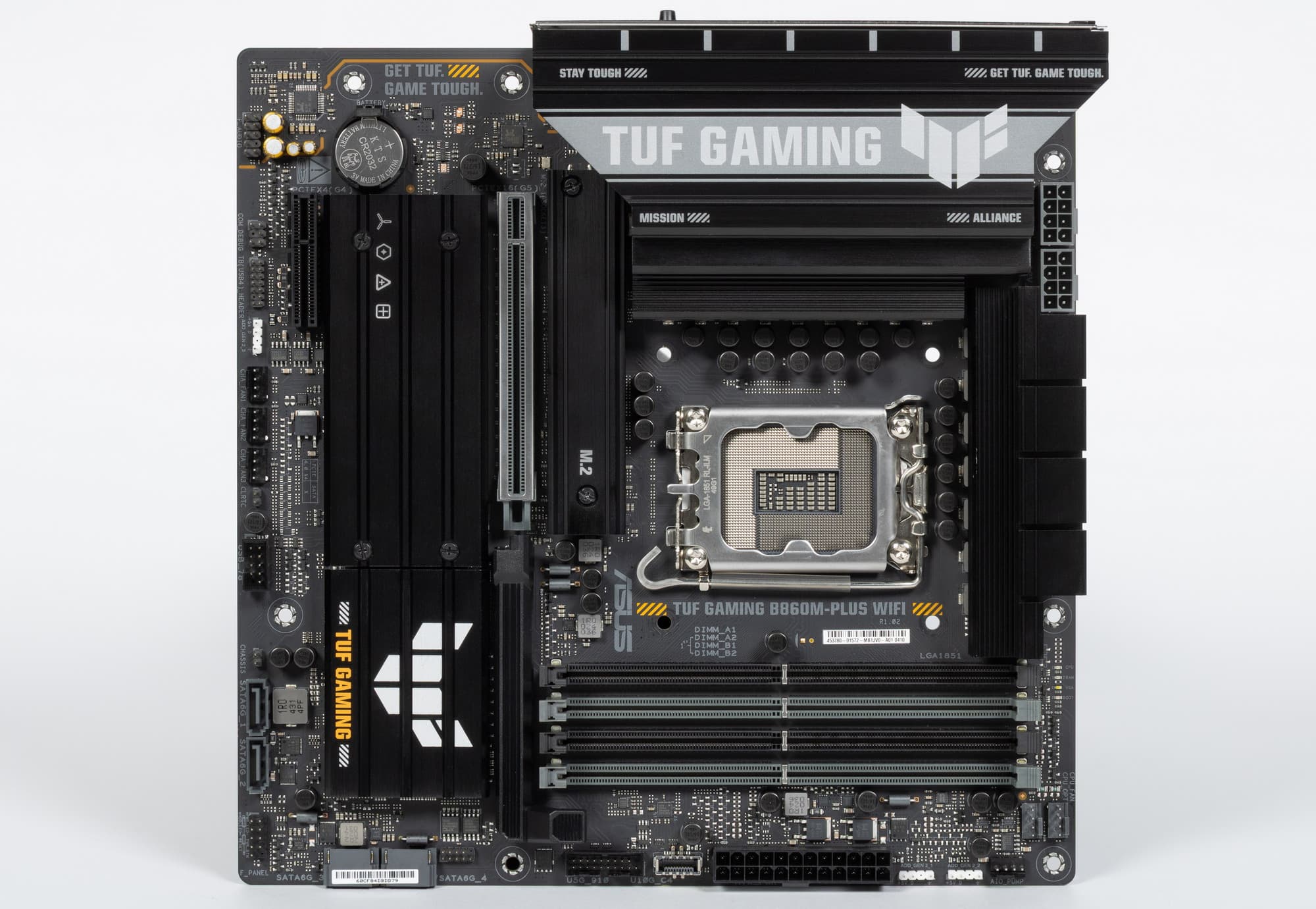

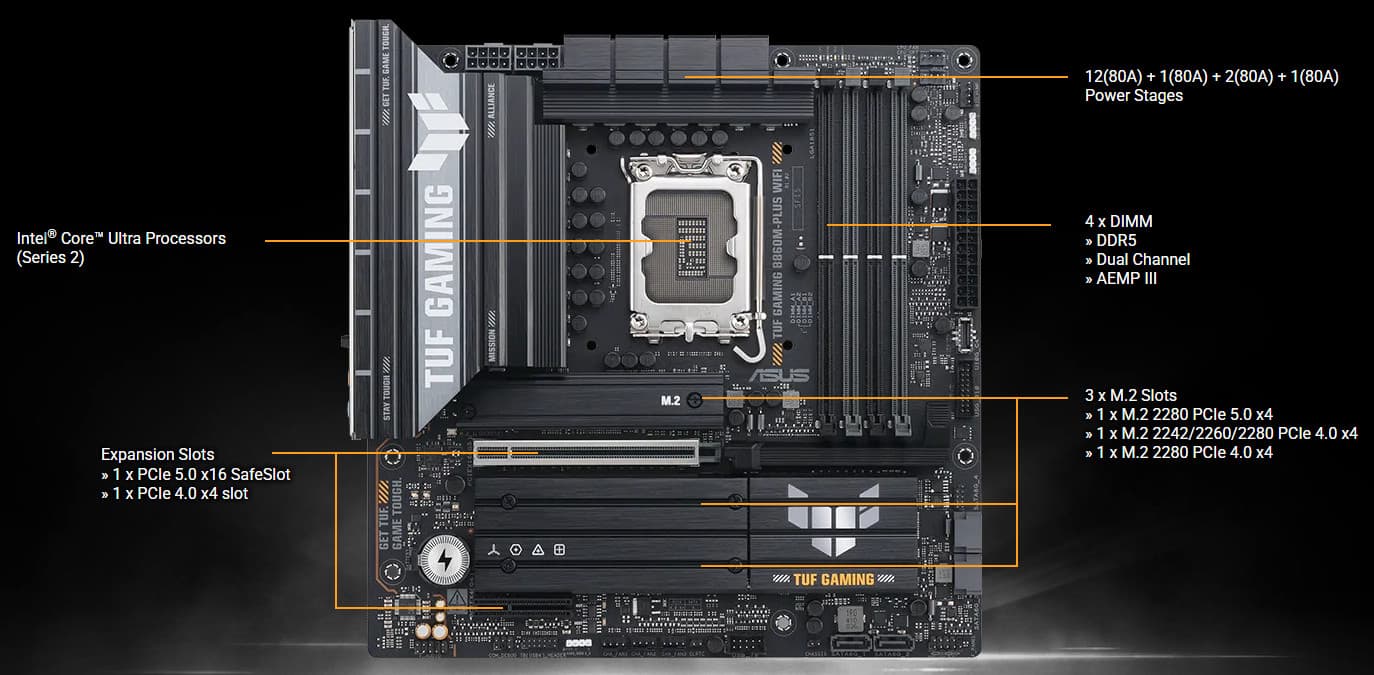

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming B860M-Plus WiFi имеет размеры 244×244 мм, поэтому выполнена в форм-факторе microATX, и на ней имеются 8 монтажных отверстий для установки в корпус.

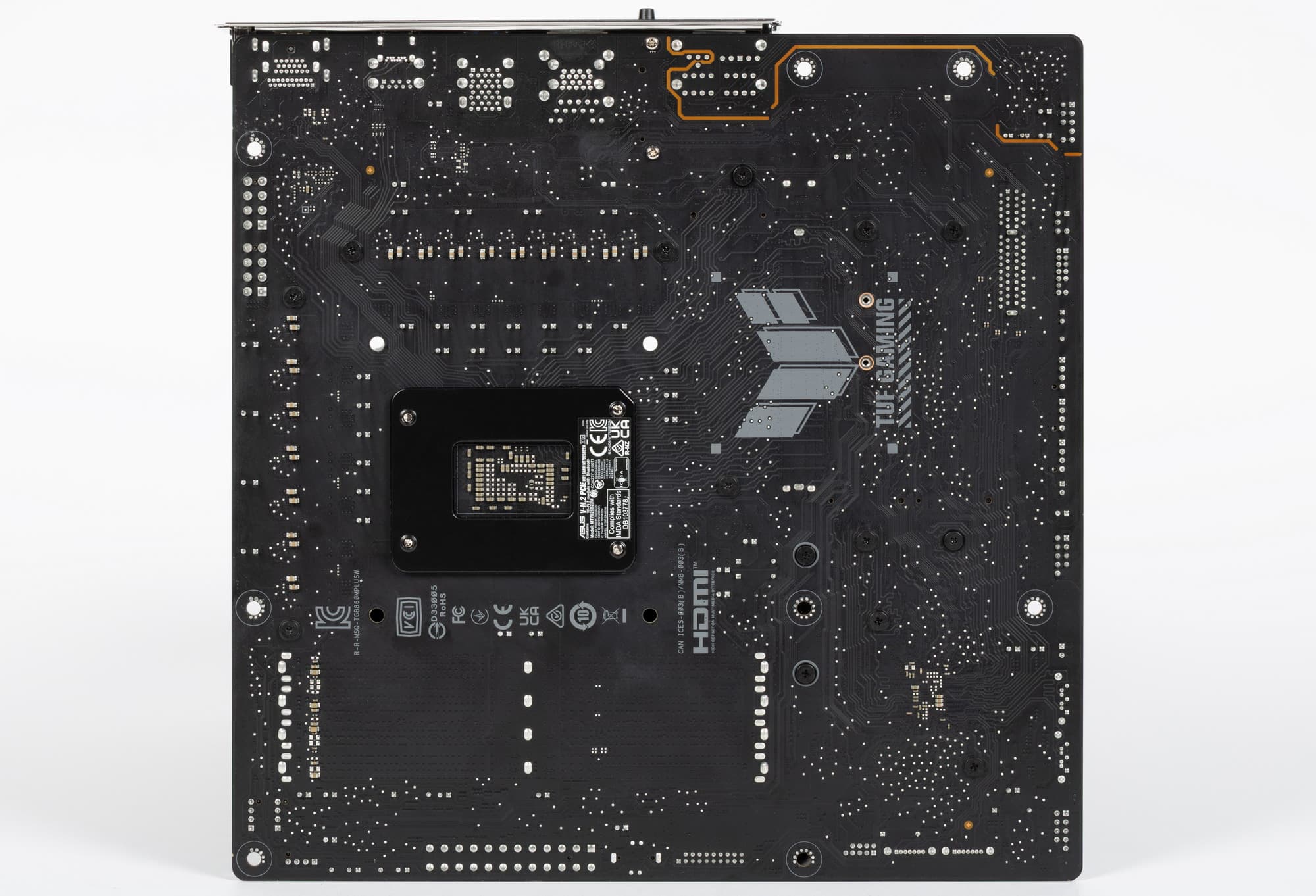

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel B860 |
| Память | 4 × DDR5, до 8800 МТ/с (XMP), до 256 ГБ, два канала (DIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125D Ethernet 2.5 Гбит/с 1 × MediaTek Dual Band Wireless MT7922 (Wi-Fi6E 802.11a/b/g/n/ac/ax (2,4/5/6 ГГц) + Bluetooth 5.3) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, CPU, режим x16) 1 × PCIe 4.0 x16 (PCIe x4, B860, режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B860) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280) 1 × M.2 (M.2_2, B860, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_3, B860, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 3 × USB 2.0: 1 внутренний разъем на 2 порта + 1 порт Type-A (B860) 6 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B860) + 4 порта Type-A (синие)(ASM1074) 3 × USB 3.2 Gen2: 1 внутренний разъем Type-C + 2 порта Type-A (зеленые)(B860) 1 × USB 3.2 Gen2x2: 1 порт Type-C (B860+RTS5439) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 2.0 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 аудиоразъем оптический S/PDIF 1 × HDMI (выход) 1 × DP (выход) 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем для сброса CMOS 1 разъем аудио для передней панели корпуса 1 разъем для подключение дискретных карт Thunderbolt4 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | microATX (244×244 мм) |
| Стоимость | чуть больше 20 тысяч рублей на момент публикации обзора |
Основная функциональность: чипсет, процессор, память

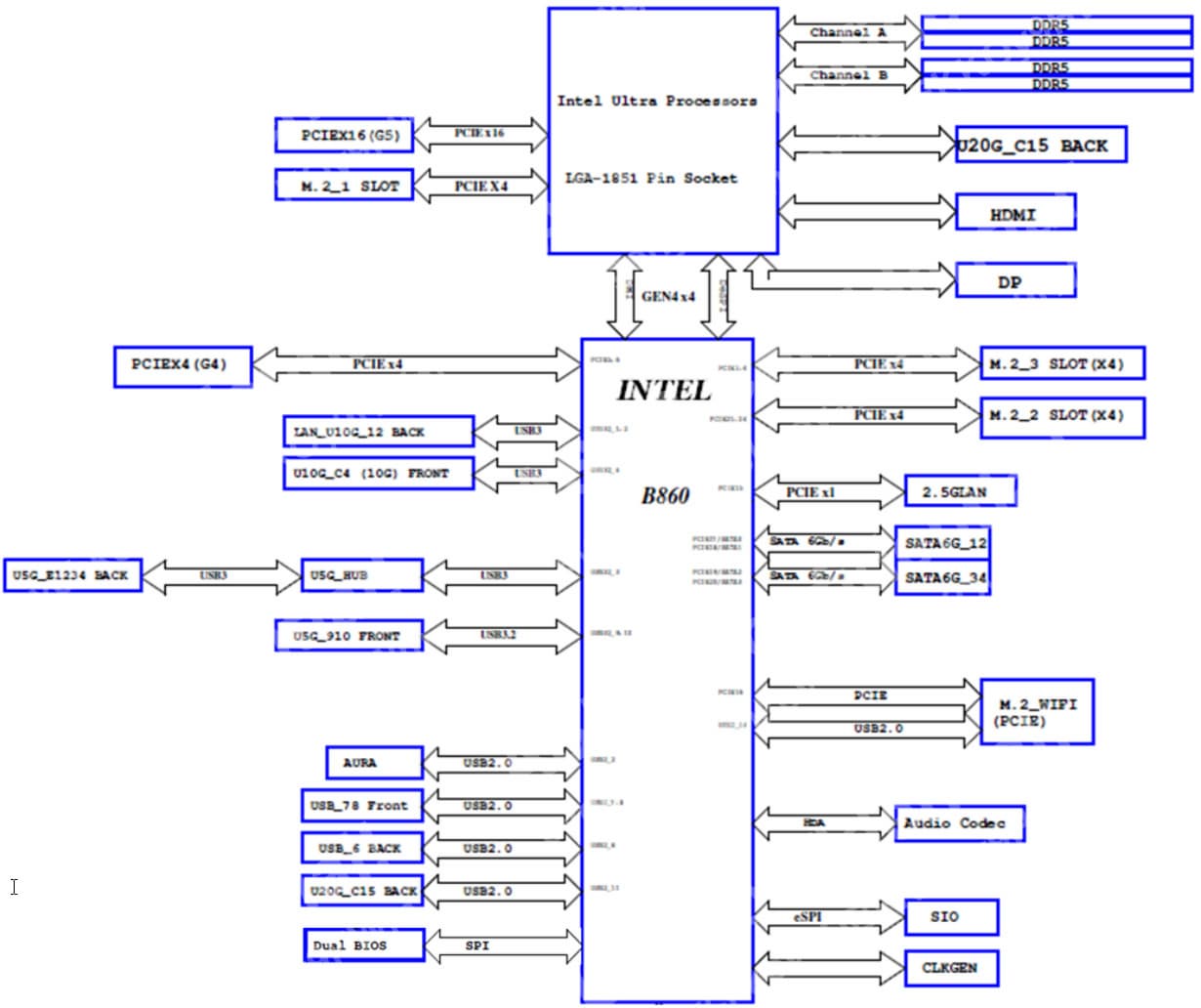

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 8800 МТ/с.
Все процессоры Core Ultra 2xx в целом поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
Однако следует учесть, что в матплатах на B860 потенциал процессоров урезан до:
- 1 порт USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
При этом взаимодействие с B860 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA на относительно современных кодеках более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

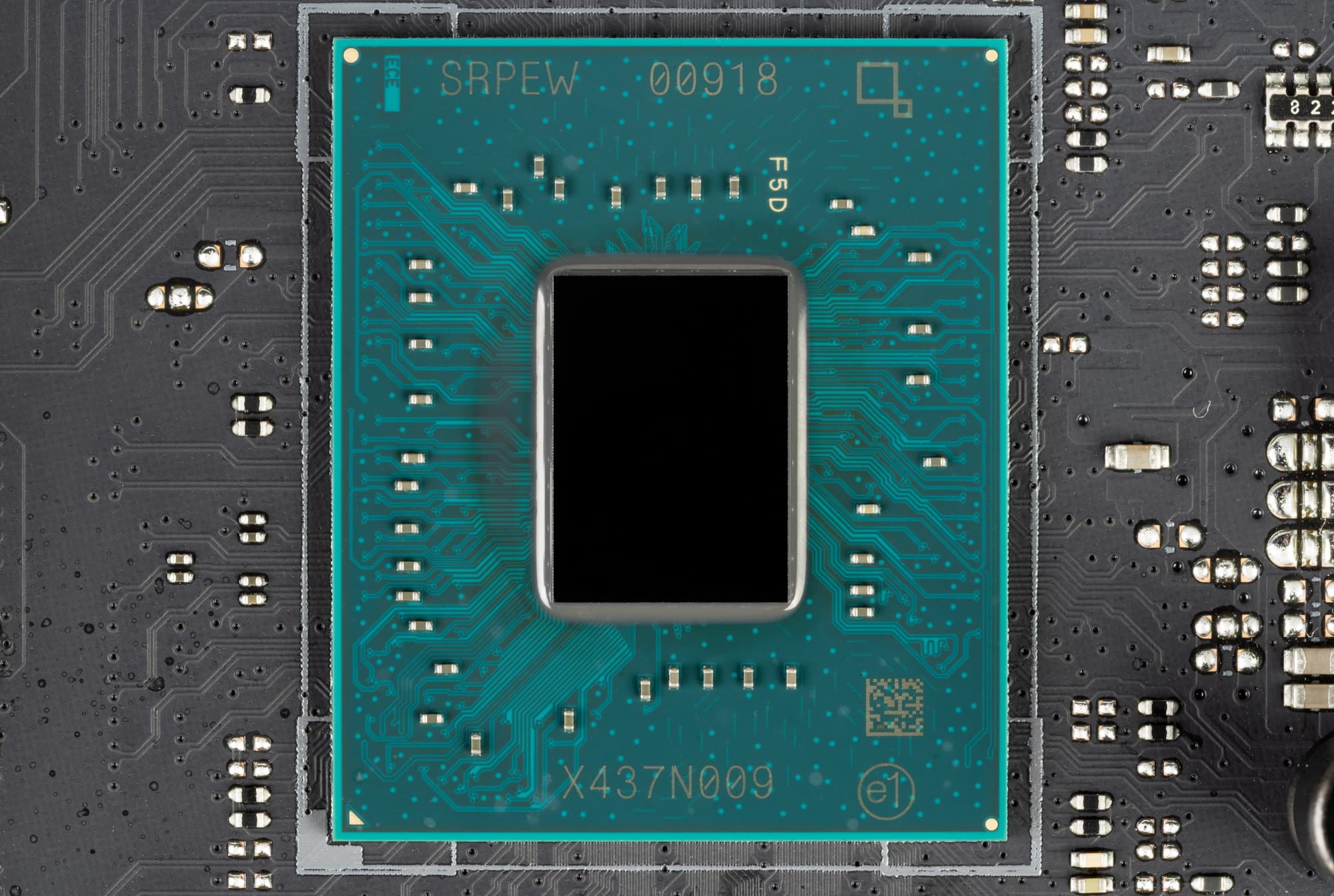

В свою очередь чипсет B860 поддерживает в сумме 24 линии ввода/вывода, которые распределяться могут так:
- до 6 портов USB 3.2 Gen1/2 (из которых до 2 портов USB 3.2 Gen2х2), до 12 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 41.

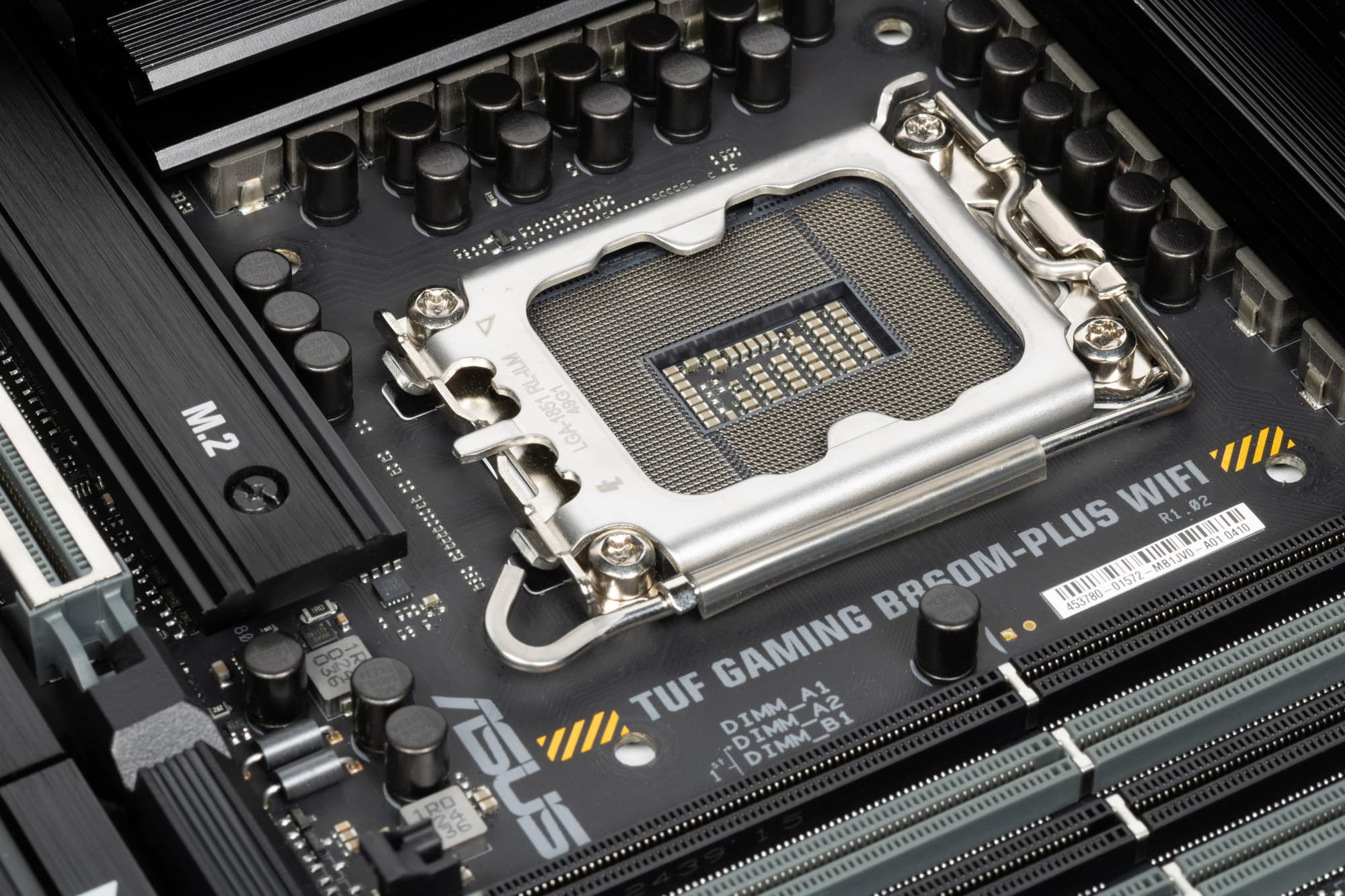

Плата Asus TUF Gaming B860M-Plus WiFi поддерживает процессоры Intel Core Ultra 2xx (включая самые последние версии Plus), выполненные под разъем (сокет) LGA1851.

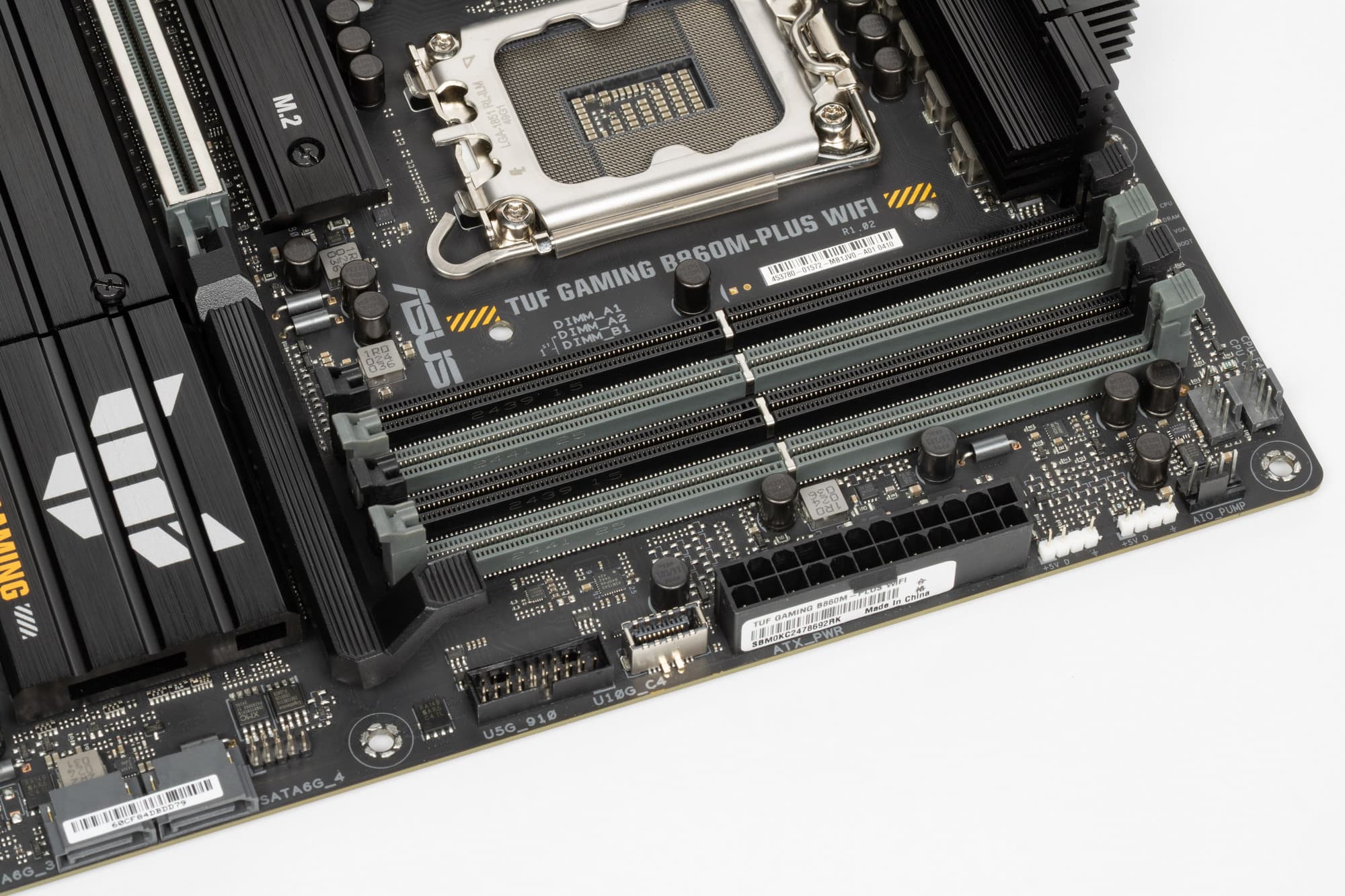

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (отмечены серым цветом).
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B860+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe

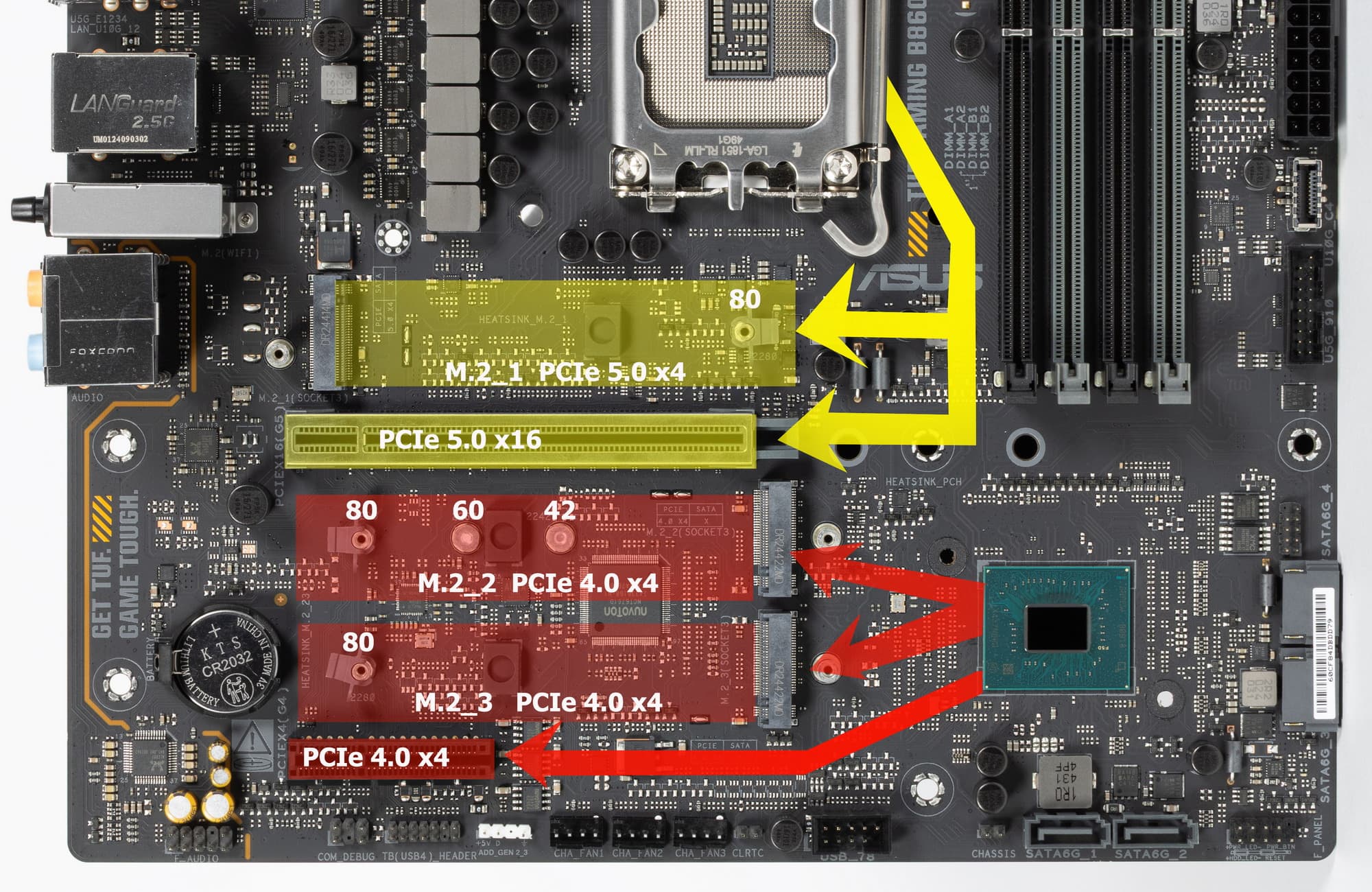

Вначале изучим распределение линий PCIe.

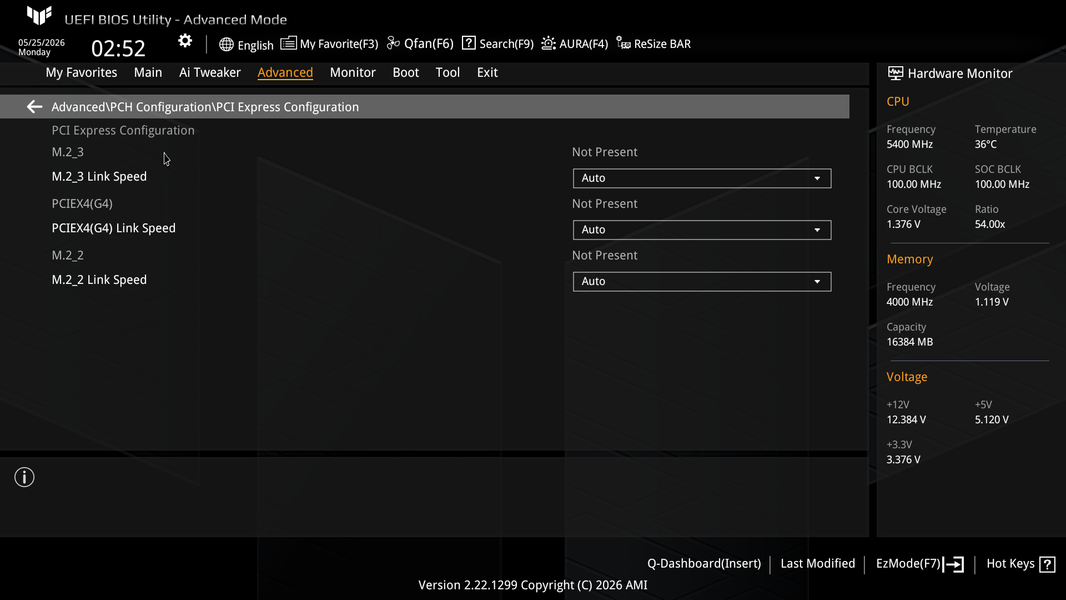

- Слот PCIe x4 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Realtek RTL8125D (Ethernet 2.5Gb/s) (1 линия PCIe 4.0);
- MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
14 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на поддержку BT, контроллер подсветки также потребляет линию USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx на матплатах на базе B860 всего задействовано 20 линий PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2_1. Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Так что вариантов переключения линий PCIe 5.0 между слотами нет.
Теперь в целом про слоты PCIe и M.2.

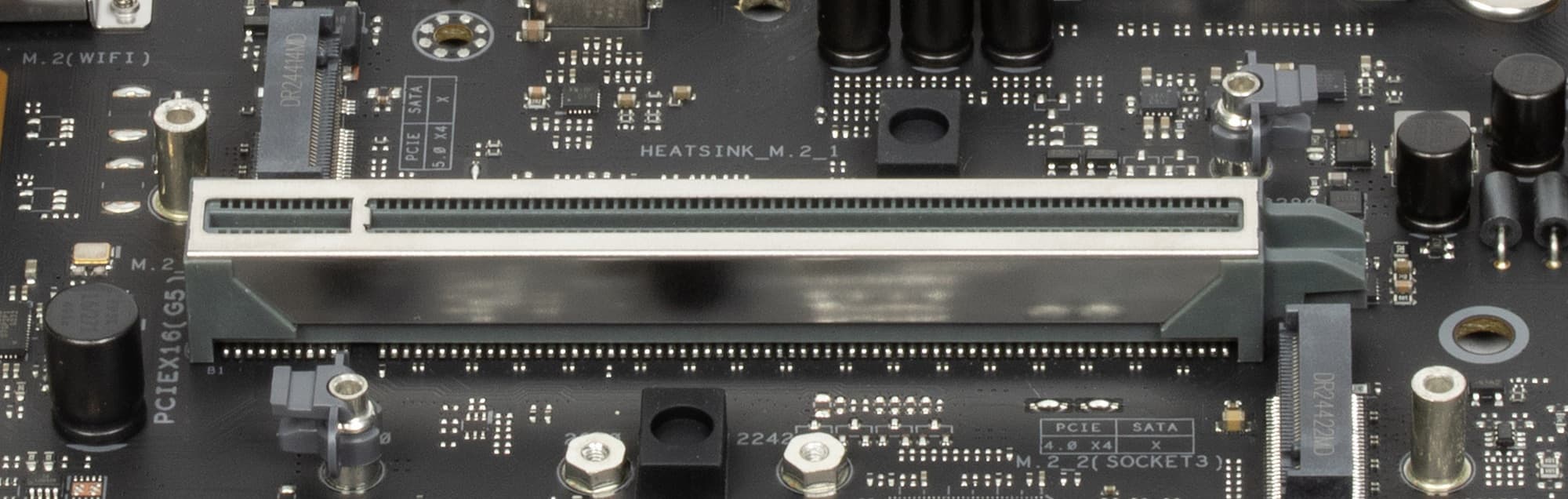

Всего на плате есть 2 слота PCIe слот PCIe x16_1 (для видеокарт или других устройств), имеющий 16 линий PCIe 5.0 от процессора и слот PCIe x4 слот, имеющий 4 линии PCIe 4.0 от чипсета B860.

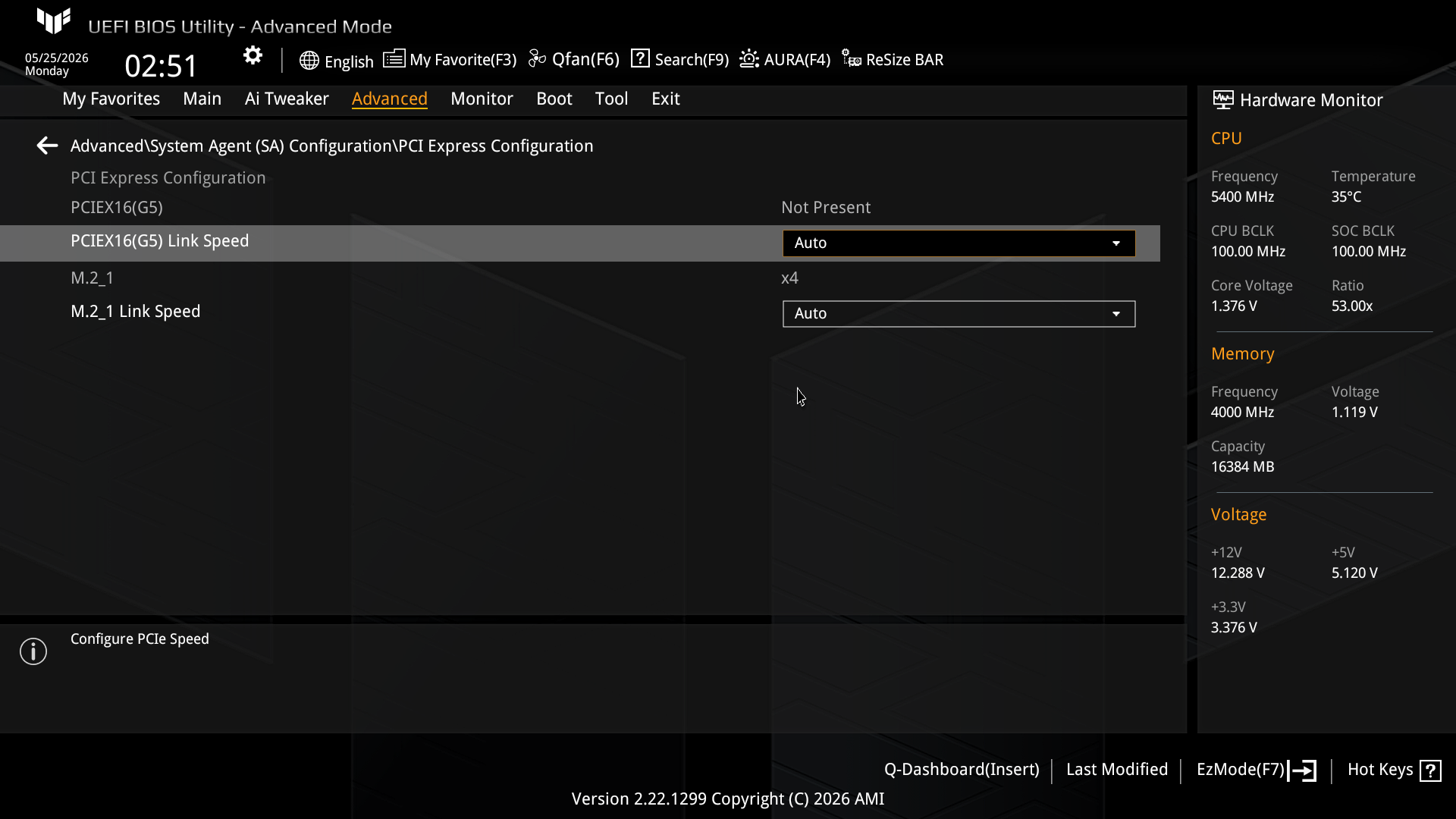

Как видим, перераспределений линий PCIe 4.0 на этой материнке нет, поэтому мультиплексоры отсутствуют.
Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

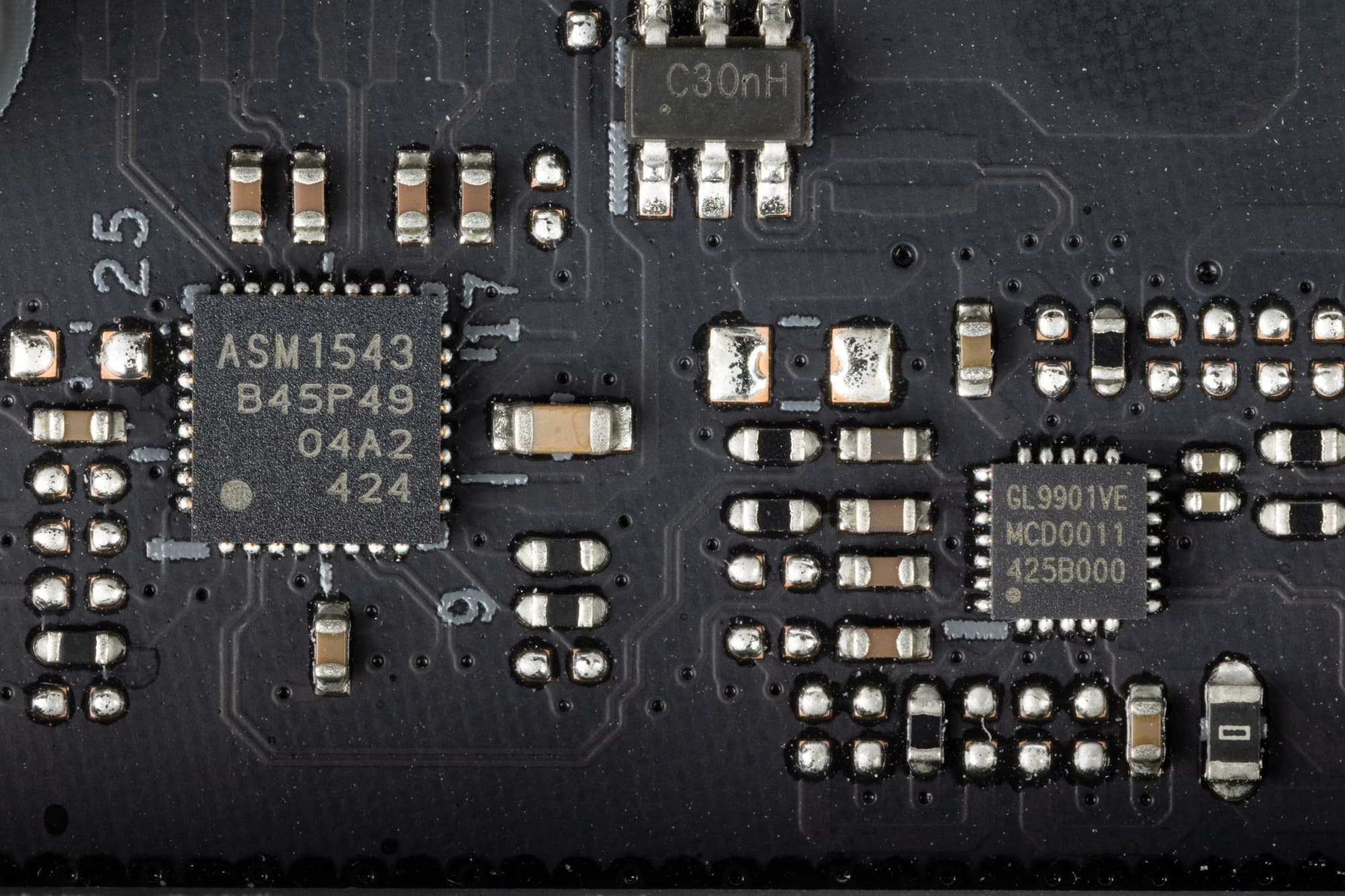

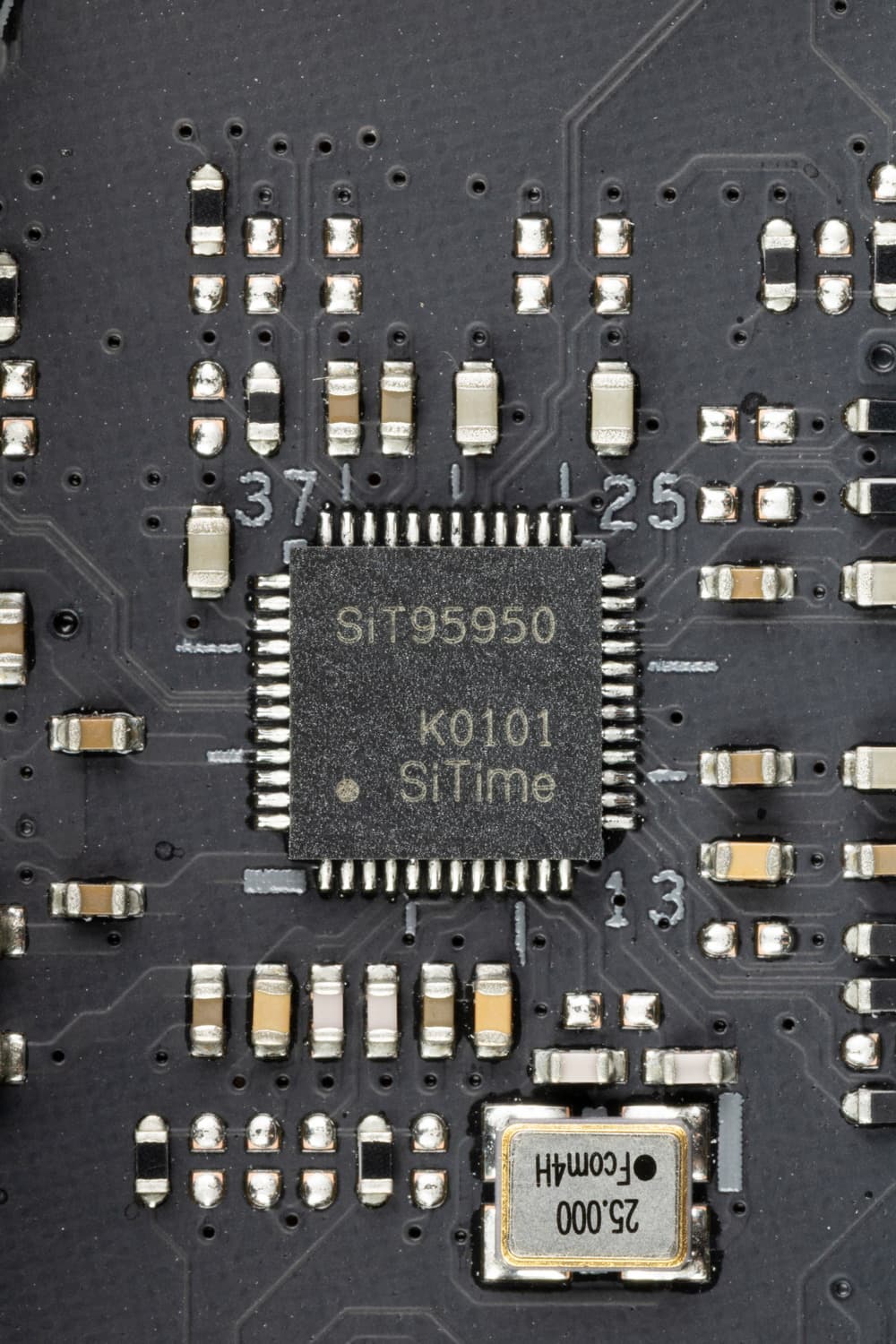

Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет, однако имеется внешний тактовый генератор.
Накопители

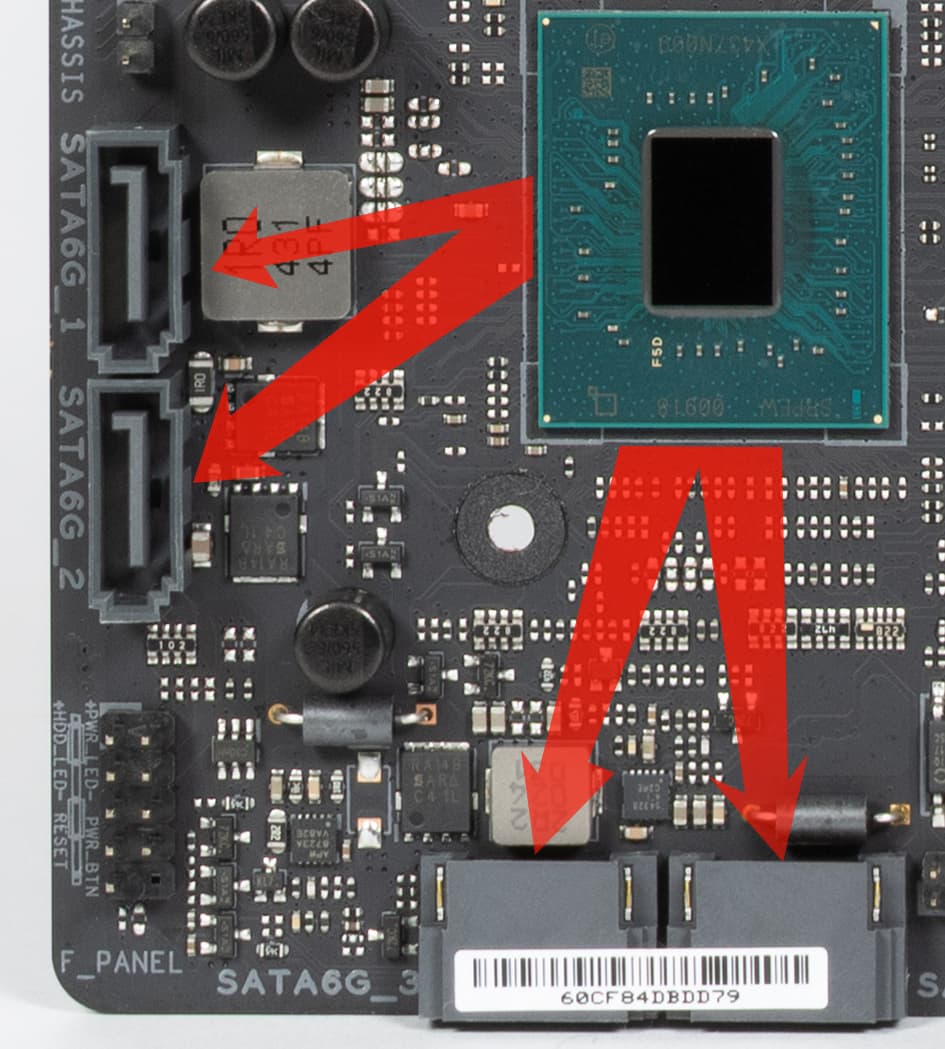

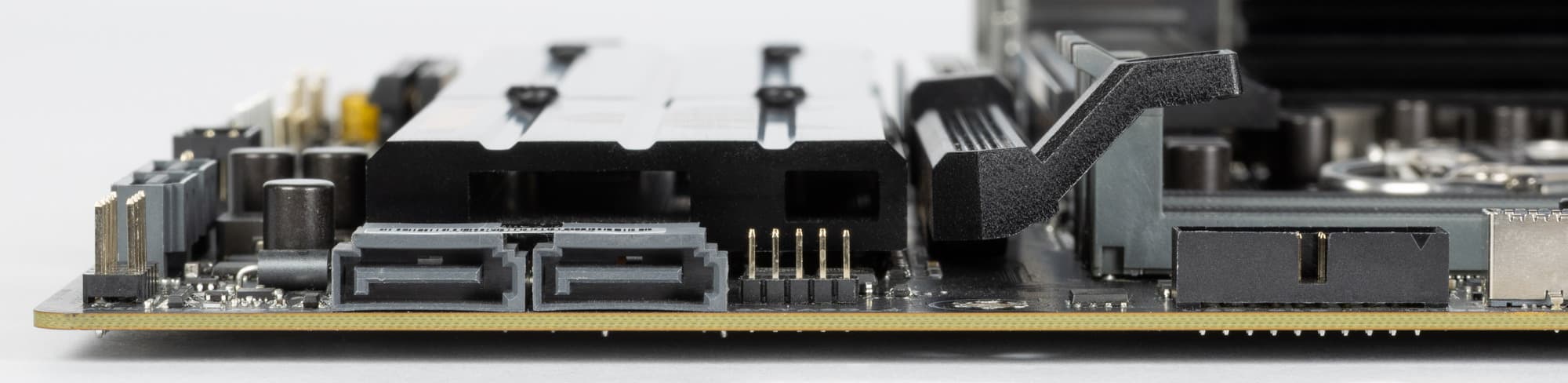

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B860. Порты размещены по-парно по углам матплаты, при этом SATA 1/2 ориентированы вертикально.

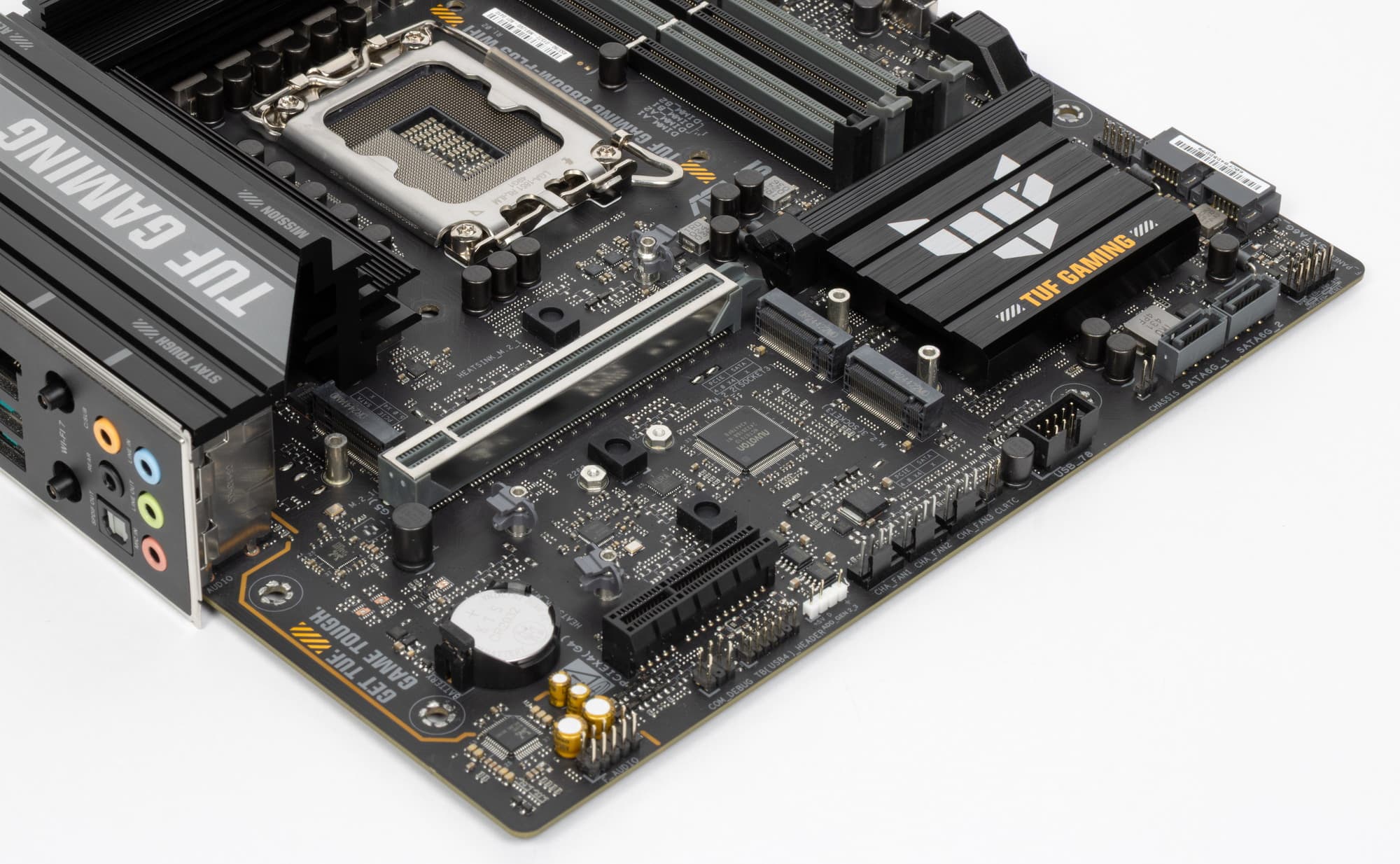

Материнская плата имеет 3 гнезда форм-фактора М.2.
Второй и третий слоты M.2 (M.2_2/3) получают данные от чипсета B860, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2/3 – PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 поддерживают модули с размерами 2280. А слот M.2_2 поддерживает также 2242/2260.
Все слоты M.2 имеют охлаждение: слот M.2_1 имеет отдельный радиатор, а M.2_2/3 – общий. Охлаждения нижних сторон модулей M.2 нет.

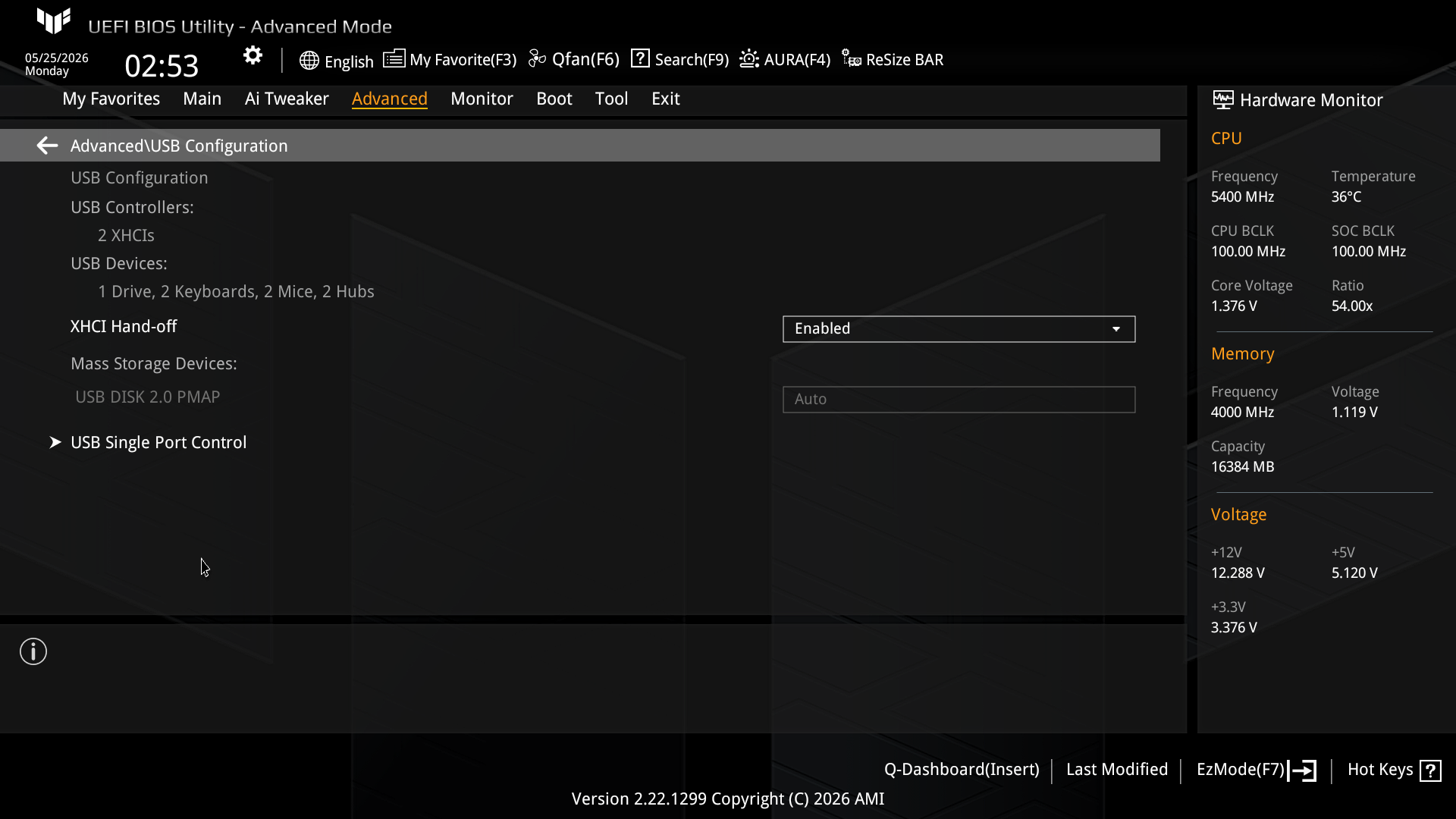

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

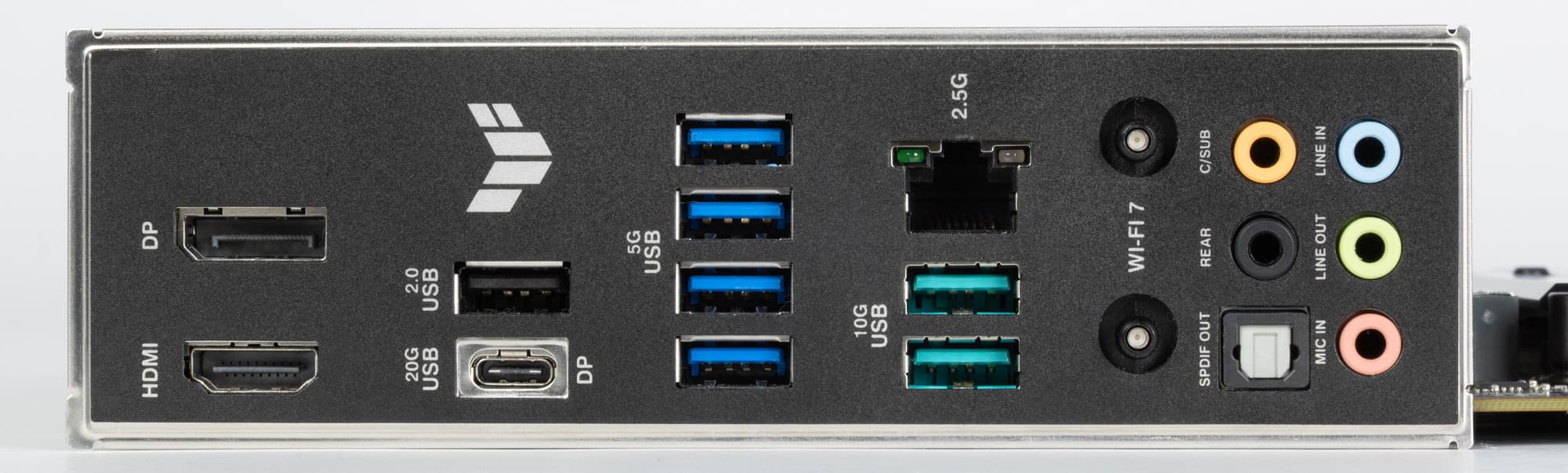

Большинство портов выведено на заднюю панель матплаты.
Мы знаем, что чипсет B860 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 14 линий PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 13 портов USB:
- Порт USB4 не реализован;
- 1 порт USB 3.2 Gen2x2: реализован через B860 и представлен на задней панели портом Type-C;
- 3 порта USB 3.2 Gen2: все реализованы через B860, и 2 представлены на задней панели двумя портами Type-A (зеленого цвета); еще один представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
- 6 портов USB 3.2 Gen1: 2 реализованы через B860 и представлены внутренним разъемом на материнской плате на 2 порта; еще 4 реализованы через контроллер ASMedia ASM1074

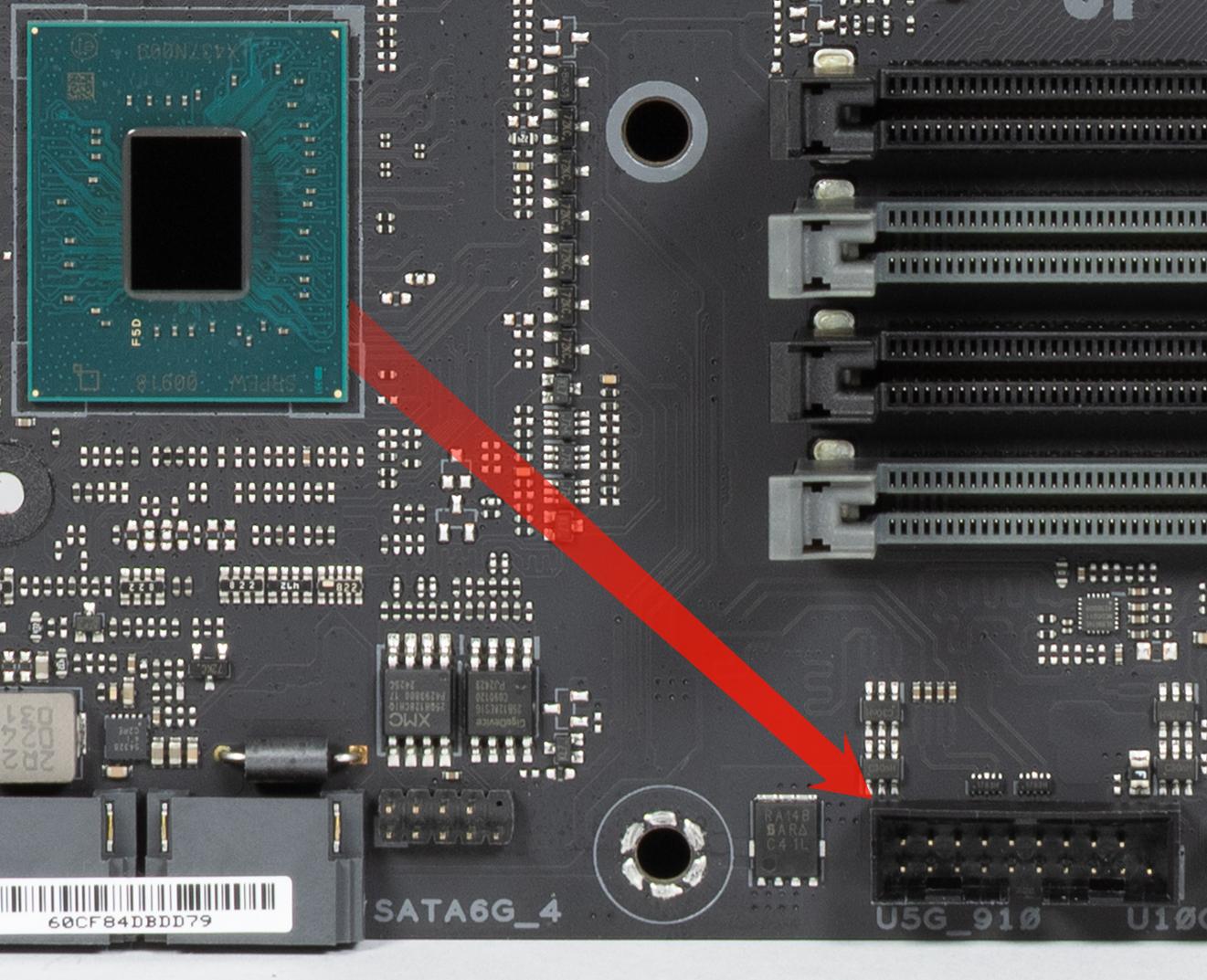

(на него потрачена 1 линия USB 3.2 Gen1 от B860) и представлены на задней панели портами Type-A (синего цвета);

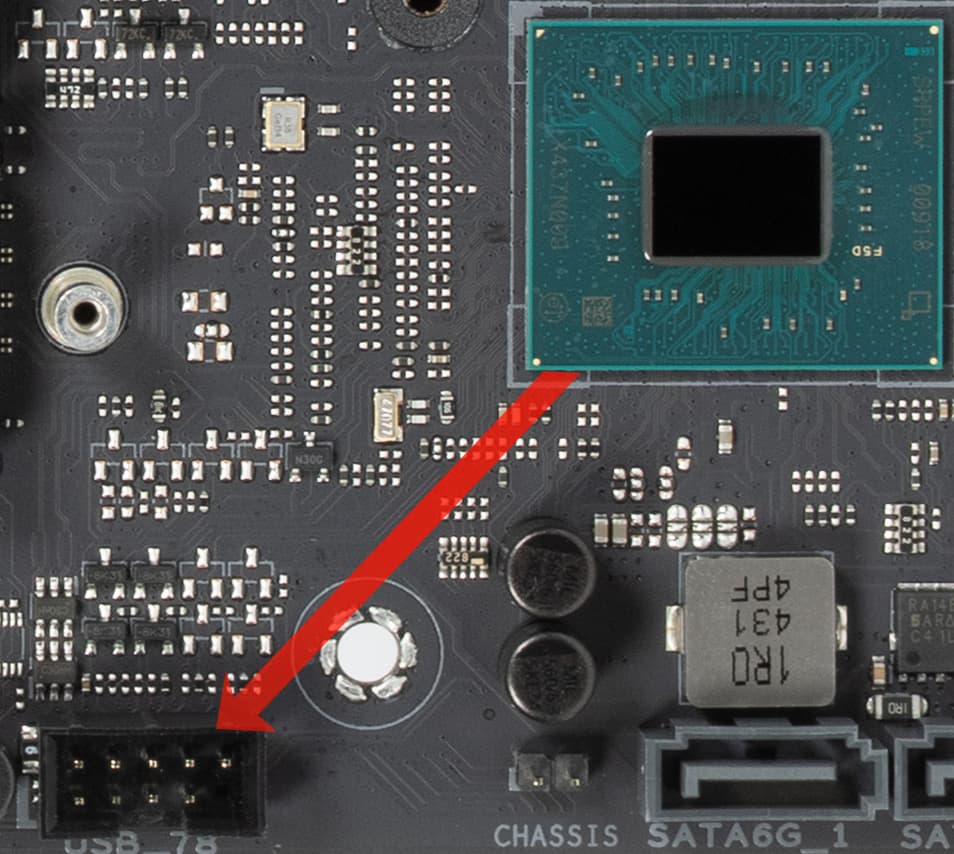

- 3 порта USB 2.0/1.1: все реализованы через B860 и два представлены внутренним разъемом на 2 порта; еще 1 представлен на задней панели портом Type-A (черного цвета)
От B860 используют USB 2.0 линии 2 контроллера (аудиокодек ALC897 использует старую схему связи через HDA):

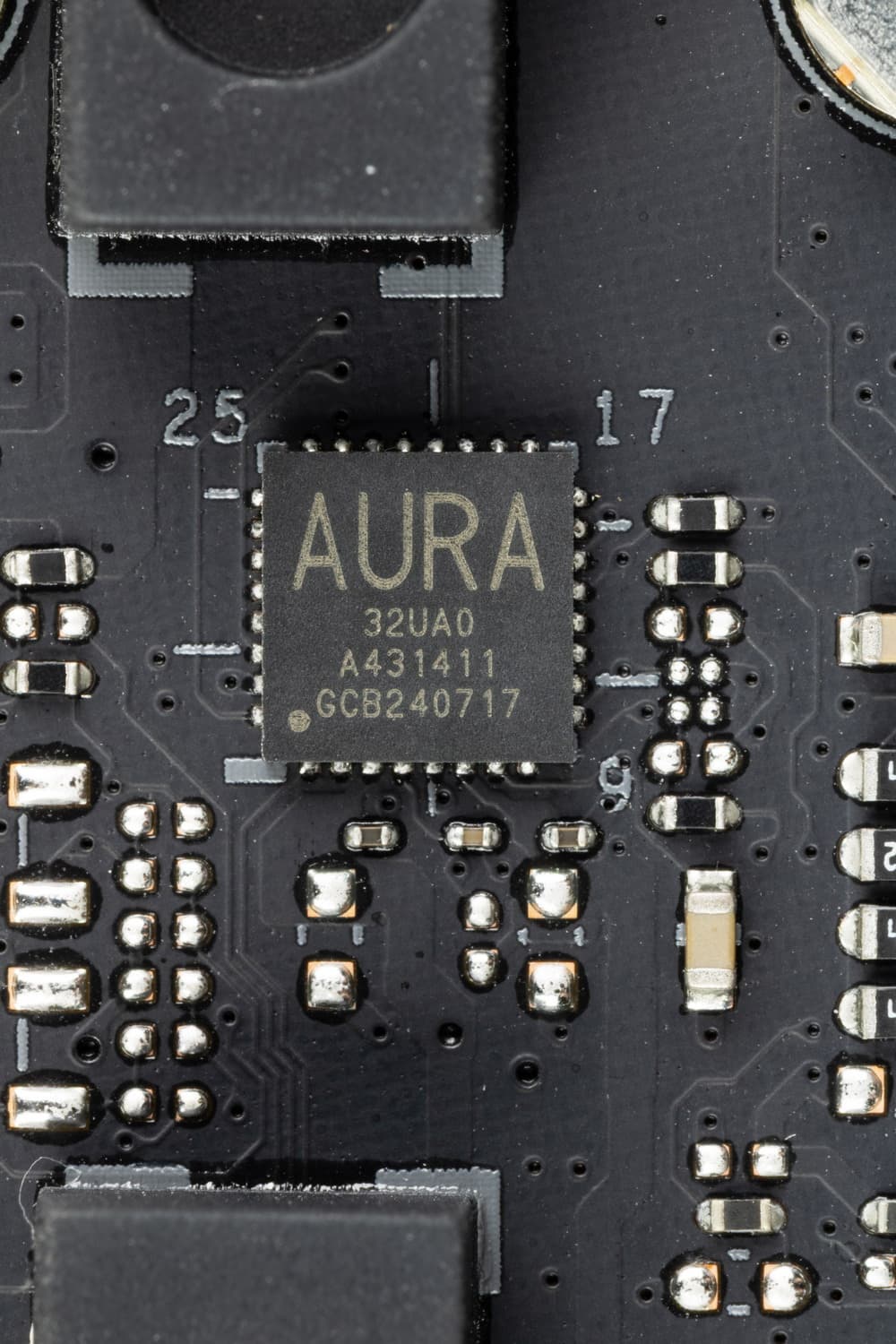

- Aura (контроллер управления разъемами подсветки);
- Bluetooth (MediaTek MT7925);
В целом через чипсет B860 реализовано высокоскоростных портов USB:
- выделенный USB 3.2 Gen2x2 не в счет, так как реализован засчет Gen2 + RTS5439;
- + 3 выделенных USB 3.2 Gen2;
- + 1 линия USB 3.2 Gen2 для поддержки USB 3.2 Gen2x2;
- + 1 линия USB 3.2 Gen1 для поддержки ASM1074;
- + 2 выделенных USB 3.2 Gen1
= 7 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 7 портов USB 2.0 также занято. Плюс 3 выделенных порта USB 2.0 и 2 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB 2.0 портов реализовано.
Ну и 18 линий PCIe, выделенных на поддержку иной периферии (14 HSIO + 4 порта SATA).
Итого у B860 в данном случае реализован 21 высокоскоростной порт из 24.

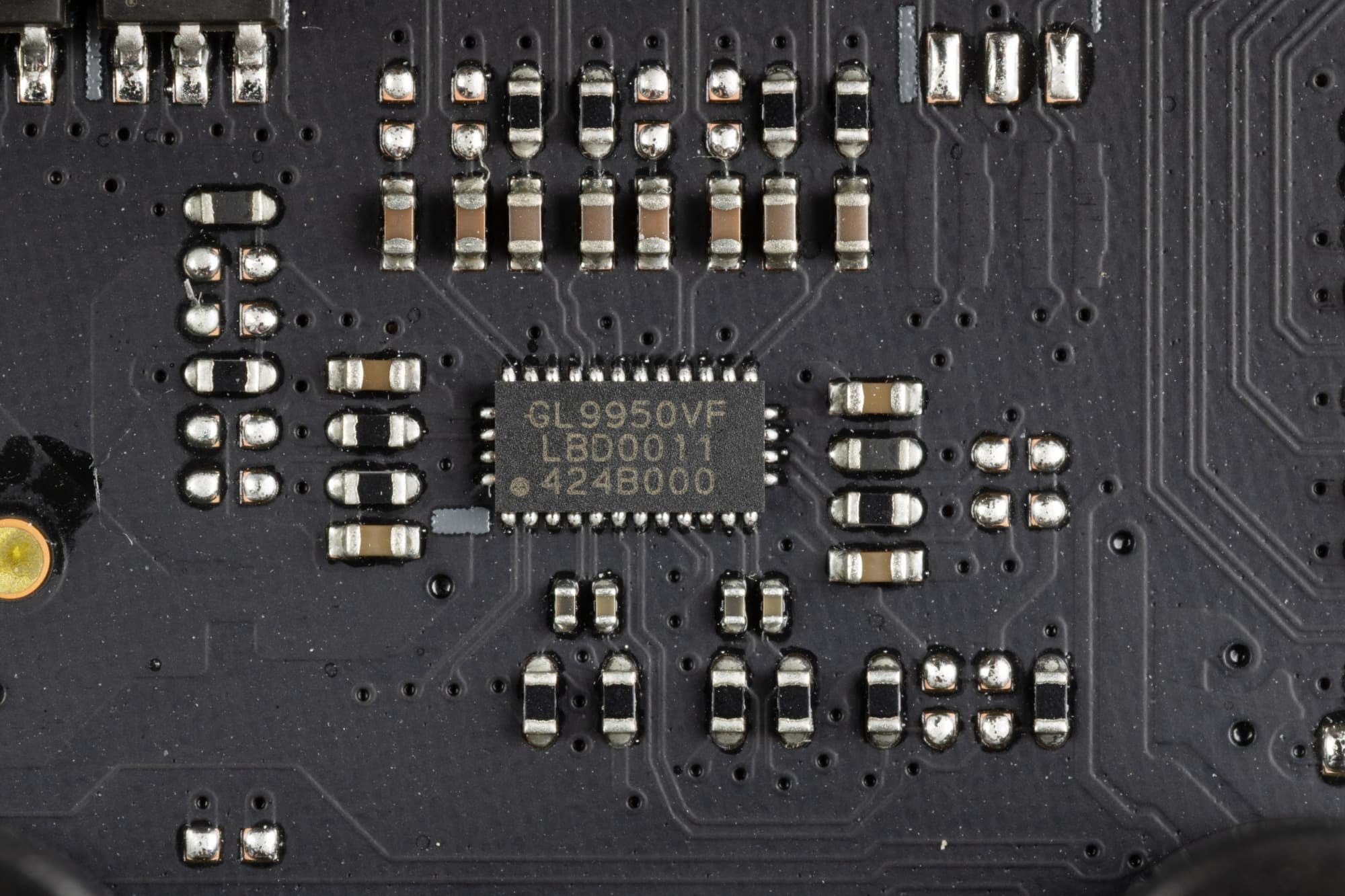

USB порт 3.2 Gen2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить зарядку мобильных гаджетов. Также и порт USB 3.2 Gen2x2 Type-C на задней панели оснащен ре-драйверами.

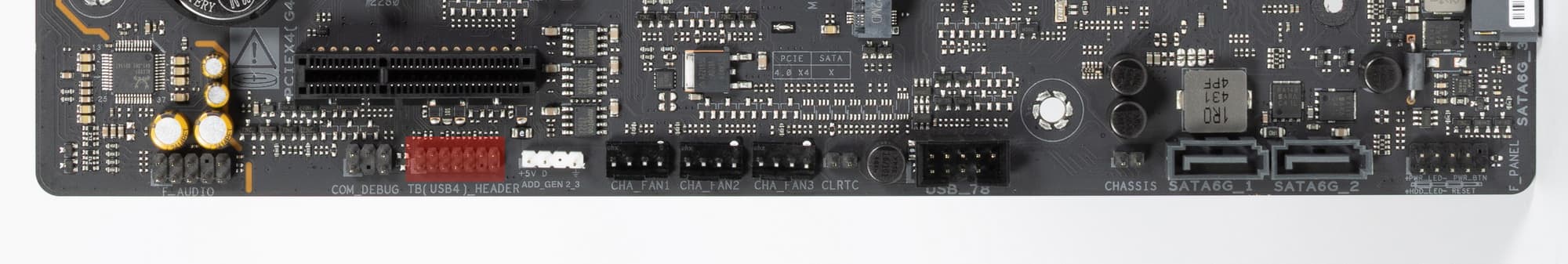

Следует обратить особое внимание на отсутствие порта USB4 на данной материнке.
Сетевые интерфейсы

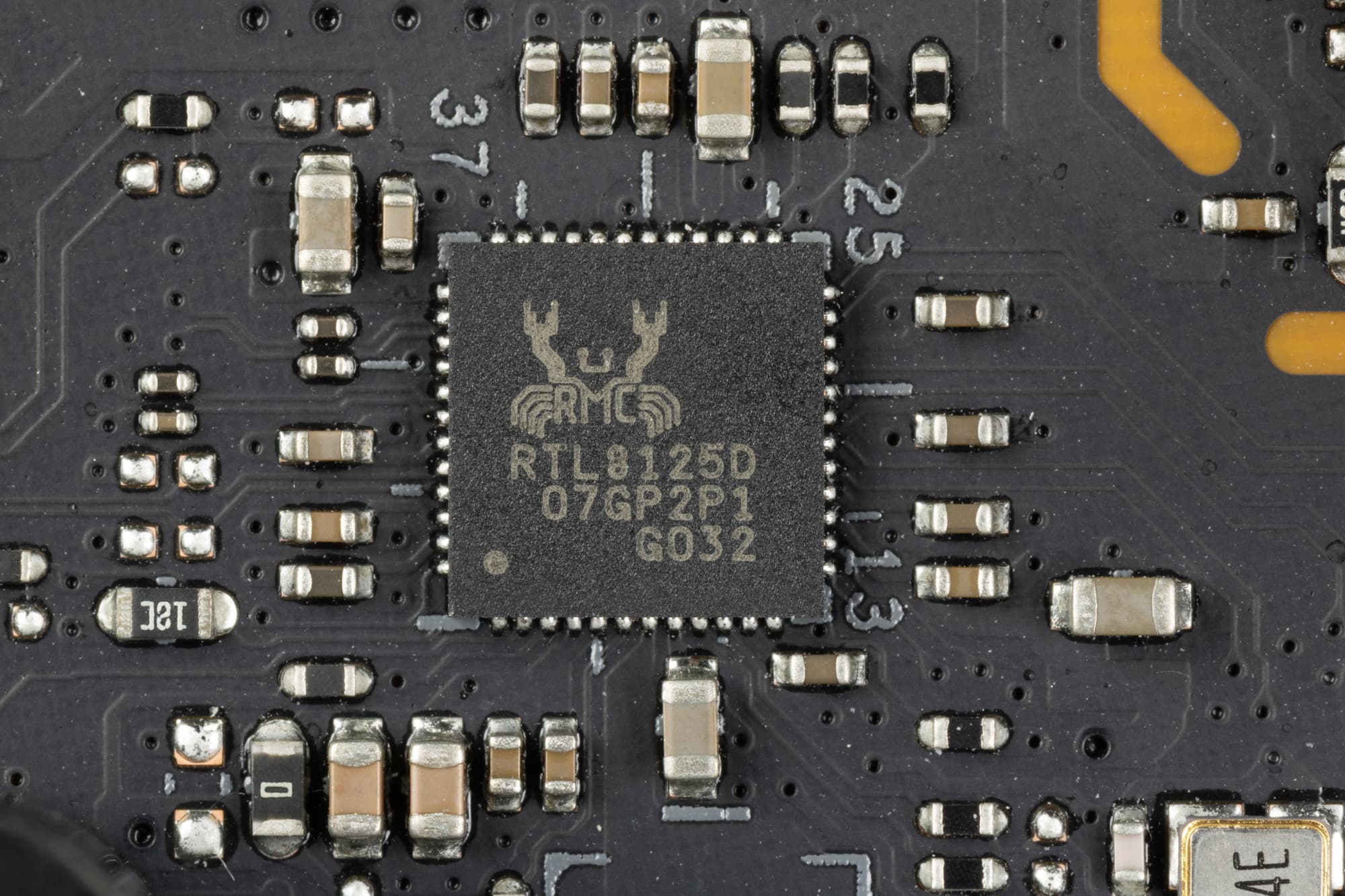

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

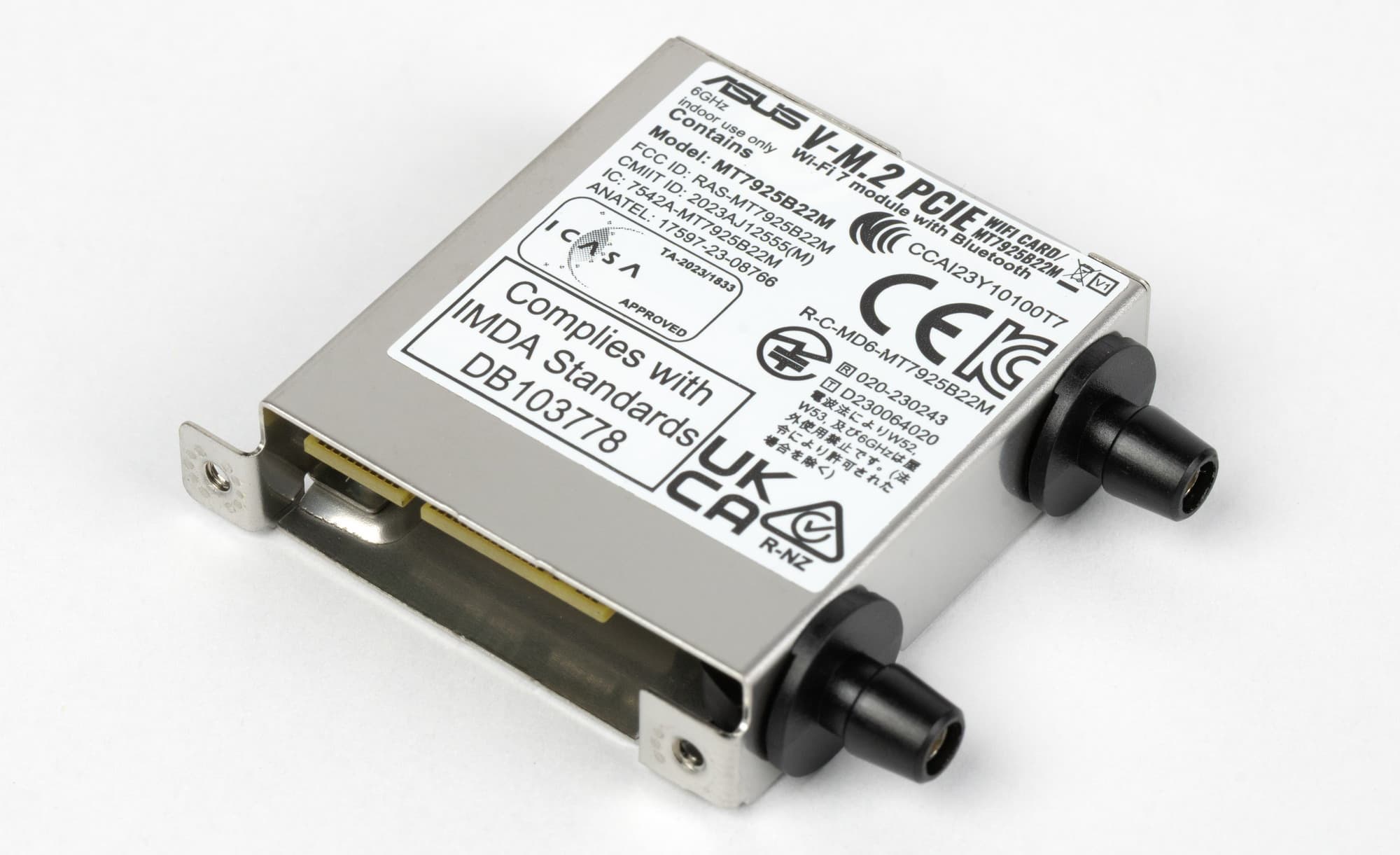

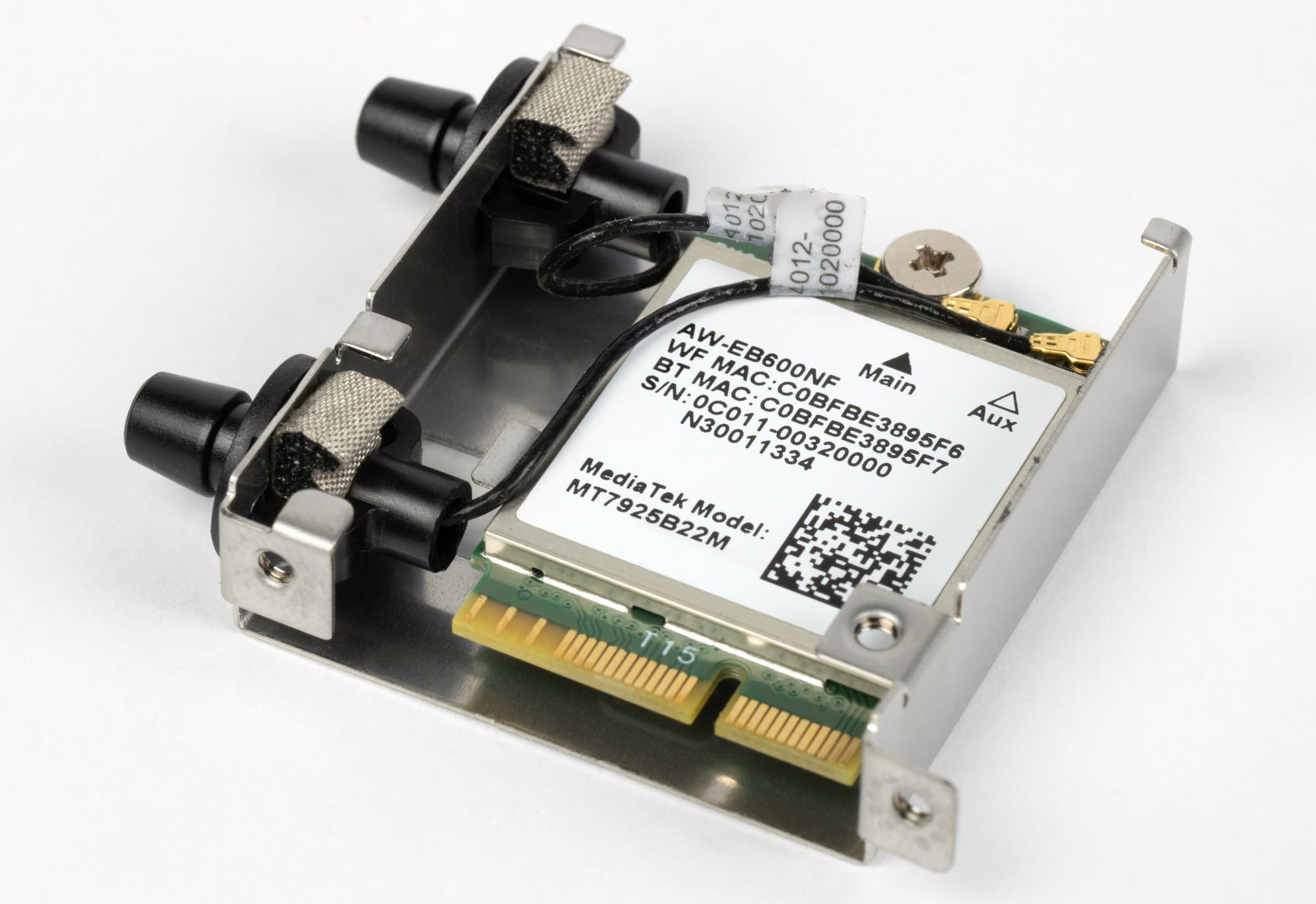

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

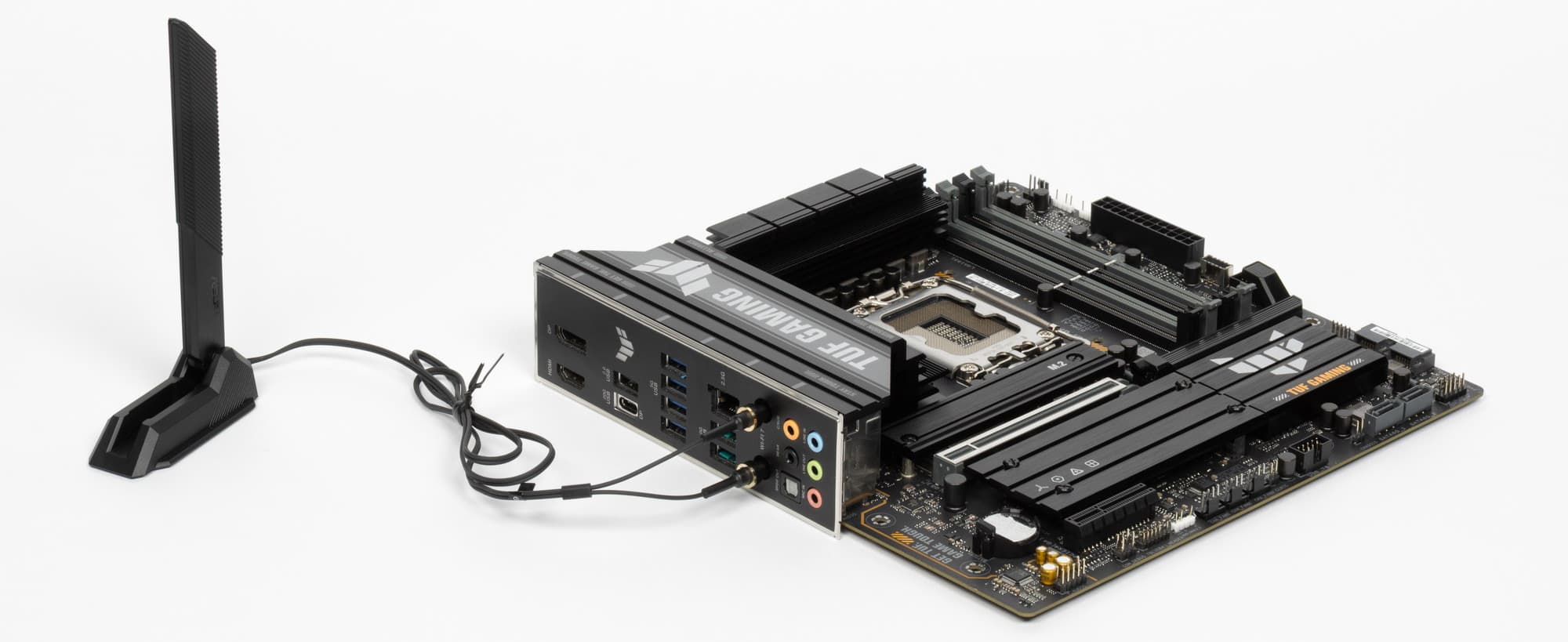

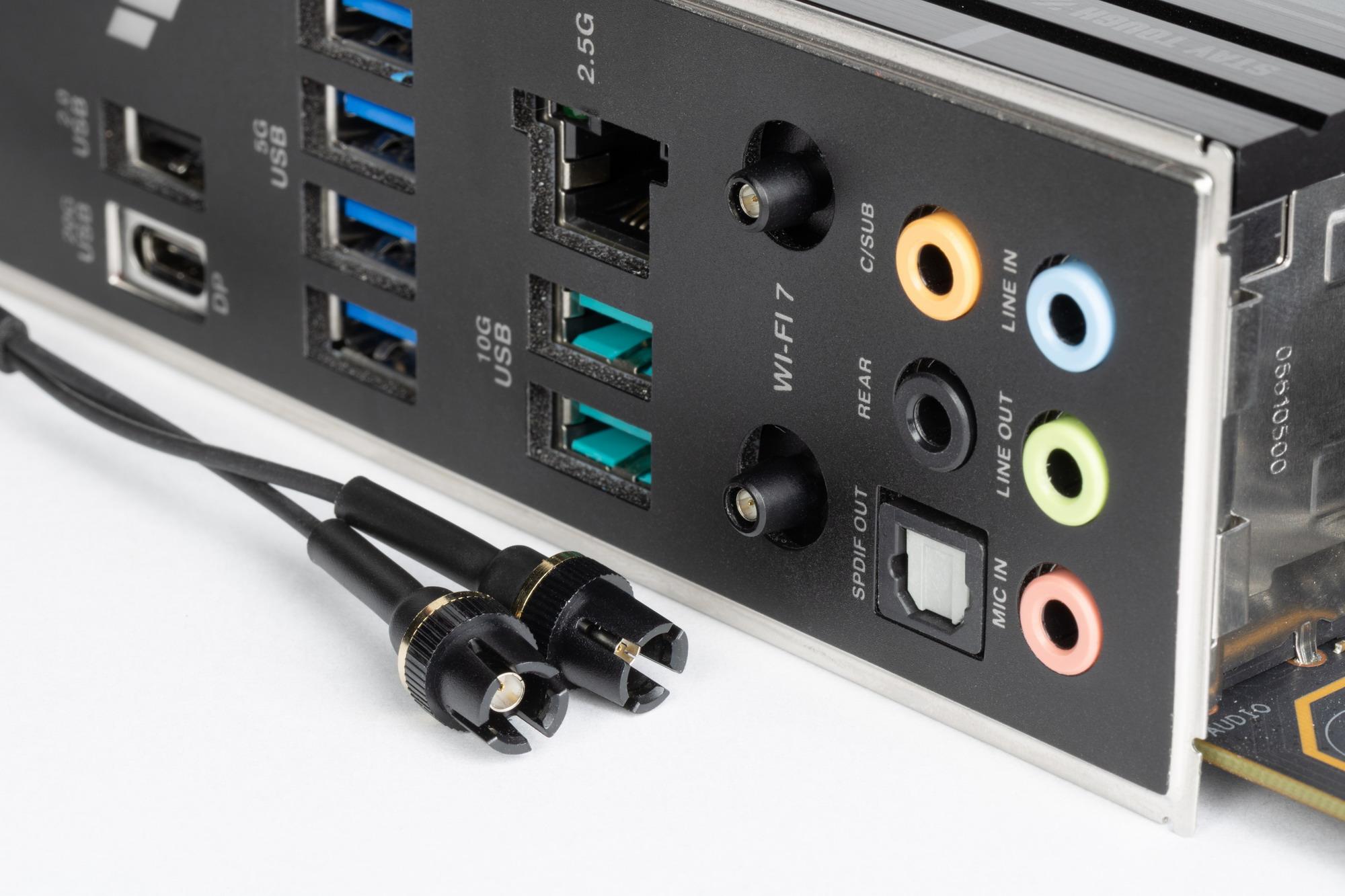

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

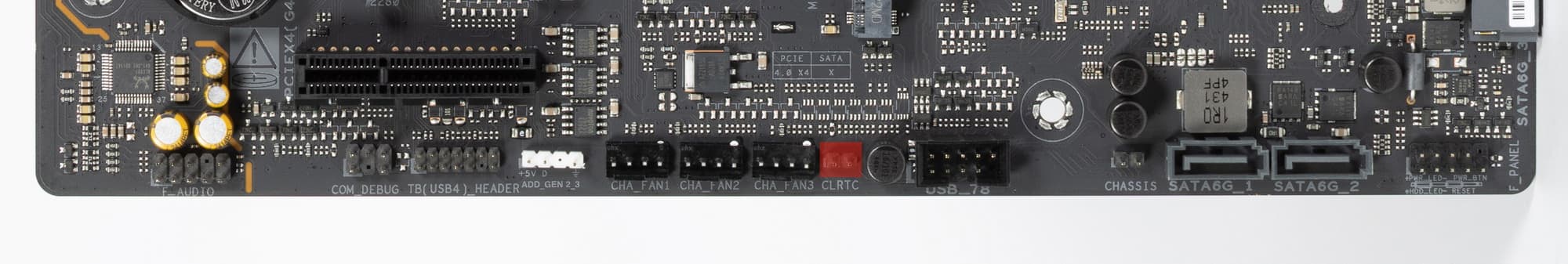

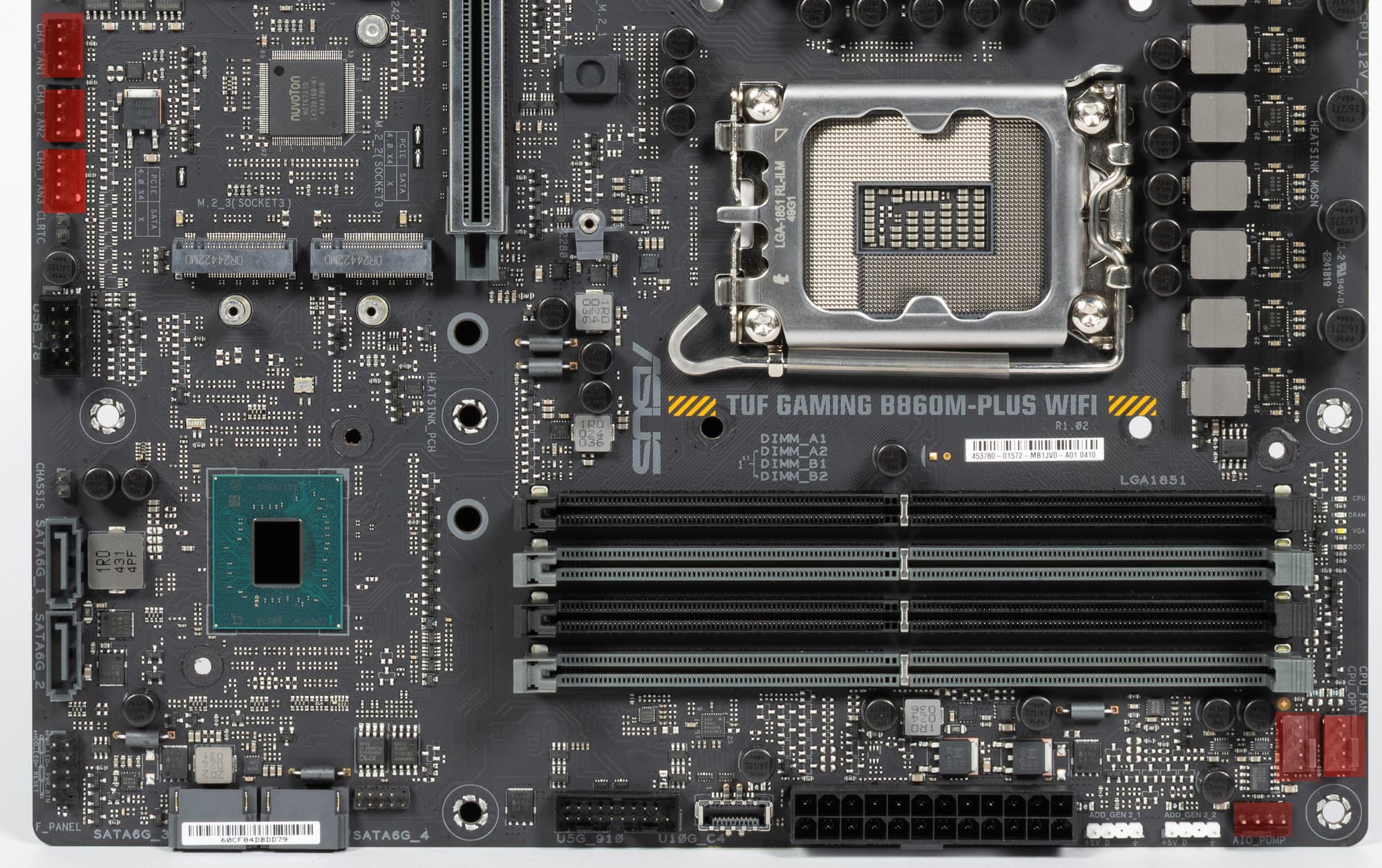

Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

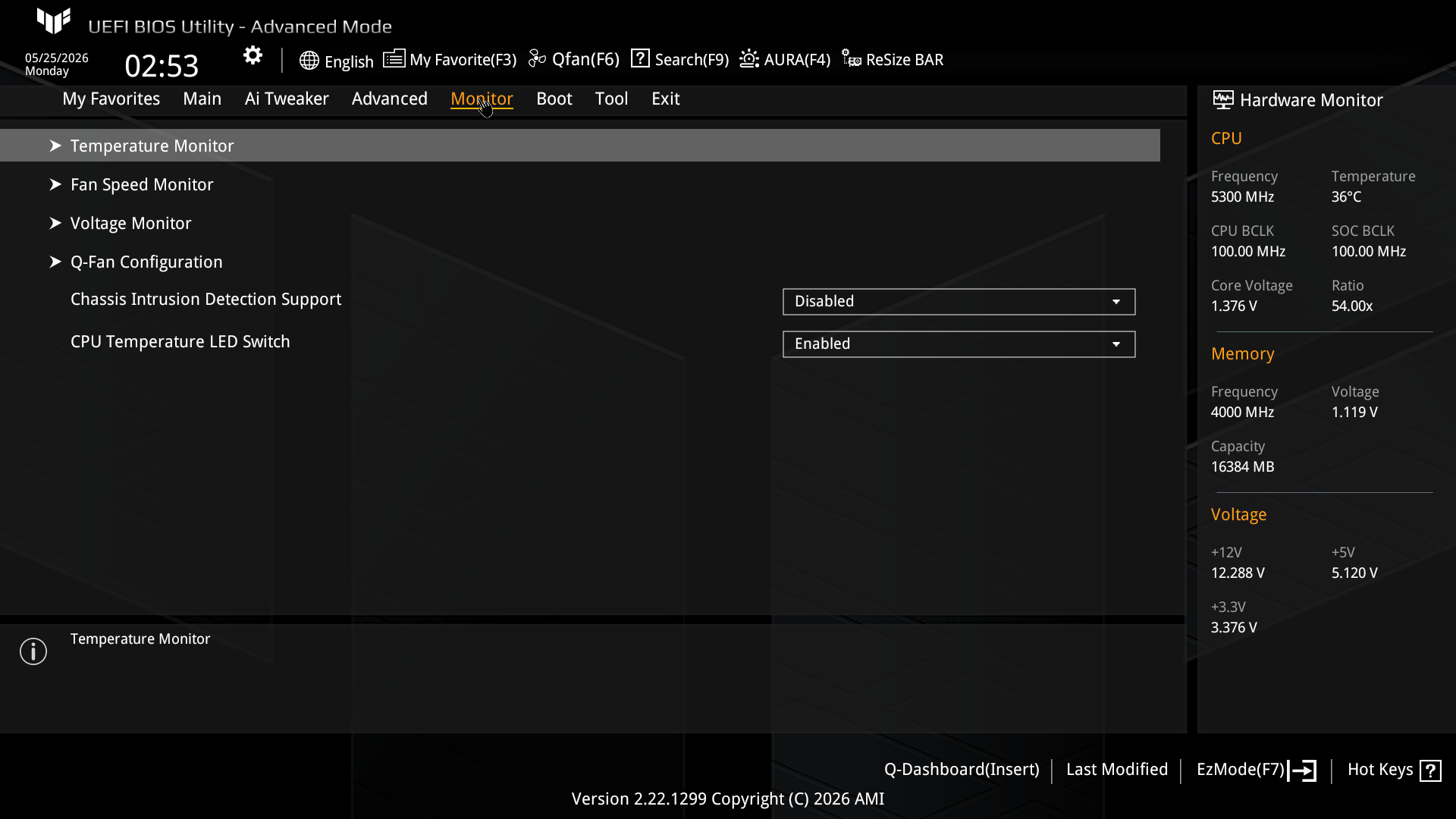

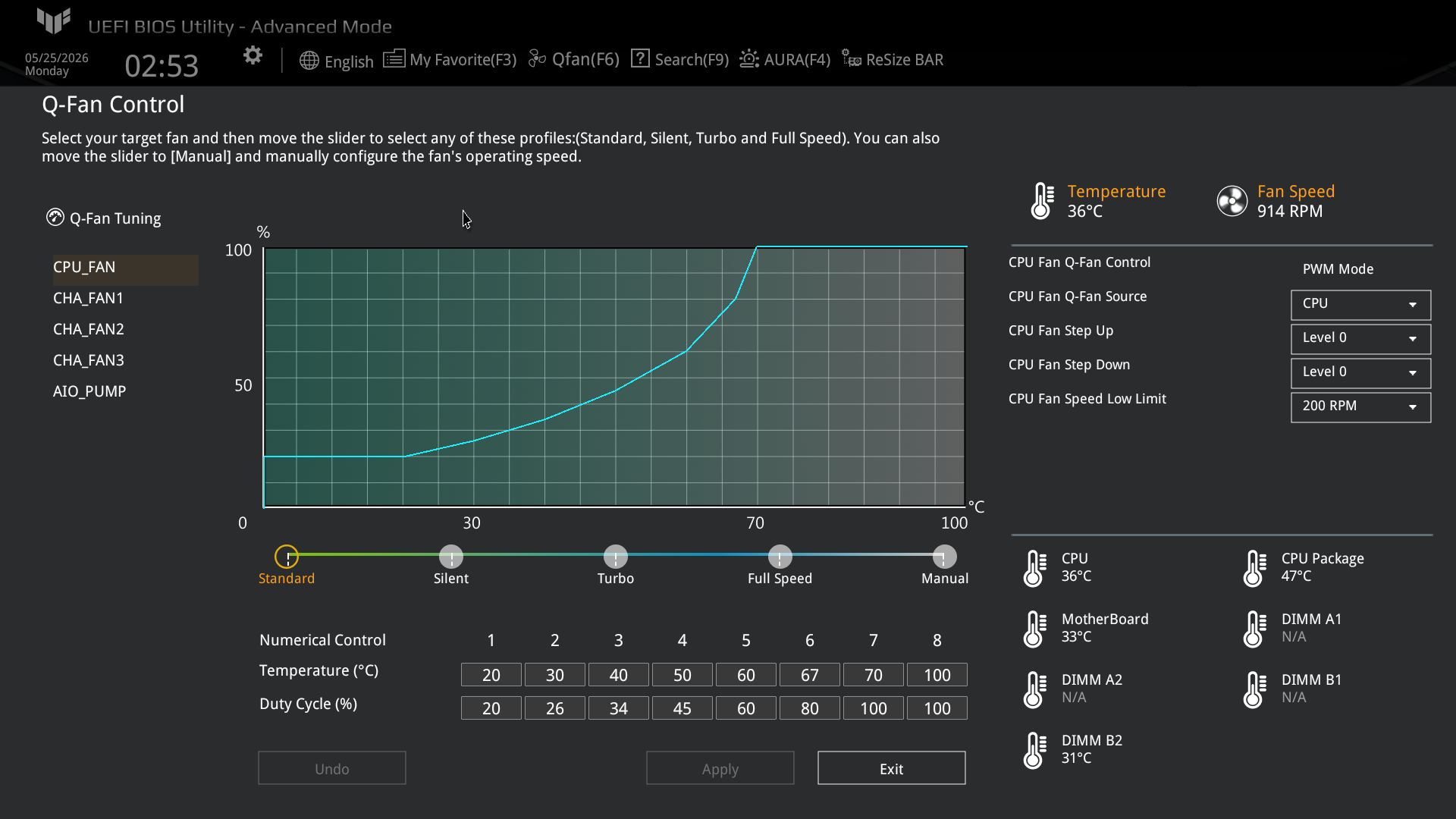

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока рассчитаны на максимальный ток 2А и потребление до 24 Вт.

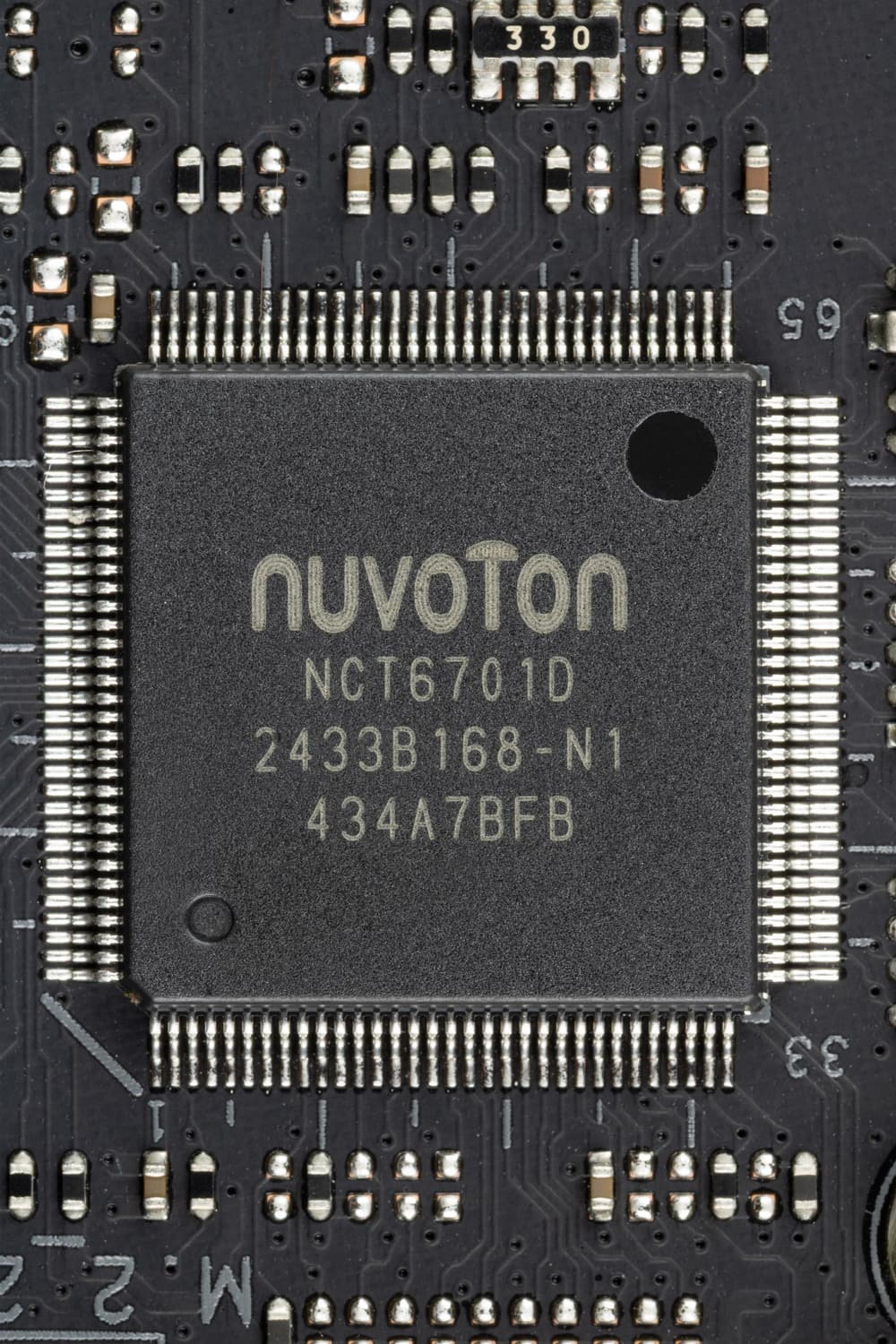

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701.

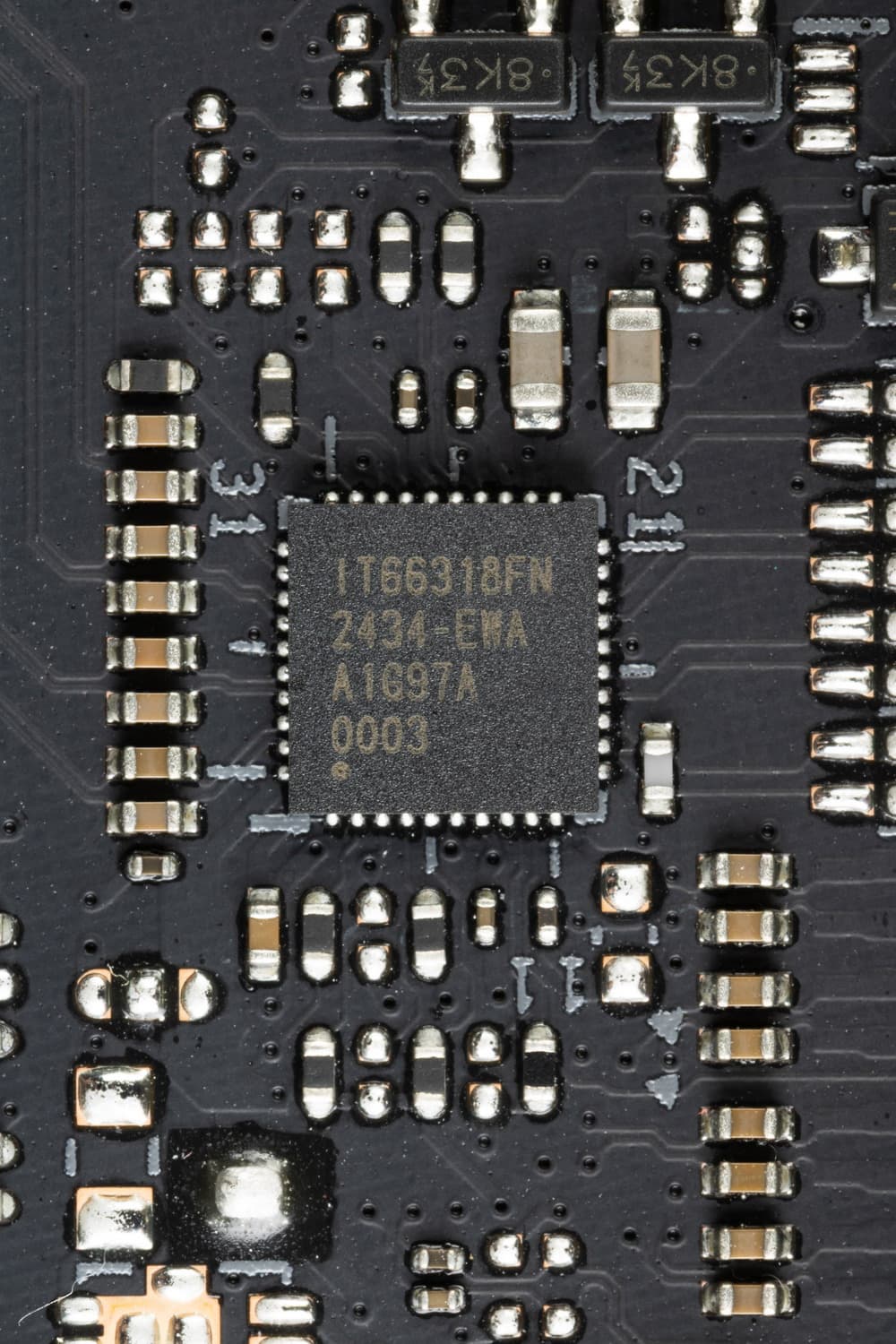

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

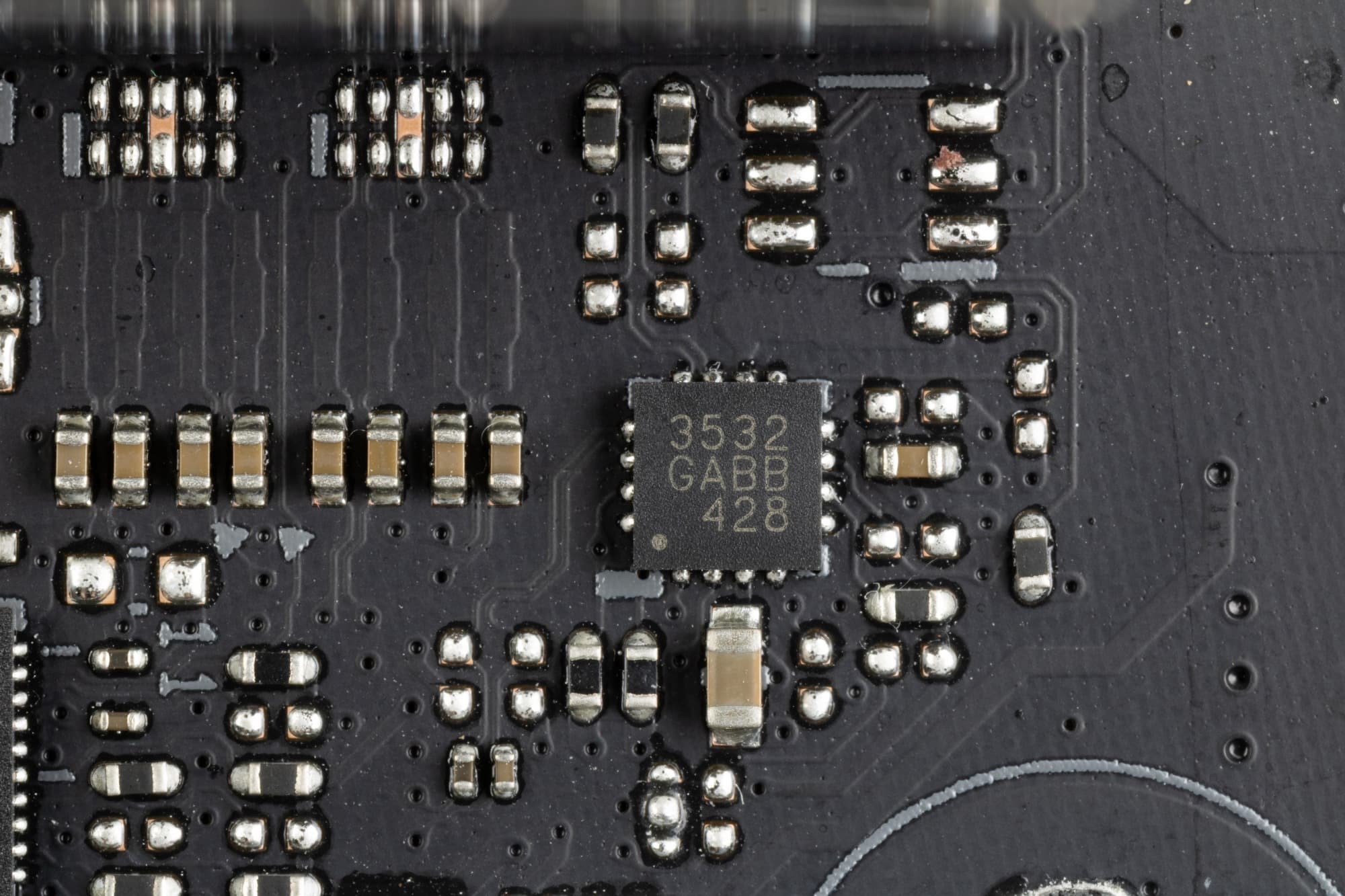

Также матплата имеет гнездо вывода встроенной графики DP, для усиления до версии 1.4a используется тоже ре-драйвер.

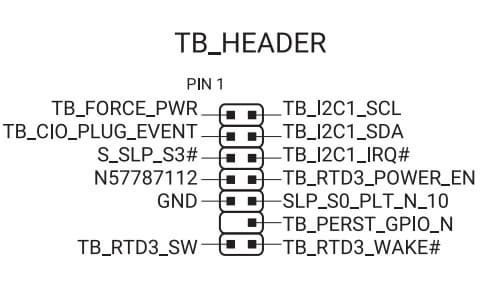

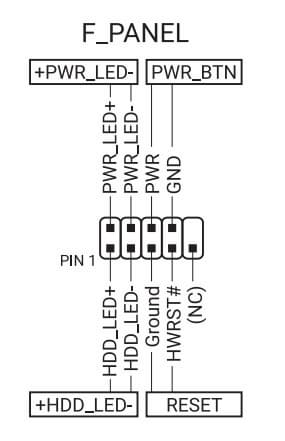

Дополнительные разъемы и порты
Аудиоподсистема

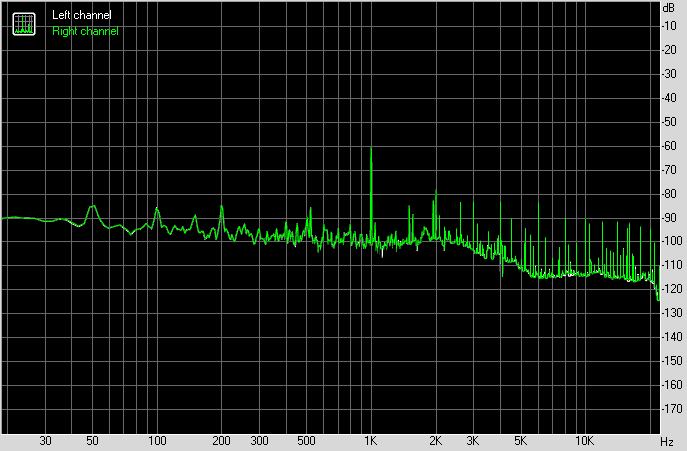

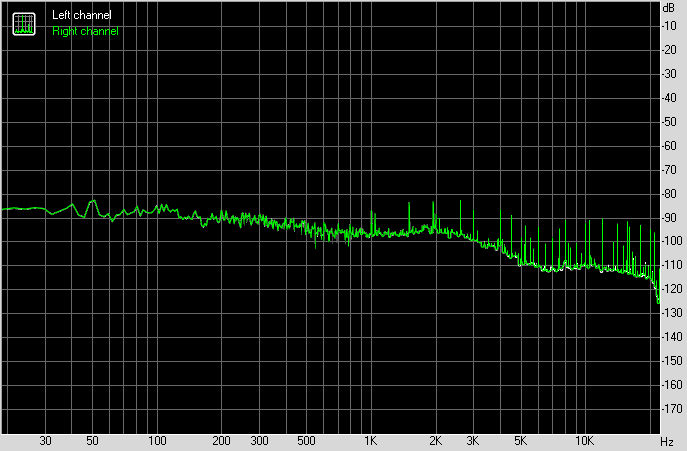

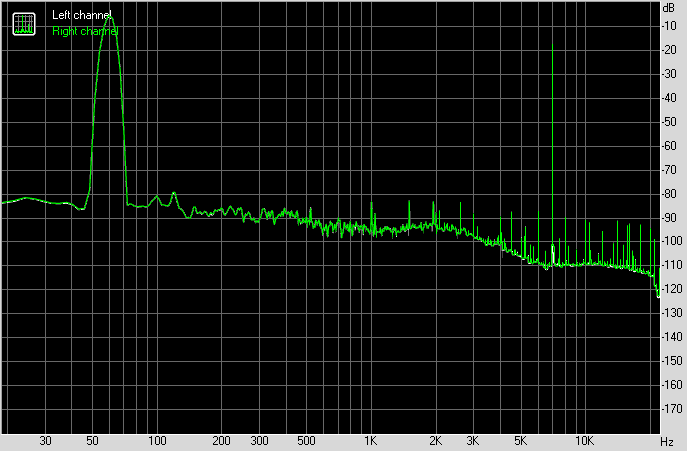

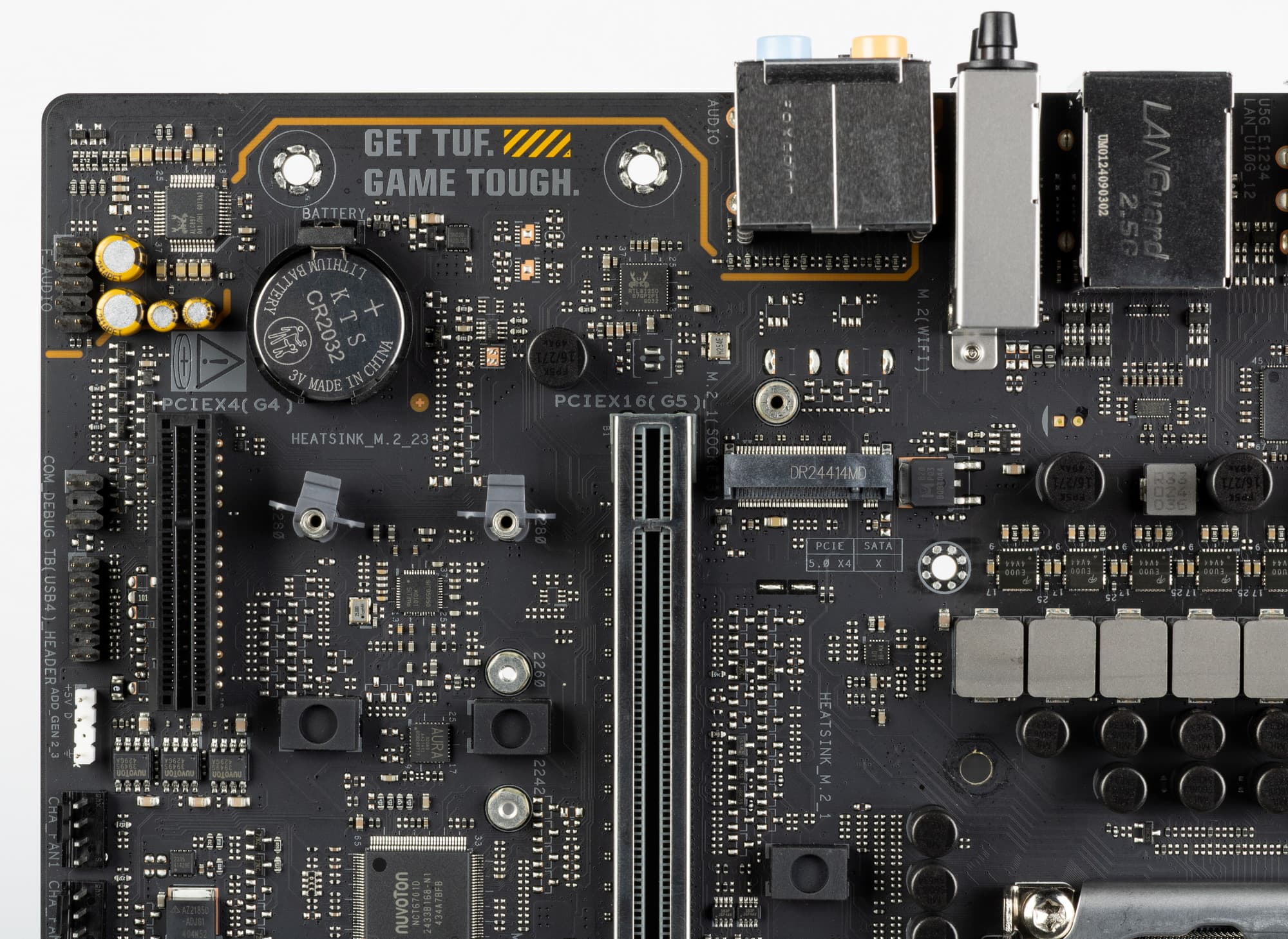

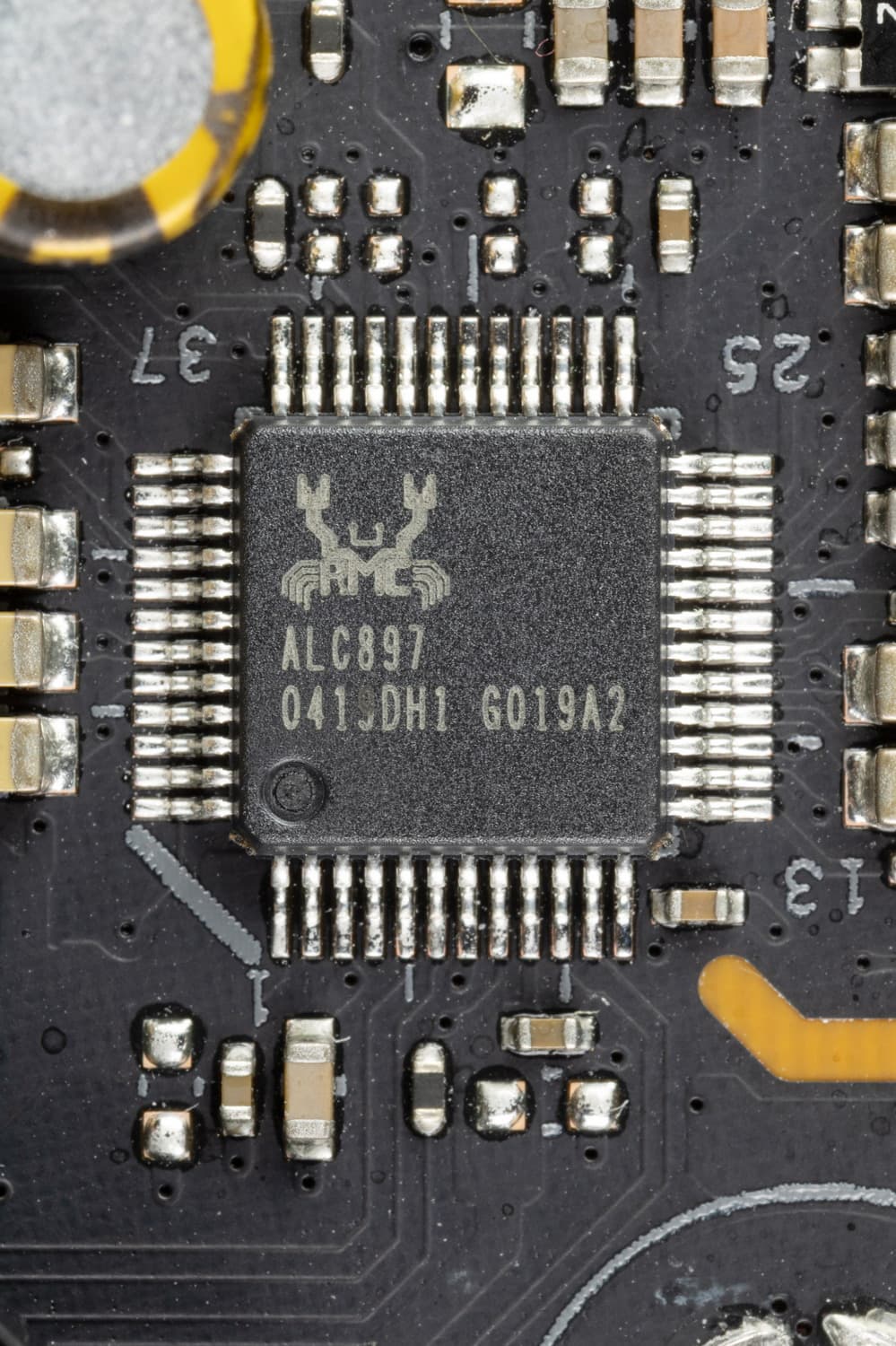

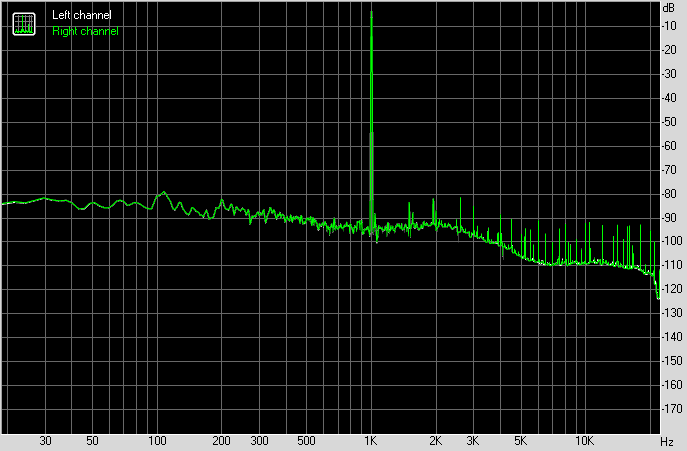

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC897, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели пять стандартных разъема по приему и выводу сигналов, а также оптический S/PDIF.
Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Система питания
Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

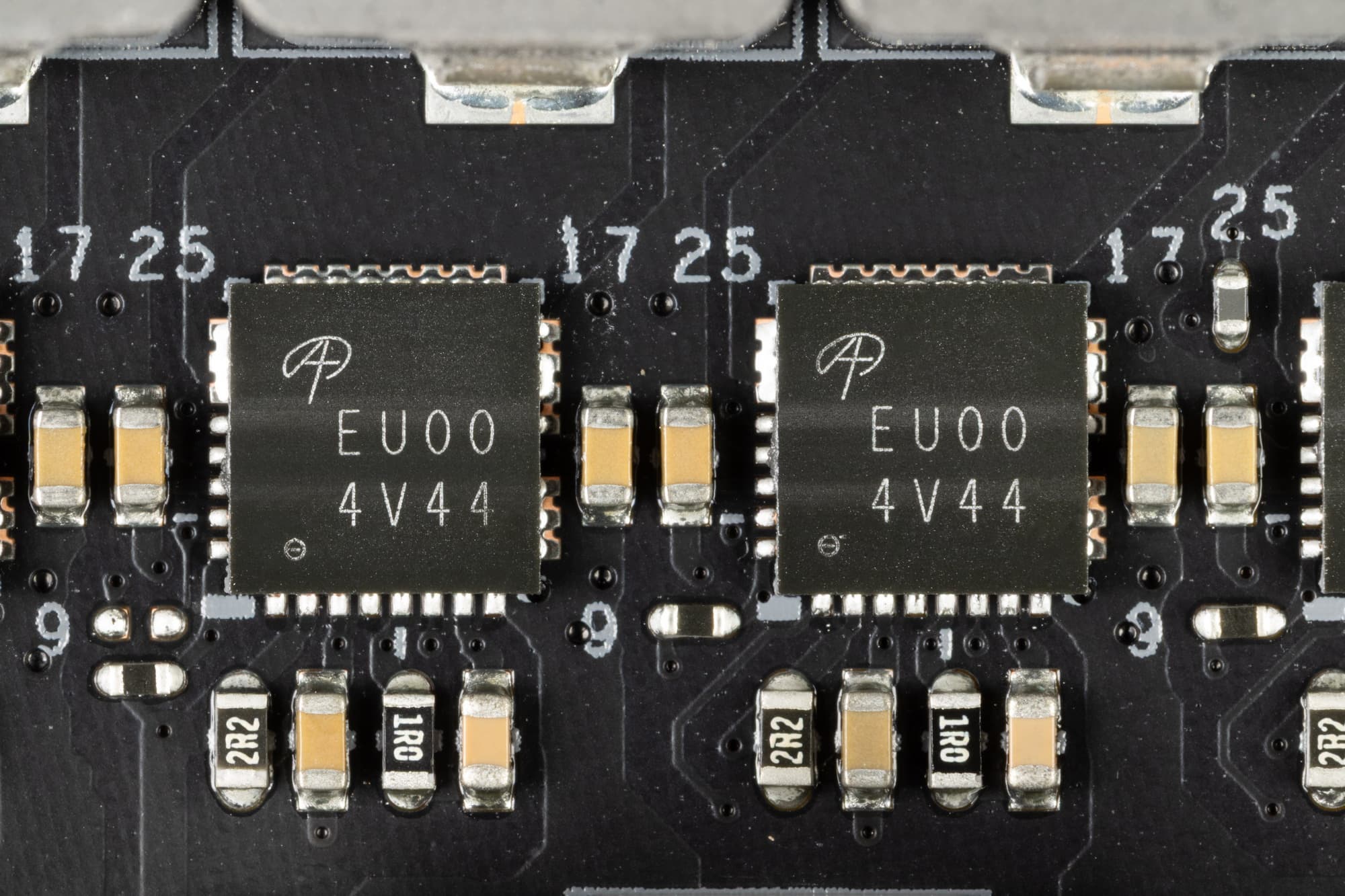

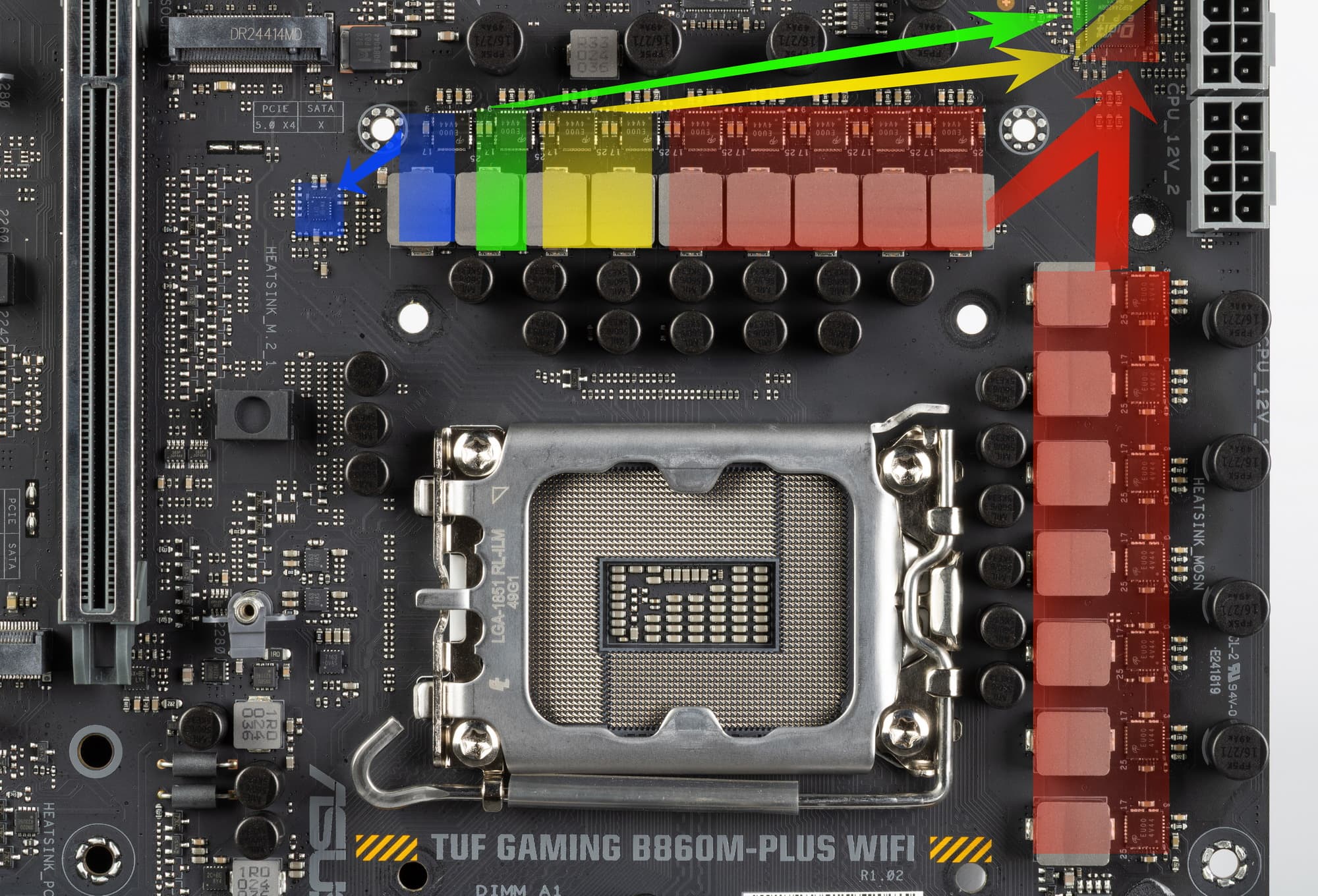

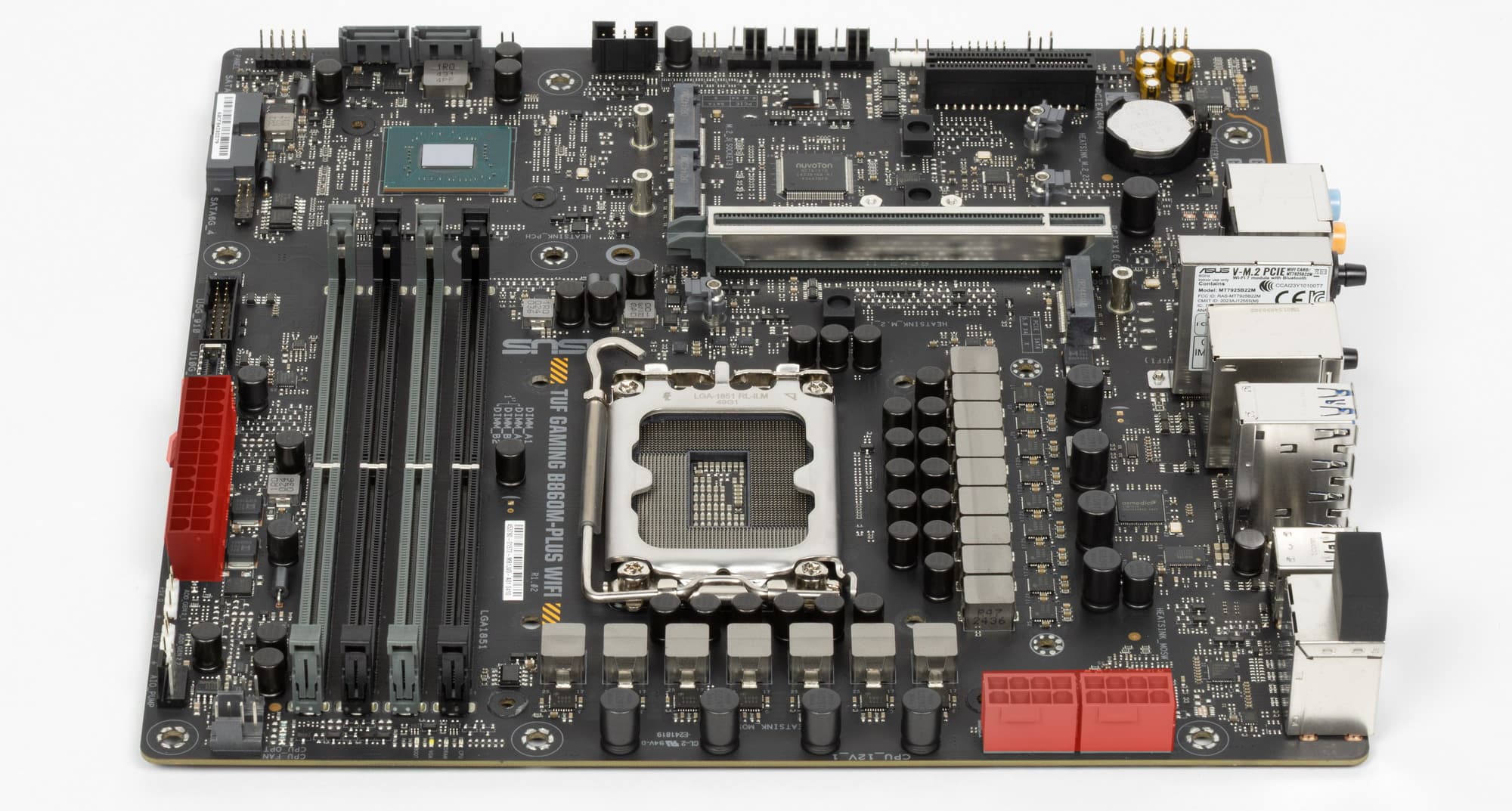

Схема питания процессора выполнена по схеме 12+1+2+1 (всего 16 фаз: 12 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).
Каждый канал фазы блоков VCore, VNNAON, VCCSA и iGPU имеет суперферритовый дроссель и AOZ53071QI DrMOS от Alpha&Omega Semi на 80 А.

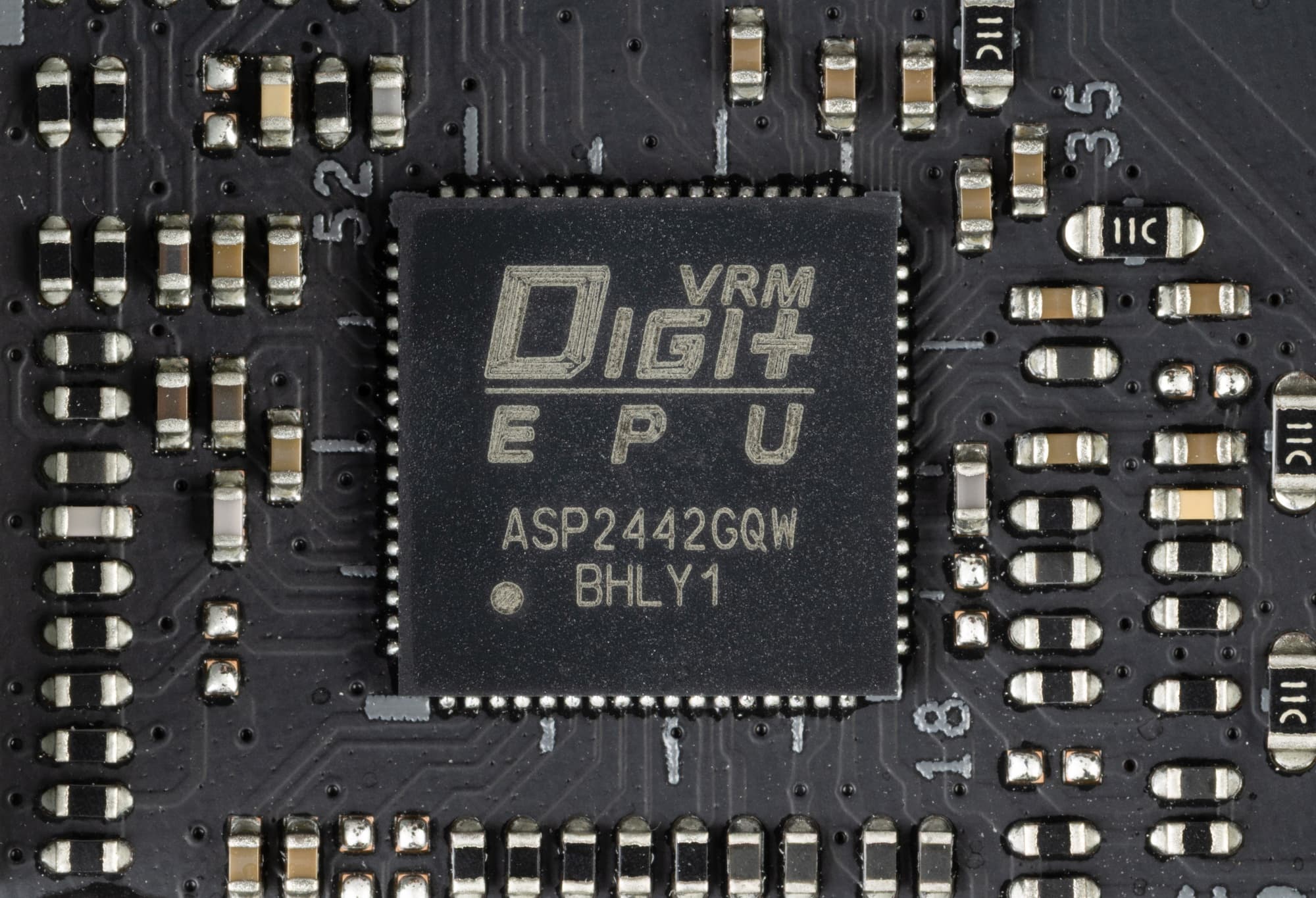

Управление схемой VCore+VNNAON+VCCSA возложено на фирменный ШИМ-контроллер Digi+ ASP2442.

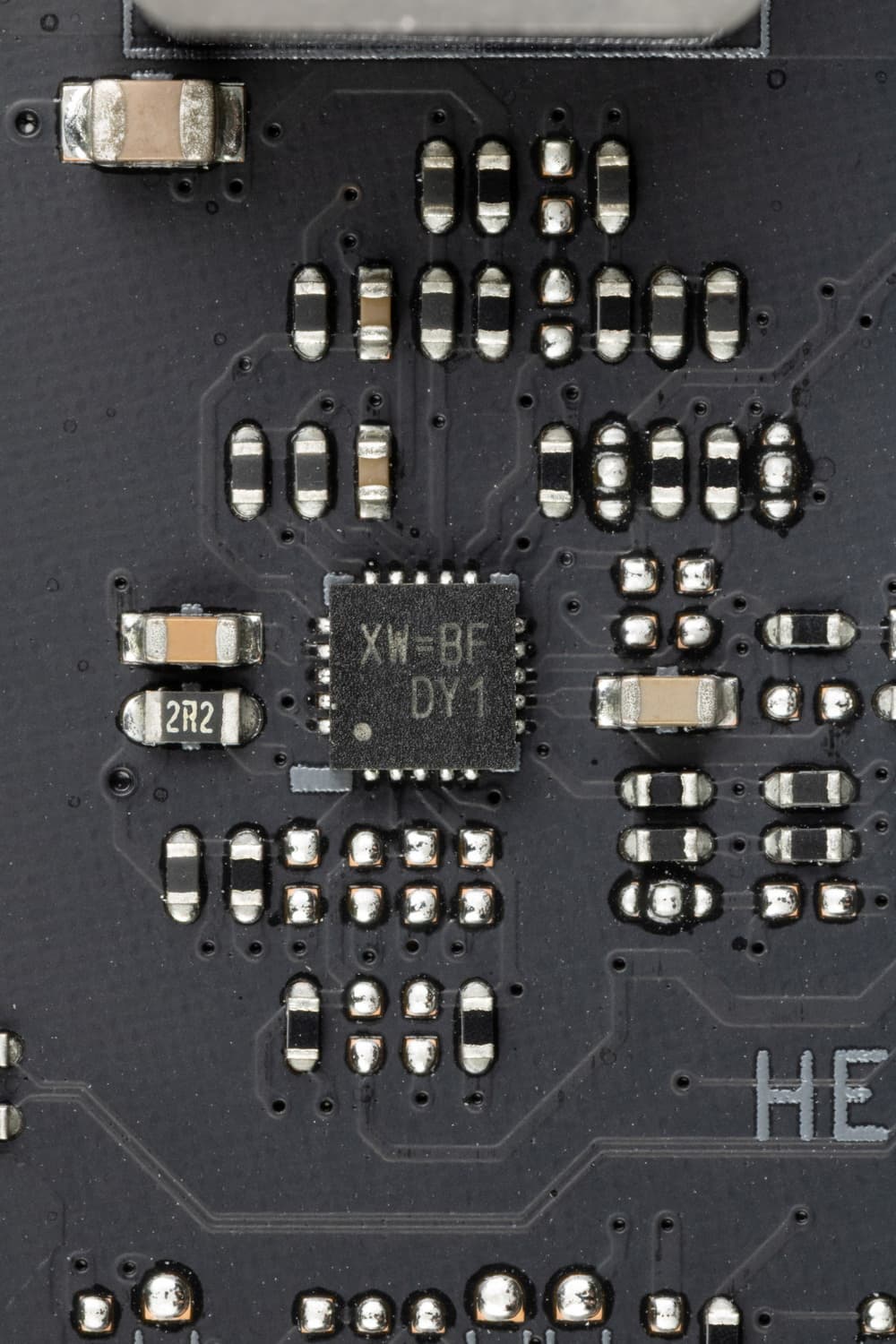

Блок iGPU имеет свой ШИМ-контроллер RT8237 (с OEM-маркировкой) от Richtek.
Охлаждение

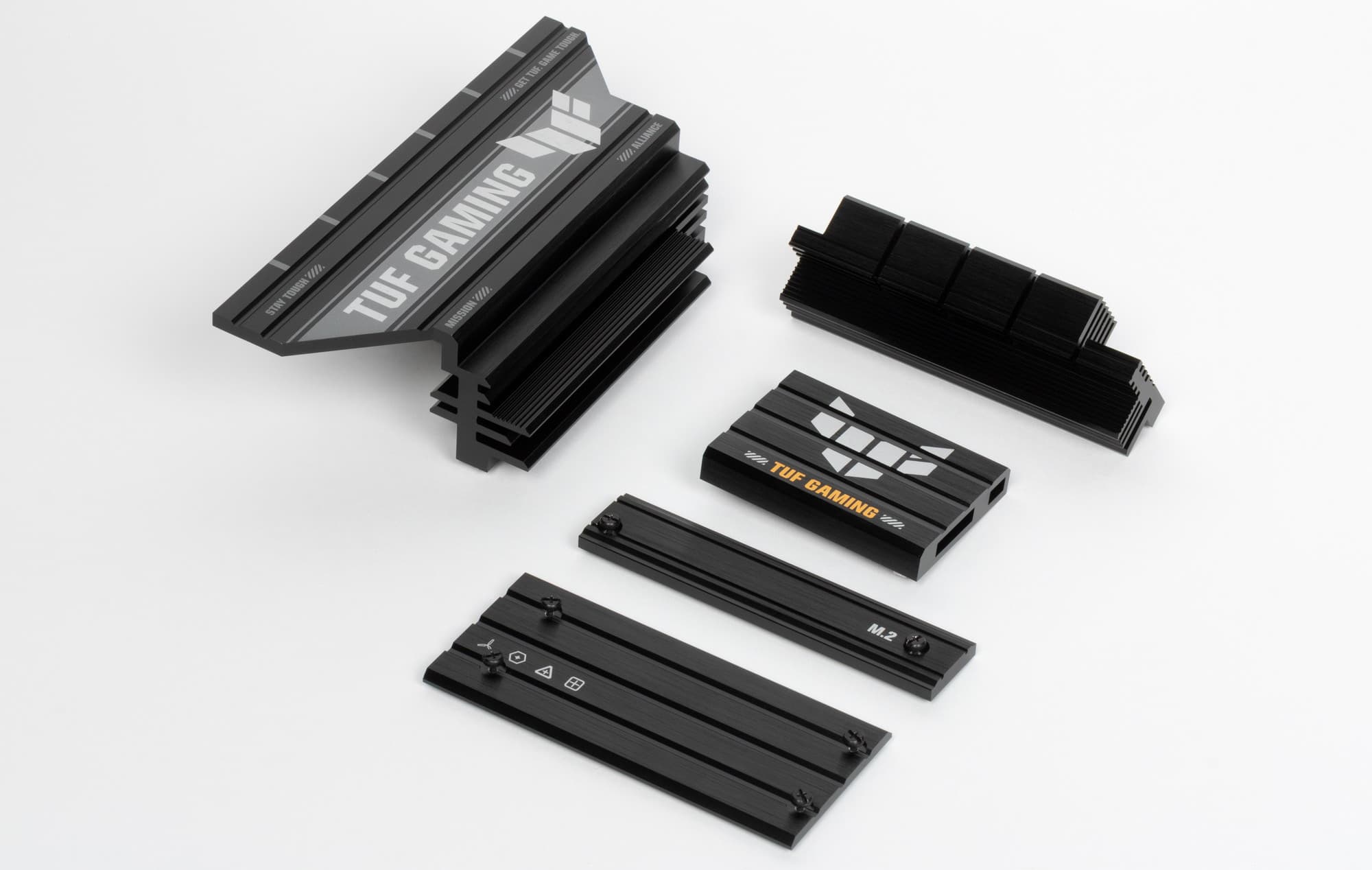

В данном случае все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

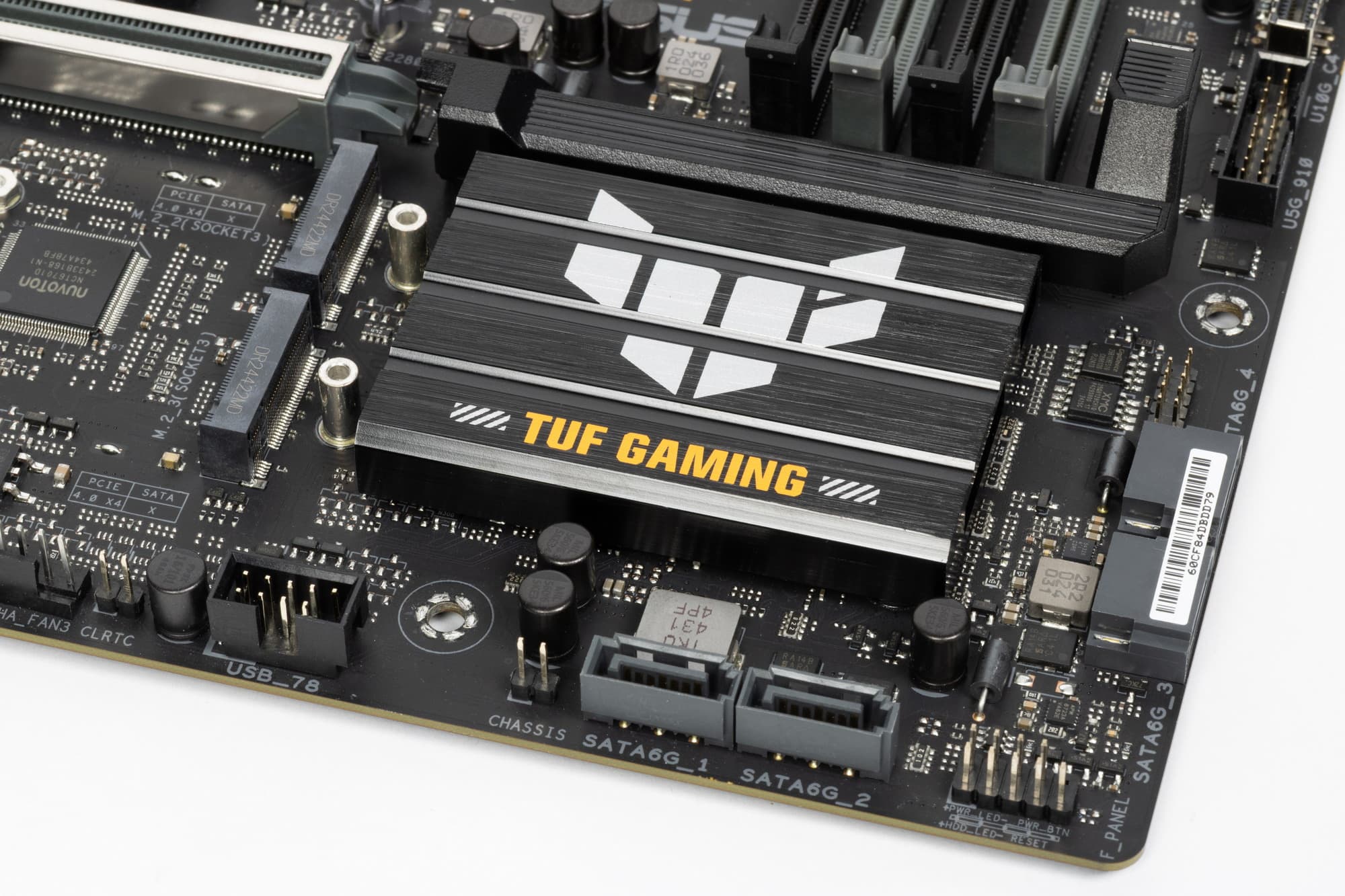

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

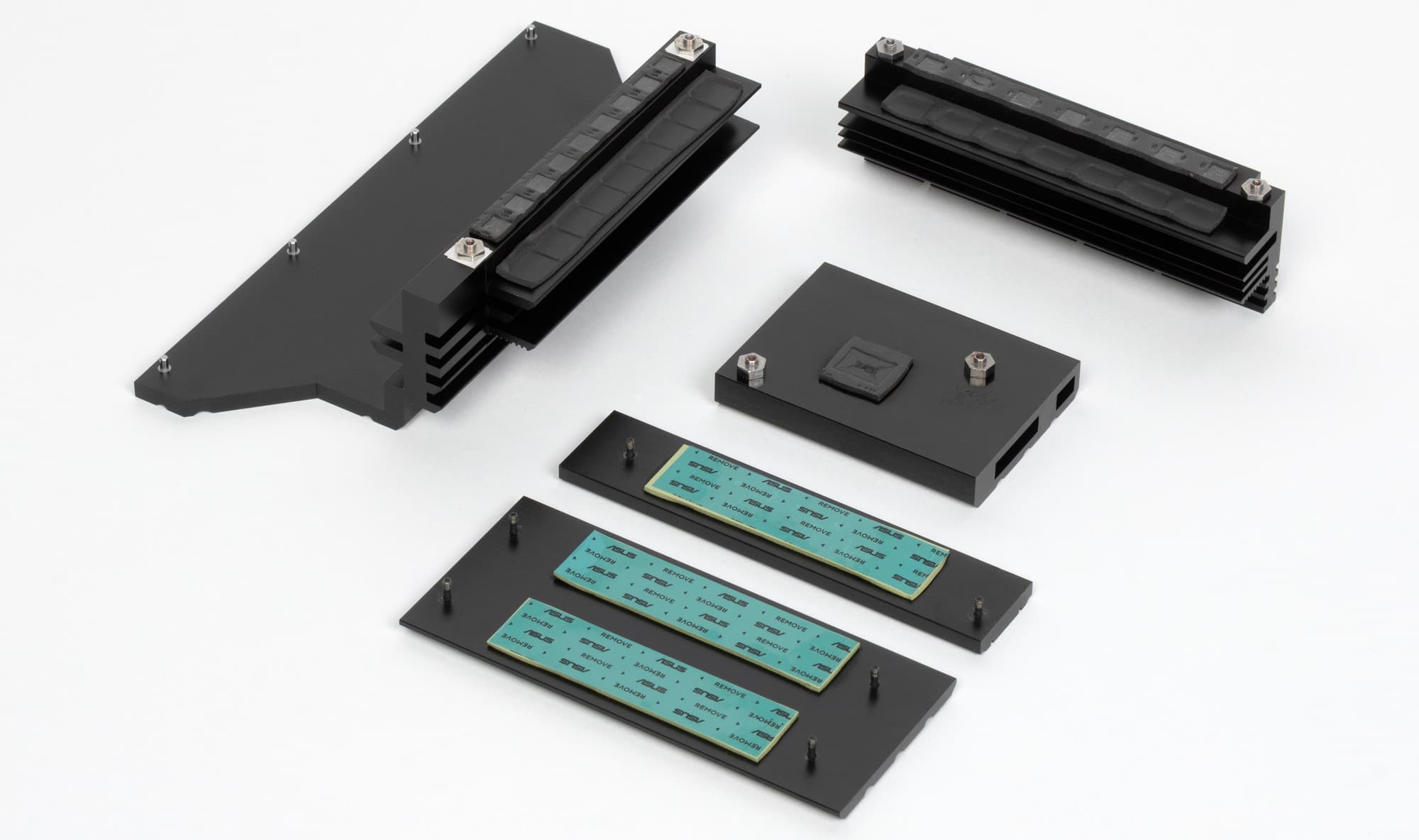

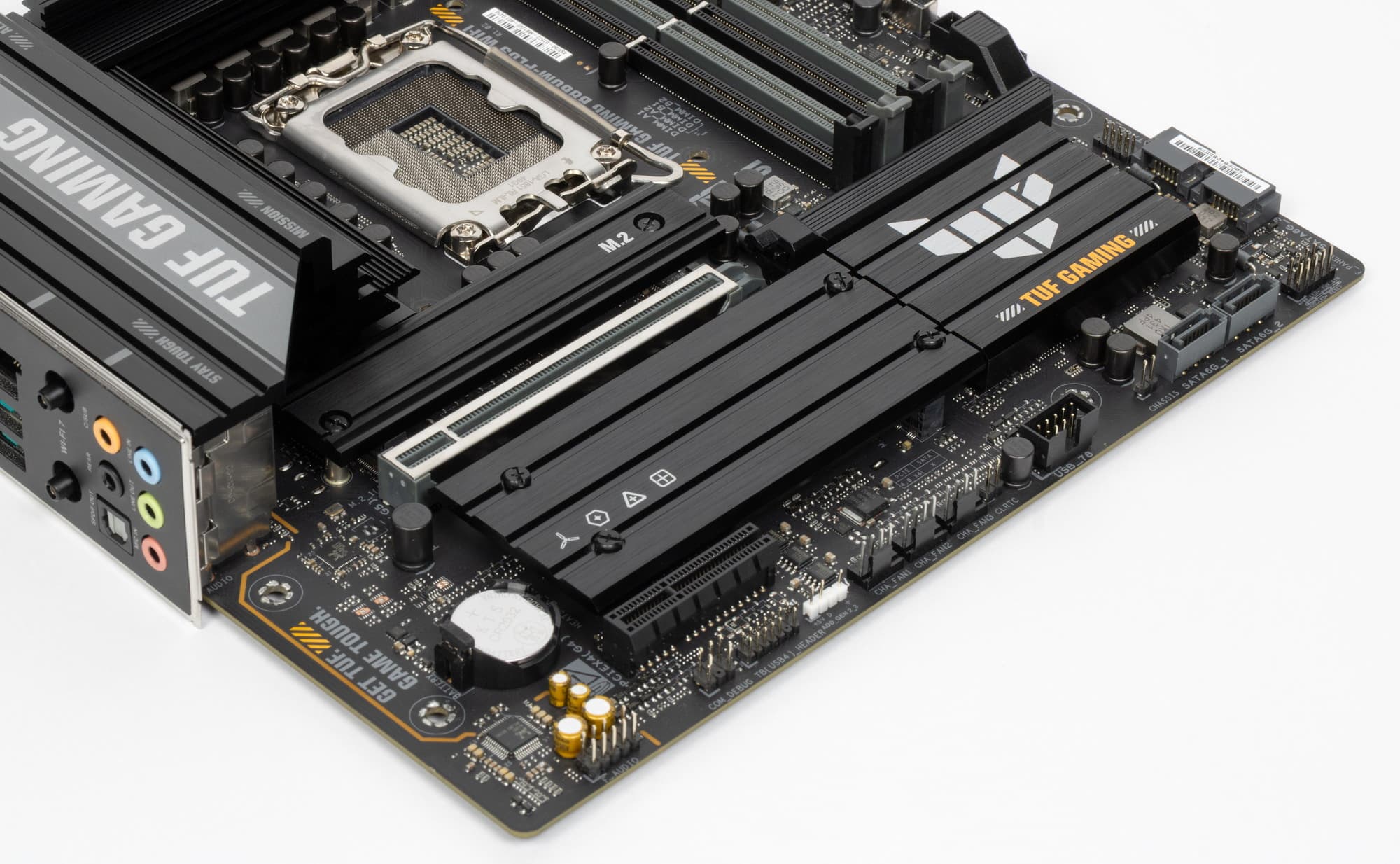

Все M.2 слоты имеют радиаторы: у первого персональный радиатор, у остальных – общий.
Напомню, что материнская плата не имеет бэкплейта.

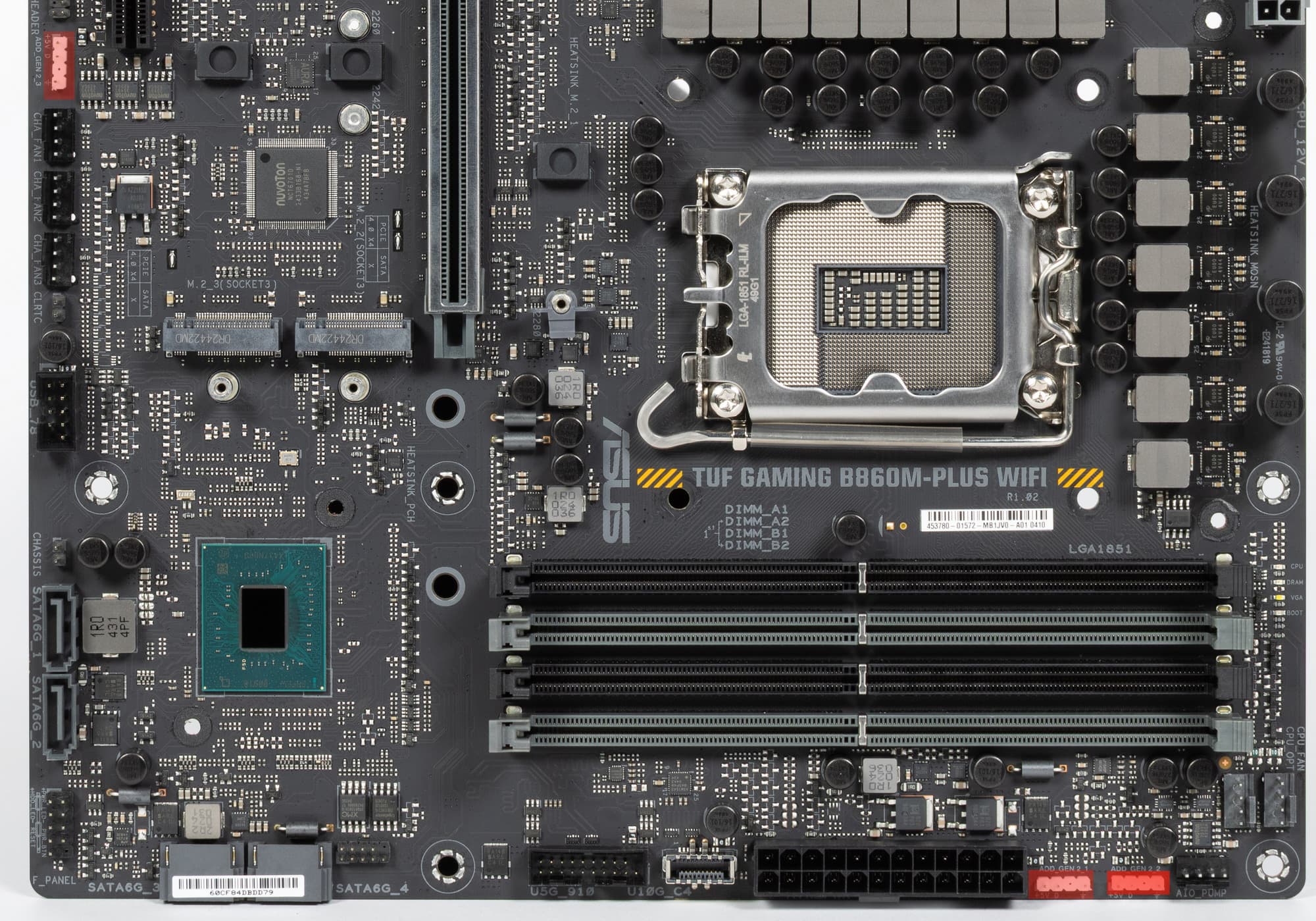

Подсветка
Программное обеспечение под Windows

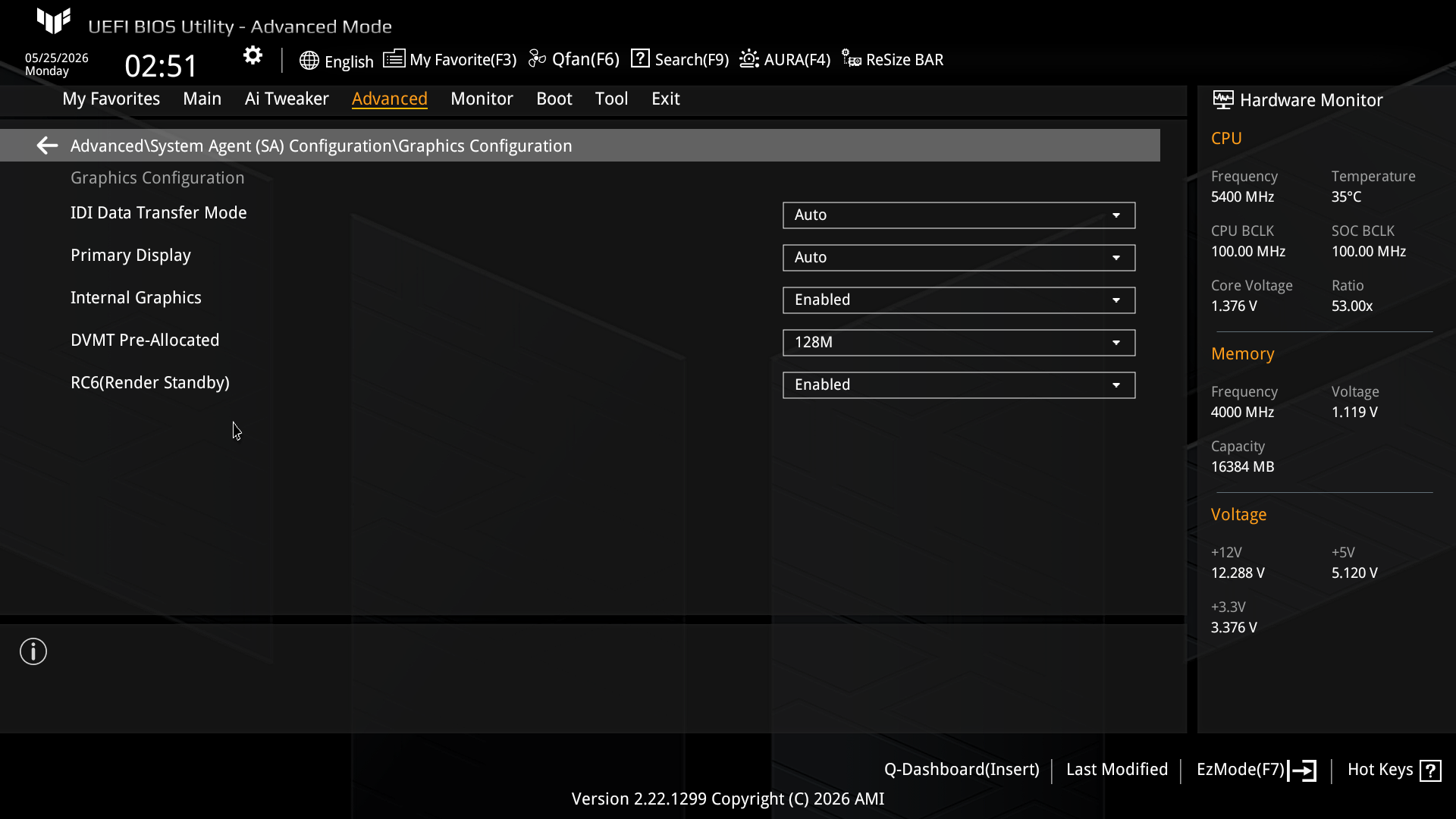

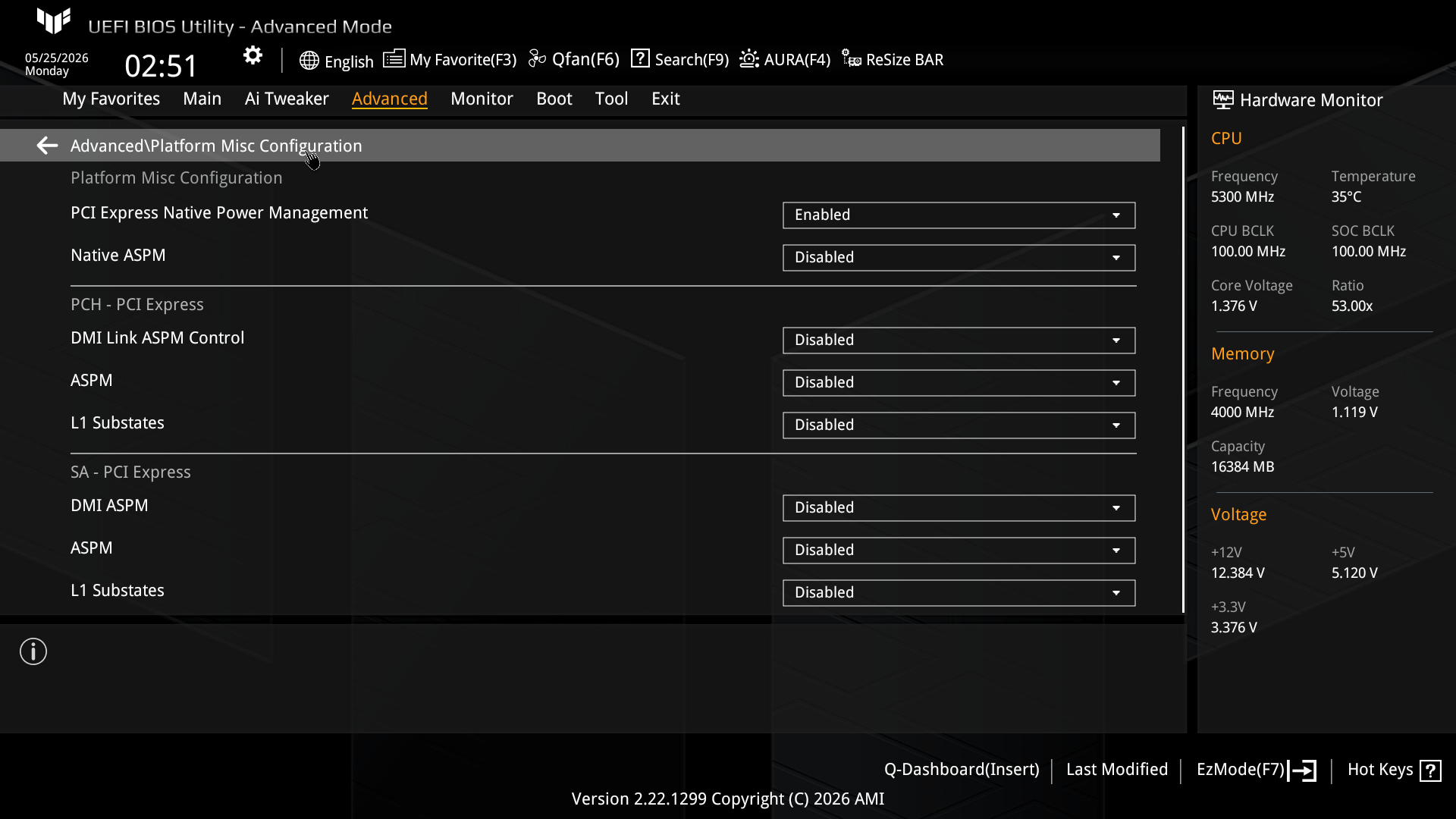

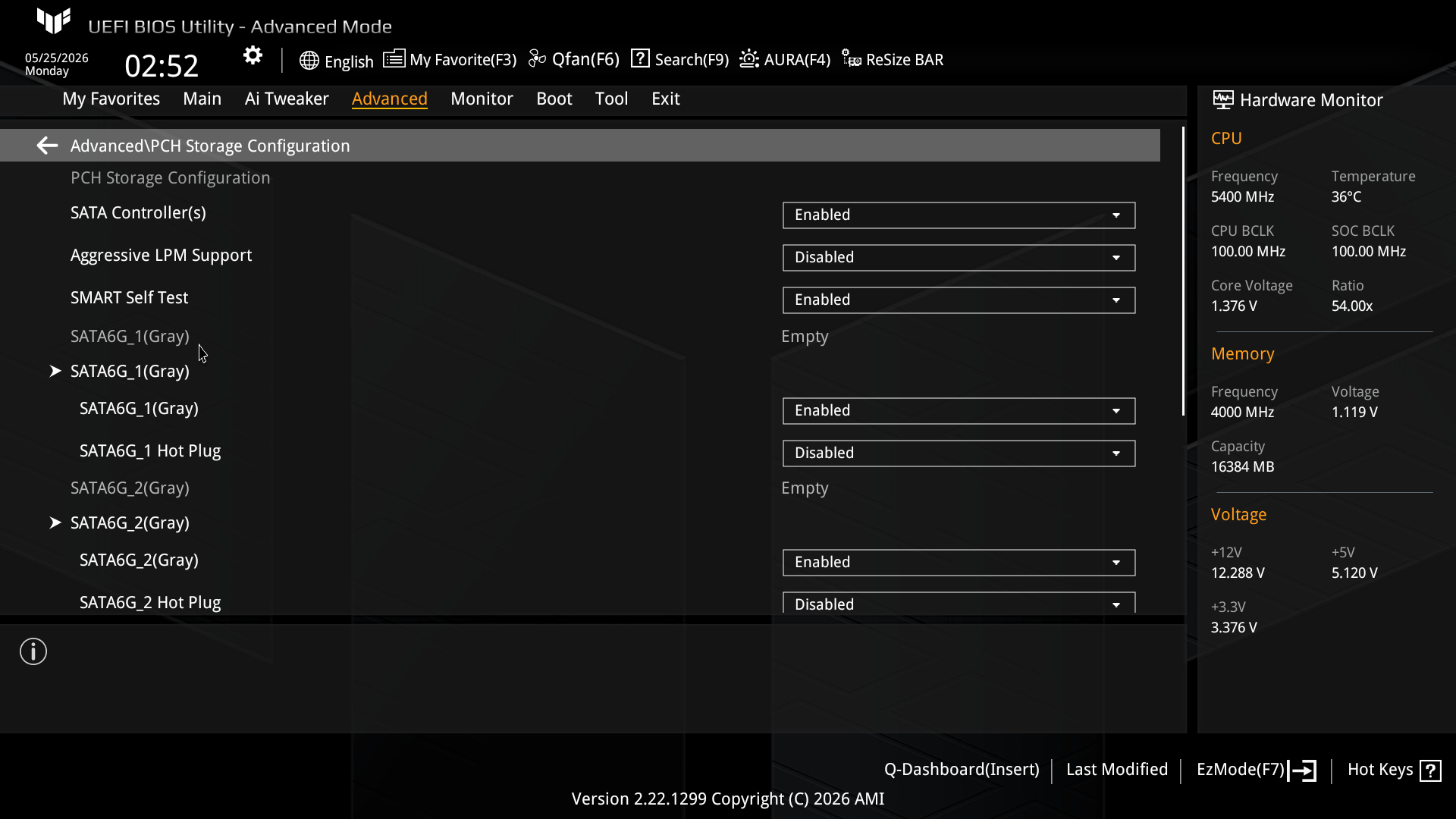

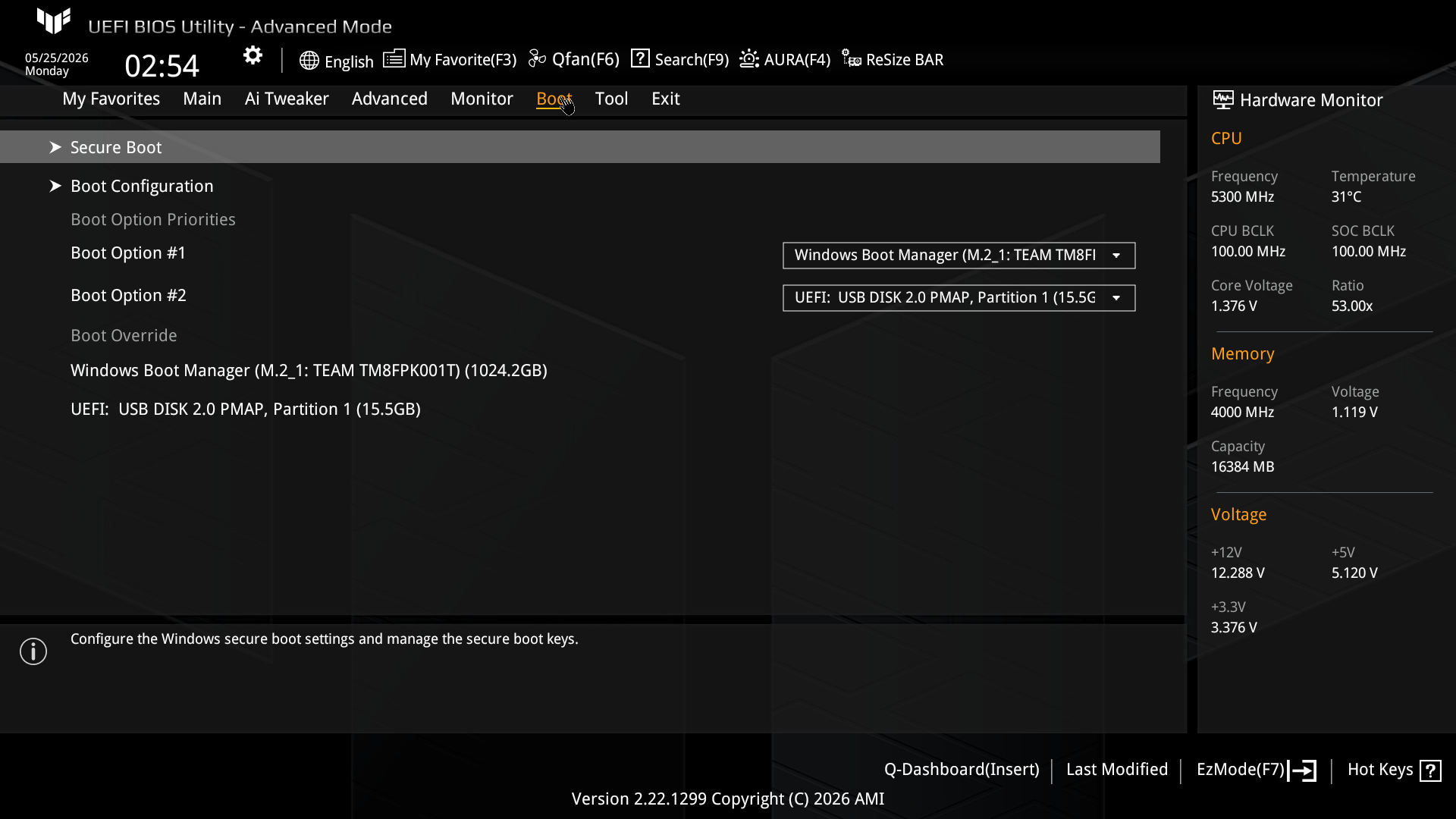

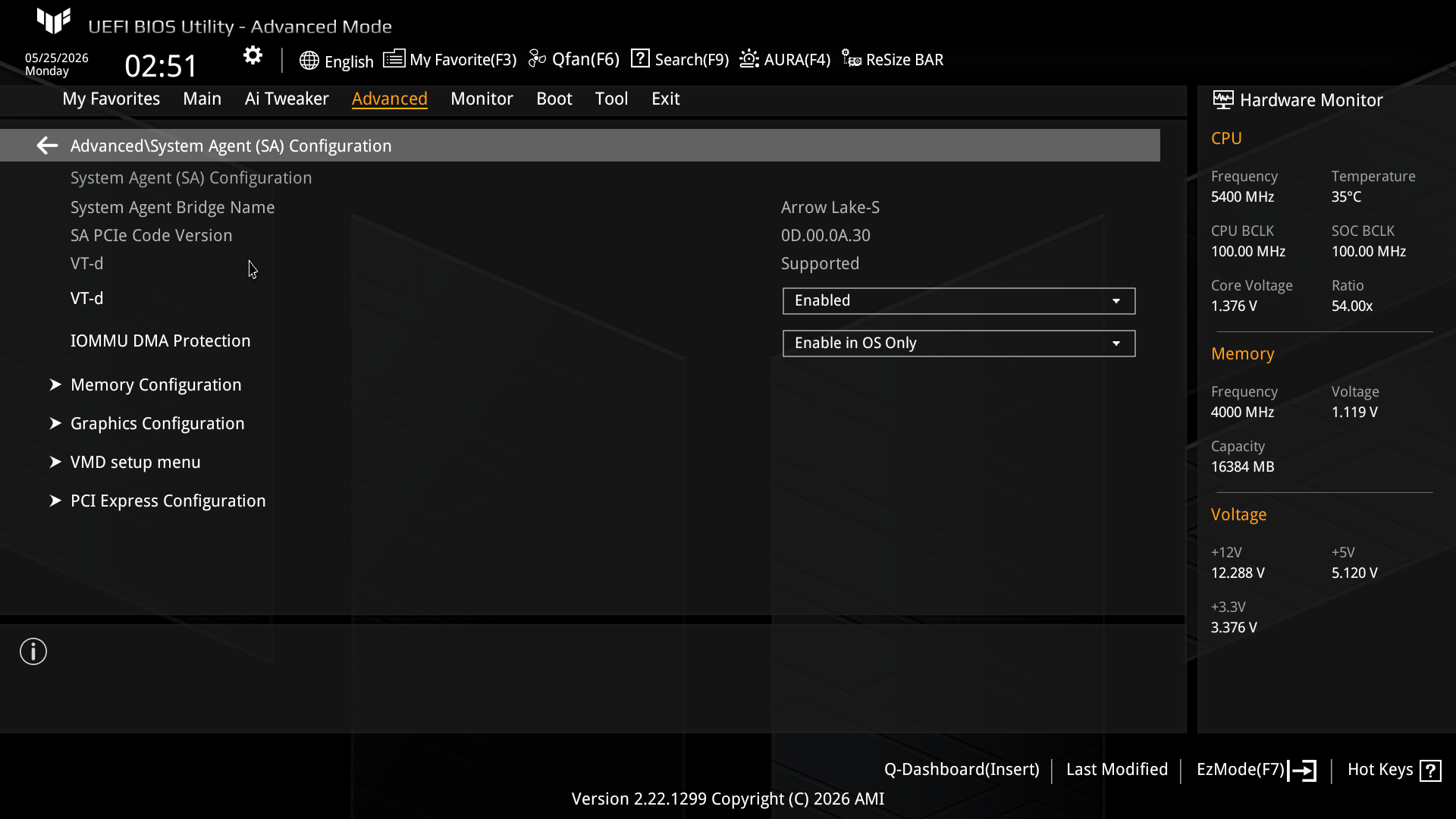

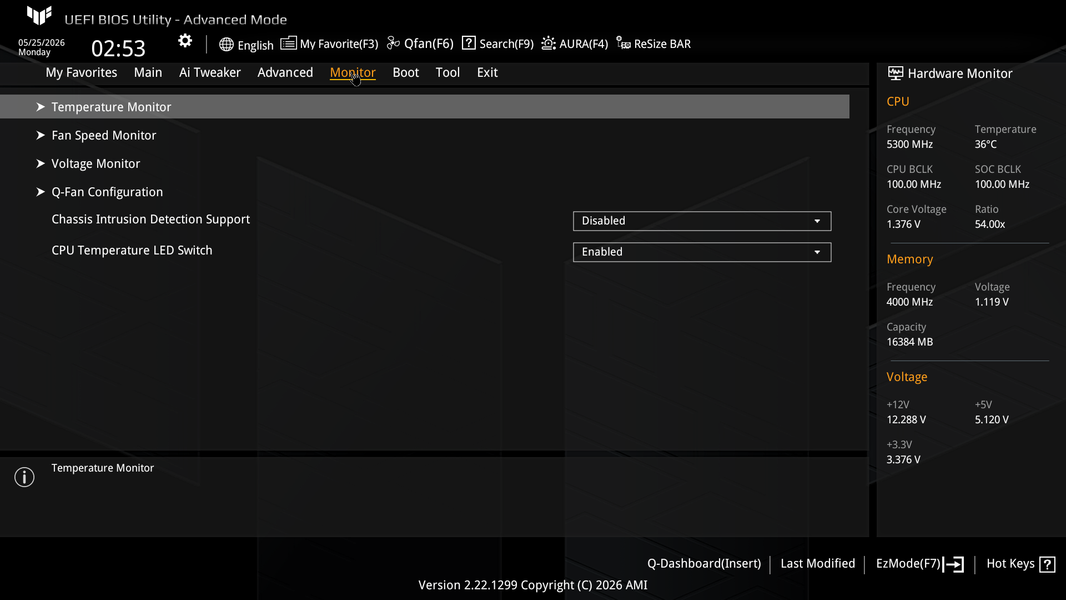

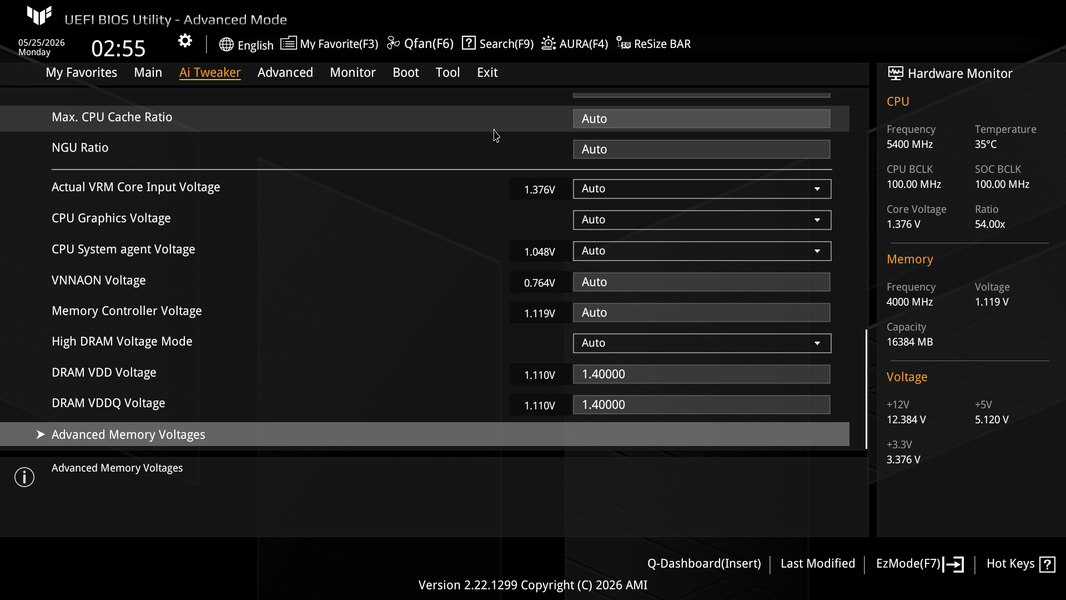

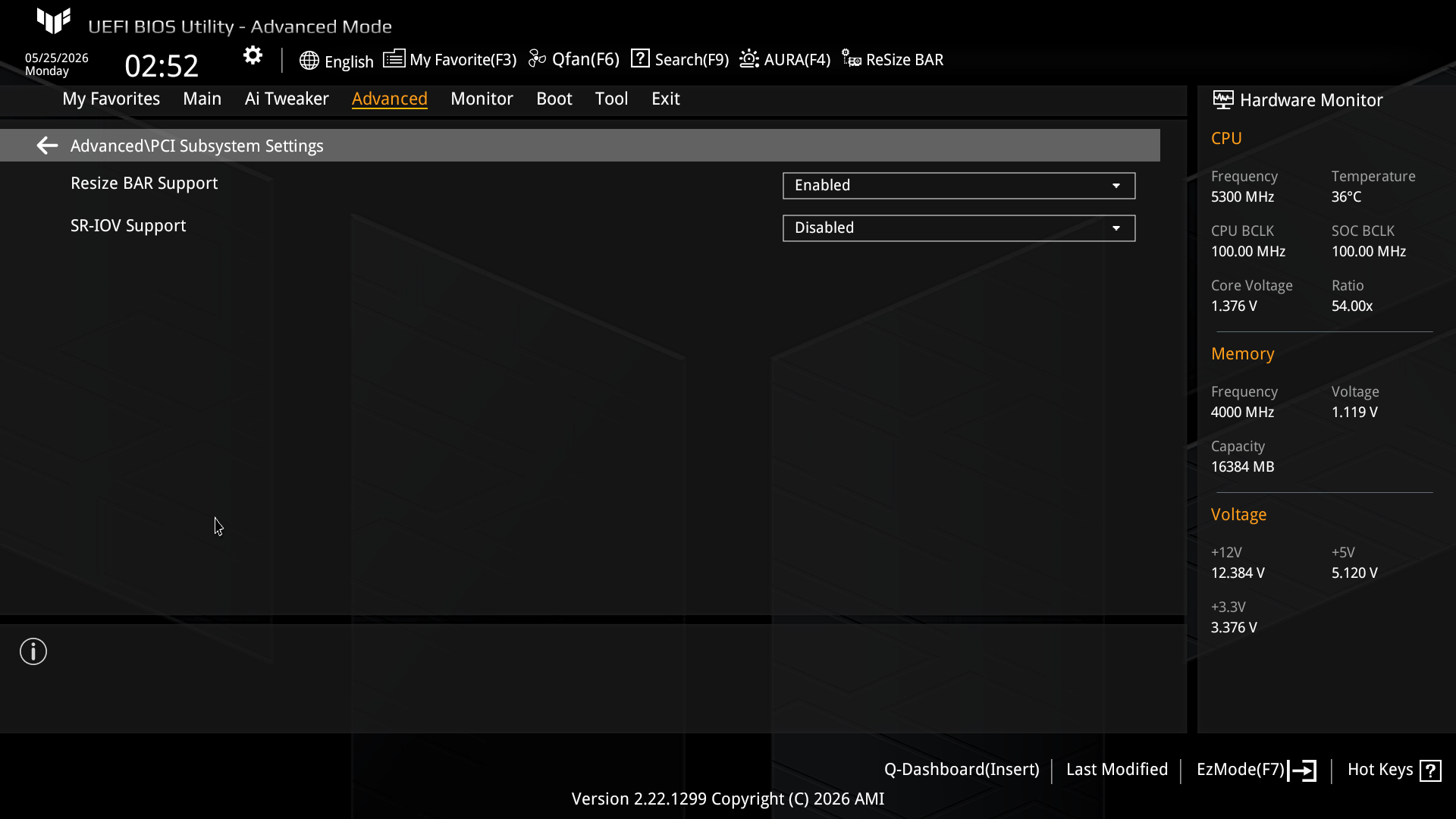

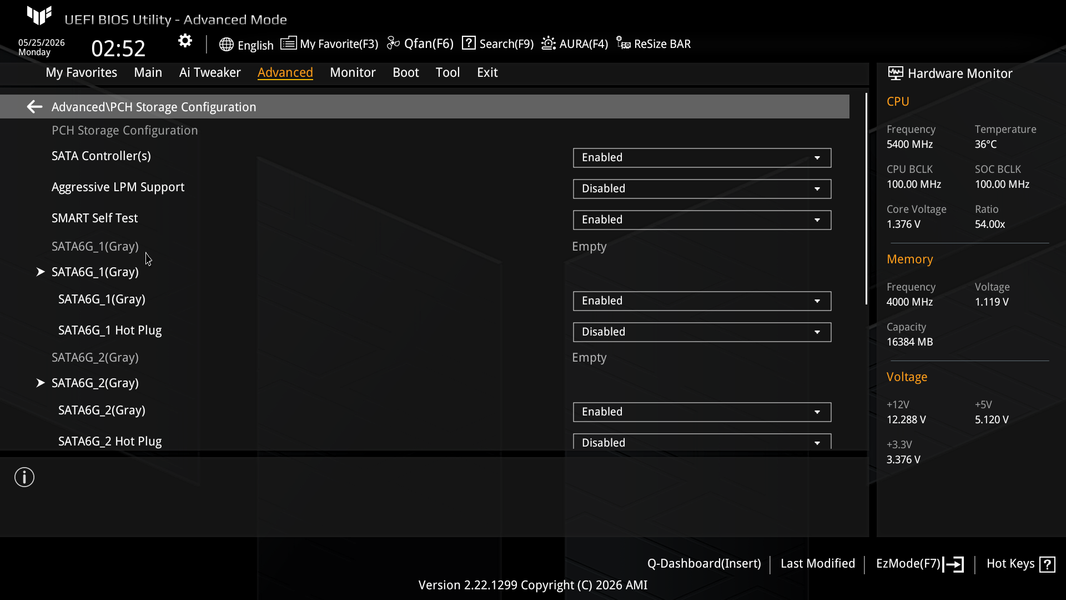

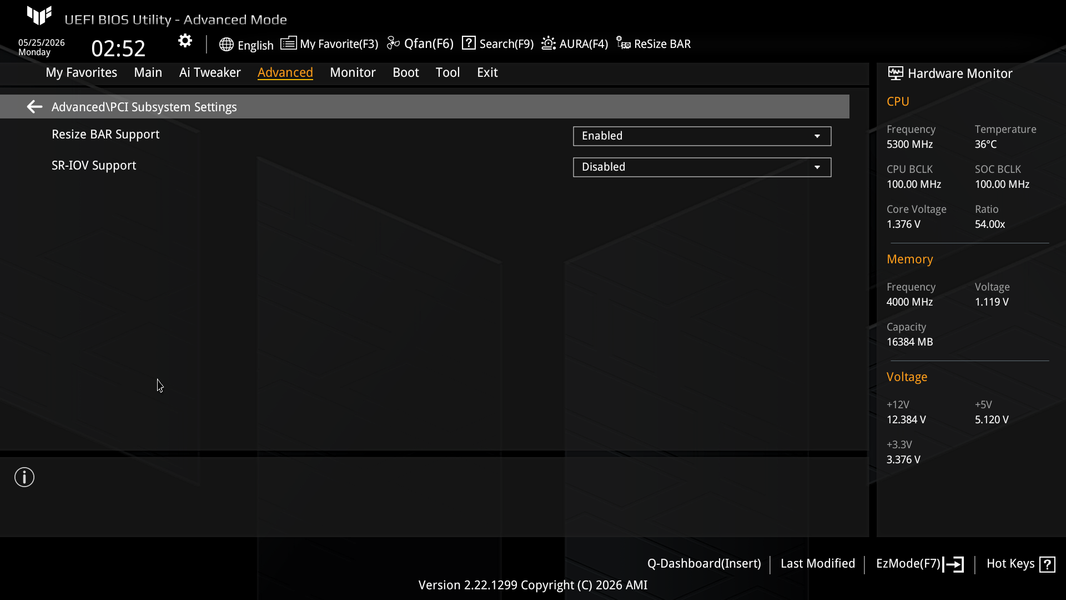

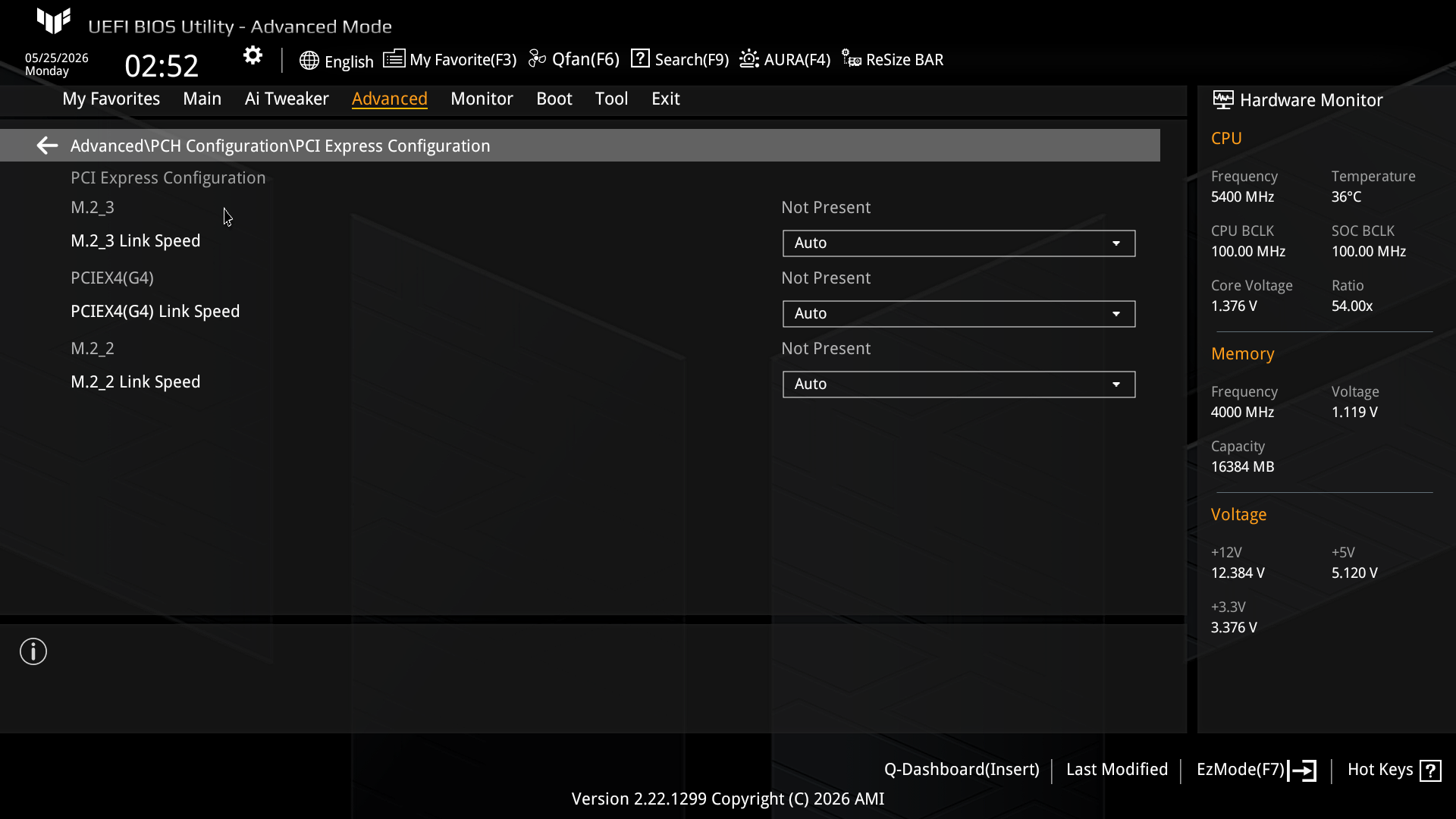

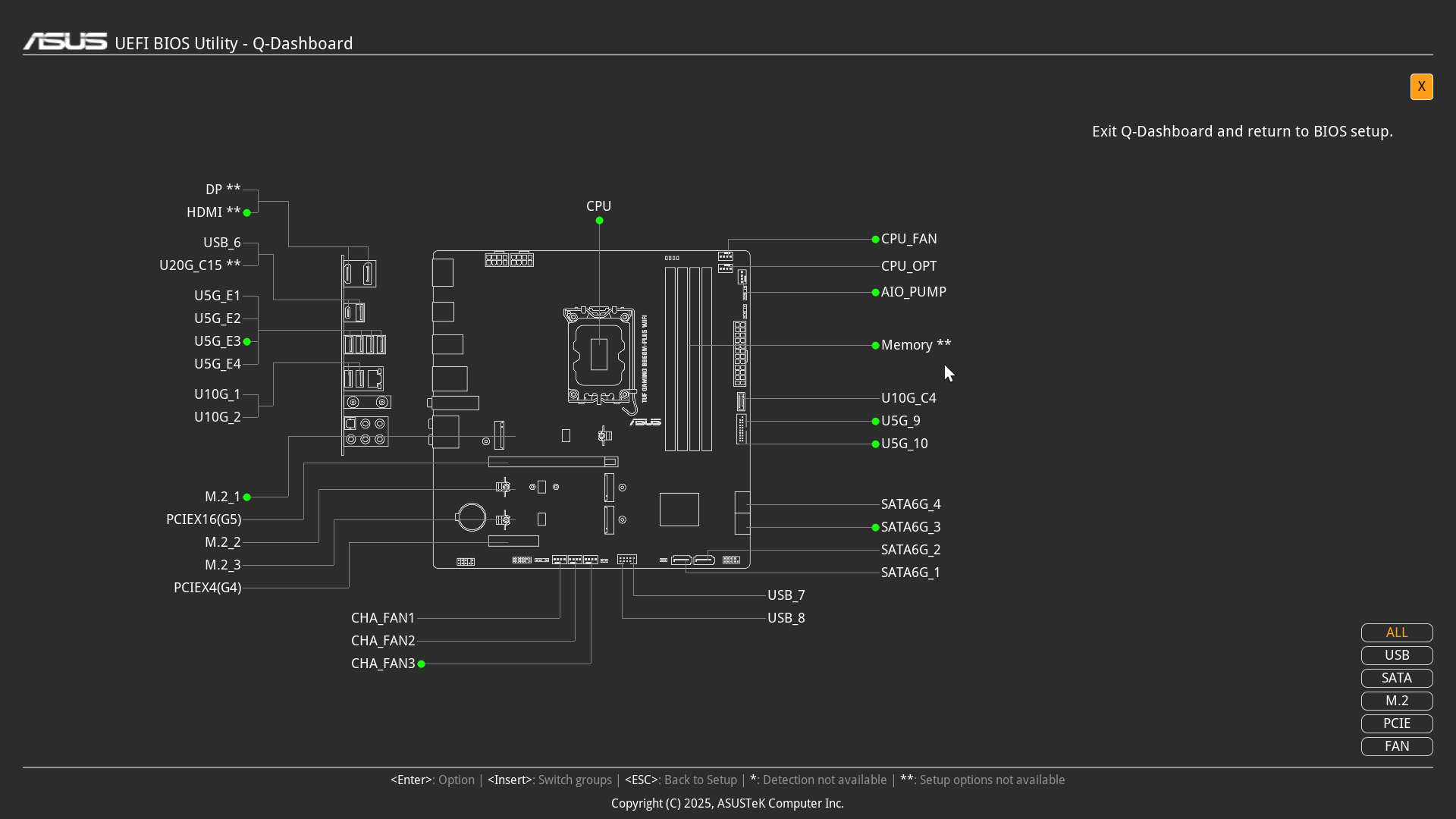

Настройки BIOS

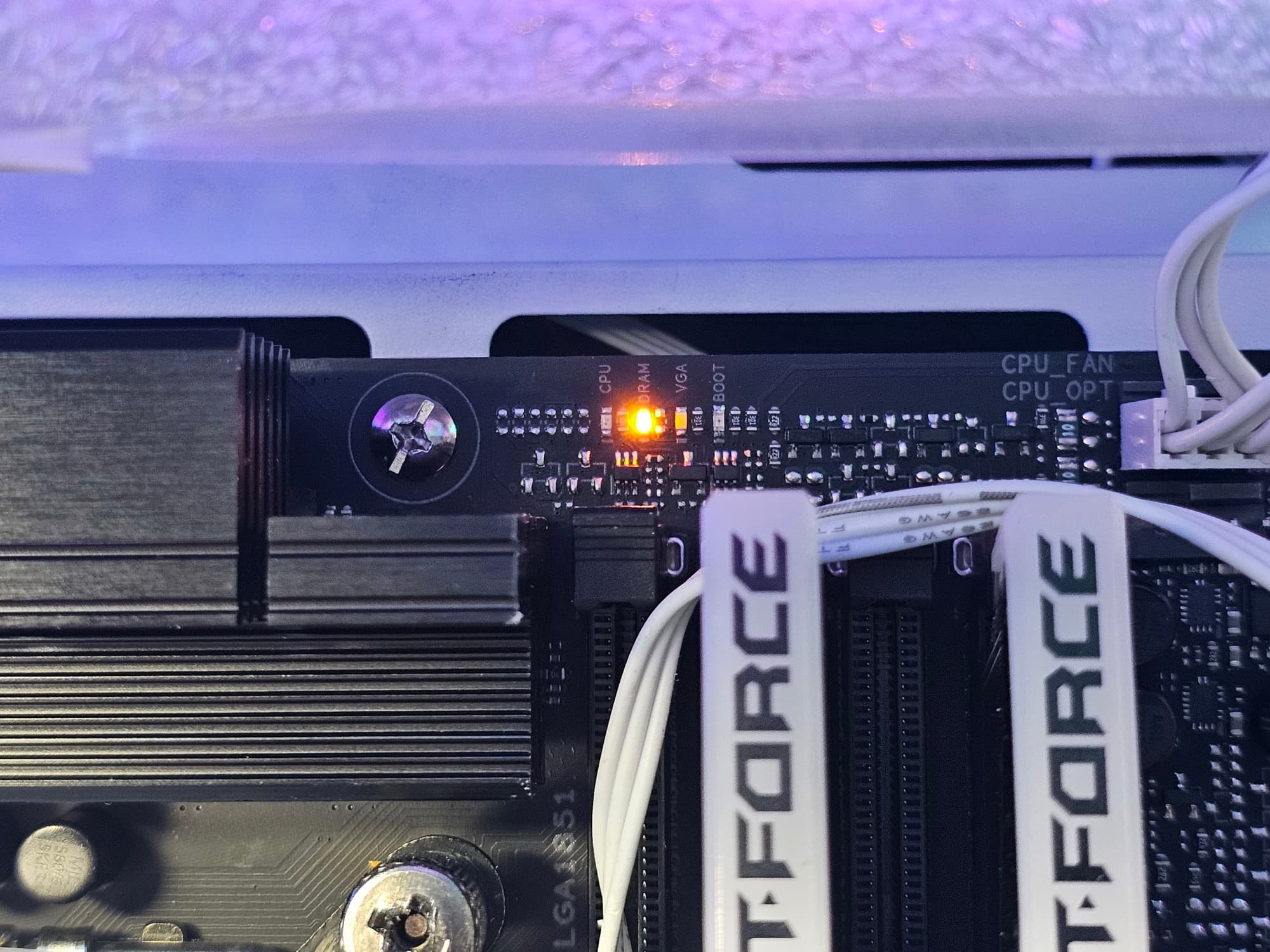

Работоспособность

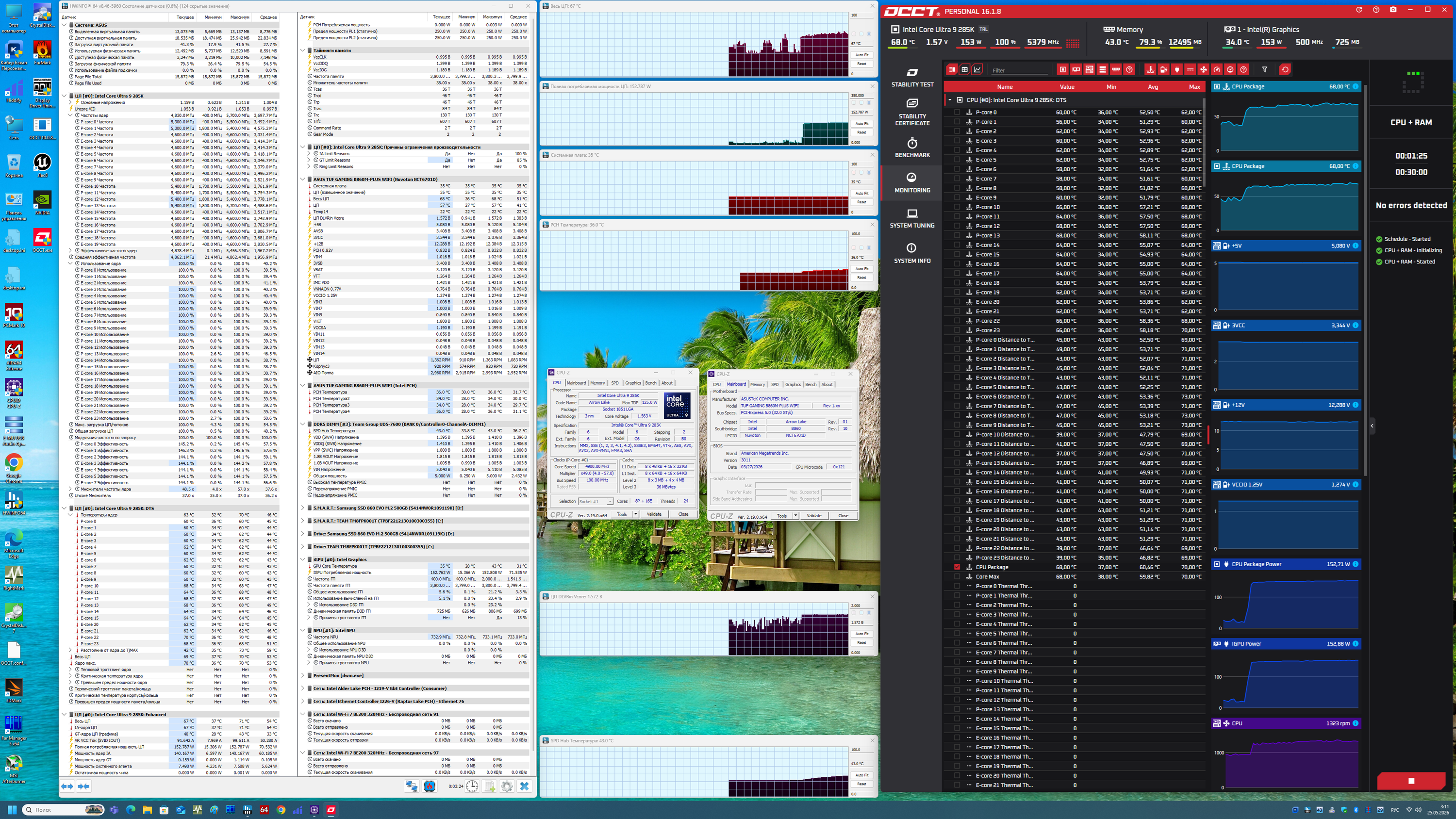

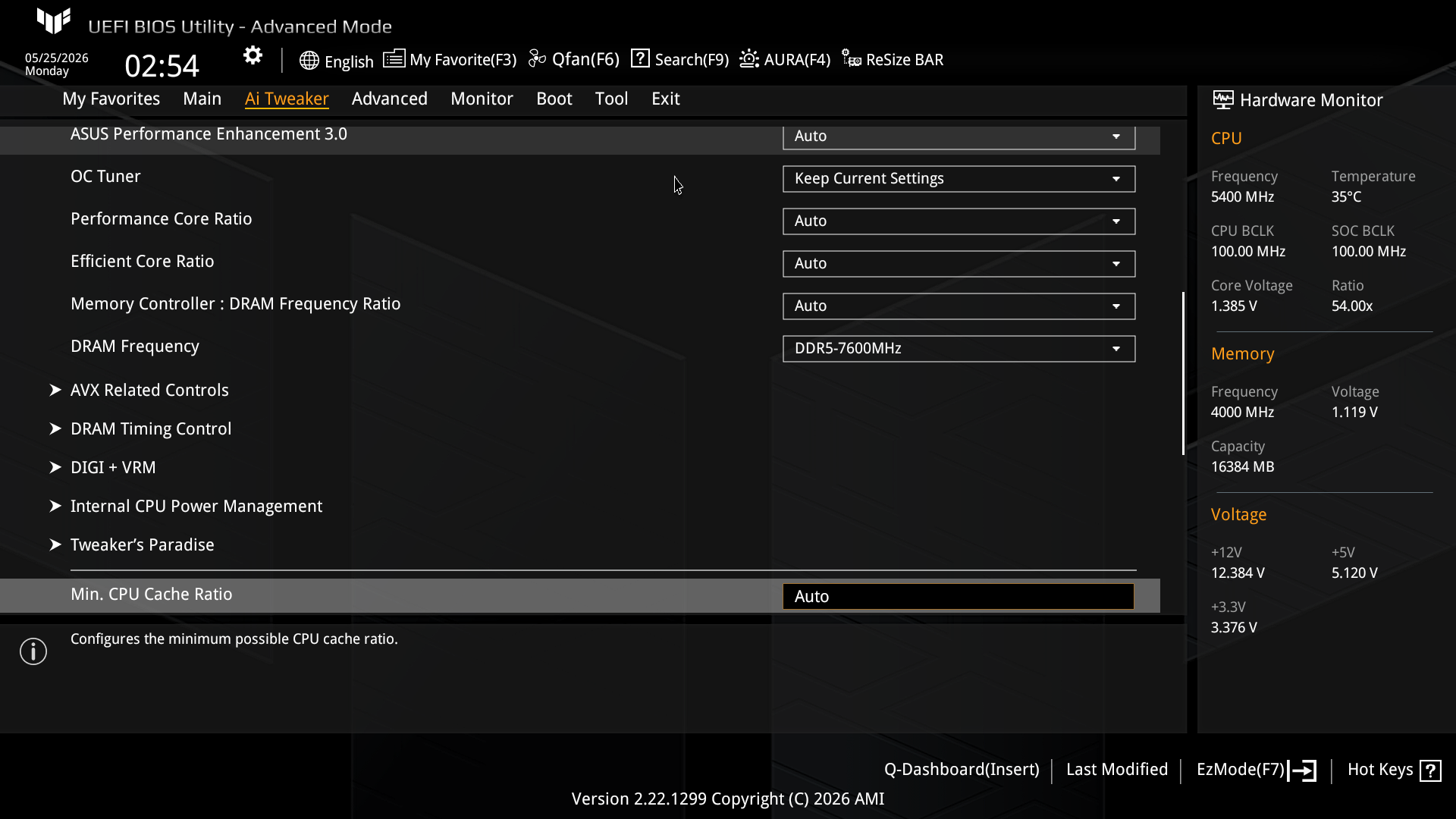

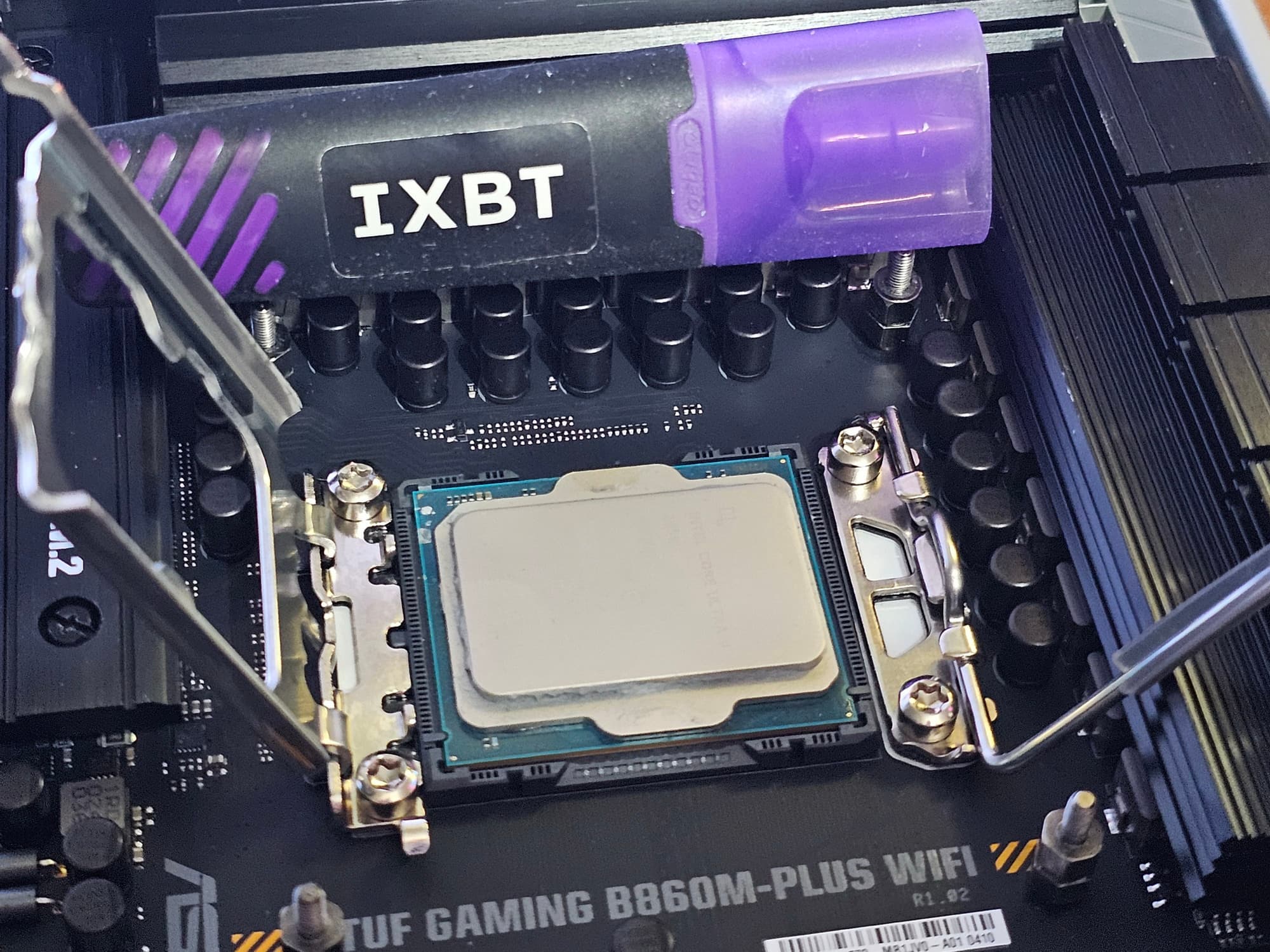

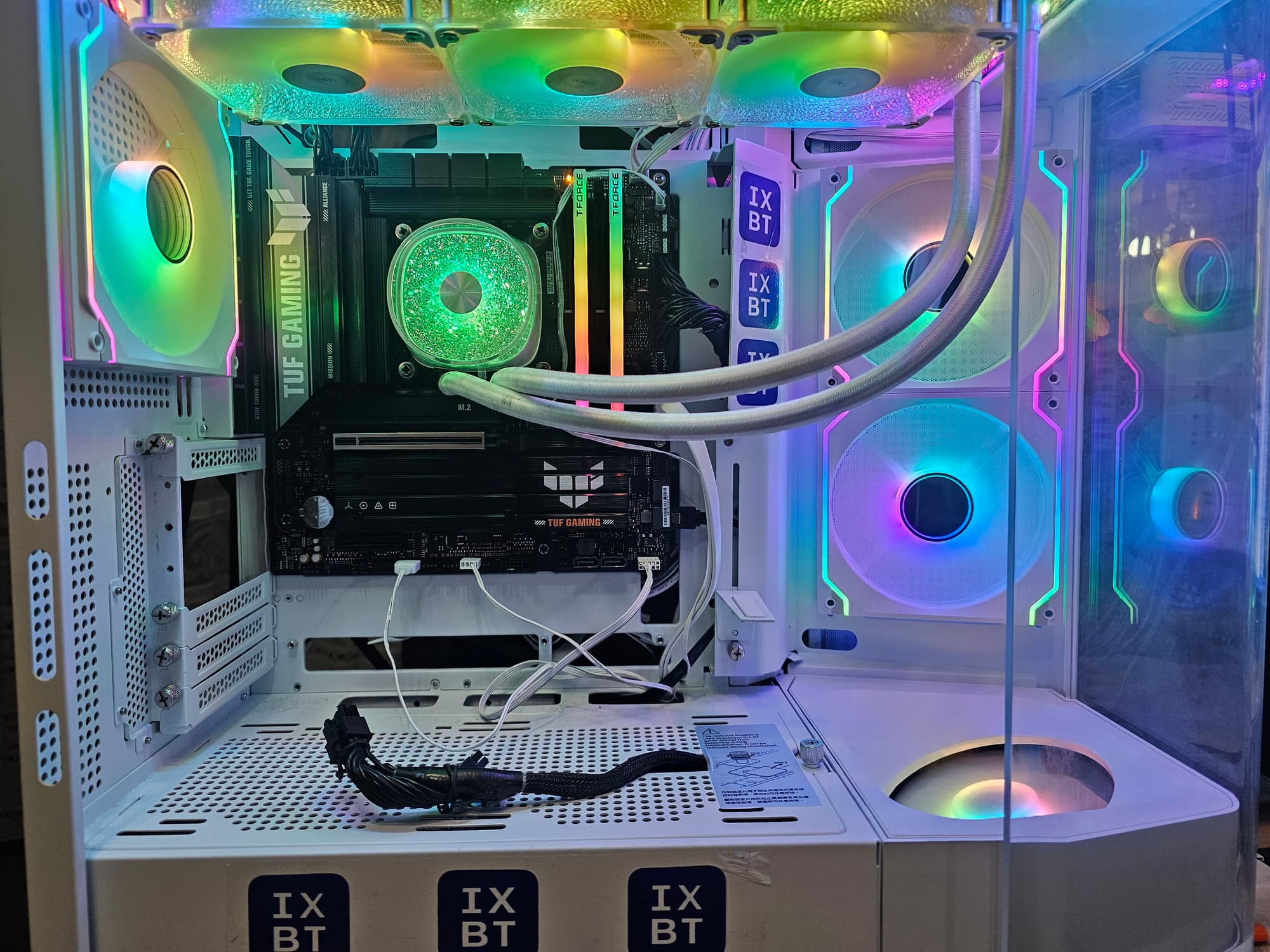

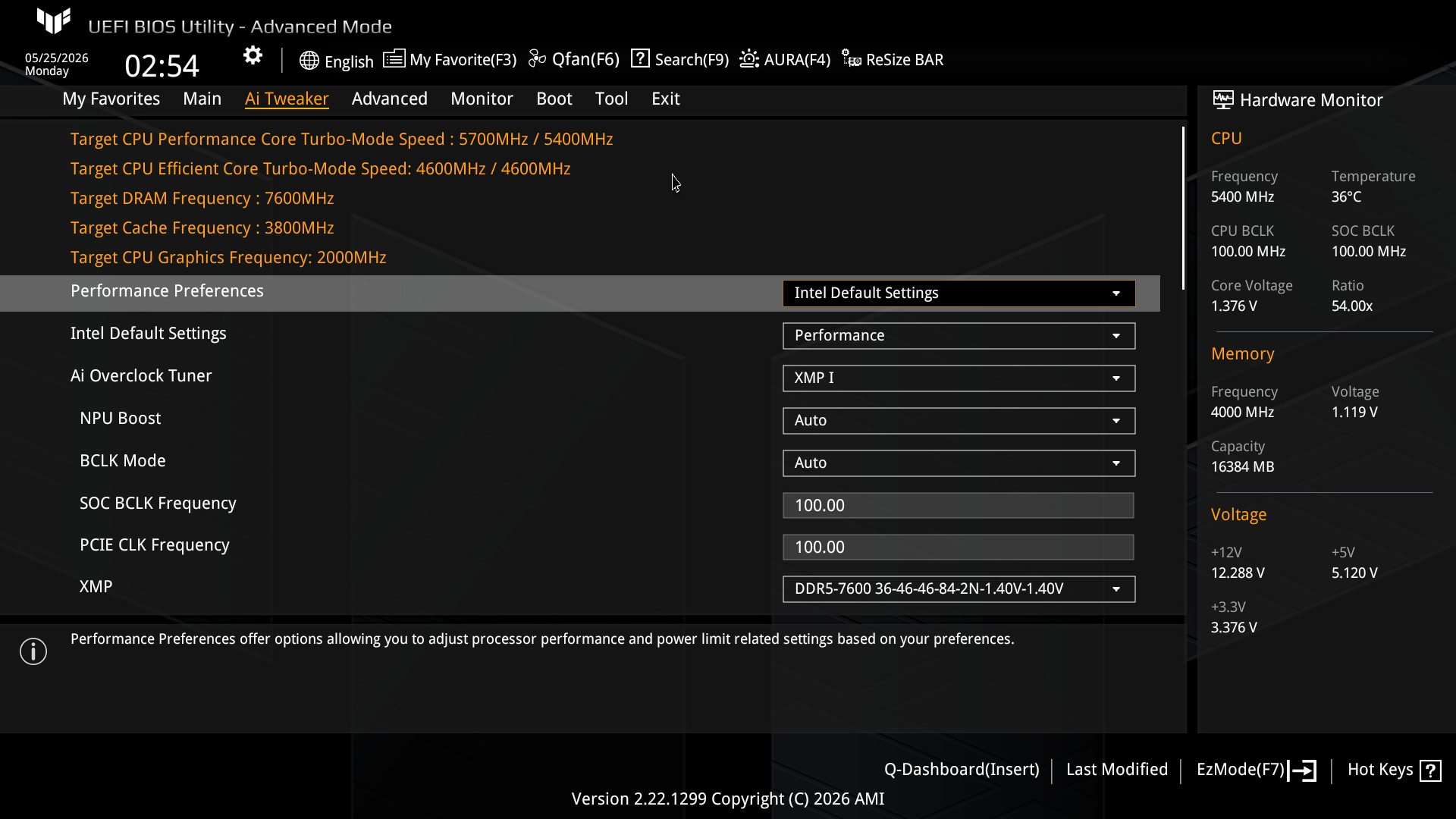

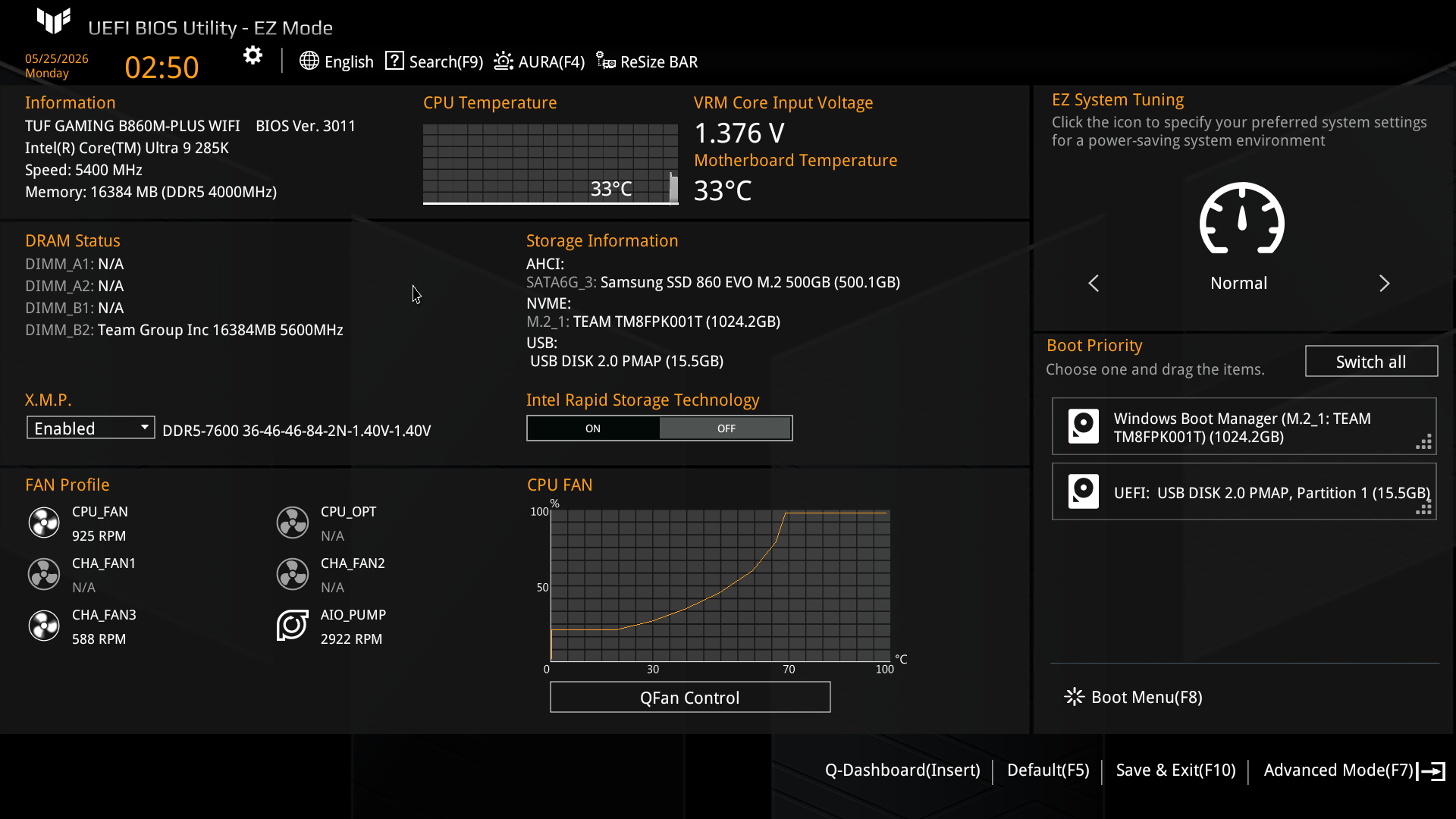

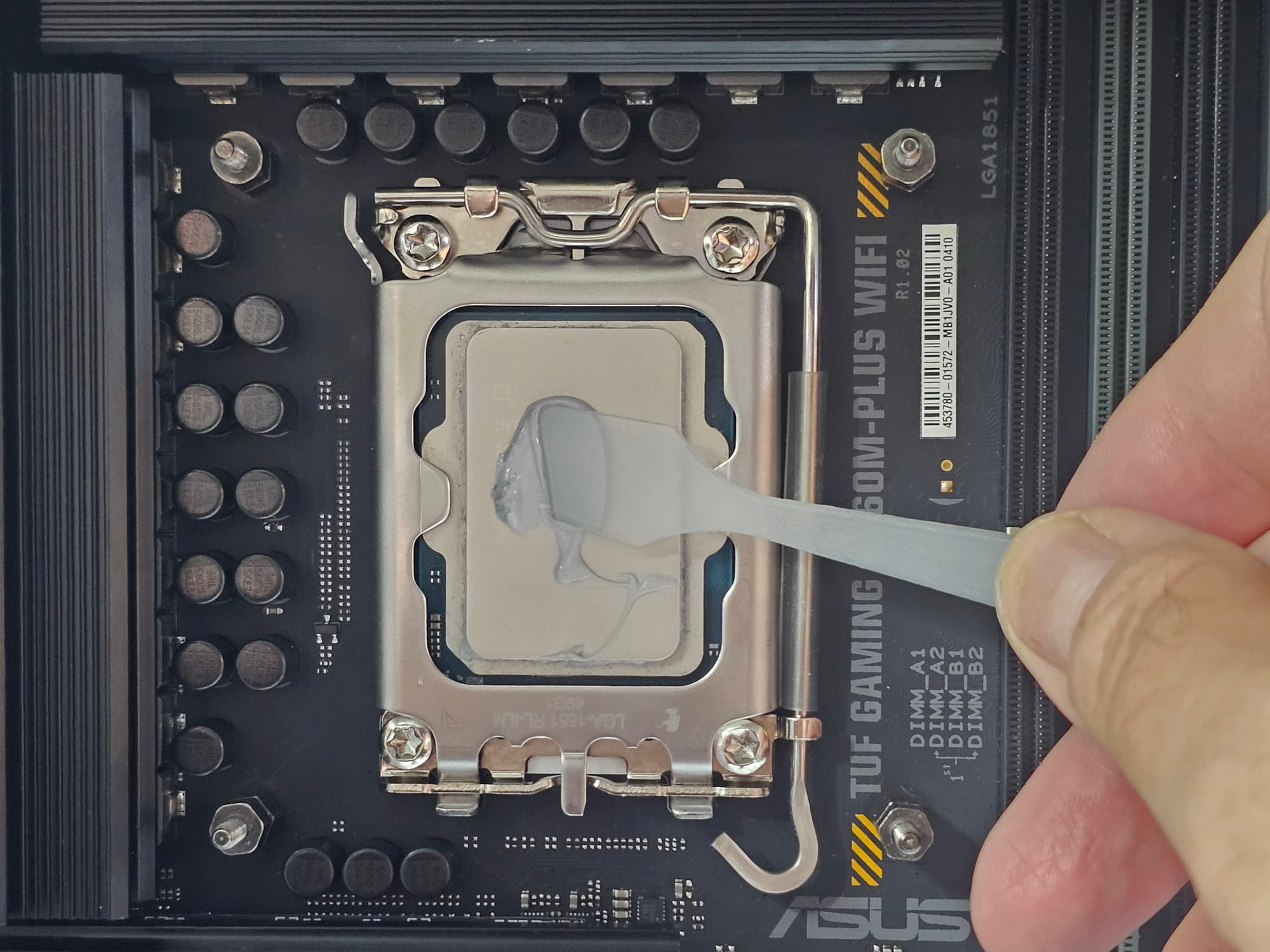

Запускаем все в режиме по умолчанию (в BIOS – профиль от Intel) . Затем нагружаем тестами OCCT.

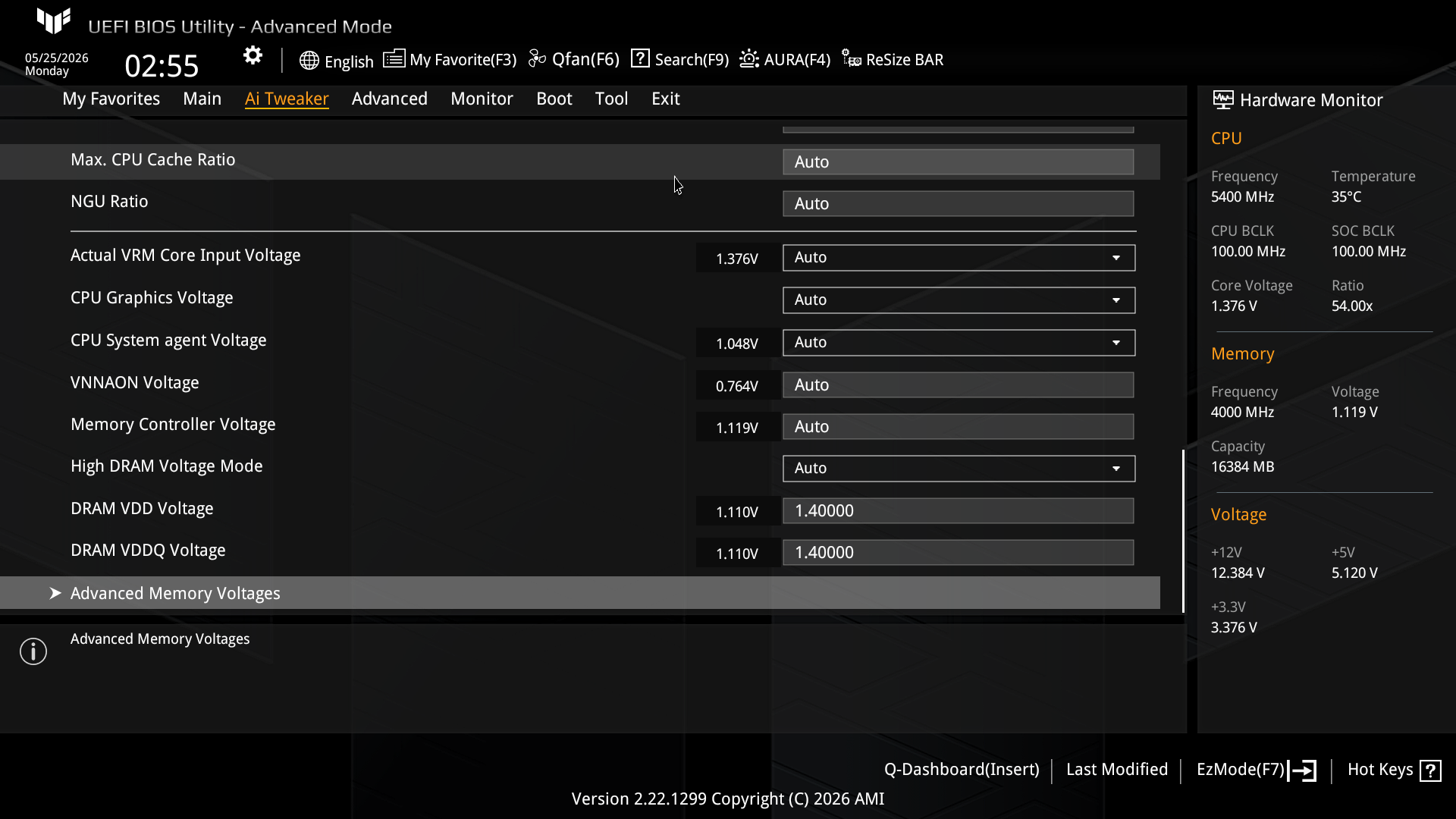

В режиме авторазгона мы получили до 5,4 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Потребление процессора достигало почти 153 Вт. Отмечу, что профиль в BIOS – тот, что рекомендует Intel.
Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.
Выводы
Asus TUF Gaming B860M-Plus WiFi — материнская плата среднего уровня для платформы Intel LGA1851, относящаяся к серии TUF Gaming и выполненная в форм-факторе microATX. На момент публикации обзора ее розничная стоимость составляла чуть больше 20 тысяч рублей.
У нее 13 портов USB разных видов, включая 1 USB 3.2 Gen2×2 (в виде порта Type-C), 3 USB 3.2 Gen2 (в виде портов Type-A/Type-C) и 6 USB 3.2 Gen1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, и слот PCIe x4 (подключен к чипсету линиями PCIe 4.0). Из 3 слотов M.2 один подключен напрямую к процессору линиями PCIe 5.0, а два других — к чипсету B860 линиями PCIe 4.0.
Плата также имеет 4 порта SATA и 6 разъемов для вентиляторов. Система питания процессора приличного уровня, рассчитанная даже на топовые процессоры. Все слоты M.2 имеют радиаторы. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB-устройств.
