Обзор материнской платы Asus TUF B450M-Plus Gaming формата microATX на чипсете AMD B450

Мы уже делали обзоры плат Asus ROG Strix B450-I Gaming и Asus ROG Strix B450-F Gaming на чипсете AMD B450. А сегодня в фокусе нашего внимания плата Asus TUF B450M-Plus Gaming на том же чипсете AMD B450, но уже немного другой серии. Если первые две модели относились к игровой серии Asus ROG Strix, то плата, о которой пойдет речь в этом обзоре, относится к серии Asus TUF, отличительной особенностью которой является повышенная надежность.

Комплектация и упаковка

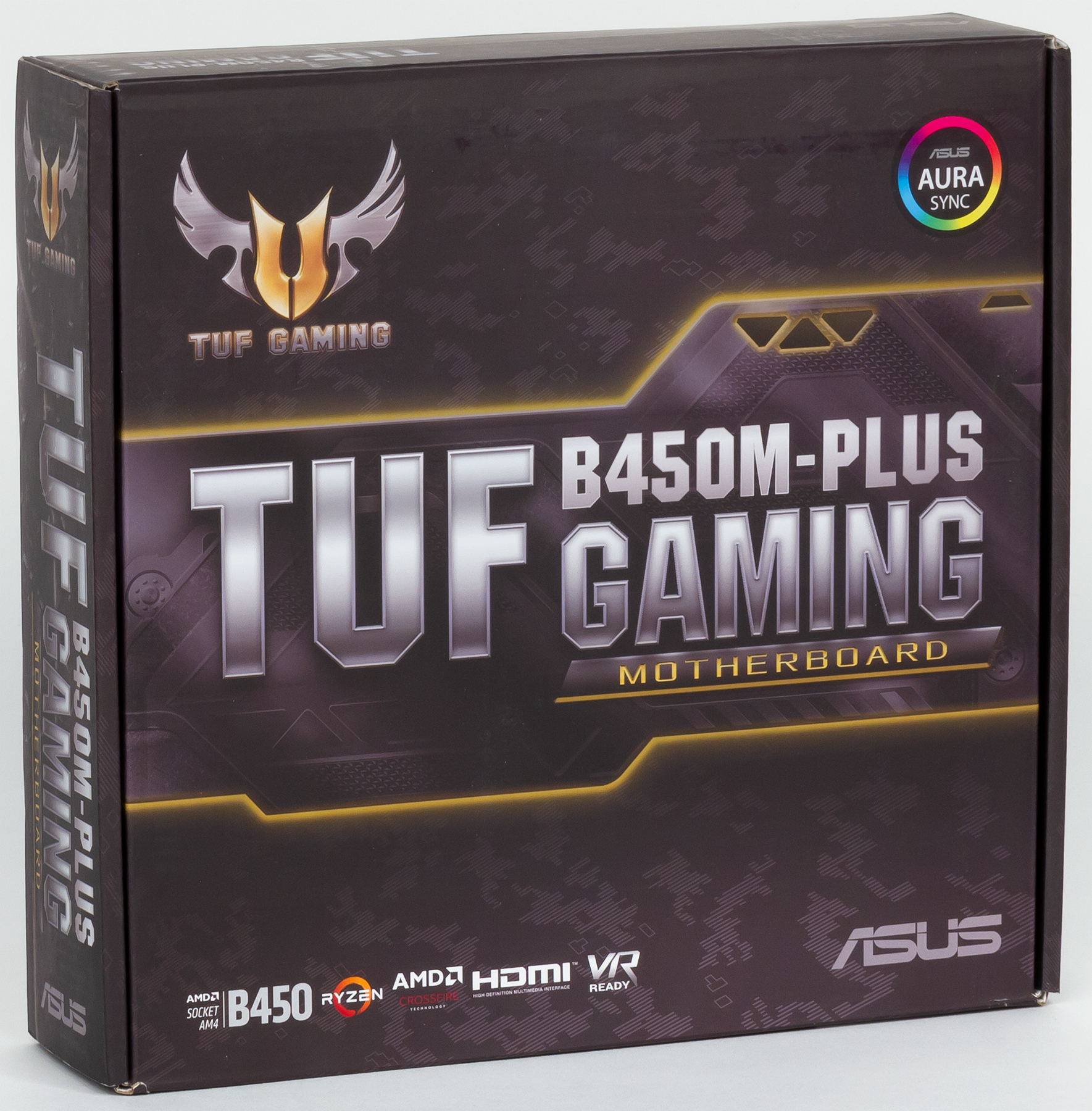

Плата Asus TUF B450M-Plus Gaming поставляется в средней по размерам картонной коробке, типичной для плат Asus серии TUF.

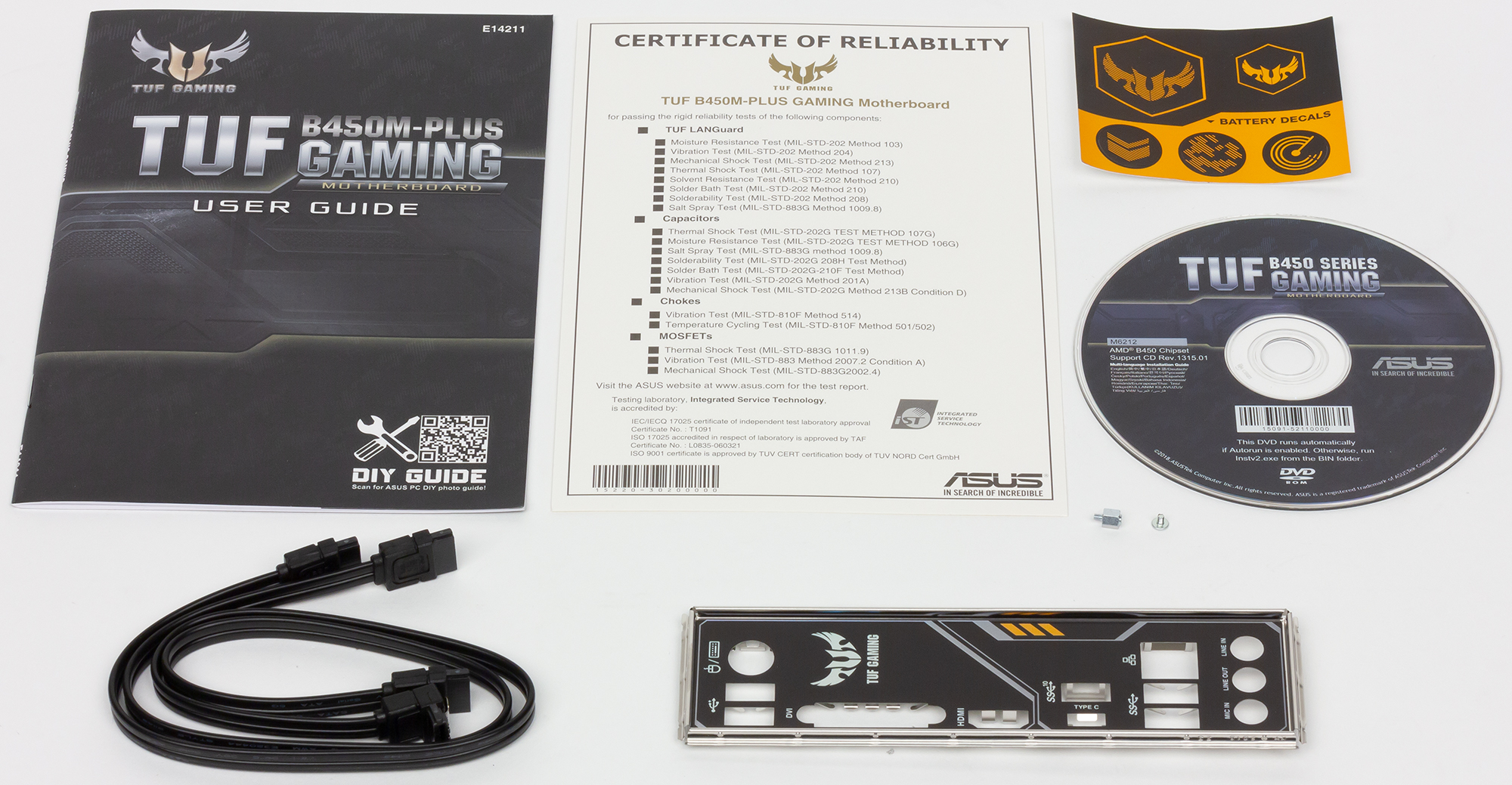

Комплект поставки включает в себя руководство пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и DVD-диск с драйверами. Кроме того, есть стикеры на все случаи жизни и традиционный TUF-сертификат.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus TUF B450M-Plus Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры AMD Ryzen 2/Ryzen/Ryzen with Vega Graphics
Процессорный разъем AM4
Чипсет AMD B450
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC887
Сетевой контроллер 1 × Realtek RTL8111H (100/1000 Мбит/с)
Слоты расширения 1× PCI Express x16/x8
1 × PCI Express x4 (в форм-факторе PCI Express x16)
1 × PCI Express x1
1 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 5 × USB 3.0 (4 × Type-A, 1 × Type-C)
1 × USB 3.1 (Type-A)
6 × USB 2.0

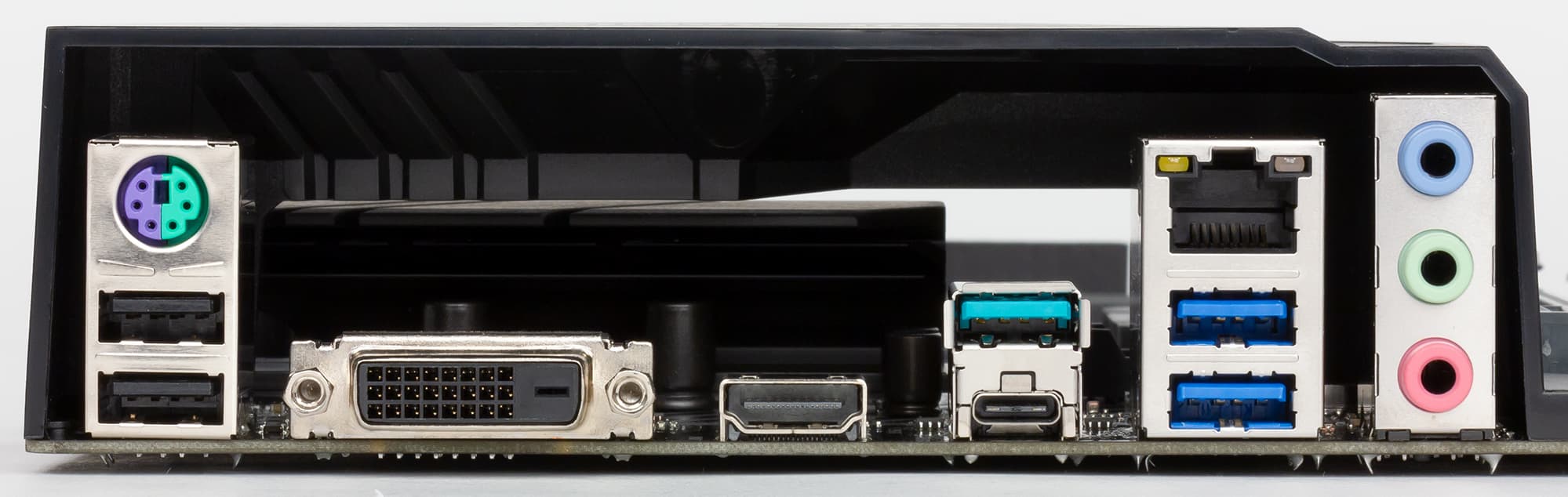

Разъемы на задней панели 1 × USB 3.1 Type-A
1 × USB 3.0 Type-C
2 × USB 3.0 Type-A
2 × USB 2.0
1 × RJ-45
1 × HDMI 2.0
1 × DVI-D
1 × PS/2
3 аудиоразъема типа миниджек
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
1 × M.2
3 разъема для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения RGB-ленты 12 В
1 разъем для подключения COM-порта
Форм-фактор microATX (244×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

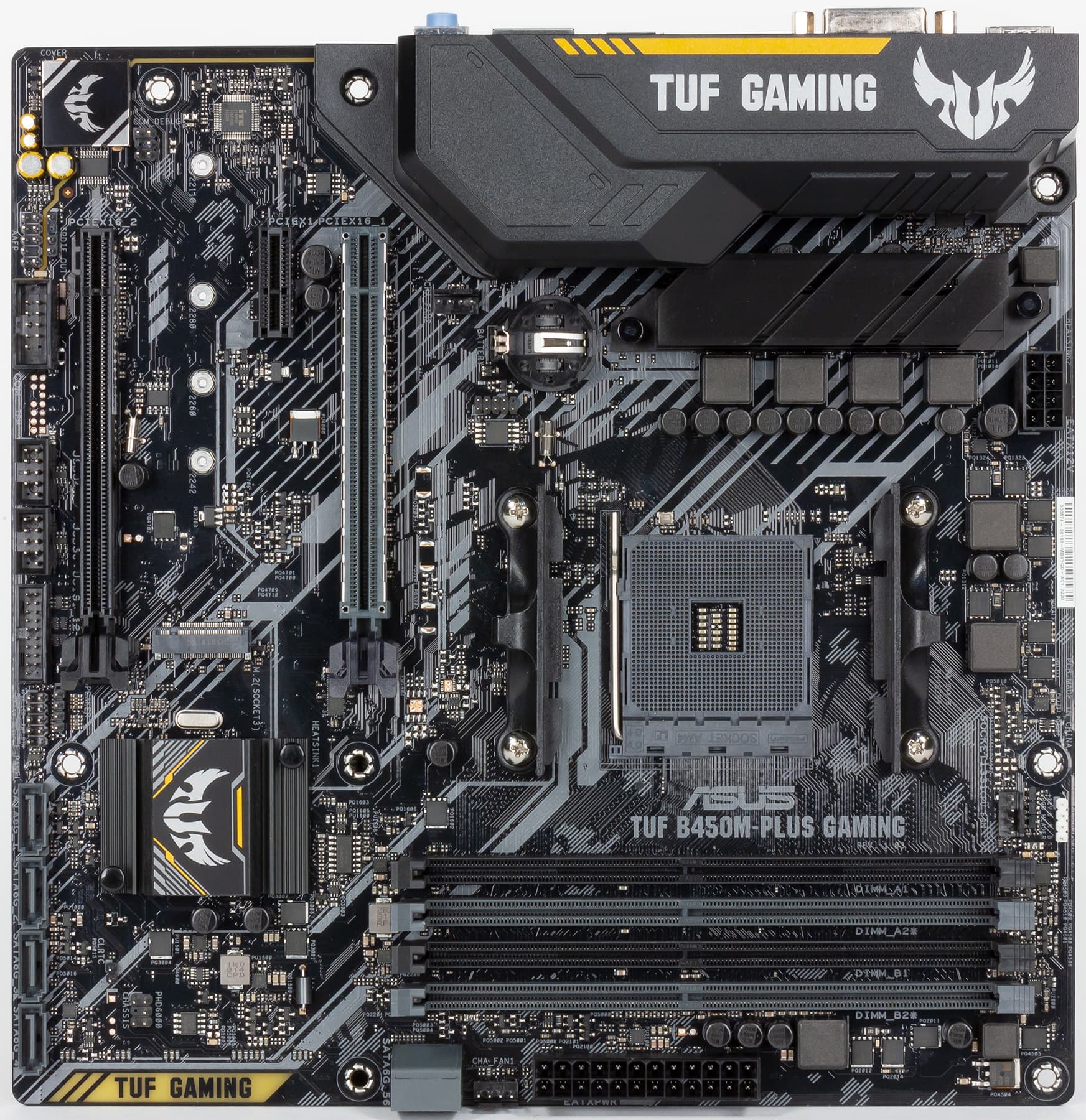

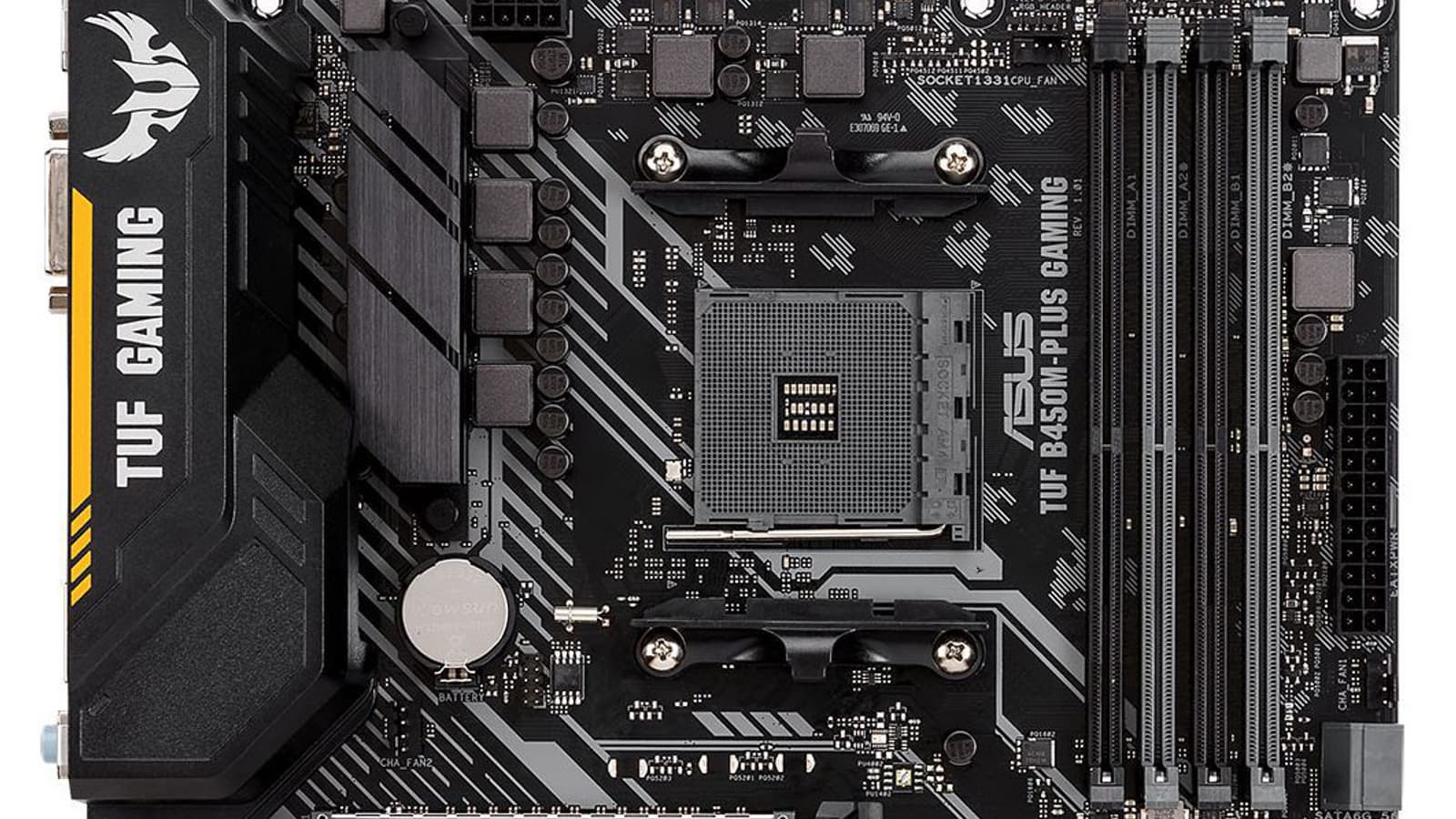

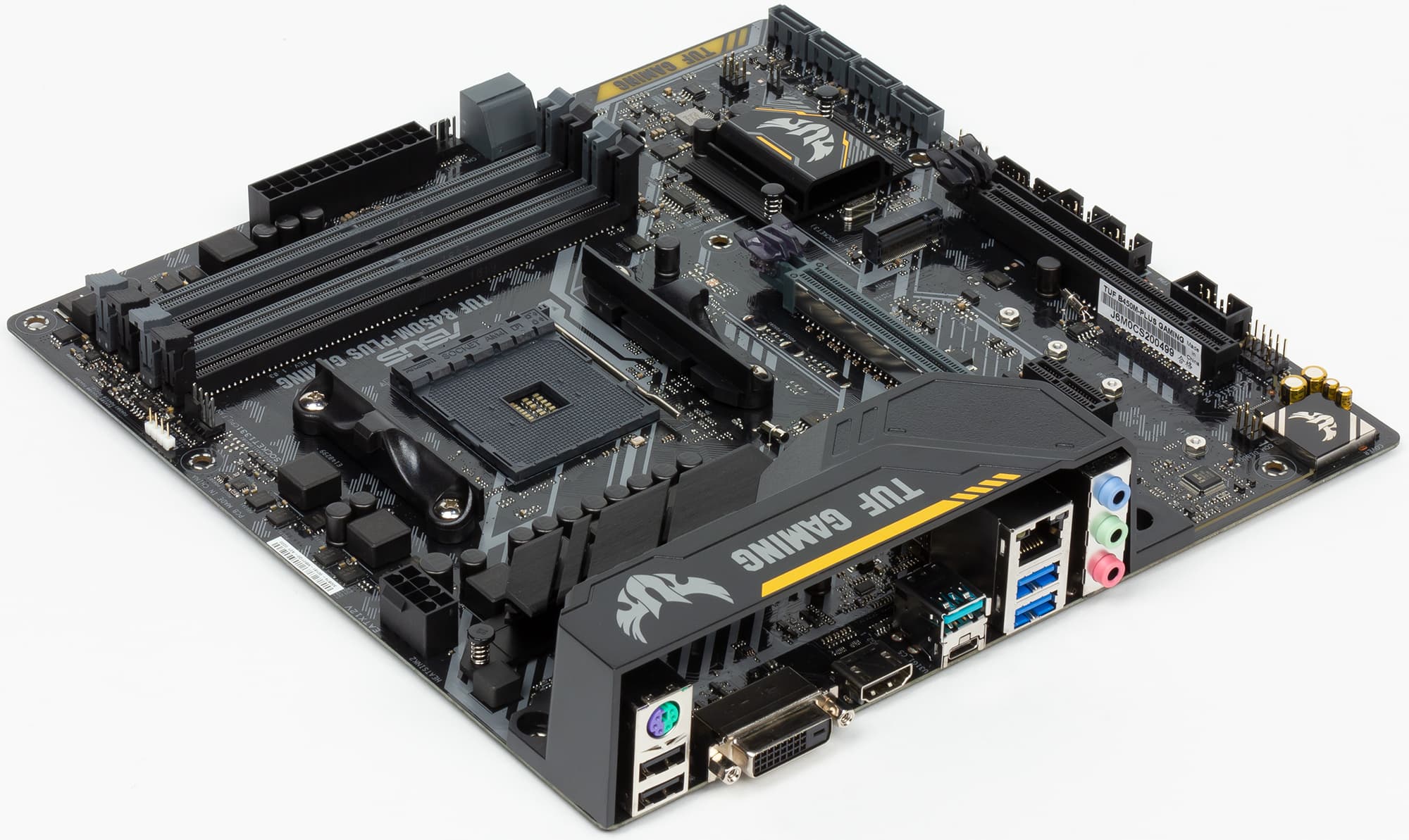

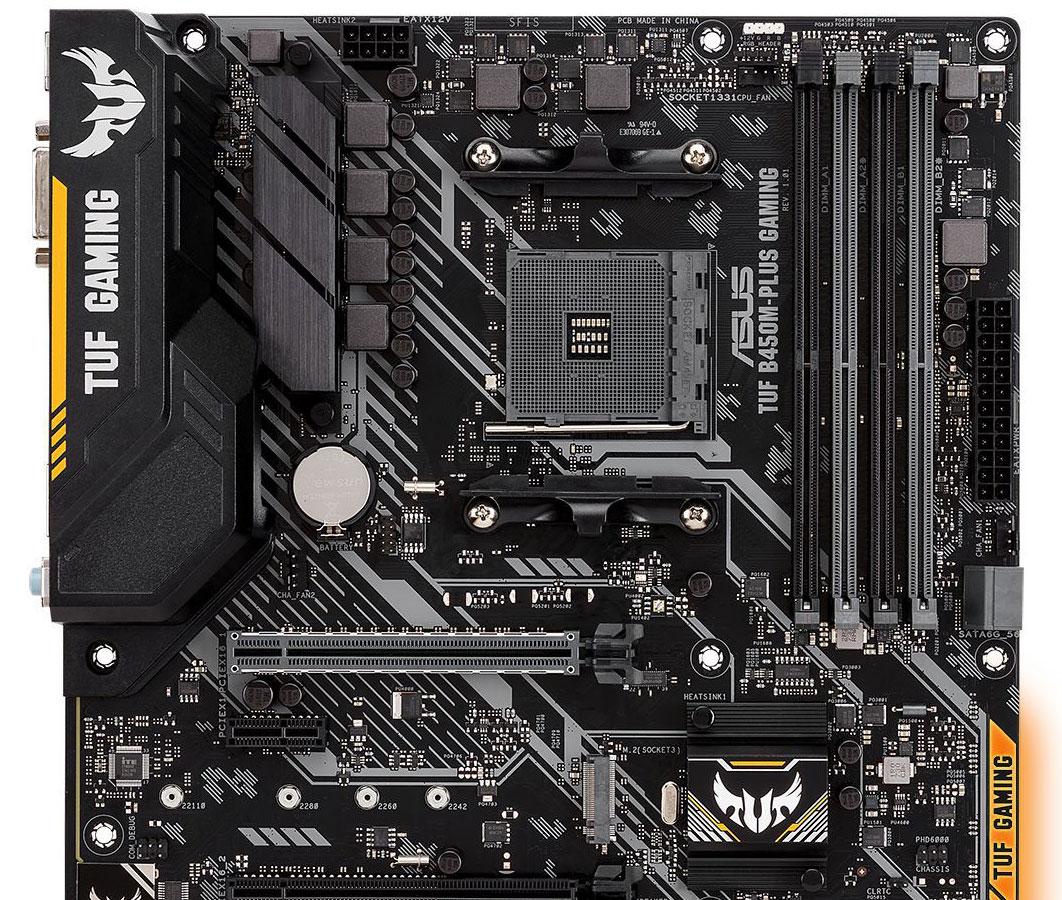

Плата выполнена в форм-факторе microATX (244×244 мм), для ее монтажа в корпус предусмотрено восемь стандартных отверстий.

Чипсет и процессорный разъем

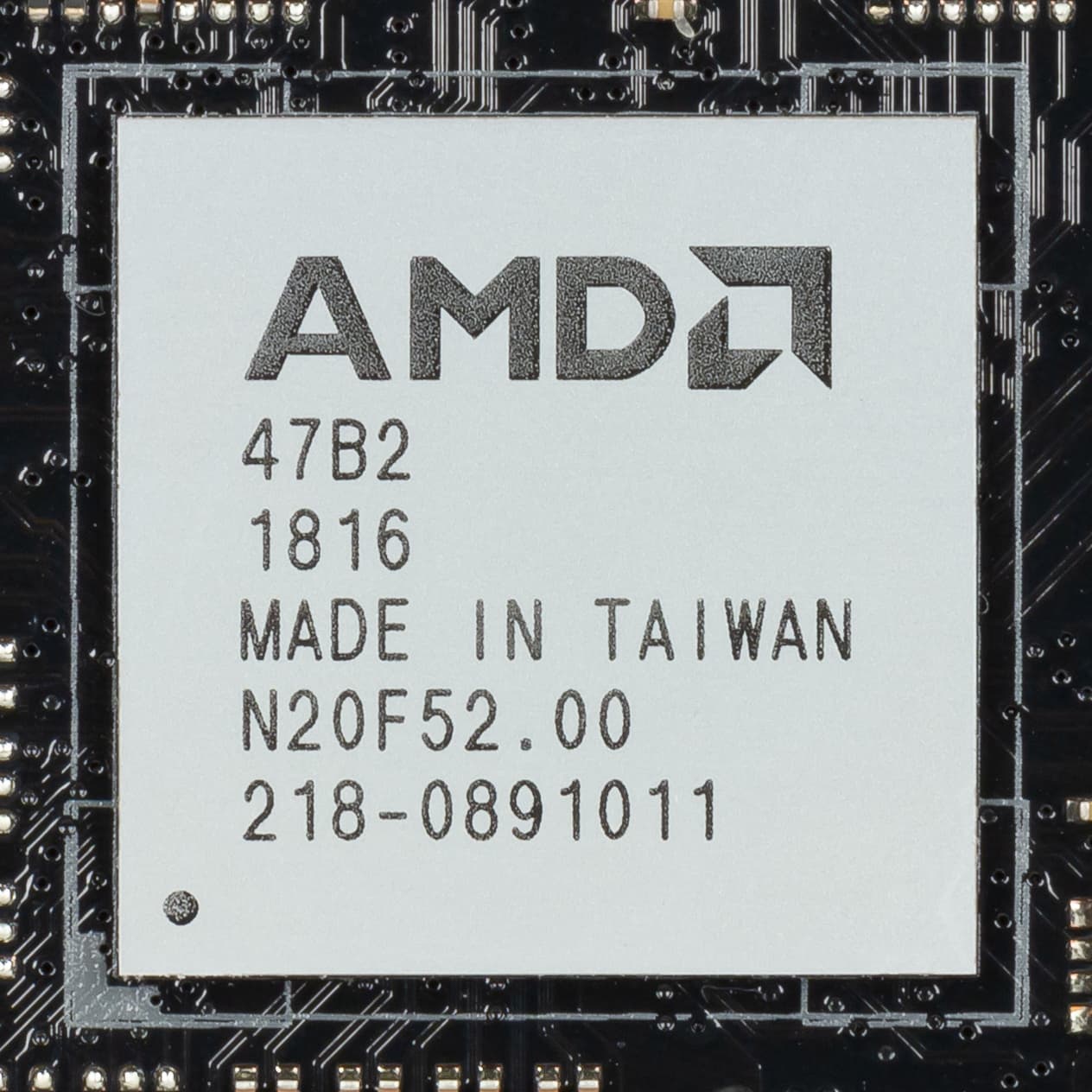

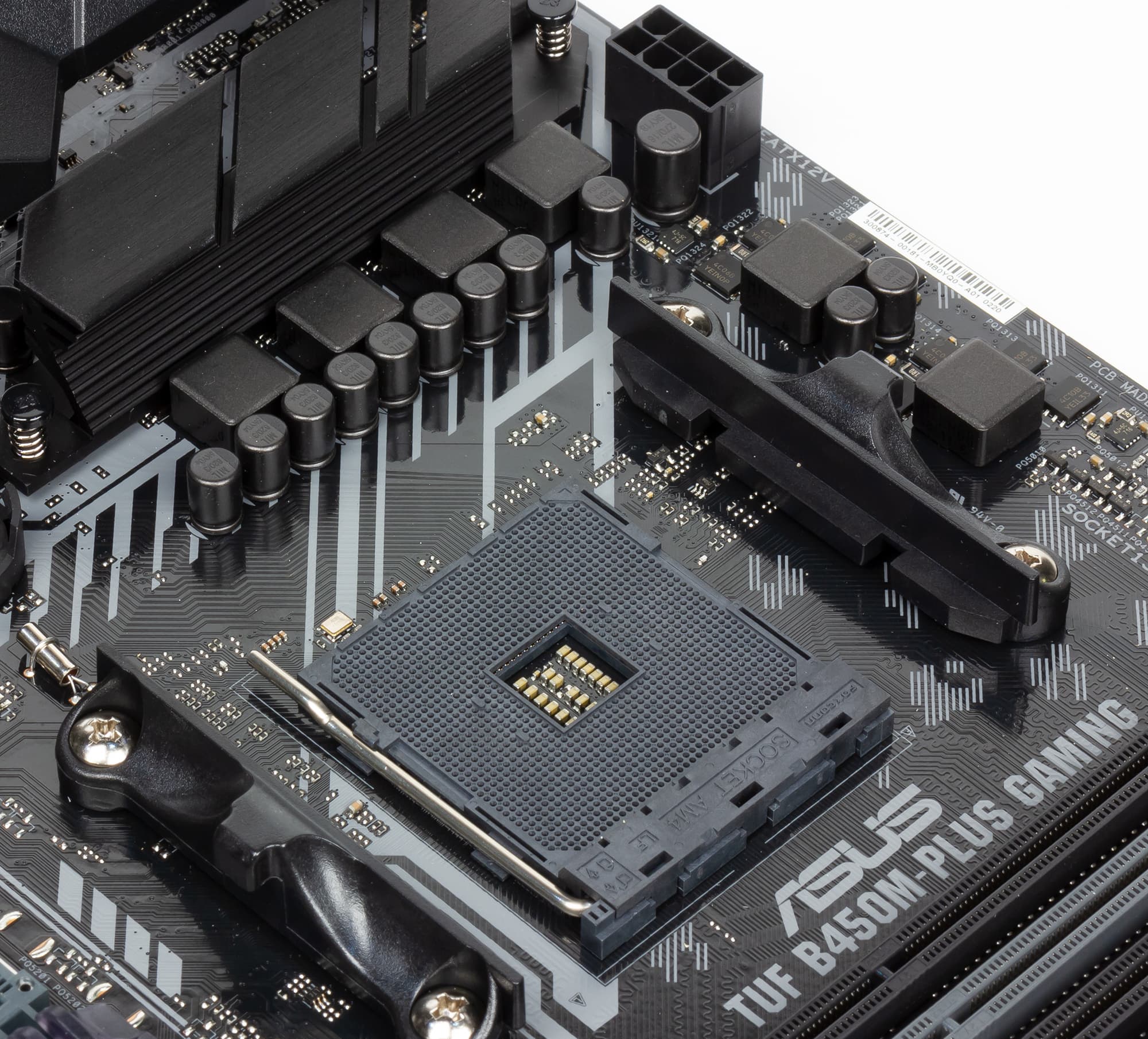

Плата Asus TUF B450M-Plus Gaming основана на чипсете AMD B450 и поддерживает процессоры семейства AMD Ryzen с разъемом AM4 (Ryzen/Ryzen 2/Ryzen with Radeon Vega Graphics).

Память

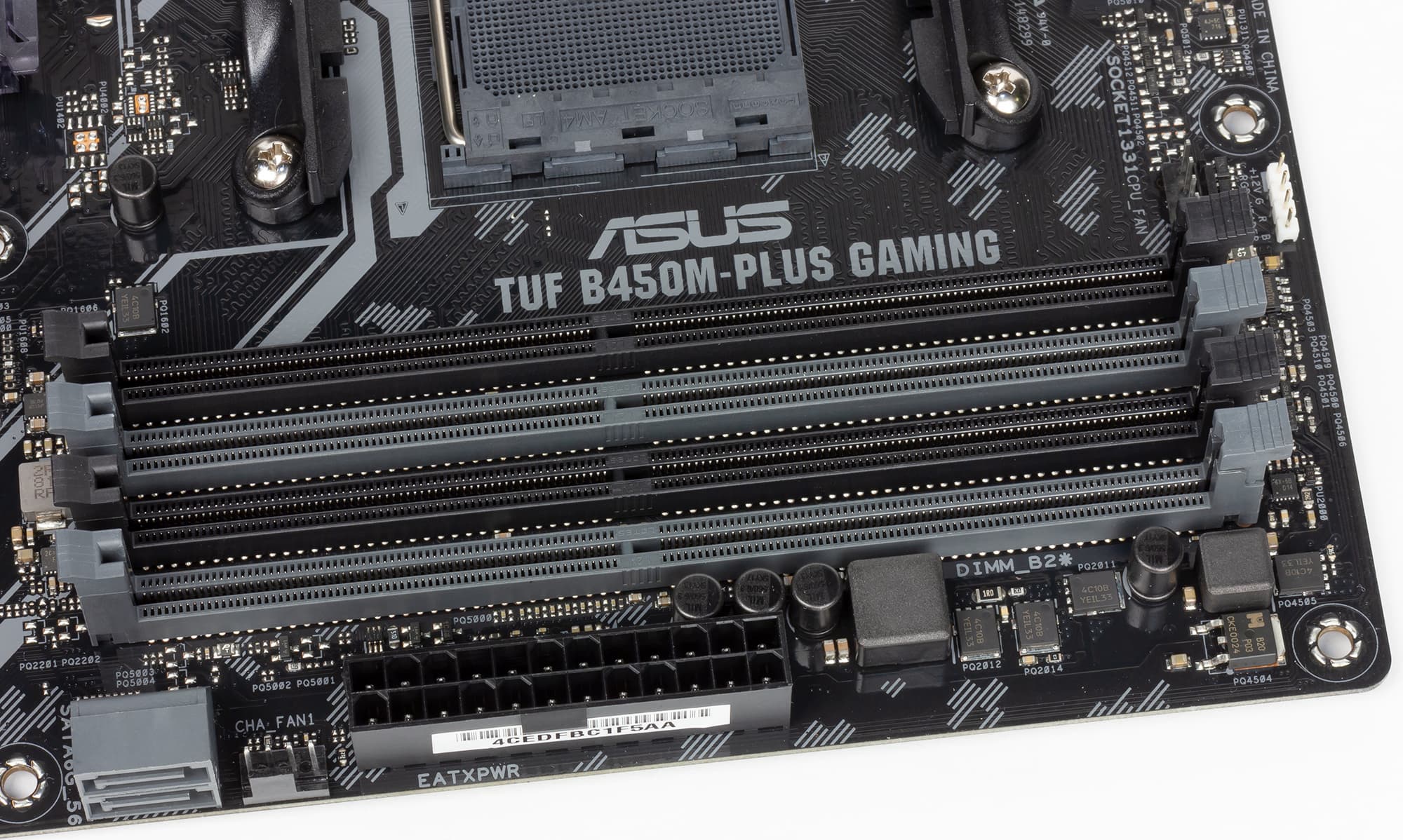

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

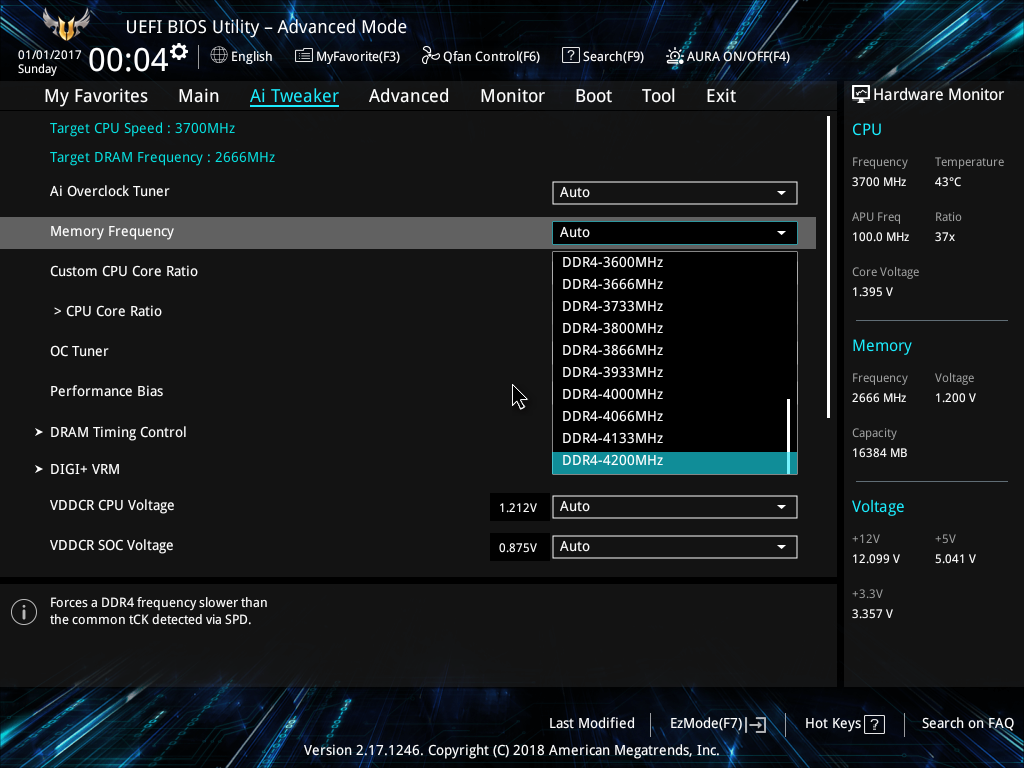

Согласно спецификации, максимальная тактовая частота памяти в режиме разгона составляет 3200 МГц. Тем не менее, в настройках UEFI BIOS максимальную частоту памяти можно установить равной 4200 МГц.

Слоты расширения

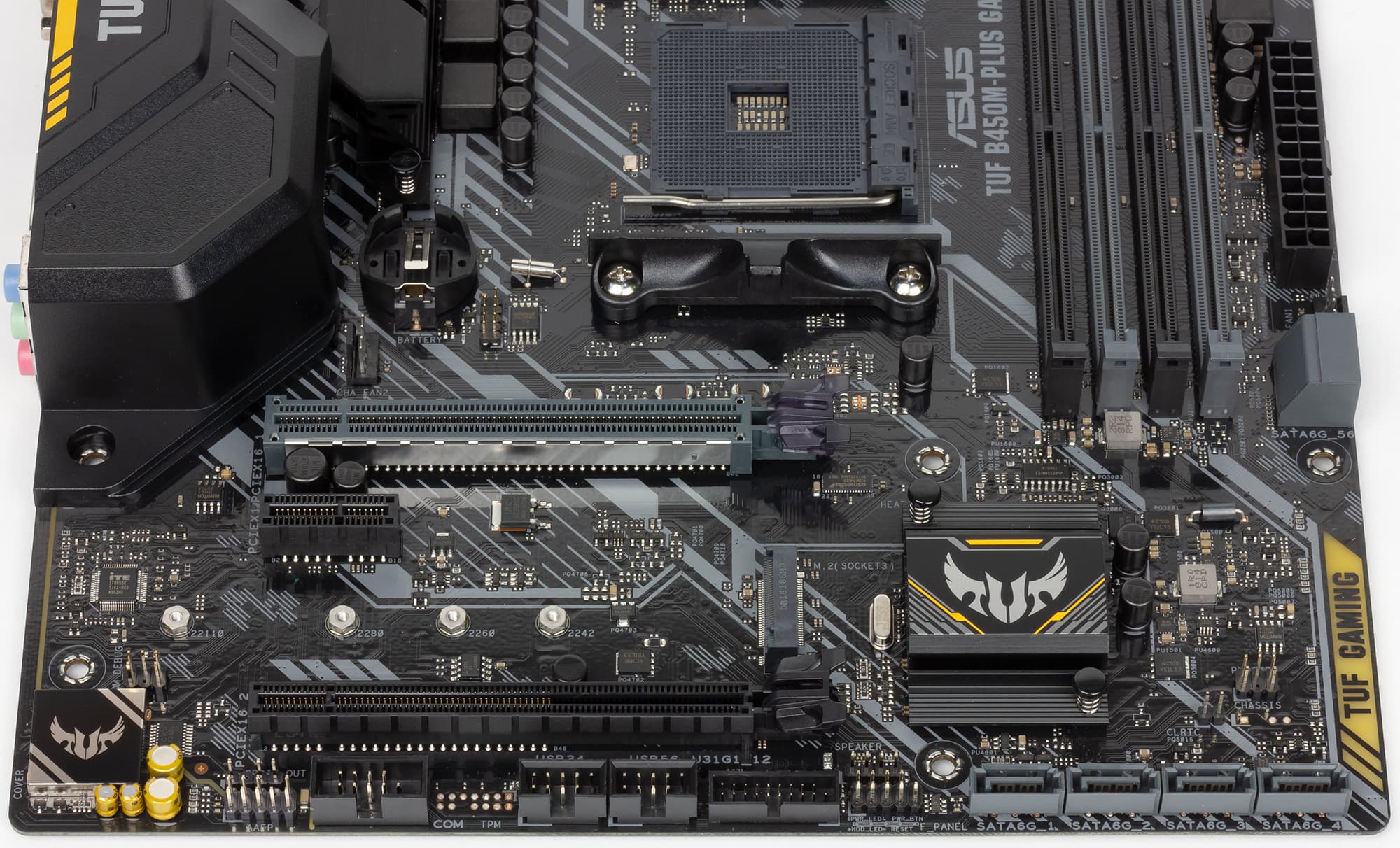

Для установки видеокарт, плат расширения и накопителей на плате имеется два слота с форм-фактором PCI Express x16, один слот PCI Express 2.0 x1, а также разъем M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 реализован на базе процессорных линий PCIe 3.0, он может работать в режимах x16/x8 в зависимости от устанавливаемого процессора.

Второй слот с форм-фактором PCI Express x16 реализован на базе четырех чипсетных линий PCIe, причем версии 2.0. То есть это слот PCI Express 2.0 x4.

Слот PCI Express 2.0 x1 также реализован на базе чипсетной линии PCIe 2.0.

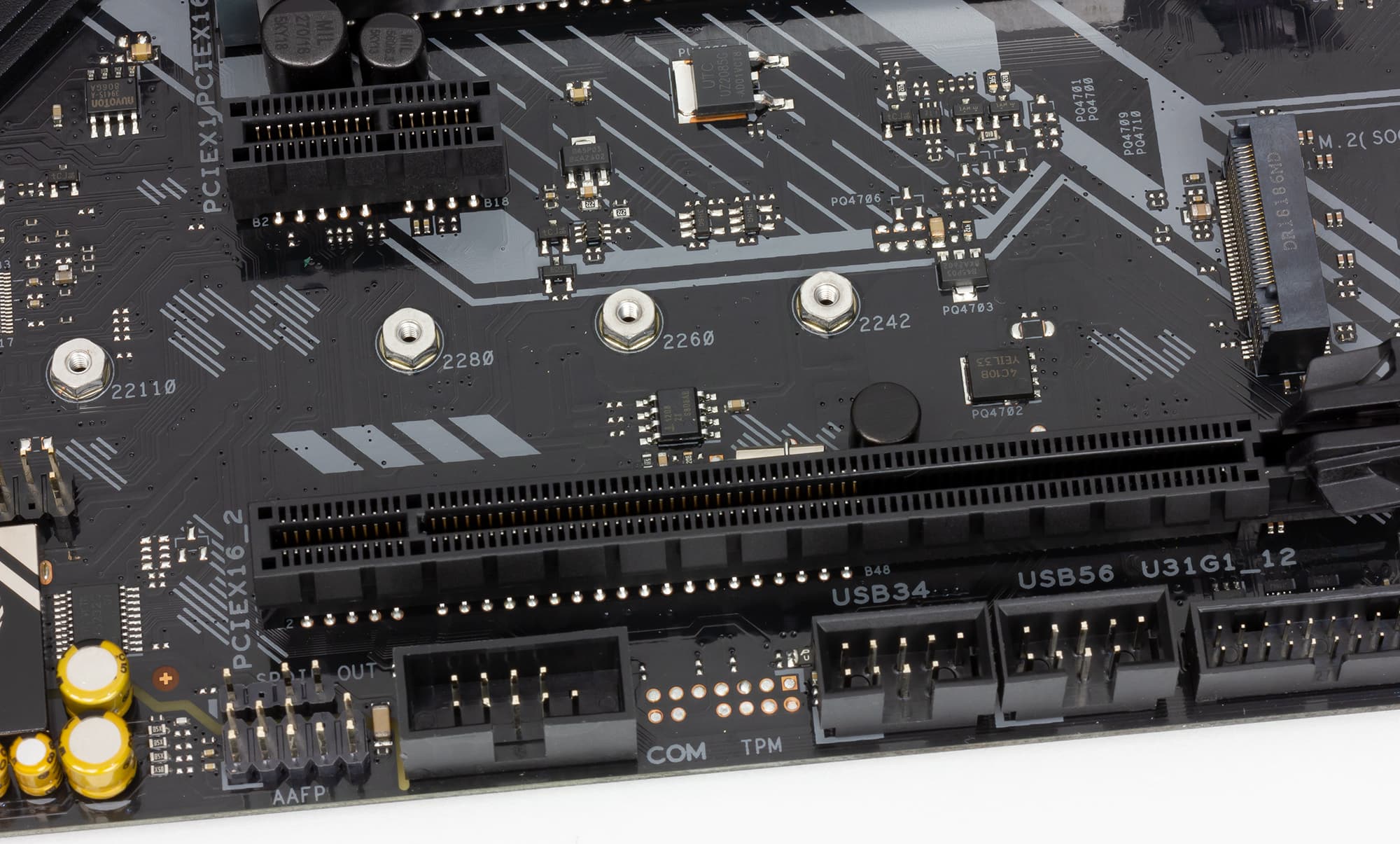

С разъемом M.2, предназначенным для установки накопителей, ситуация следующая. Он реализован через процессорные линии PCIe 3.0/SATA и поддерживает накопители типоразмера 2242/2260/2280/22110 с интерфейсами PCIe 3.0 x4 и SATA.

Видеоразъемы

На плате Asus TUF B450M-Plus Gaming имеются видеовыходы HDMI 2.0 (4096×2160 @60 Гц) и DVI-D (1920×1200 @60 Гц), которые могут использоваться при установке процессоров AMD с графическим ядром.

SATA-порты

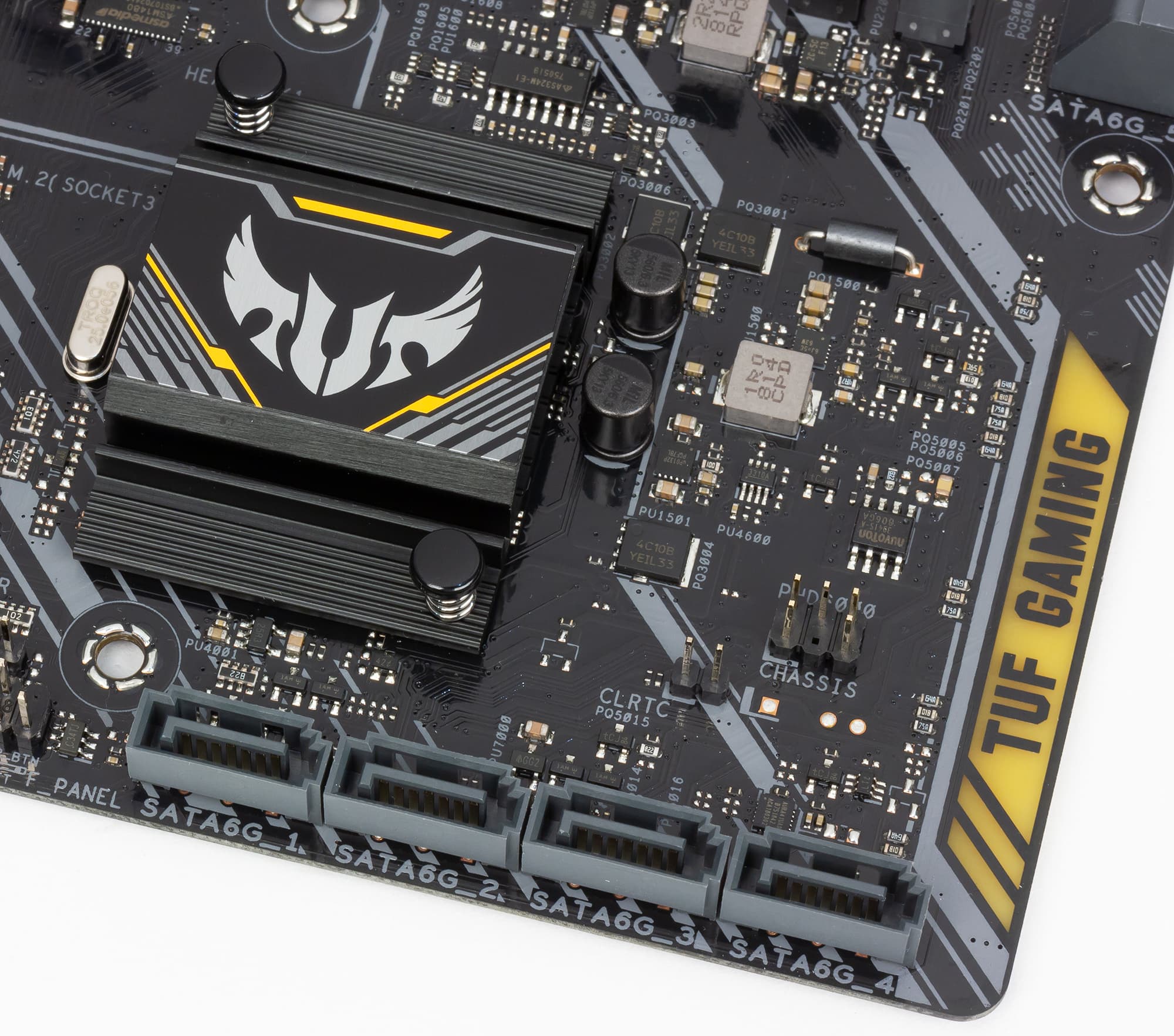

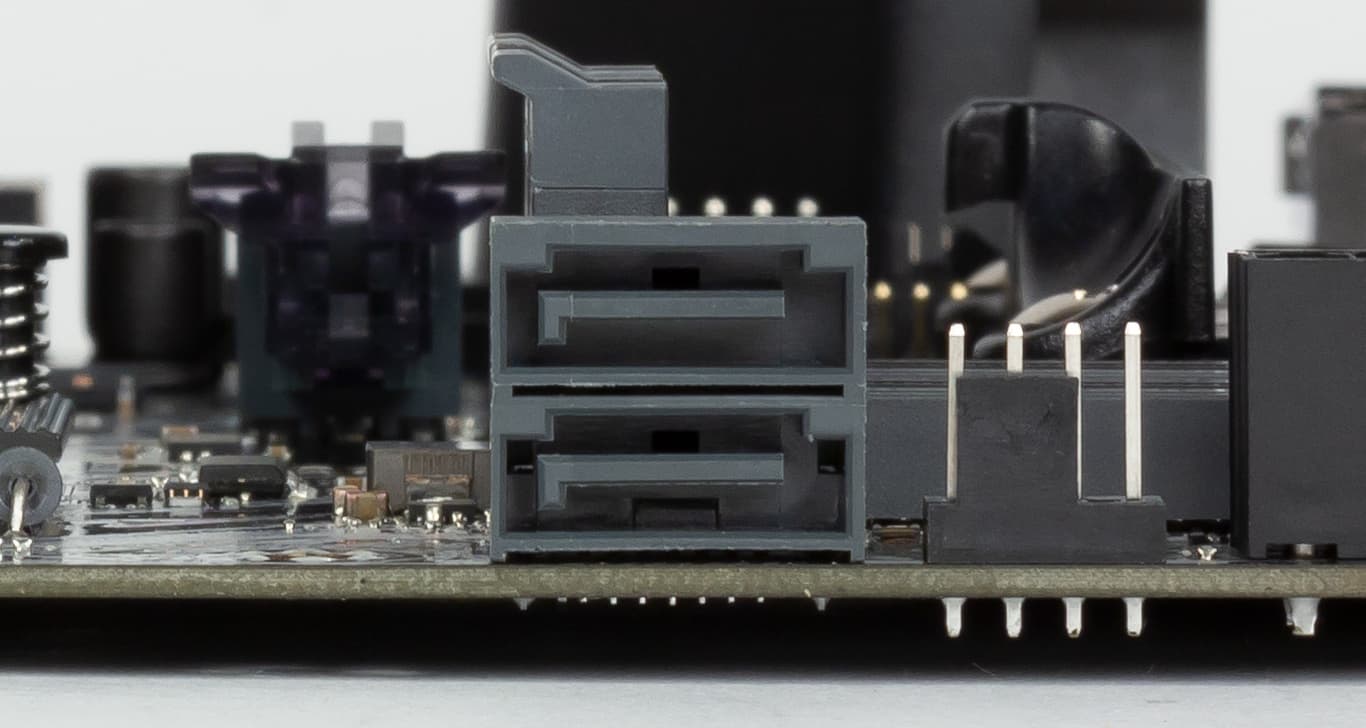

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, четыре из которых реализованы на базе интегрированного в чипсет AMD B450 контроллера. Еще два SATA-порта реализованы через процессор и разделяются с разъемом M.2. На базе четырех SATA-портов от чипсета можно создавать RAID-массивы уровней 0, 1 и 10. На базе двух SATA-портов от процессора можно создавать RAID-массивы уровней 0 и 1.

Разъемы USB

Для подключения всевозможных периферийных устройств на плате предусмотрен один порт USB 3.1, шесть портов USB 2.0 и пять портов USB 3.0.

Три USB 3.0, выведенные на заднюю панель платы, реализованы через процессор; два порта имеют разъем Type-A, а один — Type-C.

Все остальные порты USB реализованы через чипсет B450. Порт USB 3.1 (Type-A) и два порта USB 2.0 выведены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате имеется гигабитный сетевой контроллер Realtek RTL8111H, задействующий для подключения чипсетный порт PCIe.

Как это работает

Напомним, что есть два типа процессоров AMD Ryzen: с графикой и без. У процессоров с графикой имеется только 8 линий PCIe 3.0, которые предназначены для создания слота PCI Express 3.0 x8, а у процессоров без графики имеется 16 линий PCIe 3.0, которые предназначены для создания слотов PCI Express 3.0 x16/x8.

Помимо этого в процессорах AMD Ryzen (c графикой и без) есть 2 линии PCIe 3.0 для NVMe-накопителей. Есть еще два порта, которые могут конфигурироваться либо как два порта PCIe 3.0, либо как два порта SATA 6 Гбит/с. То есть для NVMe-накопителей может быть максимально выделено 4 порта PCIe 3.0 (но при этом не будет SATA-портов) либо 2 порта PCIe 3.0 и два порта SATA. Есть в процессоре и контроллер USB 3.0 на 4 порта.

Сам чипсет AMD B450 обеспечивает шесть портов PCIe 2.0, четыре порта SATA 6 Гбит/с, а также два порта USB 3.1, два порта USB 3.0 и шесть портов USB 2.0. Кроме того, чипсет поддерживает возможность создания одного разъема SATA Express.

А теперь посмотрим, как возможности чипсета Intel B450 и процессоров AMD Ryzen реализованы на плате Asus TUF B450M-Plus Gaming

Через процессор на плате реализованы слот PCI Express 3.0 x16/x8, разъем M.2 для накопителей, два порта SATA и три порта USB 3.0.

Через чипсет AMD B450 реализованы слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16), слот PCI Express 2.0 x1, четыре порта SATA, сетевой контроллер, два порта USB 3.0, один порт USB 3.1 и шесть портов USB 2.0.

Собственно, здесь все просто: разделяются лишь два SATA-порта (SATA 5/6) с разъемом M.2. Напомним, что разъем M.2 поддерживает устройства с интерфейсами PCIe 3.0 x4 и SATA. Если разъем M.2 используется в режиме PCIe 3.0 x4 или в режиме SATA, то два порта SATA (SATA 5/6) будут недоступны. И лишь если разъем M.2 используется в режиме PCIe 3.0 x2, то порты SATA 5/6 доступны. Это достигается за счет того, что из четырех портов процессора, предназначенных для накопителей, два порта могут конфигурироваться либо как два порта PCIe 3.0, либо как два порта SATA.

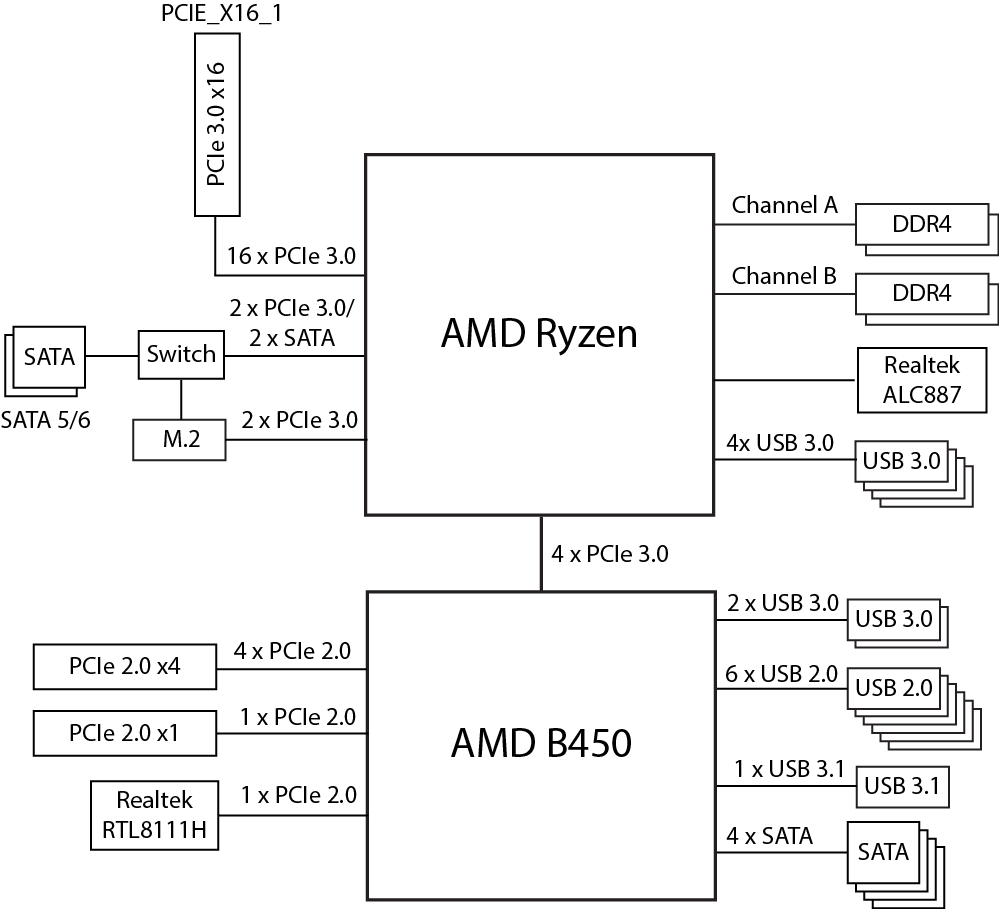

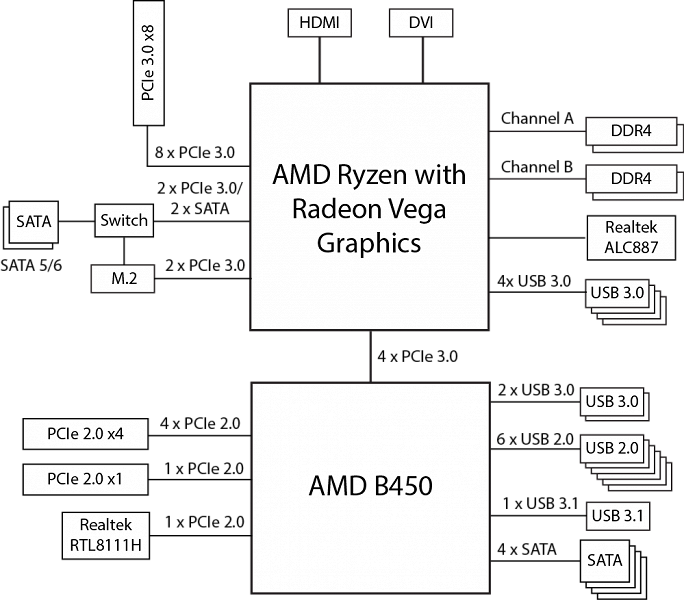

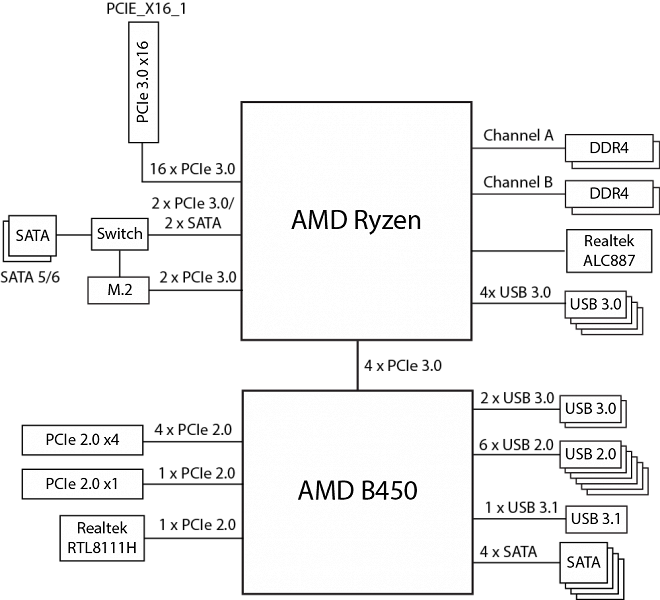

Блок-схема платы Asus TUF B450M-Plus Gaming в варианте процессора AMD Ryzen без графики приведена далее.

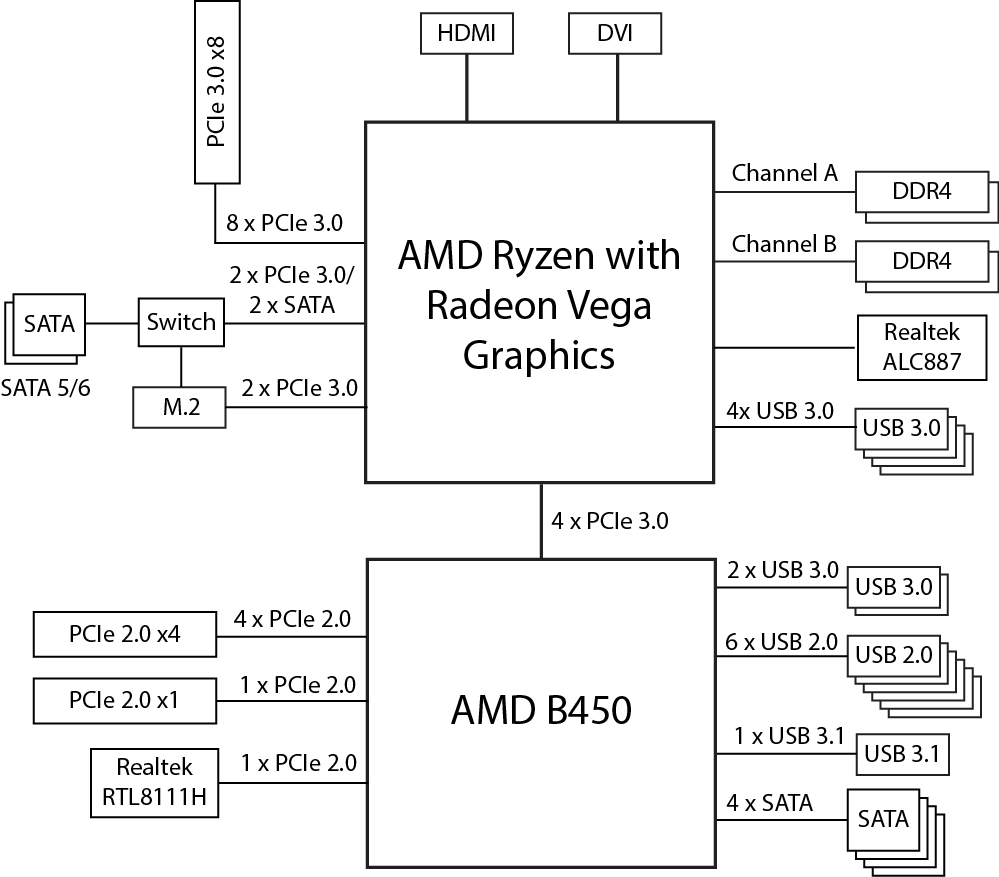

В случае процессоров AMD с графикой меняется только то, что слот PCI Express 3.0 x16 работает в режиме x8.

Дополнительные особенности

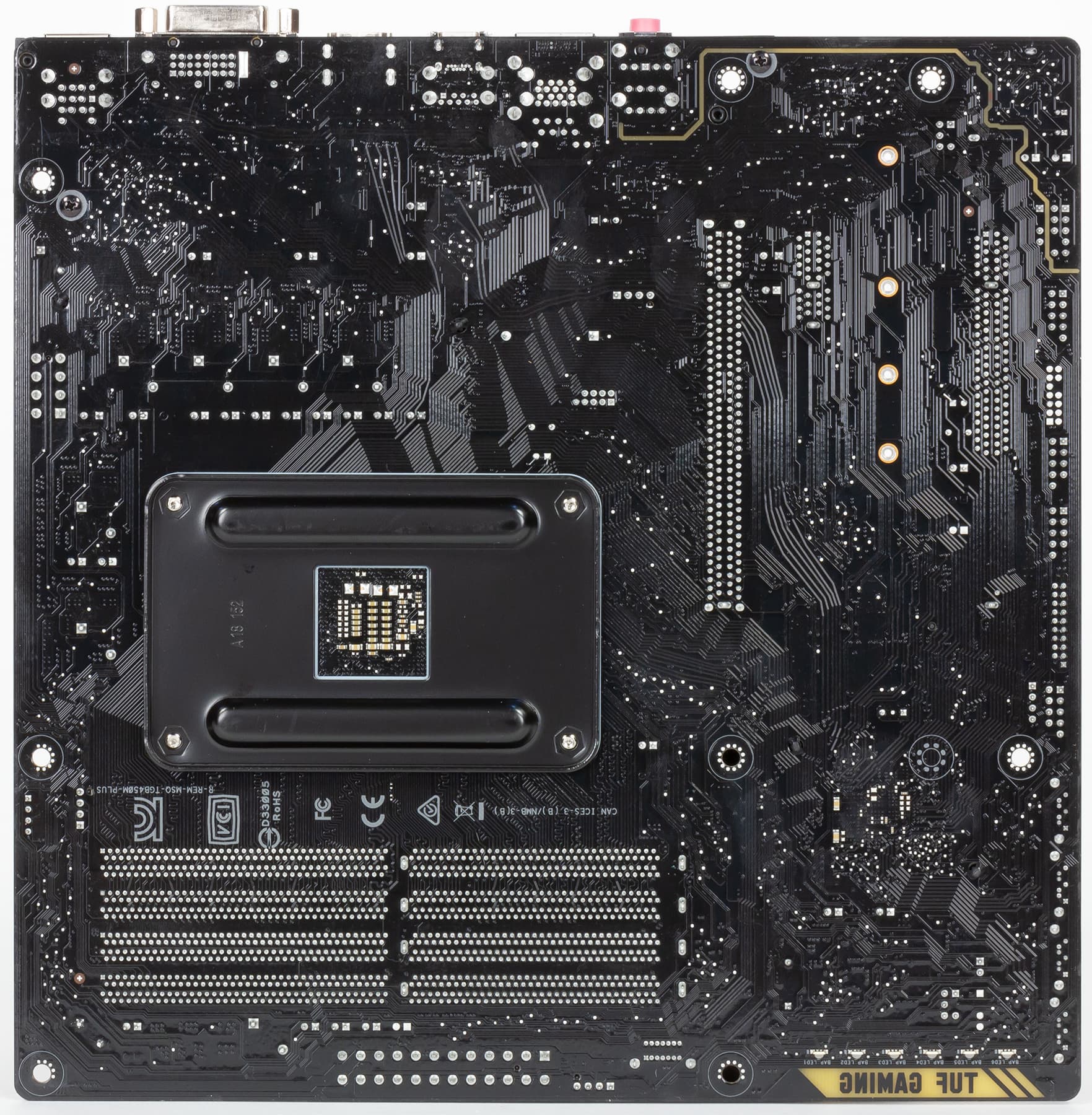

Количество дополнительных особенностей на плате Asus TUF B450M-Plus Gaming сведено к минимуму. Тут нет ни кнопок, ни индикатора POST-кодов. Есть лишь скромная подсветка с обратной стороны платы, состоящая из шести расположенных в ряд светодиодов у левого переднего края платы.

Кроме того, есть четырехконтактный (12V, G, R, B) разъем для подключения стандартной RGB-ленты типа 5050 с максимальной длиной до 3 м. И, естественно, подсветка настраивается с использованием утилиты Asus Aura Sync.

Можно отметить также наличие разъема для вывода COM-порта, но на этом дополнительные особенности платы себя исчерпывают.

Система питания

Как и большинство плат, модель Asus TUF B450M-Plus Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

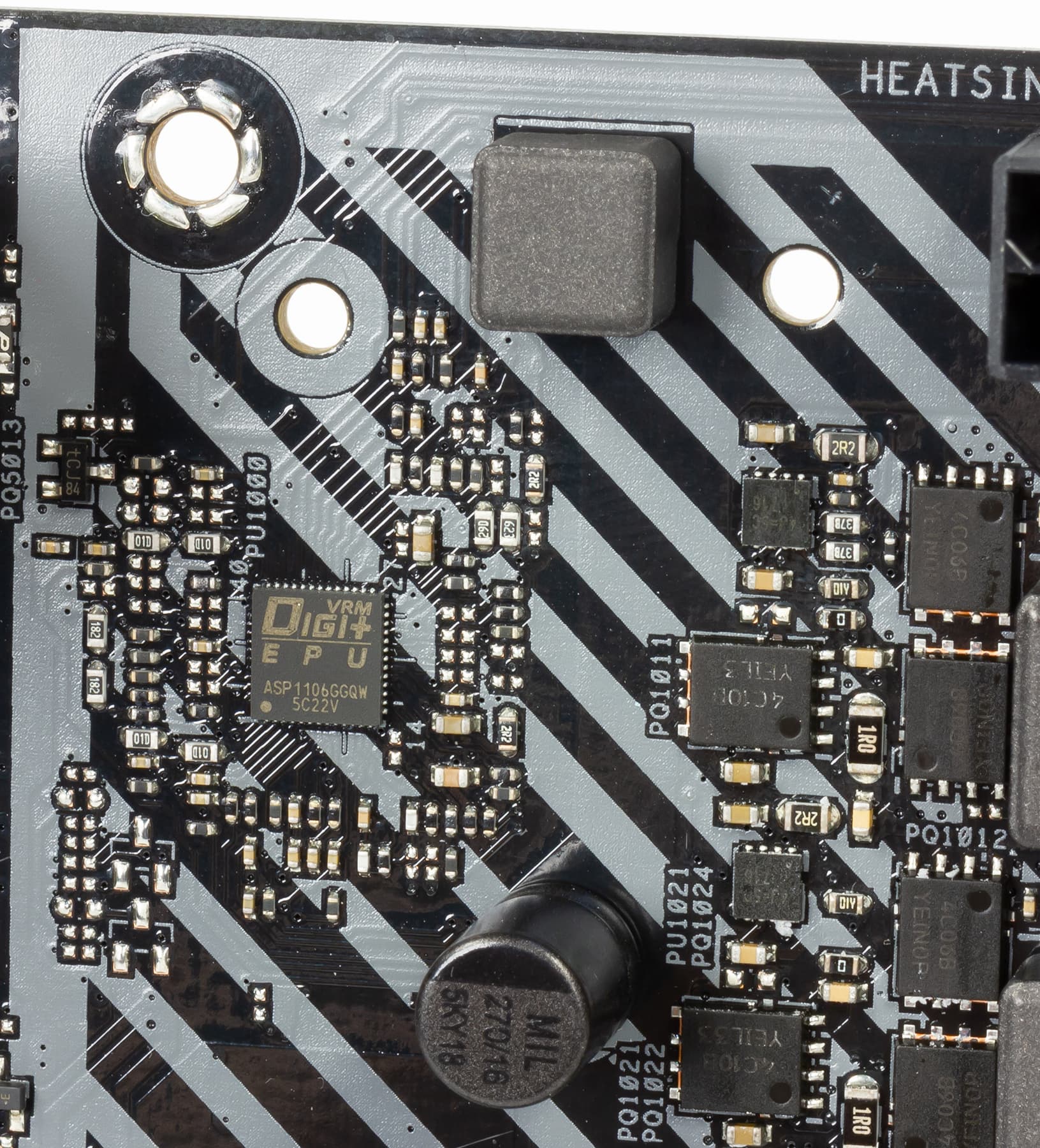

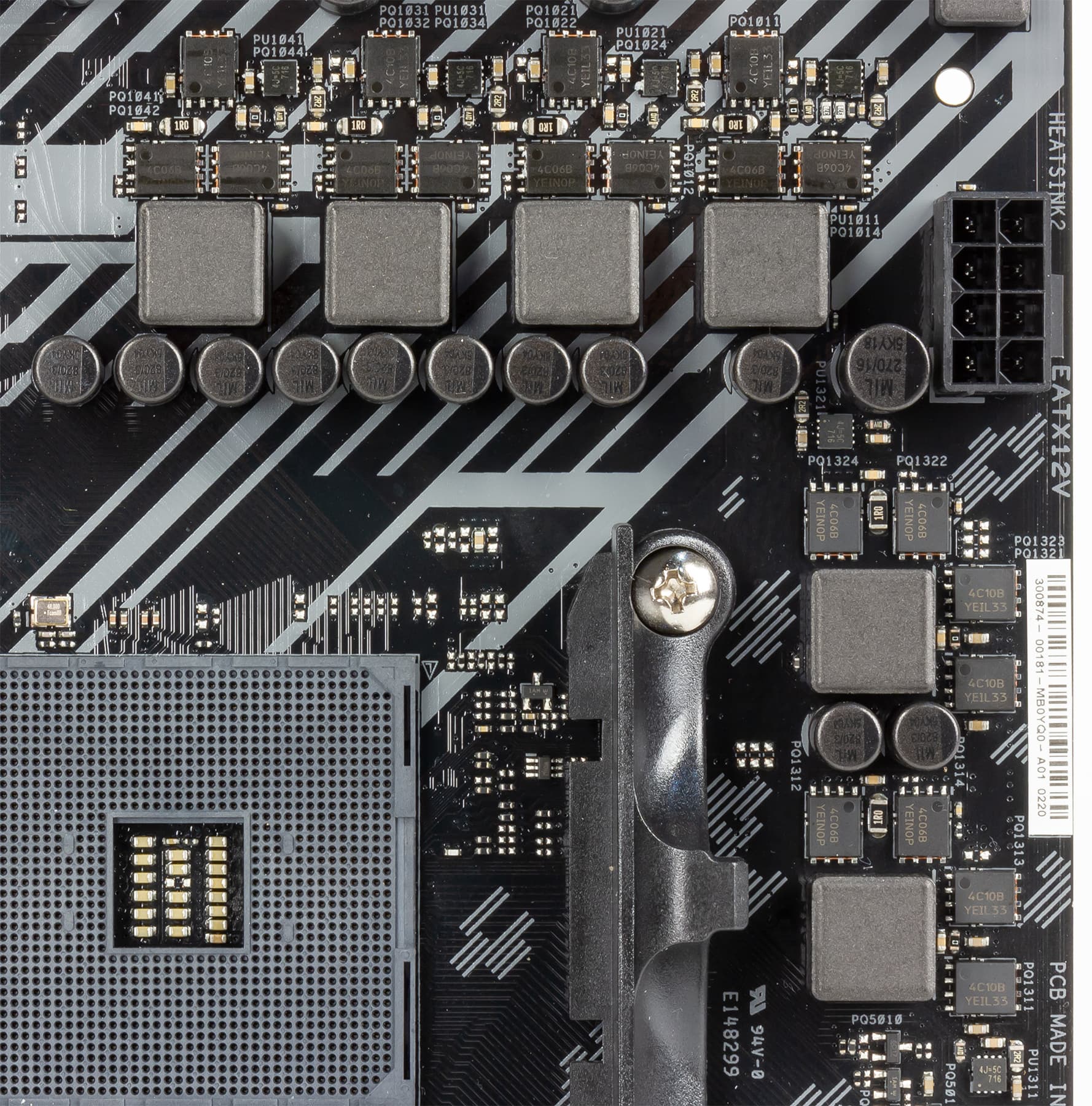

Регулятор напряжения питания процессора в данном случае шестиканальный и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1106. В каждом канале питания используются MOSFET 4C06N и 4C10B компании On Semiconductor.

Система охлаждения

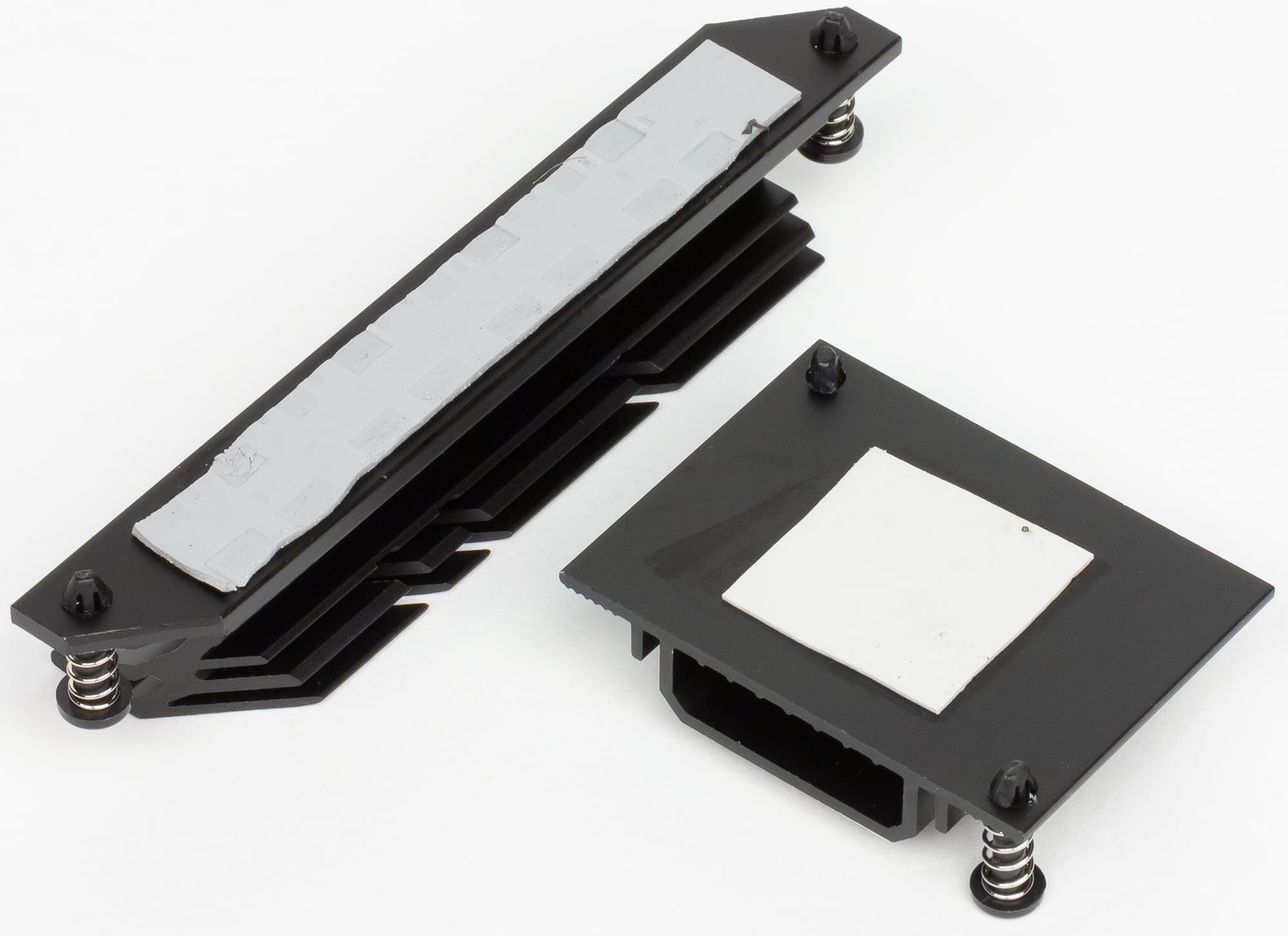

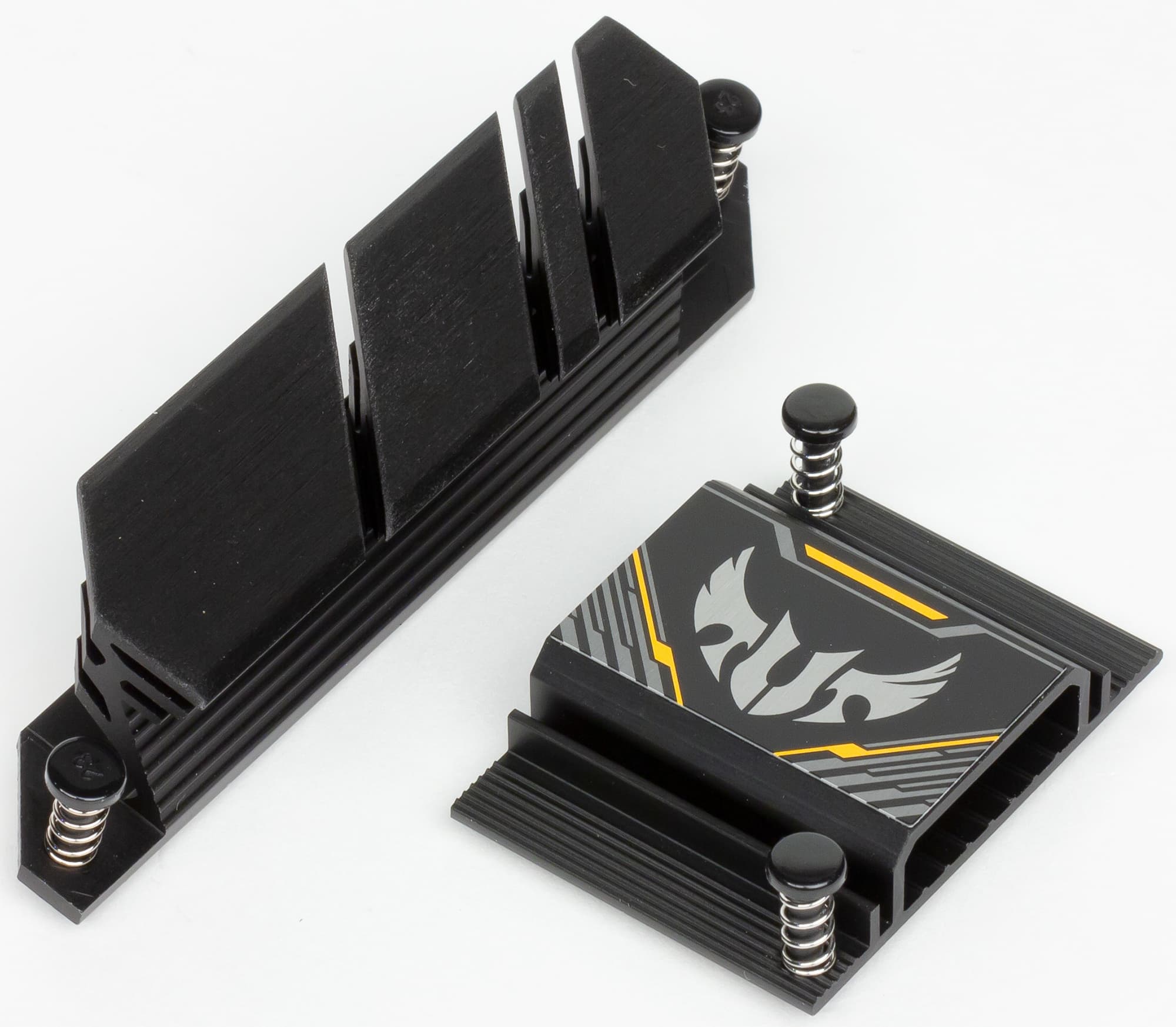

Система охлаждения платы состоит из двух компактных радиаторов. Один радиатор расположен с одной стороны процессорного разъема и предназначен для отвода тепла от элементов регулятора напряжения питания процессора (но не всех). Еще один радиатор охлаждает чипсет.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрены три четырехконтактных разъема для подключения вентиляторов.

Аудиоподсистема

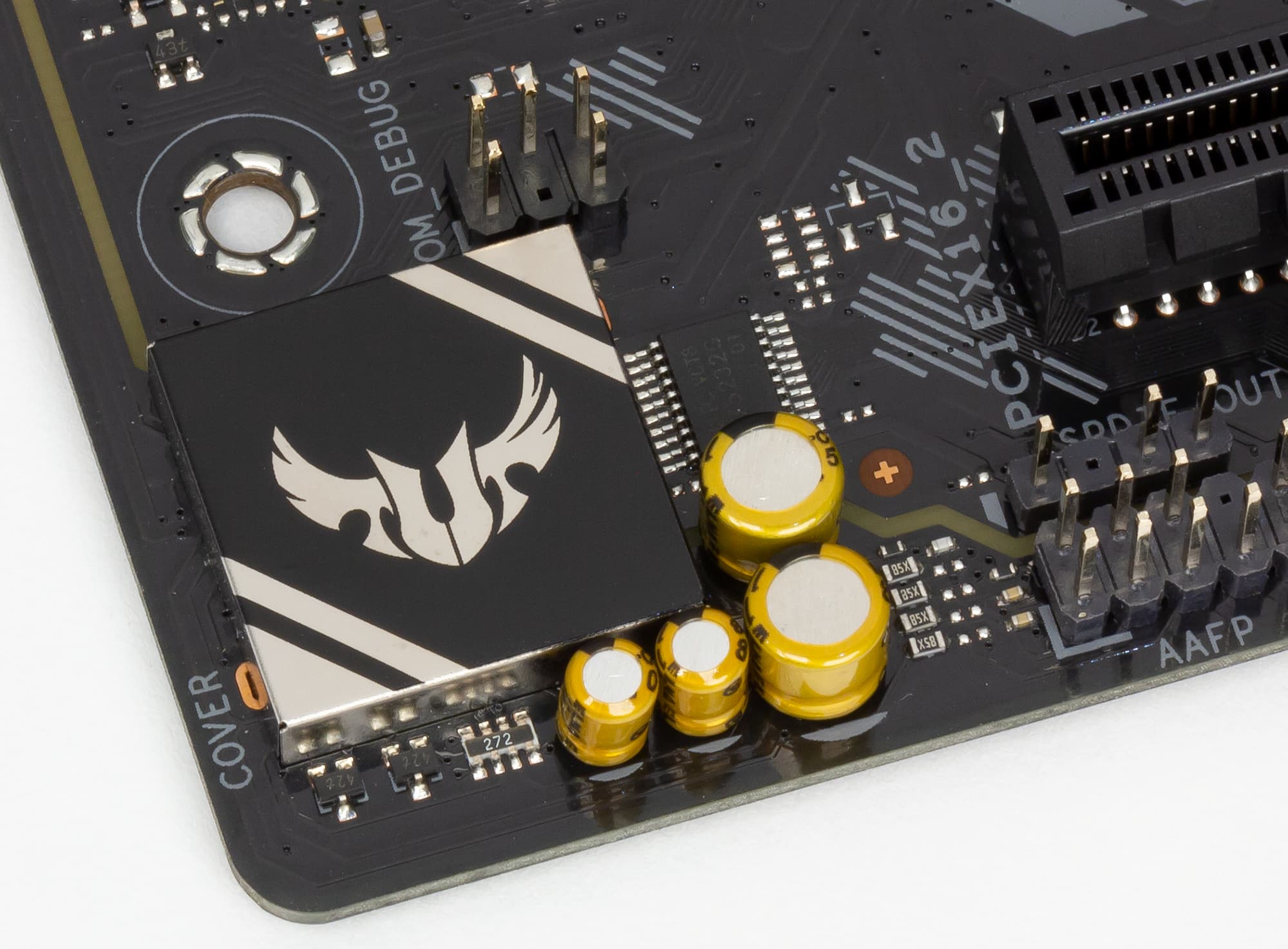

Аудиоподсистема платы Asus TUF B450M-Plus Gaming основана на HDA-аудиокодеке Realtek ALC887. Все элементы аудиотракта выделены в отдельную зону на PCB, а сам кодек закрыт металлическим кожухом.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

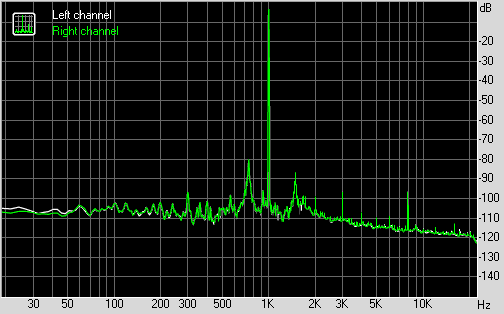

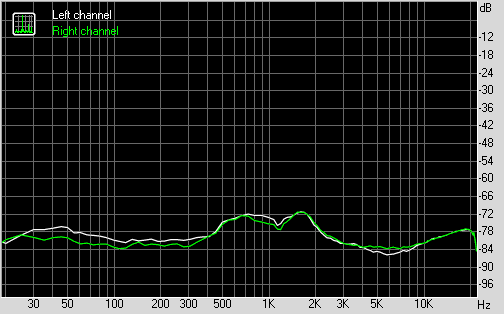

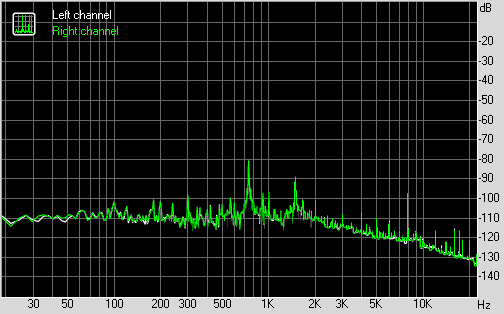

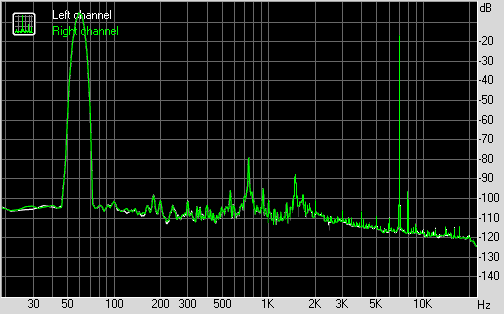

Результаты тестирования в RightMark Audio Analyzer 6.3.0

Итого

Рассмотренная нами плата Asus TUF B450M-Plus Gaming представляет собой типичный вариант недорогого решения с минимумом возможностей. Даже возможности самого чипсета AMD B450 раскрыты здесь не в полной мере (можно было бы добавить еще один порт USB 3.1), да и у процессора AMD Ryzen урезали один порт USB 3.0. Понятно, что такое «облегченное» решение и стоить должно недорого. И действительно, на момент подготовки обзора стоимость платы составляла около 8 тысяч рублей. Для моделей на чипсете AMD B450 это совсем недорого, так что если у вас нет необходимости в чрезмерном количестве портов USB и двух разъемах M.2 (что типично для плат на чипсете AMD B450), то плата Asus TUF B450M-Plus Gaming — очень неплохой вариант для покупки.

23 августа 2018 Г.
