Обзор материнской платы Asus ROG Strix Z370-F Gaming на чипсете Intel Z370

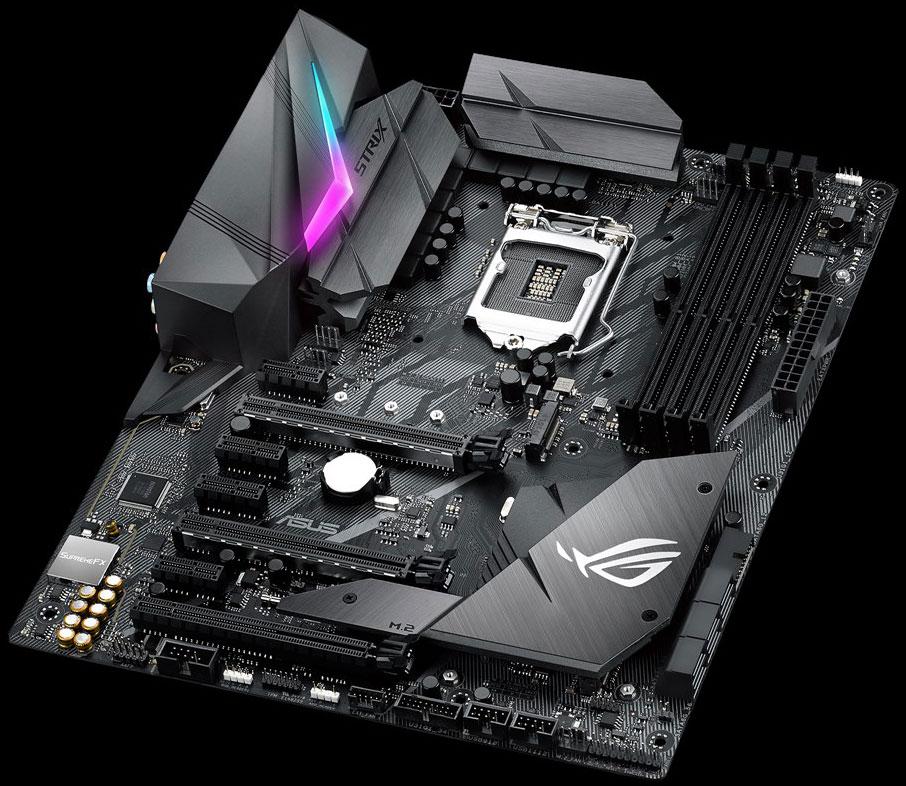

В ассортименте компании Asus имеется довольно много плат игровой серии Asus ROG Strix Gaming на чипсете Intel Z370. Все они носят почти одинаковые названия (ROG Strix Z370-E Gaming, ROG Strix Z370-G Gaming, ROG Strix Z370-H Gaming, ROG Strix Z370-I Gaming и ROG Strix Z370-F Gaming), и многие из перечисленных моделей мы уже рассматривали. В этой статье мы подробно рассмотрим плату Asus ROG Strix Z370-F Gaming.

Комплектация и упаковка

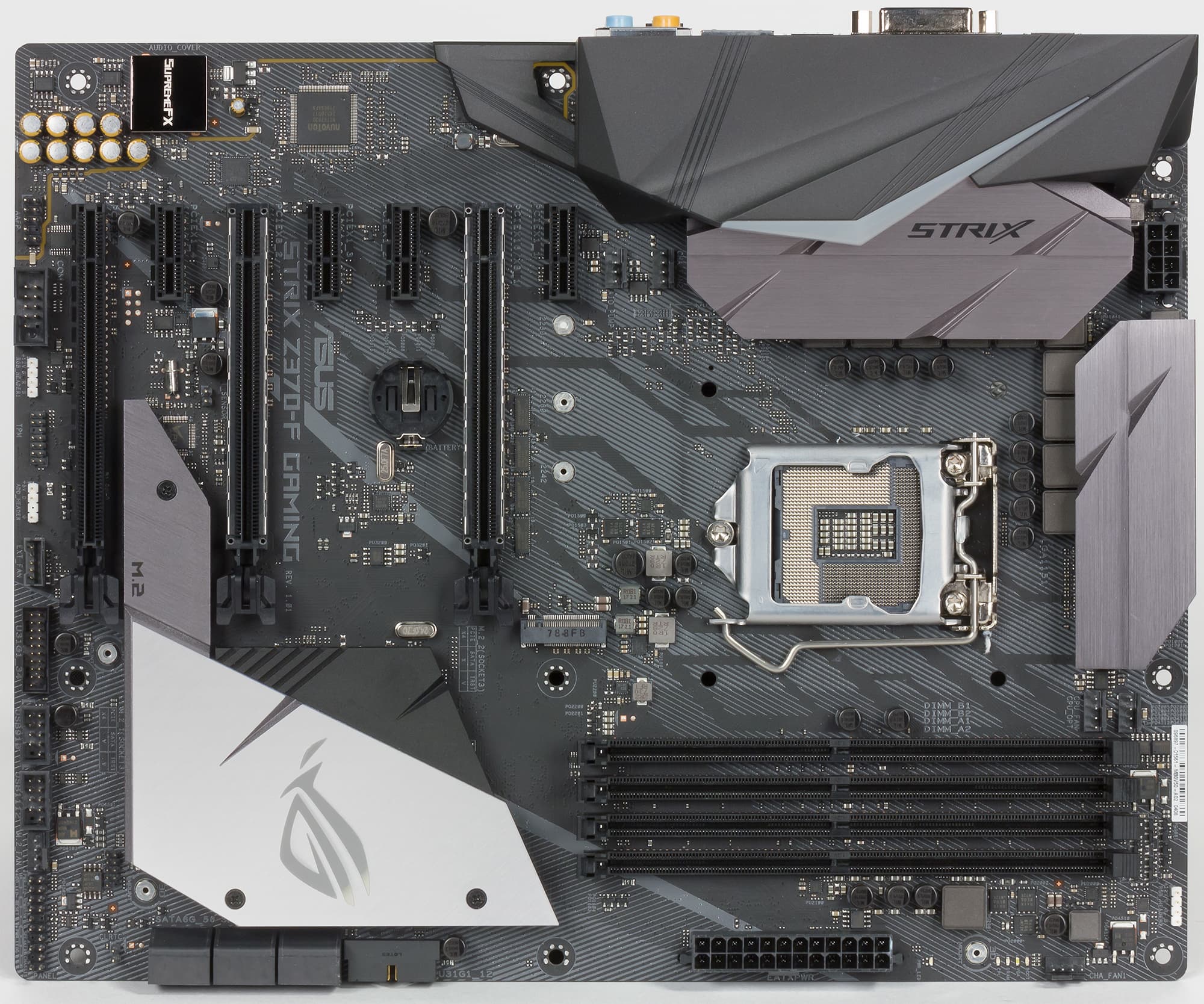

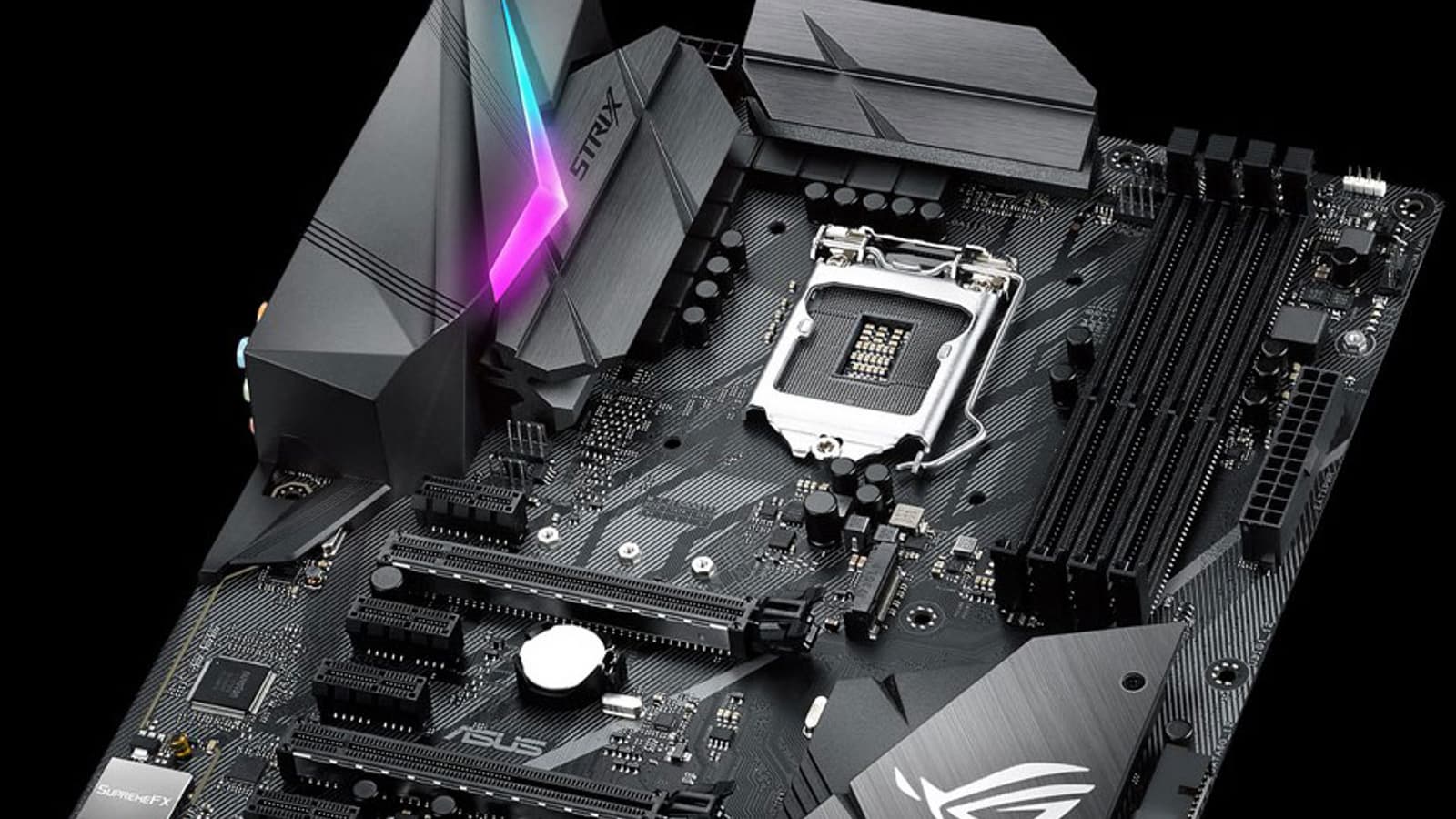

Плата Asus ROG Strix Z370-F Gaming поставляется в небольшой по размерам коробке.

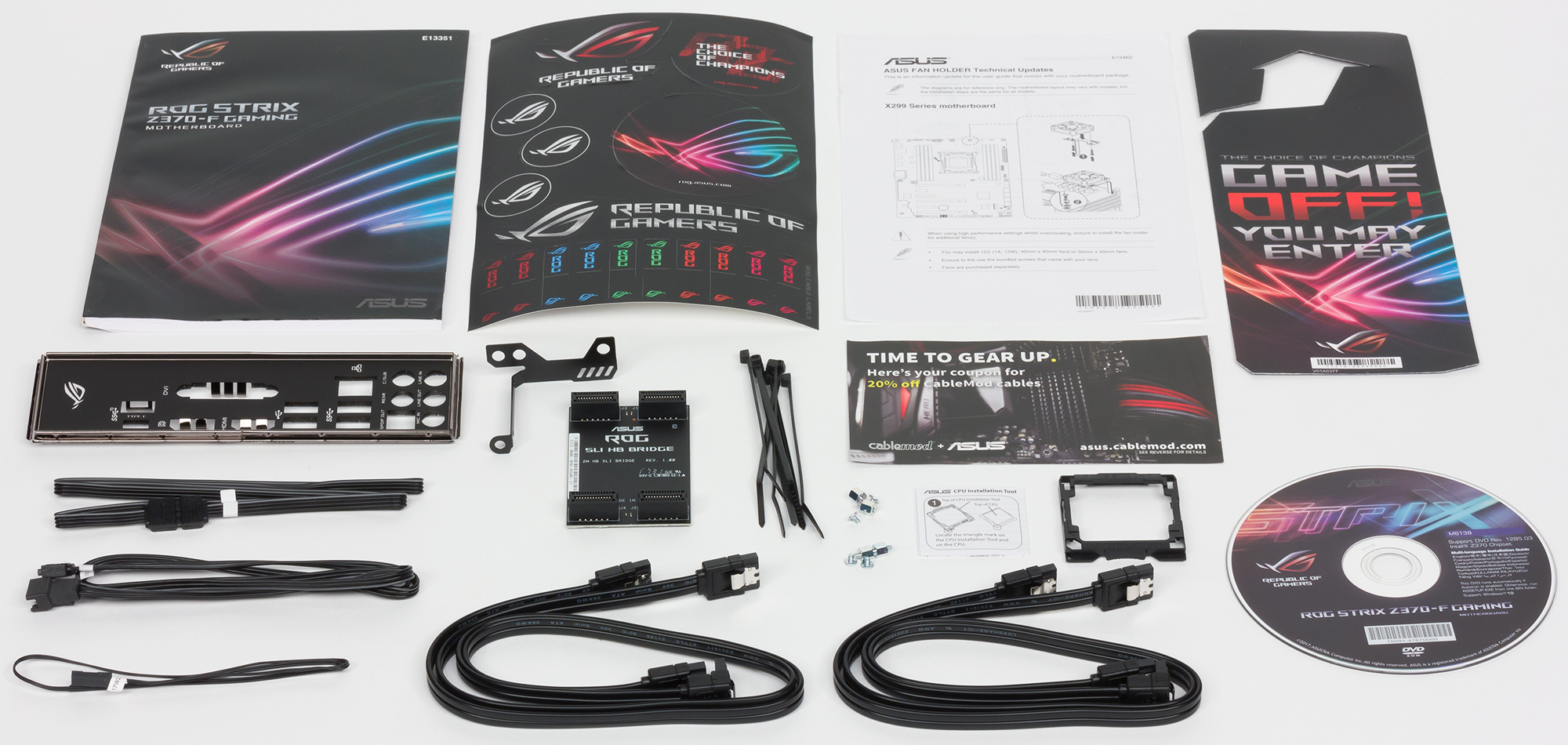

В комплект поставки входит руководство пользователя, DVD-диск с драйверами и утилитами, стикеры для кабелей, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка для задней панели платы, мостик SLI на две видеокарты, кабель для подключения RGB-ленты, кабель для подключения адресуемой RGB-ленты, один термодатчик, набор стяжек для проводов, держатель для установки на плату дополнительного вентилятора размером 40×40 или 50×50 мм (сам вентилятор в комплект не входит) и пластиковая рамка для безопасной установки процессора в разъем.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix Z370-F Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel I219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
4 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 6 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
6 × USB 2.0
Разъемы на задней панели 2 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
2 × USB 2.0
1 × DisplayPort
1 × HDMI
1 × DVI
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек (3,5 мм)
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
6 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения платы Asus Fan Extension
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения термодатчика
1 разъем для подключения COM-порта
2 разъема для подключения RGB-ленты 12 В
1 разъем для подключения цифровой RGB-ленты 5 В
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

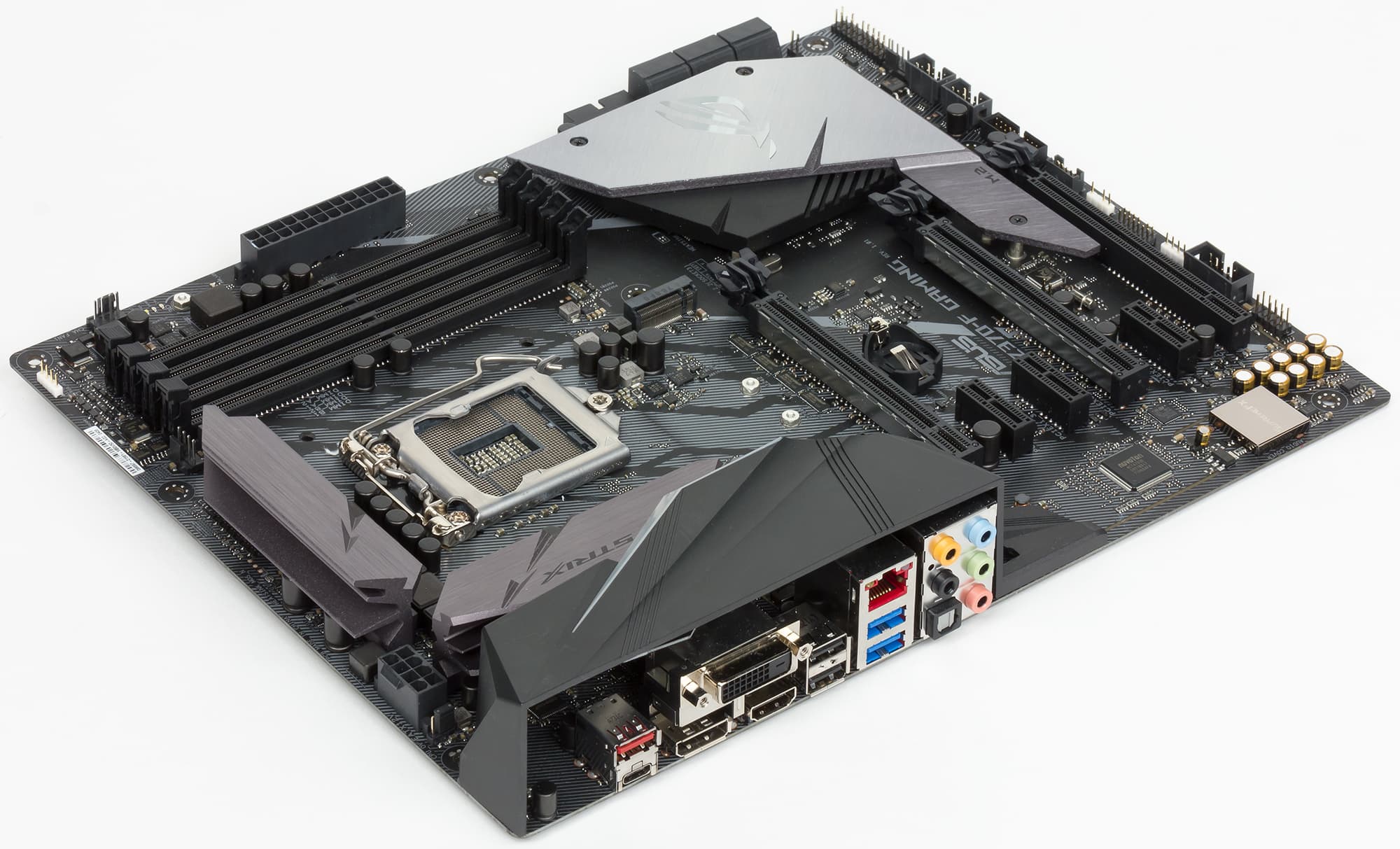

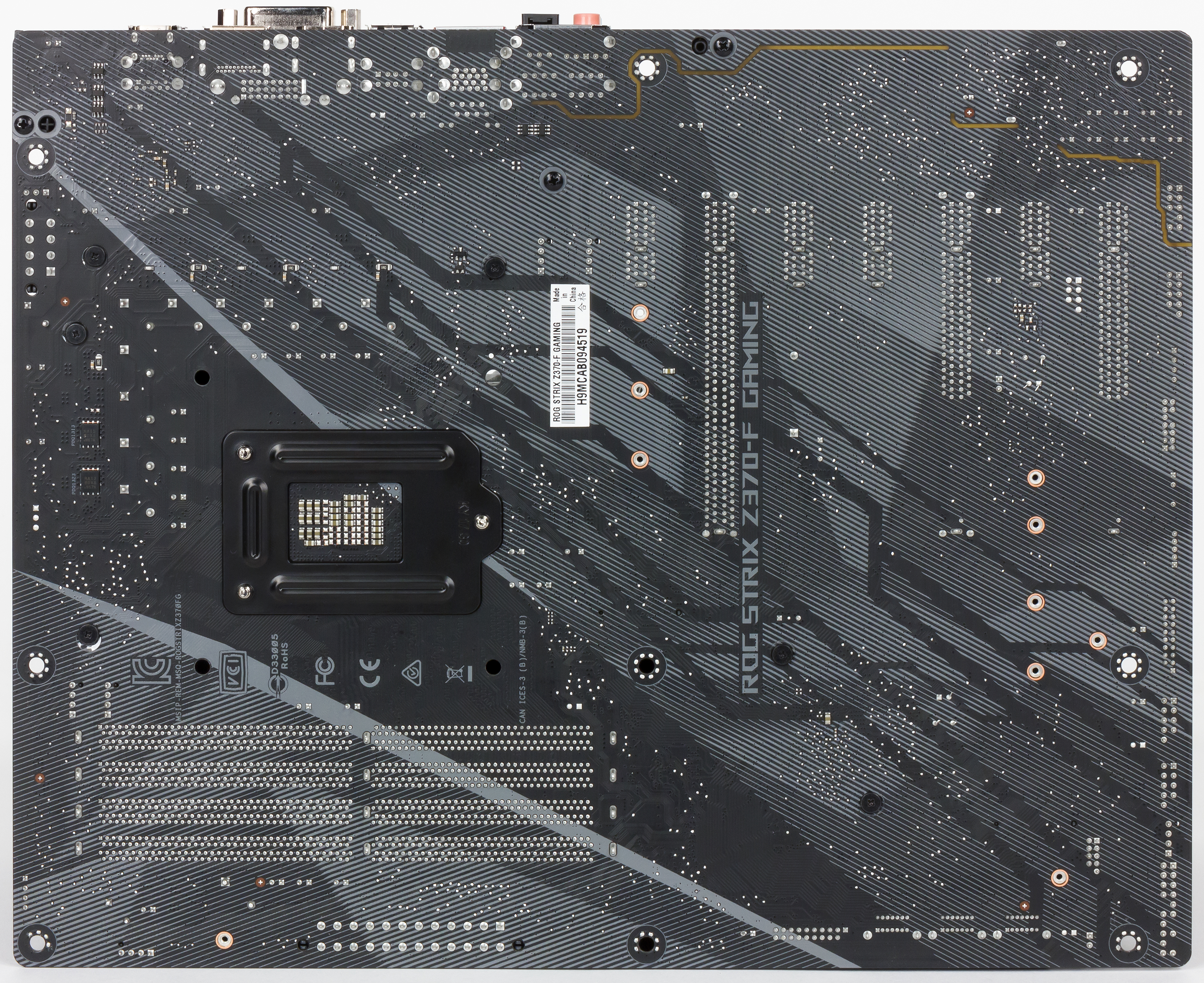

Плата Asus ROG Strix Z370-F Gaming выполнена в форм-факторе ATX (305×244 мм). Для ее монтажа в корпус предусмотрены стандартные девять отверстий.

Чипсет и процессорный разъем

Плата Asus ROG Strix Z370-F Gaming основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

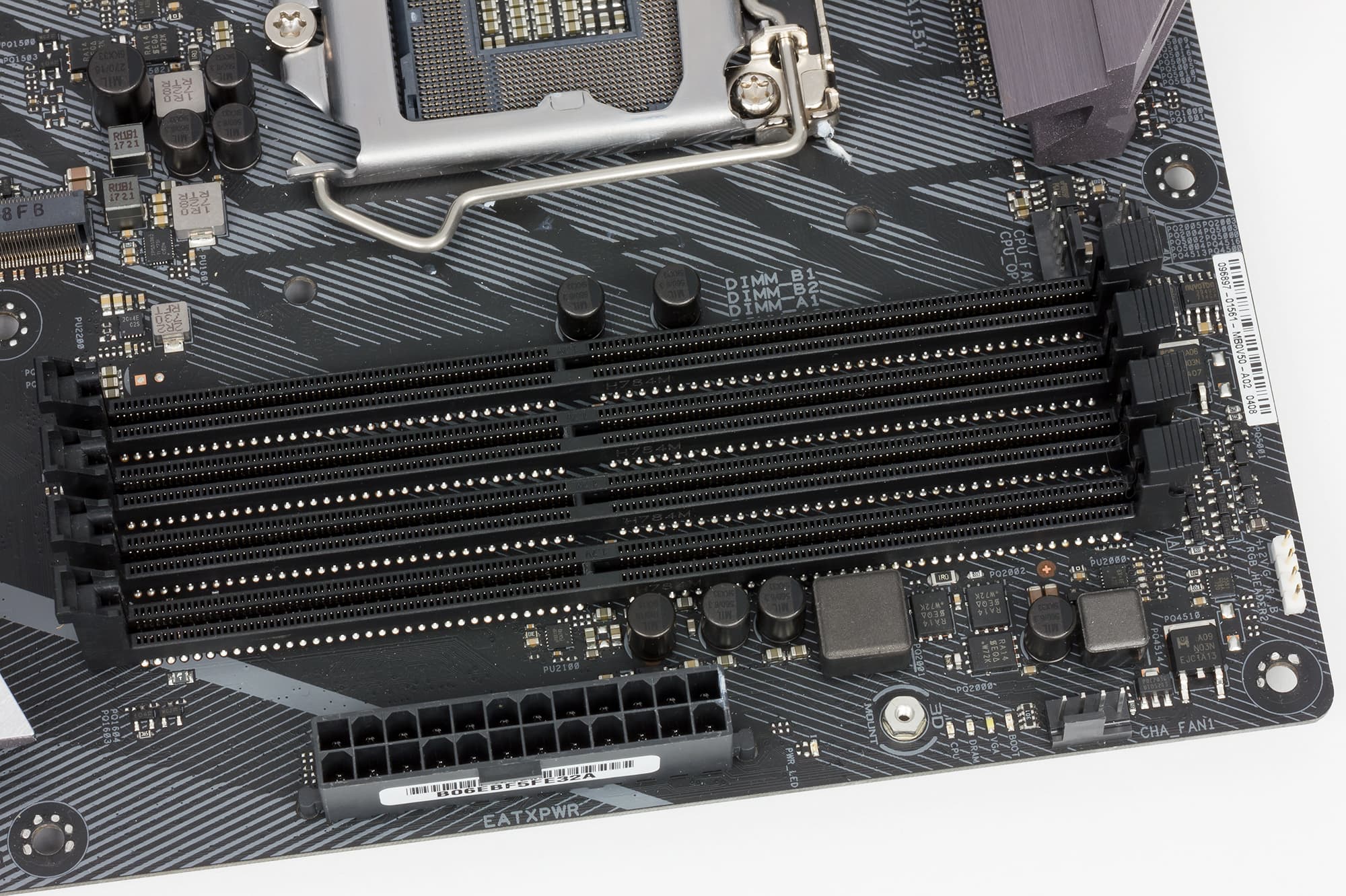

Для установки модулей памяти на плате Asus ROG Strix Z370-F Gaming предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

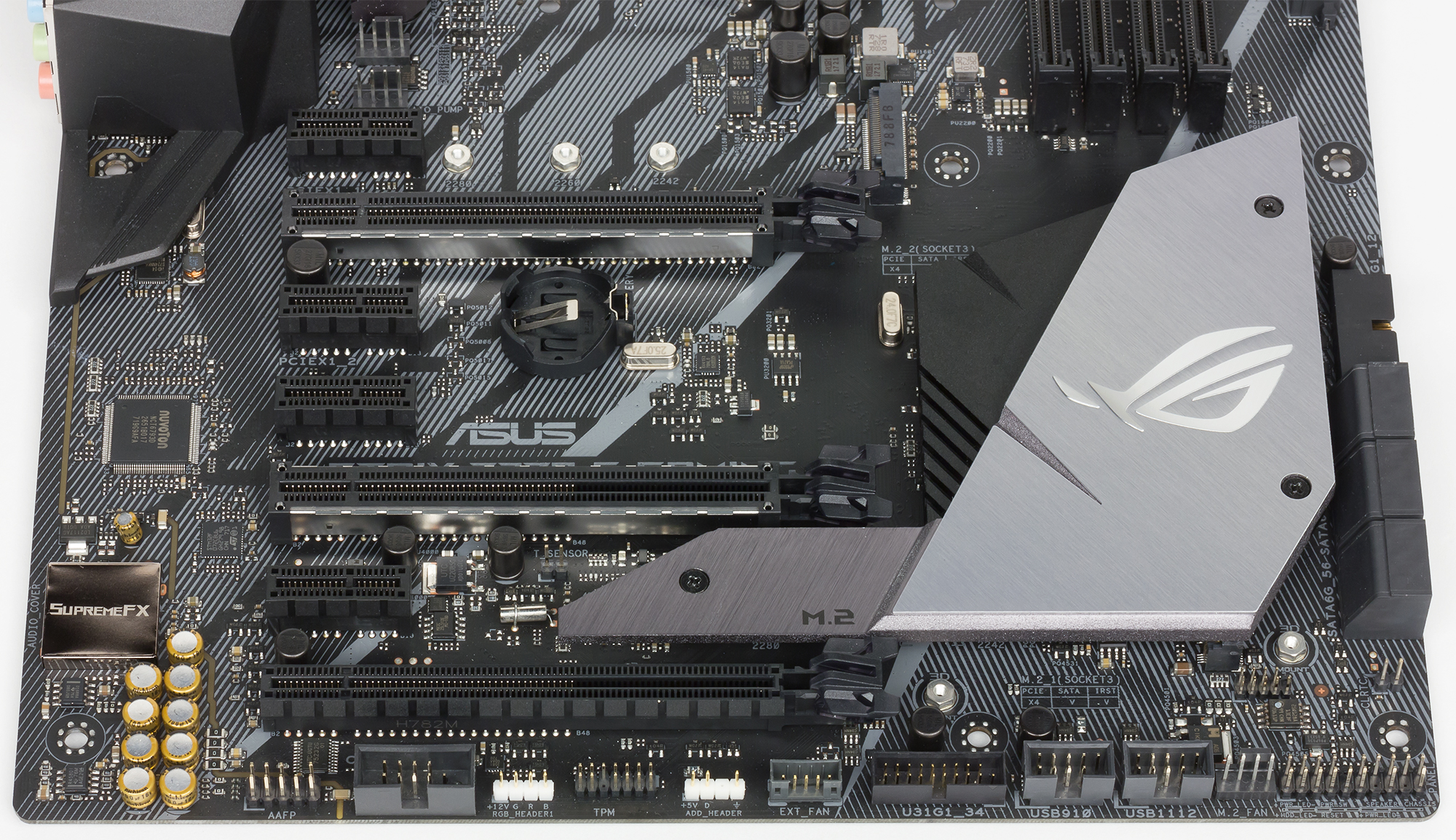

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Strix Z370-E Gaming имеется три слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и два разъема M.2

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (PCIE_X16/X8_1) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8. За переключение порта отвечают мультиплексоры-демультиплексоры линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 (PCIE_X8_2) также реализован на базе процессорных линий PCIe 3.0, но всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Третий слот с форм-фактором PCI Express x16 (PCIE_X4) реализован на базе чипсетных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Режим работы слота PCIE_X4 на базе чипсетных линий PCIe 3.0 никак не связан с работой остальных слотов, реализованных на базе процессорных линий PCIe 3.0.

Режимы работы слотов PCIE_X16/X8_1/PCIE_X8_2, то есть слотов на базе 16 процессорных линий PCIe 3.0, могут быть следующие: x16/–, x8/x8.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia (симметричный режим x8/x8), а также двух или трех (в режиме x8/x8/x4) видеокарт AMD.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

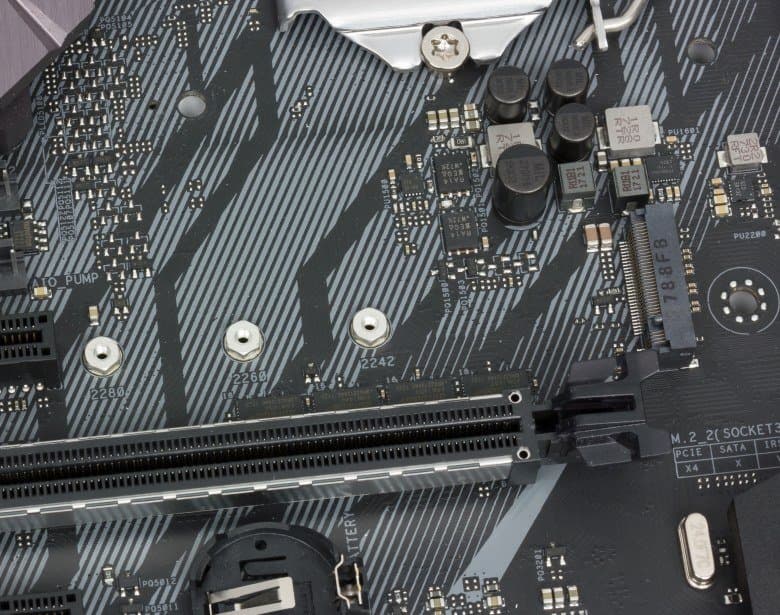

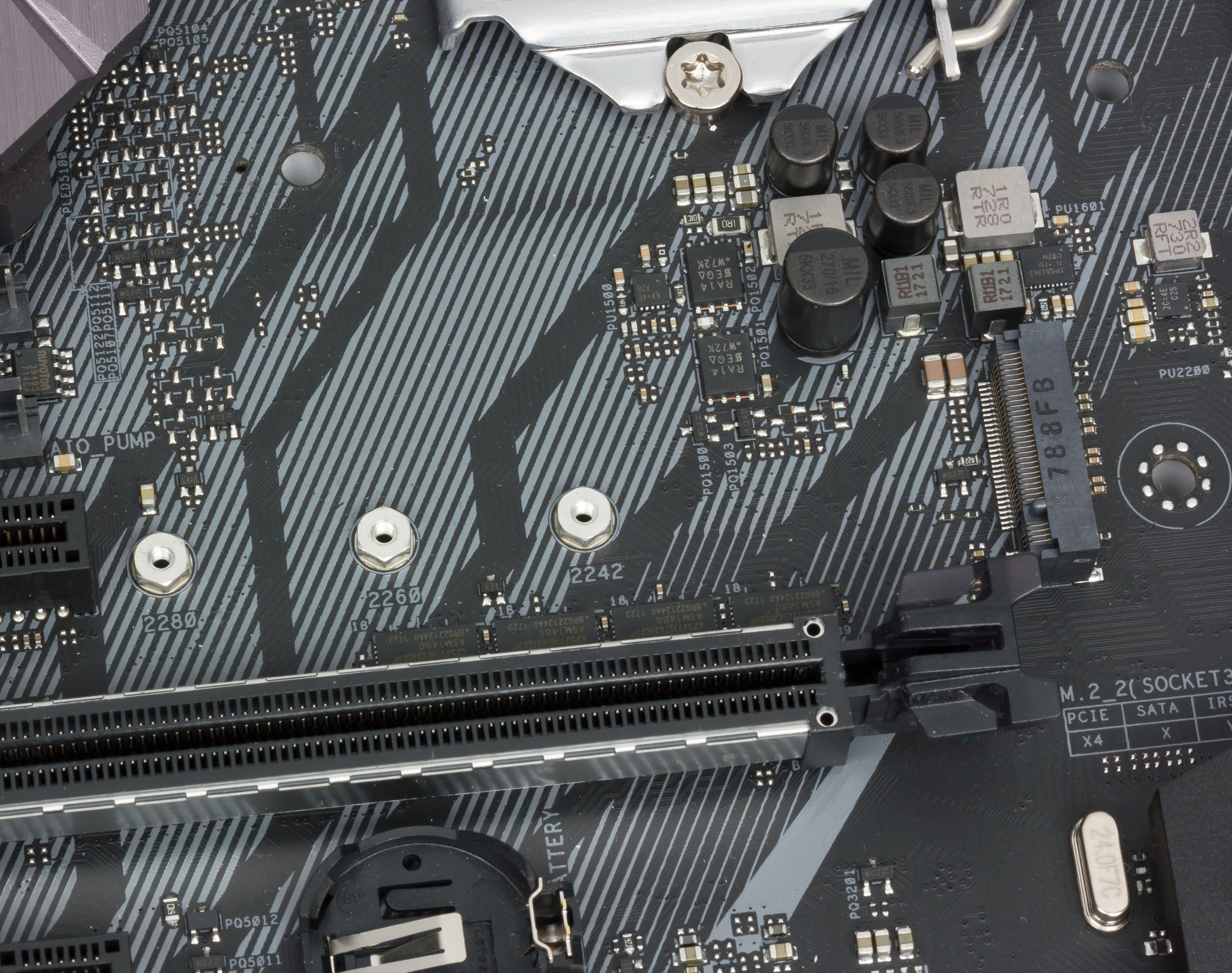

Кроме слотов PCI Express, на плате имеется два разъема M.2, которые предназначены для SSD-накопителей с типоразмером 2242/2260/2280. Один разъем (M2_1) поддерживает накопители с интерфейсом PCIe 3.0 x4 и SATA, а другой (M2_2) — только накопители с интерфейсом PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2, DVI-D и HDMI 1.4.

SATA-порты

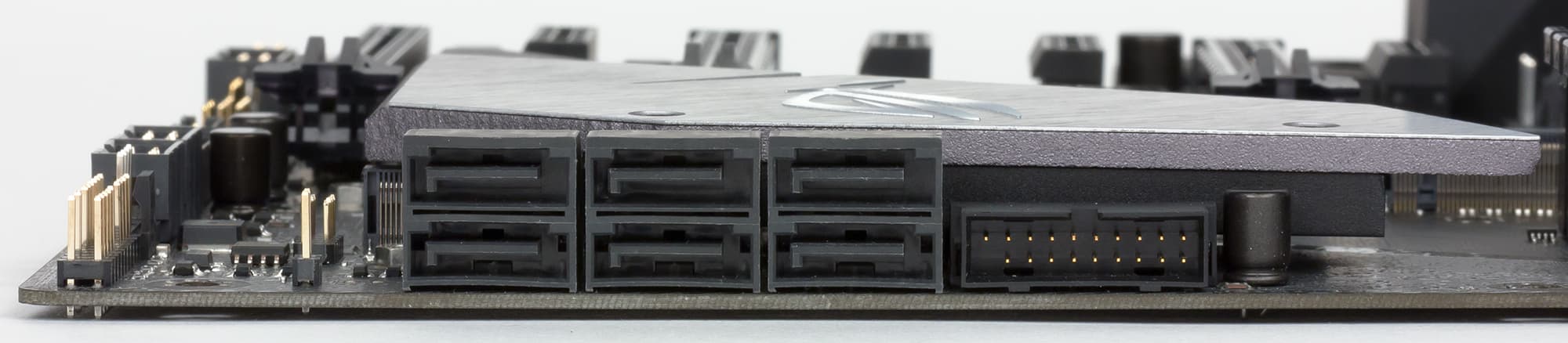

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Два порта USB 2.0 и два порта USB 3.0 выведены на заднюю панель платы, а для подключения еще четырех портов USB 2.0 и четырех портов USB 3.0 на плате имеется два разъема USB 2.0 и два разъема USB 3.0 (по два порта на разъем).

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету по двум линиям PCIe 3.0. Один из этих портов имеет разъем Type-A, а другой — Type-C.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Strix Z370-F Gaming предусмотрен гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

Как это работает

Напомним, что чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Asus ROG Strix Z370-F Gaming.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, четыре слота PCI Express 3.0 x1, два разъема M.2, сетевой контроллер и контроллер ASMedia ASM3142. Все это в совокупности требует 20 портов PCIe 3.0. Кроме того, задействуется шесть портов SATA и шесть портов USB 3.0, а это еще 12 HSIO-портов. То есть всего получается 32 HSIO-порта. И это мы еще не учли, что один разъем M.2 может работать в SATA-режиме. Понятно, что без разделения портов и разъемов тут не обойтись.

Разъем M.2_1 разделяется по линии SATA c портом SATA#1, то есть если разъем M.2 используется в режиме SATA, то порт SATA#1 будет недоступен. И наоборот, если используется порт SATA#1, то разъем M.2 доступен только в режиме PCIe 3.0 x4.

Разъем M.2_2 разделяется с портами SATA#5 и SATA#6 следующим образом. Два HSIO-порта чипсета могут конфигурироваться либо как два порта SATA (SATA#5, SATA#6), либо как два порта PCIe 3.0. Если эти порты конфигурируются как два порта PCIe 3.0, то в совокупности с еще двумя чипсетными портами PCIe 3.0 получаем четыре порта PCIe 3.0, которые используются для разъема M.2_2 в режиме PCIe. Если же задействуются порты SATA#5 и SATA#6 (то есть два HSIO-порта чипсета конфигурируются как два порта SATA), то разъем M.2_2 доступен только в режиме PCIe 3.0 x2. Режим работы разъема M.2_2 задается в настройках BIOS.

С учетом указанных разделений на плате Asus ROG Strix Z370-F Gaming задействованы 29 высокоскоростных портов чипсета: 17 портов PCIe 3.0, 4 порта SATA и 6 портов USB 3.0. Еще два чипсетных HSIO-порта могут конфигурироваться либо как два порта SATA, либо как два порта PCIe 3.0.

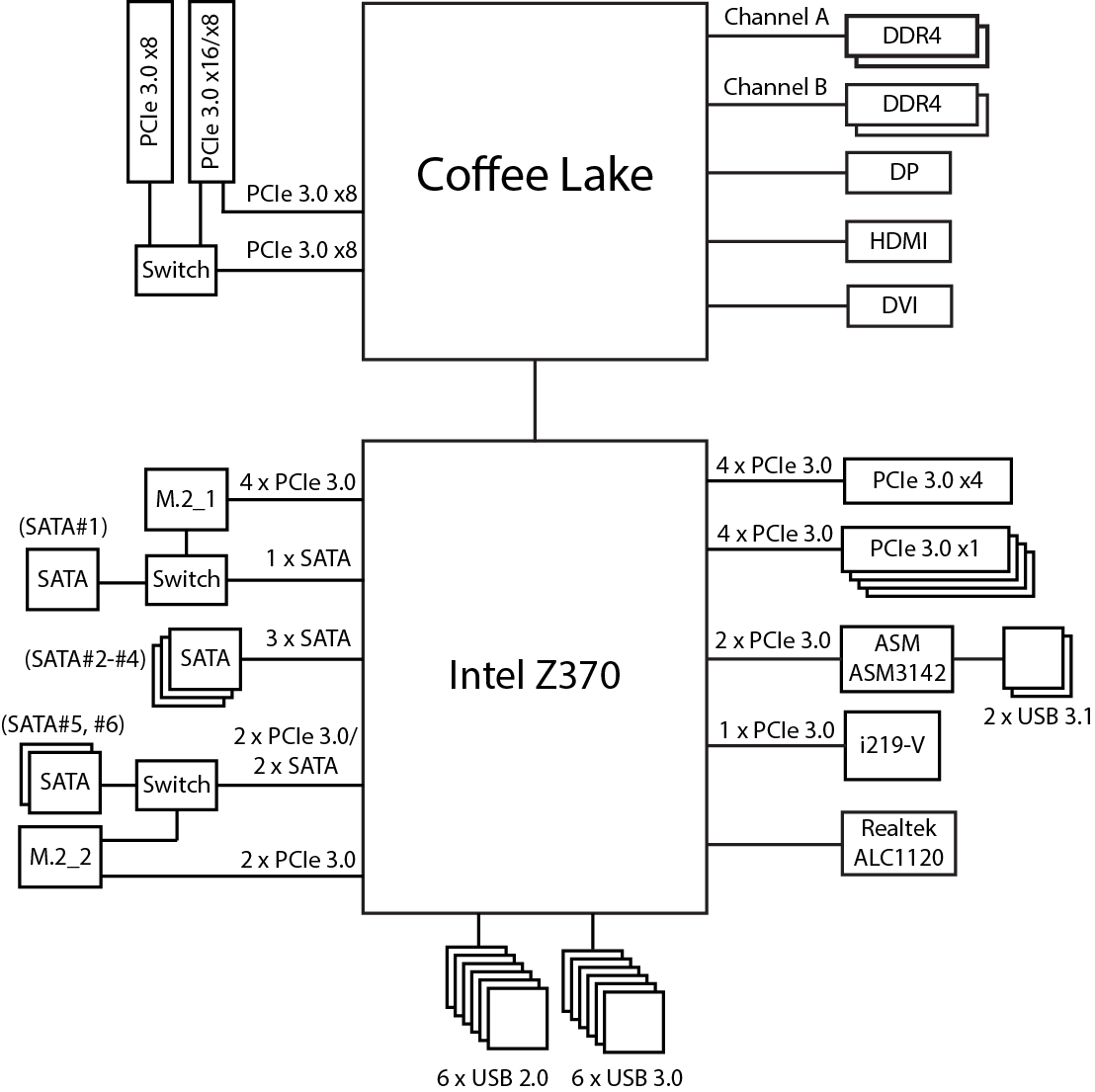

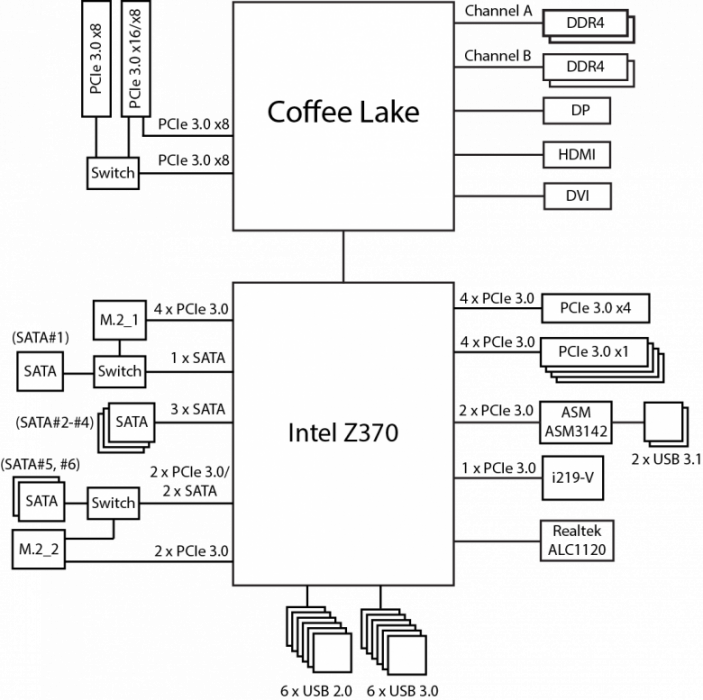

Блок-схема платы Asus ROG Strix Z370-F Gaming показана на рисунке.

Дополнительные особенности

Плата Asus ROG Strix Z370-F Gaming не относится к топовому сегменту и дополнительных особенностей у нее совсем мало. Здесь нет ни индикатора POST-кодов, ни каких-либо кнопок. Есть лишь перемычка CLRTC для сброса настроек BIOS и двухпозиционная перемычка CPU_OV, которая позволяет задавать более высокие значения напряжения на процессоре при его разгоне.

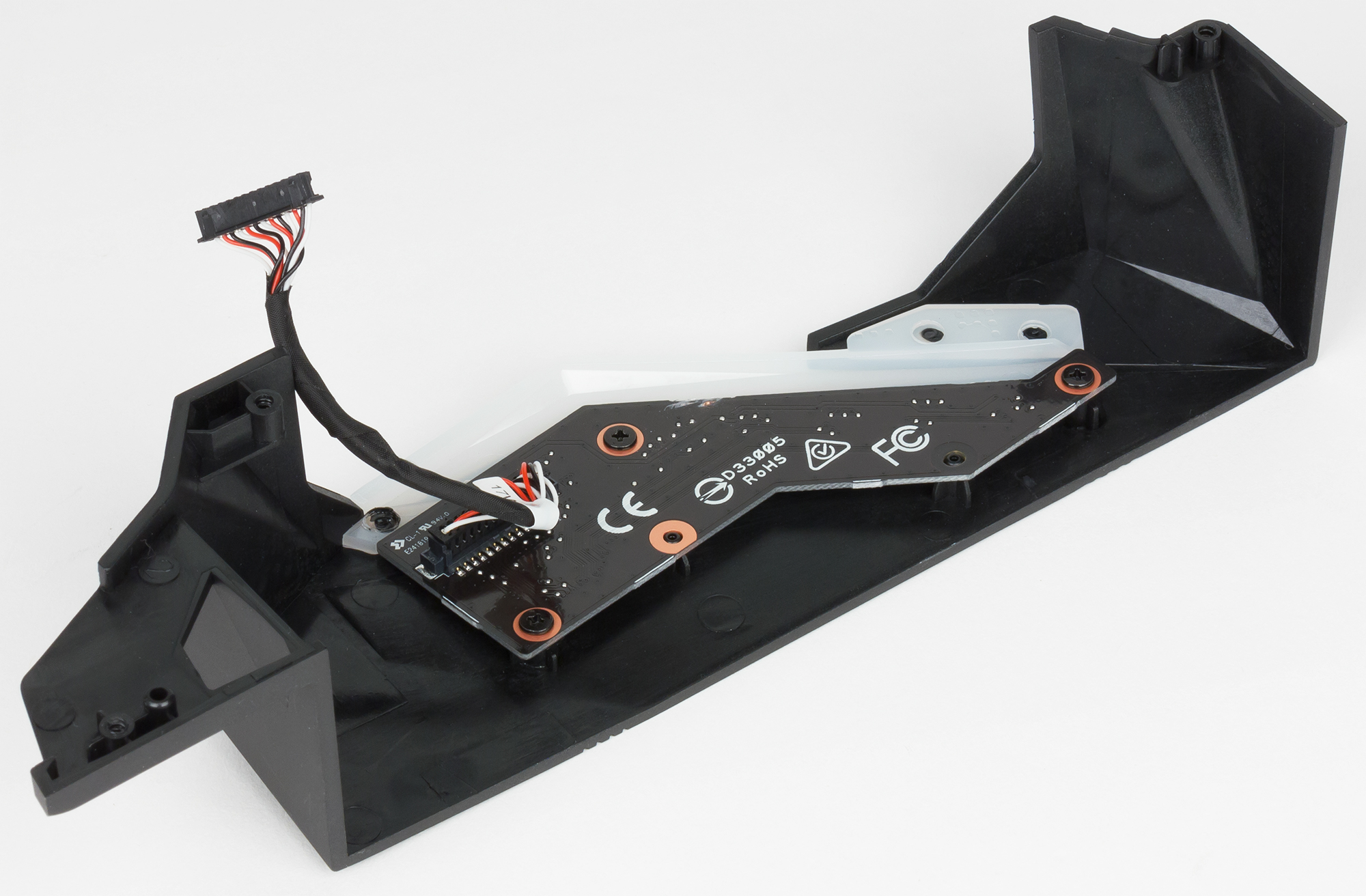

Единственное, что можно отметить, это реализация RGB-подсветки кожуха панели разъемов.

Настраивается подсветка традиционно с использованием утилиты Asus Aura Sync, которая позволяет выбрать цвет подсветки и различные эффекты.больше на плате ничего не подсвечивается.

Кроме подсветки кожуха панели разъемов, на плате есть три разъема для подключения светодиодных лент.

Два четырехконтактных разъема (12V/G/R/B) предназначены для подключения светодиодных лент с питанием 12 В типа 5050 RGB LED, а один трехконтактный разъем (5V/D/G) — для подключения цифровой ленты WS2812B c индивидуально адресуемыми светодиодами.

Среди дополнительных особенностей можно также отметить наличие пятиконтактного разъема для подключения платы Fan Extension, которая позволяет подключать дополнительные вентиляторы и термодатчики, а также наличие разъема для подключения COM-порта (хотя вряд ли это кому-то сегодня нужно).

И последнее, о чем стоит упомянуть — это наличие специальных монтажных отверстий для крепления на плату моддинговых элементов, сделанных на 3D-принтере.

Система питания

Как и большинство плат, модель Asus ROG Strix Z370-F Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

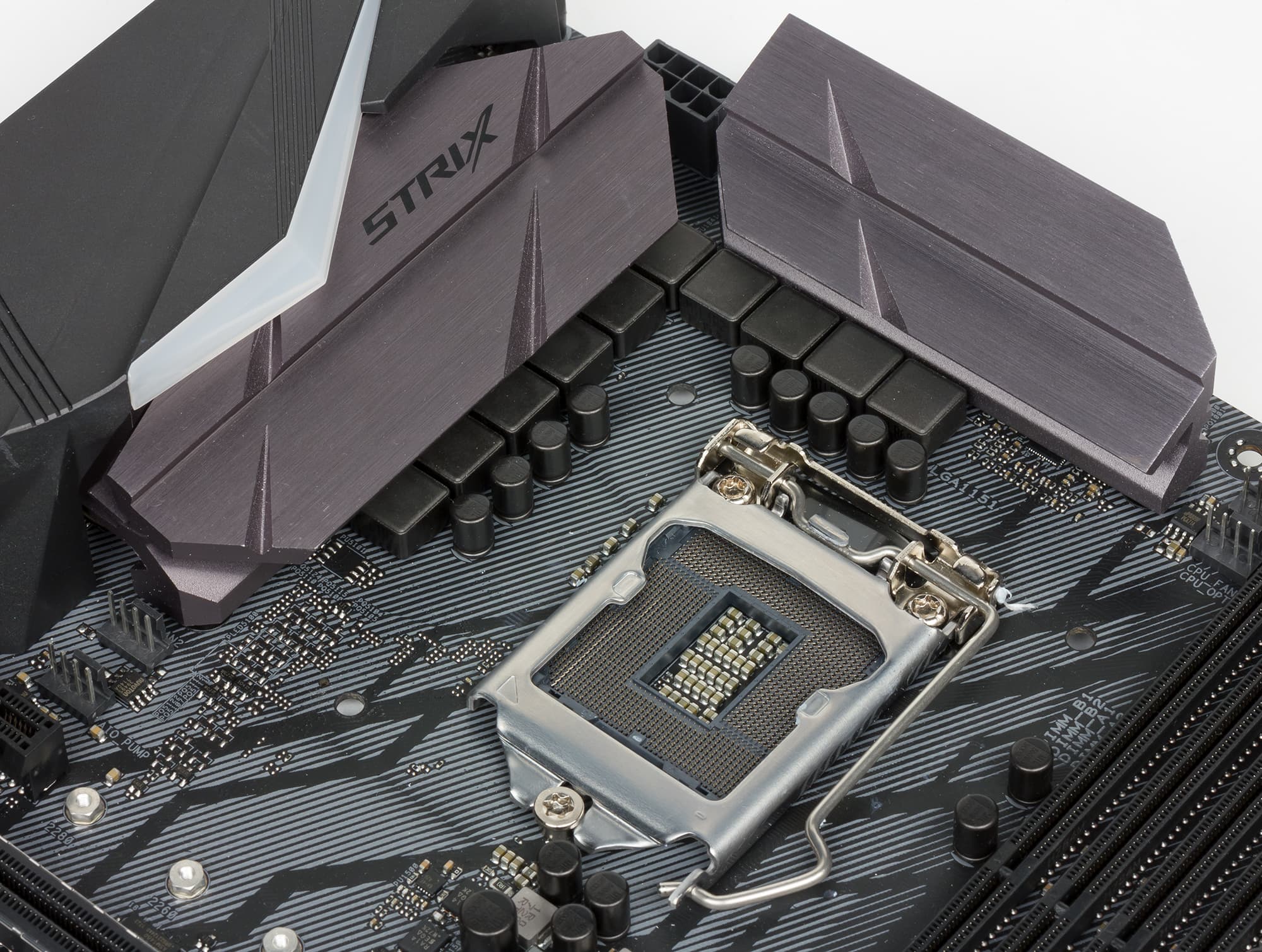

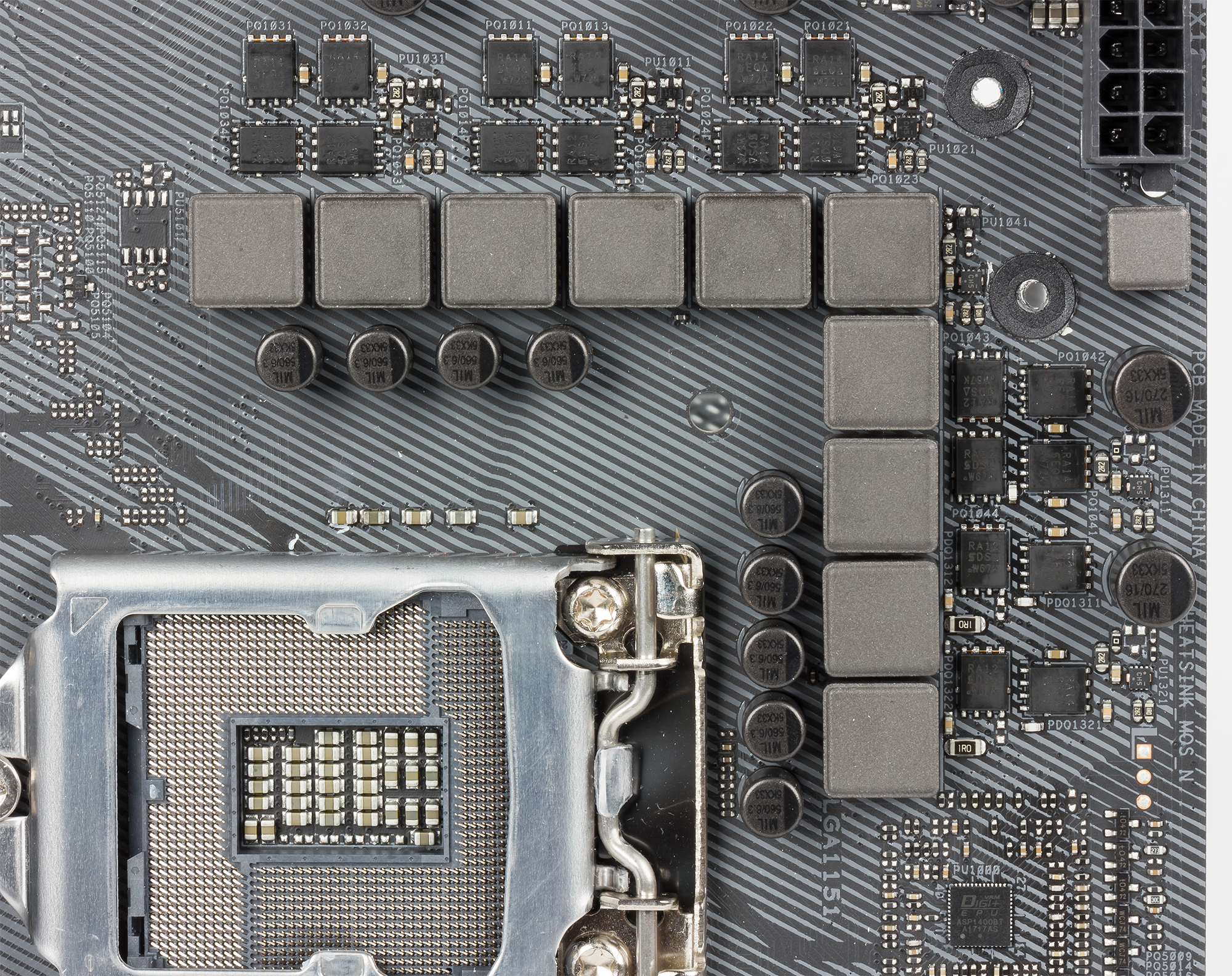

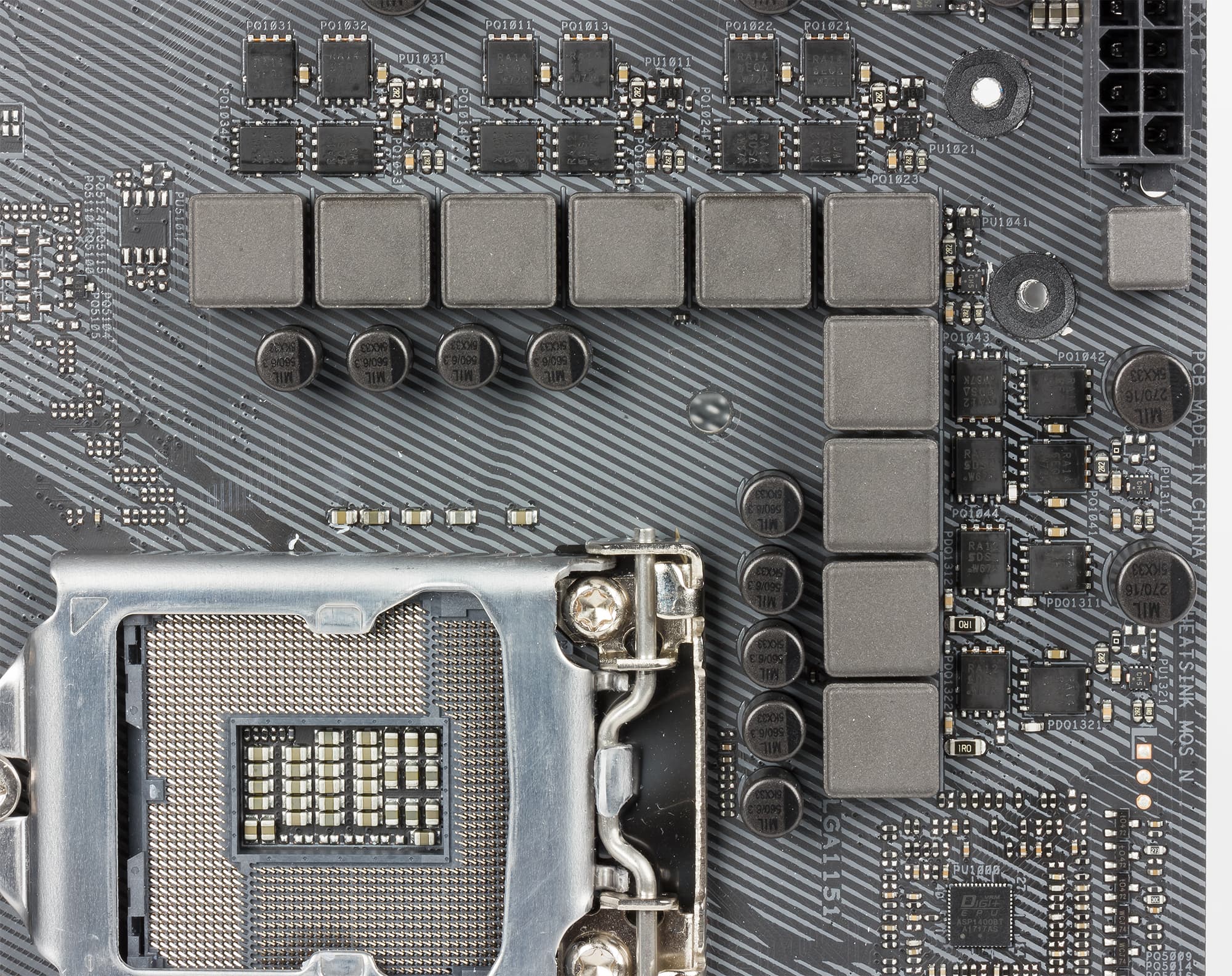

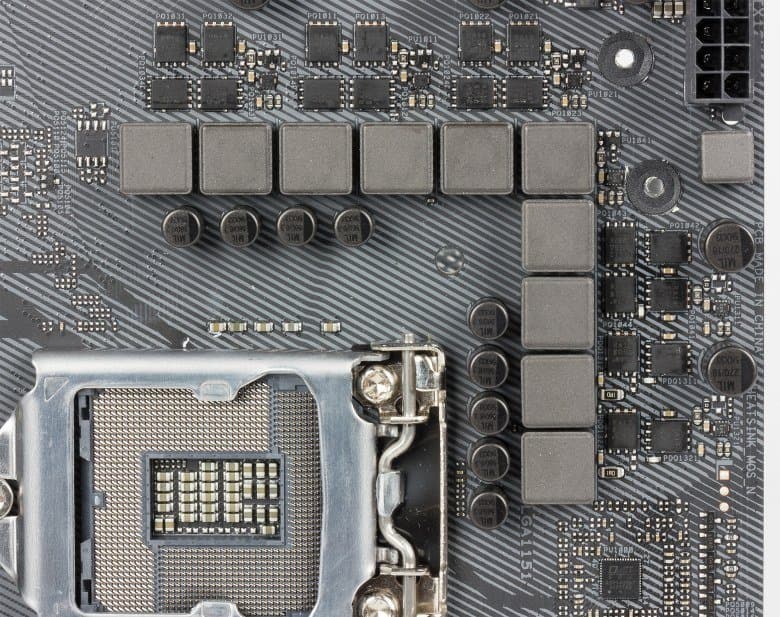

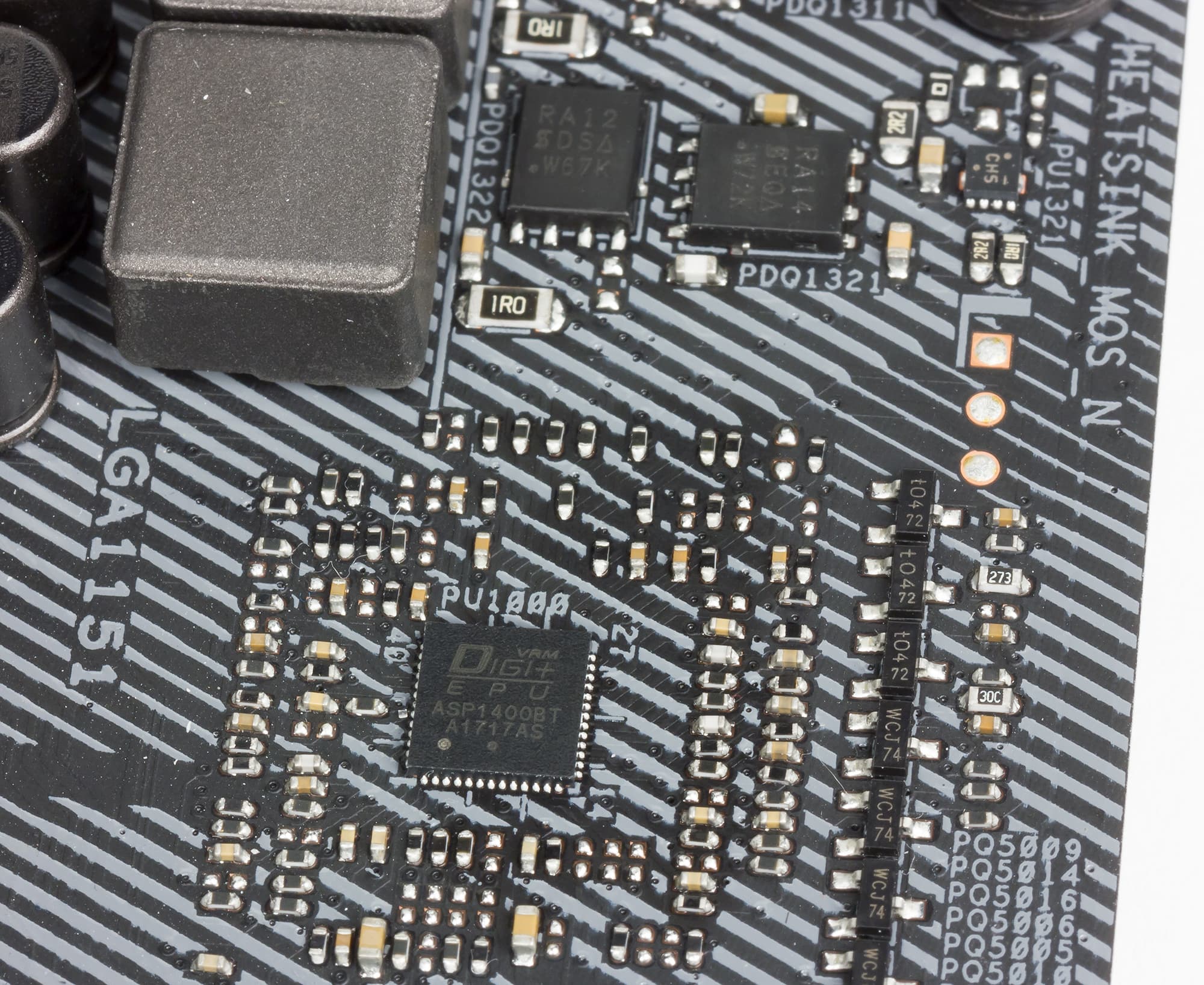

Регулятор напряжения питания процессора на плате 10-канальный и управляется PWM-контроллером ASP1400BT. Суда по нагреву радиаторов, шесть каналов питания отводится для ядер процессора.

В самих каналах питания используются MOSFET-транзисторы SiRA12DP и SiRA14DP компании Vishay Intertechnology.

В процессе тестирования платы выяснилось следующая особенность. В режиме стрессовой загрузки процессора Intel Core i7-8700K с использованием утилиты Prime95 (тест Small FFT) радиатор MOSFET-транзисторов практически не нагревается и по показаниям утилиты HWiNFO64 температура VRM составляет 50 °C. Но в данном случае речь идет о штатном режиме работы процессора (без разгона). При разгоне процессора до 5 ГГц наступает перегрев самого процессора в результате чего реализуется троттлинг. Но все работает стабильно, а температура VRM увеличивается до 70 °C, что очень немного.

Система охлаждения

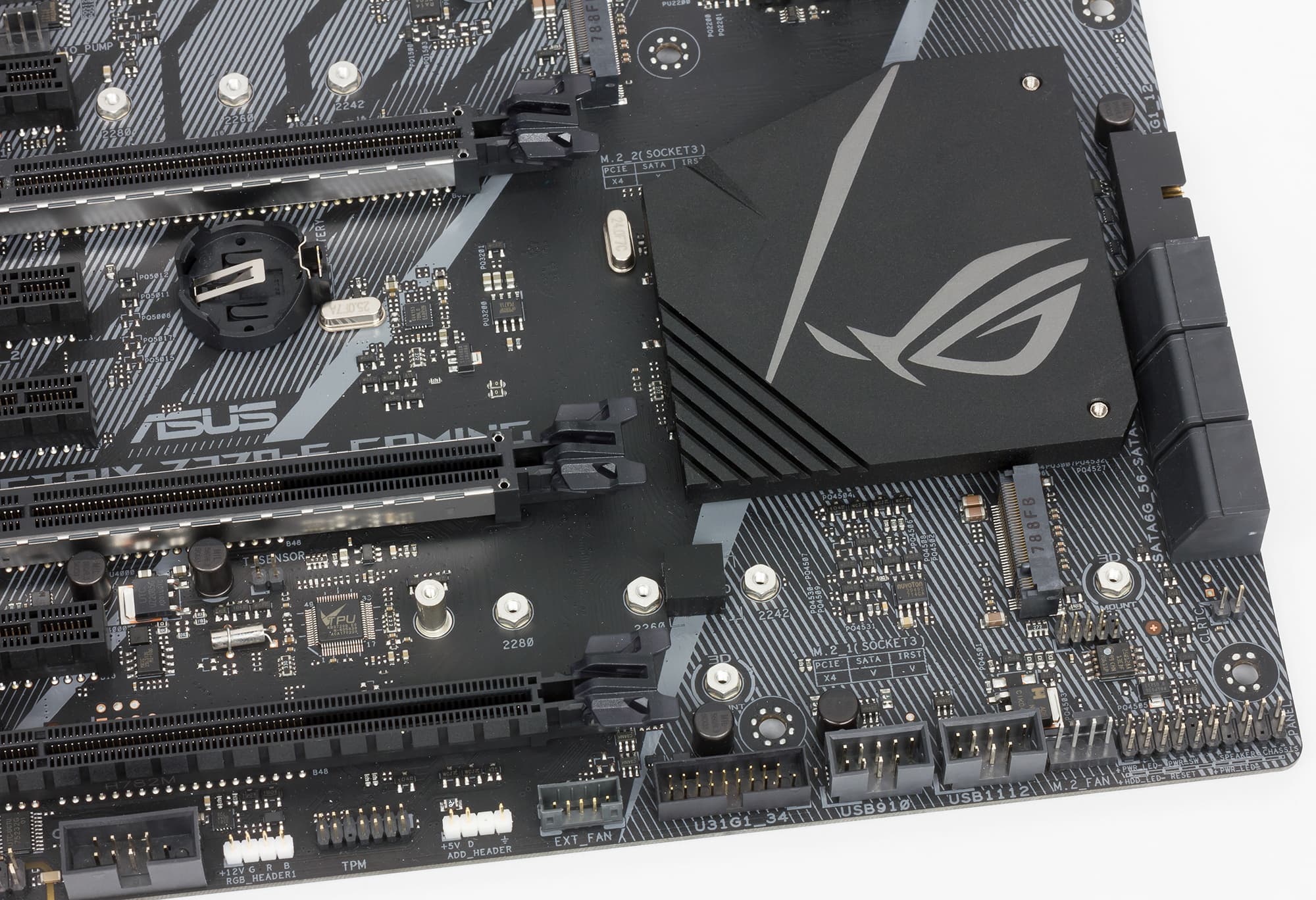

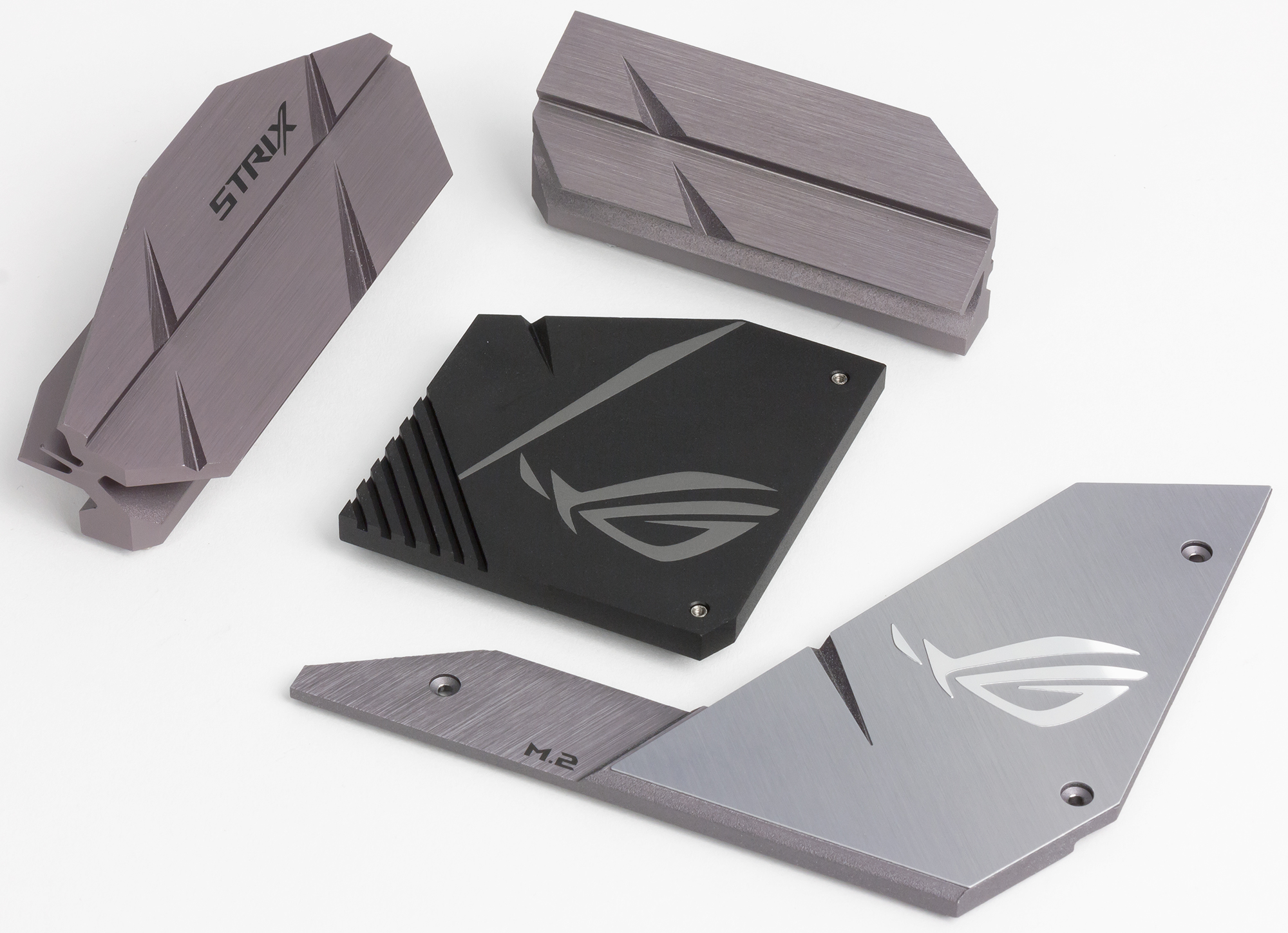

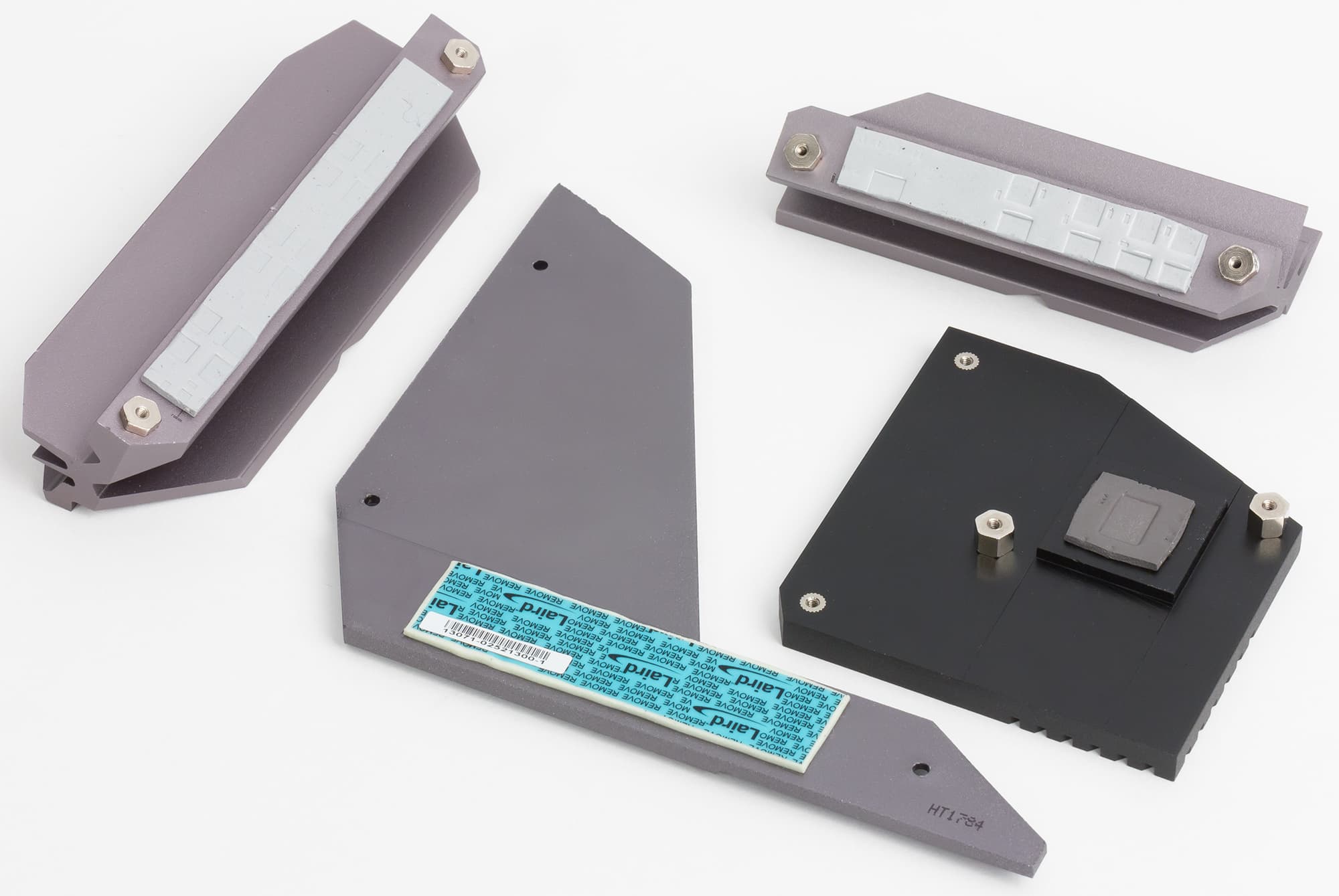

Система охлаждения платы Asus ROG Strix Z370-F Gaming состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор состоит из двух частей. Одна часть предназначена для охлаждения чипсета, а вторая — для охлаждения SSD-накопителя, устанавливаемого в разъем M.2_1.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще два — для дополнительных корпусных вентиляторов. Один разъем может использоваться для подключения помпы СВО, а еще один — для вентилятора охлаждения SSD-накопителя, устанавливаемого в разъем M.2.

Кроме того, как уже отмечалось, есть и разъем для подключения платы Fan Extension, а также разъем для термодатчика.

Аудиоподсистема

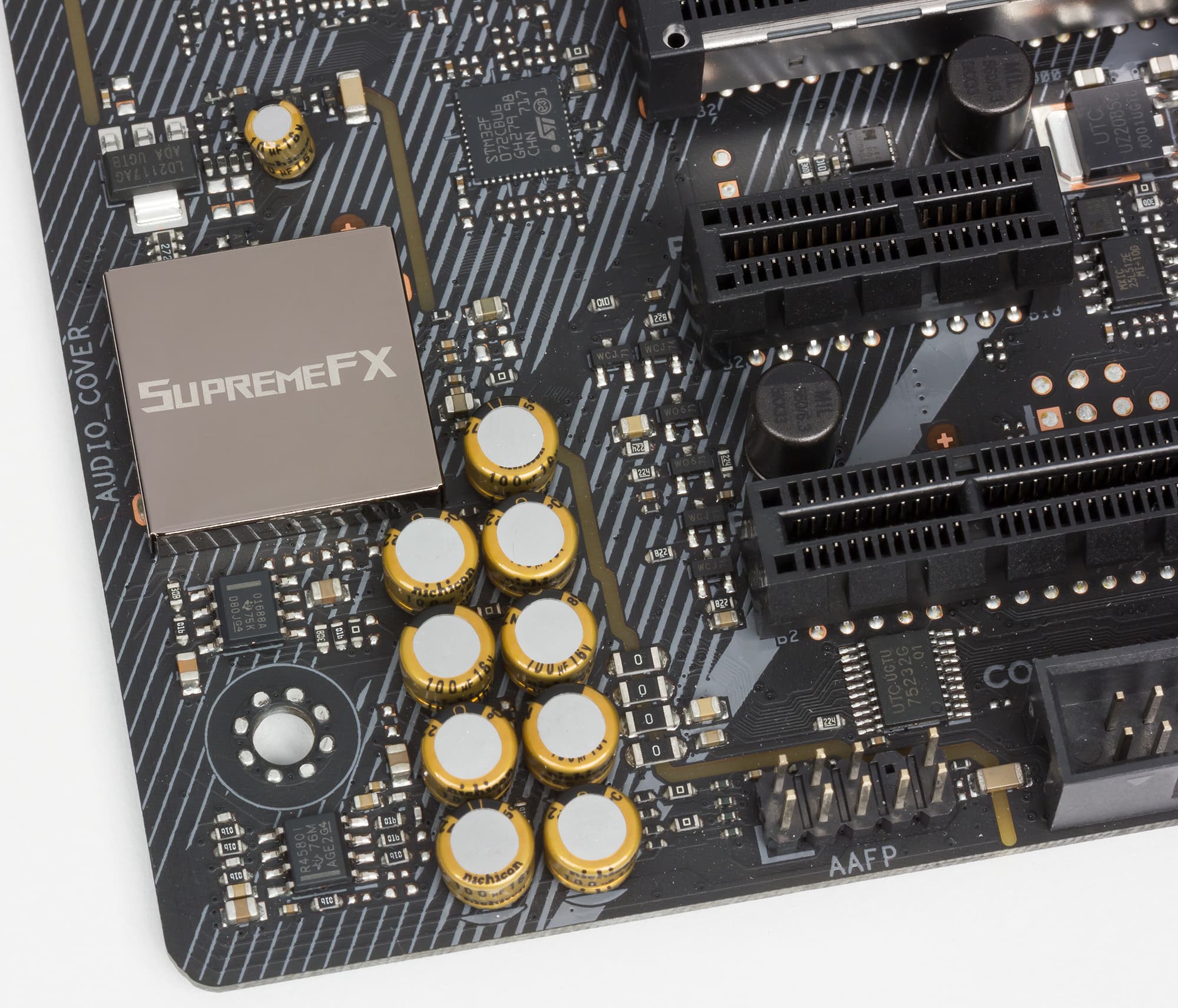

Аудиоподсистема Asus ROG Strix Z370-F Gaming основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы.

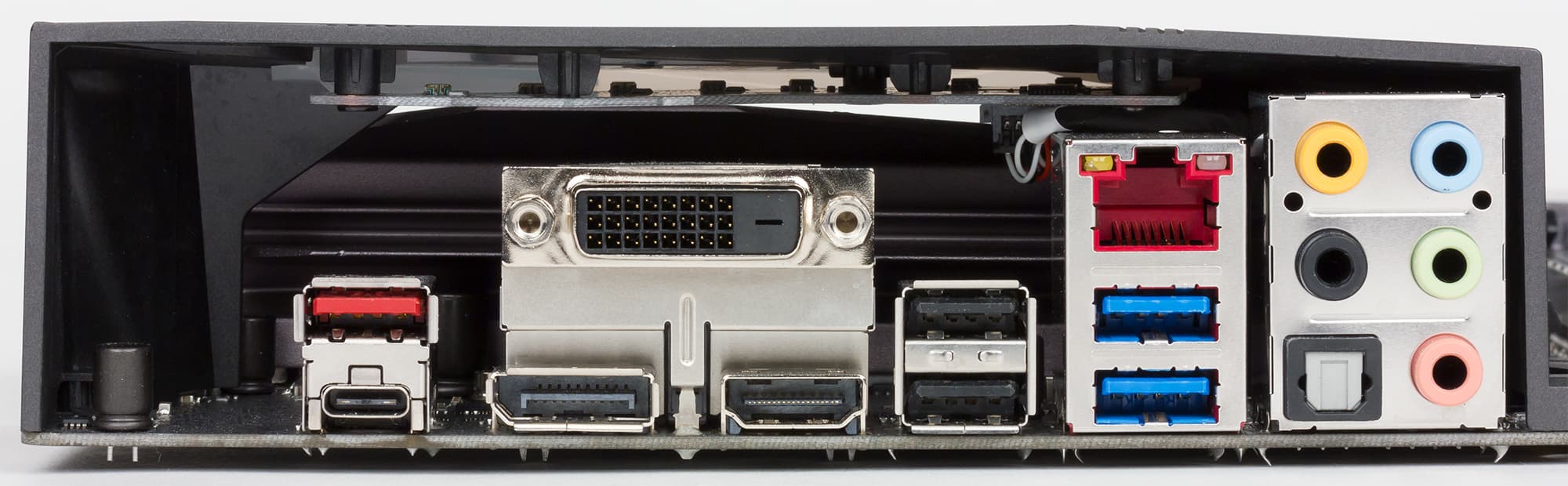

На задней панели платы предусмотрены пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

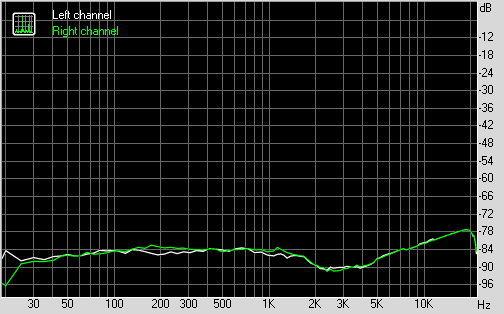

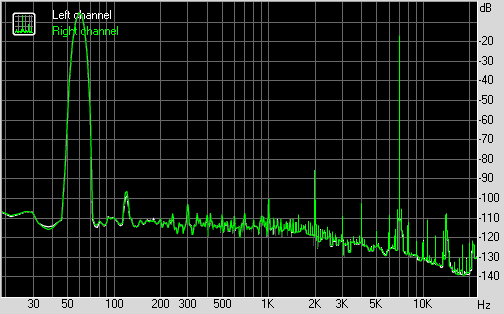

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Strix Z370-F Gaming получил оценку «Хорошо».

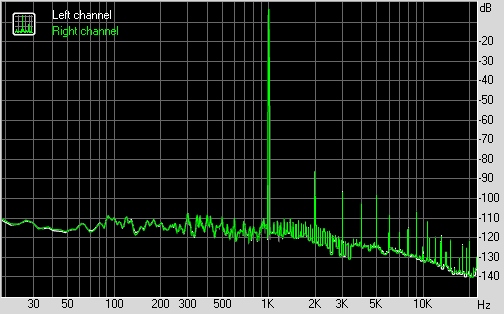

Результаты тестирования в RightMark Audio Analyzer 6.3.0

Сравнение с платой Asus ROG Strix Z370-E Gaming

Как мы уже отмечали в самом начале, в ассортименте компании Asus есть множество моделей на чипсете Intel Z370 с очень похожим названием. Это модели ROG Strix Z370-E Gaming, ROG Strix Z370-G Gaming, ROG Strix Z370-H Gaming, ROG Strix Z370-I Gaming и ROG Strix Z370-F Gaming. И, конечно же, между этими платами много общего. В частности, модель ROG Strix Z370-F Gaming можно рассматривать как слегка облегченный вариант платы ROG Strix Z370-E Gaming.

Отличия между ними минимальны. На плате ROG Strix Z370-E Gaming добавлен Wi-Fi-модуль и один разъем USB 3.1 вертикального типа для подключения фронтального порта, который разделяется с двумя слотами PCI Express 3.0 x1. Никаких иных отличий нет. Естественно, и UEFI BIOS на этих платах одинаковый, так что этот раздел обзора мы опустим.

Выводы

Плату Asus ROG Strix Z370-F Gaming можно рассматривать как недорогой классический вариант решения на чипсете Intel Z370. Она чуть проще и дешевле, чем плата Asus ROG Strix Z370-E Gaming: ее средняя розничная стоимость составляет 14 тысяч рублей, тогда как плата Asus ROG Strix Z370-E Gaming стоит порядка 16 тысяч рублей.

Что не очень понравилось на плате — так это набор разъемов на задней панели. Уж USB-портов точно можно было вывести побольше: двух портов USB 2.0 и двух портов USB 3.0 откровенно маловато, а для подключения остальных портов придется докупать специальные планки.

Производитель относит эту плату к игровому сегменту, но все подобные заявления следует принимать с долей скептицизма и иронии. Конечно, это не означает, что на плате Asus ROG Strix Z370-F Gaming нельзя собрать игровой ПК. Мы лишь хотим сказать, что любую плату с таким же успехом можно позиционировать как игровое решение просто потому, что нет никаких общепринятых критериев, которые позволяли бы производить подобную классификацию.

В целом плата Asus ROG Strix Z370-F Gaming — это хорошее недорогое решение под процессоры Coffee Lake для высокопроизводительных ПК.
