Обзор материнской платы Asus ROG Strix B760-I Gaming WiFi форм-фактора Mini-ITX
Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий между тремя чипсетами семейства 700: B760, H770 и Z790.
| Особенности | B760 | H770 | Z790 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12/13/14th Gen Core | 12/13/14th Gen Core | 12/13/14th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (10 x 4.0 & 4 x 3.0) | 24 (16 x 4.0 & 8 x 3.0) | 28 (20 x 4.0 & 8 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 5 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
В текущих условиях чрезмерно высокой стоимости памяти DDR5 в целом спрос на современные ПК упал, однако не забываем, что такой тип памяти массово выпускается уже достаточно давно, уже многие потребители обладают модулями DDR5, которым требуется лишь смена платформы или матплаты внутри когорты устройств с поддержкой DDR5. При этом хорошо известно, что спрос на процессоры и матплаты платформы Intel LGA1700 до сих пор весьма велик (в отличие от более новой LGA1851). К тому же даже среднебюджетные процессоры под ту платформу можно купить относительно дешево.
Когда платформа Intel LGA1700 была на слуху (до выхода LGA1851) у нас вышло относительно мало материалов по матплатам малого форм-фактора, таких как Mini-ITX. А спрос на такие продукты имеется, ибо многим хочется иметь системный блок небольшого размера, но при этом чтобы внутри было относительно мощное «железо». Не так давно для внутренних нужд мы приобрели рассматриваемую сегодня матплату, которая показалась весьма интересной, поэтому я решил по ней выпустить обзор.
Комплектация

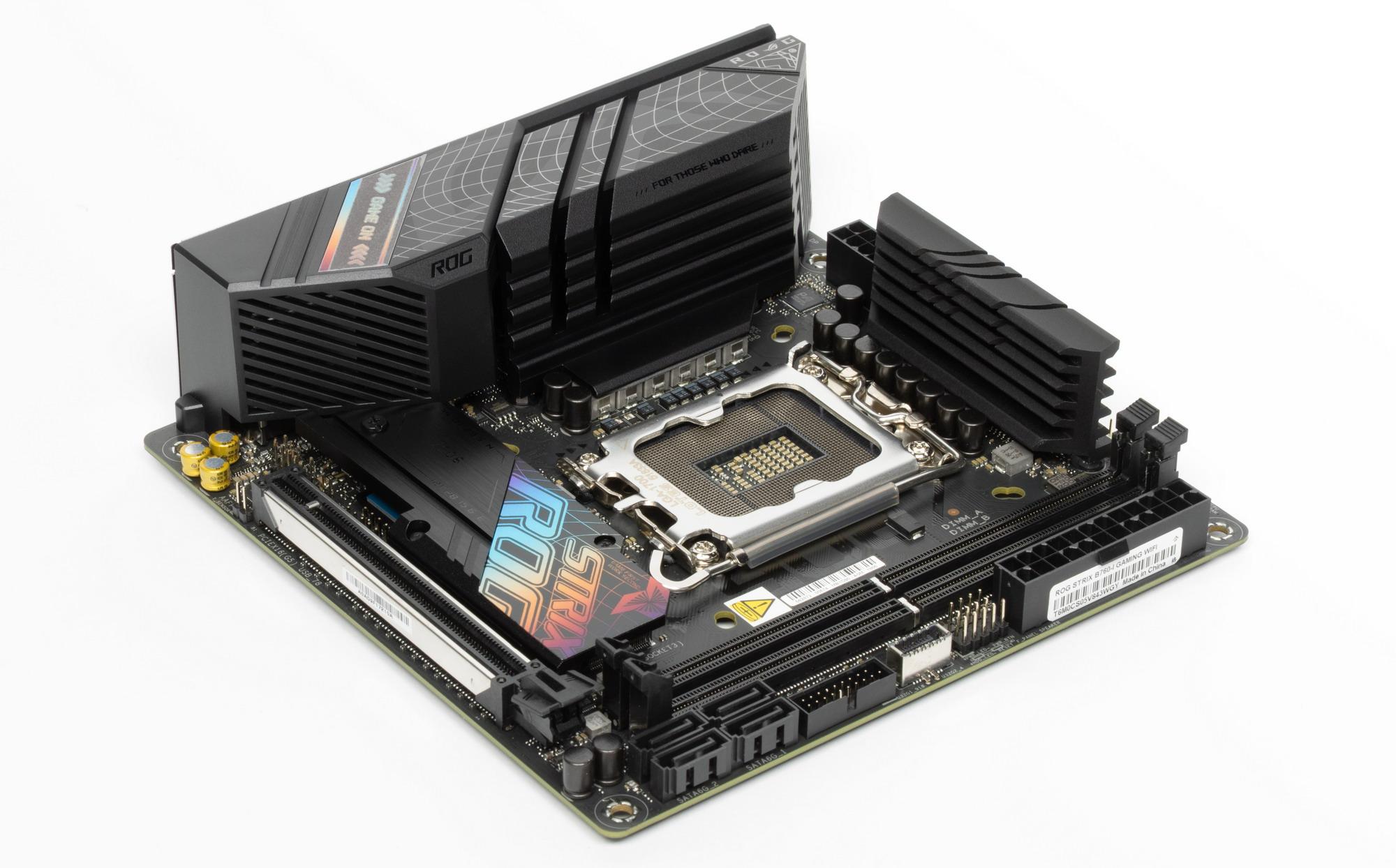

Объект сегодняшнего исследования: материнская плата Asus ROG Strix B760-I Gaming WiFi.
Эта матплата принадлежит к игровой серии ROG, внутри которой, в свою очередь, есть свои градации: ROG Maximus/Crosshair – как самые флагманские линейки, и ROG Strix – на уровень ниже.
Флагманские продукты форм-фактора Mini-ITX компанией Asus выпускаются только в серии ROG Strix. Мы сегодня как раз изучим одно из таких решений, но основанное на среднеуровневом чипсете Intel B760, поэтому это своего рода компромиссный вариант между сверхнакрученным и очень дорогим продуктом и достаточным ассортиментом периферии для того, чтобы матплата не имела запредельную стоимость.
Asus ROG Strix B760-I Gaming WiFi поставляется в коробке стандартного дизайна серии ROG Strix в черно-красных тонах. Комплект размещен в картонных отсеках под платой.

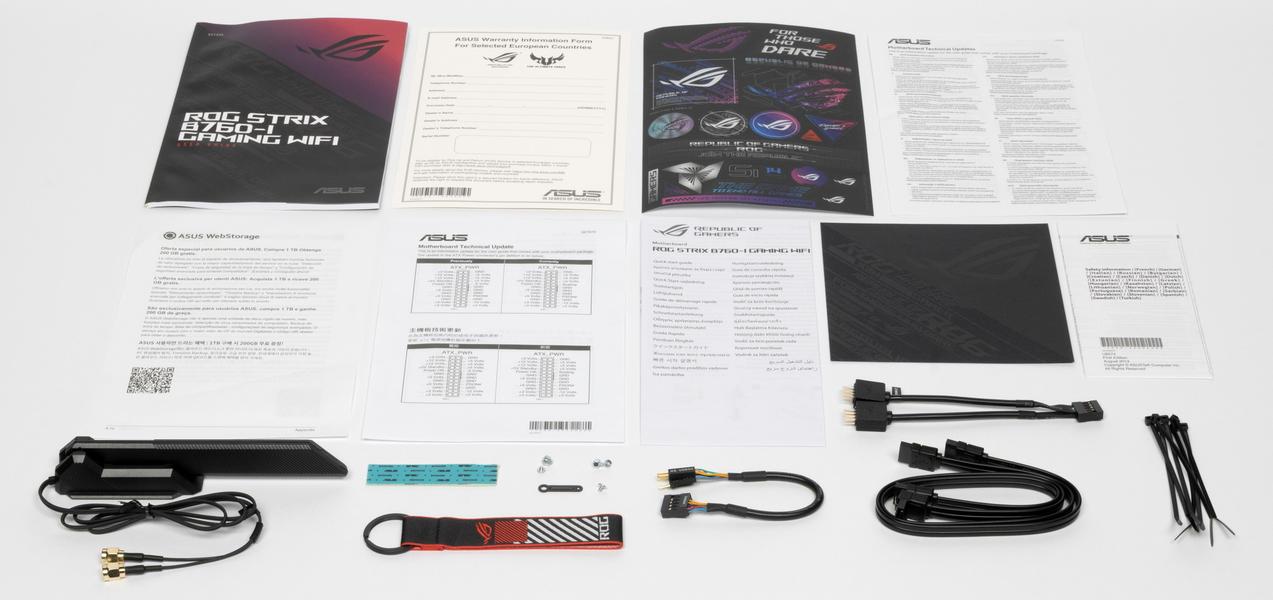

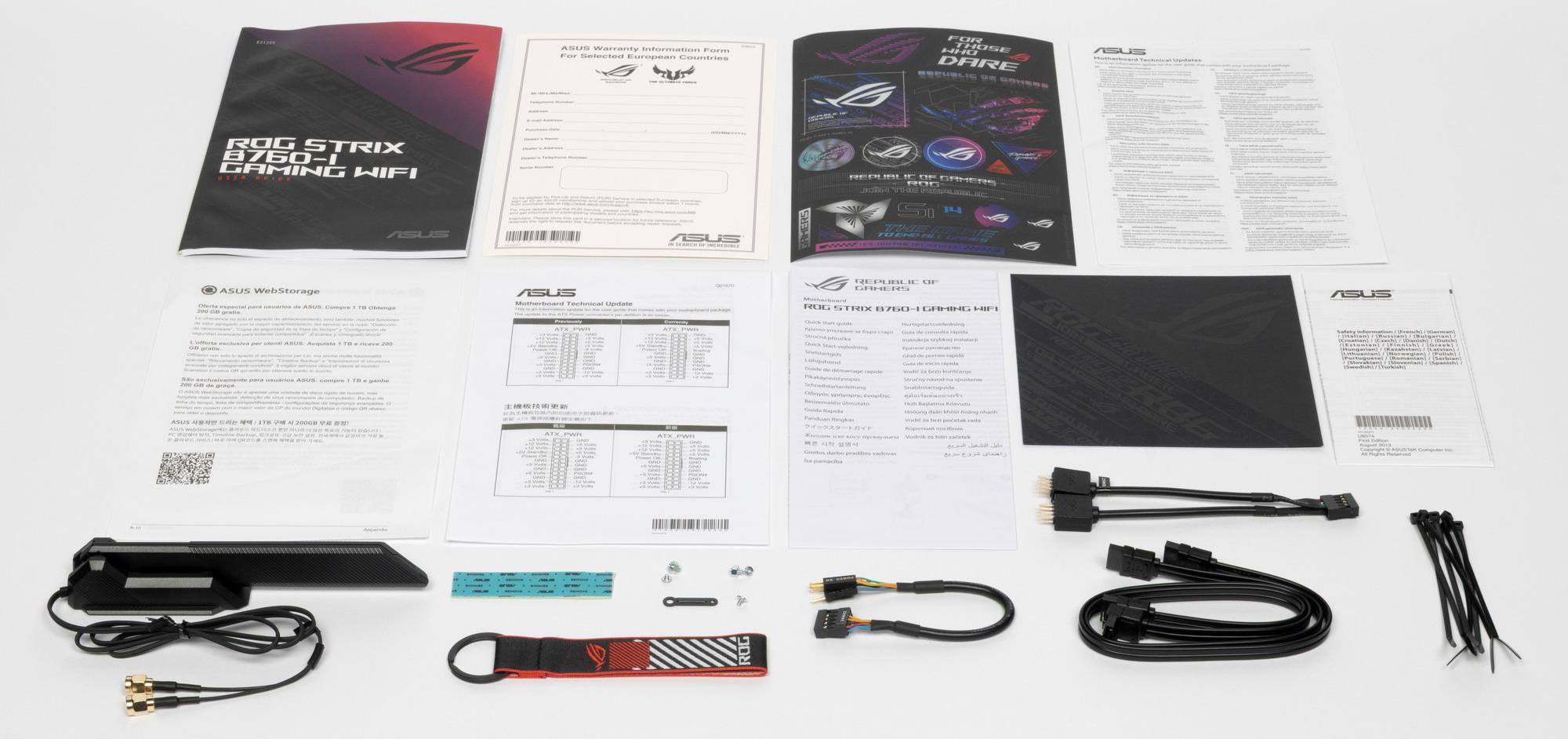

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- два кабеля SATA,
- запасные элементы для стоек в слотах M.2,
- адаптер-удлинитель для передней панели корпуса,
- адаптер-разветвитель USB 2.0,
- запасные термопрокладки для слотов M.2,
- антенна встроенного Wi-Fi-модуля,
- бонусные стикеры и наклейки,
- бонусный брелок (он же может играть роль стяжки на «липучке»).
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

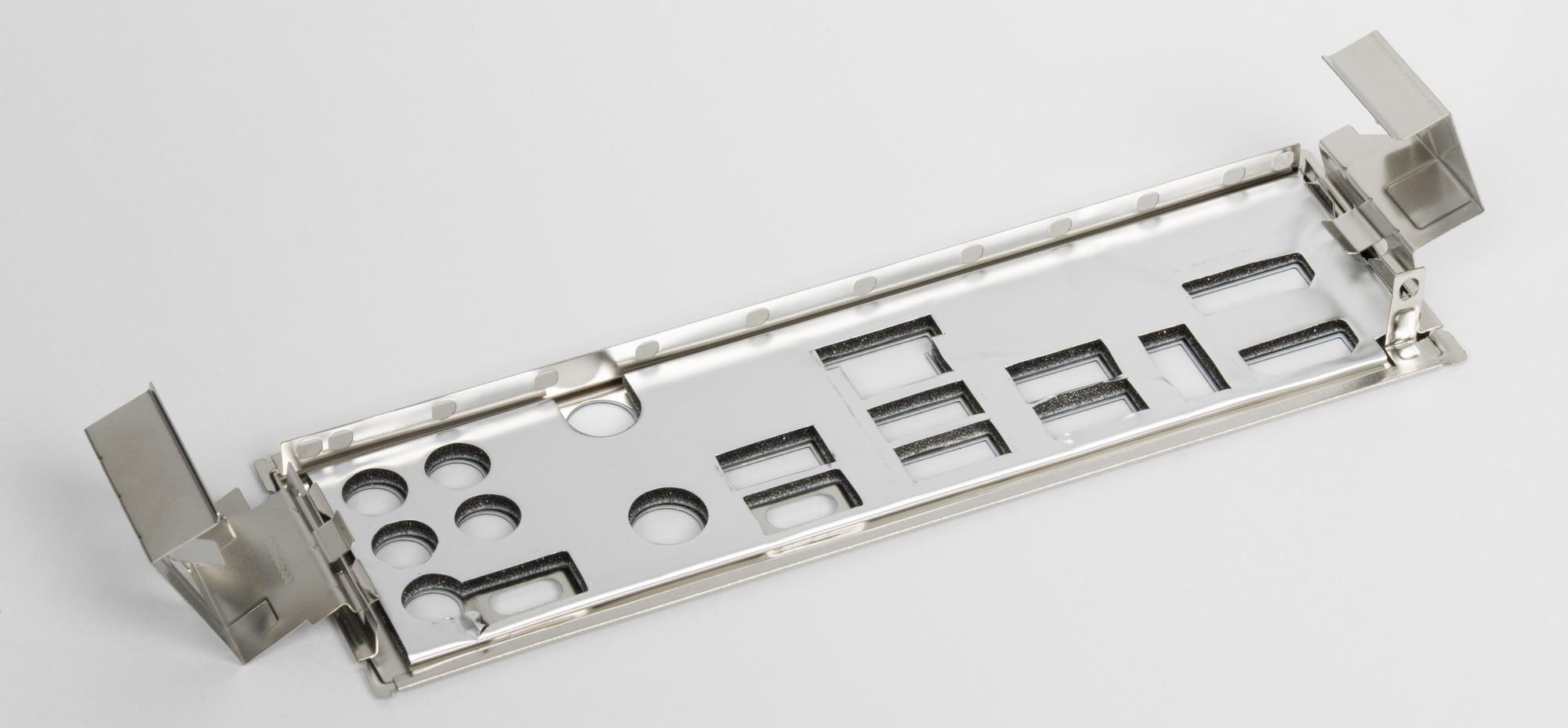

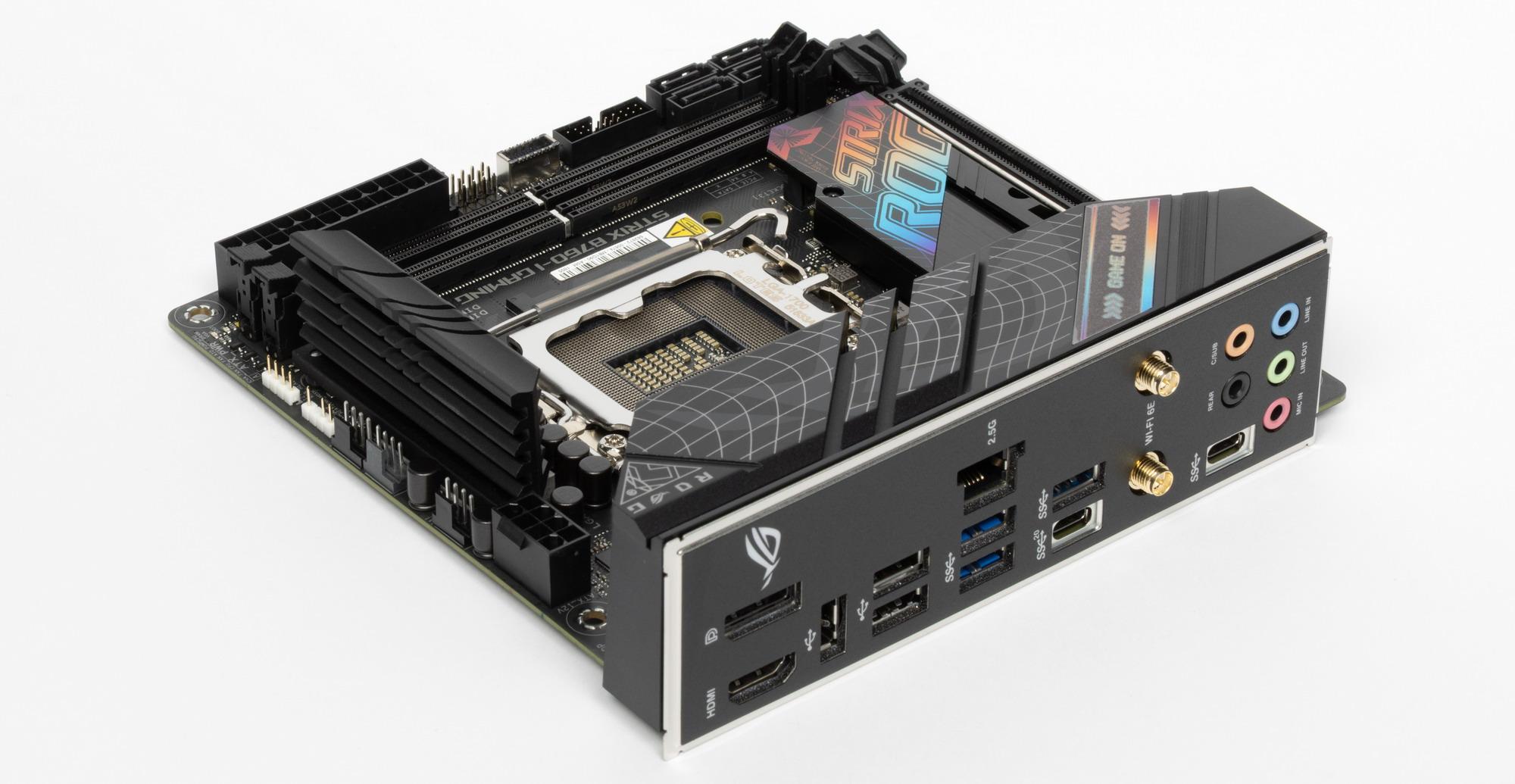

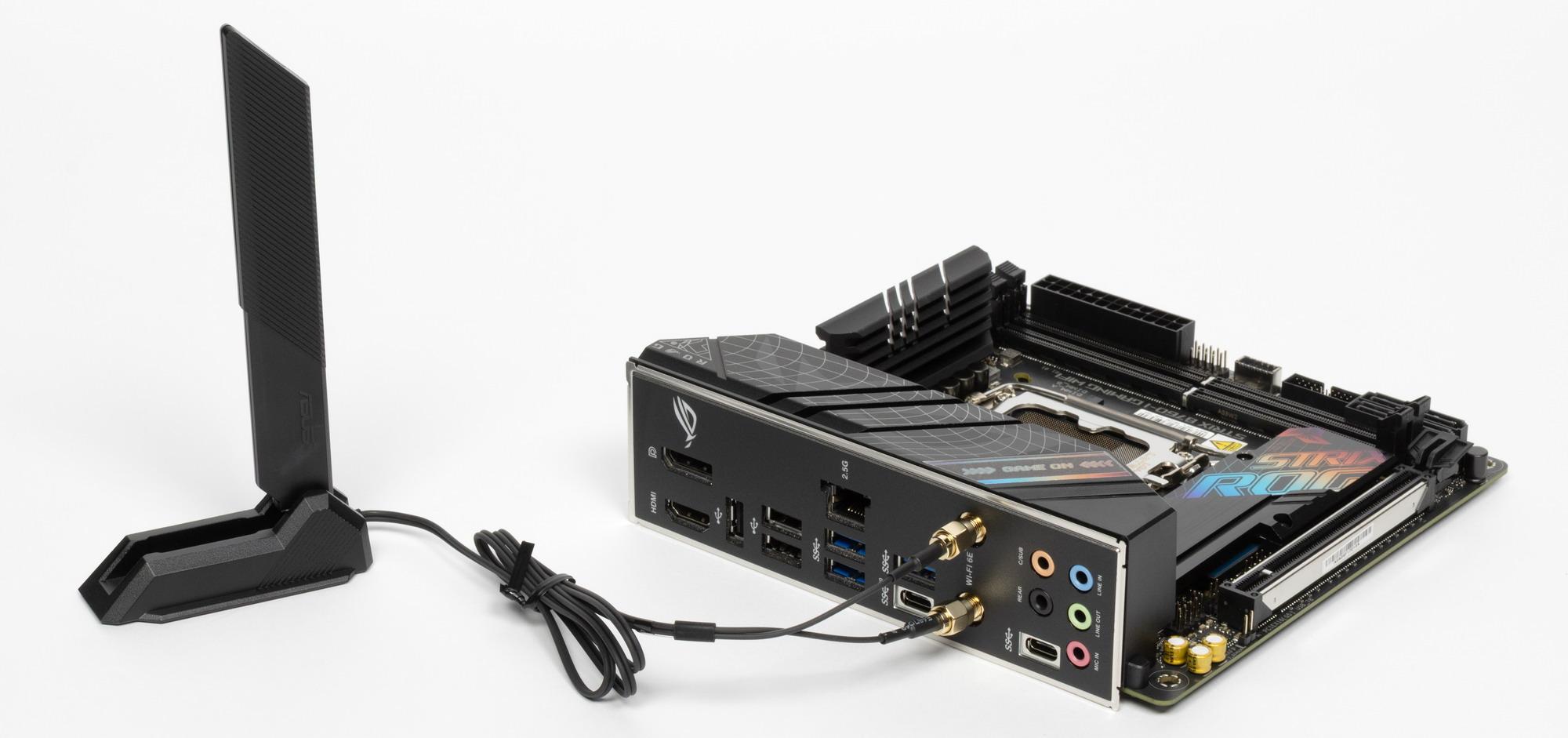

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

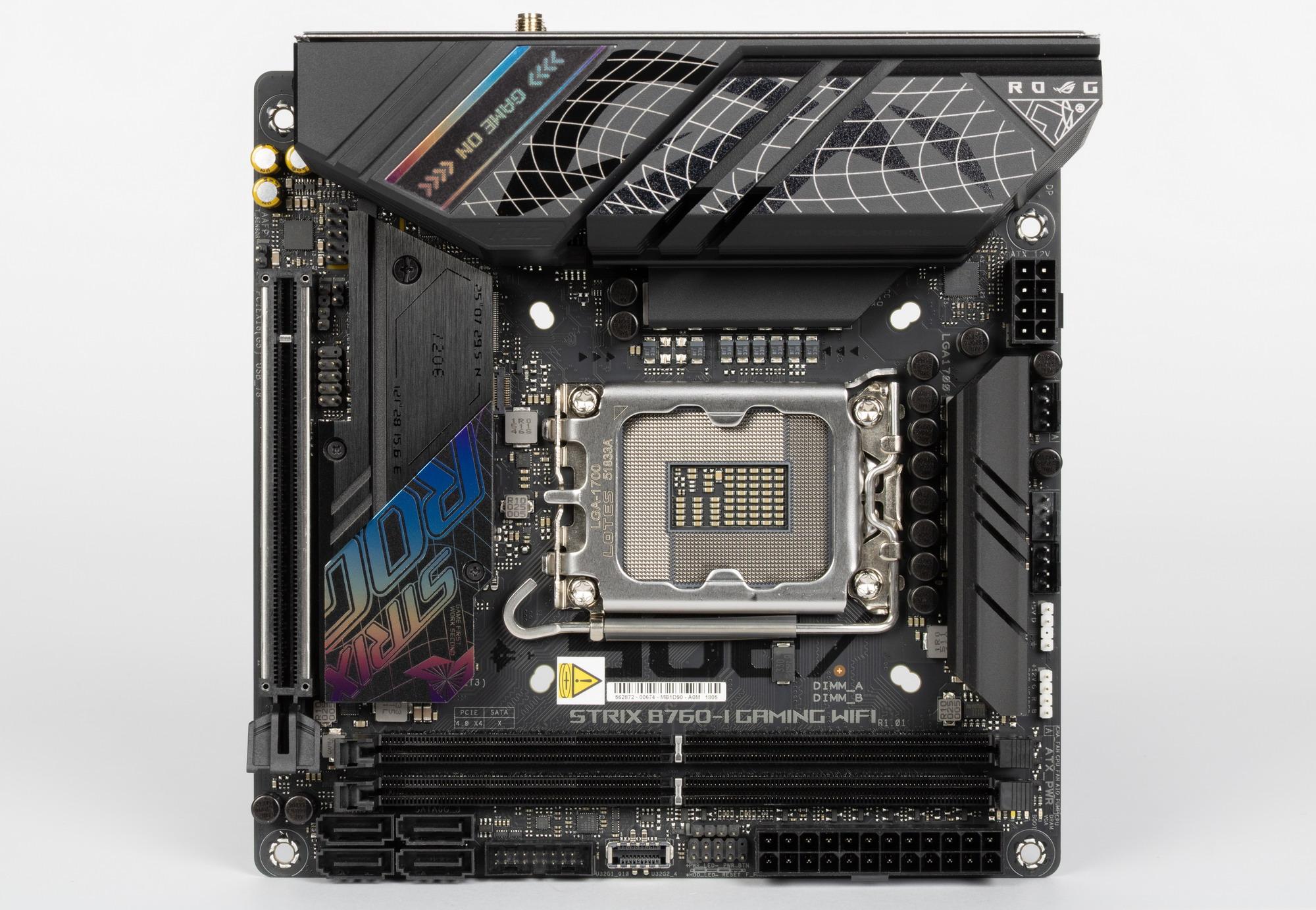

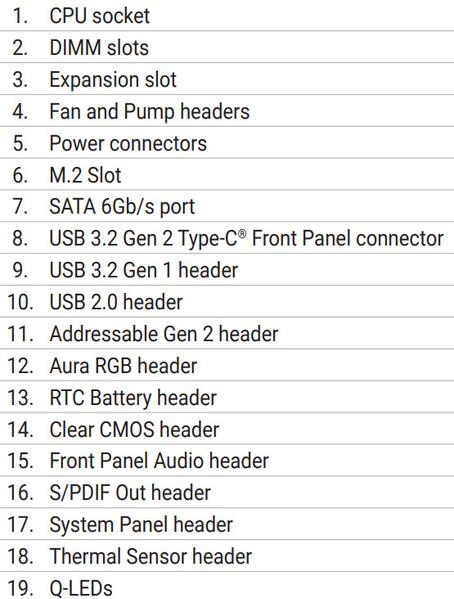

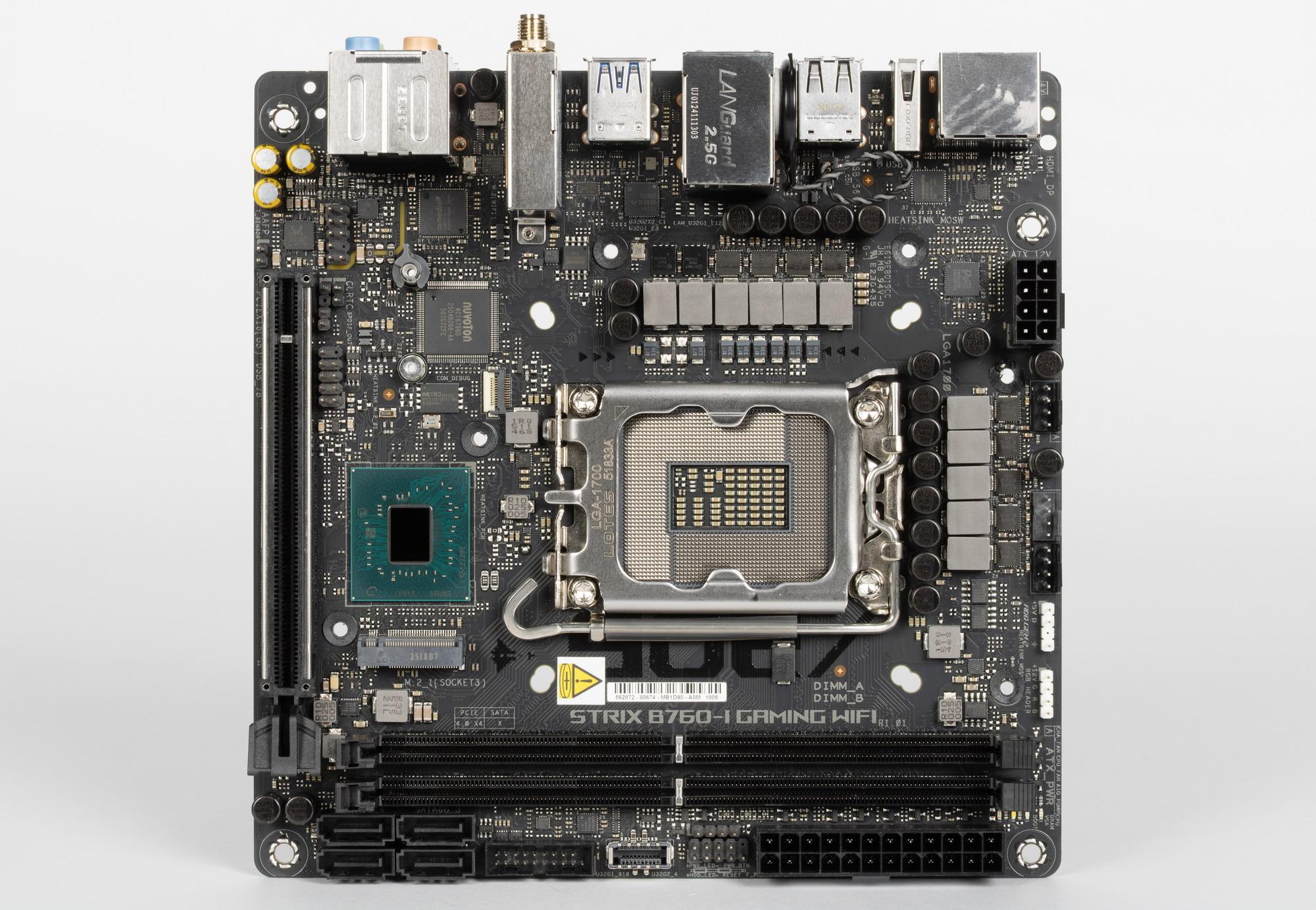

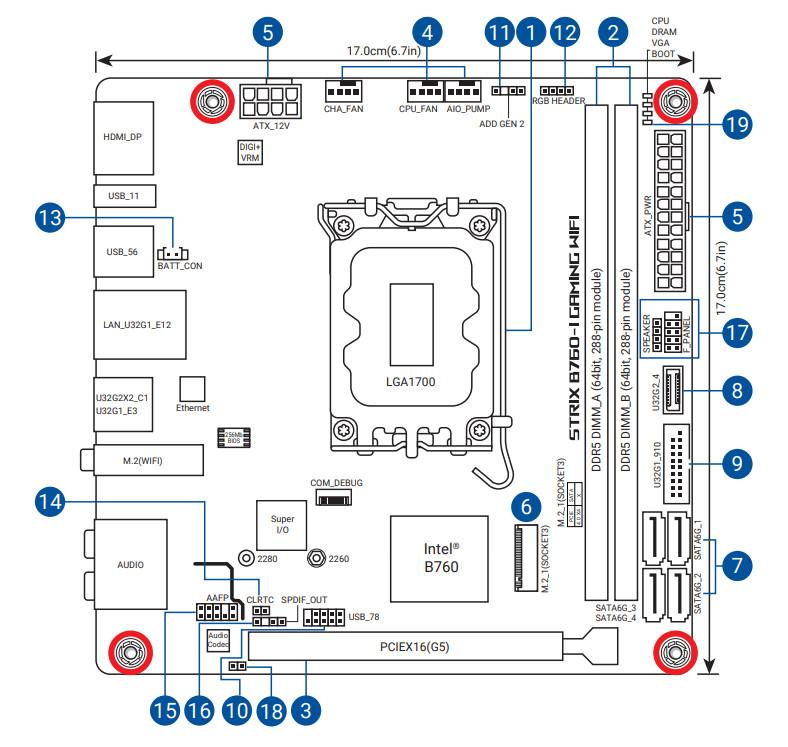

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B760-I Gaming WiFi имеет размеры 170×170 мм, поэтому выполнена в форм-факторе Mini-ITX, и на ней имеются 4 монтажных отверстия для установки в корпус.

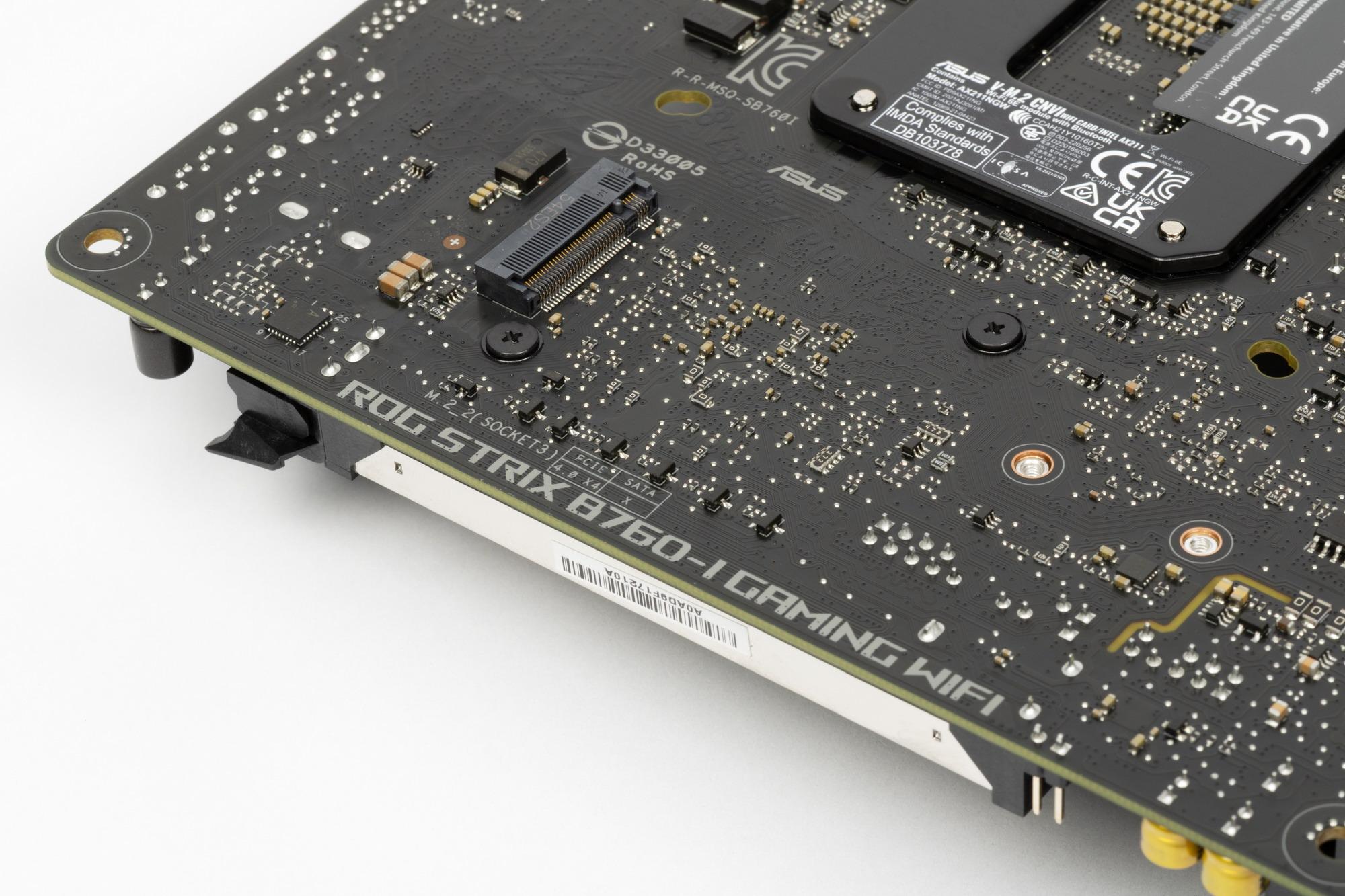

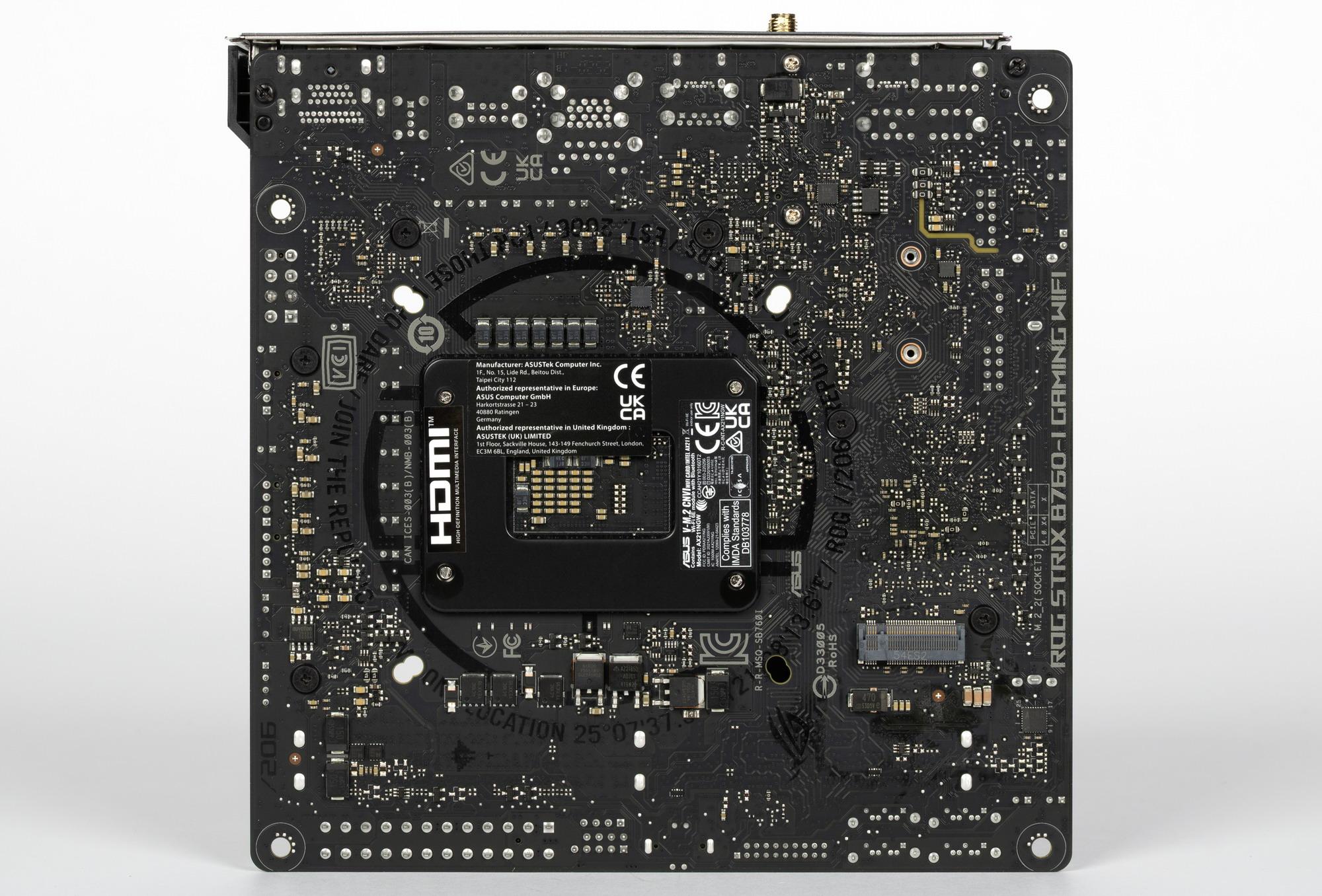

На оборотной стороне имеется несколько контроллеров, слот M.2 и мелкие электронные логические элементы. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B760 |
| Память | 2 × DDR5, до 7600 МГц (XMP), до 96 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL1220 (7.1) + операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.3) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B760) 1 × M.2 (M.2_1, CPU, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_2, B760, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 5 × USB 2.0: 1 внутренний разъем на 2 порта + 3 порта Type-A (черные) на задней панели (B760) 6 × USB 3.2 Gen1: 3 порта Type-A (синие) + 1 порт Type-C на задней панели (ASM1074) + 1 внутренний разъем на 2 порта (B760) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B760) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (B760) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen1 (Type-С) 3 × USB 3.2 Gen1 (Type-A) 3 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 2 антенных разъема 1 разъем HDMI out 1 разъем Display Port out |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 3 разъема для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 1 разъем адресуемой ARGB-ленты) 2 разъема для подключения адаптера управления с передней панели корпуса 1 разъем для внешнего термодатчика |
| Форм-фактор | Mini-ITX (170×170 мм) |
| Стоимость | около 20 тысяч рублей на момент публикации обзора |
Основная функциональность: чипсет, процессор, память

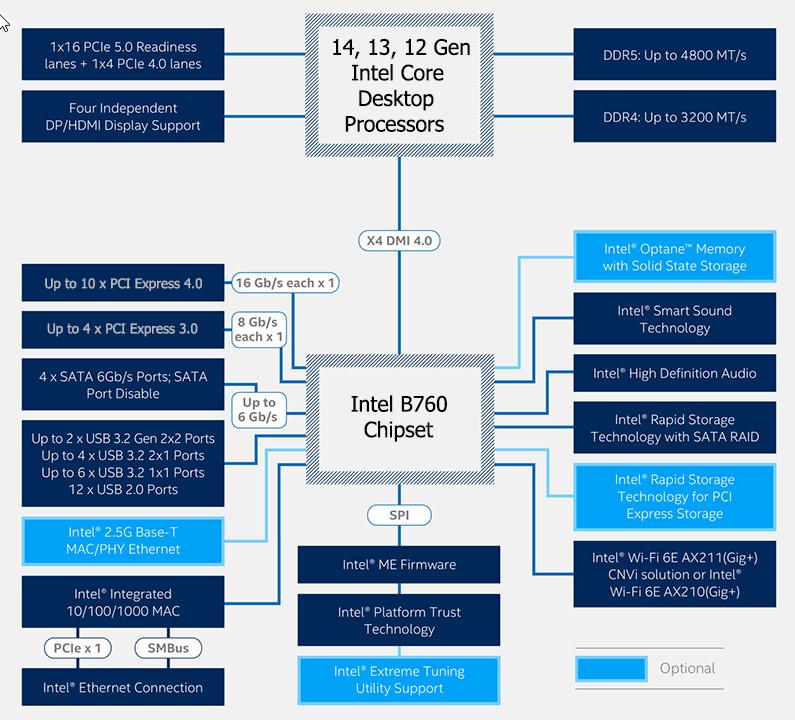

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 8000 МГц. В частности данная плата поддерживает частоты до 7800 МГц.
Все процессоры Core 12xxx/13xxx/14xxx в целом поддерживают 20 высокоскоростных линий ввода-вывода, которые конфигурируются:
- 16 линий (PCIe 5.0, слот PCIe x16) + 4 линии (PCIe 4.0, слот M.2);
При этом взаимодействие с B760 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

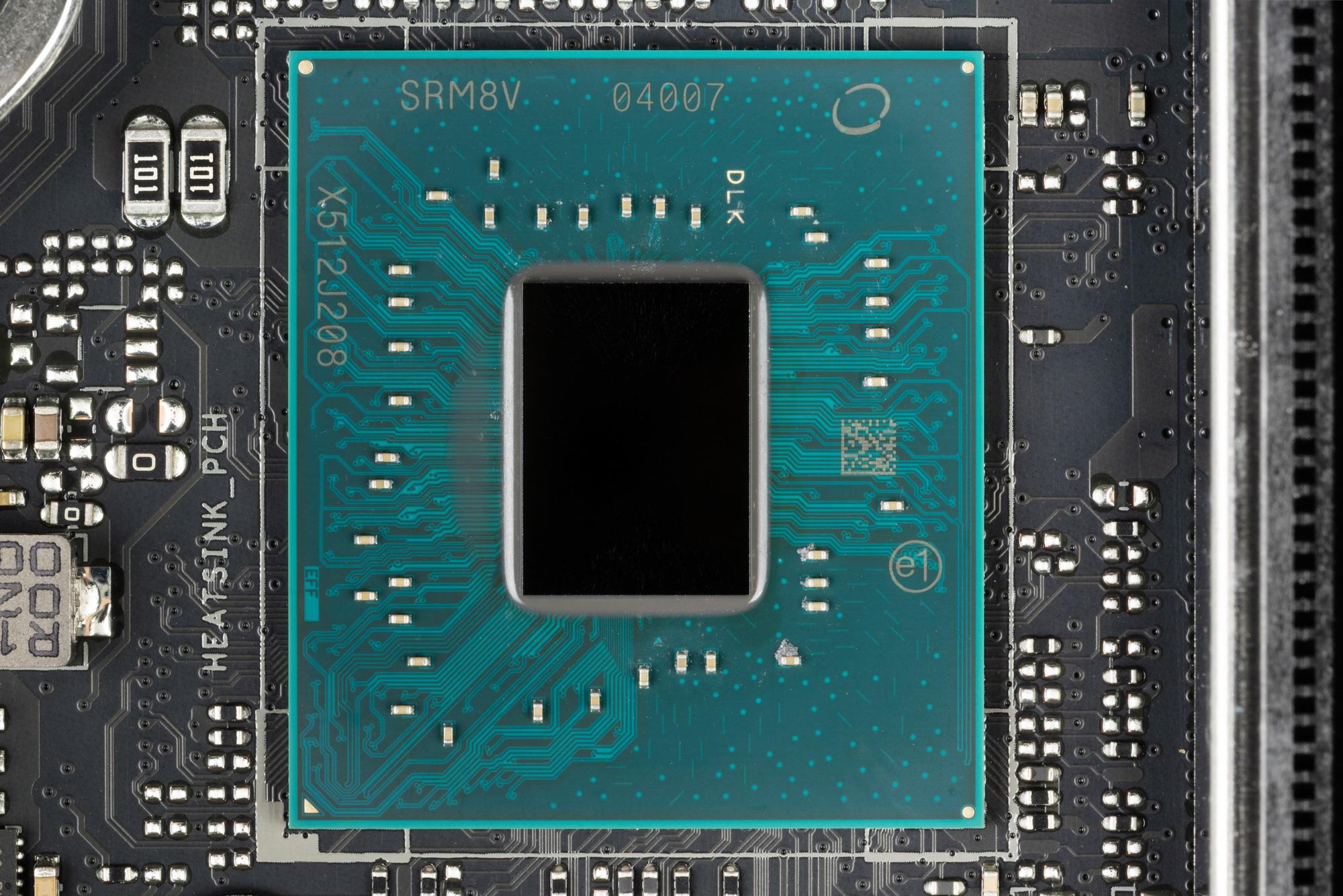

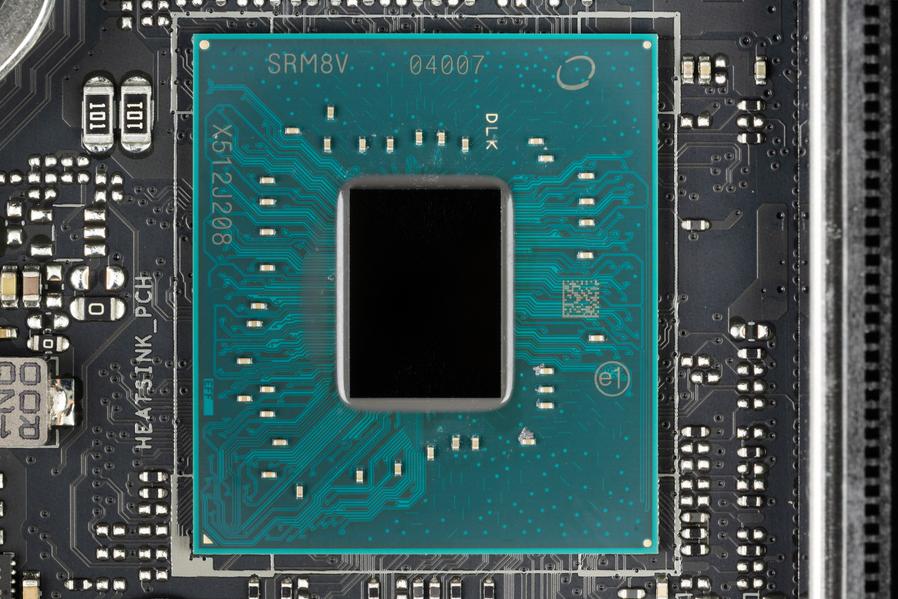

В свою очередь чипсет B760 поддерживает 20 высокоскоростных линий ввода/вывода (всех линий – до 30), которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (4 версии 3.0 и 10 версии 4.0).
(жирным шрифтом отмечено максимальное количество HSIO (высокоскоростных портов).

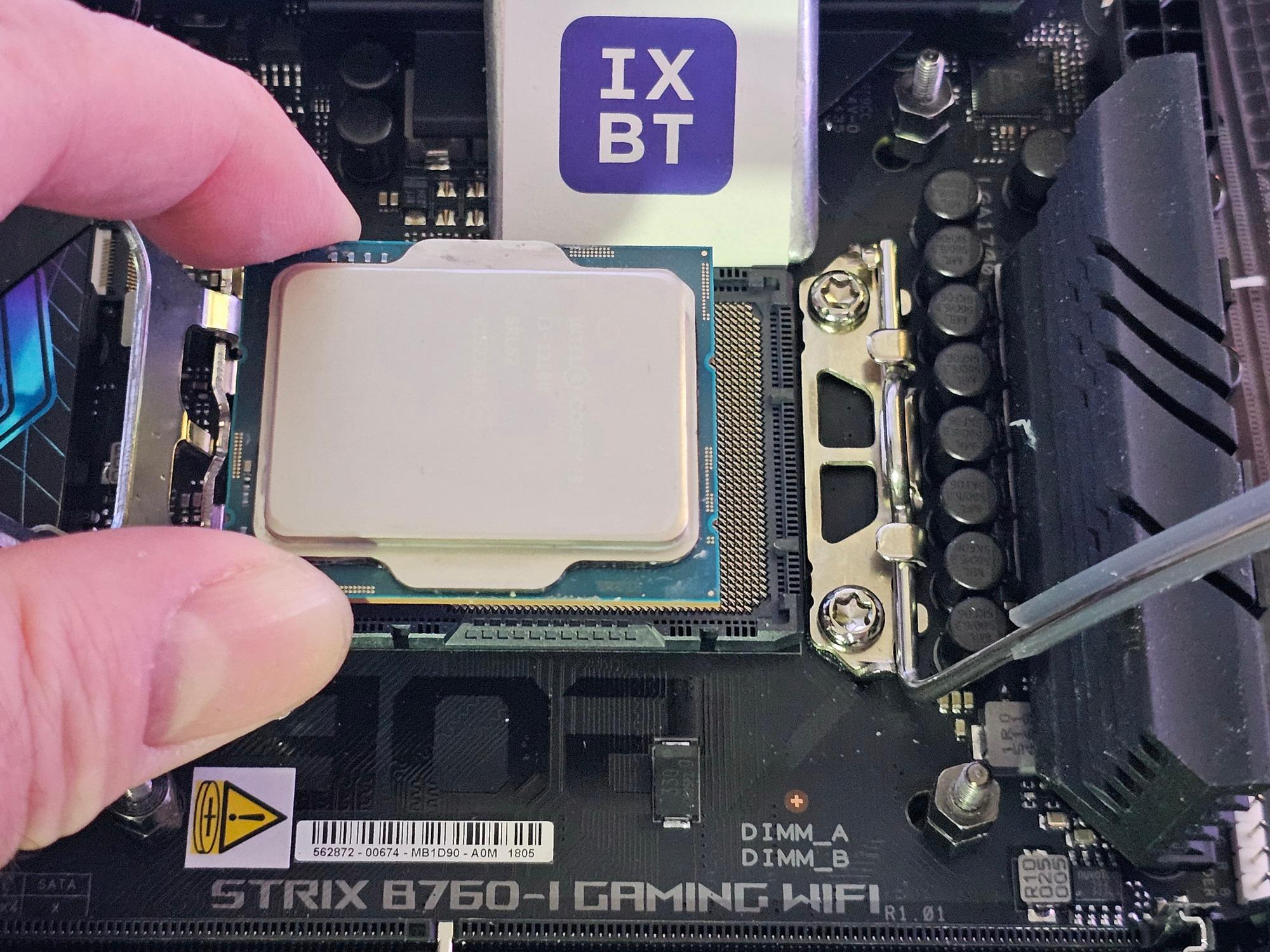

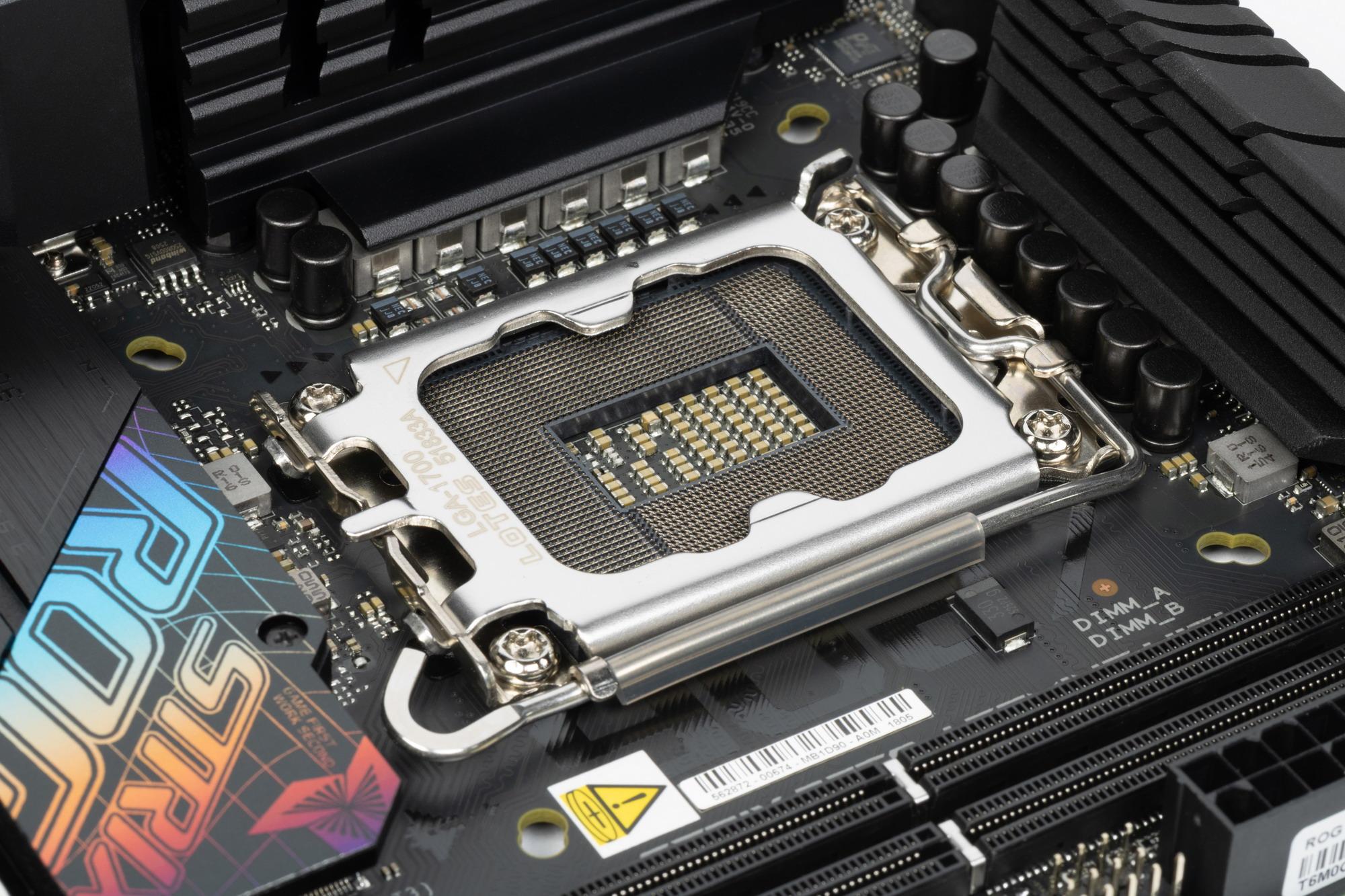

Плата Asus ROG Strix B760-I Gaming WiFi поддерживает процессоры Intel Core 12xxx/13xxx/14xxx, выполненные под разъем (сокет) LGA1700.

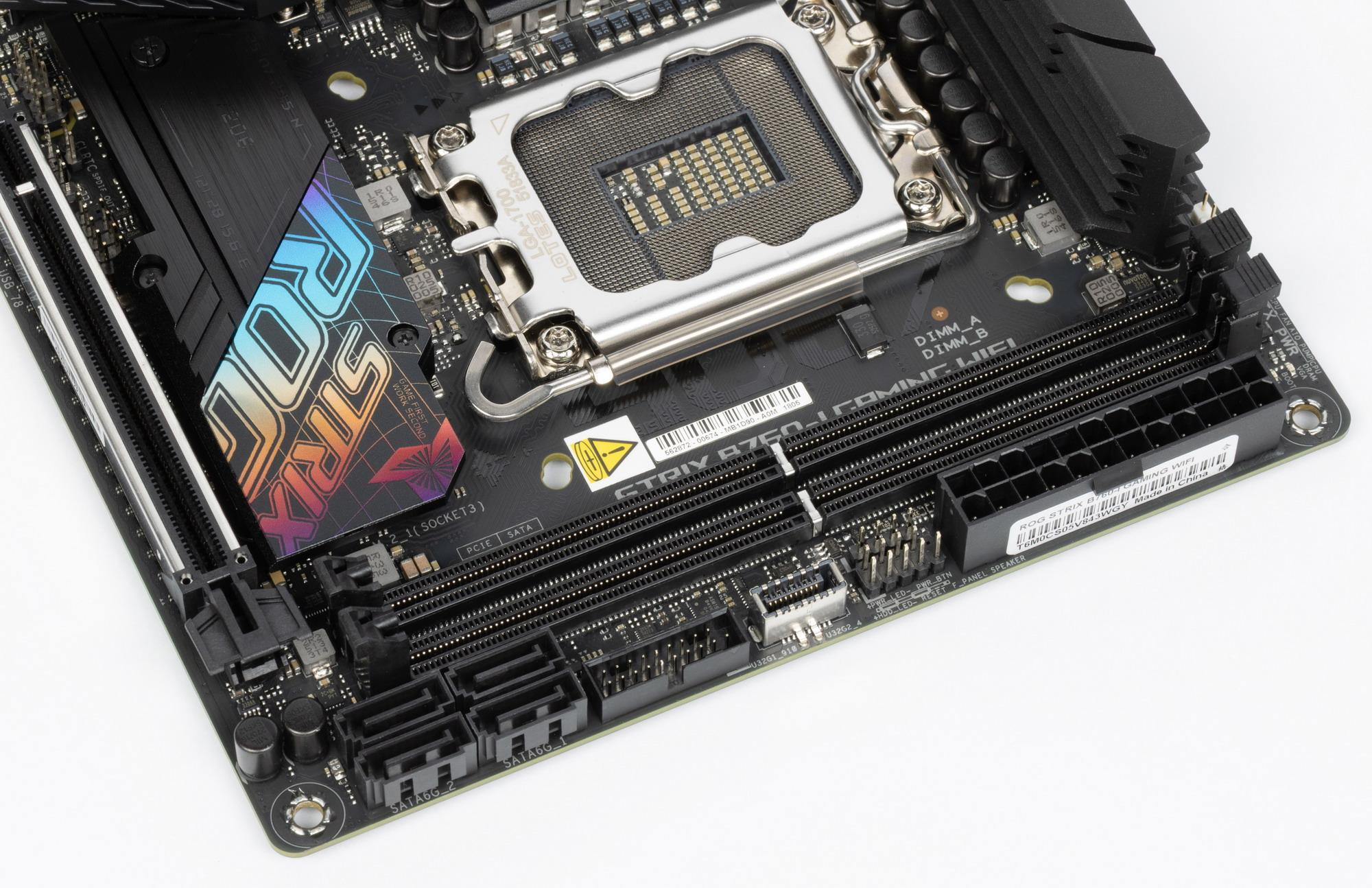

Для установки модулей памяти на плате Asus имеется два DIMM-слота (для работы памяти в Dual Channel требуется установка двух модулей.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 96 ГБ.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B760+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe
Вначале изучим распределение линий PCIe.
- Слот M.2_2 (4 линии PCIe 4.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel AX211NGW WIFI/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
6 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на поддержку BT. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core 12xxx/13xxx/14xxx на матплатах всего задействовано 20 линий PCIe, из них 4 линии версии PCIe 4.0 отведены на порт М.2_1. Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1.
Да, всего на плате есть единственный слот PCIe x16_1 (для видеокарт или других устройств), имеющий 16 линий PCIe 5.0 от процессора.
Как видим, перераспределений линий PCIe на этой материнке нет, поэтому мультиплексоры отсутствуют.

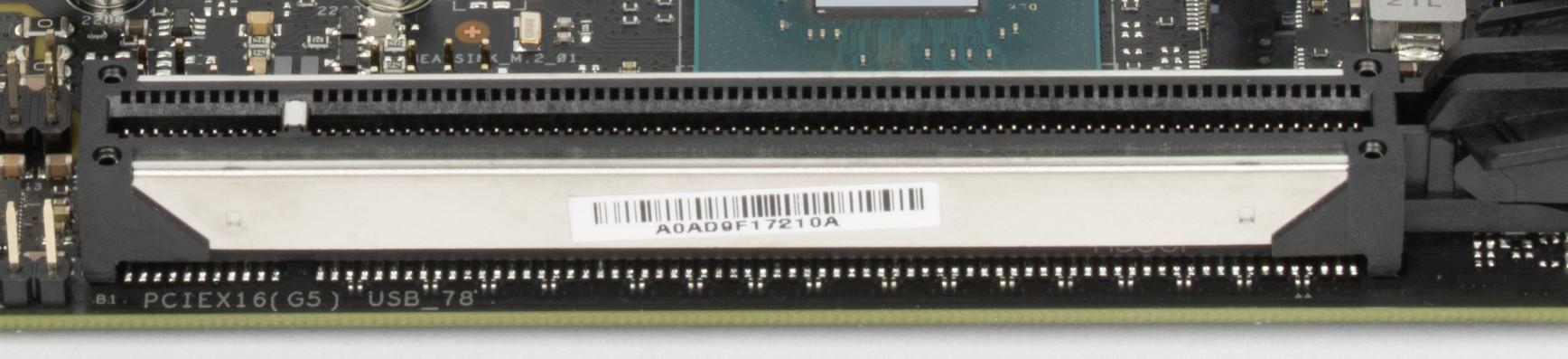

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет.
Накопители

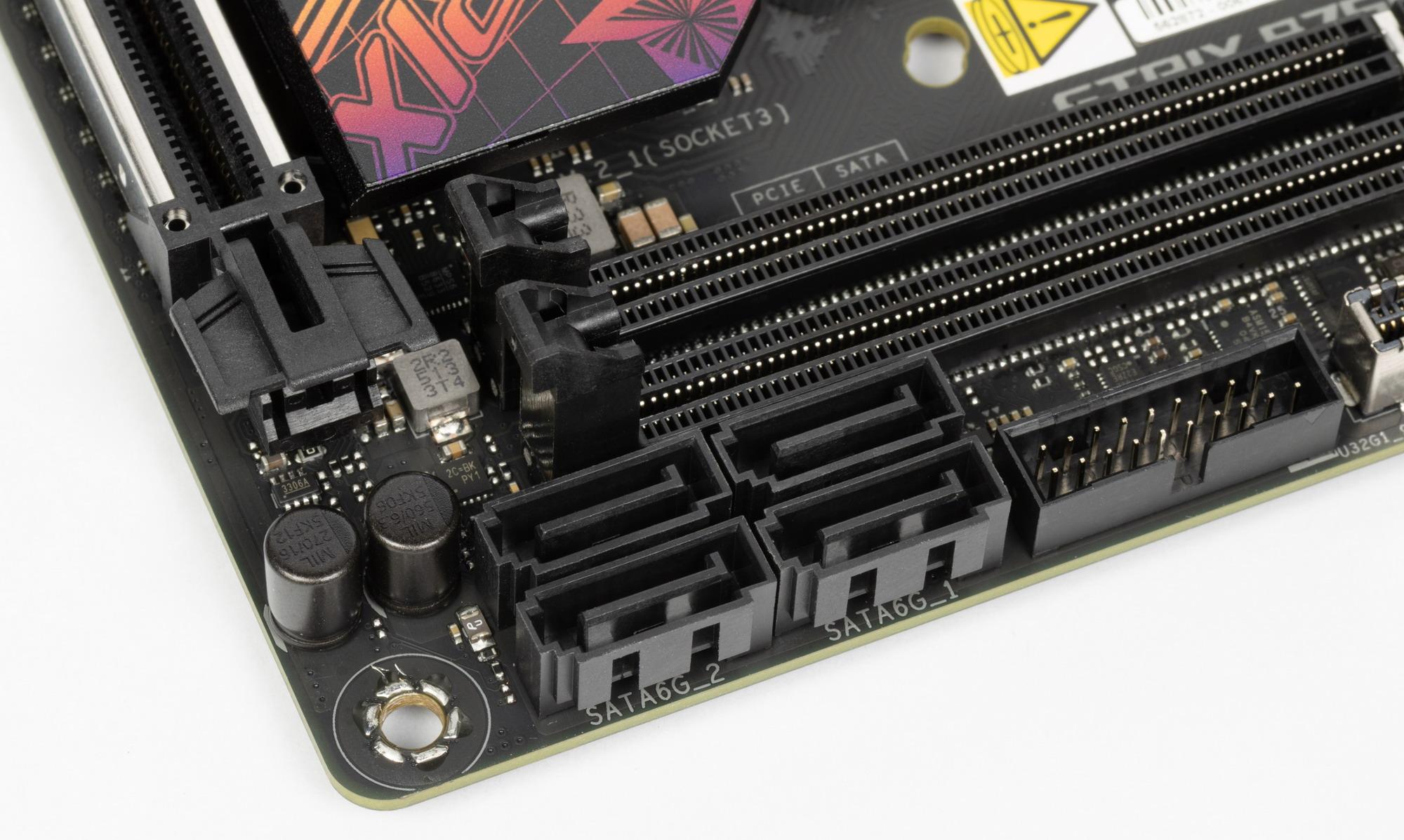

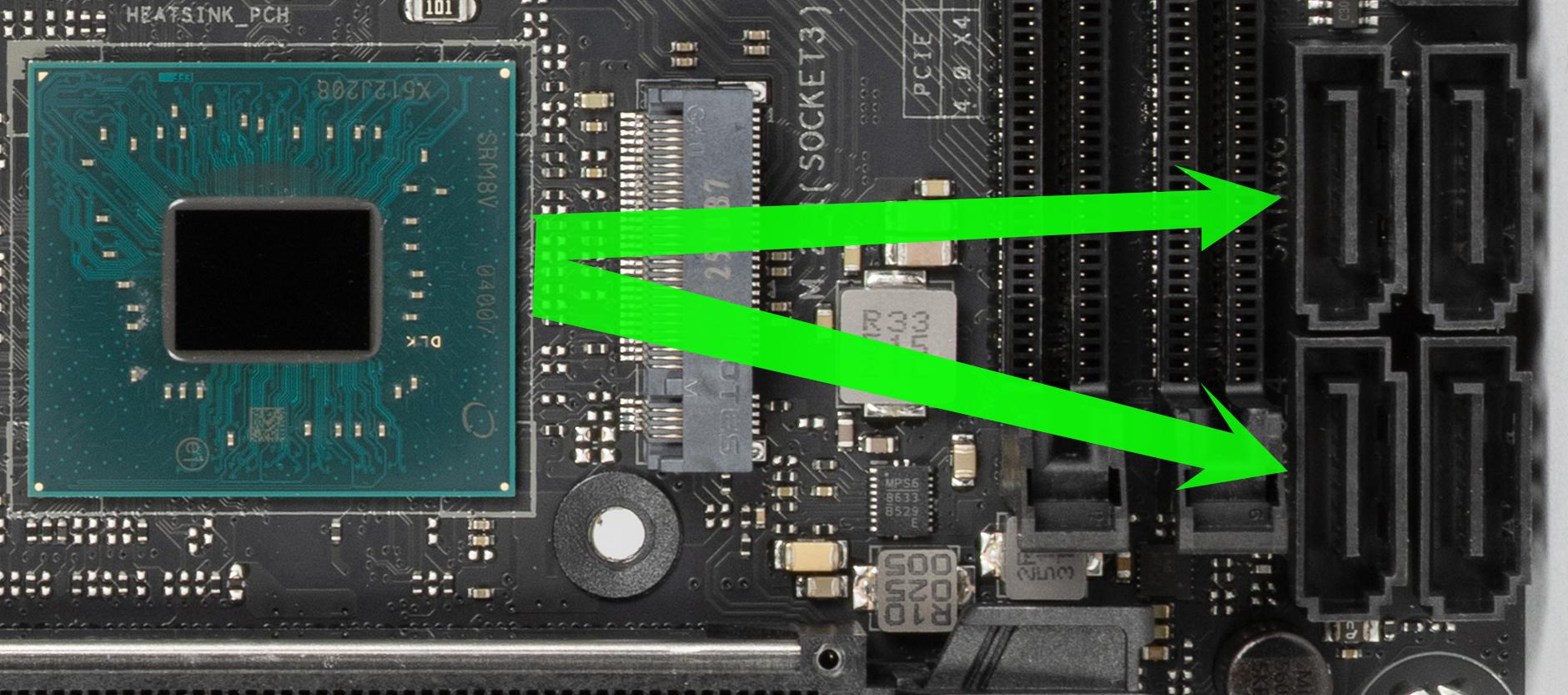

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B760. Порты размещены в нижнем углу матплаты, ориентированы вертикально.

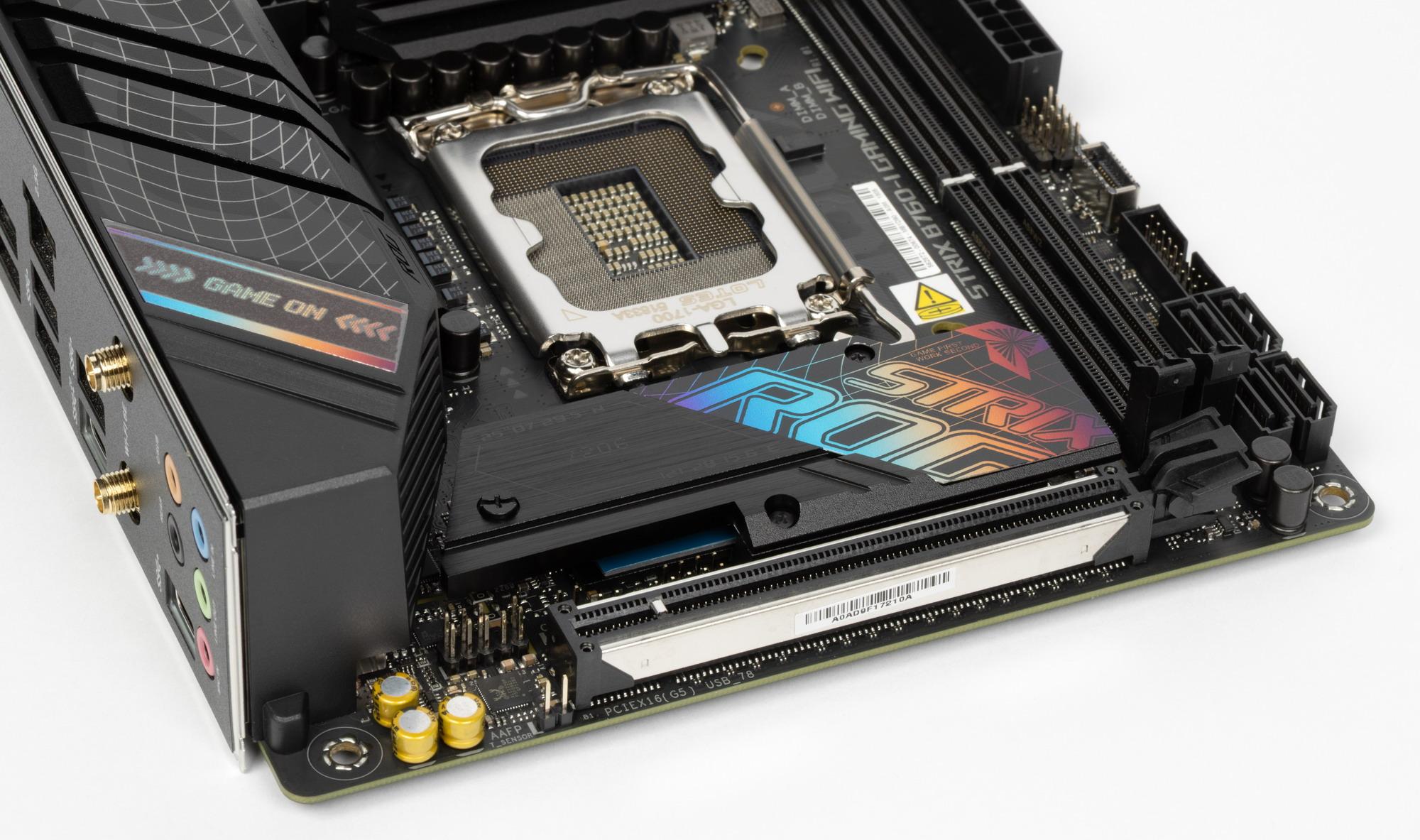

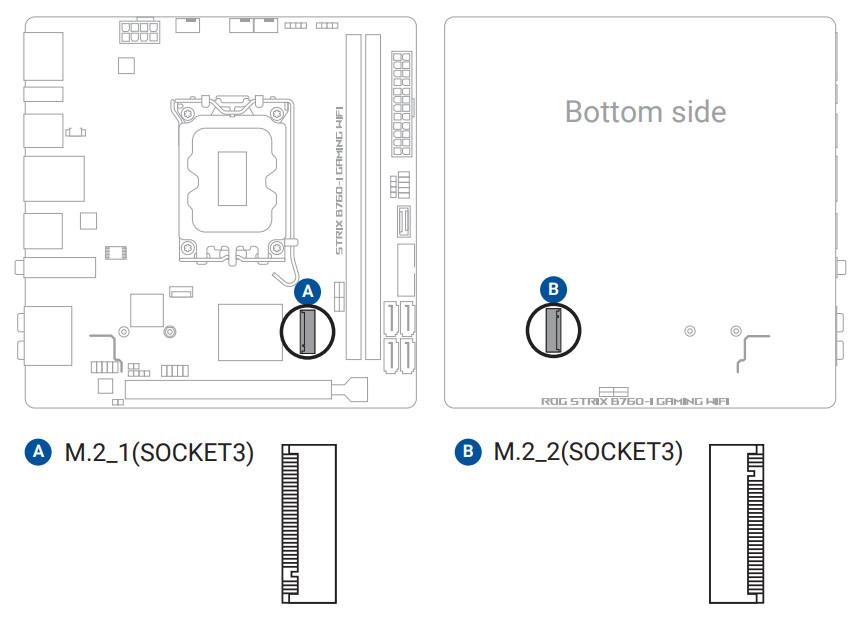

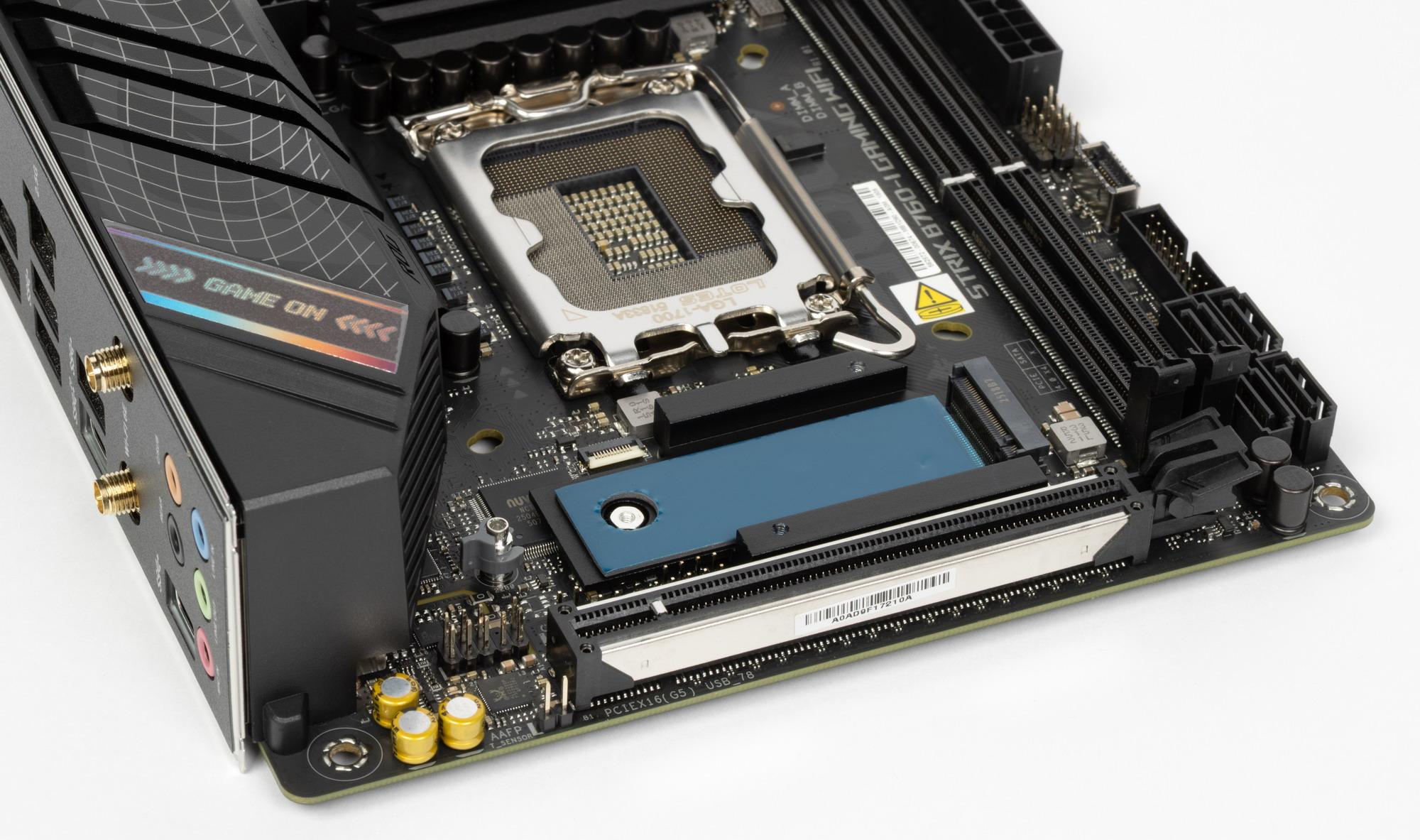

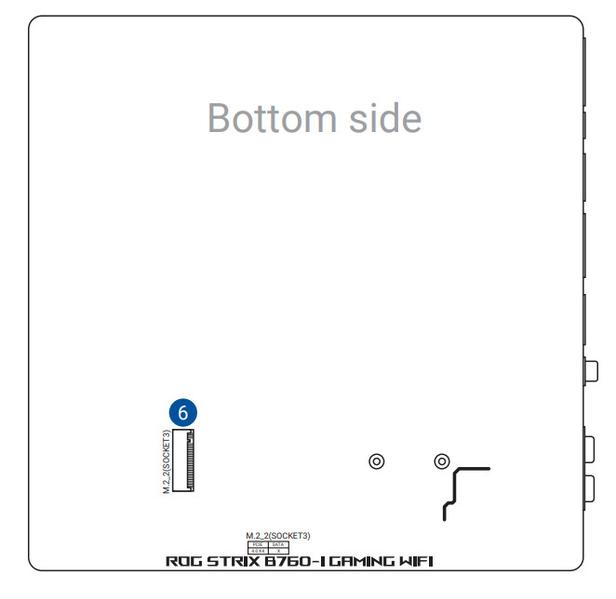

Материнская плата имеет 2 гнезда форм-фактора М.2. Первый находится на лицевой стороне платы, второй – на тыльной.
Второй слот M.2 (M.2_2) получает данные от чипсета B760, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2 – PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 поддерживают модули с размерами 2260/2280. А слот M.2_2 поддерживает также 2242.
Охлаждение имеет только: слот M.2_1 (при этом имеется охлаждение нижней стороны модулей). Слот M.2_2 – без охлаждения (ввиду размещения на оборотной стороне матплаты).
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

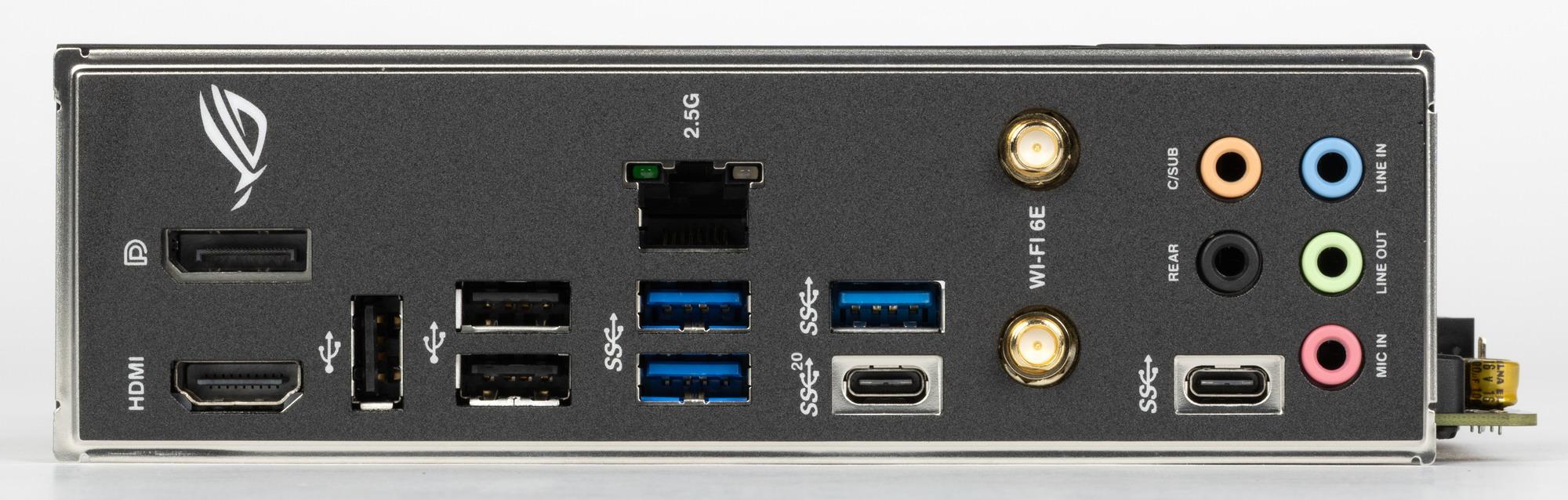

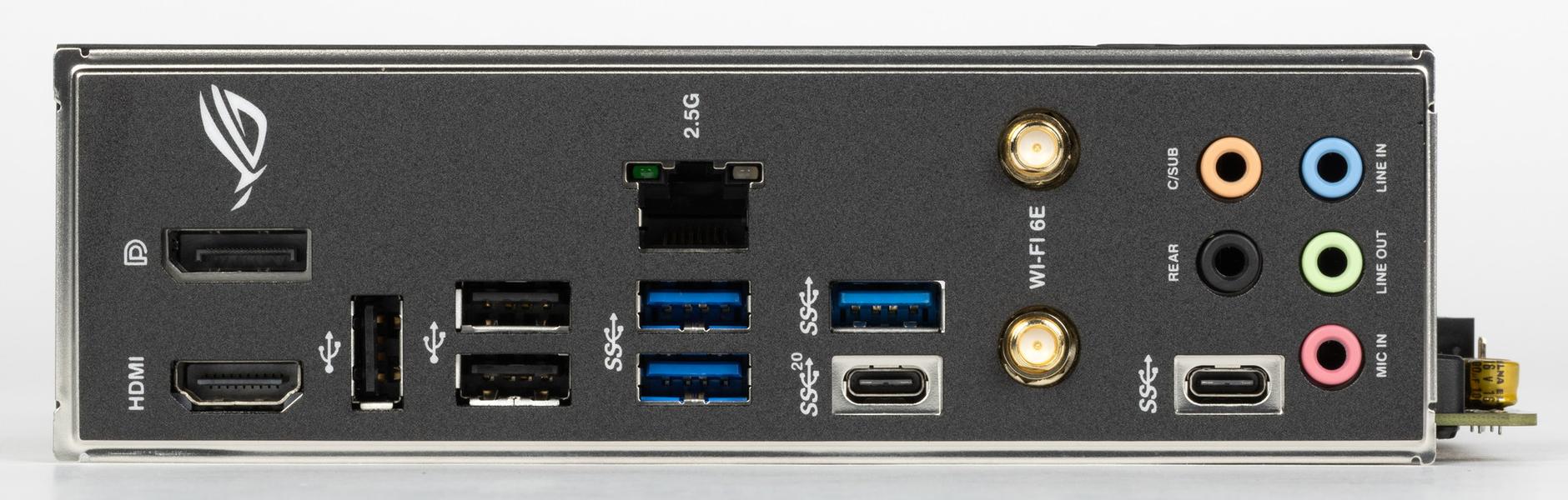

Большинство портов выведено на заднюю панель матплаты.
Мы знаем, что чипсет B760 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 10 линий из 18).

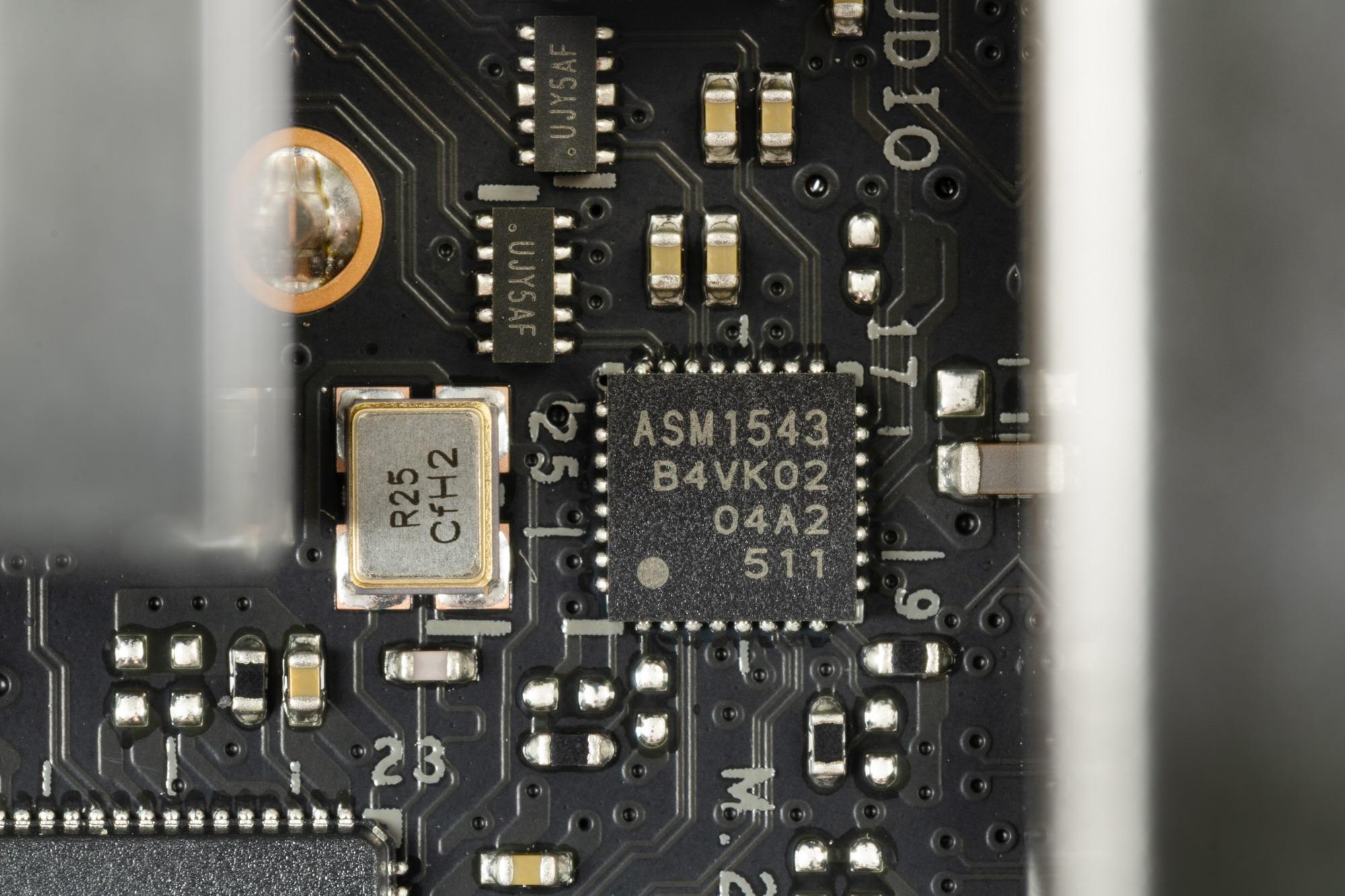

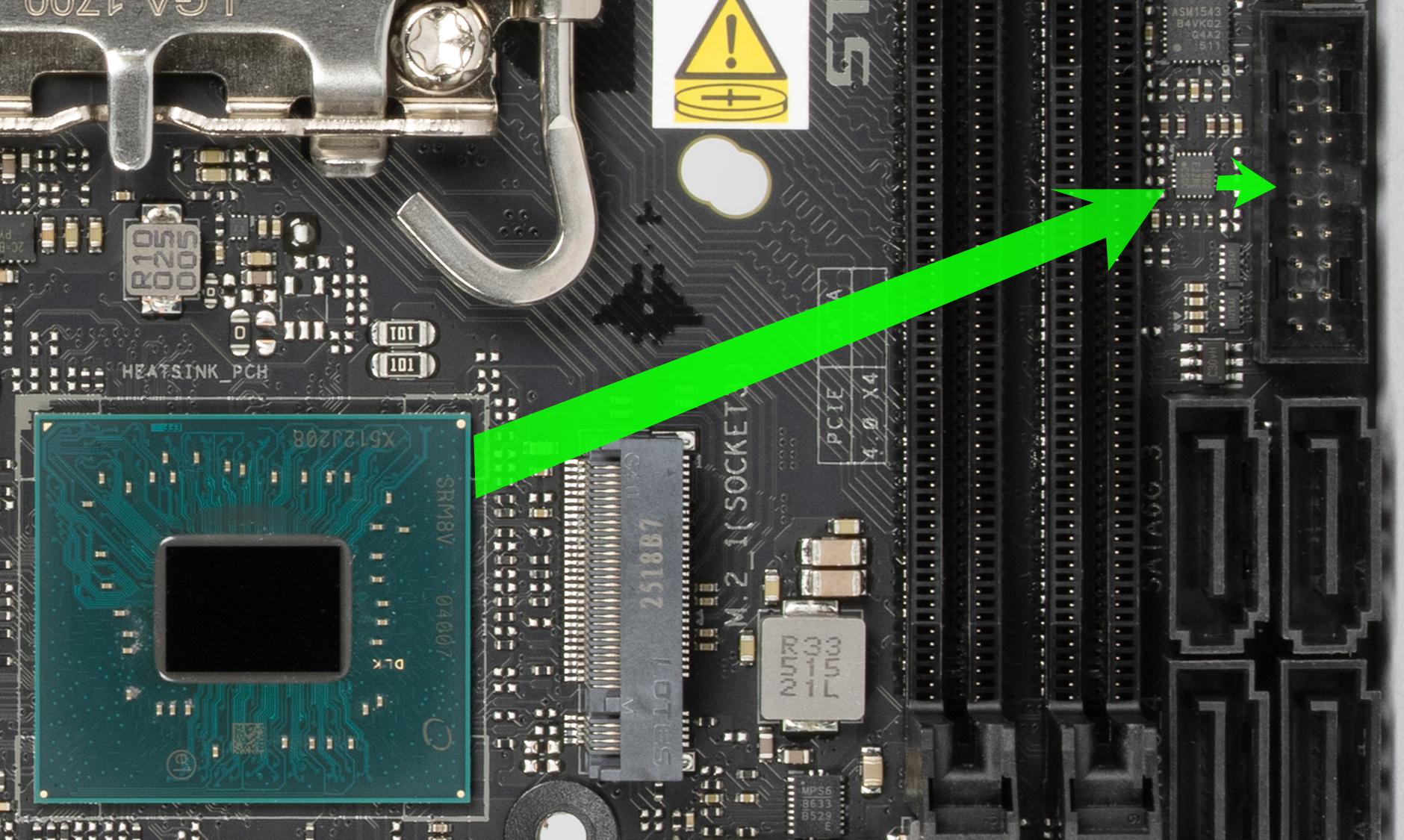

И что мы имеем? Всего на материнской плате — 13 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован через B760 и представлен на задней панели портом Type-C;
- 1 порт USB 3.2 Gen2: реализован через B760, и представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
- 6 портов USB 3.2 Gen1: 2 реализованы через B760 и представлены внутренним разъемом на материнской плате на 2 порта; еще 4 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 3.2 Gen1 от B760) и представлены на задней панели тремя портами Type-A (синего цвета) и 1 портом Type-C;

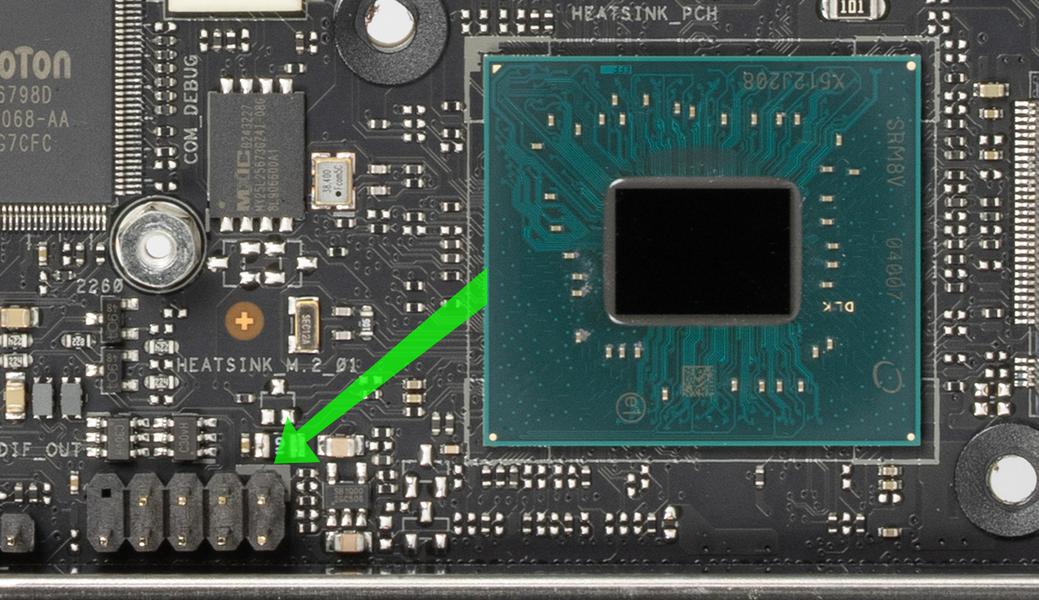

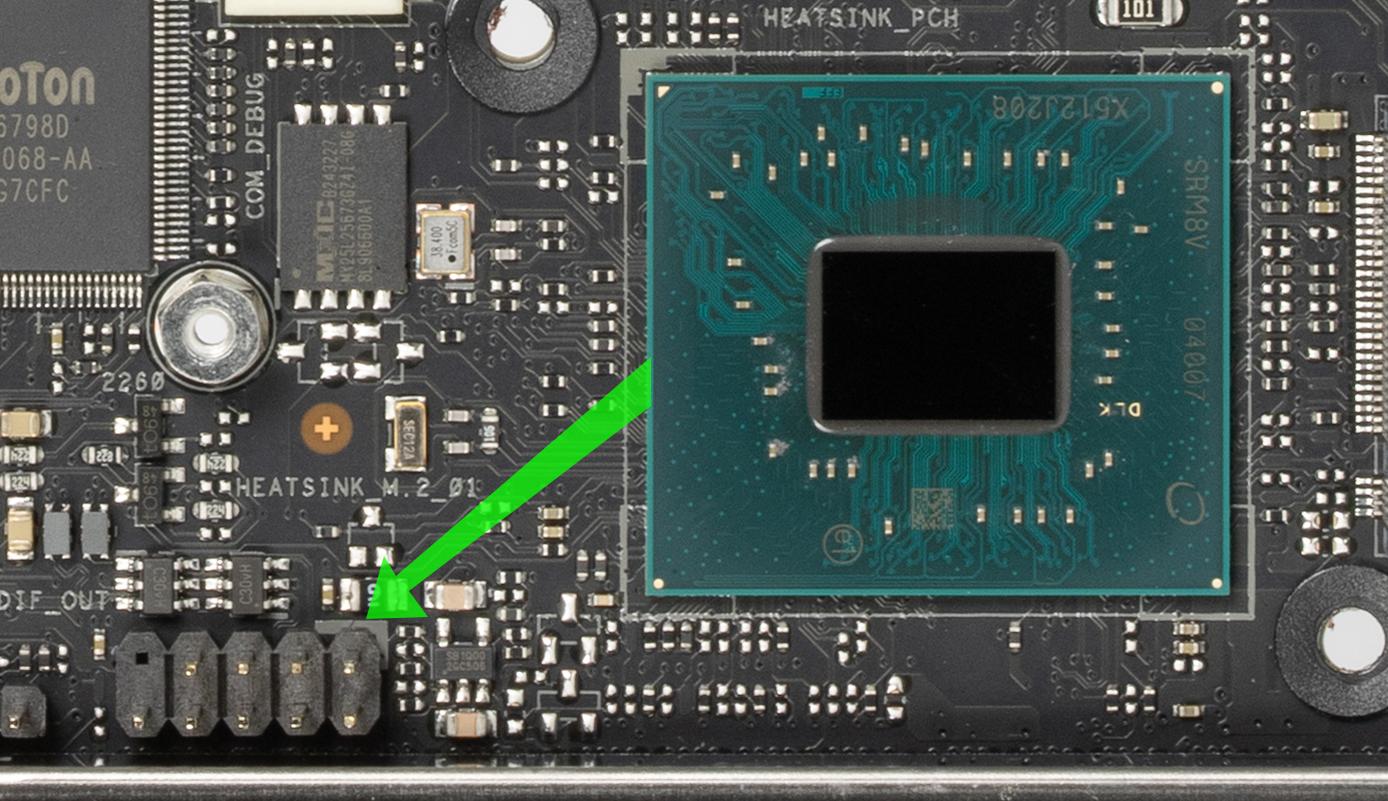

- 5 портов USB 2.0/1.1: все реализованы через B760 и два представлены внутренним разъемом на 2 порта; еще 3 представлены на задней панели портами Type-A (черного цвета)
От B760 используют USB 2.0 линии 1 контроллер (аудиокодек ALC1220 использует старую схему связи через HDA):
- Bluetooth (Intel AX211);
В целом через чипсет B760 реализовано высокоскоростных портов USB:
- выделенный USB 3.2 Gen2x2 не в счет, так как реализован засчет 2х линий Gen2;
- + 1 выделенный USB 3.2 Gen2;
- + 2 линии USB 3.2 Gen2 для поддержки USB 3.2 Gen2x2;
- + 1 линия USB 3.2 Gen1 для поддержки ASM1074;
- + 2 выделенных USB 3.2 Gen1
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 5 выделенных портов USB 2.0 и 1 порт USB 2.0 на обеспечение контроллера. Всего 12 USB 2.0 портов реализовано.
Ну и 10 линий PCIe, выделенных на поддержку иной периферии (6 HSIO + 4 порта SATA).
Итого у B760 в данном случае реализован 12 высокоскоростных портов из 20.
USB порт 3.2 Gen2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить зарядку мобильных гаджетов. Также и порт USB 3.2 Gen2x2 Type-C на задней панели оснащен ре-драйверами.
Сетевые интерфейсы

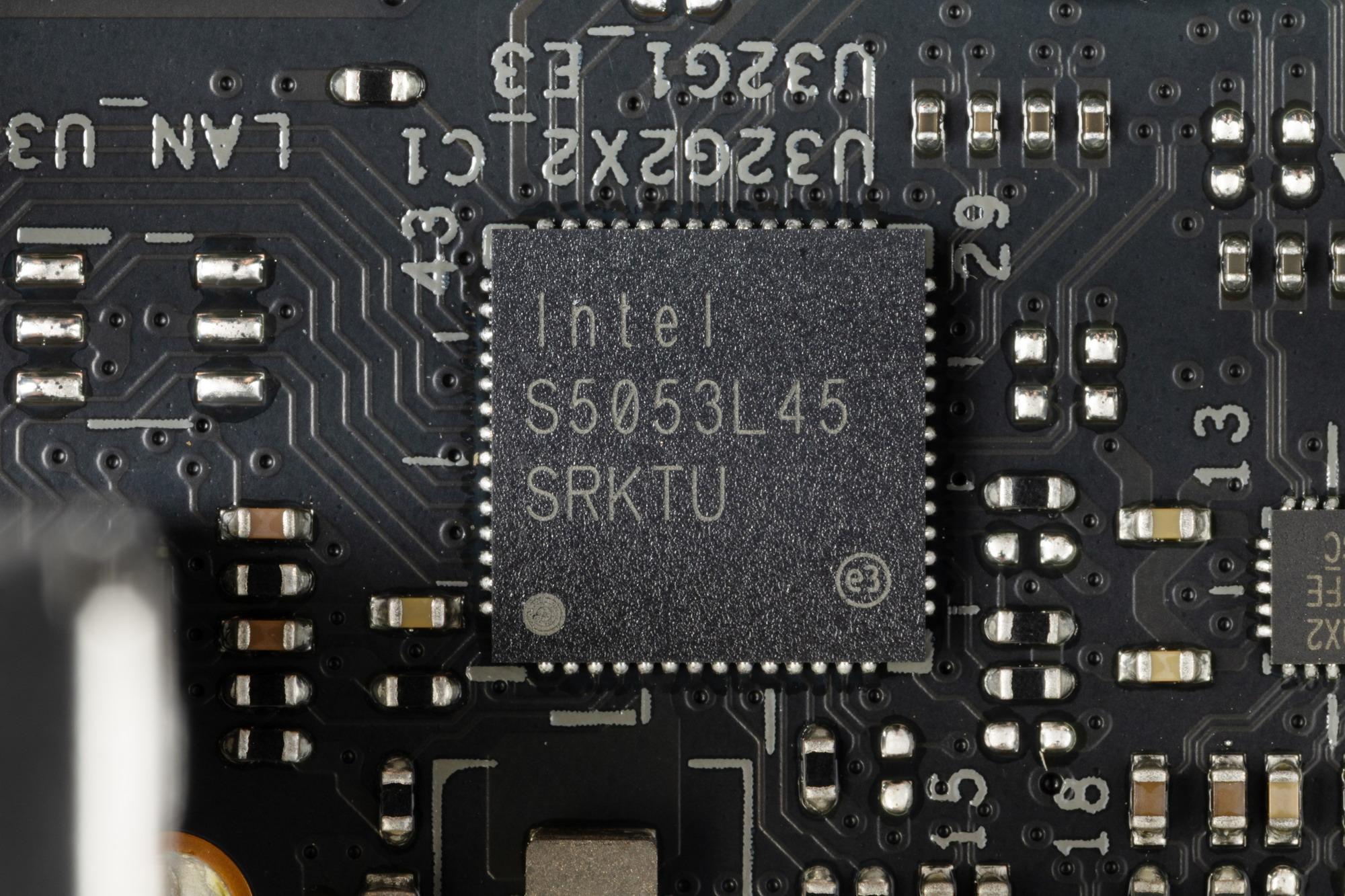

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Intel i226-V, способный работать по стандарту 2,5 Гбит/с.

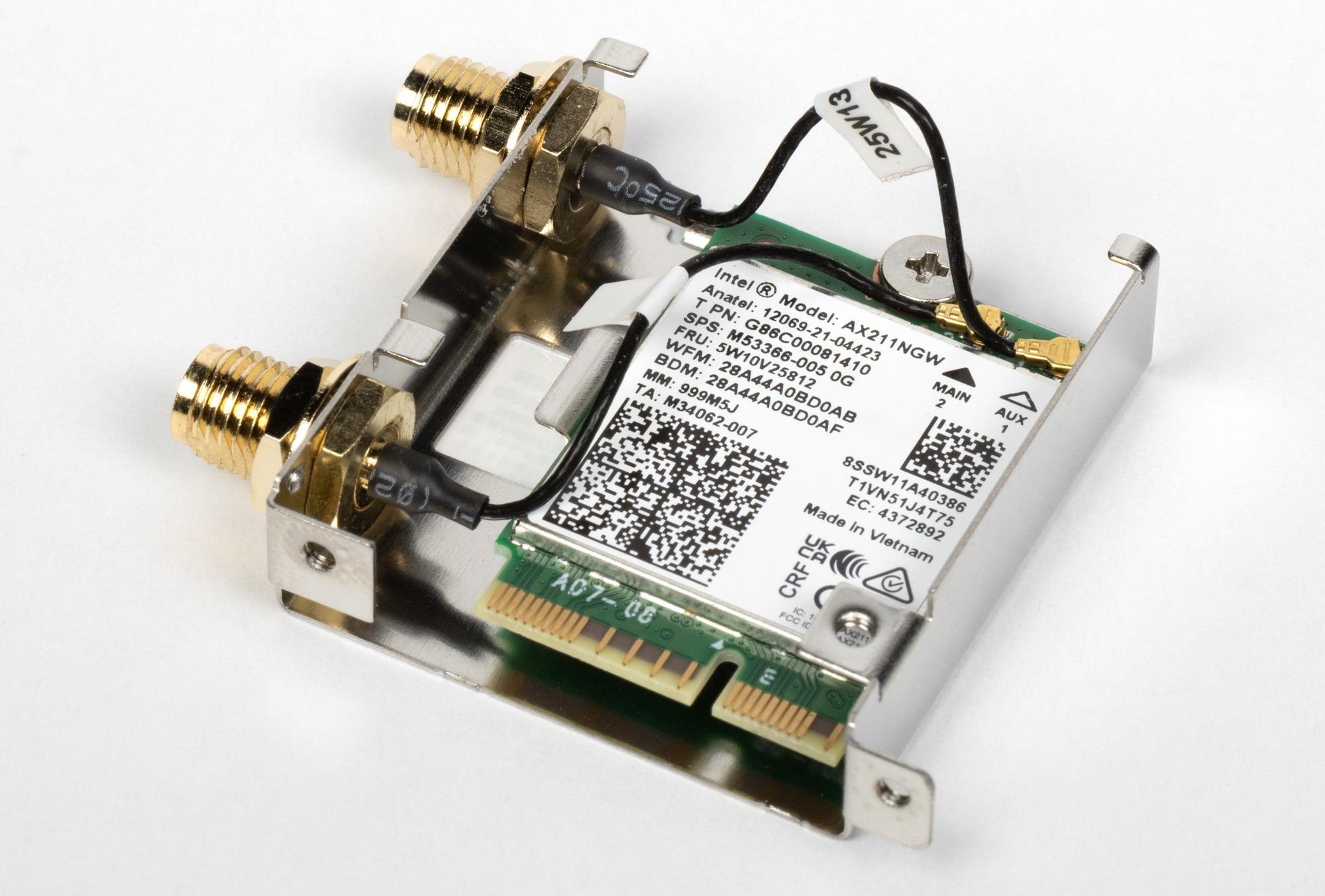

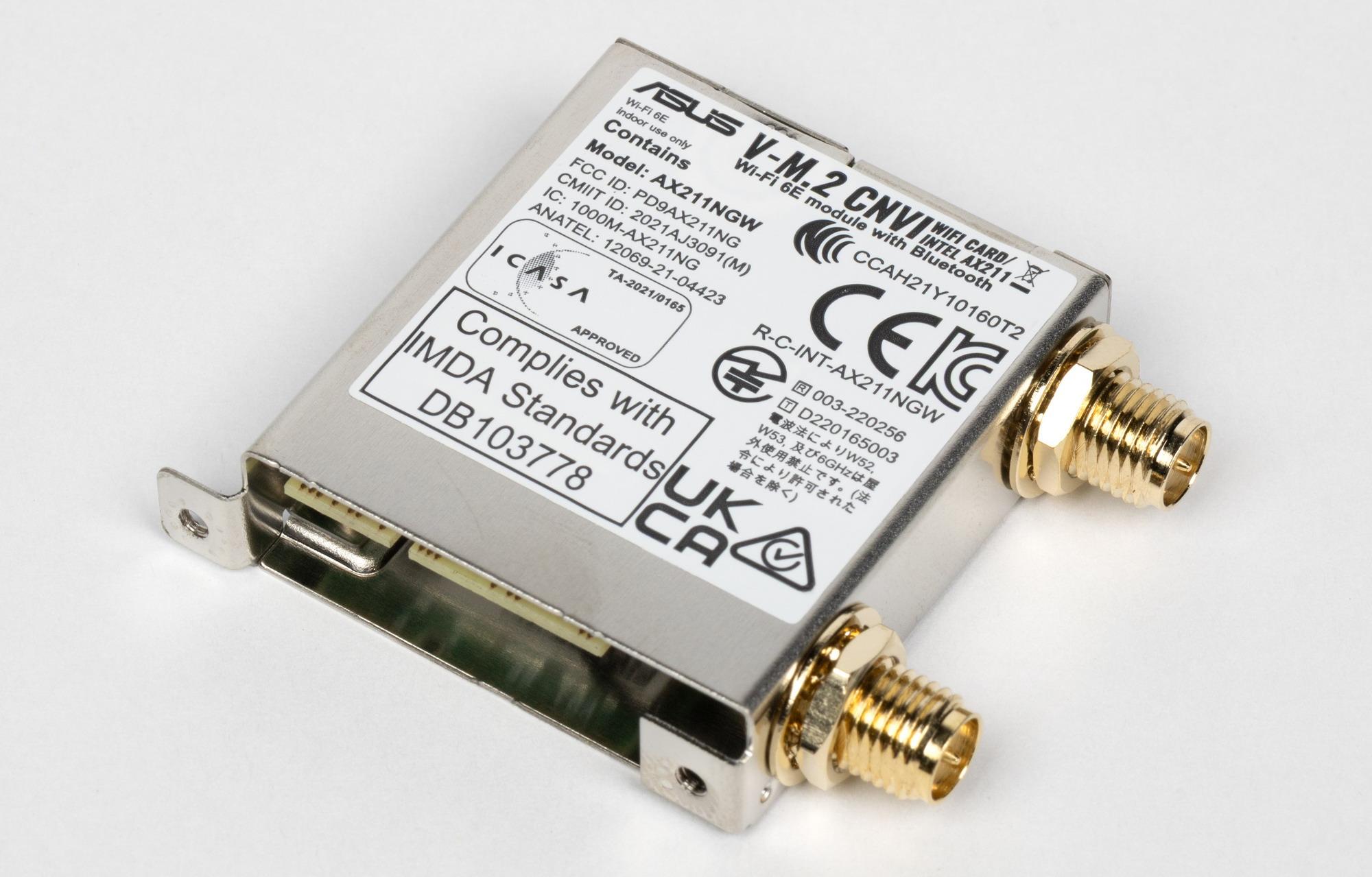

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

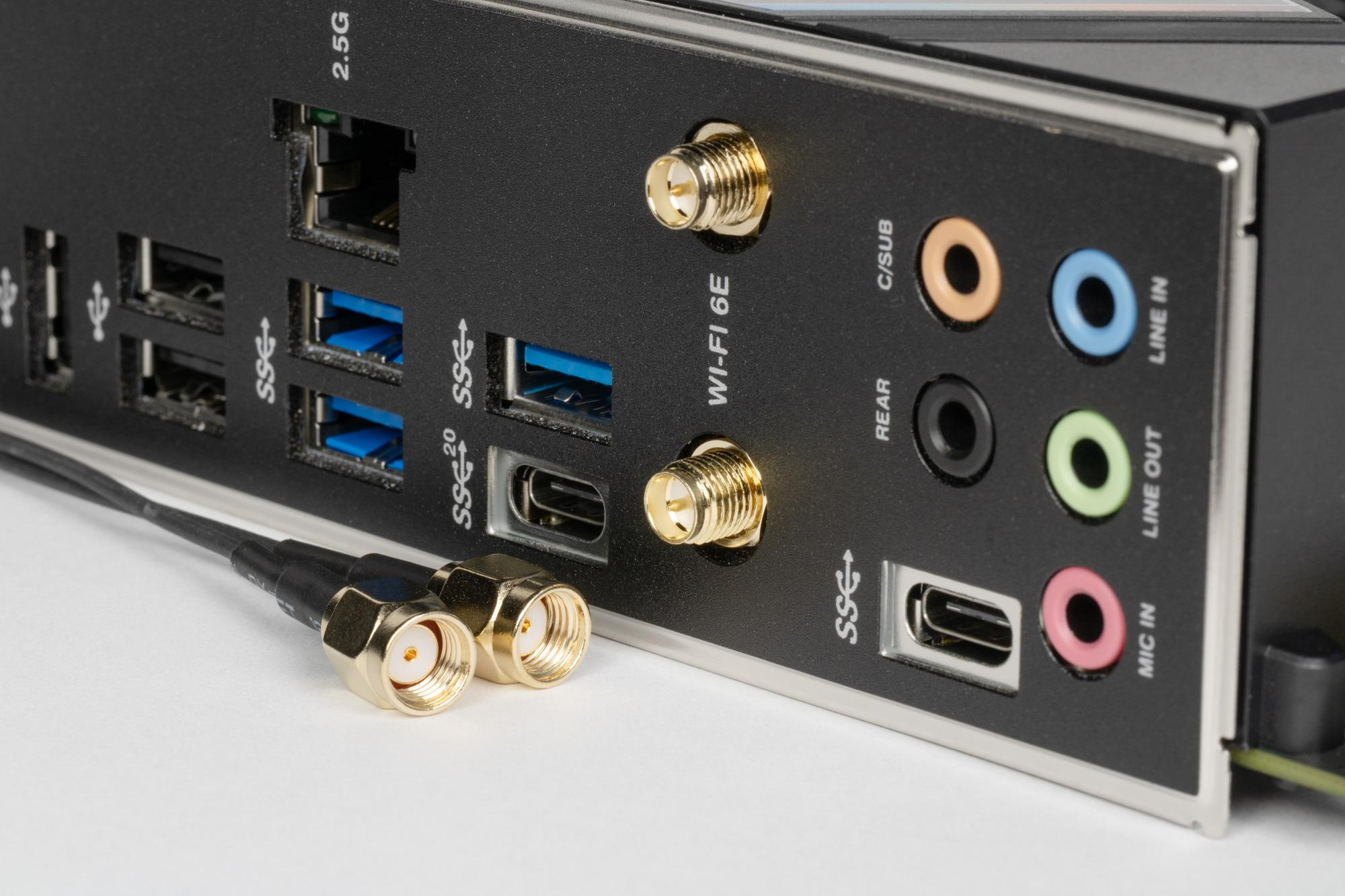

Отметим уже старый (неактуальный) способ крепления антенн к задней панели портов через прикручивание.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

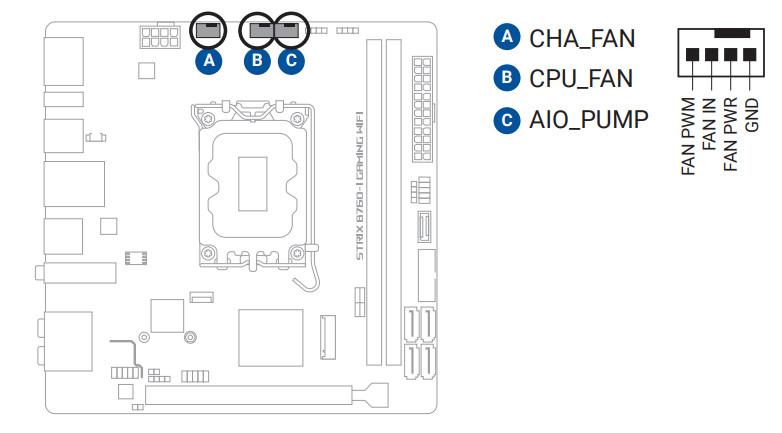

Разъемов для подключения вентиляторов и помп на самой плате — 3. Схема размещения коннекторов для систем охлаждения выглядит так:
Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока рассчитаны на максимальный ток 1А и потребление до 12 Вт.

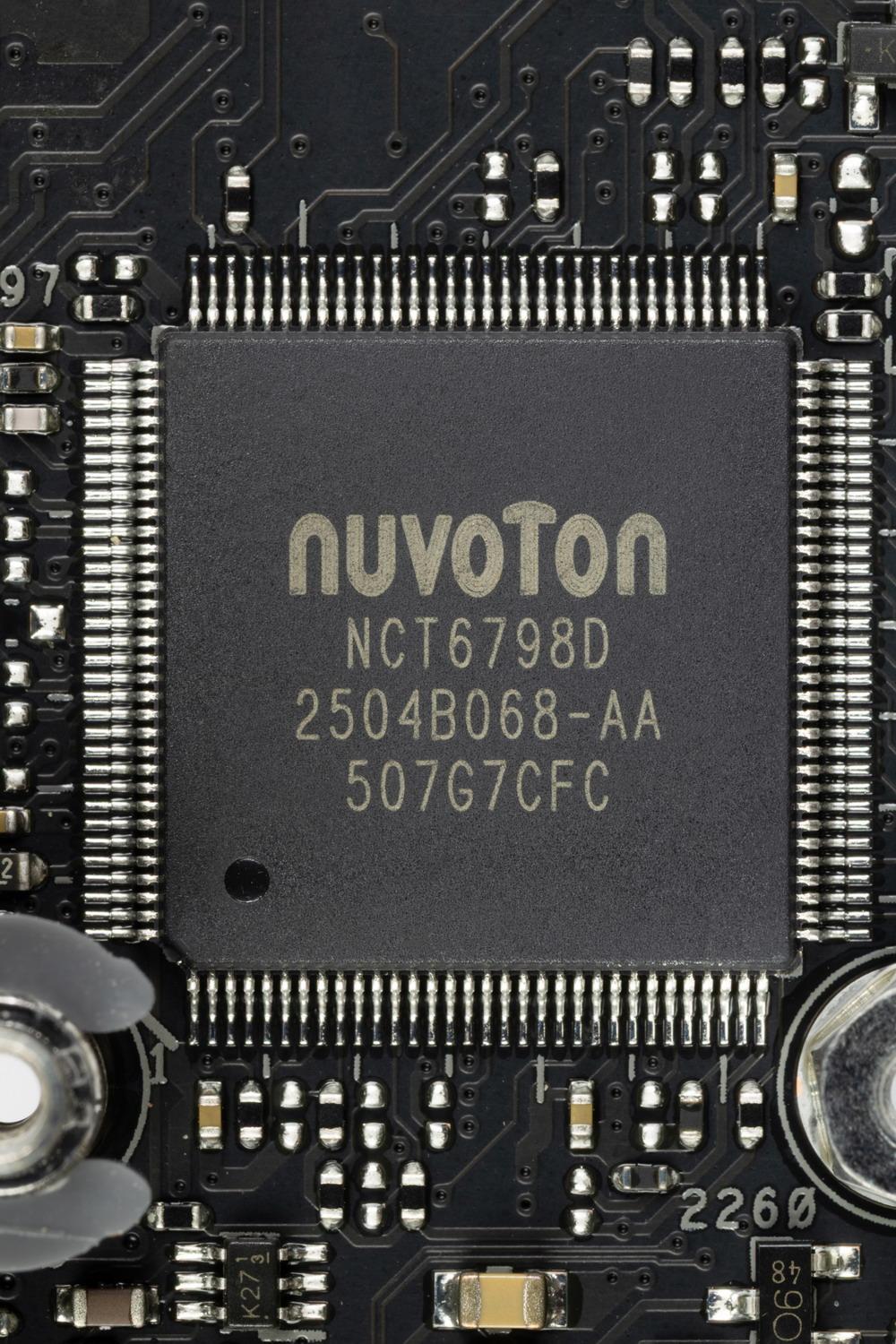

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798.

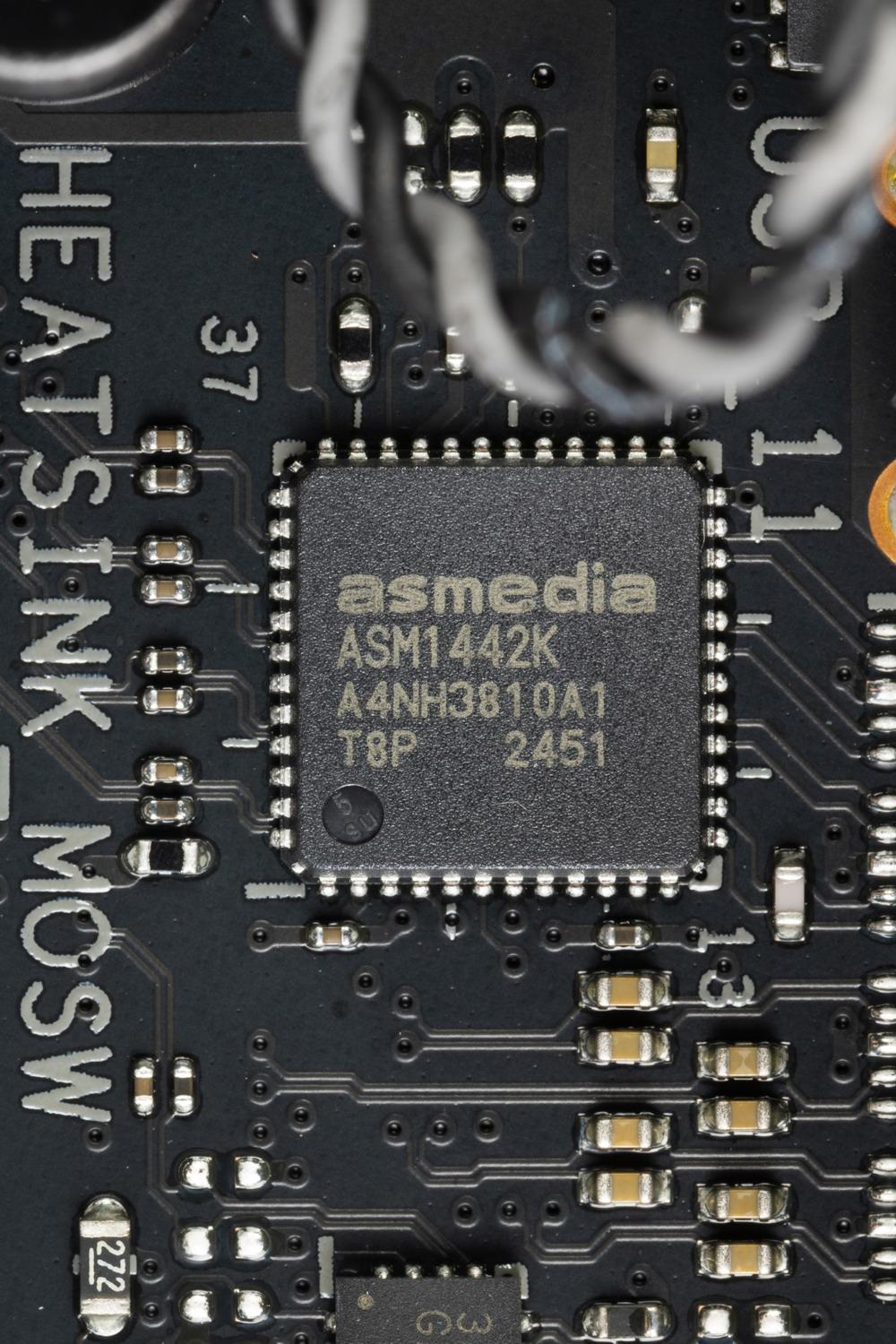

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

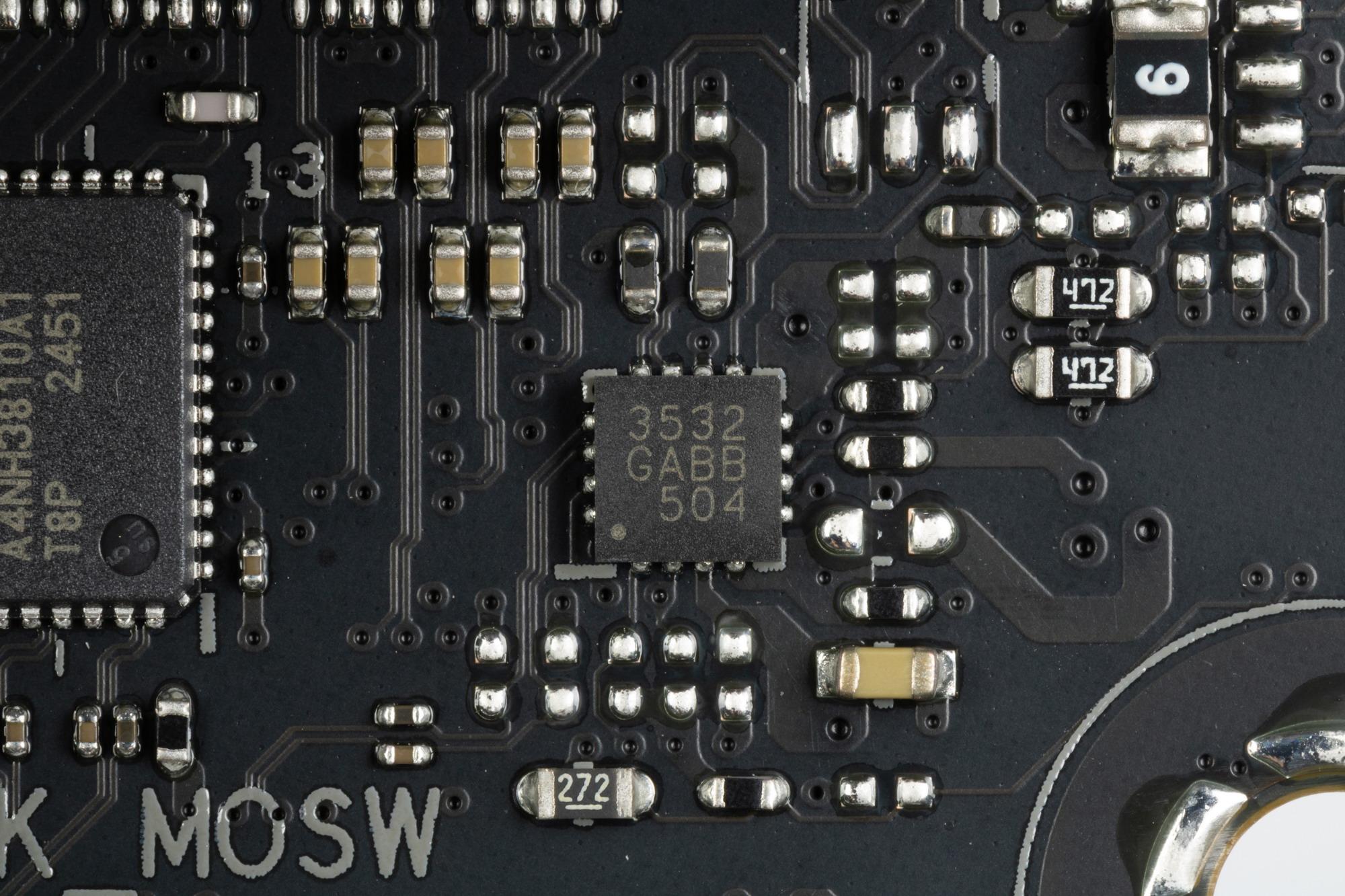

Также матплата имеет гнездо вывода встроенной графики DP, для усиления до версии 1.4a используется тоже ре-драйвер.

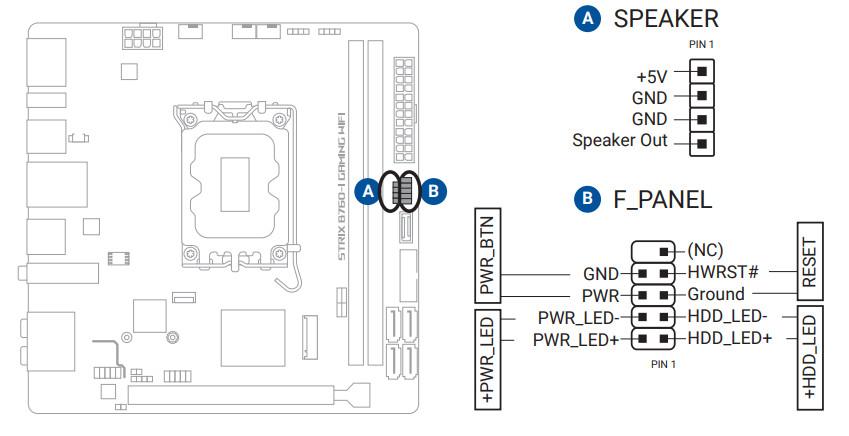

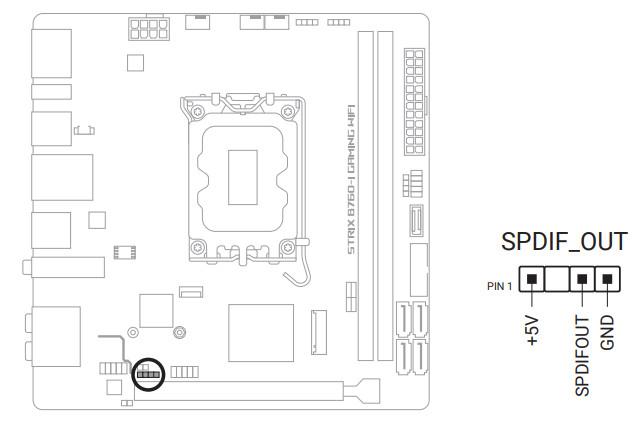

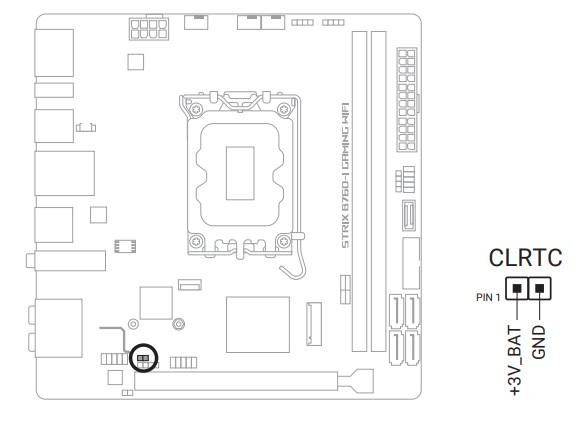

Дополнительные разъемы и порты

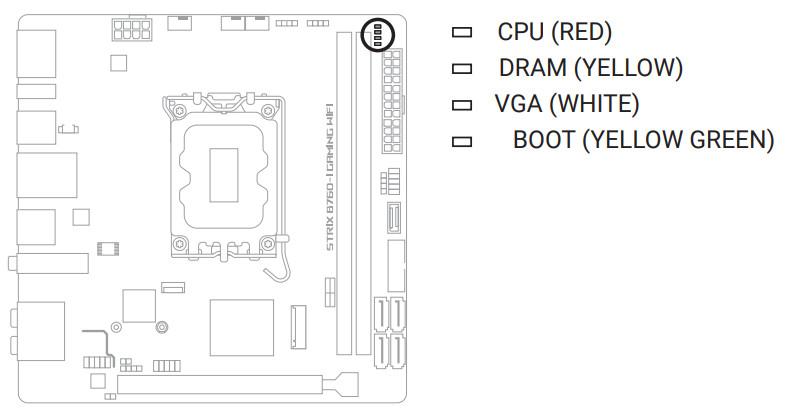

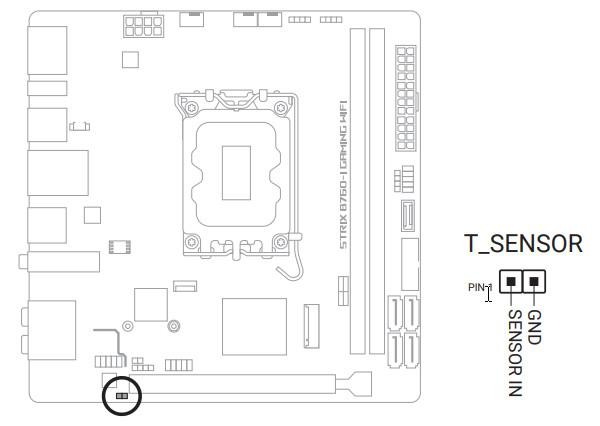

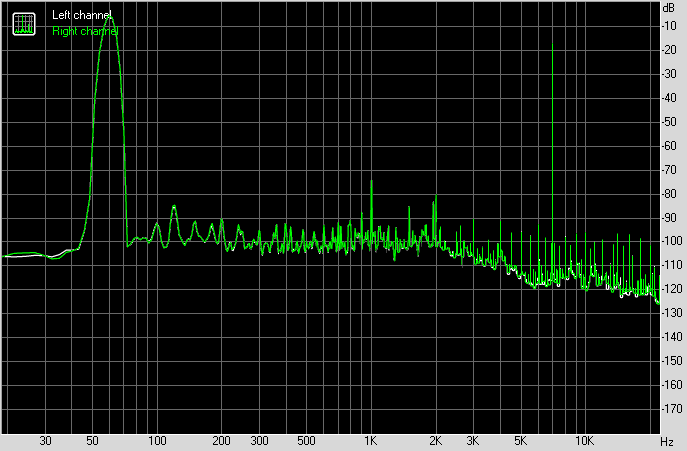

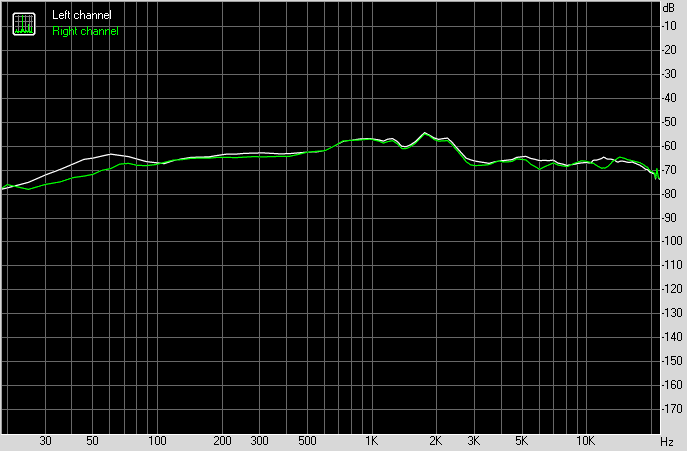

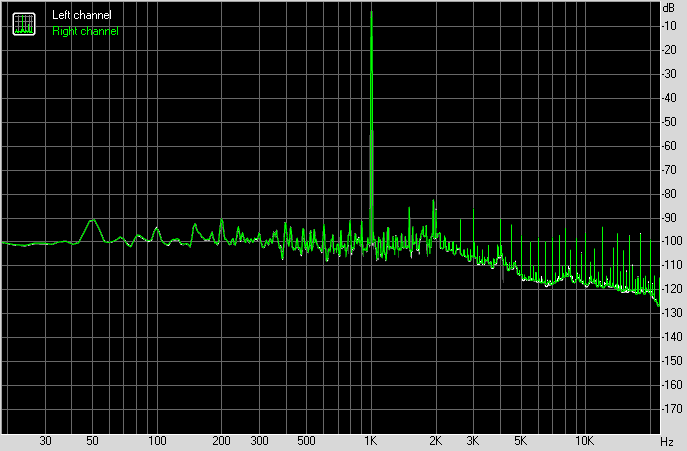

Аудиоподсистема

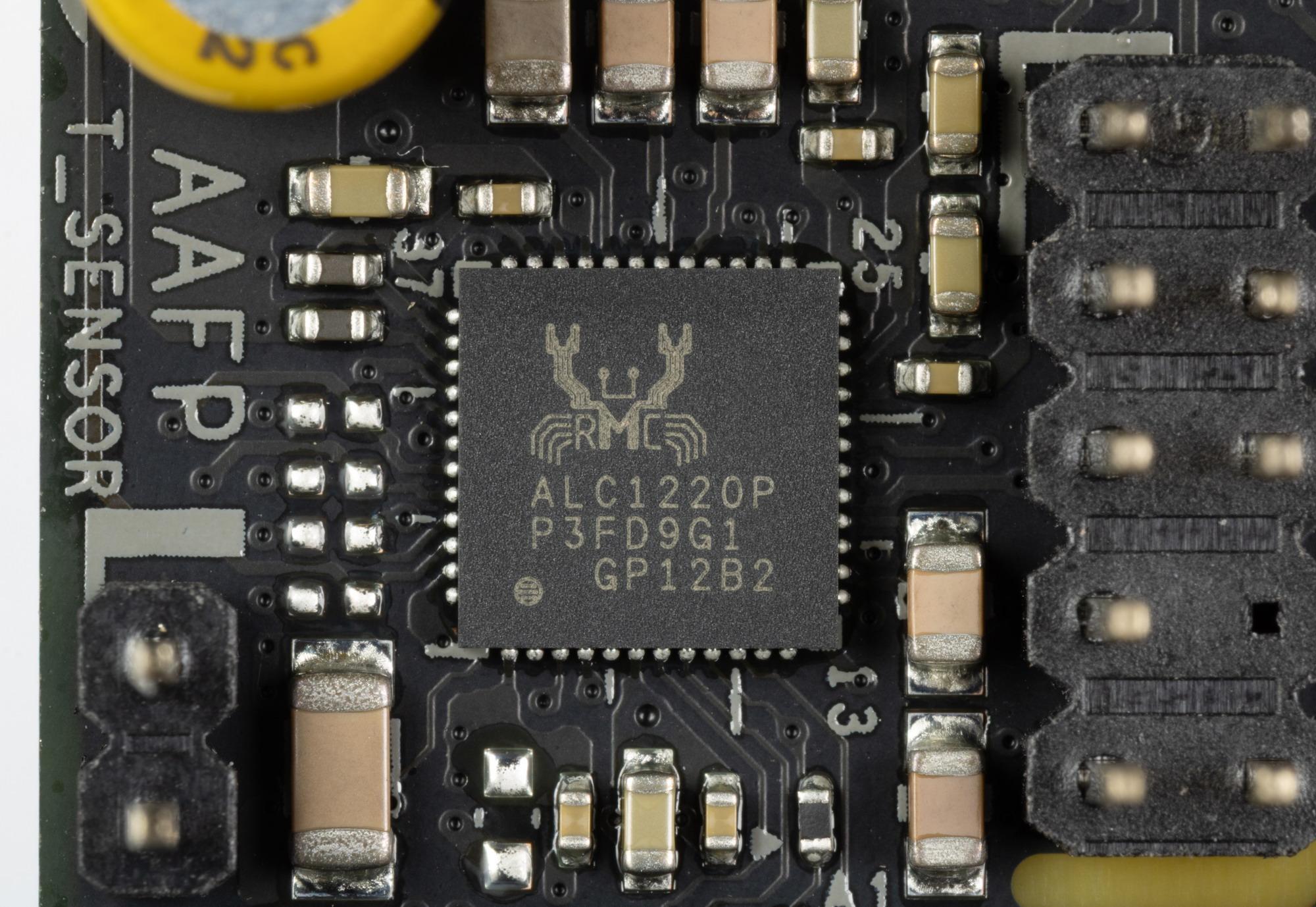

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.

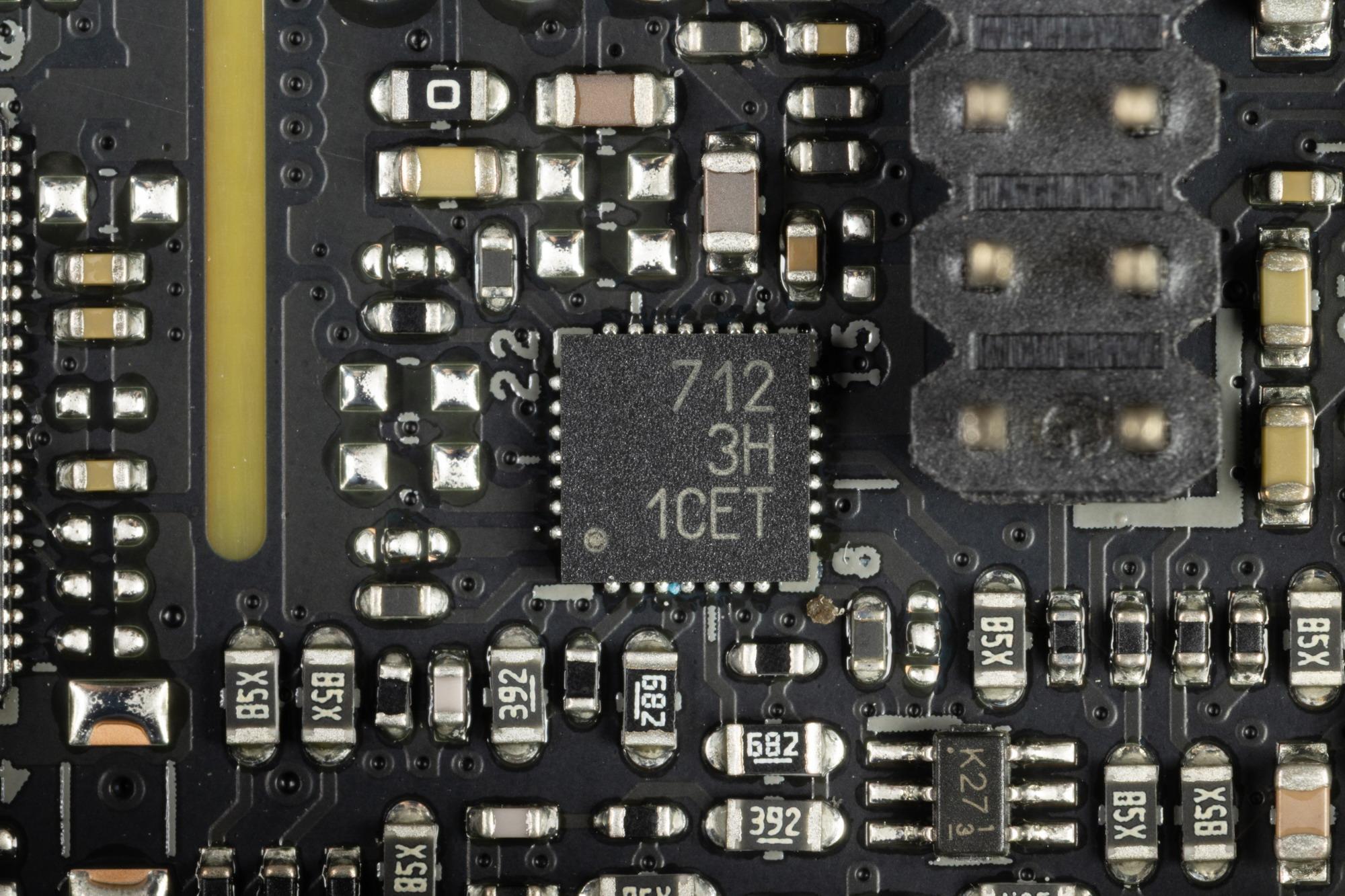

В тракте используется весьма популярный операционный усилитель Savitech SV3H712.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели пять стандартных разъема по приему и выводу сигналов, а также внутренний S/PDIF.
Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Система питания

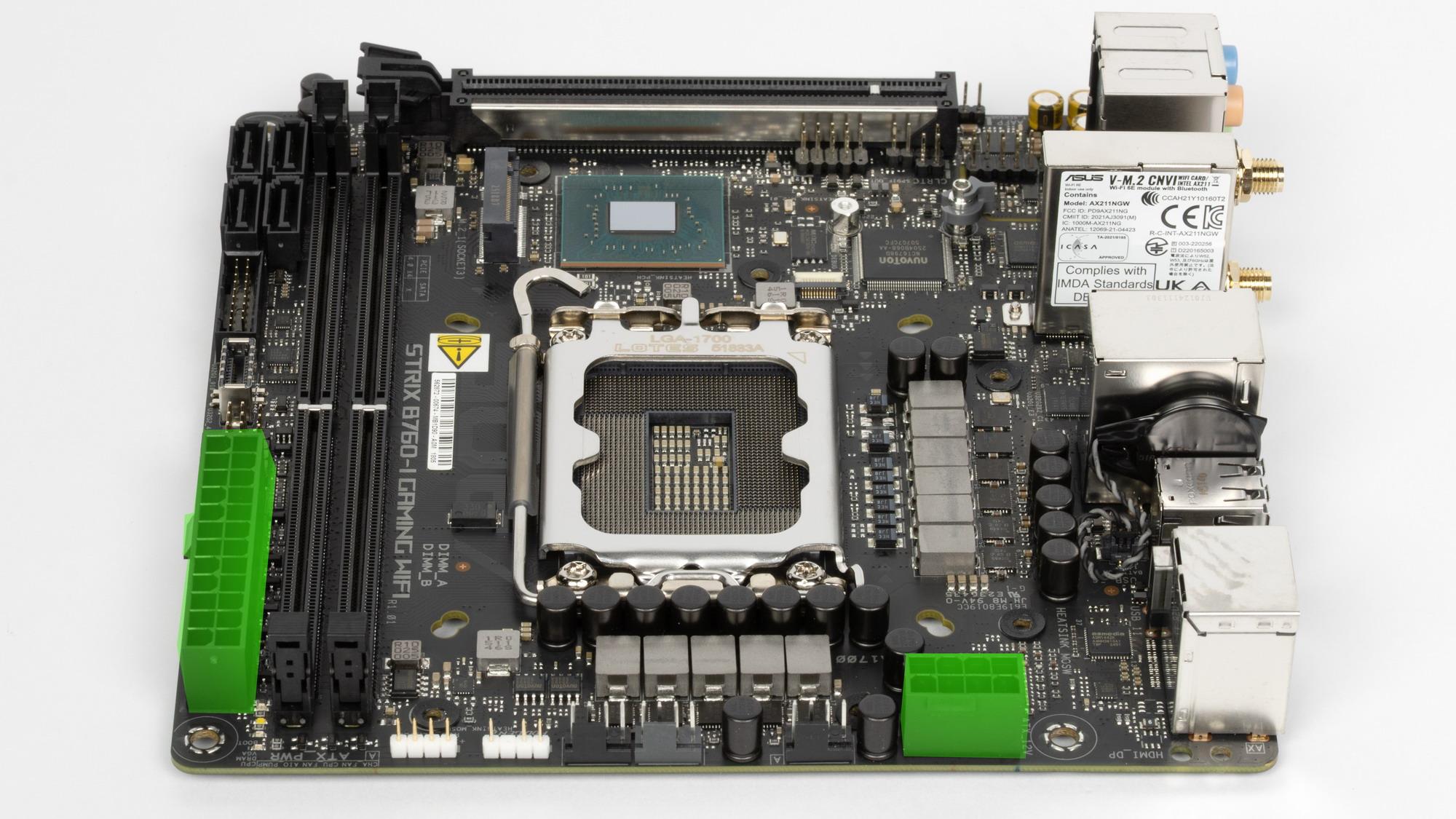

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

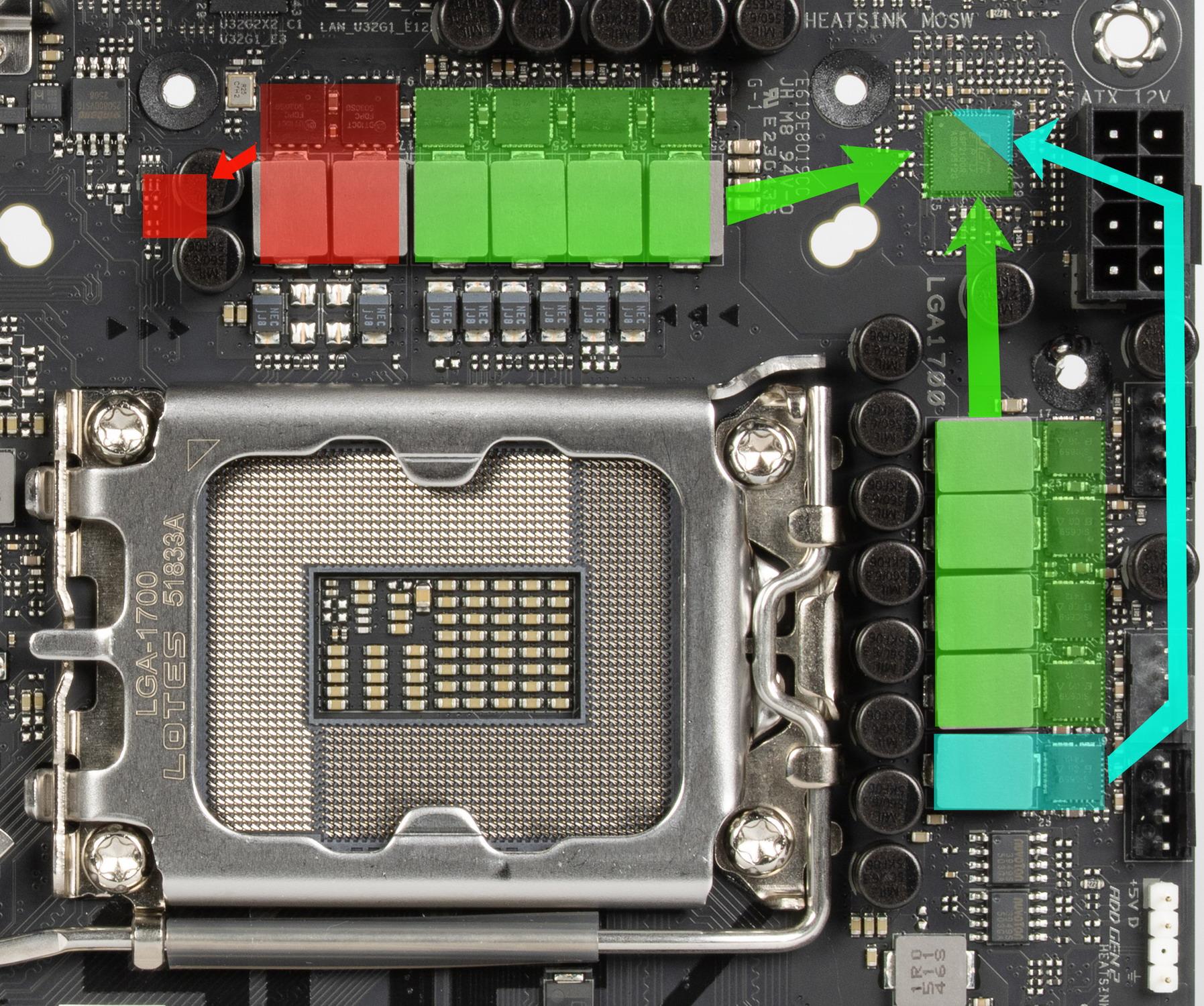

Схема питания процессора выполнена по схеме 2+8+1 (всего 11 фаз, 8 на VCore, 1 на iGPU и 2 на VCCIO).

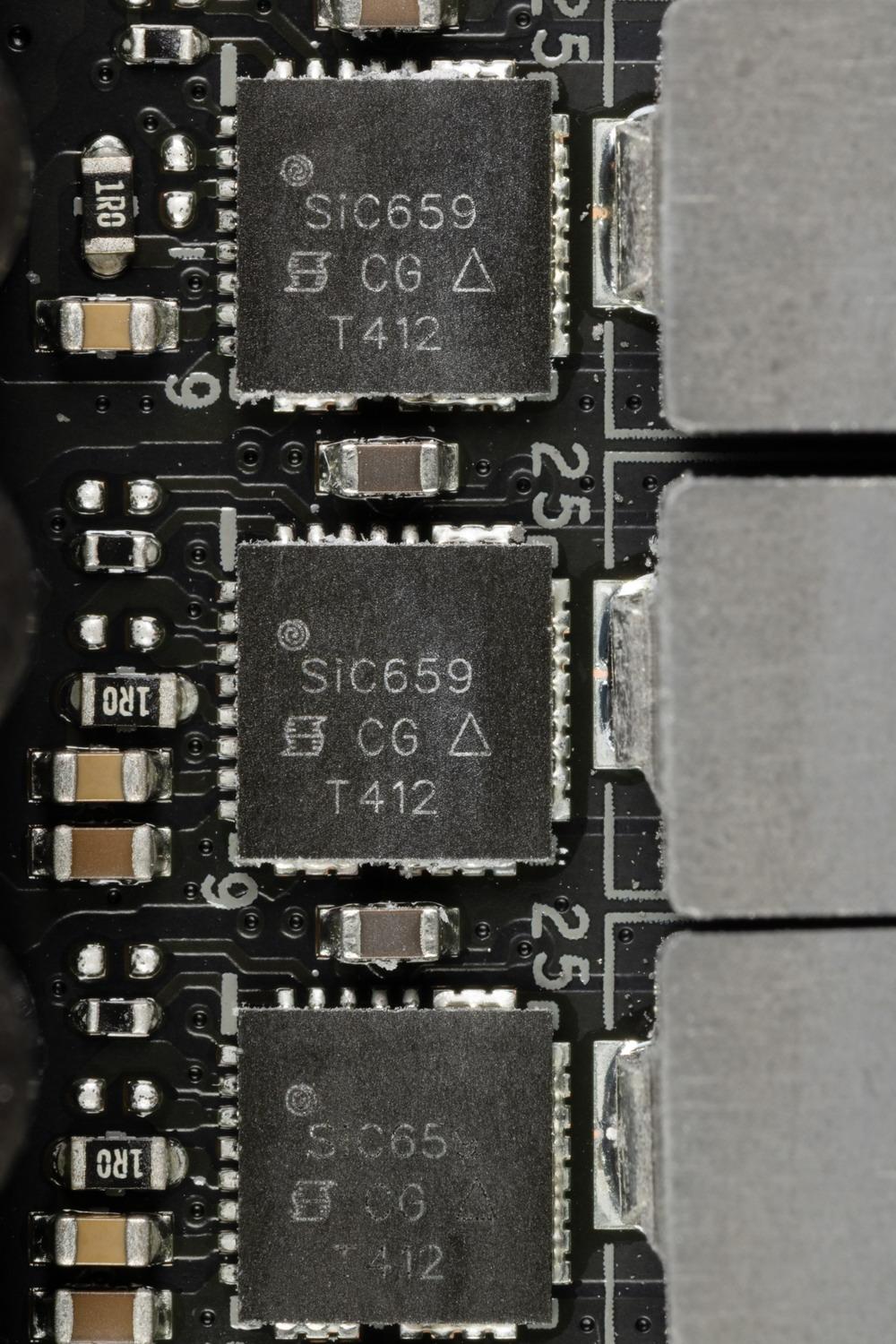

Каждый канал фазы имеет суперферритовый дроссель и DrMOS SiC659 (50A) от Vishay для VCore и встроенного графического ядра.

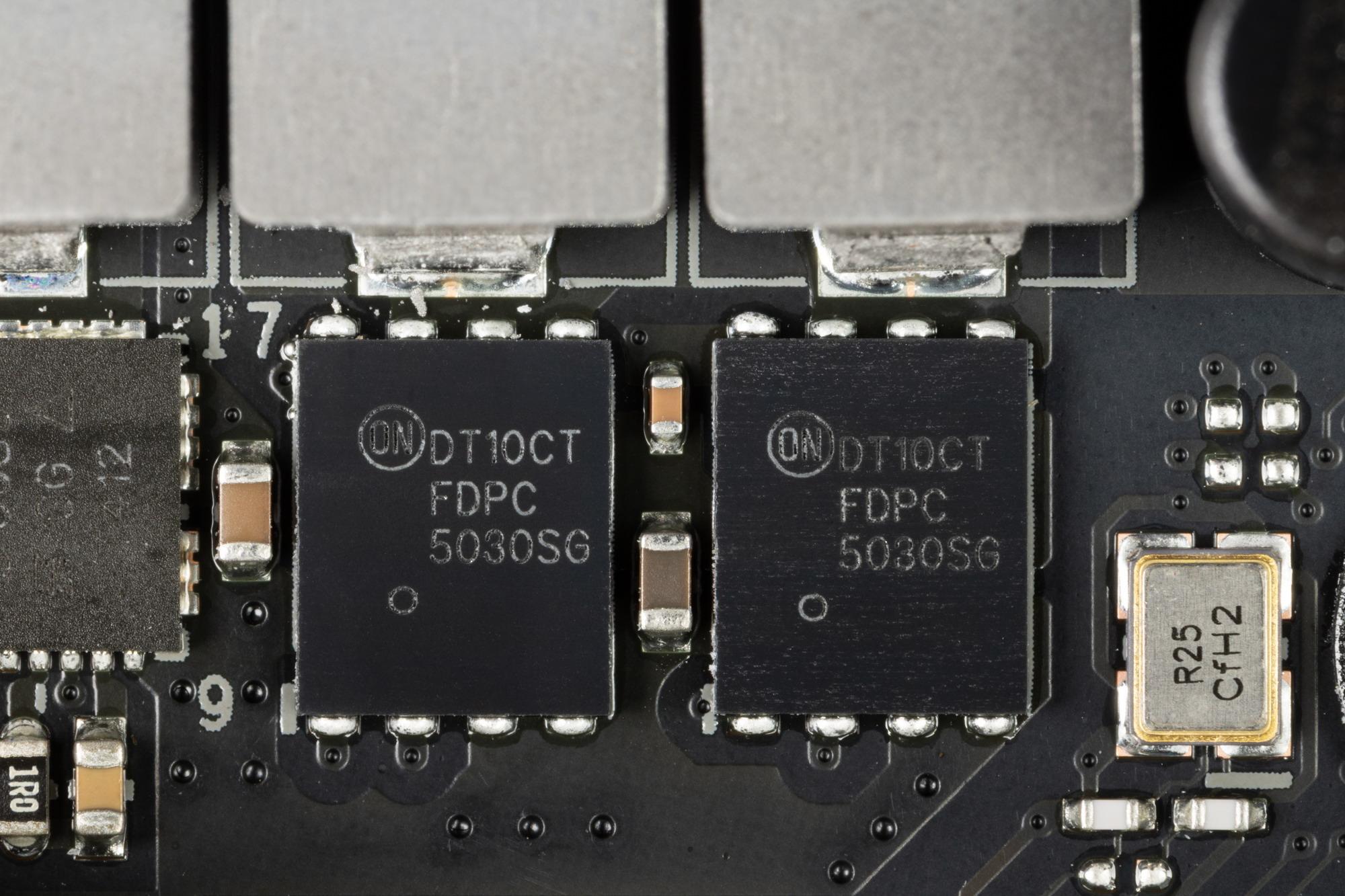

и DrMOS FDPC5030SG (50A) от On Semi для VCCIO.

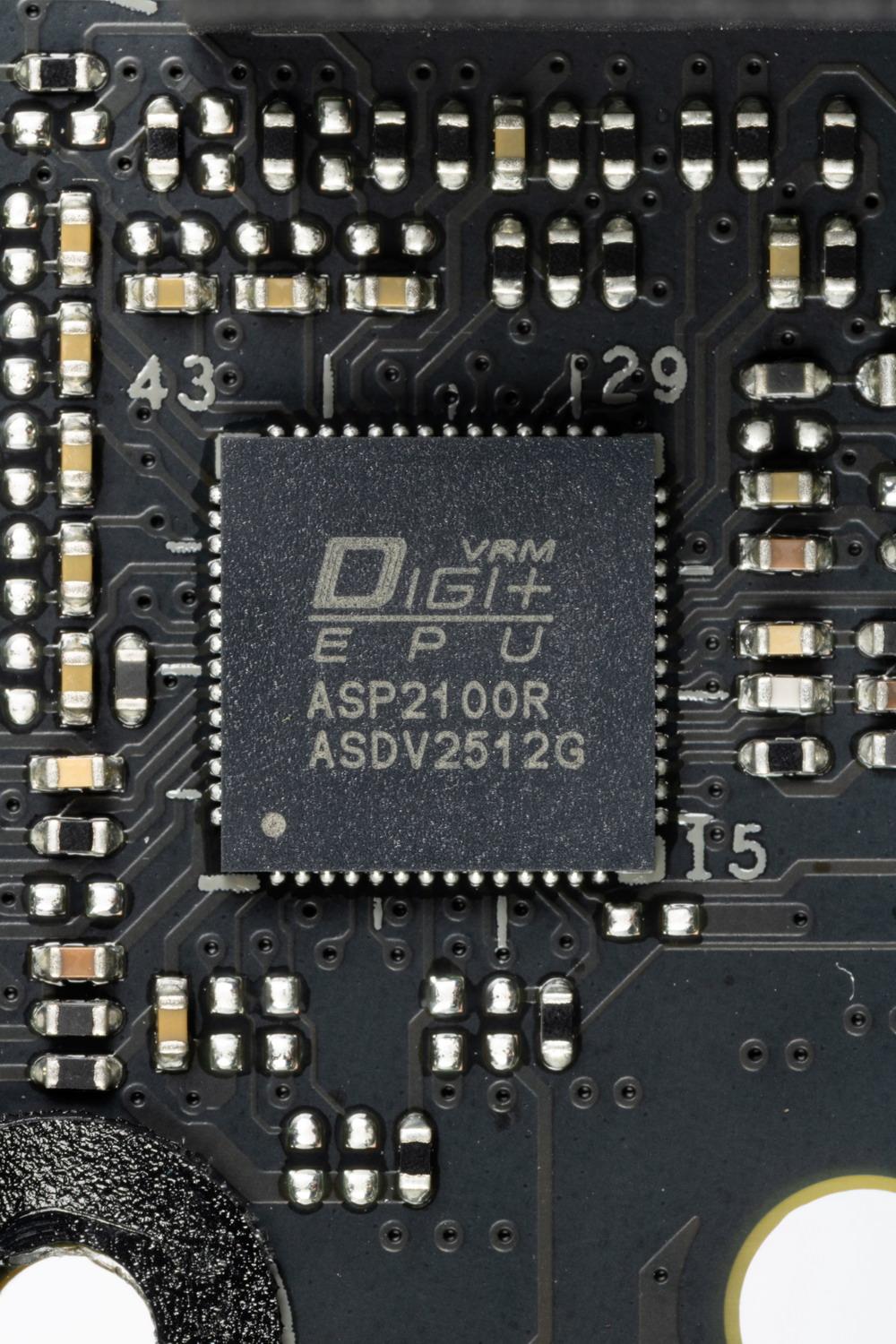

Управление схемой VCore+iGPU возложено на фирменный ШИМ-контроллер Digi+ ASP2100.

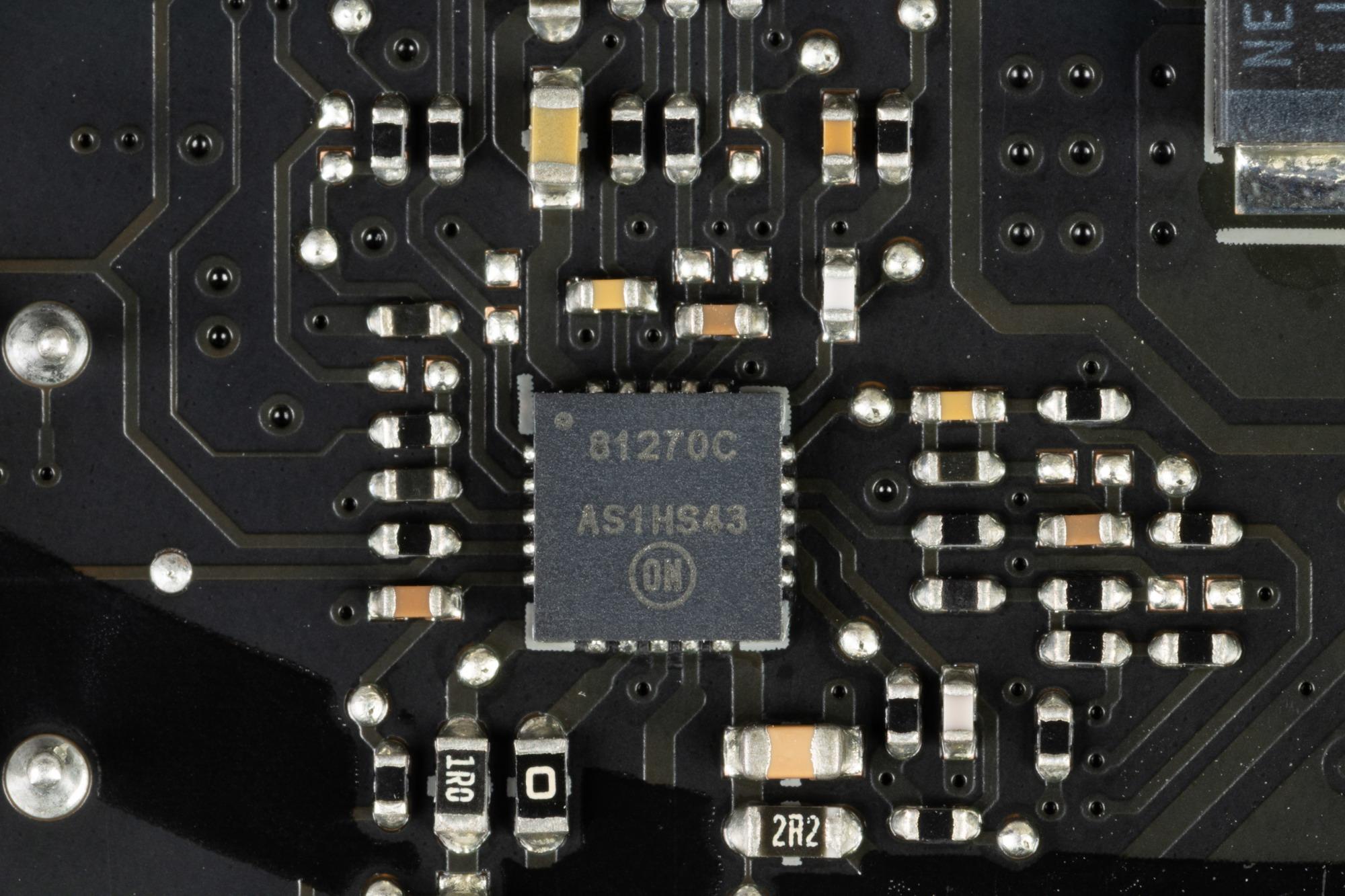

Блок VCCIO имеет свой ШИМ-контроллер NCP81270 от On Semi.

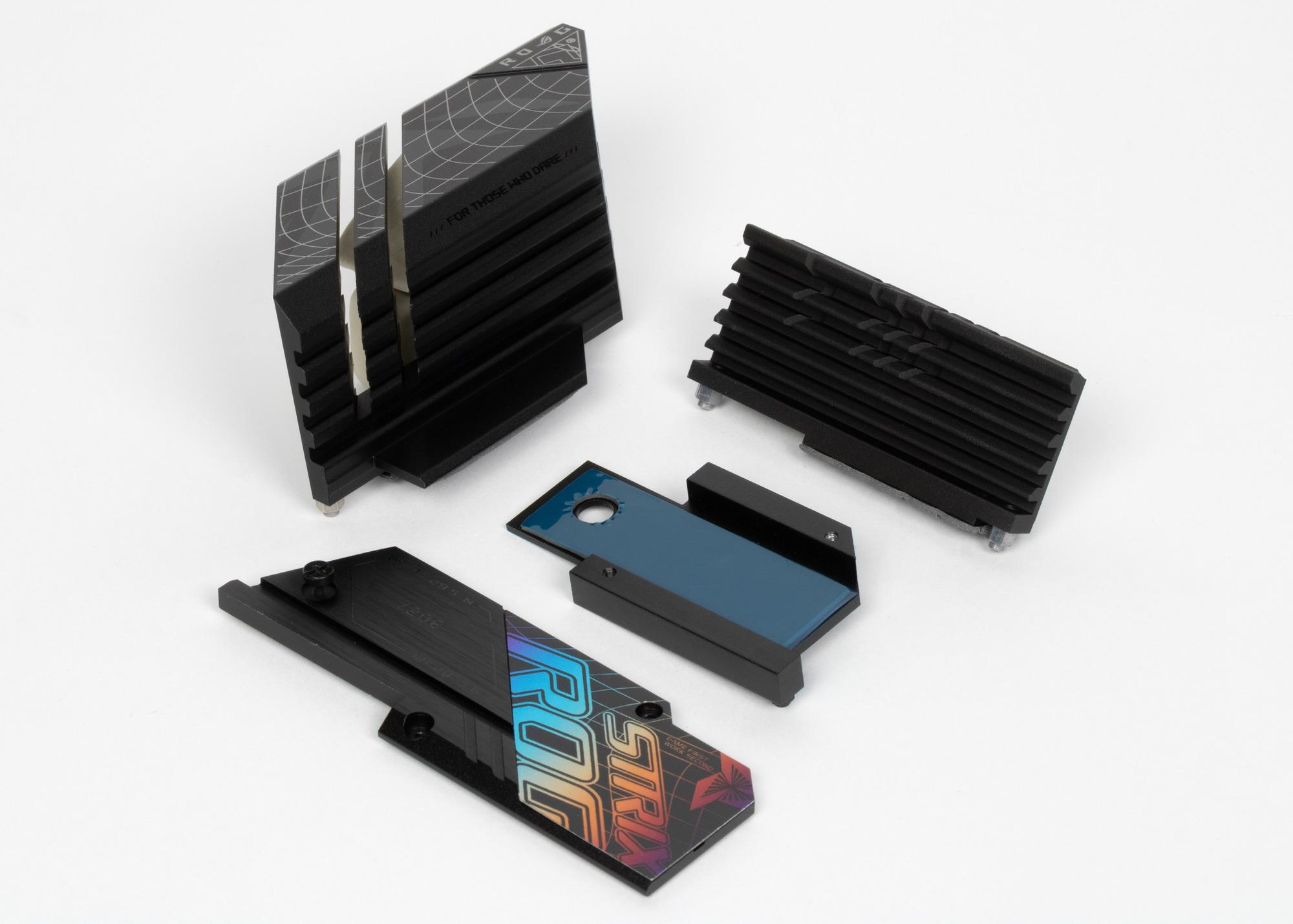

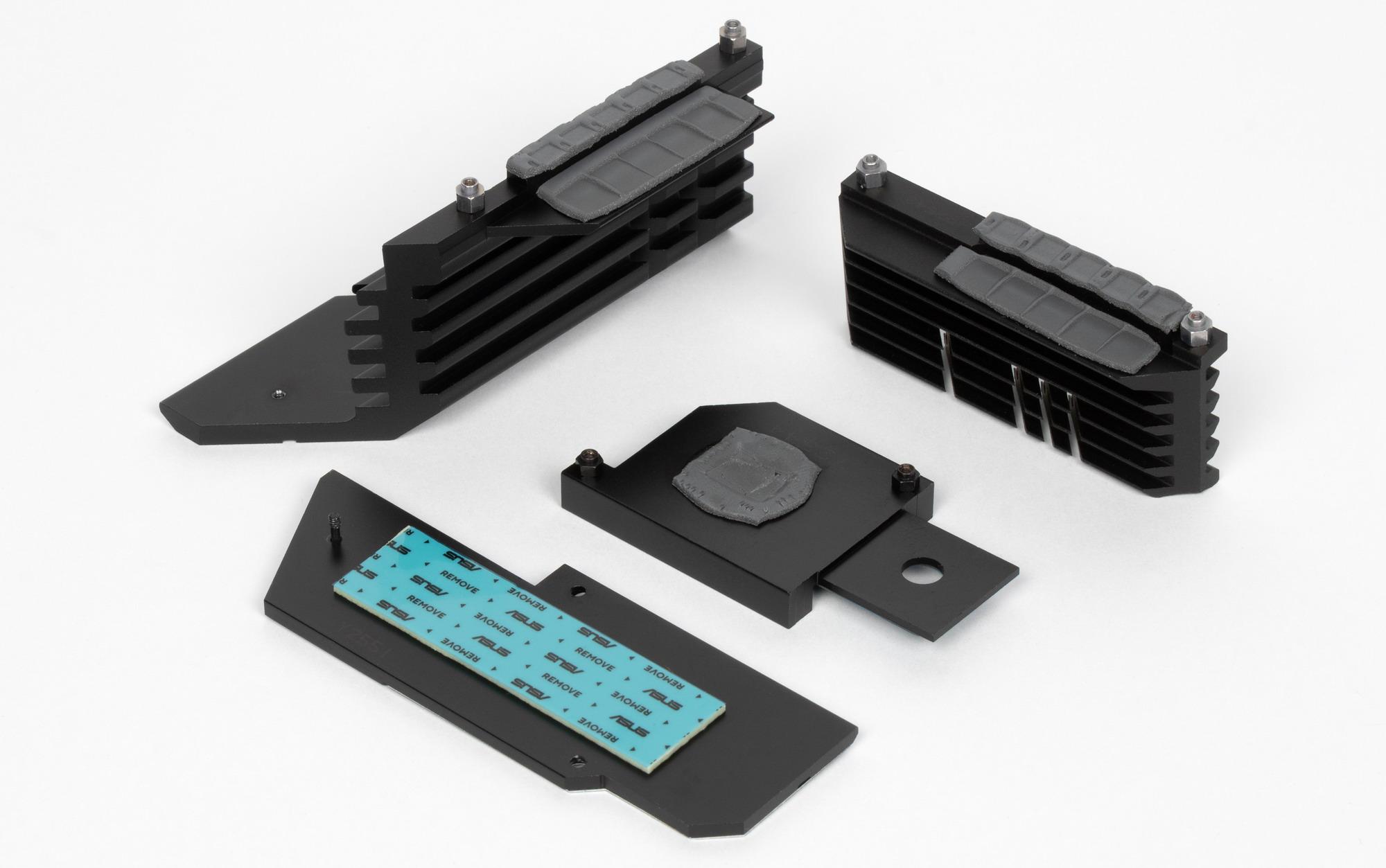

Охлаждение
В данном случае не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.
Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей, но при этом это единый радиатор для чипсета и нижней стороны модуля M.2_1. VRM-секция имеет свои два раздельных радиатора.
Только слот M.2_1 имеет радиатор: у M.2_2 охлаждения нет.
Напомню, что материнская плата не имеет бэкплейта.

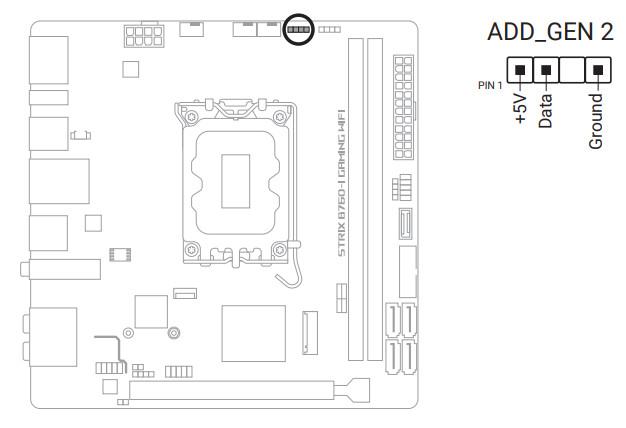

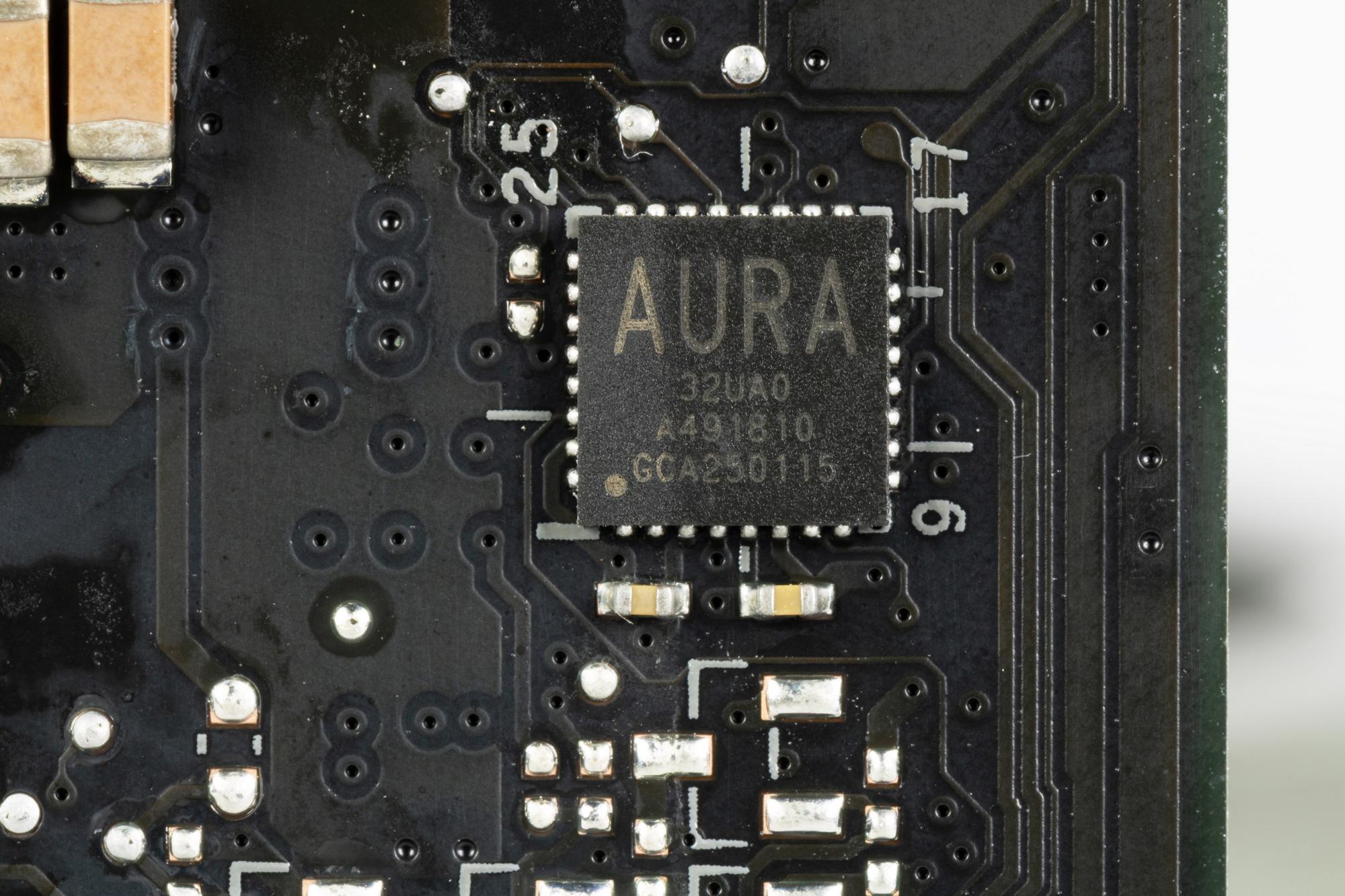

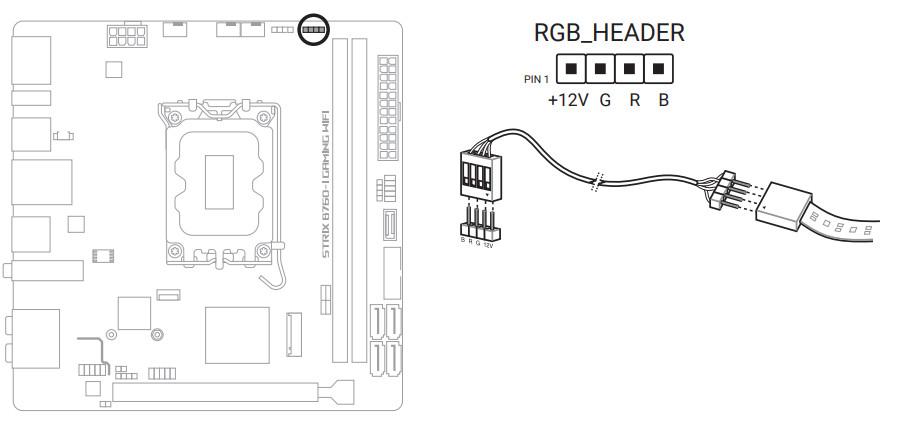

Подсветка
Программное обеспечение под Windows

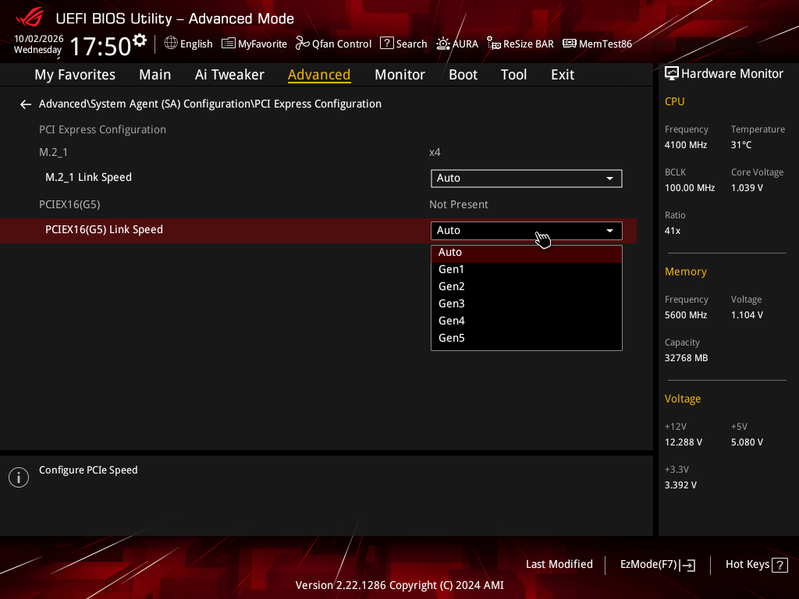

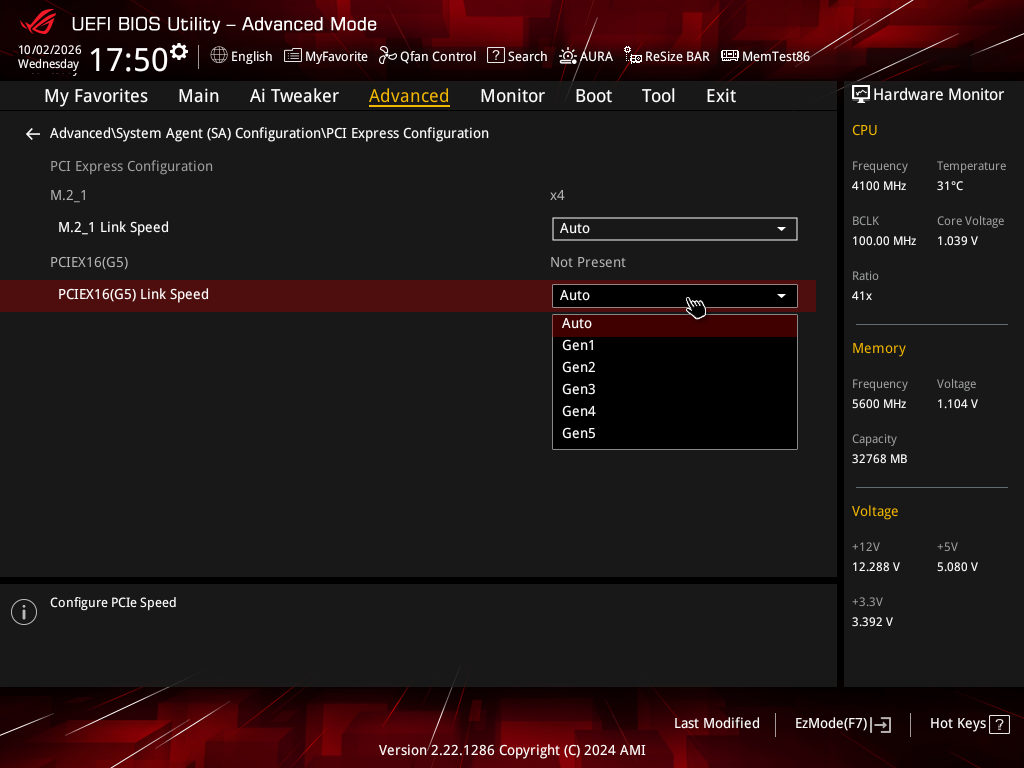

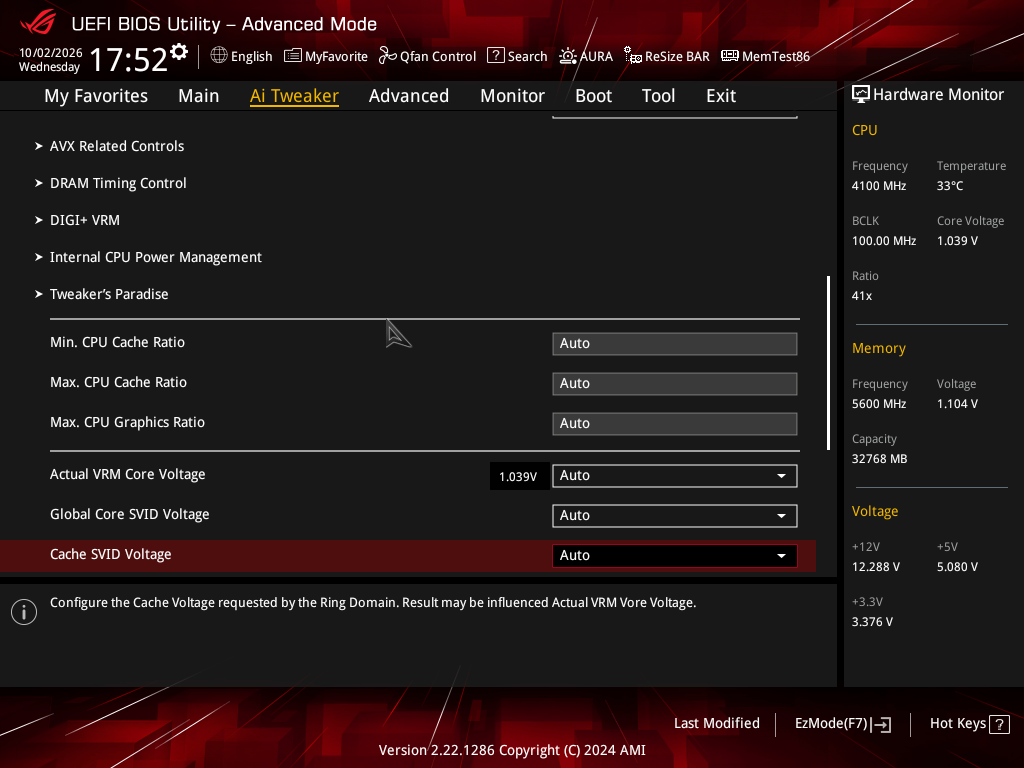

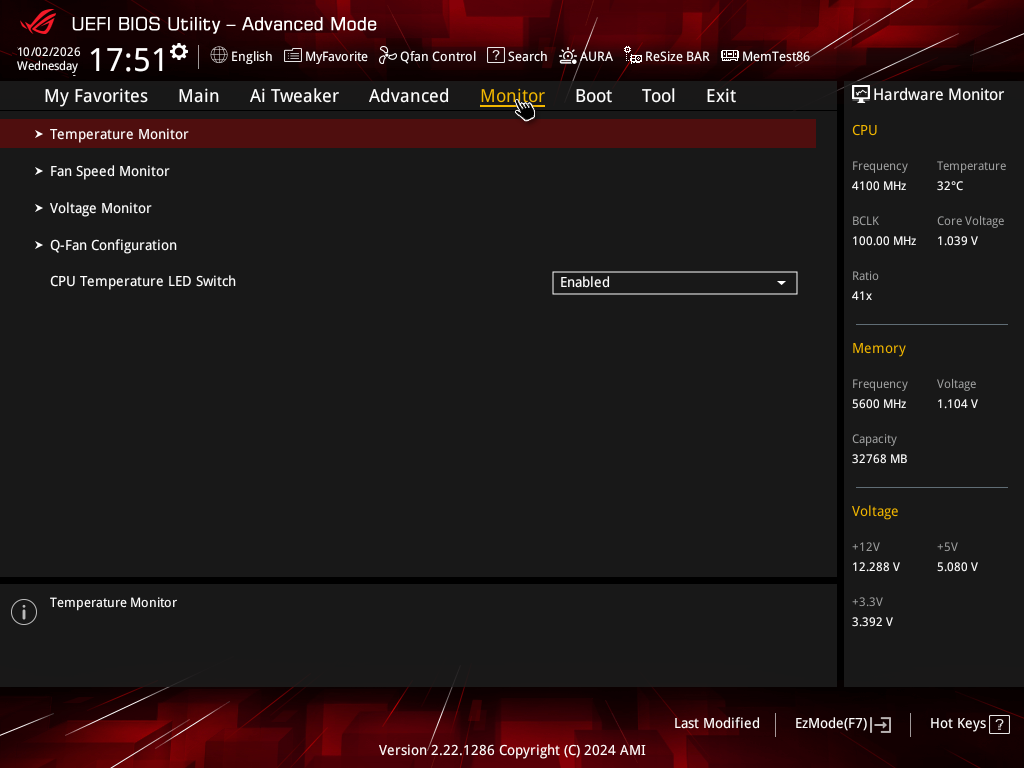

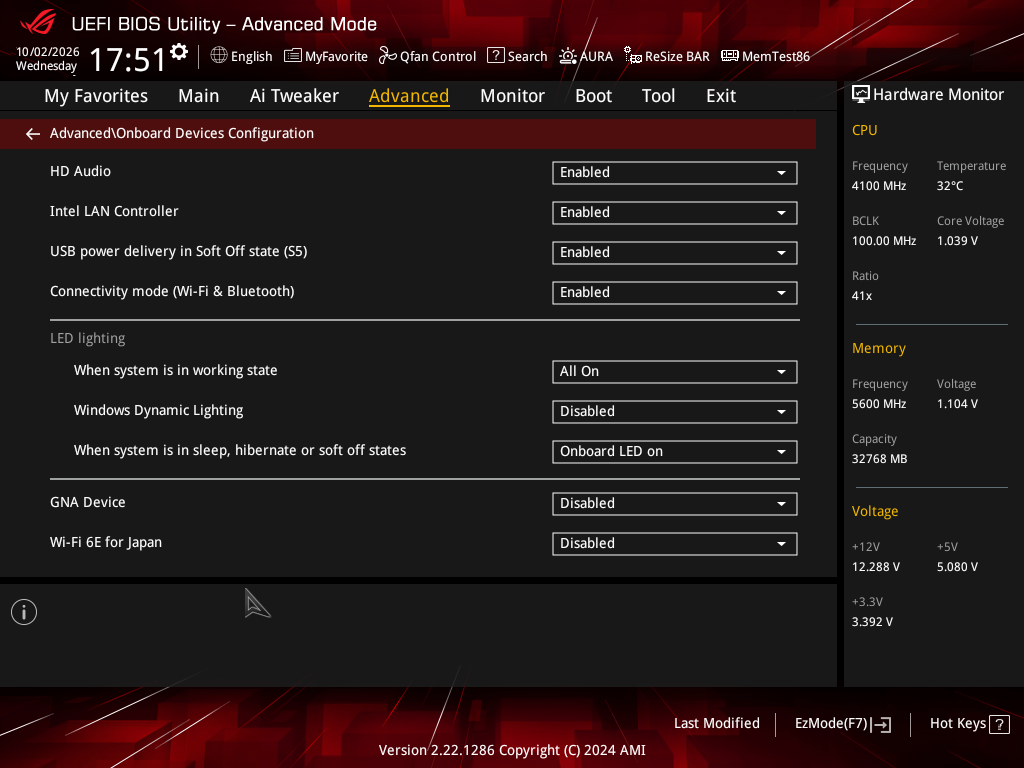

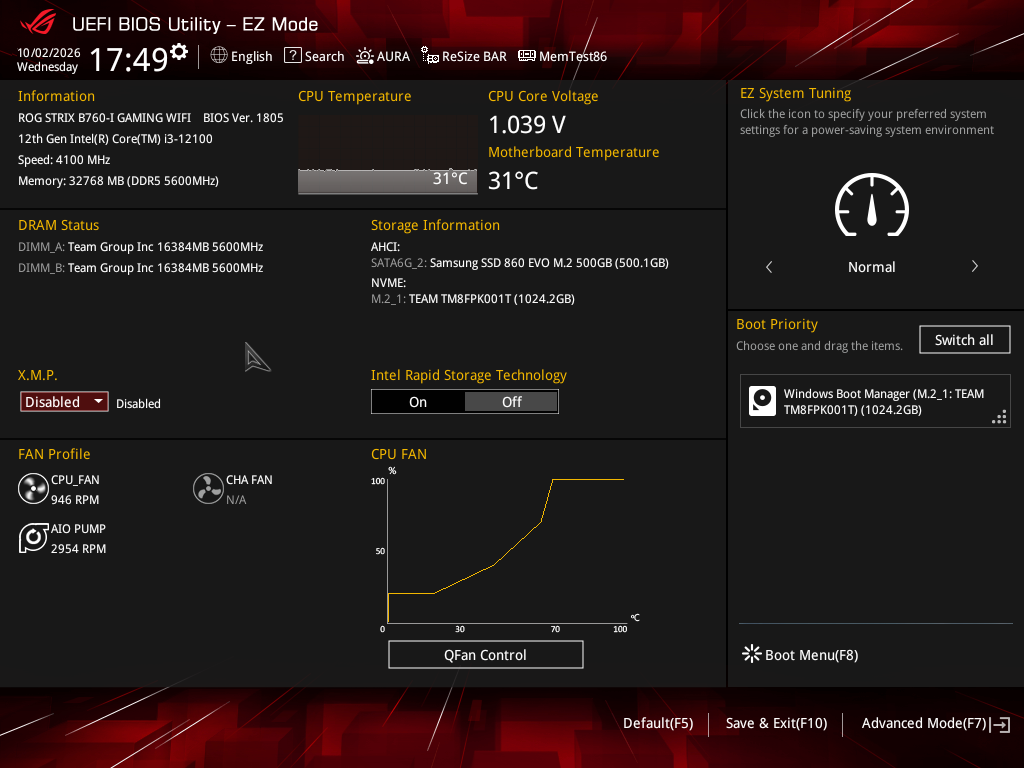

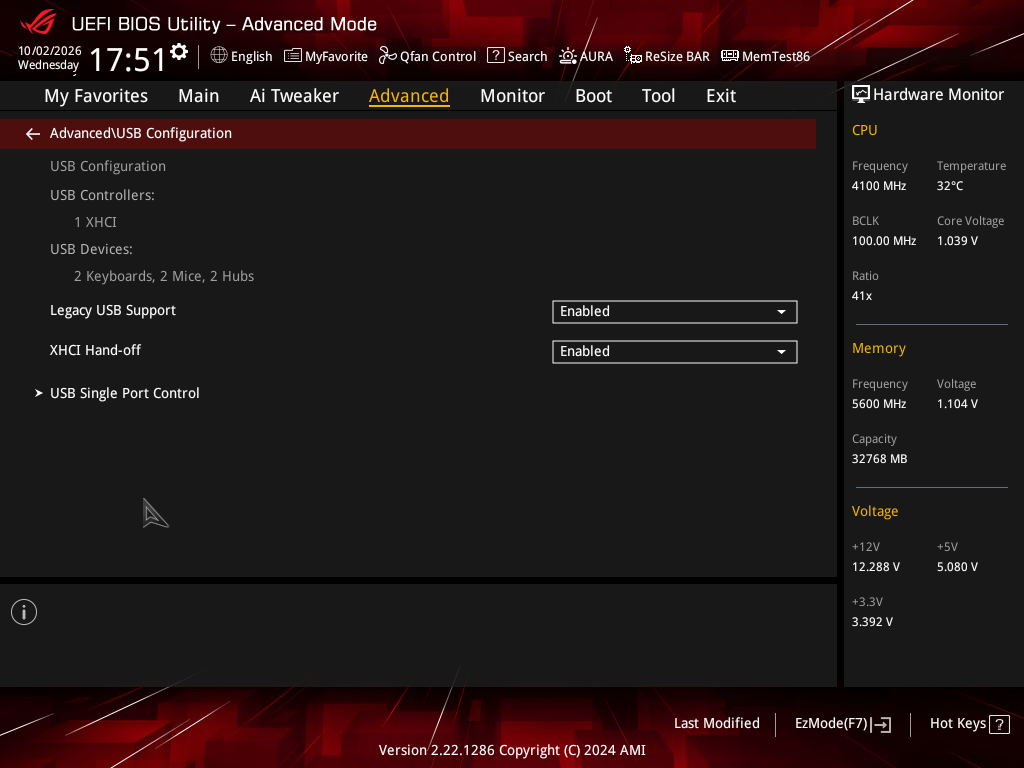

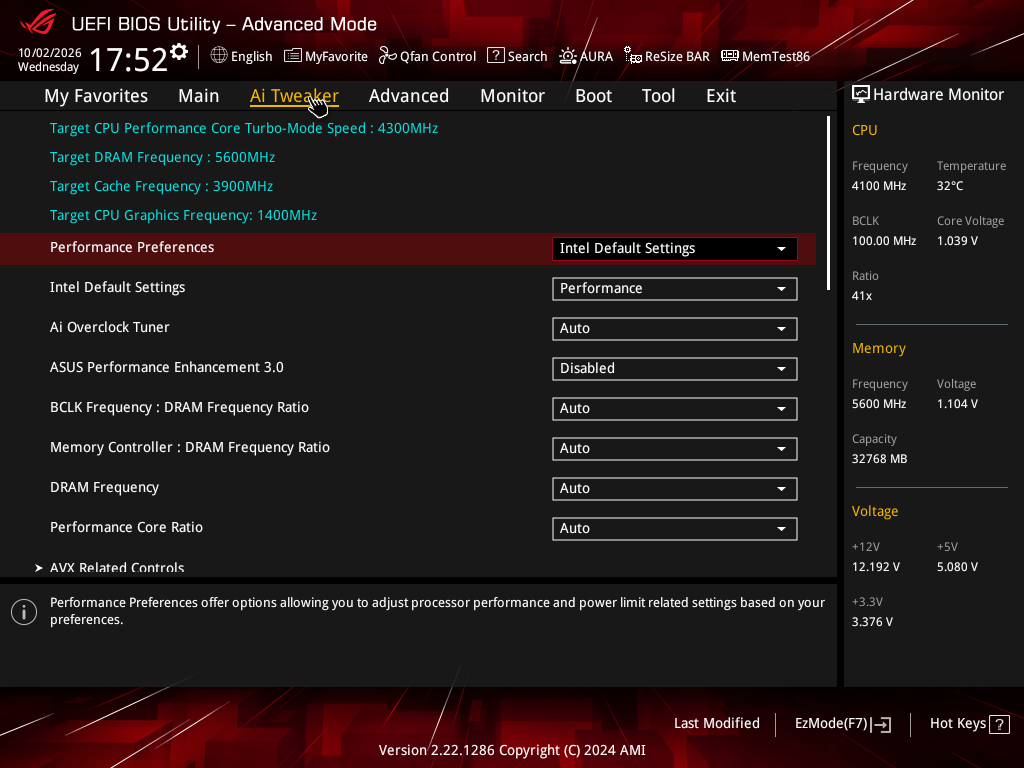

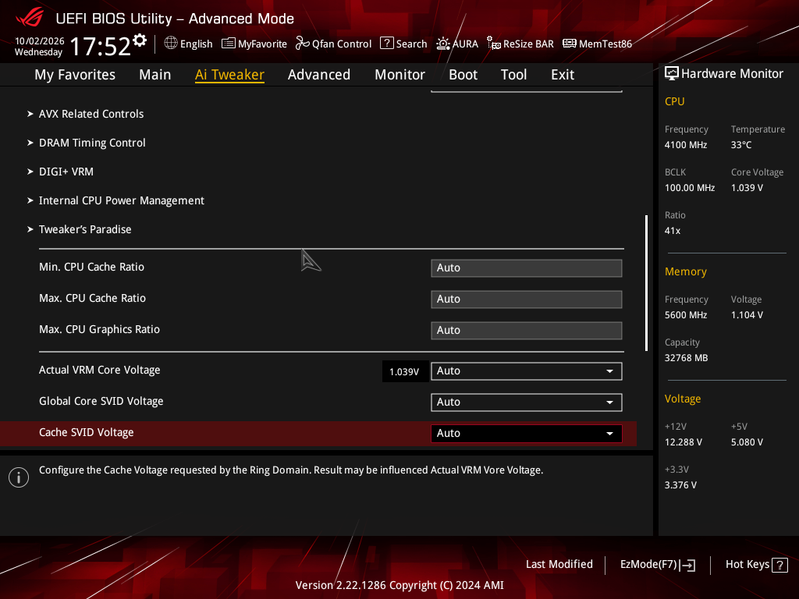

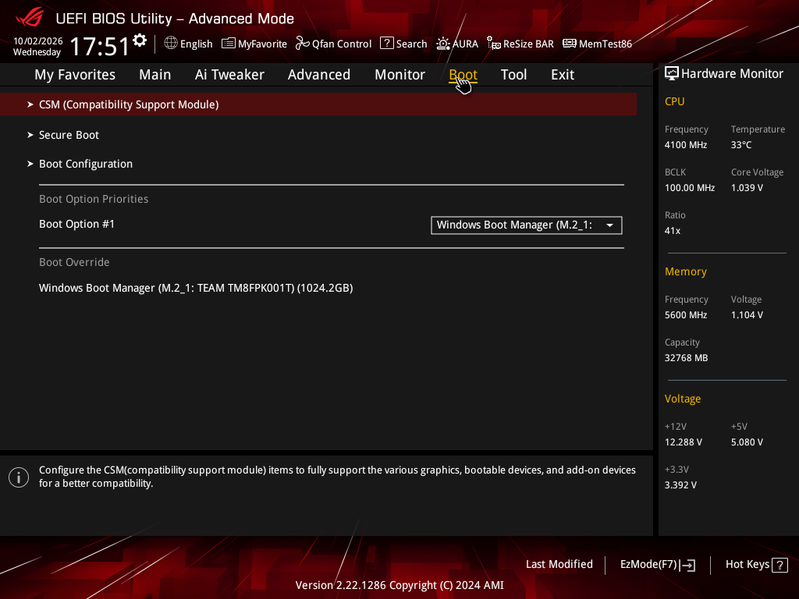

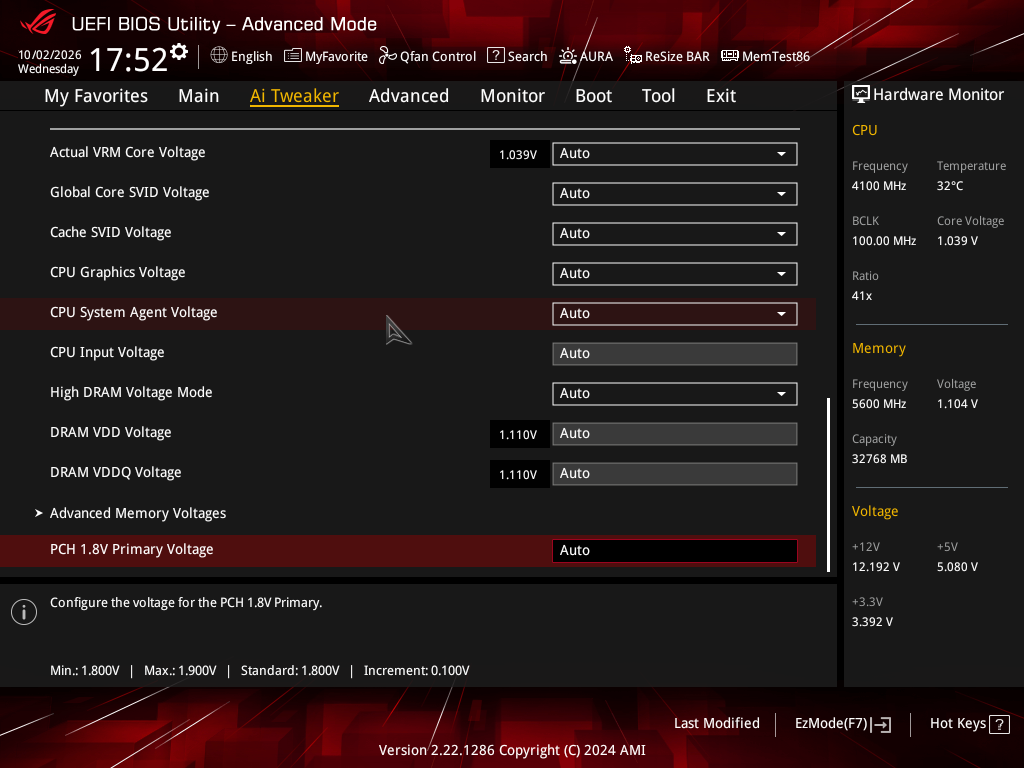

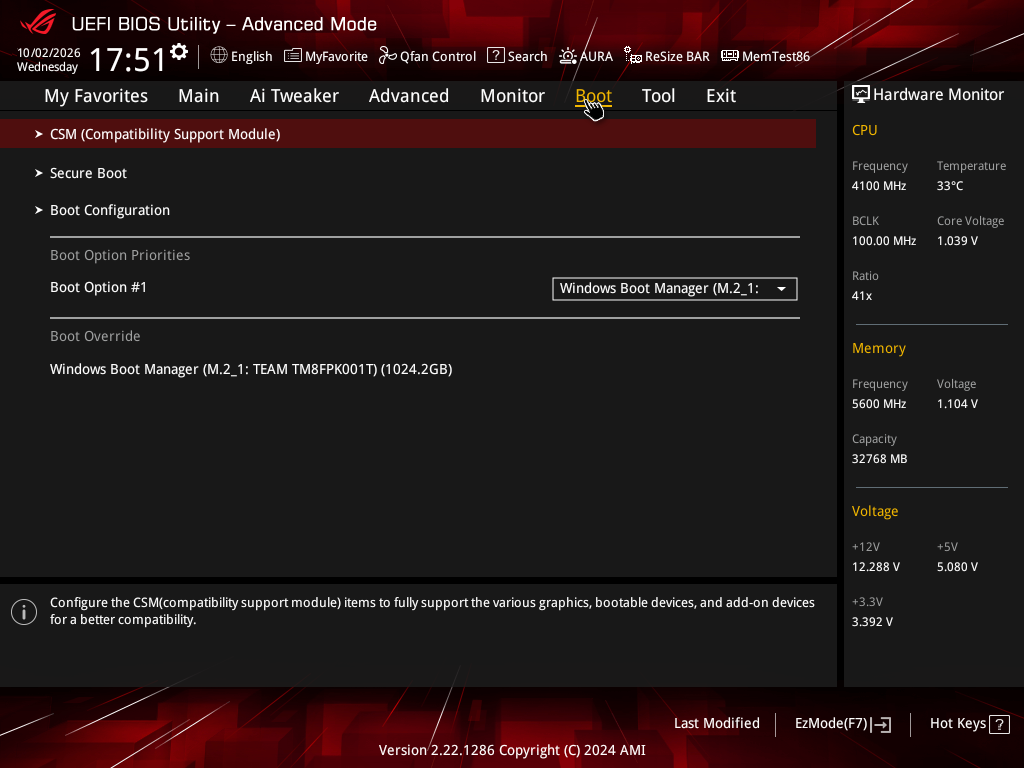

Настройки BIOS

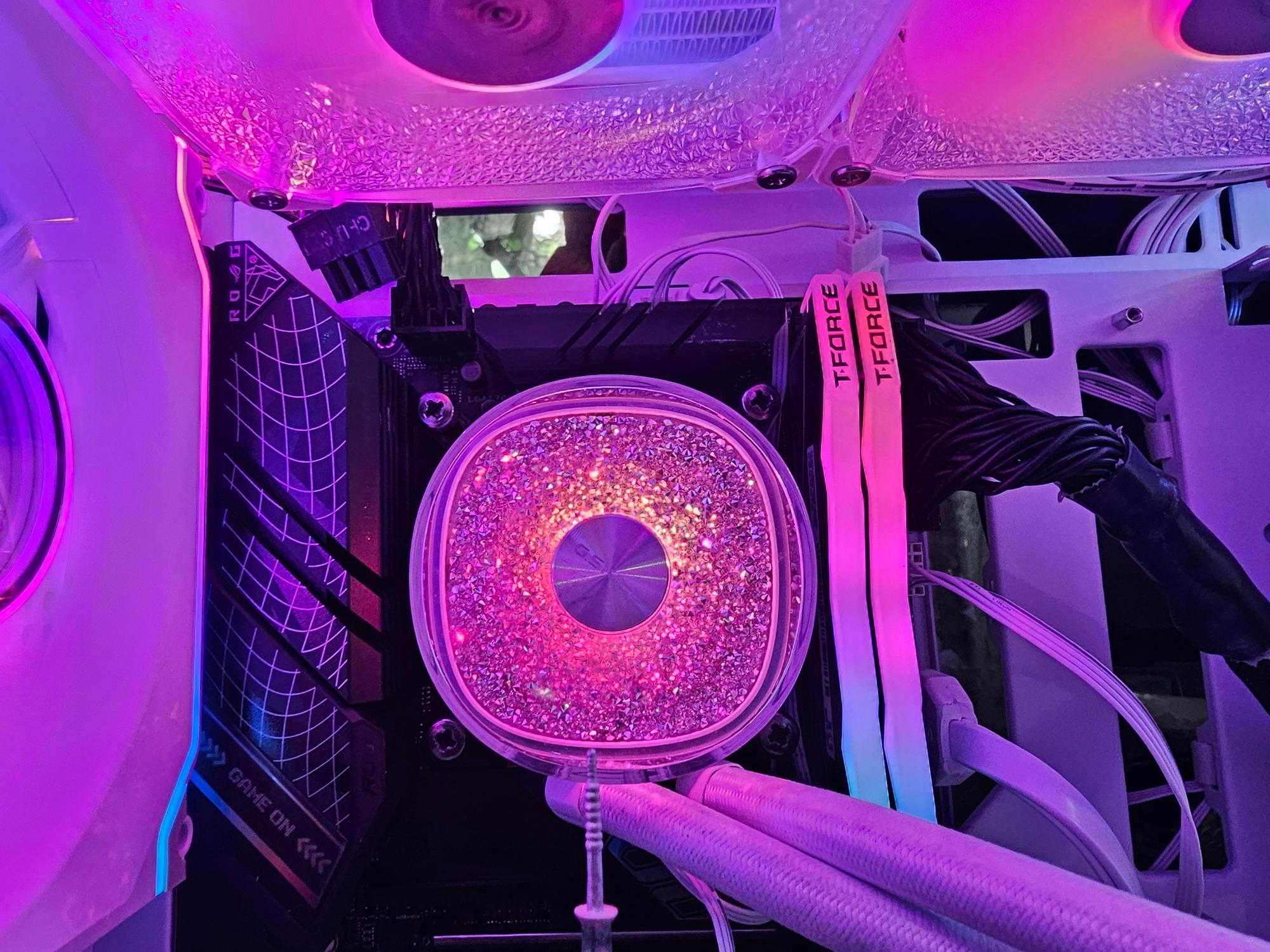

Работоспособность

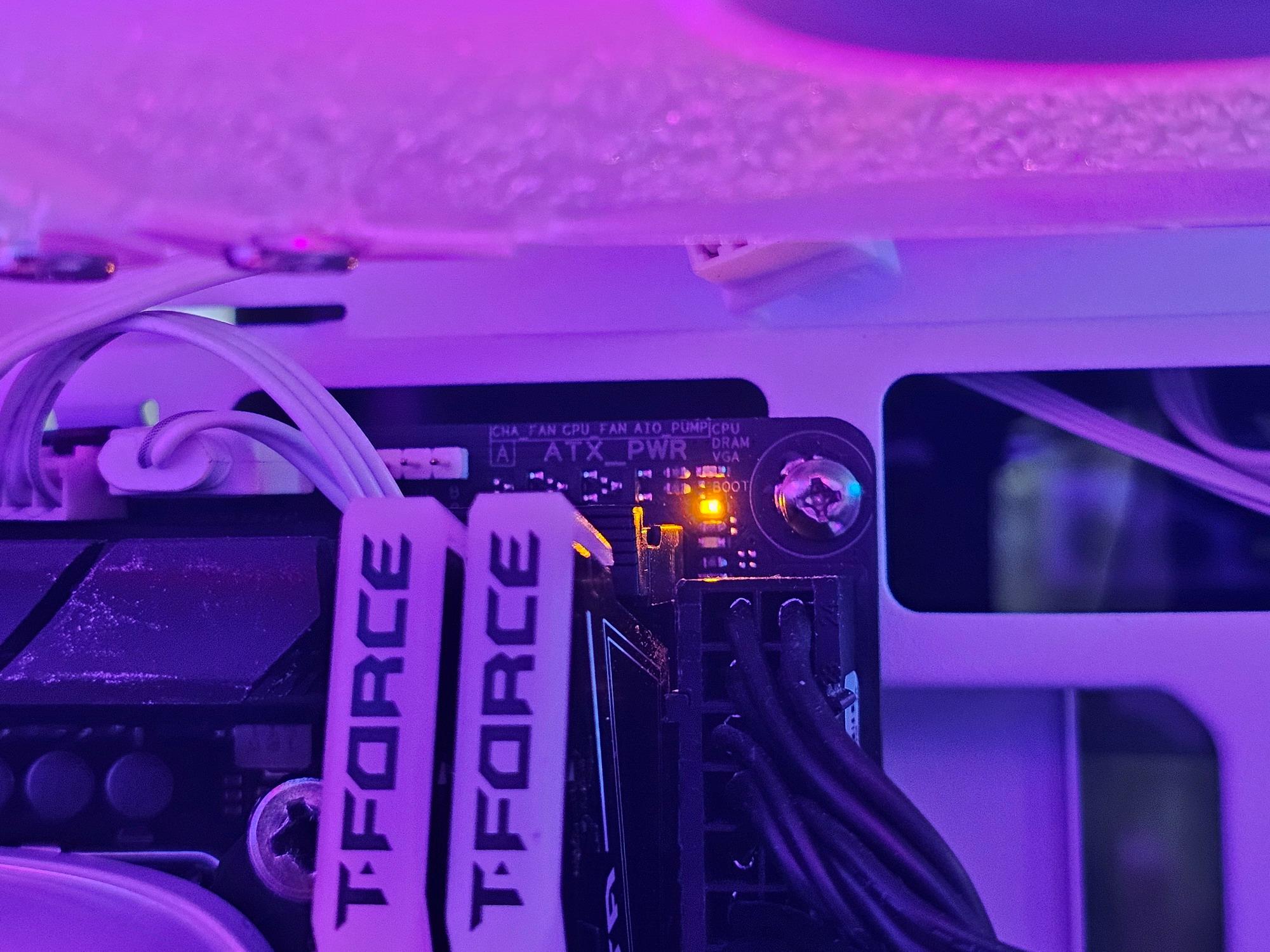

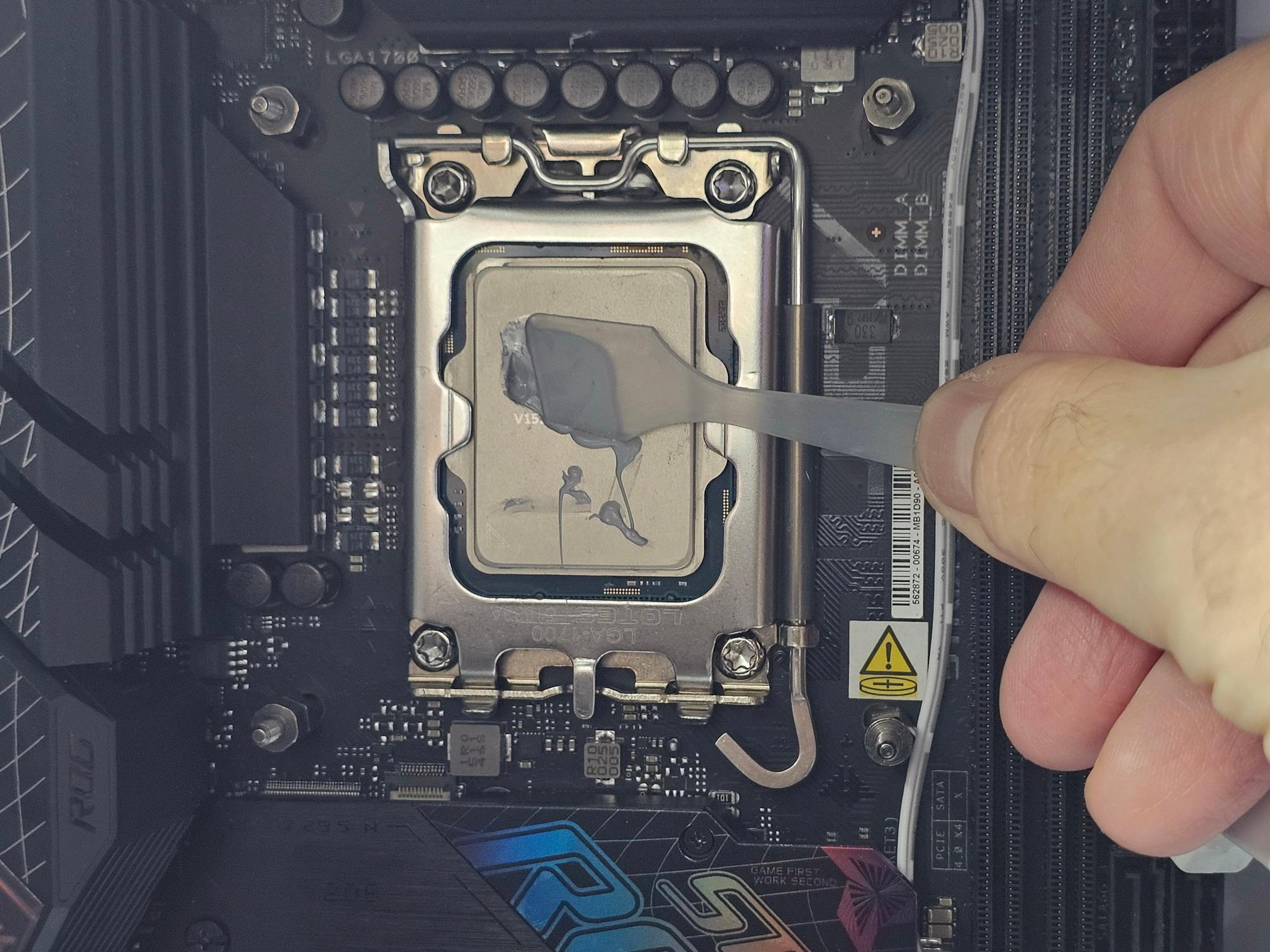

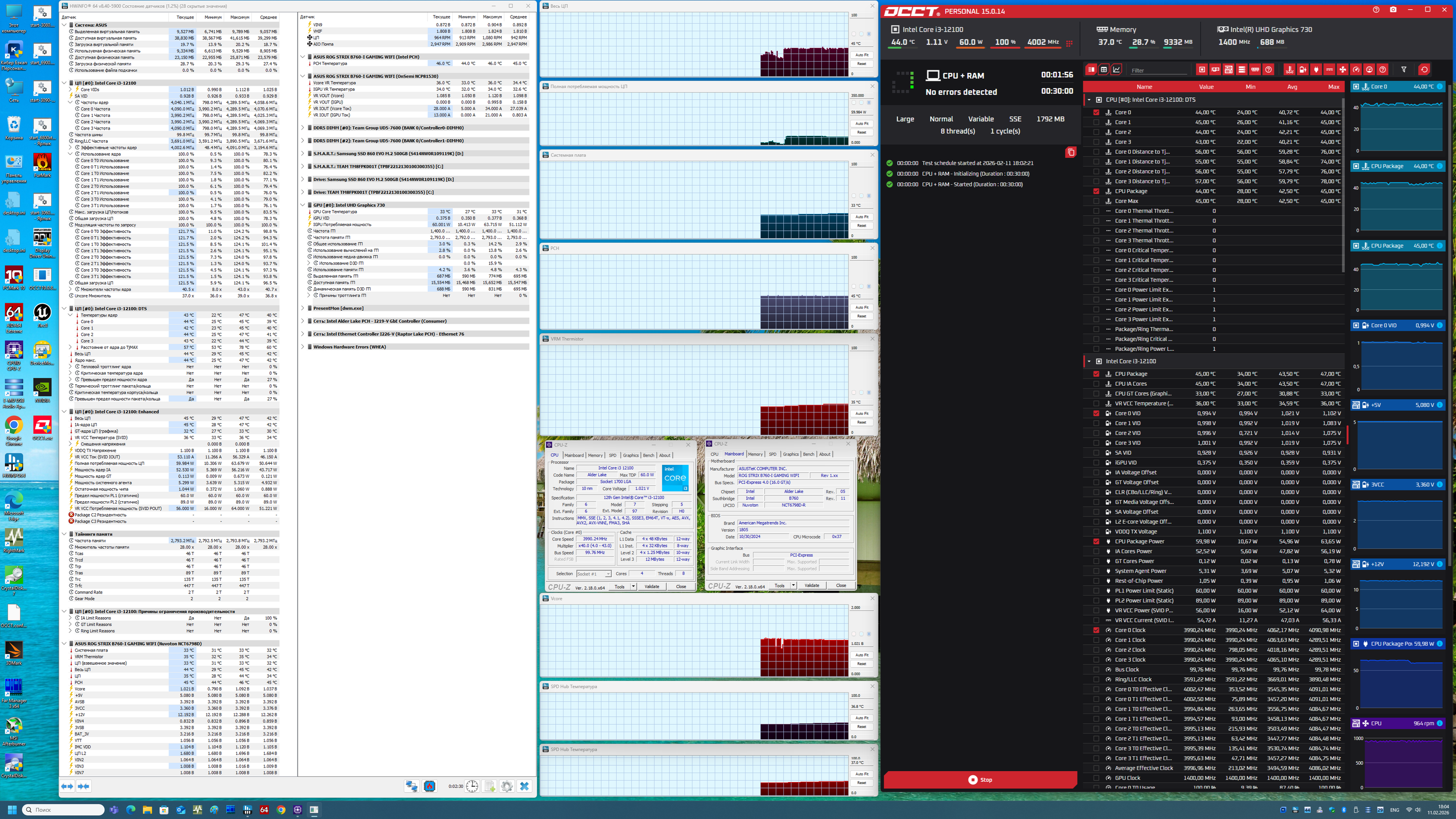

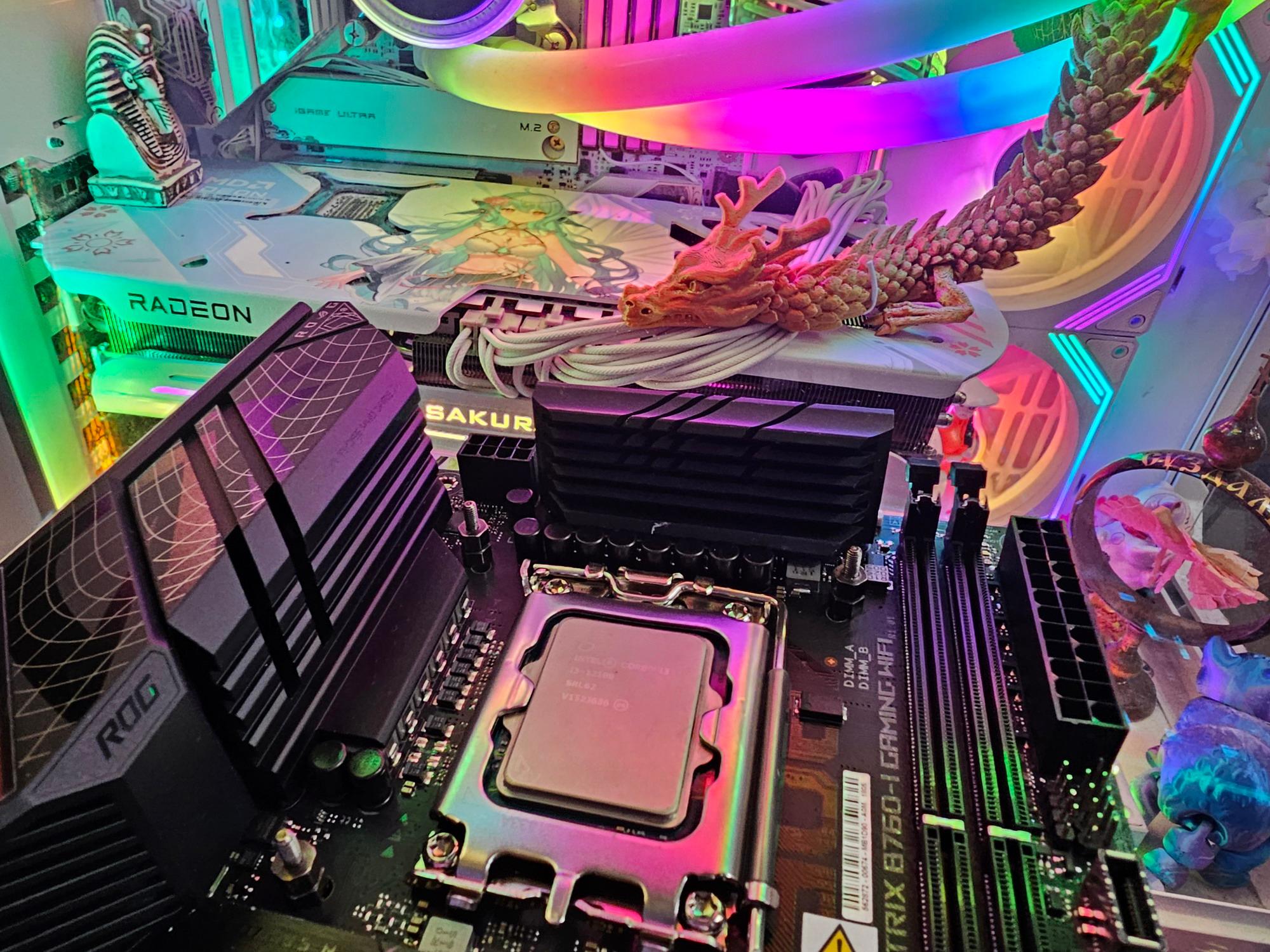

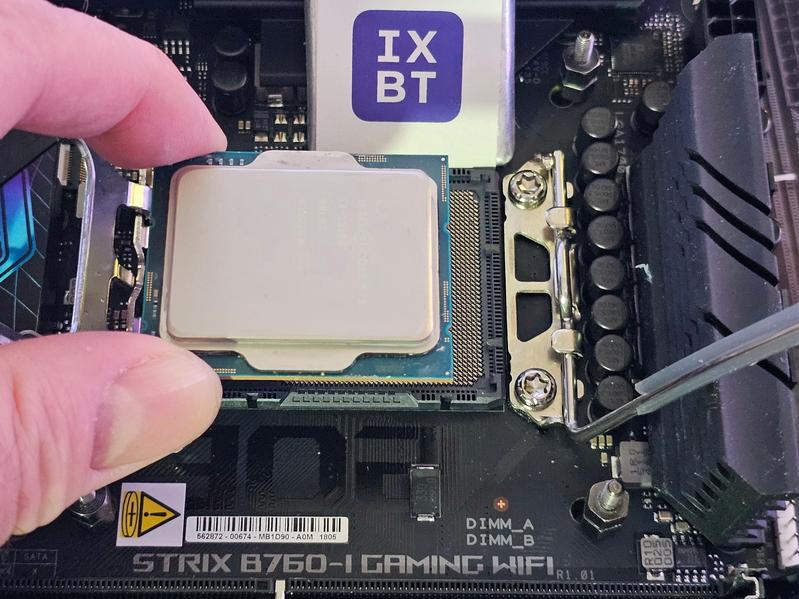

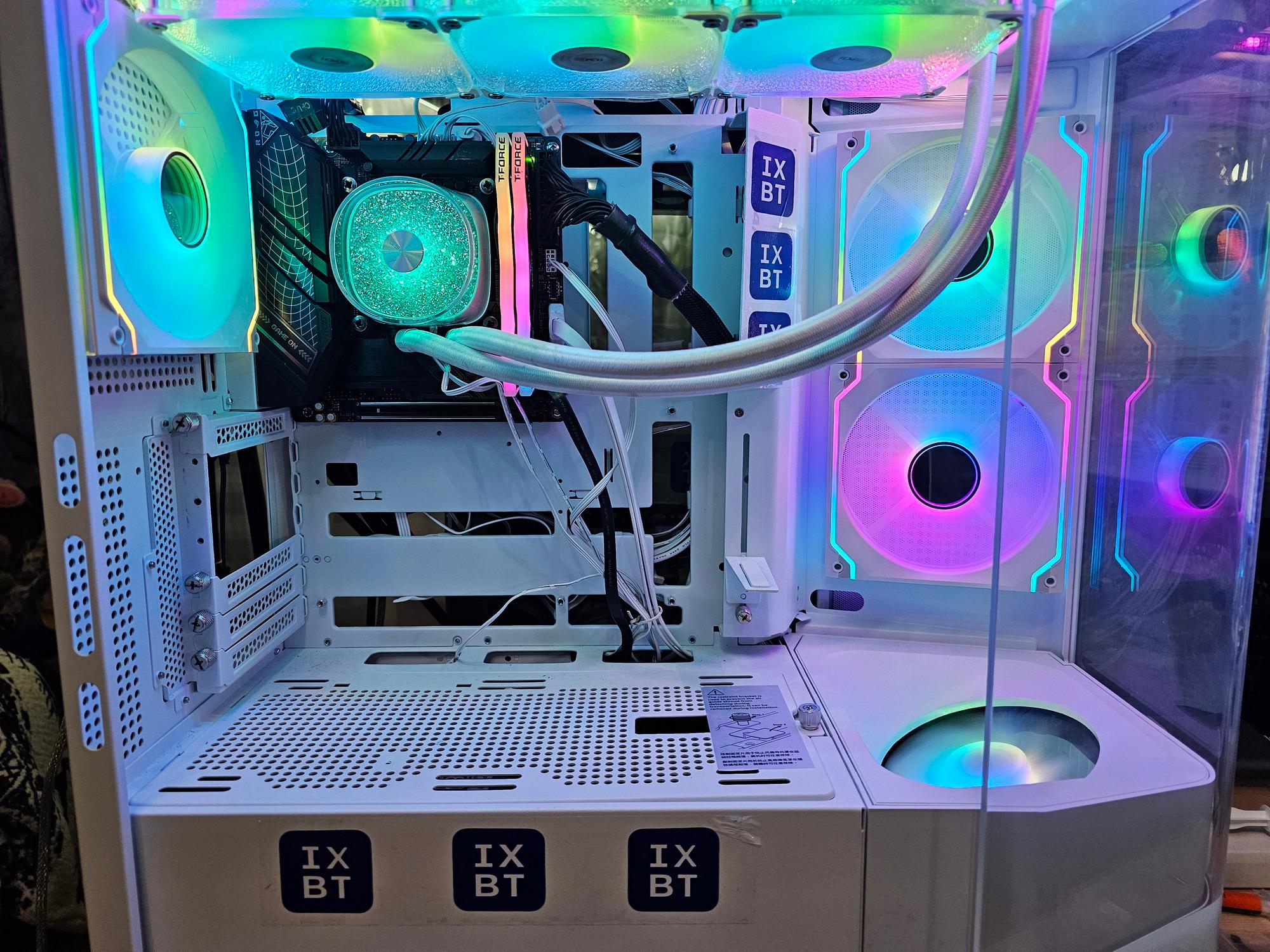

Запускаем все в режиме по умолчанию (в BIOS – профиль Intel). Затем нагружаем тестами OCCT.
В режиме авторазгона мы получили до 4,2 ГГц по 4 ядрам. Потребление процессора достигало почти 60 Вт. Отмечу, что профиль в BIOS – тот, что рекомендует Intel.
Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.
Выводы
Asus ROG Strix B760-I Gaming WiFi — материнская плата для платформы Intel LGA1700, относящаяся к серии ROG Strix и выполненная в форм-факторе Mini-ITX. По меркам сегмента, это предтоповое решение, при этом цена еще более или менее разумная — около 20 тысяч рублей на момент публикации обзора.
У платы 13 портов USB разных видов, включая 1 USB 3.2 Gen2×2 (в виде порта Type-C), 1 USB 3.2 Gen2 (в виде внутреннего порта Type-C), 6 USB 3.2 Gen1 (внутренние порты и на задней панели) и 5 USB 2.0 (также внутренние порты и на задней панели). Единственный слот PCIe х16 получает от процессора 16 линий PCIe 5.0. Из 2 слотов M.2 один расположен на лицевой стороне текстолита, подключен напрямую к процессору линиями PCIe 5.0 и имеет радиатор для SSD-накопителя, а другой находится на оборотной стороне, подключен к чипсету B760 линиями PCIe 4.0 и лишен радиатора.
Плата также имеет 4 порта SATA и 3 разъема для вентиляторов. Система питания процессора приличного уровня, но явно рассчитанная на процессоры уровня Core i3/i5. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 6E + Bluetooth 5.3. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB/RGB-устройств.
