Обзор материнской платы Asus ROG Maximus XI Apex на чипсете Intel Z390

В этом обзоре мы рассмотрим новую материнскую плату компании Asus под названием ROG Maximus XI Apex на чипсете Intel Z390. Maximus XI в названии указывает на тот факт, что плата относится к игровой серии ROG и основана на чипсете Intel Z390.

Напомним, что платы серии Apex ориентированы на энтузиастов, увлекающихся экстремальным разгоном. На платах этой серии устанавливаются мировые рекорды по разгону процессоров.

Комплектация и упаковка

Плата Asus ROG Maximus XI Apex поставляется в средней по размере коробке, оформленной в стандартном для серии ROG стиле.

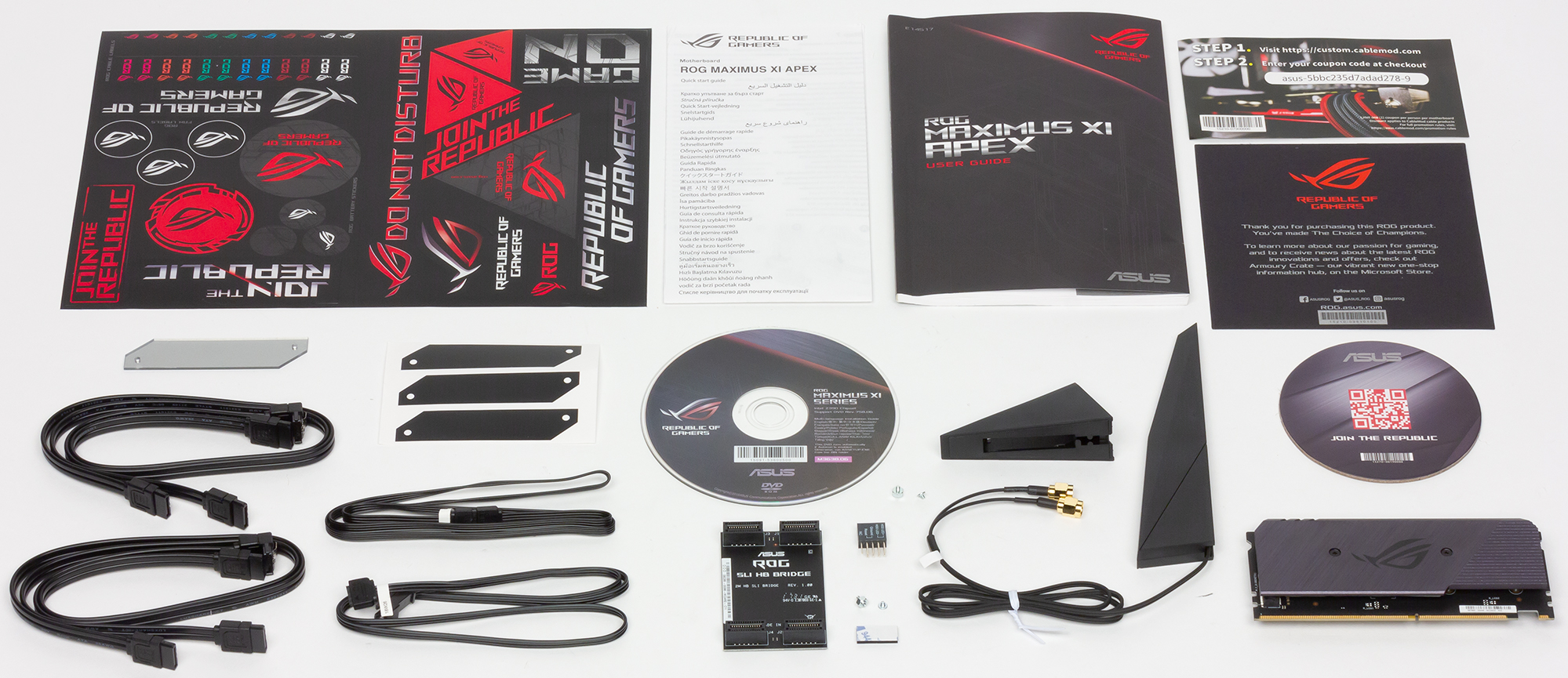

Комплект поставки включает четыре SATA-кабеля (все разъемы с защелками, два кабеля с угловым разъемом с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, мостик SLI на две видеокарты, антенну встроенного Wi-Fi-модуля, два кабеля-переходника для подключения светодиодных лент, плату ROG DIMM.2 на два M.2-накопителя и, конечно же, различные стикеры в большом изобилии.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Maximus XI Apex приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го и 9-го поколения
Процессорный разъем LGA1151
Чипсет Intel Z390
Память 2 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V
1 × Intel Wireless-AC 9560 (Intel CNVi) 802.11a/b/g/n/ac + Bluetooth 5.0
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x1
1 × ROG DIMM.2 (2 × M.2)
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 3 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 вертикального типа
10 × USB 3.0
4 × USB 2.0
Разъемы на задней панели 1 × USB 3.1 (Type-C)
3 × USB 3.1 (Type-A)
6 × USB 3.0
1 × RJ-45
2 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
2 разъема для подключения антенны
Внутренние разъемы 24-контактный разъем питания ATX
2 8-контактных разъема питания ATX 12 В
6 × SATA 6 Гбит/с
1 × ROG DIMM.2
11 разъемов для подключения 4-контактных вентиляторов и СВО
1 вертикальный разъем для подключения фронтальных портов USB 3.1
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения термодатчика
1 разъем для подключения неадресуемой RGB-ленты
1 разъем для подключения адресуемой RGB-ленты
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

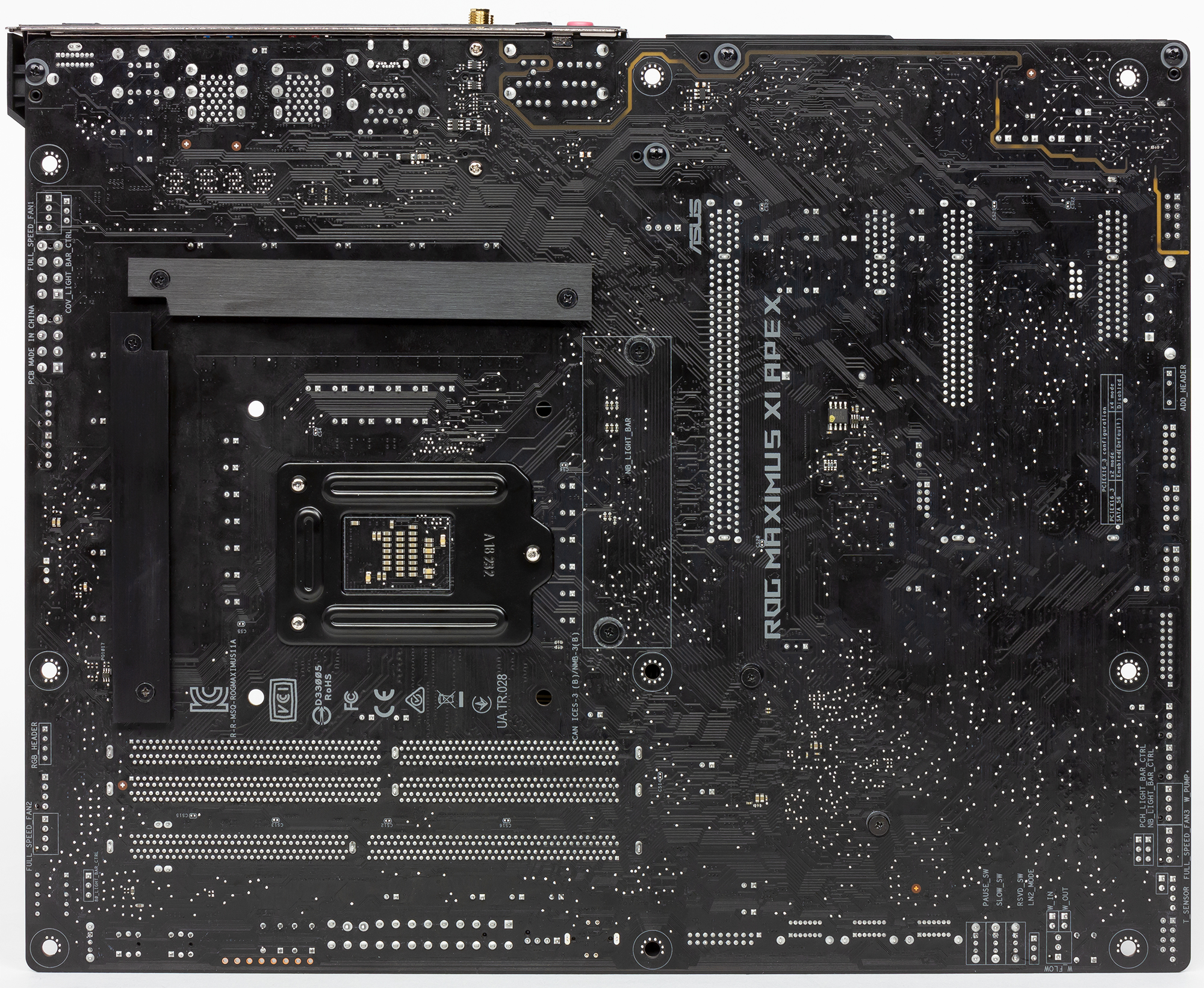

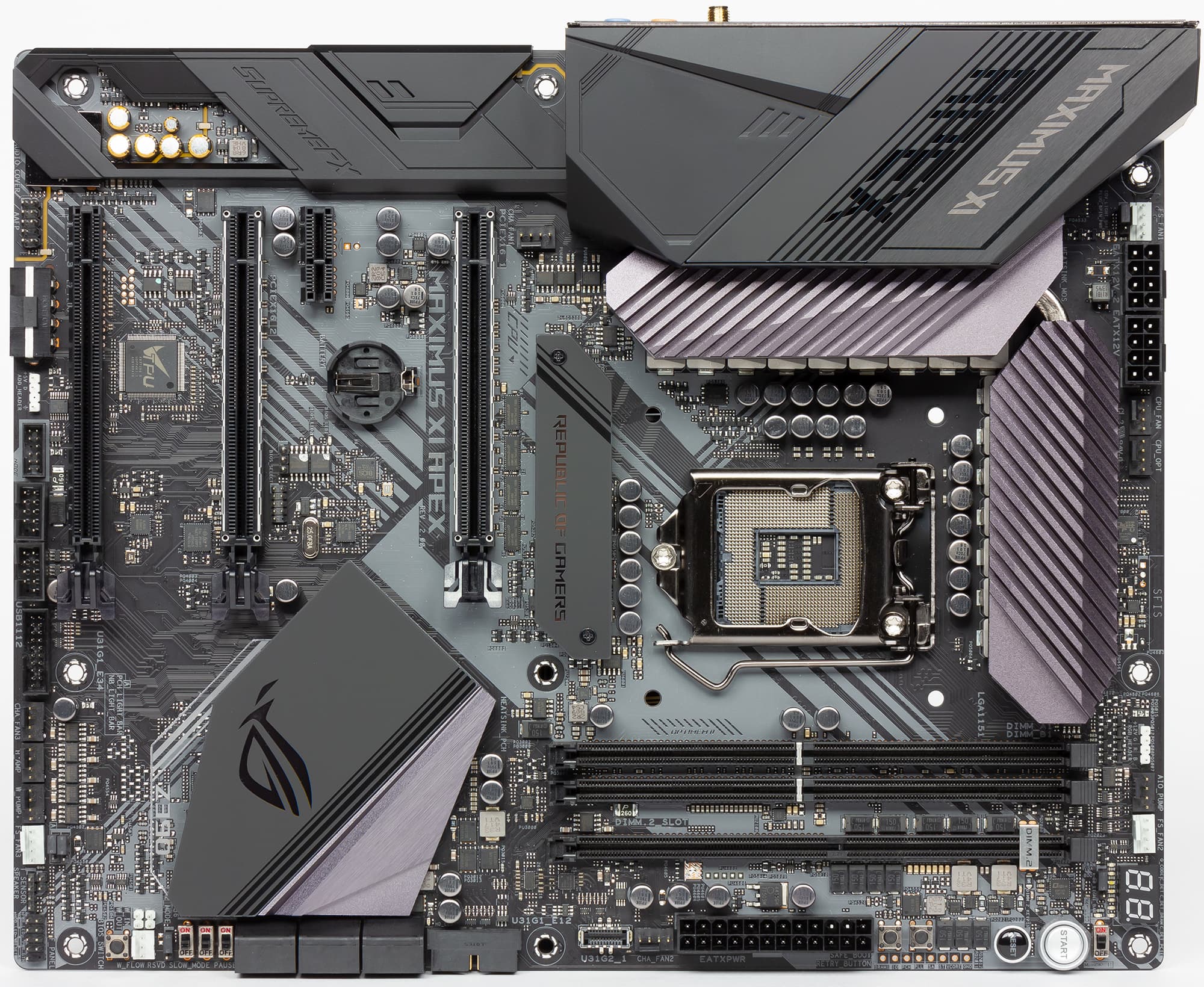

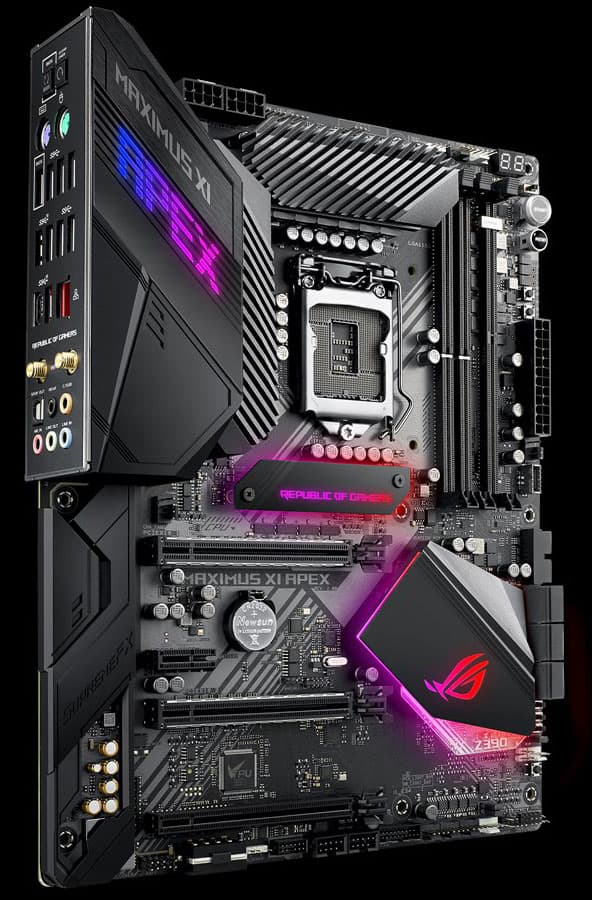

Плата Asus ROG Maximus XI Apex выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено девять стандартных отверстий.

Чипсет и процессорный разъем

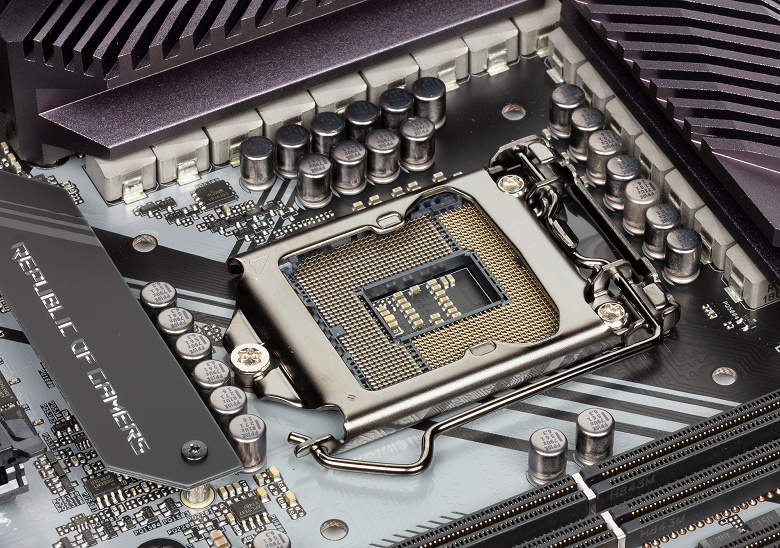

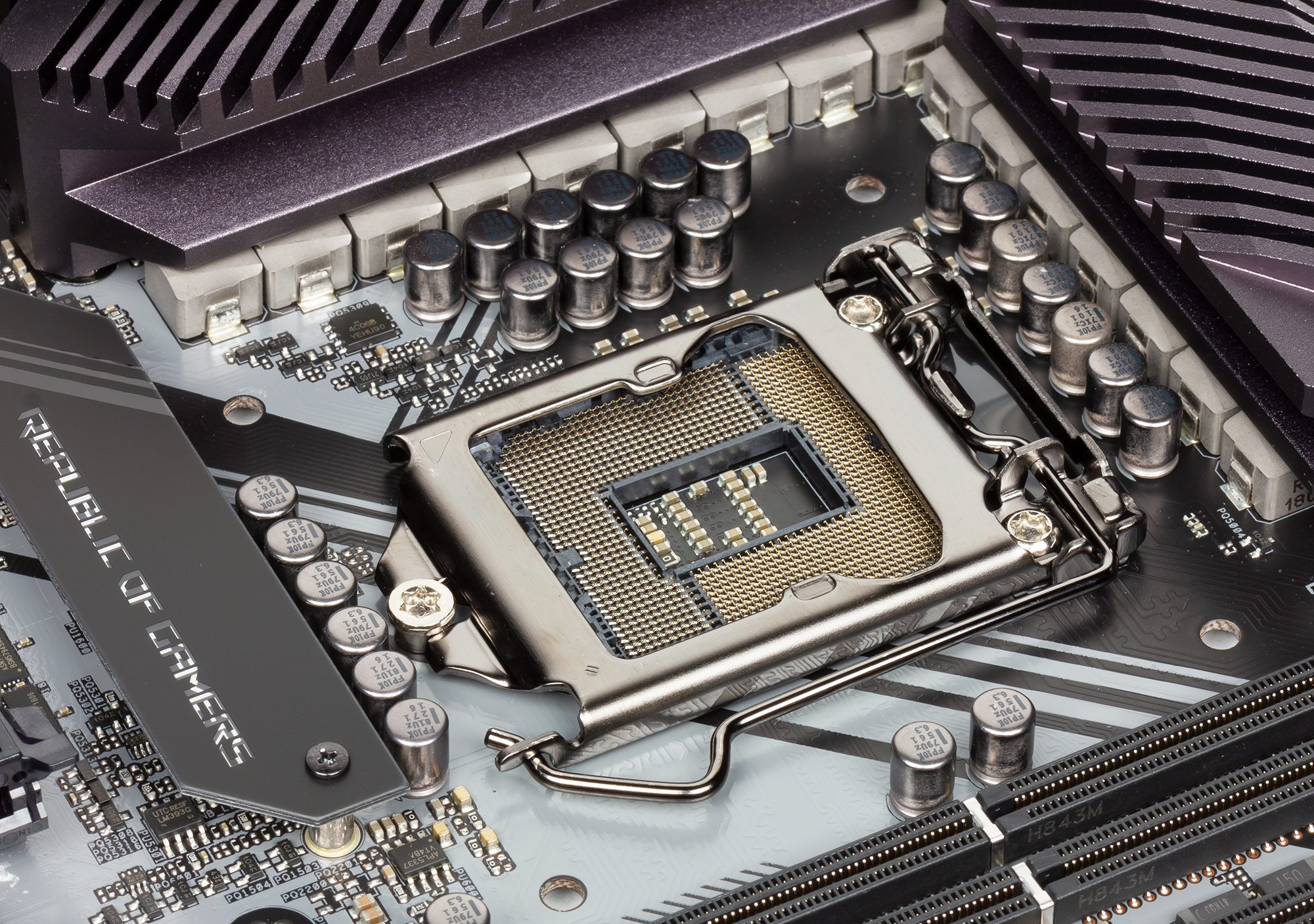

Плата Asus ROG Maximus XI Apex основана на чипсете Intel Z390 и поддерживает процессоры Intel Core 8-го поколения и новые процессоры Intel Core 9-го поколения с разъемом LGA1151.

Память

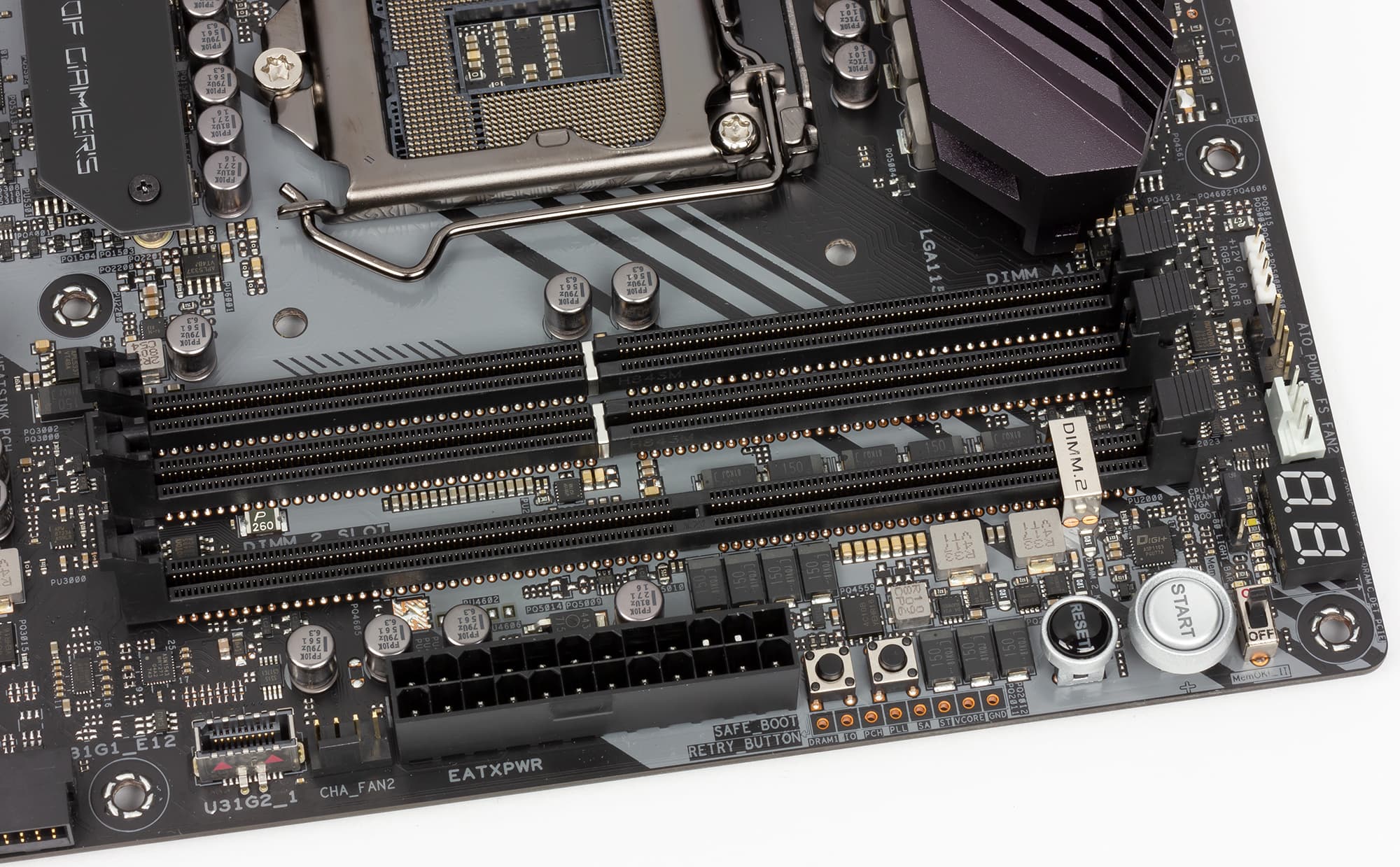

Для установки модулей памяти на плате предусмотрено только два DIMM-слота. Вообще, полноформатные платы на чипсете Intel Z390 обычно имеют по четыре слота для памяти, а уменьшенное вдвое их количество (по одному слоту на канал памяти) — это фирменная особенность плат серии Apex. Дело в том, что эти платы ориентированы на экстремальный разгон, а при разгоне никто не устанавливает по два модуля памяти на канал — это только мешает достижению рекордов.

Однако плата Apex поддерживает модули памяти удвоенной емкости, поэтому максимально в нее можно установить 64 ГБ памяти DDR4 (при использовании модулей емкостью по 32 ГБ).

Слоты расширения, разъем DIMM.2

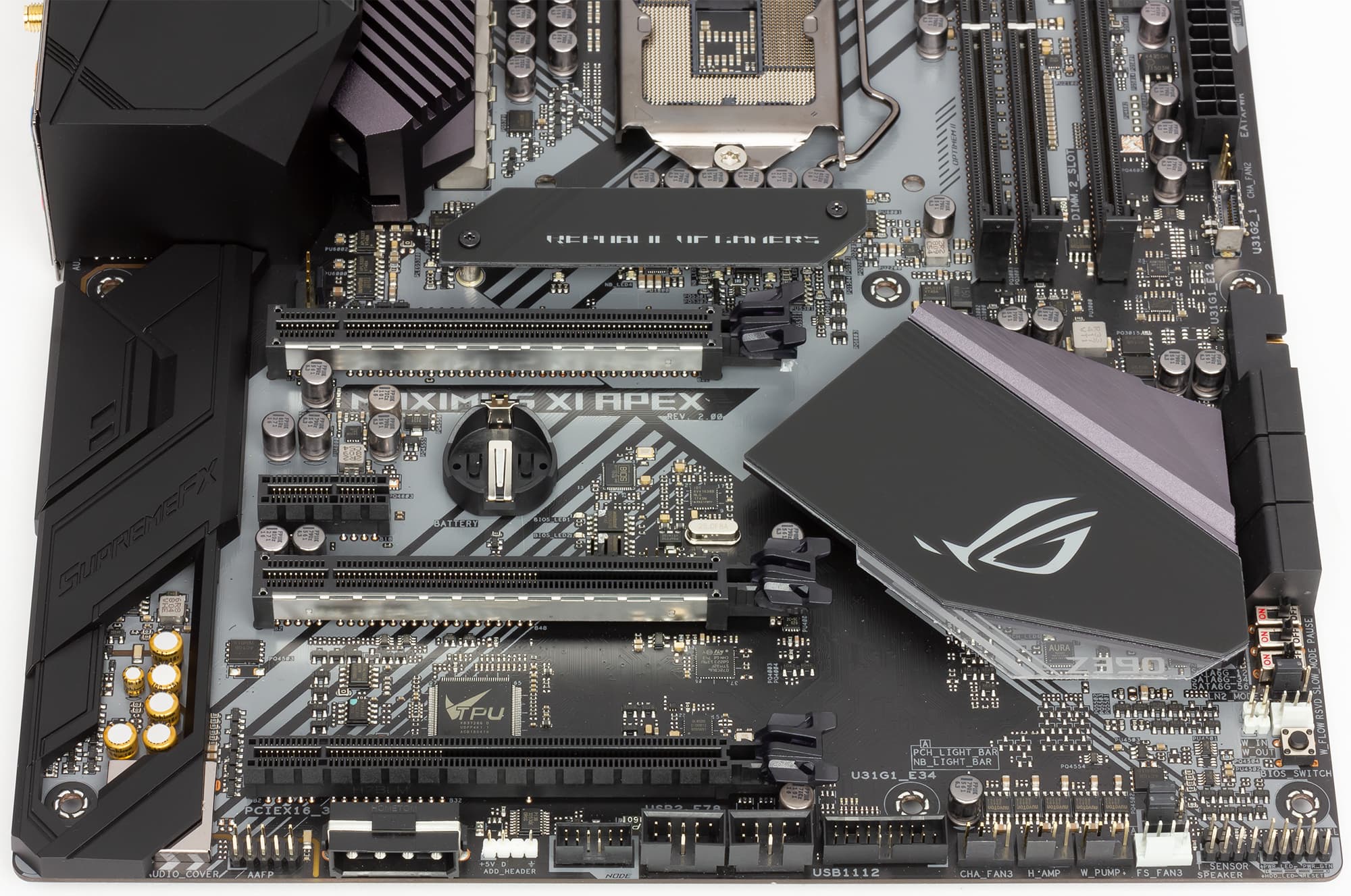

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Maximus XI Apex имеется три слота с форм-фактором PCI Express x16, один слот PCI Express 3.0 x1 и фирменный слот ROG DIMM.2.

Первые два слота (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе 16 процессорных линий PCIe 3.0. Первый слот переключаемый и может работать на скоростях x16/x8, то есть это слот PCI Express 3.0 x16/x8. Для переключения режимов работы этого слота используются четыре мультиплексора/демультиплексора линий PCIe 3.0 ASMedia ASM1480. Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8, то есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16. Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/–, либо x8/x8. Если задействуется только первый слот, то он будет работать на скорости x16, если же используются оба слота, то они работают на скорости x8.

Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Этот слот реализован на базе четырех чипсетных линий PCIe 3.0.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Слот PCI Express 3.0 x1 также реализован через чипсет Intel Z390.

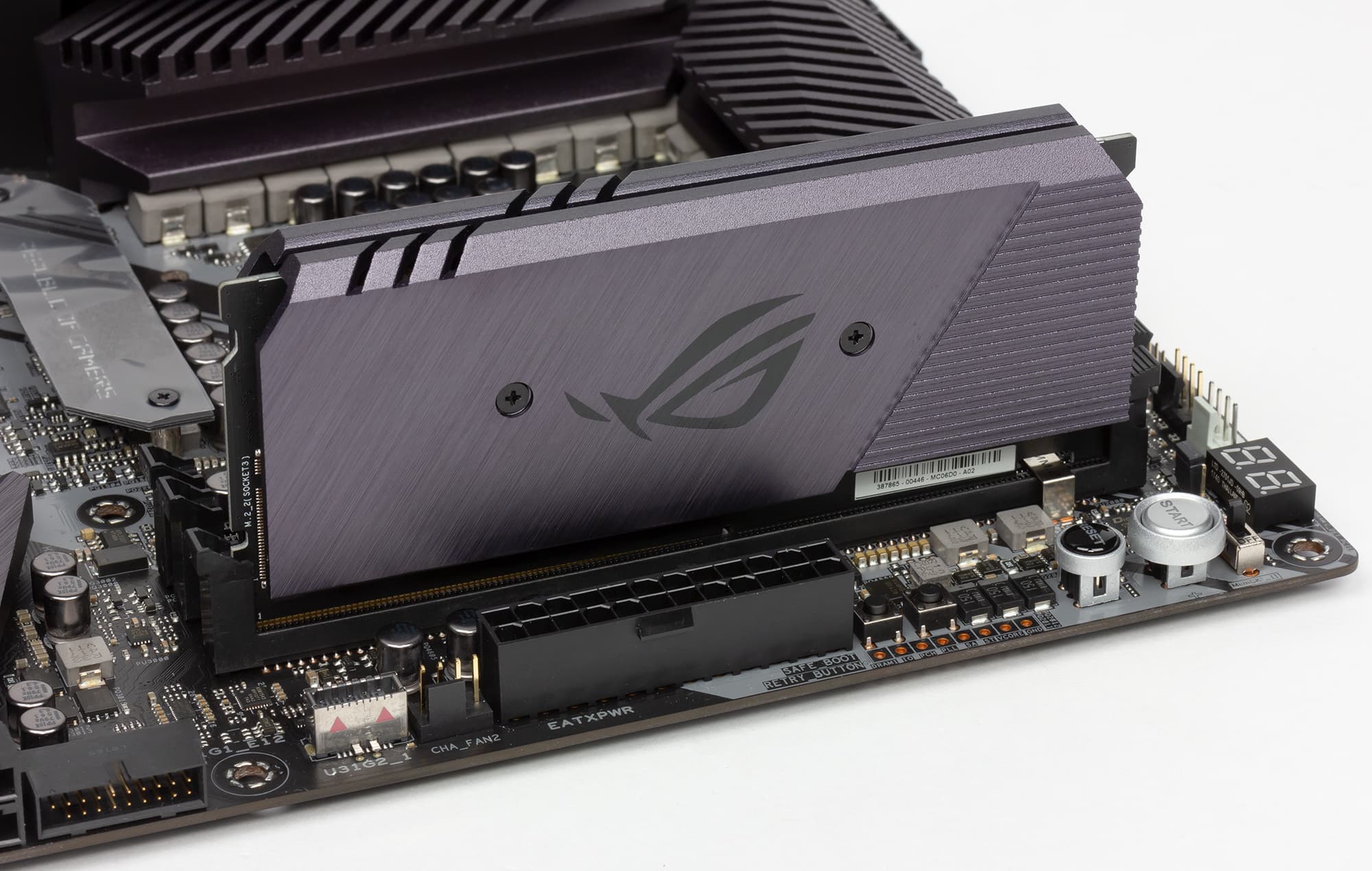

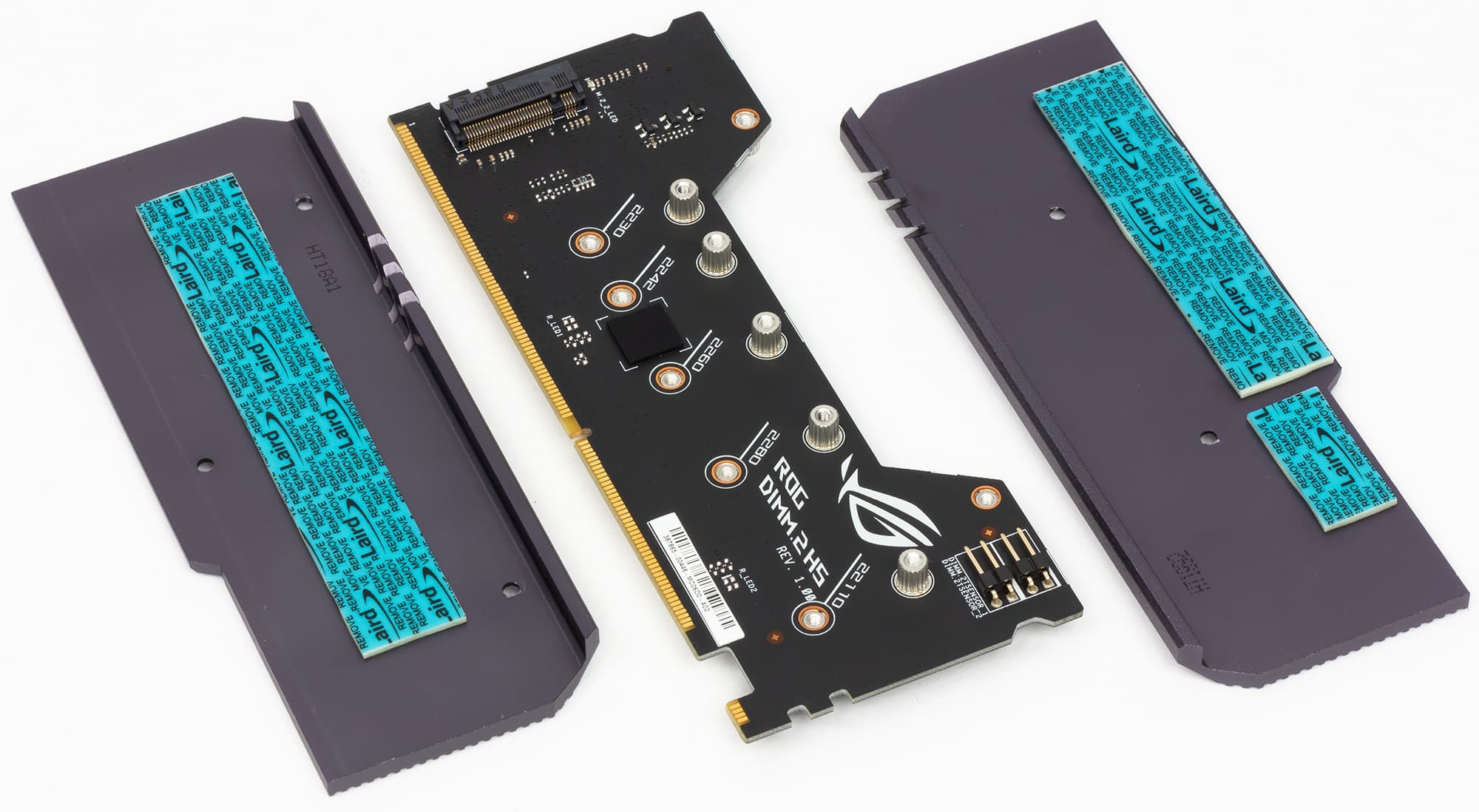

Кроме слотов PCI Express, на плате имеется фирменный слот ROG DIMM.2, а в комплекте поставляется карта ROG DIMM.2, устанавливаемая в этот слот. Данная карта имеет два разъема M.2, которые предназначены для SSD-накопителей с типоразмером 2230/2242/2260/2280/22110. Один разъем (M.2_1) поддерживает накопители с интерфейсом PCIe 3.0 x4 и SATA, а другой (M.2_2) — только накопители с интерфейсом PCIe 3.0 x4.

Слот DIMM.2 реализован через чипсет Intel Z390.

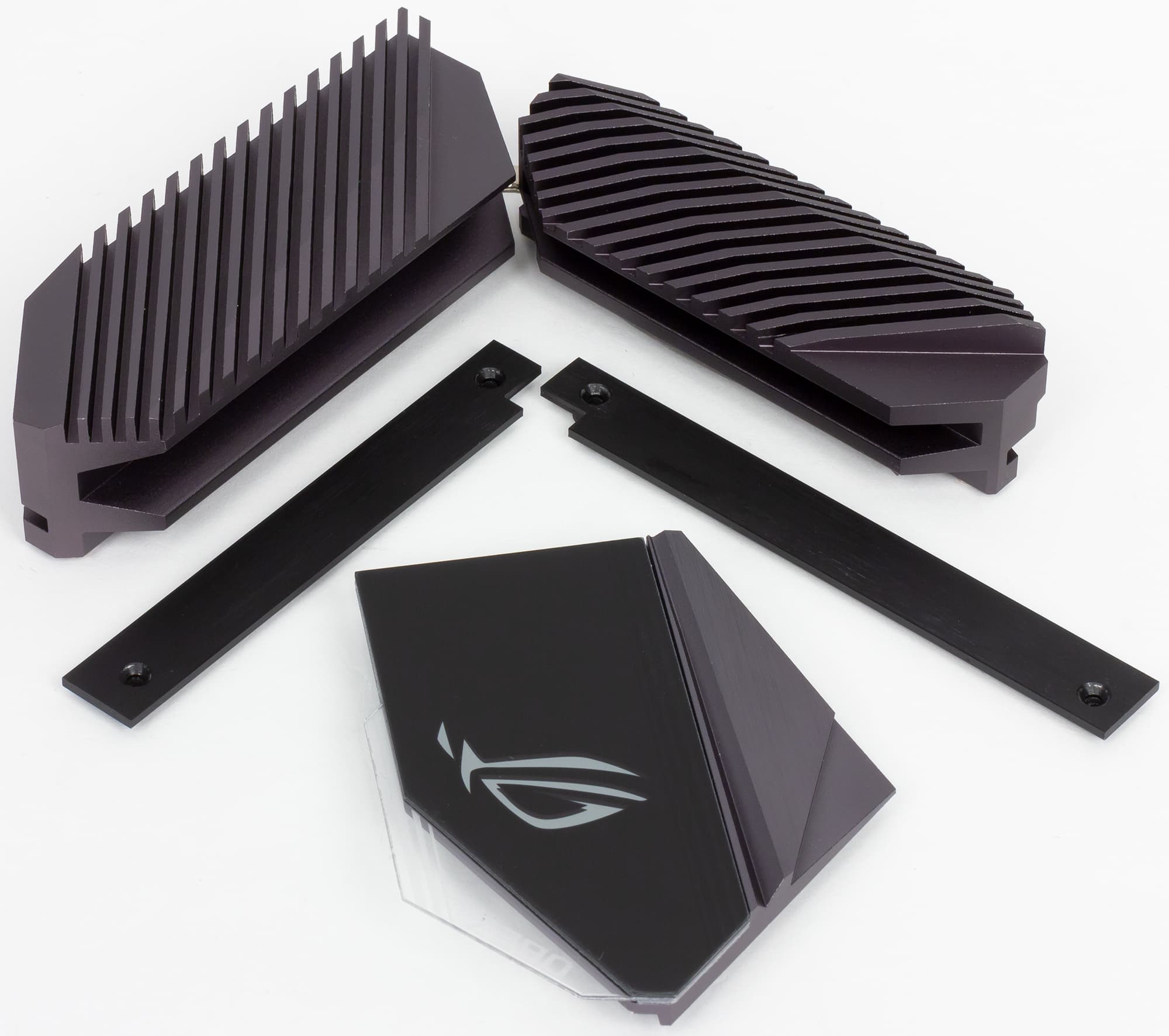

Для накопителей, устанавливаемых в разъемы M.2 на карте ROG DIMM.2, предусмотрены радиаторы.

SATA-порты

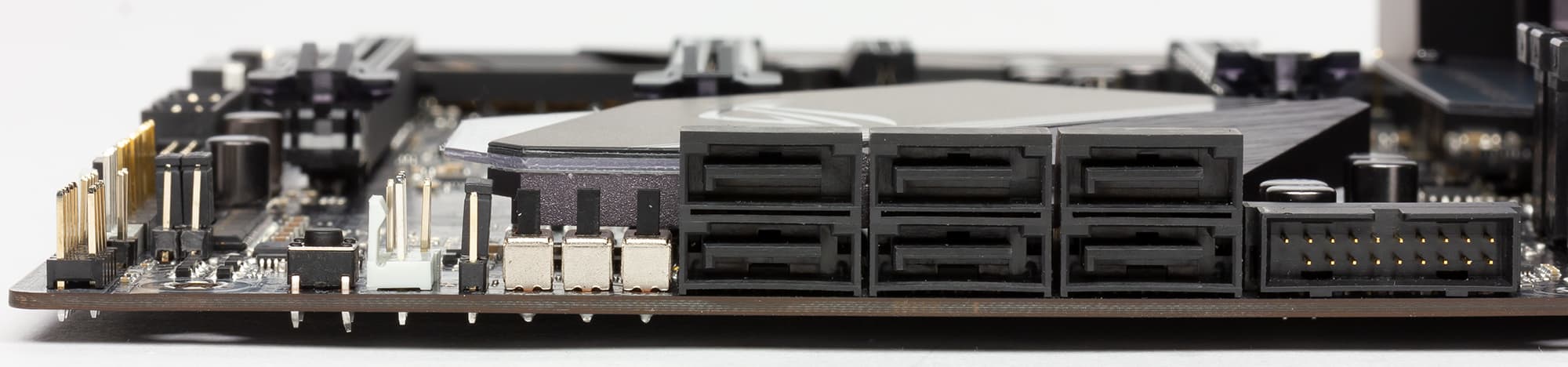

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z390 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено десять портов USB 3.0, четыре порта USB 2.0 и пять портов USB 3.1.

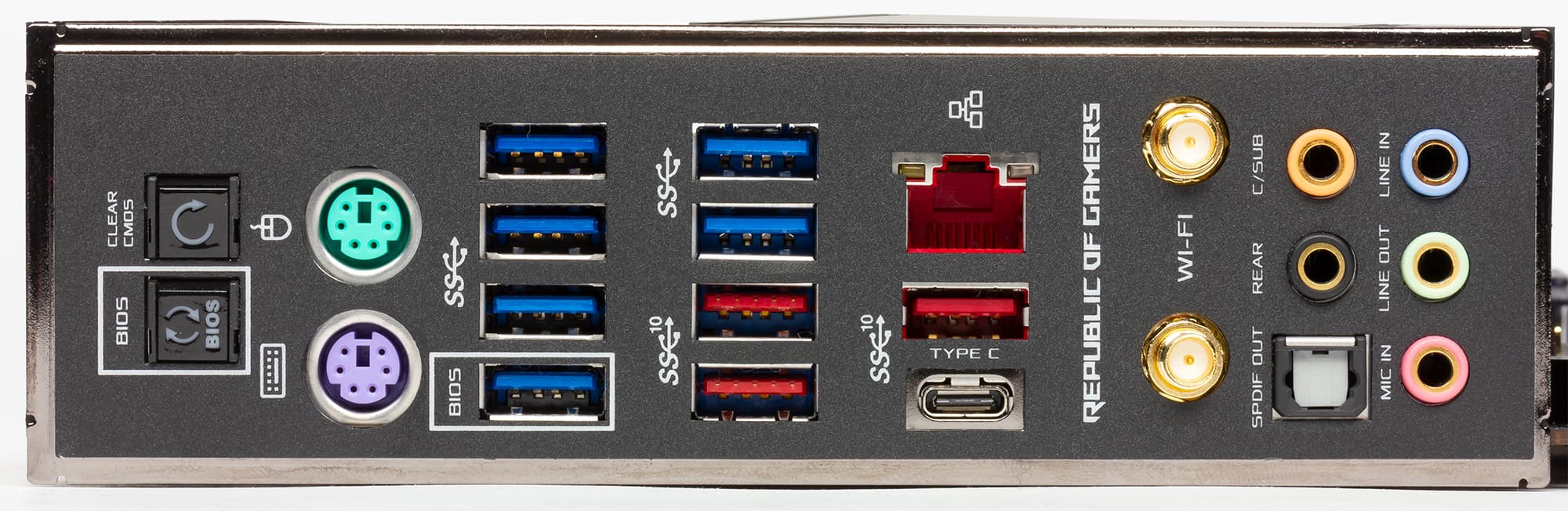

Шесть портов USB 3.0 и четыре порта USB 3.1 выведены на заднюю панель платы. Среди портов USB 3.1 три имеют разъем Type-A, а один — разъем Type-C.

Для подключения еще четырех четырех портов USB 3.0 и четырех портов USB 2.0 на плате имеется две колодки разъемов для портов USB 2.0 (по два порта на колодку) и две колодки портов USB 3.0. Кроме того, на плате есть разъем вертикального типа для подключения фронтального порта USB 3.1 (Type-С).

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Maximus XI Apex имеется традиционный гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

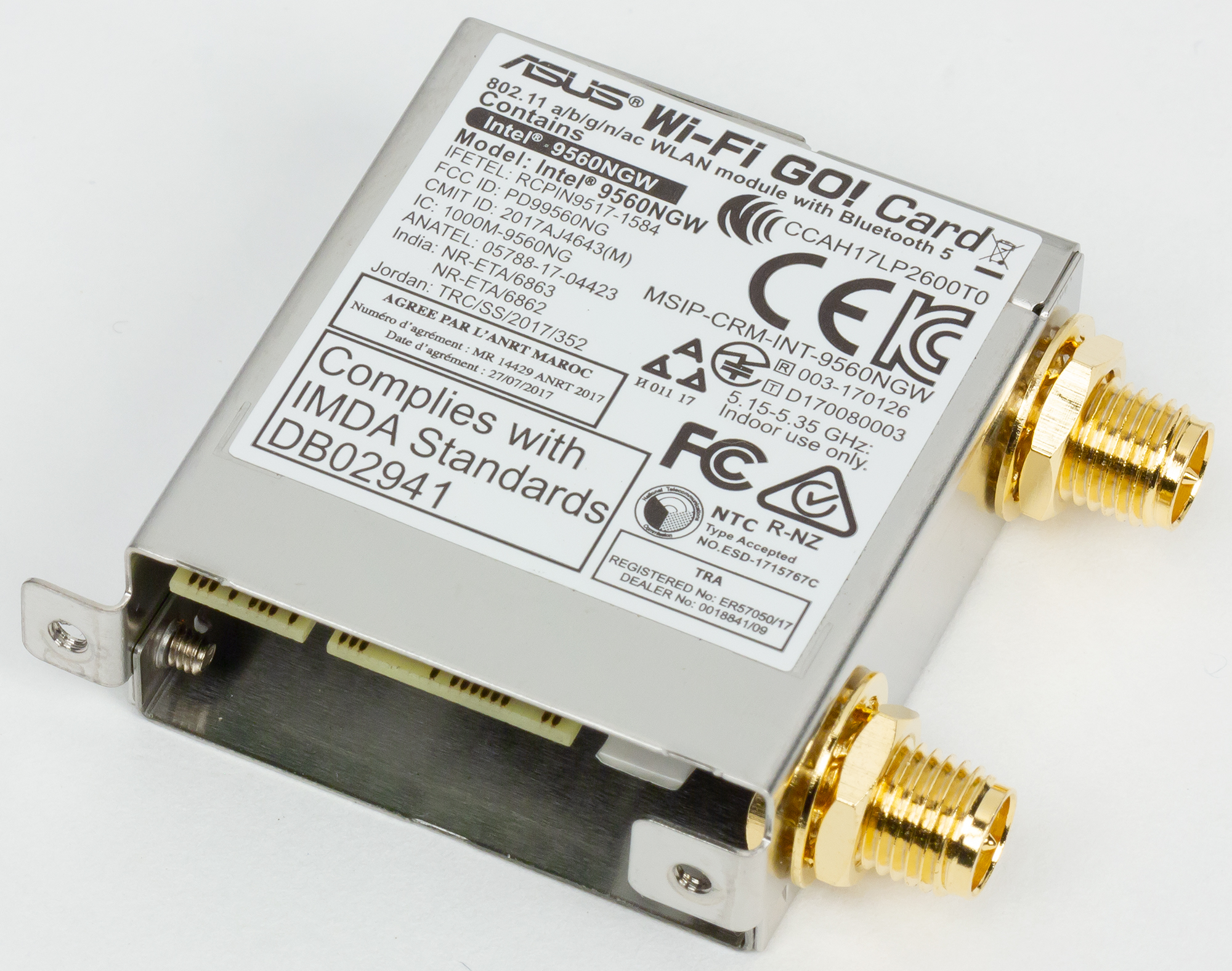

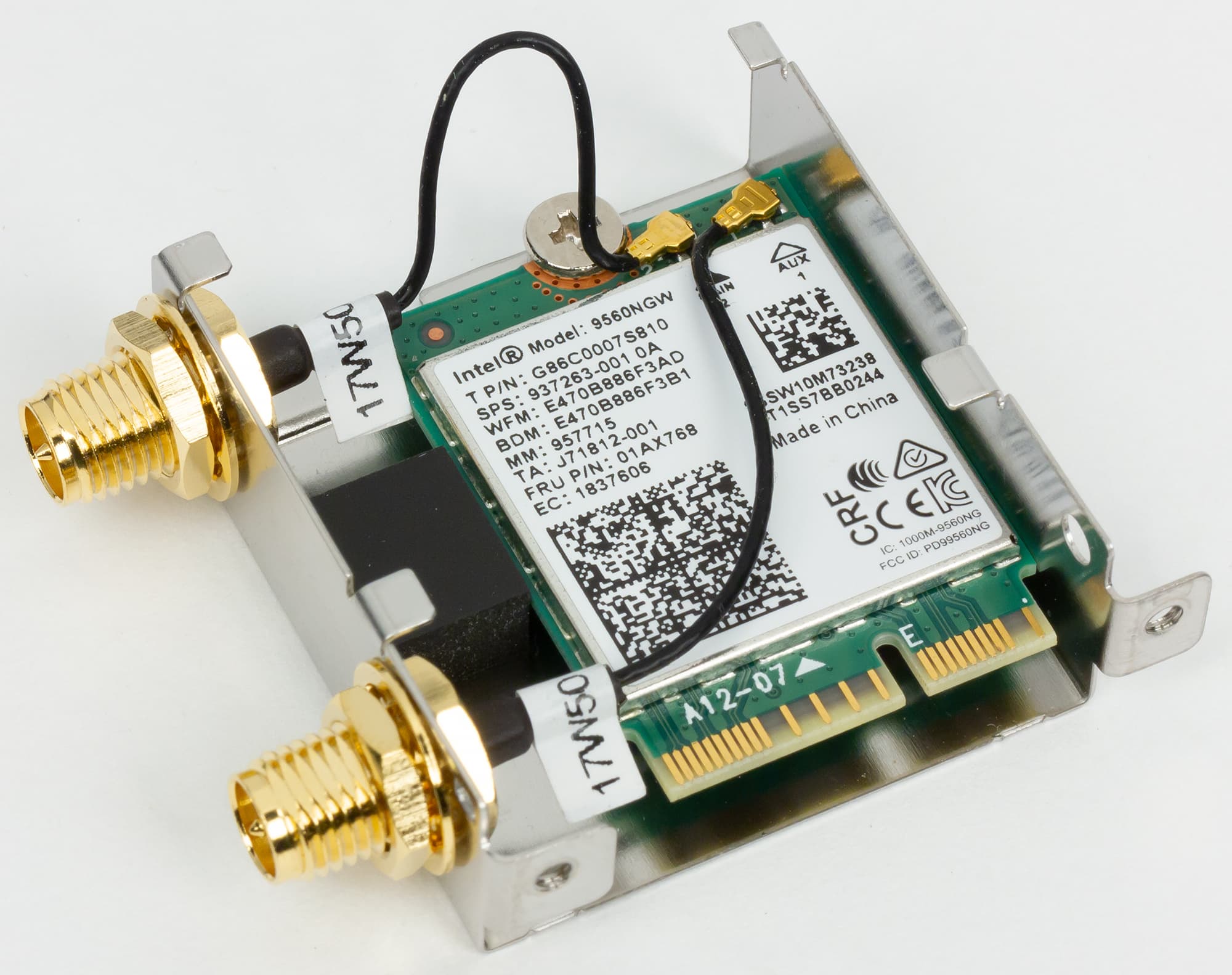

Кроме того, в разъем M.2 на плате установлен Wi-Fi-контроллер Intel Wireless-AC 9560, который использует чипсетный интерфейс CNVi. Напомним, что интерфейс CNVi (Connectivity Integration) обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Мбит/с) и Bluetooth 5.0. Однако контроллер CNVi — это не полноценный сетевой контроллер, а MAC-контроллер. Для реализации полноценного контроллера нужна еще карта (например, Intel Wireless-AC 9560, как в данном случае) с разъемом M.2 (ключ E-типа), которая поддерживает интерфейс CNVi.

Как это работает

Напомним, что в чипсете Z390 имеется 30 HSIO-портов, из них может быть до 24 портов PCIe 3.0, до 6 портов SATA 6 Гбит/с и до 10 портов USB 3.0/3.1, из которых до 6 портов могут быть USB 3.1. Причем всего может быть не более 14 портов USB 3.1/3.0/2.0.

Через чипсетные порты PCIe на плате реализованы: слот PCI Express 3.0 x4, слот PCI Express 3.0 x1, слот ROG DIMM.2 (два разъема M.2) и один сетевой контроллер (для Wi-Fi-контроллера не требуется порт PCIe 3.0). Все это в совокупности требует 14 портов PCIe 3.0. На плате есть шесть портов SATA, десять портов USB 3.0 и пять портов USB 3.1, что в совокупности дает еще 21 HSIO-порт. То есть всего получается 35 HSIO-портов. И это мы еще не учли, что один разъем M.2 на карте DIMM.2 может работать в SATA-режиме. Понятно, что без разделения тут не обойтись.

Кроме того, с USB-портами явно что-то напутали. Напомним, что всего чипсет Intel Z390 поддерживает не более 14 USB-портов, причем не более 10 портов USB 3.0/3.1, из которых до 6 портов могут быть портами USB 3.1. На плате же Asus ROG Maximus XI Apex заявлены 19 портов USB (5 USB 3.1, 10 USB 3.0 и 4 USB 2.0).

Прежде всего, отметим, что слот PCI Express 3.0 x4 разделяется с двумя SATA-портами (SATA_5 и SATA_6). То есть слот PCI Express 3.0 x4 может работать в режиме x4, но в этом случае будут недоступны порты SATA_5 и SATA_6, либо порты будут доступны, но в этом случае слот PCI Express 3.0 x4 будет работать в режиме x2. Такое разделение позволяет сэкономить два HSIO-порта.

Дальнейший детальный анализ руководства пользователя не только не прибавил понимания, но и, наоборот, сделал все еще более запутанным. Кстати, руководство пользователя к этой плате есть только в печатном виде и на английском языке. На сайте руководства пользователя нет ни на русском, ни на английском. Ну действительно: в таблице спецификации платы говорится, что слот ROG DIMM.2 реализован через чипсетные линии PCIe 3.0 x4, причем один разъем M.2 на плате расширения ROG DIMM.2 поддерживает накопители только с интерфейсом PCIe 3.0 x4, а второй — с интерфейсом PCIe 3.0 x4 или SATA. Однако далее в руководстве пользователя можно найти утверждение, что разъем M.2_1 (DIMM.2) поддерживает технологию Intel Optane, если он реализуется через чипсет. Дословно это звучит так: «Intel Optane Technology is only supported by M.2_1 and M.2_1 (DIMM.2) when sourced from PCH». Фраза «если он реализуется через чипсет» никак не вяжется с утверждением, что слот ROG DIMM.2 реализован через чипсетные линии PCIe 3.0 x4. Слово «если» означает выбор, а выбора, вроде как, быть не должно.

Есть и еще одно интересное утверждение в руководстве пользователя, которое никак не вяжется с тем, что слот ROG DIMM.2 реализован через чипсетные линии PCIe 3.0 x4. Говорится дословно следующее: «When an M.2 is installed to the DIMM.2_1 slot, the PCIEX16/X8 slot will run in X8 mode». То есть когда задействуется разъем M.2_1 на карте DIMM.2, слот PCIEX16/X8 будет работать в режиме x8. Фактически, это означает, что слот PCI Express 3.0 x16/x8 (ближайший к процессору) разделяется с разъемом M.2_1, и получается, что этот разъем должен быть реализован через процессорные линии PCIe 3.0. Одним словом, что-то в руководстве пользователя напутано.

Теперь относительно контроллеров USB. Тут тоже есть ошибки в руководстве пользователя. В частности, говорится, что на плате только 8 портов USB 3.0, но на самом деле их не 8, а 10: 6 портов на задней панели разъемов платы и две колодки (по два порта на колодку). Всего же получается 19 портов USB (10×USB 3.0, 4×USB 2.0 и 5×USB 3.1). Далее, говорится, что все порты USB реализованы через чипсет Intel Z390. Но чипсет Intel Z390 поддерживает не более 14 портов USB, причем не более 10 портов USB 3.0/3.1, из которых до 6 портов могут быть USB 3.1.

Вооружившись отверткой и лупой, мы детально исследовали плату и обнаружили на ней контроллеры ASMedia ASM1042A, ASMedia ASM1074 и Genesys Logic GL852G. ASMedia ASM1042A — это двухпортовый контроллер USB 3.0, который подключается к чипсетной линии PCIe и дает на выходе два порта USB 3.0. GL852G — это хаб USB 2.0, который превращает один порт USB 2.0 в четыре. ASMedia ASM1074 — это тоже хаб, но только для портов USB 3.0: он превращает один порт USB 3.0 в четыре. Таким образом, можно предположить, что всего в чипсете задействуется 5×USB 3.0 и 5×USB 3.1 портов, и тогда максимальное количество портов USB 3.0/3.1 как раз равно 10.

Мы запросили схему платы Asus ROG Maximus XI Apex в представительстве компании и указали на явные ошибки в руководстве пользователя. Нас заверили, что все ошибки будут исправлены, и выслали схему платы. Как выяснилось, хаб USB 2.0 GL852G превращает один порт USB 2.0 в два порта, а слот ROG DIMM.2 никак не связан с процессором и реализован только через чипсет. Причем режим SATA для разъема DIMM.2_1 достигается за счет разделения порта SATA#2.

Блок схема платы Asus ROG Maximus XI Apex приведена далее.

Дополнительные особенности

Поскольку плата Asus ROG Maximus XI Apex относится к топовому сегменту ROG, на ней реализовано большое количество различных дополнительных функций. Начнем с того, что есть кнопка включения (Start) и перезагрузки (Reset). Далее, на плате есть индикатор POST-кодов. Из кнопок есть еще Safe_Boot и Retry_Button. Кнопка Safe_Boot позволяет перезагружаться в безопасном режиме (Safe mode), что актуально при разгоне системы. Кнопка Retry_Button также используется при разгоне системы и нужна для того, чтобы перезагружать систему при ее разгоне с сохранением разгонных настроек в BIOS Setup. Еще одна кнопка на плате — BIOS Switch. Дело в том, что на плате Asus ROG Maximus XI Apex имеется две микросхемы BIOS и данная кнопка позволяет выбирать конкретную микросхему для загрузки системы.

Кроме указанных кнопок на плате Asus ROG Maximus XI Apex есть и ряд переключателей. Как и на всех новых платах Asus, кнопку MemOK! заменил переключатель MemOK! II. Есть на плате и такие переключатели, как Slow_Mode и Pause, которые хорошо знакомы всем, кто занимается экстремальным разгоном с использованием жидкого азота.

А вот традиционный режим LN2_Mode включается здесь не переключателем, а перемычкой. Еще один переключатель — Rsvd, которые зарезервирован под служебные нужды. Стоит также отметить наличие контактной площадки ProbeIt, которая позволяет измерять напряжения в критически важных точках, что, опять-таки, актуально именно при разгоне системы. Есть и несколько перемычек: кроме упомянутой LN2_Mode, есть 80_Light_Bar, которая позволяет отключать светодиодные диагностические индикаторы Q-Code, а также перемычки PCH_Light_Bar, NB_Light_Bar и Cov_Light_Bar, которые позволяют отключить подсветку радиатора чипсета, подсветку декоративного элемента рядом с процессорным разъемом, а также подсветку кожуха панели разъемов.

Есть на плате и два специальных разъема для подключения светодиодной ленты. Один разъем четырехконтактный (12V/G/R/B) и предназначен для обычной RGB-ленты 5050. Второй разъем трехконтактный и предназначен для подключения адресуемой (цифровой) светодиодной ленты типа WS2812B. Из нововведений можно отметить также наличие специального разъема Node для подключения совместимого блока питания (на сайте Asus можно найти список таких БП), что позволяет контролировать скорость вращения вентилятора блока питания, входные и выходные напряжения. На задней панели разъемов предусмотрена кнопка для сброса настроек BIOS, а также кнопка USB BIOS Flashback, которая, совместно с выделенным портом USB 2.0, позволяет обновлять BIOS без загрузки системы.

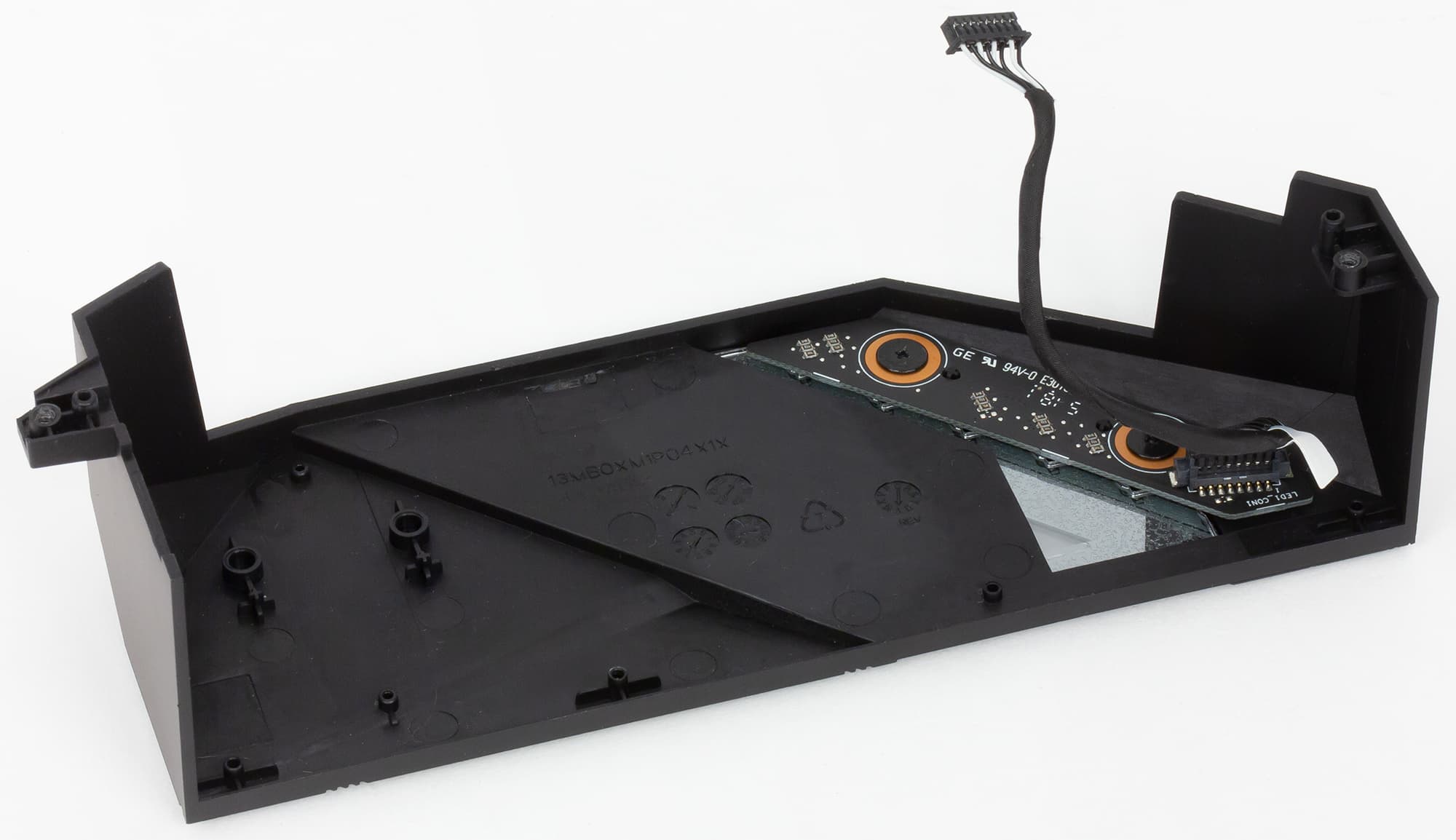

Говоря о дополнительных особенностях платы Asus ROG Maximus XI Apex, стоит отметить, что она совершенно не похожа на предыдущую модель ROG Maximus X Apex на основе чипсета Intel Z370. Предыдущие модели плат серии Apex имели необычную форму за счет вырезов по бокам и форм-фактор E-ATX. У платы Asus ROG Maximus XI Apex и форма обычная, и форм-фактор ATX. Так что в этом смысле все стало обыденно и скучно.

Система питания

Для подключения блока питания на плате Asus ROG Maximus XI Apex имеется 24-контактный и два 8-контактных разъема.

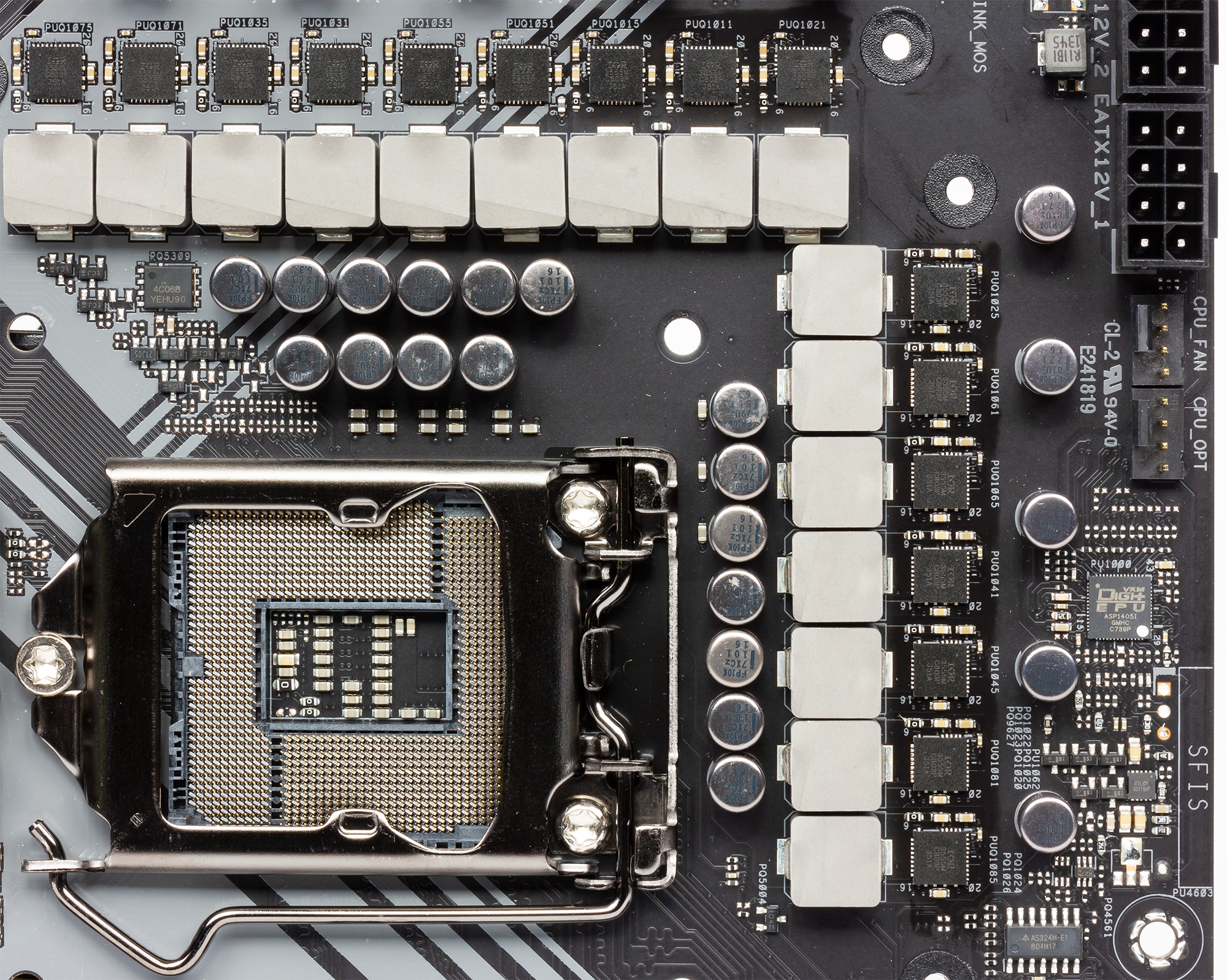

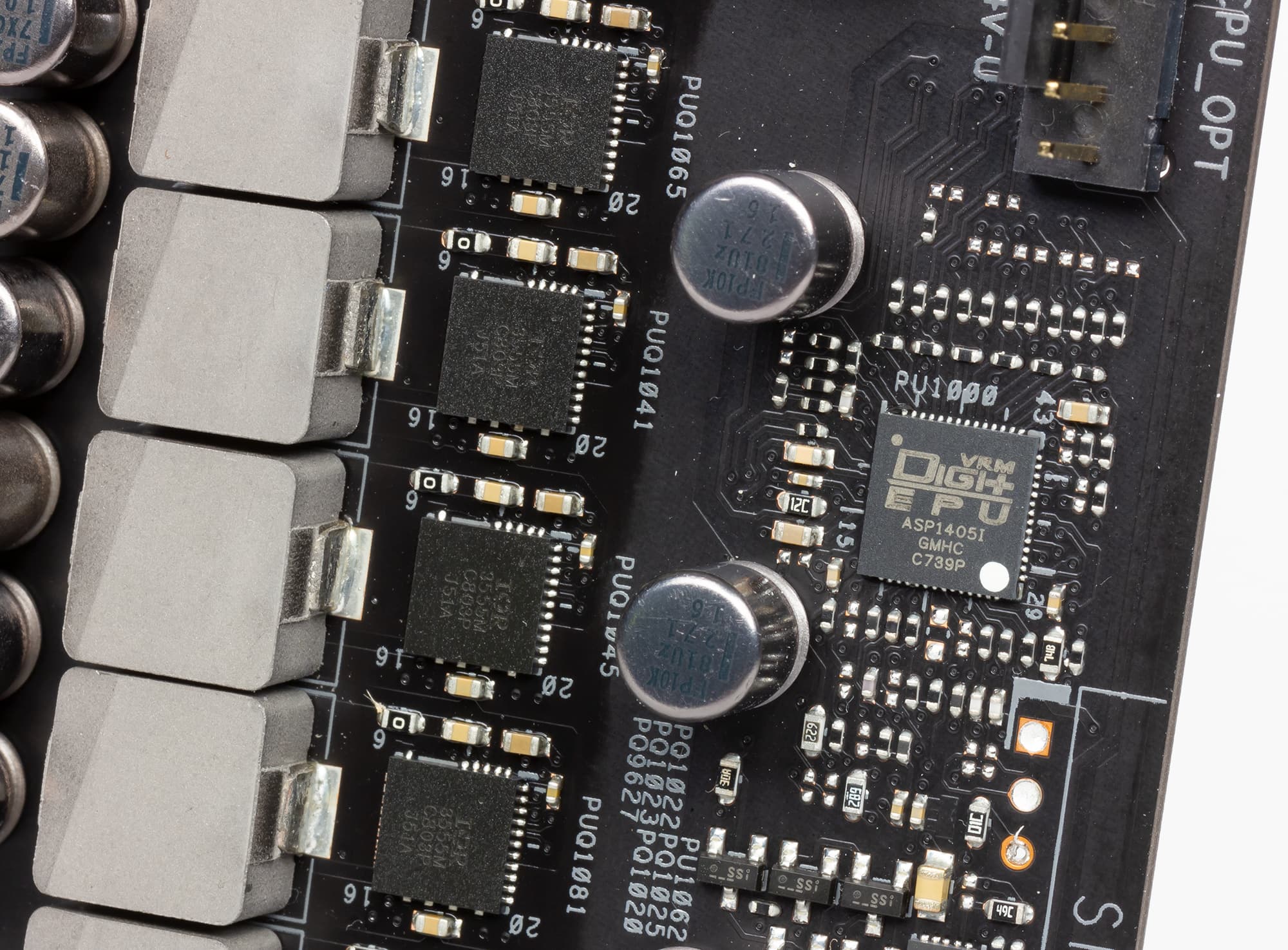

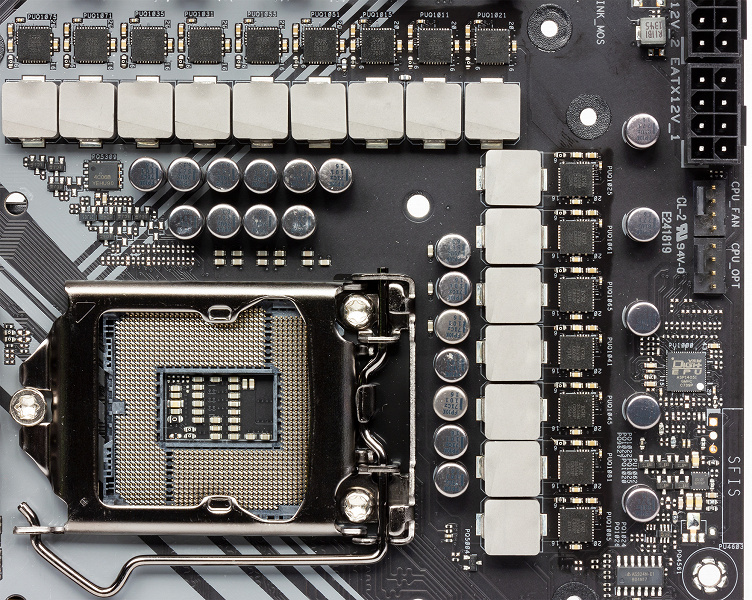

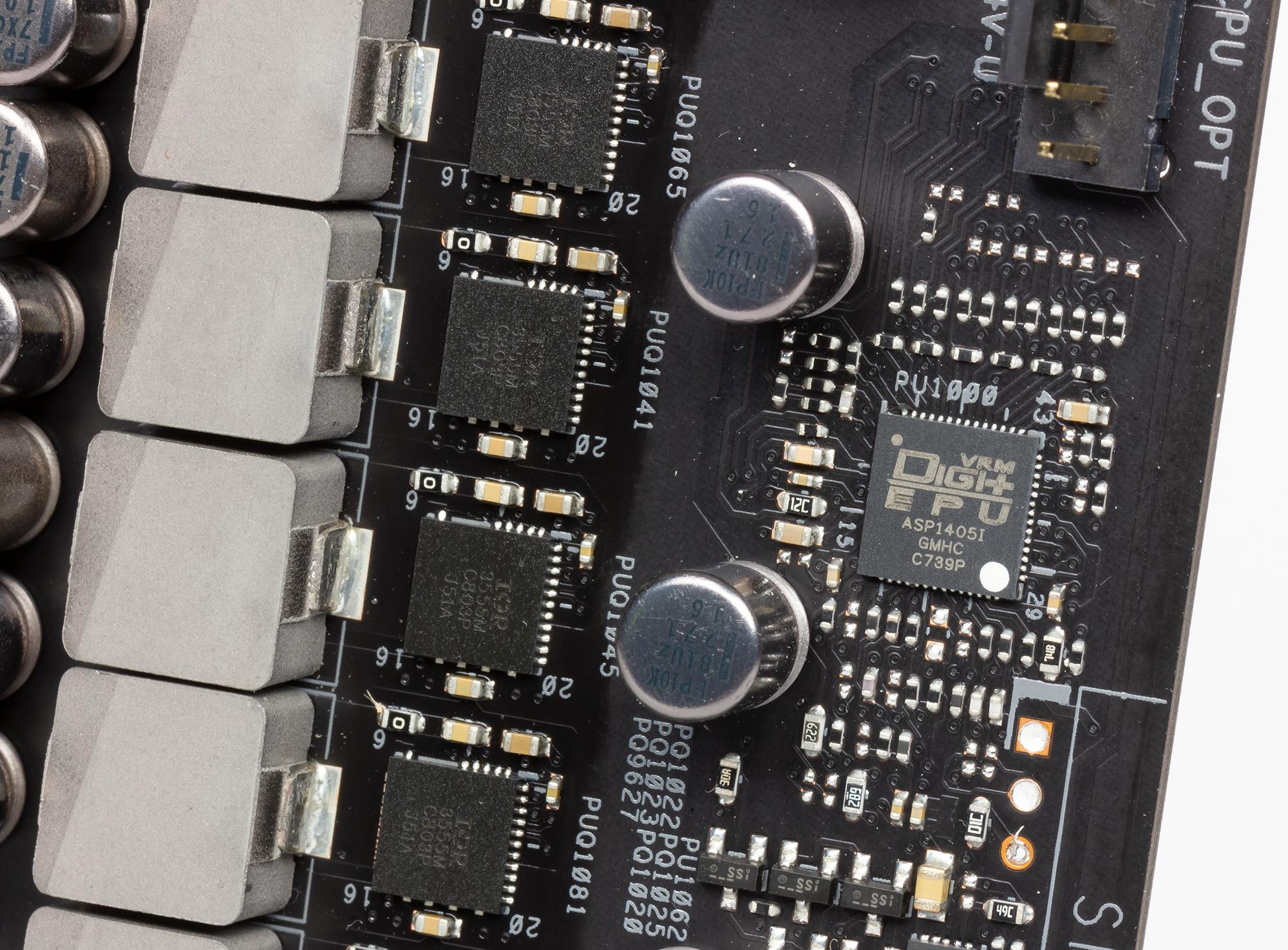

Регулятор напряжения питания процессора на плате является 16-канальным и управляется контроллером с маркировкой ASP1405I. Этот контроллер является 8-фазным, и на каждой фазе реализованы два канала питания. В каждом канале питания используется по одному чипу IR3555 компании International Rectifier, который объединяет в себе два MOSFET-транзистора (High и Low), а также MOSFET-драйвер.

Система охлаждения

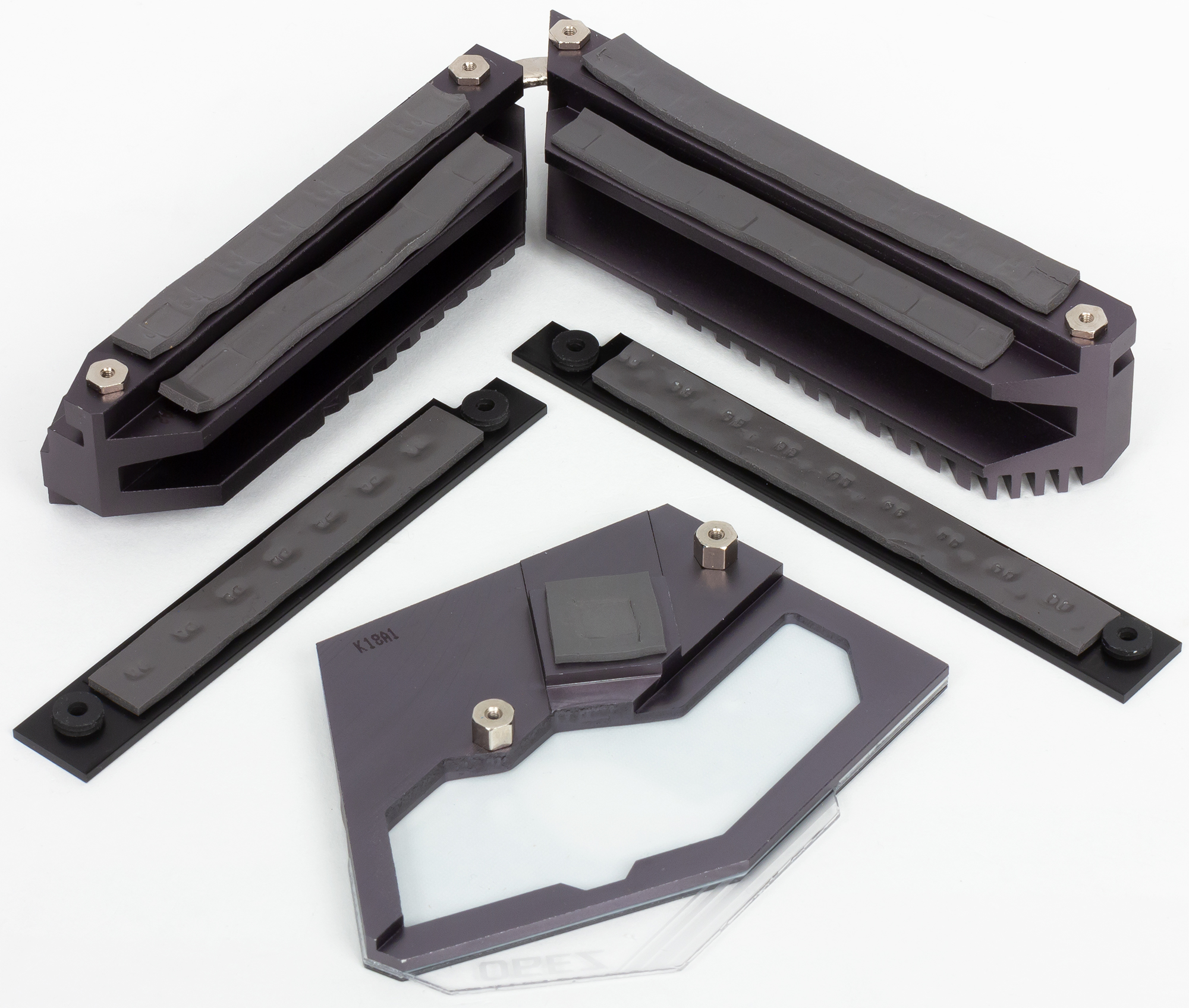

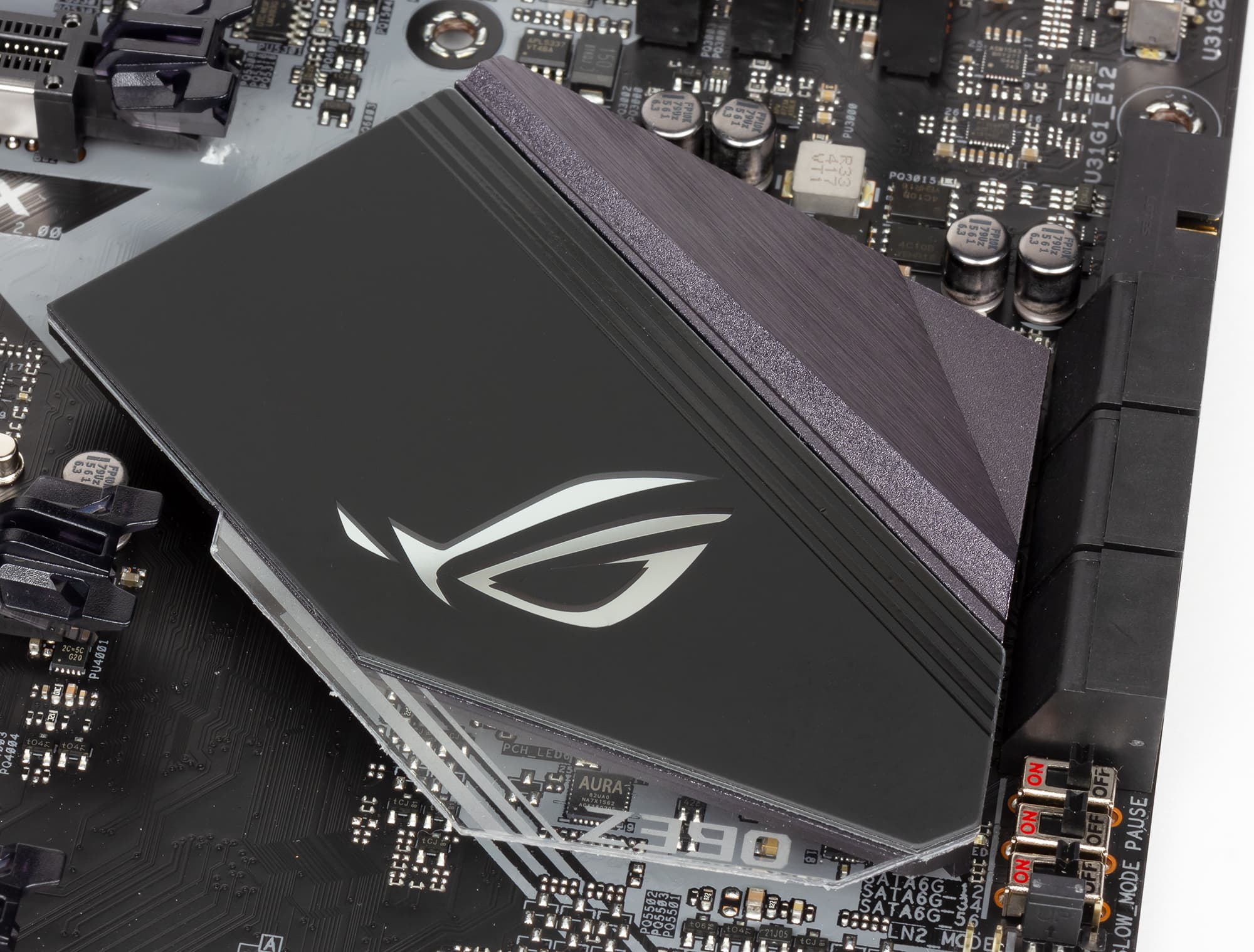

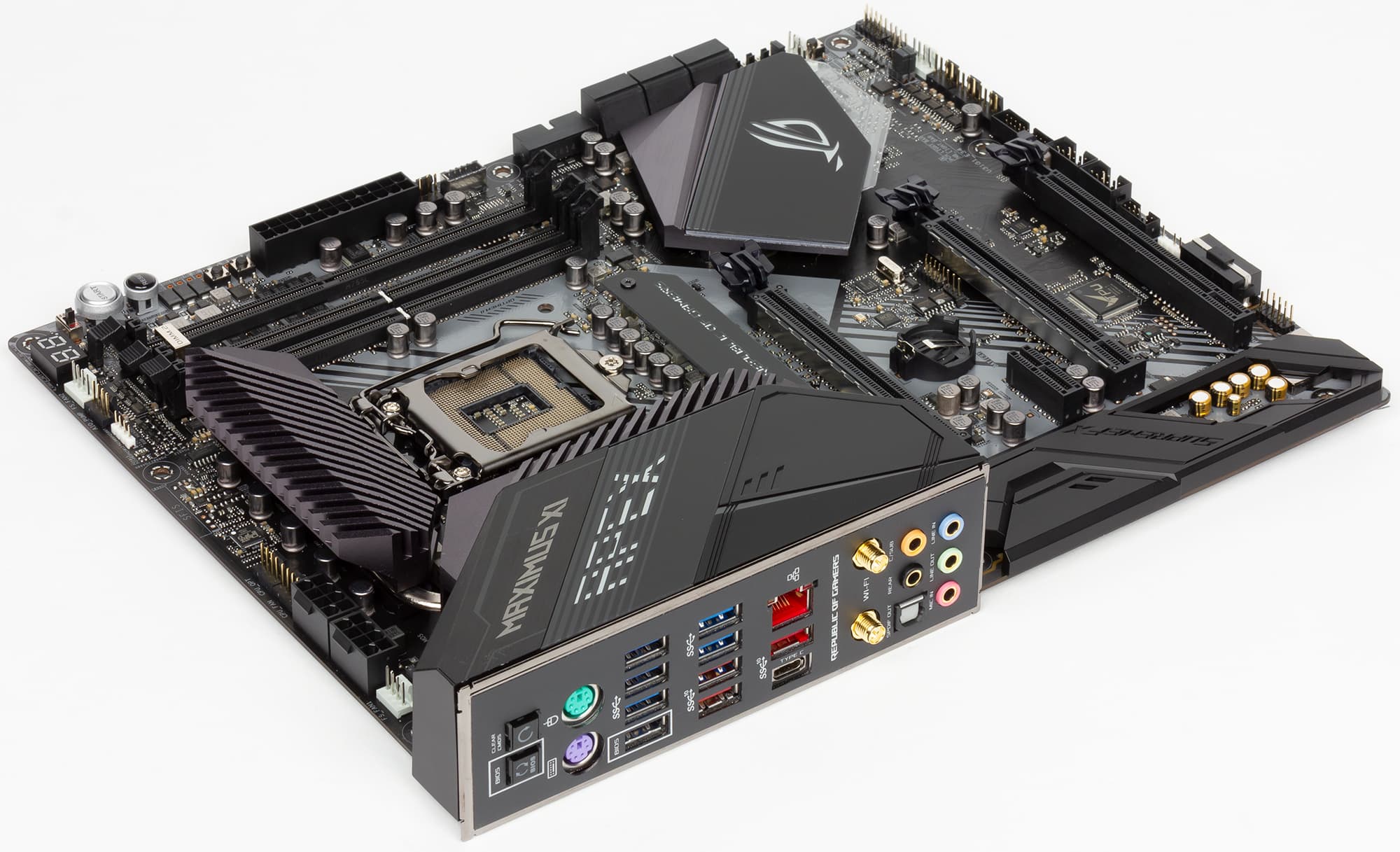

Система охлаждения платы Asus ROG Maximus XI Apex состоит из нескольких радиаторов. Два радиатора, связанные тепловой трубкой, расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

Кроме того, для SSD-накопителей, устанавливаемых в разъемы M.2 на плате ROG DIMM.2, также предусмотрены радиаторы.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено 11 четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще шесть — для дополнительных корпусных вентиляторов, причем три из них управляемые, а три — нет. Еще два разъема (AIO_Pump, W_Pump+) предназначены для водяной системы охлаждения. Есть и разъем H_Amp, который ориентирован на вентиляторы с током до 3 A (36 Вт).

Имеется три отдельных разъема, которые предназначены для датчиков измерений температуры входящей и выходящей жидкости и для измерения скорости потока жидкости.

Кроме того, имеется разъем для подключения термодатчика (в комплект не входит).

Аудиоподсистема

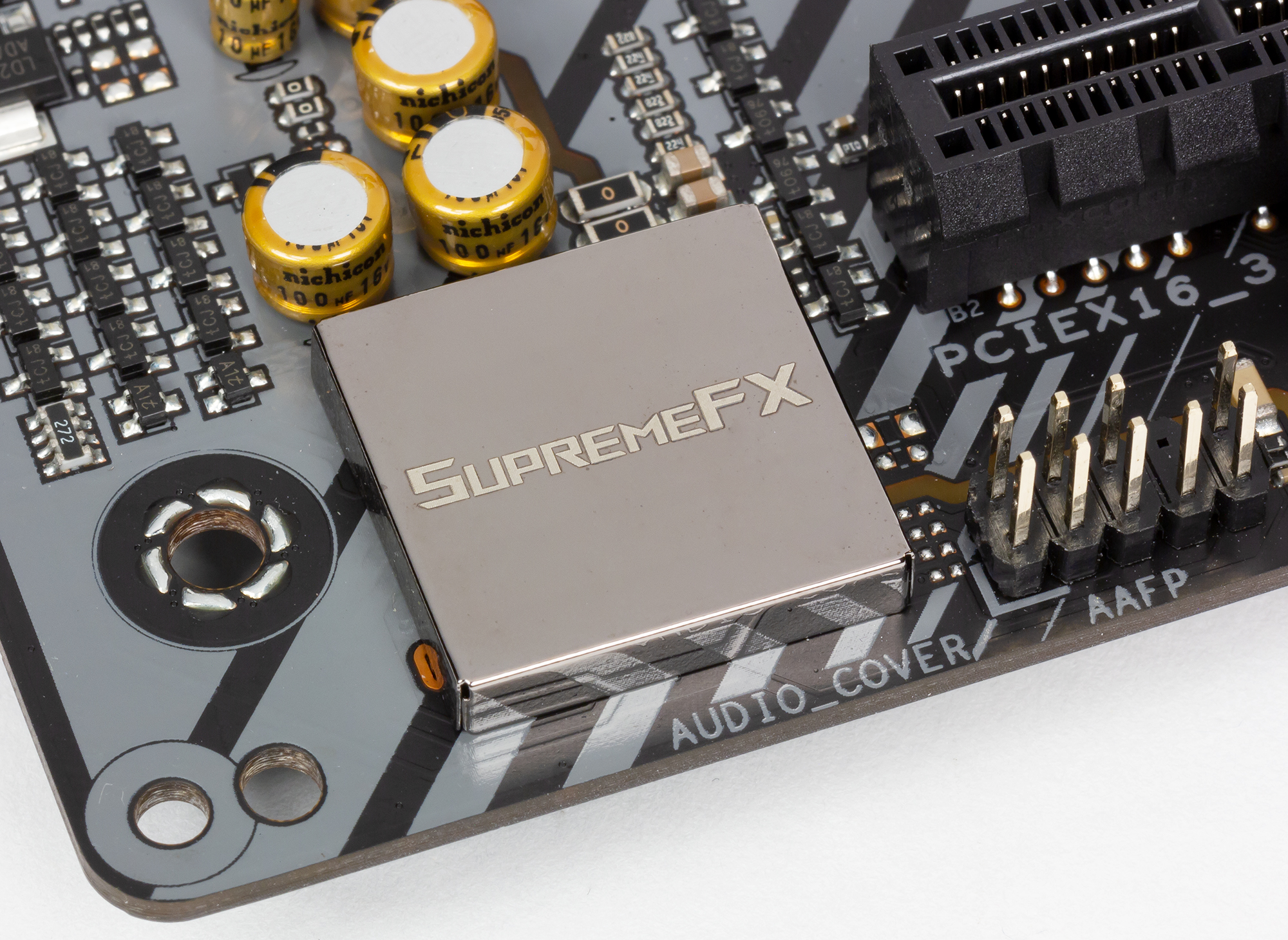

Аудиоподсистема платы Asus ROG Maximus XI Apex основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Maximus XI Apex получил оценку «Очень хорошо».


Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

UEFI BIOS всех плат серии Asus ROG Maximus XI имеет одинаковый интерфейс, который мы уже неоднократно описывали, так что повторяться не будем.

Выводы

В целом, как и любая другая модель семейства Maximus XI, Asus ROG Maximus XI Apex — это отличная плата с широкими функциональными возможностями. Напомним, что модели Apex ориентированы, прежде всего, на экстремальный разгон, и модель Asus ROG Maximus XI Apex не исключение. Она наделена специфическими возможностями, которые абсолютно бесполезны для обычного ПК, но незаменимы при экстремальном разгоне с использованием жидкого азота. С другой стороны, наличие подсветки, возможность подключения светодиодных лент, возможность крепления моддинговых элементов — все это ориентировано уже не на установку рекордов по разгону, а на домашние моддинговые ПК.

7 марта 2019 Г.
