Обзор материнской платы Asus ROG Crosshair X870E Dark Hero на чипсете AMD X870E
Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий старших чипсетов AM5.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU. В данном случае контроллер USB4 получает 4 линии от центрального процессора.

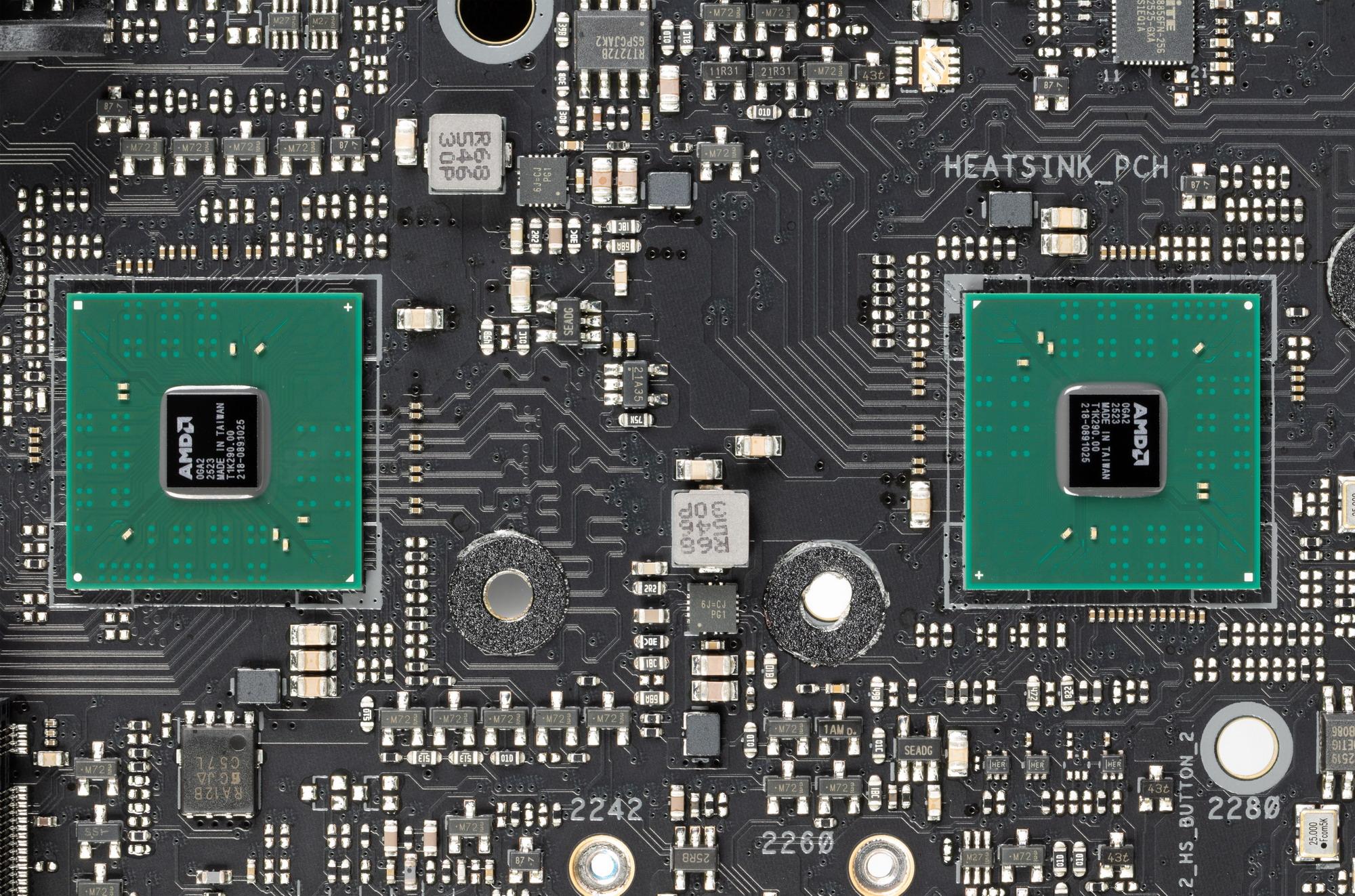

Напомню, что чипсет X870E, как и его предшественник X670E, представляет собой дуэт из двух микросхем Promontory21.
Комплектация

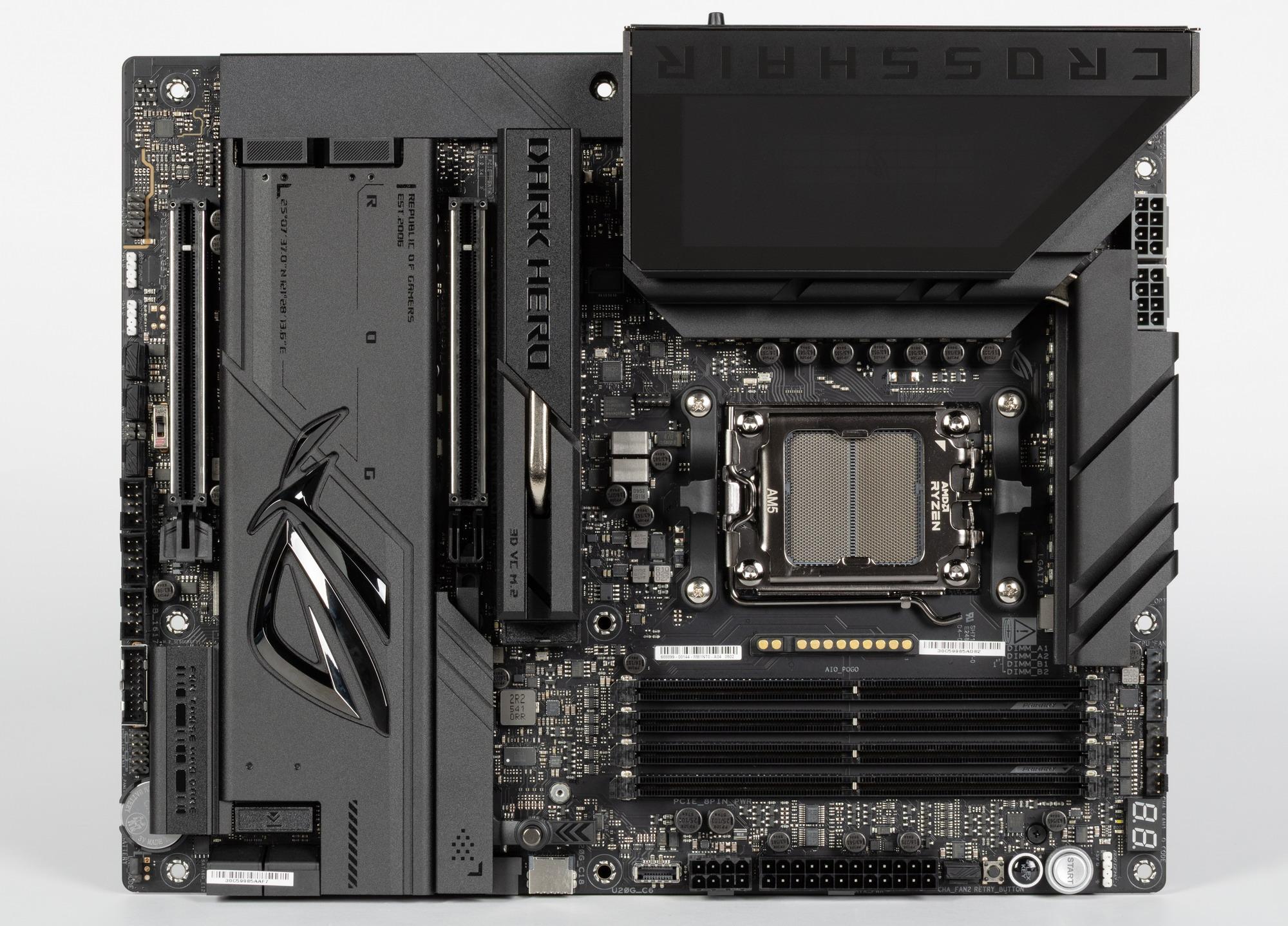

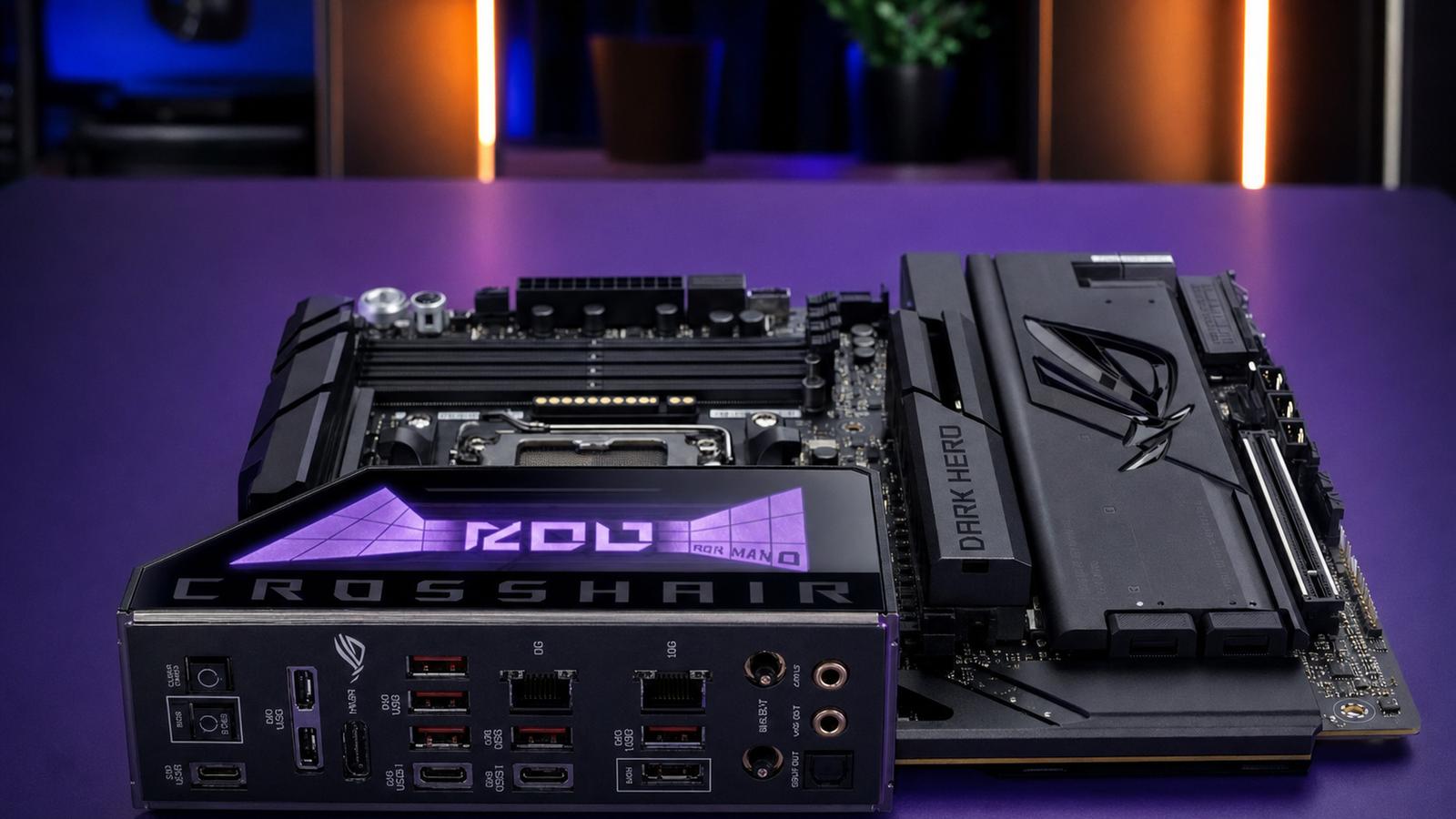

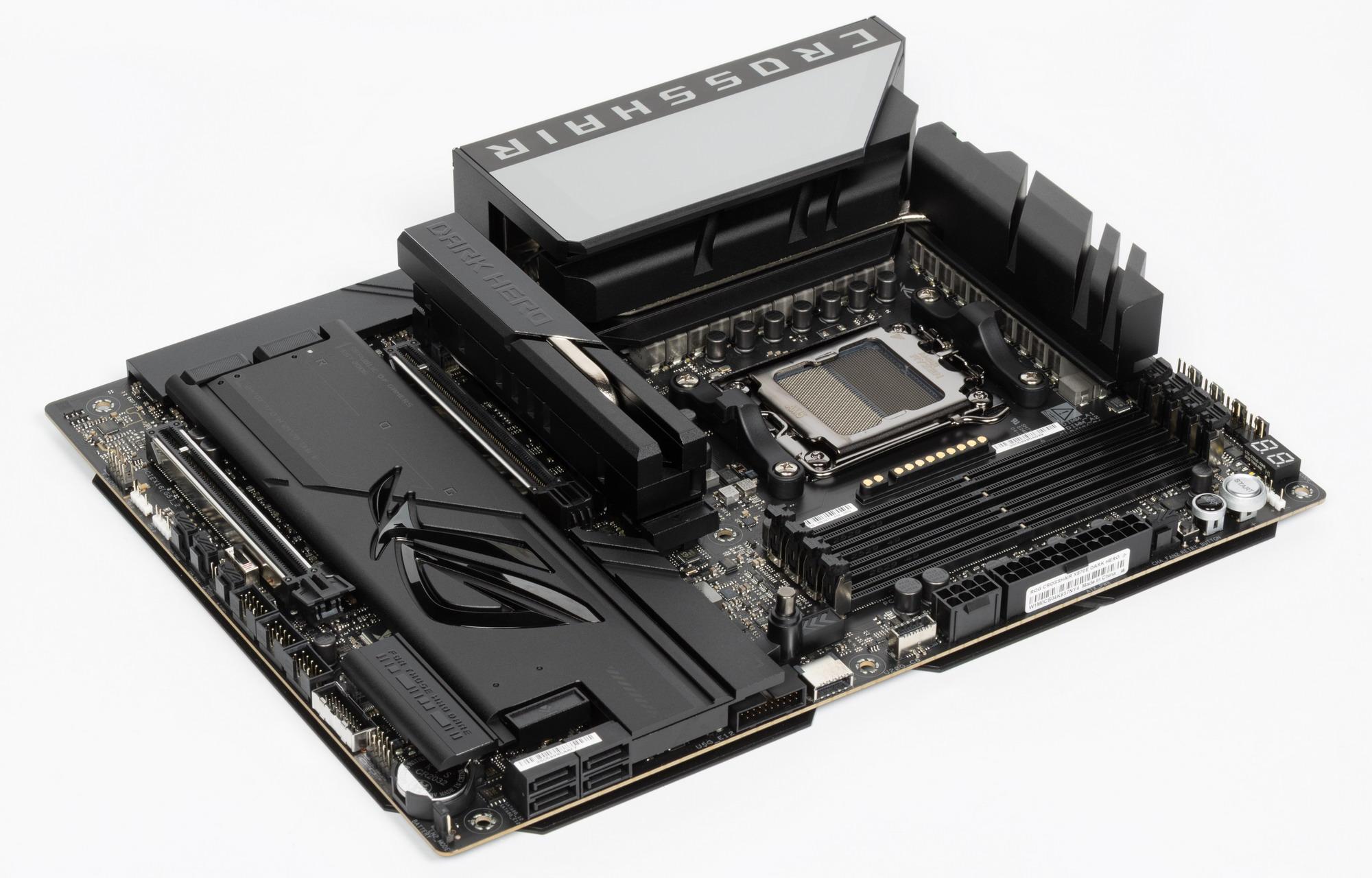

Объект сегодняшнего исследования: материнская плата Asus ROG Crosshair X870E Dark Hero.
Эта матплата принадлежит к топовой игровой серии ROG Crosshair, и сама плата относится к флагманским. Обычно в данной серии (как и ROG Maximus) представлены платы, имеющие не только в UEFI ряд оптимизаций для игр плюс огромный набор настроек для оверклокеров разного уровня, но и имеющие ряд аппаратных «штучек» для особо продвинутых оверклокеров, а также имеющие особые «украшения». При этом платы из ROG Crosshair по ценам доступны только очень хорошо финансово обеспеченным потребителям.
Asus ROG Crosshair X870E Dark Hero поставляется в коробке привычного черно-серебристого дизайна ROG. Коробка двухярусная: нижний ярус выполнен в виде выдвижного ящика, в котором размещен комплект поставки, разделенный внутри отсеками.

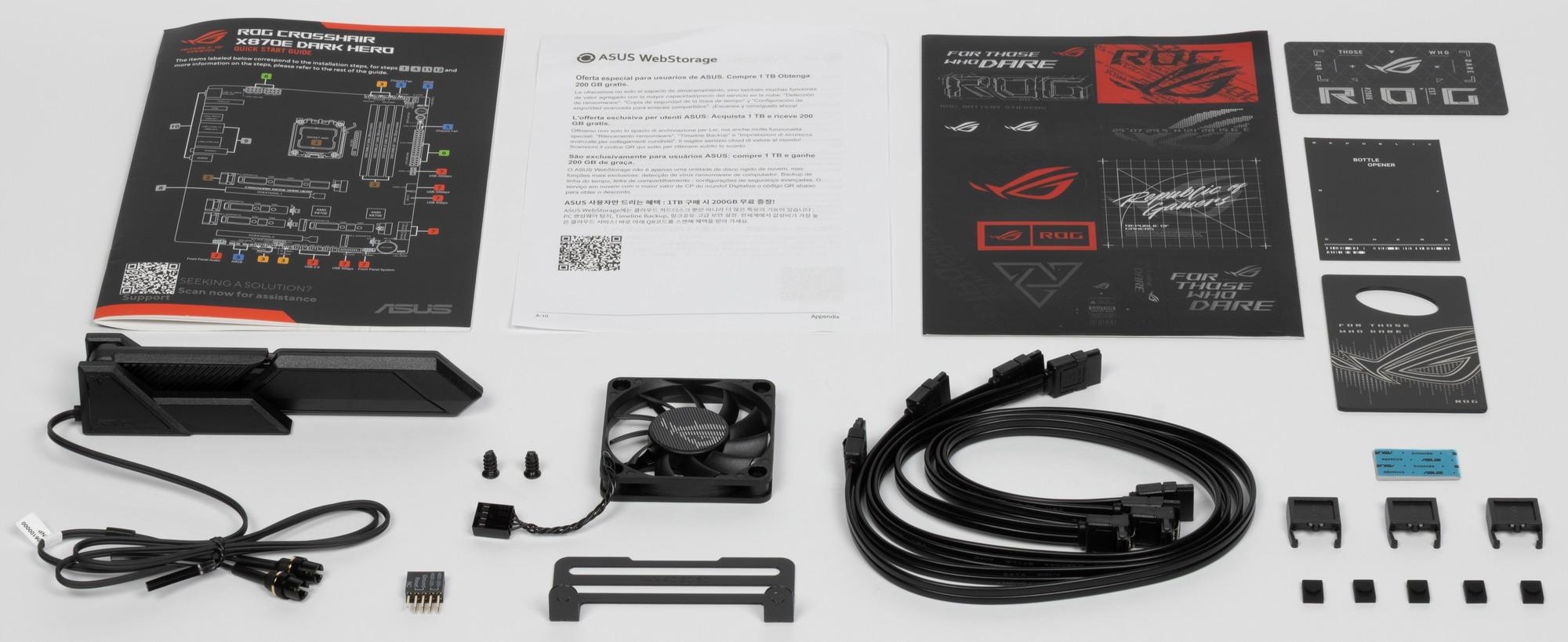

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- бонусные фирменные стикеры,
- фирменная членская карта ROG и сувенир ROG;
- четыре кабеля SATA,
- запасные стойки, термопрокладки и запоры для слотов M.2,

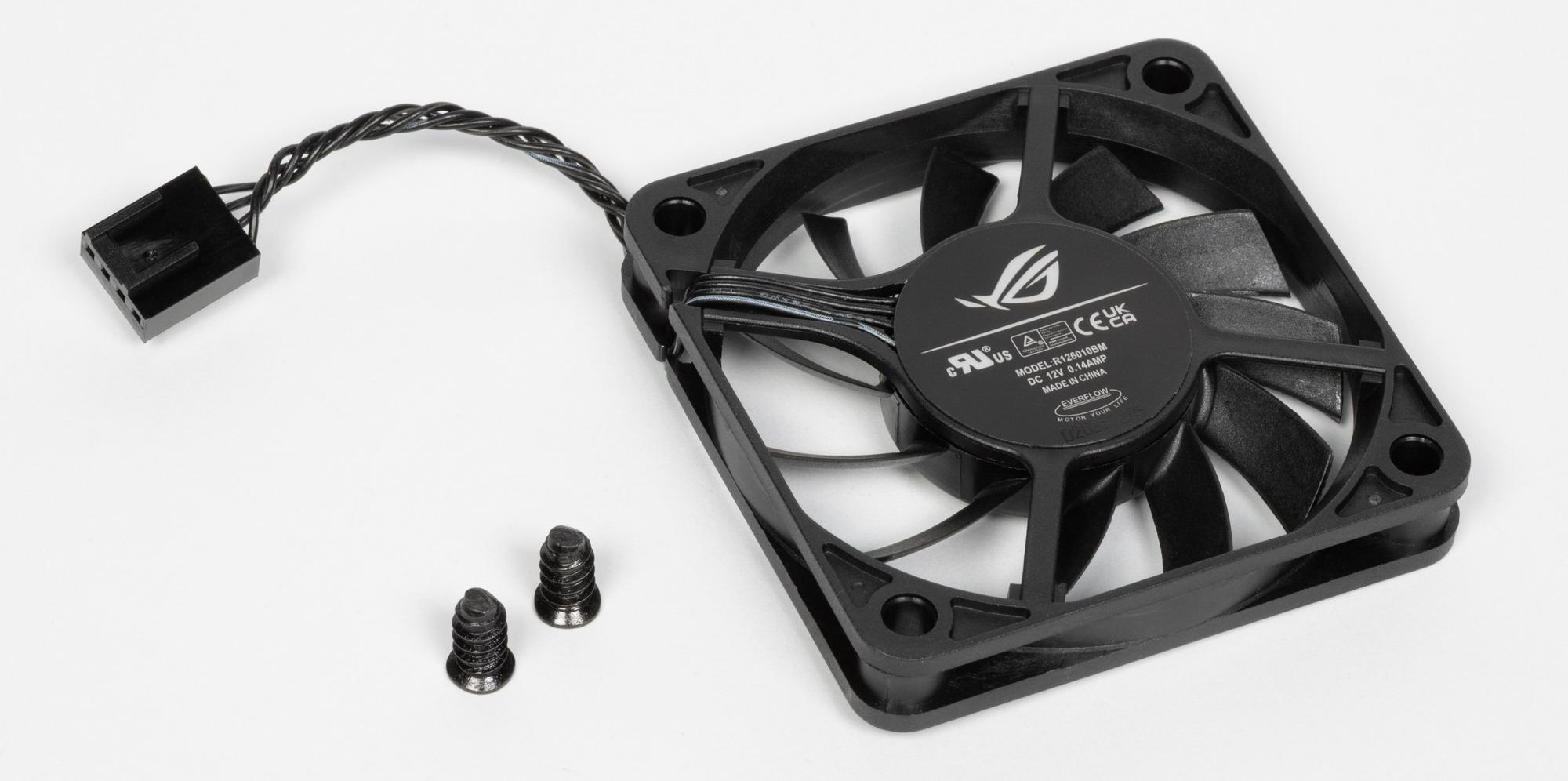

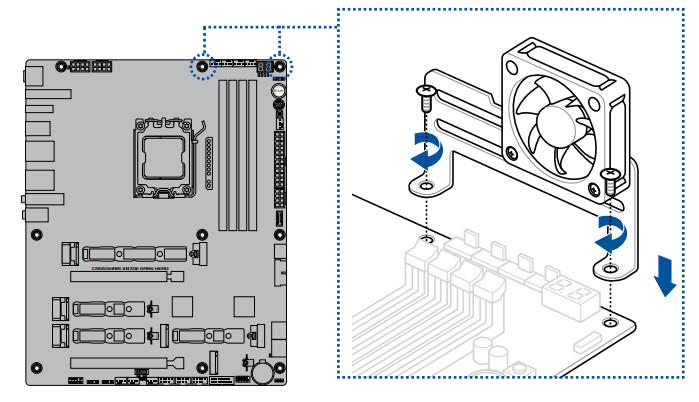

- дополнительный вентилятор для охлаждения модулей памяти c комплектом крепежа;
- фирменный Q-коннектор для подключения проводов от корпуса;
- антенна встроенного Wi-Fi-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

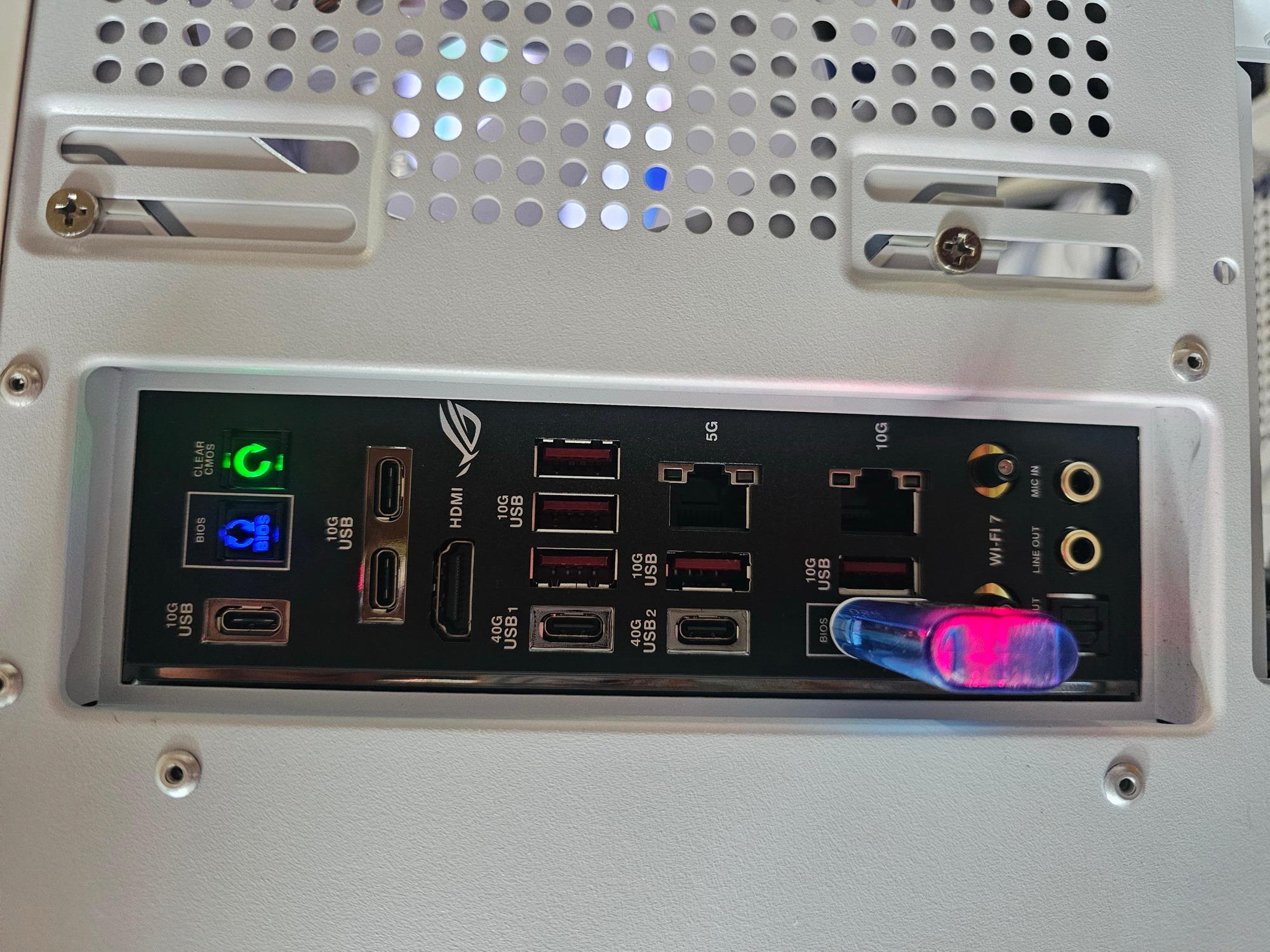

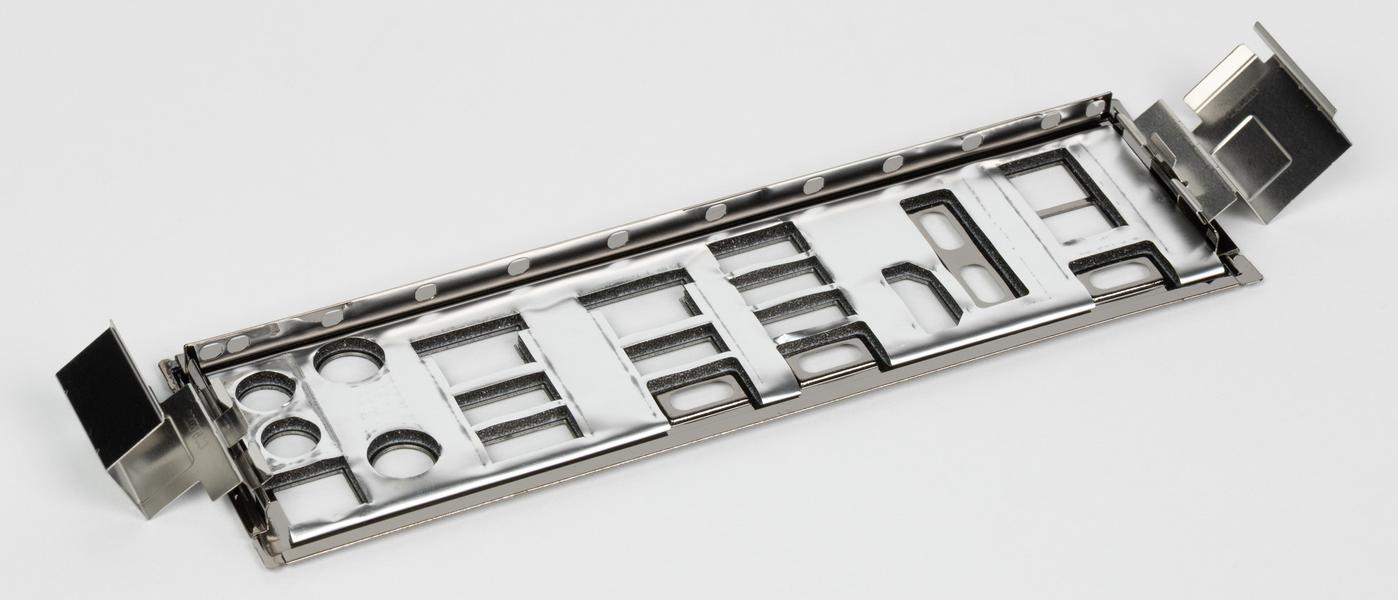

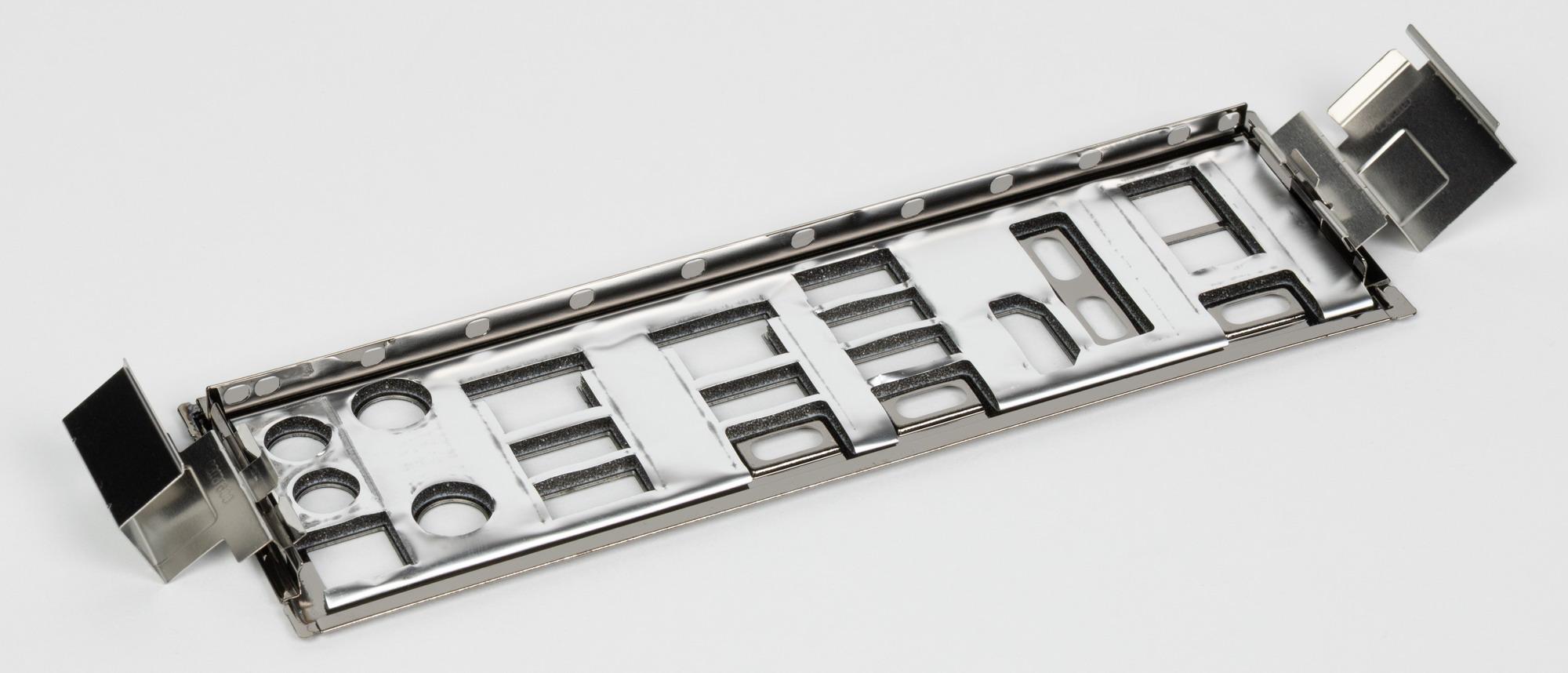

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

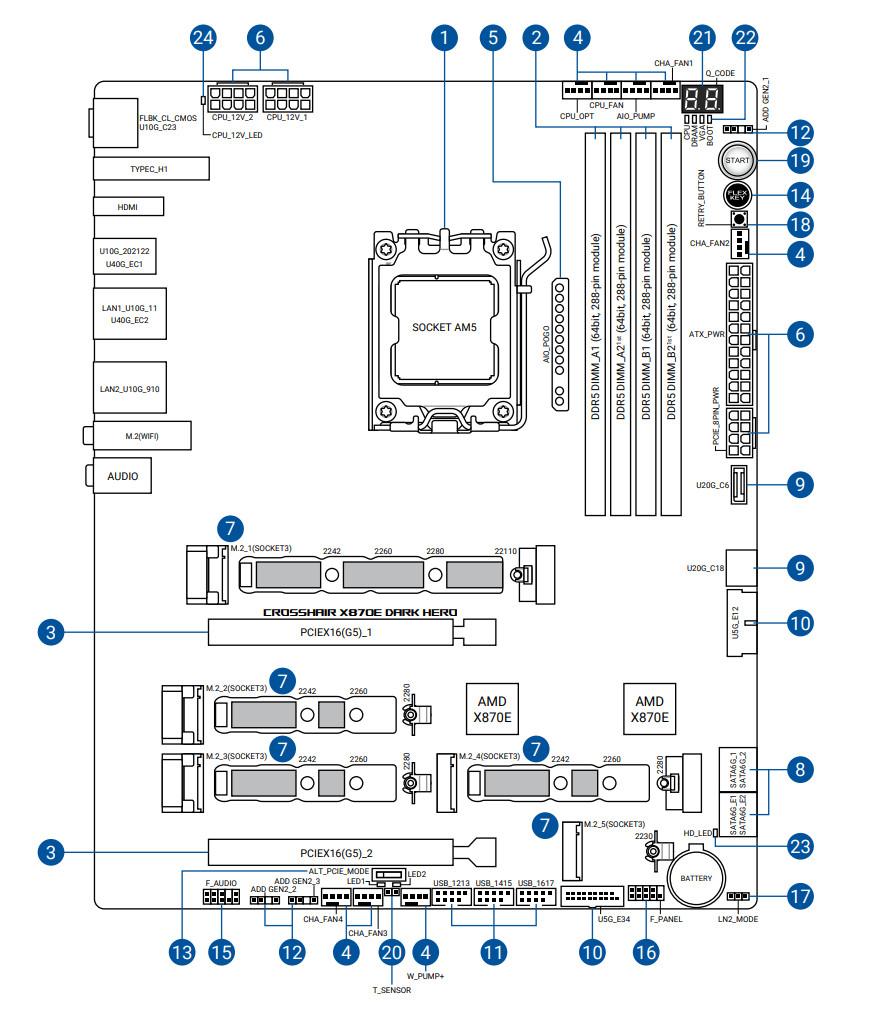

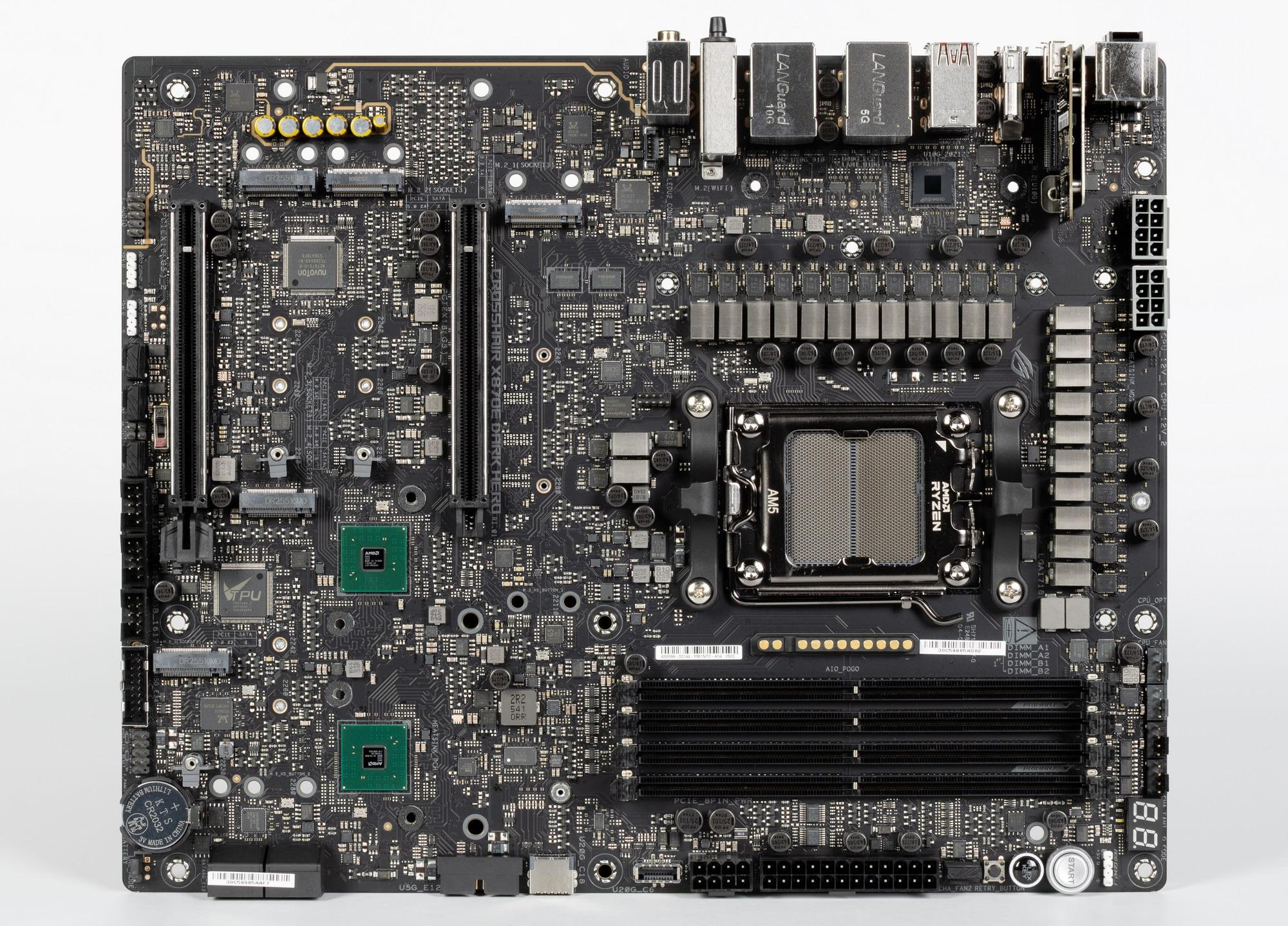

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Crosshair X870E Dark Hero имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

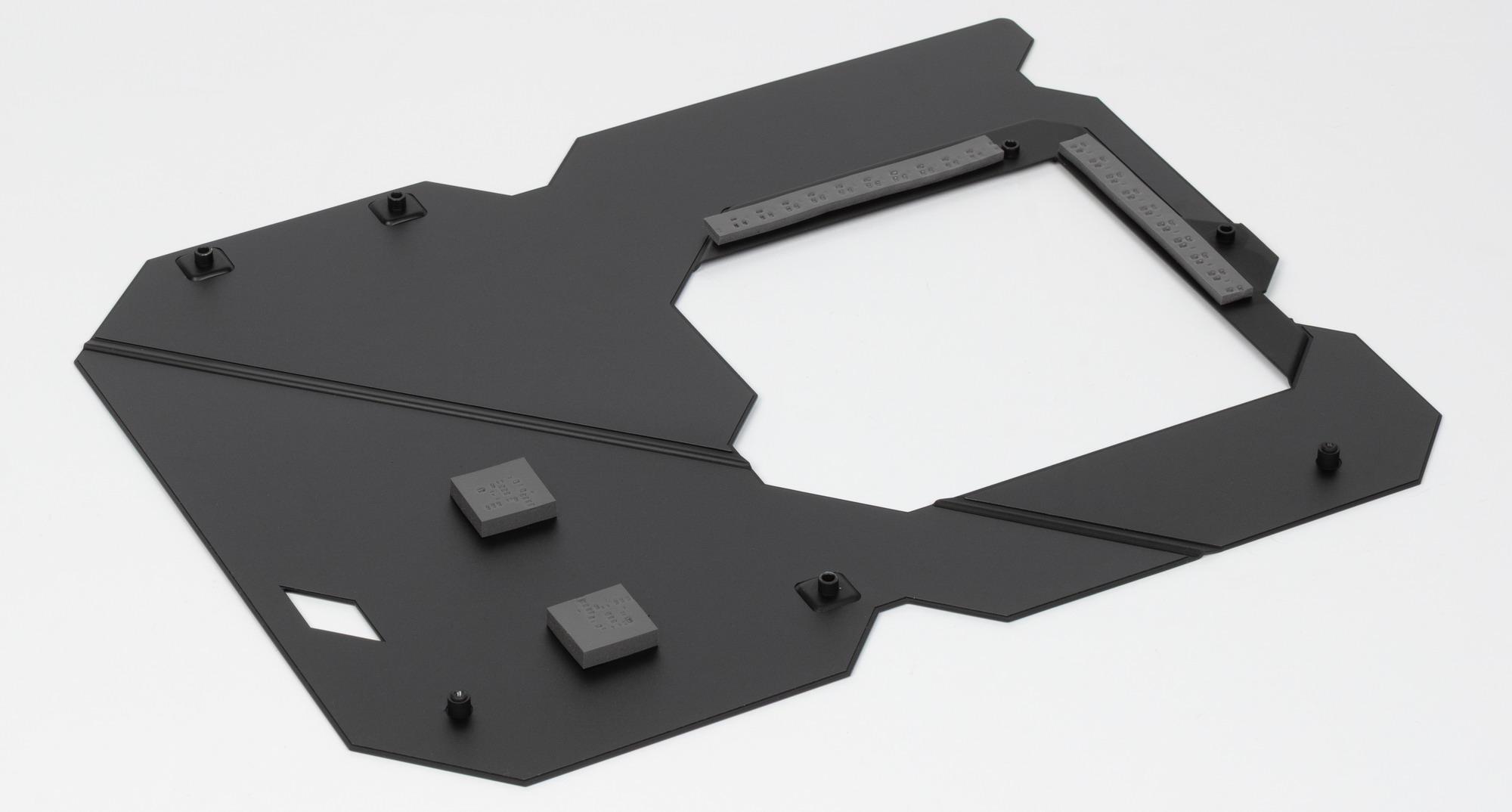

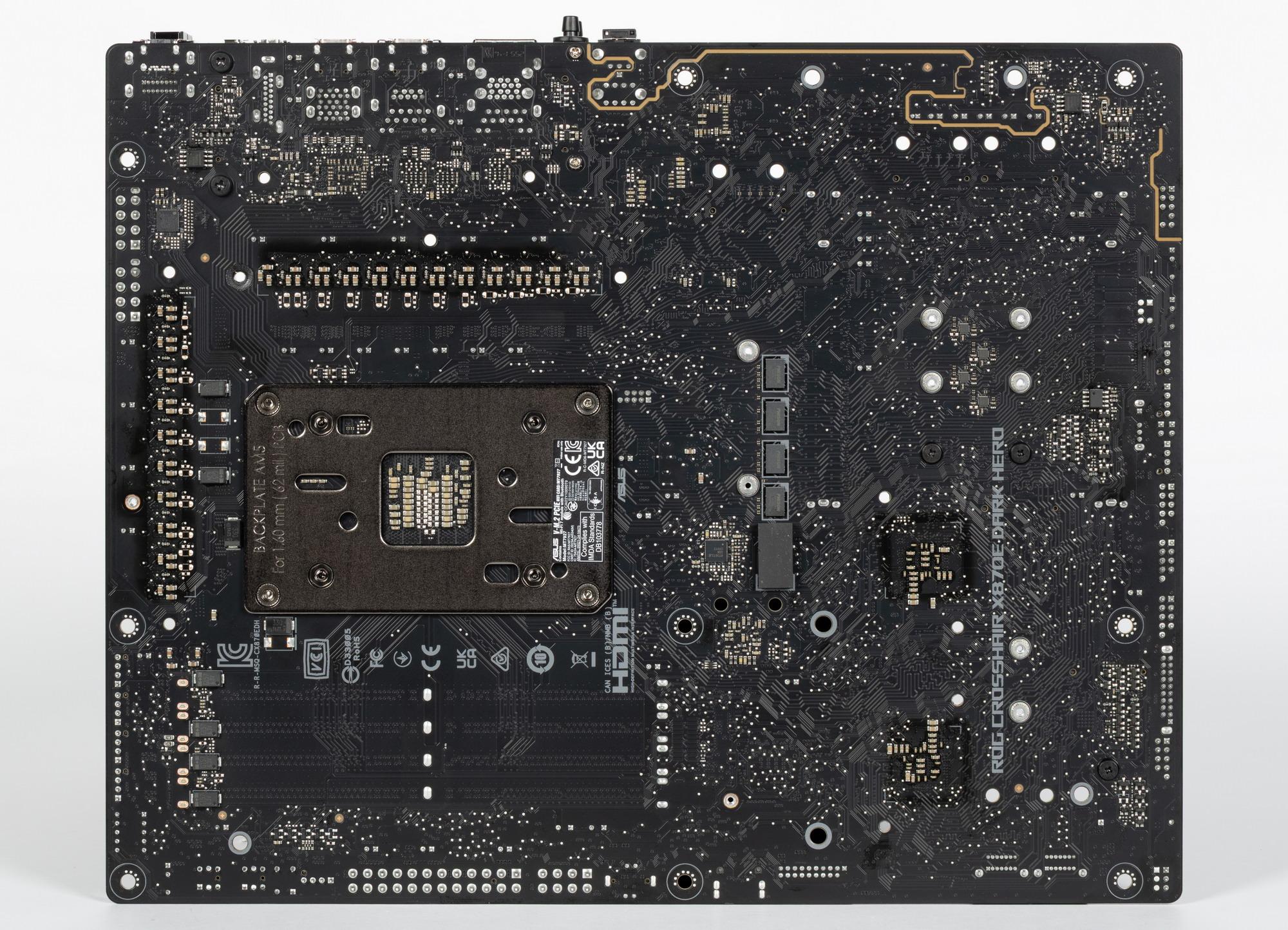

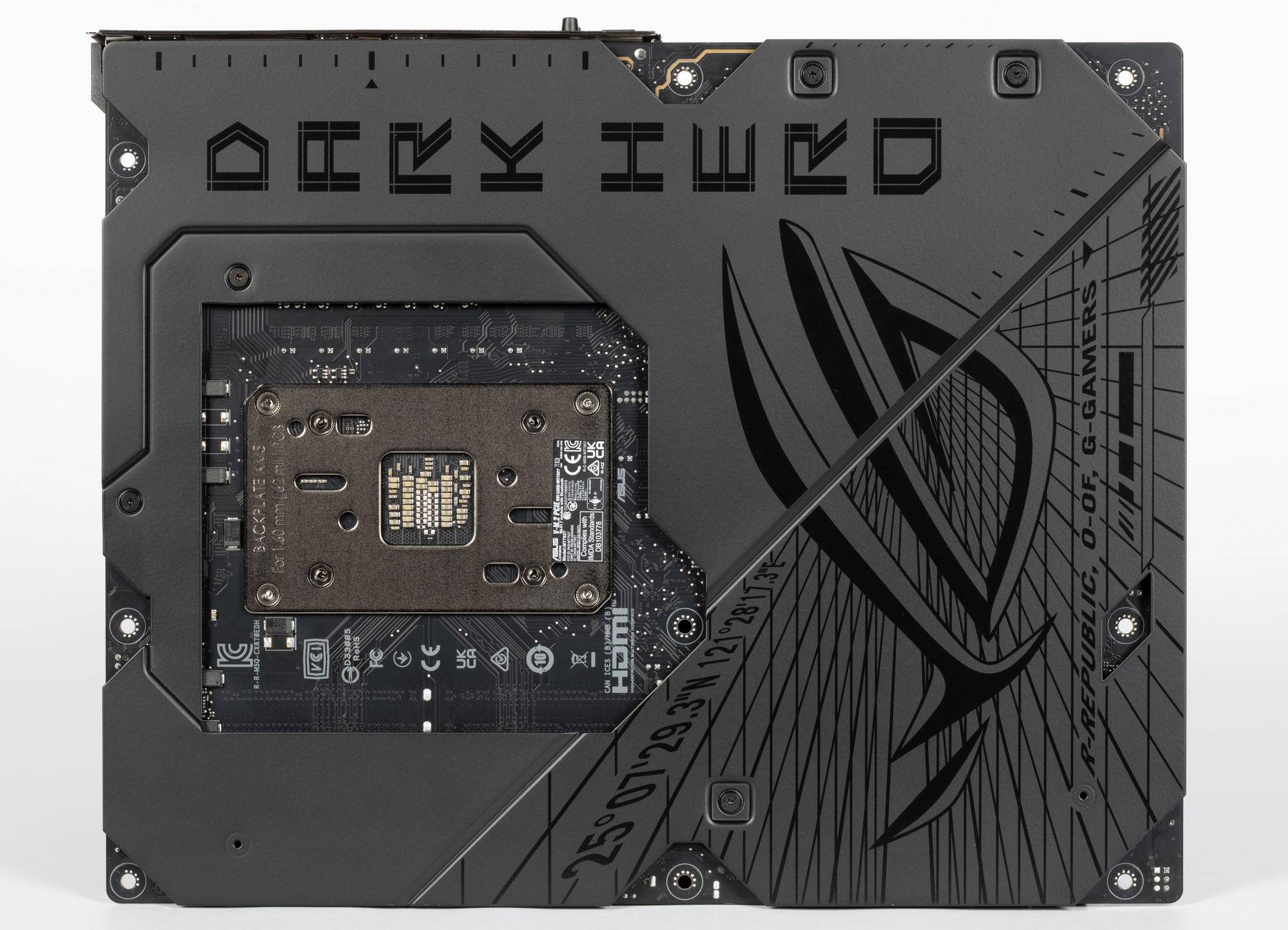

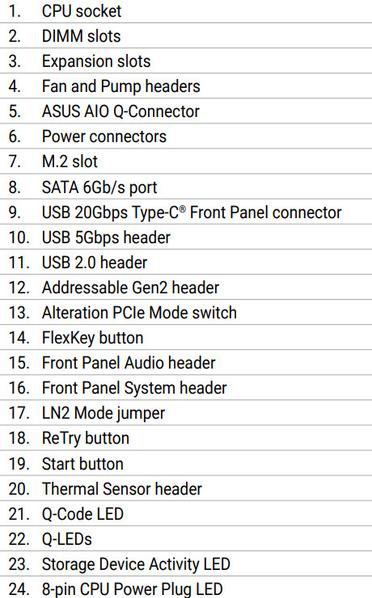

На оборотной стороне имеется ряд электронных логических элементов и ШИМ-контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Имеется защитная пластина (бэкплейт) из алюминия с электрозащитным покрытием.
Технические характеристики
Таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X870E |
| Память | 4 × DDR5, до 256 ГБ, до DDR5-9600 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC4082 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8127 Ethernet 10 Гбит/с 1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × MediaTek Dual Band Wireless MT7927 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, CPU, режим x16/X8+X8/X4+X4+X4+X4) * 1 × PCIe 5.0 x16 (PCIe x16_2, CPU, режим x8) * |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (X870E+ASM1162) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_2, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280)** 1 × M.2 (M.2_3, X870E, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_4, X870E, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_5, X870E, PCIe 4.0 x2 для устройств формата 2230) |
| USB-порты | 6 × USB 2.0: 3 внутренних разъема на 6 портов (X870E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (X870E) 6 × USB 3.2 Gen2: 6 портов Type-A (красные) (X870E) 3 × USB 3.2 Gen2: 3 порта Type-C (CPU+X870E) 2 × USB 3.2 Gen2x2: 2 внутренних разъема Type-C (X870E) 2 × USB4: 2 порта Type-C (ASM4242)** |
| Разъемы на задней панели | 2 × USB4 (Type-C) 1 × кнопка обновления BIOS – Flashback 1 × кнопка сброса CMOS BIOS 3 × USB 3.2 Gen2 (Type-С) 6 × USB 3.2 Gen2 (Type-A) 2 × RJ-45 2 × аудиоразъемa типа миниджек 1 × оптический аудиоразъем S/PDIF 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 8-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 2 разъема для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 3 разъема для подключения 6 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для включения режима LN2 1 переключатель PCIe Alt-PCIe-Mode 1 кнопка повтора запуска системы Retry 1 разъем для термодатчика 1 кнопка запуска системы Start 1 универсальная кнопка FlexKey 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | 80-90 тысяч рублей на момент публикации обзора |
* - PCIe x16_1 / PCIe x16_2 делят ресурсы между собой. Детали ниже.
** - слот M.2_2 / хаб USB4 делят ресурсы между собой. Детали ниже.
Основная функциональность: чипсет, процессор, память

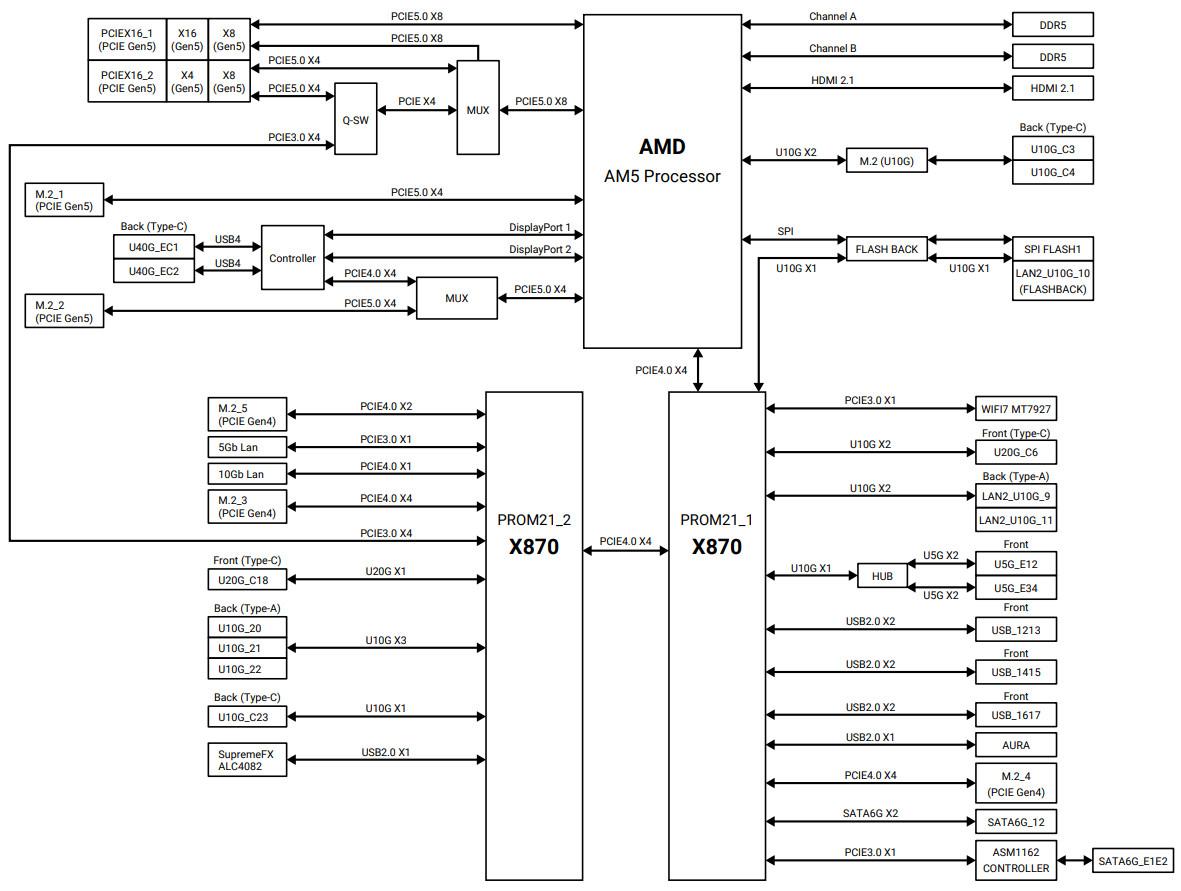

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор .
В свою очередь чипсет X870E поддерживает до:
- 8 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen2x2,
- 12 портов USB 2.0,
- 2 портов USB4;
- 24 линии ввода-вывода:
- 4 линии для связи внутри микросхем чипсета (см. ниже).
- Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).
Таким образом в сумме от тандема X870E+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 2 порта USB4 (от контроллера ASM4242);
- 2 порта USB 3.2 Gen2x2 (от чипсета);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
- 8 портов SATA 6Гбит/с (от чипсета)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).

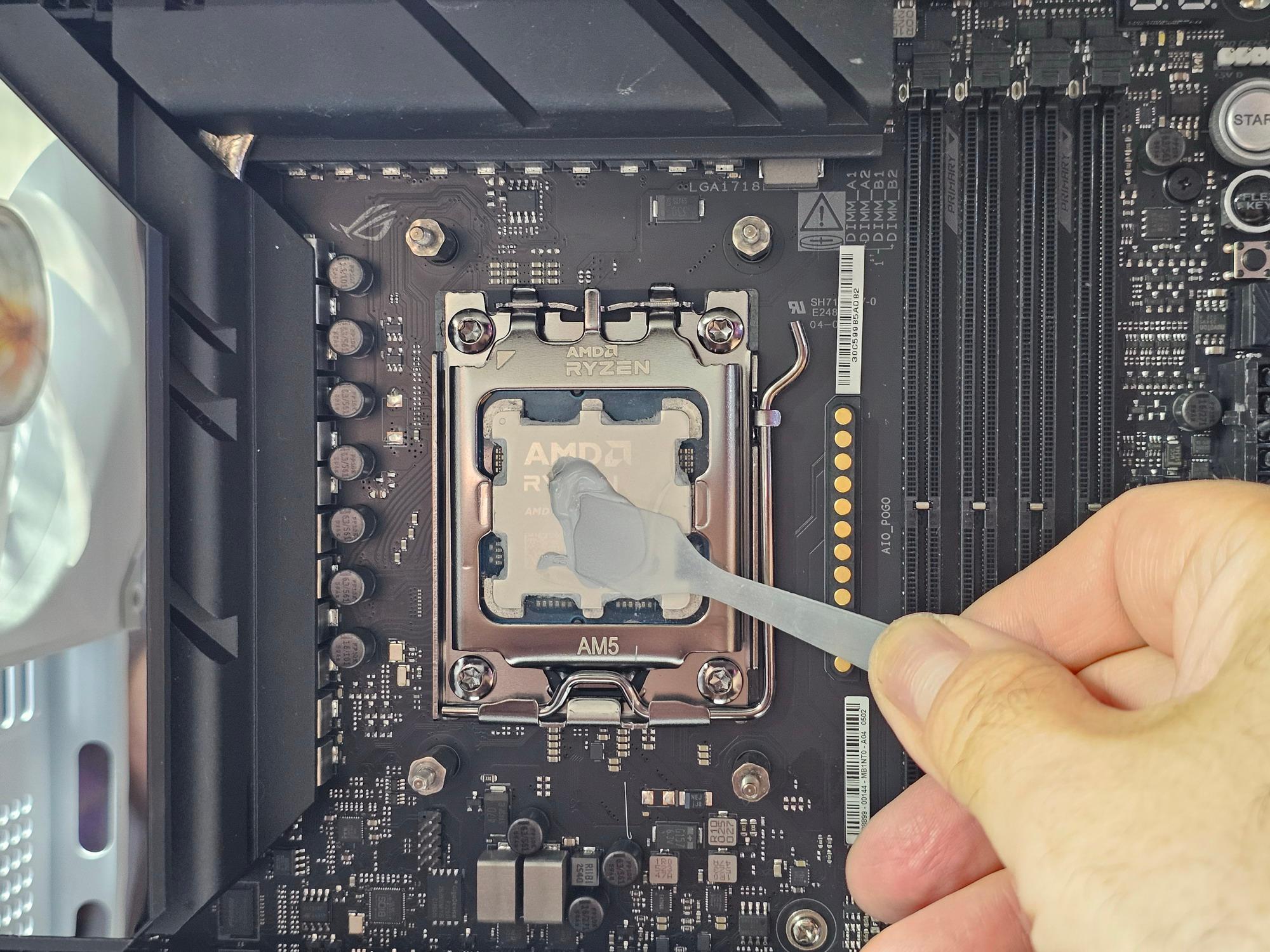

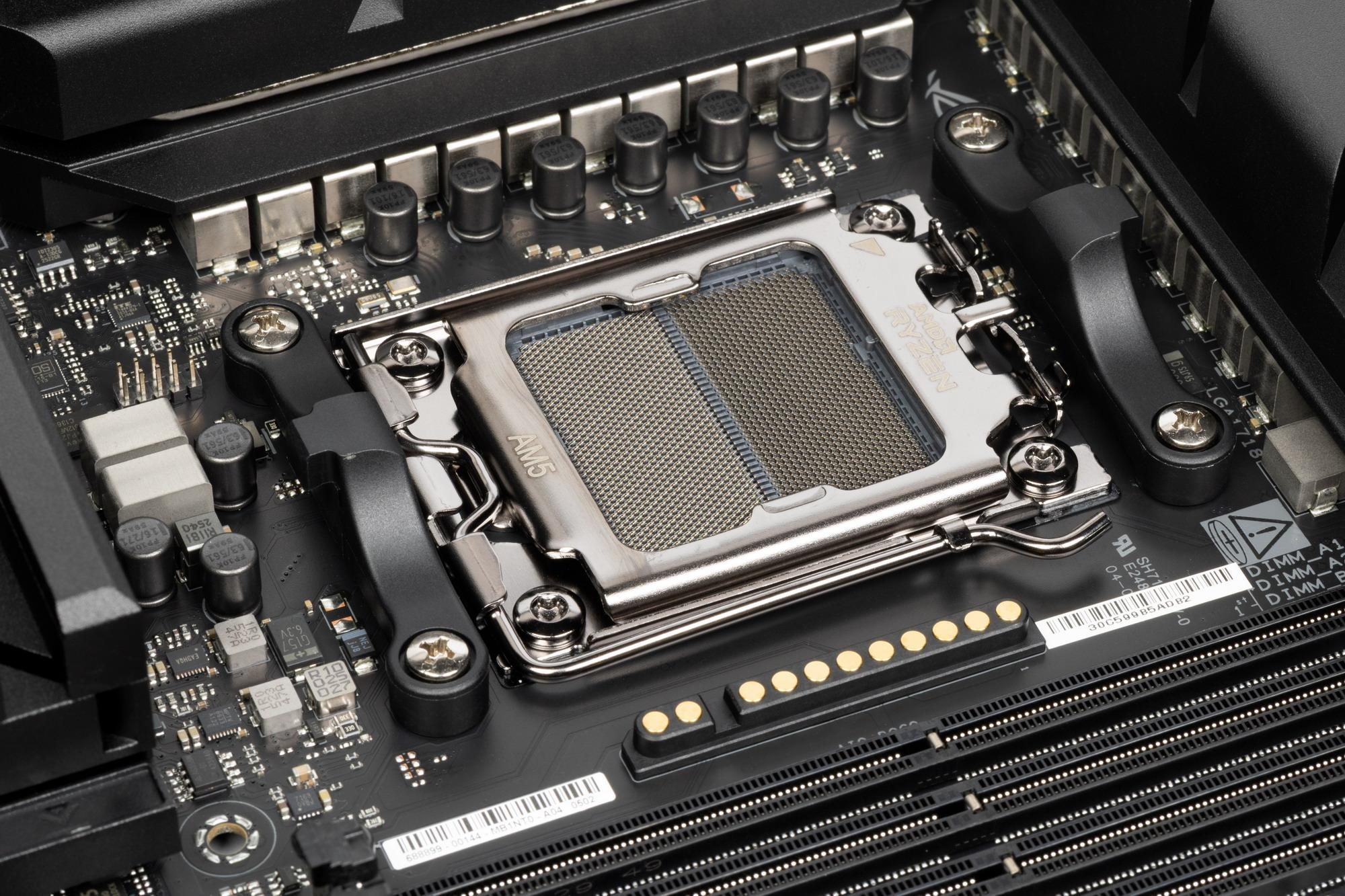

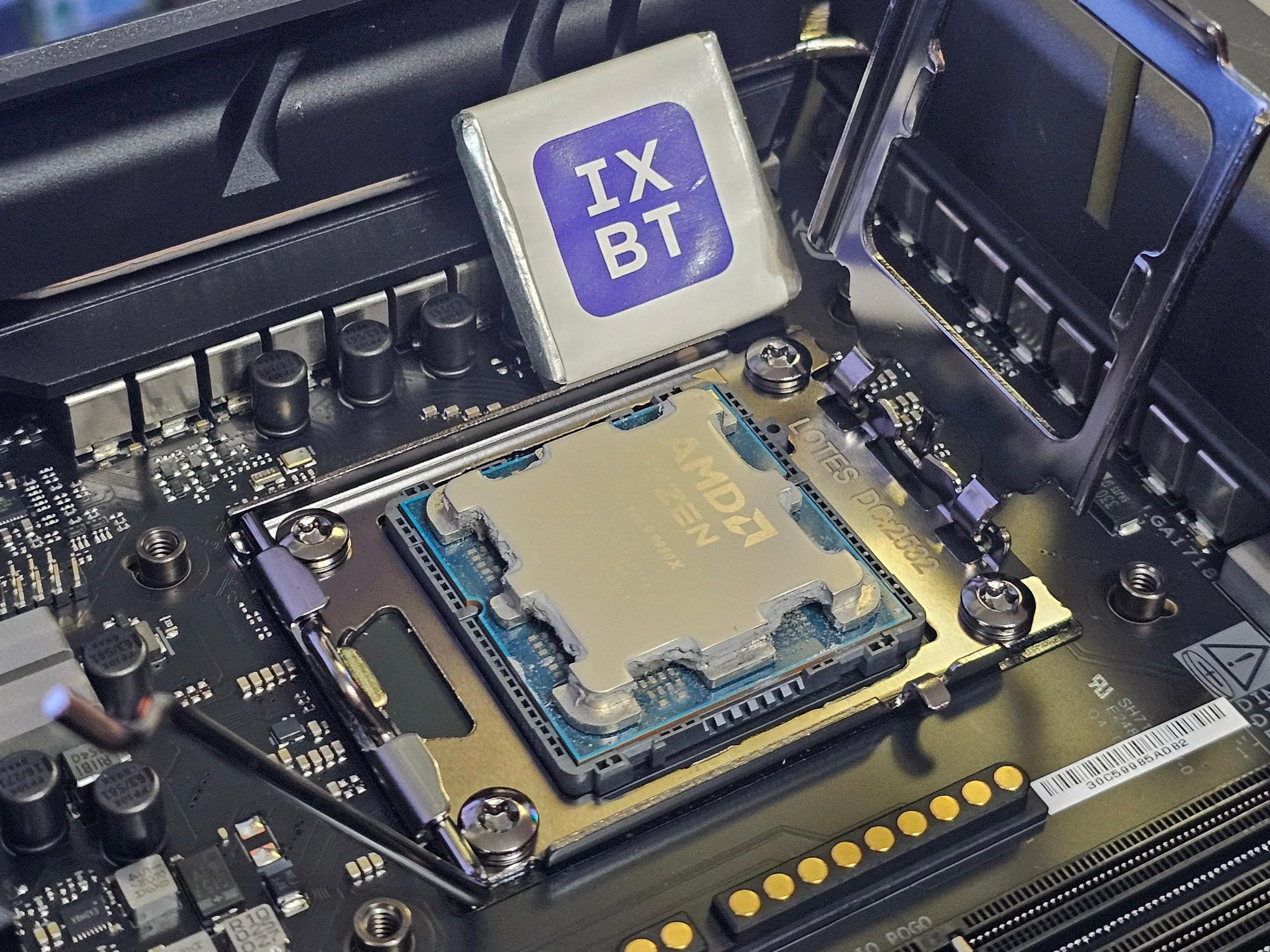

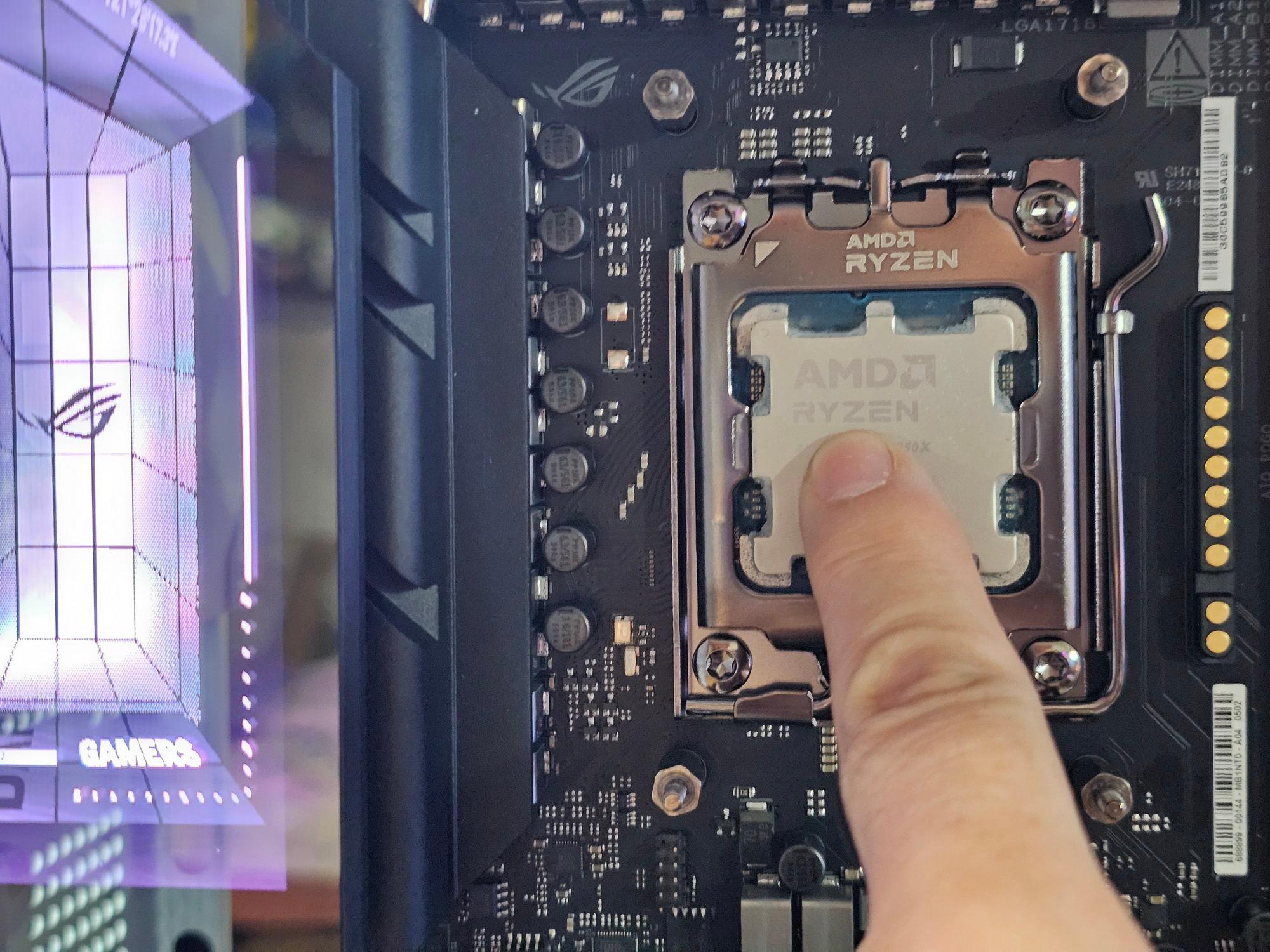

Плата Asus ROG Crosshair X870E Dark Hero поддерживает процессоры AMD поколения 7000/8000/9000, выполненные под разъем (сокет) AM5.

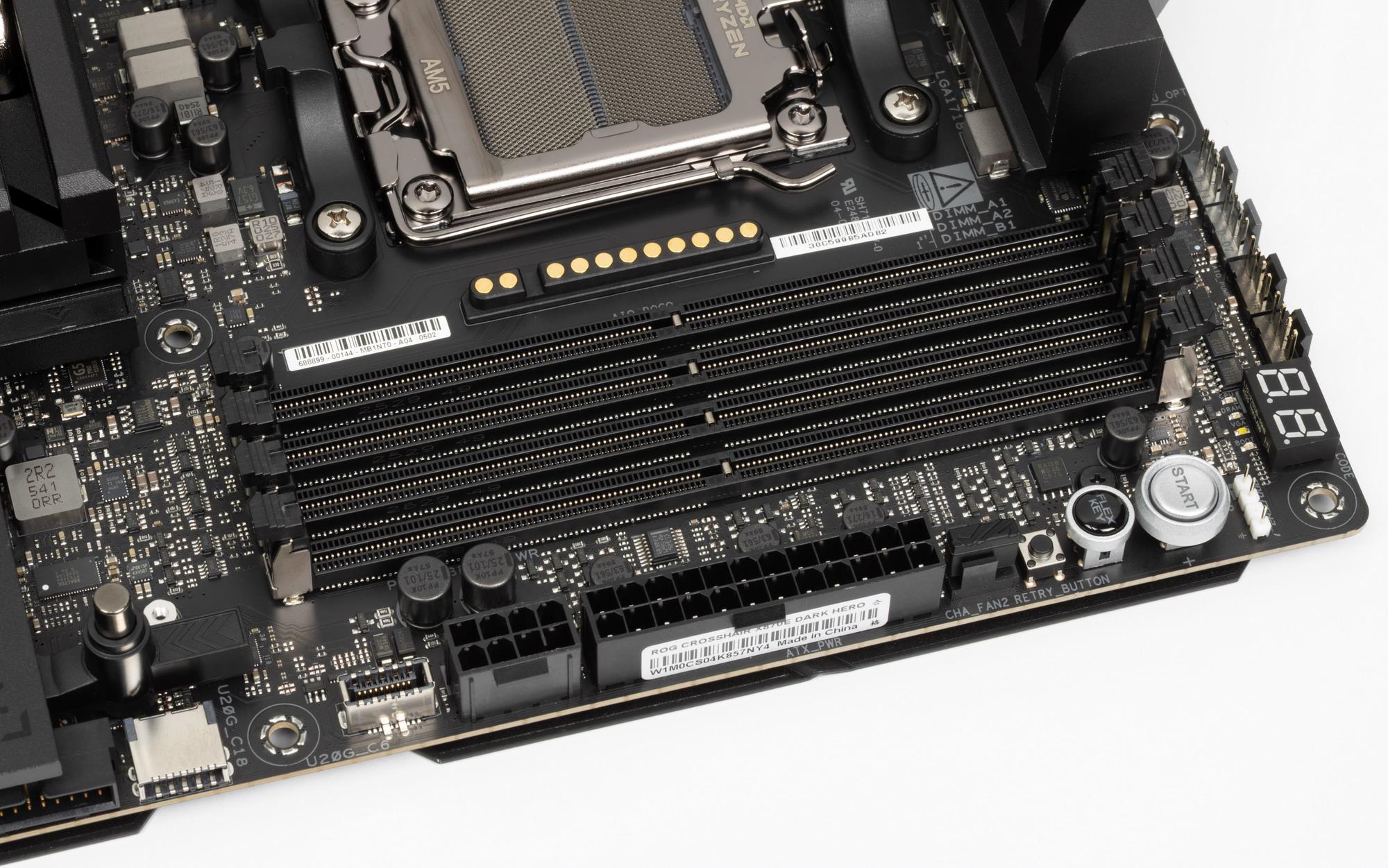

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo. Также имеется поддержка модулей CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема X870E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe
Вначале изучим распределение линий PCIe от X870E.
- Слот PCIe x16_2 (4 линии PCIe 3.0) (при условии, что PCIe x16_1 получает 16 линий PCIe от CPU);
- Слот M.2_5 (2 линии PCIe 4.0);
- Слот M.2_4 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Realtek RTL8127 (Ethernet 10Gb/s) (1 линия PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 4.0);
- MediaTek MT7927 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
- 2 слота SATA 1/2 (2 линии PCIe 3.0);
- ASMedia ASM1162 (хаб 2 портов SATA) (1 линия PCIe 3.0);
20 линий PCIe (12 версии 4.0 и 8 версии 3.0) оказались занятыми, включая 2 порта SATA. Еще 2 порта SATA (E1/2) подключены через контроллер ASMedia ASM1162.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_1) (4 линии PCIe 5.0);
- Переключатель: или хаб USB4 ASMedia ASM4242 или порт M.2_2 (4 линии PCIe 5.0);
- Переключатель: или слот PCIe x16_1 получает 16 линий PCIe 5.0 плюс слот PCIe x16_2 получает от X870E 4 линии PCIe 3.0), или слот PCIe x16_1 получает 8 линий PCIe 5.0 плюс слот PCIe x16_2 получает 8 линий PCIe 5.0
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком (если применяется кодек уровня ALC 1220 и более младших) идет путем эмуляции PCI шины. Если кодек ALC 4xxx, то для его работы требуются линии USB 2.0
Теперь в целом про слоты PCIe.
Всего на плате есть 2 слота PCIe в форм-факторе x16 («длинные»):
- слот PCIe x16_1 (для видеокарт или других устройств, «питается» от CPU) – до 16 линий PCIe 5.0,
- слот PCIe x16_2 (имеет гибридное «питание» – от CPU и X870E) – до 8 линий PCIe 5.0.

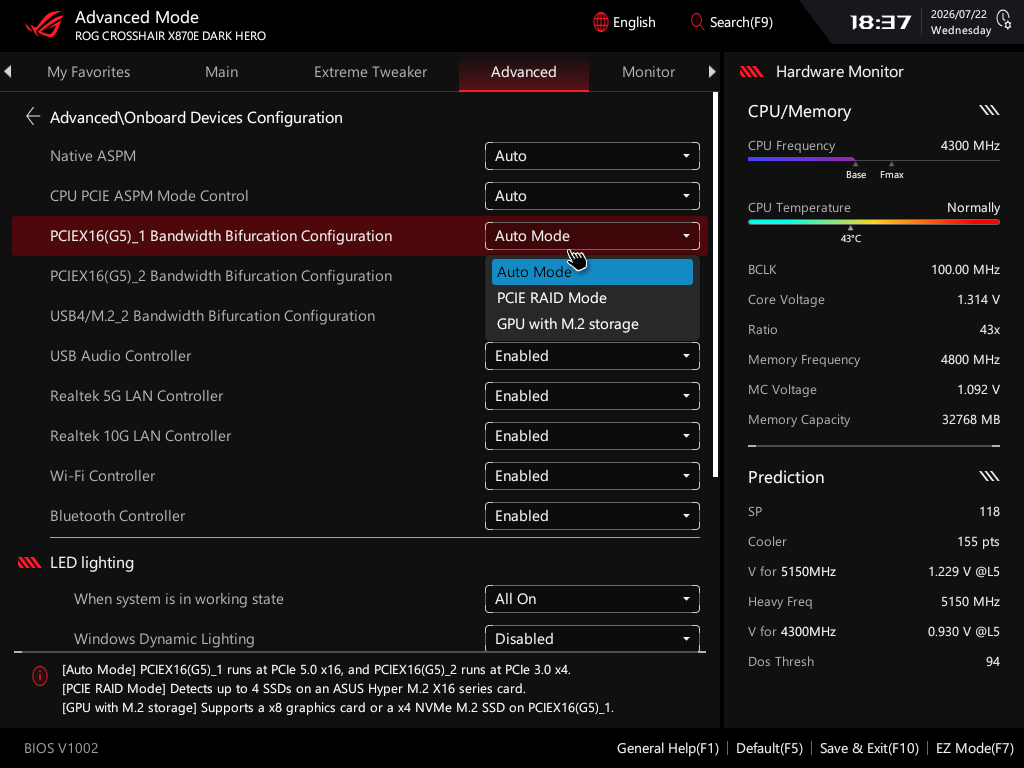

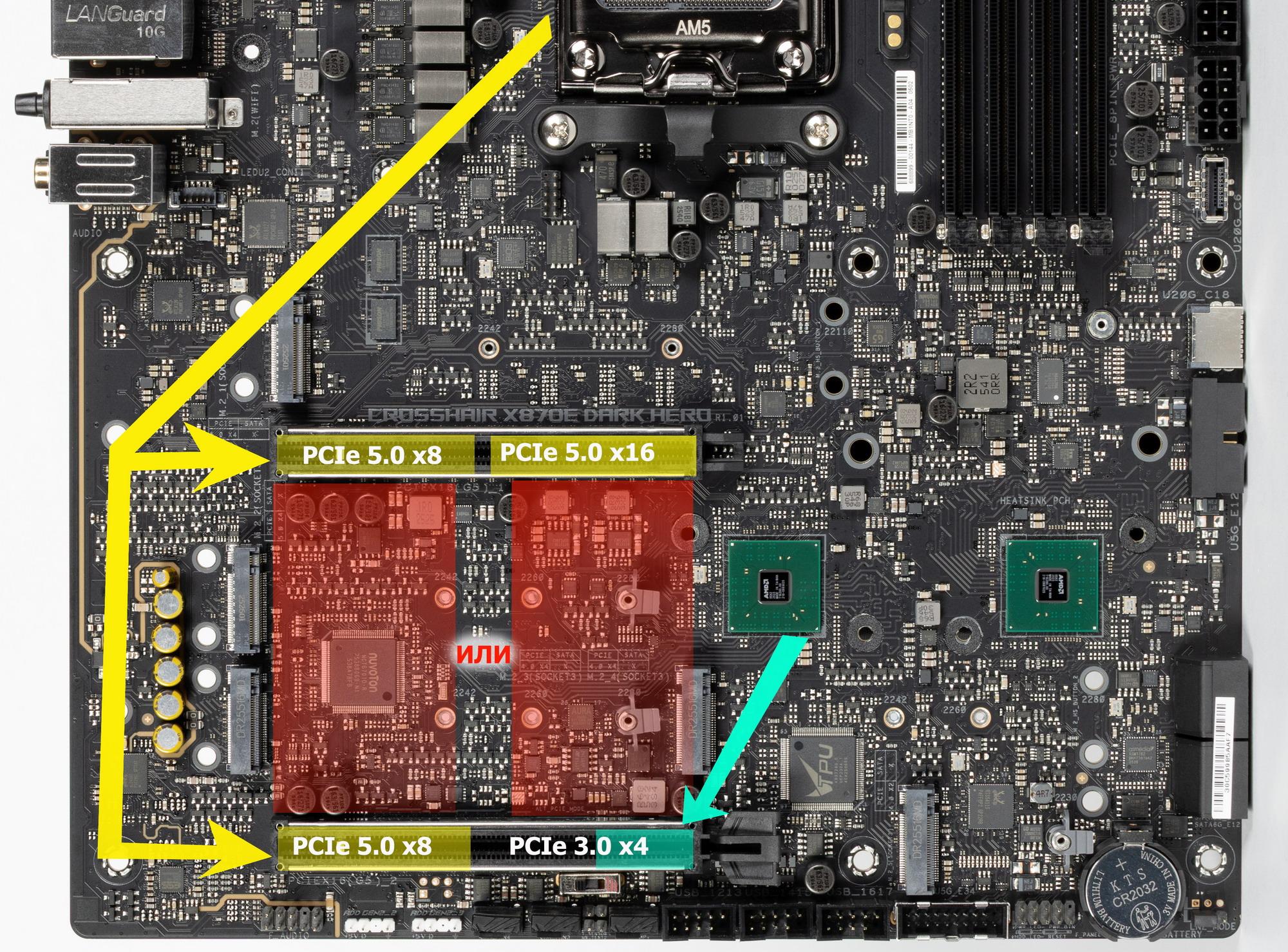

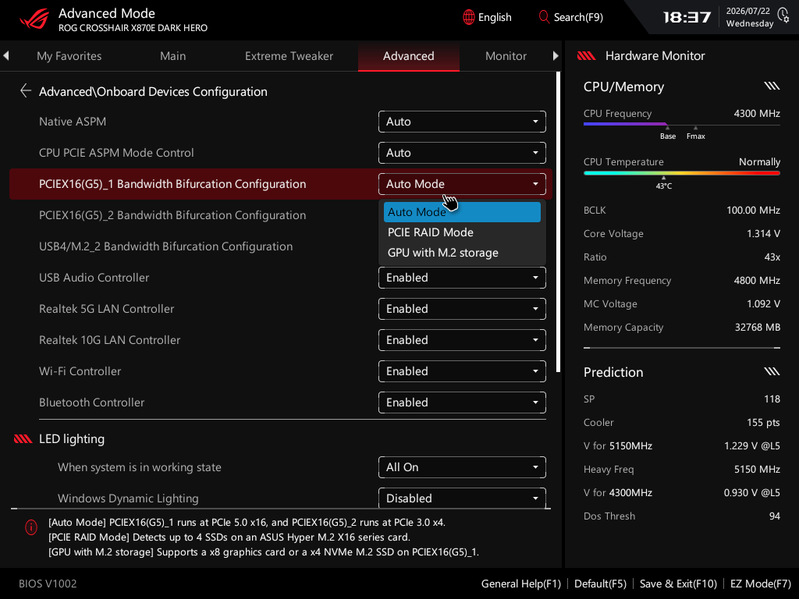

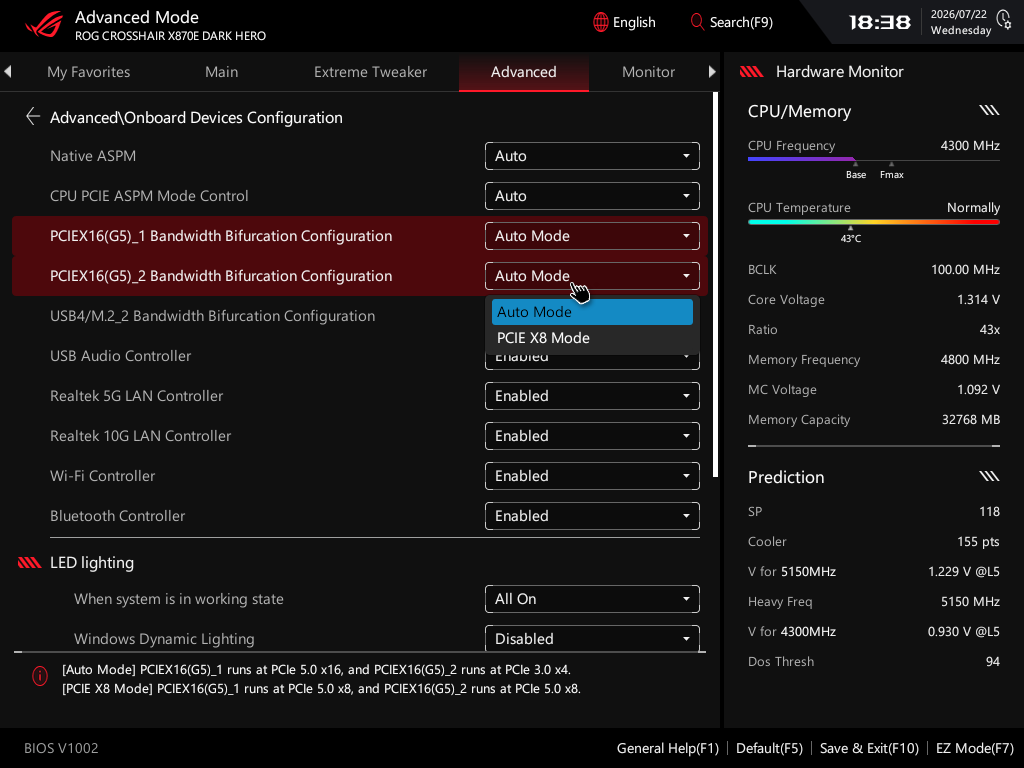

Оба слота могут делить 16 линий от CPU по общепринятой схеме: или каждый из слотов получает по 8 линий PCIe 5.0, или первый слот имеет 16, а второй... Нет, не отключен, а переключается на получение данных от чипсета X870E, получая от того 4 линии PCIe 3.0.
Мы снова видим уникальную конструкцию такого рода, что инженерам удалось осуществить возможность гибкого переключения PCIe линий между процессором и чипсетом. При этом режим задается в BIOS.
Оба слота PCIe x16 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

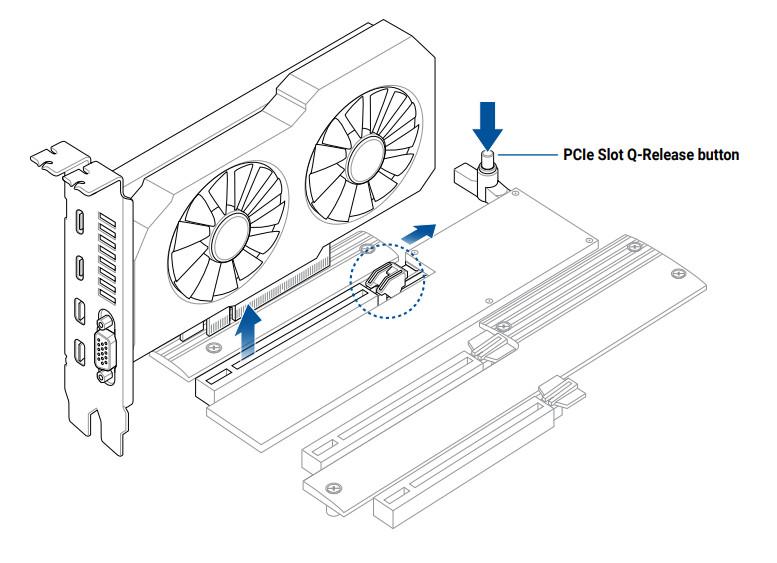

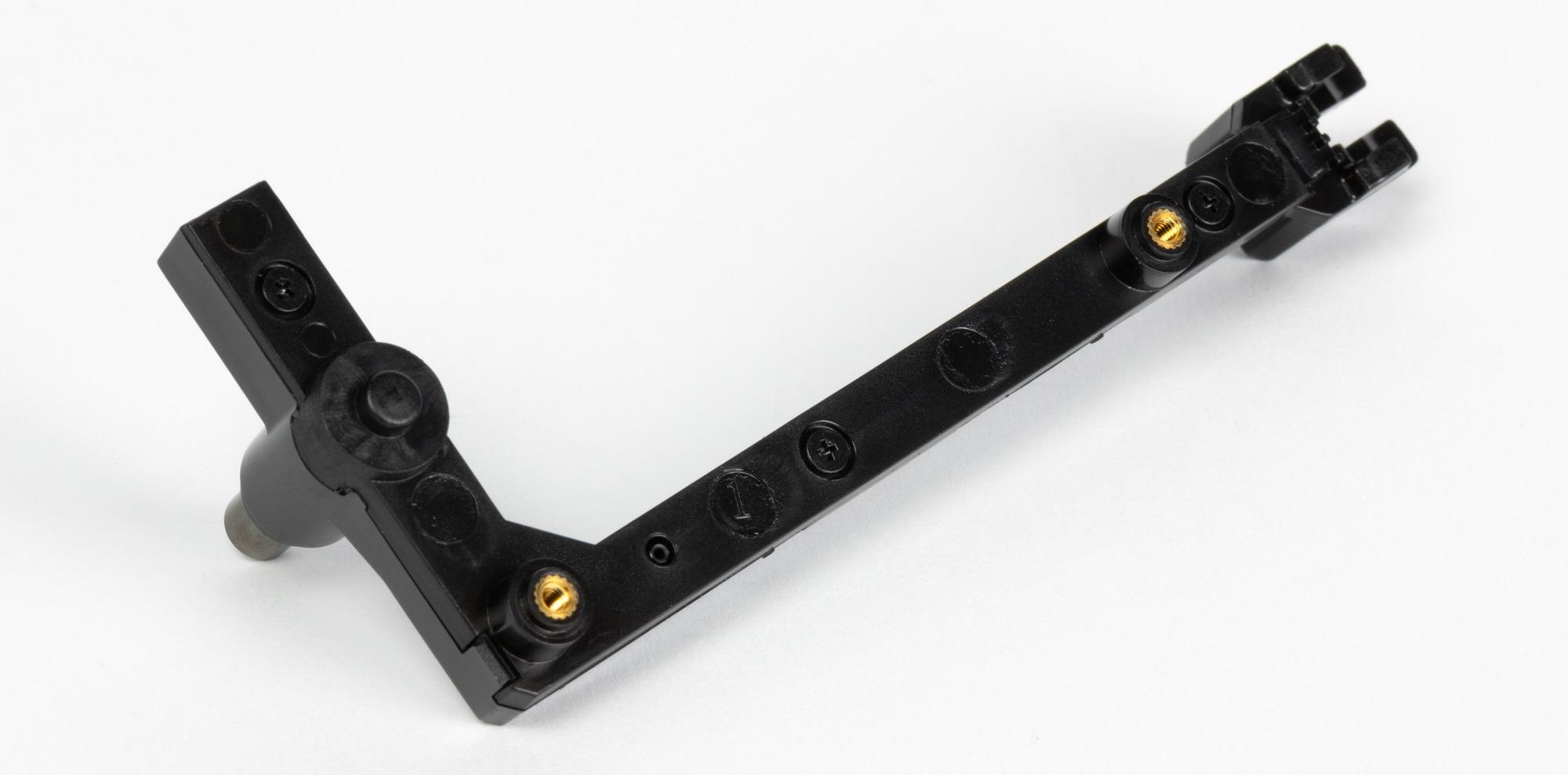

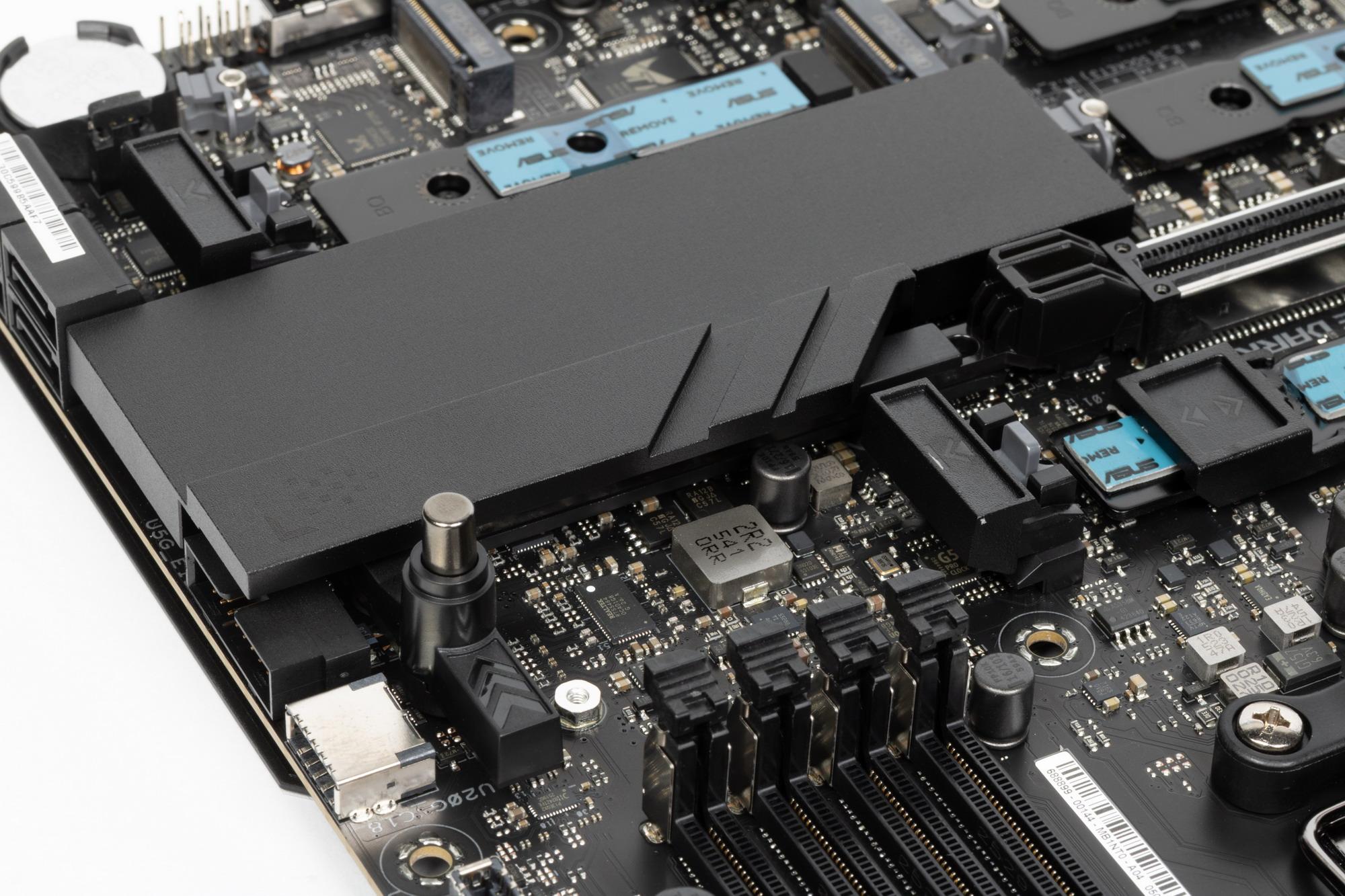

Еще одной уникальной особенностью данной платы является схема Q-Release удобного изъятия карт расширения из слота PCIe x16_1.
Нажатие на кнопку рычага отпирает первый слот.
Матплата позволяет смонтировать СО любого размера.

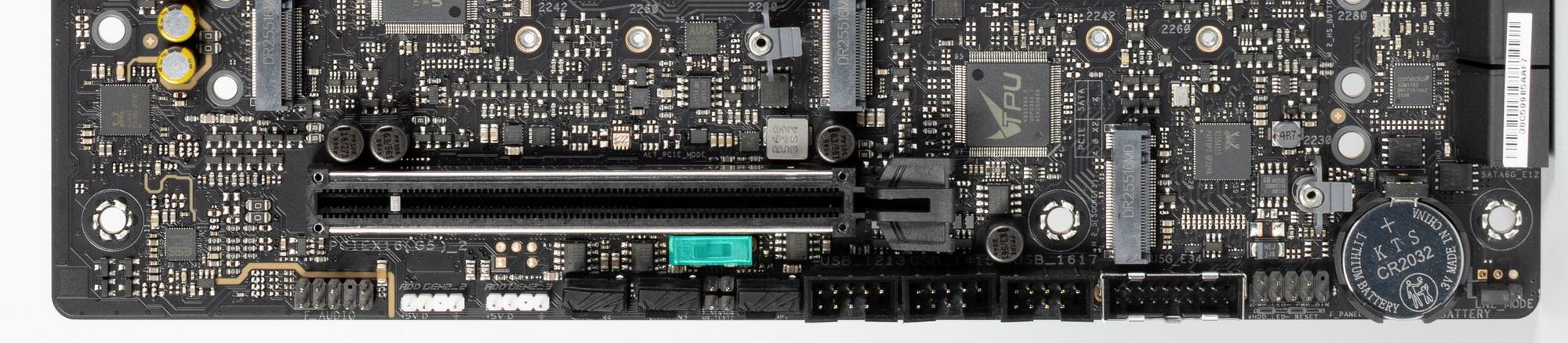

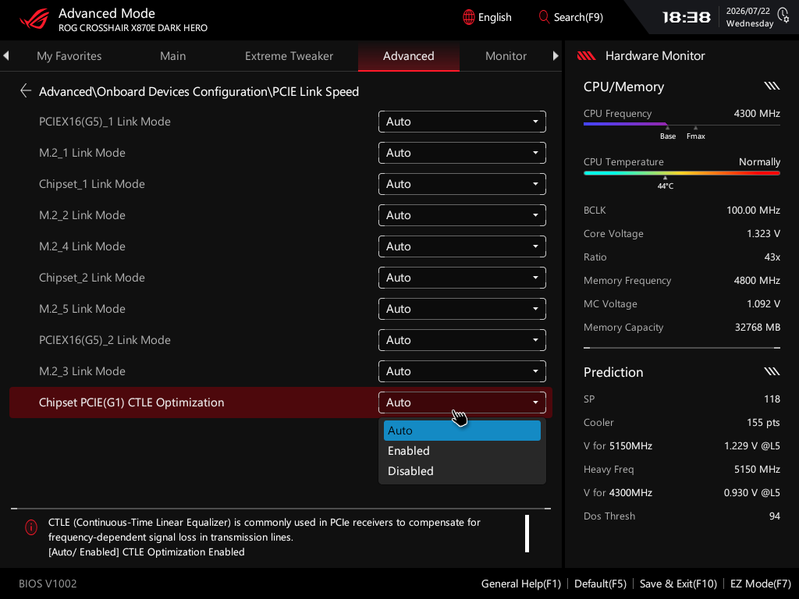

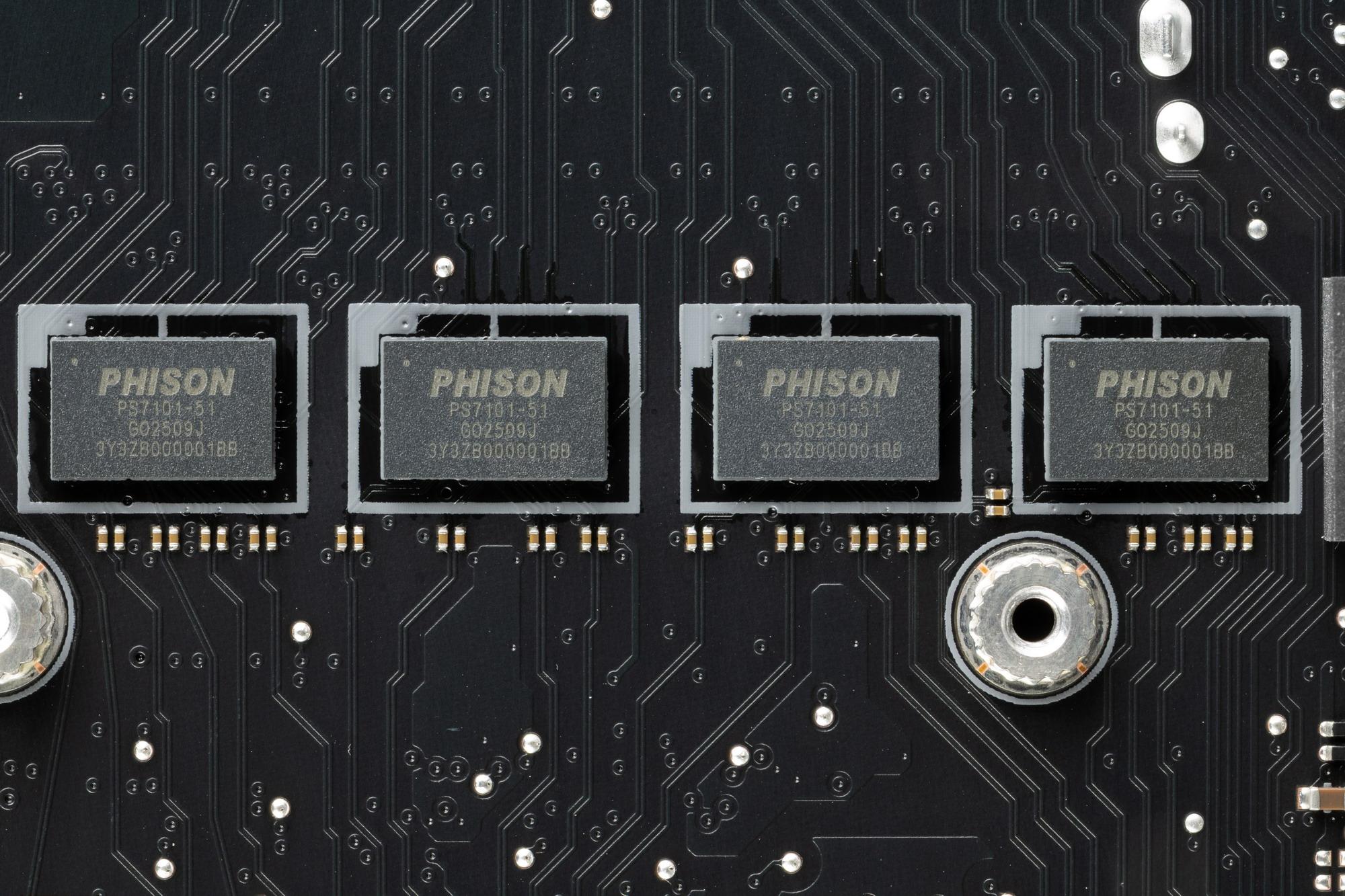

Для переключения линий PCIe 5.0 между слотами PCIe x16 используются мультиплексоры от Phison.

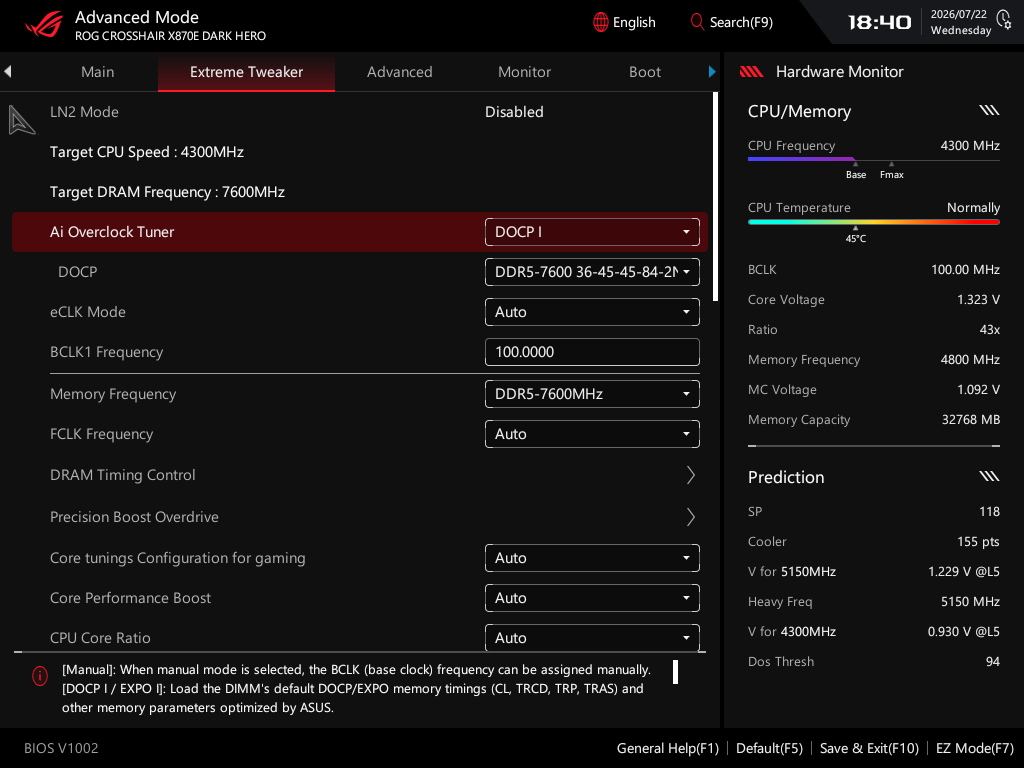

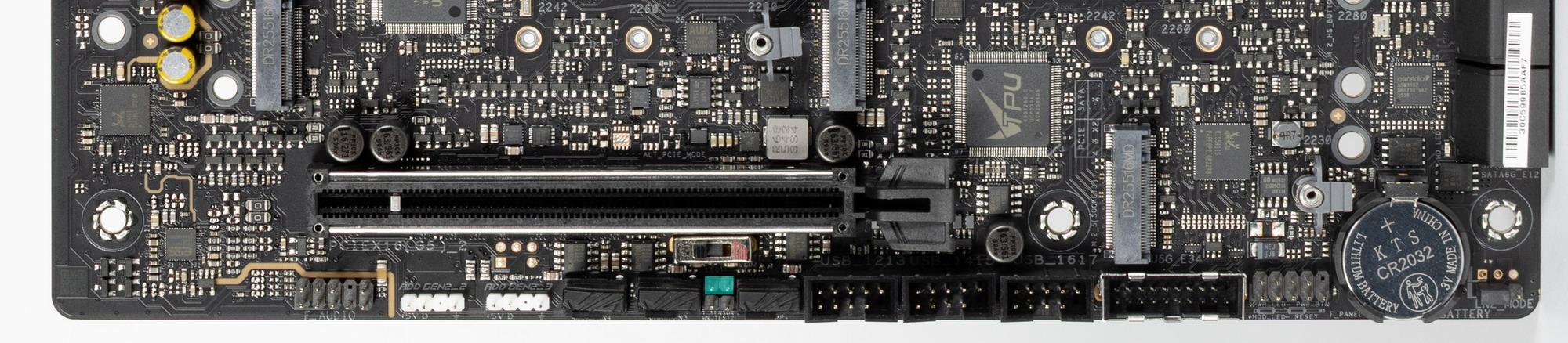

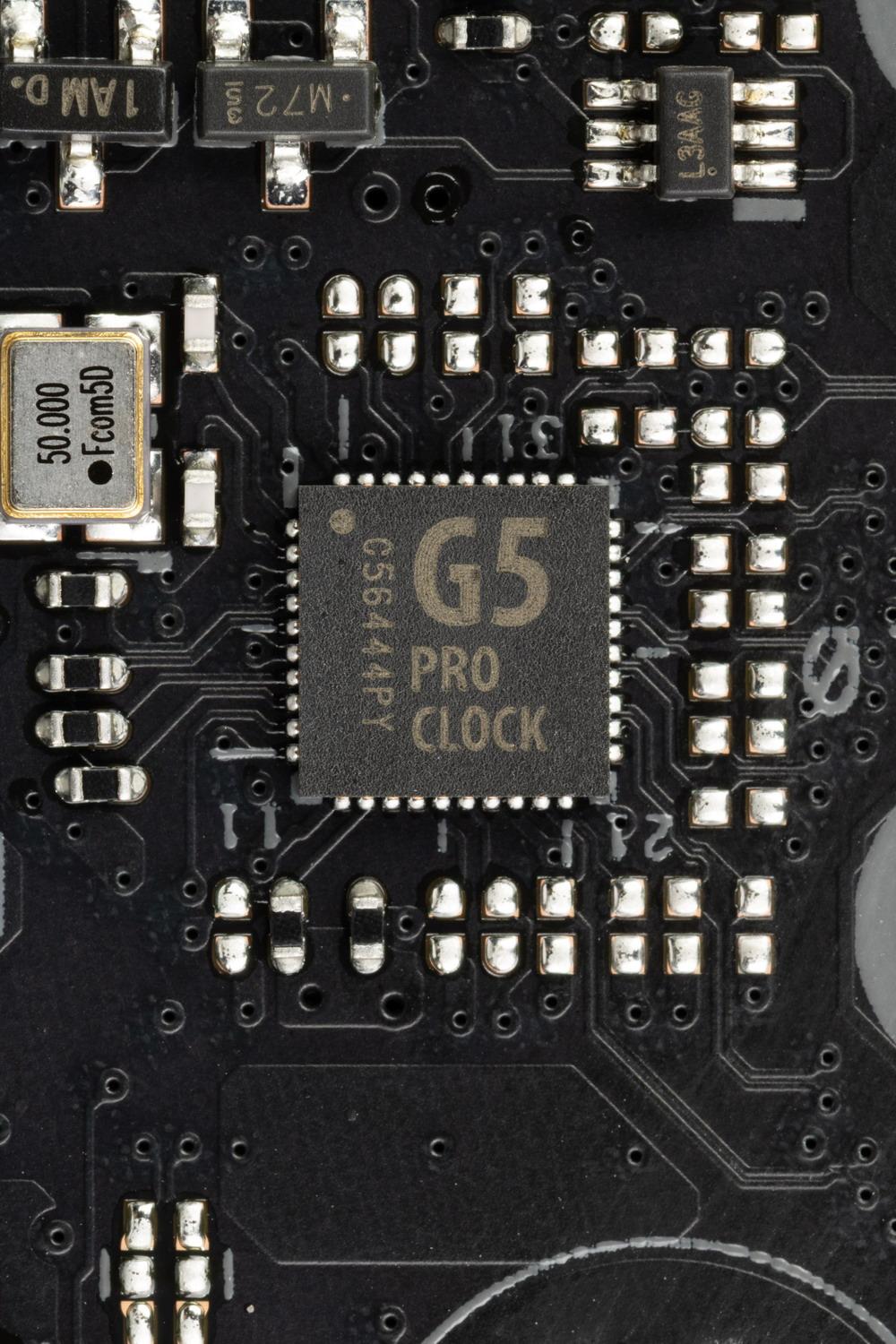

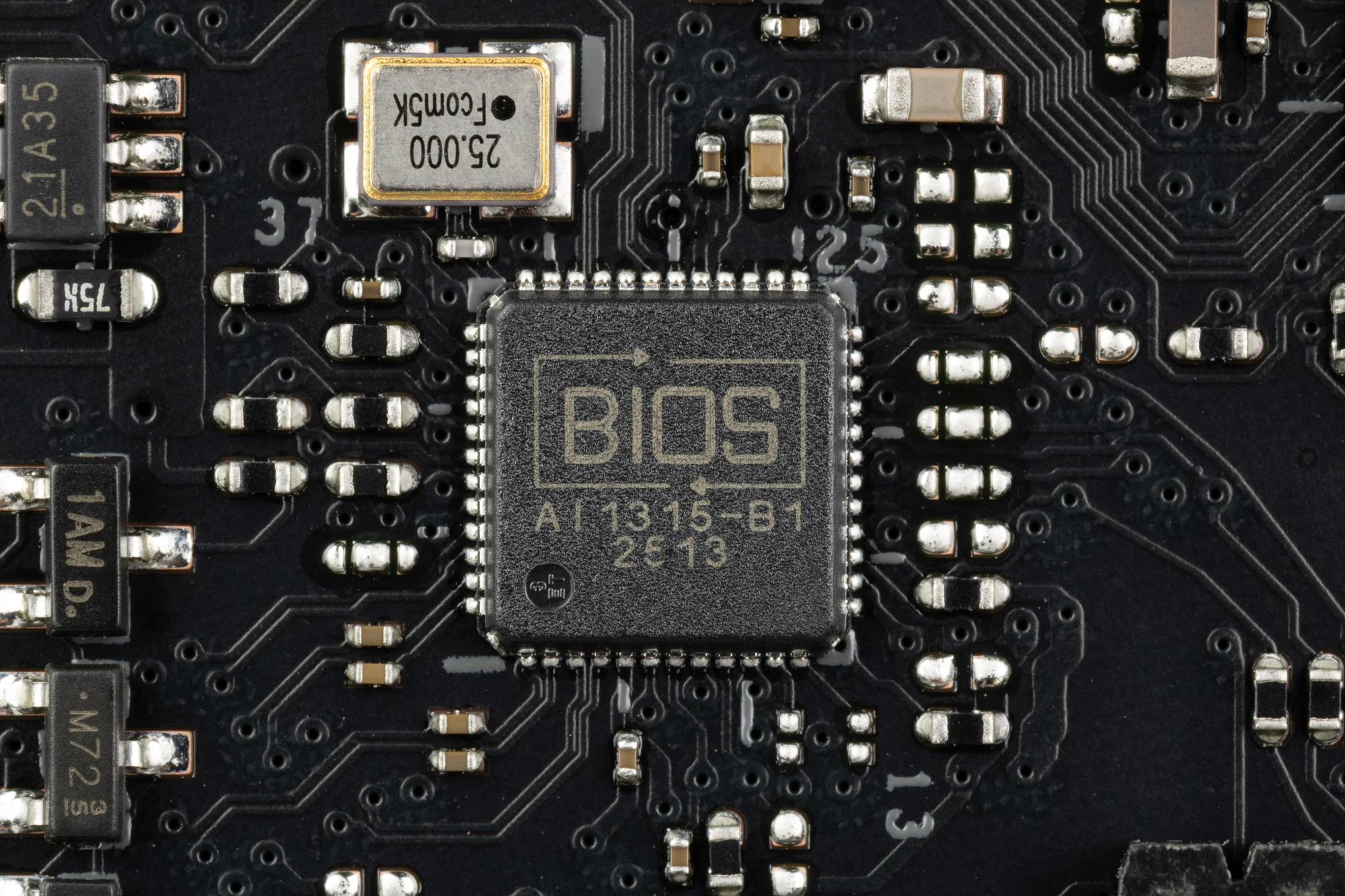

Материнская плата имеет внешний тактовый генератор, который позволяет управлять базовой шиной процессора BCLK независимо от частот работы иных компонентов, таких как iGPU, Infinity Fabric, Memory, PCIe.
Накопители
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2 .

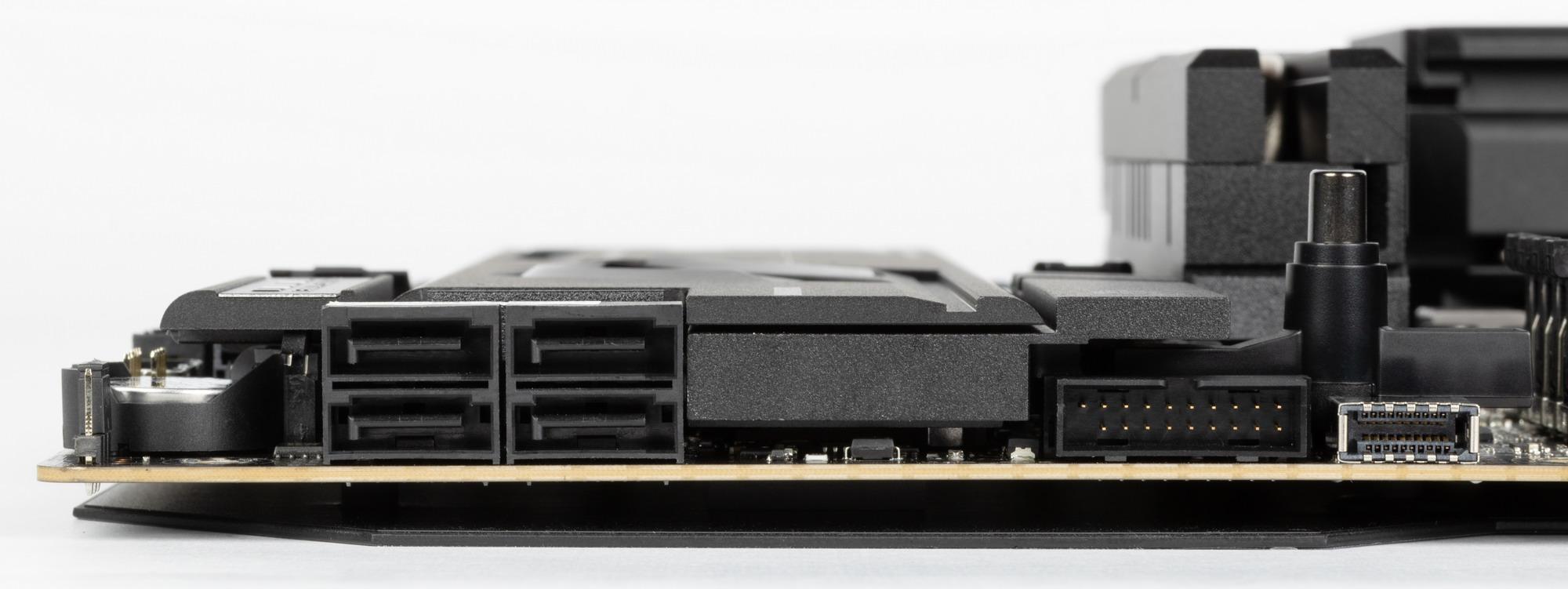

Порты SATA размещены в нижнем конце матплаты, ориентированы горизонтально.

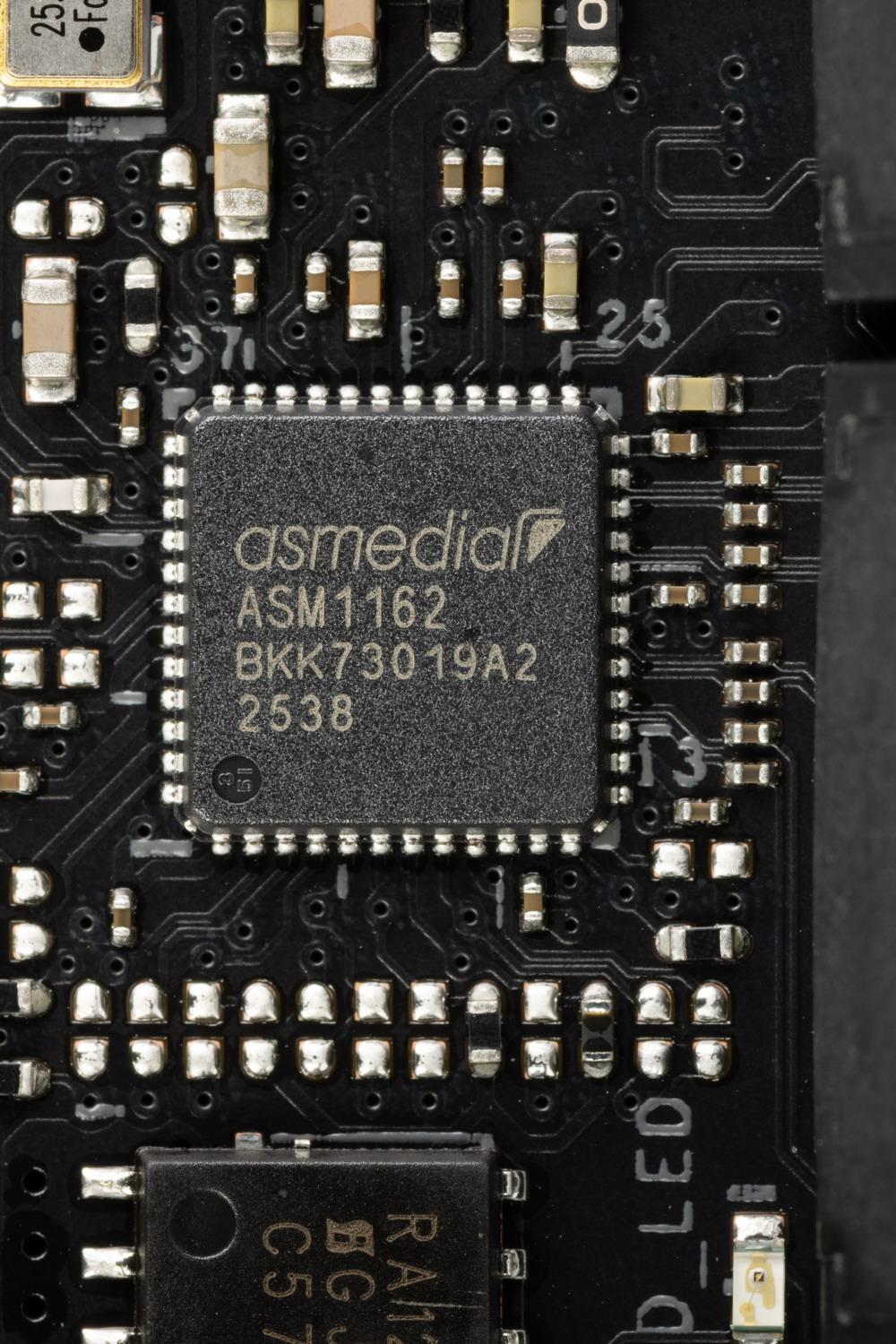

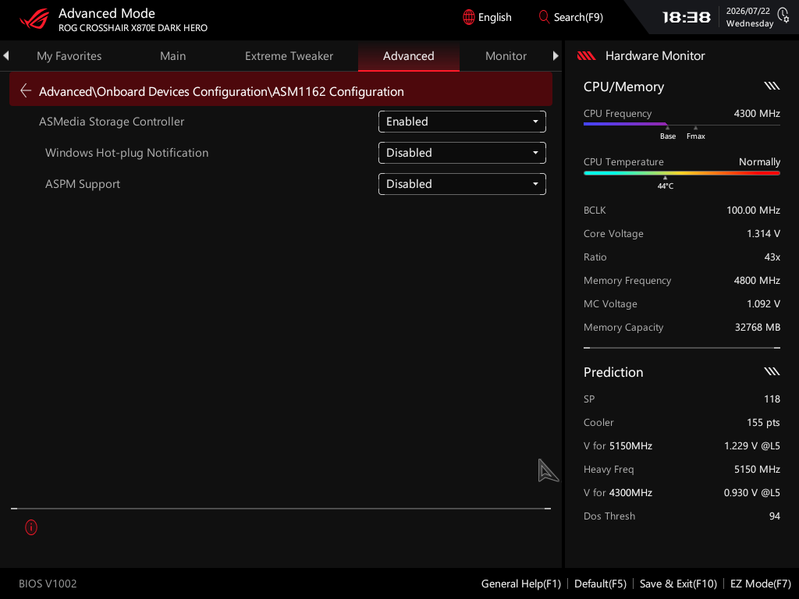

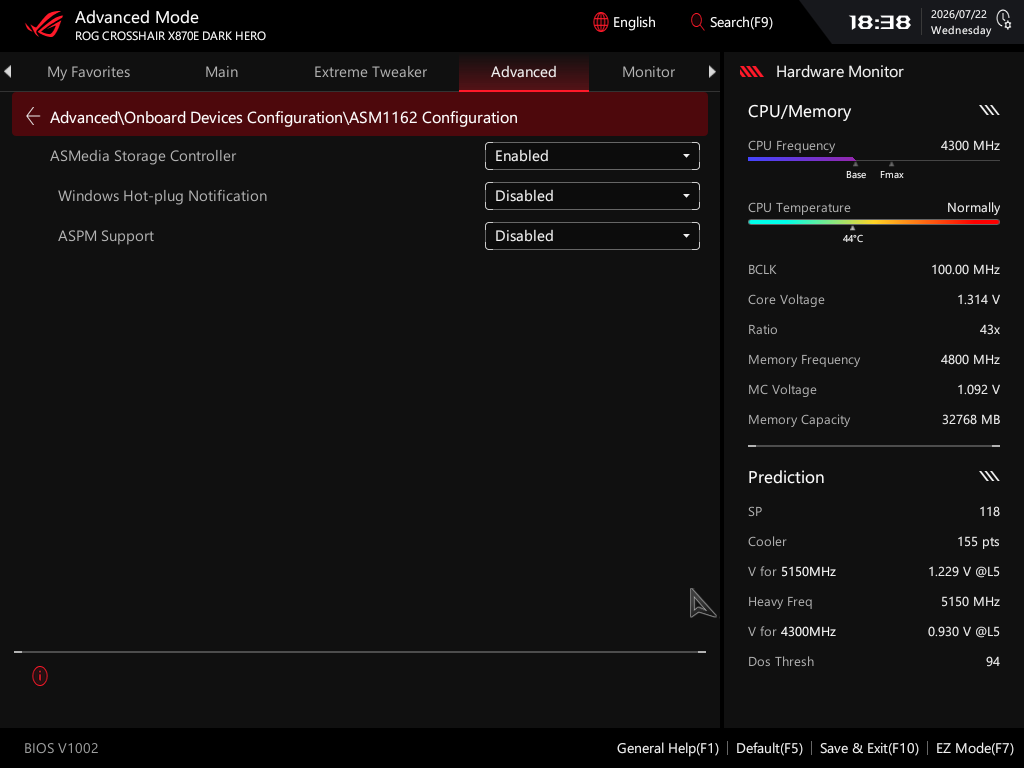

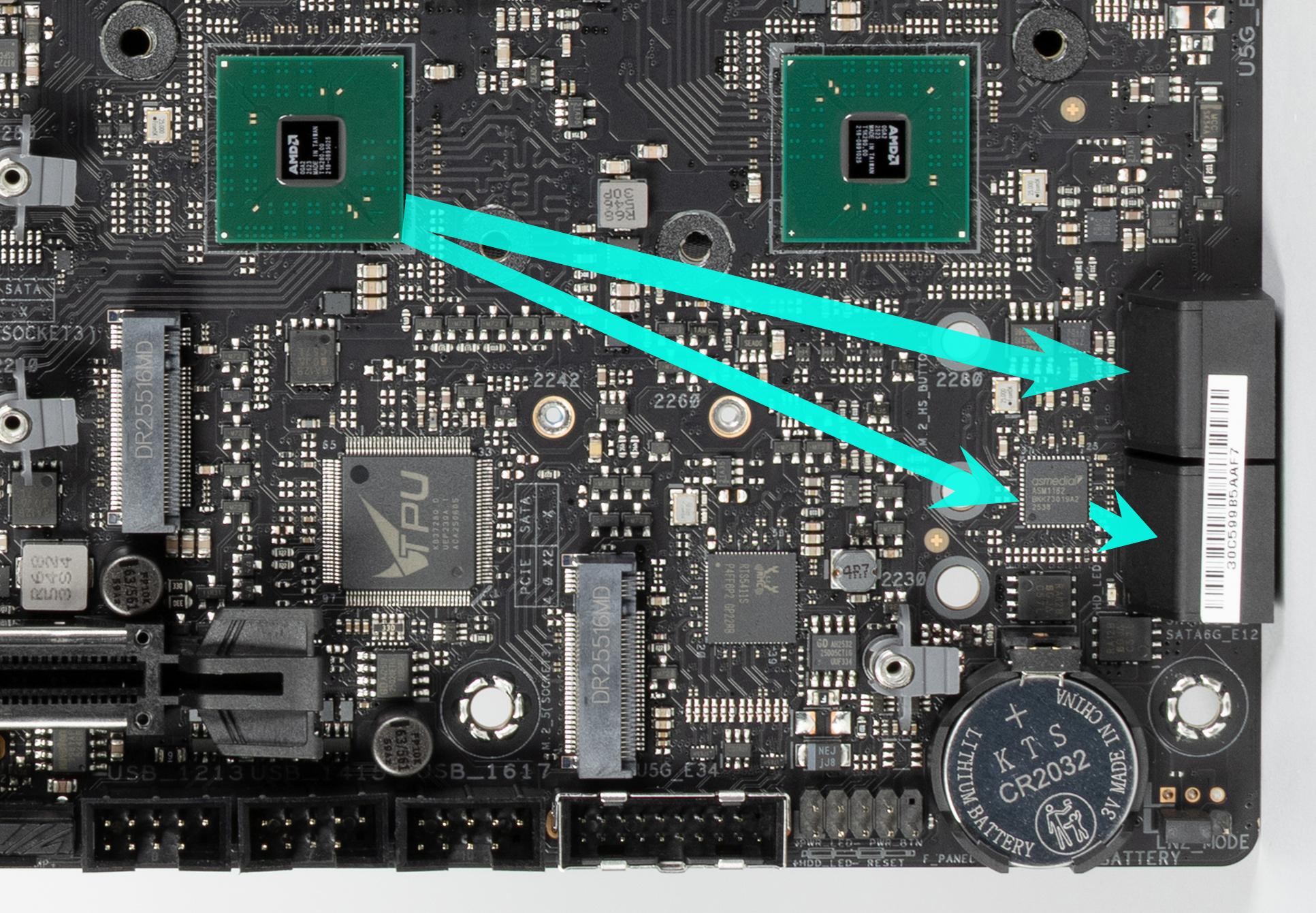

2 порта SATA 1,2 реализованы через чипсет X870E, другие 2 порта SATA E1/2 реализованы через хаб ASMedia ASM1162.
Теперь про накопители M.2

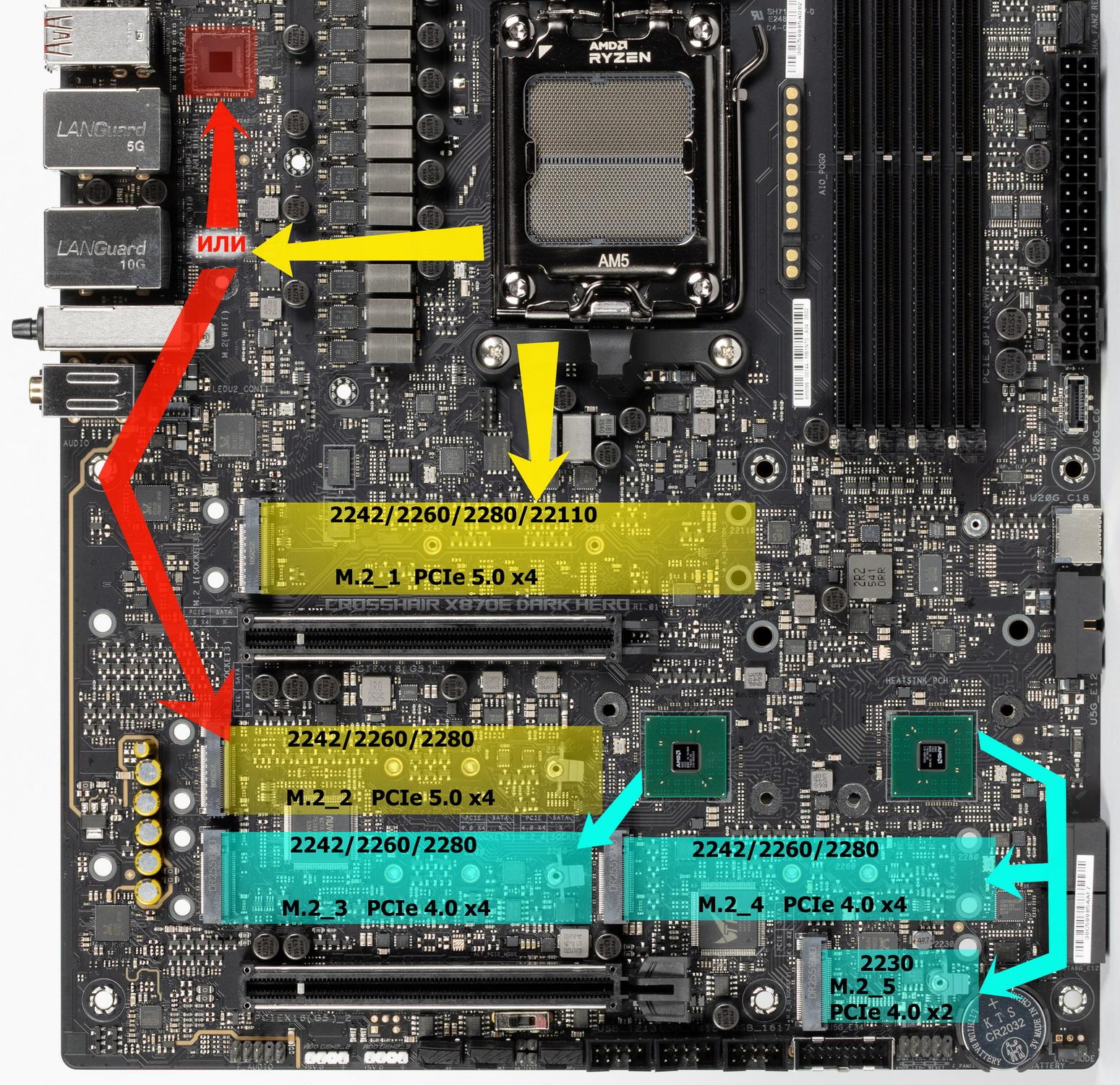

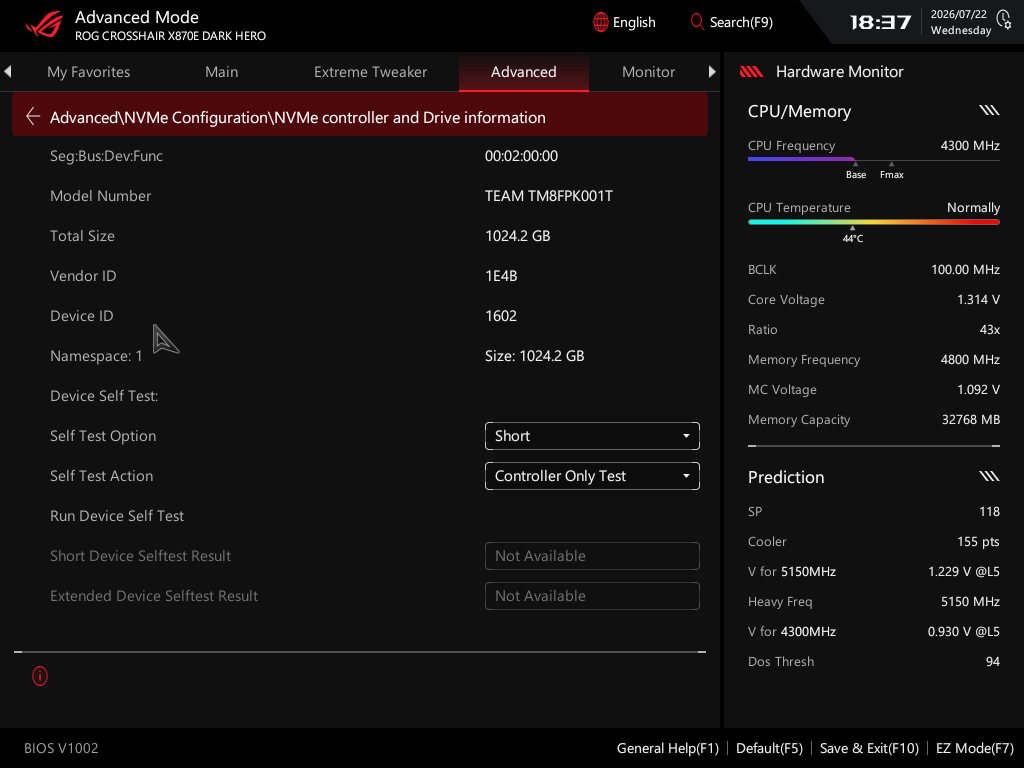

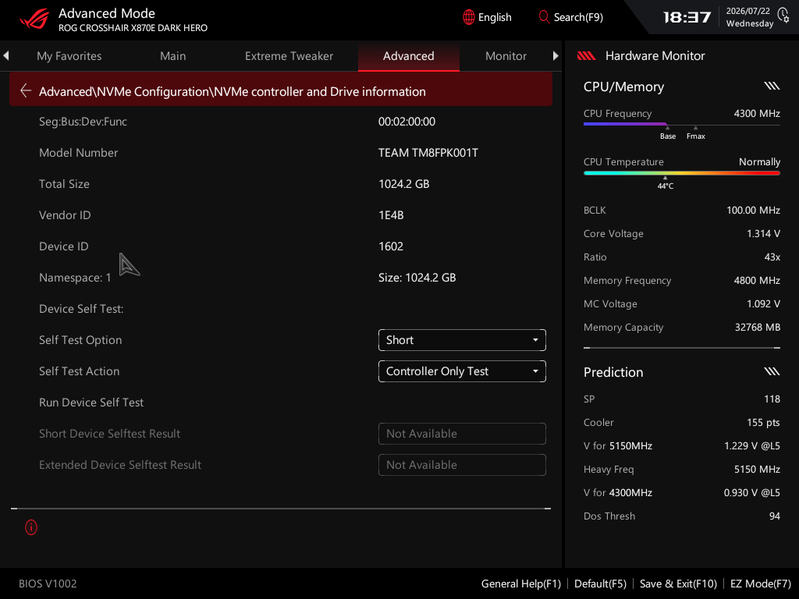

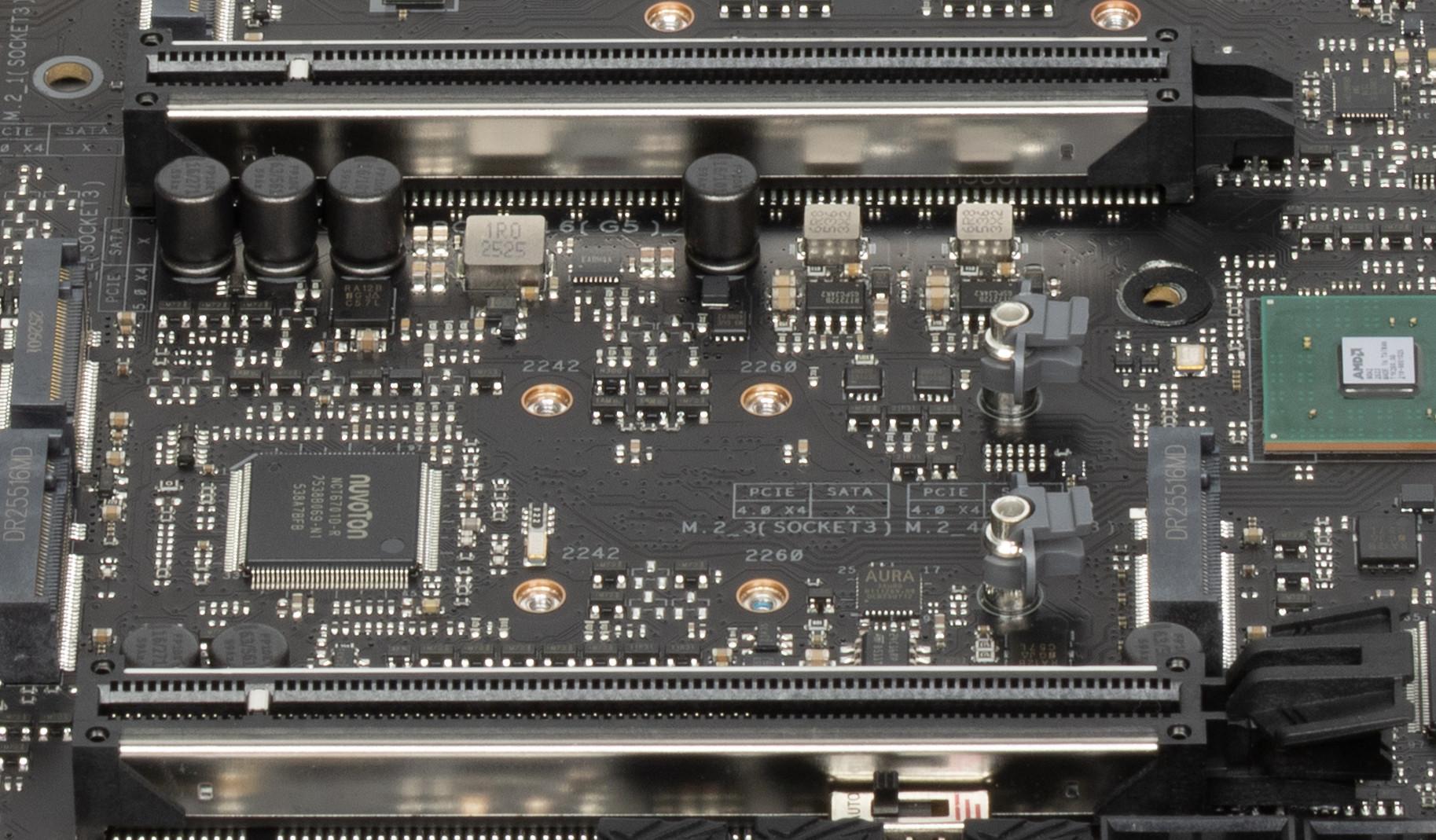

Материнская плата имеет 5 гнезд форм-фактора М.2.
Третий, четвертый и пятый слоты M.2 (M.2_3/4/5) получают данные от чипсета X870E (PCIe 4.0), а первый и второй — от CPU, при этом оба получают PCIe 5.0. Следует особо отметить, что слот M.2_2 делит ресурсы с хабом USB4, при этом не полностью взаимоисключающе: при использовании обоих устройств (M.2_2 и USB4) они оба получают по 2 линии PCIe 5.0.
Особо надо отметить, что слот M.2_5 подключен к X870E всего двумя линиями PCIe 4.0, а также поддерживает только очень короткие модули 2230.
Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2, кроме M.2_5, поддерживают модули с размерами 2242/2260/2280, при этом слот M.2_1 также поддерживают размер 22110.

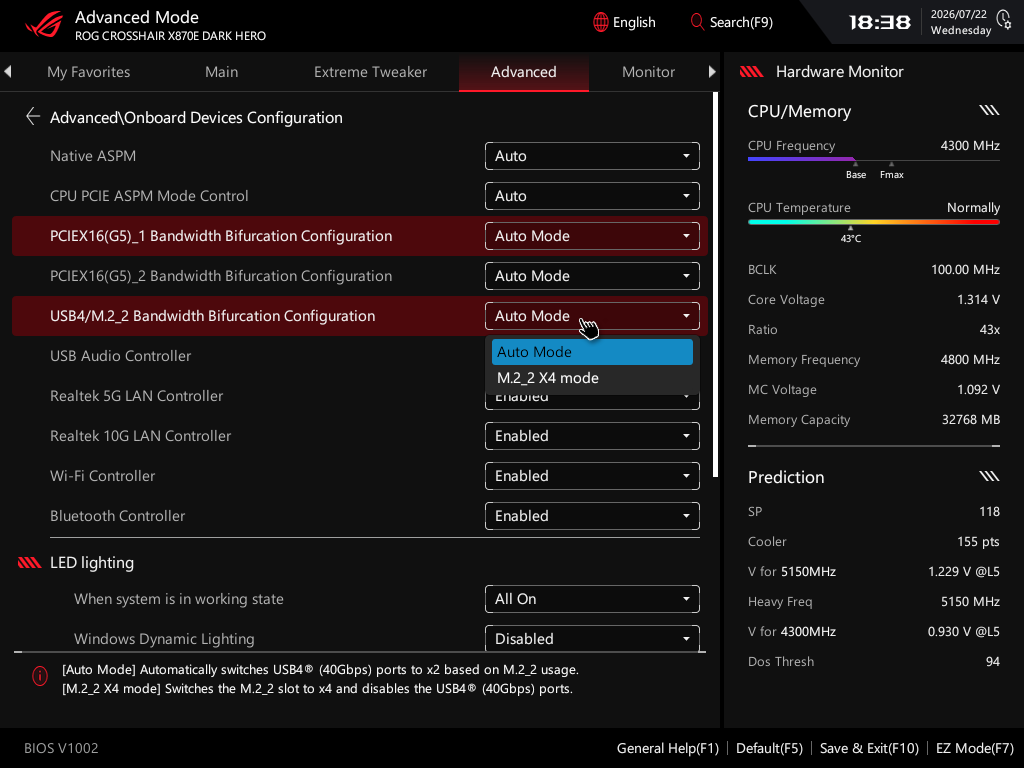

Снова надо отметить, что слот M.2_2 делит ресурсы с хабом USB4. Для этих целей на матплате имеются мультиплексоры от Diodes Inc.
Учитывая, что слоты PCIe x16 могут делить линии с кратностью 4, можно понять, сколько дополнительных M.2 слотов можно получить, используя данные слоты PCIe для карт расширения, несущих M.2

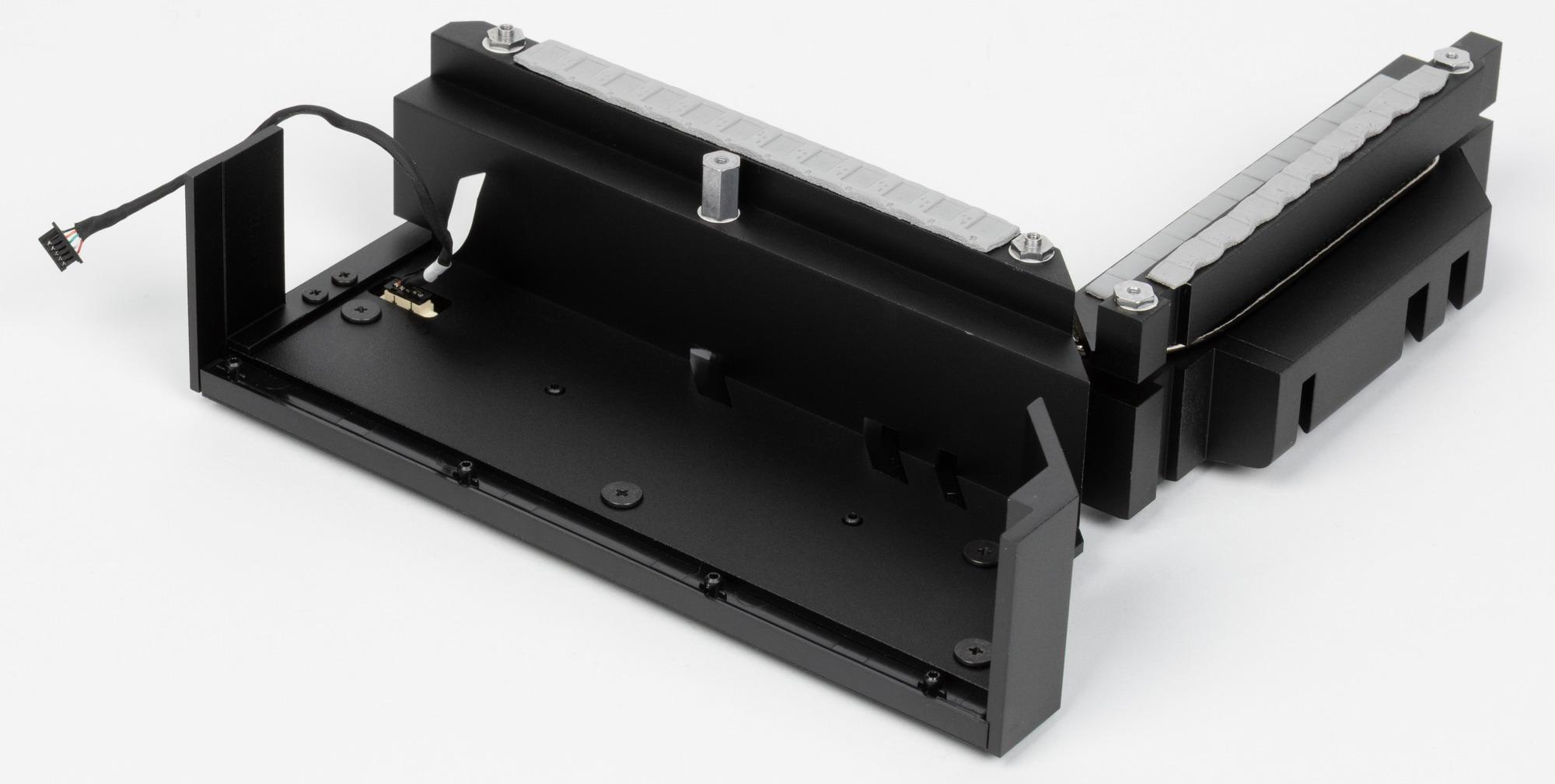

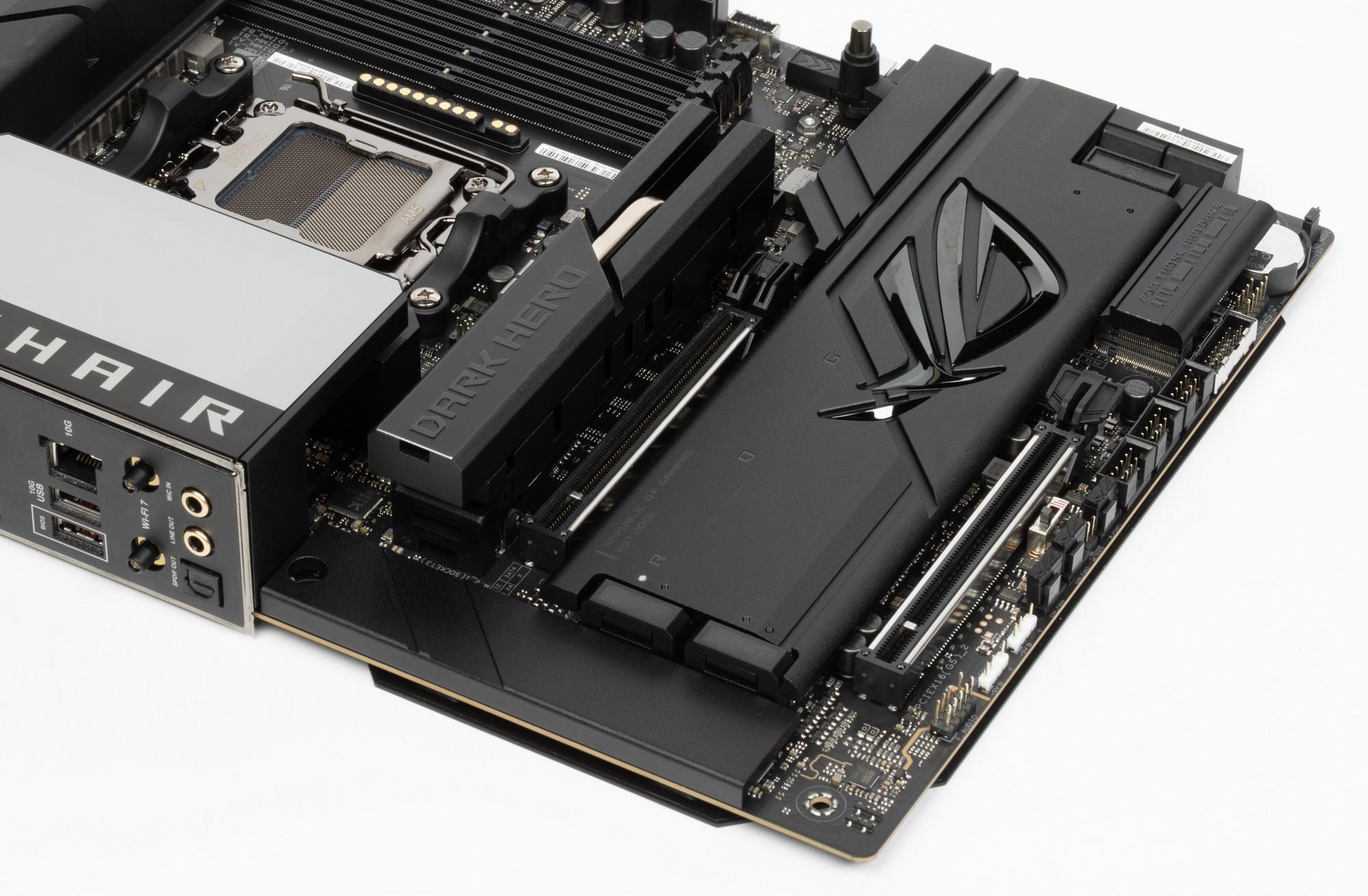

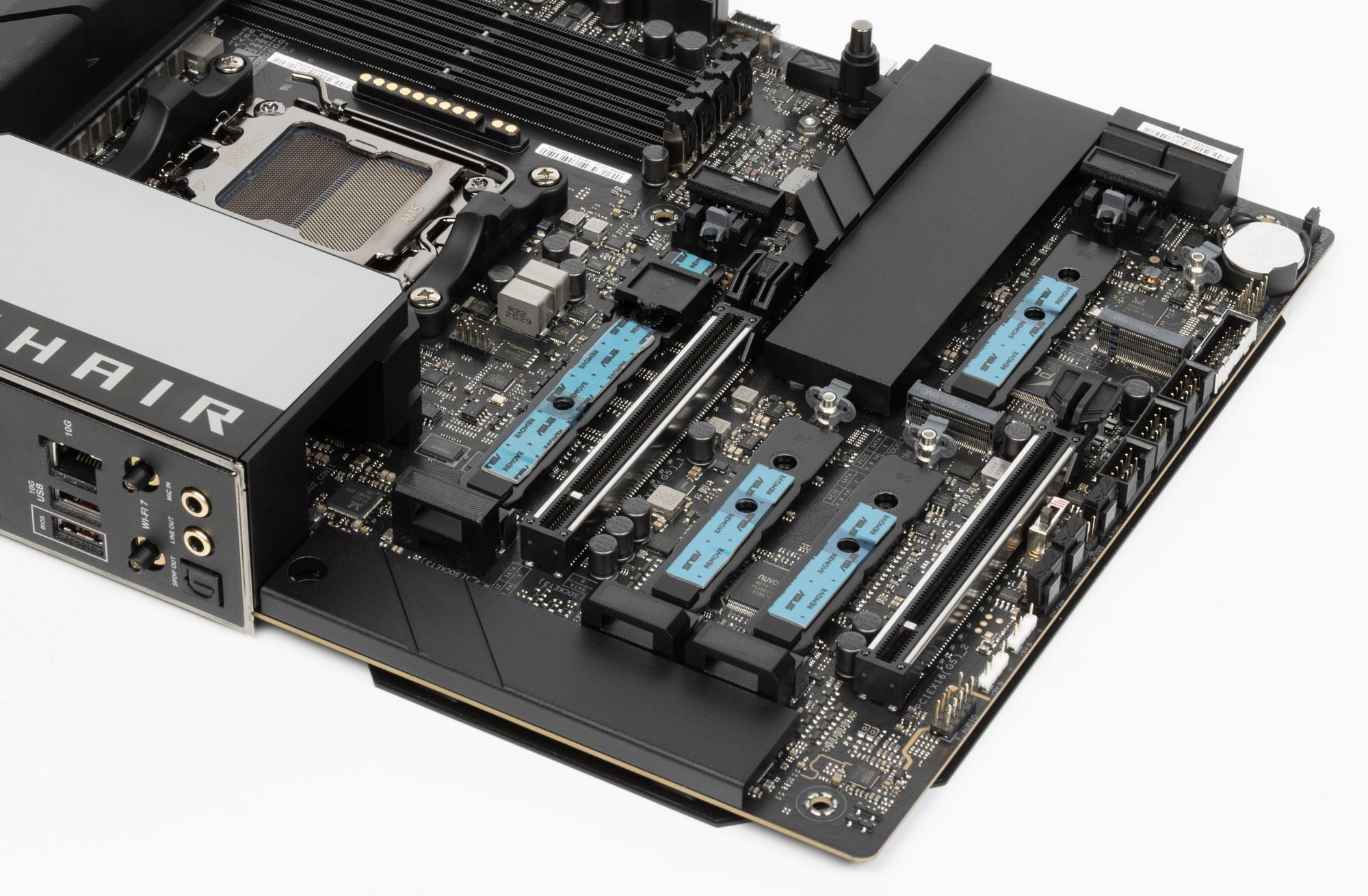

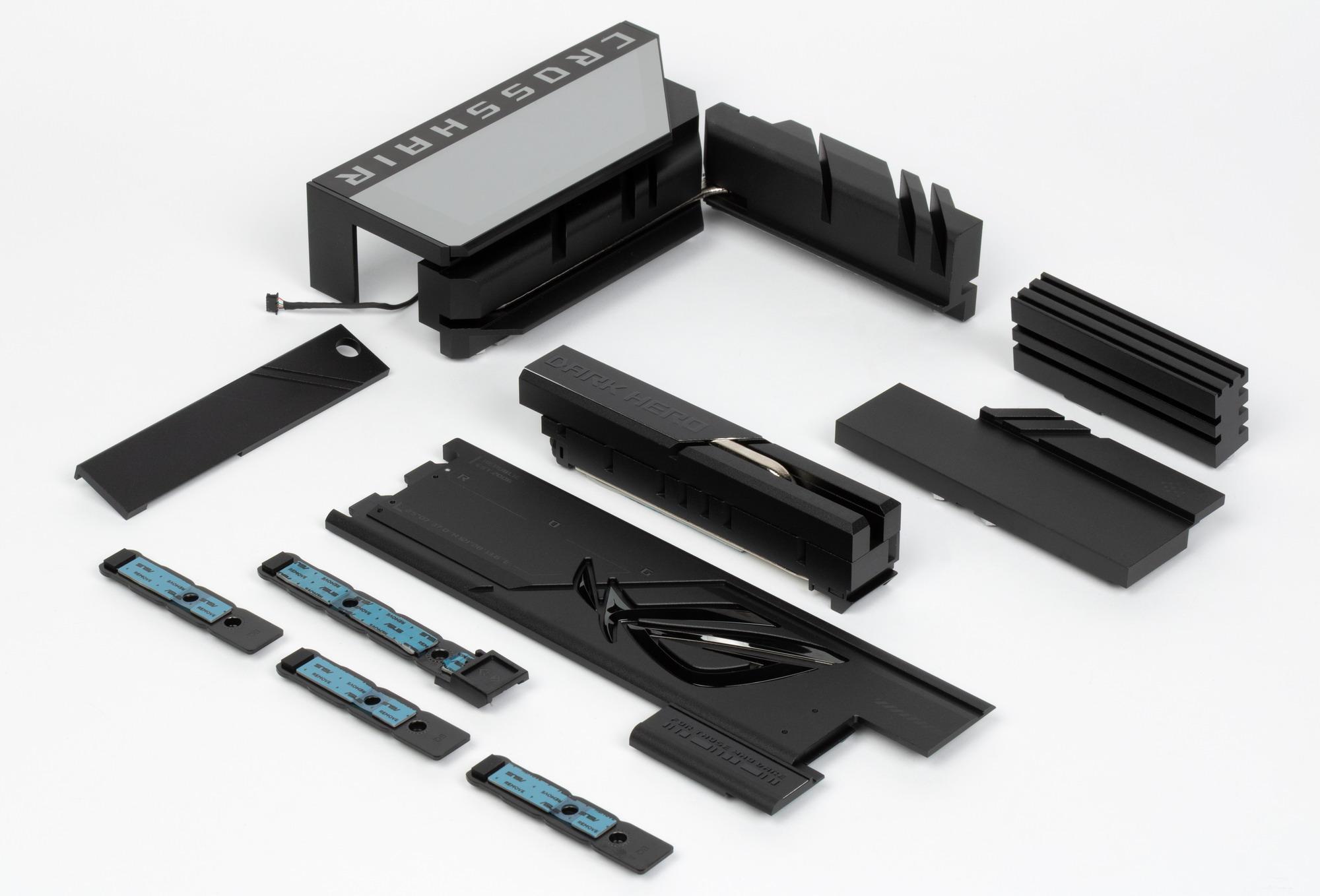

Все слоты M.2 имеют штатное охлаждение. Слот M.2_1 имеет персональный радиатор, а остальные – общий.

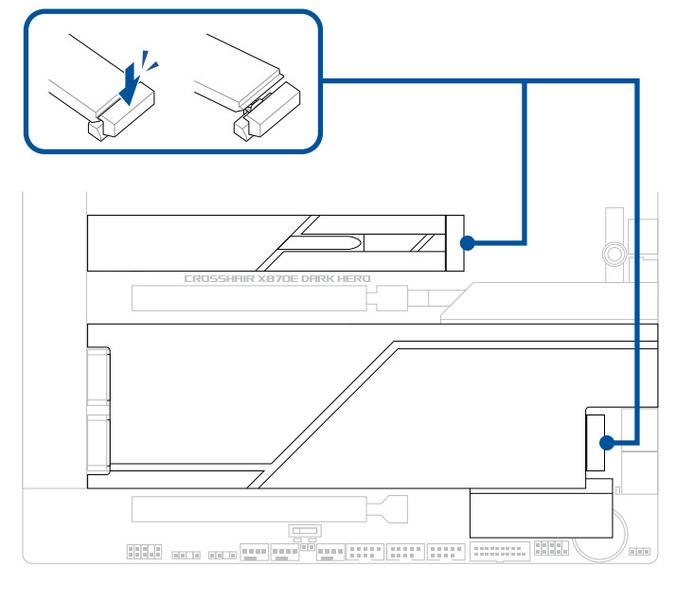

У слотов M.2_1/2/3/4 крепление модулей производится с помощью фирменных технологий Q-Latch/Q-Slide.
Радиаторы легко снимаются через нажатие на запоры. А сами накопители крепятся в слотах M.2 с помощью скользящих запоров.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

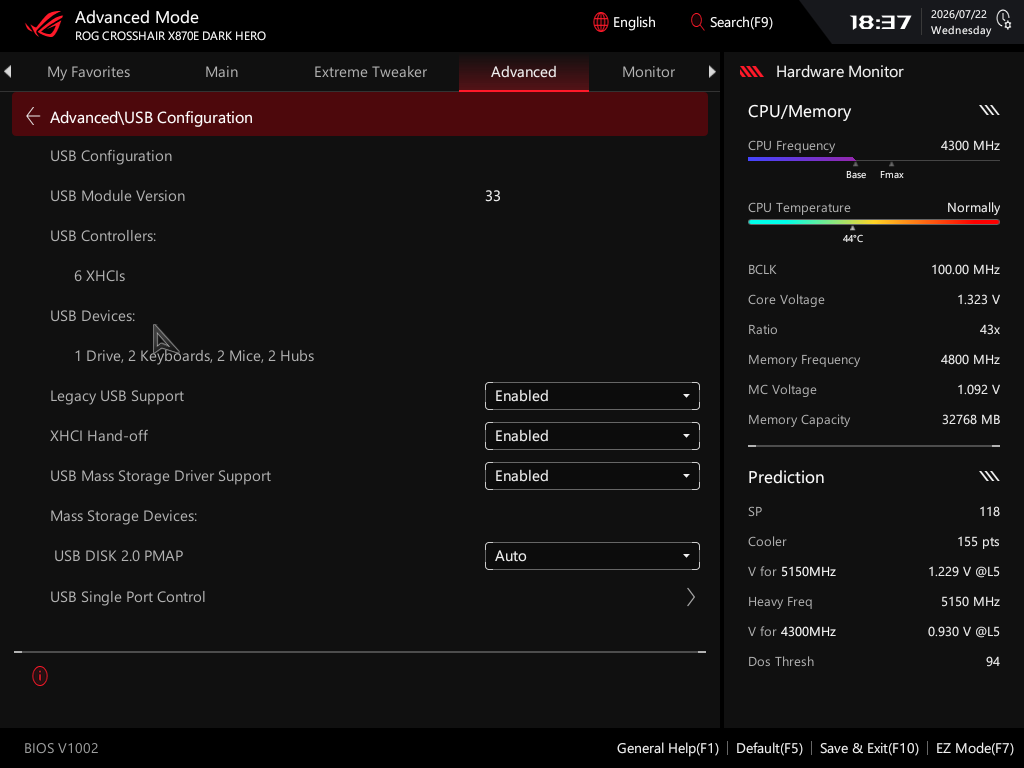

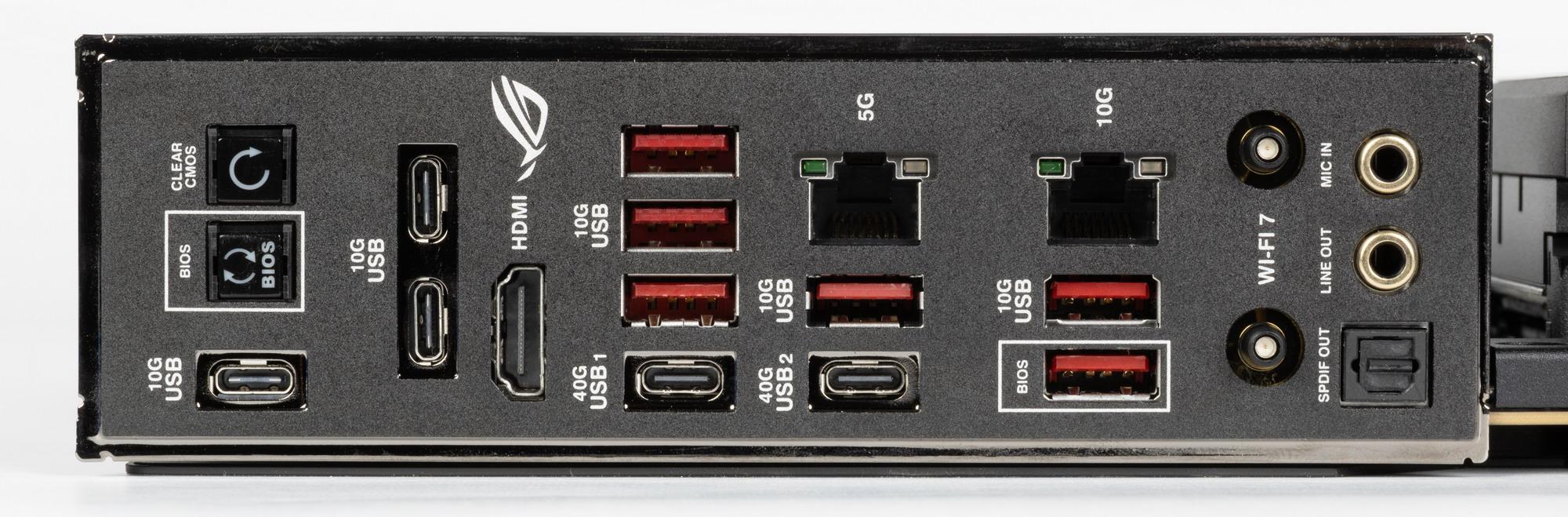

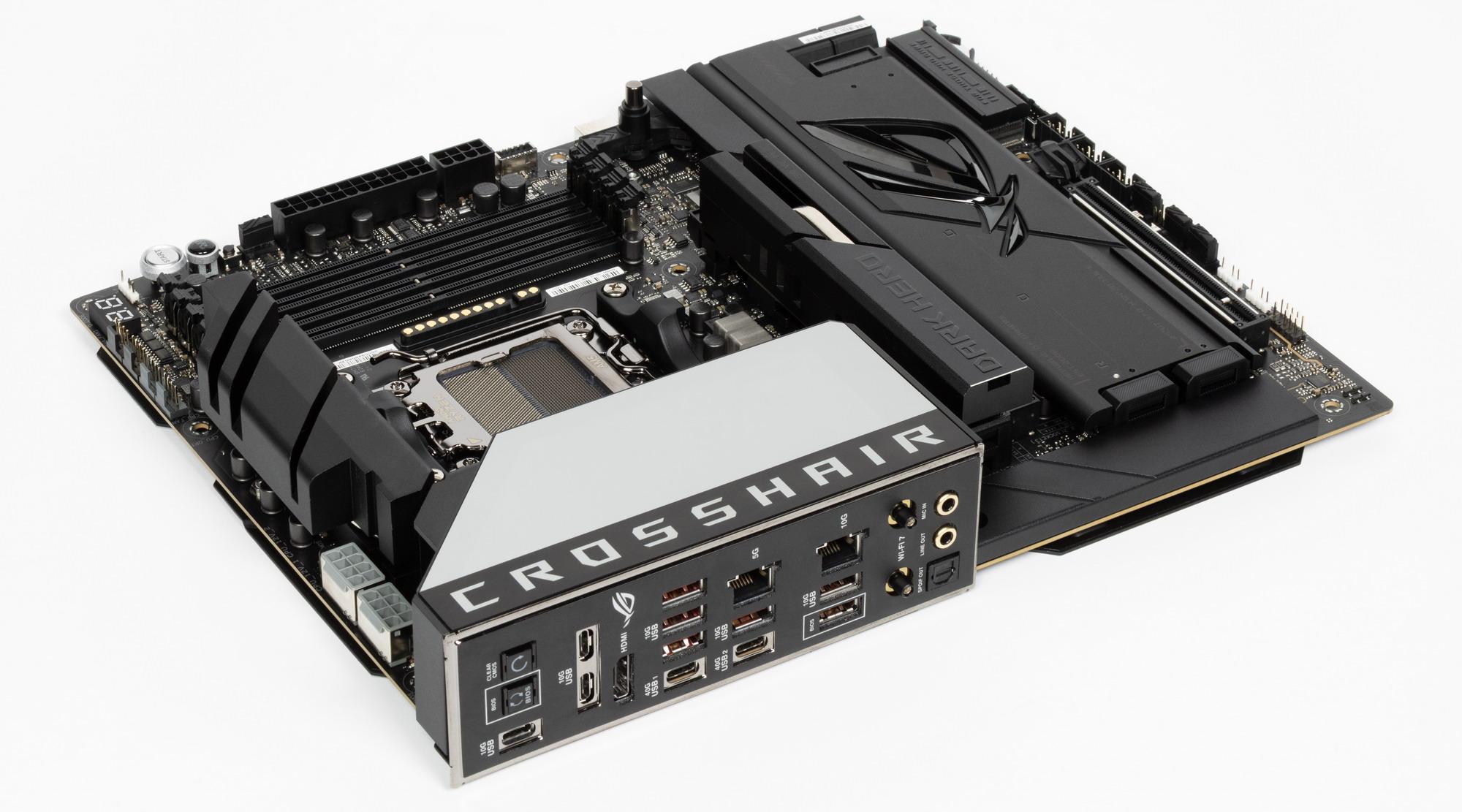

Большинство портов выведено на заднюю панель матплаты.
Напомню, что чипсет X870E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 20 линий).
И что мы имеем? Всего на материнской плате — 23 порта USB:

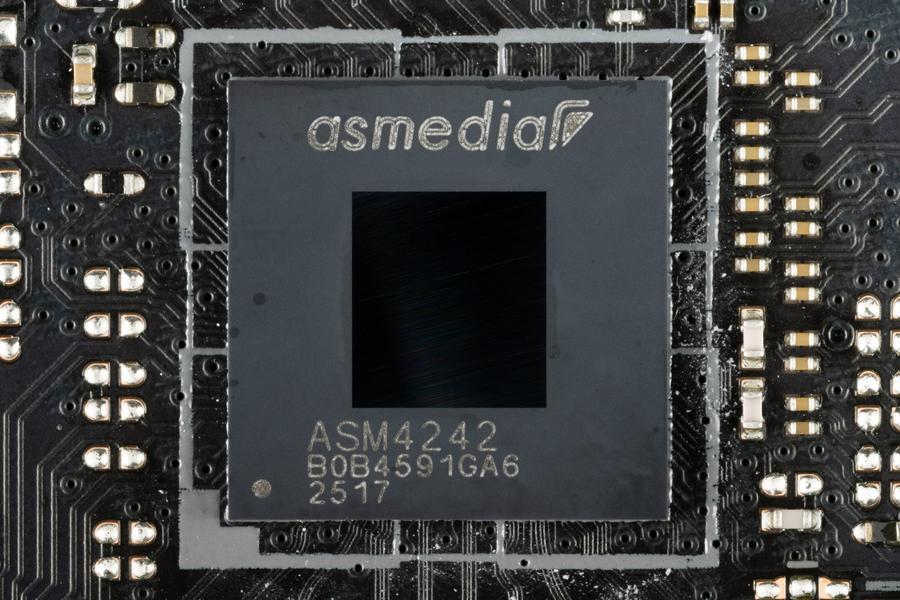

- 2 порта USB4 реализованы через хаб ASMedia ASM4242 (на него потрачены 4 линии PCIe от CPU) и представлены на задней панели портами Type-C;
- 2 порта USB 3.2 Gen2x2: оба реализованы через X870E и представлены внутренними портами Type-C (для подключения к соответствующим разъемам на передней панели корпуса);
- 9 портов USB 3.2 Gen2: все представлены на задней панели; 7 реализованы через X870E (6 портов Type-A (красного цвета), 1 порт Type-C); 2 реализованы через CPU (2 порта Type-C);

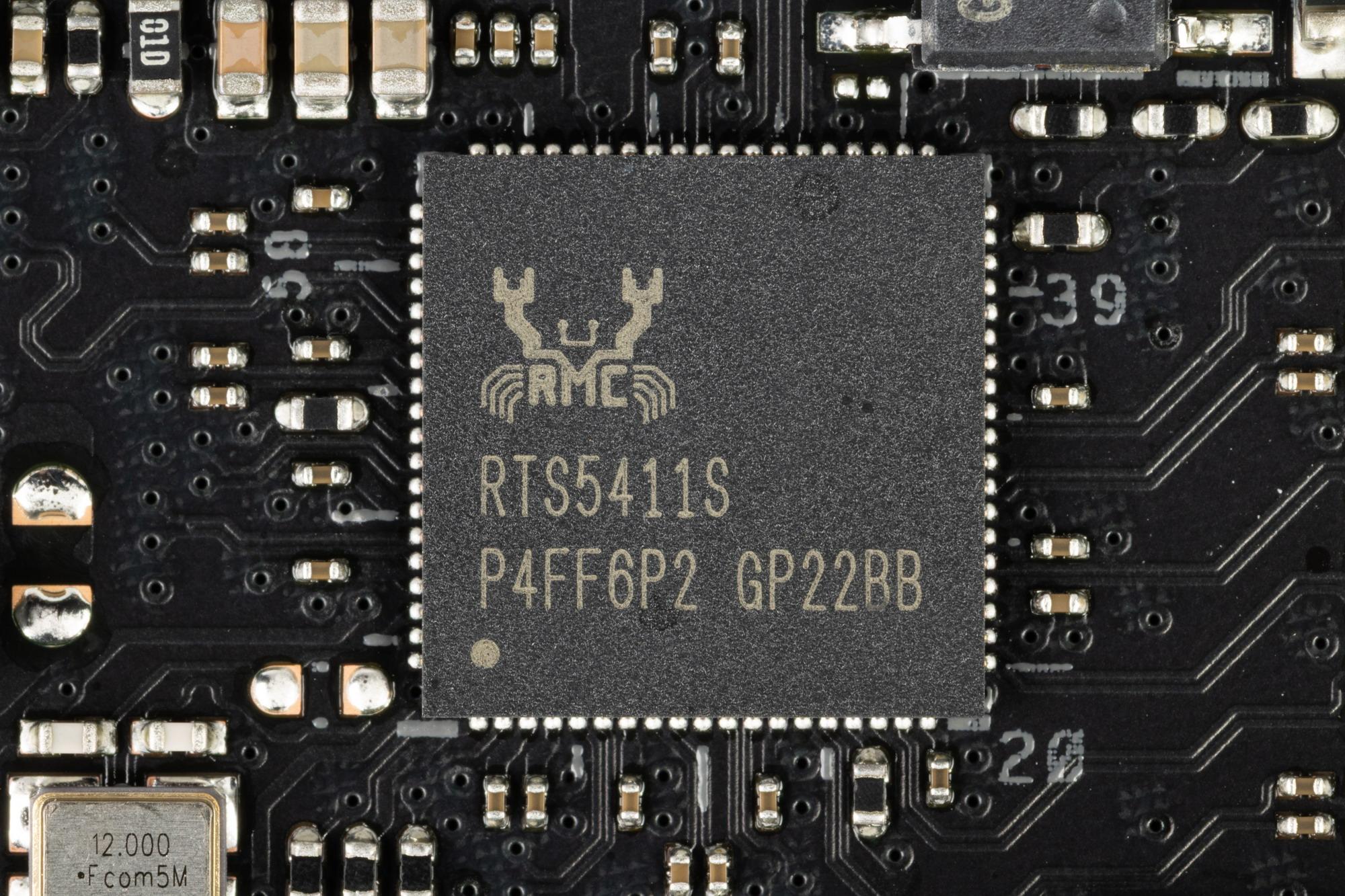

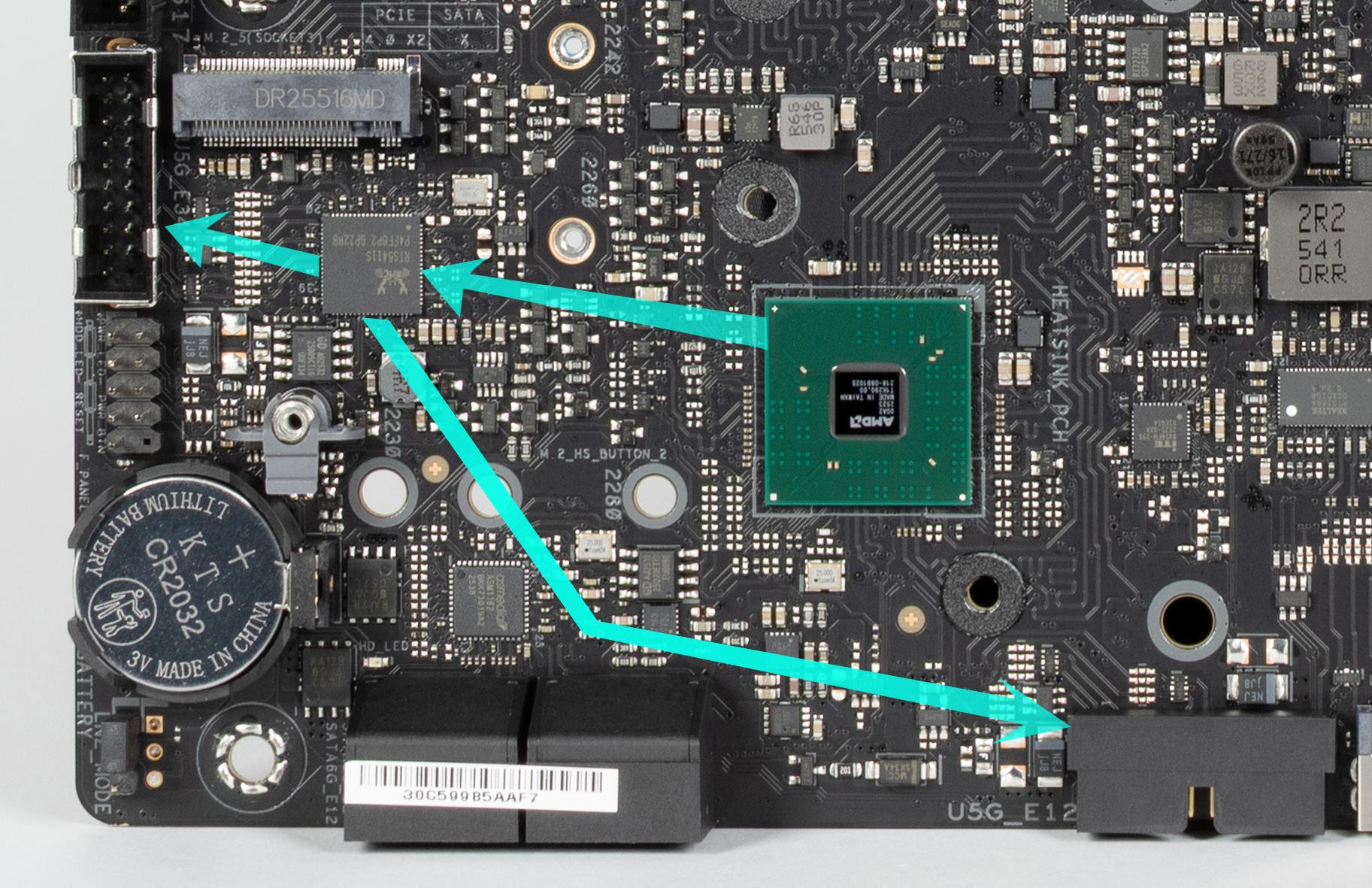

- 4 порта USB 3.2 Gen1: все реализованы через контроллер Realtek RTS5411 (на него потрачена 1 линия USB 3.2 Gen1 от X870E) и представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта);

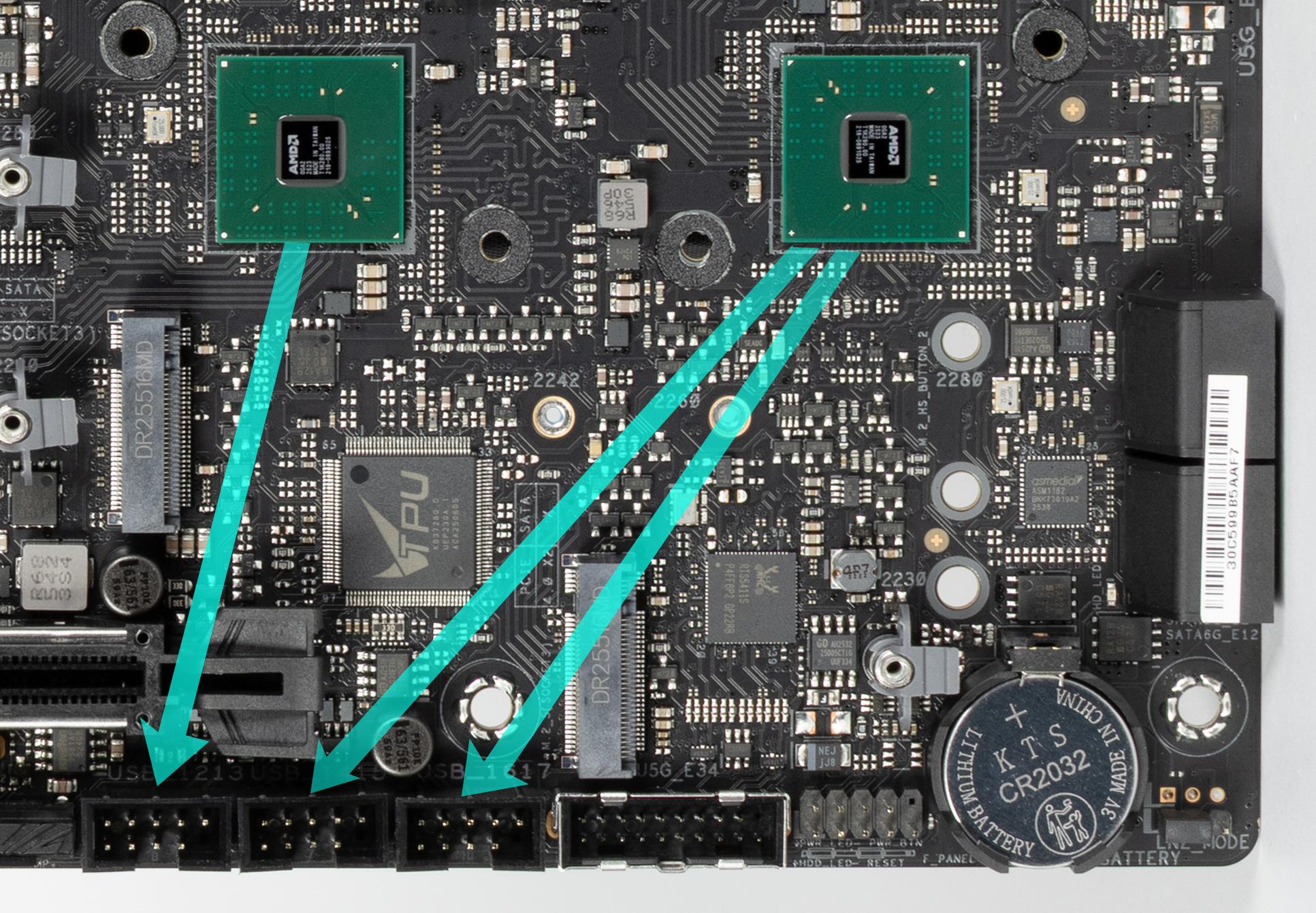

- 6 портов USB 2.0/1.1: все реализованы через X870E и представлены тремя внутренними разъемами (каждый на 2 порта)

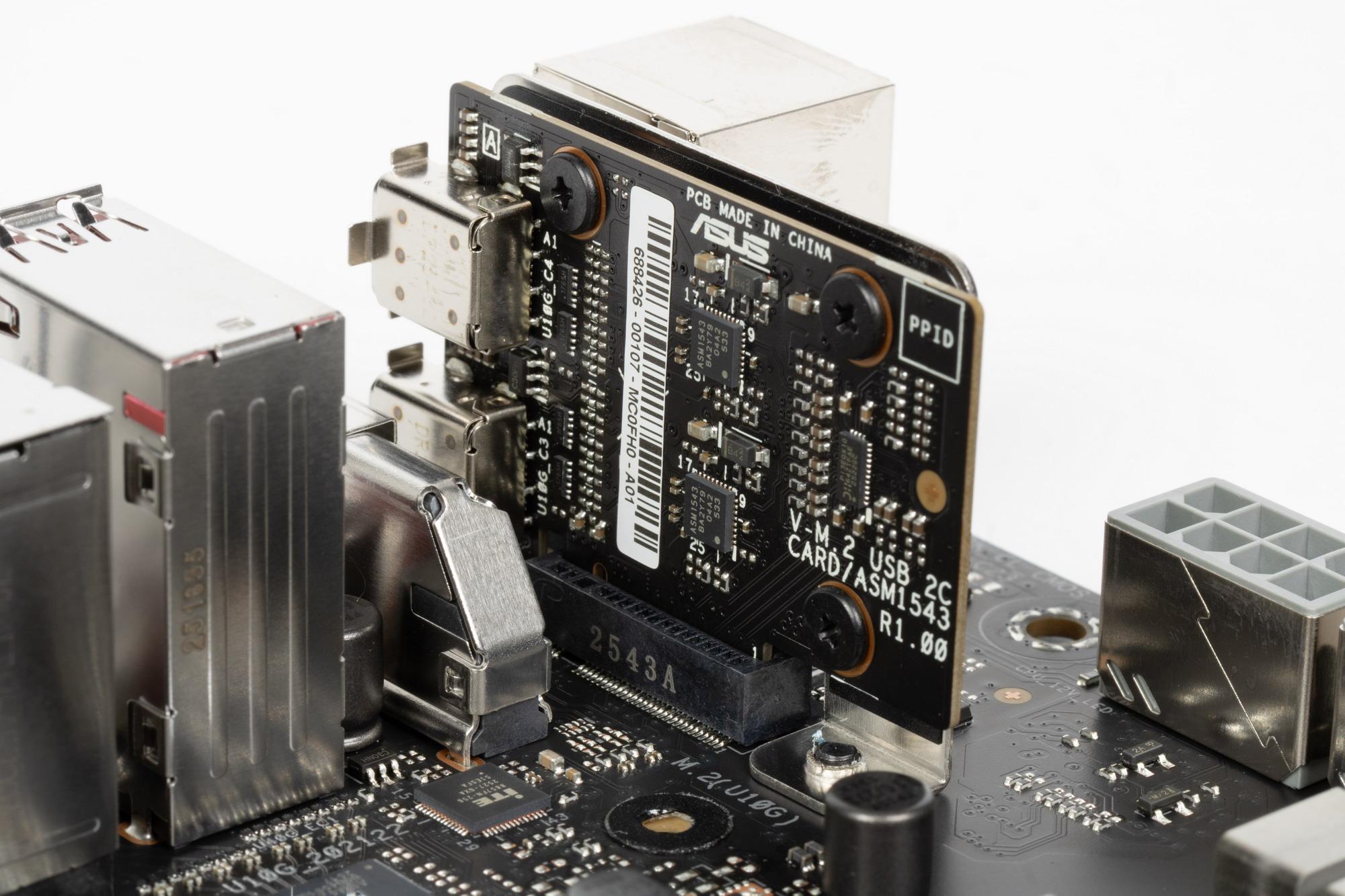

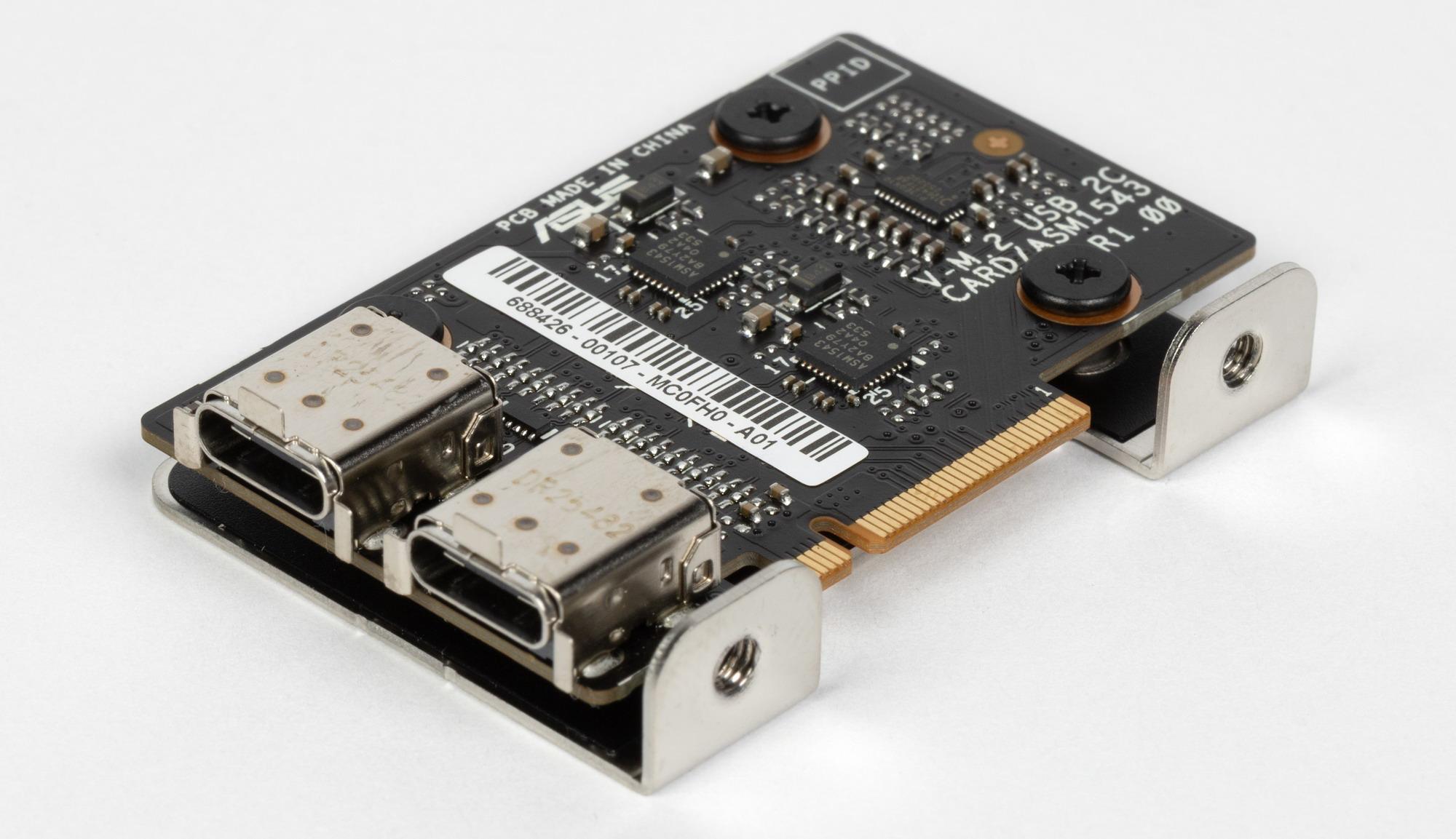

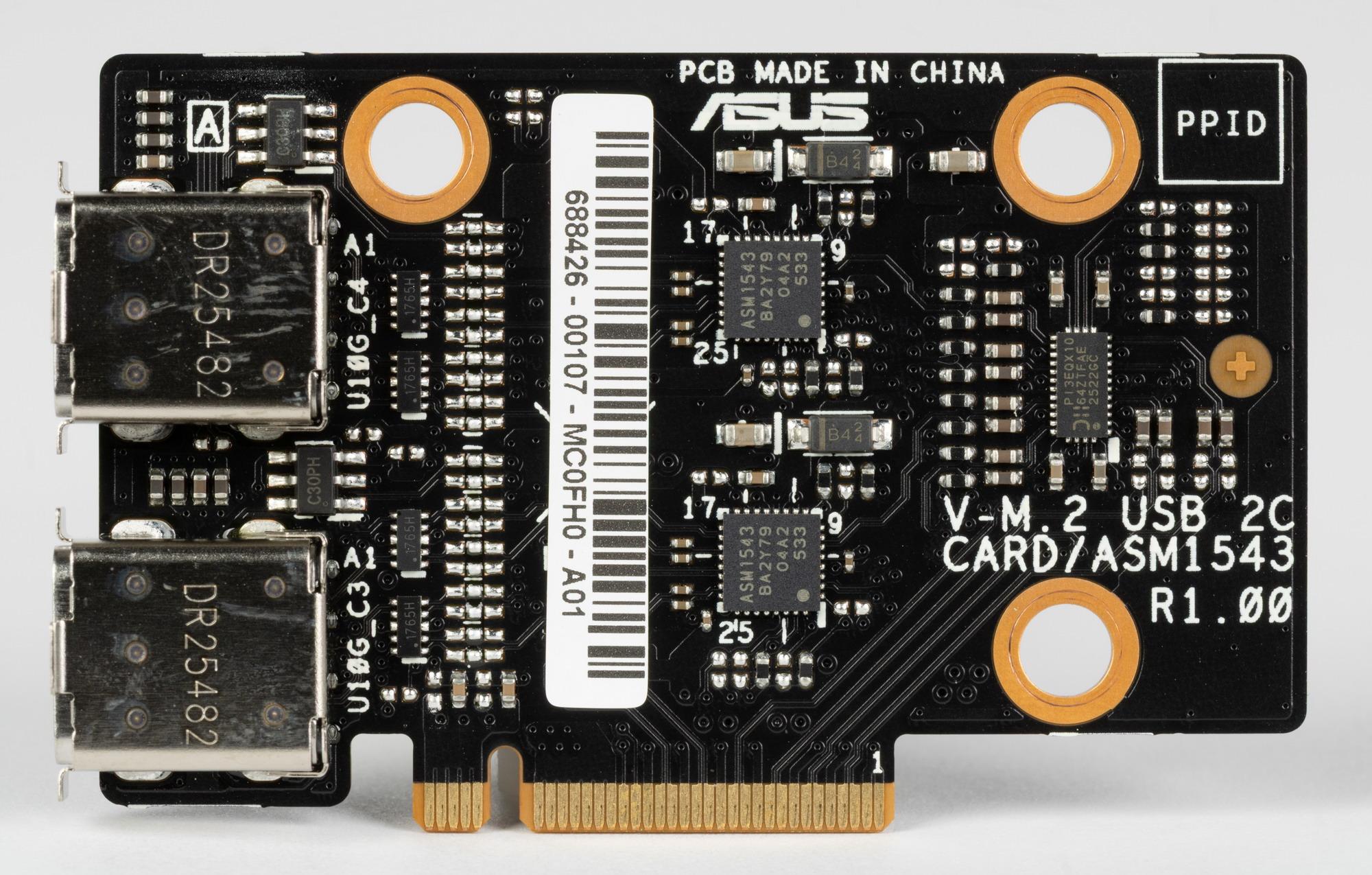

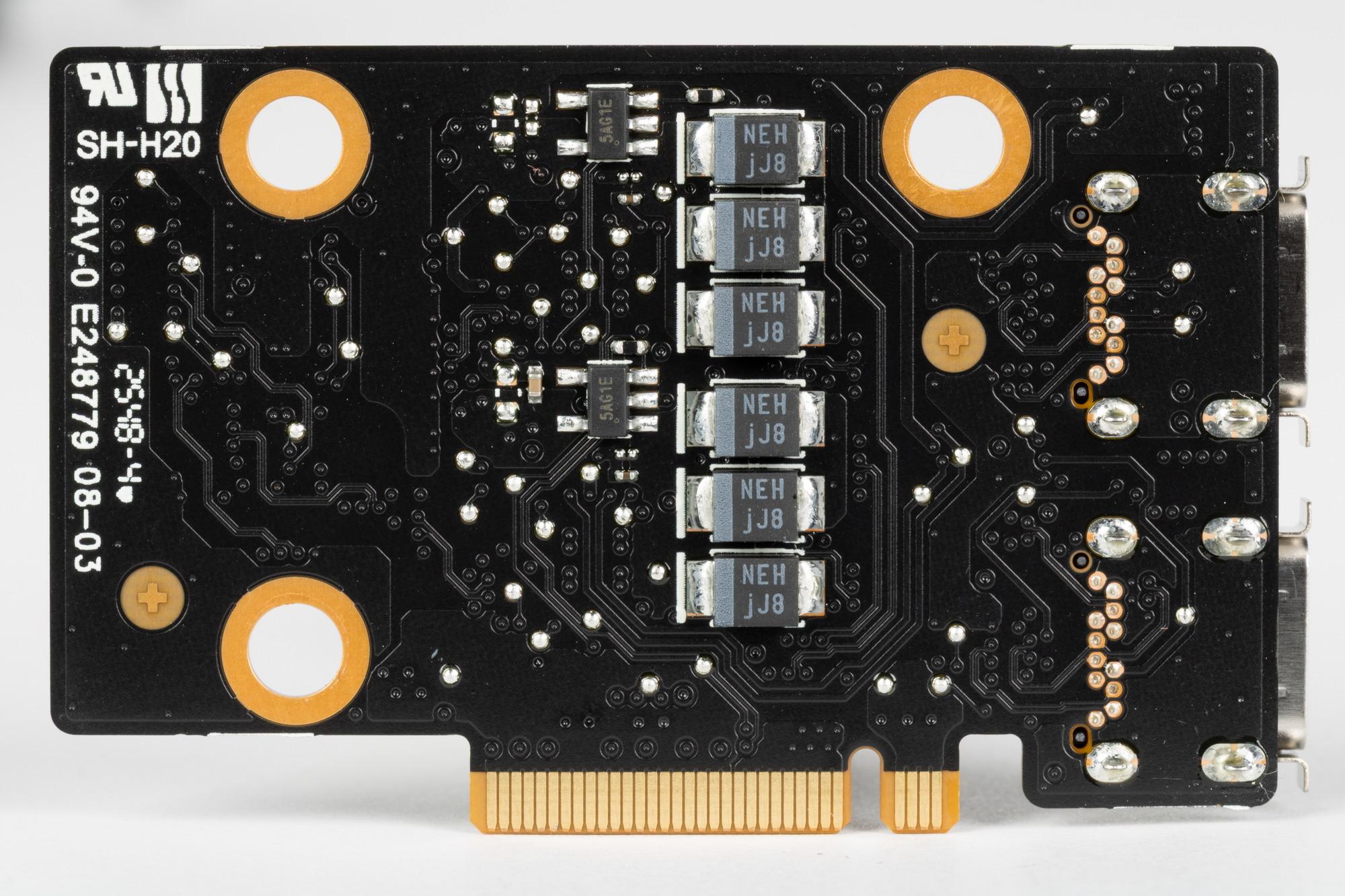

Два порта USB 3.2 Gen2 в виде Type-C на задней панели размещены на дополнительной мини-карте расширения, для нее на матплате имеется слот форм-фактора M.2 (ключ B). На мини-карте расположены и усилители (ре-драйверы) сигнала USB от ASMedia.
От X870E используют USB 2.0 линии 3 контроллера:

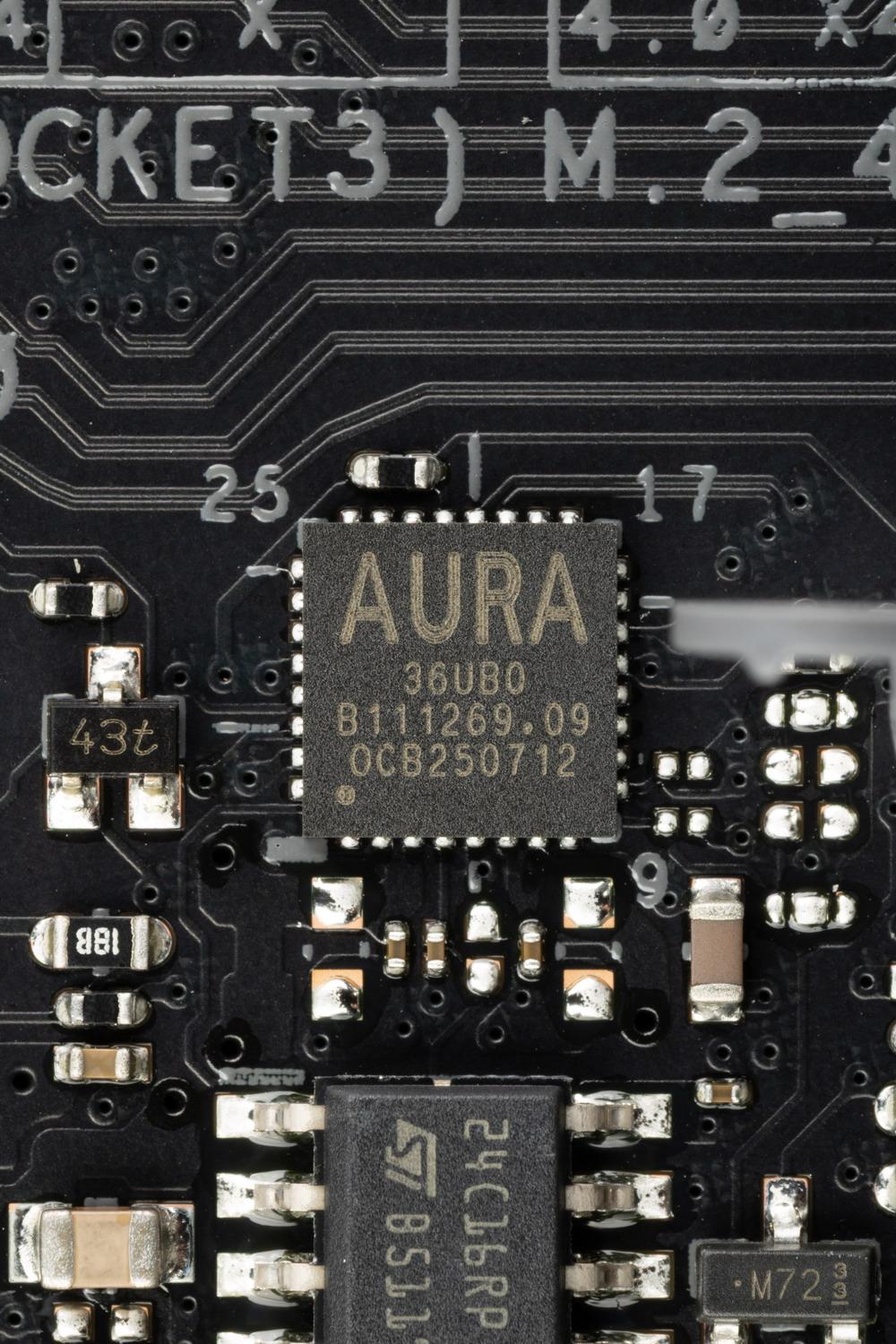

- Aura (контроллер управления разъемами подсветки);
- ALC4082 (аудиокодек);
- Bluetooth (MTT7927);
Через чипсет X870E реализовано высокоскоростных портов USB:
- + 2 выделенных USB 3.2 Gen2x2;
- + 7 выделенных USB 3.2 Gen2;
- + 1 линия USB 3.2 Gen1 для поддержки хаба ASM1174
= 10 высокоскоростных портов.. Плюс 6 выделенных портов USB 2.0 и 3 порта USB 2.0 на обеспечение контроллеров. Всего 9 USB 2.0 портов реализовано.
Плюс 20 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870E в данном случае реализовано 30 высокоскоростных портов.
Через CPU Ryzen реализовано 2 выделенных порта USB 3.2 Gen2.

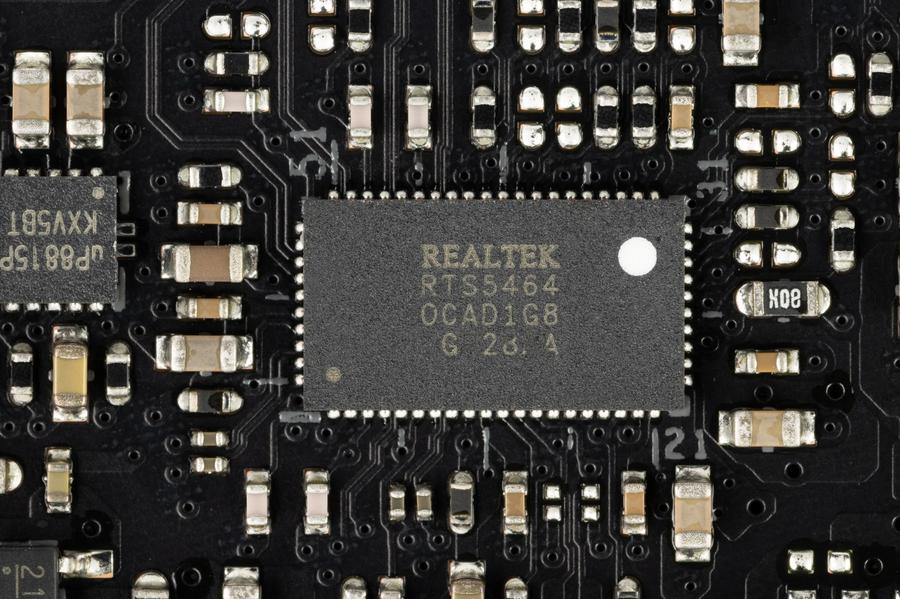

Для нужд очень быстрой зарядки (до 60 Вт) один из внутренних портов Type-C для вывода на переднюю панель оснащен дополнительным разъемом питания (8-контактов), остальные Type-C порты имеют редрайверы от ITE и Realtek.
Но это не все. Остальные быстрые USB порты Type-A также имеют свои усилители сигнала от Diodes.
Сетевые интерфейсы
Материнская плата оснащена средствами связи просто шикарно! Имеются два скоростных Ethernet-контроллера:

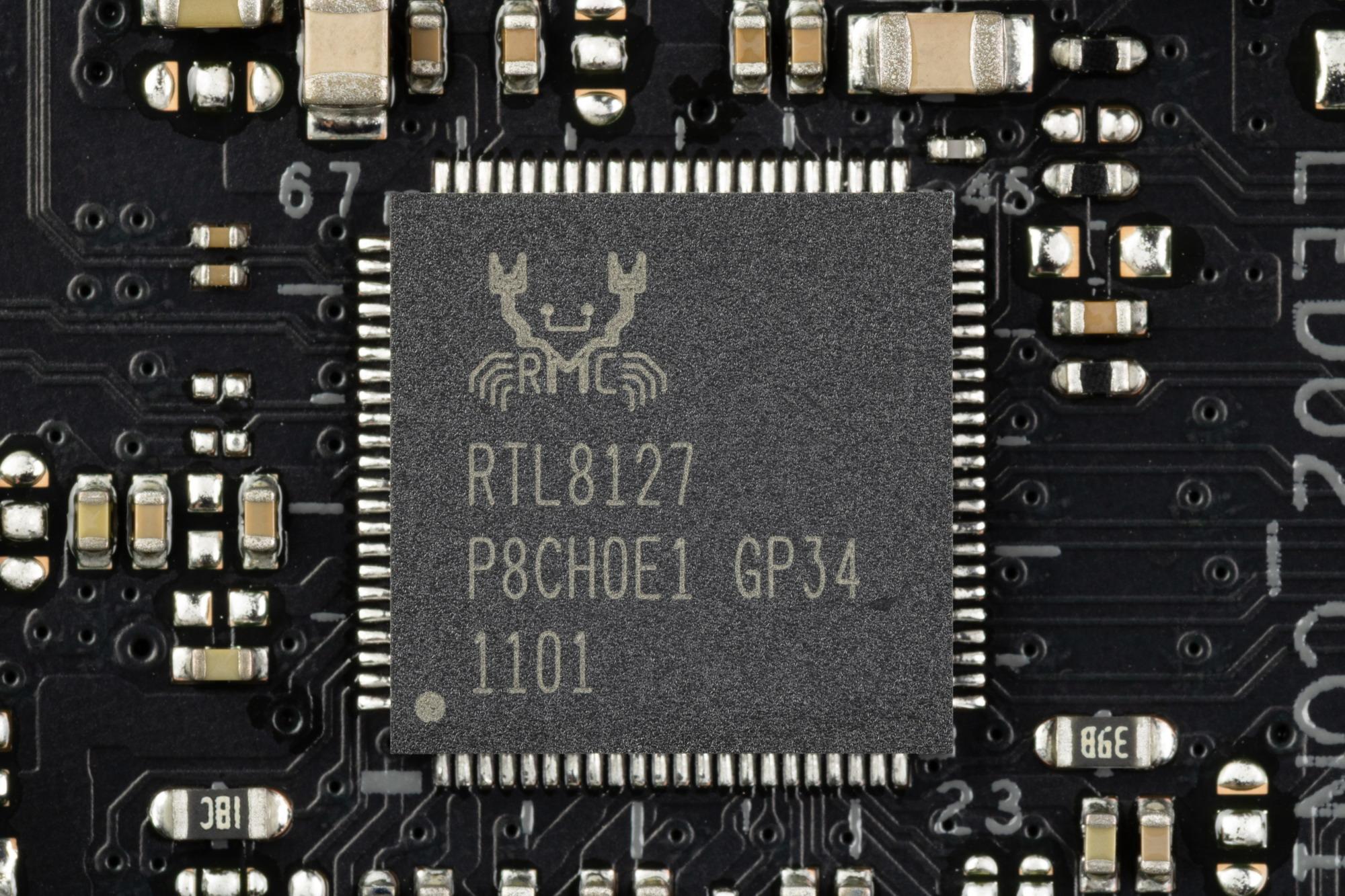

- Realtek RTL8127, который способен работать по стандарту 10 Гбит/с

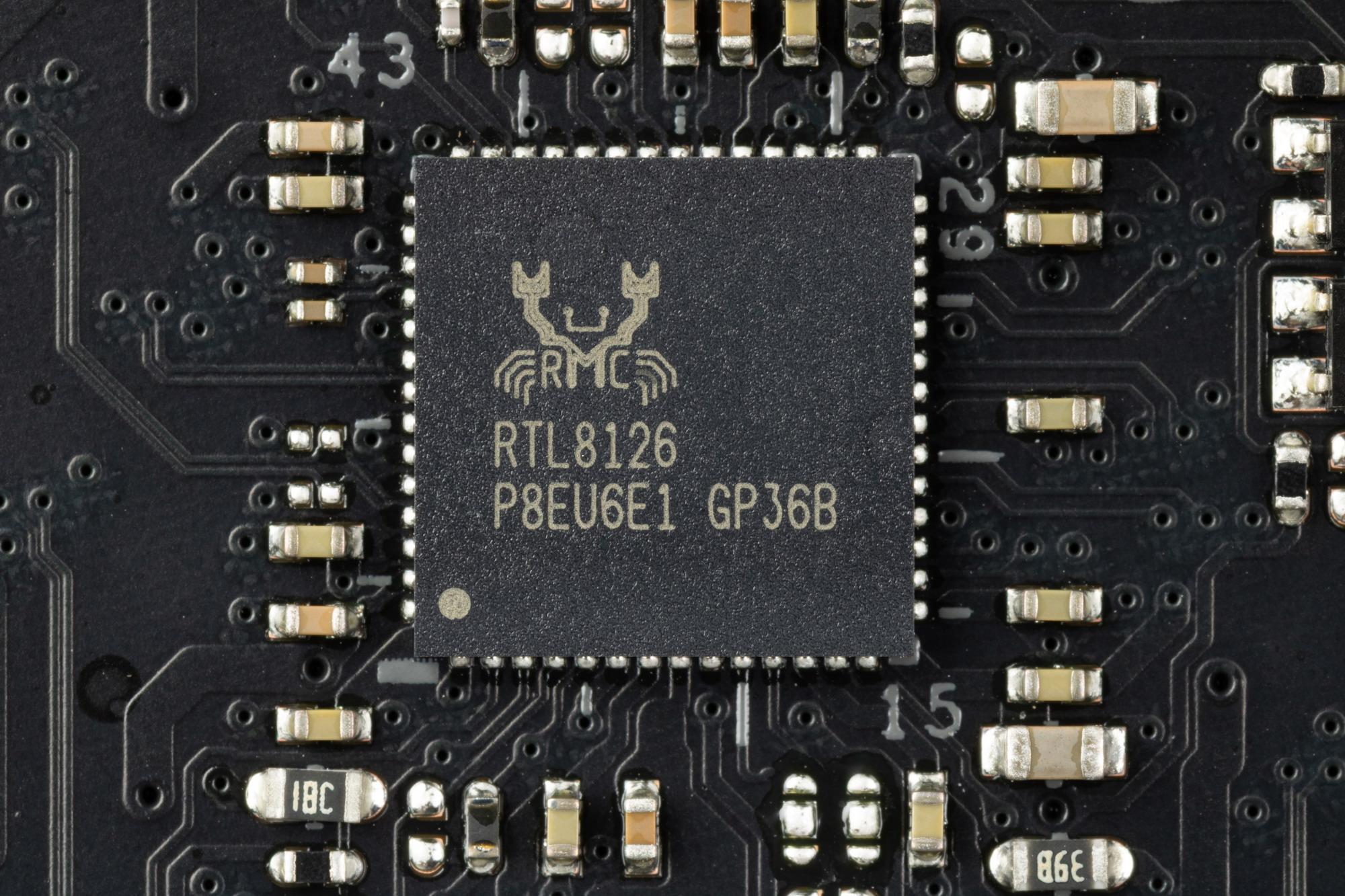

- Realtek RTL8126, который способен работать по стандарту 5 Гбит/с.

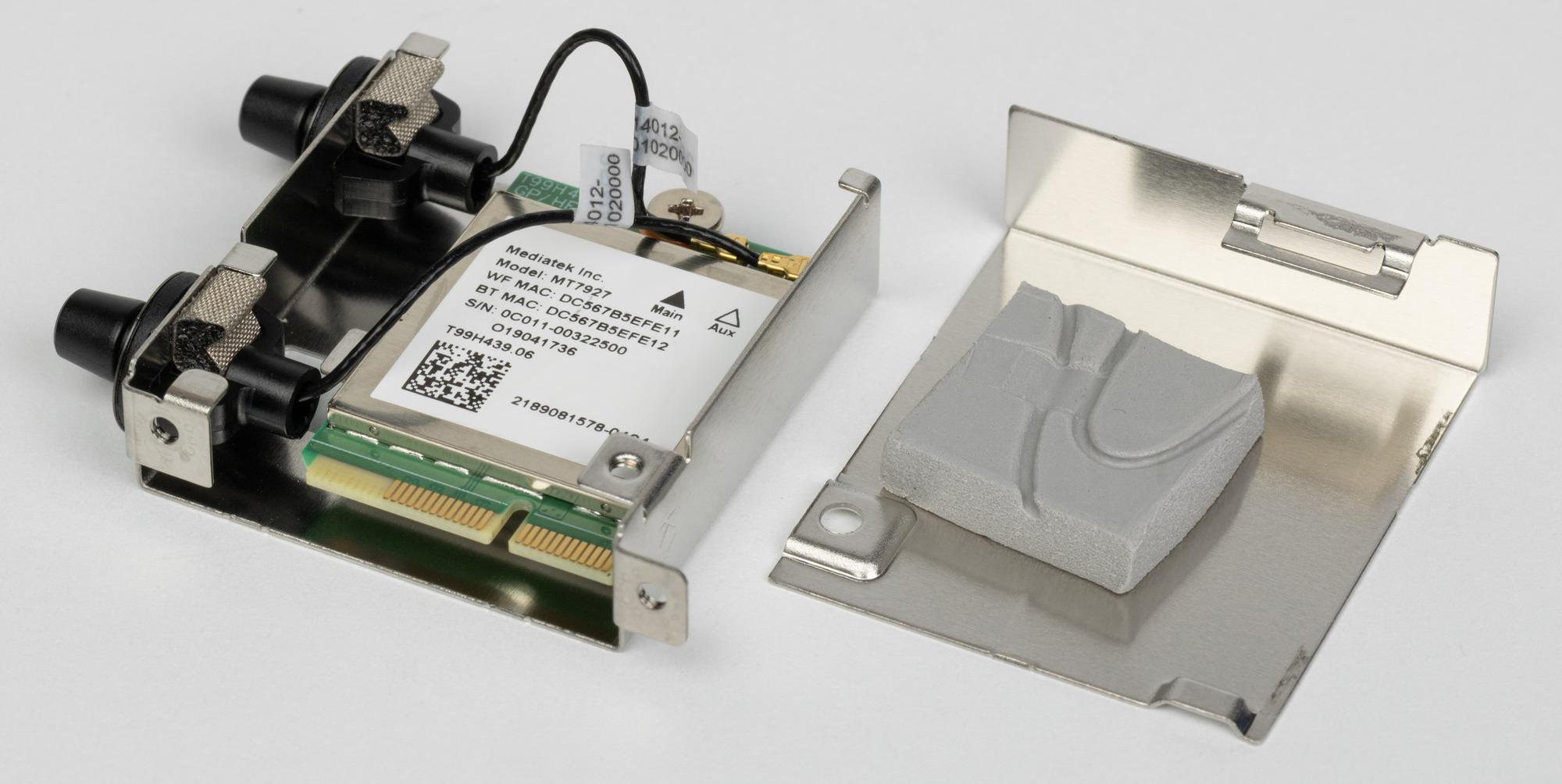

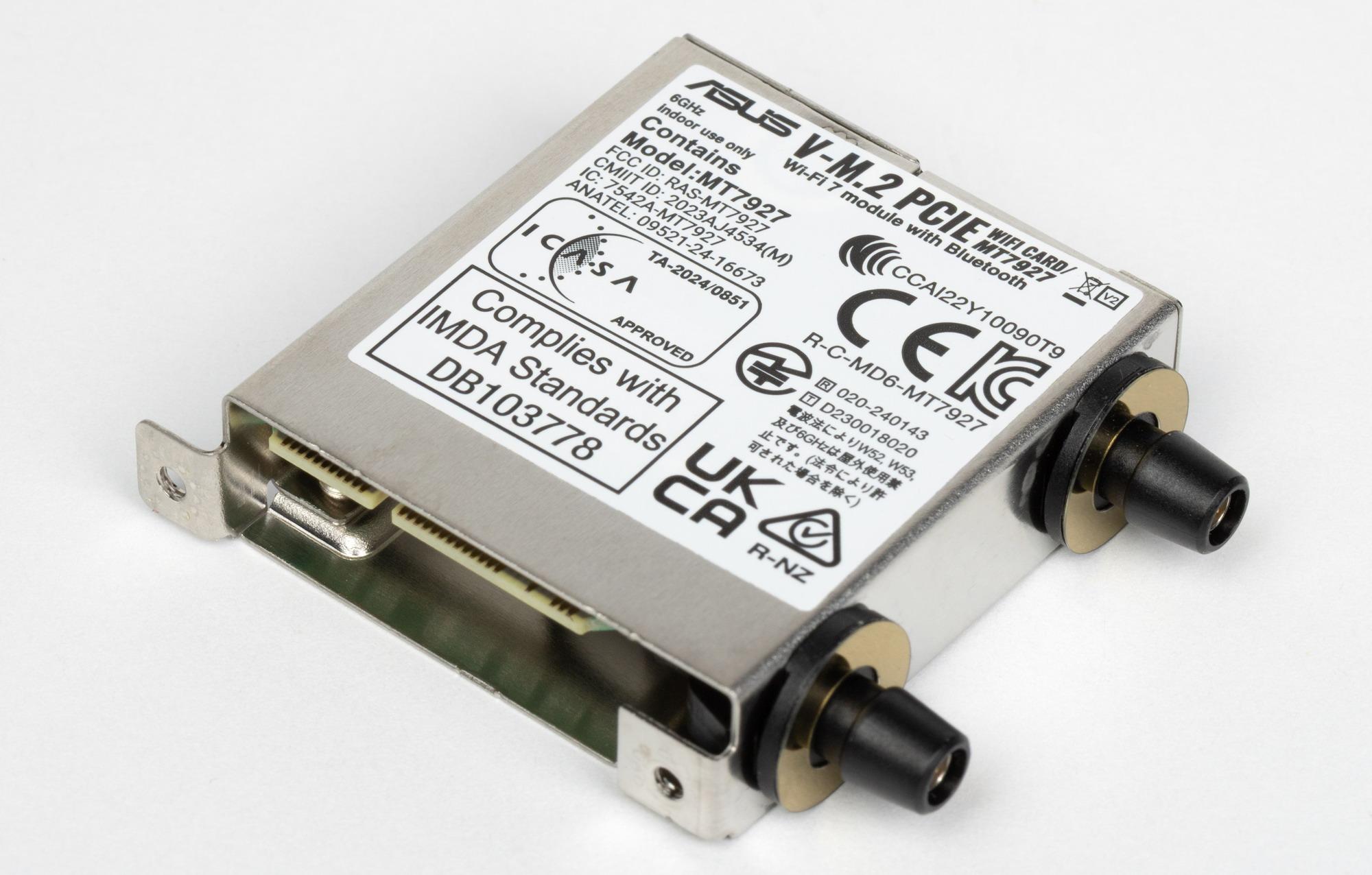

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7927, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

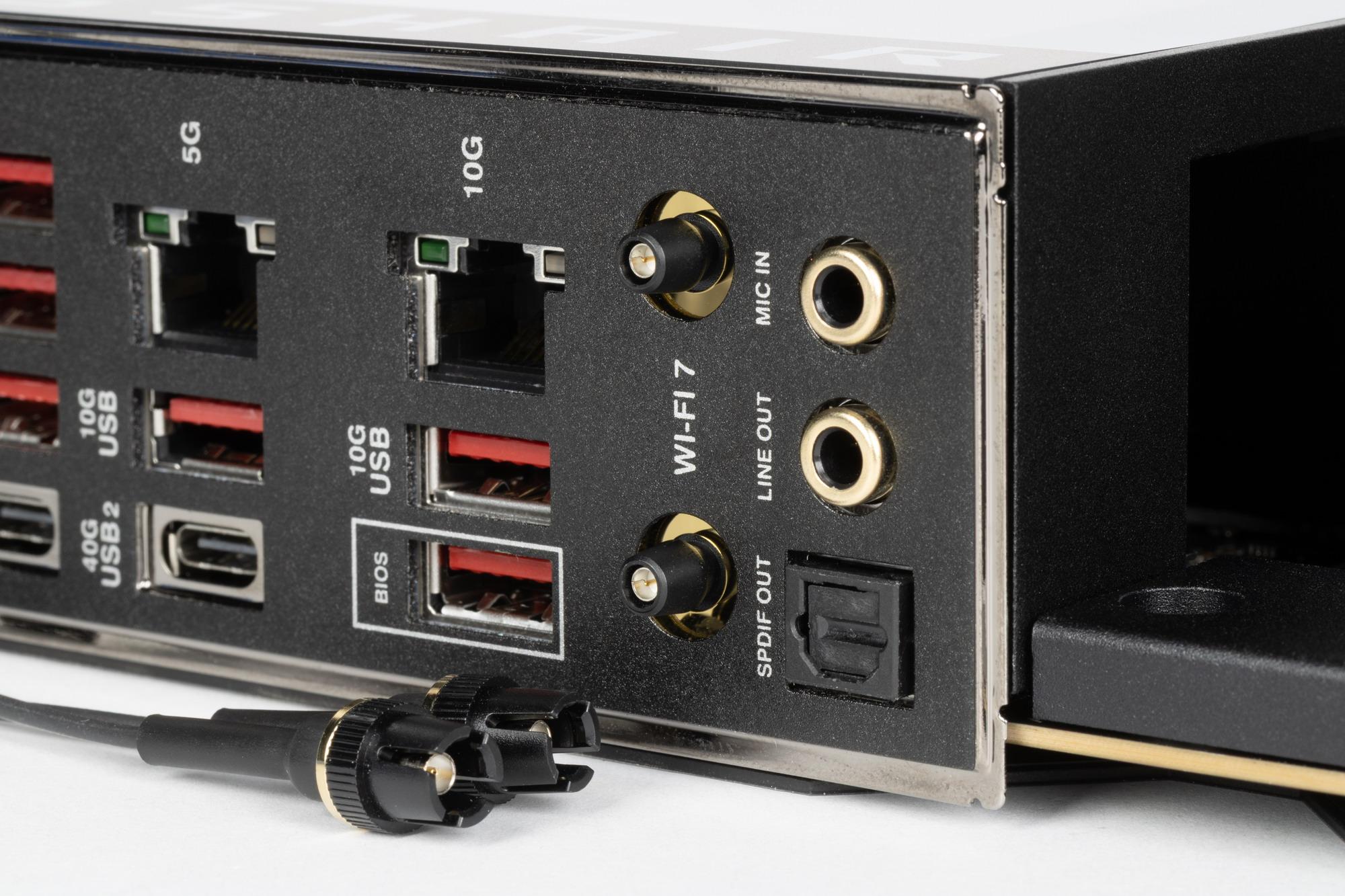

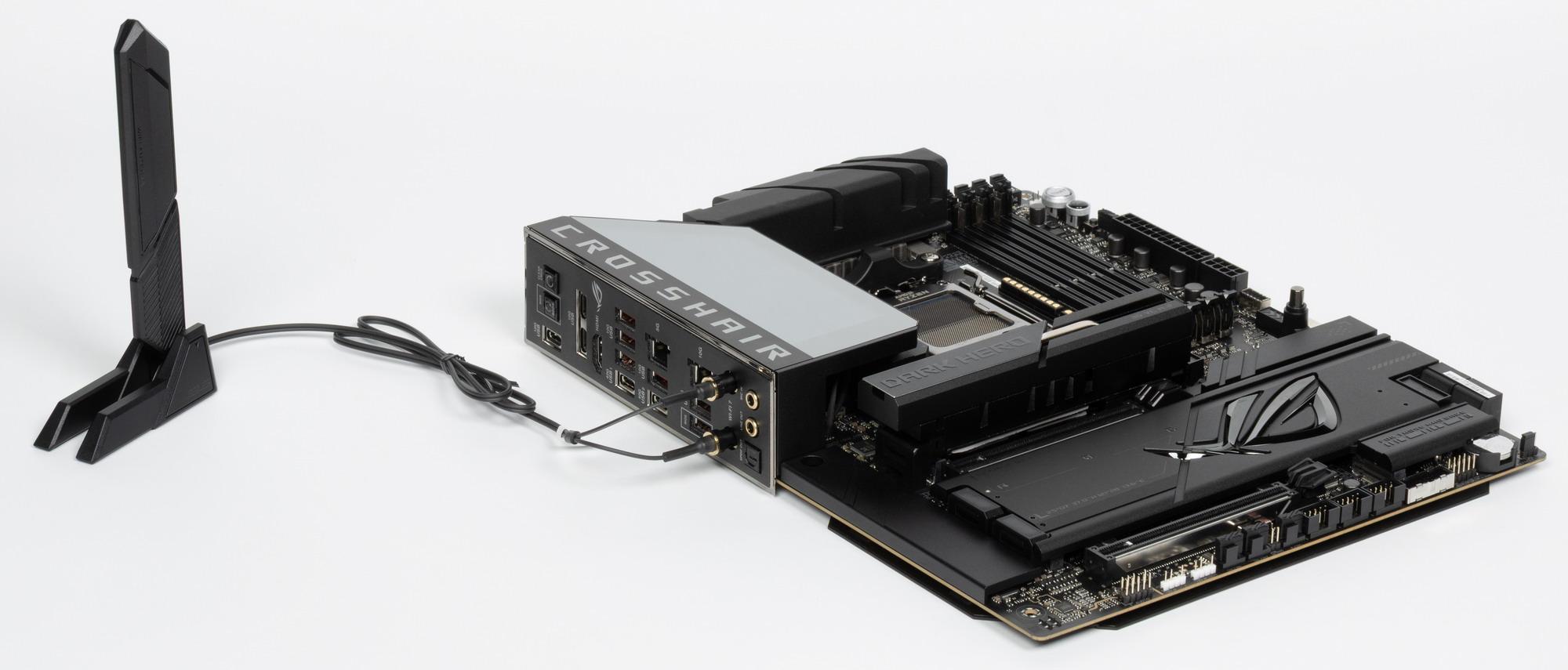

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

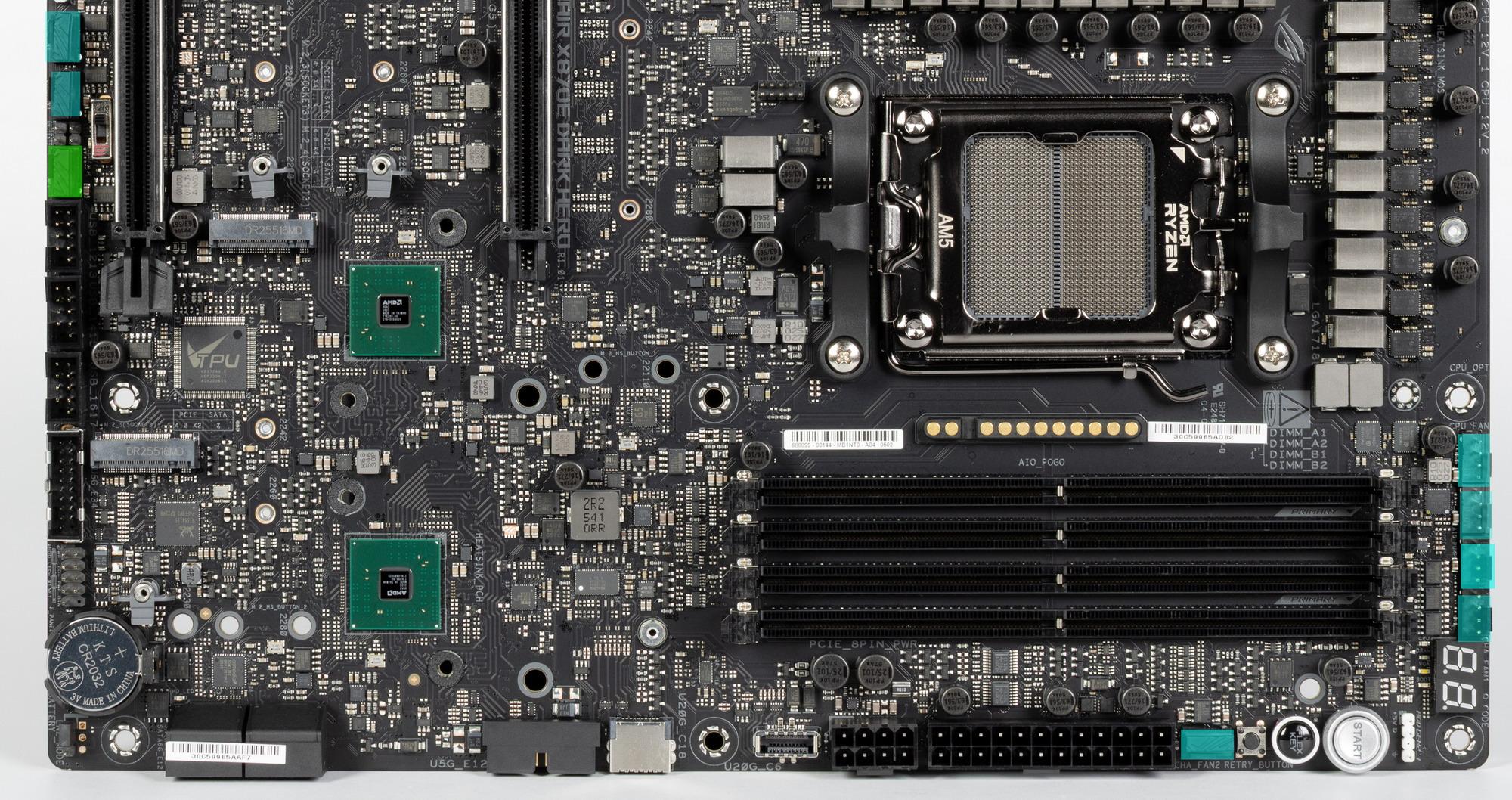

Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

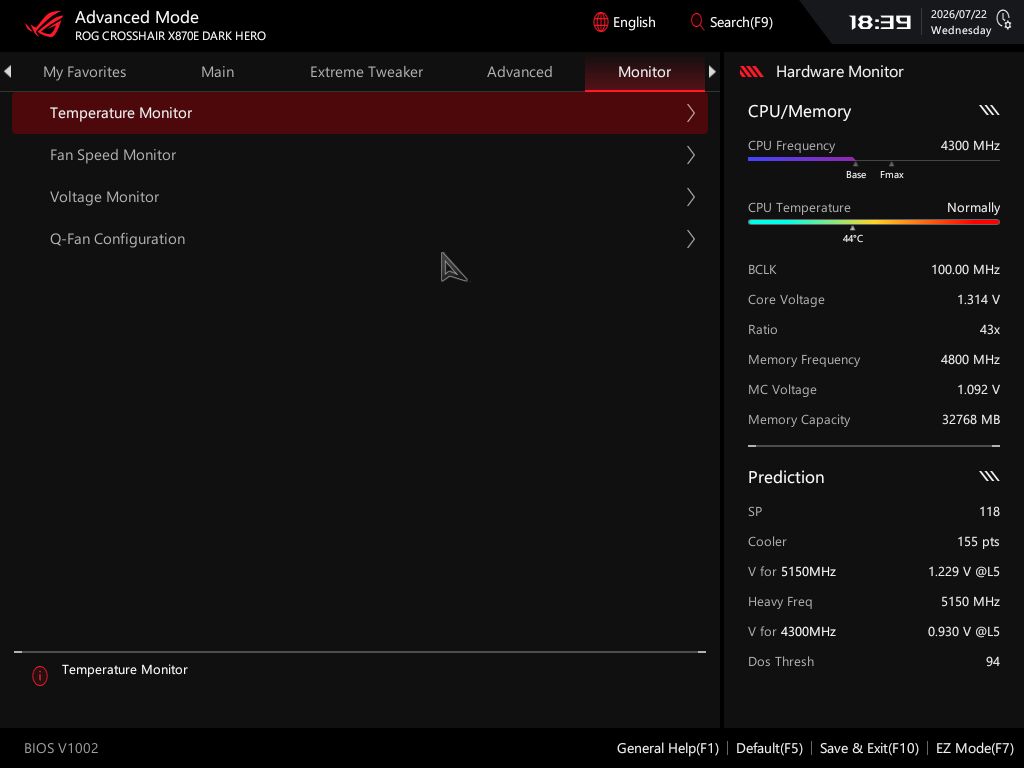

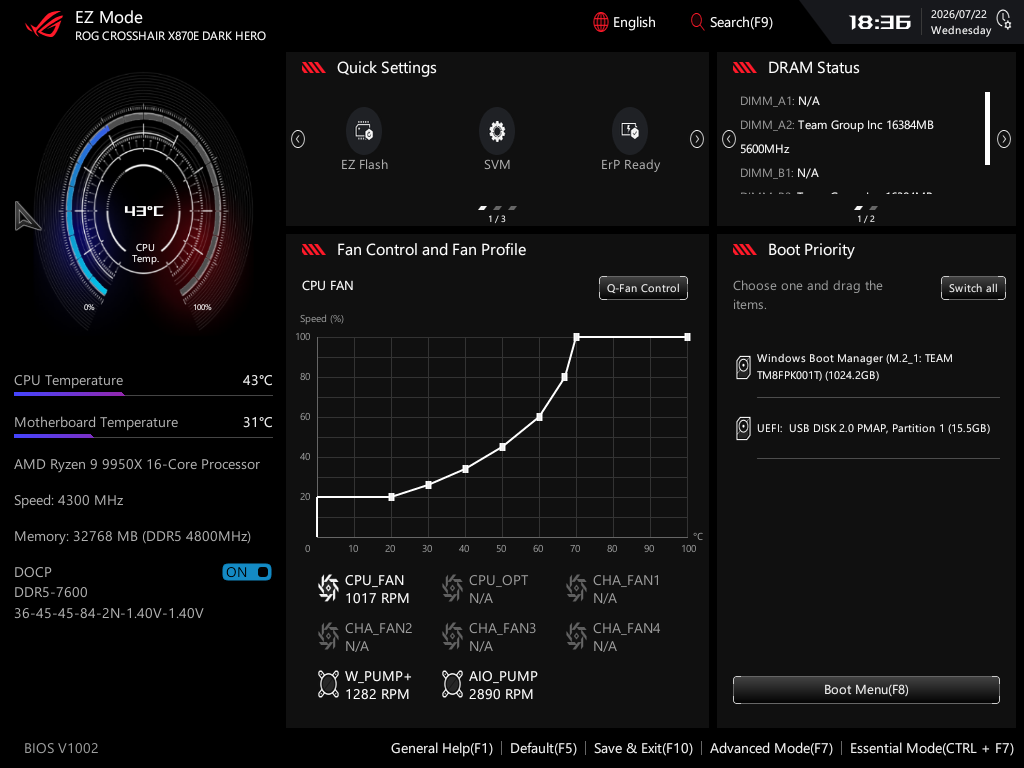

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока. 7 из них рассчитаны на максимальный ток 1 А и потребление до 12 Вт, а гнездо для помп СЖО (отмечено зеленым цветом) – до 3A / 36W).

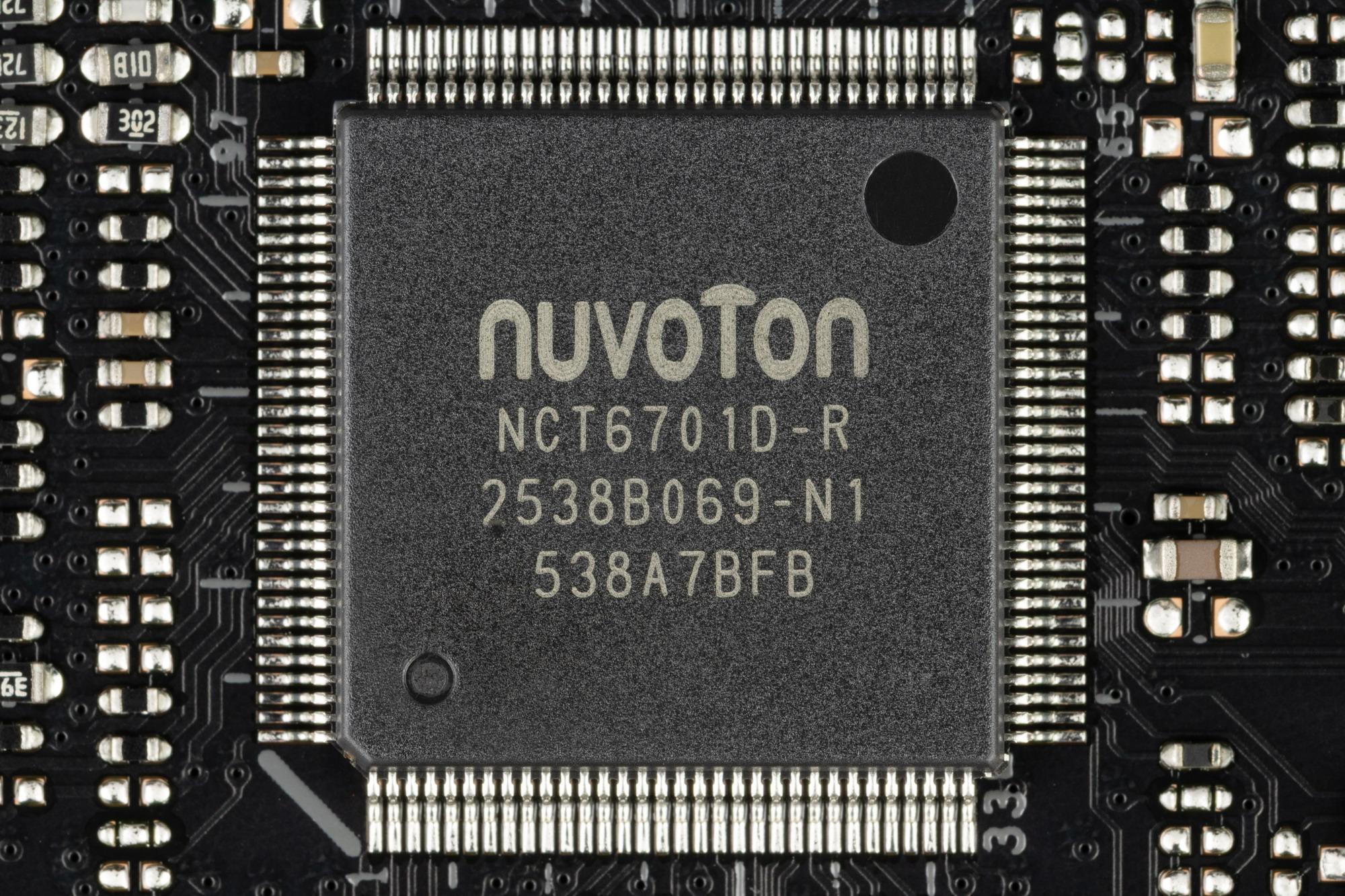

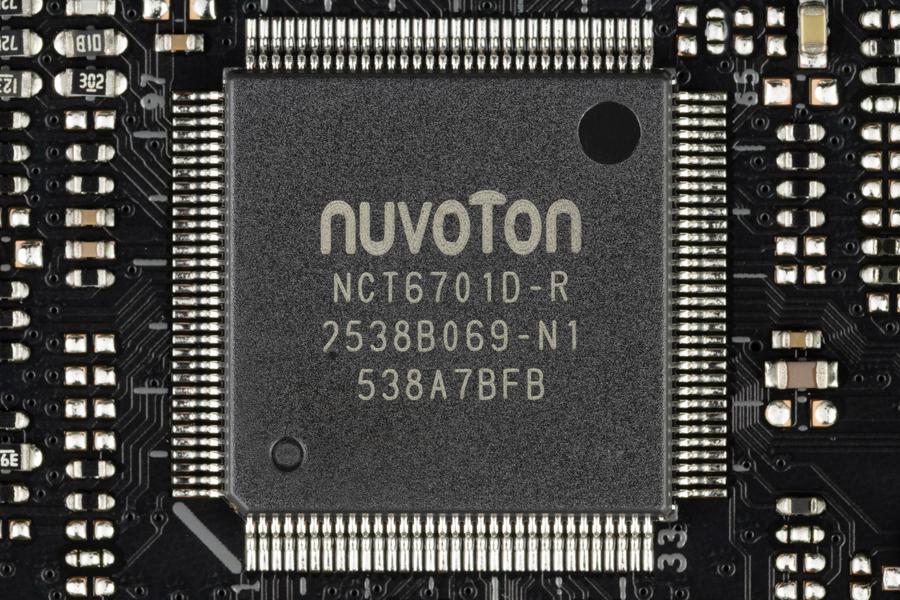

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701.

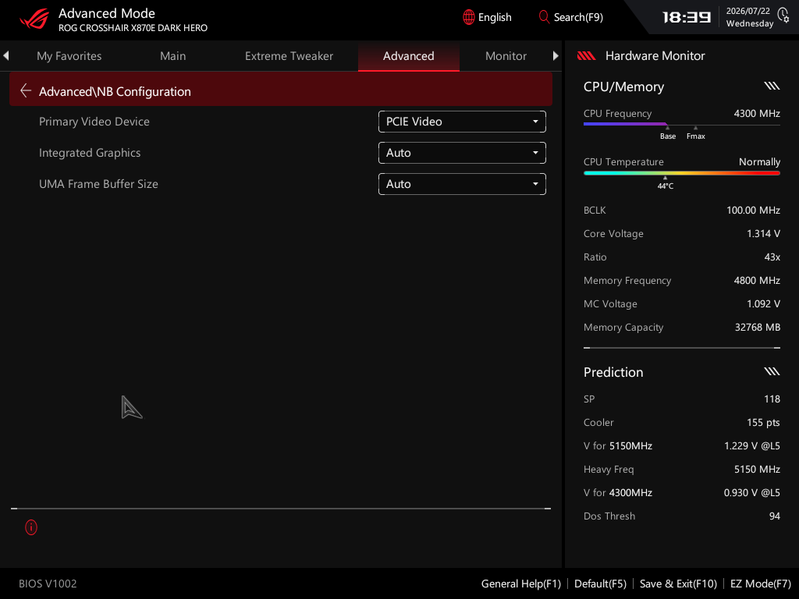

Для вывода графики, встроенной в CPU, у платы есть 2 гнезда USB4 (Type-C), поддерживающих вывод в формате DP. Также имеется гнездо вывода в формате HDMI 2.1.

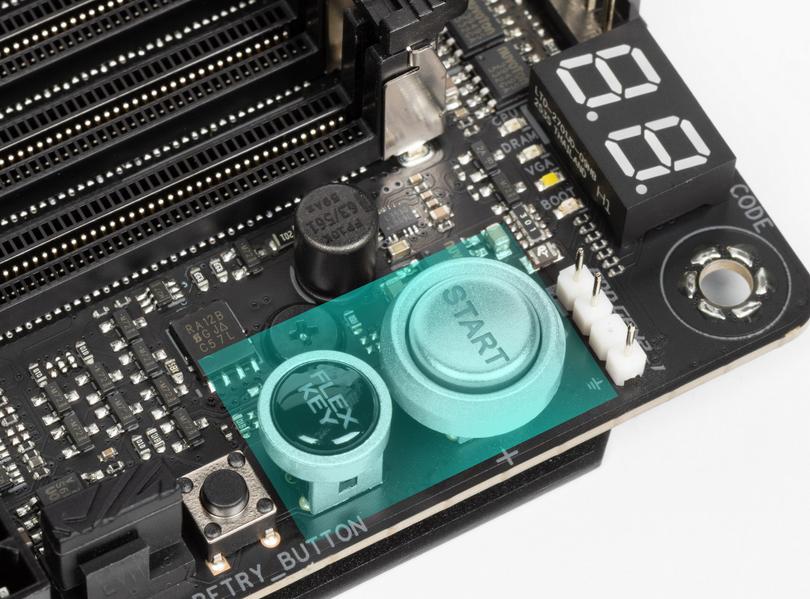

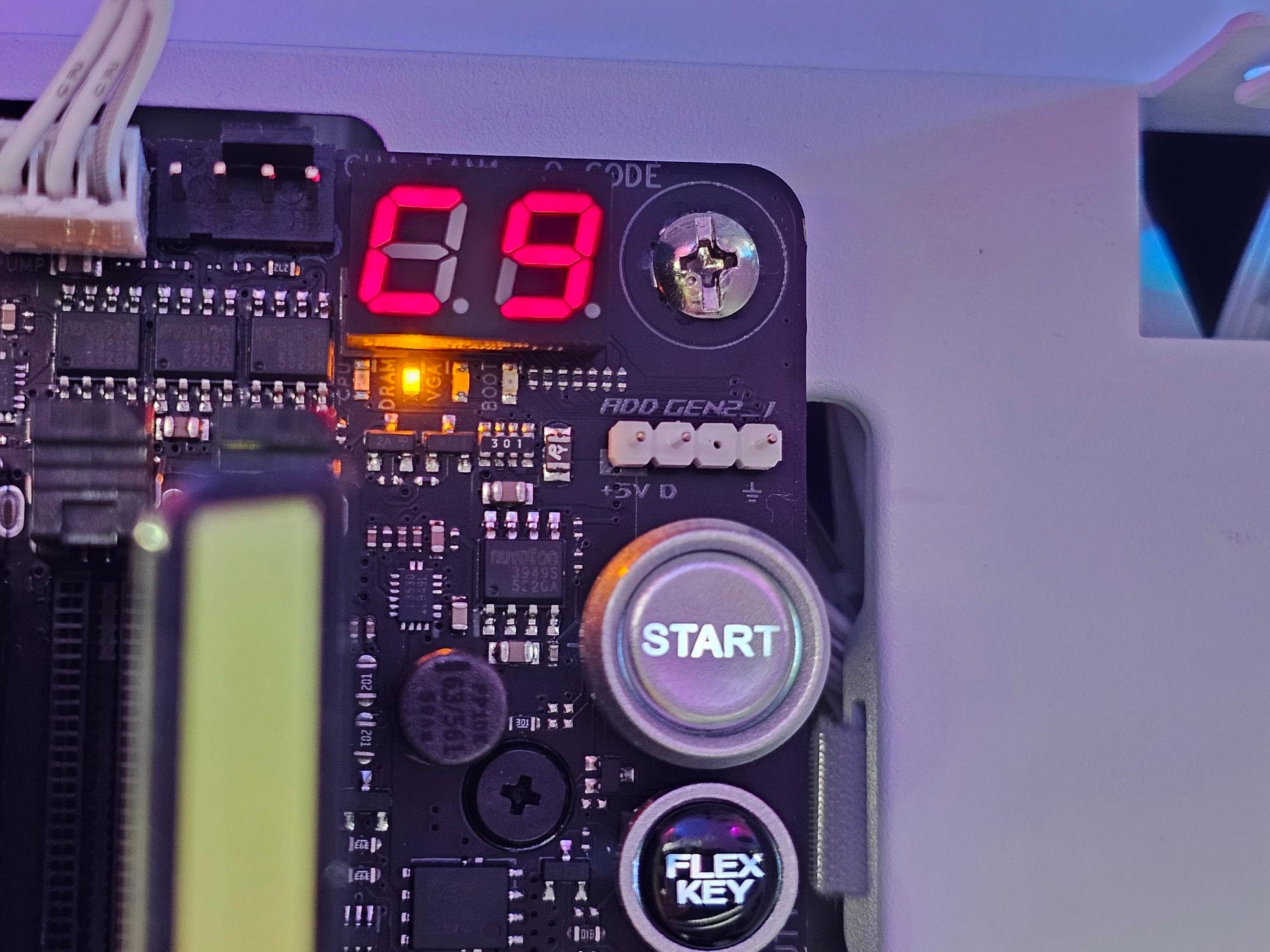

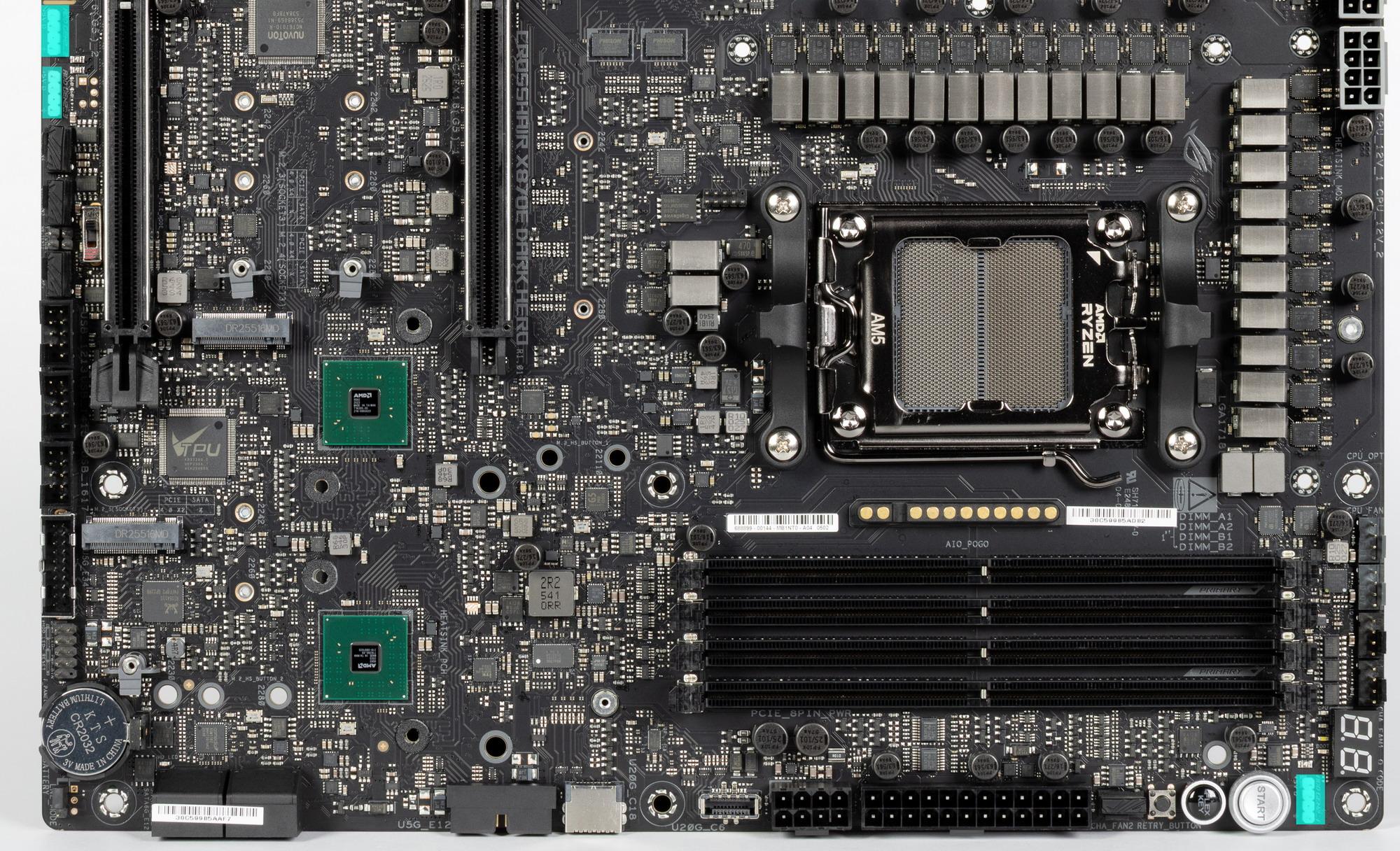

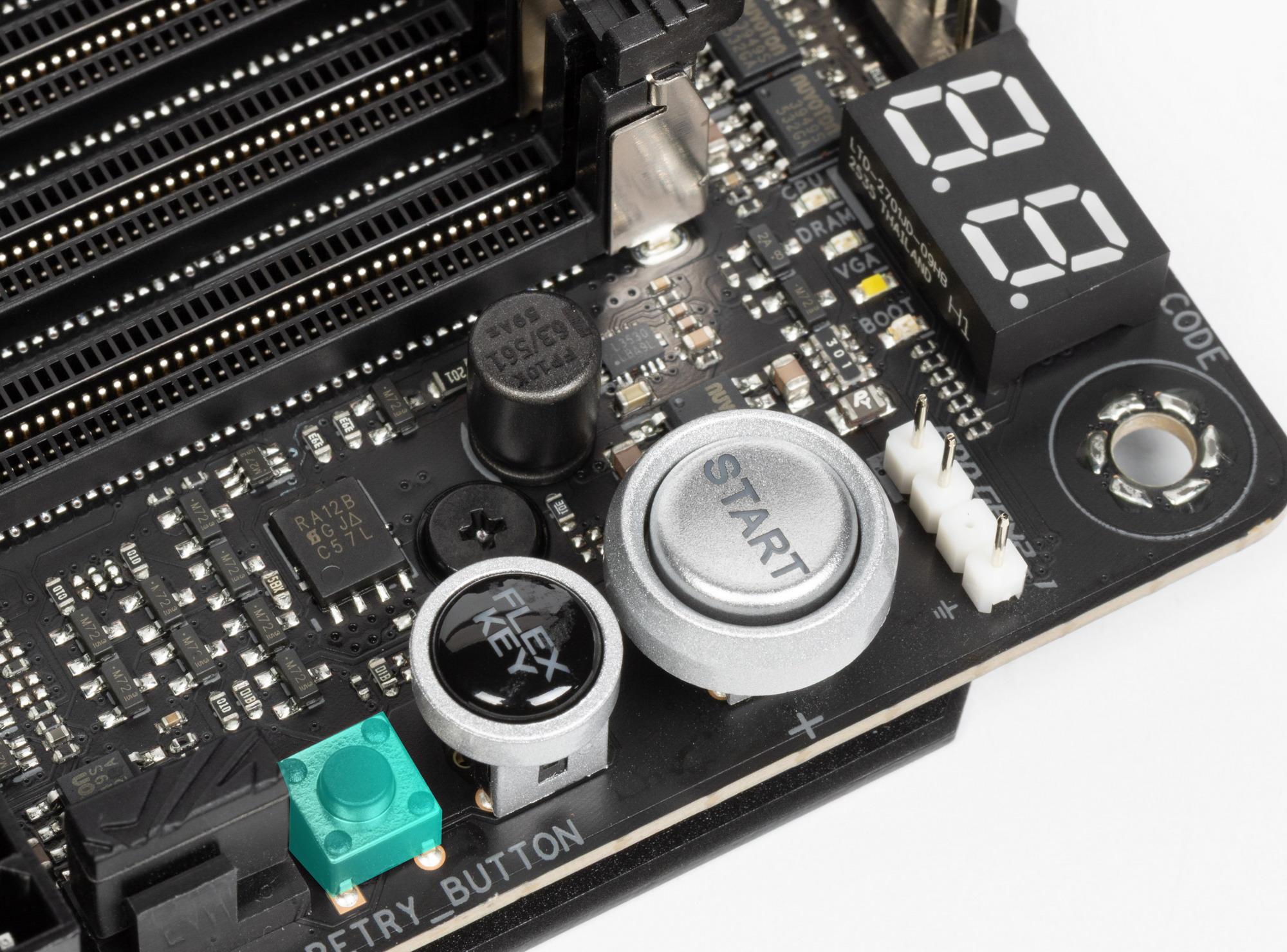

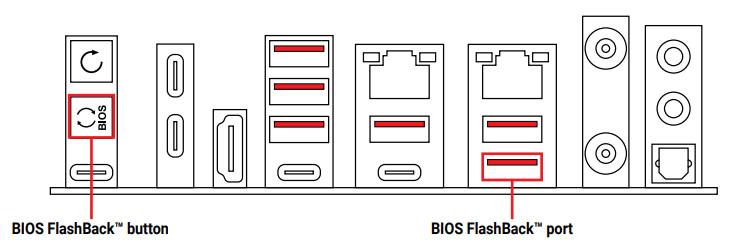

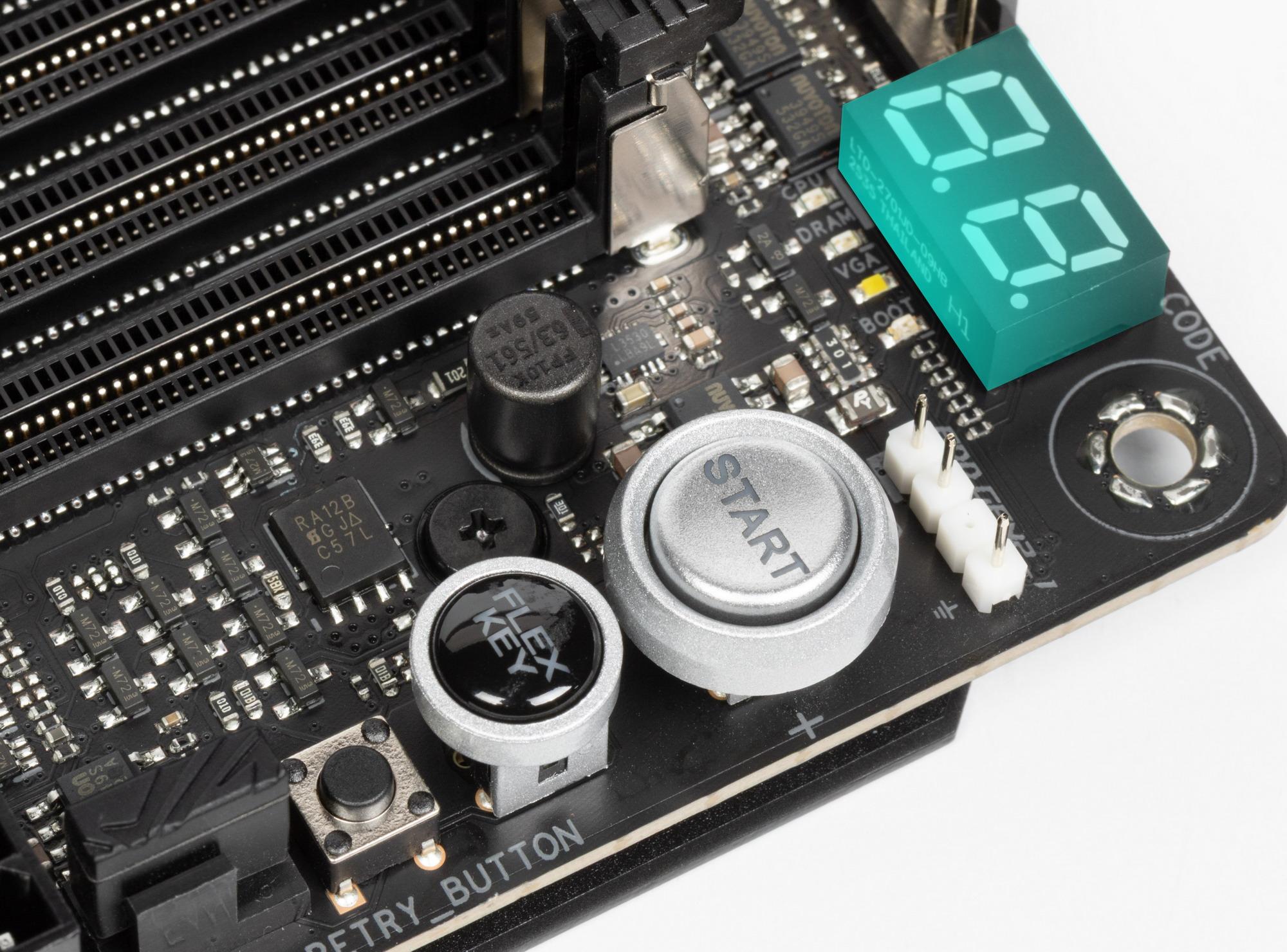

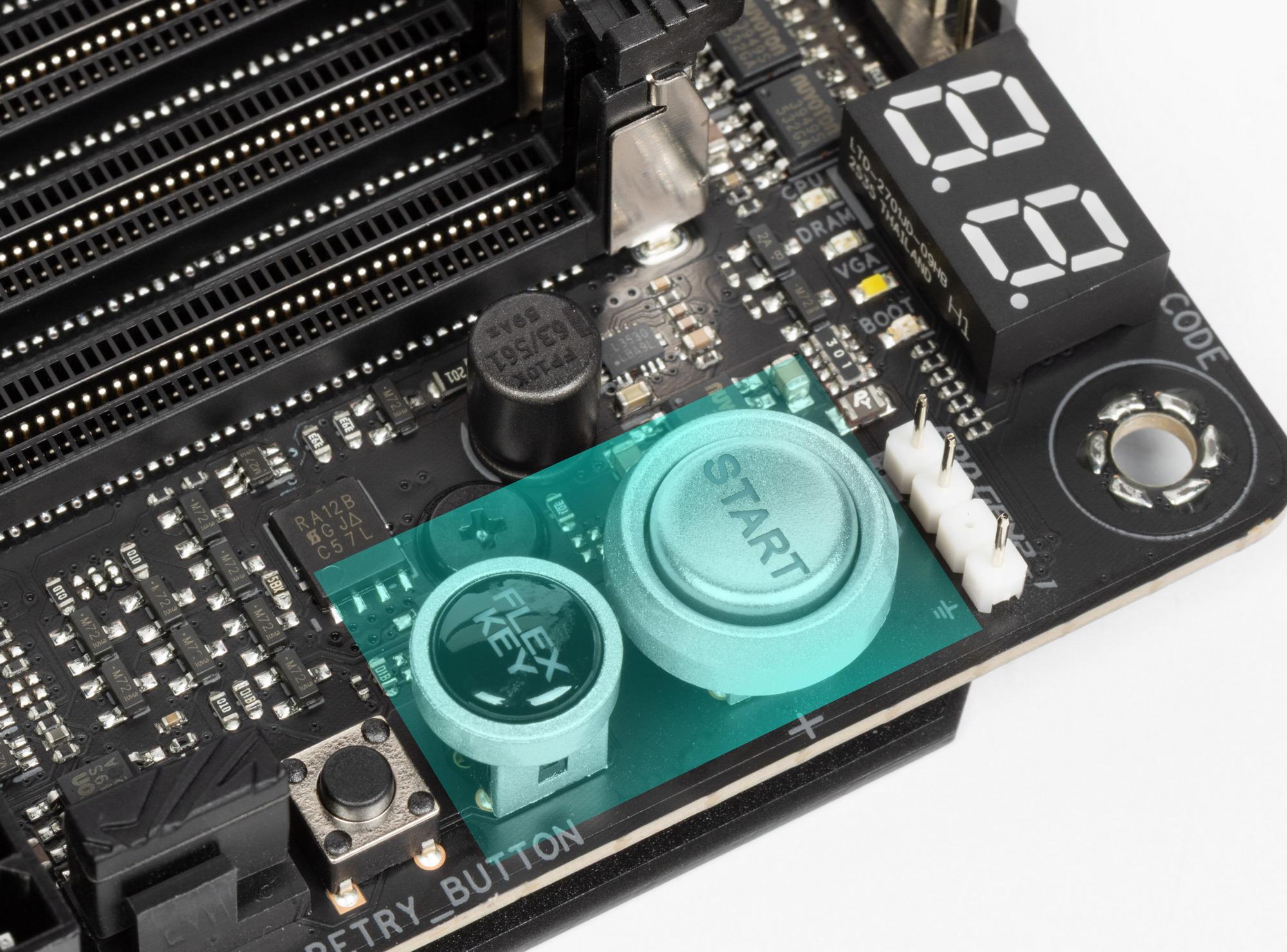

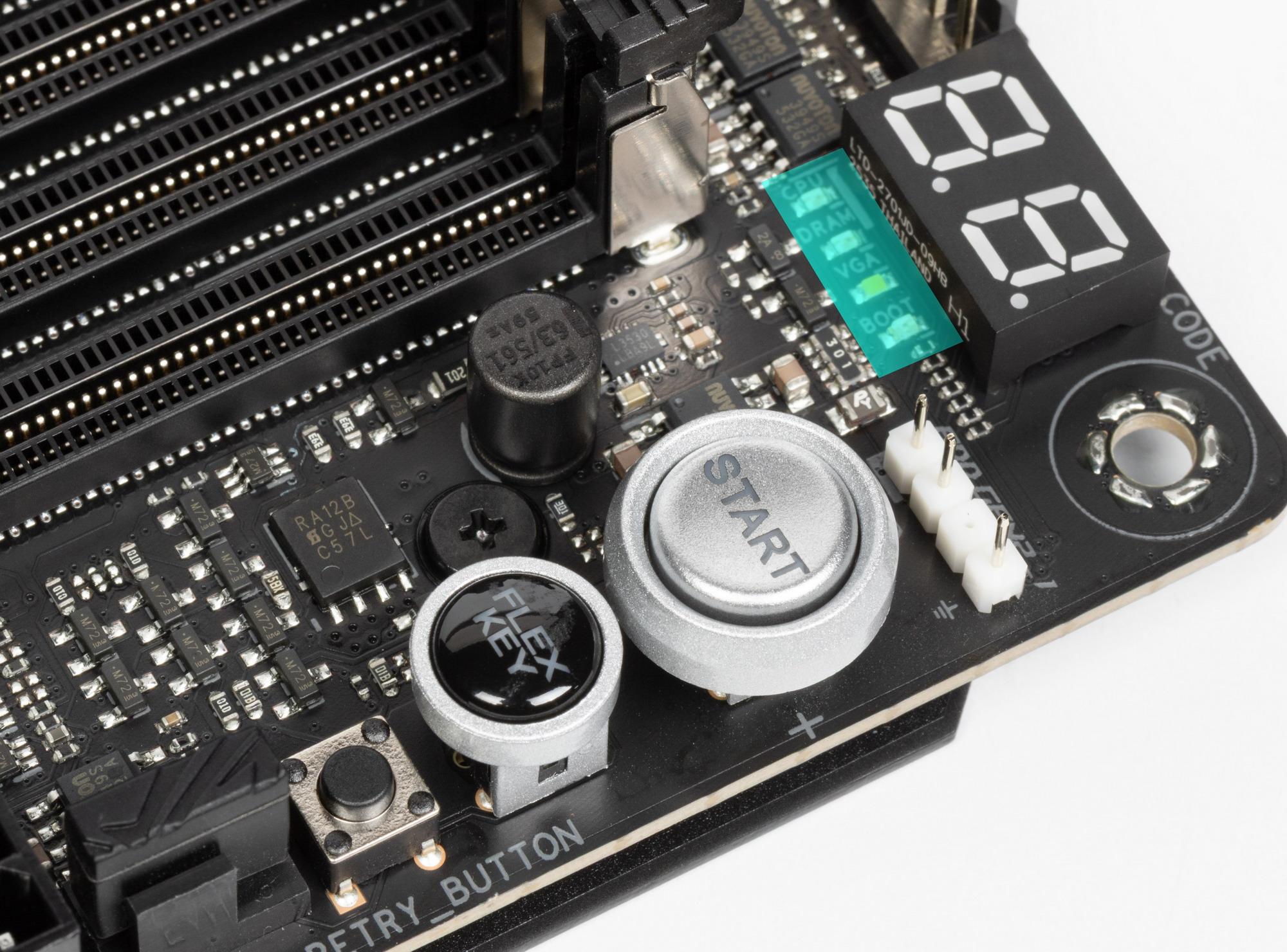

Дополнительные разъемы и порты
Аудиоподсистема

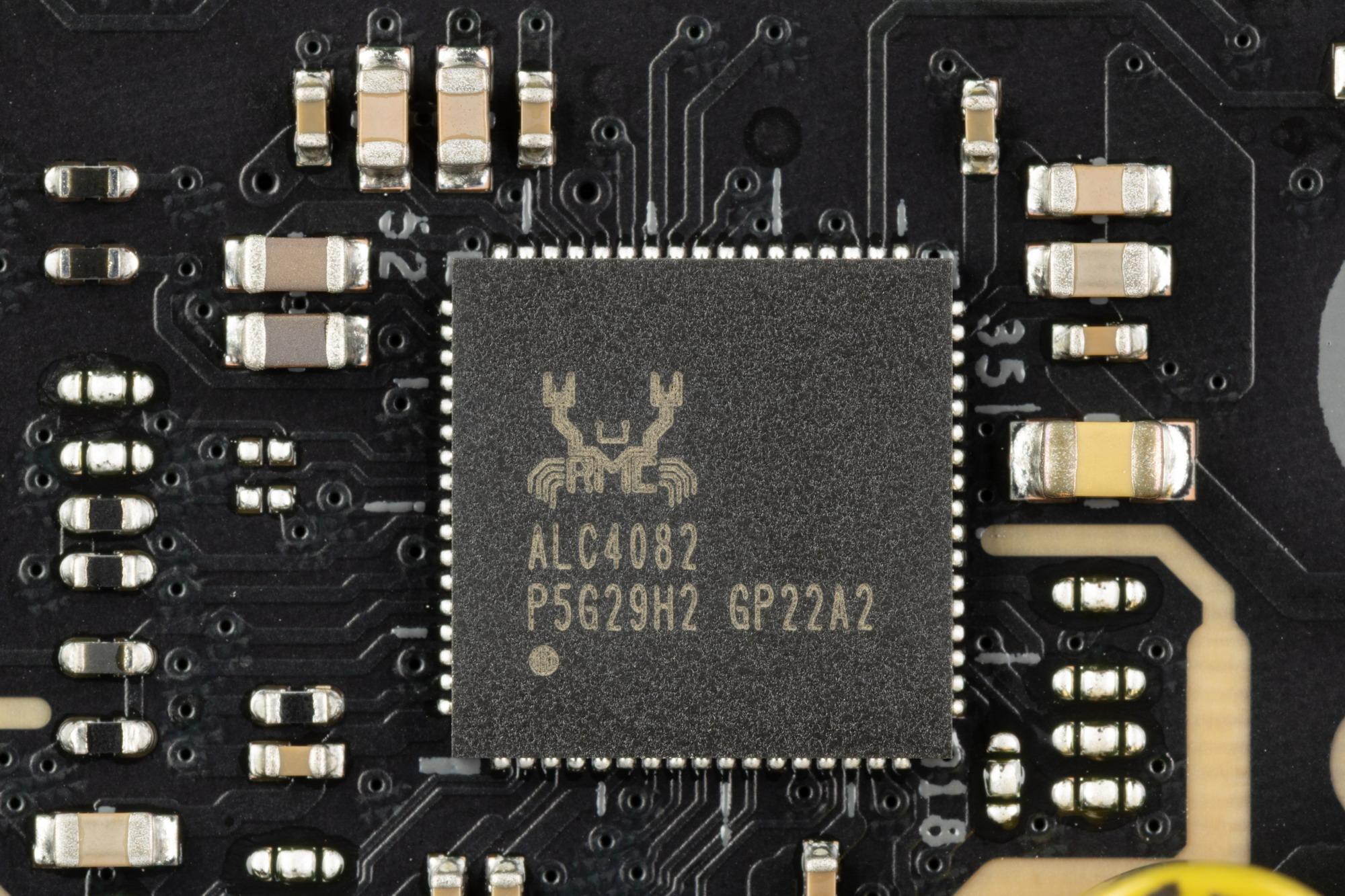

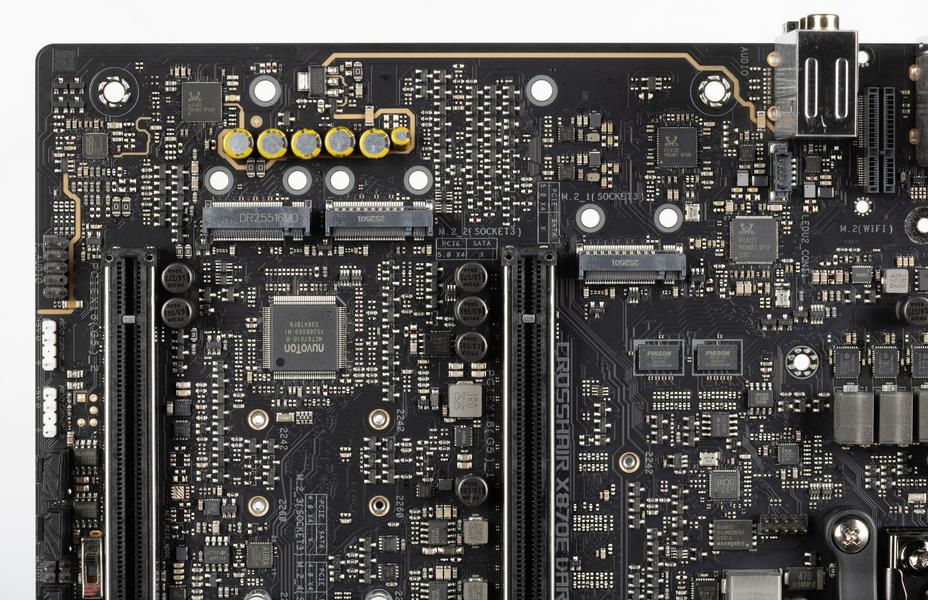

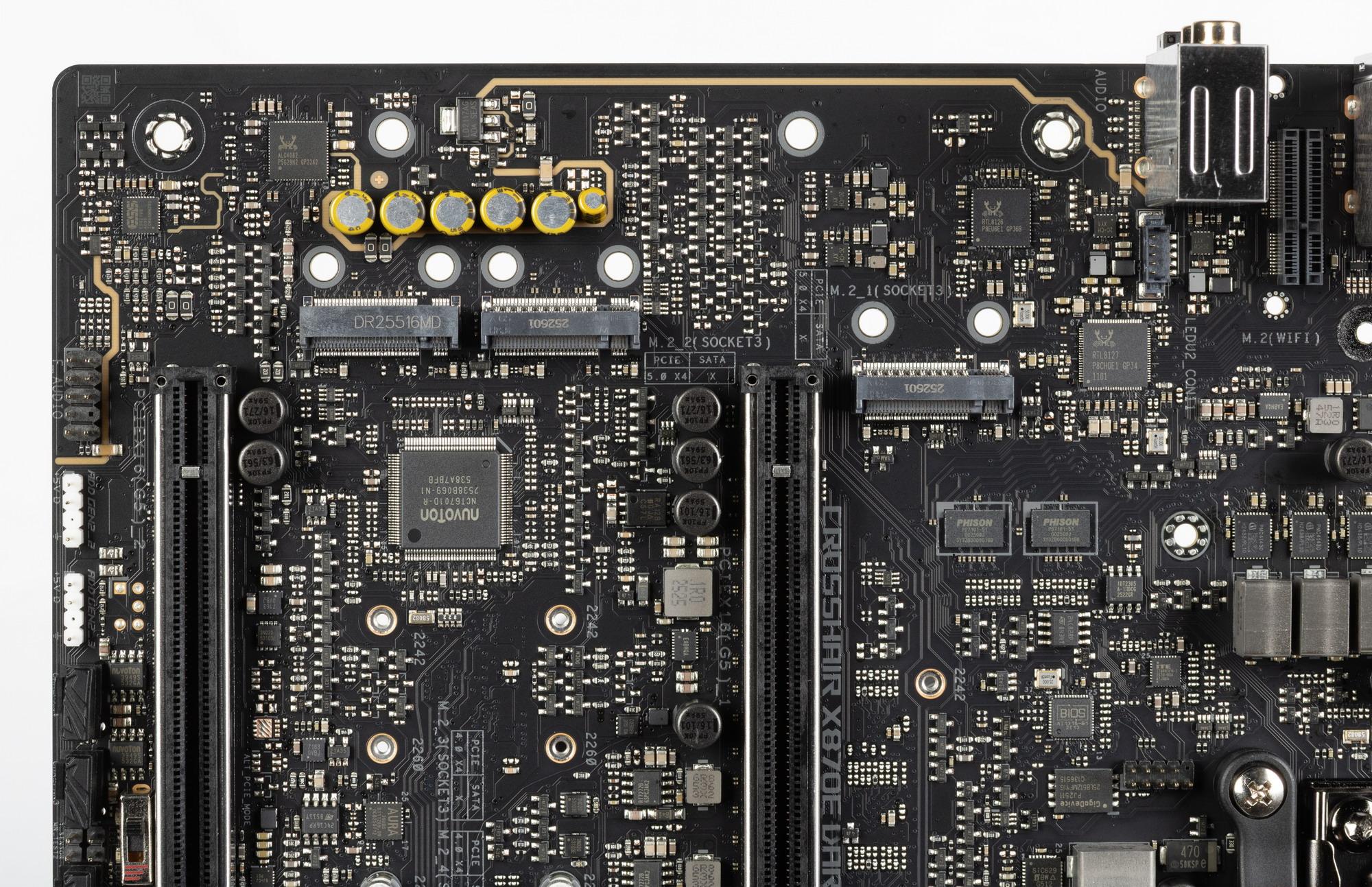

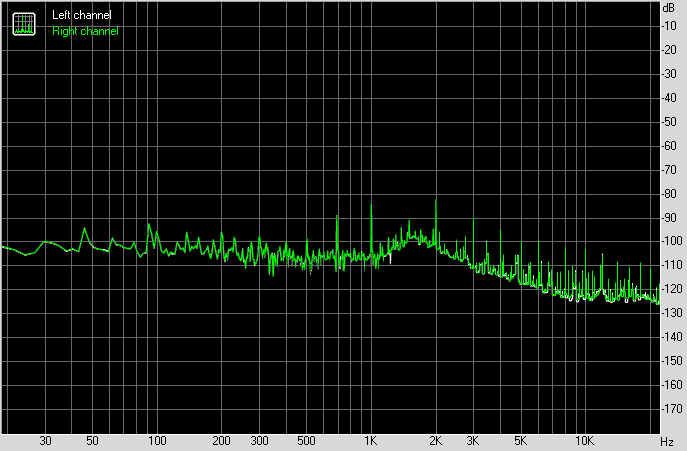

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC 4082, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит /384 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

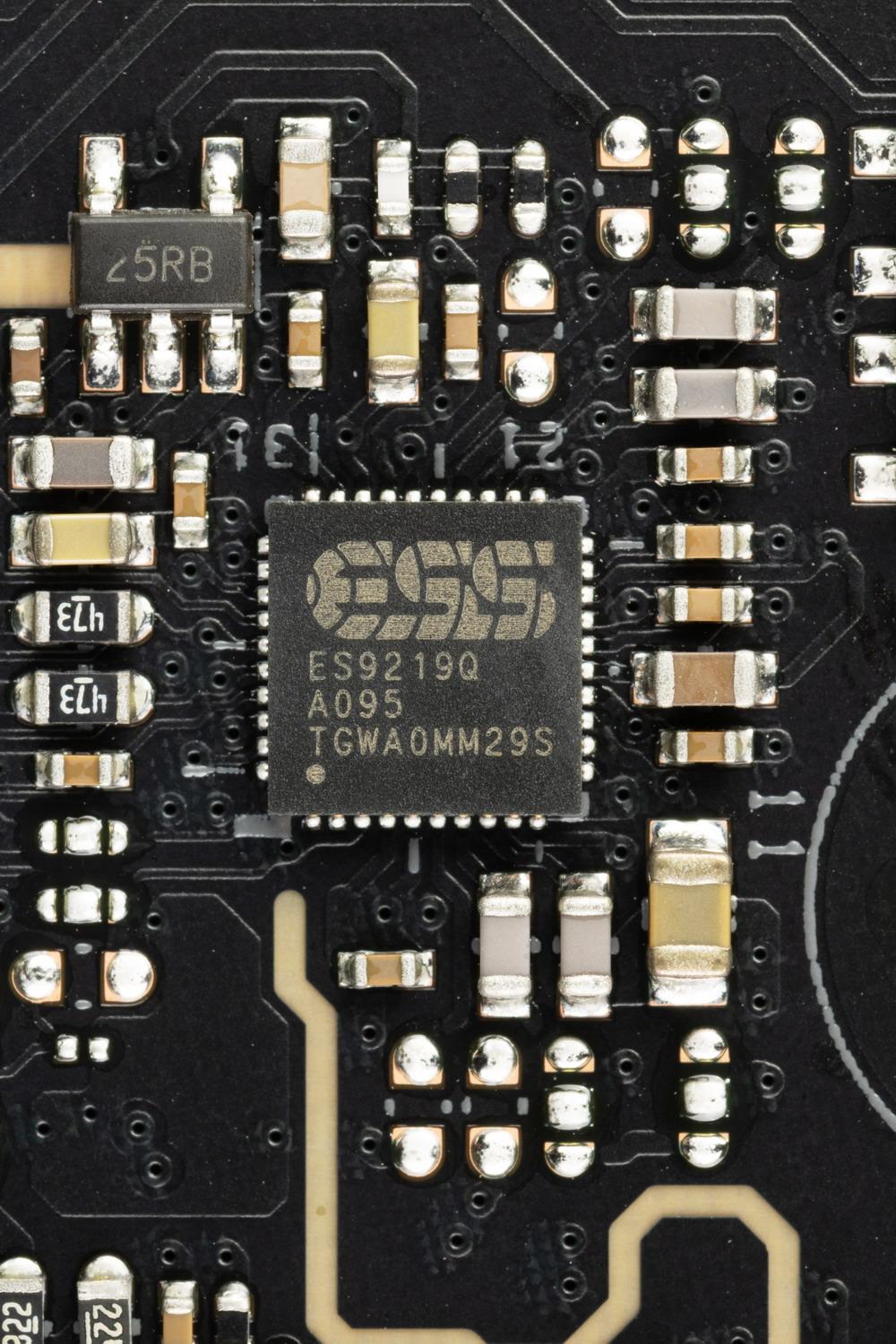

Имеется ЦАП ESS ES9219.

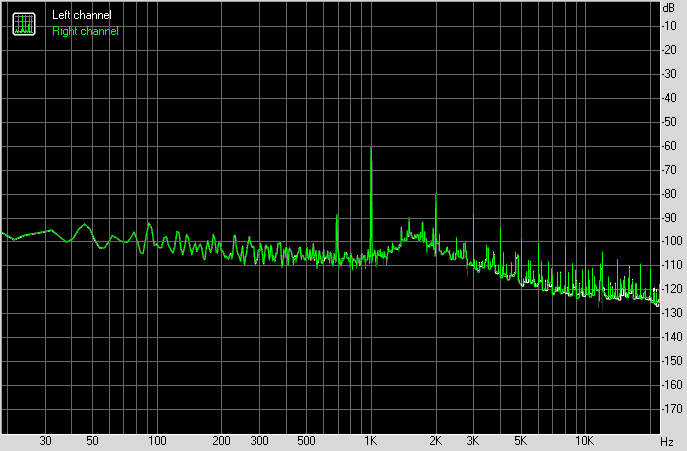

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов, а также плата имеет оптический вывод S/PDIF.
Схемы 5.1 и 7.1 реализуются с их помощью, а также с помощью гнезд на корпусе.
Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Система питания

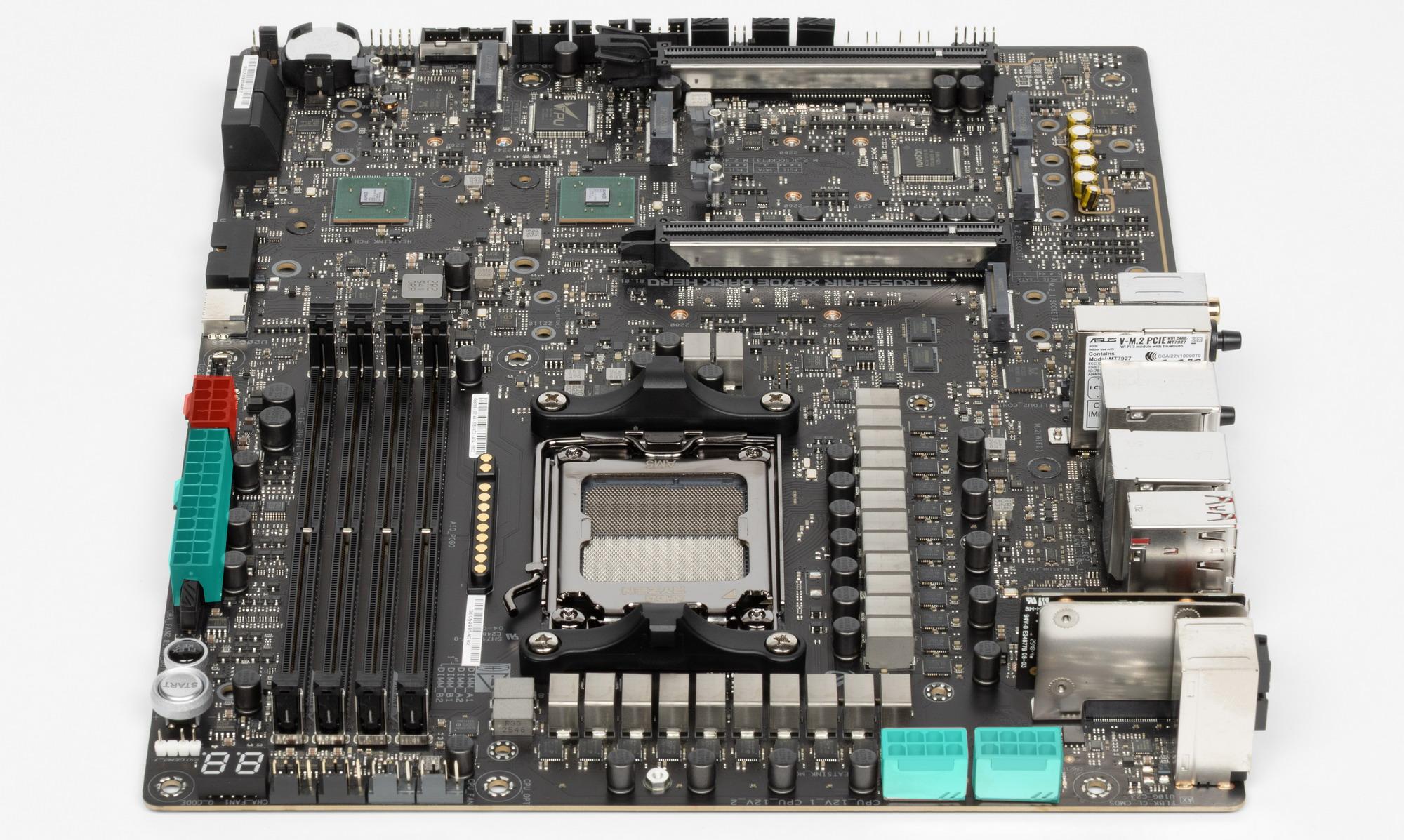

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V и один 8-контактный PCIe (отмечен красным цветом) для дополнительного питания порта USB 3.2 Gen2x2 в виде внутреннего Type-C с целью обеспечения быстрой зарядки мобильных гаджетов через данный порт (до 60 Вт).

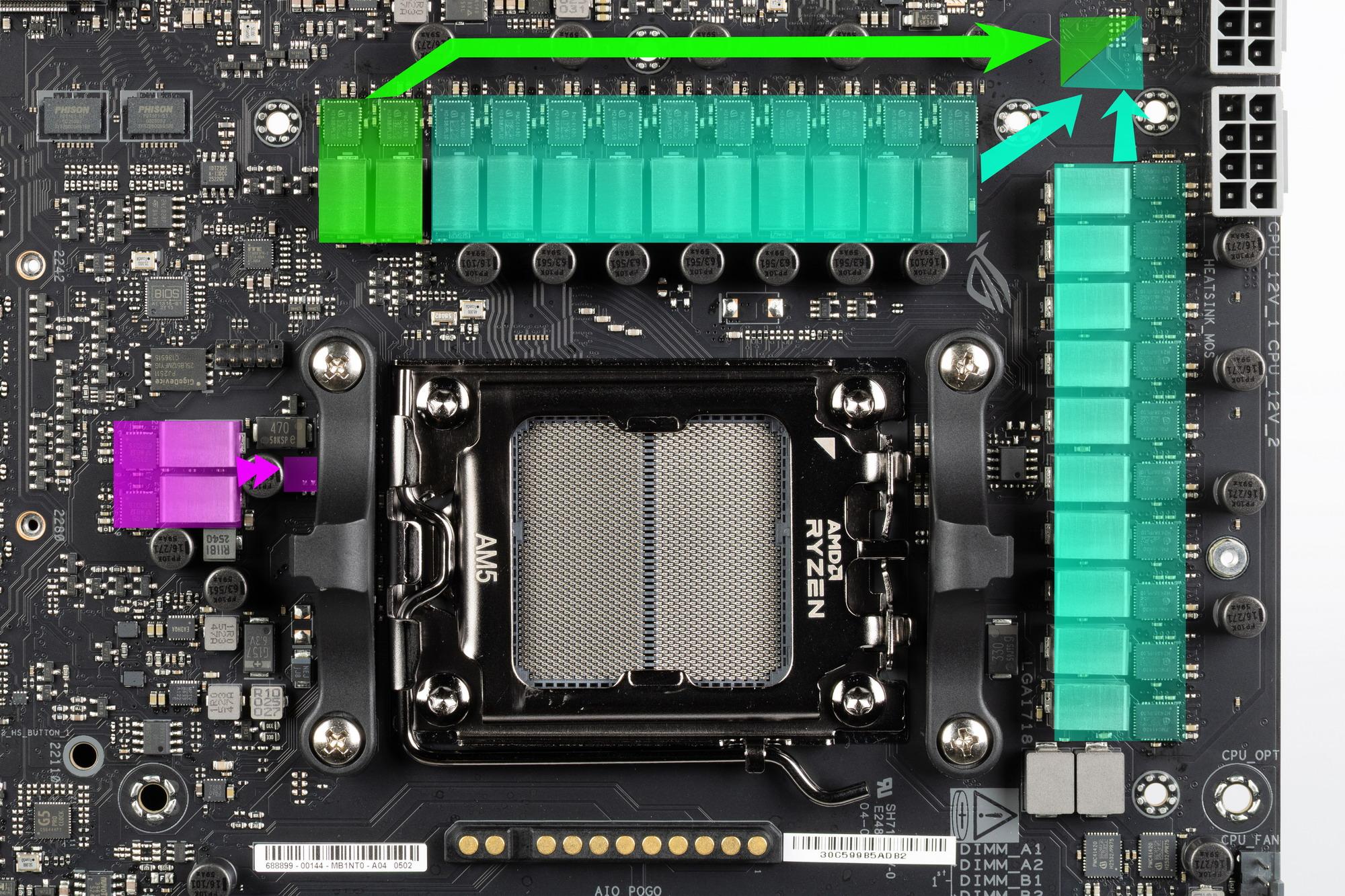

Внешне схема питания выглядит как 20+2+2: 20 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

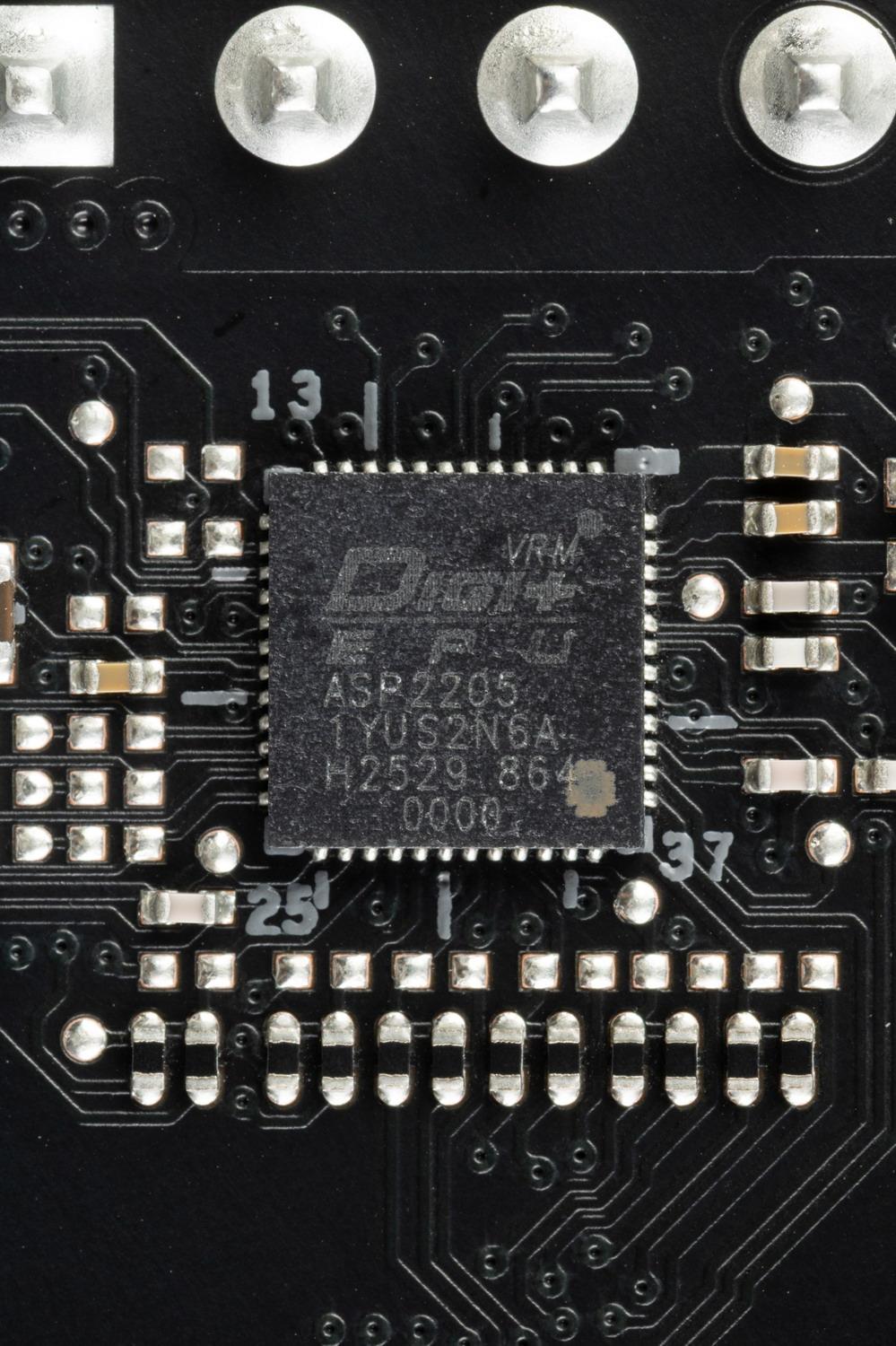

Управляет фазами VCore и SoC фирменный ШИМ-контроллер Digi+ ASP2205.

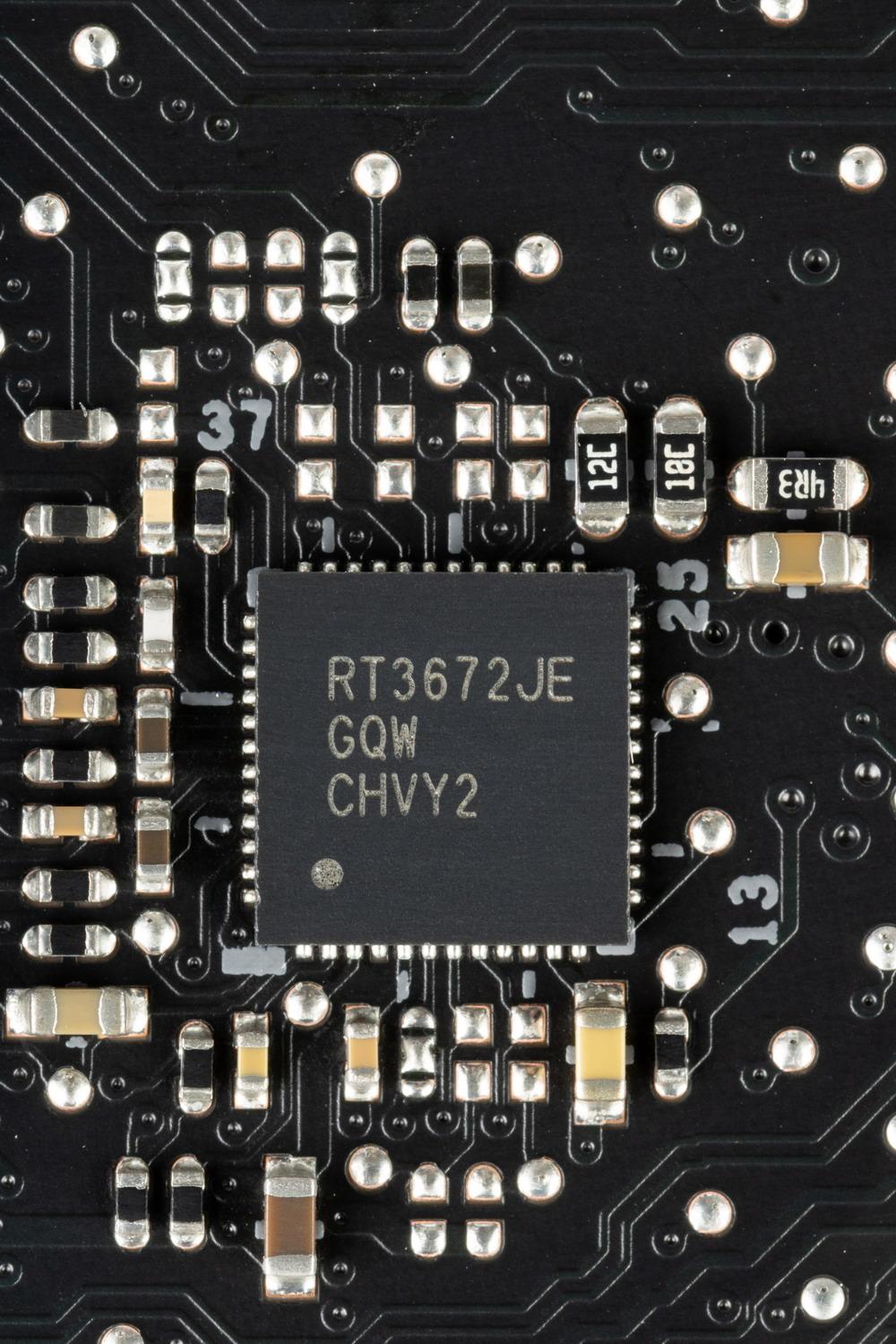

Фазы питания VDD_MISC — под управлением ШИМ-контроллера RT3672 от Richtek.

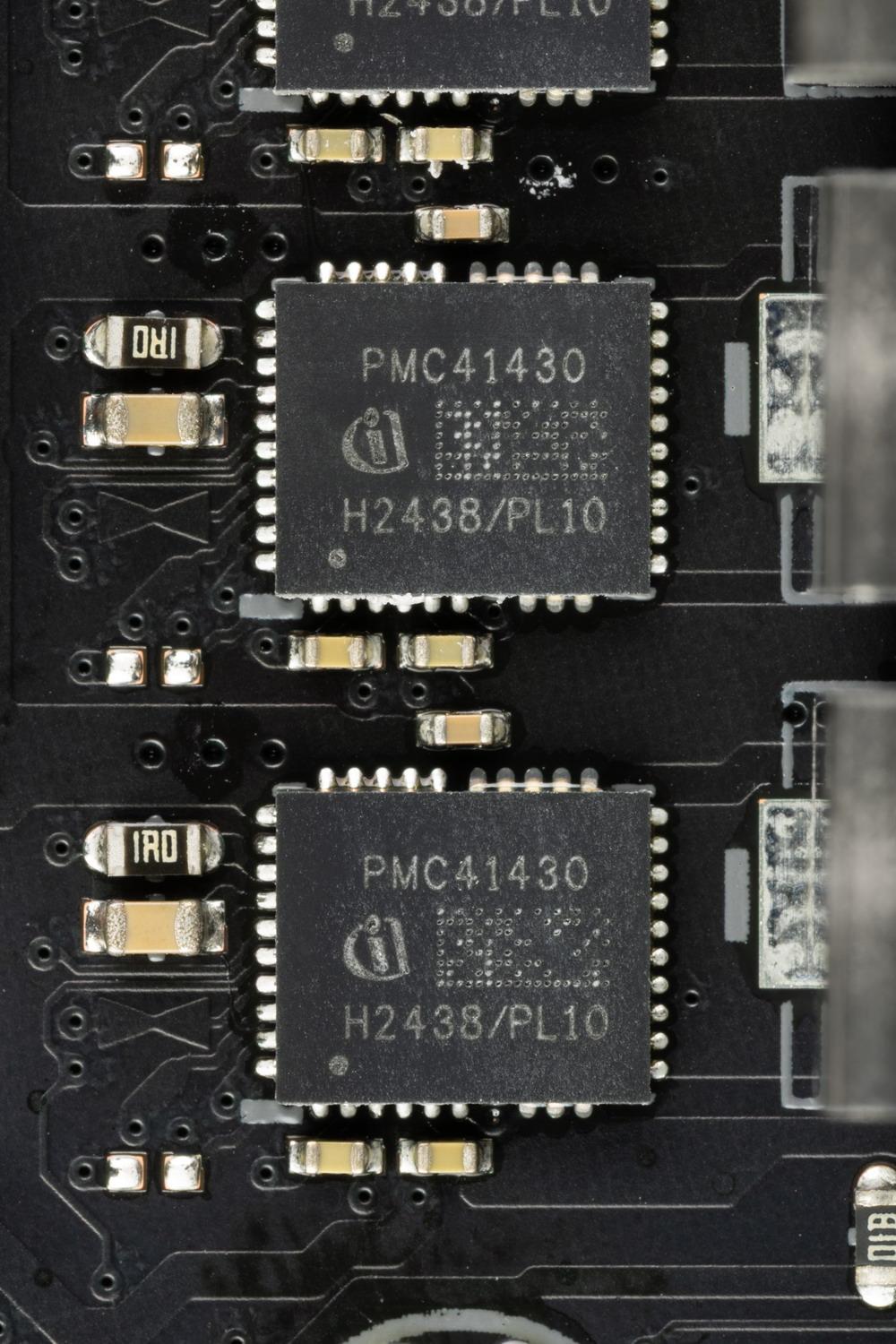

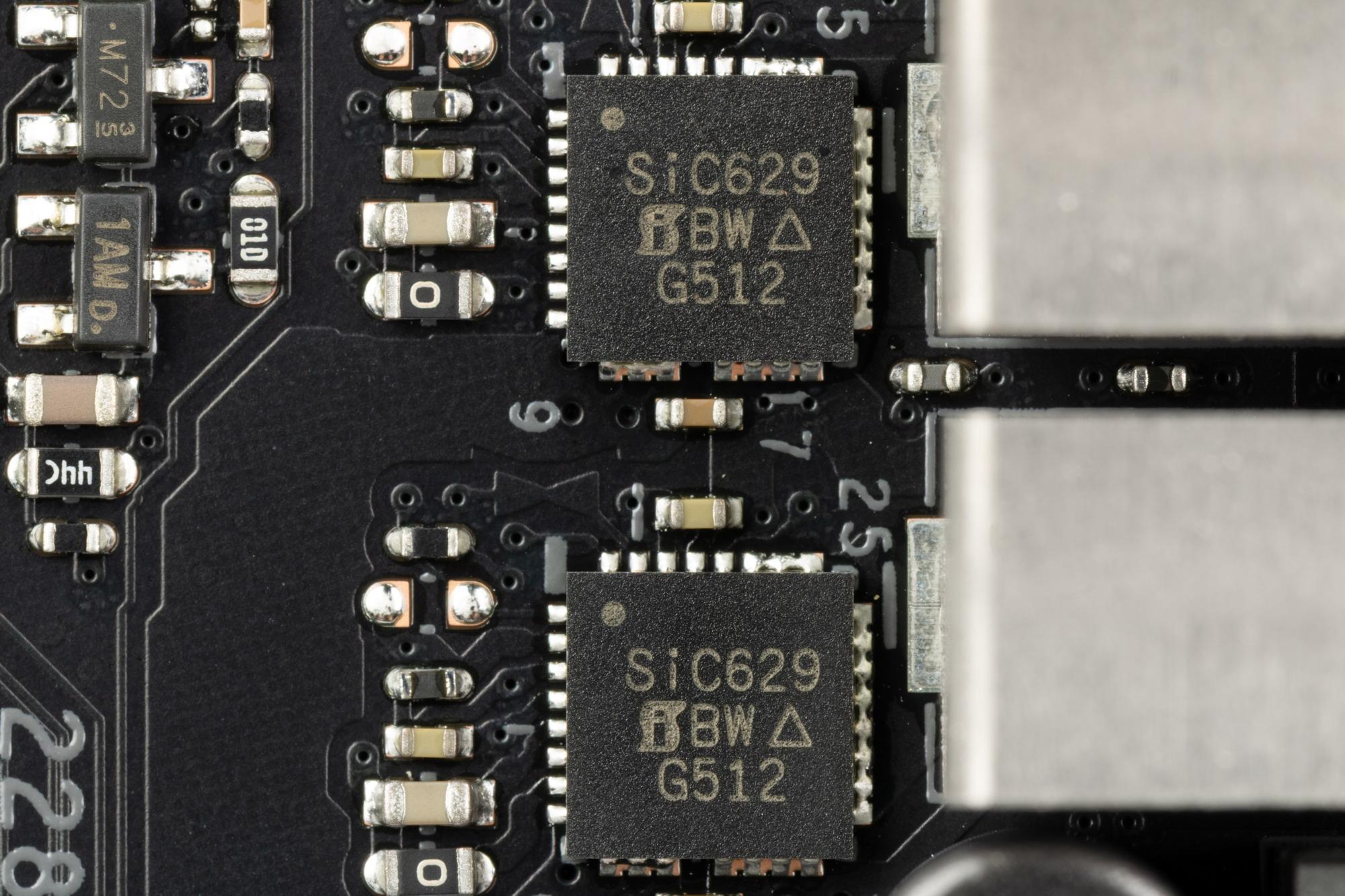

Каждая фаза VCore и SoC имеет по транзисторной сборке PMC41430 от Infineon (до 110А).
Каждая фаза питания VDD_MISC имеет по сборке SiC629 от Vishay на 80 А.

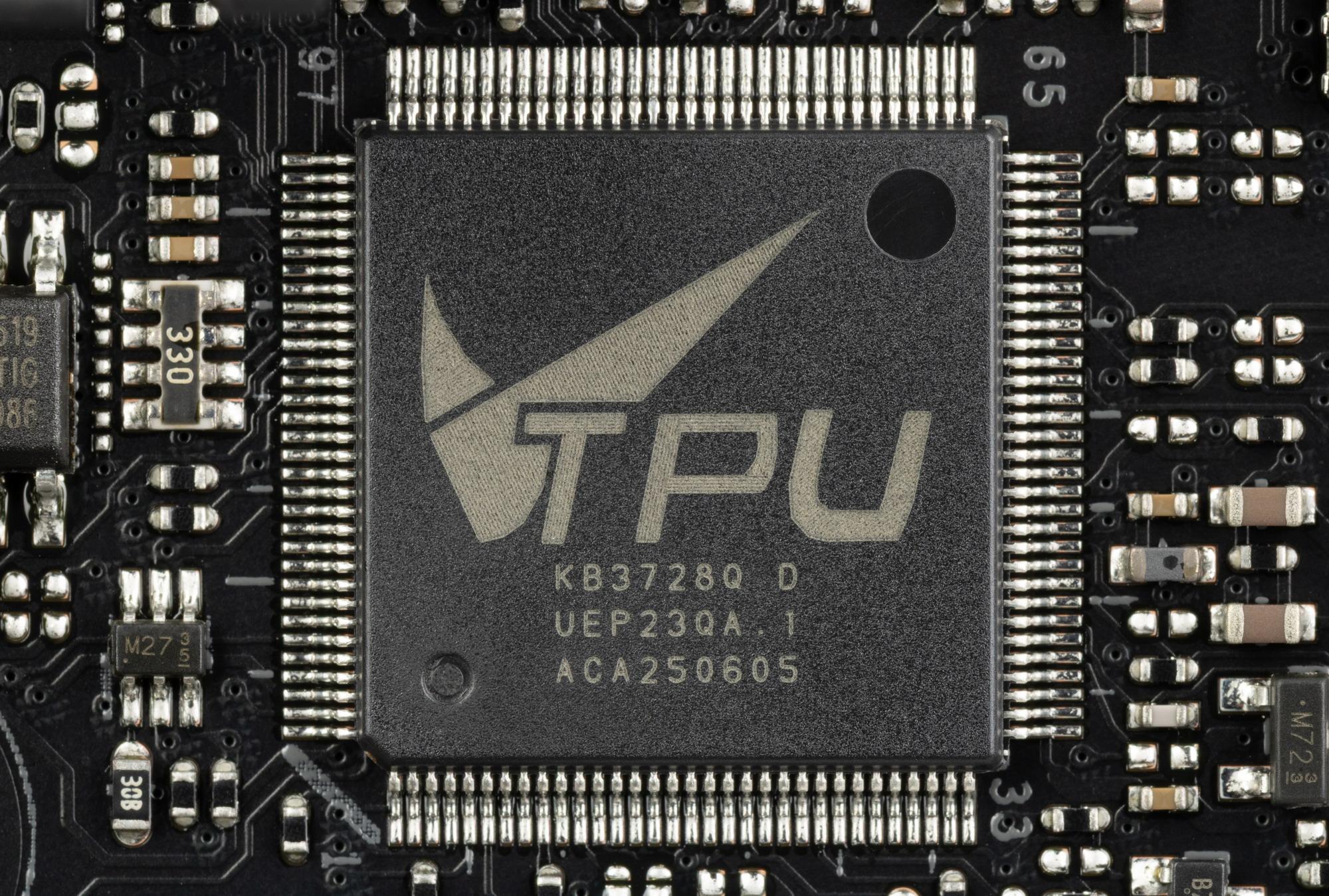

Хорошо известно, что инженеры Asus давно уже оснащают ряд матплат среднего и флагманского уровней особыми контроллерами TPU для «умного» формирования текущего списка задействованных фаз питания процессора.
Охлаждение

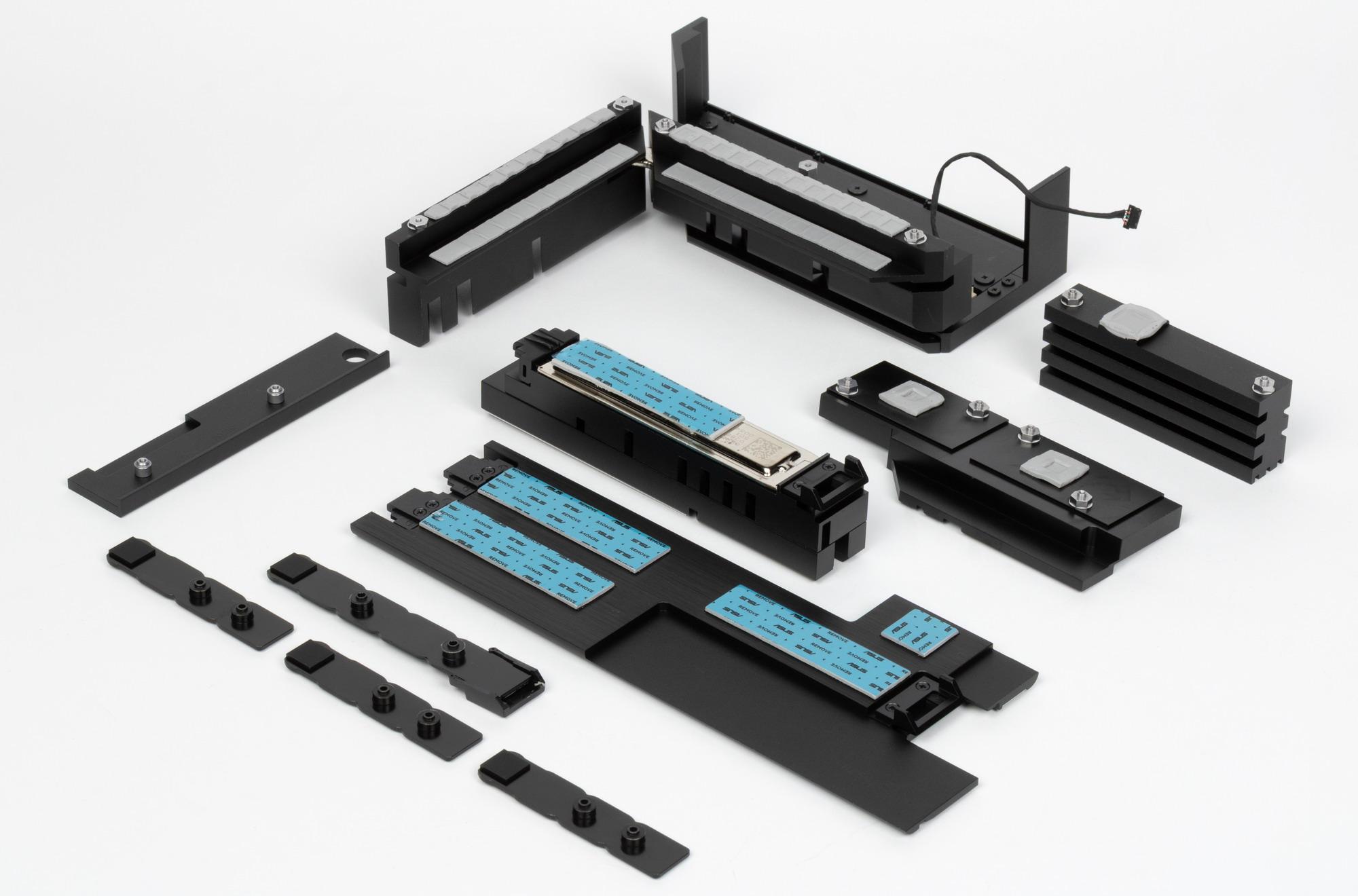

Напомню, что у данной платы все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

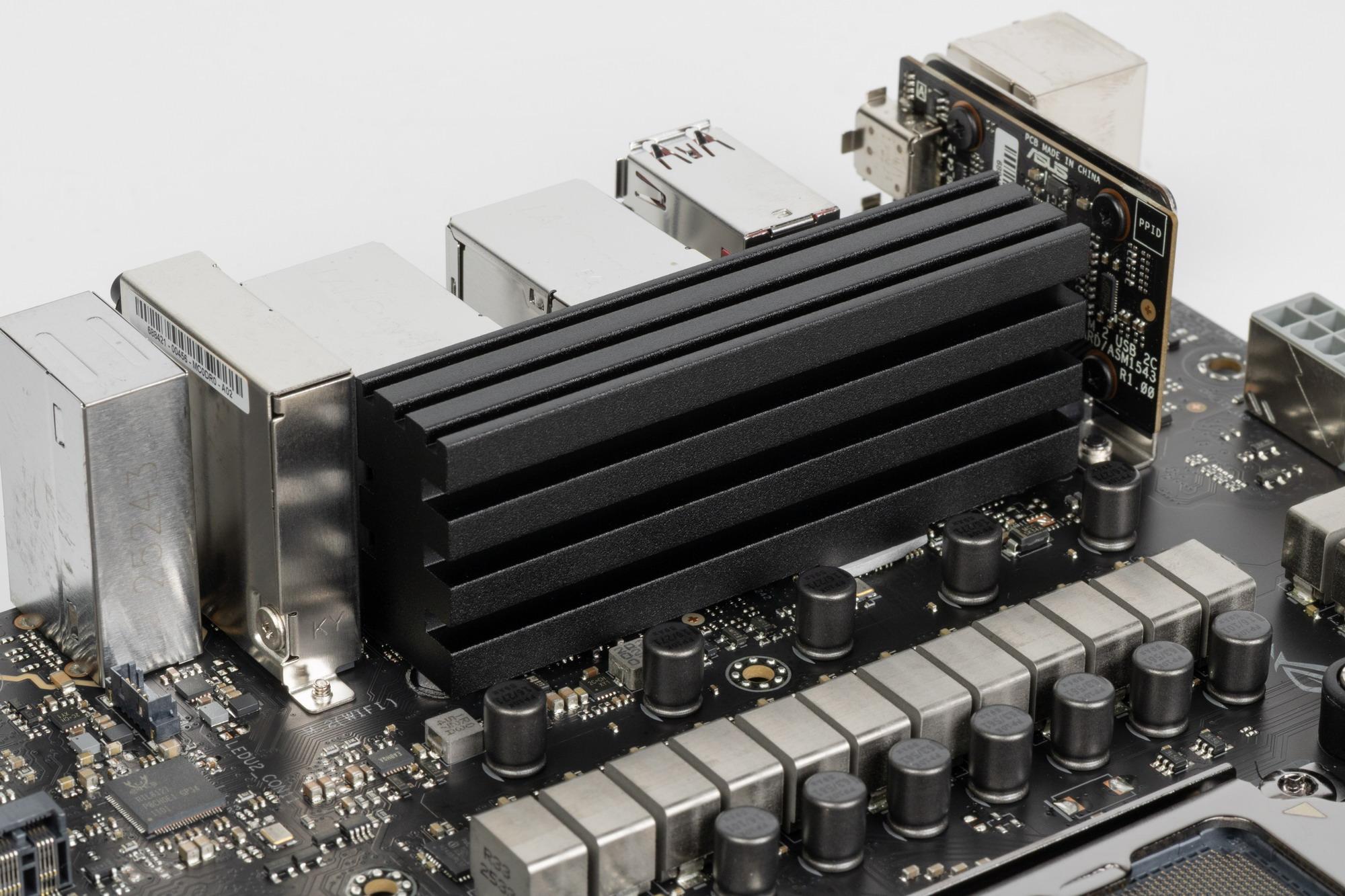

Охлаждение чипсета (два отдельных радиатора) организовано отдельно от силовых преобразователей. VRM-секция имеет два радиатора, соединенных тепловой трубкой под прямым углом. На кожухе радиатора, что над задними портами, установлена подсветка.
Контроллер USB4 от ASMedia охлаждается самостоятельным радиатором.
Напомню, что все M.2 слоты имеют радиаторы: у первого свой персональный радиатор, у остальных – общий.
В комплект поставки входит дополнительный небольшой вентилятор для охлаждения модулей памяти. Он устанавливается c помощью прилагаемого крепежа вдоль верхней кромки матплаты.
Напомню, что материнская плата имеет бэкплейт, который участвует в общем охлаждении оборотной стороны платы в местах преобразователей питания VRM и микросхем чипсета.

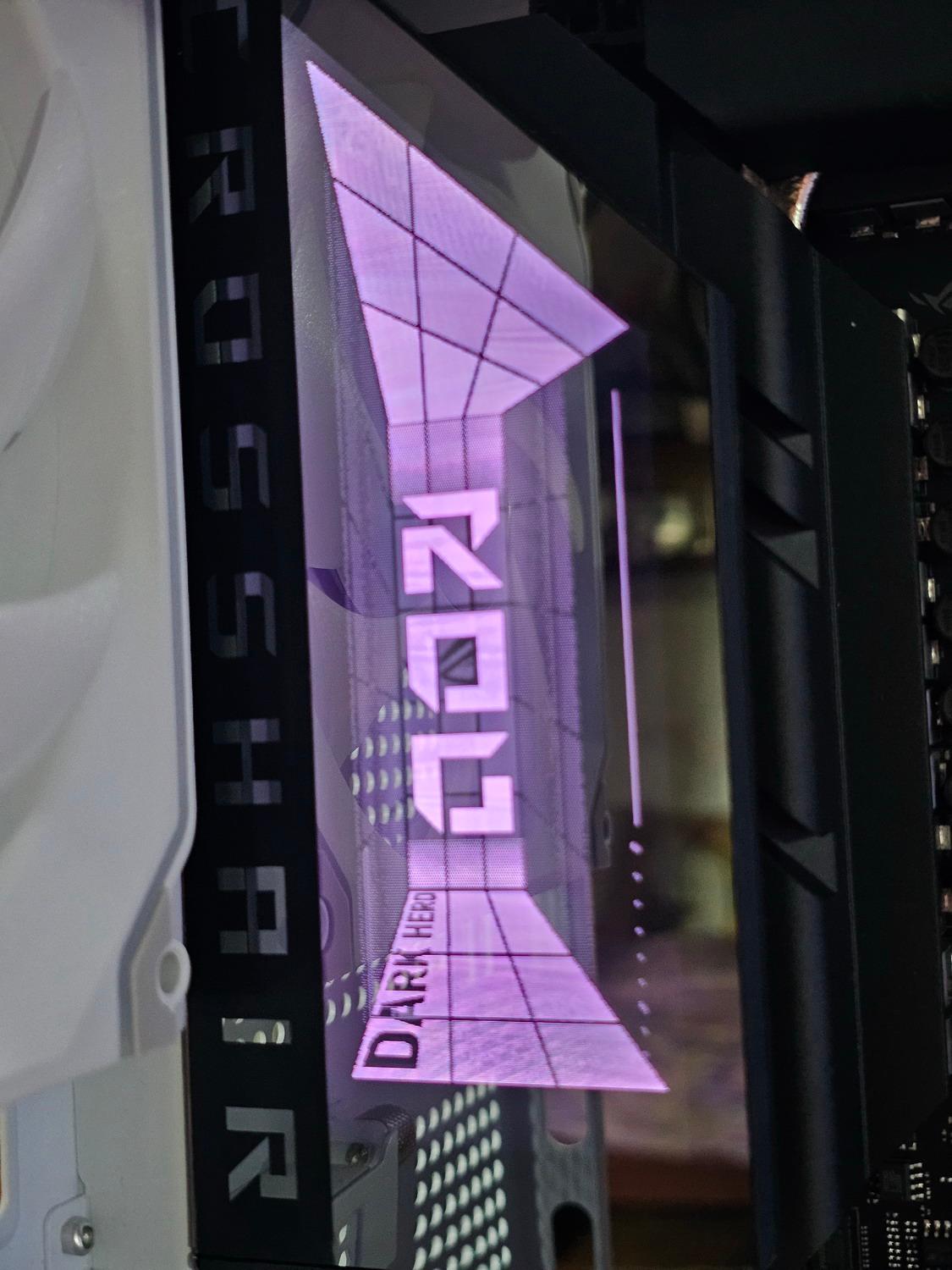

Подсветка и экран над панелью задних портов
Программное обеспечение под Windows

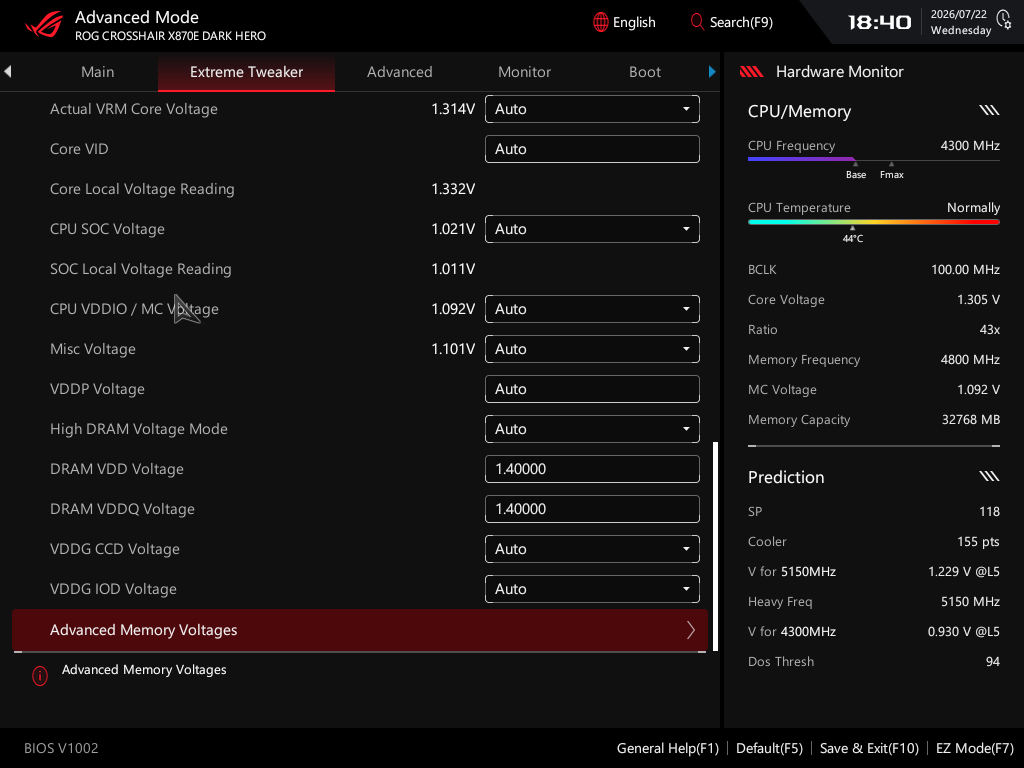

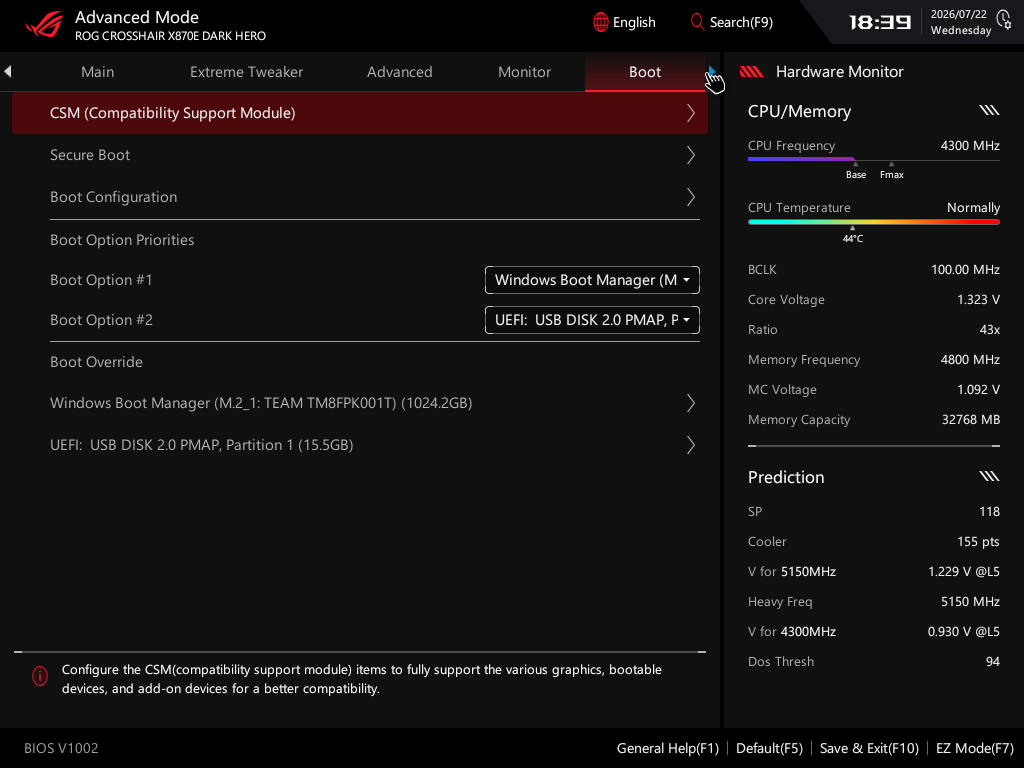

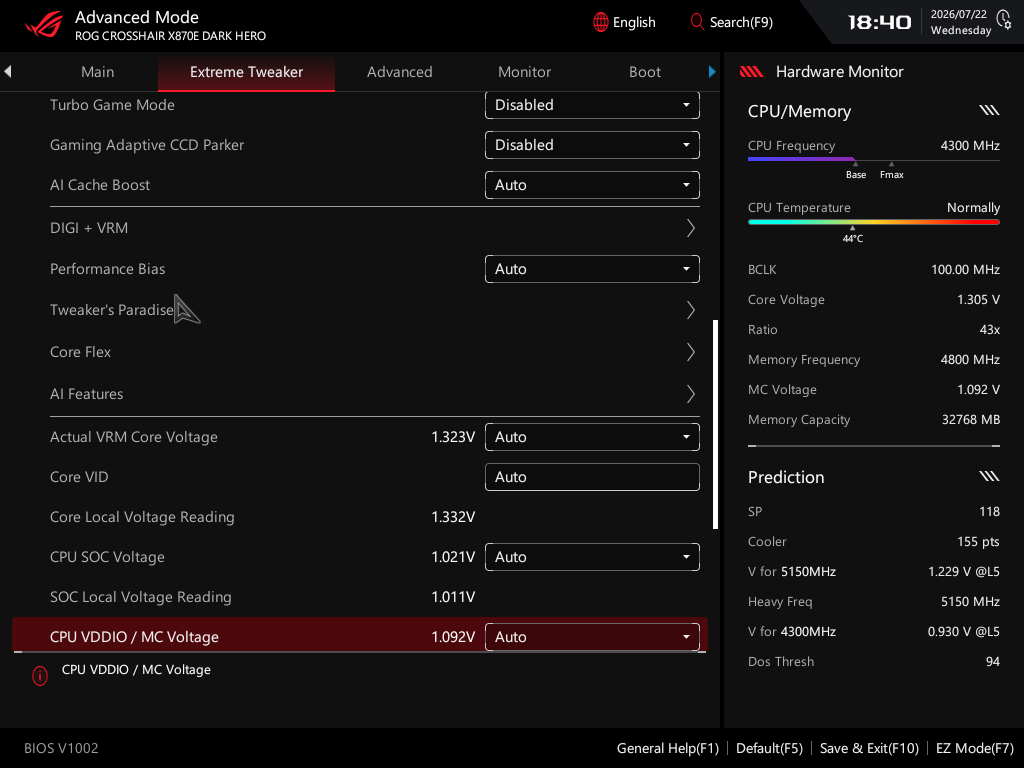

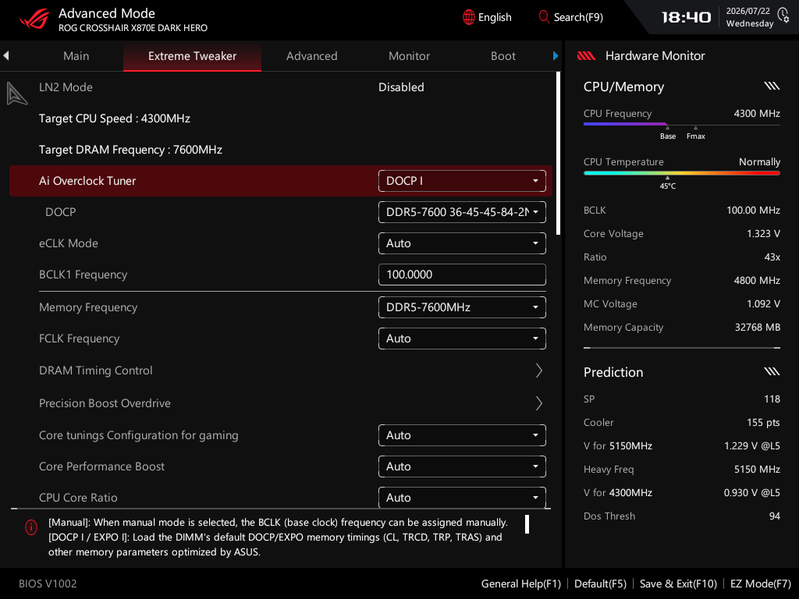

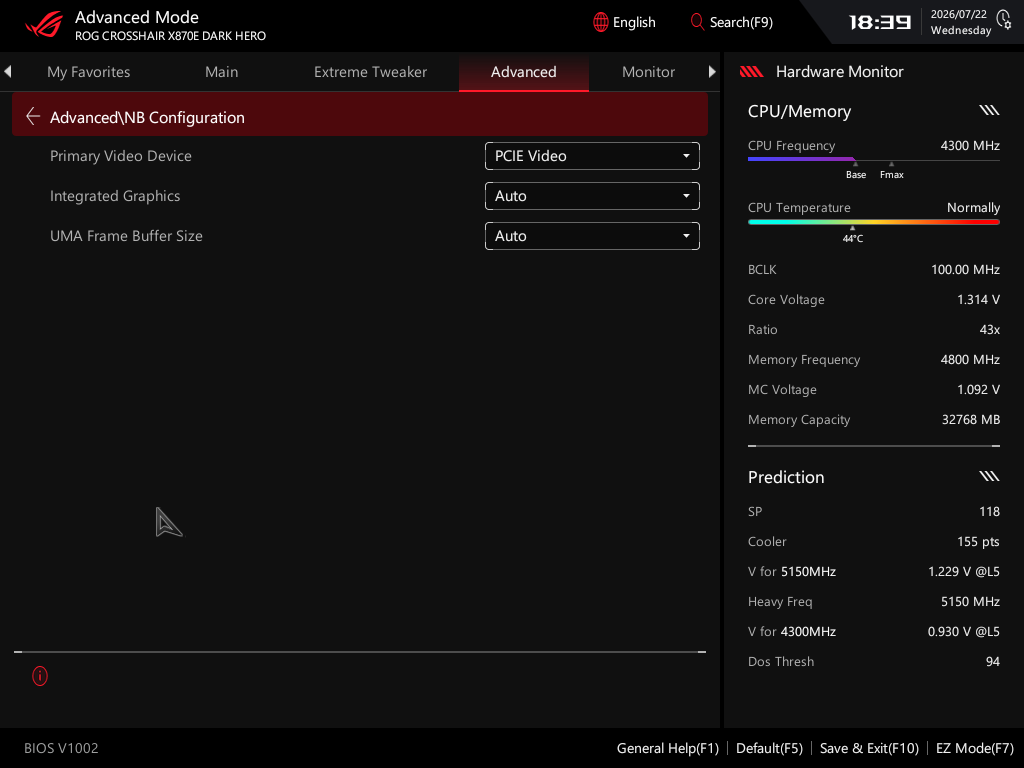

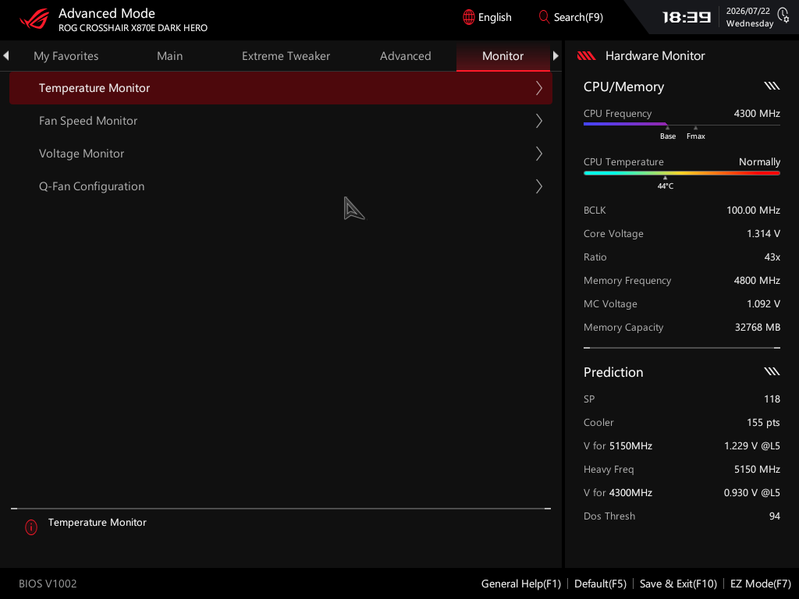

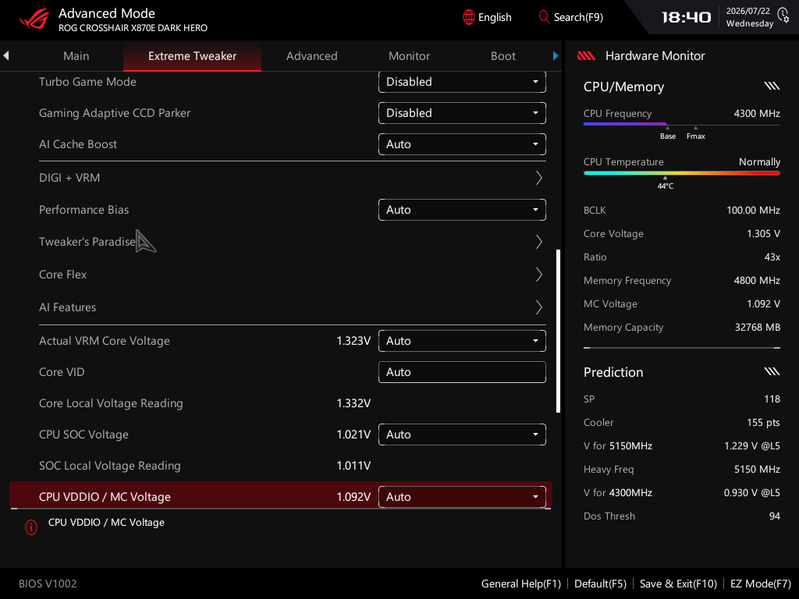

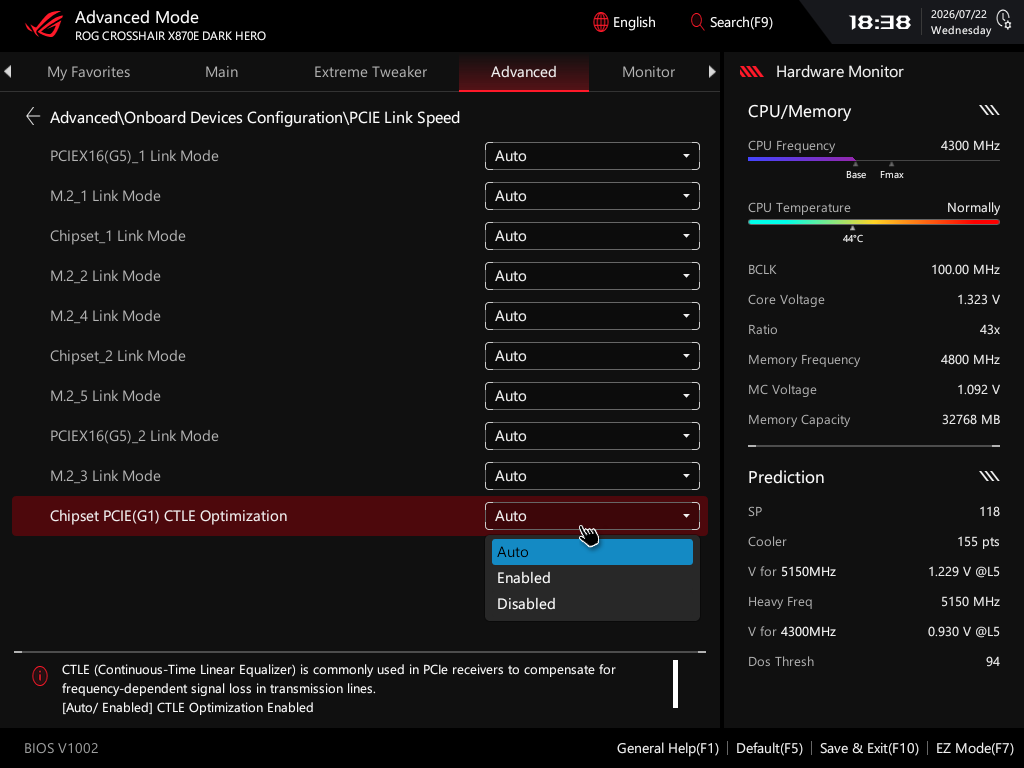

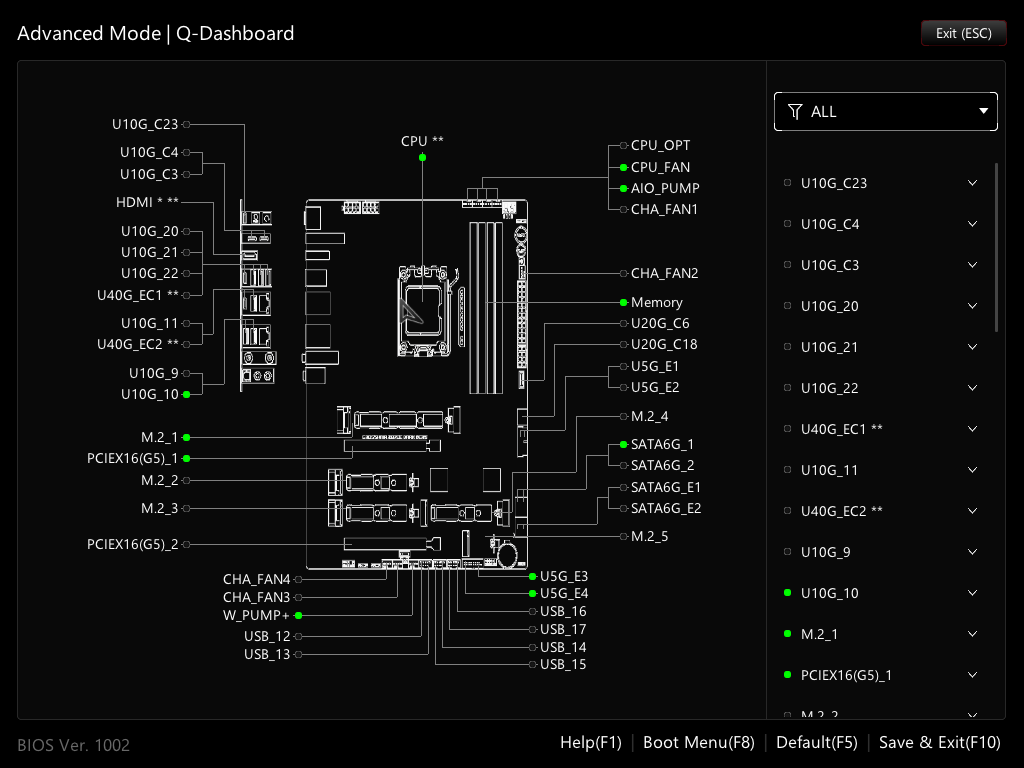

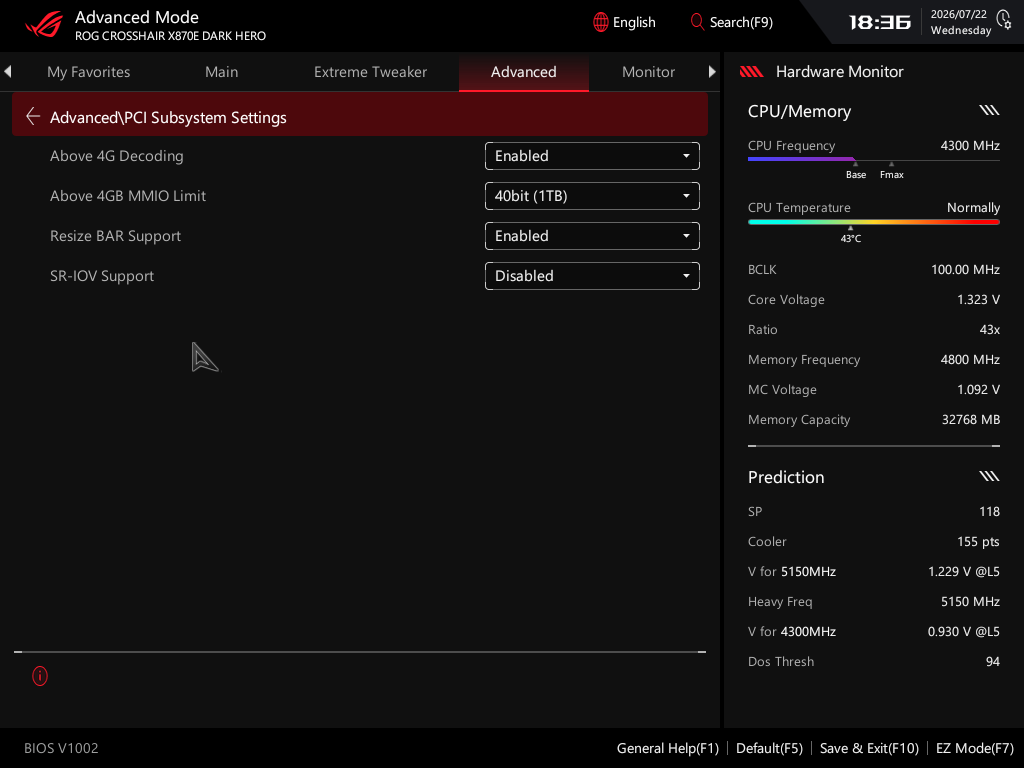

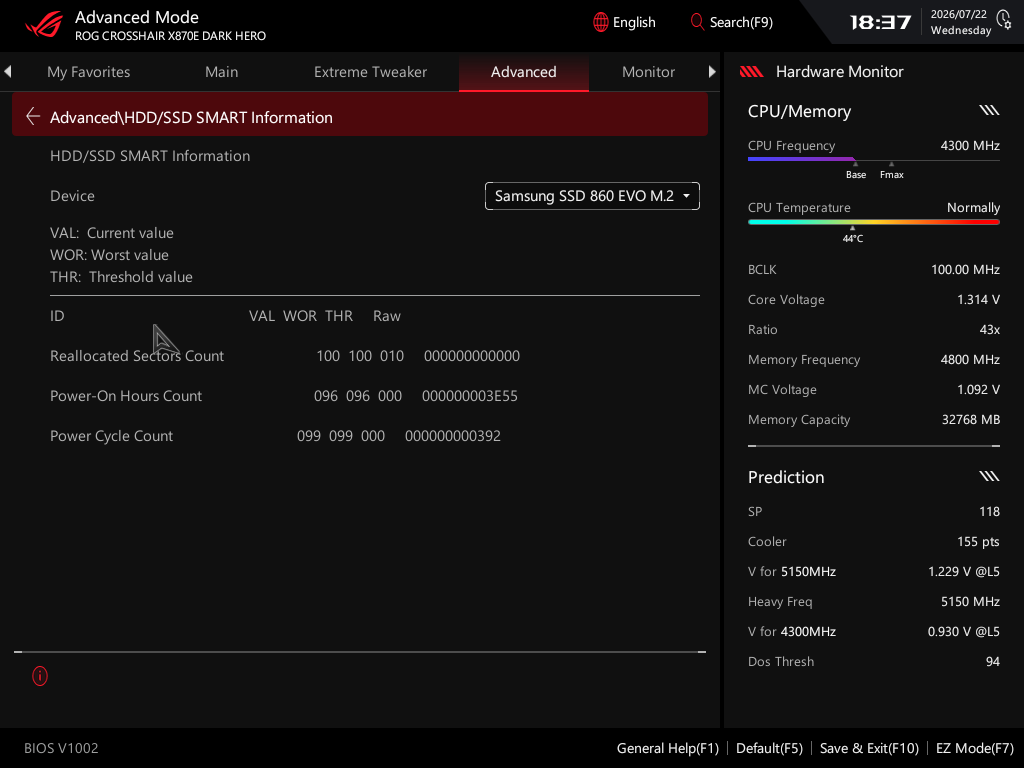

Настройки BIOS
Работоспособность

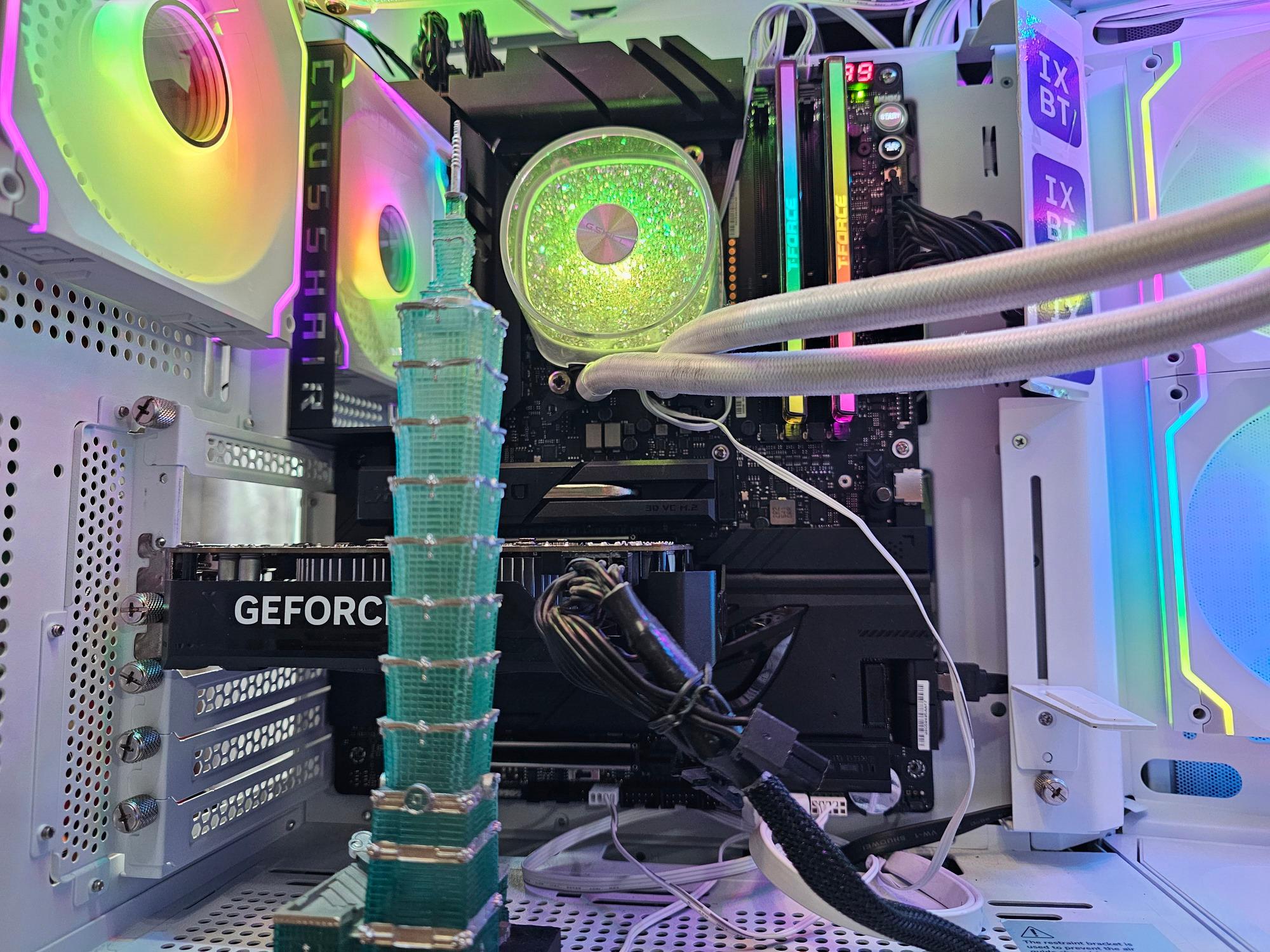

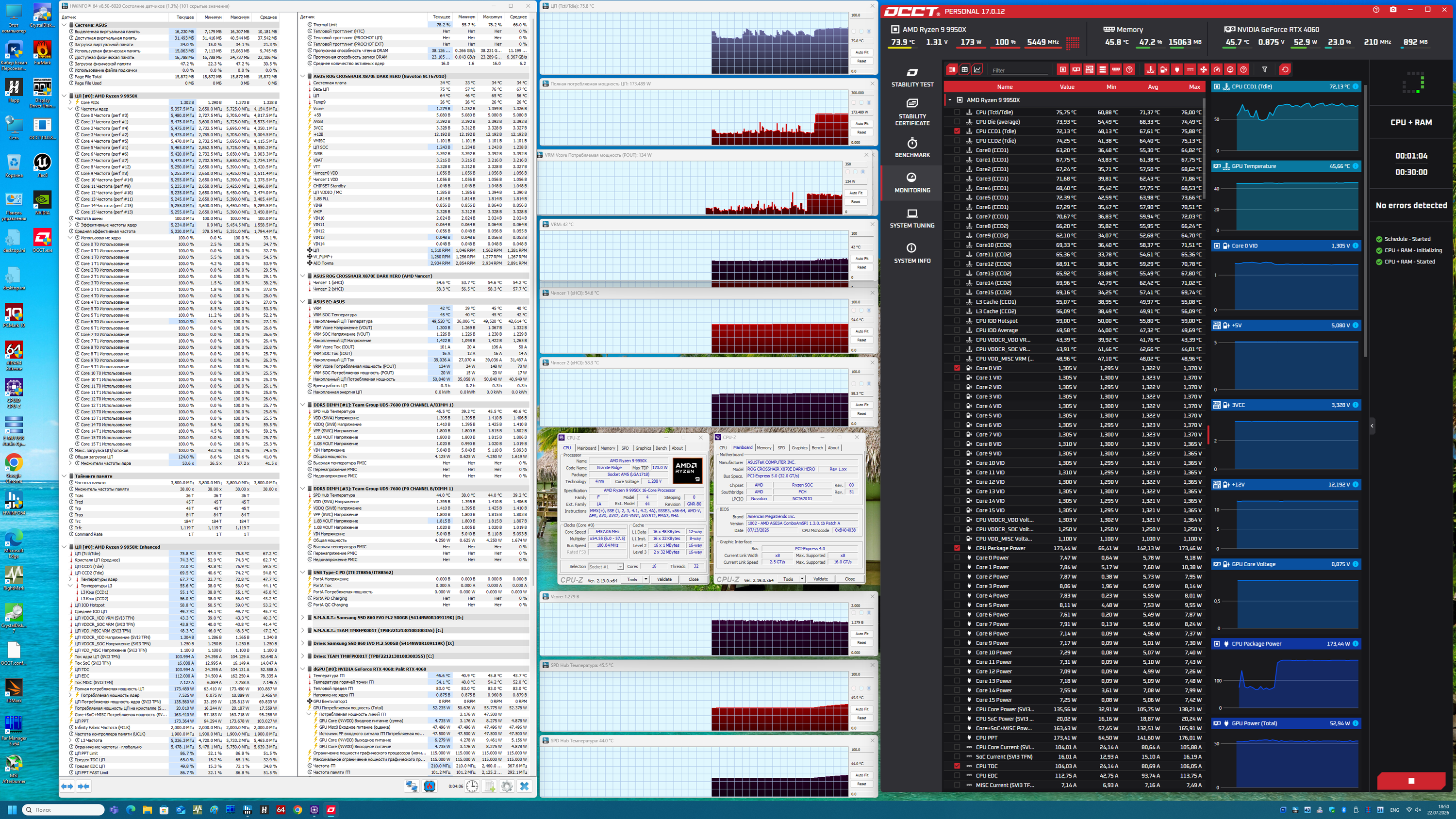

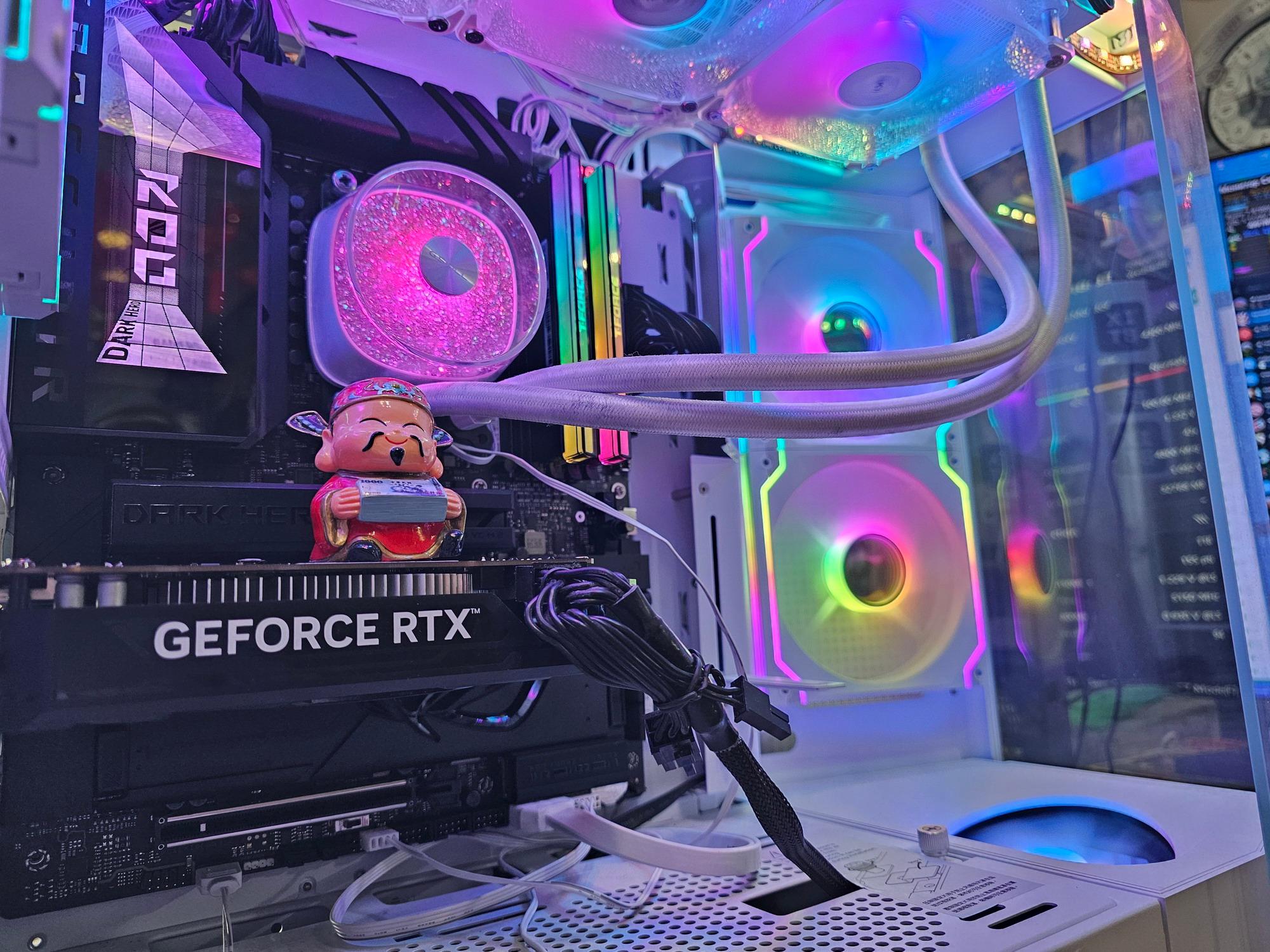

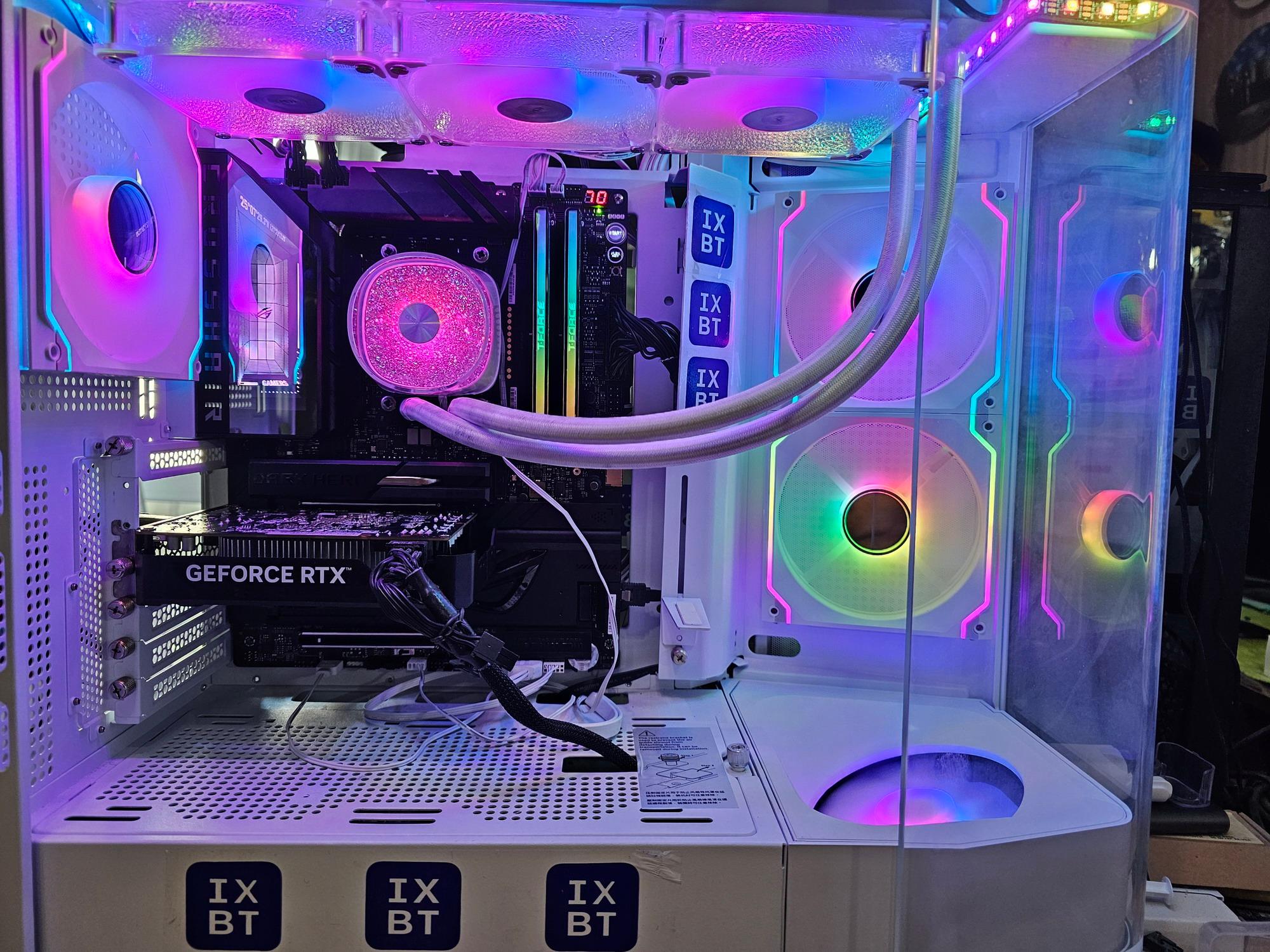

Запускаем все в режиме по умолчанию. Затем нагружаем тестами OCCT.
Мы видим, что авторазгон у этой платы в режиме работы по умолчанию сработал отлично (до 5,5 – 5,7 ГГц по всем ядрам). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было. Процессор потреблял около 172 Вт.
Напомню, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.
В UEFI имеется возможность автоматического включения разгона, которым управляет искусственный интеллект на основе внутренней модели нейросетей Asus. Мы уже изучали эту схему и убедились, что вполне возможно в реальных приложениях получить идентичную производительность при меньшем потреблении процессора, нежели без подбора оптимальных настроек с помощью ИИ.
Выводы
Asus ROG Crosshair X870E Dark Hero — материнская плата флагманского уровня для платформы AMD AM5, имеющая очень высокую стоимость и относящаяся к игровой серии ROG Crosshair. На момент публикации обзора ее розничная стоимость составляла 80-90 тысяч рублей.
Она имеет уже привычный для серии ROG внешний вид, оформлена в черном цвете, на панели задних портов установлен экранчик со светящимся логотипом серии.
У платы имеются 23 порта USB разных видов, включая два самых быстрых на сегодня порта USB4, два USB 3.2 Gen2×2, а также 13 портов USB 3.2 Gen1/2. Оба порта USB4 обеспечивают скорость передачи данных до 40 Гбит/с и поддерживают вывод изображения в формате DP.
Основной слот PCIe х16 получает от процессора 16 линий PCIe 5.0, при этом второй PCIe x16_2 не отключается полностью, а может работать в режиме PCIe 3.0 x4 (то есть мы уже второй раз встречаем способ оставить второй слот PCIe x16 работоспособным, если все 16 линий PCIe 5.0 отдать первому слоту). Плата имеет 5 слотов M.2, из которых четыре доступны всегда, а пятый делит ресурсы с хабом USB4.
В арсенале этой модели также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная. Плата имеет систему охлаждения для каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности включают проводные контроллеры 5 и 10 Гбит/с и один беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
В номинации «Оригинальный дизайн» плата Asus ROG Crosshair X870E Dark Hero получила награду:
Комментарии
