CaptureTV Tekram M200


Общее описание

Карта TV-тюнера Tekram M200 позволяет кардинальным образом расширить область применения ПК. За очень небольшую цену (на 1 ноября 1997г — около $120) у Вас появляются возможности:

  • просматривать любимые TV программы на экране Вашего ПК, как в окошке, так и не полном экране
  • просматривать изображение с видеомагнитофона или видеокамеры
  • захватывать, оцифровывать и записывать на диск отдельные кадры видеопрограммы
  • записывать фрагменты видео (при наличии специального ПО, например Adobe Premiere)
  • проигрывать MPEG файлы и VideoCD через аппаратный ускоритель (необходим дополнительный модуль MPEG)
  • просматривать страницы телетекста (необходим дополнительный модуль телетекста)
  • управлять всеми функциями устройства используя пульт ДУ
Техническая информация

Требования к ПК:
для установки карты необходим IBM совместимый ПК, на котором можно запустить MS Windows 3.11 или Windows 95 (т.е. желательно иметь iP100 и 16MB RAM). Карта занимает один 16-и битный ISA слот. Для работы также требуется VGA или лучше SVGA карта. Подключение данной  карты не критично к типу видеокарты, можно использовать даже старую ISA карту. Однако для общей производительности системы рекомендуется все-таки SVGA. Из системных ресурсов сам M200 использует одно прерывание (из 10, 11, 12) и порты ввода-вывода 0Bx8h-0BxAh (x=1..4). Порты обычно ни с чем не  конфликтуют, а вот на прерывание обратите особое внимание, возможно оно уже занято IDE контроллером от звуковой карты или сетевой картой и не забудте в BIOS SETUP / PNP определить его для ISA. При использовании модулей MPEG также потребуется прерывание,  возможно канал DMA, ну и конечно порты.

Требования к ПО:
для просмотра TV программ и видео достаточно DOS версии 5.0 или выше. Если вы хотите использовать возможности оцифровки кадров, то естественно без Windows не обойтись. Достаточно версии 3.1, но Вы почувствуете себя гораздо комфортнее в Windows95. Для оцифровки кадров можно использовать штатное ПО от карты, но можно также использовать любое twain-совместимое приложение (twain-интерфейс обычно используется при работе со сканерами), например входящее в состав Windows95 OSR2 приложение "Imaging", или даже Adobe Photoshop. Если Вы хотите оцифровать целый фрагмент, то потребуется программа обработки видео, например Adobe Premiere, Asymetrix Digital Video Producer или просто Microsoft Video for Windows.

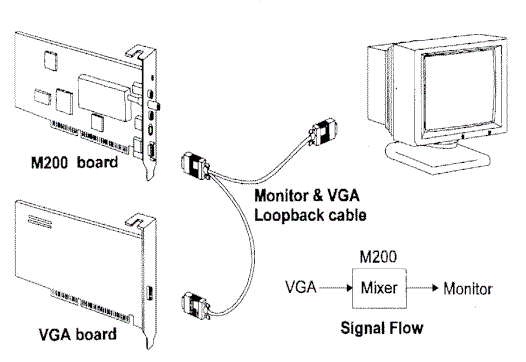

технология подключения M200 выгодно отличает его от других устройств этого класса. Он подключается не через Feature connector (как тюнер для CirrusLogic 5446) или специальный соеденитель (как у MGA), а снаружи через loopback кабель, что гарантирует совместимость с большинством VGA карт и мониторов. Есть только несколько требований на частоты развертки, однако они ограничивают  только очень мощные конфигурации: 640×480 — 60, 72, 75 Hz; 800×600 — 56, 60, 72, 75Hz; 1024×768 — 60, 70, 75Hz (число цветов — любое)pic2.gif (2316 bytes)

Источники сигнала:

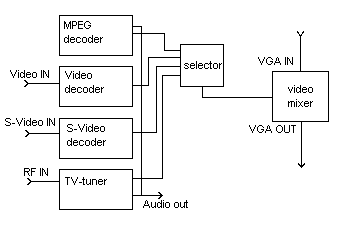

в качестве источников видео могут быть использованы следущие: TV-tuner, Video вход, S-Video вход, выход карты MPEG. Для низкочастотных входов Video и S-Video поддерживаются системы цветности PAL, SECAM, NTSC. Для TV-тюнера поддерживается только одна из перечисленных (нам естественно нужна система SECAM), тип поддерживаемой системы можно узнать у продавца.

Пульт ДУ:
пульт ДУ ничем не отличается от стандартныхдля TV, ну может быть чуть больше. Питание — 2 батарейки AAA. Приемник пульта ДУ (его можно увидеть на картинке) устанавливается около ПК, длинна его кабеля — около 2 м. Подключается приемник к TV-карте, что также является преимуществом — многие другие используют для этой цели COM-порт, который далеко не всегда есть в запасе. Дальность работы пульта — более 5 м. С его помощью можно управлять работой карты а также включать/выключать ее даже при работе в DOS окне.

ПО в комплекте:
в состав ПО, прилагаемого к карте, входит программа настройки аппаратных параметров и программа CaptureTV. Последняя позволяет настраивать режимы работы карты, осуществлять захват отдельных кадров и их сохранение в наиболее популярных форматах BMP, GIF, TIFF, TGA, JPG. Установка

В качестве тестового использовался компьютер в следующем составе:
MB GigaByte TX, CPU iPMMX166, RAM 64Mb, HDD Fujitsu 2.6G (UDMA), видеокарта ET6000 2Mb (Viewtop), звуковая карта ESS1868, CDROM Hitachi x8, монитор Samsung SyncMaster 15GLe.(были также SCSI контроллер,   сетевая карта, внутренний модем, которые после первой попытки установки ПО были временно удалены)
Операционная система MS Winsows95 PE OSR2.

Установка карты не занимает много времени. Нужно только проверить заранее несколько тонкостей. На плате есть переключатели выбора адреса ввода-вывода платы, но скорее всего Вам не придется ими пользоваться. Подключение антенны: можно использовать обычную антенну от переносных телевизоров или коллективную. Обратите внимание, что разъем для антенны относительно велик, и поэтому не рекомендуется ставить карту в крайний слот (у края материнской платы). От антенны очень зависит качество приема сигналов, и возможно что в Вашем варианте проще и лучше использовать для приема TV или видеомагнитофон, подключив карту через Video IN, однако тогда TV-тюнер остается без работы и непонятно зачем Вы за него платили. Также не забудте про звук. Для него есть разъемы как снаружи карты, так и внутри. Естественно, что звук идет только от TV-тюнера или MPEG декодера, а не через Video IN. Есть несколько возможностей подключения звука (если Вам он не нужен, переходите к следующему параграфу). Если у Вас нет звуковой карты, просто подключите наушники или активные колонки к разъему Audio OUT. Если карта есть, то можно либо соединить снаружи Audio OUT TV-карты с Line IN звуковой, либо подключить внутри ПК провод от TV-карты к звуковой (вместо или вместе с проводом от CD-ROM). Также подключите видеомагнитофон или камеру, если они у Вас есть. Последний подключаемый разъем — приемника ДУ.

Software:
Предпринималась попытка установить это устройство под Windows95. Утверждается, что оно способно также работать и под Windows 3.1, но не под Windows NT (и не планируется). В комплект входит 1 (одна) дискета с драйверами и программами. Первая установка заняла около одного часа, последущие удалось осуществить и за 20 минут. Вероятно проблемы были вызваны относительно сложной конфигурацией тестового ПК (сетевая карта PCI, SCSI контроллер, внутренний модем, звуковая карта). Рекомендуется при установке по возможности упростить конфигурацию ПК. Кроме установки программы для включения тюнера для Windows95 нужно еще и установить драйвер "Tekram M200 Video card" в раздел "Sound, video and games controller". Это необходимо для корректной работы программ обработки видео. После нескольких перезагрузок все наконец заработало вместе. Странно, но следует отметить, что драйвера из Internetа не захотели работать, а с дискеты от карты - нет проблем. Видимо связано с системой телевидения. Хотя, конечно, получаса было маловато для их мучения.

Использование

Использование карты достаточно просто — нужно только запустить программу просмотра. Однако для получения качественного эффекта, необходима настройка. Пункты меню программы достаточно понятны и все устраивается не более, чем за 10 минут. Поиск программ осуществляется тюнером автоматически, после этого у Вас есть возможность осуществить точную настройку на каждый канал для получения наилучшего качества. Изображение на полный экран можно назвать удовлетворительным, хотя оно и состоит всего из 352×288 точек, но неплохо масштибируется. Следует еще раз отметить, что качество картинки очень сильно зависит от антенны, поэтому постарайтесь сделать ее получше или используйте подключение по низкой частоте через VideoIN или S-Video. Дополнительно можно включить режим изображения пульта ДУ на экране, но пользоваться настоящим гораздо удобнее.

Для захвата картинок достаточно программы из комплекта поставляемого ПО. Для захвата необходимо сначала "заморозить кадр", используя пункт меню Image/Freeze или "still" на пульте ДУ, а потом записать его в формате BMP, TGA, TIFF, GIF, JPG. Альтернативный вариант — использовать twain-совместимое ПО.

Если Вы хотите записывать и редактировать видео, то необходимо использовать программу работы с видео. M200 совместим со стандартом AVI, поэтому Вам подойдет почти любая программа. Заметим, что для вывода результата на видеомагнитофон, вам необходима дополнительно карта с функцией видеовывода, т.к. у M200 такой возможности нет. Во время тестов использовались Asymetrix DVP и Adobe Premiere. В этих программах проверялась только возможность захвата видео. Результат — это работает. Однако необходимо помнить, что возможности шины ISA, которая используется картой, не позволяют достичь высокой производительности. Вы можете расчитывать на корректную оцифровку примерно 12 кадров в секунду при разрешении 320×200, что является приемлимым только для систем начального уровня. Если же Вы хотите профессионально заниматься видео на ПК, то без карты PCI и/или со специальным кодером (одна из наиболее дешевых MiroVideo DC10). Детальное рассмотрение этого вопроса выходит за рамки данного обзора, но возможно, при появлении более дешевых карт их описание появится на нашем сервере.



Оборудование предоставлено компьютерным магазином "ОРКИ"



3 ноября 1997 Г.
