Набор пассивной акустики Microlab V3630


Продолжая знакомиться с пассивной акустикой от компании Microlab Technology, мы рассмотрим набор V3630. Напомним, что среди имеющихся трех пассивных наборов V3630 разработан при участии известного специалиста в области акустики, Питера Ларсена.

Характерными особенностями данных колонок является отделка передних панелей рояльным лаком и узкий корпус фронтальных колонок со встроенными НЧ-динамиками.

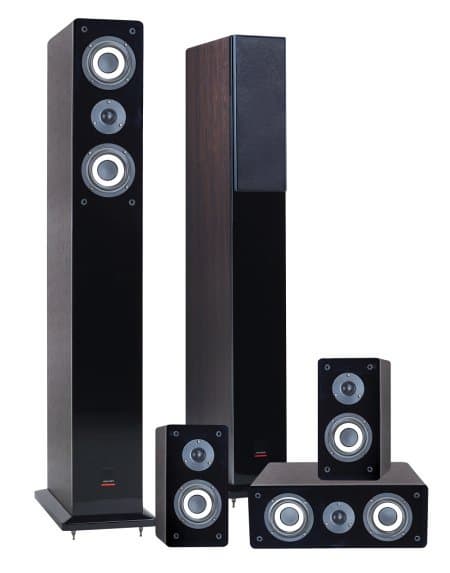

Пассивная акустика Microlab V3630

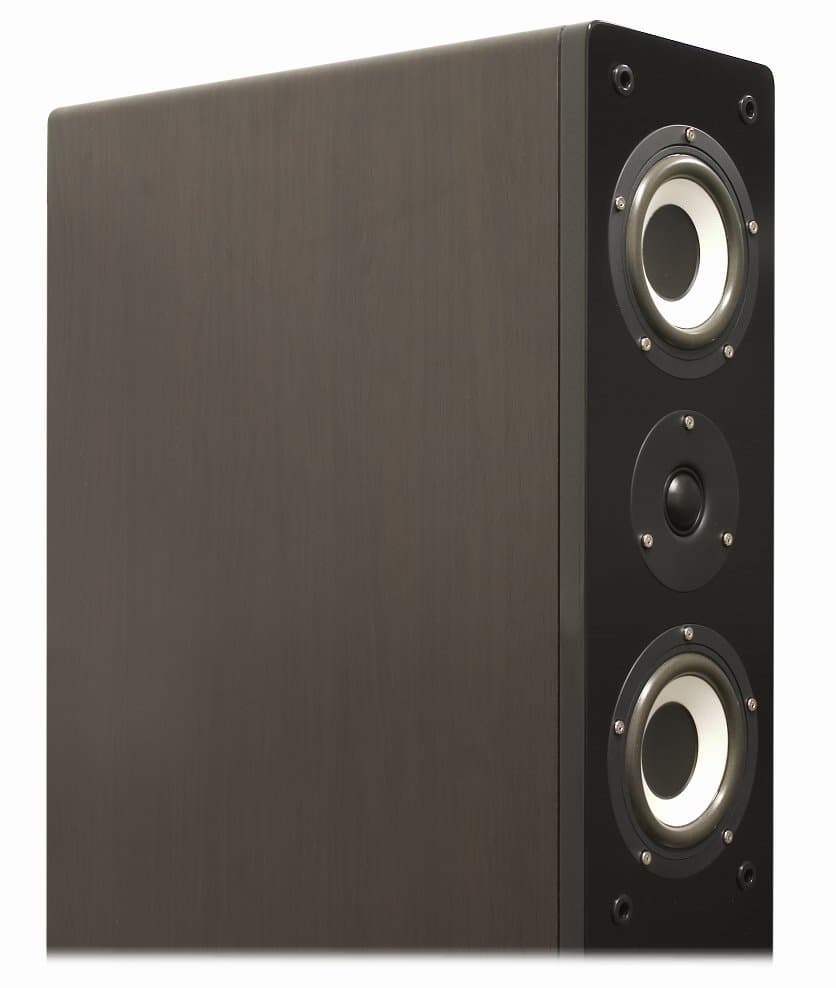

Фронт

Фронтальные колонки Microlab V3630F конструктивно представляют собой две отдельные колонки в одном корпусе. В верхней части корпуса расположена полочная колонка, выполненная в акустическом оформлении закрытый ящик. В нижней части располагается фактически сабвуфер с выведенным наружу диффузором и портом фазоинвертора.


Динамики фронтальной колонки

Размеры диффузора среднечастотных головок маленькие и составляют всего девять сантиметров, включая подвес. Гибкий подвес изготовлен из полимера и тактильно мягкий. В качестве пищали используется тканевый твиттер с куполом, диаметром 27 миллиметров. От механических повреждений динамические головки защищены сетками. Любопытной особенностью является возможность крепления защитных сеток к тыльной стороне колонок. Благодаря этому, можно избежать случайной поломки штифта сетки.

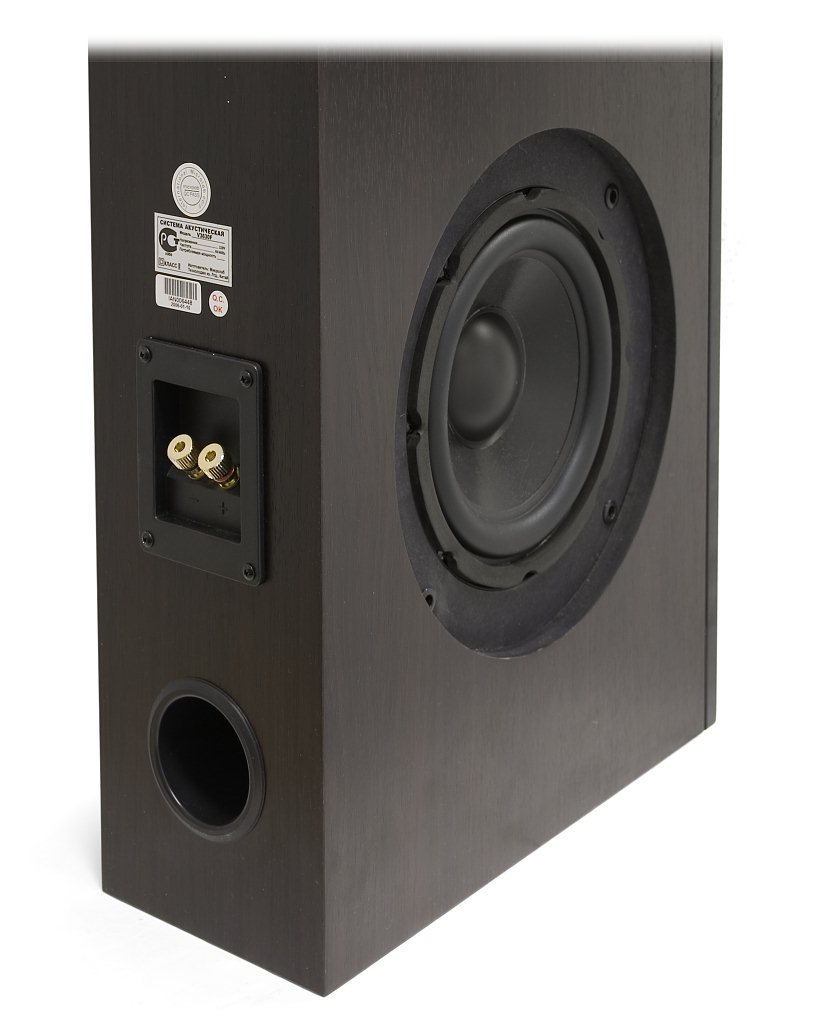

Размеры диффузора НЧ-динамика, включая подвес, составляют 17,5 сантиметров. От механических повреждений диффузор предохраняется защитной сеткой, выполненной в виде деревянного обода, обтянутого акустической тканью. Порт ФИ выведен на заднюю панель и располагается в нижней части корпуса.


НЧ-динамик фронтальной колонки

Снизу фронтальных колонок предусмотрен монтаж лакированных плит, которые идут в комплекте. Плиты имеют резьбовые отверстия для крепления шипов, высотой 1,5 сантиметра. Габариты колонки без подставок составляют 15 × 109 × 38 сантиметров. Подключение осуществляется посредством винтовых зажимов под оголенный провод. Байвайринг-подключение не предусмотрено.

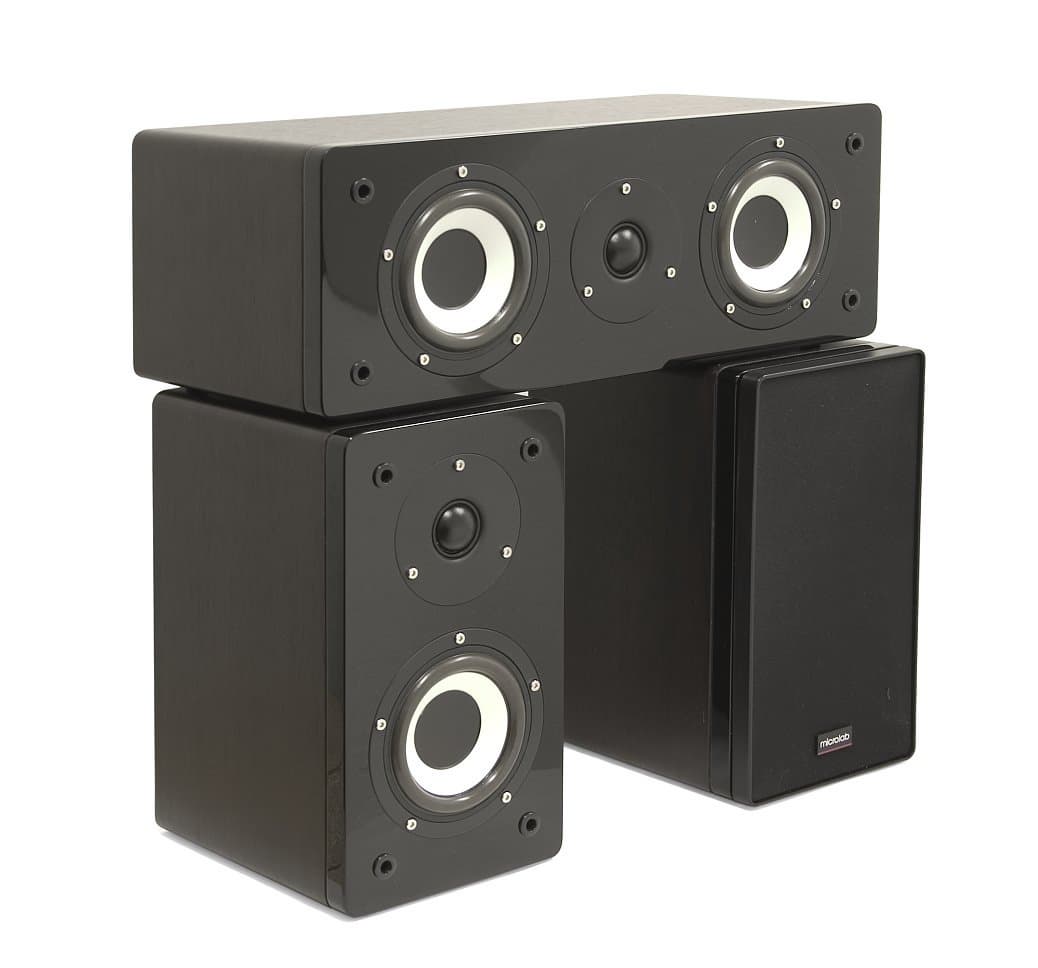

Цент и тыл

В центральной и тыловых колонках используются такие же динамики, как и во фронтах. Акустическим оформлением колонок является схема закрытый ящик. Диаметр диффузора составляет девять сантиметров. В качестве твитера используется купольная пищалка, с диаметром купола 27 миллиметров. Защитные сетки полностью закрывают переднюю панель.



НЧ-динамик фронтальной колонки

Габариты центральной колонки составляют 42 × 15 × 17 сантиметров, тыловых — 7 × 17 × 15 сантиметров. Динамики имеют магнитное экранирование, что позволяет расположить центр в непосредственной близости от телевизора. Снизу корпуса предусмотрены резиновые ножки, сзади — отверстие в виде замочной скважины для крепления колонки к стене. Подключение осуществляется посредством пружинных зажимов под оголенный провод. Зажимы имеют тонкие отверстия, вследствие чего провода с большим сечением помещаются с трудом.

Измерения

Перейдем к измеренным графикам АЧХ тестируемых колонок, полученных пропусканием через тестируемую систему логарифмически плавающего синуса (swept sine).

При измерениях используется программно-аппаратный комплекс RightMark™ Audio Analyzer PRO.

Все измерения проводятся в одинаковых условиях. При измерениях колонка располагалась на стойке. Акустически заглушенная комната (стены, потолок: 15 мм минеральная плитка + 50 мм звукоизоляция Izover KT 40-50, деревянный каркас с резиновой виброразвязкой от стен). Без стоячих волн на тестовых сигналах, с минимальным равномерным реверберационным полем.

Измерительный микрофон Earthworks M50 (производство США, стоимость $2500). Паспортные данные:

  • серийный номер: 9291C
  • чувствительность на 1 кГц: 26,4 мВ/Па
  • неравномерность АЧХ в диапазоне 20 Гц — 20 кГц: 0,2 дБ
  • неравномерность АЧХ в диапазоне 3 Гц — 50 кГц: +1/-3 дБ (спад с 45 кГц)

АЧХ фронтальной колонки, измеренная на оси ВЧ-динамика

Неравномерность АЧХ фронтальных колонок составляет ±7 дБ в диапазоне 42 Гц — 40 кГц.


АЧХ фронтальной колонки, измеренная на оси НЧ-динамика

Рабочий диапазон НЧ-динамика расположен в области 40 Гц — 300 Гц.


АЧХ центральной колонки, измеренная на оси ВЧ-динамика

Неравномерность АЧХ центральной колонки составляет ±4 дБ в диапазоне 100 Гц — 35 кГц.


АЧХ тыловой колонки, измеренная на оси ВЧ-динамика

Неравномерность АЧХ тыловых колонок составляет ±4 дБ в диапазоне 90 Гц — 30 кГц.

Далее мы приводим спектр сигнала, измеренный на контрольных частотах.

Фронт

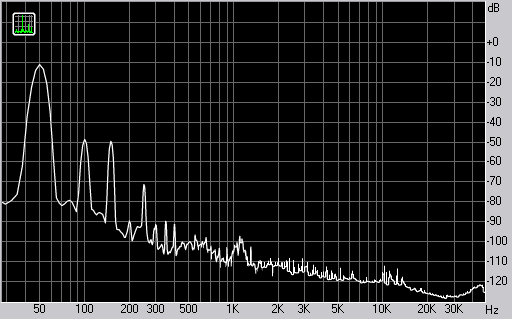

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 50 Гц

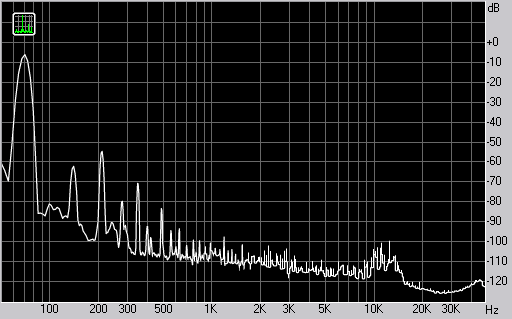

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 70 Гц

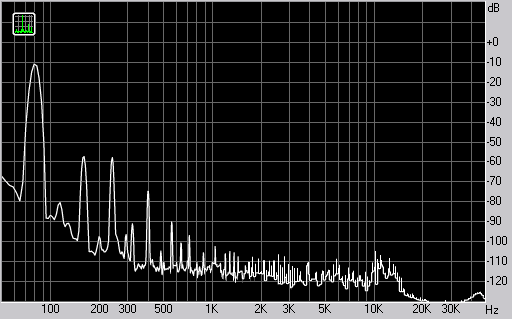

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 80 Гц

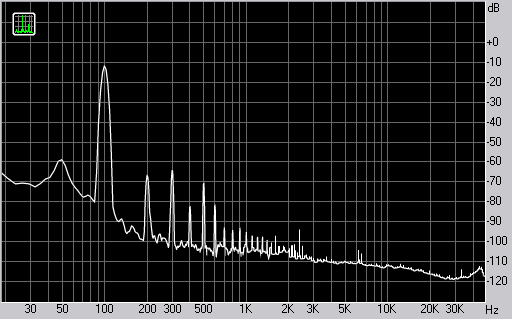

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 100 Гц

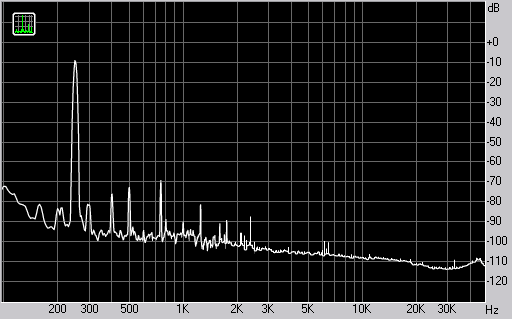

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 250 Гц



Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 500 Гц

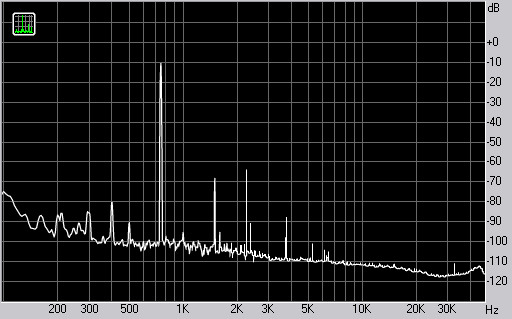

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 750 Гц

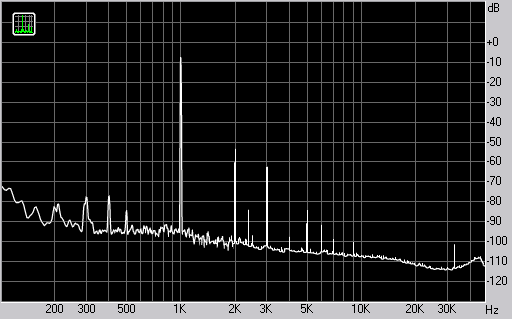

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 1 кГц

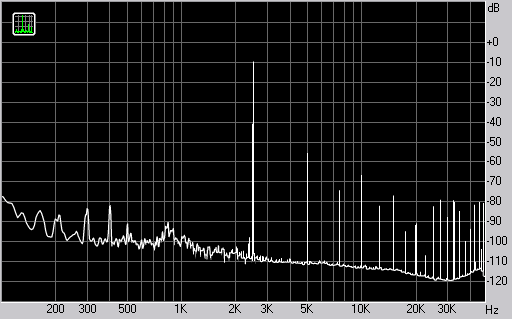

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 2,5 кГц

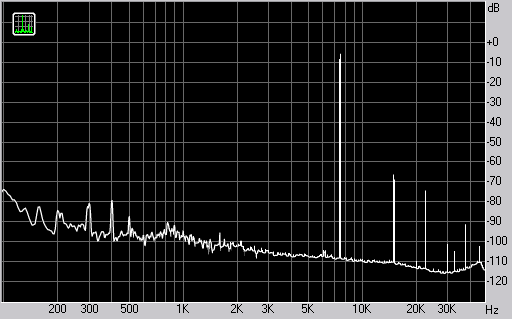

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 7,5 кГц

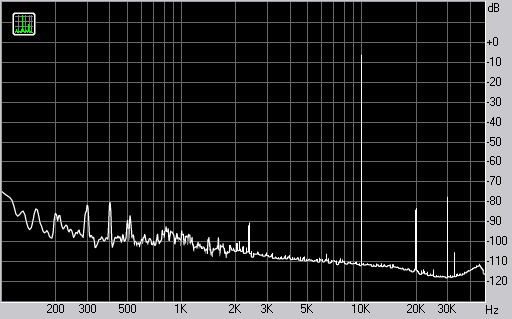

Спектр сигнала, воспроизводимого фронтальной колонкой при подаче частоты 10 кГц

Центр

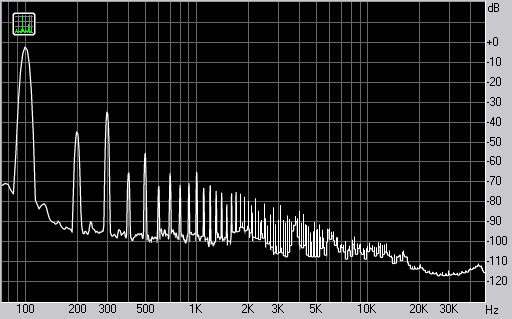

Спектр сигнала, воспроизводимого центральной колонкой при подаче частоты 100 Гц

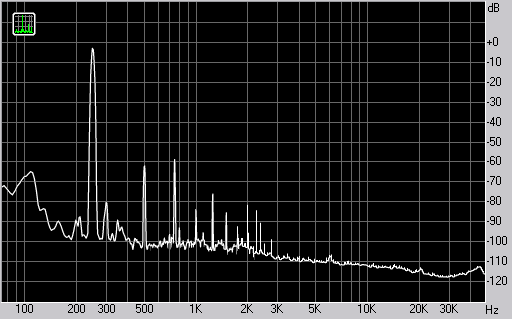

Спектр сигнала, воспроизводимого центральной колонкой при подаче частоты 250 Гц

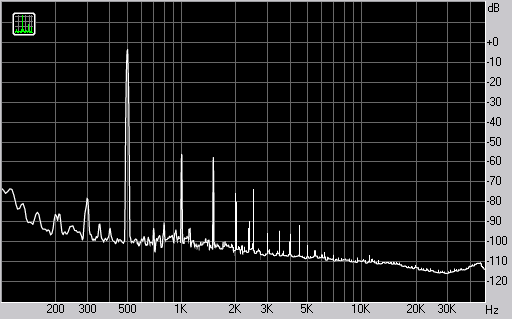

Спектр сигнала, воспроизводимого центральной колонкой при подаче частоты 500 Гц

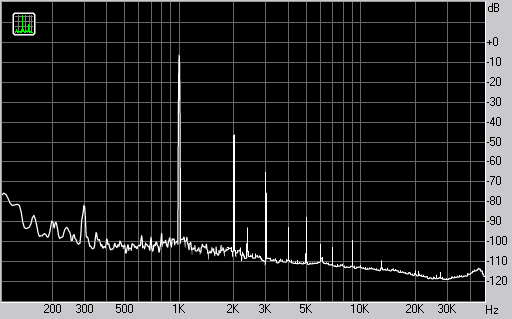

Спектр сигнала, воспроизводимого центральной колонкой при подаче частоты 1 кГц

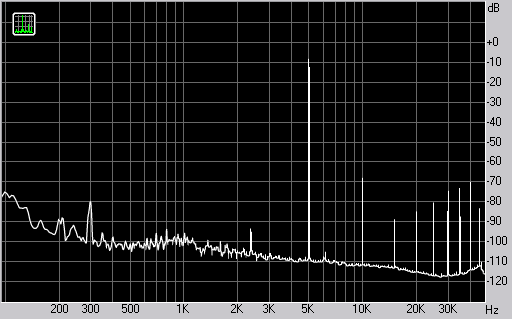

Спектр сигнала, воспроизводимого центральной колонкой при подаче частоты 5 кГц

Тыл

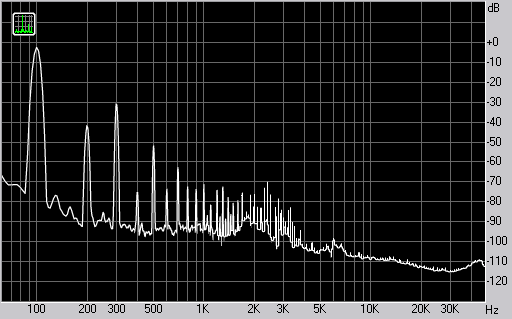

Спектр сигнала, воспроизводимого тыловой колонкой при подаче частоты 100 Гц

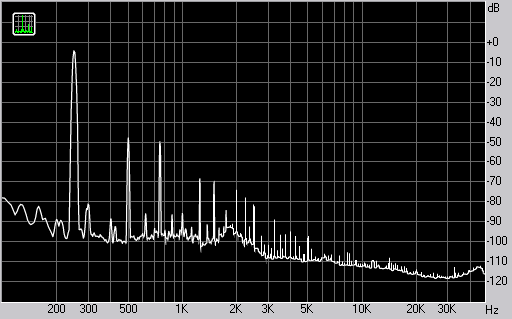

Спектр сигнала, воспроизводимого тыловой колонкой при подаче частоты 250 Гц

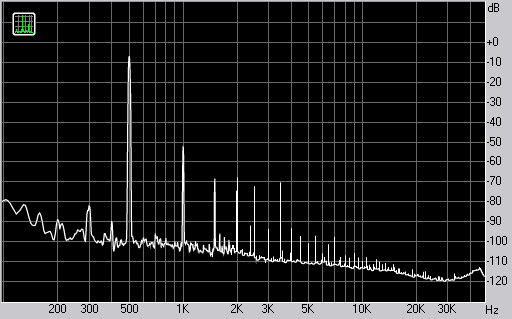

Спектр сигнала, воспроизводимого тыловой колонкой при подаче частоты 500 Гц

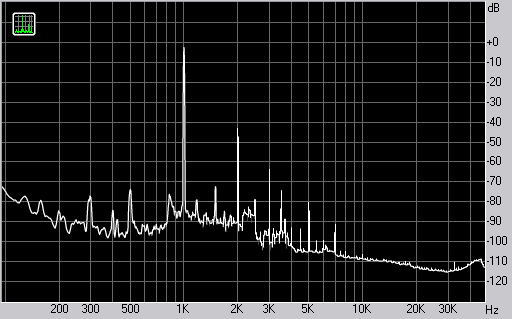

Спектр сигнала, воспроизводимого тыловой колонкой при подаче частоты 1 кГц

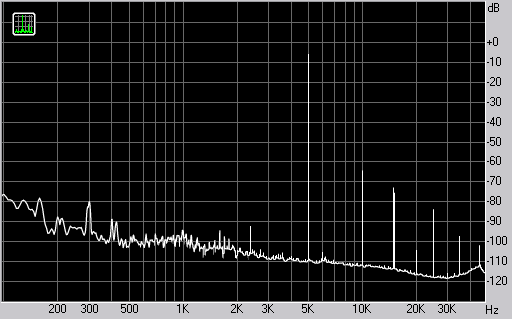

Спектр сигнала, воспроизводимого тыловой колонкой при подаче частоты 5 кГц

Количество искажений у колонок V3630 среднее. Между тем, такой уровень для фронтальных колонок едва ли можно считать приемлемым.

Звучание

В качестве тестовых композиций использовались референсные DVD-Audio / SACD диски, а также специальная подборка лучших записей на CD-DA. При тестировании использовался тракт из DVD-Audio/SACD-проигрывателя Pioneer 757Ai высшей категории и подключенного по цифровому интерфейсу i-Link многоканального усилителя Pioneer VSX-AX5i (в режиме Direct).

Из наиболее характерных особенностей звучания фронтальных колонок набора V3630 следует отметить специфические средние частоты, заключающиеся в выпяченном верхнем диапазоне. Все усугубляется тем, что имеющиеся динамики не могут полноценно воспроизводить нижний регистр средних частот. Вследствие этого звучание получается подчеркнуто акцентированным, что на определенных композициях приводит к утомляемости слуха.

Высокие частоты на общем фоне выглядят неплохо, однако какими-либо особенностями не обладают.

НЧ-диапазон, на наш взгляд, в V3630 получился наиболее удачным. Здесь можно наблюдать хорошую атаку, достаточную насыщенность звучания в нижней области, что позволяет использовать набор без сабвуфера. Для музыки количество НЧ немного избыточно и преобладает над средними, однако в театре это не так заметно.

Выводы

Рекомендованная стоимость комплекта V3630 из пяти колонок составляет $555. Таким образом, акустика не попадает в категорию бюджетной, и все выявленные нами недостатки сложно оправдать стоимостью. Стоит обратить внимание и на то, что от компании, определенно зарекомендовавшей себя в области компьютерной акустики, ожидаются решения, по звучанию удачнее пассивной брендовой акустики начального уровня. На деле, мы видим большие вложения в отделку рояльным лаком, подставки, огромные габариты фронтальных колонок. А выбор динамиков осуществлялся, очевидно, по остаточному принципу. Определенно, это не то, что хотелось бы видеть и слышать.



Акустика Microlab предоставлена на тестирование компанией Невада



27 июля 2007 Г.
