Компания Openbox присутствует на отечественном рынке спутниковых TV-тюнеров более 10 лет. Определенная схожесть цифровых стандартов телевизионного вещания и процесс перехода на цифровое наземное телевидение стандарта DVB-T2 на федеральном уровне не оставили продукцию под этим брендом в стороне, компания предложила свои продукты в сегменте автономных TV-тюнеров (в дальнейшем будем пользоваться устоявшимся термином «ресиверы»), подключаемых к телевизорам, проекторам и т. д. посредством HDMI или композитного интерфейса (моделей с поддержкой SCART в актуальном на момент подготовки этого материала ассортименте продукции не представлено).

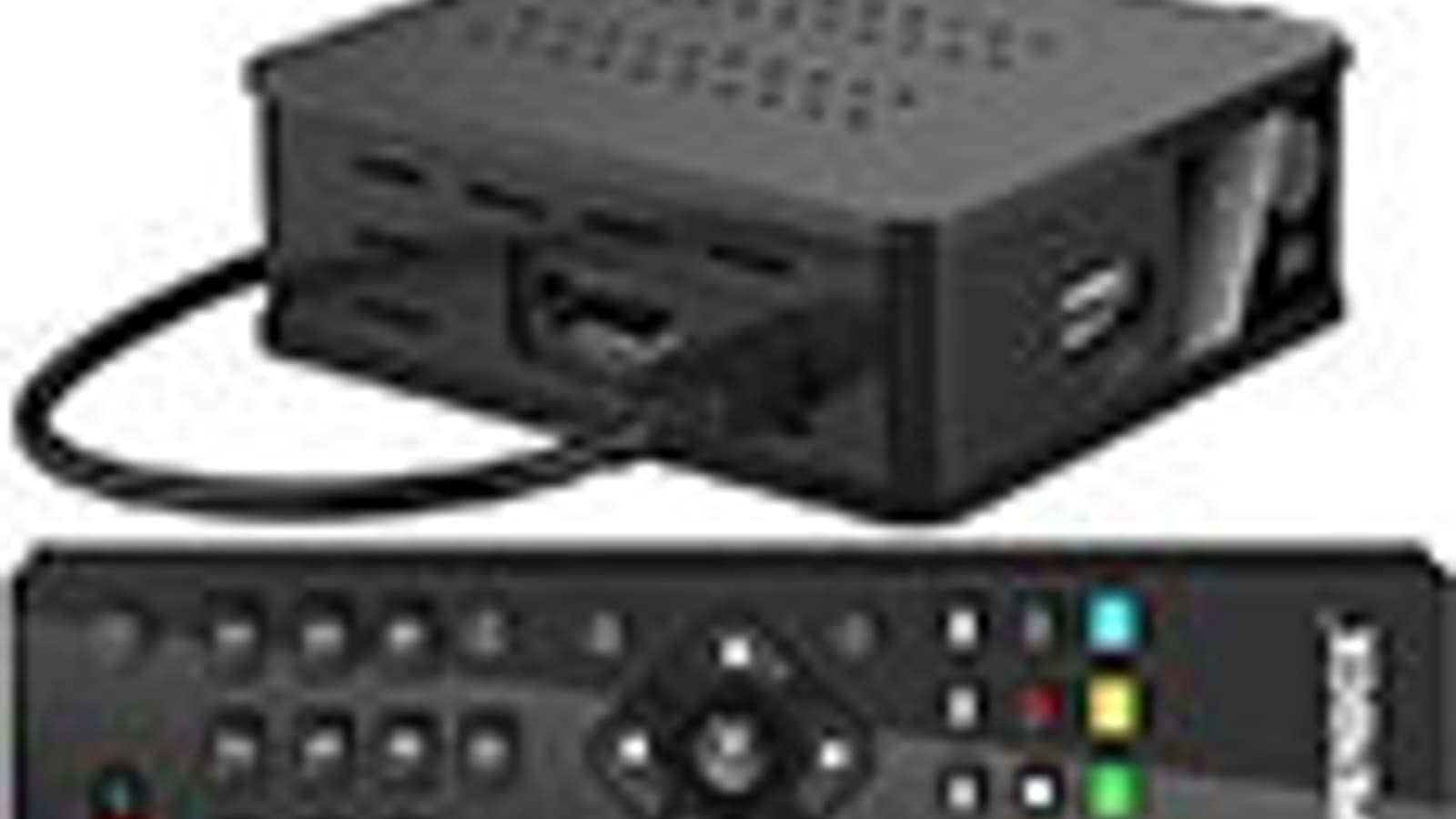

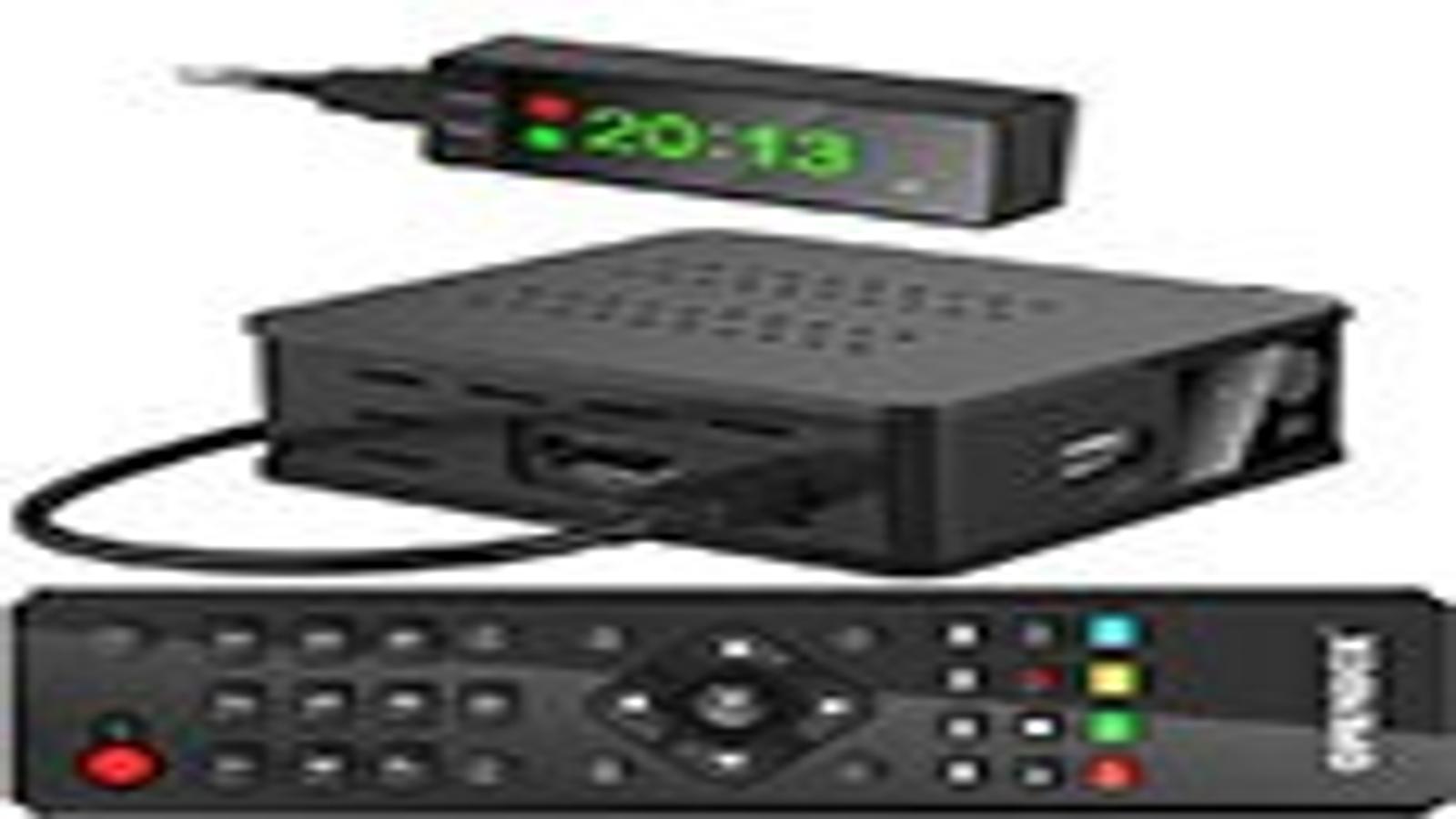

Наше знакомство с поддерживающими DVB-T2 ресиверами компании начинается с не совсем обычного устройства под названием Openbox T2-02 HD mini, но обо всем по порядку.
Комплект поставки

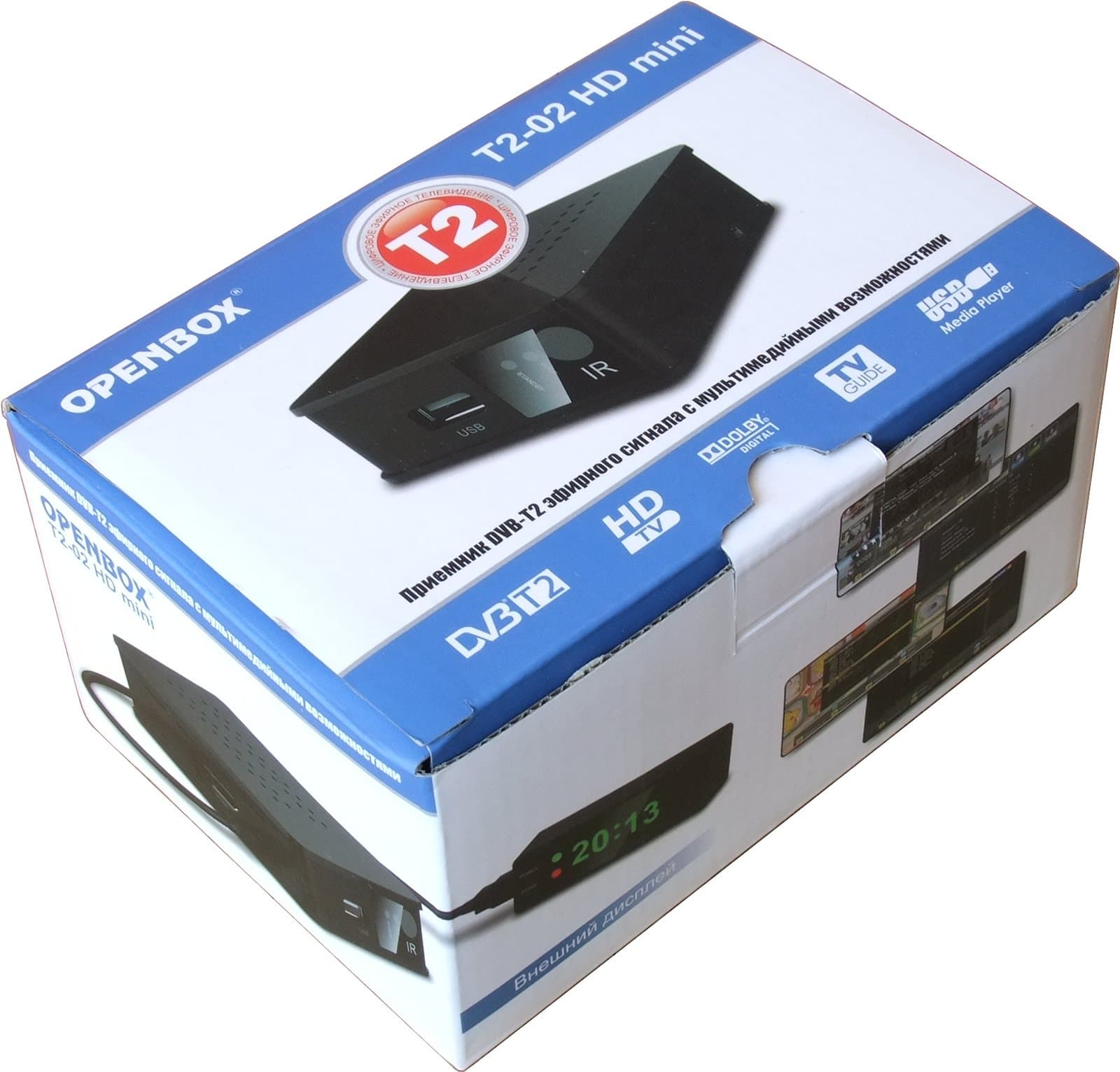

Оформленная в бело-синей цветовой гамме коробка с изображением ресивера имеет непривычные пропорции, если небольшие длина и ширина упаковок в принципе свойственны этому классу устройств из-за относительно компактных габаритов, то высота упаковки Openbox T2-02 HD mini явно выделяет ресивер на полках магазинов.

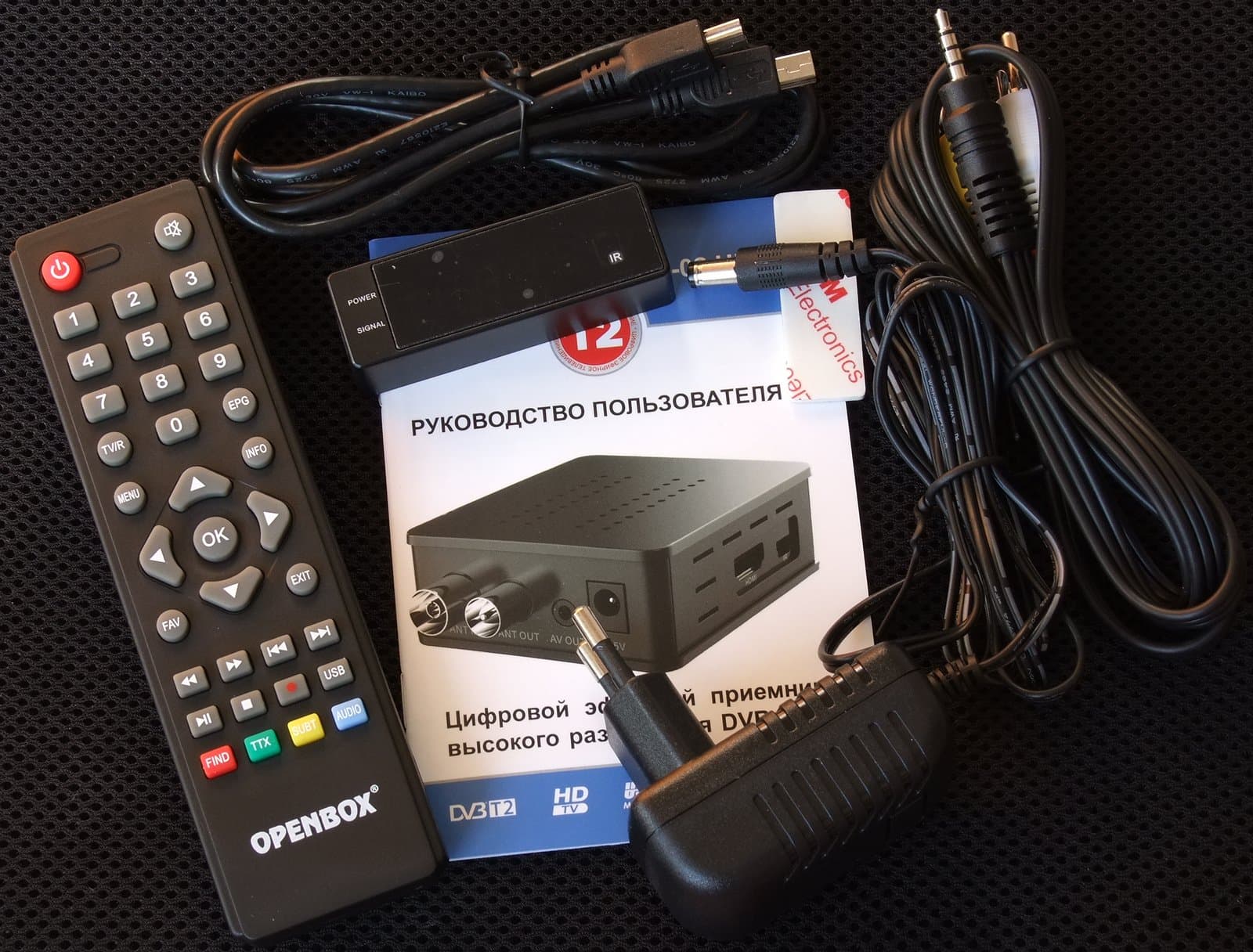

Кроме самого приемника в комплект входят:
- адаптер питания 5 В, 1500 мА;
- пульт ДУ;
- композитный кабель миниджек 3,5 мм — 3 RCA для аналогового подключения видео- и аудиосигнала;
- внешний дисплей с ИК-приемником;
- двусторонняя наклейка для внешнего дисплея;
- кабель Mini-USB для подключения внешнего дисплея;
- руководство пользователя.
Конструкция и спецификации
Производителем заявлены следующие особенности Openbox T2-02 HD mini:
- принимаемые стандарты: DVB-T, DVB-T2;
- поддержка стандартов: Single PLP, Multi PLP;
- режимы демодулятора: QPSK,16QAM,64QAM,256QAM;
- диапазон частот: 174—858 МГц;
- видео декодер: H.264 MP и HP, VC-1 SP,MP и AP, VC-1 SP,MP и AP, RMVB 8/9/10, MPEG-4 P2 ASP, MPEG-2 MP@ML и MP@HL, MPEG-4 P2 ASP H.263 P3, а также Sorenson Spark; Motion JPEG baseline;
- соотношение сторон: 4:3, 16:9;
- видео разрешение: 1080p/i 720p/i 576p/i 480p/i;
- аудио декодер: MPEGI layer1/2/3, MPEGII Layer II;
- режим аудио: моно/стерео/левый/правый;
- функция записи: прямая запись и запись по таймеру, запись по таймеру EPG, поддержка записи полного TS потока включая данные EPG, субтитры, телетекст;
- поддержка функции отложенного просмотра Таймшифт: вкл./выкл. из меню;
- функция PVR: воспроизведение/пауза/стоп/шаг, перемотка вперед/назад 2/4/8/16/24, быстрый пошаговый переход (30 сек./1 мин./5 мин./10 мин./30 мин.);
- управление PVR: блокировка, удаление, переименование.
Странно, что официальный сайт скрывает поддержку Dolby Digital — видимо, считается, что достаточно надписи на коробке.
Словом «mini» в названии ресивер обязан своим габаритам, размеры устройства составляют всего 83×70×28 мм, что в сочетании с выносным блоком способствует реализации скрытой установки.
Симметричные верхняя и нижняя части корпуса (ножек Openbox T2-02 HD mini не имеет) ресивера выполнены из глянцевого пластика, увы, способствующего повышенной заметности пыли, царапин и отпечатков пальцев.

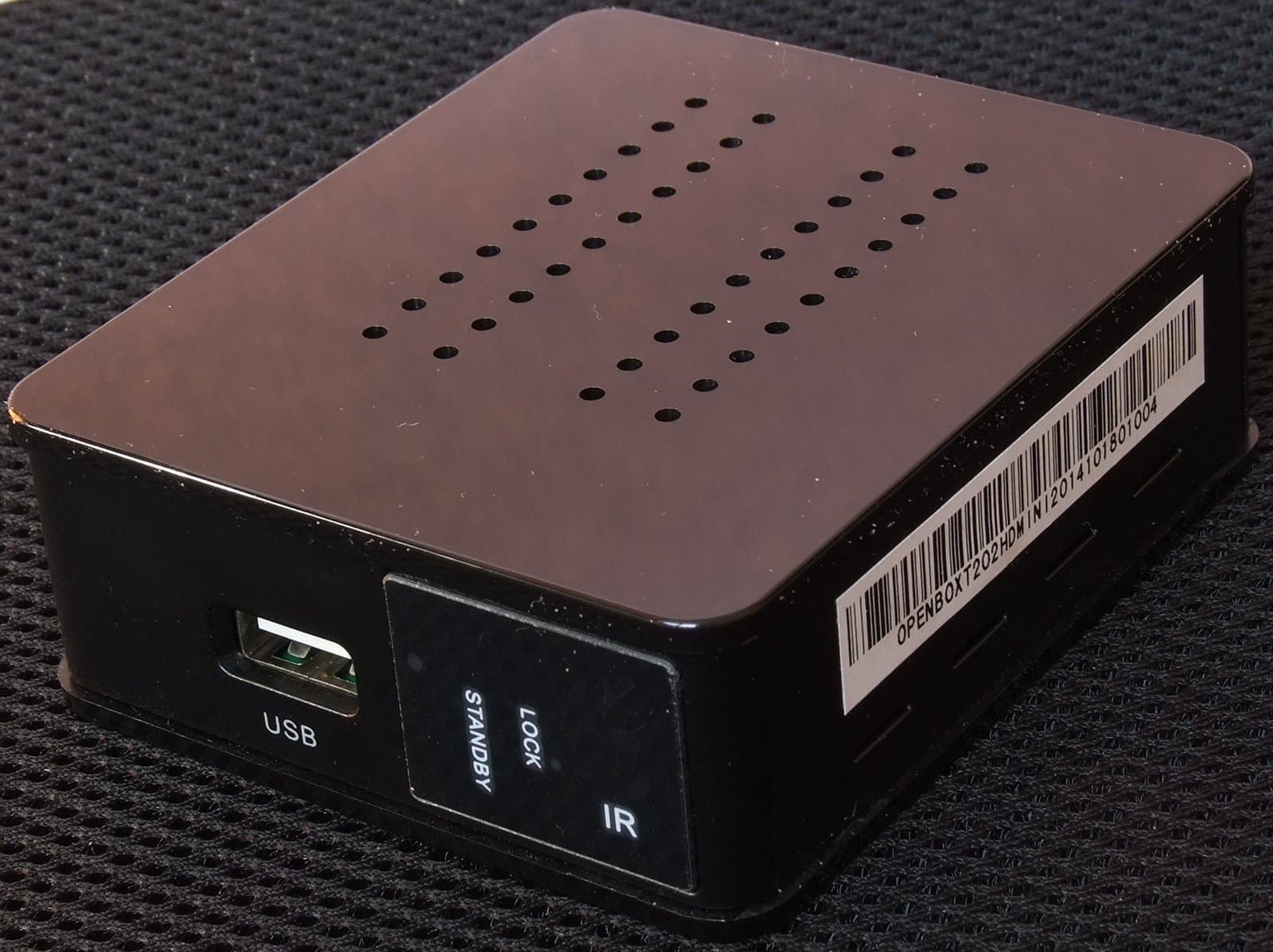

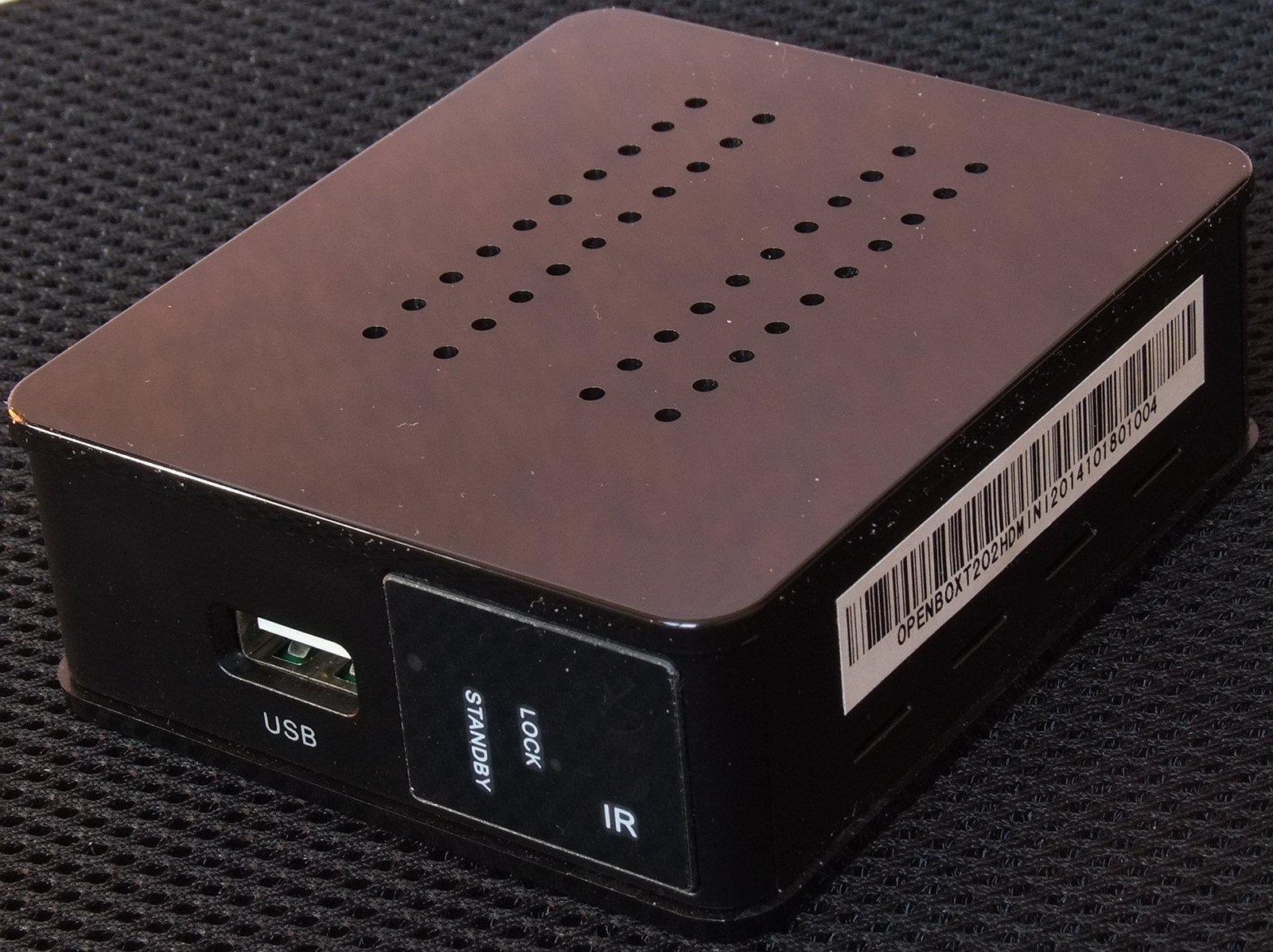

Компактность устройства привела к размещению разъемов не на одной или двух, а на трех сторонах Openbox T2-02 HD mini. На передней панели находятся разъем USB, ИК-датчик и два светодиодных индикатора: красный режима ожидания и зеленый, сигнализирующий о приеме.

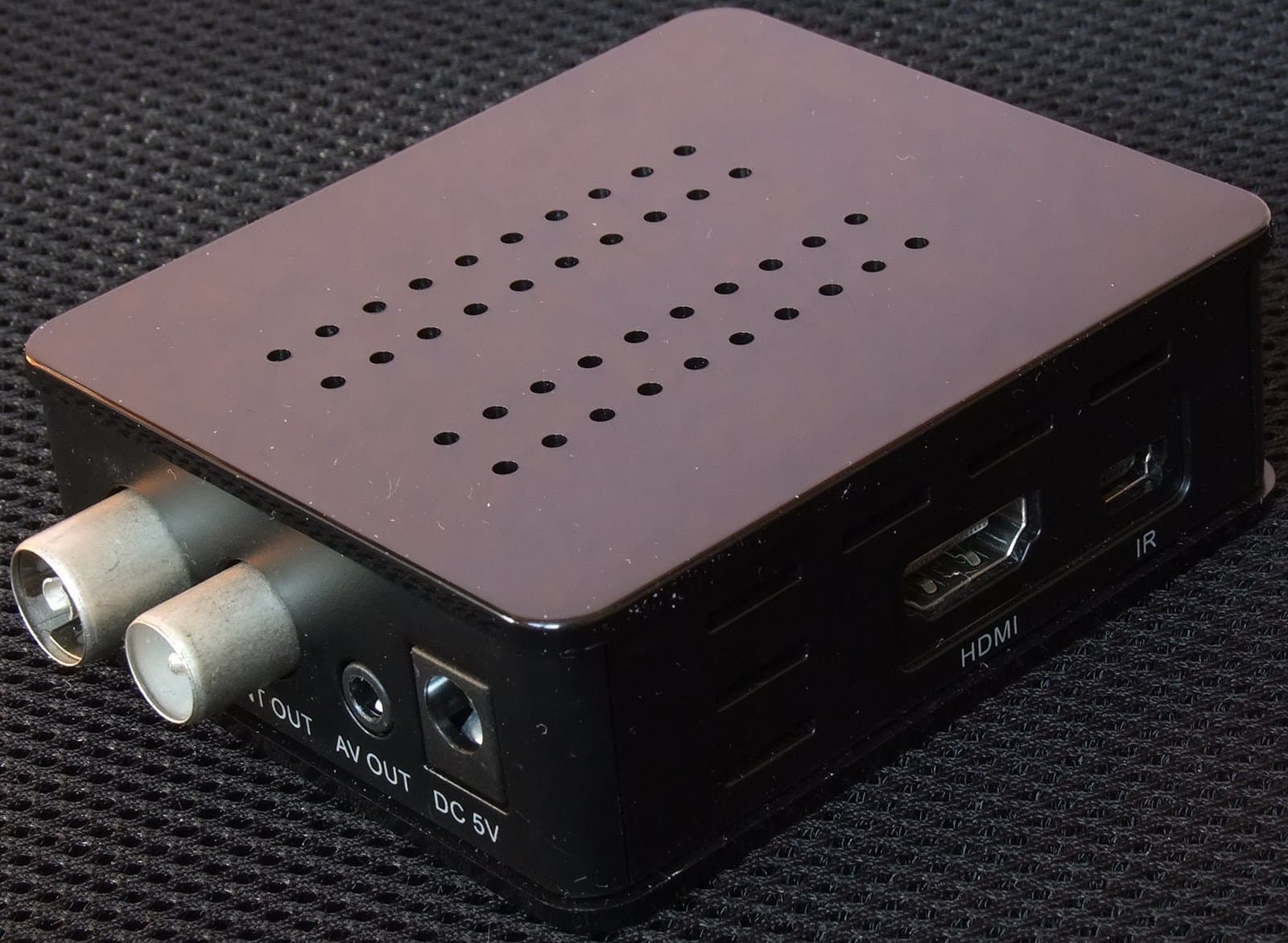

На задней панели расположены входной и выходной антенные разъемы IEC (несмотря на компактность, Openbox T2-02 HD mini поддерживает сквозное подключение), разъем для аналогового подключения при помощи комплектного переходника и разъем питания, слева размещены разъем HDMI и разъем Mini-USB для подключения внешнего дисплея.

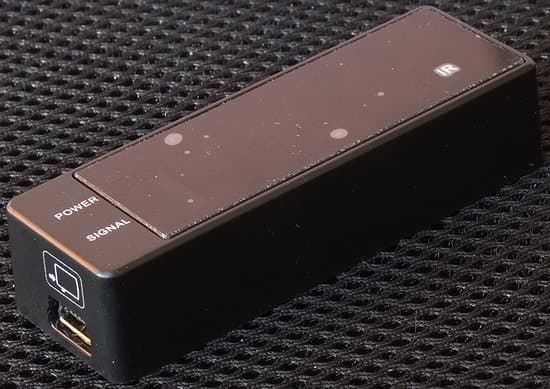

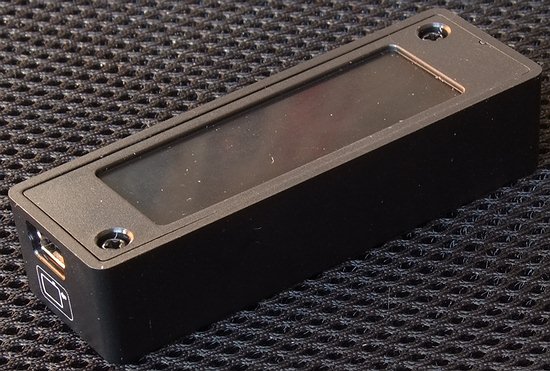

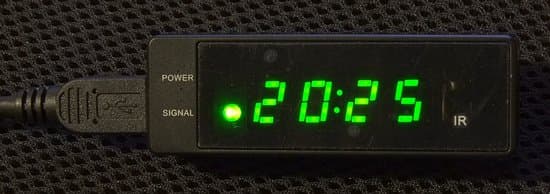

Внешний модуль оснащен сегментным информационным дисплеем с зелеными индикаторами и двумя светодиодами. Замечаний к размерам и яркости индикаторов не возникает, считывать показания комфортно.
Оригинальной особенностью является переход дисплея в режим показа времени после 3 секунд с момента переключения канала. Как правило, номер канала остается на дисплее до выключения устройства.
Дисплей защищен пленкой, в процессе тестирования негативного влияния пленки не замечено, но при желании ее можно отклеить.
Обратная сторона внешнего модуля имеет выемку для двусторонней наклейки из комплекта поставки.
Увы, розничное происхождение тестового экземпляра не позволило сфотографировать печатную плату, поэтому ограничимся перечислением используемых микросхем.
Производителем заявлено максимальное потребление 7,5 Вт.
Корпус не располагает к разборке, сохранить внешний вид в исходном состоянии после такой операции затруднительно.

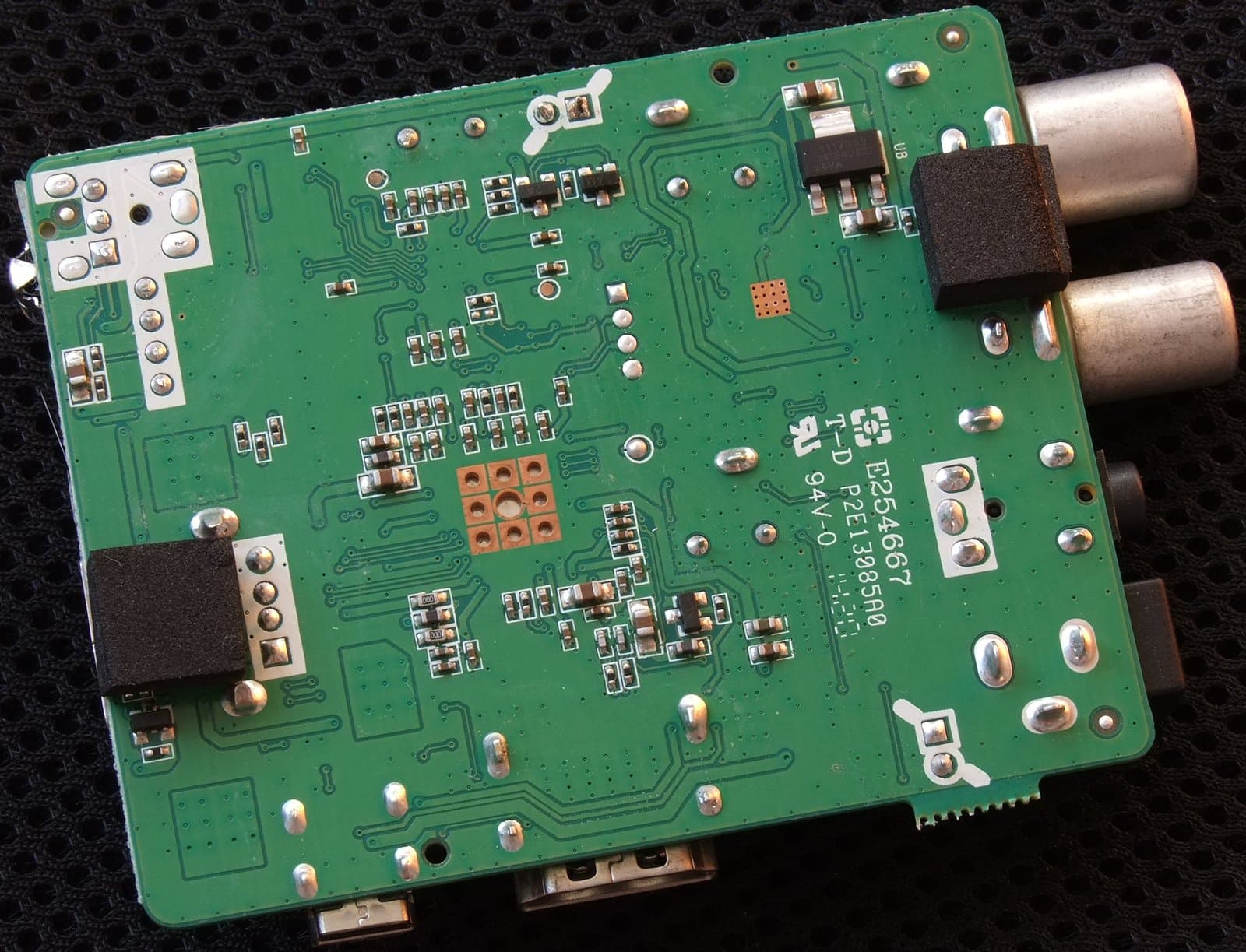

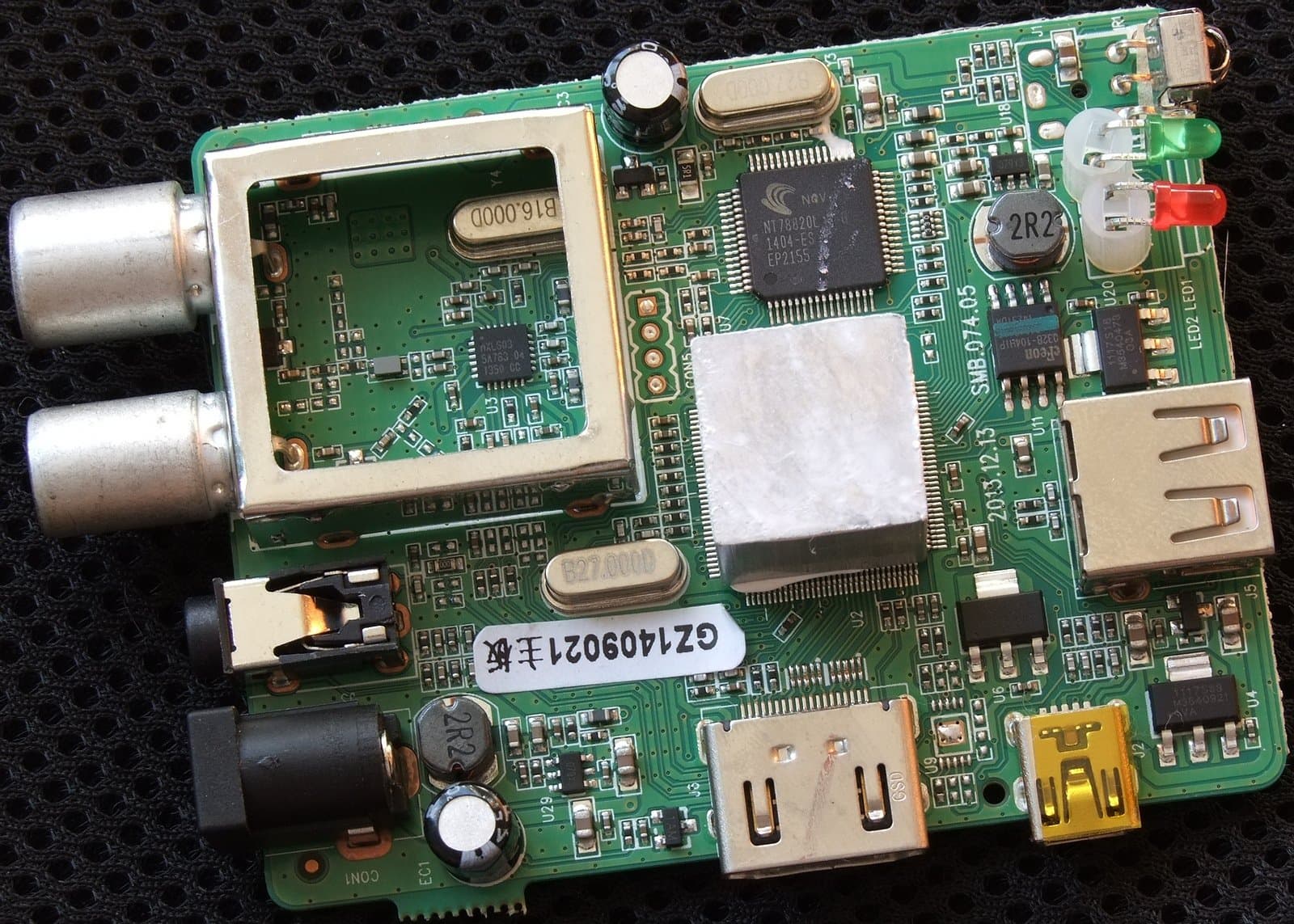

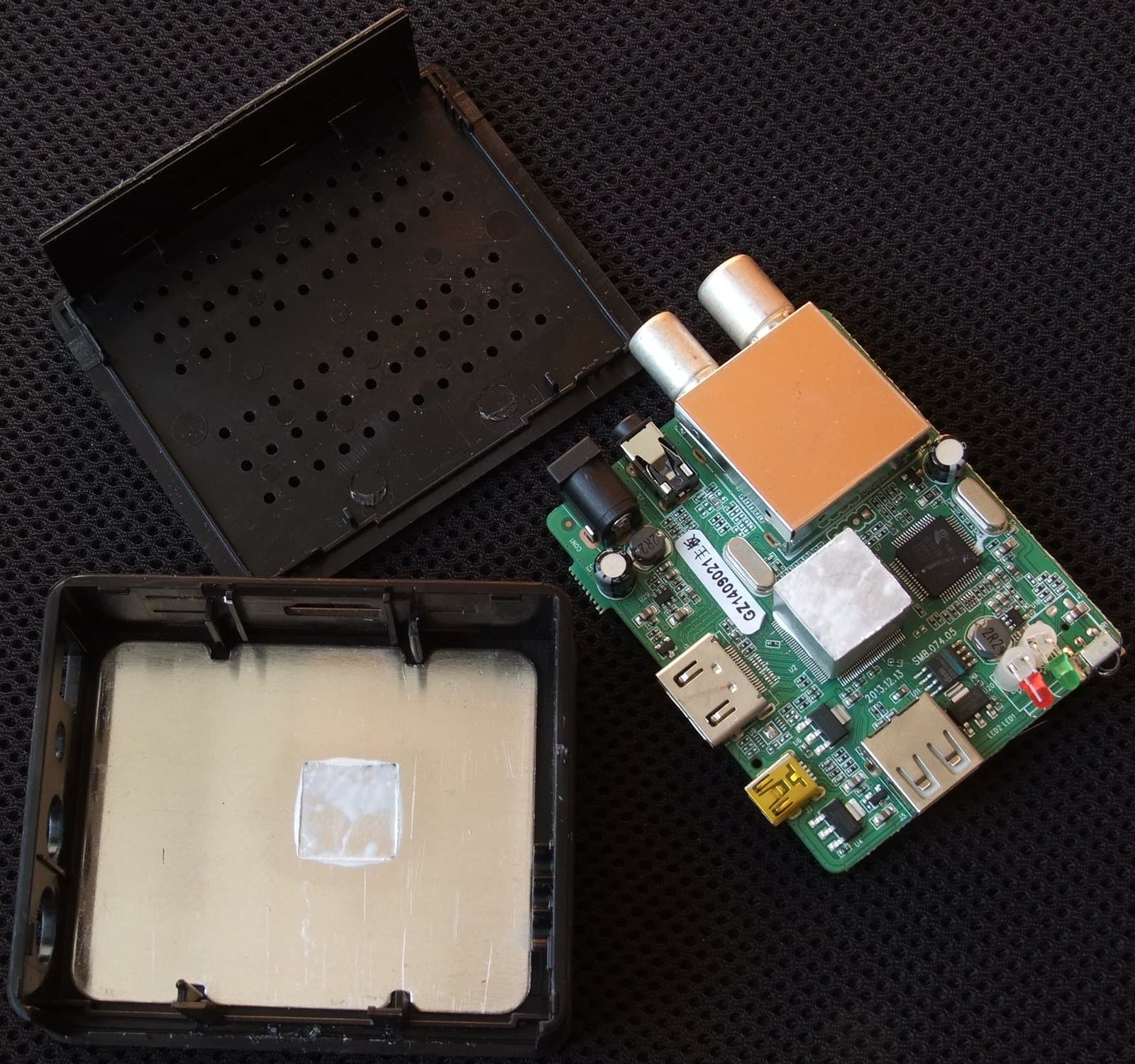

В верхней части корпуса закреплена массивная металлическая пластина, контактирующая с радиатором однокристальной системы (system-on-a-chip, SoC) Novatek NT78316M, представленной Novatek Microelectronics в 2014 году, рядом c которой находится демодулятор Novatek NT78820LL. За прием сигнала отвечает тот же ВЧ-блок MxL603 компании MaxLinear, что и у BBK SMP137HDT2, закрытый экранирующим кожухом.
Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).
Пульт ДУ

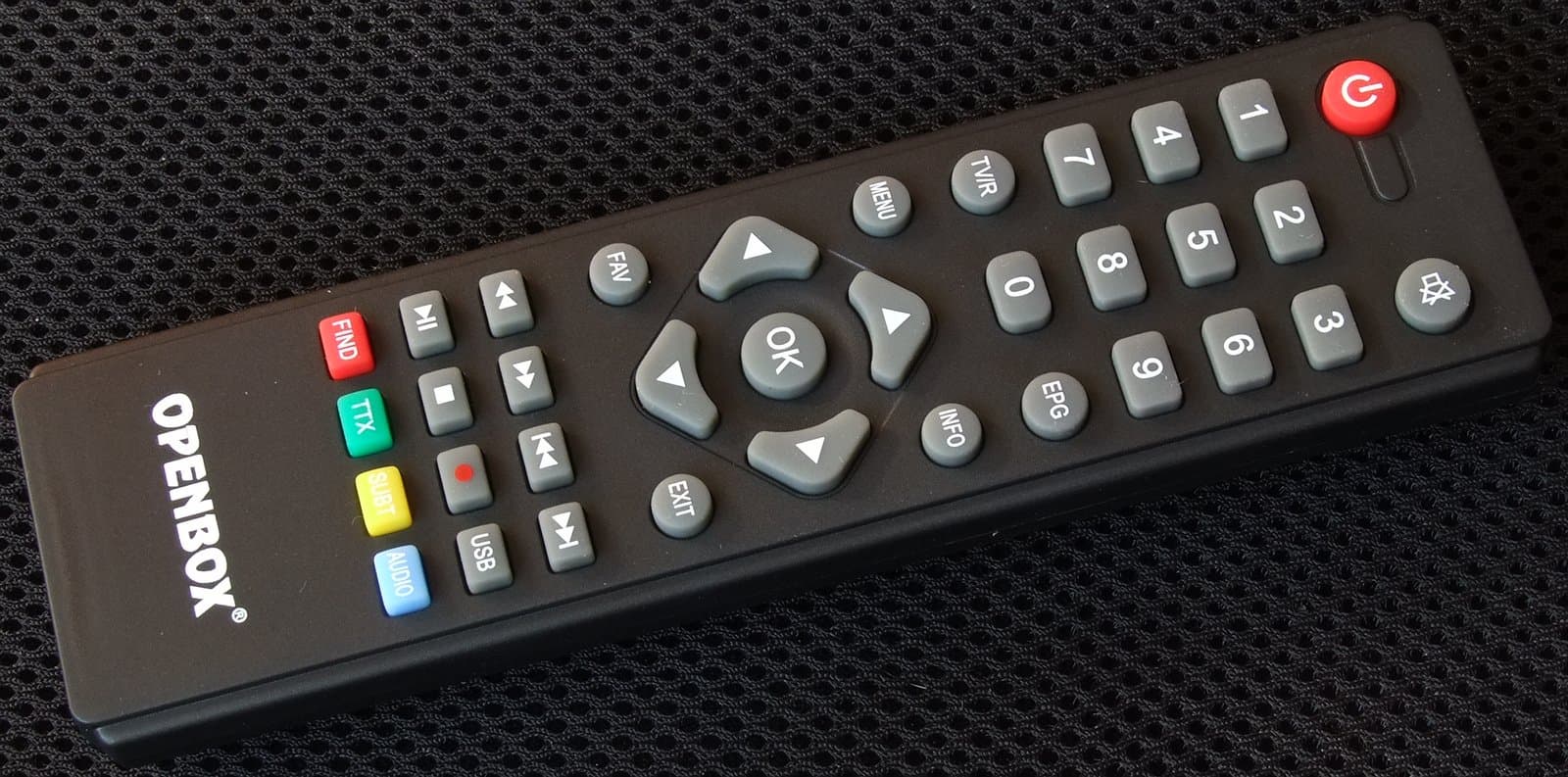

Openbox T2-02 HD mini комплектуется 35-кнопочным пультом ДУ.
В руке пульт лежит достаточно удобно, нажатие кнопок информативно.
Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.
Список эфирных каналов при тестировании
Цифровое вещание в Самаре ведется на частоте 522 МГц с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.
Подключение
Как уже отмечалось выше, в устройстве реализовано сквозное подключение антенны. Для телевизоров со входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно, в комплект поставки кабель не входит.
Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.
Настройка

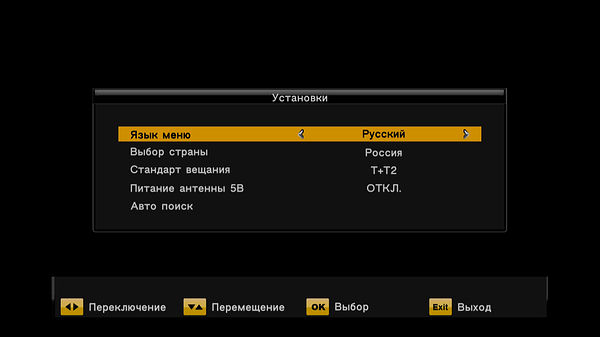

При первом запуске пользователю предлагается выбрать язык меню, регион, стандарт вещания (T+T2, T, T2), включить дополнительное питание антенны и начать поиск программ.

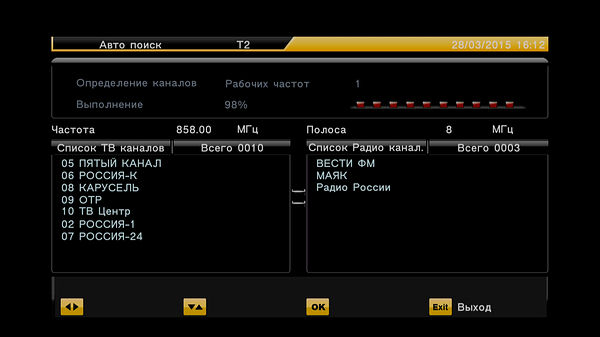

В процессе поиска теле- и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой TV/R на пульте ДУ.

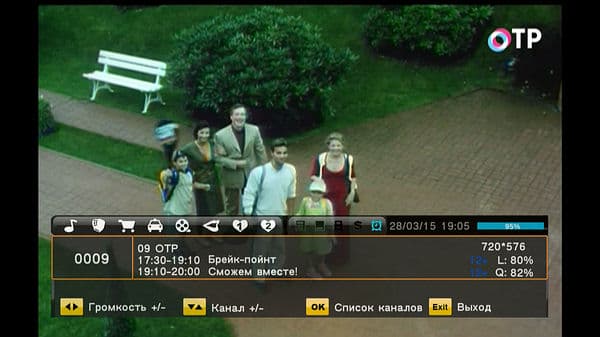

Основной графический интерфейс ресивера отличается некоторой фривольностью, однако информативность находится на очень хорошем уровне.

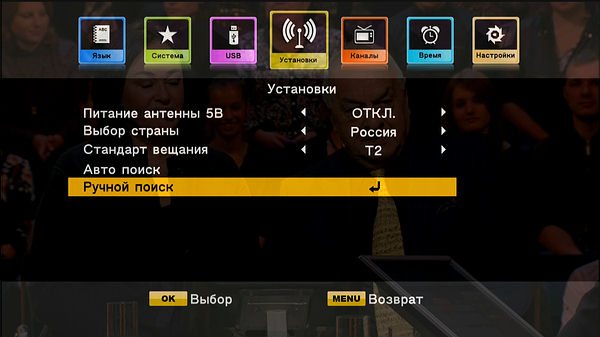

Раздел «Установки», по сути, дублирует стартовое меню, добавляя к нему ручной поиск.

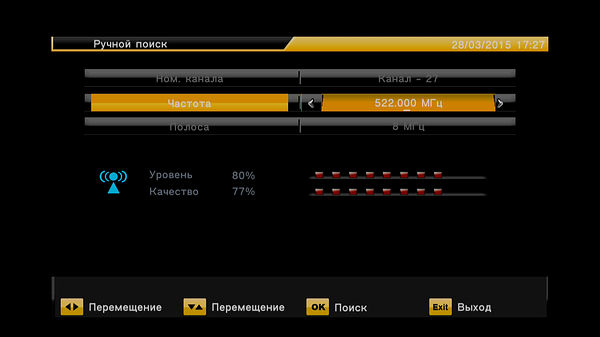

При ручном поиске доступен прямой ввод частоты.

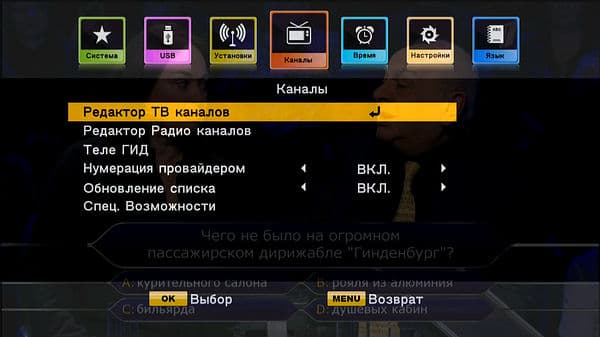

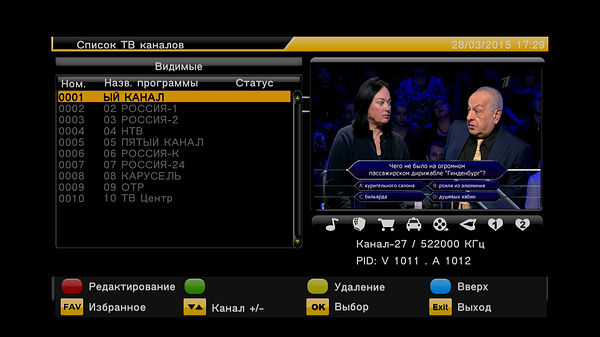

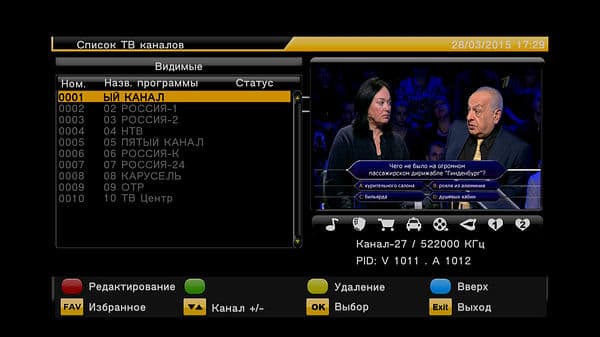

Раздел «Каналы» содержит редакторы телевизионных и радиоканалов, данные электронной программы передач, включение/отключение нумерации провайдера и обновления списка.
Пункт с интригующим названием «Спец. возможности» содержит настройку относительного уровня звука при наличии дополнительного канала.
В редакторах доступны перемещение каналов, удаление, добавление в пользовательский список и переименование. Реализована экранная клавиатура.

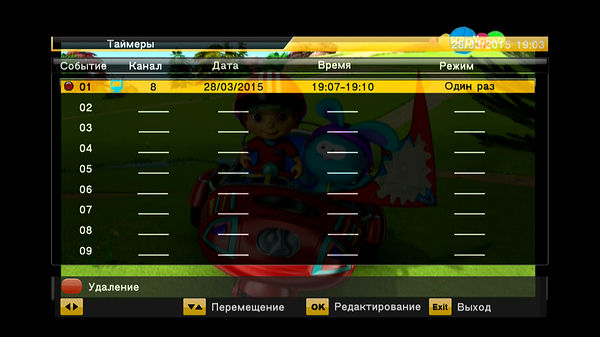

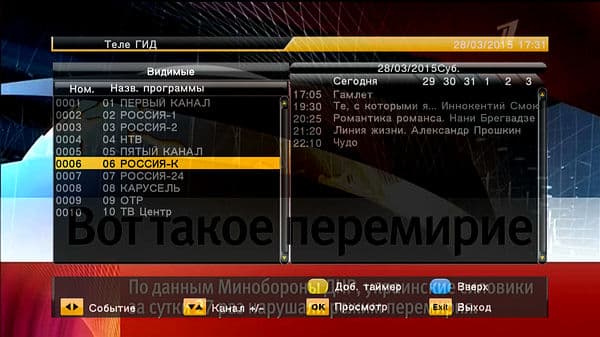

Из расписания возможен переход в планировщик.

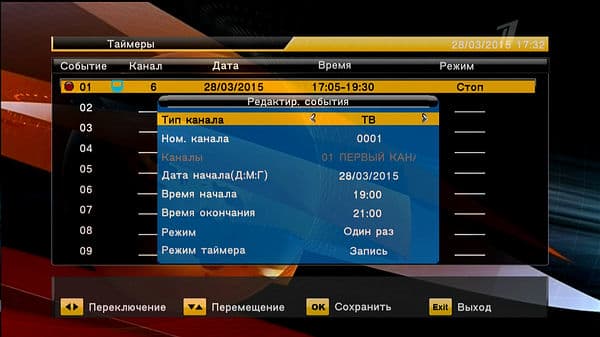

Задание может быть запланировано однократно, еженедельно, в рабочие или выходные дни и ежедневно, поддерживаются как запись, так и просмотр.
Во время тестирования устройство выводилось из режима ожидания и переходило в режим ожидания по завершении активного задания, кроме сбоя в одном случае, причину которого установить не удалось.

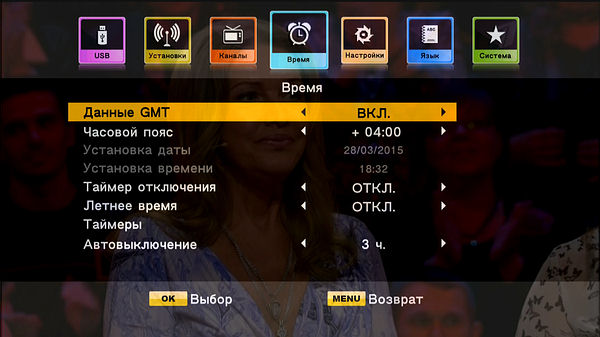

Стандарт DVB-T2 поддерживает передачу времени, в соответствующем разделе можно выбрать часовой пояс, регион, настроить таймер отключения (15, 30, 45, 60, 90, 120 минут), переход на летнее время и автоматическое выключение (от 1 до 5 часов с интервалом в 1 час). Поддерживается установка времени вручную.

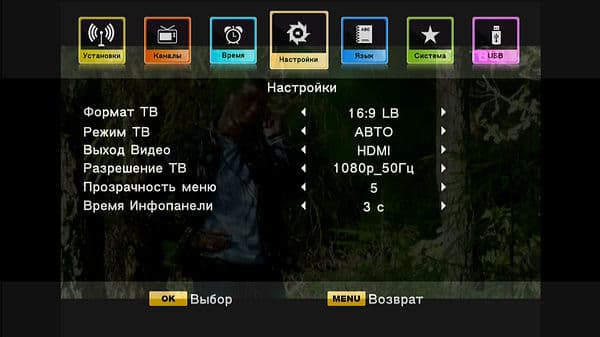

Раздел «Настройки» позволяет выбрать формат экрана (в тестовых условиях наилучших результатов удалось добиться при 16:9 LB), режим ТВ (автоматическое определение, PAL, NTSC), разрешение, прозрачность меню и время информационной панели вплоть до полного отключения в актуальных версиях прошивки, при цифровом подключении поддерживаются режимы только с 50 (PAL) и 60 (NTSC) кадрами в секунду.
Отметим отсутствие поддержки изменения разрешения с пульта ДУ без доступа к меню.

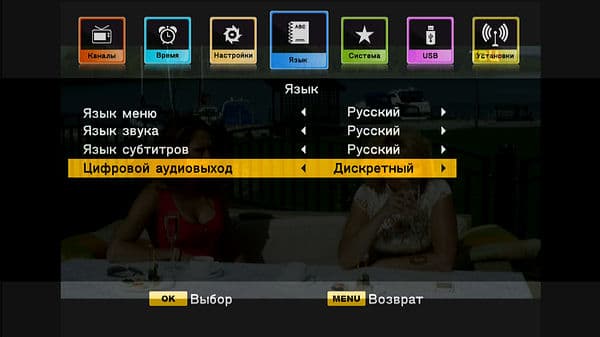

В разделе языковых настроек можно выбрать языки меню, звука и субтитров, здесь же выбирается режим цифрового аудиовыхода — дискретный (PCM) или транзит (bitstream).

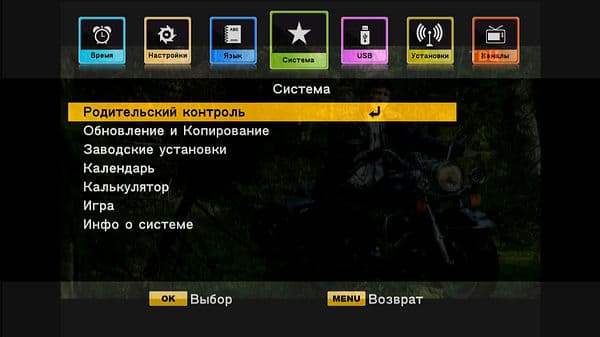

Раздел «Система» позволяет активировать родительский контроль с блокировкой не только каналов, но и доступа к настройкам, обновить программное обеспечение с сохранением текущей версии на подключенный накопитель (!) и возможностью эфирного обновления (на территории РФ не поддерживается), восстановить заводские настройки, здесь же находятся календарь, калькулятор и запуск одной из трех предустановленных игр («Нарды», «Боксмэн», «Тетрис») поверх изображения.

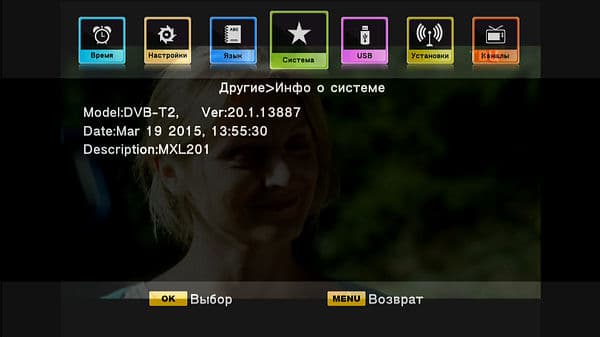

Информация об используемой при тестировании прошивке представлена ниже.

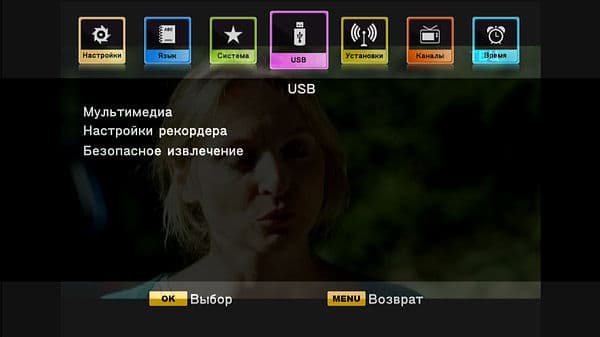

Раздел «USB» позволяет перейти к проигрывателю и настроить параметры записи и режима отложенного просмотра, поддерживается безопасное извлечение накопителя.

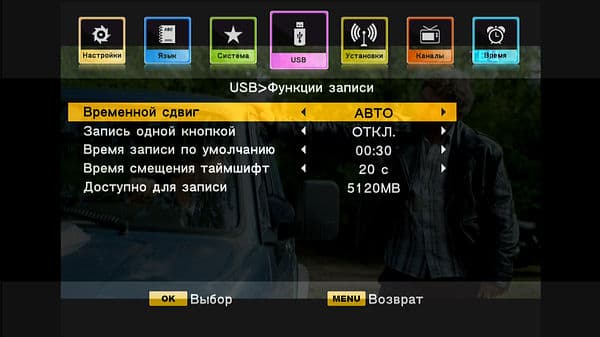

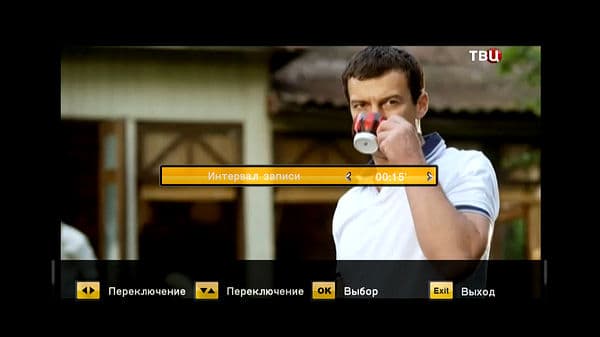

Параметры записи включают в себя настройки режима отложенного просмотра Timeshift (отключен, авто, пауза, время смещения 10, 20 и 30 секунд), включение записи одной кнопкой (при отключении можно выбрать интервал записи, от 15 минут до 24 часов, возможна запись до заполнения накопителя) и отображение доступного для записи места.
Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными накопителями разного объема, отформатированными в NTFS, включая жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 ТБ, вызвавший затруднения у Kaskad VA2206HD, Openbox T2-02 HD mini во время тестирования работал корректно.

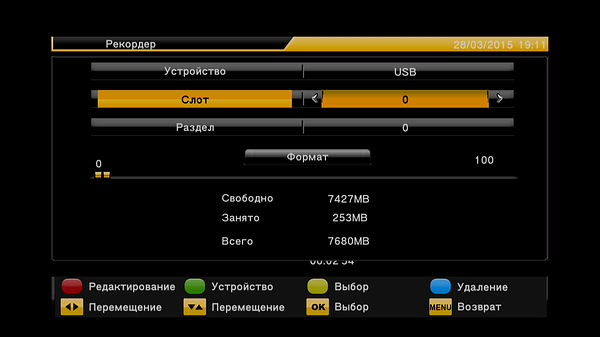

При подключении картовода или накопителя с несколькими разделами можно выбрать используемый раздел.

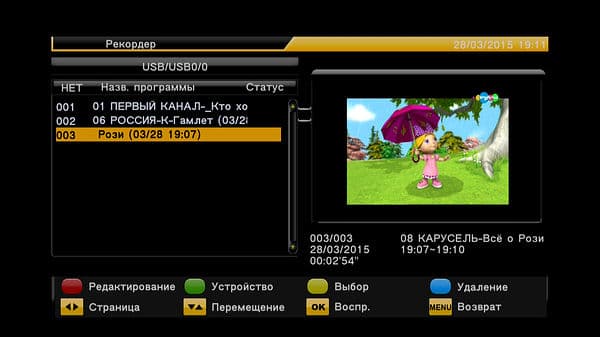

На подключенном накопителе создается папка MyRecord, для каждого записанного фрагмента создается собственная папка с датой и каналом в названии, запись осуществляется в формате TS, при этом создается служебный файл info.rcd.
В режиме ожидания питание на подключенный накопитель не подается.

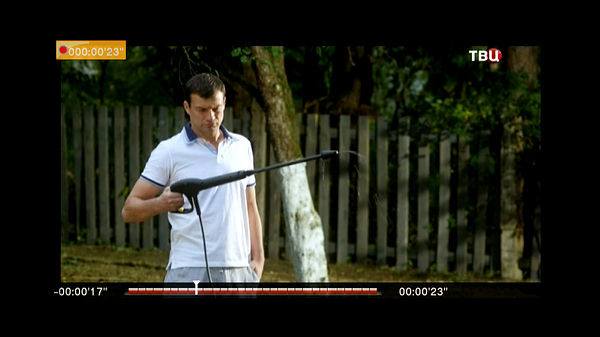

Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание, при активном режиме отложенного просмотра начало записанного фрагмента совпадает с моментом активации функции Timeshift.

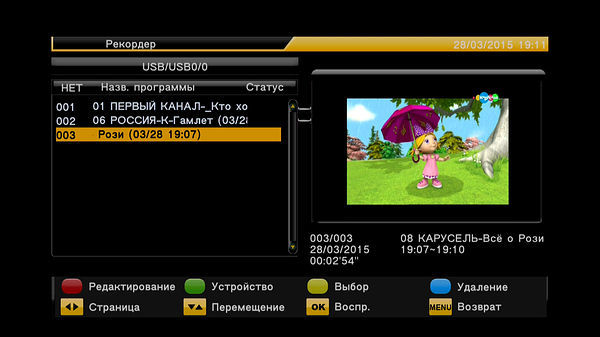

Записанные фрагменты можно переименовать и удалить.

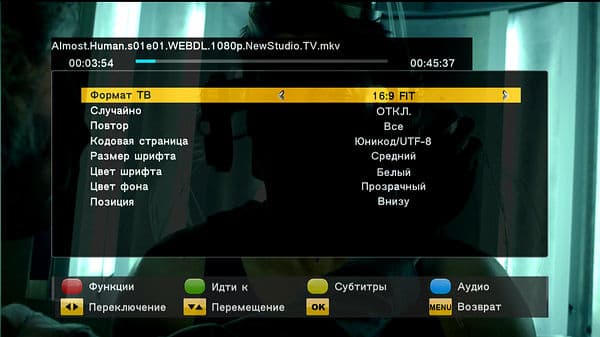

Встроенный медиаплеер способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений. Некоторые широкоформатные видеоматериалы в режиме воспроизведения корректно отображаются при выборе 16:9 Fit.
Во время тестирования ресивер смог воспроизвести все файлы наиболее распространенных форматов, не возникло затруднений и с отдельными файлами субтитров, для которых можно настроить не только размер (средний, большой, маленький), цвет текста (белый, черный, красный, синий, зеленый, желтый) и цвет фона (прозрачный, серый, желтый, белый), но и кодировку с расположением.
Если добавить к этому поддержку Dolby Digital, запоминание позиции даже после отключения устройства и удобную реализацию перемотки, использование Openbox T2-02 HD mini в качестве проигрывателя представляется востребованным сценарием.
Напомним, что устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.
Качество

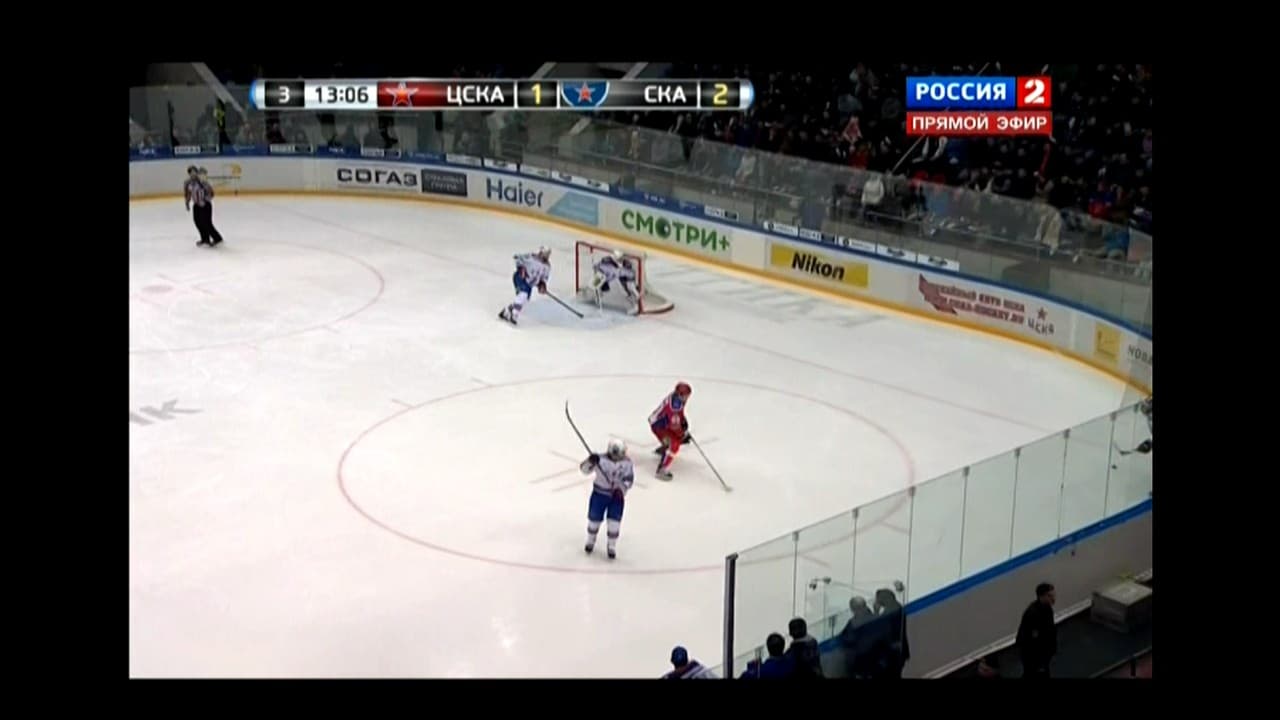

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

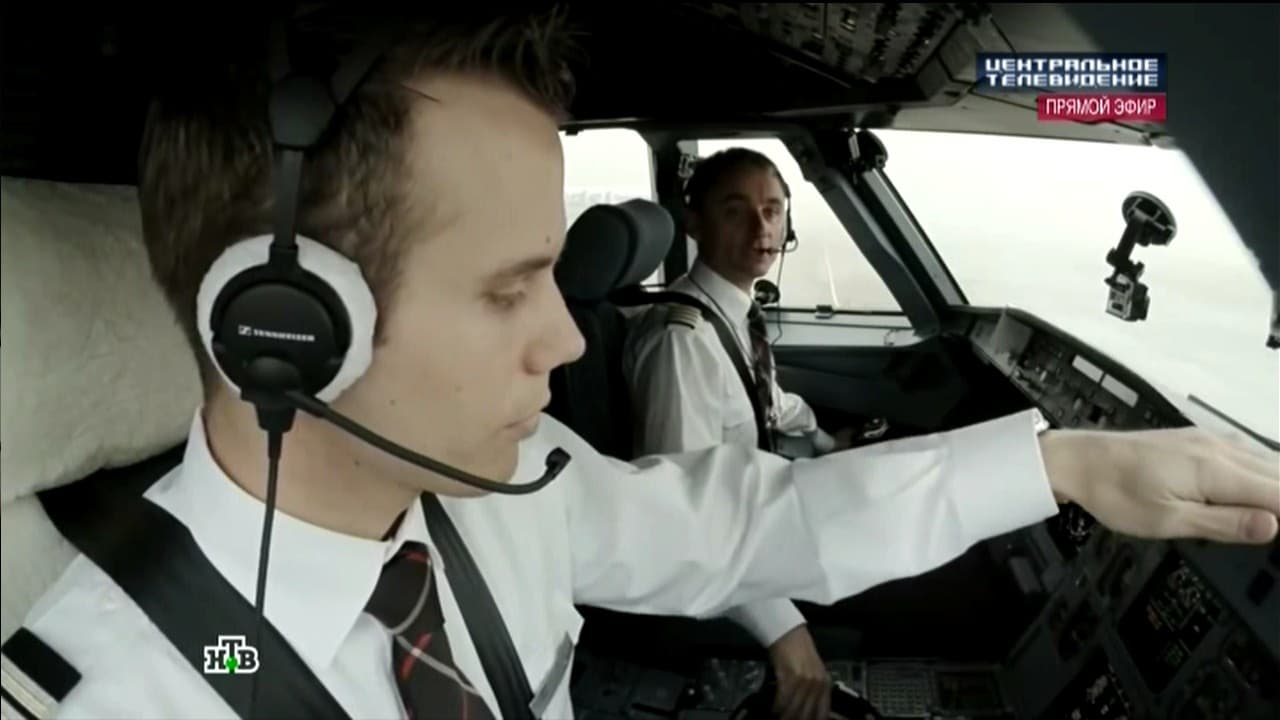

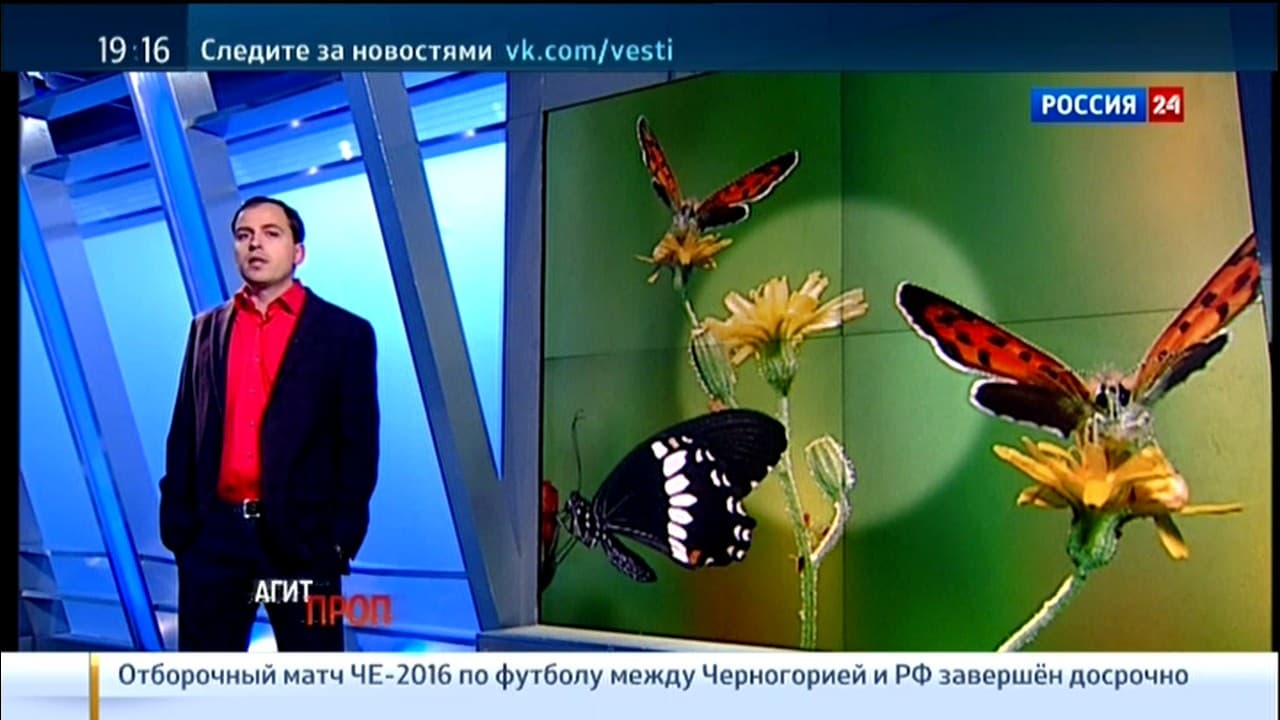

HDMI

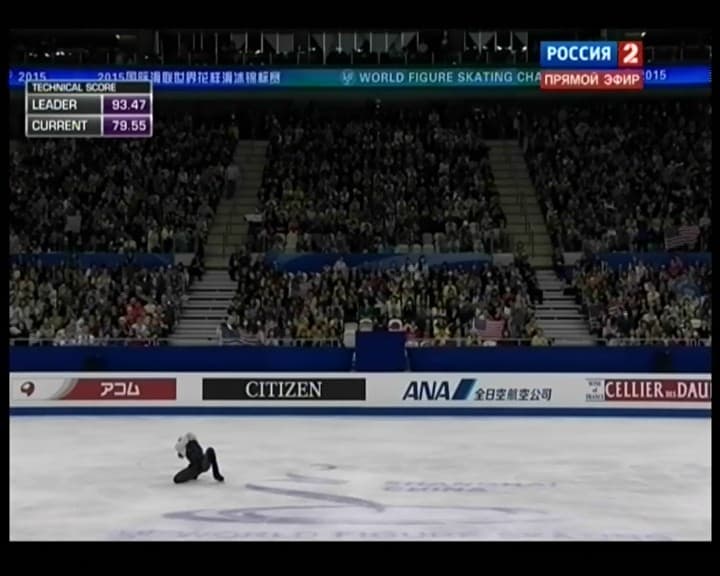

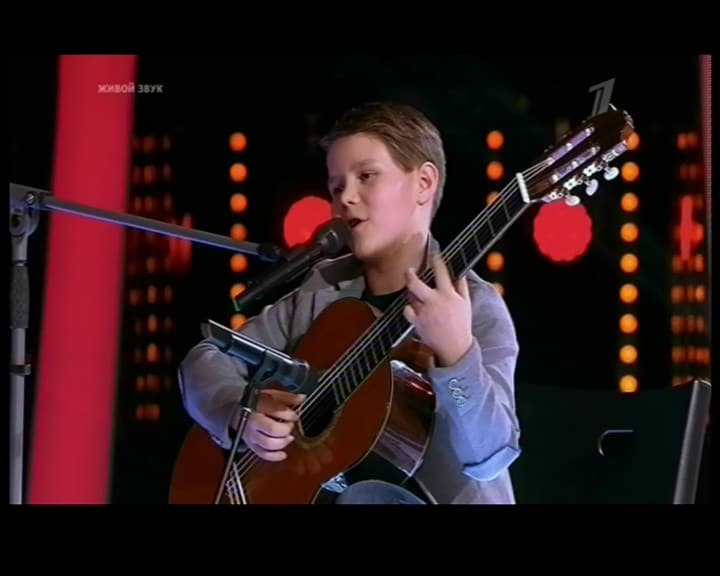

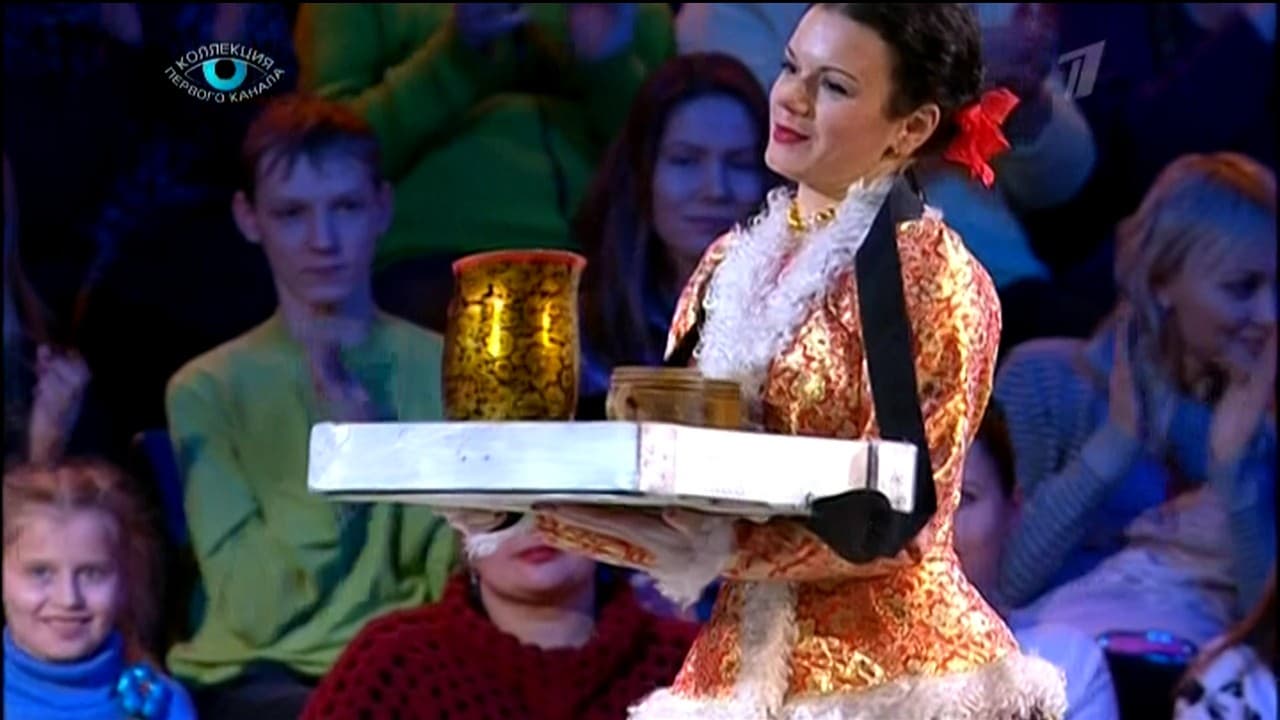

Композитный выход
Записанные фрагменты можно скачать по ссылкам: фрагмент 1, фрагмент 2.
Ресивер обеспечивает хорошее качество приема цифровых каналов, в пределах одного PLP переключение между каналами занимает около 2 секунд, между каналами в разных PLP — до 3 секунд, разница воспринимается субъективно незаметной.
Видимо, в порядке компенсации Openbox T2-02 HD mini отличается неспешным запуском, время которого до появления изображения составляет около 18 секунд.
Устройство умеренно нагревается при работе, с учетом конструкции нагрев верхней части корпуса свидетельствует об успешном отводе тепла.
Отдельно хотелось бы отметить поддержку обновлений прошивки на основании обратной связи с пользователями. Список изменений, среди которых встречаются такие, как включение ресивера при отключении питания для синхронизации времени с последующим выключением (!), можно найти в соответствующей теме нашего форума вместе с обсуждением.
Выводы
Плюсы
- корректная работа с M-PLP;
- хорошее качество приема;
- компактность с возможностью скрытной установки;
- выносной дисплей с ИК-датчиком;
- поддержка энергосберегающего режима для запланированных заданий;
- поддержка Dolby Digital;
- функциональная прошивка;
- программная поддержка.
Минусы
- время включения;
- маркий пластик корпуса.
Openbox T2-02 HD mini представляет собой пример DVB-T2 ресивера, не только имеющего современную аппаратную часть, но и обеспеченного хорошей программной поддержкой со стороны непосредственного производителя. Отмеченные недостатки не являются критичными, а компактность и выносной блок позволяют отметить устройство наградой нашего сайта за оригинальный дизайн.
