AVerTV PVR — неоднозначный TV- и FM-тюнер с поддержкой аппаратного сжатия в MPEG1/2



Чудо-юдо рыба-кит
Так, вздохнувши, говорит:
Что, отцы, мое прошенье?
Получу ль когда прощенье?
П. Ершов, «Конёк-Горбунок»

Расширение ассортимента компьютерных TV-тюнеров, оснащённых аппаратными средствами сжатия в MPEG1/2, до недавних пор обходило стороной территорию бывшей 1/6 части суши. Да и сейчас эпоха «железного занавеса» на такие устройства ещё далека от завершения. В частности, российским пользователям до сих пор недоступны тюнеры производства Hauppauge Computer Works, Inc. — официального партнёра Microsoft Corporation в продвижении оборудования для работы под операционной системой Windows XP Media Center Edition.

Таким образом, за исключением Leadtek WinFast PVR2000 (некоторое время назад ставшим, без преувеличения, дефицитом), фактически, остаётся только продукция компании GOTVIEW, буквально на днях объявившей новую модель GOTVIEW PCI DVD Deluxe 2 с FM-радио, чего явно не хватало GOTVIEW PCI DVD. Впрочем, соответствующий обзор следует ожидать в ближайшее время, темой этого материала является появившийся не так давно в широкой продаже вариант TV-тюнера с поддержкой аппаратной компрессии от компании, не нуждающейся в представлении. Речь идёт о тайваньской AVerMedia Technologies Inc., второй год подряд получающей «Бренд года» по результатам опроса читателей нашего сайта. Казалось бы, репутация компании даёт полное право рассчитывать на продукт, как минимум, не уступающий основным конкурентам. С другой стороны, недавний AVerTV Studio Model 507 показал, что известность не даёт полной гарантии от различного рода недоработок.

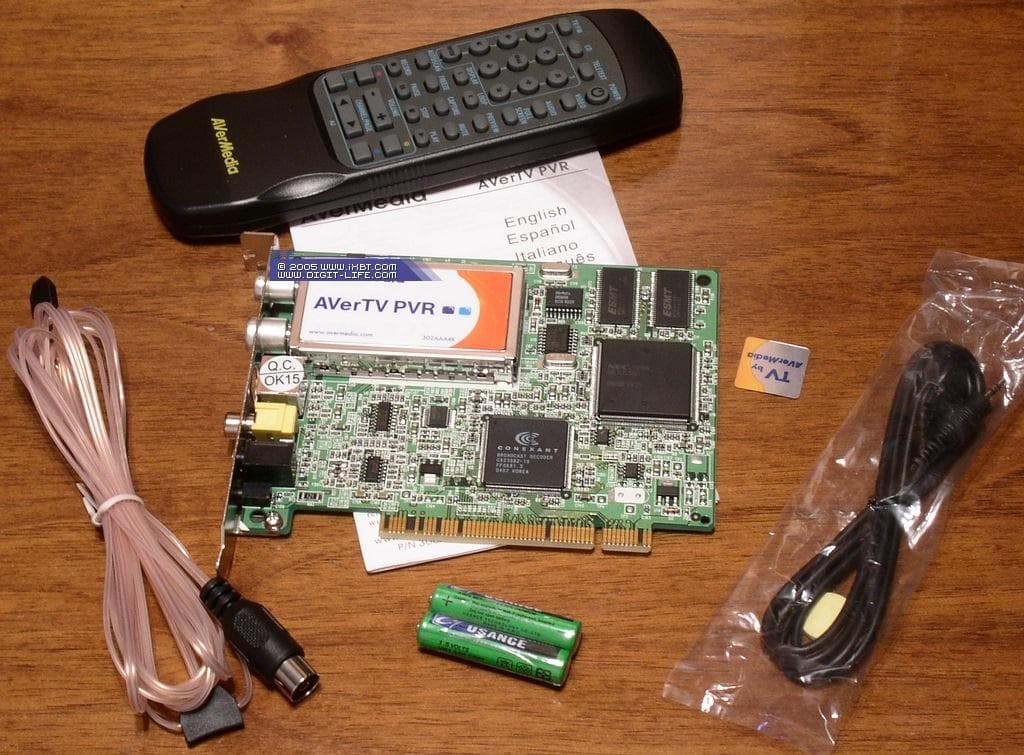

Комплект поставки

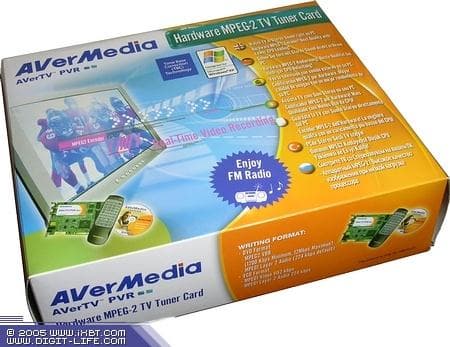

Оформление коробки выдержано в фирменных оранжево-белых тонах. На упаковке кратко перечислены основные возможности тюнера на нескольких языках, включая русский.

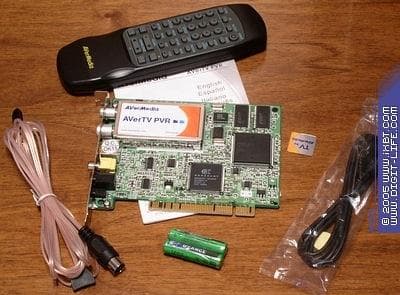

Комплект поставки составляют:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • FM-антенна
  • CD с драйверами и программным обеспечением
  • Руководство по установке тюнера (руководство по эксплуатации находится на установочном компакт-диске в формате pdf)

Дополнительное программное обеспечение в комплекте отсутствует.

Конструкция и спецификации

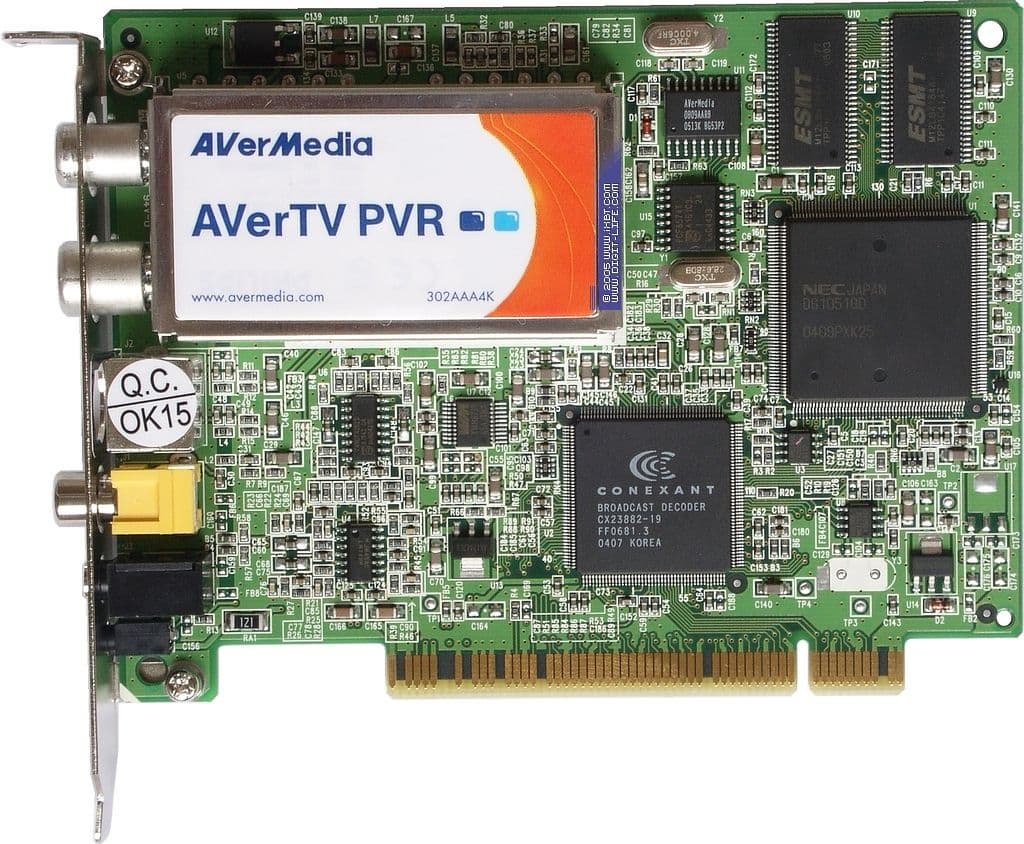

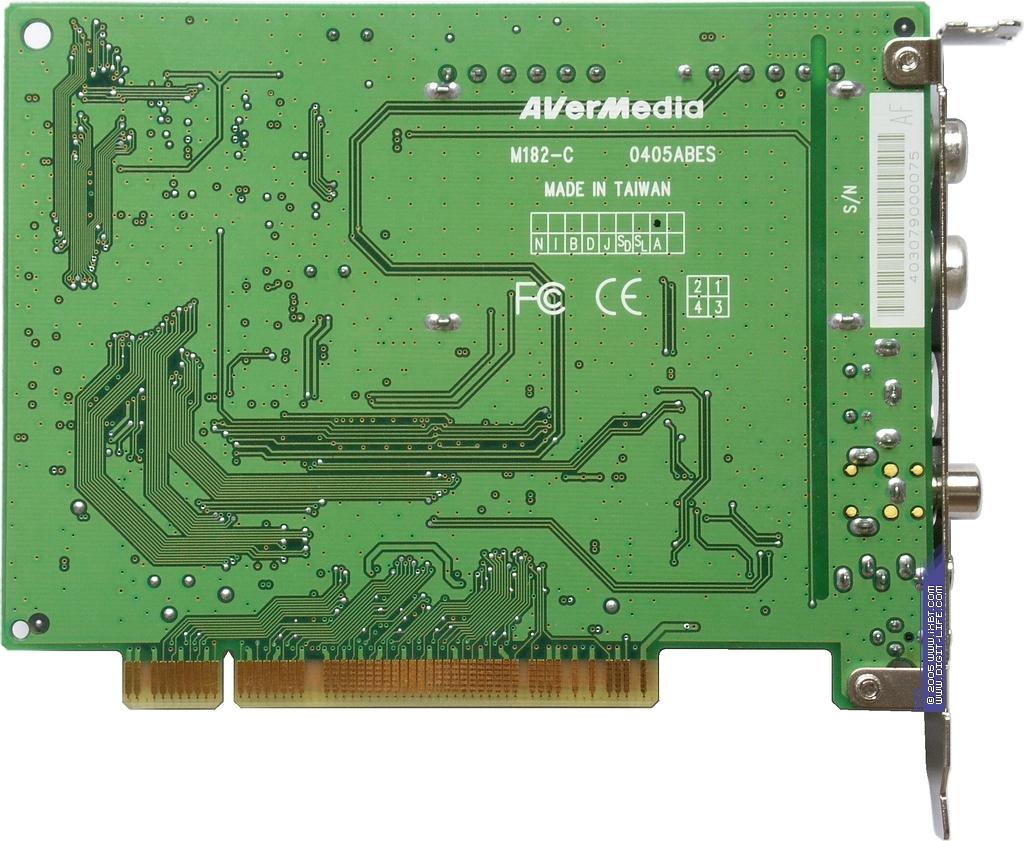

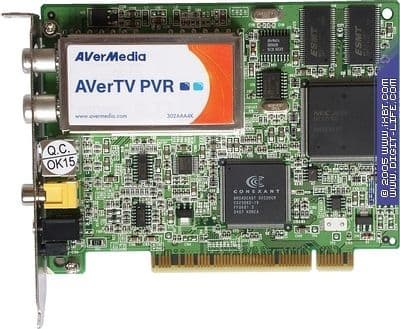

Обращает на себя внимание высокая плотность монтажа на лицевой стороне платы при немаленьких габаритах (размеры тюнера составляют 91,5×88,3×17,5 мм). Как и в других современных тюнерах компании, в AVerTV PVR используются керамические конденсаторы.

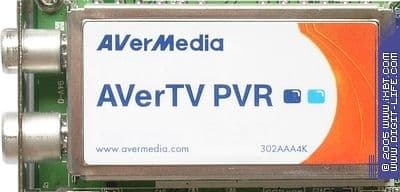

Тюнер оснащён ВЧ-блоком FM1216ME/I H-3 от Philips Electronics.

Для вывода несжатого потока применяется 10-битный АЦП CX23882-19 от Conexant Systems, Inc. Этот же чип служит PCI-мостом аппаратного кодера.

Аппаратное сжатие в MPEG1/2 осуществляется при помощи энкодера µPD61051 от NEC Electronics.

Интересно, что этот 32-битный RISC-процессор с производительностью 50 MIPS, работающий на частоте 40,5 МГц, в настоящее время снят с производства. Однако как минимум одно отличие от распространённых микросхем Conexant CX23416 у него есть — возможность коррекции временных искажений Time Base Correction (TBC). Данная технология предназначена для уменьшения горизонтального дрожания, вызванного неравномерностью движения плёнки. Это позволяет получить лучшие результаты при захвате с видеокассет. Дополнительное повышение качества достигается за счёт имеющейся у µPD61051 системы шумоподавления.

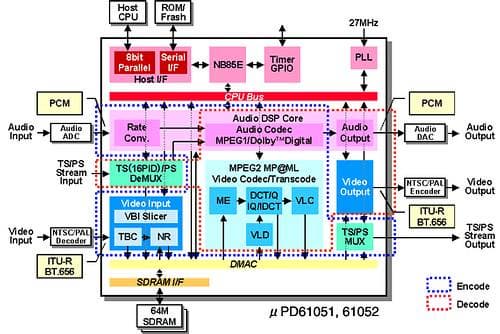

Блок-схема µPD61051 (µPD61052 отличается поддержкой Dolby Digital):

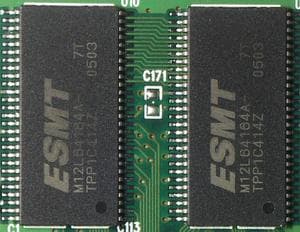

Под буфер отведено 16 МБ памяти в двух модулях по 8 МБ производства Elite Semiconductor Memory Technology Inc.

За исключением TBC и возможности записи с переменным битрейтом (VBR), возможности тюнера ничего экстраординарного не содержат:

  • Поддержка декодирования стереозвука A2/NICAM
  • Программная поддержка MPEG4 (DivX/XViD) при записи
  • Функция отложенного просмотра Time Shift для телевидения и FM-радио
  • Масштабирование ТВ-изображения внутри окна
  • 16-канальный предварительный просмотр
  • Размещение видеоизображения на поверхности рабочего стола
Как ни странно, воспроизведение записи как «Кадр в кадре», знакомое нам по другим моделям компании, в данном случае отсутствует.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • ASUS Extreme N7800GT GeForce 7800 GT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

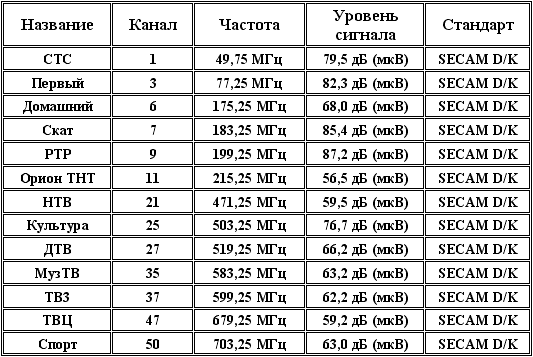

Список эфирных каналов при тестировании

Подключение

Компоновка разъёмов не изменилась по сравнению с предыдущими моделями. Следует отметить небольшое расстояние от края планки до разъёма FM-антенны.

Несмотря на возможность вывода несжатого потока, отсутствует и дополнительный аудиовыход на плате (см. обзор Leadtek WinFast PVR2000).

Настройка

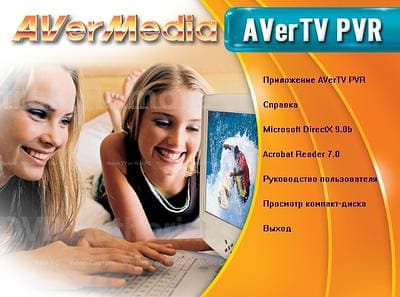

Установочное меню организовано в типичном для AVerMedia стиле. Странно, что среди доступных пунктов отсутствуют привычные ссылки на сайты основных разработчиков MPEG4-кодеков.

При тестировании использовались драйвер 1.3.0.35 и программа AVerTV PVR версии 1.1.1.15.

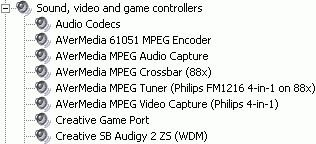

После установки получаем следующие устройства

и иконку программы Quick TV в системном трее.

Озадачила логика установки драйвера. При наличии в системе другого тюнера с аппаратным кодером или спутникового (!) тюнера, для него устанавливается второй экземпляр AVerMedia 61051 MPEG Encoder, в результате чего перестаёт загружаться операционная система. Более того, в случае аналогового тюнера с поддержкой аппаратного сжатия, проблемы с загрузкой возникают и при корректной установке драйверов вручную. Нельзя поручиться за все существующие модели, но с Leadtek PVR 2000 избавиться от такой особенности не удалось.

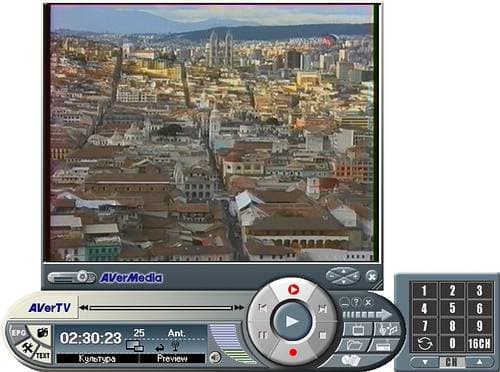

Основные возможности ПО рассматривались в обзорах AVerTV Studio Model 305 и AVerTV Studio Model 307.

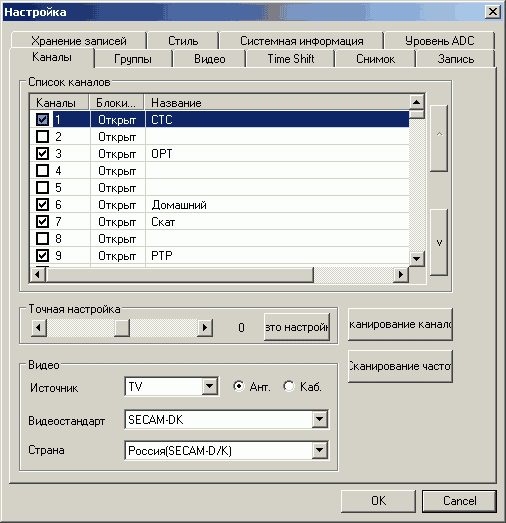

Отличия начинаются с изменённого меню настройки каналов. В частности, отсутствует ползунок настройки по частоте, несмотря на то, что такая возможность присутствует. Впрочем, актуальная для наших условий индивидуальная настройка системы цветности для каждого канала в наличии. С другой стороны, порядком надоевшее ограничение на одновременную поддержку в списке каналов с разными поднесущими частотами звука (на данный момент этот недостаток исправлен только в последних версиях ПО для тюнеров 305, 307 и 507 серий) также никуда не делось.

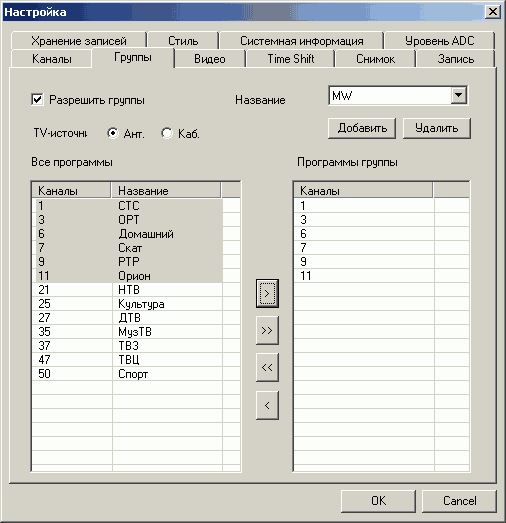

Поддерживаются группы каналов.

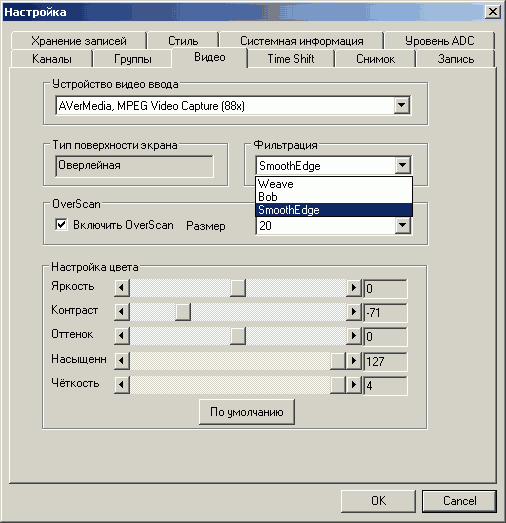

В видеонастройках можно обнаружить масштабирование (OverScan) и выбор из трёх алгоритмов деинтерлейсинга — Weave, Bob и характерный для последних версий программ для работы с тюнерами от AVerMedia SmoothEdge.

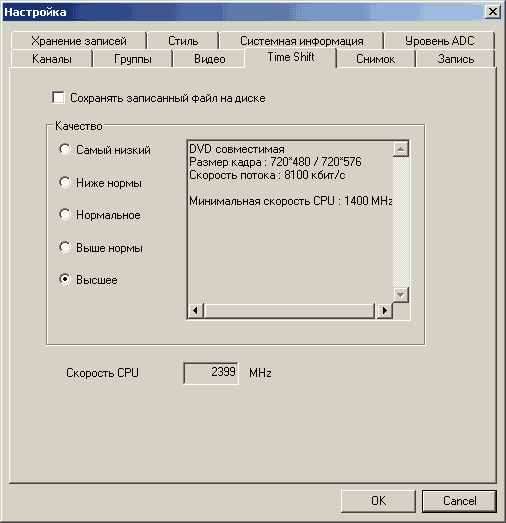

При работе в режиме отложенного просмотра Time Shift используется только аппаратный кодер с максимальным битрейтом 8100 Кбит/с.

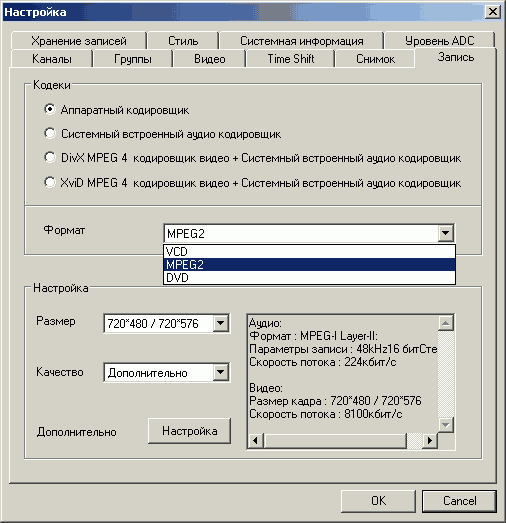

Настройки записи также отличаются от привычных. Захват с помощью аппаратного кодера имеет три предустановленных профиля (VCD, MPEG2, DVD).

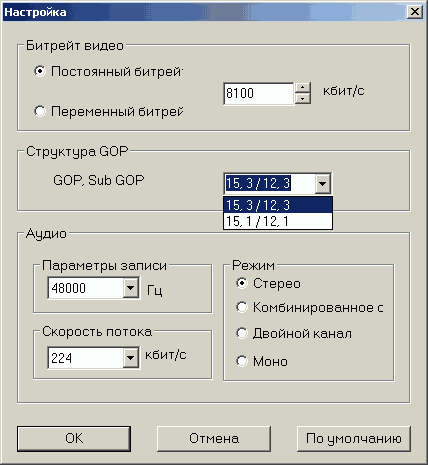

Кроме того, для ручной установки доступны разрешение, битрейт (постоянный/переменный, максимальное значение — 12000 Кбит/c), структура GOP (15.3/12.3 и 15.1/12.1) и настройки компрессии аудиопотока.

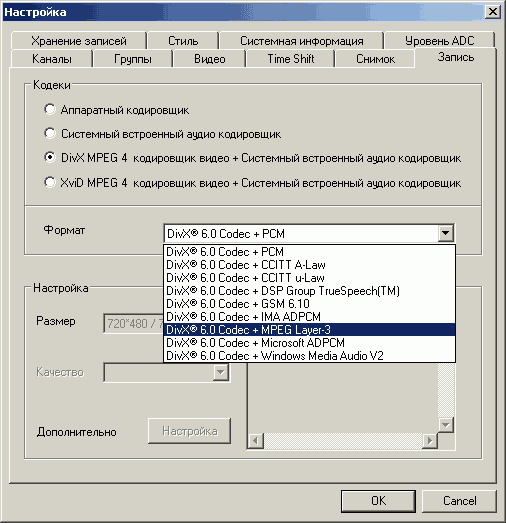

Поддержка программного сжатия ограничена двумя наиболее распространёнными MPEG4-кодеками — DivX и XviD. При этом настройка параметров кодека ограничена выбором формата компрессии звука.

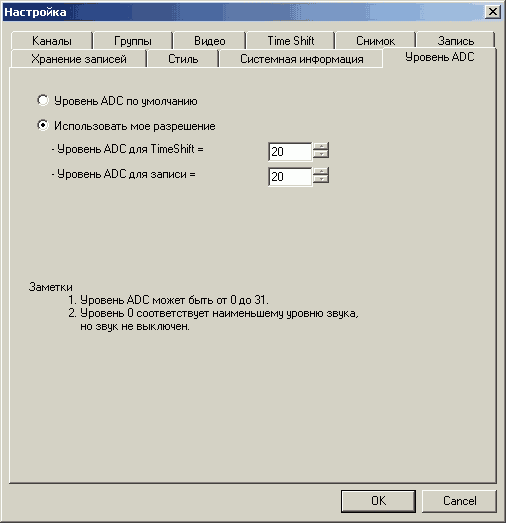

Вкладка Уровень ADC позволяет настраивать уровень громкости для режима отложенного просмотра и записываемых файлов.

Качество

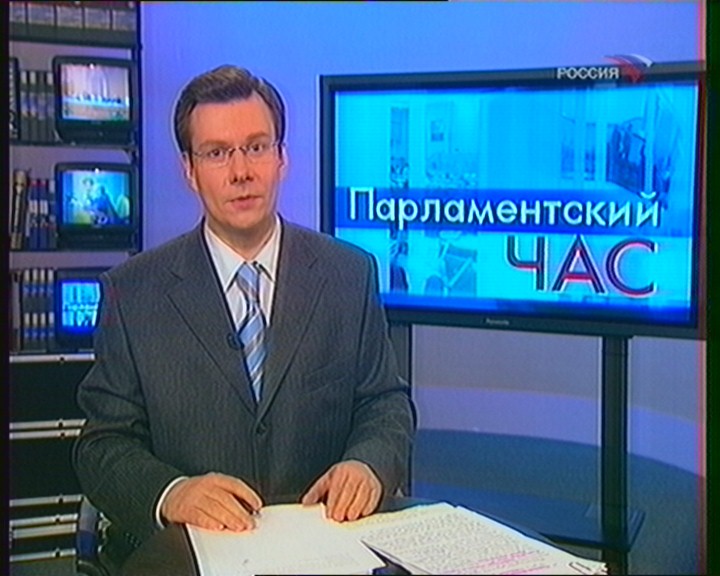

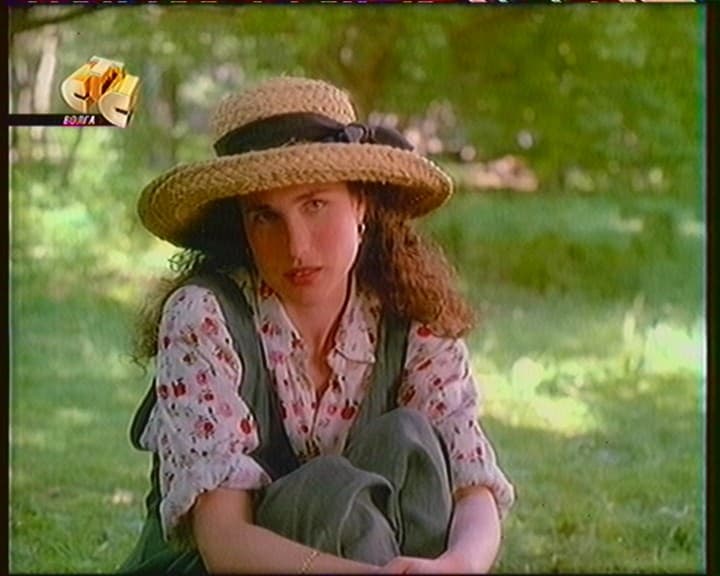

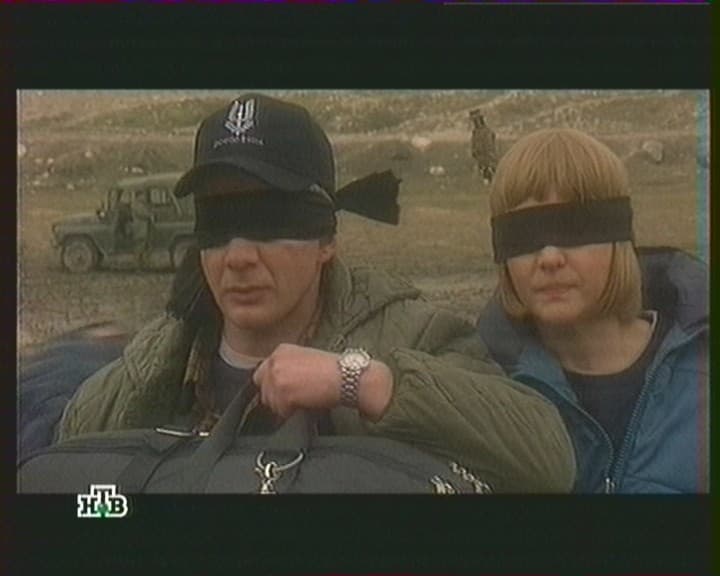

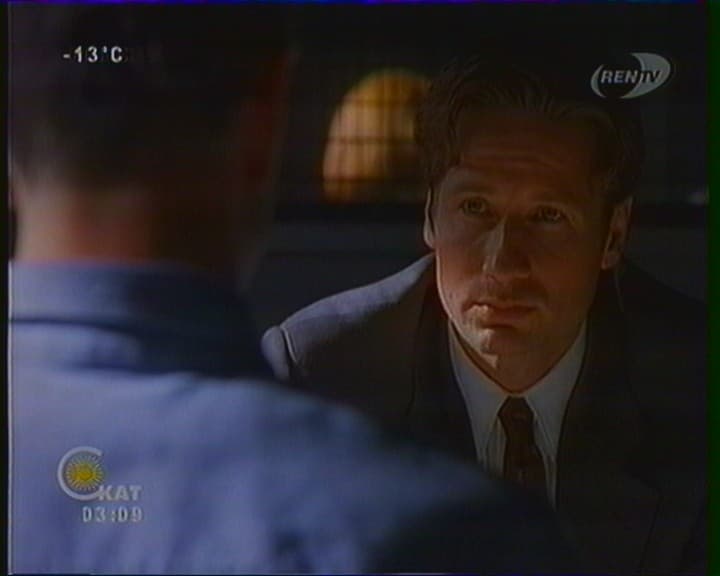

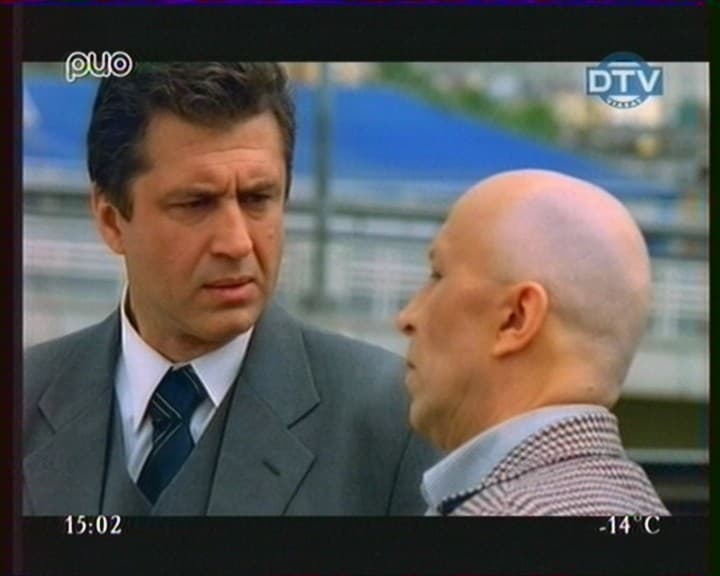

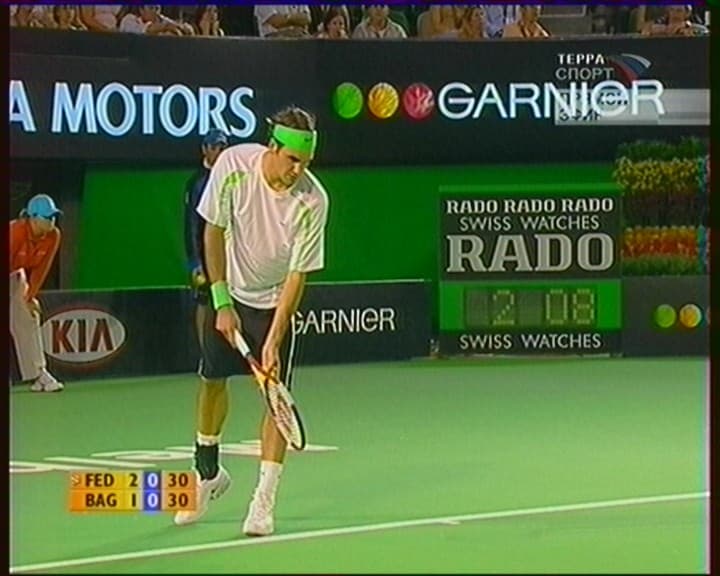

В связи с использованием ВЧ-блока Philips серии Mk3, нареканий на качество приёма всех моих каналов не возникло.

Несмотря на наличие аппаратного кодера, штатное ПО данной модели в режиме просмотра позволяет работать только с несжатым потоком. Отсутствие реализации шумоподавления средствами µPD61051 объясняется использованием в качестве PCI-моста АЦП, а не кодера. Собственно, схожий подход наблюдается у тюнеров на референс-дизайне Blackbird, таких как Leadtek WinFast PVR2000 и Kworld TV-MCE. В остальном, тюнер обеспечивает неплохое качество, характерное для лучших моделей на базе CX2388x. Разве что, цветность по умолчанию несколько завышена.

Теперь о грустном. К минусам стоит отнести полосу с правой стороны, возникающую при работе в SECAM. Надо сказать, что из побывавших у нас тюнеров на CX2388x + CX23416 подобный эффект не наблюдался только у Leadtek WinFast PVR2000.

При активном переключении каналов может появиться рассинхронизация изображения и звука. Эту проблему можно свести к минимуму при помощи использования функции Time Shift или записи файла в течение небольшого времени, однако такие решения относятся, скорее, к разряду полумер.

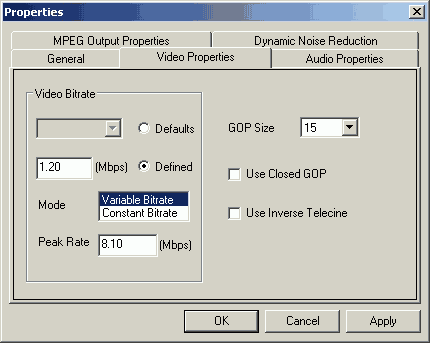

Следующим пунктом идёт странная ситуация с переменным битрейтом. При записи с такими настройками границы битрейта выбираются по каким-то совсем уж непонятным критериям, в частности при VBR и 5400 Кбит/с битрейт в записанном файле находится в пределах 959-3664 Кбит/с, а при VBR и 8100 Кбит/с этот параметр составил 1061-1833 Кбит/с. Ещё одной странностью является полное совпадение настроек драйвера с таковыми у кодеров производства Conexant Systems, в частности, CX32416 (!). На скриншоте можно заметить, что минимальное значение битрейта составляет 1200 Кбит/с при VBR 8100 Кбит/с в настройках программы.

Записанные видеофрагменты продолжительностью 5 секунд (битрейт 5400 Кбит/с соответствует профилю MPEG2) доступны по следующим ссылкам:

Таким образом, в текущем состоянии использование VBR при записи представляется нецелесообразным.

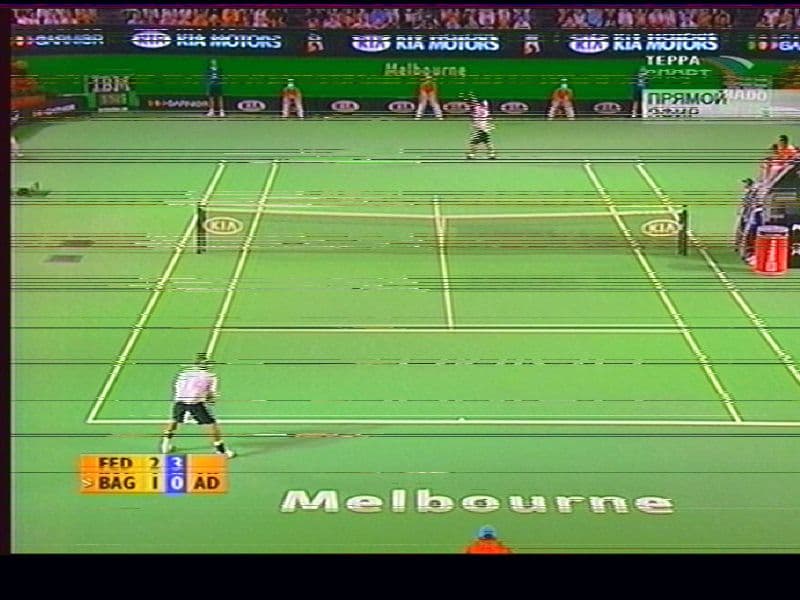

На десерт отметим артефакты, возникающие при записи с помощью аппаратного кодера на современных видеокартах производства NVIDIA (проверялось на GeForce 7800GT и 6600GT). Хорошо, что этот эффект не отражается на записанном файле.

C картами от ATI (RADEON X850XT и X1800XT) подобного замечено не было. Как ни странно, в режиме Time Shift изображение не страдает.

Ситуация с подбором альтернативного ПО также неоднозначна. С одной стороны, некоторые программы сторонних разработчиков, например, ChrisTV, успешно работают с этой моделью, с другой — отсутствует поддержка набирающей популярность Windows XP Media Center Edition.

Претензий к качеству звука в TV-режиме при тестировании не возникло.

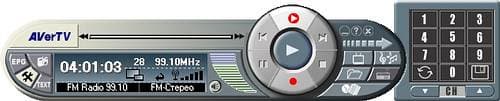

FM-тюнер

Диапазон частот при работе в FM-режиме составляет 62-108 МГц.

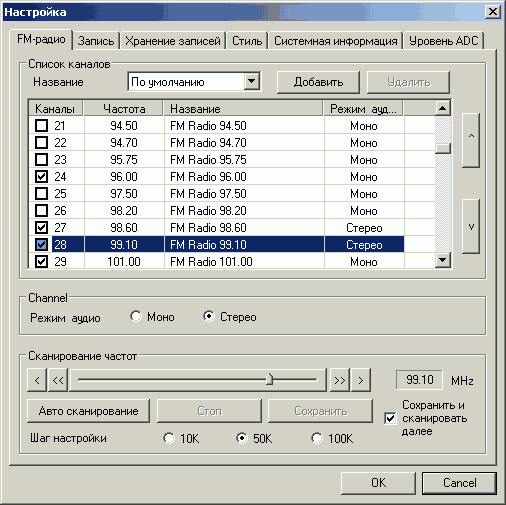

Результат работы автопоиска потребовал некоторого времени на удаление лишних каналов из полученного списка, в течение которого обнаружилось заметное «подтормаживание» интерфейса в процессе редактирования. Впрочем, отзывчивость при переключении радиоканалов также обнаружить не удалось, смена станции происходит с ощутимой задержкой.

Запись в mp3 использует максимально доступные системные параметры. Традиционно рекомендуем замену стандартного кодека с ограничением в 22 кГц 56 Кбит/с на полную версию Fraunhofer MPEG Layer-3 codec.

AVer TV PVR обеспечивает достаточно уверенный приём радиостанций и хорошее качество звука, хотя и с некоторым отклонением в сторону высоких частот (скачать 20-секундный фрагмент, MP3, 477 КБ).

Пульт ДУ

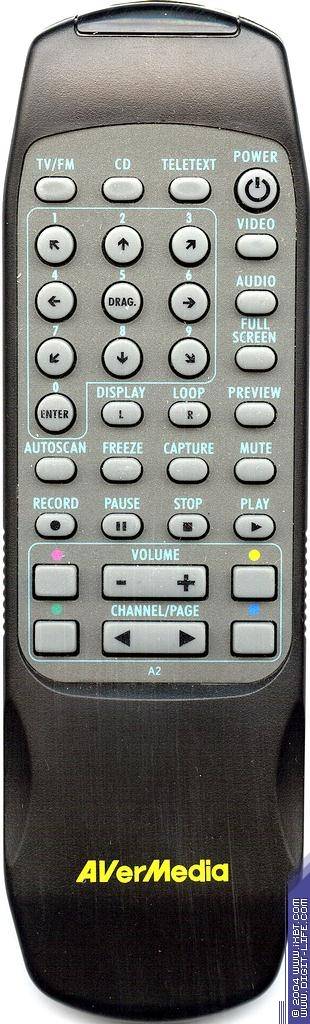

Тюнер комплектуется пультом ДУ, знакомым нам по тюнерам 30x серии. Консервативный дизайн в настоящее время выглядит несколько архаично, тем не менее, с задачей дистанционного управления тюнером пульт справляется. Питание от двух батареек типоразмера ААА, имеющихся в комплекте поставки. Реализация переназначения кнопок пульта до ПО, поставляемого с AVerTV PVR пока ещё не добралась.

Выводы

Плюсы

  • Хорошее качество приёма как в TV-, так и в FM-режиме
  • Хорошее качество изображения и звука
  • Аппаратная поддержка MPEG-1/2
  • Коррекция временных искажений Time Base Correction (TBC)
  • Программная поддержка MPEG4 при записи
  • Передача звука по PCI
  • Индивидуальная настройка стандарта цветности для каждого канала
  • Поддержка декодирования стереозвука
  • Масштабирование TV-изображения
  • Режим Time Shift как для телевидения, так и для FM-радио
  • 16-канальный предварительный просмотр
  • Воспроизведение видеоизображения на поверхности рабочего стола
  • Расширенный диапазон УКВ+FM
  • Поддержка сторонних кодеков при записи
  • Полная поддержка mp3 при записи с FM-радио
  • Поддержка русскоязычного интерфейса

Минусы

  • Проблемы с качеством записи при использовании переменного битрейта
  • Проблемы с изображением на видеокартах от NVIDIA при сжатии аппаратным кодером
  • Иногда возникающая рассинхронизация изображения и звука при просмотре
  • Отсутствие одновременной поддержки BG и DK в списке каналов программы AVerTV PVR
  • Задержка при переключении радиостанций
  • Отсутствие возможности отключения/перехода в спящий режим после окончания записи

Похоже, что мы наблюдаем ситуацию, схожую с выходом на российский рынок недавнего AVerTV Studio Model 507. Неплохая в целом элементная база компенсируется изрядным количеством недоработок драйвера и ПО. Хочется надеяться на лучшее, «работа над ошибками» ведётся уже полгода, однако результат оставляет не так уж много поводов для оптимизма. Впрочем, с учётом, мягко говоря, небольшого количества моделей с аппаратным кодером и FM-радио на российском рынке, функции Time Base Correction и вполне адекватной стоимости, дать AVerTV PVR шанс, пожалуй, стоит. Однако свято место пусто не бывает, такие тюнеры уже представлены GOTVIEW и Compro Technology. Так что, вопрос о конкурентоспособности AVerTV PVR пока остаётся открытым.

Средняя текущая цена (количество предложений) AVerTV PVR в московской рознице: Н/Д(0)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер





22 февраля 2006 Г.
