9 полезных электронных DIY наборов с Aliexpress и Яндекс Маркета для самостоятельной пайки и сборки

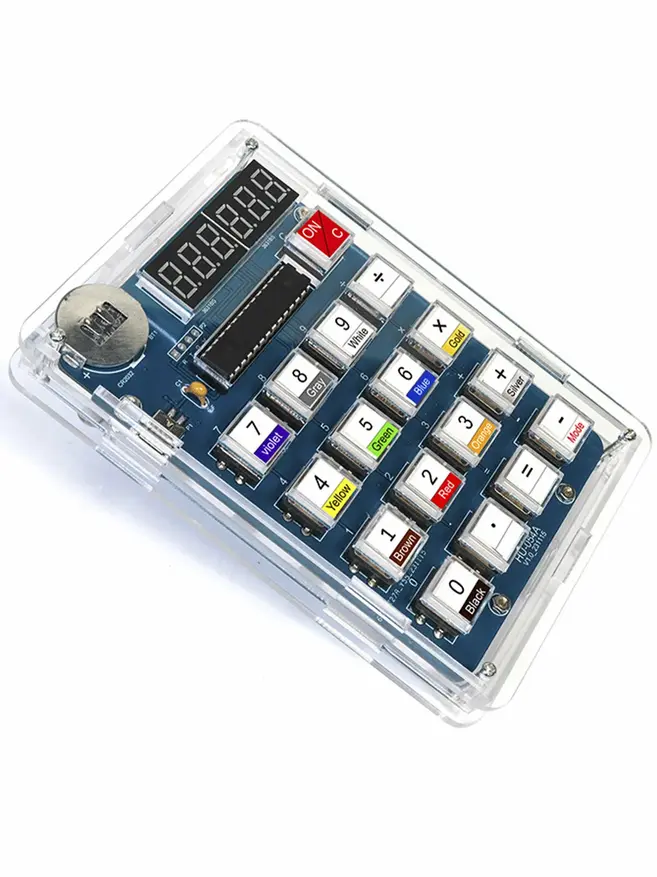

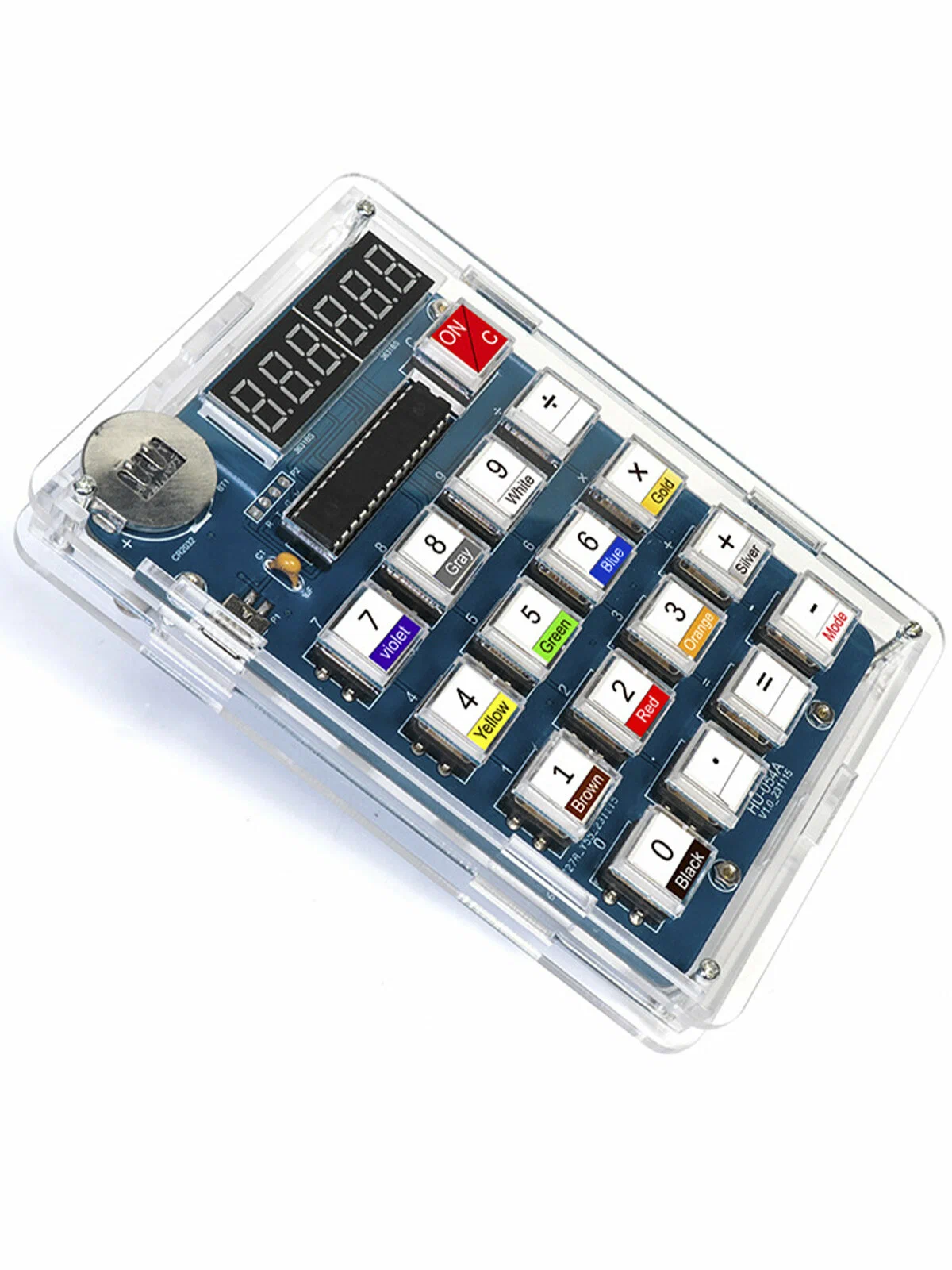

Питание осуществляется двумя способами: через разъём Micro-USB или от батарейки CR2032. Важный момент — одновременное подключение обоих источников питания может повредить устройство.

В набор входит печатная плата с предварительно нанесённой разметкой, микроконтроллер (поставляется в отдельном гнезде для удобства демонтажа), два трёхзначных семисегментных индикатора, семнадцать тактовых кнопок с колпачками, керамический конденсатор, разъём питания и держатель батарейки.

Также включены элементы корпуса и крепёжные детали.

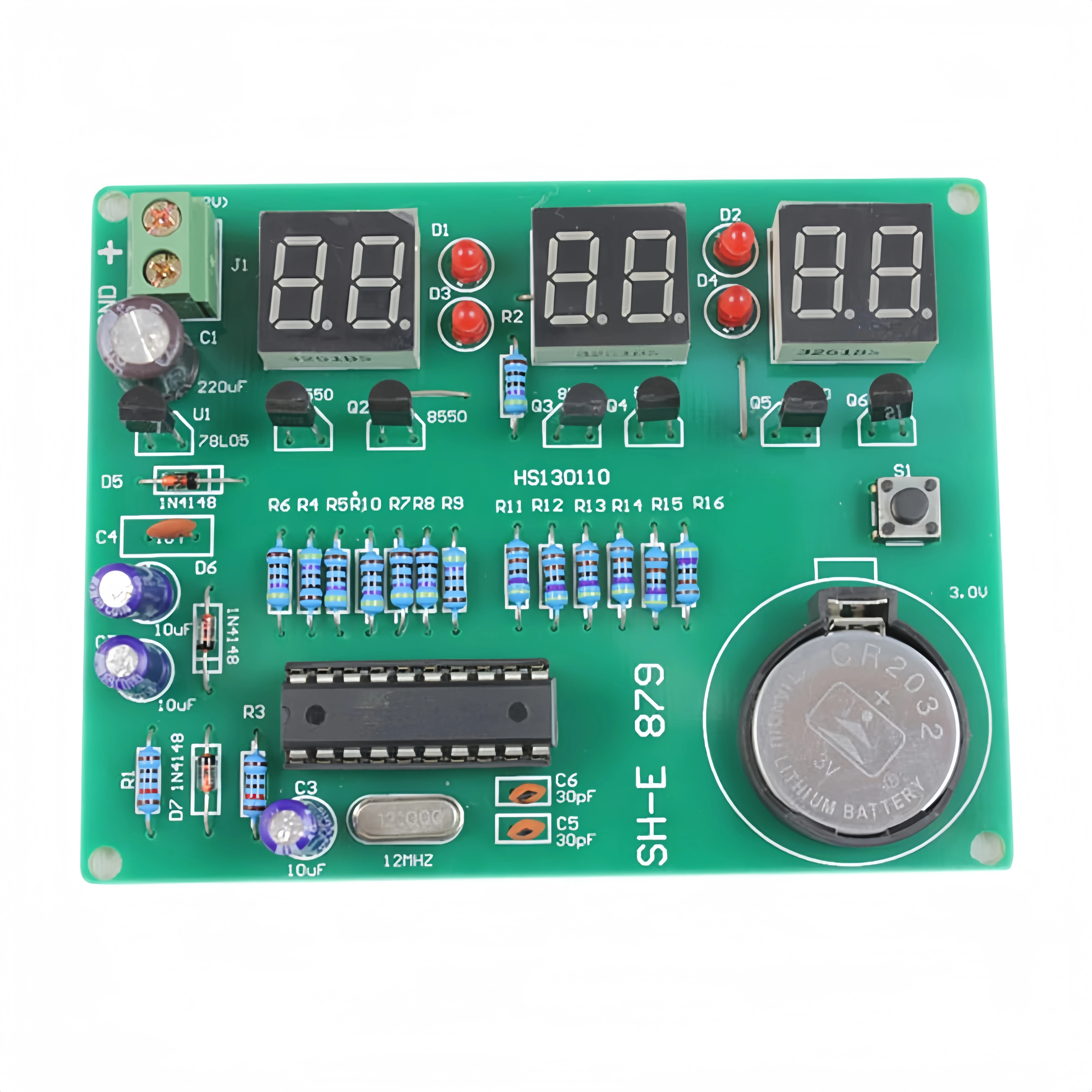

Устройство поддерживает рабочее напряжение в диапазоне 6-12 В постоянного тока.

Вариант питания — батарейка CR2032 (3 В). Потребление тока во время работы составляет 35 мА, в режиме ожидания снижается до 1,2 мА.

Микроконтроллер сохраняет работоспособность в диапазоне температур от −40 °C до +85 °C.

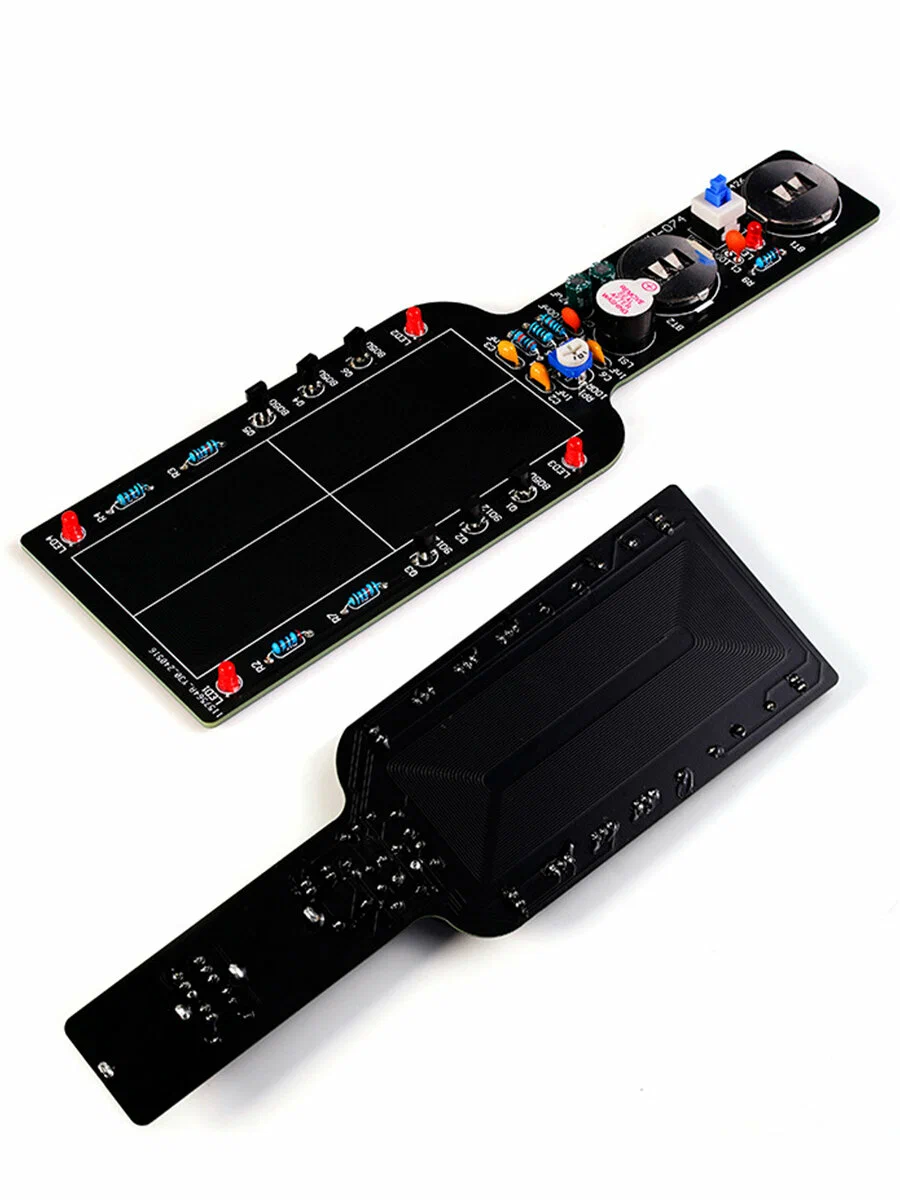

Набор содержит 34 компонента. После завершения сборки получается рабочий металлоискатель, способный обнаруживать металлические предметы на расстоянии до 8 сантиметров.

Питание осуществляется от двух батареек типа CR2032, которые входят в комплект. Общий вес набора составляет 150 граммов.

Комплект включает все необходимые электронные компоненты и пластиковые элементы корпуса для сборки.

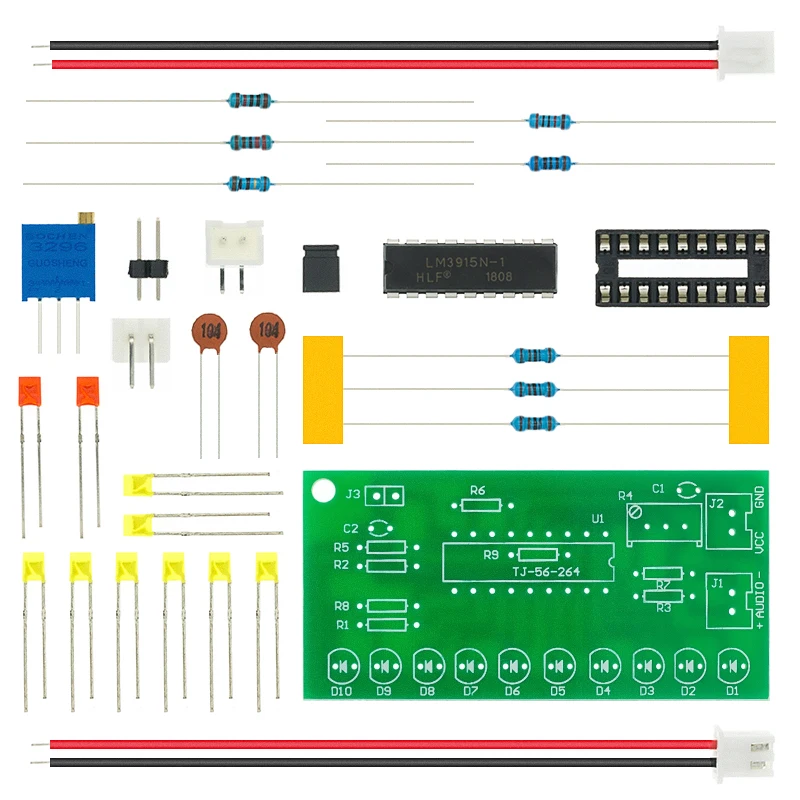

Этот конструктор представляет собой звуковой индикатор на базе микросхемы LM3915.

Устройство работает от напряжения 9-12 В постоянного тока. Печатная плата имеет компактные размеры — 62 миллиметра в длину и 27 миллиметров в ширину.

Комплект содержит 10 светодиодов, которые отображают интенсивность звука.

Данный конструктор представляет собой простой электронный музыкальный инструмент на основе генератора частоты NE555.

Микросхема NE555 используется в качестве генератора колебаний. Частота вырабатываемого сигнала определяется значениями сопротивлений цепи — резисторы R2-R9, совместно с резистором R1 и конденсатором C2, создают девять различных частот. Восемь тактовых кнопок (S1-S8) позволяют выбирать нужную частоту для воспроизведения соответствующей ноты.

Печатная плата имеет компактный размер 13,5 x 2,2 сантиметра, питание осуществляется от источника 5 В постоянного тока.

Устройство работает от источника питания 5 В с номинальным током 1,5-2 ампера. Выходная мощность составляет 3 ватта на канал (всего 6 ватт).

Размеры корпуса — 110 x 95 x 40 миллиметров, общий вес конструкции 245 граммов.

В набор входят резисторы, электролитические конденсаторы, транзисторы, интегральные схемы, переключатель, светодиоды, соединительные кабели, динамики и акриловый корпус. Управление осуществляется через Bluetooth.

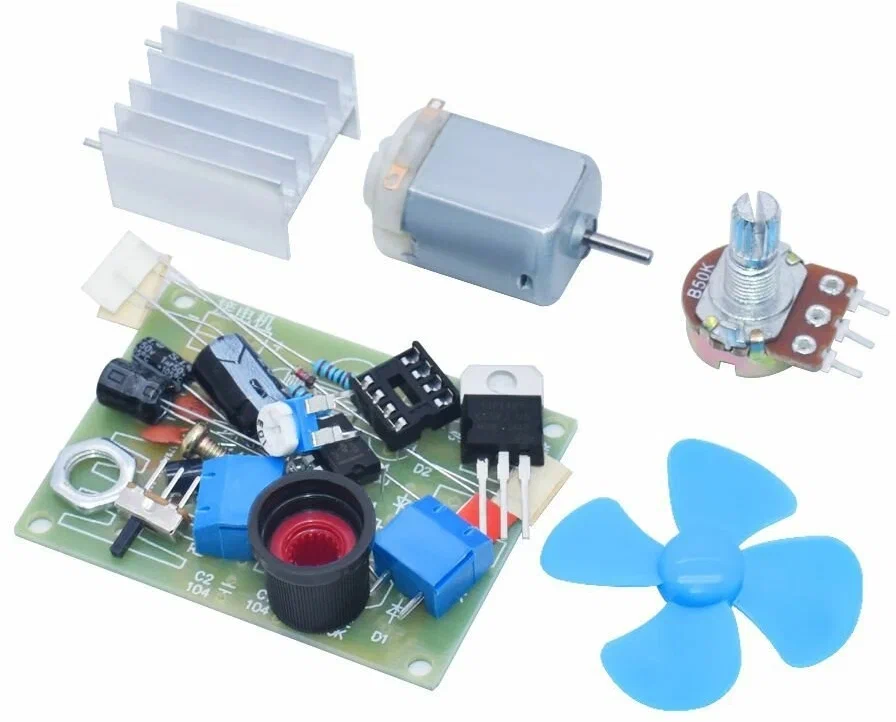

Данный конструктор представляет собой проект портативного вентилятора с возможностью изменения скорости вращения. Набор демонстрирует принципы широтно-импульсной модуляции (PWM) и управления электродвигателем посредством настройки продолжительности рабочего цикла импульсного сигнала.

В основе конструктора лежит микросхема NE555, настроенная на работу с частотой колебаний 3-5 килогерц. Потенциометр позволяет изменять рабочий цикл (скважность) импульсного сигнала, поступающего на электродвигатель.

При удлинении рабочего цикла величина среднего тока, который протекает через мотор, возрастает, что приводит к увеличению скорости вращения вентилятора. Уменьшение рабочего цикла снижает скорость вращения пропорционально.

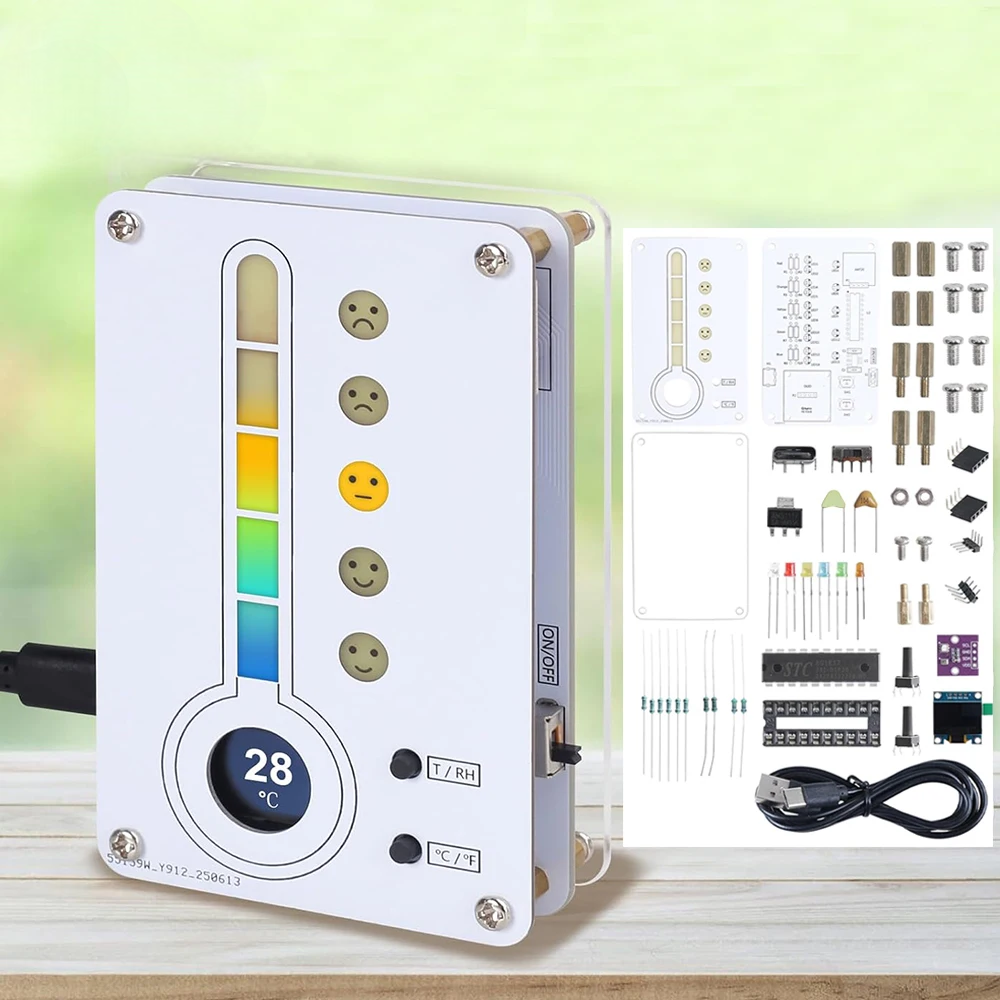

Устройство измеряет текущую температуру и влажность окружающей среды, выводя данные на OLED-дисплей.

Встроенная кнопка позволяет переключаться между двумя режимами отображения — температурой и влажностью.

Дополнительно поддерживается выбор единиц измерения температуры: градусы Цельсия или Фаренгейта. Конструктор оснащён матрицей разноцветных светодиодов.

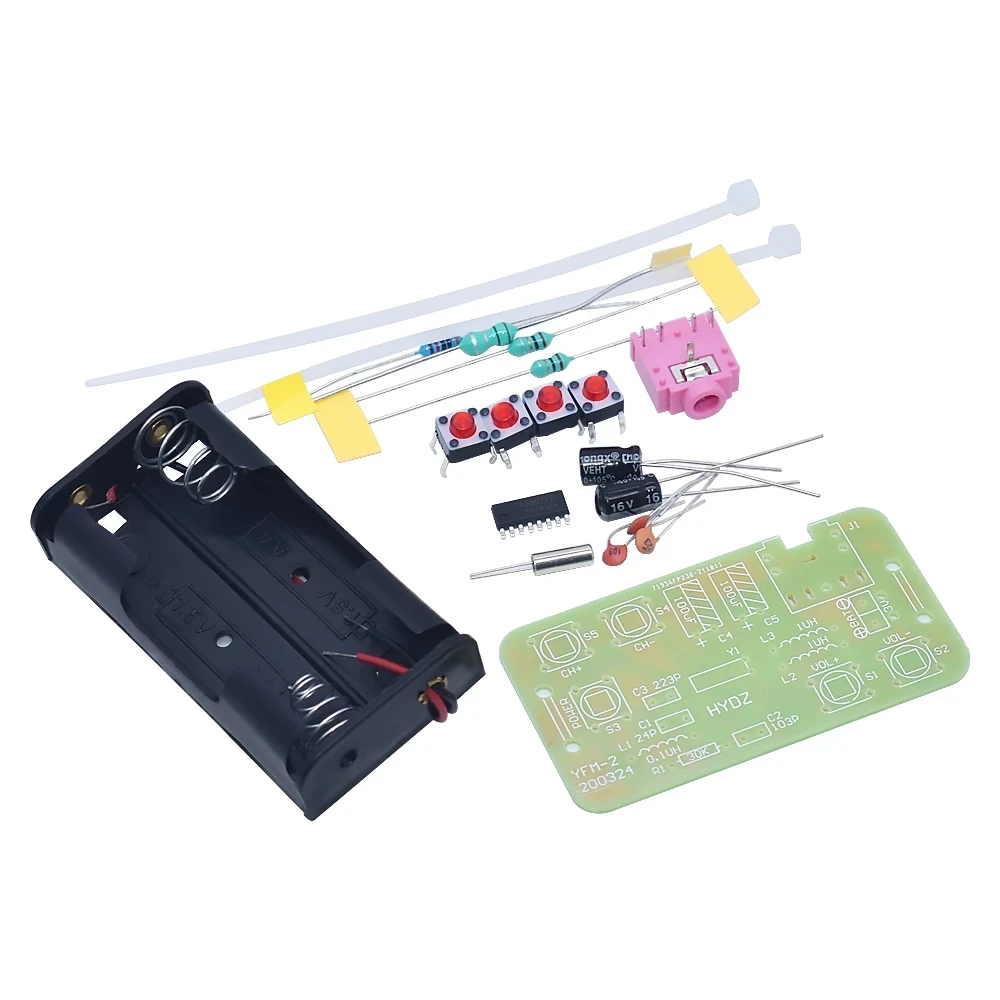

Приемник работает в диапазоне частот 76-108 мегагерц, что охватывает стандартный FM-диапазон.

Питание осуществляется от источника напряжения 3,3-3,7 В (две батарейки типа АА), потребляемый ток составляет около 19 миллиампер.

Печатная плата имеет размеры: длина 56 миллиметров, ширина 30 миллиметров.
