Сравнение зрительных труб разных систем — Максутов-Кассегрен, ED-стекло и призма BaK4: Svbony SV41 Mak, SV406P и SV14
Решил для себя сравнить три зрительных трубы от Svbony, но с отличающими их элементами. Первая труба — это компактная модель SV41 Mak 25-75x70, сделанная по оптической схеме Максутова-Кассегрена. Вторая труба — классический пример зрительной трубы, но с ED-стеклами и двойным фокусом, модель SV406P 20-60x80, и классика жанра, можно сказать, модель Svbony SV14 с одинарным фокусом и призмой BaK4. На две последние названные трубы есть обзоры, поэтому вначале представлена первая, SV41 Mak, потом — основная часть, в рамках которой увеличения будут сравнены между собой у всех трёх.
Описание

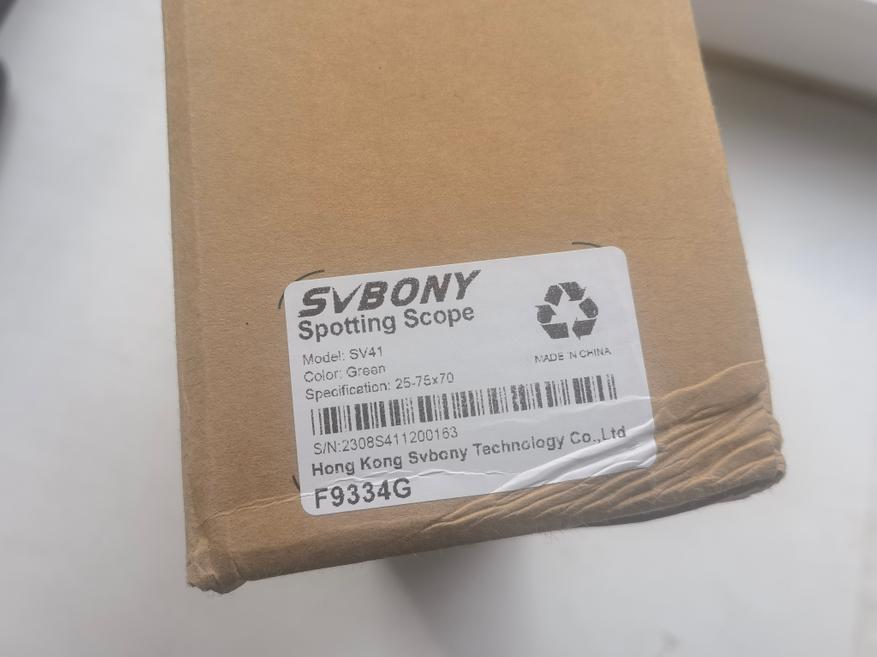

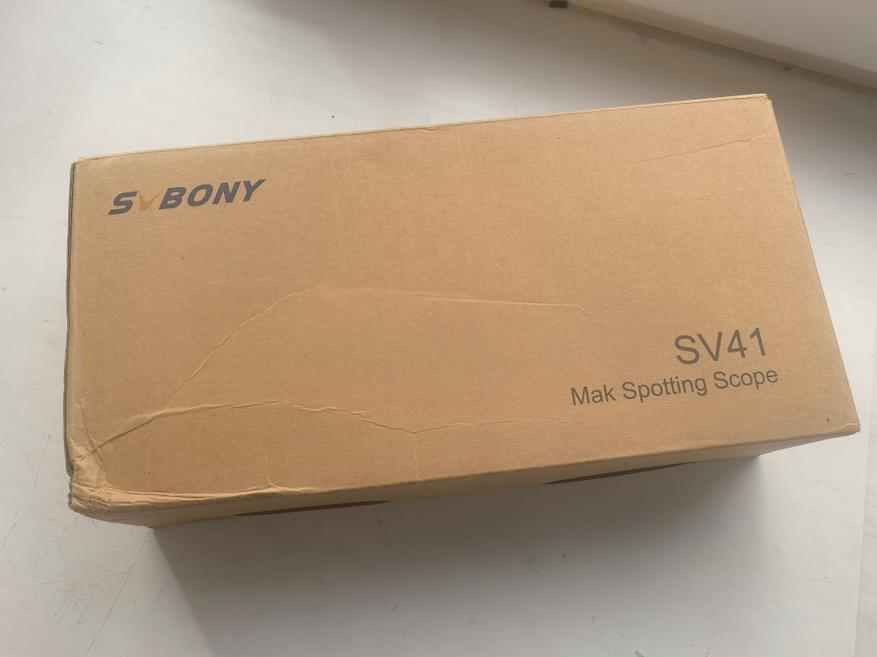

Зрительная труба находится в небольшого размера упаковке. На боковой стороне указан номер модели — F9334G.
В комплект поставки входит: зрительная труба, штатив, салфетка для протирки, инструкция и номер буклет с номером сборки.

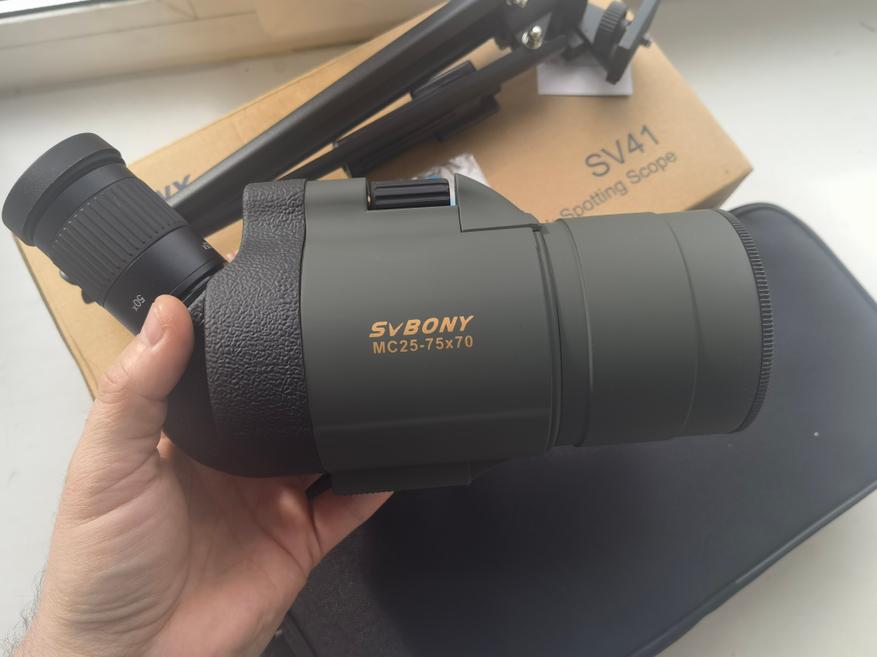

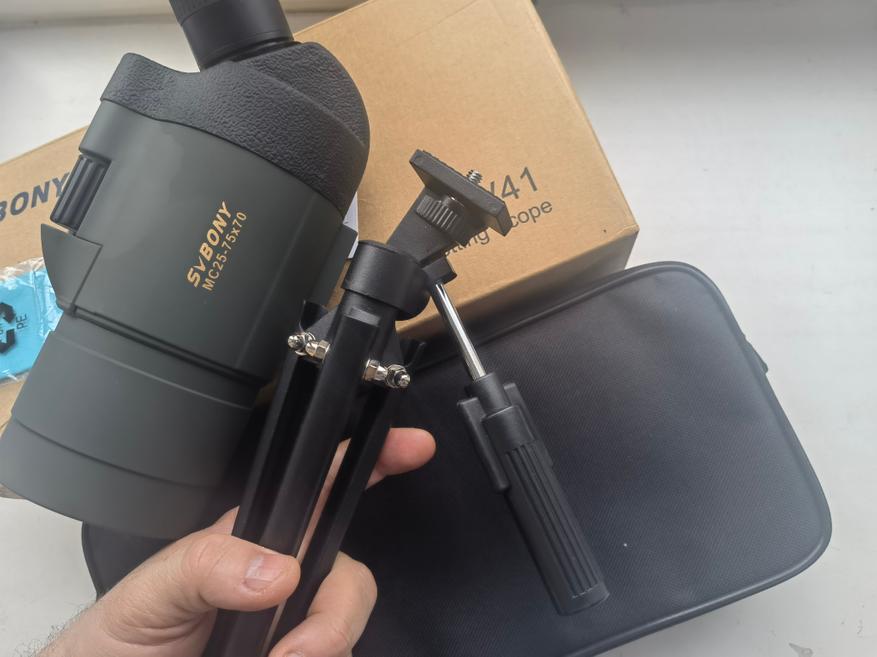

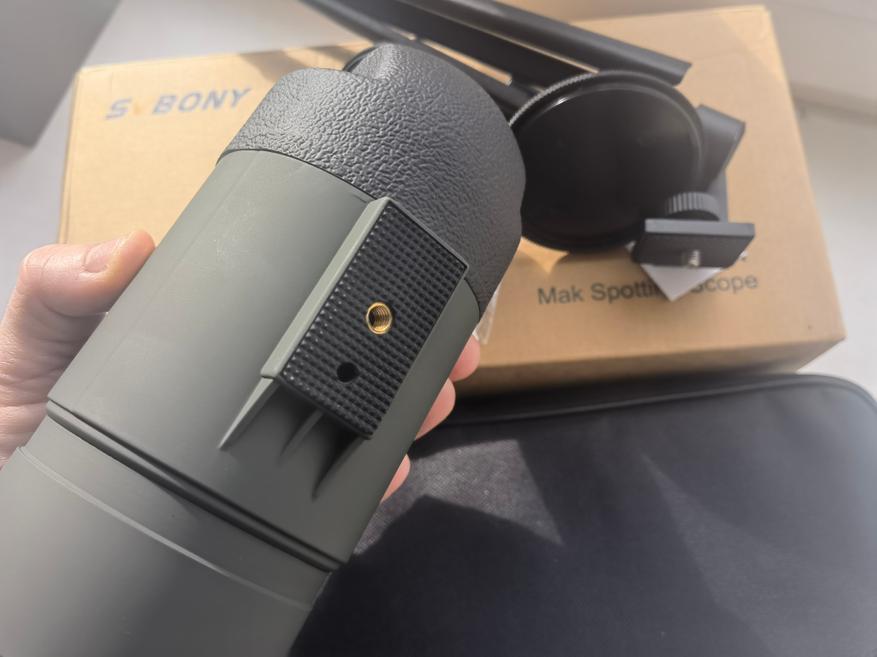

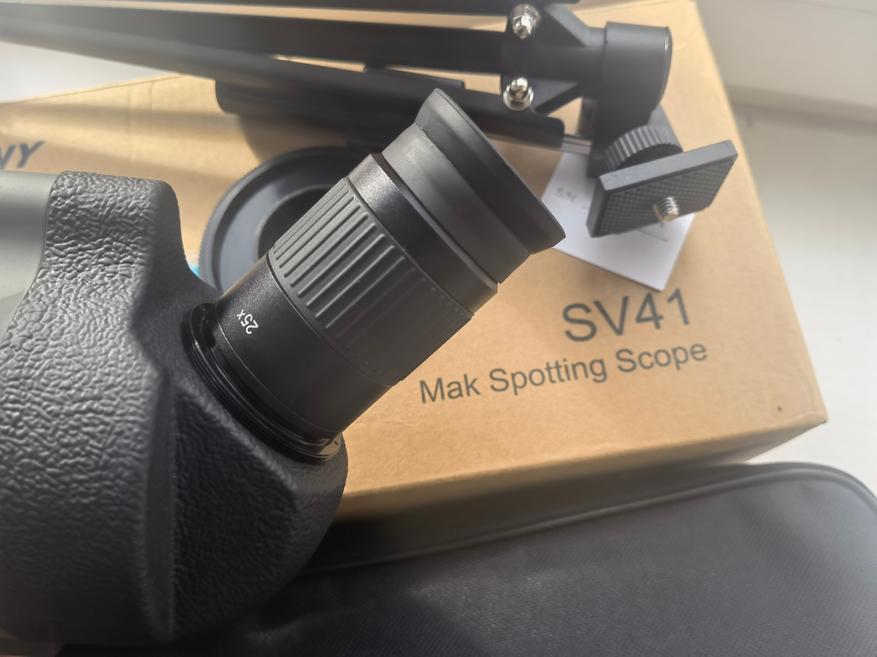

На следующих фотографиях товар показан со всех сторон. Есть резьба 1/4 для установки на треногу. Окуляр с переменным увеличением имеет вынос в 19 и 15 мм. Тренога есть не во всех модификациях, что, именно сейчас в распродажу, это может повлиять на цену значительно.
Оптическая система Максутова-Кассегрена состоит из вогнутого (главное) и выпуклово (вторичное) зеркал, которые отражают проходящий свет, увеличивая при этом его путь, фокусное расстояние. Следовательно, позволяет сократить длину оптического прибора, не меняя увеличение. Второе зеркало (миниск фронтальной линзы), так называемая компановка Кассегрена, позволяет сократить видимые абберации.

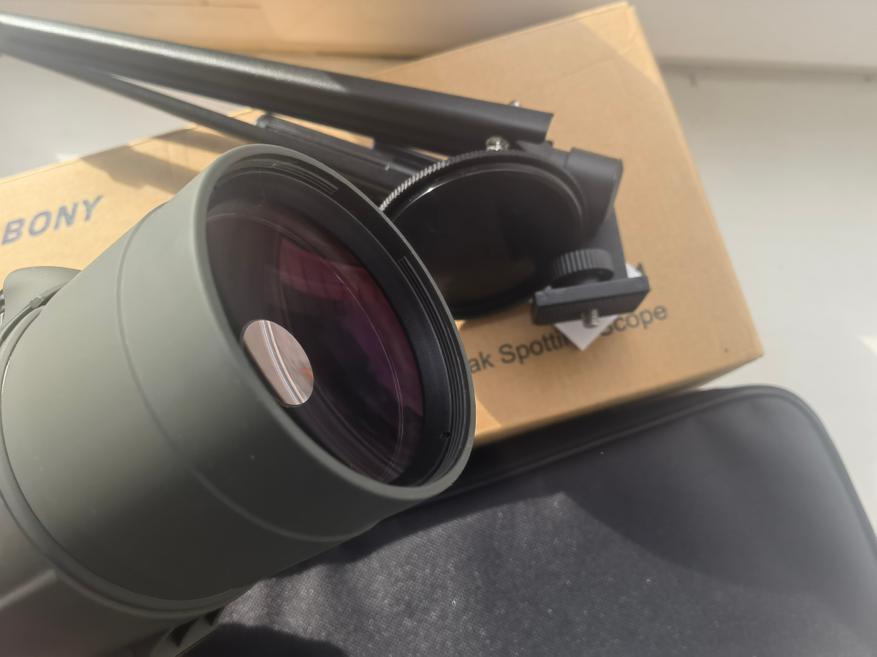

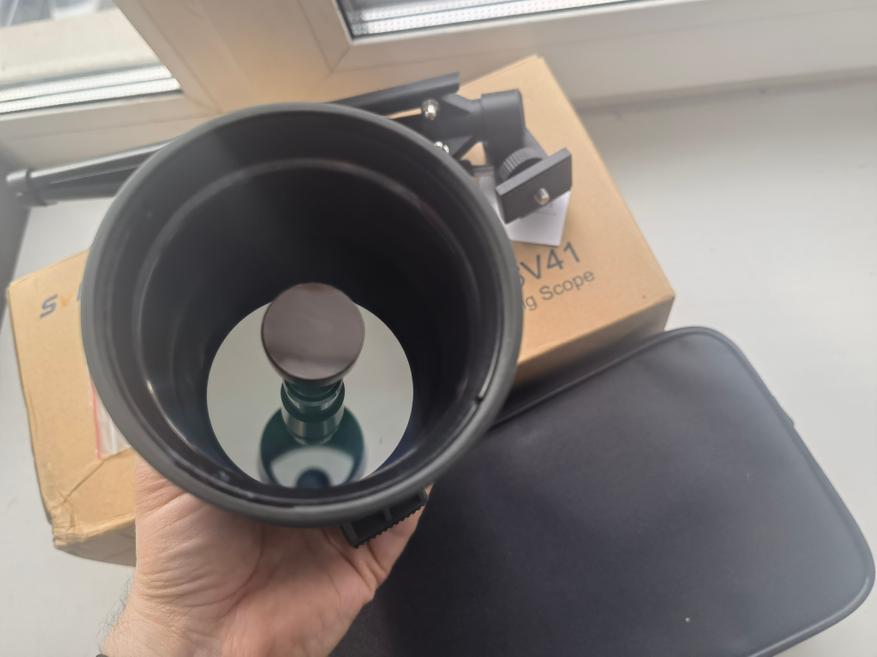

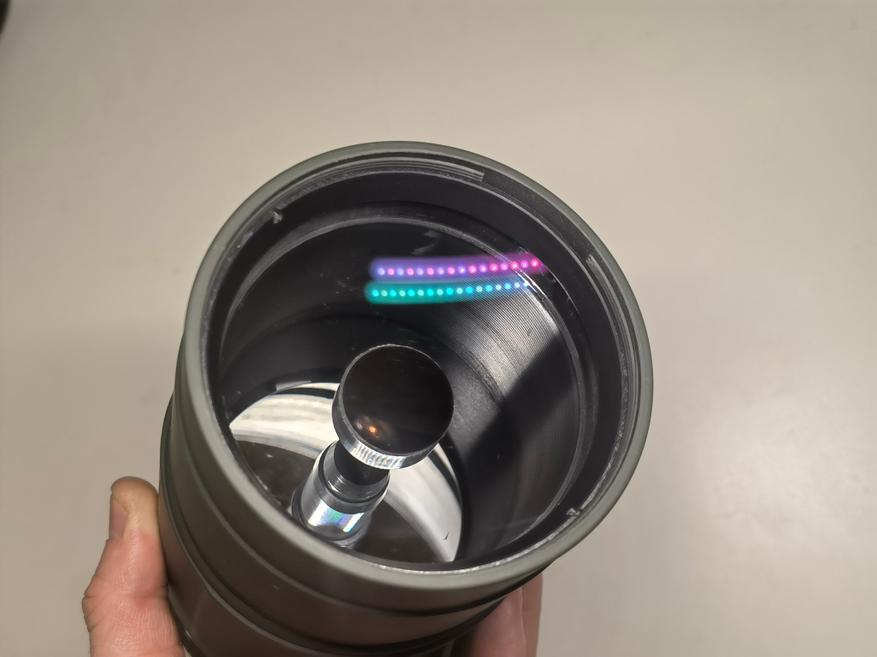

На следующих фотографиях видно главное зеркало и то, что основное из них имеет FMC-просветление. Есть фиолетовый оттенок, и от лампы в том числе. Зрительная труба состоит из 5 шт. линз и 3 групп.

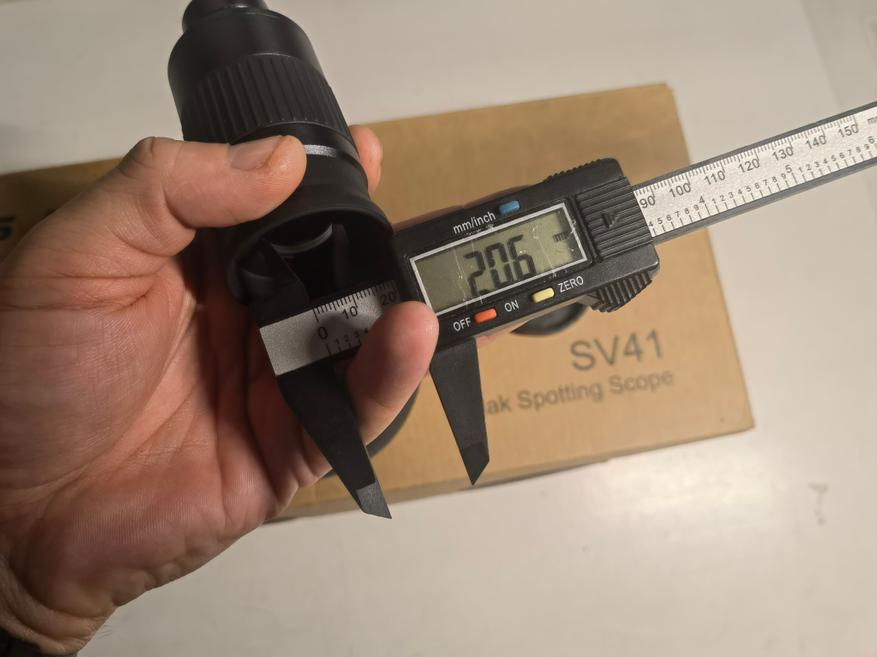

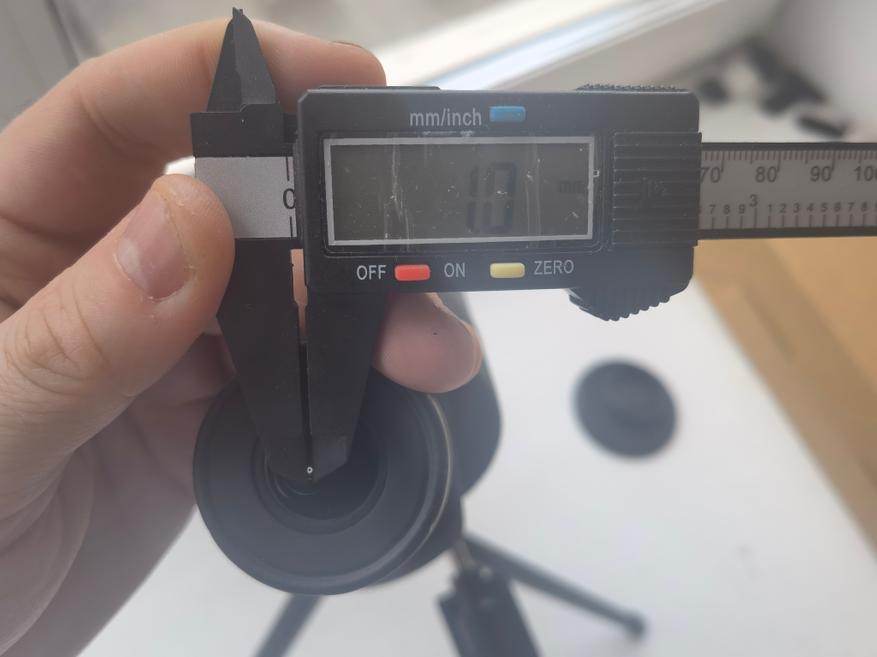

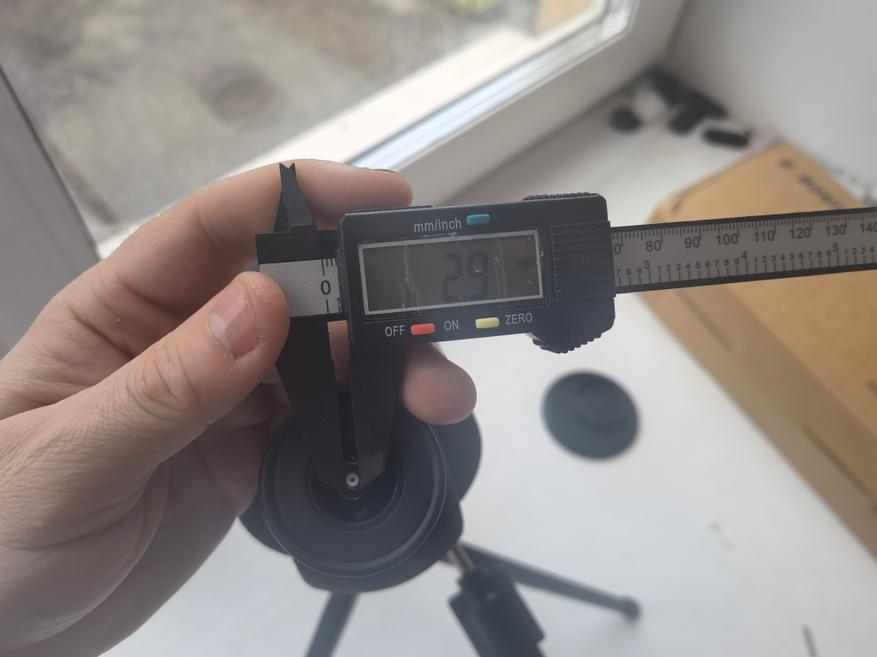

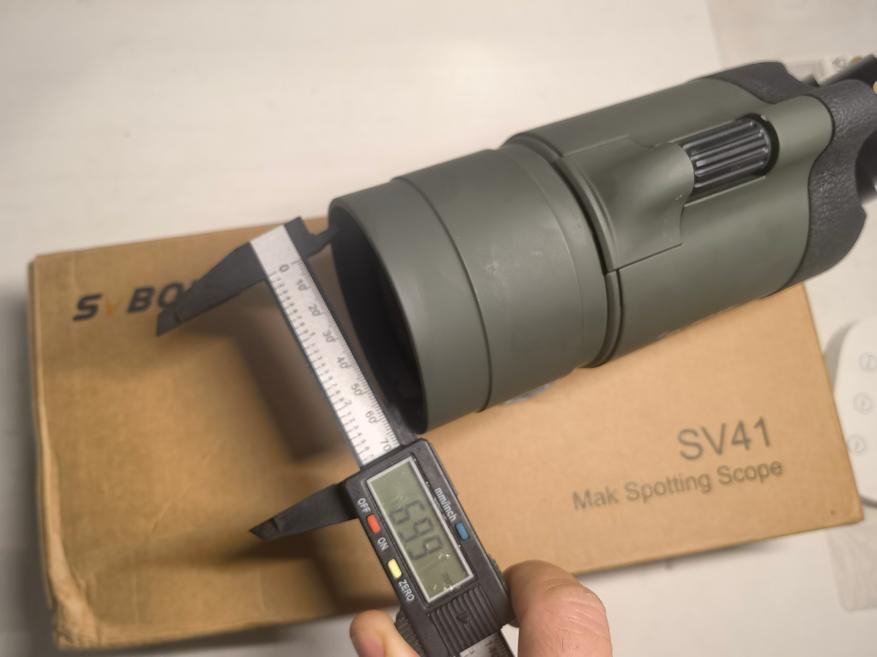

Оценил кратность увеличения зрительной трубы Svbony SV41 Mak 25-75x70 (F9334G): диаметр объектива — 70 мм, диаметр окуляра — 20,6 мм, диаметр выходного зрачка — 2,9 и 1,0 мм — диаметр объектива надо разделить на диаметр выходного зрачка. Оптическое увеличение Svbony SV41 Mak (F9334G) получилось от 24 до 70 крат. В характеристиках заявлено 25-75х. Такую оценку можно считать отличной и лучшей, чем реальное увеличение у упомянутых в начале обзора моделей и их модификаций у бренда.

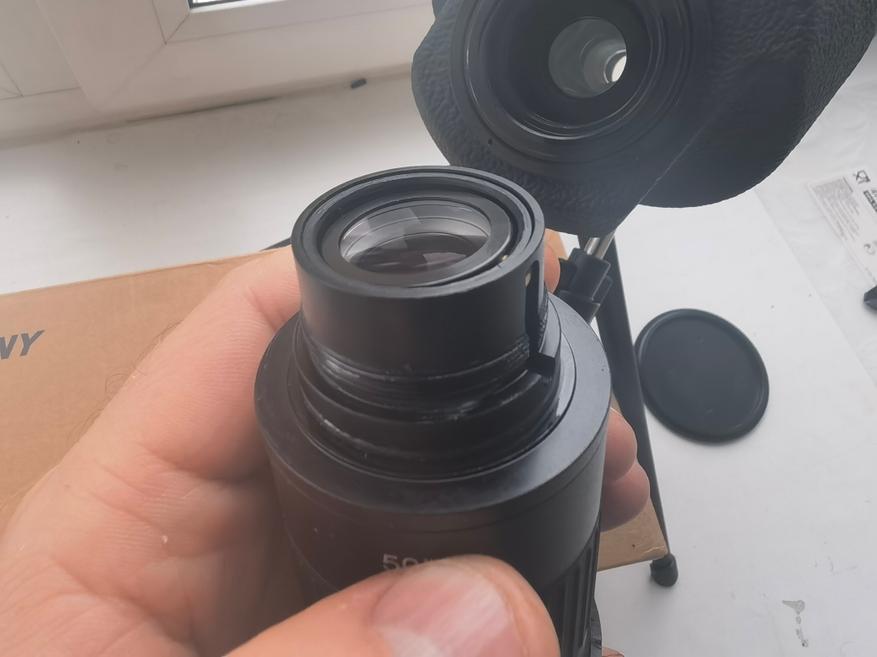

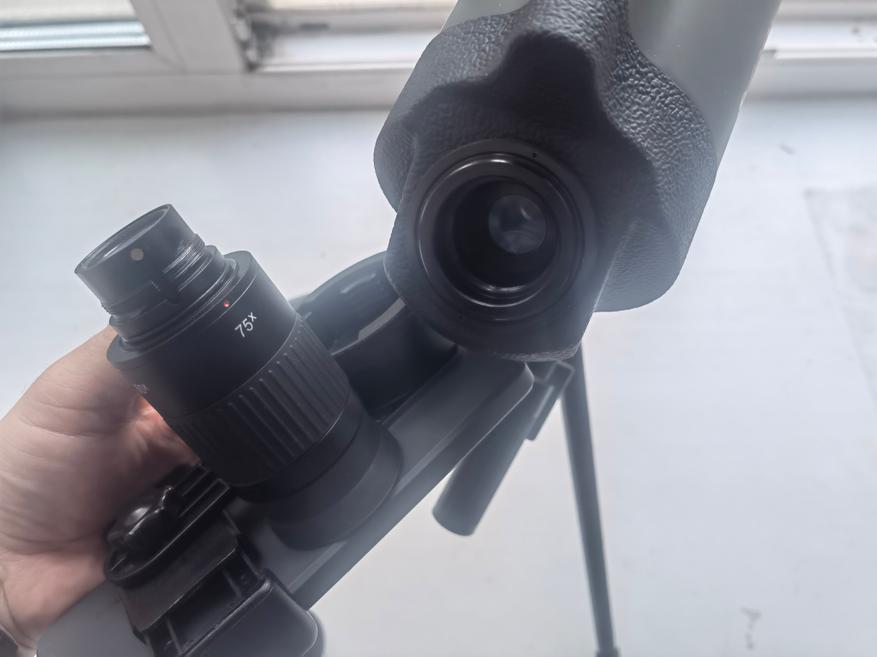

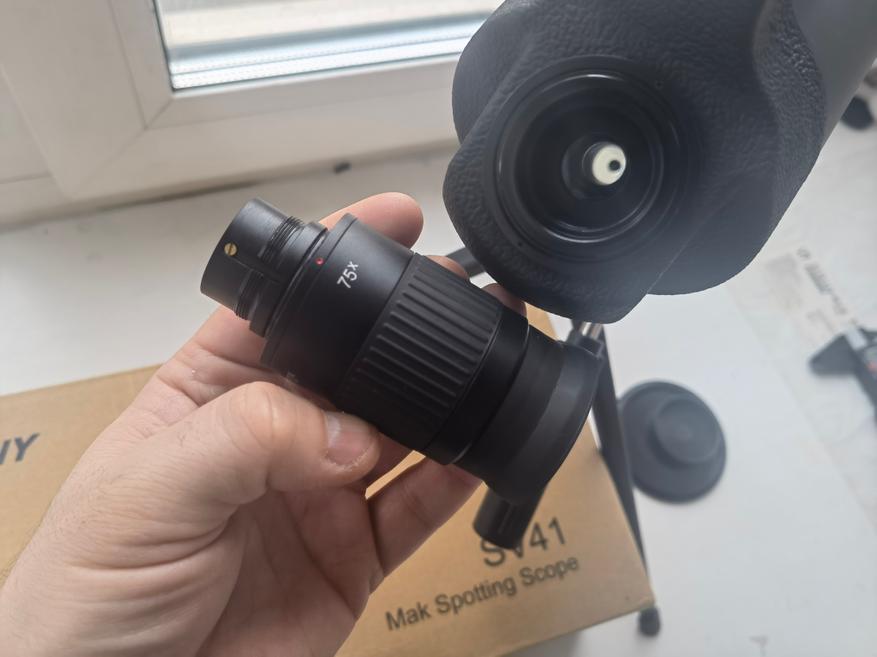

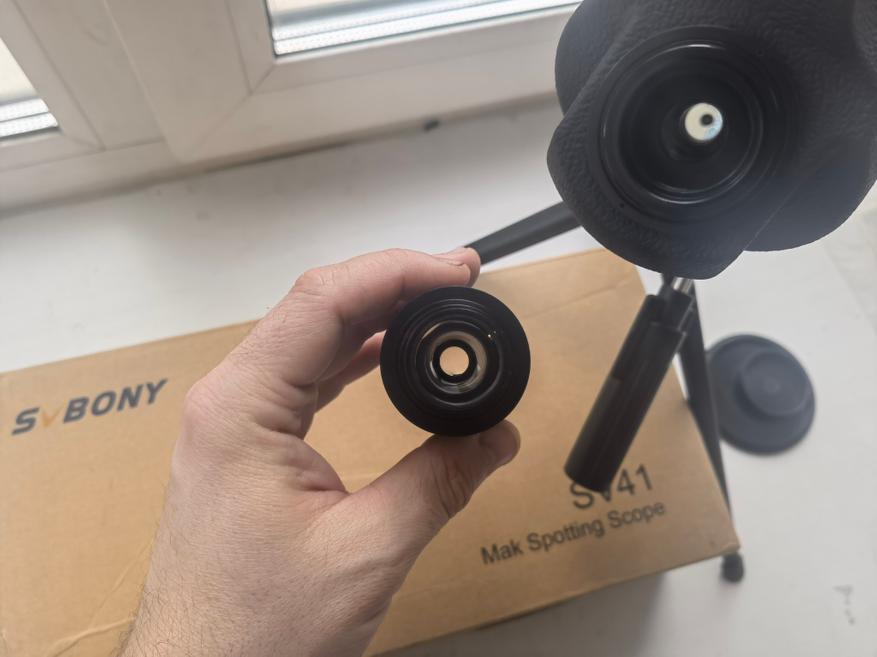

Окуляр показан ниже со всех сторон.

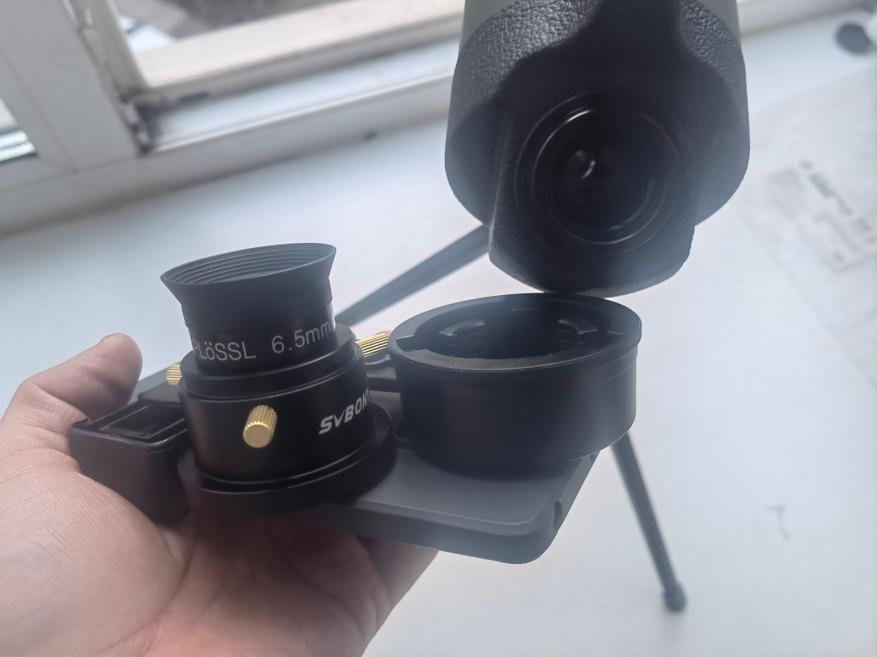

У модели входная резьба (папа) для окуляров — 42 мм. Использование сторонних без переходника SA404 невозможно. Специальный переходник под резьбу Т2 есть и для модели SV14. Труба SV406P ED изначально имеет 1,25″ вход под окуляр. На фотографии ниже показан переходник SA404 и два сторонних окуляра, которые будут использоваться для сравнения фотографий в основной части.
На следующей фотографии показаны все три зрительные трубы рядом друг с другом: SV406P ED 20-60х80 F9355В (обзор здесь), Svbony Sv14 25-75х70 F9310B (обзор здесь) и Svbony SV41 Mak 25-75x70 F9334G.
Две из трёх зрительных труб показаны на следующей фотографии: SV406P ED и SV41 Mak. По результатам сравнения фотографий, данные две модели Я бы отнес к неплохим,
Технические характеристики:
- Модификация модели: Svbony SV41 Mak (F9334G)
- Диаметр окуляра: 20,6 мм
- Диаметр объектива: 70 мм
- Диаметр выходного зрачка: от 2,9 до 1,0 мм
- Оптическое увеличение: от 24 до 70 крат
- Разрешение: 2,9″ и 1,0″
- Относительная яркость: 8,4 и 1,0
- Фокусное расстояние: 780 мм
- Линзы с многослойным покрытием FMC
- Оптическая система: Максутова-Кассегрена
- Система фокуса: центрирование
- Сумеречное число: 41 и 70
- Линейное поле зрения на 1000 м: 20 и 35 м
- Угол зрения: 45⁰
- Вынесенная окулярная точка: 19 и 15 мм
- Расстояние минимального фокуса: 10 м
- Защиты от воды и пыли: IPX7
- Разъём UNC 1/4-20: да
- Вес: 792 г
Оптическая система увеличения у SV41 Mak — Максутова-Кассегрена.
Разрешение зрительной трубы показывает способность различать мелкие детали. В данном случае считается, как апертура, деленная на кратность. Измеряется в угловых секундах или штрихах на 1 мм. Чем меньше значение угла в угловых секундах или чем больше штрихов на 1 мм, тем выше разрешающая способность. Для SV41 Mak цифра будет равна (70/{24; 70}) 2,9″ и 1,0″.
Относительная яркость характеризует качество видимого света через зрительную трубу. Определяется, как квадрат выходного зрачка. Зрительные трубы со значениями от 1 до 16 пригодны для наблюдения при ярком дневном света; от 16 до 25 — при дневном свете и сумерках; свеше 25 — при любых условиях. Для SV41 Mak относительная яркость (2,9² и 1,0²) составляет 8,4 и 1,0.
Диаметр выходного зрачка рассчитывается, как отношение диаметра объектива к кратности увеличения. В контексте SV41 Mak это — 2,9 и 1,0 мм. Для наблюдения с рук (без установки на треногу) 5 мм достаточно. Для наблюдения днём желательно, чтобы цифра была более 4 мм.
Сумеречное число — показатель, характеризующий просветление при недостаточном освещении. Оно рассчитывается, как квадратный корень произведения кратности (24 и 70) и диаметра объектива (70). Для Svbony SV41 Mak этот показатель равен 41,0 и 70,0.
Для использования зрительной трубы в очках лучше, чтобы вынесенная окулярная точка была более 15 мм. У модели SV41 Mak данный показатель больше и составляет 19 и 15 мм.
Аббераций и хроматизм в SV41 Mak практически нет. При наблюдении за объектами днём Я не заметил их.
Сравнительная характеристика по названных моделям приведена в таблице ниже. По таблице видно, что SV41 Mak и SV14 впринципе похожи между собой. Первая, имея большее значения сумеречного числа, подходит для наблюдения ночью, но у SV14 выходной зрачок больше, что будет полезнее при наблюдении в то же самое время суток. Основываясь на большем значении относительной яркости, предпочтительнее выглядит SV14. Однако возможность замены окуляров через переходник и меньший размер с весом отличают SV41 Mak от SV14. Третья зрительная труба, SV406P ED, лучше двух других по характеристикам, но она значительно дороже.
Сравнение трёх зрительный труб
Далее рассказывается подробнее, как и при помощи чего были сделаны следующие четыре серии фотографий. Фокус приходился на вентиляторы на здании, находящемся в 500 метрах от точки наблюдения.

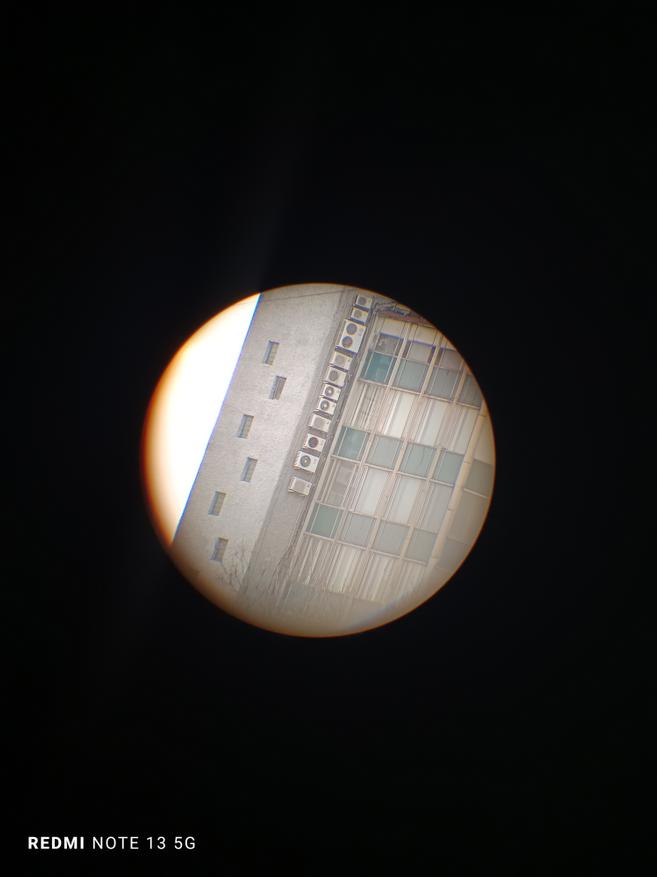

Первые две фотографии ниже сделаны на Svbony SV41 Mak 25-75x70 при помощи комплектного окуляра с переменным увеличением 25-75 крат. Вторая серия фотографий сделана на зрительную трубу Svbony SV14 25-75х70 с комплектным окуляром. Третья серия фотографий — нестандартная, в SV41 Mak установлен переходник Svbony SA404, в который установлен окуляр с кратным увеличением 20-60 крат от модели SV406P ED. Четвертая серия фотографий — непосредственно сделана на SV406P ED.
Видимые объекты (кондиционеры) на фотографиях ниже не всегда получились четкими из-за особенностей съёмки. В реальности видно лучше, но не на много. Фотографии делались на смартфон Xiaomi Redmi Note 13 5G (обзор здесь).
Из представленных фотографий видно, что самые четкие получились на SV406P ED. Второе место Я бы отдал SV41 Mak. Третье место SV14, так как синий цвет здания через трубу получился хуже, чем на SV41 Mak.
Про результаты увеличения можно сказать следующее: фактическое увеличение SV14 Mak меньше, чем у SV14, но у двоих оно больше, чем у SV406P ED. При смене окуляра с переменным увеличением модель SV41 Mak показывает лучшие результаты по зуммированию. Переменный окуляр SV406P ED состоит из 10 шт. и 7 групп линз. Зрачок данного окуляра изменяется от 5,0 до 1,6 мм. Учитывая диафрагму SV41 Mak в 70 мм, полученное реальное увеличение на третьей группе фотографий было 14 и 44 крата, соответственно.
Далее идёт попарное сравнение одних и тех же окуляров на двух зрительных трубах: обозреваемой SV41 Mak 25-75x70 и SV406P ED 20-60x80. Первые две фотографии сделаны на разных 4 мм окулярf[ - это единственное исключение. В SV406P ED с окуляром 4 мм Plössl не удавалось сфокусироваться. Решение было найдено с асфирическим окуляром Svbony 4 мм с полем зрения в 62⁰.

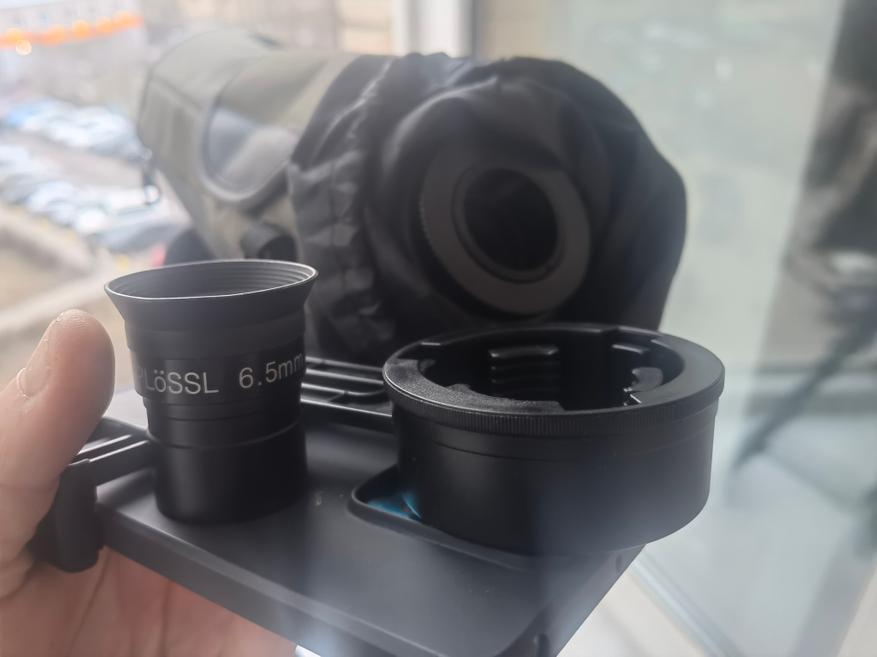

Следующая серия окуляров — Plössl 6,5 мм.

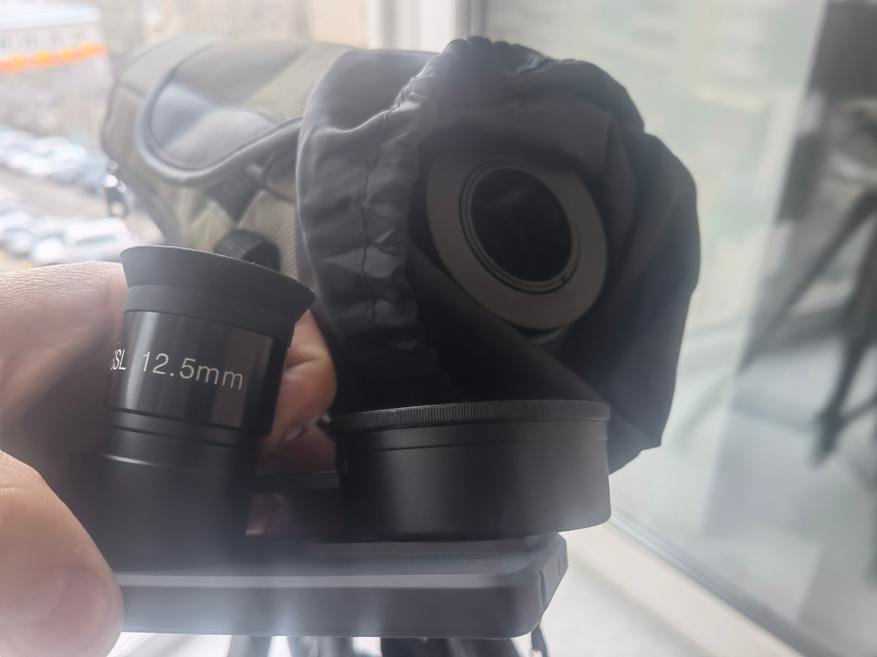

Следующая серия окуляров — Plössl 12,5 мм.
Следующая серия окуляров — Plössl 40 мм.

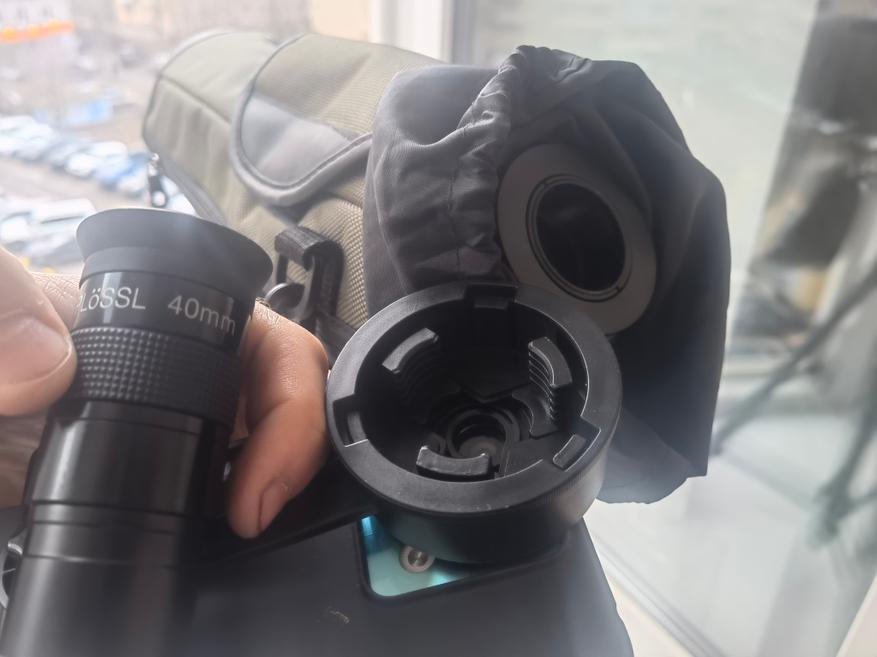

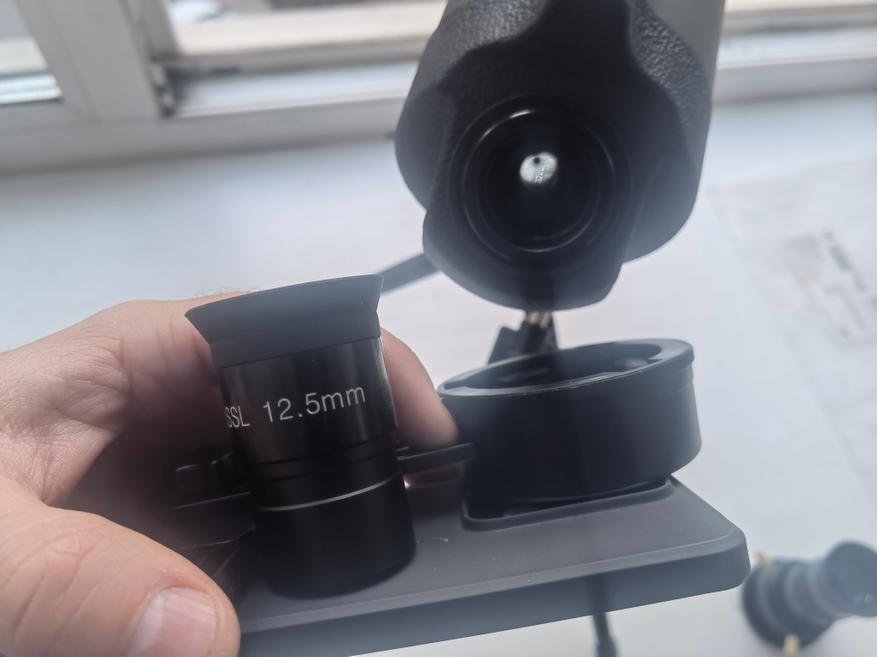

На следующих фотографиях показаны используемые окуляры на каждой зрительной трубе.
Изображения получились разными, как по качеству, так и увеличению. Интересной зрительной трубой можно считать SV41 Mak, так как полученное изображение немного отличается от с SV14, но первая значительно компактнее и имеет меньший вес. Качество картинок на SV41 Mak получилось немного лучше, чем на SV14. Когда важно иметь увеличение под рукой, то лучше SV41 Mak. Если вы наблюдаете со стационарного места, то стоит обратить внимание на SV14. Большая цена на третью зрительную трубу, SV406P ED, получается из-за ED-стекла, двойного фокуса и качественного окуляра, состоящего из 10 шт. линз и 7 групп.
Вывод
Модель зрительной трубы Svbony SV41 Mak 25-75x70 F9334G получилась интересной. Он заключается в компактном размере и небольшом весе. Как бонус, используя дополнительный адаптер, можно устанавливать сторонние окуляры. Комплектный окуляр не очень хороший, так как обладает маленькими значениями выходного зрачка. Его бы лучше заменить или на другой с переменным фокусным расстоянием, или на переходник под 1,25″ и пару-тройку окуляров. Иными словами, SV41 Mak представляет из себя квазителескоп, который пользователь может настраивать под себя. В роли «ложки дегтя» выступает необходимость замены и покупки дополнительных аксессуаров. Обозреваемой модели, по результатам настройки и использования, не хватает двойной системы фокусировки — это моё мнение. Если продвинутая версия, SV41 Pro, но она дороже и использует призму К9 и имеет двойную систему фокусировки, как и большую апертуру. Иными словами, продвинутая версия также оставляет вопросы, которые крутятся вокруг цены.
Узнать актуальную цену на зрительную трубу Svbony Sv41 Mak с увеличением по системе Максутова-Кассегрена можно в официальном магазине Svbony Official Store на сайте AliExpress. В распродажу марта 2024 г. в магазине действует акция (подробнее здесь).
