Переделал зарядную станцию для рации Baofeng под Type-C за 100 рублей и 15 минут

Двухдиапазонные рации уже давно перестали быть редкостью и сегодня есть у многих людей, ведь они действительно выручают в самых разных ситуациях: в поездках, туристических походах и, конечно же, в работе. Эти устройства удобны, практичны и нередко становятся незаменимыми помощниками там, где мобильная связь работает нестабильно или вовсе отсутствует.

В большинстве случаев зарядные станции для раций рассчитаны на питание от сети 220 В или блоков питания DC с напряжением 10-12В, которые также работают от 220В. Но что делать, если рация разрядилась в самый неподходящий момент, а поблизости нет ни одной розетки, зато под рукой есть повербанк? Ситуация вполне жизненная — особенно в дороге или на природе, где доступ к электросети ограничен.

В этом посте я расскажу, как всего за 100 рублей и примерно 15 минут времени переделал штатный блок зарядки от рации Baofeng, установив в него дополнительный разъём Type-C. Благодаря такой доработке появилась возможность заряжать рацию от любого USB-порта с напряжением 5 вольт — будь то повербанк, автомобильная зарядка или даже ноутбук. Это простое и доступное решение значительно расширяет автономность устройства и делает его использование ещё более удобным.

Приступим. Для работы я использовал довольно много инструмента. Конечно, при желании можно обойтись одним паяльником, но так не так интересно и не так удобно, поэтому подойдём к делу основательно и сделаем всё аккуратно.

• Паяльник — подойдёт в целом любой, так как провода используются тонкие и большой нагрузки здесь нет. Соответственно, к паяльнику понадобятся олово и канифоль для качественной пайки.
• Ручной гравёр — пригодится, чтобы аккуратно сделать отверстие под новый разъём. С его помощью можно ровно и точно подогнать посадочное место.
• Мультиметр — необходим для того, чтобы выставить напряжение на повышающем DC-преобразователе на 10 вольт. Это важный этап, так как от правильной настройки зависит корректная работа зарядки.
• Отвёртка — понадобится, чтобы разобрать корпус зарядного устройства, а затем аккуратно собрать его обратно после доработки.
• Клеевой пистолет — с его помощью можно дополнительно зафиксировать разъём и сам преобразователь внутри корпуса, чтобы всё держалось надёжно и не болталось.
• Ну и, конечно же, заранее стоит заказать повышающий DC-преобразователь, врезной разъём Type-C, а также один диод, который будет использоваться в схеме. Без этих компонентов реализовать доработку не получится.

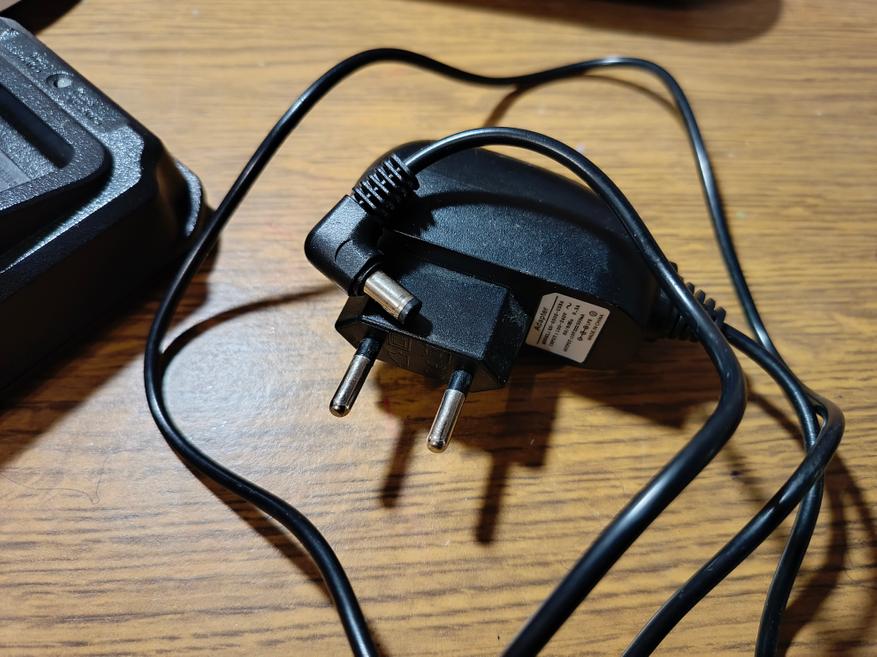

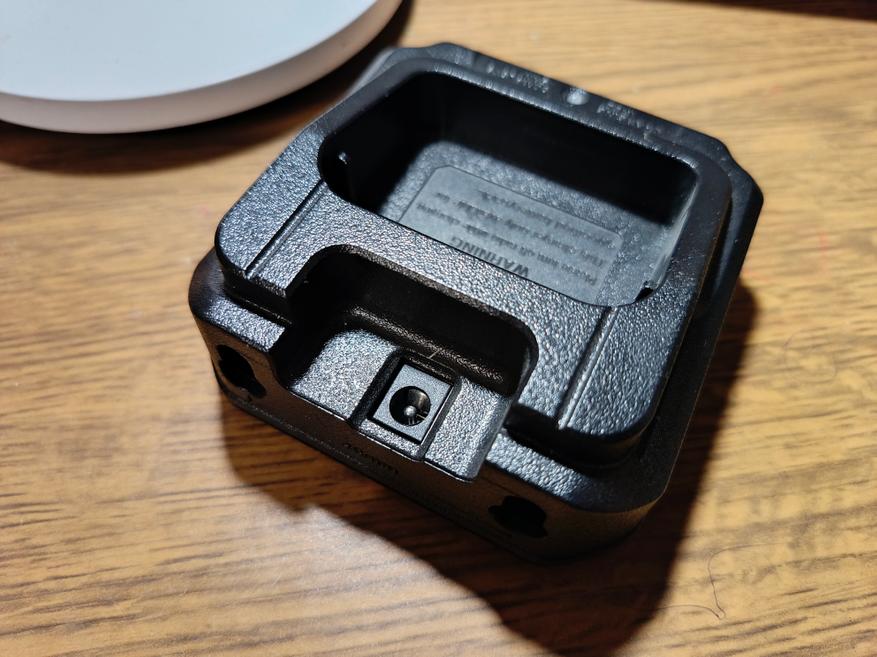

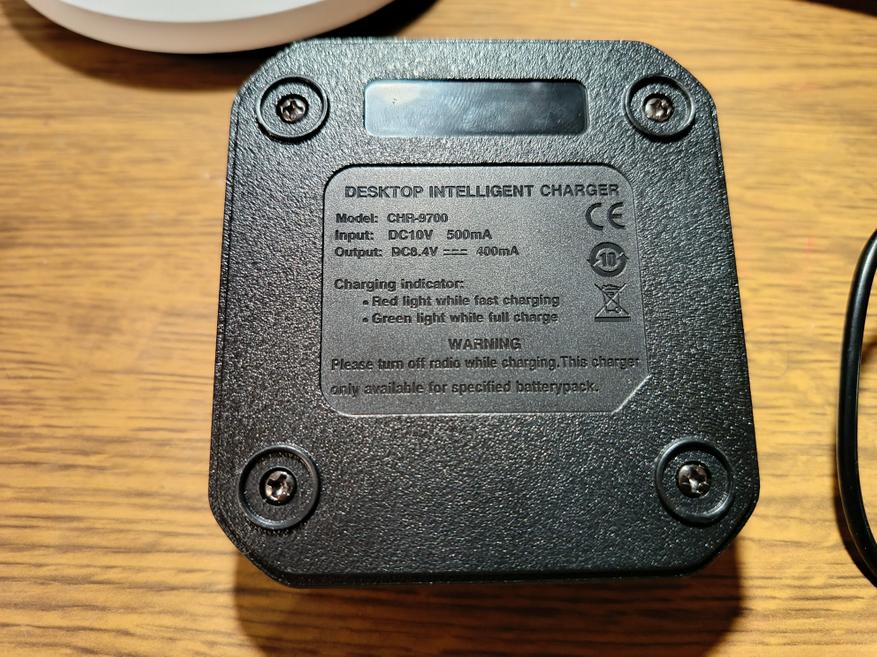

Перед нами относительно стандартный зарядный стакан от рации, к которому подключается внешний блок питания с выходным напряжением 10 вольт и силой тока 0,5 А, что в сумме даёт мощность около 5 ватт (в вашем случае может отличаться). Подключение осуществляется через классический круглый разъём формата DC 5.5 мм — достаточно распространённое и простое решение.

Я решил не лишать рацию возможности заряжаться и от штатного блока питания, поэтому разъём Type-C будет установлен параллельно существующему входу. Таким образом сохраняется полная совместимость со стандартной схемой питания, а также добавляется возможность зарядки от любого источника 5 вольт через USB. Это делает конструкцию более универсальной, при этом не нарушая её изначальный функционал.

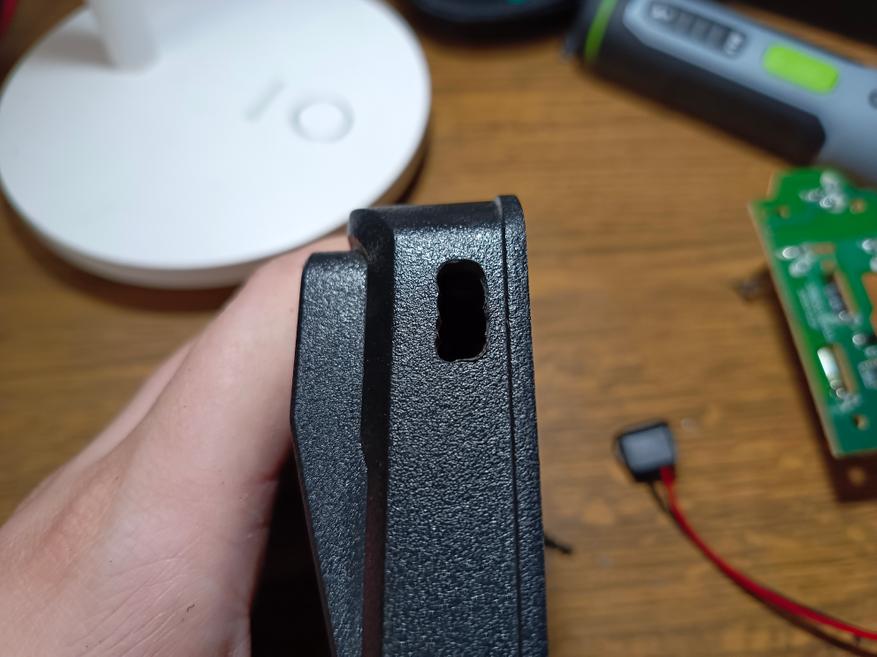

Для начала делаем гравёром отверстие под форму заранее купленного разъёма Type-C. Важно сразу примерить его к корпусу и аккуратно разметить контур, чтобы посадочное место получилось максимально точным. Конечно, при желании можно обойтись паяльником или обычным сверлом, постепенно выбирая пластик, но с гравёром работа идёт быстрее, проще и получается значительно аккуратнее.

Разъём я заказывал отдельно, и у него есть одна важная особенность, о которой обязательно расскажу ниже. Этот нюанс стоит учитывать заранее, чтобы потом не пришлось переделывать уже установленную деталь.

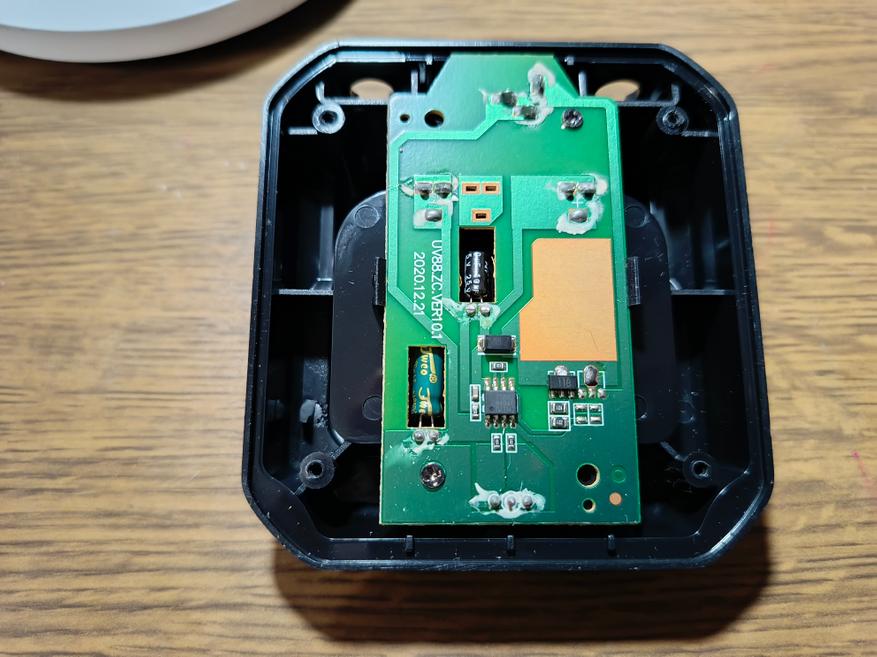

Далее припаиваем повышающий преобразователь, который я также заказывал отдельно. В отличие от разъёма, с ним никаких особых нюансов нет — всё достаточно стандартно и понятно по маркировке.

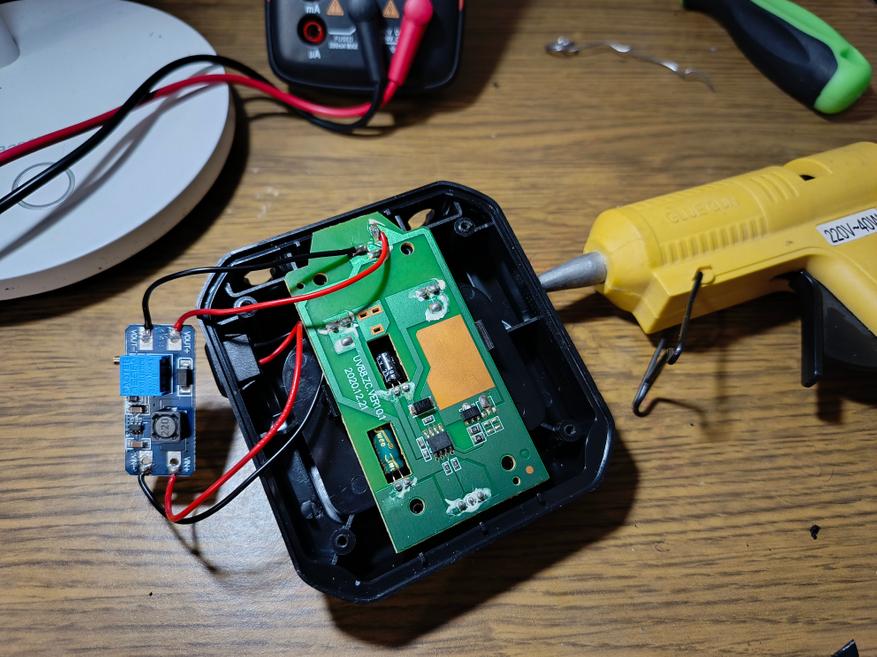

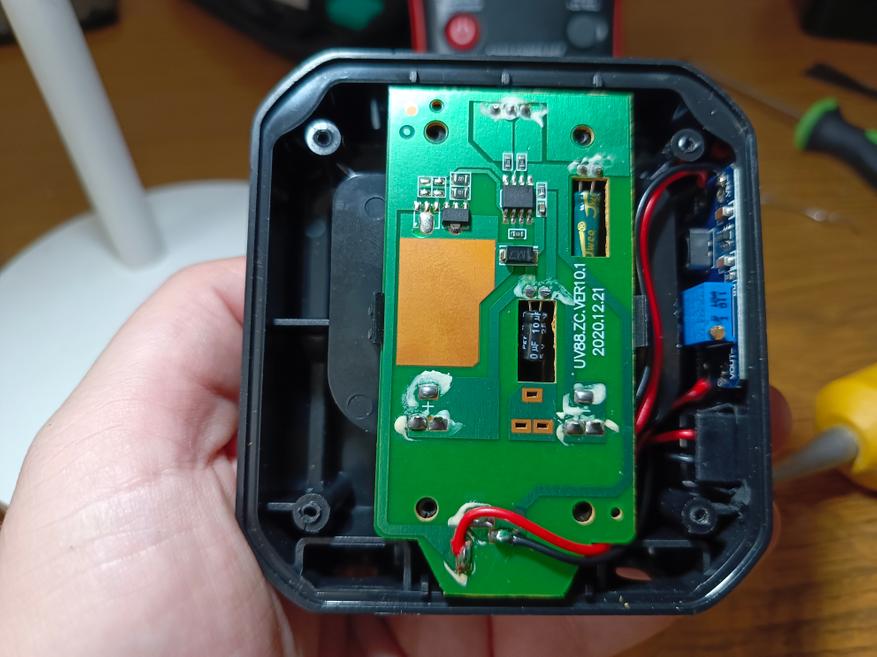

Провода от разъёма Type-C припаиваем к входным контактам преобразователя — IN+ и IN−, соблюдая полярность. После этого выходные провода с преобразователя подпаиваем напрямую к штатному DC-разъёму зарядной станции, предварительно обязательно прозвонив его мультиметром, чтобы точно определить, где плюс, а где минус. Полярность здесь критически важна.

На фотографиях этого не видно, но в разрыв выходного провода я дополнительно установил небольшой диод. Это своего рода перестраховка: мне не хотелось, чтобы по какой-либо причине 10 вольт могли случайно попасть в линию 5 вольт. Такое решение позволяет безопасно использовать оба типа подключения — как стандартный блок питания на 10 В, так и вход через Type-C — и не переживать за возможные последствия.

Стоит учитывать, что диод даёт небольшое падение напряжения. Поэтому на самом преобразователе я выставил ровно 10 вольт, а итоговое напряжение уже контролировал после диода — непосредственно на выходе. Это позволяет компенсировать потери и сохранить корректные параметры питания.

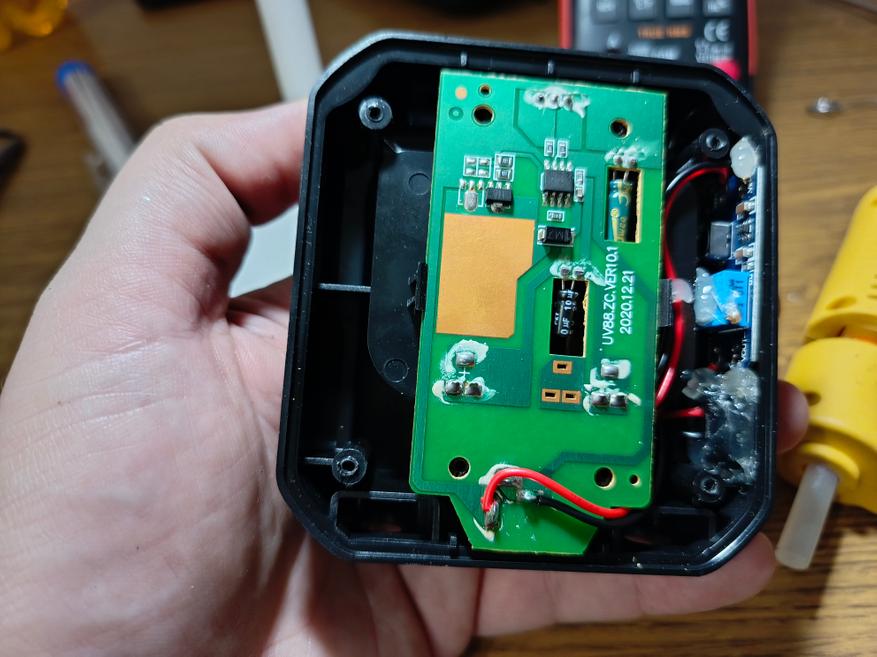

Заключительный этап — аккуратно зафиксировать все элементы внутри корпуса. Я использовал жидкие гвозди, чтобы надёжно закрепить преобразователь и разъём, исключив люфты и возможное смещение деталей. После этого остаётся только собрать корпус обратно и проверить работу устройства.

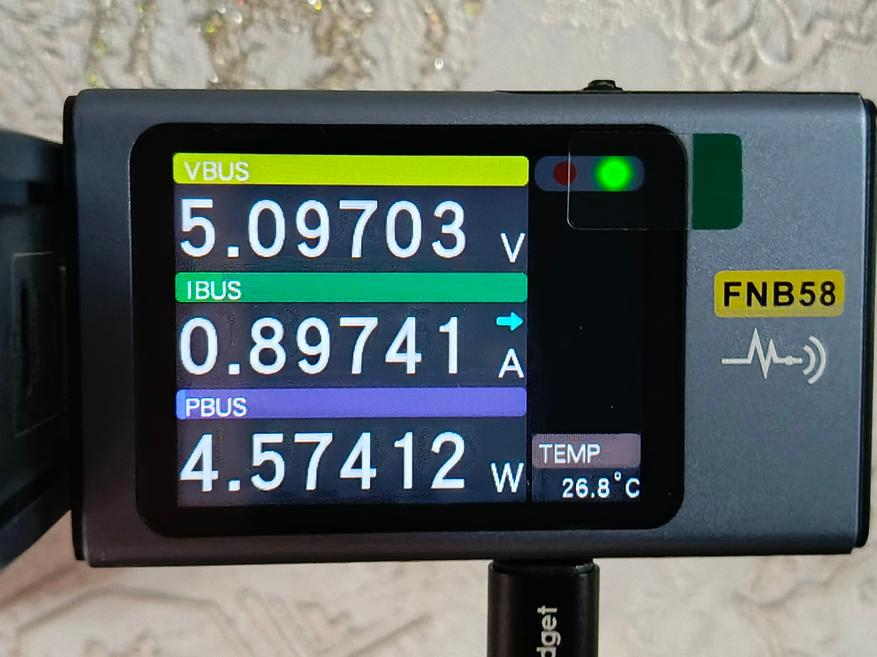

В итоге зарядка работает и ничем не уступает заводскому варианту. Потребление составляет около 4,5 Вт, поэтому за перегрев повышающего преобразователя можно не переживать — он функционирует в комфортном для себя режиме и не испытывает чрезмерной нагрузки.

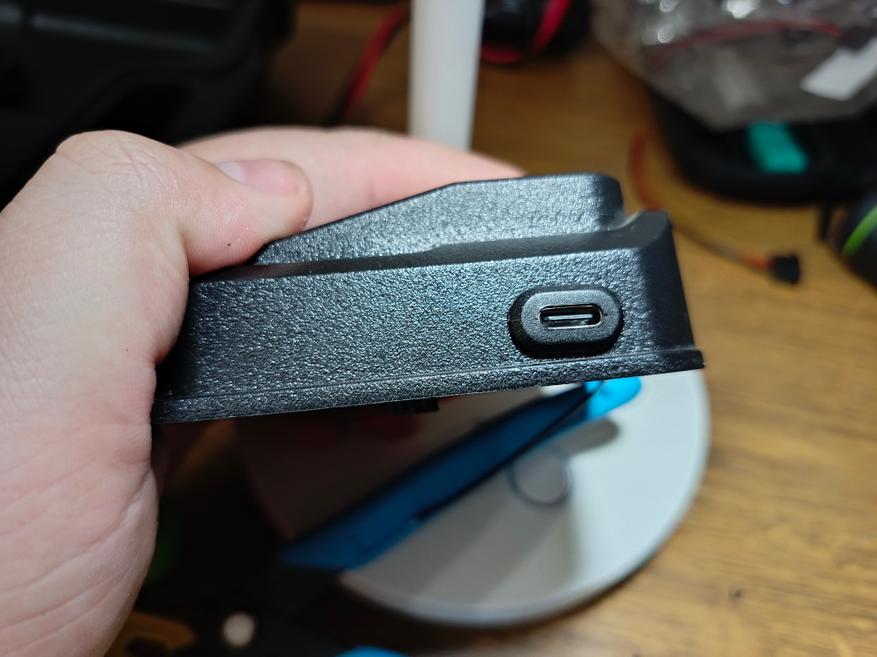

Теперь о нюансе, с которым я столкнулся совершенно неожиданно. Разъёмы, которые я приобрёл, по какой-то причине не работают с зарядными устройствами при подключении кабелем Type-C / Type-C. Почему так происходит, я разбираться не стал. Причём заказывал я комплект из 5-6 штук, и ни один из них не захотел корректно работать по такой схеме. Значит, дело не в браке, а, скорее всего, в особенностях внутренней распайки. Разъёмы литые, поэтому посмотреть, как именно они разведены внутри, возможности не было.

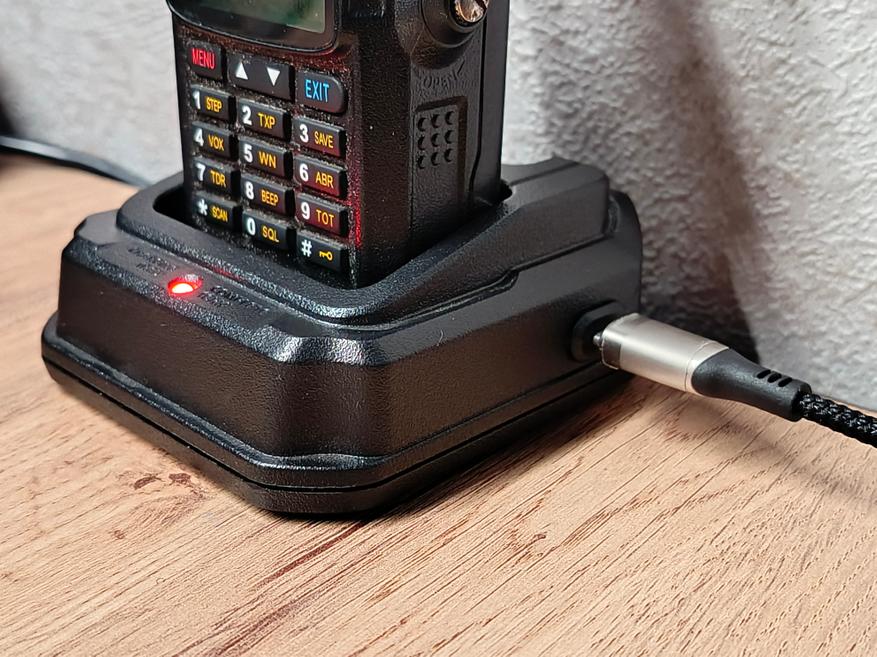

В результате зарядка стабильно работает от обычного классического USB-порта с напряжением 5 вольт (USB-A → Type-C). Для моих задач этого более чем достаточно, так как повербанки, автомобильные адаптеры и большинство стандартных блоков питания как раз имеют такой выход.

Всем спасибо за внимание! Надеюсь, эта статья окажется кому-то полезной и поможет повторить доработку без лишних сложностей. На всё про всё я потратил около 100 рублей и примерно 15 минут своего времени. Зато теперь, собираясь на охоту, рыбалку или в горы, можно не переживать, что вы забыли заранее зарядить рацию — её всегда можно будет подзарядить прямо в дороге от любого доступного USB-источника питания.
