Обзор Sven VR-F600: релейный стабилизатор для аккуратного применения

Зачем стабилизатору защита, если он на 200 Вт? Проверил Sven VR-F600 в обычной квартире — подключил лампы, фен, осциллограф. Рассказываю, как он ведет себя при перегрузке, зачем там светодиоды и что внутри корпуса. И главное — почему этот компактный стабилизатор точно не стоит подключать к холодильнику или стиралке.

Технические характеристики

Упаковка и комплект поставки

Стабилизатор Sven VR-F600 поставляется в фирменной синей коробке с глянцевым покрытием. На лицевой стороне — изображение устройства, логотип производителя и обозначение модели. Боковые стороны содержат краткие технические характеристики и перечень функций на нескольких языках.

Внутри упаковки находится сам стабилизатор VR-F600 с несъемным сетевым кабелем, руководство пользователя, гарантийный талон, лист с разметкой для настенного монтажа и комплект дюбелей с шурупами.

Внешний вид

Корпус Sven VR-F600 выполнен в форме вытянутого вертикального куба со сглаженными краями и закругленными гранями. Верхняя и нижняя части немного скошены внутрь. Весь пластик — матовый, светло-серого цвета, а верхняя панель — контрастно темная, почти черная, с рельефной окантовкой по периметру.

Основные элементы управления и индикации сосредоточены на верхней панели. Там же находятся две евро-розетки стандарта CEE7/4, расположенные симметрично ближе к центру. Оба посадочных гнезда оборудованы пластиковыми защитными шторками, что предотвращает случайное попадание посторонних предметов внутрь. На корпусе розеток нанесена маркировка 16A 250V, хотя само устройство рассчитано максимум на 200 Вт — это сделано, судя по всему, просто для совместимости с вилками бытовых приборов. Между розетками и клавишей питания находятся три светодиода, расположенные вертикально: сверху — красный «Protection», ниже — желтый «Regulating» и внизу — зеленый «Working». Они подписаны на английском языке, подсветка у диодов яркая, хорошо различимая. По расположению видно, что устройство рассчитано на использование в вертикальной ориентации: в таком положении и клавиша, и световые индикаторы легко доступны и наглядны.

Выключатель, совмещенный с предохранителем, установлен рядом с индикаторами. Он красного цвета, с надписью «RESET» сверху и «OFF» снизу.

На одной из боковых сторон корпуса нанесена техническая информациея, включая модель, параметры, сертификационные знаки (CE, EAC) и краткие меры предосторожности.

Снизу стабилизатора расположены четыре элемента — пазы под настенное крепление. Они выполнены в форме замочных скважин, подходят для навешивания на стандартные саморезы с шляпкой. Рядом с кабельным вводом корпус немного утолщен — для усиления посадки провода и защиты от перегиба.

Сетевой кабель выходит сбоку, ближе к нижней части корпуса, и сразу повернут вниз. Его длина 1.15 м, вилка стандартная, двухконтактная, с заземляющим контактом по бокам (CEE7/7).

Функциональные особенности

Sven VR-F600 относится к релейному типу стабилизаторов напряжения и предназначен для защиты бытовой и электронной техники от скачков и просадок в электросети. Он автоматически поддерживает выходное напряжение на уровне около 230 вольт даже при колебаниях входных значений в диапазоне от 170 до 285 В. При выходе за эти пределы питание нагрузки прерывается. Возобновление происходит автоматически, но не сразу — предусмотрена пауза около 6 секунд. Это позволяет избежать ситуации, при которой оборудование начинает включаться и выключаться повторно при каждом кратковременном скачке напряжения.

Устройство оснащено микропроцессором, который управляет основными режимами и принимает решение об отключении питания в аварийных ситуациях. Реализованы несколько уровней защиты: от пониженного и повышенного напряжения, от короткого замыкания, перегрузки и перегрева трансформатора. В корпус встроен варистор, который дополнительно защищает подключенные устройства от высокочастотных импульсов и сетевых помех.

В процессе работы может быть слышен характерный щелчок — это реле переключает обмотки трансформатора, адаптируя выходное напряжение к изменениям на входе. Подобное поведение характерно для всех устройств подобного типа и не является признаком неисправности.

Внутренняя компоновка и схемотехника

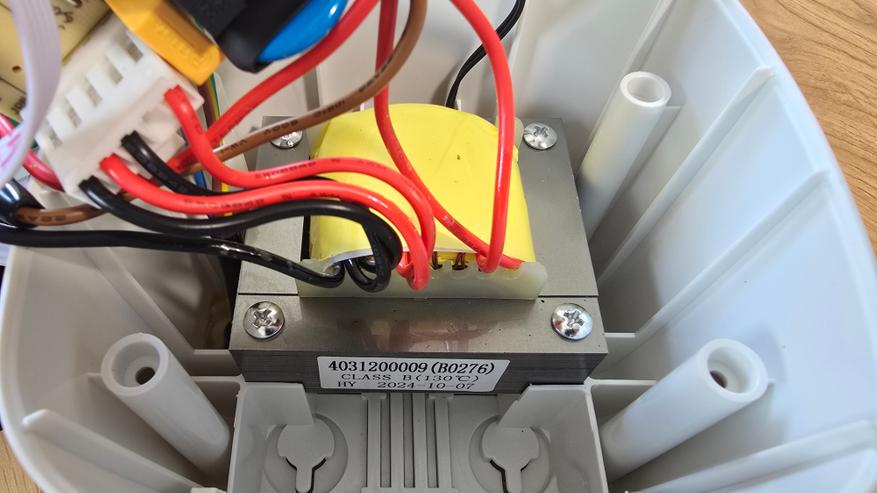

Внутри стабилизатора используется простая, но логичная архитектура. Центральным элементом конструкции выступает силовой трансформатор с маркировкой «4031200009 (B0276), CLASS B (130°C), HY 2024-10-07». Он закреплен на основании пластикового корпуса с помощью саморезов и зафиксирован термостойким клеем. Катушка обмотана желтой изоляцией. Класс изоляции B (до 130°C) предполагает, что трансформатор рассчитан на умеренные по тепловой нагрузке режимы.

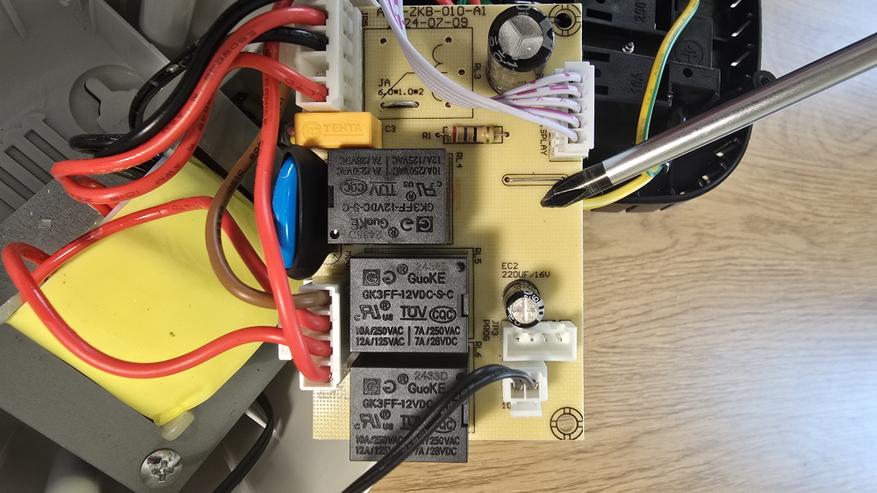

Основной управляющий узел выполнен на односторонней плате. На ней размещены два реле GuoKe серии GK3FF-12VDC-S, рассчитанные на 10-12 А. Это стандартные реле с контактами на 250 В, применяемые в простых ступенчатых стабилизаторах. Управление переключением реле осуществляется микроконтроллером в корпусе SOP-16, это недорогой 8-битный контроллер. На плате также установлен линейный стабилизатор 78L05 и набор стандартной обвязки — электролиты, варистор TENTA, резисторы и несколько диодов 1N4148. Отдельного внимания заслуживает сдвоенный шунт (маркировка R1, 0.1 Ом), он используется для мониторинга тока нагрузки.

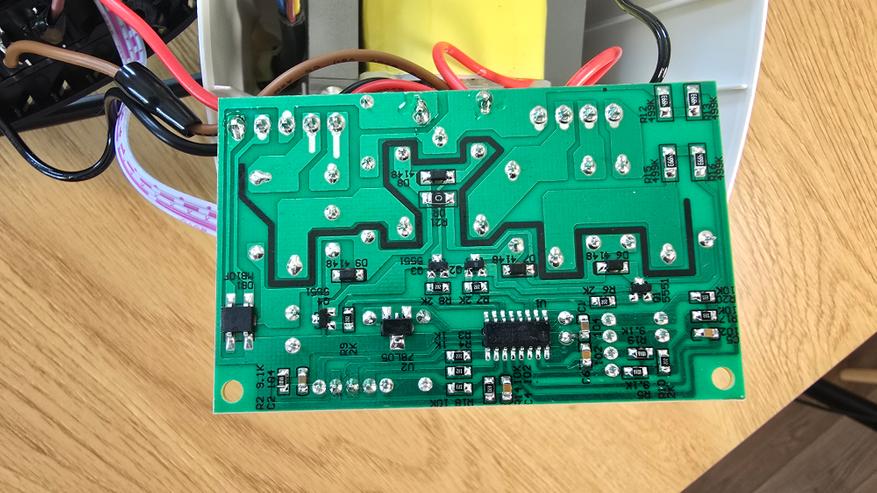

Печатная плата разведена относительно грубо, но аккуратно, дорожки широкие, с хорошими отступами, изоляционные зазоры между сетевыми цепями соблюдены. С обратной стороны платы можно заметить цепи защиты и коммутации, никаких признаков небрежной пайки или перегретых элементов нет. Все компоненты установлены впритык, но без перегрузки по плотности — в этом плане конструкция лишена излишеств.

Подключение трансформатора и реле реализовано через пружинные клеммы, пайка добротная. Провод заземления (желто-зеленый) разведен по корпусу и выведен на розетки, что соответствует требованиям по заземлению.

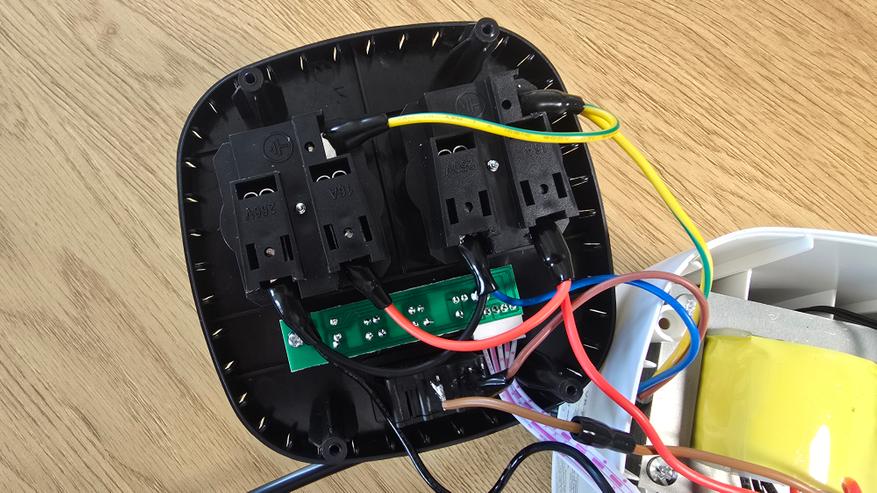

Сам блок розеток закреплен на нижней части крышки. Используются стандартные евророзетки с маркировкой 16A 250V, припаянные к дополнительной плате, к которой подходит силовая разводка. Между управляющей и силовой частью четко видна гальваническая развязка.

По конструкции видно, что устройство рассчитано именно на умеренные нагрузки и не предполагает активного охлаждения — никакого вентилятора или радиаторов в схеме нет. Элементная база подобрана с прицелом на надежность в пределах заявленного диапазона мощностей, но без запаса по перегрузке.

Тестирование

Тестирование проводилось в квартире многоэтажного дома. Электропитание здесь стабильное — напряжение в сети держится на уровне 231-233 В при частоте ровно 50 Гц. За все время испытаний напряжение ни разу не выходило за пределы допустимого диапазона, поэтому стабилизатор не переходил в режим активной регулировки. Светодиод «Regulating» не загорался, характерных щелчков реле не наблюдалось. Это ожидаемо — устройство просто не получило повода для вмешательства, поскольку входное напряжение оставалось в допустимых границах.

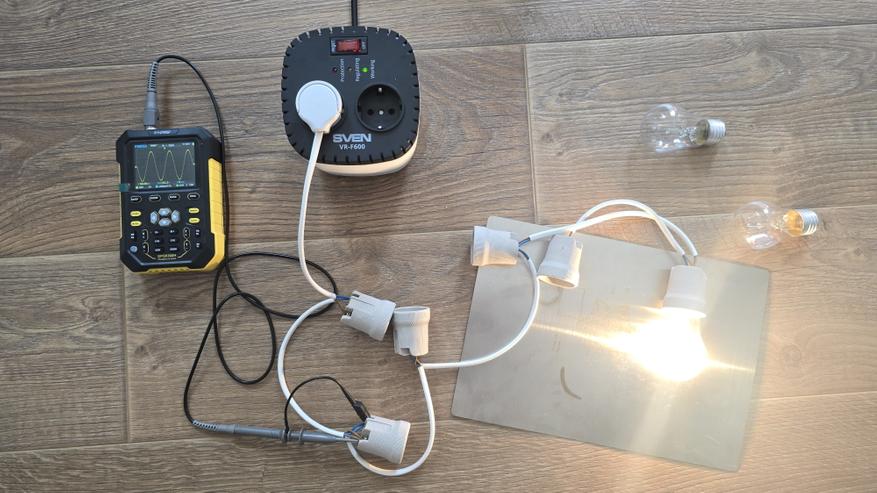

На первом этапе в качестве нагрузки использовались шесть ламп накаливания: три мощностью по 200 Вт и три по 100 Вт. Суммарная мощность составила 900 Вт. Несмотря на значительное превышение паспортного значения, стабилизатор продолжал работать — индикация оставалась в штатном режиме, защита не срабатывала. Лампы светили равномерно, корпус устройства не перегревался. Это можно объяснить тем, что подобная нагрузка является предсказуемо линейной и не дает резких пусковых токов.

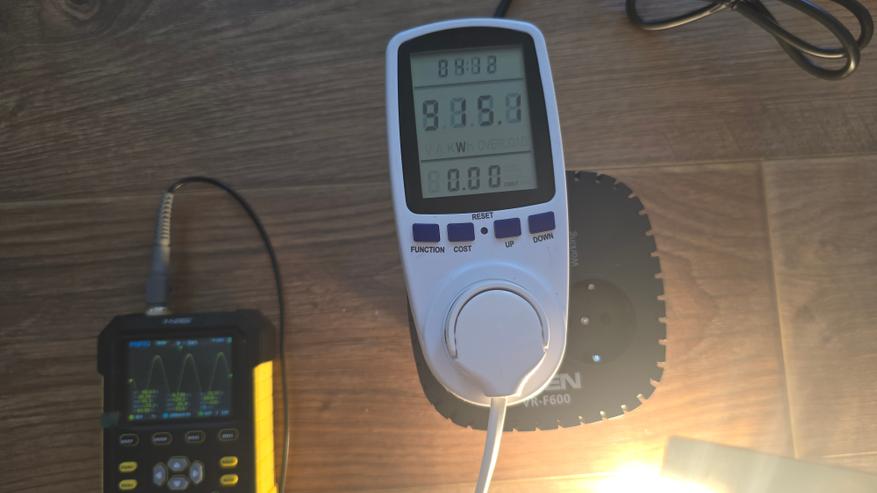

Далее подключался фен с возможностью регулировкой мощности. До отметки примерно в 1 кВт стабилизатор продолжал работать без отключений. При достижении нагрузки около 1.4 кВт происходило автоматическое срабатывание защиты. При этом индикатор «Protection» загорался, и напряжение на выходных розетках пропадало. Устройство восстанавливалось в работу после нажатия на клавишу питания, причем происходило это не сразу, а с задержкой примерно в 5-6 секунд. Это подтвердило наличие рабочей защиты по перегрузке и реальный порог срабатывания — чуть выше одного киловатта. Кратковременные нагрузки до 1000 Вт в определенных случаях стабилизатор переносит, но все, что выше, уже воспринимается как аварийная ситуация.

Отдельно фиксировалась форма выходного сигнала с помощью осциллографа. Снимок был сделан при подключенных лампах накаливания. Результат — чистая, симметричная синусоида без искажений. Пики не обрезаны, фронты подъема и спада плавные, гармоники отсутствуют. Частота сохраняется ровно 50 Гц, сигнал стабилен как по амплитуде, так и по фазе. Это говорит о том, что даже в условиях высокой нагрузки устройство не вносит помех и не искажает форму выходного напряжения. Видимая амплитуда сигнала соответствует ~230 В, отклонения минимальны — в пределах допуска.

В условиях качественной сети стабилизатор отработал стабильно. Он не вмешивался в подачу напряжения, но корректно срабатывал по перегрузке. Смоделировать ситуации с понижением или повышением входного напряжения до критических значений не удалось — в городской сети таких условий просто не возникало. Поэтому основной задачей теста было зафиксировать поведение устройства под разной нагрузкой, а также оценить форму выходного сигнала.

Заключение

Sven VR-F600 — это компактный релейный стабилизатор, предназначенный для защиты техники от перепадов напряжения и помех в сети. Устройство рассчитано на суммарную нагрузку до 200 Вт, и именно на этот предел стоит ориентироваться при выборе сценариев использования. Это важно, потому что на практике многие воспринимают подобные стабилизаторы как универсальные решения для всего — от холодильников до стиральных машин. На самом деле это бытовой прибор с ограниченной мощностью, и применять его за пределами спецификаций попросту небезопасно.

Во время тестирования в квартире многоэтажного дома, где напряжение в сети стабильно держится на уровне 232 В, устройство вело себя предсказуемо — стабилизация просто не требовалась. Подключение нагрузки в виде нескольких ламп суммарной мощностью до 900 Вт также не вызвало сбоев: стабилизатор работал стабильно, без нагрева и отключений. Однако при подключении фена с регулируемой мощностью, защита срабатывала на уровне около 1.4 кВт — и это вполне закономерно. Устройство не рассчитано на такие нагрузки, и это видно как по результатам тестов, так и по внутренней начинке.

С учетом вышесказанного можно говорить, что VR-F600 рассчитан прежде всего для защиты маломощной техники — роутеров, зарядных станций, блоков питания, газовых котлов, даже телевизоров небольшой диагонали. Главное — не выходить за рамки паспортных 200 Вт. А все остальное — это уже зона риска, как для самого стабилизатора, так и для подключенных к нему устройств.
