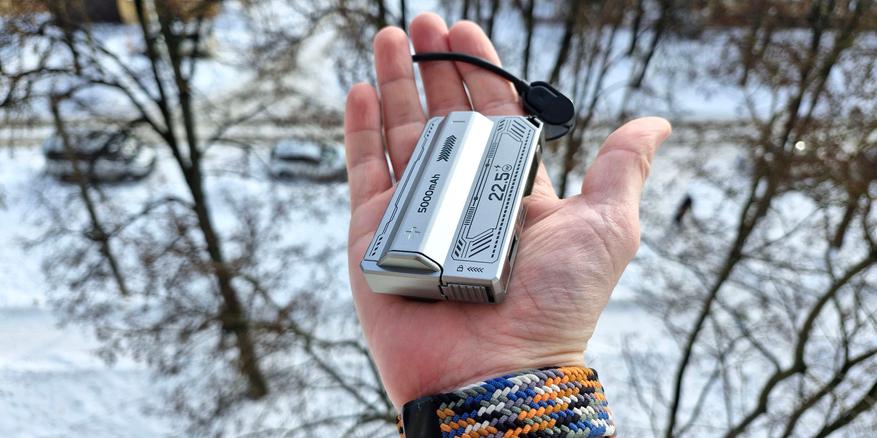

Делаем легкий пауэрбанк на сменном 21700: обзор кейса occkic с зарядкой 22,5 Вт

Литиевые аккумуляторы 21700 понемногу становятся новым стандартом для сменных цилиндрических элементов питания, вытесняя элементы 18650. На них собирают батареи электротранспорта, внешние аккумуляторы, применяют в фонарях и другом портативном оборудовании. Сегодня рассмотрим самый дешевый кейс — пауэрбанк для элемента 21700 (с горячей заменой) с поддержкой быстрой зарядки по протоколу PD. Посмотрим, на что он способен в зарядке в паре с дешевым элементом питания.

Технические характеристики

Упаковка и комплект

Вариант этот бюджетный, что отразилось не только на отсутствии бренда (для Китая обычное дело), но в отсутствии коробки.

Но доехало все быстро и целым. Пластик без запаха. Можно выбрать цвет корпуса.

Комплект поставки:

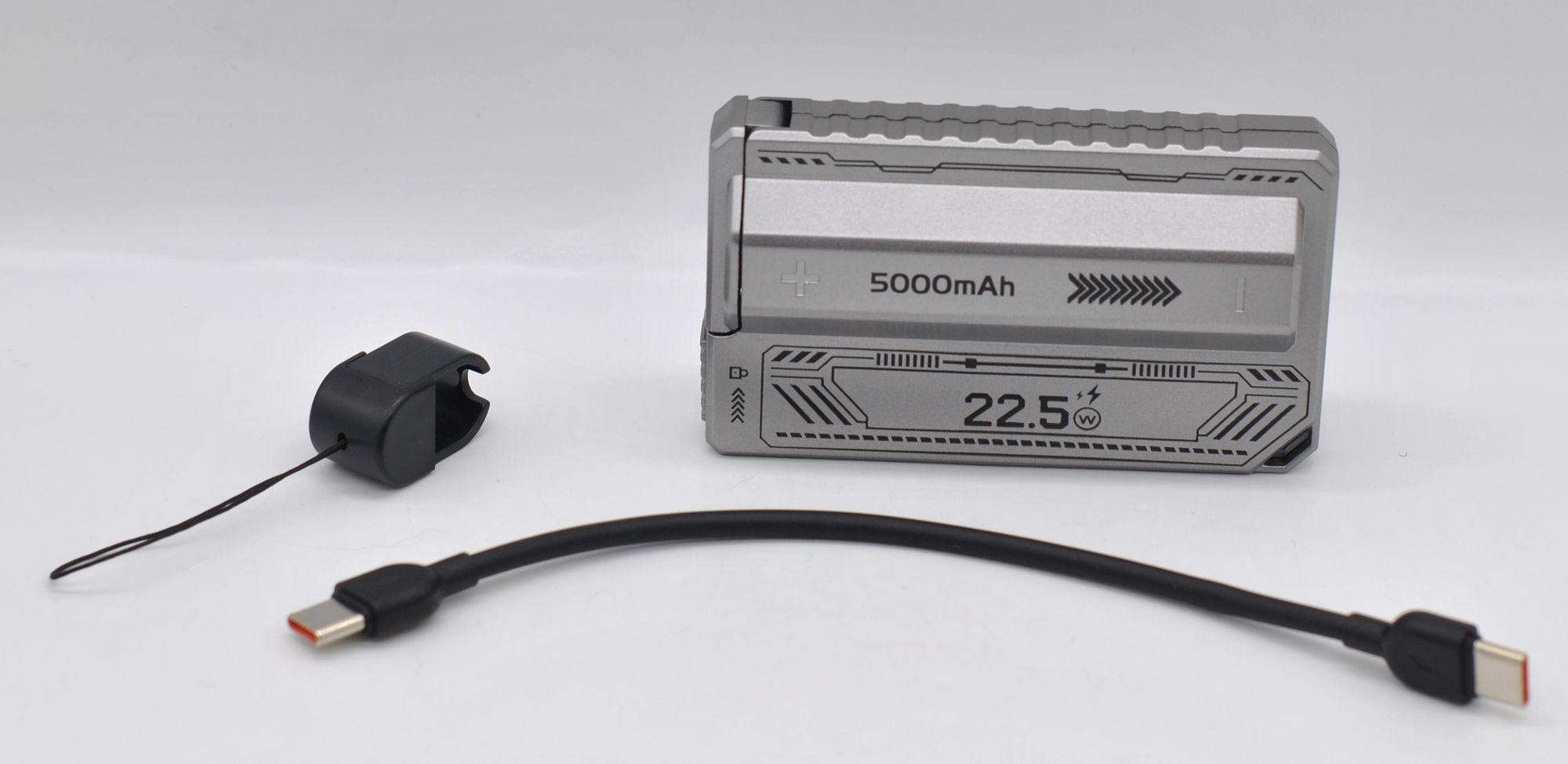

Сам кейс из пластика, тонкий шнурок с двусторонним держателем кабеля и сам кабель USB-C длиной 18 см и диаметром по изоляции 3 мм. Аккумулятор 21700 нужно использовать свой.

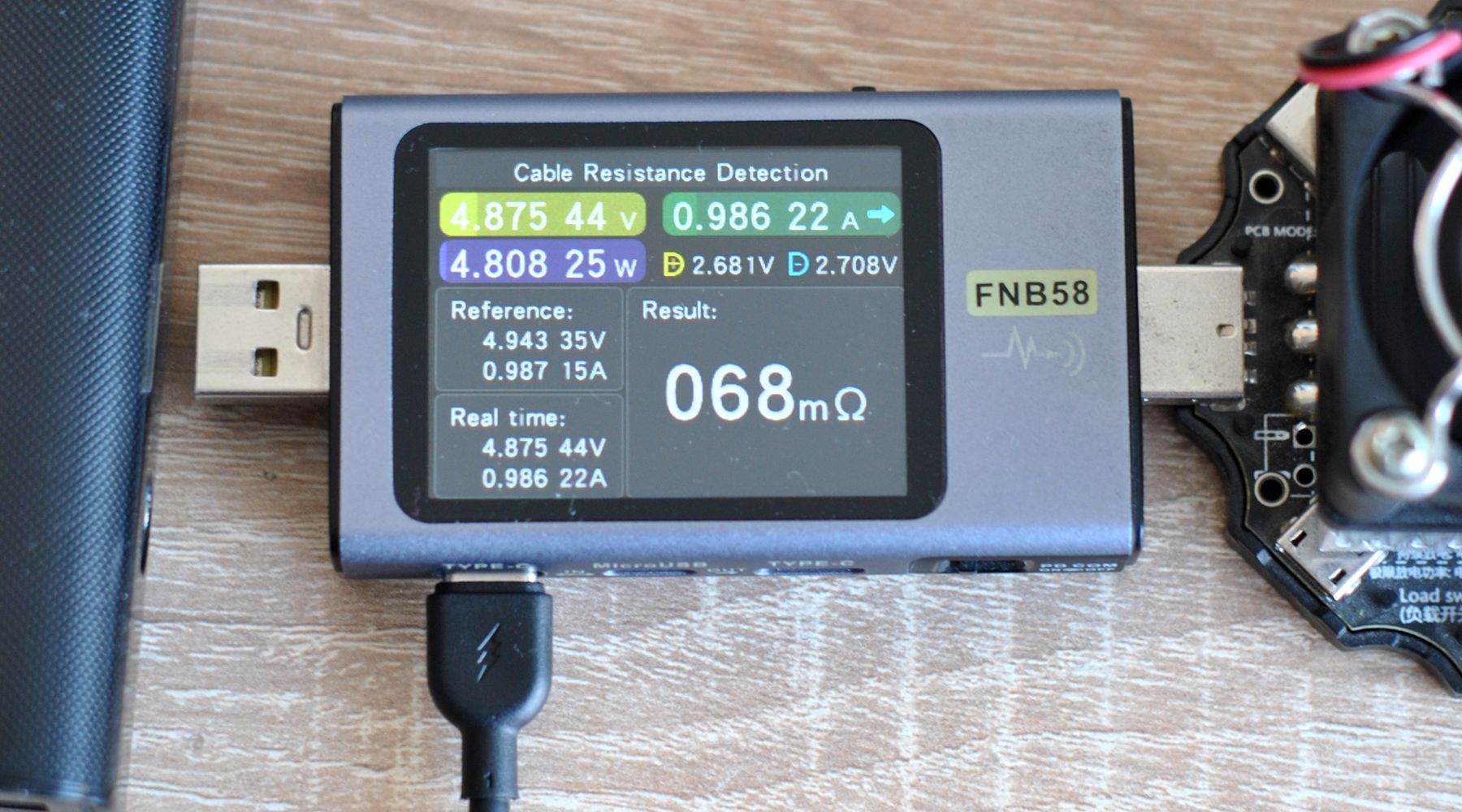

Проверим сопротивление кабеля:

Быструю зарядку соответственно поддерживает.

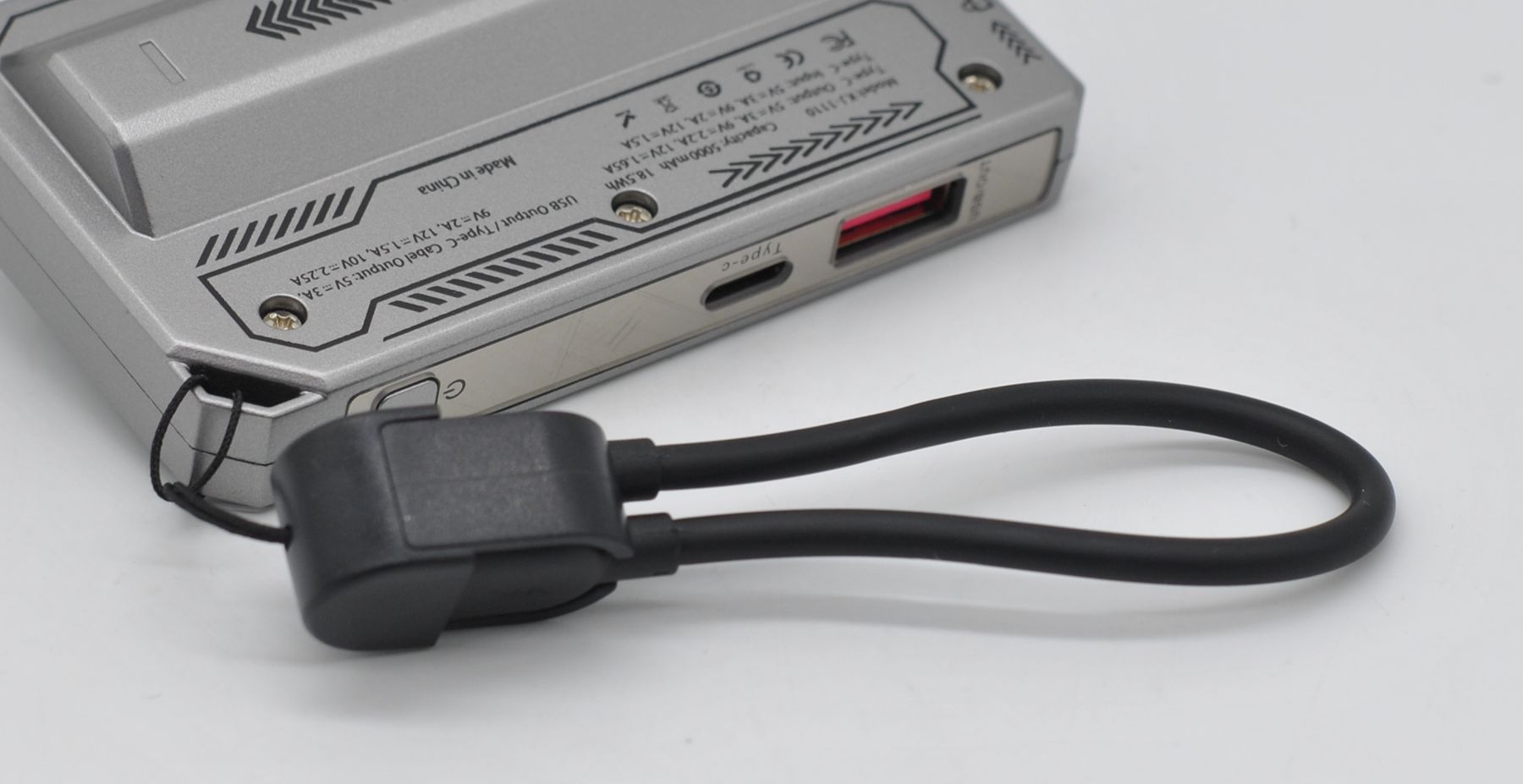

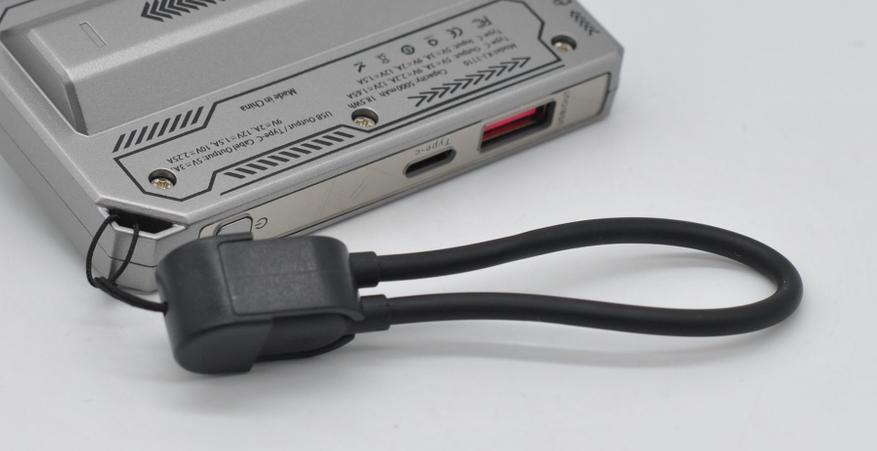

Вот так кабель выглядит в качестве темляка:

Внешний вид

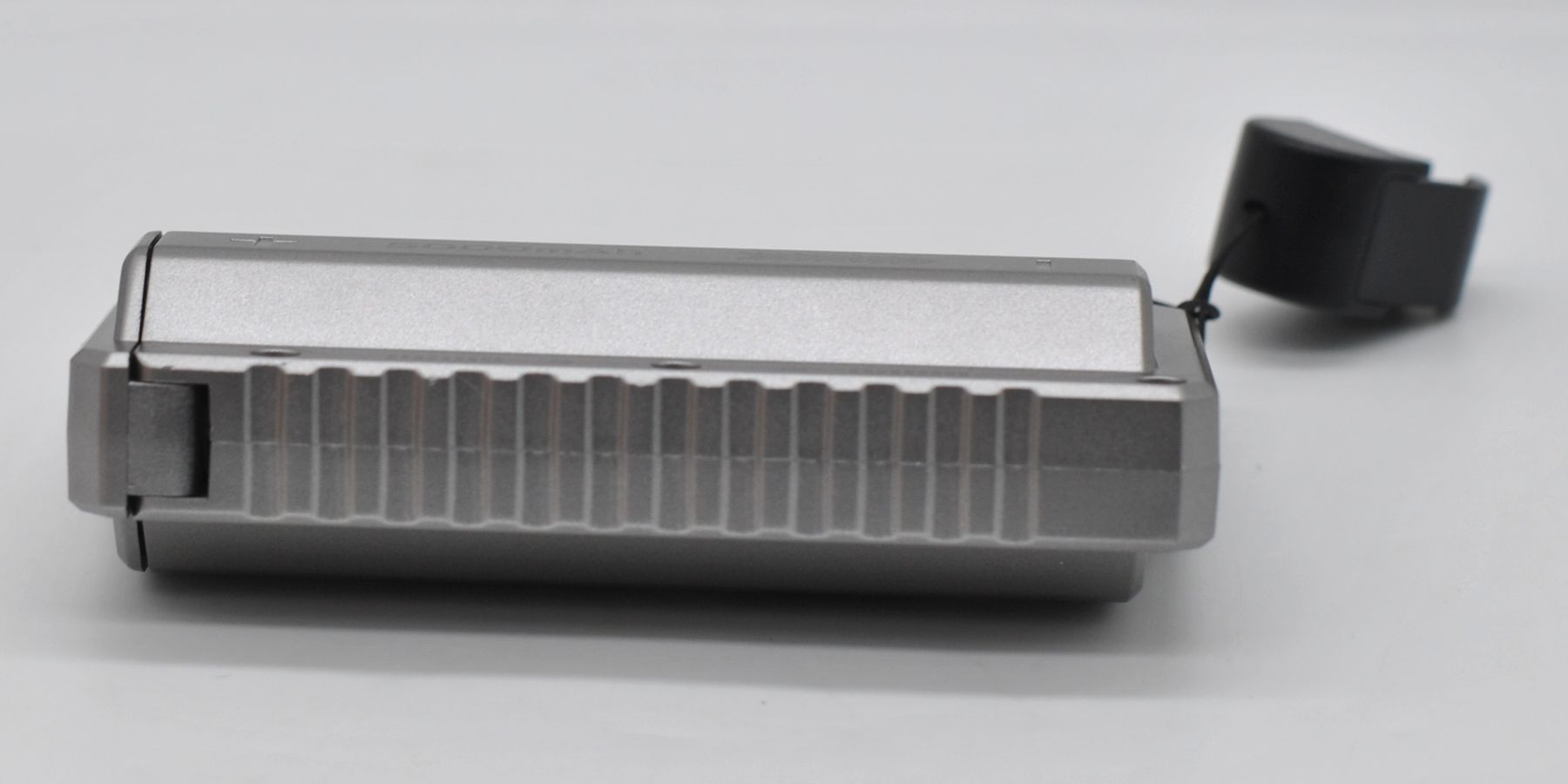

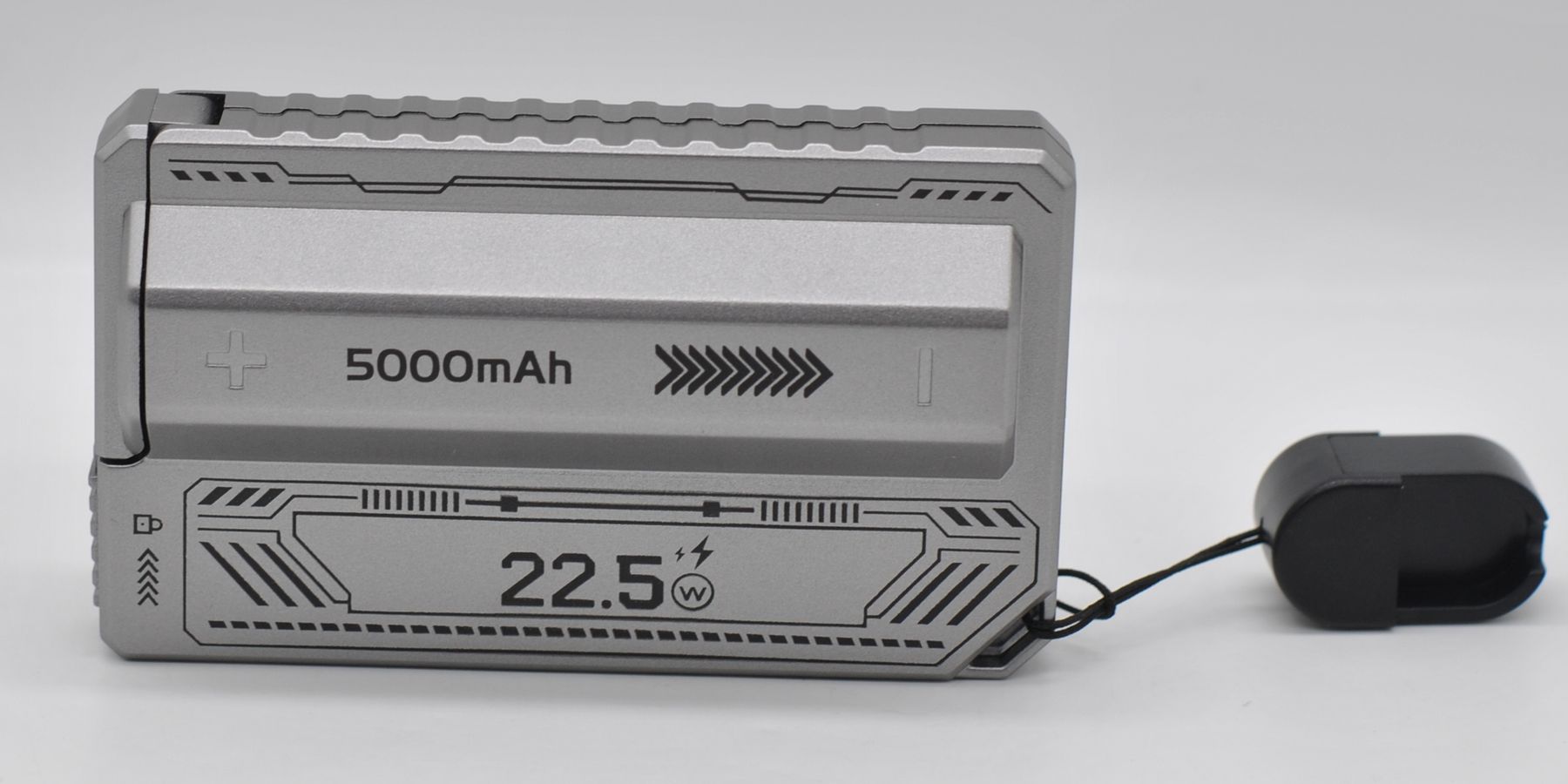

Рассмотрим кейс со всех сторон:

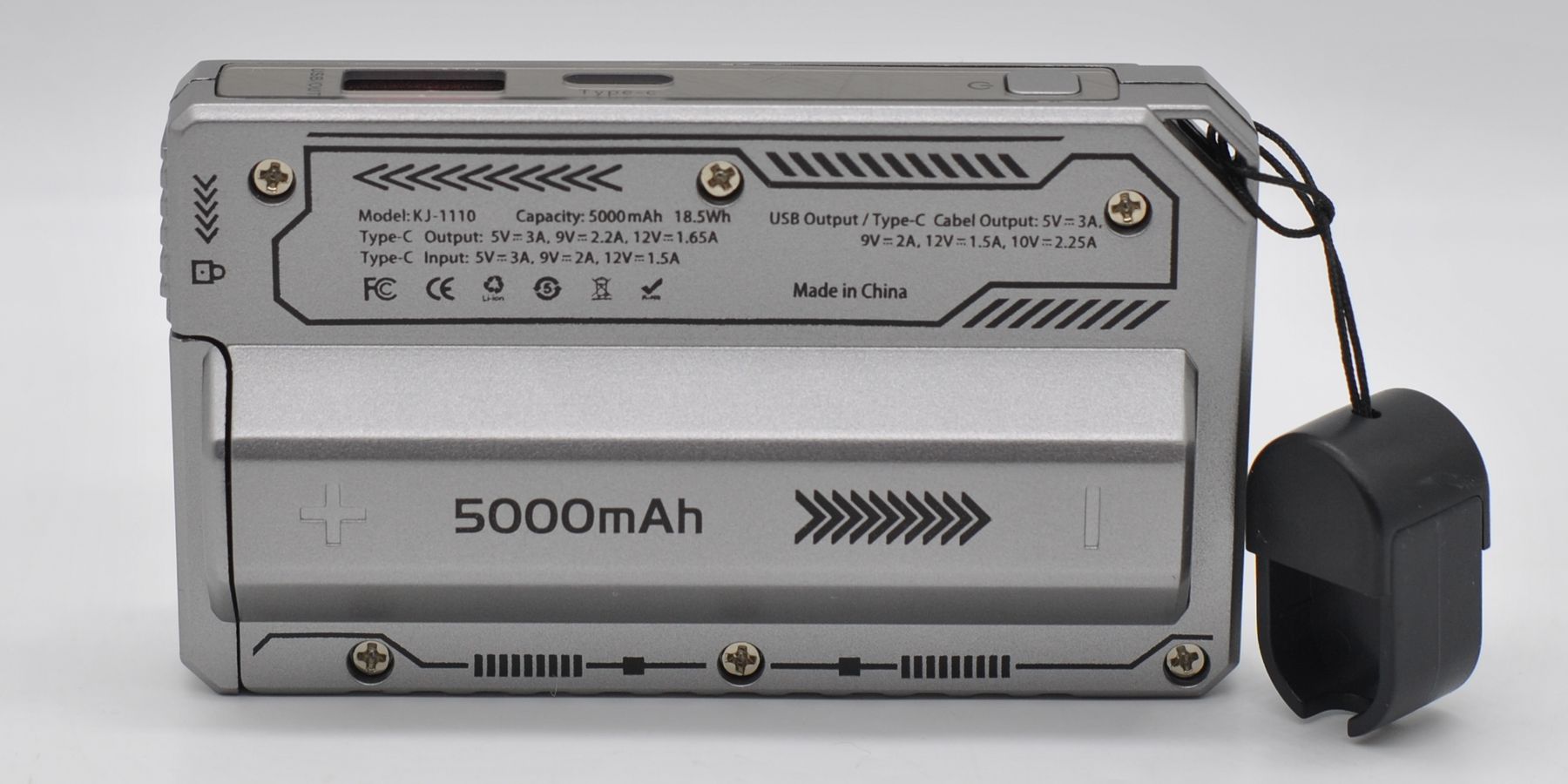

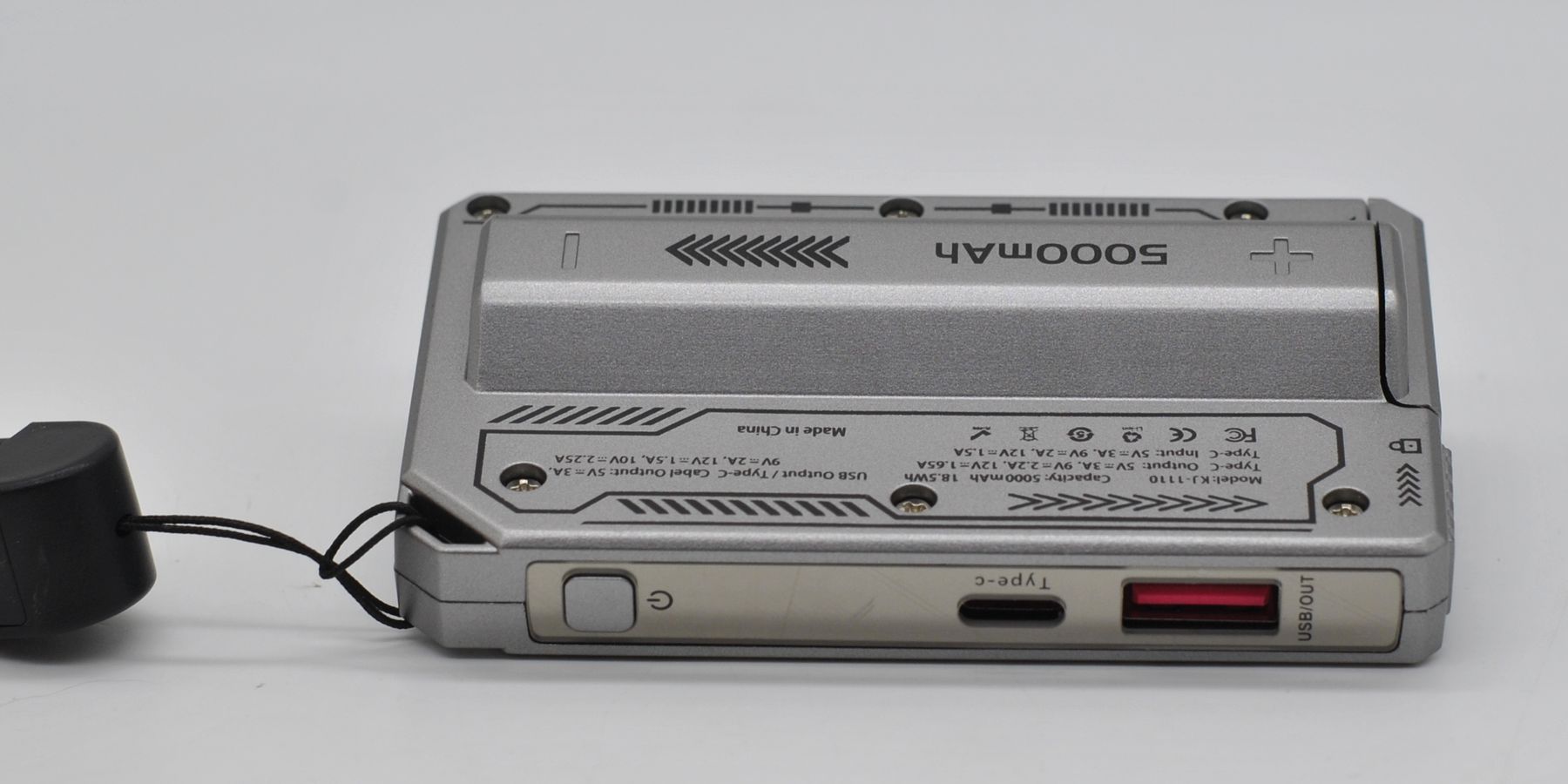

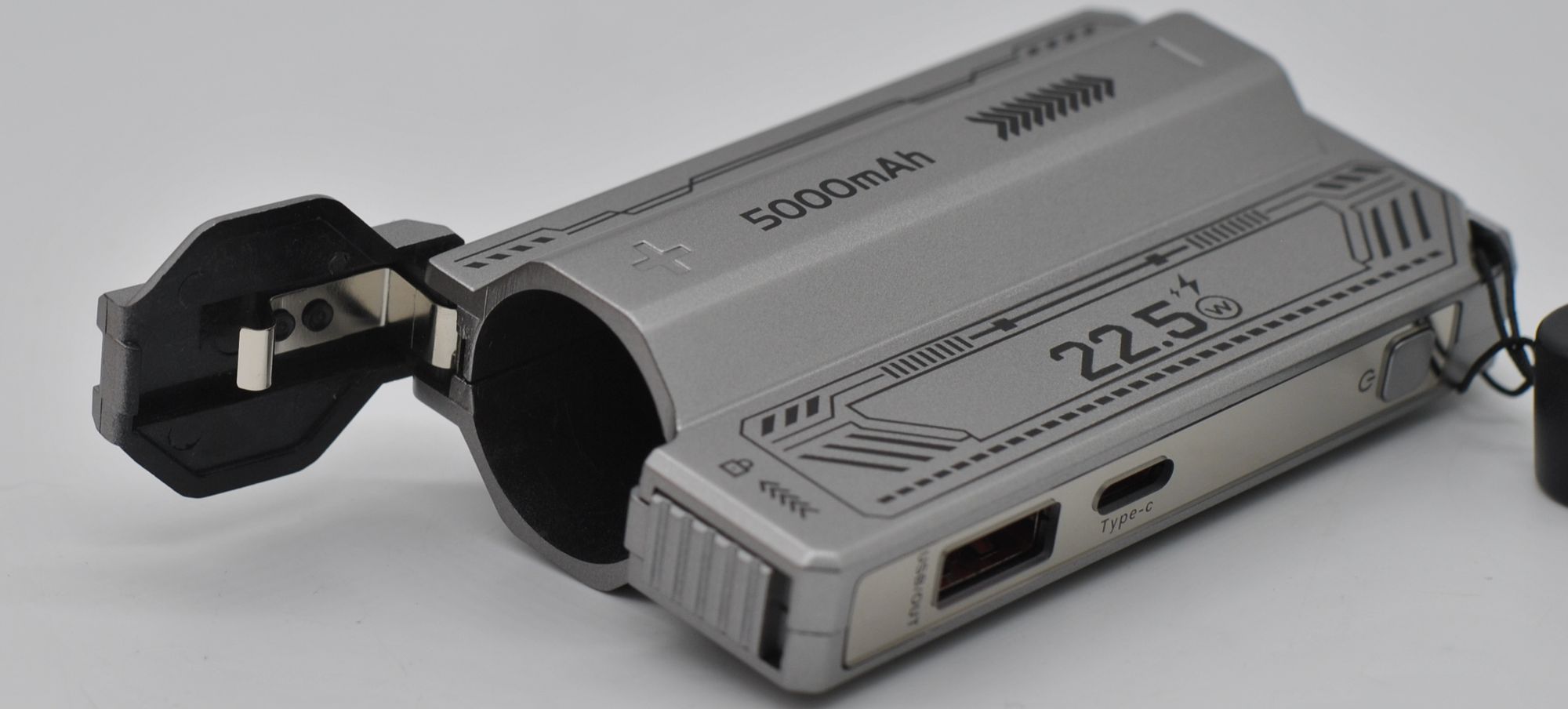

Маркировка «5000 мАч» на корпусе означает, что в среднем у элемента 21700 такая емкость. Утолщение корпуса — место под 21700, один торец просто ребристый, на втором (зеркальном) кнопка активации, индикатор заряда и пара разъемов.

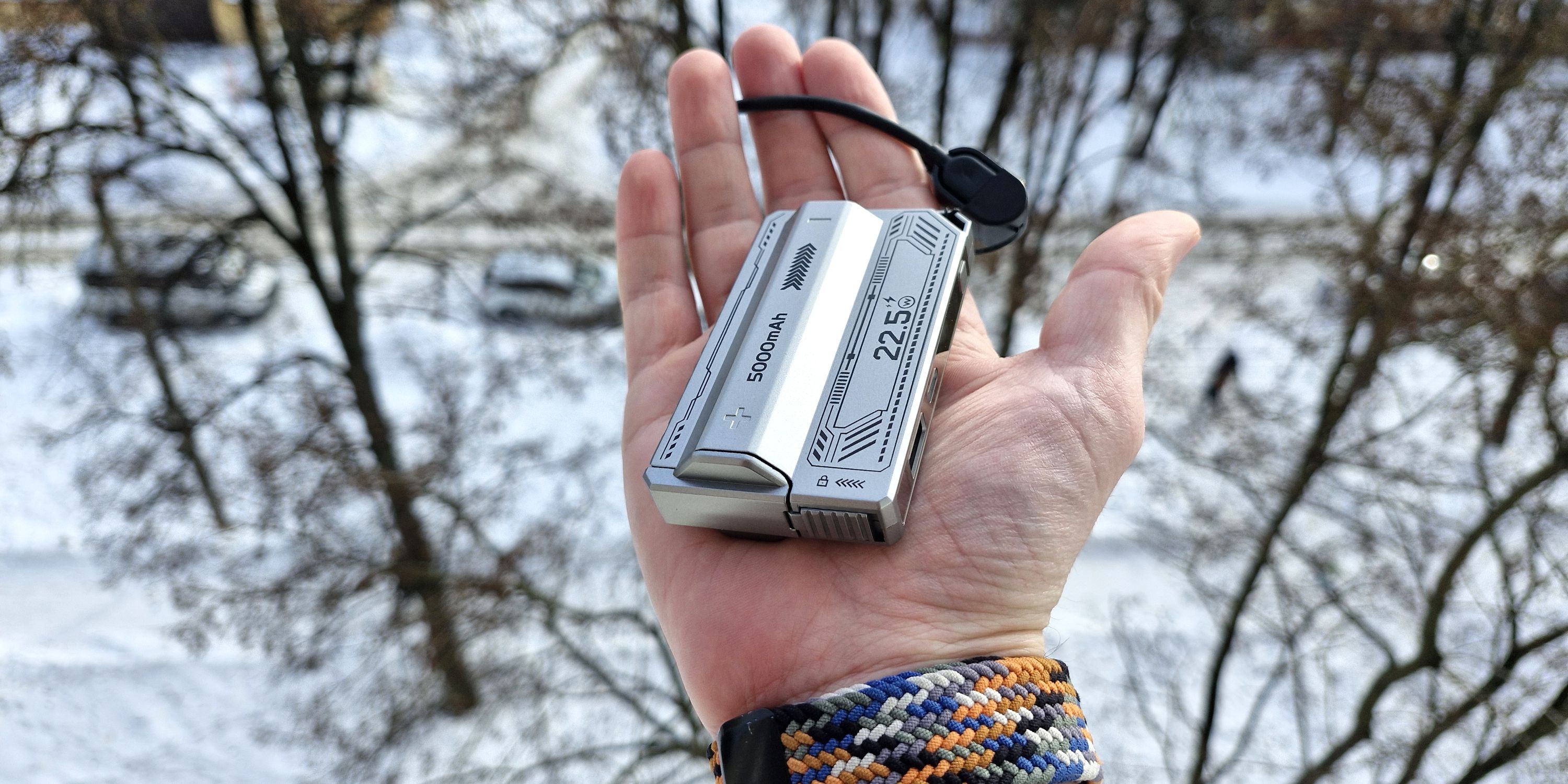

Масса на весах 41 г. (без кабеля). Защиты от воды не предусмотрено.

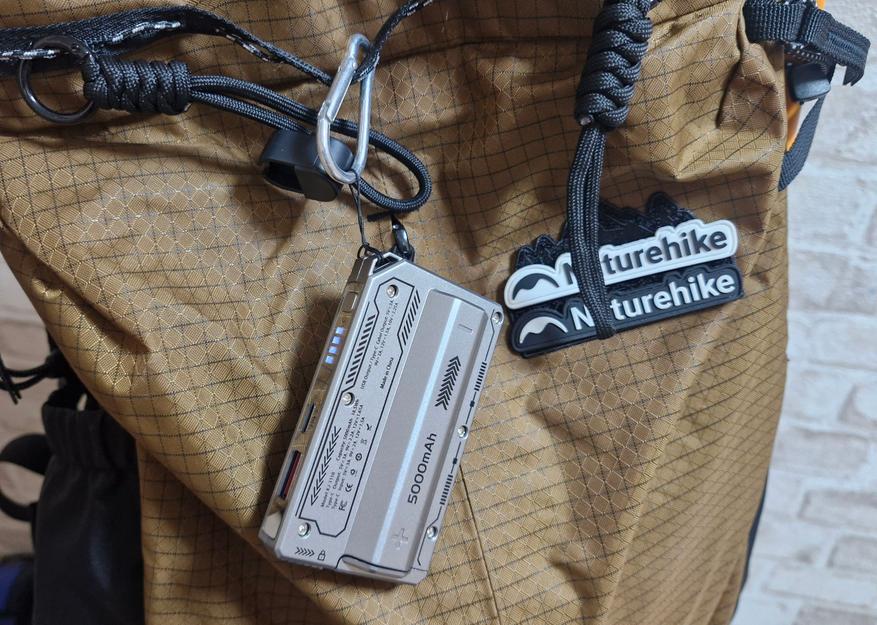

Такие кейсы есть из алюминия и с тактическими карабинами для крепления, но уже за другие суммы.

Крышка под аккумулятор тут не подпружинена, хотя защелка с пружиной — вот такая экономия, ладно хоть ось крышки металлическая:

Под минусом нормальная пружина. Есть защита от неправильной полярности.

Индикатор заряда из 4-х светодиодов и при использовании быстрой зарядки появляется 5-й зеленый индикатор:

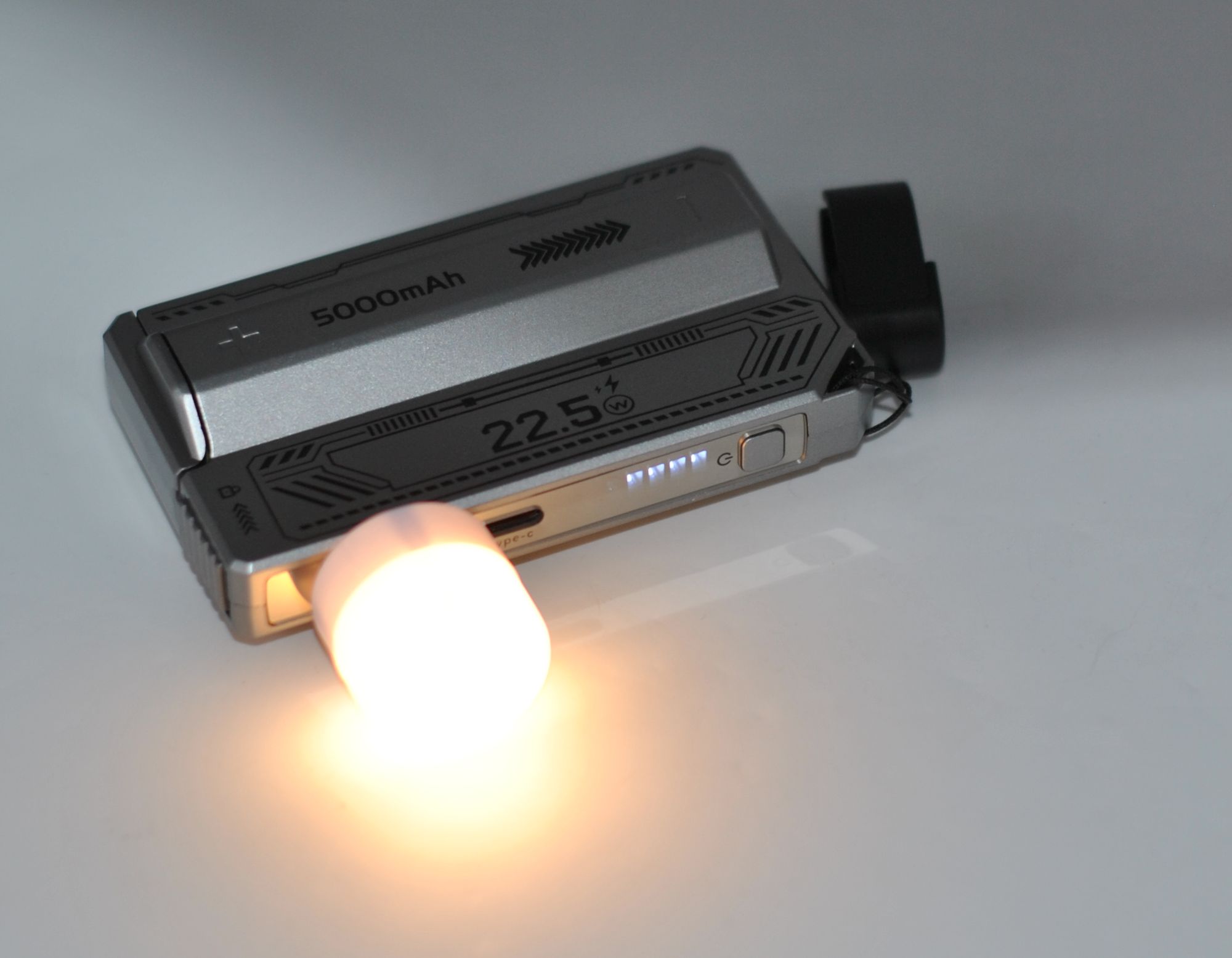

Не хватает тут встроенного фонарика (все-таки ниша таких устройств EDC). Но можно выкрутиться внешним фонариком в USB порт:

Тесты

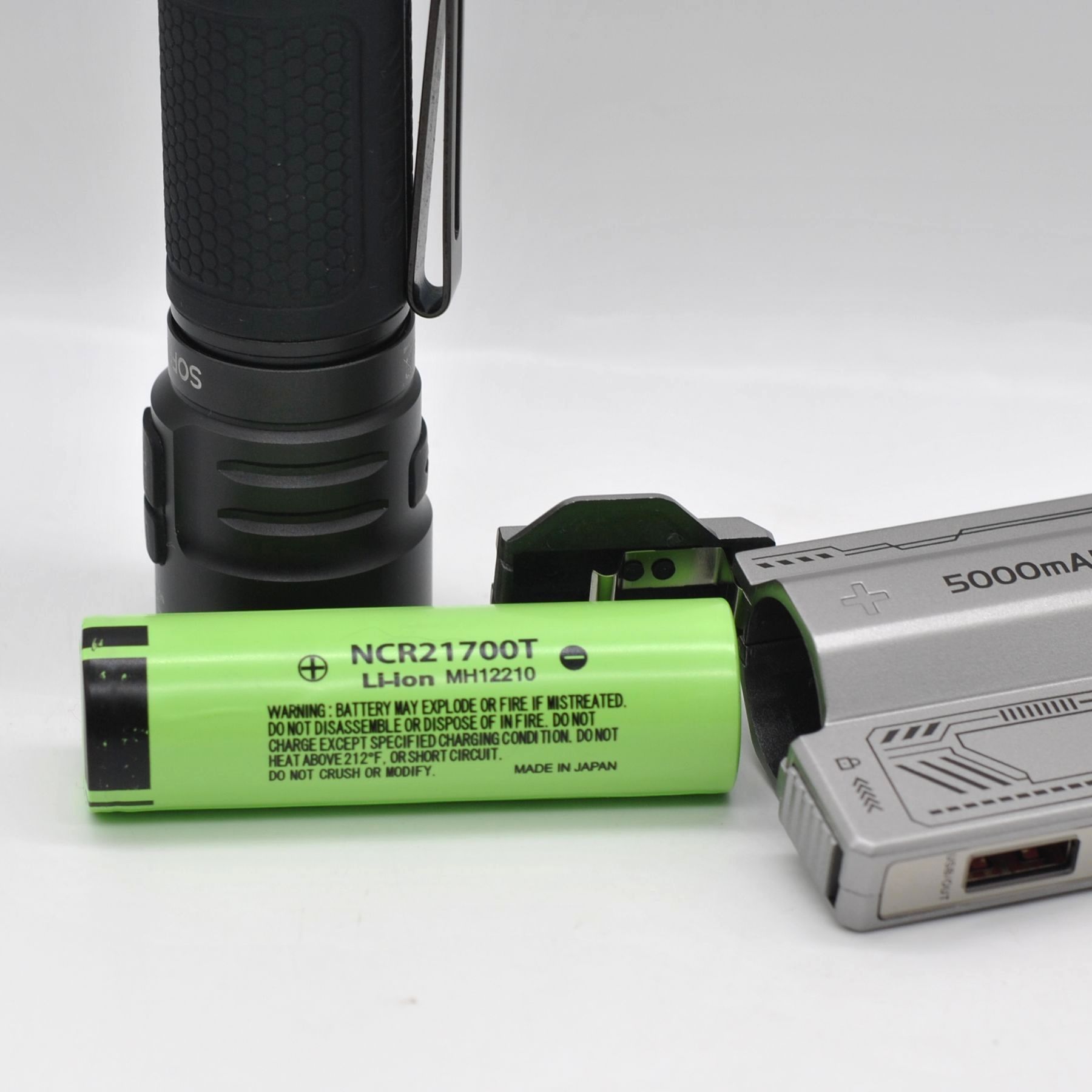

Будем тестировать этот кейс с АКБ без платы защиты NCR21700T (видимо подделка), купленным локально.

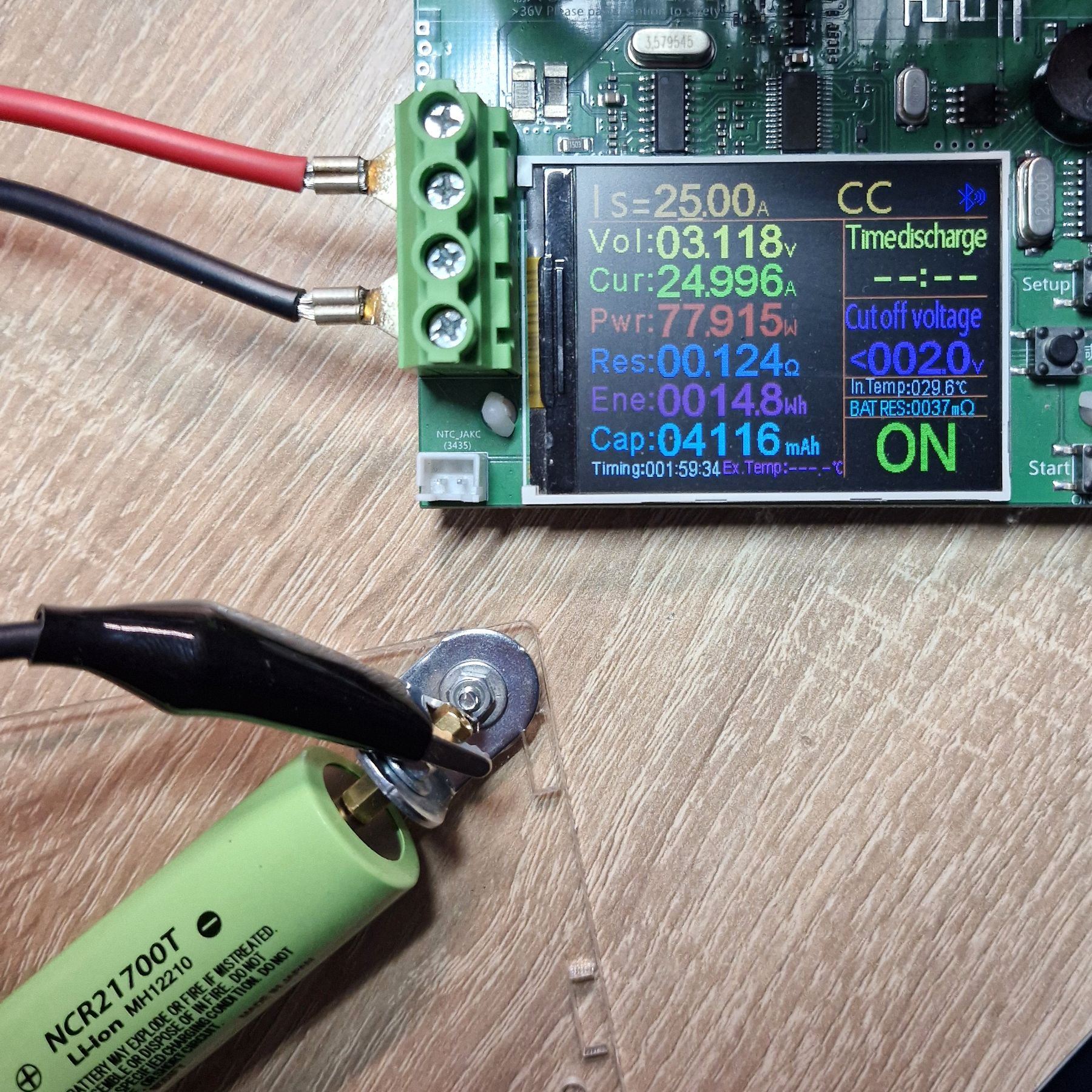

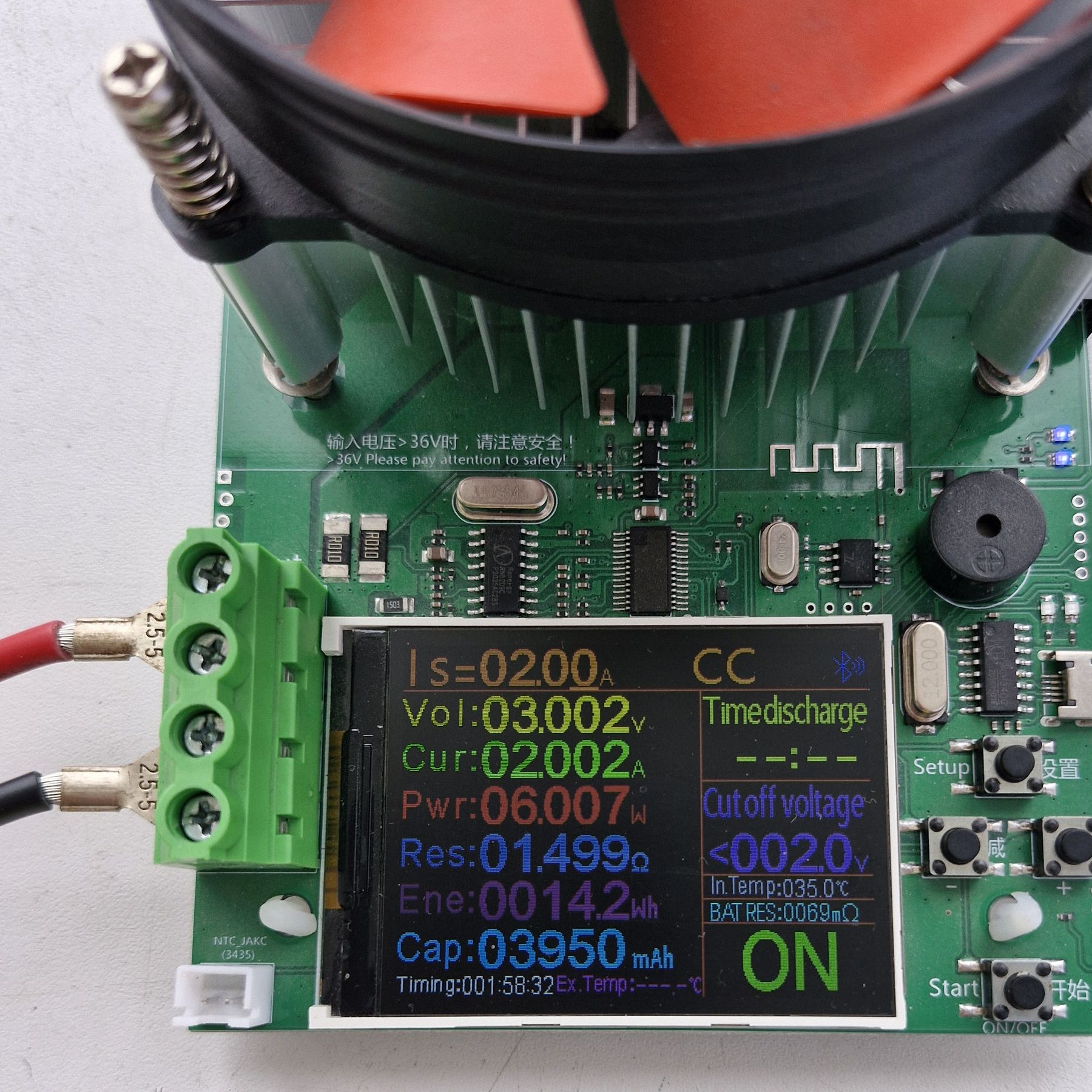

Использую его в мощном фонаре, ток 25 А держит, емкость на разряд чуть-чуть меньше 4000 мАч.

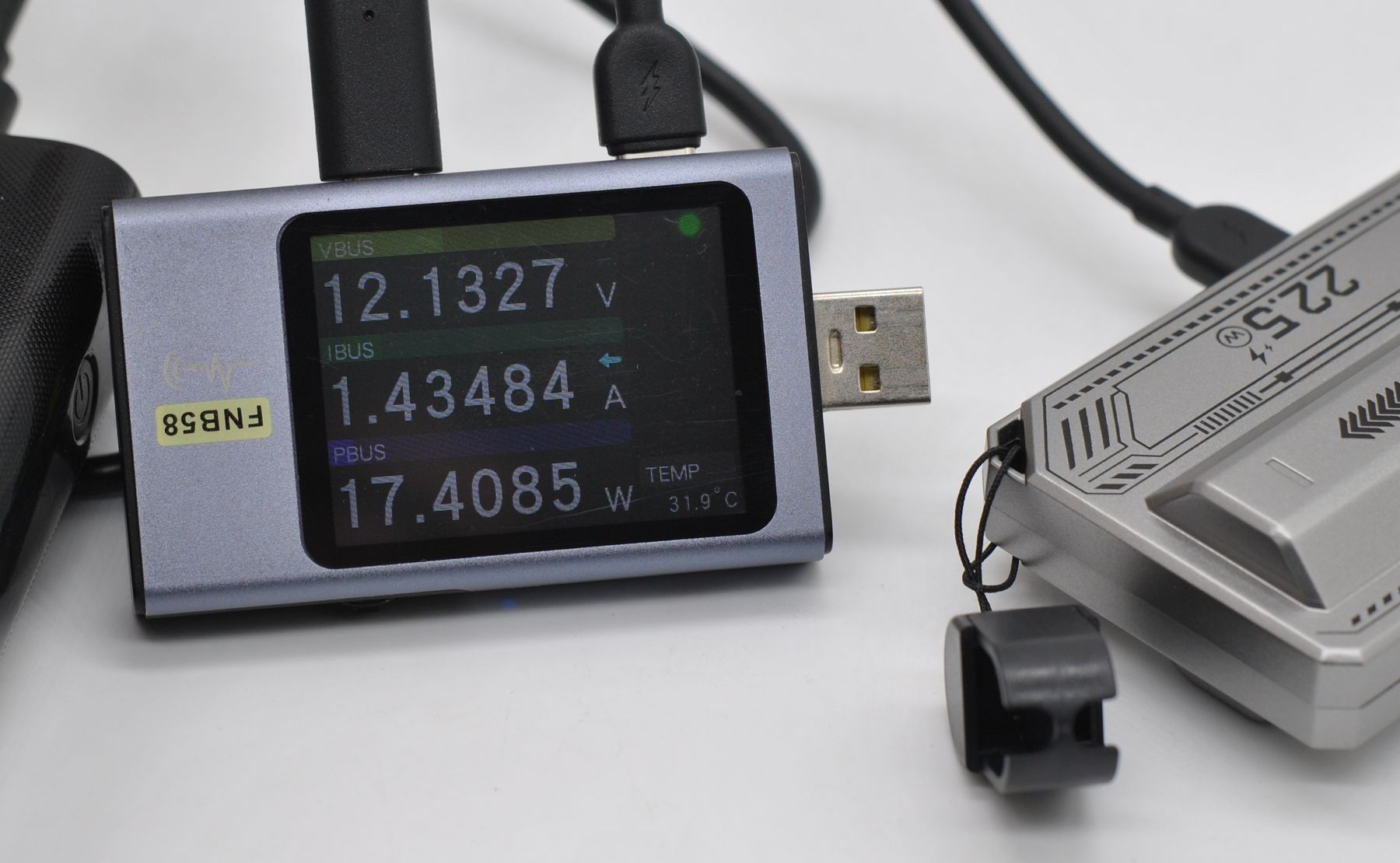

Проверим возможности портов устройства (тестер FNB58).

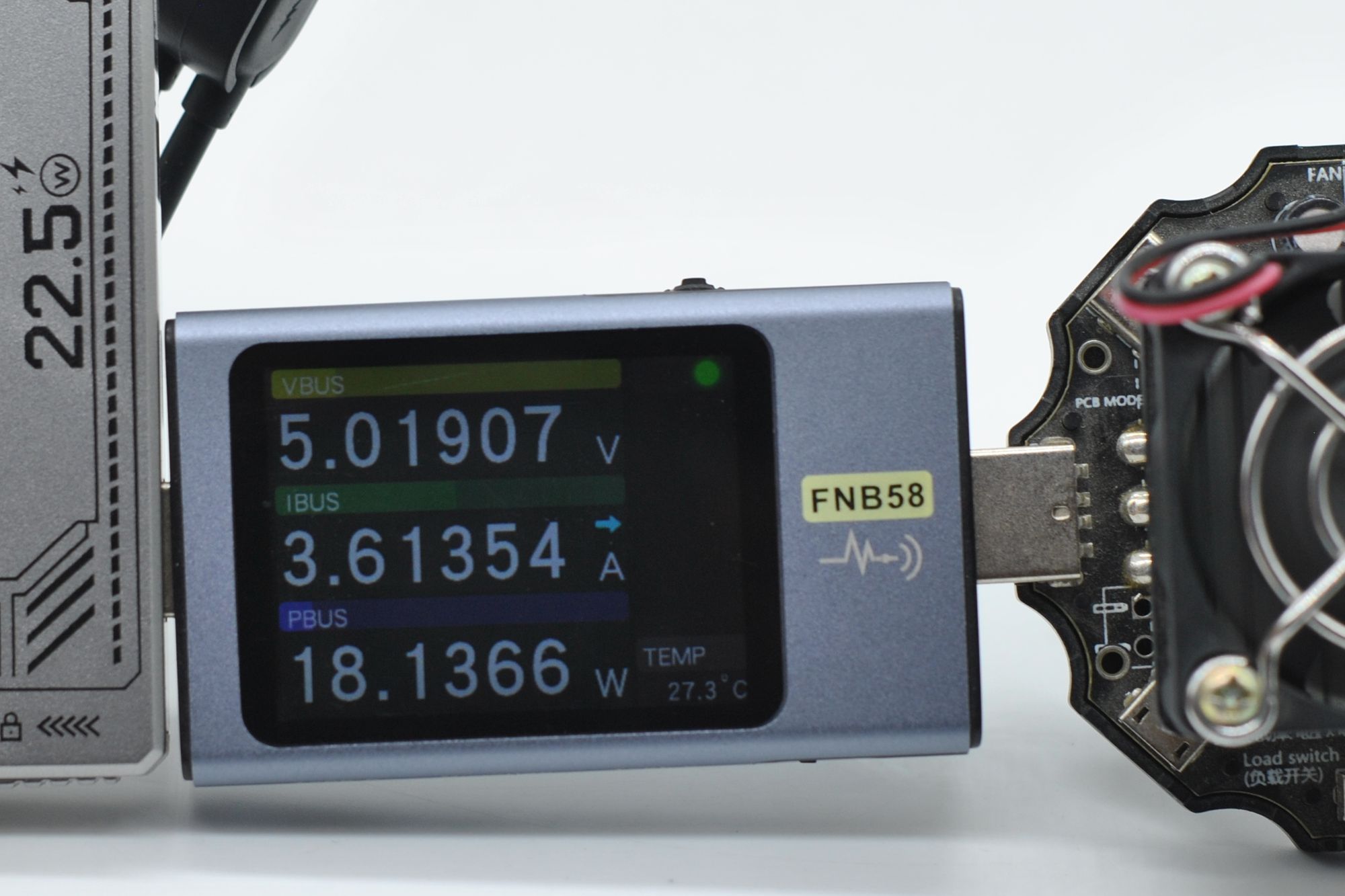

USB-A:

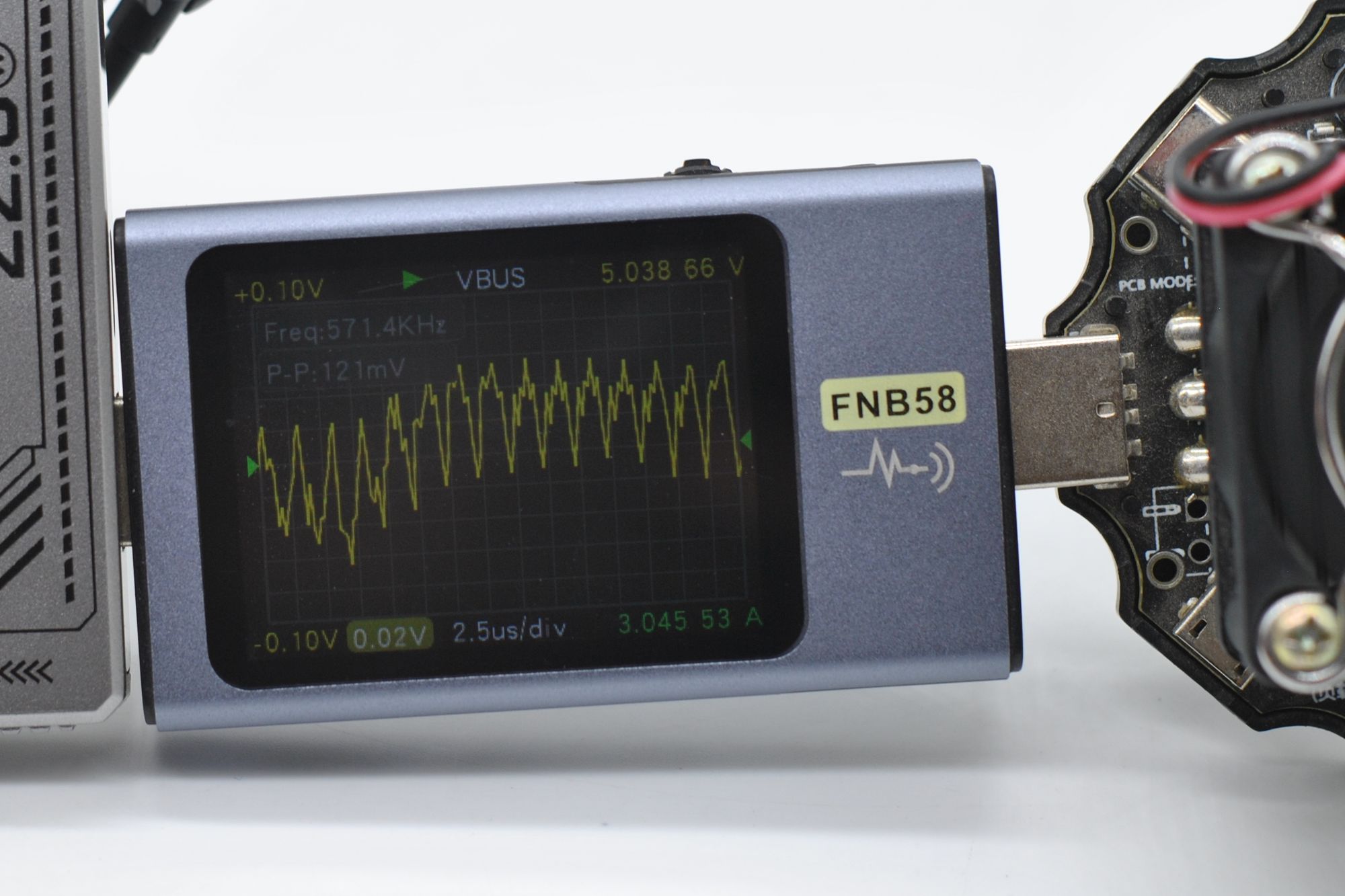

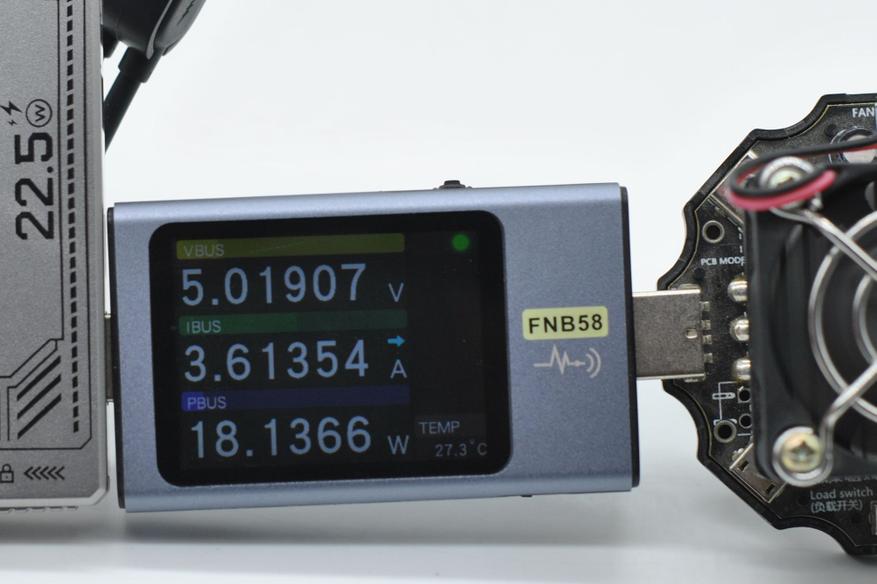

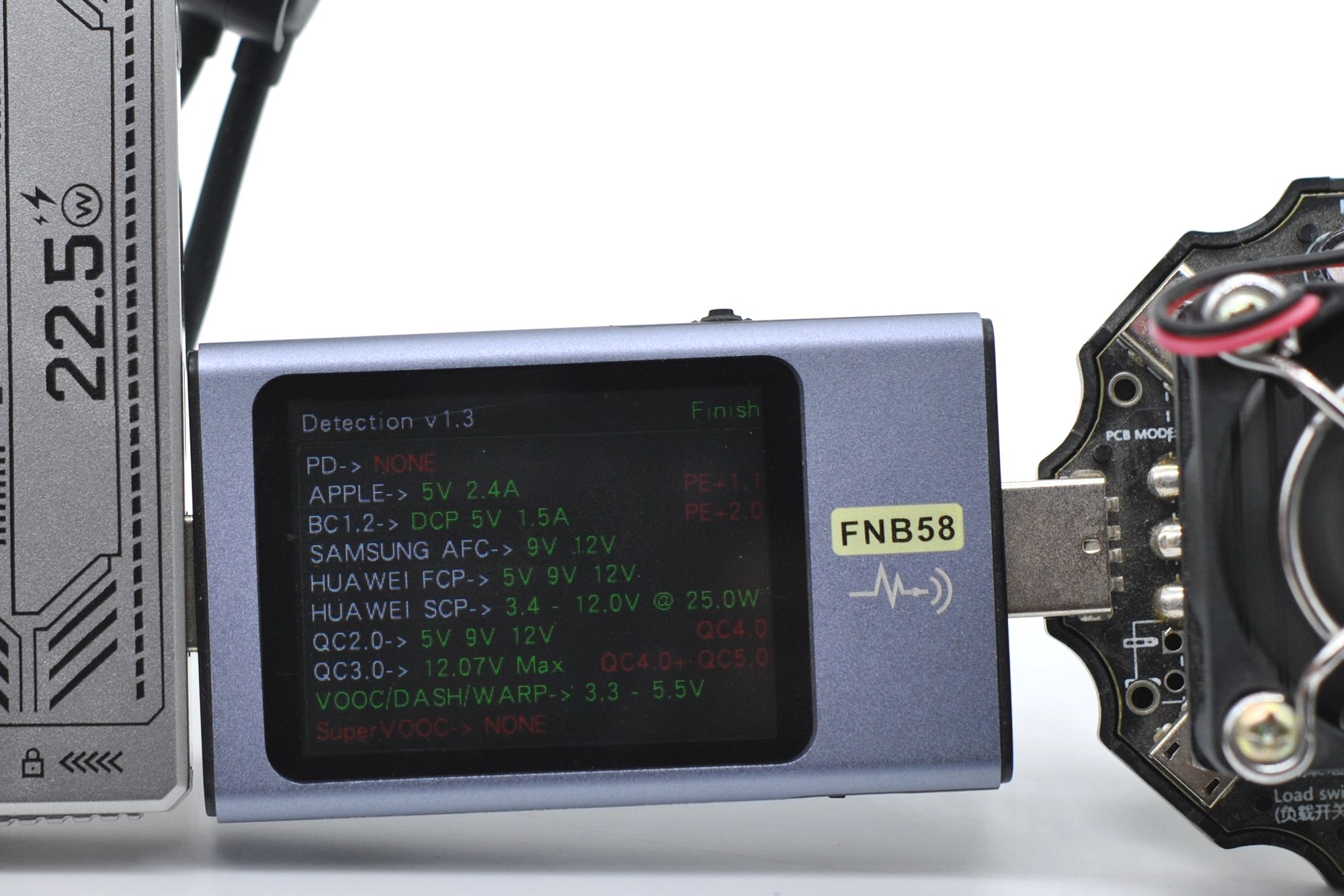

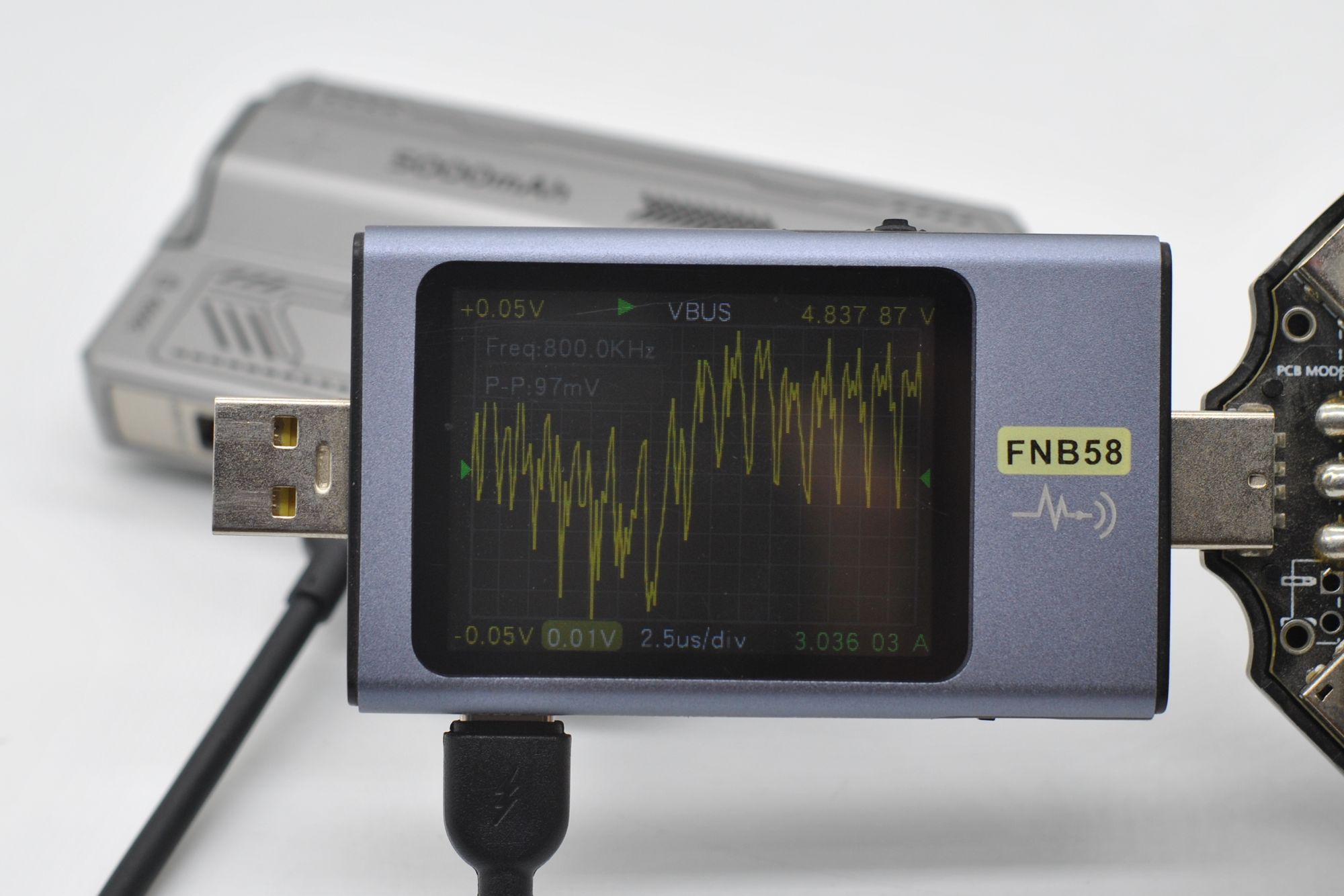

Как видим, поддерживается быстрая зарядка с протоколом QC, выдает 18+ Вт, пульсации на токе 3 А примерно 100+ мВ. С малыми токами работает.

Теперь порт Type-C:

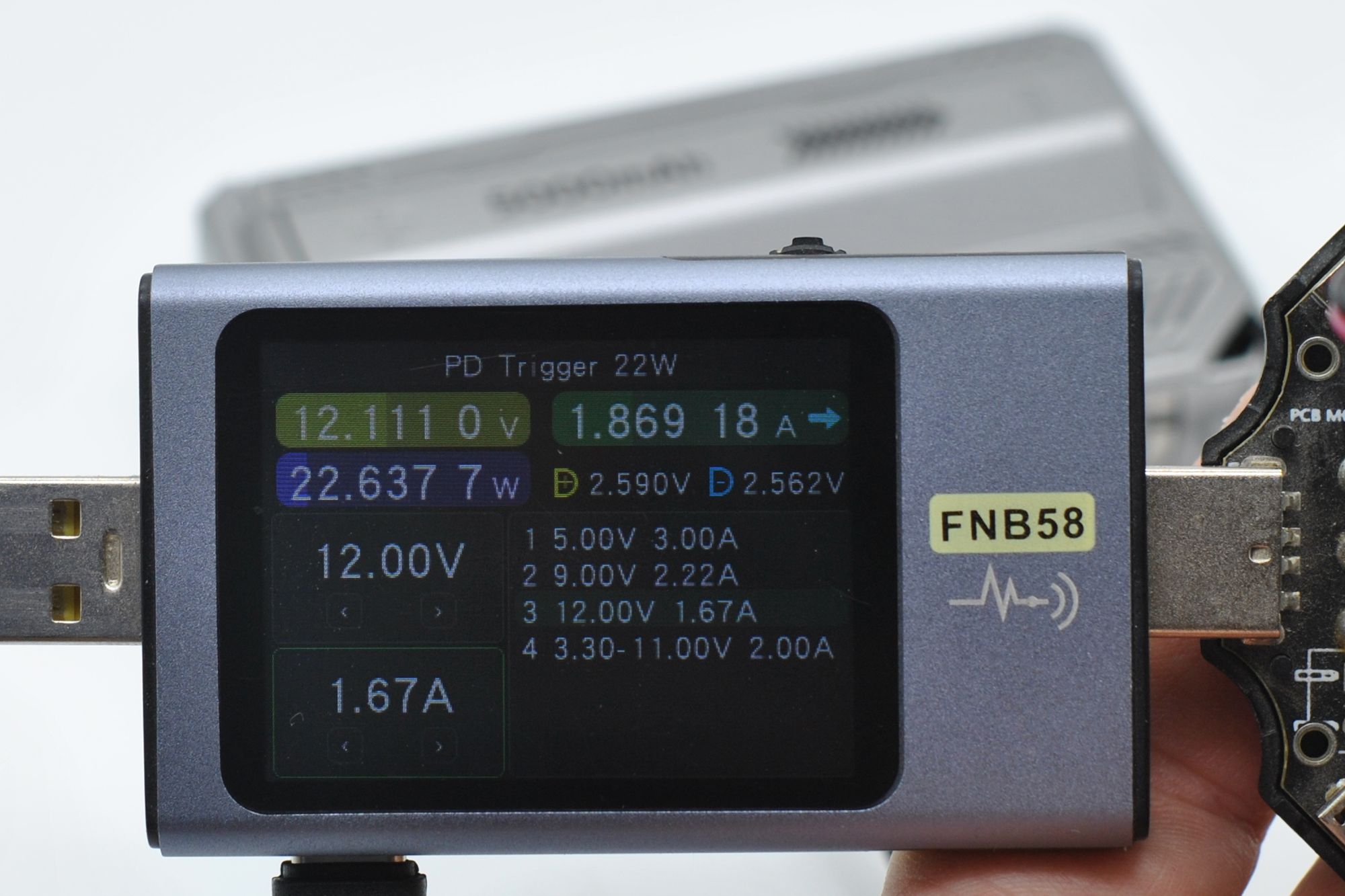

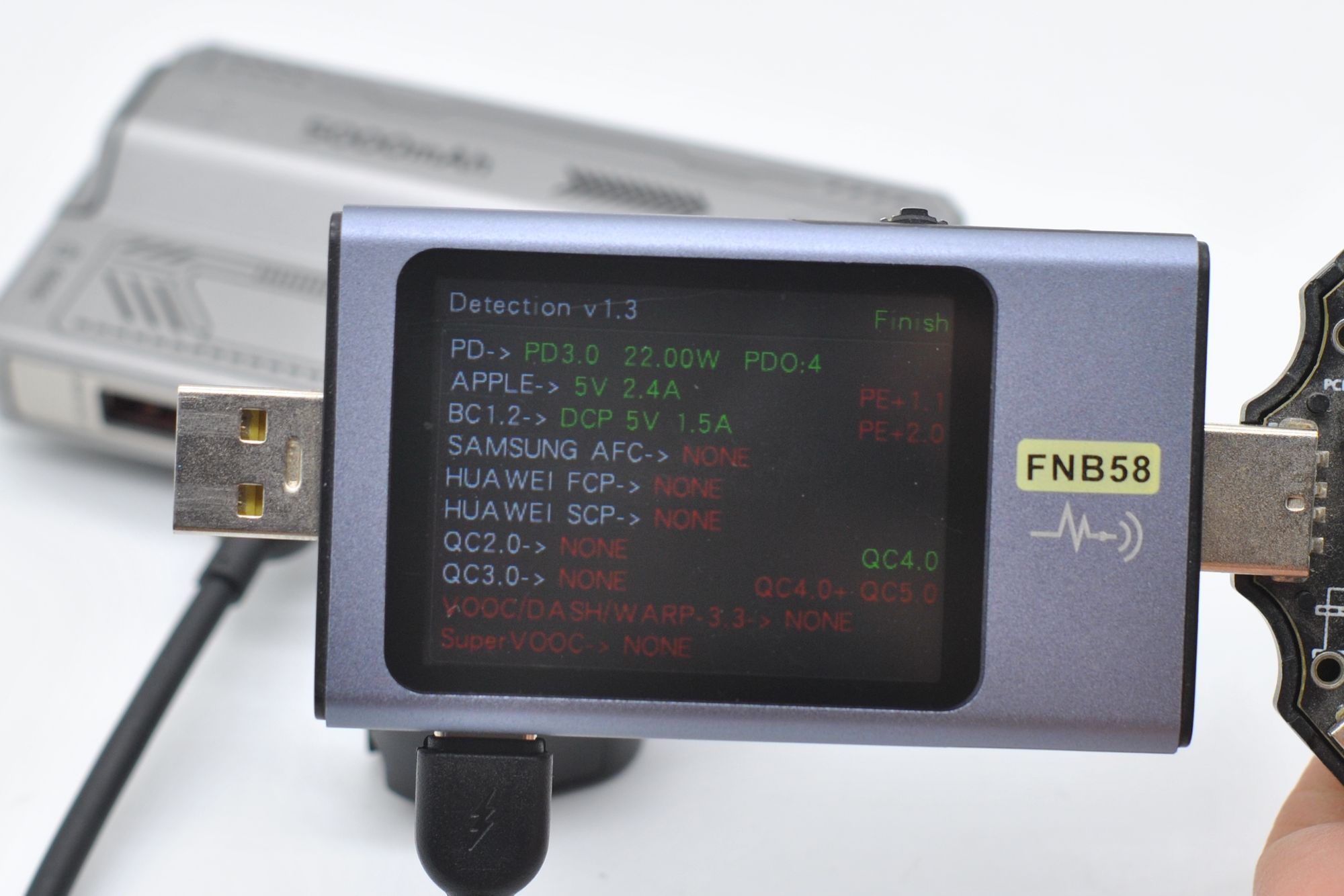

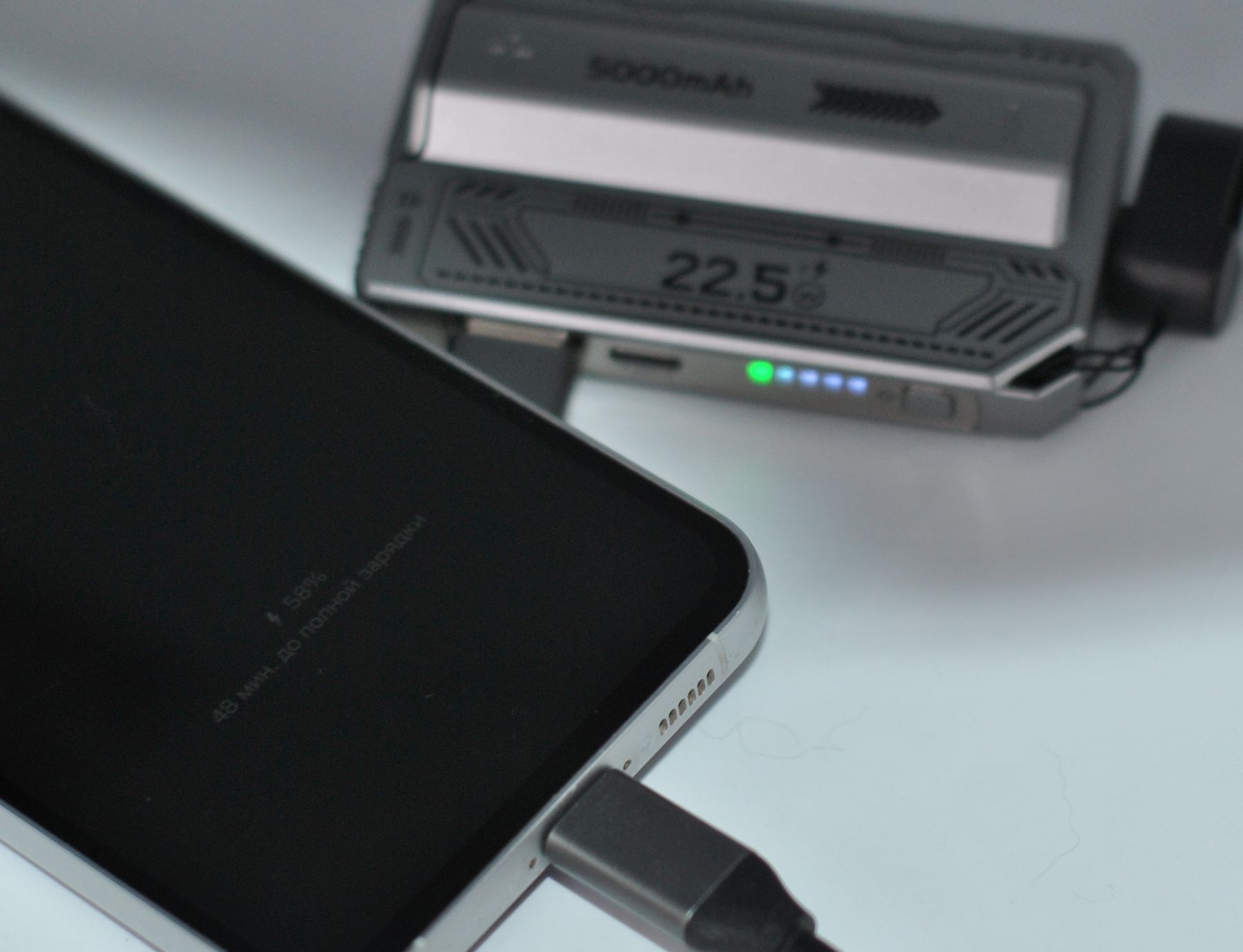

Поддерживается PD 3.0 с мощностью 22 Вт (по факту, на нагрузку 22,6 Вт). Пульсации напряжения примерно на том же уровне. Смартфон быструю зарядку видит.

Суммарно два порта при работе теряют быструю зарядку — выдается суммарно 15 Вт.

В кейсе можно заряжать сам аккумулятор 21700, мощность заряда до 18 Вт:

Есть нагрев узкой части при работе (там плата контроля).

Заключение

Самый дешевый пластиковый кейс — пауэрбанк occkic оказался не так плох, два порта, заявленные 22,5 Вт на выходе получаем, протоколы быстрых зарядок в наличии, сам аккумулятор 21700 заряжается 18 Вт. Снаряженная масса такого пауэрбанка выходит ~113 г. Все претензии только к «пластиковости» корпуса.

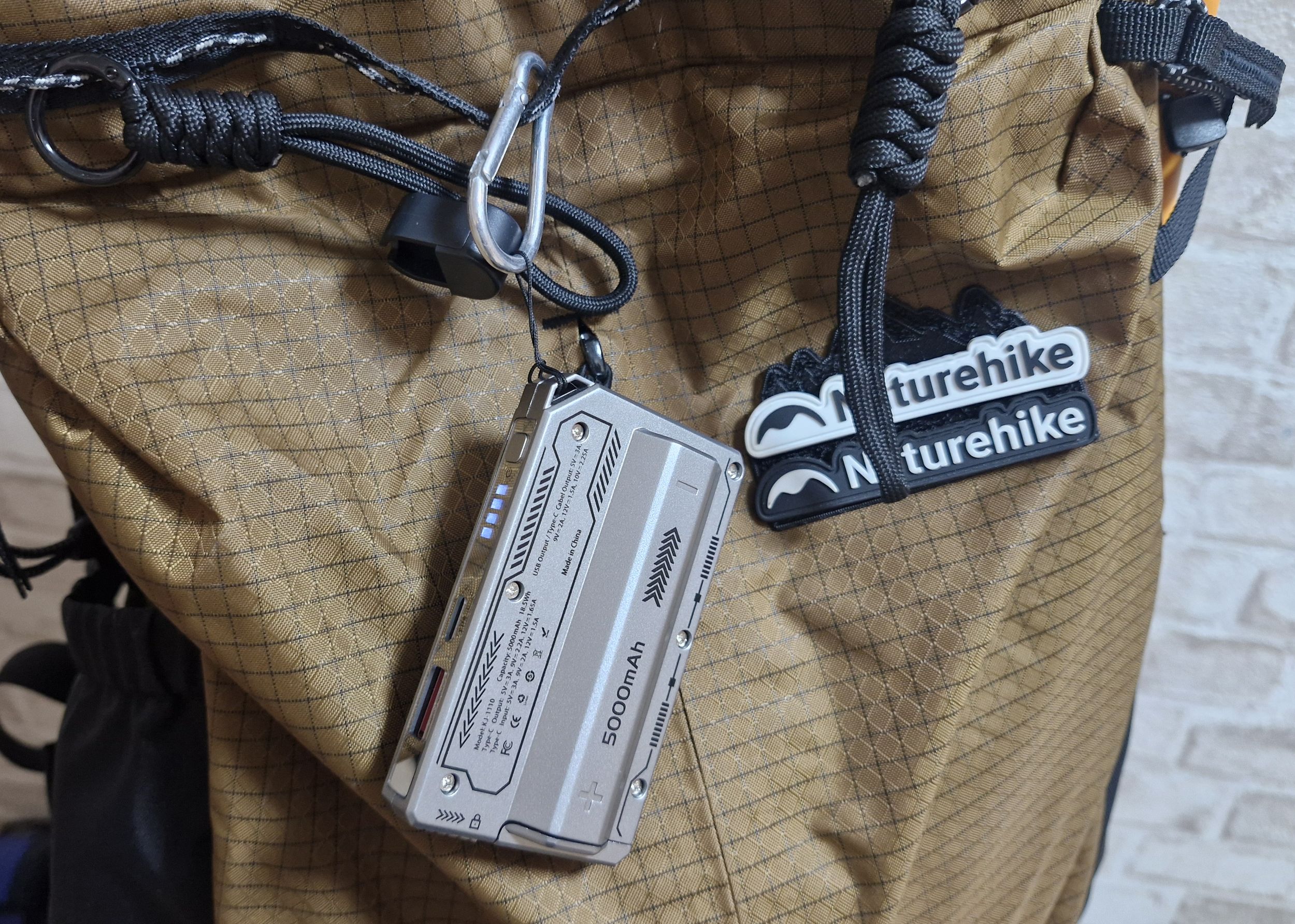

Выходит тема рабочая, можно иметь под рукой компактный и легкий источник энергии для смартфона или USB-гаджетов.

Покупал тут. (Если ссылку не видно — виноват адблок браузера).

Другие варианты использования свободных элементов 21700 смотрим тут.

Спасибо за просмотр. Удачных покупок!
