Перспективы углеродной электроники: возможности искусственных алмазов

Современная полупроводниковая индустрия продолжает успешно развиваться на базе кремния, который остается основным материалом для большинства потребительских устройств. Однако по мере того как задачи становятся сложнее, инженеры все чаще сталкиваются с эксплуатационными ограничениями традиционных материалов, особенно в вопросах экстремального тепловыделения и высоких напряжений. В поиске решений, которые могли бы дополнить, а не заменить кремниевую экосистему в специфических нишах, исследователи обратили внимание на потенциал искусственных алмазов.

Важно отметить, что развитие алмазных технологий идёт по нескольким параллельным направлениям. В одних случаях алмаз используется как активный полупроводниковый материал в составе самого транзистора, а в других — как теплопроводящий или конструкционный элемент, не участвующий напрямую в управлении током.

Особенности алмаза как полупроводника

Интерес к алмазу обусловлен его физическими характеристиками, которые в ряде сценариев превосходят параметры традиционных полупроводников. Одной из ключевых особенностей является исключительно высокая теплопроводность, позволяющая эффективно отводить тепло от активных зон кристалла. Кроме того, алмаз относится к классу материалов с ультраширокой запрещённой зоной, что делает его устойчивым к высоким напряжениям и температурам.

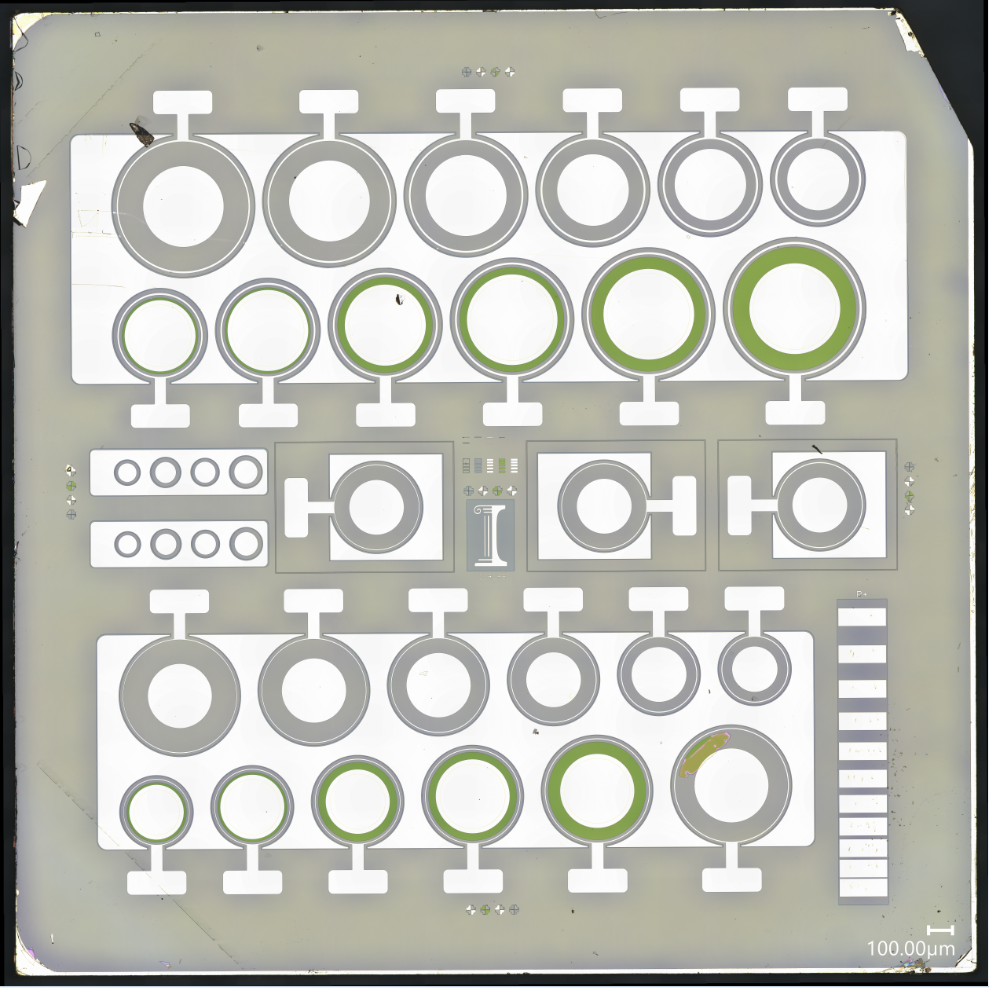

В конце 2023 года группа исследователей из Университета Иллинойса в Урбане-Шампейне сообщила о создании экспериментального электронного устройства на основе алмаза, которое демонстрировало рекордно высокое напряжение пробоя при крайне низких токах утечки. Результаты были опубликованы в журнале IEEE Electron Device Letters и сопровождались сообщением университета, в котором подчёркивается потенциал алмаза как материала для силовой электроники следующего поколения.

Следует отметить, что речь идёт о специализированных диодных и тестовых структурах, а не о массовых транзисторах, однако достигнутые параметры указывают на возможность создания компонентов с высокой плотностью мощности, способных работать при температурах свыше 400 °C без громоздких систем охлаждения.

Технологические исследования 2024-2025 годов

Последние годы стали поворотным моментом для «алмазной электроники», прежде всего благодаря прогрессу в создании стабильных транзисторов на основе алмаза. Одним из главных препятствий оставалось формирование n‑канального слоя с устойчивой электронной проводимостью, необходимого для полноценной работы полевого транзистора с изолированным затвором (MOSFET).

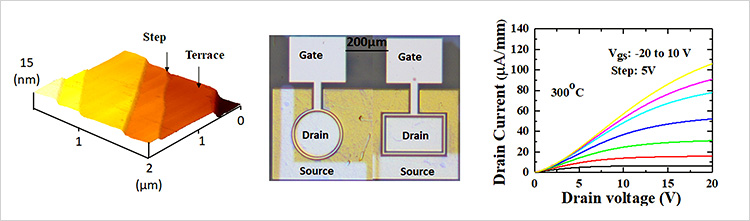

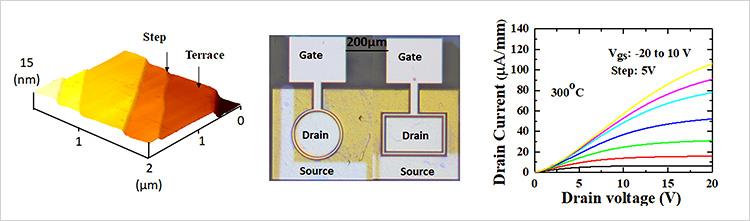

В январе 2024 года исследователи из Национального института материаловедения (NIMS, Япония) сообщили о создании первого стабильного n‑канального полевого транзистора на основе алмаза. Устройство способно работать при температурах выше 300 °C, что значительно превышает предел кремниевых транзисторов (~100 °C).

Команда под руководством доктора Сатоши Коизуми (Satoshi Koizumi) применила легирование алмаза фосфором и усовершенствованные методы эпитаксиального роста, что позволило снизить сопротивление контактов и добиться управляемых характеристик канала.

Фосфорное легирование означает, что в процессе роста алмазного слоя в его кристаллическую решётку целенаправленно вводятся атомы фосфора. Эти примеси изменяют электронные свойства материала и формируют n-канал — область с повышенной концентрацией свободных электронов. Под действием напряжения на затворе через этот канал может протекать ток между истоком и стоком, что позволяет транзистору переключаться между состояниями «включено» и «выключено».

По словам авторов, новая структура обеспечивает самую высокую стабильность и проводимость среди существующих аналогов при экстремальных температурах.

Кроме того, алмаз обладает широкой запрещённой зоной (5,47 эВ) — энергетической областью внутри материала, где электроны не могут свободно перемещаться. Благодаря этому компоненты становятся более устойчивыми к высоким напряжениям и частотам по сравнению с кремнием (1,12 эВ).

Эти свойства открывают перспективы применения алмазных транзисторов в условиях экстремального нагрева, высоких электрических нагрузок и даже в космических системах. Возможные направления включают силовую электронику, оборудование для электромобилей и другие устройства, работающие в суровых условиях.

Параллельно европейские исследовательские группы продолжают работу над транзисторами на основе алмаза, ориентированными на силовые применения.

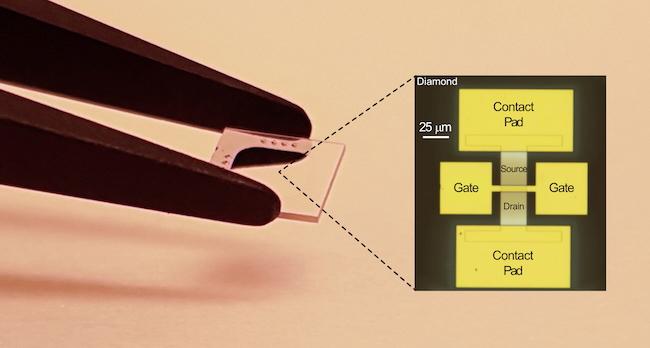

В январе 2025 года учёные из Университета Глазго (Великобритания) сообщили о разработке алмазного транзистора, который остаётся выключенным по умолчанию (switched off by default) — это ключевое требование для безопасности силовых систем и устройств с высокими токами. В отличие от ранних прототипов, новое устройство сочетает способность оставаться в безопасном выключенном состоянии с возможностью обеспечивать высокий ток при включении, что делает его ближайшим шагом к практическому использованию в силовой электронике, например в сетевых преобразователях и приводах.

Области потенциального применения

В краткосрочной перспективе «алмазная электроника» рассматривается прежде всего как нишевое решение для силовой техники и экстремальных условий эксплуатации — там, где ключевым ограничением становится тепловая нагрузка на силовые компоненты, такие как транзисторы и диоды. К таким областям относятся промышленные преобразователи, высокомощные источники питания и системы быстрой зарядки.

Для того чтобы полностью раскрыть потенциал транзисторов на основе алмаза и обеспечить их стабильную работу при высоких токах и температурах, исследователи разрабатывают дополнительные инженерные решения, направленные на отвод тепла.

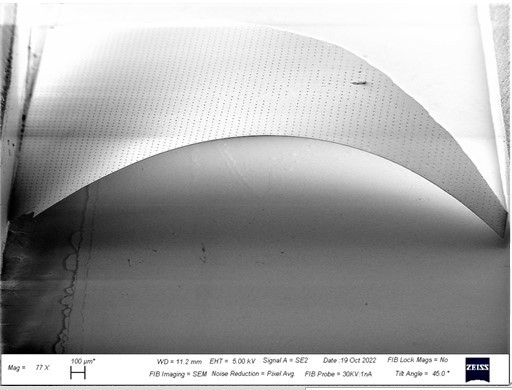

В частности, в марте 2024 года исследовательские подразделения общества Fraunhofer представили технологию производства ультратонких алмазных наномембран толщиной порядка одного микрометра.

Согласно пресс-релизу Fraunhofer, такие мембраны интегрируются в силовые электронные модули и способны значительно улучшать тепловой отвод, снижая локальные перегревы до десятикратных значений в лабораторных условиях.

В качестве наглядного примера возможного применения исследователи упоминают системы быстрой зарядки электромобилей. Потенциальное сокращение времени зарядки связано с возможностью безопасной работы силовых цепей при более высоких токах без перегрева. Эти оценки пока относятся к экспериментальным сценариям и не означают немедленного внедрения в серийные зарядные станции.

Также в Японии ряд компаний и исследовательских консорциумов рассматривают алмазные чипы как перспективную основу для электроники, работающей в условиях высокой радиации и экстремальных температур, например в ядерной энергетике и космических системах. Подобные устройства смогут демонстрировать существенно более высокую радиационную стойкость по сравнению с кремниевыми датчиками, которые в таких условиях деградируют значительно быстрее.

Технологические риски

Несмотря на очевидные преимущества, интеграция алмаза в реальные электронные устройства сопряжена с серьёзными инженерными трудностями. Одной из главных проблем остаётся плотность кристаллических дефектов. По данным обзорных исследований 2024-2025 годов, этот показатель всё ещё на несколько порядков выше, чем у зрелых кремниевых технологий.

Высокая дефектность приводит к нестабильности параметров, низкому выходу годных изделий и росту стоимости производства. Дополнительной проблемой являются механические напряжения на границах между алмазом и другими материалами, которые могут вызывать расслоение или деградацию устройств при резких температурных циклах.

Вывод

Электроника на основе алмаза постепенно выходит за пределы лабораторных экспериментов и начинает формировать зачатки практических применений. Речь не идёт о скором вытеснении кремния из сегмента персональных компьютеров или смартфонов — его позиции подкреплены десятилетиями оптимизации, отлаженными производственными цепочками и колоссальной инфраструктурой.

Скорее, мы наблюдаем формирование узкой, но стратегически важной ниши устройств, способных работать там, где возможности кремния объективно ограничены: при экстремальных температурах, высоких напряжениях, мощных тепловых нагрузках и в условиях радиации.

Если учёным в ближайшие годы удастся снизить плотность дефектов и повысить воспроизводимость процессов, искусственный алмаз может стать важным элементом энергетической, промышленной и космической инфраструктуры будущего.
