Биогибридные системы на солнечной энергии: исследование дистанционного управления насекомым

Миниатюрные роботы часто ограничены батареями и автономностью. Исследователи нашли необычное решение: использовать живых организмов, например мадагаскарских тараканов, как платформу для гибкой электроники на солнечных элементах. Такая комбинация открывает новые возможности для автономных систем в труднодоступных местах.

Объект исследования: Gromphadorhina portentosa

Выбор мадагаскарского шипящего таракана (Gromphadorhina portentosa) в качестве базы обусловлен его физическими характеристиками.

Это одно из крупнейших насекомых в своем семействе: взрослые особи достигают в длину от 5 до 9 сантиметров. В естественной среде вид является эндемиком острова Мадагаскар, где обитает в лесной подстилке.

Использование этого вида оправдано его высокой жизнеспособностью, способностью перемещаться по сложным рельефам и внушительной грузоподъемностью. В отличие от полностью механических роботов, биогибрид самостоятельно решает вопросы энергозатрат на движение, что позволяет сосредоточиться исключительно на электронике управления.

Исследование и техническое решение интеграции фотоэлементов

В рамках работы, проведенной международной группой ученых под руководством Кенаджиро Фукуды в институте RIKEN, была решена ключевая проблема — обеспечение стабильного питания без ограничения мобильности насекомого. Исследователи разработали метод крепления, который учитывает естественную деформацию тела при движении.

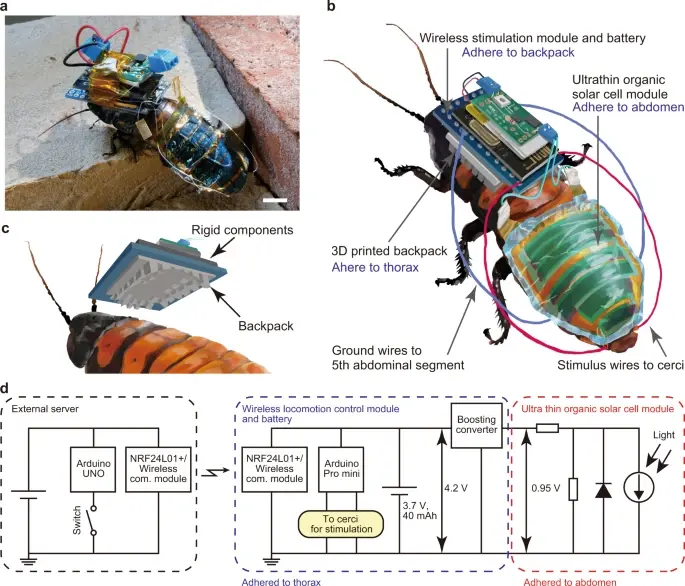

Экспериментально доказано, что использование сверхмягких органических материалов позволяет насекомому сохранять привычную скорость и маневренность. Все электронные компоненты размещаются на верхней стороне тела, но разделены на две зоны. Основной блок управления монтируется на грудном сегменте при помощи мягкого основания, напечатанного на 3D-принтере. Эта деталь в форме рюкзака в точности повторяет изогнутую поверхность экзоскелета. В состав модуля входят схемы беспроводной связи (Bluetooth), контроллер стимуляции и литий-полимерный аккумулятор.

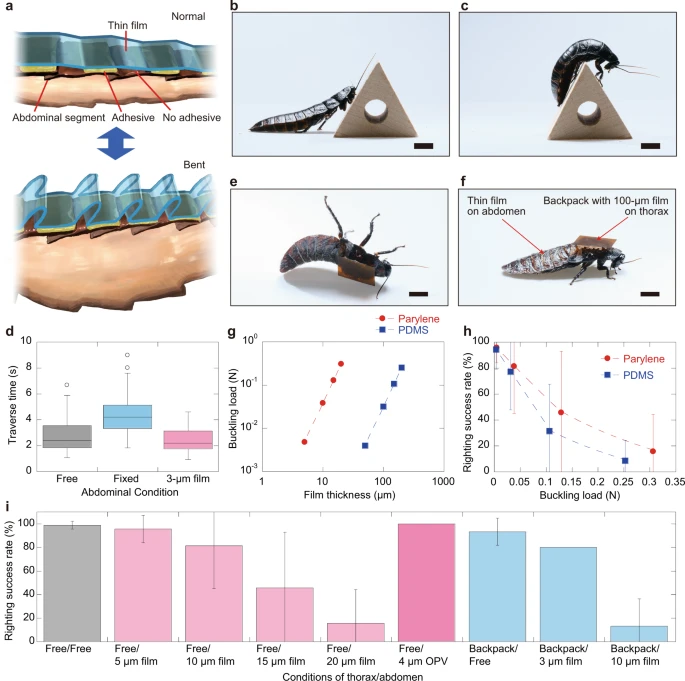

Энергетическая установка базируется на гибком органическом солнечном модуле толщиной всего 4 микрометра, закрепленном на брюшке. Благодаря своей мягкости и специальной структуре крепления (чередование клейких и неклейких зон), пленка выгибается наружу, когда таракан двигается, и не мешает ему сжиматься или переворачиваться на лапы. При интенсивности освещения 100 мВт/см² (эквивалент яркого солнечного света) вырабатываемая энергия через преобразователь поступает на аккумулятор под напряжением 4.2 В.

Механизм внешнего управления, обработка сигналов

Навигация биогибрида реализована через воздействие на церки — парные чувствительные придатки в задней части брюшка. В естественной среде они отвечают за регистрацию воздушных потоков и признаков опасности. Управление направлением движения происходит по принципу замещения внешних стимулов: при подаче электрического импульса на один из церков насекомое воспринимает это как угрозу с соответствующей стороны и автоматически поворачивает в противоположную.

Техническая реализация этого процесса включает несколько ключевых этапов:

• Беспроводная передача: Команды управления поступают с внешнего сервера на Bluetooth-модуль. Исследование подтвердило, что выбранная компоновка электроники обеспечивает минимальную задержку сигнала — от 0,10 до 0,12 секунды, что позволяет оперативно корректировать маршрут в реальном времени.
• Генерация импульса: При получении команды встроенная схема генерирует прямоугольный электрический сигнал. Его пиковое напряжение составляет 3,3 В при частоте 50 Гц и рабочем цикле 50%. Такие параметры позволяют эффективно воздействовать на нервную систему насекомого, вызывая стабильную реакцию без вреда для его здоровья.

Основная нагрузка на аккумулятор приходится на поддержание беспроводной связи. Общее потребление системы в режиме активного управления составляет около 73,3 мВт. При использовании литий-полимерной батареи емкостью 40 мАч время непрерывной работы составляет около 2 часов, однако за счет оптимизации интервалов обмена данными этот срок может быть увеличен.

В ходе тестов было подтверждено, что после 30-минутной зарядки аккумулятора от солнечных панелей система позволяет стабильно передавать команды управления. Этого времени достаточно для выполнения серии сложных маневров, что доказывает надежность всей цепочки: от получения беспроводного сигнала до физической реакции биогибрида.

Возможные области применения и риски

Таких киборгов планируют использовать для поиска людей под завалами. В будущем ученые хотят добавить датчики температуры и света. Поскольку тараканы боятся света и ведут ночной образ жизни, «умная» электроника будет сама выгонять их на освещенные участки только на время подзарядки, следя при этом, чтобы насекомое не перегрелось.

Несмотря на перспективность, технология несет экологические риски: необходимо продумать утилизацию электроники после завершения жизненного цикла насекомого. Также использование киборгов в городской среде требует санитарного контроля, так как тараканы могут быть переносчиками микроорганизмов.

Риски включают потерю контроля над живыми организмами, вопросы утилизации электроники и влияние на экосистему. Разработка требует соблюдения этических и биологических норм.

Вывод

Интеграция гибкой электроники в живые организмы демонстрирует новый подход к автономным миниатюрным системам. Биологическая платформа решает задачи передвижения и энергопитания, а солнечные панели и электронные компоненты расширяют возможности контроля и сбора данных. Дальнейшее развитие направления зависит от надежности работы устройств и соблюдения экологических стандартов.
