Обзор блока питания GamerStorm PF600X — обновленный бюджетник, теперь и с «бронзой»

Сегодня у нас нечто бюджетное, но от этого не менее интересное (а может и более), из стана блоков питания. Новая бюджетная линейка от GamerStorm — PF-X — в лице 600 Ваттной модели PF600X. Обещается бронзовый сертификат, японские и тайваньские конденсаторы и DC-DC во вторичке, по весьма доступной (по сегодняшним меркам) цене, вроде неплохо? Попробуем узнать.

Технические характеристики

• Общая мощность: 600 Вт
• Мощность по линии +12В: 600 Вт
• Мощность по линиям +3,3/+5В: 100 Вт (суммарно)
• Размеры (Ш*В*Г): 150*140*86 мм
• Размер вентилятора: 120 мм
• Используемый подшипник: Longlife HYB
• Модульный: нет
• Сертификации: 80PLUS 230 EU Bronze/CYBENETICS Bronze /CYBENETICS A 230V/PPLP 230V Bronze, ATX 2.52
• Топология: Active PFC + Double Forward + DC to DC
• Встроенные защиты: OPP/OVP/SCP/OTP/OCP/UVP/SIP/NLO
• Гарантия: 3 года.

Внешний вид и комплектация

Дизайн и коробки, и самого блока, весьма похож на предшественника PF-серии. А в чем же отличия?

Сертификация 80PLUS прокачалась с белого, до бронзового уровня, заодно завезли и кучку других соответствий, в свете этого должна была улучшиться схемотехника (по крайней мере заявлено появление DC-DC, чего не припоминается в предшественнике), новый подшипник в вентиляторе, а скорее всего и сам вентилятор, и пополнился ряд поддерживаемых защит.

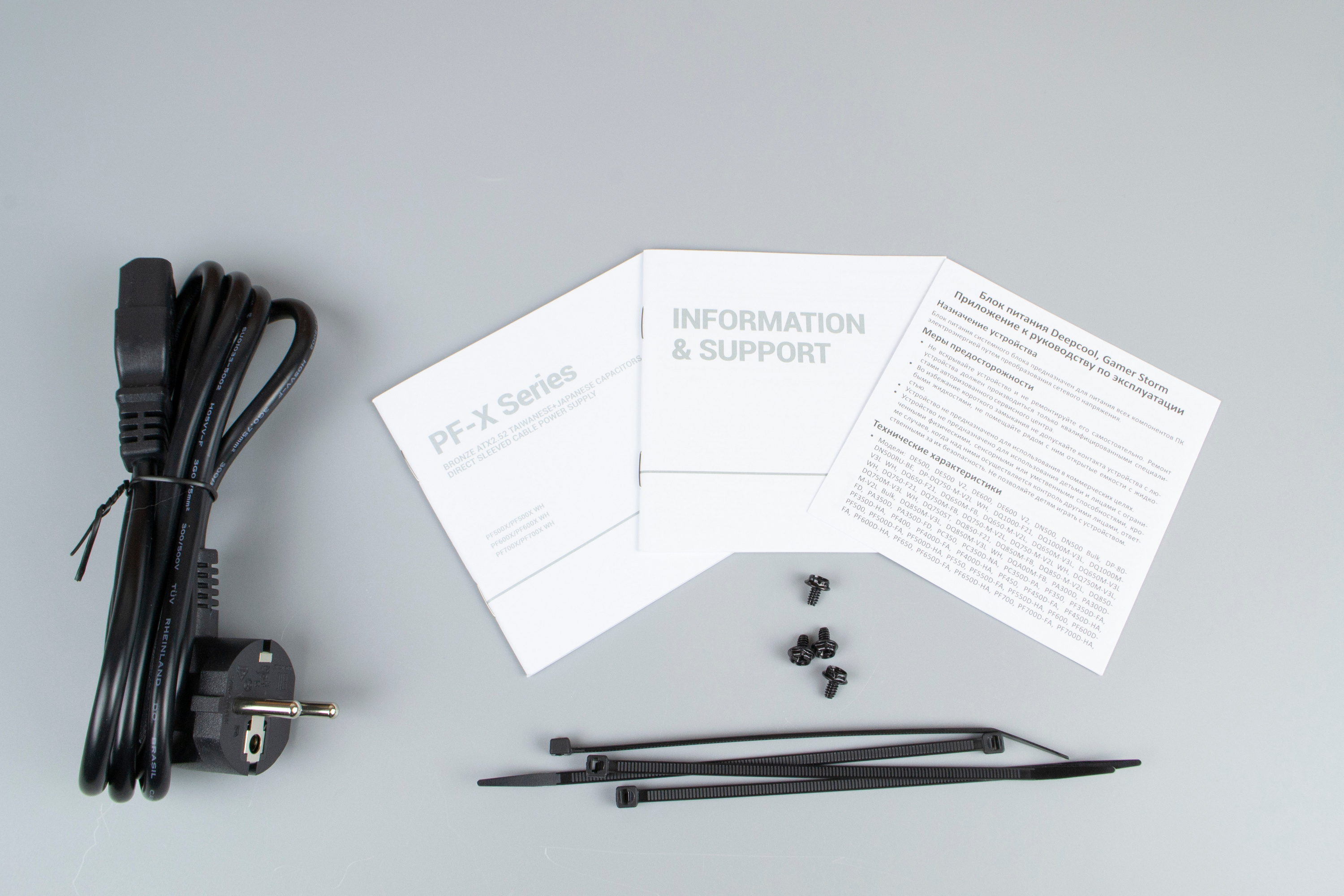

Но вернемся к блоку. Внутри коробки лишь блок, кабель питания, винты, стяжки, да немного бумажек.

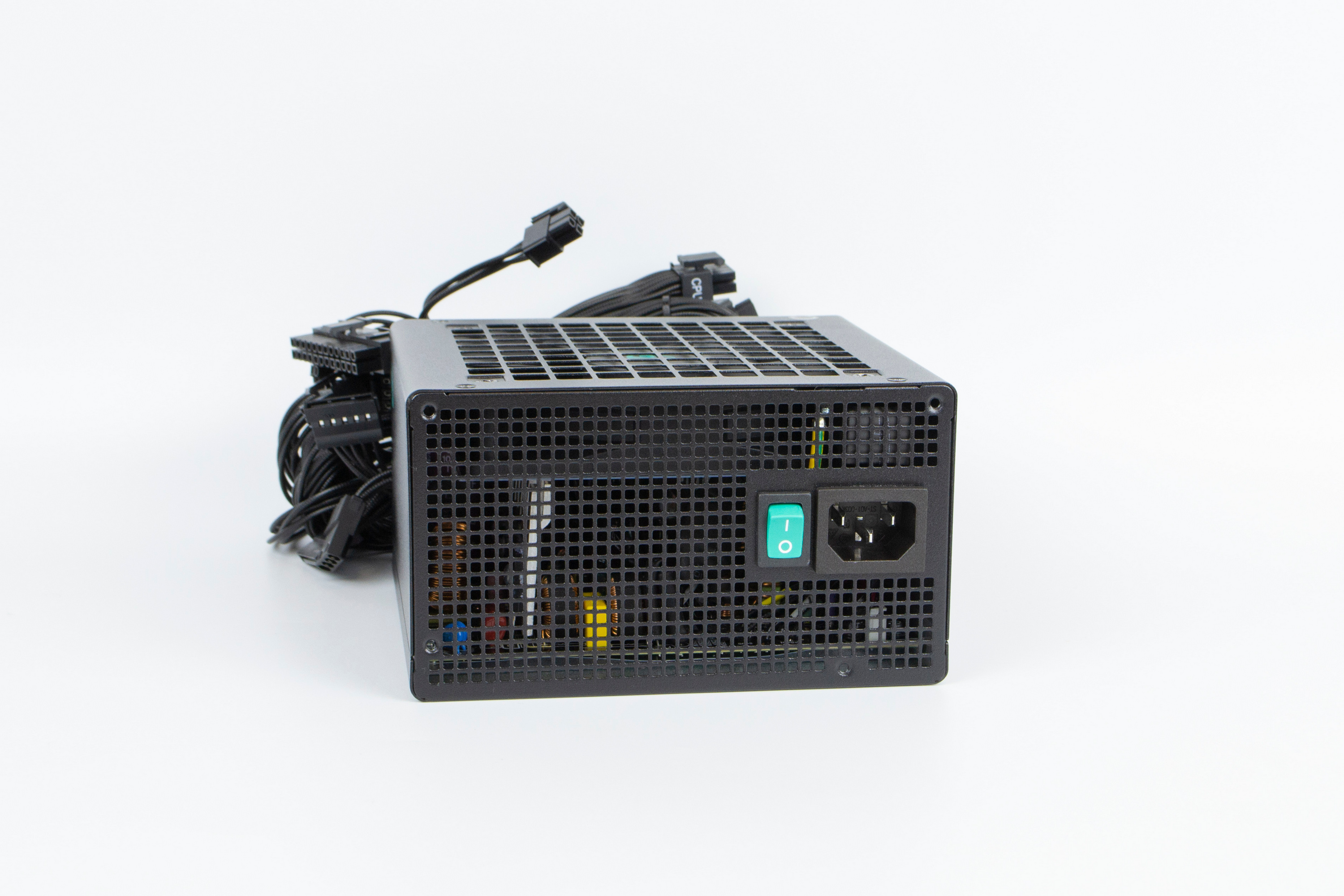

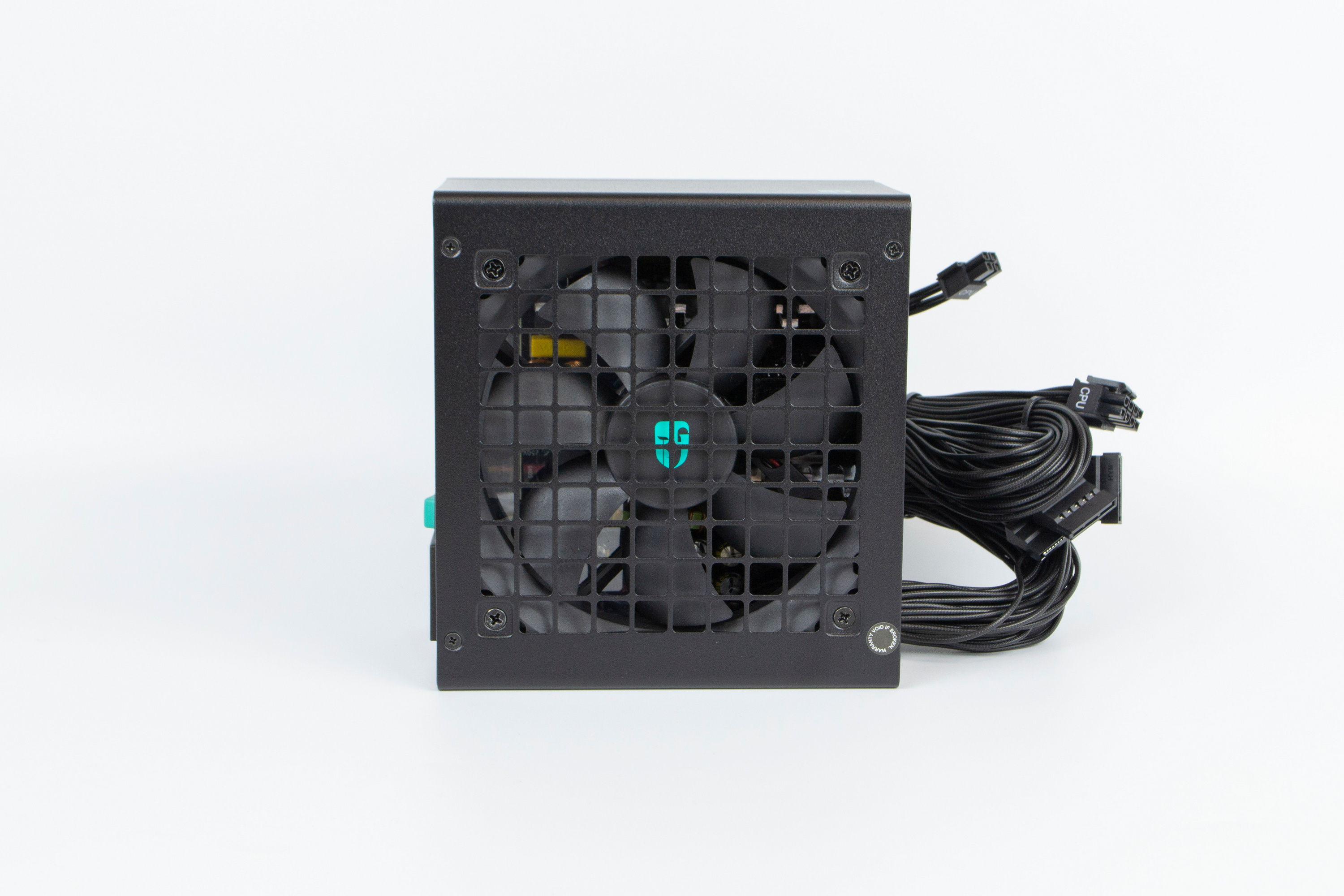

Внешне блок питания не отличается от своих более продвинутых собратьев. Крупные квадратные вентиляционные отверстия для забора воздуха вентилятором, с эмблемой компании на роторе. И более мелкая перфорация для выхода воздух, стандартно здесь разъем под кабель питания и кнопку выключения блока. Поскольку блок бюджетный, ни о каком переключателе для пассивного режима работы вентилятора говорить не приходится.

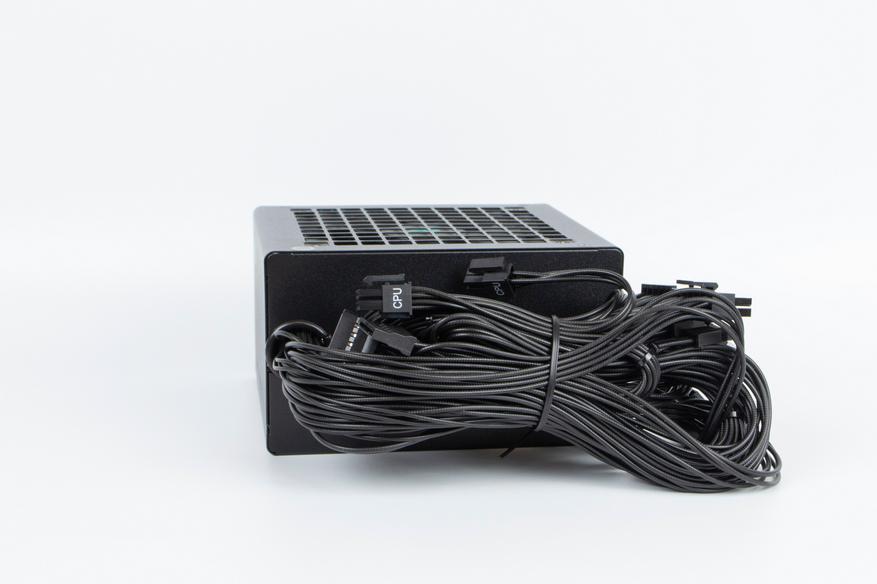

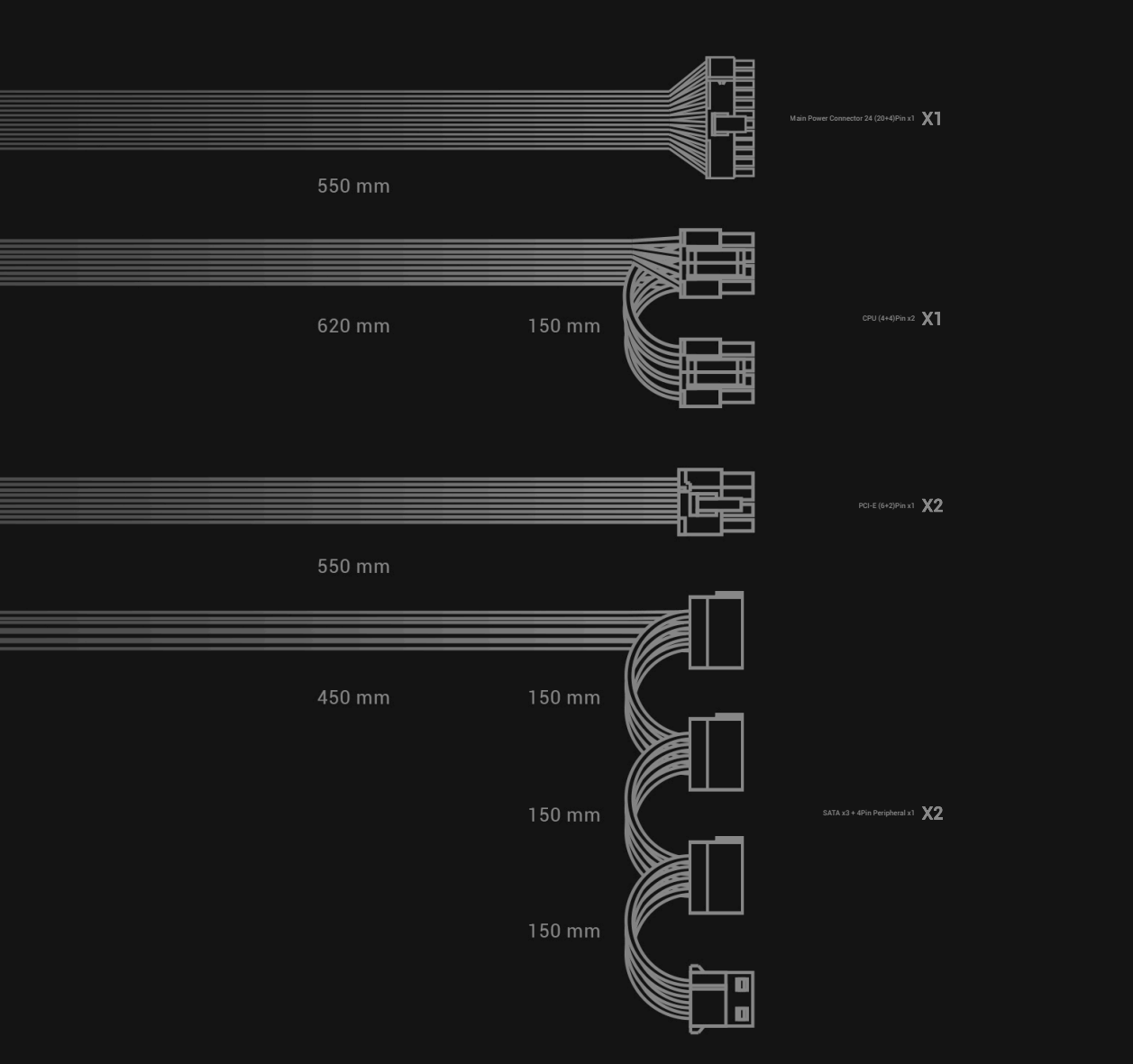

Поскольку блок немодульный, то имеем большую связку кабелей. По сути, здесь есть все, что нужно для бюджетной сборки, разве что длина кабелей питания процессора и материнской платы, немного меньше, чем у более дорогих моделей.

Сами провода достаточно гибкие, они не собраны в жгуты, поэтому с одной стороны, придется их стягивать стяжками (каламбур), чтобы сделать хоть какой-то кабель-менеджмент, с другой — это позволяет проще их загибать, что упрощает их укладку. Никаких маркировок, какое сечение в AWG применяется, не указано (чисто «на глаз» использованы 18AWG).

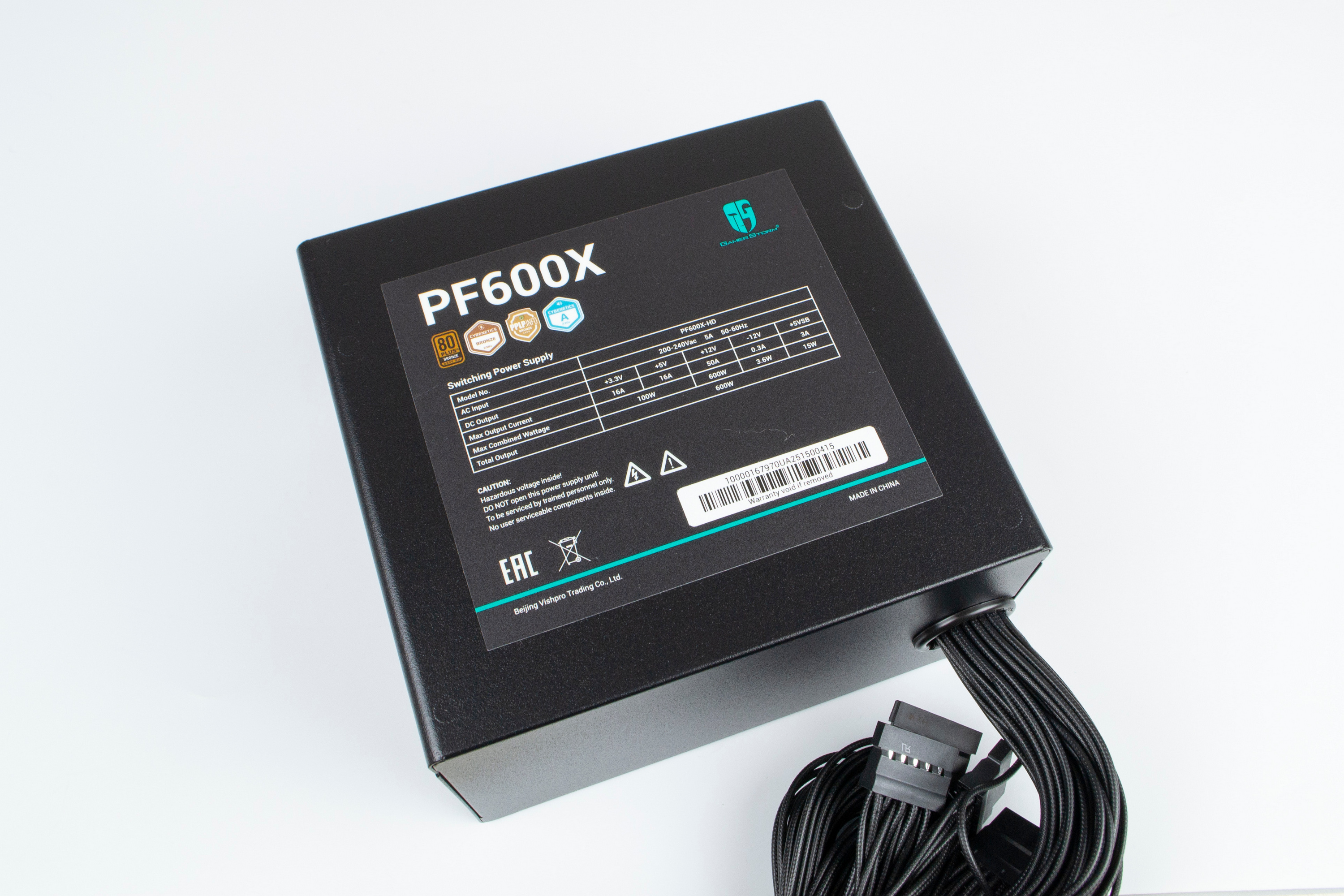

Наклейка с нагрузочными характеристиками никуда не исчезла.

Вентилятор и схемотехника

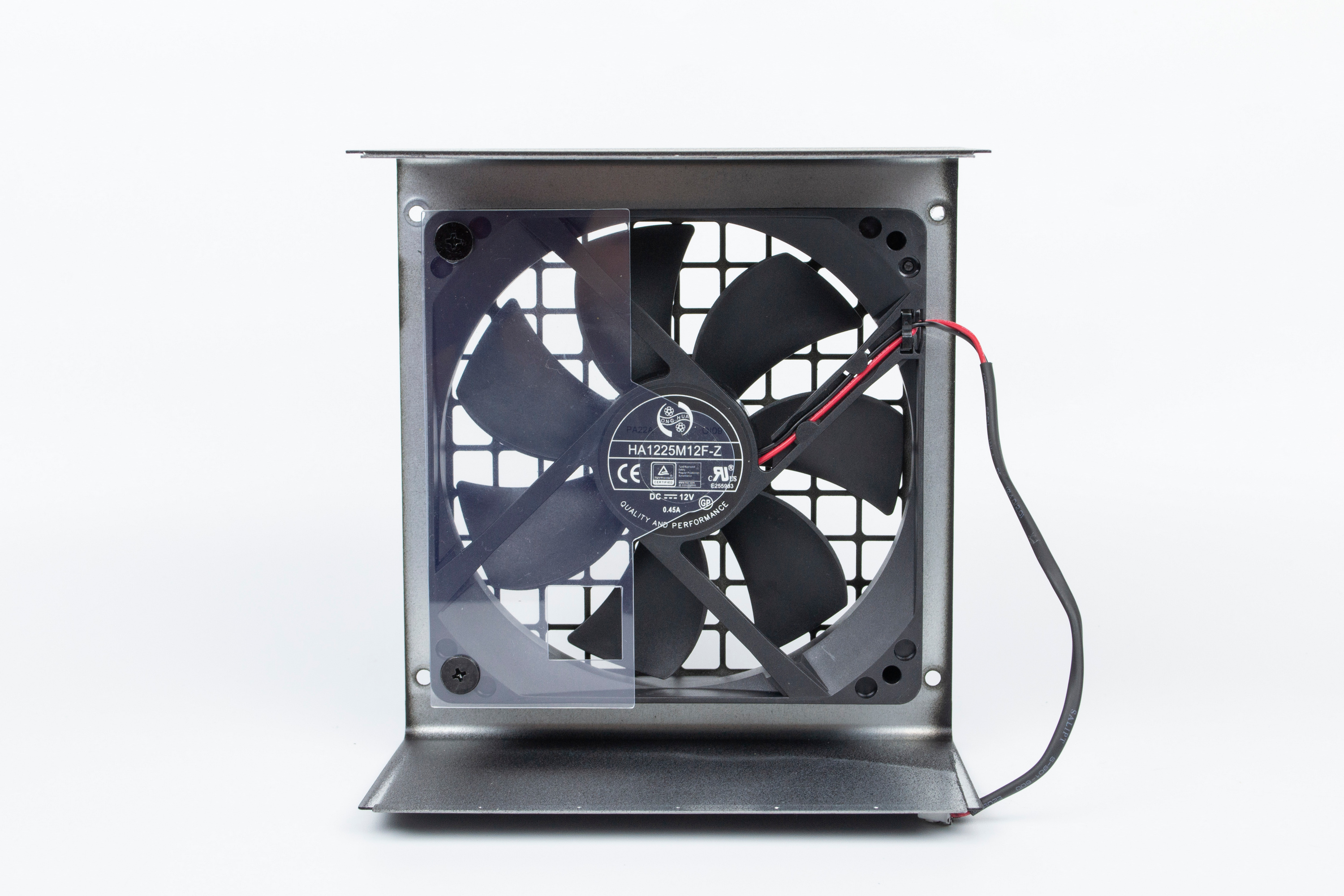

Вентилятор прокачался — теперь тут использован HA1225M12F-Z от Hong Hua: 120 мм, FBD подшипник, 7 лопастей, 12В/0,45А. Неплохой апгрейд по сравнению с предшественником, уже как в серьезных блоках.

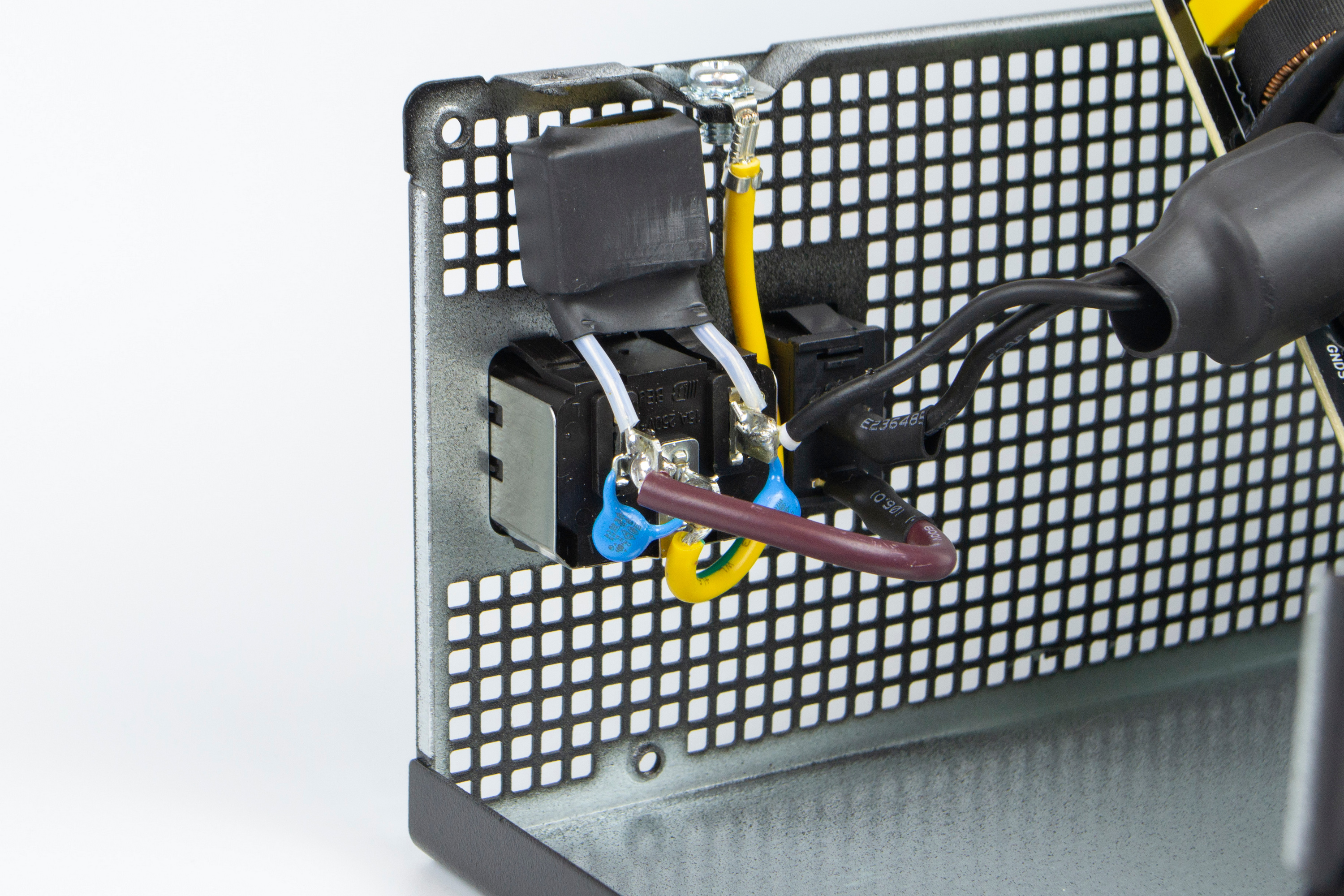

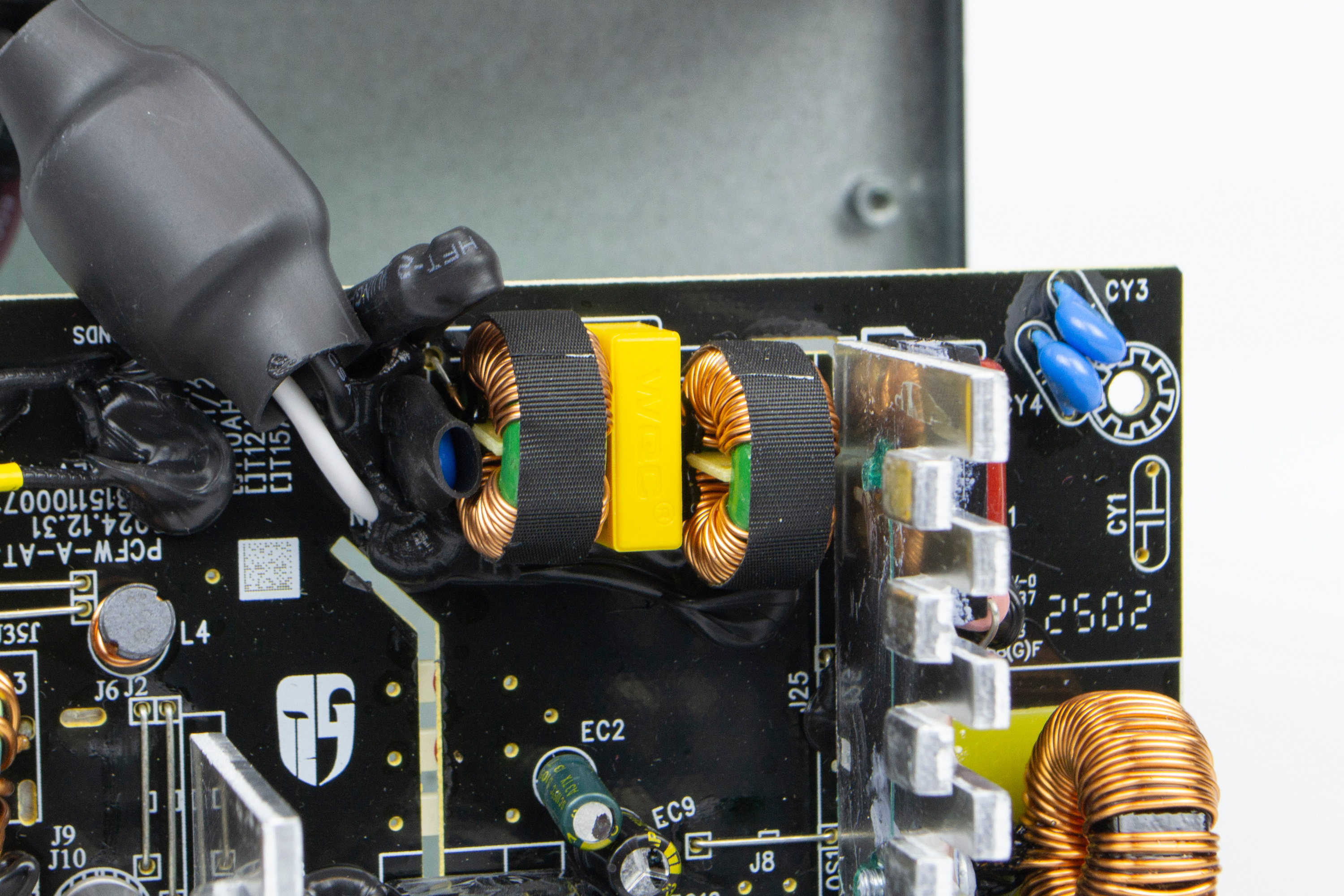

ЭМИ-фильтр вполне стандартный — четыре Y, по два Х конденсатора и дросселя, и варистор. Дроссели правда весьма скромного размера.

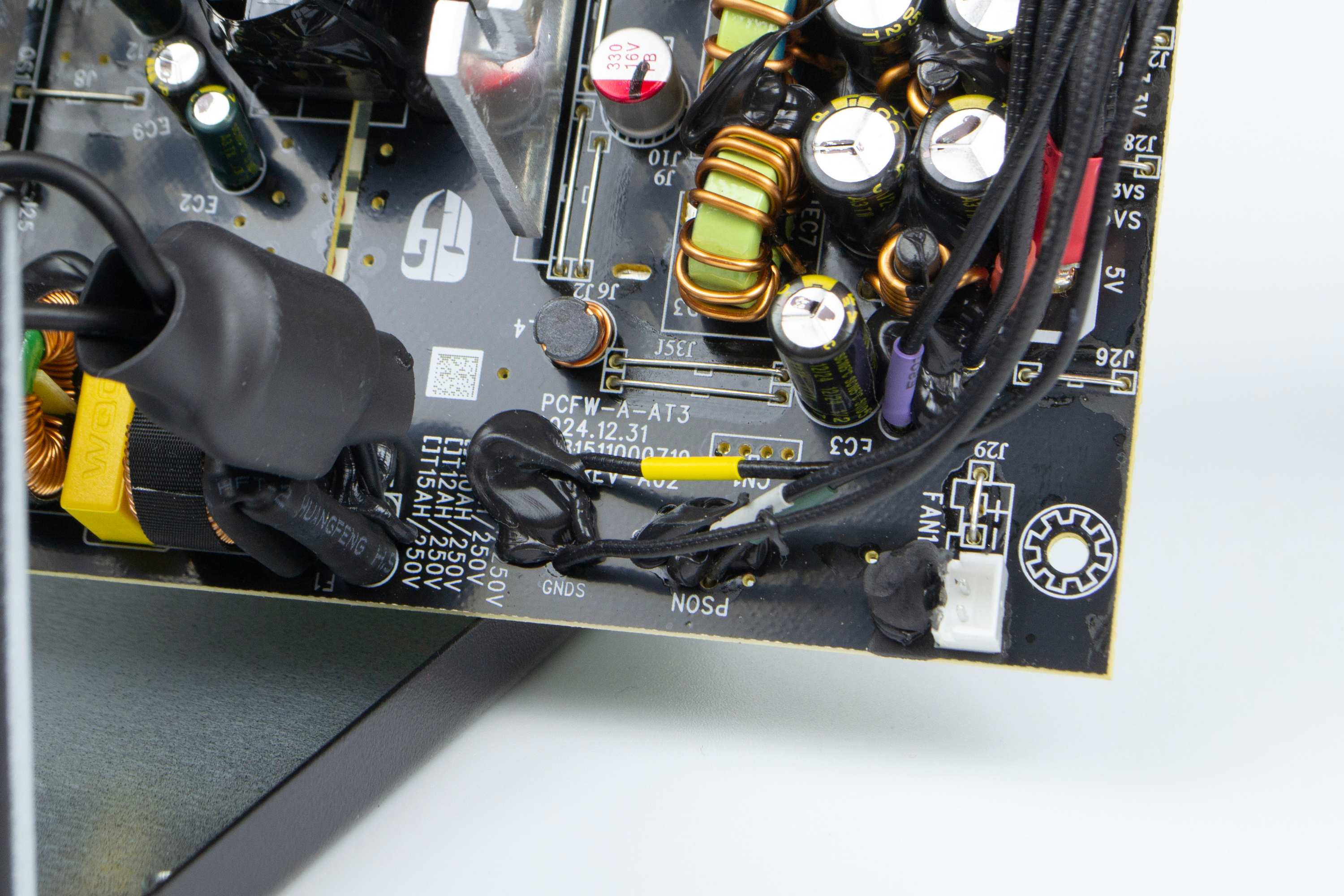

Также рядом, на плате, можно увидеть ее маркировку PCFW-A-AT3, что указывает на то, что оригинальным разработчиком платформы, является CE-Link.

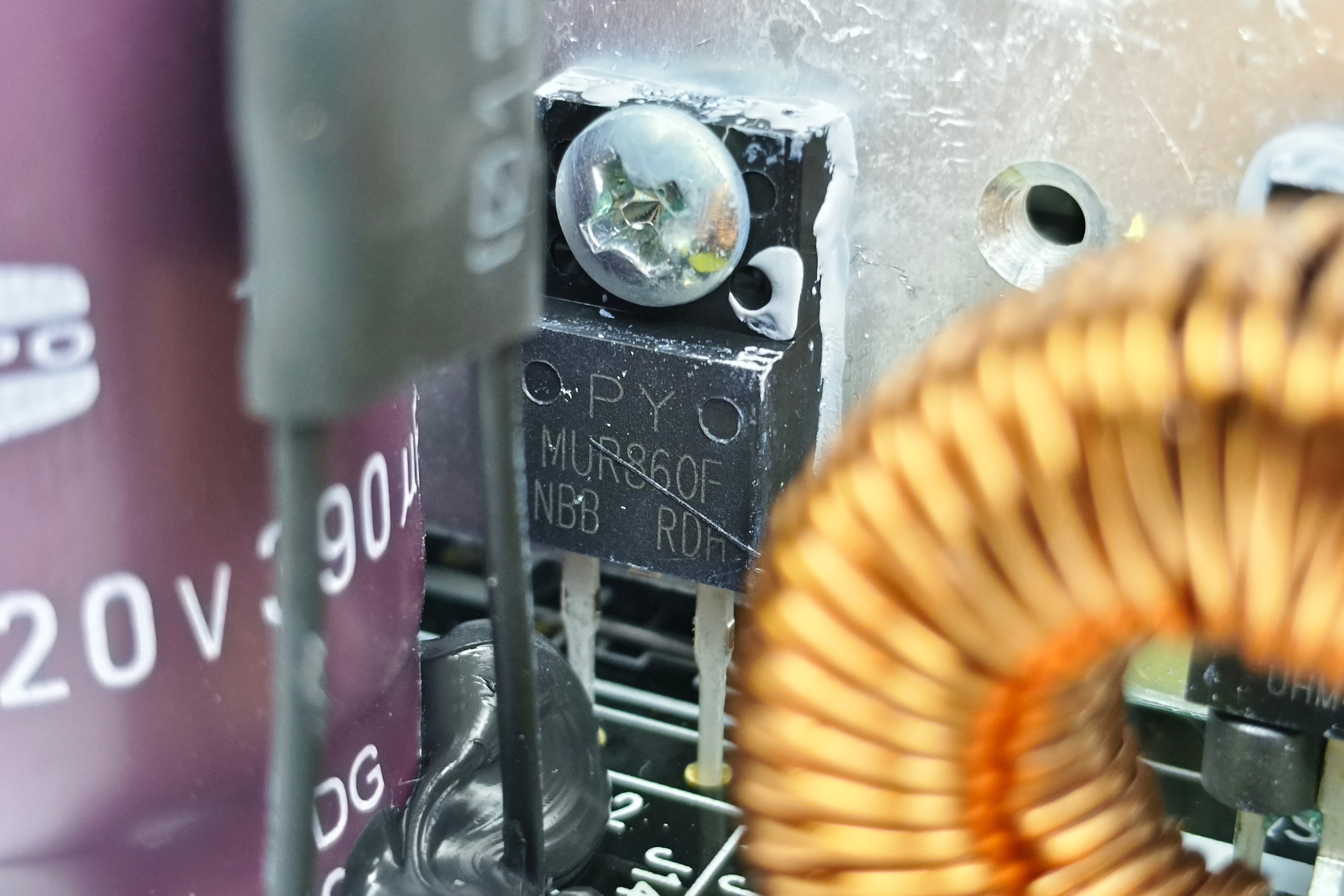

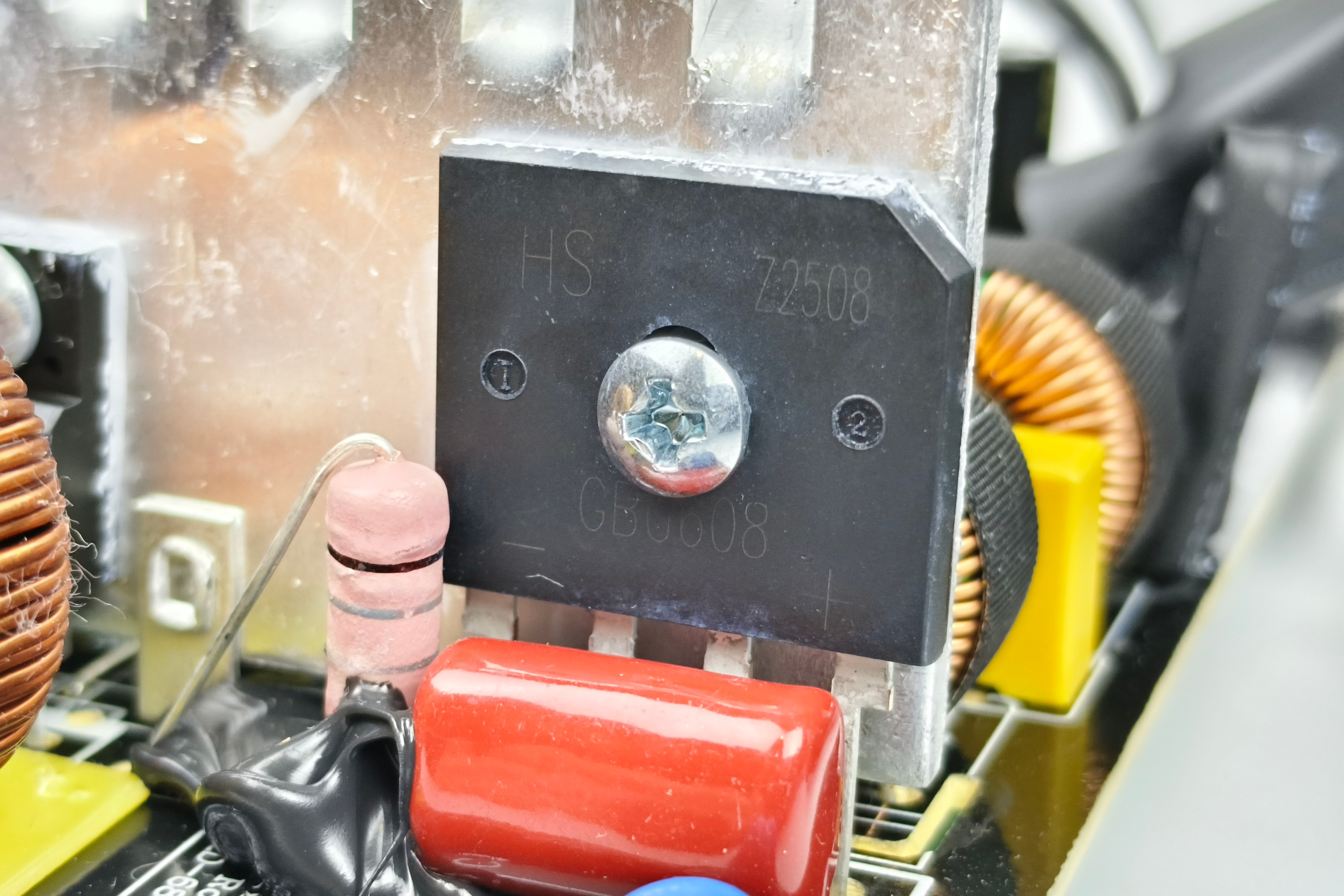

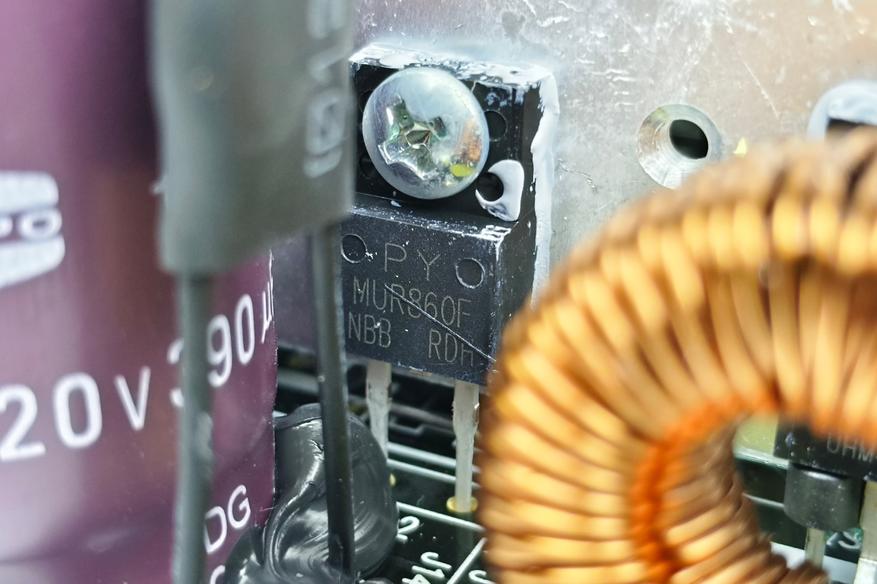

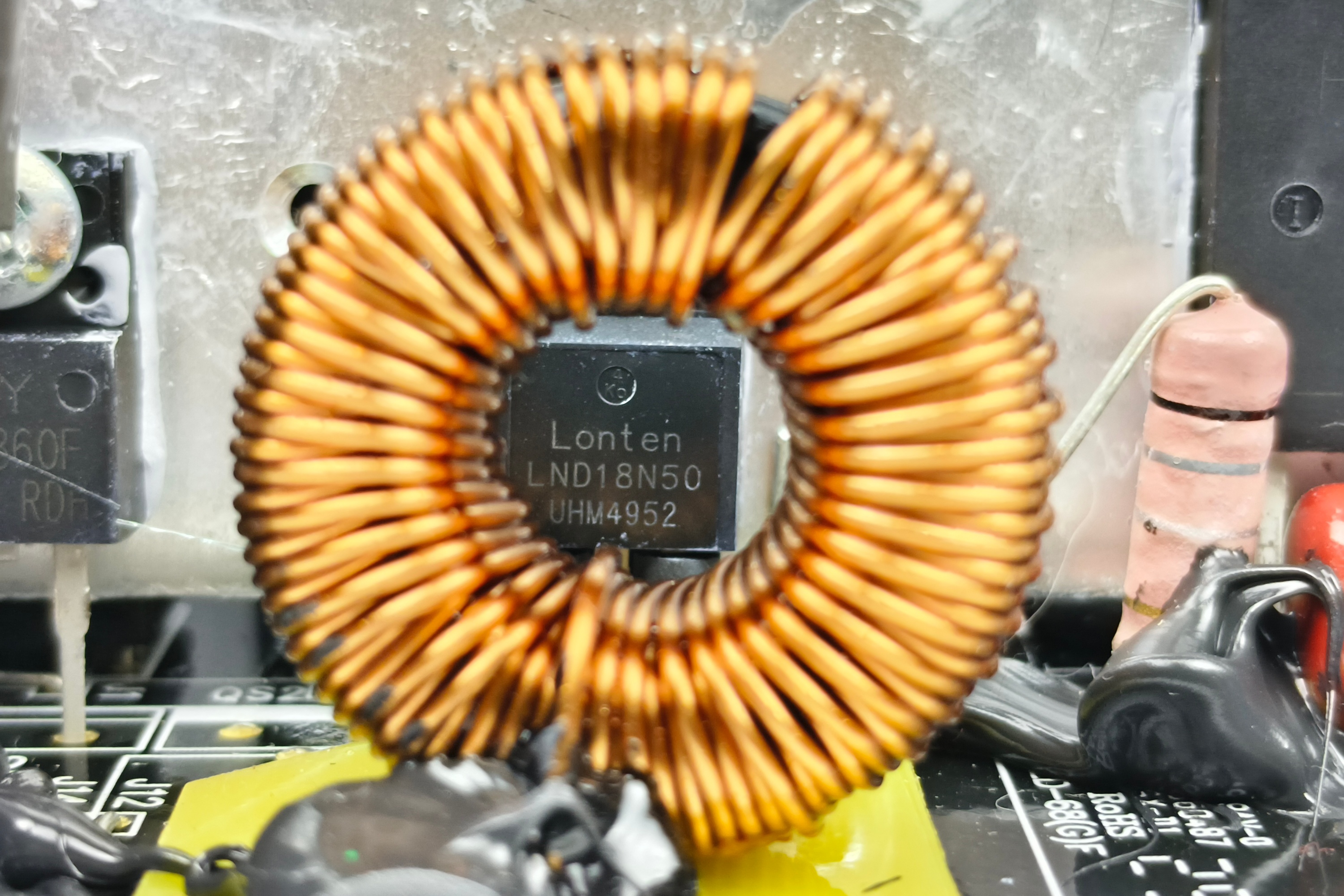

Диодный мост GBU608, находится на одном радиаторе с транзистором (одним) LND18N50 и мосфетом MUR860F схемы APFC.

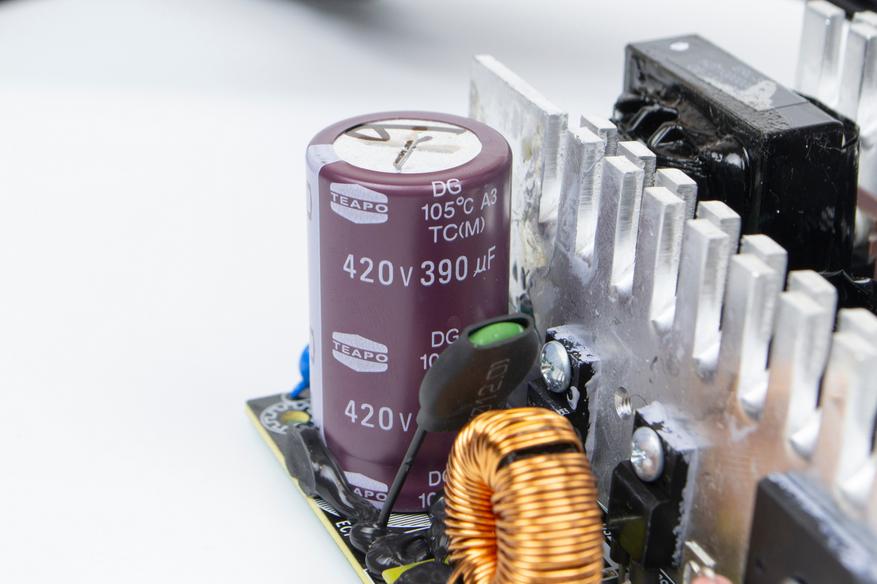

Входной «электролит» производства TEAPO, 420В/390мкФ (что весьма неплохо), серии ТС. Перед ним видно термистор и дроссель APFC (не самый большой).

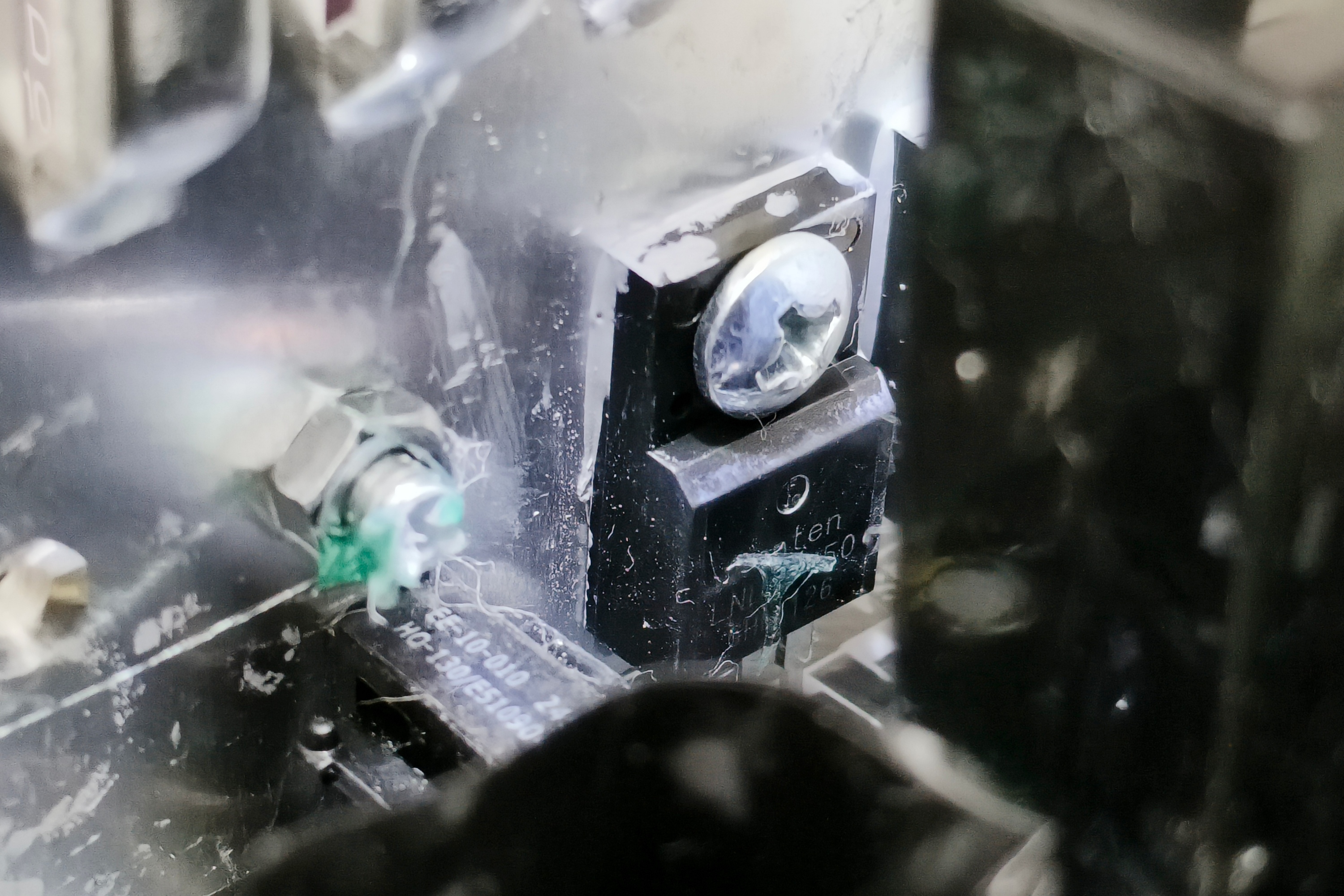

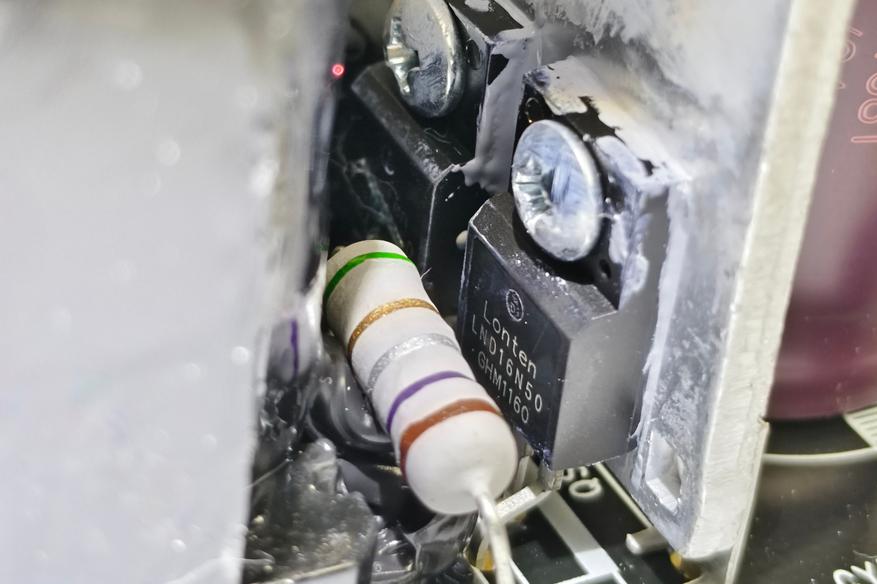

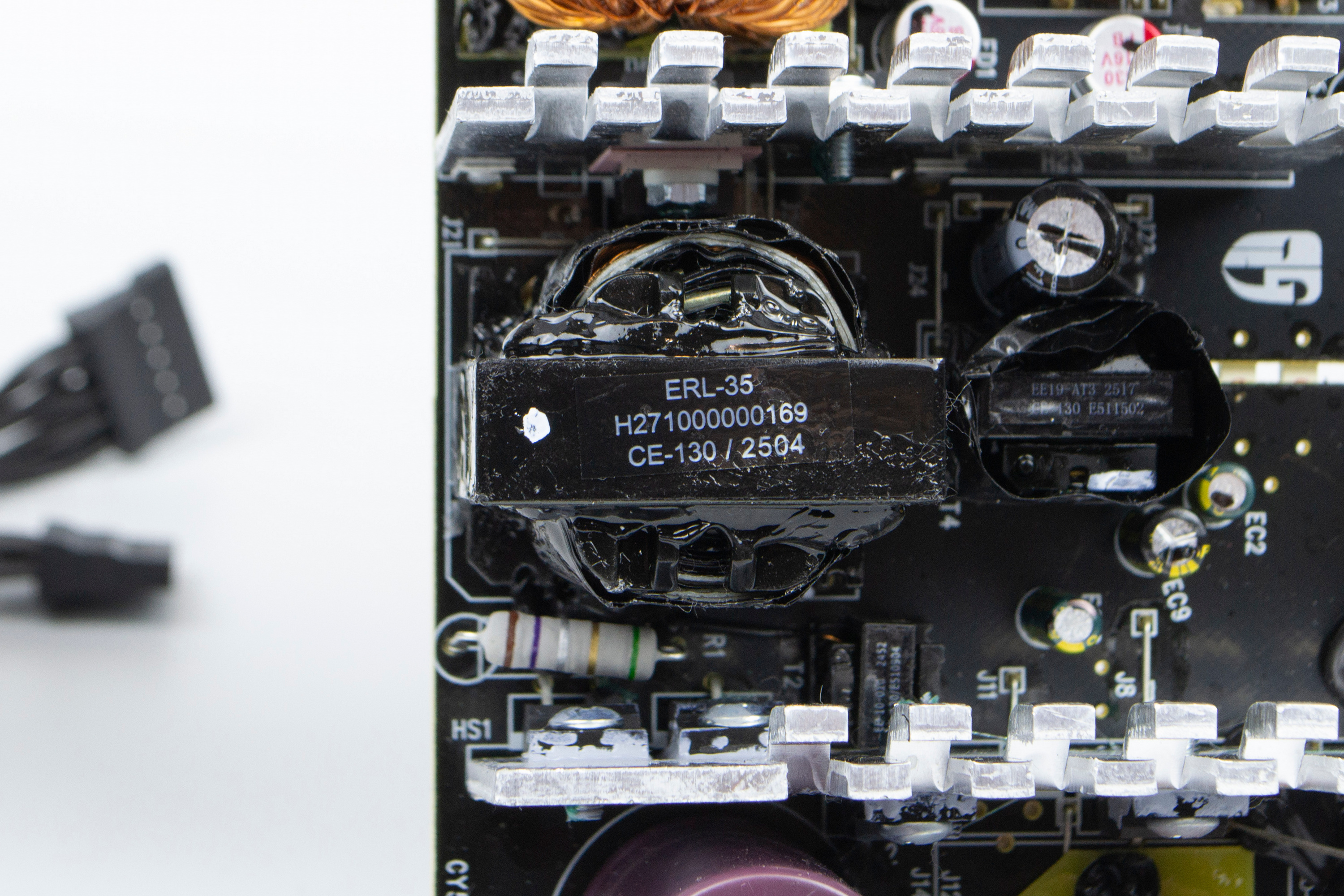

С обратной стороны радиатора разместились два транзистора LND16N50 основного преобразователя. Рядом с ними основной трансформатор.

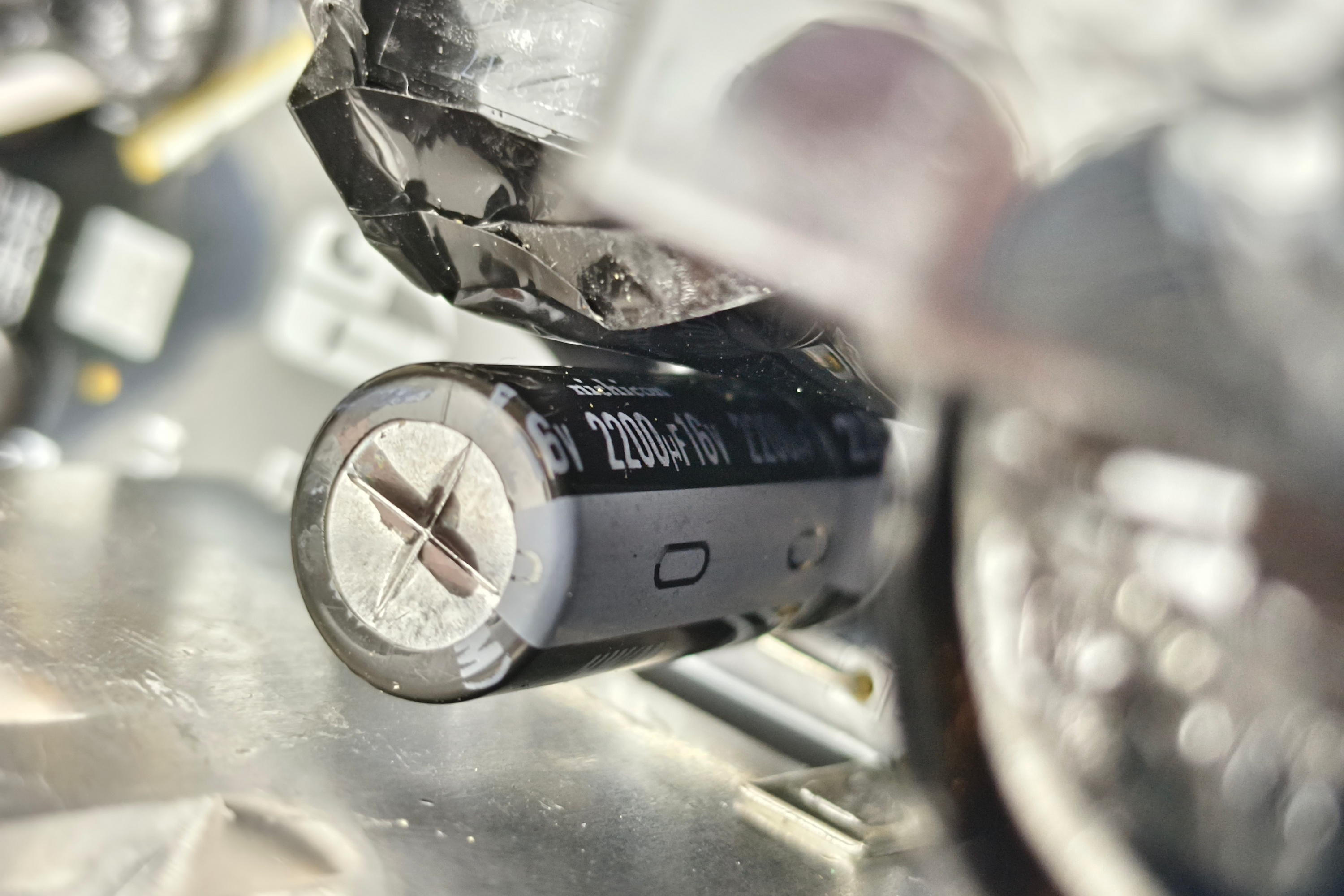

В дежурке был найден один японский конденсатор от Nichicon.

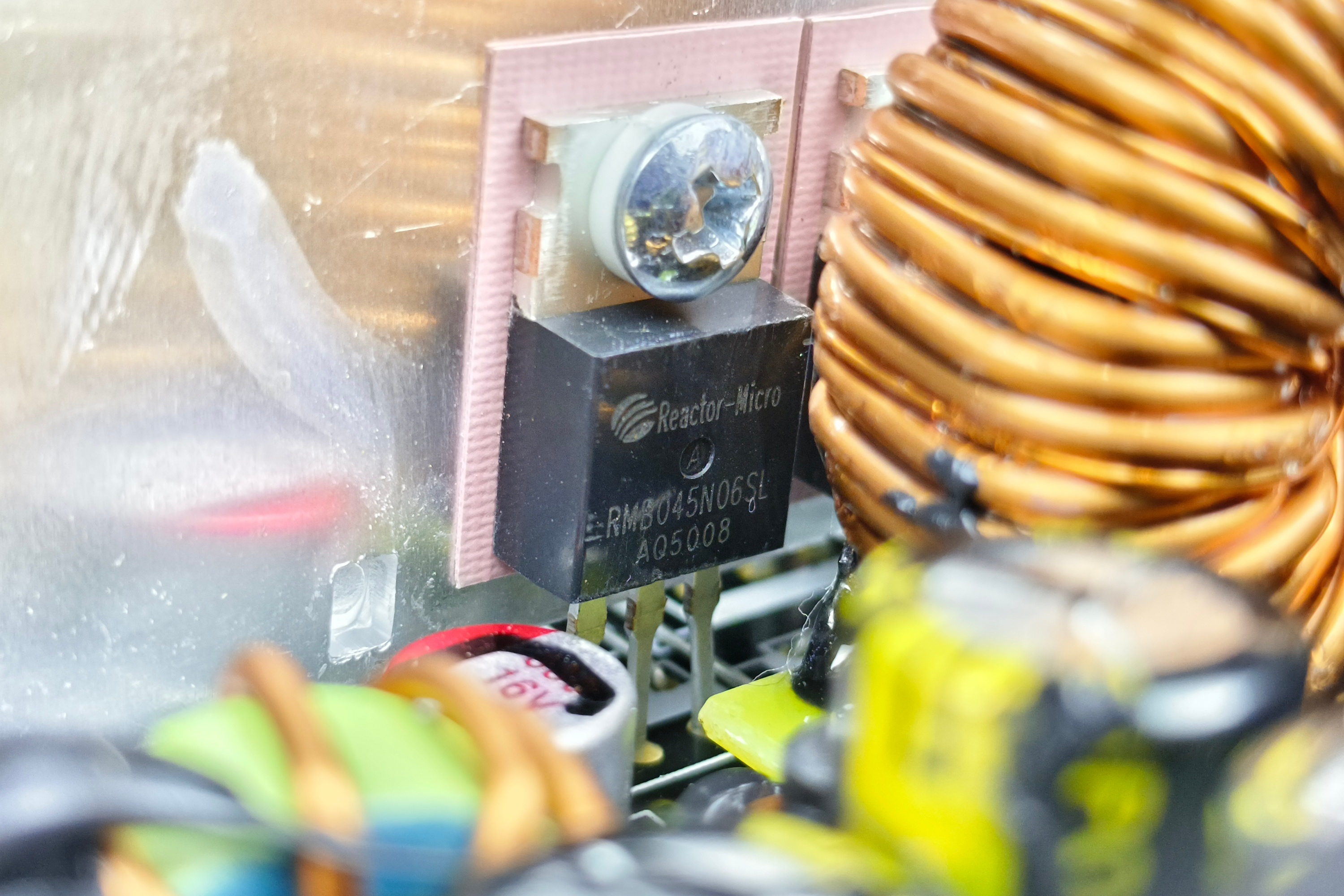

На втором радиаторе размещены мосфеты синхронного преобразователя +12В.

Тестирование

Стабильность напряжений

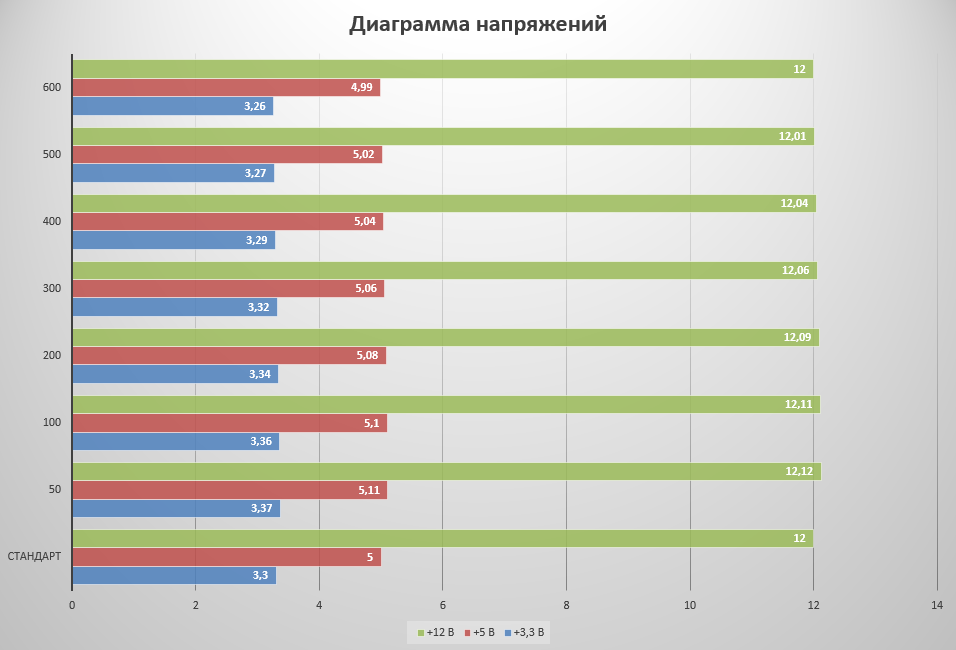

Со стабильностью напряжений, у блока проблем нет. Практически на все диапазоне нагрузок имеем небольшой «плюс» по линии +12В, который приходит ровно к стандарту при максимальной нагрузке. +5В ведет себя подобным образом, и лишь +3,3В немного проседает на максимуме, но это всего лишь 1%. Так что по этому параметру у блока, можно сказать «зачет».

Обороты вентилятора и шум

При нагрузке до 2/3 от мощности, вентилятор работает примерно на одной скорости. Дальнейшее увеличение нагрузки уже раскручивает вентилятор, хотя если прикинуть потребление сборок, куда данный блок может покупаться, то вентилятор будет, в большинстве своем находиться ниже 1000 об/мин. Впрочем, даже максимальные обороты, которые удалось получить при замерах, весьма и весьма «адекватные».

Шумит вентилятор (замеры проведены с расстояния 40 см), при этом, также вполне умеренно, что не может не радовать.

Температуры

Температуры основных компонентов были протестированы бесконтактным пирометром в режиме нагрузки около 110%.

Температуры весьма умеренные, разве что мосфеты линии +12В горячеваты, но тут еще есть запас, да и грузить на полную линию даже на голдовых блоках, дело не вполне разумное, а здесь и подавно.

Что касается проводов, то они также греются, но весьма умеренно — при полной нагрузке, максимальный нагрев проводников +12В составил около 40 градусов.

Заключение

Перед нами недорогой (около 3,5 т. р за 600Вт) блок питания, с бронзовым сертификатом, хорошей стабильностью напряжений, неплохой элементной базой и вентилятором. Пожалуй, достаточный набор, чтобы иметь перспективы на хорошие продажи. Да, понятно, что недорогие устройства — это всегда компромиссы. Так и здесь производитель постарался найти баланс между ценой и надежностью, маневрируя использованием дросселей небольших размеров или тайваньских конденсаторов (хотя TEAPO весьма крепкий средний уровень и придираться тут не вижу причины), но чего-то фатального замечено не было.
