Обзор блока питания Cooler Master MWE Bronze 700W V2 [MPE-7001-ACAAB-EU]

На тесте компьютерный блок питания стандарта АТХ от Cooler Master мощностью 700 Вт с малошумным 120 мм кулером и электрическими кабелями в виде плоских шлейфов. Цель обзора — определить его реальную нагрузочную способность, выяснить тип PFC, оценить заявленный КПД, измерить границы входных напряжений.

Дизайн

Внешний корпус

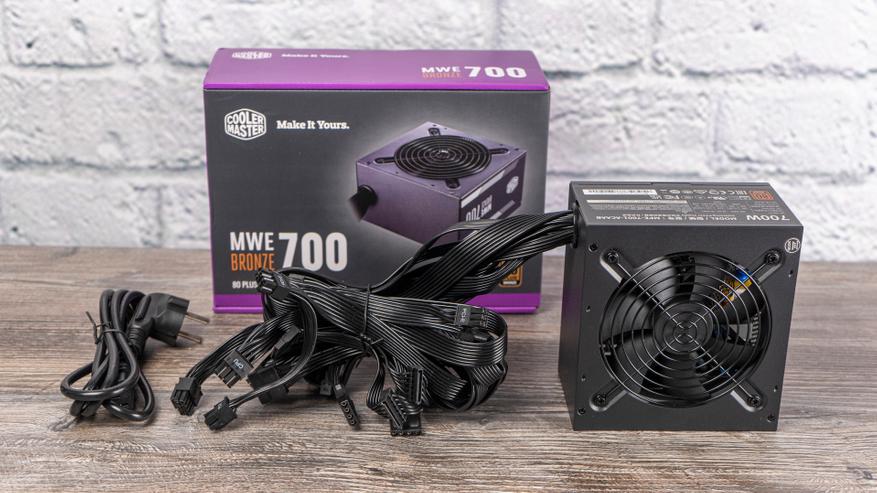

Корпус у блока классический — прямоугольный ящичек с вентилятором и сетевой розеткой на лицевой стороне и шлейфом проводов на тыльной. Его габариты соответствуют стандарту АТХ ШxВxГ (см): 15x8,6x14. Цветовое оформление всех сторон — чёрное.

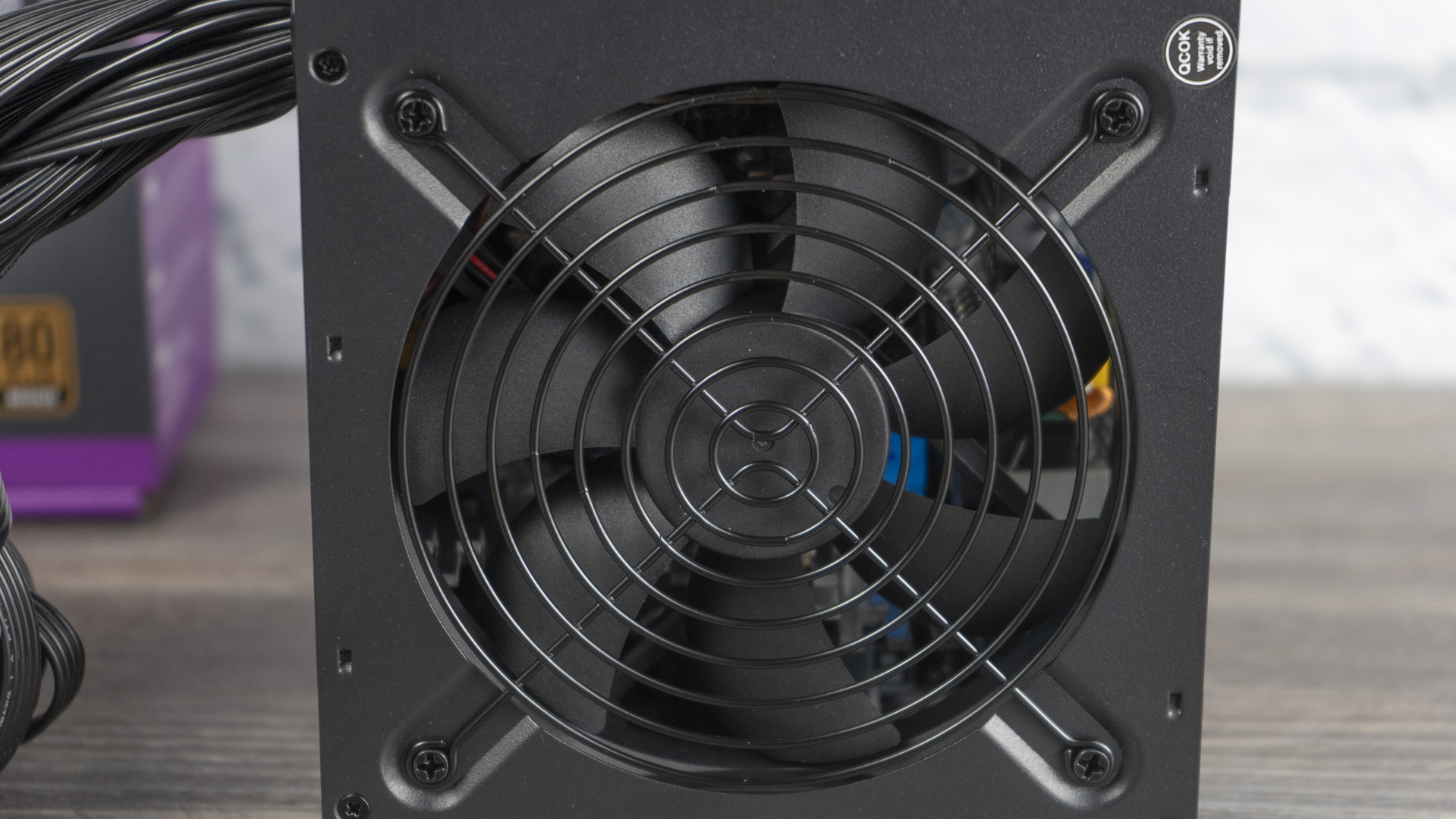

Охлаждение у БП — активное воздушное одним осевым вентилятором с 7 лопастями и посадочным размером 10,5 см. Подшипник гидродинамический HDB (по конструкции схож с FDB).

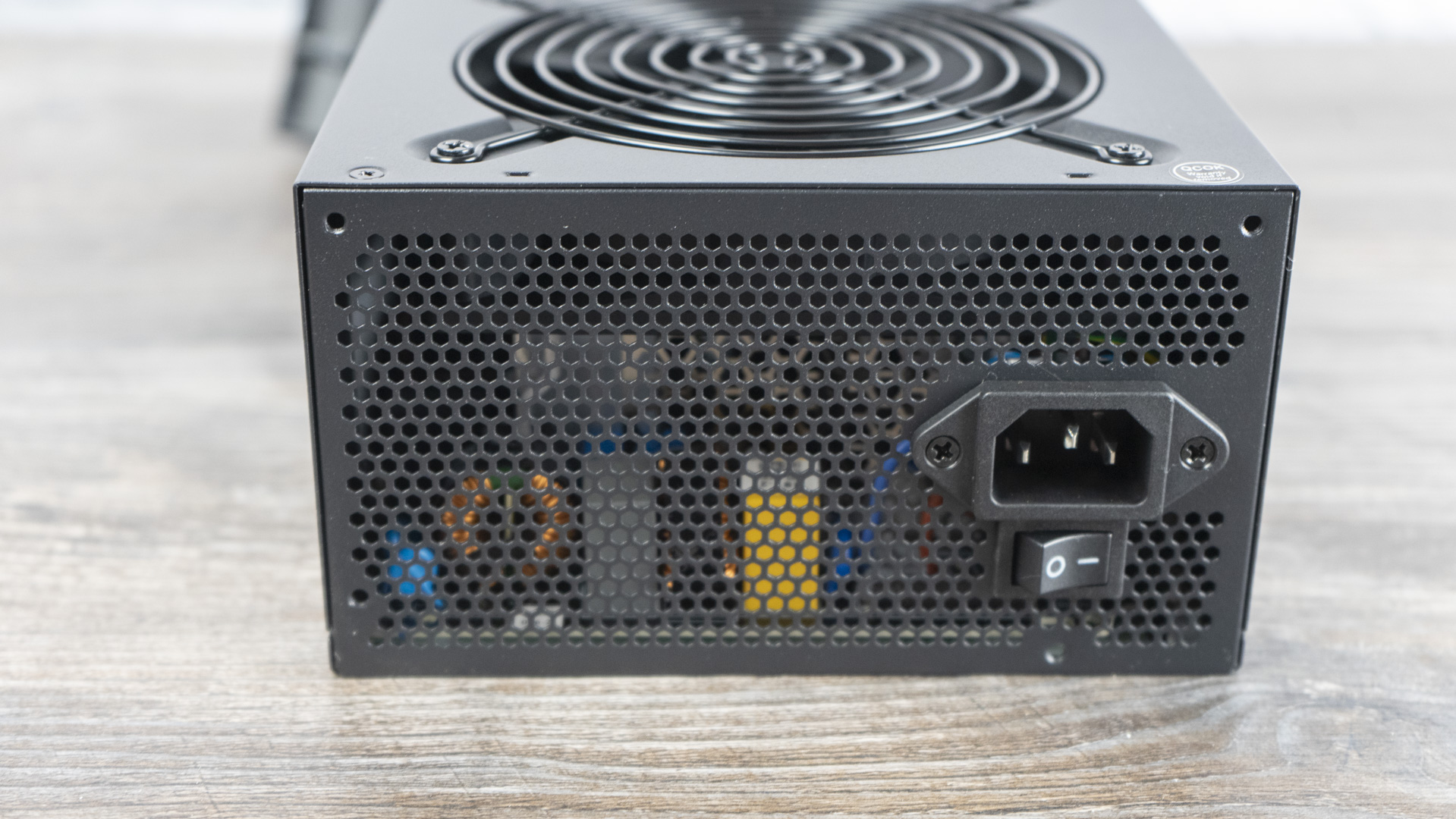

Нагнетаемый им холодный воздух проходит через нагретые электронные компоненты, охлаждает их и выходит сквозь перфорированную стенку блока. По отношения к компьютерному корпусу вентилятор в БП создаёт отрицательное давление и выкачивает воздушный поток — изнутри наружу.

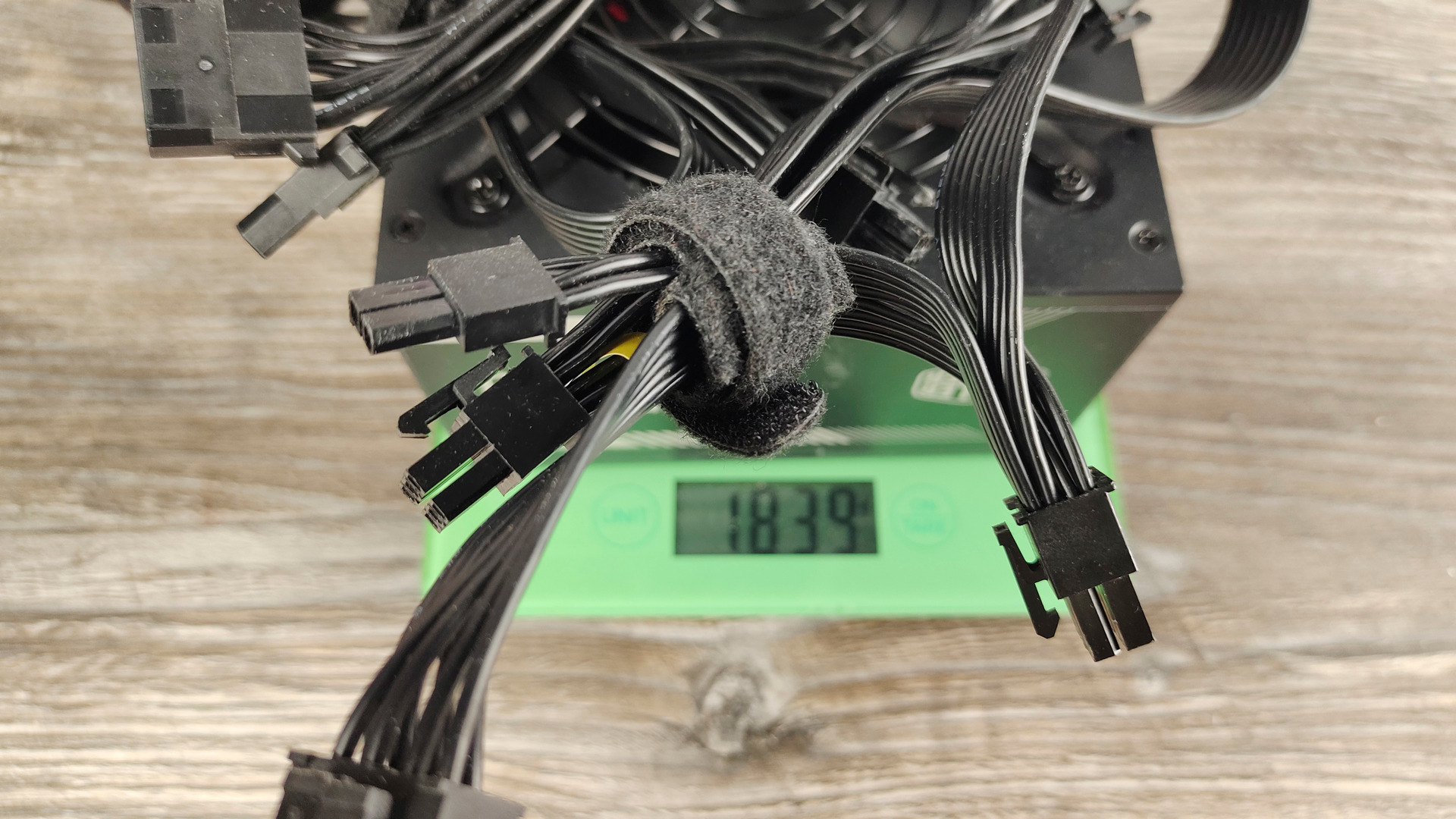

Весит блок — 1,8 кг и если хороший БП не бывает лёгким, то тогда этот Cooler Master «крепкий середнячок».

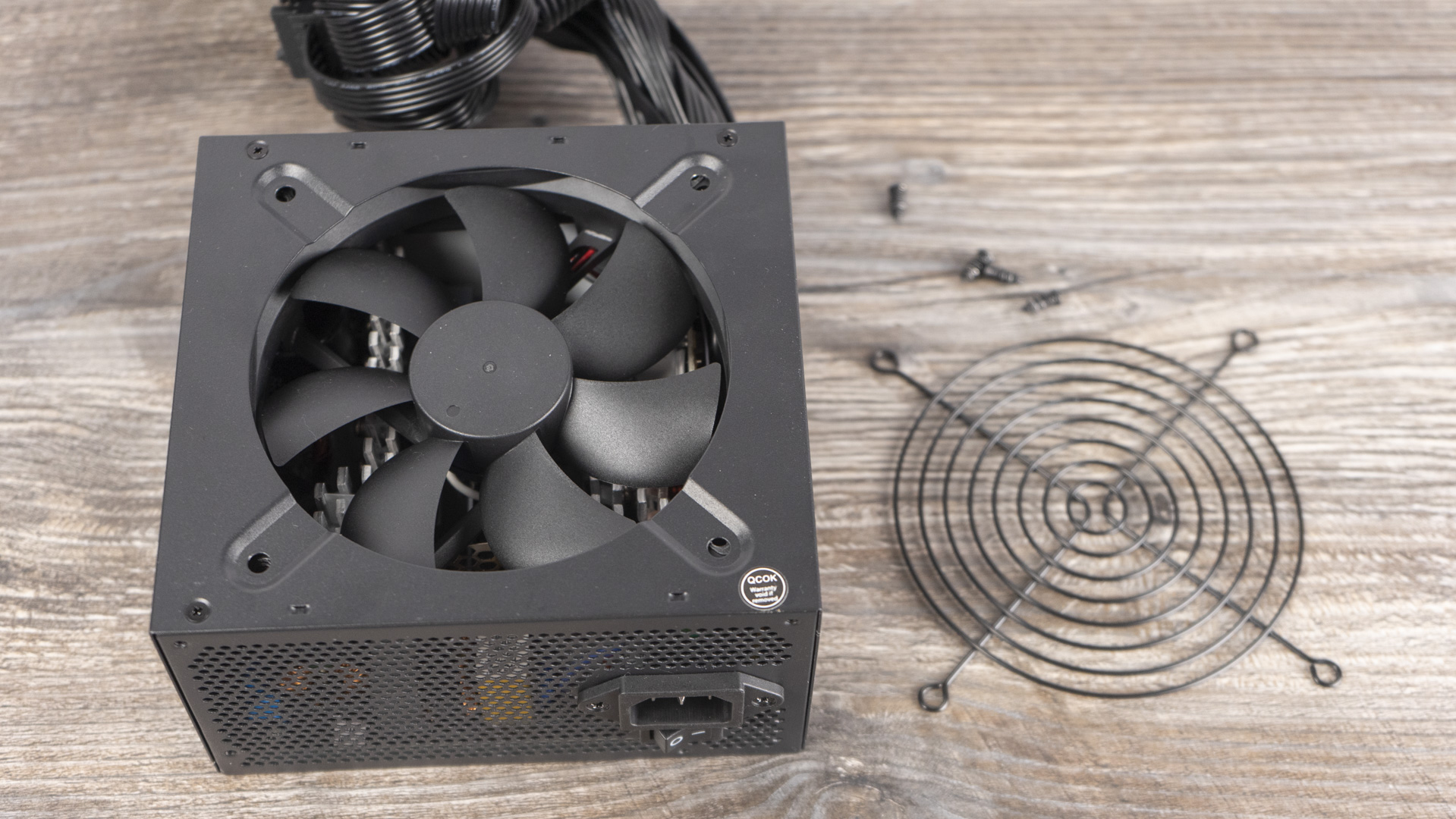

Разобрать блок без нарушения пломбы и соответствующей потери гарантии невозможно. Разве что можно снять решётку вентилятора, чтобы обслужить его лопасти. Внутренняя компоновка элементов этой модели БП выложена на сайте изготовителя, а также достаточно широко освещена в интернете, так что при необходимости узнать схемотехнику и топологию платы полная разборка и срыв пломб совершенно не требуется.

Мультикабель

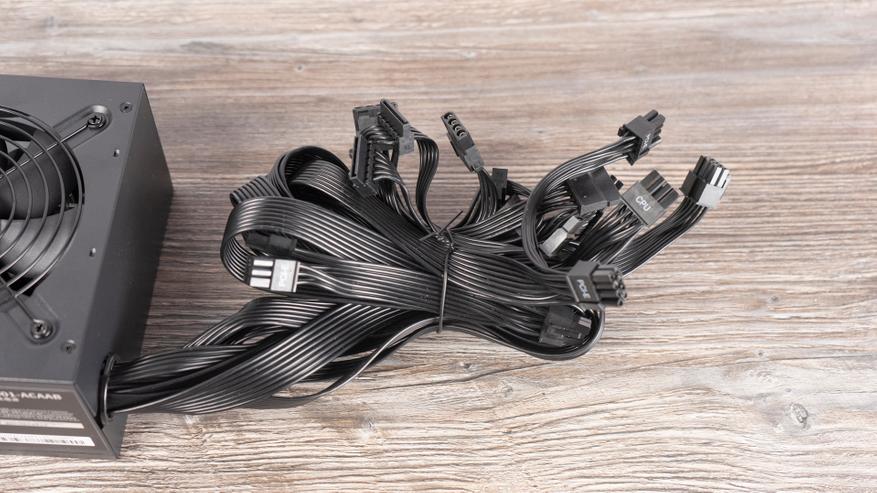

Все вторичные напряжения выводится через отдельные плоские кабели. Место закрепления многоконтактных разъёмов на них оптимизировано по длине в целях удобства подключения.

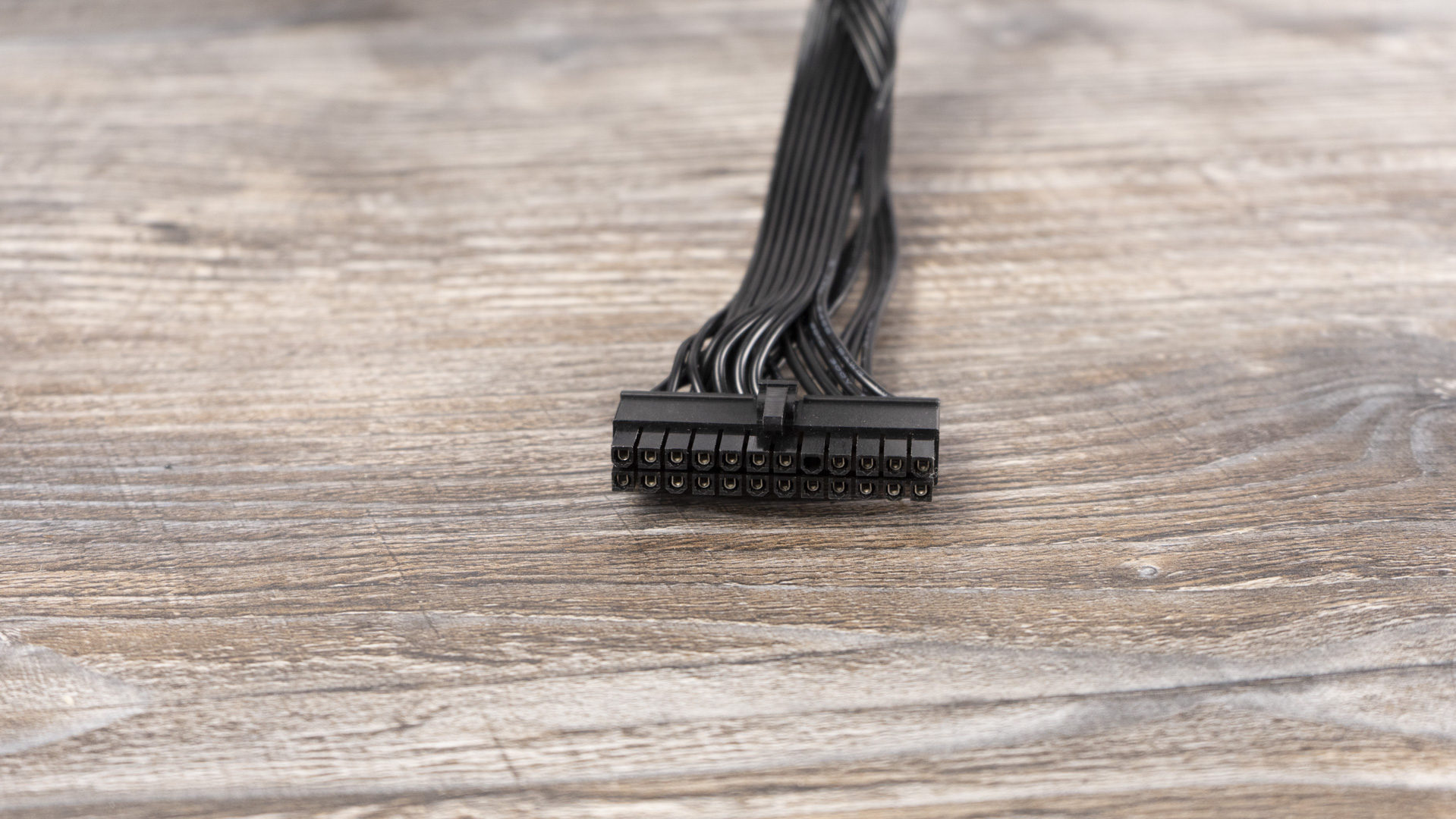

M.BOARD: 24 pin длиной 61см. Колодка сделана единым целым (без обратной совместимости с предыдущим стандартом на 20 контактов).

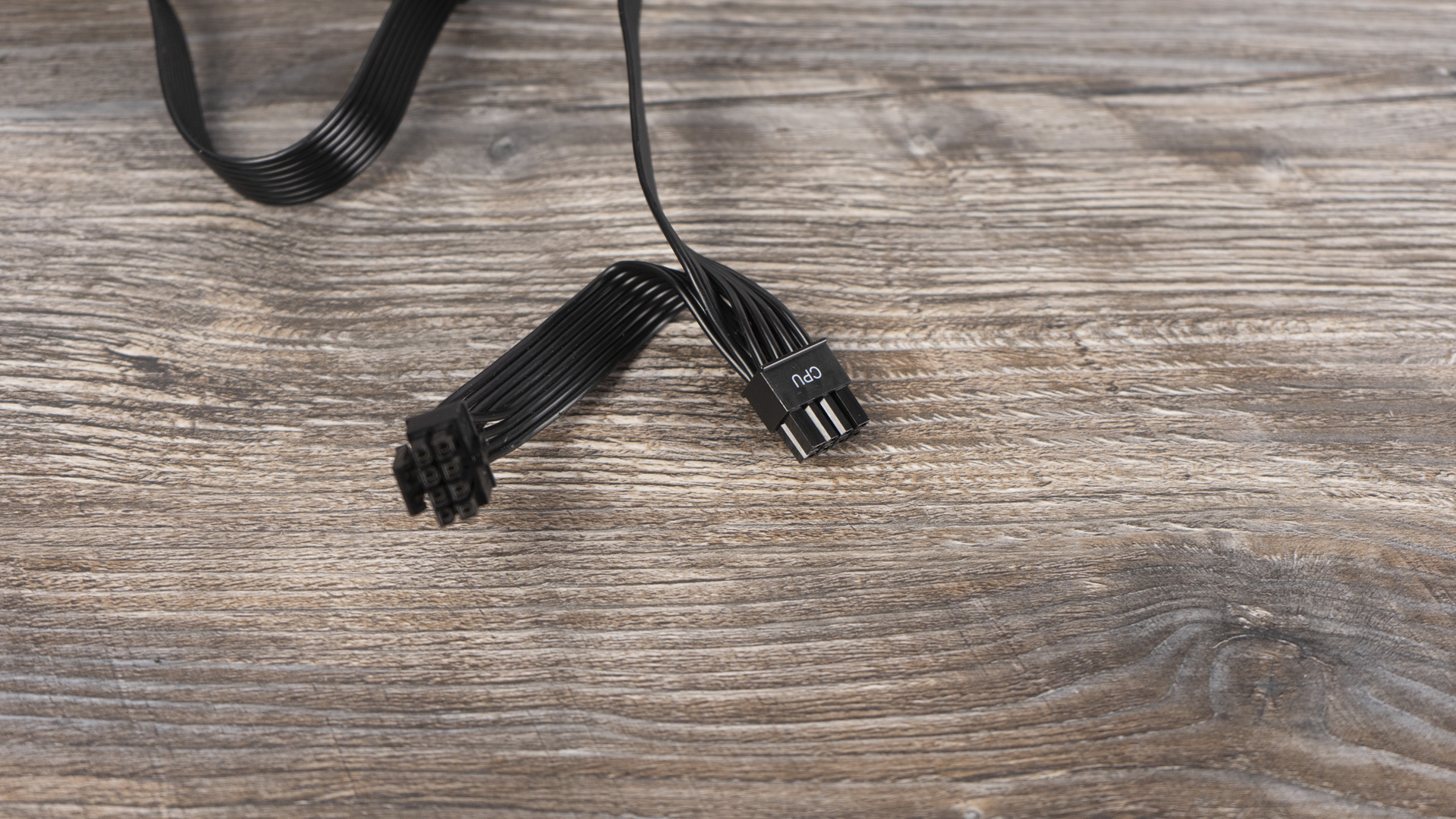

EPS: на одном шлейфе 2 разъёма (из них один 4 pin + 4 pin, а второй 8 pin). Длина до первой колодки — 65 см + ответвление 12 см на вторую колодку. Калибр (сечение) проводников шлейфа — 18 AWG.

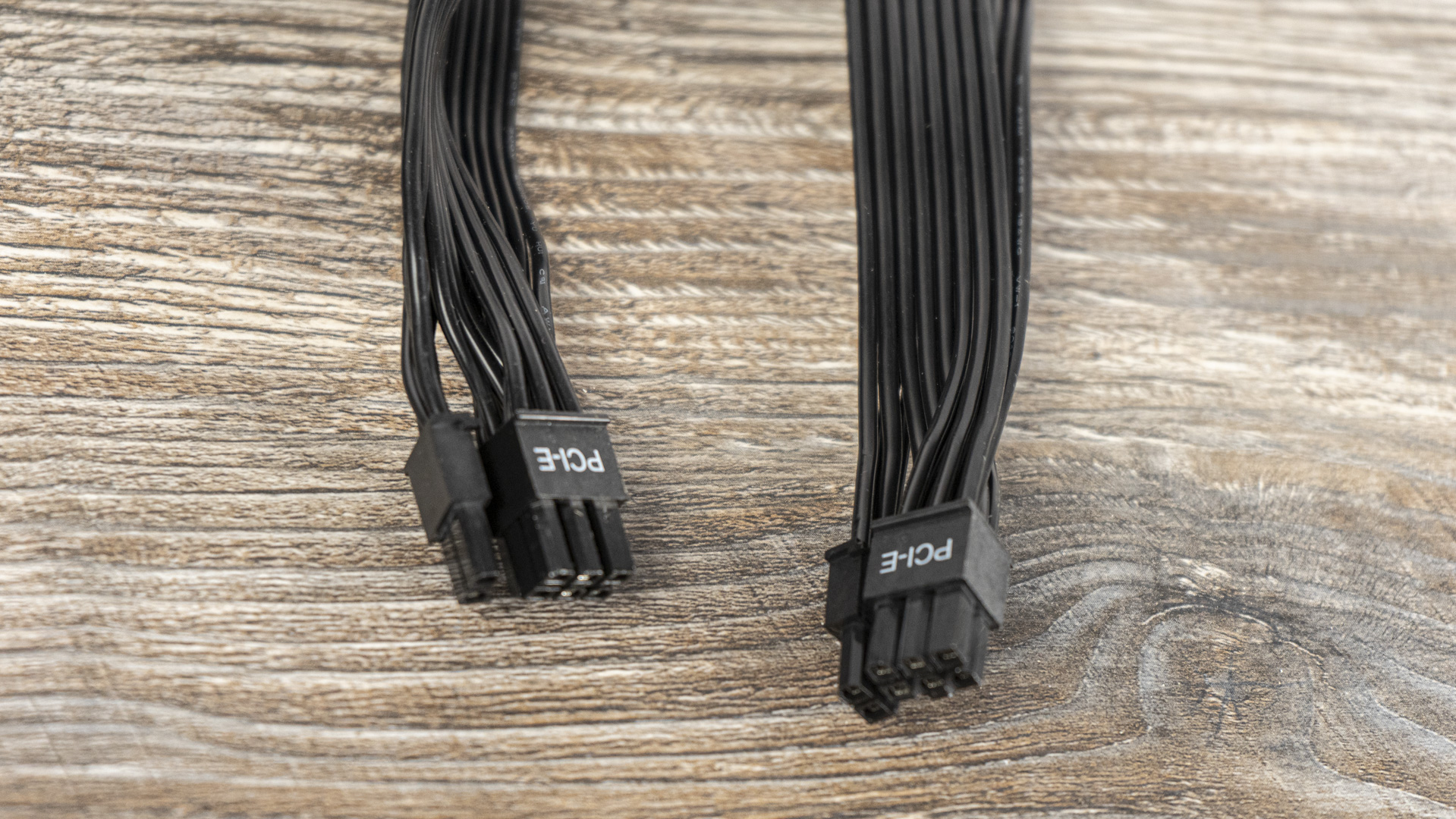

PCIe: 2 шлейфа по 2 разъёма (6 pin+2 pin) на каждом. Длина у обоих до первой колодки — 55 см + ответвление 12 см на вторую колодку. Калибр (сечение) проводников шлейфа — 16 AVG.

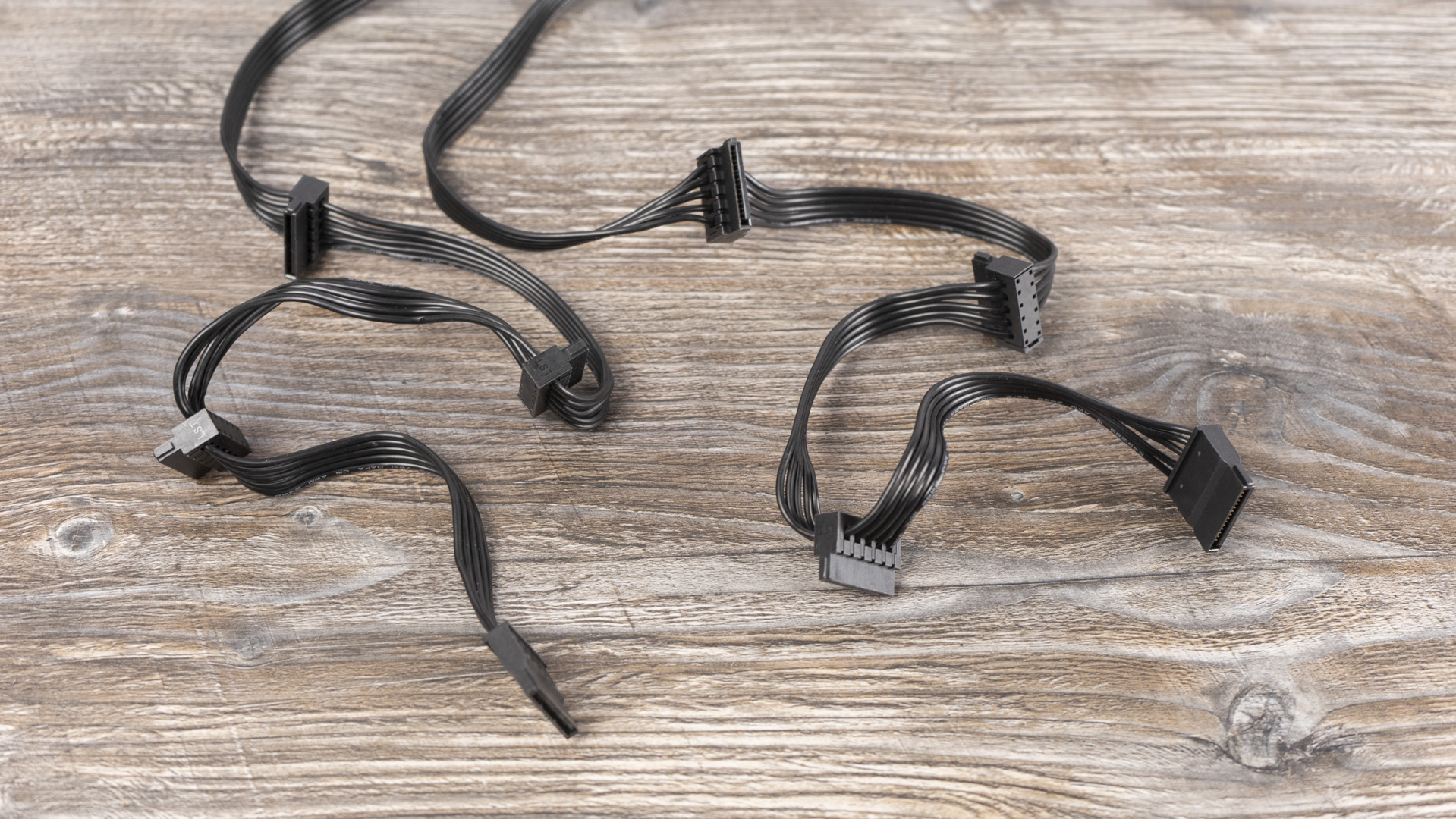

SATA: 2 шлейфа по 4 разъёма на каждом. Длина у каждого до первой колодки — 50 см + через каждые 12 см установлены ещё 3 колодки.

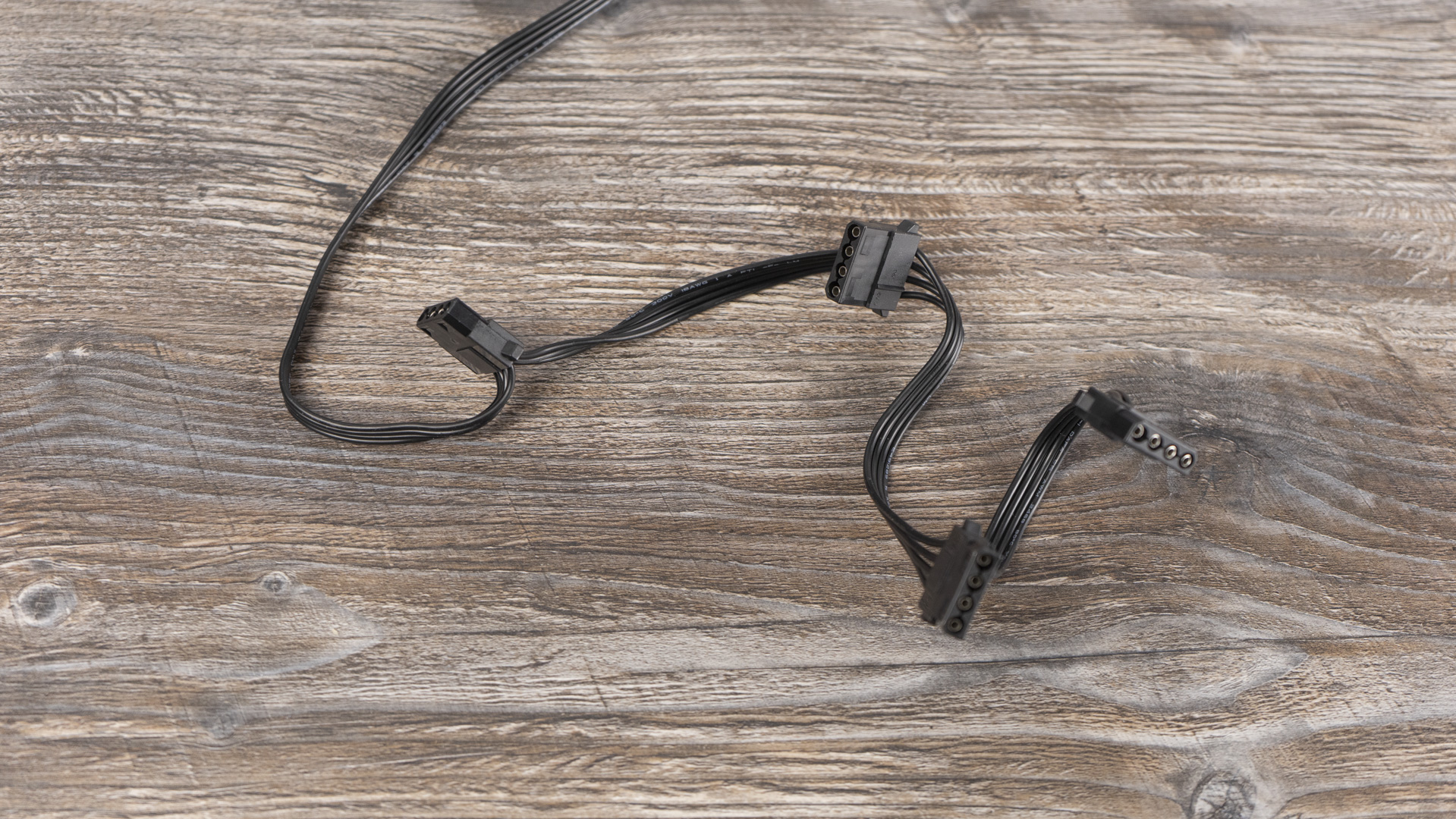

MOLEX: шлейф с 4 разъёмами. Длина до первой колодки — 50 см + через каждые 12 см установлены ещё 3 колодки.

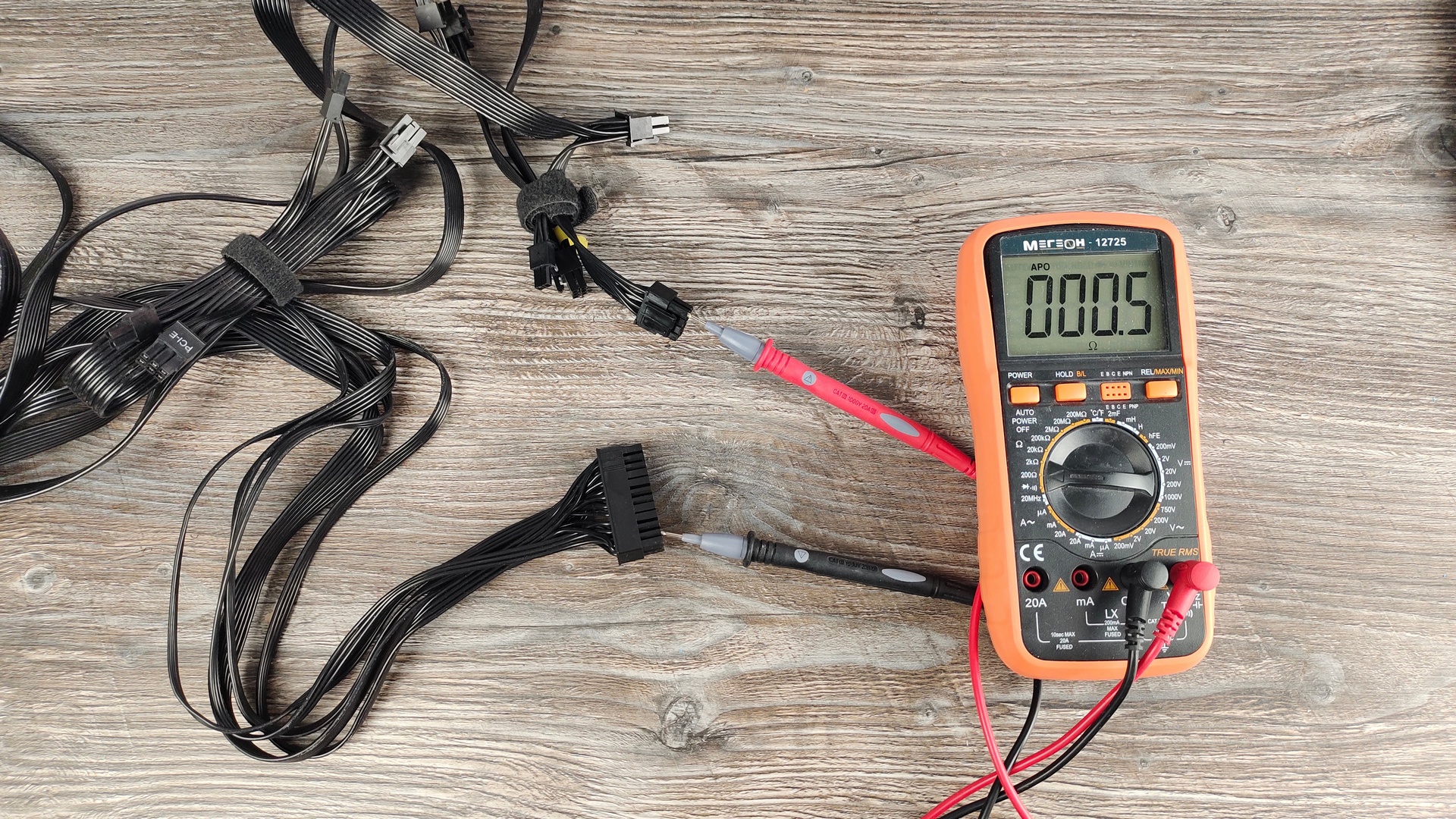

Контакты на шлейфах +12V (PCIe, CPU и 24-pin) по замерам между собой связаны электрически. В спецификациях изготовителя также нет указаний о разделении каких-либо каналов на физические или виртуальные линии.

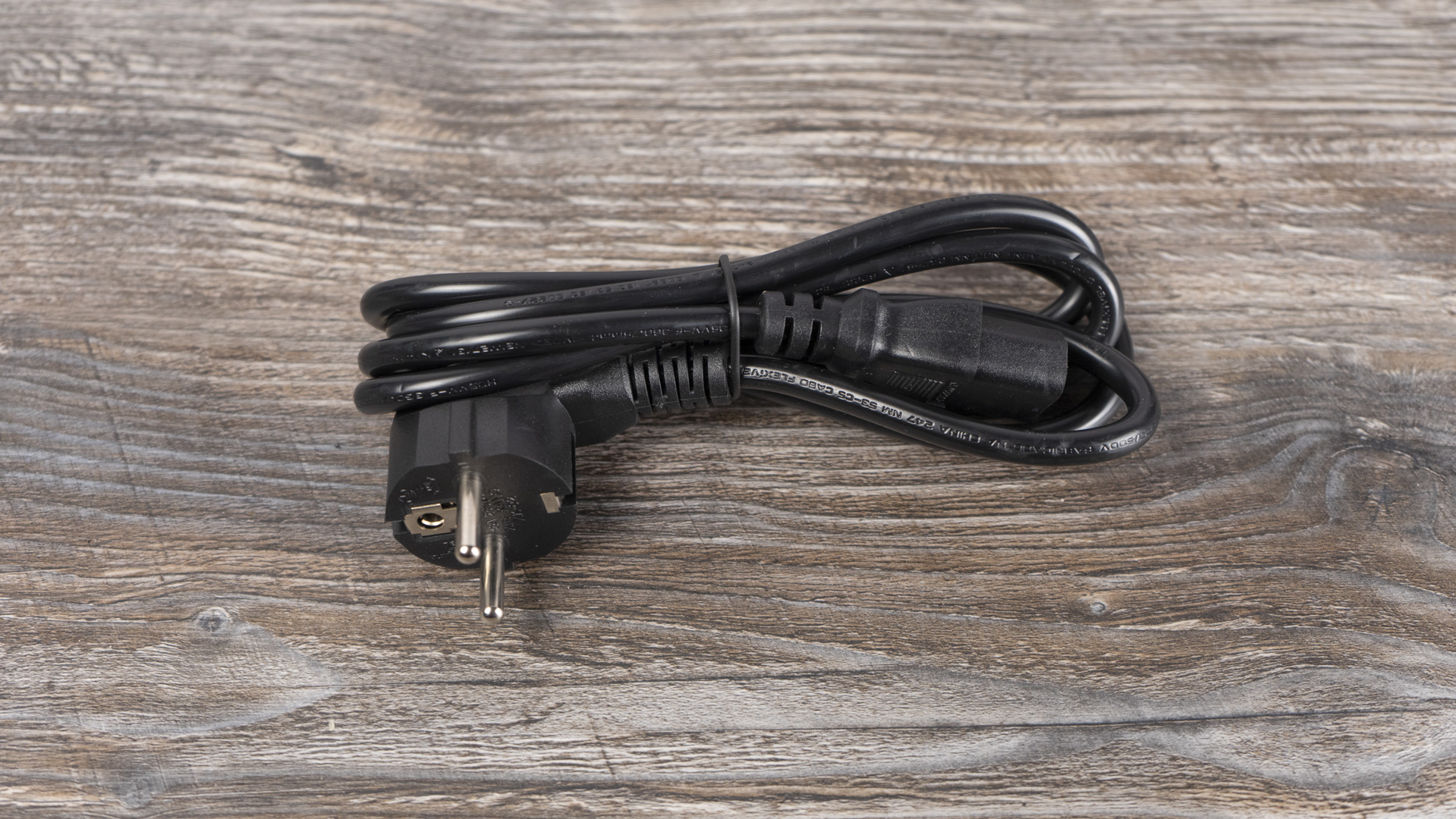

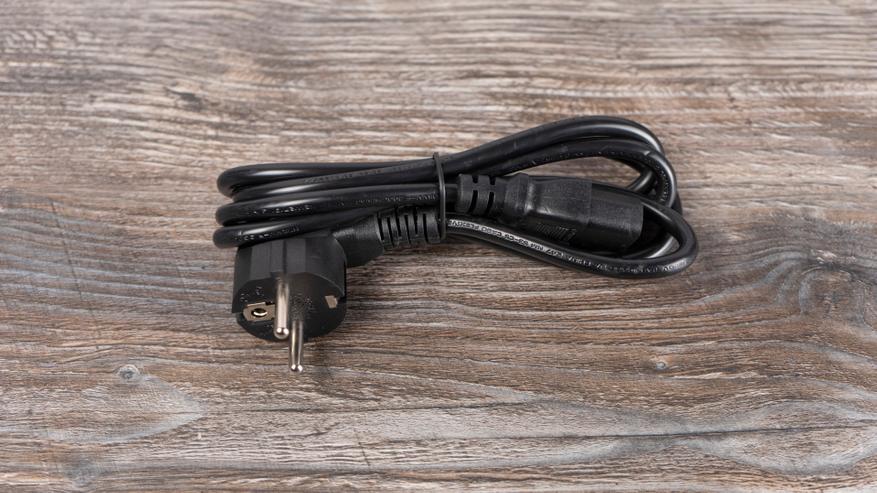

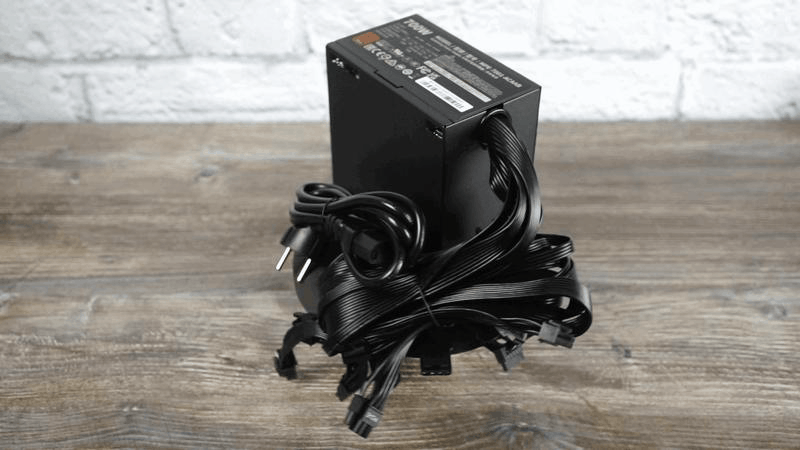

Кабель питания разъёмный IEC 320 C13 — CEE 7/7. Его длина 1,5 м.

Аксессуары

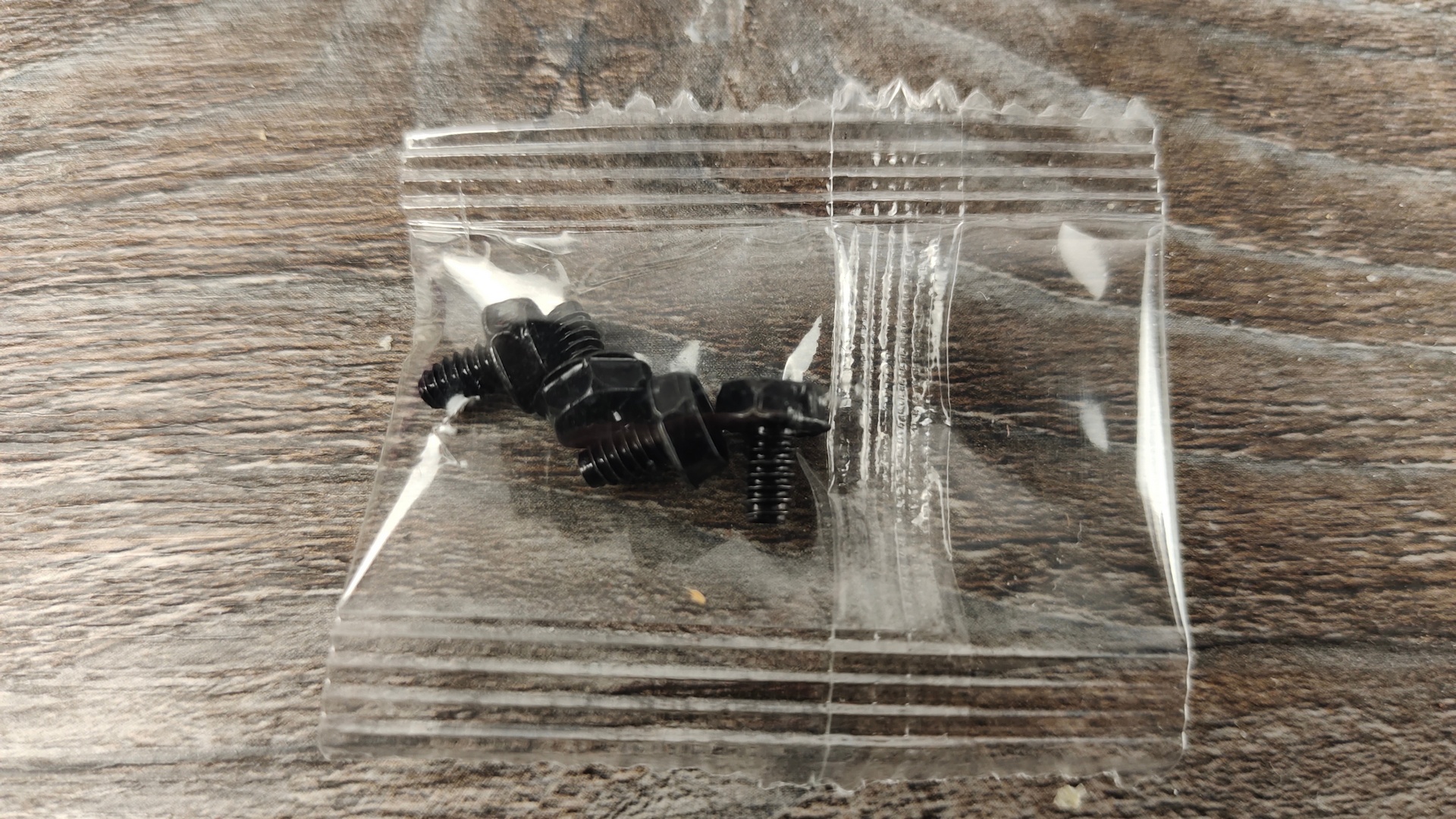

В комплект входят 4 винта (6-32 UNC) для крепежа блока в корпус.

Коробка

Поставляется прибор в таре из картона ШxВxГ (см): 26x19x11.

Суммарная мощность

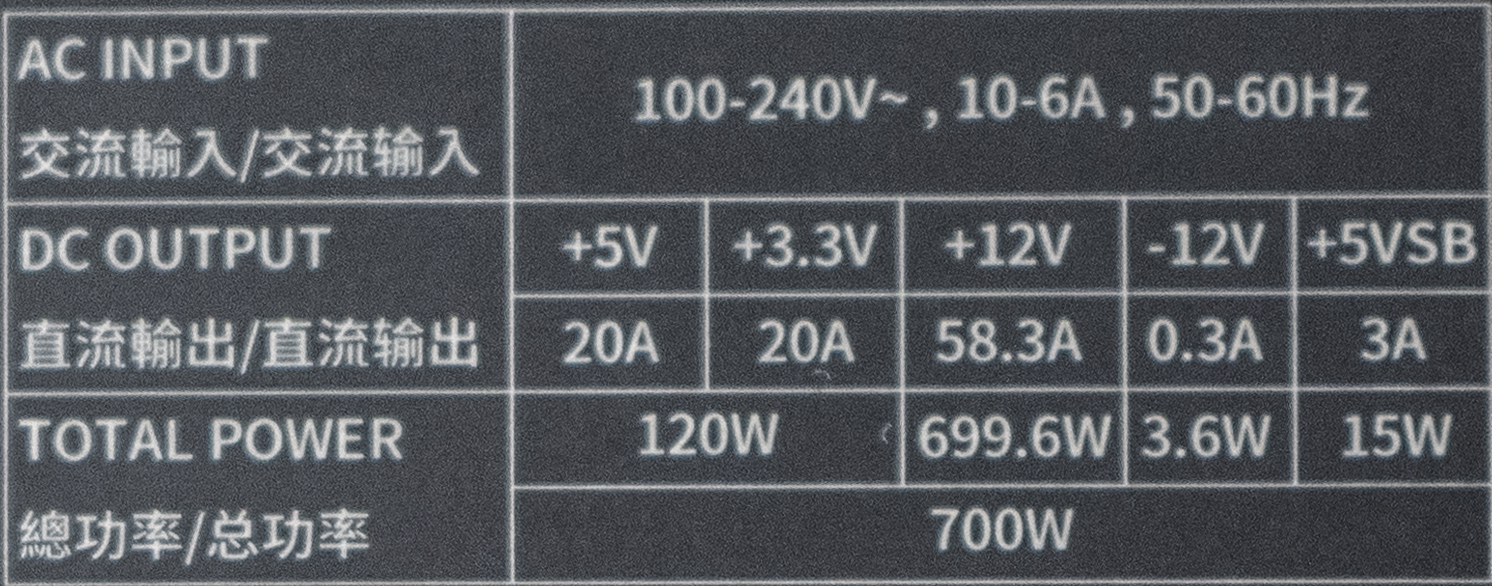

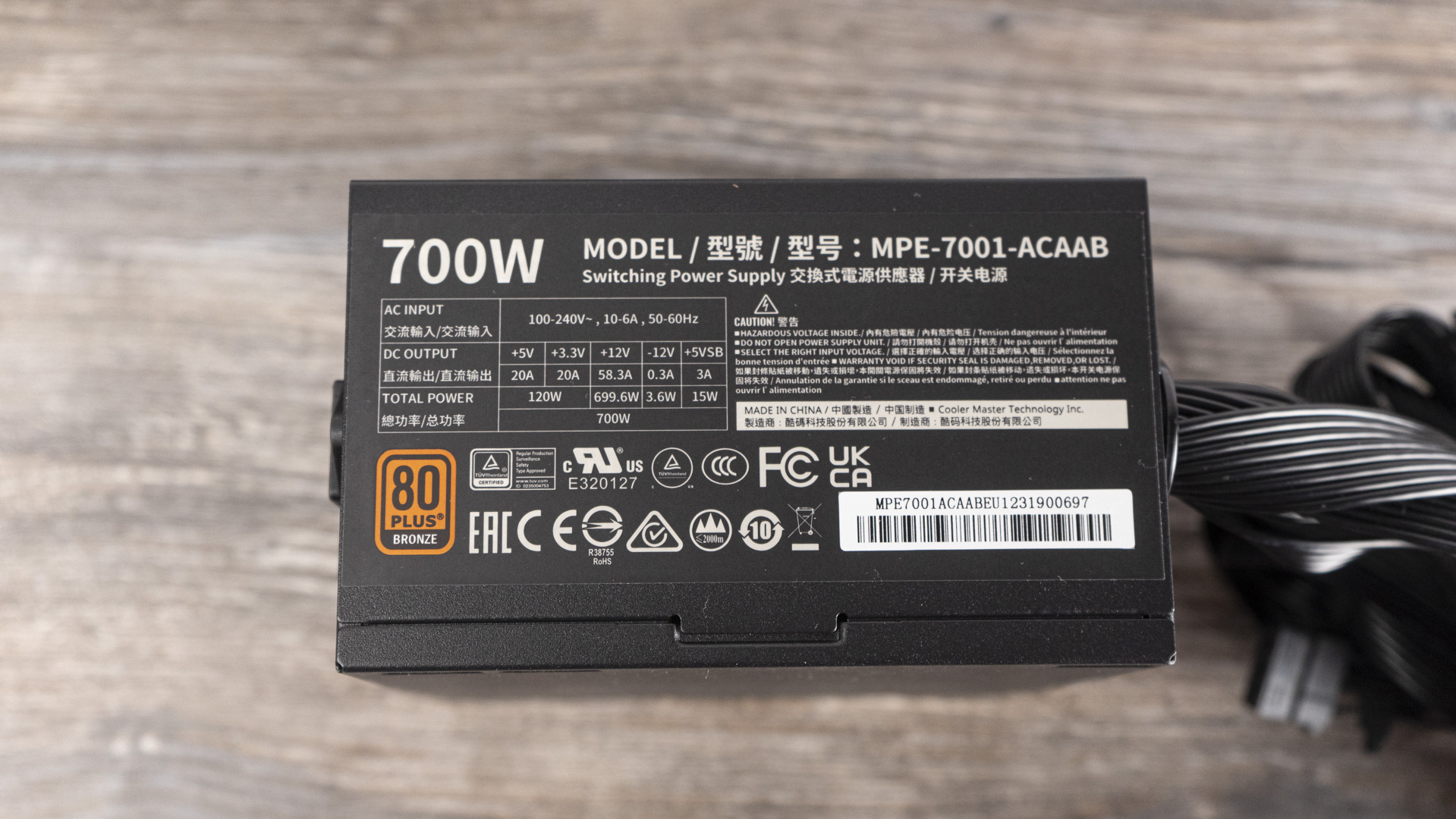

Мощность, которую БП может отдать по всем каналам — 700 W. Максимальная отдача каждого по отдельности при долговременном включении может быть немного больше паспортной, но только при разгрузке остальных. До каких конкретно величин возможны вариации токов в каждом канале производителем указано в табличной форме корпусе БП.

Суммарная поканальная мощность:

· 3,3V x 20A=66W

· 5V x 20A = 100W

· 66W+ 100W = 166W > 120W

· 120W + 699,6W + 3,6W + 15W = 838,2W > 700W

Стабильность выходных напряжений

В режиме холостого хода весь ряд выдаваемых напряжений соответствует стандартам.

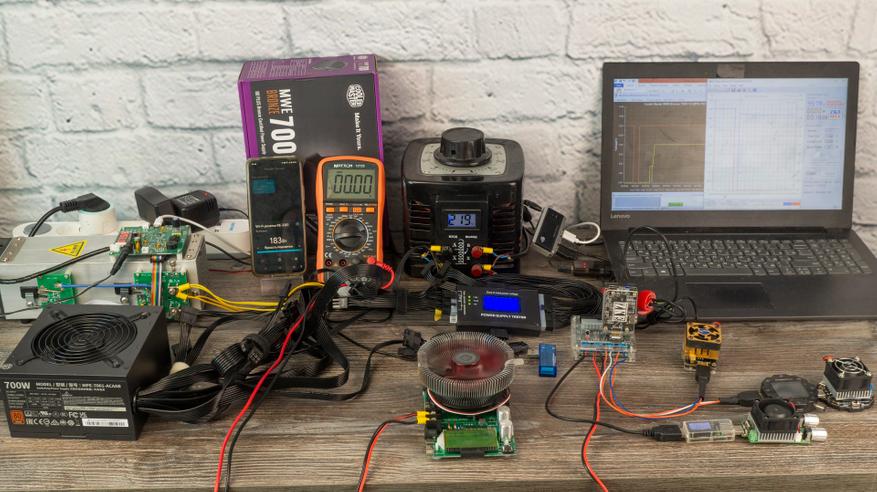

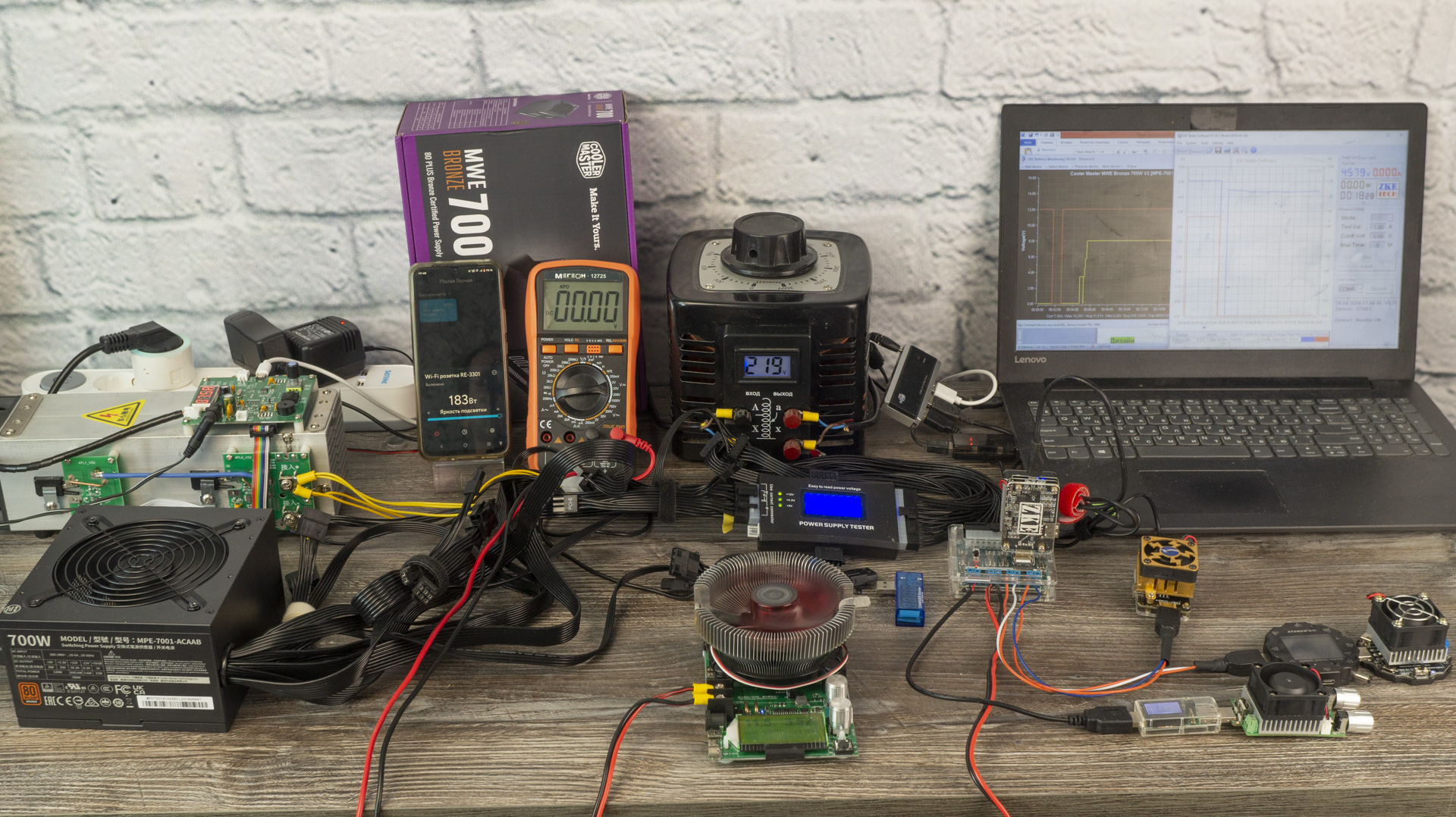

Режим изменяемой нагрузки создан на каждом канале отдельным электронным сопротивлением и регулировался в широких пределах.

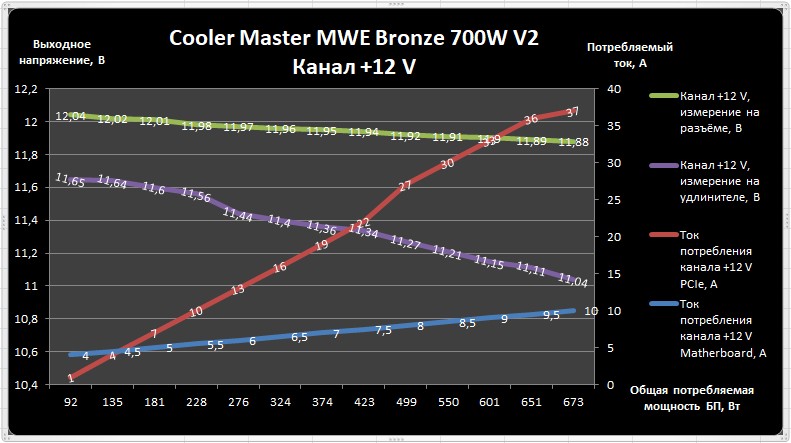

В канале +12V ток регулировался на выходе PCIe от 1А до 37А с дельтой 3А, а на выходе M. board от 4А до 10А с дельтой 0,5А. Выходное напряжение измерялось как на разъёмах блока, так и на втором/дальнем конце удлинителя (чтобы проверить степень влияния переходного сопротивления двух дополнительных колодок у стандартных разветвителей, удлинителей и адаптеров). Итог: во всём диапазоне выдаваемой блоком мощности канал +12V «просел» всего лишь на 0,16 вольт (а на конце удлинителя на целых 0,65 вольт).

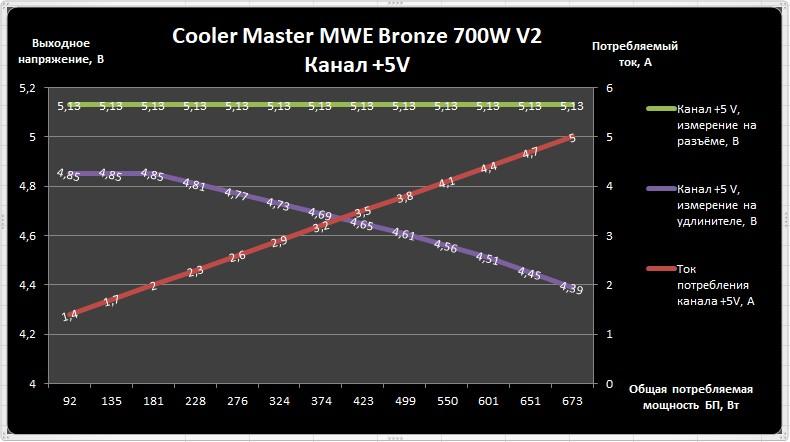

В канале +5V ток регулировался на выходе от 1,4A до 5A с дельтой 0,3A. Выходное напряжение также и для того же как и +12V измерялось и на разъёме самого БП, и на втором/дальнем конце второго удлинителя. Итог: во всём диапазоне выдаваемой блоком мощности канал +5V вообще ни на сколько «не просел» (а на конце удлинителя на целых 0,46 вольт).

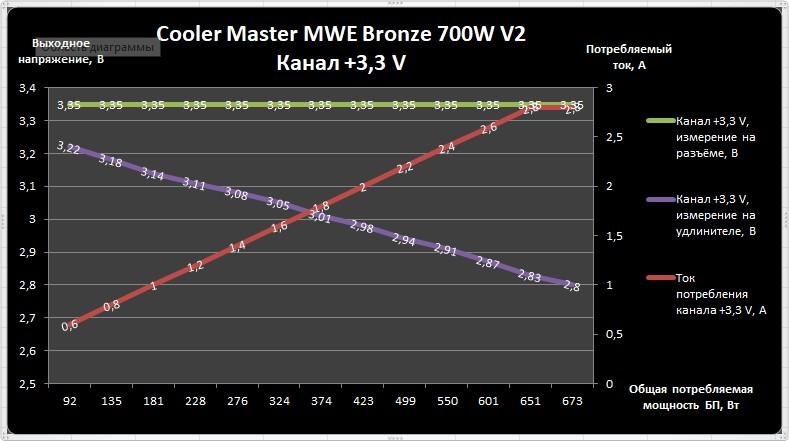

В канале +3.3V ток регулировался на выходе от 0,6A до 2,8A с дельтой 0,2A. Выходное напряжение также и для того же как и +12V измерялось и на разъёме самого БП, и на втором/дальнем конце третьего удлинителя. Итог: во всём диапазоне выдаваемой блоком мощности канал +3.3V вообще ни на сколько «не просел» (а на конце удлинителя на целых 0,42 вольт).

APFC

Любые импульсные блоки питания создают для энергосети повышенную реактивную нагрузку (мало того что она бесполезна, так ещё и нетарифицируема). Для её компенсации и преобразования в активную внутри современных БП встраивают активный или пассивный корректор коэффициента мощности. Первый может довести фактор мощности до 0.97- 0.99, а второй до 0.7- 0.75, что всё равно лучше, чем блоки с неустановленным корректором и значениями 0.6-0.65.

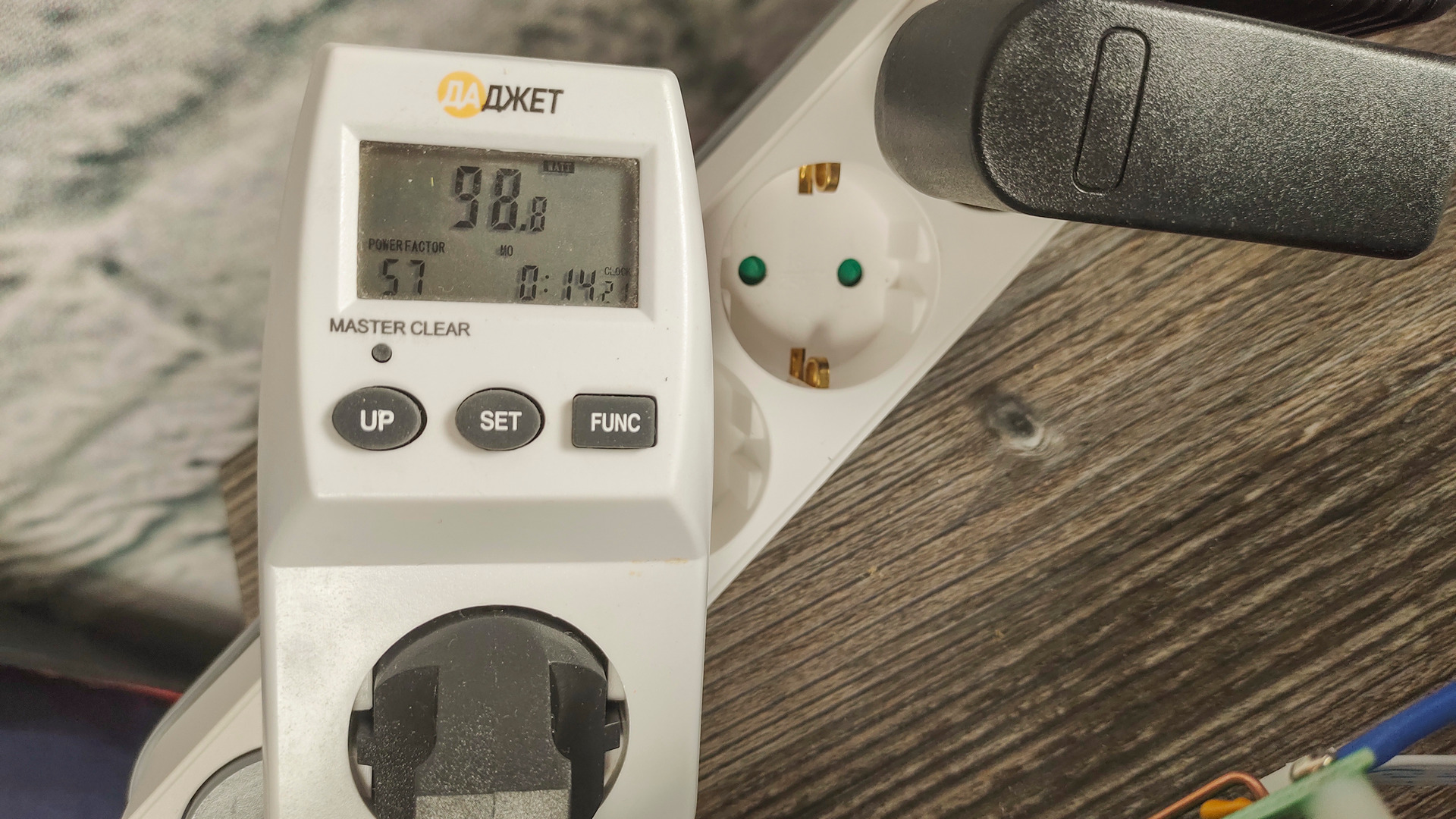

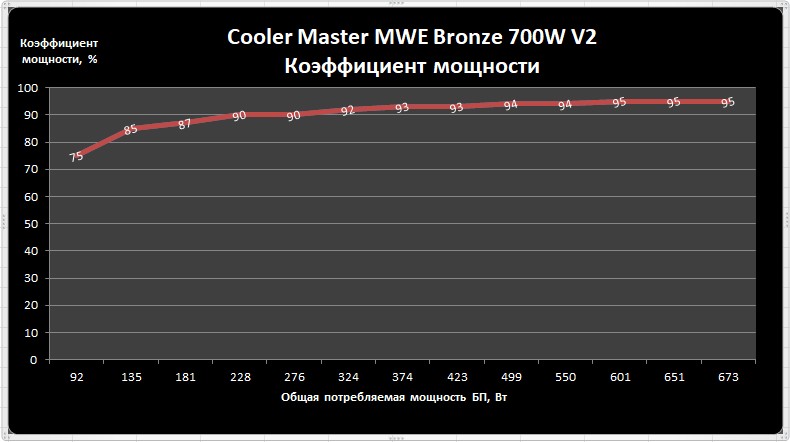

Измеренный с помощью энергомера Power Factor указывает на реализацию схемы с Active PFC внутри блока.

КПД

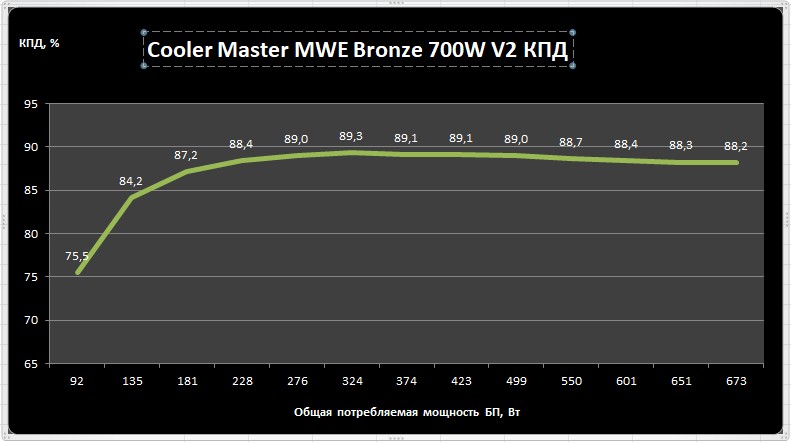

Величина энергетических затрат на преобразование переменного тока в постоянный определяется делением суммарной мощности низковольтных потребителей на общую потребляемую мощость. Расчётный график, составленный после замеров, указывает на соответствие реальных параметров и заявленных, то есть получение этим БП сертификата «80 PLUS Bronze» совершенно обоснованно (всего лишь на 1% отличается от Silver).

Время формирования сигнала Power Good

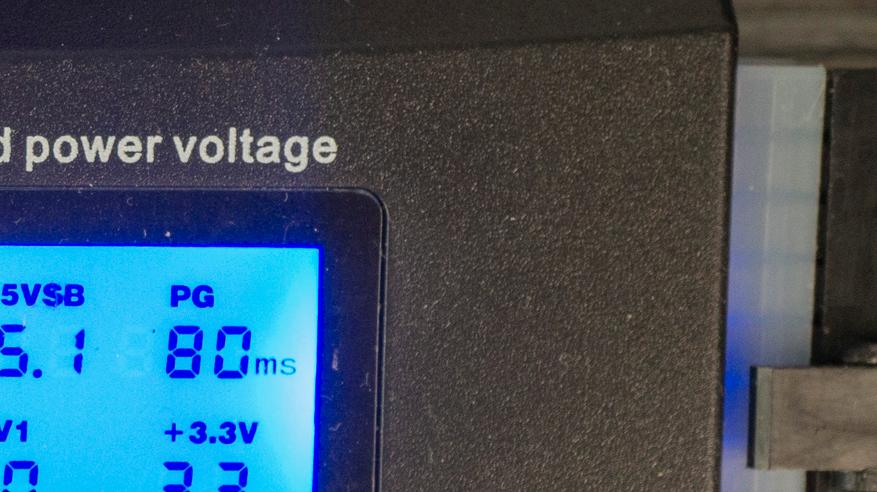

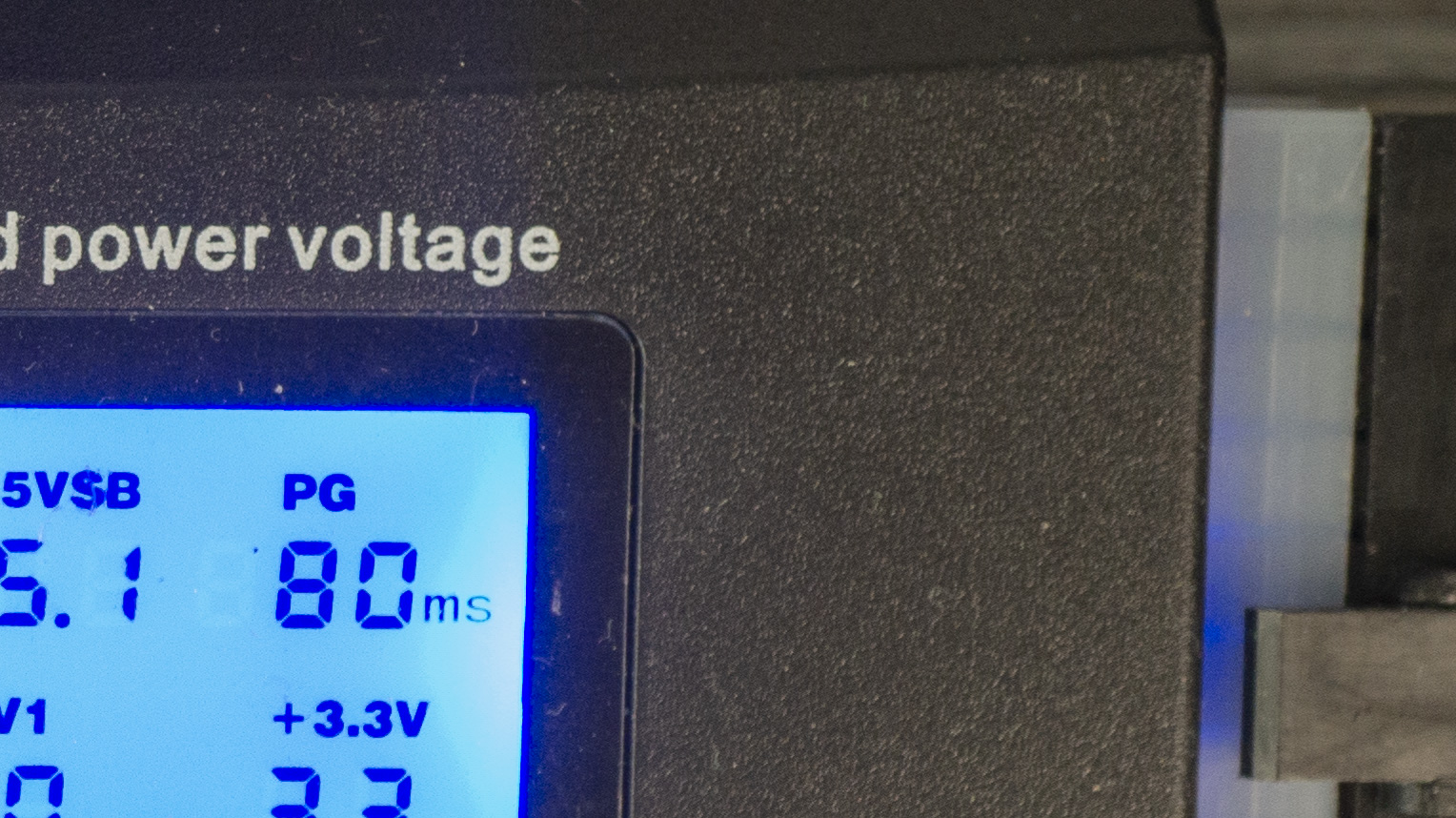

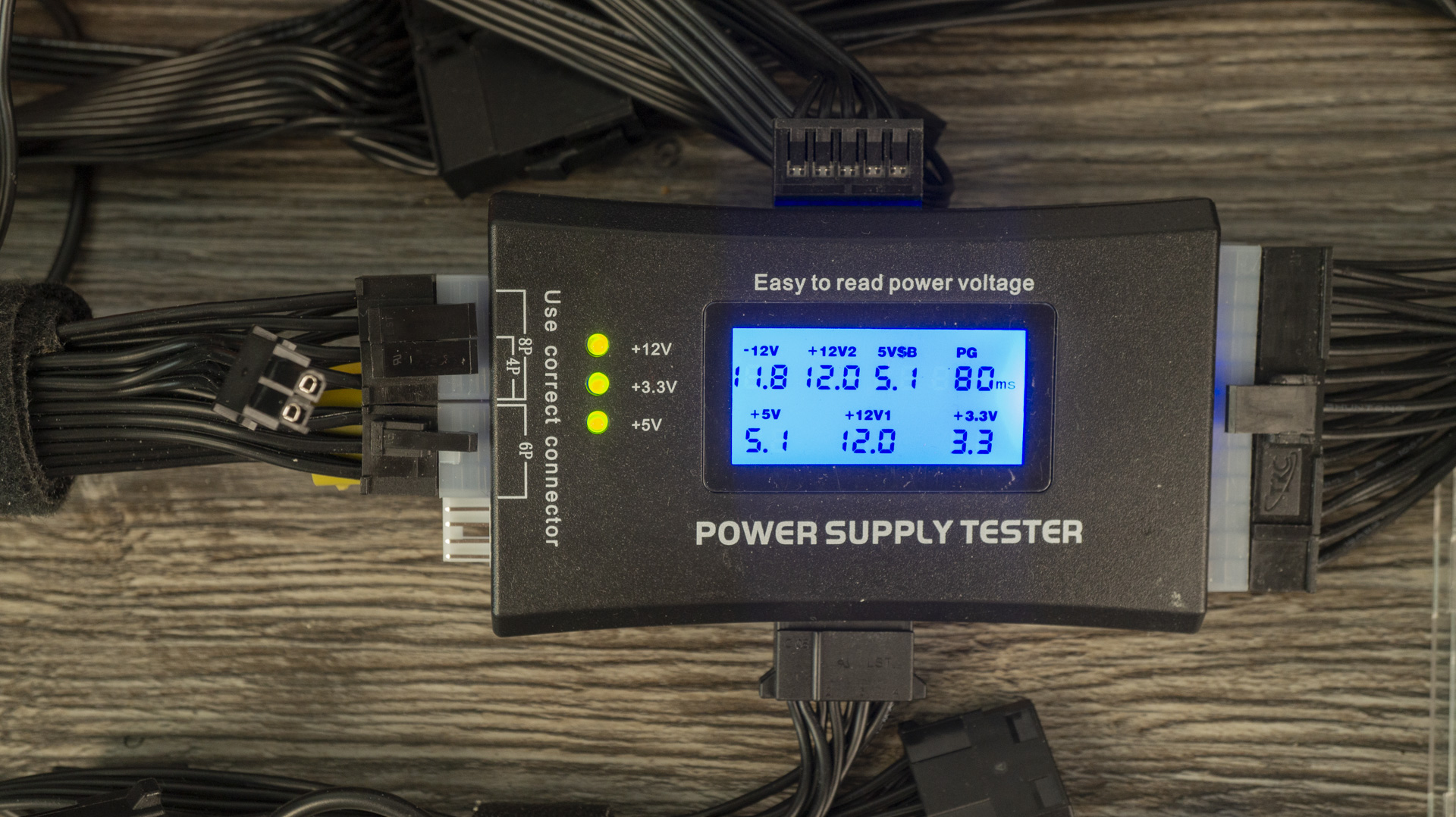

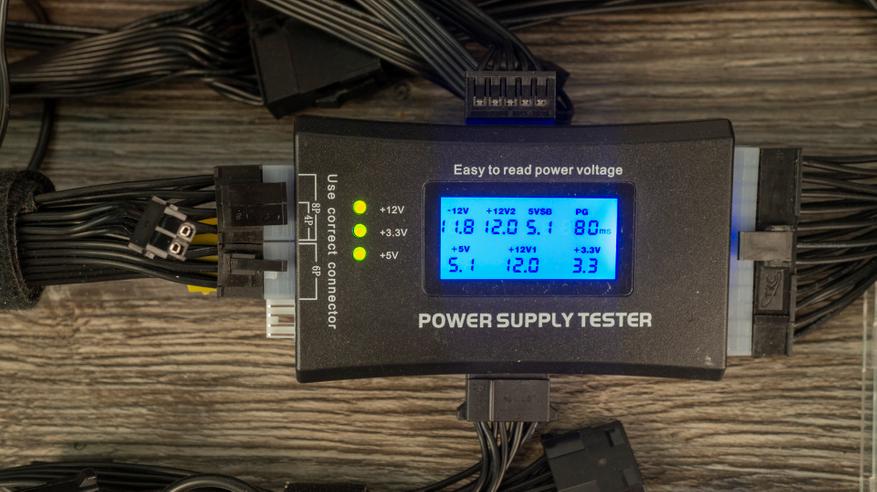

Контакт PG (питание в норме) используется для подачи сигнала о завершении переходных процессов и стабильности каждого из подаваемых напряжений. Стандартное временное окно его появления — от 200 до 500 мс. В этом экземпляре БП каждое включение сети происходило с задержкой всего 80 мс, что несколько ниже нормы и поэтому тестер напряжений беспрерывным писком сигнализировал об отклонении параметра от положенного значения. Однако в реальной сборке это никак не сказывалось на запуске и работе.

Работа на пониженном входном напряжении

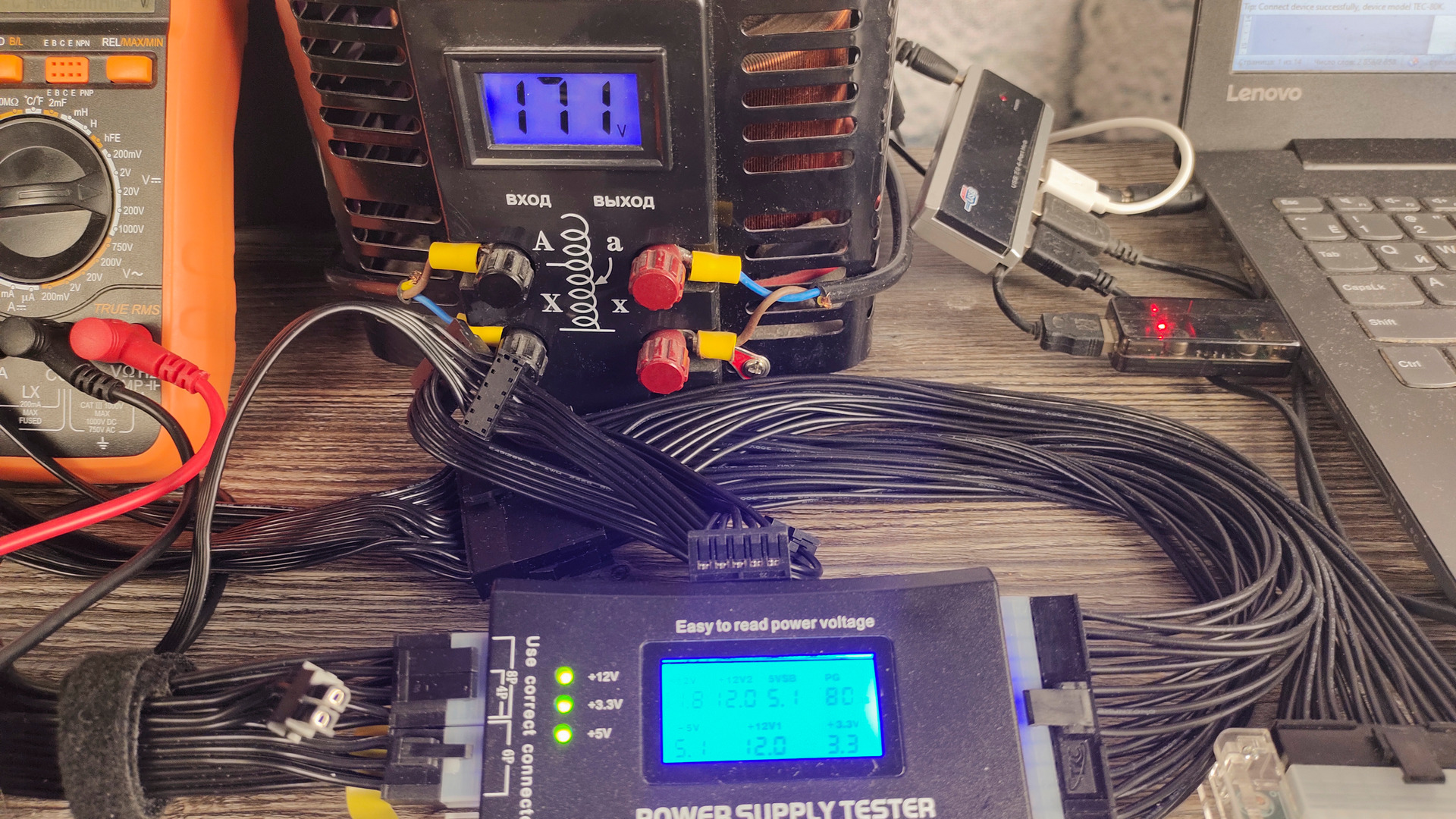

Падение сетевого напряжения до практически «невозможных» 170 вольт не приводит к изменению выходных напряжений. Однако стоит иметь ввиду, что снижая входное напряжение, необходимо пропорционально уменьшать и допустимую выходную мощность.

Тепловыделение

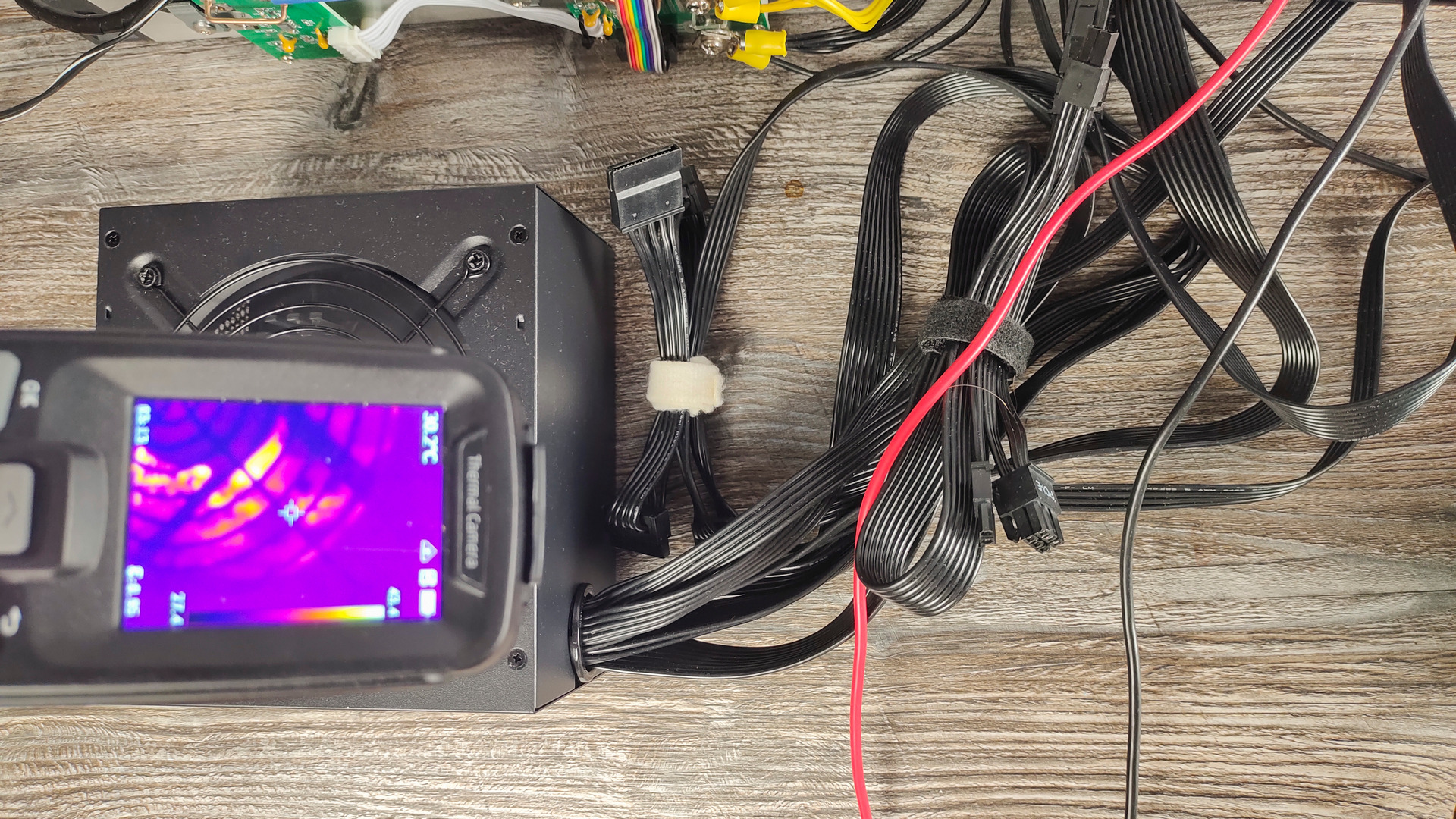

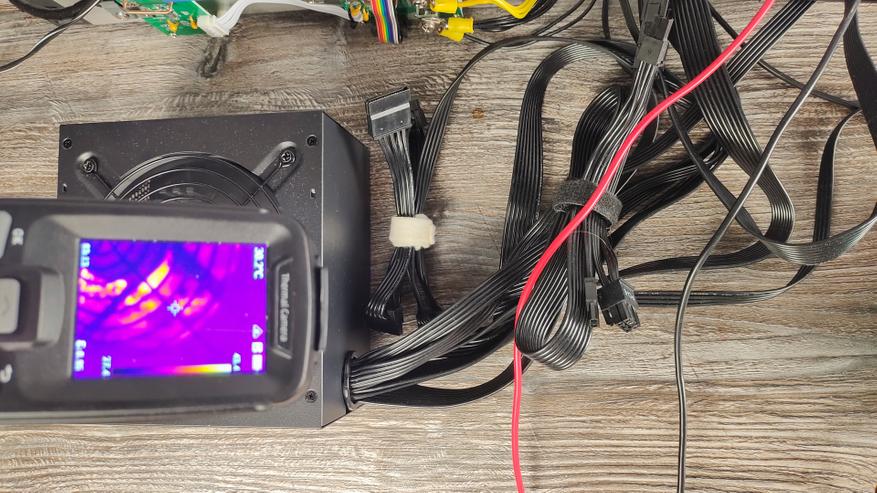

Даже при потреблении 673 Вт грелся БП достаточно слабо.

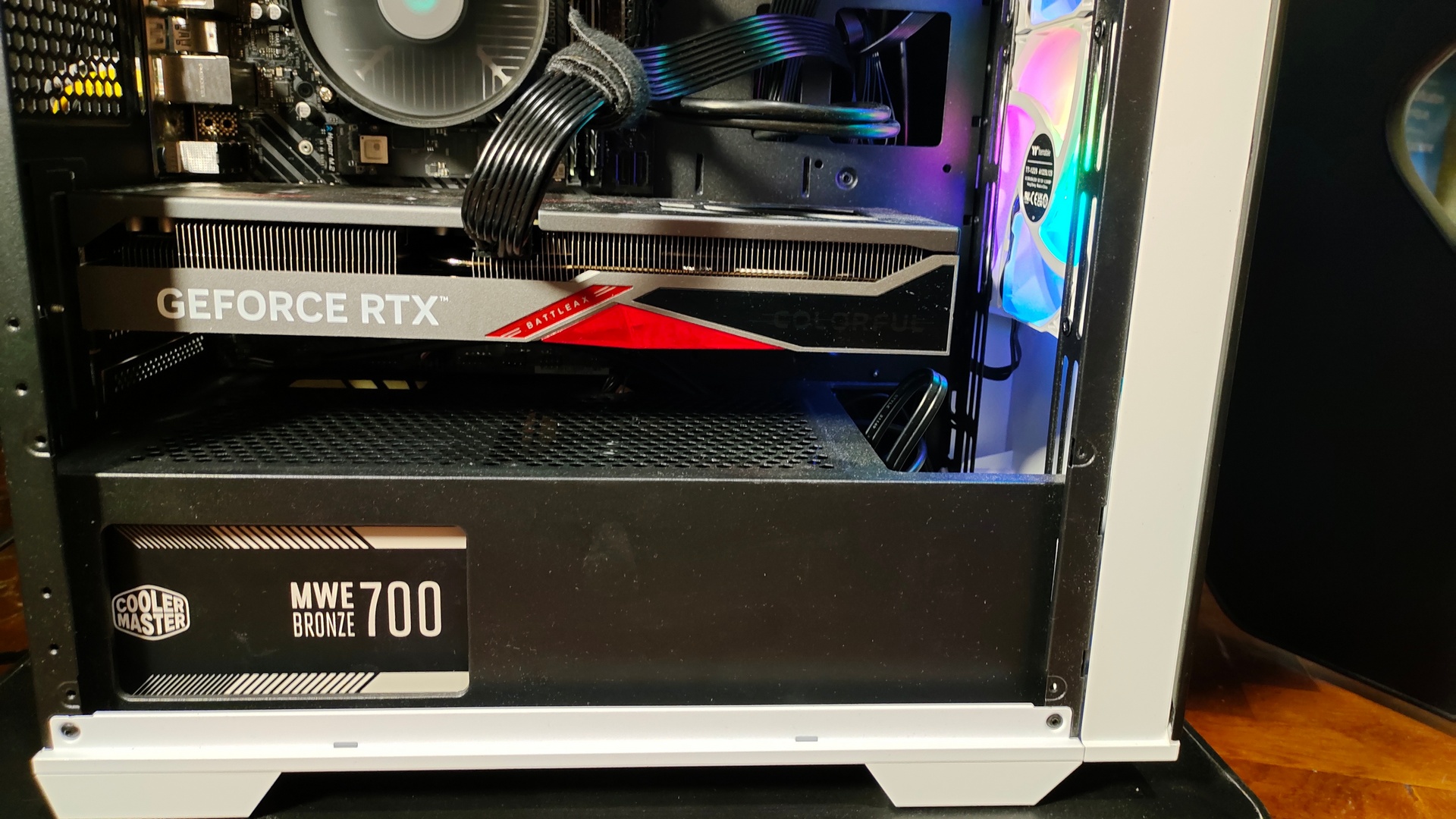

В реальной сборке

Понадобился этот блок для двухэтапного переезда ПК с Celeron G6900 + встроенное видео на (предположительно) Core I5 Gen 13/14 + GeForce RTX 30/40. Первый этап апгрейда уже прошёл в эконом варианте — видеокарта теперь стоит GeForce RTX 4060, что с её небольшим потреблением, возможно, и не потребовало бы замены блока питания на 500 Вт, но второй этап по апгрейду процессора на 180-ваттный остался в планах, и до этого момента БП уже должен быть соответствующим. Так что пусть он пока и работает с огромным запасом, зато потом покажет себя. В общем, все нужные разъёмы на нем есть, провода достаточной длины, работает хорошо.

Вывод

Хороший за свою стоимость блок питания — выдаёт указанную мощность, есть все необходимые разъёмы, надёжно стабилизирует каждое напряжение, в том числе и при максимальной нагрузке, поддерживает типовые виды защит и шлейфы у него плоские.
