3D-печать, некогда фантастическая технология, уверенно вписалась в нашу реальность, найдя применение в самых разных областях — от медицины и строительства до производства детских игрушек. Однако, несмотря на впечатляющие успехи, современные 3D-принтеры остаются громоздкими устройствами, ограниченными в скорости и разрешении печати. Но что, если бы существовал способ создавать трехмерные объекты прямо в ладони, используя миниатюрный чип?

Именно такую идею предлагают исследователи из Массачусетского технологического института, объединив в своем проекте передовые достижения кремниевой фотоники и фотохимии. Представьте себе миниатюрный чип, способный проецировать голографические изображения в емкость с особой фотополимерной смолой. Под воздействием света смола затвердевает, принимая форму спроецированного объекта. В отличие от традиционных послойных методов, такой подход позволяет «печатать» объекты целиком, существенно повышая скорость и точность процесса.

Миниатюрный 3D принтер, иллюстрация
Миниатюрный 3D принтер, иллюстрация
Автор: Designer

Свет вместо механики

В основе этой революционной технологии лежит использование кремниевых оптических фазированных антенных решеток — миниатюрных устройств, способных генерировать и управлять световыми лучами с невероятной точностью. Изменяя фазу и амплитуду излучения отдельных элементов решетки, можно создавать сложные световые картины, формирующие голографическое изображение печатаемого объекта.

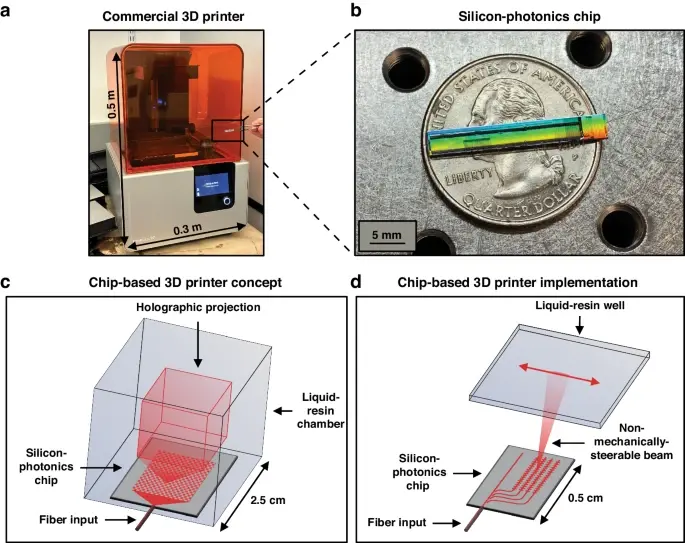

Фотографии, показывающие a типичный коммерческий 3D-принтер с фотонным чипом (обведен черным) для масштаба и b изготовленный и упакованный фотонный чип. c Концептуальная схема предлагаемого 3D-принтера на основе чипа, показывающая голограмму, сформированную чипом в камере со смолой (масштаб не указан). d Концептуальная схема пробного варианта 3D-принтера на основе чипа, основанного на стереолитографии и продемонстрированного в данной работе (масштаб не указан).
Фотографии, показывающие a типичный коммерческий 3D-принтер с фотонным чипом (обведен черным) для масштаба и b изготовленный и упакованный фотонный чип. c Концептуальная схема предлагаемого 3D-принтера на основе чипа, показывающая голограмму, сформированную чипом в камере со смолой (масштаб не указан). d Концептуальная схема пробного варианта 3D-принтера на основе чипа, основанного на стереолитографии и продемонстрированного в данной работе (масштаб не указан).
Автор: Corsetti, S., Notaros, M., Sneh, T. et al. Silicon-photonics-enabled chip-based 3D printer. Light Sci Appl 13, 132 (2024). https://doi.org/10.1038/s41377-024-01478-2 CC-BY 4.0 Источник: www.nature.com

Ключевым элементом системы является специальная фотополимерная смола, чувствительная к видимому свету. В отличие от большинства коммерческих смол, активируемых ультрафиолетовым излучением, эта смола разработана специально для работы с кремниевыми фотонными чипами, работающими в видимом диапазоне.

Первый шаг к мечте

В качестве доказательства работоспособности концепции, ученые создали прототип чип-базированного 3D-принтера, работающего по принципу стереолитографии. Вместо лазера для послойного отверждения смолы используется управляемый луч света, создаваемый оптической фазированной решеткой.

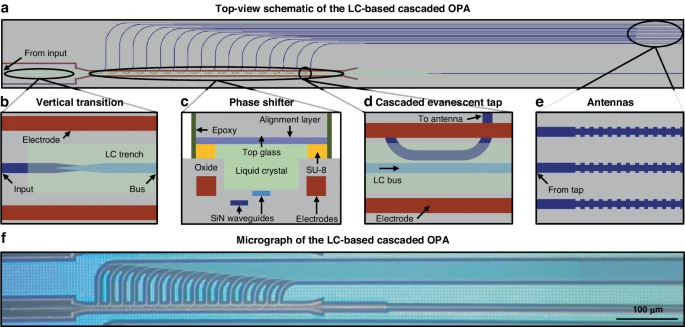

a Упрощенная схема каскадной интегрированной оптической фазированной решетки на основе жидких кристаллов для видимого света, которая позволяет создать 3D-принтер на основе чипа с применением стереолитографии. b Упрощенная схема вертикального эскалатора перехода от нижнего волновода к верхнему волноводу непосредственно под жидкокристаллической областью (масштаб не указан). c Упрощенная схема фазовращателя в поперечном сечении после упаковки с постобработкой своими силами (масштаб не указан). d Упрощенная схема каскадного эванесцентного ответвителя, который передает свет из верхнего волновода шины в нижний волновод ответвителя (масштаб не указан). e Схема антенн на основе решетки (масштаб не указан). f Микрофотография изготовленной и упакованной каскадной интегрированной оптической фазированной решетки на основе жидких кристаллов для видимого света.
a Упрощенная схема каскадной интегрированной оптической фазированной решетки на основе жидких кристаллов для видимого света, которая позволяет создать 3D-принтер на основе чипа с применением стереолитографии. b Упрощенная схема вертикального эскалатора перехода от нижнего волновода к верхнему волноводу непосредственно под жидкокристаллической областью (масштаб не указан). c Упрощенная схема фазовращателя в поперечном сечении после упаковки с постобработкой своими силами (масштаб не указан). d Упрощенная схема каскадного эванесцентного ответвителя, который передает свет из верхнего волновода шины в нижний волновод ответвителя (масштаб не указан). e Схема антенн на основе решетки (масштаб не указан). f Микрофотография изготовленной и упакованной каскадной интегрированной оптической фазированной решетки на основе жидких кристаллов для видимого света.
Автор: Corsetti, S., Notaros, M., Sneh, T. et al. Silicon-photonics-enabled chip-based 3D printer. Light Sci Appl 13, 132 (2024). https://doi.org/10.1038/s41377-024-01478-2 CC-BY 4.0 Источник: www.nature.com

Эксперименты показали возможность печати отдельных элементов (вокселей) размером менее миллиметра всего за несколько секунд. Управляя лучом света, исследователи смогли напечатать линии и даже более сложные двухмерные фигуры.

Будущее 3D-печати в наших руках

Пока что это только первые шаги на пути к созданию полноценного голографического 3D-принтера. В будущем ученые планируют усовершенствовать технологию, увеличив разрешение печати, скорость работы и сложность создаваемых объектов.

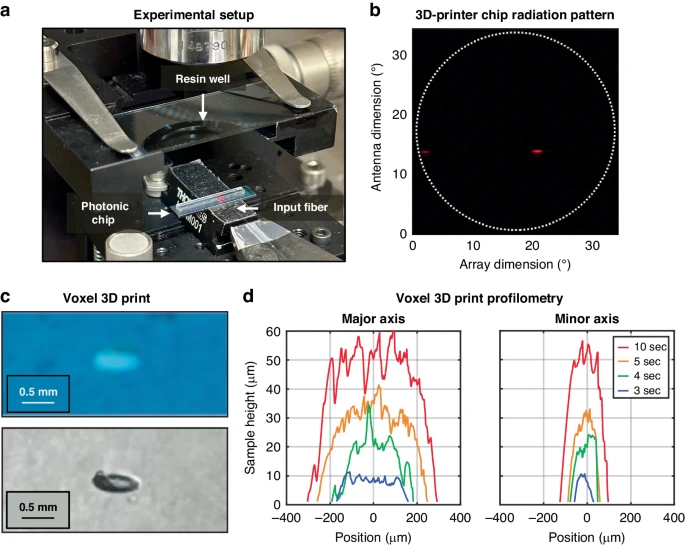

a. Фотография установки, использованной для демонстрации 3D-принтера, с изображением входного волокна, фотонного чипа и лунки со смолой. b. Измеренная диаграмма направленности излучения в дальнем поле, испускаемого интегрированной оптической фазированной решеткой видимого света, использованной для 3D-принтера на основе чипа с применением стереолитографии, с изображением главного лепестка и лепестка решетки. c Фотографии 3D-отпечатанного вокселя, созданного с помощью принтера на основе микросхем, в лунке с оставшейся жидкой смолой (вверху) и того же твердого 3D-отпечатанного вокселя после отделения от оставшейся жидкой смолы (внизу). d Измеренные размеры четырех отдельных вокселей, напечатанных 3D с различным временем печати 3, 4, 5 и 10 с, демонстрируют формирование вокселей в зависимости от времени.
a. Фотография установки, использованной для демонстрации 3D-принтера, с изображением входного волокна, фотонного чипа и лунки со смолой. b. Измеренная диаграмма направленности излучения в дальнем поле, испускаемого интегрированной оптической фазированной решеткой видимого света, использованной для 3D-принтера на основе чипа с применением стереолитографии, с изображением главного лепестка и лепестка решетки. c Фотографии 3D-отпечатанного вокселя, созданного с помощью принтера на основе микросхем, в лунке с оставшейся жидкой смолой (вверху) и того же твердого 3D-отпечатанного вокселя после отделения от оставшейся жидкой смолы (внизу). d Измеренные размеры четырех отдельных вокселей, напечатанных 3D с различным временем печати 3, 4, 5 и 10 с, демонстрируют формирование вокселей в зависимости от времени.
Автор: Corsetti, S., Notaros, M., Sneh, T. et al. Silicon-photonics-enabled chip-based 3D printer. Light Sci Appl 13, 132 (2024). https://doi.org/10.1038/s41377-024-01478-2 CC-BY 4.0 Источник: www.nature.com

Внедрение чип-базированных 3D-принтеров обещает революцию в различных сферах. Миниатюрные и недорогие устройства сделают 3D-печать доступной каждому, открывая новые горизонты для творчества, дизайна, медицины и многих других областей. Представьте себе мир, где любой человек сможет создавать сложные трехмерные объекты прямо у себя дома, используя лишь миниатюрный чип и каплю фантазии!

a Электрически управляемое направление луча главного лепестка интегрированной оптической фазированной решетки 3D-принтера для видимого света при подаче квадратной волны с изменяющимся пиковым напряжением на фазовращатель на основе жидких кристаллов. b Фотографии 3D-печатной линии, созданной с помощью принтера на чипе, в лунке с оставшейся жидкой смолой (вверху) и той же сплошной 3D-печатной линии после отделения от оставшейся жидкой смолы (внизу). c Фотографии 3D-печатного логотипа MIT, созданного с помощью принтера на чипе, с американским никелем для масштаба (слева) и в увеличенном масштабе (справа).
a Электрически управляемое направление луча главного лепестка интегрированной оптической фазированной решетки 3D-принтера для видимого света при подаче квадратной волны с изменяющимся пиковым напряжением на фазовращатель на основе жидких кристаллов. b Фотографии 3D-печатной линии, созданной с помощью принтера на чипе, в лунке с оставшейся жидкой смолой (вверху) и той же сплошной 3D-печатной линии после отделения от оставшейся жидкой смолы (внизу). c Фотографии 3D-печатного логотипа MIT, созданного с помощью принтера на чипе, с американским никелем для масштаба (слева) и в увеличенном масштабе (справа).
Автор: Corsetti, S., Notaros, M., Sneh, T. et al. Silicon-photonics-enabled chip-based 3D printer. Light Sci Appl 13, 132 (2024). https://doi.org/10.1038/s41377-024-01478-2 CC-BY 4.0 Источник: www.nature.com

В статье описан прототип чип-базированного 3D-принтера, работающего по принципу стереолитографии. Но ведь стереолитография подразумевает послойное создание объекта, а авторы говорят о возможности «печати» объекта целиком. Как это возможно?

Пока что прототип использует управляемый луч света для послойного отверждения смолы, как и в традиционной стереолитографии. Однако в будущем, с развитием технологии оптических фазированных решеток, планируется переход к печати объектов целиком за одну операцию проецирования голограммы.

В статье упоминается о необходимости разработки специальной смолы, чувствительной к видимому свету. Почему бы просто не использовать более мощный ультрафиолетовый лазер, как в большинстве коммерческих 3D-принтеров?

Использование ультрафиолетового лазера противоречит самой концепции чип-базированного 3D-принтера. Кремниевые фотонные чипы, лежащие в основе технологии, работают в видимом и инфракрасном диапазоне. Применение ультрафиолетового лазера потребовало бы создания громоздкой и дорогой внешней оптической системы, что лишило бы чип-базированный принтер его главных преимуществ — компактности и дешевизны.

Какие ограничения накладывает использование видимого света на свойства фотополимерной смолы?

Смолы, активируемые видимым светом, как правило, отличаются более низкой скоростью полимеризации по сравнению с УФ-смолами. Это может привести к увеличению времени печати. Кроме того, такие смолы более чувствительны к кислороду воздуха, который ингибирует процесс полимеризации. Для решения этой проблемы могут применяться специальные добавки-ингибиторы или печать в инертной атмосфере.

В чем главное преимущество чип-базированного 3D-принтера перед существующими технологиями?

Главное преимущество — миниатюризация. В будущем чип-базированный 3D-принтер можно будет встроить в смартфон или даже наручные часы. Это сделает 3D-печать доступной каждому, открывая безграничные возможности для персонализации, прототипирования и даже медицины (например, печать индивидуальных имплантов прямо во время операции).
