Технологический тупик на 30 лет: как один инженер Nichia решил три «невозможных» задачи и создал синий светодиод (и современные GaN-зарядки)

Спросите инженера-электронщика, что общего между энергоэффективным освещением и компактными 100-ваттными зарядками для ноутбуков, и он, скорее всего, ответит: нитрид галлия (GaN). Сегодня этот материал — основа двух технологических революций. Но мало кто знает, что возможность массово производить высококачественные кристаллы GaN является результатом решения трех фундаментальных физических задач, которые 30 лет считались неразрешимыми. Чтобы понять, почему ваша GaN-зарядка стала возможной, нужно вернуться к истокам — к трем проблемам нитрида галлия, которые не могли решить R&D-гиганты, но решил Судзи Накамура.

Проблема №1: дефекты кристалла из-за рассогласования решеток

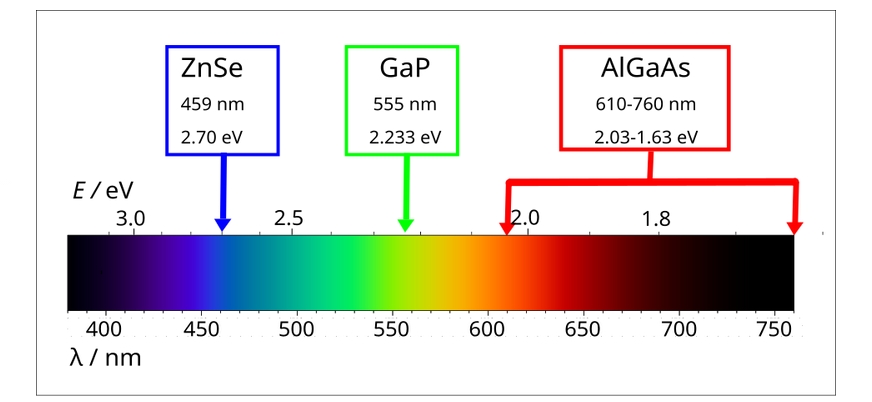

Чтобы светодиод эффективно излучал свет, ему нужен монокристалл с минимальным количеством дефектов. Для синего света (длина волны ≈450 нм) необходим полупроводник с широкой запрещенной зоной (~2.7 эВ), и лучшим кандидатом был нитрид галлия (GaN). Проблема была в том, что для него не существовало коммерчески доступной «родной» подложки.

Наиболее подходящей была сапфировая, но рассогласование параметров их кристаллических решеток (lattice mismatch) составляло 16%. Это приводило к катастрофической плотности дислокаций в кристалле — свыше 10¹⁰ дефектов на см². В такой структуре рекомбинация электронов и дырок была преимущественно безызлучательной: энергия уходила в тепло, а не в свет. КПД стремился к нулю.

Решение Накамуры (Two-Flow MOCVD): вместо поиска идеальной подложки, он усовершенствовал сам процесс роста кристалла. Он радикально модифицировал стандартный MOCVD-реактор, добавив второй газовый поток. Это позволило реализовать двухступенчатый рост:

• Сначала при низкой температуре (~500°C) на сапфировую подложку наносился тонкий буферный слой GaN. Он был аморфным, но служил демпфером, который сглаживал напряжение между решетками.

• Затем, при высокой температуре (~1000°C), на этот буферный слой осаждался основной, высококачественный кристалл GaN.

Такой подход позволил снизить плотность дефектов на четыре порядка (до ~10⁶ на см²), чего оказалось достаточно для создания эффективного прибора. Накамура первым довел этот метод до промышленно воспроизводимого результата.

Проблема №2: невозможность создания p-типа из-за пассивации водородом

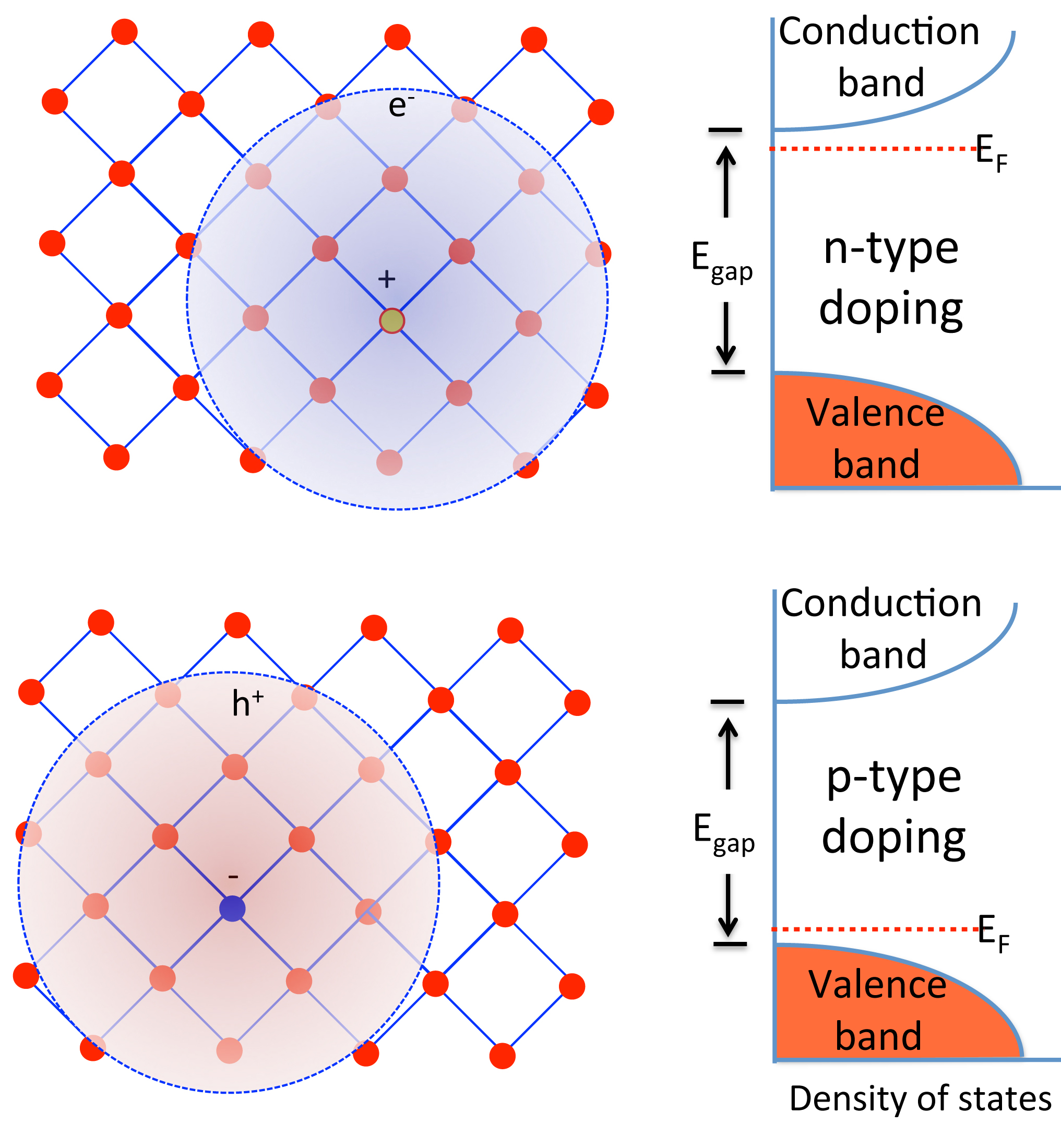

Светодиод — это p-n переход. Для его создания нужен как n-тип GaN (с избытком электронов), так и p-тип (с «дырками»). Получить n-тип было просто — легирование кремнием работало стабильно. А вот создать p-тип не получалось. При легировании магнием (Mg), который должен был создавать «дырки», материал оставался высокоомным изолятором. Научный консенсус того времени гласил, что это фундаментальное ограничение материала.

Накамура предположил и доказал, что виновником является водород (H). В процессе MOCVD-роста используется аммиак (NH₃) в качестве источника азота. Свободные атомы водорода диффундировали в решетку и образовывали устойчивые комплексы Mg-H, пассивируя акцепторы (магний). Электронная «дырка» не могла образоваться.

Команда Акасаки и Амано, также работавшая над этой проблемой, нашла решение в виде облучения электронным пучком (LEEBI). Но для массового производства это было очень дорого и сложно. Накамура же нашел более дешевое решение: термический отжиг. Простой нагрев кристалла в инертной среде (N₂) разрывал связь Mg-H и заставлял водород покинуть кристалл. Простой, дешевый и масштабируемый метод, открывший дорогу к именно к массовому производству.

Проблема №3: низкая квантовая эффективность

Даже с идеальными слоями p- и n-типа, яркость светодиода была недостаточной. Вероятность того, что электрон и дырка встретятся и рекомбинируют с излучением фотона (радиационная рекомбинация), была все еще слишком низкой.

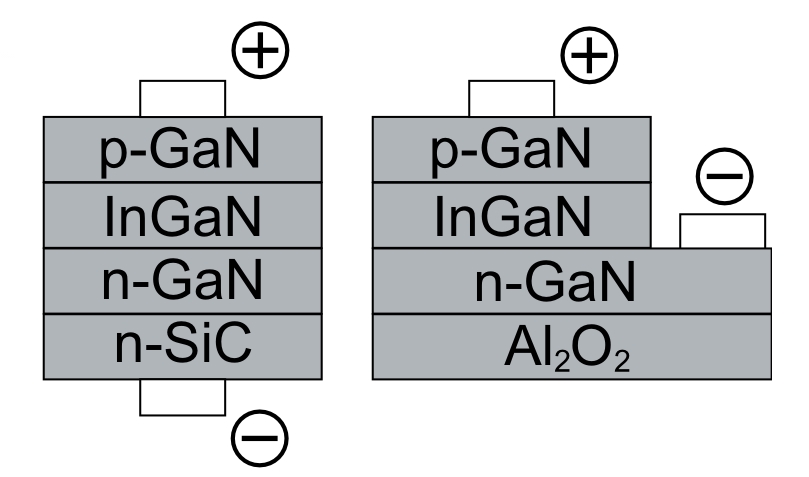

Накамура применил и усовершенствовал структуру с двойной квантовой ямой (Double-Heterostructure). Между слоями p-GaN и n-GaN был добавлен ультратонкий (единицы нанометров) активный слой из нитрида индия-галлия (InGaN).

У InGaN ширина запрещенной зоны меньше, чем у GaN. Эта разница создает потенциальную яму. Электроны и дырки, инжектируемые из n- и p-слоев, «падают» в эту яму и оказываются в ней локализованы. Их концентрация в этом крошечном объеме резко возрастает, что многократно увеличивает эффективность радиационной рекомбинации.

Именно эта технология, которая позволила добиться беспрецедентной яркости и лежит в основе всех современных синих и белых светодиодов.

От Нобелевской премии до вашей GaN-зарядки

Накамура не просто нашел один единственный ответ; он создал целостную технологическую цепочку, где каждая решенная проблема открывала путь к следующей. Создание качественного кристалла (Two-Flow MOCVD) позволило всерьез заняться проблемой p-типа. Решение проблемы пассивации водорода (отжиг) сделало возможным создание p-n перехода. А структура с квантовой ямой (InGaN) превратила рабочий прототип в коммерчески успешный продукт.

Именно этот комплексный прорыв и был оценен Нобелевским комитетом в 2014 году. Однако история имела и важное экономико-правовое продолжение. Коммерческий успех технологии был ошеломительным, но корпоративное вознаграждение Накамуры за его изобретение составило всего 20 000 иен (около $170). Этот казус привел к знаковому судебному процессу. Изначально Токийский суд присудил Накамуре рекордные $189 млн, создав шокирующий прецедент. Позднее, в ходе апелляции, стороны пришли к мировому соглашению на $8.1 млн, что, тем не менее, навсегда изменило практику вознаграждения изобретателей в Японии и подчеркнуло ценность интеллектуального вклада одного человека.

Для нас же, пользователей, технологическое наследие этого прорыва гораздо важнее:

• MicroLED-дисплеи. Следующее поколение экранов, где каждый пиксель — это независимый микроскопический светодиод. Они обещают непревзойденную яркость и контрастность, и их основа — все тот же высококачественный нитрид галлия.

• УФ-С стерилизация. Накамура и его команда сегодня активно работают над созданием эффективных светодиодов в глубоком ультрафиолетовом диапазоне (UV-C). Такие диоды способны уничтожать вирусы и бактерии, включая SARS-CoV-2, и могут произвести революцию в системах очистки воды и воздуха.

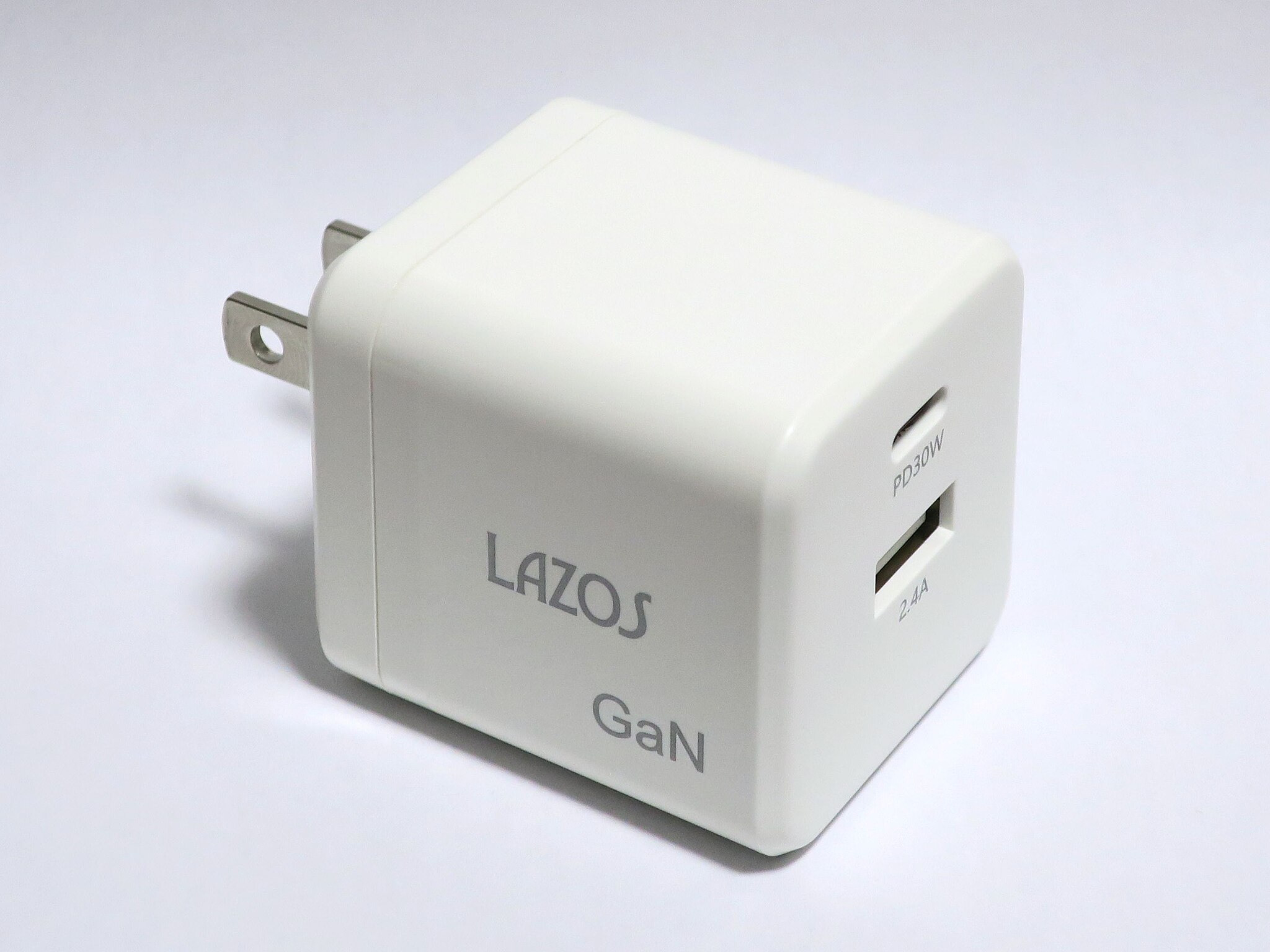

• Силовая электроника. Да, те самые GaN-транзисторы. Способность нитрида галлия работать при высоких напряжениях и частотах с минимальными потерями — это то, что позволяет уменьшать блоки питания, повышать КПД инверторов для электромобилей и солнечных панелей.

История Судзи Накамуры доказывает фундаментальный принцип: мастерство в управлении одним материалом открывает двери в десятки, казалось бы, не связанных областей. От лампочки на вашем потолке до будущего VR-гарнитур и систем дезинфекции — все это стало возможным благодаря тому, что один инженер 30 лет назад отказался верить, что задача нерешаема.
