Здравствуйте уважаемые друзья

Мой новый обзор, по теме устройств входящих в состав экосистемы умного дома Xiaomi, посвящен настенному выключателю Aqara. Благодаря этому гаджету, вы получаете возможность управления освещением или вентиляцией — без необходимости использования умных лампочек, светильников или вентиляторов. Решение будет работать со всеми люстрами, светильниками и гармонично впишется практически в любой интерьер. Подробности — далее.

Несколько ранее я уже обозревал умную лампу от Xiaomi, управлять ей очень просто, все что нужно — только патрон E27 и подача питания. Но что делать если в доме стоят люстры, в которые нельзя установить такие лампочки? Либо можно но не рационально? Для решения этих вопросов и предназначен герой сегодняшнего обзора — смарт выключатель Aqara.

Где купить?

GearBest

Banggood

Aliexpress

JD.ru

Поставляется он, как и все остальные гаджеты экосистемы, в белой картонной коробке, с надписью Aqara.

На задней стороне имеется перечень технических характеристик, из самых необходимых это —
Размер — 86*86*42,8мм
Протокол — ZigBee — для управления необходим Xiaomi Mi Multi-functional Gateway
Мощность — не более 800 Ватт
Предназначен для работы в сети 220В, 50 Гц
Диапазон рабочих температур — 0 — 40 С, влажности — 5-95%

В комплекте — идет выключатель, буклет и пара крепежных винтов. Выключатели бывают четырех видов — с физическим размыканием проводов, одно и двух клавишный, и без него — логические выключатели, так же с одной и двумя клавишами. Герой обзора — самая старшая версия — с коммутацией проводов и двумя клавишами.

Клавиши всегда находятся в одном положении — пружины обеспечивают обратный ход. Механической связки положения клавиш с размыкателем проводов — нет.

В нижней части выключателя находятся светодиоды — если клавиша в положении «включено» — соответствующий светодиод светит синим. Так же здесь находятся пазы для снятия крышки с клавишами с блока управления выключателем.

Задняя часть — имеет три винтовых контакта — основная линия — вход и две линии идущие на управляемые устройства — светильники, люстры, вентиляторы. Так же, за счет этого подключения, обеспечивается питание самого выключателя.

Крышка с клавишами удерживается за счет четырех защелок, снимается при помощи небольшой плоской отвертки. Клавиши имеют пружины — которые возвращают их в начальное положение. На управляющем блоке управления имеются два микропереключателя. Размыкание и замыкание контактов — при помощи реле. Поэтому разницы как управлять выключателем — при помощи нажатия на клавишу или удаленно — совершенно нет.

Теперь настало время точного измерения размеров выключателя.
Ширина выключателя — 85,46 мм

Высота — 83,96 мм

Ширина и высота внутреннего блока — чуть более 58 мм

Максимальная глубина внутреннего блока — 28,2 мм

Для добавления выключателя в список устройств, а так же предварительного тестирования, я собрал тестовый стенд. В котором подключил гаджет в разрыв фазы, установив в качестве управляемого устройства — обычную, уже повидавшую жизнь энергосберегающую лампочку.

Подключение выключателя проходит стандартно. В плагине управления шлюзом Xiaomi, выбираем опцию — подключить новое устройство, далее из списка (совсем недавно в нем появились датчики газа и дыма) — выбираем выключатель нужного типа. Далее удерживаем клавишу пока трижды не моргнет светодиод, а потом для каждой из клавиш отдельно выбираем иконку.

Названия для каждой из клавиш задается тоже свое. После этого в списке появляется новое устройство. Иконка с названием каждой клавиши появляется в разделе Control Panel вкладки Home плагина управления шлюзом. Удобно — сразу видно состояние каждого из управляемых устройств, а так же легко и быстро — их включить и выключить.

Свой собственный плагин у выключателя тоже есть. На главной странице располагаются логические клавиши управления выключателем. Меню плагина имеет стандартный набор функций —
1. Смарт сценарии — те, в которых участвует выключатель
2. Переименовать
3. Изменение иконки
4. Таймер
5. Убрать/добавить в список устройств приложения умный дом — эта опция отвечает за то, будет ли видно устройство в основном списке подключенных девайсов, видимом при запуске приложения Умный дом. Я часть устройств оттуда убрал, чтобы не перегружать список. В списке подключенных устройств плагина управления шлюзом — он будет виден всегда.
6. Основные установки — как видно из третьего скриншота, в этом меню можно переименовать сам выключатель, а не его клавиши, определить комнату (группа устройств) в которой он находится, вывести ярлык плагина на рабочий стол, или написать отзыв.

Этот выключатель представляет собой два самостоятельных логических устройства в одном корпусе, которые идентифицируются как левая и правая клавиша. Каждой клавише можно назначить свою иконку, свое собственное имя, и даже свой, отдельный таймер.
Напомню главное отличие между установками таймера и смарт-сценариев — таймер умеет только включаться и выключаться в заданное время и день недели, зато он работает автономно — интернет и китайские облака ему не нужны. Сценарии — могут содержать в себе любой набор действий — они могут даже сами быть частью других сценариев, но работают только при наличии интернета.

Плавно переходим к самому полезному — что же умеет этот выключатель. В сценариях он доступен только как действие сценария, условием он быть не может. Хотя я надеялся до последнего что он может быть и условием. Доступны 6 вариантов действий — по три на каждую клавишу — это включить, выключить и переключение текущего состояния на противоположное. Кстати при физическом нажатии — работает как раз третий сценарий — Turn on/off. При физическом отключении питания — статус по умолчанию — выключено.
Вариантов использования в сценариях — очень много. Например я сделал отключение света в прихожей при выполнении условия — отсутствия движения там в течении 2х минут. Надо сказать что свет там раньше горел частенько вхолостую и подолгу, теперь этого нет. Так же можно сдублировать нажатие на клавишу на беспроводную кнопку, получив дополнительный выключатель жестко не привязанный к месту.

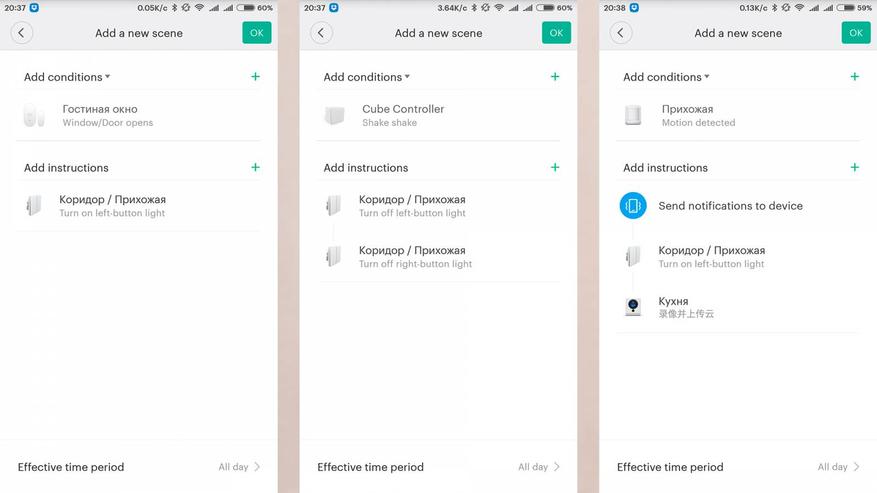

Еще варианты — например включение света по срабатыванию датчика открытия двери (у меня в примере он называется окно, но это не существенно). В сочетании с предыдущим сценарием по выключению света, это автоматизирует управление освещением при входе в квартиру. Открыли дверь — свет включился, разулись-разделись — прошли дальше, через две минуты свет погас.
Отключение света встряхиванием куба — добавив в список действий все выключатели — легко решаем задачу отключения света при уходе. Или как вариант делаем большой внешний сценарий — уход из дома, в котором кроме отключения всего освещения будет также активироваться сигнализация.
Или еще вариант сценария с несколькими действиями — при обнаружении движения — отправляется уведомление, включается освещение — чтобы было лучше видно кто там шатается и снимается тревожный ролик на камеру Little Square.

Установка выключателя. Задняя часть выключателя рассчитана на монтаж в квадратные коробки размером 86*86 мм. Коробки распространенные в странах бывшего СССР — для такого монтажа не подходят. Квадратные коробки обычно имеют металлические вставки с резьбой. Установочные отверстия и комплектные винты выключателя — в точности им соответствуют. Найти такие коробки можно или в строительных супермаркетах или заказать на Aliexpress.

В стандартную монтажную коробку выключатель всунуть не удастся при всем желании.

Зато с квадратной — все становится просто идеально. Если вы находитесь в процессе ремонта — то монтаж квадратных монтажных коробок, вместо круглых — никаких сложностей вам не доставит. Другое дело когда ремонт уже сделан, и задача стоит — замены стандартных коробок на квадратные.

У меня именно так и было. Поэтому я пошел по медленному и аккуратному пути — что можно было сделать за 5 минут перфоратором, я делал вручную зубилом, потратив на это часа полтора. Для начала — демонтаж обычного выключателя.

Затем — аккуратно подрезав и отогнув обои, закрыв края малярным скотчем, я долго и нудно расширял углубление под габариты новой монтажной коробки.

Наконец выемка подогнана под размеры, коробка вставлена, все щели зашпатлеваны. Тут главное не спешить дать всему хорошенько схватиться и высохнуть.

Все выключатель на своем законном месте. Он конечно непривычно большой, зато и «попадать» в него легче. И в своем стандартном режиме он работает — как обычный — честный выключатель, разве что кнопка всегда находится в одном положении. А при использовании его совместно с остальной инфраструктурой экосистемы — все ограничено лишь вашей фантазией.

Как всегда — видео версия данного обзора:

В заключении скажу — выключатель мне понравился, по мере возможности буду заменять обычные выключатели и дальше — в зависимости от их важности, так как дело это недешевое.

Все мои обзоры устройств Xiaomi в хронологическом порядке — Список

Все мои видео обзоры - YouTube

Спасибо за внимание — до новых встреч.
