Zoyi ZT-N2 — универсальный инструмент 2в1 с функцией беспроводного паяльника и мультиметра

В этом обзоре я рассмотрю универсальное устройство, которое объединяет в себе функции беспроводного паяльника и мультиметра. Этот инструмент предназначен для тех, кто ценит компактность и функциональность в одном корпусе. Благодаря встроенному аккумулятору и поддержке быстрой зарядки, Zoyi ZT-N2 позволяет работать без необходимости подключения к розетке, что делает его идеальным для полевых условий. В статье я проведу анализ возможности устройства, как паяльника, так и как мультиметра.

Технические характеристики Zoyi ZT-N2

Упаковка и комплект поставки

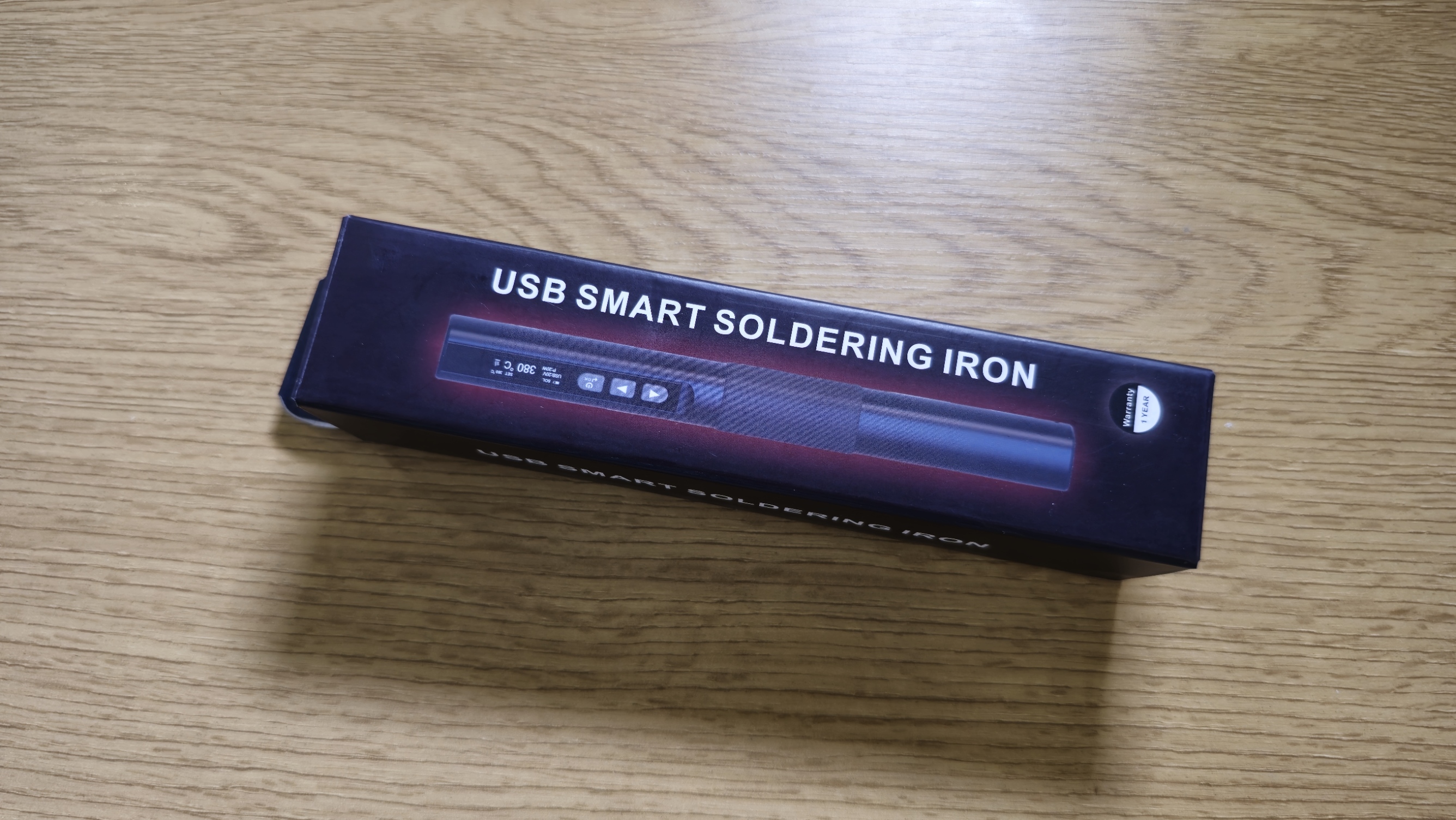

Паяльник Zoyi ZT-N2 поставляется в компактной картонной коробке, выполненной из картона. На лицевой стороне изображен сам прибор. Коробка практически не содержит на себе никакой информации об устройстве.

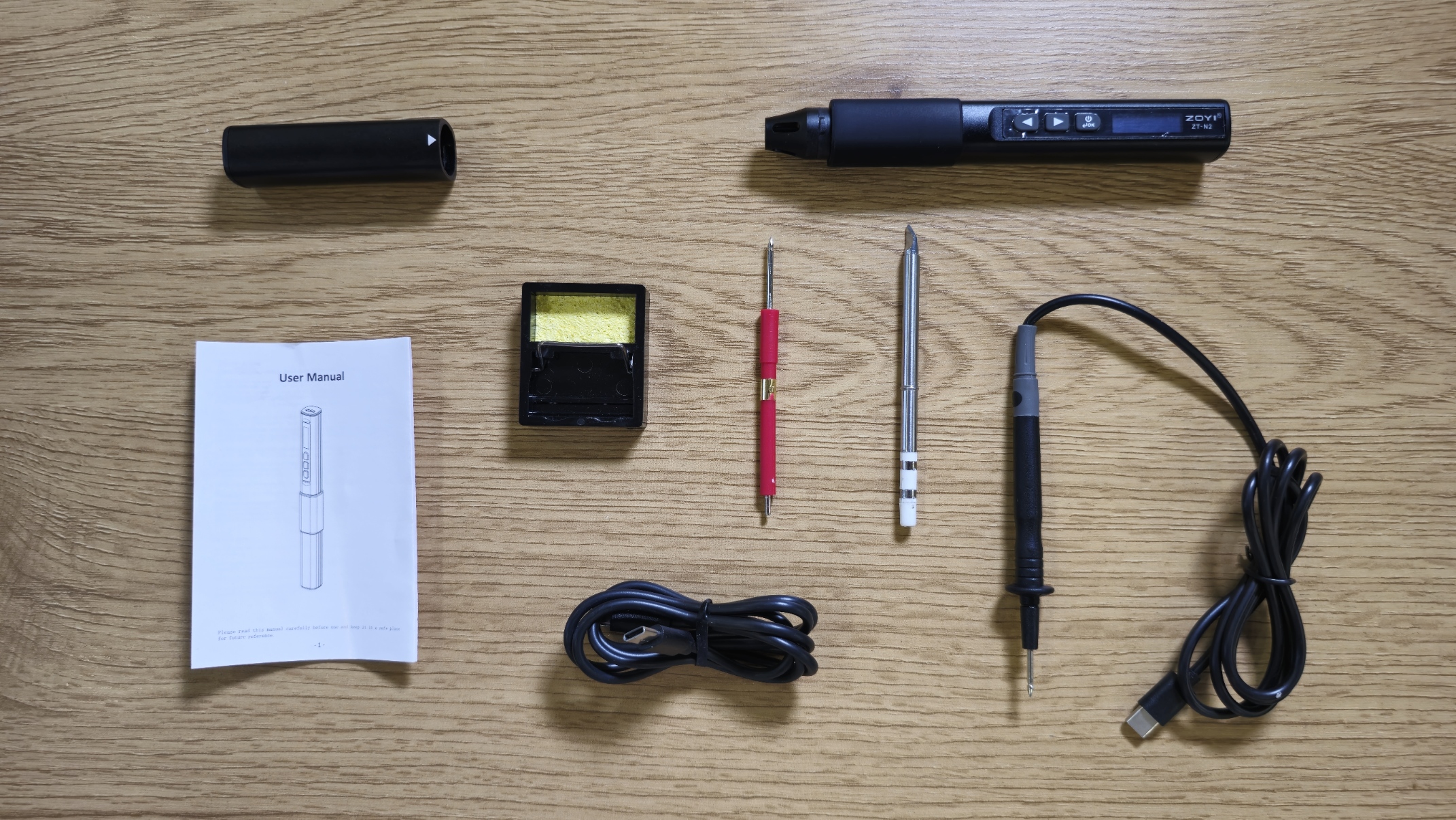

Комплект поставки включает:

• Беспроводной паяльник Zoyi ZT-N2 с интегрированным мультиметром;
• Защитный металлический калпачок;
• Жало паяльника модели T65;
• Тестовый щуп для мультиметра;
• USB Type-C кабель для зарядки устройства;
• Жало для работы в режиме мультиметра;
• Подставка для паяльника;
• Инструкция пользователя.

Этот набор включает все необходимое для начала работы, однако стоит отметить, что в комплекте идет только одно паяльное жало.

Внешний вид

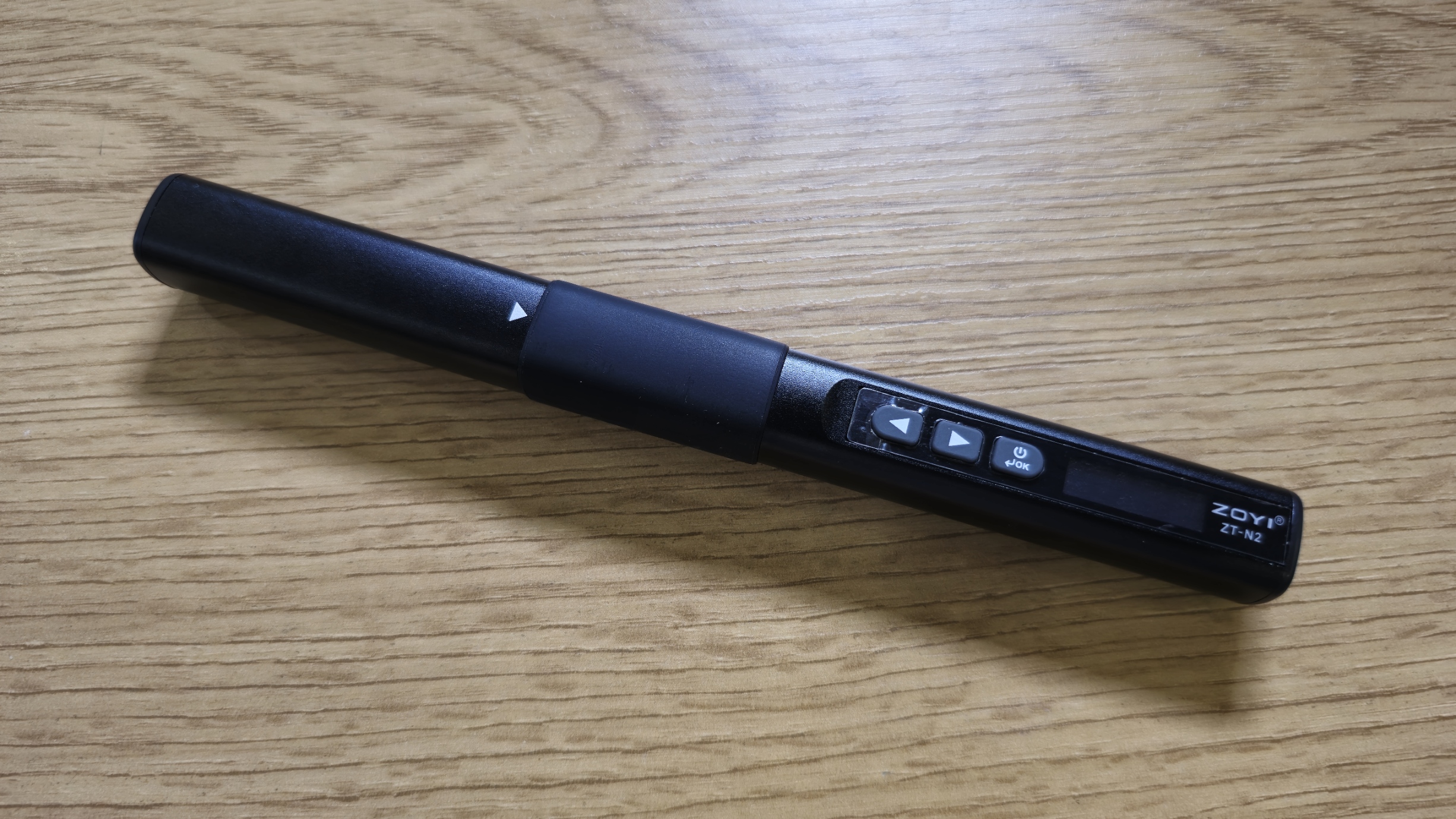

Zoyi ZT-N2 обладает компактным и продуманным дизайном, который делает его удобным как для повседневного использования, так и для работы в полевых условиях. Корпус устройства выполнен из алюминиевого сплава, пластиковые элементы из ABS и силиконовая накладка на ручке обеспечивают комфортное удержание и предотвращают скольжение при работе.

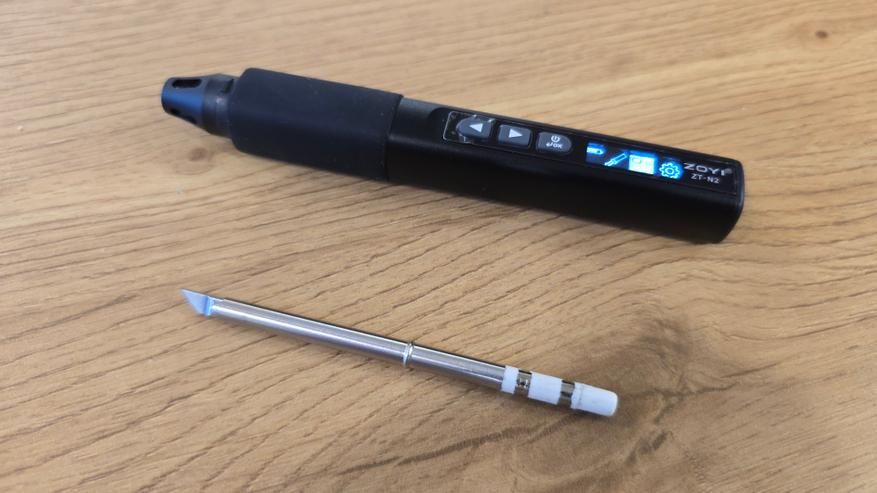

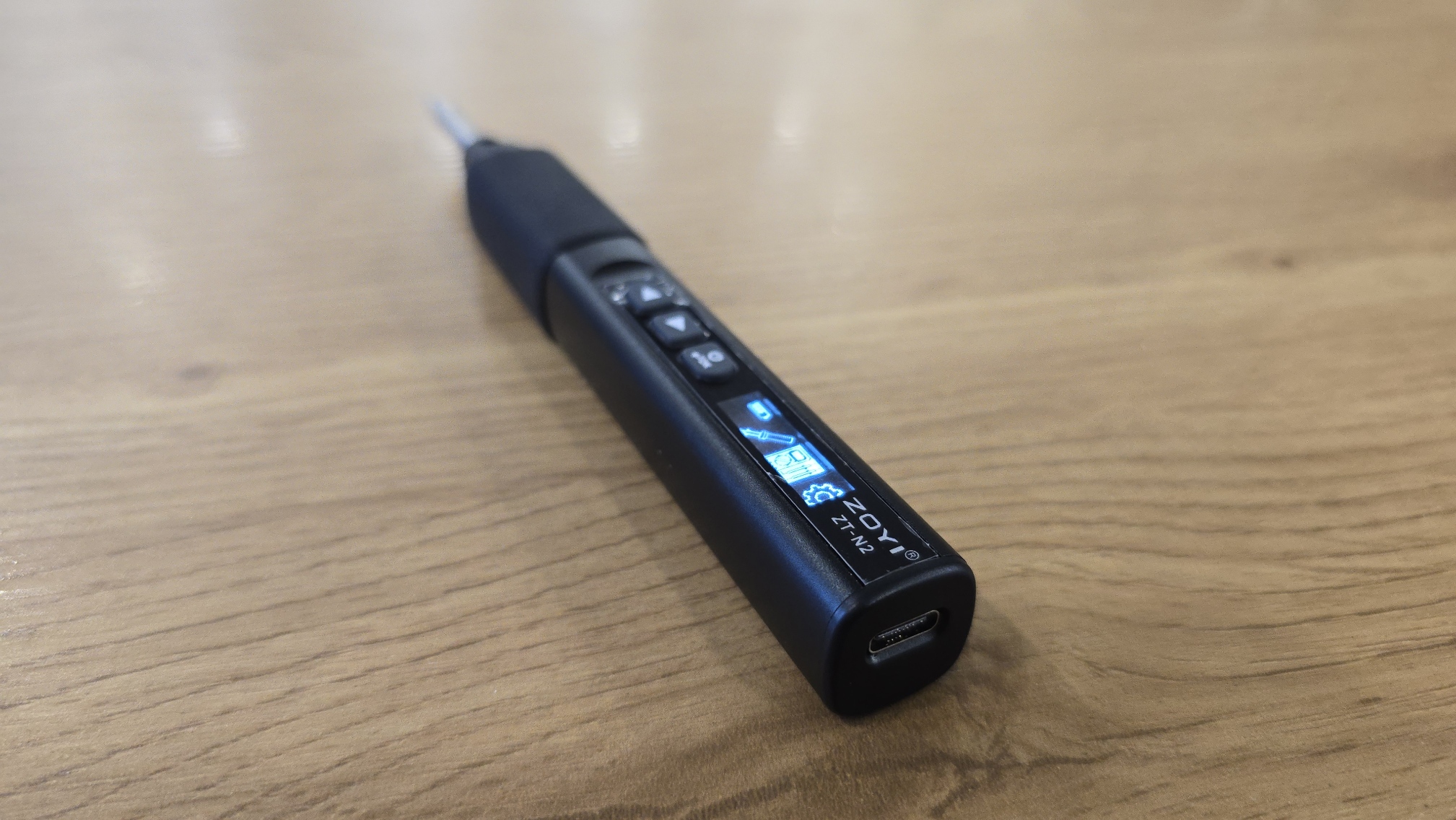

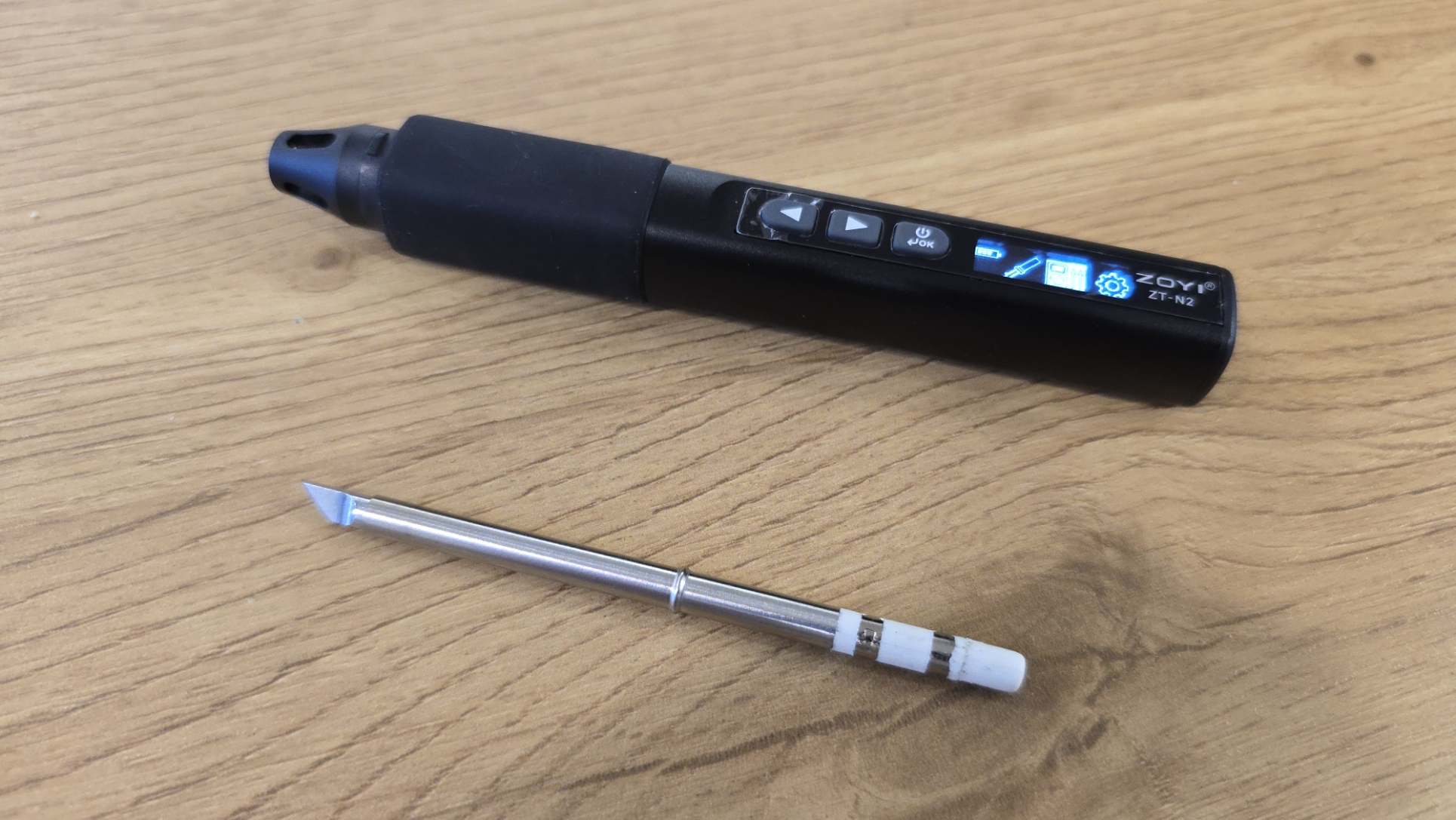

Форма устройства продолговатая и эргономичная, с габаритами 196x19x19 мм. Это позволяет легко управляться с ним одной рукой. Спереди находится сменное паяльное жало T65, которое можно быстро заменить при необходимости.

В задней части устройства размещен порт USB Type-C для зарядки и подключения к источникам питания.

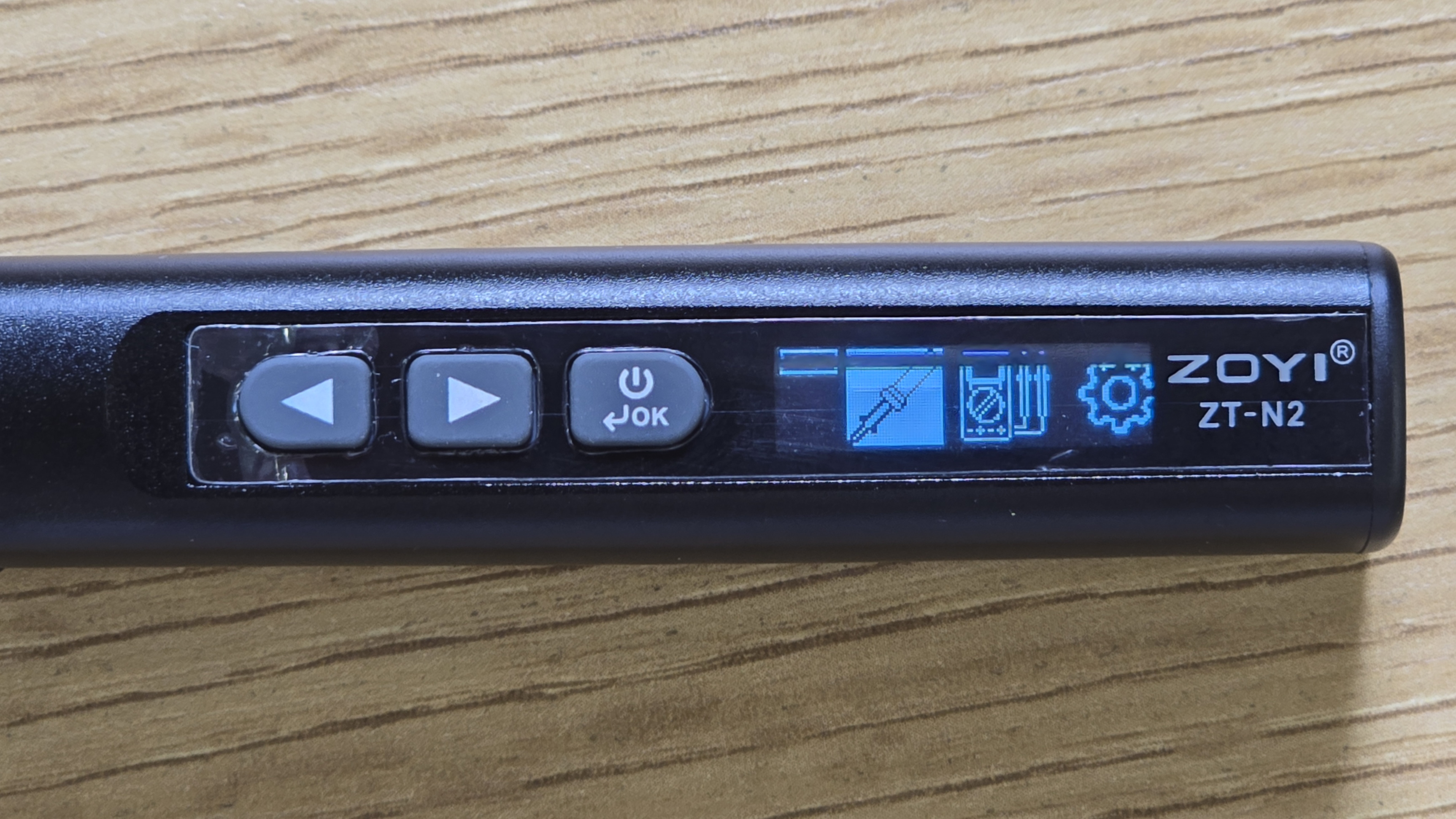

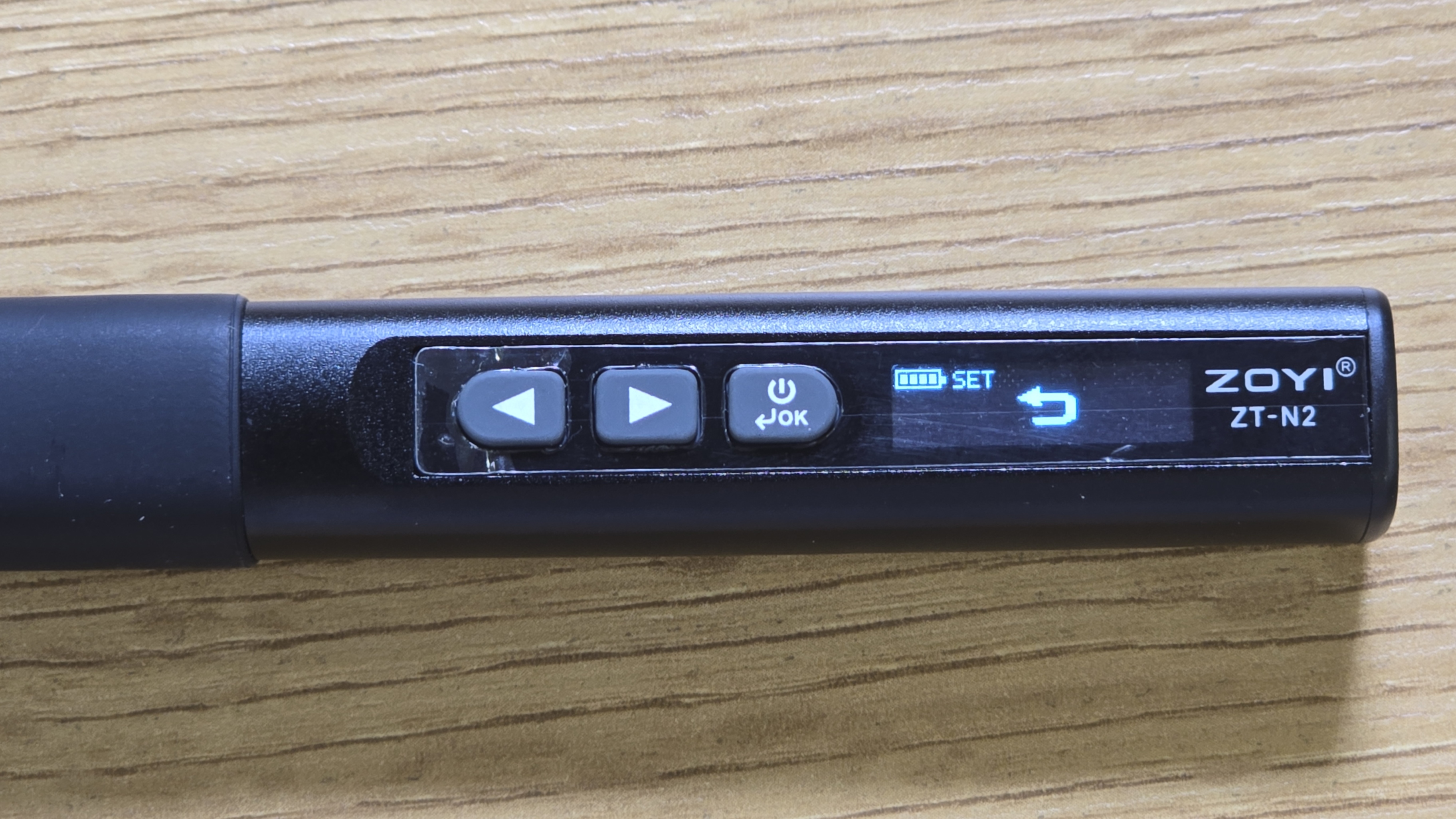

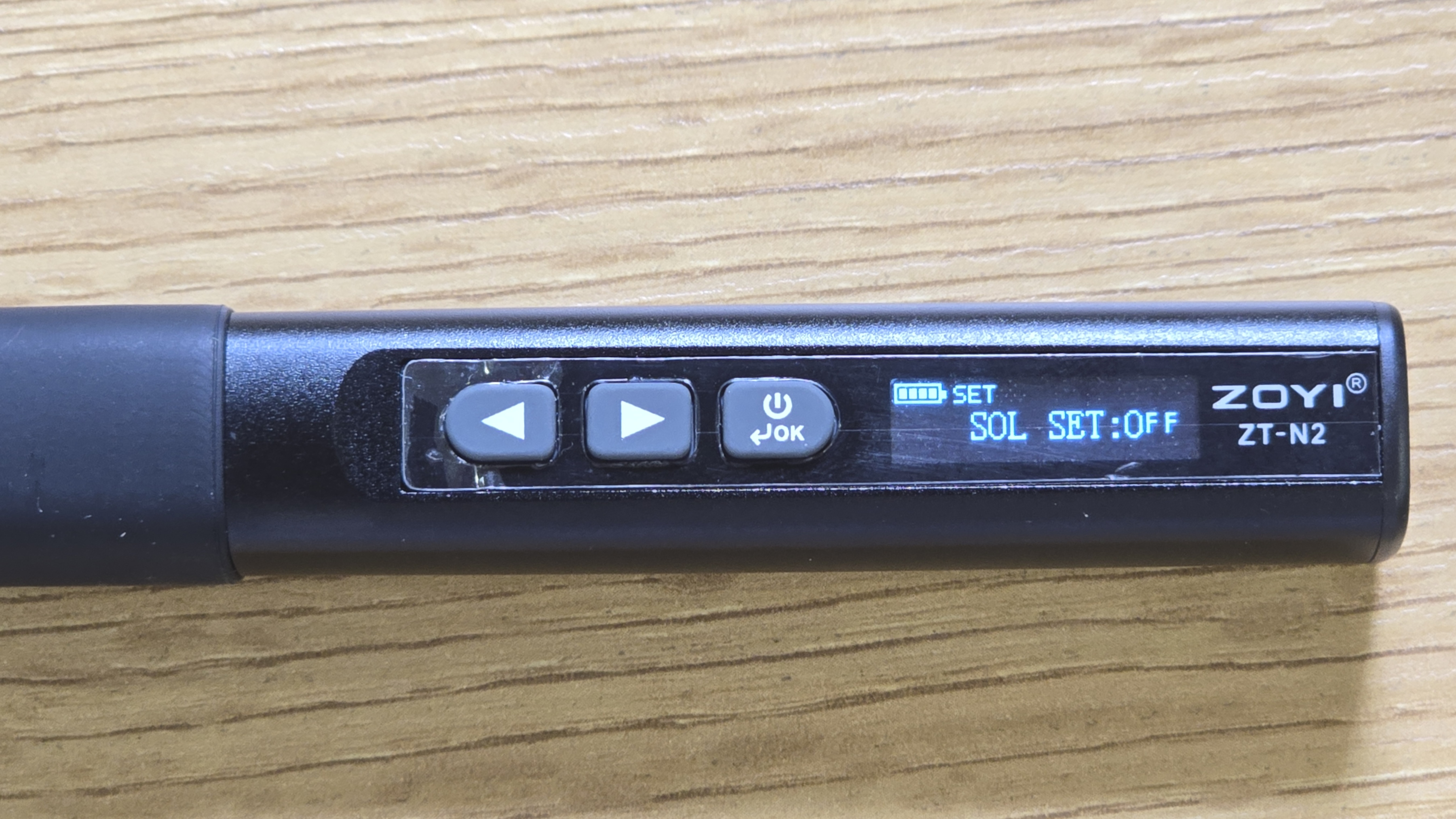

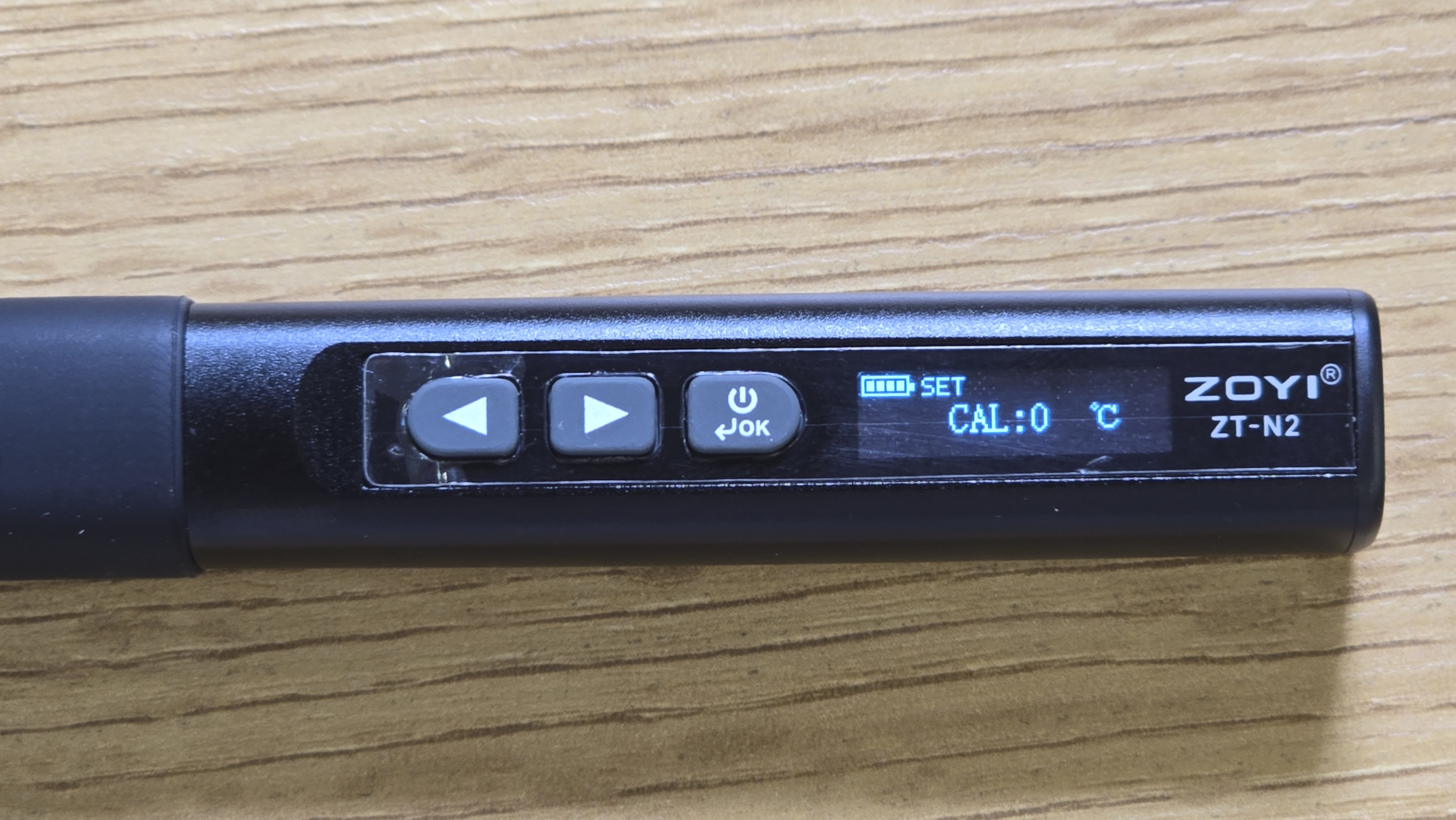

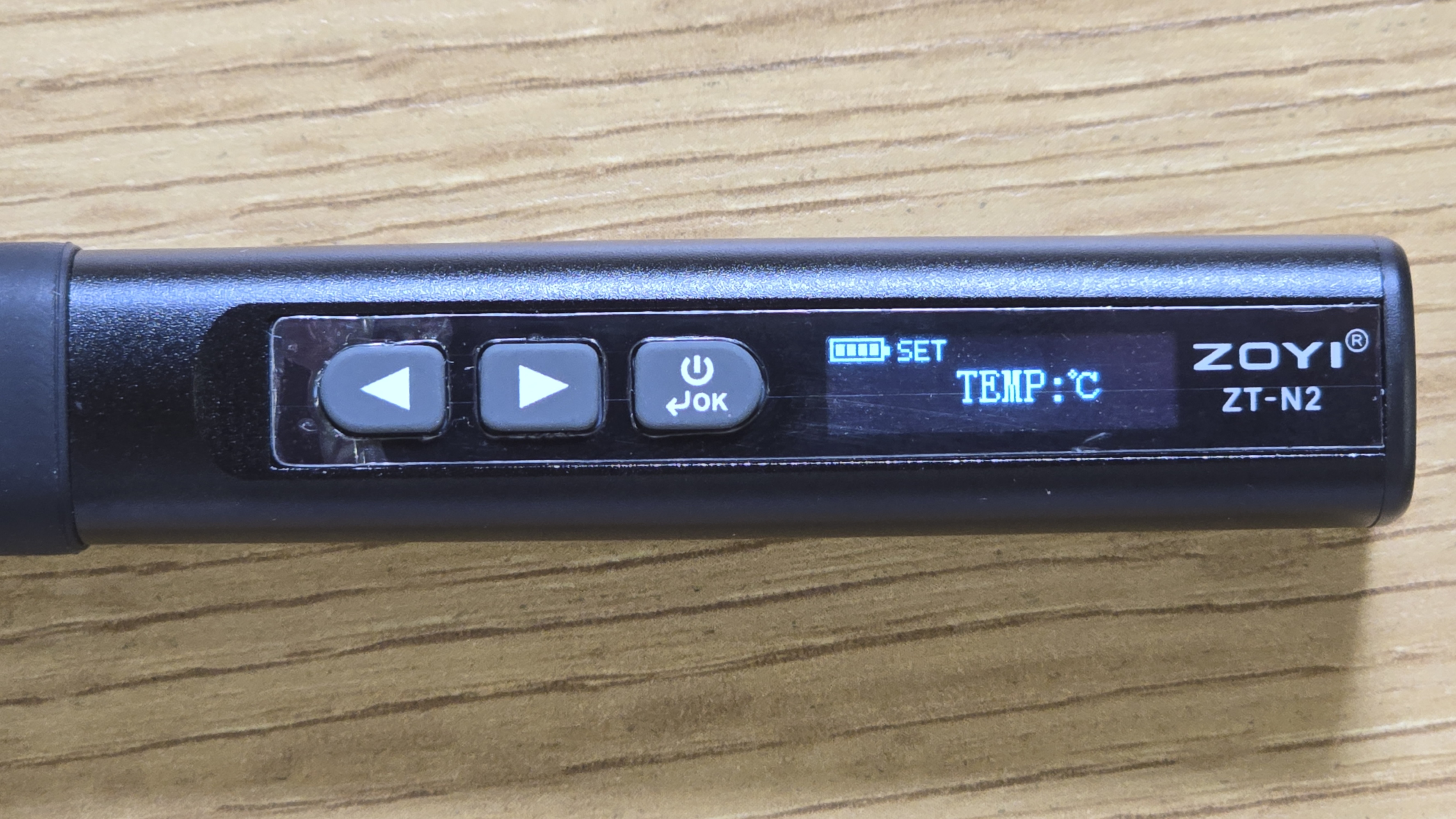

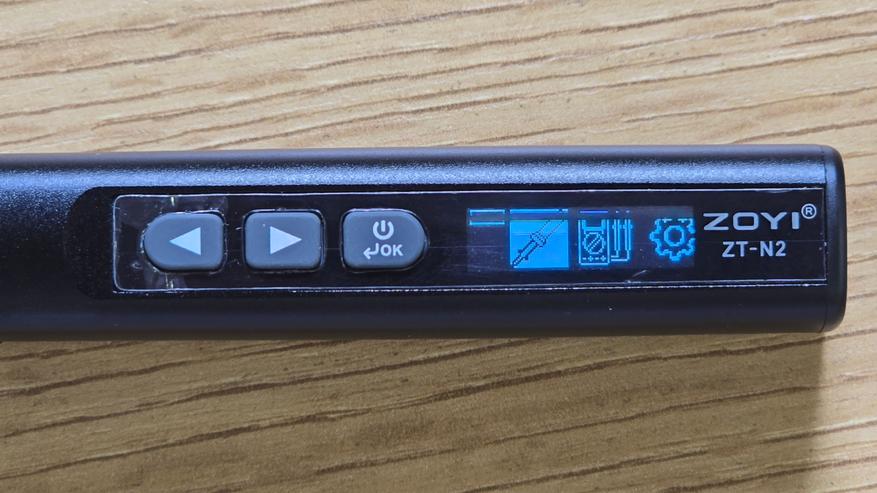

На лицевой стороне корпуса расположен OLED-дисплей, который четко отображает все рабочие параметры, включая текущую температуру паяльника, выбранные режимы мультиметра и уровень заряда аккумулятора. Управление устройством осуществляется с помощью нескольких кнопок, расположенных сбоку: кнопка включения/выключения, а также две кнопки для регулировки температуры и навигации по меню.

Функциональные особенности

ZT-N2 обладает целым рядом особенностей, о которых следует рассказать прежде, чем приступить к тестированию.

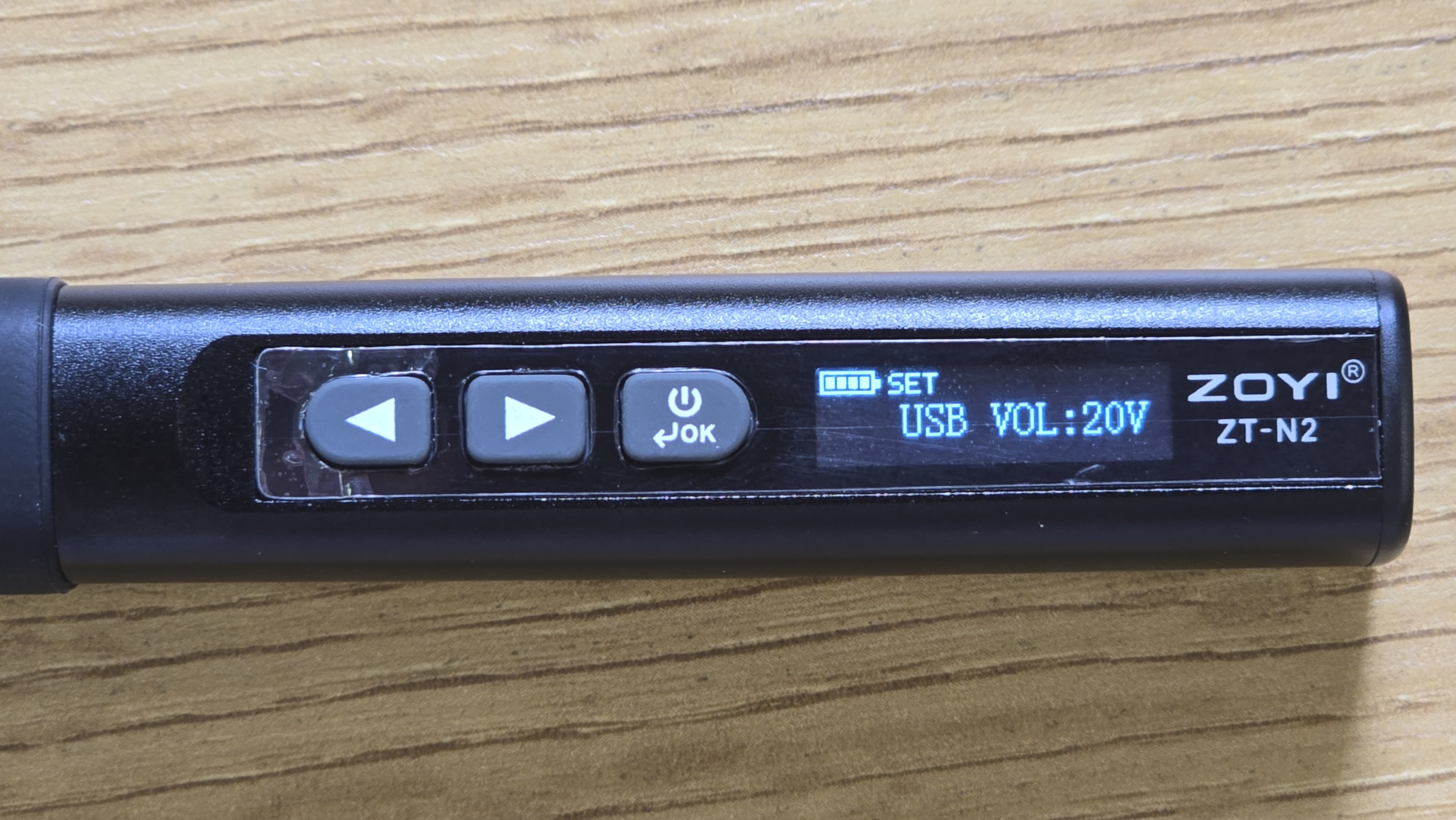

Первое, что стоит отметить — это способность устройства работать автономно, благодаря встроенному литий-ионному аккумулятору на 800 мАч. Возможность зарядки через USB Type-C с поддержкой протоколов быстрой зарядки PD и QC делает его универсальным в плане совместимости с современными зарядными устройствами и портативными аккумуляторами. Рабочее напряжение варьируется от 5 до 20 В. Максимальная мощность паяльника — 75 Вт, что обеспечивает быстрый нагрев и эффективную работу даже с относительно крупными компонентами. Температура достигает 420°C, а олово плавится всего за три секунды, что особенно удобно при необходимости быстрой пайки.

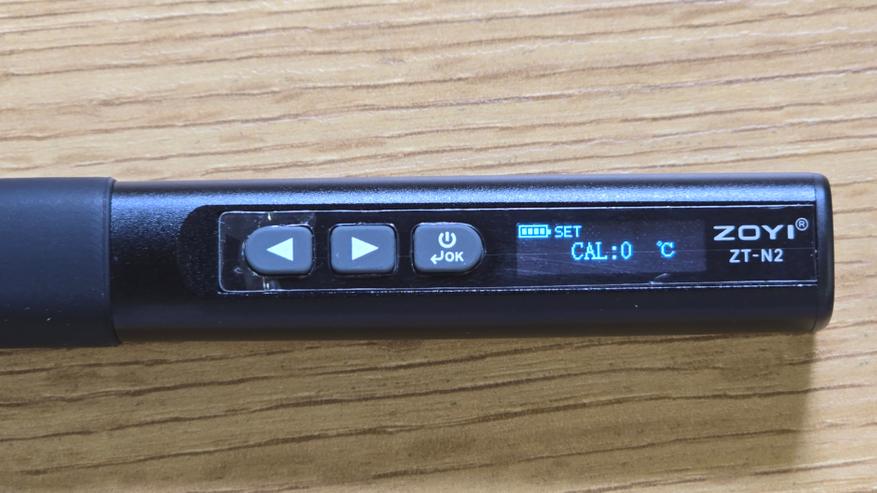

ZT-N2 обладает интеллектуальной системой контроля температуры. Это значит, что температура жала не просто регулируется, но и стабильно поддерживается на заданном уровне. Быстрый возврат к установленной температуре после снижения делает процесс пайки более эффективным и безопасным, исключая перегрев и продлевая срок службы жала.

Кроме того, устройство поддерживает режим мультиметра, что значительно расширяет его функционал. Мультиметр автоматически определяет переменное и постоянное напряжение (до 36 В), измеряет сопротивление (до 40 МОм) и проверяет целостность цепей с сигналом при сопротивлении ниже 50 Ом. Эти возможности делают ZT-N2 полезным для широкого круга задач, включая диагностику и ремонт электронных устройств.

Устройство оснащено OLED-дисплеем, который предоставляет всю необходимую информацию на экране: текущая температура, режим мультиметра, состояние заряда и прочие параметры. Это упрощает управление.

Стоит отметить и систему автоматического отключения, которая срабатывает после 10 минут бездействия, что предотвращает излишний расход энергии и перегрев устройства.

Тестирование

Тестирование паяльника Zoyi ZT-N2 разделилось на два этапа. На первом этапе я осуществлял тестирование его паяльных возможностей, а на втором — возможности мультиметра.

Прежде всего я проверил, насколько быстро устройство нагревает паяльное жало и поддерживает температуру при пайке различных компонентов. Устройство, как указано в документации, использует жало T65, и при подключении к источнику питания через USB Type-C оно быстро достигло необходимой температуры. Например, при установке температуры на 350°C жало достигло этой отметки буквально за несколько секунд, что подтверждает высокую скорость нагрева и стабильность работы.

Безусловно была осуществлена проверка режима автономной работы паяльника. Используя встроенный аккумулятор, устройство смогло поддерживать стабильную температуру и проводить пайку без подключения к внешнему источнику питания на протяжении примерно 20 минут, что, на мой взгляд, является неплохим показателем автономности, и будет крайне полезно при работе в полевых условиях, где нет доступа к розетке.

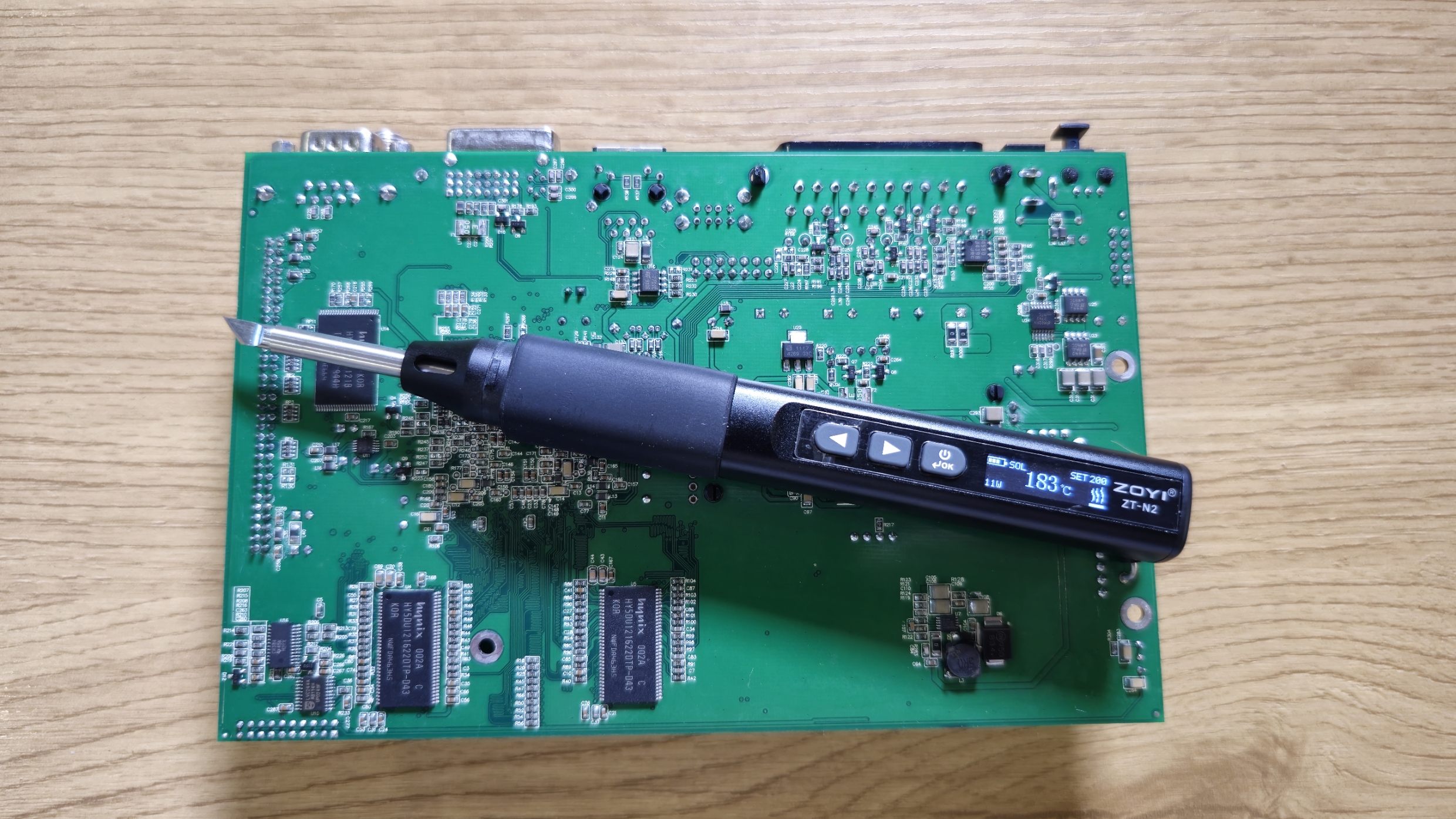

В ходе пайки я использовал различные виды припоя, включая припой с флюсом, который отлично сочетался с T65 жалом. Пайка проводилась на плате ресивера, и результаты были вполне удовлетворительными. Паяльное жало поддерживало стабильную температуру, обеспечивая хороший поток припоя и качественную пайку.

Мультиметр, встроенный в ZT-N2, представляет собой полноценное измерительное устройство, которое может автоматически определять необходимые режимы работы в зависимости от задачи. Безусловно слишком многого от него никто не ожидает, но наличие данного функционала в паяльнике позволяет решить большое количество задач, не прибегая к помощи сторонних приборов.

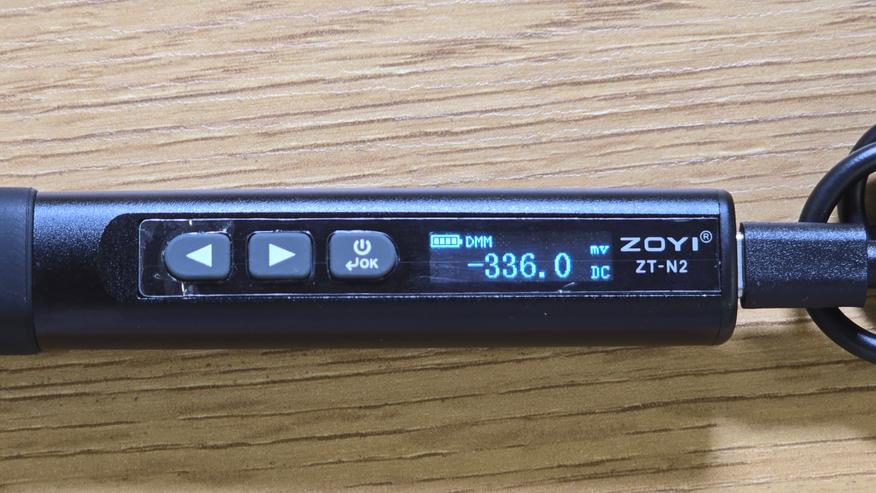

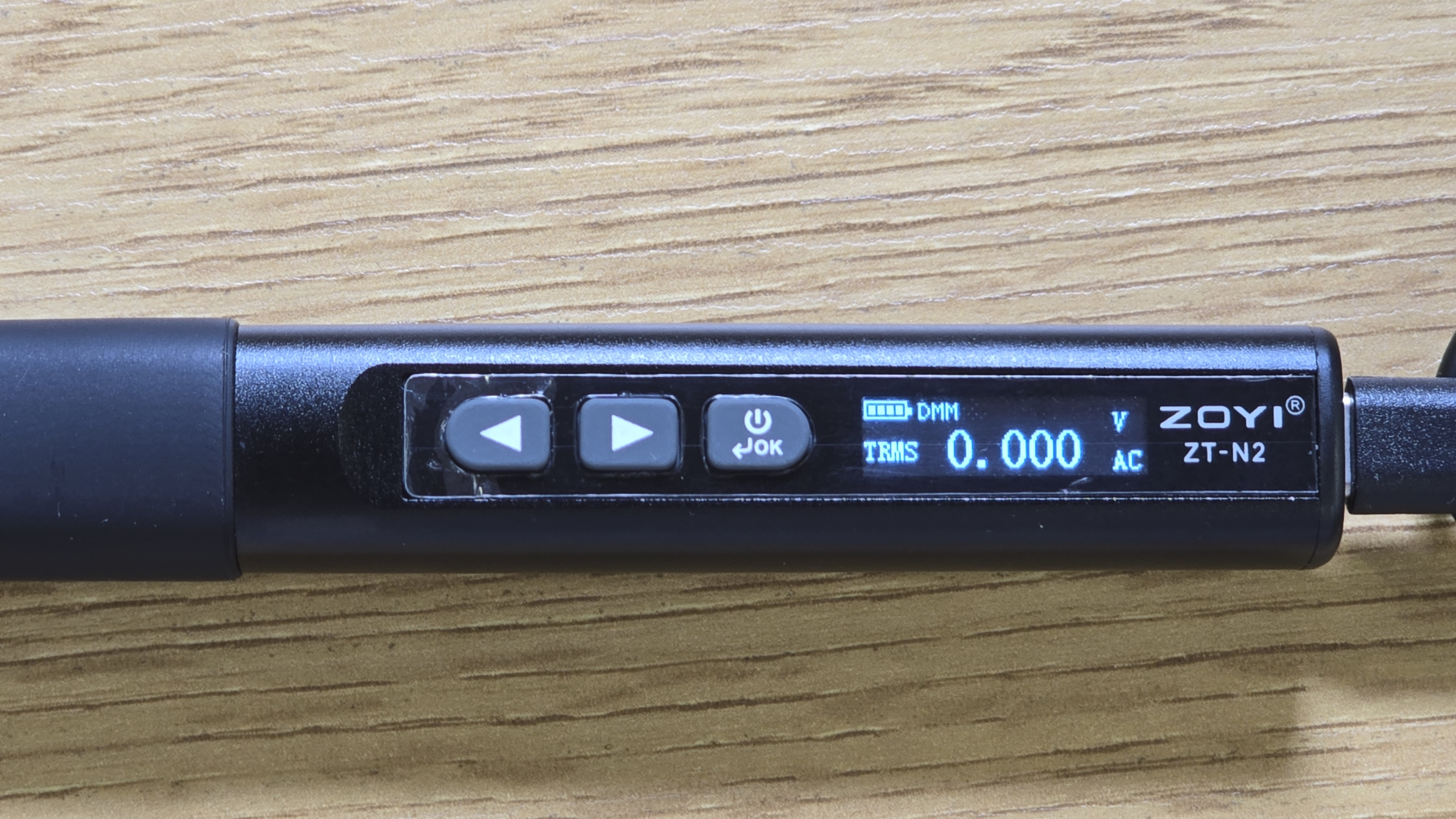

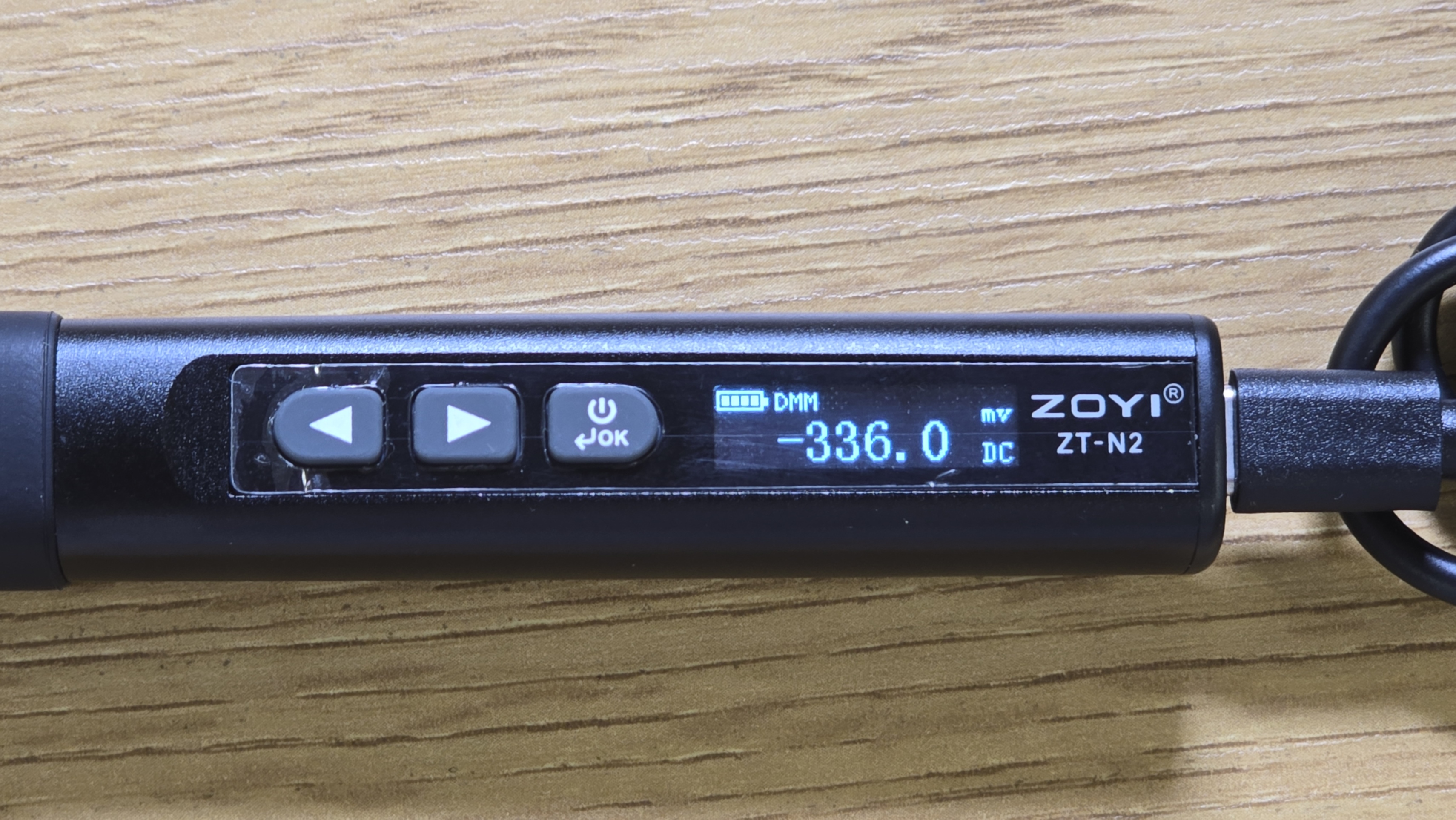

ZT-N2 способен измерять постоянное (DC) и переменное (AC) напряжение в диапазоне от 0.8 В до 36 В. Для проверки этой функции я подключил мультиметр к источнику питания и измерил напряжение в различных точках схемы. Например, при тестировании напряжения на конденсаторе устройство показало 5.01 В, что соответствует точности +-(0.5%+3) при постоянном напряжении. Для переменного напряжения точность составляет +-(1.0%+3), что также показало хорошие результаты при тестирований.

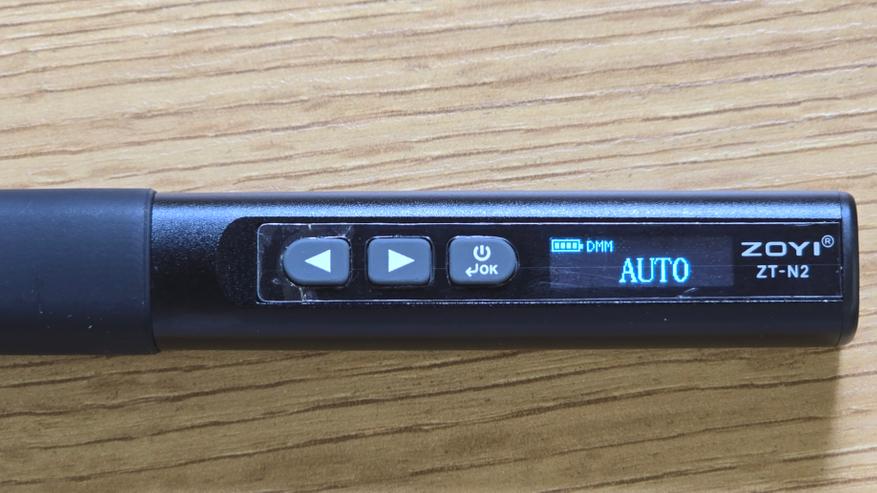

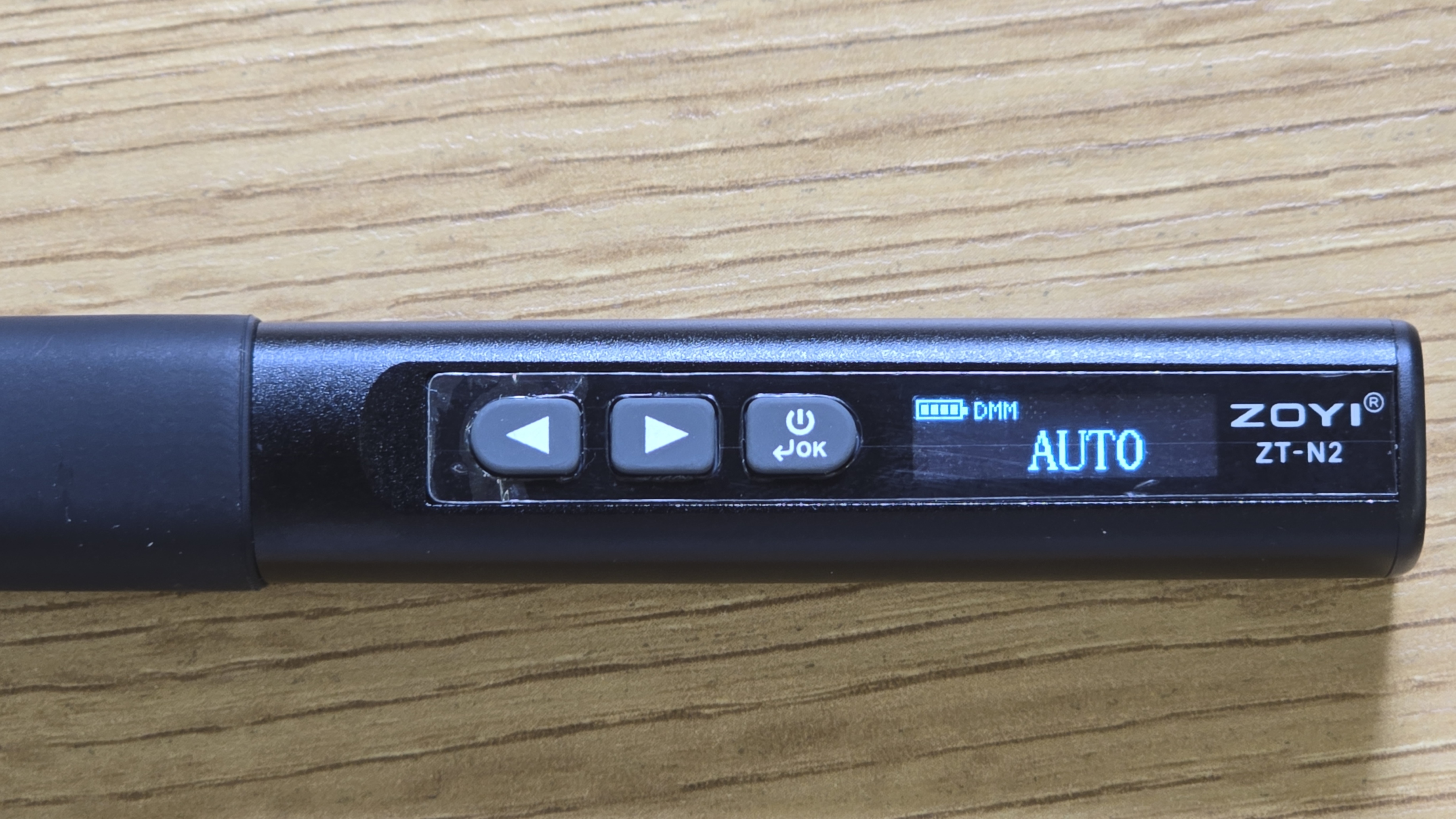

Важно отметить, что мультиметр автоматически распознает, с каким типом напряжения (AC или DC) он имеет дело, что упрощает работу. Режимы переключаются автоматически, без необходимости ручной настройки.

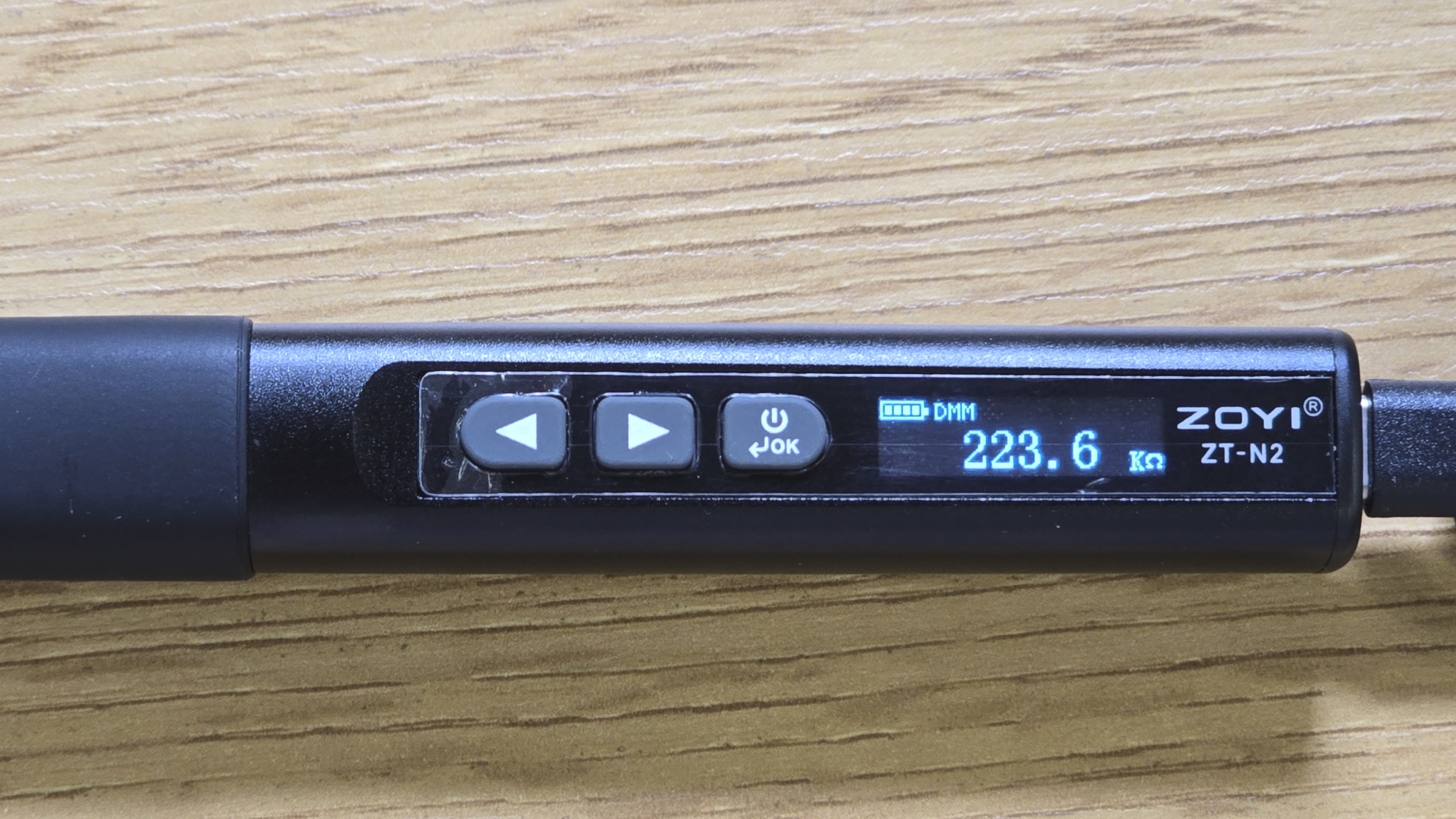

Функция измерения сопротивления поддерживает диапазон до 40 МОм с точностью +-(0.5%+4). В тестах я использовал различные резисторы и проверил их номиналы. Мультиметр показал точные результаты, которые соответствовали заявленным характеристикам.

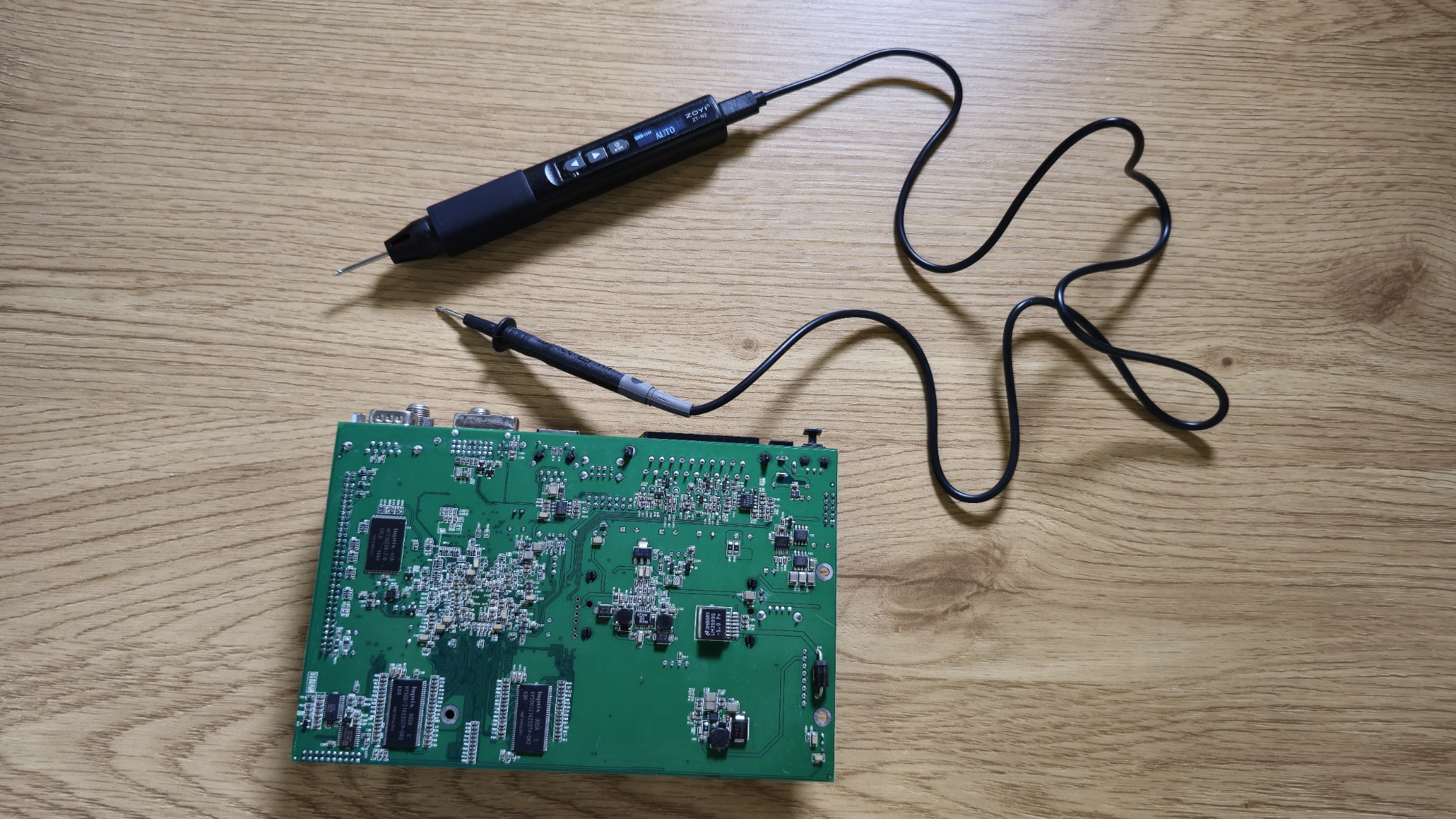

Этот режим был протестирован на той же плате. Мультиметр подает звуковой сигнал, если сопротивление цепи ниже 50 Ом, что является стандартом для большинства устройств. При проверке целостности цепи между точками контактов на печатной плате сигнал поступал быстро и без задержек, что свидетельствует о хорошей чувствительности устройства.

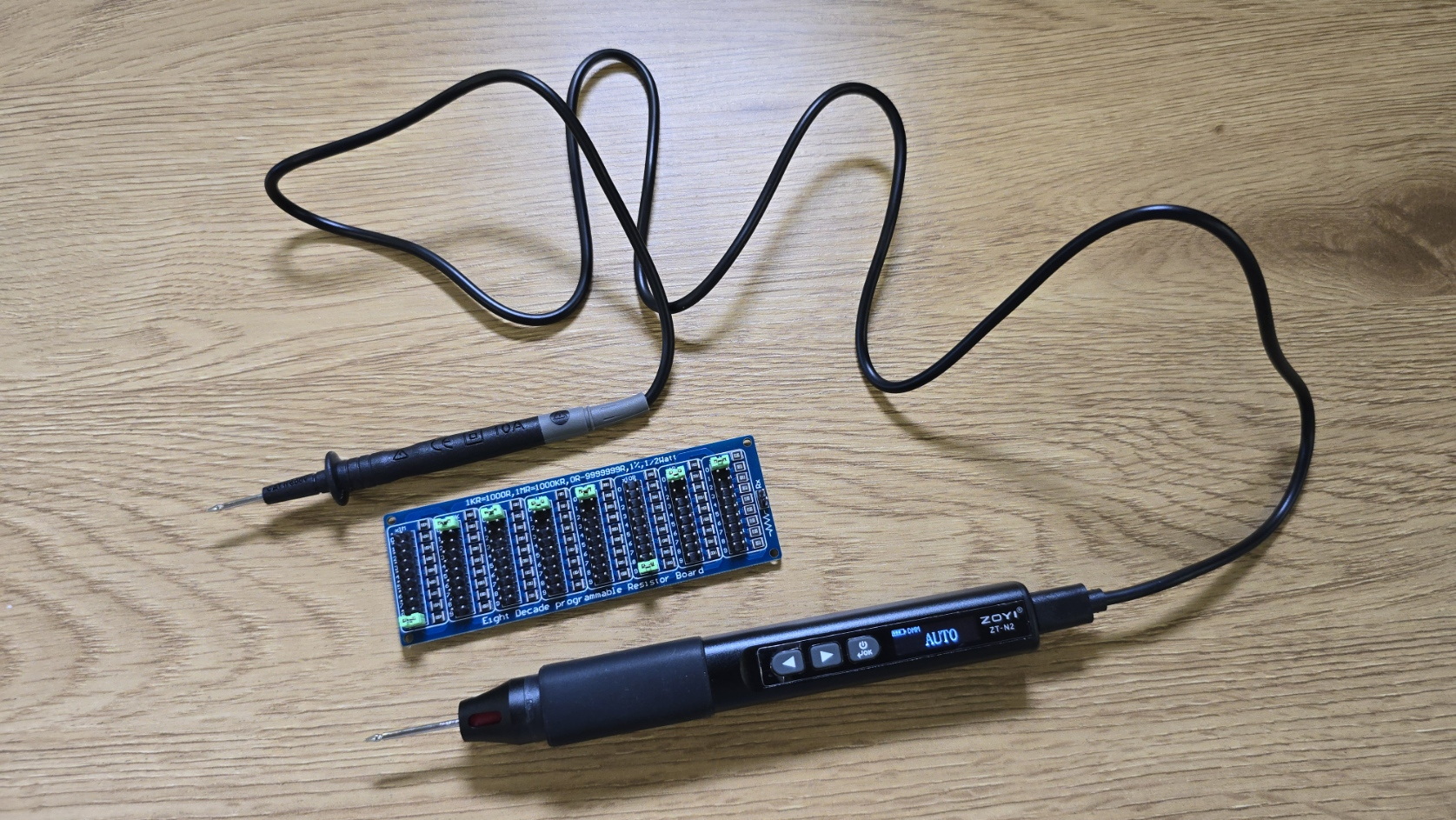

В ходе тестирования мультиметра я также использовал высокоточный модуль программируемого резистора с диапазоном сопротивлений от 0.1 Ом до 9 999 999 Ом (0.1R-9999999R Programmable Resistor Resistance Board Module High Precision 1/2W 1% 8-Segment Jumper Caps). Этот модуль позволяет переключать различные значения сопротивления с высокой точностью, что делает его отличным инструментом для проверки точности измерений мультиметра. Для начала я подключил щупы мультиметра к модулю, выбрав начальное сопротивление в 0.1 Ом. Мультиметр ZT-N2 без труда распознал это значение, отобразив его на OLED-дисплее. Далее я последовательно увеличивал сопротивление, переключая сегменты на программируемом резисторе, проверяя точность при разных значениях. В каждом из этих диапазонов мультиметр показывал в меру точные результаты, соответствующие заявленной точности +-(0.5%+4).

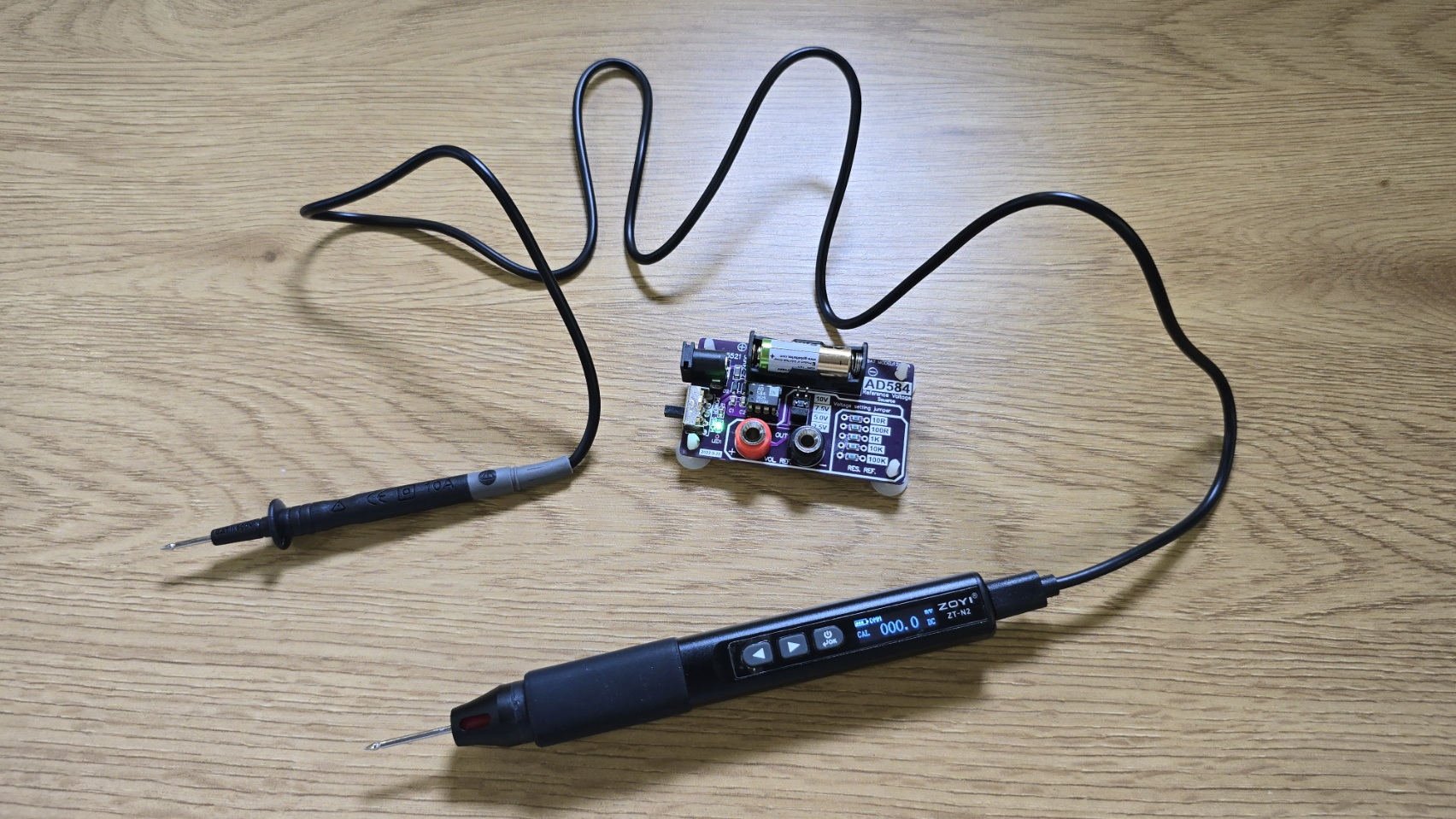

Для дальнейшего тестирования точности мультиметра ZT-N2 я использовал модуль высокоточной эталонной шкалы напряжений AD584, который предоставляет четыре канала с фиксированными значениями напряжений: 2.5В, 5В, 7.5В и 10В. Кроме того, модуль включает пять уровней сопротивления для калибровки: 100 Ом, 1 кОм, 10 кОм, 100 кОм и 1 МОм.

Я начал тестирование с проверки измерений напряжения. Подключив ZT-N2 к каналу на 2.5В, я проверил, насколько точно мультиметр отображает это значение. Результат был практически идентичен заявленному, с минимальными отклонениями в пределах допуска +-(0.5%+4). Аналогично я проверил остальные каналы: 5В, 7.5В и 10В. Во всех случаях ZT-N2 корректно фиксировал заданное напряжение, что подтверждает высокую точность устройства.

Важно отметить, что для работы устройства в режиме «Мультиметр» к паяльнику необходимо подключить щуп, к USB Type-C порту, а также заменить жало, на то, которое идет в комплекте.

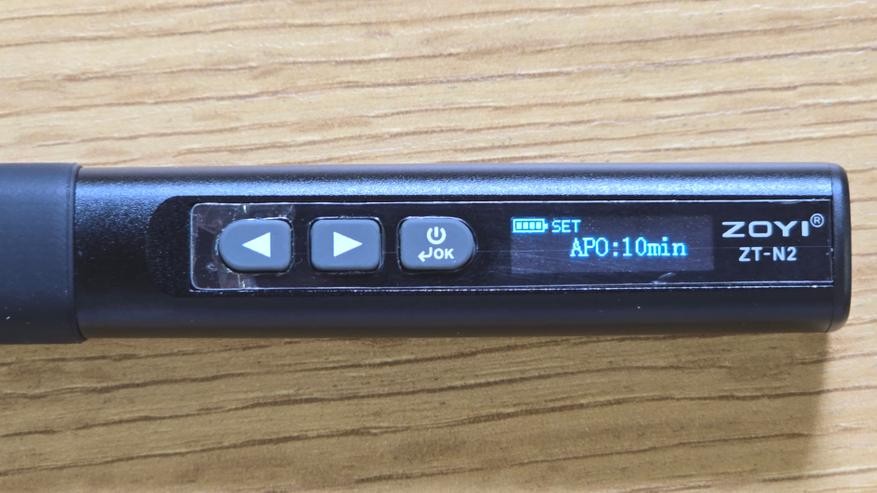

Также нельзя забывать и о том, что ZT-N2 поддерживает функцию автоматического отключения при бездействии в течении 10 минут.

Заключение

Подводя итог, можно сказать, что Zoyi ZT-N2 представляет собой универсальный инструмент, объединяющий функции беспроводного паяльника и мультиметра. Хорошая производительность в режиме пайки и возможность осуществления измерения напряжения, сопротивления и проверки целостности цепей выгодно выделяют этот паяльник на фоне конкурентов. Быстрый нагрев паяльного жала и в меру точное поддержание температуры, наряду с удобством автоматических режимов мультиметра, делают ZT-N2 интересным решением для различных задач в области электроники. Безусловно, немаловажную роль играет компактный размер устройства и защитный металлический колпачок, который позволяет быстро убрать паяльник в карман либо сумку, практически сразу после работы.
