Штанги и двигатель, чтобы зажать даже стекло. Китайский стартап представил прецизионные тиски K-One

Электрические тиски с необычной конструкцией из горизонтальных штанг представил на Kickstarter китайский стартап Konink. Новинка под названием K-One может зажимать предметы по всей их поверхности и автоматически останавливаться при нужном давлении, зажимая, в том числе, и стеклянные изделия.

Традиционные тиски держат деталь с помощью пары губок, что может быть неудобно когда нужно зажать что-то с криволинейной поверхностью — тогда давление тисков будет приходиться на меньшую площадь детали и, чтобы надёжно её зажать, давление придётся увеличивать — что в каких-то случаях может привести к повреждению детали.

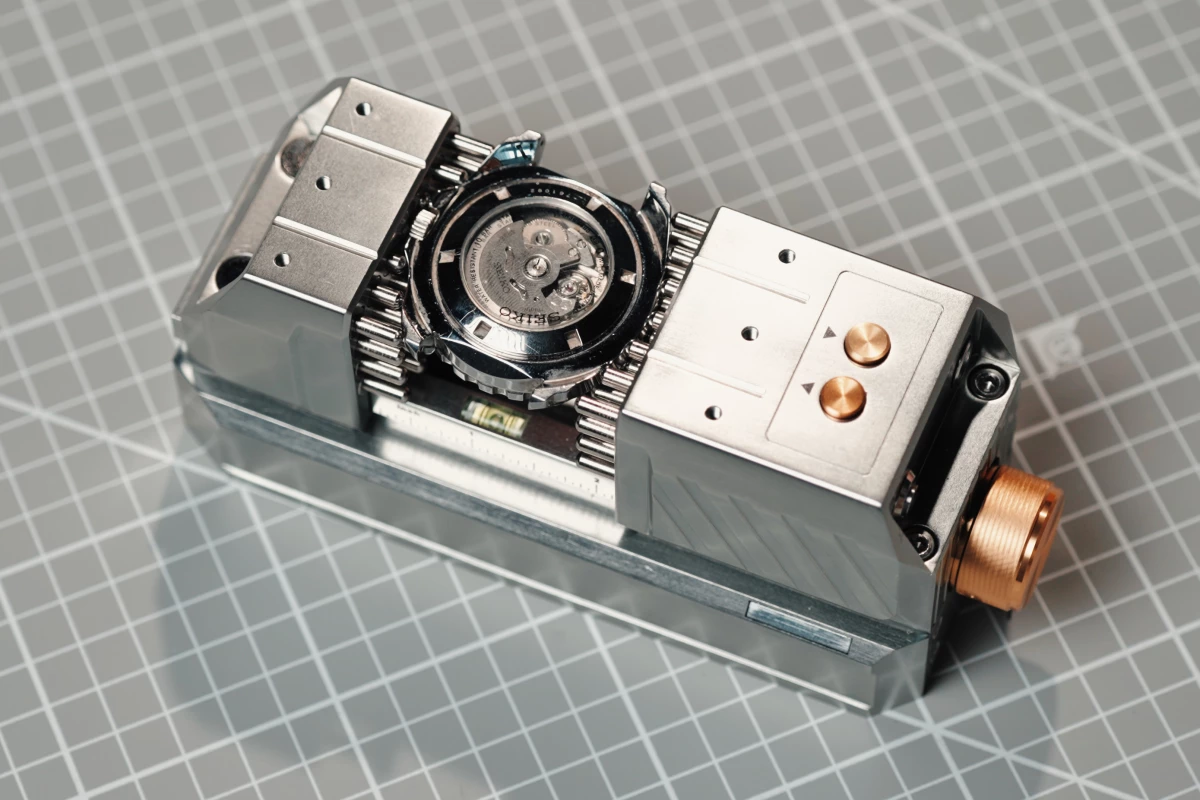

Особенностью же K-One является многоточечная контактная конструкция, которая позволяет зафиксировать заготовку по всей поверхности. Вместо обычных губок, с каждой стороны детали её зажимают множество подвижных подпружиненных штанг, которые могут работать даже с криволинейными поверхностями. По сравнению с традиционным зажимом двумя плоскими губками, прижим с помощью массив штанг не только имеет большую площадь контакта и равномерное распределение усилия, но и может автоматически подстраиваться под контур деталей, а также отличается стабильностью и не трясётся после зажима.

Ещё одной особенностью K-One является моторизированный привод. Для того чтобы зажать деталь, нужно нажать на кнопку и губки со штангами начнут смыкаться, пока датчик давления не остановит их автоматически. Последнее, по заверению производителя, позволяет зажимать как металлические детали, так и стеклянные предметы. Также производитель предусмотрел случай, когда идущие по умолчанию стальные штанги оказываются слишком твёрдыми и могут поцарапать деталь — для этого их можно сменить на латунные.

Если же нужно добиться большего усилия зажатия, то предусмотрена и ручная настройка в виде круглой ручки, вращая которую, можно понемногу двигать губку тисков. В случаях, когда не требуется зажимать криволинейную поверхность, вместо штанг можно использовать обычные сменные губки с резиновым покрытием. На корпус тисков также нанесена метрическая разметка, с помощью которой можно более точно оценить движение губок. Диапазон зажима составляет 55 или 100мм в зависимости от версии.

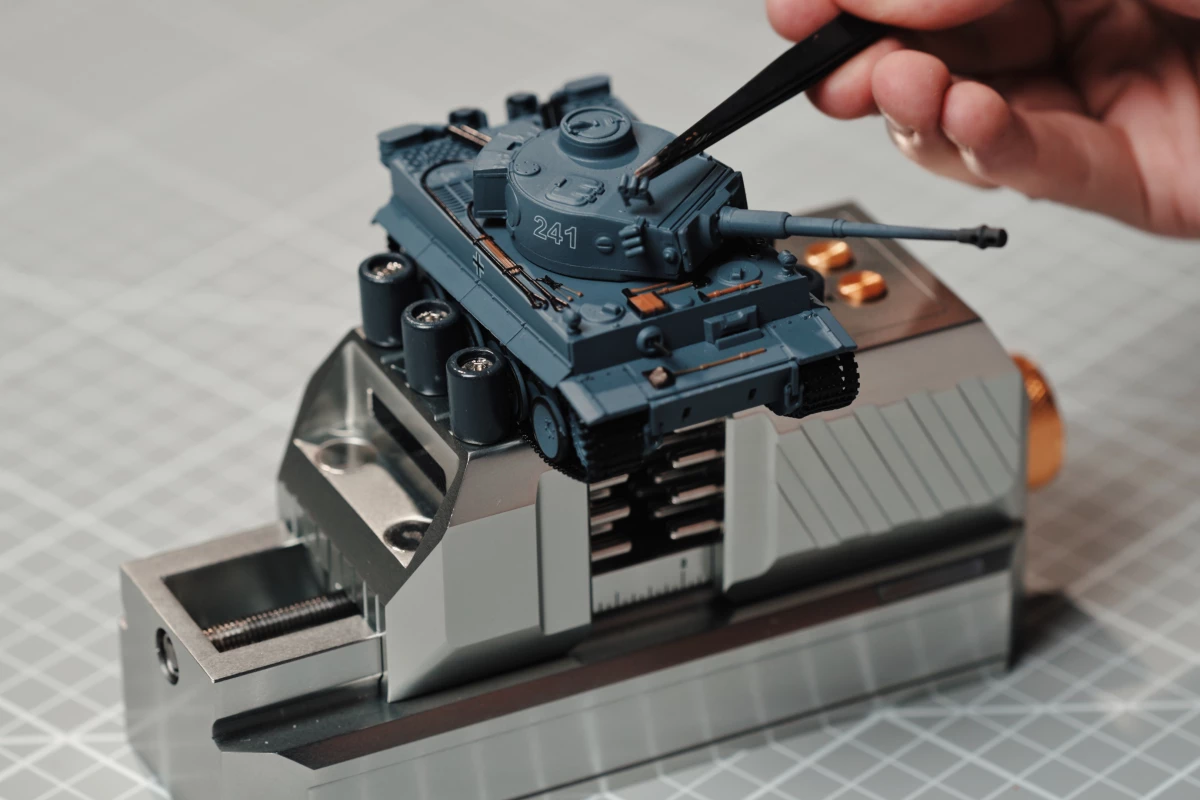

Также K-One может зажимать и какие-то более крупные детали или же помочь обрабатывать детали в случаях, когда нужно получить доступ к большей части их поверхности (шлифовка или покраска). Для этого в верхней части тисков устанавливаются прорезиненные шпеньки и губки уже не задвигаются, а раздвигаются. Это может также позволить зажимать деталь изнутри.

Тиски можно наклонять под нужным углом, для чего в боковой их поверхности встроен пузырьковый уровень. Кроме того там же есть и магнитные вставки, к которым можно крепить какие-то части крепежа зажатой детали, например, винтики. Также к задней части тисков с помощью магнита можно прикрепить «лапу» с увеличительным стеклом для помощи в обработки каких-то мелких частей детали.

Питание бесшумного электрипривода тисков осуществляется с помощью встроенного аккумулятора ёмкостью в 10500 мАч. Корпус тисков выполнен из цельного металла с ЧПУ-обработкой и на выбор есть две версии: стандартная алюминиевая или титановая. Также доступны 2 цвета анодирования: черный и серебристый.

Цена тисков на момент запуска кампании составляла 179 и 209 долларов за алюминиевые версии 55мм и 100мм соответственно. На момент публикации тиски уже собрали более 58000 долларов и по планам производителя их отгрузка покупателям должна начаться в декабре этого года.

Стоит отметить, что до этого на Kickstarter уже появлялись тиски с фрактальным типом зажатия детали.

Источник: kickstarter
