Почему газовый ключ так называется: его применение и история происхождения

Газовый ключ — необходимый инструмент в арсенале сантехников, монтажников и домашних мастеров. Но почему этот инструмент, используемый для работы с трубами, называют именно «газовым»? Разберёмся в этом вопросе с технической и исторической точек зрения, используя гиковский подход — с глубоким погружением в детали, точной терминологией и опорой на проверенные факты.

Для чего нужен

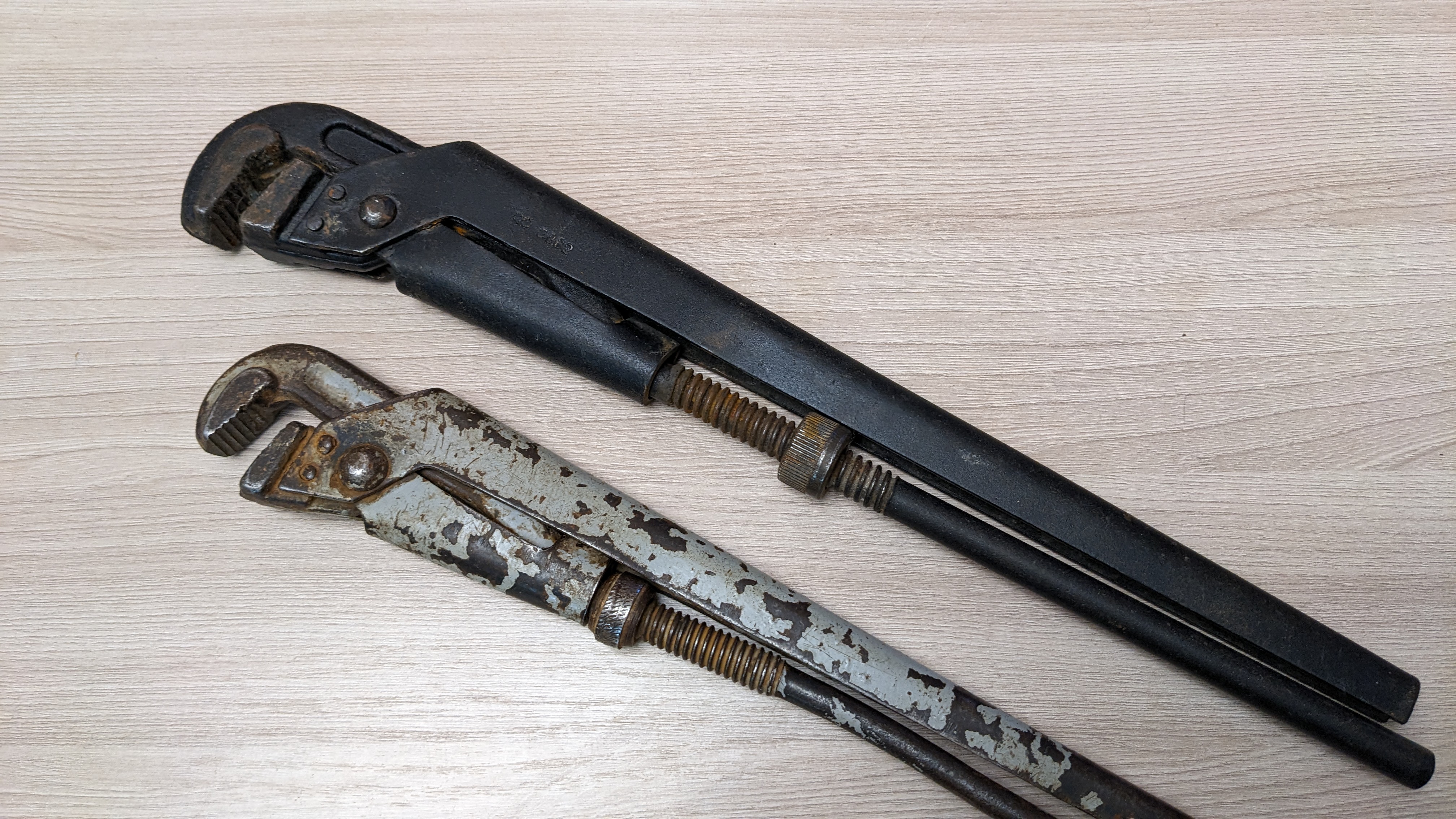

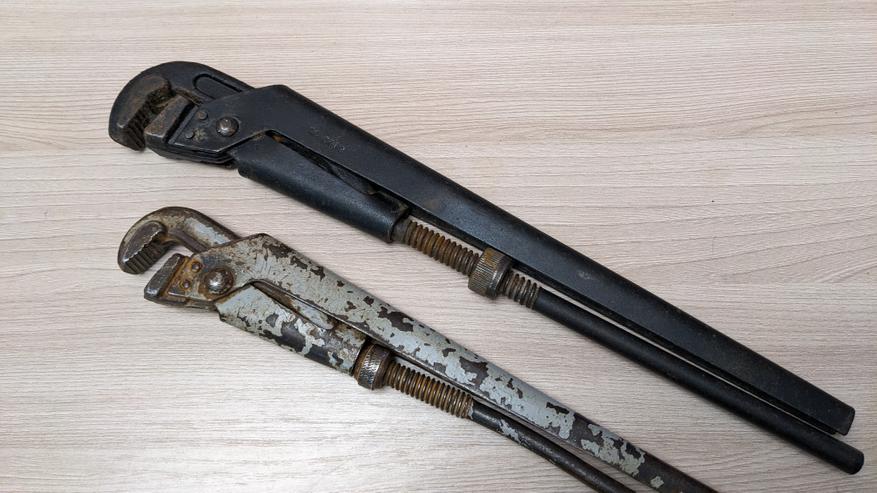

Для начала определимся с терминологией. Газовый ключ (известный также как трубный ключ или рычажный ключ) — это инструмент, предназначенный для захвата и вращения труб, муфт и других деталей цилиндрической формы. Его ключевая особенность — самозажимной механизм: чем больше усилие прикладывается к рукояткам, тем сильнее зажимается деталь. Это достигается за счёт конструкции губок и системы рычагов.

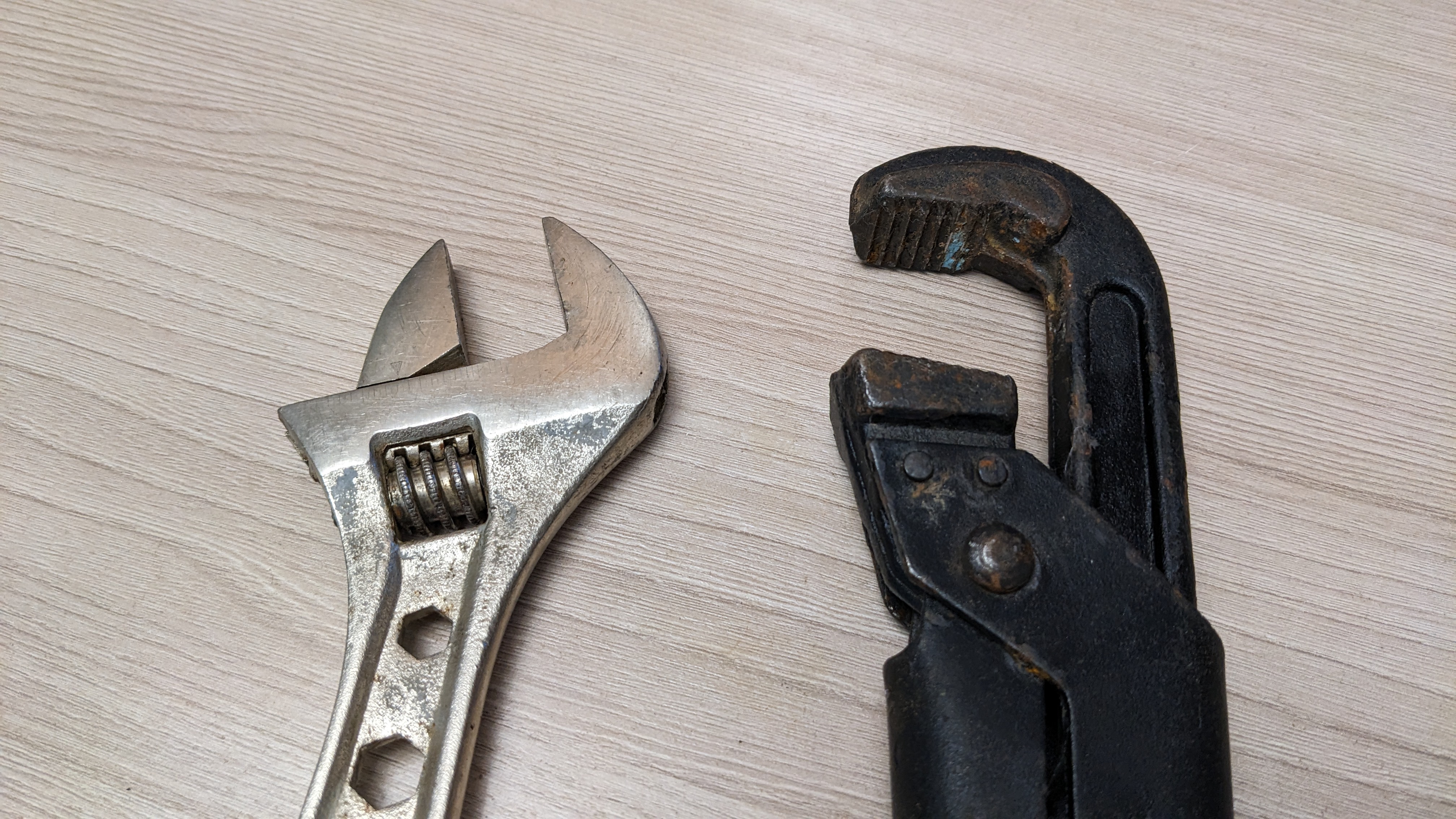

Важно различать:

• Газовый (трубный): предназначен для работы с трубами, имеет зубчатые губки для надёжного захвата и обжима детали.

• Разводной: предназначен для работы с гайками и болтами, имеет гладкие губки и регулировку под конкретный размер.

Основные параметры газового ключа регламентируются ГОСТ 18981-73 (Ключ трубный рычажный). Ключи разделяются на номера (от 0 до 5), которые определяют длину инструмента и максимальный диаметр захватываемой трубы:

Таблица: Типоразмеры газовых (трубных) ключей согласно ГОСТ 18981-73.

Исторический контекст: от гаечного ключа к газовому

История газового ключа неразрывно связана с развитием инженерной мысли и промышленности. Первые упоминания о гаечных ключах в Европе относятся ещё к XV веку, но настоящий прорыв произошёл в XIX веке — в эпоху Промышленной революции.

1837 год: Французский инженер Ле Руа Трибо патентует первый раздвижной ключ — предшественник всех современных регулируемых ключей. Его конструкция была несовершенна: регулировка зева осуществлялась вращением рукоятки, что было неудобно и неточно.

1842-1843 годы: Английские инженеры Эдвин Берд Баддинг и Ричард Клайберн независимо друг от друга усовершенствовали конструкцию, добавив регулировочный винт. Однако их ключи оставались громоздкими и не подходили для работы в тесных пространствах.

1888 год: Шведский изобретатель Юхан Петтер Юханссон патентует ключ, который сам назвал «Железная рука» (Järnhand). Это был первый в мире трубный ключ с червячным передаточным механизмом, который позволял надёжно захватывать и обжимать круглые трубы.

1892 год: Тот же Юханссон патентует классический разводной ключ с червячной регулировкой, который стал известен во всём мире как «шведский ключ» или «шведик».

Именно конструкция Юханссона, практически без изменений, дошла до наших дней и лежит в основе всех современных газовых ключей.

Почему именно «газовый»? Разбираем этимологию

Теперь перейдём к главному вопросу. Исторически сложилось так, что инструмент, изобретённый как трубный, в быту и среди профессионалов чаще называют «газовый ключ». Вот несколько причин, основанных на данных из поиска:

1. Историческое применение: В XIX и начале XX веков газ широко использовался для освещения и отопления. Монтаж и ремонт газовых трубопроводов были одними из основных задач, для которых применялся этот ключ. Инструмент стал ассоциироваться с газовой отраслью, что и закрепилось в названии.

2. Требования безопасности: Газовые ключи традиционно окрашивают в красный цвет. Это сделано для того, чтобы в экстренной ситуации (например, при утечке газа) инструмент для перекрытия газового крана можно было легко и быстро найти.

3. Эволюция использования: Изначально ключ использовался в основном для монтажа газовых труб, но со временем область его применения расширилась на водопроводные и отопительные системы. Однако историческое название «газовый» прочно закрепилось в языке, особенно в бытовой речи.

Интересный факт: во многих странах, включая Россию, до сих пор используются народные названия этого ключа — «шведка» или «шведский ключ» — как дань уважения его изобретателю.

Конструктивные особенности и принцип работы

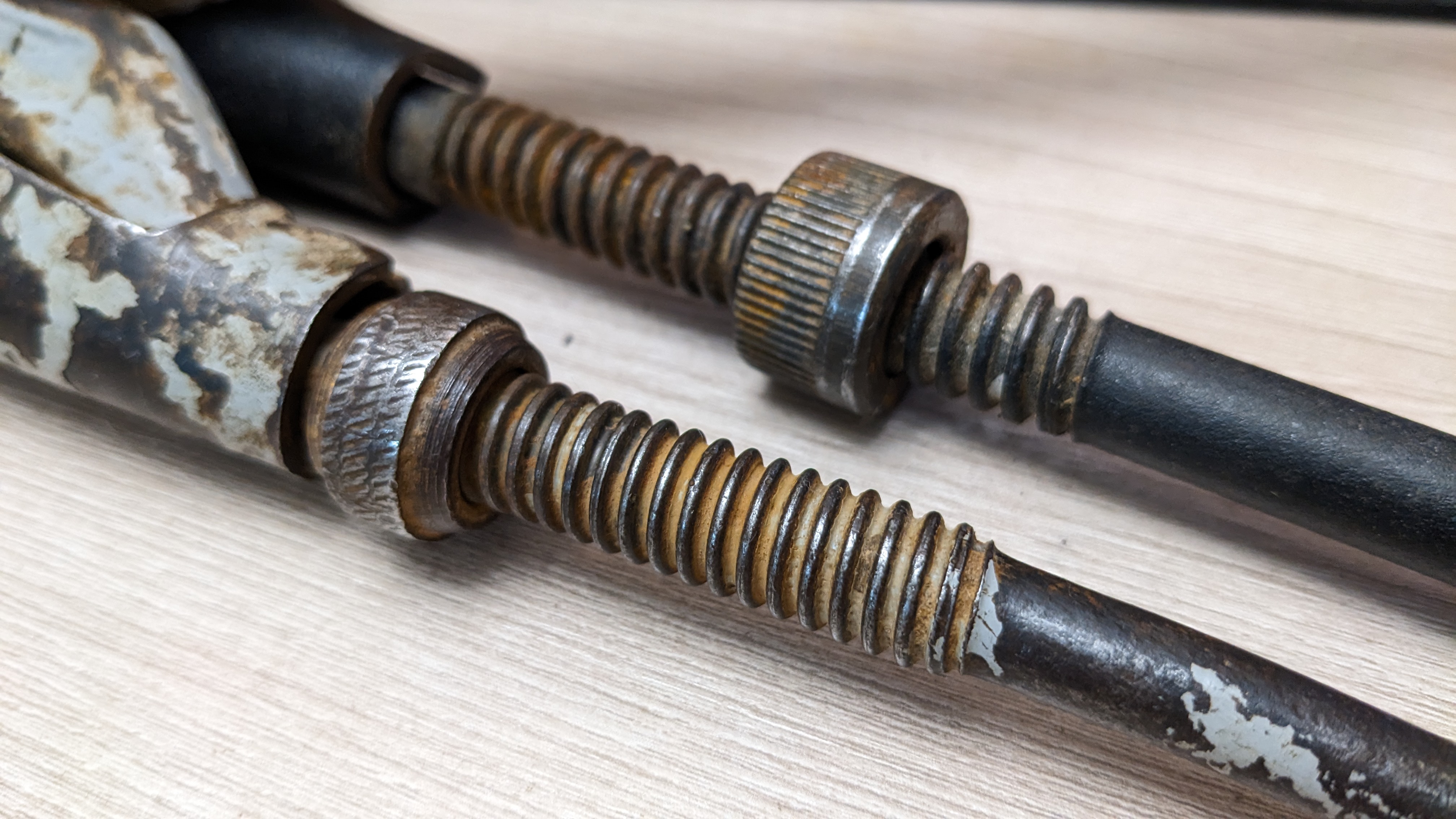

Конструкция газового ключа — это образец инженерной элегантности. Его работа основана на принципе рычага и червячной передачи.

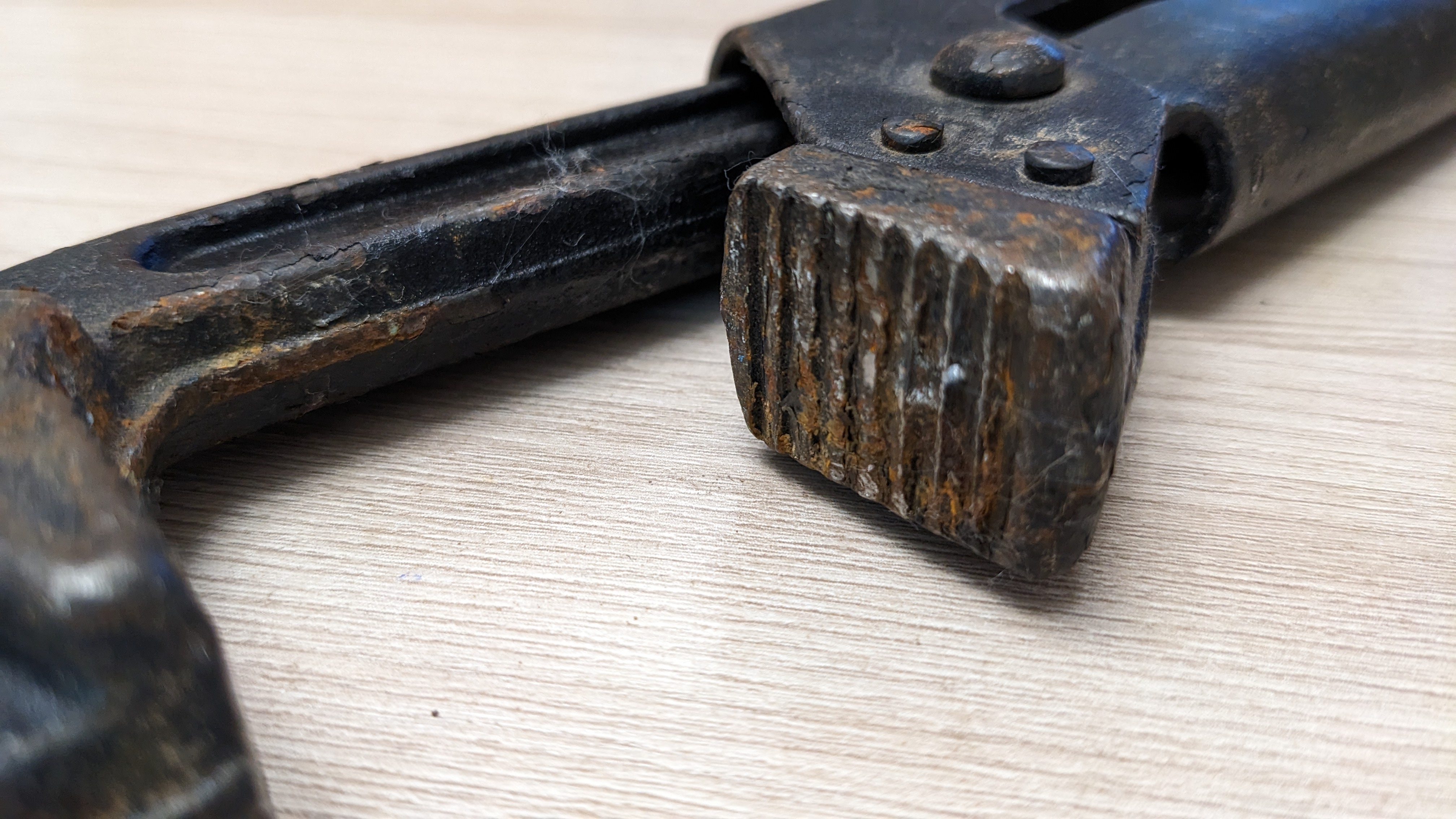

Механизм обжима: При сведении рукояток ключа губки сходятся, захватывая деталь. Зубцы на губках впиваются в материал, предотвращая проскальзывание. Чем больше усилие вращения, тем сильнее сжимаются губки (эффект самозатягивания).

Точки контакта: В зависимости от формы губок ключ может фиксировать деталь в двух или трёх точках:

• Прямые губки (45 или 90): классическая форма, фиксация в двух точках.

• S-образной формы: обеспечивают фиксацию в трёх точках, что значительно уменьшает риск проскальзывания и повреждения детали.

Материалы: Для изготовления качественных газовых ключей используется инструментальная сталь с повышенным содержанием хрома (Cr) и ванадия (V). Эти элементы увеличивают прочность, износостойкость и коррозионную устойчивость инструмента.

Как выбрать газовый ключ: практическое руководство

Выбор газового ключа зависит от конкретных задач и условий работы. Вот ключевые критерии, на которые стоит обратить внимание:

1. Размер (номер ключа): Определяется диаметром труб, с которыми предстоит работать. Для бытовых задач (смесители, гибкие подводки) часто хватает ключа No1. Для сантехнических работ с трубами отопления и водоснабжения нужны ключи No2 и No3. Ключи No4 и No5 — это профессиональный инструмент для больших диаметров.

2. Форма губок: S-образные губки обеспечивают более надёжный захват, особенно на круглых и гладких поверхностях.

3. Качество стали: Ищите маркировку Cr-V (хром-ванадий). Это гарантирует высокую прочность и долговечность инструмента.

4. Эргономика: Ручки должны удобно лежать в руке, иметь антискользящее покрытие и быть выполнены из диэлектрического материала для безопасной работы.

Заключение

Таким образом, название «газовый ключ» — это исторический артефакт, который сохранился в языке со времён массового распространения газового освещения и отопления. Несмотря на то, что сегодня этот инструмент используется для работы с самыми разными трубопроводами (водопровод, отопление), его первоначальная специализация закрепилась в названии.

С инженерной точки зрения газовый ключ — это гениальное изобретение шведского механика Юхана Петтера Юханссона, которое остаётся актуальным уже более 130 лет. Его конструкция, основанная на принципе рычага и самозатягивающегося захвата, является эталоном надёжности и функциональности.

Понимание истории и механизма работы этого инструмента помогает осознанно выбирать и эффективно использовать его в практике, обеспечивая безопасность и качество работ.
