Обзор Fnirsi DSO-510. Практичный и функциональный осциллограф по доступной цене

Сегодня я расскажу о миниатюрном осциллографе Fnirsi DSO-510, который сочетает в себе компактность, универсальность и удобство использования. В этом обзоре я не только расскажу о функциональных возможностях устройства, но и проведу его тестирование, чтобы на практике оценить, насколько хорошо прибор справляется с заявленными задачами. Я расскажу, как DSO-510 работает с различными типами сигналов, а также оценю его удобство в эксплуатации и комплектацию.

Технические характеристики Fnirsi DSO-510

Упаковка и комплект поставки

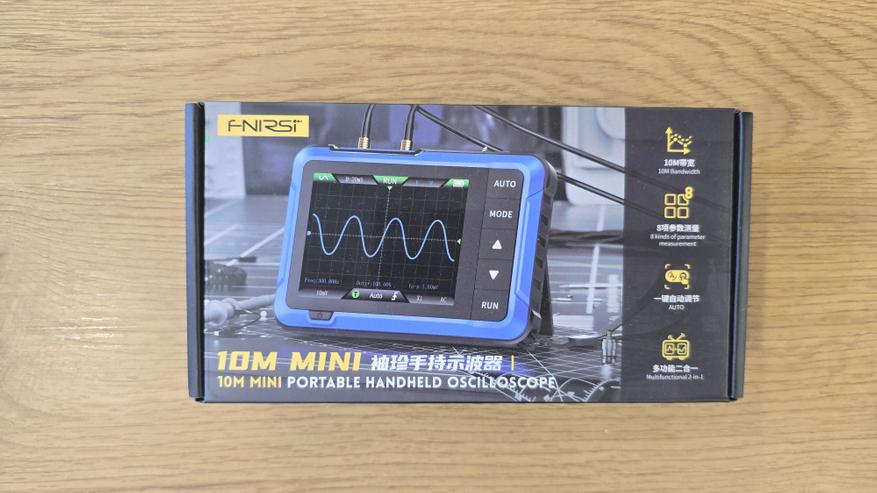

Fnirsi DSO-510 поставляется в относительно небольшой, информативной коробке выполненной в фирменном стиле компании Fnirsi. Коробка информативна, она содержит на себе информацию о технических характеристиках устройства, а также его изображение.

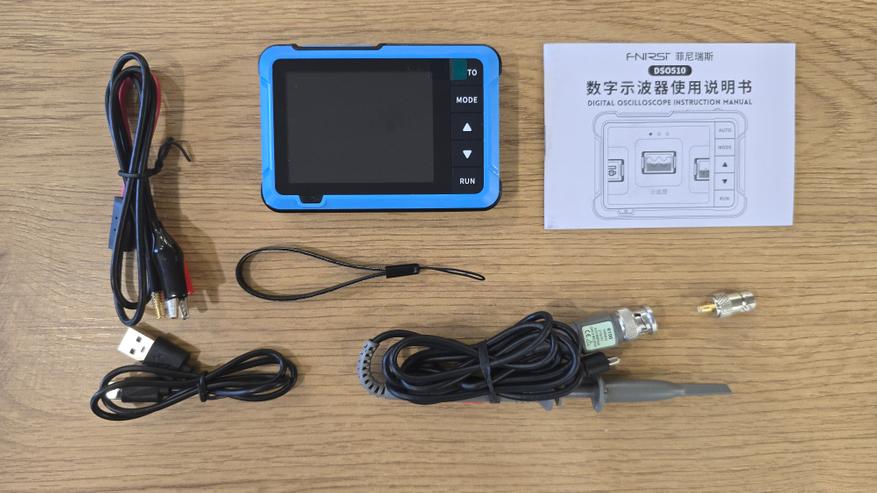

Внутреннее пространство коробки сформировано за счет использования картонных перегородок. Элементы комплекта поставки надежно зафиксированы и не болтаются. Комплект поставки включает в себя:

Спасибо за замечание. В комплекте вместо пробника указано следующее:

• Осциллограф Fnirsi DSO-510;
• Кабель с зажимами типа «крокодил»
• Зарядный кабель USB Type-C;
• Ремешок;
• Руководство пользователя;
• Адаптер;
• Зонд P6100.

Комплект поставки включает всё необходимое для начала работы с устройством сразу после распаковки, что делает его удобным решением как для профессионалов, так и для новичков в области измерительной техники.

Внешний вид

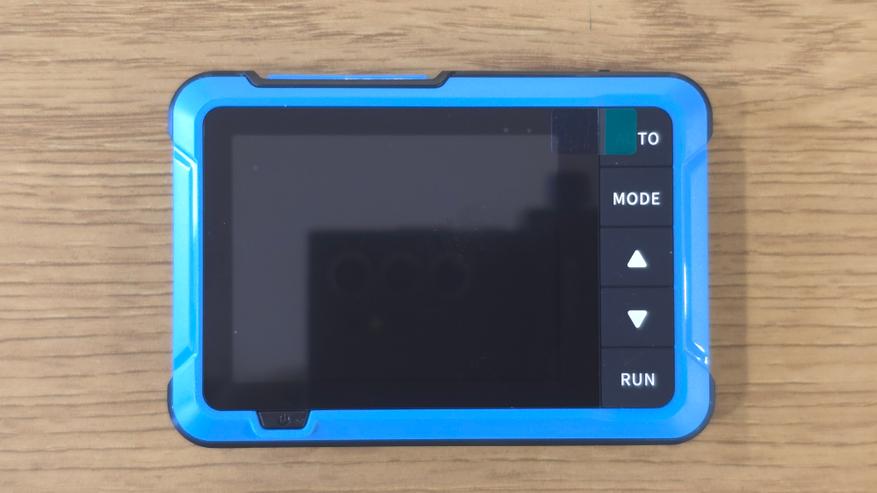

Осциллограф Fnirsi DSO-510 выполнено в компактном корпусе, который удобно держать в руке благодаря эргономичной форме и небольшим размерам — всего 99х68.3х19.5 мм. Основной элемент лицевой стороны — это 2.8-дюймовый TFT-дисплей с разрешением 320х240 точек, обеспечивающий отображение осциллограмм и параметров сигналов. Справа от дисплея расположены основные кнопки управления. Кнопка AUTO предназначена для автоматической настройки параметров измерений, что удобно при анализе сигнала без необходимости вручную выставлять параметры. Длительное нажатие этой кнопки запускает функцию авто-калибровки. Ниже находится кнопка MODE, отвечающая за переключение между режимами работы устройства, включая осциллограф и генератор сигналов. При долгом нажатии кнопка позволяет перейти к настройке параметров. Еще ниже расположены две стрелочные кнопки, которые используются для перемещения по параметрам или настройки значений — вверх или вниз. В самом низу панели находится кнопка RUN, с помощью которой можно запускать или останавливать отображение волны. Длительное нажатие этой кнопки позволяет сохранить текущую осциллограмму или включить выход сигнала в режиме генератора. Внизу слева находится кнопка включения/выключения питания, которая обеспечивает быстрый запуск или завершение работы.

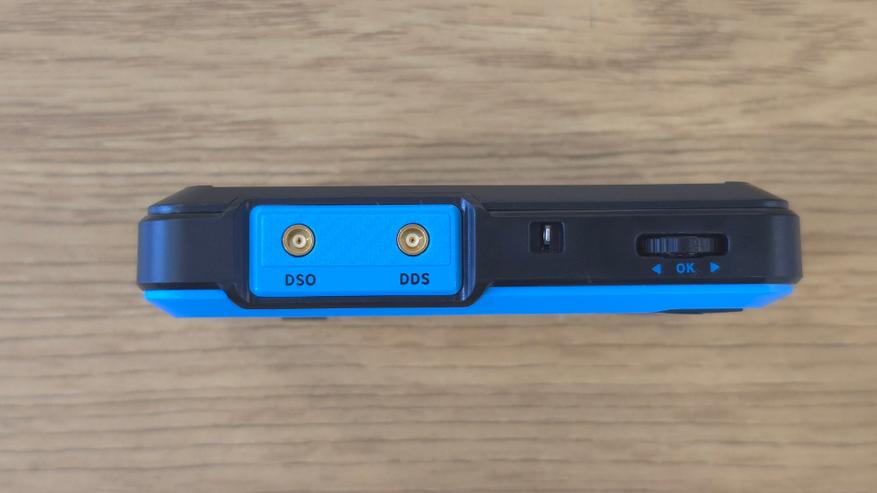

На верхней части устройства находится калибровочный порт квадратных сигналов и разъем для подключения. Рядом расположено колесо прокрутки, выполняющее функции подтверждения выбора и перемещения по меню. Колесо удобно в использовании благодаря возможности наклона влево или вправо и нажатию, что позволяет точно настраивать параметры.

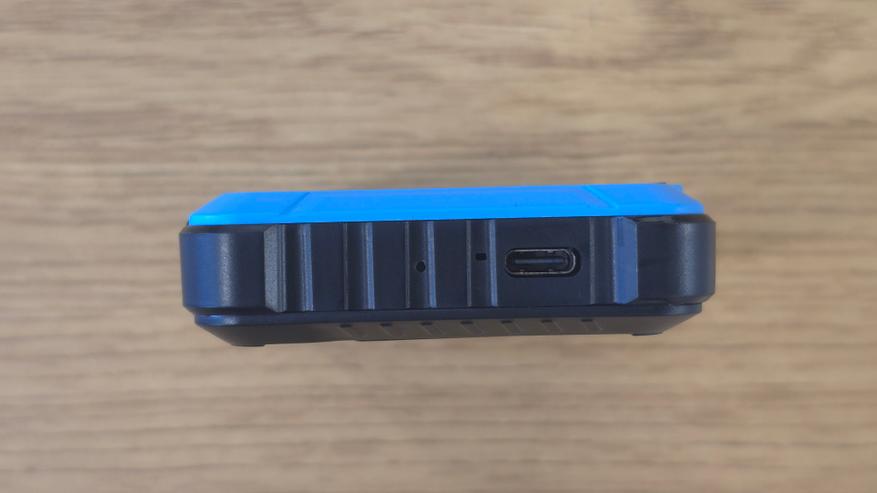

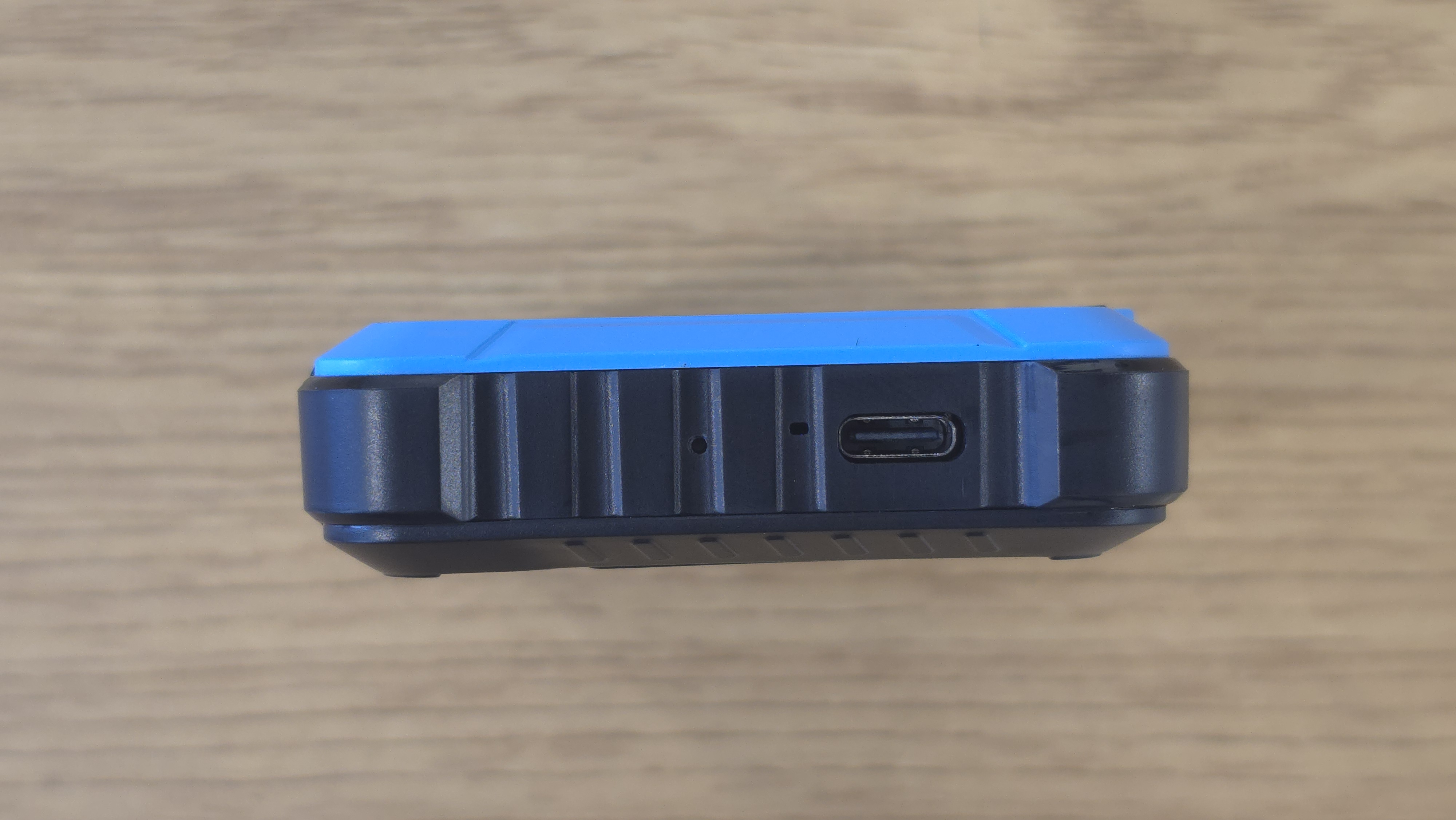

Левая сторона корпуса включает разъем Type-C для зарядки и обновления прошивки устройства, а также световой индикатор, показывающий состояние зарядки. Красный свет сигнализирует о процессе зарядки, а зеленый — о полном заряде батареи. Также здесь расположен небольшой отверстие для принудительного сброса устройства, что полезно при зависании или программных сбоях.

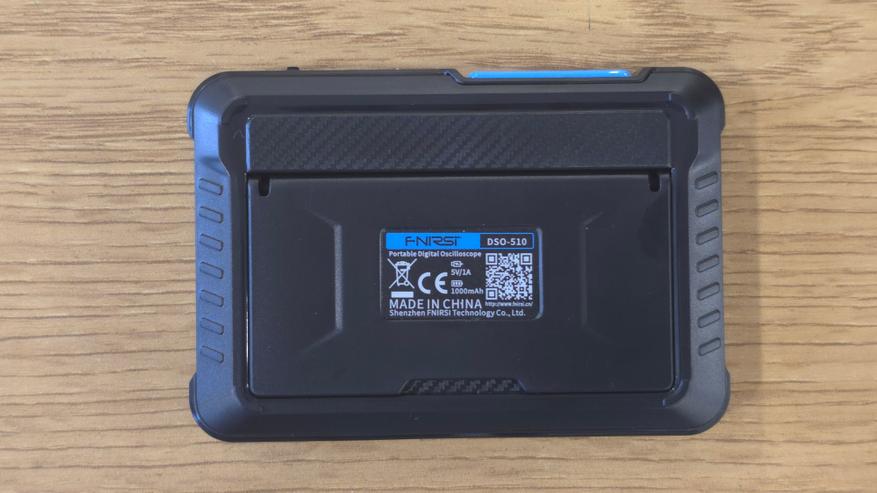

Корпус устройства обладает складной подставкой, позволяющей установить осциллограф под углом 90 градусов. Это освобождает руки и делает работу с прибором удобной в стационарных условиях.

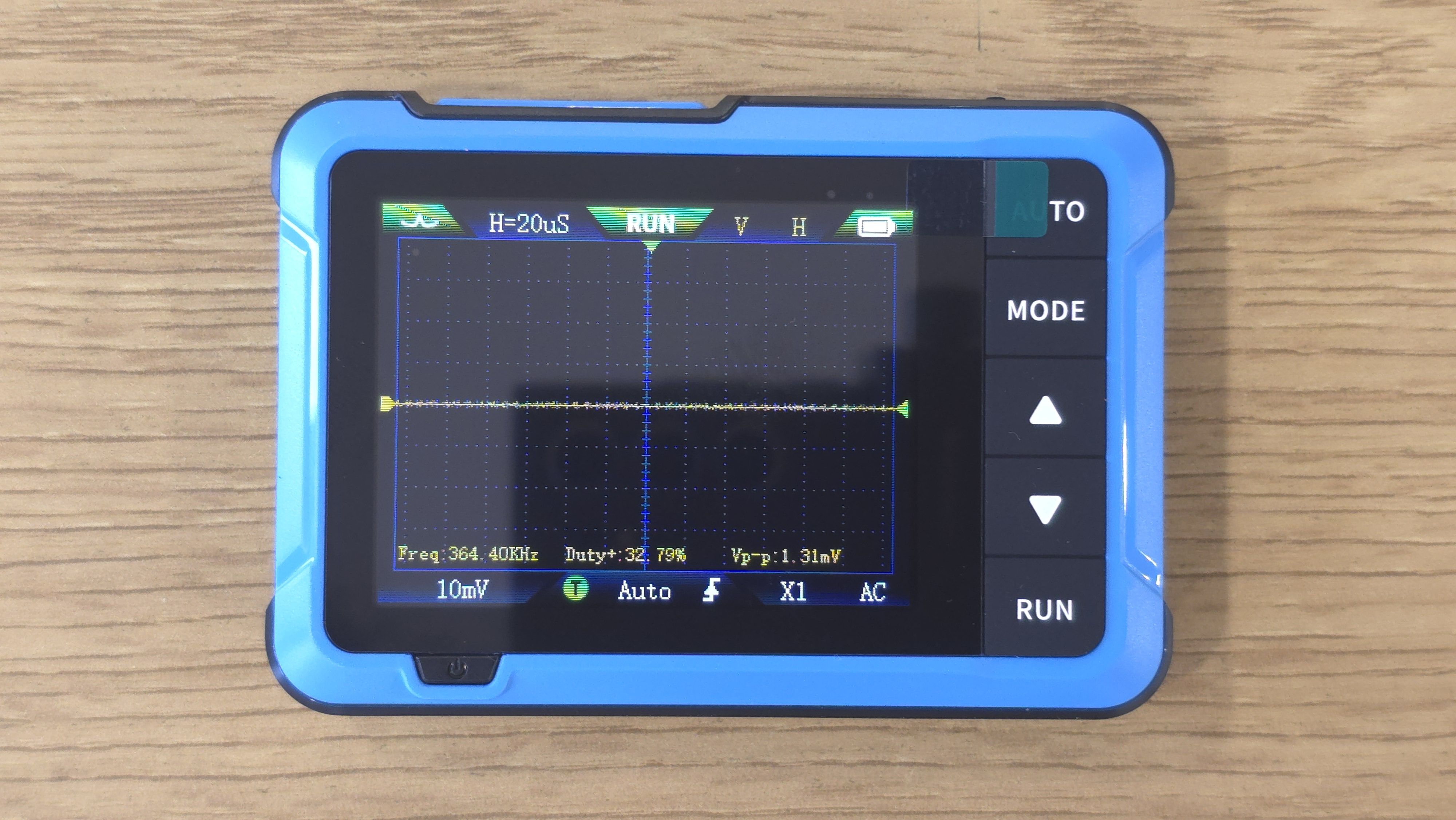

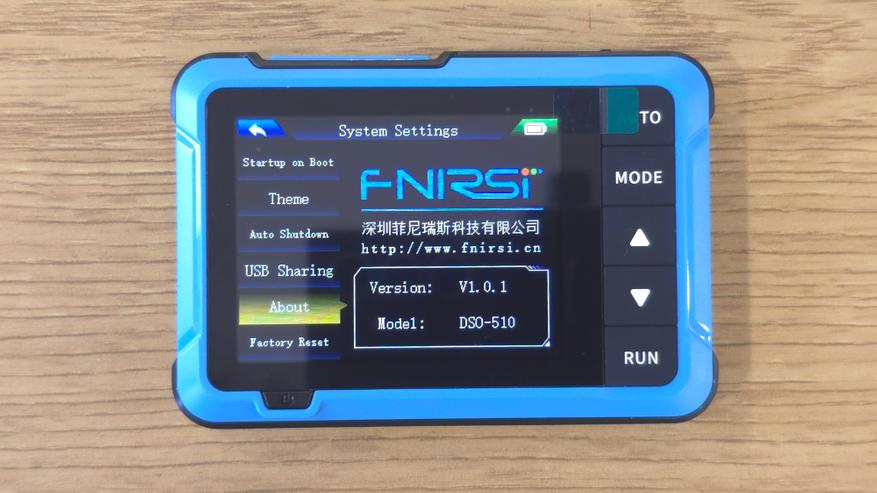

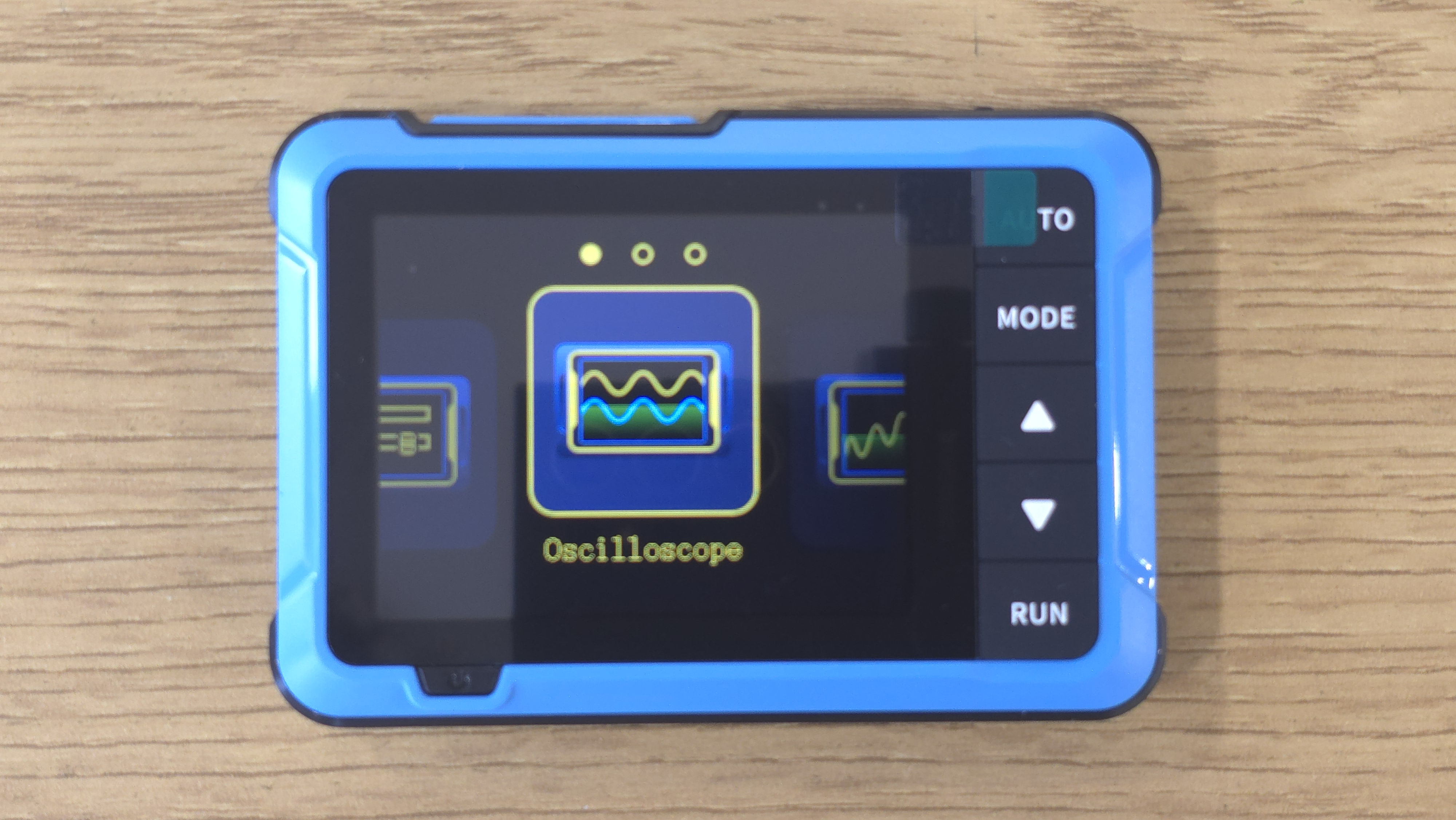

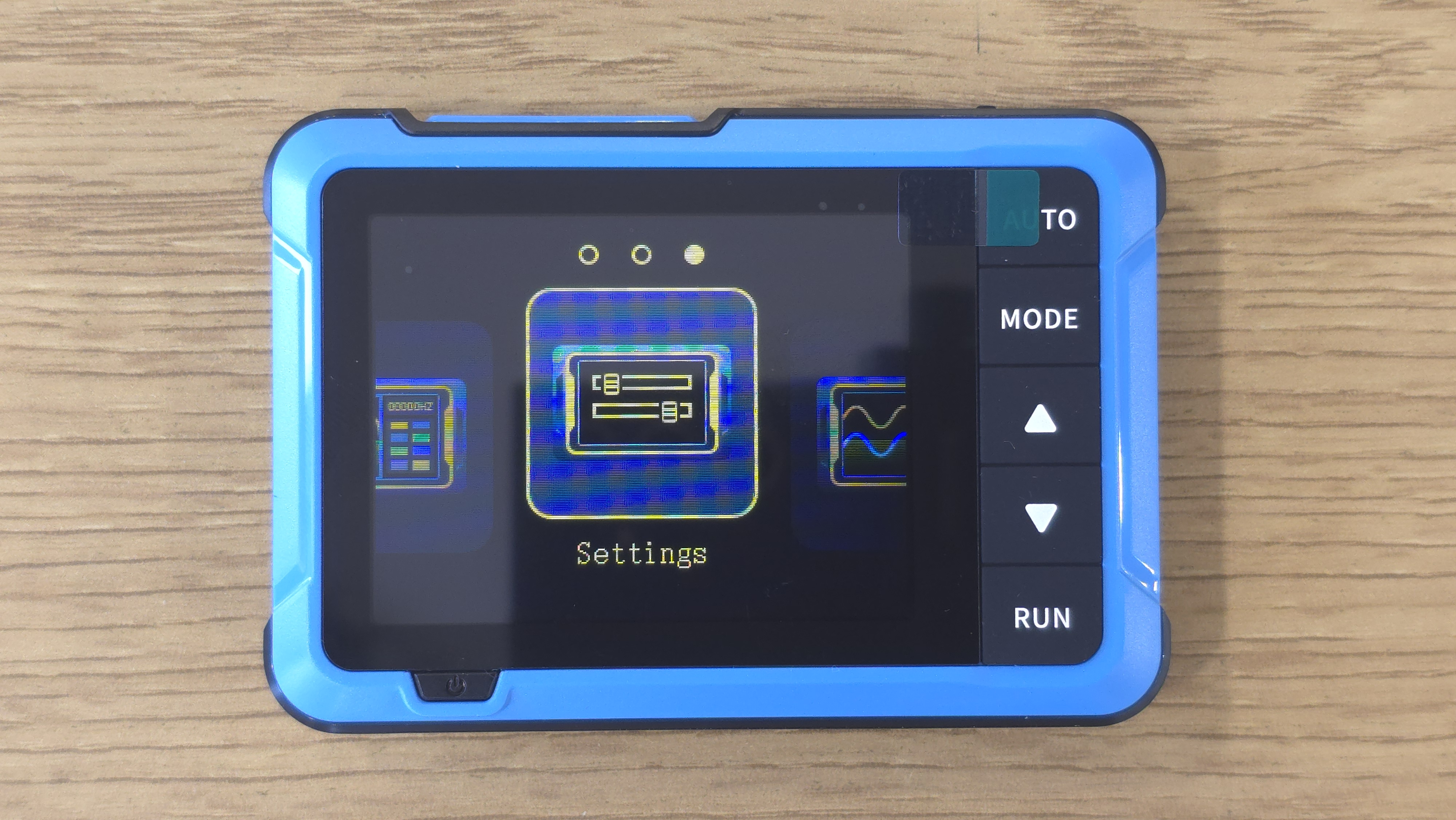

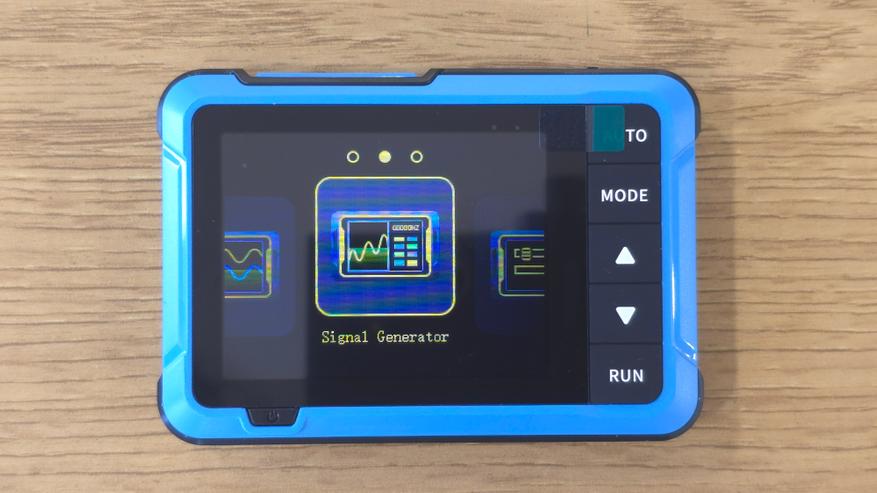

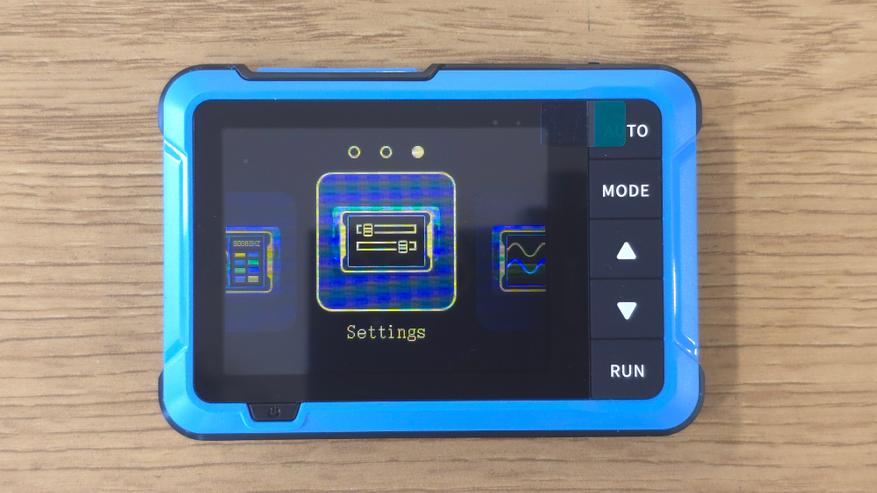

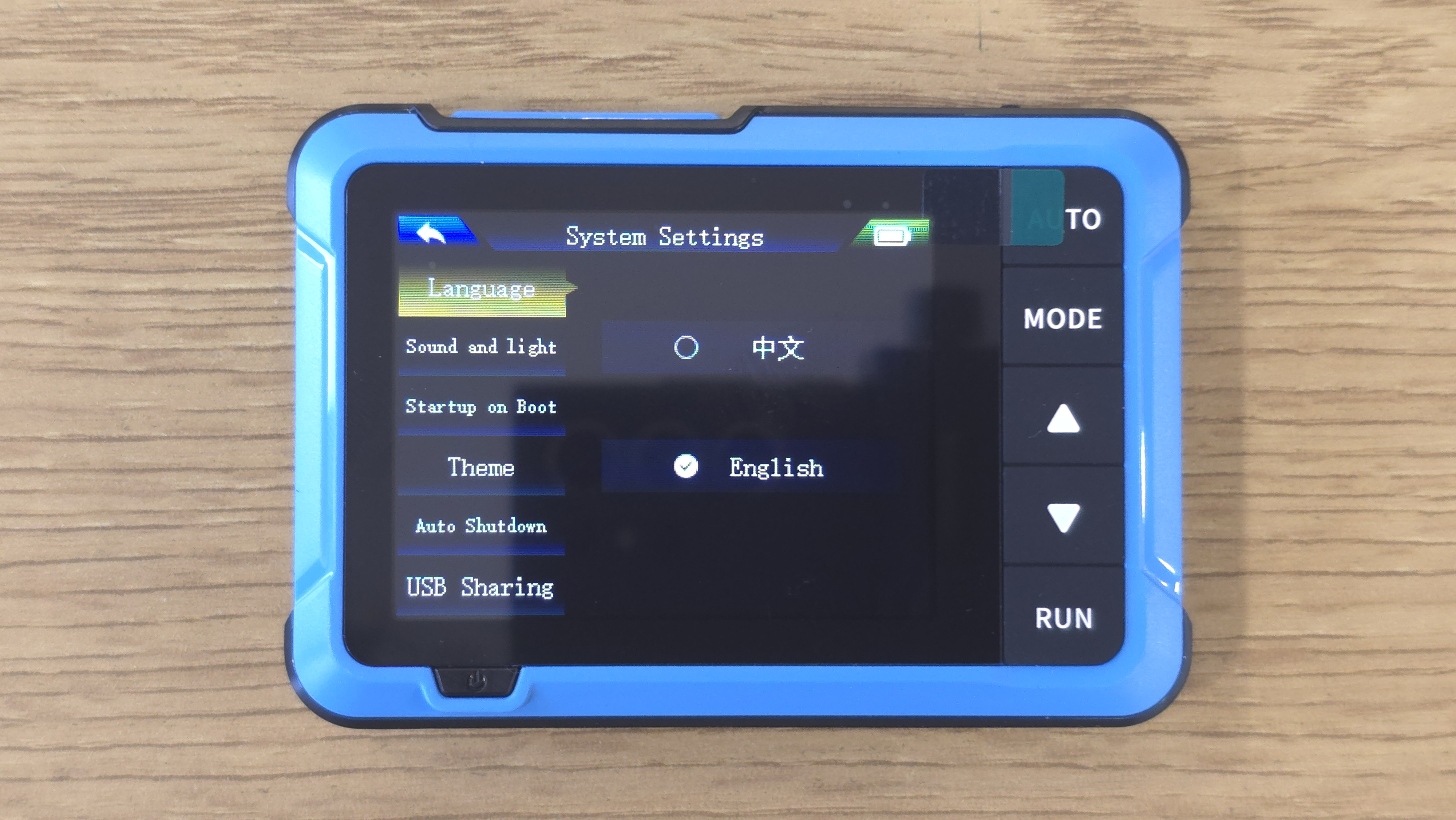

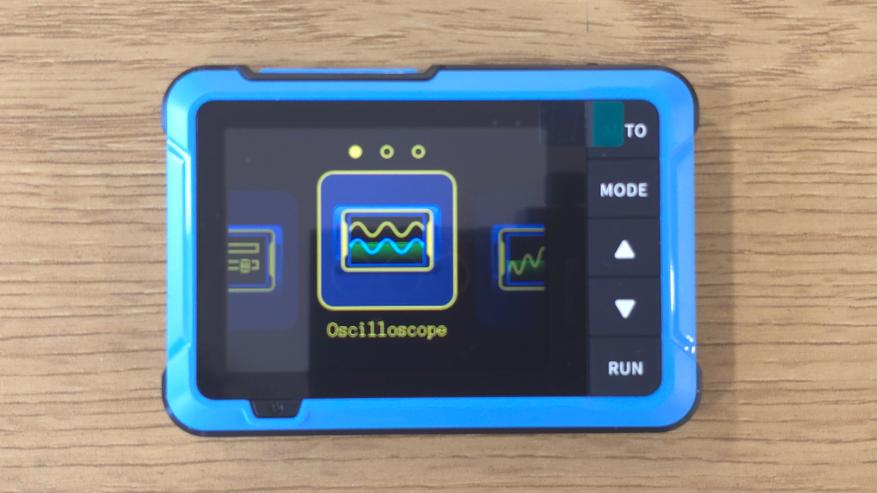

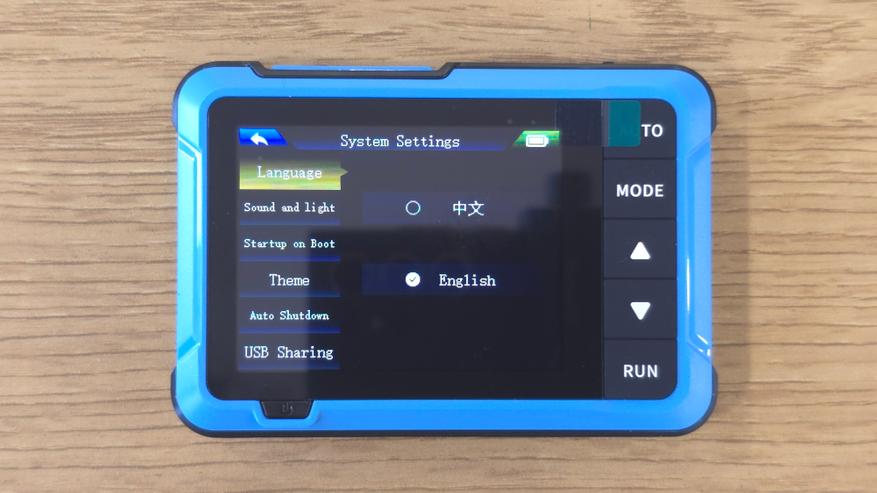

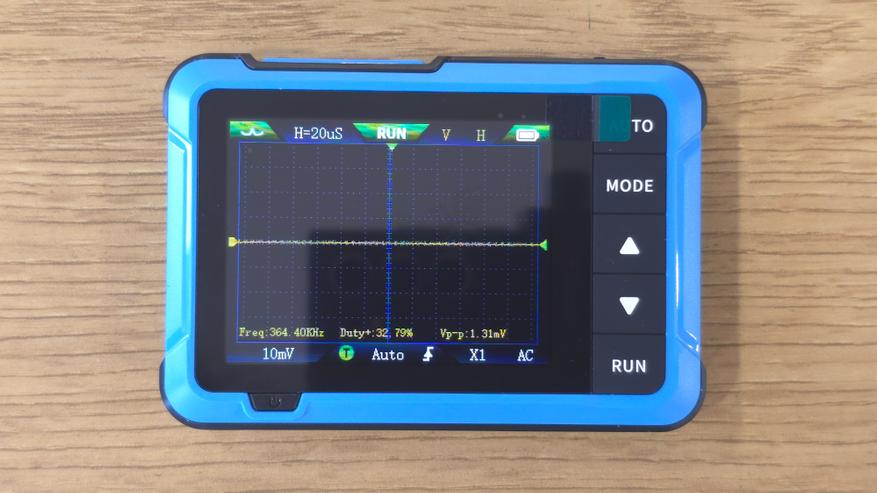

Экран устройства информативный. При помощи кнопок управления, расположенных правее экрана и на верхней поверхности можно осуществлять выбор режима работы, выставлять параметры, изменять настройки устройства.

Функциональные возможности

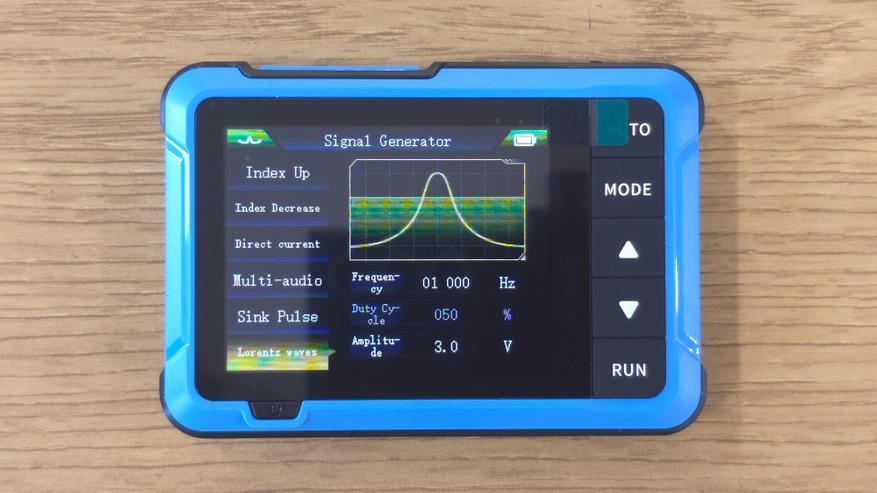

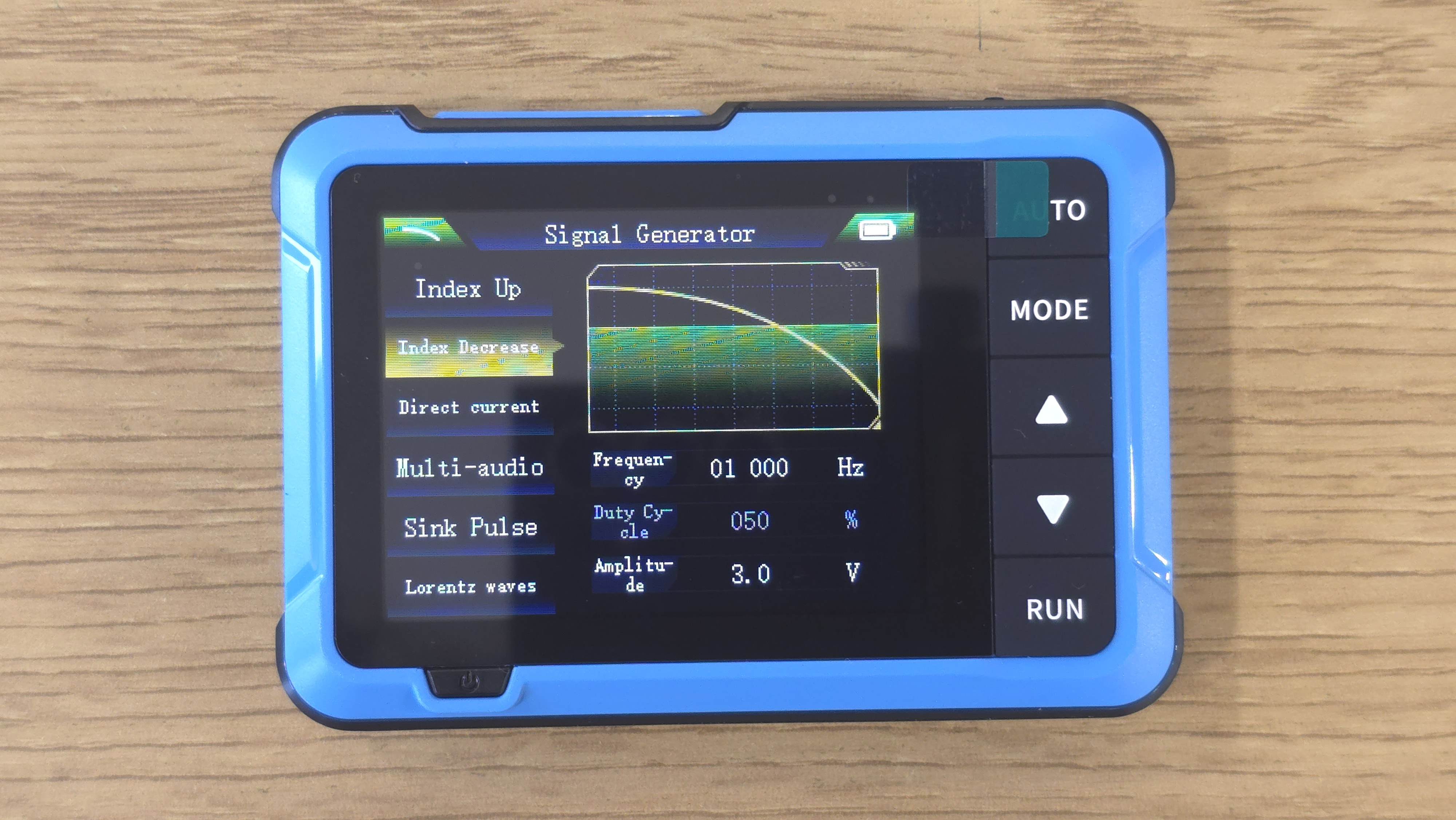

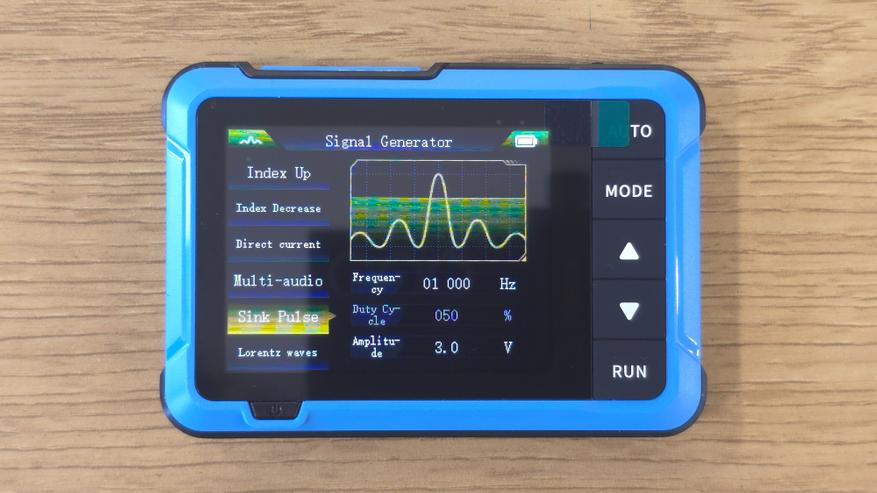

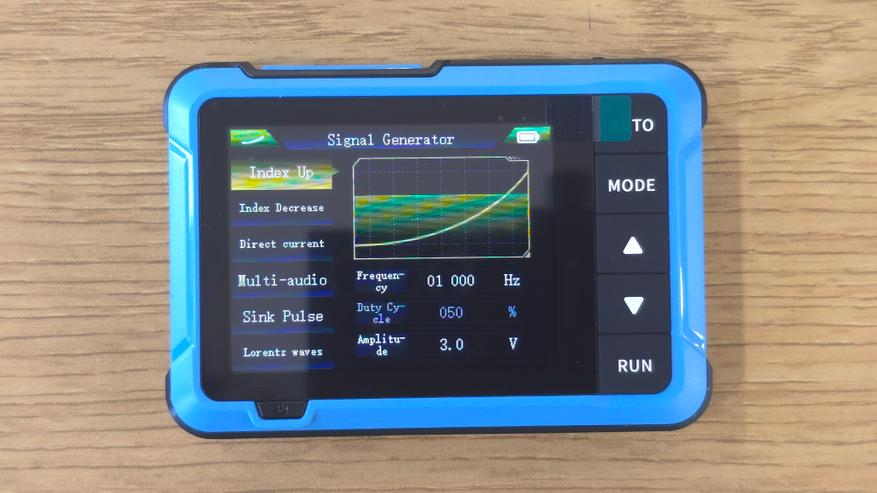

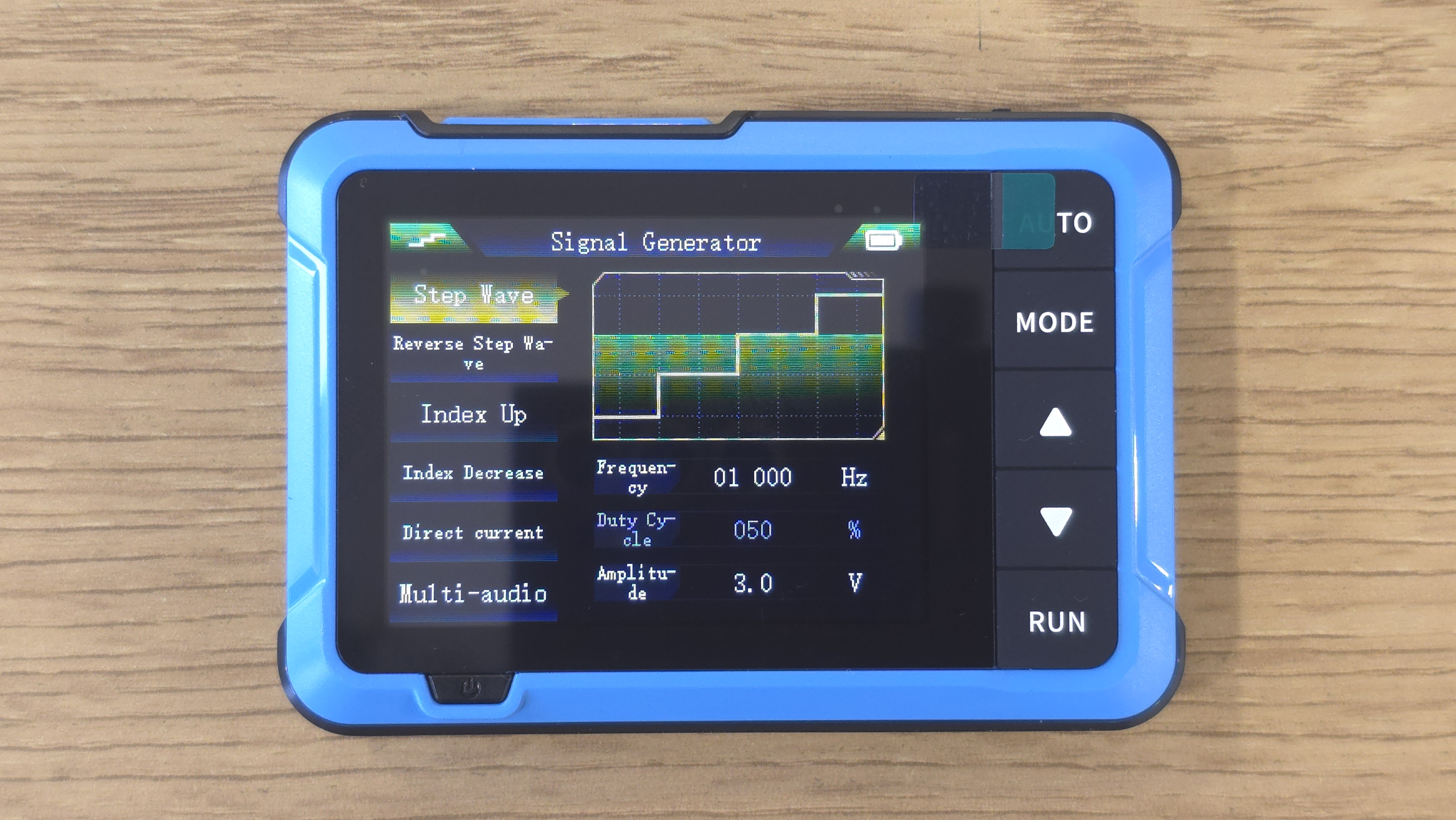

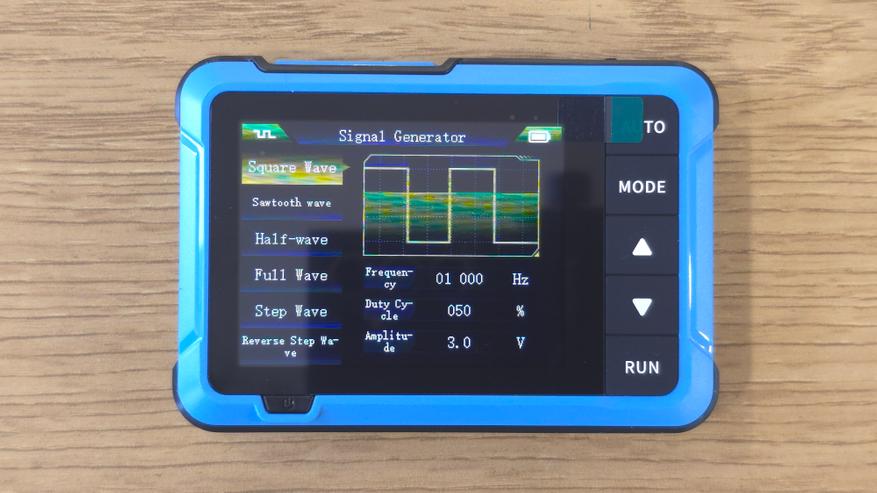

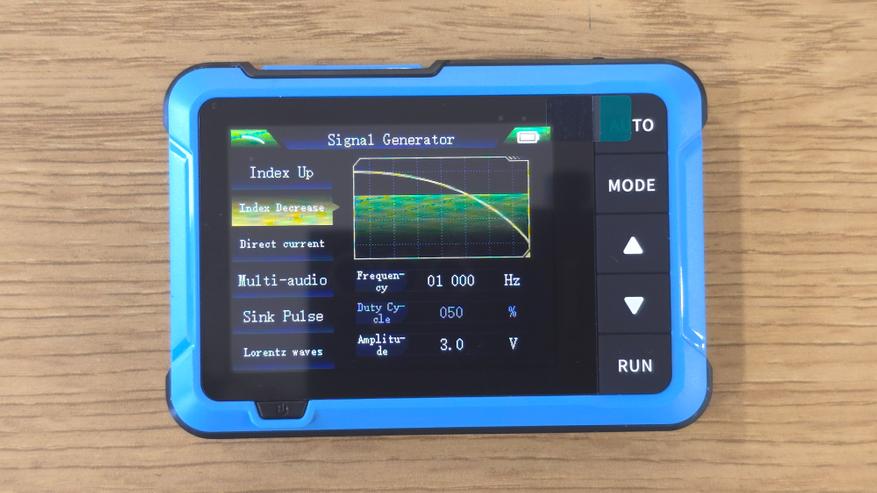

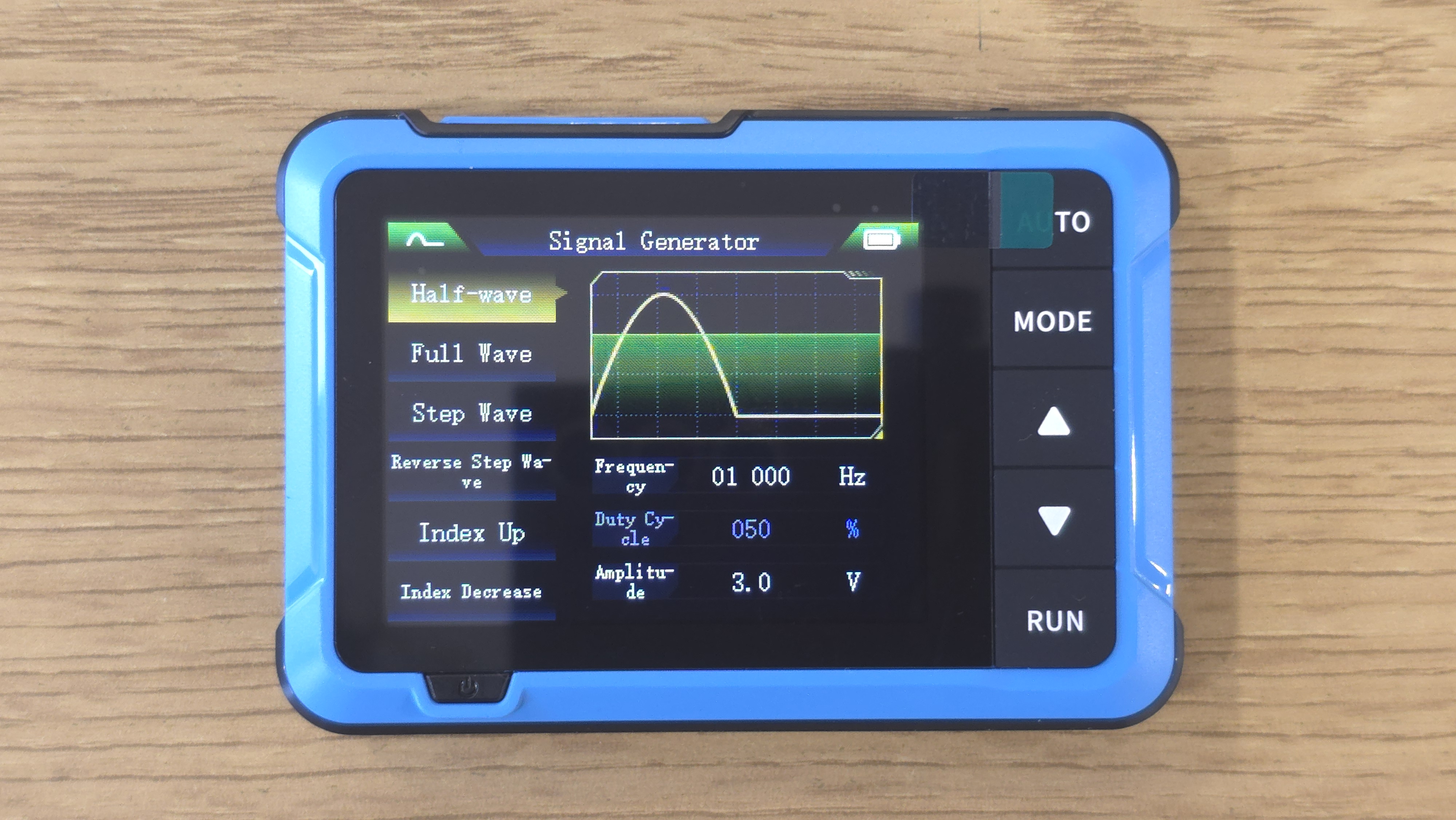

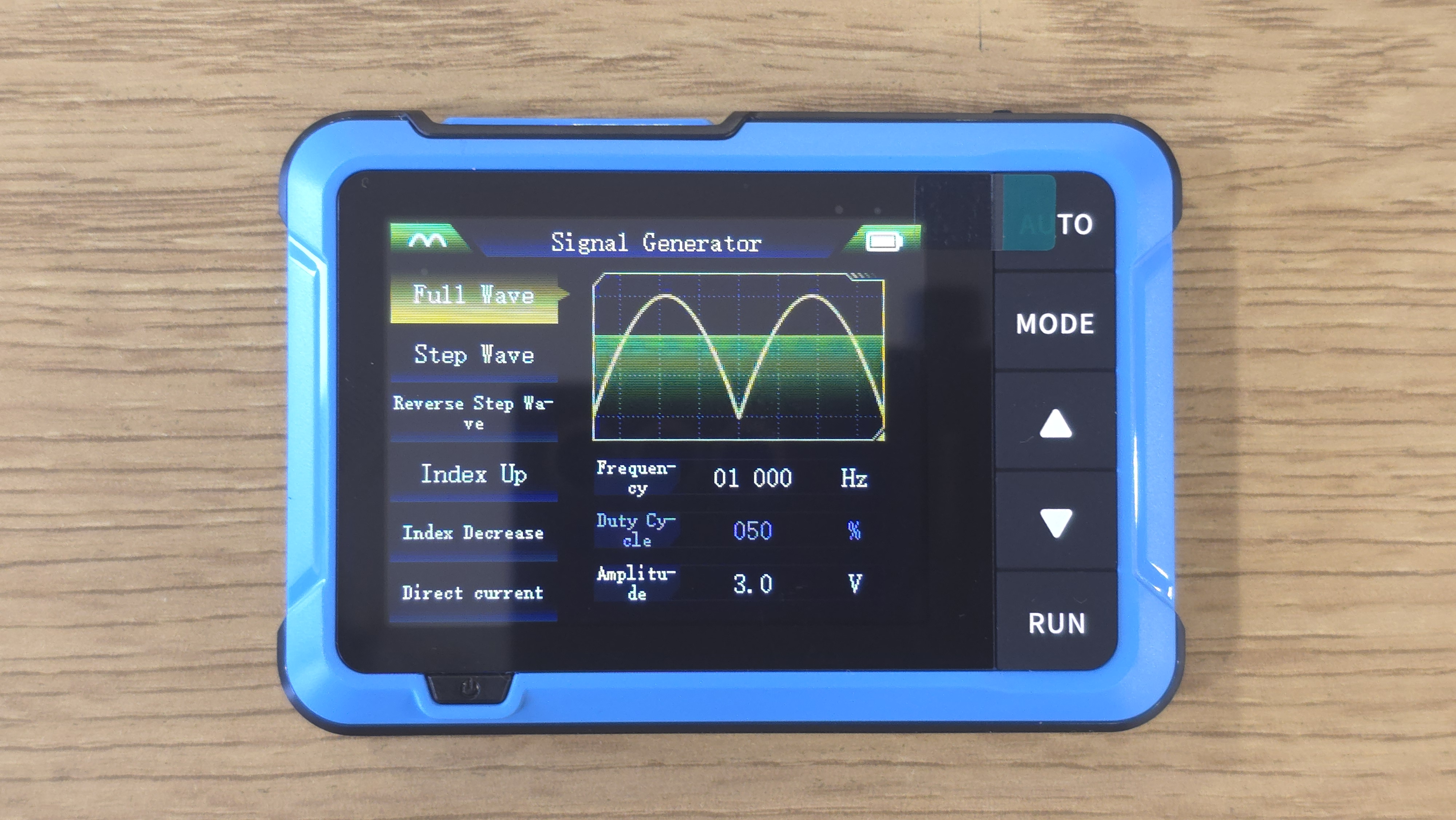

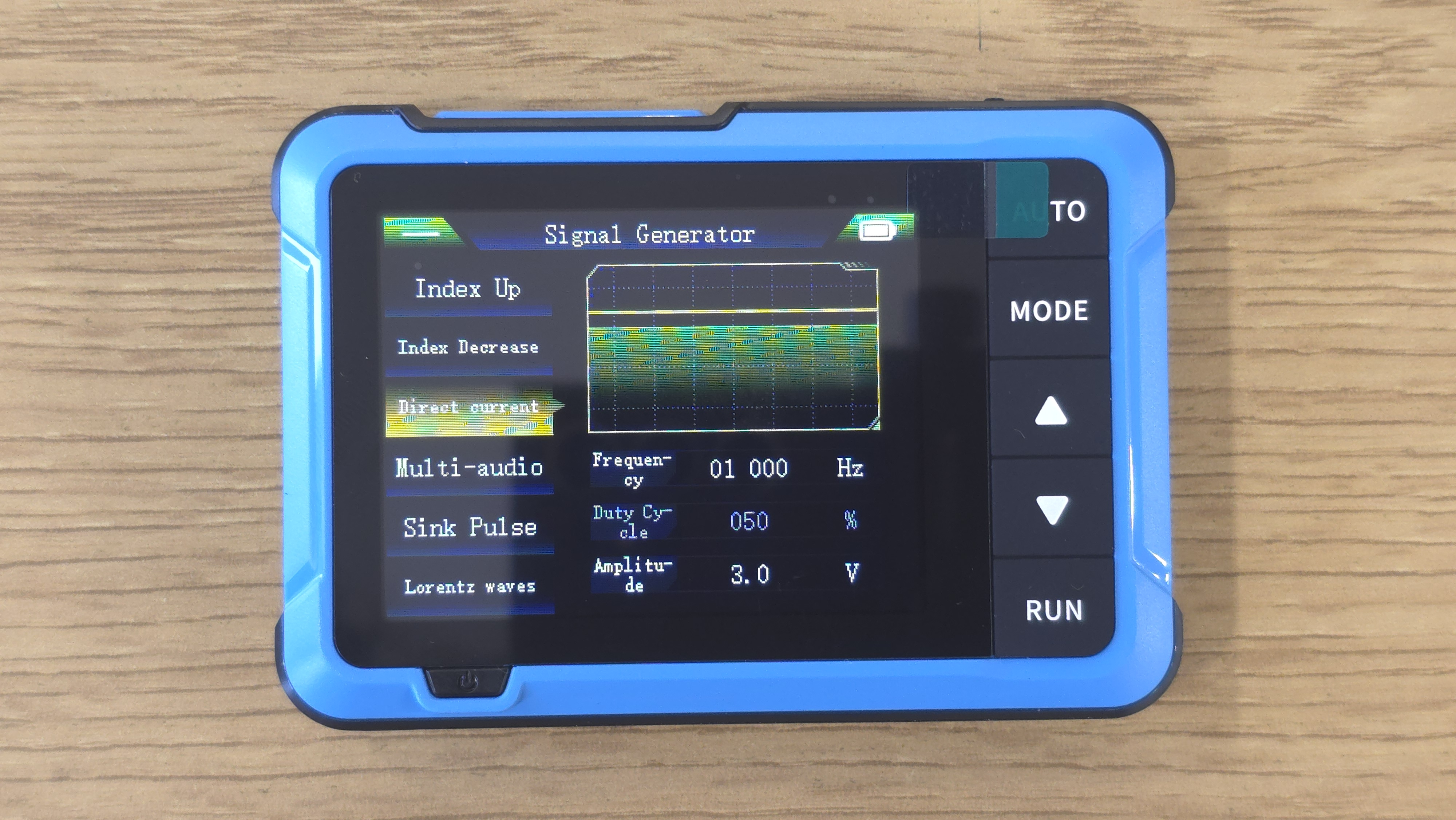

Основой функционала Fnirsi DSO-510 является возможность работы как осциллографа с частотой дискретизации до 48 MS/s и полосой пропускания 10 МГц. Это позволяет фиксировать периодические аналоговые и непериодические цифровые сигналы, охватывая диапазон напряжения до +-400 В. Встроенный DDS-генератор сигналов способен воспроизводить 13 типов волн, включая синусоиды, прямоугольные и пилообразные формы. Максимальная частота генерации составляет 50 кГц, что делает устройство подходящим для создания тестовых сигналов и проверки электронных компонентов.

Предусмотрен режим автоматической настройки AUTO, который за одно нажатие определяет оптимальные параметры для текущего сигнала. Функция RUN позволяет запускать или останавливать измерение в режиме реального времени, а результаты можно сохранить благодаря встроенной функции захвата осциллограмм.

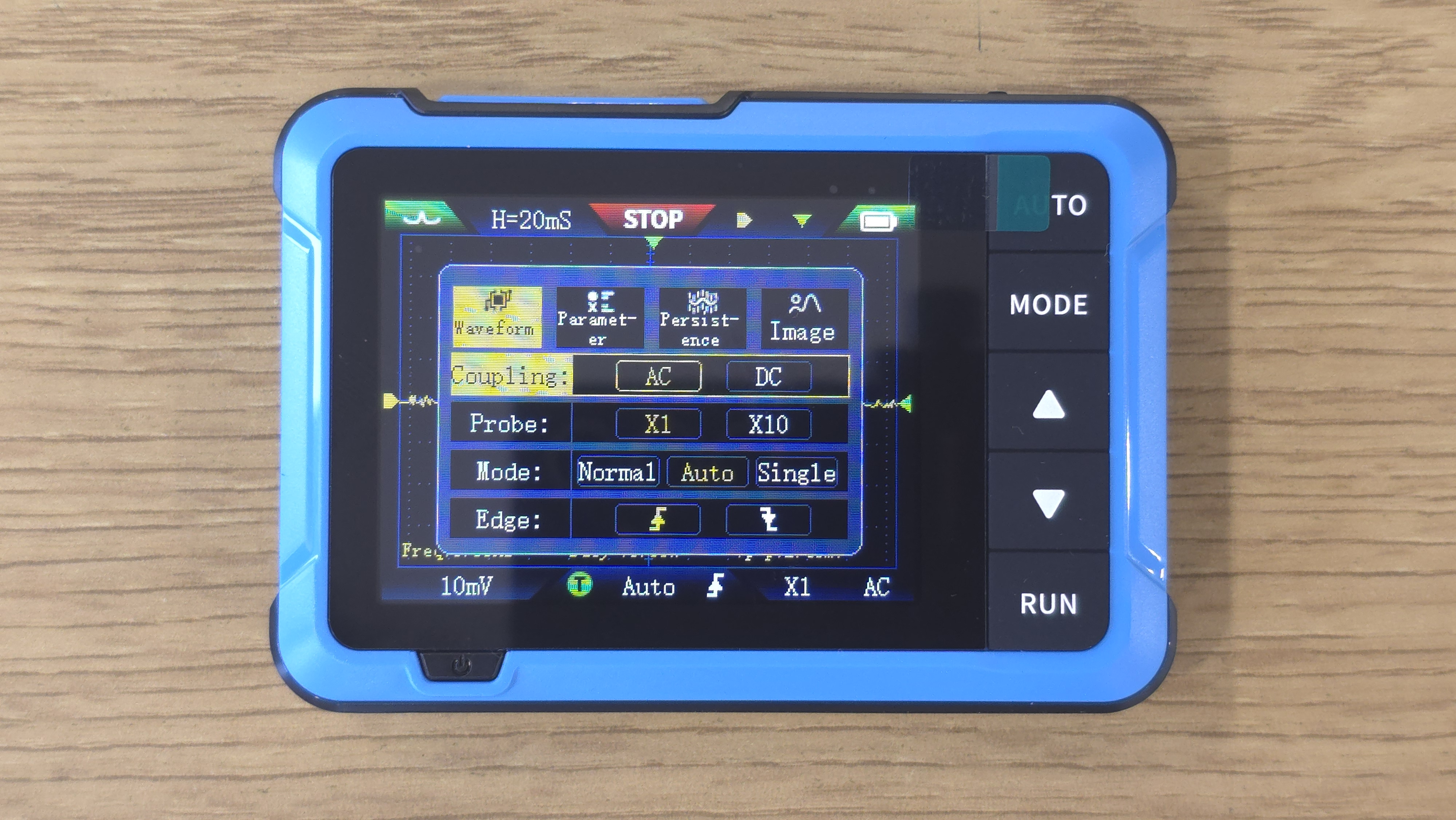

На уровне управления устройство поддерживает триггерные режимы (автоматический, нормальный, одиночный), что упрощает работу с различными сигналами. Для детального анализа доступны инструменты масштабирования, перемещения и фиксации сигналов. Также можно наблюдать за параметрами, такими как частота, амплитуда, скважность и другие метрики, которые выводятся прямо на дисплей.

DSO-510 оснащен 2.8-дюймовым HD-дисплеем с разрешением 320x240 пикселей, что обеспечивает четкость и удобство при работе. Устройство имеет встроенный литий-ионный аккумулятор емкостью 1000 мАч, который позволяет использовать его до 4 часов без подзарядки. Подключение к источнику питания и обновление прошивки осуществляется через порт USB Type-C.

Среди других особенностей можно выделить интеллектуальную защиту от перегрузки, поддержку функций калибровки и возможность регулирования яркости дисплея. Более того, DSO-510 позволяет просматривать сохраненные осциллограммы или экспортировать данные для дальнейшего анализа.

Тестирование

Для проверки возможностей Fnirsi DSO-510 я провел серию тестов в бытовых условиях, ориентируясь на задачи, которые могут возникнуть при ремонте и настройке электроники. Особое внимание было уделено проверке генератора сигнала, анализу сетевого напряжения и исследованию качества импульсных сигналов.

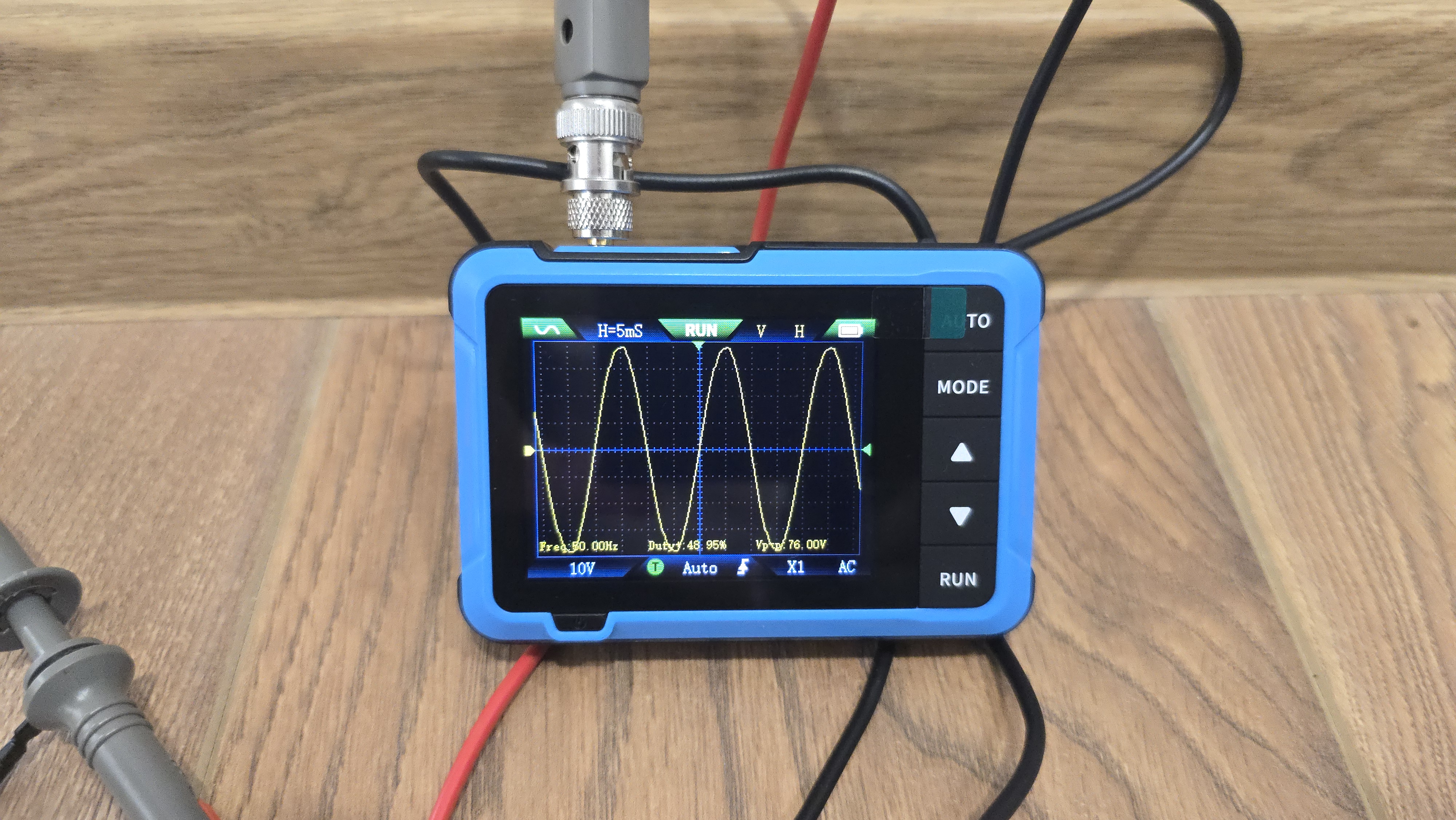

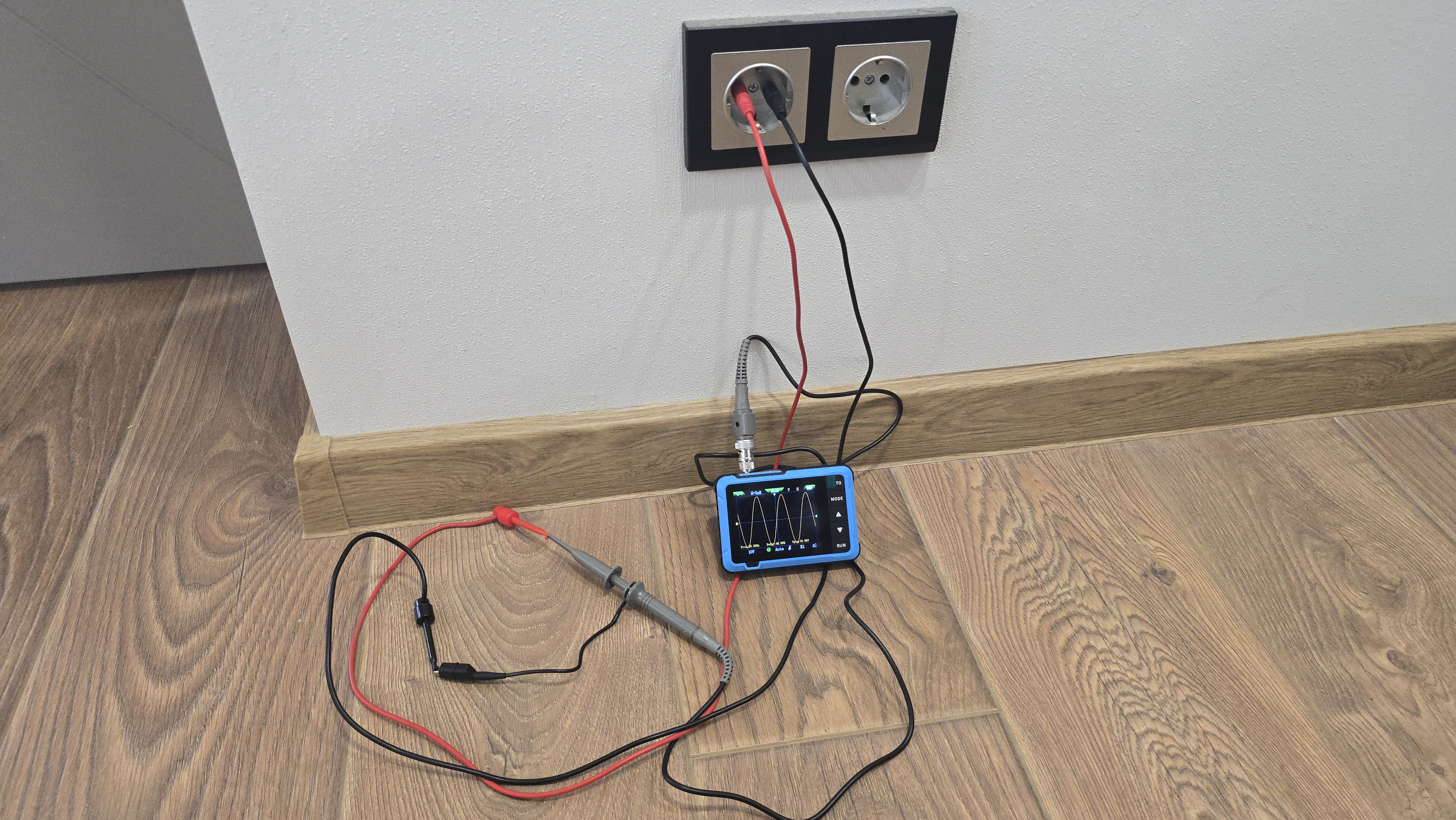

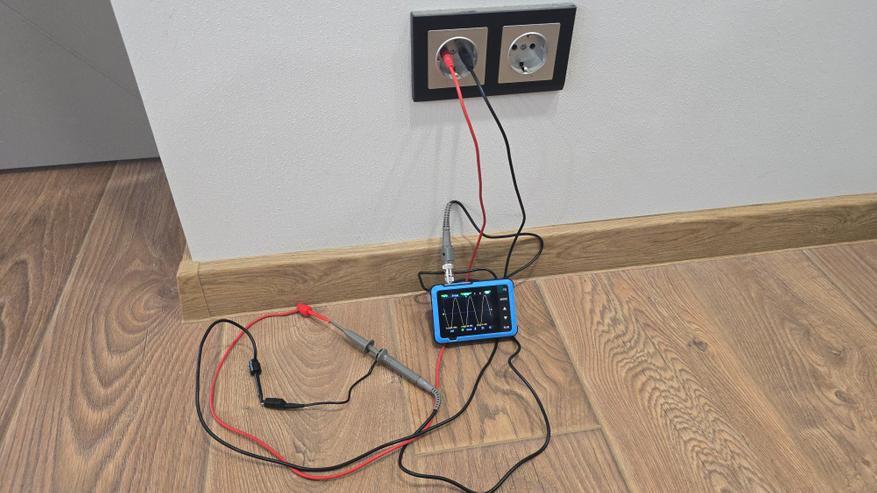

Первым этапом стало измерение напряжения в стандартной бытовой розетке с напряжением 220 В. Подключение осуществлялось с использованием комплектного кабеля с зажимами типа «крокодил». DSO-510 корректно зафиксировал синусоидальный сигнал с частотой 50 Гц.

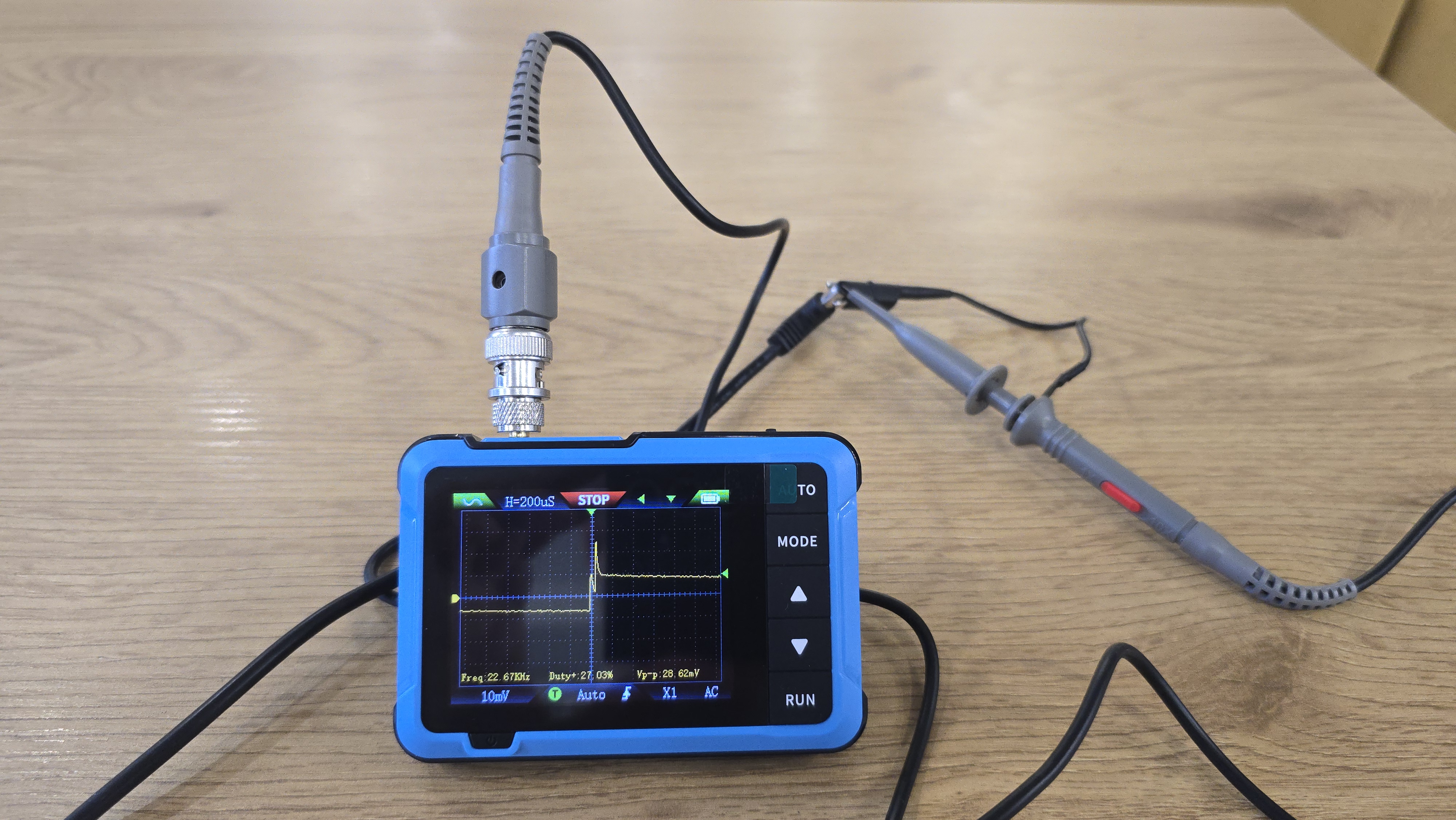

В процессе тестирования блока питания я подключил осциллограф через измерительный зонд, чтобы получить данные о выходных характеристиках устройства. Использование зонда позволило измерить параметры сигнала на выходе блока питания с высокой точностью, избегая риска перегрузки входа осциллографа.

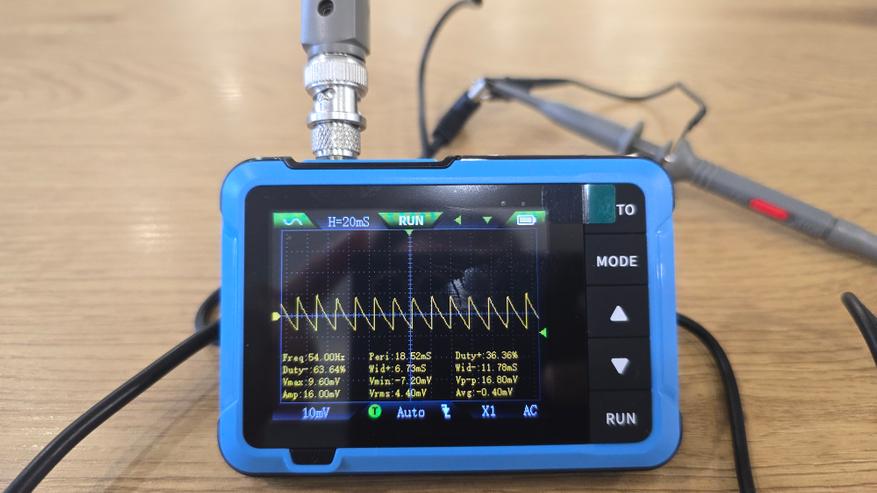

На экране осциллографа отображались значения частоты сигнала, амплитуды, средней и эффективной напряжений. Частота измеряемого сигнала составила 54 Гц, что соответствует стандартной частоте переменного тока в сети. Амплитуда выходного напряжения достигла 16 В, а среднеквадратичное значение — 4.4 В. Такие результаты подтверждают, что блок питания работает корректно, генерируя стабильное выходное напряжение.

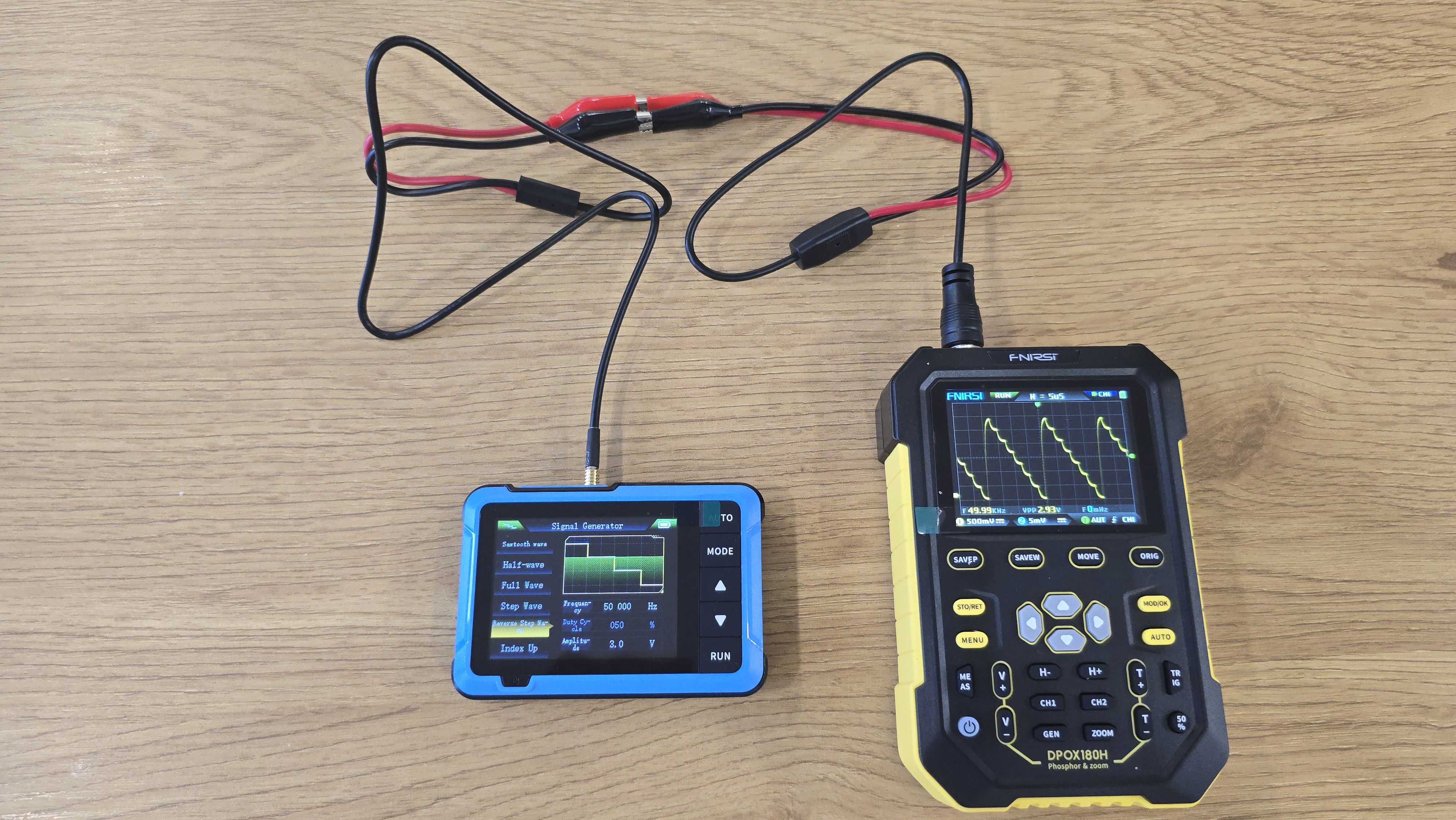

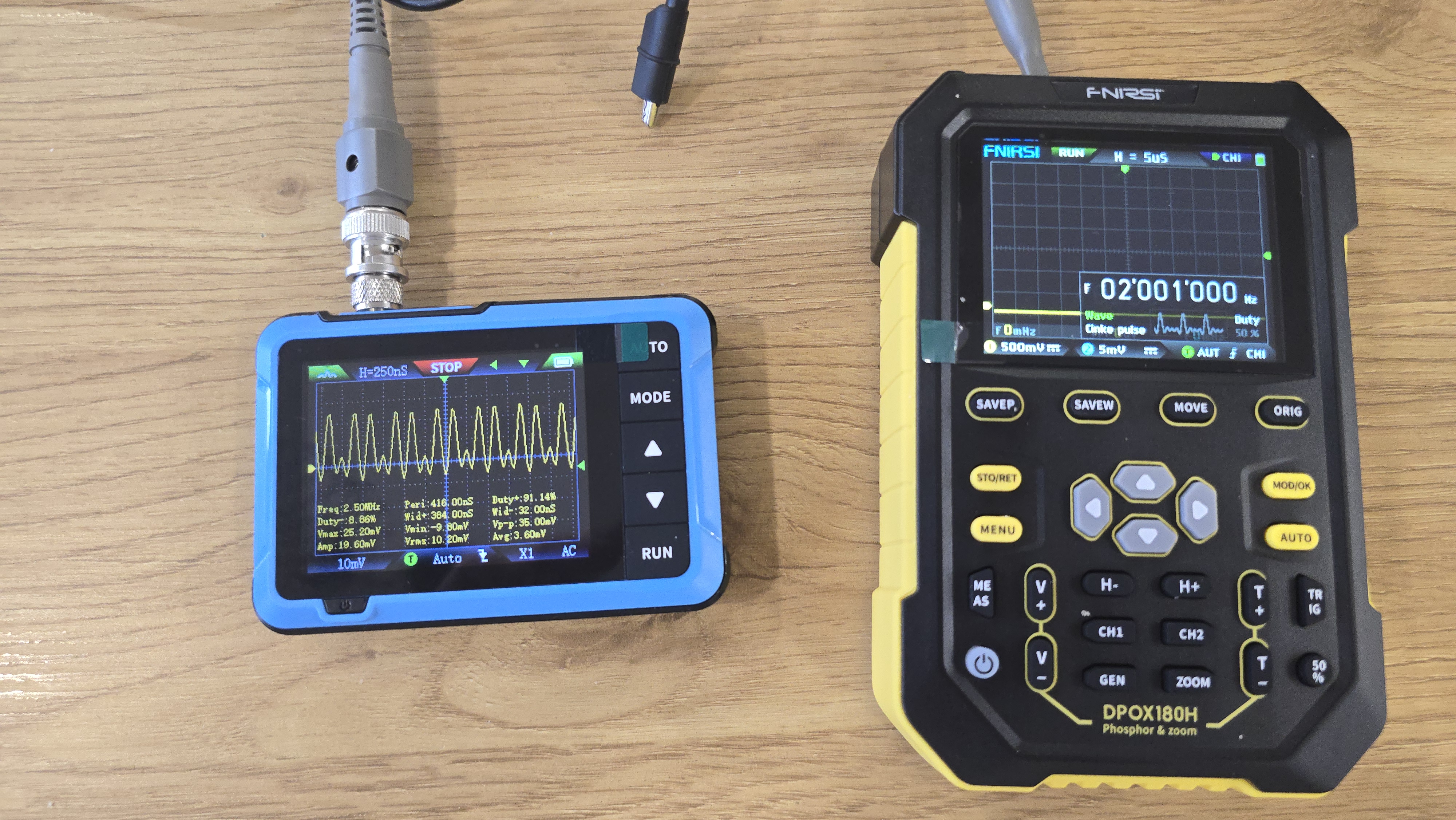

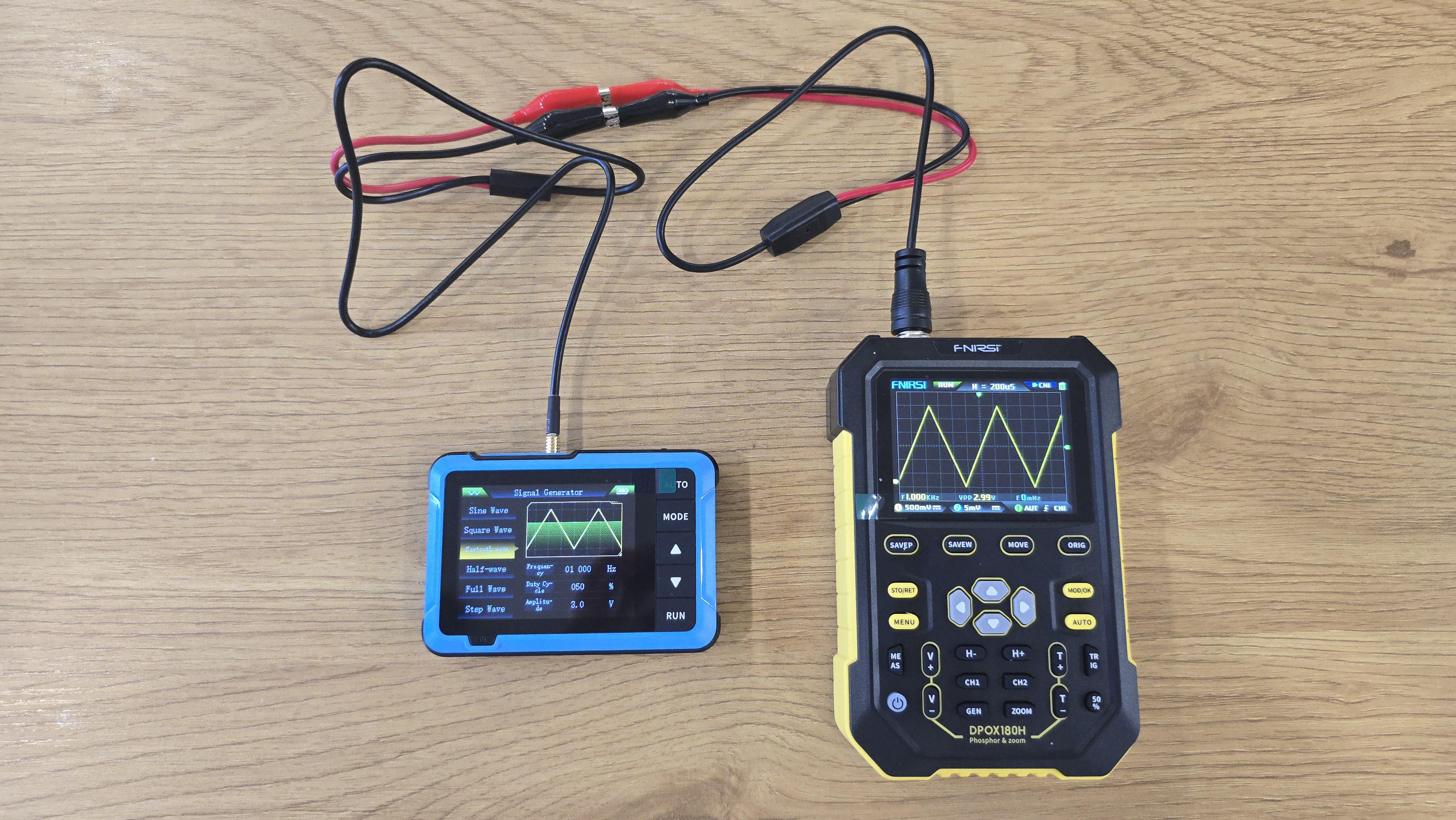

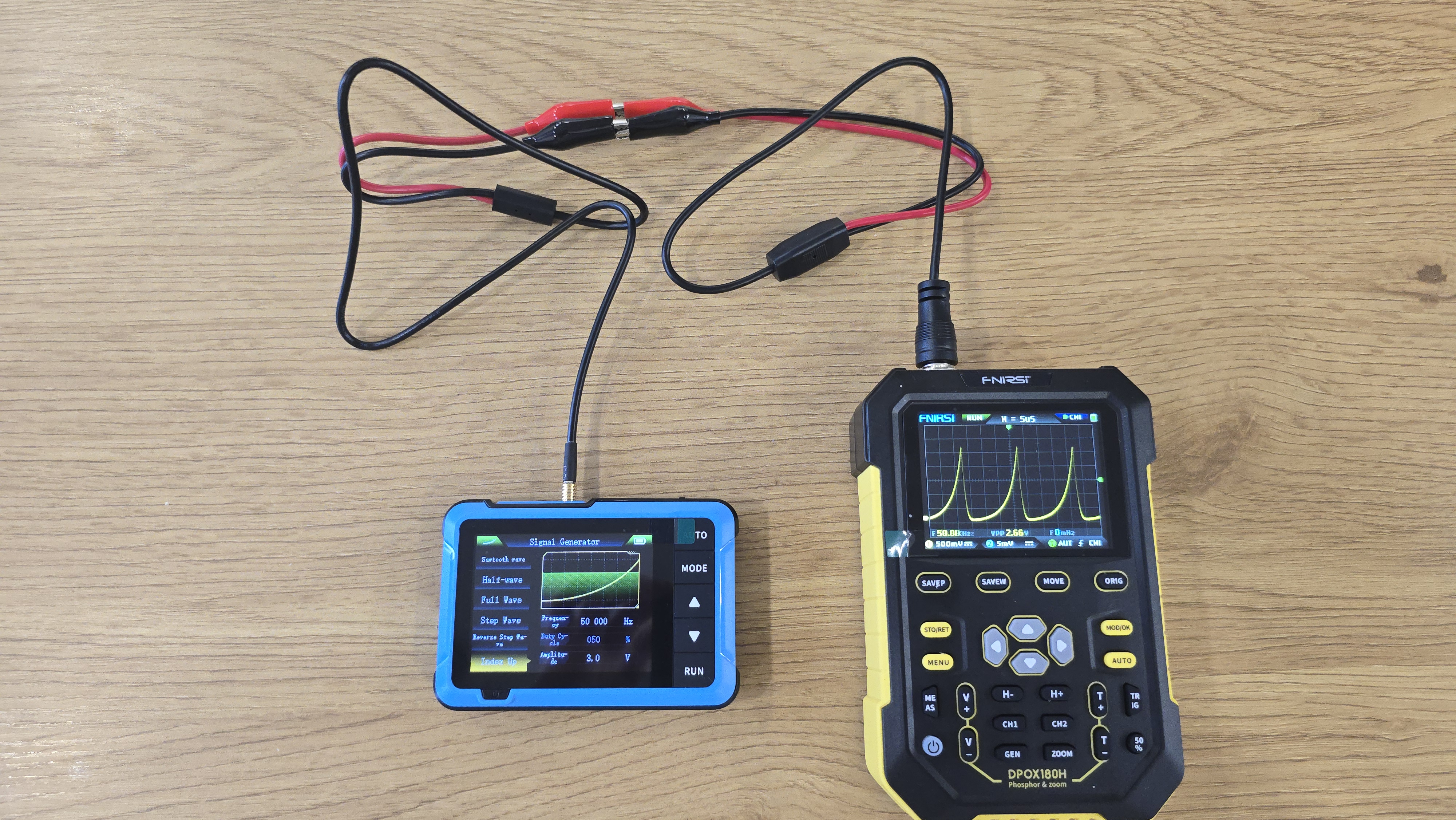

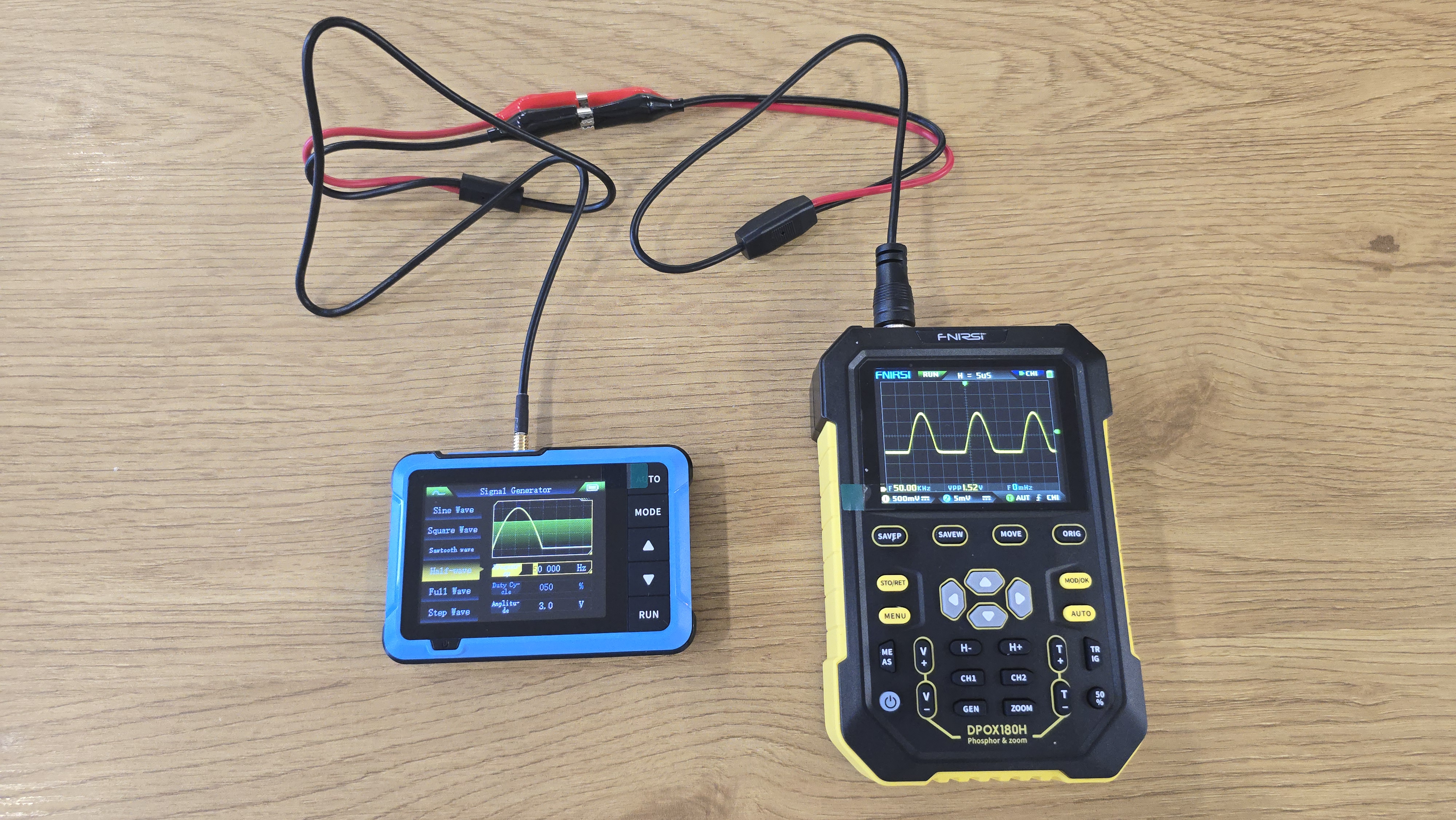

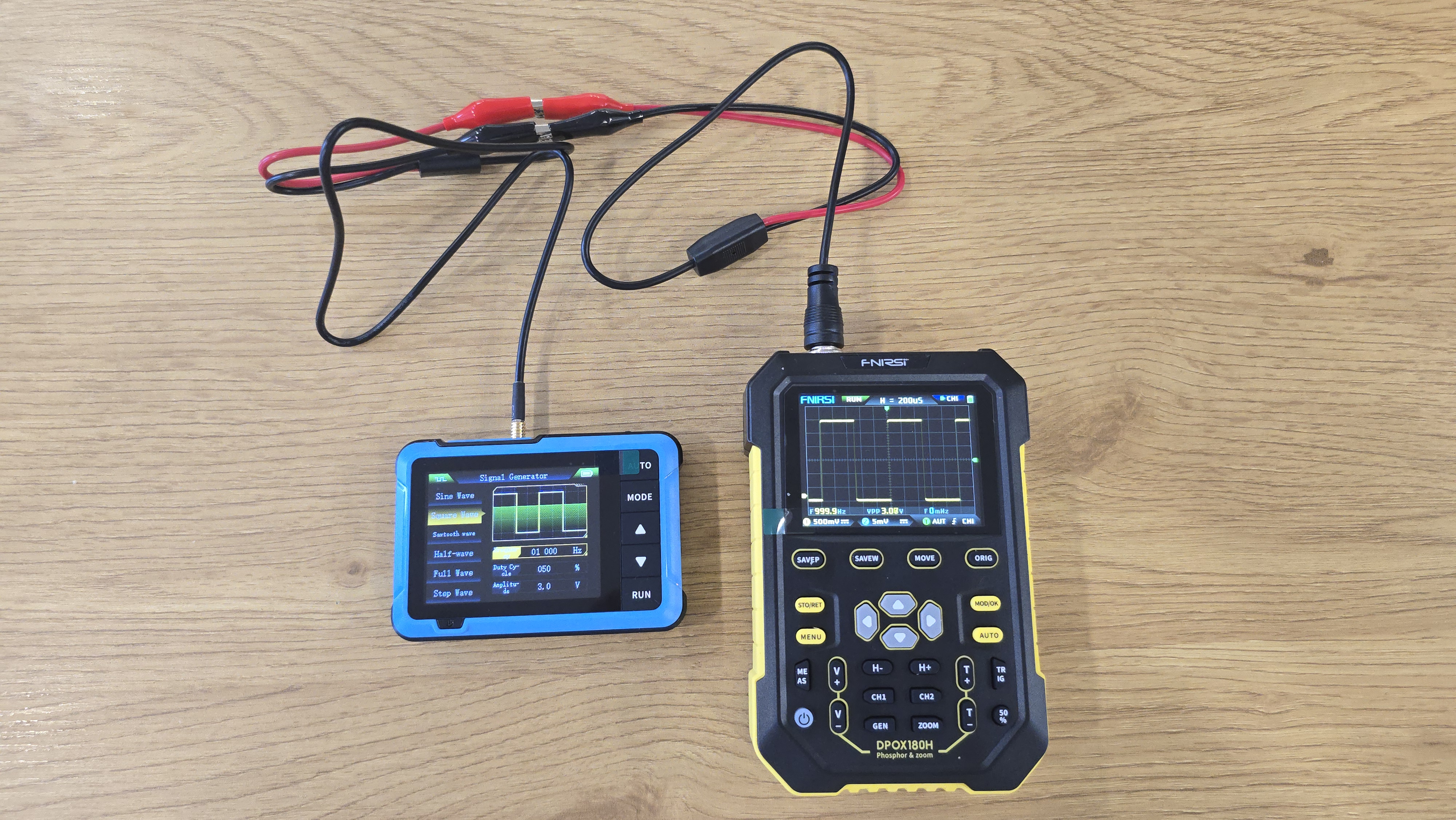

Особое внимание я уделил проверке встроенного генератора сигналов. Для этого я подключил Fnirsi DSO-510 к устройству Fnirsi DPOX180H, которое выступило в качестве внешнего осциллографа для анализа создаваемых волн. Генератор был протестирован на синусоидальных, прямоугольных и пилообразных сигналах с различной частотой. Результаты показали, что генератор DSO-510 обеспечивает стабильные и точные выходные сигналы, включая работу на максимальной частоте 50 кГц. Показания с DPOX180H подтвердили соответствие заявленных характеристик генератора фактическим параметрам.

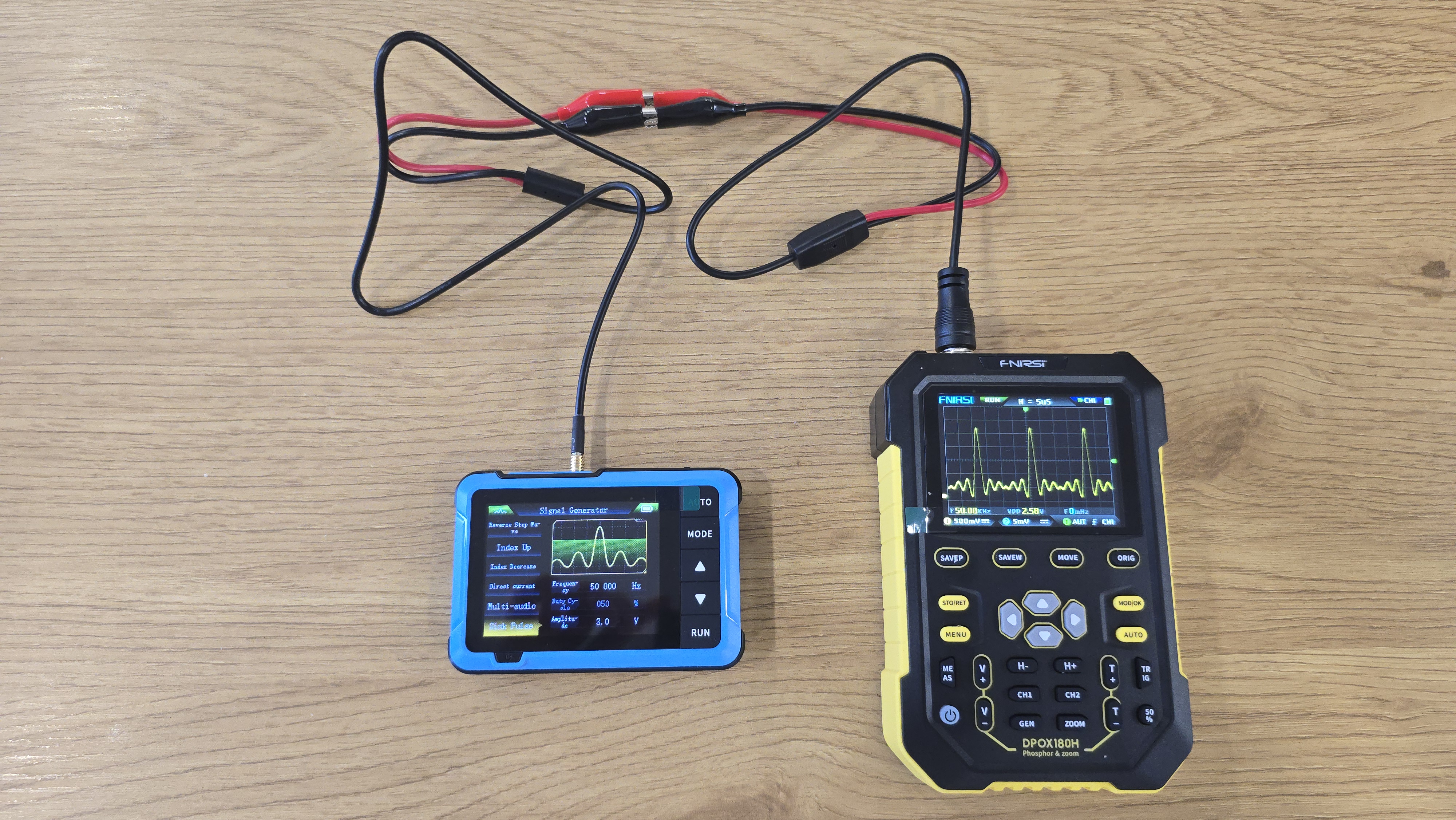

В ходе тестирования встроенного генератора сигналов DSO510 я осуществил проверку выходных параметров устройства, сравнивая их с показаниями осциллографа Fnirsi DPOX180H. Для подключения использовались зажимы типа «крокодил», а измерительный зонд не применялся. Причиной этого стало удобство прямого подключения через зажимы для более надежного контакта и исключения дополнительных факторов.

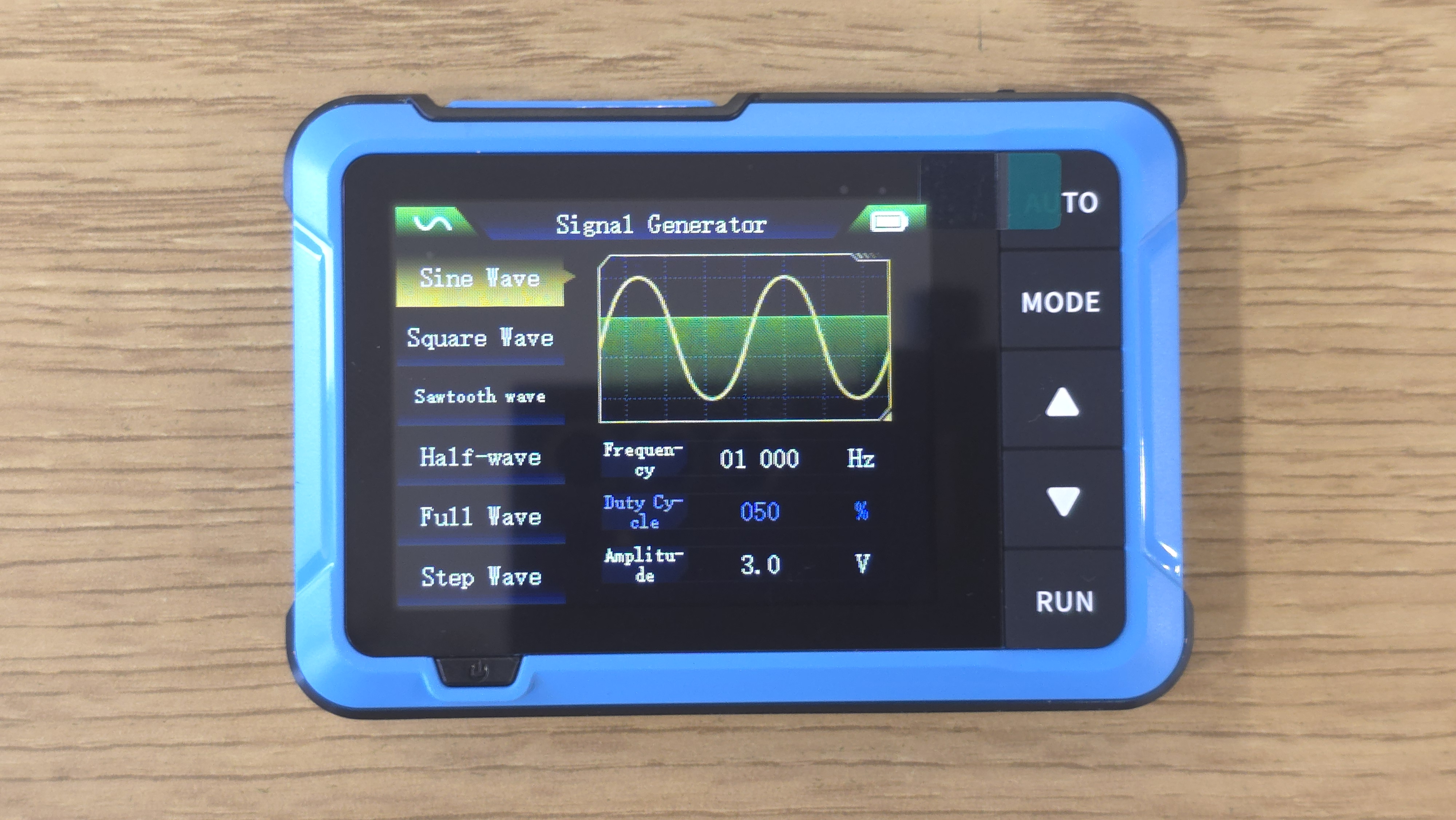

Первым этапом проверилась генерация синусоидального сигнала с частотой 1 кГц и амплитудой 3 В. Результаты на экране осциллографа подтвердили заявленные параметры: форма сигнала оставалась чистой, амплитуда соответствовала установленным значениям без заметных искажений. Далее была проведена проверка прямоугольного сигнала с коэффициентом заполнения 50 % и частотой 500 Гц. Генератор продемонстрировал стабильность, а осциллограф зафиксировал четкие фронты и спады сигнала с минимальным отклонением.

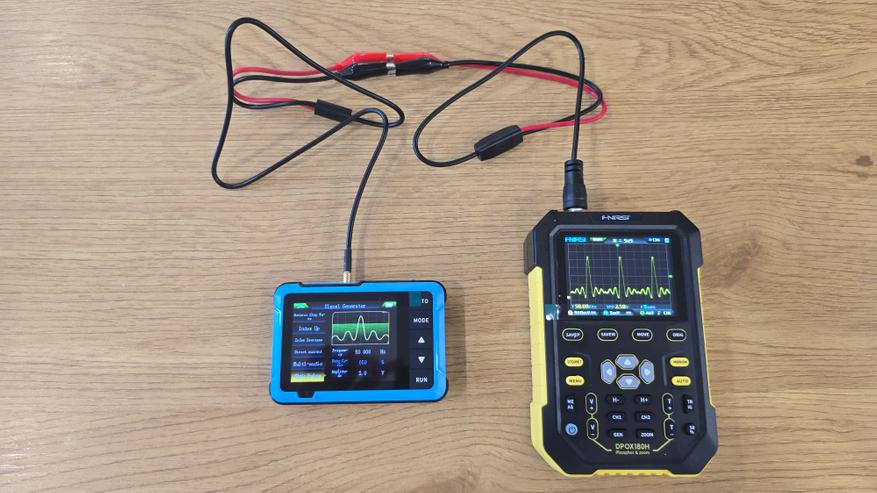

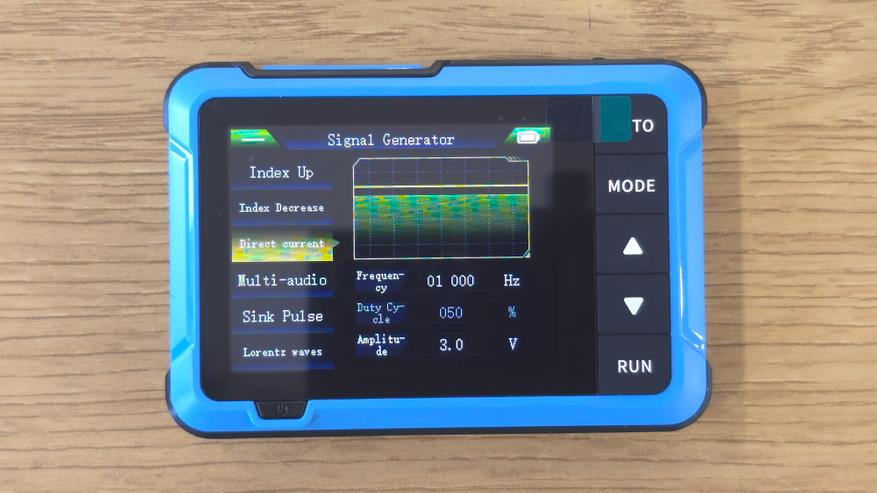

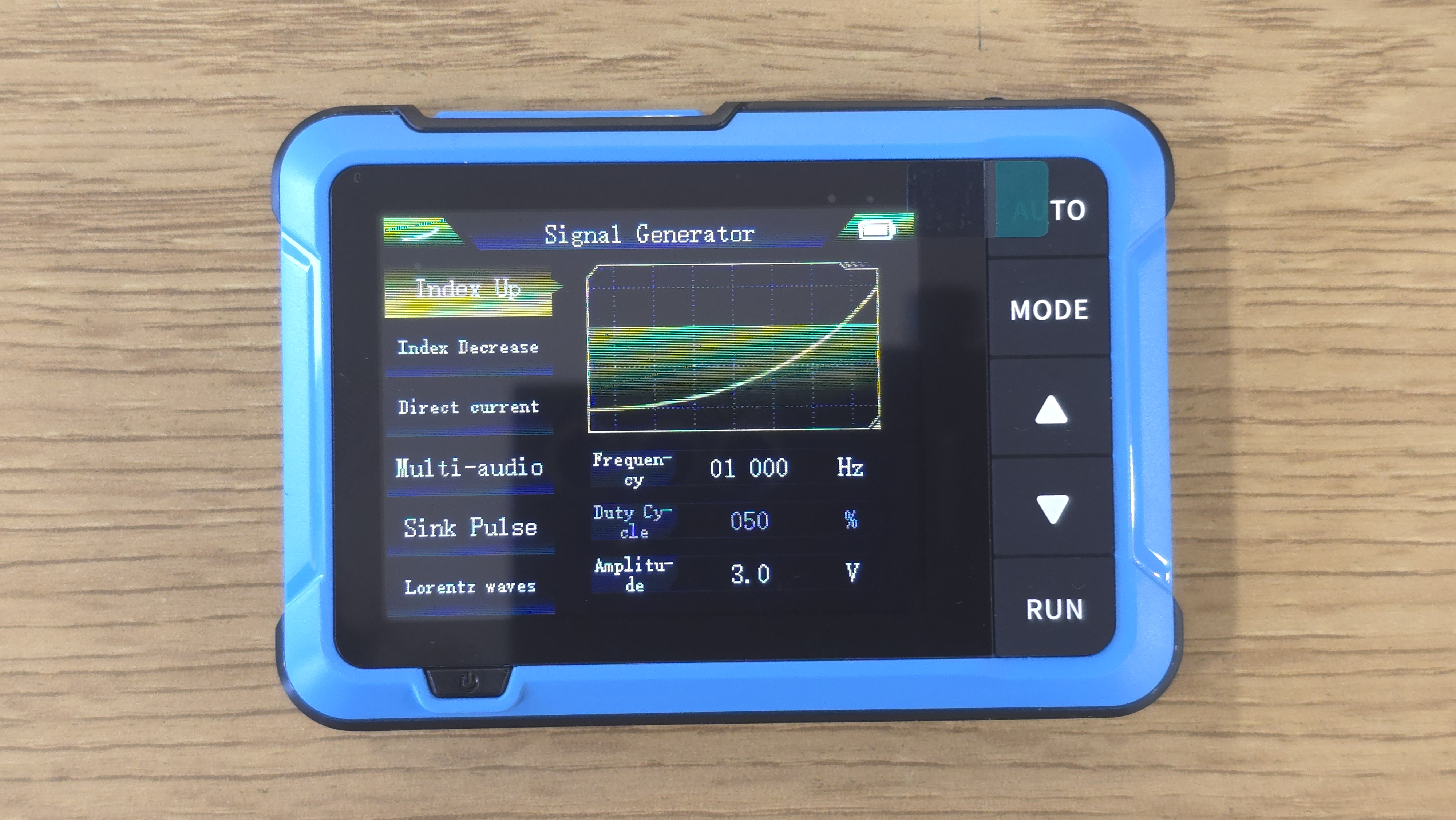

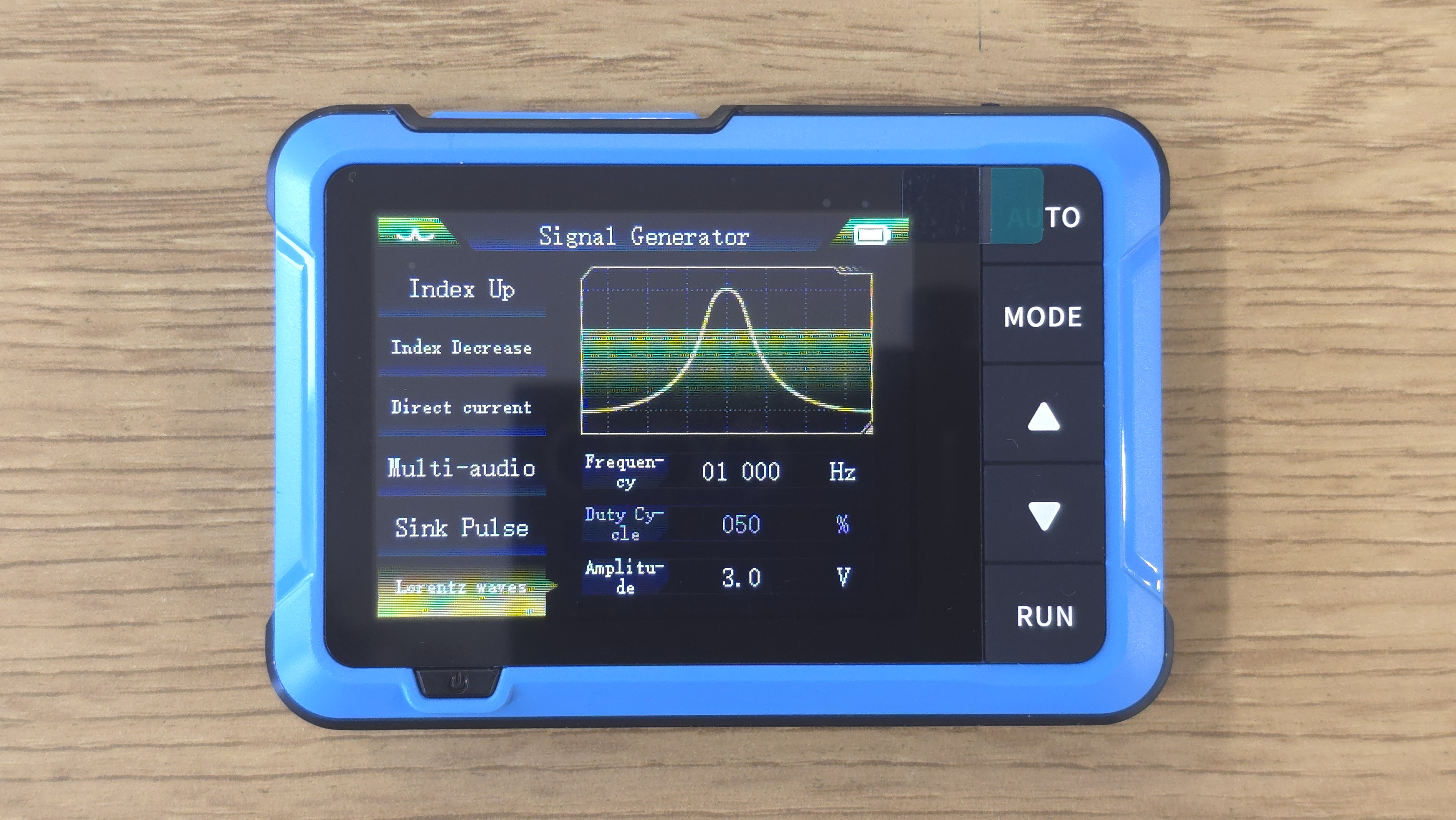

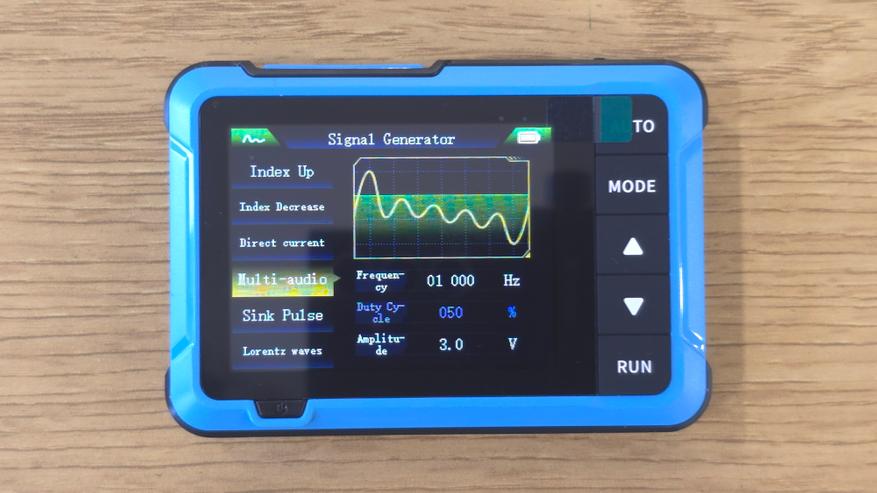

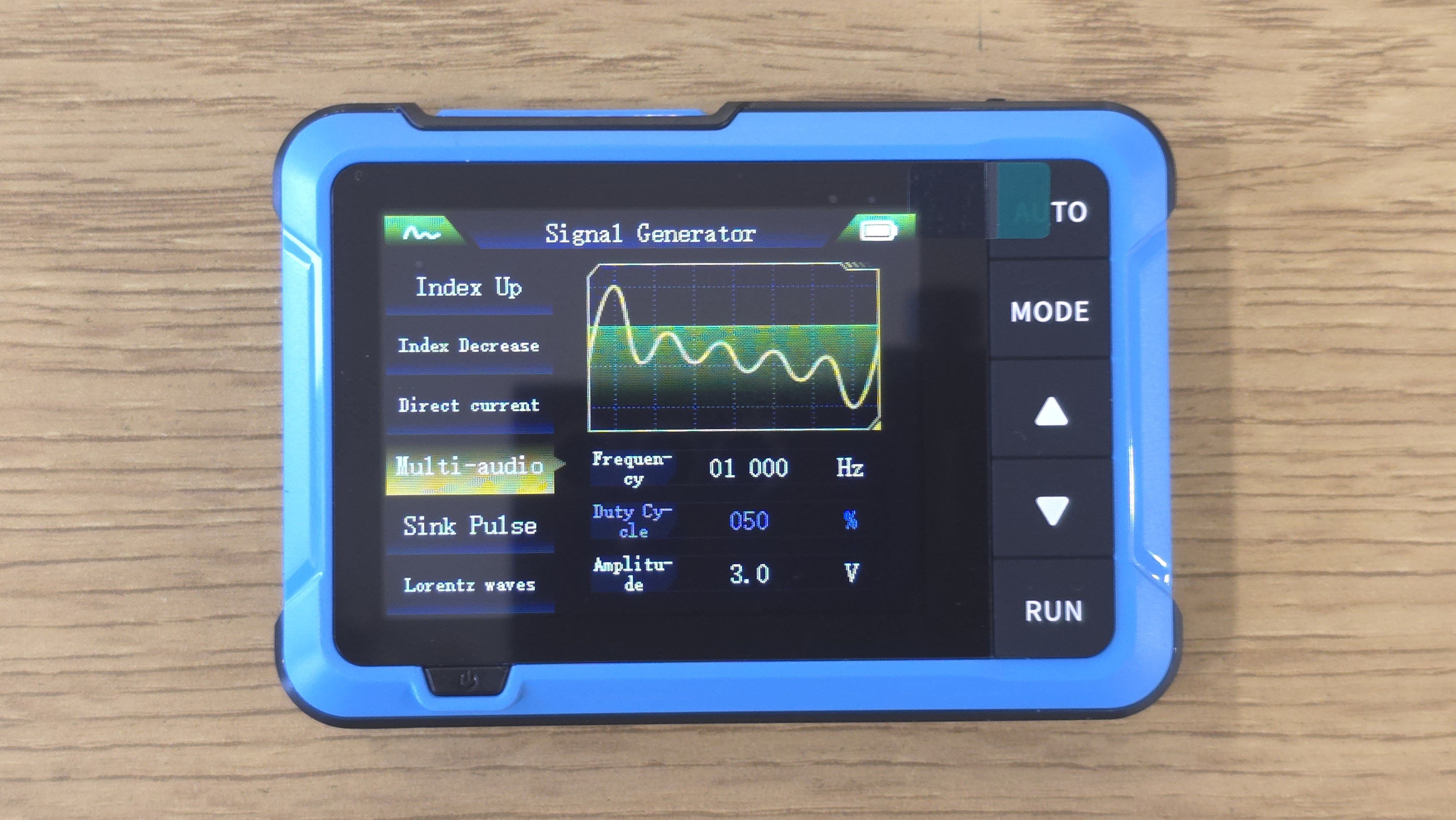

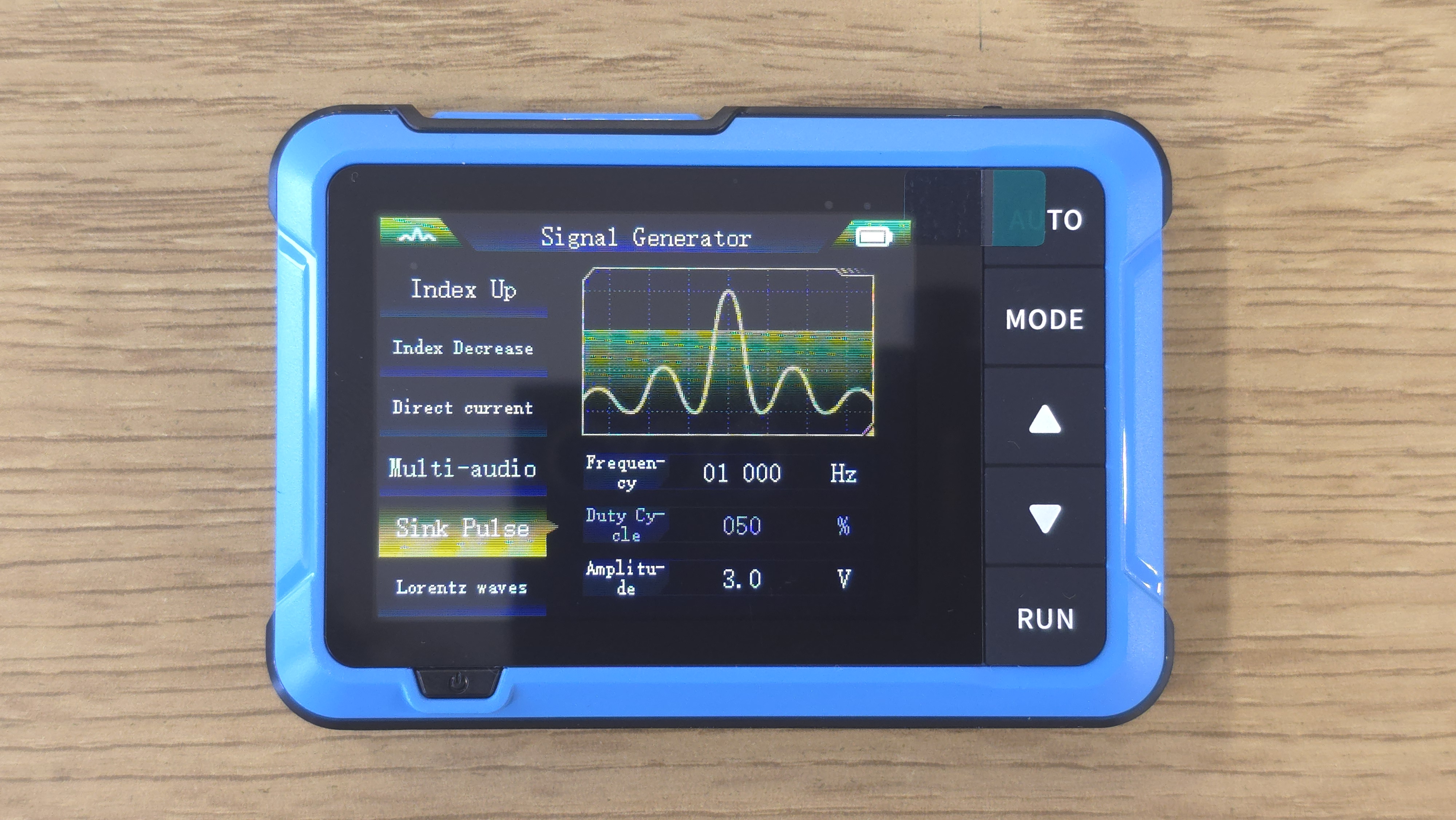

Пилообразный сигнал, установленный на частоте 2 кГц, также был протестирован. Амплитуда 2 В и форма сигнала полностью совпали с ожидаемыми. Особое внимание уделялось сложным сигналам, таким как мульти-тональный и импульсный, которые подтвердили свою пригодность для анализа более сложных электронных систем. На всех этапах испытаний осциллограф отобразил сигналы с точностью, соответствующей параметрам, заданным на DSO510.

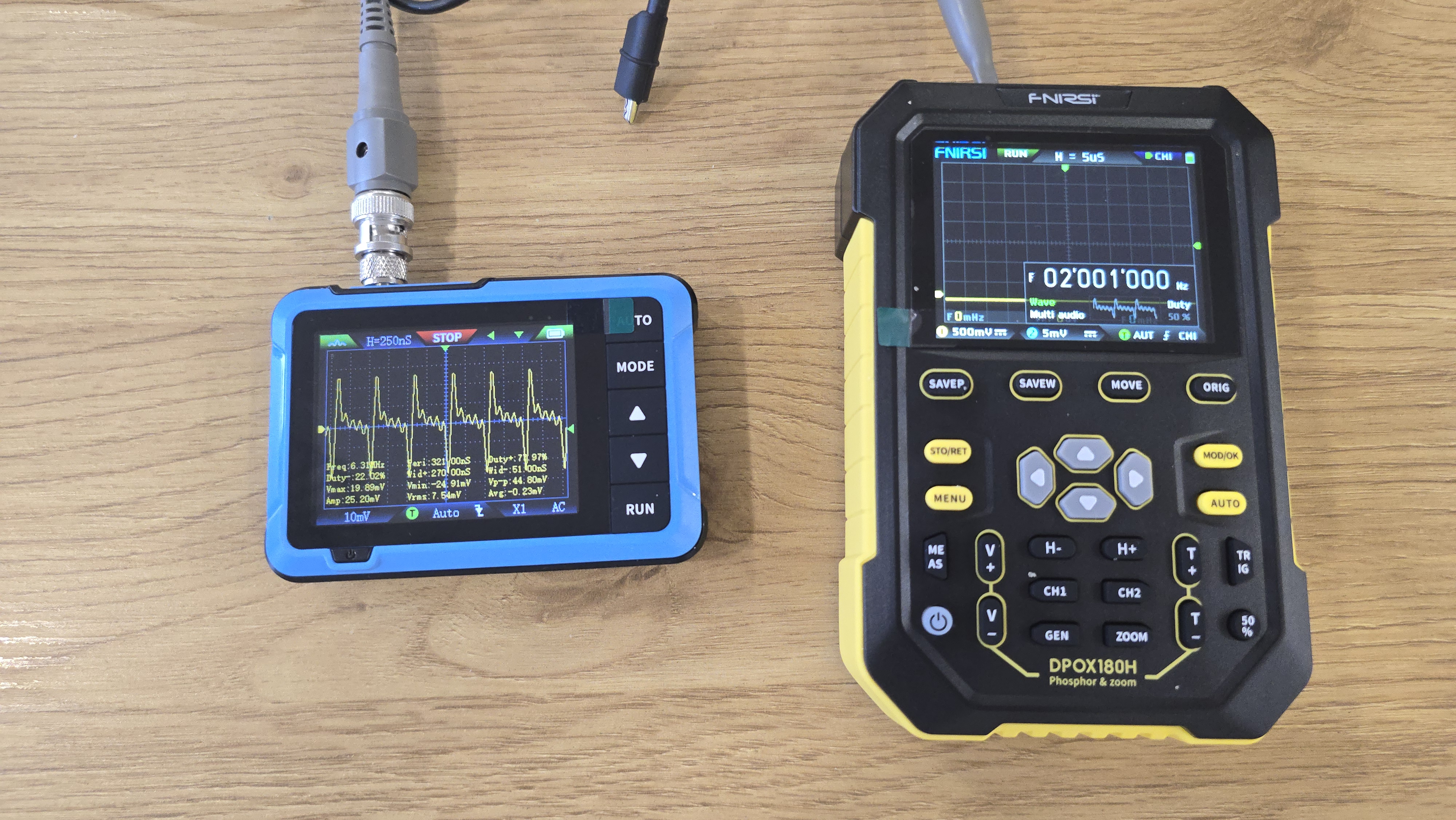

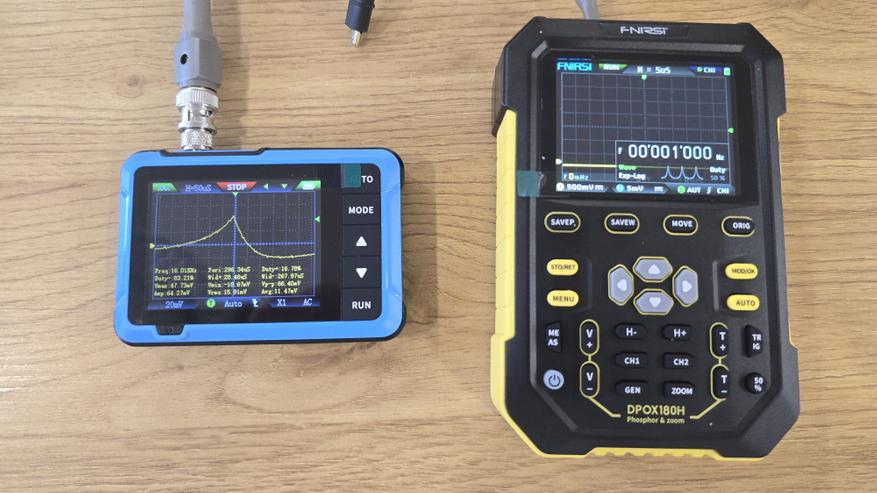

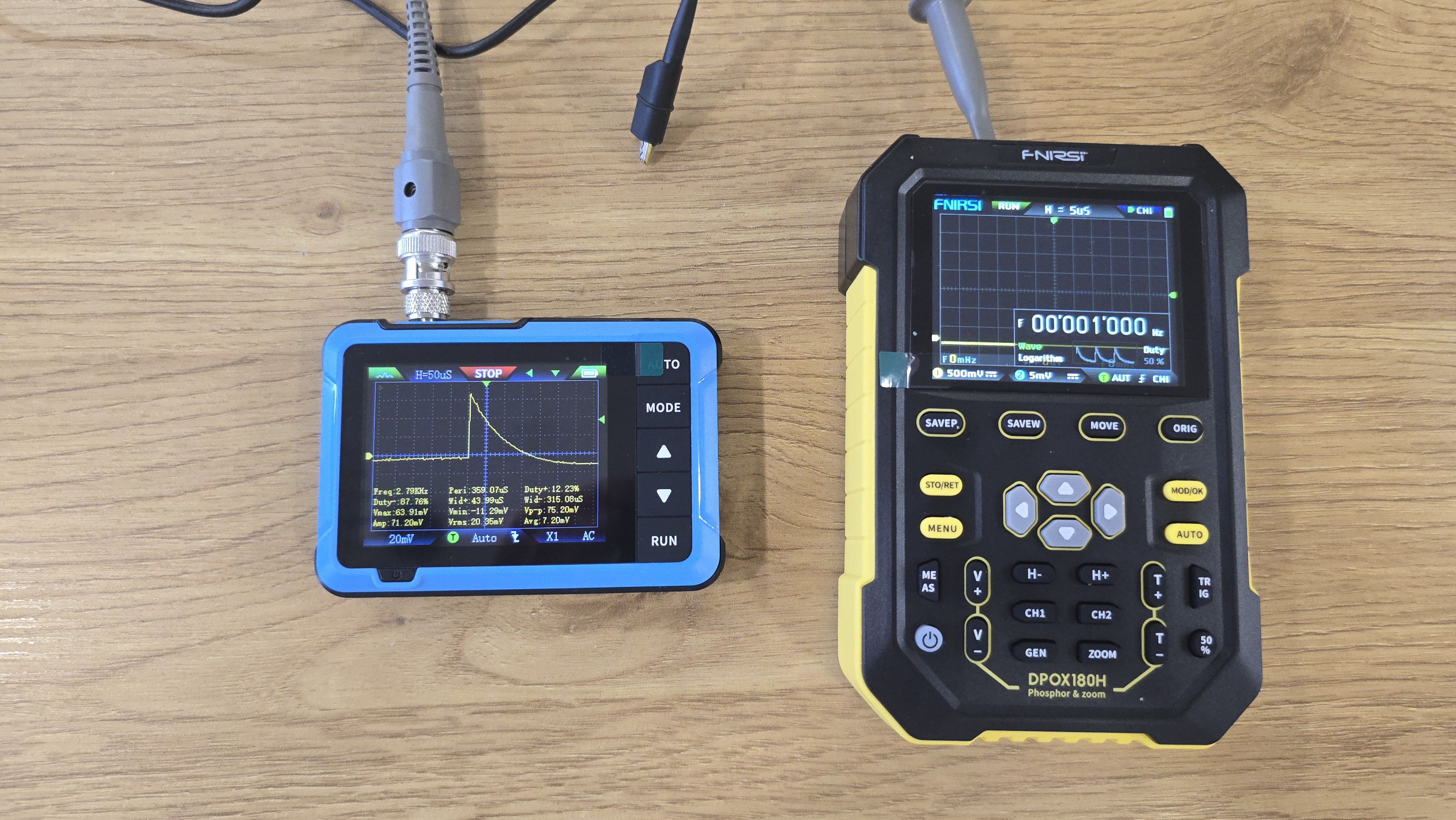

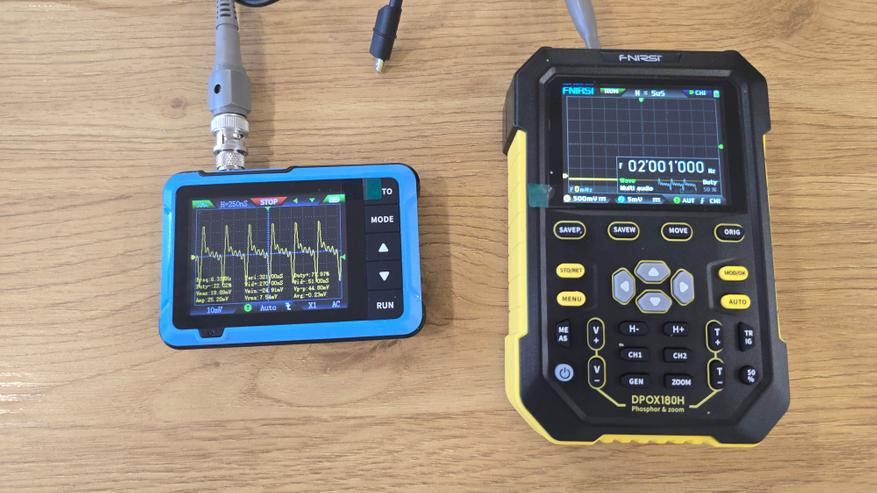

Далее проводились измерения с использованием измерительного зонда, подключенного к выводу генератора сигнала на Fnirsi DPOX180H. Это решение позволило точно фиксировать параметры сигнала и использовать стандартные методы подключения для анализа результатов. Зонд обеспечивал надежное соединение и позволял минимизировать внешние помехи при работе.

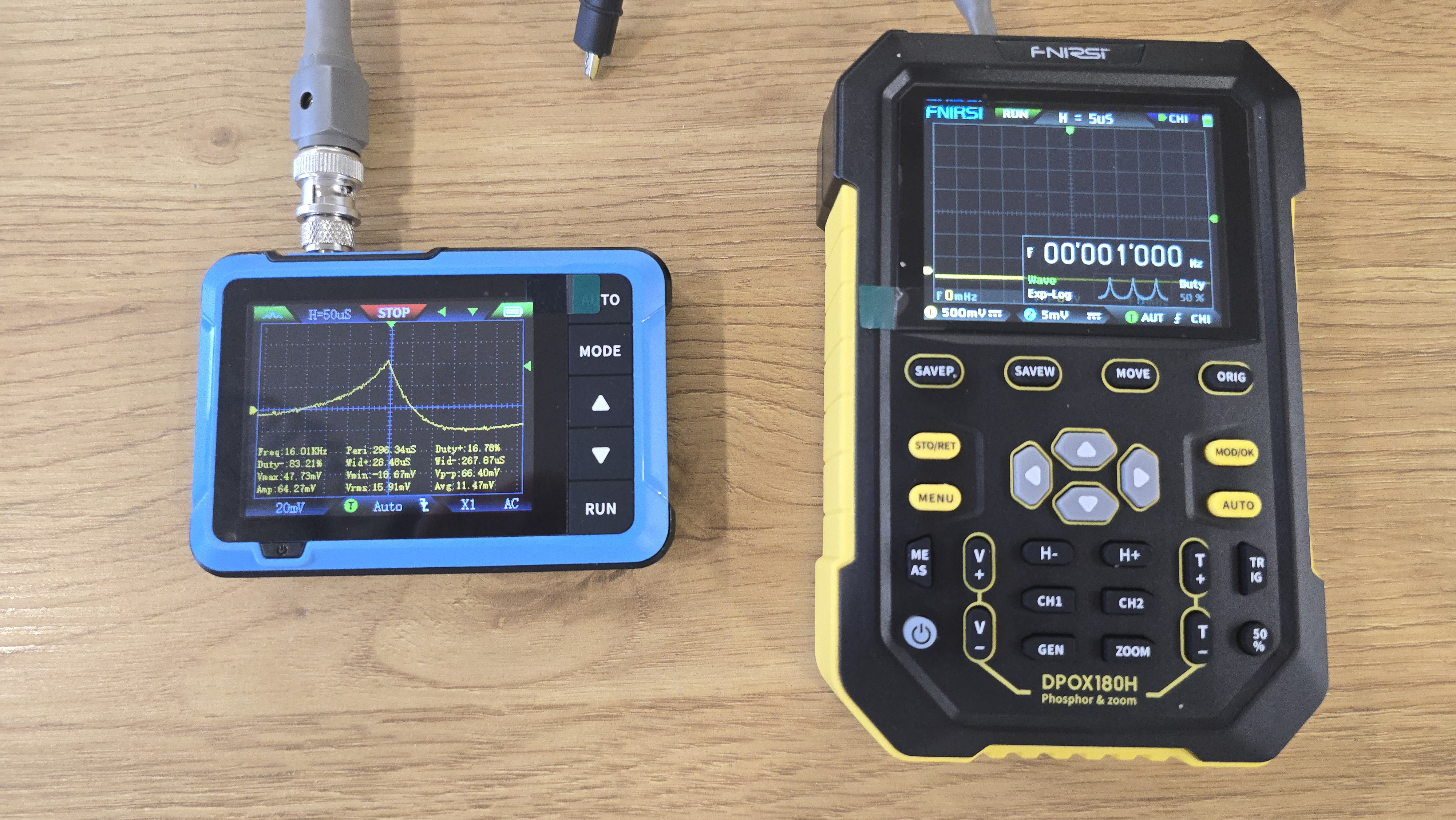

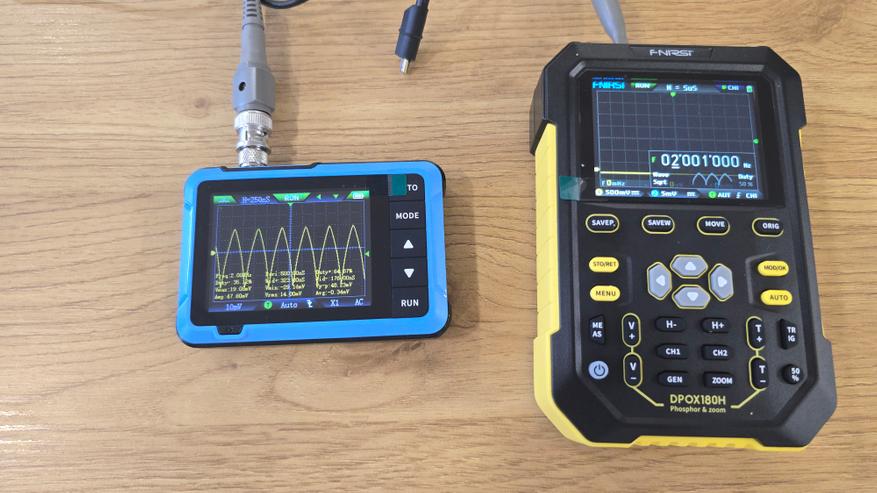

На одной из частот, равной 16 кГц, была зафиксирована амплитуда 64.27 мВ, а длительность сигнала составила 350 мкс. Это свидетельствует о стабильной работе генератора сигнала при средних частотах и низком уровне искажений. Значения частоты и скважности отображались без заметных отклонений, что подчеркивает высокую точность работы устройства.

На более высоких частотах, вплоть до 2.5 МГц, измерительный зонд зафиксировал амплитуду сигнала в 19.6 мВ. Частота сигнала оставалась стабильной, а изменения параметров, таких как ширина импульса, корректно обрабатывались генератором. Это позволило проверить, как устройство справляется с обработкой высокочастотных сигналов, и подтвердило его эффективность.

Использование зонда позволило минимизировать погрешности при передаче сигнала и обеспечить более точное измерение параметров. Результаты тестирования показали, что устройство стабильно работает в широком диапазоне частот, сохраняя корректную форму и параметры сигнала.

В завершение я проверил функцию сохранения осциллограмм и возможность их экспорта через USB-интерфейс. Устройство быстро сохраняло текущие данные, что позволило анализировать сигналы на компьютере.

Тестирование DSO510 с использованием DPOX180H показало, что прибор способен генерировать стабильные и точные сигналы, а также справляется с задачами измерения и анализа в бытовых условиях.

Заключение

Подводя итог, можно говорить, что Fnirsi DSO-510 показал себя с неплохой стороны. Устройство вполне способно справляться с основными задачами по анализу и генерации сигналов. Компактные размеры, простота управления и стабильная работа делают его неплохим выбором. Здесь хочу отметить встроенный генератор сигналов и длительное время автономной работы. В негативном свете, на мой взгляд, является необходимость использования переходников, для подключения зонда. Но, учитывая его доступную стоимость, DSO510 представляет собой достойный инструмент для бытового и профессионального использования.
