Обновление прошивки тестера компонентов FNIRSI LCR-P1: добавили калибровку и новые режимы
Обновление прошивки популярного тестера компонентов FNIRSI LCR-P1 принесло новые режимы измерений, а также появился режим для калибровки по сопротивлению щупов и самого сокета. Это уже пятая версия, с изменениями программного обеспечения — уже доступна для скачивания и обновления.
Характеристики
| Модель | FNIRSI LCR-P1 |
|---|---|
| Тип | Многофункциональный тестер компонентов |
| Дисплей | 1.44 дюйма цветной |
| Диапазон измерения ёмкости | 25pF-100mF |
| Диапазон измерения индуктивности | 10μh-1000μh |
| Диапазон измерения сопротивления | 0.01Ω-50MΩ |
| Транзистор-тест | JFET / IGBT / MOSFET |
| Питание | 300mAh, USB-C 5V |
Процесс обновления прошивки

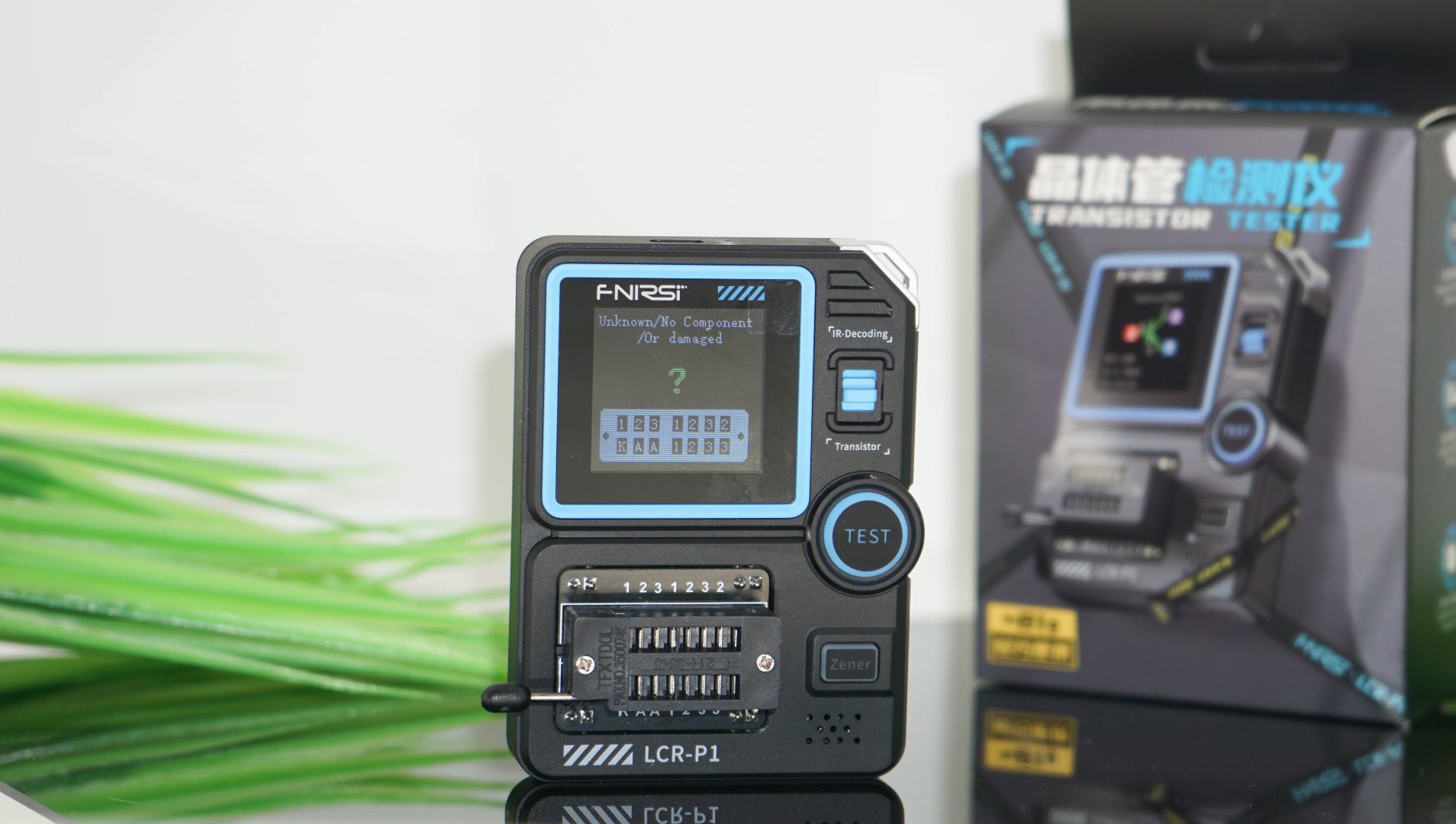

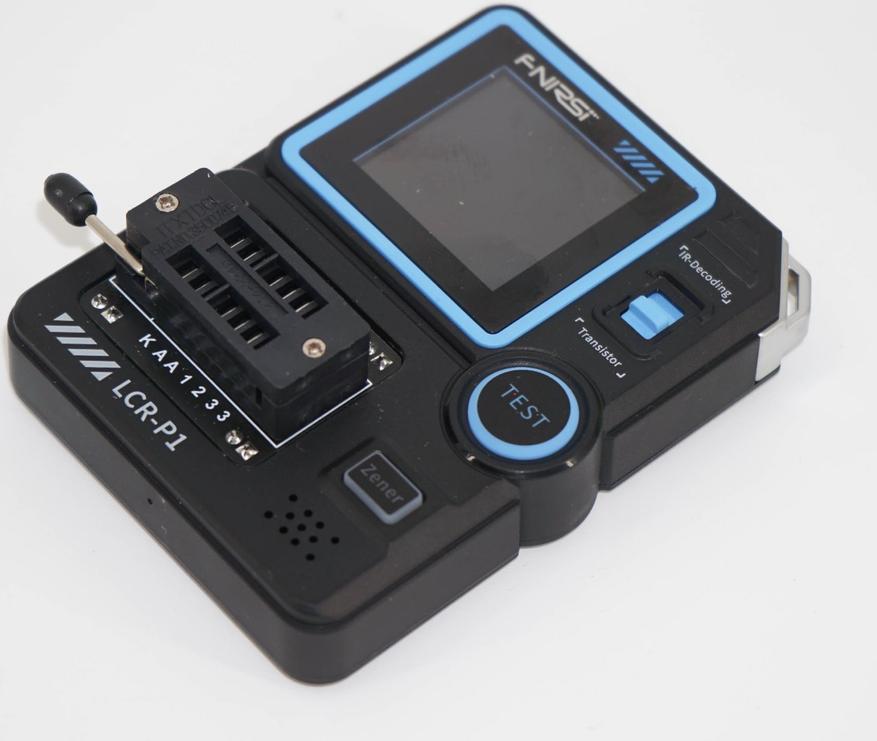

Мультитестер LCR-P1 от бренда FNIRSI понравился всеядность, то есть возможностью измерения практически всех типов электронных компонентов. Устанавливать можно как в зажимной сокет, на колодку для пайки (была в комплекте), так и подключать проводами. Последний вариант очень удобен для габаритных выводных компонентов. Но самое главное — данный проект развивается и появилась очередная, уже пятая версия прошивки с обновлением возможностей. Напомню, мой тестер пришел с самой первой версией программного обеспечения.
Не забываем проверять порт для подключения, а также переводить прибор в режим бутлодера. Для этого нажимаем кнопку и включаем прибор. Подключаем кабель. Если у вас не установлены драйверы для серийного моста CH340, то нужно предварительно проинсталлировать их. У меня же все было установлено с прошлого раза.

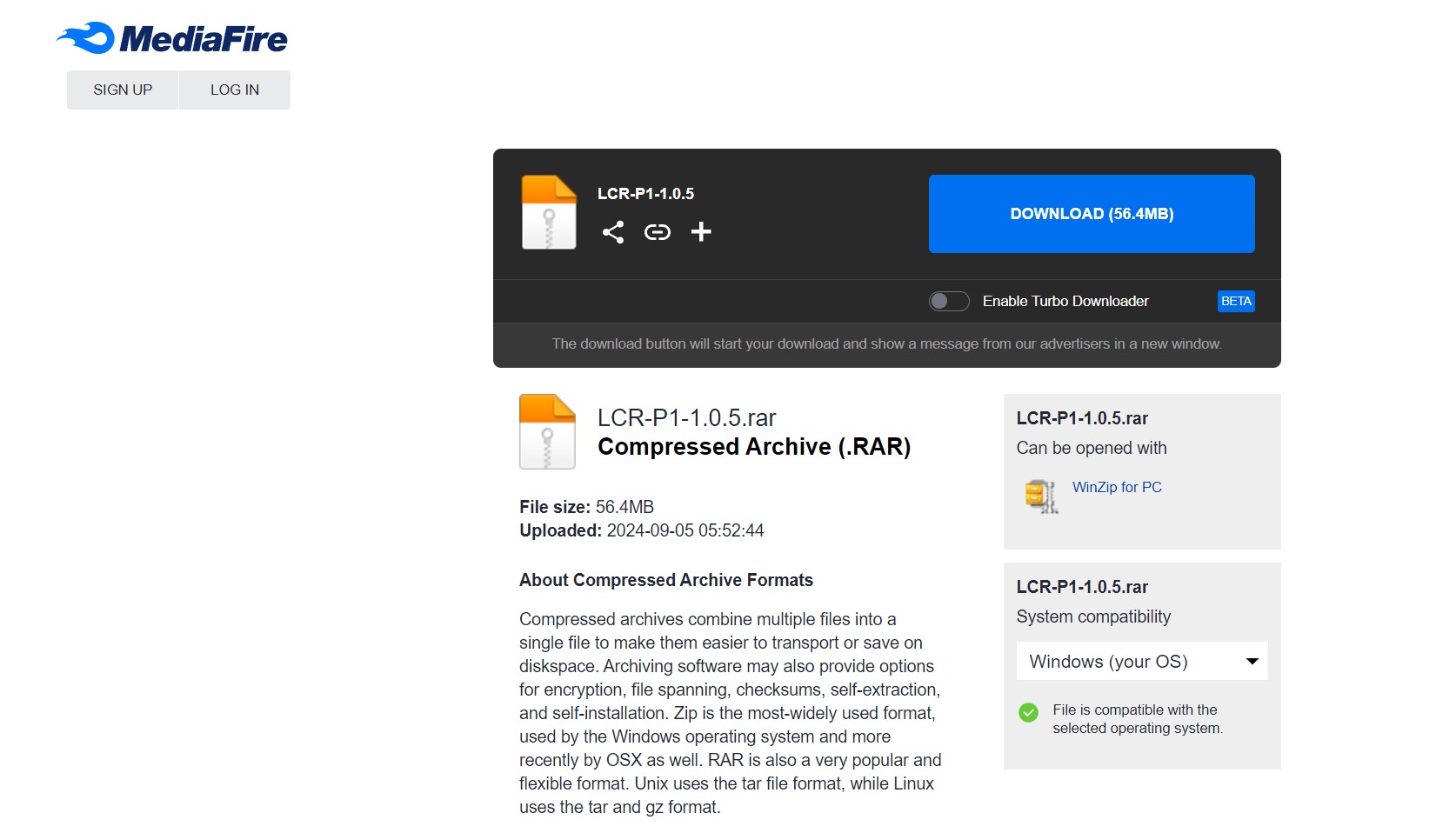

Собственно говоря, тихо и без шума вышла новая прошивка. Это новая LCR-P1 версии 1.0.5. Исправлены мелкие недочеты, появился режим калибровки, возможность измерения параметров тиристоров. Прошивку брал по ссылке с официального сайта.

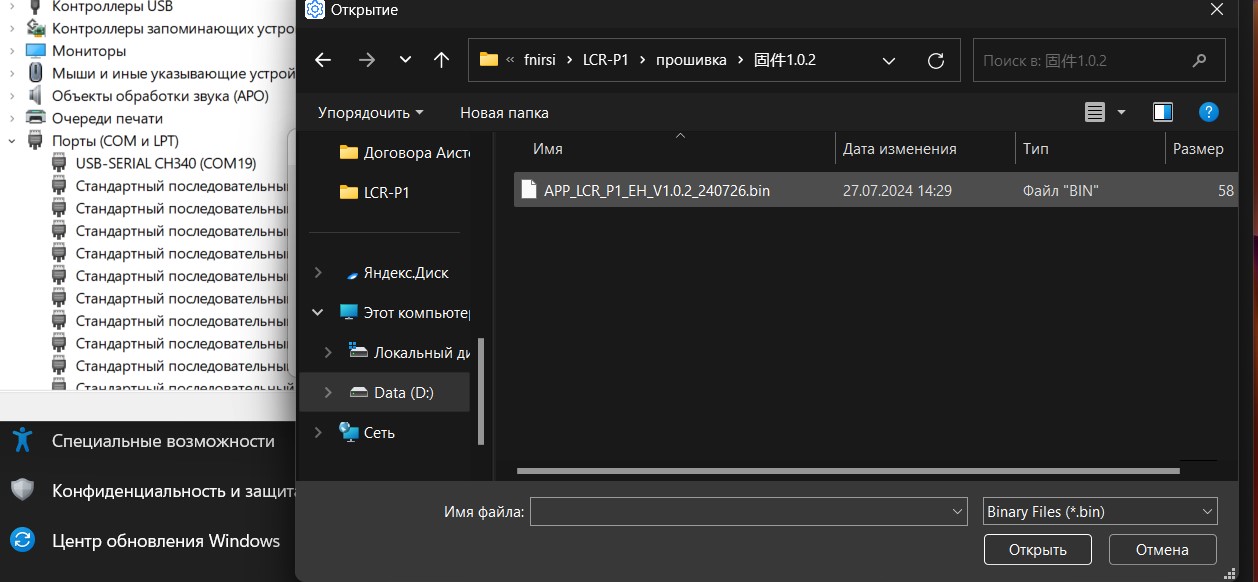

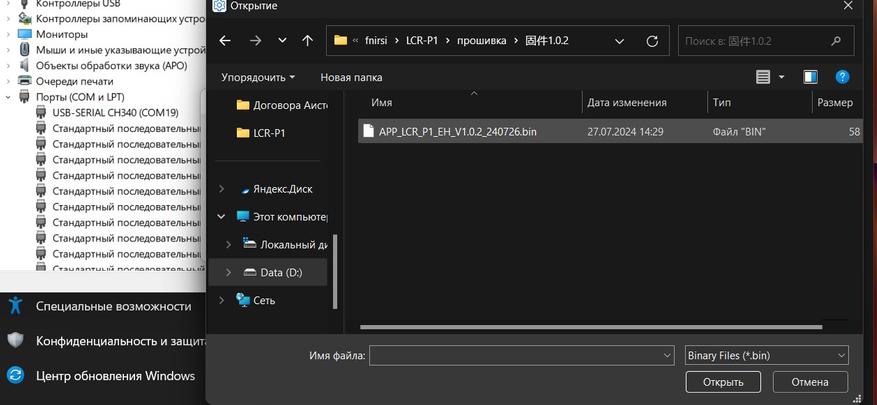

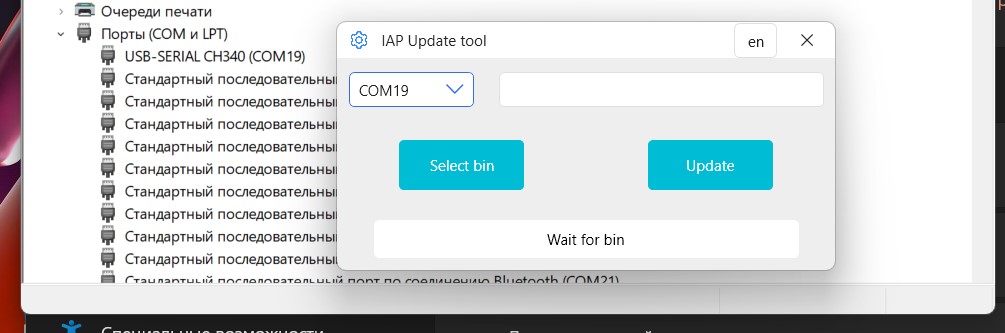

Текущая версия — 1.0.5 (на скриншоте — предыдущая прошивка 1.0.2). Скачиваем, распаковываем, запускаем утилиту для прошивки. Подключаем мультитестер LCR-P1.

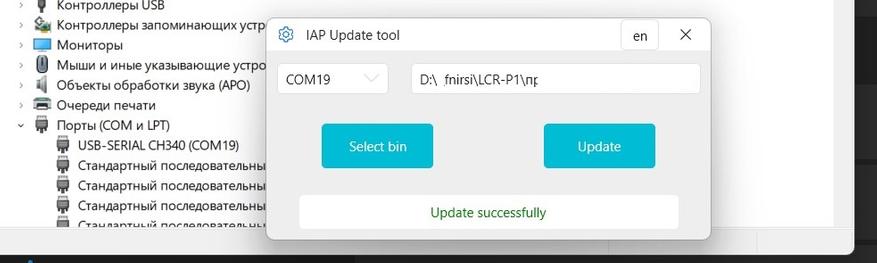

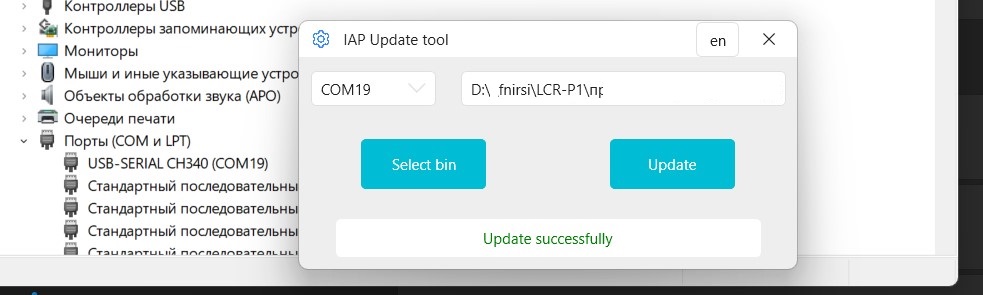

Проверяем файл, подключение, запускаем прошивку. Дожидаемся надписи Successfully. Подробнее про сам тестер и про прошивку смотрите в отдельном обзоре.
Новые возможности

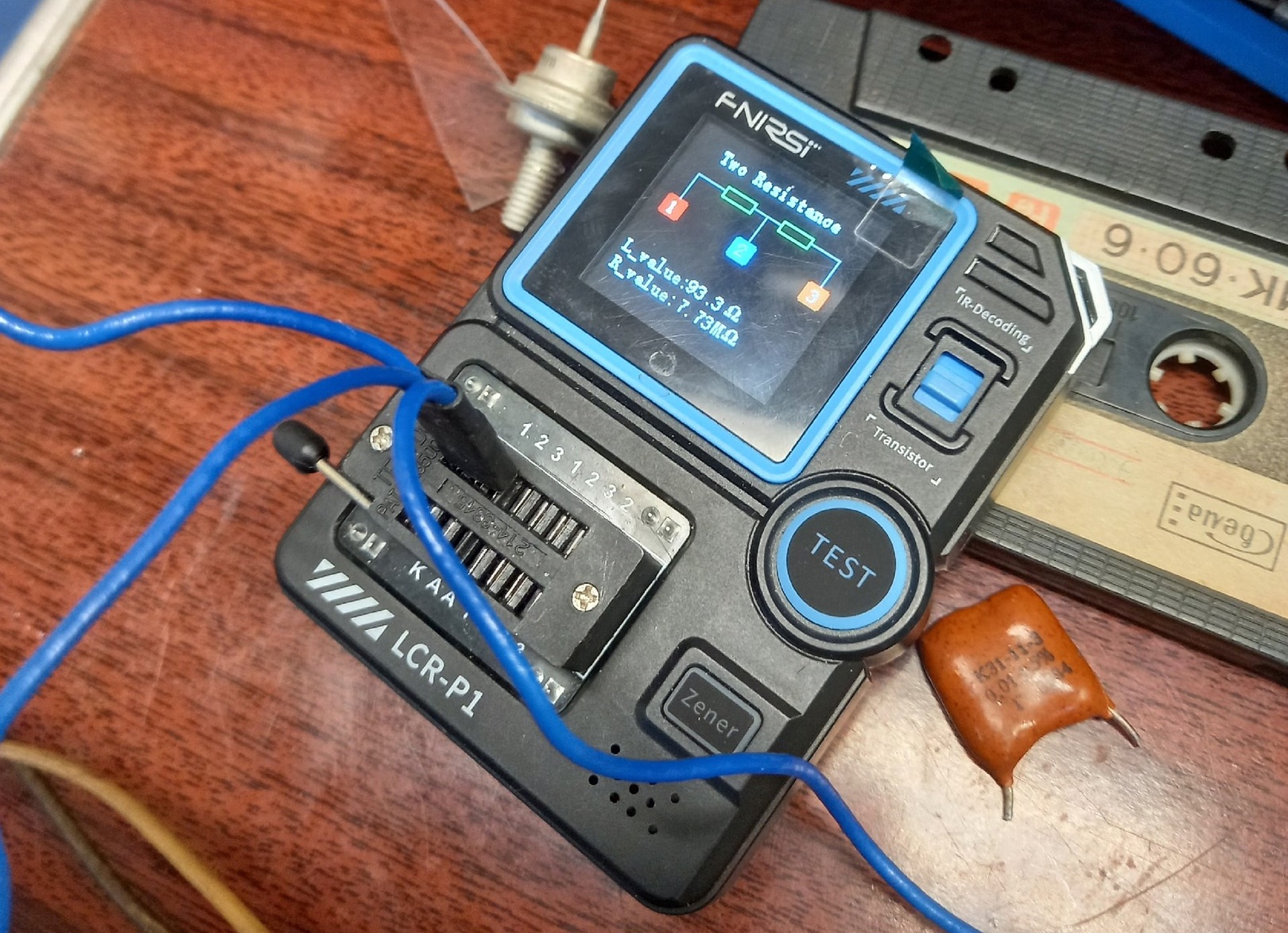

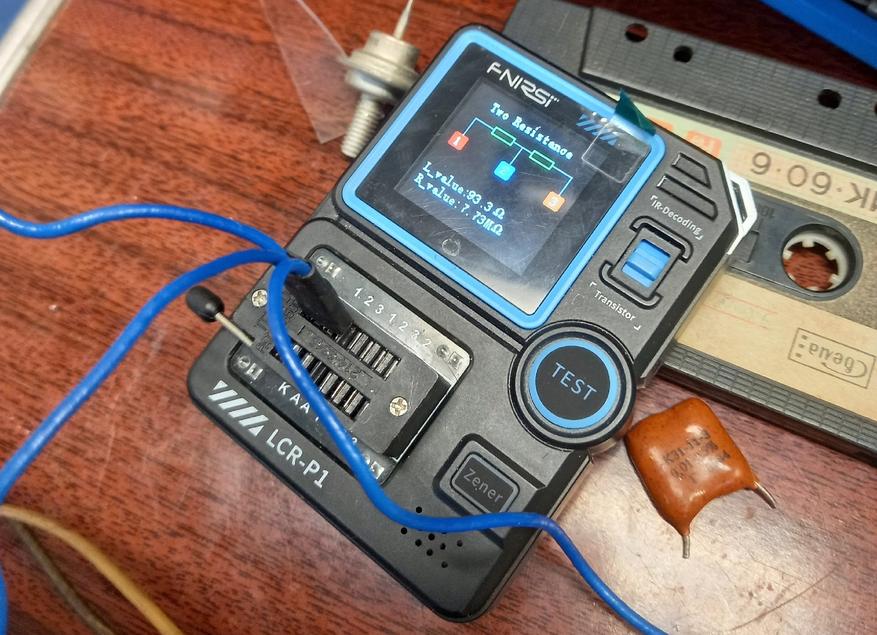

Итак, как я уже сказал, появился режим калибровки, возможность измерения параметров тиристоров. Калибровка производится в режиме проверки ИК-пультов. Фотографии от подписчика Олега — публикуются с его разрешения.

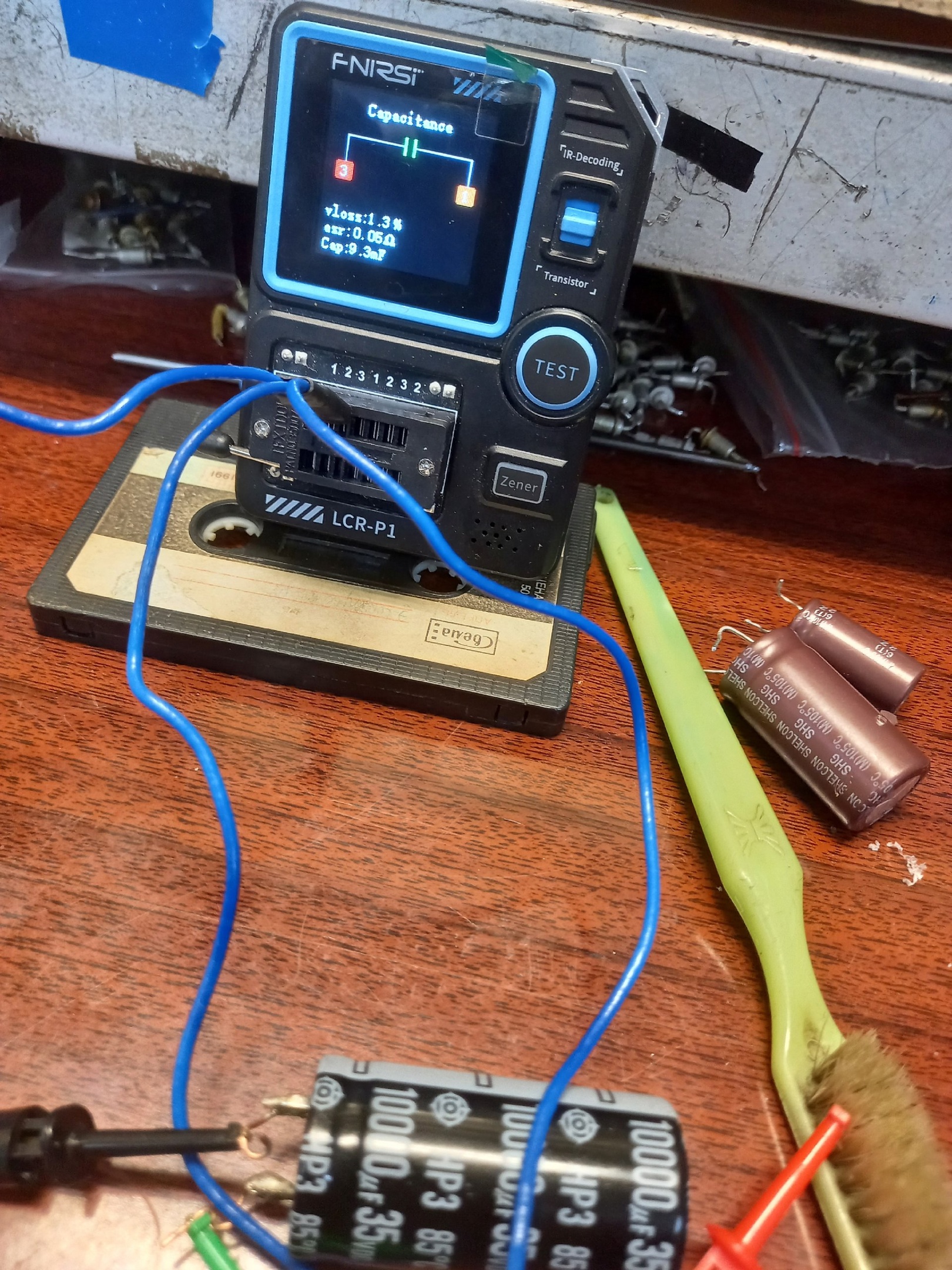

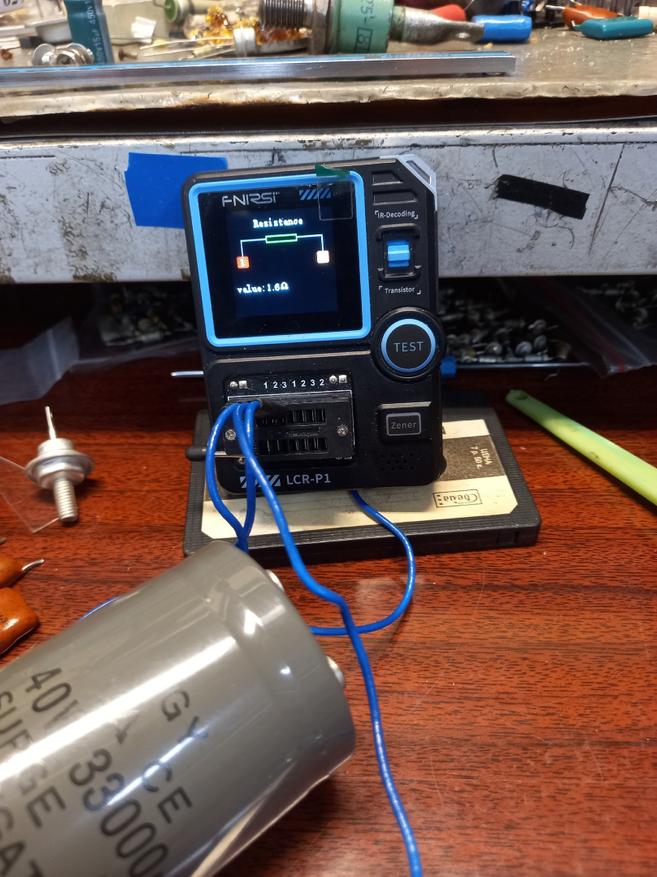

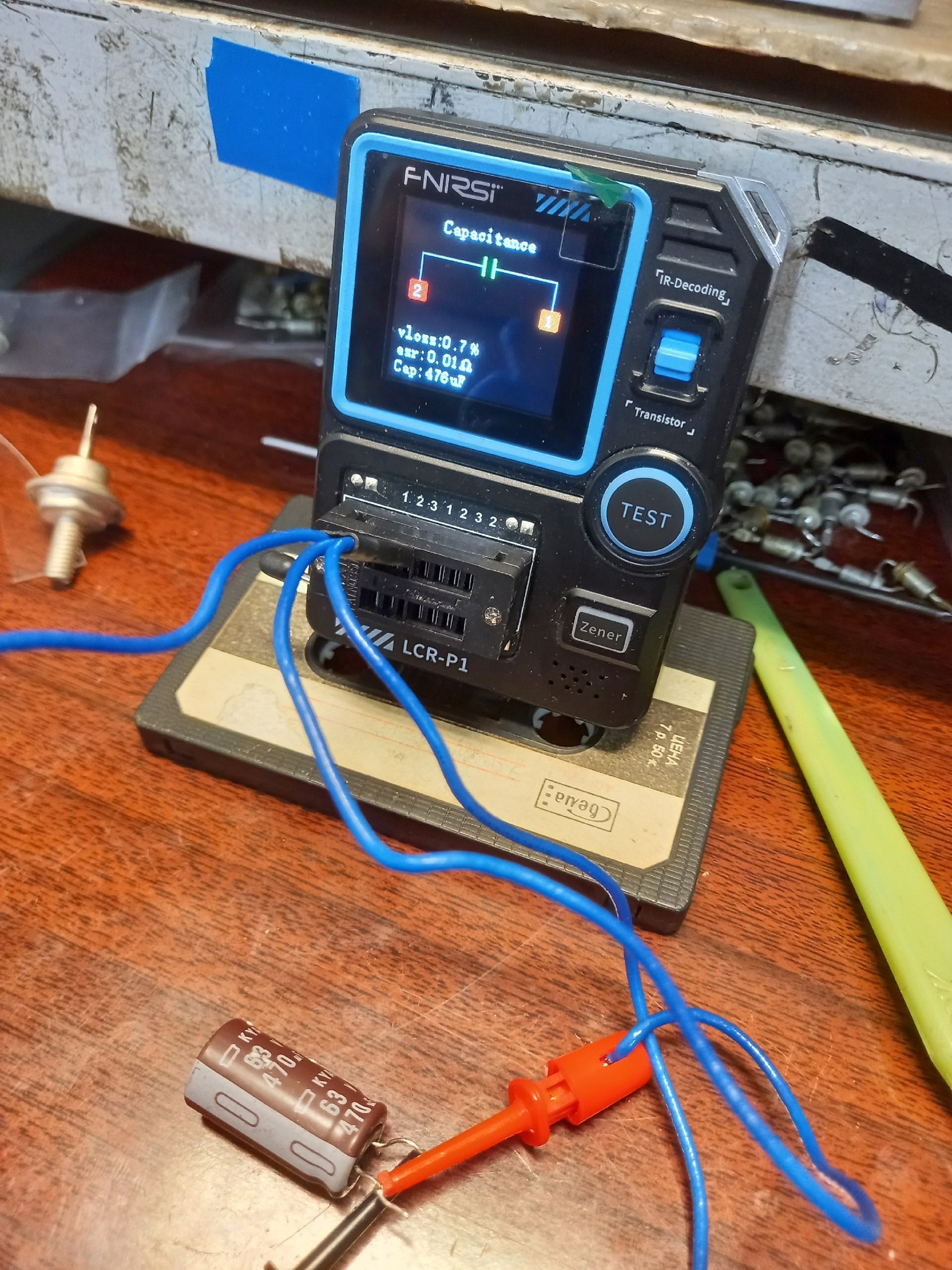

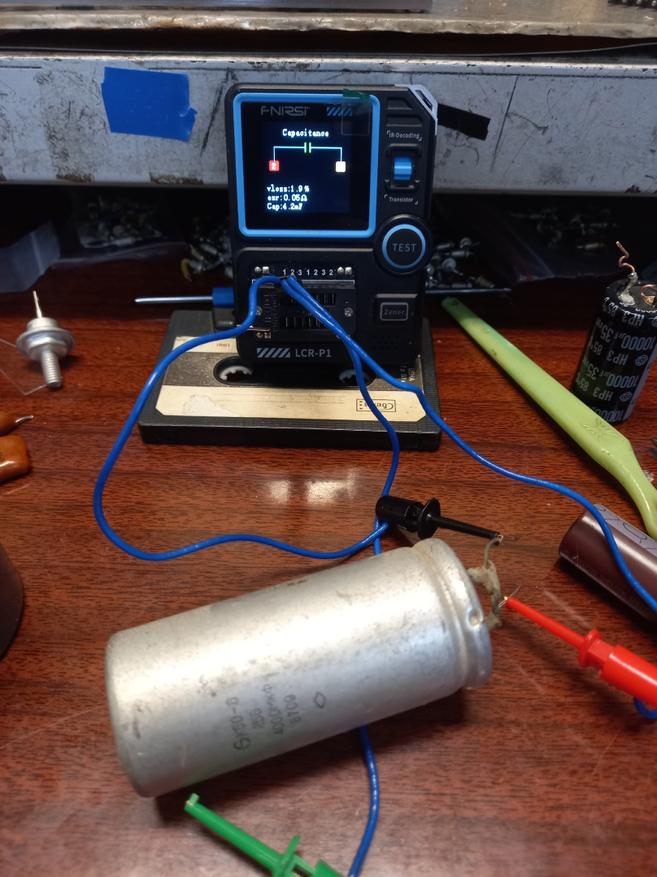

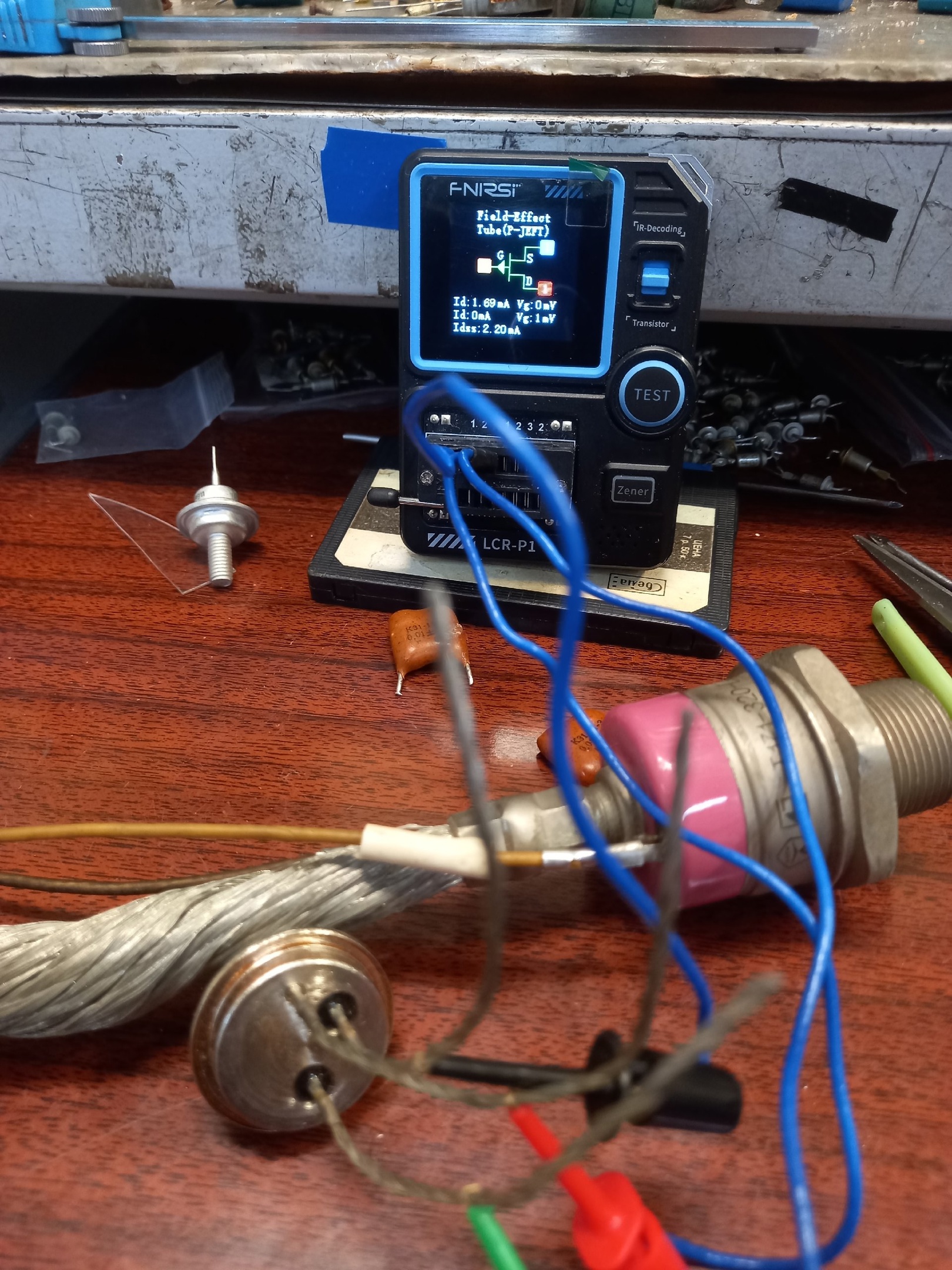

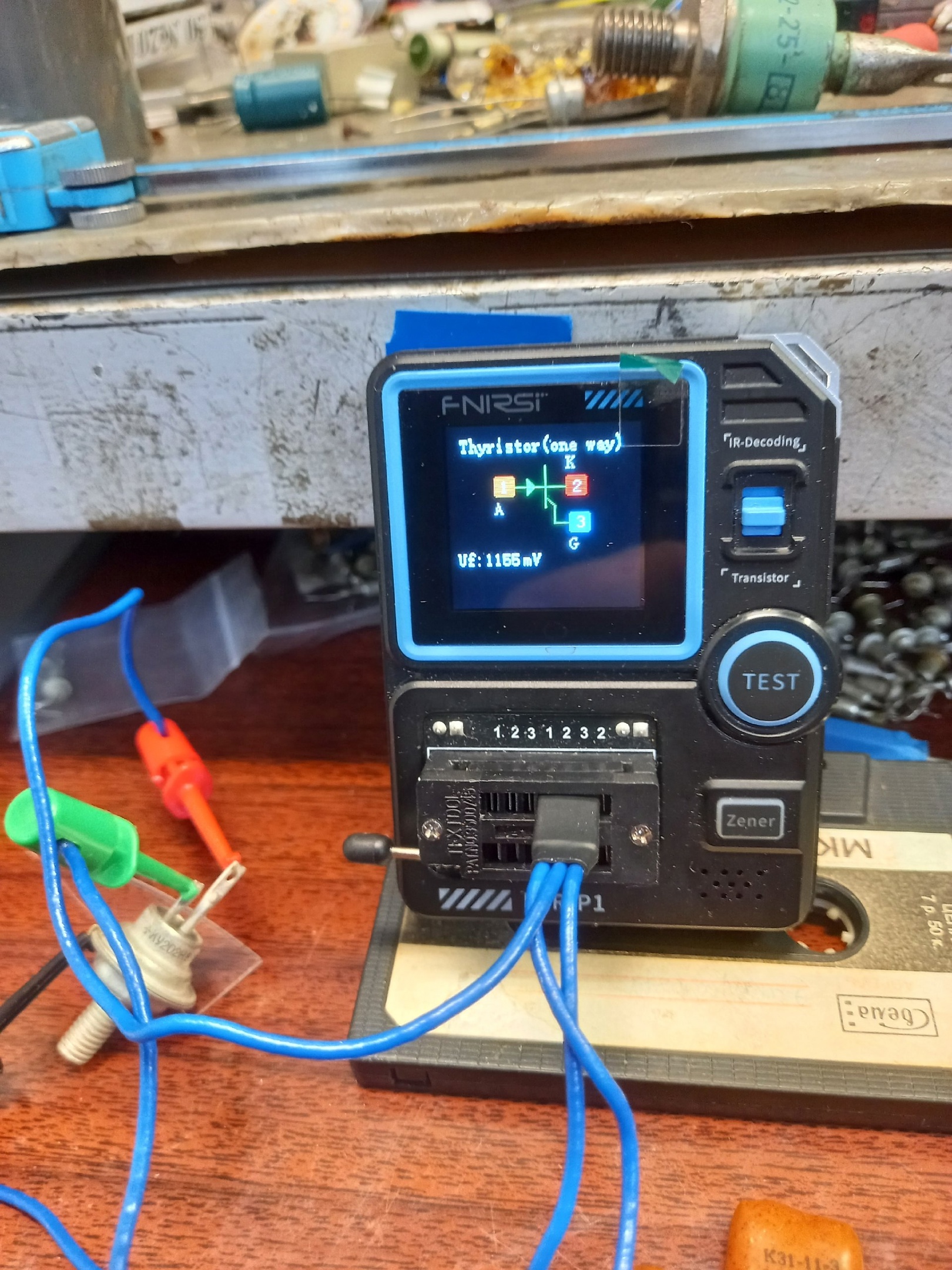

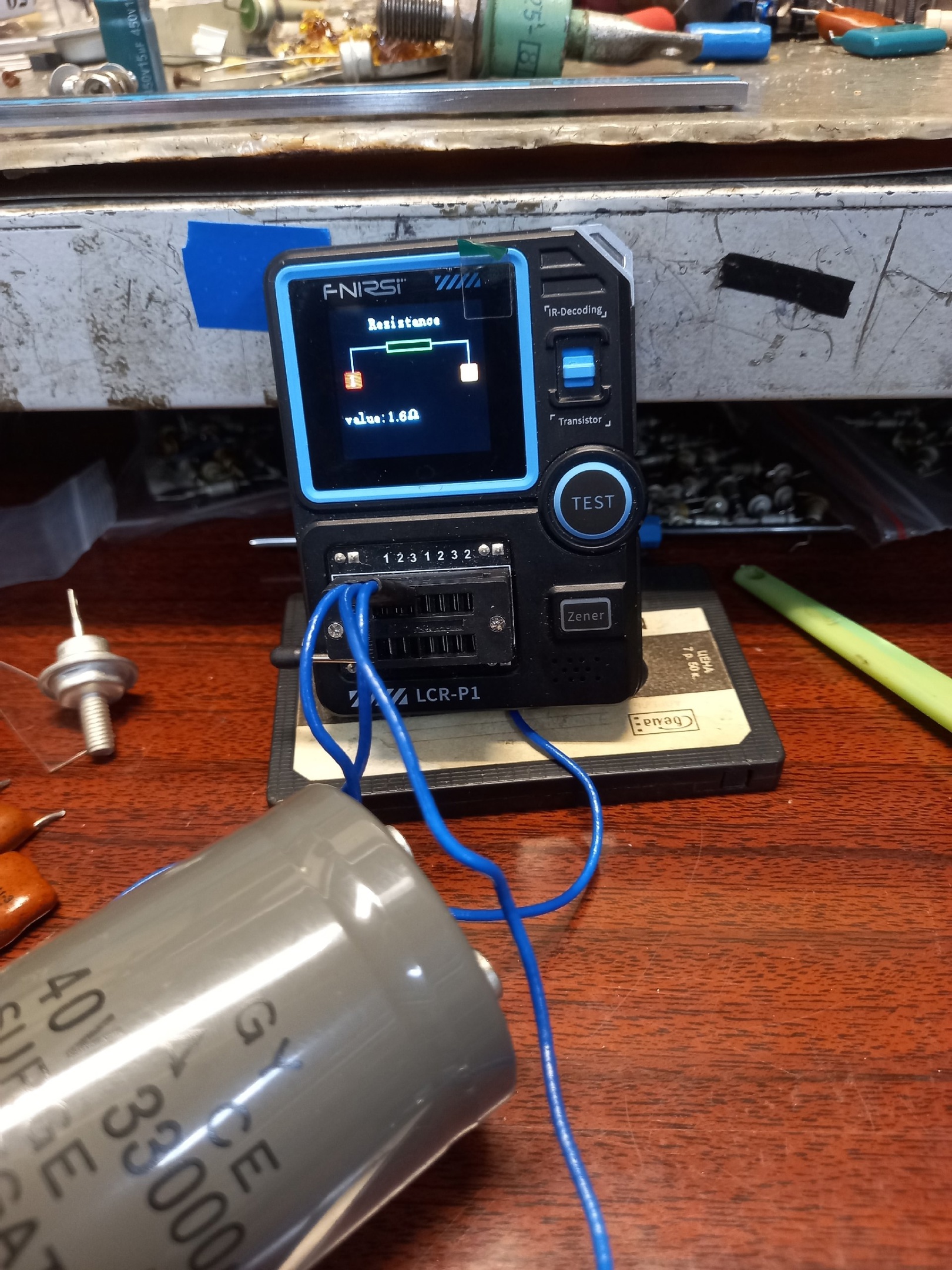

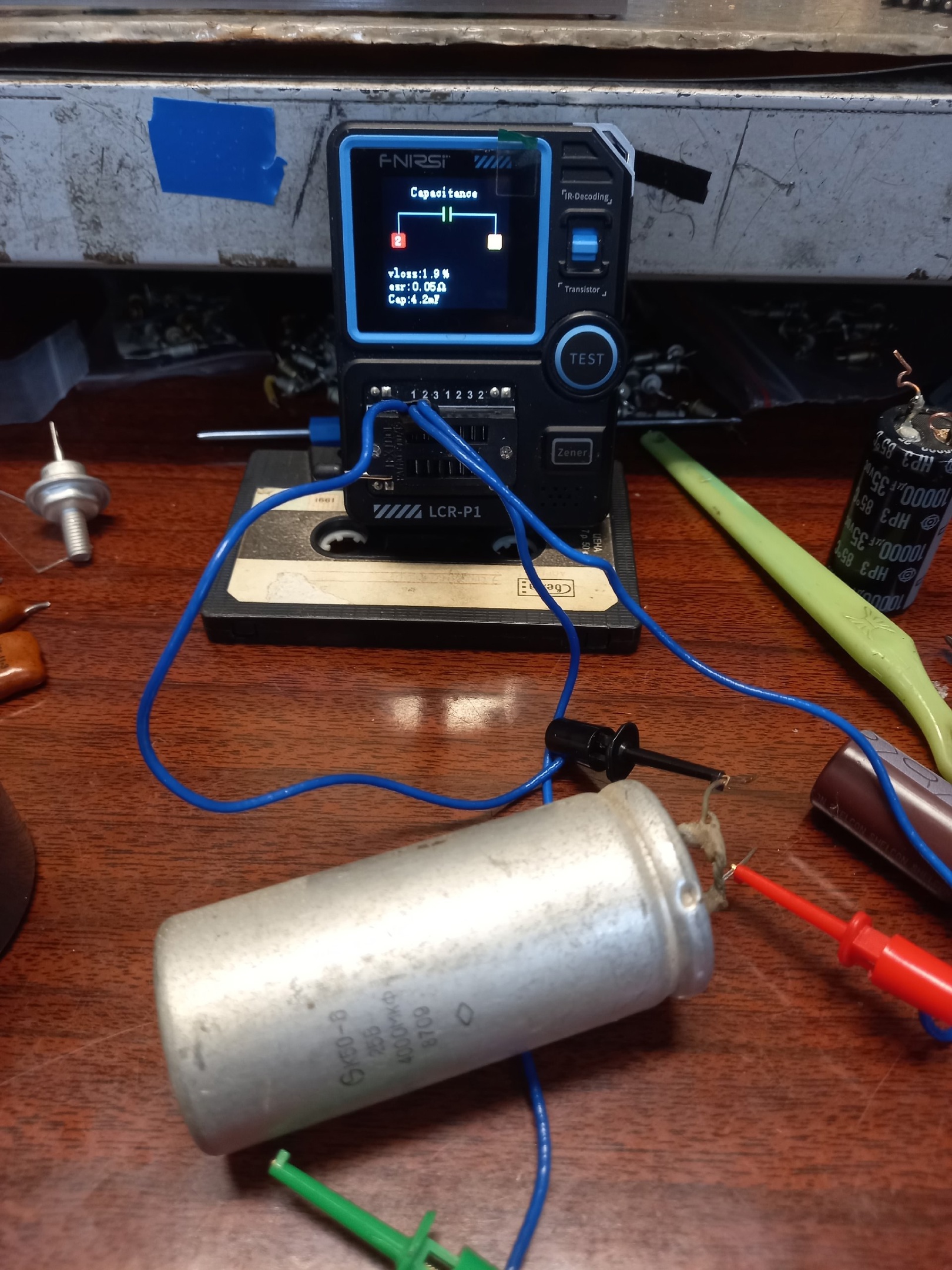

Появился новый режим — измерение тиристоров. Работает в режиме проверки транзисторов. Прибор автоматически определяет назначение выводов, показывает измеренные параметры. На фотографии силовой тиристор Т171-320, тиристор 2У101Е, тиристор КУ202Н. Измерение емкости 2000 мкФ и 10 000 мкФ происходит за ~ 10 секунд, показывает ESR, само значение ёмкости приблизительное. А вот измерение большой емкости 33000 мкФ не проходит — прибор просто показывает сопротивление (значок резистора).
Ссылки для покупки
Что ж, прошивка действительно принесла обновления. Если еще не успели обновиться — попробуйте. Свежие заказы уже приходят с обновленной версией программного обеспечения. Приобретал тестера компонентов FNIRSI LCR-P1 по ссылке.
Выбираем:
Аккумулятор для шуруповерта на элементах 21700.
3D принтер для коммерческой печати — лучшие модели.
Заказываем фрезеровку и изготовление в Китае — инструкция.
Источник: www.ixbt.com
7 комментариев
Добавить комментарий
А как производится калибровка? Нигде эта процедура не описана, только кое-где промелькнуло упоминание, что она якобы есть.
Вобщем я не доволен: К-А диодов правильно НЕ показывает, т.е. постоянно в одном направлении. С К-Э транзисторов та же фигня как не крути.
Хотя старый МП41 он померял быстрее обычного и К-Э определяет у него правильно! Странно это.
Прошивка 1.06. Ещё КУ101 не распознает.
При первом же измерении обманул.
При перевороте транзистора MJE13003-H — путает коллектор с эмиттером.
Такая же байда при проверке совковых КТ815.
Старый LCR за 500 руб показывает правильно.
Как путал К-Э у КТ815 при перевороте, так и путает: № 1-2-3 =Б-К-Э, -=К-Э-Б, а коллектор средний №2.
Официальный сайт fnirsi.com.
На ОЗОНе в июне минимальная =1246р
показывает ахинею на составных транзисторах со встроенным обратным диодом.! Например BD682 и TIP127-рисует транзистор без диода и пишет hFE=0, Ie=0, Ube=0
Старый T7-H их все определяет.
Тиристоры и симисторы тоже непойми что-одни вообще не видит, другие видит как резисторы, третьи как транзисторы.
T7-H определяет некоторые из них точно. остальные как резисторы.
