Мини-дрель с DC-S030 Banggood.com - качественное изделие, но может потребовать доработки напильником

Для работы над разными поделками я использую несколько электрических устройств для сверления отверстий и обработки вращающимися инструментами. Есть крохотный моторчик с цанговым патроном, небольшой самодельный станочек, для сверления отверстий в печатных платах, большой гравер на 130 Вт, аккумуляторная дрель-шуруповерт, дрель на стойке для сверления отверстий до 10 мм, дрель побольше, перфоратор, последнее, в этом списке уже лишнее :) При всем многообразии был пробел для сверления отверстий 1,5-4 мм диаметром в нетвердых материалах, в тех же печатных платах. У станочка мощности не хватает и иногда им не подлезть, гравер великоват, в руке держать неудобно, аккумуляторная дрель слишком громоздкая и низкооборотистая, просто дрели тоже не подходят. В итоге сформировалась потребность в небольшой дрели-гравере, достаточно мощной и высокооборотистой,  обязательно с кулачковым патроном (с цанговыми не сложилось, неудобны они) и чтобы в руке помещалась. Искомое нашлось на Banggood.com, в виде Micro Electric Hand Drill за 2625 руб. (на момент написания этой заметки).
Шла посылка недолго, и меньше чем через месяц после заказа я забрал с почты пакет из однослойного пупырчатого полиэтилена, в котором обнаружился пластиковый сундучок:

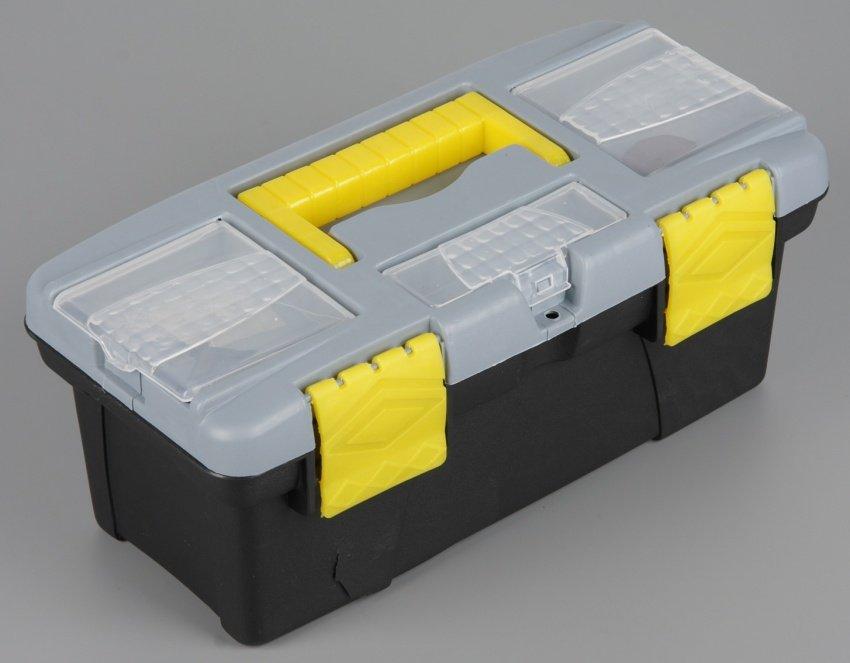

Сундучок Слегка побитый, правда, но функциональность сохранена — можно хранить дрель и принадлежности к ней. Из последних в отсеках на крышке сундучка разместились сверла в количестве пяти штук (очень низкого качества, можно сразу выбросить), ключик для патрона, отрезные мини-диски в количестве и держалка для них (мелочь, но приятно):
ПринадлежностиВ самом сундучке была дрель и блок питания к ней:
Дрель и блок питания к нейСетевой кабель к БП несъемный, длиной 90 см, с плоской китайско-американской вилкой (но был приложен неплохого качества переходник на нашу розетку). Кабель к самой дрели отсоединяется со стороны БП:
Разъем на БПЭтот низковольтный кабель относительно мягкий, что повышает удобство работы с дрелью, и имеет длину в 140 см (достаточно). На самом  БП есть ручка, вращением которой можно менять обороты. Вернее, меняется выдаваемое БП напряжение, обороты никак не стабилизированы и меняются в зависимости от нагрузки. Посмотрим, может при случае соберу что-то более совершенное, пока использую так. Исполнение самого БП весьма качественное, монтаж аккуратный, зазоры безопасности соблюдены:
Печатная плата БПЕсть предохранитель, фильтрующий X-конденсатор, и даже кабели к плате подключены через разъемы, что для этого класса изделий является роскошью. Y-конденсатор, правда, не установили, но может он для используемого контроллера и не является необходимым:
Компоненты БПЕще был листик:
ЛистикНа котором почти все написанное — неправда. Диаметр корпуса дрели равен 41 мм, длина 149 мм, вес 380 г. Есть проволочная скобка, за которую дрель можно подвесить на гвоздик или на настольный кронштейн-подставку. Эргономика расположения рычажка включения и трехпозиционного движка (вперед-выключено-реверс) предполагает, что дрель держится в кулаке, при этом указательным пальцем нажимается рычажок, а большим можно перемещать движок. Кулачковый патрон, судя по надписи на нем, позволяет зажимать сверла/приспособления с хвостовиком от 0,6 до 6,5 мм в диаметре:

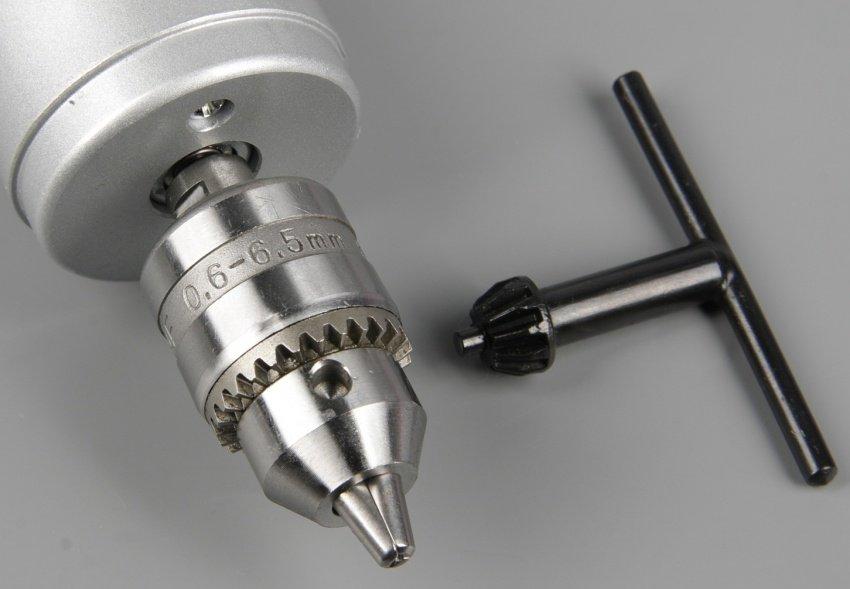

Кулачковый патронС ключиком вышла промашка, так как отверстия под него в патроне имеют диаметр 4 мм, а выступ на ключике диаметром 3 мм. Как-то работает, но болтается. Впрочем, в данном случае особого усилия зажима не требуется, так что сойдет. На минимальном напряжении (штатного БП)
и при свободном вращении потребление от сети равно 6 Вт, а скорость — 8300 об/мин, а если дрель заблокировать, то потребление возрастает до порядка 100 Вт. На максимальном напряжении при свободном вращении — 16 Вт и порядка 12000 об/мин, если заблокировать — то в БП срабатывает защита от перегрузки. На максимальных оборотах сильно возрастает вибрация так как ось моторчика относительно тонкая и веса патрона достаточно, чтобы выгибать ее на высоких оборотах. По факту максимальной рабочей скоростью является где-то 10000 об/мин, чего вполне достаточно, мне и минимальных хватает. При выключении рычажком мотор быстро останавливается, видимо используется электродинамическое торможение. Да, и в моторчике установлены шариковые подшипники, по крайней мере, такой установлен на переднем торце, который видно, а разбирать корпус самой дрели, чтобы выяснить все нюансы ее устройства мне что-от (ностальгическая опечатка) не захотелось.
Через какое-то время появился повод опробовать эту мини-дрель, о которой у меня предварительно сложились самые благоприятные впечатления, в деле. Понадобилось мне просверлить пару отверстий диаметром 2,2 мм в стеклотекстолите. Зажимаю сверло, включаю дрель и обнаруживаю, что сверло бьет! Не очень сильно, но на кончике биение больше 0,5 мм, что уже неприятно. Посидев в ступоре пару минут (так все хорошо начиналось!), решаю все же попробовать разобраться, прежде чем выносить окончательный вердикт. Судя по шлицам на втулке, закрепленной на оси мотора, крепление патрона винтовое. Хорошо, фиксирую втулку ключом на 8 и сворачиваю патрон газовым ключом. Туго идет! Как выяснилось, сначала нужно было внутри патрона вывинтить из втулки фиксирующий винт с левой резьбой. А так я сдуру смял головку этого винта. Патрон я свинтил, при этом меня удивила большая длина резьбовой части втулки. Когда патрон на нее навинчен, втулка явно упирается верхней частью в патрон. Обычно посадочным местом является торец патрона и нижняя часть втулки. Может в этом причина биения? Нужно втулку укоротить! Беру напильник, включаю дрель без патрона, но с втулкой на оси и в несколько заходов стачиваю передний конец втулки так, чтобы патрон в нее уже не упирался ( то есть где-то на 3 мм). Зажимаю сверло — биения нет! Вообще! Фотографии не привожу, так как не хочу свинчивать патрон, который частично зашел на шлицы под ключ и обычный ключ туда уже не подлезает. Приведу схемку, на которой отмечено, что может потребоваться сточить:
Схема
Вывод такой: в целом качество хорошее, но может потребоваться небольшая доработка напильником.
