Компактные лазерные уровни Sndway SW-311R и SW-311G с зеленым и красным лучами

Всем привет! Безусловно, такой инструмент как лазерный уровень — вещь довольно полезная. И поработав им некоторое время, уже довольно сложно представить себе работу без него. Благо на рынке представлено очень много различных моделей в разном ценовом сегменте. В этом обзоре речь пойдет о двух недорогих приборах с минимальной функциональностью. То есть, это два практически одинаковых инструмента, отличием у которых является лишь цвет лучей. Забегая наперед, могу отметить что отличие это довольно весомое.

Производитель SNDWAY знаком мне по лазерному дальномеру, который трудится у меня почти год и нареканий пока не вызывает. Но вернемся к сабжу. Упакованы уровни в фирменные картонные коробки с отметкой модели.

Внутри коробки инструкция на китайском и английском языках, чехол для уровня, непосредственно сам уровень и магнитное крепление для него.

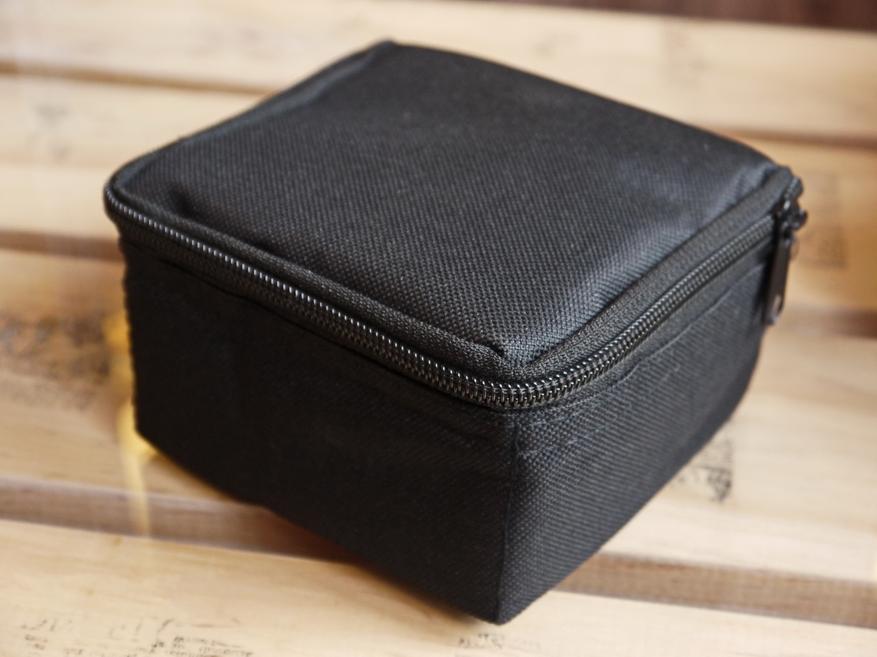

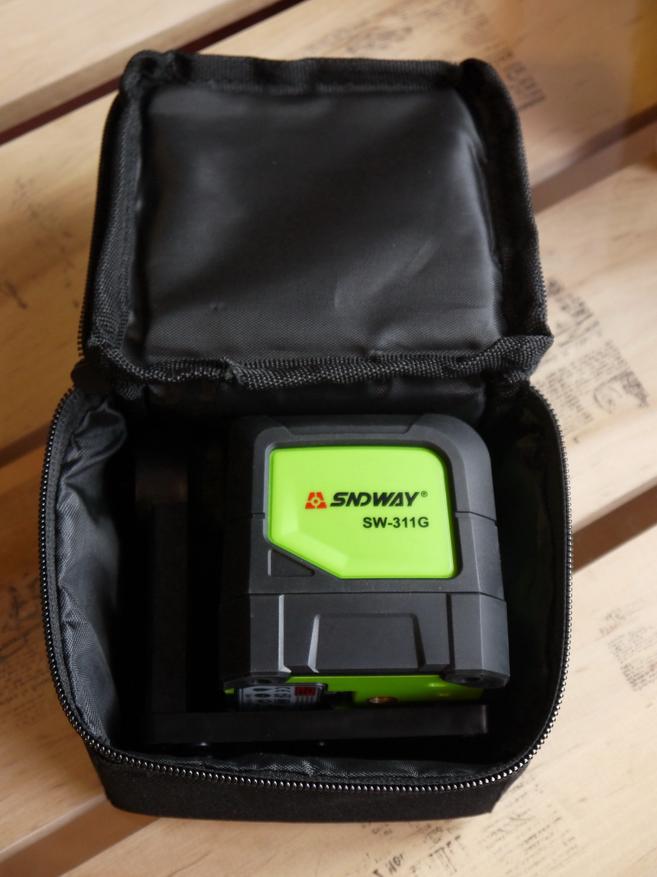

Чехол с мягкими вставками, а само устройство имеет резиновые вставки на корпусе для дополнительной защиты. Но, учитывая назначение прибора, лучше все-таки его не ронять.

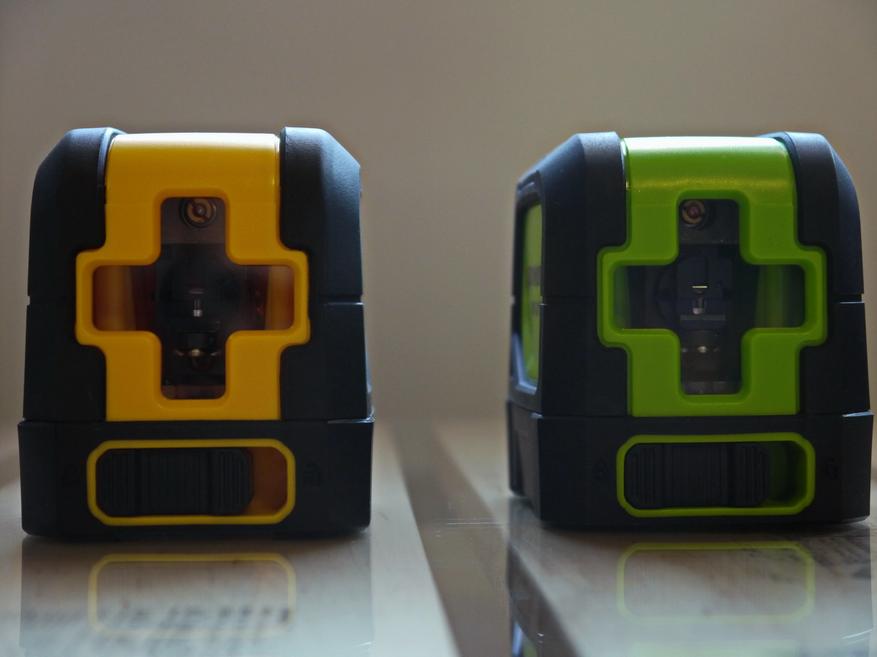

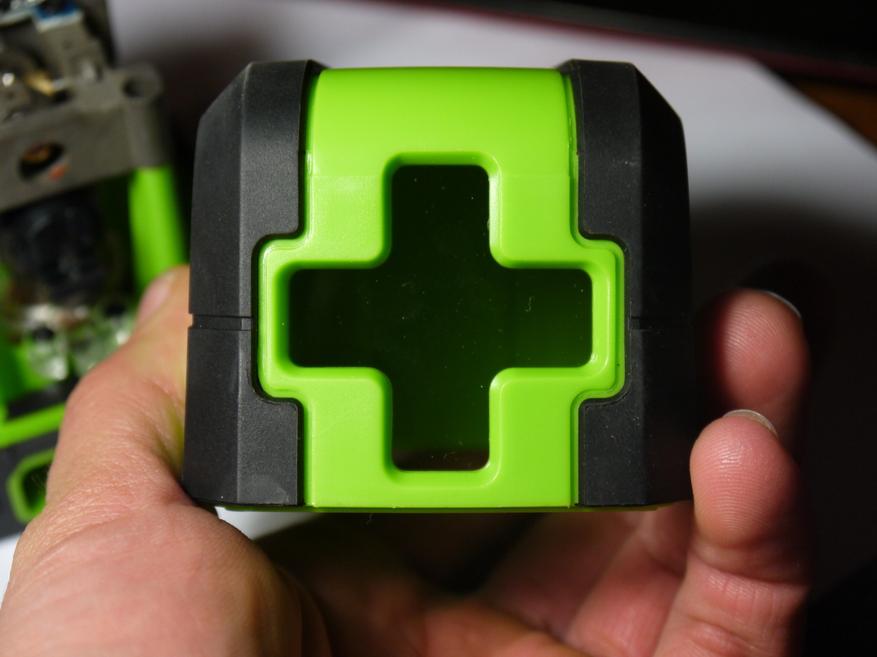

На передней поверхности уровней расположены окошко для лазерных лучей и рычаг разблокировки маятника (также он включает прибор)

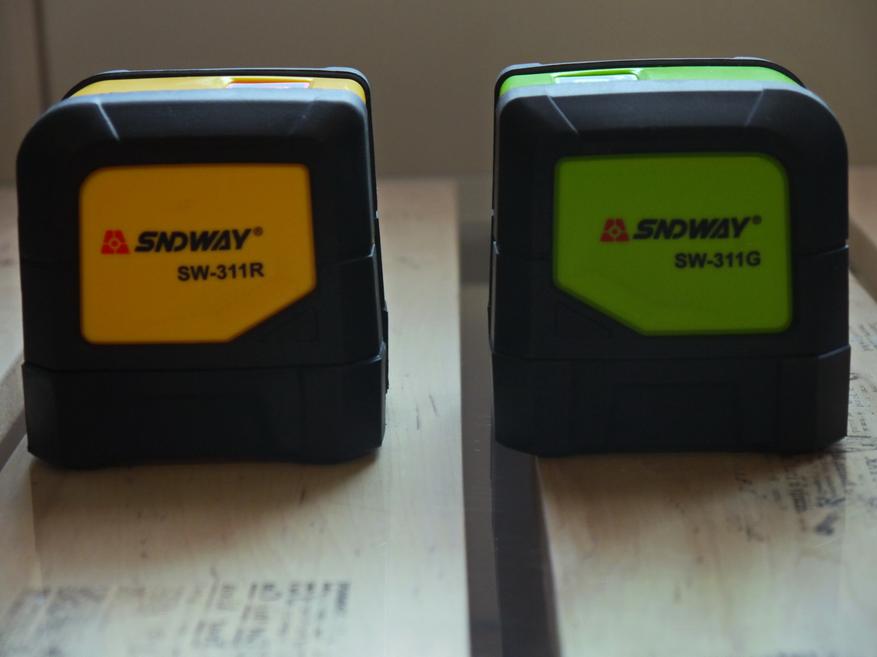

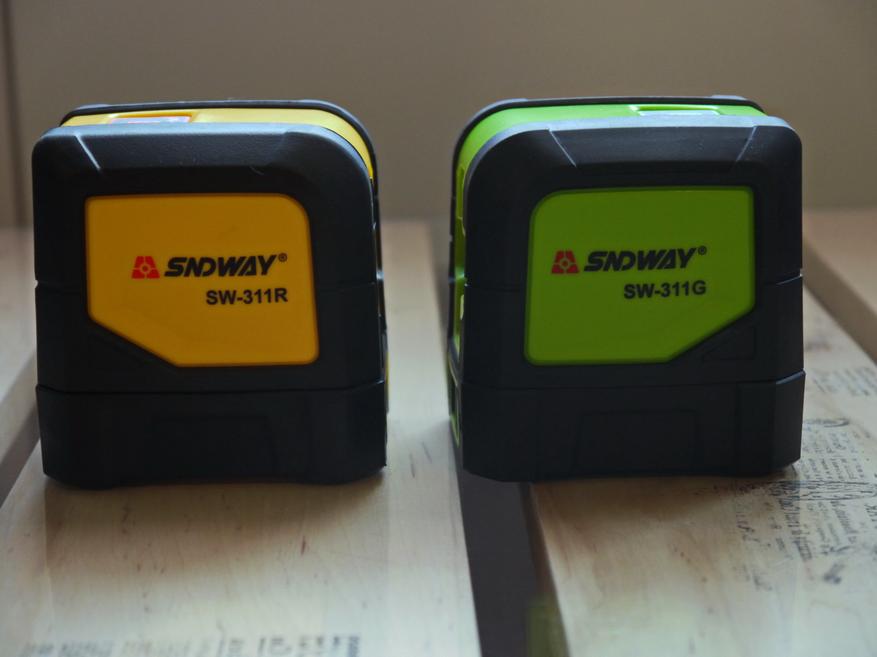

На боковых поверхностях кроме лейблов ничего нету

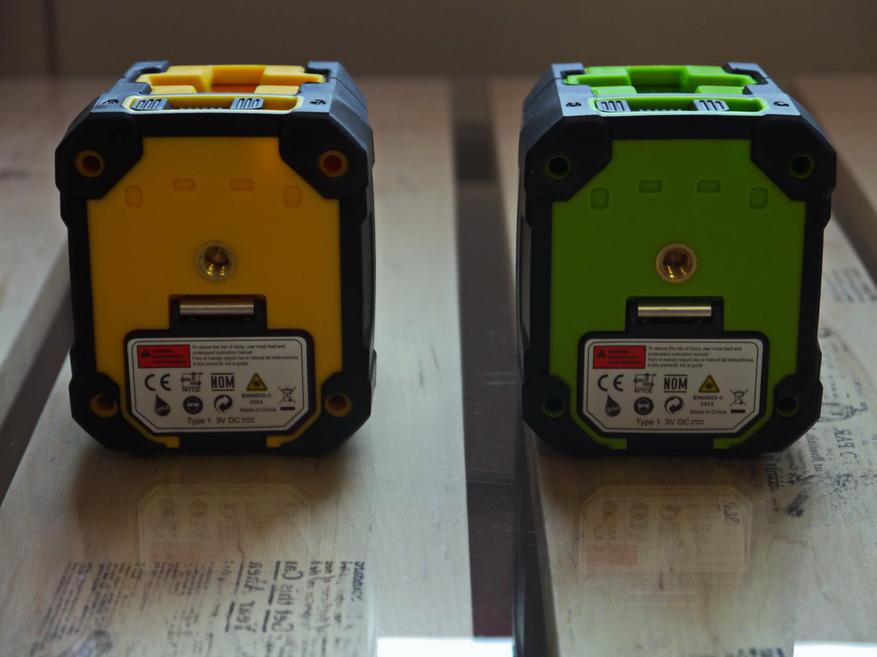

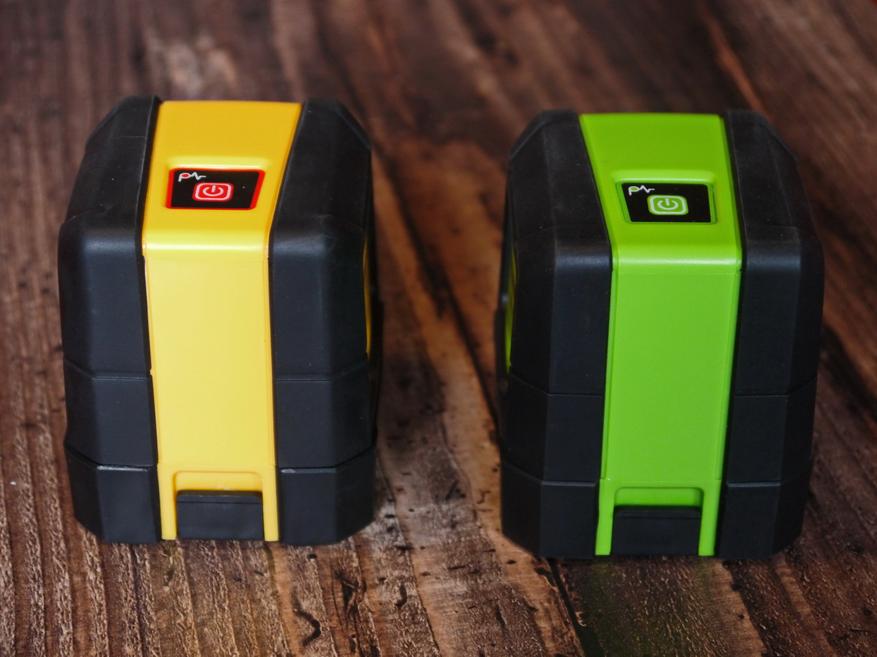

Впрочем, как и сзади

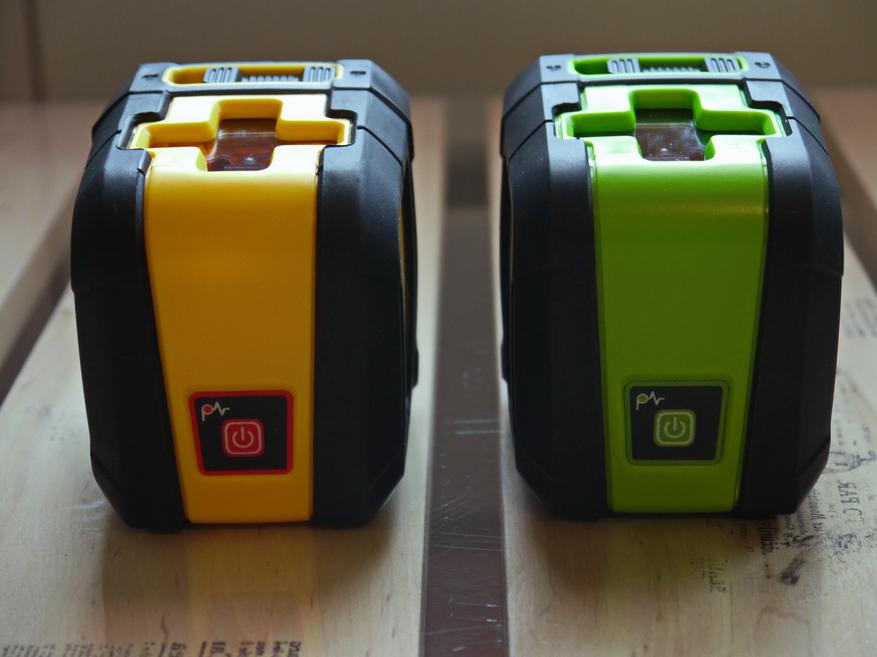

Сверху расположена кнопка включения при заблокированном маятнике

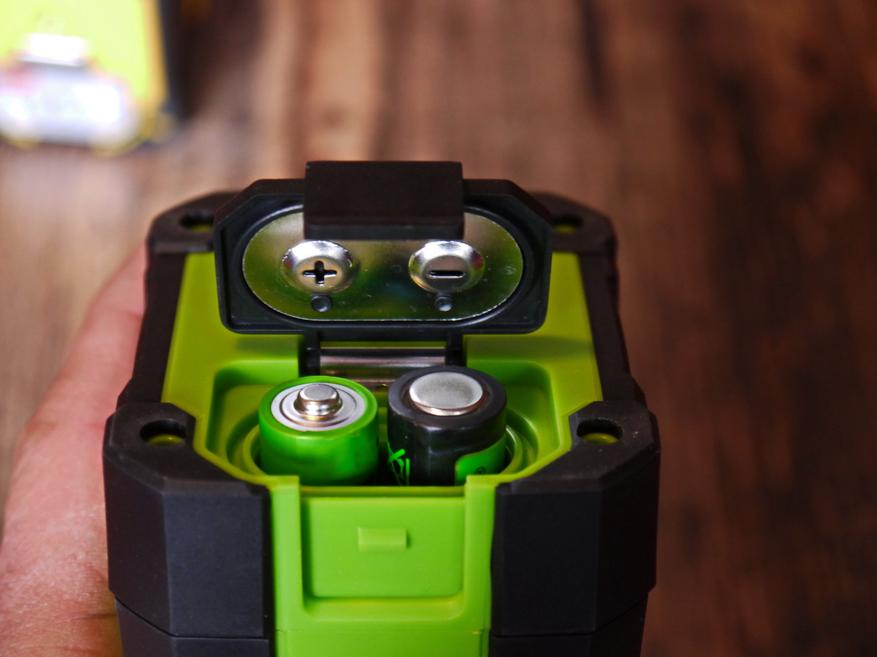

А снизу находятся отсек для двух батареек типа АА и резьба 1/4 дюйма для крепления на штатив

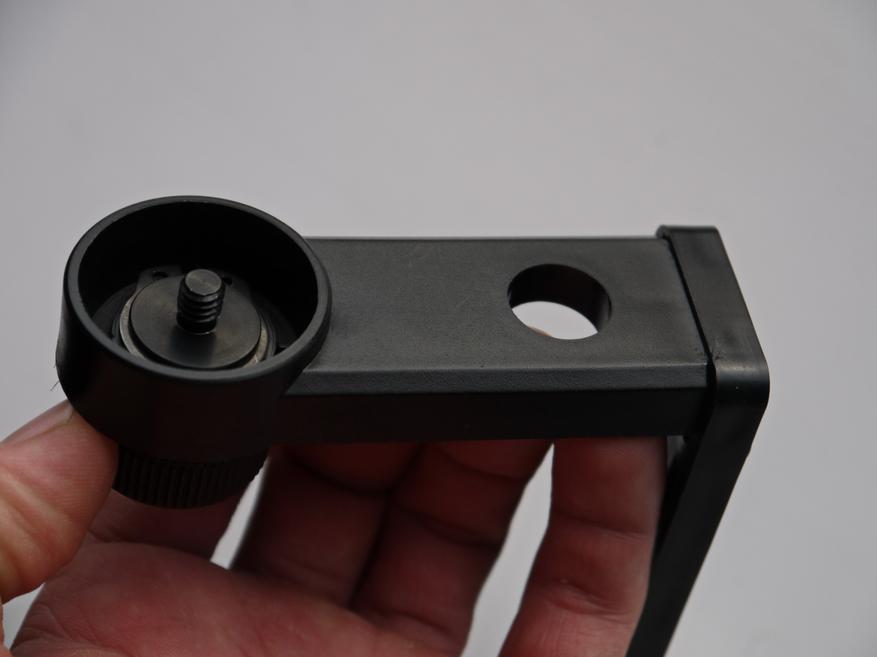

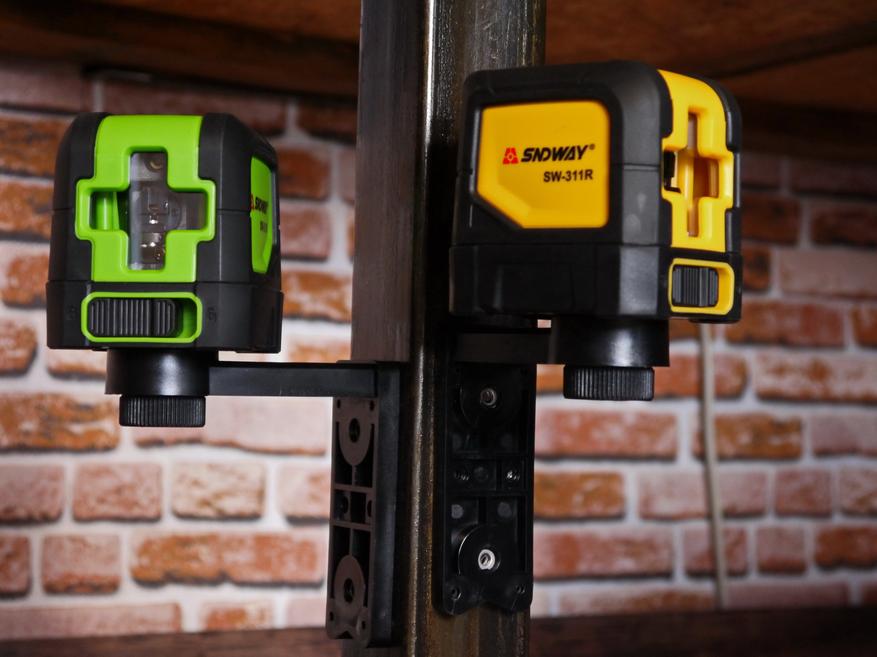

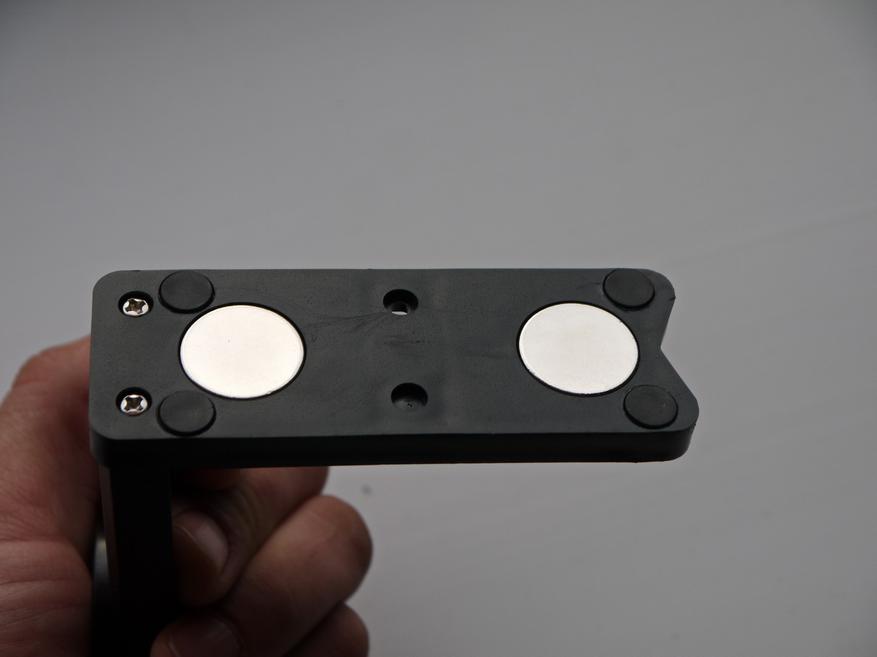

Обычно на таких устройствах на корпусе имеется пузырьковый уровень для предварительной установки, но здесь им почему-то решили пренебречь. Зато прибор укомплектовали довольно полезным магнитным креплением. Поскольку штатив с подходящей резьбой у меня один,  во время тестов  эта штука меня выручила.

Технические характеристики

  1. Вертикальная и горизонтальная точность: ±3мм / 10 м
  2. Перпендикулярность плоскостей: ±3 мм / 10 м
  3. Диапазон работы маятникового компенсатора:  4° ± 1°
  4. Рабочее расстояние: радиус около 20 м (для зеленого) и 10 м (для красного)
  5. Класс лазера:  Class 2 (IEC/EN60825-1/2014)
  6. Длина волны: 510-530 nм (для зеленого) и 635 nм (для красного)
  7. Рабочая температура: от -10 до 50 ℃
  8. Габаритные размеры: ВхШхГ 76х64х75 мм

В характеристиках из мануала отсутствуют такие показатели как угол проецирования, толщина линии и время самовыравнивания. Их мы получим опытным путем, во время тестов. Так же из характеристик видно, что рабочее расстояние зеленого лазера вдвое больше. Бытует мнение что и в солнечный день его видно лучше.

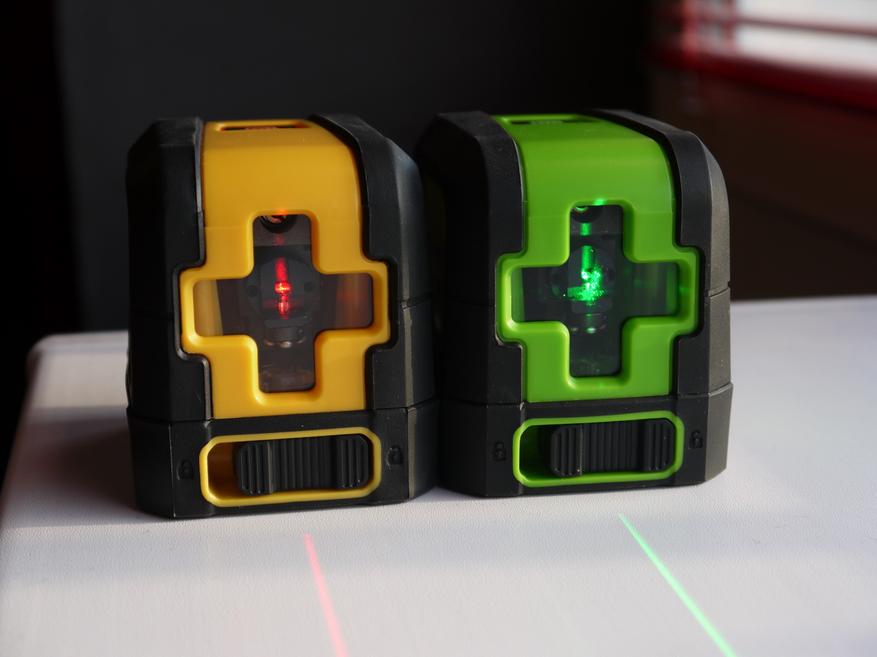

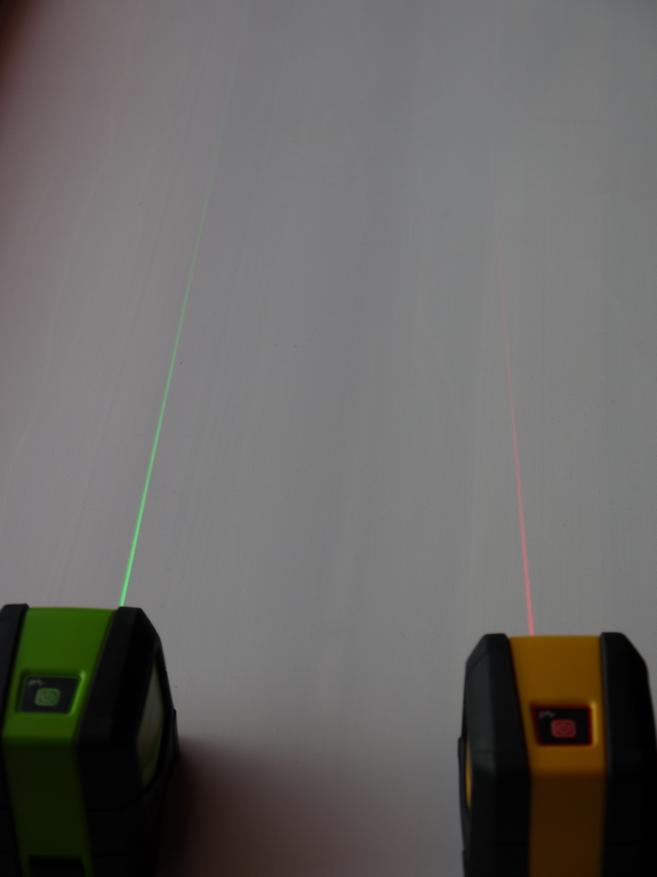

И при первом же включении видно, что таки да — зеленый заметно ярче

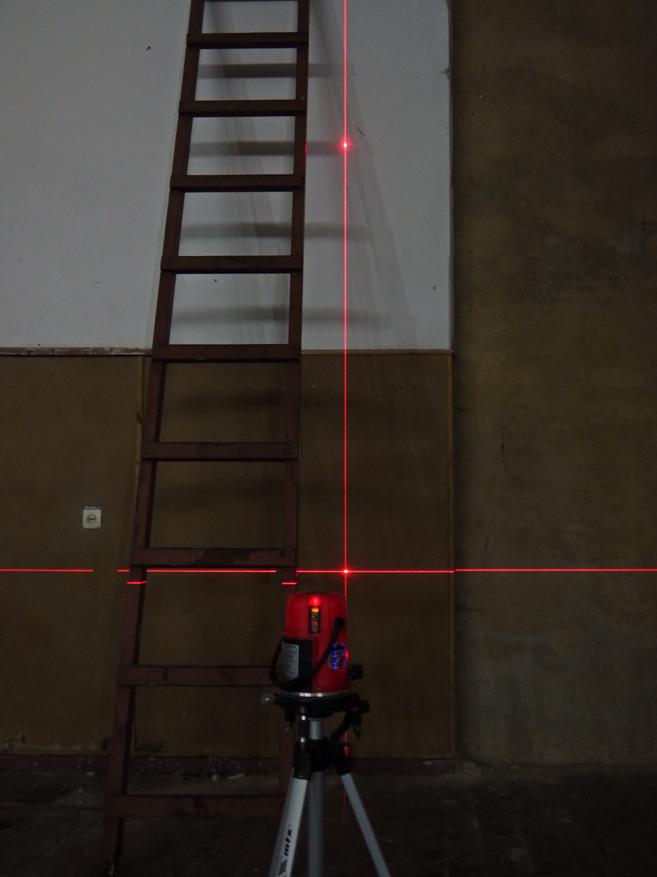

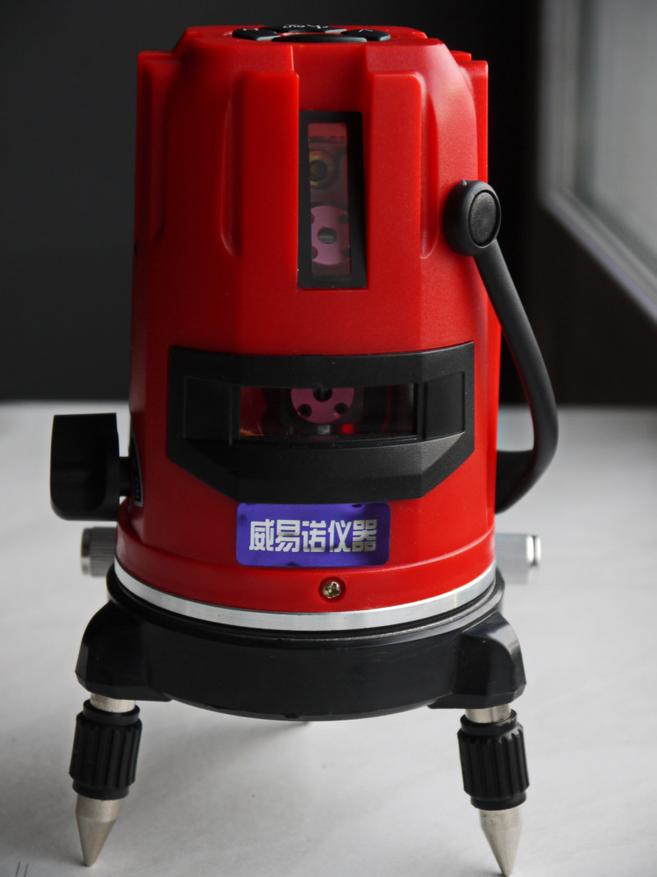

Чтобы сделать сравнение более интересным (а, возможно, и более объективным), я решил добавить к этой компании третье устройство, которым работаю уже давно. Прибор, конечно, немного дороже, но в первую очередь это обусловлено более широкой функциональностью. Не думаю. что разница используемых лазеров в устройствах будет значительной. Итак, нонейм на 5 линий (фоткал еще новым, если что)

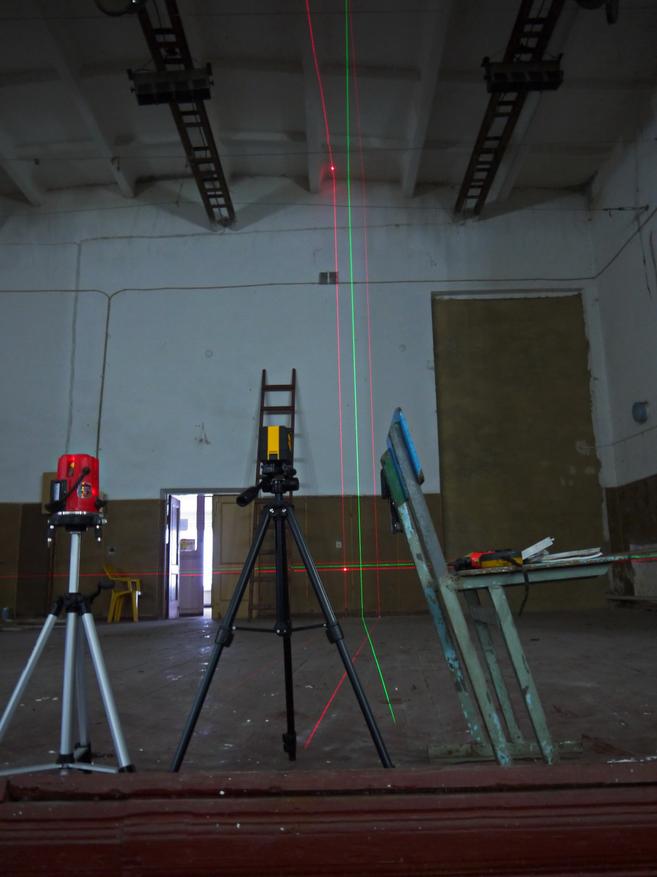

Естественно, в квартире полноценно проверить эти приборы не получится, поэтому придется переместиться в помещение побольше. Но, перед началом тестов, коротко опишу органы управления и подготовку уровня к началу работы. Сдвиг рычага разблокировки маятника компенсационного механизма высвобождает оный (параллельно включая лазер) и начинается процесс самовыравнивания, то есть маятник болтается как отвес, пока не остановится. К слову, делает он это очень быстро, около 3 секунд, к примеру, моему старому уровню для этого нужно не менее 10 секунд, значит, магнитный успокоитель хорошо справляется со своим делом. Если же корпус уровня находится в наклонном положении вне рабочего диапазона маятникового компенсатора — лучи начинают быстро мигать (приблизительно 2 раза в секунду), звуковых сигналов при этом никаких нету. Из-за отсутствия пузырькового уровня приходится интуитивно выставлять корпус прибора в правильное положение. Как ни странно, но особых неудобств мне это не причинило, хоть и непривычно. При возвращении ползунка в исходное положение — маятник блокируется, лазер при этом не выключается. Для отключения необходимо нажать кнопку сверху. Ею же можно и включить уровень с заблокированным маятником для работы в заданном положении, лучи при этом мигают, приблизительно, раз в 4 секунды сигнализируя таким образом, в каком режиме работает устройство.

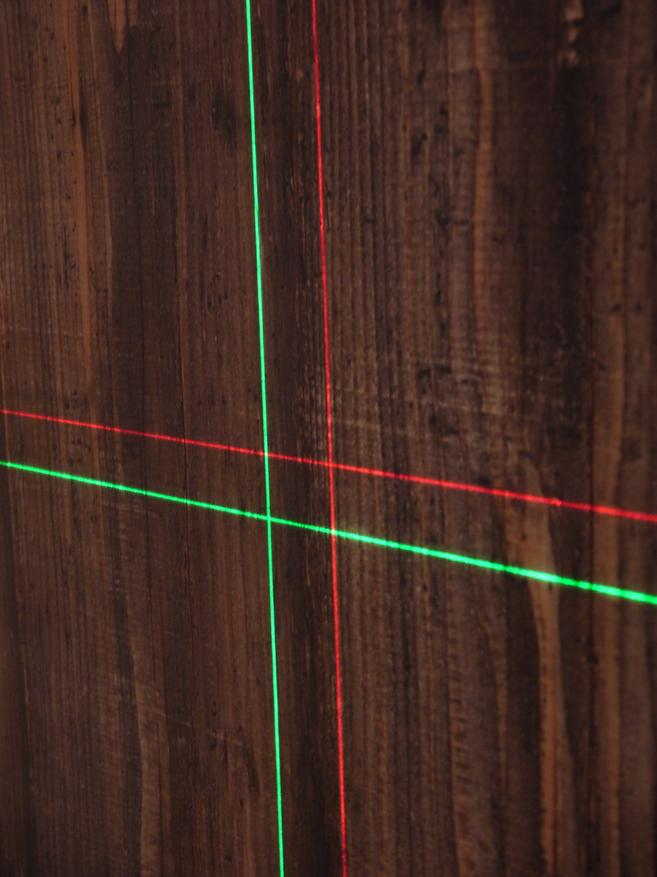

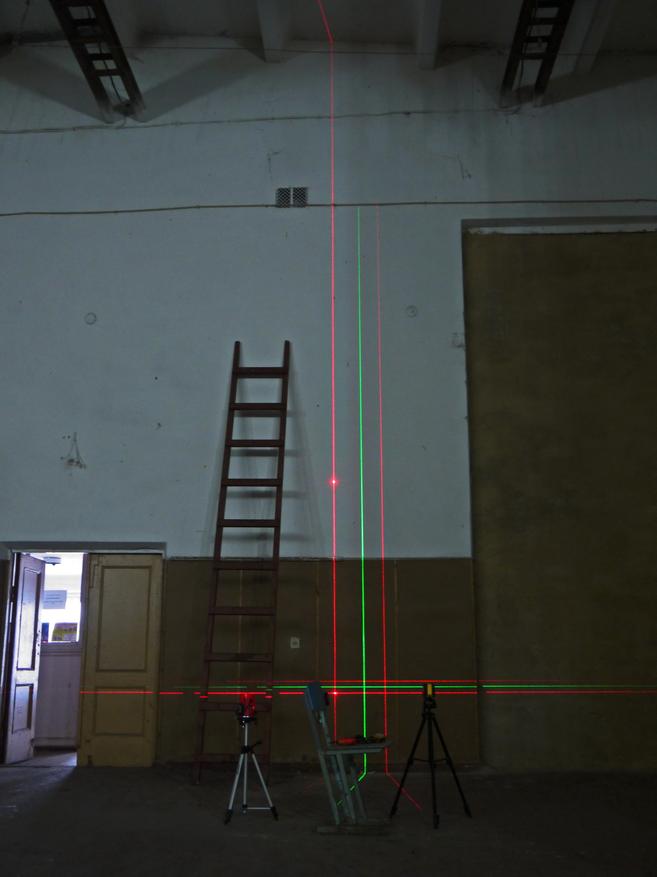

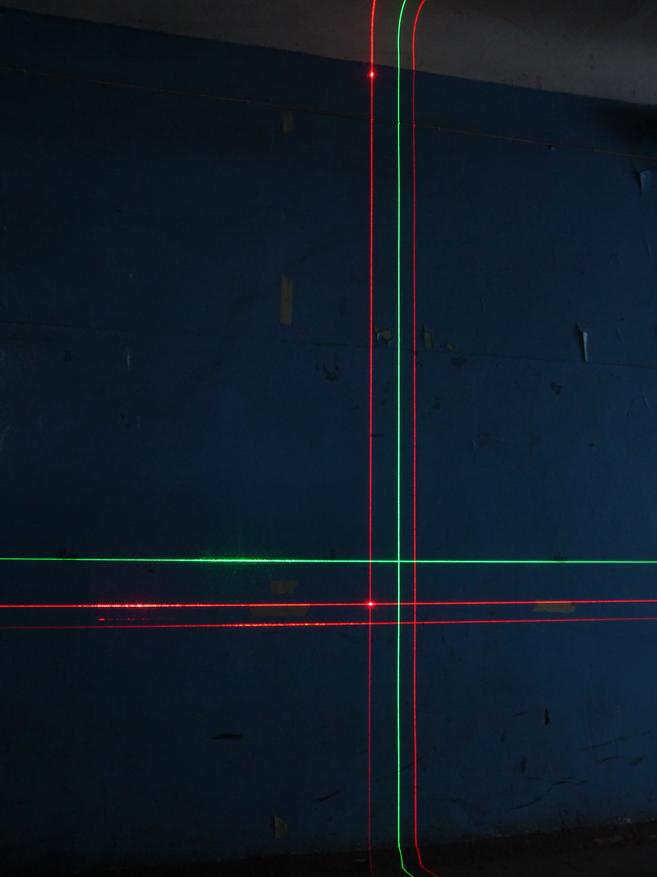

Еще раз посмотрим на яркость лучей, но уже в сравнении с моим старым уровнем. Крест с точкой на пересечении лучей образует как раз мой старый прибор. Его лучи немного ярче красного SNDWAY (вживую разницу видно лучше), но оба сильно уступают зеленому.

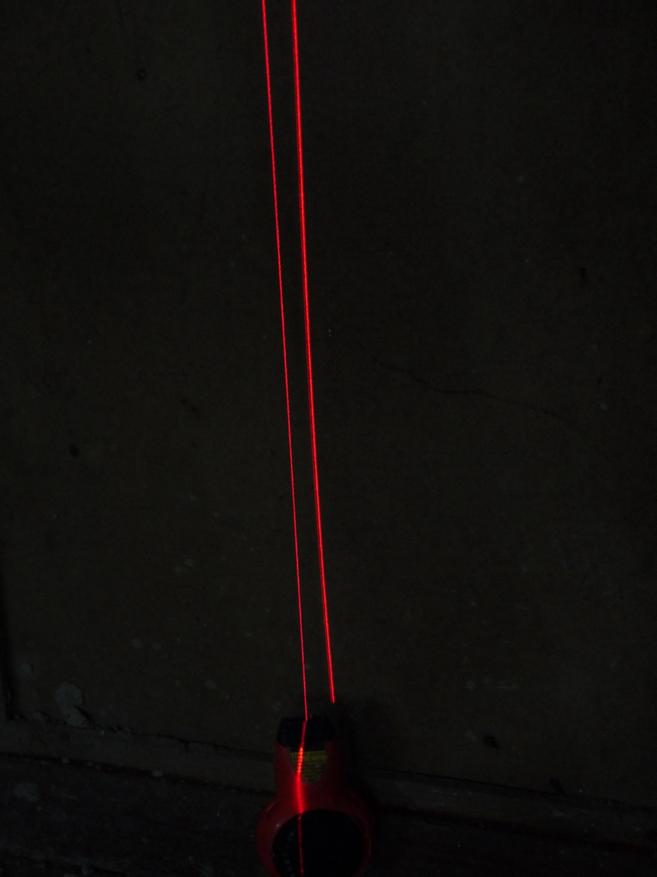

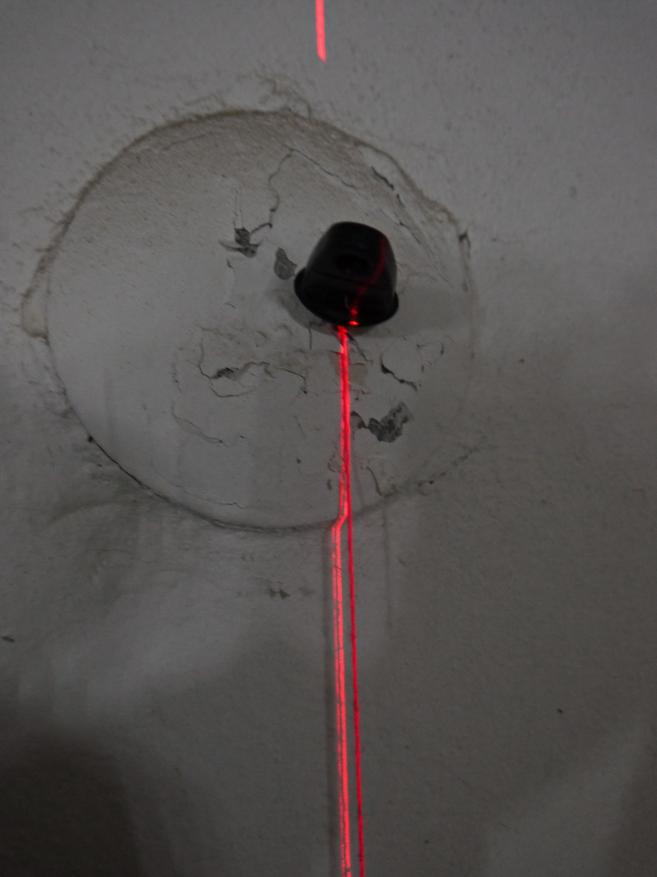

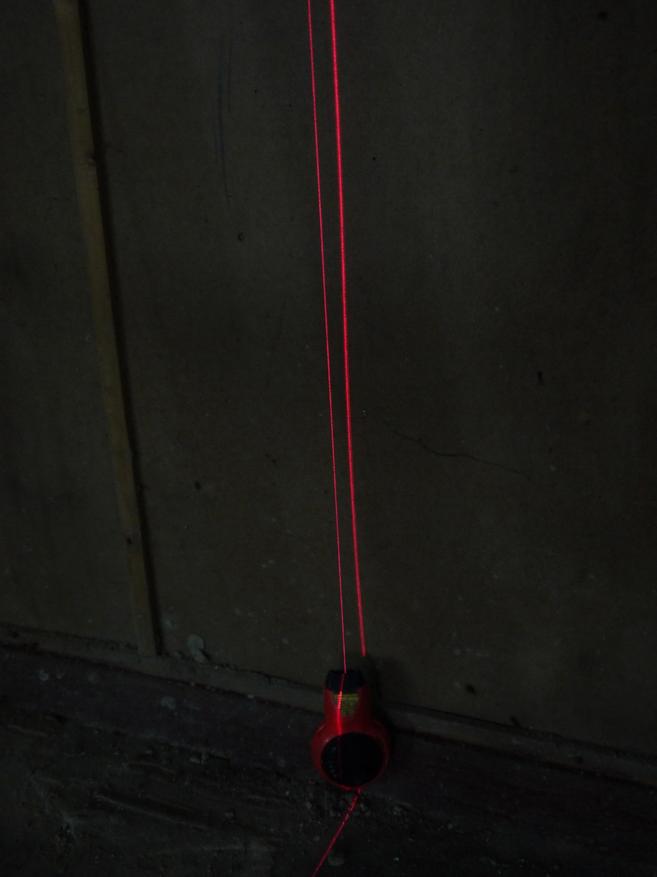

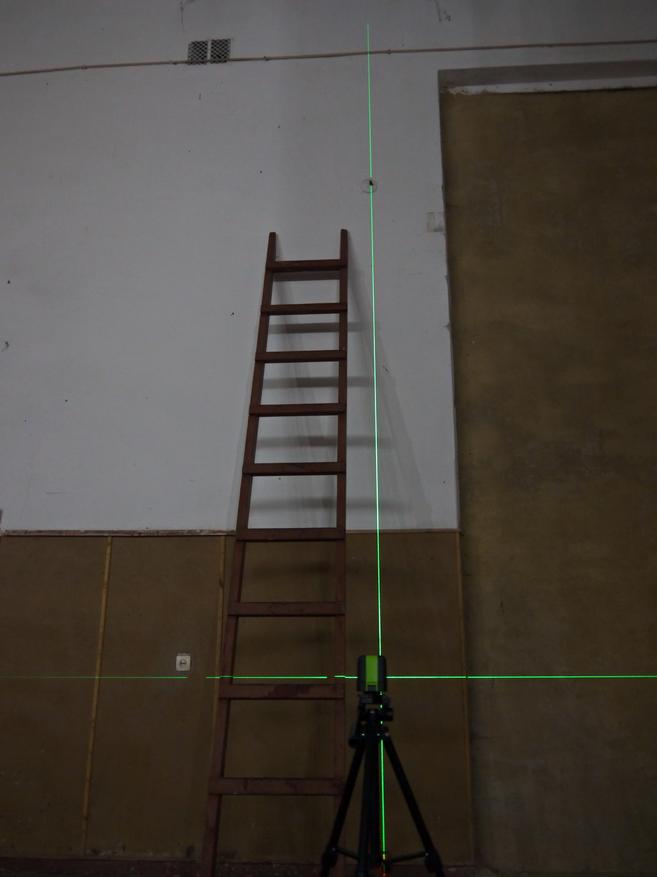

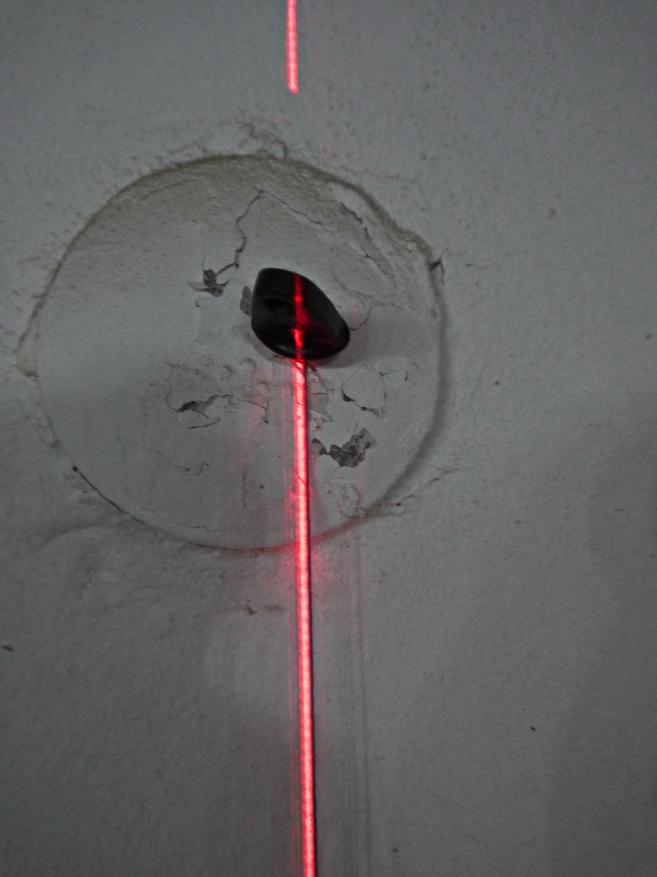

Точность вертикального луча проверял по отвесу. Высота, на которой получилось его зафиксировать, составила 4,5 метра. Первым проверил красный SNDWAY, нить была подсвечена равномерно по всей длине. Это очень хороший результат.

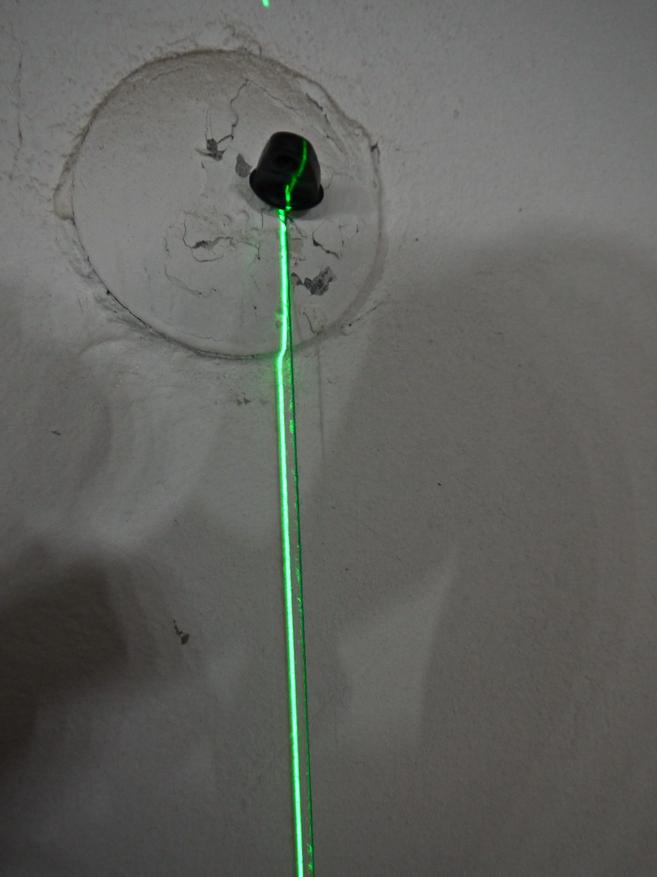

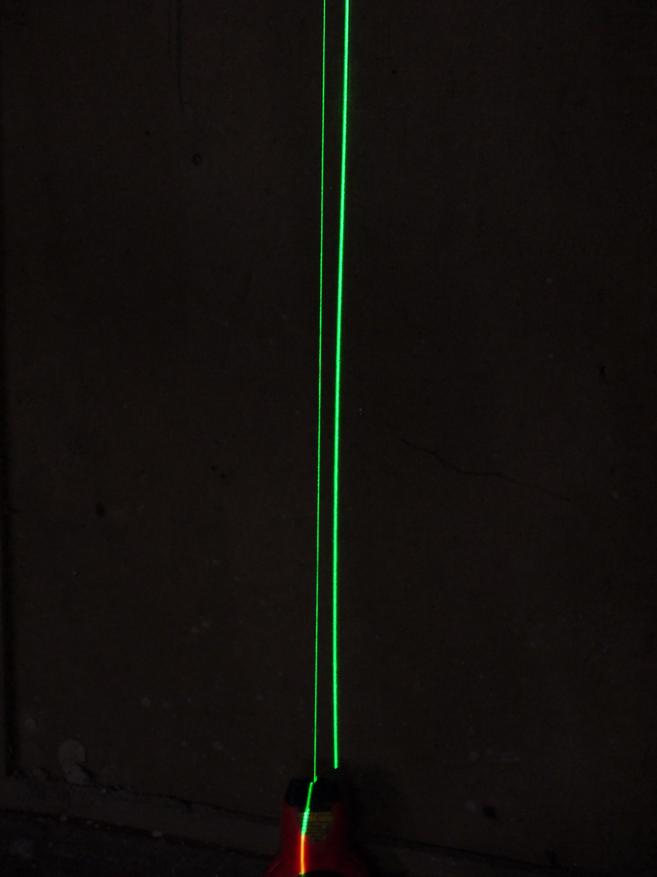

Следующий на очереди зеленый SNDWAY.  Нить хоть и подсвечивалась по всей длине, но в самом верху она находилась немного не по центру луча. Таким образом погрешность составила около 1мм на 4,5м. Что тоже довольно хороший результат.

Исходя из предыдущих результатов я уже знал, что мой старый инструмент покажет наихудший результат, так как подобную проверку уже проходил. Его погрешность составила около 2мм на все тех же 4.5м.

Горизонтальную точность проверил по заведомо установленным меткам, при помощи которых периодически поверяю свой инструмент.  На длине 10 метров отклонение всех устройств составило не более 1 мм.  При таких незначительных погрешностях проверять перпендикулярность линий смысла нету.

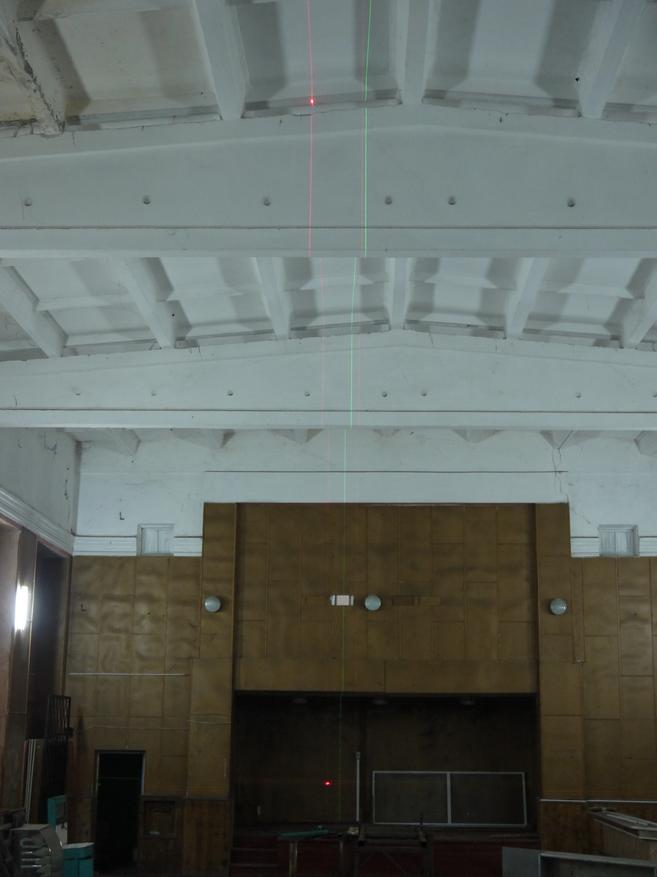

Еще один из важных параметров — угол проецирования, особенно для этих приборов, так как у них отсутствует возможность вращения вокруг своей оси. Согласно расчетам, угол проецирования вертикального луча у обоих уровней составил около 110 градусов. Дать объективную оценку не могу, поскольку каждый сам решит достаточно ли этого параметра для его целей. От себя могу лишь добавить, что были у меня устройства этого ценового сегмента и их показатели были схожими.

А вот с горизонтальным лучом все не так однозначно. Дело в том, что ближе к краям его яркость значительно снижается (особенно заметно на красном). И блеклые участки луча в светлом помещении будет либо плохо видно, либо не видно вообще. Так что при замерах я решил ими пренебречь, в результате угол проецирования составил около 90 градусов.

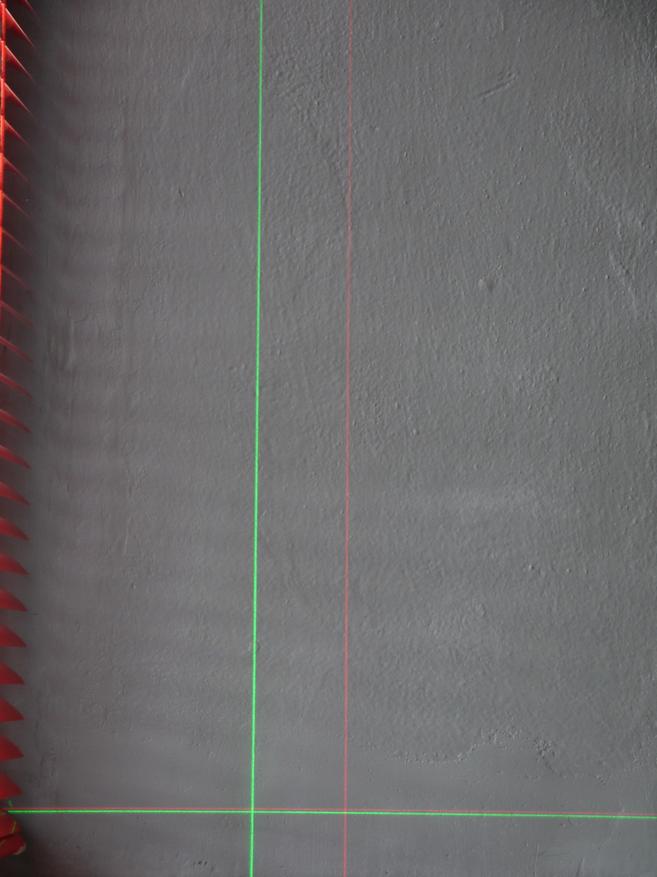

Следующий параметр — радиус работы и толщина линии. Первый замер я сделал в рабочем диапазоне красного SNDWAY — на расстоянии 9 метров от стены толщина линий и красного и зеленого лазера составила 3мм. Минимальная толщина линий — 2мм. Во время замеров обратил внимание, насколько отчетливее эти уровни проецируют линию на полу в отличие от моего старого.

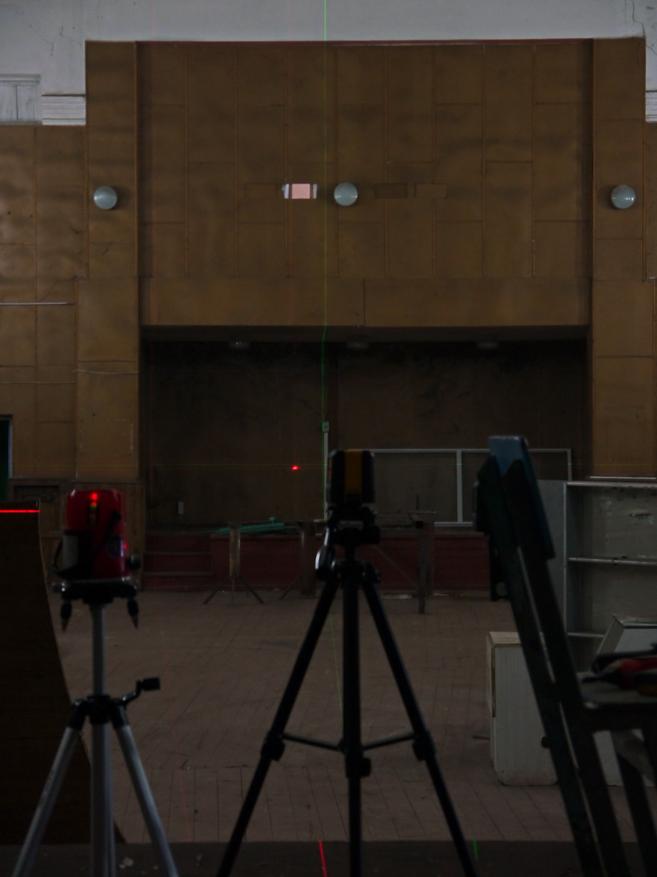

Следующий замер на расстоянии 20 м.  Это рабочий радиус зеленого SNDWAY согласно инструкции. Лучи красного в этом случае не видны вообще, зеленый напротив светит довольно уверенно. Толщина его линий составила около 6-7 мм на этом расстоянии.

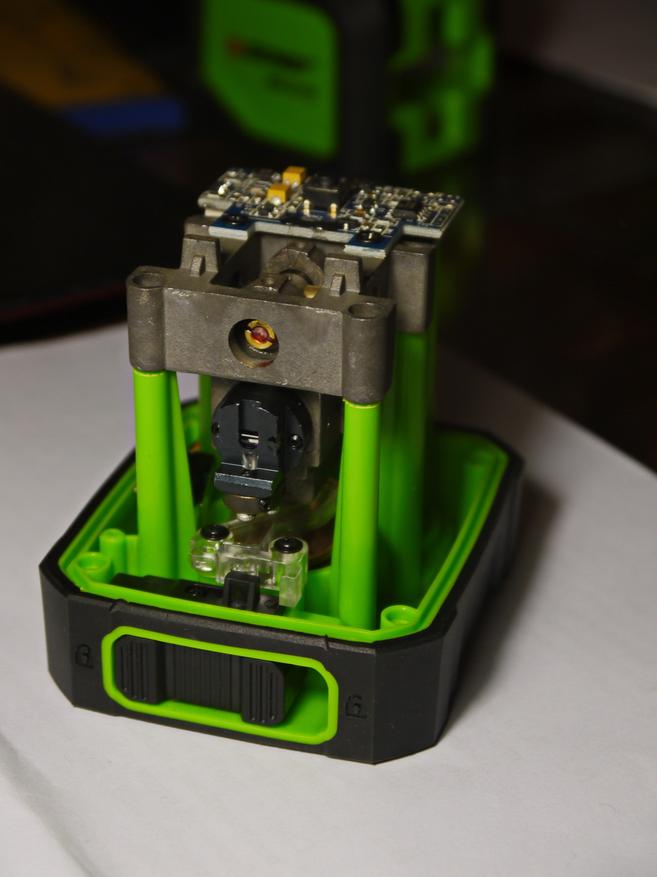

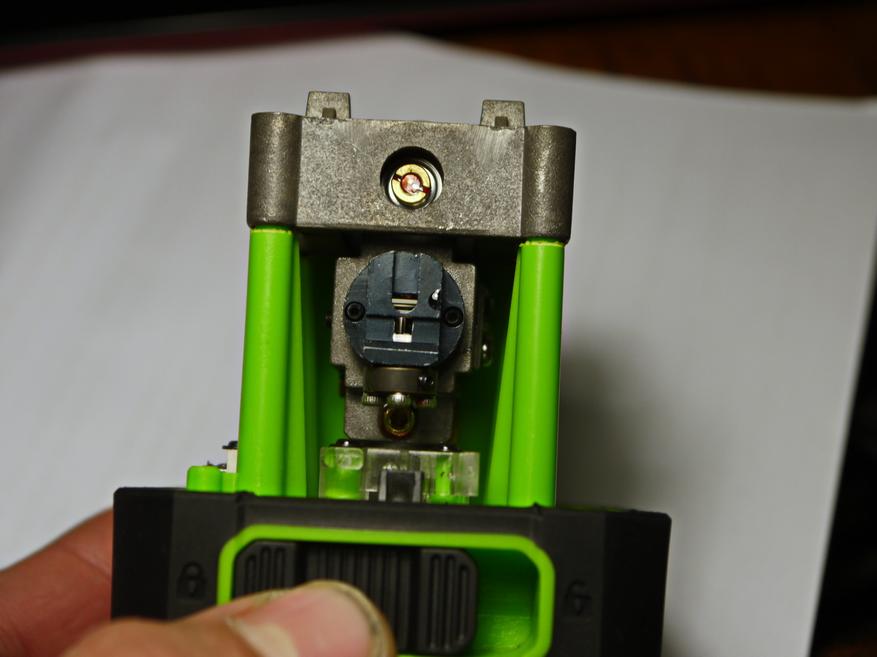

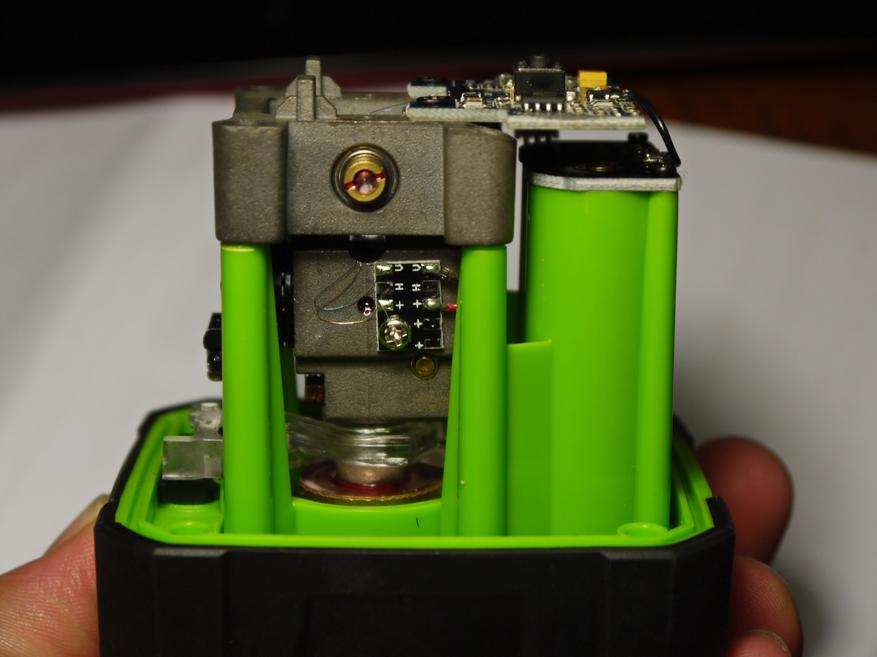

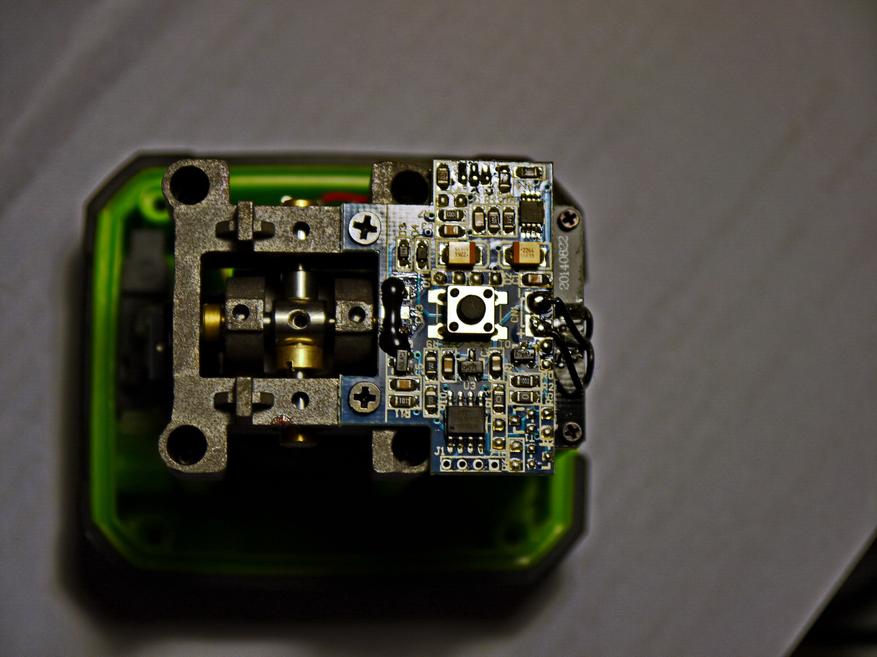

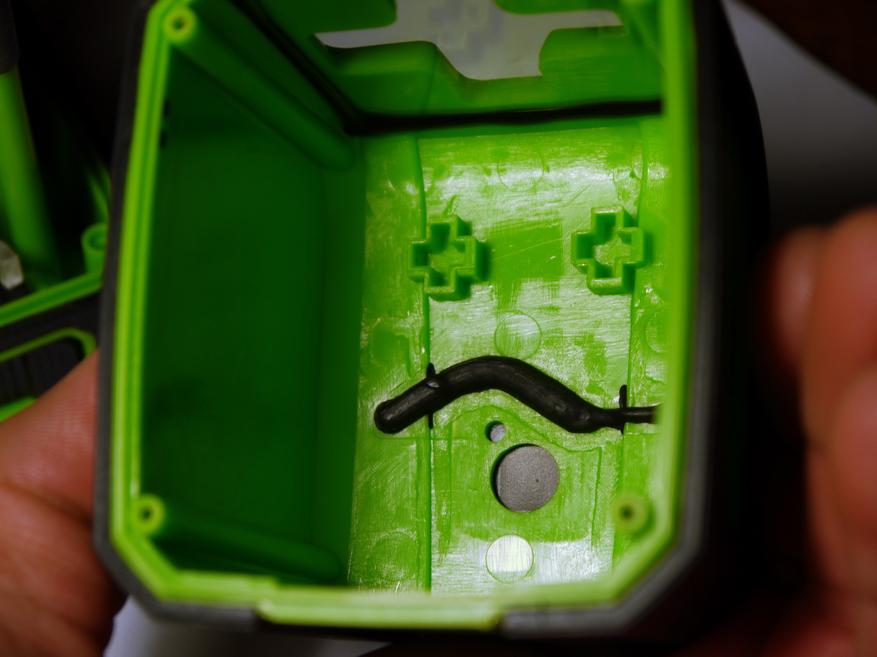

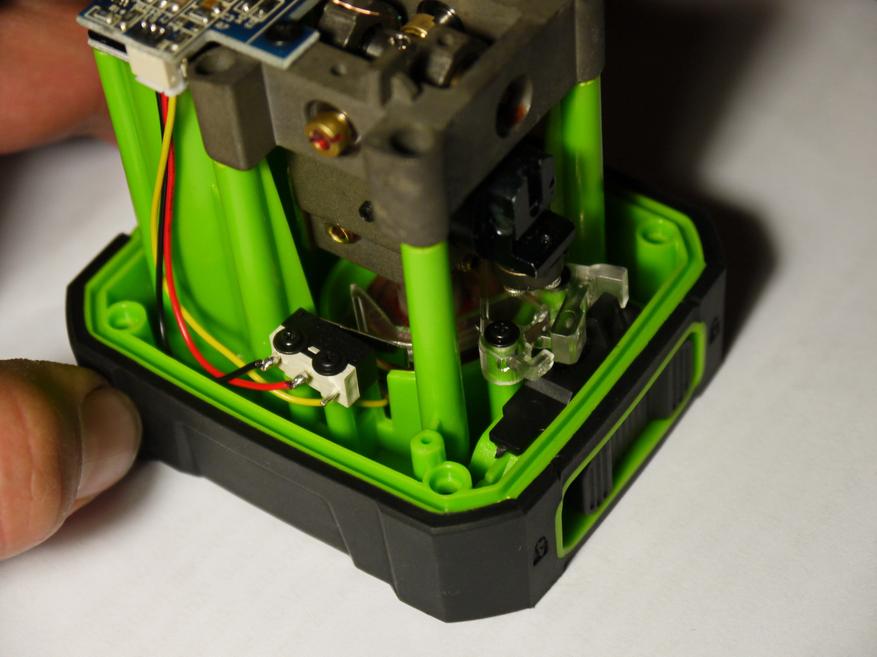

Подведя итог, могу сказать, что в целом уровни мне понравились, особенно их компактность. Точность их отличная для своих задач. Учитывая символическую разницу в цене 5$, считаю, есть смысл доплатить за зеленый, разница в работе будет ощутимая. Напоследок несколько фото в разобранном виде — может, кому интересно.

На этом все, всем спасибо за внимание! Пишите, если что упустил.
