Восстанавливаем и улучшаем «Кремлёвскую звезду»: советское украшение на новогоднюю ёлку

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Гайд | Своими руками (DIY)

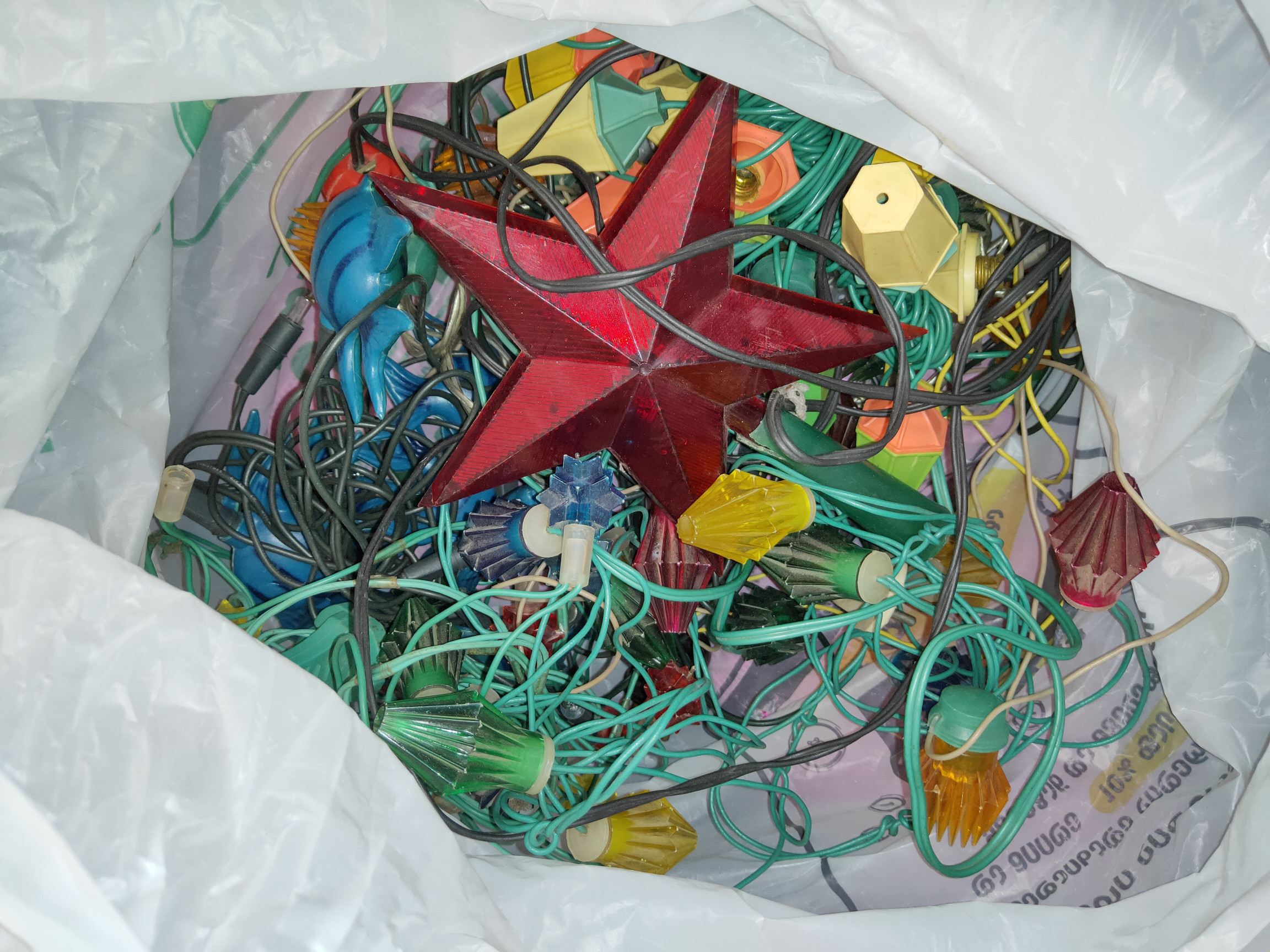

«Благодаря» ковиду, я вступил во владение содержанием мастерской пожилого ремонтника, и если большая часть этого самого содержания была отправлена прямо в утиль (например, у дедушки была просто огромная коллекция из пустых пластиковых бутылок от газировки), то малая часть, приблизительно килограммов 200, оказалась весьма интересной – это и подборка номеров «Моделист-Конструктор» за 1961-1991 годы, много номеров журнала «Юный техник» и другие интересности. Среди них – несколько штук советских елочных гирлянд  разной степени испорченности и эта «Кремлёвская Звезда». В порыве ностальгий решил всё потихонечку восстановить, и начал именно с «звезды», о чём я вам расскажу далее. Детали применены простые, ничего специального не надо, так что любой человек, умеющий браться за паяльник с правильной стороны, сможет весь процесс «моддинга» повторить за один вечер.

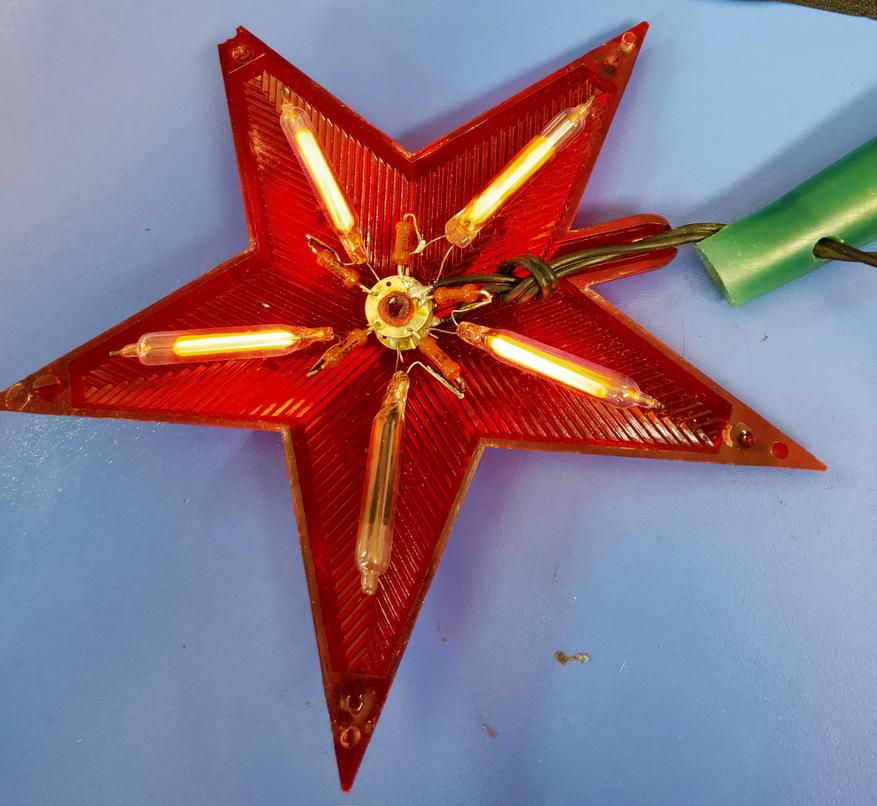

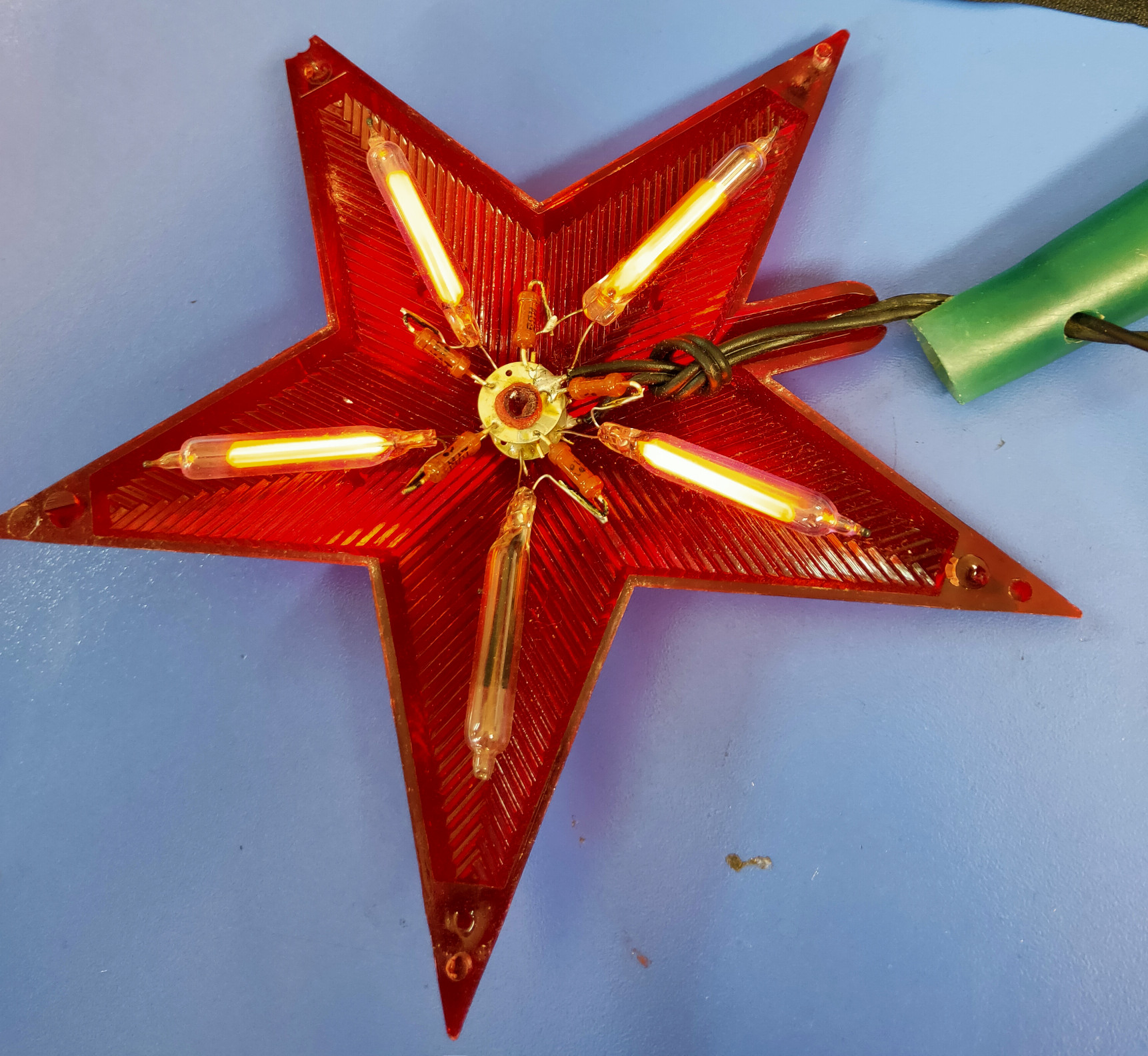

«Звезда» (Производство ПО «Газотрон», Г. Ровно, УССР, Цена 3 Руб. 00.к) изначально была с браком – не горел один «луч», а два горели «вполнакала». Как выяснилось при визуальном осмотре, одна из ламп-индикаторов (а применён тут очень редкий и дорогой тип – ИН-3Б-1) имеет надлом, и весь газ давно улетучился. Точно такая лампа на ибее стоит 20 долларов штука, на месте достать не получилось, да и светились оставшиеся очень так себе, по этой причине, решил полностью поменять начинку, и в качестве источников света применить так называемые «филаментнтые» светодиодные сборки тёпло-белого цвета (Почему не красные? А просто эти были в наличии, а что-то заказывать элементарно не было времени) на 3 вольт.

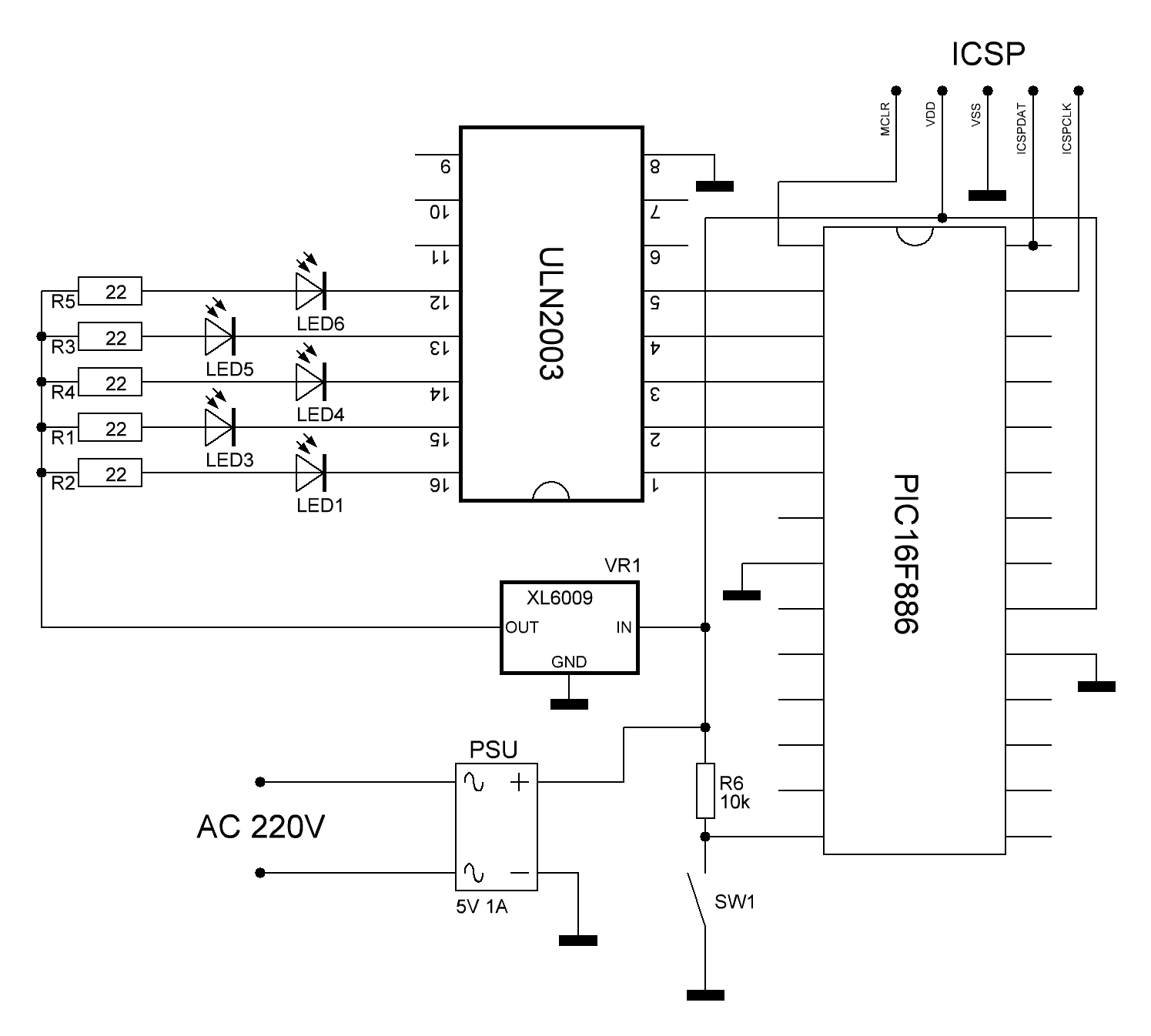

Схемотехника модернизированной лампы очень простая. Она состоит из микроконтроллера PIC16F886, который управляет филаментыми сборками (по две последовательно в каждый луч звезды) через транзисторную матрицу ULN2003. Также в схеме применён готовый повышающий модуль на XL6009, так как 5 вольт + падение на ULN2003 не хватает для качественного «зажигания» двух последовательно включенных филаментов. Да и общую регулировку яркости хотелось получить – чтоб подстроить свечение «звезды» под остальную елочную иллюминацию при необходимости.

(Резистор на 10К и кнопка использовались при отладке прошивки и в конечный вариант схемы не вошли)

Весь процесс условно можно разделить на 4 этапа:

  1. Изготовление вставки в звезду, для удержания филаментов.
  2. Изготовление управляющего модуля.
  3. Написание программного обеспечения для МК.
  4. Восстановление и подготовка корпуса звезды, для установки новой начинки.

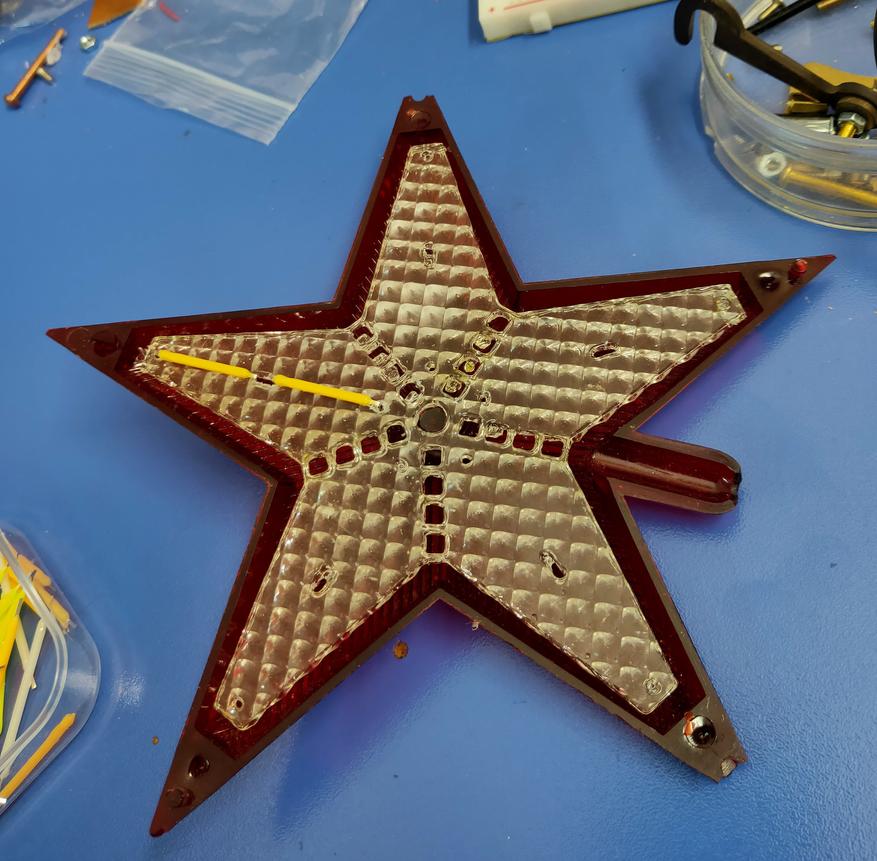

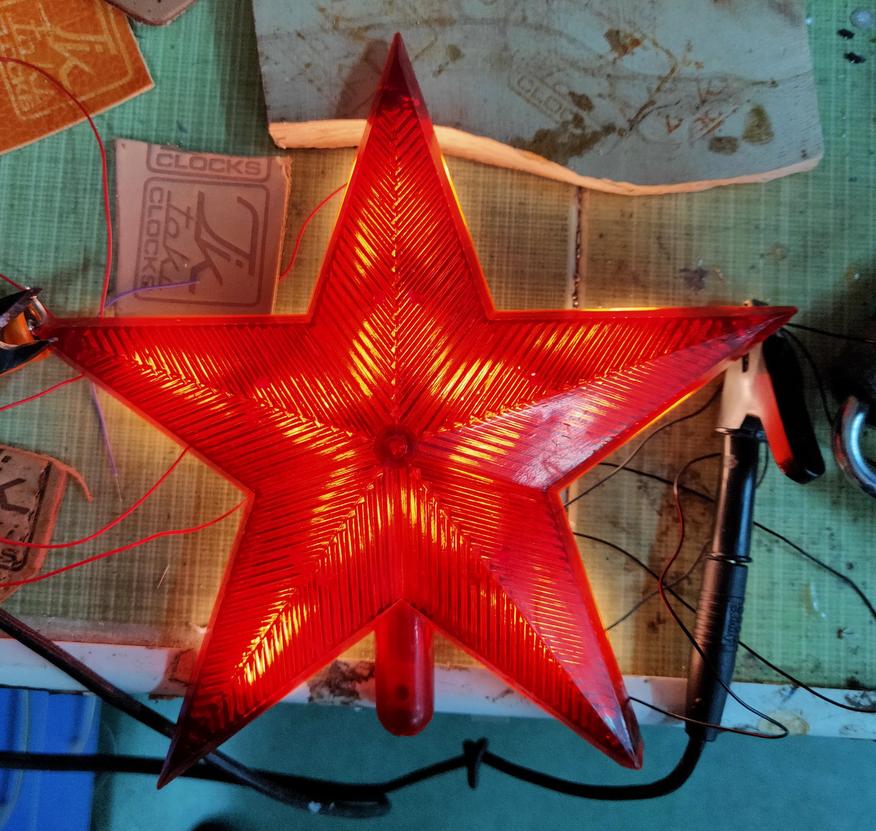

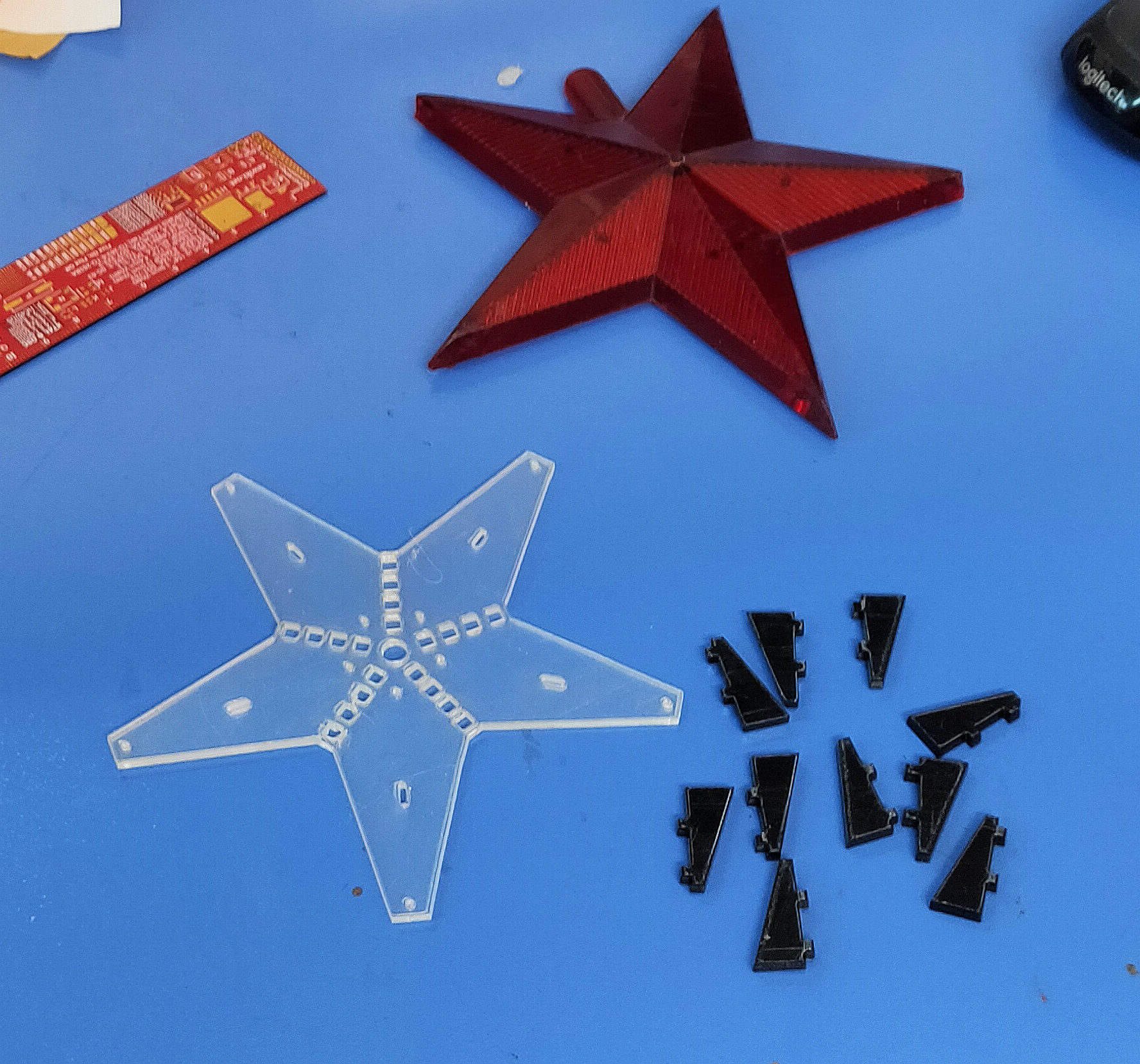

Процесс решил начать с изготовления вставки для установки филаментов – снял размеры, нарисовал в Кореле и вырезал на лазерном резаке. Первые тесты показали, что свет от одного луча звезды, «заливает» и остальные, в результате чего, даже один зажженый сегмент, подсвечивает всю звезду. Для предотвращения этого нежелательного эффекта, были изготовлены распорки из чёрного оргстекла, которые предотвращают проникновение света от одного филамента в другие лучи звезды. Именно по этой причине пришлось и отказаться от первоначальных идей – в каждом луче разместить по 5 обычных светодиодов, и зажигать их по отдельности, от центра к краям и обратно. В таком случае пришлось бы делать 25 распорок, а снимать геометрию с объекта такой сложной формы – не так уж и легко – нужный результат с распорками двух типов (для филаментов) получился только после 5 ой попытки, а в случае обычных светодиодов, пришлось бы делать как минимум 5 распорок.

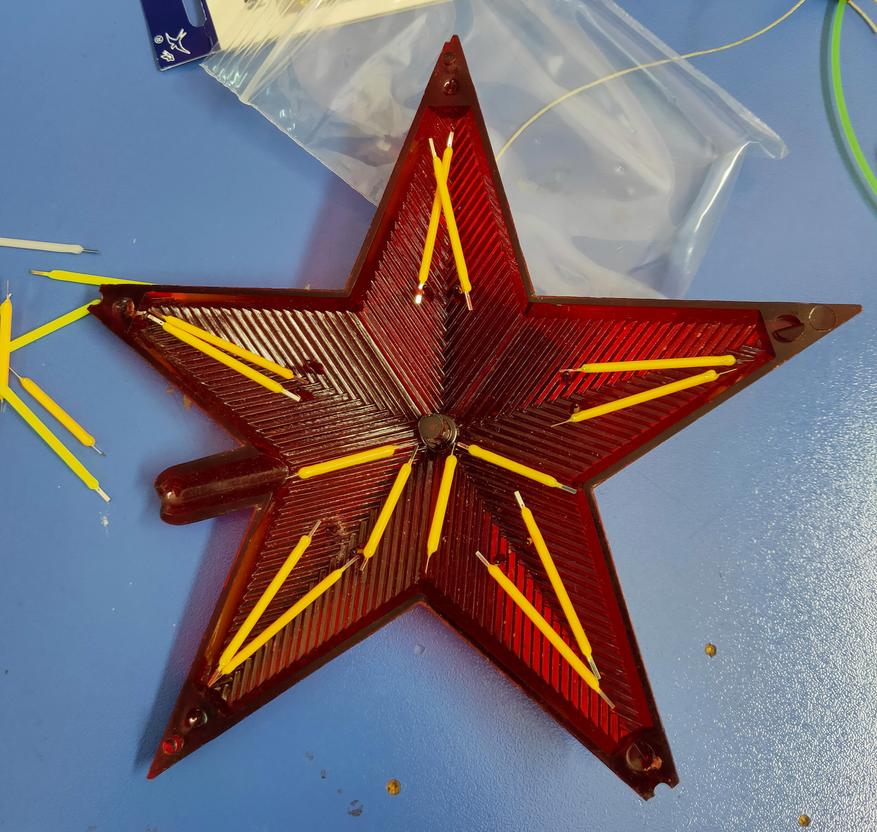

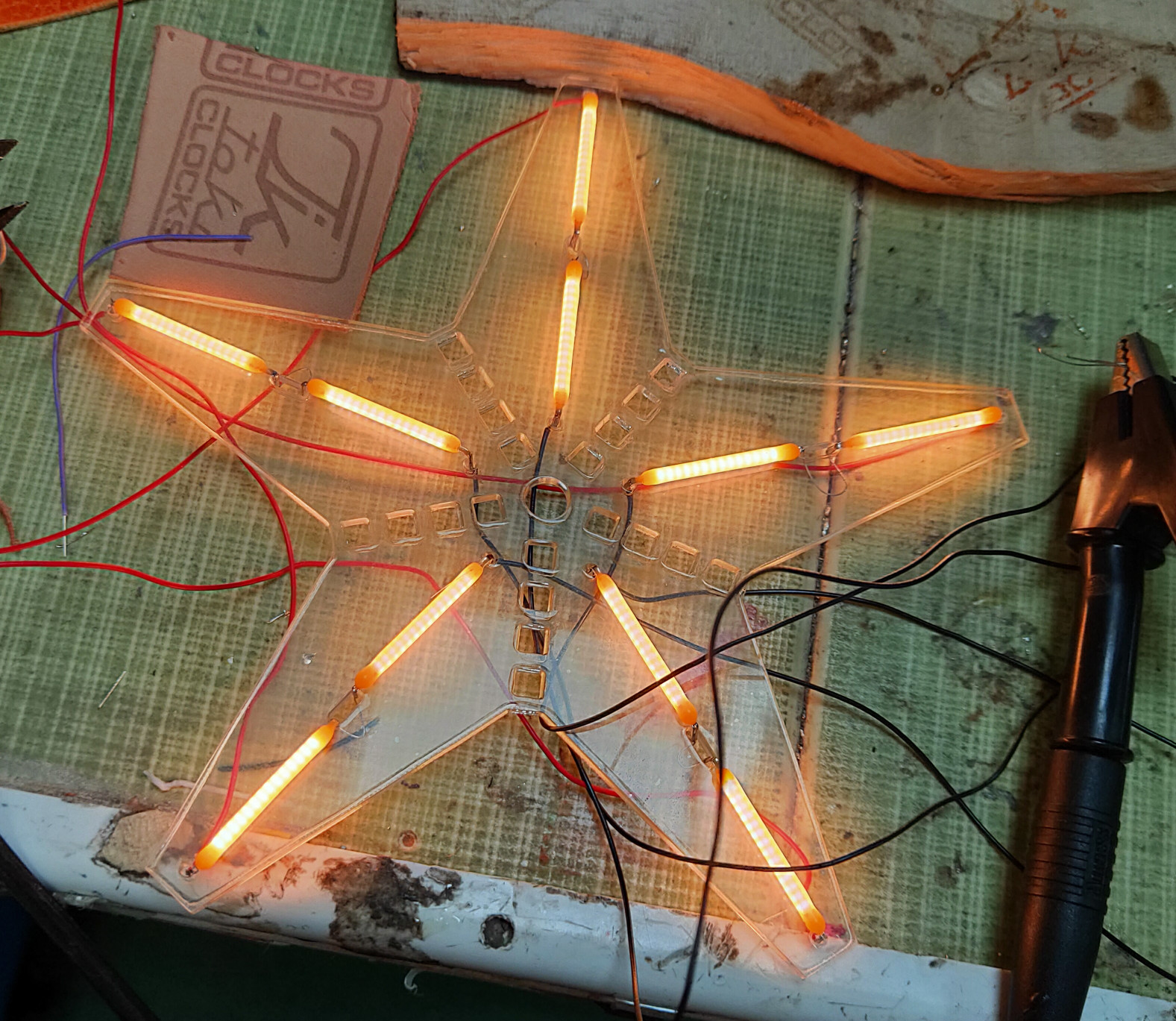

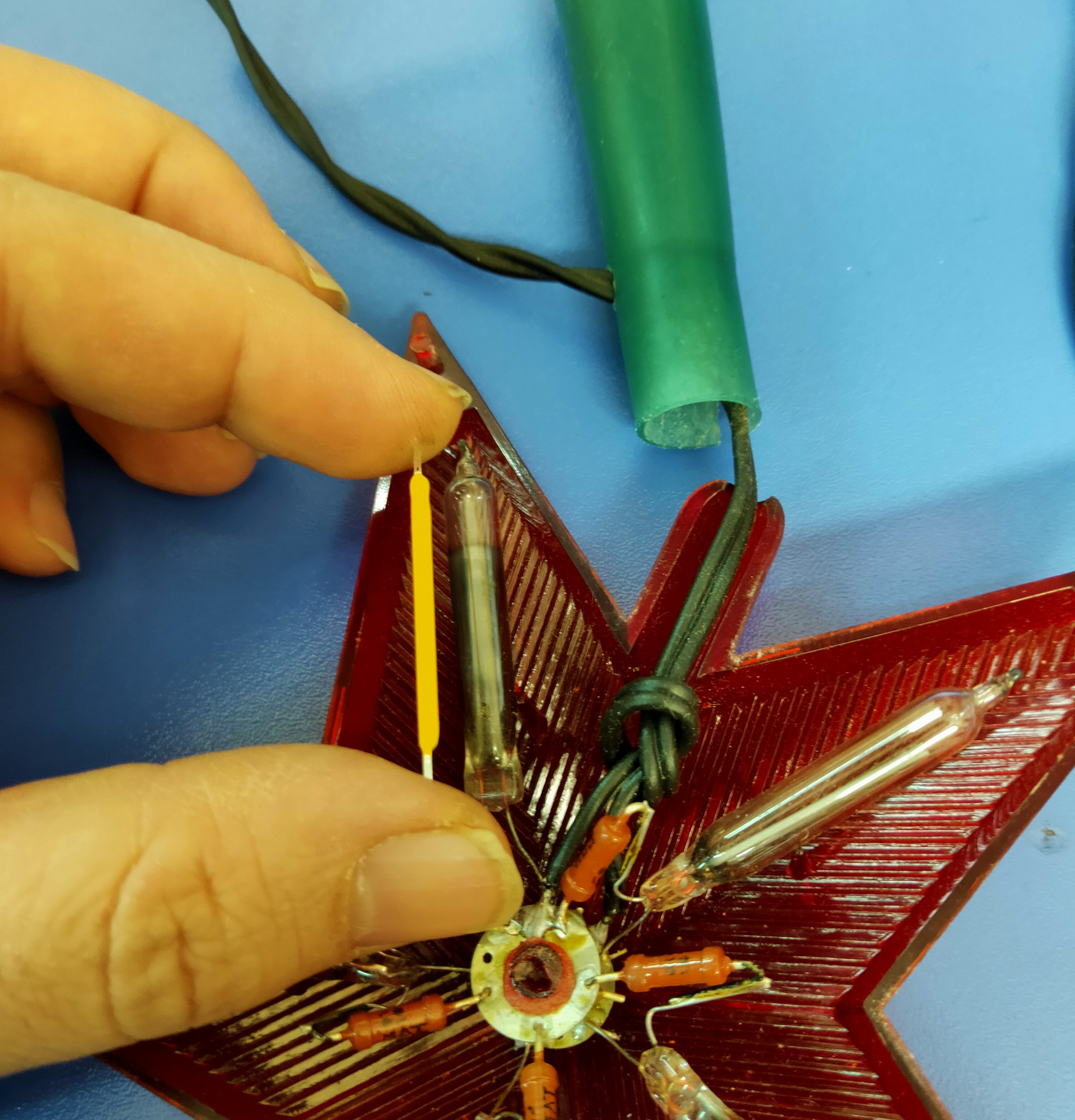

(На фото вверху можно увидеть момент подбора расположения филаментов и первый вариант держателя)

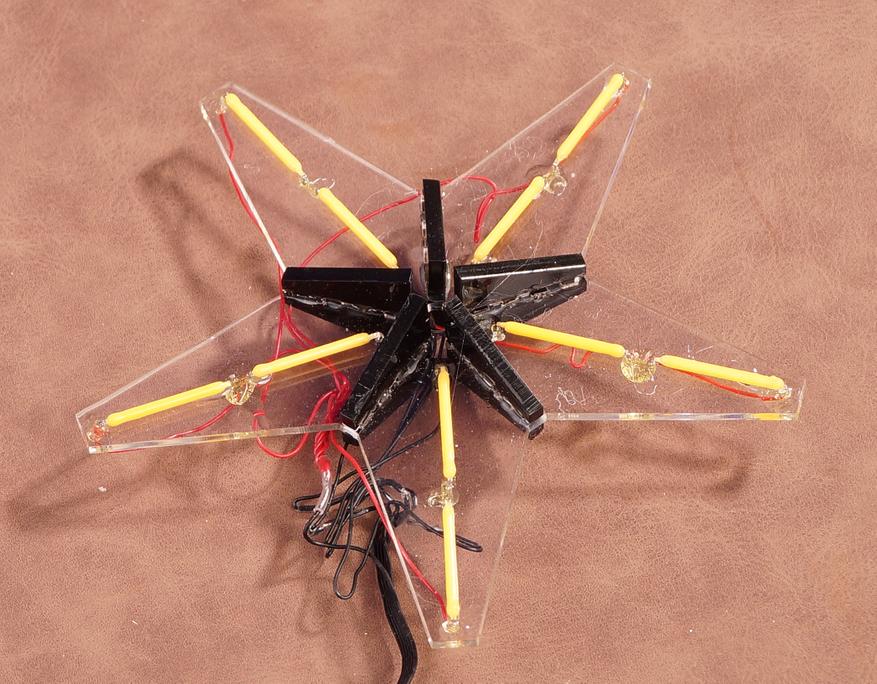

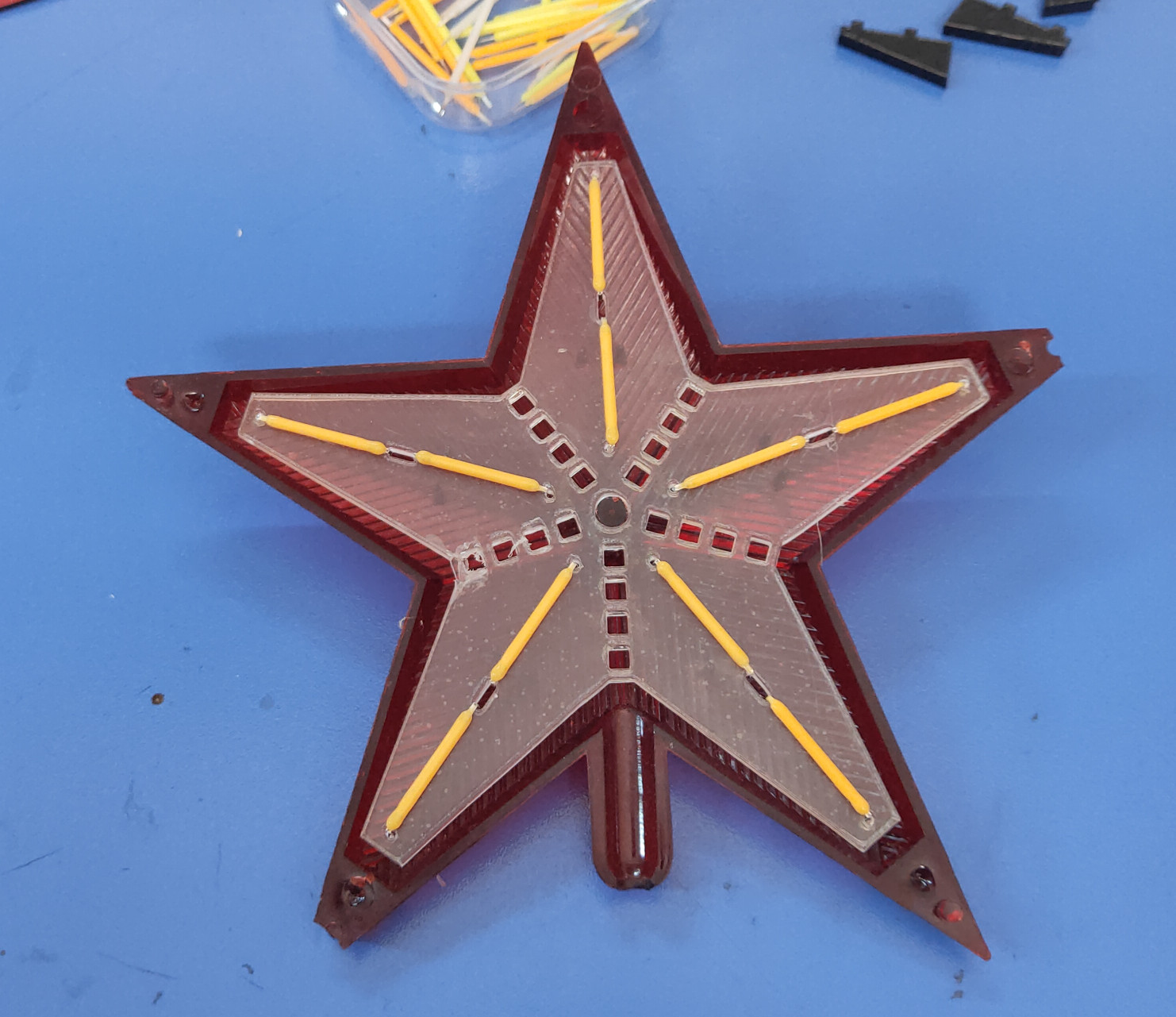

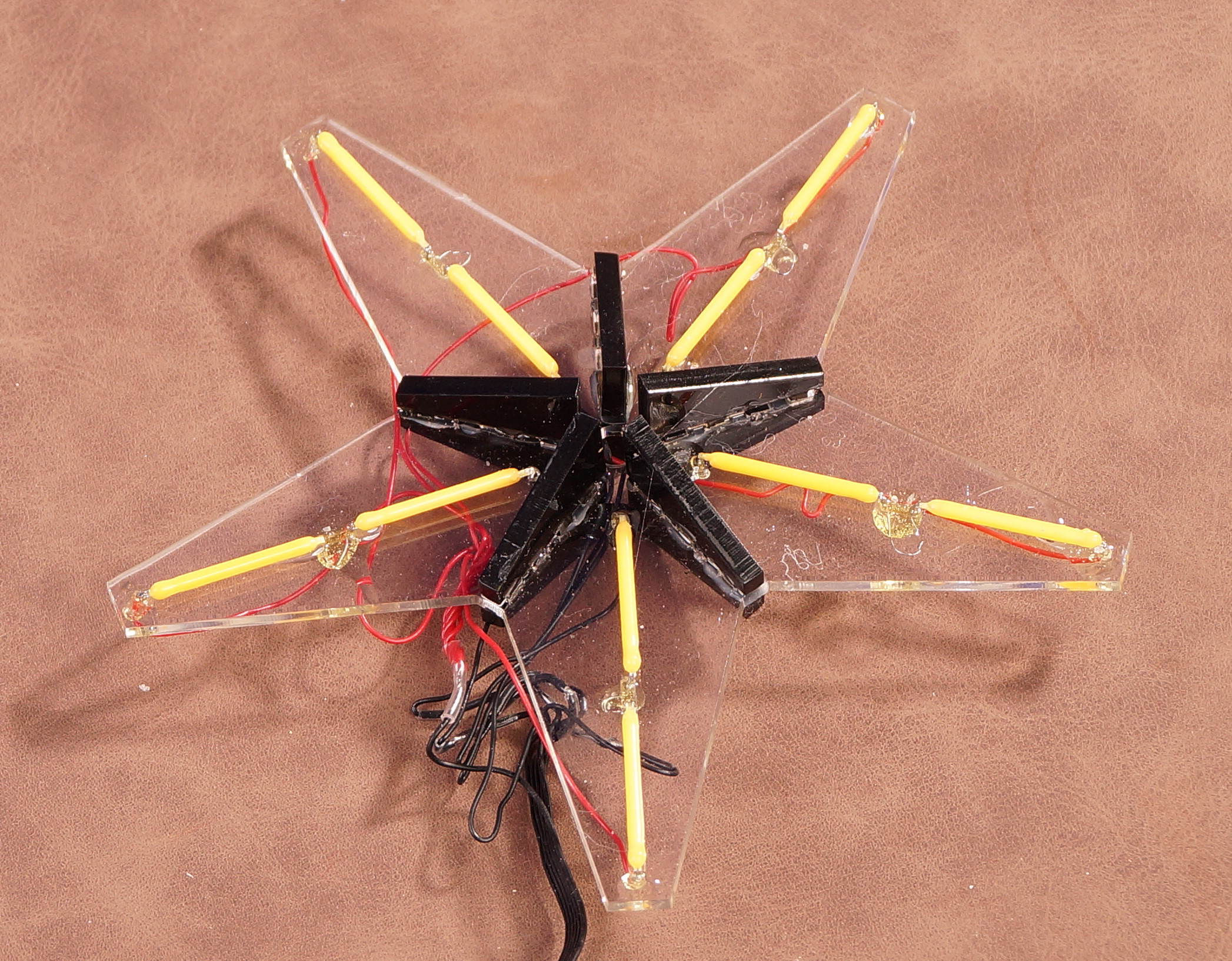

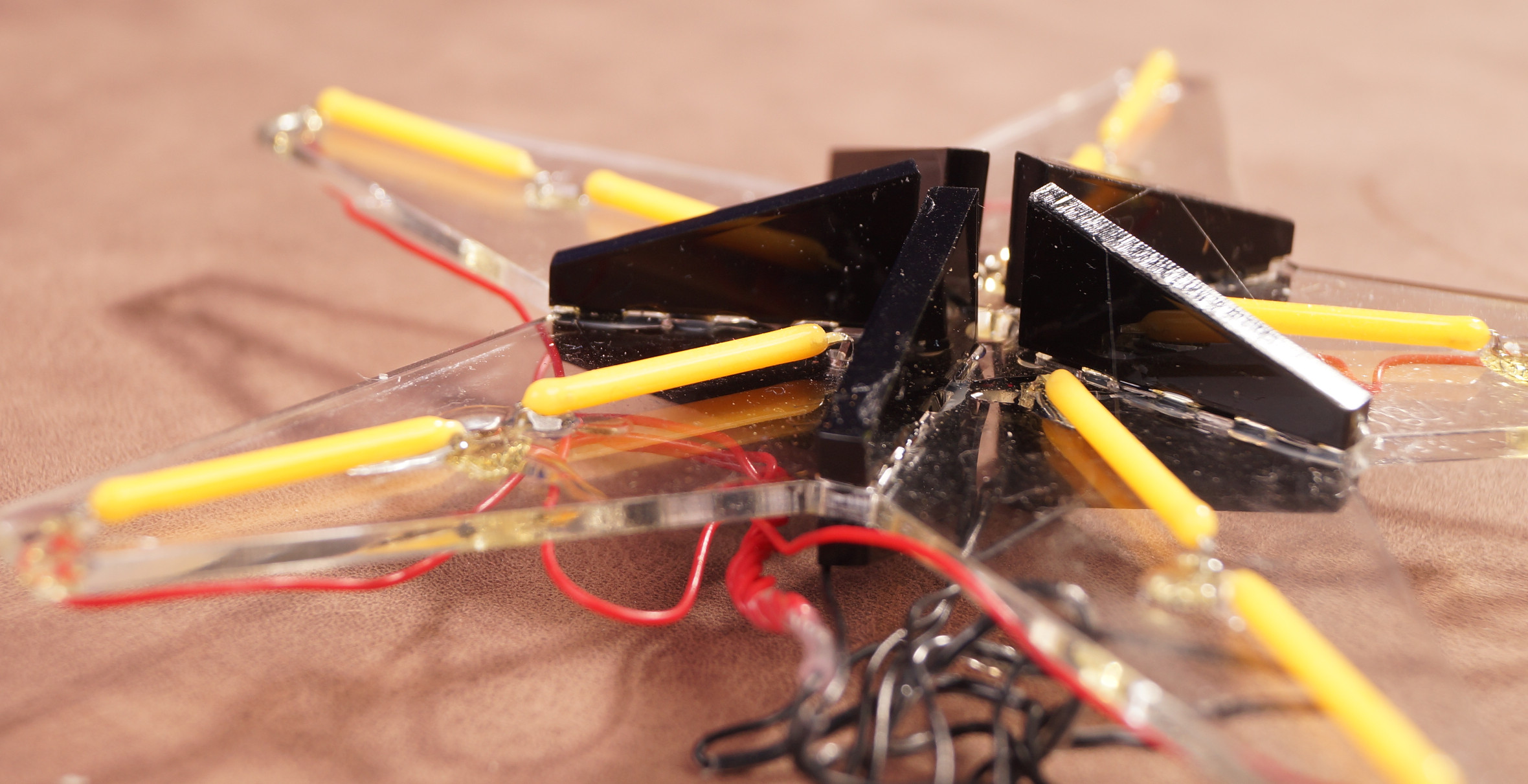

Окончательный вариант вставки вырезан, распорки вклеены, филаменты зафиксированы (использовал для этих целей герметик Kafuter K-705.). Припаял гибкий силиконовый шлейф чёрного цвета на 6 проводников, и в принципе, эта часть готова.

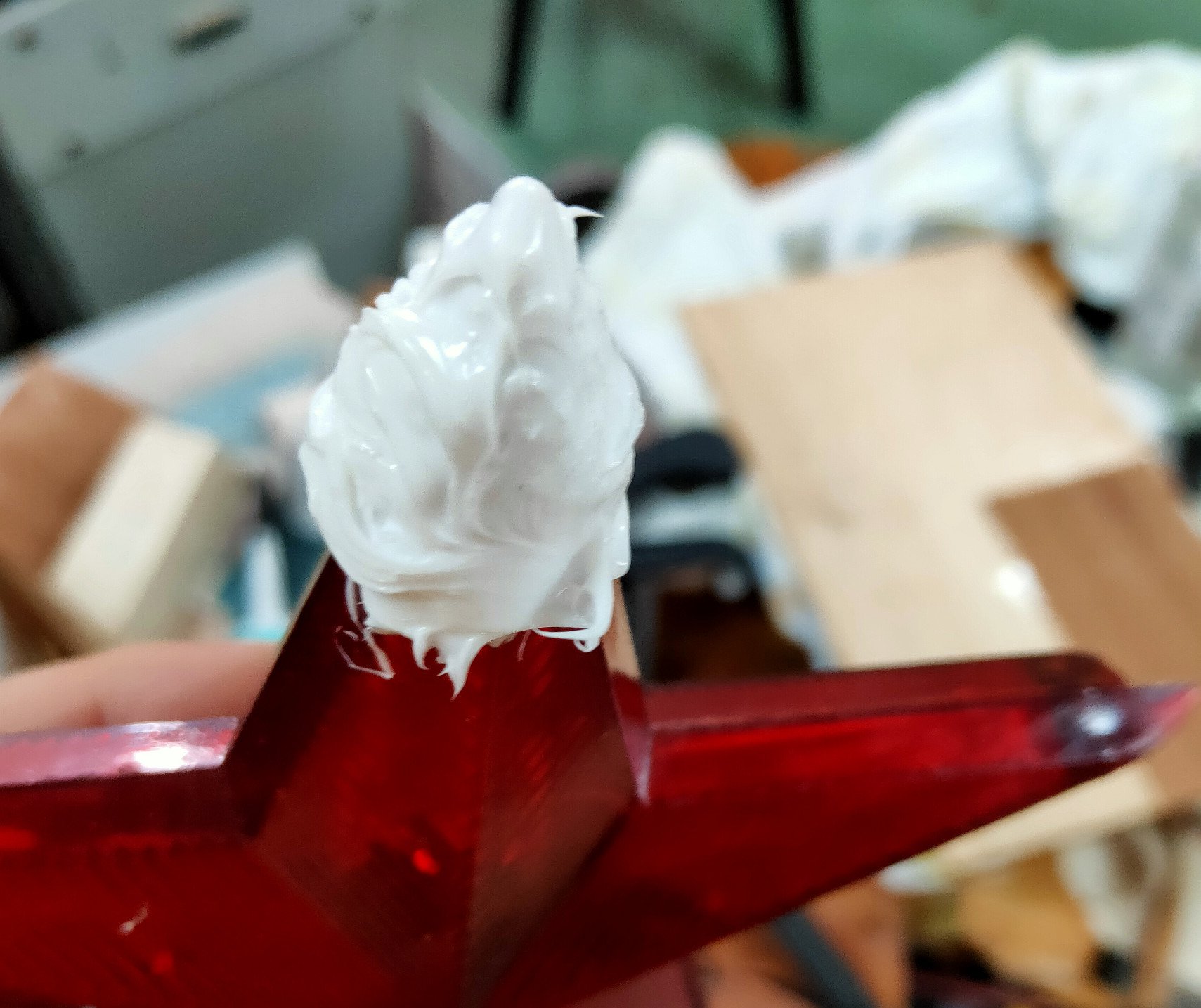

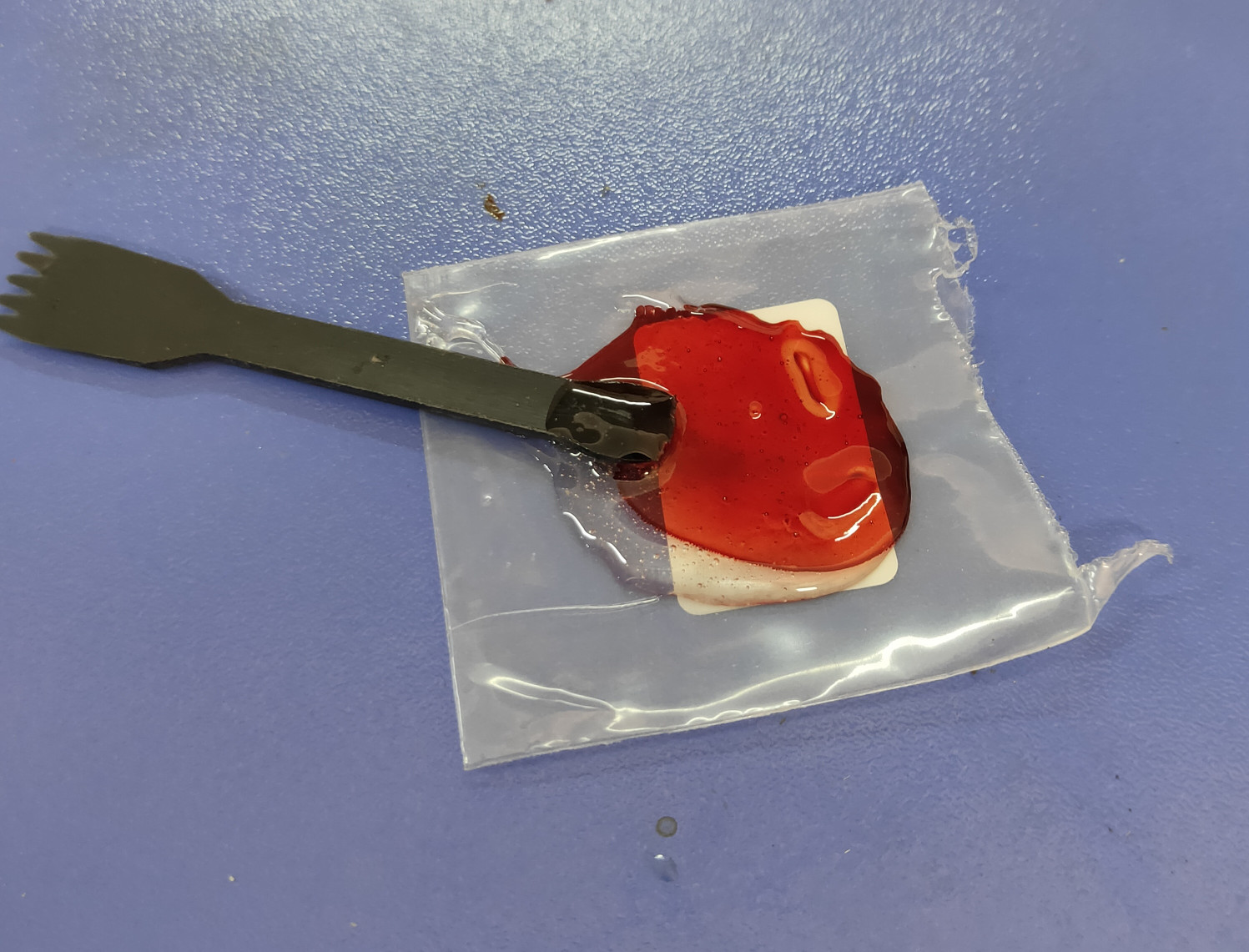

Вторым этапом решил восстановить сам корпус звезды. Он был довольно сильно поцарапан, и отломана часть кончиков на всех лучах, кроме одного. Царапины особенно визуально не заметны, а вот отсутствующие кончики выглядели не очень эстетично, поэтому, было решено отсутствующие части нарастить, используя прозрачную эпоксидную смолу, с добавлением пигмента красно-рубинового цвета. Для наращивания, один из уцелевших лучей был промазан снаружи обычным белым силиконом, а когда он затвердел, получившийся «чулок» был осторожно снят, залит эпоксидкой, и насажен на звезду с отломанным кончиком. После засыхания эпоксидной смолы, «чулок» снимался, а то что получилось, приводилось в надлежащий вид при помощи наждачной бумаги и резака. Вернуть первозданный вид не получилось, да и это не планировалось – это же винтаж, царапины тут как года у коньяка, только в плюс.

Немножко пришлось «подлечить» и ножку-крепление. Видимо, от старости или внешних воздействий она треснула и звезду больше не держала. Так как ножка полиэтиленовая, то склеить её не вариант, только сваривать, а получится ли у меня ровная и красивая сварка – это большой вопрос. По этой причине, решил идти простым путём – взял прозрачную термоусадку под аккумулятор типоразмера 18650 и ей обжал треснувшую часть. Получилось вполне опрятно и крепко.

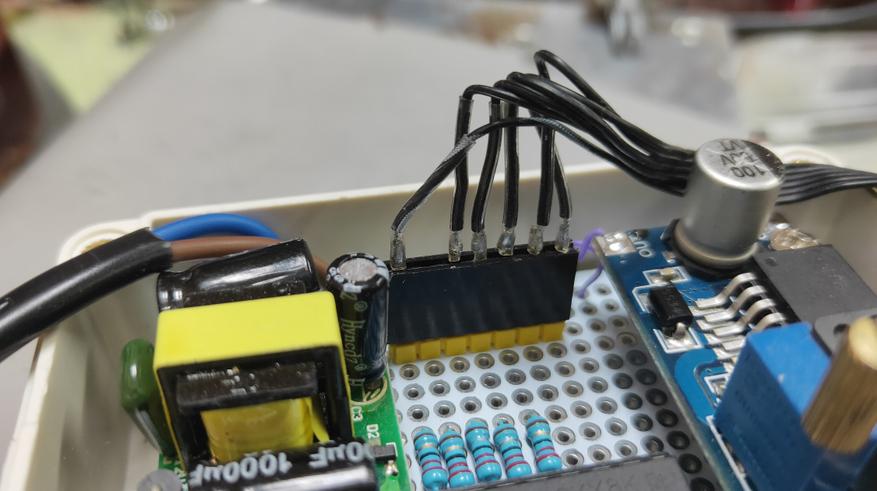

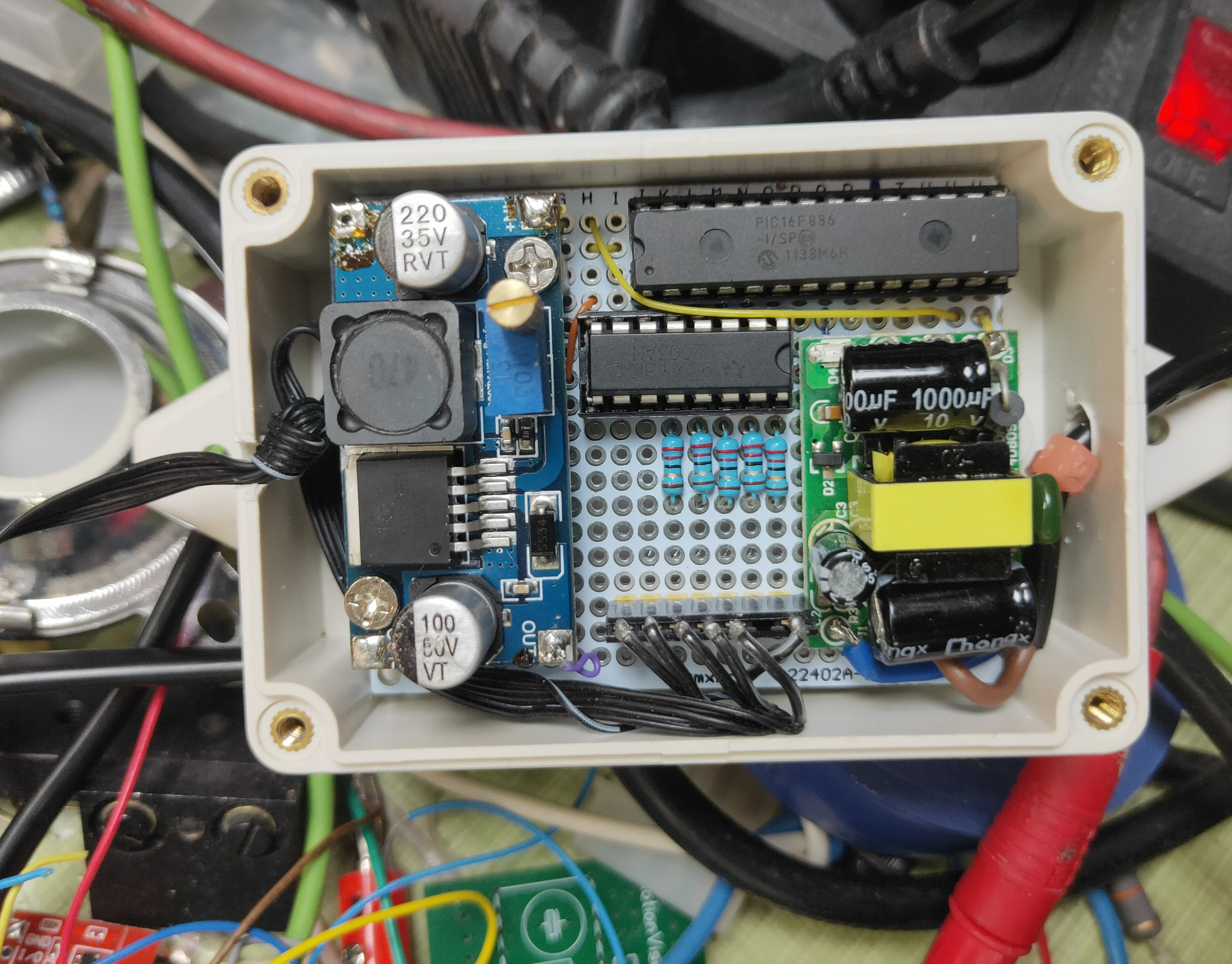

Вся управляющая электроника размещена в небольшой коробочке, и состоит из

  • Микроконтроллера
  • Транзисторной сборки
  • Повышающего преобразователя напряжения
  • Блока питания.

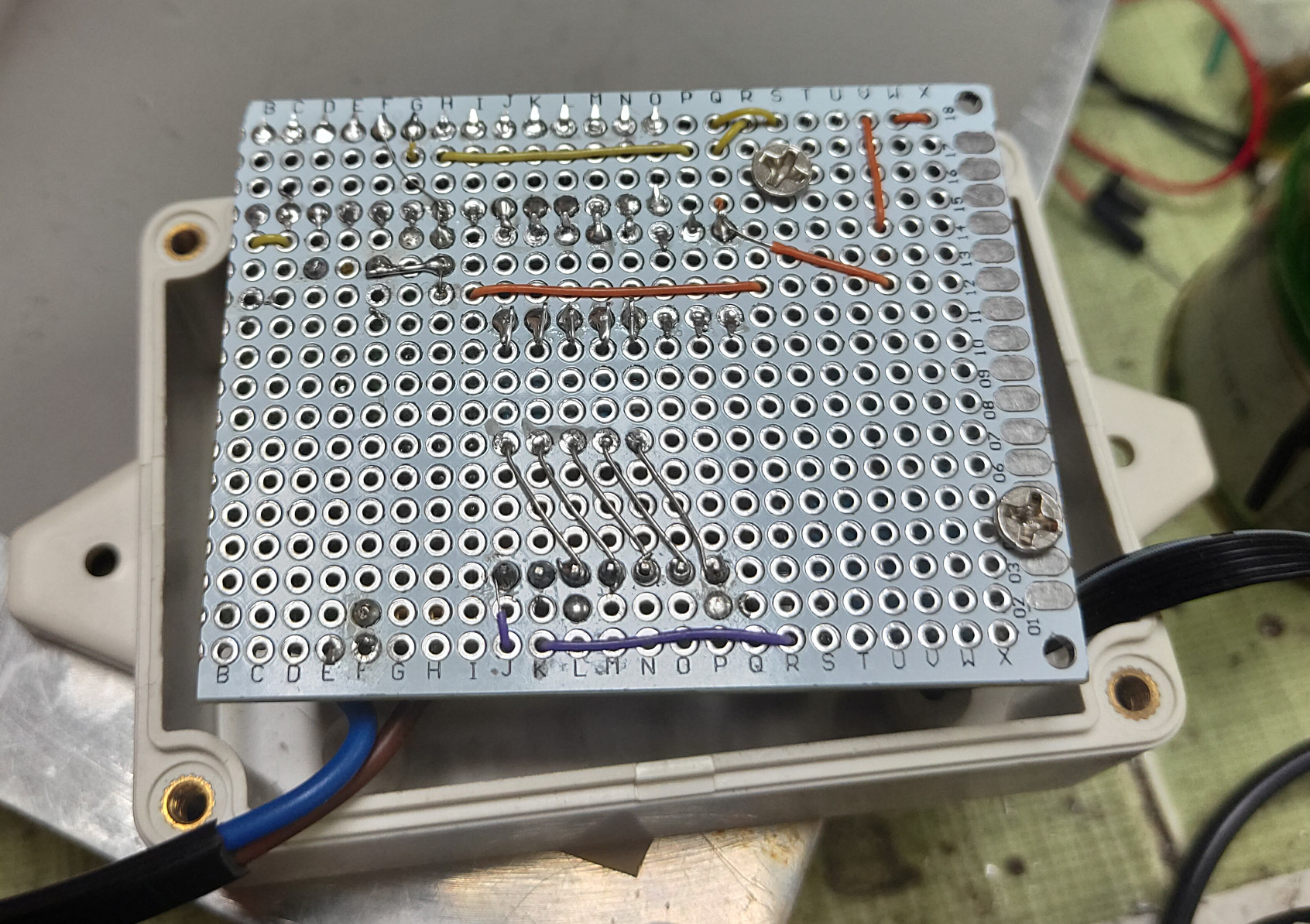

Весь монтаж сделан на монтажной плате – по причине простоты схемы не стал печатную плату делать отдельно. В качестве блока питания использовал копеечный китайский БП на 5В 0.5А.  Вся «дискотека» на максимальной яркости потребляет 0.15А, так что мощности хватило с избытком. Желающие повторить, могут использовать практически любую зарядку от телефона. В качестве корпуса использовал пластиковую коробочку подходящего размера.

Программное обеспечение для МК было написано частично на ассемблере (Microchip MPLAB) и частично на Pic Basic Pro (Microcode Studio). На ассемблере написана часть, генерирующая 8 битный ШИМ сигнал для всех 5 каналов, а на Бейсике – часть, которая меняет скважность каждого канала, для получения нужных эффектов. В реальности, ассемблерный код поддерживает до 8 независимых каналов, и 3 неиспользованных думал использовать для самой елочной гирлянды, но решил эту часть отложить на следующий новый год.

Всего в прошивке на данный момент реализовано 4 разных эффектов («написаны» в соавторстве с моей 8 летней дочкой). Ознакомится с ними конечно же лучше на видео, но приведу и текстовое описание – на всякий случай. Вне всякого сомнения, эффектов могло быть и больше, но всё делалось по быстрому. На следующий НГ, может что-то новое и добавлю.

  1. «Заливка» — верхний сегмент мерцает на секунду и зажигается постоянно, потом мерцают и зажигаются постоянно два боковых, а потом – два нижних.
  2. «Радар» — плавно зажигается нижний правый сегмент, потом плавно же гаснет, потом плавно зажигается и гаснет следующий сегмент по часовой стрелке, и так до конца, а с конца – обратно по часовой стрелке.
  3. «Восход-Закат» — Сегменты плавно зажигаются справа-налево, и гаснут в обратном порядке.
  4. «Разгорание» — все сегменты плавно разгораются и гаснут.

Каждый эффект повторяется по 3 раза и так по кругу.

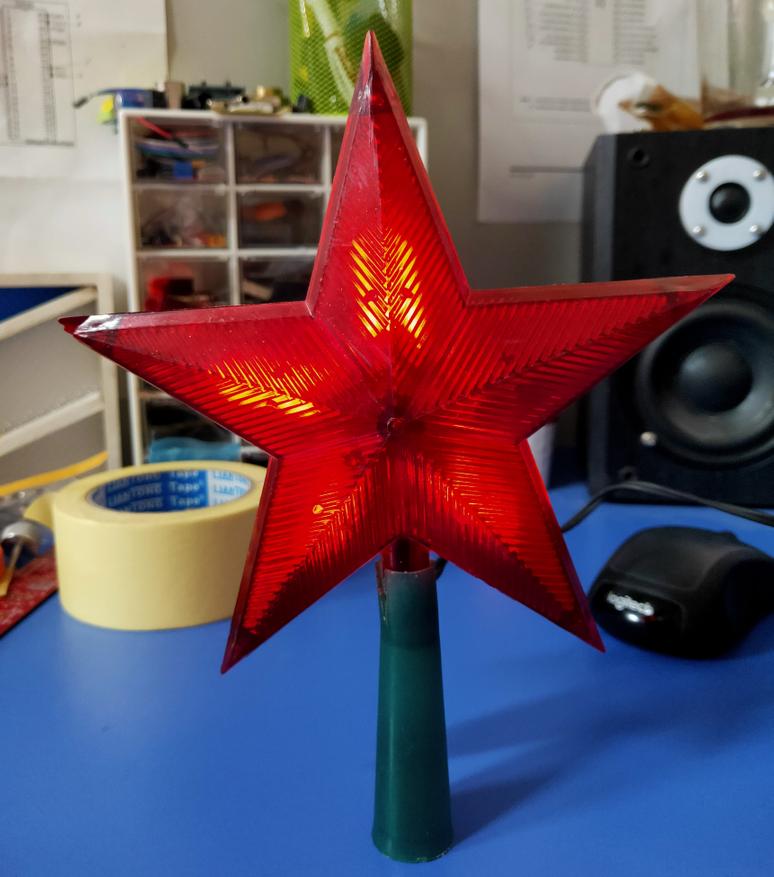

. Для предотвращения мерцания в видео, пришлось выдержку в камере поставить в 1/25, из-за чего эффект «Заливка» выглядит более статичным, чем он есть на самом деле. Готовая прошивка доступна по адресу: https://gofile.io/d/UpGbfL

Всех с наступающим!

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Я стар, я очень стар, я суперстар :D 你们卖家天天要找买家帮你测评但是你的广告里不说你的产品是什么东西。我们买家不是什么东西都要的,用不着10个手机套或者10个充电宝。给佣金我也不要这么多废铜烂铁。谁有心思去购买这些东西还要问你讨退款的事?而且低于 600元 的工厂产品我没有兴趣测评…

22 комментария

C
красота!!! замечательное изделие вышло! и в духе времени — на микроконтроллере. правда, щас могут набежать модные разработчики, и начать советовать ставить ESP и включаться в облако))) но то уже детали)))
A-Gugu
Кстати, когда показал в первый раз младшей дочке (8 лет) «Даа, неплохо, а приложение для управления под андроид или под айпад?» :D
C
под искру-1030 или ДВК)))
Zloi
Душевно получилось, сразу как-то настроение новогоднее появилось…
nemoi13
А не лучше ли было сделать подобие? Плясать от корпуса это ограничение. Плюс сам корпус восстанавливать. Плюс нарощеные уголки на видео заметно темнее. У вас же есть резак, можно прозрачный акрил нарезать, склеить и уже внутри размещать свет. К тому же размер звезды тогда можно было бы подкорректировать исходя из начинки. Правда да, это бы уже было не коньячное изделие а новодел. Но зато относительно проще.
Zloi
Это уже будет не реставрация, а создание новой вещи и такого шарма новодел уже иметь не будет. Не знаю как считает автор, но я прям прусь от вещей, которые буквально с помойки восстанавливают и дают вторую жизнь.
A-Gugu
Один из уголоков «родной» и он такой же темный, как и остальные — так и было задумано на заводе :)
А пигмент для наращивания был подобран на автомате для подбора цвета, путём сканирования исходного пластика, так что отличия в цвете и цветопропускании нет, это дизайн такой — в углах наплыв материала сделан.
B
Автору: Классная работа, но прямо-таки просится раздельное управление всеми десятью филаментами, контроллер-то может, свободных каналов полно.
Появится возможность сделать дополнительные эффекты для «внутренней» и «внешней» звезды.
Можно еще и в центр, «точку» какую-то сварганить — третий элемент цепочки луча, даст возможность реализовать эффект «разлетающиеся лучи».
A-Gugu
Если присмотритесь, изначально так и планировалось — видно же что филаменты перепаяны перемычкой. Просто у меня под рукой был плоский шлейф чёрного цвета только на 6 жил. 12 жильный был заказан, но из-за логистических проблем, получу его прямо под новый год. Так что сделал такой вариант, тем более, свет «переливается», и горит ли один или оба филамента, визуально очень малозаметно.
C
а если поставить адресные диоды, то надо будет только 3 провода ;)
A-Gugu
Фуево получается с точечными диодами, написано у меня об этом в тексте.
C
или сложить 2 шлейфа по 6 жил один позади другого
B
«горит ли один или оба филамента, визуально очень малозаметно. » — да, точно. Еще перегородки? :-)
--
Зачем шлейф??! Всю мелкую-плоскую электронику, кроме питания и повышающего преобразователя, надо на обратной стороне звезды сделать. А питание — тонким четырехжильным проводом (хоть аудио) пустить.
A-Gugu
Вот вы и делайте :)
У меня звезда обьемная, обе стороны одинаково работают :)
B
Мне очень понравилась эта затея. Я правда, всерьез задумался, не сделать ли. :-)
Буду светодиоды (2*5+2) использовать, вместо филаментов, тогда транзисторная сборка и преобразователь не нужны. Останется взять мелкокорпусной, smd вариант контроллера, распаянный на макетке, кусок которой, в центр любой звезды влезет.
Но у меня нет старой звездочки, всё какие-то стеклянные «шпили». Вот засада… Придется искать что-то взамен, а это время, которого до НГ осталось чуть.
A-Gugu
Такая звезда есть на таобао, правда прозрачная, но покрасить можно изнутри :)
https://item.taobao.com/item.htm?id=660316082440
B
Я на авито сейчас заказал. Прямо «один — в один». :-)
s
«филаментные» не греются?
A-Gugu
Там напряжение 3 вольт и ток 20мА — как через обычный 5мм светодиод. Грется там нечему :)
Юрий Ларин
Красота получилась!
