Светодиодная лампа с цоколем G23: модернизация старой настольной лампы

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Своими руками (DIY)

Приветствую всех посетителей ресурса!

 Сегодня в небольшом обзоре будем модернизировать старую настольную лампу. В качестве источника света в ней применяется энергосберегающая U-образная лампа с цоколем G23. Такие лампы доступны в продаже и сейчас, но вместо нее установил более современный, светодиодный вариант с тем же цоколем и температурой свечения 4000 К.

Кому интересно, предлагаю ознакомиться подробнее.

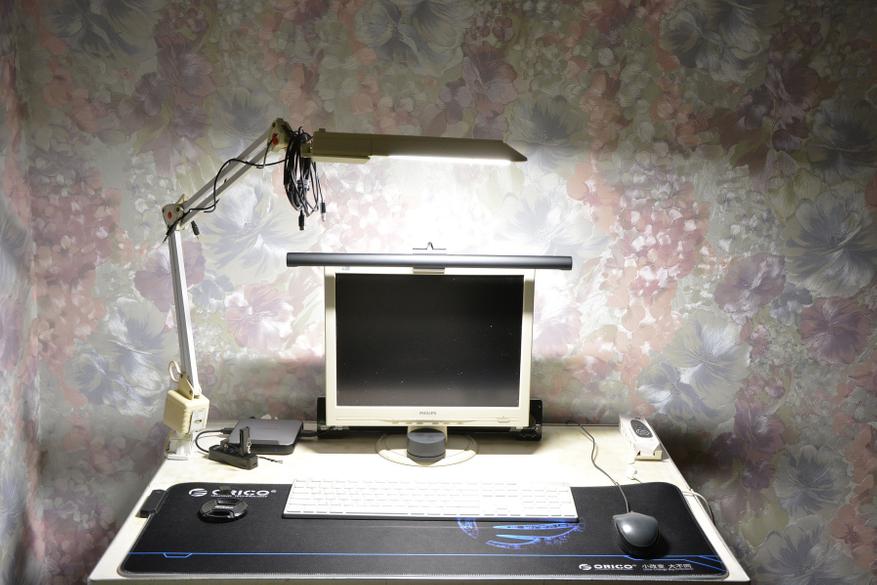

  Итак, есть в хозяйстве старая настольная лампа на штативе с «изменяемой геометрией».



 Наэкранная, конечно штука хорошая, но у нее другие задачи. А вот лампа на штативе позволяет настраивать освещение как угодно в зависимости от конкретной задачи. Обычно использовал ее, когда что-то паял, мастерил и т.д. Нужно поднял, нужно осветил предмет труда вблизи, нужно открутил струбцину и передвинул в другое место. Удобно.



  Обычно такая лампа потребляет 11 Ватт, моя, оказалось, «кушает» 14, но и напряжение в сети в момент измерений было 248 Вольт.



 Нельзя сказать, что лампа очень яркая или тусклая, вполне нормально освещает стол с высоты предыдущего снимка.



 Однако есть у этой энергосберегающей лампы два существенных недостатка – это использование ртути в баллоне и жуткое мерцание. Первое опасно в случае, если колба разобьется, второе крайне утомительно и в долгосрочной перспективе опасно для зрения.

Можно, конечно старый светильник полностью заменить новым того же формата со светодиодным источником света, но выйдет дороже, чем просто заменить непосредственно энергосберегающую лампу на светодиодную. Второй вариант — при наличии времени и энтузиазма можно смастерить замену из светодиодной ленты и импульсного блока питания, но это все «костыли», тем более что по затратам выйдет приблизительно одинаково.

 Поэтому заказал светодиодную лампу со следующими характеристиками:

Цоколь G23

Напряжение питания 85-265 Вольт 50/60 Гц

Мощность 12 Вт

Температура свечения 4000 К

Индекс цветопередачи Rа 80

 Узнать актуальную цену

 Заказ доставили за две недели в потрепанной коробке, но лампа цела, без повреждений, царапин и прочего. На коробке никаких картинок, лишь характеристики.



 В ассортименте магазина лампы мощностью 5, 7, 9 и 12 Вт теплого, белого и холодного белого оттенка свечения. В зависимости от мощности меняются лишь габариты лампы, а точнее ее длина.



 Для информативности иллюстрация с типами цоколей. Наш вариант – G23.

 Габаритами лампы практически одинаковые, новая длиннее лишь на 5 мм, что не совершенно не критично. Светофильтр сделан из матового пластика для равномерной засветки.



 На верхней стороне видим ребра алюминиевого радиатора, составляющего большую часть всей лампы, и характеристики.



 Сравниваем цоколи. Длина, ширина, расстояние между контактами совпадают. Немного отличаются площадки за выступами, но это допустимо для данного вида цоколя – лампы взаимозаменяемы.



Cбоку также наблюдаем массивную часть радиатора для лучшего отведения тепла.



 Торец лампы закрыт пластиковой заглушкой, которую можно без особых усилий снять.



Теперь можно легко сдвинуть рассеиватель/светофильтр и увидеть 72 светодиода. Они одной температуры свечения, а не как во многих других конструкциях холодного оттенка чередуются со светодиодами теплого оттенка. Сначала были сомнения, что вместо естественного белого прислали теплый белый, но в последствии все оказалось в порядке – как и заказывал, оттенок свечения естественный.



 На модуле имеются надписи, а сам он посажен на радиатор через термопасту.



 Перевод настольного светильника с энергосберегающей лампы на светодиодную сводится не сосем к простой замене одного источника света на другой. Требуется удалить из схемы дроссель, который прячется в коробке в основании штатива. Операция не сложная, справится любой желающий. Единственное, о чем нужно помнить это о технике безопасности – не забудьте отключить лампу от сети.



 Спаиваем, изолируем провода (синяя изолента обязательна)). Дроссель выбрасывать не стал, спрятал назад в коробку.



 Затрат времени на 10 минут и в результате получаем осовремененную лампу без мерцания с естественным свечением. В плафон новая лампа встала без проблем. Можно было удалить отражатель, но оставил.



 Теперь устанавливаем на ту же высоту над столом и проводим не хитрые измерения.



 Потребляемая мощность оказалась на пару Ватт ниже заявленной (весьма ожидаемо) – 10 Ватт против 12.



 Но светит лампа гораздо ярче прежней – 1784 Люкс против 836.



 Узнать актуальную цену

 Карандашный тест на мерцание лампа прошла без проблем, глаза даже через длительное время не устают.  Можно читать, паять, работать с мелкими деталями – света много, он яркий и естественного оттенка. Теперь стало на много комфортнее, а двухваттное несоответствие мощности с лихвой компенсируется высокой яркостью. По цветопередаче также претензий нет.

Приблизительно за 30 долларов можно купить такой же новый светильник с LED источником света, но при наличии старого, исключив из цепи питания дроссель и заменив саму лампу, его проще и дешевле модернизировать.

26 комментариев

104843231818061981921@google
Это у тебя mini-ITX-корпус или система на одноплатнике? Расскажи подробнее…
i
Это miniPC CENAVA. 4 Gb ОЗУ, EMMC 64 Gb, Bluetooth/WiFi/ Ethernet RJ45/HDMI, Windows 10.
i
Intel Cherry Trail Z8350 Quad Core до 1,92 ГГц
S
забыл на зиму на даче такую во включенном состоянии. почти полгода непрерывного свечения, без последствий для чего бы то ни было. кроме внезапного, но не фатального счёта за электричество.
i
Да, лампа сама по себе удобная и надежная. Но мерцание просто глаза выедает, когда что-то делаешь.
a
Клавиатура симпатично выглядит. Что за модель?
S
Вот уж не думал, что даже таким лампочкам придумали светодиодную замену! Спасибо за обзор!
i
Не за что!) Сам случайно увидел в сети, прошелся по местным магазинам, не нашел и заказал на али.
m
Есть и замена длинным трубкам. Однако если для трубок какой-то смысл ещё есть — не надо менять целиком светильник, и балласт будет убирать обычно тот, кто хоть что-то в этом понимает, — то тут гораздо проще и лучше выкинуть старую настольную лампу и купить новую.
i
Не запугивайте людей)). Что тут понимать? Откусил два провода и соединил, поменял саму лампу. А новое все проще купить.
m

Ответ inko1973 на комментарий
Не запугивайте людей)). Что тут понимать? Откусил два провода и соединил


Это, к сожалению, очень типичное наплевательское отношение к электрике. Ну, и соединение в статье продемонстрировано не лучшее.

Ответ inko1973 на комментарий
А новое все проще купить.


Новое купить не только проще, но и безопаснее, и лучше — потому что можно купить лампу с диммером, с выбором ЦТ, со встроенной зарядкой. Я не вижу смысла ради скромной экономии продлевать жизнь пожелтевшему от времени пластику, который может завтра разлететься.
i
Снова и как всегда все из области допущений: «может разлететься...»
m
В том, что новая лампа точно будет лучше по функциональности и при этом не так чтобы сильно дорогой (учитывая, что это покупка не на один год), никаких допущений нет. И в том, что пожелтевший пластик часто выглядит стрёмно, тоже нет никаких допущений.
А вот то, что средний пользователь, скрутивший провода и прихвативший их синей изолентой, не получит потом из-за этого проблем, — это да, допущение.
i
Еще раз подчеркиваю — новая вещь есть новая вещь. С кучей наворотов (не нужных по большому счету или поиграться пару дней).
Но смотрите шире — я показал не счастливое обладание старой пожелтевшей лампой (мне начхать, как она выглядит — мне нужно освещение во время пайки). Я показал, что такую и подобные им лампы можно переделать под светодиодное освещение. И не колхоз, а заводским способом. А припаять пару проводов или скрутить (при такой мощности ничего не случится) не суть. Главное Вы упускаете — появилась возможность перевода на LED этих и подобных им ламп.
m

Ответ inko1973 на комментарий
Еще раз подчеркиваю — новая вещь есть новая вещь. С кучей наворотов (не нужных по большому счету или поиграться пару дней).


Или нужных — диммирование вполне может пригодиться для разных задач. Вот, например, для пайки хочется на полную, для игры на ПК — потемнее. А если потемнее, то и ЦТ можно потеплее сделать.

Ответ inko1973 на комментарий
при такой мощности ничего не случится


И опять это наплевательское отношение к электрике. Короткое замыкание абы как изолированных проводов вполне может случиться вне зависимости от мощности лампы, и внутри пластикового корпуса это грозит возгоранием.

Ответ inko1973 на комментарий
Главное Вы упускаете — появилась возможность перевода на LED этих и подобных им ламп.


Ну так возможность ставить светодиодные трубки вместо обычных в потолочные светильники существует много лет — Osram SubstiTUBE T9 появились в 2011 году. Потому что это реально нужно людям. А здесь баловство.
A-Gugu
Я на таобао видел лед лампочку даже под замену ДРЛ и похожих :)
i7071270
//с естественным свечением// это как? Светодиоды стали давать «естественный» свет?
i7071270
Вот здесь мой колхоз подобного светильника https://pikabu.ru/story/peredelyivaem_ofisnyiy_svetilnik_pod_mgl_hcitc_35_7816153
i
Там в комментах упомянута такая я же лампа с цоколем G23, но от Филипс и за 1200р. А естественный близкий к 4000-4500 К — не желтит, не синит.
i7071270
Да писали о той лампе, на самом деле лампа дурацкая (я про исполнение пластика крепления к столу), упала мне в ноутбук, чуть не снесла экран, икея лучше под обучную e27 :)))
m
Экий вы затейник :).
MadMixture
Ничего нет про рабочие температуры, штатный ли течёт ток? Сколько те светодиоды проживут? И пробовал ли использовать без светорассеивателя?
Третий год: https://mysku.ru/blog/diy/69104.html#comment2940139 Добавил 40 мм пропеллер для лета.
h
сводится не сосем к простой замене

:)
В
Подобные лампы, например вместо линейных люминисцентных (вроде патрон Т8) спокойно работают и без удаления дросселя (главное, для линейных стартёр вынять). Единственно что на дросселе будет немного энергии тратится (потери на нагрев).
Т.е. просто заменить лампу (если старая сгорела) на светодиодную и выкинуть, если стоит отдельно, стартёр и ни чего паять не нужно (вариант если в доме паяльника нет).
