Обзор платы для зарядки на чипе SW3516: делаем зарядное устройство с быстрой зарядкой за 300 рублей

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Своими руками (DIY)

Сегодня рассмотрим DIY-плату для получения быстрой зарядки от любого блока питания. Плата маленькая и дешевая, но поддерживает много протоколов быстрой зарядки, в том числе PD 60 Вт. Я сделал на основе этой платы бюджетное зарядное устройство для смартфона в автомобиль.

Технические характеристики

  • Тип устройства: встраиваемый модуль для быстрой зарядки
  • Основной чип: SW3516
  • Диапазон входного напряжения: DC 6-35 В
  • Выходные разъемы: TYPE C и USB A
  • Поддержка протоколов быстрой зарядки: PD30, QC4/QC3.0, Huawei SCP/FCP, Apple 2,4, Samsung AFC, VIVO9V2A, Mediatek PE20
  • Максимальная мощность: 60 Вт
  • Размеры платы: 50х17х12 мм

Упаковка и комплект поставки

В лоте на выбор две модели: на чипах 3516 и 3518. Отличия в том, что 3516 не поддерживает быструю зарядку OnePlus'VOOC и протокол OPPO DASH, а 3518 поддерживает ее. У меня более простая версия SW3516, брал с прицелом заряжать смартфон в машине, да и на пробу.

Доставка почтой РФ (безтрековая доставка или объединений с другими вашими посылками). Плата запаяна в пакет с защитой от статики.

В комплекте только плата.

Внешний вид

По сути это преобразователь постоянного напряжения с поддержкой протоколов зарядки гаджетов. Плата миниатюрная, входное напряжение подключается проводами под пайку. Единственный недостаток этой компоновки, на мой взгляд, отсутствие фланца на выходных разъемах. Для встраивания в корпус поможет 3D-принтер.

Выходные разъемы друг под другом с разных сторон печатной платы. Электролиты по питанию на 35 В (это напряжение нельзя превышать).

Масса платы 13 грамм.

Чипы крупно:

В работе

Подключаем для тестов плату к регулируемому источнику питания (до 32 В), в нагрузку usb-лампочку для проверки:

Потребление в холостом режиме минимальное — на работу индикаторного светодиода. Их, кстати, пара — показывают подачу питания (синий) и активность быстрой зарядки (красный). Есть защита от КЗ и смены полярности.

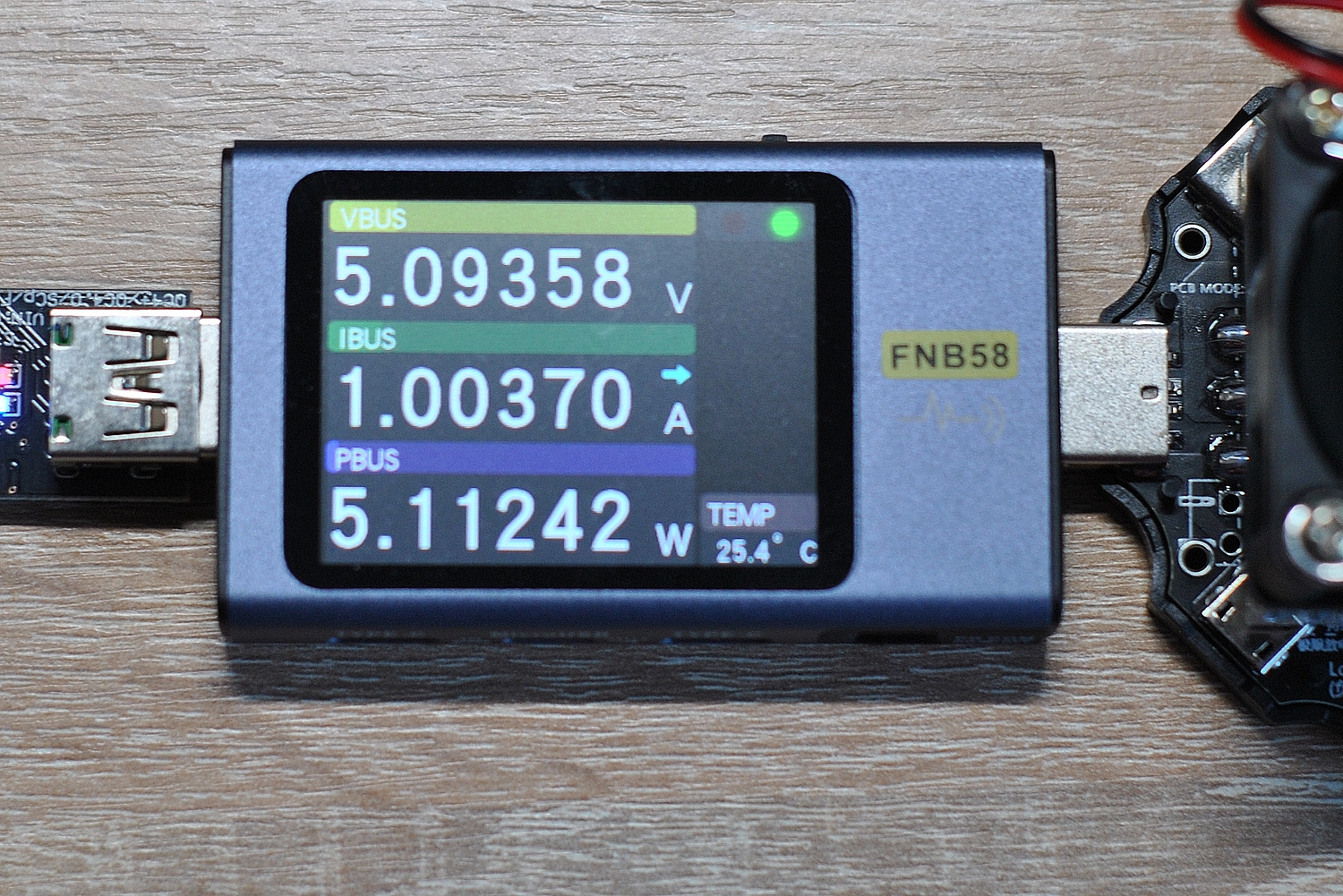

Сразу проверим с помощью современного usb-тестера (FNIRSI FNB58) и нагрузки максимальный ток, пульсации напряжения и поддержку протоколов зарядки.

Начнем с разъема USB A:

18 Вт отдается в нагрузку без проблем, пульсации тоже не сильно значимые (у самого блока Wanptek GPS3010D 0.5 мВ под нагрузкой), список протоколов обширный.

КПД примерно 78%:

Теперь переходим к порту тип С. Используем для соединения хороший кабель С-С PD 65 Вт.

Ток по 5 В, пульсации и список поддерживаемых протоколов:

КПД при этом похож с портом USB A.

На протоколе Power Delivery нужно остановится подробнее (мощность тут зависит от входного напряжения):

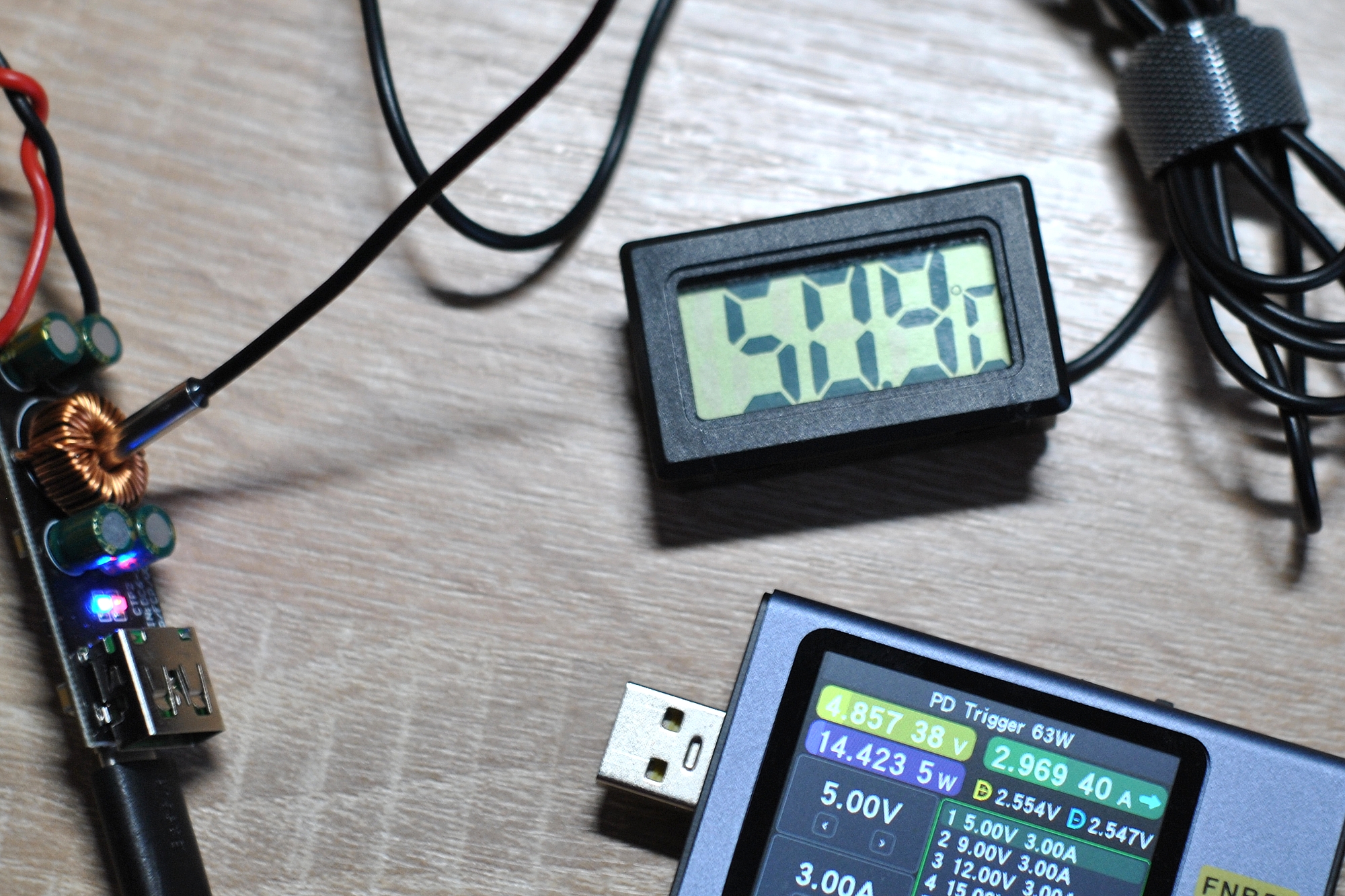

Мощность 60 Вт (20 В 3 А) поддерживается (можно и КПД преобразования оценить), но плата греется при этом выше нормы и может работать нестабильно. Оптимально эксплуатировать ее в режиме 45 Вт (15 В 3 А), тогда можно везде трогать плату руками без ожога. Греется сам чип и дроссель.

Если планируется работа на высокой мощности можно прицепить небольшой алюминиевый радиатор или каптоновый скотч.

Одновременная работа портов становится доступна после перезагрузки платы. Общая мощность при этом — 45 Вт.

Применение

Такую плату можно добавить, например, в настольный самодельный ЛБП, для быстрой зарядки смартфона на рабочем месте. Или встроить в какой-либо прибор, где есть свободное напряжение. Добавлю еще себе в самодельный усилитель.

Я хотел использовать в автомобиле. Проверим протоколы при работе в диапазоне напряжения бортовой сети легкового авто:

Мне будет доступно от розетки прикуривателя 36 Вт максимальной мощности зарядки. Ну и отлично, больше и смартфон не возьмет и нагрев чипа будет в оптимальном режиме.

Остается только защитить модуль зарядки термоусадкой (нужного диаметра дома не нашлось), и зарядное устройство готово. Смартфон полностью заряжает быстро.

Заключение

Плата мне понравилась, работает как надо. Рекомендую. Как полезное дополнение к DIY проектам такая плата придется кстати.

Покупал плату тут.

Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid=Kra23cHqV

Регулируемые блоки для домашнего мастера

Спасибо за просмотр. Удачных покупок!

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Для связи bdos@rambler.ru

21 комментарий

lexus08
Что за тестер с USB?
bdos
Новый от Fnirsi
https://www.ixbt.com/live/gadgets/kompaniya-fnirsi-obnovila-svoi-usb-tester-dostupny-k-pokupke-fnb58-i-fnb48p.html
lexus08
Спасибо, надо взять себе такой же. Удобно для тестов
R
Я так понял, что тут стоит понижающий DC преобразователь, и получить PD 15 или 20 вольт можно только при питании от более 20 вольт? Этот вопрос не описан у автора. Как и у продавца. ;)
bdos
PD 15 или 20 вольт можно только при питании от более 20 вольт?

Это же просто супер логично
Z
Вообще-то, нет :) DC-DC преобразователи частенько и повышать напряжение умеют. Условно, из входных 12V и 5 с хвостиком ампер сделать 20 вольт 3 ампера. А вот умеет ли сие данная плата — вопрос другой.
bdos
Не умеет, это преобразователь без повышайки. Там в ТХ дан даташит.
R
В описании товара написано QC4.0 QC3.0 USB Type-C Mobile Phone Quick Charge Adapter 6 -35V Step Down Buck Boost Module for Huawei SCP/FCP Apple PD Qualcomm — и есть слово BOOST. И ни слова о режимах, мол хочешь PD 20в — питание более 20 вольт… И купят, и обломятся. Должно это быть в описании товара. Не все понимают, и не все даташиты читают. ;)
113324083698479801277@google
Так умеют преобразователи sepic, но я не видел таких с реализацие pd или qh.
V
>>… входное напряжение под пайку
Интересная концепция. Впервые за 40 услышал, что напряжение можно паять.
m
Остается только защитить модуль зарядки термоусадкой (нужного диаметра дома не нашлось), и зарядное устройство готово.

Как всегда, проблема с простыми решениями в том, что они уже есть на алиэкспресс. Если бортовая сеть 12 В, то за 350 рублей покупается функционально примерно такое же зарядное, но только очень компактное, утапливаемое в прикуриватель и с корпусом из металла.
Мощность 60 Вт (20 В 3 А) поддерживается (можно и КПД преобразования оценить), но плата греется при этом выше нормы и может работать нестабильно. Оптимально эксплуатировать ее в режиме 45 Вт (15 В 3 А), тогда можно везде трогать плату руками без ожога.

Осталось только смартфон заставить 20 В не использовать, лол.
bdos
Осталось только смартфон заставить 20 В не использовать, лол.

Так раз все решается входным напряжением БП.
Z
Нет, всё решается протоколом поддержки зарядки повышенного напряжения.
БП: А если я тебе вместо стандартных пяти вольт девять подам?
Смарт: А без проблем...
БП: А 12 выдержишь?
Смарт: Ага...
БП: А 15?
Смарт: <нет ответа>
БП: Понятно, больше 12 не подавать, ладно, держи 12.
В общем, если сам смарт не заявит, что готов нестандартное напряжение на вход принять, то нормальная зарядка выше 5 вольт на выход ничего не выдаст ;)
m
Так это получается, что нужно напряжение в определённом диапазоне, не ниже 16 В (ну или 13, если устроит максимум 12) и не выше 20 В, если я правильно понимаю. В общем, комфортно применить плату за пределами автомобиля повезёт не только лишь всем, а покупать специально под неё БП явно неразумно.
bdos
Сценарии применения могут быть разными
m
Пока единственный озвученный разумный сценарий за пределами автомобиля — это вставить такую карту в прибор (в данном случае усилок), питающийся от мощного стабилизированного питания 18 В. Этот сценарий у вас и сработал, однако это та ещё экзотика.
p
«у самого блока Wanptek GPS3010D 0.5 мВ под нагрузкой» — 20 мВ rms -> 58 мВ p-p
С
Почему SW3516, а не SW3518 где присутствует и vooс от bbk? А разница копеечная.
b
Если планируется работа на высокой мощности можно прицепить небольшой алюминиевый радиатор или каптоновый скотч.

Не разбираюсь в этом, поэтому хочу спросить — каптоновый скотч будет использоваться вместо радиатора? Раньше не сталкивался, почитал сейчас и вроде как это не теплопроводящий, а теплоизолирующий материал.
m
Нашёл SW3516 внутри зарядки Kuulaa KL-CD22. Зарядка поддерживает 65 ватт (20х3,25), я это проверял и тестером и ноутбуком. Использовал провод 100Вт.
Непонятно почему этот чип на плате показывает максимальные 3 А. Может версия другая, или его как-то обмануть можно.
