MP3-модуль для обновления некроаудиотехники или DIY

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

У многих была такая ситуация, когда есть старый музыкальный центр или магнитола, кассеты и CD уже канули в прошлое. Появились твердотельные носители и беспроводные технологии. Так вот, такая недорогая панелька поможет освежить старую технику. Или чешутся руки собрать что то свое — mp3 модель будет источником звука в самодельной портативной колонке или бумбоксе.

Покупал у продавца FLYER FISH на AliExpress.

Покупал тут

Продавец надежный, всегда отправляет быстро и в картонной коробочке, а не просто пакете, пленки упаковочной не жалеет. Панелек mp3 в этом магазине богатый выбор.

Упаковка и комплектация

 Как я писал выше, устройство приходит в картонной коробке.

 В комплекте, помимо модуля идет небольшой пульт и комплект кабелей с разъемами jst.

Пульт, не смотря на скромные размеры, дает доступ ко всем функциям панельки. С него доступен эквалайзер, приглушение звука и управление повтором треков. Зона действия узкая.

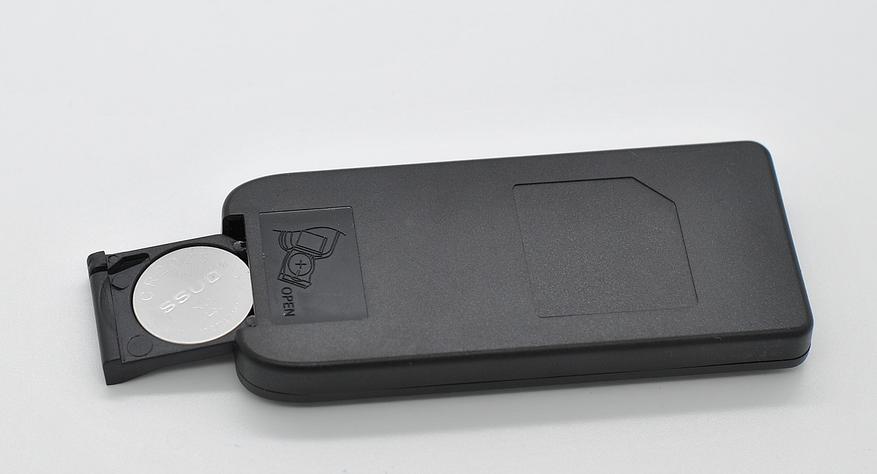

Питается от батарейки 2025:

Характеристики

  • Питание: 12 В DC 1 A
  • Экран: да
  • Режимы: USB / SD / FM / audio input / Bluetooth
  • Форматы аудио: MP3/WMA/WAV/FLAC/APE
  • AUX: 3.5 мм и линейный вход
  • FM радио: 87.5-108.0 МГц
  • Bluetooth: 5,0 поддержка громкой связи
  • Дальность связи: до 10 м
  • Размеры панели: 75х50х5 мм

Внешний вид

Исполнение у mp3 модуля в виде панели, для установки на корпус в паз размерами: 63х40 мм. Крепление на 4 винта М3. Цвет белый опрятный, что редкость для таких устройств.

Спереди расположены кнопки управления, трехсимвольный экран с иллюминацией (32х16 мм), слот под карту микро SD и USB A и линейный вход 3.5 мм. Есть так же микрофон для громкой связи.

Сзади расположен аудио чип «все в одном» с обозначением, которое не гуглится. Там же три разъема под кабели: для питания (плюс и минус),  для линейного выхода на усилитель (левый-земля-правый) и  линейный вход сигнала (левый-земля-правый). FM антенну нужно припаивать самому.

Под пластиковой панелькой ничего интересного:

Использование

 Питание устройства заявлено как 12 В постоянного тока, но там стоит стабилизатор 7805, поэтому модуль уверенно работает от 5 до 15 В.

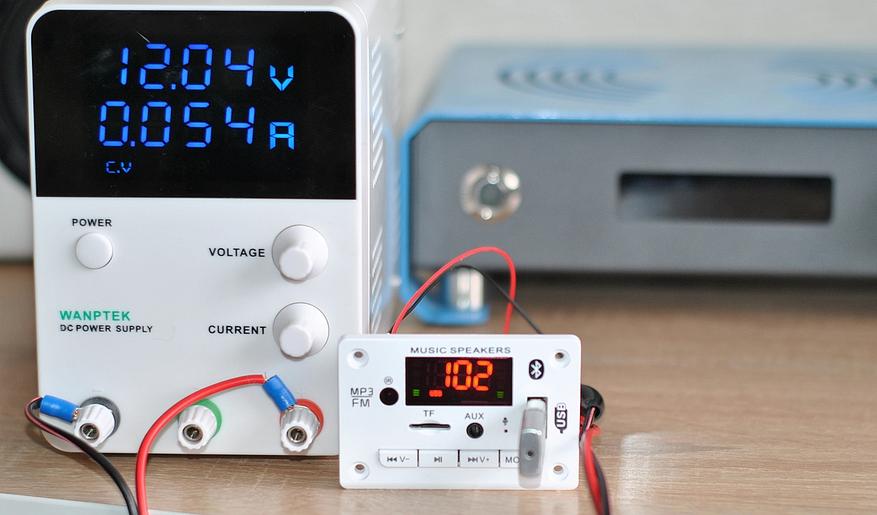

Потребляет при работе крохи от и источника питания (полезно для портативной техники):

 Режимы работы переключаются кнопкой MODE: Bluetooth — USB — микроSD — FM — линейный вход (AUX). Рассмотрим их.

Bluetooth подключение к смартфону — ловит уверенно в пределах комнаты, кодек передачи SBC.

Пример записи с микрофона модуля. Микрофон для приема звонков по Bluetooth.

Громкость регулируется как с панельки, так и с пульта. Всего доступно 30 единиц громкости, можно использовать как предусилитель.

USB флешки и карты тянет по 64 Гб, помимо mp3, играет и несжатые форматы FLAC и APE. Навигации по файлам нет. Есть повтор трека или повтор всего. На экране виден номер трека и время в сек. Трек запоминает.

АЧХ модуля, хоть и ровная, на звучание оказывают влияния гармонические искажения (их уровень повыше, чем у портативного mp3 плеера).

FM приём средний по качеству.  На кусок провода, в роли антенны, модуль поймал 16 станций, приемник ловит 20.

Линейный вход (тут их по сути два, кабелем или 3,5 мм на панели):

 Есть функция записи (на удержание кнопки MODE). Пишет в папку JL_REC на карту микро SD или флешку с линейного входа или радио в формате WAV до 192 кб/с, но жаль, что моно. Пример записи с радио.

 Есть даже 5 настроек эквалайзера (переключаются с пульта), звук окрашивают, можно чуть подстроить звучание.

Заключение

Мы рассмотрели простую и недорогую mp3 панельку, это low-end по звуку. Но дает волю DIY фантазии.  Можно собрать что-то свое, либо освежить старую технику по источнику сигнала.

Кто хочет подобный, но с лучшим качеством, рекомендую присмотреться к такому модулю с большим экраном, тегами и управление папками и удобными энкодерами управления:

 Спасибо за просмотр. Удачных покупок!
