Обзор продвинутого USB бокса Fanxiang MD86, работающего с M.2 SATA/NVMe SSD, на скорости до 10Гбит/c

Сегодня я расскажу о USB боксе Fanxiang MD86, способном работать как с M.2 SATA SSD, так и с М.2 NVMe SSD, при максимальной скорости передачи 10Гбит/c (USB3.2 Gen2x1). Казалось бы, что необычного в очередном USB боксе для SSD формата М.2? На рынке есть масса решений, поддерживающих скорость 10Гбит/c, и стоят они все практически одинаково (~1500р). Такие устройства обычно используют мост RTL9210, исследованный вдоль и поперёк. Боксы, построенные на базе RTL9210, демонстрируют одинаковые скорости, и различаться они могут лишь эффективностью охлаждения SSD, но обычно, разница минимальна. Иногда, производители предпринимают попытки как-то выделится, например, установив в бокс мини вентилятор, польза от которого может быть не так велика.

Компания Fanxiang выпустила целую линейку боксов на контроллере RTL9210 (в том числе и с вышеописанным вентилятором), среди которой есть крайне необычный вариант, а именно, модель Fanxiang MD86.

Бокс имеет цветной экран, предназначенный для вывода информации из SMART SSD, выводит данные о текущих значениях питающего напряжения и текущих значениях потребляемого тока (INA226 в качестве монитора), позволяет перевести SSD в режим с защитой от записи (нельзя записать и удалить данные, доступно только чтение), а так же, помогает корректно завершить работу SSD, подавая на него питание в течении 5 секунд после отключения от компьютера, за счёт применения суперконденсатора с соответствующей обвязкой (повышающий DC-DC преобразователь). Управляет всем отдельный микропроцессор. Бокс изготавливайся из алюминия, выглядит стильно, и многообещающе в плане эффективности охлаждения SSD.

Такого обширного функционала лично я ранее не видел. При этом, бокс стоит лишь немного дороже «обычных» вариантов. Попробуем разобраться как работает устройство, и насколько его расширенный функционал будет полезен при повседневной эксплуатации SSD в качестве портативного накопителя.

Спецификации

Наименование модели: MD86

Материал: алюминиевый сплав + закаленное стекло.

Выходной интерфейс: Type-C (USB 3.2 Gen2x1).

Поддерживаемые протоколы: M.2 NVMe (10 Гбит/с) и M.2 NGFF/SATA (6 Гбит/с).

Поддерживаемые форматы M.2: 2280; 2242; 2230 (B&M-Key).

Максимальная поддерживаемая емкость SSD: 4 ТБ.

Габариты: 126*37*15,2 мм.

Вес: ~90г.

Распаковка

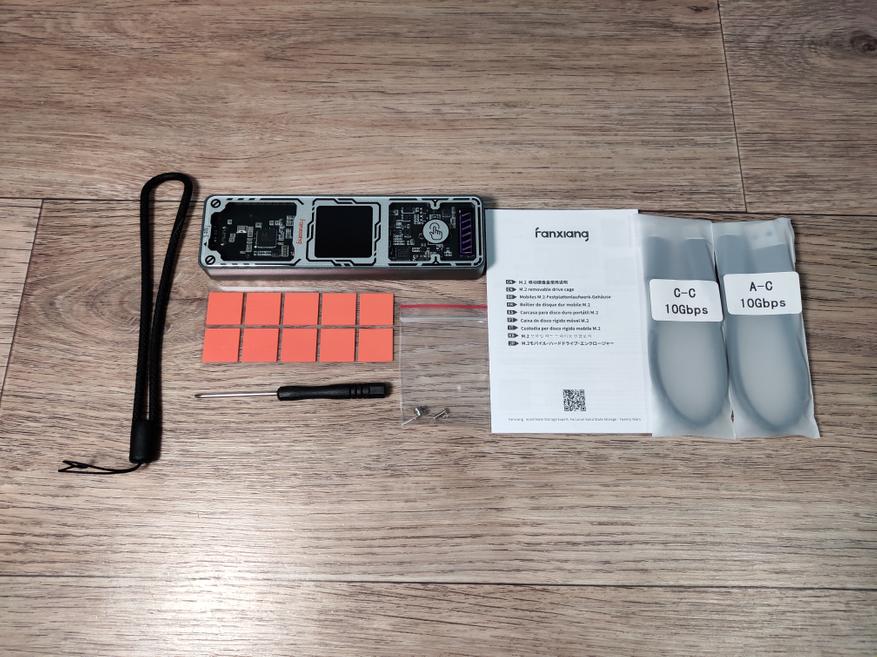

Бокс поставляется в фирменной коробке, на обороте которой напечатана информация со спецификациями. Внутри коробки находится сам бокс, гайка и винт для фиксации SSD, отвёртка, набор термопрокладок, кабели Type-C to Type-C USB-A to Type-C, шнурок, инструкция.

Бокс подробнее:

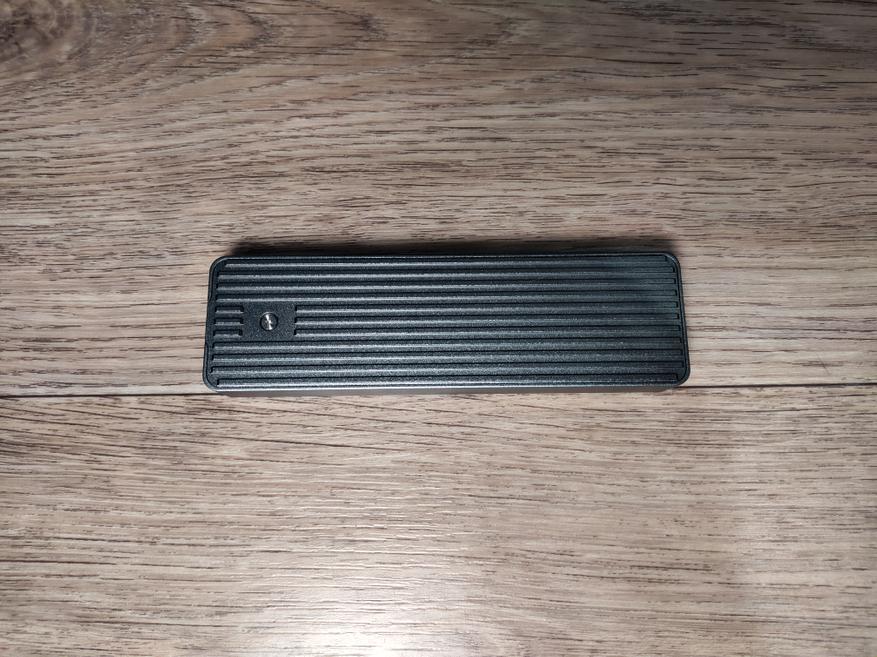

Как можно видеть, экран расположен по центру. Справа имеется сенсорная кнопка для управления боксом. Тепло отводится на съёмную крышку, выступающую в качестве радиатора. Данный элемент имеет приличную толщину и хорошее оребрение.

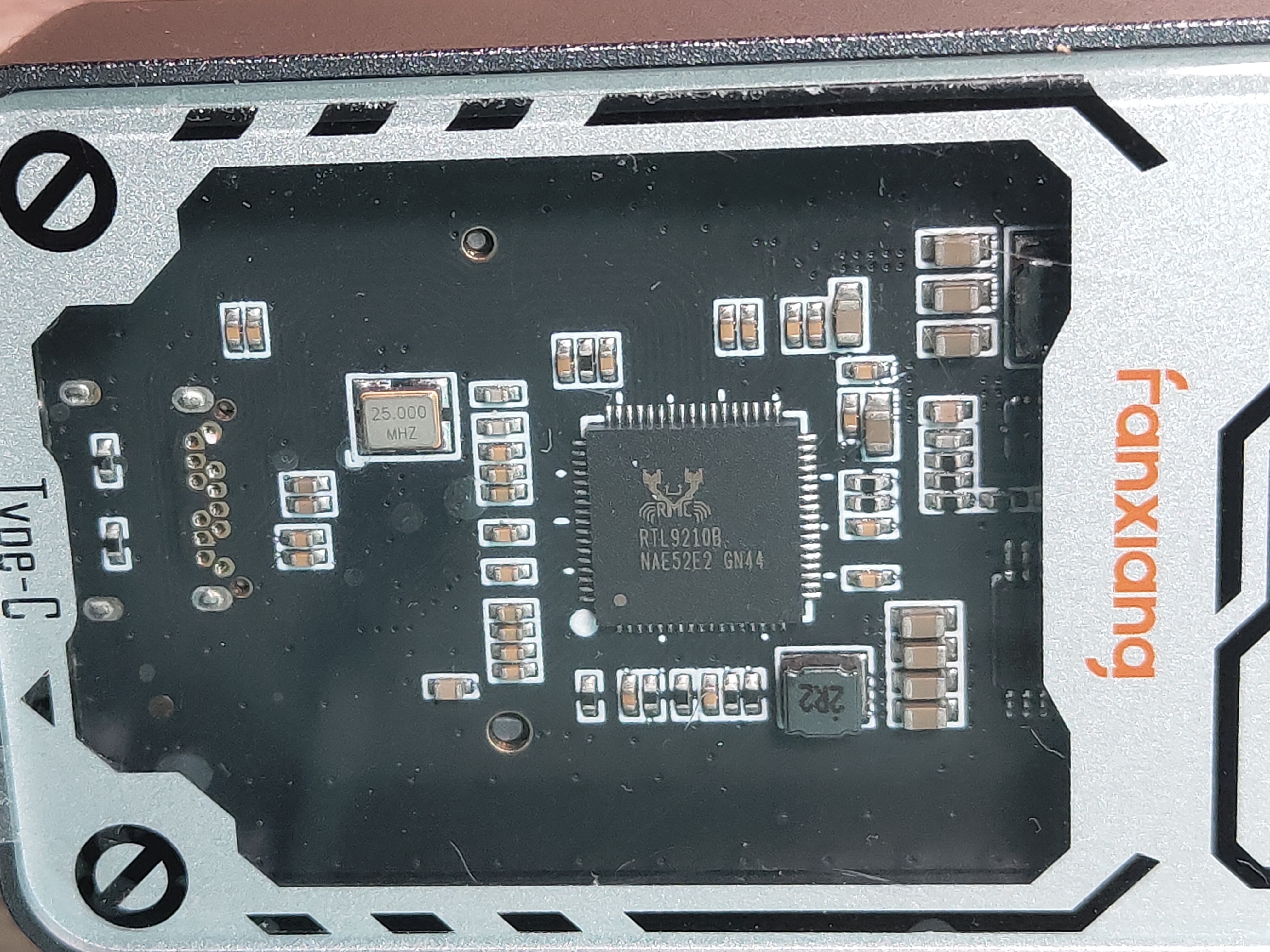

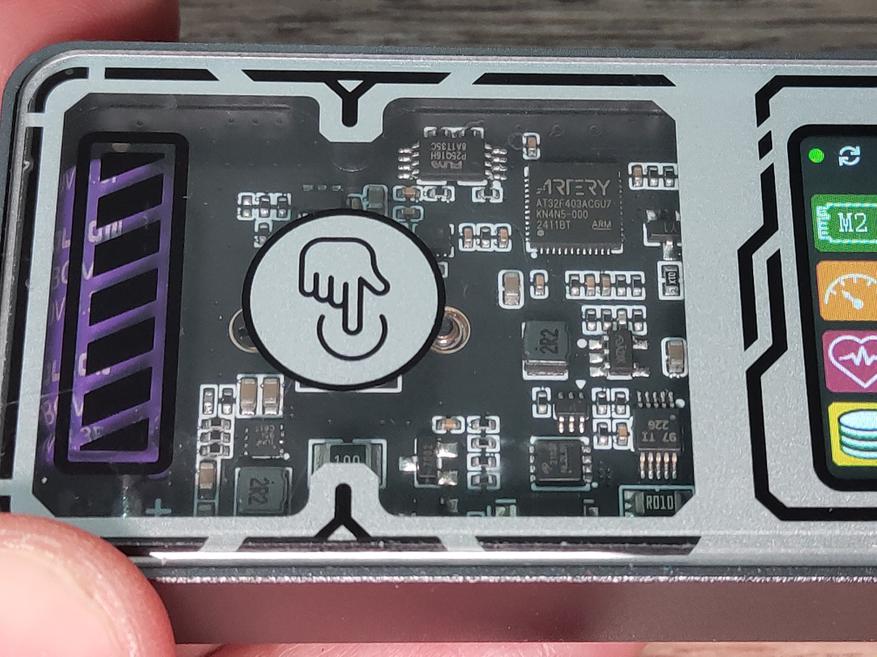

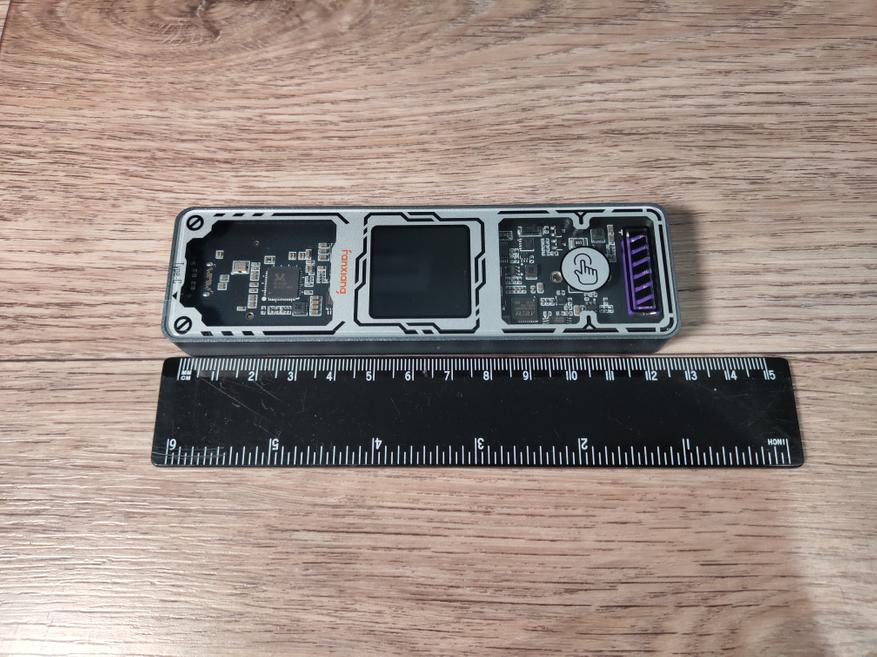

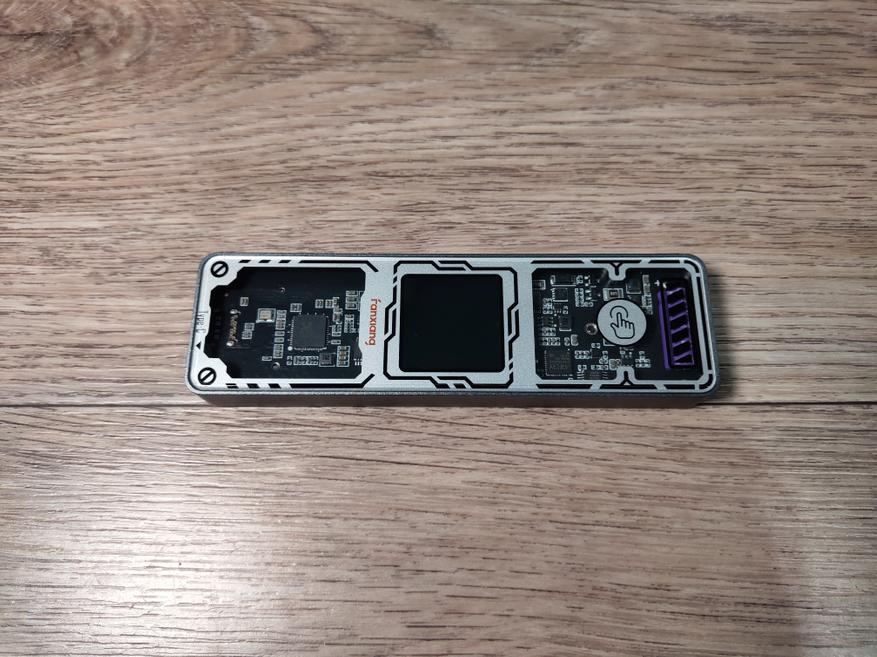

Сквозь прозрачную верхнюю часть видна элементная база бокса. В левой части расположился контроллер RTL9210B со своей обвязкой, тут ничего нового. А вот в правой части находится микроконтроллер AT32F403ACGU7 (ARM(r) Cortex(r)-M4 240МГц), SPI Flash P25Q16H (16Мбит), монитор тока и напряжения INA226, а также суперконденсатор 3В 3.3Ф, и набор DC-DC преобразователей. Полностью вытащить плату из корпуса у меня не получилось, так как мешает шлейф. Судя по всему, прозрачную часть приклеили к основе уже после установки платы.

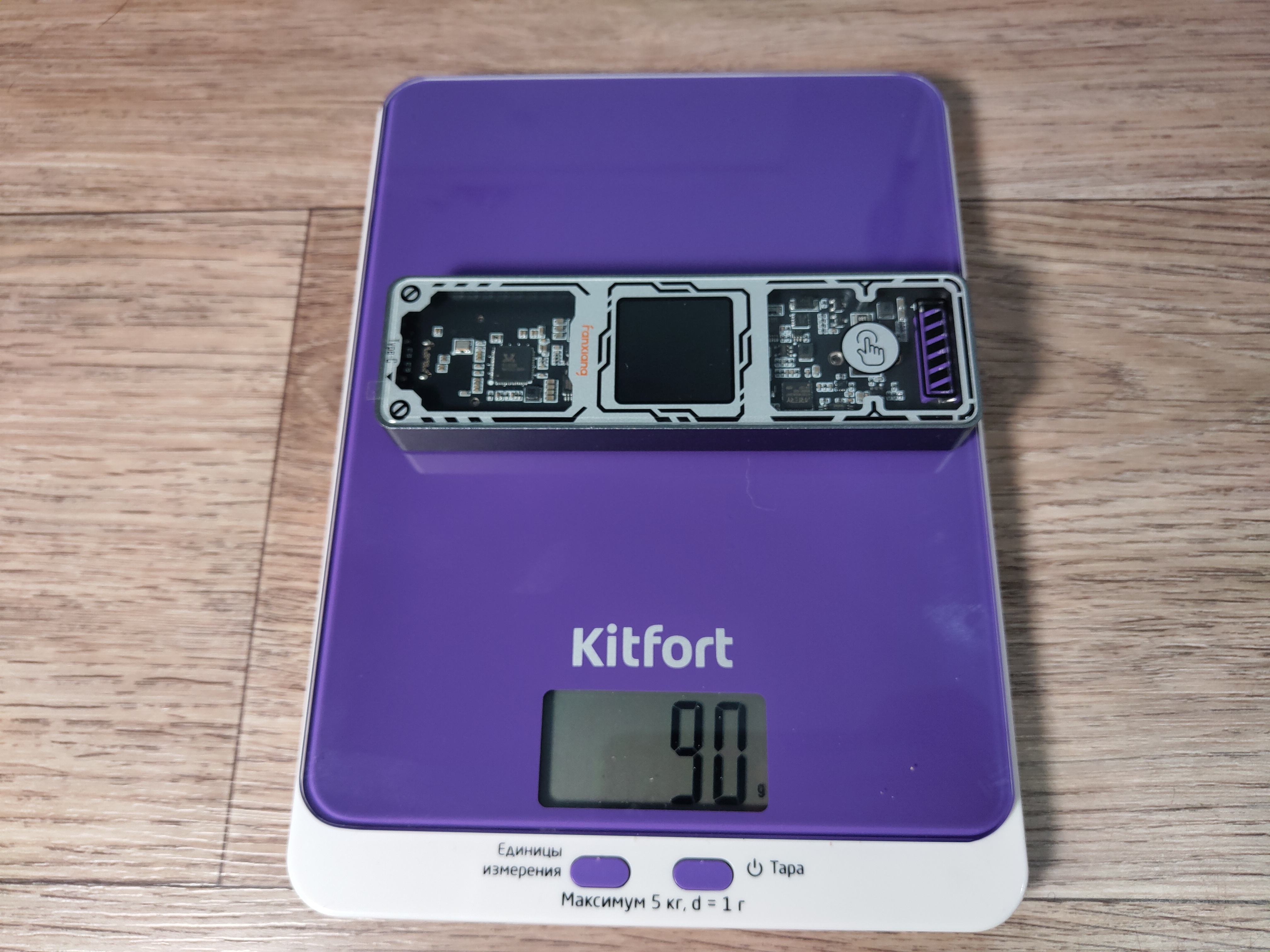

Габариты и вес:

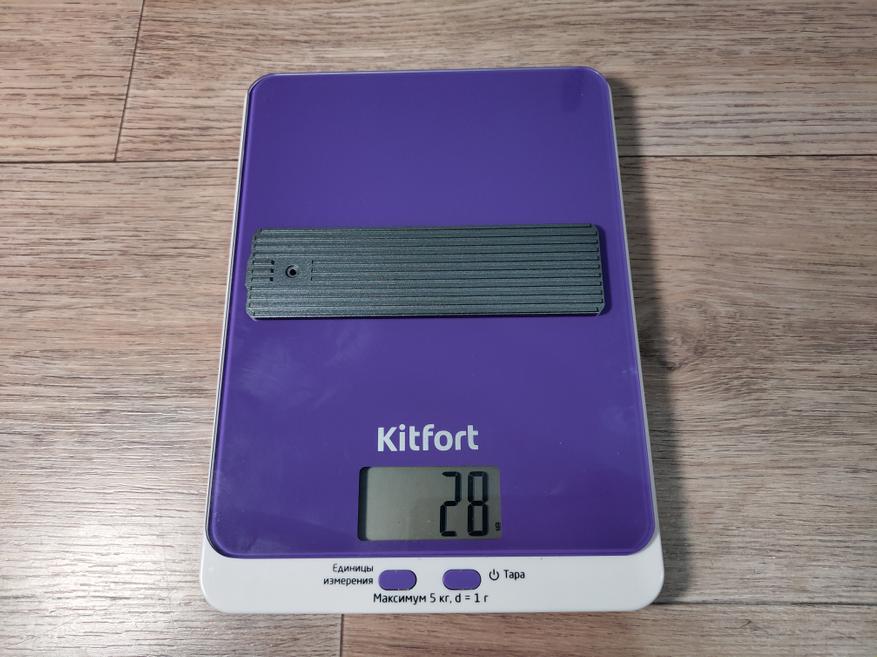

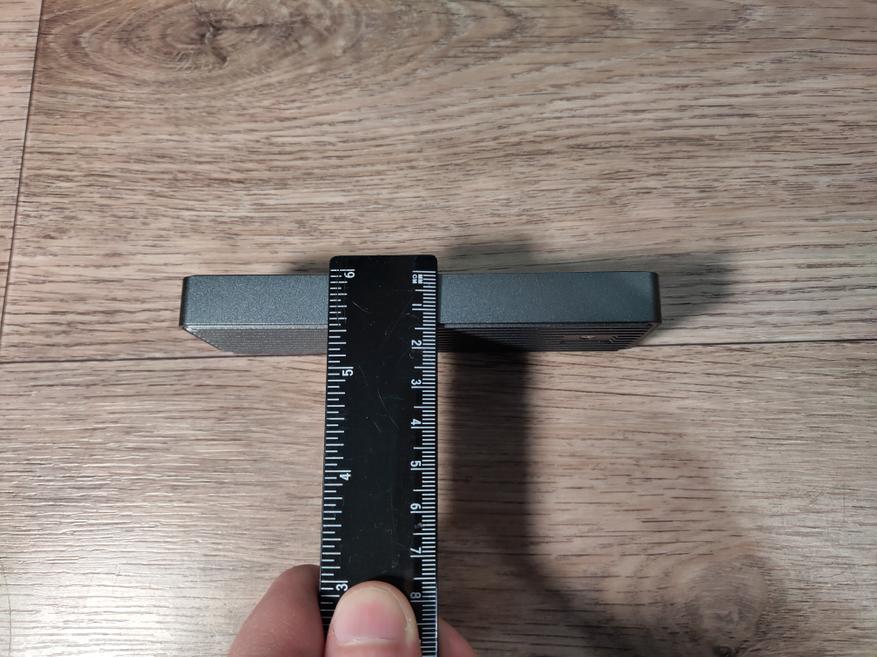

Крышка предназначенная для отвода тепла от SSD, весит достаточно неплохо. Длина и толщина бокса особо не отличается от аналогичных изделий.

Тестирование

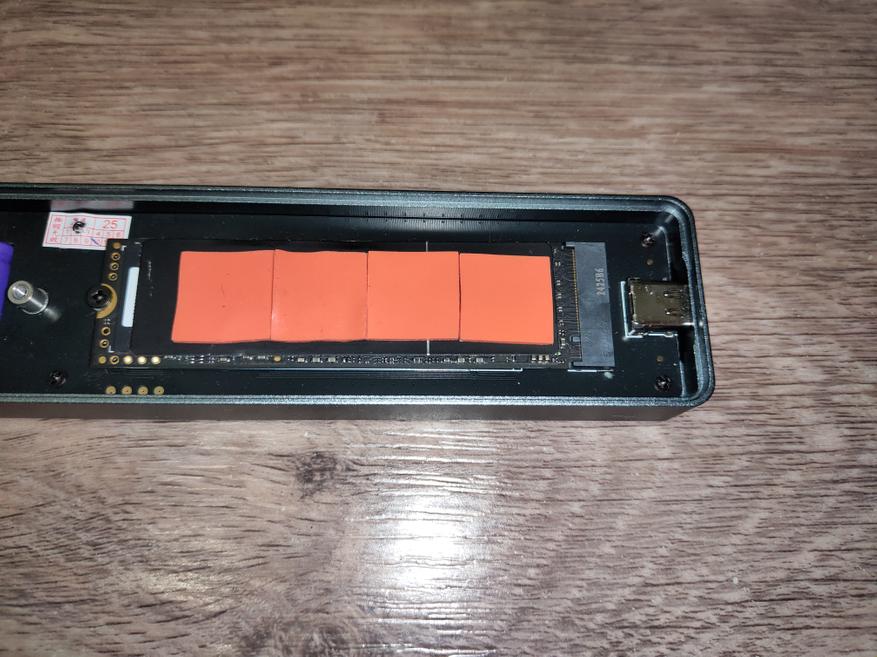

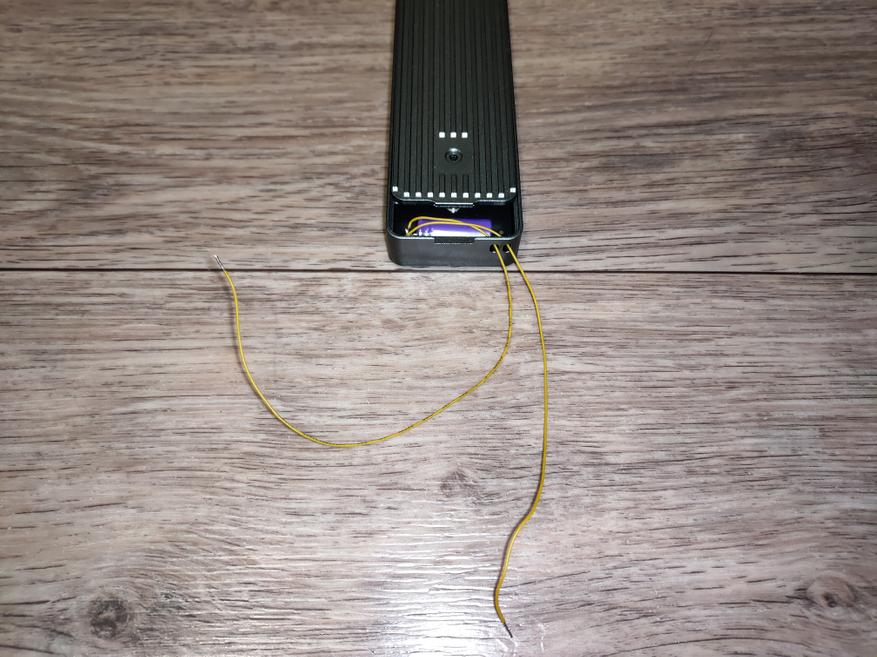

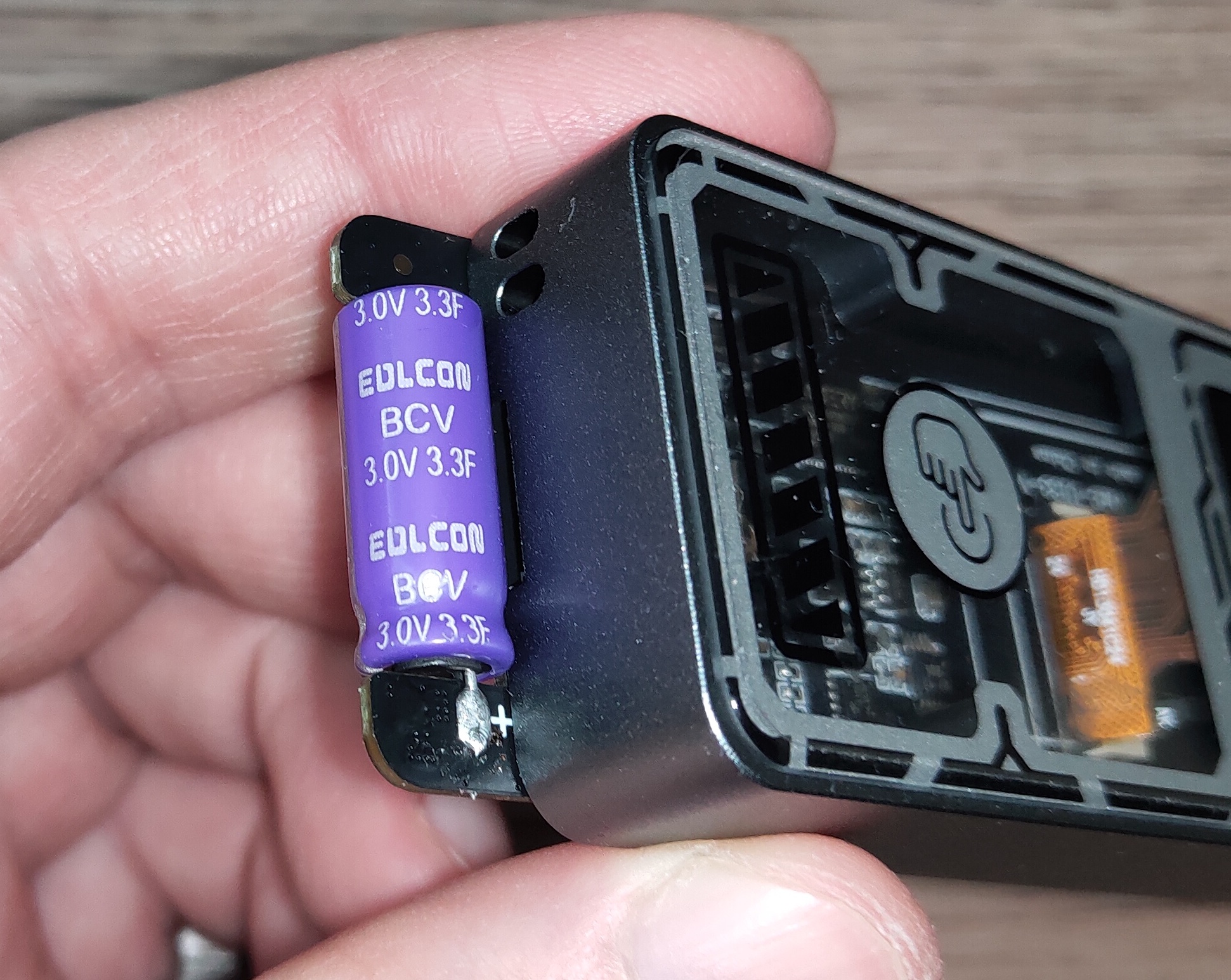

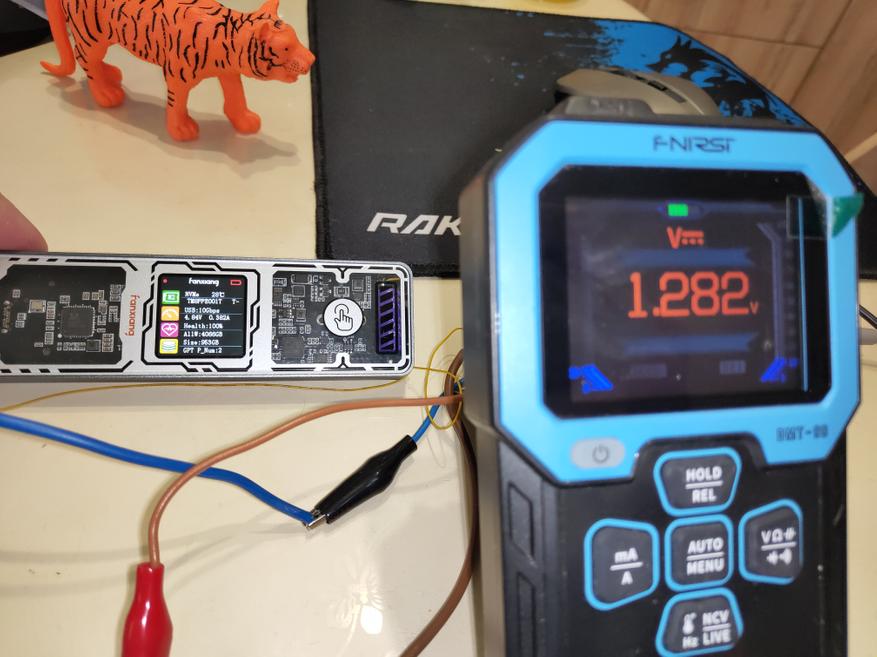

Я установил NVMe SSD TeamGroup T-Force G50 (М.2 2280, PCI-e Gen4) в бокс, и приклеил 4 термопрокладки. С помощью тонких проводков я смог подпаяться к суперконденсатору (для мониторинга напряжения на нём в процессе работы), и вывести эти самые проводки в отверстия для шнурка. Напряжение буду смотреть с помощью мультиметра.

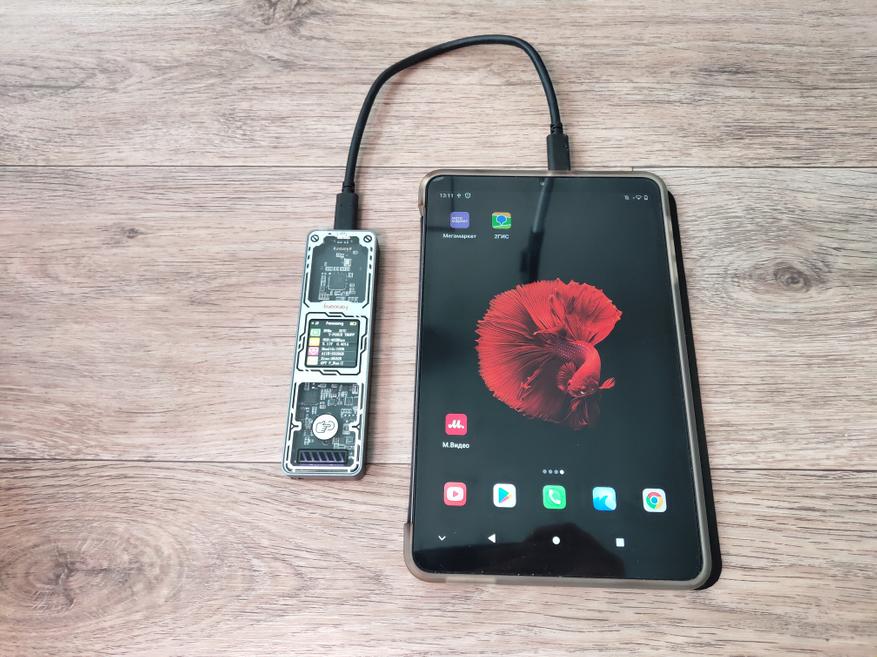

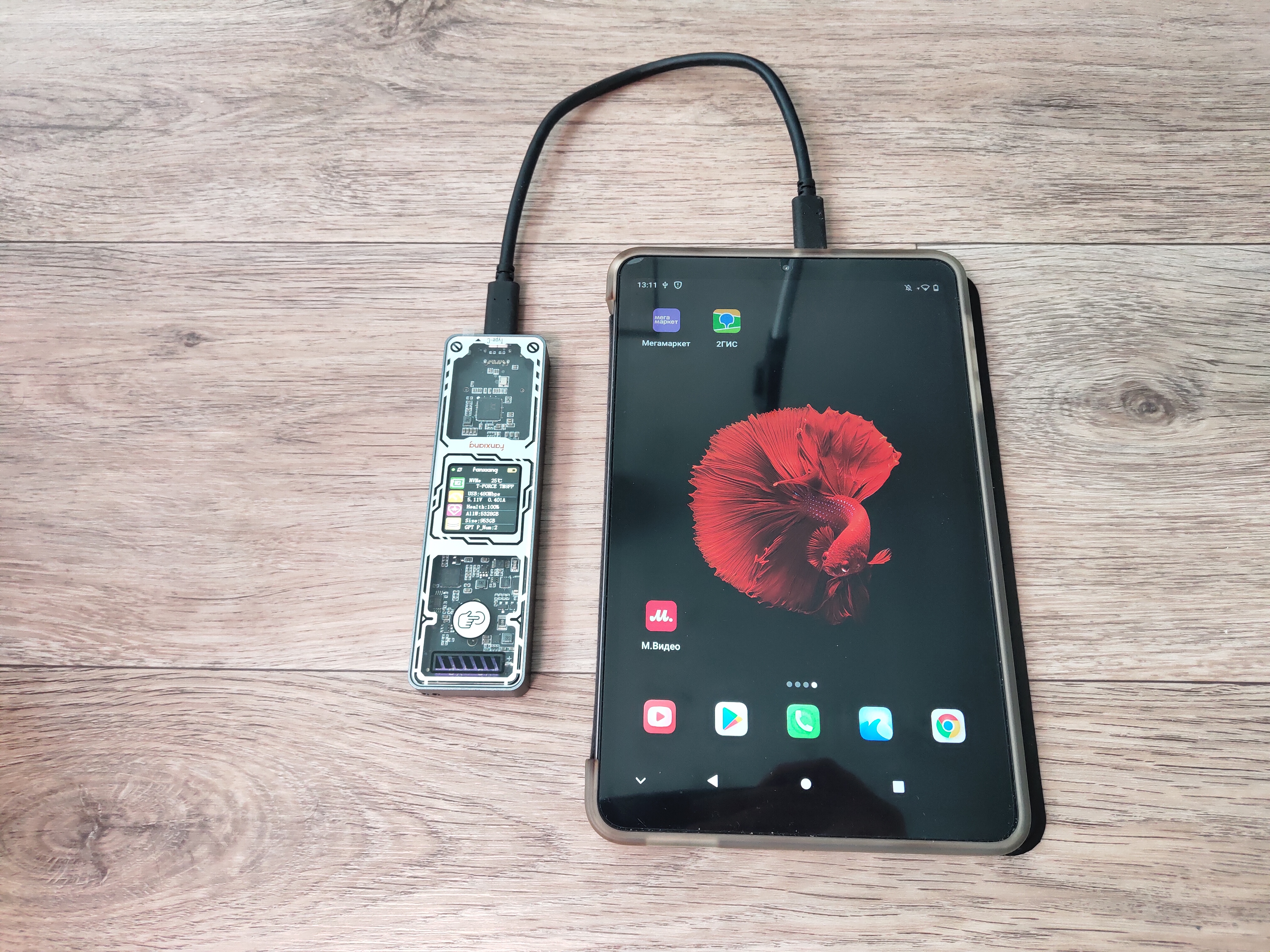

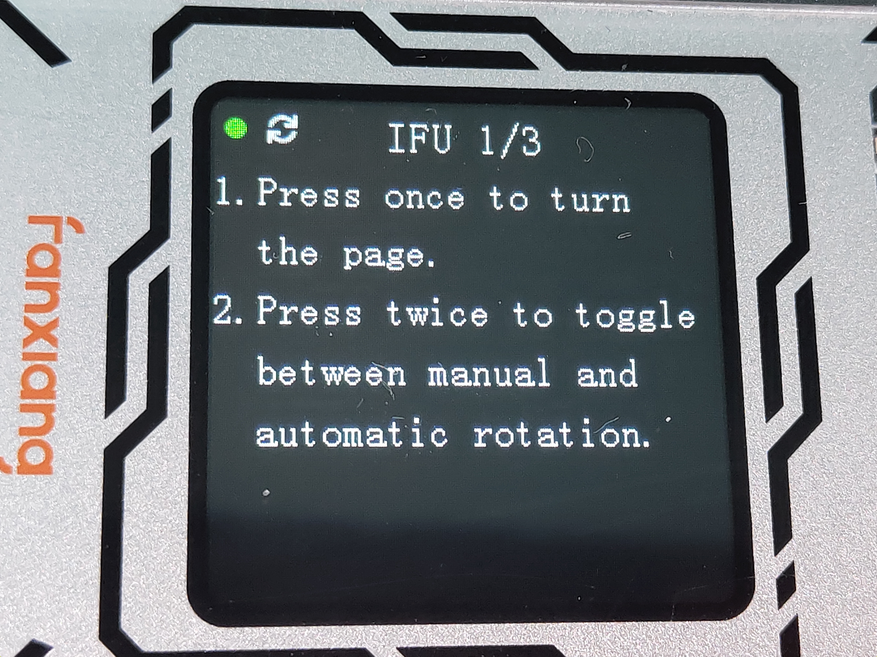

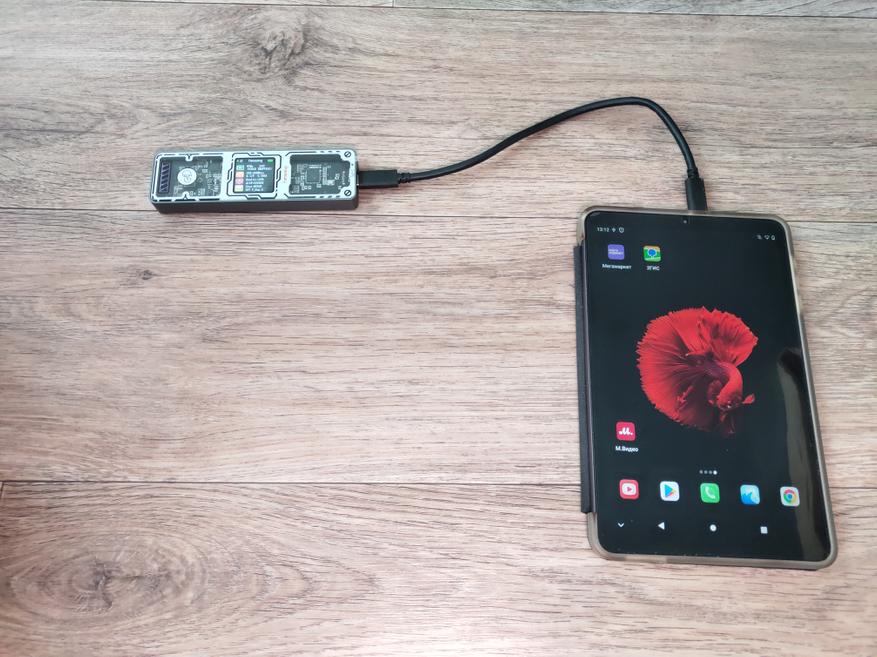

Бокс нормально работает как при подключении к мобильным устройствам, таким как планшеты и смартфоны, где чтение некоторых данных SMART будет очень кстати, так и при подключении к компьютеру. Бокс поддерживает автоматический поворот экрана, в зависимости от положения устройства. На экране, включенный режим автоповорота обозначается специальным символом из двух стрелок. Можно так же отключить автоповорот экрана, и задать удобное положение экрана.

Вывод информации из SMART

Что касается вывода данных из SMART, то здесь всё работает нормально. Единственное, выводится не вся возможная информация, а лишь заранее определённые атрибуты, что логично. Наиболее значимую информацию постарались уместить на экране по «умолчанию». Для отображения ещё одного набора данных, нужно однократно нажать сенсорную кнопку.

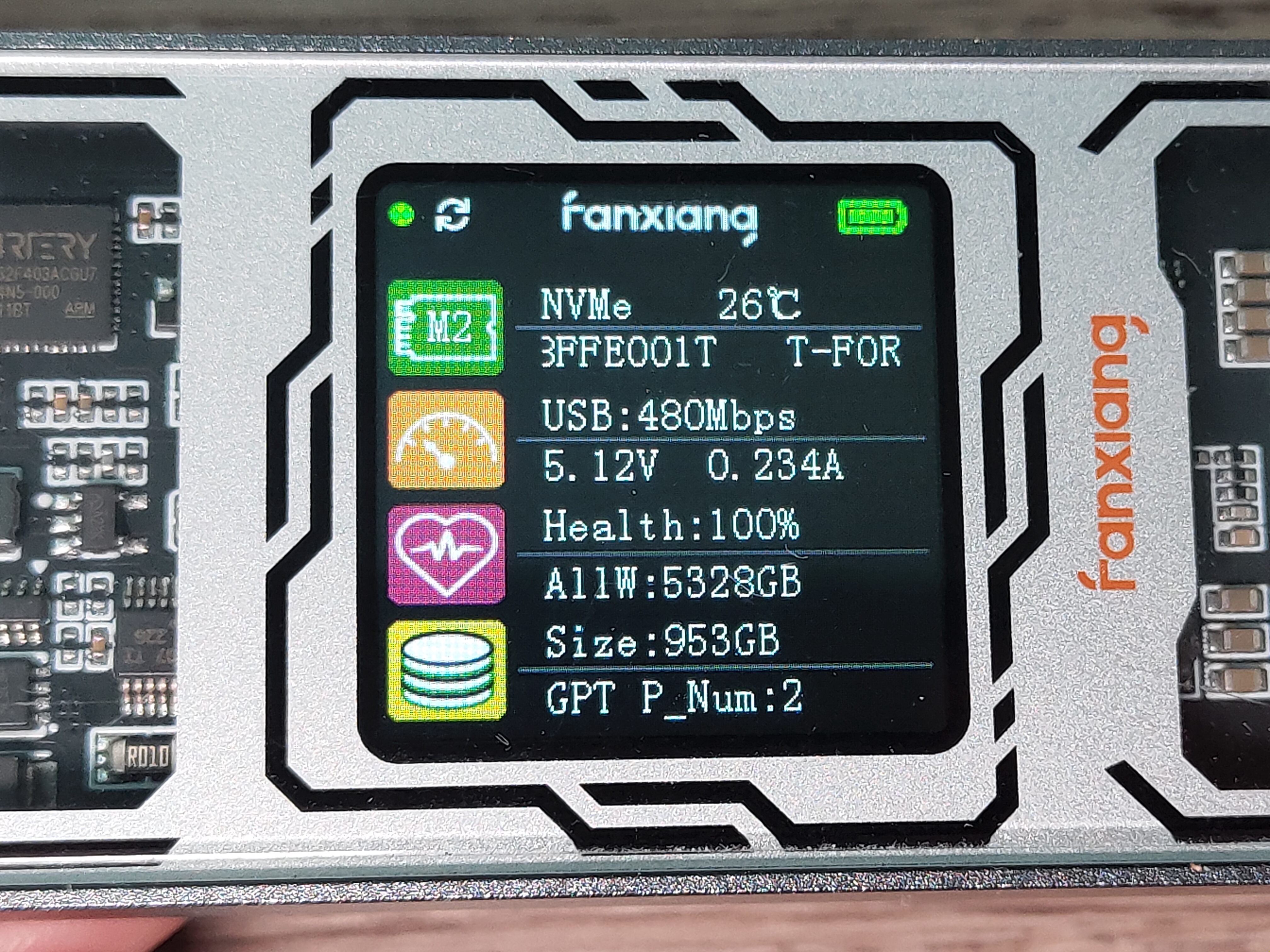

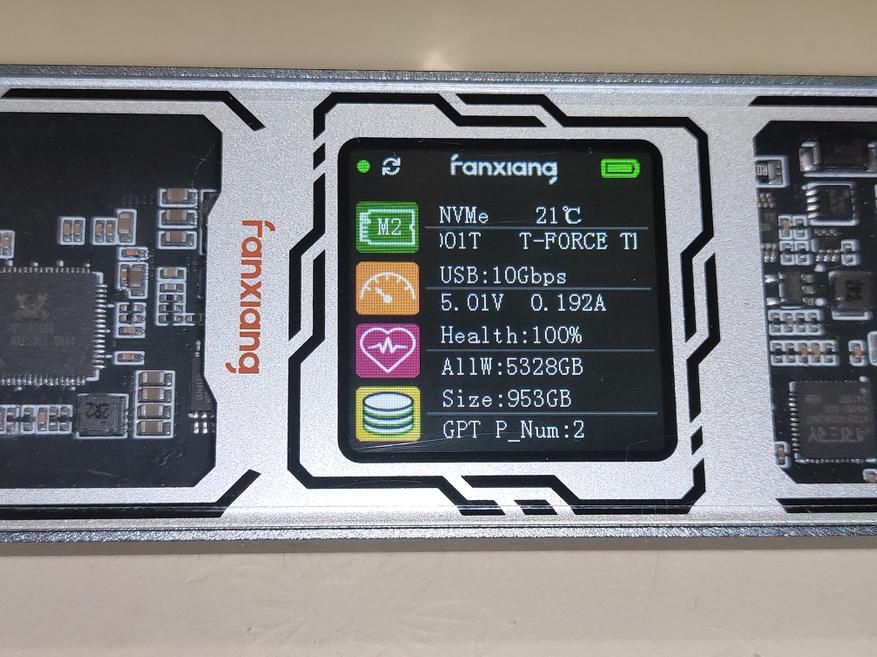

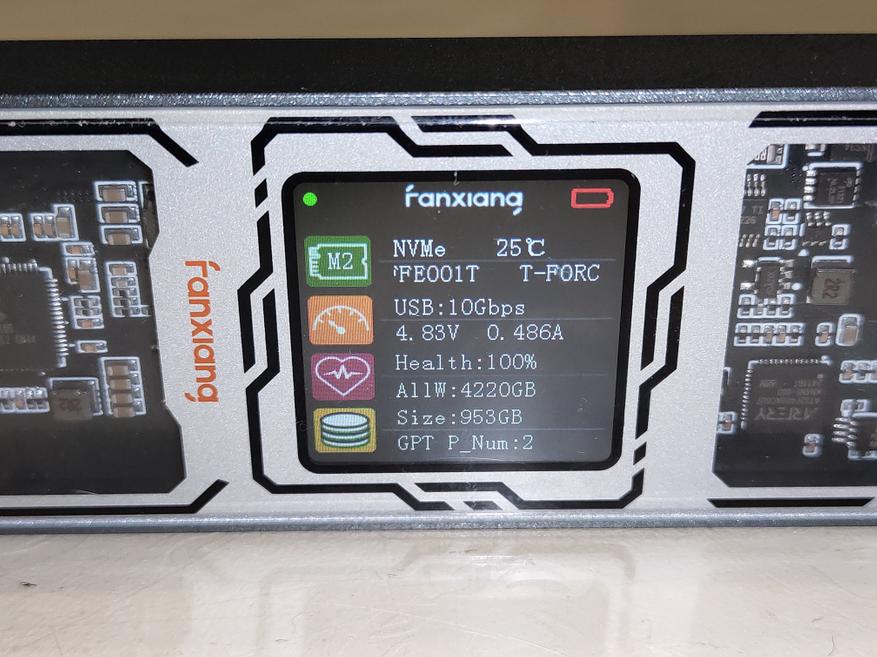

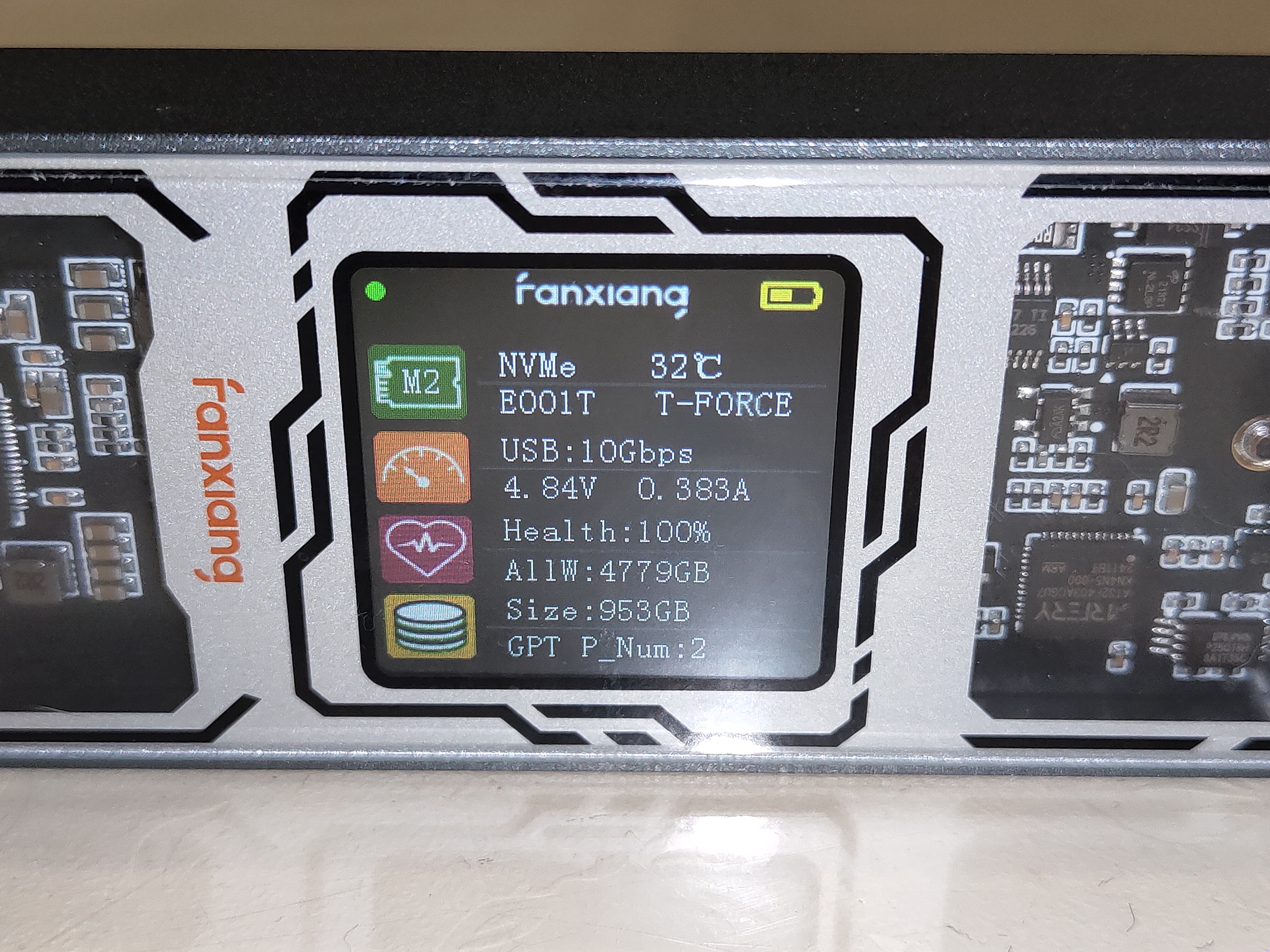

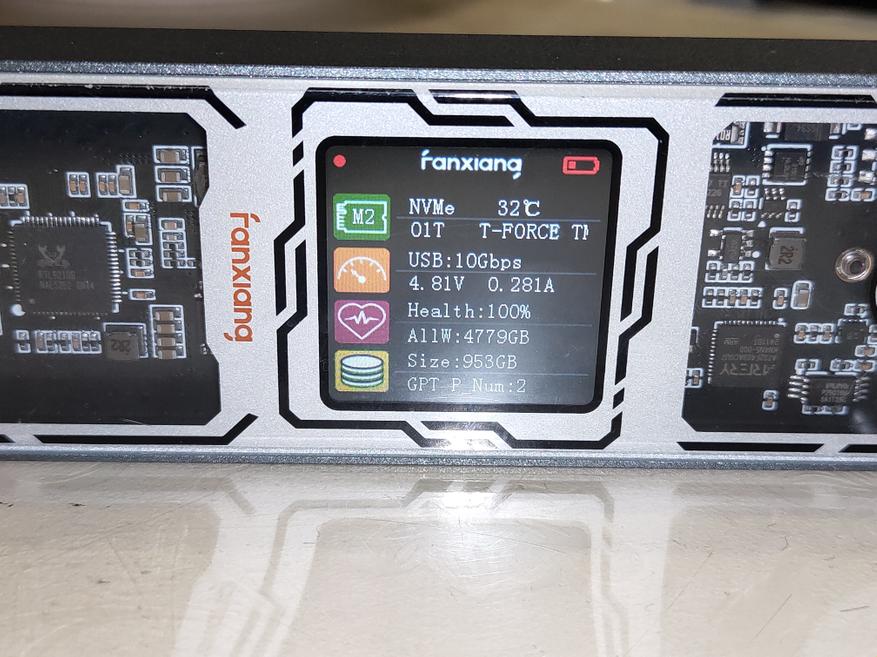

На «основном» экране выводится информация об используемом протоколе, о наименовании модели SSD, о текущей скорости подключения, о текущем уровне напряжения, приходящего на бокс, по текущему потреблению тока, об уровне «здоровья» накопителя, о общем объёме записи на накопитель, об объёме SSD и формате диска.

Думаю, многие обратили внимание, что на фото указана скорость подключения 480МБит/c. Я специально вставил эту фотографию, так как благодаря информации с экрана, я понял что не до конца вставил разъём в порт (USB-A поддерживающий скорость до 10Гбит/c), ещё не начав работать с SSD.

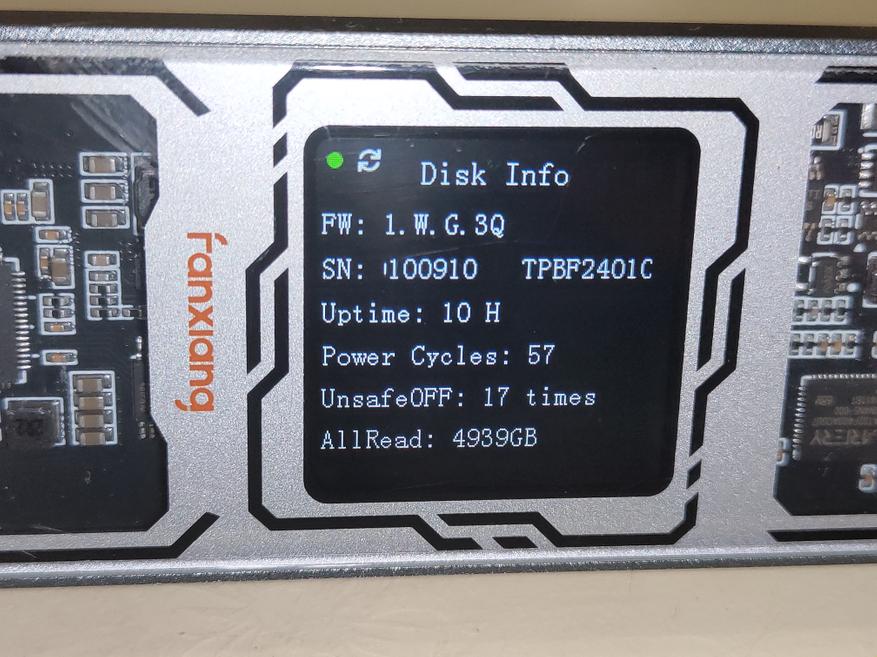

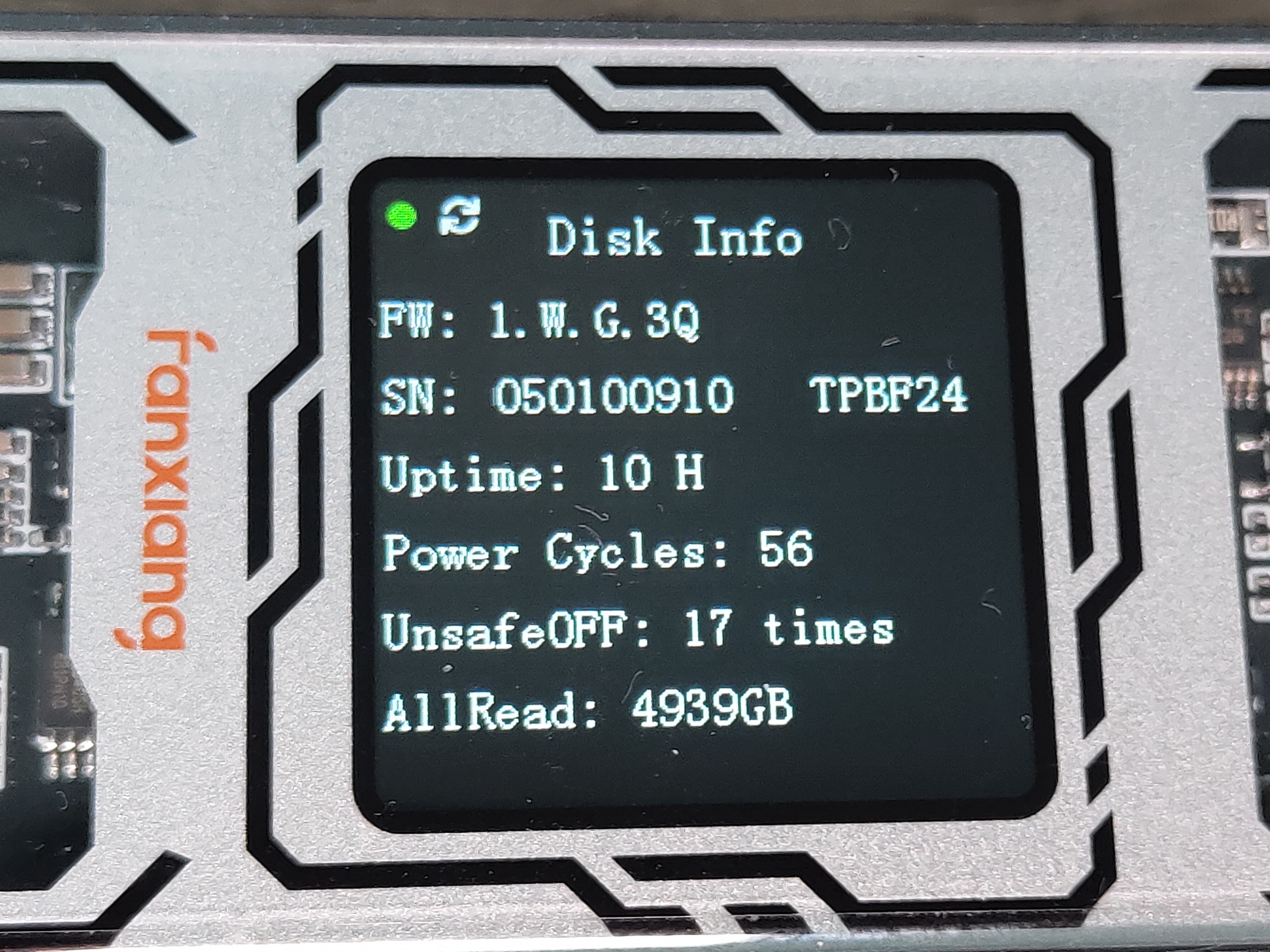

На последующем экране идёт информация с версией прошивки, серийным номером накопителя, общим временем наработки, о количестве циклов включения, о количестве небезопасных отключений, о количестве прочтенной с SSD информации.

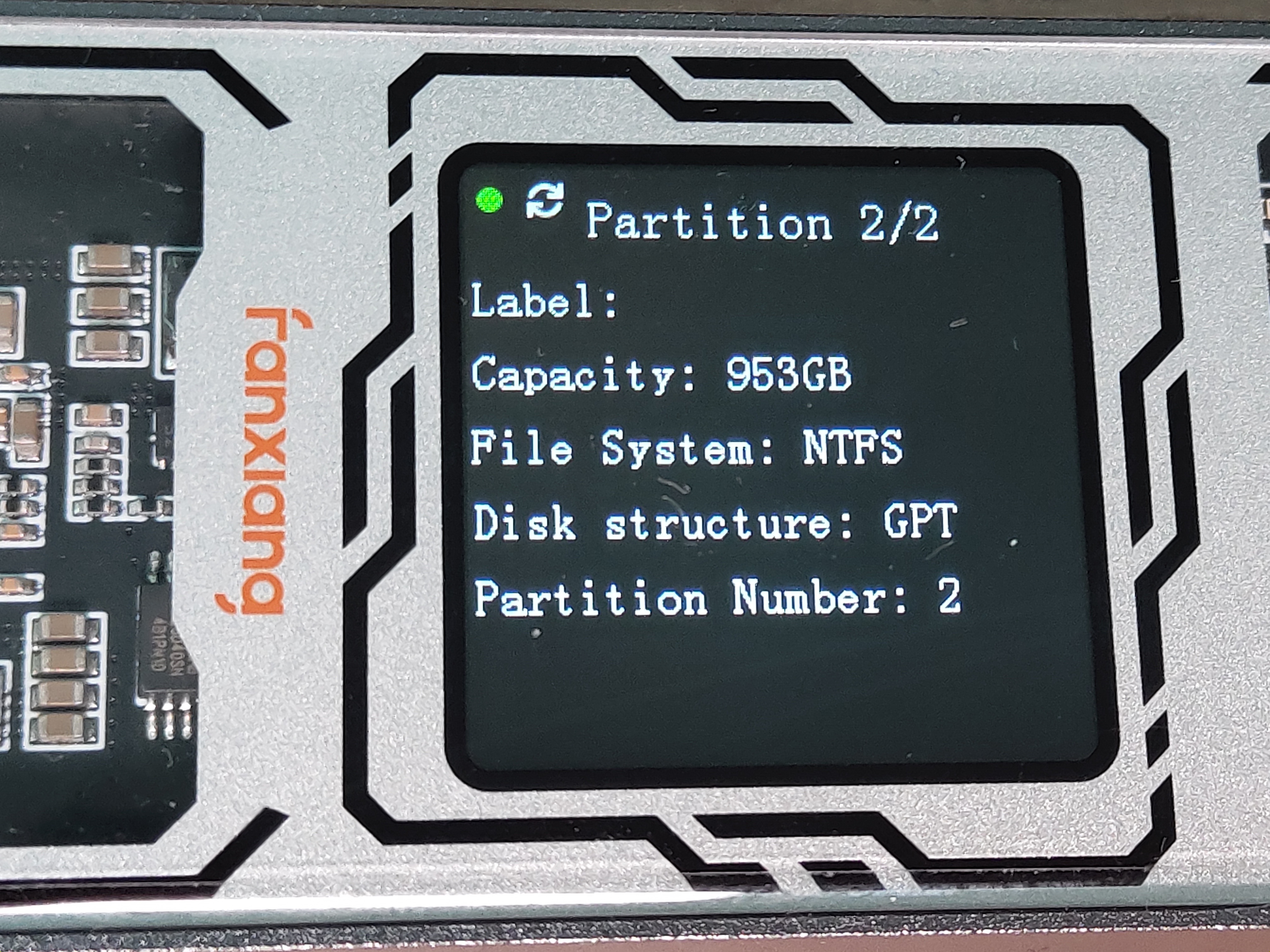

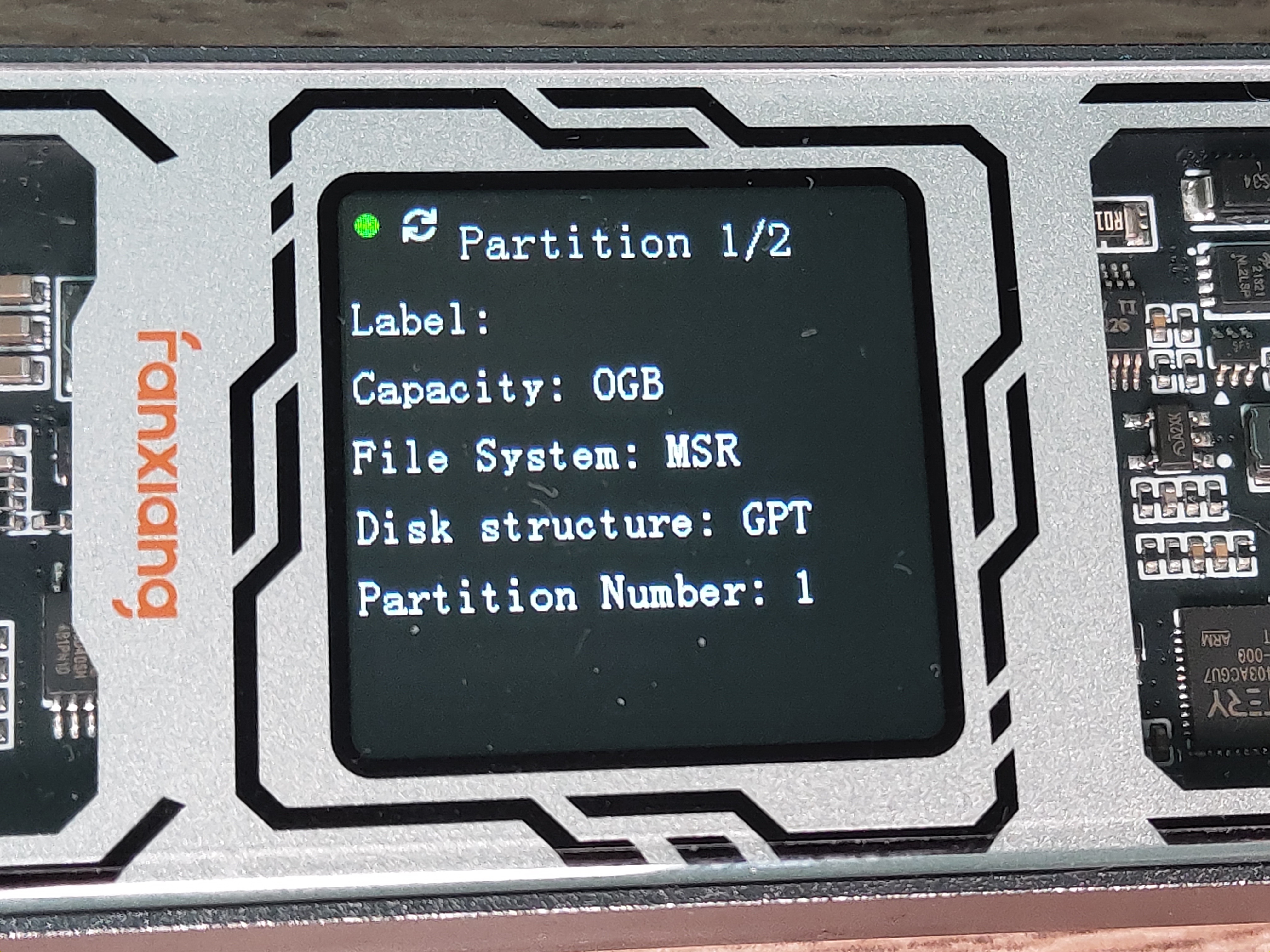

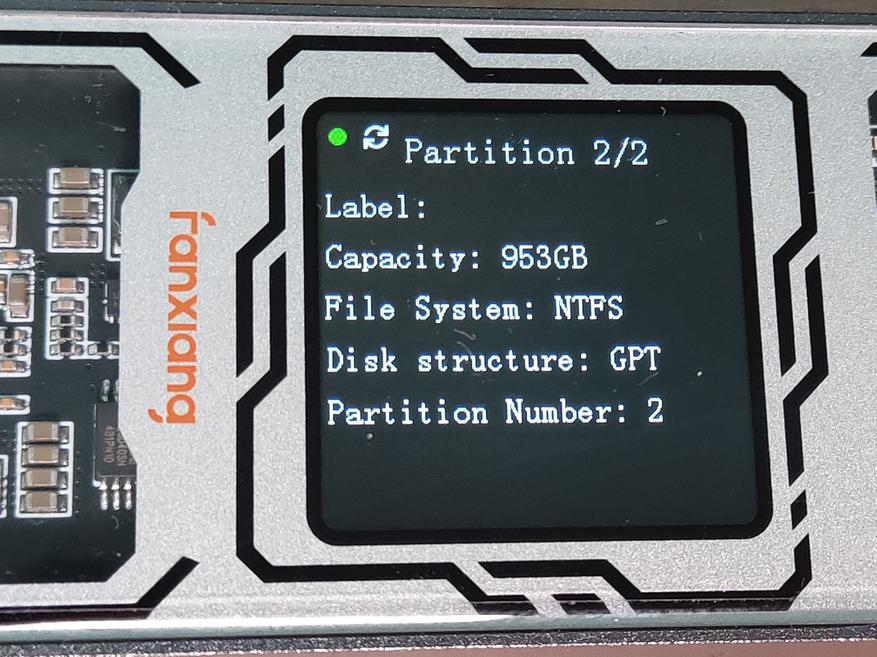

Далее, идёт информация о разделах имеющихся на накопителе.

В ходе теста, я заметил такую особенность, что Fanxiang MD86 завышал данные по общему количеству прочитанной и записанной информации. Ниже приведена информация снятая с только что подключенного к компьютеру бокса.

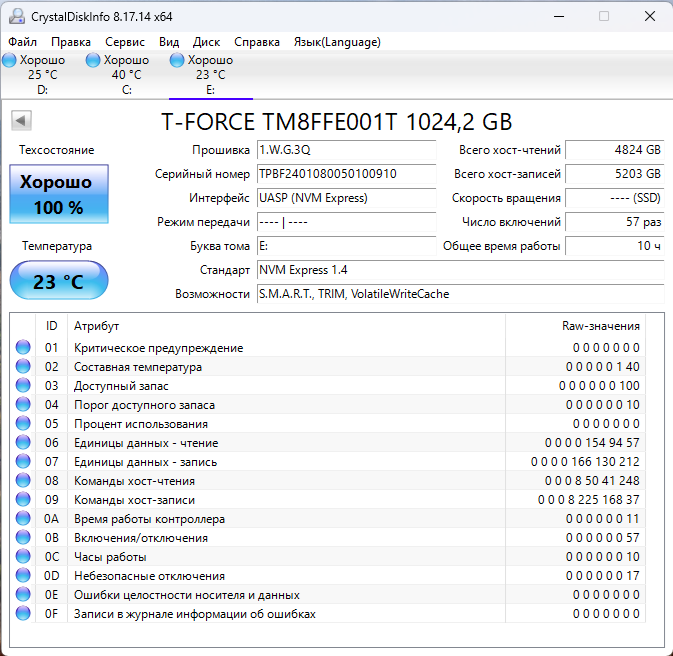

Возможно, на каком-то этапе не корректно был произведён перевод HEX значений в десятичное число, обозначающее объём в ГБ. Здесь я склоняюсь к тому, что нужно ориентироваться на программу CDI, как на эталон.

Кроме этого, данные по температуре, а так же объёму чтения/записи обновлялись с достаточно ощутимой задержкой. В целом, задержка не так уж и критична, но иногда это может доставлять неудобства. На месте производителя, я бы сделал более частный опрос SSD.

Проверка защиты от записи

Что бы активировать режим защиты от записи, нужно быстро произвести 5 нажатий на сенсорную кнопку. Произойдёт переподключение SSD к компьютеру. После этого, зеленый кружок слева экрана становится красным, сигнализируя о включении режима защиты от записи. Деактивируется режим точно также, как и активируется.

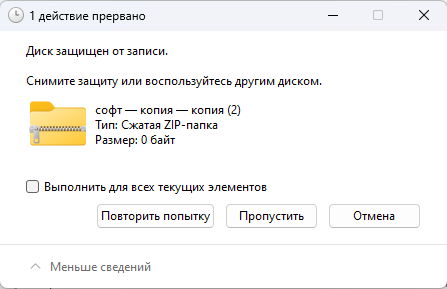

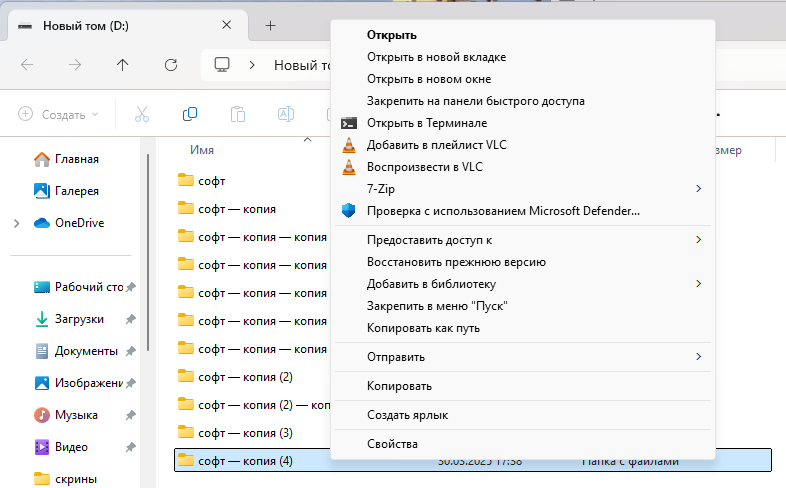

В этом режиме на SSD не получится записать файлы и папки. При этом, из меню ОС пропадает опция «удалить», для файлов, находящихся на SSD. Использовании клавиши «Del» так же не приводит к успеху. Считываются файлы и папки как обычно.

Режим безопасного извлечения накопителя (суперконденсаторная защита)

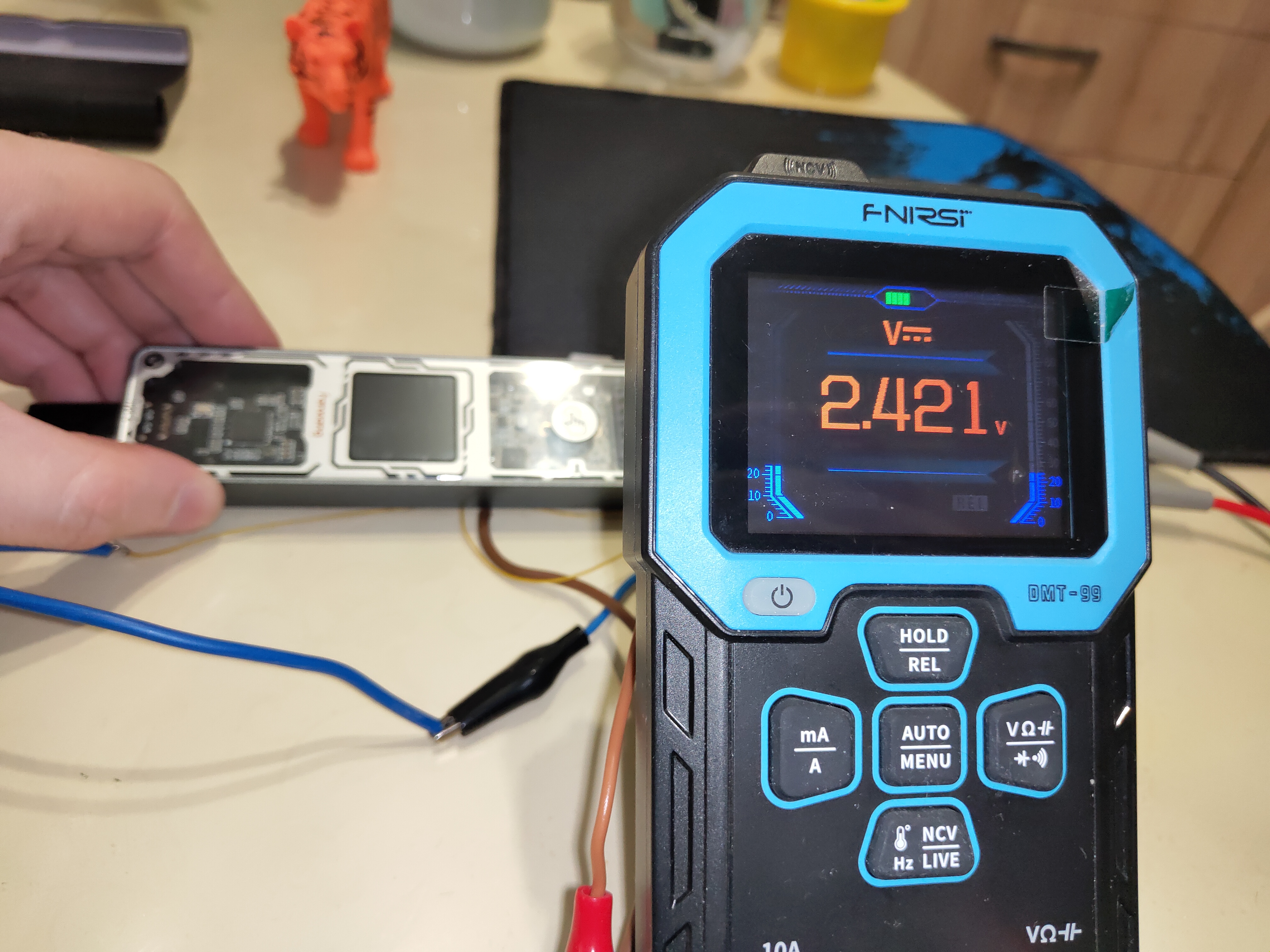

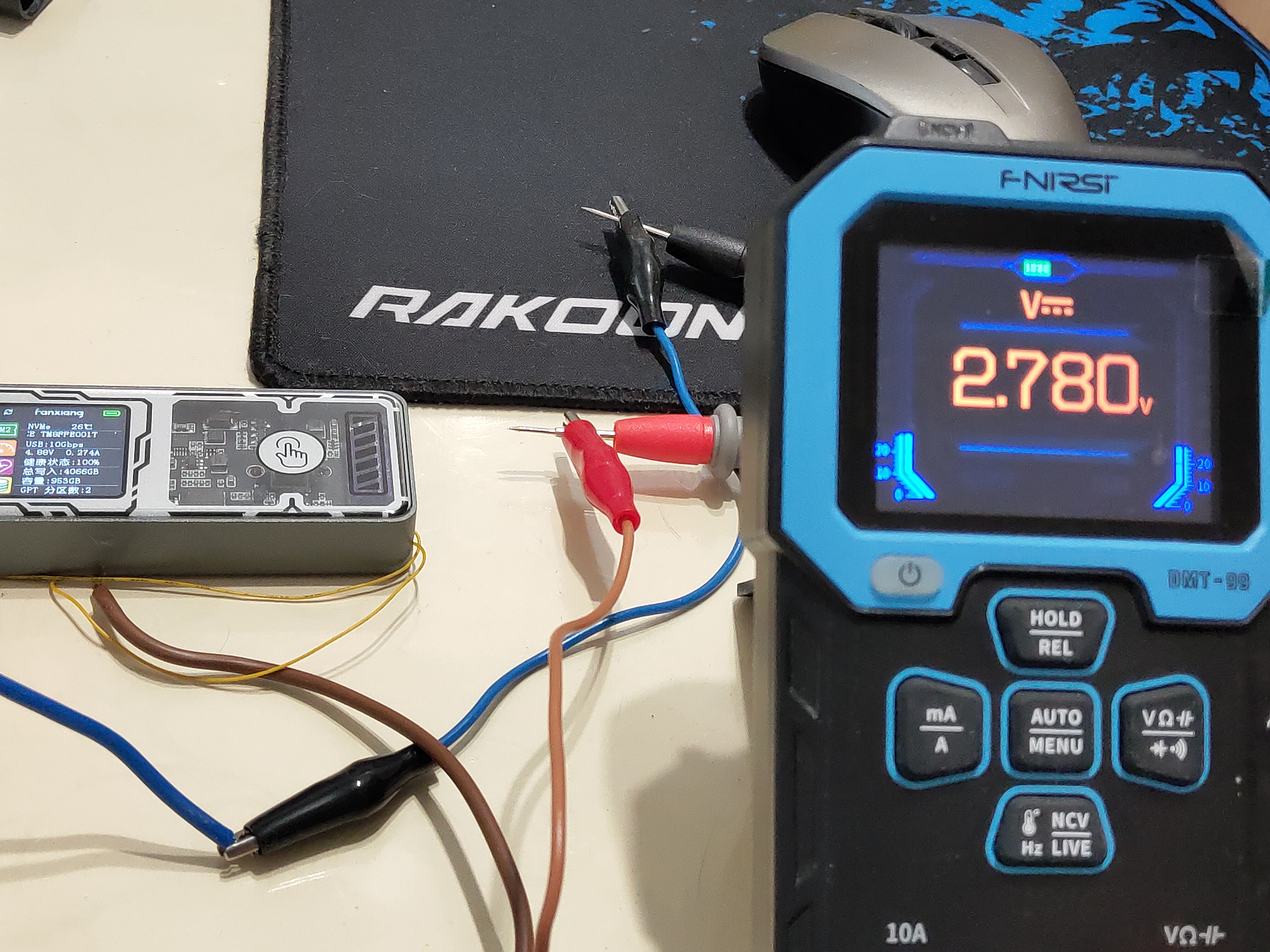

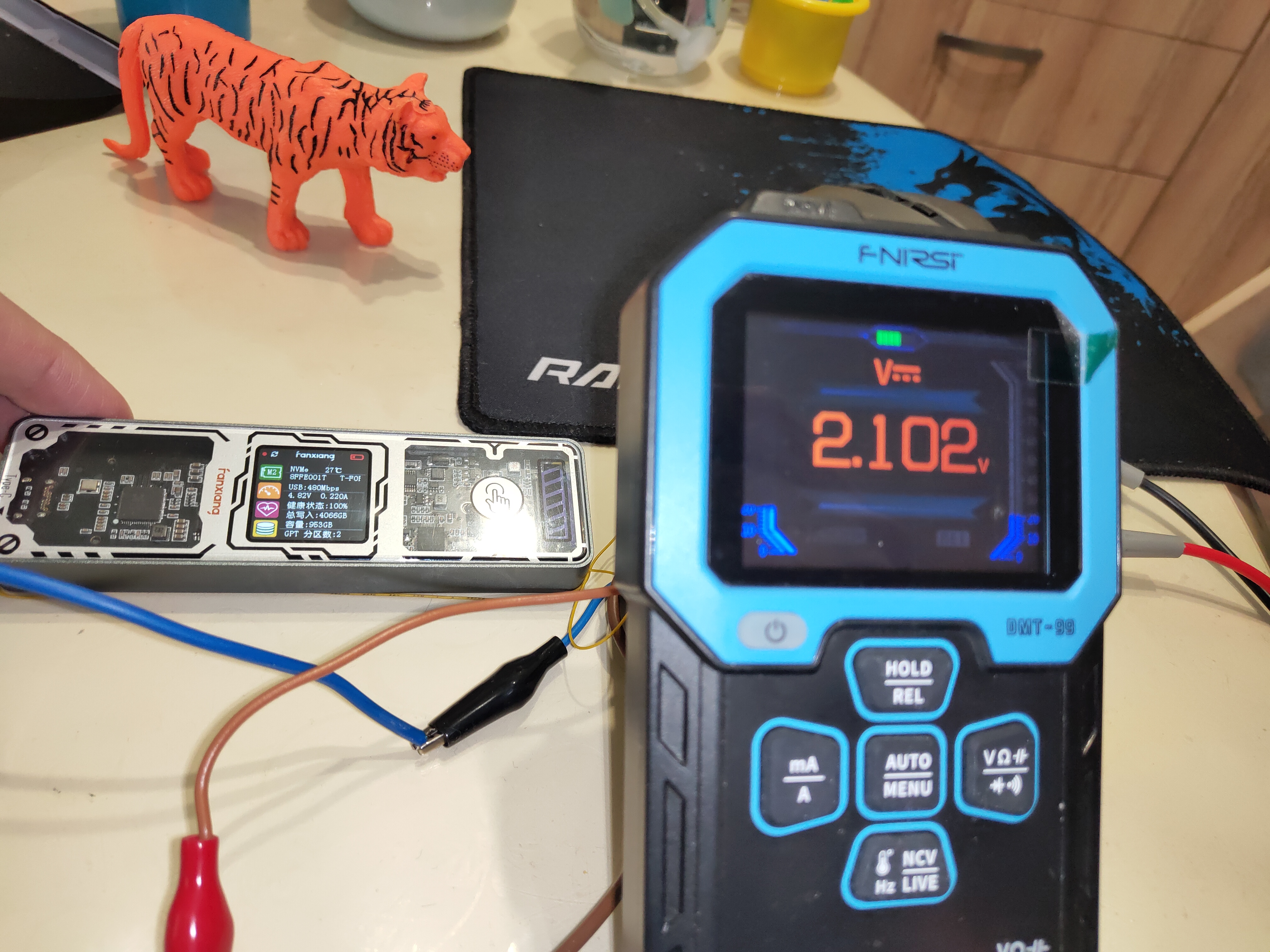

Суперконденсатор заряжается примерно до 2.8В. Этого заряда хватает на 4 отключения бокса. Перезарядка суперконденсатора начнётся лишь после того, как напряжение на нём опустится примерно до 1.3В.

Единственное на экране нет какой-либо отметки, сигнализирующей о том, что защита SSD с помощью суперконденсатора включена. Есть только индикатор уровня заряда.

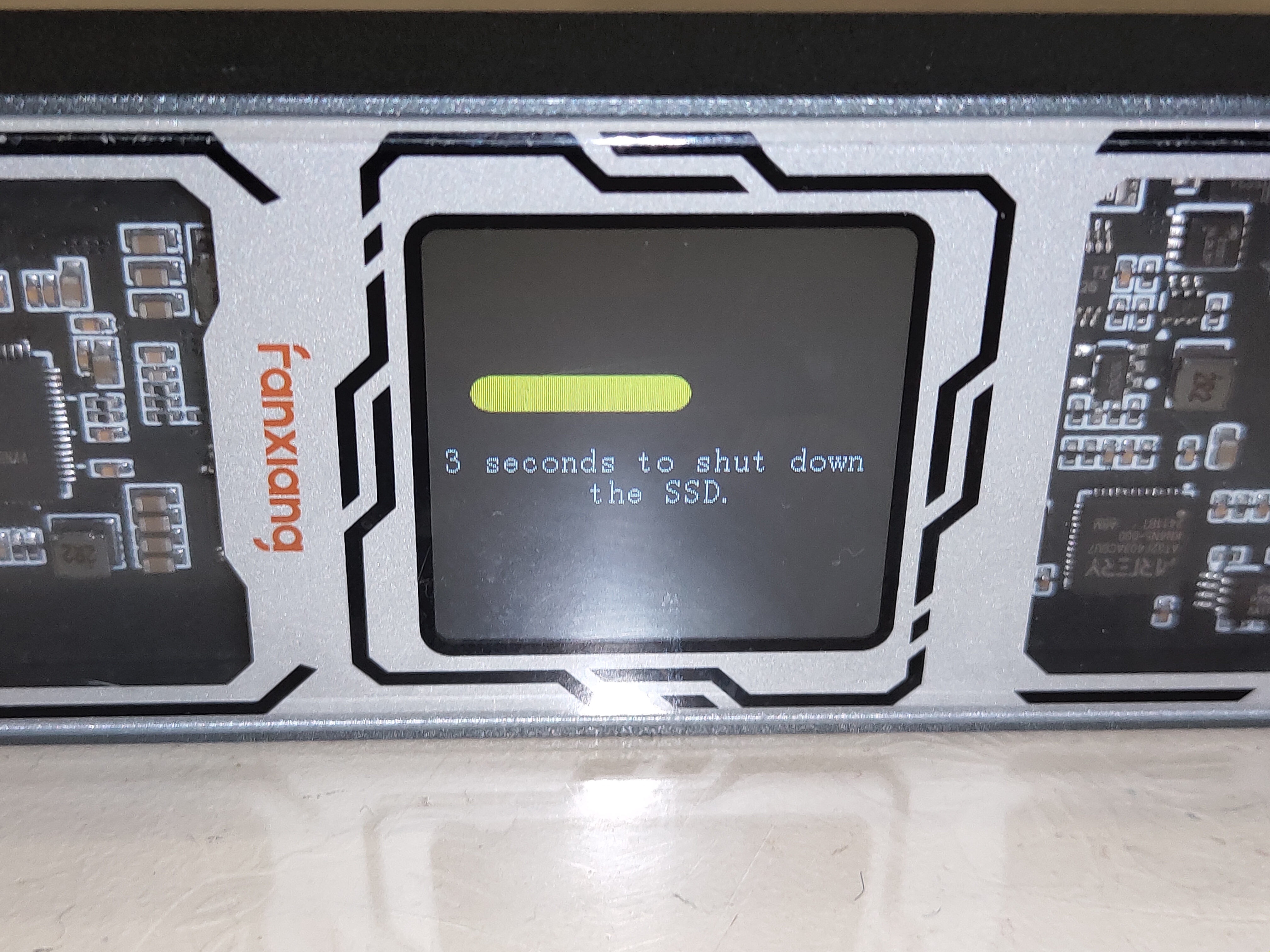

Если режим защиты активен, при отключении бокса от компьютера или смартфона, на экране появится убегающая и меняющая цвет полоска, с цифрами от 5 до 1.

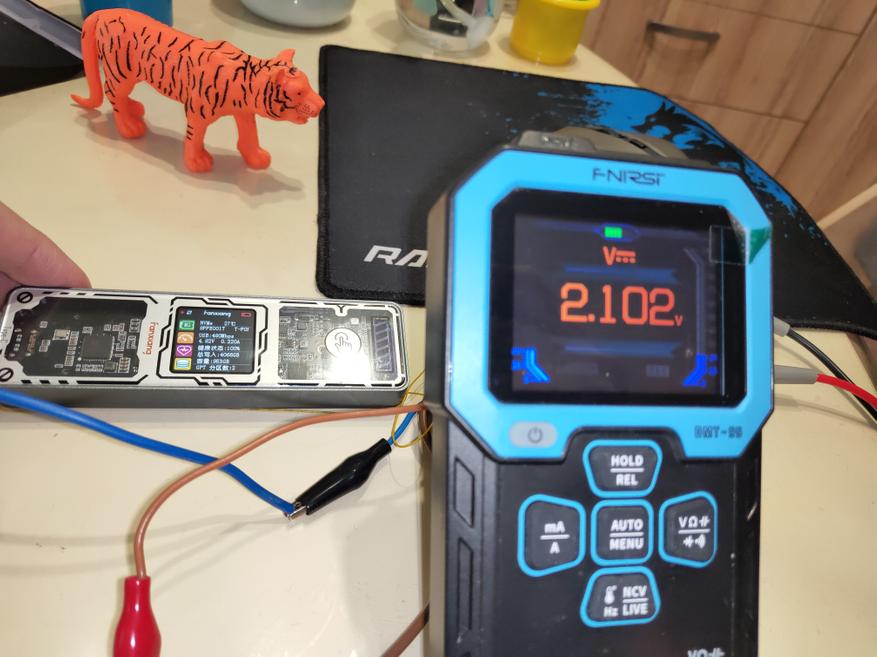

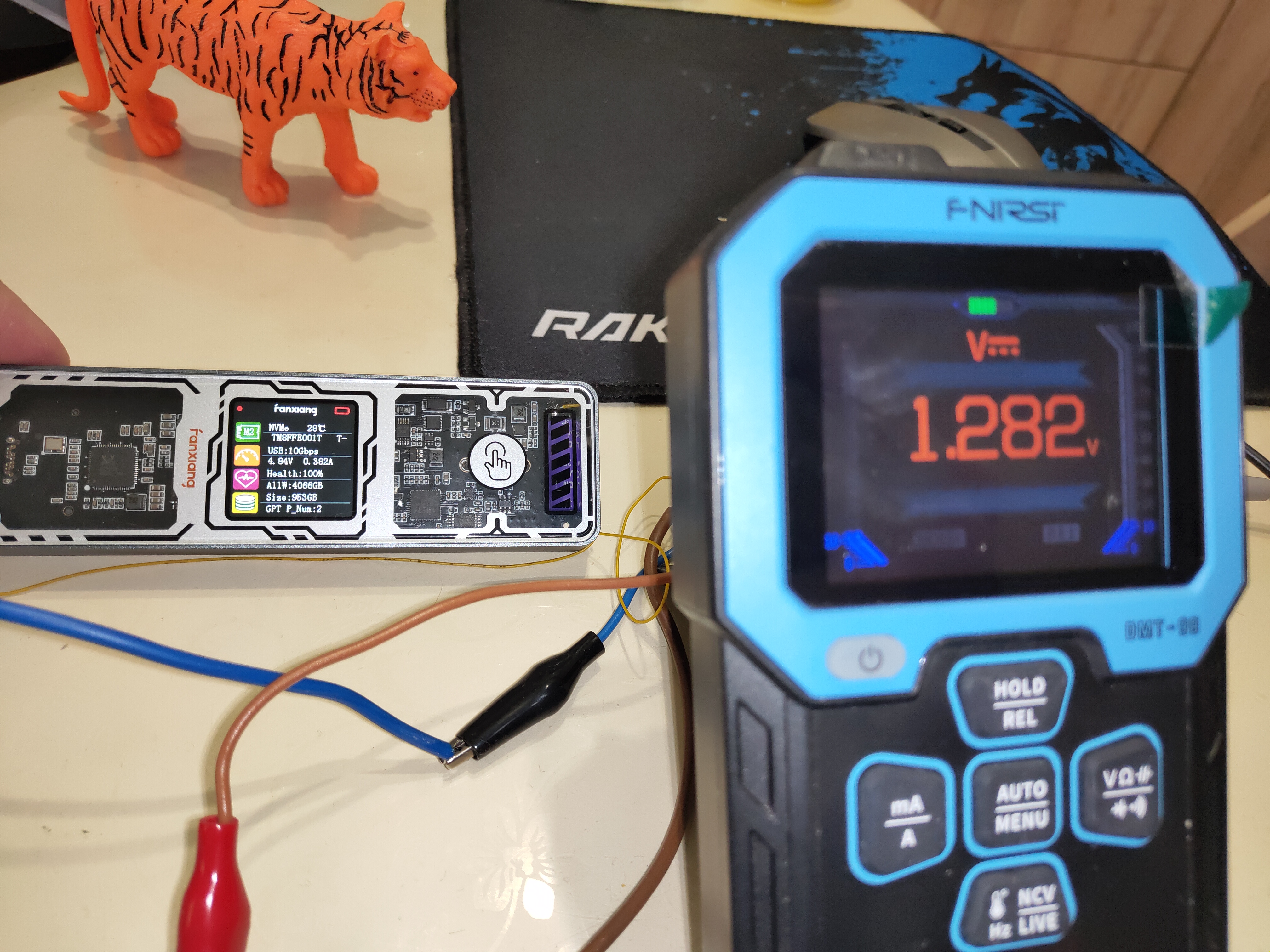

Когда я первый раз включил бокс, и подключил мультиметр к проводам, припаянным к суперконденсатору, было не понятно, почему же не начинается его зарядка. Не началась она и после последующих переподключений бокса к компьютеру. Как я впоследствии понял, изучив меню, режим защиты включается после 3-х быстрых нажатий на сенсорную кнопку, т. е. работает не всегда. При этом, эта же комбинация задействована и на смену языка, и выбор идёт между английским и китайским языками.

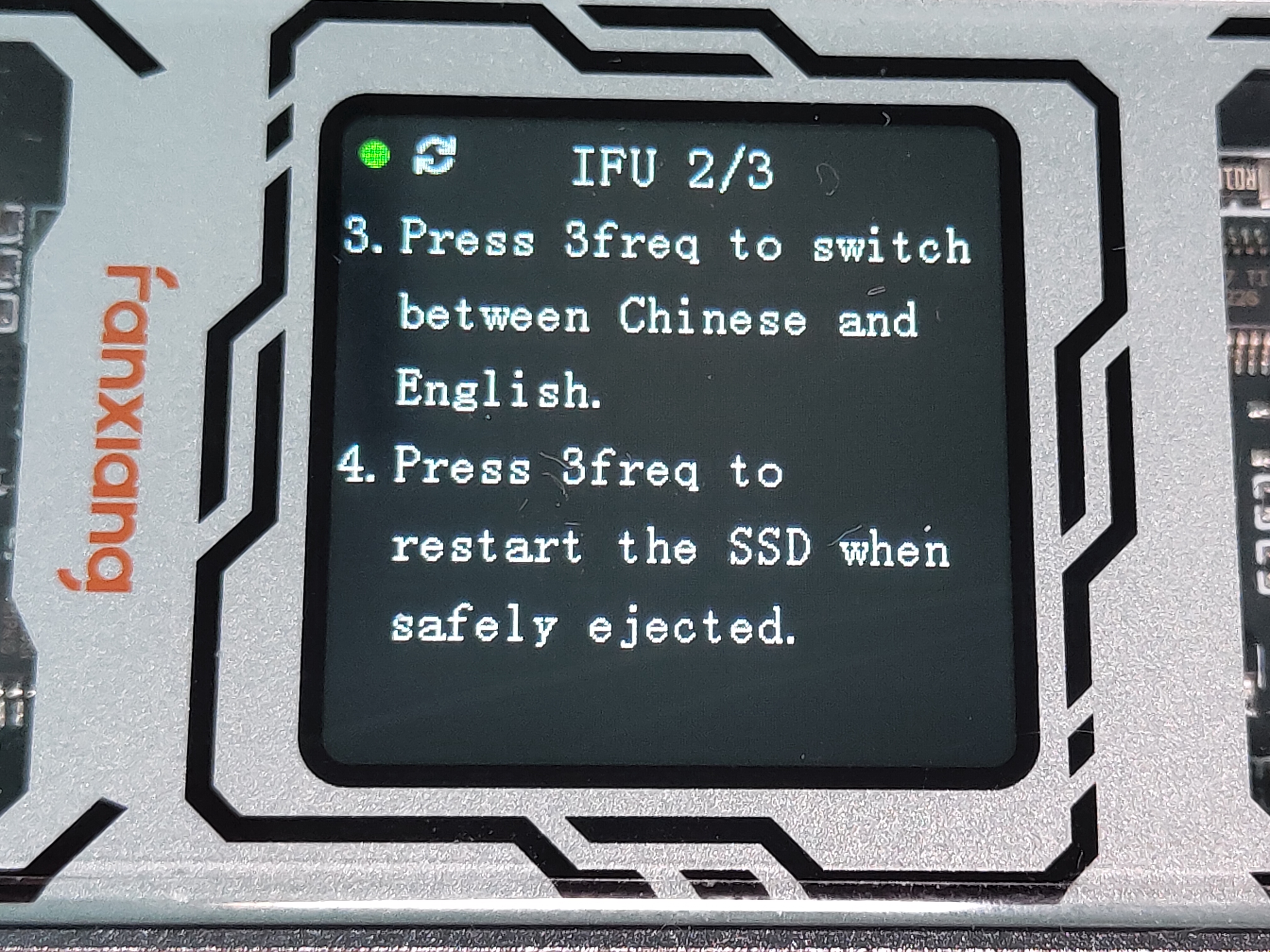

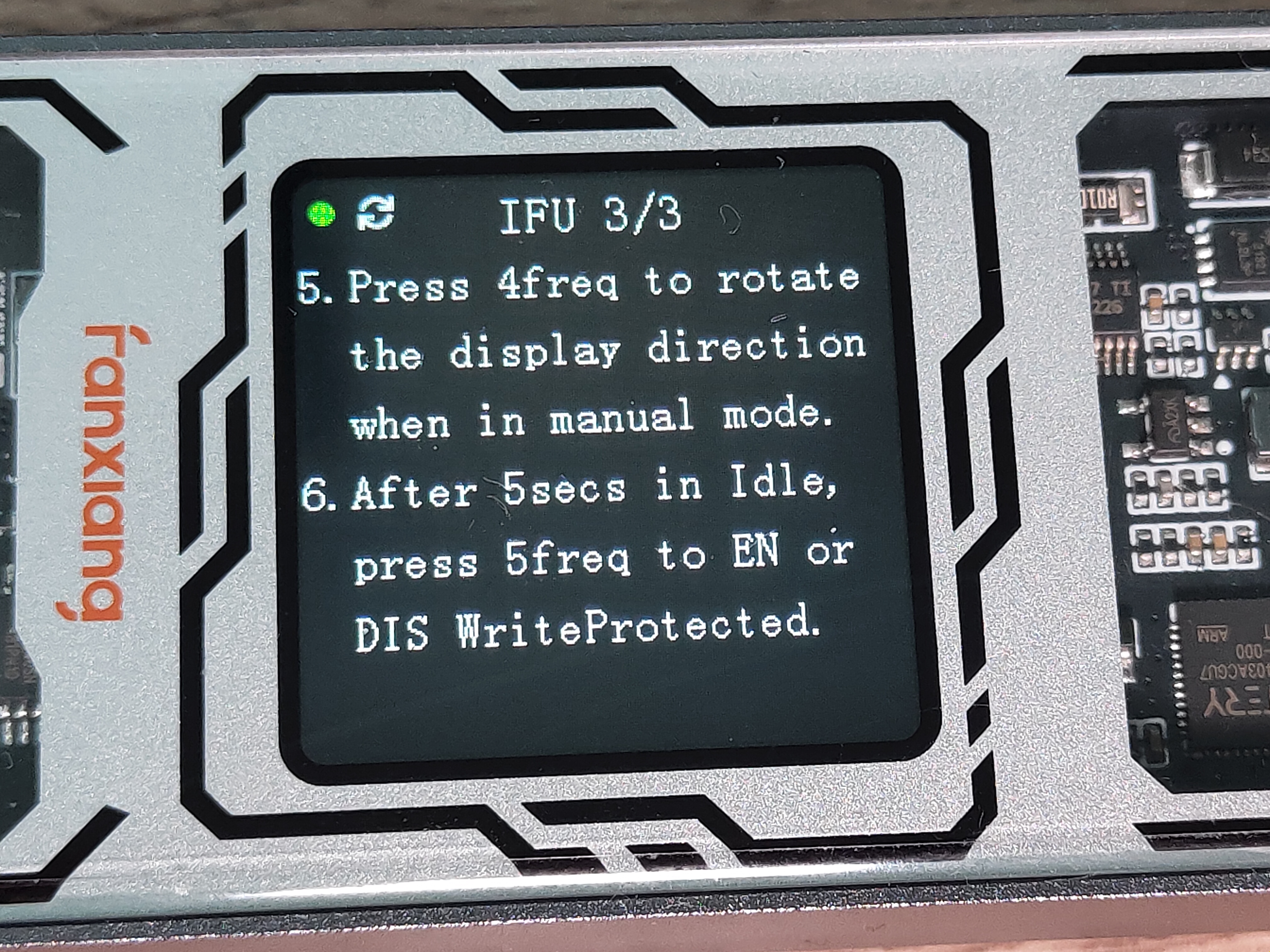

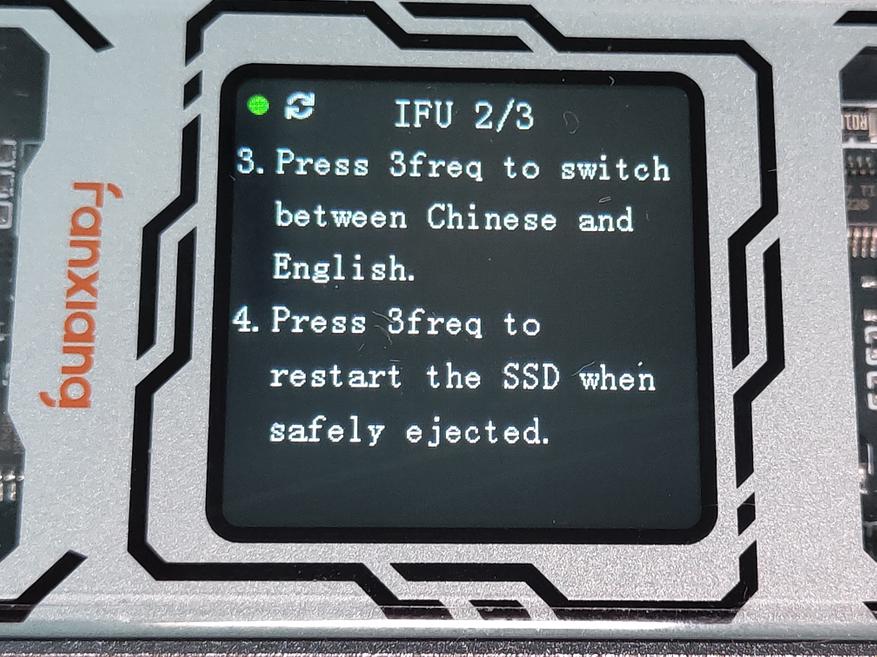

Покажу сразу всю информацию по поддерживаемым комбинациям нажатий сенсорной клавиши:

Мне не совсем понятно, зачем использована одна и так же комбинация сразу для двух функций, как не понятно и то, почему не сделали индикатор активности суперконденсаторной защиты (она же, безопасное извлечение, или safety ejected). Ну или хотя бы убирали на совсем индикатор заряда, когда функция защиты не активна. Заряжается кстати суперконденсатор быстро, примерно за 30 секунд, и без потребления большого тока.

В общем, один раз можно настроить, и потом уже комфортно пользоваться. Поддержка безопасного извлечения, на мой взгляд, вещь не совсем однозначная, так как:

1. Современные ОС Windows не кэшируют данные в ОЗУ, во время записи на внешний накопитель. Другими словами, когда ОС завершила запись на SSD, подключённый к компьютеру через бокс, данные уже находятся на SSD. Единственное, успеет ли SSD корректно завершить все операции после записи, в случае, если пользователь сразу же по её окончанию в ОС, отключит от компьютера бокс, не имеющий какой-либо защиты для безопасного извлечения, это вопрос, хотя такой сценарий крайне не реалистичен.

Что касается различных реализаций Linux, а также Android, я не проверял как там работает кэширование на внешний накопитель, возможно, отличия с работой кэширования в Windows.

2. Прошивка современного SSD предусматривает защиту целостности таблицы трансляции адресов, данные там меняются поэтапно. Другими словами, если в процессе записи, или при каких-то не завершившихся служебных операциях (уже поле записи) внезапно пропадёт питание, то SSD не потеряет все хранящиеся там данные, и в худшем случае, лишь не сможет отобразить последний записанный файл.

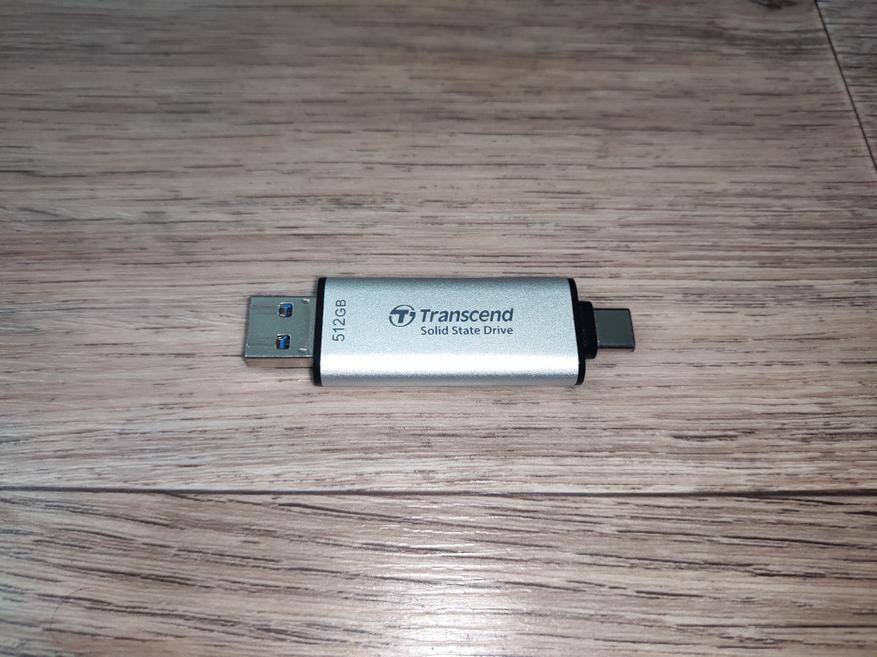

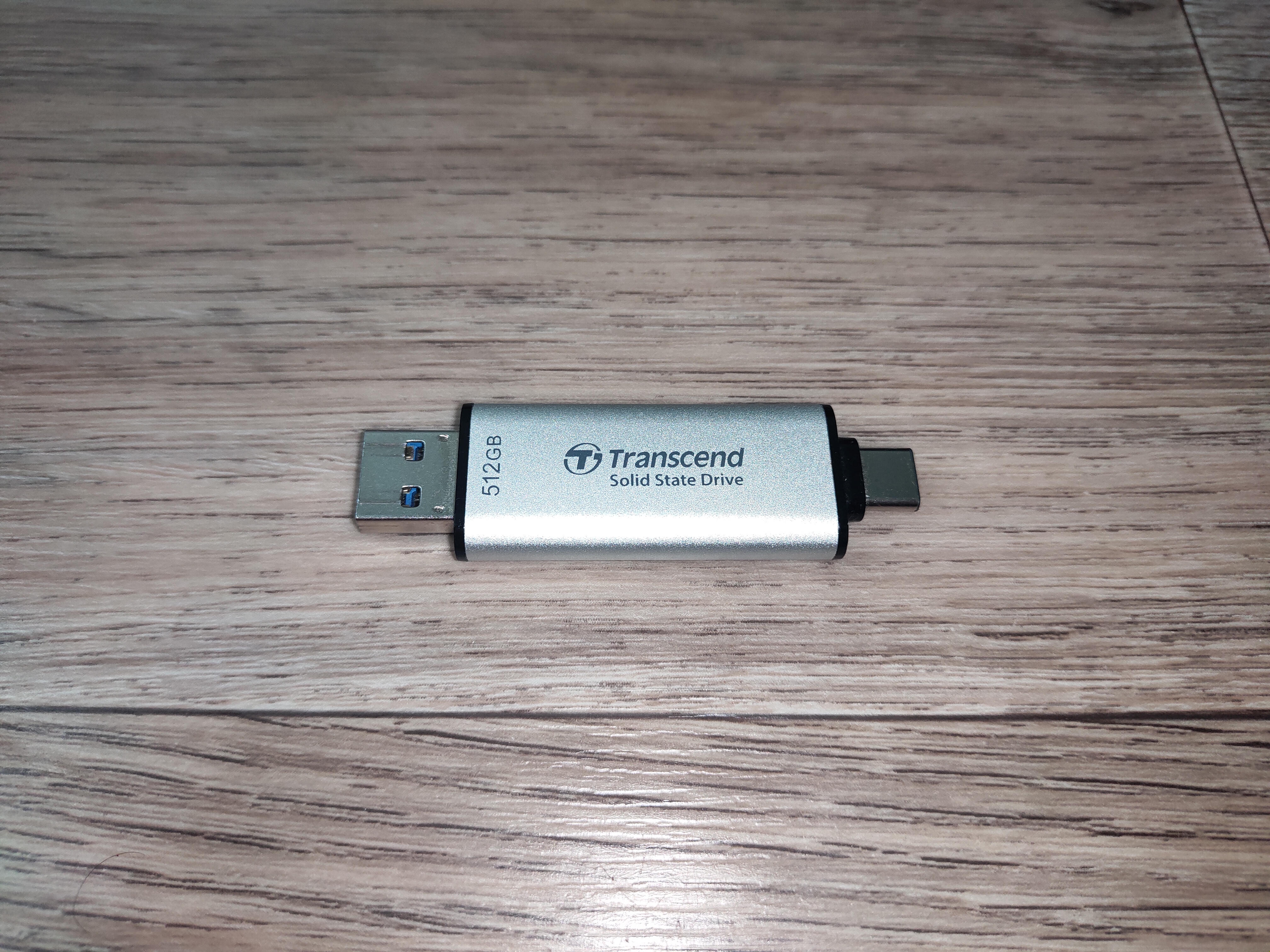

К тому же, современные внешние SSD это достаточно быстрые решения, и они должны успевать завершить все критичные операции, практически сразу же после завершения записи. Тут я могу в качестве примера привести SSD Transcend ESD310, как подтверждение того, что внешний SSD будет работать стабильно и без наличия аппаратных защит.

Я много раз отключал его через 5-10 секунд после окончания записи (использую для переноса информации между компьютерами), без каких-либо проблем как с ранее имеющимися, так и с только что записанными данными.

Получается, что современные SSD не сильно боятся внезапного отключения питания, но всё же, лучше стараться так не делать, и если предусмотрена пятисекундная защита, то это положительно скажется на стабильности работы SSD (а значит хранение данных будет более безопасным), при его эксплуатации в качестве внешнего накопителя.

Проверка скорости и нагрева SSD, при эксплуатации через бокс Fanxiang MD86.

Хоть контроллер RTL9210 и изучен во многих обзорах, я всё же продемонстрирую возможности бокса Fanxiang MD86, построенного с использованием данного контроллера.

В качестве тестового накопителя, будет использован NVMe SSD TeamGroup T-Force G50, с ёмкостью 1ТБ (PCI-E Gen4). Для подключения к компьютеру, будет задействован Type-C порт от материнской платы MSI Z590-A PRO, поддерживающий скорость до 20Гбит/c (USB 3.2 Gen2x2), и способный без каких-либо проблем поддерживать работу бокса на cкорости 10ГБит/c.

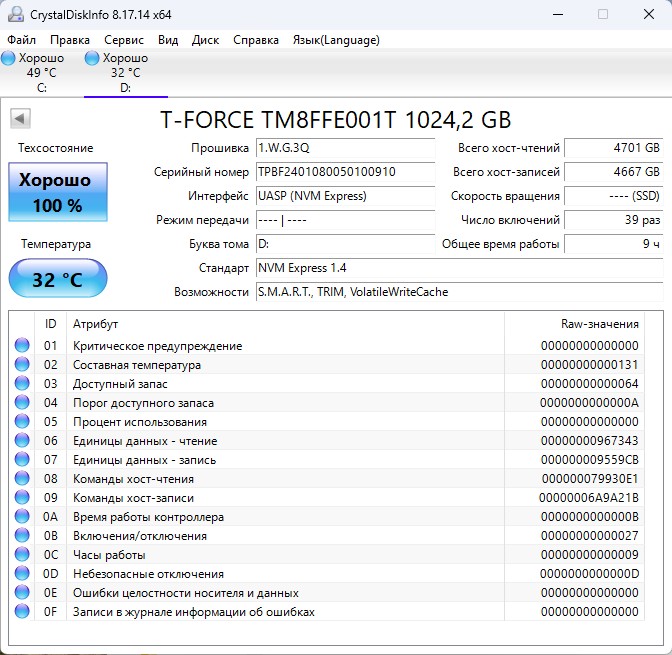

Начну с данных из программы CDI.

Тут ничего не обычного, используется интерфейс UASP.

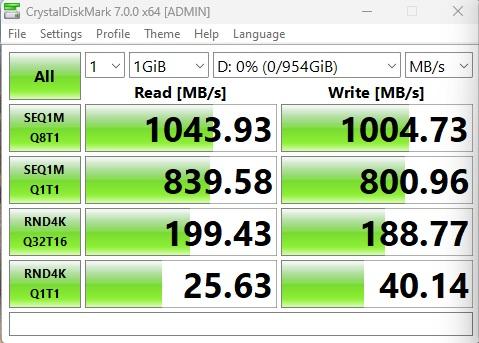

Теперь посмотрим на максимально возможные линейные скорости, которые может продемонстрировать бокс, используя программу CDM.

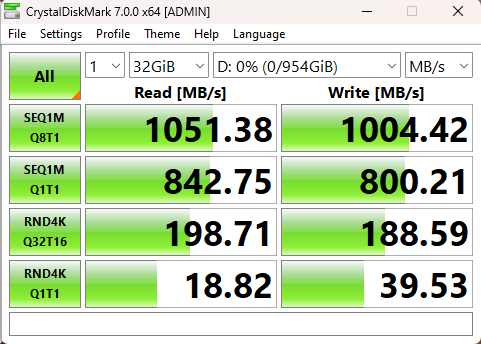

Как можно видеть со скриншотов, максимальные линейные скорости составляют около 1000МБ/c, что является ожидаемым значением. Сам SSD способен продемонстрировать в разы большие значения.

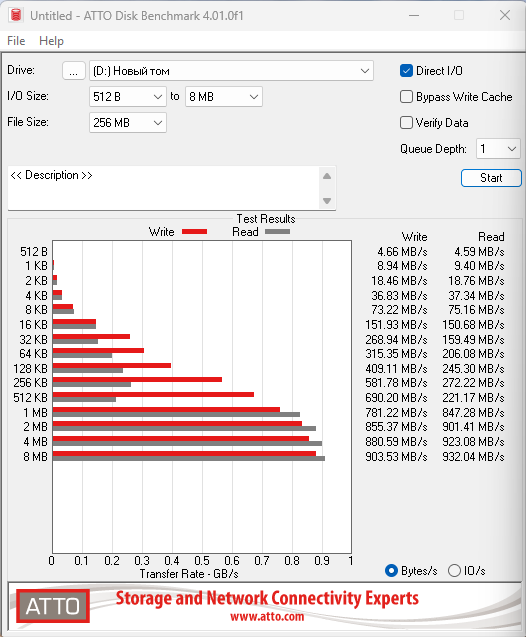

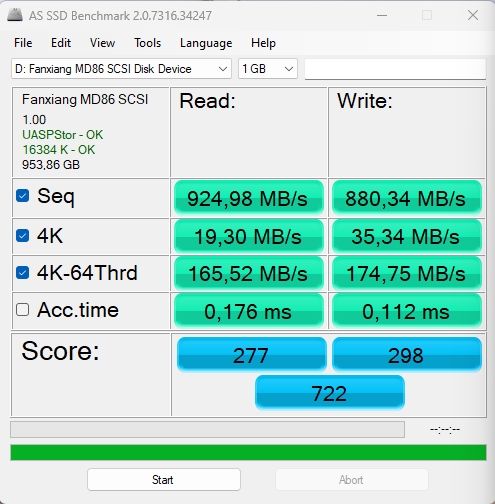

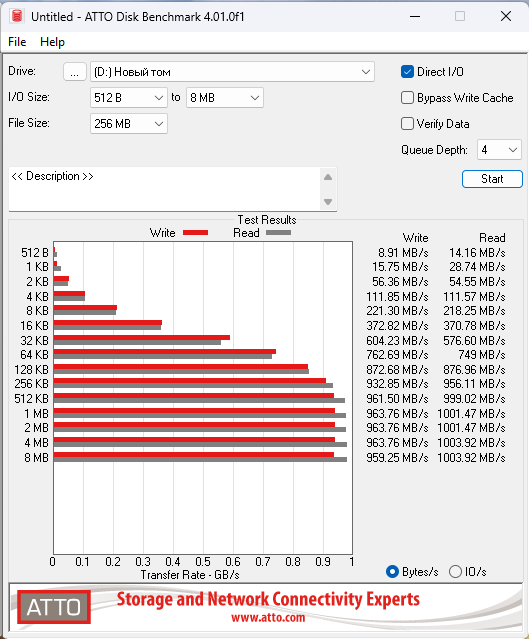

Чисто ради информации, приведу несколько скриншотов из программы ATTO Disk Benchmark и скриншот из программы AS SSD Benchmark.

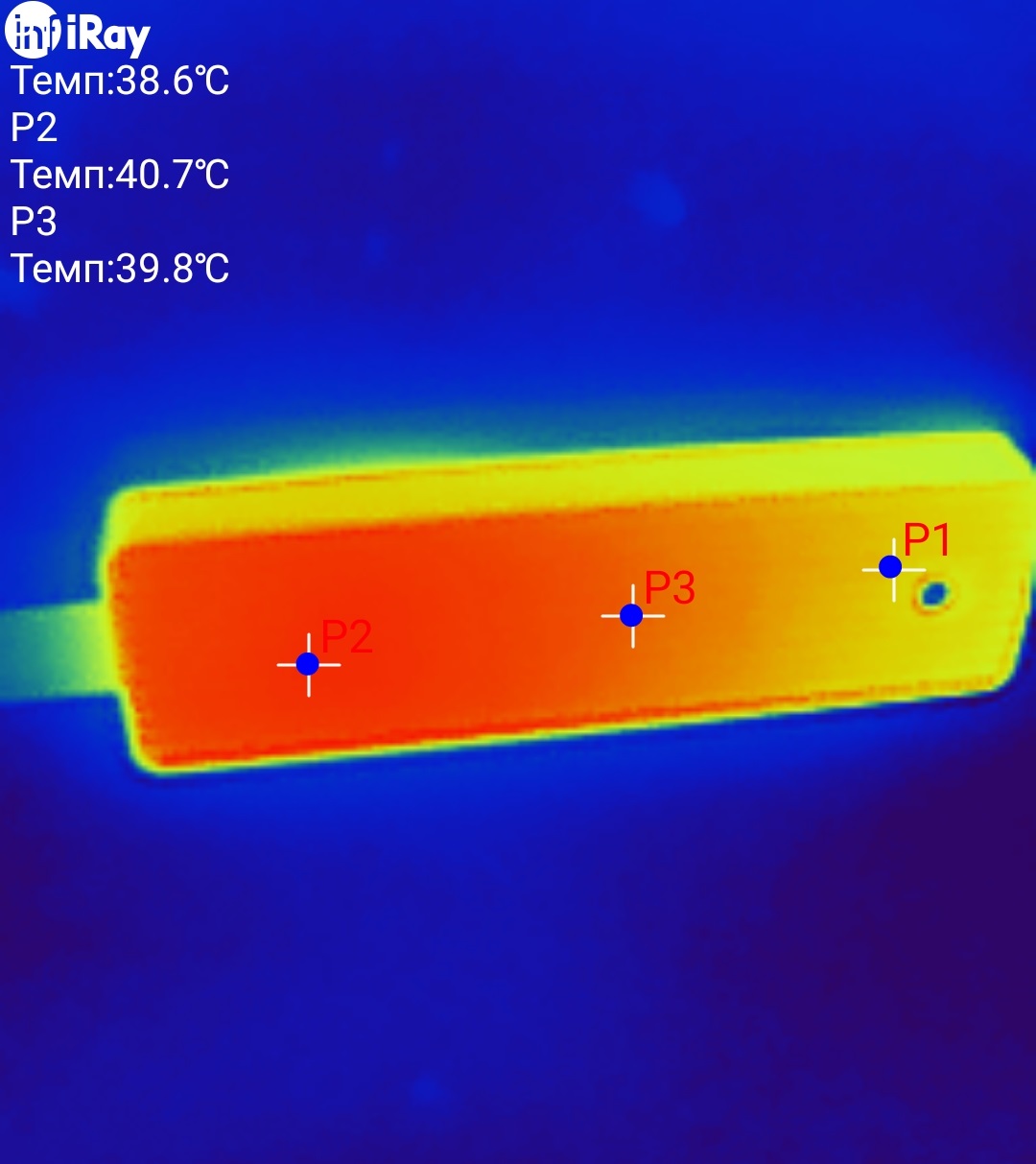

Для проверки нагрева SSD, я записал на него файл с размером около 256ГБ, и сразу же после окончания записи, запустил копирование этого файла на другой SSD, способный вести запись на скорости не менее 1ГБ/c. Ближе к концу операции копирования, я сравнил температуру, отображаемую в SMART, с температурой бокса, значение которой получил с помощью тепловизора.

Получились следующие цифры:

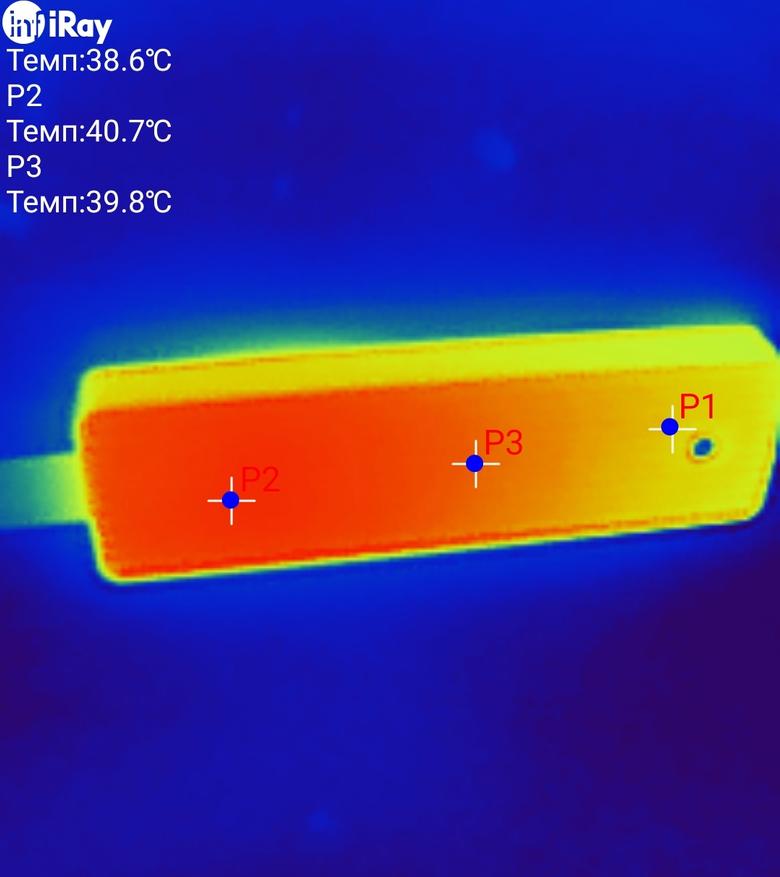

Температура по SMART несколько занижена относительно реального значения (это нормально для используемого SSD). Температура на боксе не превышает 40 градусов, и это хороший результат.

При использовании бокса Fanxiang MD86 SSD не будет перегреваться, так как корпус имеет хорошую теплоёмкость и достаточно эффективно рассеивает тепло.

Если хочется использовать бокс Fanxiang MD86 для построения достаточно быстрого и надёжного съёмного накопителя, с продвинутым функционалом, используя недорогого NVMe SSD, то стоит обратить внимание на хорошо зарекомендовавший себя SSD Fanxiang S500Pro, производительности которого хватит для вышеописанного сценария использования.

Видеоверсия обзора:

Итоги

USB бокс Fanxiang MD86 это продвинутое и качественное решение, отлично подходящее для построения внешнего USB накопителя (универсального), способного функционировать на скорости 10Гбит/c. При этом, стоимость у Fanxiang MD86 очень интересная, и она не сильно отличается от «обычных» боксов, поддерживающих скорость 10Гбит/c.

К плюсам бокса, я могу отнести следующие моменты:

1. Стильный и качественный корпус, отлично справляющийся с охлаждением SSD.

2. Наличие кабелей как под USB-A порт, так и под Type-C порт (универсальность).

3. Вывод информации о состоянии накопителя на экран. В ряде случаев от этого будет несомненная польза.

4. Возможность перевода накопителя в режим с защитой от записи/удаления файлов. Это весьма полезная опция.

5. Поддержка безопасного извлечения SSD (суперконденсаторная защита). Без неё качественный SSD накопитель должен работать нормально, но лишней дополнительная защита явно не будет.

6. Возможность просмотра величины напряжения, которое подаётся на бокс, а также, просмотр данных по потребляемому току. Если бокс подключается к корпусному USB порту, то до него могут идти провода сомнительного качества, из-за чего при достаточно прожорливом SSD внутри, бокс может работать не стабильно, и тут сращу будет понятно почему.

Каких то явных недостатков у продукта я не заметил. Единственное, хотелось бы видеть в таком продвинутом решение поддержку скорости 20Гбит/c (возможно, в виде отдельной модели, с увеличением стоимости изделия), и более удобное управление функционалом.

Приобрести бокс Fanxiang MD86, а так же приобрести NVMe SSD от данного производителя, можно в официальном магазине на Aliexpress
