Обзор видеокарты MSI GeForce RTX 4070 Gaming X Trio (12 ГБ)

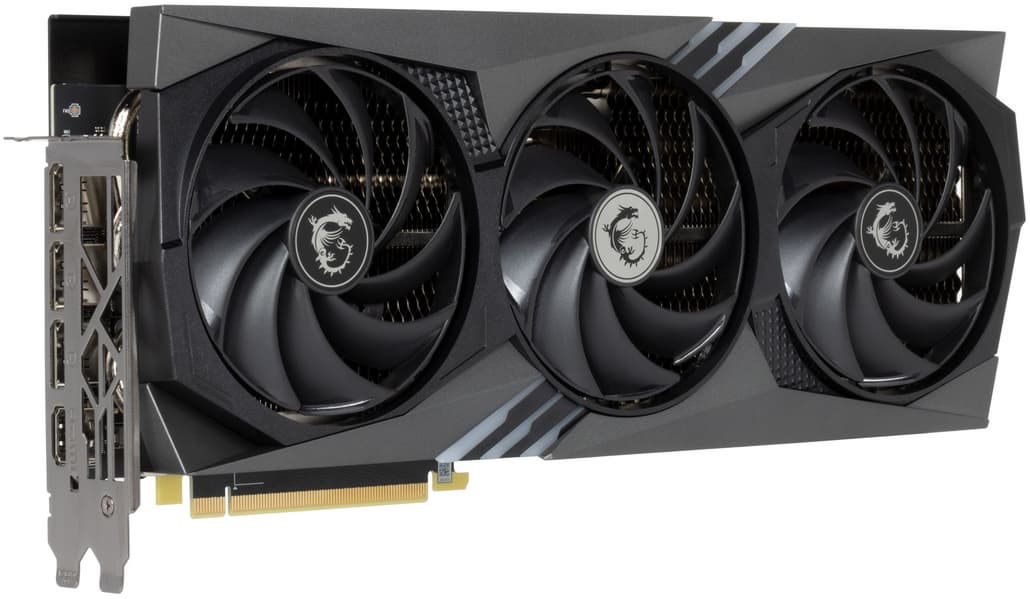

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 4070 Gaming X Trio 12 ГБ 192-битной GDDR6X

Кратко о главном

Видеокарты последнего поколения, а именно GeForce RTX 4xxx серии обладают графической архитектурой, которая имеет множество улучшений по сравнению с предыдущим поколением: RT-ядра с большей пиковой производительностью и дополнительными аппаратными возможностями Opacity Micromap и Displaced Micro-Mesh, ускоряющими трассировку полупрозрачной геометрии и использующими микротреугольники для достижения большей геометрической сложности. Важнейшим изменением является и изменяемый порядок шейдерных вычислений Shader Execution Reordering, который в теории способен дать приличный прирост производительности при трассировке лучей. Дополнительное преимущество — поддержка новой версии DLSS 3.0, которая позволяет значительно повысить производительность, вне зависимости от того, включена трассировка лучей или нет, однако данная версия технологии масштабирования должна быть внедрена в игру.

Рассматриваемая сегодня видеокарта от MSI в целом предназначена для разрешения 2560×1440 при максимальных графических настройках, включая трассировку лучей, а также для 4K-разрешения при условии использования технологии DLSS. Эта карта — из линейки MSI Gaming, то есть не самая топовая (не Suprim), но внешне она мне понравилась: ненавязчивая подсветка и стильный дизайн в виде трех рубцов от когтей дракона.

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

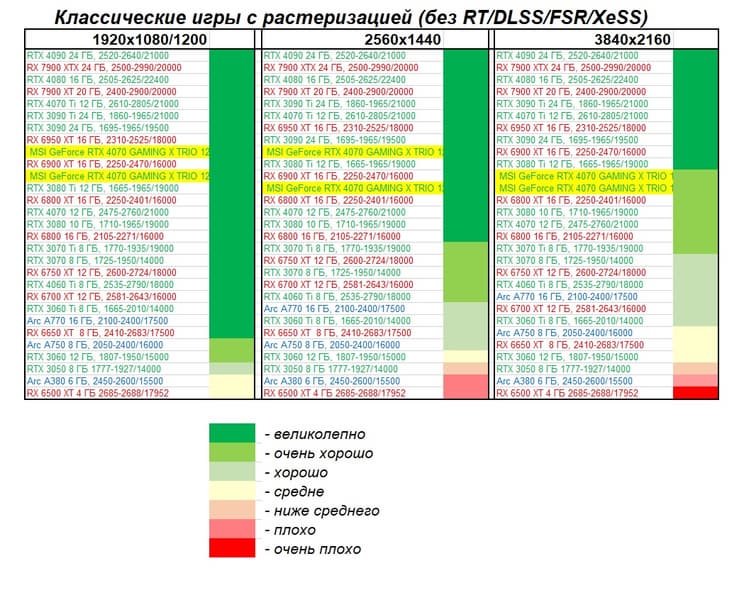

Игры без использования трассировки лучей (классическая растеризация):

В целом GeForce RTX 4070 находится примерно на уровне RTX 3080 (10 ГБ), а за счет относительно адекватных цен вкупе с новой архитектурой и меньшим потреблением первые уверенно заменяют последних в мире игрового железа. Опять же можно добавить технологию масштабирования версии DLSS 3.0, которая работает только с картами этого поколения.

Поэтому мы можем еще раз констатировать, что RTX 4070 будет давать отменный комфорт во всех играх на максимальных настройках качества при отключенных трассировке лучей и технологиях масштабирования в разрешении до 4K включительно. В 4K, правда, если игра позволяет, стоит включить DLSS.

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:

У видеокарт Radeon RX 6000 падение FPS куда более драматичное при включении RT, и новинка RTX 4070 смотрится особенно ярко, и к тому же, приобретая RTX 4070, игрок получает и поддержку DLSS 3.0, так что в соответствующих играх можно будет вообще никогда не отключать трассировку лучей.

Кстати, не надо забывать про более высокую энергоэффективность у RTX 4070, нежели у предшественника в лице RTX 3080.

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Память

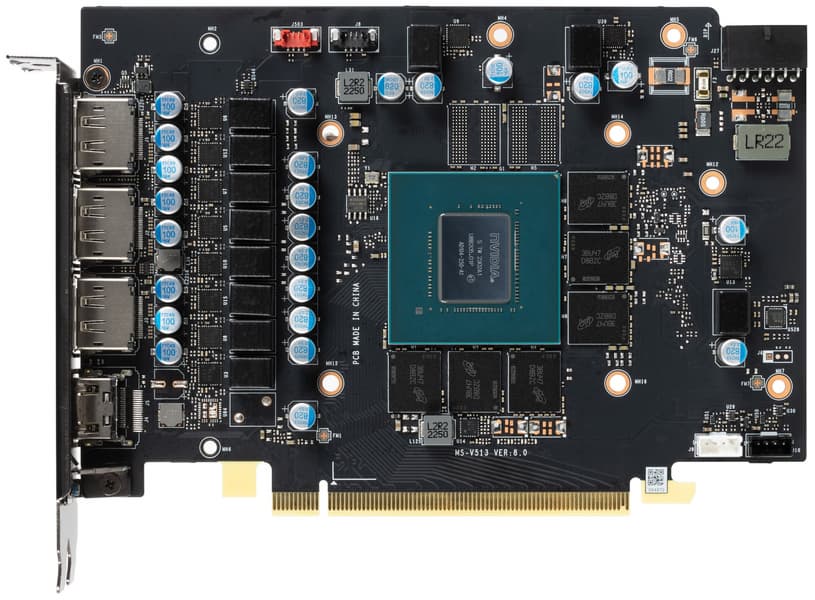

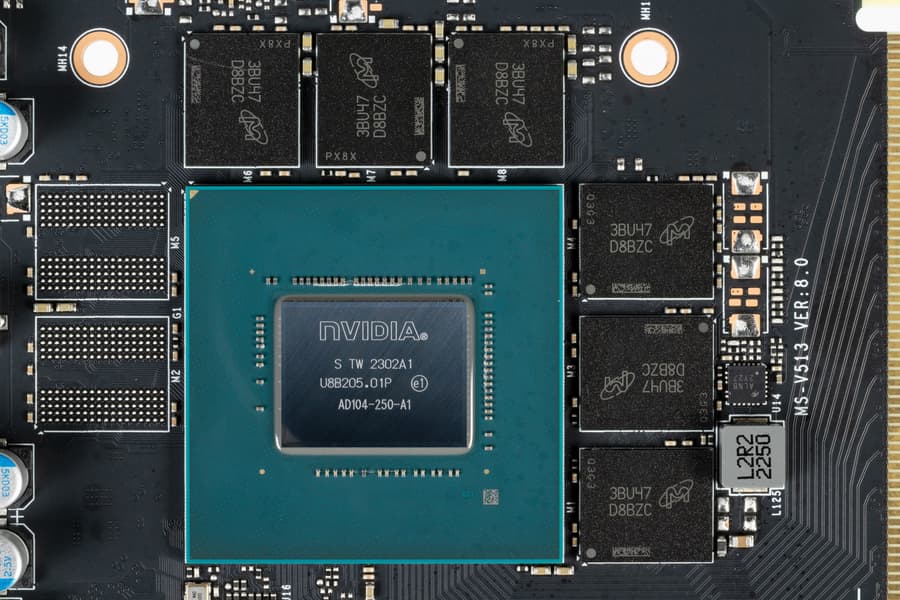

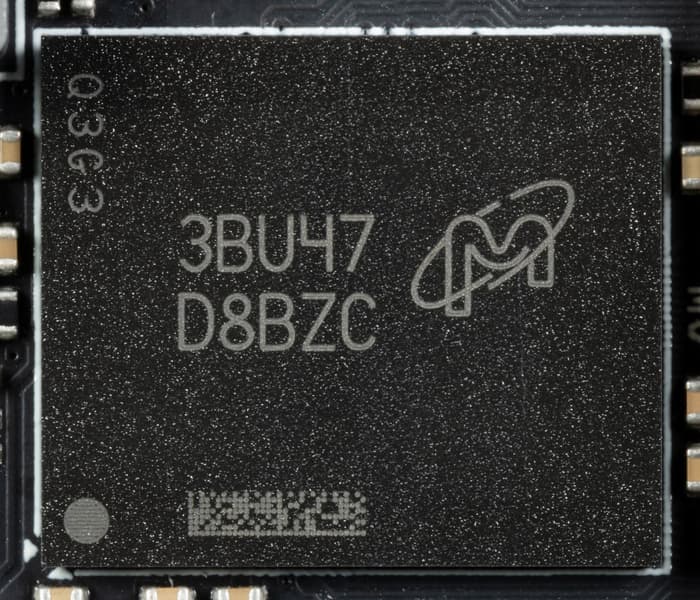

Карта имеет 12 ГБ памяти GDDR6X SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (MT61K512M32KPA-21/D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц.

Особенности карты и сравнение с Palit GeForce RTX 4070 Dual OC (12 ГБ)

Мы сравниваем карту MSI с аналогичным продуктом на базе RTX 4070, но другого производителя (Palit). Ну и как мы видим, печатные платы у вышеуказанных карт во многом схожи, только у карты Palit меньше фаз питания.

Ядро имеет маркировку AD104-250, дата выпуска — 7-я неделя 2023 года.

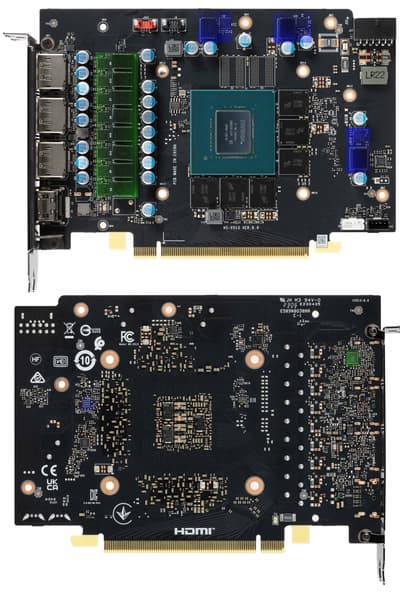

Суммарное количество фаз питания у карты MSI — 11 (8+3), а у модели Palit 8 (6+2). Зеленым цветом отмечена схема питания ядра, синим — памяти.

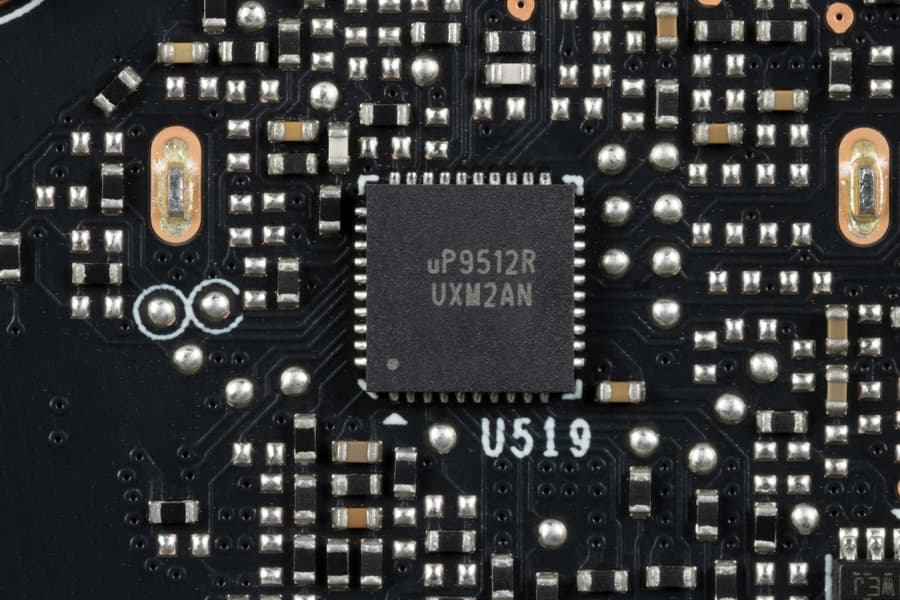

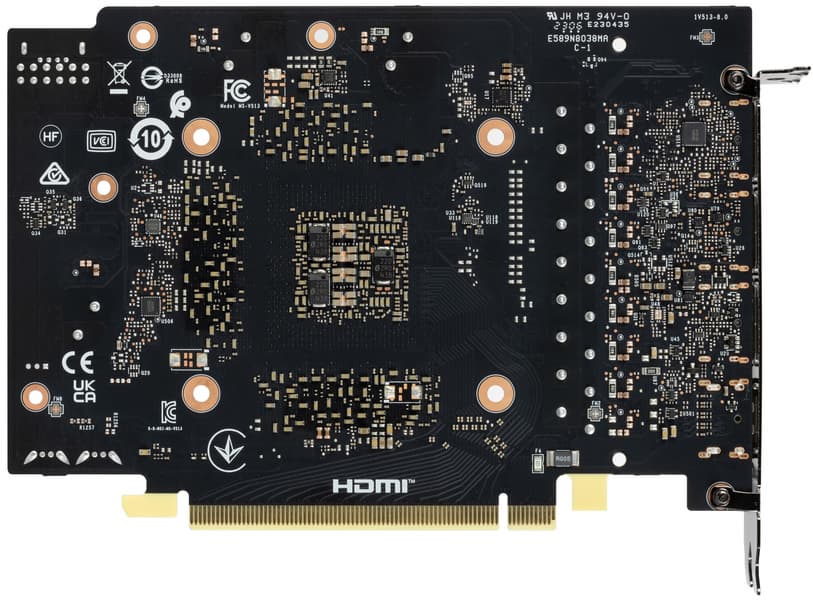

8 фазами питания ядра управляет ШИМ-контроллер uP9512R (uPI Semiconductor) расположенный на оборотной стороне PCB. Он рассчитан максимум на 12 фаз.

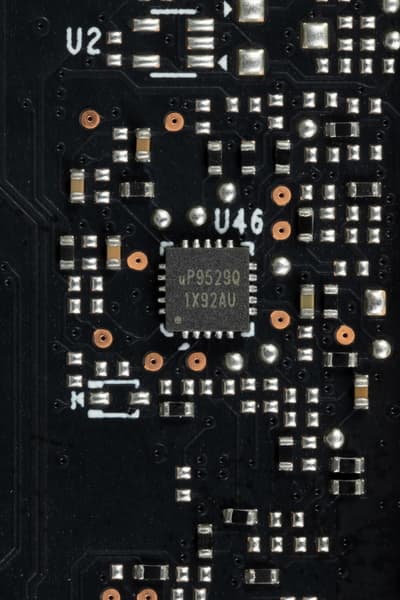

Питанием микросхем памяти управляет о ШИМ-контроллер uP9529Q (uPI Semiconductor), также расположенный на оборотной стороне PCB.

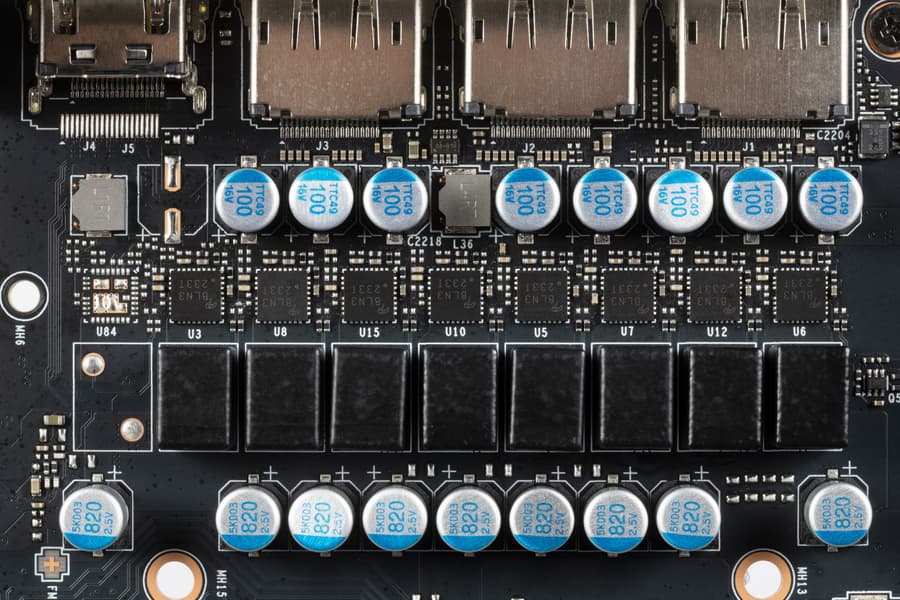

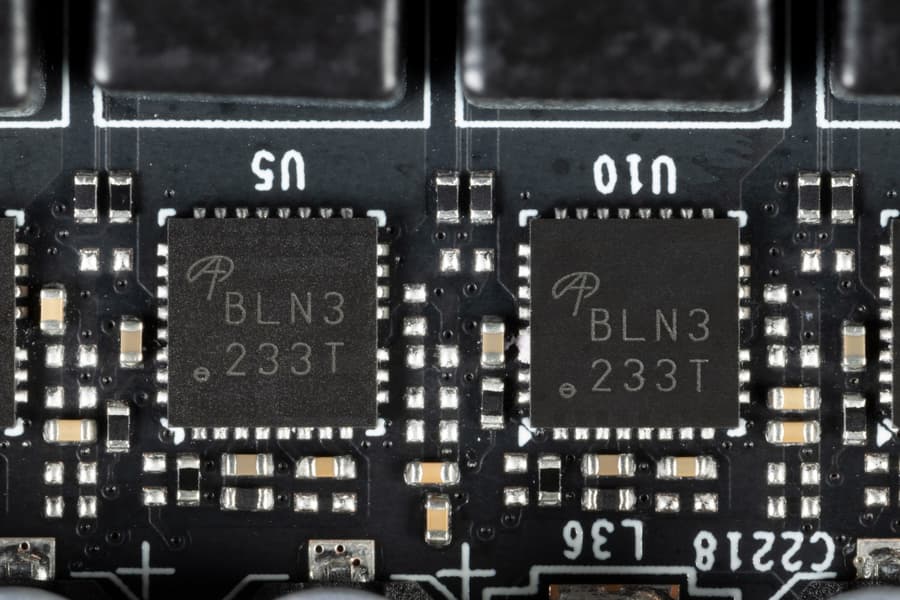

В преобразователе питания ядра, традиционно для всех видеокарт Nvidia, В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае AOZ5314 (Alpha&Omega Semi), каждая из которых рассчитана максимально на 55 А.

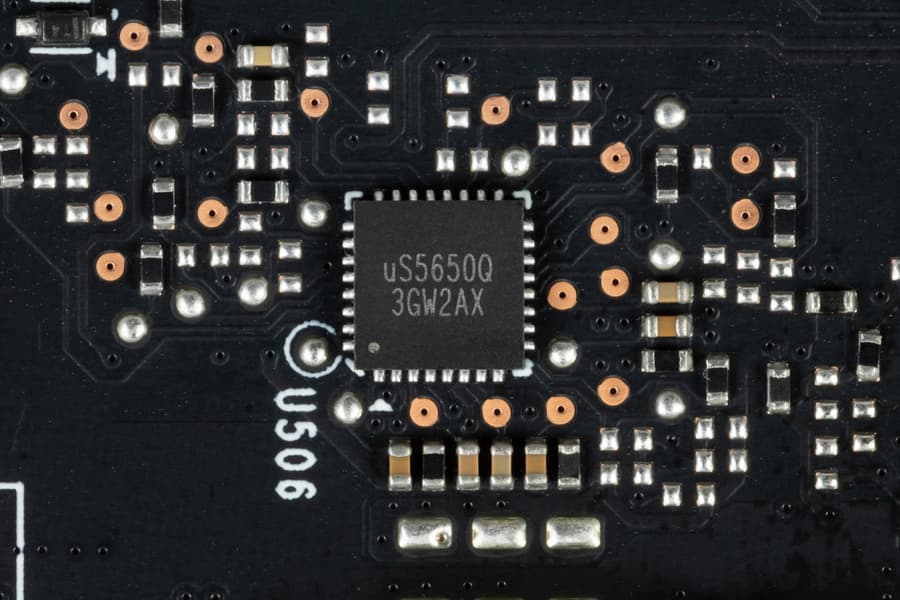

Также на тыльной стороне платы имеется контроллер uS5650Q (uPI Semi), который отвечает за мониторинг карты (отслеживание напряжений и температуры).

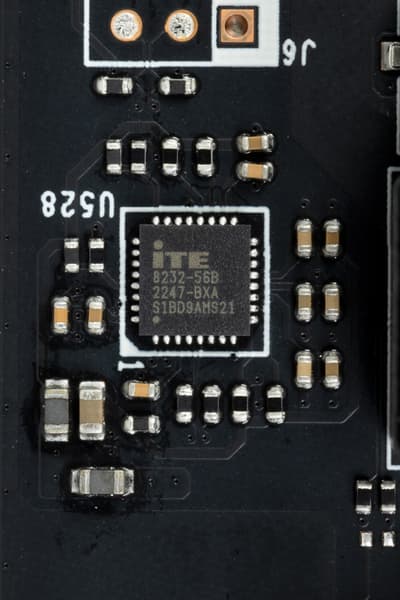

Задача по управление подсветкой возложена на контроллер ITE.

Штатные частоты памяти такие же как у референс-карты, а Boost-частота и максимальная частота работы ядра у обозреваемой карты на 4,5%-5,5% больше референс-аналогов. Исследования показали, что в среднем мы получили в играх прирост производительности в 3,5%-4% относительно референс-карты.

Энергопотребление карты MSI в тестах доходило до 200 Вт. Пиковые разовые всплески потребления достигали 247 Вт.

Я попробовал ручной разгон и получил максимальные частоты 3030/23200МГц, что на 9,7% больше, чем максимальные референс-частоты, и это обеспечило прирост FPS в играх в среднем почти на 7,5%-8% относительно референс-показателей (благодаря повышению лимита потребления на 11%). Энергопотребление справедливо выросло до 222 Вт (пиковое значение 258 Вт).

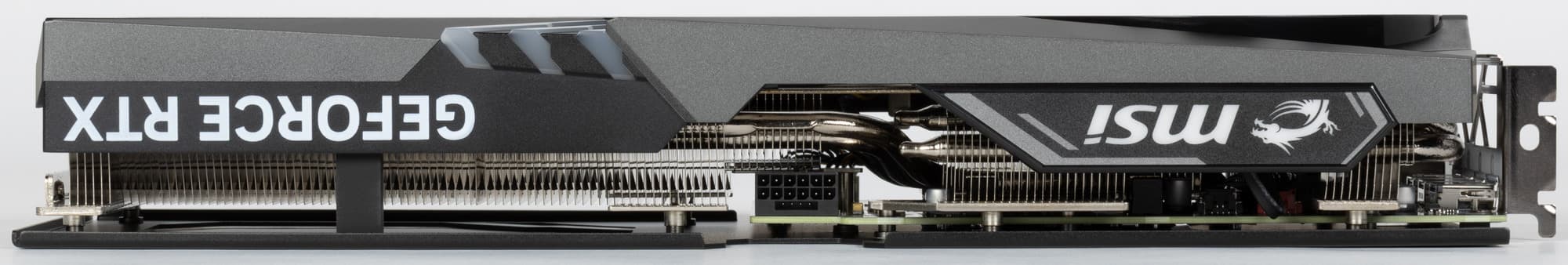

Питание на карту MSI подается через 16-контактный разъем питания стандарта PCIe 5.0.

В комплекте поставки карты имеется переходник на такой разъем с двух обычных 8-контактных PCIe 2.0.

Отметим обычные габариты данной карты, однако система охлаждения весьма толстая, и ширина видеокарты 52 мм. В результате видеокарта занимает 3 слота в системном блоке.

RTX 4070 не обладает поддержкой мультиграфической конфигурации, то есть технологии SLI, и у карты нет специального разъема на верхнем торце.

Карта имеет стандартный набор видеовыходов: три DP 1.4a и один HDMI 2.1.

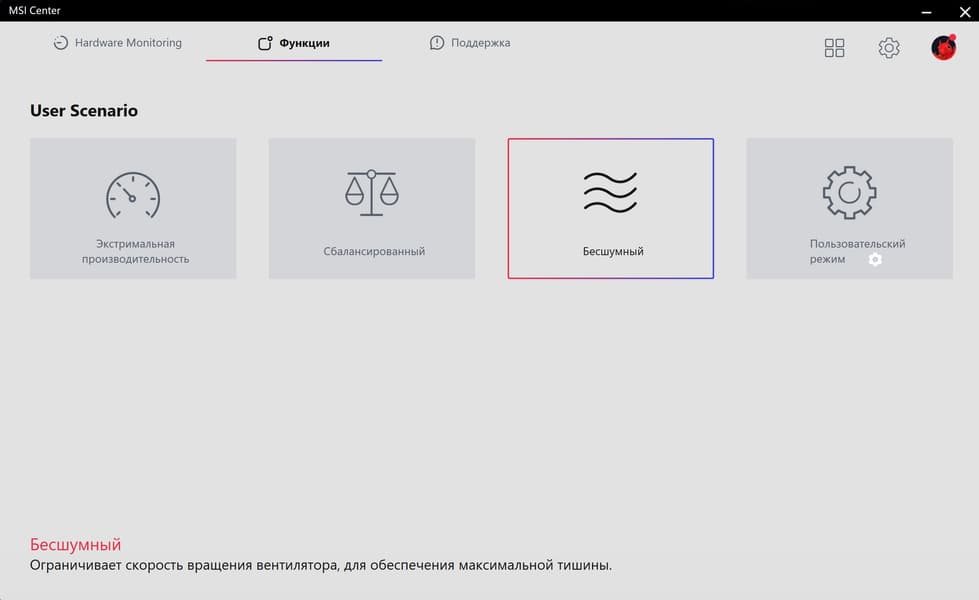

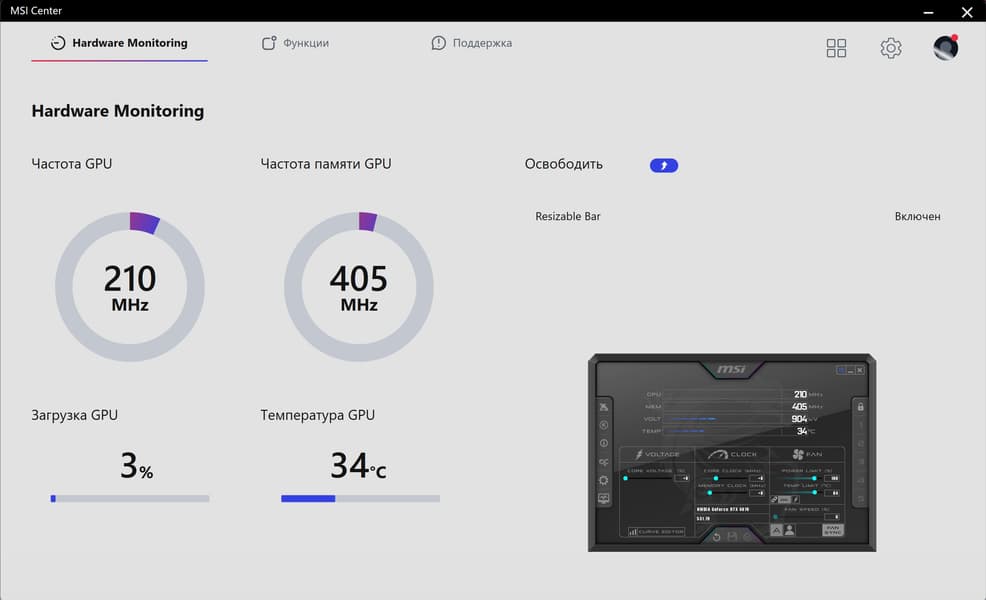

Управление работой карты обеспечивается с помощью хорошо известной фирменной утилиты MSI Center.

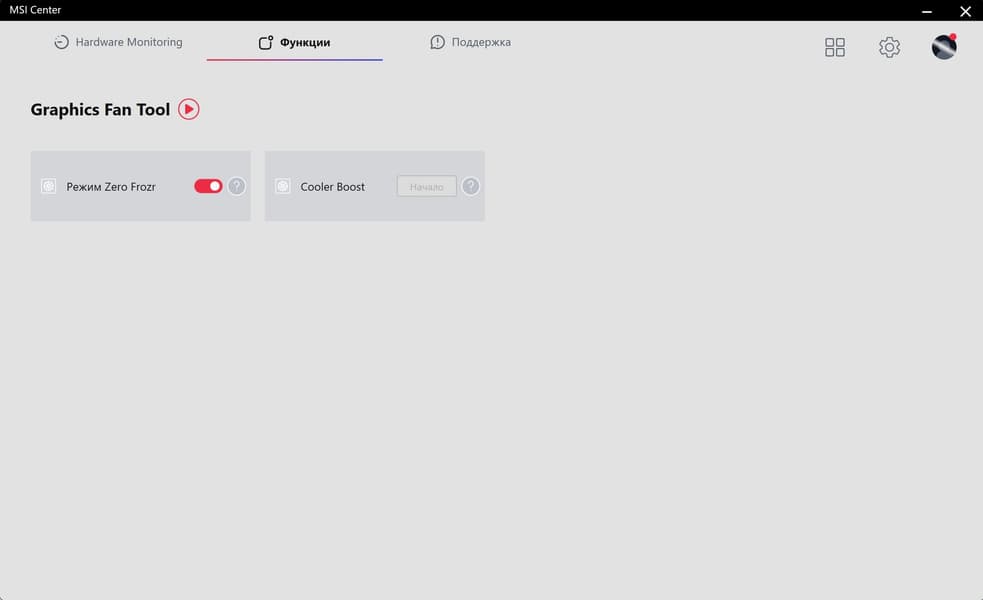

Утилита предоставляет управление вентиляторами, частотами работы карты, напряжением ядра, мониторинг, настройку RGB подсветки, а также иные сервисы.

Нагрев и охлаждение

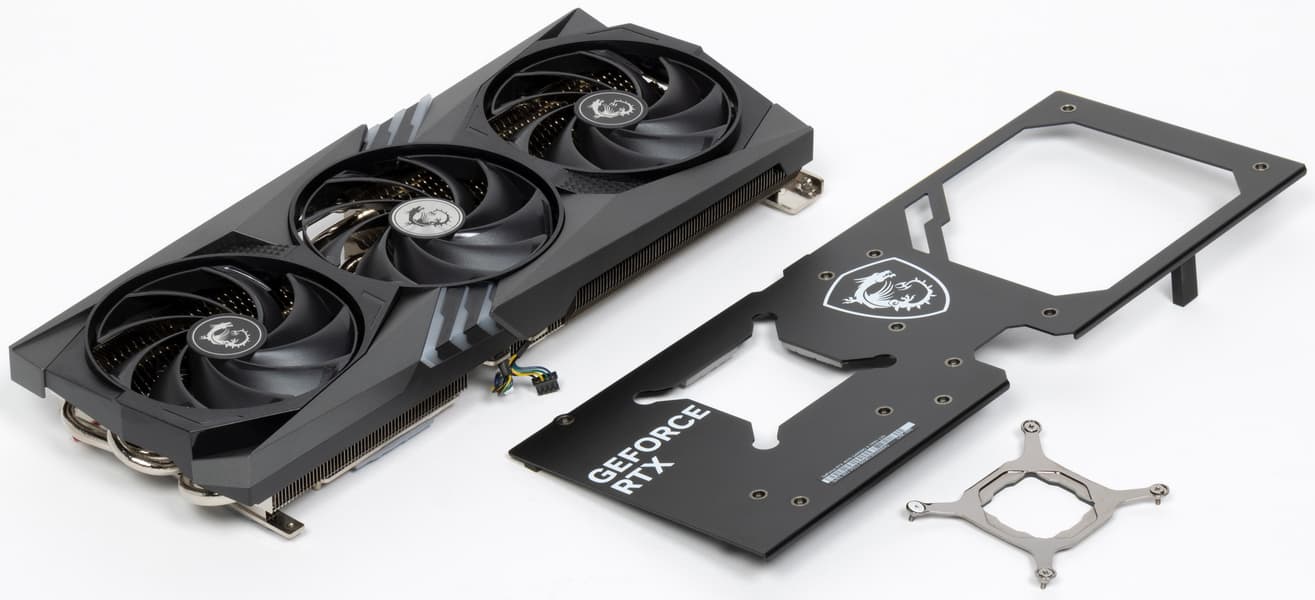

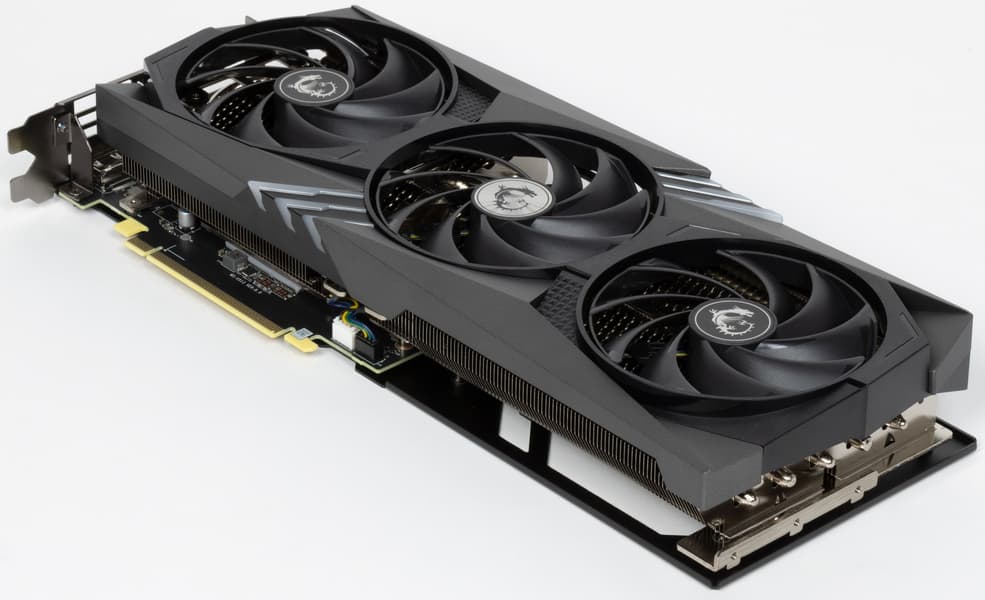

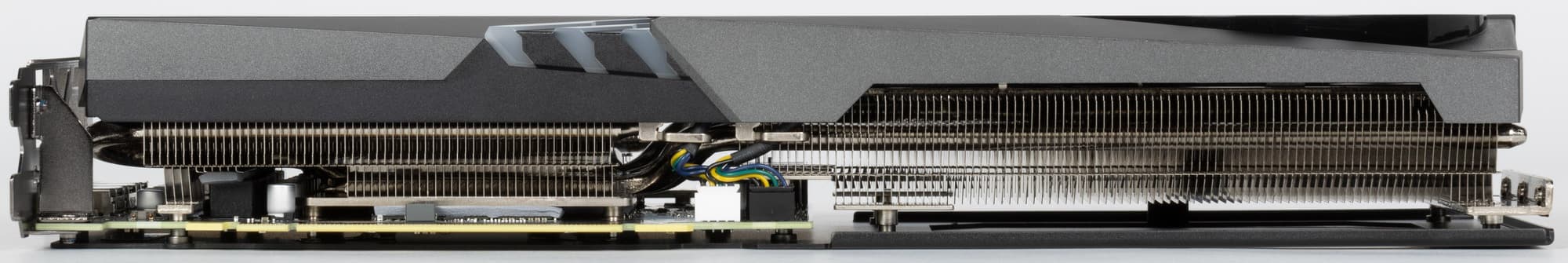

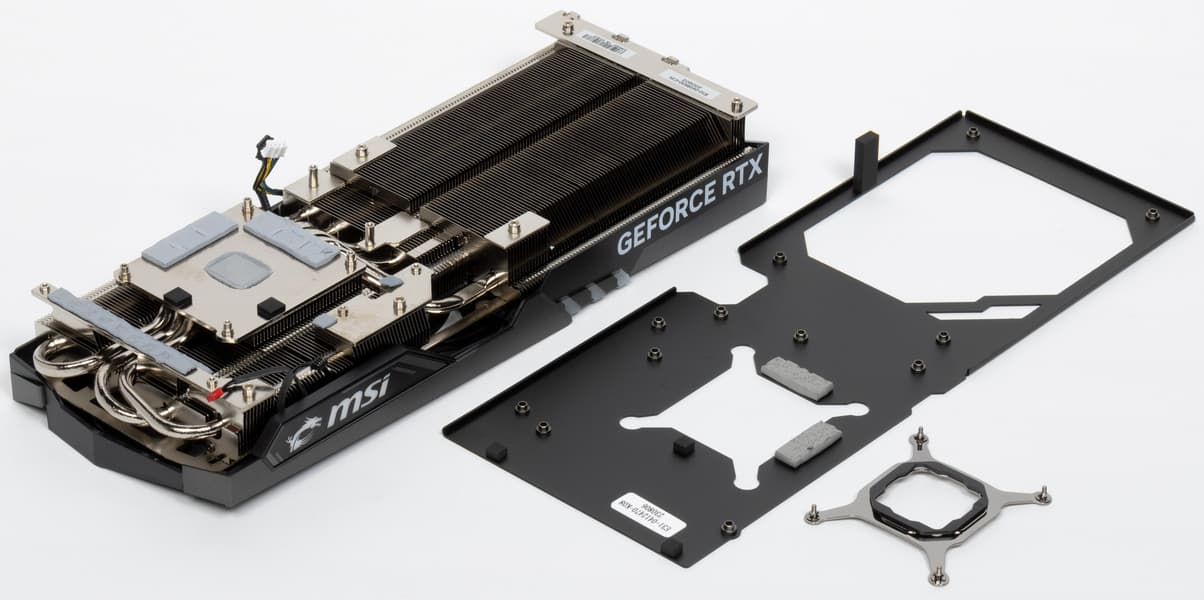

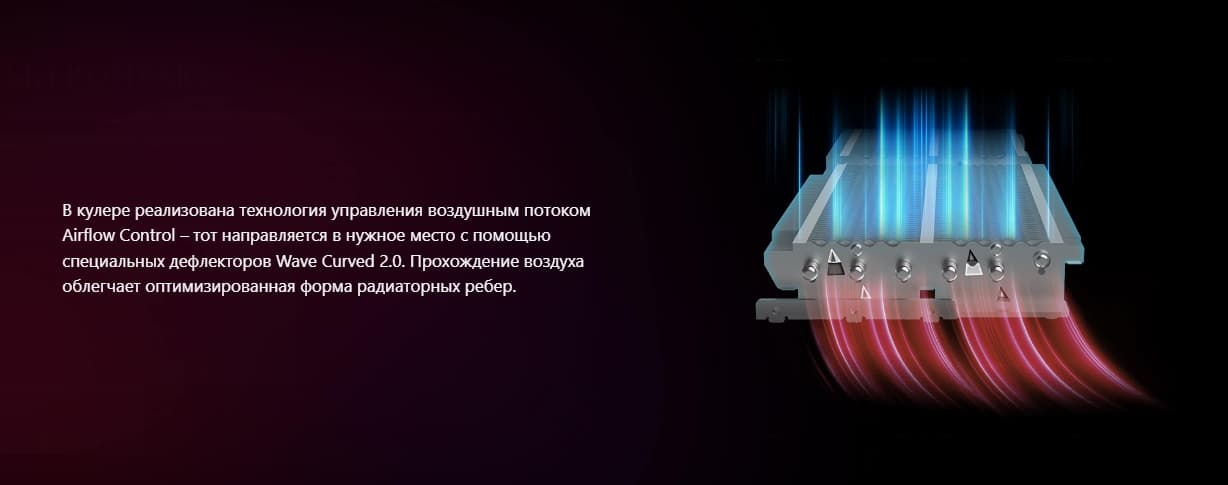

У карты MSI основой кулера является многосекционный пластинчатый никелированный радиатор с тепловыми трубками, распределяющими тепло по ребрам радиатора. Трубки припаяны к огромной медной никелированной подошве, которая охлаждает как ядро, так и микросхемы памяти (через термопрокладки).

Для охлаждения преобразователей питания VRM имеется своя подошва на радиаторе.

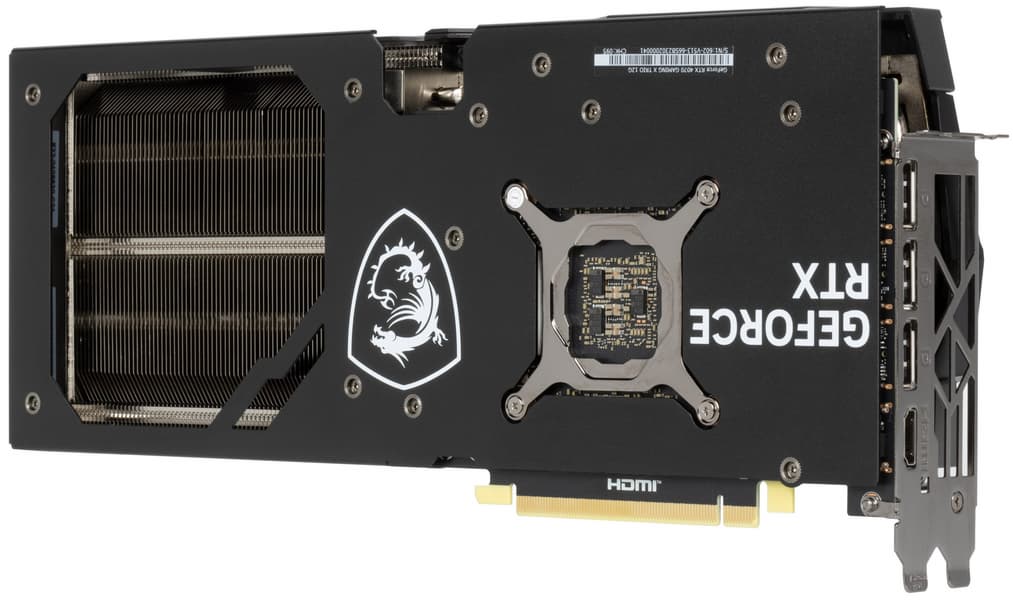

Задняя пластина служит не только элементом защиты PCB, но и участвует в охлаждении оборотной стороны платы через термопрокладки.

Поверх радиатора установлен кожух с тремя вентиляторами ∅102 мм типа Torx 5.0, имеющими особый дизайн лопастей (соединенных по три) и угол наклона в 22 градуса, для усиления потока воздуха, направленного на радиатор, и производитель гарантирует, что такой подход дает на 23% больше объема пропускаемого воздуха, по сравнению с осевым вентиляторами.

Остановка вентиляторов при малой нагрузке видеокарты происходит, если температура GPU опускается ниже 50 градусов, а нагрев микросхем памяти — ниже 80 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются.

Мониторинг температурного режима

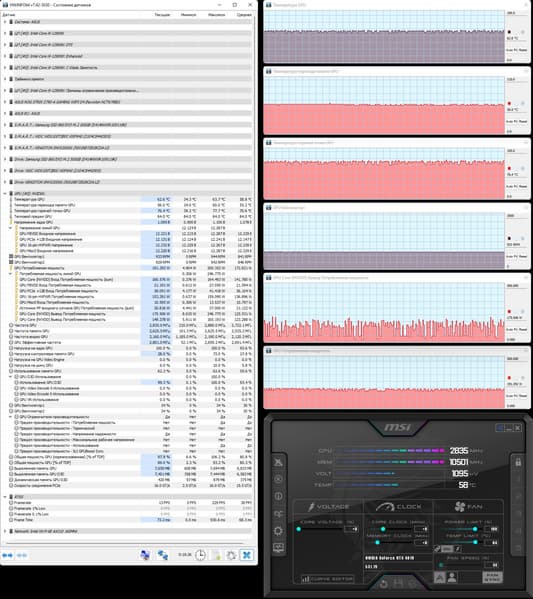

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, а температура микросхем памяти — 60 градусов, что является отличным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 200 Вт (пиковое — 247 Вт). Температура горячей точки GPU — 78 °C.

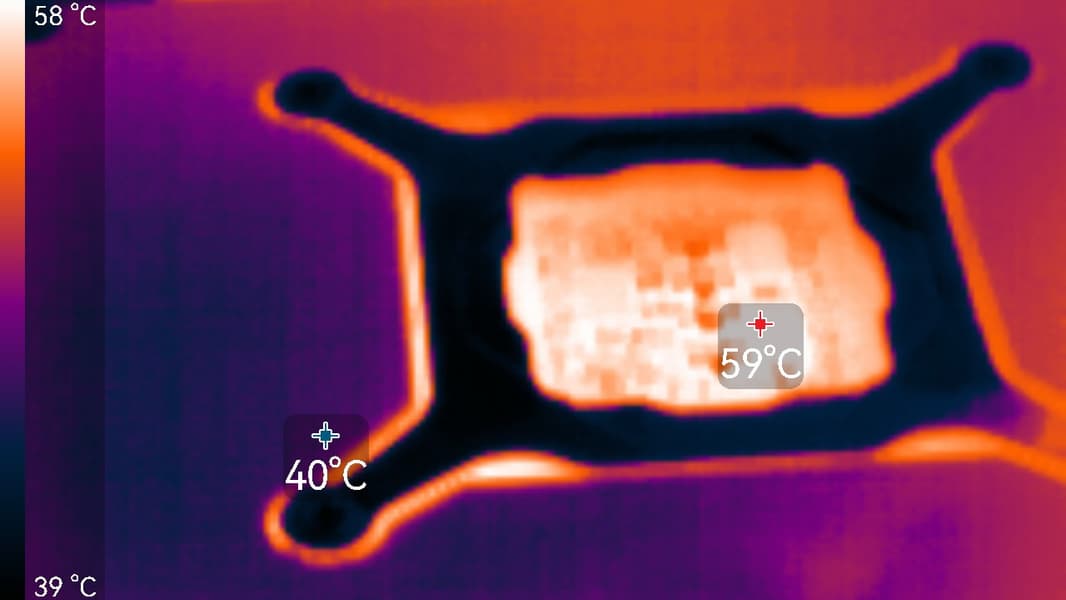

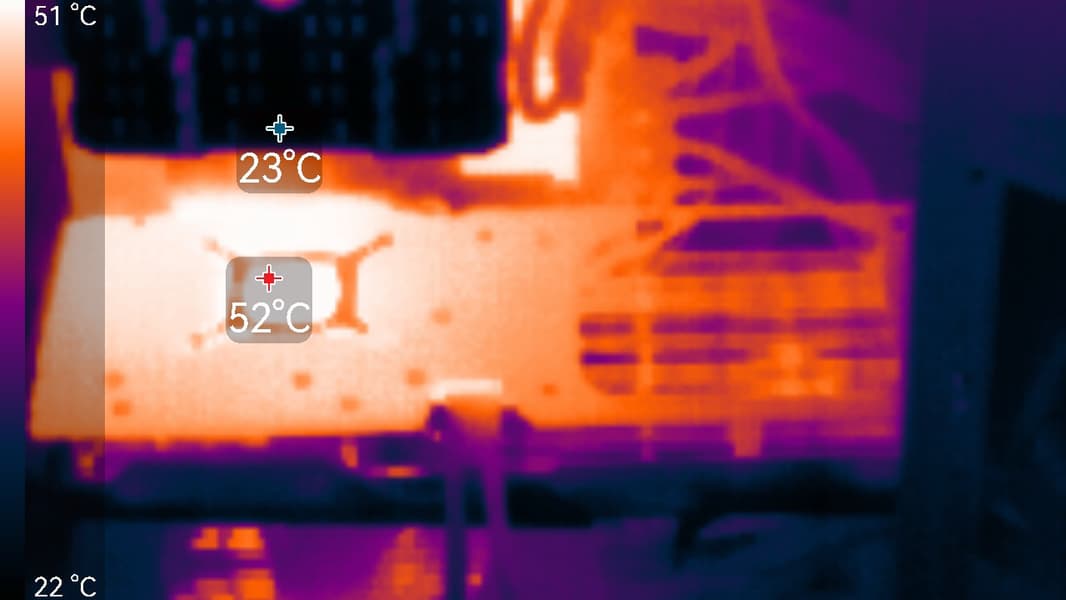

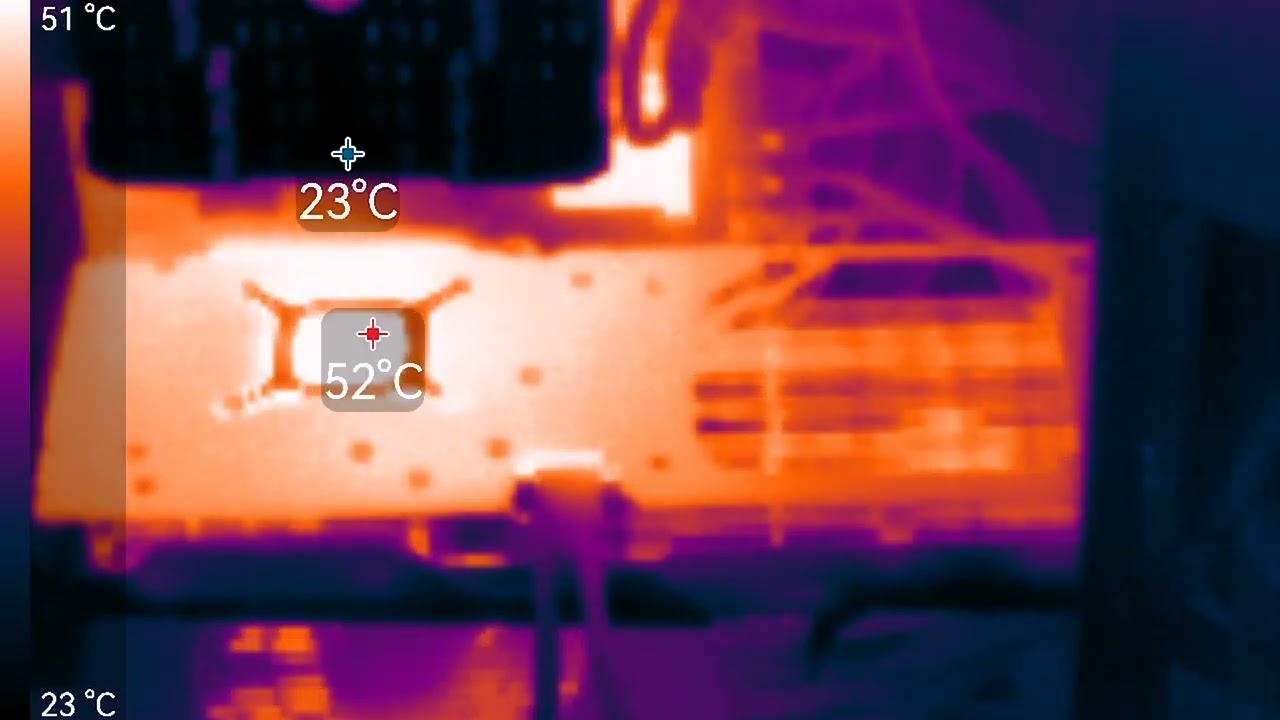

Максимальный нагрев наблюдался с обратной стороны у разъема PCIe, а также в области преобразователей питания VRM.

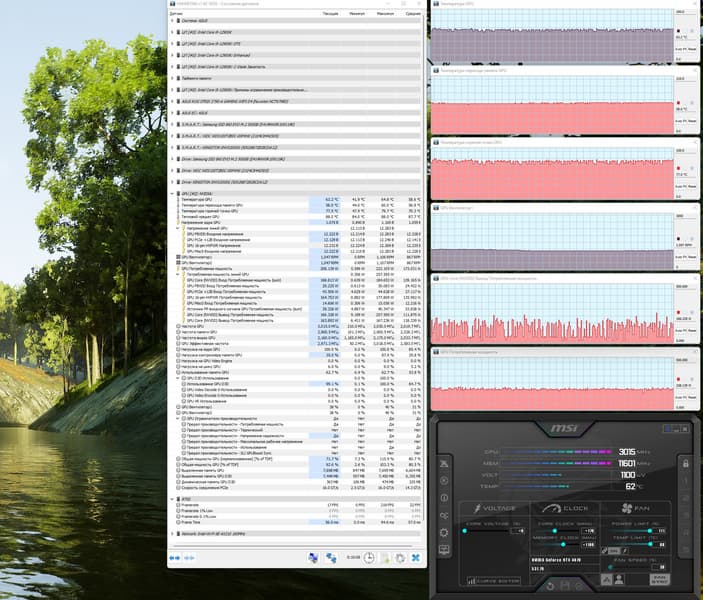

Ручной разгон:

Под нагрузкой максимальная температура ядра не превысила 65 градусов, а температура микросхем памяти — 60 градусов (нагрев hot spot — 80 °C). Энергопотребление карты доходило до 222 Вт (пиковое — 258 Вт).

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D температура была не выше 33 °C, вентиляторы не работали, уровень шума был равен фоновому — 16,1 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

В режиме максимальной нагрузки в 3D температура достигала 64/60 °C (ядро/память). Вентиляторы при этом раскручивались до 1013 оборотов в минуту, шум поднимался всего до 21,9 дБА: это очень тихо, почти совсем не слышно — крайне редкий результат для тестирования производительных видеокарт.

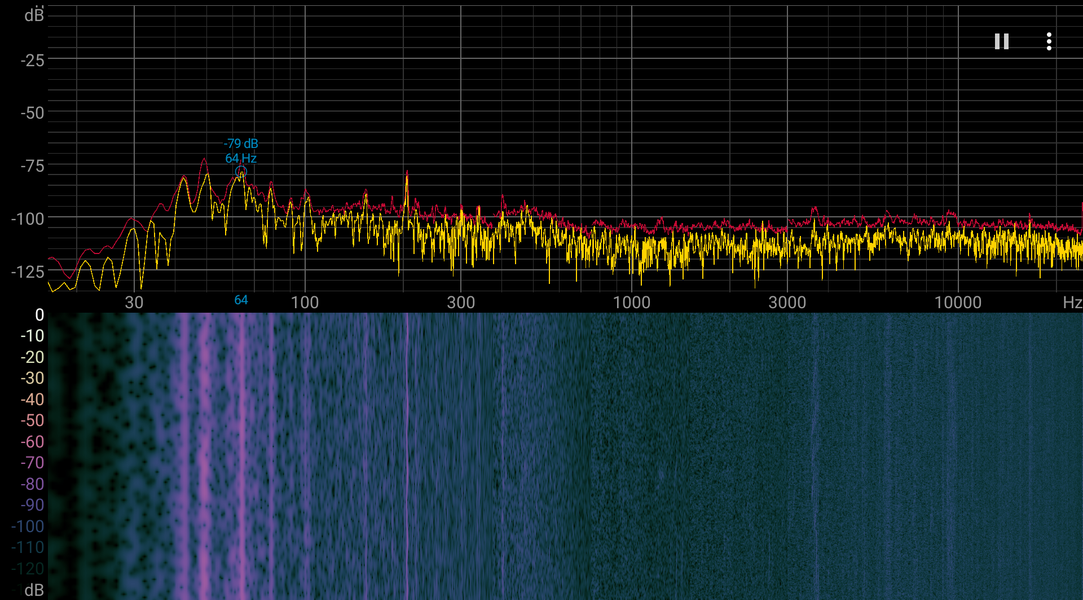

Аудиозапись шума. Ниже показана спектрограмма шума, не выявившая проблем:

Напомним, что тепло, выделяемое картой, в значительной степени остается внутри системного блока, так что использование корпуса с хорошей вентиляцией крайне желательно.

Подсветка

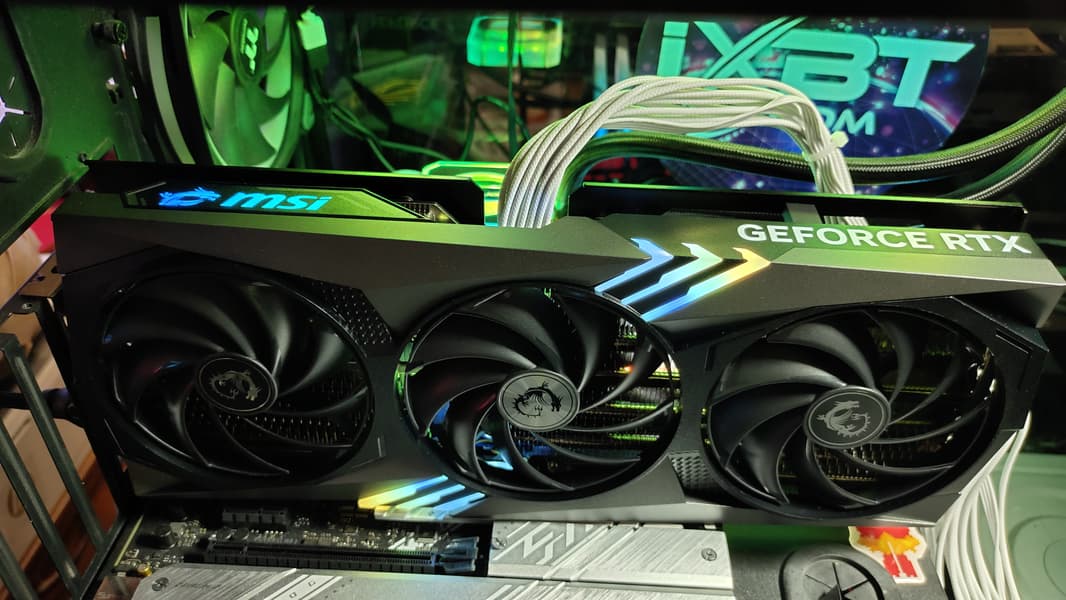

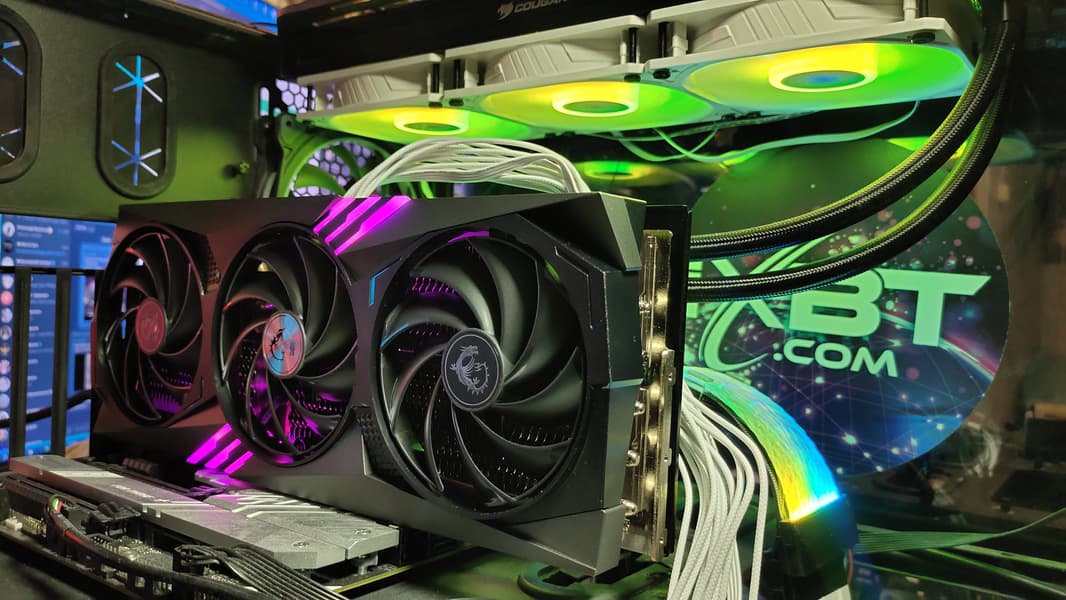

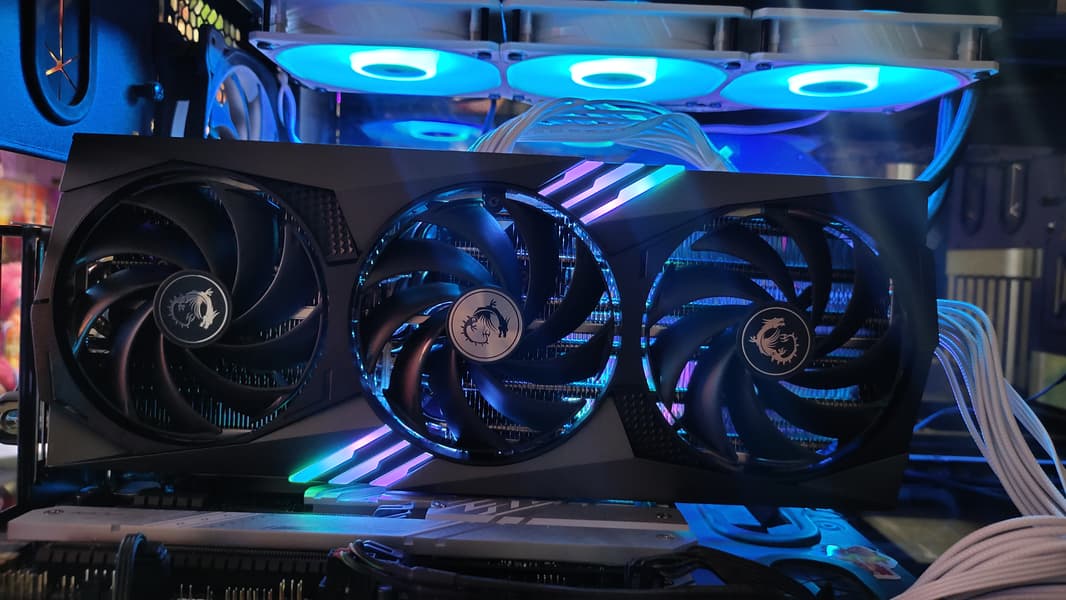

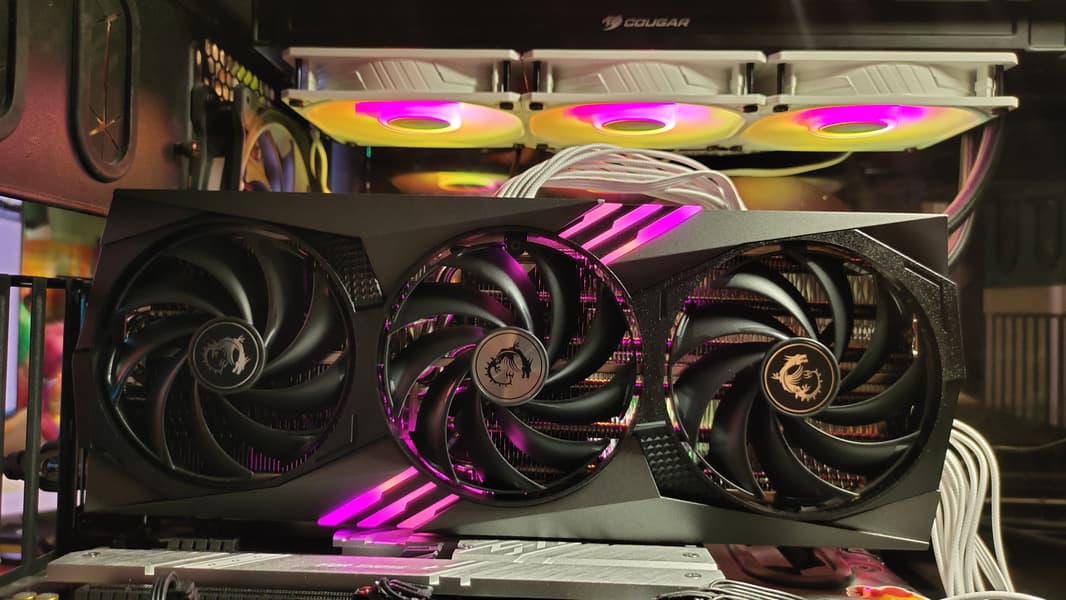

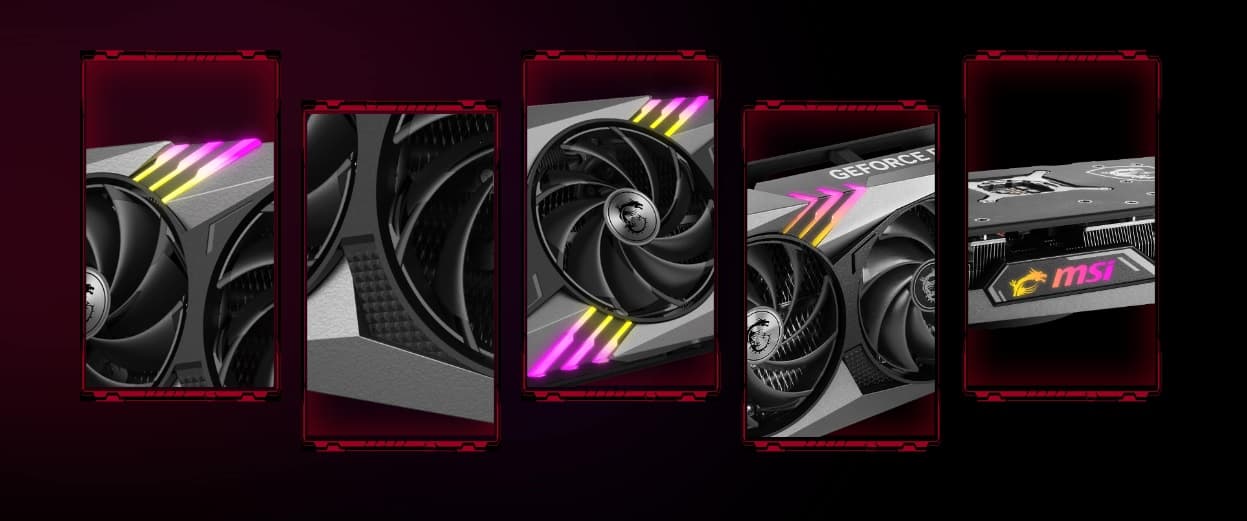

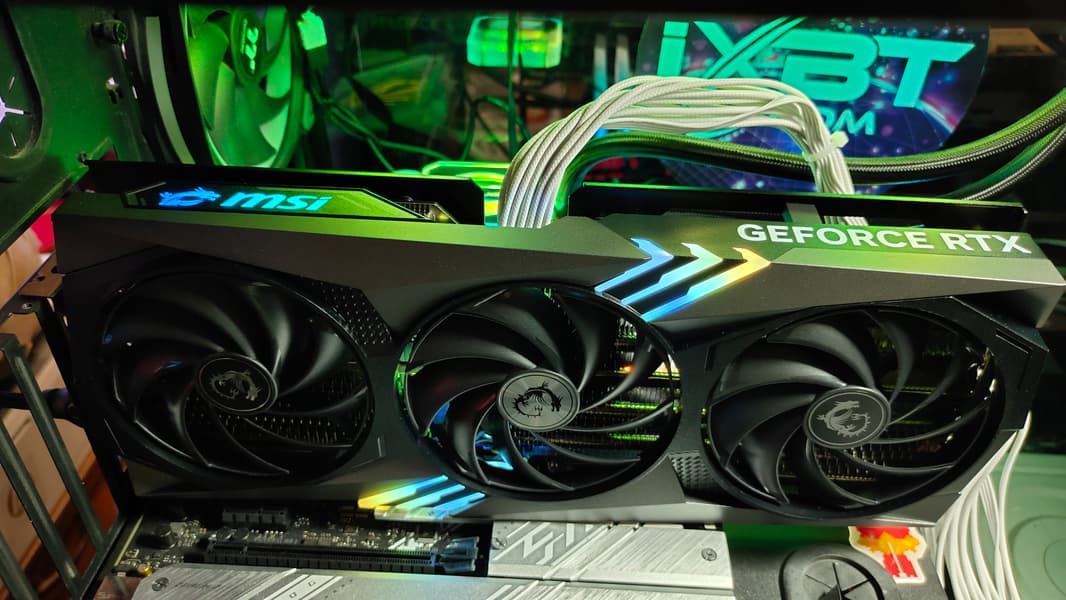

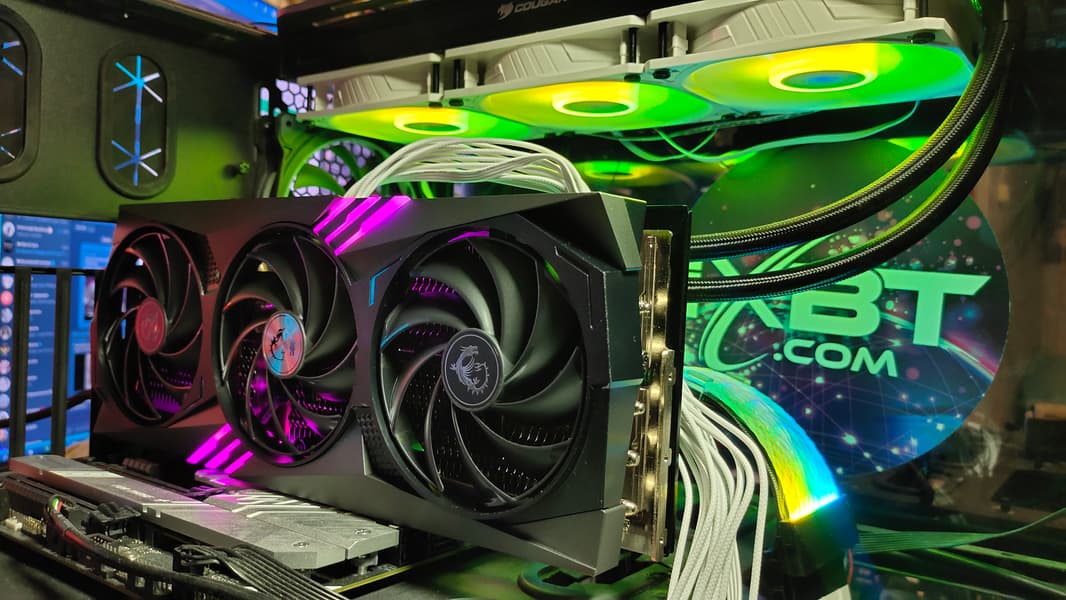

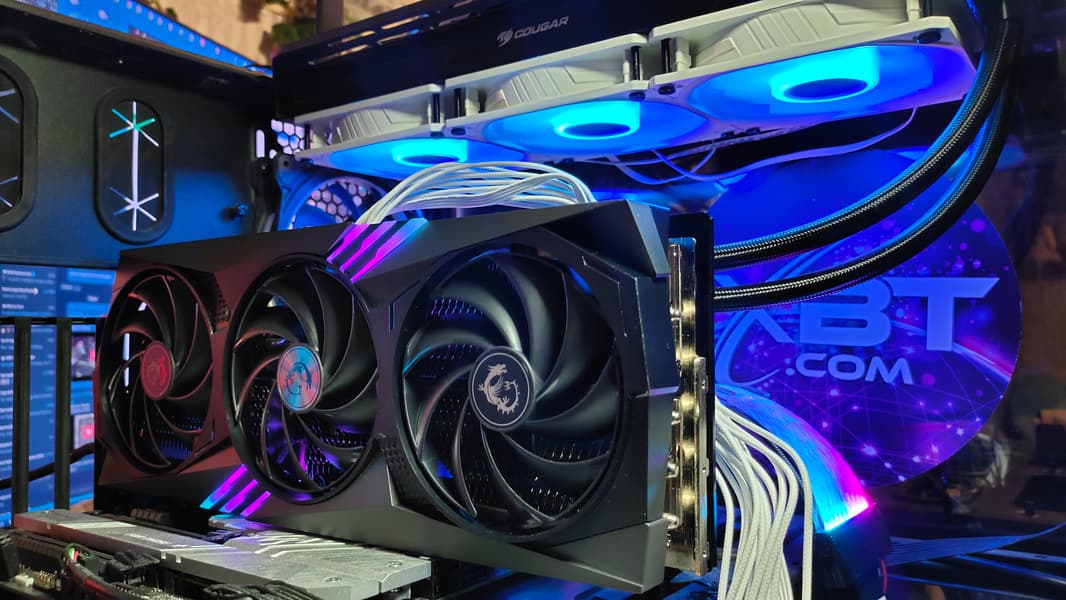

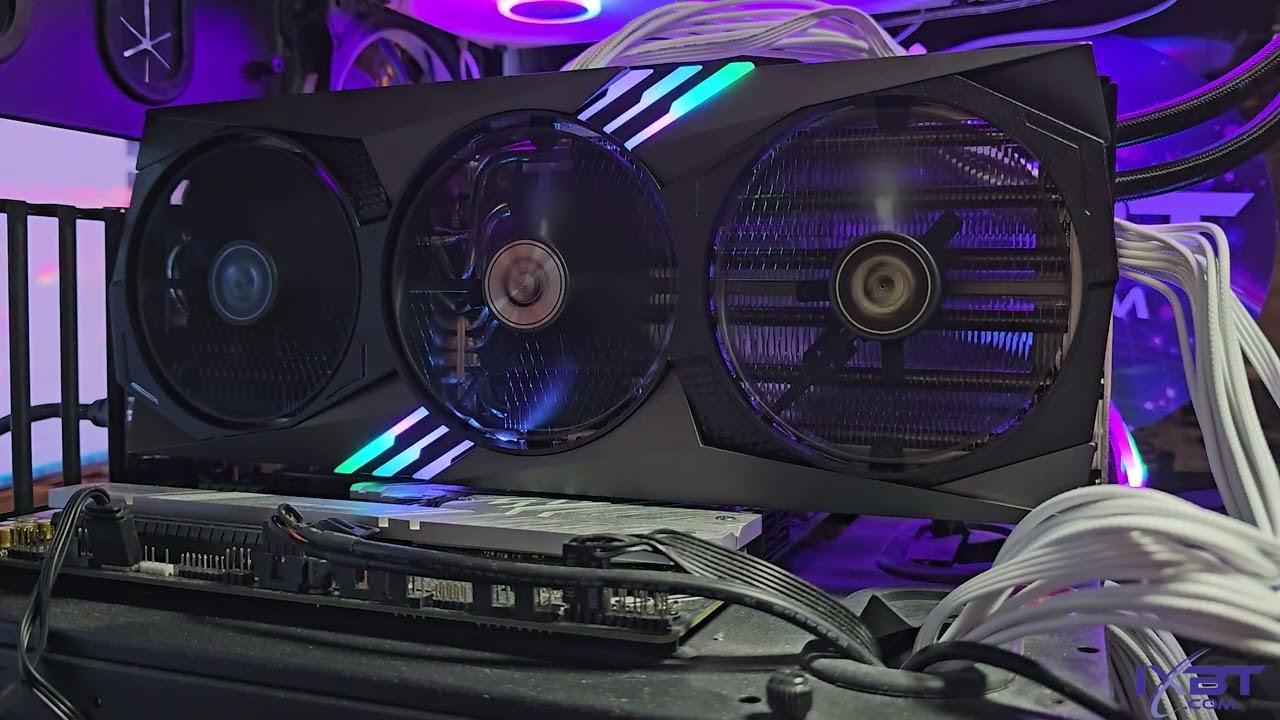

Подсветка у карты реализована в виде наклонных полос между вентиляторами, и, как я сказал в самом начале данного обзора, эти линии похожи на рубцы оставленные драконом. А также подсвечен логотип компании MSI на верхнем торце, где и находится изображение ранее упомянутого дракона.

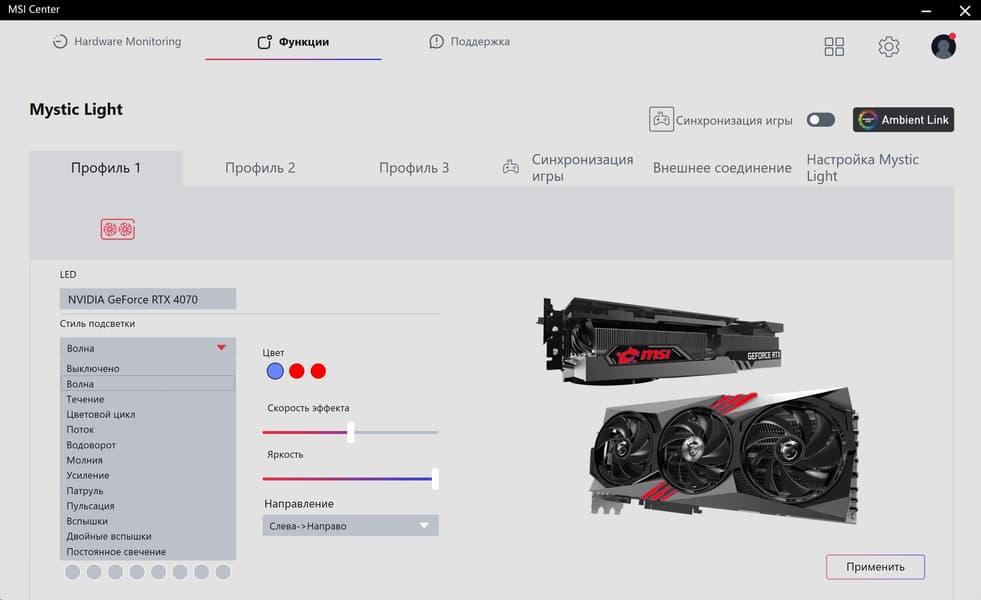

Управление подсветкой традиционно осуществляется с помощью MSI Center. Выбор режимов очень широк (и это также традиционно для карт MSI). В целом подсветка весьма скромная и вместе с тем стильно смотрится.

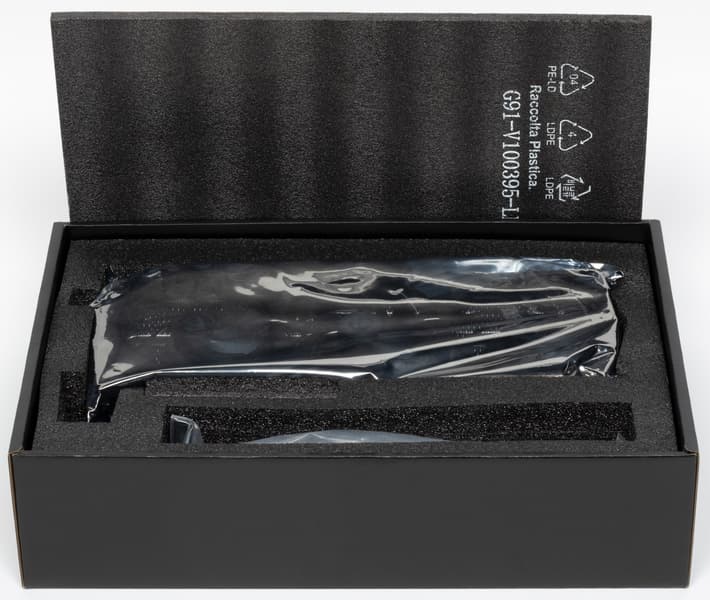

Комплект поставки и упаковка

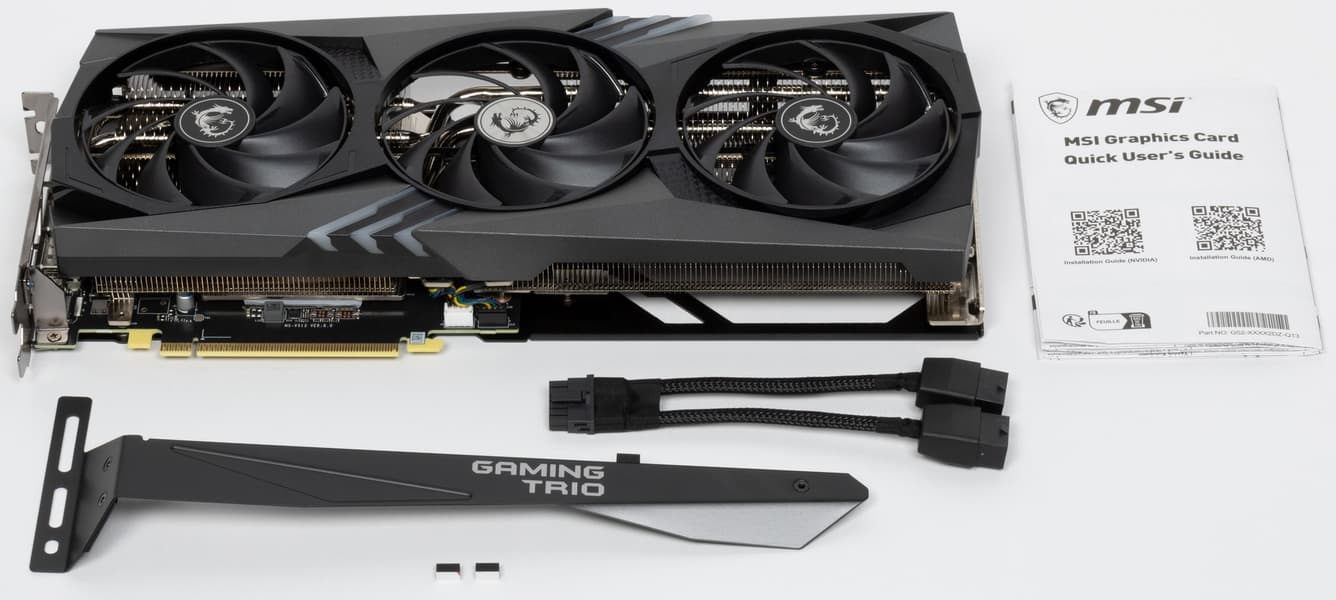

Кроме традиционного руководства пользователя, включает металлический крепеж под карту и переходник питания.

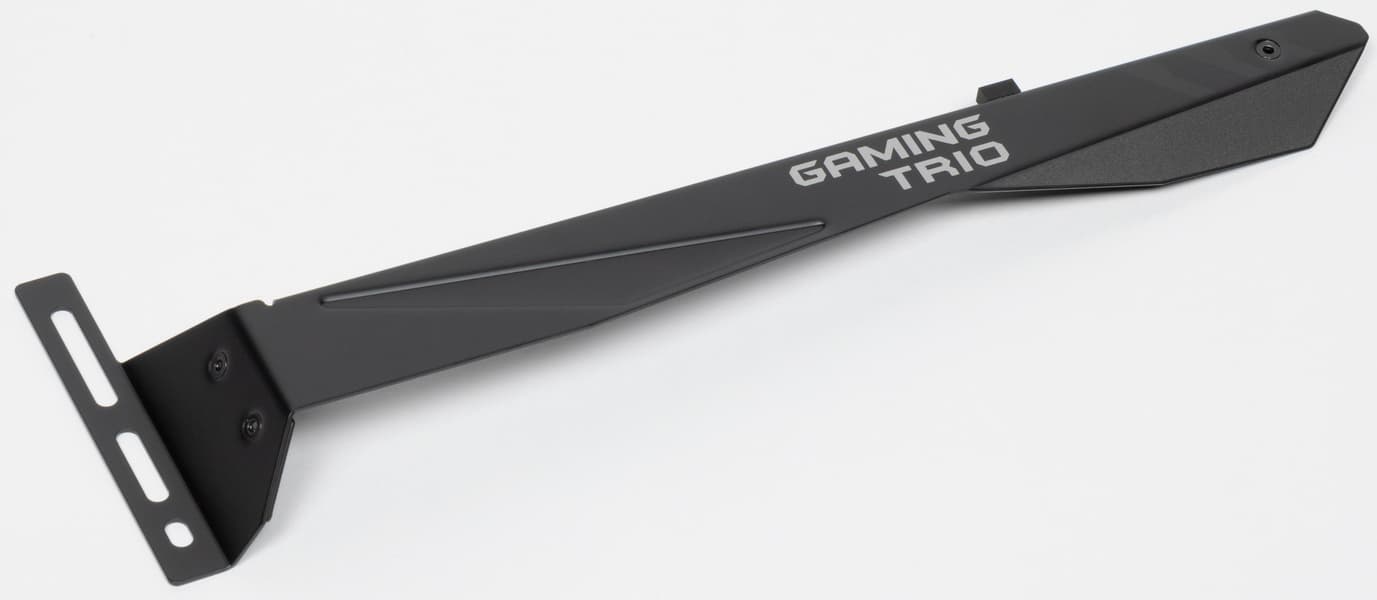

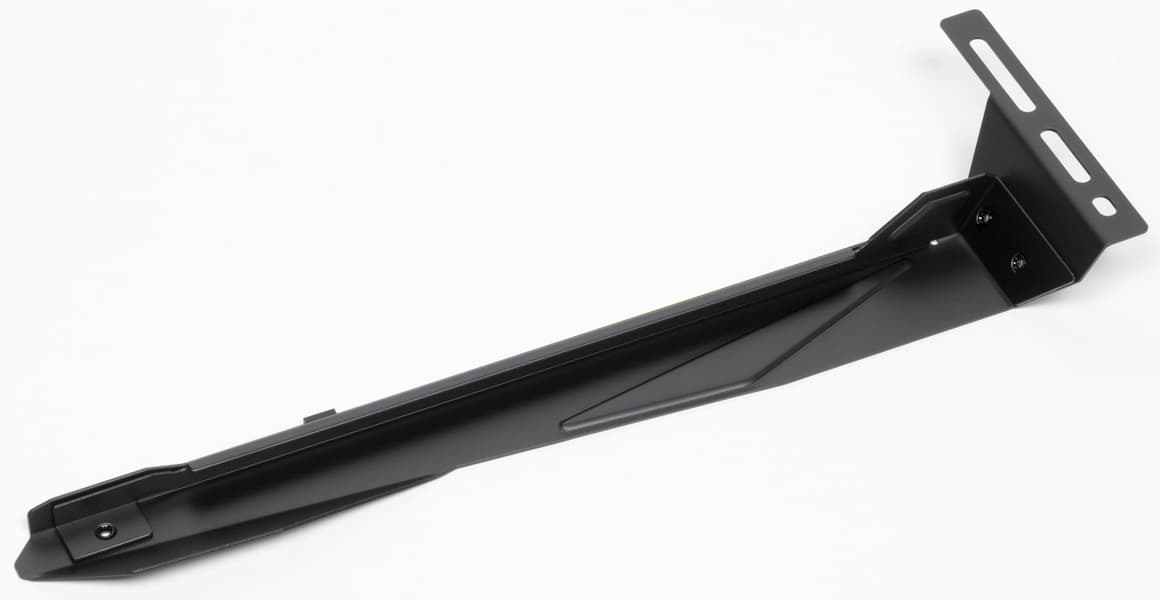

В комплекте поставки производитель укомплектовал кронштейном для поддержания видеокарты в слоте. Крепеж прочный и без серьезных усилий крепится в системном блоке.

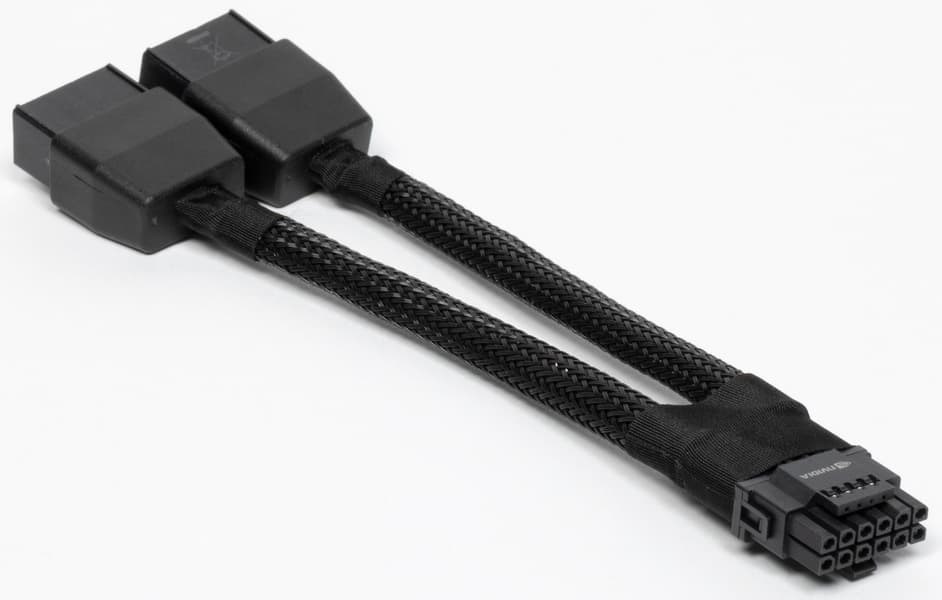

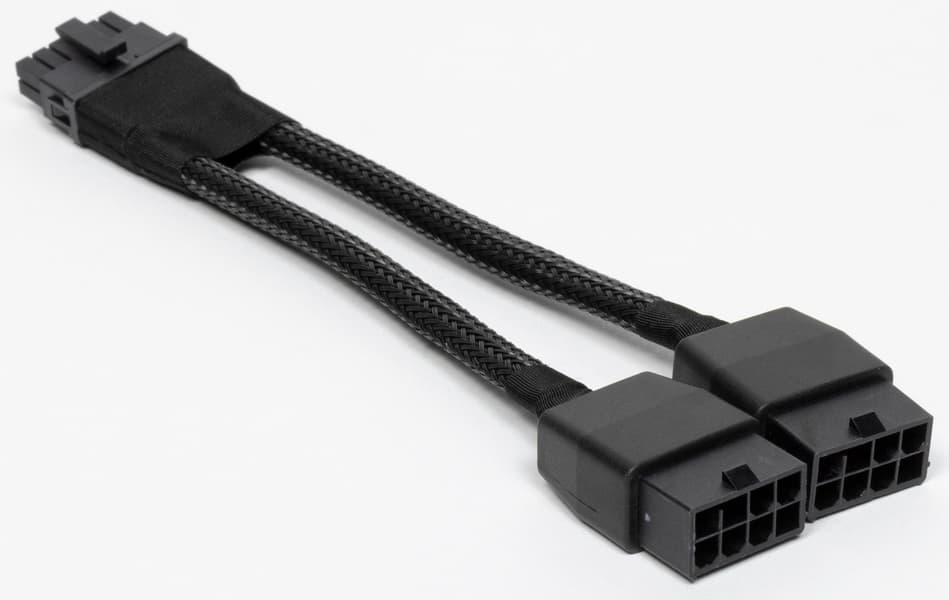

В комплекте также лежит переходник питания с двух 8-контактных разъемов на один 16-контактный. Адаптер крайне не рекомендуется сгибать в месте той самой оплетки, как и в целом нужно быть бережным к компонентам своего компьютера при сборке или установке любого из важных компонентов.

Результаты тестирования в играх

Список инструментов тестирования

Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Marvel’s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.61 (DLSS 3.0)
• God of War (Sony IE/Sony IE)
• Call of Duty: Modern Warfare II (Infinity Ward/Activision)
• Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
• The Medium (Bloober/Bloober)
• A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)
• Hogwarts Legacy (Avalance Software/Warner Bros)
• Far Cry 6 (Ubisoft/Ubisoft)
• Atomic Heart (Mundfish/VK)

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

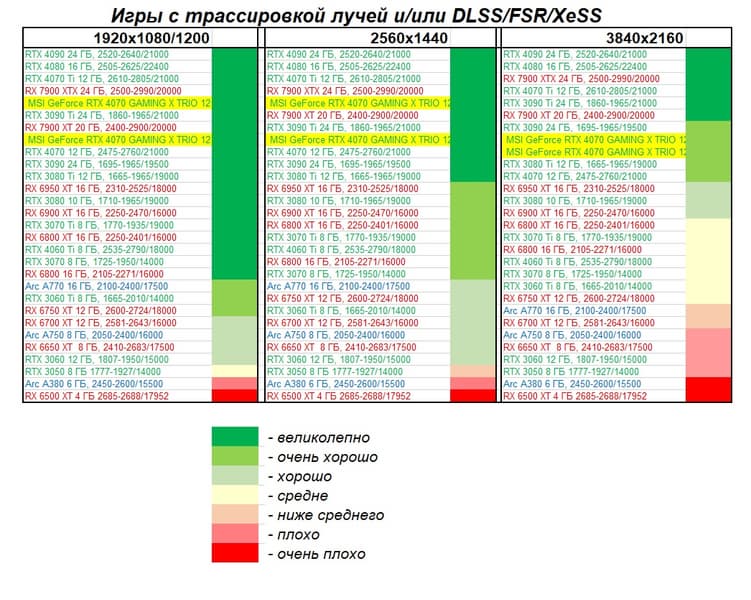

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 29 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 4070 и его конкуренты.

Рейтинг приведен суммарно для всех трех разрешений.

Нами обозреваемая карта от MSI по производительности чуть-чуть опережает эталонный вариант GeForce RTX 4070, а также GeForce RTX 3080 (10 ГБ). Заводские повышенные частоты у карты MSI помогли ей опередить конкурента в лице RX 6800 XT (правда последний и более дешевый). Возможность поднять лимит потребления до 111% позволяет реализовать эффективный ручной разгон, который демонстрирует производительность почти как у RTX 3080 Ti.

2. Вариант рейтинга iXBT.com с включением RT/DLSS/FSR/XeSS

Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технологии Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

Рейтинг приведен суммарно для всех трех разрешений.

«Тени трассировки пали — Радеоны все отстали!» -) При включении RT карты уровня RTX 4070 выходят по сути в лидеры. К тому же GeForce RTX 4070 поддерживает DLSS 3.0, что позволяет демонстрировать значительно большую производительность, чем имеется даже у RTX 3080 Ti.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на конец июня 2023 года.

1. Вариант рейтинга полезности без включения RT

Несмотря на большое количество положительных сторон у нами обозреваемой карты в виде впечатляющего прироста производительности, особенно при ручном разгоне, все это не позволяет ей выглядеть предпочтительнее, чем, скажем, конкурент с примерно такой же ценой, но с большей производительностью в играх без трассировки лучей — RX 6900 XT. Однако наши рейтинги учитывают только чистую 3D-производительность, а остальные плюсы или минусы остаются за скобками, а ведь карта MSI имеет приятную подсветку, эффективную и очень тихую систему охлаждения.

2. Вариант рейтинга полезности с включением RT

Возможность у карты MSI поддерживать новую версию DLSS 3.0 дает понять, что сейчас играть в игры без включения трассировки лучей — грешно, даже рядом находящийся по стоимости RTX 3080 Ti смотрится менее предпочтительным для прохождения современных и сложных по графике игр. Карта RTX 3080 10 ГБ в целом выглядит весьма блекло в ранее упомянутых играх, но при этом значительно более низкая цена позволяет ей находиться выше по полезности. Рядом находящийся с RTX 4070 конкурент по цене — RX 6900 XT значительно отстает не только по производительности, но и по полезности.

Выводы

MSI GeForce RTX 4070 Gaming X Trio (12 ГБ) демонстрирует производительность чуть выше GeForce RTX 3080 (10 ГБ), а в играх с включением трассировки лучей и DLSS 3.0 обгоняет даже GeForce RTX 3080 Ti. Стоимость этой карты заметно выше, чем у аналогов на том же GPU, но есть ряд особенностей, которые и обуславливают повышенную цену: прежде всего, это очень эффективная и крайне тихая система охлаждения и возможность поднять лимит потребления до 111%, что помогает при разгоне. Стоит отметить приятную настраиваемую через утилиту подсветку, а также наличие кронштейна в комплекте поставки.

Как и многие продукты из серии GeForce RTX 40, карта требует относительно мощного блока питания (не менее 550 Вт) и просторного корпуса с хорошим продувом. Она имеет длину 338 мм, высоту 141 мм и толщину 52 мм и занимает 3 слота в корпусе. Карта может длительно потреблять до 200 Вт, она имеет один 16-контактный разъем питания нового стандарта PCIe 5.0.

Напомним, что GeForce RTX 4070 отлично подходит для игры в разрешении 4K с максимальным качеством графики с трассировкой лучей с поддержкой DLSS, но не во всех современных играх, все же при желании играть в высоких разрешениях то рекомендуется без трассировки лучей, но с DLSS. Также отметим поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.
