Умный ZigBee-выключатель Somgoms без нулевой линии на семисторе: автоматизация дома

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Комфортный дом и бытовая техника

Всем привет. Сегодняшний наш обзор будет посвящен одному умному ZigBee выключателю, который мы установим вместо обычного и получим умную люстру в нашем умном доме. Вместо привычного реле, используется симистор, который при работе не издает никаких звуков, в отличие от клацающего реле. Управлять освещением, можно теперь даже не находясь дома имея под рукой только смартфон с выходом в интернет. Можно включать/выключать по расписанию, по детекции движения или даже по автоматизации с рассветом или закатом.  Но самый большой его плюс в том, что его можно устанавливать вместо любого выключателя, нулевая линия ему не нужна.

Упаковка и комплектация

Поставляется в небольшой картонной коробки без логотипов и прочих отличительных знаков. Просто надпись Умный дом. На одной из грани небольшая наклейка с моделью, а именно ZS-TYB1-SF-11ZG-W, указанием количества кнопок (бывают как с одной, так и двумя и тремя выключателями) и вольтаж, в моем случае 220 Вольт.

Внутри у нас находится сам выключатель, инструкция, конденсатор и два винта для крепления.

Инструкция выполнена достаточно качественно, даже не поскупились напечатать ее в цвете. Из инструкции полезное это только схема подключения, QR код для скачивания приложения Smart Life и указание максимальной нагрузки, которая для LED лам не должна превышать 120 Ватт на линию, для энергосберегающих ламп 200 Ватт на линии, а для обычных ламп накаливая до 500 Ватт.

Конденсатор имеет маркировку WQC 475J500VDC.  Согласно даташиту, функции — это «Конденсатор подавления помех из металлизированной полипропиленовой пленки», номинальное напряжение 250 Вольт, емкость до 10 микрофарад. Диапазон рабочих температур от минус 40 до 110 градусов по цельсию.  Минус в нем только один, на контактах нет изоляции, рекомендую посадить их в термоусадку.

Я решил выбрать обычный выключатель, а не с сенсорной кнопкой, как вы видели в прошлом моем обзоре. Так же этот выключатель у нас работает по протоколу ZigBee, а значит для него будет необходим ZigBee шлюз. Ссылку на этот выключатель, а также версию с WiFi, и на ZigBee шлюз я оставлю в описании под видео. Приобрести можно выключатель на 1-2 или 3 кнопки. У меня одна люстра, поэтому только 1 кнопка. Под кнопкой расположились два светодиода индикации работы синий и зеленый.

Размеры выключателя составляют 86 на 86 миллиметров. Глубина 41 миллиметр.  Подрозетник нужен, для нас стандартный, круглый.

Для удобства монтажа, выключатель как бы состоит из двух частей, верхняя часть с кнопкой и сам выключатель. Как видим кнопка включения/выключения расположилась по центру выключателя, но есть места под еще две кнопочки.

Аккуратно поддев верхнюю часть платы, вытаскиваем ее из разъема. Это, по сути, мозги нашего умного выключателя.

За умность девайса отвечать ZigBee модуль ZS2S. Он состоит из чипа RF-процессора (EFR32MG21A020F768IM32-B) и нескольких периферийных компонентов со встроенным стеком сетевых протоколов 802.15.4 PHY / MAC Zigbee .

Снимаем защитную пластинку. Выкручиваем три небольших винтика и достаем нашу плату.

В качестве управляющего элемента, вместо привычного нам уже реле, уставлен симистор ВТА16-800SW. На него производитель не поскупился на довольно большой радиатор. Но если присмотреться, то радиатор просто используется одного вида, для 1-2 и 3 кнопочных версий выключателя.

Пайка и монтаж нормальные, соплей припоя и не смытого флюса я не увидел.



Тут же находится «пищалка», которая пикает при каждом включении и выключении. При желании ее можно просто выпаять. Что кстати я сделал, потому что пищащий выключатель, особенно по ночам — это полное зло!

Монтаж

Перед монтажом проверим работу на демо стенде. Проверить я хочу, насколько нагревается конденсатор. Подключаем его параллельно с лампой, он не только служит для ограничения мерцания лампы, но и для питания умного выключателя, как бы выполняя роль нулевой линии. При включении ли выключении света раздаётся небольшой пик, вот это номер, а я хотел назвать этот выключатель бесшумным. Я попробовал отключить конденсатор, все работает и без него. Я все же буду следовать инструкции и установлю этот конденсатор. В отзывах люди писали, что мол гудит, но, откровенно я ничего не слышу.

 Спустя пол часа конденсатор и выключатель нагрелись очень очень слабо, так, что опасений для установки я не вижу.

В монтаже ничего сложного нет, обесточиваем линию и демонтируем старый выключатель.

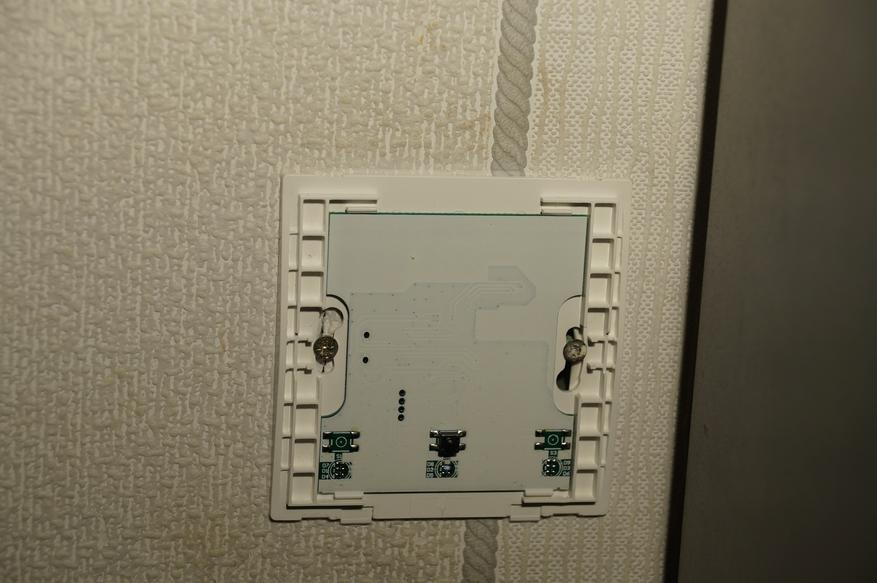

Подключаем провода к контактам L и L1, закрепляем наш выключатель в подрозетник болтами из комплекта.

Теперь защелкиваем нашу крышку и выключатель готов к работе.

Следующим шагом надо снять нашу люстру и подцепить конденсатор. Тоже ничего сложного в этом нет. Все работает без проблем, звук включений и выключения уже не пикает, просто небольшой клац-клац от кнопки. Не понимаю, зачем было устанавливать эту пищалку, китайцы — такие китайцы.

Программное обеспечение

Еще раз скажу — это версия выключателя с ZigBee протоколом, а значит для работы в умном доме нужен будет ZigBee шлюз. Сбрасываем наш выключатель, для этого 5 раз включаем и выключаем его, а на шестой раз держим кнопку выключения в течении 5 секунд, пока выключатель не пикнет три раза.  После этого светодиод начнет мигать.

Устанавливаем и запускаем приложение Smart Life, жмем + в верхнем правом углу и выбираем любое устройство с протоколом работы ZigBee. Далее выбираем шлюз для подключения, убеждаемся, что наш светодиод, быстро мигает и переходим к поиску устройства.

Устройство нашлось и опозналось как A-ZB Switch, его переименую в выключатель гостевая. С главного окна программы, управлять выключателем, к сожалению, не получится. При физическом изменении выключателя, текущее состояние будет изменяться и в программе. Выключать и включать свет, можно не только из домашней WiFi сети, но отовсюду, где есть интернет-подключение.

Прейдя внутрь плагина, мы видим 1 кнопку включения/выключения. Если будет 2ух или 3ех кнопочный, то и кнопок тоже будет 2 или три. Мне не очень понравилась индикация работы, когда выключатель выключен все серое-черное, когда включаем, то кнопка становиться черной. Как по мне, включенную кнопку лучше бы сделали синей, а не по сути в тон с выключенной.

Можно установить, как различный таймер на выключение выключения выбрав дни недели и время, когда выключатель включится, а потом тоже самое, но, когда выключится.

Либо же установить таймер обратного отсчета, через какое время устройство изменит свой статус. Если было включено – выключиться, и наоборот. После этого в меню появится таймер, который можно или сбросить или удалить, либо ждать его выполнения.

Настроек очень немного, но они есть. Если у нас более 1 клавиши, то можно включать все одним касанием, думаю это довольно удобно. Так же можно выставить поведение выключателя после пропажи напряжения в сети, я всегда ставлю помнить состояние устройства. А также можно выключить светодиод индикации, если он мешает в ночное время.

 Автоматизацию я тут могу придумать только или по солнечной активности, или по открытию двери или по датчику движения. Давайте создадим включение света при заходе солнца и его выключение при восходе.

Как видим, в умном сценарии можно не только включать или выключать каждый выключатель, но и все вместе, так же создать таймер обратного отсчета. Тут же сделали сценарий изменения статуса при пропаже света, а также возможность изменения статуса подсветки. Выбираю включение света.  И повторяю. Тоже самое действие на выключение с восходом солнца.

Получилась вот такая автоматизация умного дома.

Видеообзор

Умный выключатель ZigBeeССЫЛКА

WiFi умный выключательССЫЛКА

ZigBee Hub шлюзССЫЛКА

Мой канал в телеграмм @Lubops

Выводы

Как вы сами увидели довольно неплохой выключатель для организации системы умного дома. Работает без нуля. И, по сути, может быть установлен взамен любого выключатели, превратив любую лампочку или люстру в умный гаджет. За свои деньги вполне нормальное рабочее решение. Из минус отмечу только этот пик при включении, и выключении, я откровенно то симисторного девайса ожидал тихого включения и выключения, а не писка. Подключение по ZigBee протоколу я выбрал осознанно, так как считаю., что это более лучший вариант чем WiFi, тем более если у вас более 10ка девайсов умного дома.  А писк включения легко исправить с помощью паяльника, но зачем было изначально сие, я так и не понял. Без кондера тоже работает и это ему в +.
