Здравствуйте друзья

Сегодня поговорим про Zigbee удлинитель на 4 евророзетки с раздельным управлением и парой USB портов — для питания и зарядки гаджетов. По обыкновению рассмотрим его возможности в штатной системе управления, а работает устройство в экосистеме Tuya Smart и не оставим без внимания способы интеграции в альтернативную систему управления Home Assistant.

Купить на Aliexpress — цена на дату публикации $32.21 с доставкой из Китай, $29.99 c доставкой из РФ

Параметры

  • Модель: UseeLink SM-SO306E
  • Количество розеток — 4
  • Количество USB — 2
  • Входное напряжение: 110-240 В
  • Максимальный ток: 10A
  • Максимальный ток на USB: 2,1 А
  • Потребляемая мощность в режиме ожидания: 0,3 Вт
  • Рабочая влажность: <80%
  • Рабочая температура: -20 ° C — + 70 ° C
  • Беспроводный интерфейс: Zigbee
  • Корпус: АБС + Поликарбонат огнеупорный материал
  • Цвет: белый
  • Размер: 335*65*41 мм
  • Длина провода — 145 см

Поставка

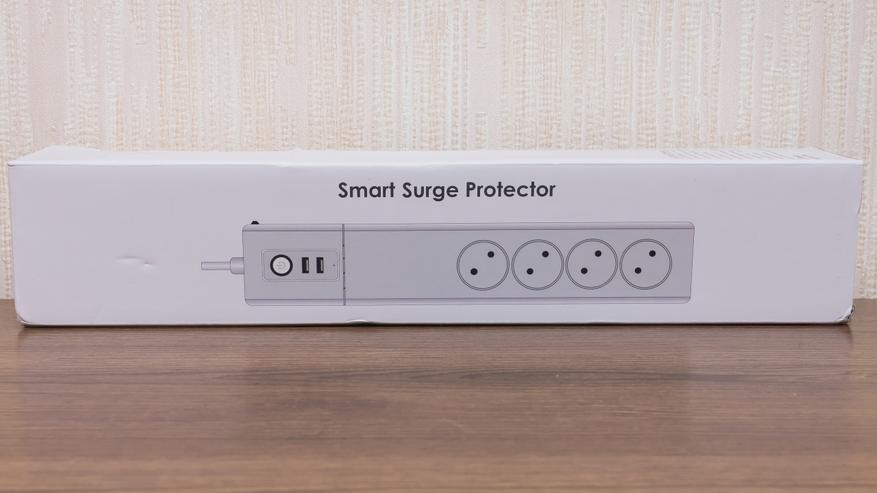

Поставляется устройство в простой белой картонной коробке, никаких логотипов производителя ничего нет, лишь рисунок поясняющий что это удлинитель, название и перечень параметров сбоку.

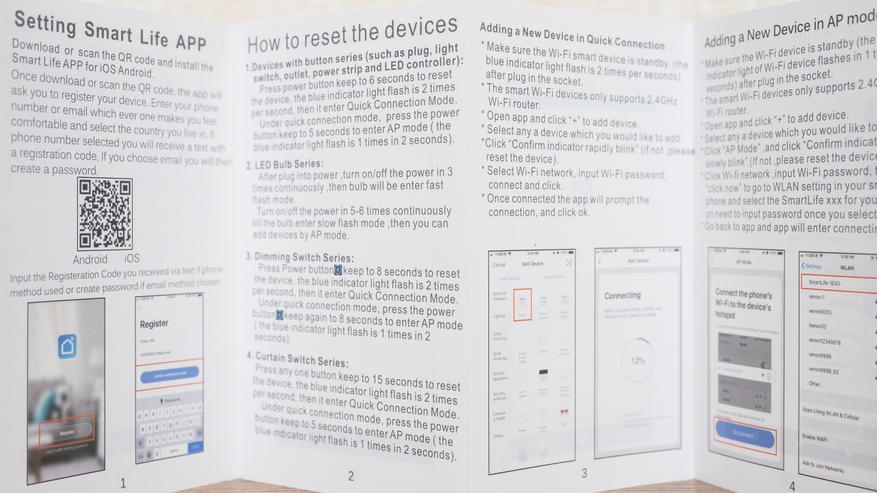

В комплекте имеется небольшая инструкция на английском, с стандартным описанием подключения для розеток и реле. Напомню — базовая экосистема этого устройства — Tuya Smart.

Конструкция

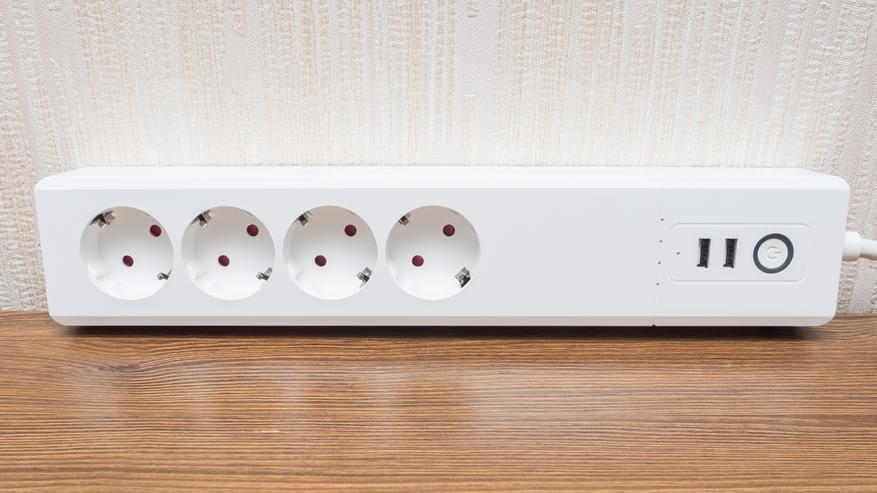

Устройство сделано из белого огнеупорного пластика, внешне ничем особенно не отличается от самого обычного бытового удлинителя.

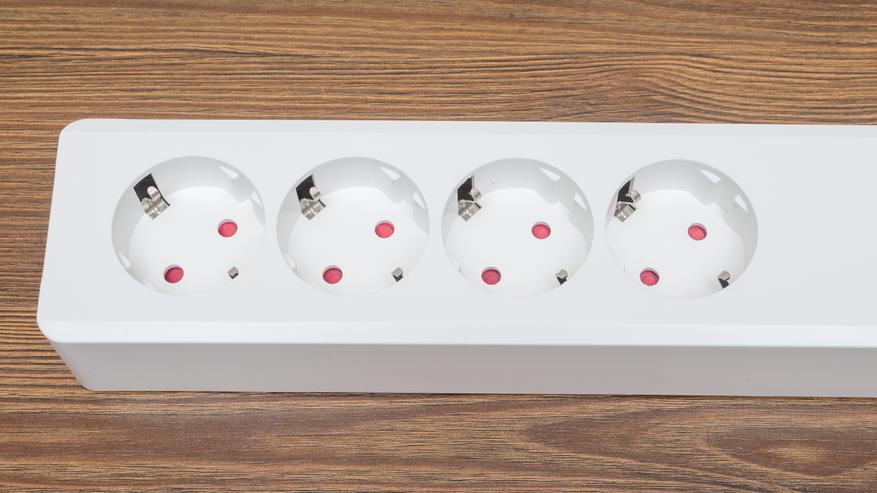

Силовая часть состоит из 4х глубоких Shucko евророзеток с заземлением. Контакты имеют защиту от детей и попадания брызг.

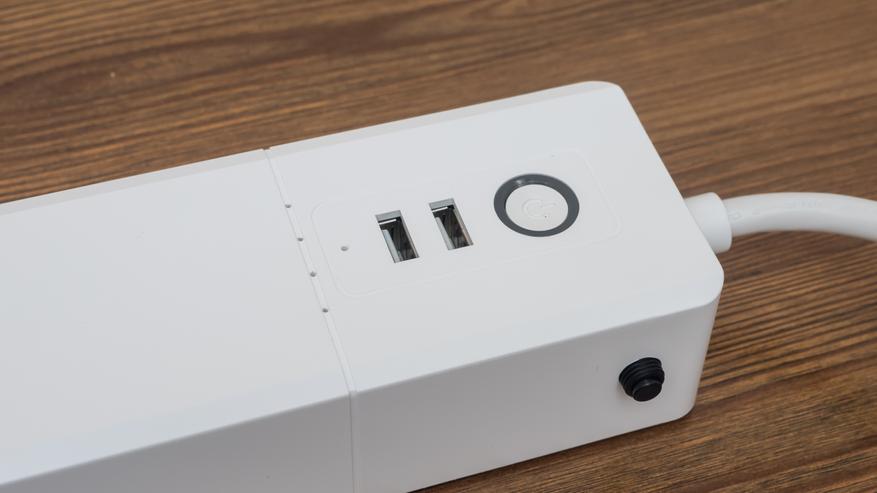

С другой стороны находятся светодиодные индикаторы, два порта USB — они запараллелены и кнопка управление питанием, которая включает или отключает сразу все розетки. Сбоку, черный — предохранитель.

На нижней стороне, по центру, продублирован номер модели и базовые характеристики устройства.

По краям удлинителя есть специальные крепления, для установки его на стену — как вертикально так и горизонтально

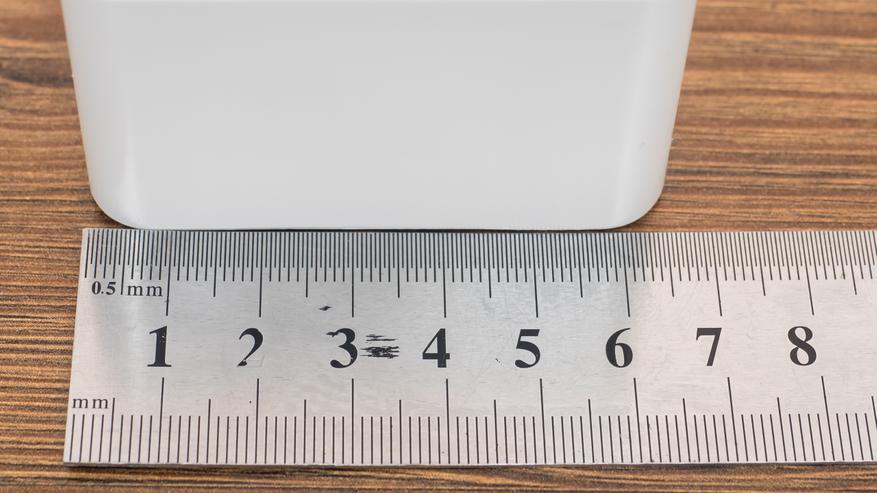

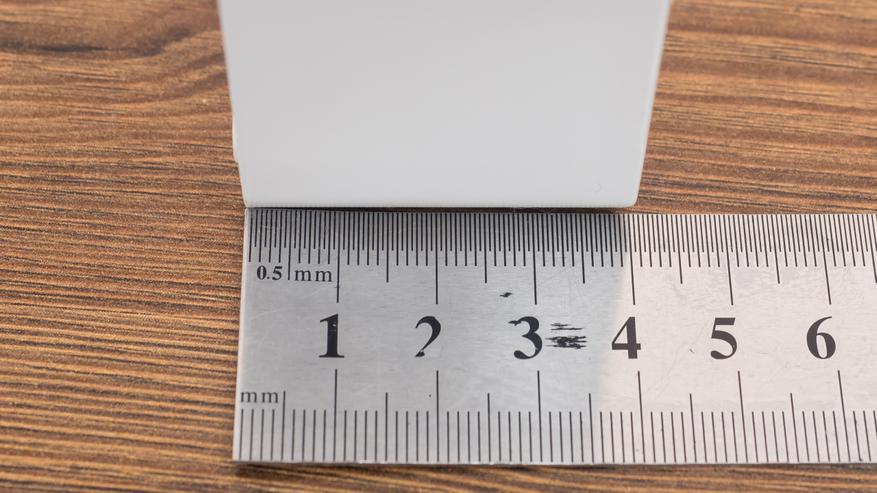

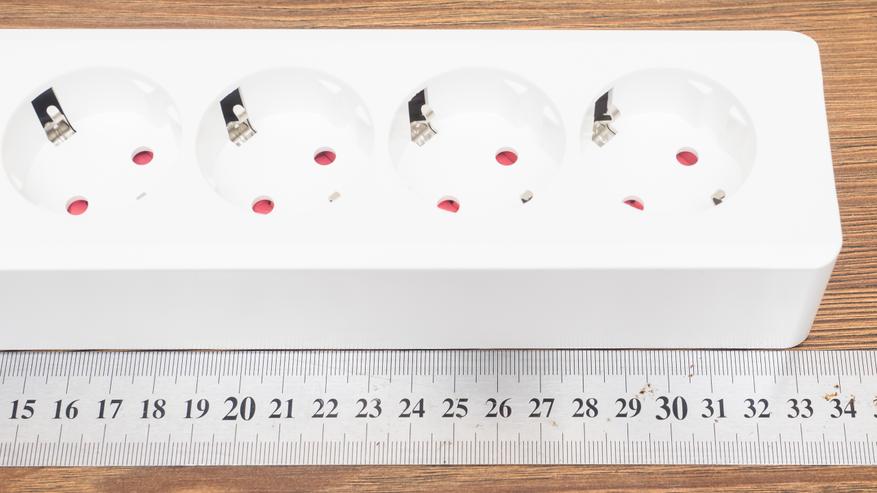

Размер устройства — 33,5 см в длину, 6,5 см в ширину, глубина составляет 41 мм. При этом на странице устройства в магазине на Aliexpress — ошибочно указано 31 мм.

Разборка

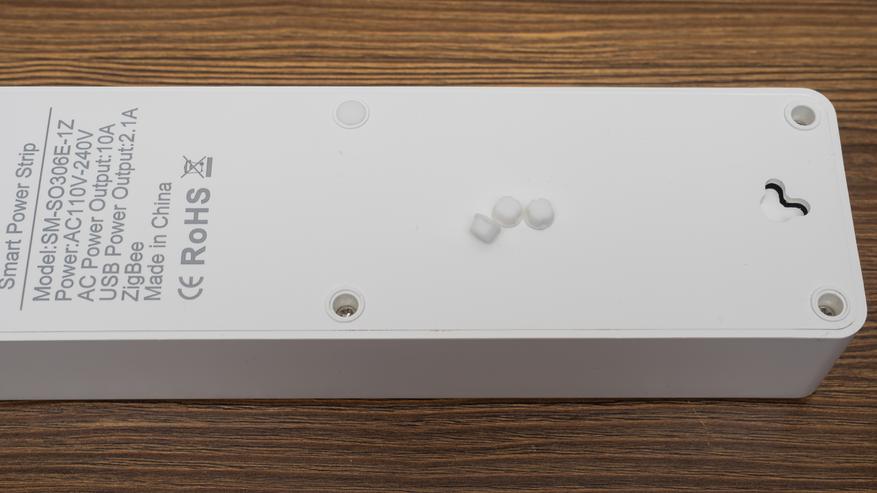

Для разборки, с нижней стороны нужно снять 8 пластиковых заглушек с нижней стороны, которыми прикрыты головки шурупов.

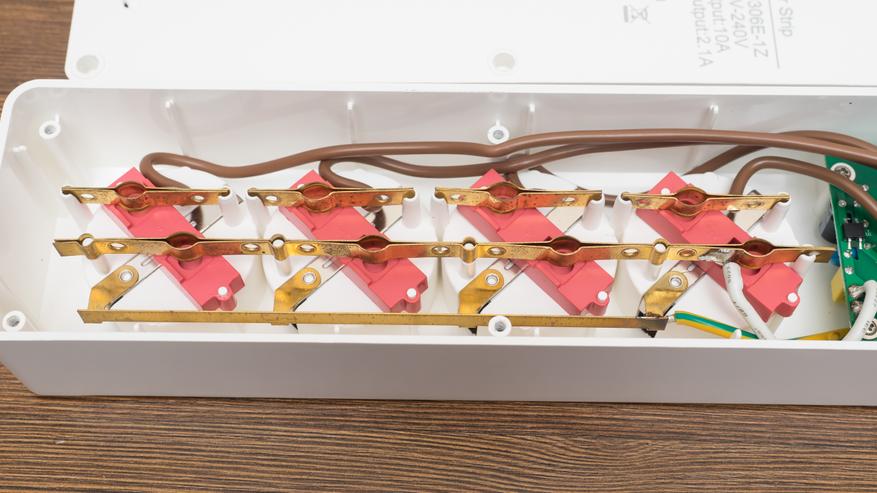

Силовые контакты — ноль и земля — общие, фаза — отдельная для каждой розетки, так как все они имеют раздельное управление. Все сделано основательно, пайка хорошая, провода достаточно толстые.

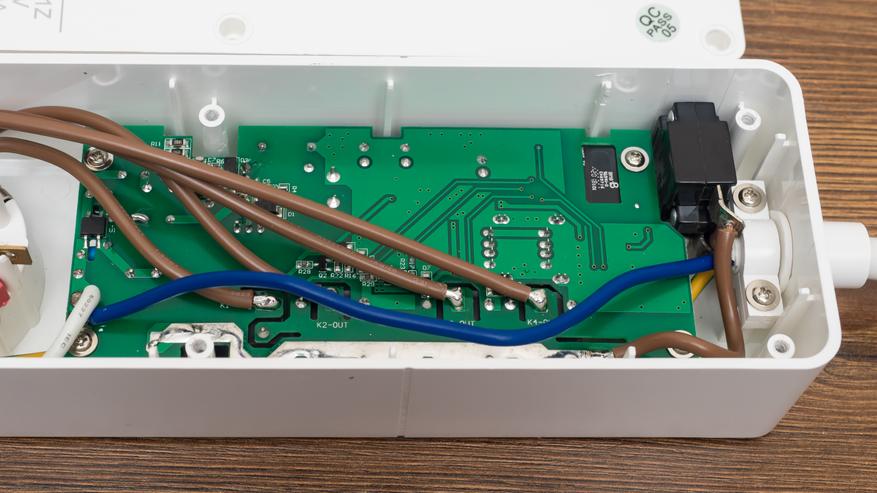

Плата управления. Коричневые провода — идут от реле, отдельно на каждую розетку. Чтобы ее снять нужно открутить еще шесть шурупов, 4 с самой платы и 2 с крепления провода.

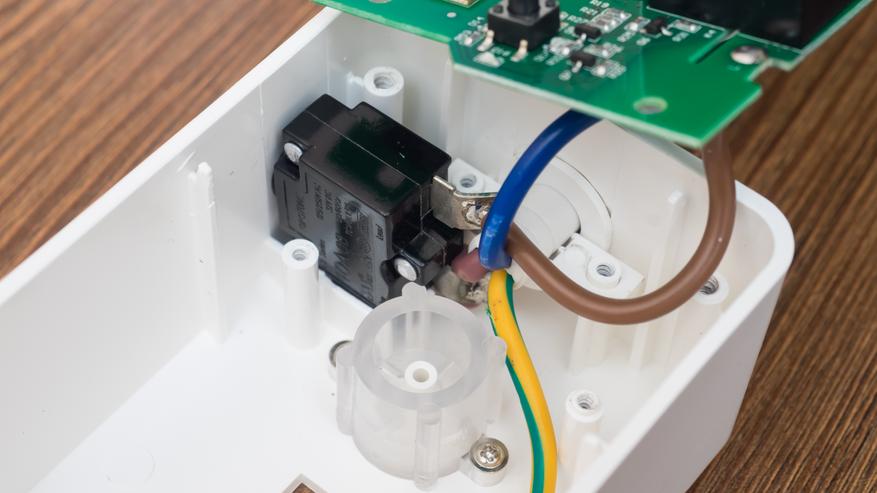

Предохранитель на входе — на 10 Ампер, это общий максимальный ток, для мощных нагрузок удлинитель использовать не получится. Не более 2,2 — 2,3 кВт суммарно.

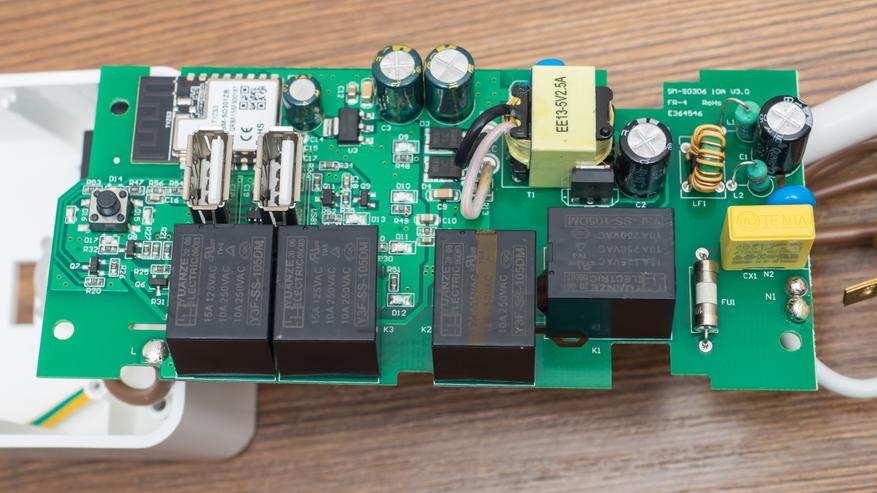

А вот так выглядит плата управления. Каких либо огрехов в конструкции я не обнаружил, пайка аккуратная, флюс отмыт.

На каждый из каналов применены 10 А релейные модули, то есть при использовании одной розетки — она сможет тянуть максимальную для всего удлинителя, нагрузку.

Стандартный для устройств экосистемы Tuya Smart Zigbee модуль TYZS3

После подачи питания удлинитель готов к сопряжению. Вручную перевести в этот режим удерживая кнопку питания 5-7 секунд.

Tuya Smart

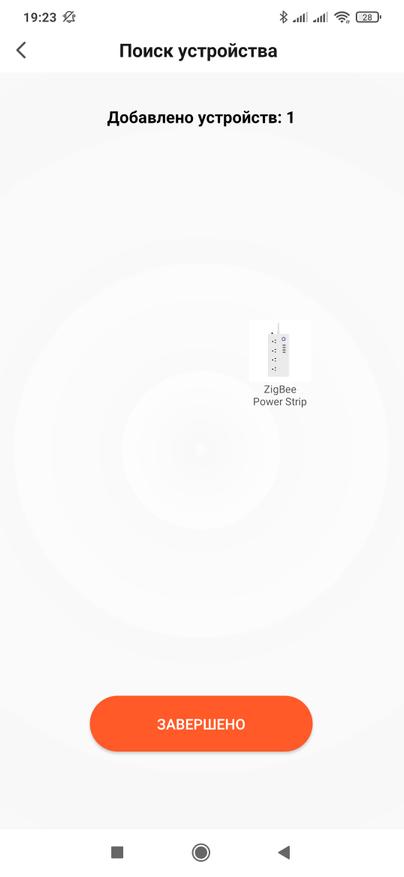

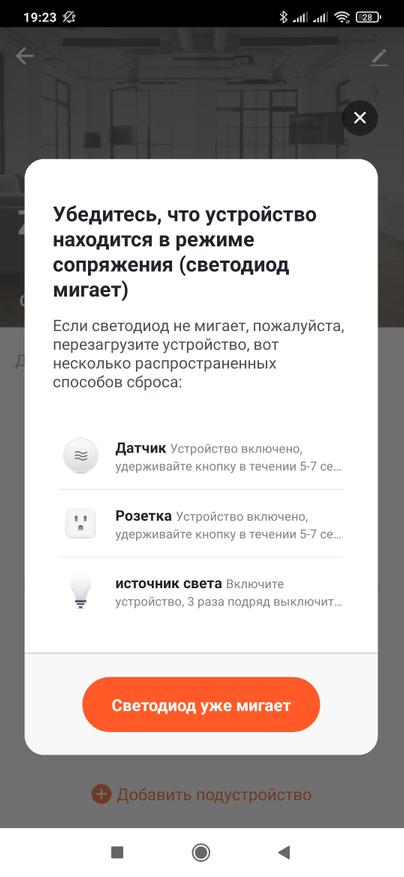

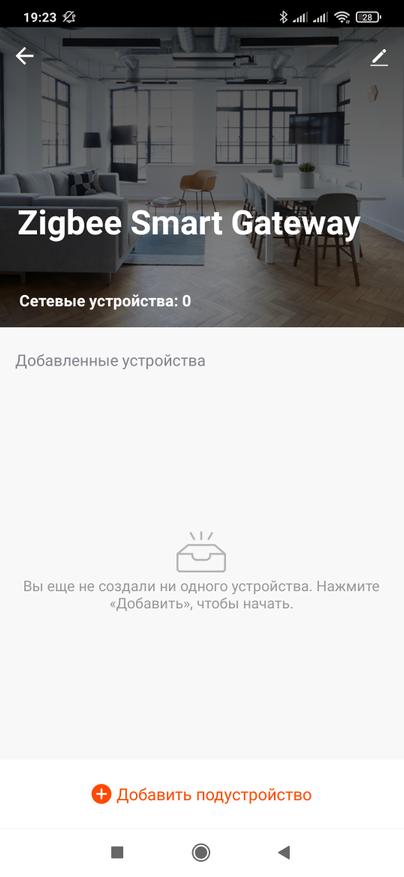

Логическую часть начнем с штатного приложения Tuya Smart. Понадобится совместимый Zigbee шлюз. Запускаем режим подключения дочерних устройств и ждем пока удлинитель не появится в списке обнаруженных устройств.

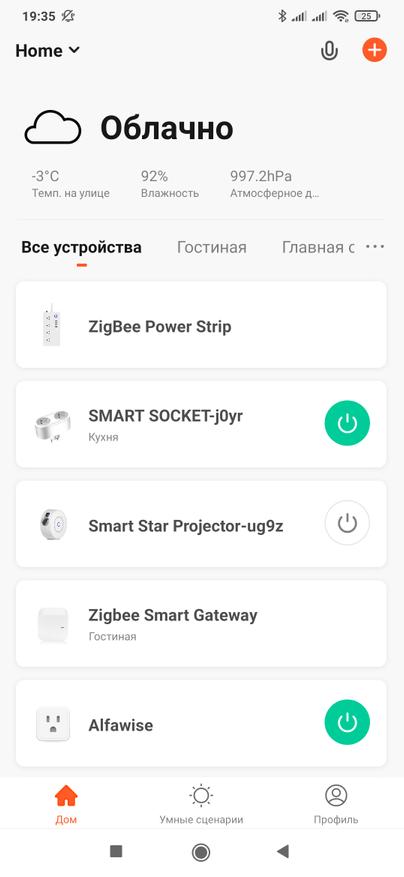

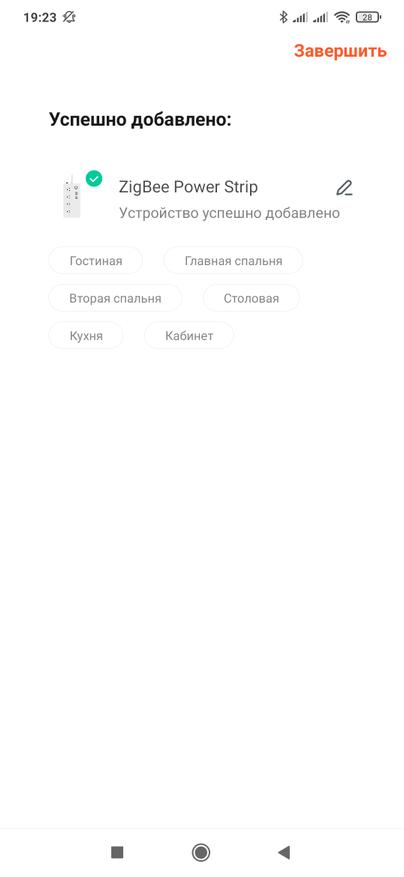

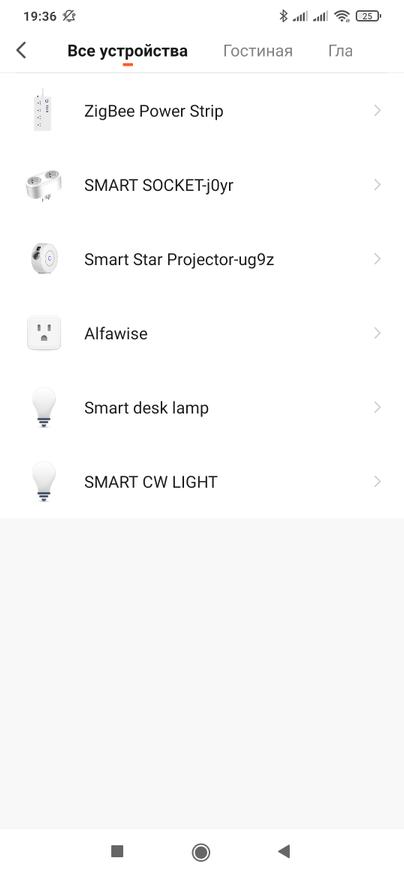

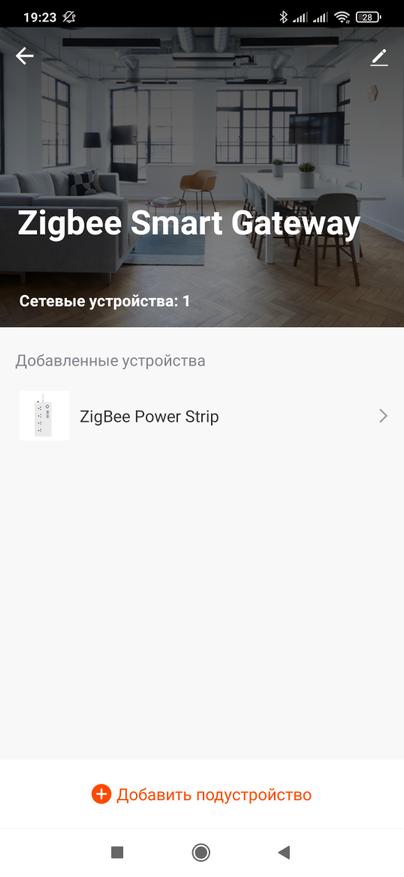

Далее задаем имя и месторасположения, после этого удлинитель появится в общем списке и в списке подключенных устройств шлюза.

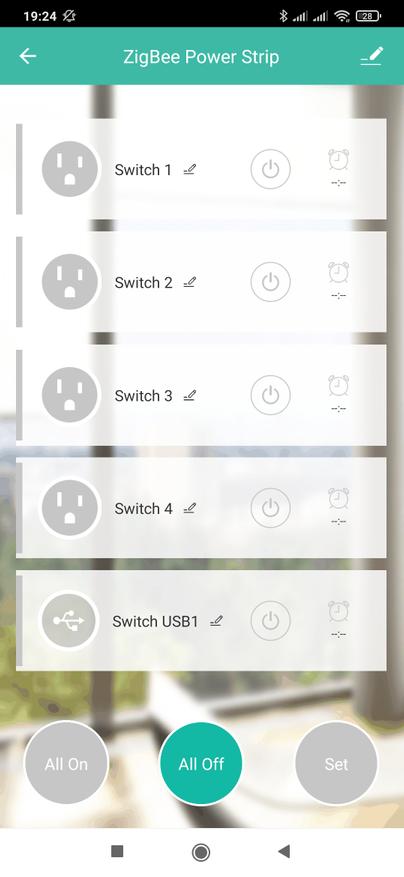

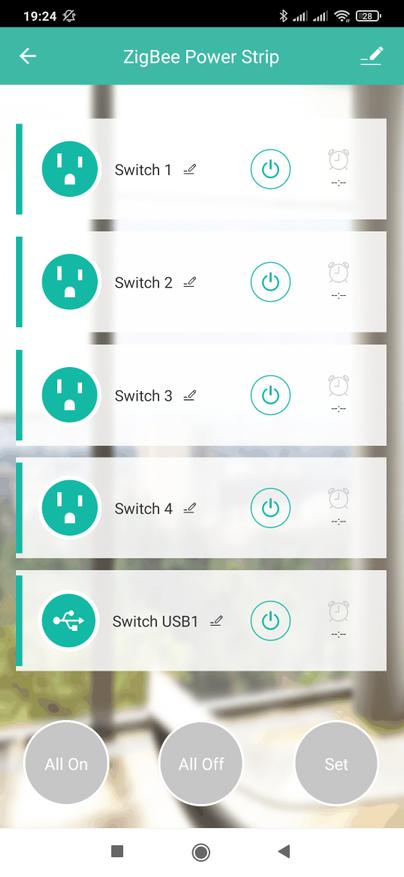

Окно плагина состоит из пяти переключателей — первые 4 — это силовые розетки, потом USB общий естественно, а под ними — три кнопки, включение и выключение сразу всего и настройки состояния при восстановлении питания.

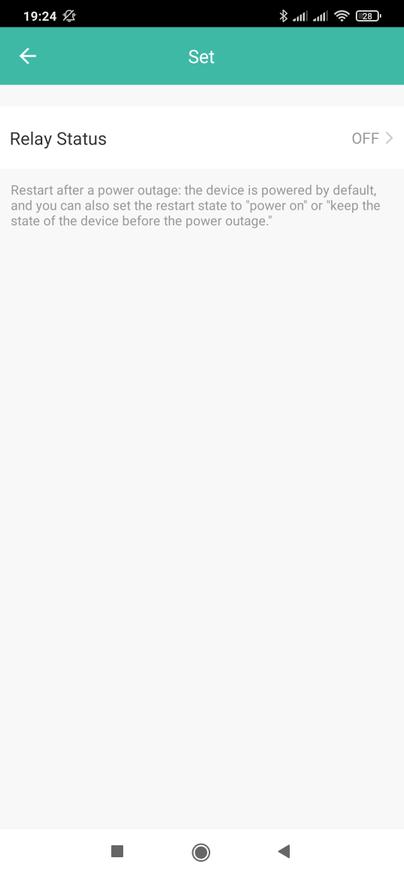

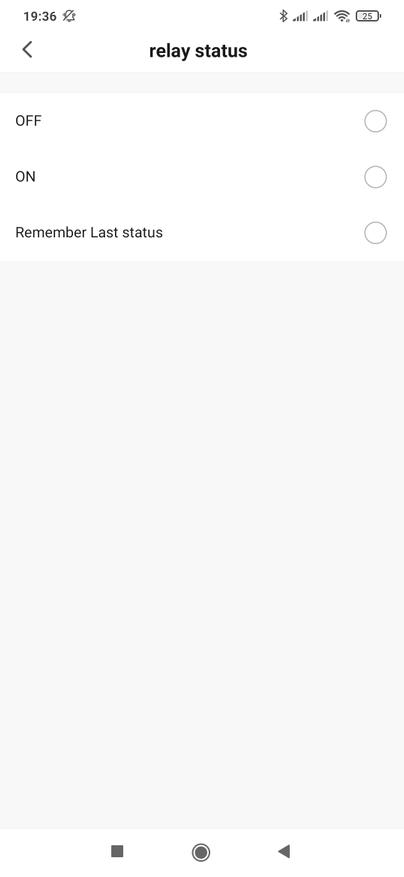

Есть три варианта поведения удлинителя при подаче питания — все порты включить, всё выключить, или помнить состояние перед отключением.

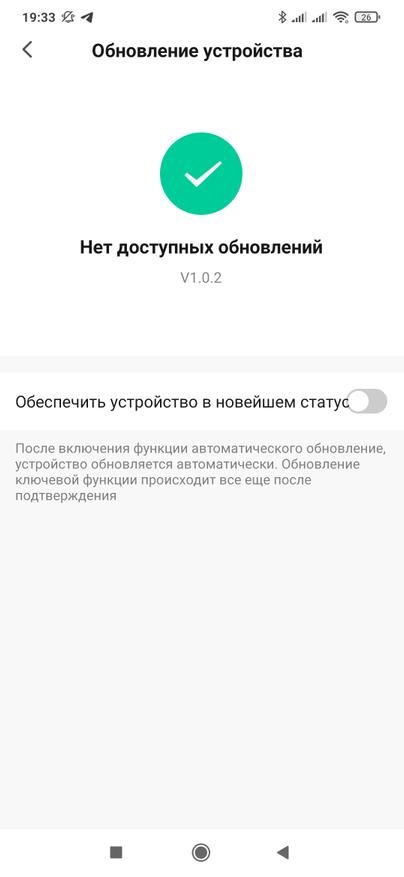

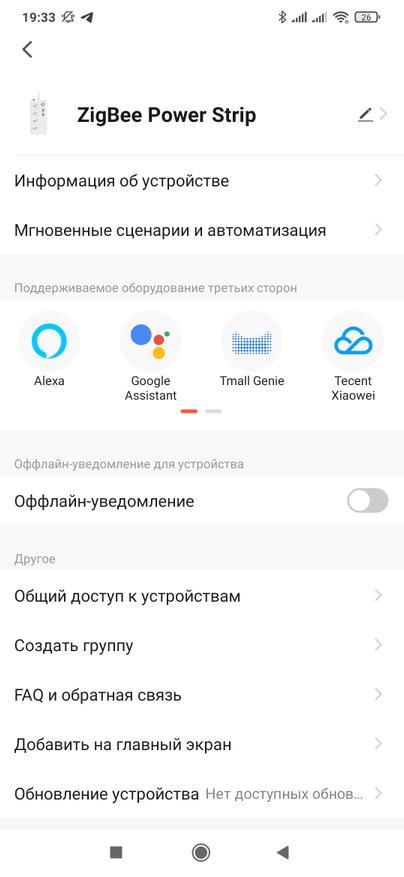

В настройках есть опция оффлайн уведомления, но при этом нужно предусмотреть бесперебойное питания для шлюза и роутера. Ко мне попало устройство с актуальной на сегодня версией прошивки.

Автоматизации

Удлинитель может участвовать в сценариях и в разделе триггеров — условий и в разделе действий.

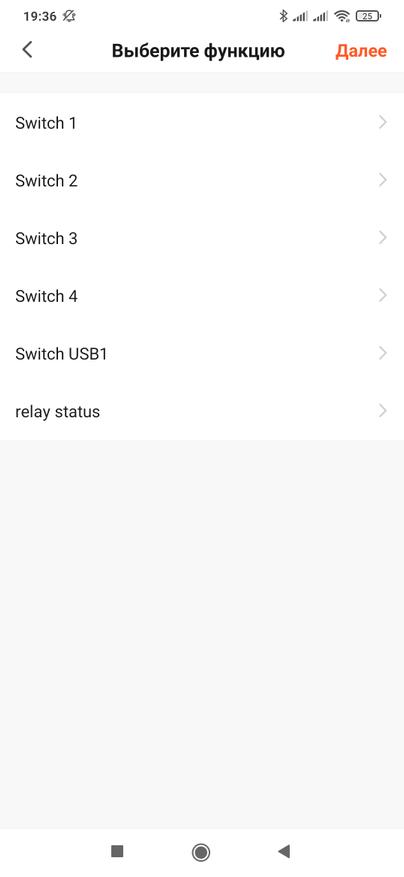

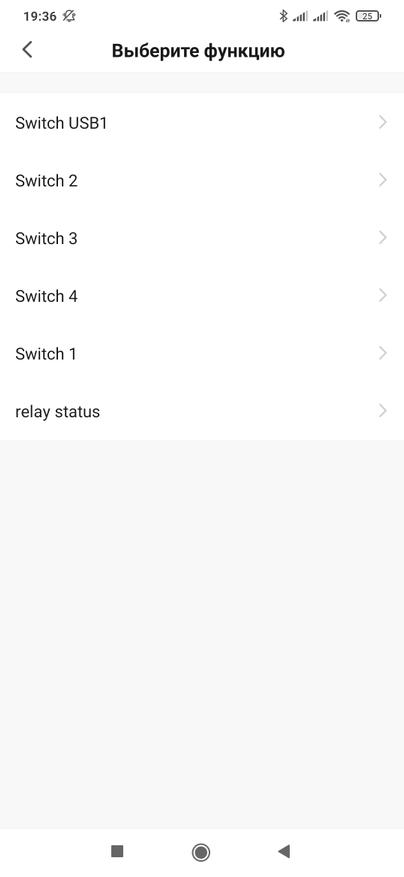

Для триггеров доступны смены состояний — вкл или выкл, для любого из переключателей, а так же изменение состояния реле при выключении питания.

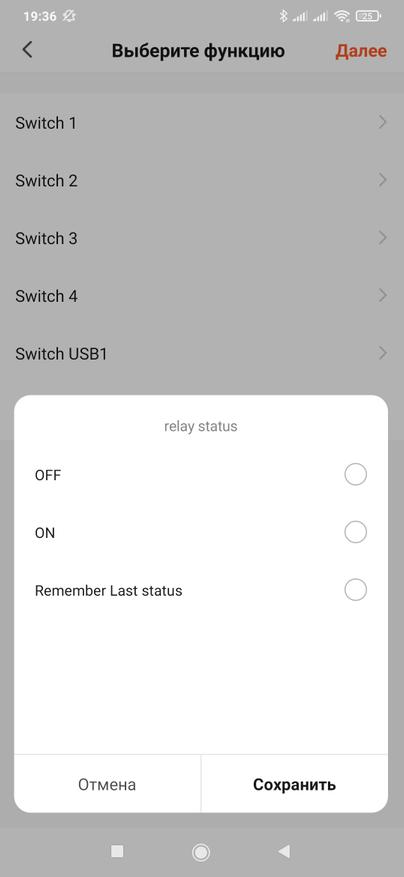

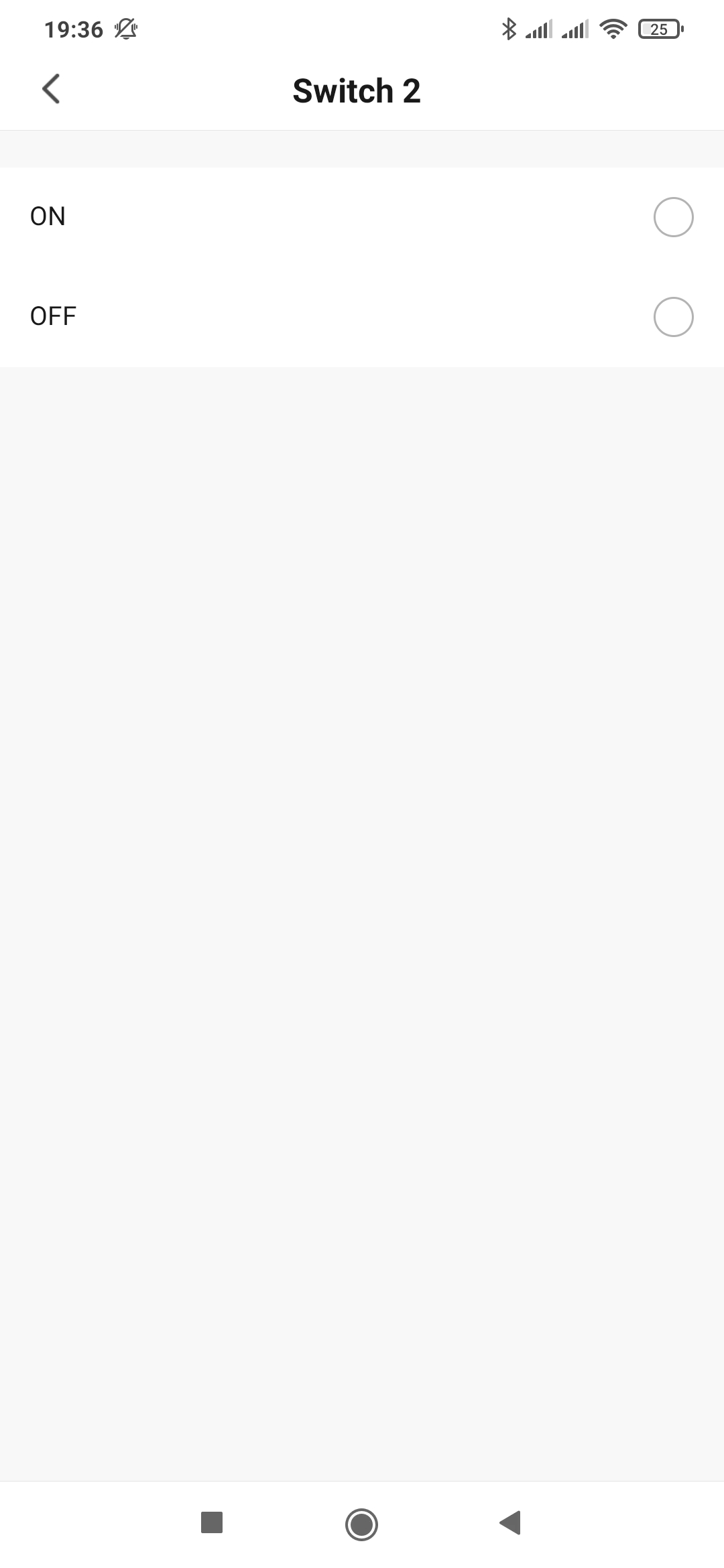

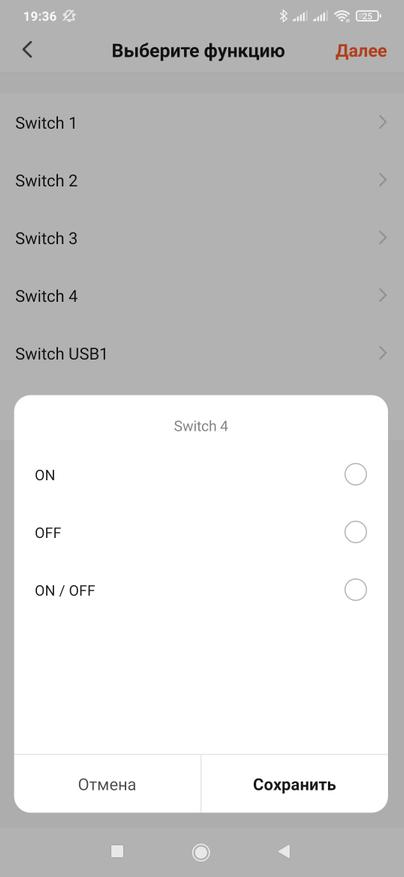

Для раздела действия автоматизации — это что удлинитель будет делать при выполнении триггера, для каждого из пяти свичей есть включение, выключение и переключение состояния, а также есть возможность задать режим при восстановлении питания.

Тестирование

Щелчки релейных модулей удлинителя. Они явные и, особенно ночью, будут хорошо слышны, учитывайте этот момент.

Послушать их можно в видео версии обзора

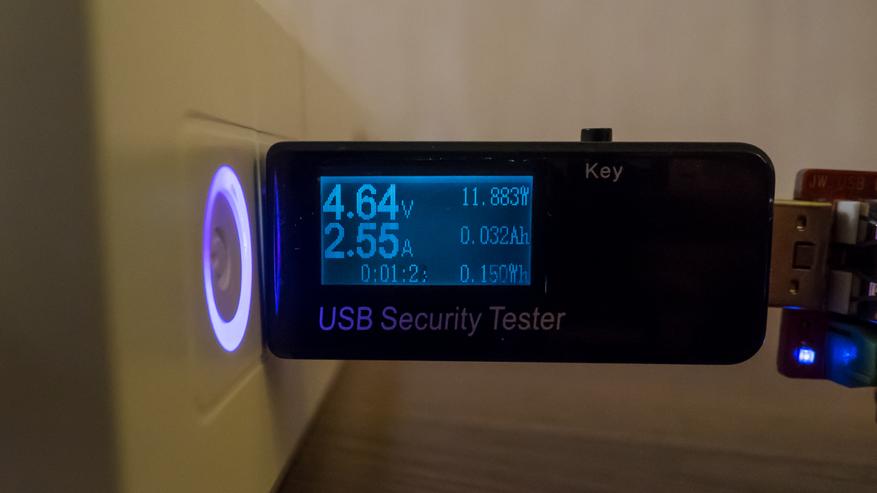

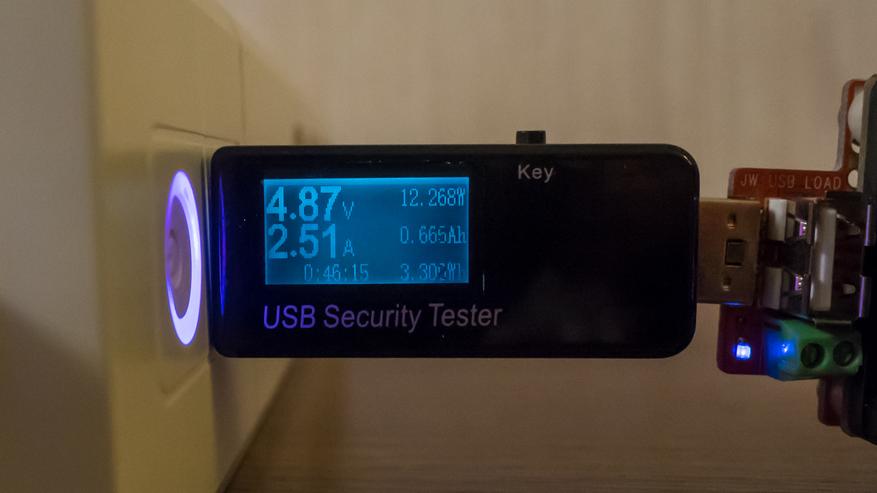

Максимальный ток на USB, общий так как порты запараллеленные, заявлен 2,1 А. Но при этом напряжение находится еще в пределах нормы при нагрузке до 2,5 А.

Но не более — так после этого значения, напряжения начинает сильно просаживаться.

А та сторона удлинителя где находятся порты, становится ощутимо теплой.

Тестирование режимов работы — все выключено после восстановления питания, все включено и режим сохранения состояний — смотрите в видео версии обзора

Google Home

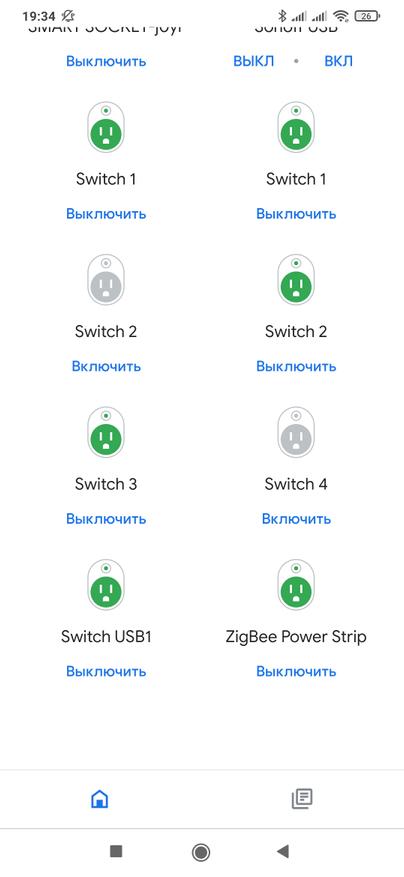

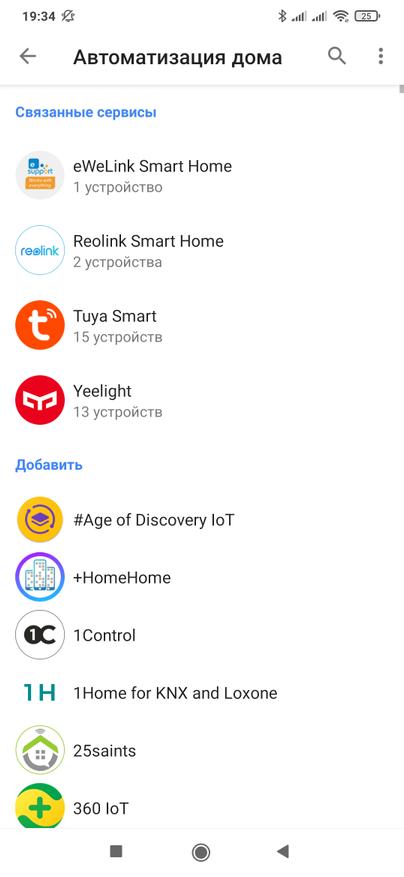

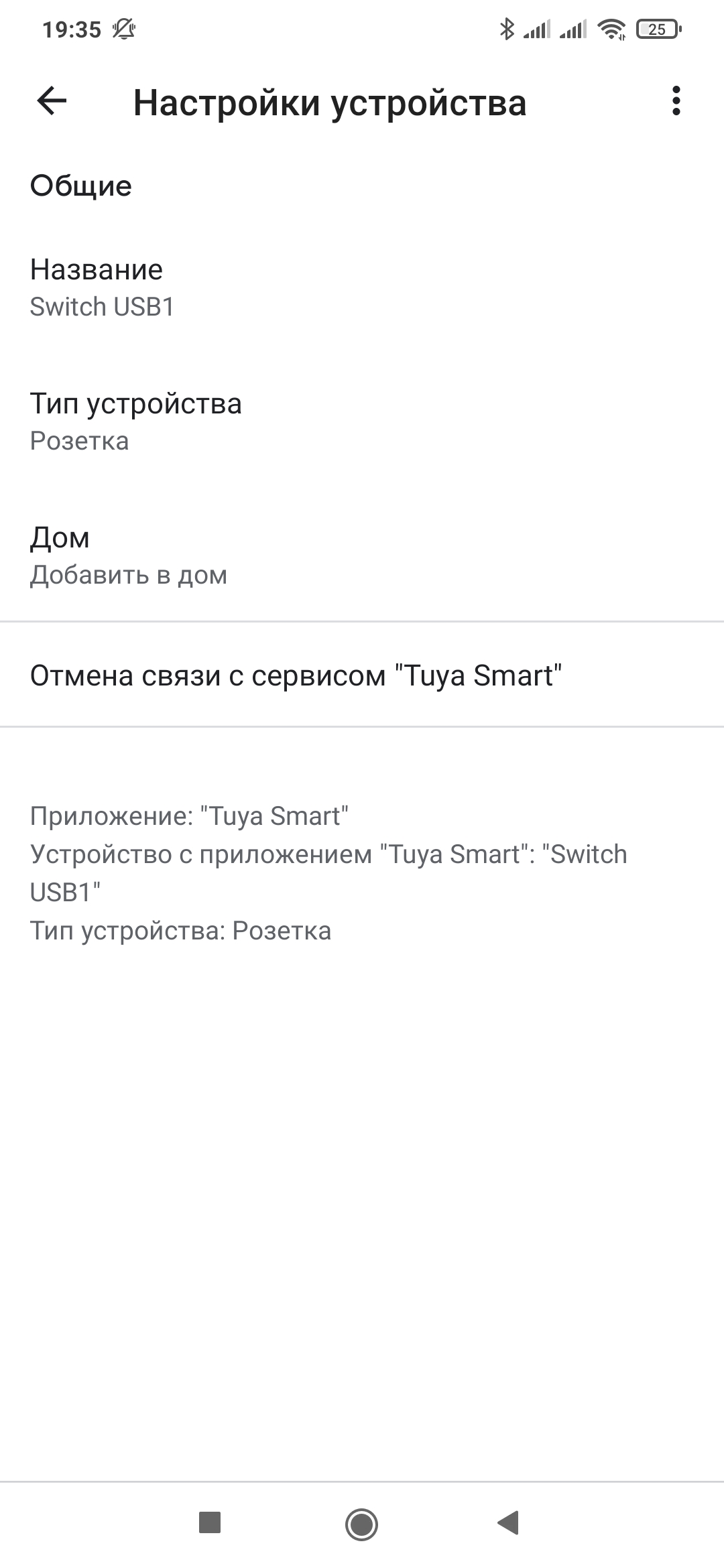

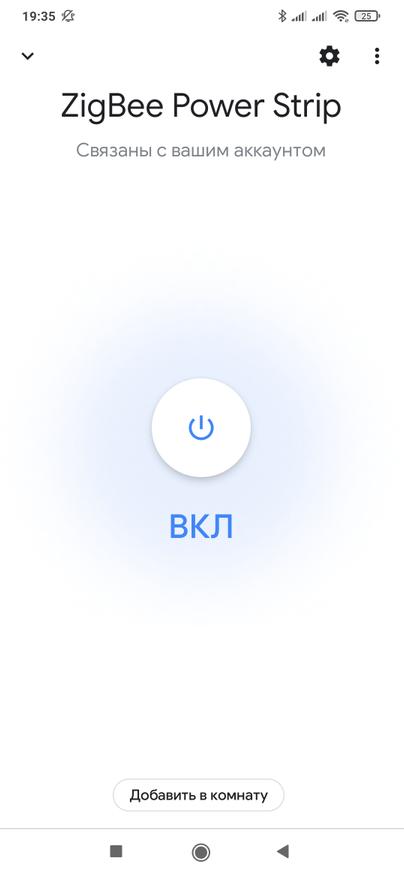

Аккаунт Tuya Smart — интегрируется с Google Home. Добавляемые устройства будут автоматически пробрасываться и сюда. Удлинитель — как шесть свичей, 4 — розетки, USB и свич который управляет одновременно всеми портами.

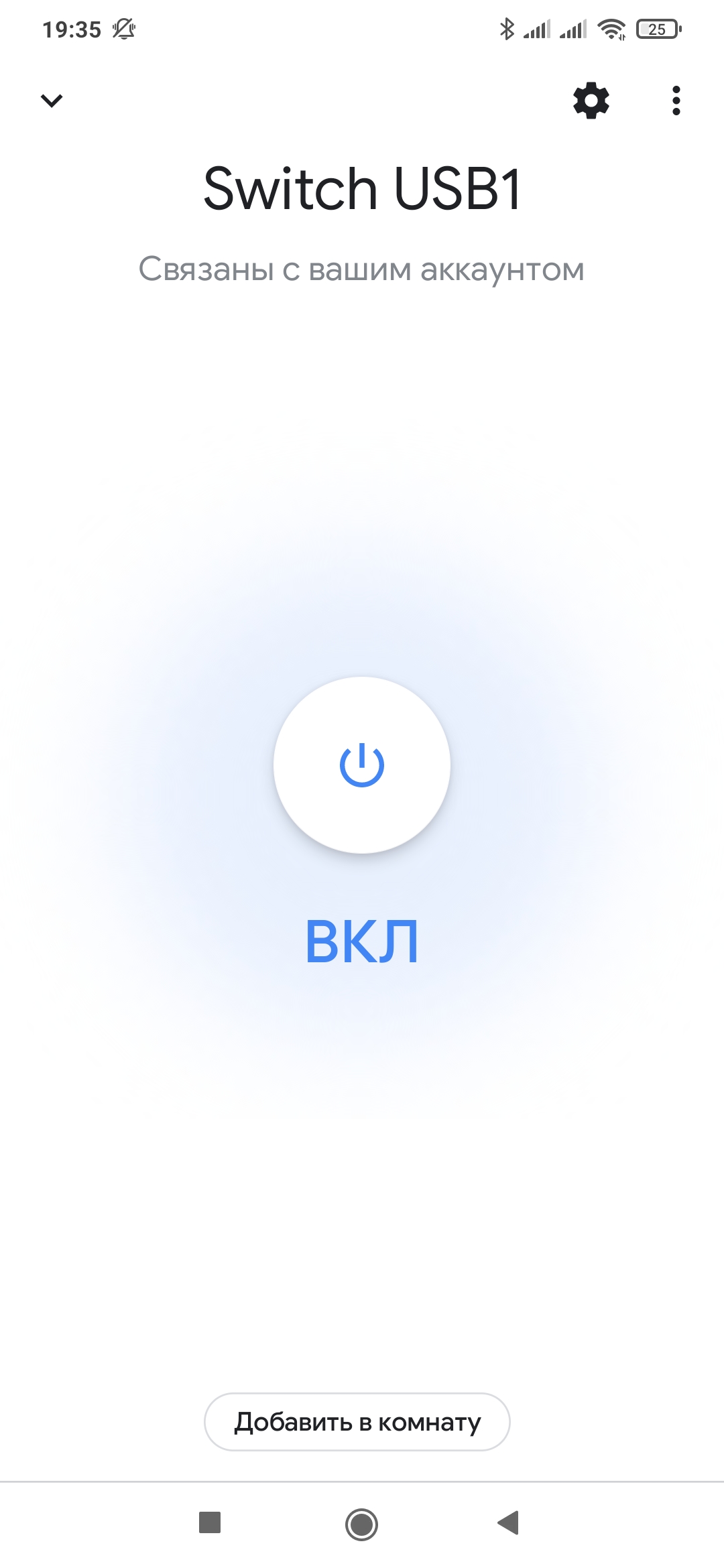

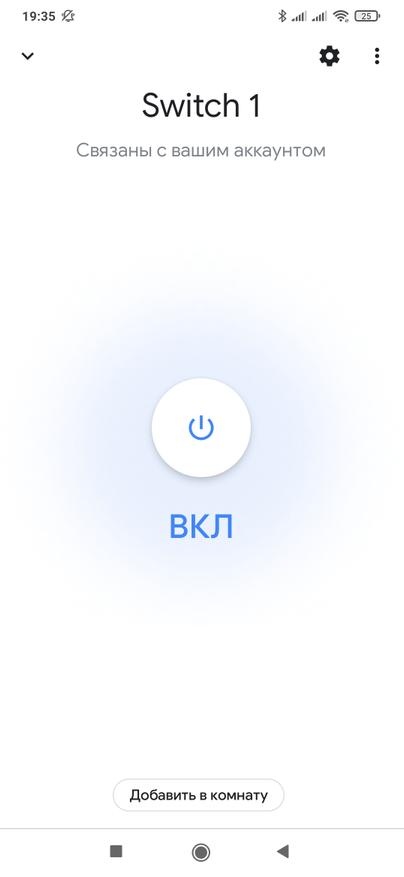

Что есть что — легко определить по названиям. Управление всем удлинителем, розетки с первой по четвертую и USB.

Zigbee2mqtt

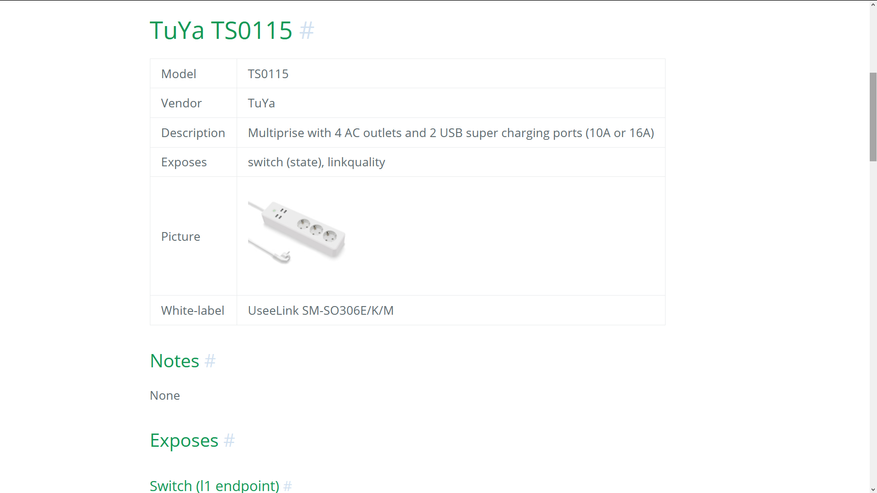

Хорошая новость — устройство официально поддерживается в zigbee2mqtt о чем имеется запись в списке совместимых устройств на сайте проекта.

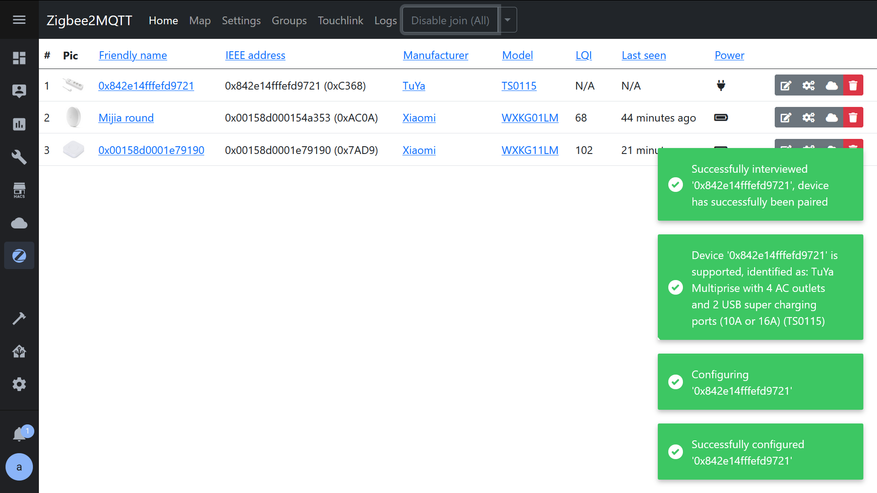

Запускаем режим добавления новых устройств, я использую родной веб интерфейс интеграции, который пришел на смену zigbee2mqtt assistant. На удлинителе — удерживанием кнопки запускаем режим сопряжения и ждем пока он не появится в общем списке

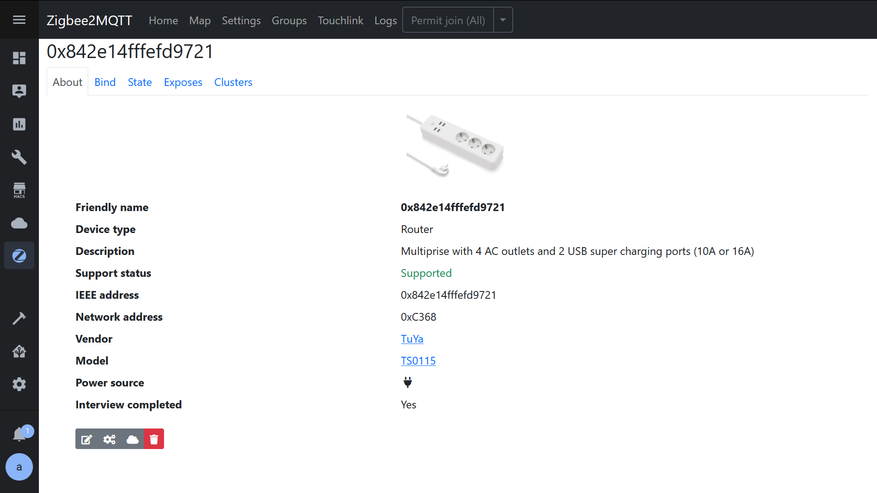

Устройство является роутером, что естественно — так как он имеет стационарное питание. Модель устройства определяется как TS0115.

Другие устройства сети, смогут подключаться через него, это автоматический процесс и не очень быстрый.

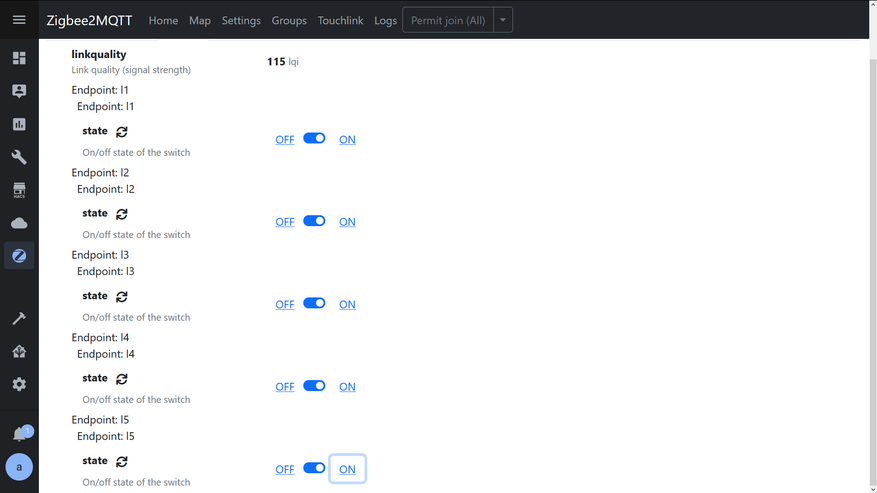

Всего тут есть шесть сущностей — это уровень качества сигнала и пять переключателей, розетки и USB порты.

Из минусов — тут нет возможности задавать режим работы при отключении питания и это очень печально, так как по умолчанию он находится в режиме все выключено.

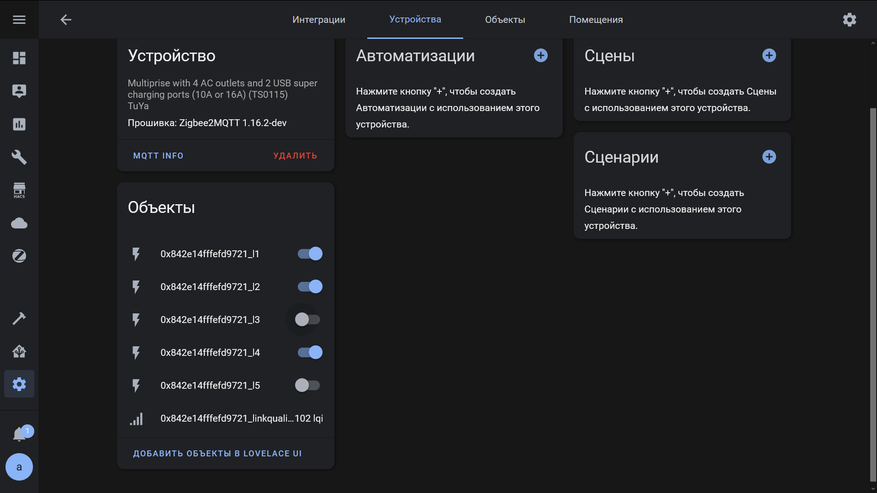

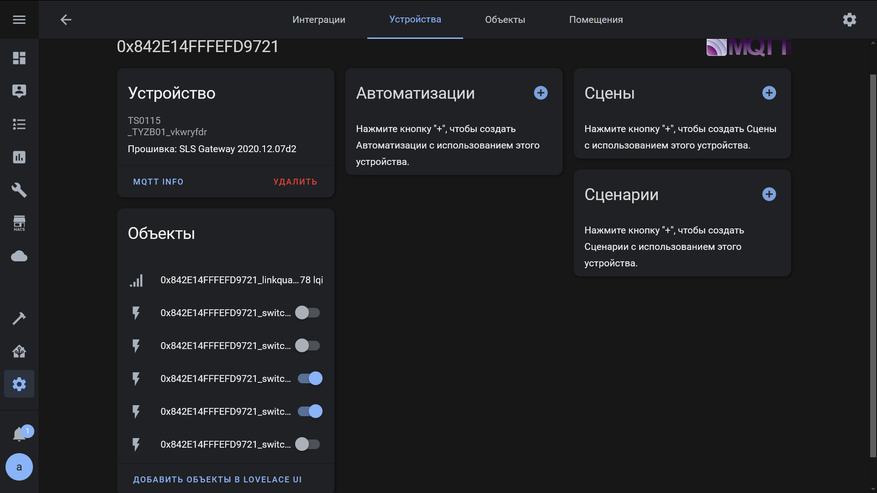

Ровно так же все пробрасывается и в Home Assistant — сенсор качества сигнала и свичи.

SLS Gateway

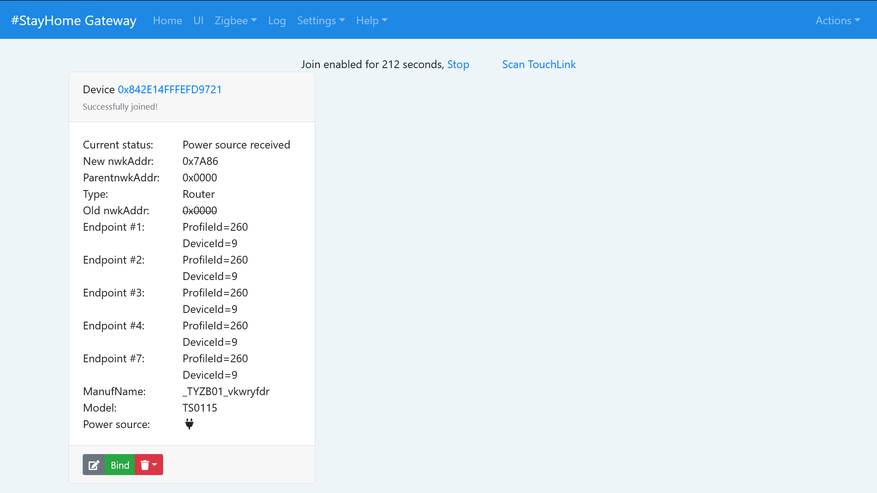

Также не возникает никаких проблем с подключением к SLS шлюзу. Устройство проходит интервью и корректно опознается и добавляется в общий список устройств.

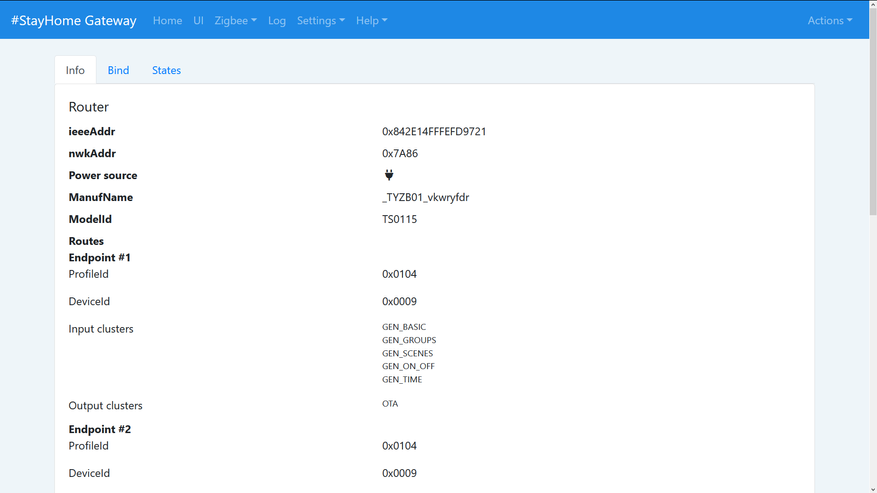

Расширенная информация о удлинителе. Возможности задать режим работы при восстановлении питания тут тоже нет, хотя в теории добавить ее можно.

Сущности — уровень качества сигнала и пять переключателей, которые можно протестировать прямо отсюда.

Видеоверсия обзора

Спасибо за внимание
