Reolink Argus 2: автономная IP-камера с аккумулятором и возможностью зарядки от солнечной панели

Здравствуйте друзья

Снова возвращаюсь к теме видеонаблюдения, без которого невозможно представить ни один умный дом. Сегодня поговорим о камере, которая может устанавливаться в местах, где нет возможности подведения питания и героем обзора будет продукт, уже известной моим зрителям компании — Reolink.

Я уже обозревал две камеры от этого производителя кто желает — можете ознакомится по этим ссылкам — Reolink C2 Pro Super HD, Reolink — RLC-411WS.

Где купить ?

Официальный магазин Reolink на Aliexpress:

• Камера + панель — $ 97.59
• Камера отдельно — $ 84.76
• Солнечная панель — $ 22.49

Упаковка

В моем распоряжении оказался комплект, состоящий из камеры Reolink Argus 2 и внешней солнечной панели для подзарядки аккумулятора камеры.

Коробки выполнены в одном стиле, в дорого выглядящей черной гамме, с фотографиями содержимого. И камера и панель имеют собственную упаковку. На коробках содержится краткая информация о возможностях камеры, требованиях к программному обеспечению и особенностях работы.

На коробке с солнечной панелью — указана совместимость с камерами. На данный момент с модельном ряду есть 4 варианта камер, которые могут работать с солнечной панелью.

Что в коробке — камера

В коробке нас ожидает картонный пакет с документацией и пионерским девизом — Будь готов! Хочется ответить — всегда готов. Под ним, в удобной противоударной упаковке находится герой обзора — IP камера  Reolink Argus 2. Думаю что за целость содержимого при пересылке — беспокоится не стоит

К камере полагается два варианта креплений. Оба могут крепится к поверхности при помощи саморезов. Одно — имеет магнитную основу, другое — более классическое, штативного типа.

Кроме этого, имеется два комплекте саморезов, для каждого из креплений, ремень для крепления на деревья и столбы, веревочка для переноски и кабель для зарядки. Вот так выглядит полный комплект — кроме перечисленного, еще есть резиновый “дождевик” для камеры, что явно улучшит ее водозащитные возможности

В черном конверте — оказалась инструкция, наклейка — предупреждение о видеосъемке и удобные наклейки — шаблоны, для разметки отверстий для креплений.

Что в коробке — солнечная панель

В коробке с солнечной панелью, вверху также находится конверт с документацией, дополнительно выполняя защитные функции. По периметру солнечная панель защищена пластиковым держателем, а сама поверхность — мягкой вкладкой. Дошло все в целости и сохранности.

В конверте имеются аж целых две книжки — инструкции, на 5 языках, еще одна наклейка — предупреждение и шаблон — разметка для крепления. Полный комплект выглядит так — панель с держателем и кабелем длиной 4 метра, комплект документации и наклейки.

Внешний вид — камера

Камера имеет яйцеобразную форму, большая часть корпуса — белого цвета, фронтальная часть — черного цвета. Нижняя часть корпуса — магнитная и может использоваться совместно с комплектным магнитным креплением, позволяющим поворачивать его в широком диапазоне углов.

Все разъемы на корпусе прикрыты резиновыми заглушками, данная модель камеры — может использоваться снаружи, при диапазоне температур от минус 10 до плюс 50 градусов, в том числе и под дождем

На фронтальной части находится объектив с углом обзора в 130 градусов, прямо над ним — датчик освещения, по бокам — 6 ИК светодиодов, с дальностью подсветки до 9 метров, под ним — светодиод активности, микрофон, датчик движения и динамик

Для заряда аккумулятора — используется разъем micro USB, закрытый резиновой крышкой. По окружности разъема имеется паз, в который входит резиновая защита от попадания влаги — ей оборудован кабель от солнечной панели

С правой стороны, под резиновой крышкой, скрывается слот для карты памяти формата micro USB, там же находится отверстие для кнопки сброса в заводские настройки. С левой стороны камеры — ничего интересного нет

Нижняя часть корпуса камеры — вогнута внутрь. Кроме магнитного крепления, там же по центру находится винтовое крепление для наружного держателя камеры

Встроенный аккумулятор, вес которого составляет основную часть веса всей камеры, имеет емкость в 5200 мАч, что при номинальном напряжении 3,6 Вольта составляет 18,72 Ватт*ч. Напряжение заряда — 5 или 9 Вольт. Заявленная автономность составляет 14 часов в режиме просмотра и записи. Детальные тесты будут дальше

Комплектный резиновый чехол с козырьком, выполнен из мягкой резины и увеличивает степень защиты корпуса камеры от попадания влаги внутрь. Надевается плотно, фронтальная и нижняя часть остаются открытыми для объектива и штативного крепления. Для разъема питания предусмотрен откидной клапан.

Длинное крепление с винтом — предназначено для наружной установки. Можно использовать как на горизонтальных так и на вертикальный поверхностях.

В инструкции подробно расписаны способы крепления — нижняя металлическая часть является съемной, и может крепится как при помощи саморезов, так и при помощи комплектного ремня — например на дереве или на столбе

Внешний вид — солнечная панель

Солнечная панель имеет размер 180 * 115 мм, к габаритным размерам еще стоит добавить по 5 мм толщины корпуса с каждой стороны.  Панель крепится при помощи комплектной стойки — держателя, при это угол наклона панели — регулируемый.

Разъем micro USB на 4х метровом кабеле, имеет круглую сдвижную резиновую заглушку, для защиты от влаги. После подключения разъемов, заглушка сдвигается, попадает в круговой паз камеры и надежно защищает контакты от влаги

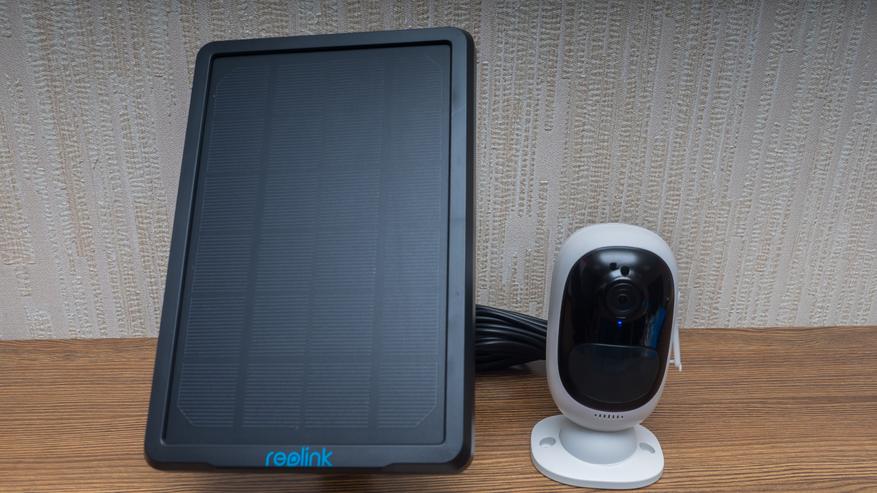

А вот и весь комплект — камера + солнечная панель, время приступать к подключению в приложение.

Приложение Reolink

Приложение Reolink нужно скачать с маркета или эпстора и зарегистрироваться в нем. У меня уже есть две камеры — поэтому я просто его запускаю и нажимаю добавить камеру. После этого нужно отсканировать наклеенный на корпусе штрихкод и выбрать вариант — подключение к wi-fi или к уже настроенной камере. При выборе первого варианта — приложение генерирует QR код.

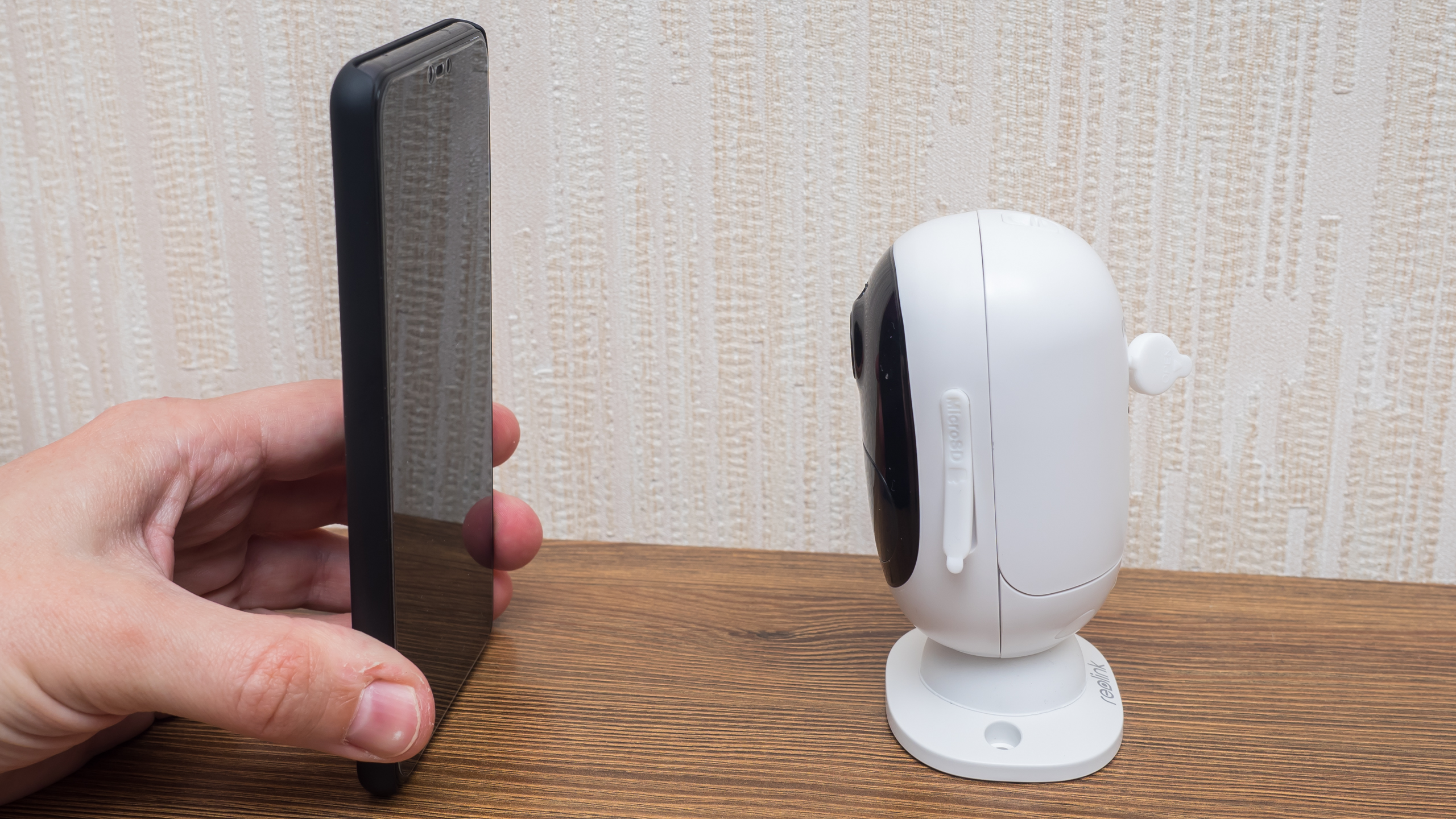

QR код с экрана смартфона нужно дать считать камере — как по мне довольно удобный способ и уже многократно опробованный на камерах Xiaomi. После этого начнется процесс подключения к сети — отмечу что камера поддерживает только диапазон 2.4 ГГц, он кстати дальнобойнее 5 ГГц. Поэтому перед подключением телефон нужно перевести на сеть 2.4

После этого камера просит задать логин и пароль, но на самом деле на этом этапе нужно придумать и два раза ввести пароль, учетная запись — admin, после чего нужно задать имя и при необходимости установить параметры перехода на зимнее время.

Особенностью аккумуляторной камеры является то что она активируется по обнаружению движения, причем не в кадре, как у других камер а по датчику движения. И по инициализации через приложение — все остальное время камера переходит в режим энергосбережения. О мерах предосторожности сообщает приложение на русском языке, после чего стартует окно предпросмотра.

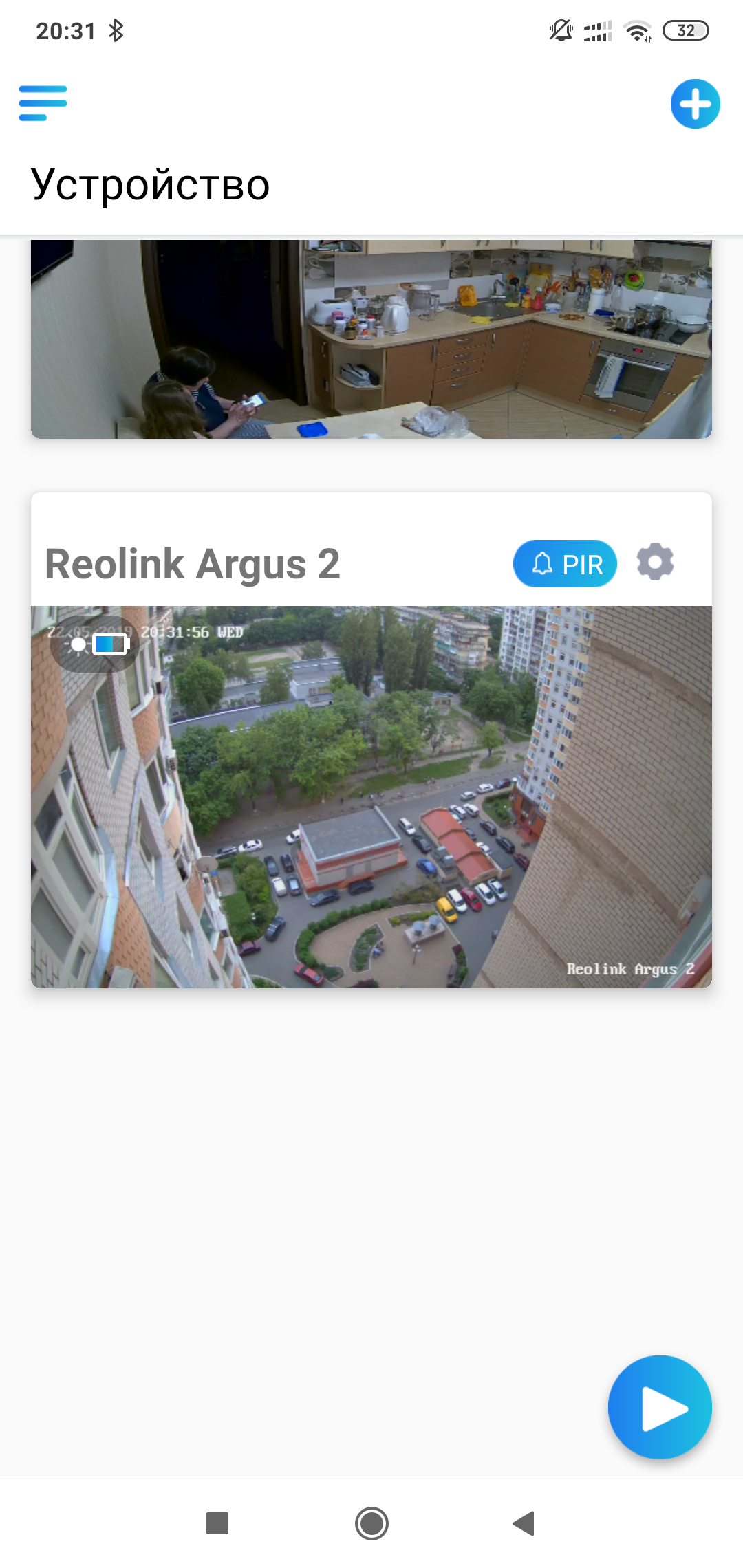

В отличии от камер с стационарным питанием, у этой камеры на картинке предпросмотра в главном меню отображается уровень заряда батареи, и ее статус — автономное питание, зарядка от сети и зарядка от солнечной батареи

При нажатии на окно камеры — запускается окно живого просмотра. Можно выбрать плавный поток — более скоростной но менее качественный или поток с максимальным разрешением камеры — 1080р. Если у вас несколько камер — можно выбрать режим мультиэкрана, где будет отображаться до 4х камер. В меню воспроизведение — показывается таймлайн и отдельные видеофрагменты, с длительностью записи на каждом

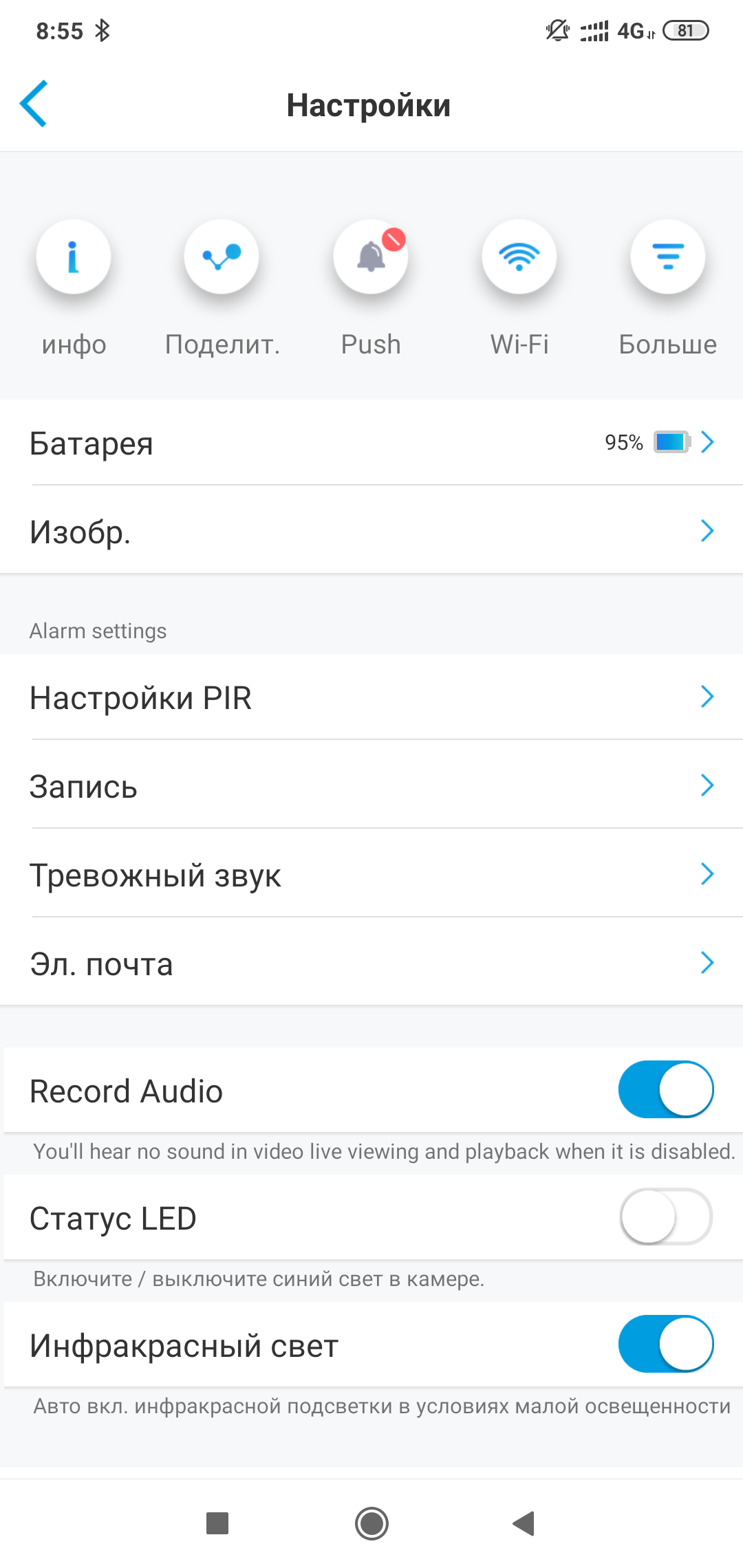

При нажатии на шестеренку в правом верхнем углу картинки — попадаем в меню настроек. В главном меню видна информация о уровне заряда аккумулятора, здесь находятся все меню для настройки камеры и переключатели активности светодиода, записи звука и ИК подсветки. В меню аккумулятора, кроме уровня заряда и его статуса, можно включить опцию расчета расхода его заряда.

Меню настроек изображения — здесь его можно перевернуть, для камер установленных вверх ногами, настроить отображение имени камеры и текущего времени, включить опции антиблик и день/ночь. Здесь же выбирается качество изображения для основного и быстрого режима — в основном режиме можно выбрать качество 720р или 1080р, частоту кадров от 2 до 15 в секунду и битрейт от 256 до 2048 кбит

В меню датчика движения — его можно отключить, если не нужна запись, уведомление об обнаружении — включаются в основном меню камеры. При включенном датчике движения, можно настроить расписание его работы и чувствительность.

Запись роликов на карту памяти — включается в одноименном меню. Здесь же есть опция — расширения записи, при активации которой — запись продолжается еще какое-то время после отсутствия события. Кстати в стационарных моделях, активных все время, есть опция предзаписи, когда на карту сохраняется время и перед событием.

Имеется опция звукового сигнала — при активации он срабатывает когда обнаруживается движения. Можно использовать сирену по умолчанию, можно записать свой звук — до 5 секунд. Как по мне тут очень не хватает расписания.

Если камера постоянно находится в зоне приема wi-fi то можно настроить e-mail уведомления, в том числе и с прикрепленным изображением. Это единственный метод получения изображения, кроме приложения и программы, так как аккумуляторные камеры Reolink не поддерживают общие протоколы передачи типа rtsp или onvif.

В последнем меню имеются опции по изменению пароля, данных о хранилище памяти, обновления прошивки, установки даты и времени, перезагрузки и сброса настроек камеры.

Клиент для ПК

Аналогично стационарным версиям — Argus 2 может работать с приложением на ПК. Для этого нужно нажать добавить камеру и выбрать ее из списка. На ее строке не отображается IP и порт, только идентификатор. После окно просмотра с нее добавляется в общем списке. В отличии от стационарных камер, которые подключаются автоматически при запуске программы, к аккумуляторной — надо подключаться вручную.

Во избежание разряда аккумулятора, приложение будет периодически светить предупреждение, если не подтвердить продолжение просмотра — камера отключится.

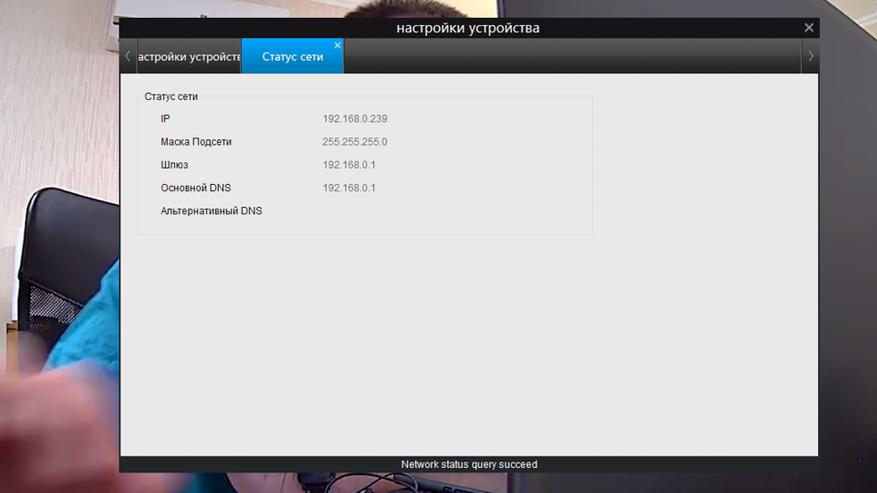

Здесь дублируются все настройки из мобильного приложения, единственно отличие — за компьютером это просто удобнее. Можно узнать адрес камеры, выполнить обновление ПО и сбросить к заводским. Настроить параметры отображения картинки с камеры, разрешение и битрейт, настроить отправку на почту добавить пользователей и все остальное

Главное отличие заключается в более удобном скачивании записанных роликов. В меню воспроизведение — выбираем окно нужной камеры и нажимаем на кнопку с дискетой в правом углу. После чего получаем доступ к перечню записанных роликов, где видно время начала и завершения записи и объем

Тест — Автономность

Для испытания автономности, я полностью зарядил аккумулятор камеры — отключил от питания 6:49 с уровнем 100%. Для активного теста, я взял ее с собой на работу, по дороге проведя еще дополнительные испытания. Через два часа, из которых камера около часа находилась в рюкзаке и ничего не снимала, уровень заряда упал на 5%. В течении следующего часа — еще на 5% — при практически беспрерывной съемке.

Место установки камеры я выбрал такое, что напротив нее почти постоянно было движение. Очень активный режим в людном месте.

Через 4 часа 40 минут — еще на 20%. В результате 12 часового теста из которых камера почти беспрерывно писала в течении 10 часов — аккумулятор разрядился на 41%. Отсюда делаю вывод, что в очень проходном месте, заряда аккумулятора должно хватать более чем на сутки.

Солнечная панель

Следующий тест я проводил с солнечной панелью — по заявлению производителя она должна выдавать почти до 3 Ватт мощности при напряжении до 6 вольт.

Сначала я проверил панель на внешней электронной нагрузке. На утреннем солнце — я смог добится мощности примерно в 0,8 Ватта максимум, но думаю что днем под прямыми лучами будет существенно больше.

Да и мне больше интересна работа панели в связке с камерой. Для этого я сделал временный наружный стенд — вывесив камеру и панель за окно. Нужно учесть что с этой стороны дома прямой солнечный свет только во второй половине дня — утром тень.

На остатке светового дня, заряд аккумулятора вырос с 59% до 61 % по состоянию на 20:25. К девяти часам он стал падать — и составил 60%. За ночь работы, естественно с места установки камеры активность была очень низка — заряд упал всего на 4% — по состоянию на утро он составил 56%

Далее — аккумулятор, пока  в течении первой половины дня пока система находилась в тени, показывал что заряжается, но уровень заряда держался один и тот же — 56%

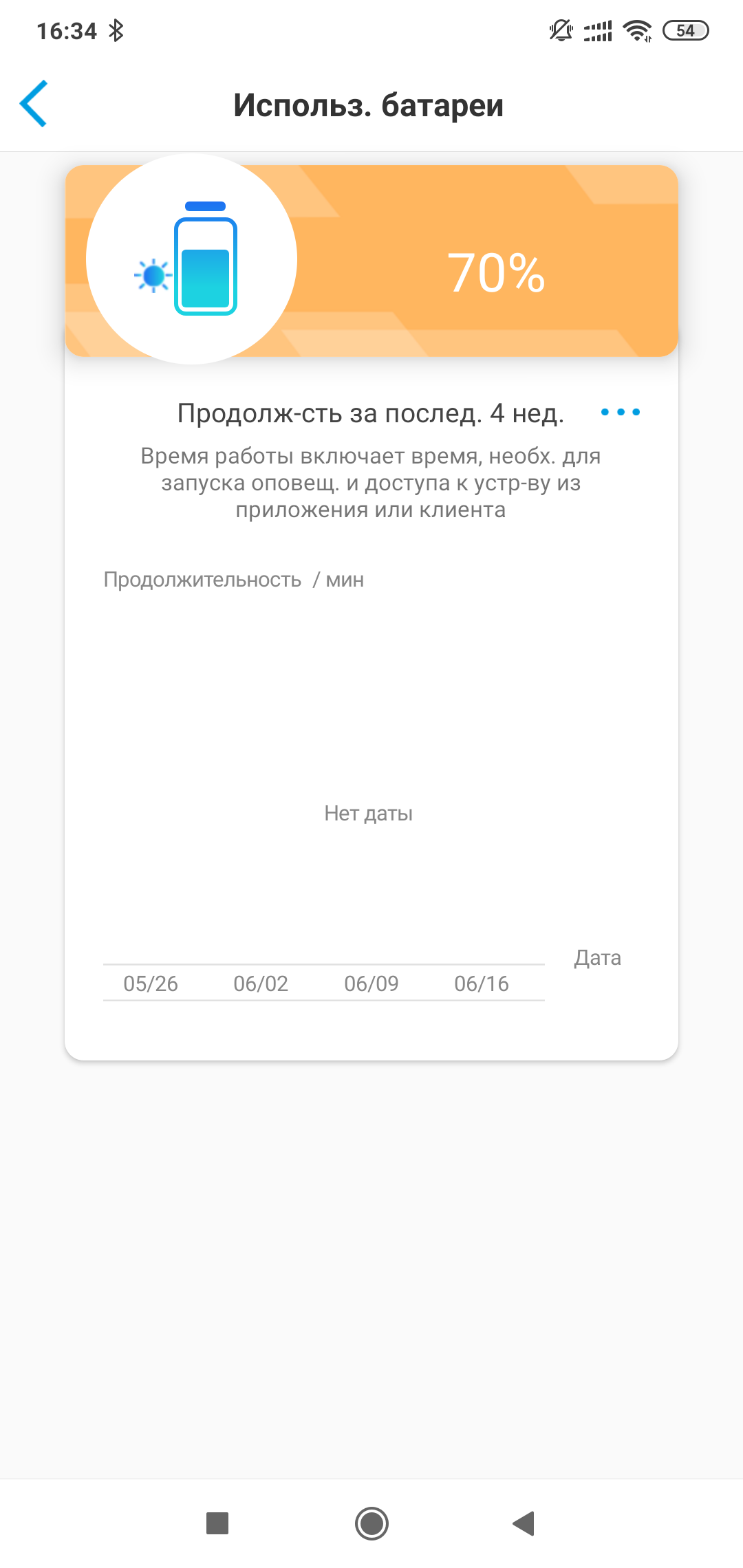

А с второй половины дня начал расти и процент заряда, увеличившись до 70% — до момента когда солнце ушло. Таким образом сутки в автономном режиме, при подпитке от солнечной панели, при эпизодической записи событий и не частыми — раз в несколько часов подключениями — аккумулятор зарядился с 61 до 70%

При этом — еще раз уточняю, место установки не особенно солнечное, вверх и вниз тянутся десятки метров стены дома, солнце светило прямо на панель в течении примерно 6 часов.

Еще один вариант установки — тоже полностью автономный, на полке в прихожей, запись событий когда кто-то приходит или уходит. В день порядка двух десятков записей — аккумулятор разряжается в среднем на 15% в сутки. Что дает автономность примерно в неделю.

Кстати ИК подсветка — включается только при срабатывании датчика движения, в спящем режиме диоды отключены. В активном режиме — видны невооруженным глазом как 6 неярких красных точек

wi-fi подключение

В случае когда камера находится в зоне действия роутера — то вопросов с подключением нет, все стандартно, как и для любых IP камер — доступ из любой точки мира через приложение. Но как все работает если камера находится “в полях” ?

Самый простой и удобный способ — это просто поднять на смартфоне точку доступа wi-fi с тем же названием и паролем — камера уже знает эту сеть и подключится к ней. Подключение почти мгновенно, дольше 5 секунд задержек не было. Да, и при отсутствии wi-fi камера продолжает работать согласно настройкам, записи хранятся локально на micro SD карте камеры.

Поэтому камера подходит для использования не только в автономном, относительно питания, режиме но и без сети — например на дачах, где нет постоянного интернет, а подключаться к ней можно — эпизодически для просмотра зафиксированных событий

Работа камеры

Один из вариантов использования — это сирена, также в качестве сирены может использоваться записанное микрофоном сообщение длительностью 5 секунд. Демонстрация показана в видео версии обзора.

Кроме приложения управления, видеоролики можно скачать напрямую с micro SD карты — если конечно есть прямой доступ к камере, так даже быстрее. Ролики просто пишутся в корневой каталог карты

 Звук пишется в моно режиме, 16 кГц. Примеры видео, снятых в разных условиях — см. ниже-

Видеоверсия обзора

Вывод

Это действительно автономная система видеонаблюдения, способная работать без внешнего питания на протяжении длительного времени, а то и постоянно если будет более менее солнечная погода. Отлично проработанный режим экономии энергии, отдельный датчик движения, позволяющий не анализировать изменение картинки в кадре, емкий аккумулятор и эффективная солнечная панель.

В первую очередь будет полезна тем, кому нужно организовать наружное видеонаблюдение, но отсутствует возможность подведения постоянного питания.

Спасибо за внимание.
