Проверка точности измерения умной розетки Navigator и заодно про умное реле

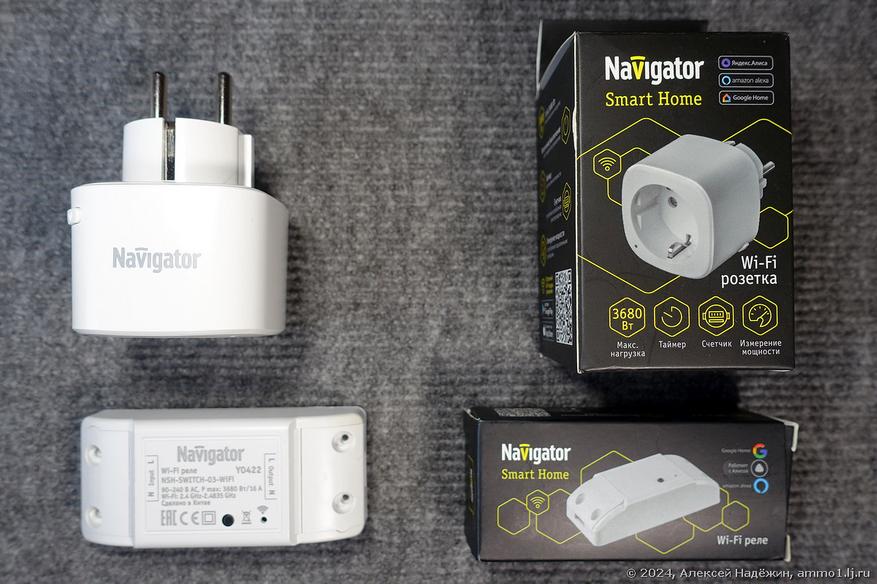

У дешёвых безымянных умных розеток, оснащённых функцией отображения напряжения и мощности, как правило, достаточно низкая точность измерений. Я решил проверить, как обстоят дела с точностью у устройств подороже — умной розетки Navigator и умного реле того же бренда.

Оба устройства работают на платформе Tuya, их можно использовать как в приложении Navigator SmartHome, так и в приложениях SmartLife, Tuya, а также приложениях многих других российских производителей систем умного дома.

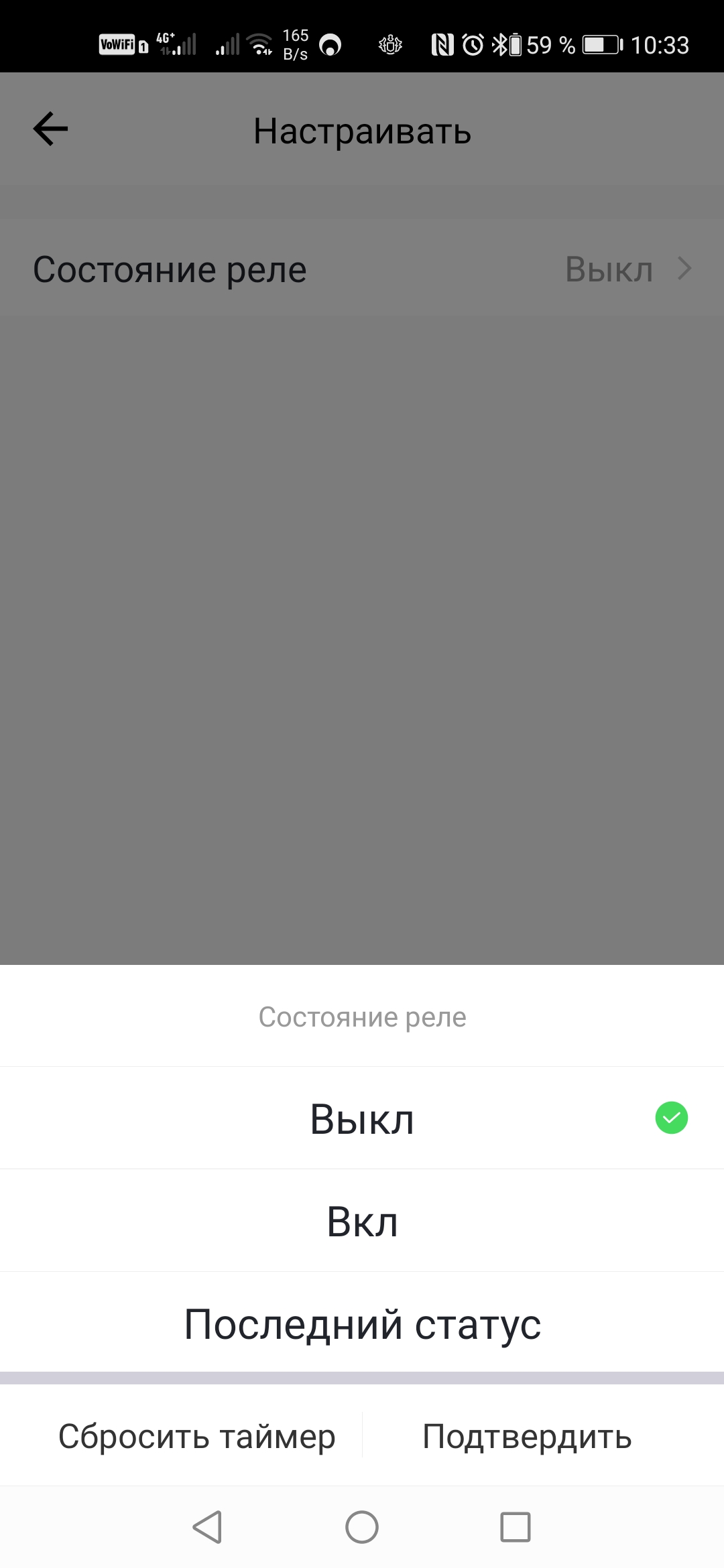

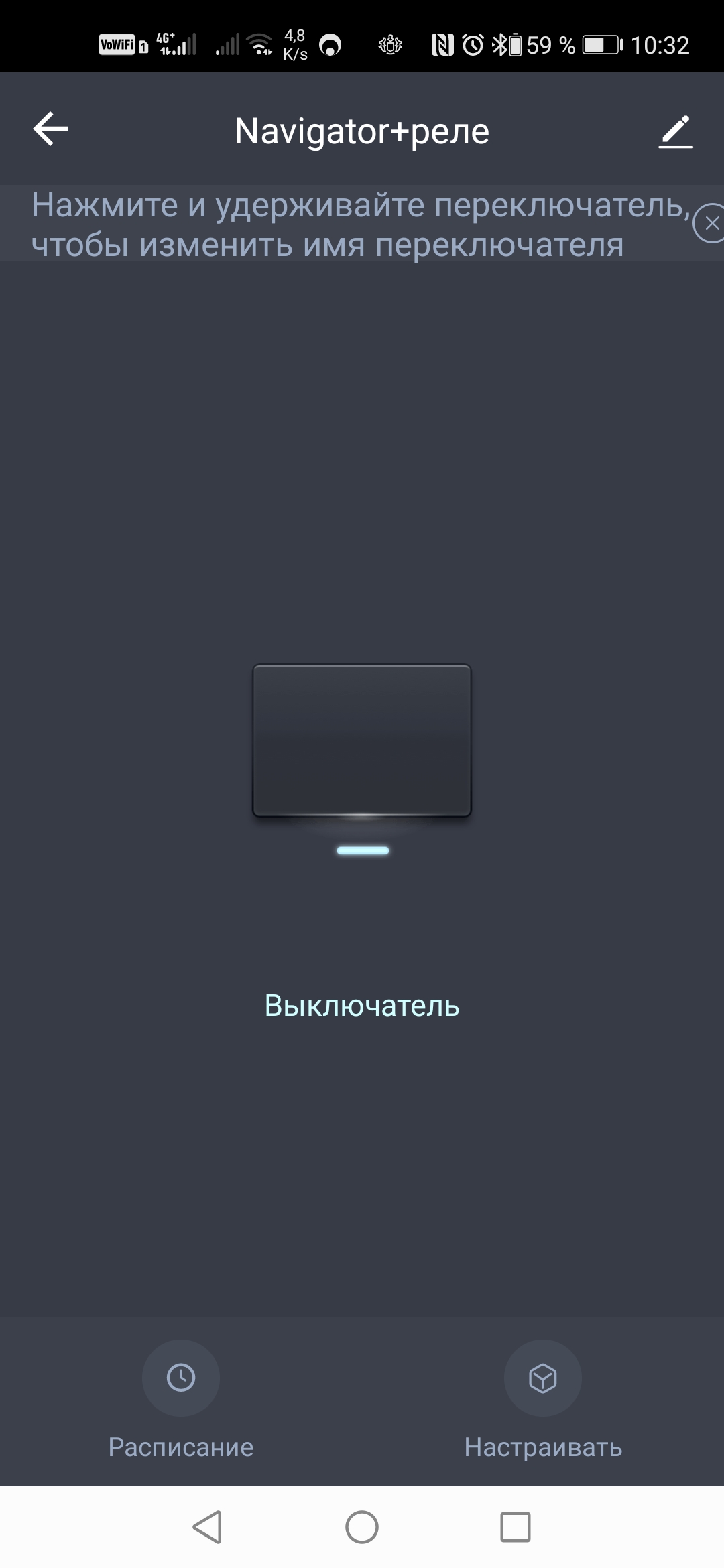

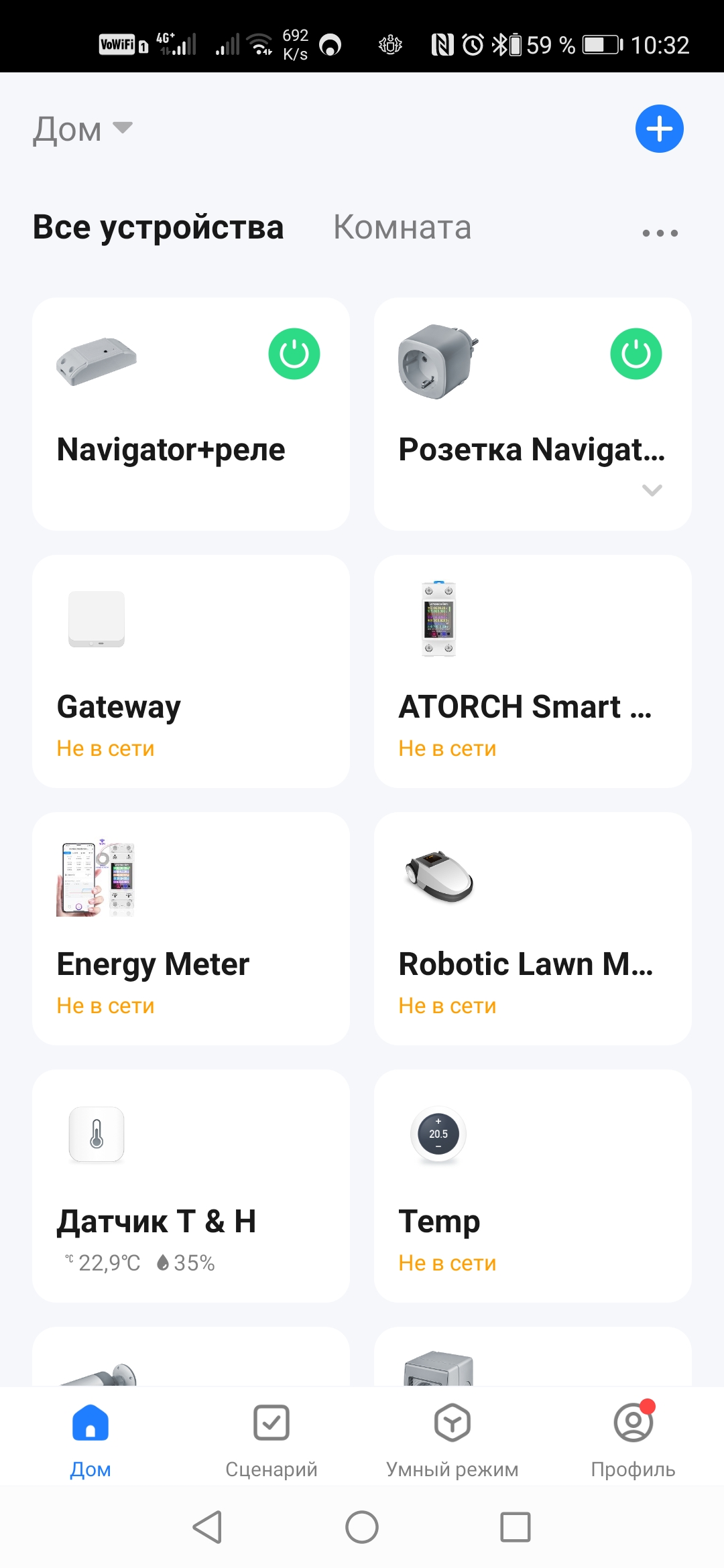

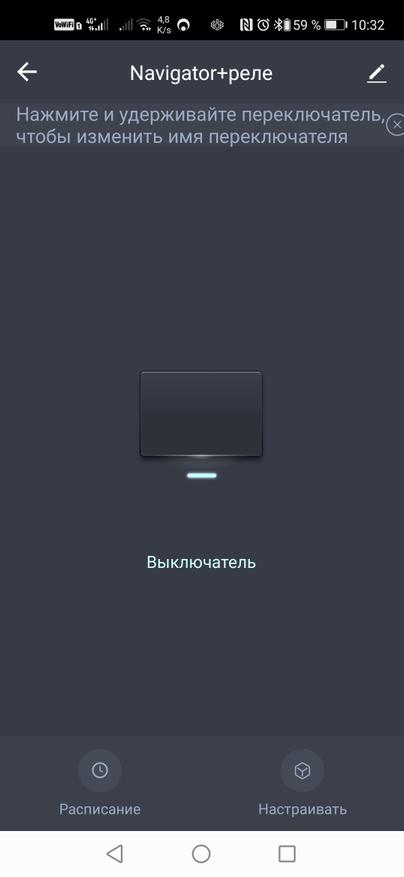

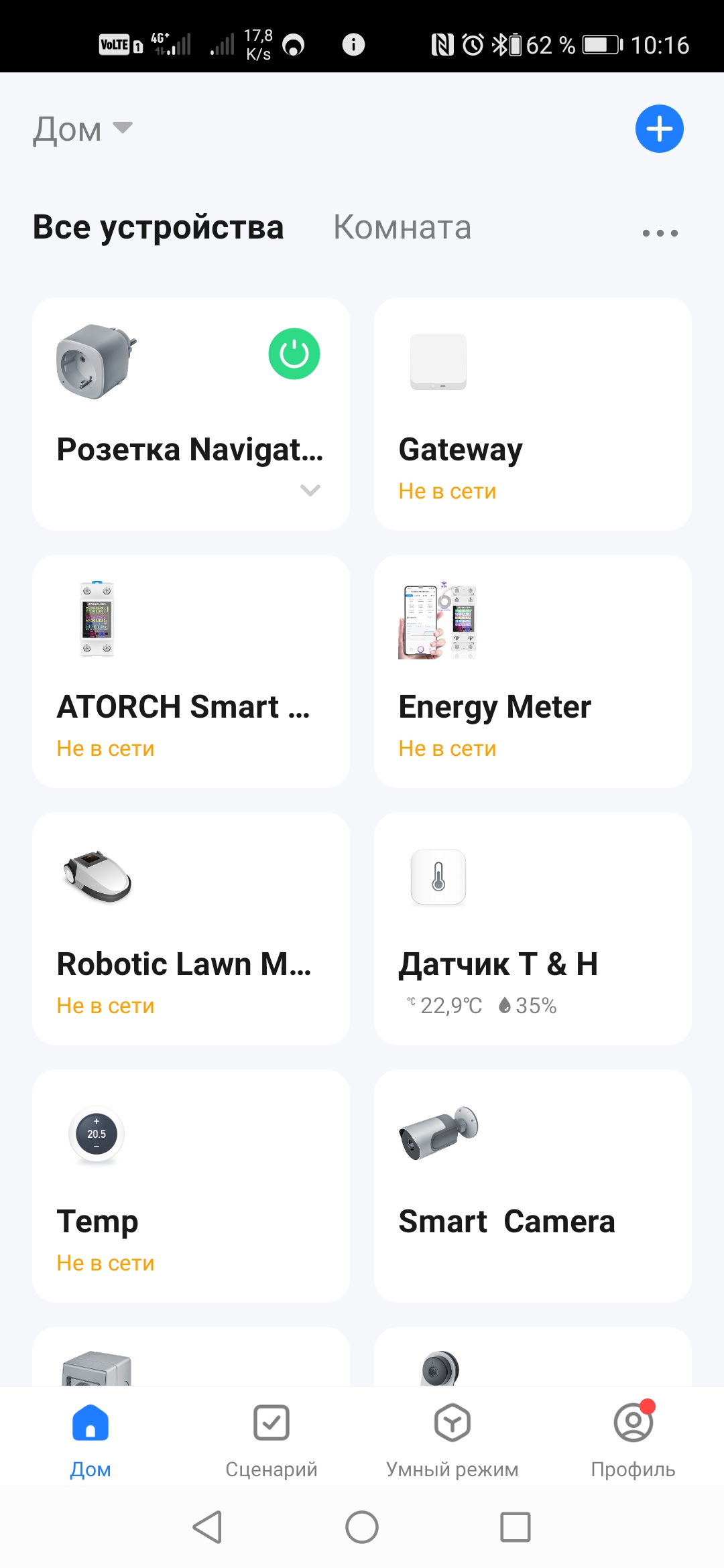

С реле я ошибся — оказалось, что оно не умеет измерять параметры, а только включается и выключается. Единственная настройка в его интерфейсе — состояние реле при включении. Зато есть возможность управления прямо на панели устройств, на заходя внутрь виджета.

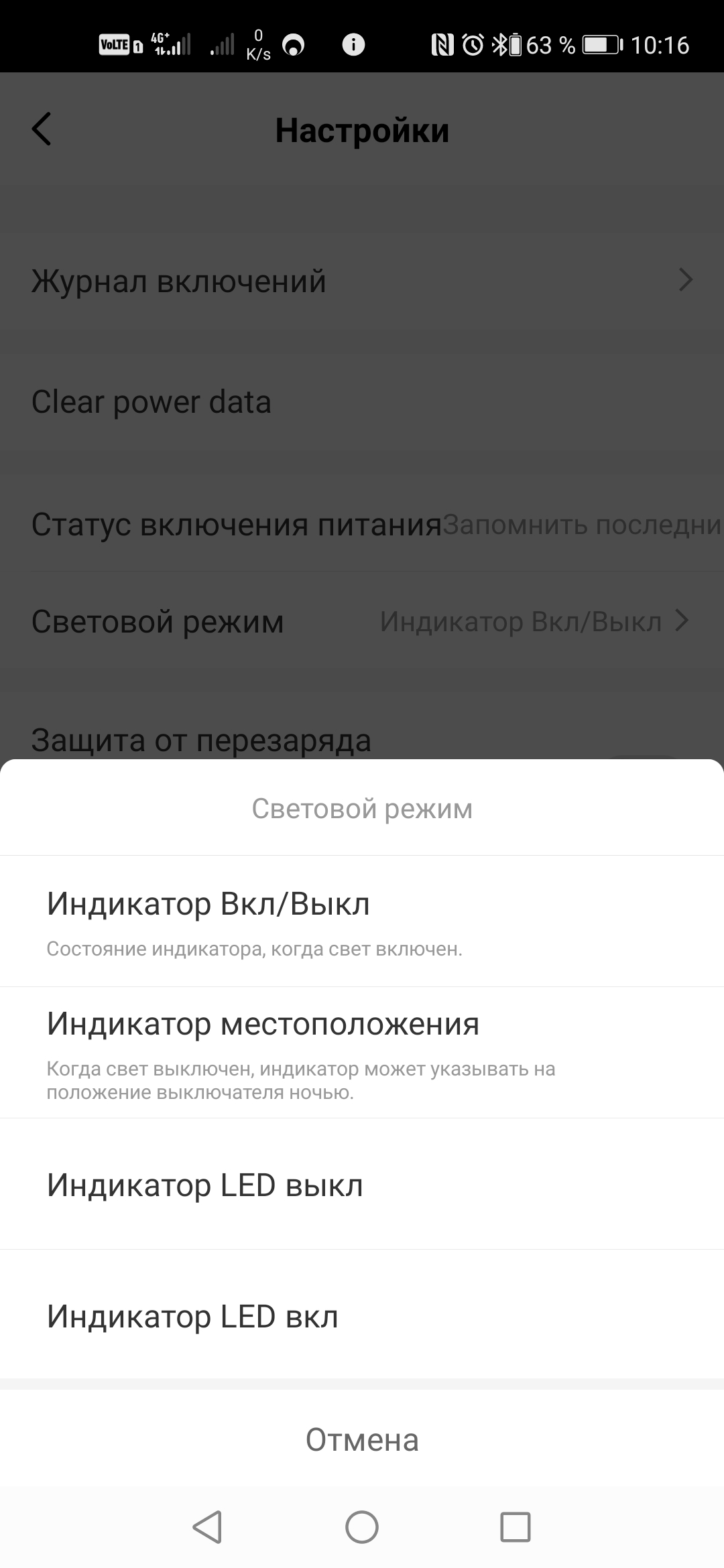

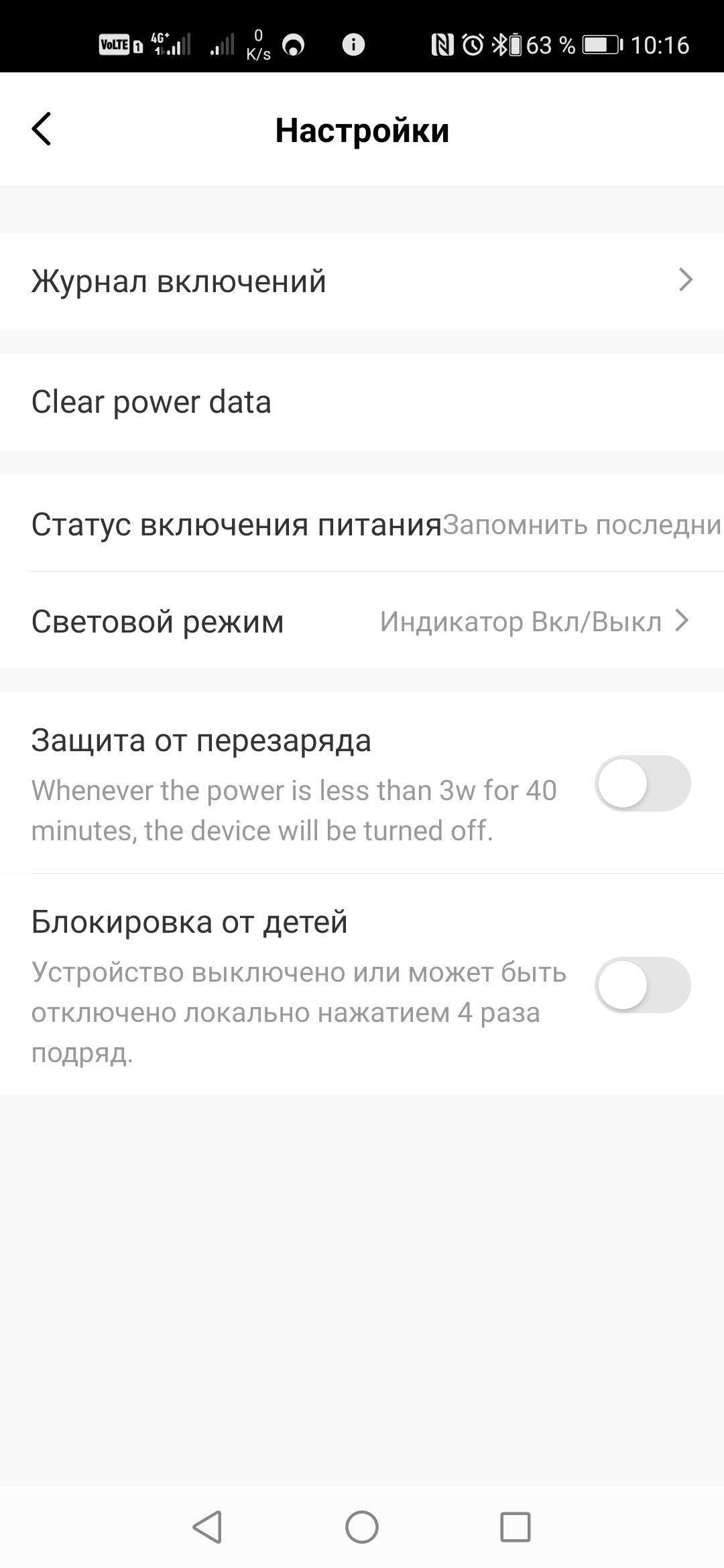

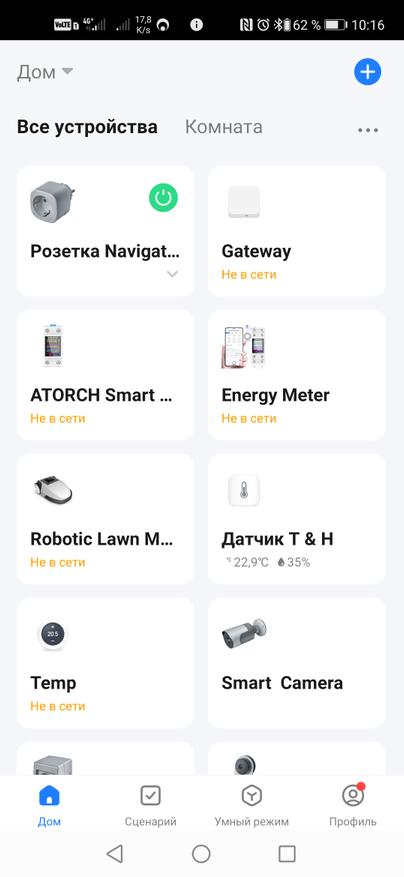

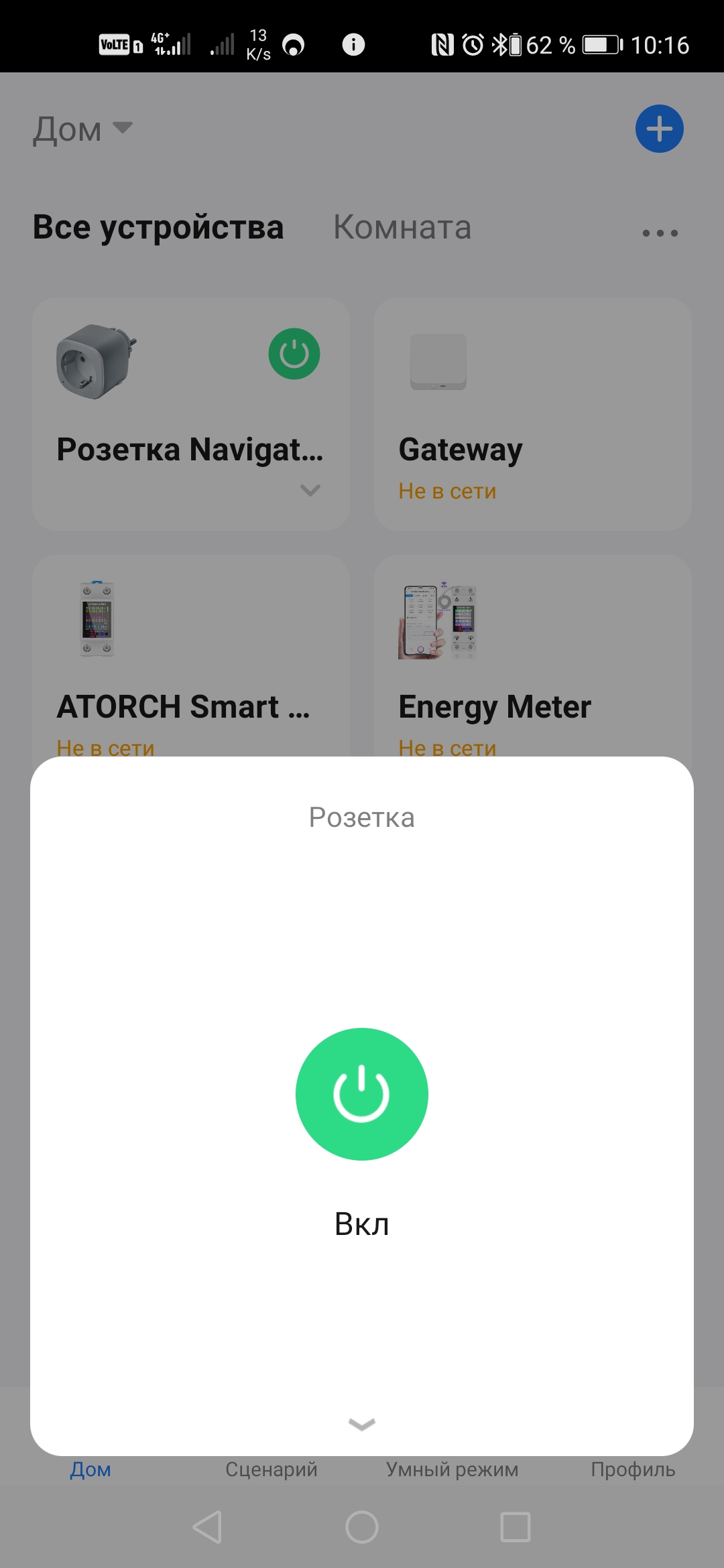

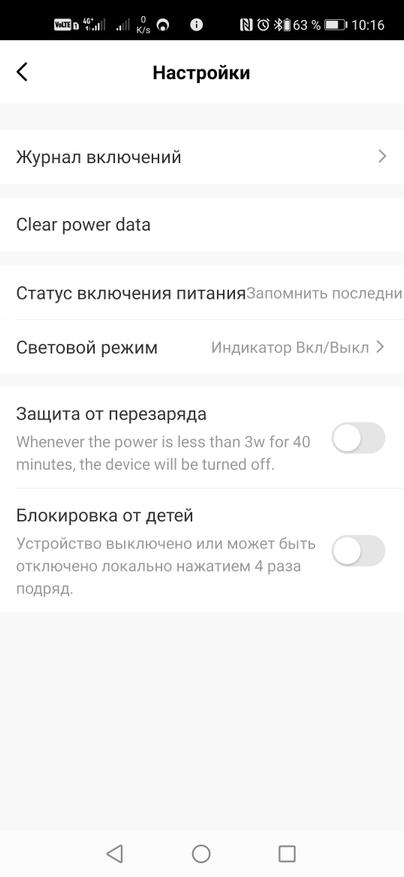

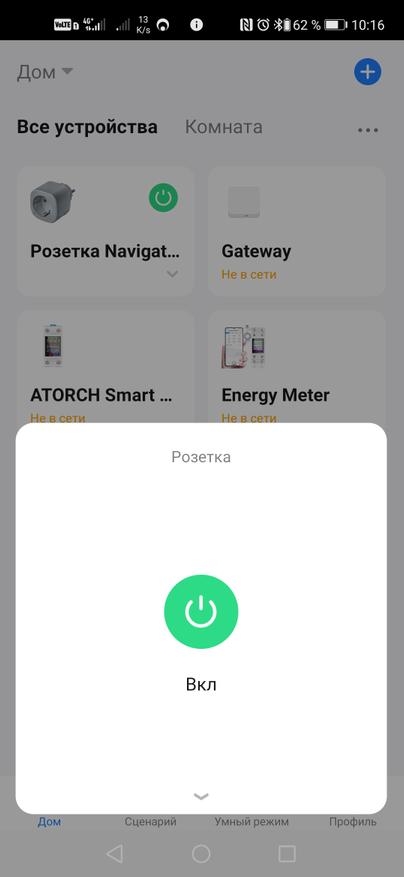

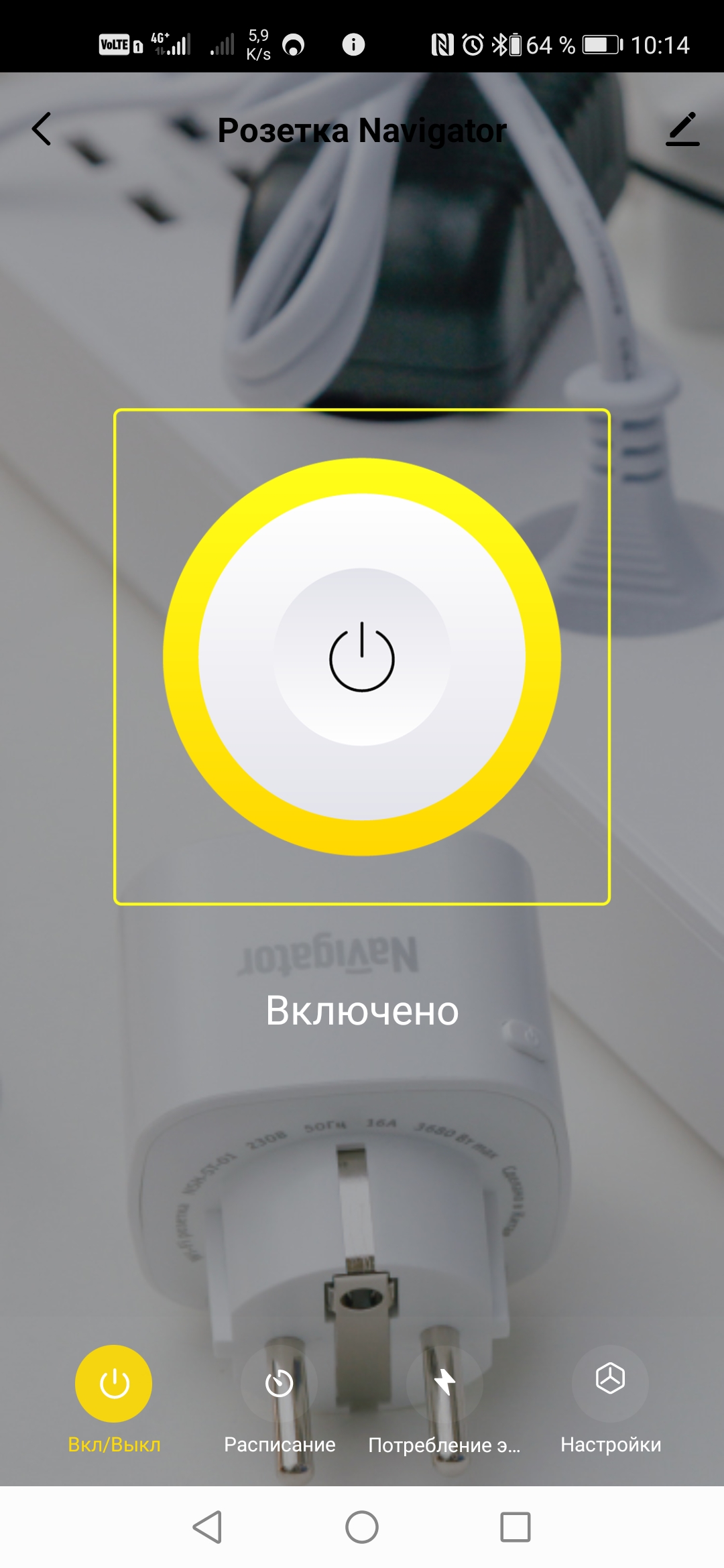

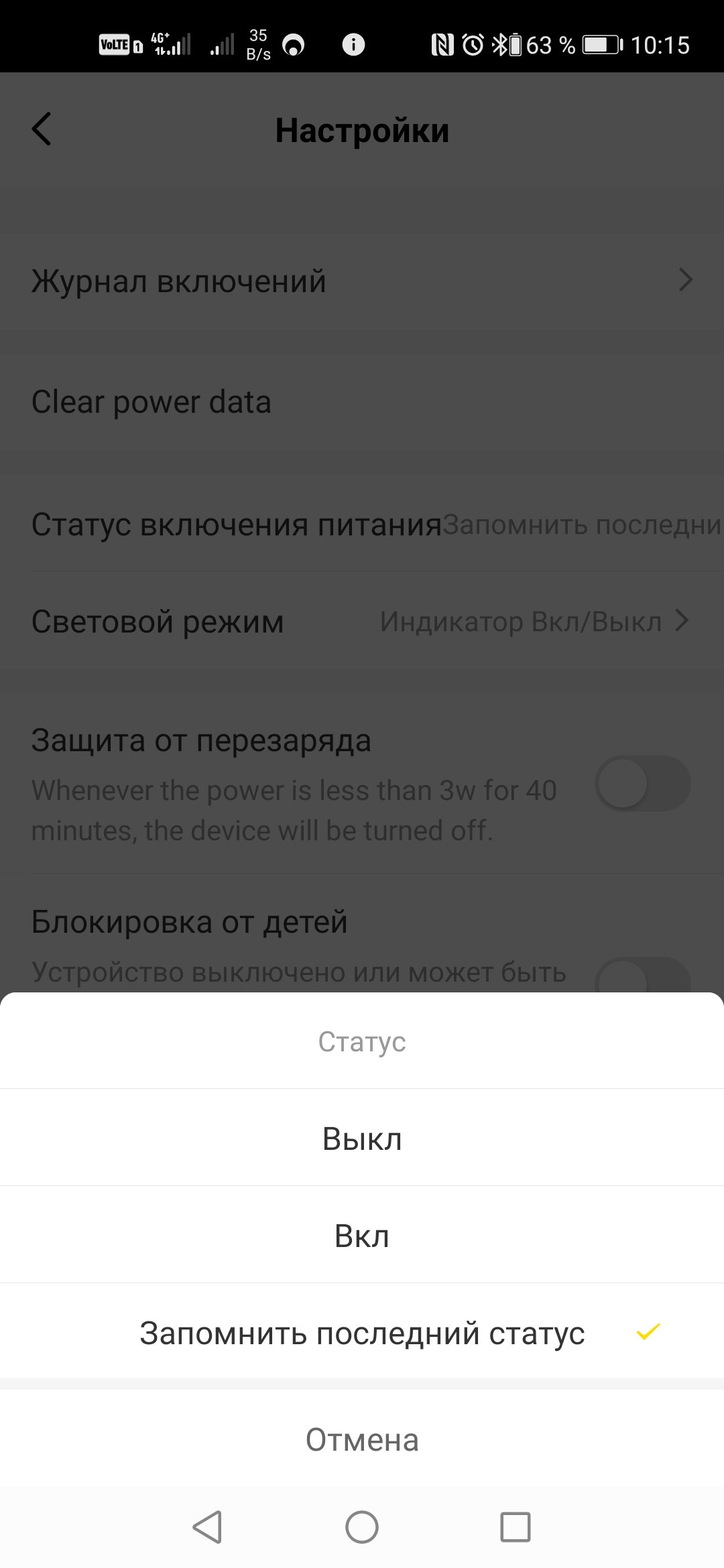

У розетки есть много настроек, возможность включения/выключения на панели устройств, есть даже мини-виджет управления (не знаю зачем). Можно настроить состояние при включении, есть управление индикатором, защита от детей, и даже такая экзотика, как автоматическое отключение, если 40 минут потребление было меньше 3 Вт.

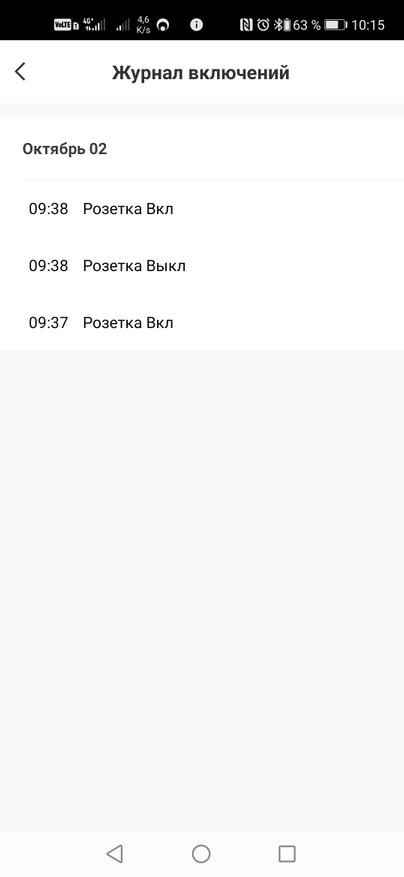

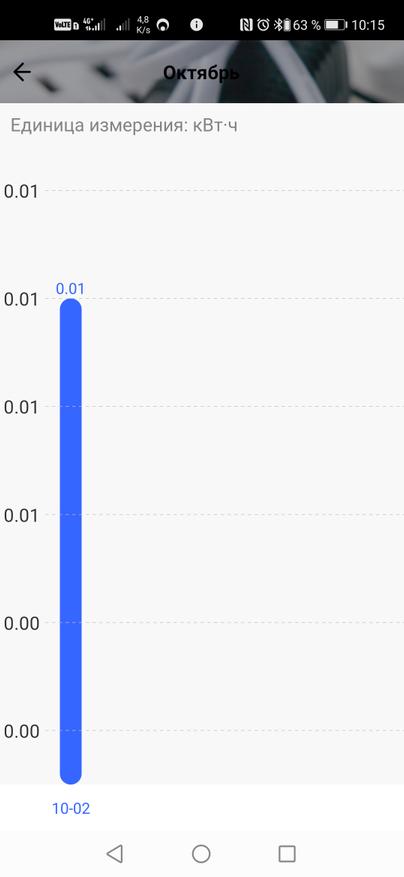

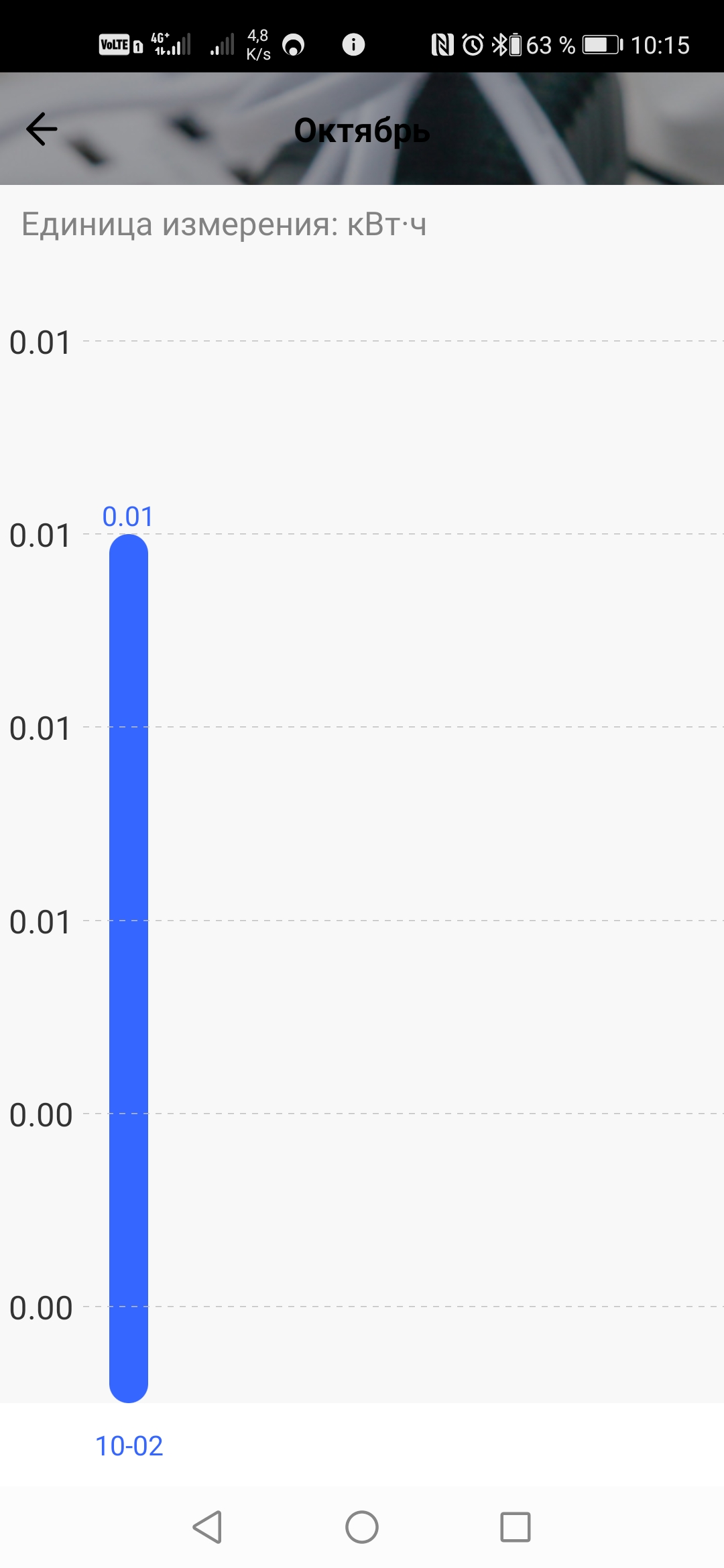

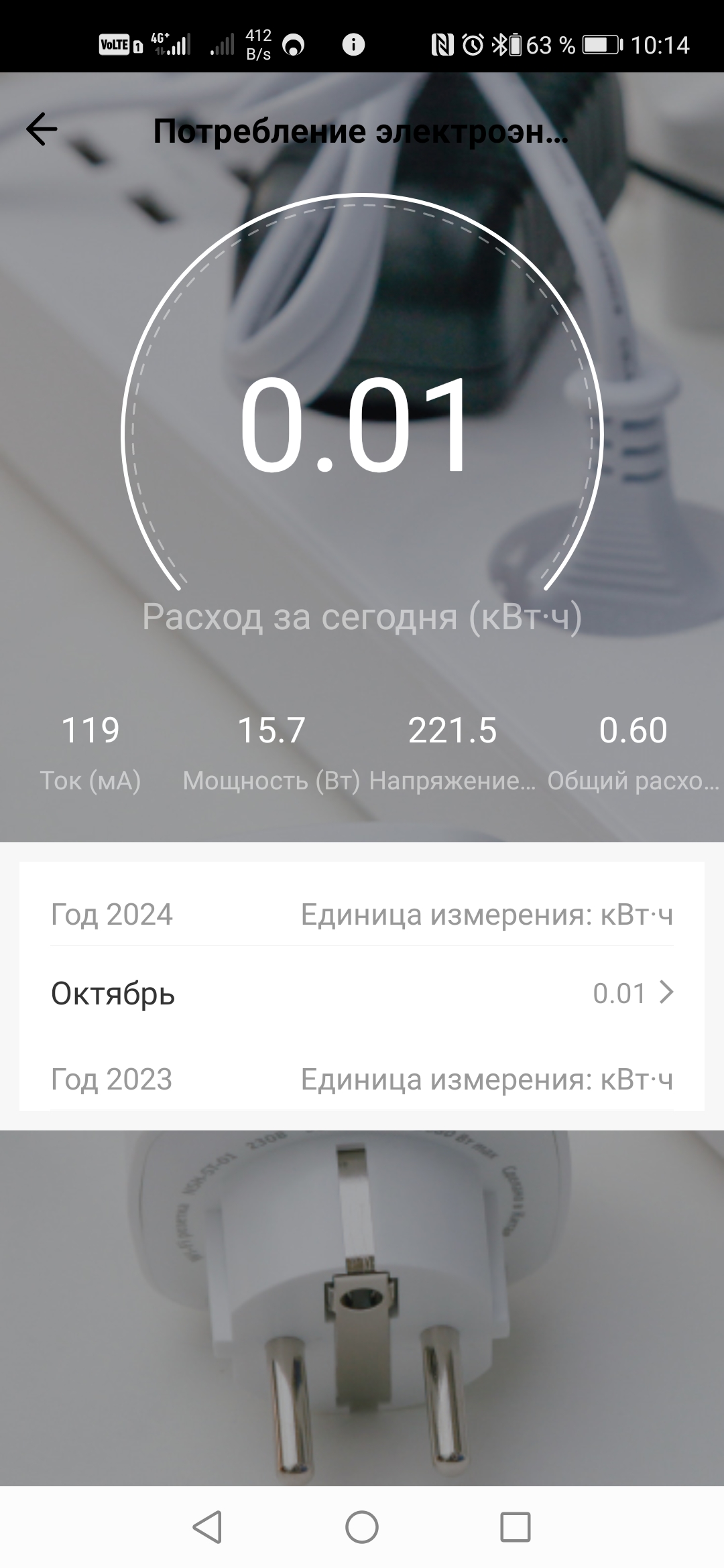

На экране измерений крупно отображается расход энергии за сегодня, мелко — ток, мощность, напряжение и общий расход. Если нажать на месяц, показывается расход по дням, кроме того в разделе настроек есть журнал включений.

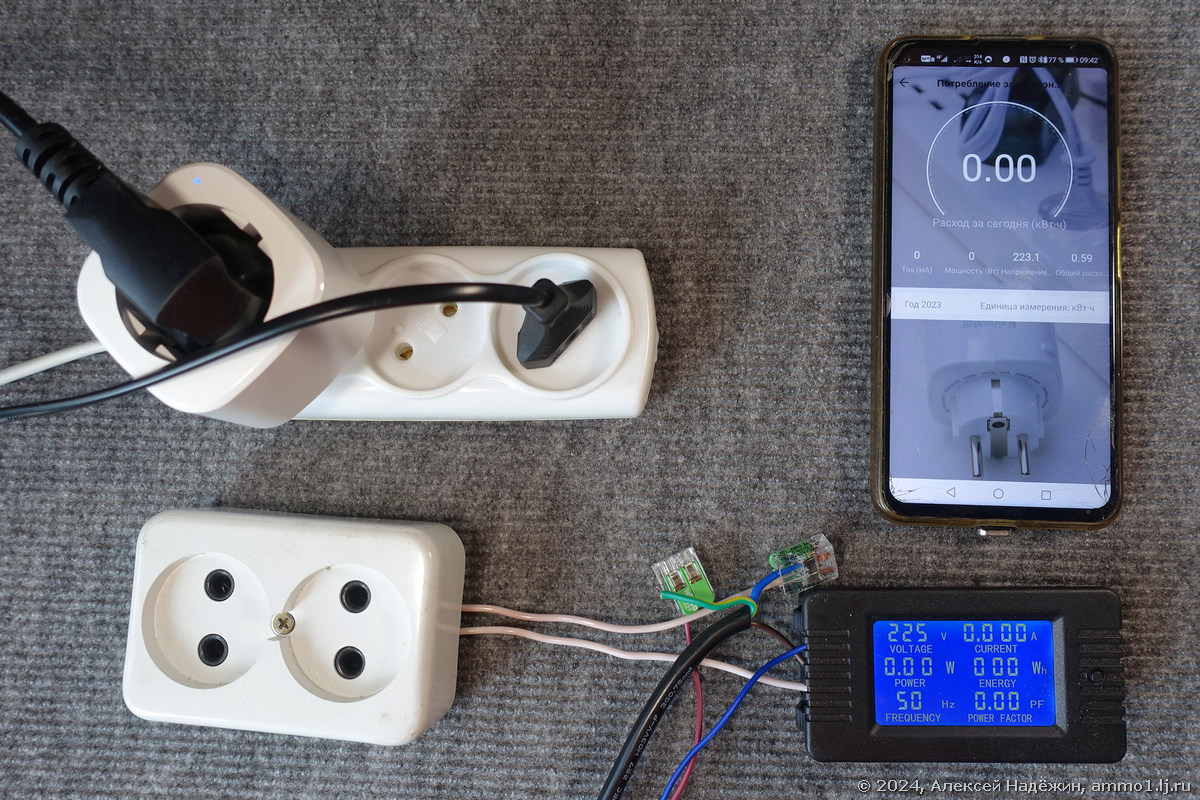

Для того, чтобы проверить точность измерений я использовал достаточно точный прибор Peacefair PZEM-020, включенный по схеме с раздельными цепями питания прибора и измерения (я рассказывал об этом приборе тут), кроме того использовался точный ваттметр Robiton PM-2.

С измерением напряжения всё отлично: когда PZEM и Robiton показывали 225 В, розетка показала 225.0, когда PZEM и Robiton показали 227, розетка показала 227.5 В. На отличия показаний на фото выше не обращайте внимания — напряжение в сети быстро меняется и розетка просто не успела передать новые данные.

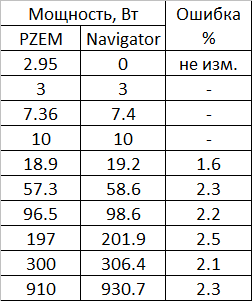

Результаты измерения мощности разных устройство получились следующими:

При потреблении менее 3 Вт розетка показывает ноль. Мощности от 3 до 10 Вт измеряются достаточно точно, на более высоких мощностях розетка завышает результат, погрешность не превышает 2.5% при мощности до 1000 Вт. Для большинства применений такой точности достаточно. Но, конечно, это не точный измерительный прибор.

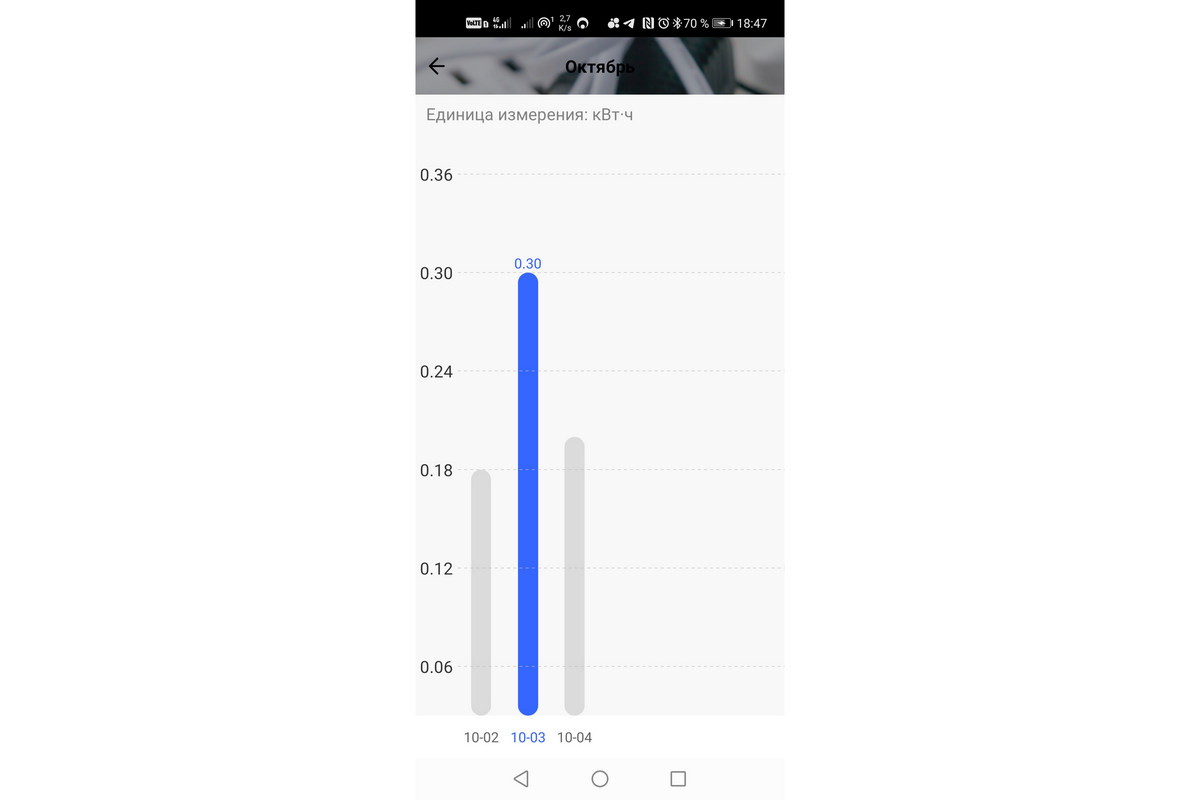

Подключил через эту розетку портативный холодильник-морозильник Бирюса в режиме заморозки -18. За первые полные сутки морозильник потребил 0.3 кВтч.

Умную розетку можно использовать не только для включения и выключения нагрузки со смартфона или голосом с помощью колонок-ассистентов, но и для анализа потребления отдельных устройств.
