Lonsonho: компактное реле Zigbee 3.0 на 2300 Вт с нулевой линией, интеграция в Home Assistant

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Комфортный дом и бытовая техника

Здравствуйте друзья

В этом обзоре мы с вами рассмотрим еще одно Zigbee реле от Lonsonho, предназначенное для экосистемы Tuya Smart. Некоторое время назад я делал обзор на версию которая работает без нулевой линии и за счет использования полупроводниковой схемы размыкания — совершенно бесшумную. Кто не смотрел — ссылка в описании. Теперь настал черед устройства с нулевой линией и электромагнитным реле.

Куплен в магазине Lonsonho Smarthome Store на Aliexpress — стоимость на дату публикации $15.05

Параметры

  • Тип реле — одноканальное с нулевой линией
  • Интерфейс — Zigbee 3.0
  • Рабочее напряжения — 220-240 В
  • Максимальная мощность — 2300 Ватт, либо 250 при использовании с LED светильниками

Напомню, что версия без нуля — рассчитана только на 100 Ватт, с LED светильниками ее использовать не стоит.

Конструкция

Внешне — версии с нулевой и без нулевой линии практически идентичны. Размер, форма, крепление на DIN рейку и даже количество разъемов на контактной площадке.

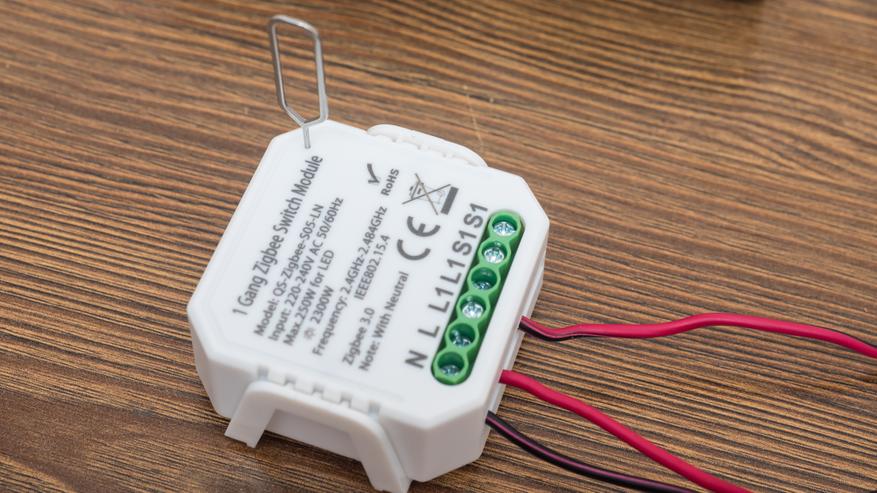

Их тоже шесть, отличие в том, что на версии без нейтрали есть разъем COM к которому подключается один из контактов внешнего выключателя, а здесь вместо него — N предназначенный для нулевой линии

Размер устройства — 46 х 46 х 18,5 мм, компактность — это его сильная сторона, его легко разместить даже в небольшом пространстве, например в стандартном круглом подрозетнике.

Толщина менее 2х см — позволяет разместить поверх него, в том же подрозетнике, физический выключатель, для дублирования управления или обычную розетку.

Разборка

Разборка такая же простая — нужно снять заднюю крышку, которая крепится на защелках. Внутри отличий видно больше. Главным образом — это наличие электромагнитного реле, которое на порядок увеличивает мощность подключаемых нагрузок.

Управляющий модуль TYZS3 — базовый для реле, выключателей и подобных им устройств, которые предназначаются для Tuya Smart

В версии без нуля, модуль управления выполнен на отдельной плате, и имеет кнопку ручного управления. Здесь кнопки нет — вручную реле можно управлять только при помощи внешнего выключателя.

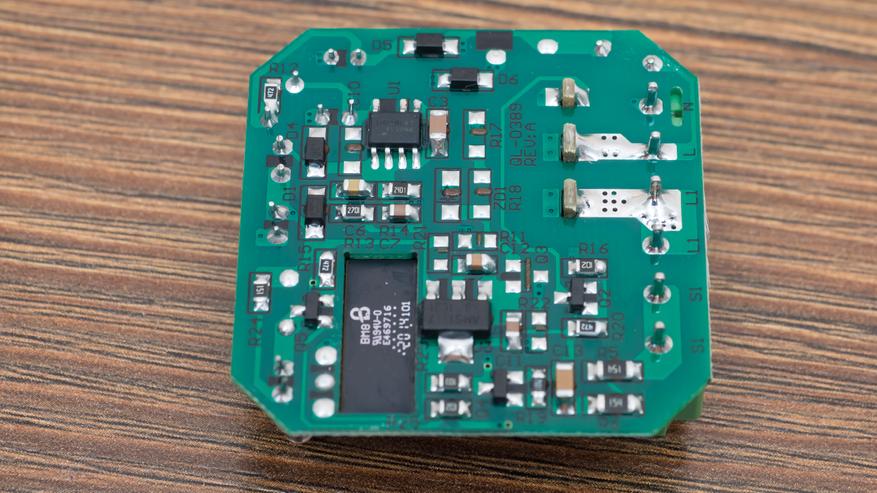

Обратная сторона устройства. Напоминаю что существуют и двухканальные модели и этой и версии без нулевой линии.

Подключение

Схемы подключения предусматривают использование только реле, реле с внешним механическим выключателем и реле с парой проходных выключателей. В отличии от безнулевой версии — где замыкаются два контакта реле — COM и S1, тут на S1 нужно подавать фазу.

Базовый вариант подключения — на реле подается ноль и фаза, выход L1 подается на устройство, ноль — общий.

Я настоятельно рекомендую строго придерживаться указанных в комплектной инструкции разъемов, это не лишнее так как их подписи дублируются. Это же касается фазы и нулевой линии, разрываться должна именно фаза, ноль — общий.

Как я уже сказал — кнопки в этой версии нет, хотя отверстие на корпусе под скрепку — есть. Но нажимать там просто нечего.

При первом подключении — устройство переходит в режим сопряжения. Для сброса в заводские — нужно или 5 раз быстро включить выключить питания, или 5 раз переключить внешний выключатель. Кстати последнее может стать проблемой если дома есть маленькие дети.

Подробнее в видео версии обзора

Tuya Smart

Для работы в родной среде управления Tuya Smart — нужен Zigbee шлюз, не важно какого производителя, главное чтобы под эту экосистему, у меня например от Alfawise. Нажимаем добавить дочернее устройство, реле при этом должно находится в режиме сопряжения, и оно появляется в окне поиска, правда отображается как тройной выключатель. Нажимаем на него.

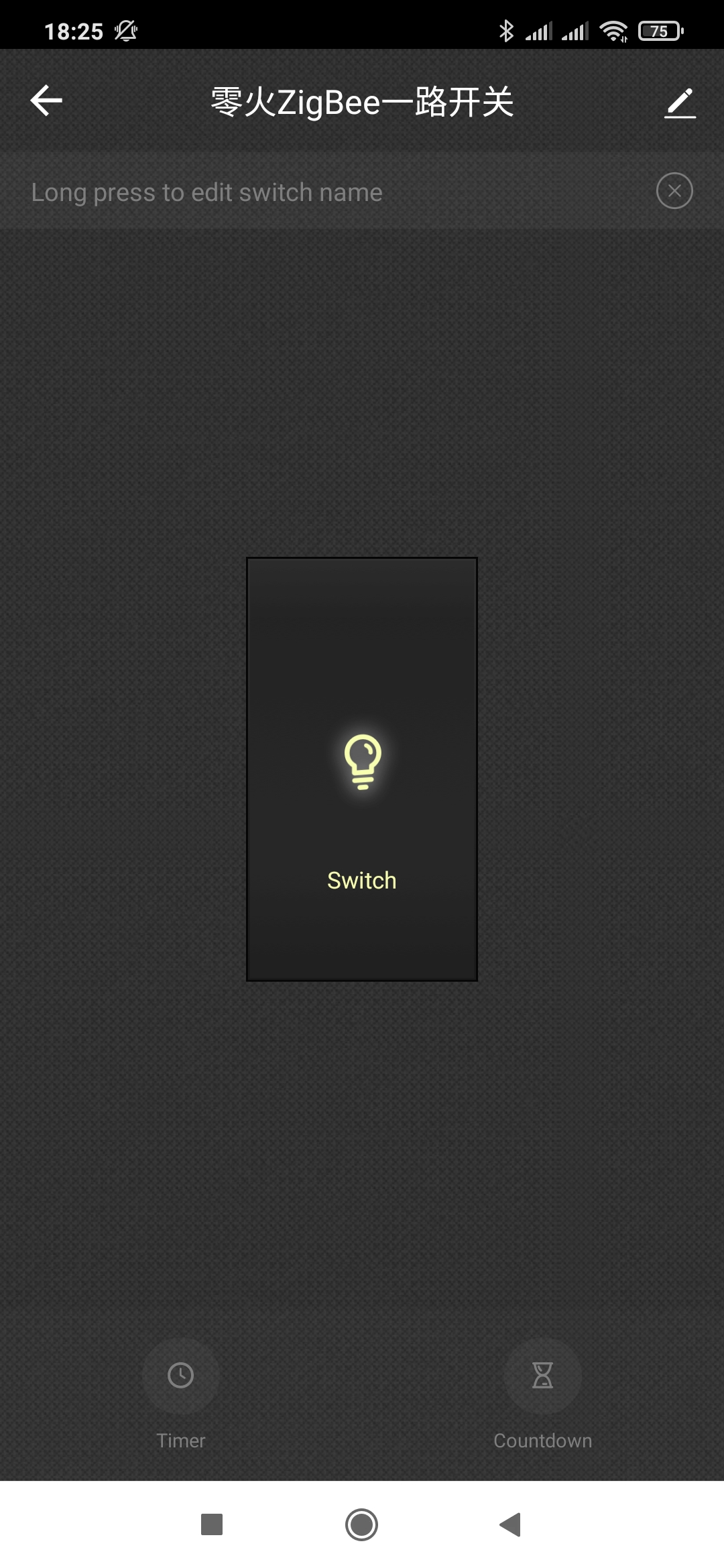

После этого реле отображается в списке устройств, причем все так же как тройной выключатель. Но если зайти в его плагин — то тут все корректно — выключатель один. По нажатию на его изображение — реле включается и выключается.

Кроме этого доступна опция таймера — который настраивается на конкретное время и день недели, причем как однократно, так и можно задать алгоритм работы по дням недели.

В результате отработки таймера — можно и включать и выключать устройство. Так же можно задать несколько таймеров и на включение и на выключение. Кроме этого есть опция обратного отсчета, которая выключит реле через заданный интервал времени от 1 минуты до 12 часов.

Кроме плагина шлюза, реле будет отображаться и в общем списке устройств. Отсюда им тоже можно управлять и видеть его статус включая обратный отсчет. Совместно с другими гаджетами экосистемы, реле может участвовать в автоматизациях.

Причем, в отличии от подобных устройств в mihome — не только как действие но и как условие. Соответственно доступно два условия — статусы включилась, и выключилась и три действия — включить, выключить и переключить состояния.

Работа реле

Управление может дублироваться ручным выключателем в том числе возвратным. Каждое нажатие или переключение выключателя — переключает статус реле, который транслируется в приложение.

В случае пропадания внешнего питания и при его восстановлении — вне зависимости от своего состояния перед отключением, реле будет всегда выключено.

Подробнее в видео версии обзора

Home Assistant

Реле поддерживается интеграцией zigbee2mqtt начиная с версии 1.14.4.1. Добавление — стандартное. Включаем режим подключения новых устройств.

Включаем реле в режиме сопряжения, он активируется при первом включении, либо после сброса в заводские или после удаления с другой zigbee сети.

И через некоторое время, это будет заметно по тому, что светодиод на реле перестанет мигать, новое устройство залетит в систему.

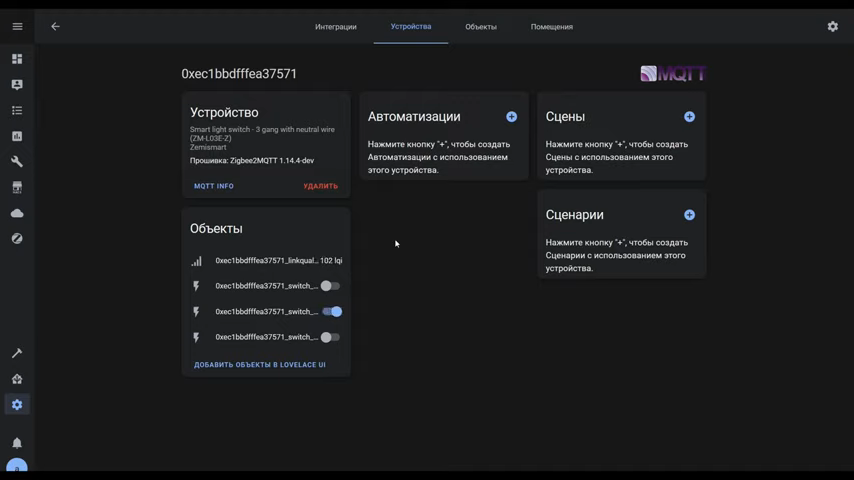

Здесь реле тоже определяется как тройной выключатель, но в отличии от приложения — где только один свич, тут пробрасывается сразу три. Кроме них, еще есть сенсор качества связи. Реле выполняет роль роутера в zigbee сети.

Появившиеся свичи — называются как центральный, левый и правый.

Рабочий только один — левый, именно он реагирует на нажатие механического выключателя реле и может им управлять.

Для удобства я переименовываю эту сущность просто в свич, так как это однокальное реле.

Две других сущности — никак не влияют на работу реле, если их попробовать включить они почти сразу возвращаются в исходное состояние.

Лучше всего будет просто скрыть эти объекты, тогда их не будет видно в системе.

Проверяем в панели состояний — теперь для этого устройства доступно всего два объекта — сенсор связи и свич управления реле.

В моей системе реле заменило последний из еще остававшихся у меня wi-fi sonoff mini, и используется для управления подсветкой зеркала. Причем управляется как программно автоматизациями там и осталось привычное управление выключателем. Кроме этого, реле уже перетянуло на себя парочку датчиков, выполняя функцию роутера.

Видео версия обзора

На этом все, спасибо за внимание.
