Какой кабель использовать для подключения варочной поверхности, духовки и кондиционера
Планируете обновить технику на кухне или установить кондиционер? Первый шаг к успешной установке — правильный выбор кабеля. В этой статье разберем, какие кабели подходят для подключения варочных поверхностей, духовых шкафов и кондиционеров, чтобы обеспечить безопасность и эффективность вашей бытовой техники.

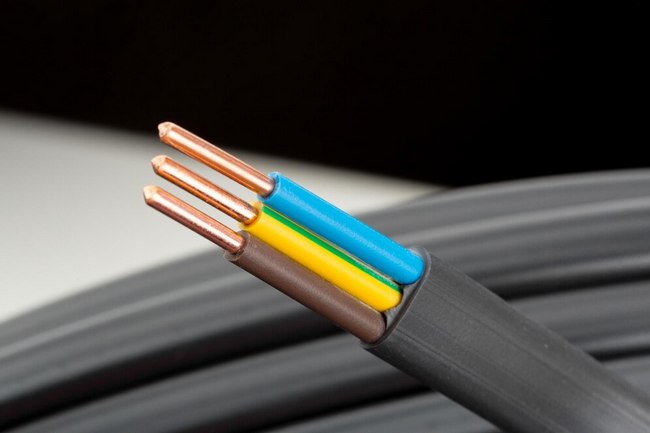

Для надежной и безопасной работы ваших бытовых приборов, таких как варочная поверхность, духовой шкаф или кондиционер, крайне важно выбрать подходящий тип кабеля. Оптимальным выбором будет медный моножильный кабель. Он состоит из одной твердой медной жилы, что обеспечивает его прочность и долговечность. В отличие от многожильных кабелей, моножильный лучше сохраняет форму и менее подвержен повреждениям при монтаже, что важно для стационарных установок, где кабель не будет часто гнуться или перемещаться.
Основные требования
Количество жил в кабеле зависит от типа подключения вашего оборудования:
1. Однофазное подключение (220 В). Для такого типа подключения необходим кабель с тремя жилами:
Фаза — передает электричество от источника к прибору.
Ноль — обеспечивает возврат тока.
Земля — необходима для безопасности, защищает от возможных ударов током при неисправностях.
2. Трехфазное подключение. Такой вариант чаще используется для более мощных устройств и требует кабеля с пятью жилами:
Три фазы — обеспечивают более равномерное и мощное электроснабжение.
Ноль — служит для стабилизации системы и возврата тока.
Земля — защитная жила, предотвращающая поражение электрическим током.
Использование медного моножильного кабеля с правильным количеством жил позволит обеспечить не только эффективность работы вашей техники, но и ее безопасность. Установка такого кабеля должна проводиться с соблюдением всех норм и требований электробезопасности.
Оптимальное подключение варочной панели: выбор кабеля по мощности
Подключение варочной панели требует особого внимания к выбору кабеля, так как неправильный выбор может привести к перегреву проводки и даже к пожару. Варочные панели — мощные устройства, и для их подключения необходимо использовать кабель с достаточным сечением жил, чтобы обеспечить безопасность и надежность.
Выбор кабеля по мощности
Согласно СП 31-110-2003, рекомендуется использовать кабель с минимальным сечением жил в 6 мм² для мощных устройств. Однако это может быть дорого и не всегда практично из-за большого диаметра кабеля. Важно учитывать мощность конкретной модели варочной панели при выборе кабеля. Вот рекомендации по сечению кабеля в зависимости от мощности панели:
- До 3,5 кВт. Используйте кабель сечением 3*2,5 мм². Этот вариант подходит для большинства стандартных варочных панелей с относительно невысокой мощностью.
- От 3,5 до 5,5 кВт. Рекомендуется кабель сечением 3*4 мм². Такой кабель обеспечивает безопасную работу устройств средней мощности без риска перегрева.
- От 5,5 до 7,2 кВт. Необходимо использовать кабель сечением 3*6 мм². Это обеспечит достаточную толщину жил для высокомощных устройств, минимизируя риск возгорания.
- От 7,2 кВт до 8,8 кВт. Для очень мощных устройств потребуется кабель сечением 3*10 мм², который способен выдерживать большие нагрузки без перегрева.
Важные моменты при монтаже
Кабель должен быть проложен напрямую от электрического щитка до варочной панели без использования промежуточных розеток или подключения другой техники на той же линии. Это обеспечит стабильное и безопасное электроснабжение. Также следует обеспечить, чтобы кабель был надежно зафиксирован и не подвергался механическим повреждениям в процессе эксплуатации.
Подключение варочной панели при трехфазном питании
При трехфазном подключении варочной панели вы можете использовать пятижильный кабель с сечением каждой жилы 2,5 мм². Это обеспечивает более равномерное распределение электрической нагрузки и снижает риск перегрева, что особенно важно для мощных устройств, таких как варочные
Для трехфазных систем два наиболее подходящих типа кабеля — это ВВГнг-Ls и NYM. Оба эти типа кабелей обладают самозатухающей изоляцией, что увеличивает безопасность использования в случае возгорания. Кабели ВВГнг-Ls и NYM изготовлены так, чтобы сечение жил строго соответствовало заявленным характеристикам, в отличие от кабелей ПУНП, где допускается отклонение сечения жил до 30%, что может повлиять на безопасность и эффективность системы.
Использование пятижильного кабеля позволяет подключить к варочной панели три фазы, ноль и землю. Это не только повышает безопасность установки, но и обеспечивает более стабильное питание устройства. Кабель с сечением 2,5 мм² при трехфазном питании способен выдержать нагрузку, обеспечивая эффективную и безопасную работу варочной панели.
Подключение духового шкафа: выбор кабеля и методы монтажа
Духовые шкафы, с их средней мощностью от 2,5 до 3,5 кВт, кажутся менее требовательными к сечению кабеля по сравнению с варочными панелями. Тем не менее, очень важно следовать рекомендациям производителя по подключению, чтобы обеспечить безопасность и надежность устройства.
Выбор кабеля

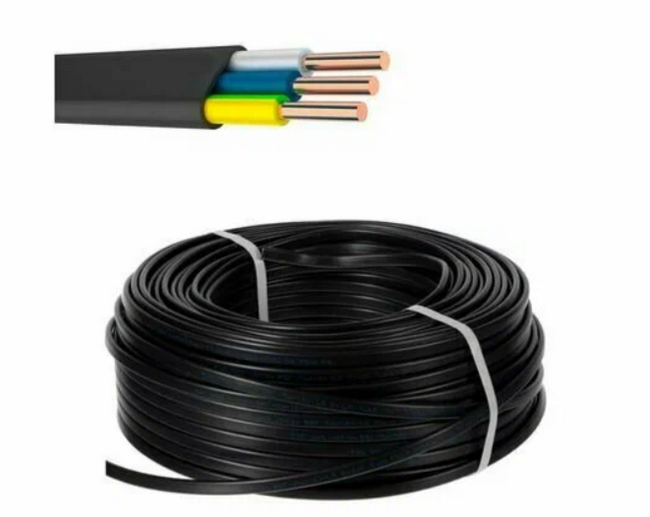

Наиболее подходящим кабелем для подключения духовки является ВВГнг-Ls 3*2,5 мм². Этот кабель имеет три жилы: фазу, ноль и землю, и подходит для большинства стандартных моделей духовых шкафов. Благодаря негорючей изоляции, кабель ВВГнг-Ls обеспечивает дополнительную безопасность в случае возникновения высоких температур или короткого замыкания.
Методы подключения
- Прямое подключение к щитовой. Прокладка кабеля напрямую от электрического щитка до духовки обеспечивает наиболее надежное и безопасное соединение. Этот метод подразумевает отсутствие промежуточных розеток, что минимизирует потенциальные точки сбоя и снижает риск перегрева.
- Подключение через розетку. Если вы предпочитаете более гибкий вариант, можно использовать розетку на 16 А. Важно убедиться, что розетка способна выдержать максимальную мощность духовки и правильно установлена. Этот способ позволяет легко отключать духовку от сети при необходимости, например, для обслуживания или ремонта.
При прокладке кабеля следует обеспечить, чтобы он не контактировал с острыми краями или движущимися частями мебели и был защищен от механических повреждений. Также важно, чтобы кабель был зафиксирован и не допускал свободного висения или натяжения. Если духовка устанавливается вблизи других мощных приборов, стоит проверить общую нагрузку на линию, чтобы избежать перегрузок.
Выбор кабеля для электрического котла
Подключение электрического котла требует особого внимания к выбору силового кабеля, так как правильный выбор не только обеспечит надежное функционирование оборудования, но и гарантирует безопасность в использовании. Важно учитывать не только мощность котла, но и требования к электрической безопасности. Ниже представлена таблица, которая поможет вам определить необходимое сечение кабеля и тип защиты для различных диапазонов мощности электрических котлов.
Диапазон мощности котла | Сечение кабеля | Тип кабеля | Автоматический выключатель |
До 4 кВт | 1,5-2,5 мм² | ВВГнг-Ls или NYM | 16-25 А |
4 кВт — 8 кВт | 2,5-4 мм² | ВВГнг-Ls или NYM | 25-32 А |
Более 8 кВт | Минимум 4 мм² | ВВГнг-Ls 42,5 мм² или NYM 42,5 мм² | 32 А и выше |
Дополнительные указания:
- Прокладка кабеля- кабель следует прокладывать от электрического щита к месту установки котла, избегая контакта с легковоспламеняемыми материалами и источниками тепла.
- Использование автомата -необходимо установить автоматический выключатель соответствующей мощности для предотвращения перегрузок и коротких замыканий.
Эта таблица поможет вам выбрать подходящий кабель и соответствующие компоненты для безопасного и надежного подключения вашего электрического котла.
Правильный выбор кабеля для подключения кондиционера
Подключение кондиционера к электросети требует аккуратного подхода и соблюдения определённых правил. Для большинства бытовых кондиционеров, чья мощность не превышает 3 кВт, подходит стандартное подключение к домашней розетке. Важно отметить, что кондиционер должен быть подключен к отдельной розетке, чтобы избежать перегрузок и возможного вреда другому подключенному оборудованию.
Для кондиционера мощностью до 3 кВт, такого как модель Electrolux EACS-09HG2/N3, идеально подойдет медный трехжильный кабель с сечением 1,5 мм². Такой кабель обеспечит надежное и безопасное соединение, учитывая нормы потребления тока и необходимую маргинальность для предотвращения чрезмерного нагрева провода. Этот выбор позволяет уверенно эксплуатировать кондиционер без риска для электрической сети дома.
Использование кабеля с таким сечением гарантирует, что даже при максимальной загрузке кондиционера, проводка будет функционировать стабильно и безопасно. Кроме того, рекомендуется установка защитного автомата для дополнительной безопасности, что предотвратит возможные аварийные ситуации при коротких замыканиях или перепадах напряжения в сети.
Источник: ru.freepik.com
33 комментария
Добавить комментарий
Там все указано.
Особенно для варочных поверхностей 5кВт+, которые имеют 2 фазных подключения
К однофазной сети таким способом подключиться разумеется нельзя.
А дальше таблица про котлы — отборный треш. Потому что для котлов действуют всё те же значения, что и для плит. Только еще строже. Потому что 7-8кВт плиту можно посадить на кабель 4 квадрата и пользоваться, так как 7-8 кВт — это суммарная допустимая мощность нескольких конфорок, каждая из которых по отдельности выдает не больше 3,5кВт. И плита редко используется на пределе мощности. А 4 квадрата, это 25 ампер или почти 6 кВт. А вот котел, особенно маломощный, большую часть времени шпарит как раз на максимальной мощности. 4кВт котел на кабель 2,5 квадрата и тем более на полторашку сажать нельзя. Для котлов 8+ в «таблице» указан 4 жильный кабель (а по современным стандартам при трехфазке должен быть уже пятижильный) и автомат, который ставится только на жилы сечением от 6 квадратов. Жилы 2,5 квадрата должны защищаться автоматом не более 16 ампер, когда речь идет о бытовом секторе. А при однофазном подключении автомата на 32 ампера 8кВт котлу попросту недостаточно, т.к. это нижний предел срабатывания такого автомата. И нужен уже автомат ампер на 40 и кабель квадратов на 10.
Гореть в аду автору за подобный совет. 1,5 мм² только на освещение, на силовые нагрузки — не менее 2,5 мм²
Предпочту ВВГнг-Ls, но по ГОСТ. NYM — только если по DIN VDE, но его стоимость многим не понравится
Про выбор кабеля для электрокотла — этот, как ранее правильно заметили, вообще треш.
PS: Такое ощущение, что текст сгенерирован нейросетью, обученной, в лучшем случае, на инструкциях по подключению вышеупомянутых устройств.
У того Электролюкса номинальный ток 5 А, нафига ему больше 1,5 мм2?
Как колхоз-вариант можно использовать водопроводную ПНД-трубу, чёрную такую. Копейки стоит, и довольно прочная.
Недавно знакомый просил духовку подключить к розетке, заведён кабель типа ВВГ 6 мм2 (очень мудрые спецы рассчитывали) и не отожжённый и это при номинале 1.8 квт…
И как ему вбить в голову, что такое сечение не завести в обычную розетку с номиналом в 16 А?
>Однофазное подключение (220 В). Для такого типа подключения необходим кабель с тремя жилами
Как же так? Моножильный кабель лучше, но надо использовать трёхжильный? Взаимоисключающие параграфы.
