Blitzwolf BW SHP-13: мощная накладная Zigbee-розетка на 3680 Вт с энергомониторингом

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Комфортный дом и бытовая техника

Здравствуйте друзья

Продолжаю серию обзоров Zigbee гаджетов для экосистемы Tuya Smart от Blitzwolf. Напоминаю что эти устройства ориентированы на работу в своей собственной, одноименной системе управления, которая является одним из многочисленных клонов большой экосистемы Tuya Smart (и полностью совместимы с ней). Но в рамках данного обзора будет рассмотрено подключение к альтернативной системе управление умным домом — Home Assistant при помощи интеграции zigbee2mqtt — поддерживающей сотни Zigbee устройств от десятков различных производителей.

Я расскажу и накладной розетке, мощностью до 3680 Ватт с контролем энергомониторинга.

Где купить ?

  • Banggood — цена на момент публикации обзора $12.99
  • Aliexpress — цена на момент публикации обзора $12.64

Параметры

  • Модель -  BW SHP-13
  • Интерфейс — Zigbee 3.0
  • Мощность — до 3680 Ватт, не более 16 А
  • Рабочее напряжение от 110 до 240 В
  • Размер — 46 х 46 х 82 мм

Поставка

Особенного креатива при создании коробок для своих устройств Blitzwolf не проявляет — бело зеленые цвета, номер модели, перечень основных характеристик. Особенной защиты упаковка не имеет, но тем не менее доехало все в целости и сохранности, ничего не повредилось.

В комплекте — сама розетка, небольшая но мультиязычная инструкция и отметка о прохождении контроля качества.  Инструкция почему-то описывает процесс подключения wi-fi версии розетки, никто не озаботился написать про Zigbee

Внешний вид

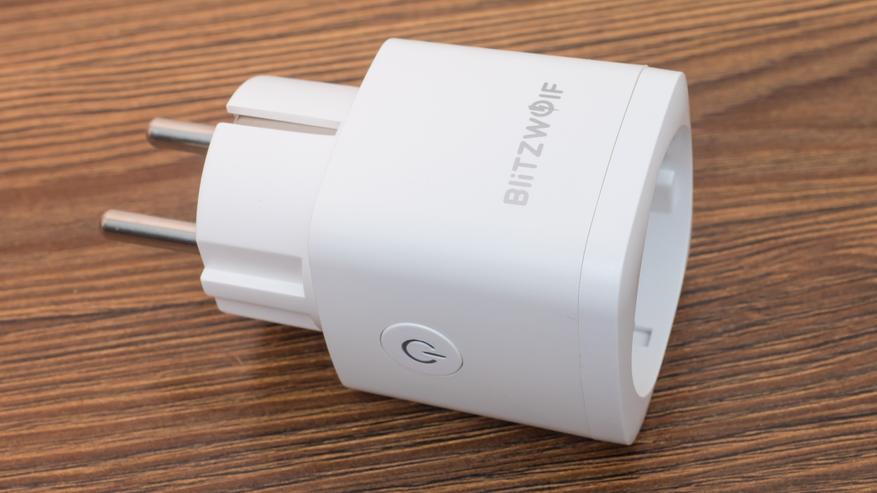

Blitzwolf BW SHP-13 — представляет собой переходник между стационарной розеткой и вилкой устройства — нагрузки. Несомненным плюсом является то, что она выполнена в широко распространенном формате Schuko.

Выполнена она из белого огнестойкого пластика, контакты вилки — толстые, способные выдержать большую нагрузку, имеется сквозной контакт заземления.

Контакты розетки имеют защиту от детей или попадания брызг. На фронтальной части продублированы ее основные параметры

На одной из сторон корпуса расположен единственный элемент управления — кнопка, которая переключает состояние розетки, а при удерживании — переводит ее в режим сопряжения.

Сравнительно с аналогичной по параметрам Zigbee розеткой Heiman 16 А. Длина и ширина героя обзора — намного меньше

При этом он существенно, более чем на сантиметр — глубже, соответственно и от розетки будет выдвинут дальше, а конкретно — на 4,5 см.

Home Assistant

После включения розетка переходит в режим сопряжения — о чем свидетельствует мерцание светодиода на кнопке.

Она поддерживается интеграцией zigbee2mqtt, которую надо перевести в режим добавления новых устройств. После чего нужно некоторое время подождать — пока светодиод не перестанет мерцать.

Устройство появляется в системе и добавляет в нее пять новых сущностей. Определяется как розетка Tuya TS0121, картинка, которую подставляет аддон — от какого то другого устройства.

Как и другие устройства с стационарным питанием, розетка является роутером для Zigbee сети.

Устройство вместе со всеми своими сущностями — пробрасывается в Home Assistant через интеграцию MQTT. Кроме реле, имеется еще четыре сенсора — текущее потребление, напряжение в сети, значение силы тока и уровень сигнала.

Тестирование

Перейдем к тестам. Первый — сохранение состояния при сбое электроэнергии. Тут проблем никаких нет, розетка без настроек, по умолчанию, восстанавливает статус, который был перед прекращением подачи электричества.

Не буду утомлять долгими тестами розетки, скажу результат. Что касается энергопотребления, то розетка дает корректный результат, существенных расхождений, при использовании нагрузок разной мощности, я не обнаружил — в пределах 1-2%. А вот показание напряжения в сети, у героя обзора — стабильно ниже фактического, причем не менее чем на 10 Вольт, иногда и до 15. Может мне попался такой экземпляр, но вот такой неприятный факт.

Немаловажная деталь — при использовании пакета из нескольких настенных розеток, устройство никак не перекрывает соседние. Надо учитывать только немаленький отступ от стены.

Использование

Мой вариант использования — это стиральная машина. Тут нужна хорошая мощность, так как потребление может превышать и 3 кВт, необходима функция восстановления состояния после сбоя питания и немаловажна функция роутера, например для более стабильной работы датчика протечки, который находится рядом.

Кроме понимания и монетизации расхода электроэнергии стиральной машиной, я создал бинарный сенсор, который становится активным, когда потребление превышает 3 Ватта. Значение подобрано экспериментально — если мало, можно увеличить

  - platform: template<br />    sensors:<br />      washer:<br />        friendly_name: "Стирка"<br />        value_template: >-<br />          {{ states('sensor.0x842e14fffe51c5ae_power')|float > 3 }}<br />        icon_template: >-<br />          {% if is_state("binary_sensor.washer", "on") %}<br />          mdi:washing-machine<br />          {% else %}<br />          mdi:washing-machine-off<br />          {% endif %}

Сейчас потребления нет — сенсор отключен, на карте истории этого сенсора видны его последние пять активностей, это я проводил тесты.

А это стиральная машина — включена, сенсор переходит в статус включено. Как видно в карте истории — в процессе стирки, есть небольшие интервалы когда потребление падает ниже 3 Ватт, кейс еще нужно дорабатывать — тут есть несколько вариантов — отслеживание состояния дверцы машины, или добавление некоторого интервала ожидания.

Видео версия обзора





Можно сказать, что за свою стоимость, которая лишь немногим выше китайской версии Xiaomi — это весьма интересный вариант, тем более что в отличии от упомянутой Xiaomi — она на 16А, против 10, и имеет европейский форм фактор. Минус — некорректные показания напряжения.
