Без веса и инерции: как трубка Брауна изменила способ видеть электрические процессы

К концу XIX века переменный ток и быстро меняющиеся электрические процессы уже активно использовались в экспериментальной физике и зарождающейся радиотехнике, однако их динамика оставалась почти недоступной для прямого наблюдения. Приборы показывали не форму сигнала, а его усреднённое поведение, и это долго воспринималось как неизбежное ограничение измерительной техники.

Причина иннерционности стрелочных приборов

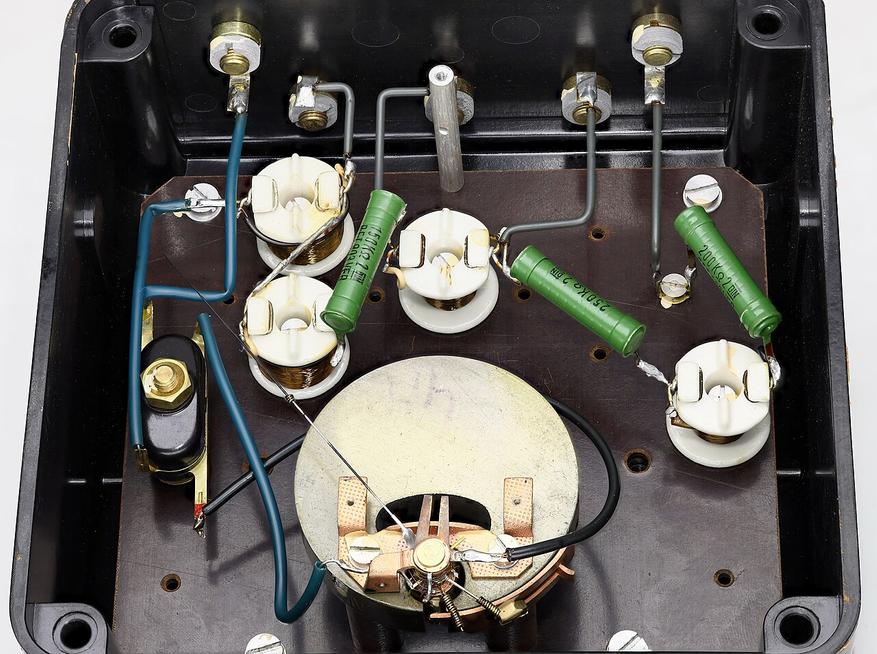

Упрощённо стандартный измерительный прибор выглядел просто: катушка, пружина, стрелка. Но за этой несложной конструкцией скрывалась система с вполне выраженной механикой, и именно она задавала предел.

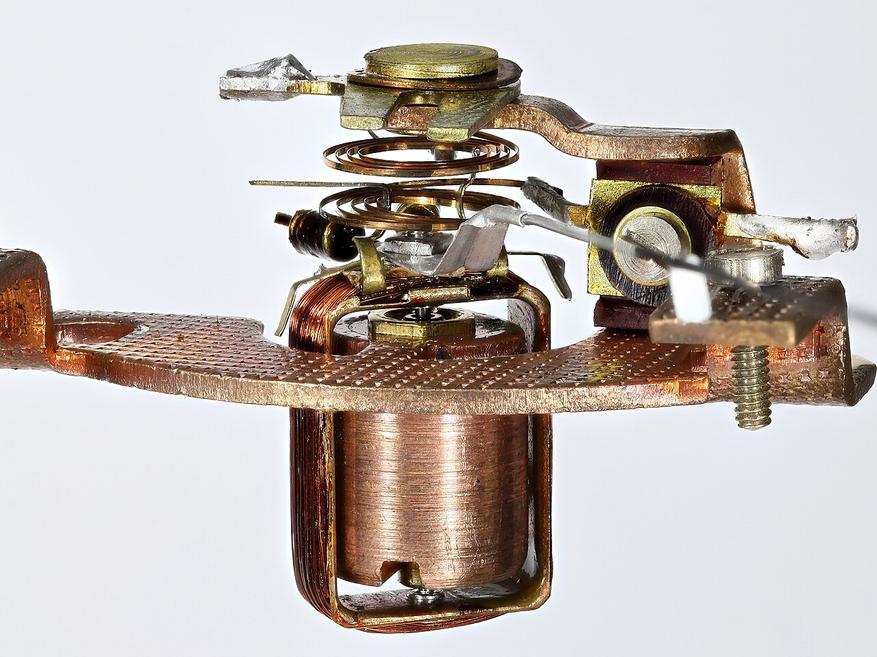

Ток в катушке создавал магнитное поле, которое взаимодействовало с рамкой и вызывало её поворот. Дальше начиналась уже не электрическая, а чисто механическая задача — сдвинуть массу стрелки. А масса, как ни упрощай конструкцию, всегда отвечает с задержкой.

Трение в осях, сопротивление воздуха, упругость пружины — всё это складывалось в одно: система «помнит» своё прошлое состояние. Поэтому при быстрых изменениях тока стрелка не следовала за сигналом, а усредняла его.

В лабораторной практике это часто воспринималось как «нормальное поведение прибора», а не как ограничение метода. Инженеры пытались облегчать подвижные части, но эффект был слабым. Проблема была не в деталях, а в самой идее: измерение строилось через движение массы.

Браун и решение, которое обошло механику

В 1897 году Карл Фердинанд Браун, профессор физики в Страсбургском университете, использовал уже известную к тому моменту вакуумную трубку Крукса, но применил её иначе.

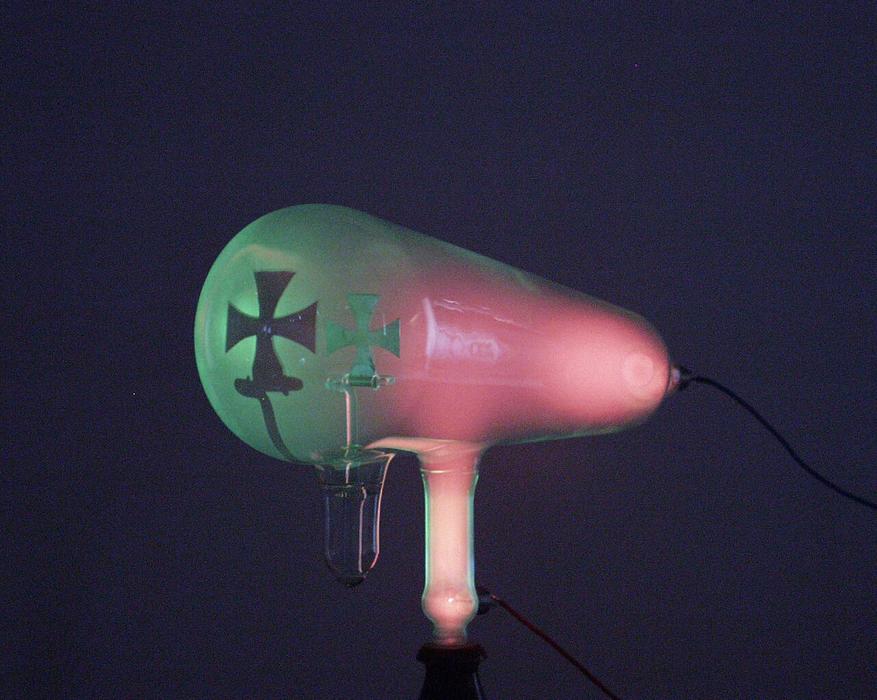

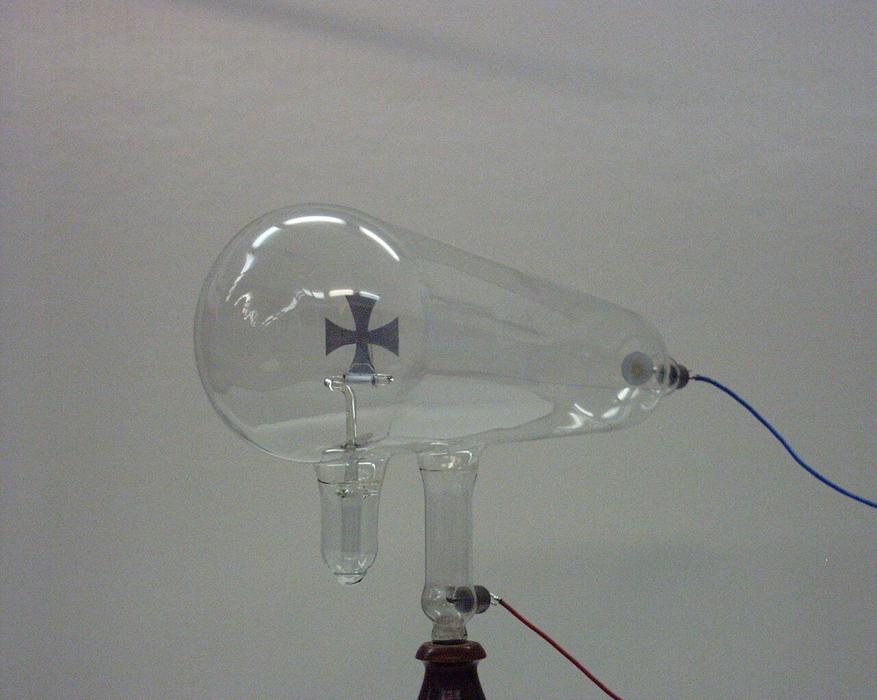

В таких трубках при сильном разрежении газа и высоком напряжении возникает поток заряженных частиц. Тогда ещё не существовало современной терминологии, но физически речь шла о пучке электронов, движущихся от катода через ускоряющие электроды к экрану. Именно экран был здесь важен: он покрывался люминофором — веществом, которое светилось при ударе частиц. То есть результат электрического процесса сразу превращался в видимое пятно света.

Браун сделал шаг в сторону от привычной логики измерений: он перестал пытаться совершенствовать механические элементы измерительных систем. Вместо этого он стал воздействовать на сам пучок. Он использовал металлические пластины (электростатическое поле) или катушки (магнитное поле), которые отклоняли движущийся поток частиц.

В итоге световая точка на экране смещалась в реальном времени, повторяя изменение сигнала.

Фактически Браун создал первый в мире катодный осциллограф, способный визуализировать переменный ток. Но была одна проблема: пучок отклонялся только по одной оси (например, вверх-вниз), и на экране получалась просто пульсирующая вертикальная линия. Чтобы увидеть форму синусоиды, Брауну пришлось совместить электронику с механикой. Перед экраном трубки он установил вращающееся многогранное зеркало. Когда ученый смотрел в это зеркало, развертка изображения происходила за счет его вращения, и в отражении наконец-то проступал чистый график колебаний тока.

Этот лабораторный прибор, соединенный с крутящимся зеркалом, и стал прародителем всех будущих осциллографов и телевизионных кинескопов. Браун наглядно доказал, что у безынерционного электронного луча просто нет конкурентов в точности измерений.

Почему это вообще сработало

Если убрать детали, остаётся ключевая разница: вместо тяжёлой системы с инерцией появилась система, где отклик задавался движением частиц с крайне малой эффективной задержкой. Но важно не переоценивать «идеальность» этой схемы. Она тоже не мгновенная: люминофор имеет послесвечение, отклоняющие системы — свою индуктивность или емкость, а сам пучок требует стабильного высокого напряжения. Просто всё это уже другой масштаб времени, не сравнимый с механикой стрелочного прибора. И вот здесь возникает практический эффект: сигнал перестаёт «размываться» механикой и становится наблюдаемым как форма.

Выход изобретения за пределы лаборатории

Сначала электролучевая трубка оставалась исключительно инструментом ученых. Сам Браун применял её для диагностики при создании систем беспроводной связи.

В цепях ранних передатчиков Гульельмо Маркони инженеры действовали вслепую, не имея возможности замерить высокочастотные электромагнитные колебания. Браун разместил катушки возле своей трубки, подключил их к передатчику и впервые в истории смог воочию увидеть форму радиосигнала.

На основе этих осциллограмм он изобрел индуктивную связь между контуром генератора и антенной, что уменьшило затухание волн и увеличило дальность радиопередачи в десять раз. Именно за этот прорыв Браун в 1909 году получил Нобелевскую премию по физике совместно с Маркони.

Постепенно этот лабораторный стенд трансформировался в привычный измерительный прибор — катодный осциллограф c более сложной лучевой трубкой. Добавление внутренней системы развертки позволило отказаться от громоздких внешних зеркал: теперь электронный луч сам мгновенно чертил графики изменения напряжения во времени на экране с люминофором.

Но дальше история развития технологии пошла по более сложному маршруту. В 1911 году Борис Розинг, профессор Санкт-Петербургского технологического института, использовал электронно-лучевую трубку в экспериментах по передаче изображения. Это было ещё не телевидение в привычном смысле, но в этой системе уже появилась идея развертки — движения луча по экрану по заданной траектории.

До промышленного применения технологии прошли десятилетия. Развить идеи Розинга и довести их до коммерческого воплощения удалось его ученику — Владимиру Зворыкину. Эмигрировав в США, он разработал передающую трубку (иконоскоп), а американская корпорация RCA под его техническим руководством создала полноценную телевизионную систему. К 1936 году такие электронные телевизоры стали выпускаться серийно.

Почему механические измерения динамических процессов остались «в прошлом»

Если смотреть строго, речь не о замене одного прибора другим. Произошла смена принципа. Раньше измерение означало цепочку: сигнал → сила → движение → показание. В новой схеме промежуточное звено исчезло: сигнал напрямую управлял положением электронного потока, а результат сразу становился видимым.

Механическая инерция, которая раньше была центральным ограничением, просто перестала участвовать в процессе наблюдения быстрых явлений.

Итог

Трубка Брауна полностью изменила саму концепцию измерений, исключив из цепочки регистрации инертные механические узлы. Переход от тяжелых подвижных деталей к управлению невесомым электронным пучком позволил инженерам совершить качественный скачок: вместо фиксации слепых усредненных значений они наконец смогли увидеть истинную динамику высокочастотных процессов в реальном времени. Именно эта технологическая гибкость превратила скромный лабораторный индикатор в фундамент для целой эпохи вакуумной электроники.
