HDD-мультиплеер AivX DVP-254

Установите себе проигрыватель Flash для отображения графического оформления статьи

Фактически AivX DVP-254 — это коробка с интерфейсом USB для жесткого диска ноутбучного формата, которая умеет проигрывать несколько типов мультимедийных файлов. Правда, для этого ей нужна внешняя периферия: источник питания, активные колонки или FM-приемник (у нее нет даже выхода на наушники) и телевизор (слушать можно и без него). Уникальной особенностью данного плеера является наличие компонентного видеовыхода и возможность воспроизведения файлов DVD, переписанных на винчестер. Неплохой кандидат на миниатюрный мультимедийный центр, который может работать дома, в машине и на работе, к тому же выполняя полезную функцию по перемещению файлов. В качестве альтернативы Sarotech предлагает мультимедийную коробку под носители подешевле (винчестеры 3,5″) со встроенным блоком питания, но без FM-трансмитерра.

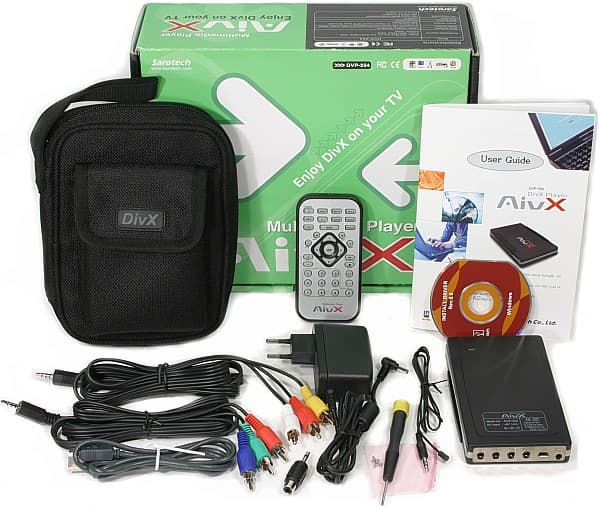

Kit

Комплект поставки

  • Плеер
  • Руководство (очень краткое на английском, по идее, в России плеер должен комплектоваться документацией на русском)
  • CD-ROM с драйверами (нужны для тех Windows, которые сами не распознают USB-накопители)
  • Внешний блок питания
  • Кабели
    • Аудио/видеокабель (4-х контактный миниджек на 3 RCA — композитное видео и стереоаудио)
    • Компонентный видеокабель (4-х контактный миниджек на 3 RCA)
    • Интерфейсный (мини-USB на USB)
    • Внешняя FM-антенна
  • Переходник с миниджек на гнездо RCA (пафосно названный «5.1ch conversion jack»)
  • Миниатюрная крестовая отвертка и 6 запасных винтиков
  • Пульт ДУ и батарейка для него

Комплект хороший, но, к сожалению, отсутствует адаптер для питания плеера от прикуривателя автомобиля (в качестве опции он все же есть). Кроме адаптера на сайте производителя перечислены следующие аксессуары: внешний ИК-приемник, утроитель гнезда прикуривателя и три разноцветных RCA-переходника. В качестве пожелания можно посоветовать производителю разработать док-станцию с переключателем режимов плеер-накопитель и сменные корпуса более веселых, чем черный, расцветок.

Паспортные технические характеристики

Входы-выходы
Композитный видеовыход4-х контактный миниджек AV
Аналоговый стереофонический аудиовыход
Компонентный видеовыход4-х контактный миниджек HDTV
Электрический S/PDIF-аудиовыход3-х контактный миниджек Coaxial
Выход на внешнюю FM-антенну
Выход на внешний ИК-приемник3-х контактный миниджек Ext.IR
USB5-ти контактный плоский мини-USB
Питания5 В, 1,5 А
Прочие характеристики
Встроенный декодер DD/DTS+/нет
Транскодер NTSC-PAL+ (полный двунаправленный, вкл. в меню)
Видео ЦАПНет данных
Аудио ЦАП96 кГц/24 бит
Размеры126×75×18,5 мм (данные производителя)
Вес
по данным производителя без HDD115 г
наши измерения с HDD на 60 Гбайт208,6 г
Цена (на момент написания статьи)
Без винчестера$140
C винчестером на 40 Гбайт$245
C винчестером на 60 Гбайт$255
Ссылка на сайт производителяwww.sarotech.com

Снаружи

Корпус плеера состоит из двух крышек-скорлупок из тонкого анодированного алюминия, привинченных к алюминиевому шасси, которое хромировано по периметру, — сплошная гальваника.

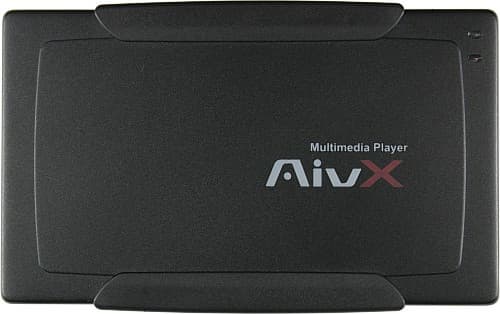

Top

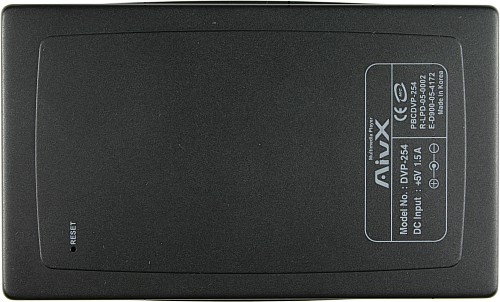

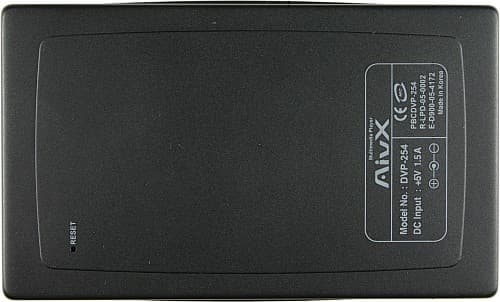

Bottom

Почти идеальный параллелепипед нарушают два пластмассовых уголка, которые не дают плееру выскользнуть из рук при манипуляциях с ним. Жалко, что уголки не резиновые, а значит практически не смягчают удар при падении устройства. На одном узком торце расположены все разъемы (их блестящие обозначения плохо читаются), на втором — отверстие, откуда выглядывает ИК-фотодиод.

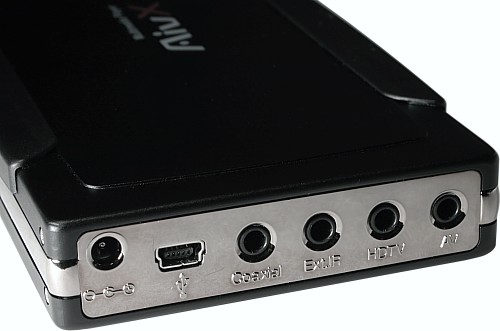

Connectors

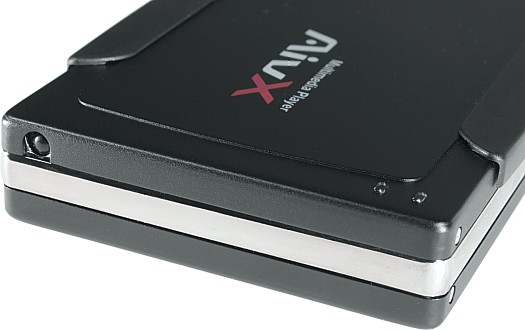

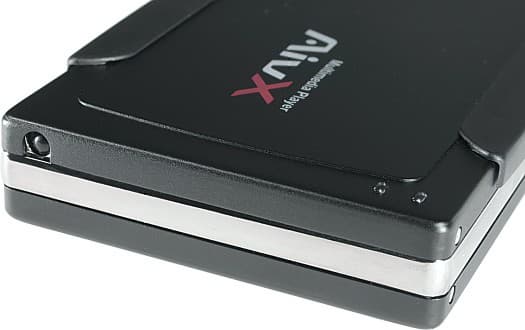

IR-sensor

На верхней крышке в углу находятся два индикатора: зеленый — питания — и красный — доступа к винчестеру. В нижней крышке есть отверстие, через которое с помощью скрепки можно добраться до кнопки RESET. Кстати, очень похожие корпуса используются для линейки портативных внешних винчестеров от Sarotech, например, Sarotech Cutie DX FHD-254 и Cutie DX FHD-254UM USB2.0 On-The-Go.

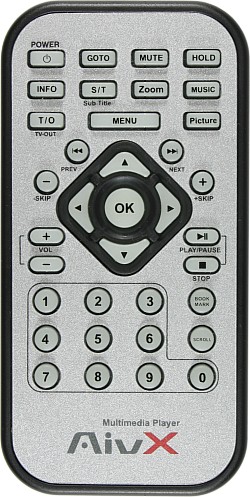

Remote control

Пульт ДУ небольшой. Кнопки изготовлены из резиноподобного материала, расположены они довольно тесно, подписи очень мелкие (кроме OK). На ощупь хорошо распознается только группа из курсорных кнопок. В целом, по ряду причин пользоваться пультом неудобно, но такова плата за компактность и функциональность. Подсветки нет, зато кнопки фосфоресцируют в темноте.

Сумка для такого маленького аппарата неожиданно большая. Собственно сам плеер предлагается носить во внешнем кармане с клапаном на липучке и безо всякой амортизирующей защиты. Так как почти по всему периметру проходит застежка-молния, то сумка может раскрываться как книжка. Внутри есть два кармана-сеточки. Переносится сумка за короткую петлю под кисть руки. Сумку можно использовать для хранения и транспортирования всего комплекта, а не только плеера.

Внутри

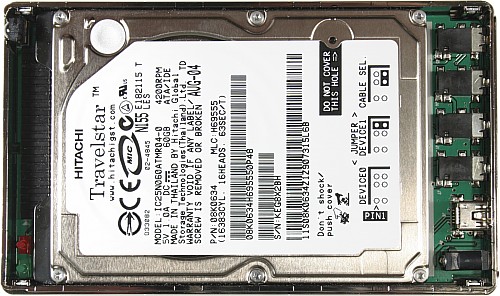

Отвинтив 4 винта, можно снять верхнюю крышку. Под ней мы обнаружили 2,5-дюймовый винчестер на 60 Гбайт от Hitachi.

Inside

Винчестер просто вставляется в разъем на главной плате и фиксируется пластмассовой вставкой (на фото не присутствует). Процедура инсталляции / замены винчестера подробно и в картинках описана в руководстве. В комплекте идет отвертка и 6 запасных винтиков. То есть даже не искушенный в общении с «железками» пользователь может заменить винчестер или купить AivX без «винта» и укомплектовать его носителем требуемой емкости. Правда, последний вариант выгоден только в том случае, если уже есть бесхозный ноутбучный винчестер, или если хочется преодолеть лимит в 60 Гбайт.

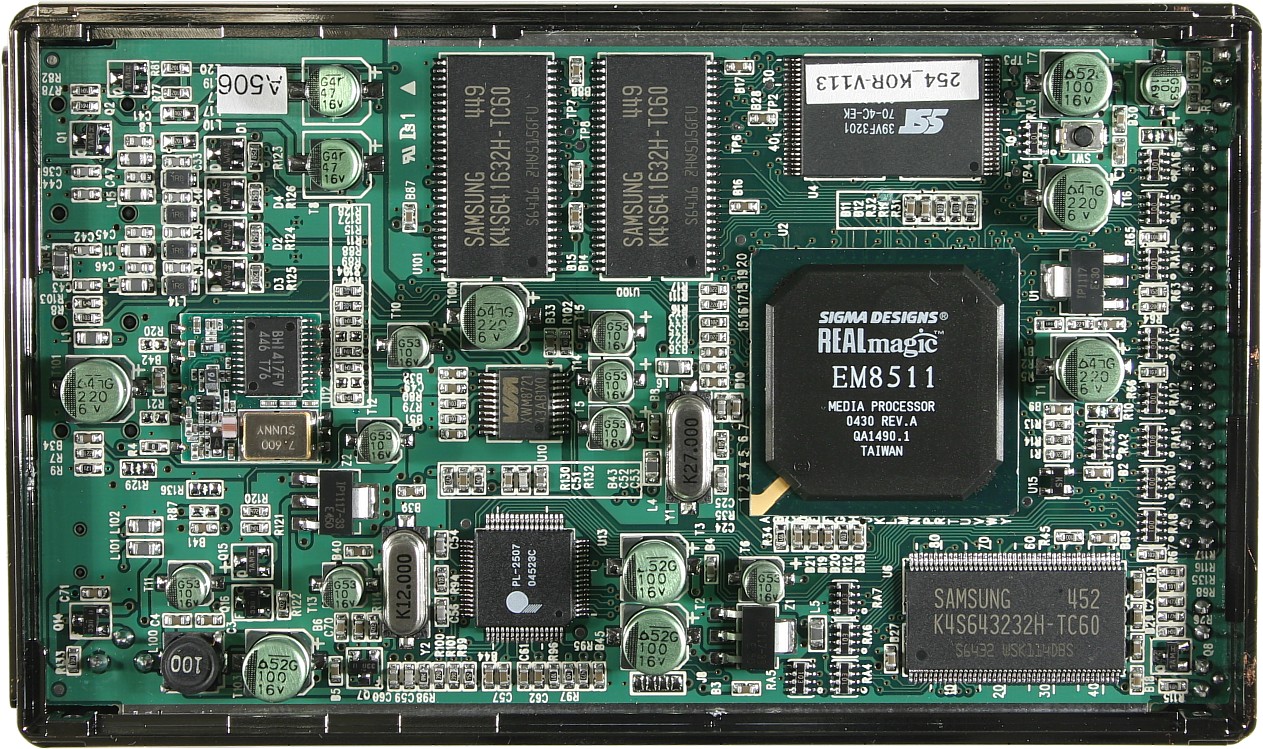

Отвернув еще 4 винта и сняв нижнюю крышку, мы увидели несколько чипов, низкопрофильные «электролиты» и другие электронные компоненты.

Inside

Монтаж плотный и очень аккуратный. Основой плеера является мультимедийный процессор EM8511 от Sigma Designs.

EM8511

Кроме того, на плате находятся микросхемы ОЗУ от вездесущего Samsung, микросхема ППЗУ, FM-передатчик (BH1417FV), аудиоЦАП (XWM8721 SNR = 100 дБ, THD = -86 дБ), мост USB2.0-IDE (PL-2507) и т. д.

BH1417FV XWM8721 PL-2507

ВидеоЦАП интегрирован в EM8511. Две толстые прокладки из теплопроводящей резины передают тепло от чипов EM8511 и PL-2507 на крышку плеера. Учитывая материал корпуса, можно утверждать, что вся его поверхность работает как радиатор. Кстати, при работе плеер греется не сильно (по ощущениям градусов до 50).

В целом вскрытие не принесло никаких сюрпризов (только очередной раз удивляешься прогрессу в миниатюризации), хотя стоит отметить отсутствие какой-либо защиты винчестера, амортизирующей удары. Совет пользователям — обращайтесь с AivX-ом аккуратно.

Функциональность

Как внешний USB-накопитель

Для испытаний AivX в этой ипостаси мы использовали тестовую систему в составе:

Операционная системаMicrosoft Windows XP Professional, SP2
Тип ЦПAMD Duron, 850 МГц (4,25×200)
Системная платаChaintech 7AJA на VIA VT8363 Apollo KT133
Системная память640 МБ (SDRAM)
Контроллер USB 2.0VIA VTS2221A3
Манипулятор типа «мышь»Logitech M-BJ69, PS/2

HD Tach 3.0.1.0 и AIDA32 не сговариваясь, решили, что среднее время доступа 19,7-19,8 мс, а средняя скорость последовательного чтения 20,6 Мбайт/с (или примерно 21,5 Мбайт/с, если пойти на поводу у производителей винчестеров и считать, что 1 Мбайт = 106 Байт).

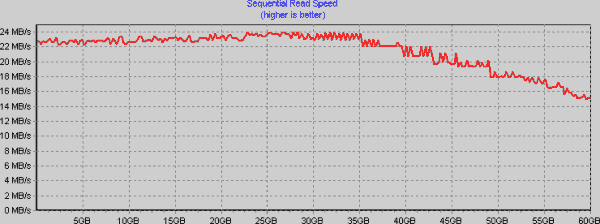

Linear Read

Судя по всему, скоростные характеристики определяются не интерфейсом и контроллерами плеера и компьютера, а комплектным жестким диском.

Установившаяся скорость копирования на AivX (по данным FAR-а) составила примерно 5,4 Мбайт/с, то есть на перекачку DVD-фильма уйдет минут 15-30. Особенностью плеера является то, что стоит воткнуть в него USB-кабель, как он отключает вывод на все другие интерфейсы и переходит в режим внешнего накопителя. По данным Windows в этом режиме плеер резервирует 100 мА. На самом деле для устойчивой работы нужно значительно больше, в итоге с некоторыми десктопами и ноутбуками винчестер в оболочке AivX запускался без дополнительного источника, с другими — нет. Также исключено использование длинных USB-кабелей и USB-удлинителей без 5-тивольтовой подпитки.

Для более полного изучения скоростных характеристик, а также их сравнения с обычными внешними винчестерами Sarotech, формально относящихся к той же серии (254) мы провели тестирование по стандартной для накопителей методике на том же компьютере, на котором тестировались и накопители:

Операционная системаMicrosoft Windows XP Professional, SP2
Тип ЦПAMD Athlon 64 3200+, 2200 МГц
Системная платаASUS K8V-SE Deluxe на VIA K8T800
Системная память1 Гб (РС3200)
Контроллер USB 2.0Встроенный в южный мост чипсета VT8237

Единственным отличием является то, что если ВЖД тестировались вместе с Seagate Momentus, то в AivX применялся несколько менее производительный (в частности, с меньшей частотой вращения) жесткий диск от Hitachi. Заодно и проверим, насколько сильно это скажется.

Первый параметр от винчестера не зависит и показывает то, с какой скоростью данные могут передаваться от моста USB-IDE устройства, к USB-контроллеру компьютера. Видно, что результат несколько хуже, чем у чистых ВЖД, но лучше, чем у накопителя с поддержкой USB On-the-Go. В целом можно сделать вывод, что используемый мост вряд ли окажется узким местом при использовании очень многих винчестеров.

Разница во времени доступа закономерна и обусловлена разной скоростью вращения используемых жестких дисков: 5400 об/мин у Momentus и 4200 об/мин у Travelstar. С другой стороны, она слишком уж невелика, чтобы придавать ей излишне серьезное значение.

Скорость линейного чтения ниже, чем у ранее протестированных накопителей, но разницу вполне можно списать на отличия винчестеров. На практике столь небольшие отличия (10-15%) заметны будут достаточно слабо.

Вышесказанное верно и для операций записи, причем здесь отличия еще меньше.

В целом, можно сделать следующие выводы. Во-первых, сравнимые показатели, полученные на двух различных компьютерах, подтверждают «право на жизнь» дополнительных USB-контроллеров на более-менее свежих чипах: разница в производительности (по сравнению с чипсетными портами) существует, однако в случае накопителей на винчестерах с ФФ 2.5″ невелика (старые контроллеры на NEC, например, не позволяли получить и 20 Мбайт/с), так что менять материнскую плату только ради USB 2.0 необязательно. Во-вторых, разница в скорости между различными винчестерами, «упакованными» в коробки, на типичных для ВЖД операциях транспортировки больших файлов может в расчет не приниматься, уступая по важности таким характеристикам, как цена мегабайта и энергопотребление. И третий вывод, относящийся к нашему сегодняшнему герою: его использование в роли внешнего винчестера не ведет к появлению каких-либо «подводных камней» — при необходимости AivX можно использовать в данной ипостаси, причем результат будет практически таким же, как и в случае такого же винчестера, но в менее функциональной коробке.

Как мультиплеер

Сначала плеер не хотел видеть винчестер. Писал что-то вроде «HDD Mount Fail». Некоторые в таких случаях предпочитают покупать новый винчестер, мы же, не вынимая жесткий диск из AivX, переразбили и отформатировали его средствами Windows XP (файловая система — NTFS), и все заработало: плеер увидел диск и все файлы, закаченные на него.

Плеер нам достался с очень глючной прошивкой 1.13, в которой добрая половина функций не работала. На сайте производителя мы нашли свежие прошивки 1.21 и 1.23, в том числе и русские. Описание этих прошивок внушило некоторый оптимизм. Опытным путем выяснено, что прошивать (процедура простая, и описана в руководстве и на сайте) нужно последовательно: сначала 1.21, затем 1.23. Выпуск плеера с абсолютно сырой версией прошивки можно объяснить только желанием производителя застолбить за собой место на рынке. Вообще, наметившаяся тенденция такова, что брендовые компании предлагают аппаратуру с более-менее стабильными версиями firmware и крайне неохотно выпускают обновления, предпочитая взамен этого продвигать на рынок новую модель. Менее известные компании выпускают зачастую сырые модели, а затем судорожно обновляют прошивку, да еще и возмущаются: «что вы там пишете, у нас вышла прошивка 1.2.3.4, в которой все уже исправлено!».

Тем не менее, даже с наисвежайшей прошивкой плеер ведет себя порой странновато, подвисает время от времени, а некоторые функции работают совсем не так, как ожидаешь. Хорошо, что большинство глюков воспроизводимы, и при некоторой сноровке часть из них можно обойти, а другие предугадать и избежать.

Начнем описание с настроек. Если плеер включен (не в режиме накопителя, то есть USB-кабель не подключен), а воспроизведение остановлено, то на экране подключенного телевизора демонстрируется экранное меню. Перейдем к нижней закладке System Setup.

OSD

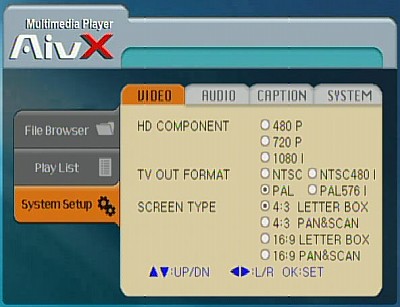

На первой страничке предлагается выбрать тип видеосигнала и активный видеовыход. Несмотря на то, что плеер имеет композитный и компонентный видеовыходы, единовременно работать может только один — по-другому транслируется мусор. В меню Video пункты 480 P, 720 P, 1080 I, NTSC480 I и PAL576 I отвечают за соответствующие режимы компонентного выхода, а NTSC и PAL — композитного. Отметим отсутствие прогрессивного PAL, то есть пункта 576 P. При несовпадении формата видеофайла и выбранного режима плеер выполняет необходимое транскодирование, преобразуя как разрешение, так и частоту кадров. Альтернативный способ переключения видеорежима — кнопкой T/O пульта. Если телевизор, подключенный к AivX, ничего не показывает, то стоит понажимать несколько раз на эту заветную кнопочку. Сразу объявим результаты тестирования видеовыходов.

Тестирование видеотракта

Яркостная четкость (ТВЛ)
композитный (NTSC и PAL)540Очень хорошо
компонентный 480i*540Очень хорошо
компонентный 480p480Средне
компонентный 720p480Средне
компонентный 1080i540Очень хорошо
Цветовая четкость (ТВЛ)
композитный (NTSC и PAL)120Отлично
компонентный 480i*270Отлично
компонентный 480p270Отлично
компонентный 720p270Отлично
компонентный 1080iболее 270Отлично

* Режим 576i не функционирует.

В целом качество неплохое. Огорчает невысокая яркостная четкость в прогрессивных режимах, зато цветовая всегда находится на достойном уровне. С яркостным балансом все в порядке: детали различаются как в светах, так и в тенях, доказательством этого, служат, например, осциллограммы, полученные для ступенчатой и непрерывной шкалы серого.

graduated grey-scale smooth grey-scale

Прогрессивное преобразование выполняется очень хорошо: как неподвижные миры, так и миры в движении имеют удвоенную вертикальную четкость, «расческа» практически отсутствует.

Параметр SCREEN TYPE определяет трансформацию изображения, при этом 4:3 LETTER BOX предназначен для вывода широкоформатной картинки на экран 4:3 с черными полосами сверху и снизу, 4:3 PAN&SCAN — оставляет на экране 4:3 только центральную часть картинки 16:9, 16:9 LETTER BOX — показывает картинку 4:3 по центру широкого экрана, а 16:9 PAN&SCAN — просто демонстрирует широкоформатную картинку во весь экран 16:9. Иногда быстро переключатся между режимами PAN&SCAN и LETTER BOX можно, не входя в меню с помощью кнопки ZOOM пульта. Знать это полезно, так как плеер спорадически переключается в LETTER BOX. При проигрывании видеофайлов на страничке экранного меню (быстрый вызов — кнопкой Picture) можно подстроить яркость, оттенок и контрастность изображения.

OSD

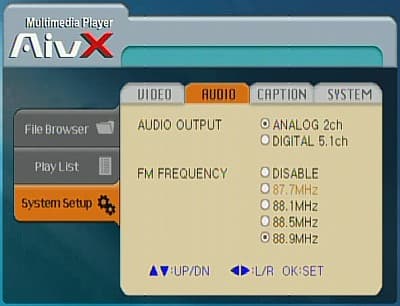

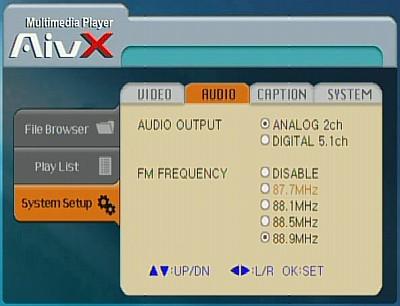

Страничка AUDIO посвящена настройкам звука.

OSD

У плеера есть аналоговый стереовыход и стереофонический FM (или по старому УКВ) - передатчик малого радиуса действия для трансляции на ближайший радиоприемник (обязательно следует подключить прилагаемую антенну!). Для передатчика предлагается выбрать одну из 4-х несущих частот. Единственный способ получить многоканальное звуковое сопровождение — это подключить плеер к ресиверу по цифровому электрическому (в народе — коаксиальному) S/PDIF-интерфейсу. По сему поводу производитель везде гордо называет его DIGITAL 5.1ch. Тестирование показало, что радиоинтерфейс работает, заглушая не очень сильные мешающие станции, звук стереофонический и несильно искаженный. Для тестирования проводных интерфейсов мы закодировали в MP3 с потоком 320 кбит/с тестовый сигнал и записали, как его проигрывает AivX. Кнопками VOL +/- регулируется громкость как аналогового, так и цифрового выхода. При этом на максимальной громкости наблюдается обрезание сигналов с большой амплитудой, искажения уменьшаются только при уменьшении уровня аналогового сигнала до -18 дБ при положенных -3 дБ (пришлось даже поднимать уровень в записанном файле, иначе RMAA не видела синхросигнал). Правый и левый аналоговые выходы при воспроизведении MP3 перепутаны.

Тест программы RightMark Audio Analyzer 5.4

Тестируемая цепь: аналоговый выход -> вход E-MU1820
Режим работы: 16-бит, 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.16, -0.72Хорошо
Уровень шума, дБ (А):-78.0Средне
Динамический диапазон, дБ (А):77.7Средне
Гармонические искажения, %:0.044Хорошо
Интермодуляционные искажения, %:0.081Хорошо
Взаимопроникновение каналов, дБ:-79.3Очень хорошо
Интермодуляции на 10 кГц, %:0.048Хорошо

Общая оценка: Хорошо (Подробный отчёт).

Тестируемая цепь: S/PDIF-выход -> вход E-MU1820
Режим работы: 16-бит, 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.10, -0.32Хорошо
Уровень шума, дБ (А):-79.5Средне
Динамический диапазон, дБ (А):83.3Хорошо
Гармонические искажения, %:0.041Хорошо
Интермодуляционные искажения, %:0.072Хорошо
Взаимопроникновение каналов, дБ:-81.8Очень хорошо
Интермодуляции на 10 кГц, %:0.040Хорошо

Общая оценка: Хорошо (Подробный отчёт).

И для сравнения как в идеале должен воспроизводиться тестовый MP3-файл:

Тестируемая цепь: кодирование-декодирование с помощью Lame
Режим работы: 16-бит, 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.10, -0.29Очень хорошо
Уровень шума, дБ (А):-97.8Отлично
Динамический диапазон, дБ (А):97.7Отлично
Гармонические искажения, %:0.0009Отлично
Интермодуляционные искажения, %:0.010Очень хорошо
Взаимопроникновение каналов, дБ:-98.7Отлично
Интермодуляции на 10 кГц, %:0.0050Отлично

Общая оценка: Отлично (Подробный отчёт).

В целом результаты неплохие, но неискаженный уровень аналогового сигнала все же очень низкий.

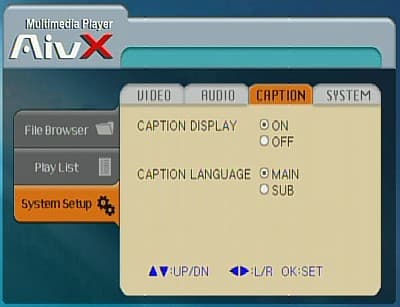

Следующая страничка CAPTION посвящена настройкам субтитров.

OSD

Как они должны работать, понятно из их названий, правда, влияния этих установок на показ субтитров нами не выявлено. На последней страничке — SYSTEM — можно сбросить все установки к заводским значениям, поменять язык интерфейса и запустить процесс обновления прошивки.

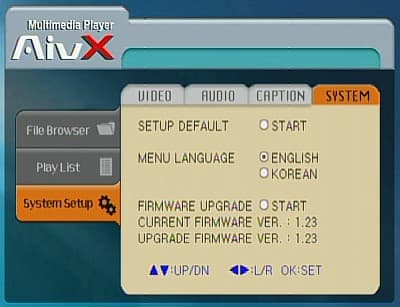

OSD

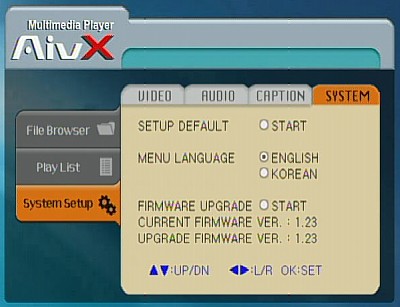

В принципе, прошивки двуязычные, но в русско-английской прошивке интерфейс не русифицирован, зато прошитый ею плеер начинает корректно отображать кириллицу в субтитрах к DivX и в именах файлов.

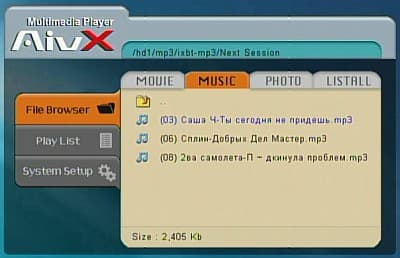

Верхняя закладка File Browser позволяет, как это и следует из названия, посмотреть, что же записано на диске (кстати, плеер видит несколько разделов на диске, обозначая их как папки с именами hd1, hd2 и т. д.).

OSD, File Browser

Три первых окна избирательно показывают только файлы одного типа (видео-, музыкальные, картинки), последнее (LISTALL) отображает все.

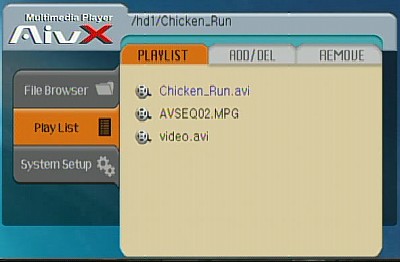

Средняя закладка Play List позволяет составить список воспроизведения, но только один и состоящий только из видеофайлов.

OSD, Play List

Далее кратко обрисуем ситуацию с проигрыванием файлов различного типа.

Результаты тестов на совместимость:

Проигрывание MP3+
   мин. битрейт (Кбит/с)8*
   макс. битрейт (Кбит/с)320
   мин. частота (кГц)16*
   макс. частота (кГц)48
   VBR+
Проигрывание WMA v2/7/8/9нет/+/+/+
Проигрывание AC3/OGG+/+
Проигрывание MPEG-1/MPEG-2/VOB+/+/+
Просмотр JPG+
Чтение IFO-файлов+
Проигрывание MPEG-4 (DivX 3.x, 4.x, 5.x, Xvid)+
* Зависит от соотношения битрейт / частота

MP3, WMA, OGG и AC3

Файлы этих типов лучше всего хранить в папке mymusic рассортированными по подпапкам, но без вложений. Во-первых, даже если плеер выключен, то нажатие на кнопку MUSIC пульта включает его и запускает на проигрывание первый звуковой файл из первой папки в mymusic (или первый из нее самой). Во-вторых, плеер сам не переходит в следующую папку и только в пределах папки mymusic можно перемещаться по подпапкам первого уровня стрелками вправо-влево. Такие свойства папки mymusic особенно полезны, когда плеер не подключен к устройству отображения и используется как mp3-плеер.

Плеер с русской прошивкой правильно отображает кириллицу в названиях файлов, при этом в серединку очень длинных имен вставляется тильда. Тэги не отображаются. Минимальная пауза между mp3-треками составляет примерно 3 секунды. Быстрой перемотки по музыкальным файлам нет, работают только остановка и пауза. При проигрывании файлов отображается блеклая заставка,

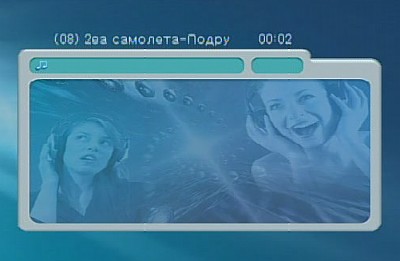

MP3

но если в текущей папке есть JPG-файл с именем, совпадающим с текущим музыкальным файлом, то будет отображаться соответствующая картинка, — так можно организовать слайд-шоу под музыку. Для заметки: WMA-файлы версии 2 плеер не играет.

VOB, MPEG-2, MPEG-1

Эти файлы проигрываются подряд, плеер сам переходит к следующему. Работают функции: остановка, пауза, переход к следующему, быстрая перемотка вперед и назад (стрелками вправо-влево). В случае VOB-файлов нельзя изменить звуковую дорожку и включить или выбрать субтитры. На 3-ем или 4-ом VOB с диска «Троя» плеер завис.

VOB с использованием IFO-файлов

В случае если на проигрывание запущен IFO-файл, плеер начинает вести себя почти как настоящий DVD-проигрыватель — отображает меню исходного DVD, а из произвольного места фильма при нажатии на кнопку MENU к нему возвращается. На этом сходство, увы, заканчивается: при отображении меню, стрелки вверх-вниз позволяют выбрать пункты, а вправо-влево — сюрприз, сюрприз! — включают ускоренную перемотку вперед-назад; аудиодорожки и субтитры во время проигрывания глав поменять нельзя, — если это нельзя сделать через меню диска, то придется довольствоваться установками диска по умолчанию; субтитры иногда «уезжают» в угол экрана; у быстрой перемотки только одна скорость; переход к следующей/предыдущей главе не работает; переход по тайм-коду не работает и т. д. В общем, DVD-фильм посмотреть можно, но с некоторыми ограничениями.

DivX, Xvid

Результаты тестирования с помощью диска DivXTestCD

Кодек DivX3Мультиплексированные файлыПоддержка разрешений
fast3k OK avimux+ac3 OK 480×204 OK
fast3k-DivXTon нет звука avimux+cbr OK 496×208 OK
fast6k OK avimux+vbr OK 512×220 OK
low3k OK nandub+ac3 OK 528×220 OK
low3k-DivXTon нет звука nandub+cbr OK 544×236 OK
low6k-320 один раз заморозилось изобр. nandub+vbr OK 560×236 OK
low15k OK vdub+ac3 OK 576×248 OK
Кодек XviD vdub+cbr OK 592×248 OK
1k-bf иногда чуть подтормаживает vdub+vbr OK 608×260 OK
1k-gmc тормозит видеоОдно и двухдорожечные файлы 624×260 OK
1k-qpel завис 1×AC3-448 OK 640×272 OK
2pass3k OK 1×CBR-MP3 OK 656×276 OK
2pass15k OK 1×VBR+1×AC3 OK 672×288 OK
6k-320 OK 1×VBR-MP3 OK 688×288 OK
6k-gmc-bf-320 видео подтормаживает, звук прерывается 2×AC3-448 OK 704×296 OK
Кодек DivX5 2×CBR-MP3 OK 720×308 OK
1k-bf OK 2×VBR-MP3 OK
1k-gmc OK
1k-qpel завис
2pass3k OK
2pass15k OK
6k-320 OK
6k-gmc-bf-320 OK

С файлами этого типа все обстоит намного лучше. Практически все функции работают, как и должны работать. Как следует из результатов тестирования с помощью набора файлов с диска DivXTestCD, совместимость плеера удовлетворительная. Впрочем, практически все AVI c покупных DivX-CD, которые мы перегнали на AivX, воспроизводились им без проблем, только высокобитрейтные файлы от одного издателя вводили его в ступор. При воспроизведении avi-файлов работают: быстрая перемотка вперед-назад (несколько скоростей), быстрый пропуск вперед-назад (примерно на 5 мин), переход по тайм-коду, запоминание позиции проигрывания (кнопка BOOK MARK), смена аудиодорожки (кнопка 0), кнопками 1 и 3 можно попытаться восстановить синхронизацию звука и изображения.

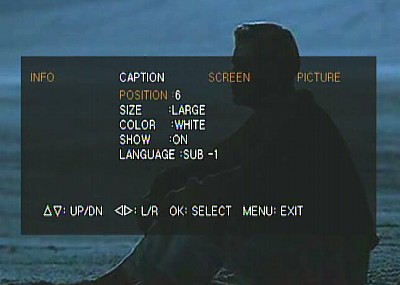

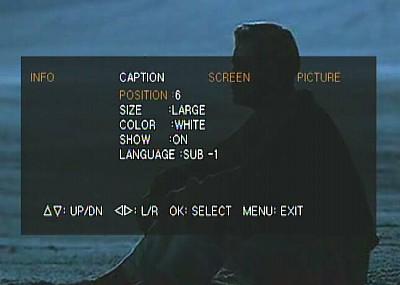

Плеер имеет довольно развитую поддержку текстовых субтитров к DivX-фильмам. Для отображения субтитров имена AVI- и SRT-файлов должны совпадать. Субтитры можно включить-выключить, настроить размер и цвет шрифта и положение субтитров на экране.

CAPTION

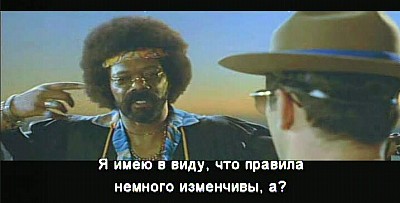

Плеер с русской прошивкой корректно отображает русские субтитры.

RUS CAPTION

JPG

При просмотре JPG-картинок можно вывести на экран информацию о файле, повернуть изображение (при этом иногда возникают артефакты в виде цветных полос) и запустить слайд-шоу с настраиваемым интервалом. Даже с большими файлами плеер работает достаточно быстро.

Выводы

AivX DVP-254 — очень интересное устройство, совмещающее в себе функции портативного переносного USB-винчестера и мультиплеера, воспроизводящего музыкальные и видеофайлы, в том числе файлы, переписанные с DVD, используя информацию из IFO-файлов. Качество изображения и звука вполне соответствуют компактности плеера. Наши основные претензии относятся к прошивке — что-то работает не так, как нужно, иногда плеер зависает. Будем надеяться, что недостатки будут устранены в следующих версиях firmware.

Достоинства:

  • Компактный и легкий
  • Проигрываются фильмы, переписанные с DVD
  • Встроенный FM-передатчик
  • Отображаются русские субтитры к DivX-файлам

Недостатки:

  • Глючность прошивки версии 1.23
  • Нет защиты винчестера
  • Низкий уровень неискаженного аналогового аудиосигнала


Благодарим компанию Tele-Service MS
за предоставленный на тестирование HDD-мультиплеер AivX DVP-254.


Тестирование устройства в качестве внешнего винчестера
Андрей Кожемяко aka Korzh (korzh@ixbt.com).





22 июня 2005 Г.
