IP-камеры и сервис Ezviz: построение недорогой системы наблюдения

В видеонаблюдении, как и в других системах с охранными функциями, наконец-то сложилась внятная ситуация. Теперь используемые решения можно поделить на две категории: «самосбор» и «бренд». С первой категорией все понятно: пользователь самостоятельно приобретает камеры, сервер и систему хранения, а при необходимости еще и софт, который объединяет модули. Минусы: настройка и обслуживание получившейся системы целиком лежит на самом пользователе, что требует наличия у него достаточных знаний. Более того, в видеонаблюдении локальное размещение записей (NAS или карта памяти в камере) несет большой риск, поскольку в известных случаях эти записи могут быть похищены вместе с оборудованием.

Способ построения систем на базе фирменного оборудования допускает полное отсутствие каких-либо специфических знаний. Все, что требуется от пользователя — это умение запомнить логин и пароль в фирменном облачном сервисе. Такая система практически не требует ухода, а записи, хранящиеся в фирменном облаке, нельзя похитить даже теоретически. Ко всему, известные разработчики не стоят на месте, а постоянно развивают свои технологии, дополняя гаджеты функциями, о которых ранее нельзя было и мечтать.

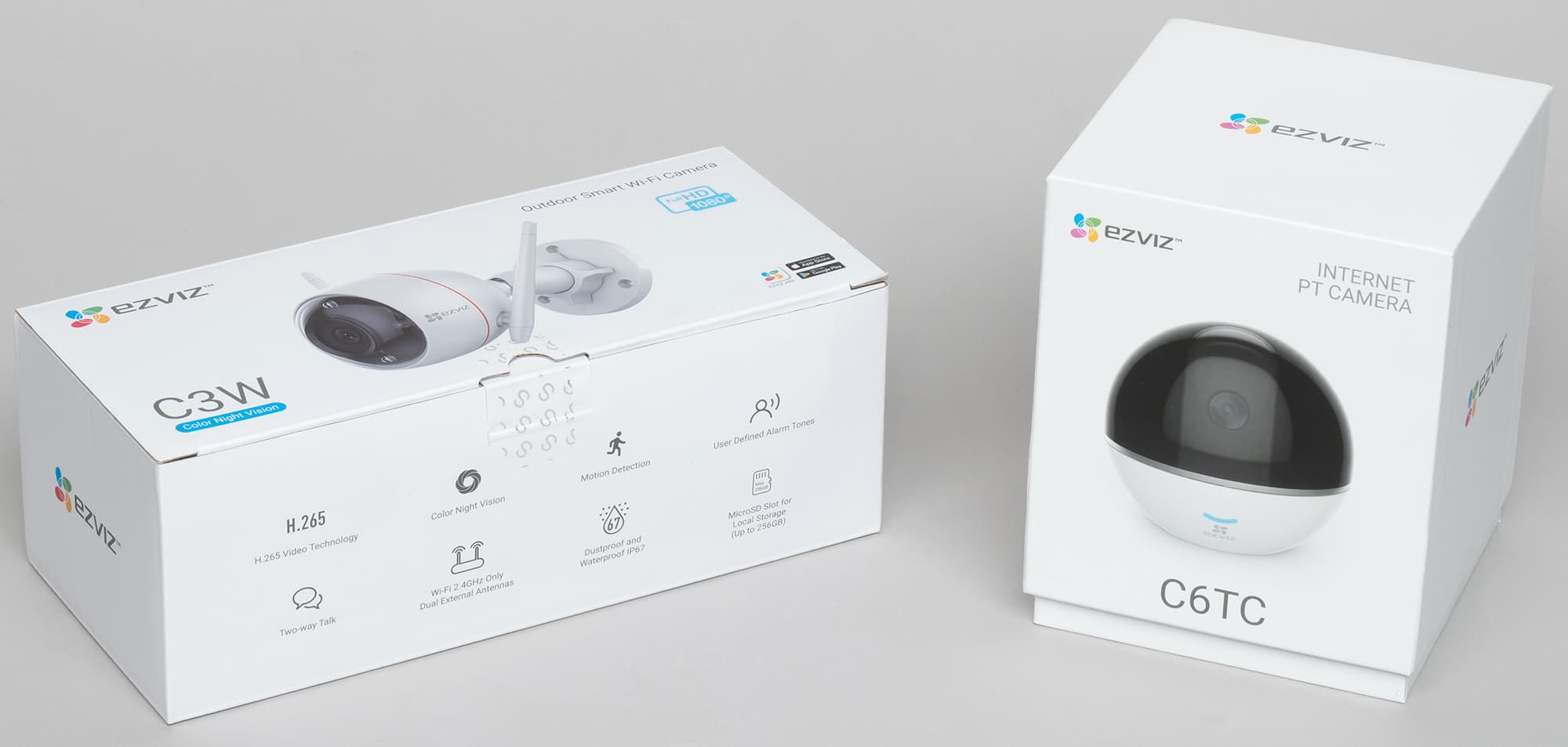

В этой статье будет рассмотрен пример создания простейшей системы домашнего видеонаблюдения, а в качестве оборудования мы используем две камеры Ezviz — известную комнатную модель и новую, всепогодную уличную.

Конструкция, технические характеристики

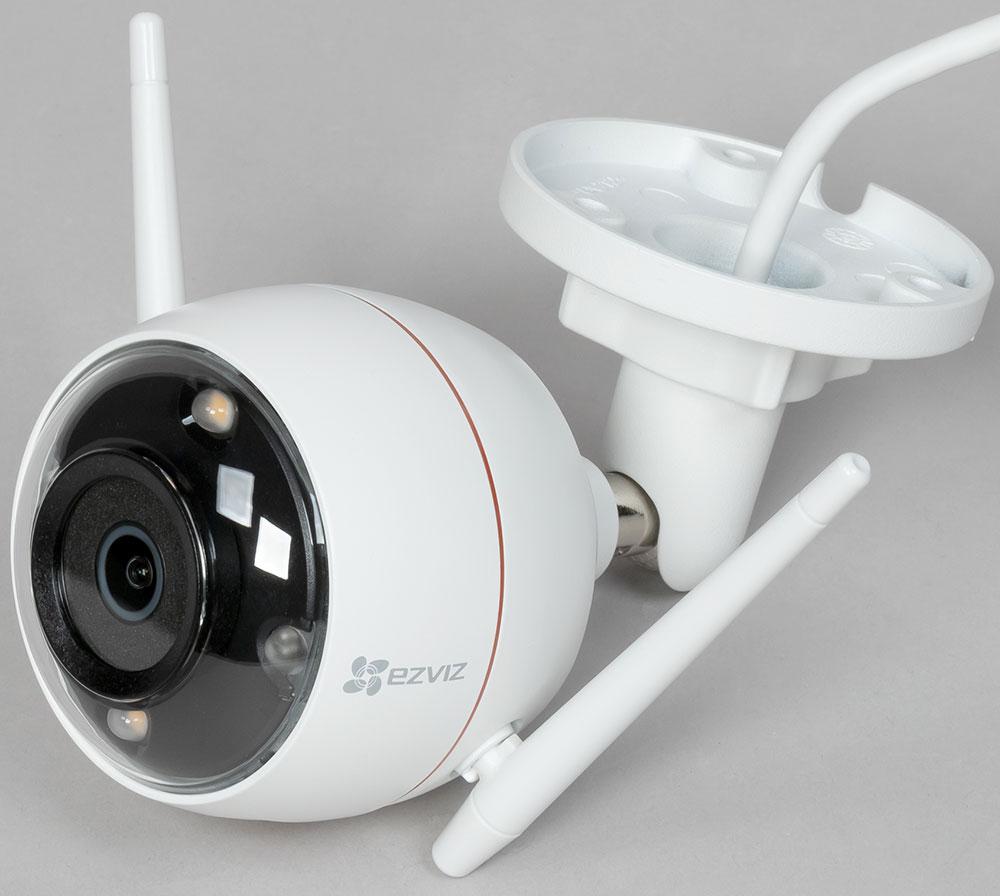

Ezviz C3W Color Night

Эта камера анонсирована недавно, она является обновленной версией флагманской модели C3W. Главное новшество здесь — сенсор, который за счет высочайшей чувствительности дает возможность цветной съемки в условиях недостаточной освещенности. Такая особенность отражена в названии камеры: Color Night Vision.

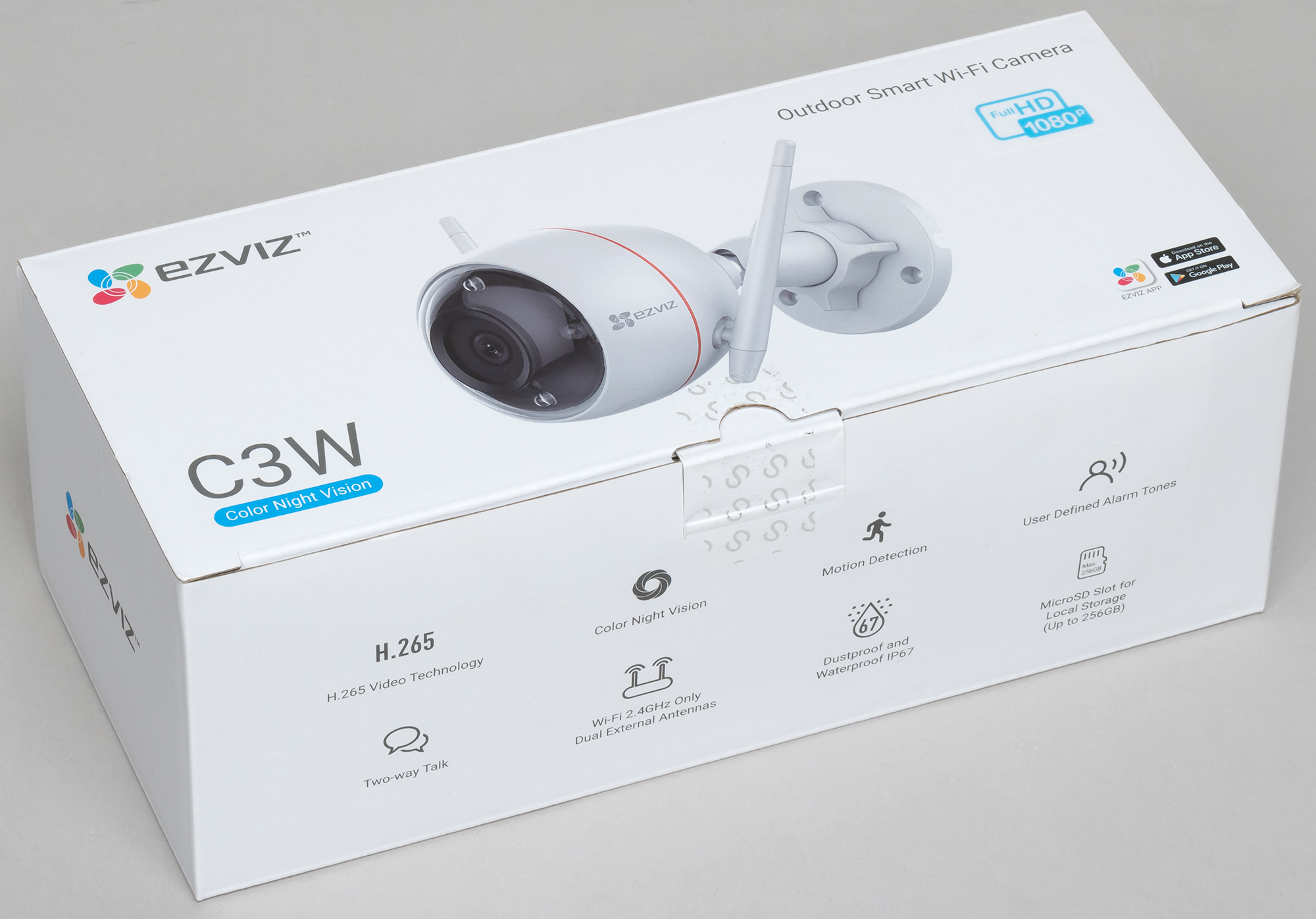

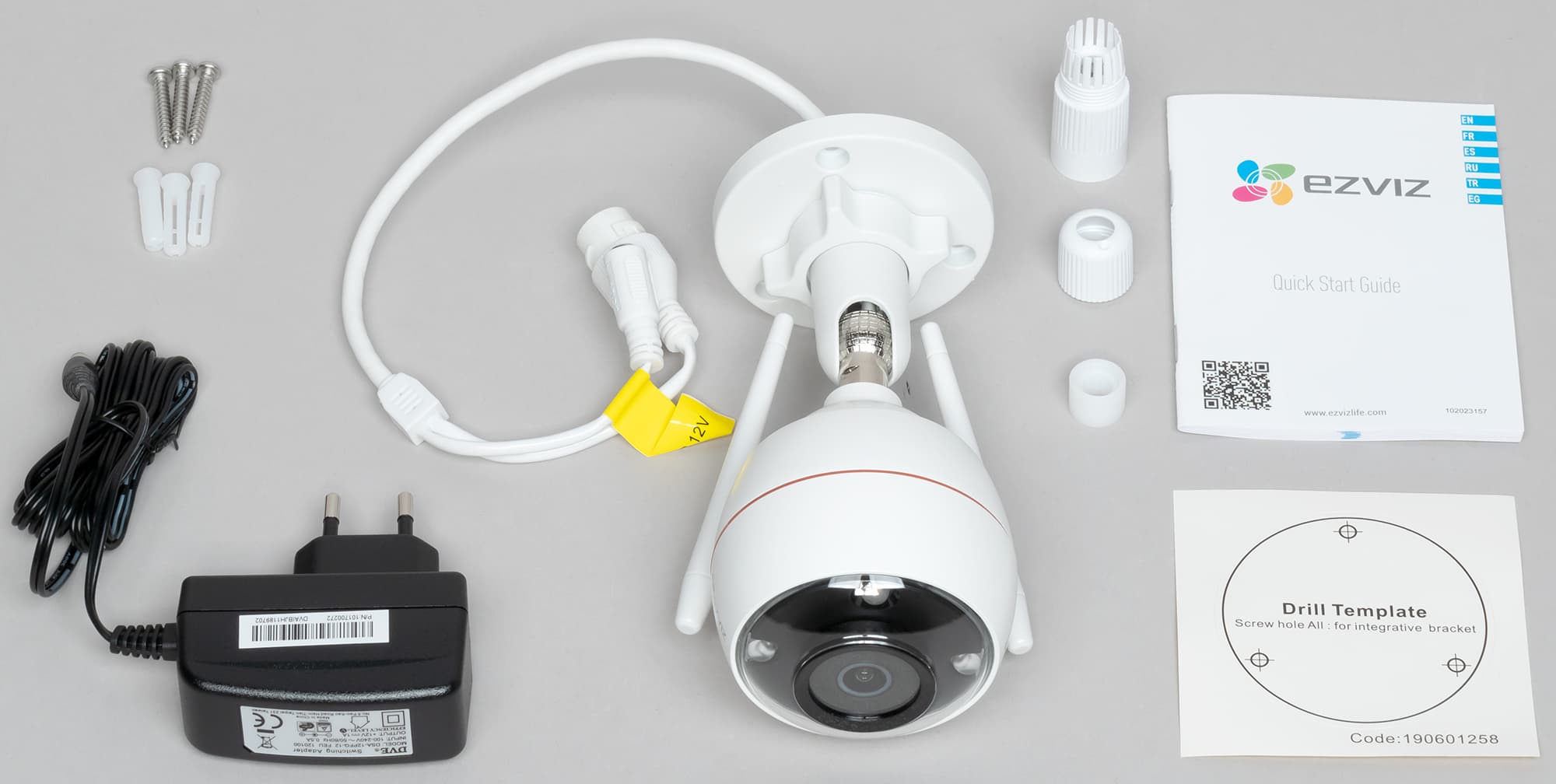

В состав комплекта входит камера и следующие аксессуары:

• опора-основание с шаровым креплением
• сетевой адаптер питания
• шаблон для просверливания отверстий, дюбели и шурупы, герметичный переходник для сетевого разъема RJ-45
• краткое мультиязычное руководство по установке

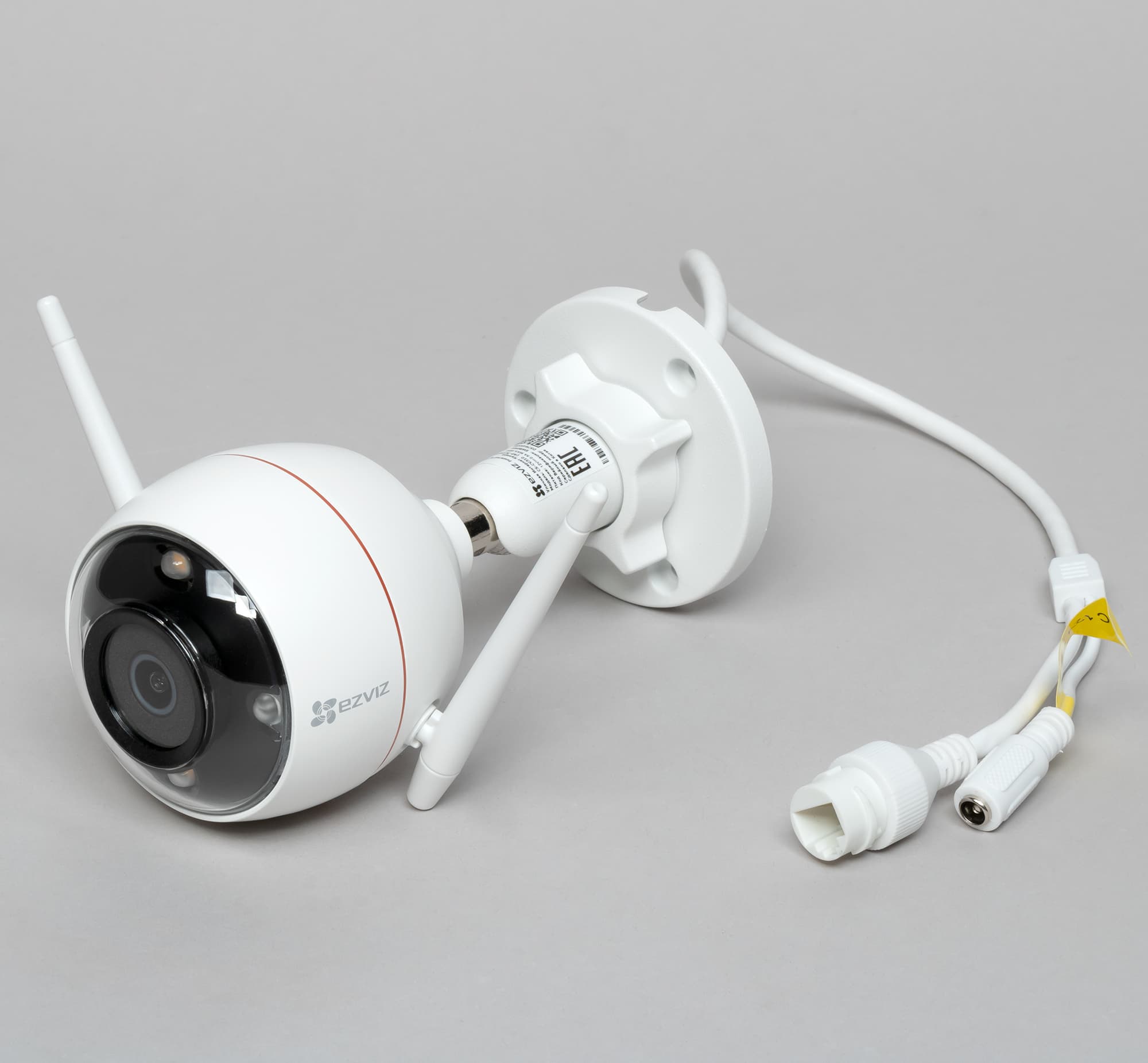

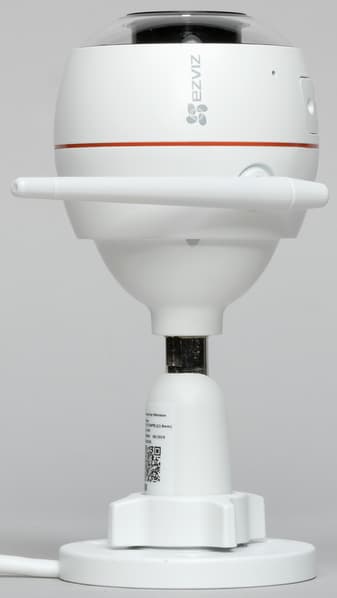

Корпус аппарата изготовлен из немагнитного металлического сплава, белое покрытие нанесено методом напыления.

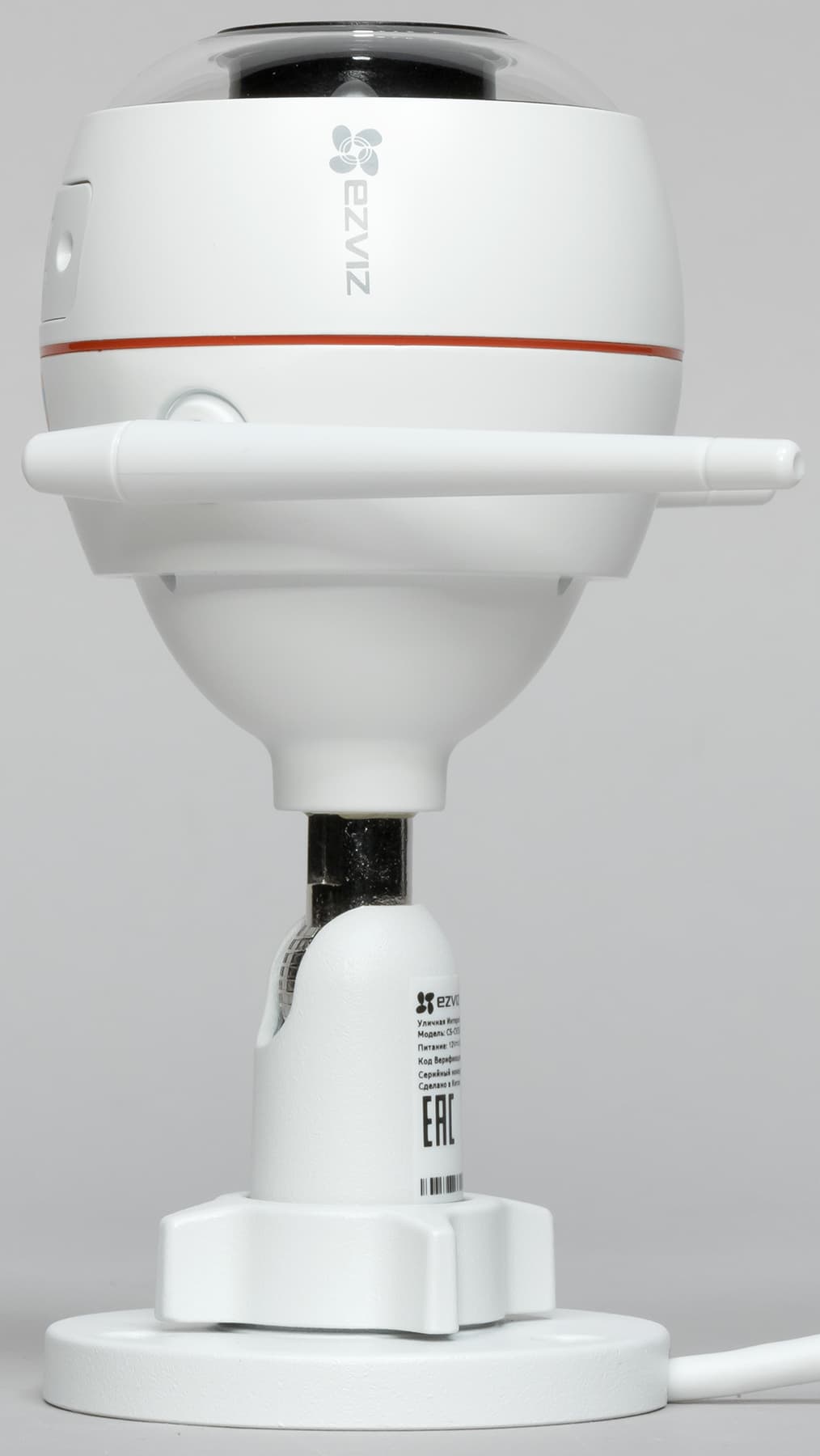

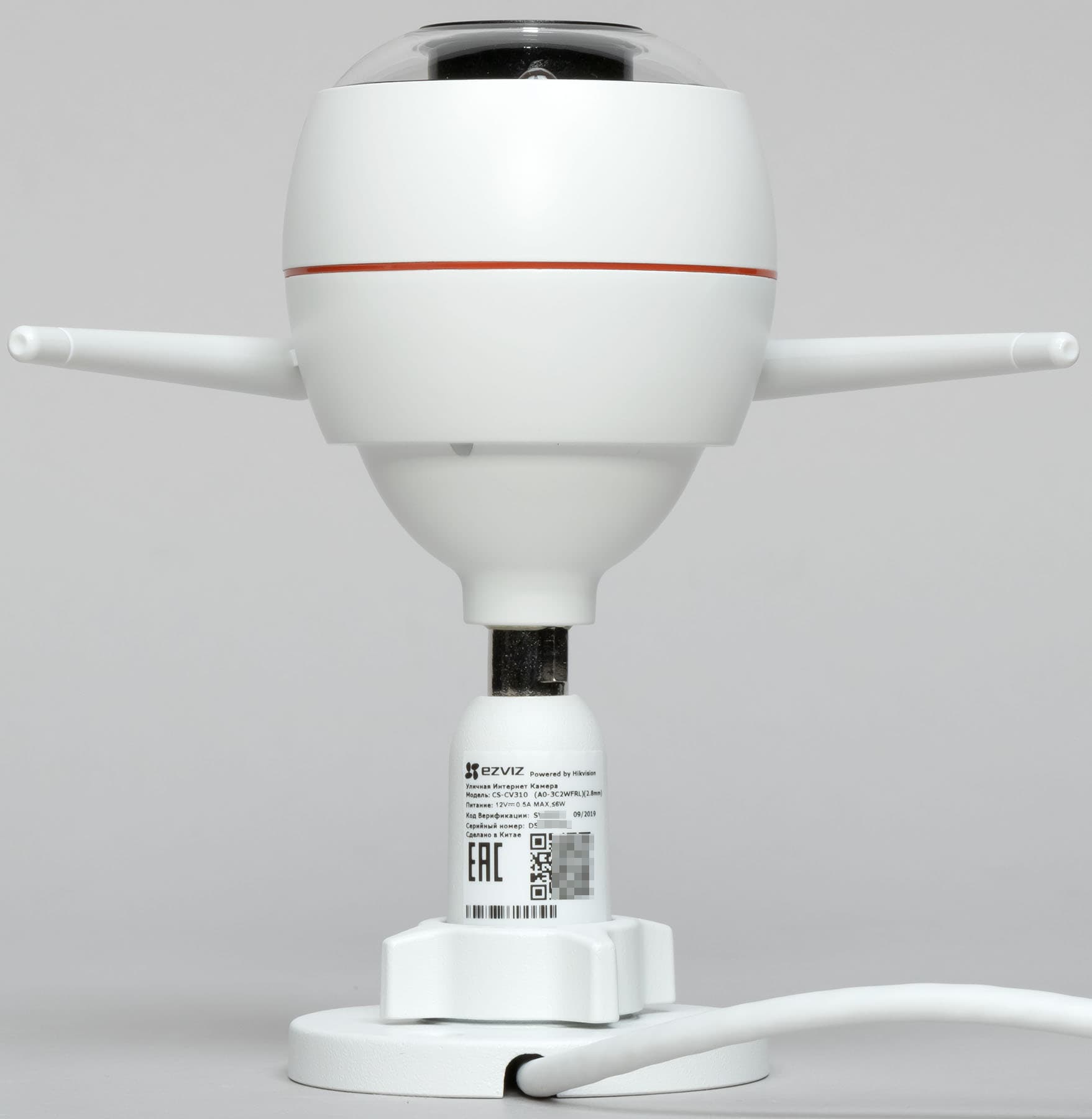

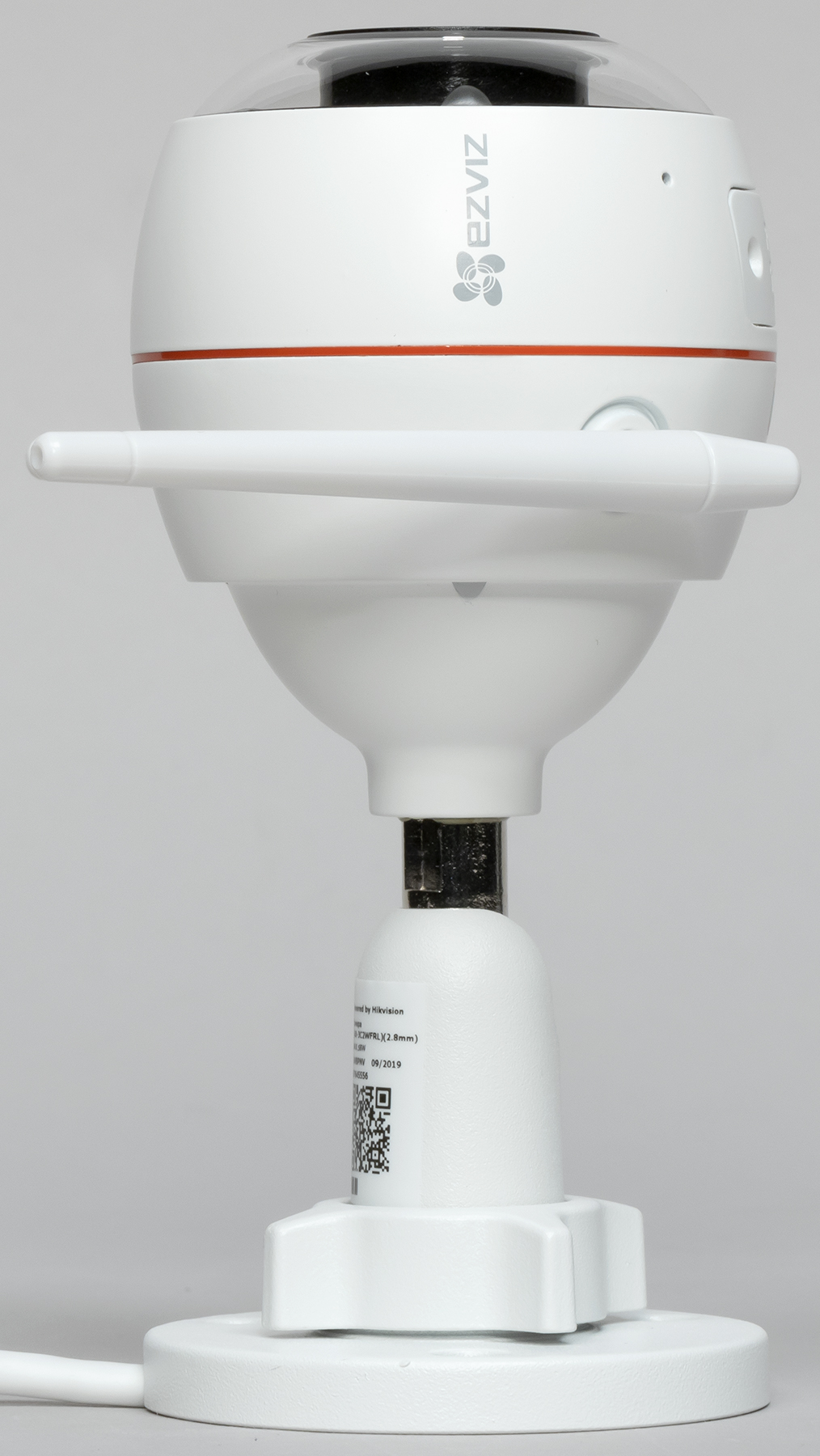

Круглый корпус по форме близок к сфере, малая его длина — большое преимущество в сравнении с удлиненными корпусами bullet-камер.

Две поворотные антенны, расположенные по бокам корпуса, обеспечивают надежное соединение с роутером. Также в корпусе имеется отверстие встроенного очень чувствительного микрофона и решетка динамика. В процессе тестирования камеры этот миниатюрный динамик показал беспрецедентно высокий уровень громкости. Мы обязательно продемонстрируем его работу.

Вентиляционные отверстия в корпусе отсутствуют. Значит, электронная начинка камеры достаточно современна, потребляет мало энергии и выделяет незначительное количество тепла, которое не требуется отводить.

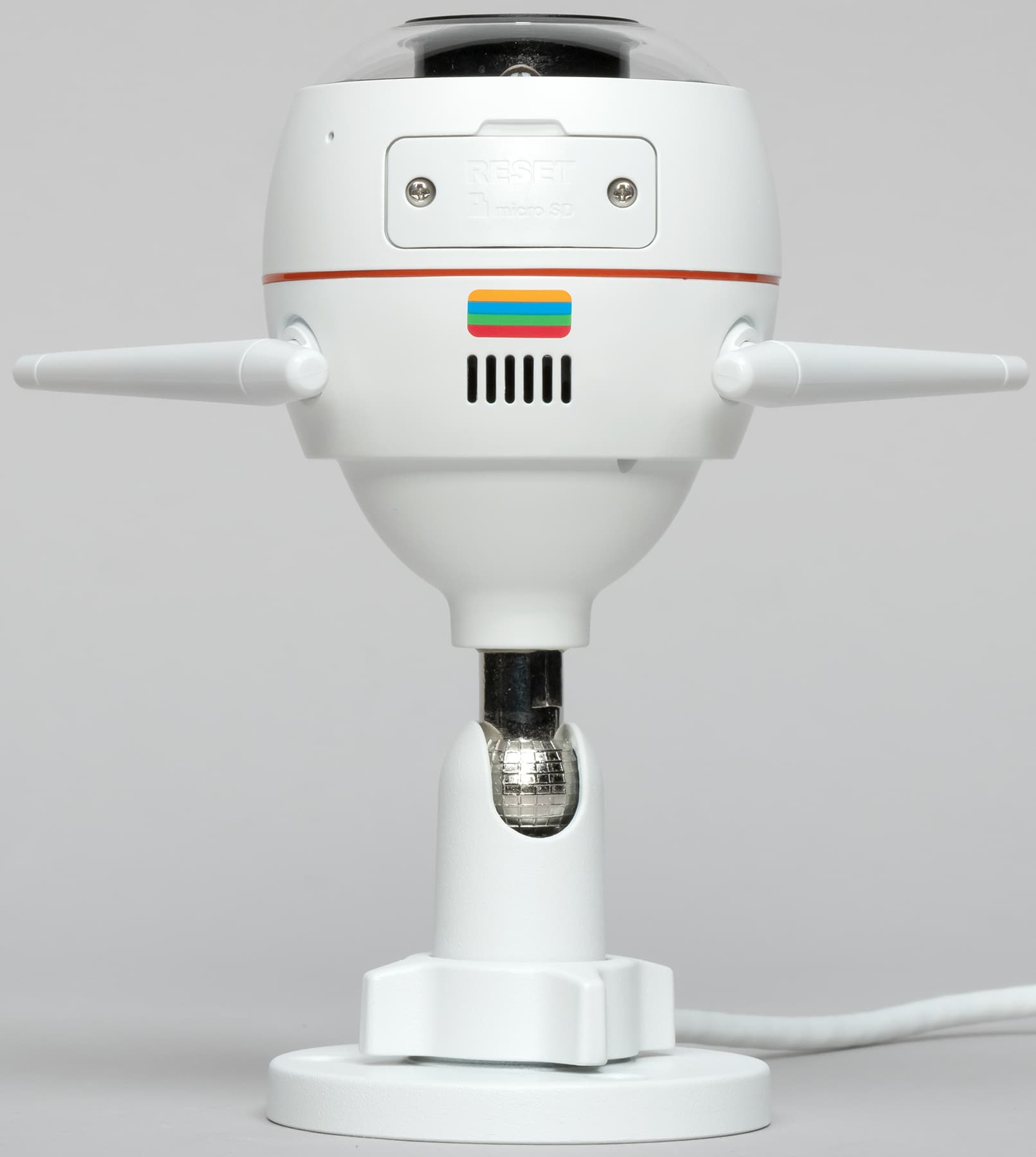

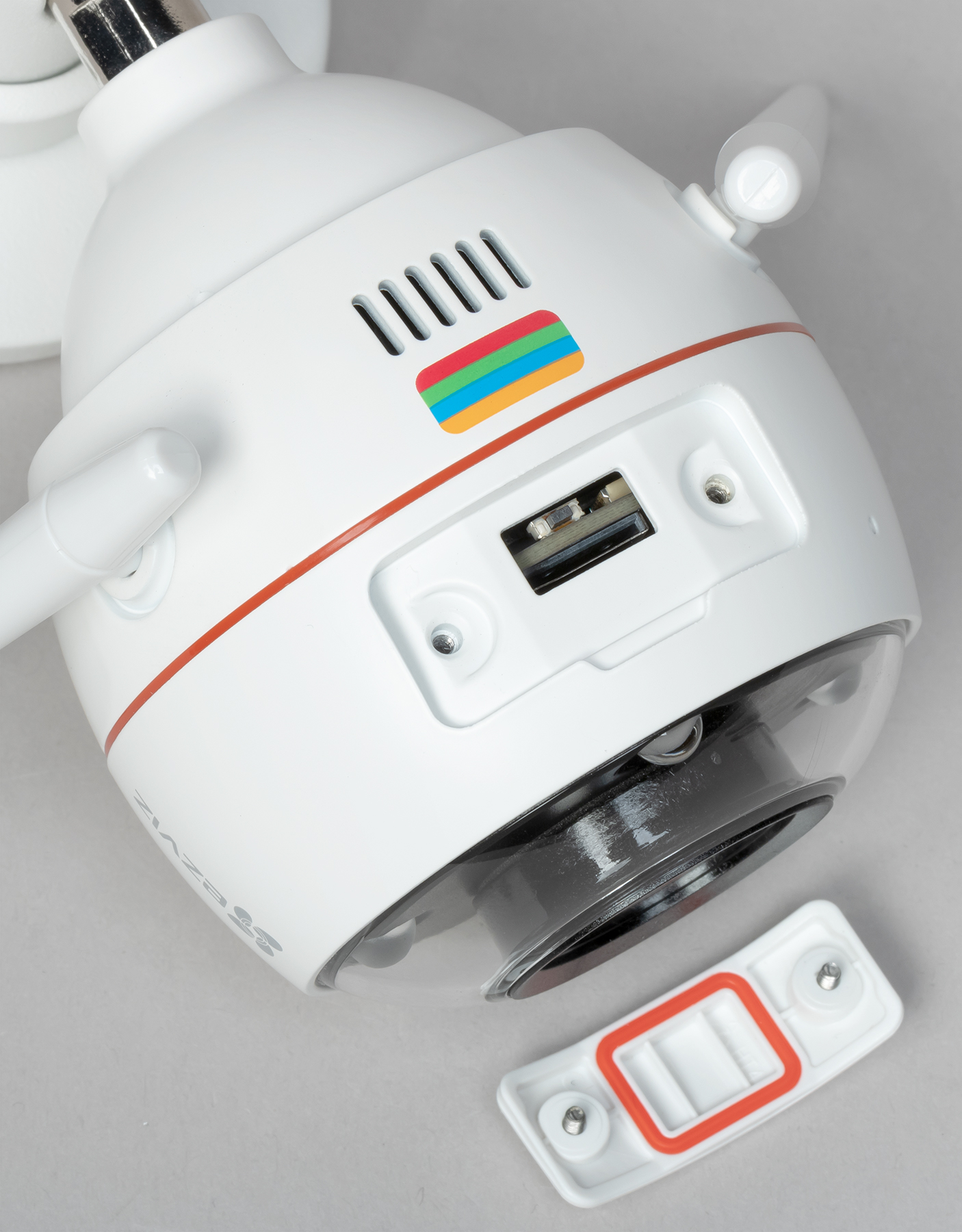

Небольшая крышечка в «брюхе» камеры крепится двумя болтами. Под крышкой расположен слот для карты памяти и кнопка сброса к заводским установкам. Крышка снабжена герметизирующей силиконовой прокладкой.

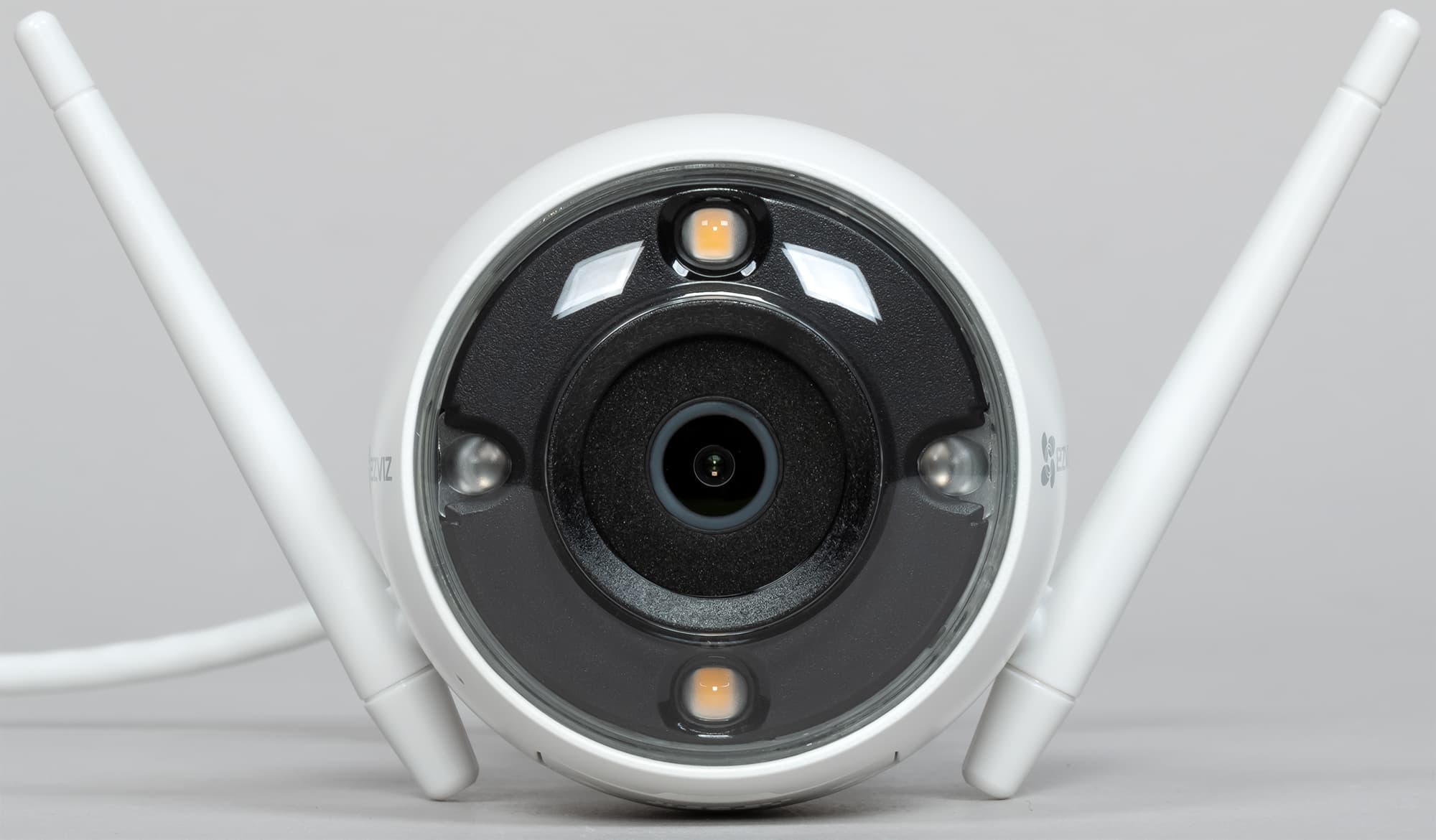

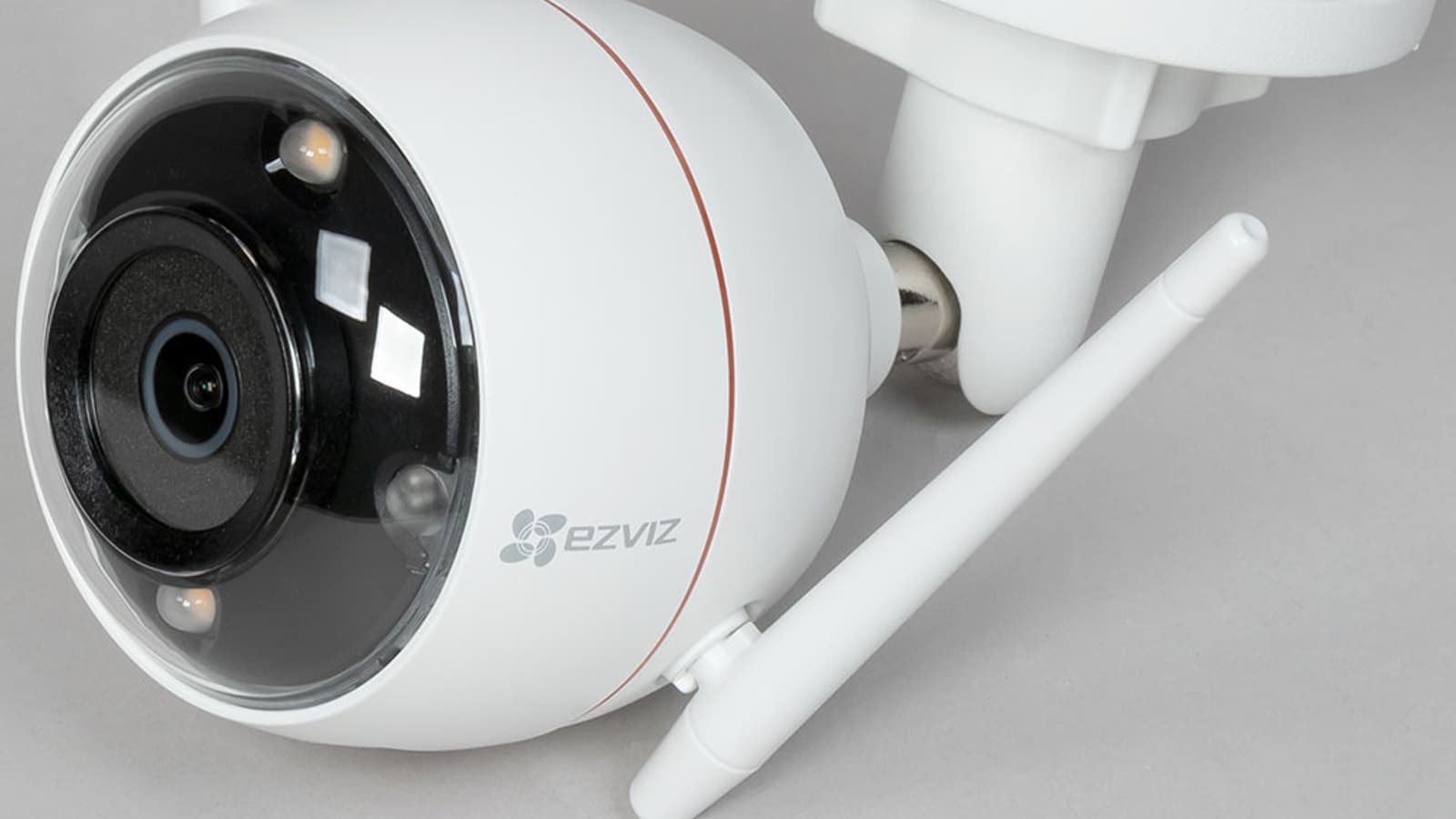

Диаметр защитного стекла почти равен диаметру корпуса. Под стеклом, вокруг объектива, вмонтированы два инфракрасных светодиода, обеспечивающих черно-белый режим ночного видения в полной темноте, а также два сверхъярких светодиода обычного света, которые играют роль прожектора. Объектив камеры физически отделен от светодиодной зоны, чтобы объектив не ловил паразитную боковую засветку.

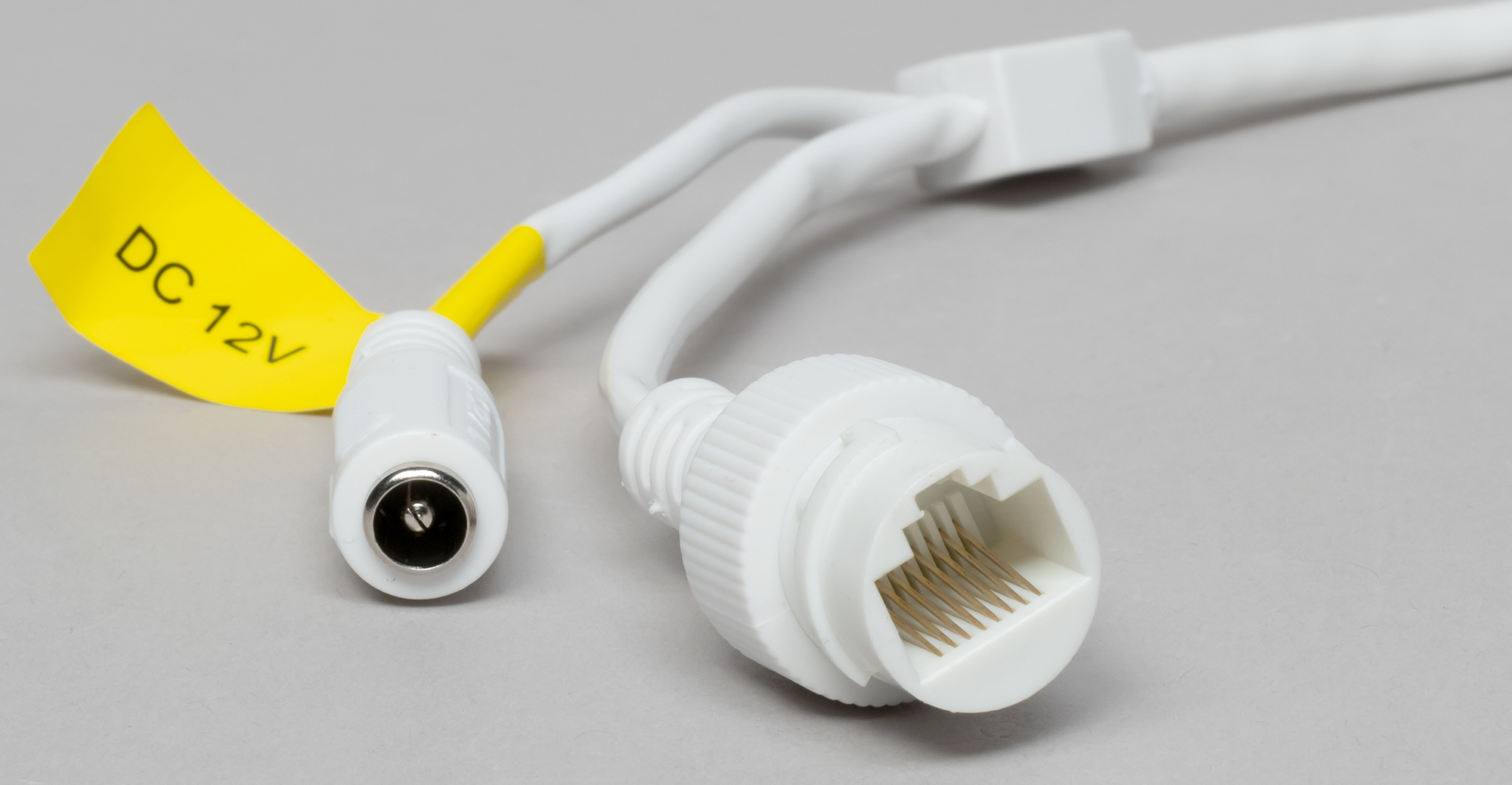

Проводные разъемы — питание и локальная сеть — вынесены на проводе длиной 40 см.

Основные технические характеристики камеры представлены в следующей таблице:

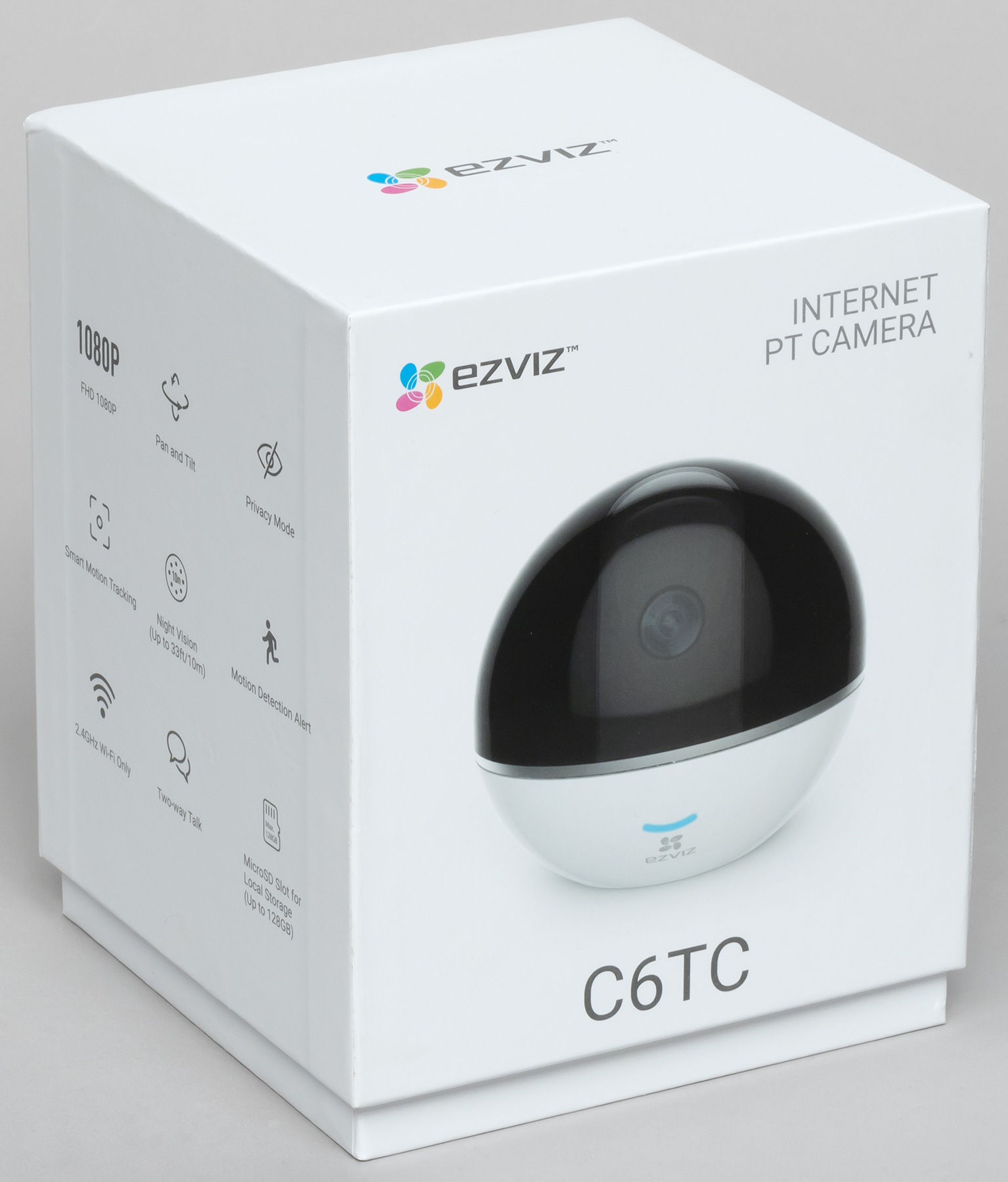

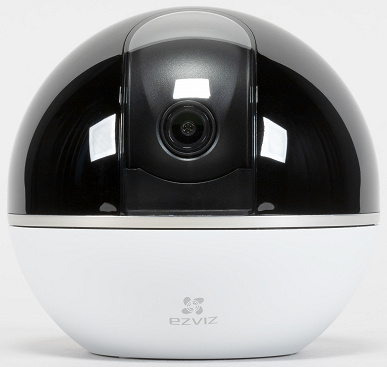

Ezviz C6TC

Эта камера уже не новинка, однако ее конструкция, дизайн и функциональность еще долго будут актуальными.

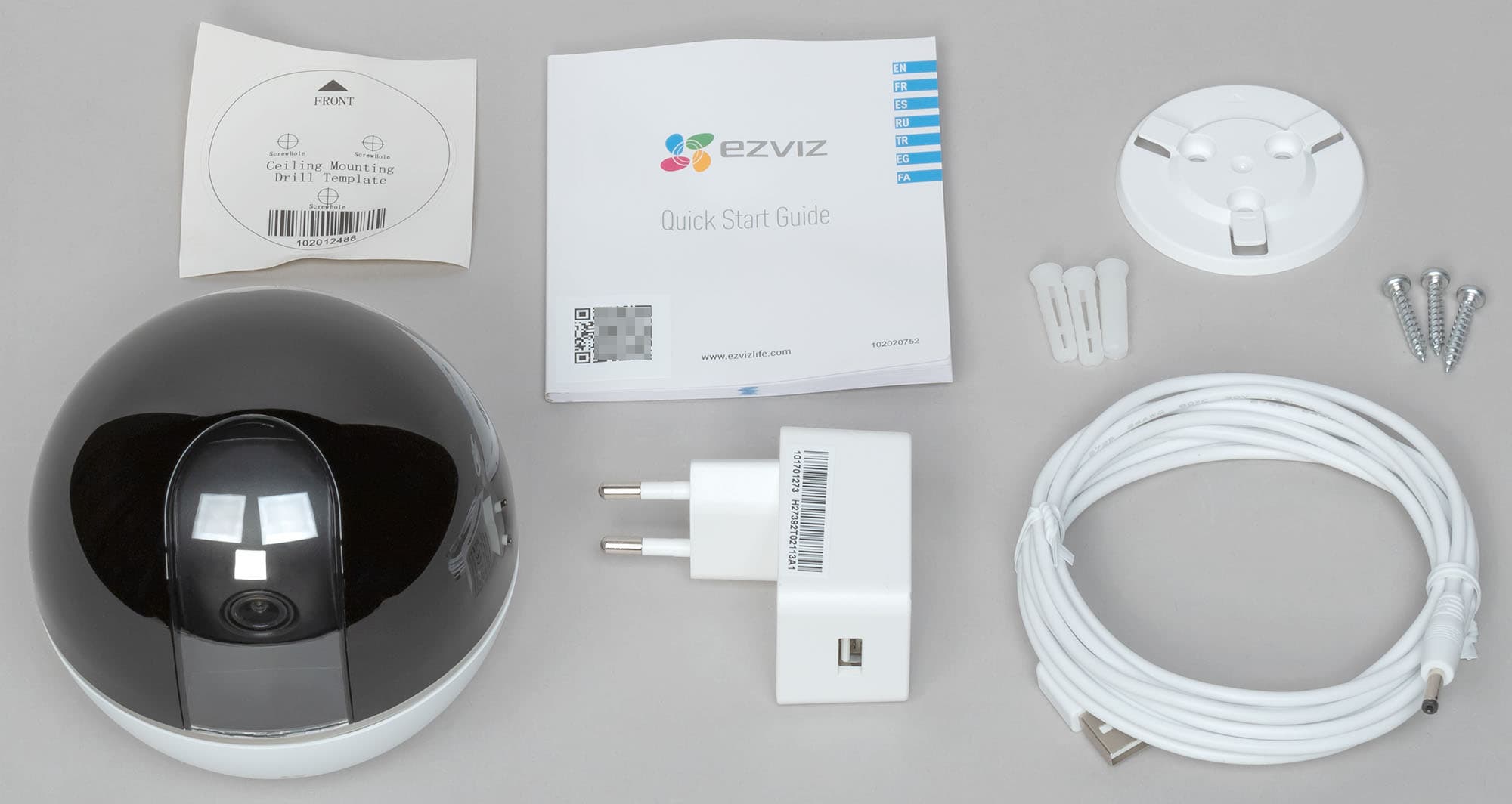

В состав комплекта входит камера и следующие аксессуары:

• сетевой адаптер с кабелем длиной 3 м
• пластиковая крепежная площадка с шаблоном для просверливания отверстий
• набор шурупов с дюбелями
• краткое мультиязычное руководство по установке

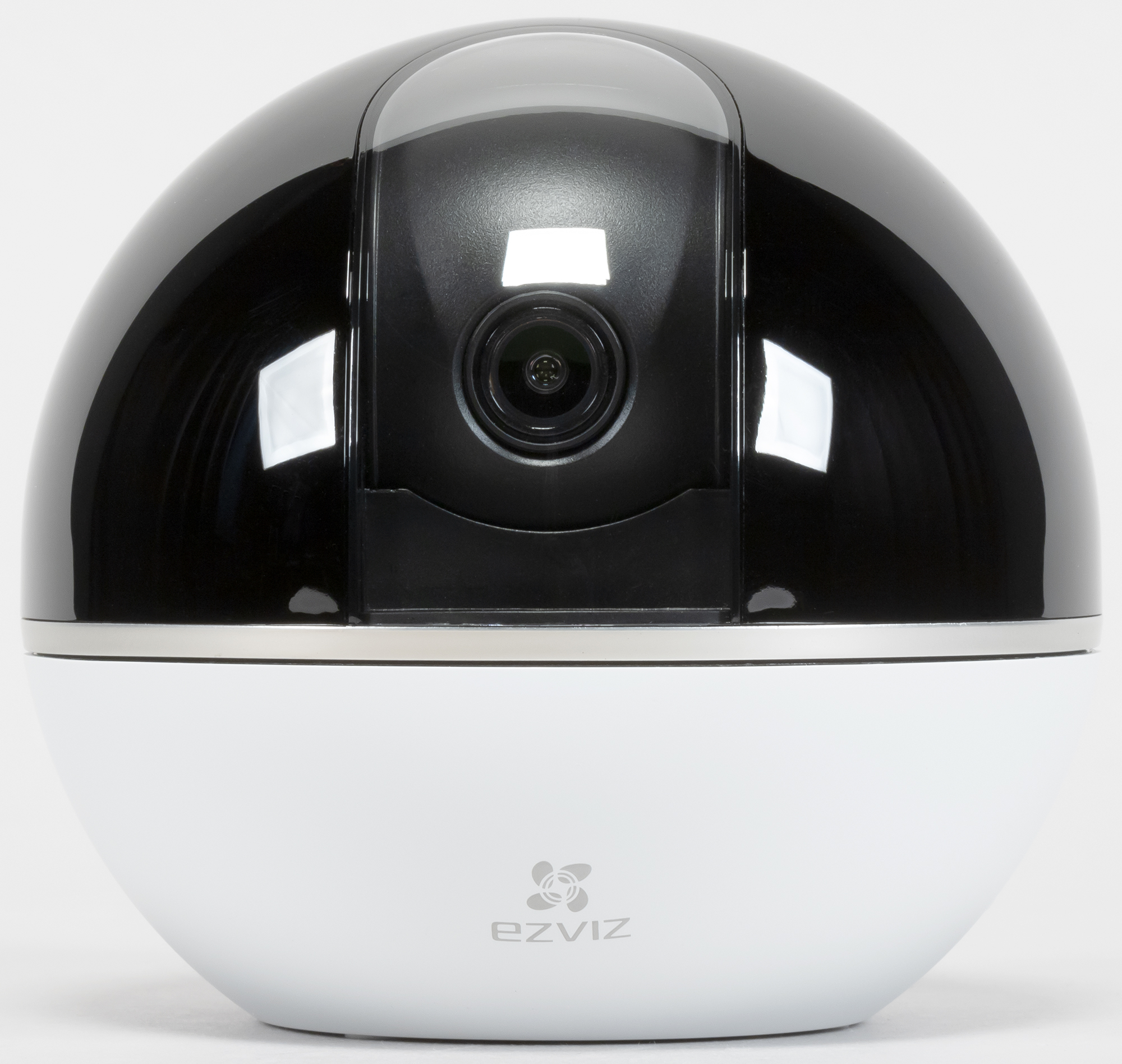

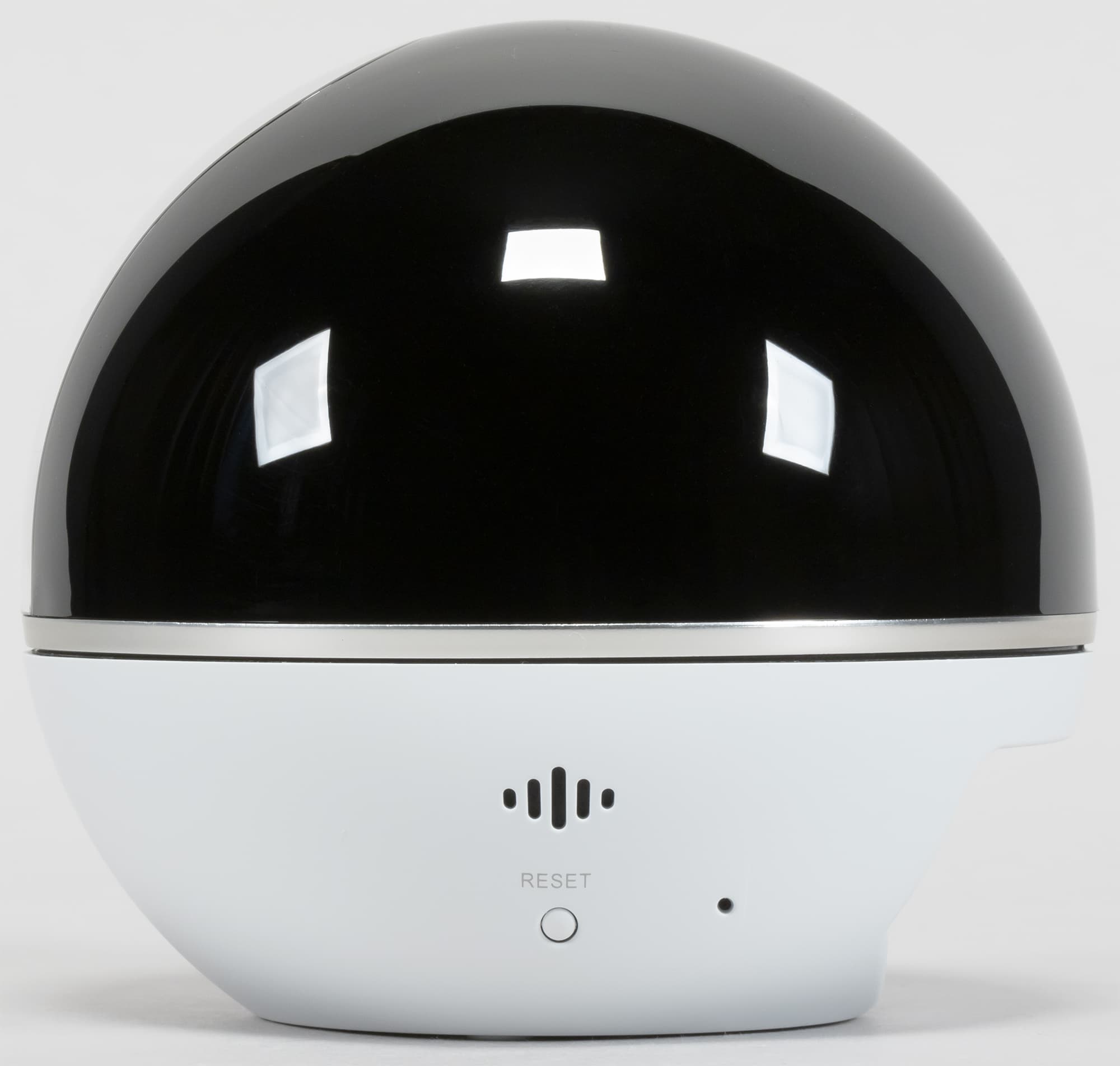

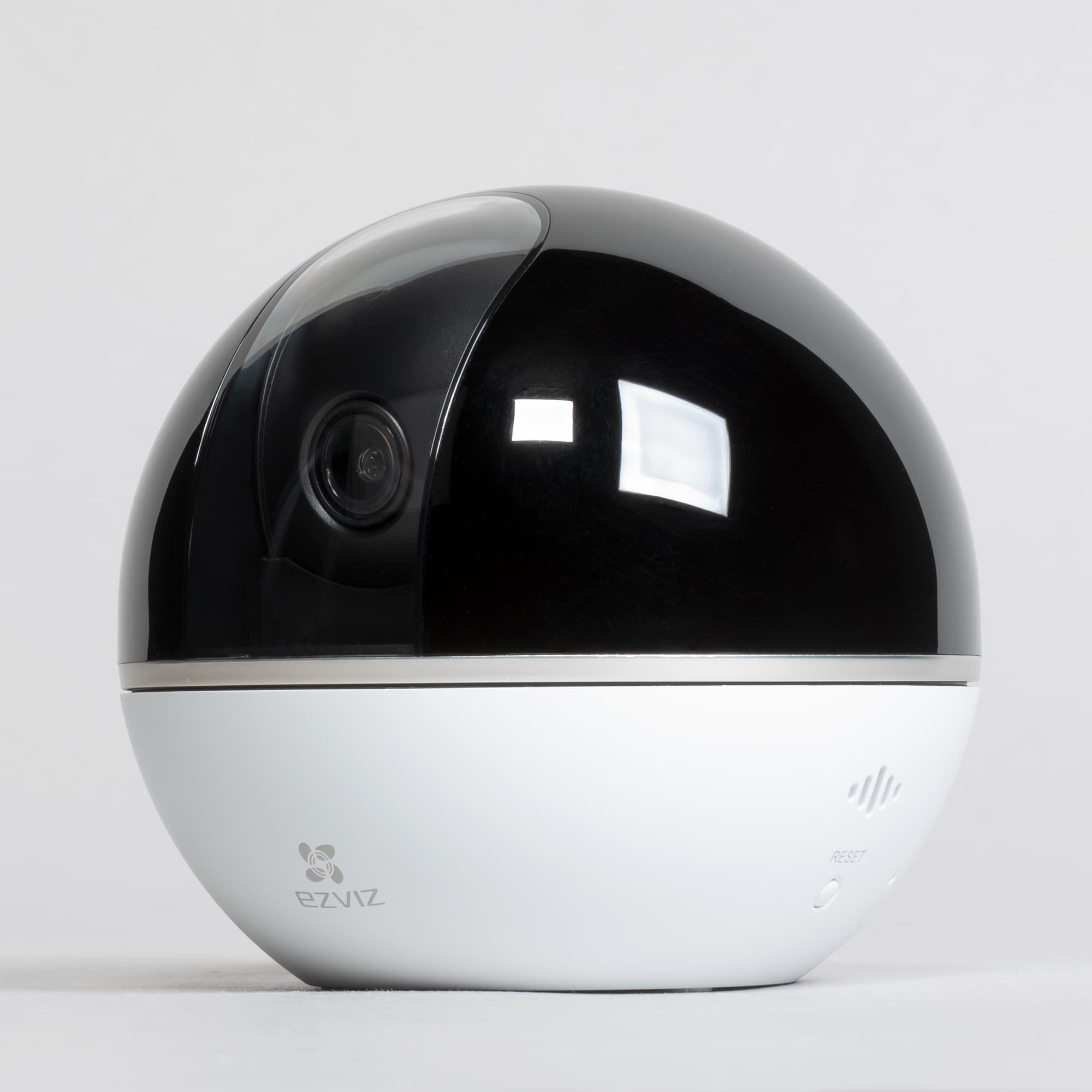

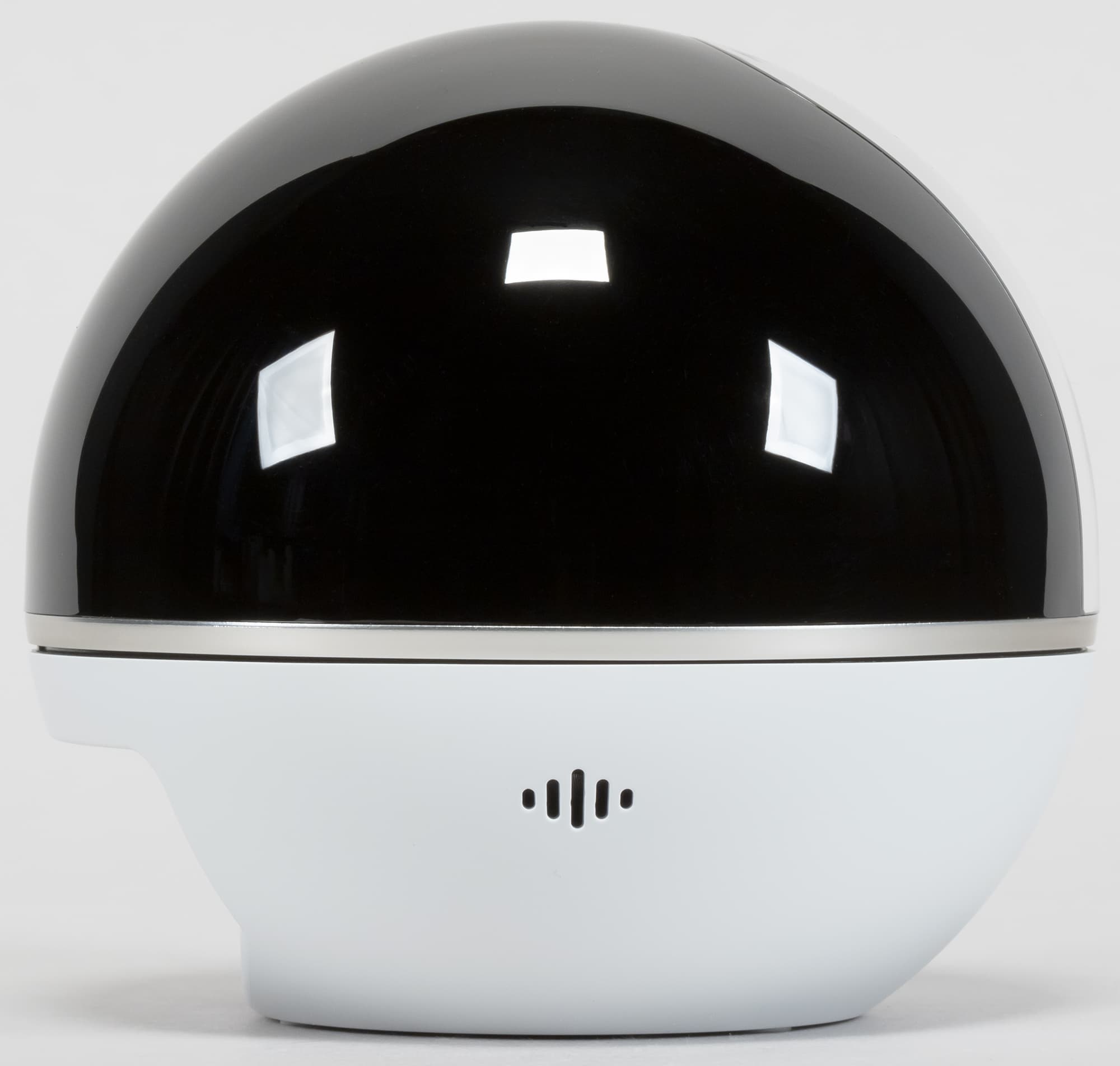

Изящная черная глянцевая полусфера, которая вращается относительно матового белого основания. Этот симпатичный гаджет прекрасно впишется в любой интерьер, домашний или офисный.

Конструкция допускает панорамирование на 340°, а угол наклона камеры по вертикали составляет 120°. Таким образом, учитывая довольно широкий угол обзора камеры, поворотный механизм обеспечивает абсолютный панорамный обзор без «мертвых зон».

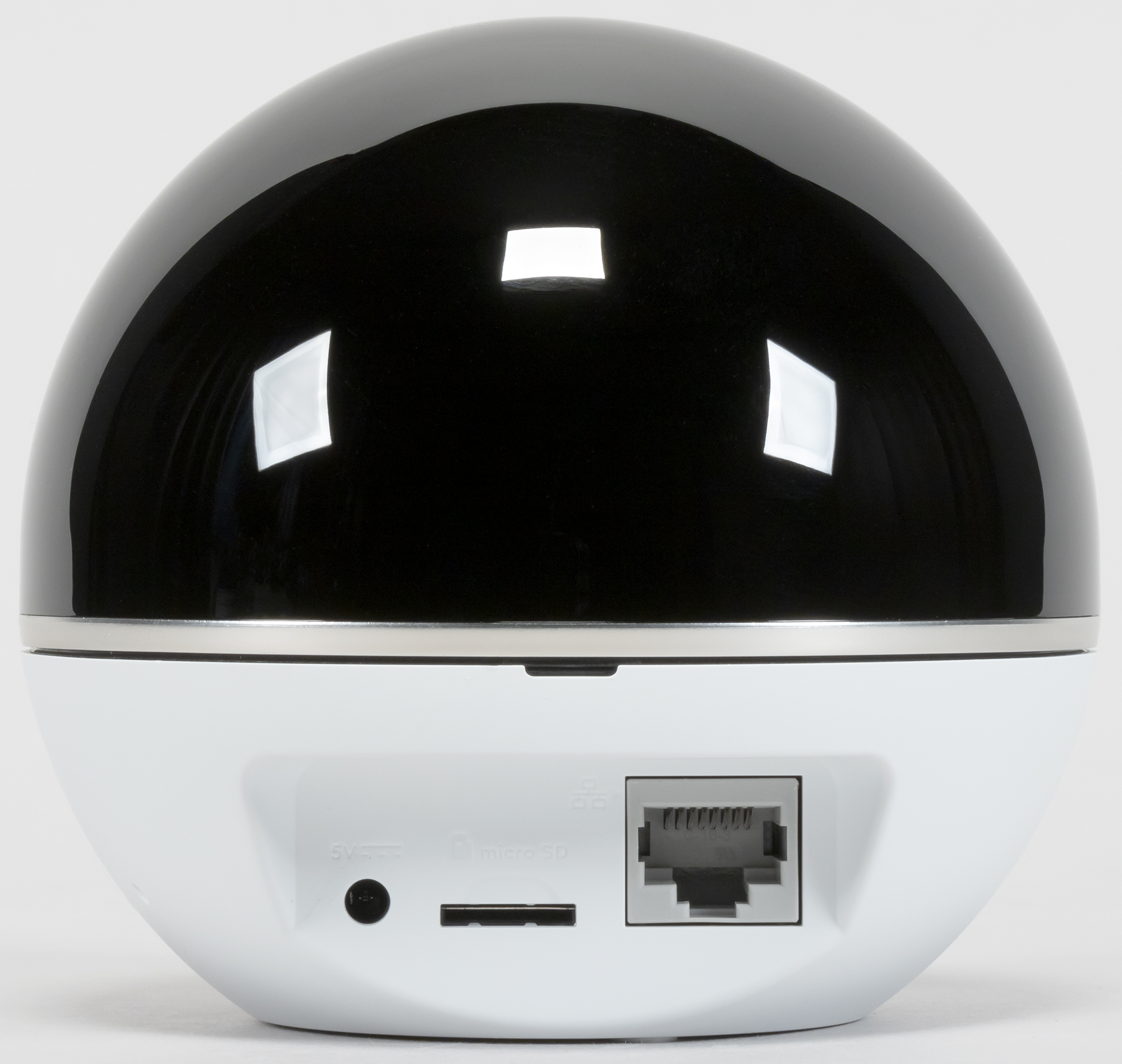

В задней части неподвижного основания имеется углубление, где расположены служебные разъемы: вход адаптера питания, слот для карты памяти microSD/SDHC/SDXC емкостью до 128 ГБ и порт локальной сети RJ-45.

По бокам неподвижного основания расположены решетки встроенного динамика. В левой части корпуса основания имеется отверстие микрофона и кнопка сброса камеры к заводским настройкам.

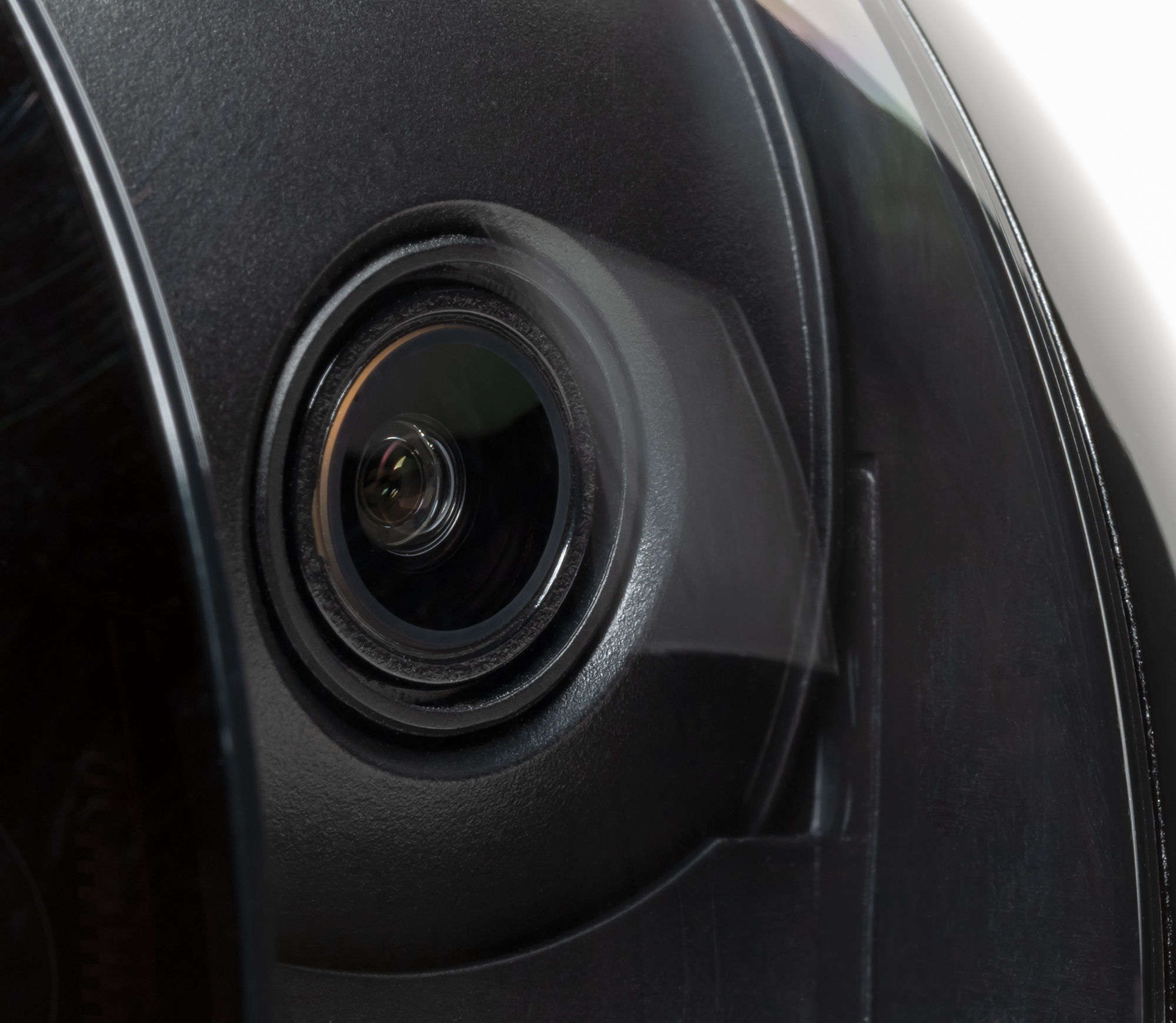

Внутренний блок камеры может по команде пользователя отклоняться вертикально вверх так, что объектив прячется под верхней непрозрачной частью полусферы. Такая команда приватного режима подается в мобильном приложении.

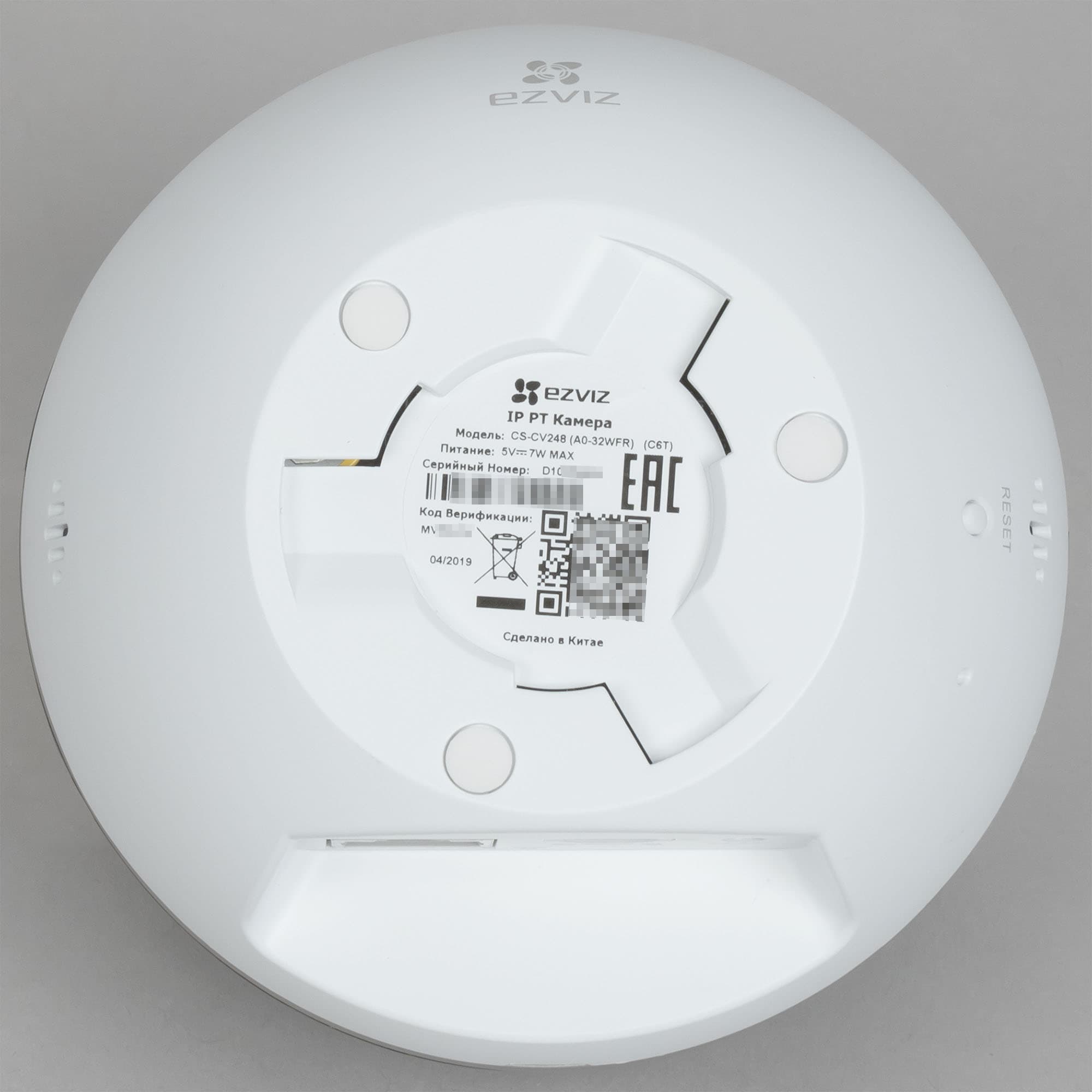

Дно основания снабжено крепежными элементами, позволяющими установить камеру на прилагаемую площадку, которая, в свою очередь, может быть закреплена на любой поверхности: стене, потолке. А для использования в обычном настольном режиме камера снабжена резиновыми ножками, затрудняющими скольжение аппарата на гладких поверхностях.

Этот комнатный аппарат, как и изученная выше уличная камера, не имеет вентиляционных отверстий. Тем интереснее будет взглянуть на работающую камеру через тепловизор, что мы непременно проделаем ниже.

Основные технические характеристики камеры представлены в следующей таблице:

Подключение, настройки

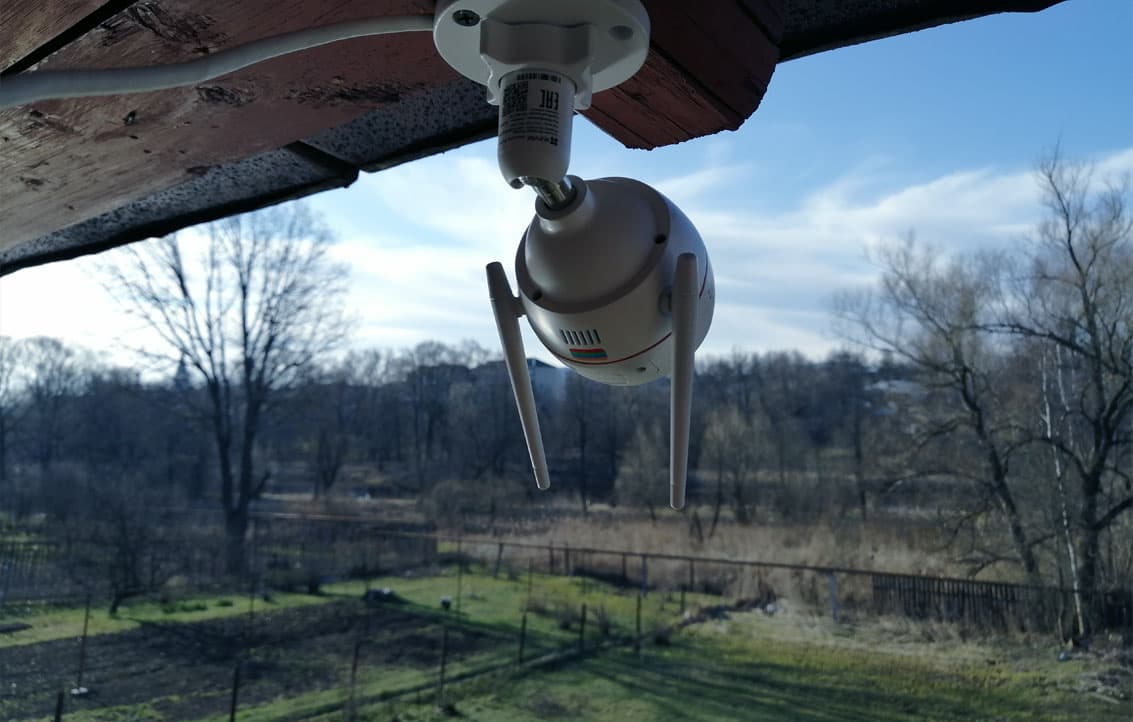

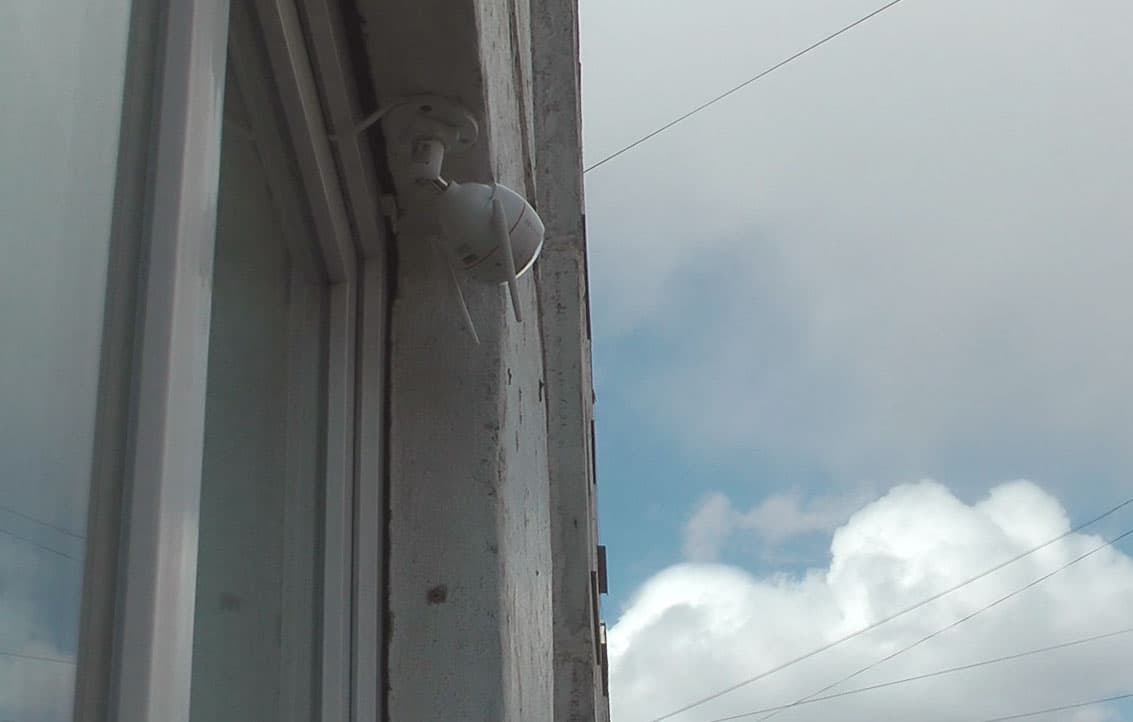

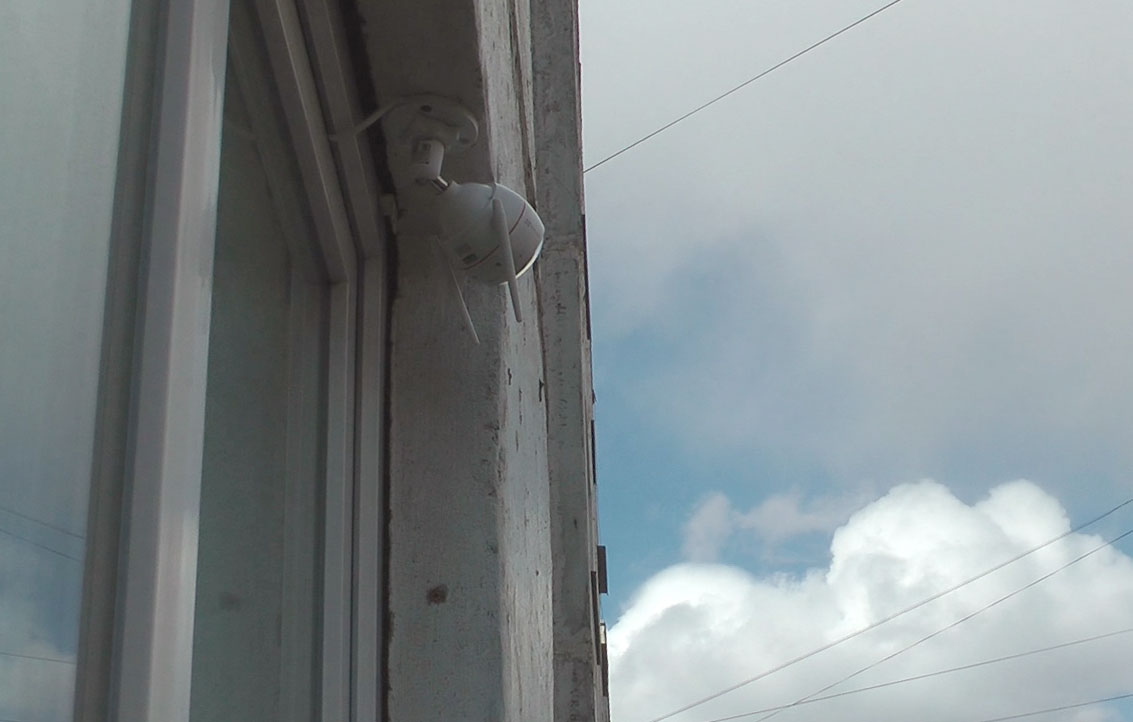

Имеющиеся у нас две разноцелевые камеры было решено установить согласно их назначению. Домашнюю камеру — дома, а уличную, соответственно, на улице. Правда, за время тестирования этот уличный аппарат несколько раз менял место «прописки», поскольку мы преследовали разные цели. С креплением камеры вопросов не возникло, все решает шаровая опора, которая фиксируется зажимной гайкой. Благодаря такому креплению повернуть и наклонить камеру можно на любой угол.

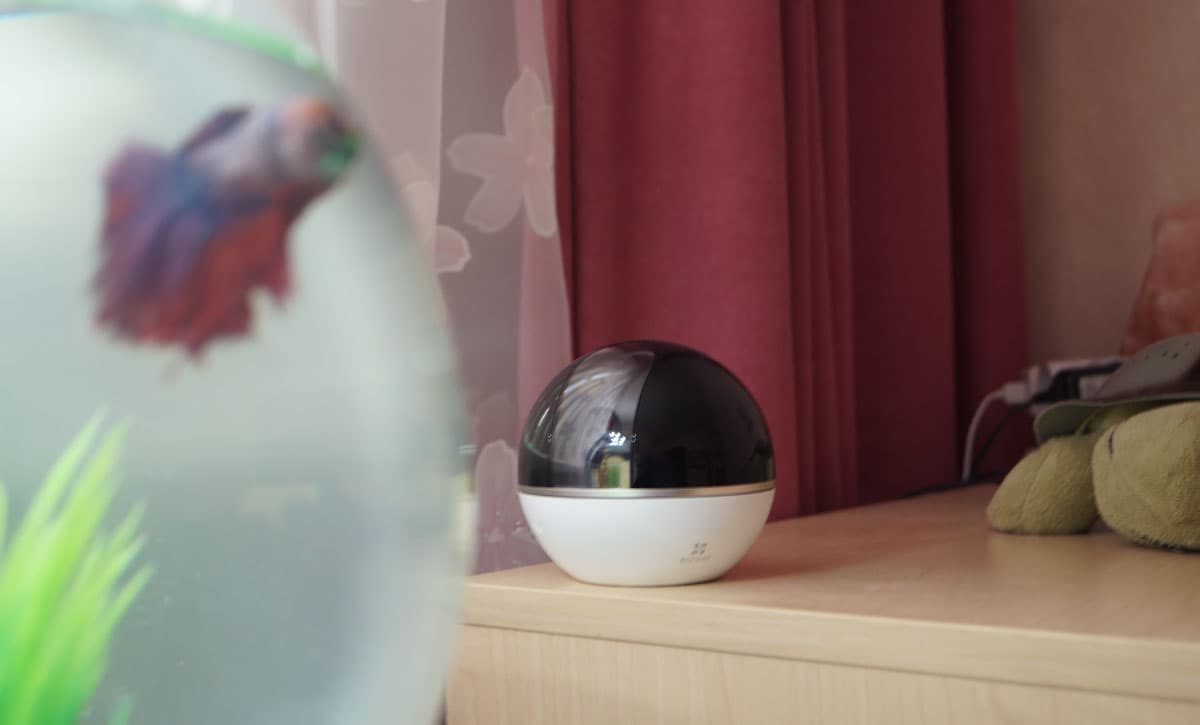

Домашняя камера место установки не меняла, весь период тестирования она пристально следила за поведением одного из домашних жильцов по кличке Пират. Вот он, слева в кадре.

Однако перед тем, как привинчивать камеру на улице или подбирать ее место на тумбочке, необходимо ее активировать, подключиться к ним. В отличие от IP-камер с обычным локальным доступом, эти облачные гаджеты не имеют встроенных веб-серверов. Нет, не так. Они их наверняка имеют, но вход в них заблокирован, такова технологическая политика многих брендов, чьи камеры привязаны к фирменным облачным сервисам.

Можно бесконечно спорить о правильности этого подхода, и споры не прекращаются. Рукастые самоделкины, хорошо знающие предмет, скептически кривят губы при виде устройств, в чьи внутренности невозможно забраться. Их молчаливые оппоненты — это подавляющее большинство пользователей: обычные люди, владельцы квартир, домов и гаражей, менеджеры среднего звена, работники охранных «контор». Они много чего знают и могут, но, к сожалению, не умеют настраивать замысловатые системы из камер, роутеров, регистраторов, накопителей и серверов. Именно для них предназначены гаджеты, привязанные к фирменному «облаку». Таким образом, спор этот — совершенно беспочвенный, типичный конфликт физиков и лириков.

Итак, в отличие от камер с полноценной настройкой, здесь не придется отыскивать IP-адрес устройства в локальной сети, заходить по нему, проходить авторизацию, устанавливать плагины для отображения видеопотока в браузере и производить другие неотъемлемые для обычных IP-камер вещи. Достаточно включить аппарат, разместив его поближе к роутеру, и запустить мобильное приложение, которое так и называется: Ezviz. Ошибиться и сделать что-то не так в приложении почти невозможно. Здесь нет непонятных пиктограмм и пунктов настроек. Единственное «неудобство»: нужно иметь аккаунт в облаке Ezviz. Который, впрочем, создается за минуту.

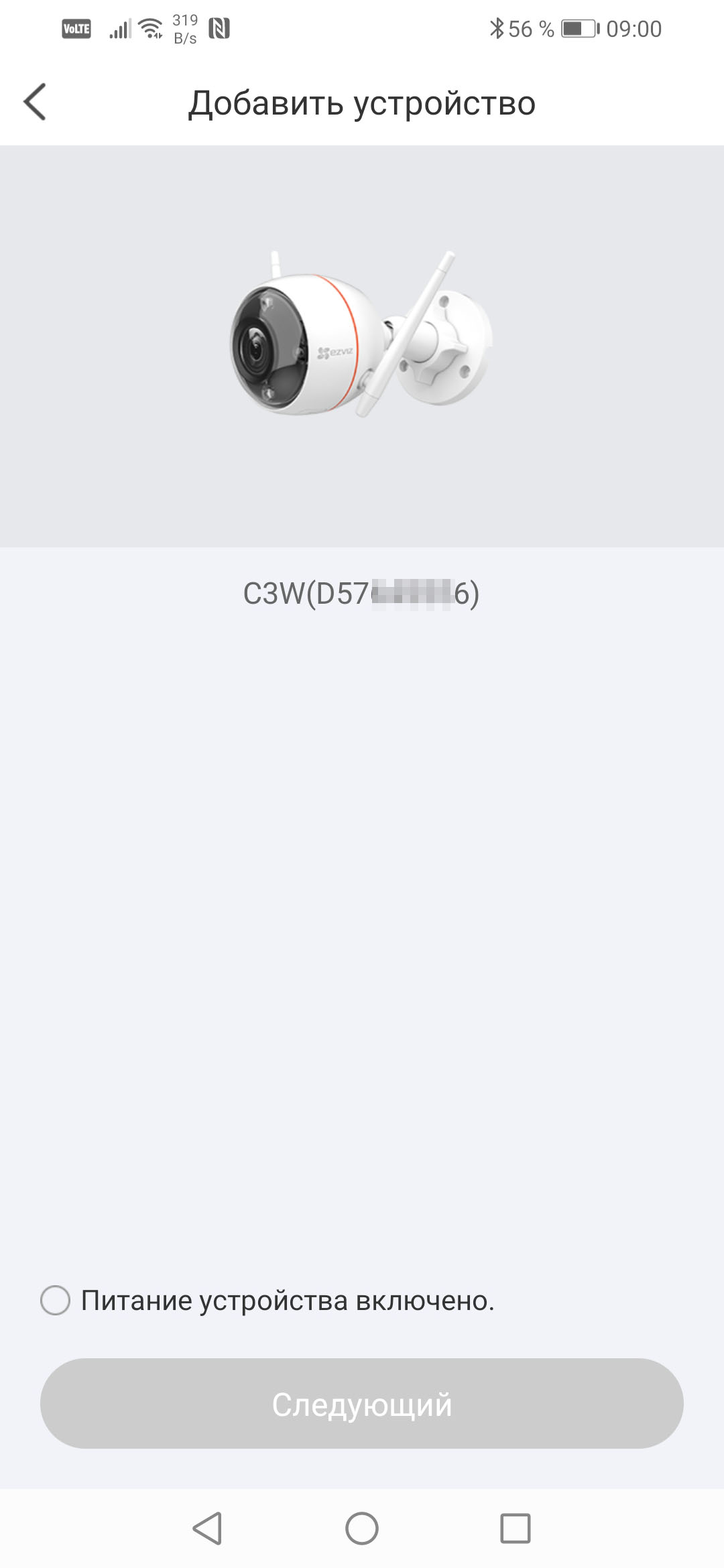

Привязка камеры к аккаунту вместе с подключением к Wi-Fi-сети производится либо сканированием QR-кода, напечатанного на наклейке, которая находится на корпусе аппарата, либо ручным вводом серийного номера. Предусмотрен также проводной способ подключения, для случаев, когда Wi-Fi-сеть недоступна или ее не планируется использовать (а, кстати, зря — но об этом позже).

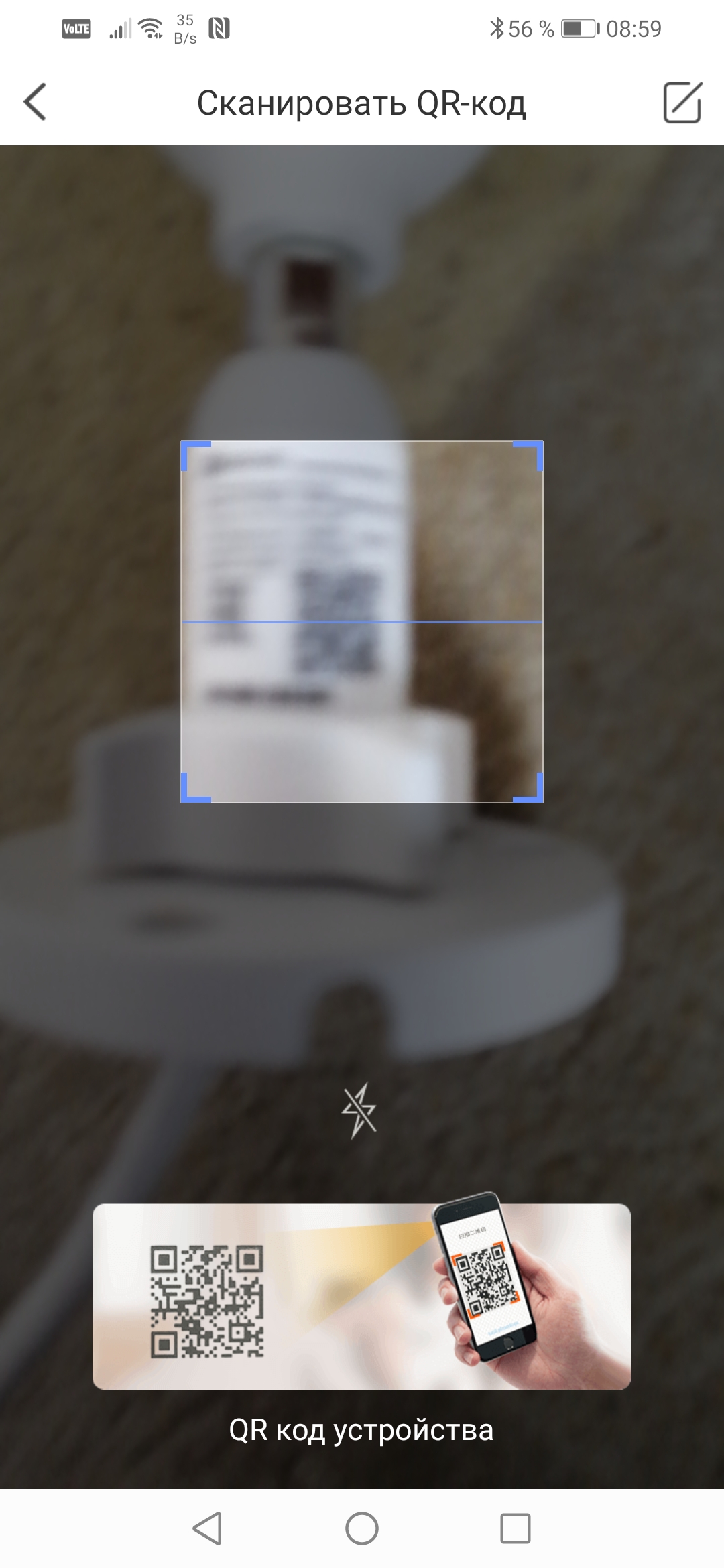

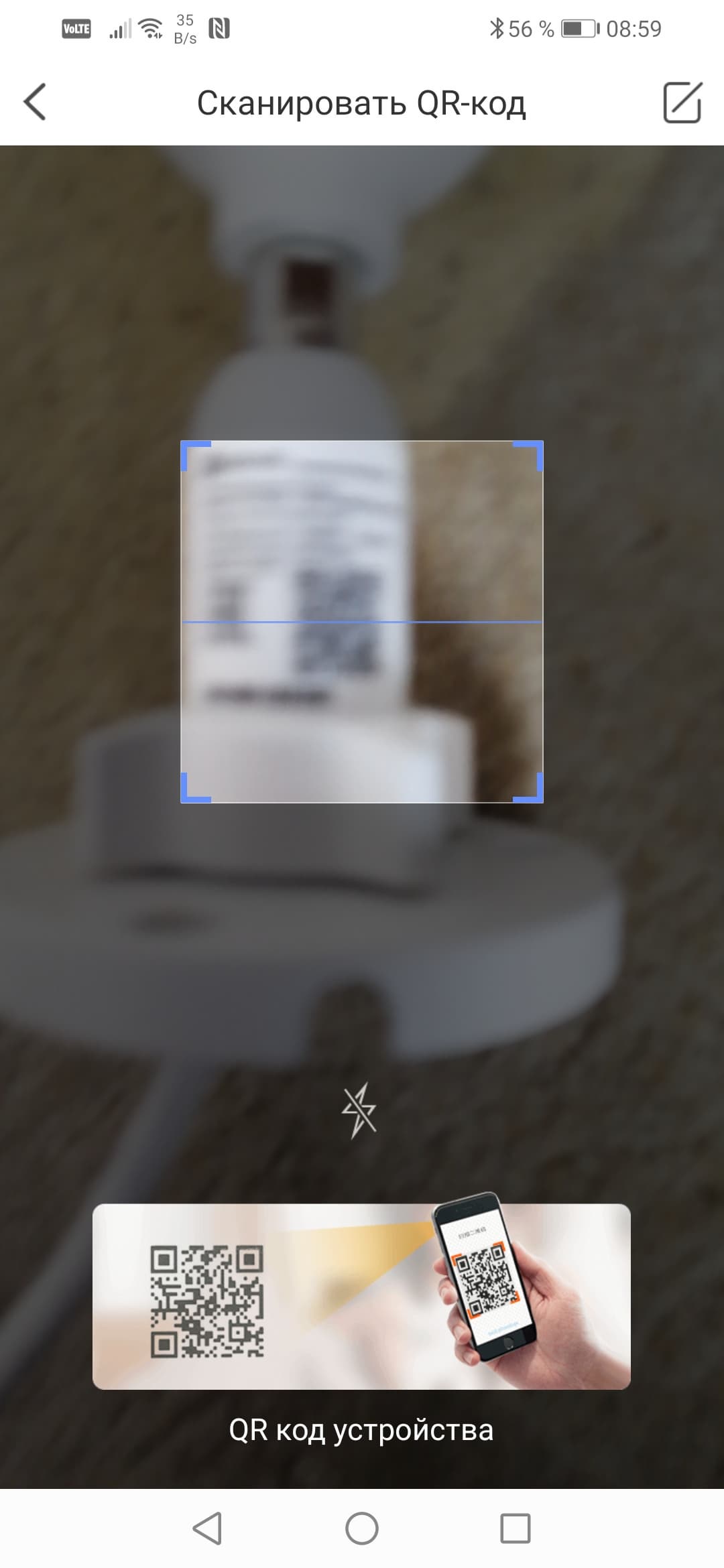

Сканирование QR-кода

Перезагрузка камеры

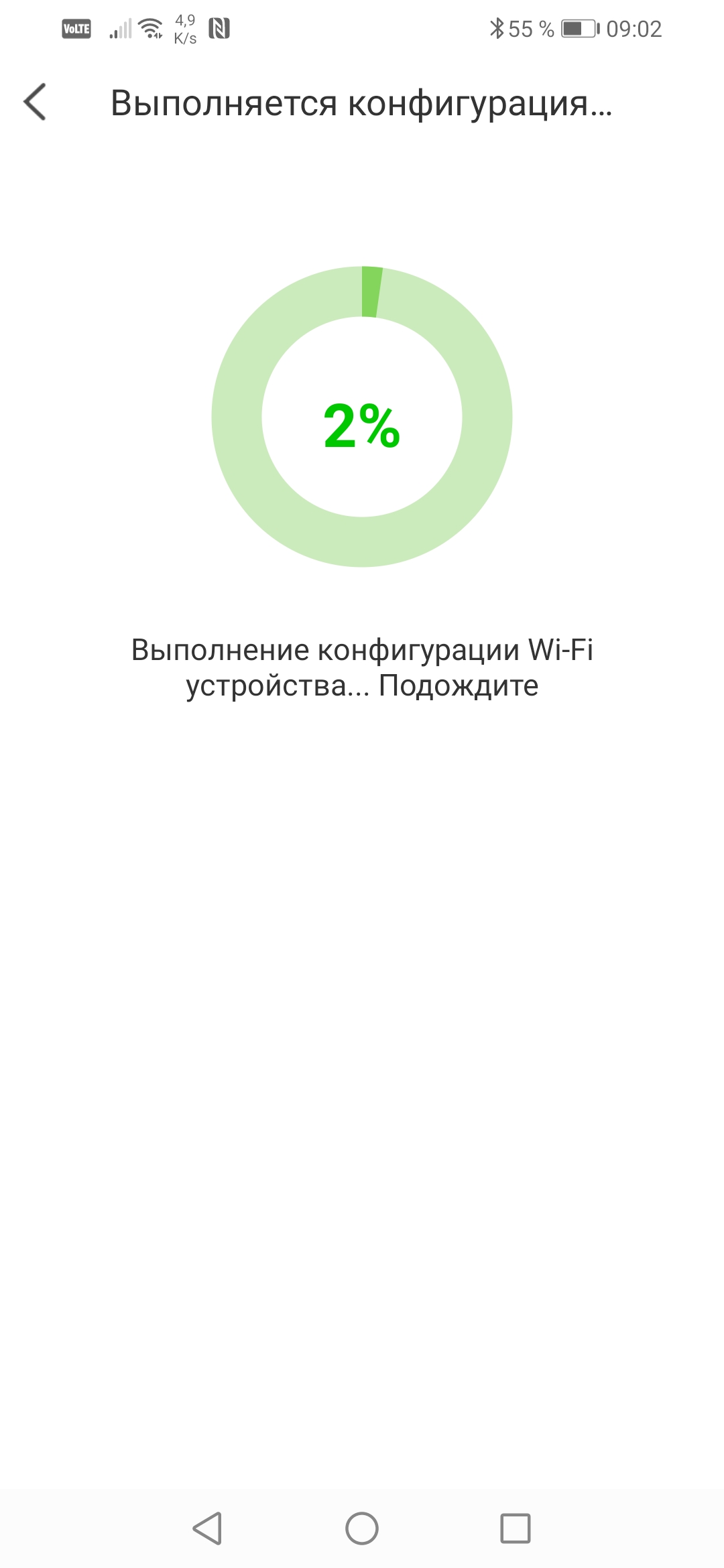

Процесс подключения

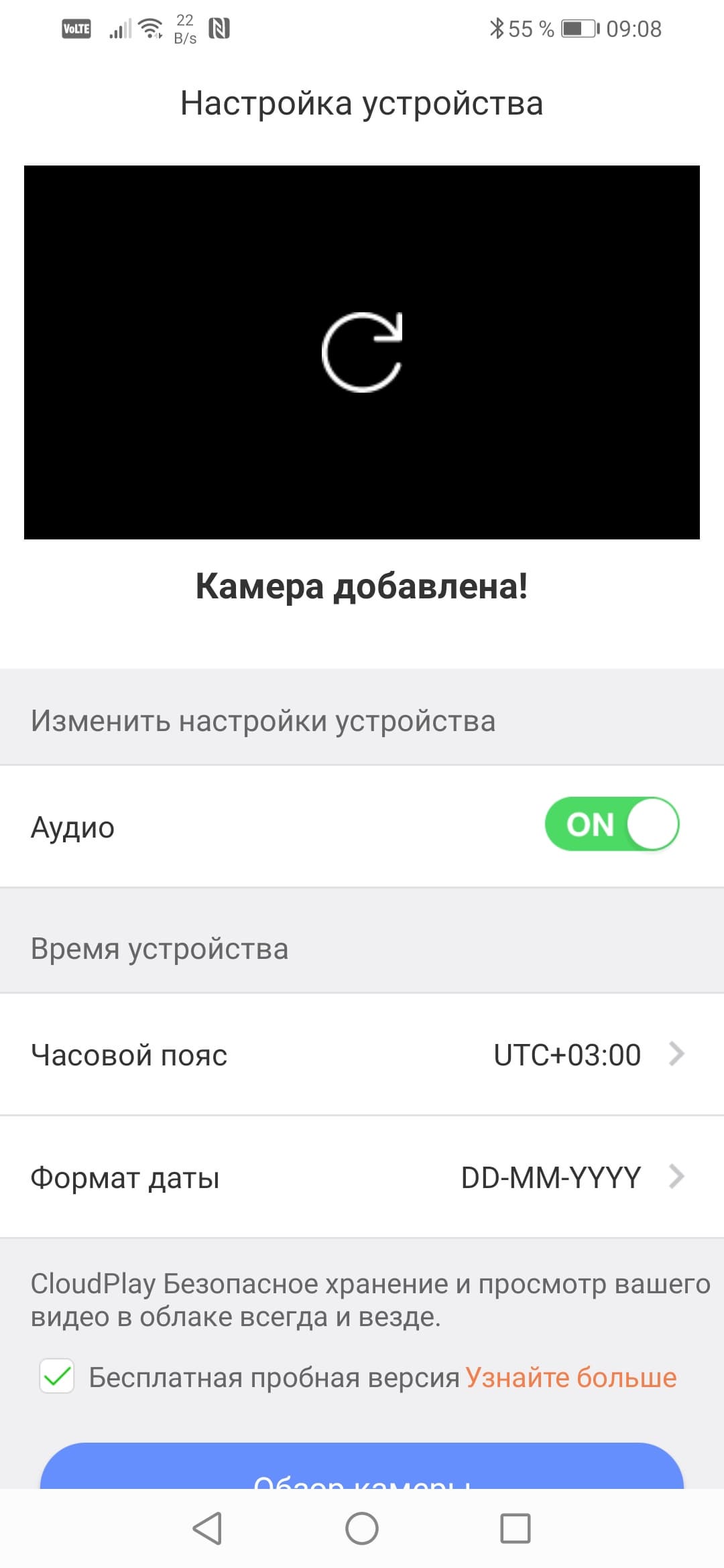

Успешное подключение

Весь этот процесс длится не более минуты. Вероятность сбоя крайне низка, а самая распространенная причина неполадок кроется в банальной невнимательности пользователя. Дело в том, что смартфон, на котором запущено приложение Ezviz, во время работы с камерой должен быть подключен к той же Wi-Fi-сети, к которой подключается камера. Второе требование от производителя: камера во время подключения должна находиться как можно ближе к роутеру, на расстоянии, не превышающем полутора метров. Впрочем, в ходе эксплуатации обе камеры успешно подключались к разным Wi-Fi-точкам, находясь на разных расстояниях от маршрутизаторов, вплоть до пяти метров. Кстати, есть еще одна причина, по которой могут возникнуть неполадки с подключением. Эта причина — кража. Если камера, которую пользователь пытается подключить к облаку, была похищена, то с высокой долей вероятности ее бывший владелец уже сообщил об утере в техническую поддержку, и серийный номер камеры был занесен в черный список. Попросту «забанен» в облачном сервисе. А без облачного сервиса, как мы уже поняли, камеры Ezviz как самостоятельные устройства работать не могут в силу отсутствия локального доступа. Таким образом, похищать камеры, на борту которых написано Ezviz — бессмысленная затея. Ну, разве что кому-то захочется иметь хорошо исполненный муляж камеры наблюдения.

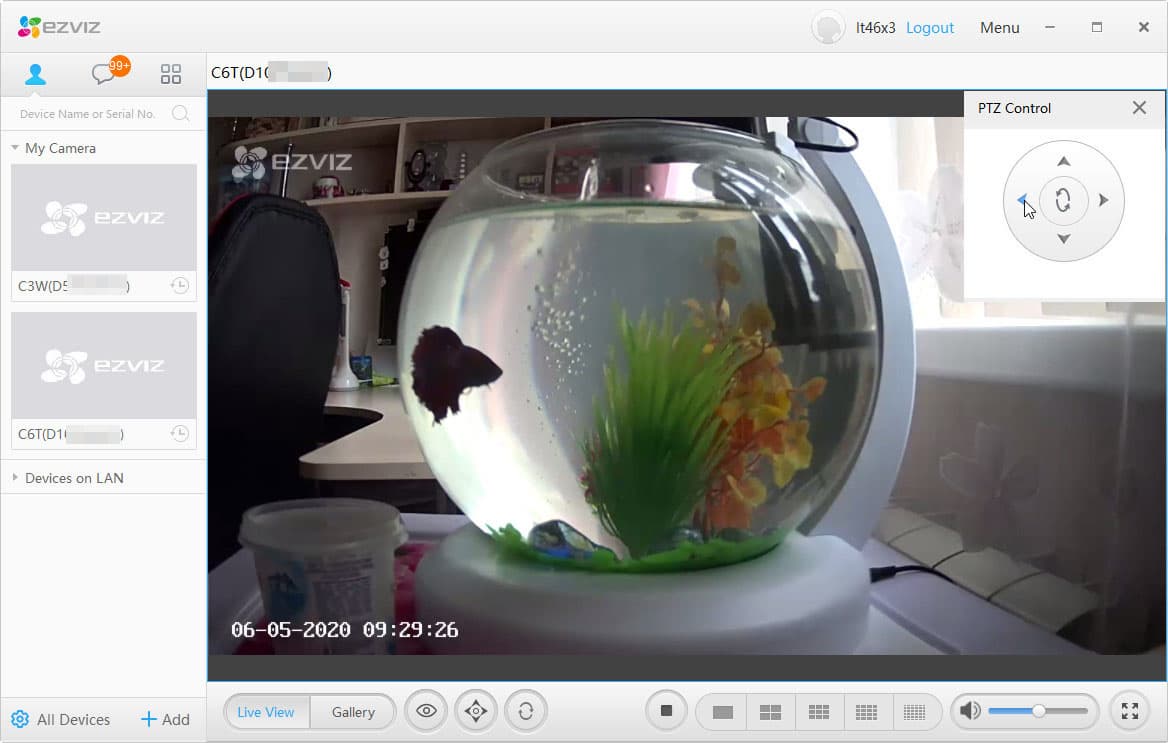

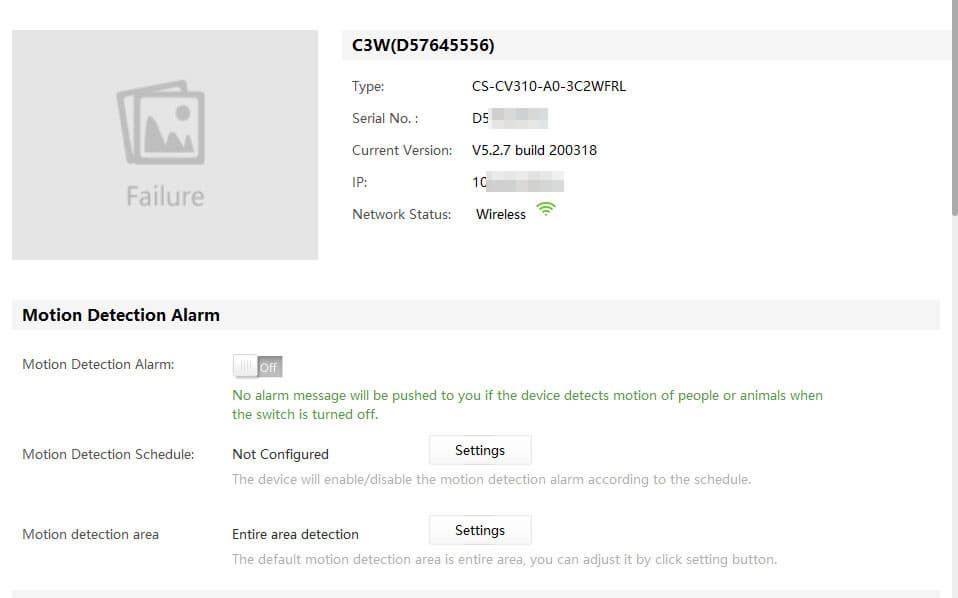

Для работы с камерой разработчик предусмотрел также приложение для ПК. Эта программа называется Ezviz Studio. Рабочее пространство программы состоит из модуля выбора подключенной камеры и окна просмотра живого видео. При запуске программа попросит ввести данные учетной записи, после чего в списке подключенных камер окажутся те аппараты, которые пользователь подключал ранее с помощью смартфона.

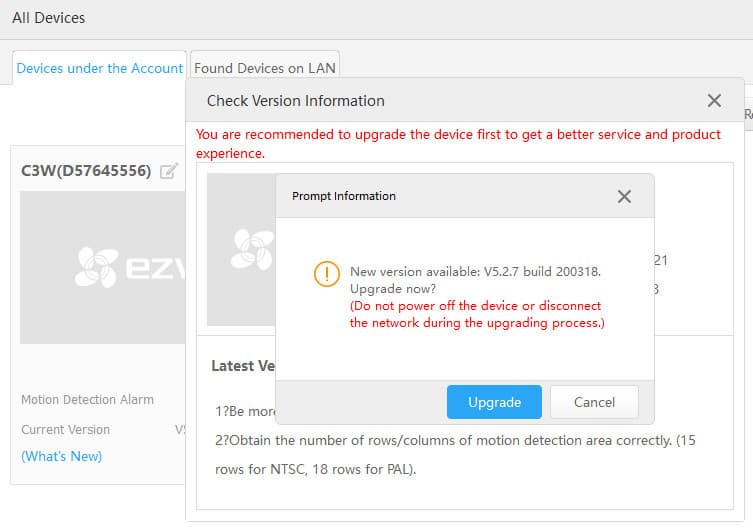

Здесь же, в программе, производится обновление встроенного софта камер. Так, для новой модели Ezviz C3W Color Night программа Ezviz Studio тут же обнаружила свежую версию прошивки.

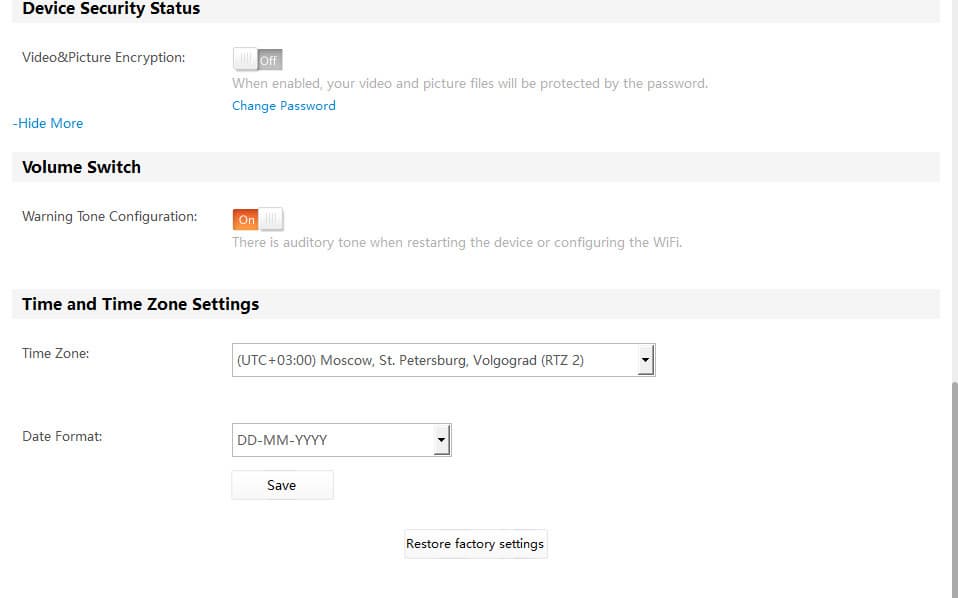

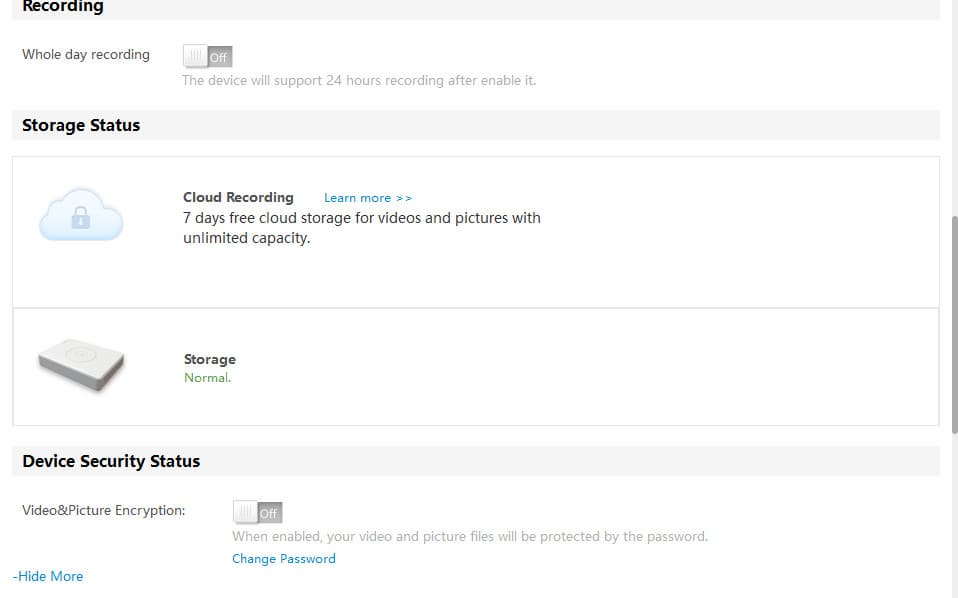

Настроек в программе совсем немного. Пожалуй, даже мобильное приложение будет побогаче в этом плане. Здесь пользователю доступны включение оповещений о событиях, установка расписания таких оповещений, выбор зоны детекции движения, просмотр состояния хранилища, включение/отключение шифрования контента, а также выбор часового пояса.

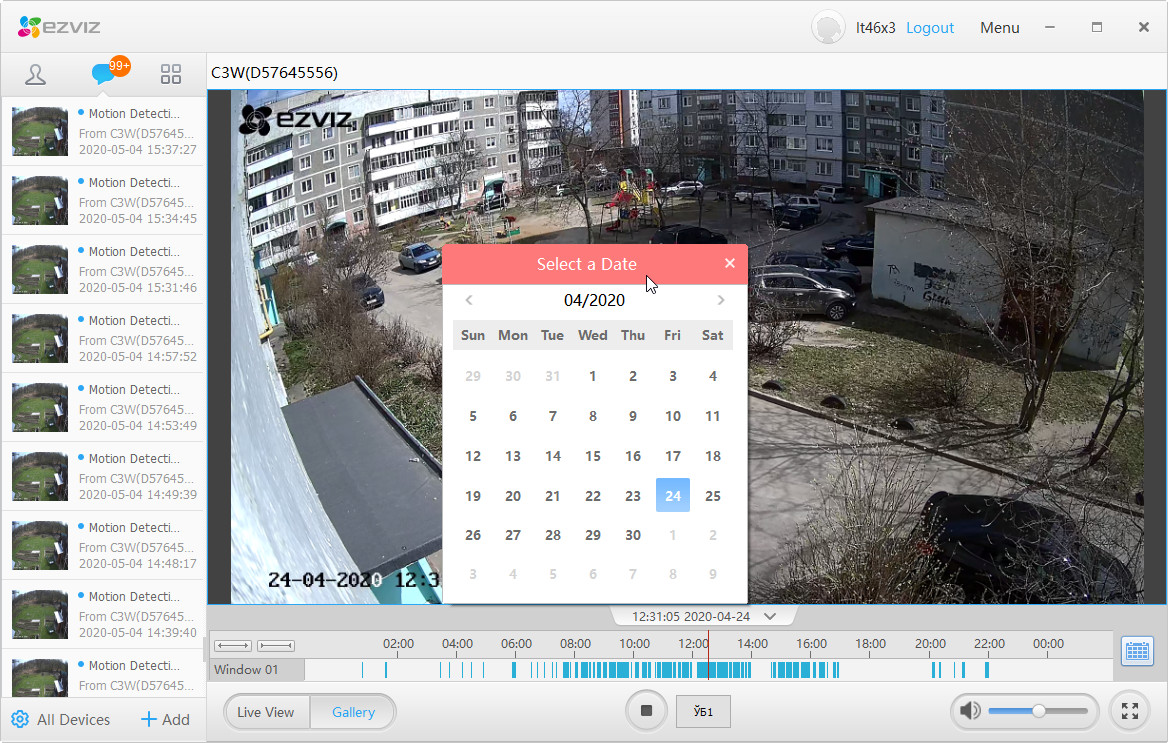

Помимо скромных настроек, программа имеет модуль просмотра архива оповещений и всех видеозаписей, хранящихся на карте памяти либо в облаке.

Есть тут и возможность сделать стоп-кадр или скопировать часть видео, за это отвечает панелька, всплывающая по центру нижней части окна просмотра. Материал сохраняется в папку, которая указана в настройках программы.

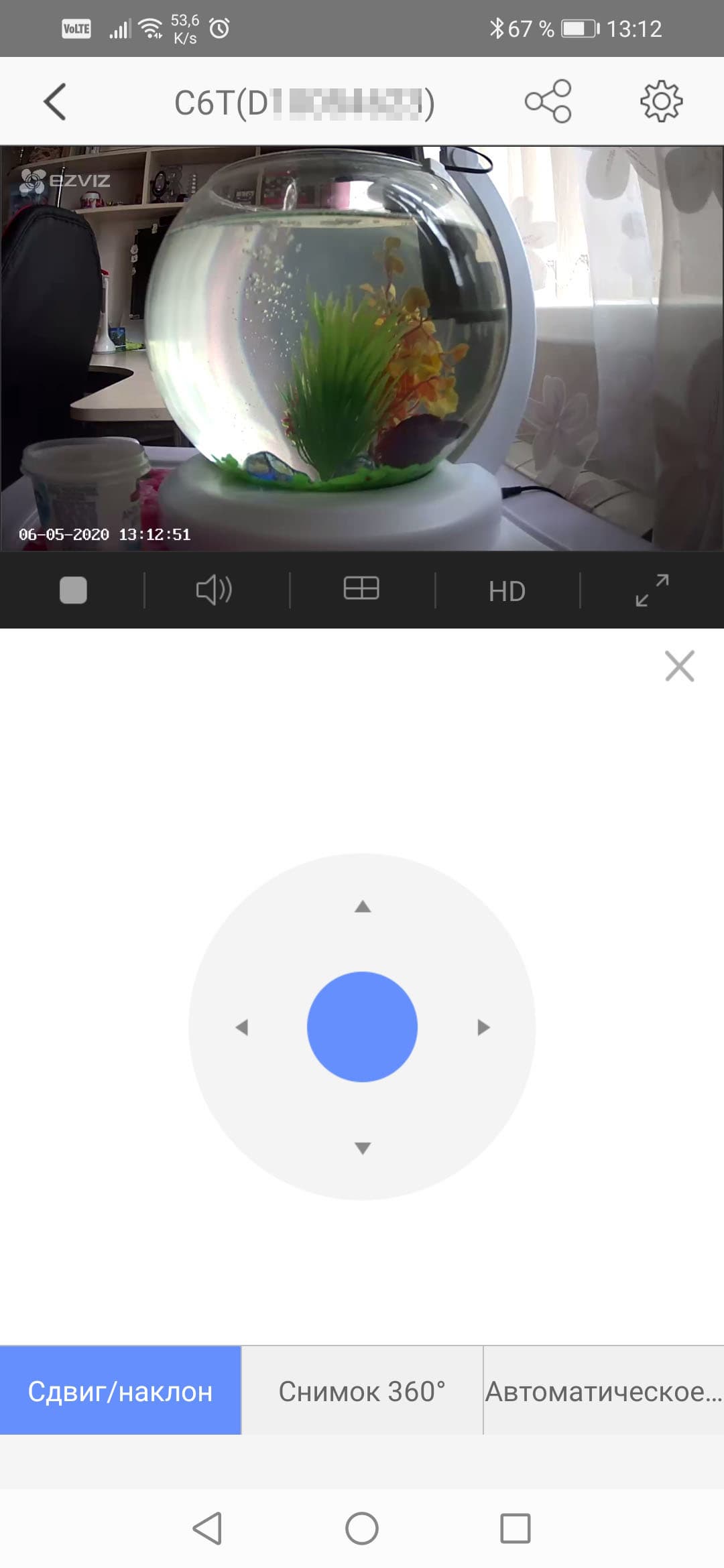

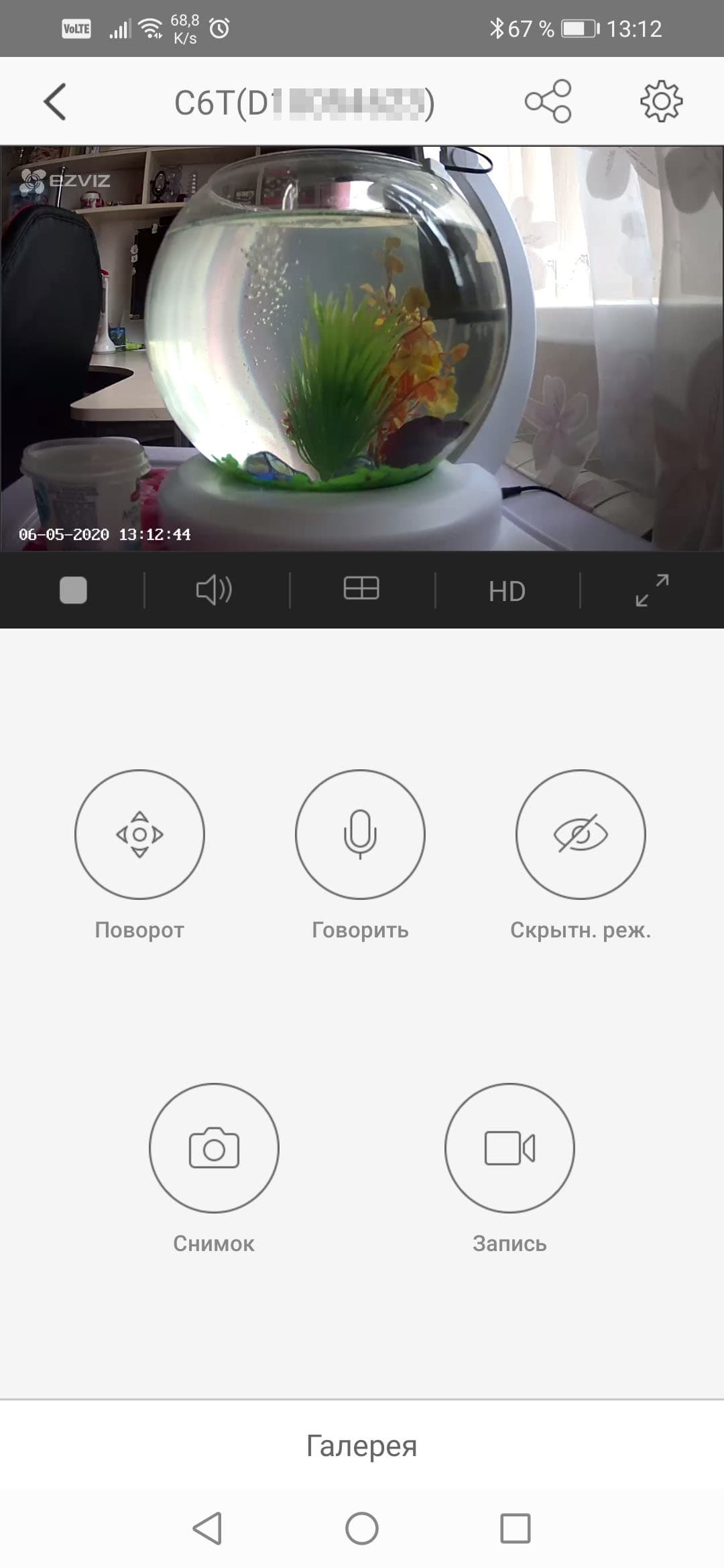

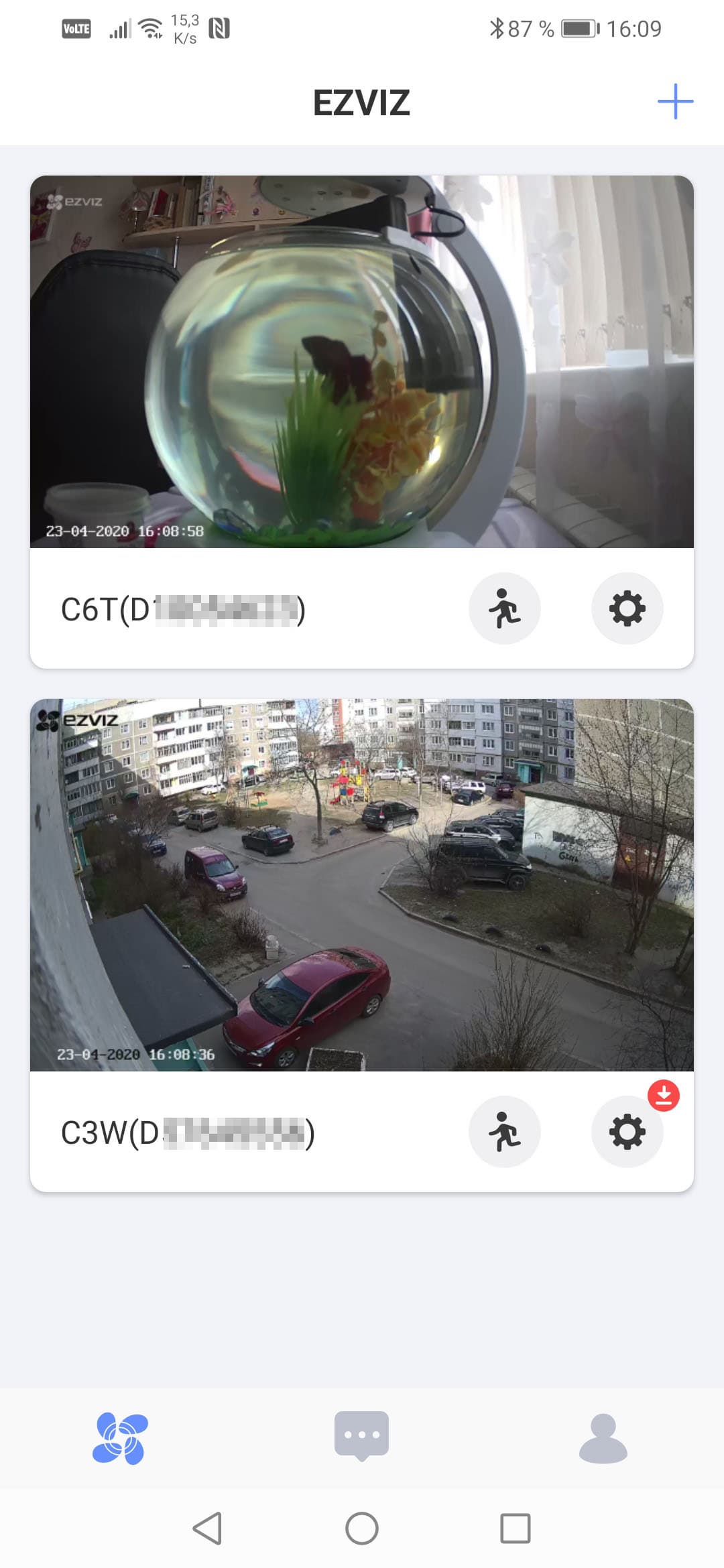

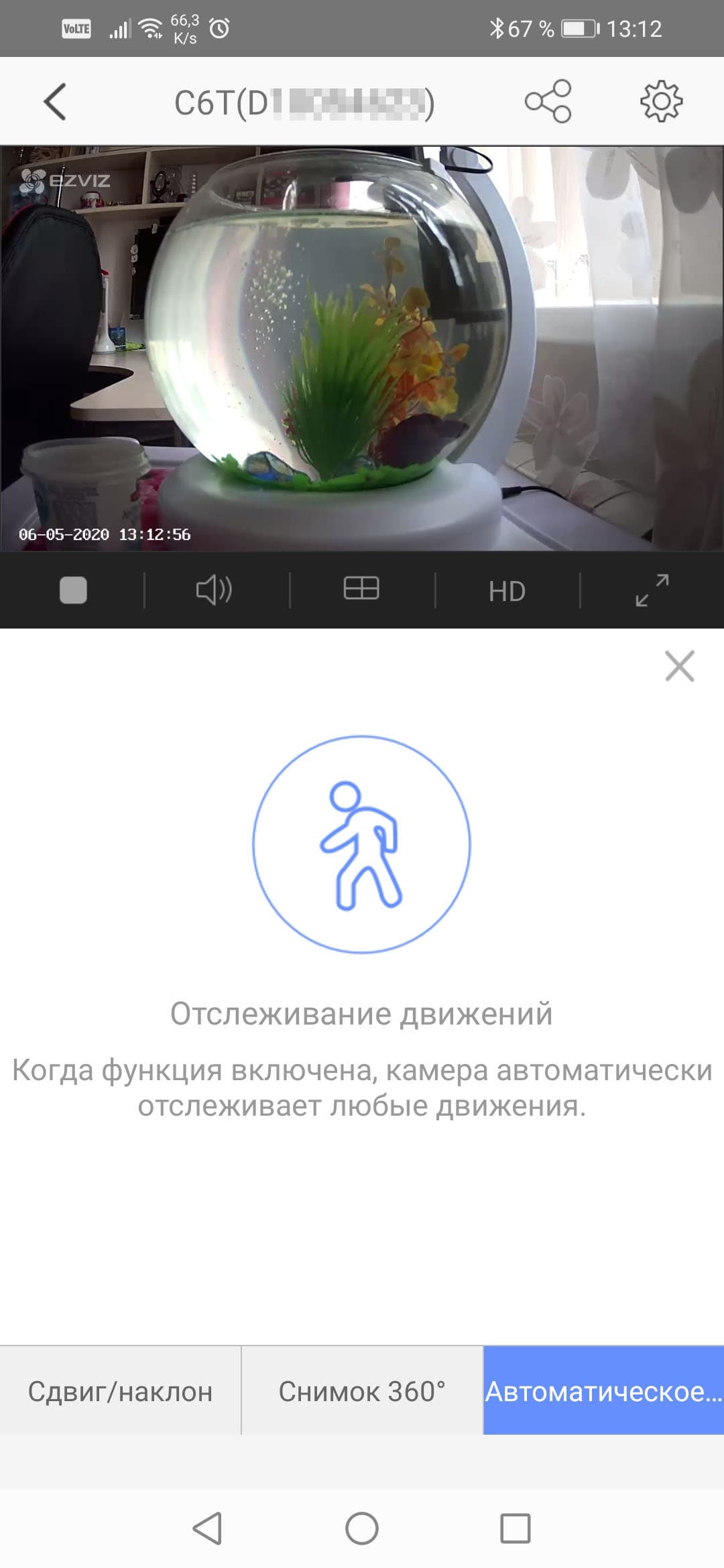

В этом плане мобильное приложение кажется не менее гибким. Главное окно содержит мини-экраны подключенных камер со статичной картинкой-заставкой. Щелчок по нужной камере откроет блок с живой картинкой и органами управления устройством. В зависимости от модели камеры, этот блок может содержать разные инструменты. Например, для поворотной камеры Ezviz C6TC предусмотрена страничка с PTZ-инструментами, где можно повернуть-наклонить объектив, сделать панорамное фото или активировать функцию автоматического слежения за перемещающимися объектами.

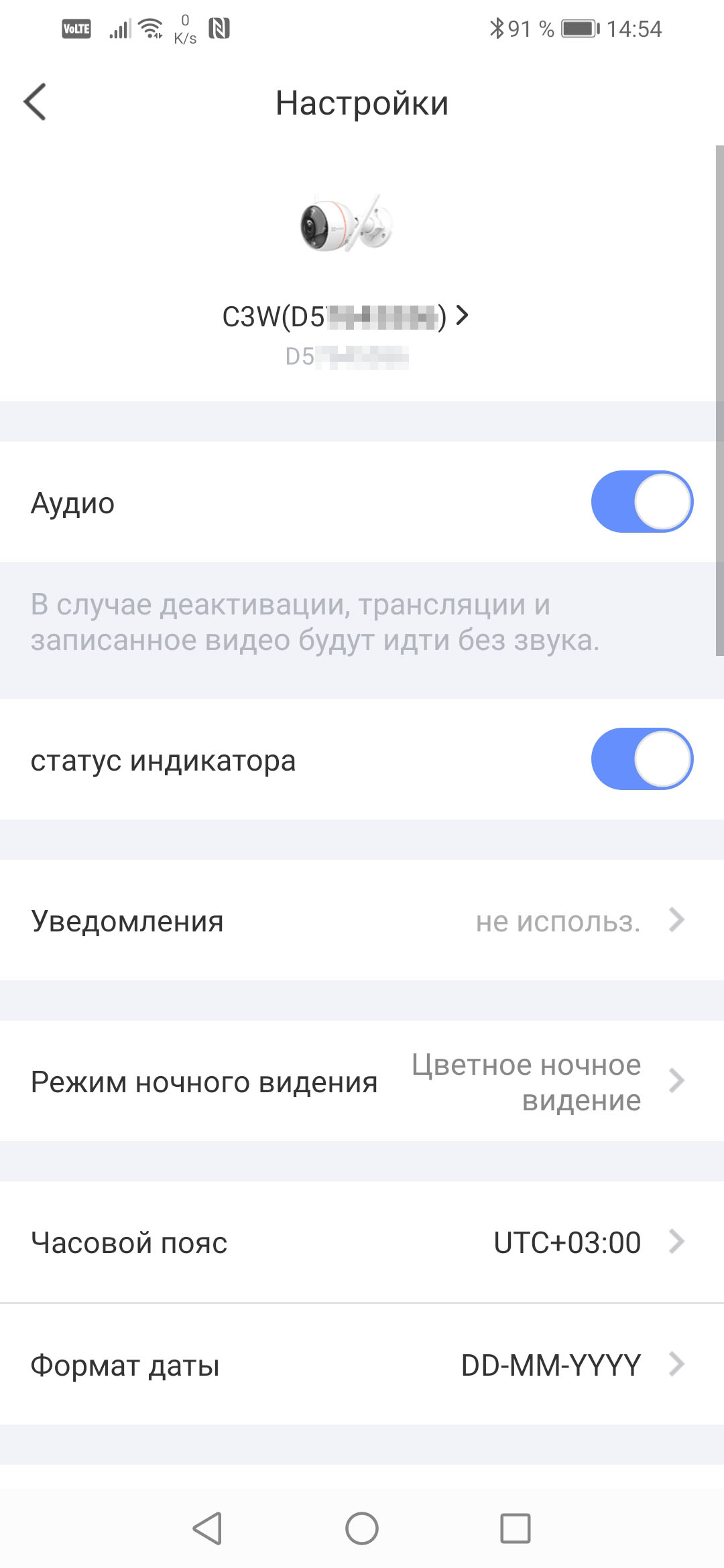

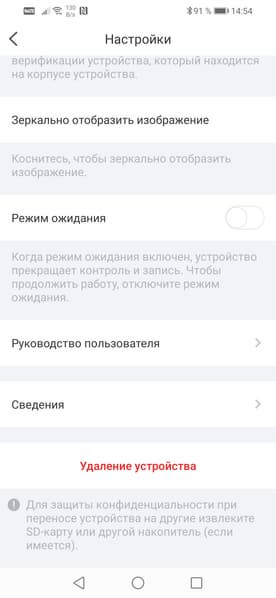

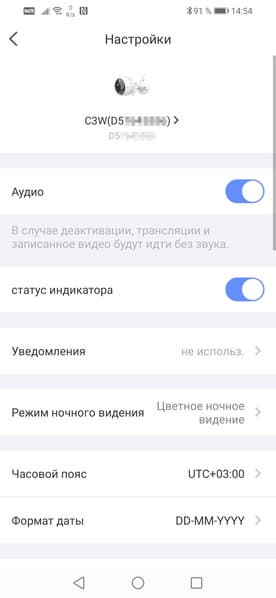

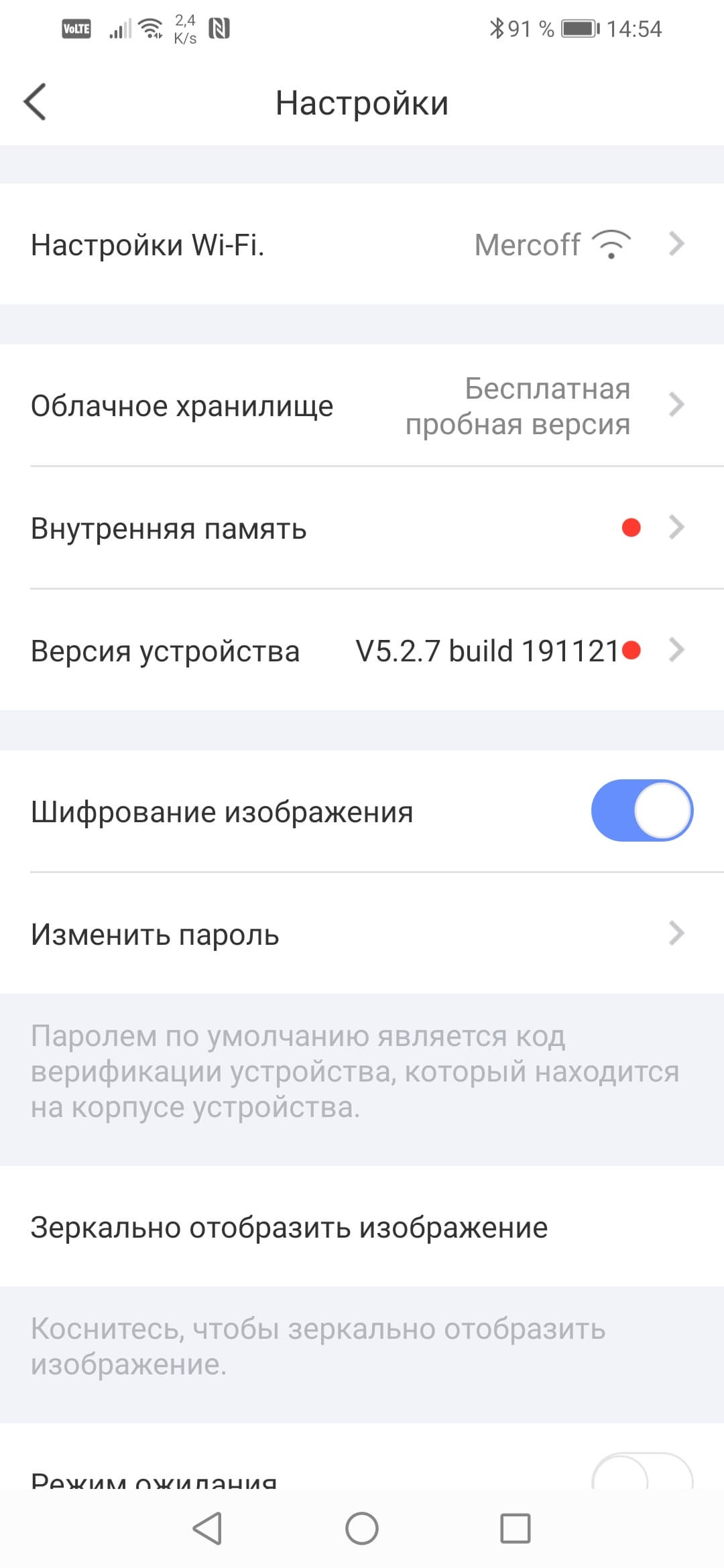

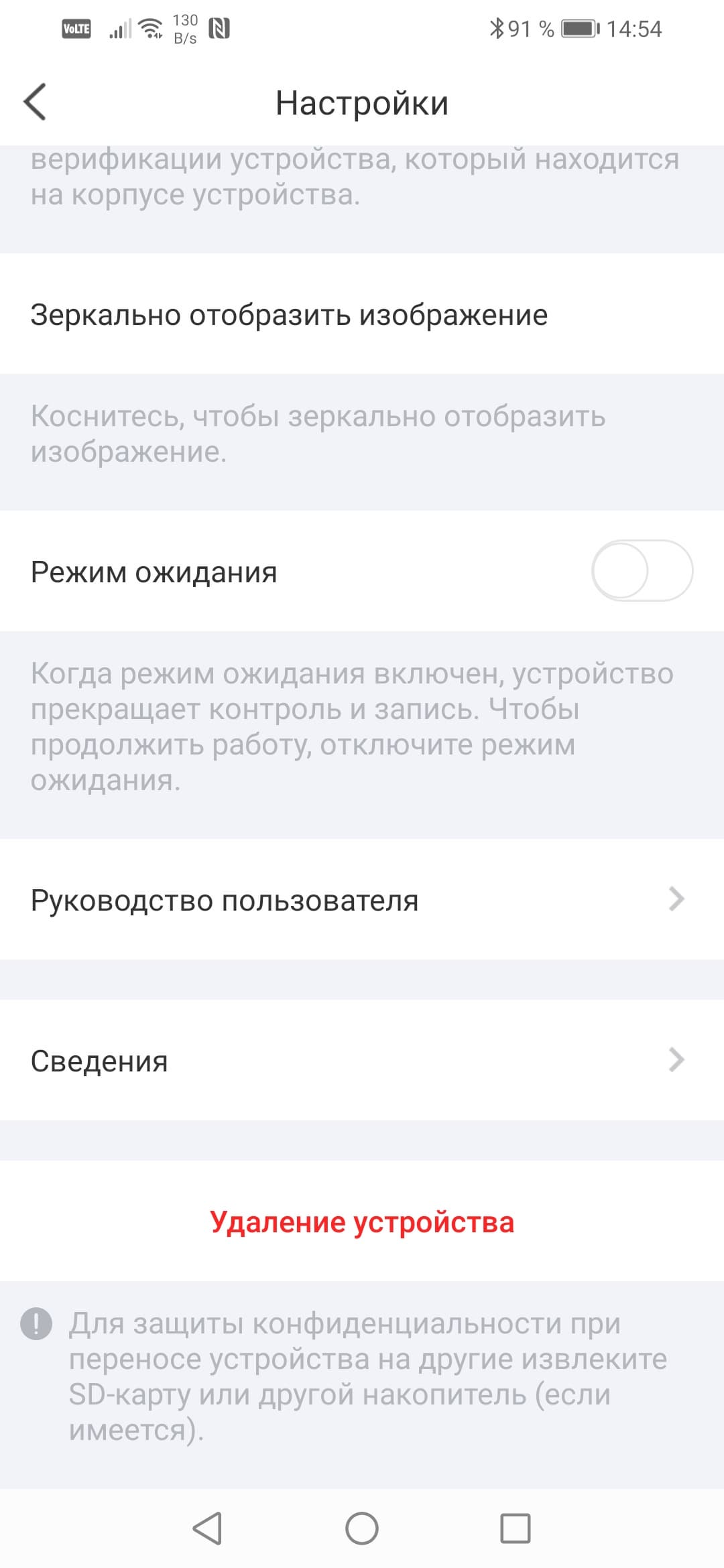

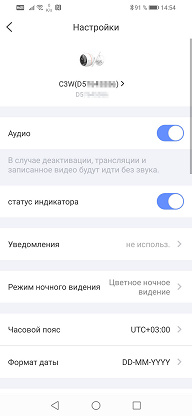

Присутствующие в приложении настройки позволяют включить/отключить аудиофункции камер, выключить «дежурный» светодиод, который в темноте выдает расположение аппарата. В отдельных меню присутствуют дополнительные настройки, связанные с детектором движения и оповещениями, а также с хранилищами данных.

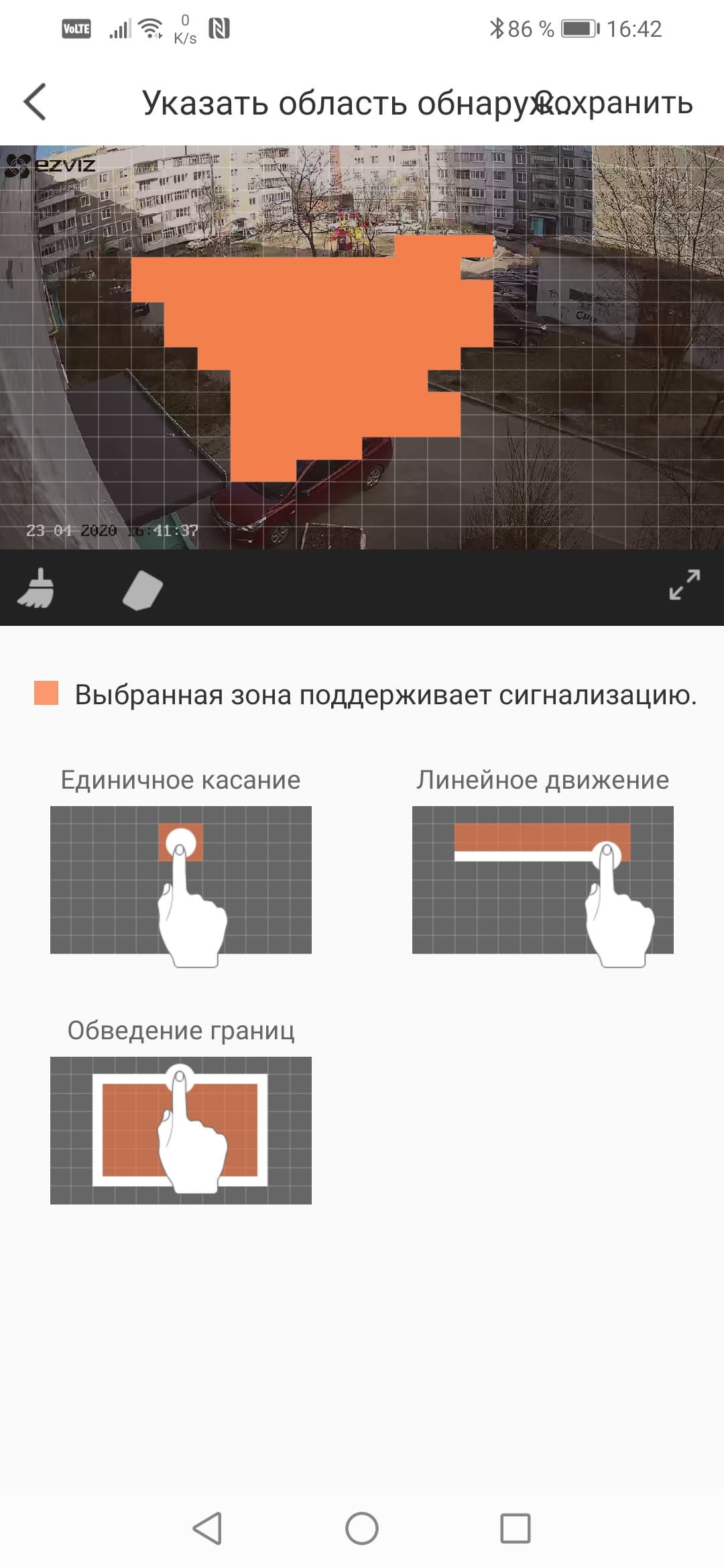

Если пользователю не требуется, чтобы камера реагировала на движение по всей площади кадра, то он может собственноручно (точнее, собственнопальцево) нарисовать нужную зону. В новой уличной модели камеры Ezviz C3W Color Night имеется несколько способов реакции на обнаружение движения. Аппарат, имея чрезвычайно громкий встроенный динамик, может предупреждать нарушителя звуком сирены или любым пользовательским аудиооповещением. А благодаря двум ярким диодам обычного света, это может сопровождаться включением «прожекторов» в постоянном или мигающем режимах.

Создание зоны слежения

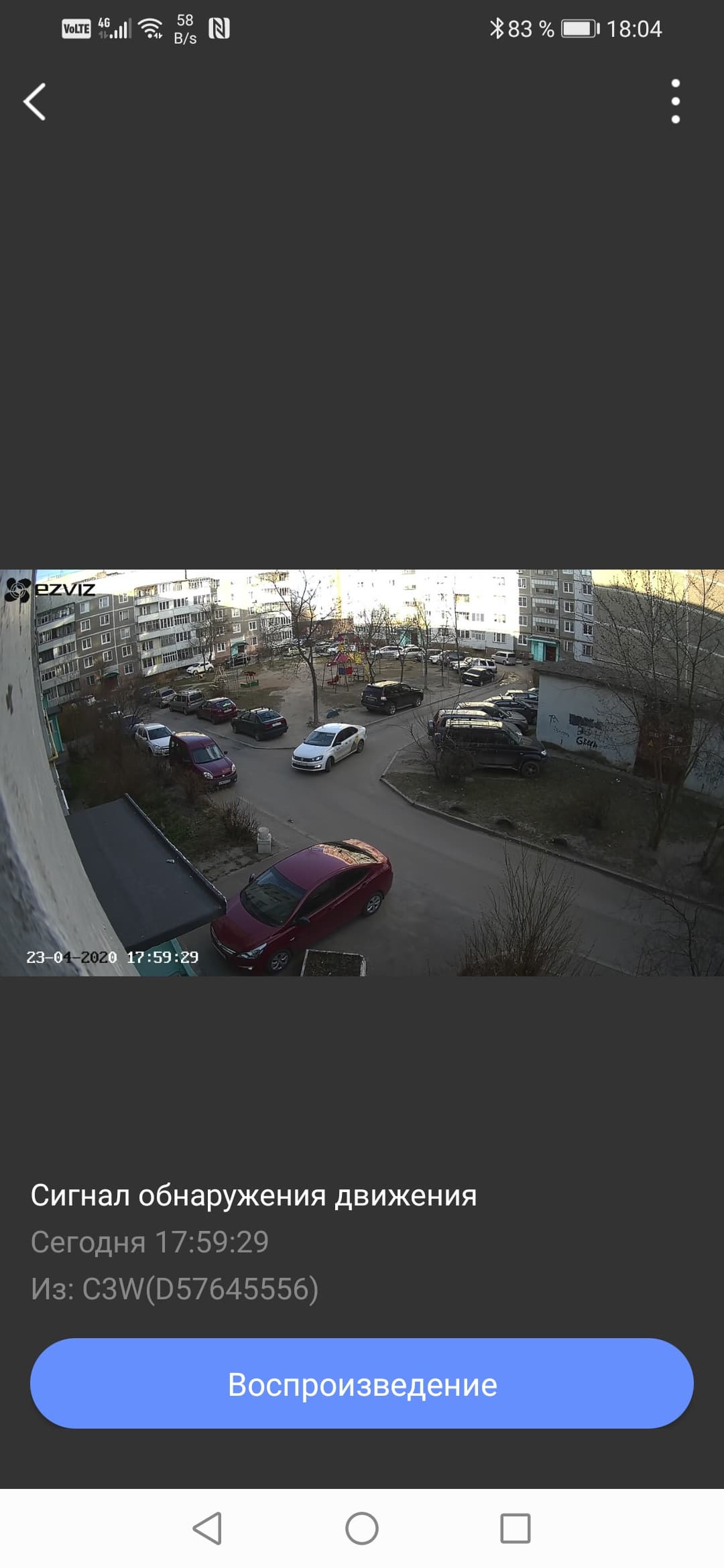

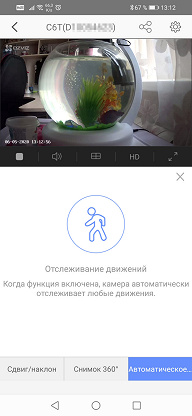

Реакция камеры при обнаружении движения

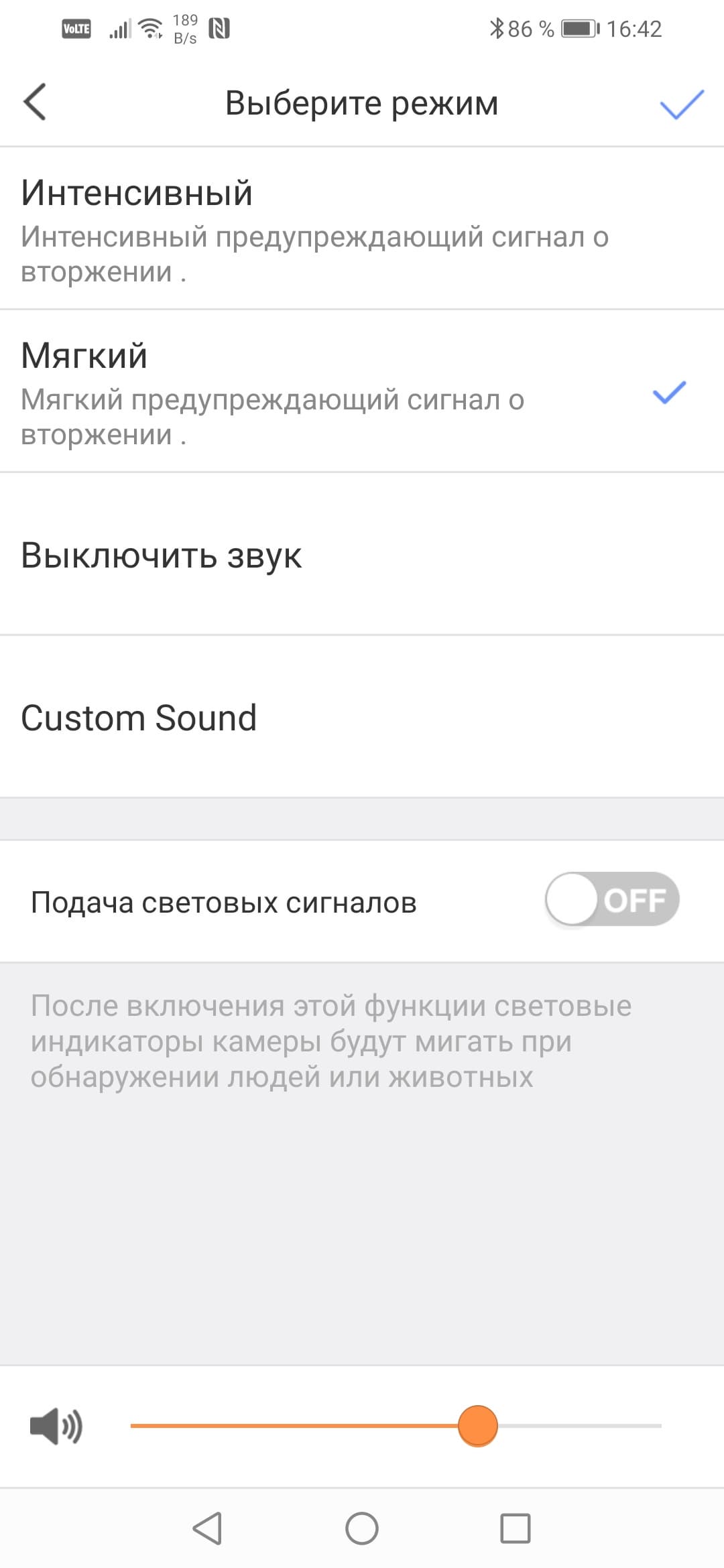

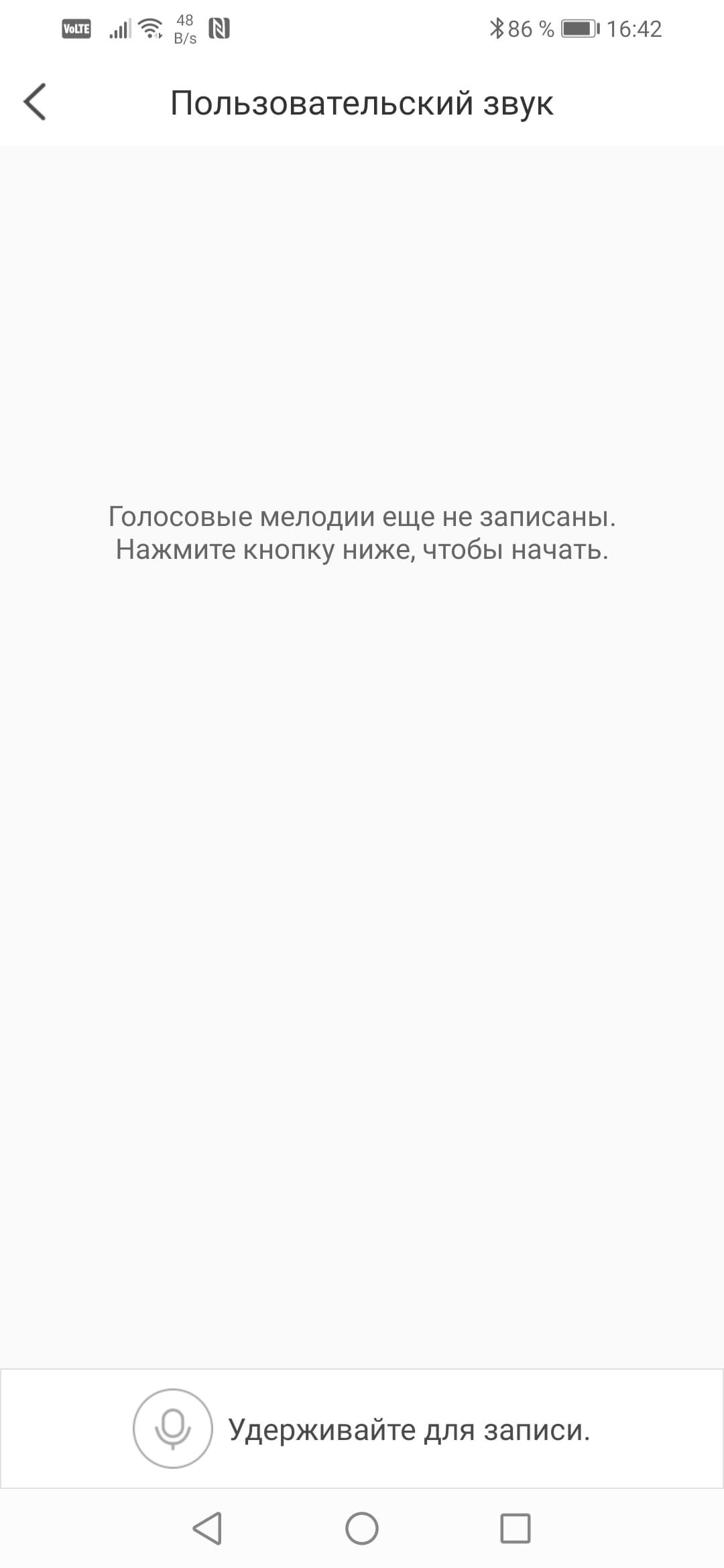

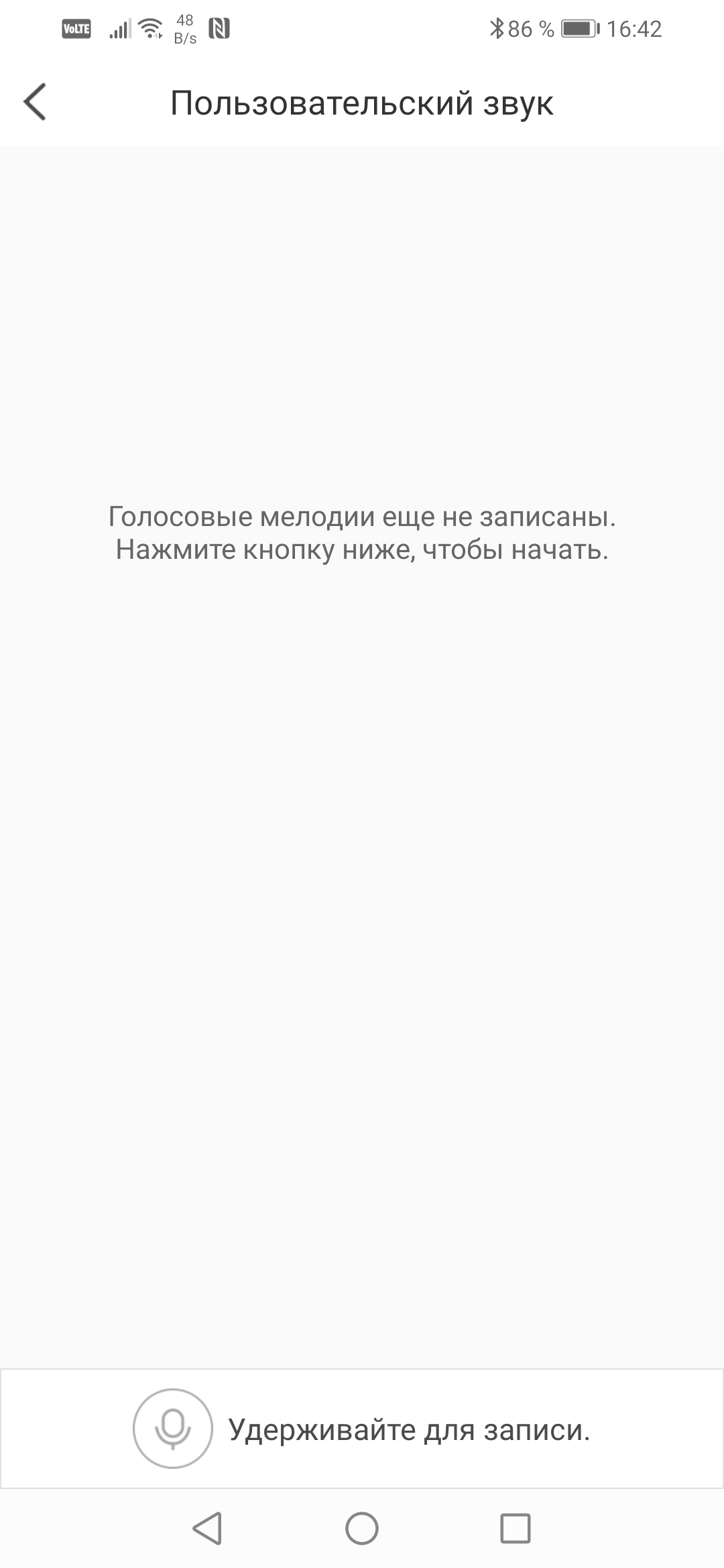

Старт записи пользовательского звукового оповещения

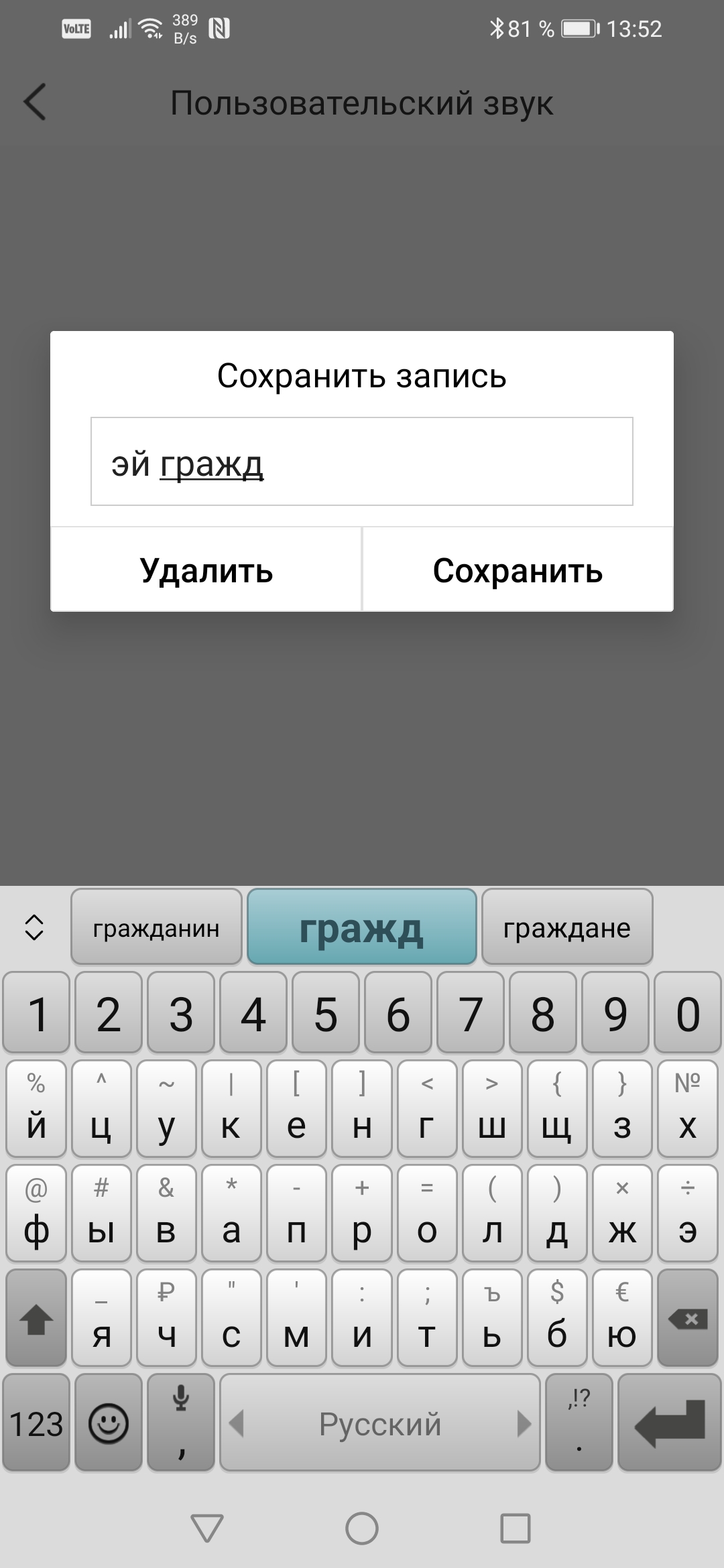

Сохранение пользовательской аудиозаписи

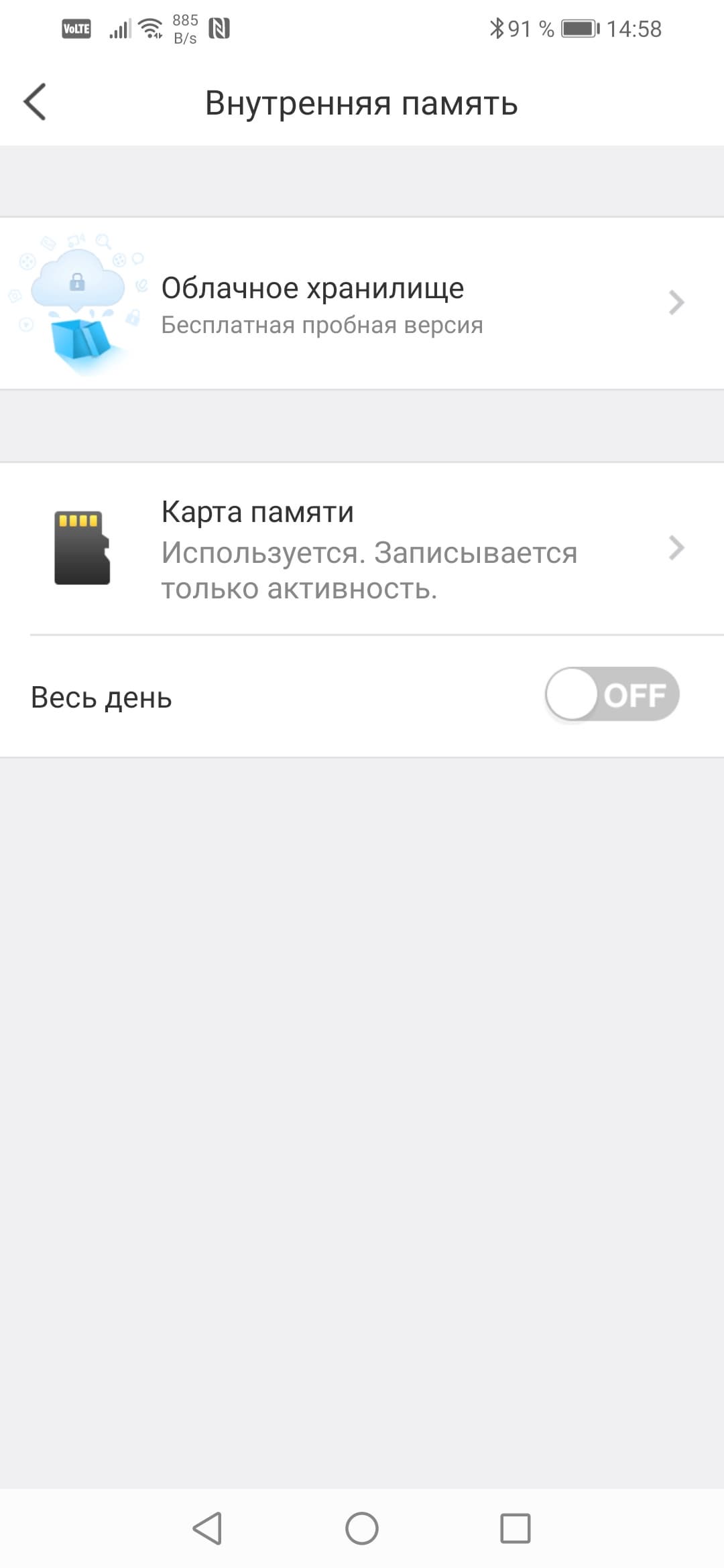

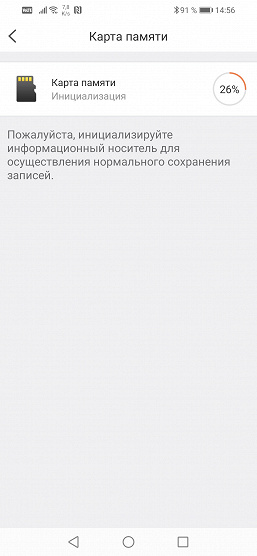

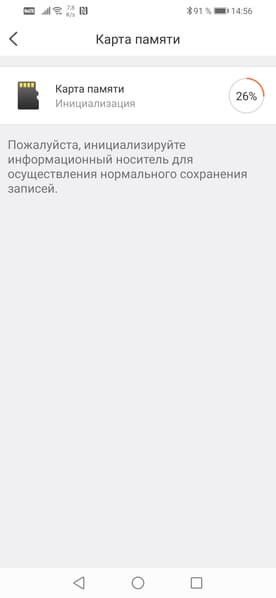

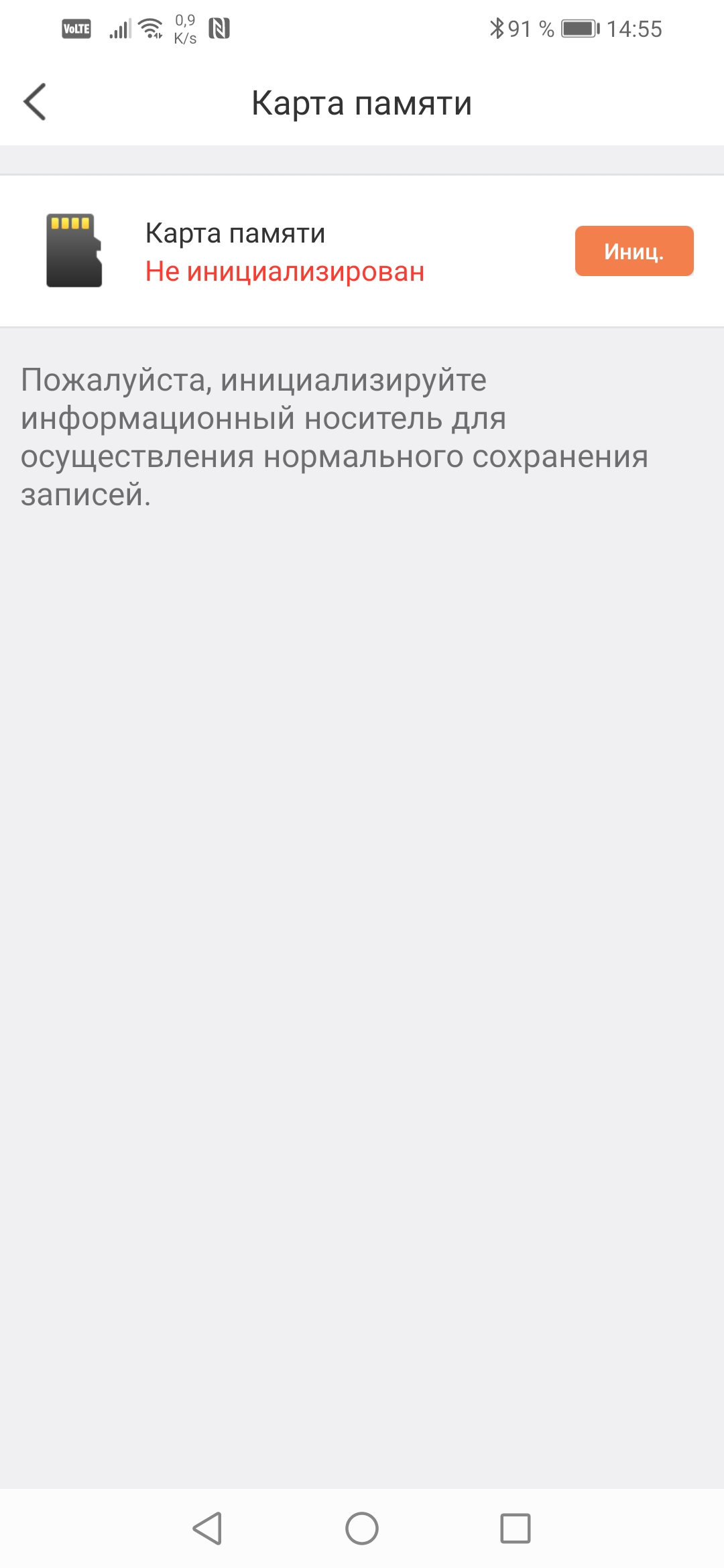

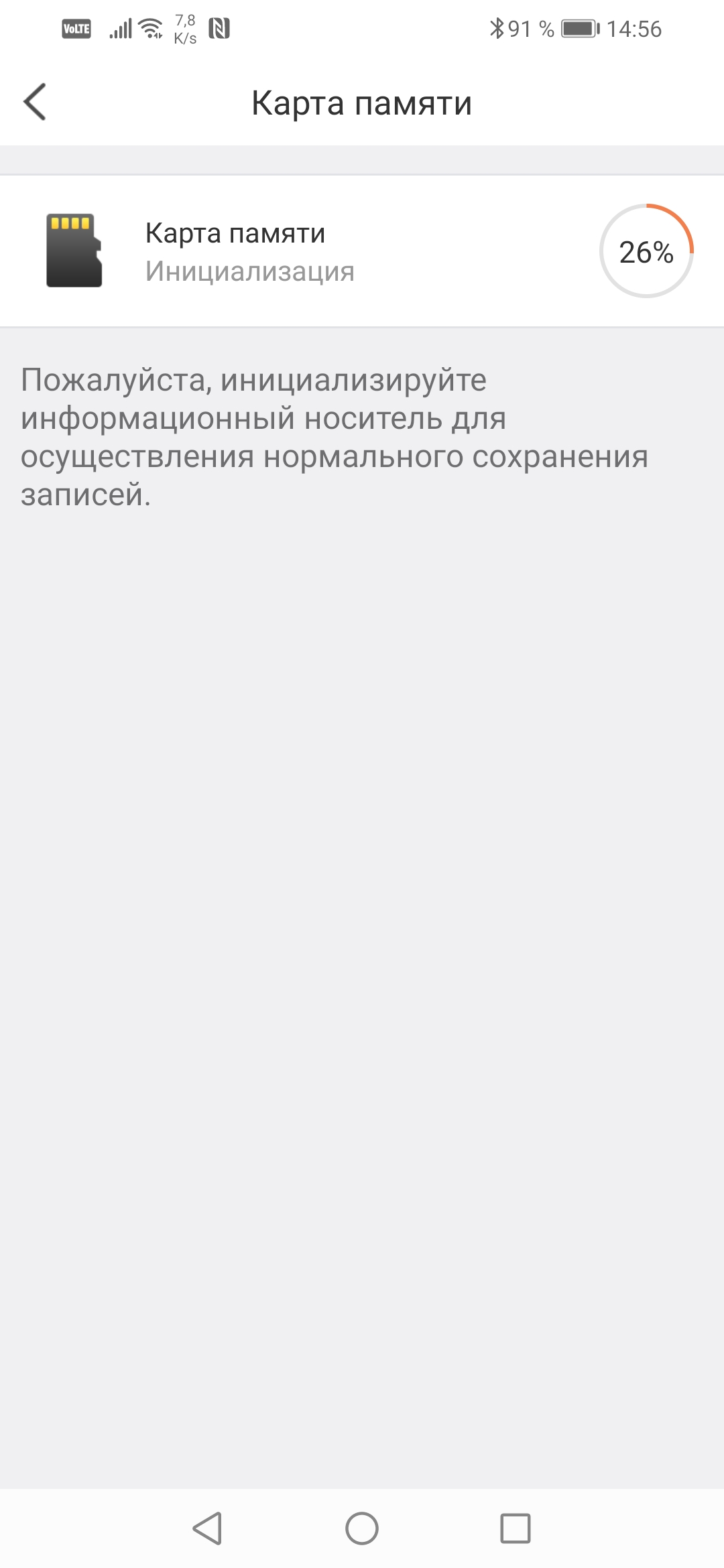

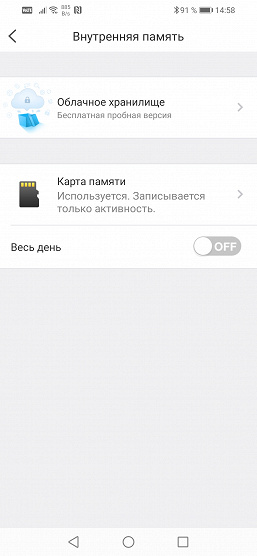

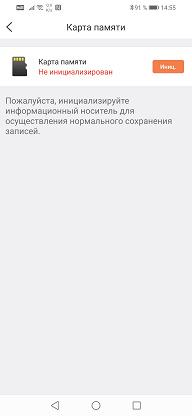

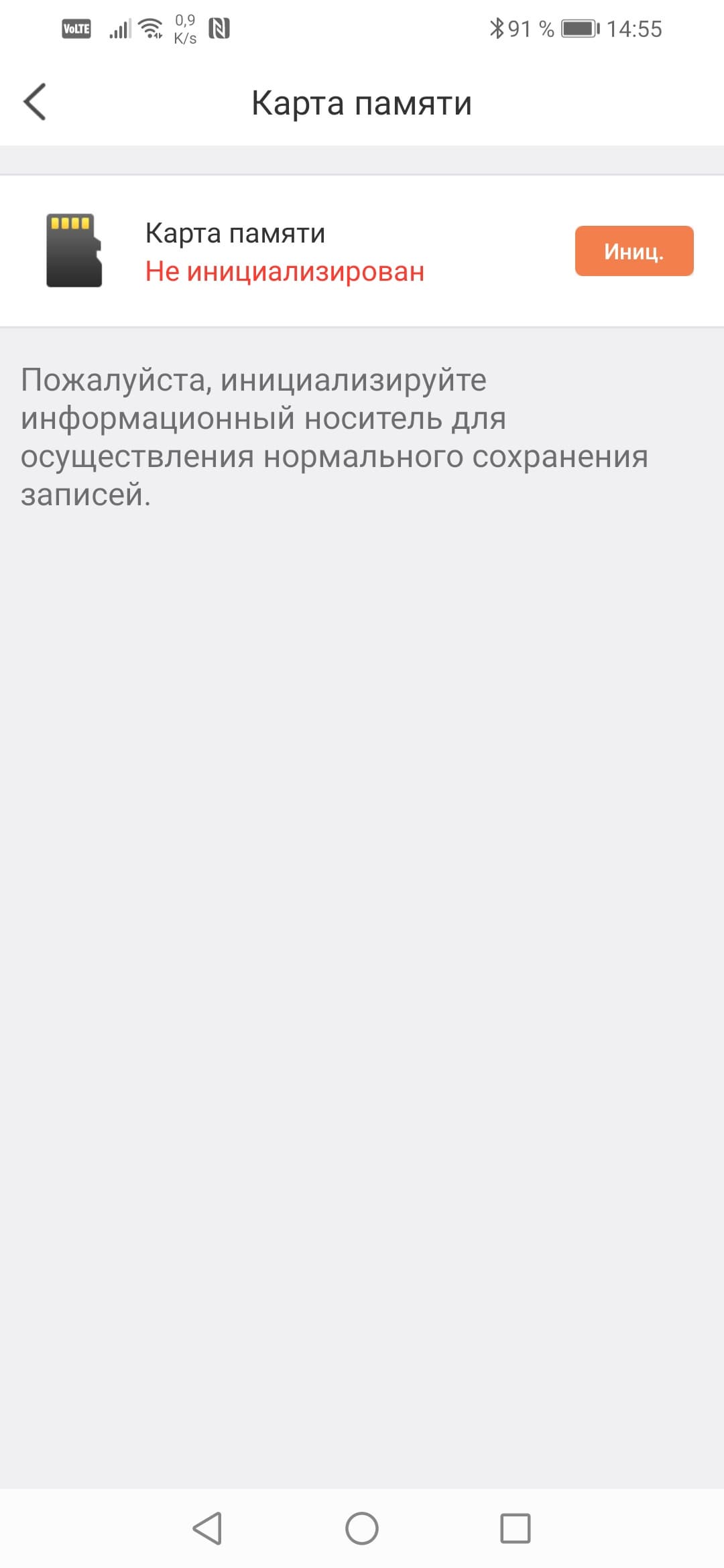

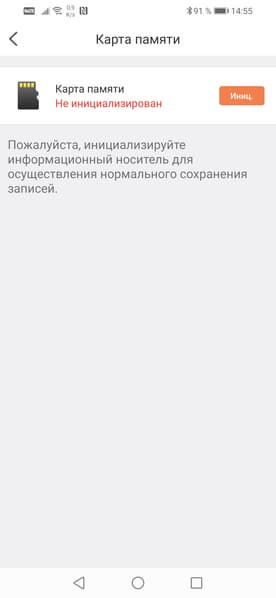

Еще одно дополнительное меню отвечает за хранилище. В качестве хранилища могут выступать карты памяти, вставленные в слоты камер, и/или облачное хранилище. Оба варианта работают совместно, одно другому не мешает.

Нужно ли объяснять пользу от облачного хранилища? Да что тут объяснять... Если камера была похищена (вместе с картой памяти, разумеется), то увидеть произошедшее пользователь может, всего лишь зайдя в свою учетную запись. А надо ли рассказывать о недостатках этой услуги? Придется: это платная услуга с коротким бесплатным ознакомительным периодом. Да, к сожалению, за безопасность приходится платить.

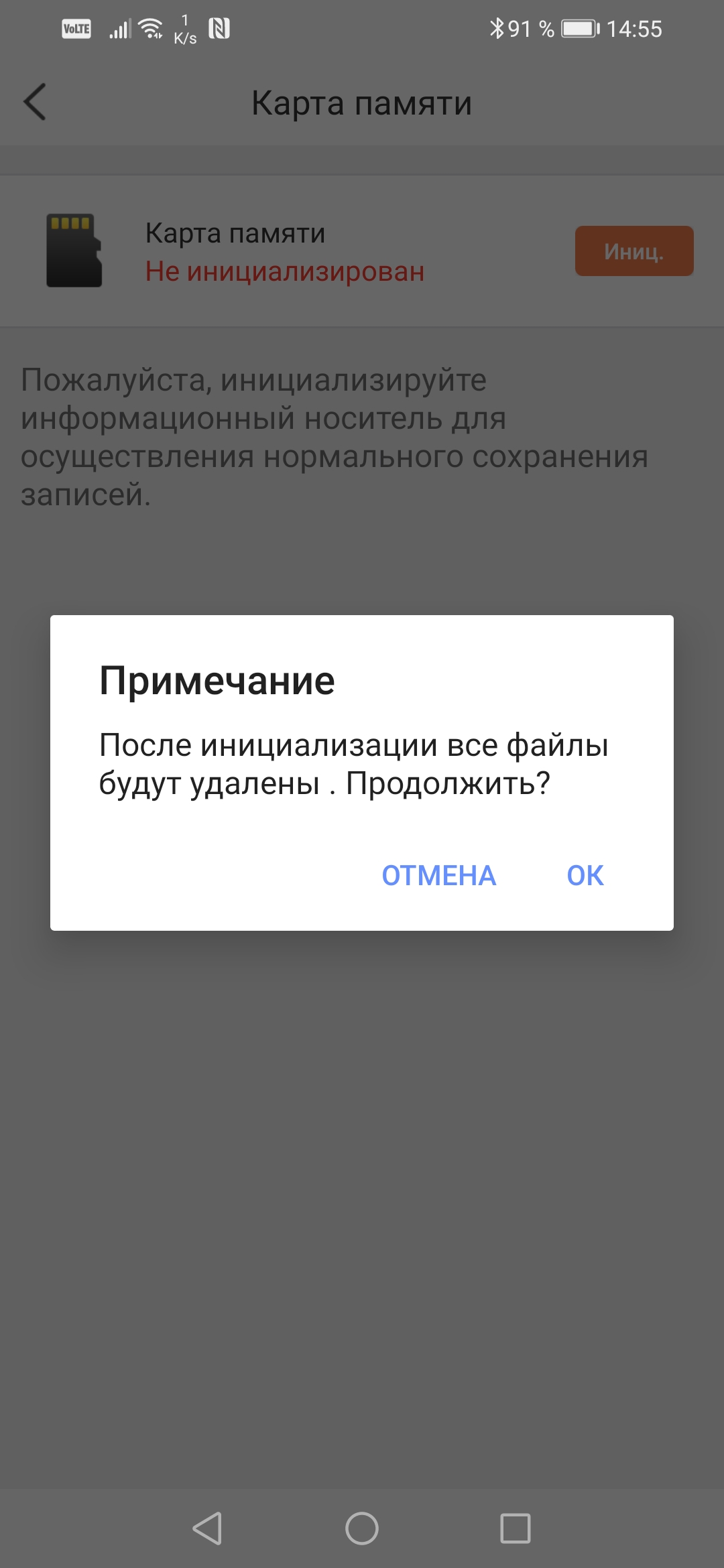

И кстати, о картах памяти. Переданные нам для тестирования камеры были снабжены картами WD Purple, которые разработаны специально для использования в системах видеонаблюдения. Сейчас мы развернём эту мысль пошире, начав с элементарностей.

Скептическое отношение к выбору накопителей обычно заканчивается одновременно с отказом карты памяти. Чем активнее камера или регистратор общается с карточкой, тем быстрее расходуется ресурс памяти и контроллера. Камеры Ezviz работают с накопителем ровно так, как это делают почти все стационарные видеорегистраторы с жесткими дисками. Во время инициализации новой карты памяти, вставленной в слот, камера создает на ней множество видеофайлов, которые не содержат никакой информации, кроме нулей. Однако занимают определенный и одинаковый объем.

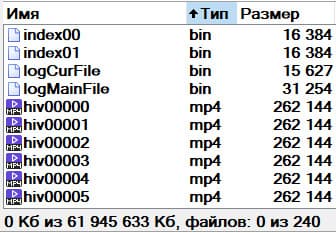

Рядом с видеофайлами попутно создаются и обновляются служебные индексные файлы, в которых записано местонахождение того или иного отрезка времени. Таким образом, получается, что камера всего лишь дописывает информацию в уже созданные файлы. Теоретически, этот способ должен экономить ресурс носителя, поскольку здесь отсутствуют операции создания новых файлов и стирания старых. Однако процесс перезаписи нулей ведет к такому же истощению ресурса памяти, как и стандартный режим записи «по кругу». А значит, к выбору носителя следует относится посерьезнее.

Впрочем, вынуждены отметить вечно работающий «закон подлости»: иная дешевая нонейм-карточка может обогнать по ресурсу фирменный дорогой накопитель. Да, такое тоже случается. Однако надеяться на подобное везение — крайне неблагоразумно.

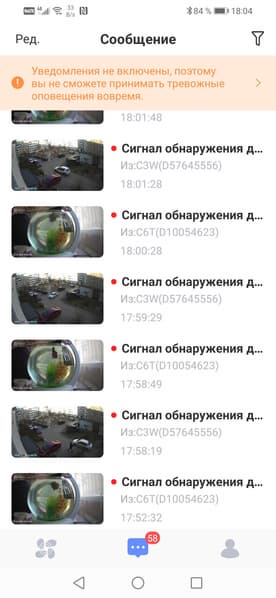

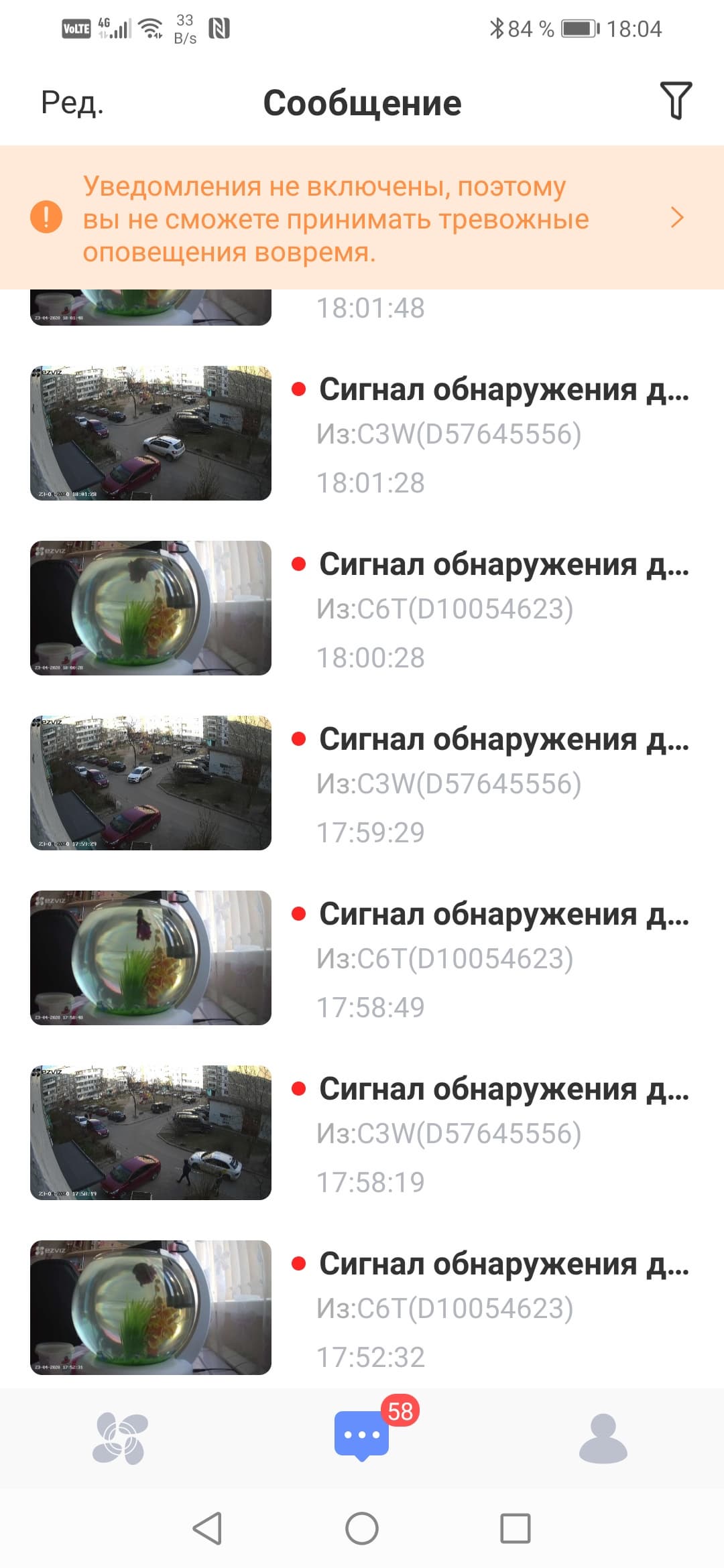

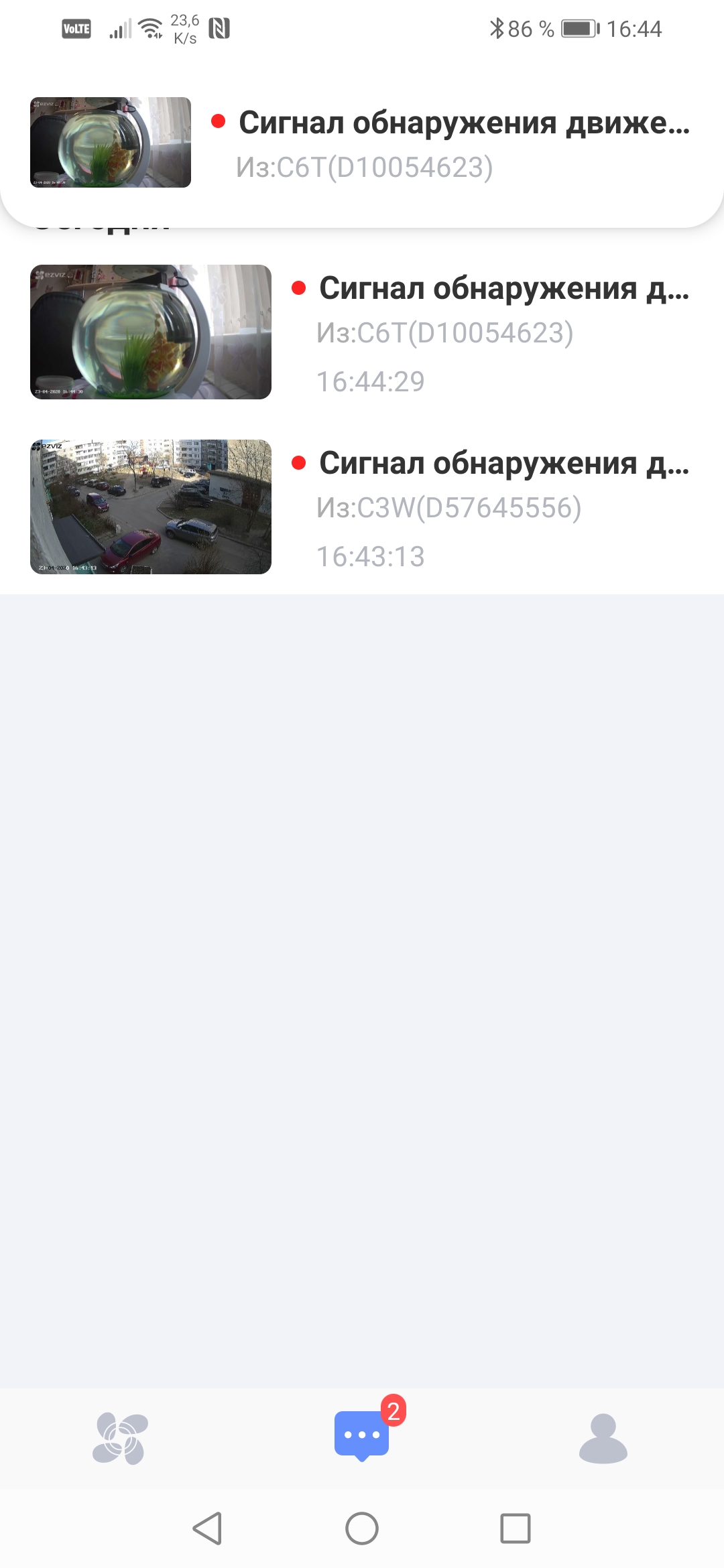

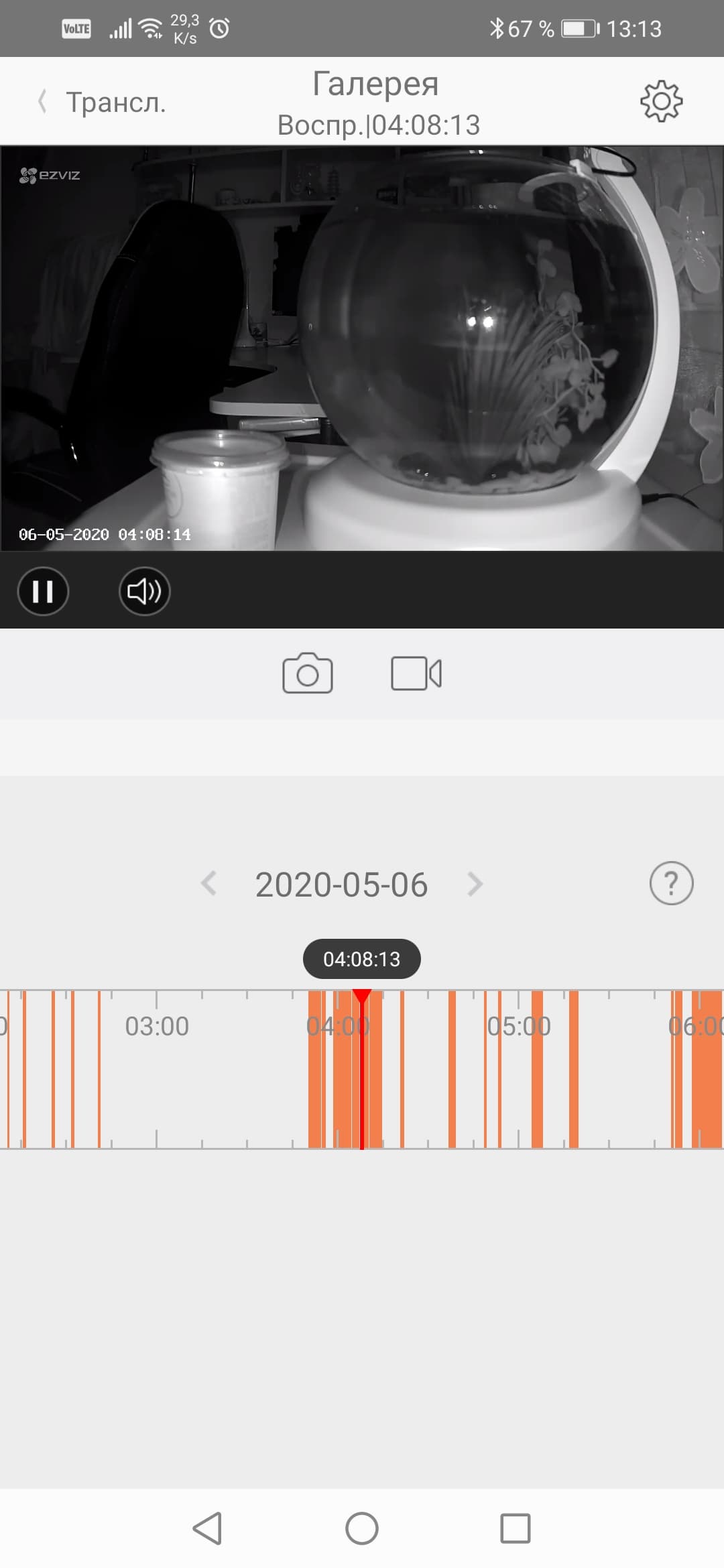

Наконец, еще одна важная функция мобильного приложения — просмотр архива. Он возможен двумя способами: через тревожные оповещения либо посредством таймлинии, на которой периоды активности отмечены оранжевыми участками. Как и в приложении для стационарного ПК, здесь разрешается сделать стоп-кадр или записать отрезок видеоархива.

В заключение настроечной главы отметим работу Wi-Fi-адаптеров, которые встроены в рассматриваемые камеры. Выше мы говорили о том, что не стоит пренебрегать Wi-Fi-соединением камер с маршрутизатором в пользу проводного соединения. Да, Wi-Fi теоретически не так надежен, как провод. Однако плюсы, которые дает беспроводная связь, гораздо очевиднее. Главный плюс — отсутствие необходимости «тянуть» лишние кабели к месту установки камеры. А учитывая, что аппараты Ezviz оснащены довольно мощными адаптерами с хорошими антеннами, Wi-Fi-соединение можно и нужно рассматривать как приоритетное. Конечно, если камера физически находится в 10 или более метрах от роутера — тут уже придется думать о проводе. Ниже представлен скриншот, показывающий великолепную скорость подключения камеры Ezviz C3W Color Night. Важно то, что камера в это время находилась в 7-8 метрах от маршрутизатора, причем между устройствами имелись препятствия в виде мебели, компьютерного стола, а также окна с двойным стеклопакетом.

Эксплуатация

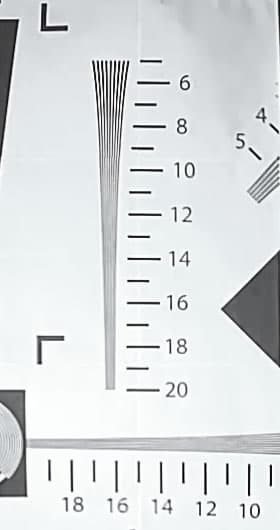

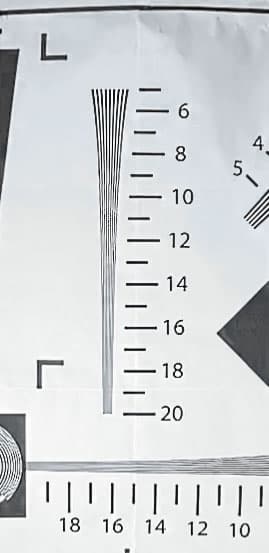

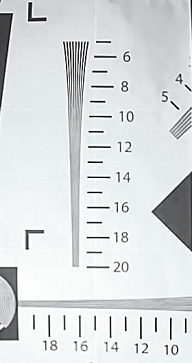

Разрешающая способность камер оказалась неплоха для аппаратов миниатюрного формфактора среднего уровня стоимости: домашняя Ezviz C6TC дает 900 ТВ-линий, а уличная Ezviz C3W Color Night — до 1100 ТВ-линий по горизонтальной стороне кадра. Такая разрешающая способность характерна для дорогих Full HD камкордеров или экшн-камер.

Правда, в случае с Ezviz C3W Color Night точному измерению мешает выраженный алиасинг, ступенчатость контрастных границ объектов.

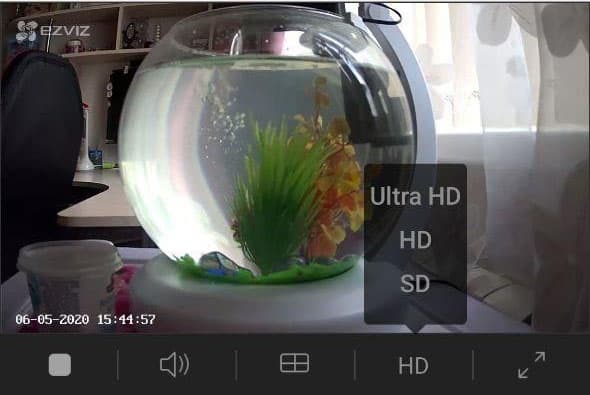

Камеры формируют видеопоток с разными кодеками: комнатный аппарат кодирует в H.264, а уличный — в более экономичный H.265. Настроек, касающихся уровня битрейта или качества сжатия, в камерах не предусмотрено, за все отвечает автоматика. Пользователь может лишь изменить размер кадра транслируемого видео, это может пригодиться при недостаточной скорости сетевого соединения.

Названия режимов и размеры кадра, которые им соответствуют, приведены выше, в таблицах спецификаций.

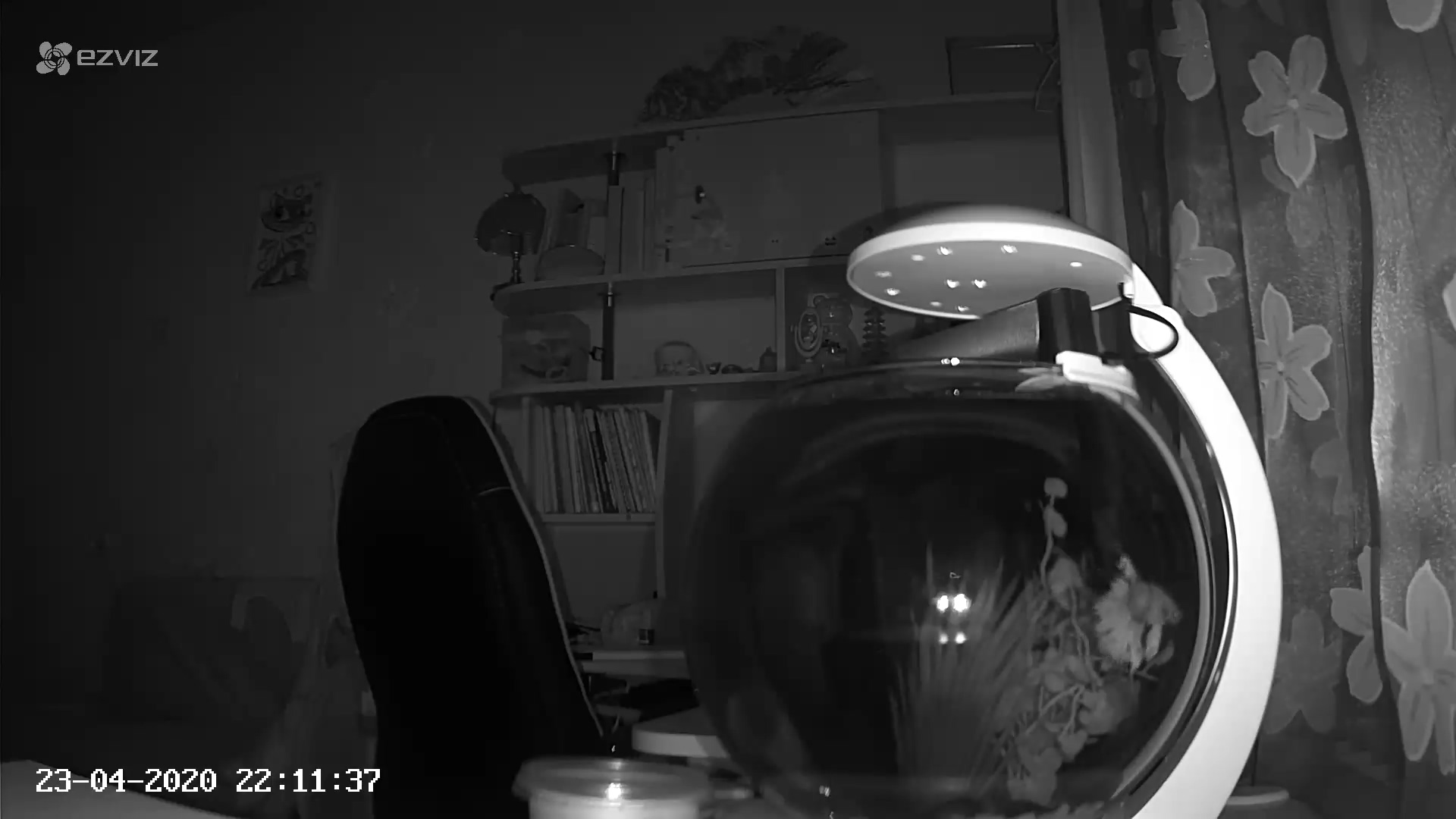

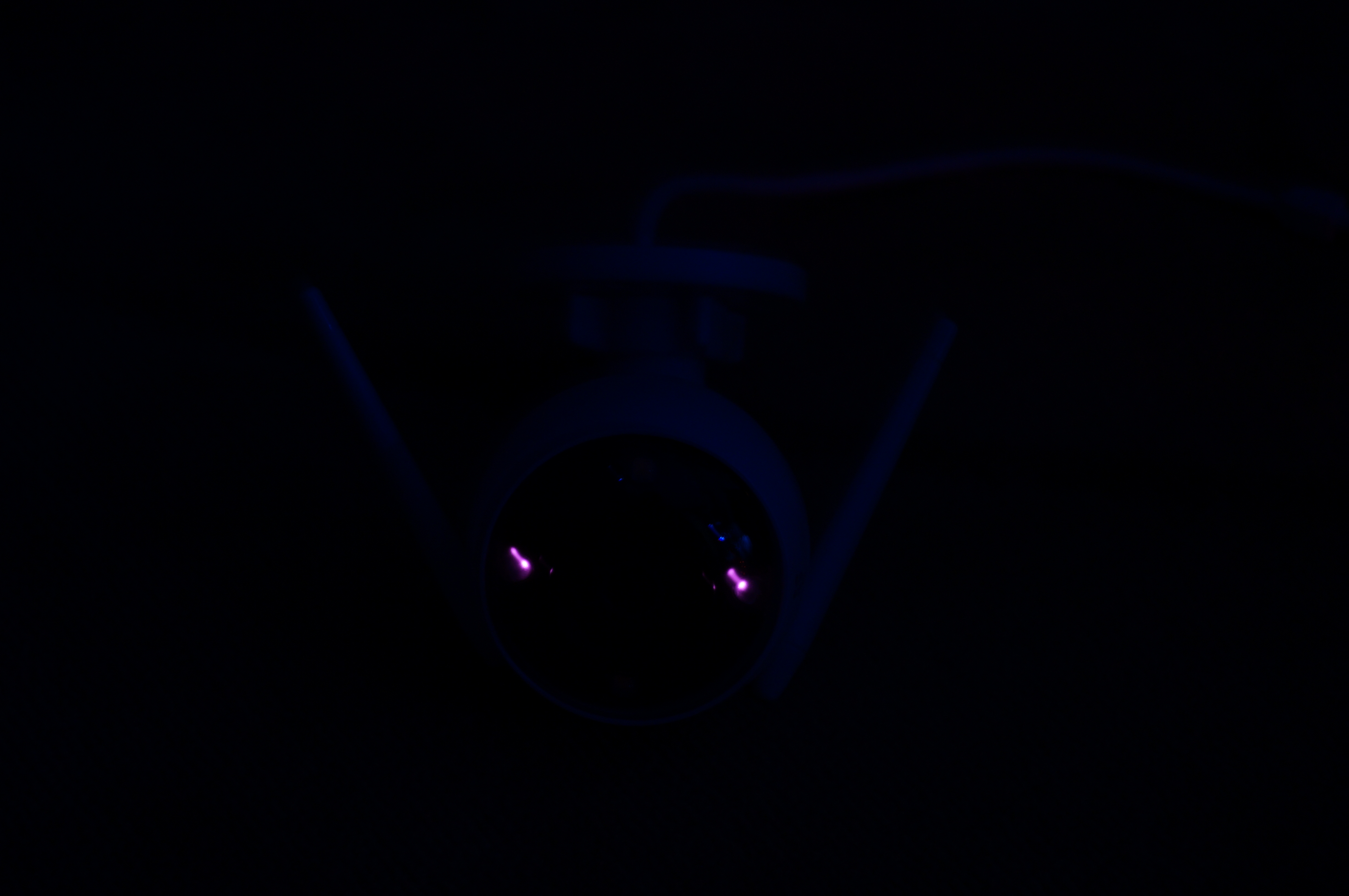

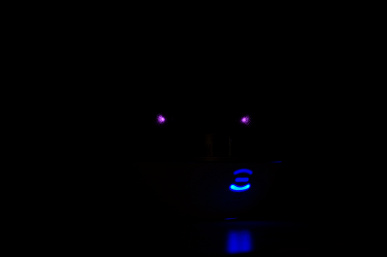

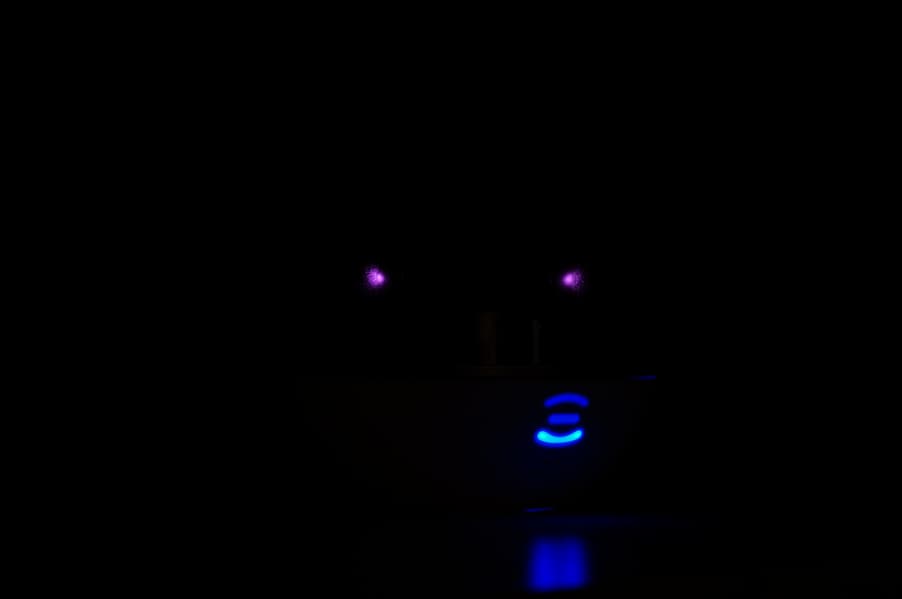

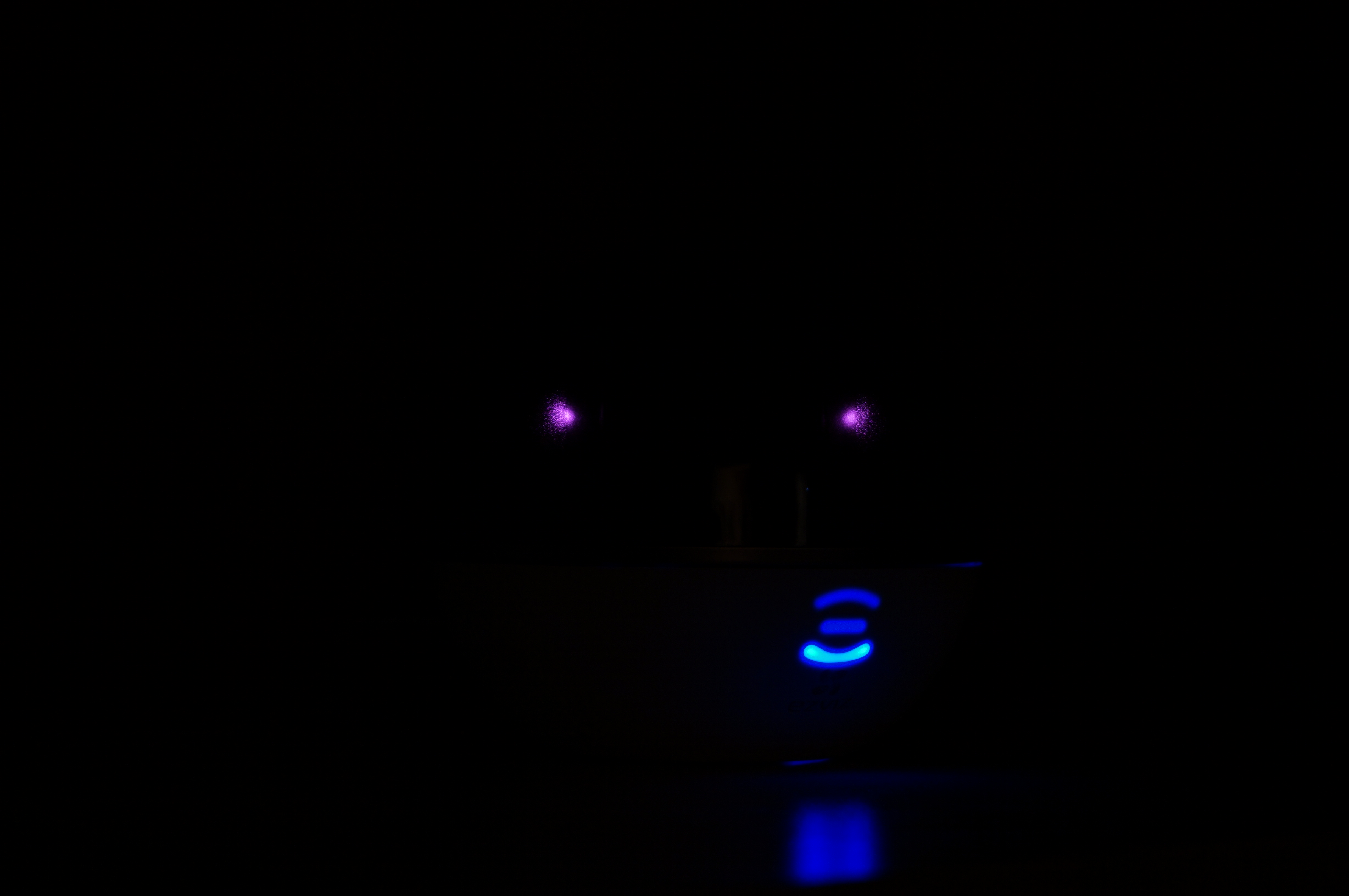

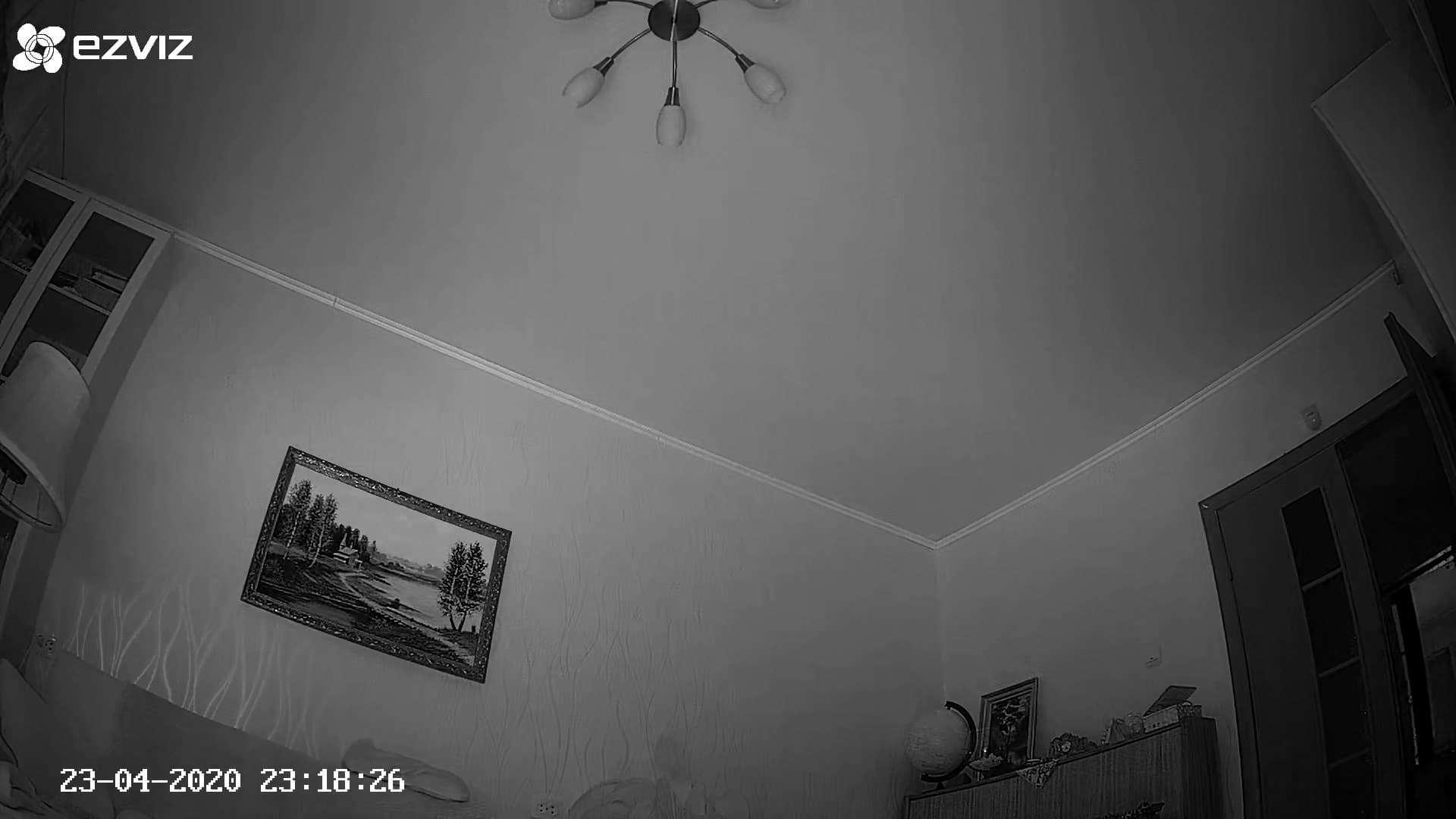

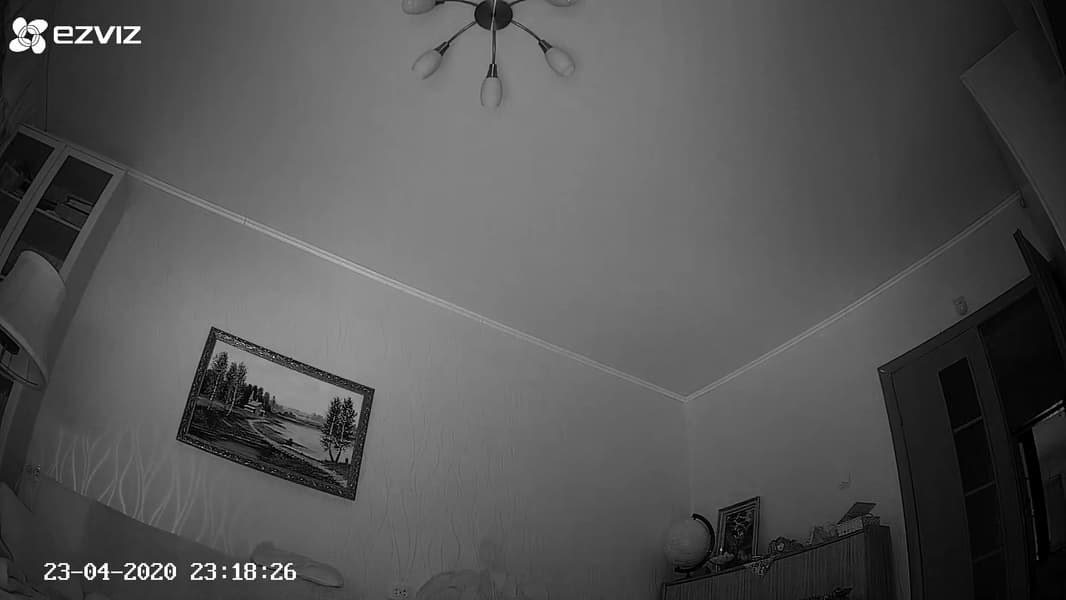

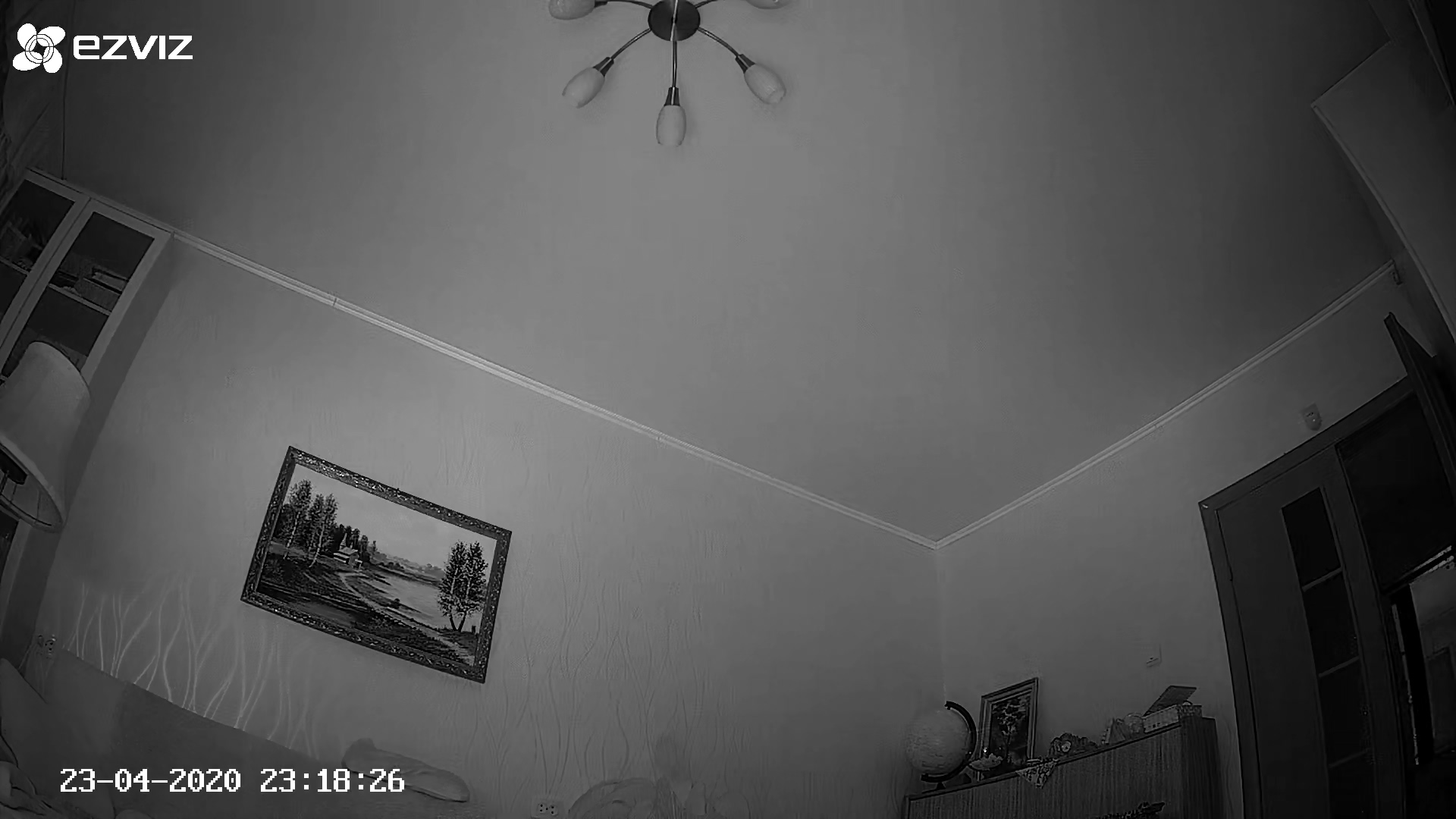

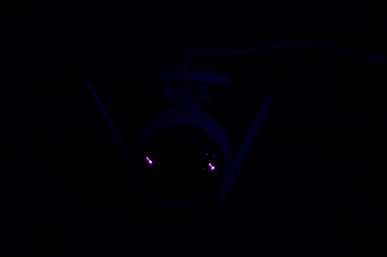

Обе камеры снабжены инфракрасной подсветкой, она реализована двумя светодиодами. По всей видимости, стекло, за которым прячутся ИК-диоды, имеет фильтр, отсекающий значительное количество видимого спектра, поскольку работа этих диодов заметна лишь в полной темноте.

Мощность ИК-подсветки рассматриваемых камер разная: комнатный PTZ-аппарат освещает пространство в радиусе до 10 метров, а уличный «бьет» на целых 30.

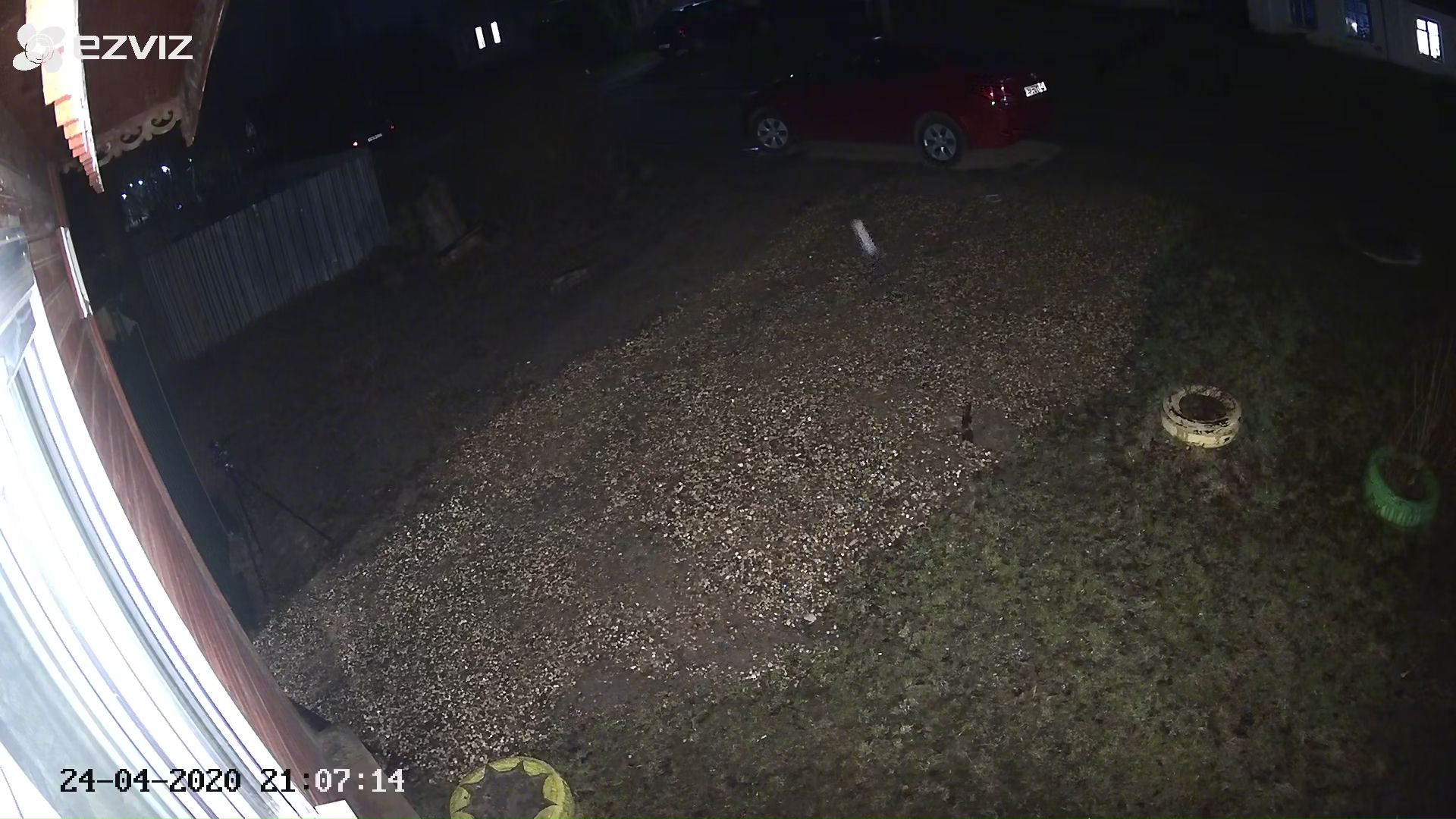

Нам, конечно, интересней уличная камера, поскольку эта новая модель отличается высочайшей чувствительностью. Так, что даже ночью камера ни в какую не желает переключаться в режим черно-белой съемки с ИК-подсветкой. Ей вполне хватает скудного света фонарей и окон домов. Да, при виде следующего цветного кадра может показаться, что двор ярко освещен. Это совсем не так. Если снять эту сцену обычной камерой, получится мрачный мрак.

Принудительное переключение в ночной режим делает картинку более четкой, что вполне объяснимо: для достижения цветного ночного зрения камера удлиняет выдержку и вовсю задирает усиление, а это приводит к появлению шума, который, в свою очередь, сглаживается шумодавом. В итоге кадр становится смазанным.

При достаточном уровне освещенности картинка выглядит более чем прилично, несмотря на отсутствие инструментов для регулировки экспозиции. Ну и правильно. В умном аппарате автоматика должна отвечать за все, что касается съемки и детекции. Ниже приводятся стоп-кадры, снятые в трех местах установки камеры и разное время суток и в разных погодных условиях.

Уличную камеру Ezviz C3W Color Night выгодно отличает довольно широкий угол обзора камеры. Такой угол не предназначен для выявления номеров автомобилей или подробных черт лица нарушителя. Назначение камеры — максимальный охват контролируемой зоны.

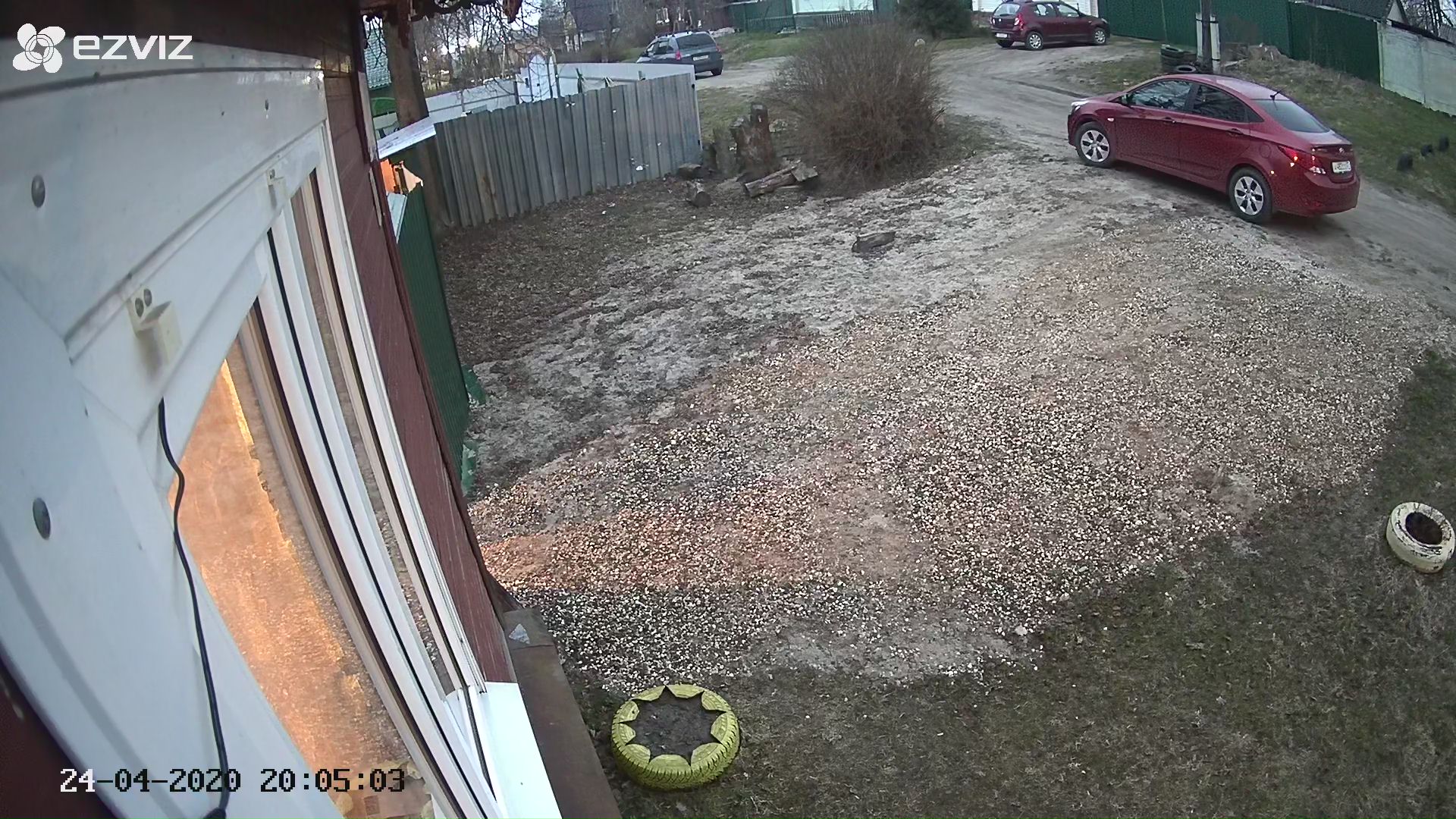

Вечер

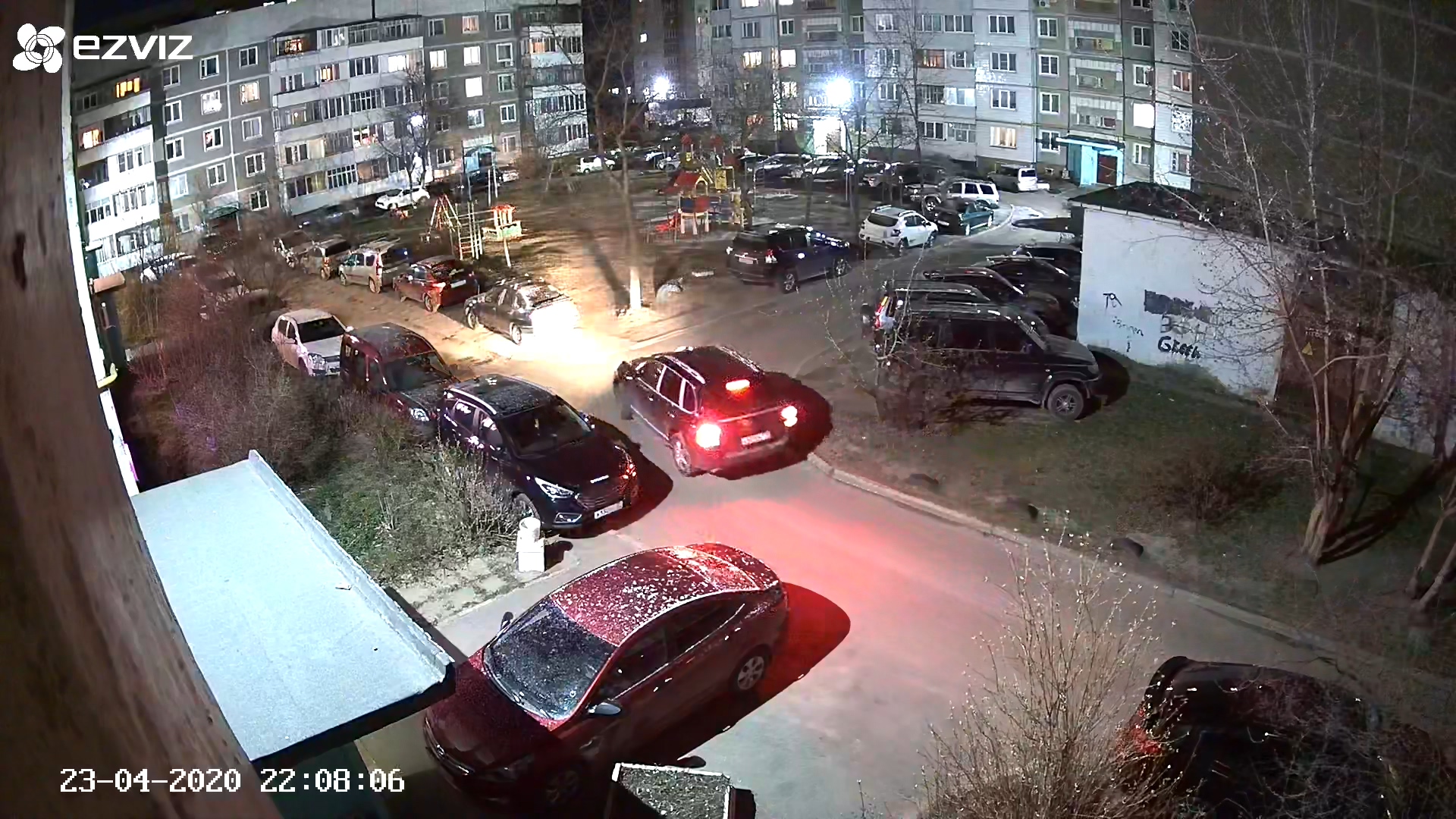

Ночь, включена светодиодная подсветка

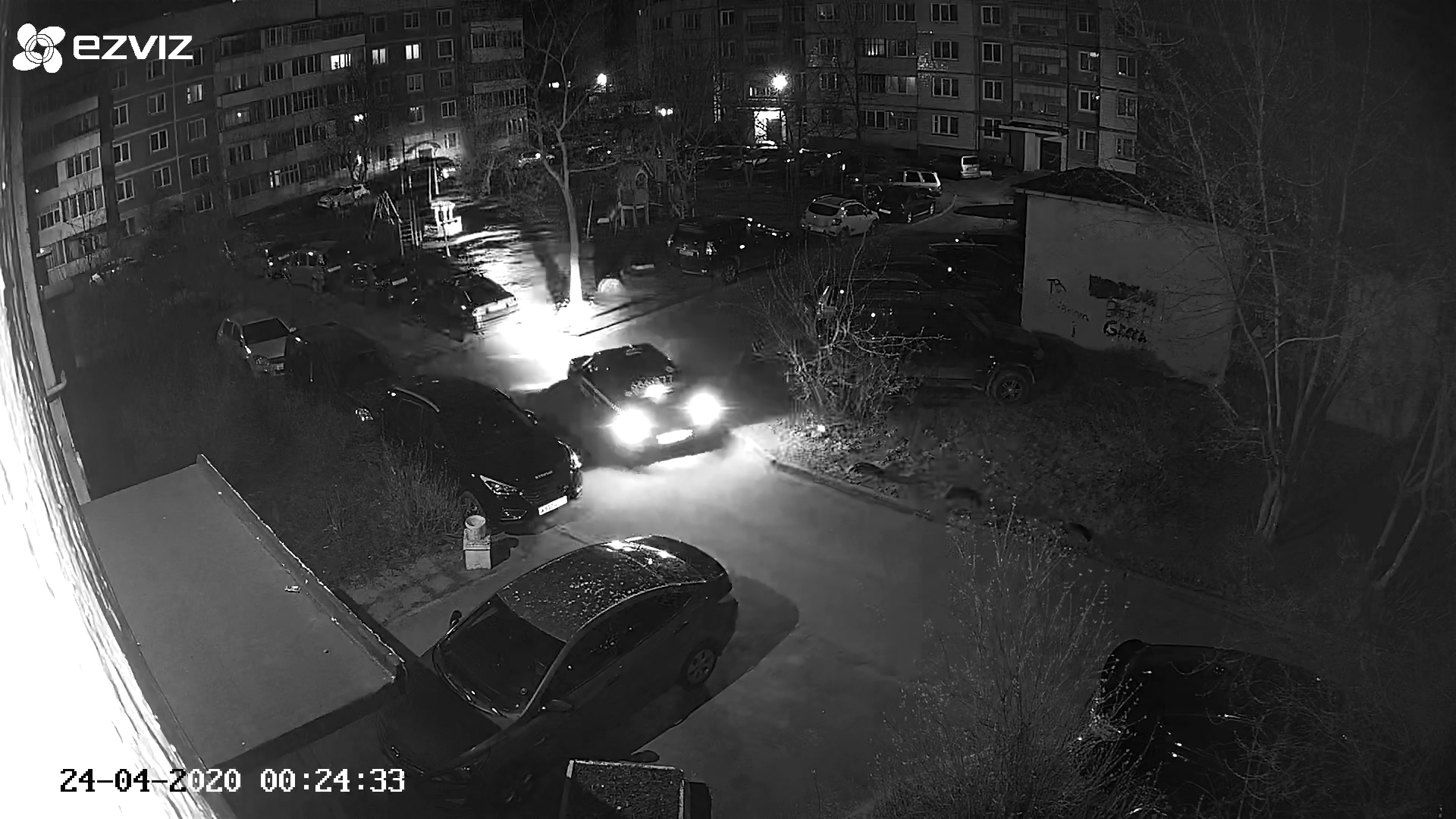

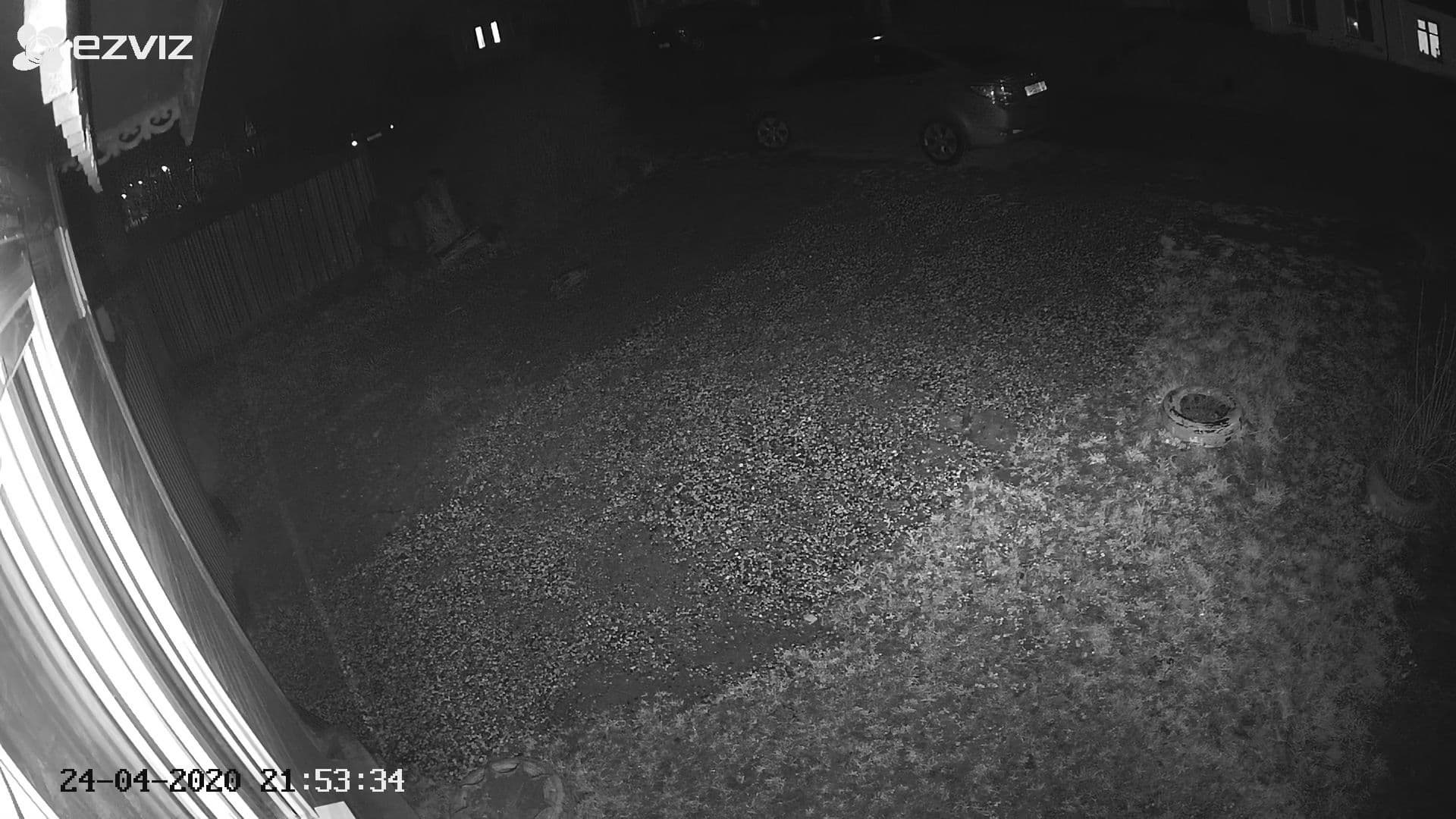

Ночь, ИК-режим

Следующие стоп-кадры показывают действительную мощь обеих подсветок камеры, инфракрасной и обычной, видимого света.

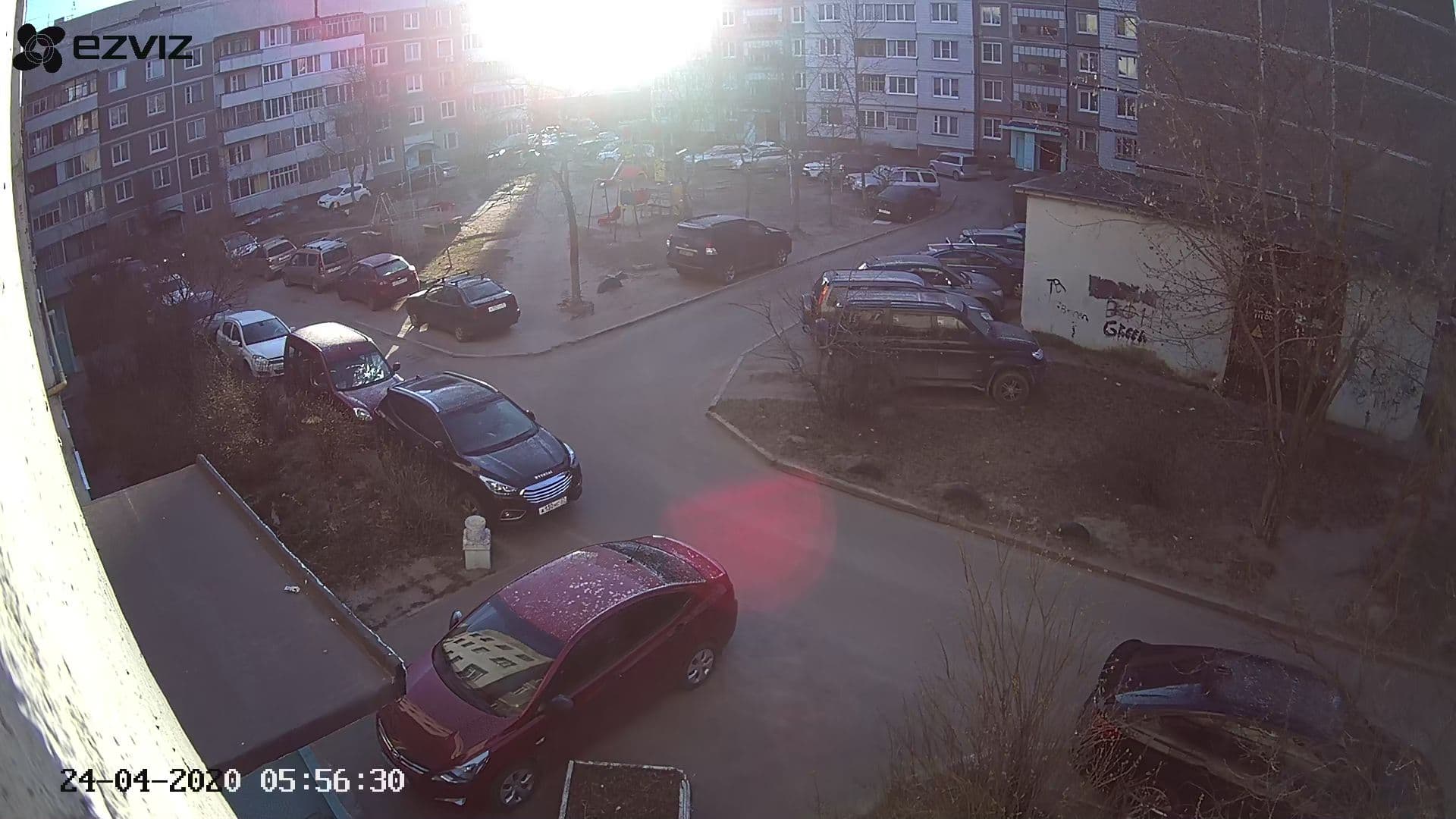

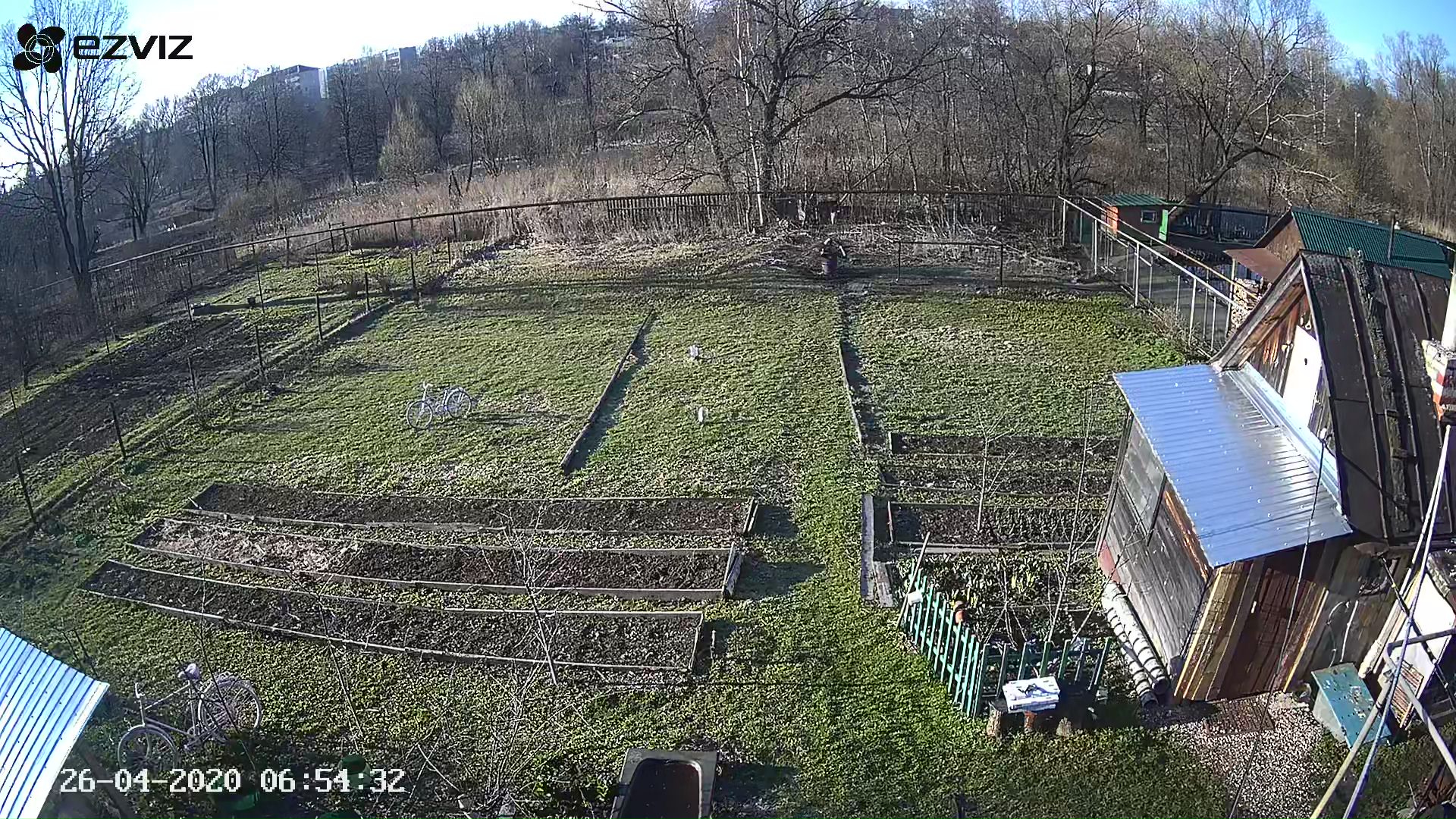

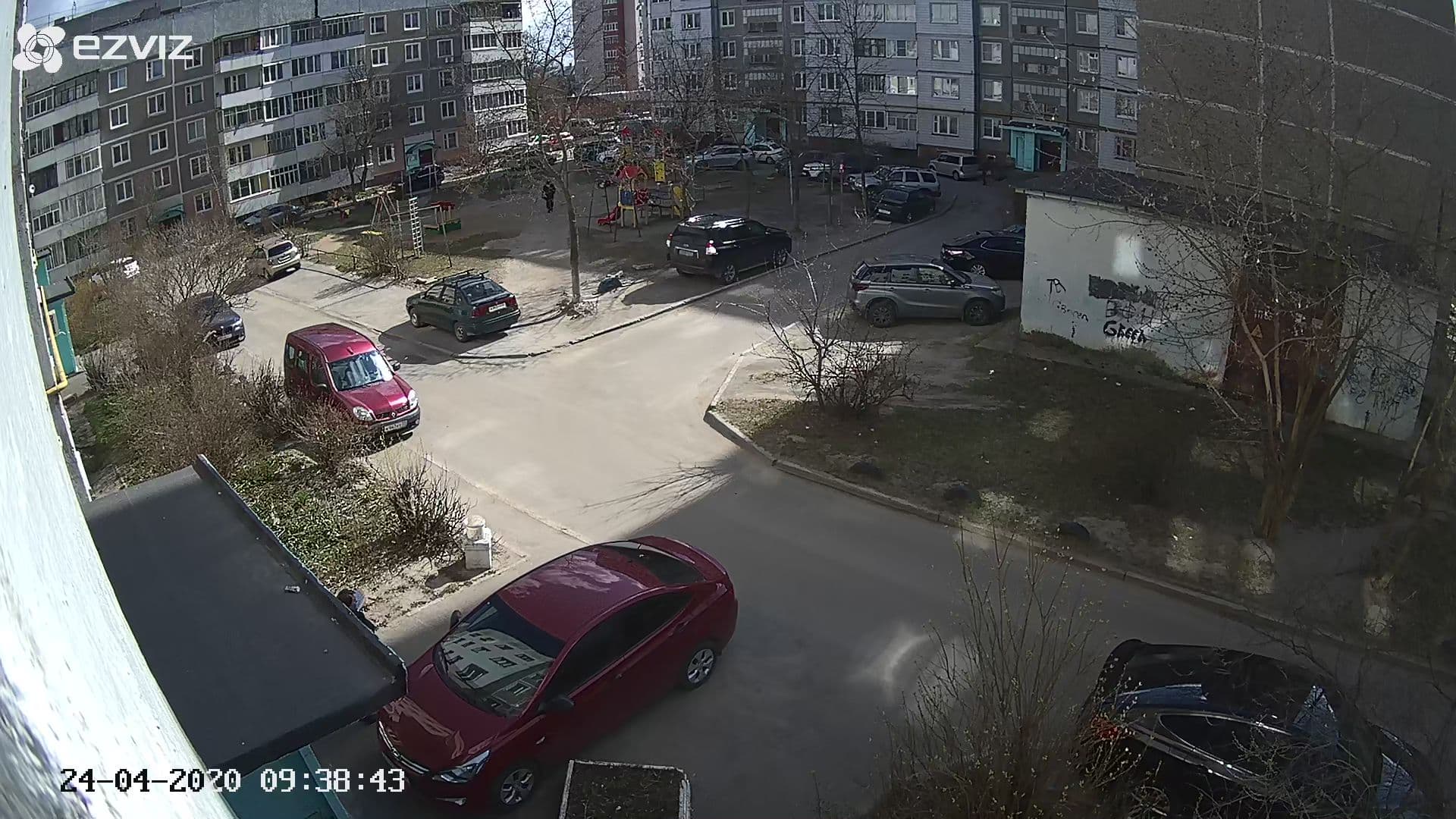

День

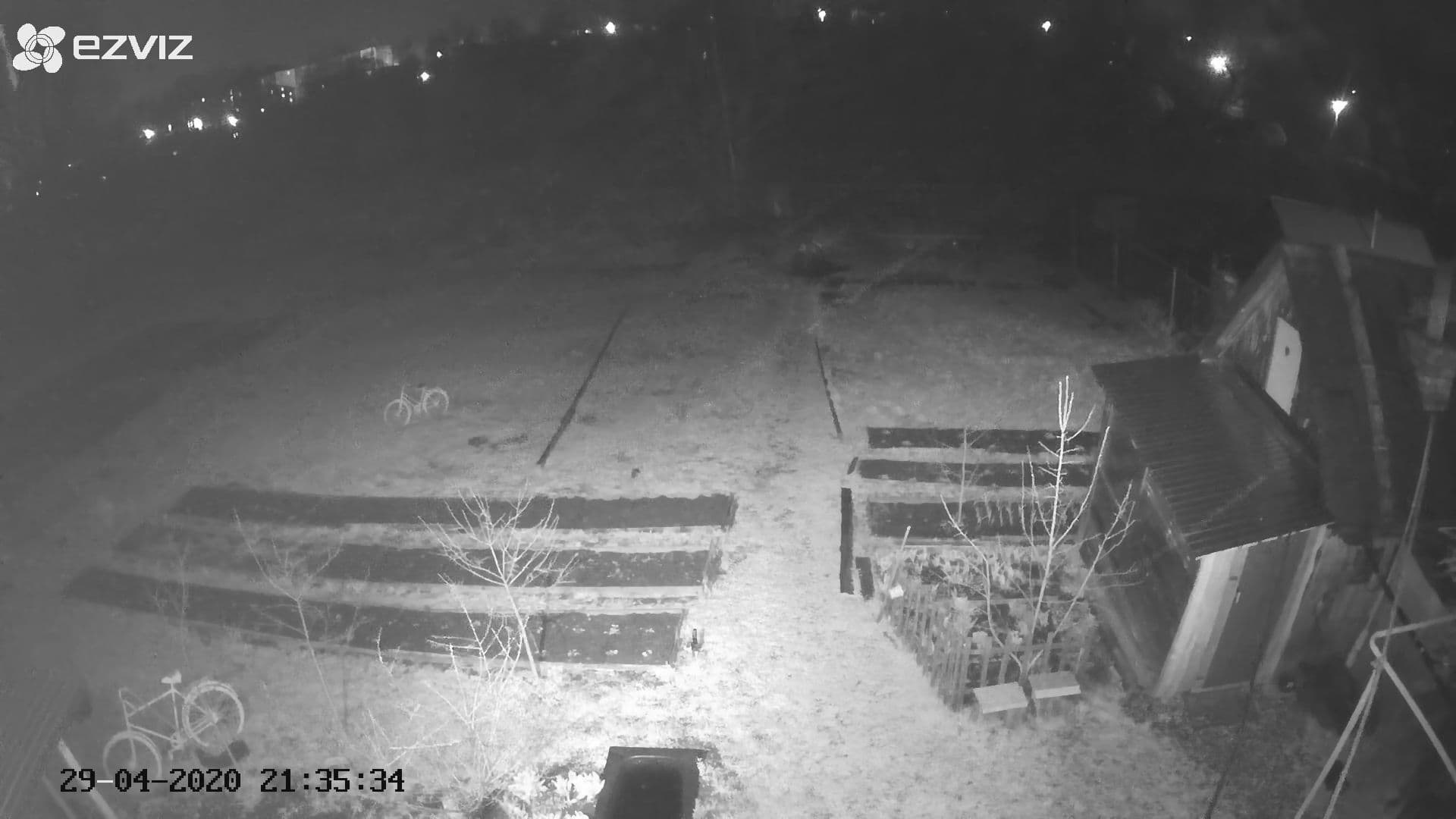

Ночь, ИК-подсветка

Ночь, светодиодная подсветка

Если к ИК-подсветке нет никаких претензий (заявленные 30 метров эффективности — не обман), то яркость светодиодов обычного света просто поражает. В рекламных материалах, посвященных Ezviz C3W Color Night, приводятся иллюстрации работы этой подсветки, где обозначается, что камера может играть роль чуть ли не прожектора. Пожалуй, это тот редкий случай, когда реклама рассказывает правду. А вкупе с грозным мощным динамиком аппарат способен отпугнуть любого непрошеного посетителя.

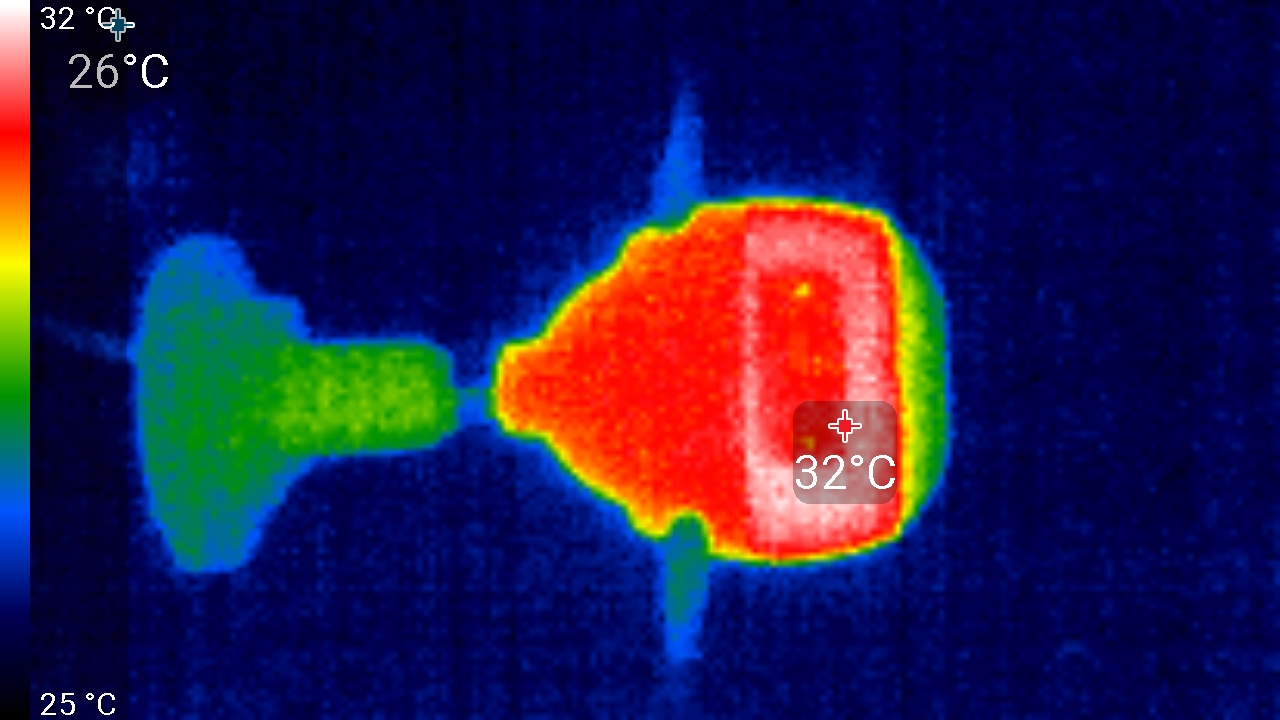

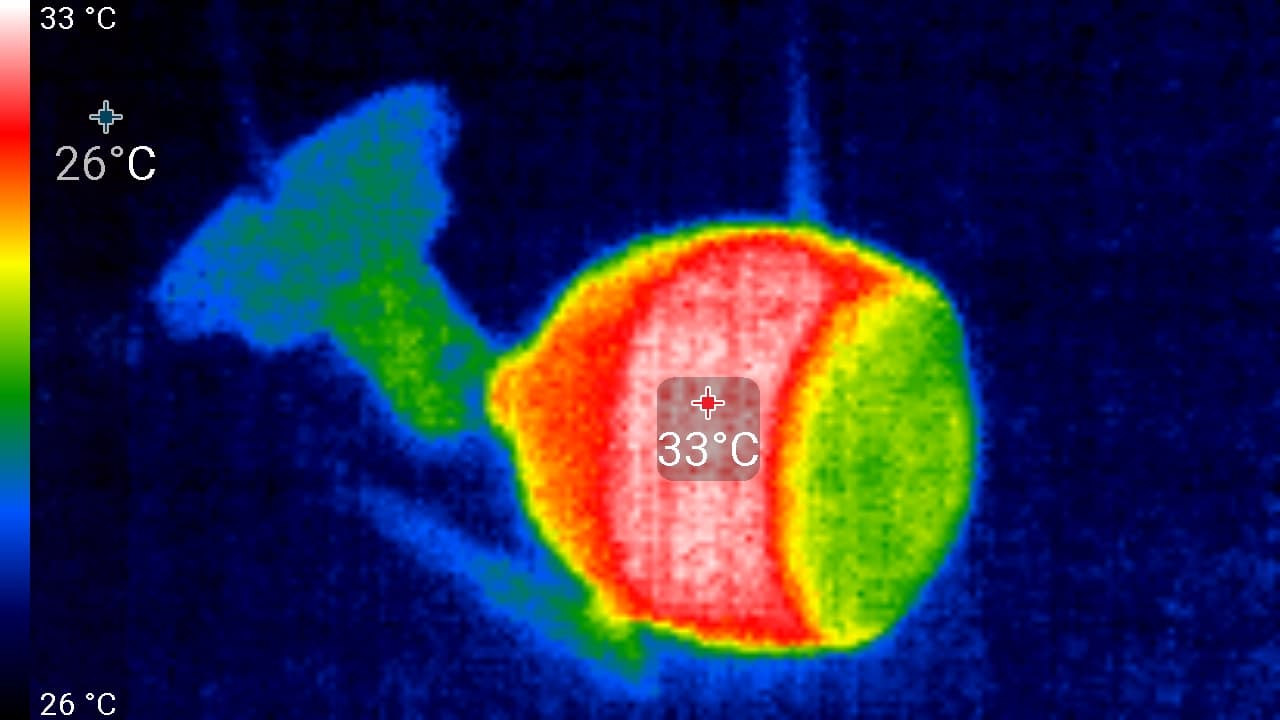

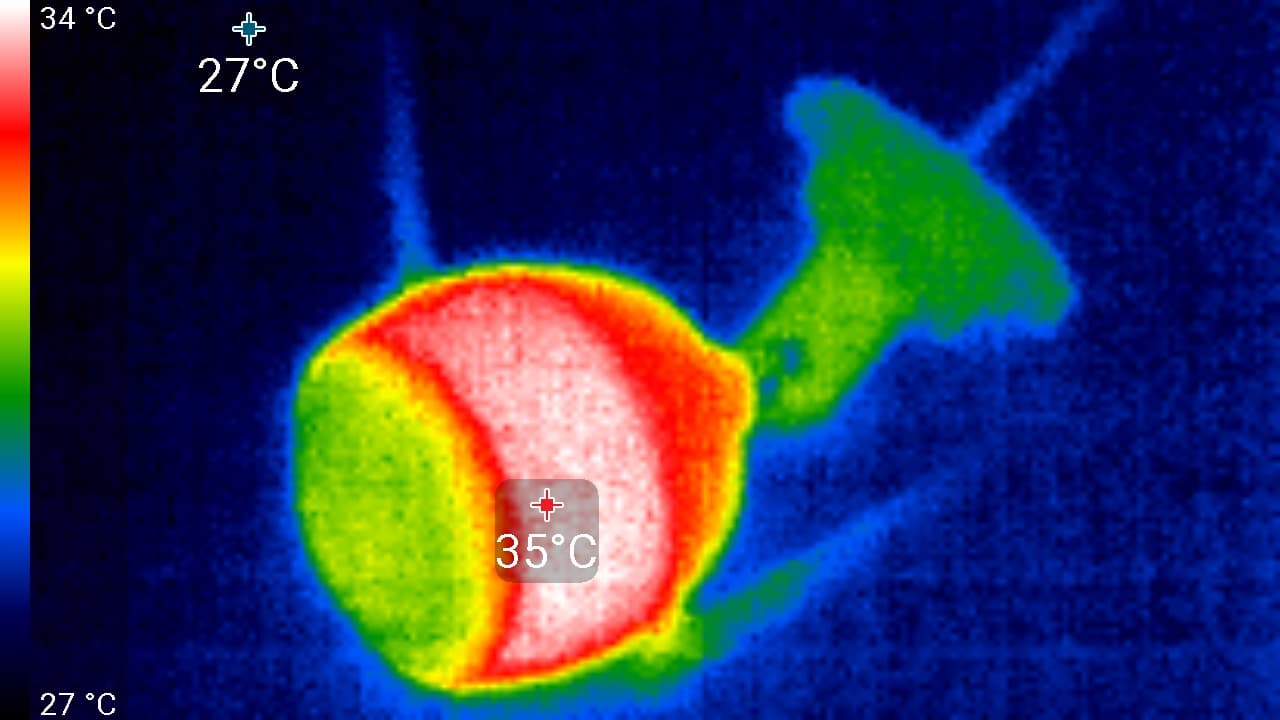

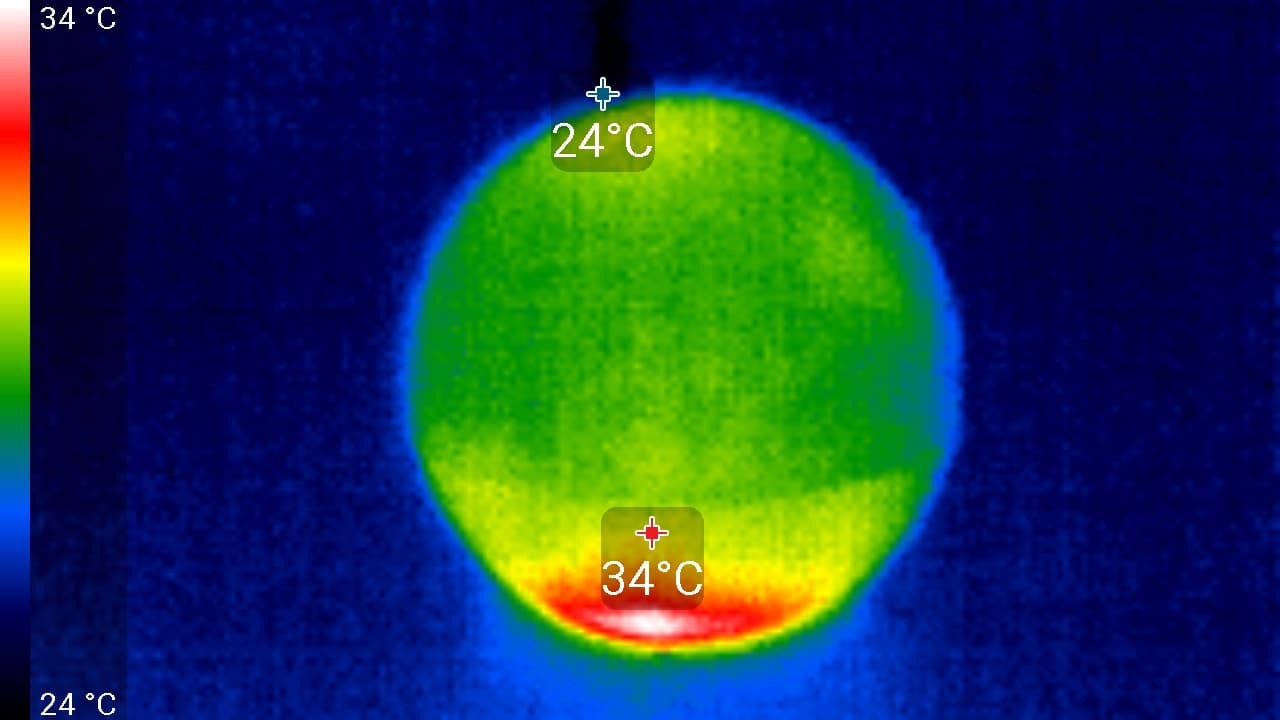

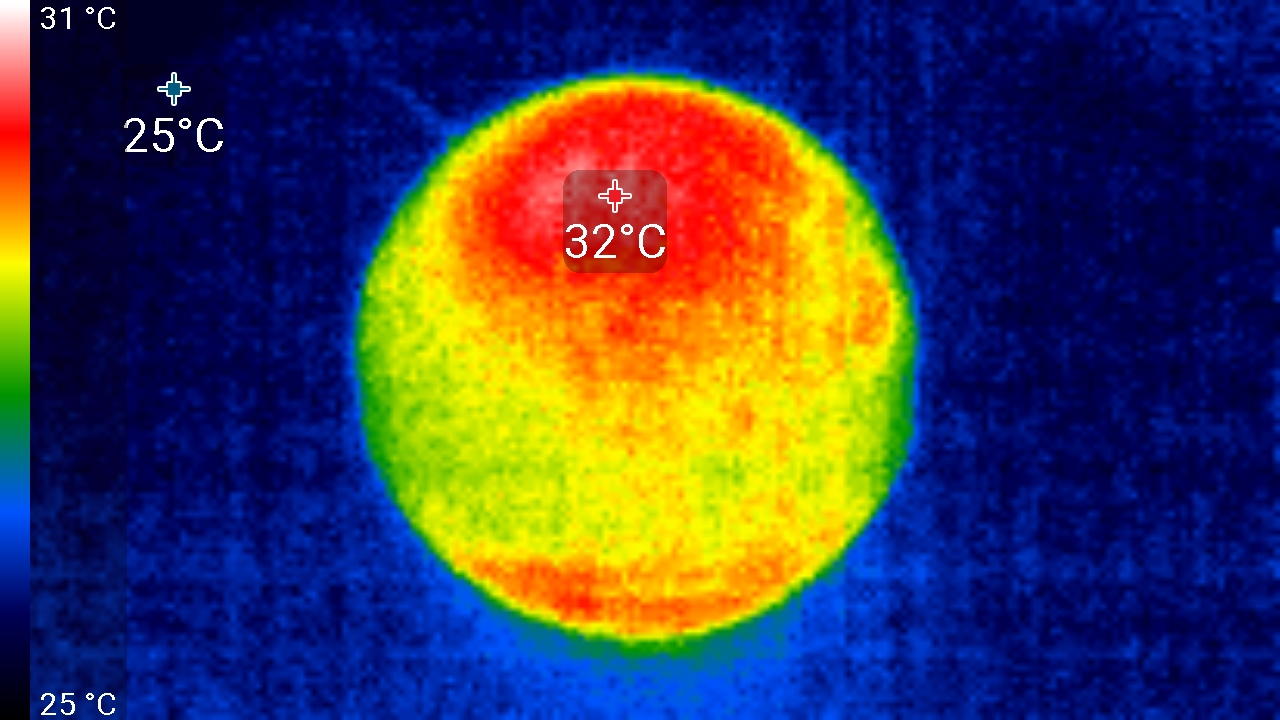

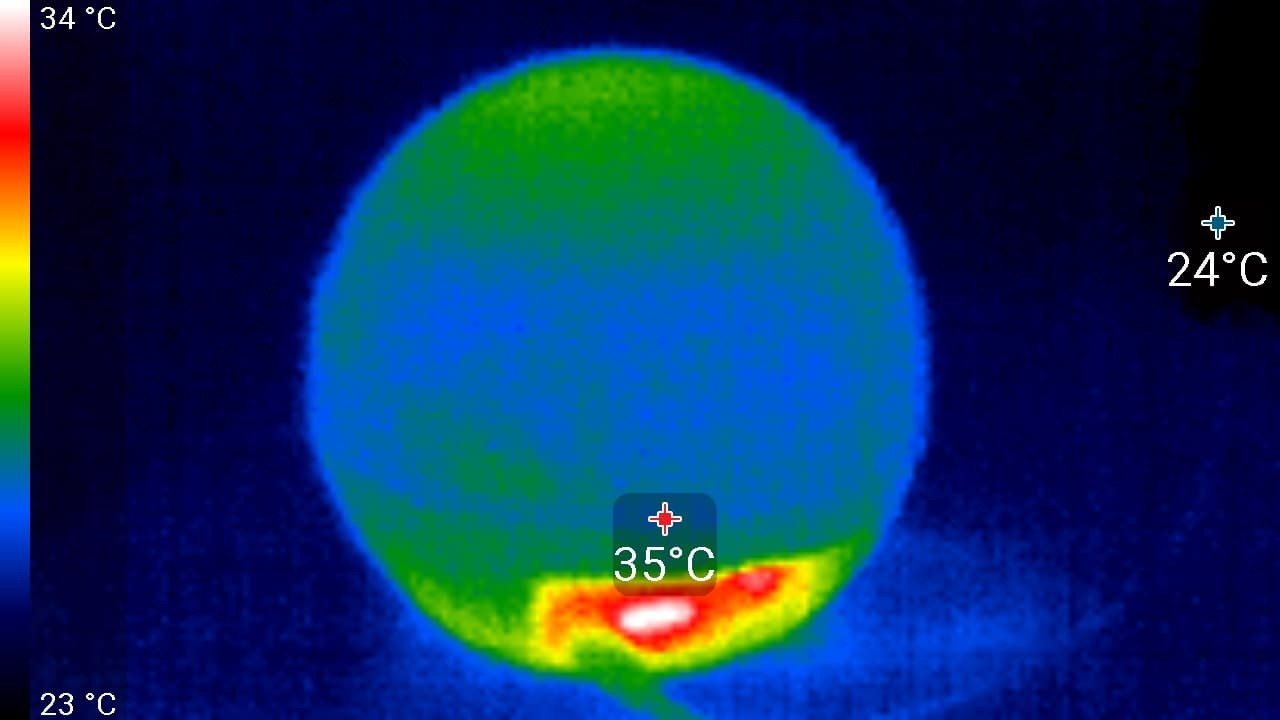

Наконец, изучим температурное поведение камер. Следующие тепловизионные снимки сделаны после нескольких часов работы обеих камер в помещении с температурой около 25 °C.

Ezviz C3W Color Night

Ezviz C3W Color Night

Ezviz C3W Color Night

Ezviz C6TC

Ezviz C6TC

Ezviz C6TC

Что можно сказать: заметна работа достаточно современных электронных компонентов с низким энергопотреблением. Максимальный нагрев отдельных участков корпуса в обеих камерах составил 35 °C, это абсолютно безопасная температура, позволяющая эксплуатацию в условиях жары.

Выводы

Камеры, включенные в режим записи по срабатыванию детектора движения, в ходе тестирования непрерывно работали полмесяца, записав в итоге более ста часов «тревожных» событий. Считаем, что такой долгий срок тестирования позволяет констатировать высокую надежность, бесперебойное функционирование связи с камерами, отсутствие каких-либо неполадок, сбоев или перезагрузок. Про самодельные решения, состоящие из множества независимых модулей, такого обычно сказать нельзя.

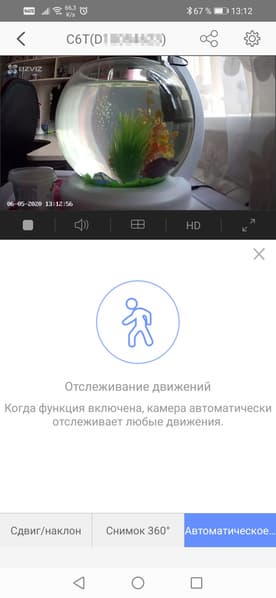

Популярная и давно продающаяся комнатная камера Ezviz C6TC запомнилась хорошей ИК-подсветкой и функцией автоматического сопровождения движущихся объектов. Новую модель уличной камеры Ezviz C3W Color Night не охарактеризуешь в двух предложениях. Ее особенности достойны отдельного перечисления по пунктам:

• высокая разрешающая способность
• высокая светочувствительность
• широкоугольный объектив
• эффективная ИК-подсветка
• сверхэффективная диодная подсветка обычного диапазона
• экономичный кодек
• высокочувствительный встроенный микрофон, пронзительно громкий встроенный динамик
• продуманное мобильное приложение с бесплатным сервисом и платной возможностью активации облачного архива
• передача данных по проводной и беспроводной сети
• мощный Wi-Fi-адаптер
• отсутствие перегрева

А что с недостатками? Техники без недостатков не бывает. Основной минус обеих камер (впрочем, как и всех облачных камер Ezviz) — это отсутствие локального доступа к веб-серверу аппаратов и жесткая привязка к облачному сервису. Но еще раз зададимся вопросом: а минус ли это? Обычные пользователи, для которых важнее простота установки, настройки и обслуживания, так не считают.
