Плата видеомонтажа Pinnacle Systems DV500

Устройство видеоввода Miro DV500 фирмы Pinnacle Systems продолжает линейку устройств для обработки видео от цифровых источников, например от Mini DV или Digital8 видеокамер.

Однако DV500 может работать не только с цифровыми источниками, но и аналоговыми. К плате присоединяется так называемый Blue Box — коробка с разъемами. На ней имеются входные и выходные разъемы: S-Video, композитного видеосигнала и стереозвука (RCA).

Эти выносные разъемы (длина кабеля около 1,5 м) значительно облегчают коммутацию видеоустройств, поскольку нет необходимости каждый раз добираться к задней части компьютера, как это приходится делать, например, с платой DC30. DV500 способна обрабатывать сигнал в формате PAL и NTSC.

Оцифровка осуществляется со следующими параметрами:

 PALNTSC
Размер кадра полный
с усечением
720×576
704×576
720×480
704×480
Частота кадров 25 кадров/с
50 полей
30 кадров/с
60 полей
Скорость в однопотоковом режиме 25 Мбит/с
Скорость в двухпотоковом режиме 50 Мбит/с
Форматы звука 32 кГц 16 бит стерео
44,1 кГц 16 бит стерео
48 кГц 16 бит стерео

В комплект DV500 также входит кабель для связи с DV устройствами и диски с программным обеспечением, среди которого диск с драйверами платы и плагинами для Премьера, Minerva Impression CD для производства MPEG-2/DVD, а также пакет для видеомонтажа Adobe Premiere 5.1RT.

Установка

Установку платы нужно начинать с установки Adobe Premiere 5.1RT. Это связано с тем, что при установке драйверов в каталог Премьера прописываются необходимые файлы плагинов и предварительных настроек. Далее были установлены драйвера, и Windows 98 обнаружила следующие устройства:

  • Pinnacle Systems DV500 overlay
  • Pinnacle Systems DV500 E4
  • Pinnacle Systems DV500 — 1394

Установка драйверов прошла без каких либо сообщений об ошибках, но тем не менее обращение к ресурсам платы вызывало подвисание всей системы. Выяснилось, что она довольно критична к использованию одинакового прерывания с другими устрайствами, ей требуется персональное. Попытка выставить прерывание для слота с DV500 в BIOS тоже ни к чему не привела. В очередной раз заходя в настройки BIOS я обратил внимание, что прерывания задаются на 1 и 2 слот отдельно, а на третий/пятый и четвертый/шестой попарно (мат. плата ASUS P3B-F). Это навело меня на мысль переставить DV500 во второй слот и зарезервировать за ней прерывание. Эта мысль оказалась удачной и плата стала проявлять признаки жизни.

Конструкция платы представляет собой основную плату, на которой смонтирована аналоговая часть и кодек и дочернюю плату с контроллером 1394. Дочерняя плата присоединяется к основной через внутреннюю шину PCI. Для обслуживания этой шины на основной плате стоит мост PCI-to-PCI. По сообщению Pinnacle systems с инициализацией этого моста имеются некоторые проблемы, для устранения которых рекомендуется при загрузке системы запускать файл PPEW98.EXE, который можно найти на сайте Pinnacle systems.

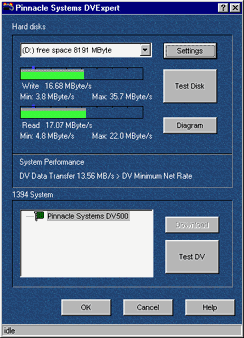

В комплект программного обеспечения входит несколько программ для работы с платой и тестирования оборудования. DVExpert — утилита для определения производительности дисков. Она производит запись и чтение тестового файла размером 100 мегабайт (размер можно изменять).



Тестирование можно проводить как в однопотоковом так и двухпотоковом режиме.

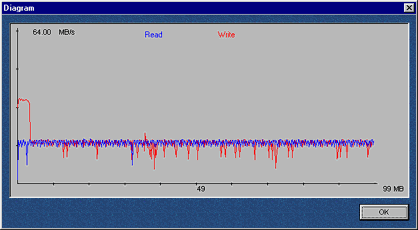

Также она показывает диаграмму чтения/записи, по которой можно определить разброс значений.


Характеристика диска IBM-DJNA 372200




Ввод видео

Ввод видео на DV500 возможен двумя способами:

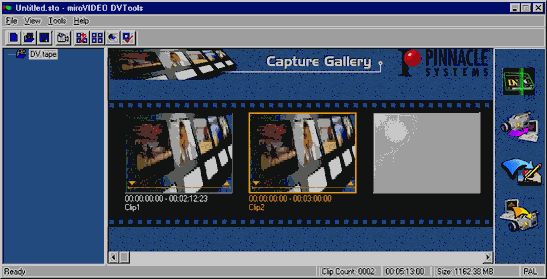

1. Программа DVtools, из которой возможна работа только с DV устройствами.

Сначала производится сканирование одной или нескольких видеолент и заполняется библиотека клипов, сам захват не производится. После этого можно произвести непосредственный захват видео. Для редактирования клипов из программы вызывается редактор Adobe Premiere. В самом конце составляется список воспроизведения и осуществляется вывод на DV устройство.

Второй вариант ввода видео производится из редактора Adobe Premiere. Для этого в настройках проекта в секции Capture нужно установить формат «Pinnacle Capture». Тогда при вызове из меню «Capture Movie» окно ввода будет ассоциировано с DV500, а не стандартным устройством видеоввода (конечно если они имеются).






Через локальное меню вызывается окно настроек платы, в котором можно задать:

  • Режим оверлея: overlay surface, primary surface, off.
  • Источник видео: Composite, S-VHS. А также в этом разделе можно отрегулировать яркость, контрастность, четкость и насыщенность вводимого сигнала.

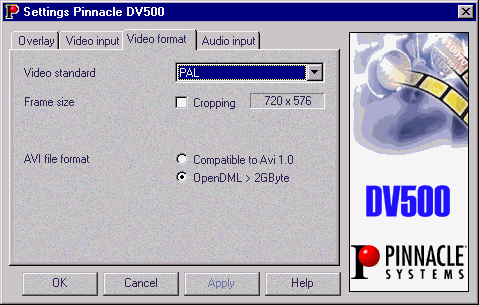

  • Формат видео: PAL, NTSC (SECAM не поддерживается). Ширина захватываемого кадра бывает 720 и 704 (с отсечением по 8 точек по краям). По вертикали захватывается 576 точек для PAL сигнала и 480 для NTSC. Кроппинг по вертикали не предусмотрен, что не очень хорошо, если планируется изготовление мпег файлов, потому что некоторые аналоговые видеоустройства выдают сигнал с краевыми искажениями. Если с боков их можно убрать, то вверху и внизу они остаются. Также имеется возможность указать тип получаемых файлов. Это может быть либо обычные AVI с ограничением 2 гигабайта на файл либо AVI в формате OpenDML, в котором ограничение на размер файла определяется операционной системой.

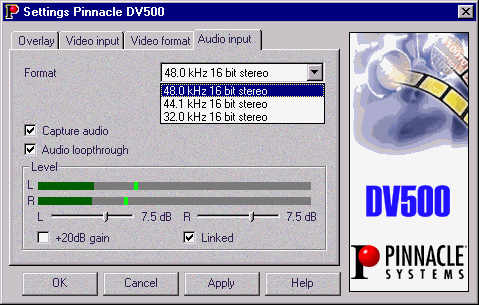

  • Формат звука: Ввод звука возможен в трех форматах: 32 кГц, 44 кГц или 48 кГц 16 бит стерео. Здесь же и можно отрегулировать уровня звука по индикатору, что является весьма удобным.

Capture audio — захватывать звук вместе с видео.

Audio loopthrough — выводить или нет звук с входных разъемов на выходные.

Надо заметить, что ввод видео с помощью других программ видеоввода (например VidCap32, SmartCap и др.) невозможен. Это объясняется тем, что драйвера построены так, что плата не объявлена как стандартное устройство видеозахвата. Наверное это надо расценивать как cтремление фирмы Pinnacle привязать DV500 к одной программе видеомонтажа — Adobe Premiere.

Еще одним неудобством пожалуй является невозможность изменять компрессию при вводе аналогового видео. Иногда целесообразно снизить качество для уменьшения размеров файлов.

Редактирование

Для редактирования видео необходимо установить в Adobe Premiere RT.

Взаимоотношения DV500 и Премьера весьма своеобразные. У меня на компьютере одновременно были установлены 2 версии Премьера, обычная и реалтайм. В обычной версии файлы от DV500 открывались, но не распаковывались — вместо картинки черные кадры. При этом другие кодеки распаковывались нормально. Так вместе с DV500 в компьютере стояла плата Miro DC30+ (после некоторых усилий DC30 и DV500 удалось подружить, и они перестали друг другу мешать) и ее файлы в обычном премьере отображались нормально. Также из этого Премьера можно было сделать экспорт из M-jpeg кодека платы DC30+ в DVSD кодек платы DV500. Экспорт осуществляется достаточно быстро. В Премьере РТ ситуация обратная.

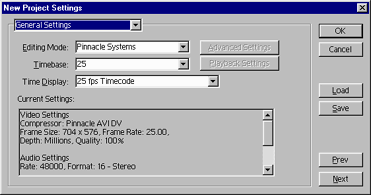

Pinnacle рекомендует для активизации всех возможностей платы выбирать режим редактирования «Pinnacle Systems». Тогда становится возможным использовать двухпотоковость и miroInstant для вывода. Однако в этом режиме в окне просмотра (и на видеовыходе) отображаются кадры только из файлов DV500, кадры из файлов в других кодеках не отображаются. Если в проекте необходимо использовать не только файлы от DV500, то процесс редактирования становится не очень удобным. Можно выбрать режим редактирования «Video for windows», тогда содержимое других авишек начинает отображаться. Правда это почему-то не касалось файлов от DC30. Они не отображались в Премьере РТ ни при каких условиях, и попытка отрендерить проект приводила к тому же результату. Из проведенных экспериментов я сделал вывод, что лучше заранее отконвертировать все файлы в формат DV500, а потом работать с ними в Премьере RT. В других программах обработки видео никаких отличий в работе с файлами DV500 по сравнению с другими обнаружно не было.

При установке драйверов в Премьер добавляются реалтайм переходы. Функционально они повторяют стандартные переходы Adobe Premiere, но имеют аппаратную поддержку платы, что позволяет их применять без предварительного обсчета. Это так называемая двухпотоковая обработка.

Единственный эффект из добавленных, который не рассчитывается в реальном времени, это «Pinnacle FreeFX».

Еще одним проявлением двухпотоковости является способность накладывать статические изображения на видео. Если нужно наложить логотип на весь ролик, то теперь не требуется длительный процесс пересчета всего ролика. Логотип будет наложен непосредственно во время воспроизведения. Необходимо только создать картинку логотипа с альфа-каналом и по размеру кадра. Но надо иметь ввиду, что для реалтайм обсчета число видео слоев не должно превышать двух. Это означает, что можно использовать переход между двумя видео клипами или наложить одну картинку на один видео клип.

Вывод видео

Первым вариантом вывода готового результата является использование описанной выше программы DVtools. В ней создается лпейлист (список фрагментов видео для воспроизведения), который и будет выведен в DV устройство. Разумеется устройство должно иметь функцию записи по интерфейсу 1394.

Для вывода результатов на аналоговые устройства придется использовать Премьер. В программном обеспечении платы поставляется модуль miroInstant Video RT — плагина к Премьеру. Непосредственно перед воспроизведением этот плагин инициализирует процесс обсчета фрагментов, которые не могут быть вычислены в реальном времени. Затем начинается сам процесс воспроизведения. Предварительно через настройки платы нужно определить куда будет осуществляться вывод (Composite, S-Video, DV). При выводе через miroInstant есть одно неудобство. Сначала происходит обсчет фрагментов видео и звука, что может занимать достаточно времени, а потом сразу же начинается воспроизведение. Для синхронизации воспроизведения и записи приходится запускать miroInstant повторно, тогда пересчета не производится и сразу по нажатию клавиши Enter начинается воспроизведение.

При использовании других программ воспроизведения типа ActiveMovie, Media Player и т.п. воспроизведение (программное) осуществляется, но на выход платы ничего не поступает.

Вывод в Mpeg-2

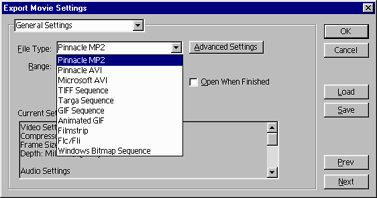

Еще одним вариантом получения результата монтажа является экспорт всего проекта или его части в MPEG-2. Для этого нужно при экспорте в настройках установить тип файла «Pinnacle MP2».

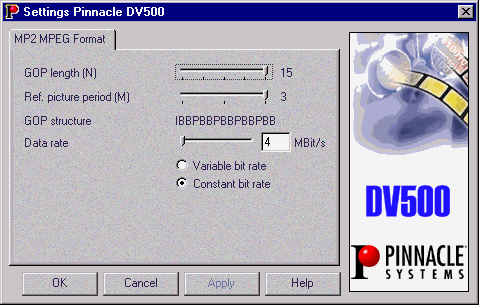

Затем можно установить параметры результирующего мпег-файла.

На компьютере Celeron 500 для экспорта 1-й минуты видео потребовалось 2 минуты времени. В результате экспорта получается два файла — видео (mp2) и аудио (wav). Затем эти файлы можно использовать в пакете Minerva Impression CDPro для изготовления образа видеодиска.

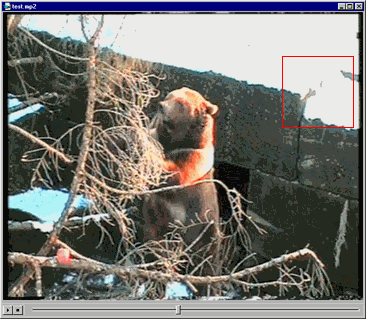

В целом качество мпега получается хорошим, хотя иногда и случаются артефакты в виде квадратов на изображении. Тем не менее думаю с помощью увеличения потока возможно сделать их менее заметными.



Выводы

Объединение аналоговой и цифровой плат в одном устройстве является очень хорошей идеей. Для домашнего использования этот вариант пожалуй будет наилучшим, поскольку дает возможность работать с любой, имеющейся в данный момент, бытовой видеотехникой. Альтернативой является использование одновременно аналоговой и цифровой плат, например DC30 и DV200/DV300. Такое решение более дорогостоящее, хотя и более функциональное.




21 мая 2000 Г.
