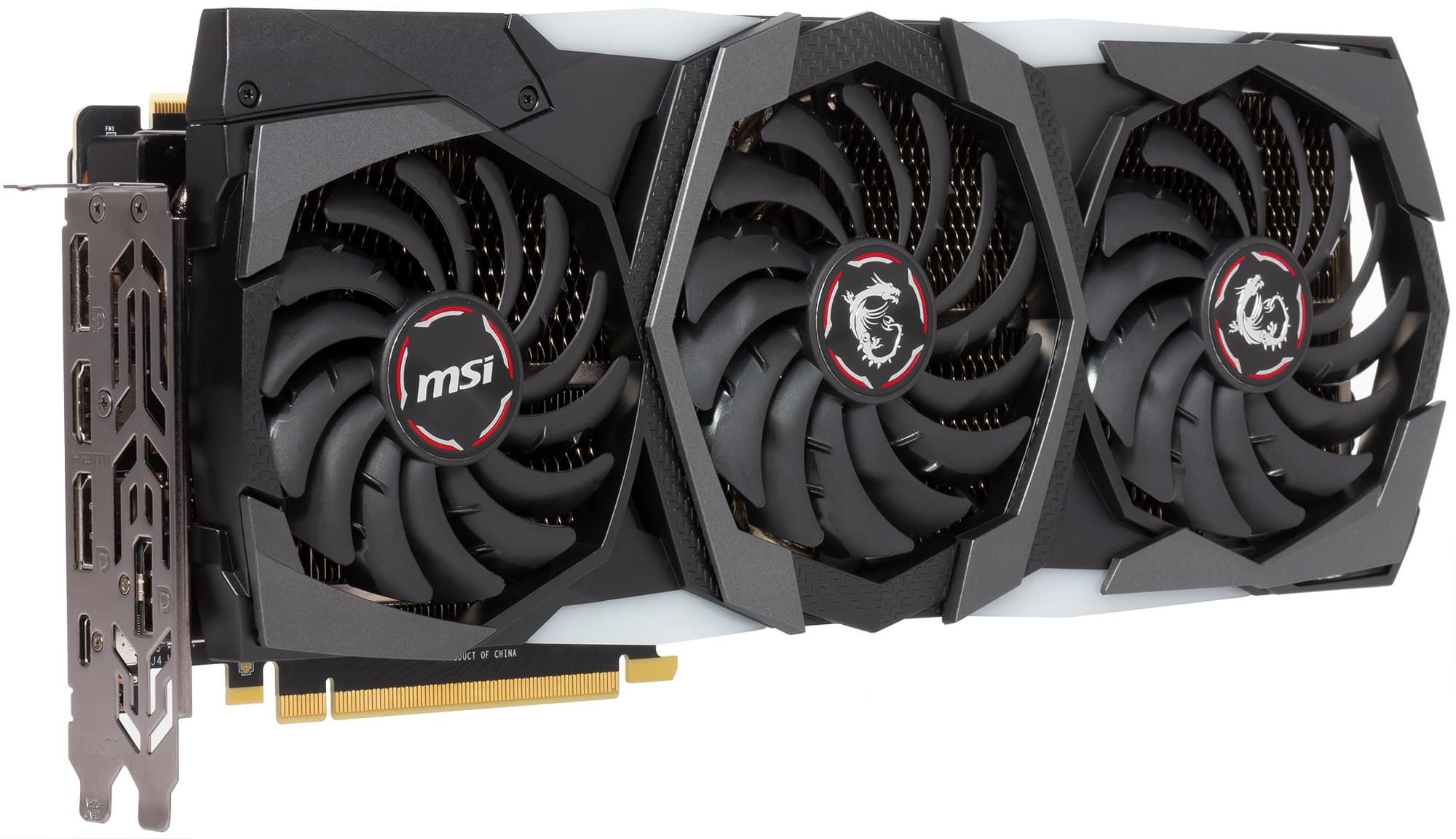

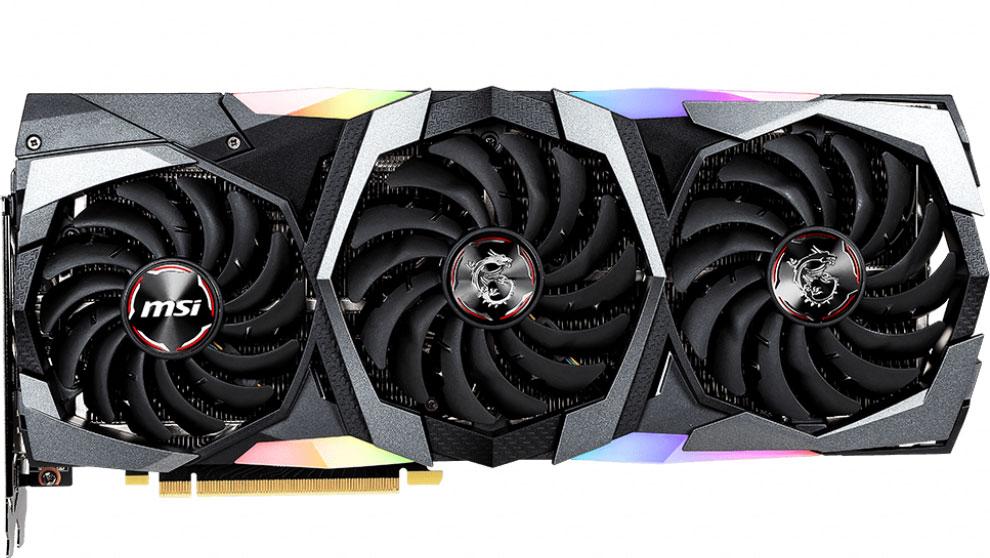

Обзор видеокарты MSI GeForce RTX 2080 Super Gaming X Trio (8 ГБ)

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 2080 Super Gaming X Trio 8 ГБ 256-битной GDDR6

Кратко о главном

В начале всех обзоров по серийным видеокартам мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

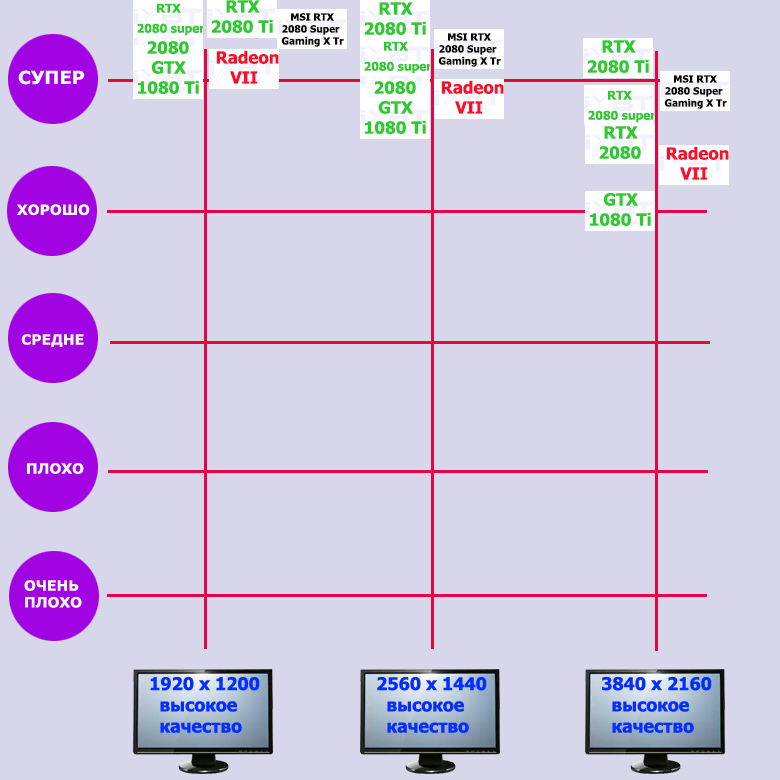

В который раз напомним, что RTX 2080 (не в модификации Super) очень хорош для разрешения 2560×1440, в котором можно очень комфортно играть во все игры с максимальными настройками графики, а во многих играх он обеспечит хороший комфорт и в разрешении 4К без снижения уровня настроек графики. Конечно же, лучшим ускорителем для 4К был и остается RTX 2080 Ti, однако RTX 2080 Super, занимающий промежуточное положение между RTX 2080 и RTX 2080 Ti, также прекрасно годится для игр с максимальными настройками графики в разрешении 3840×2160.

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

MSI GeForce RTX 2080 Super Gaming X Trio 8 ГБ 256-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU GeForce RTX 2080 Super (TU104)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц Extreme Mode: 1680—1875(Boost)—2010(Max)
Gaming Mode: 1650—1860(Boost)—1965(Max)
Silent Mode: 1650—1845(Boost)—1940(Max)
1650—1815(Boost)—1965(Max)
Частота работы памяти (физическая (эффективная)), МГц 3945 (15780) 3875 (15500)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 48
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 3072
Число блоков текстурирования (BLF/TLF/ANIS) 192
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing 48
Число тензорных блоков 384
Размеры, мм 330×130×58 270×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 261 252
Энергопотребление в режиме 2D, Вт 36 37
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 24,9 32,4
Уровень шума в 2D (просмотр видео), дБА 18,0 25,4
Уровень шума в 2D (в простое), дБА 18,0 25,8
Видеовыходы 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink)
Поддержка многопроцессорной работы Nvidia SLI (NV Link)
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 2 1
Питание: 6-контактные разъемы 0 1
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты MSI

Память

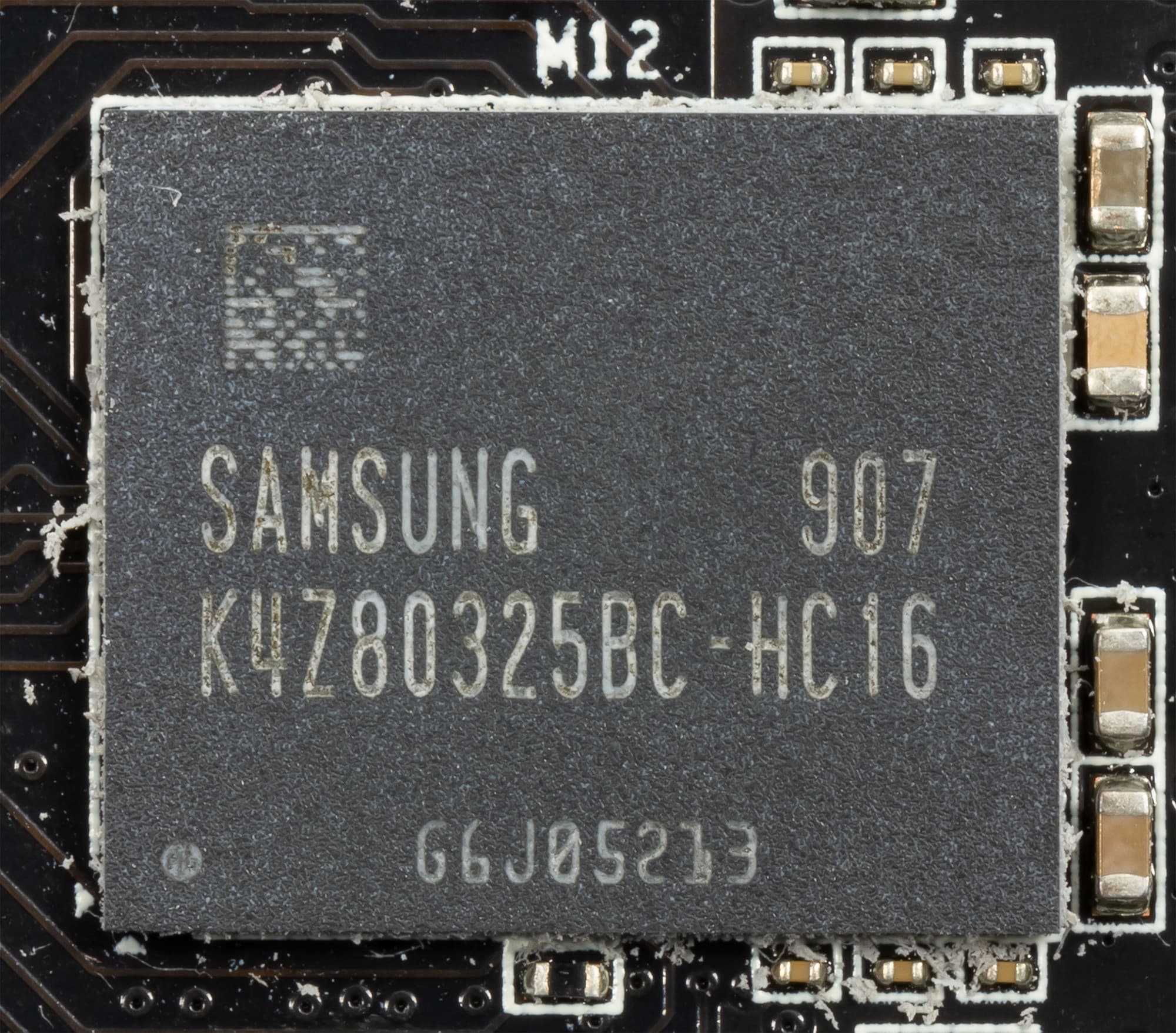

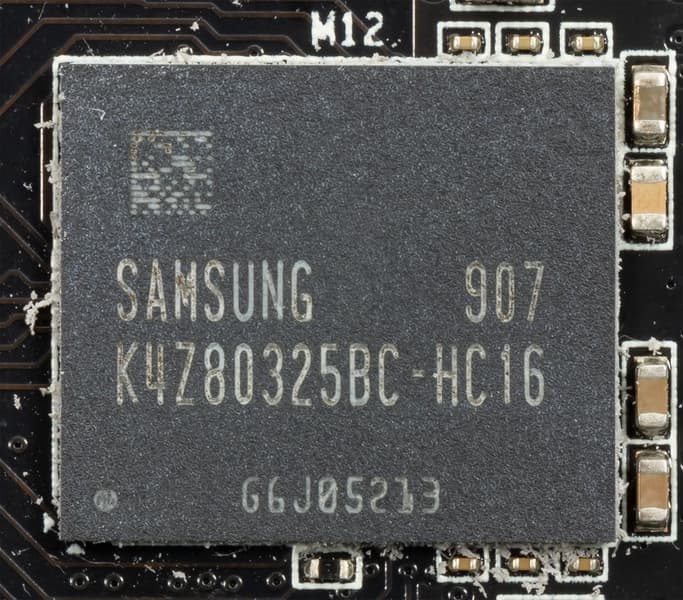

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 4000 (16000) МГц

Особенности карты и сравнение с эталонным дизайном

MSI GeForce RTX 2080 Super Gaming X Trio (8 ГБ) Nvidia GeForce RTX 2080 Super (8 ГБ)

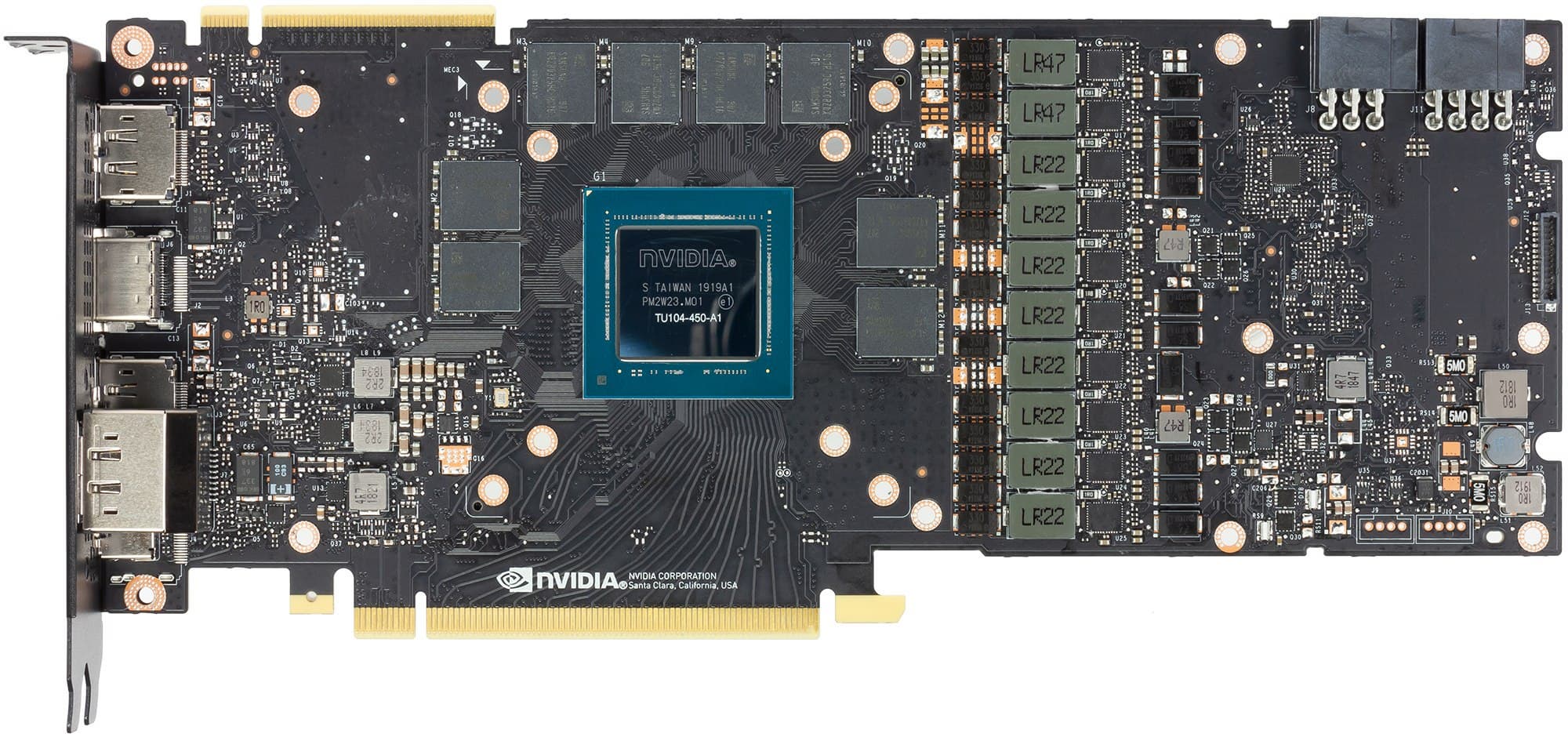

вид спереди

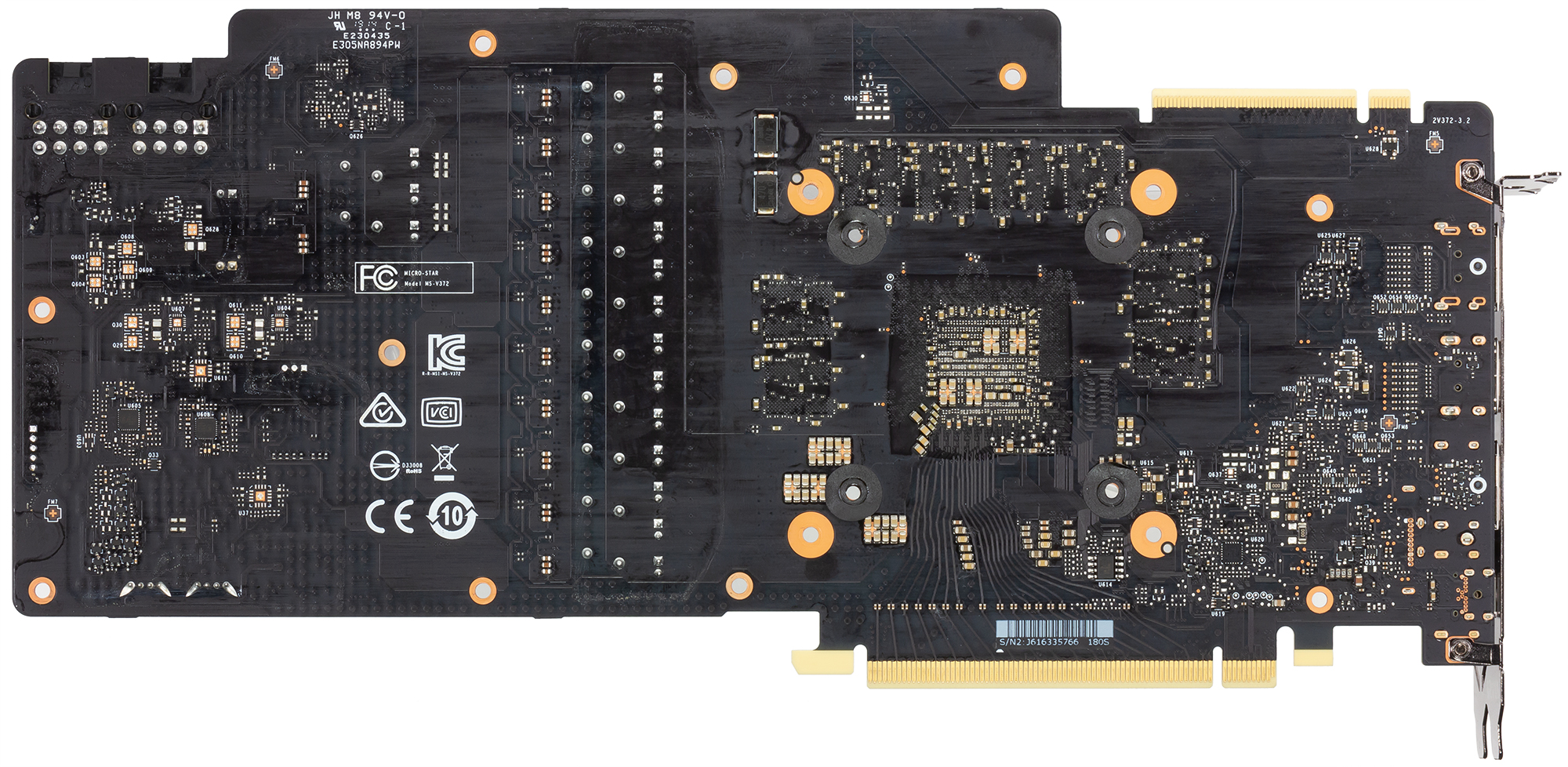

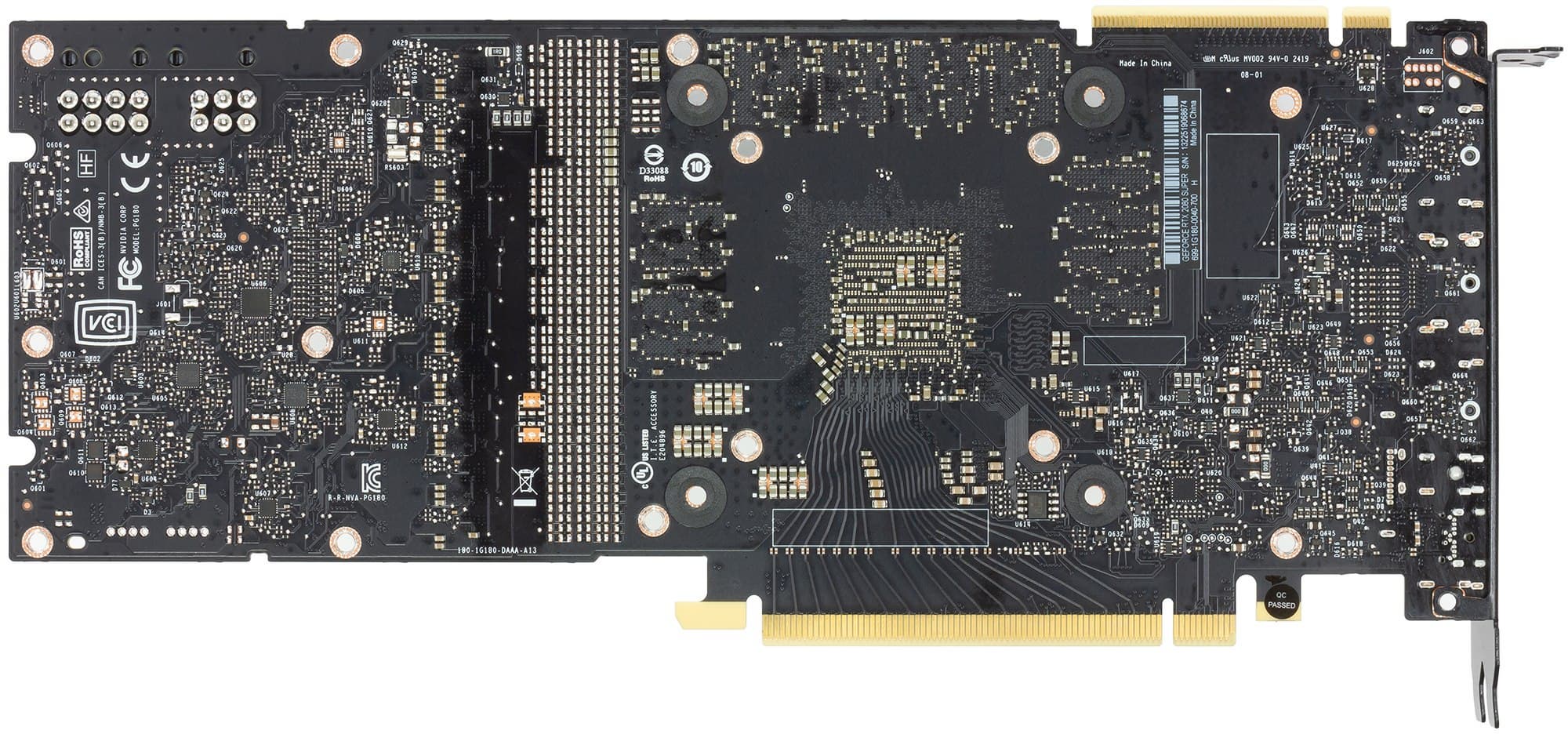

вид сзади

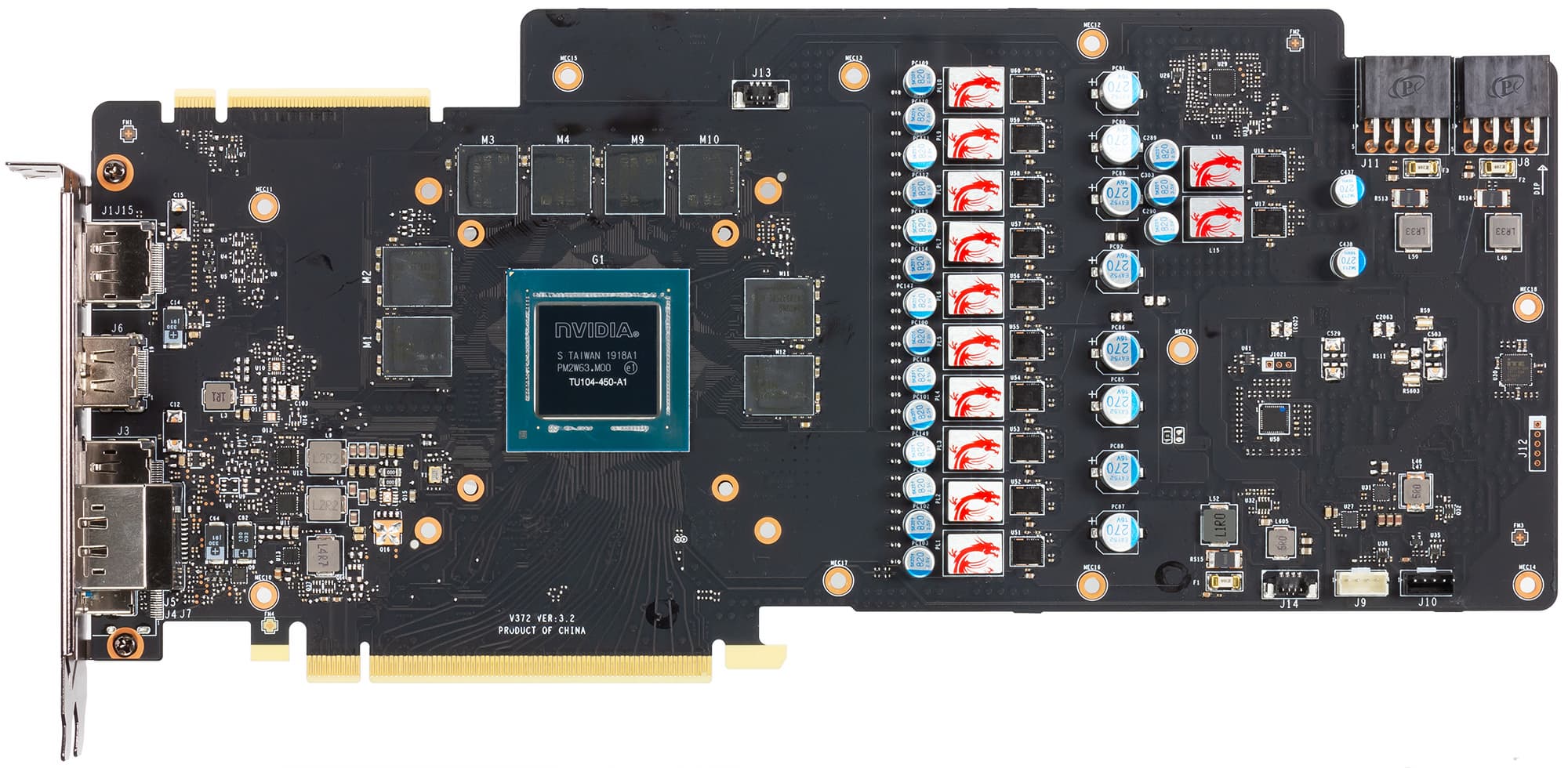

По сравнению с референс-дизайном печатная плата MSI переделана кардинально, полностью поменяли разводку, улучшили экранирование.

У референс-карты (вернее, вариации Founders Edition) схема питания 8-фазная, здесь мы имеем 10 фаз на ядро и 2 на микросхемы памяти. Схема преобразователя, как у всего семейства Nvidia Turing, использует микросхемы DrMOS (Driver MOSFET). ШИМ-контроллером схемы питания ядра служит микросхема MP2888A компании Monolithic Power Systems, а у системы питания микросхем памяти — свой цифровой контроллер uP9512P. Из-за усложнения схемы питания, а также из-за громоздкой системы охлаждения размеры PCB сильно выросли, особенно в высоту. Карта получает питание через два 8-контактных разъема, около них мы видим предохранители, защищающие цепь от скачков тока. В целом база высококачественная.

Карта оснащается разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения. Набор видеовыходов стандартно-современный: 3 DP и 1 HDMI. Подвод питания осуществляется через два 8-контактных разъема.

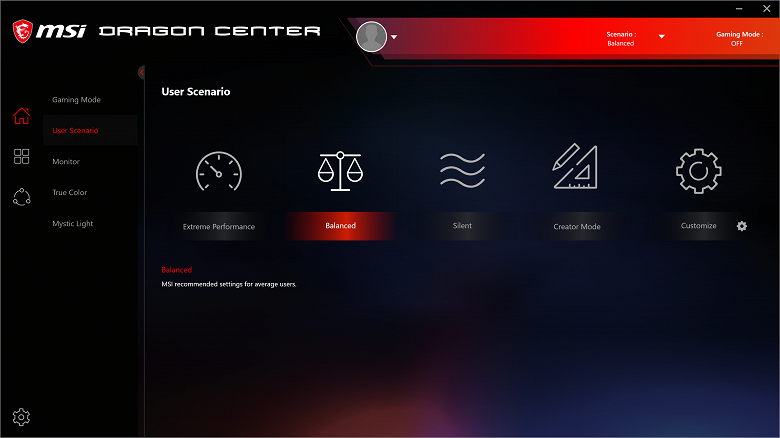

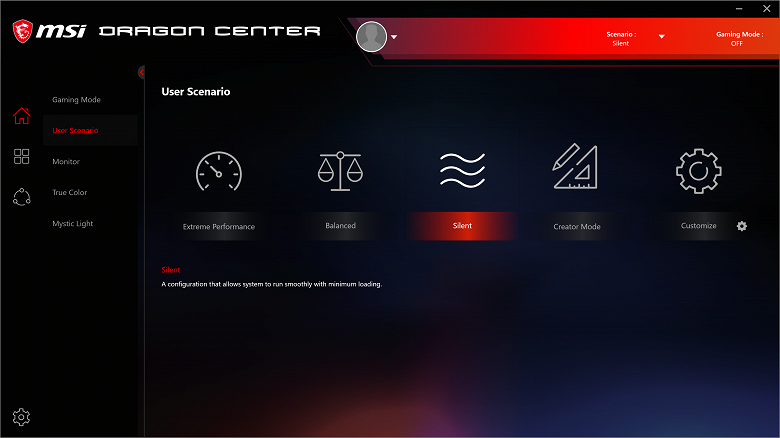

Штатная частота работы ядра в режиме Extreme Performance повышена относительно частот у карты Nvidia Founders Edition на 2,4%. Частоты в режиме Balanced (Gaming Mode) равны референсным значениям, а частоты в режиме Silent Mode уменьшены на 15 МГц.

Ручное регулирование частот обеспечивается с помощью широко известной утилиты MSI Afterburner, которую можно скачать с сайта производителя или найти на множестве ресурсов. Мы давно используем эту программу для мониторинга состояния карт. Однако для управления работой карты можно использовать и фирменную утилиту Dragon Center:

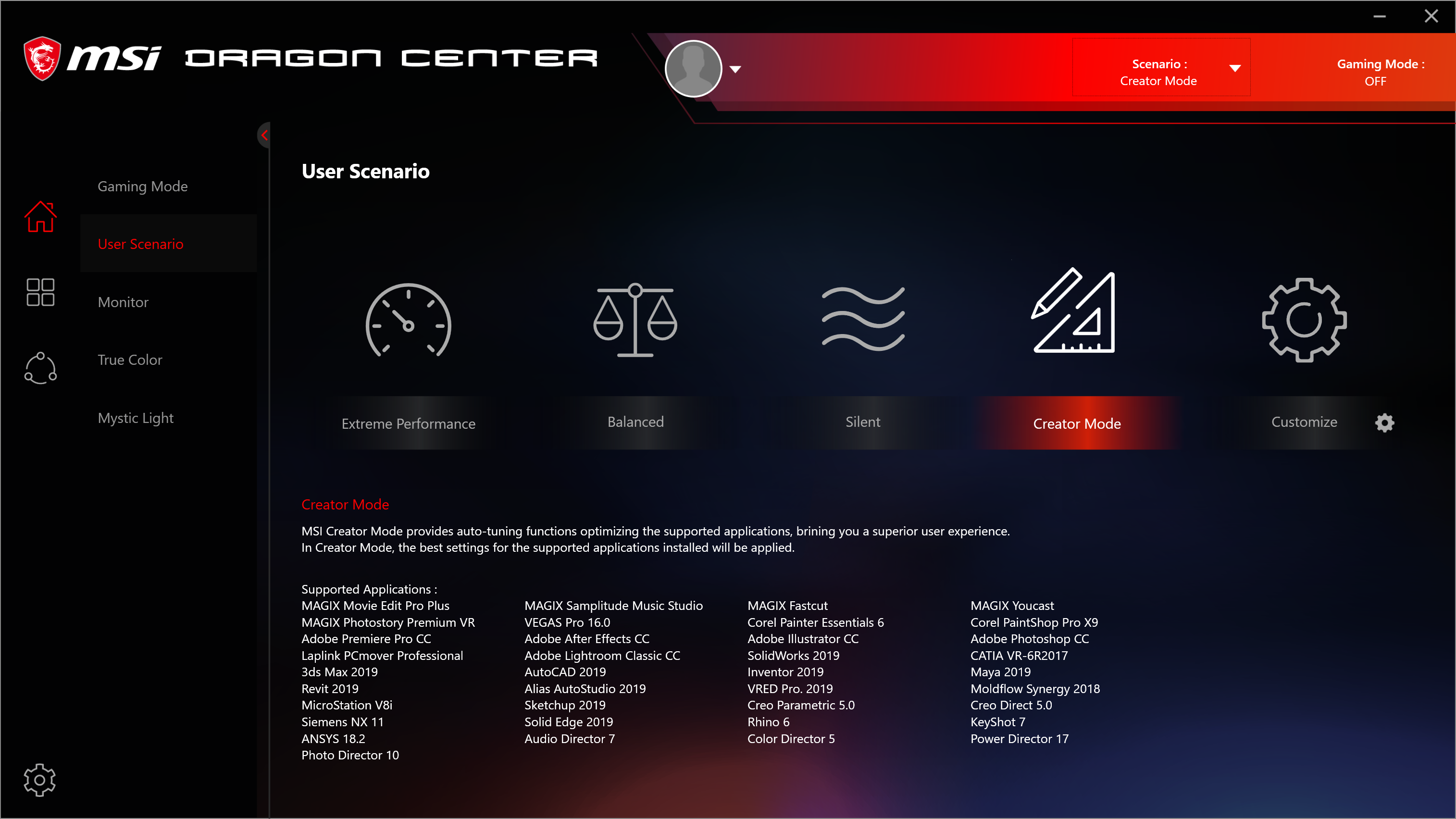

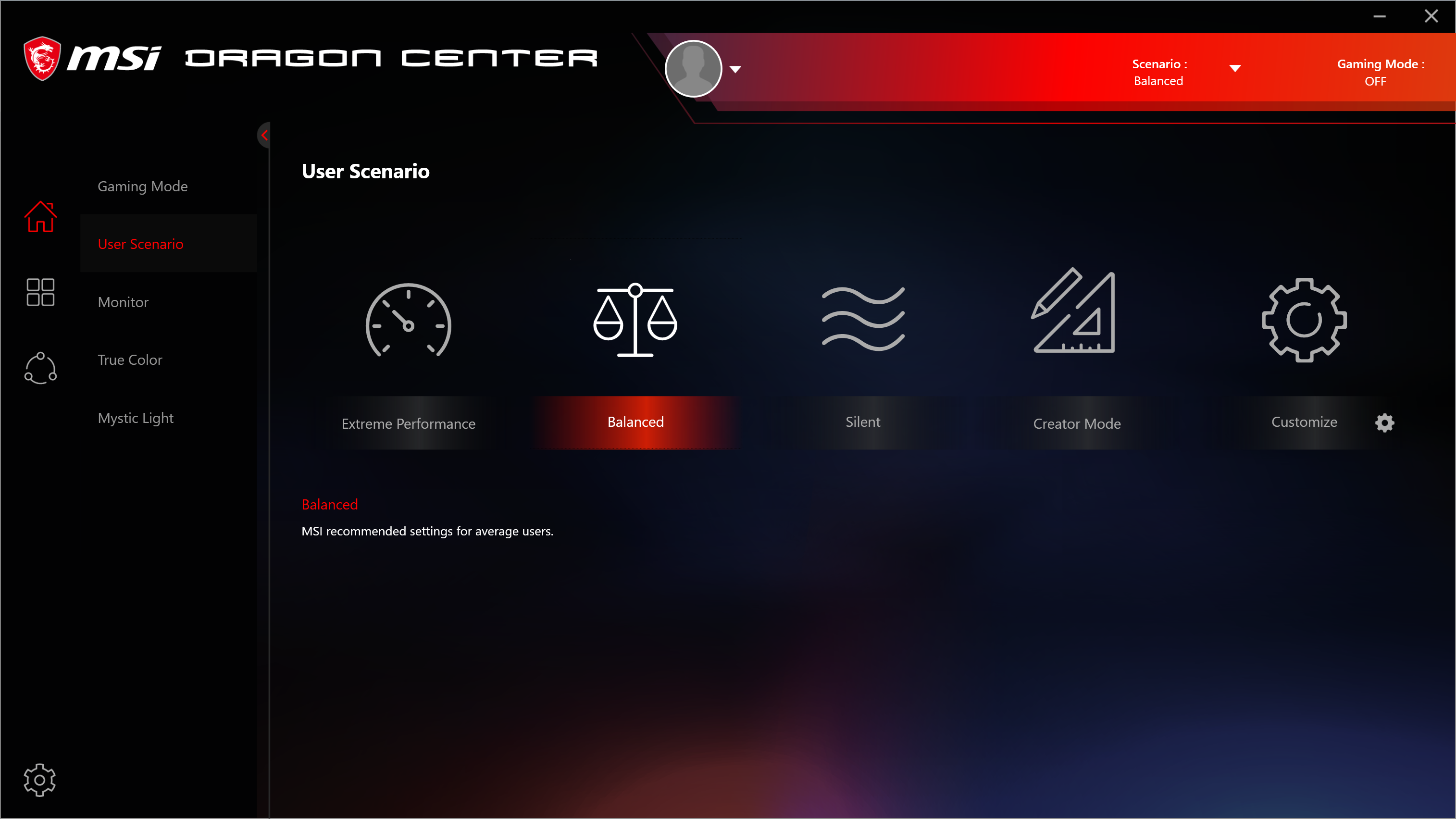

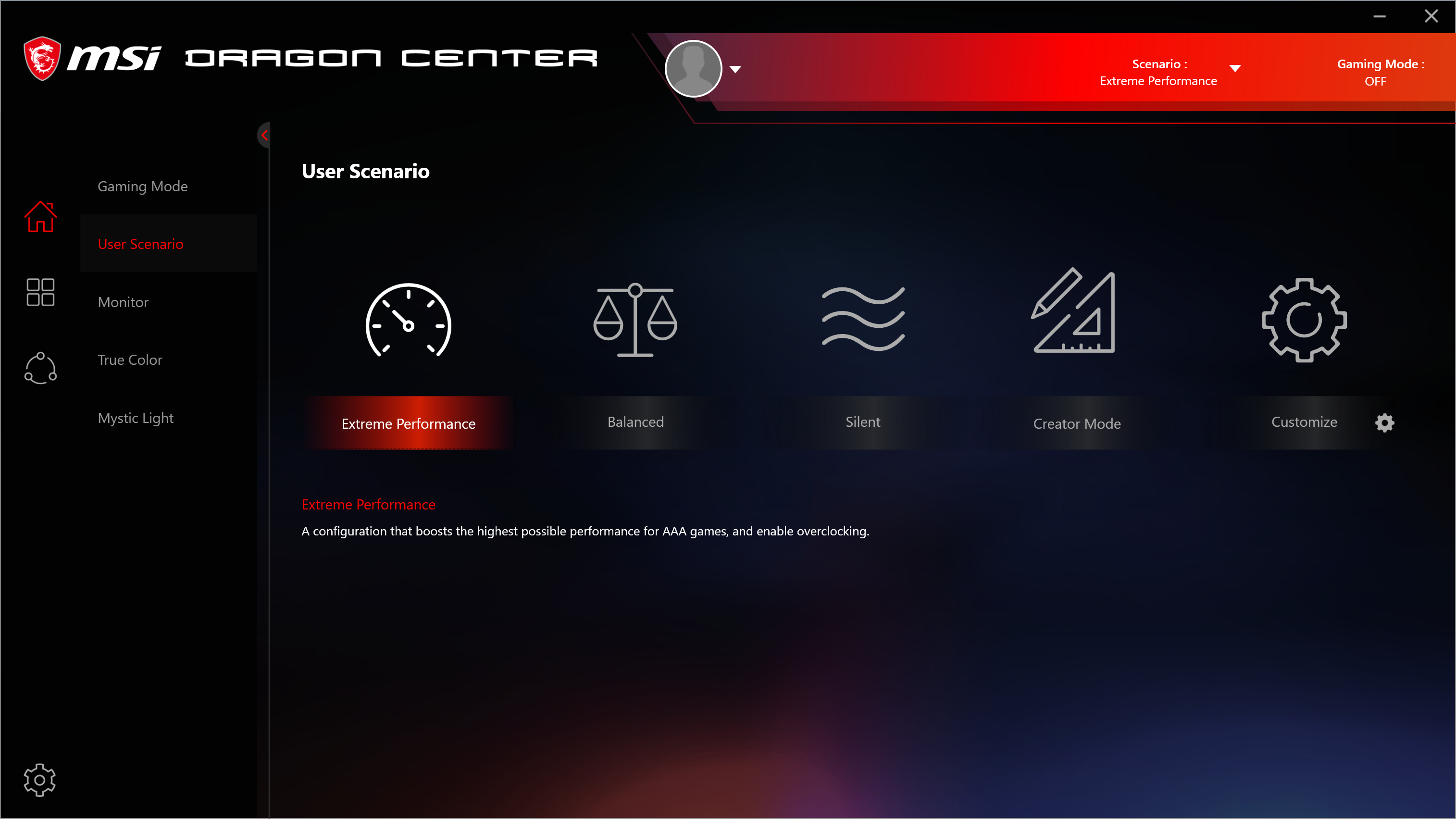

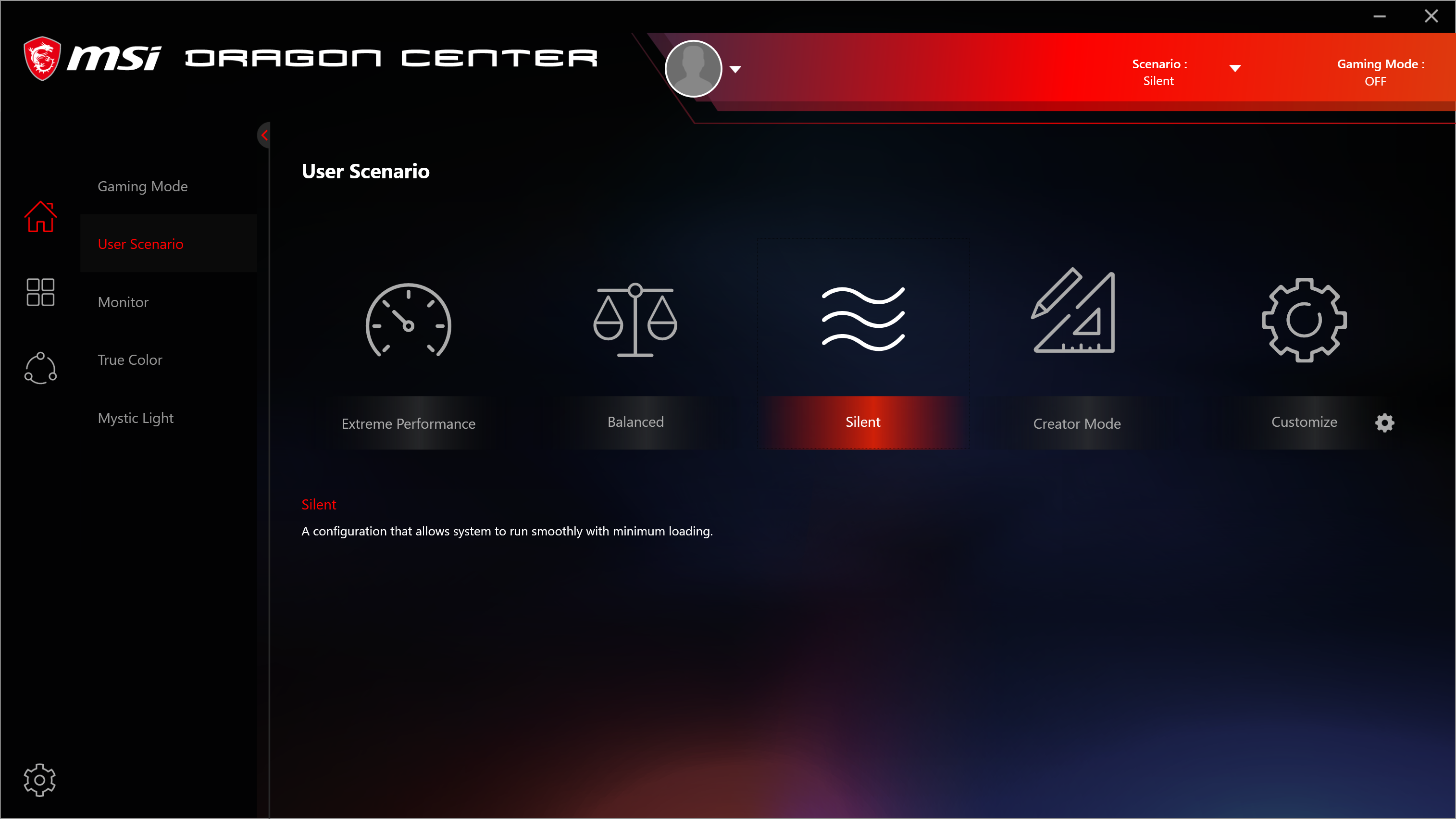

Для неигровых приложений, требующих повышенной отдачи от видеокарты не в 3D-режиме, имеется специальный режим работы Creator Mode, который предусматривает повышение частоты работы карты в 2D-режиме относительно штатных параметров.

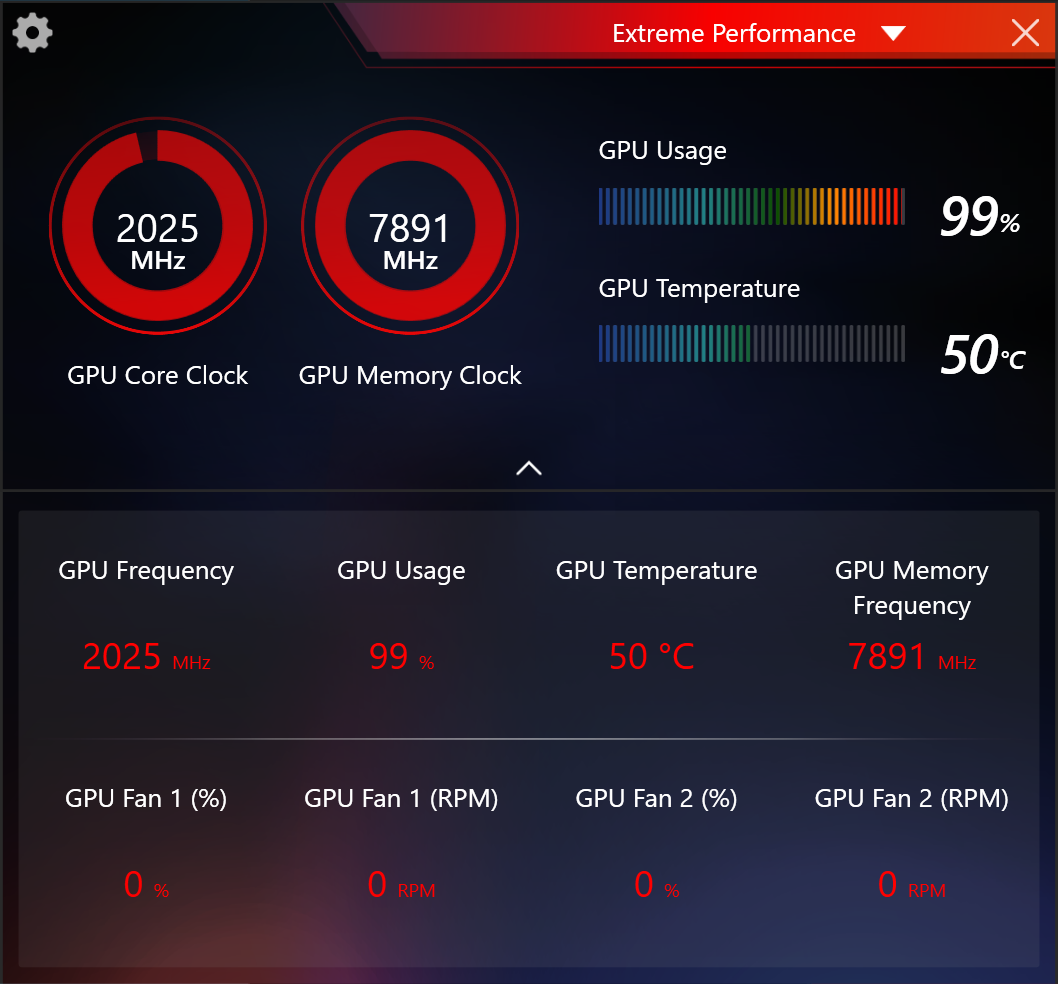

Также можно вывести окно мониторинга состояния карты.

Я воспользовался автоматическим разгоном (на основе NV Scanner), который лишь чуть повысил частоту работы (+1% к Extreme Mode). А вручную я сумел получить разгон до 2125 МГц по ядру. Эти результаты будут также приведены на диаграммах. Разумеется, достать RTX 2080 Ti таким образом все равно не получится: компания Nvidia приняла все меры, чтобы «перехлестов» не случилось.

Нагрев и охлаждение

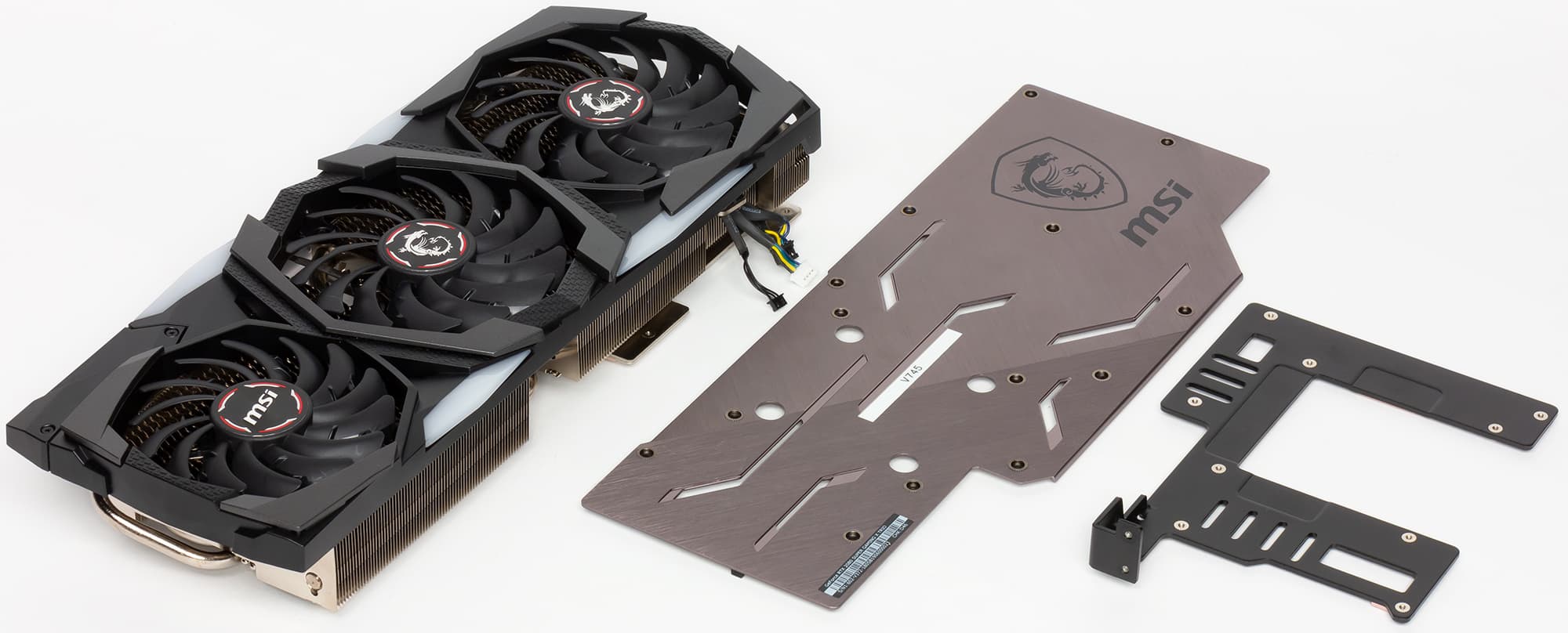

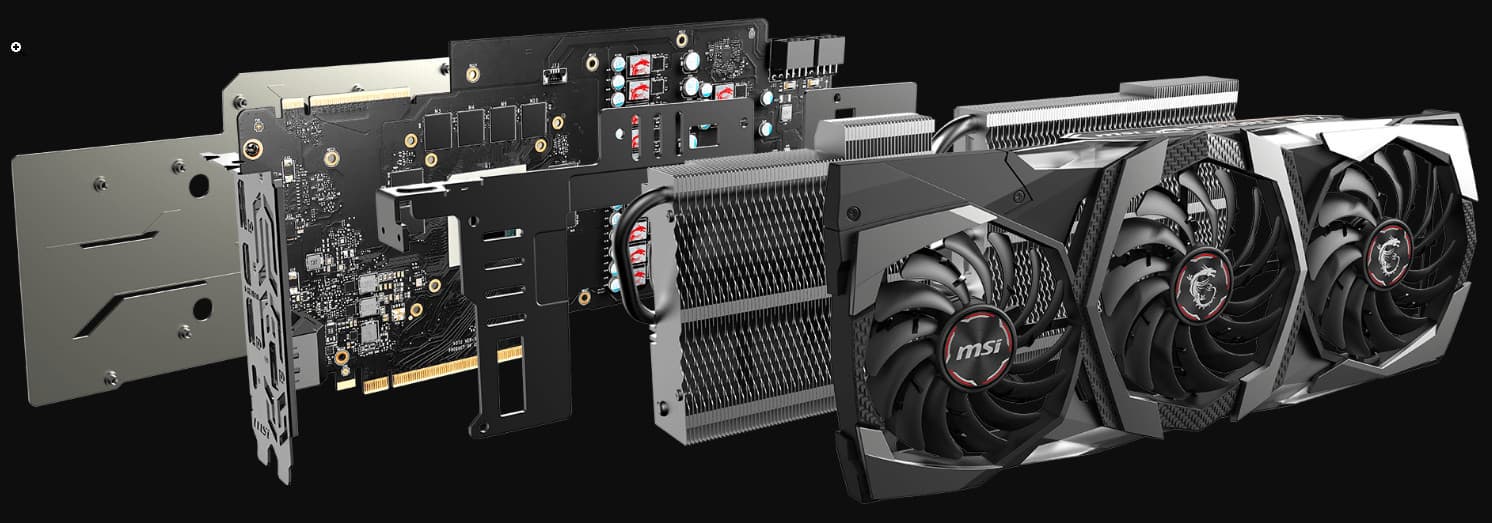

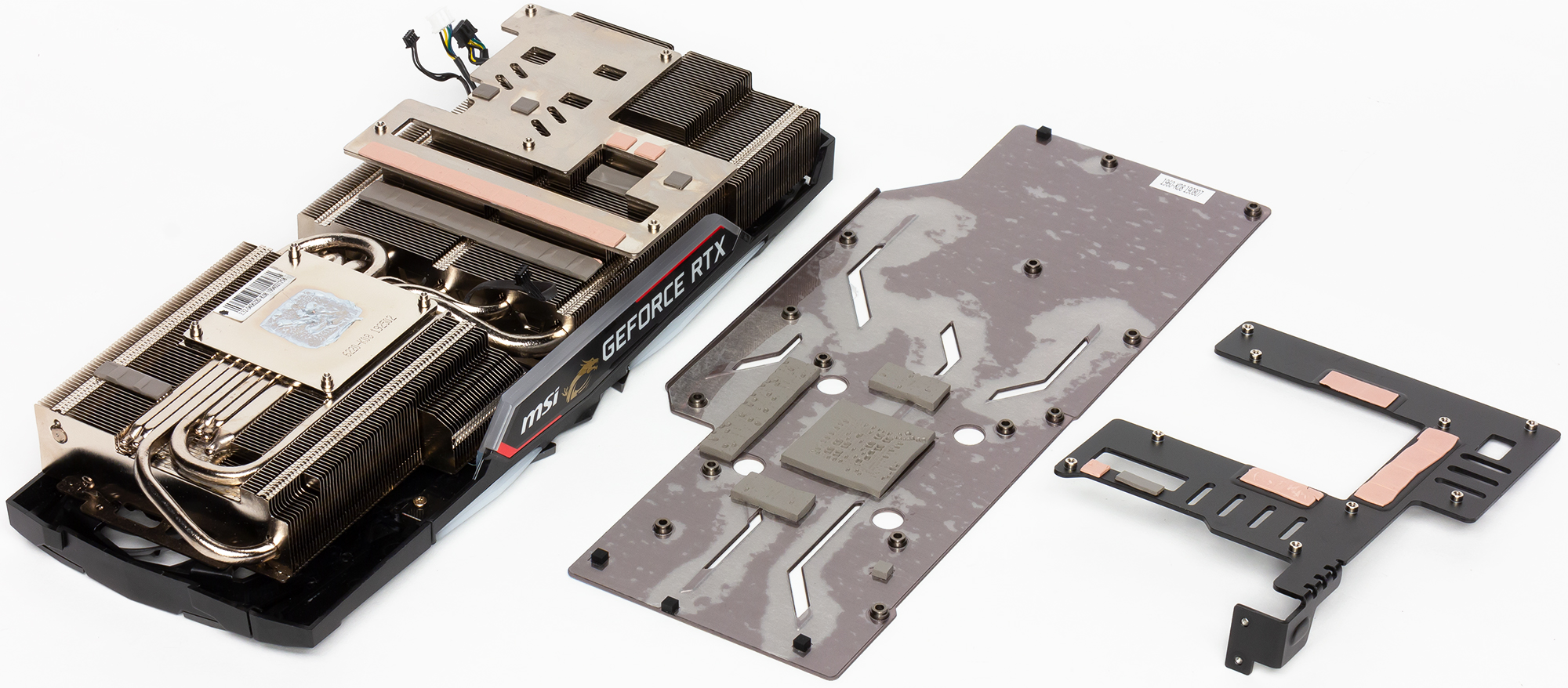

Система охлаждения является, наверно, главной «фишкой» этой видеокарты. Два массивных никелированных радиатора, соединенные тепловыми трубками, призваны охлаждать не только GPU, но и силовые элементы цепей питания. К микросхемам памяти прижимается отдельная пластина.

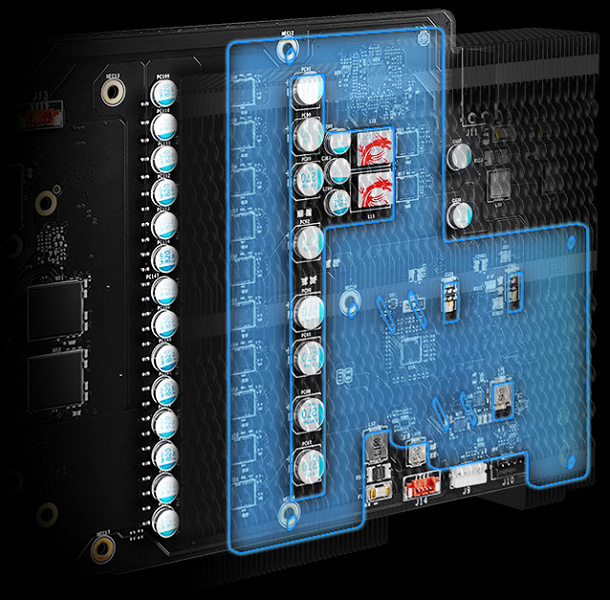

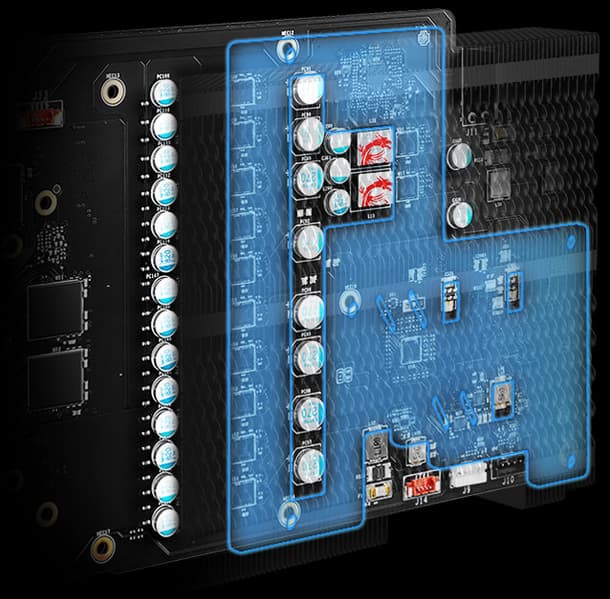

Силовые преобразователи также охлаждаются своей пластиной.

Еще стоит отметить, что используется новый термоинтерфейс для передачи тепла от микросхем к радиаторам: он более густой и не дает подтеков со временем.

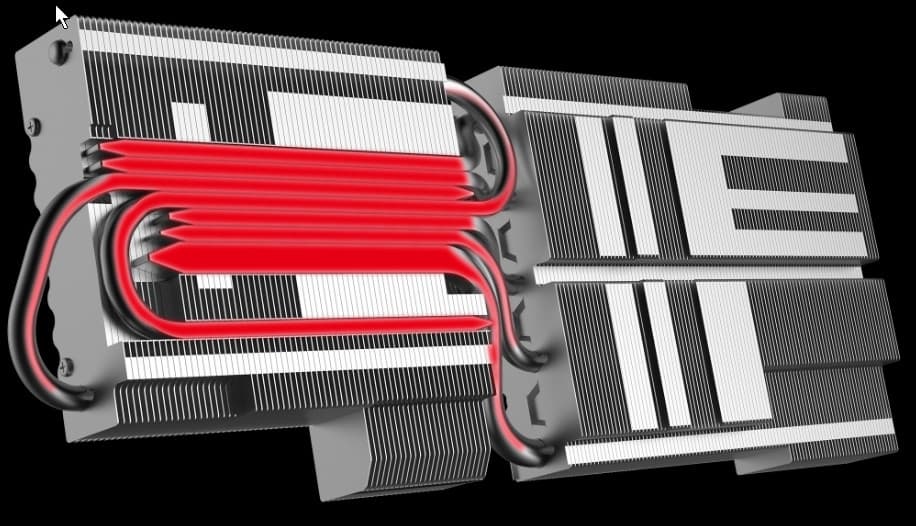

Как я уже писал выше, двухсекционный радиатор пронизывают тепловые трубки, причем аж в количестве 7 штук, это гарантия равномерного распределения тепла по… волнистым ребрам. Такая волнообразная форма, по заверению производителя, должна обеспечить минимизацию шума при отличном проникновении воздуха.

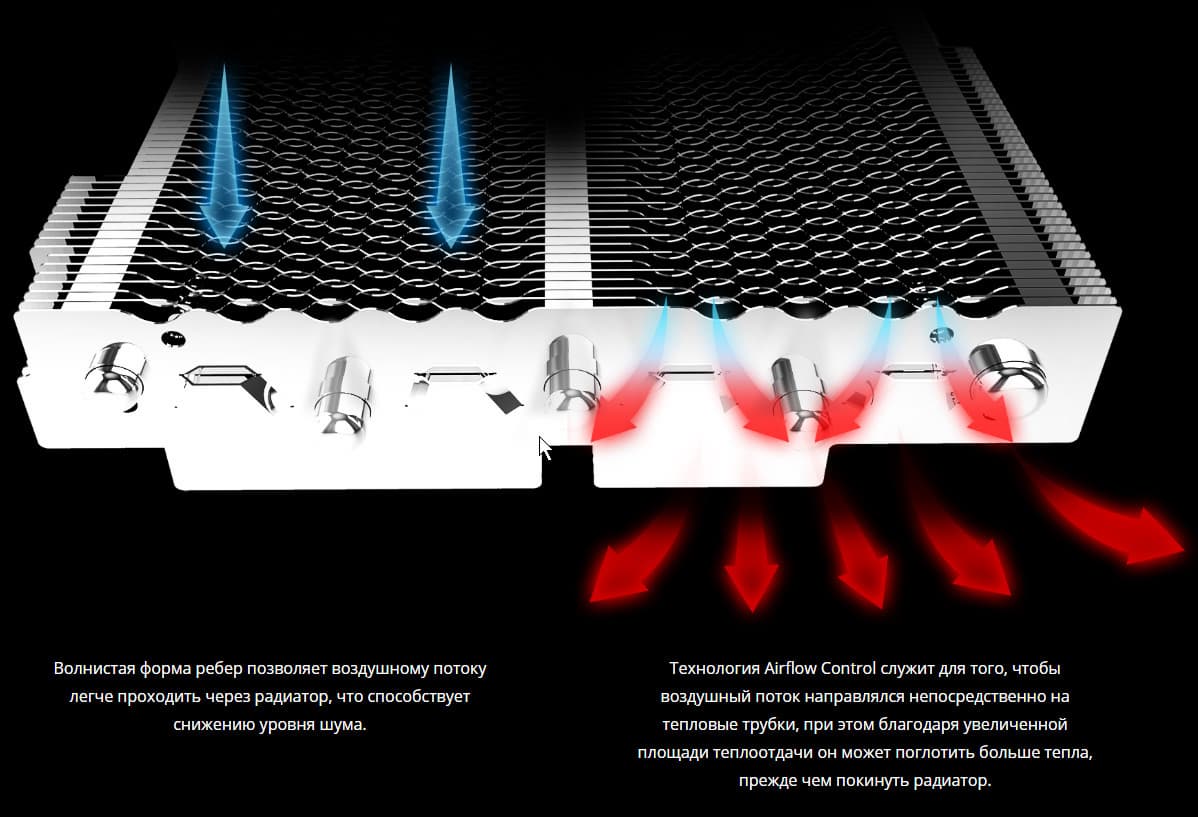

Также технология AirFlow Control предусматривает наличие этаких выемок на крайних ребрах, чтобы воздуху было легче попадать к тепловым трубкам.

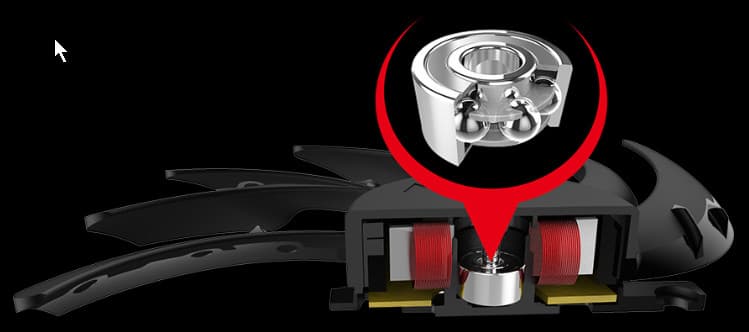

Поверх радиаторов установлен кожух с тремя вентиляторами: два — диаметром 100 мм, третий — 90 мм. Этот комплект радиаторов и вентиляторов является эксклюзивом MSI и назван Tri-Frozr по аналогии с двухвентиляторным Twin-Frozr. Все три вентилятора — типа Torx 3.0, со специальной формой лопастей и с двурядными подшипниками, гарантирующими продолжительный срок эксплуатации без увеличения шума.

По мере снижения температуры GPU кулер осуществляет поэтапную остановку вентиляторов: если температура выше 60 градусов, то работают все три вентилятора, если нагрев в пределах 50—60 градусов, то работают только два крайних 100-миллиметровых вентилятора, ближайший к задней панели отключается, а при температуре ядра ниже 50 градусов все три вентилятора останавливаются и СО становится бесшумной. При включении ПК вентиляторы на карте MSI вращаются на малых оборотах и постепенно останавливаются при загрузке драйверов видеокарты. Это хорошо видно в начальном видеоролике.

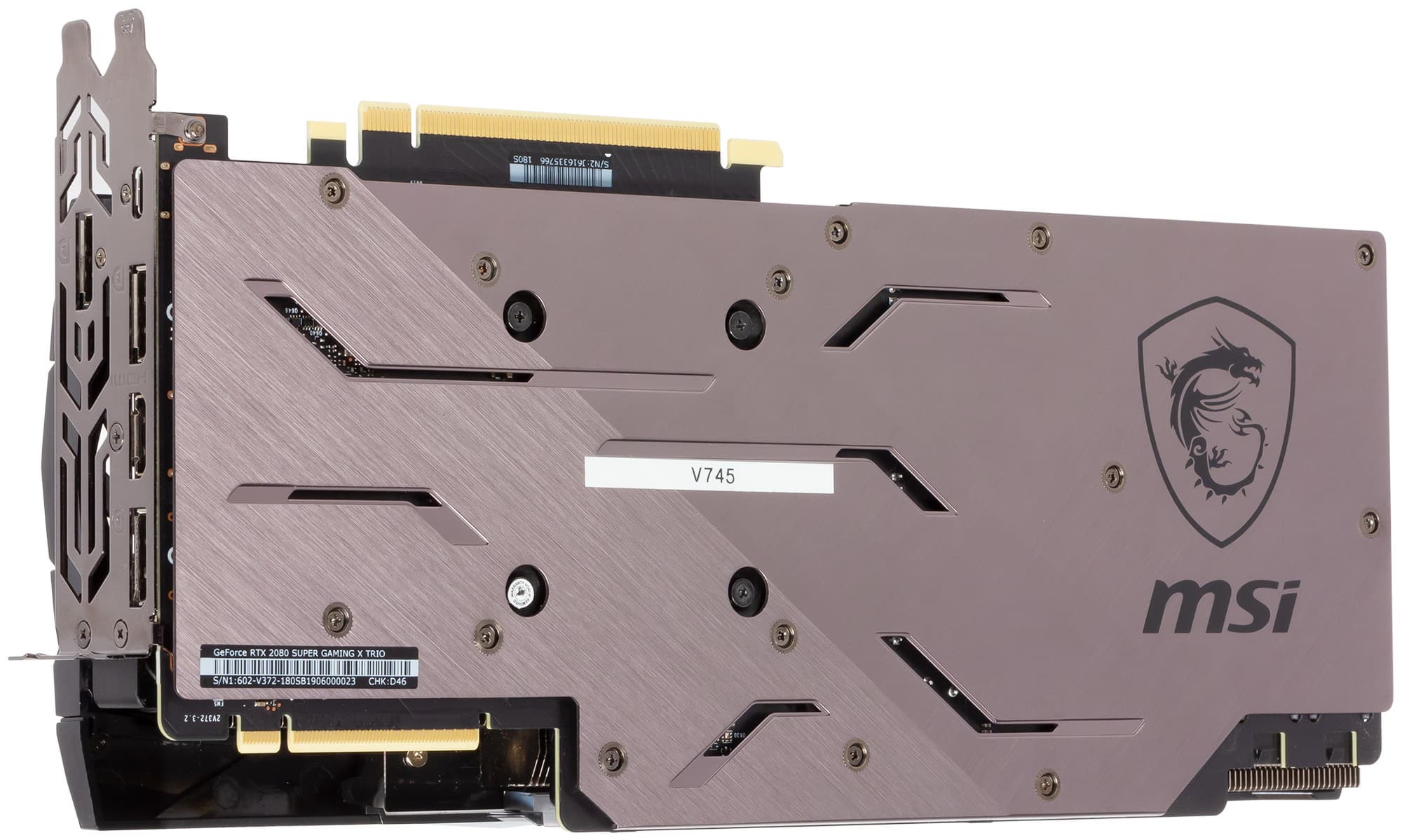

На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), а также служит дополнительным радиатором для PCB (она прижата к текстолиту через новый термоинтерфейс).

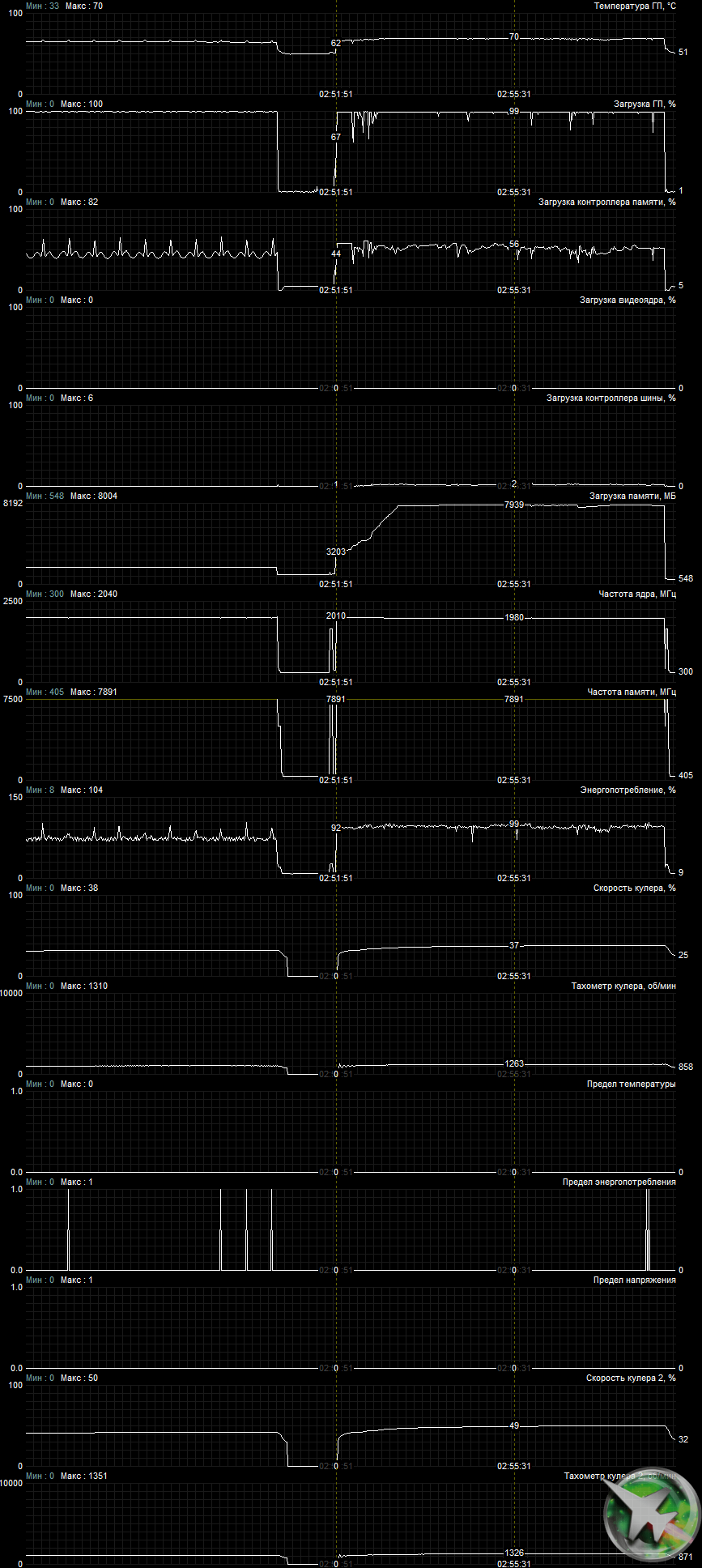

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов, что является хорошим результатом для видеокарты такого уровня.

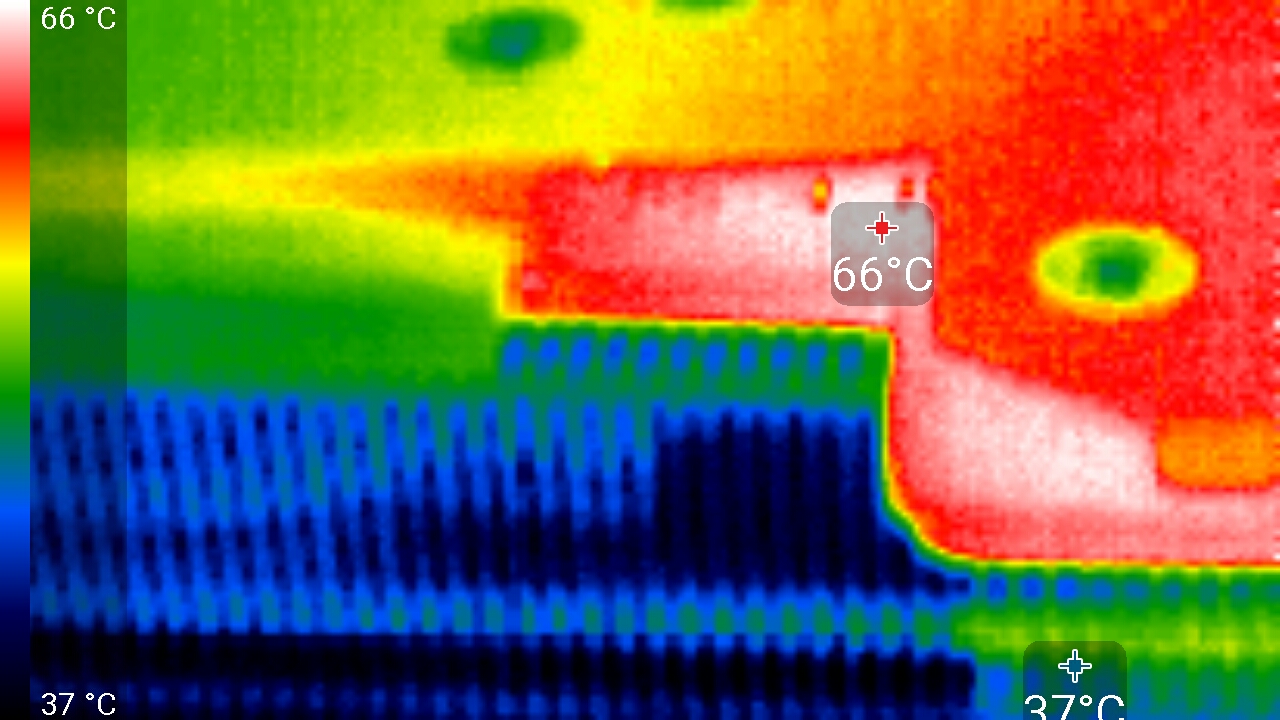

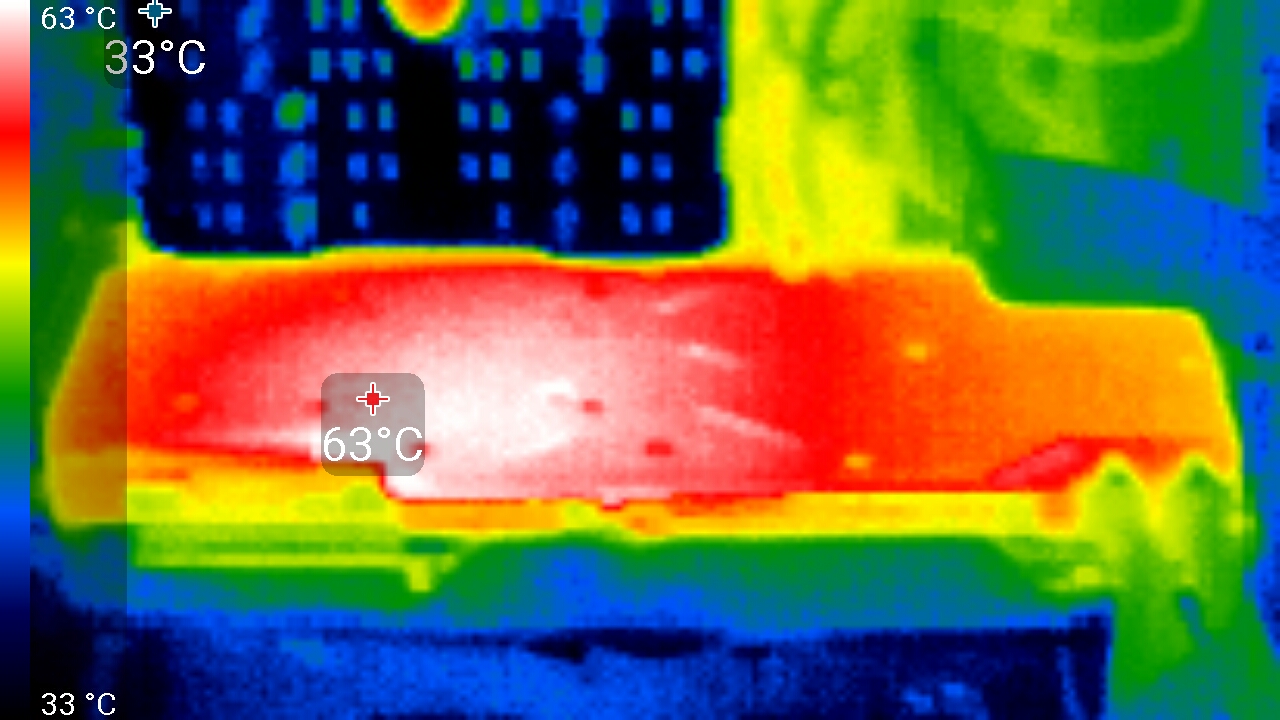

Максимальный нагрев — край платы и центральный участок PCB около GPU и силовых преобразователей.

При ручном разгоне параметры нагрева и шума особо не менялись.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума выполняется по методике, описанной здесь:

  • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
  • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
  • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
  • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 42 °C, вентиляторы не вращались, уровень шума был равен фоновому.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D температура достигала 70 °C. Вентиляторы при этом раскручивались до 1310 оборотов в минуту, шум вырастал до 24,9 дБА, и это очень тихо (уровень шума минимальный).

Подсветка

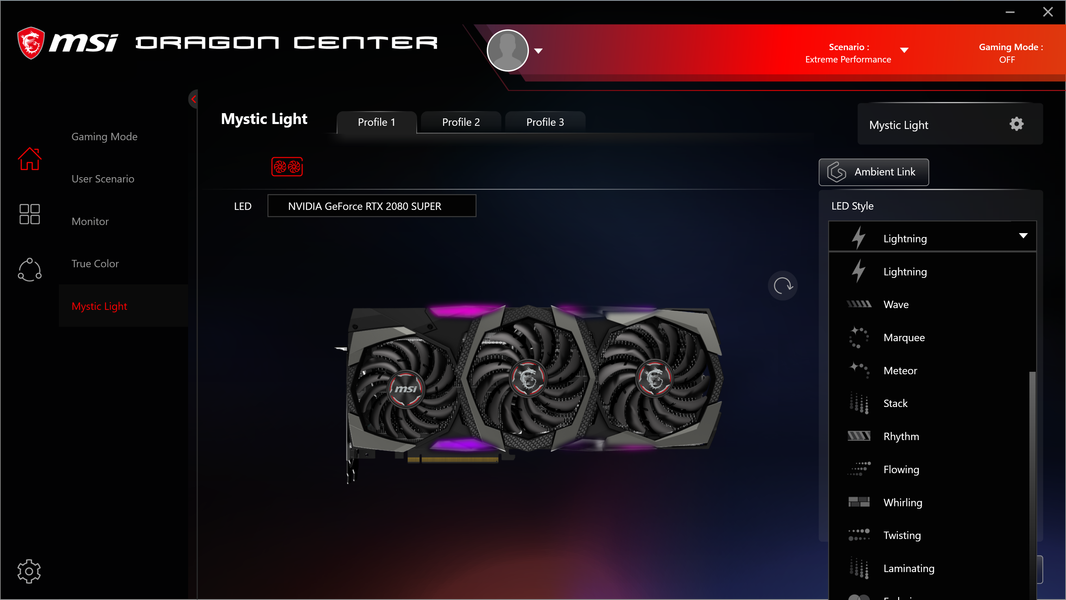

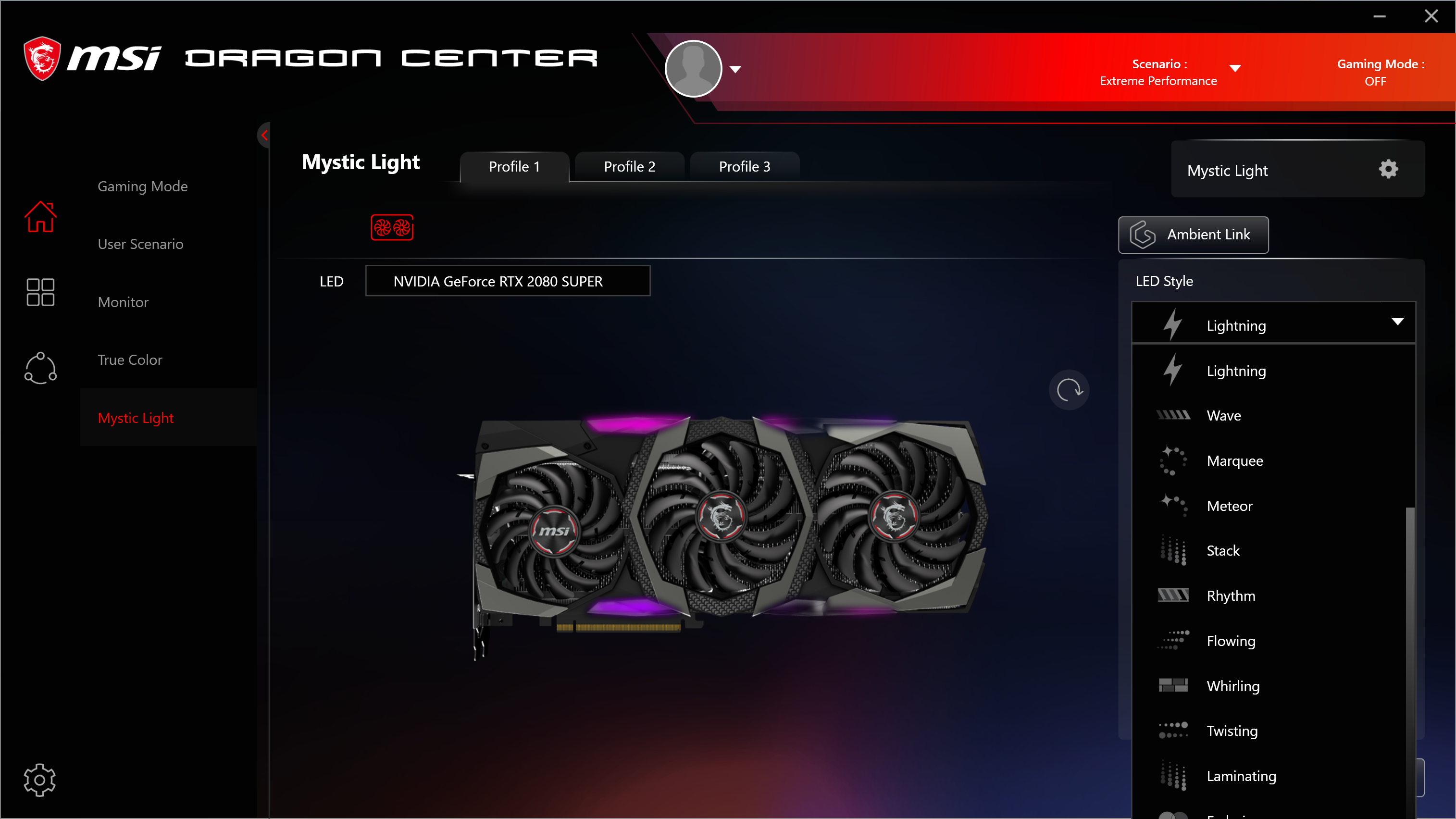

Фирменная утилита MSI Mystic Light (входящая в Dragon Center) управляет подсветкой.

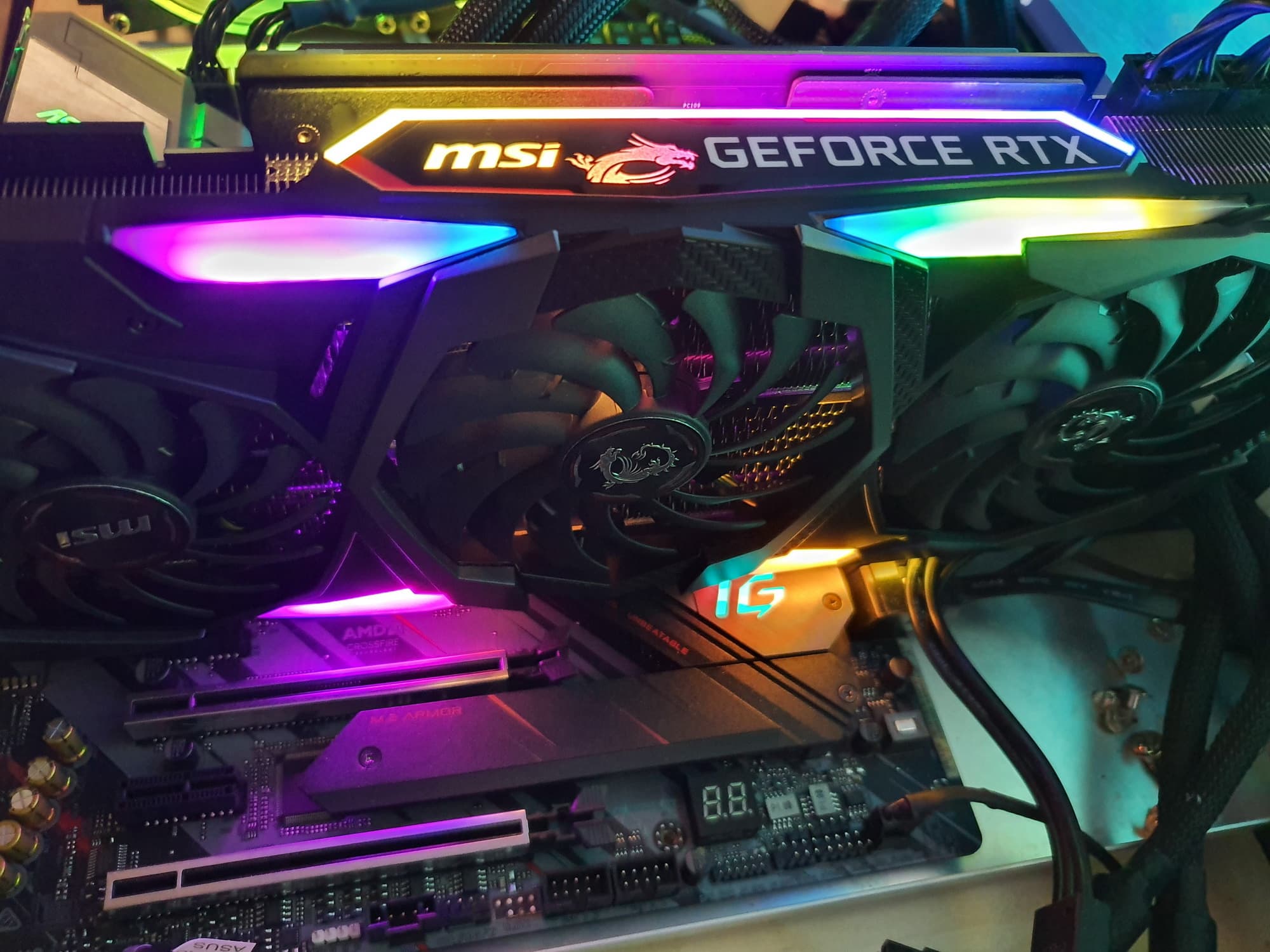

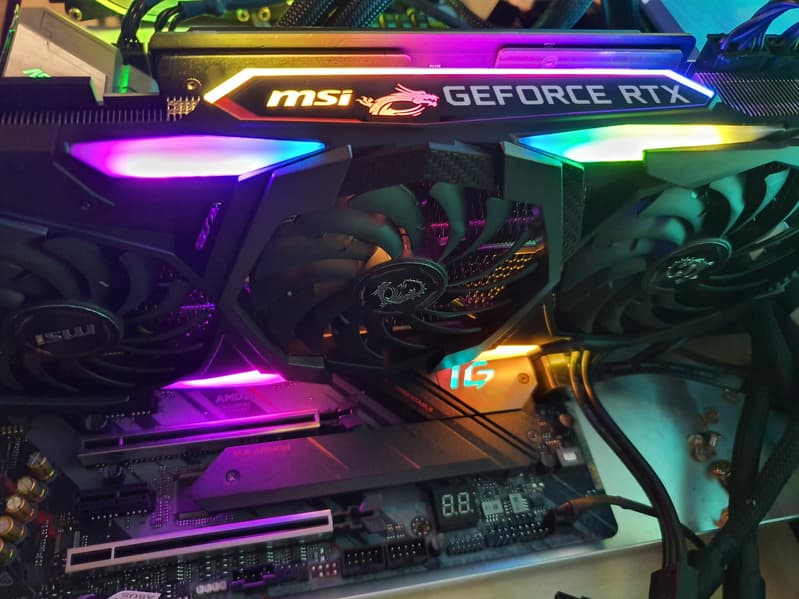

Подсветка очень красивая, причем в большей части именно на торцевой части платы, так что даже нет нужды ставить плату вертикально (через райзер).

Есть только один маленький минус: режима дискотеки нет :) А жаль, потому что у ряда материнских плат такой режим имеется, и можно было бы заставить весь системный блок синхронно светиться под музыку. Тем не менее, имеется большой выбор вариантов подсветки. Вообще, моддинг сейчас — самое модное направление, практически все производители материнских плат предлагают ПО для синхронизации подсветки всех светящихся компонентов компьютера. Кого это раздражает — всегда можно выключить подсветку через ту же самую утилиту.

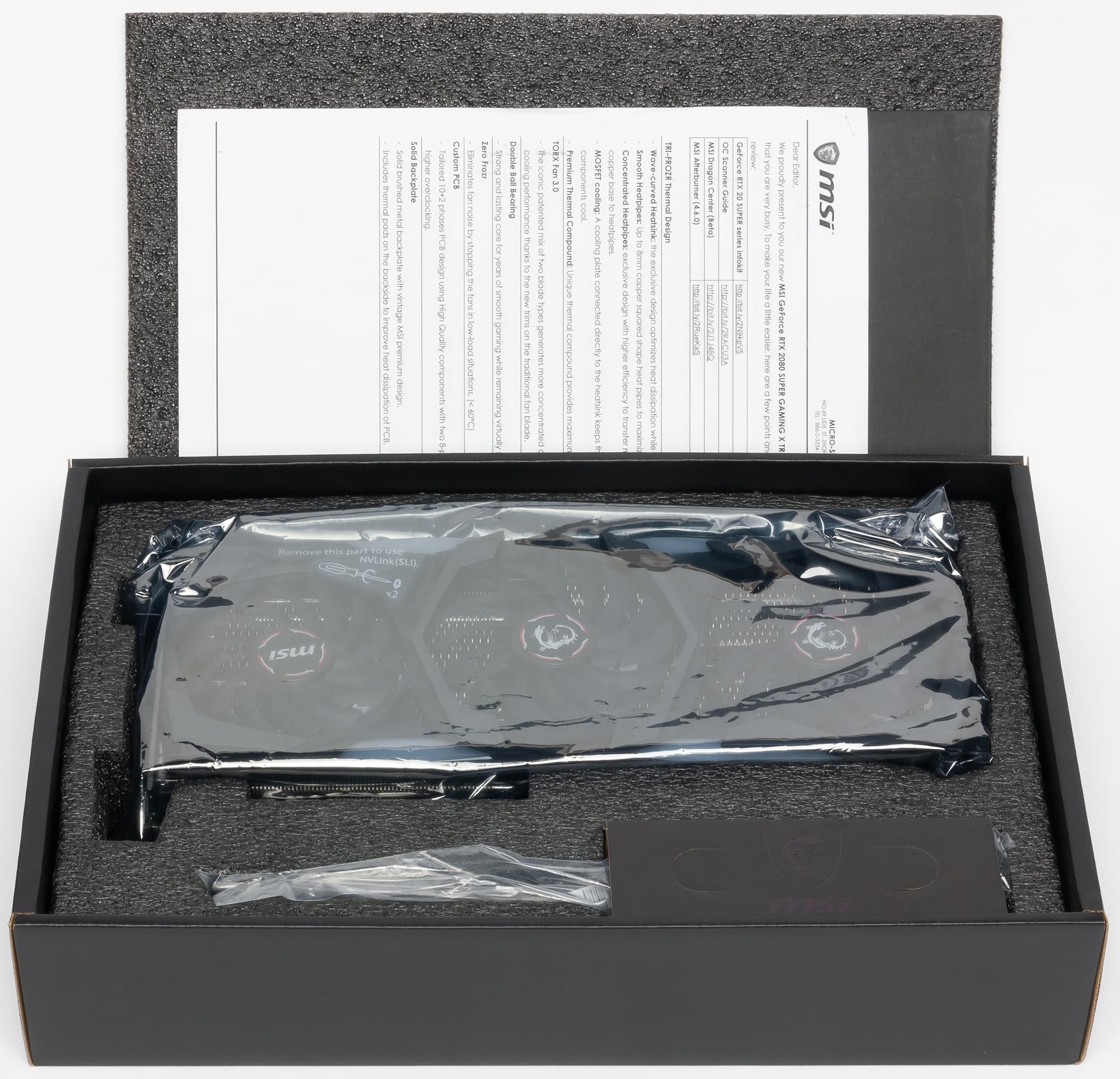

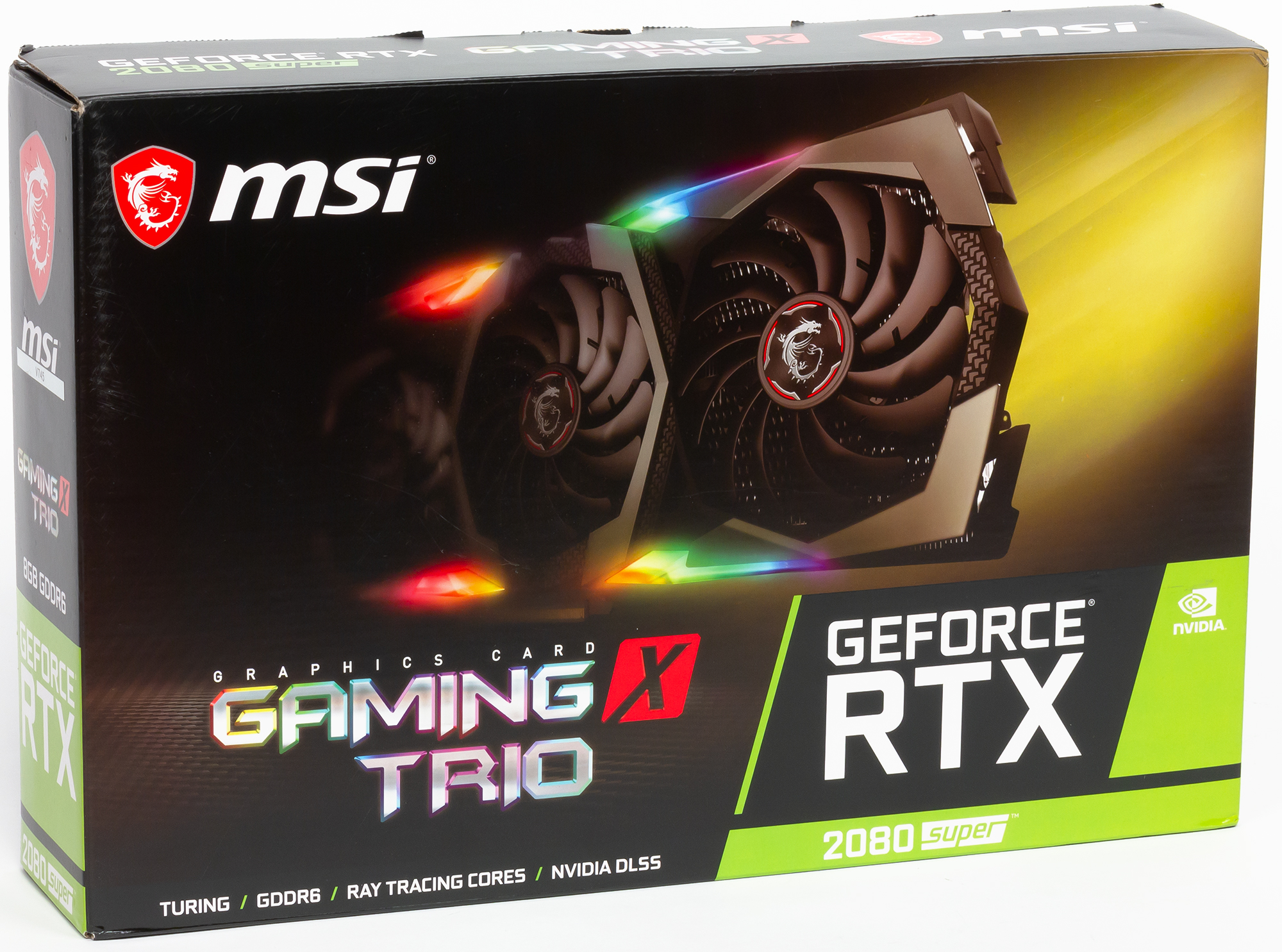

Комплект поставки и упаковка

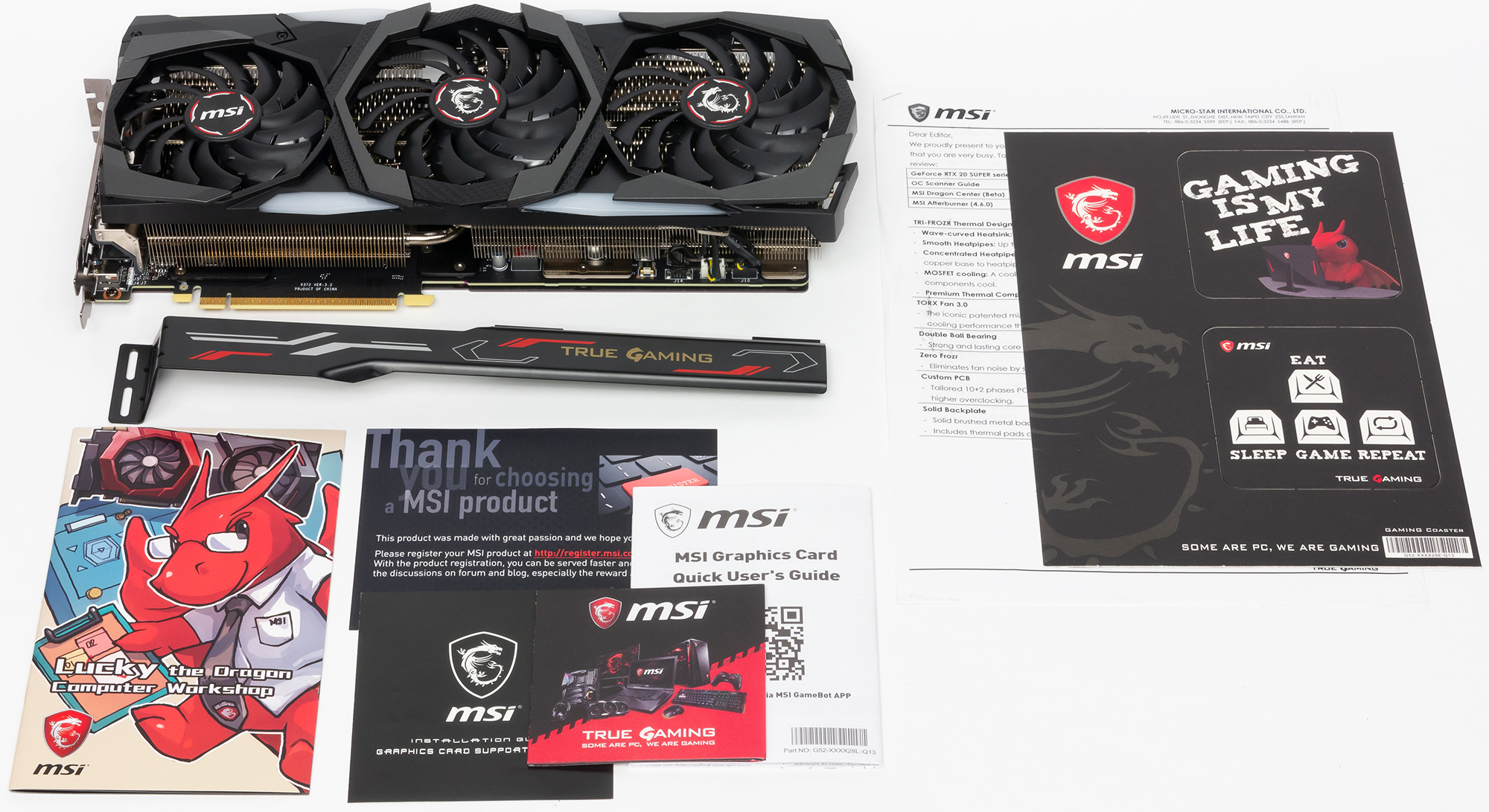

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект плюс фирменную металлическую подпорку, устанавливаемую в корпус под видеокарту (для ее поддержания) и всякие проспекты.

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках. Кроме тестов на штатных частотах работы мы привели результаты тестирования на повышенных частотах (+3%), полученных с помощью автоматического OC Scanner.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Battlefield V (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

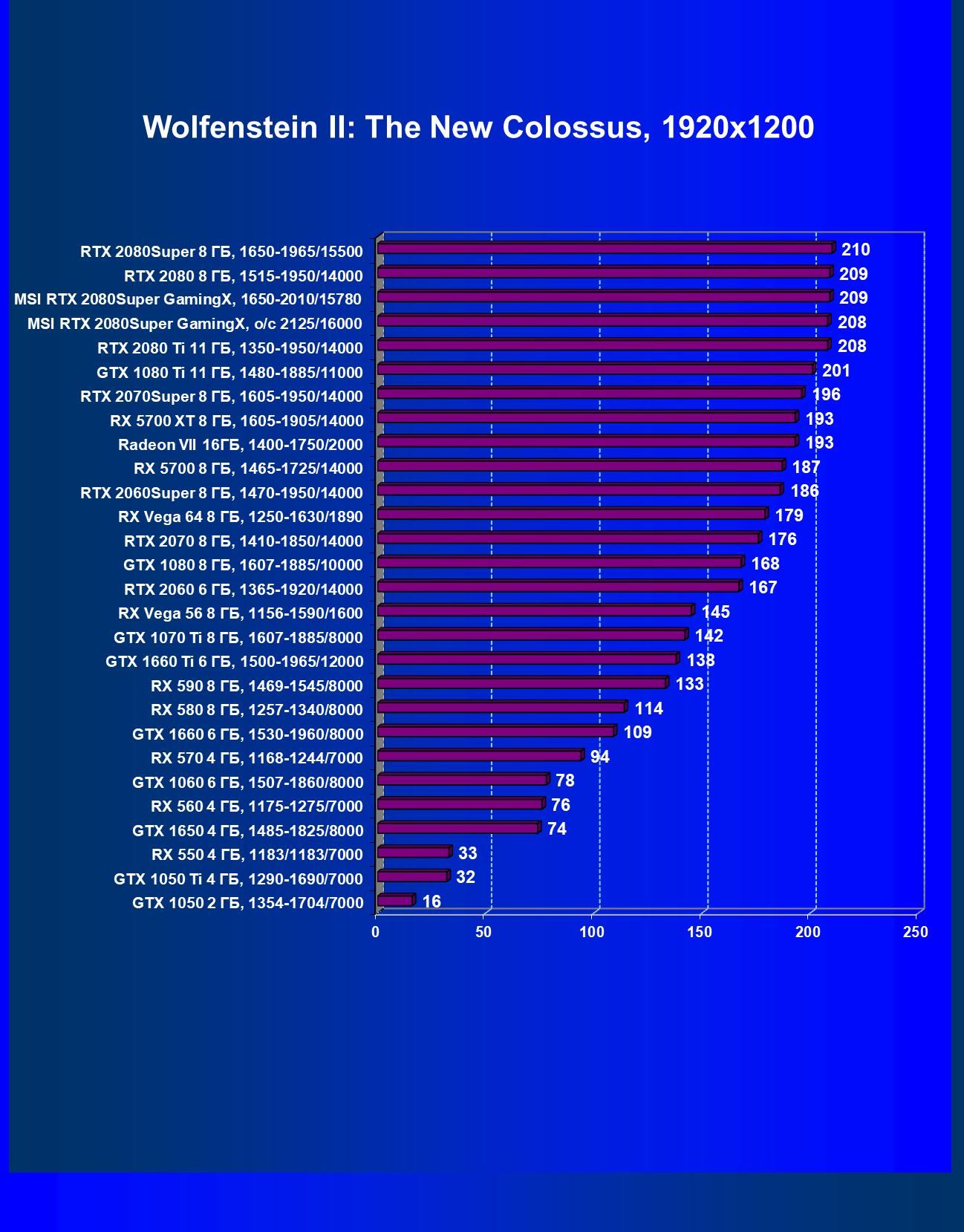

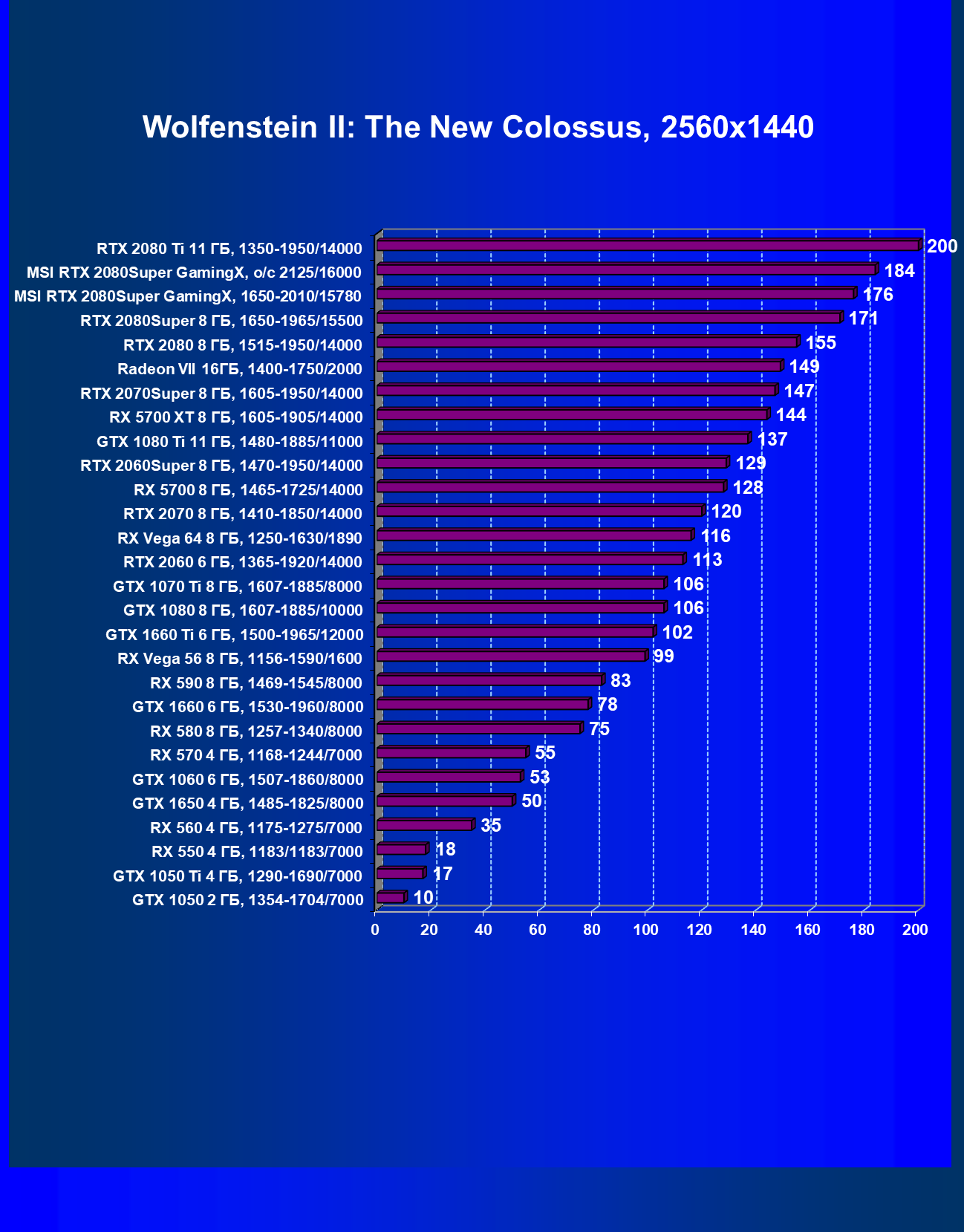

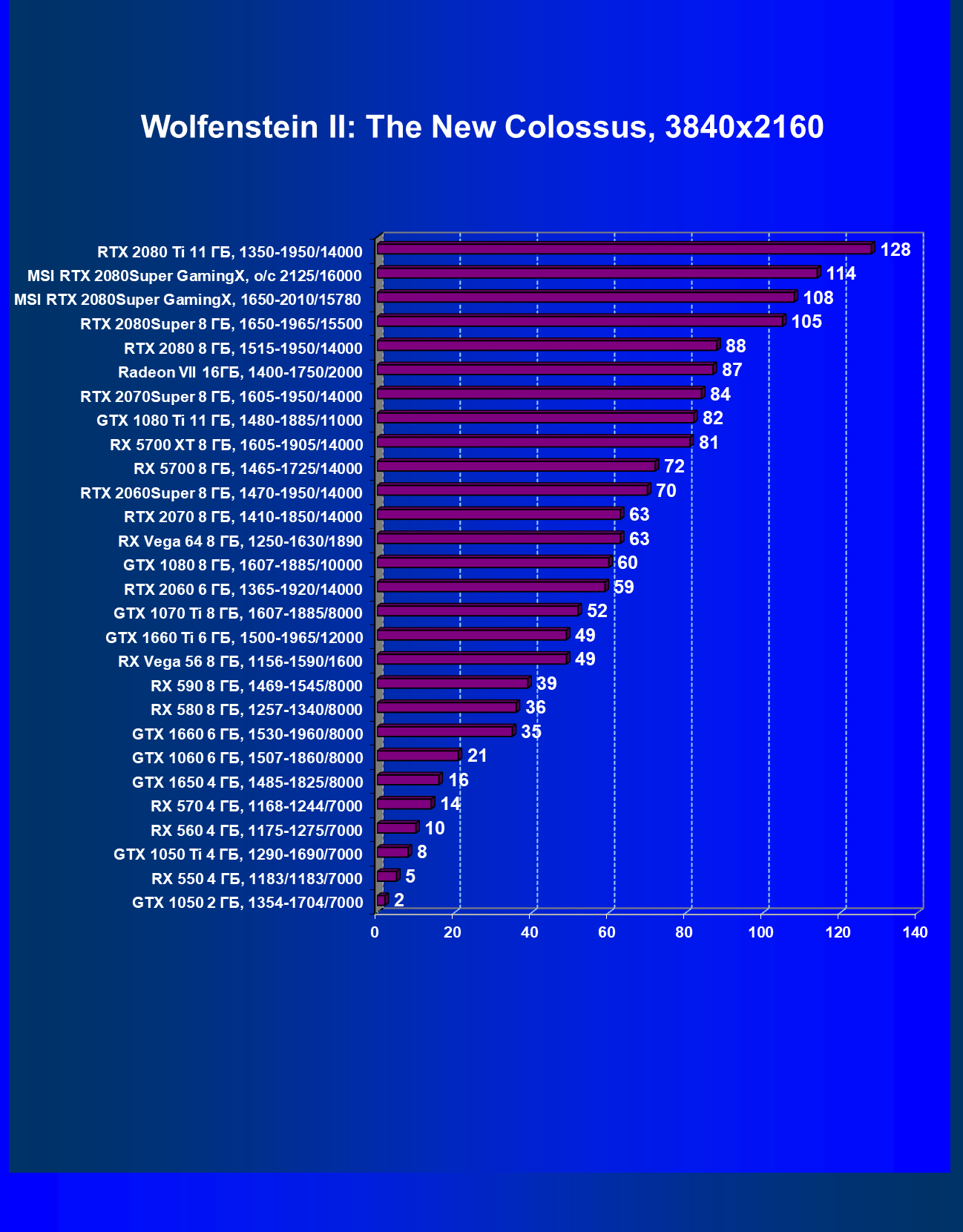

Wolfenstein II: The New Colossus

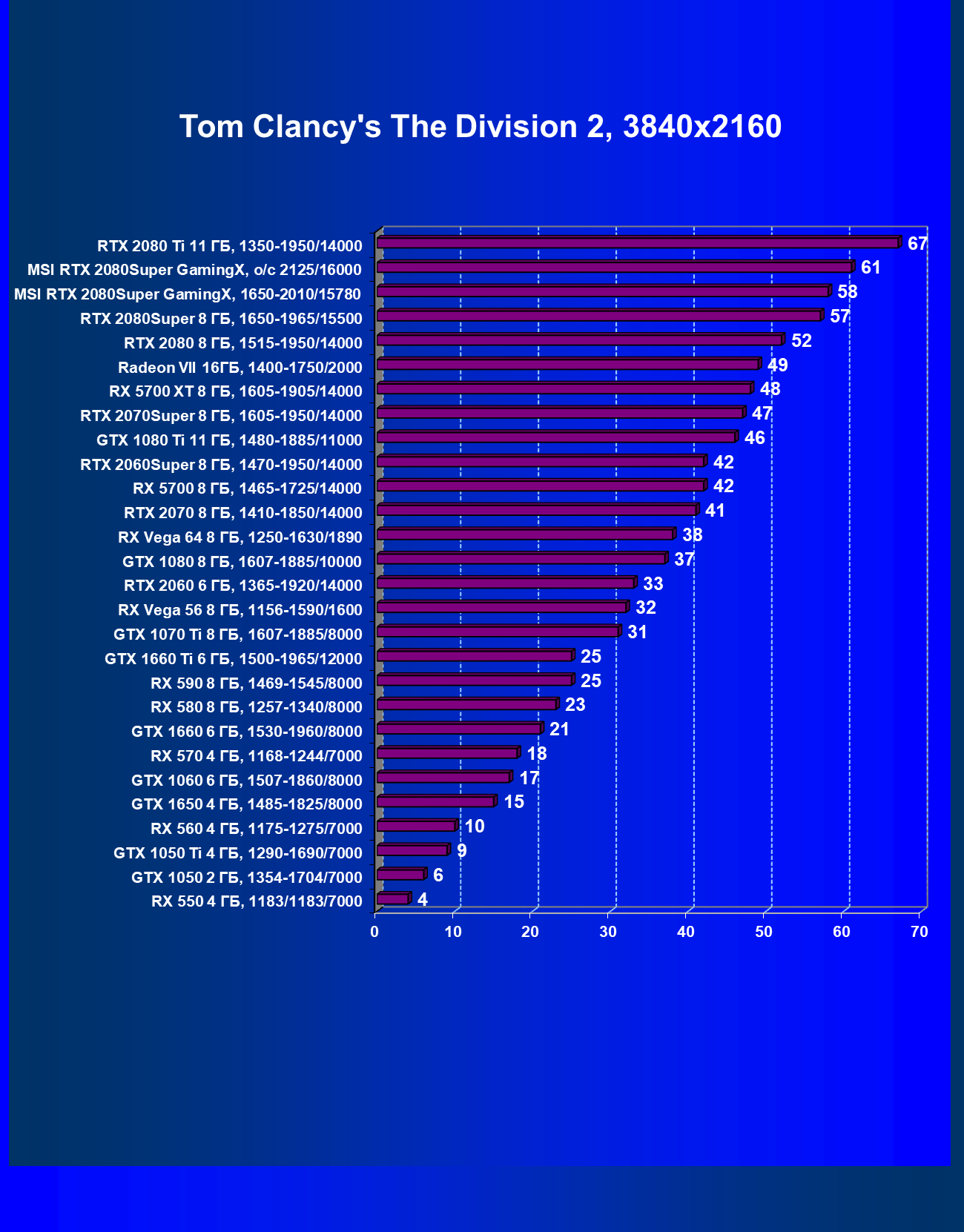

Tom Clancy’s The Division 2

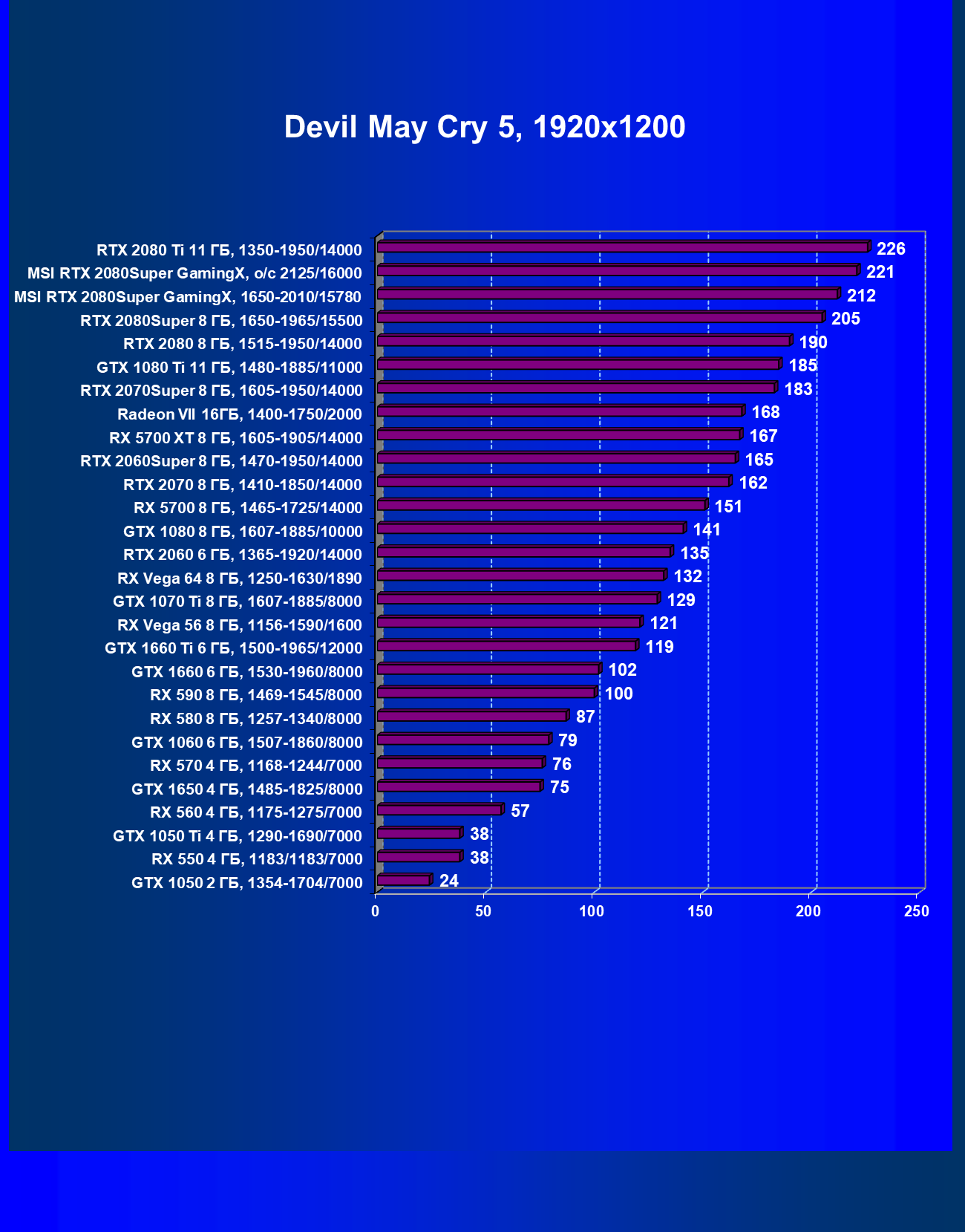

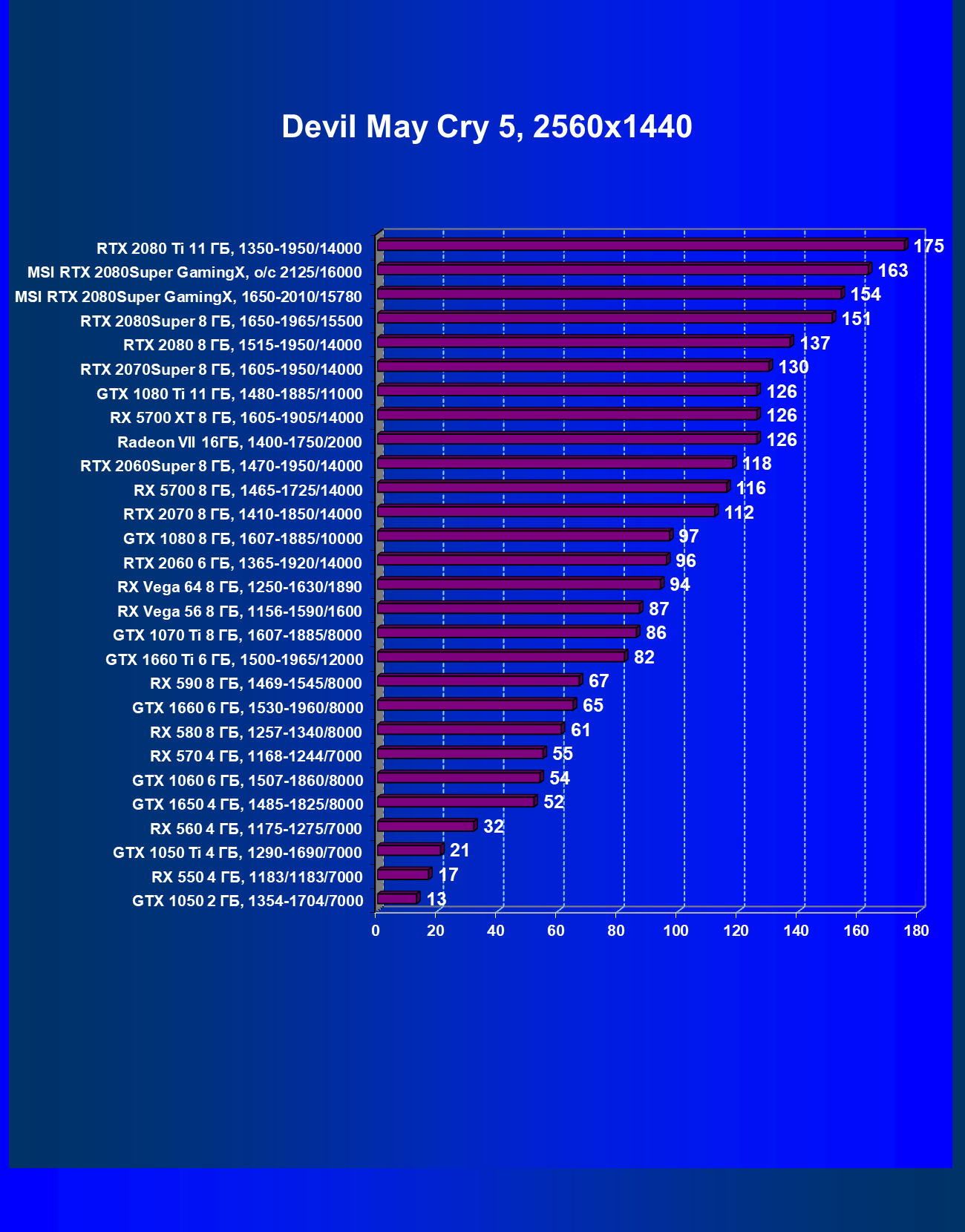

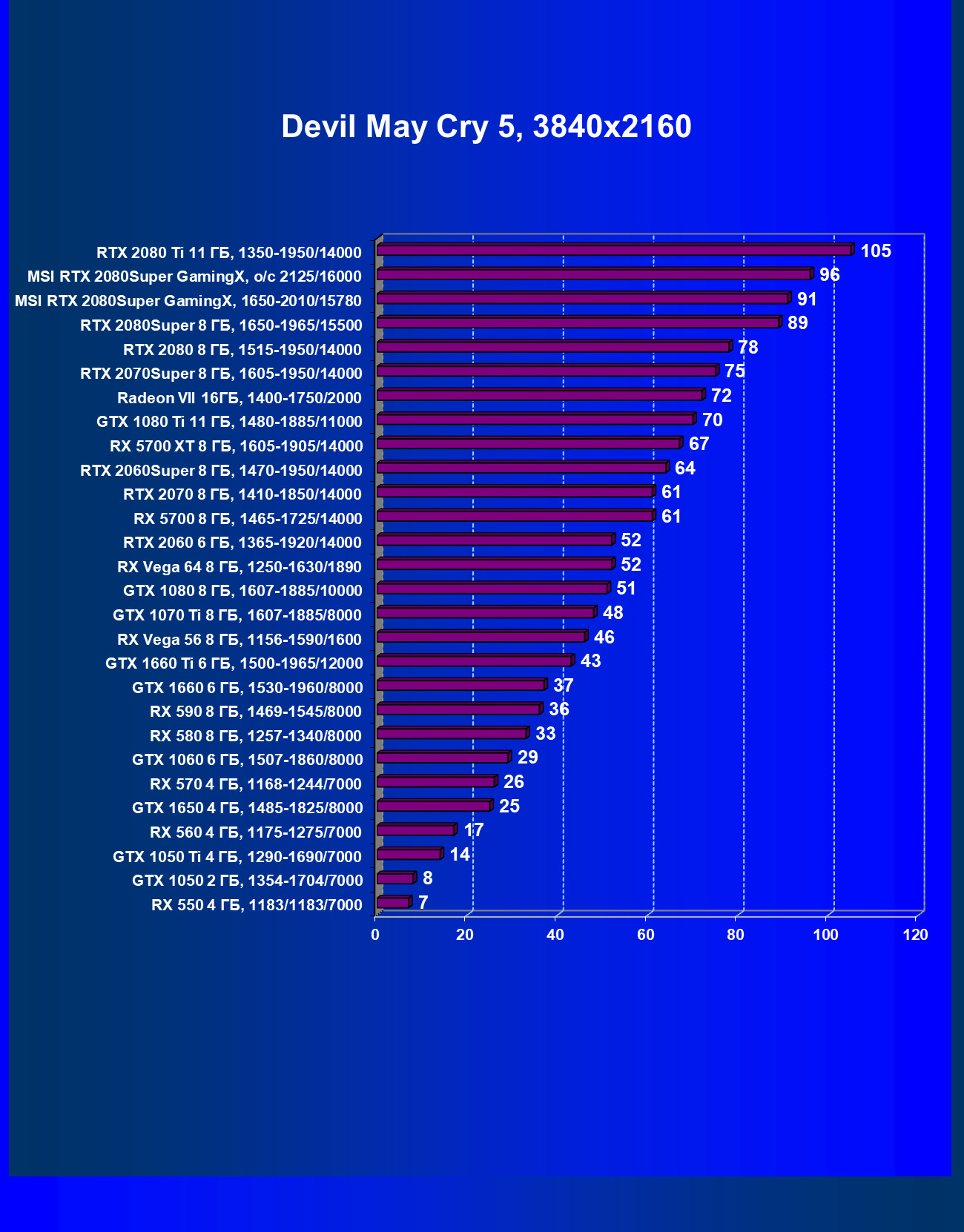

Devil May Cry 5

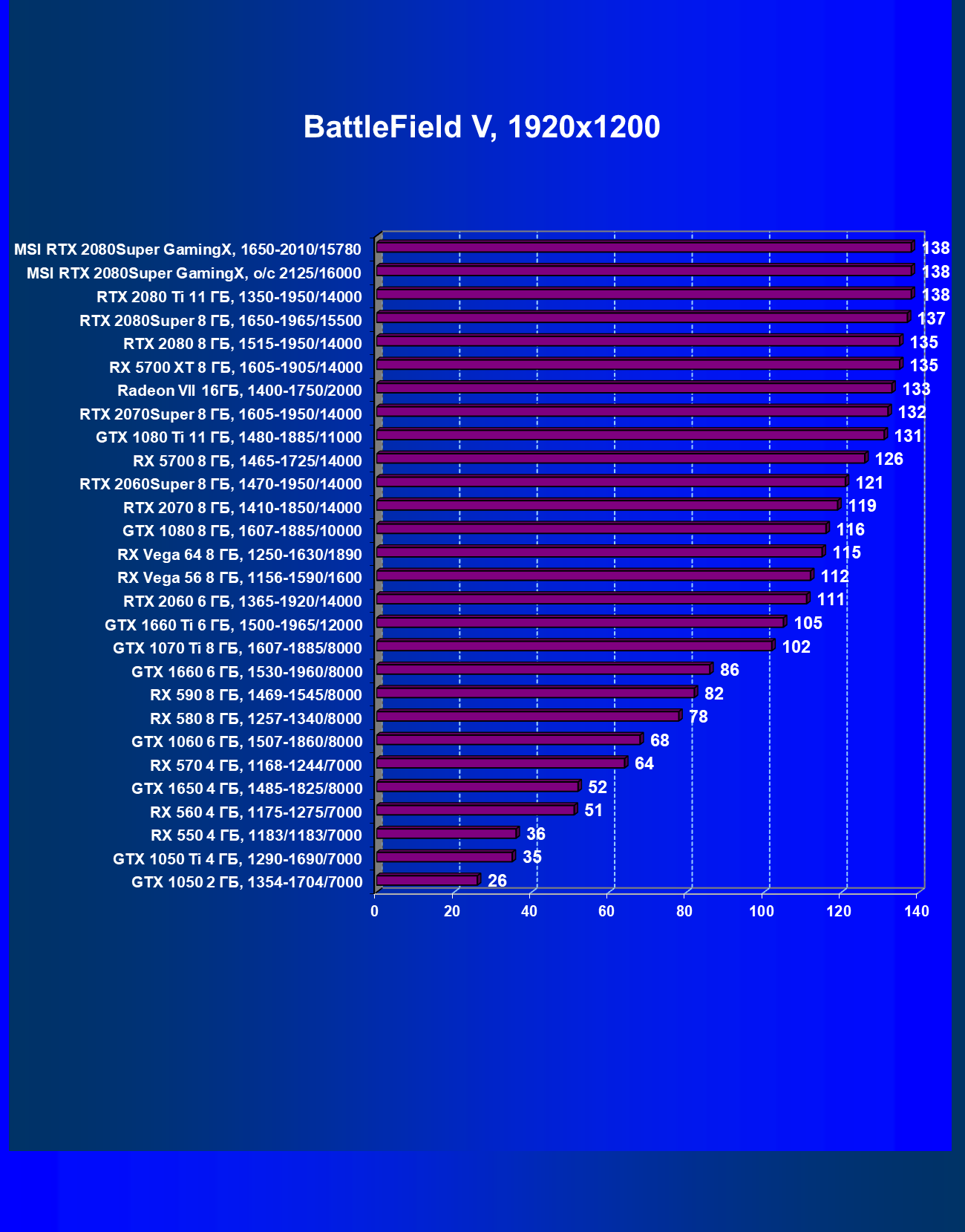

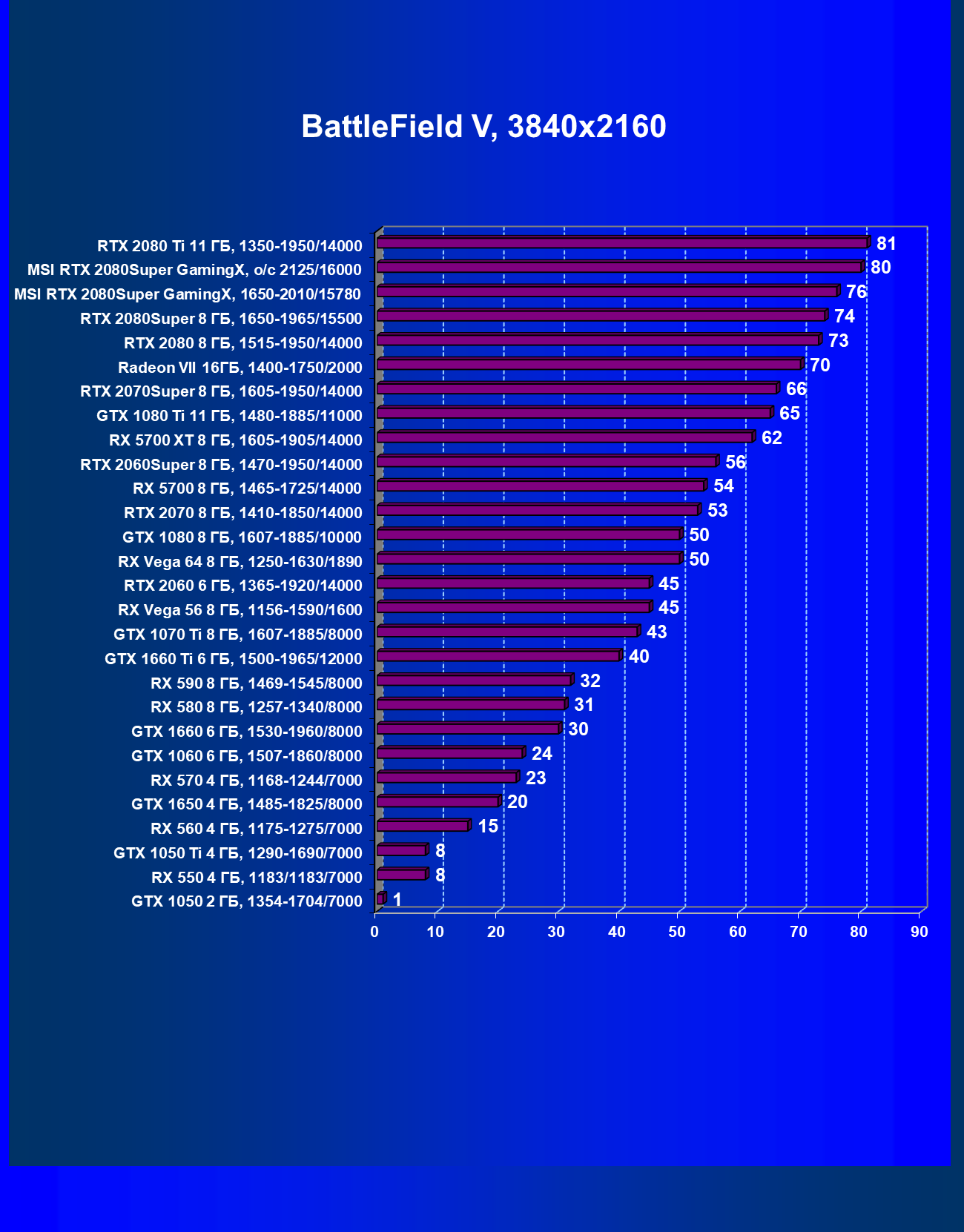

Battlefield V

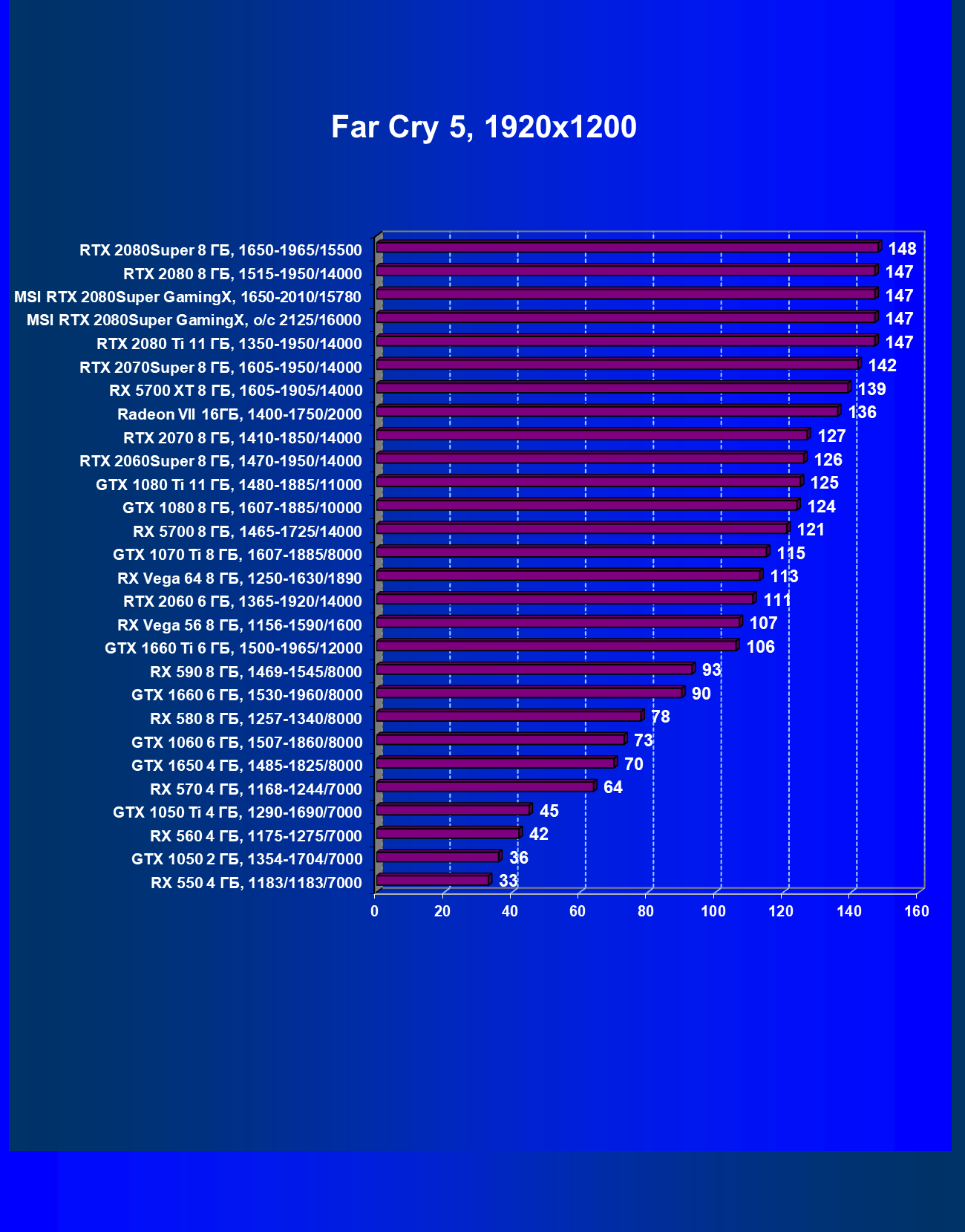

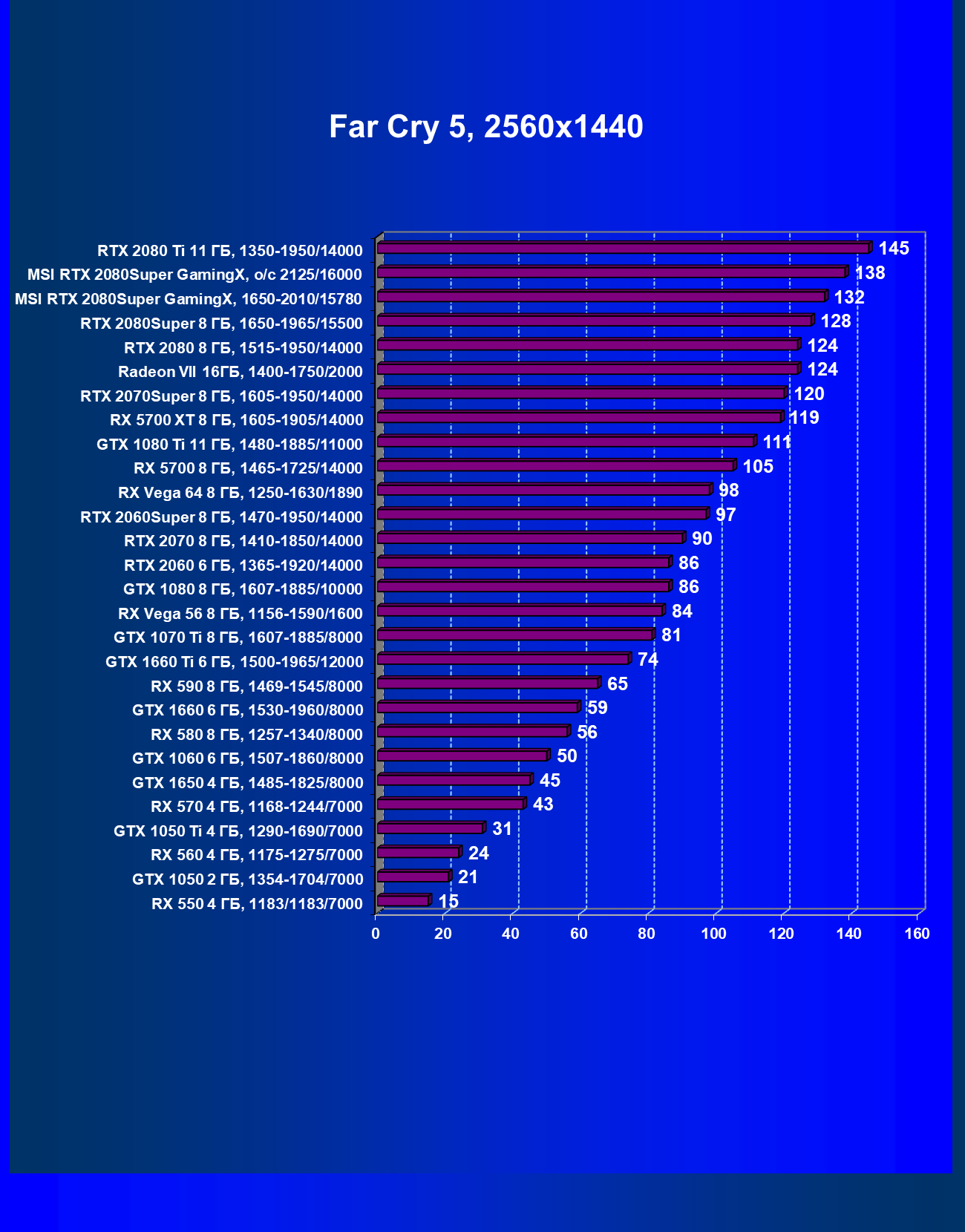

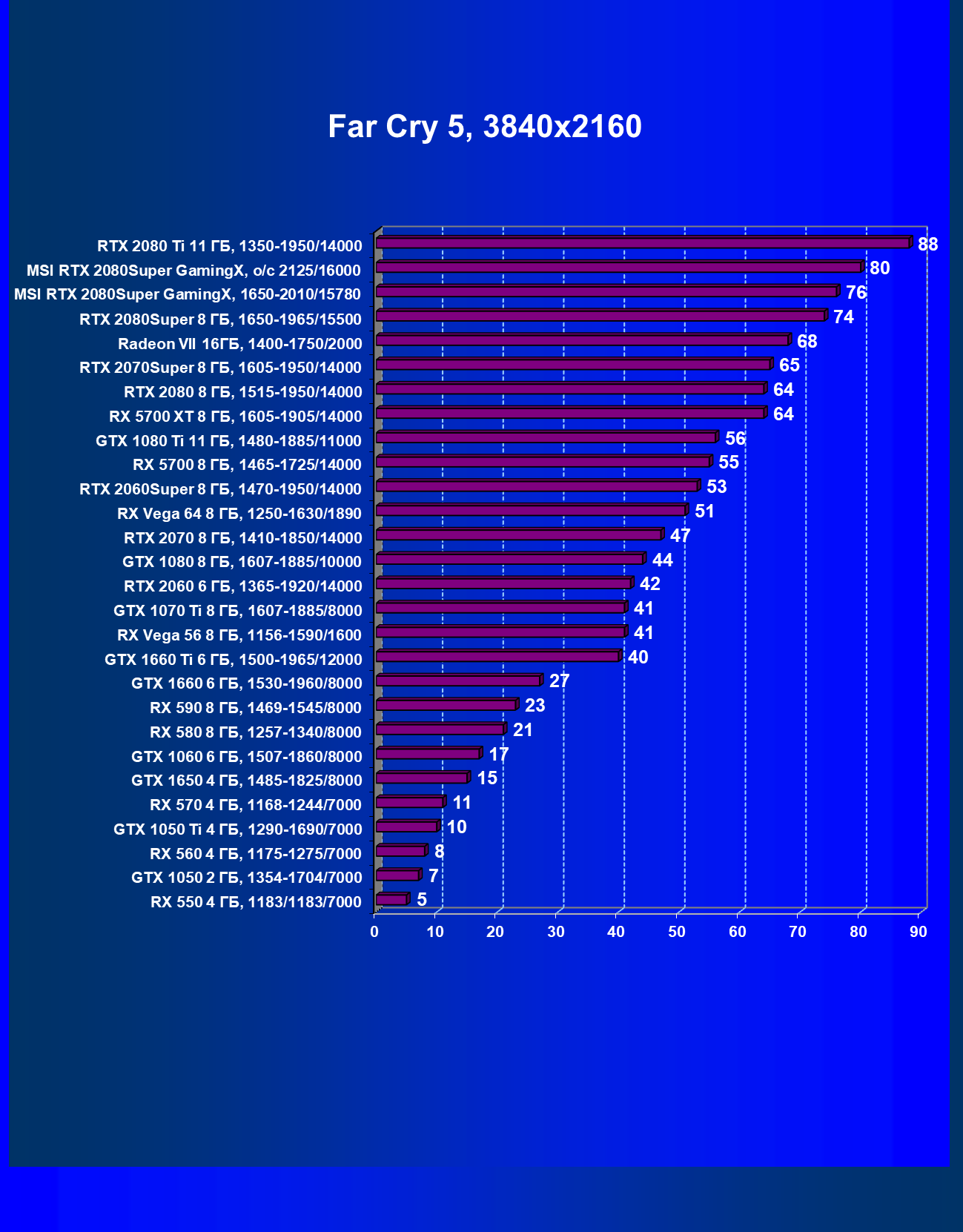

Far Cry 5

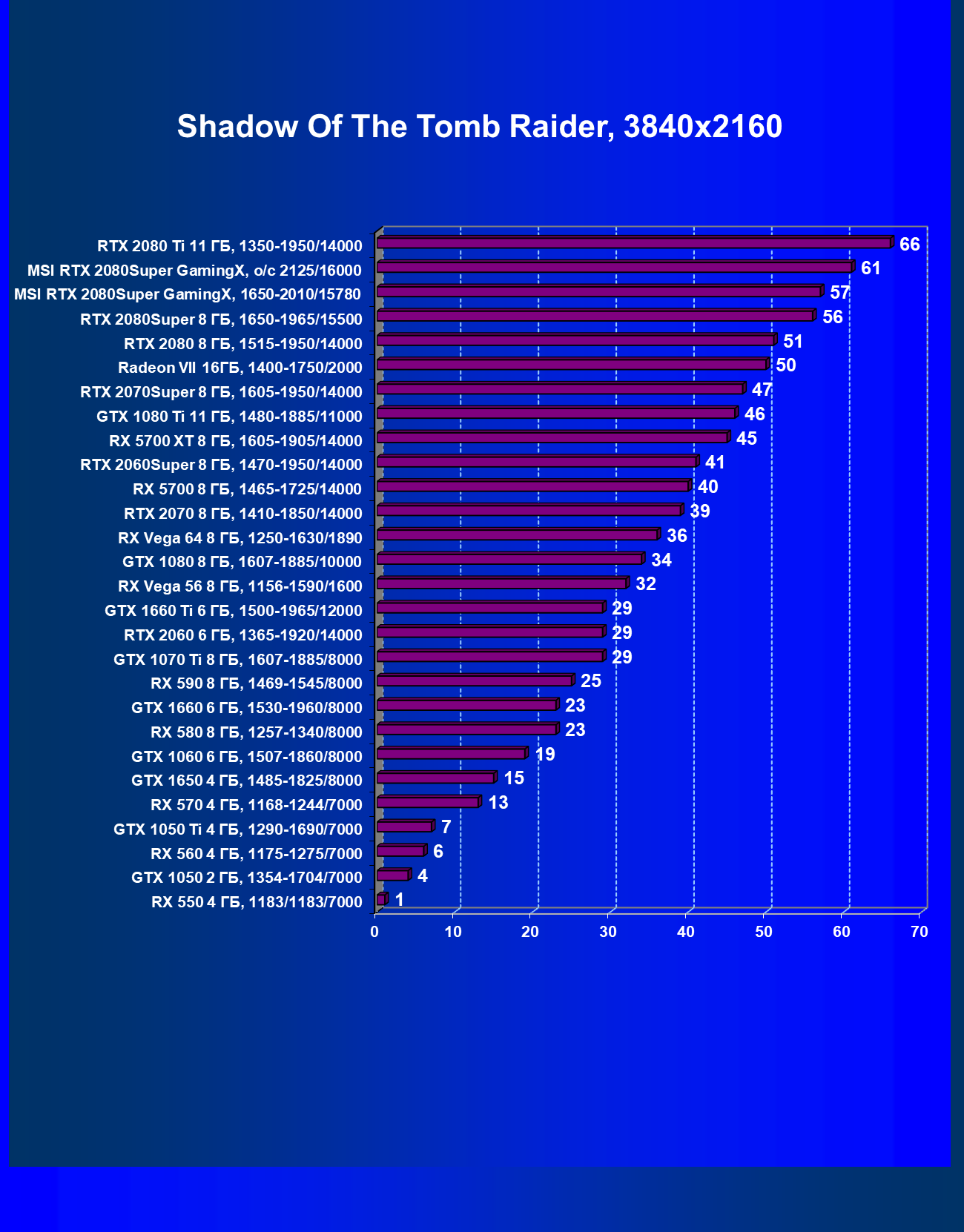

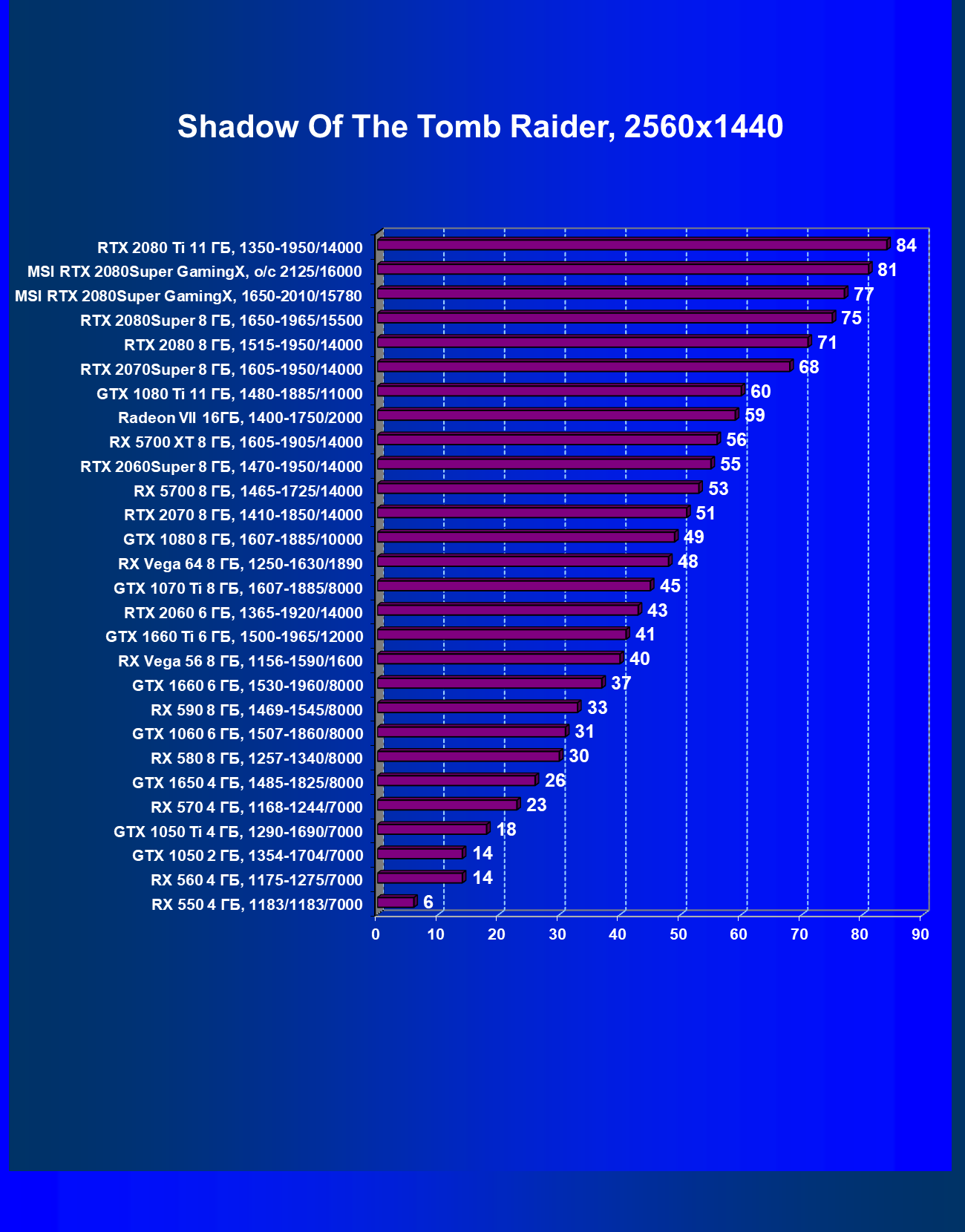

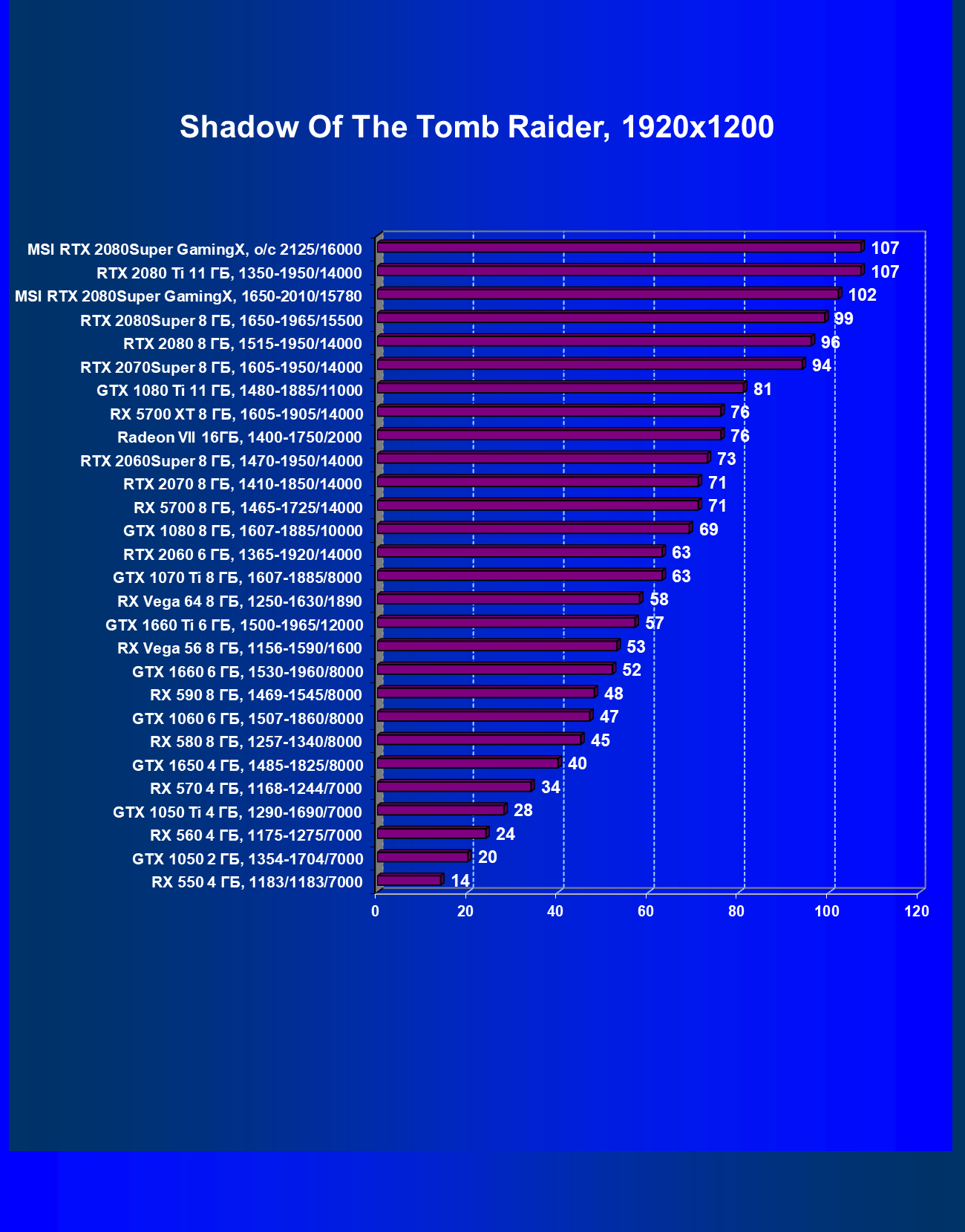

Shadow of the Tomb Raider

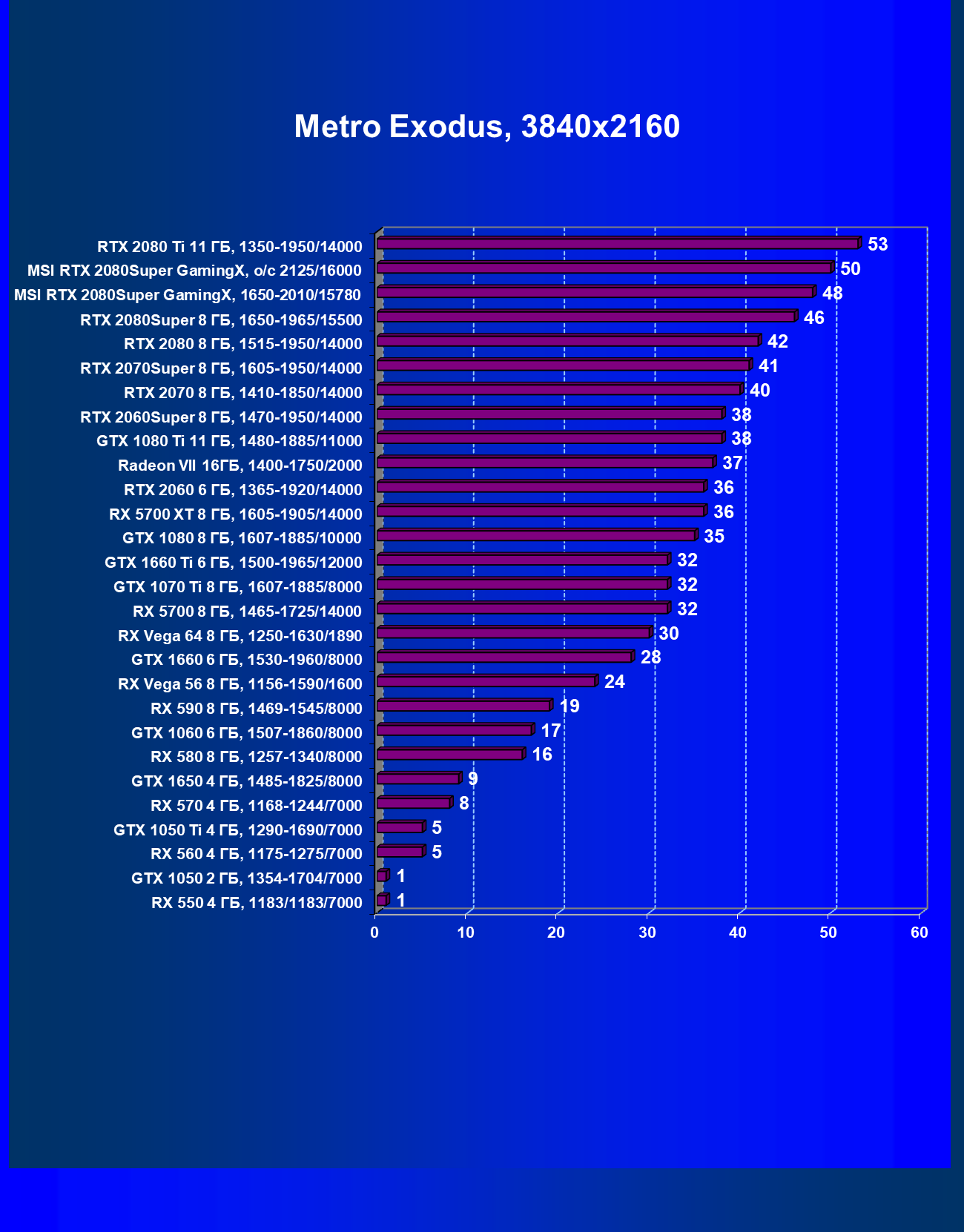

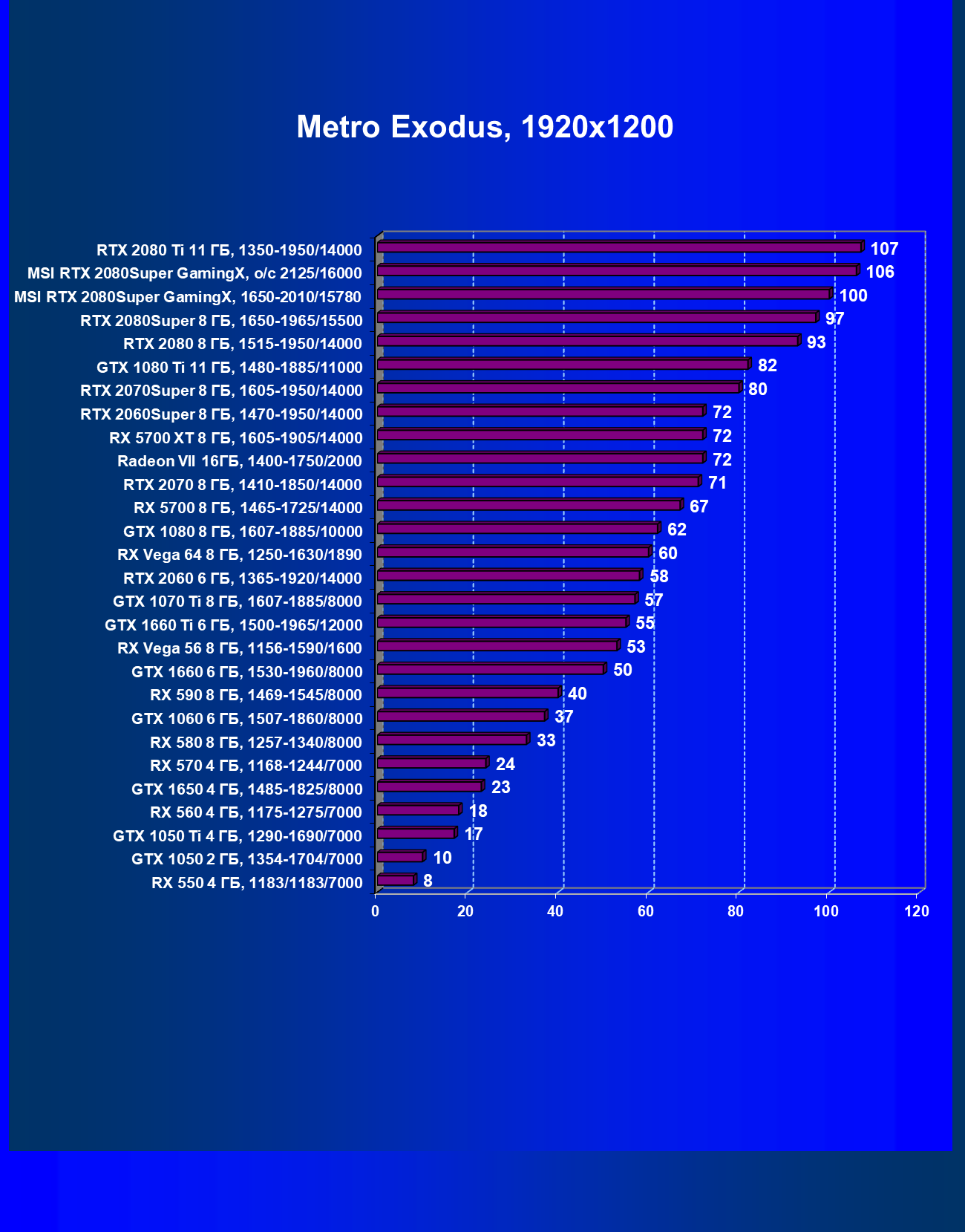

Metro Exodus

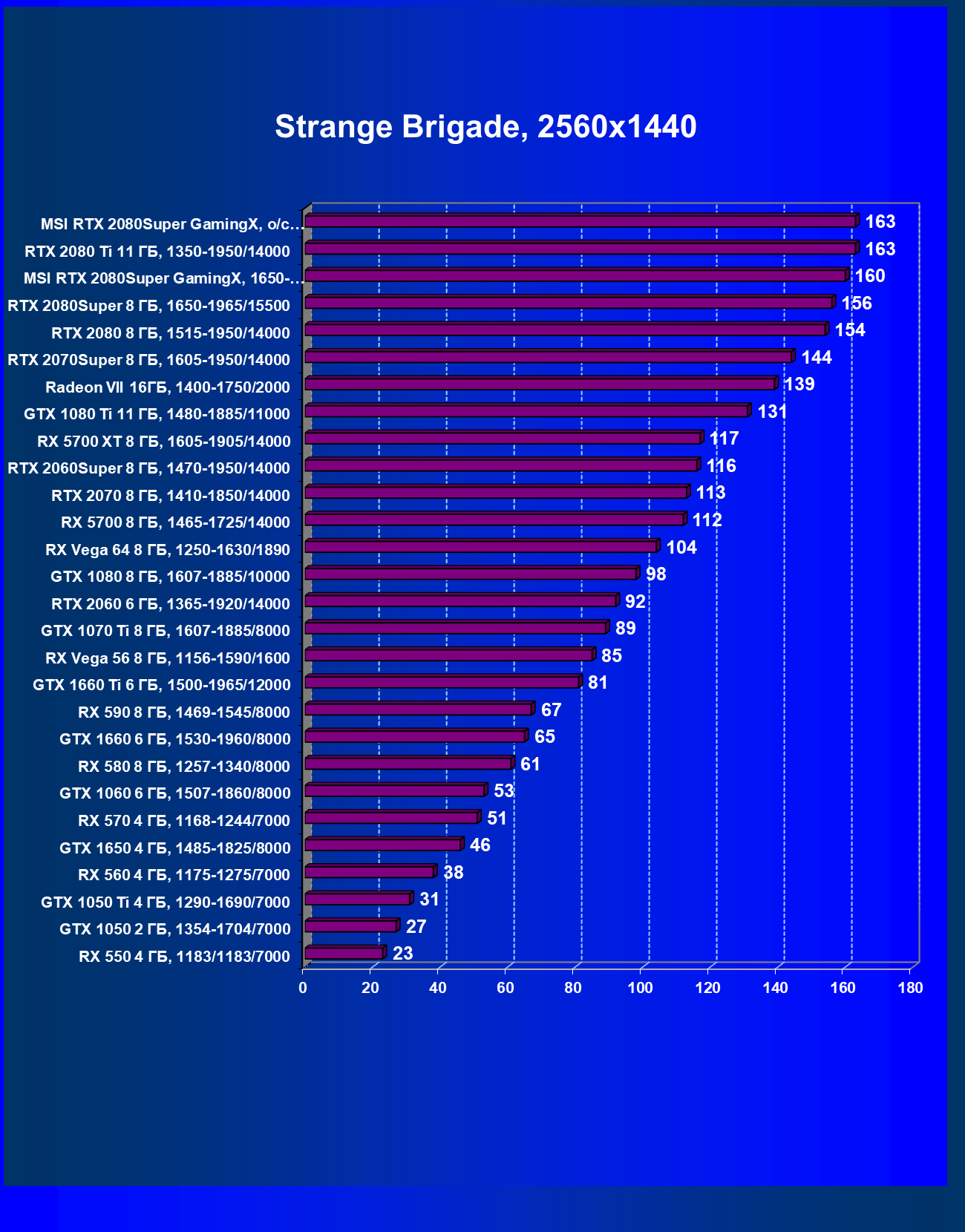

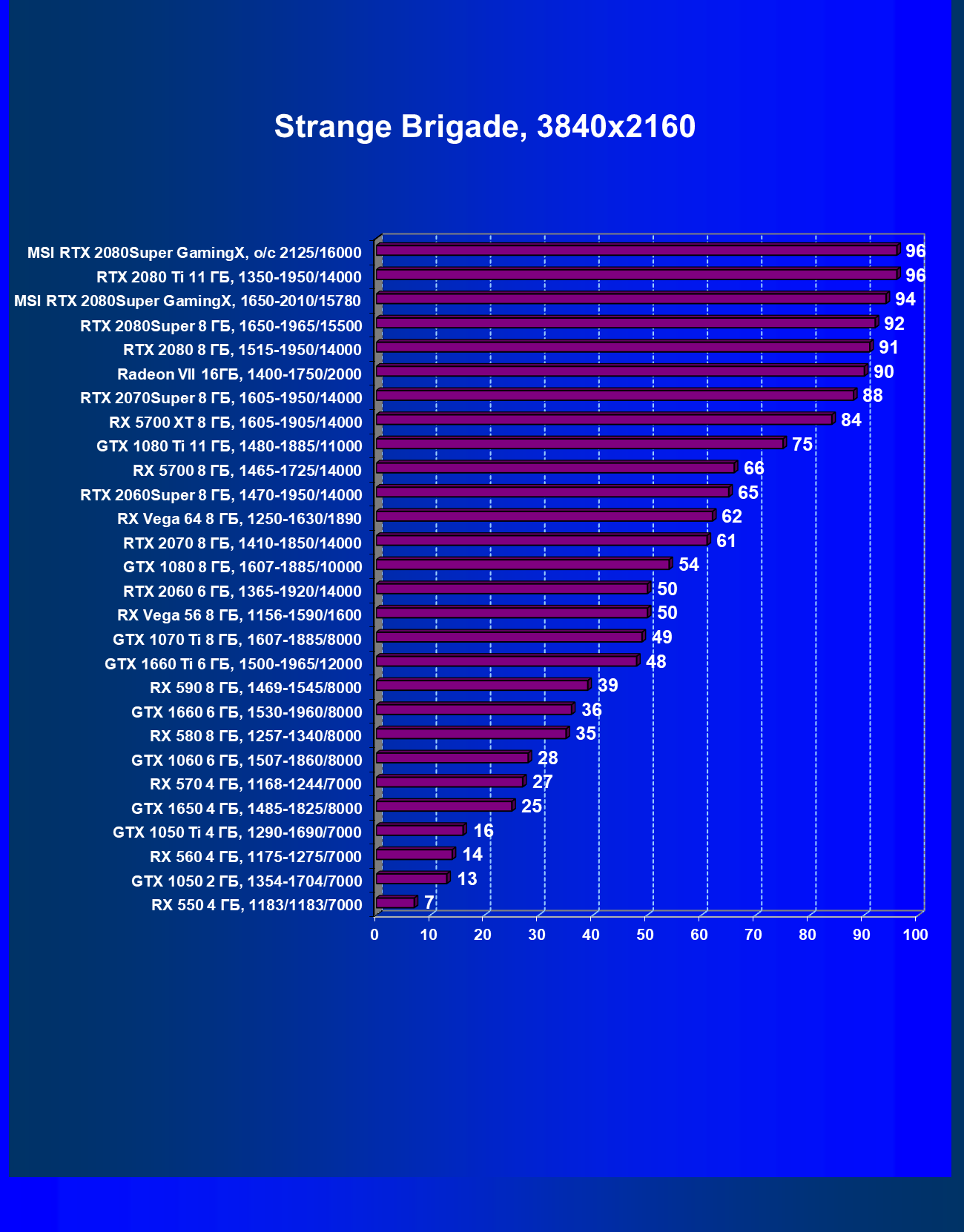

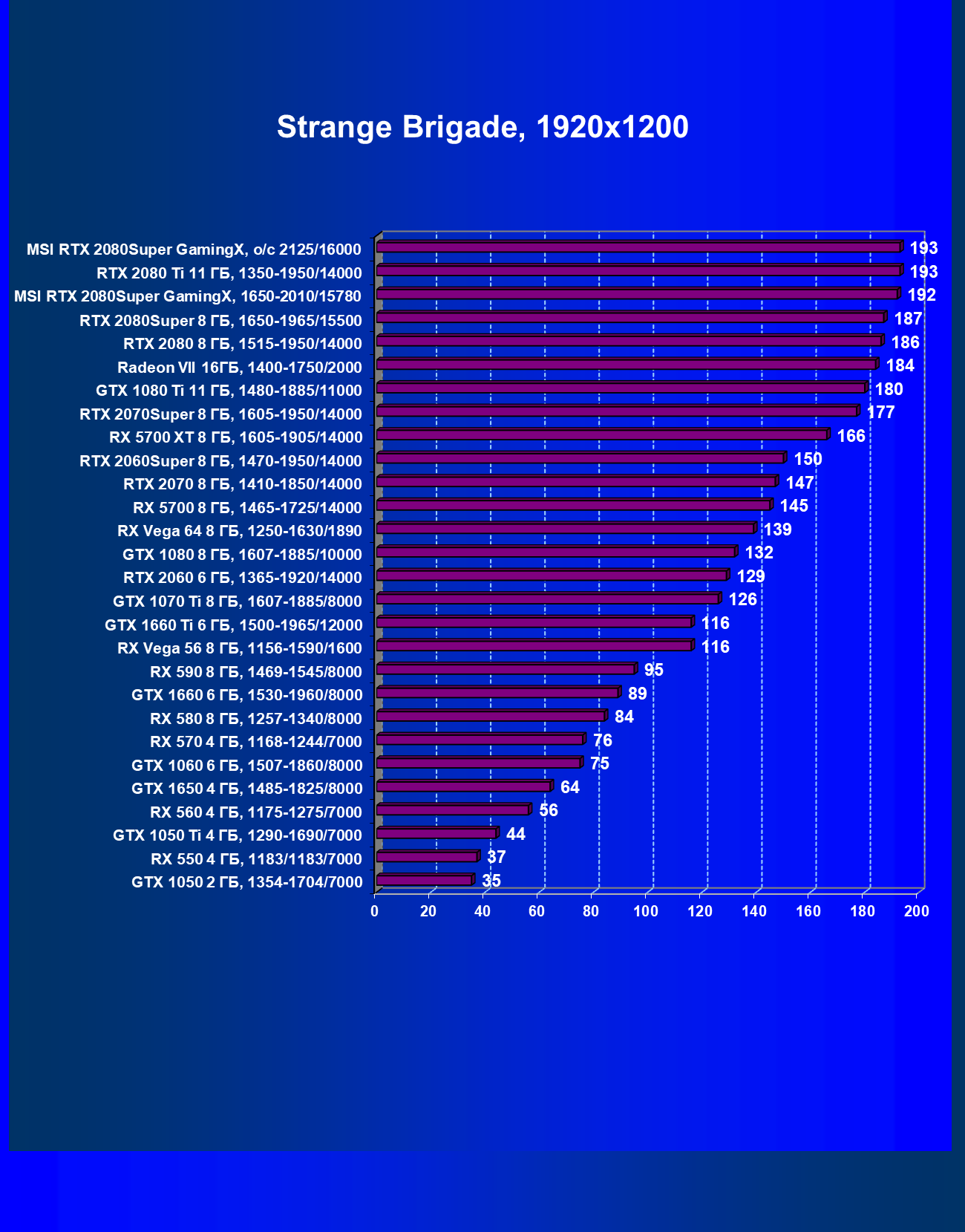

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2080 Super и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на начало сентября 2019 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
01 RTX 2080 Ti 11 ГБ, 1350—1950/14000 1210 170 71 000
02 MSI RTX 2080 Super Gaming X, разгон до 2125/16000 1160 219 53 000
03 MSI RTX 2080 Super Gaming X, 1650—2010/15780 1110 209 53 000
04 RTX 2080 Super 8 ГБ, 1650—1965/15500 1090 210 52 000
05 RTX 2080 8 ГБ, 1515—1950/14000 1020 229 44 500
07 Radeon VII 16 ГБ, 1400—1750/2000 900 180 50 000

Расклад сил абсолютно ожидаемый и логичный.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей. Учитывая, что серия RTX 2080 Super нацелена на использование в разрешениях уже точно не ниже 2.5К, рейтинг полезности приведен для разрешения 4К.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
04 RTX 2080 8 ГБ, 1515—1950/14000 410 1824 44 500
05 MSI RTX 2080 Super Gaming X, разгон до 2125/16000 407 2159 53 000
06 MSI RTX 2080 Super Gaming X, 1650—2010/15780 388 2056 53 000
07 RTX 2080 Super 8 ГБ, 1650—1965/15500 385 2004 52 000
09 Radeon VII 16 ГБ, 1400—1750/2000 335 1675 50 000
10 RTX 2080 Ti 11 ГБ, 1350—1950/14000 325 2311 71 000

После выхода в свет версии RTX 2080 Super цены на RTX 2080 относительно быстро упали, так что этот ускоритель сейчас захватил лидерство в группе топовых решений. А вот с ценами на RTX 2080 Super пока все не очень хорошо, они неоправданно завышены (все еще сказывается эффект новинки). И если минимальная стоимость RTX 2080 Super на момент написания материала была в районе 52 тысяч рублей, то у карты MSI минимум составлял 53 тысячи, поэтому в рейтинге полезности она стоит ниже (и даже режим ручного разгона, принесший более 6,5% прироста производительности, не помог).

Однако нельзя забывать, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.

Выводы

MSI GeForce RTX 2080 Super Gaming X Trio (8 ГБ) — прекрасный вариант флагманского ускорителя 3D-графики для тех, кто не хочет переплачивать за GeForce RTX 2080 Ti. Он обеспечивает лишь чуть более низкую производительность при несравнимо меньшей цене. Также эта видеокарта подойдет тем, кому недостаточно штатных частот работы даже топового ускорителя и кто хочет выжать из него максимум вручную. У карты привлекательная подсветка, а также, что гораздо важнее, очень тихая система охлаждения. Она, конечно, значительно увеличивает габариты платы относительно варианта Founders Edition, но к этому в случае решений премиального класса все давно привыкли, «трехслотовыми» картами длиной около 30 см никого уже не удивить. Стоит особо отметить входящий в комплект поставки кронштейн для поддержания видеокарты в системном блоке — для флагманских ускорителей это очень актуально.

Что же касается цен... К сожалению, пока все GeForce RTX 2080 Super откровенно дороговаты относительно «старых» RTX 2080.

Повторим, что GeForce RTX 2080 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а также хороший комфорт в большинстве игр в разрешении 4К (на тех же максимальных настройках).

В номинации «Оригинальный дизайн» карта MSI GeForce RTX 2080 Super Gaming X Trio (8 ГБ) получила награду:

В номинации «Отличная поставка» карта MSI GeForce RTX 2080 Super Gaming X Trio (8 ГБ) получила награду:

Справочные материалы:

Благодарим компанию MSI Russia
и лично Валерию Корнееву

за предоставленную на тестирование видеокарту

Для тестового стенда:
материнская плата Z390 Aorus Xtreme предоставлена компанией Gigabyte
блок питания Corsair AX1600i (1600W) и комплект памяти предоставлены компанией Corsair
