Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce RTX 2060 Super Gaming OC 8G 8 ГБ 256-битной GDDR6
Кратко о главном

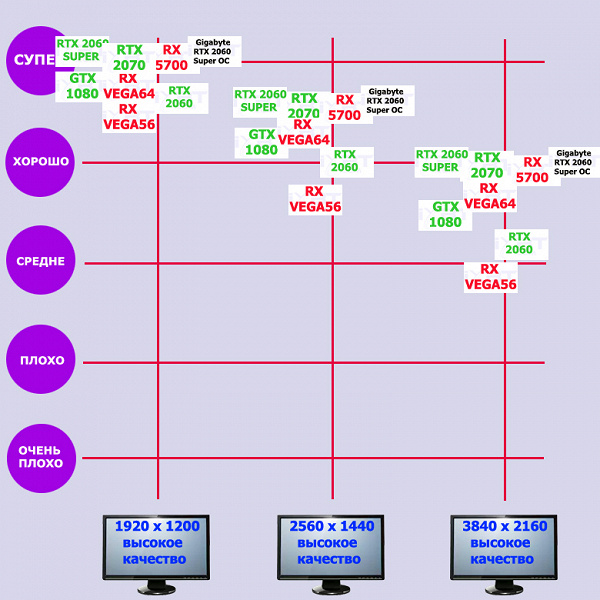

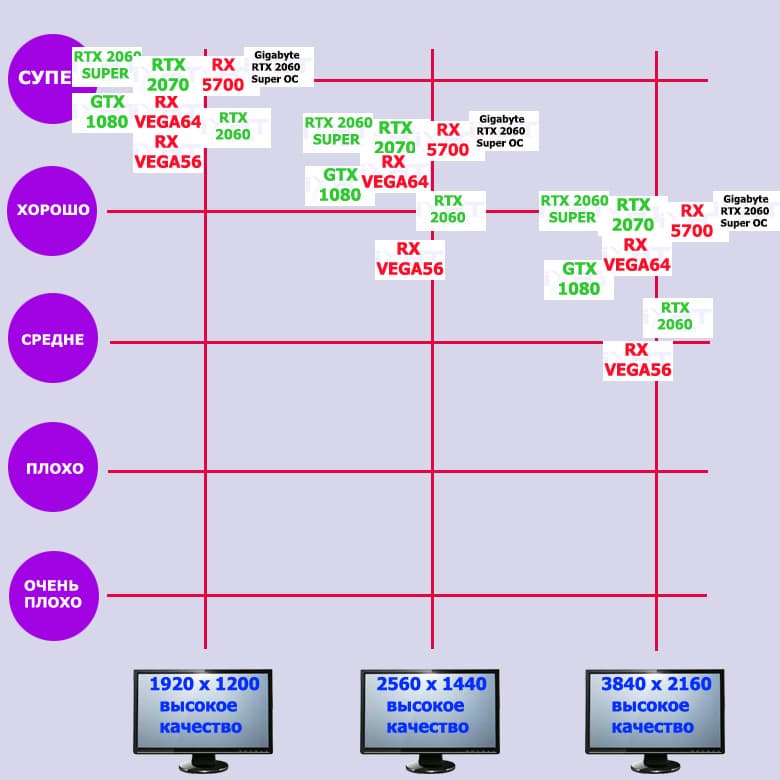

Традиционный взгляд на сводную производительность карты и ее соперников, субъективно оцененные нами по шкале из пяти градаций.
Мы хорошо знаем, что GeForce RTX 2070 прекрасно подходит для большинства игр при максимальных настройках качества в разрешениях до 2560×1440 включительно, а некоторые не особо привередливые к графике игры отлично «бегают» даже в 4К. Собственно, мы узнали это еще из тестирования для первого и последующих обзоров. Но сегодня мы тестируем RTX 2060 Super, и производительность этого ускорителя даже чуть выше, чем у RTX 2070, то есть и RTX 2060 Super прекрасно годится для большинства игр в разрешении 2.5К!
Его предшественник (RTX 2060) с 6 гигабайтами памяти и урезанным GPU до разрешения уровня 2.5К только дотягивался и в некоторых современных сложных играх не обеспечивал положенный (за такие-то деньги!) комфорт в 2560×1440. Для RTX 2060 это был потолок, с таким ускорителем имело смысл ограничиться играми в Full HD. А вот RTX 2060 Super открывает своему владельцу разрешение 2.5К и даже приоткрывает 4К.
Характеристики карты
Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.).
| Gigabyte GeForce RTX 2060 Super Gaming OC 8G 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2060 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1470—1815(Boost)—1950(Max) | 1470—1650(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 34 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2176 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 136 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 34 | |
| Число тензорных блоков | 272 | |
| Размеры, мм | 280×100×38 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 178 | 180 |
| Энергопотребление в режиме 2D, Вт | 31 | 32 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 35,8 | 30,6 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 25,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 25,1 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | 1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты Gigabyte | ||
Память

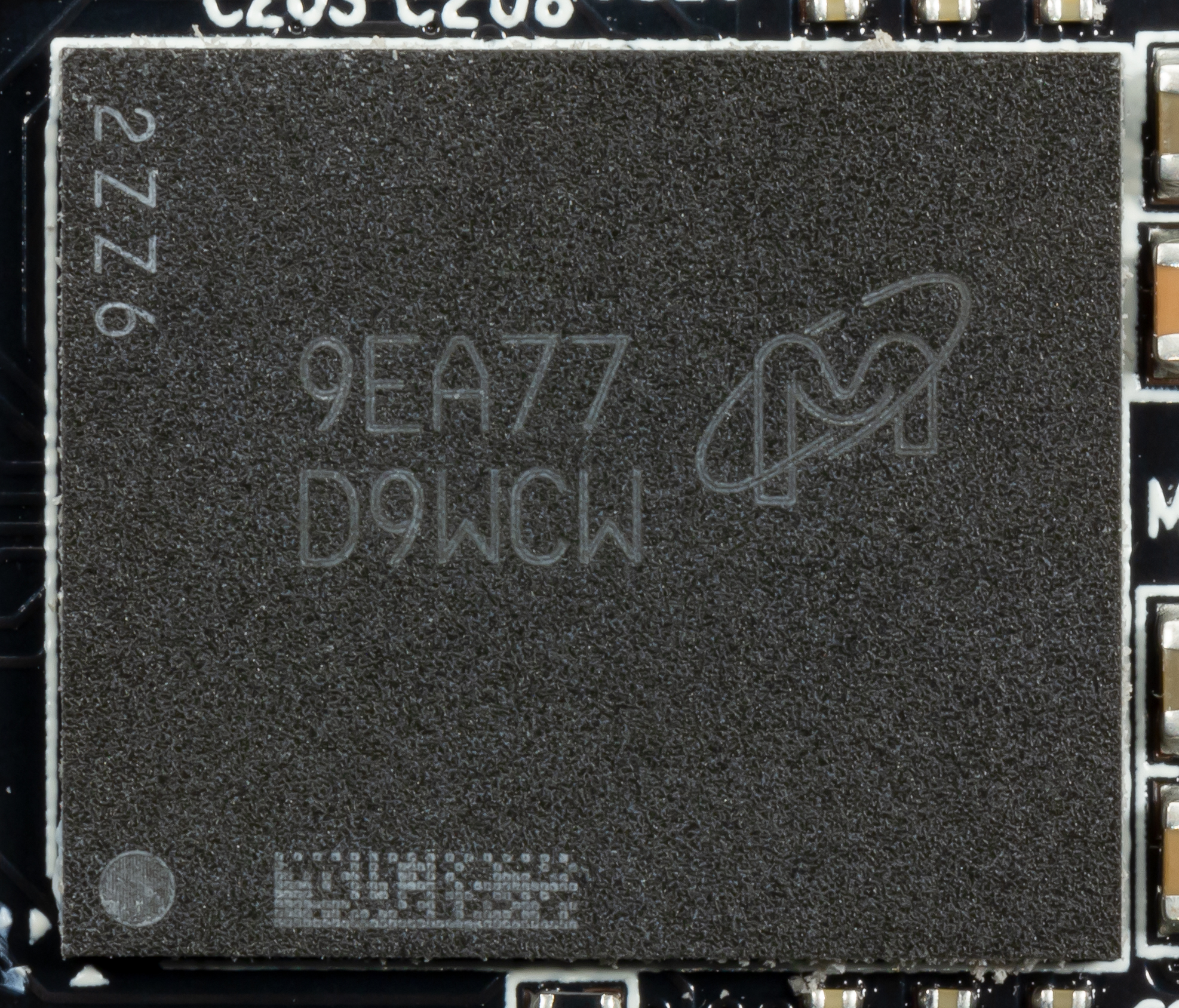

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Особенности карты и сравнение с эталонным дизайном

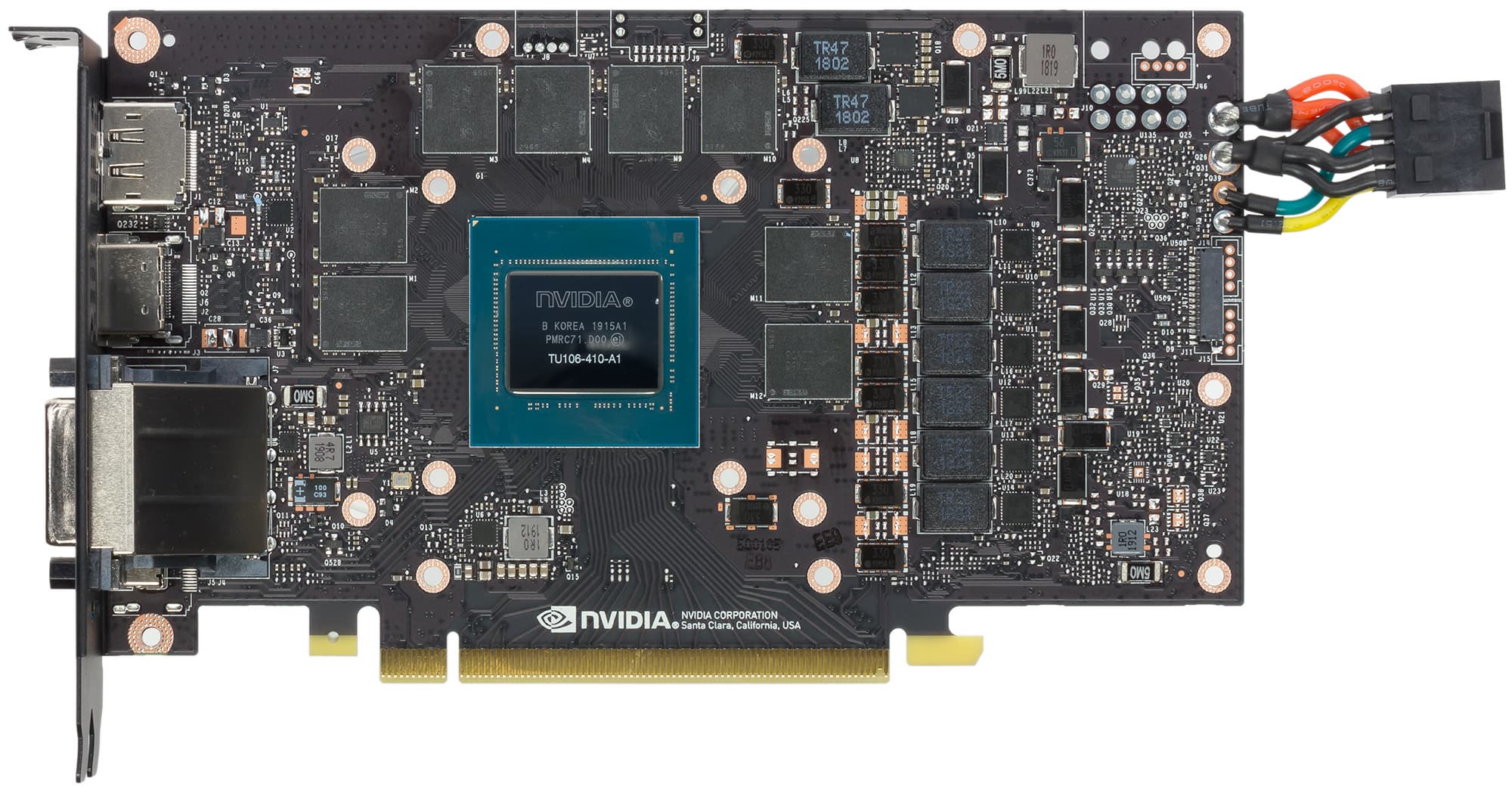

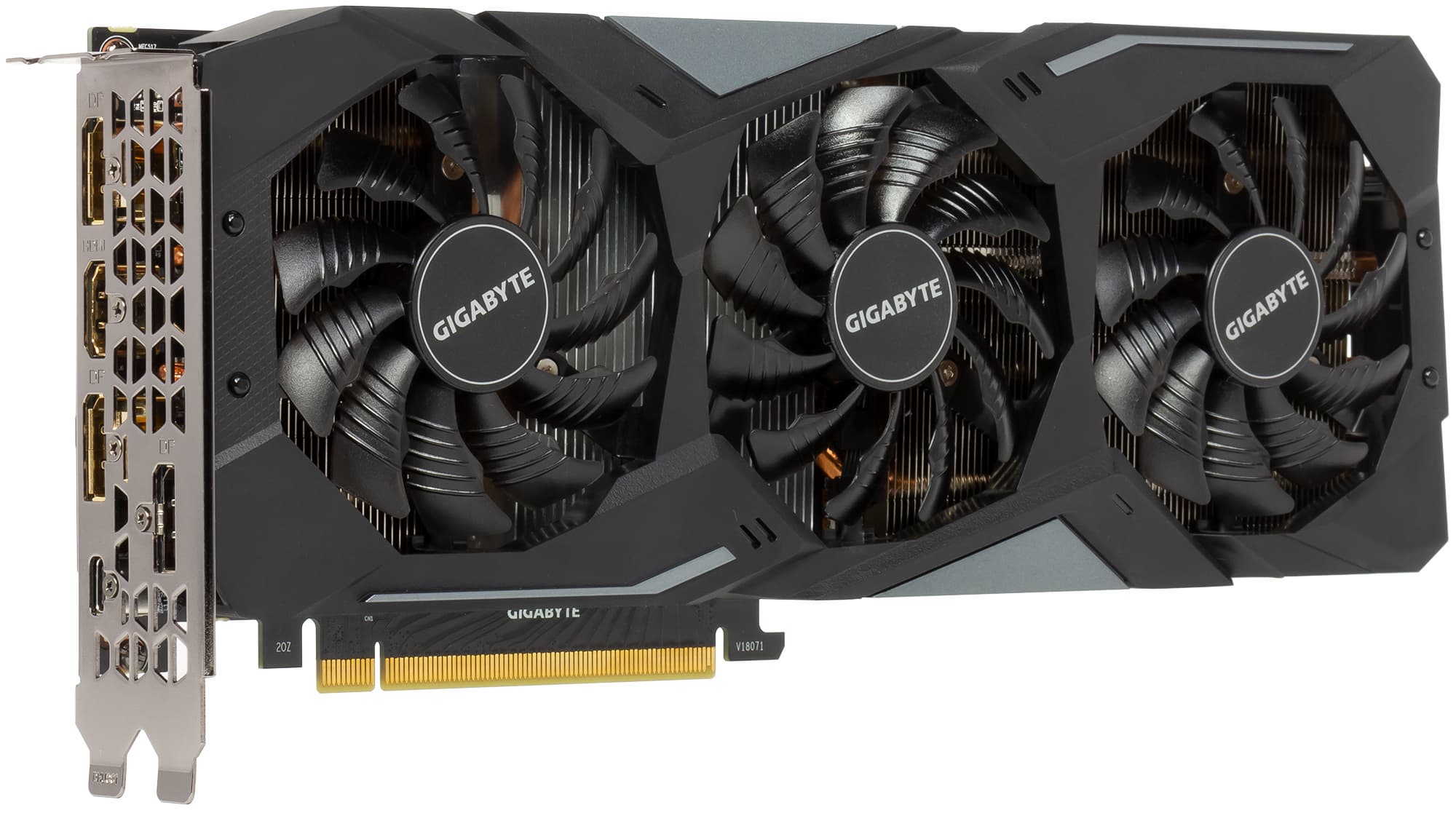

| Gigabyte GeForce RTX 2060 Super Gaming OC 8G (8 ГБ) | Nvidia GeForce GTX 2060 Super Founders Edition (8 ГБ) |
|---|---|

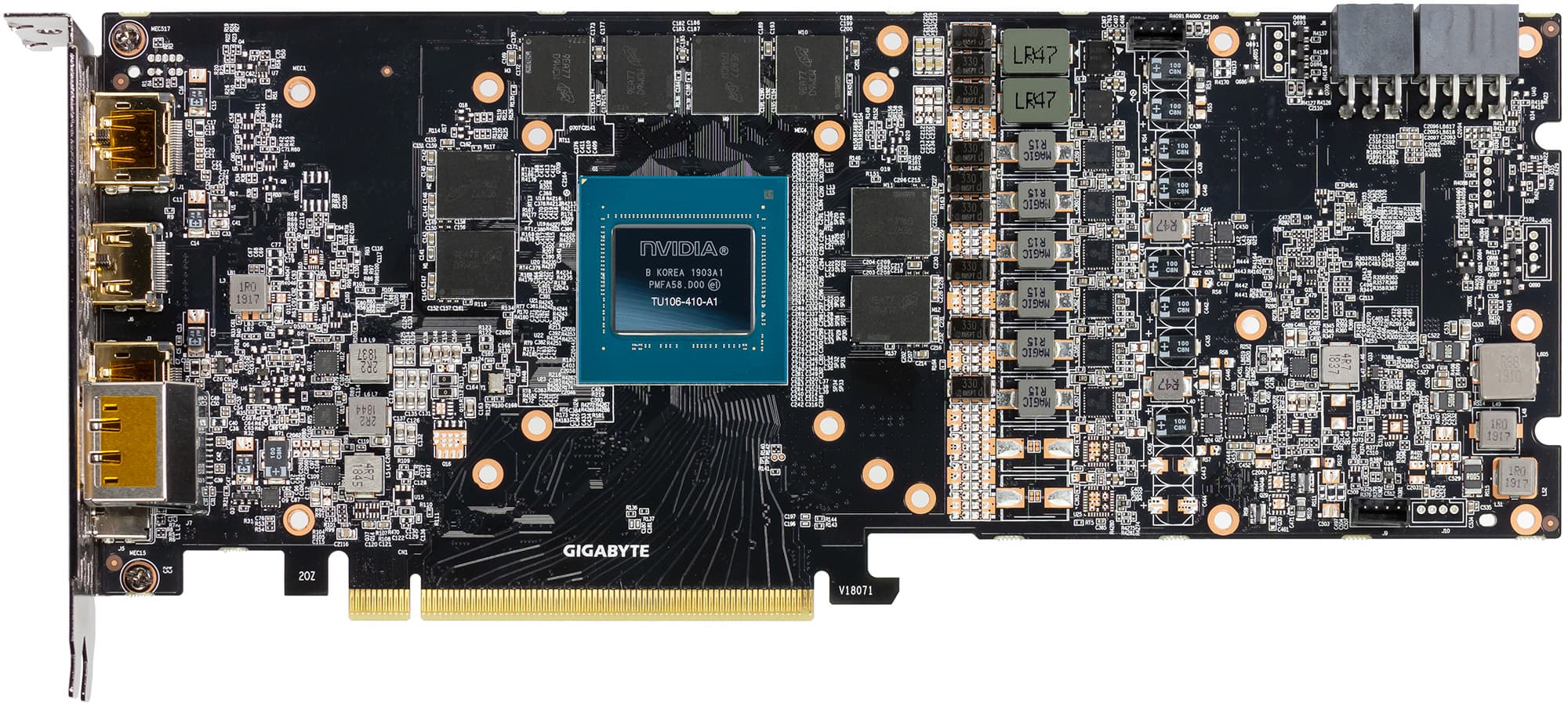

| вид спереди | |
|
|

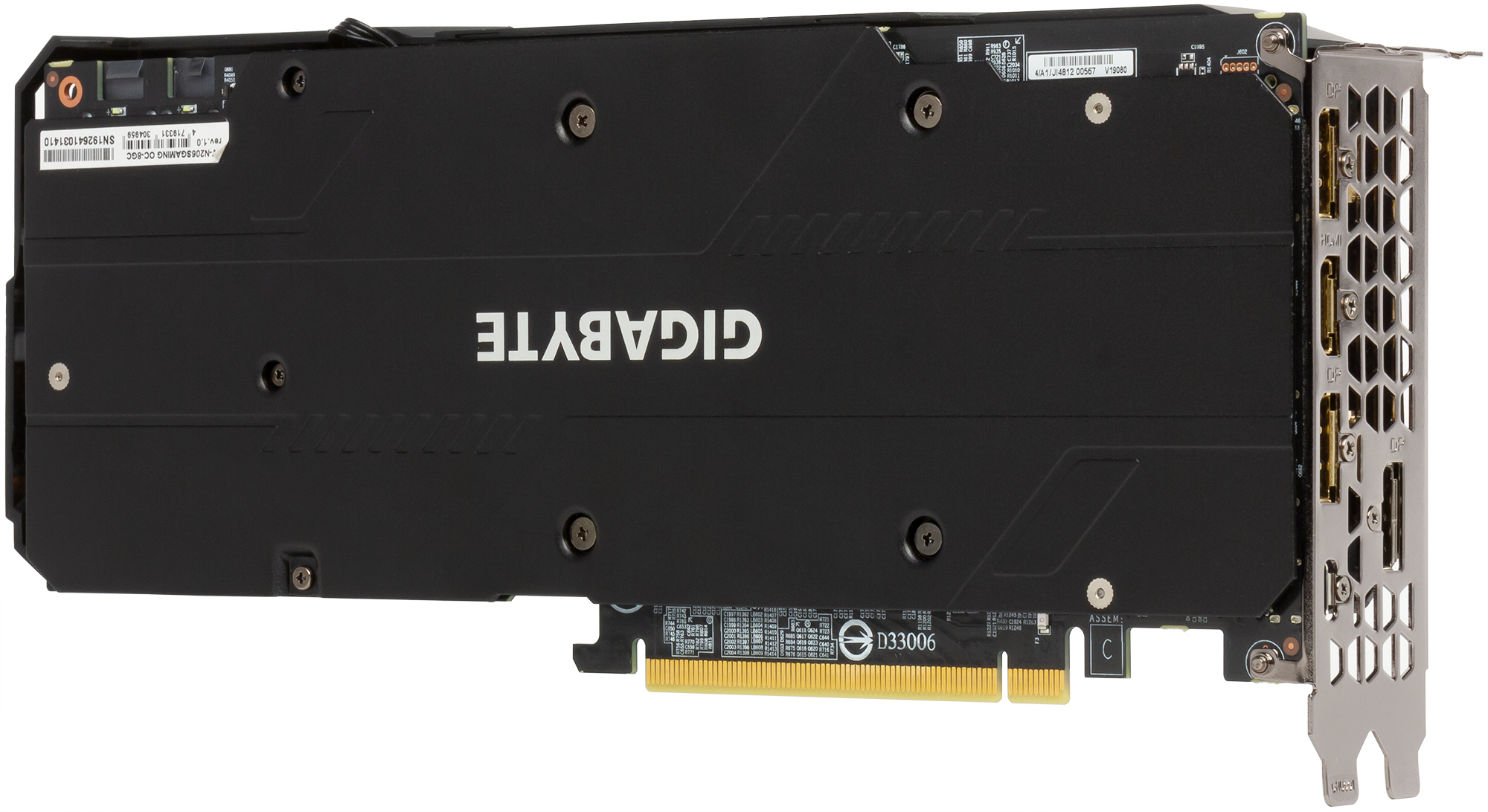

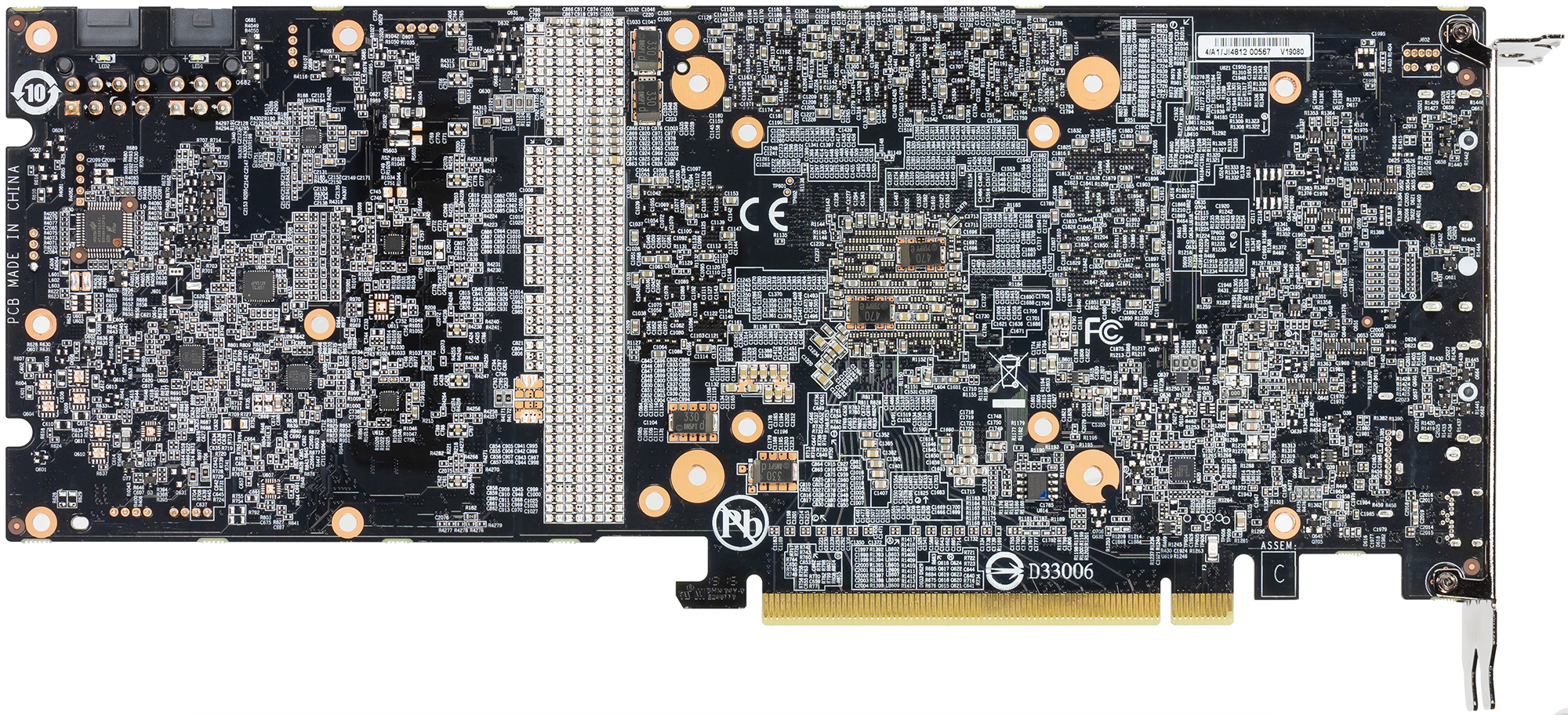

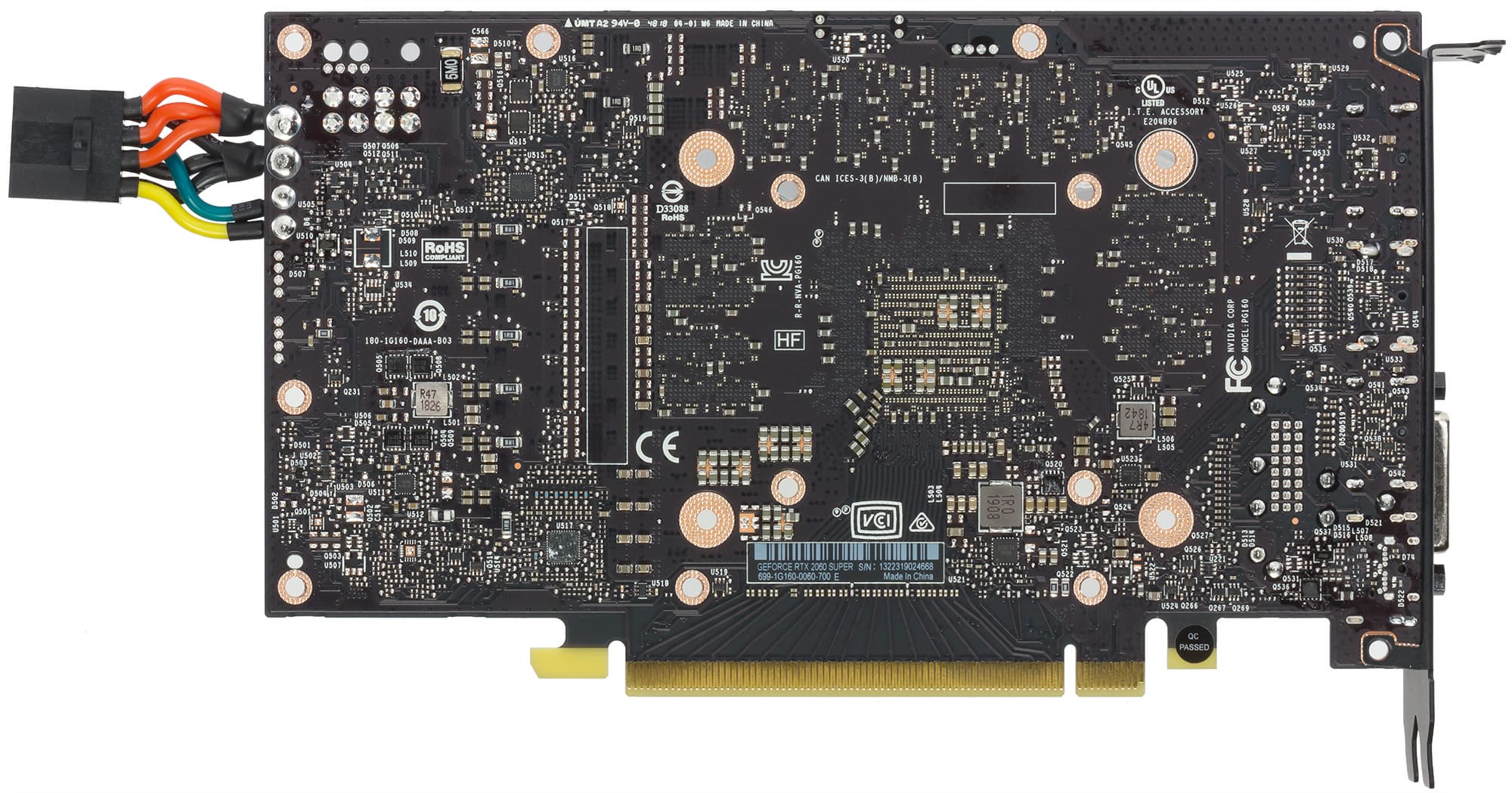

| вид сзади | |
|
|
Сразу бросается в глаза определенная преемственность. Во-первых, референсная карта Nvidia GeForce RTX 2060 Super по дизайну полностью повторяет референс GeForce RTX 2060 (за исключением отсутствия на последнем двух микросхем памяти, поскольку тот вариант имел 6 ГБ, а не 8 ГБ). Таким образом, на ту же PCB установили полный комплект видеопамяти и неурезанный GPU и получили RTX 2060 Super. Подсистема питания осталась той же — 5 фаз на ядро.
А у Gigabyte преемственность заключается в том, что одна и та же PCB служит для целого набора видеокарт: RTX 2060 Super, RTX 2070, RTX 2070 Super, RTX 2080 и RTX 2080 Super, благо все GPU TU106/TU104 совместимы по контактам. Более того, все последние карты Gigabyte на основе GeForce RTX 2070/2080 и их «супер»-варианты похожи как две капли воды даже внешне, и без чтения наклейки с названием модели даже не понять, где какая. Разницу можно обнаружить только в их толщине (у RTX 2080/2080 Super/2070 Super кулер шире).

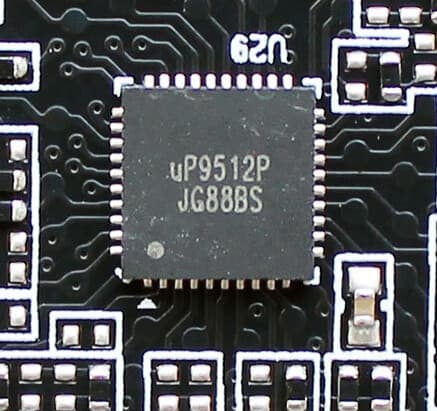

Однако если у карты Gigabyte на RTX 2080 схема питания ядра построена на базе 8-фазного цифрового преобразователя iMon DrMOS, то в данном случае она урезана до 6 фаз. Тем не менее, такая динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием и помогает GPU дольше работать на повышенных частотах. Схема управляется ШИМ-контроллером uP9512 (uPI Semiconductor). Такой же контроллер установлен и для 2-фазной схемы питания микросхем памяти.
На обороте имеется еще контроллер Holtek HT32F52241, он отвечает за мониторинг и подсветку.
Штатные частоты работы памяти равны референсным значениям, а вот Boost-частота работы ядра выше, при этом максимальная опять же не отличается от референсной величины. Обнаружить разницу в реальных приложениях будет непросто (несмотря на гордый суффикс «ОС»).
В целом PCB выполнена по традиционной для Gigabyte концепции Ultra Durable VGA, подразумевающей использование текстолита с удвоенной толщиной медных слоев, а также отобранных долговечных компонентов.

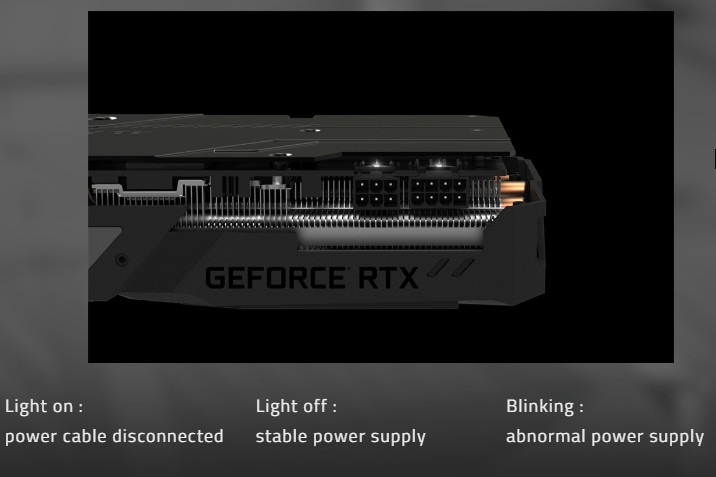

Около обоих коннекторов питания имеются светодиоды, извещающие о наличии или отсутствии проблем: если они непрерывно горят, то питание не подается (не подключено); если мигают, то есть какие-то проблемы с питанием (слишком низкое напряжение или его пульсации); а если погасли, то все в порядке.

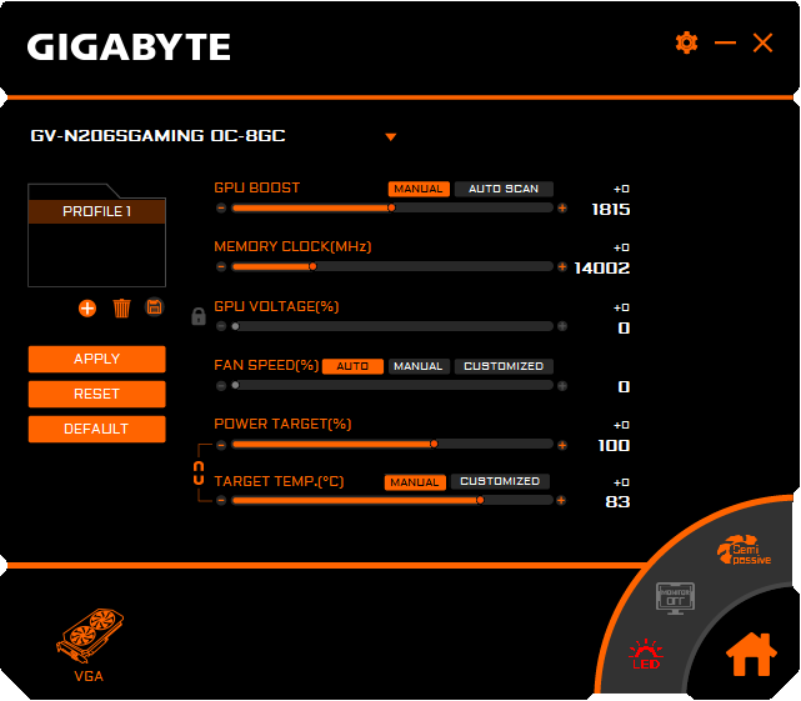

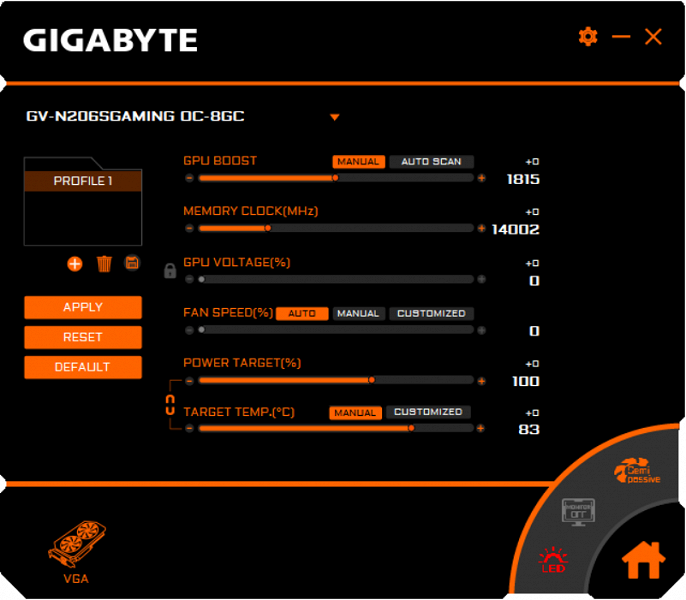

Управление работой карты обеспечивается с помощью фирменной утилиты Aorus Engine, о которой мы многократно писали. Ускоритель не позиционируется для оверклокеров и вряд ли заинтересует фанатов серьезного разгона. Специальных режимов с различающимися частотами нет, только номинальный, поэтому утилита предлагает только одну вкладку для ручного разгона.
Еще раз надо отметить, что видеокарты линейки Gaming OC марки Gigabyte не особо предназначены для разгона — для этой цели выпускаются продукты под маркой Aorus.
Карта привычно оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Нагрев и охлаждение

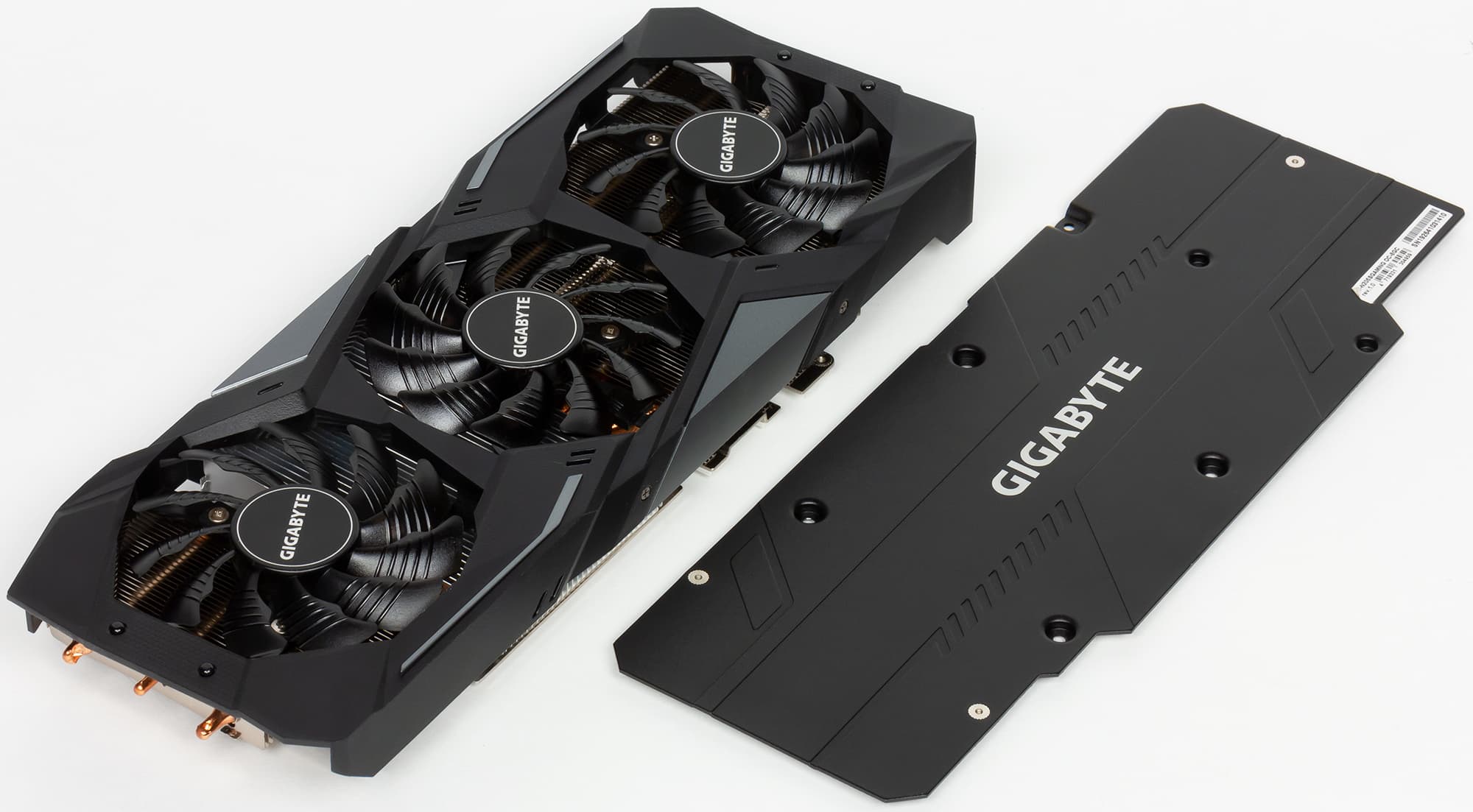

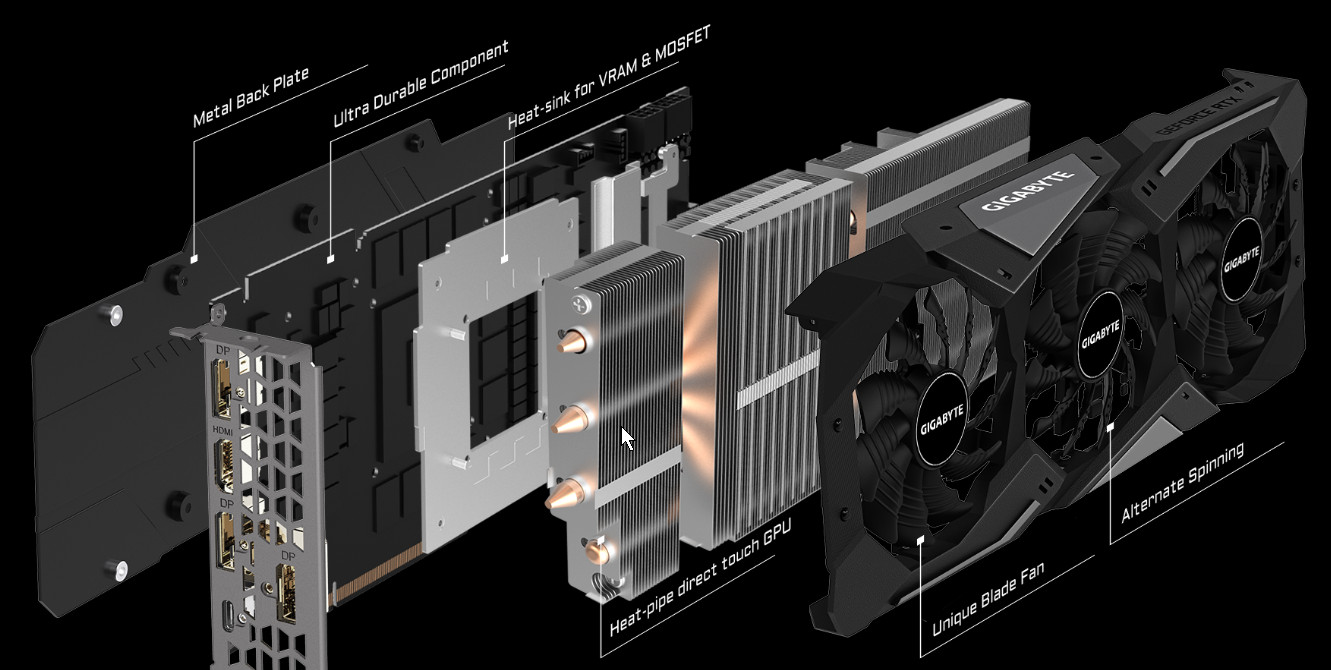

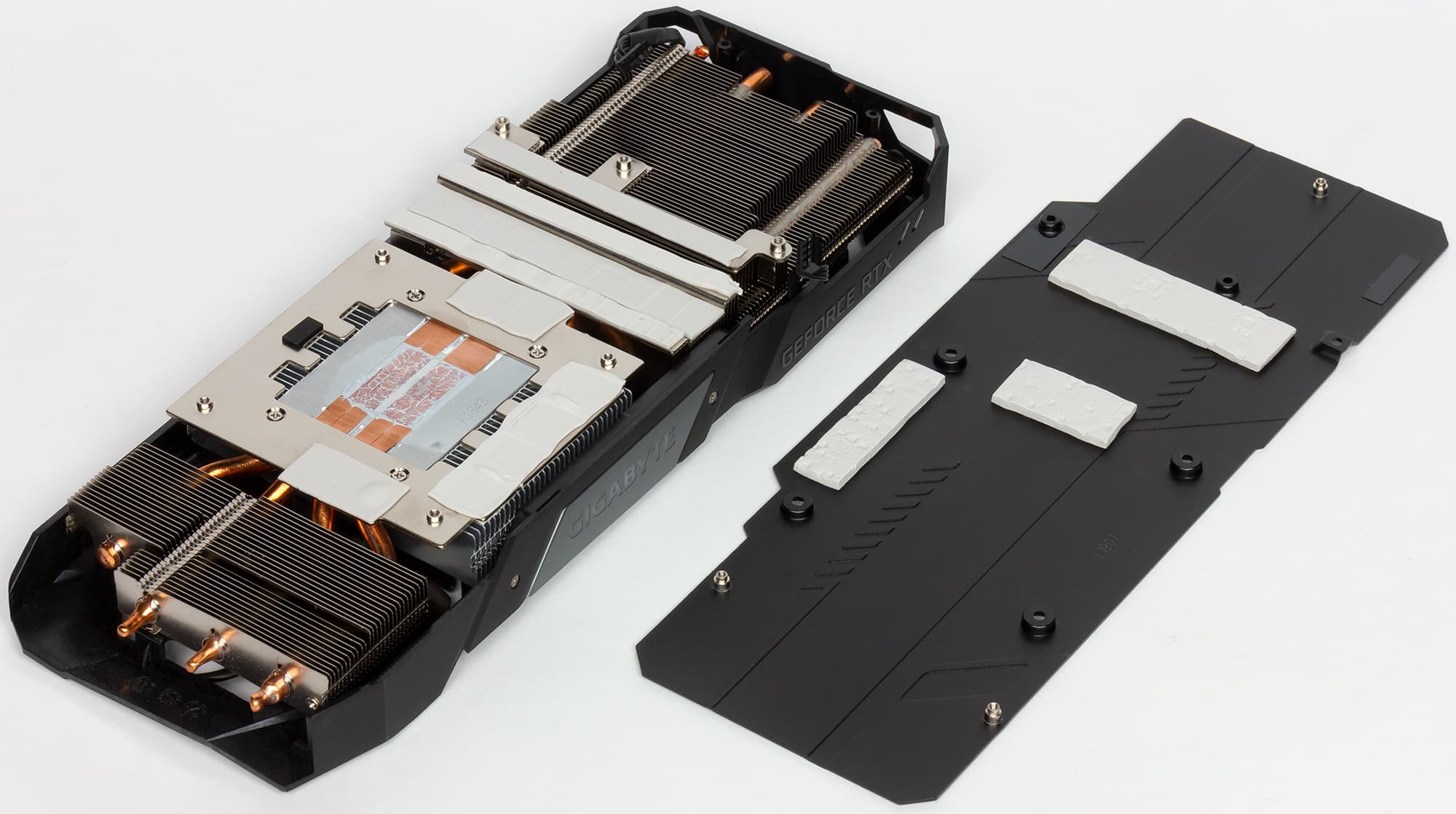

Основой кулеров серии Windforce является массивный трехсекционный радиатор с пластинчатыми ребрами, которые пересекают 5 тепловых трубок, 4 из которых прижимаются напрямую к «те́льцу» GPU. На подошве основного радиатора имеется термоинтерфейс для охлаждения микросхем памяти. К силовым элементам конвертера питания прижимается подошва на второй части радиатора. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и охладителем PCB.
Поверх радиатора установлен кожух с тремя вентиляторами со специальным профилем лопастей, который, по идее, помогает снизить шум. По сути, используется СО от RTX 2070, поэтому карта занимает 2 слота в системном блоке.

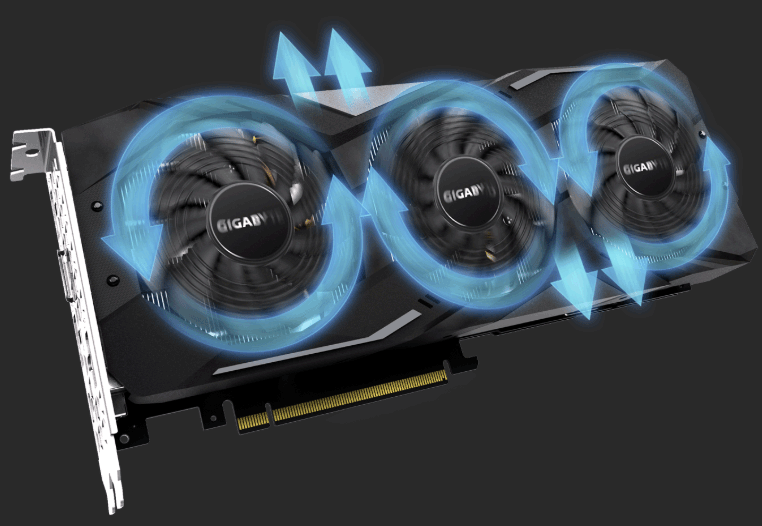

Система вентиляторов имеет запатентованную компанией технологию Alternative Spinning — когда средний вентилятор вращается в противоположном направлении, вроде бы улучшая продувку радиаторов кулера.
Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Это все хорошо видно в предваряющем статью видеоролике.
Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 71 градуса, что является нормальным результатом для видеокарты такого уровня.

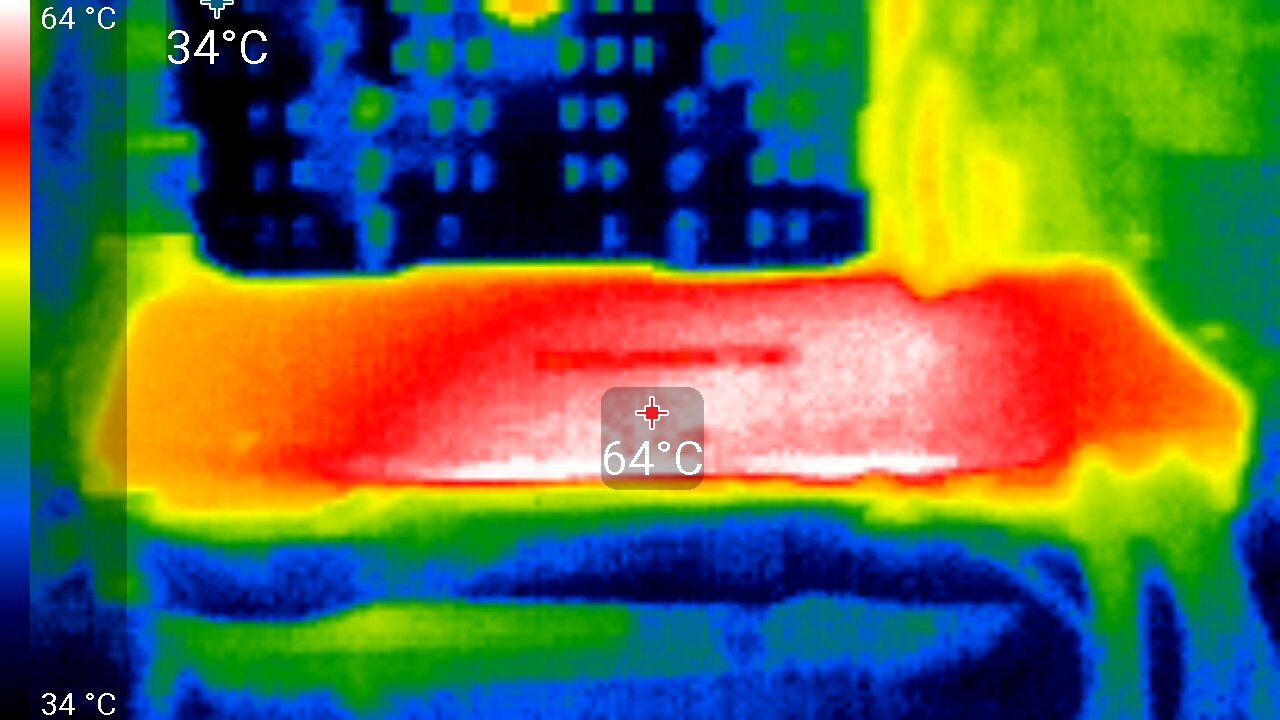

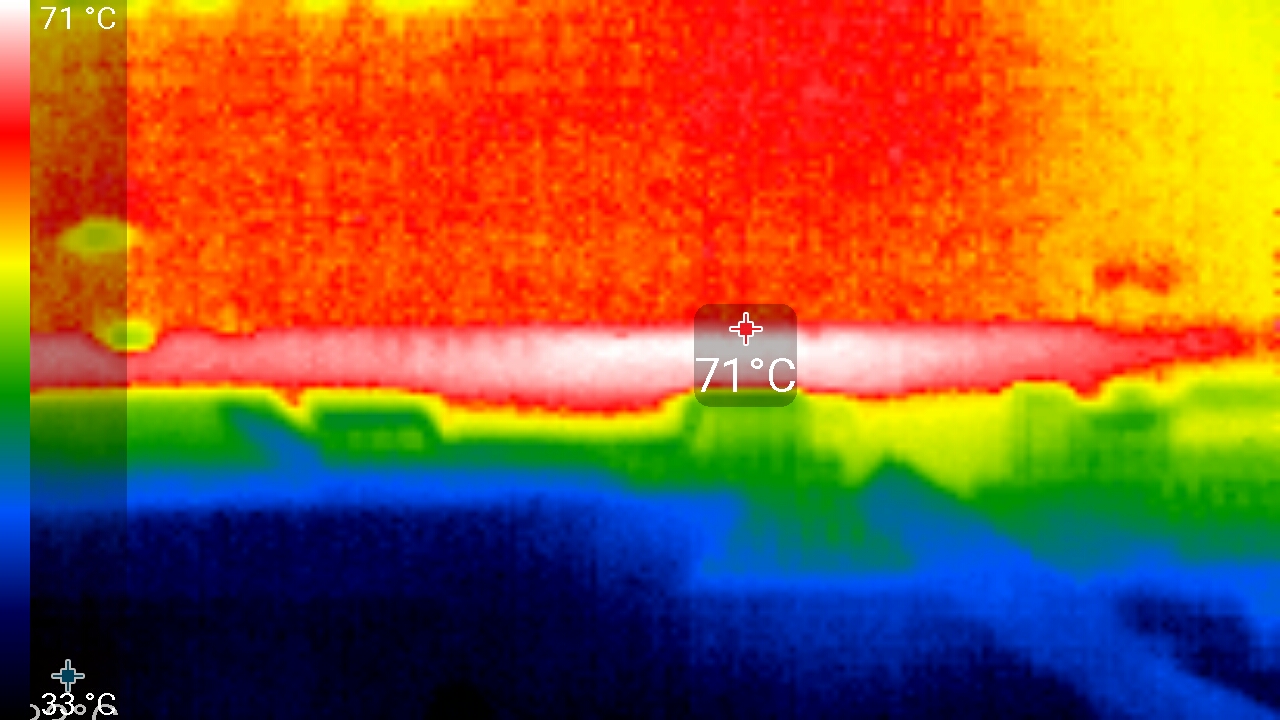

Максимальный нагрев — верхний край оборотной стороны PCB и области около преобразователей питания.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла 44 °C, вентиляторы не вращались. Шум был равен 18,0 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 71 °C. Вентиляторы при этом раскручивались до 2000 оборотов в минуту, шум вырастал до 35,8 дБА, так что шум совершенно отчетливый, но терпимый.
Подсветка

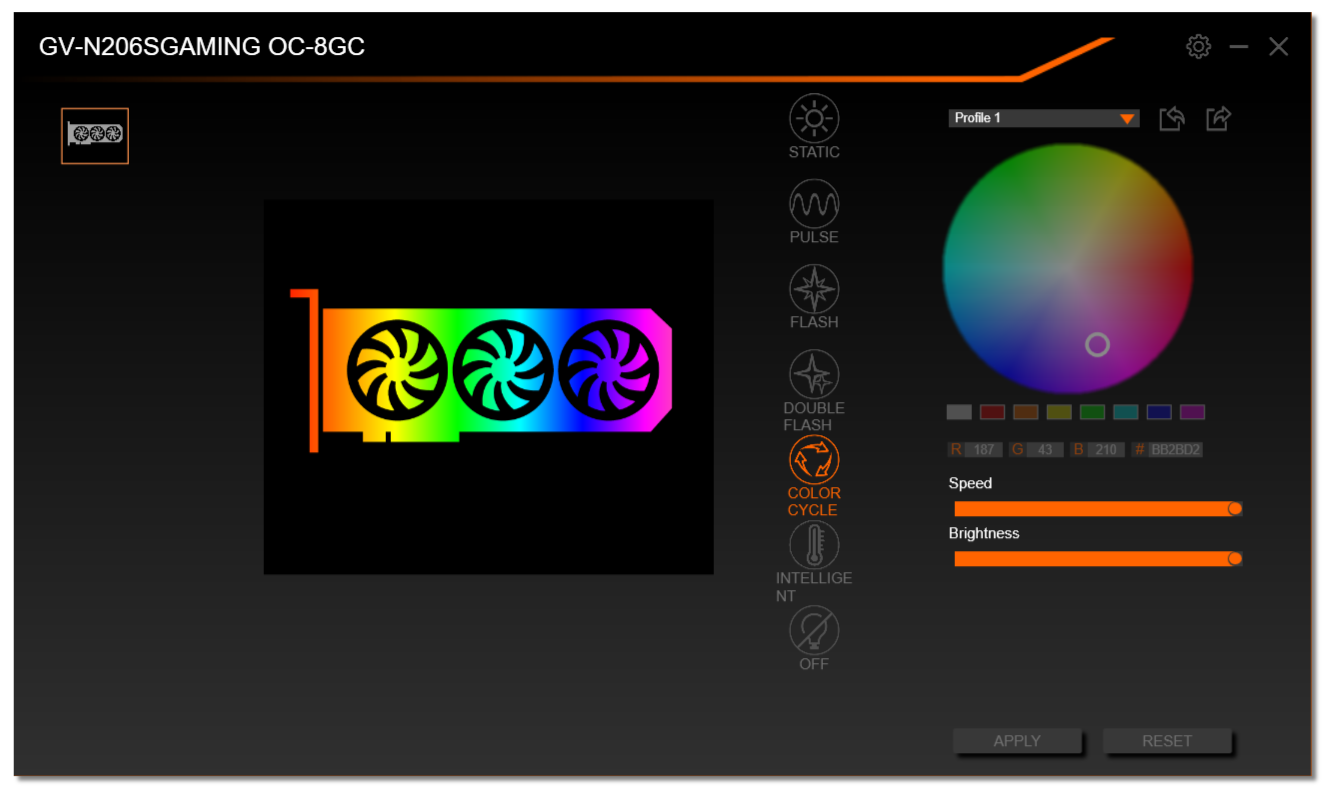

Очень скудной подсветкой управляет фирменная утилита RGB Fusion: подсвечивается только логотип компании на торце.
Да и выбор режимов очень небольшой.
На видео прекрасно видно, что карта выглядит бедным родственником на фоне красивой подсветки матплаты с кулером процессора :)

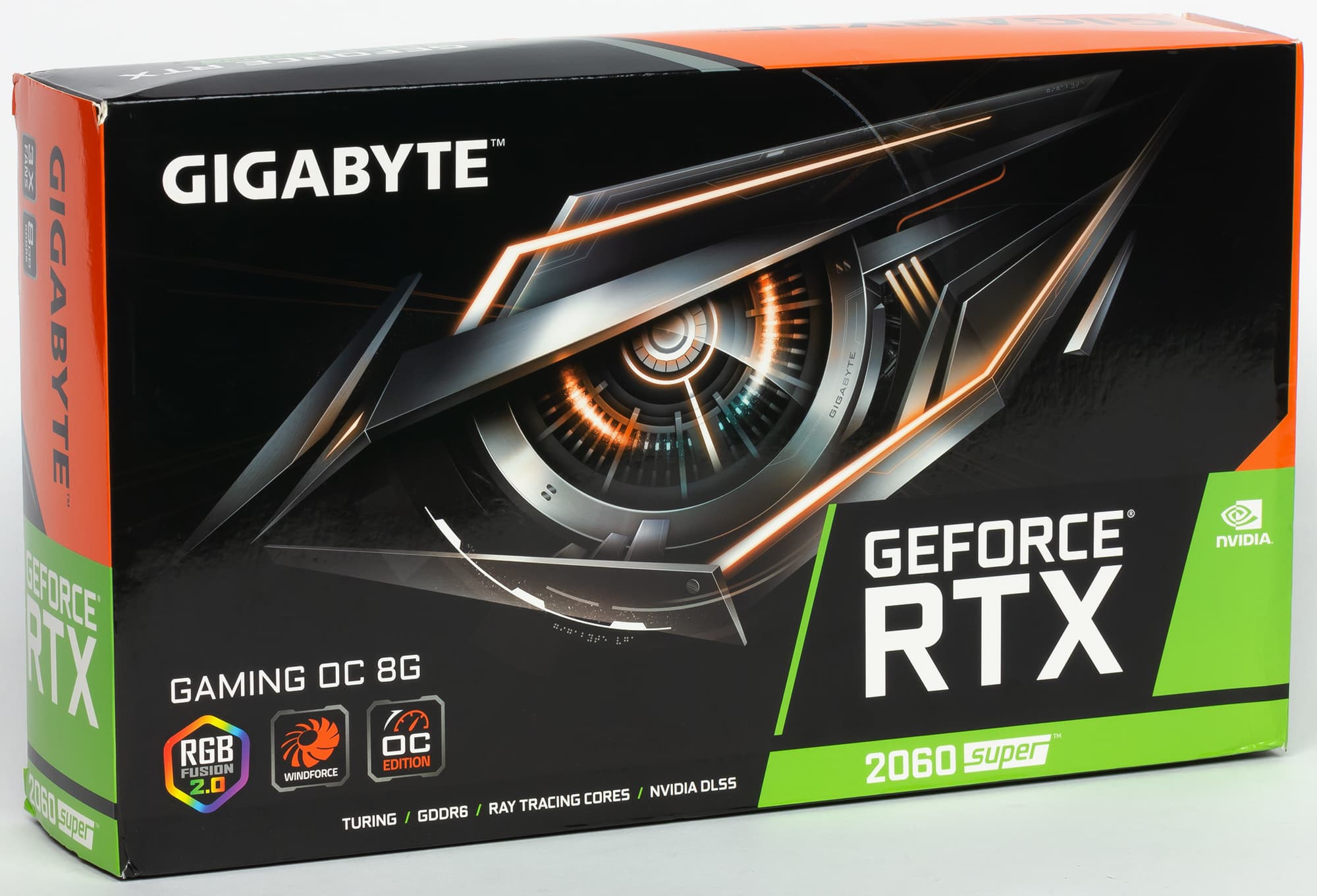

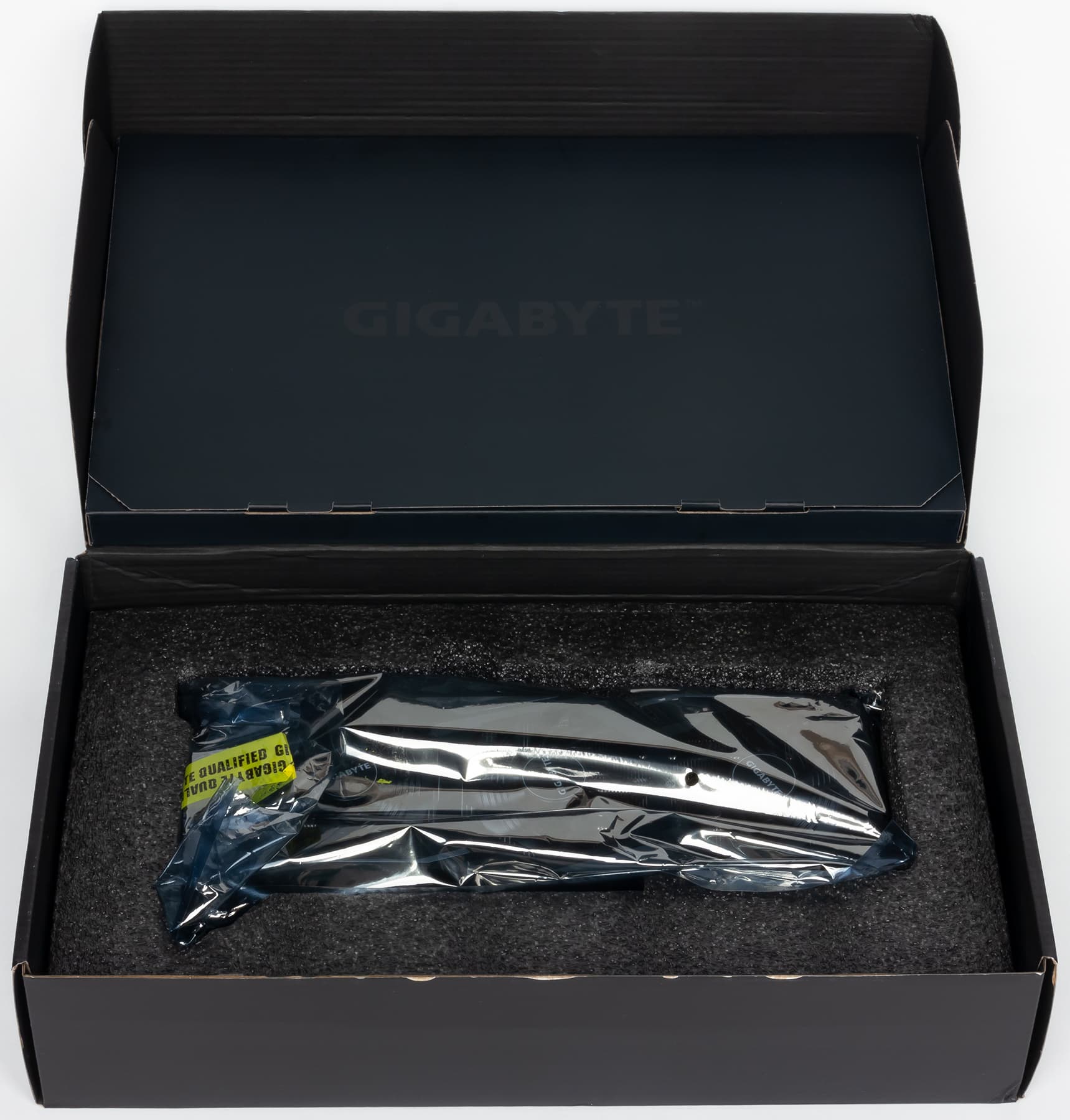

Комплект поставки и упаковка

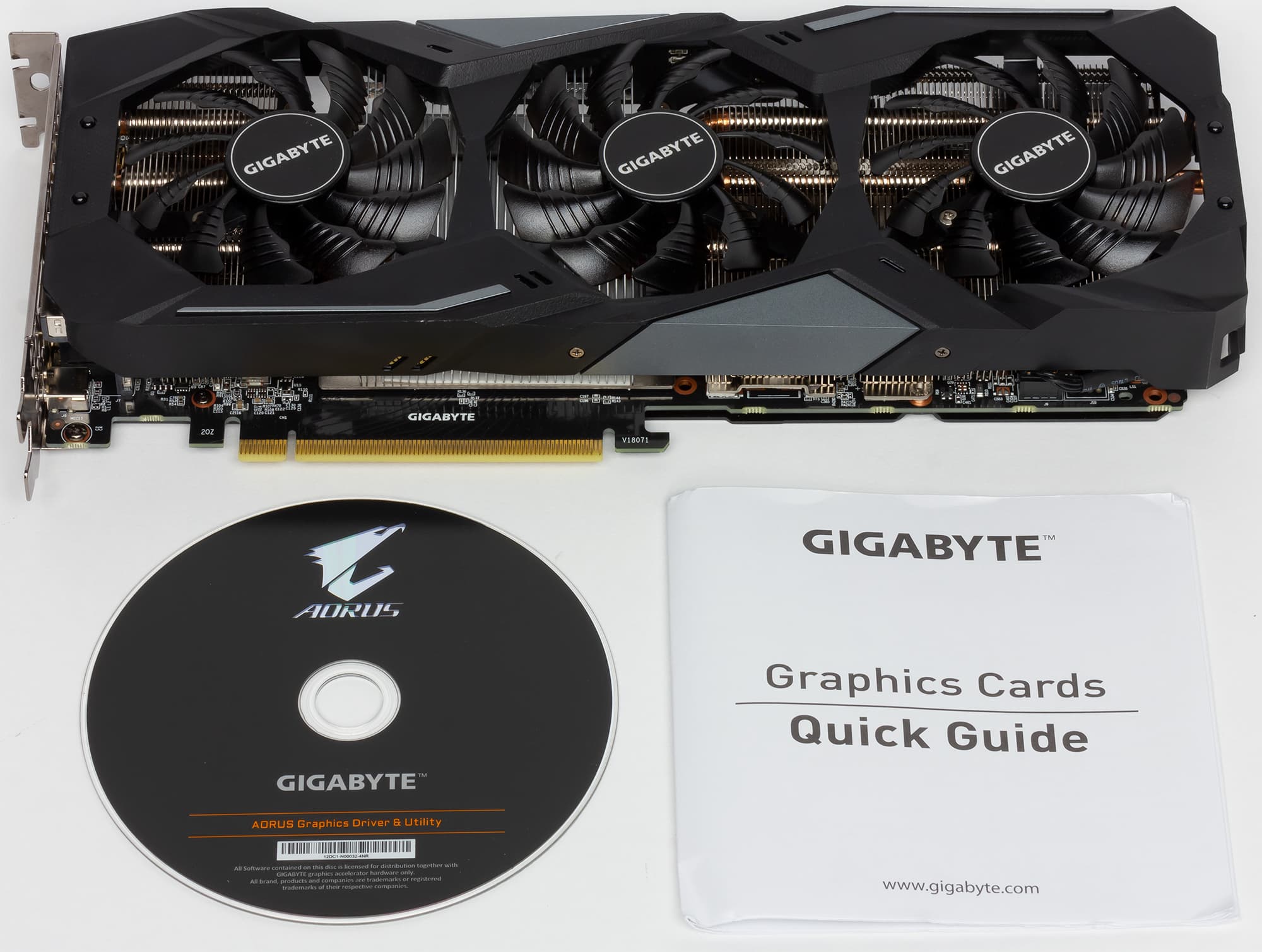

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Перед нами базовый комплект.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

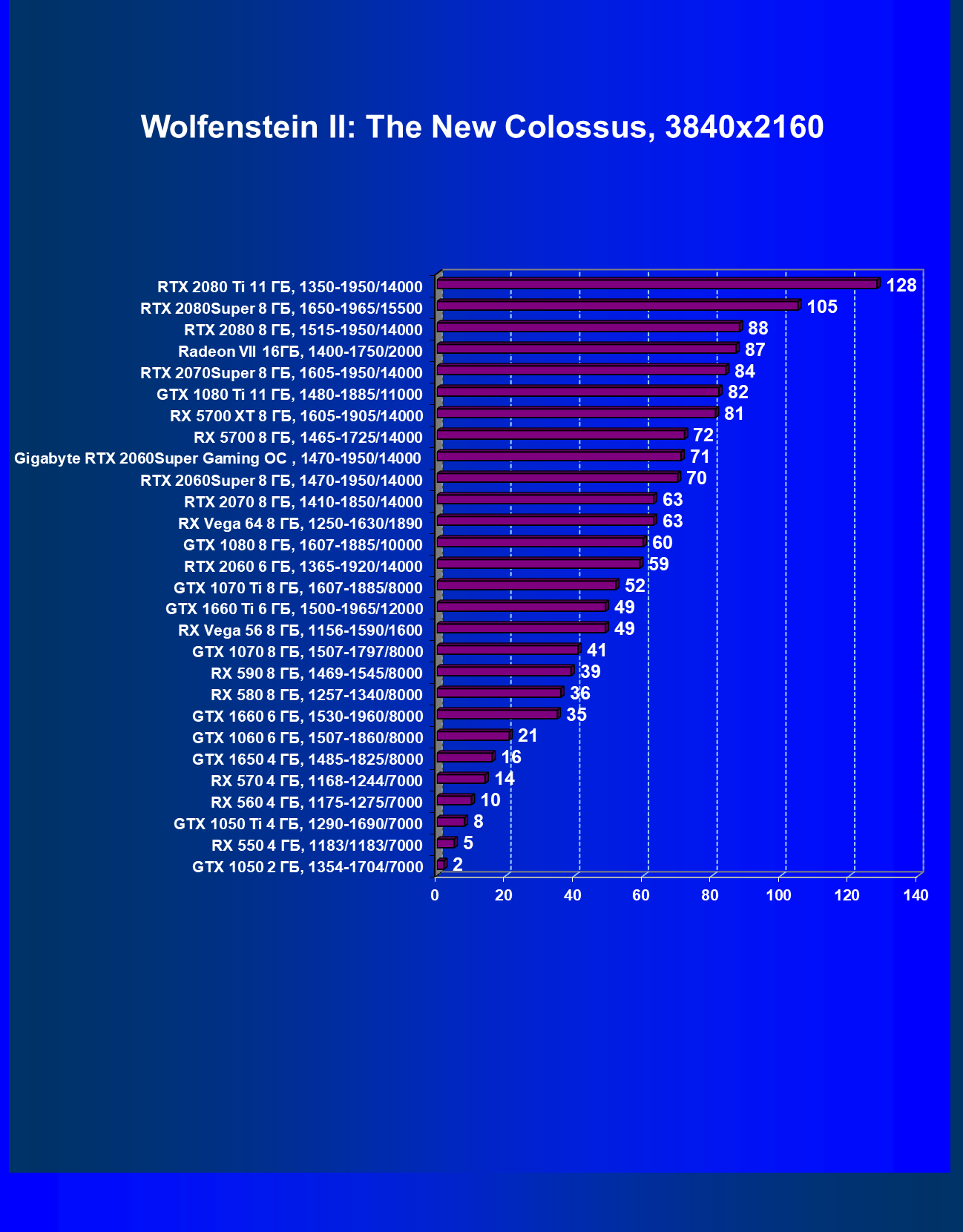

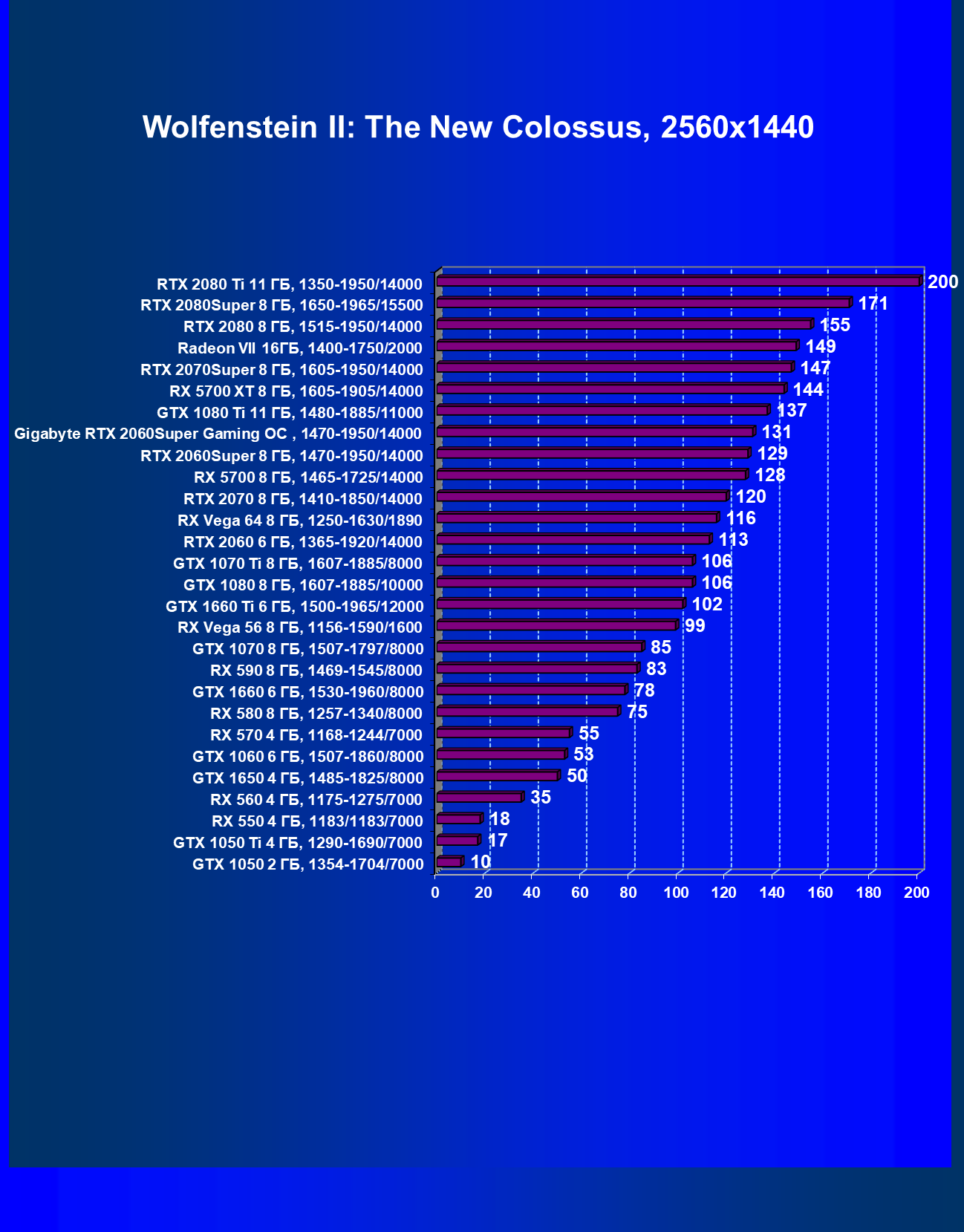

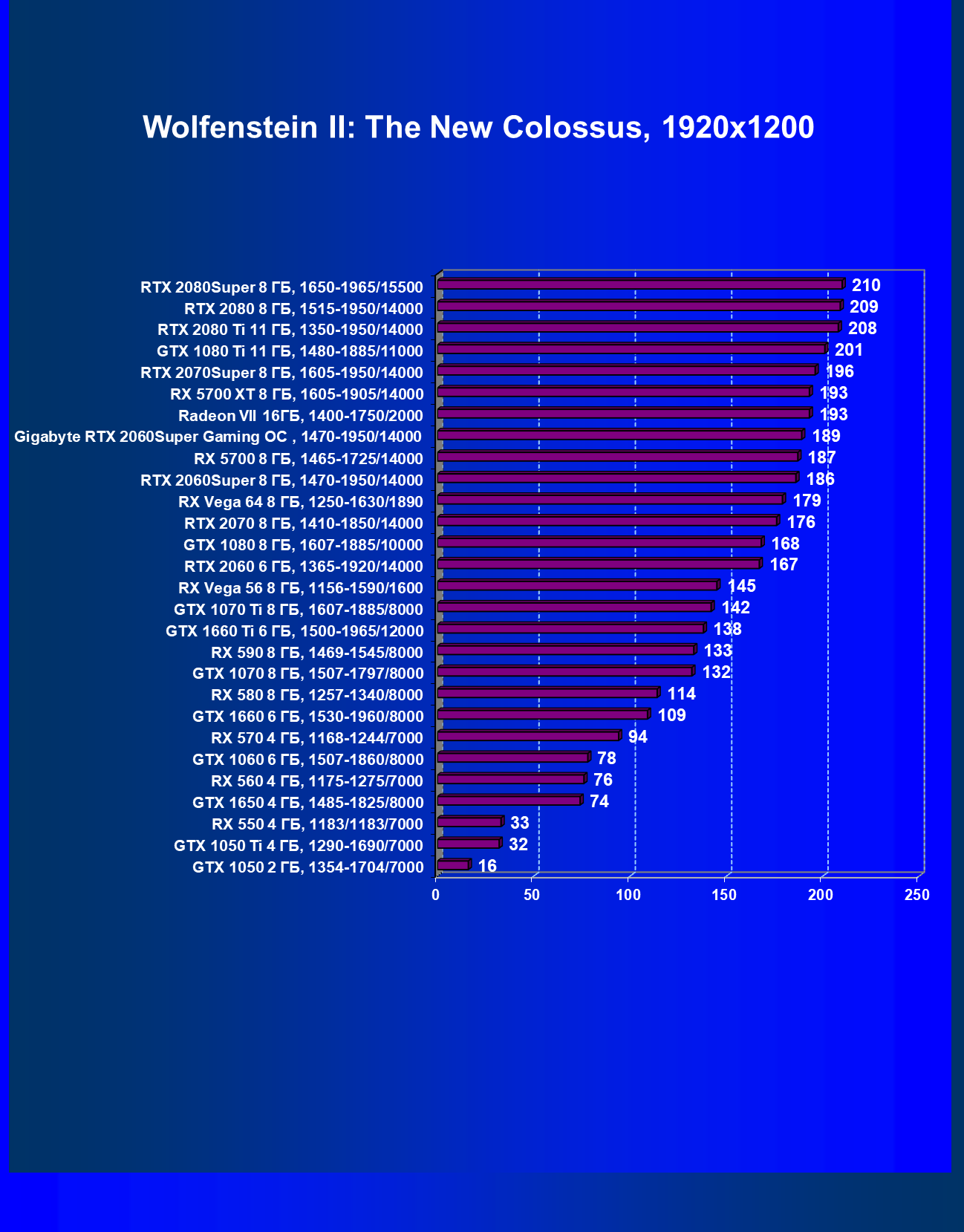

- Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)

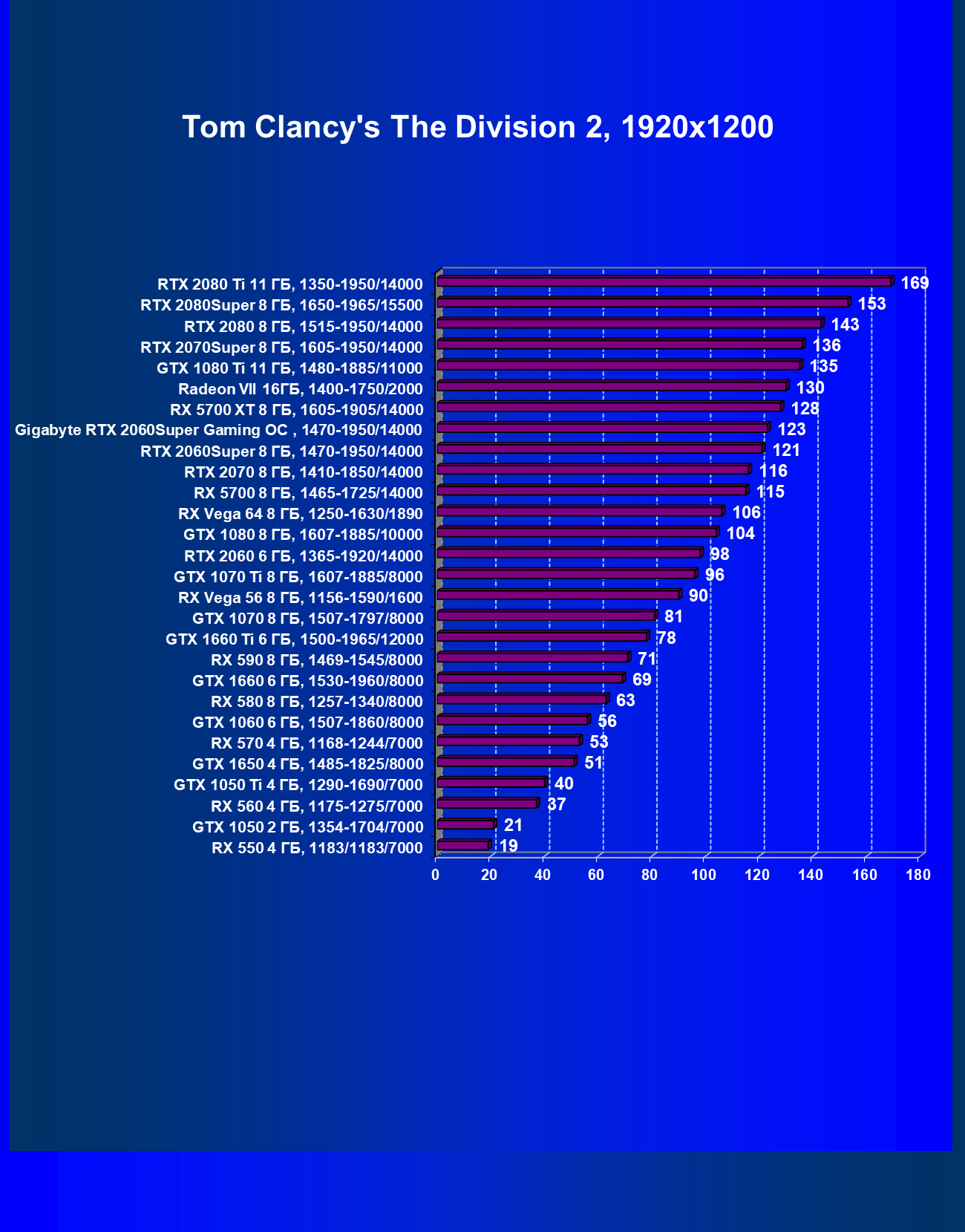

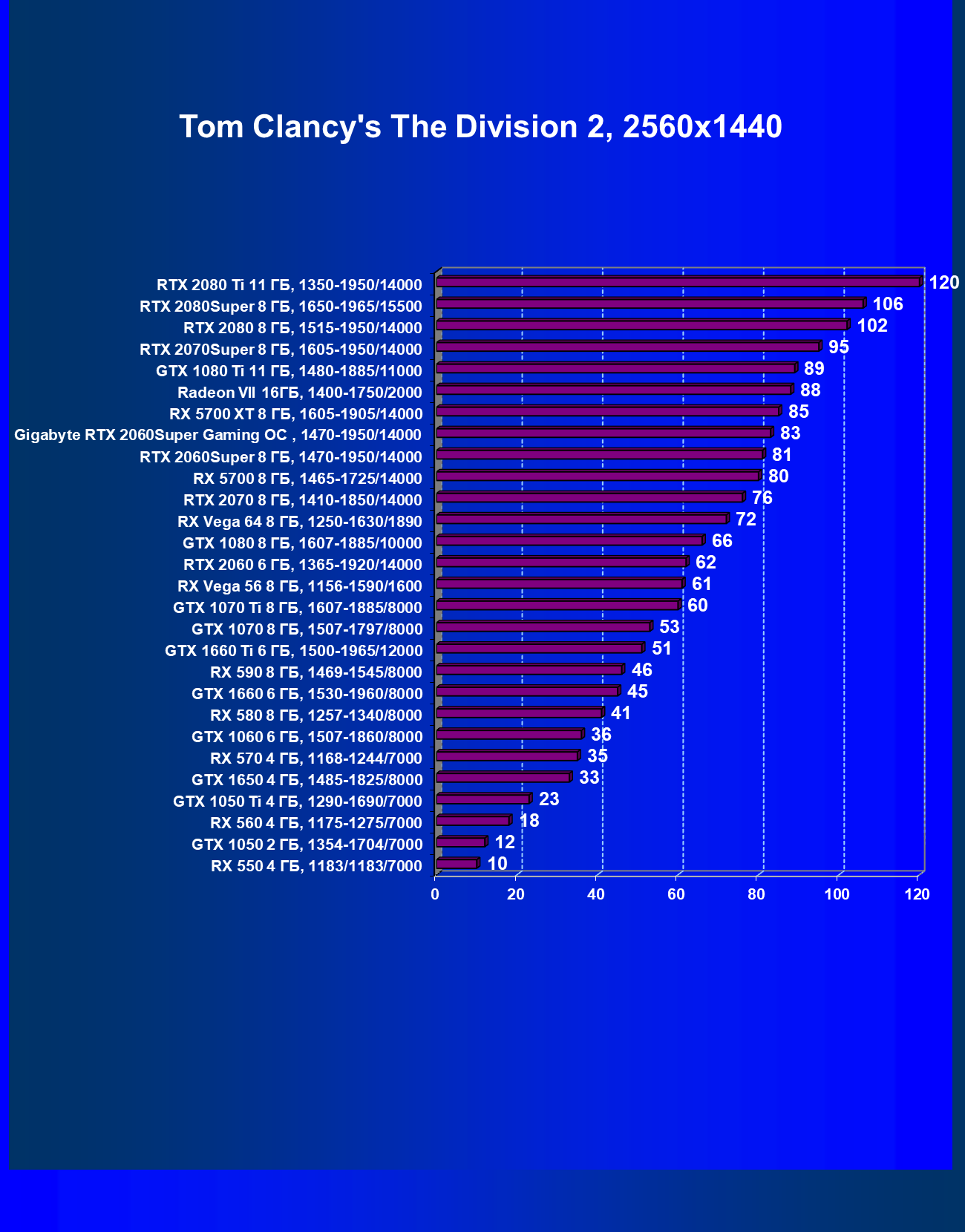

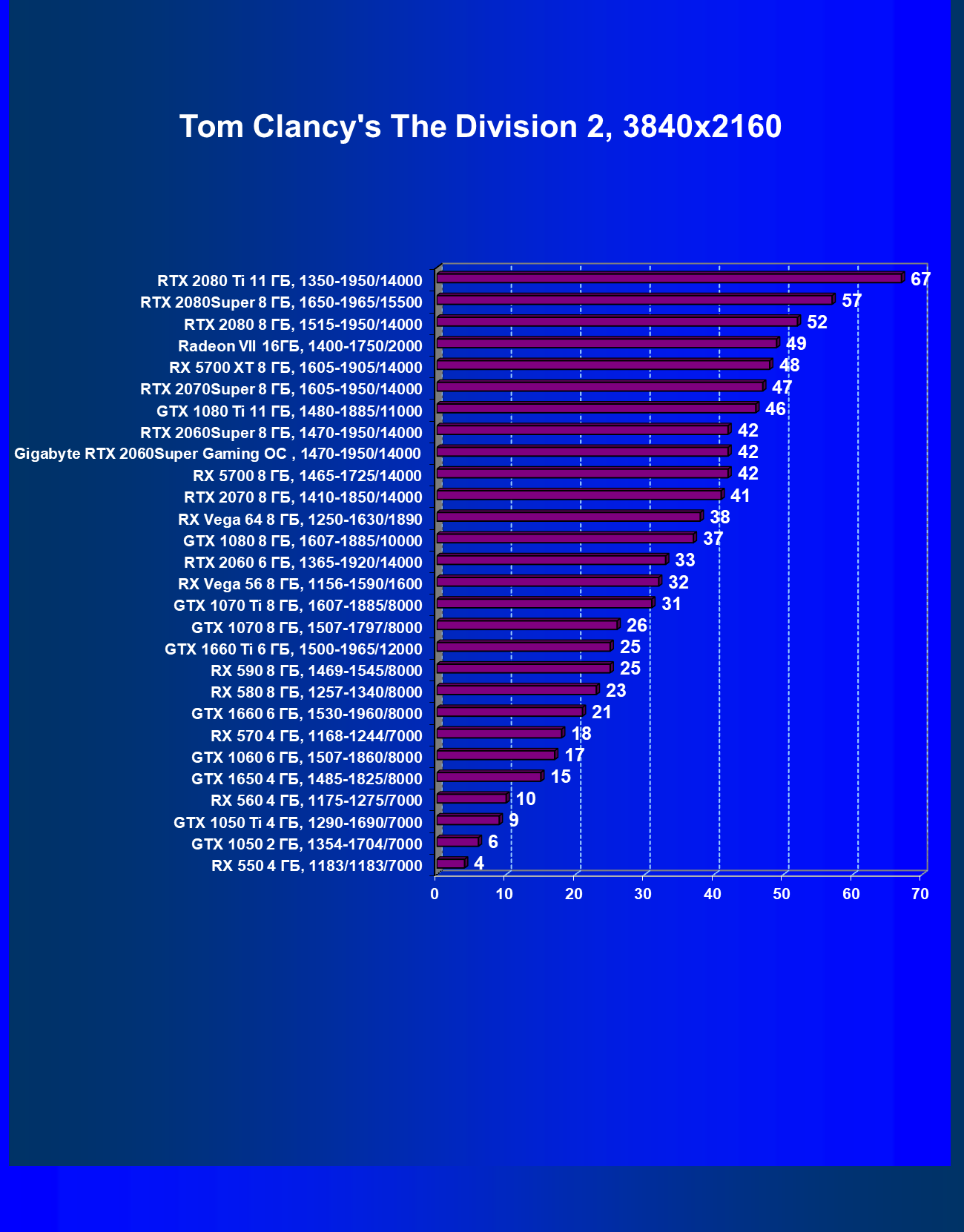

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

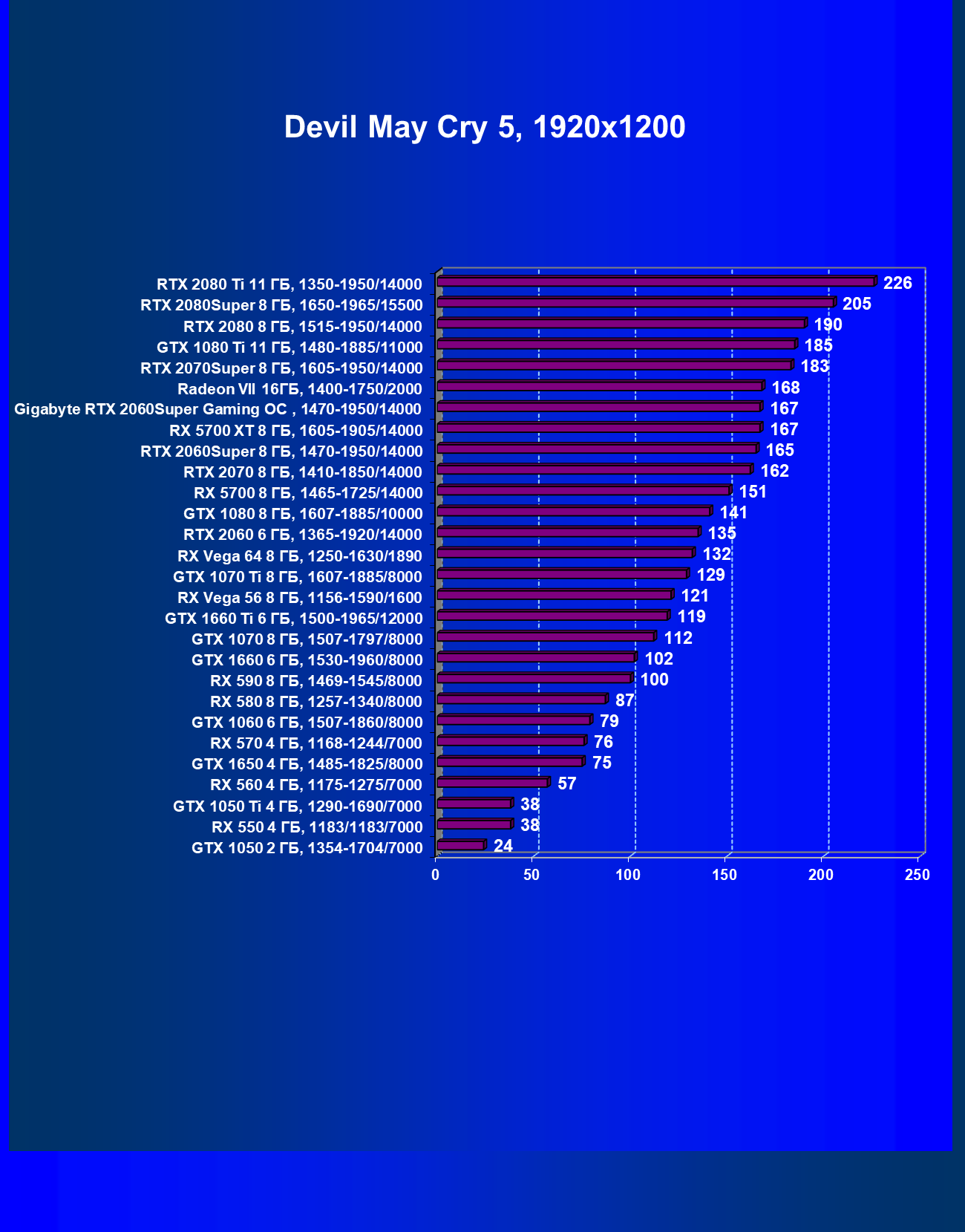

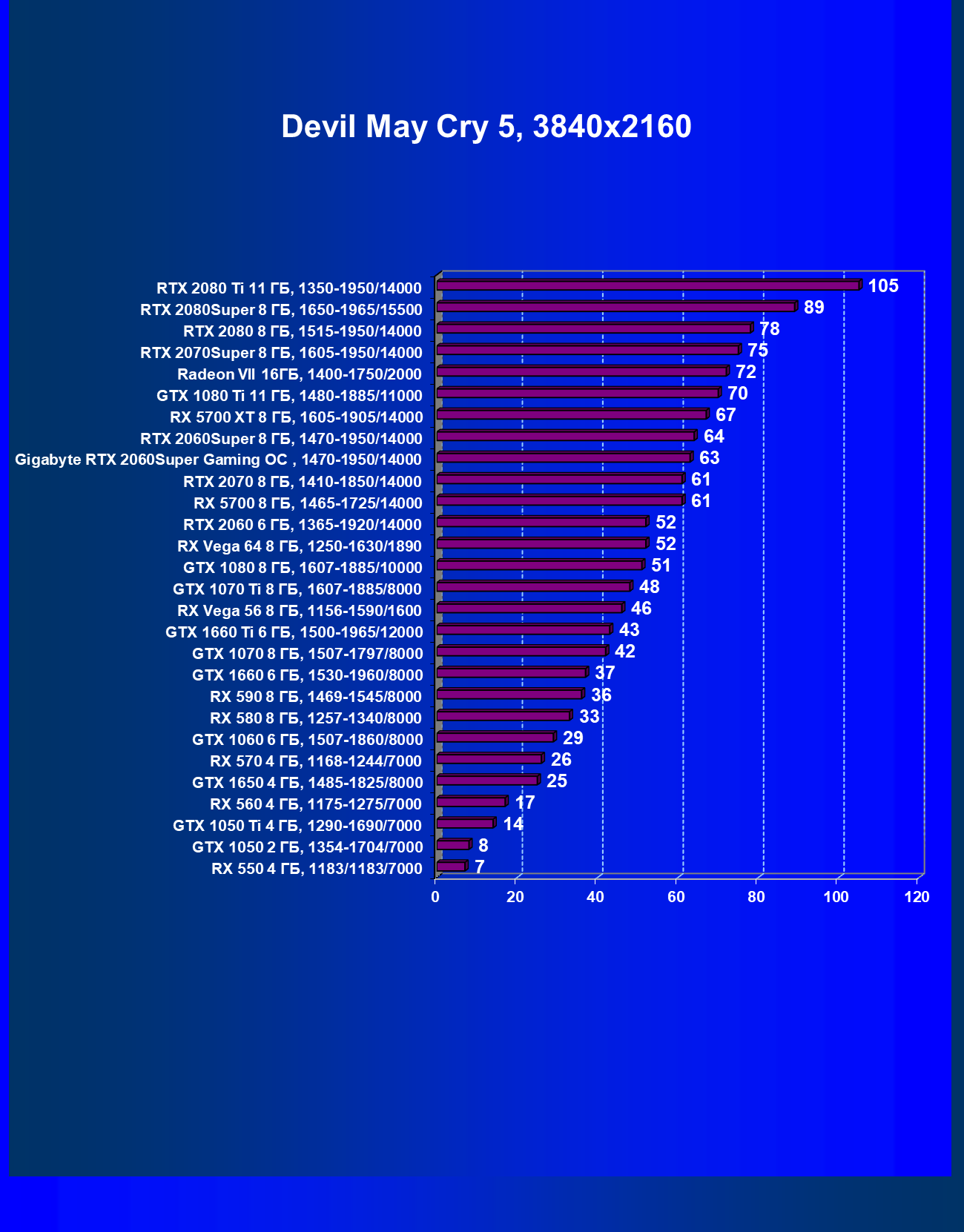

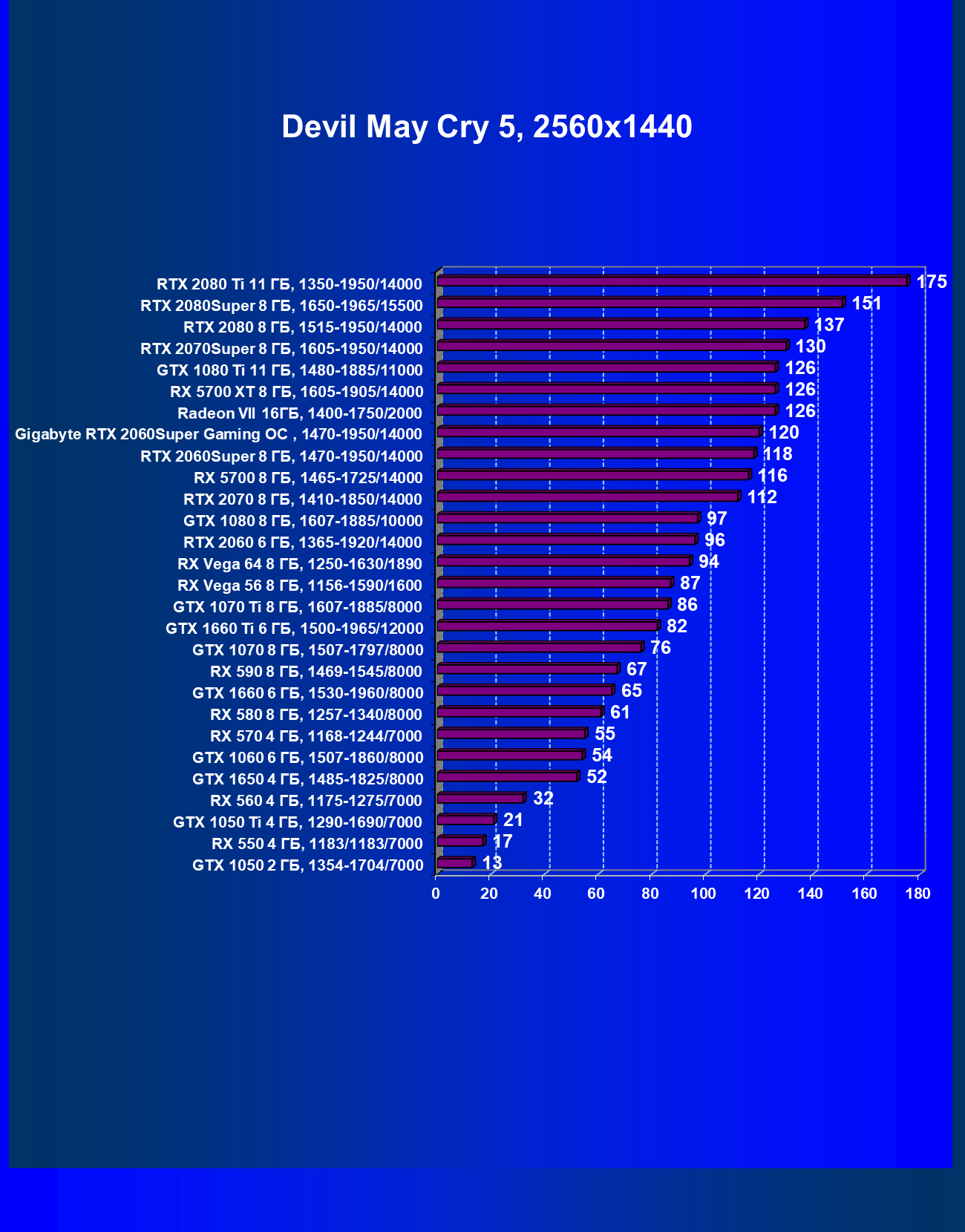

- Devil May Cry 5 (Capcom/Capcom)

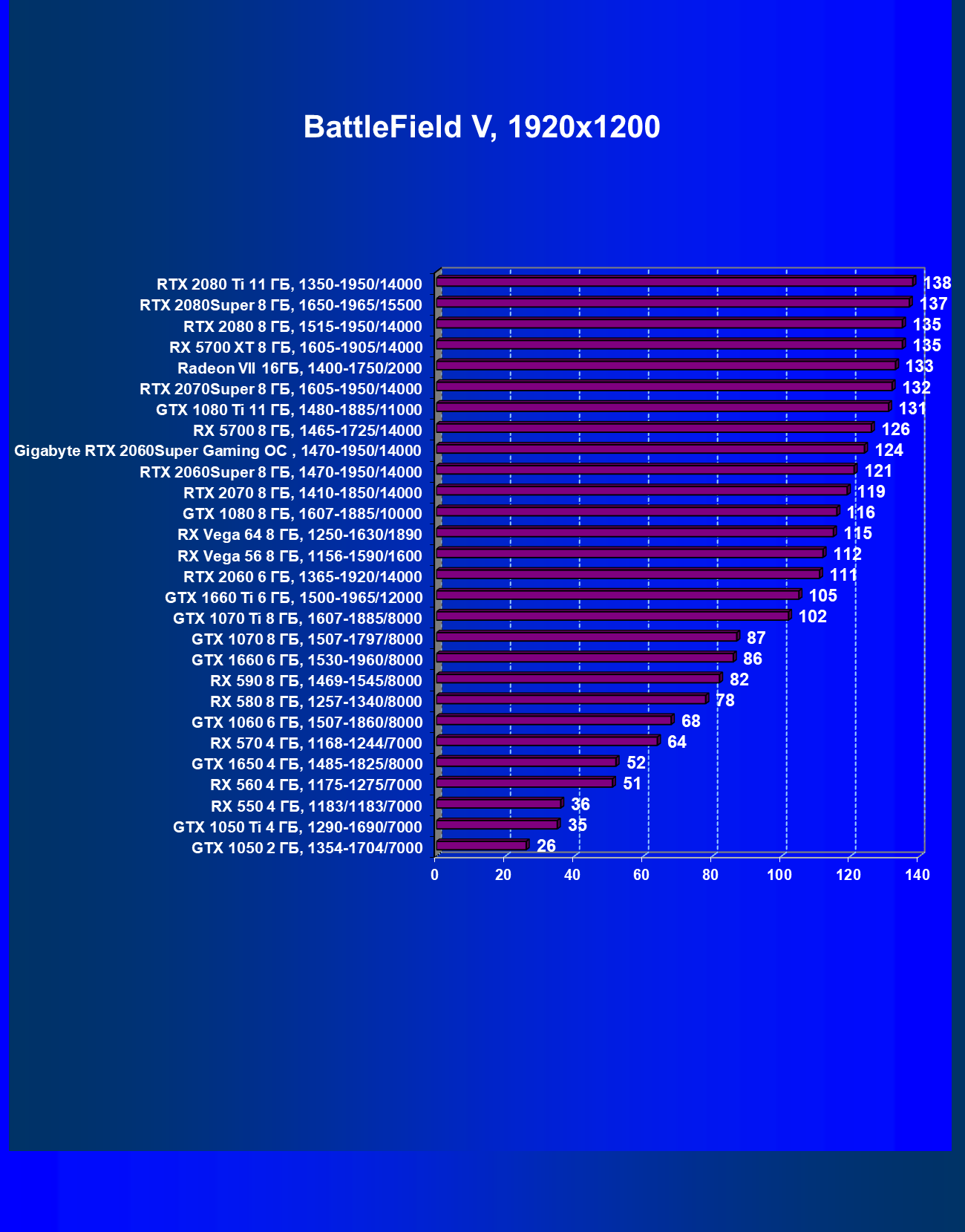

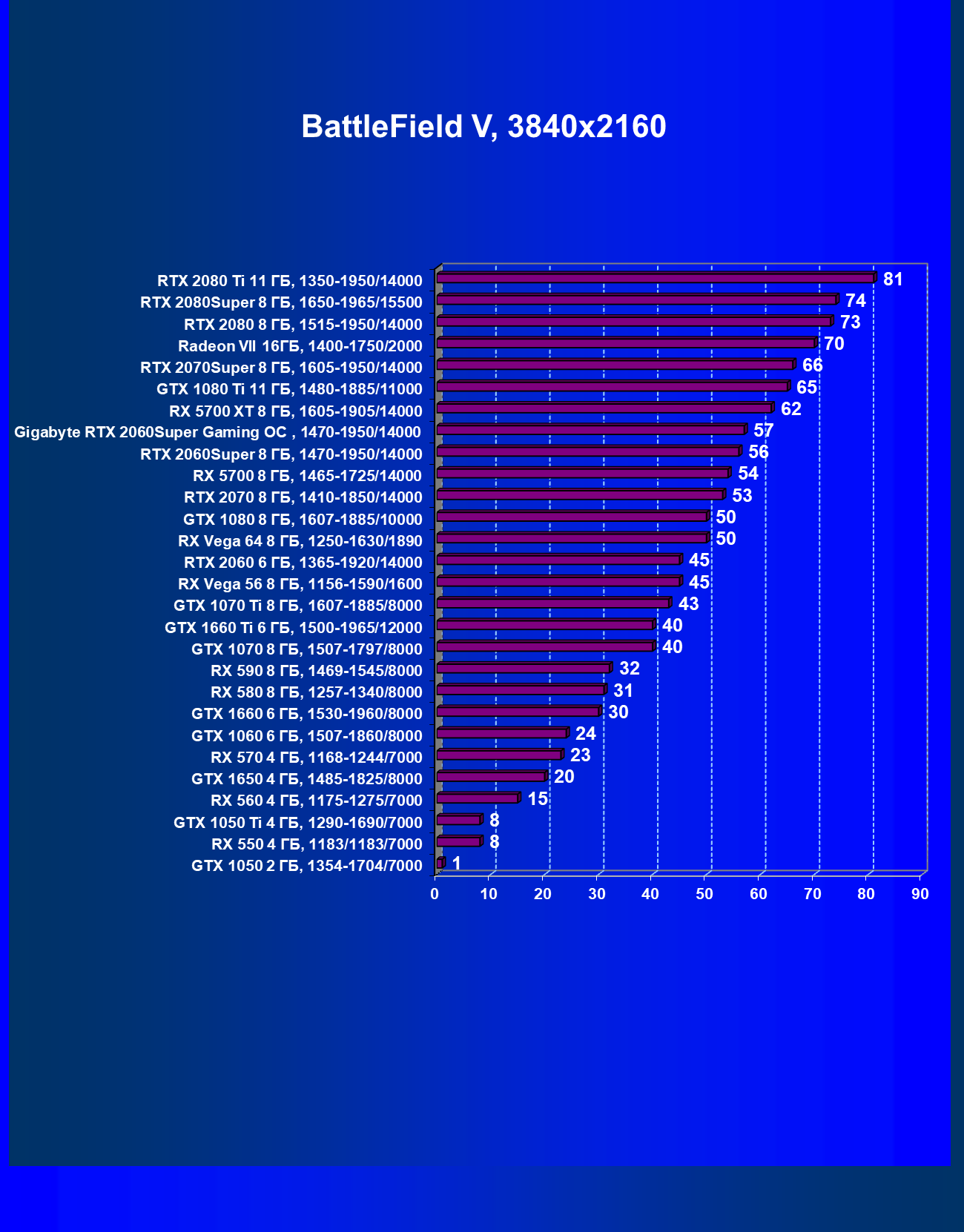

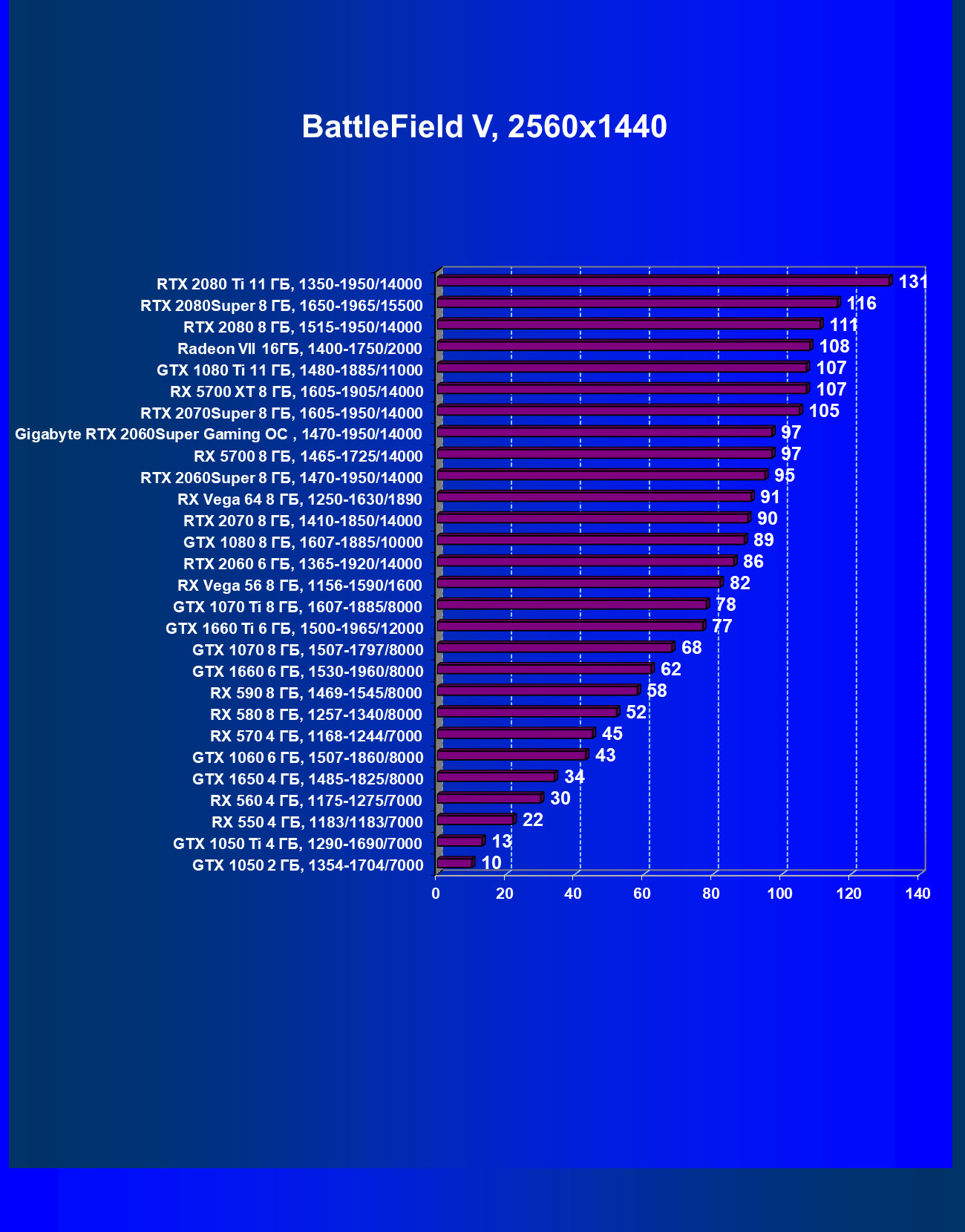

- Battlefield V (EA Digital Illusions CE/Electronic Arts)

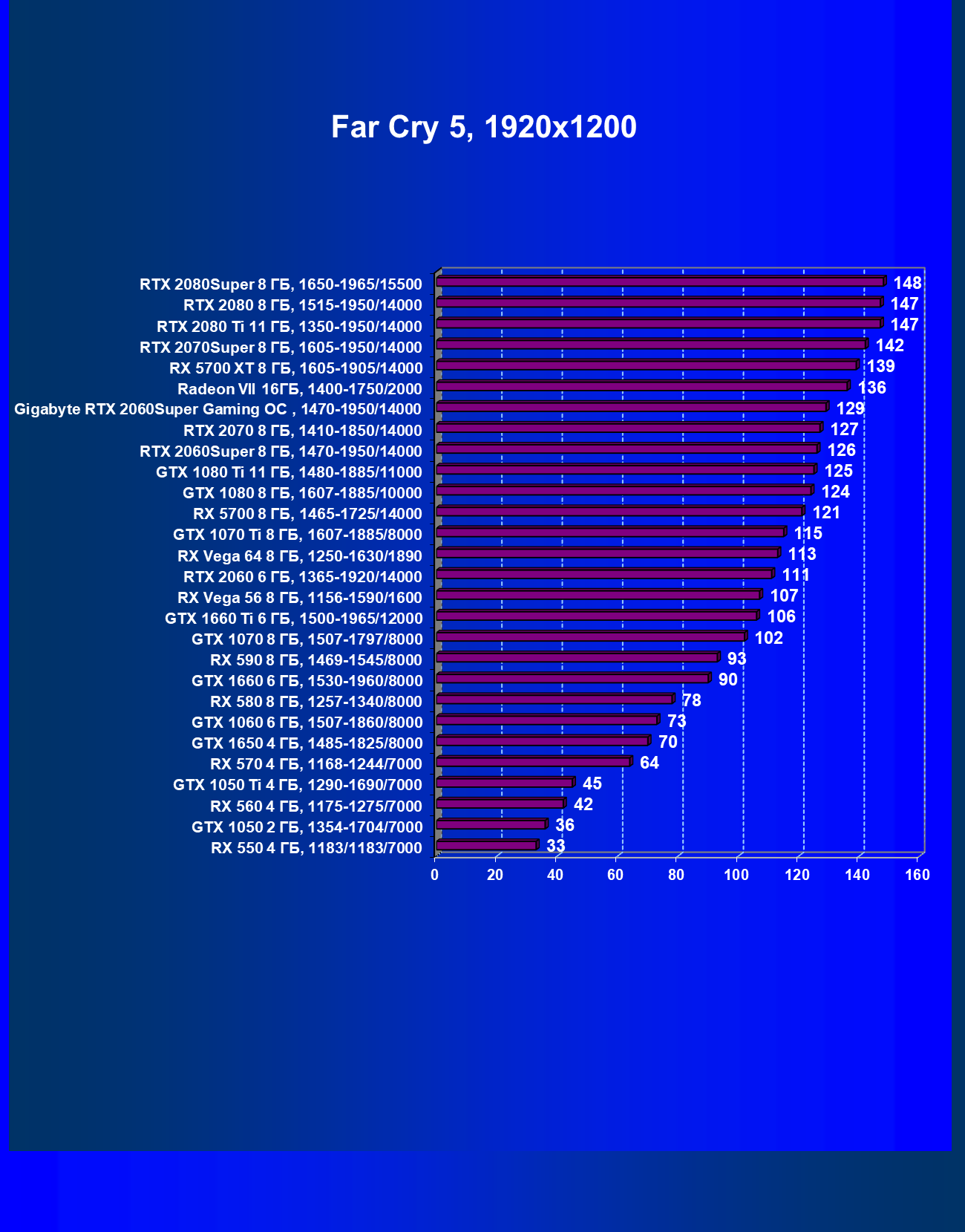

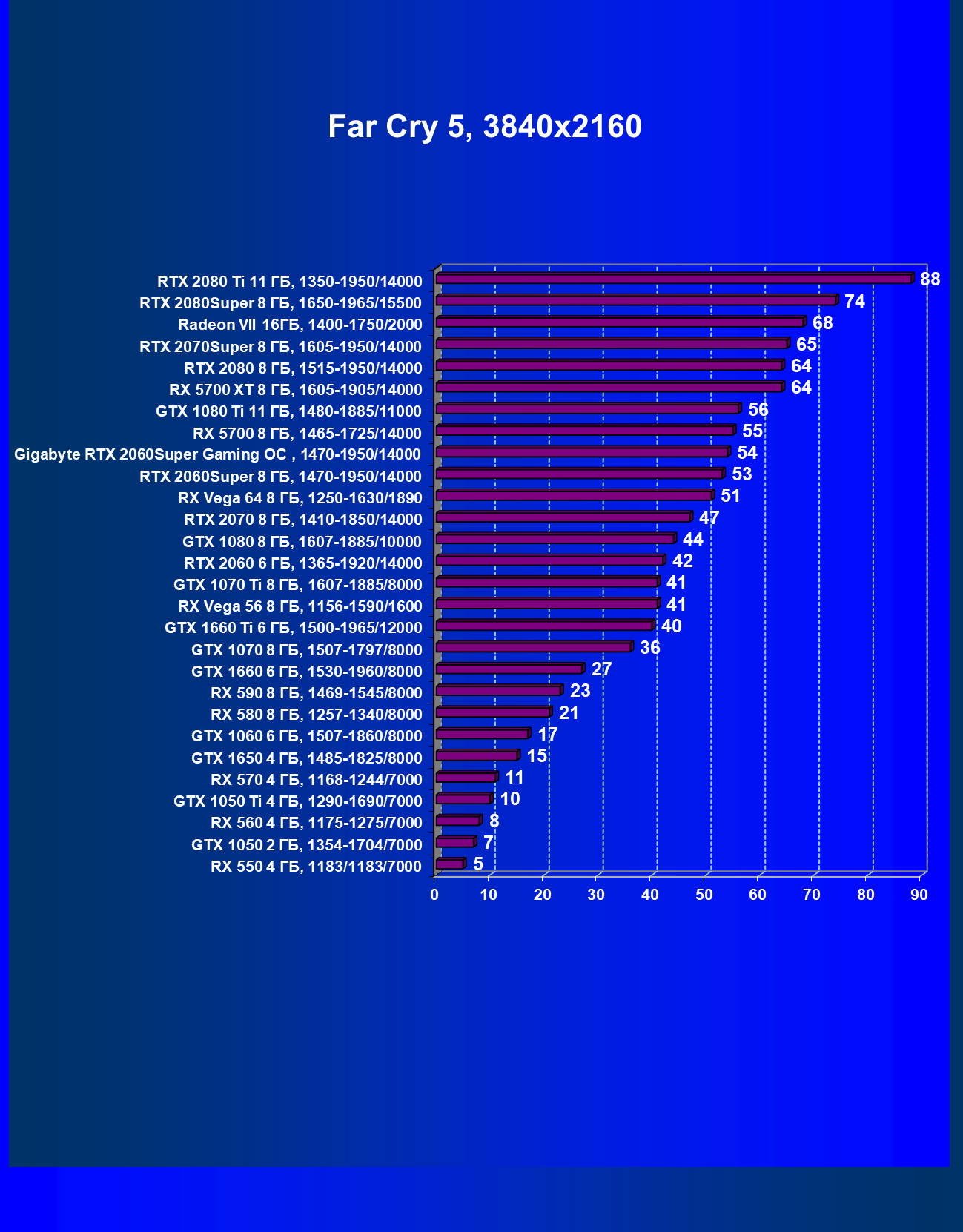

- Far Cry 5 (Ubisoft/Ubisoft)

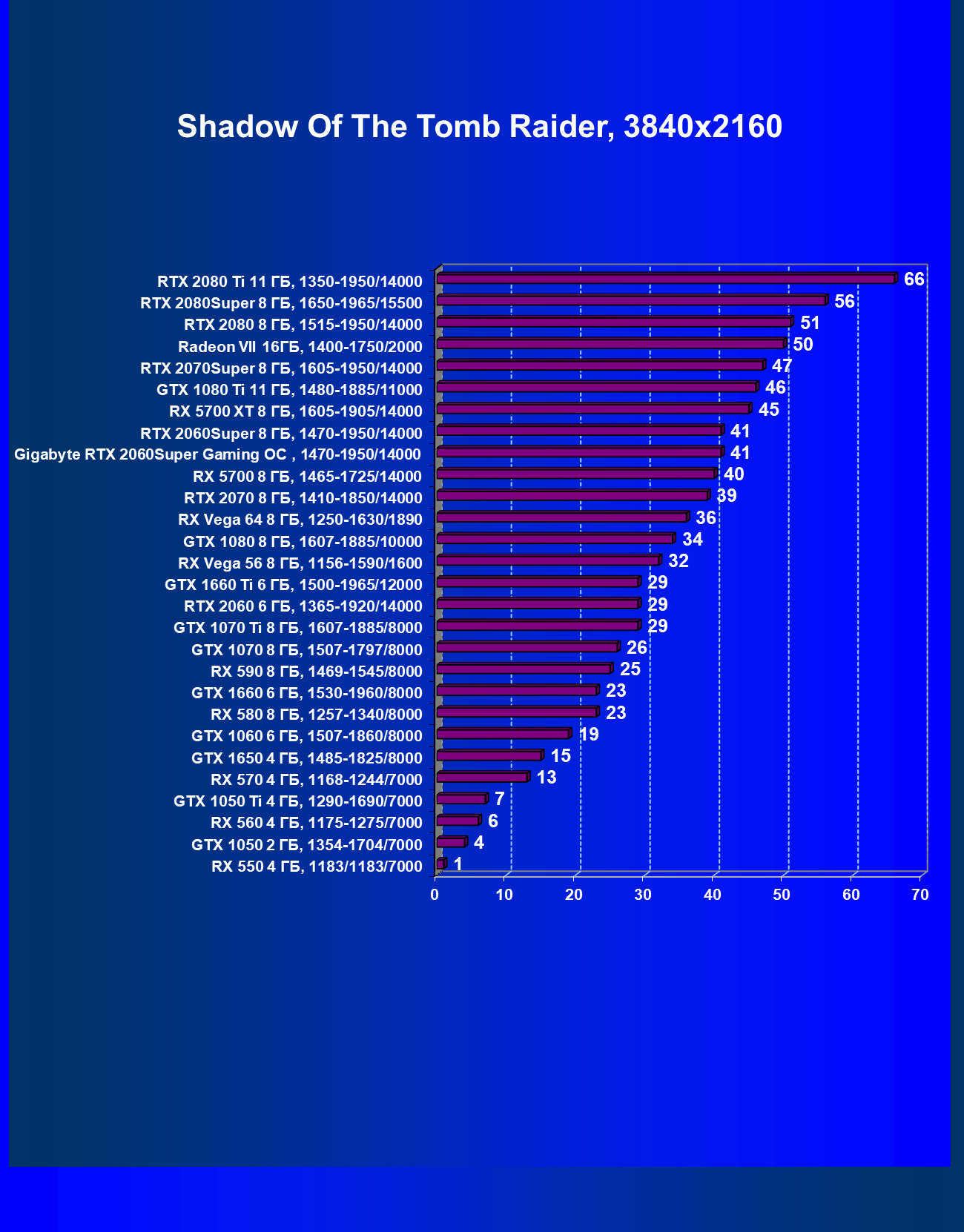

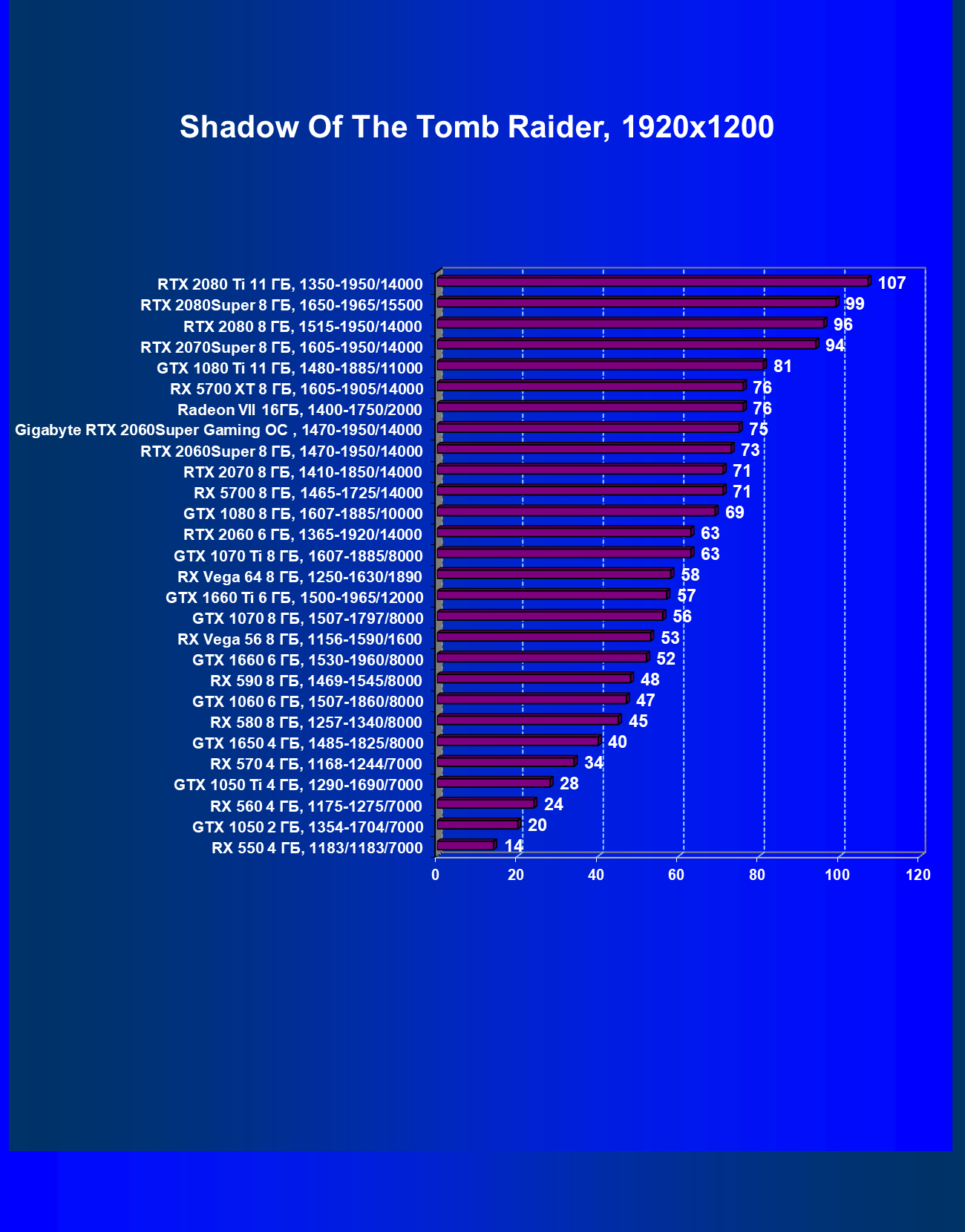

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен

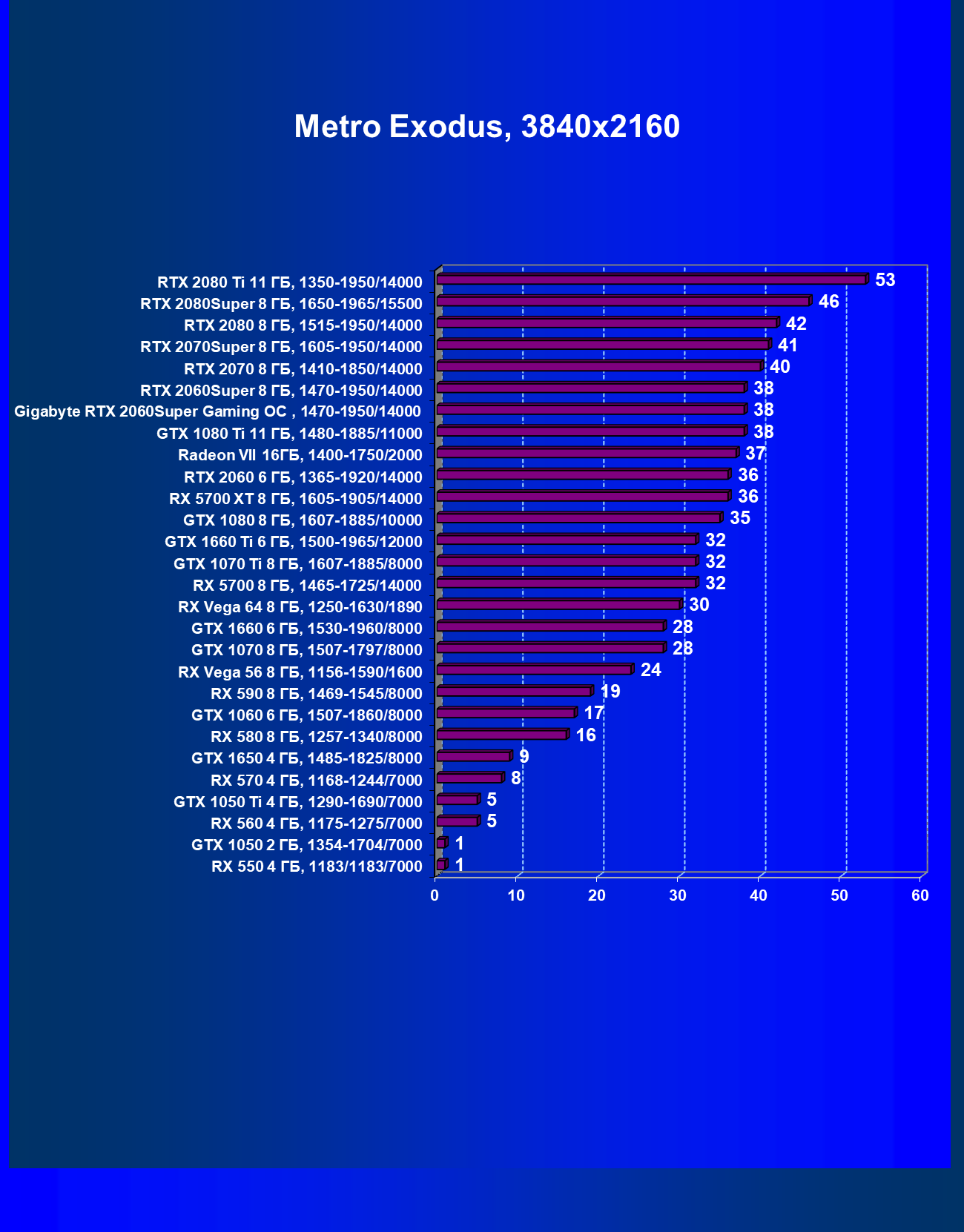

- Metro Exodus (4A Games/Deep Silver/Epic Games)

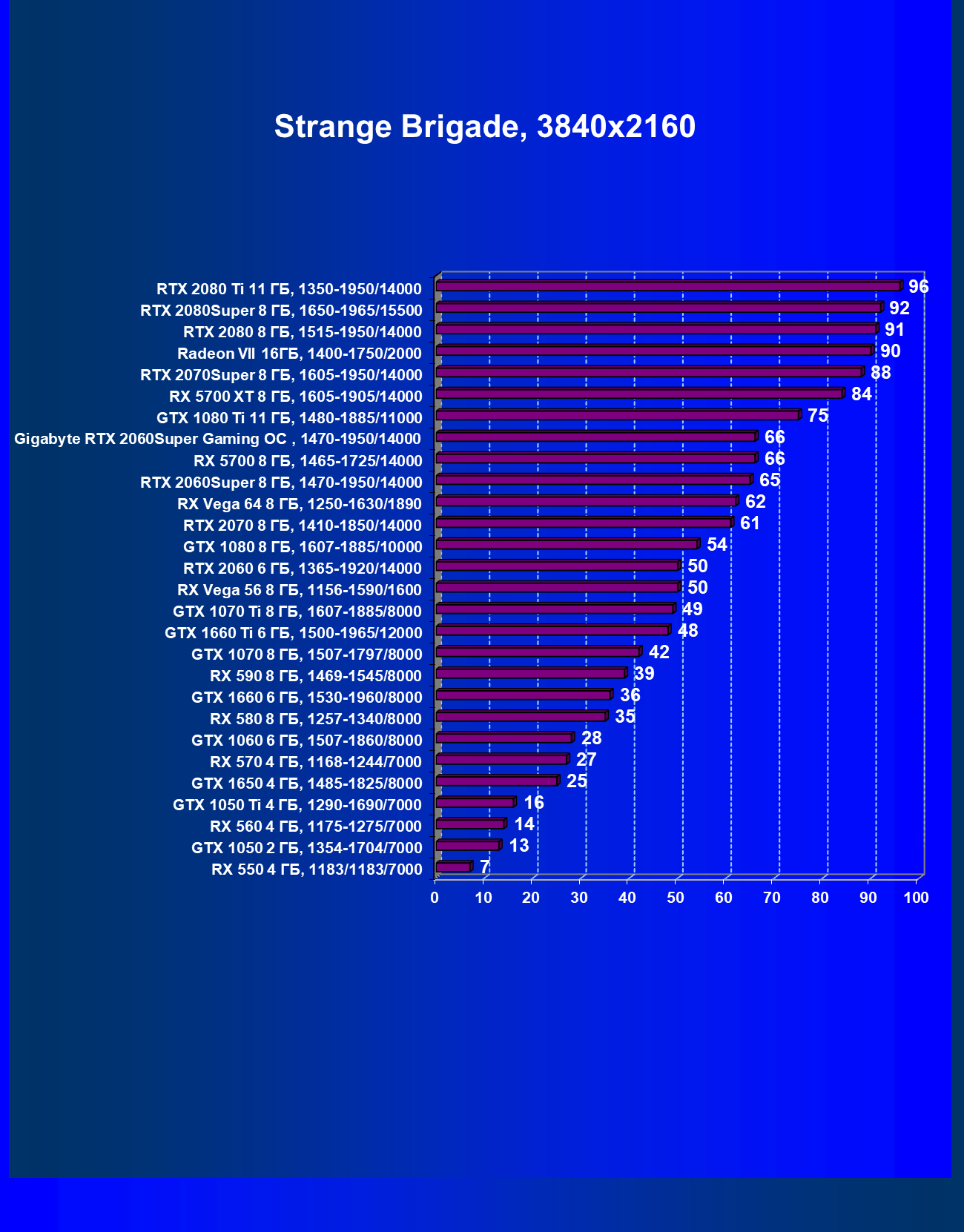

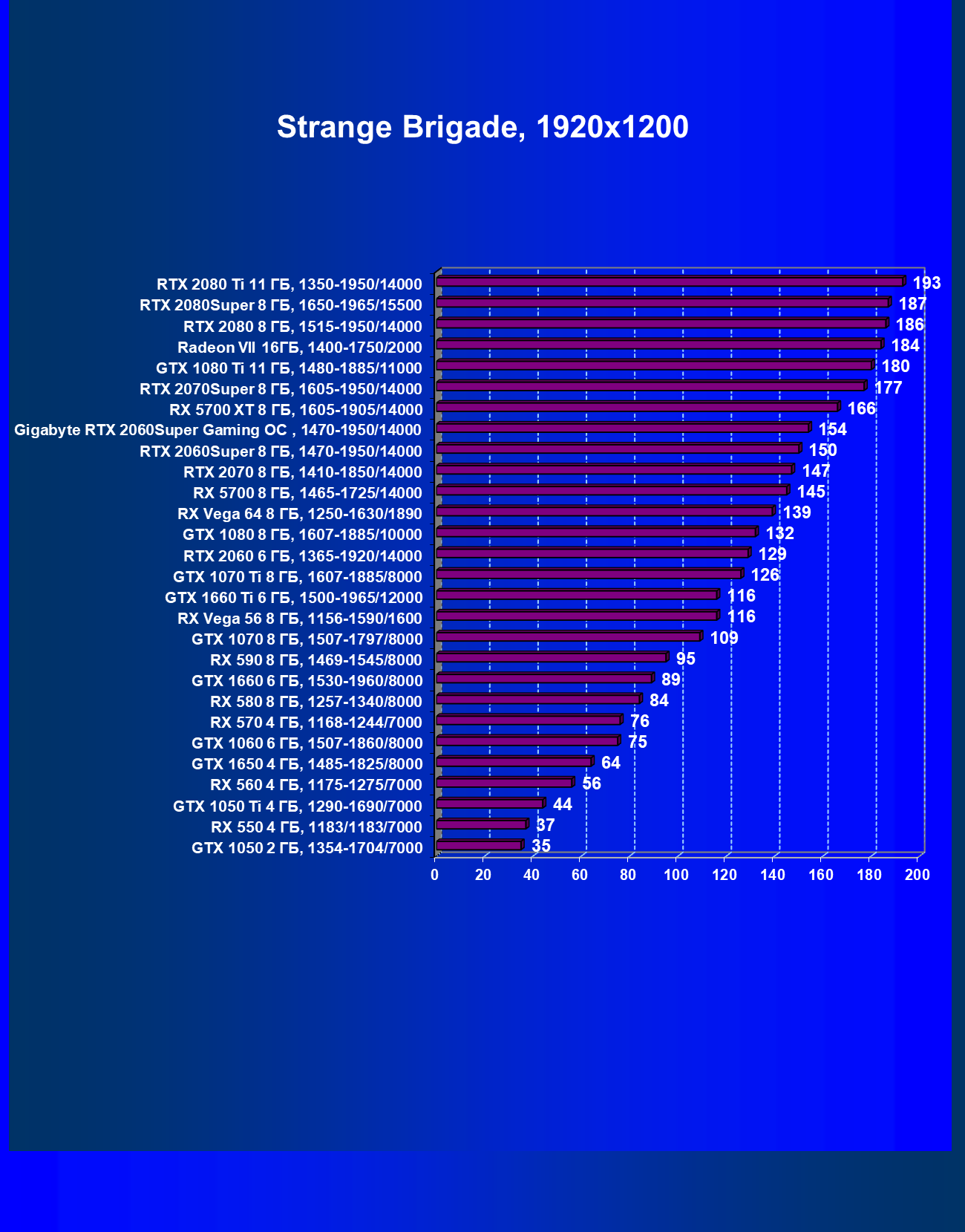

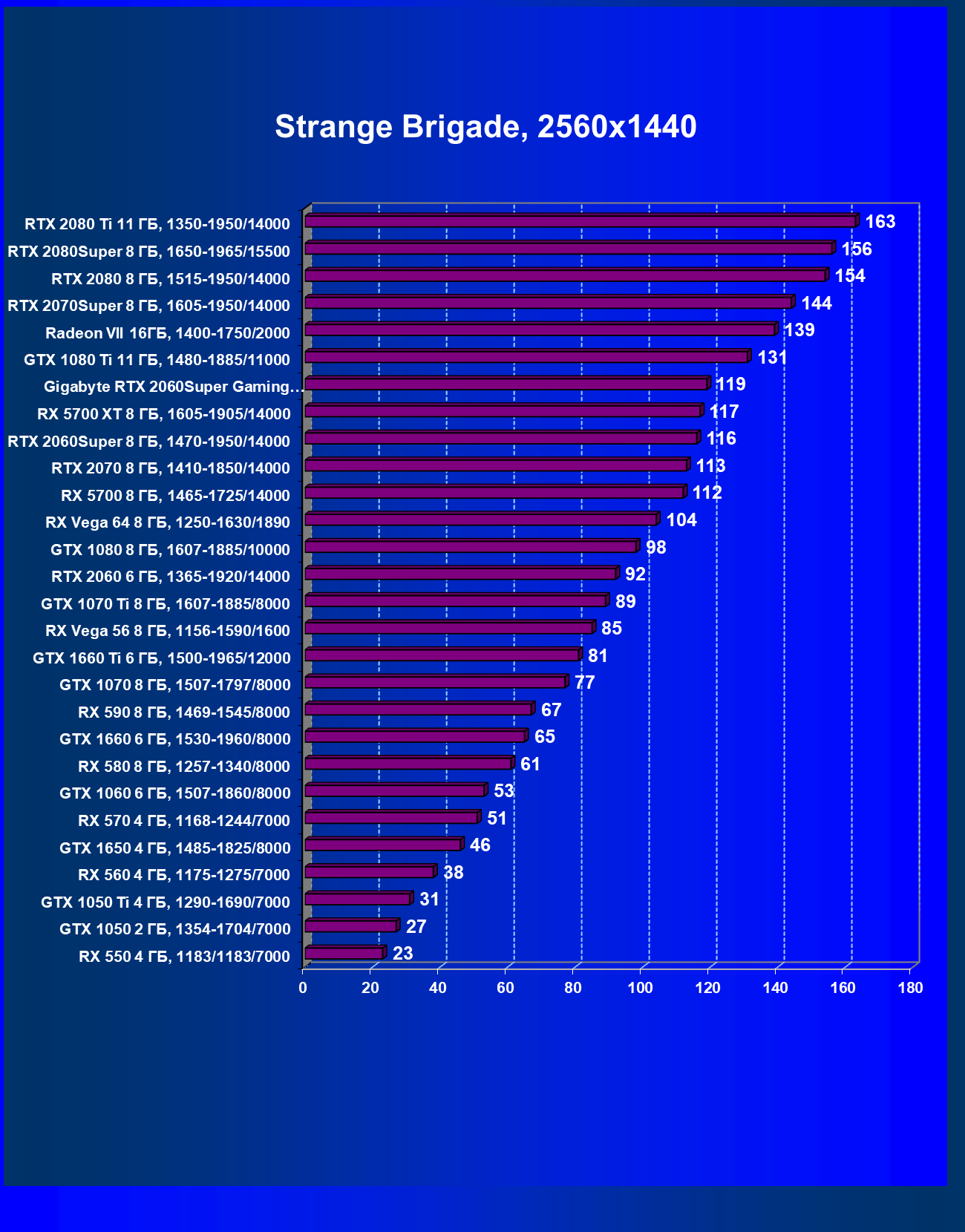

- Strange Brigade (Rebellion Developments/Rebellion Developments)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2060 Super и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на середину сентября 2019 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 07 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 860 | 300 | 28 700 |
| 08 | Gigabyte RTX 2060 Super Gaming OC, 1470—1950/14000 | 850 | 295 | 28 800 |
| 09 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 830 | 300 | 27 700 |
| 10 | RTX 2070 8 ГБ, 1410—1850/14000 | 800 | 258 | 31 000 |
| 12 | RX Vega 64 8 ГБ, 1250—1630/1890 | 700 | 264 | 26 500 |
| 13 | GTX 1080 8 ГБ, 1607—1885/10000 | 690 | 210 | 32 800 |
| 15 | GTX 1070 Ti 8 ГБ, 1607—1885/8000 | 630 | 242 | 26 000 |
Чем мы дальше спускаемся вниз по ценовой линейке ускорителей, тем жестче конкуренция. На момент подготовки материала стоимость средневзвешенного Radeon RX 5700 XT примерно равна стоимости не менее средневзвешенного GeForce RTX 2060 Super, хотя первый чуть-чуть быстрее, потому в своей группе он занял лидирующую позицию. У видеокарты Gigabyte чуть повыше Boost-частота, чем у GeForce RTX 2060 Super Founders Edition, ее GPU чаще работал на более высоких частотах, что дало хоть и мизерный (около 2%), но все-таки прирост производительности.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 08 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 300 | 860 | 28 700 |
| 09 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 300 | 830 | 27 700 |
| 11 | Gigabyte RTX 2060 Super Gaming OC, 1470—1950/14000 | 295 | 850 | 28 800 |
| 15 | RX Vega 64 8 ГБ, 1250—1630/1890 | 264 | 700 | 26 500 |
| 17 | RTX 2070 8 ГБ, 1410—1850/14000 | 258 | 800 | 31 000 |
| 19 | GTX 1070 Ti 8 ГБ, 1607—1885/8000 | 242 | 630 | 26 000 |
| 22 | GTX 1080 8 ГБ, 1607—1885/10000 | 210 | 690 | 32 800 |
Еще в наших базовых материалах по Radeon RX 5700/5700 XT и GeForce RTX 2060/2060 Super мы отмечали, что на момент их появления в продаже цены новых ускорителей AMD Radeon были ниже, что и сделало тот же RX 5700 XT лидером по соотношению возможностей и цены. Эта картина сохраняется до сих пор, хотя усредненный RTX 2060 Super уже смог догнать RX 5700 XT по рейтингу полезности. А вот рассматриваемая сегодня карта Gigabyte оказалась чуть дороже, поэтому заняла в своей группе лишь третье место. Впрочем цены на новинки (да и в целом на видеокарты) — это настолько зыбкая и непредсказуемая вещь, что уже через пару недель соотношение сил может поменяться.
Выводы
Gigabyte GeForce RTX 2060 Super Gaming OC 8G (8 ГБ) — неплохой вариант ускорителя стоимостью под 30 000 рублей для тех, кому не особо нужны разгон и подсветка, а требуется простой и вместе с тем самый современный ускоритель игрового уровня. В целом GeForce RTX 2060 Super — один из лучших ускорителей с ценой в районе 28-30 тысяч рублей. Несмотря на относительно скромное позиционирование, рассмотренная карта Gigabyte имеет улучшенную систему питания (сказалось использование PCB от более мощных аналогов), а также двухслотовую толщину. Система охлаждения достаточно эффективна, однако тихой ее назвать не получится. Фабричный разгон у карты чисто номинальный, он прибавляет не более пары процентов производительности.
Повторим, что GeForce RTX 2060 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а в некоторые (не особо требовательные к графике) дает поиграть даже в разрешении 4К с тем же качеством.
