Обзор видеокарты Asus GeForce RTX 3070 Noctua OC Edition 8 ГБ

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus GeForce RTX 3070 Noctua OC Edition 8 ГБ 256-битной GDDR6.

Кратко о главном

Крупные производители видеокарт всегда разрабатывают собственные печатные платы и системы охлаждения для своих серийных моделей, референсные видеокарты Nvidia могут продаваться под их маркой, как правило, лишь первое время после анонса новых GPU и в самой дешевой серии. Особо пытливые покупатели могут идти дальше, если им нужно установить рекорды разгона или оптимизировать карту для майнинга: они снимают штатную СО и либо модернизируют ее, либо устанавливают вместо нее готовое решение, предлагаемое сторонними разработчиками. А чье имя приходит на ум одним из первых, когда мы говорим о производителях систем охлаждения? Правильно, Noctua. И в данном случае мы наблюдаем достаточно редкую ситуацию, когда силы двух ведущих производителей объединились еще на стадии разработки: конструкция системы охлаждения Asus GeForce RTX 3070 Noctua OC Edition включает вентиляторы и радиатор, разработанные инженерами Asus совместно с Noctua.

Разумеется, компания Asus выпустила уже не одну видеокарту на базе GeForce RTX 3070. В данном случае за основу взята Asus TUF Gaming GeForce RTX 3070 OC Edition (фотографии именно ее печатной платы приведены далее), но три 92-миллиметровых вентилятора заменены на два отмеченных наградами 120-миллиметровых вентилятора Noctua NF-A12x25, также адаптирован и радиатор. В результате получилась видеокарта с уникальным дизайном, которая не нуждается ни в какой подсветке, чтобы выделяться на общем фоне.

Характеристики карты

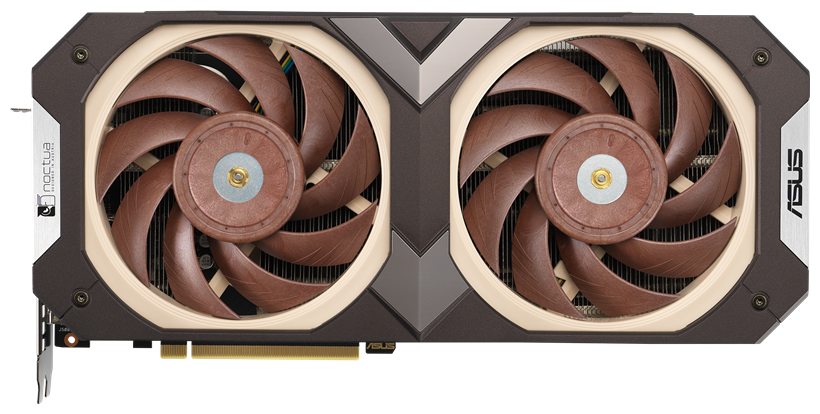

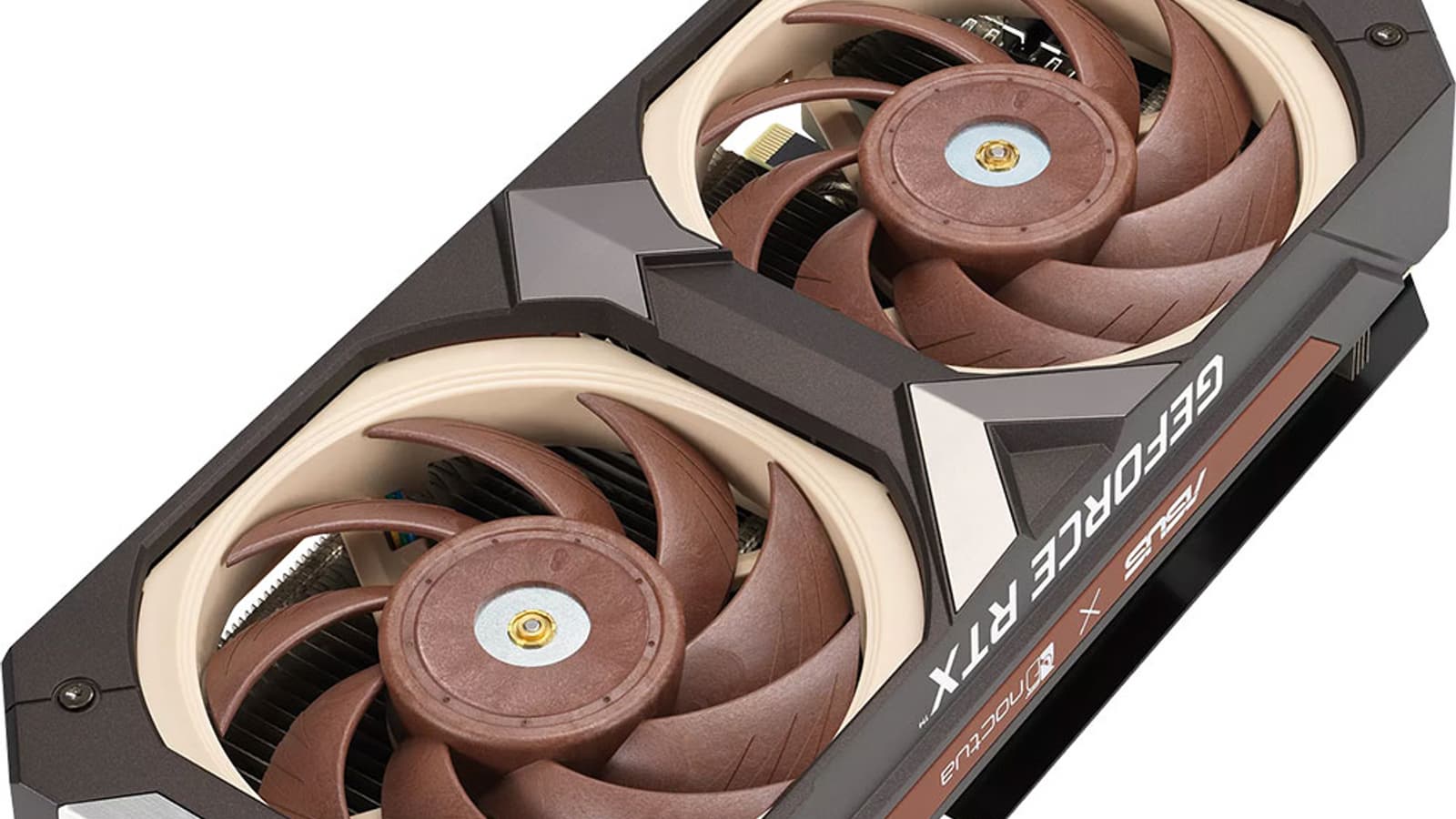

Перед нами огромная видеокарта весом почти 1,6 кг, занимающая 4 слота расширения. Ее система охлаждения представляет собой конструкцию из увеличенного относительно модели TUF Gaming радиатора и пары самых эффективных и самых тихих в мире вентиляторов Noctua — NF-A12x25 PWM.

  • 310 мм в длину
  • 88 мм в ширину («4-слотовый дизайн»)
  • 147 мм в высоту
  • 3×DisplayPort 1.4a + 2×HDMI 2.1
  • два 8-контактных разъема питания

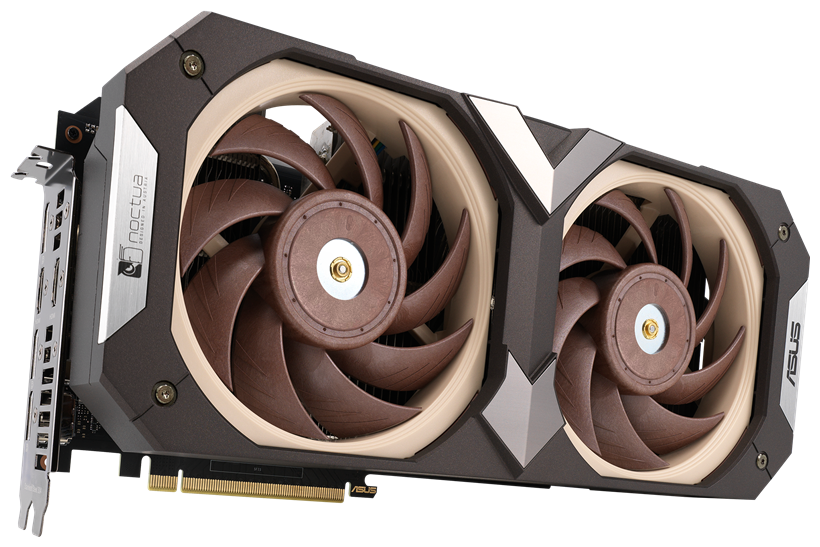

Asus GeForce RTX 3070 Noctua OC Edition поражает своими габаритами. При длине 31 см толщина карты составляет почти 9 см, она занимает четыре слота расширения.

Asus GeForce RTX 3070 Noctua OC Edition 8 ГБ 256-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU GeForce RTX 3070 (GA104)
Интерфейс PCI Express x16 4.0
Частота работы GPU (ROPs), МГц OC Mode: 1845(Boost)—1965(Max)
Gaming Mode: 1815(Boost)—1965(Max)
1725(Boost)—1950(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500(14000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 46
Число операций (ALU/CUDA) в блоке 128
Суммарное количество блоков ALU/CUDA 5888
Число блоков текстурирования (BLF/TLF/ANIS) 184
Число блоков растеризации (ROP) 96
Число блоков Ray Tracing 46
Число тензорных блоков 184
Размеры, мм (cама карта / выносной радиатор СВО) 310×147×88 240×100×35
Количество слотов в системном блоке, занимаемые видеокартой 4 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт (P-Mode/Q-Mode) 245/243 224
Энергопотребление в режиме 2D, Вт 30 30
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА (P-Mode/Q-Mode) 22,5/19,5 34,5
Уровень шума в 2D (просмотр видео), дБА 18,0 18,0
Уровень шума в 2D (в простое), дБА 18,0 18,0
Видеовыходы 2×HDMI 2.1, 3×DisplayPort 1.4a 1×HDMI 2.1, 3×DisplayPort 1.4a
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 2 1 (12-контактный)
Питание: 6-контактные разъемы 0 0
Максимальное разрешение/частота, DisplayPort 3840×2160@120 Гц, 7680×4320@60 Гц
Максимальное разрешение/частота, HDMI 3840×2160@120 Гц, 7680×4320@60 Гц
Розничные предложения карты Asus

Память

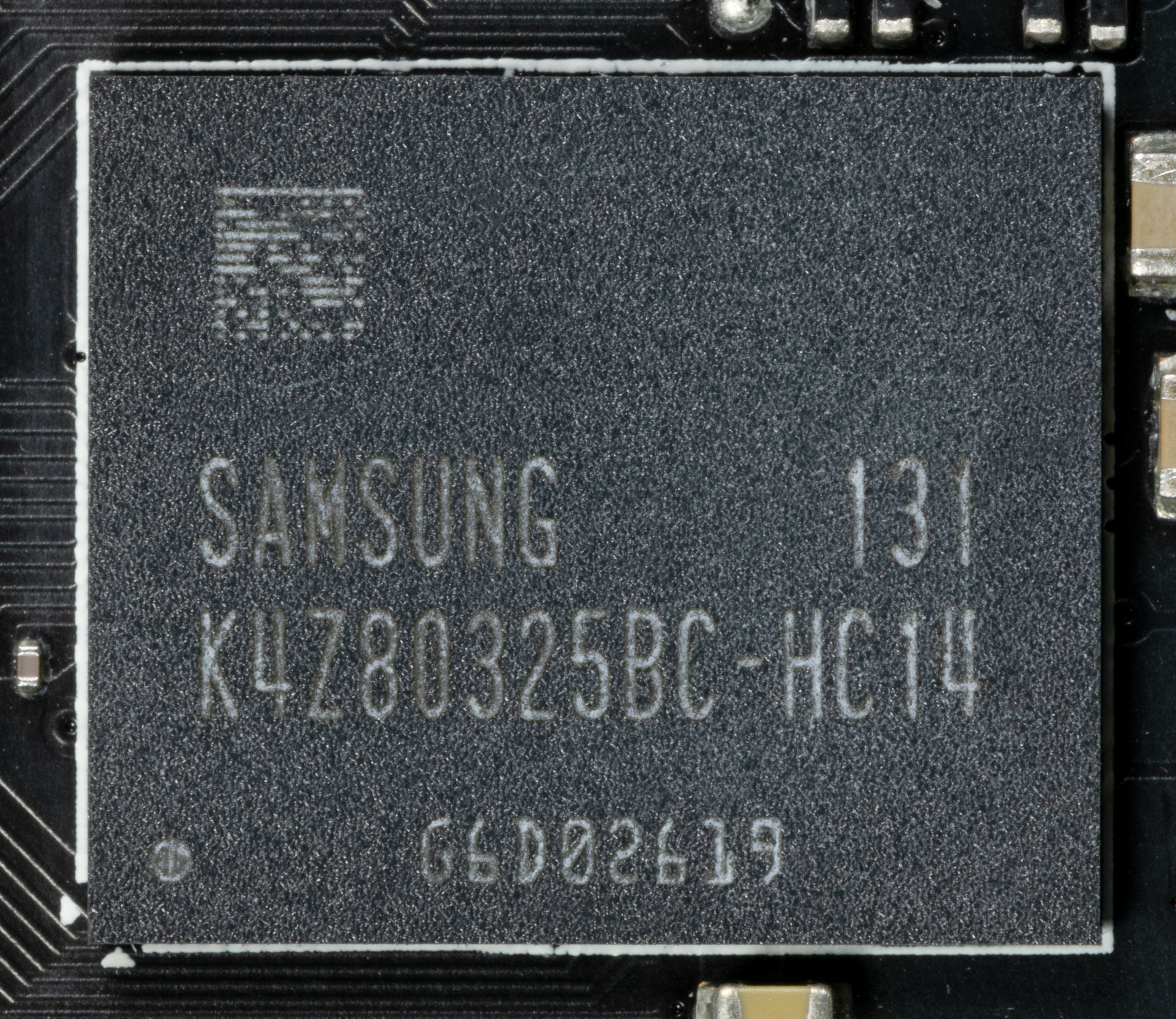

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.

Особенности карты и сравнение с референсной Nvidia GeForce RTX 3070

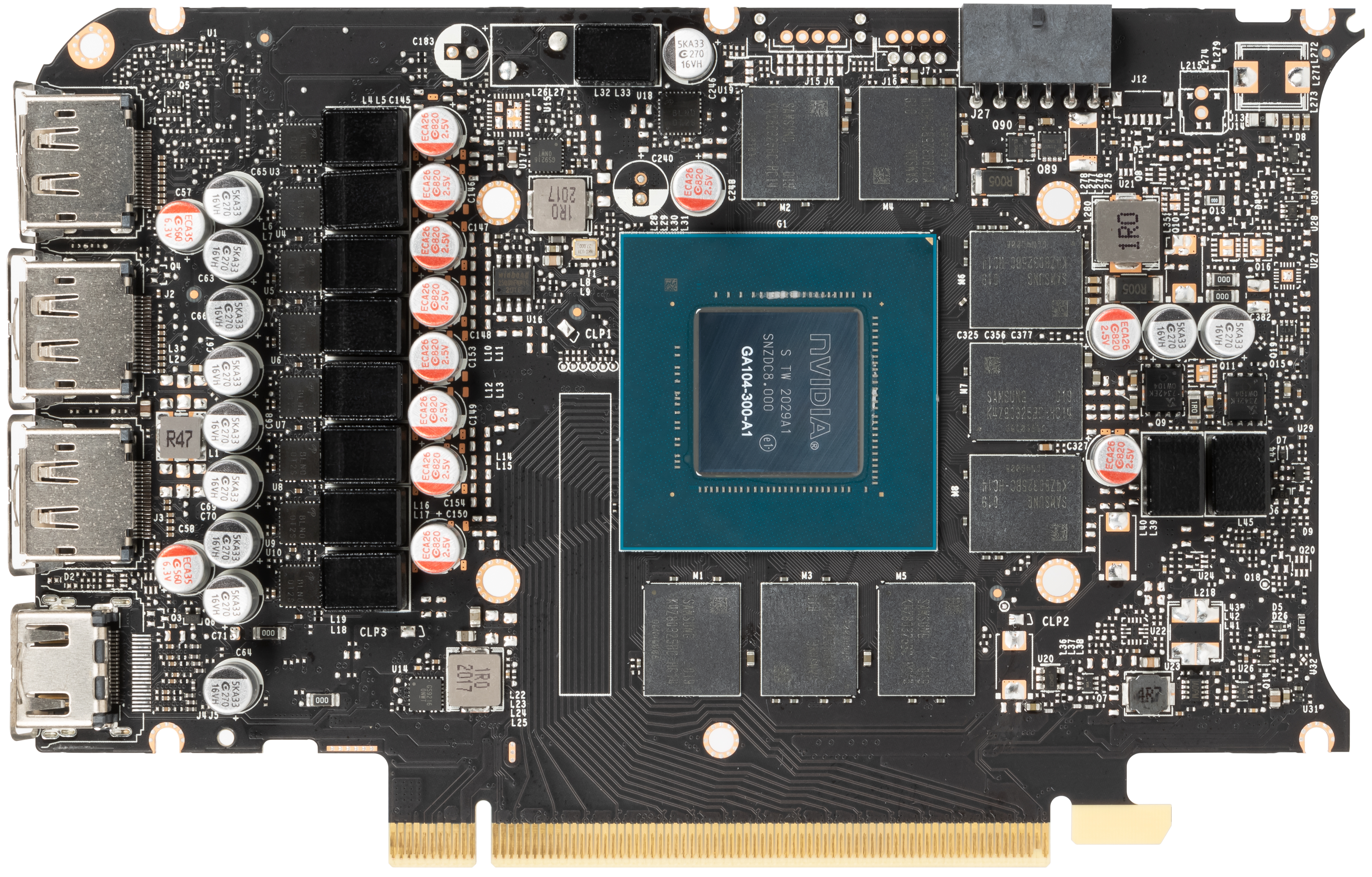

Asus GeForce RTX 3070 Noctua OC Edition 8 ГБ Nvidia GeForce RTX 3070 8 ГБ

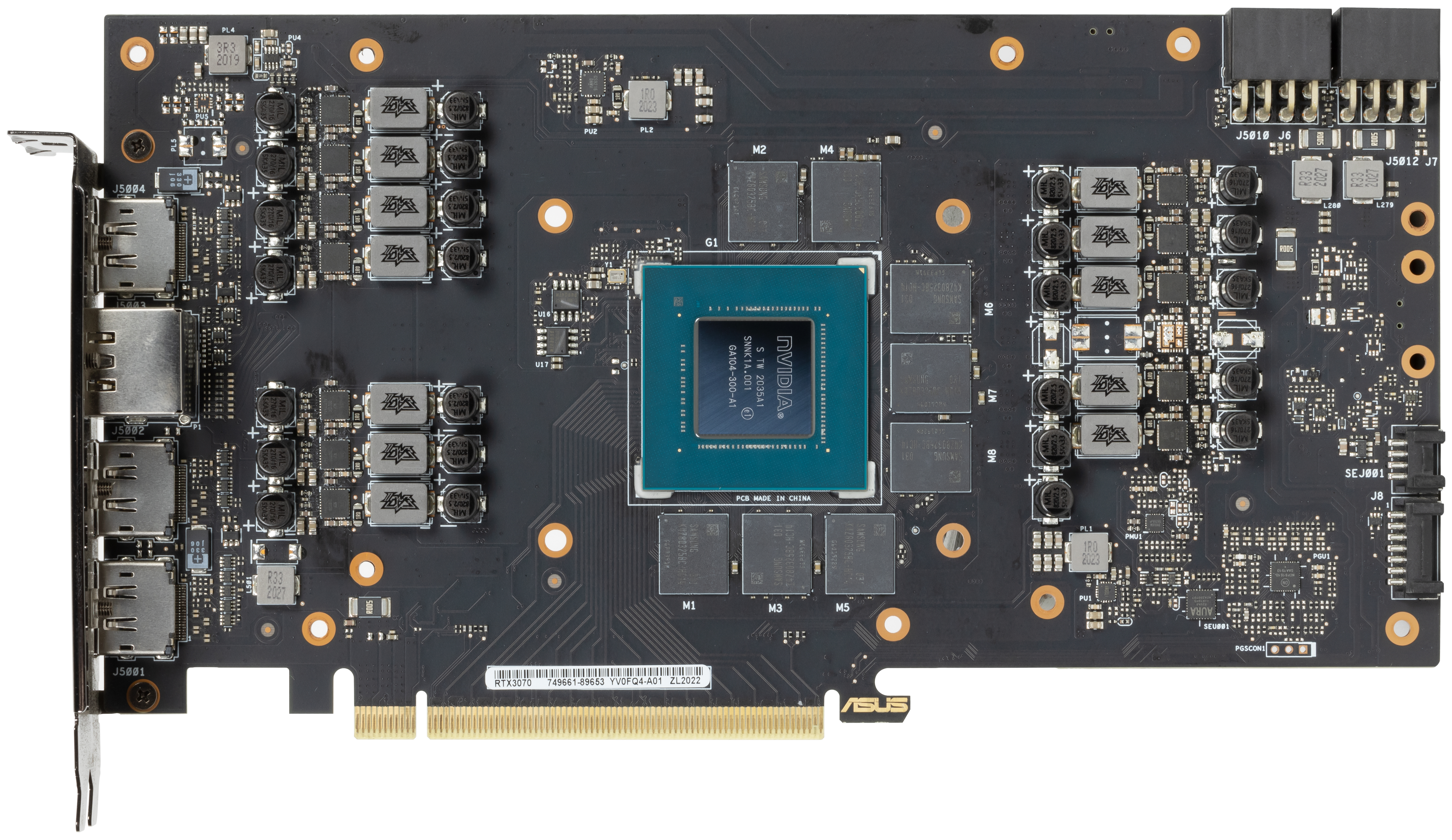

вид спереди

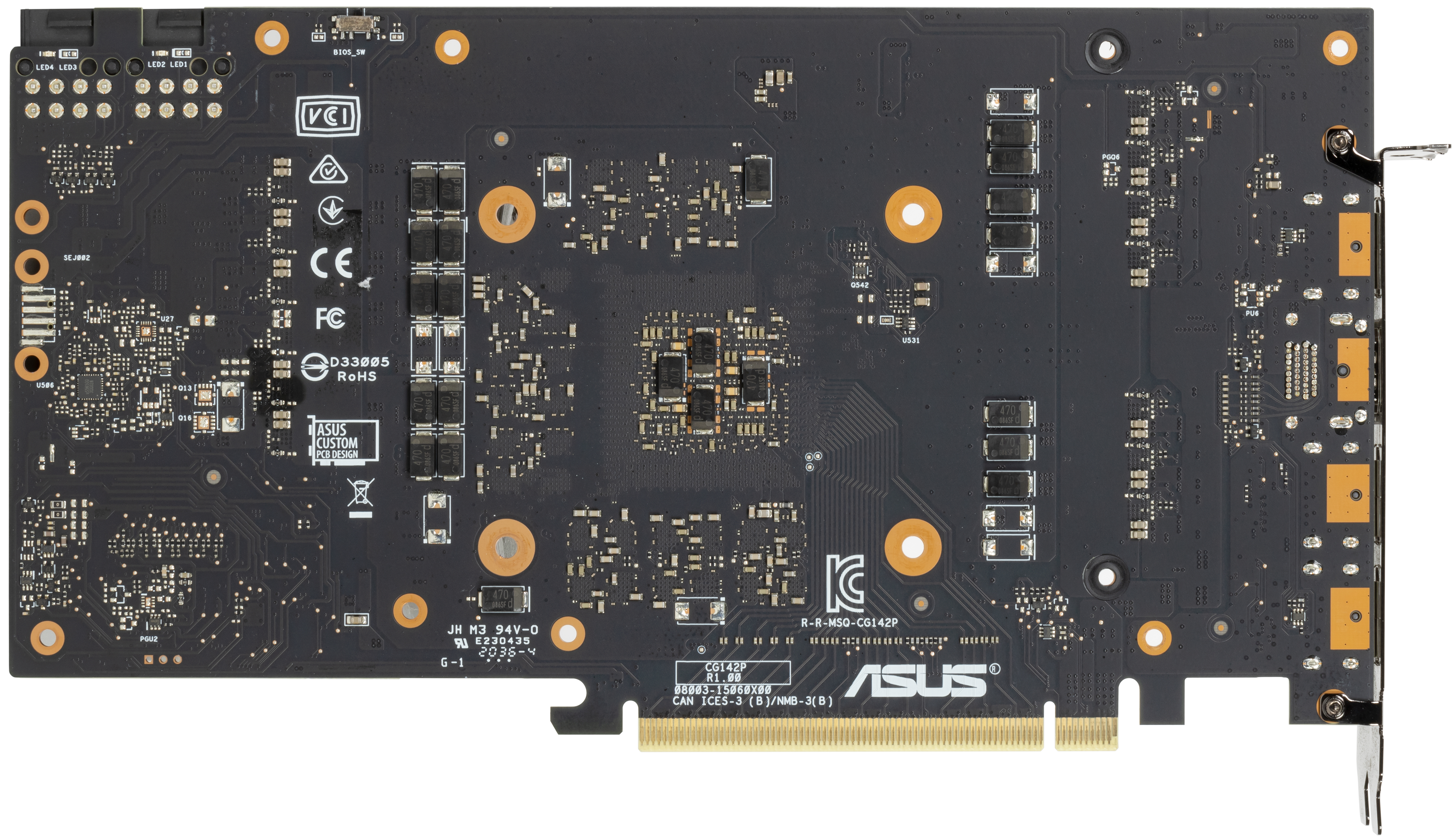

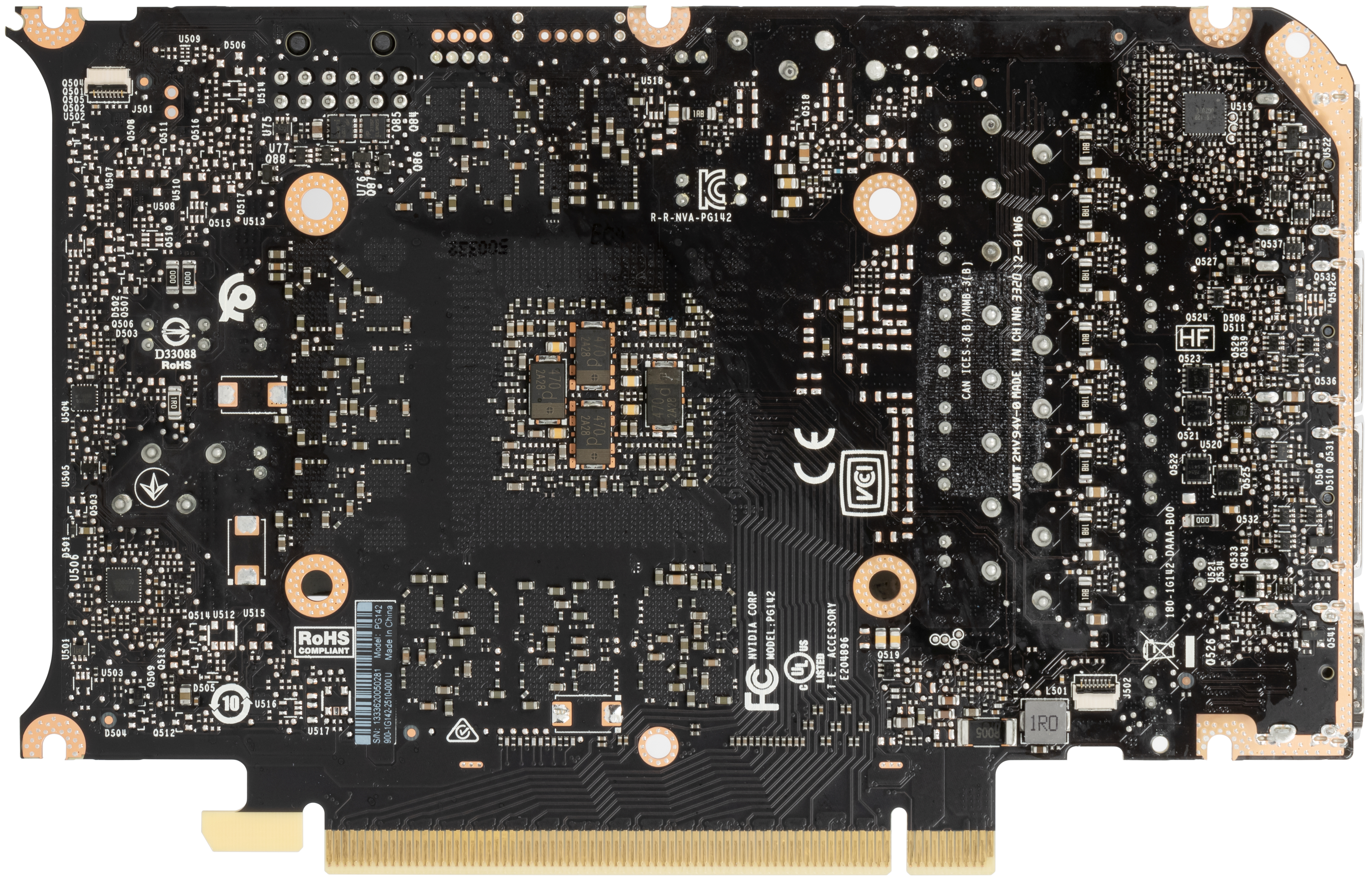

вид сзади

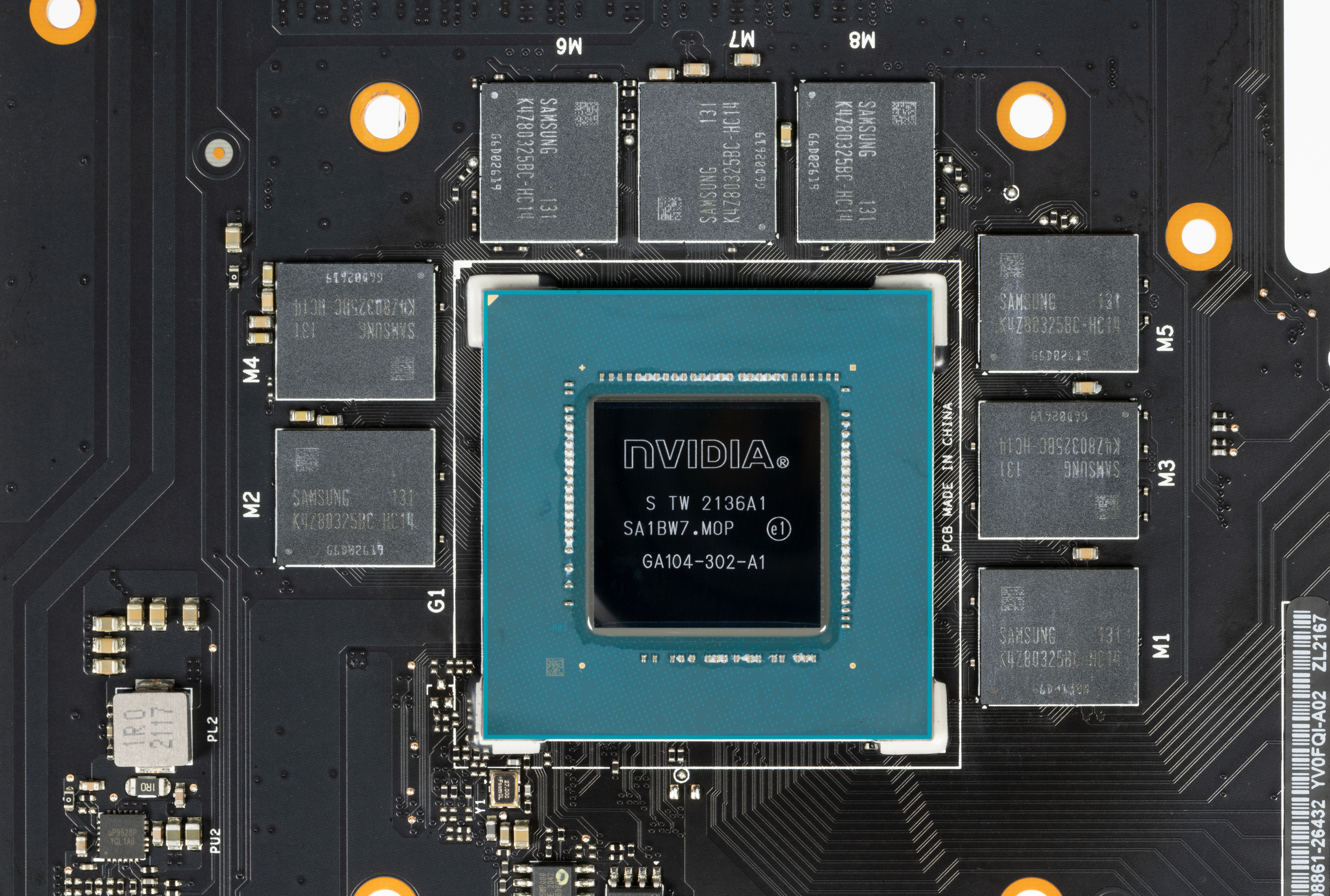

В данной карте используется графический процессор под кодовым названием GA104.

Мы знаем, что RTX 3090, RTX 3080 Ti и RTX 3080 — это GA102, а RTX 3070 Ti, RTX 3070, RTX 3060 Ti и RTX 3060 — это GA104. Первые карты на базе RTX 3050 имеют чипы GA106. Понятно, что у разных версий карт графический процессор имеет разное количество блоков, несмотря на общее название. У данной карты GPU имеет маркировку 302-А1. «2» в ней означает наличие защиты от майнинга эфира LHR (аналогичные версии RTX 3070 без LHR имеют маркировку «300»).

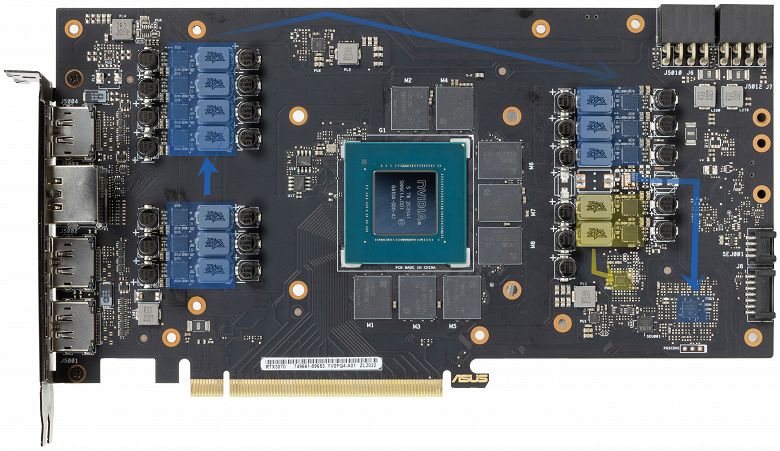

Суммарное количество фаз питания: у референс-карты GeForce RTX 3070 — 11 (9 на ядро, 2 на микросхемы памяти), у карты Asus — 12 (10 на ядро, 2 на микросхемы памяти)

Синим цветов отмечены фазы питания графического процессора (ГП), а желтым — памяти. Для управления схемой питания ядра используется ШИМ-контроллер NCP81610 (On Semiconductor), расположенный на лицевой стороне платы. Слева от ГП расположены 7 фаз и справа 3 фазы питания ядра.

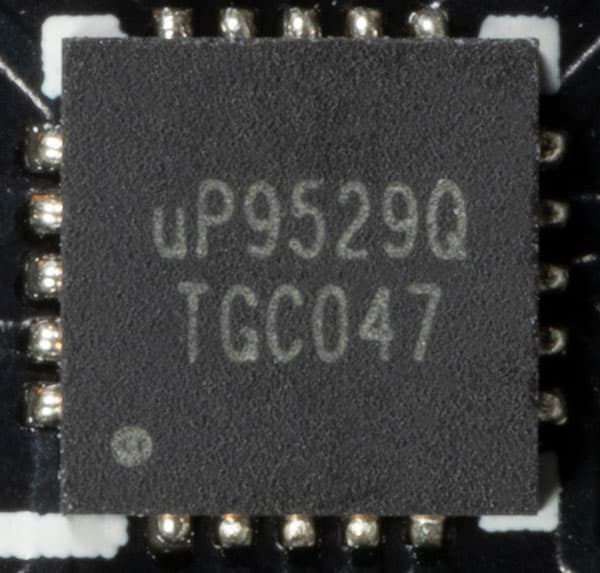

На той же стороне имеется ШИМ-контроллер uP9529Q (uPI Semiconductor), который управляет двухфазной схемой питания микросхем памяти.

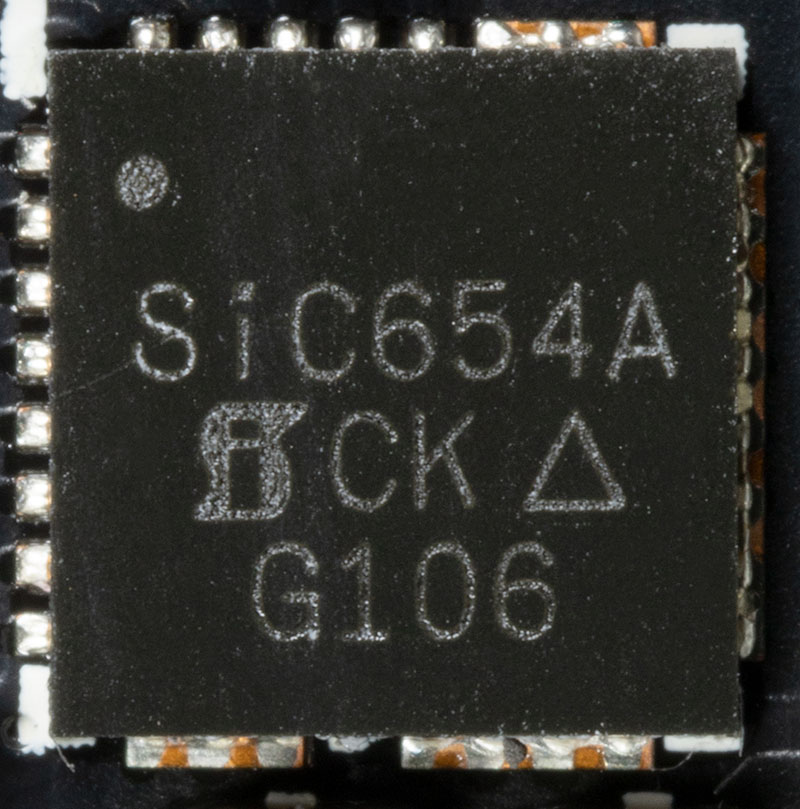

В преобразователе питания используются транзисторные сборки DrMOS — SiC654A (Vishay), каждая из которых рассчитана максимум на 50 А.

При ручном разгоне мы выставили +130 МГц по ядру и +1 ГГц по памяти, подняв лимит потребления до 115%. В результате вышли на максимальные частоты 2115 МГц по ядру и 16300 МГц по памяти, что обеспечило средний прирост производительности в 6% относительно референсных значений.

Питание подается через два 8-контактных разъема. Карта может работать в двух режимах (P Mode и Q Mode), их переключатель расположен на верхнем торце. В эти две версии BIOS загружены разные профили: P (Performance) Mode для максимальной производительности и Q (Quiet) Mode для низкого уровня шума, они отличаются схемой работы вентиляторов. Сам по себе этот подход типичен для карт Asus, мы видим те же режимы у всех их моделей, но в данном случае даже в профиле высокой производительности видеокарта работает очень тихо.

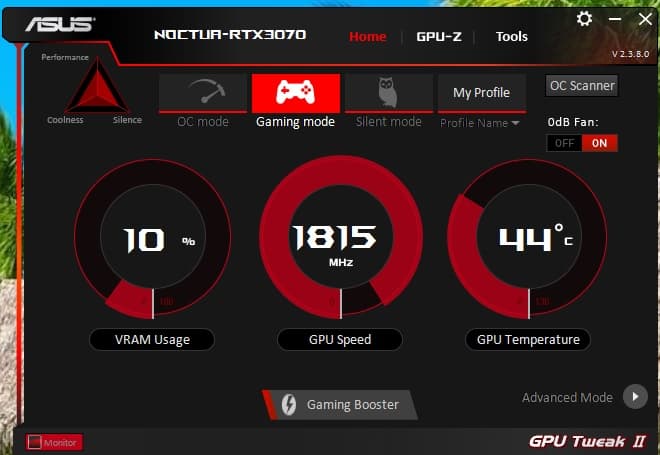

Для выставления OC Mode следует скачать утилиту Asus GPU Tweak II с сайта производителя. Она также позволяет управлять ручным разгоном и наблюдать за параметрами карты.

Утилита предлагает следующие предустановленные Asus профили энергосбережения и игр:

  • OC Mode
  • Silent Mode
  • Gaming Mode
  • My Profile

В Asus GPU Tweak II доступен ручной разгон, несколько предустановленных профилей и функция автоматического разгона. На виду находятся все ползунки для управления тактовыми частотами, лимитами, напряжениями и вентиляторами.

Режим по умолчанию

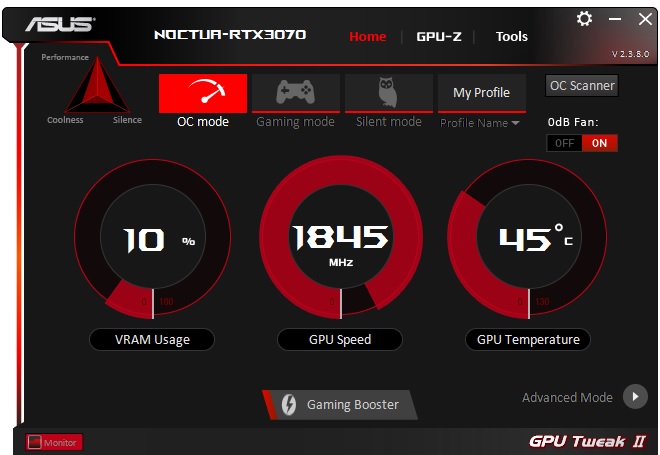

Включение ОС Mode (штатный микроразгон Asus)

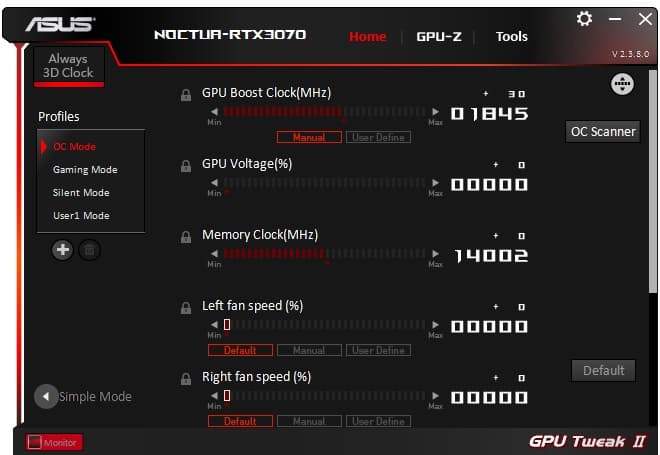

Настройки ручного разгона

Нагрев и охлаждение

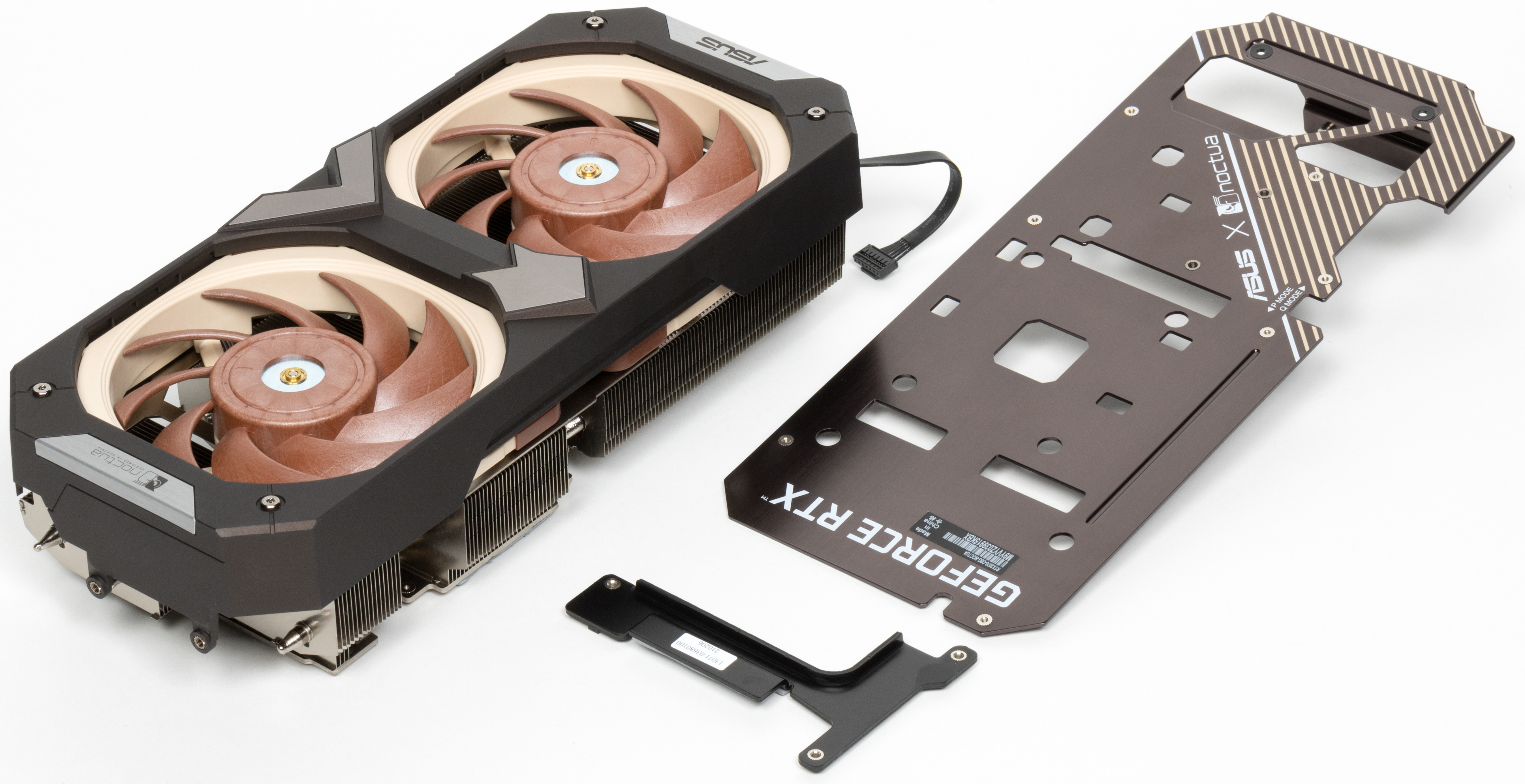

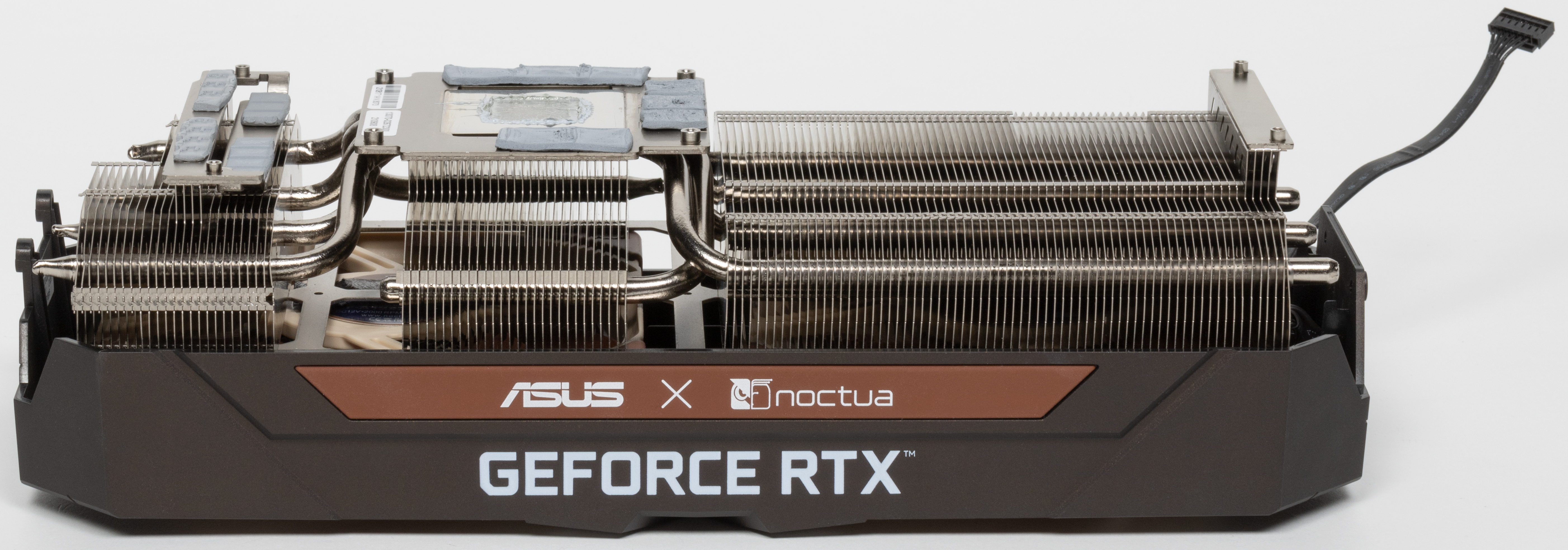

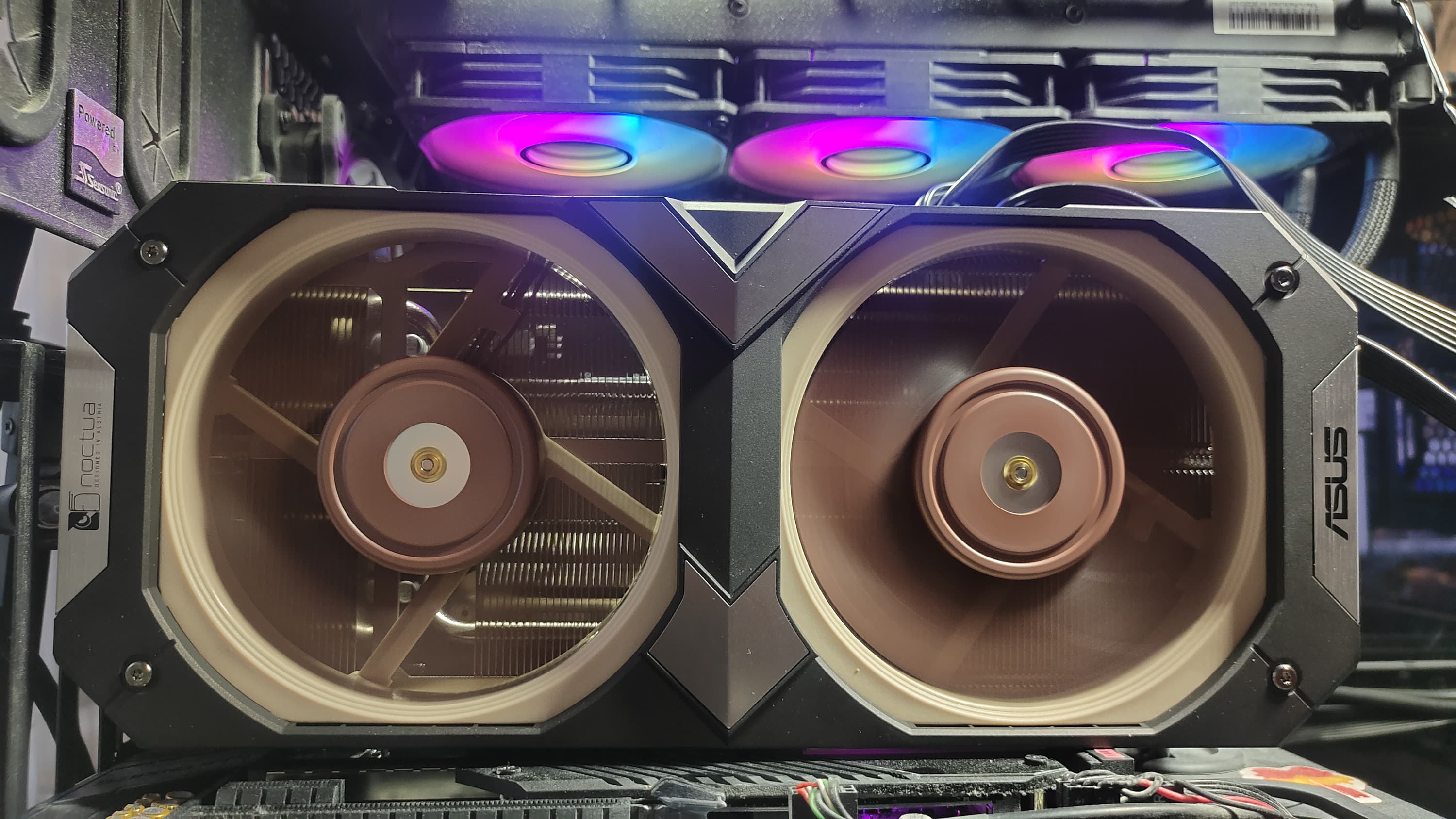

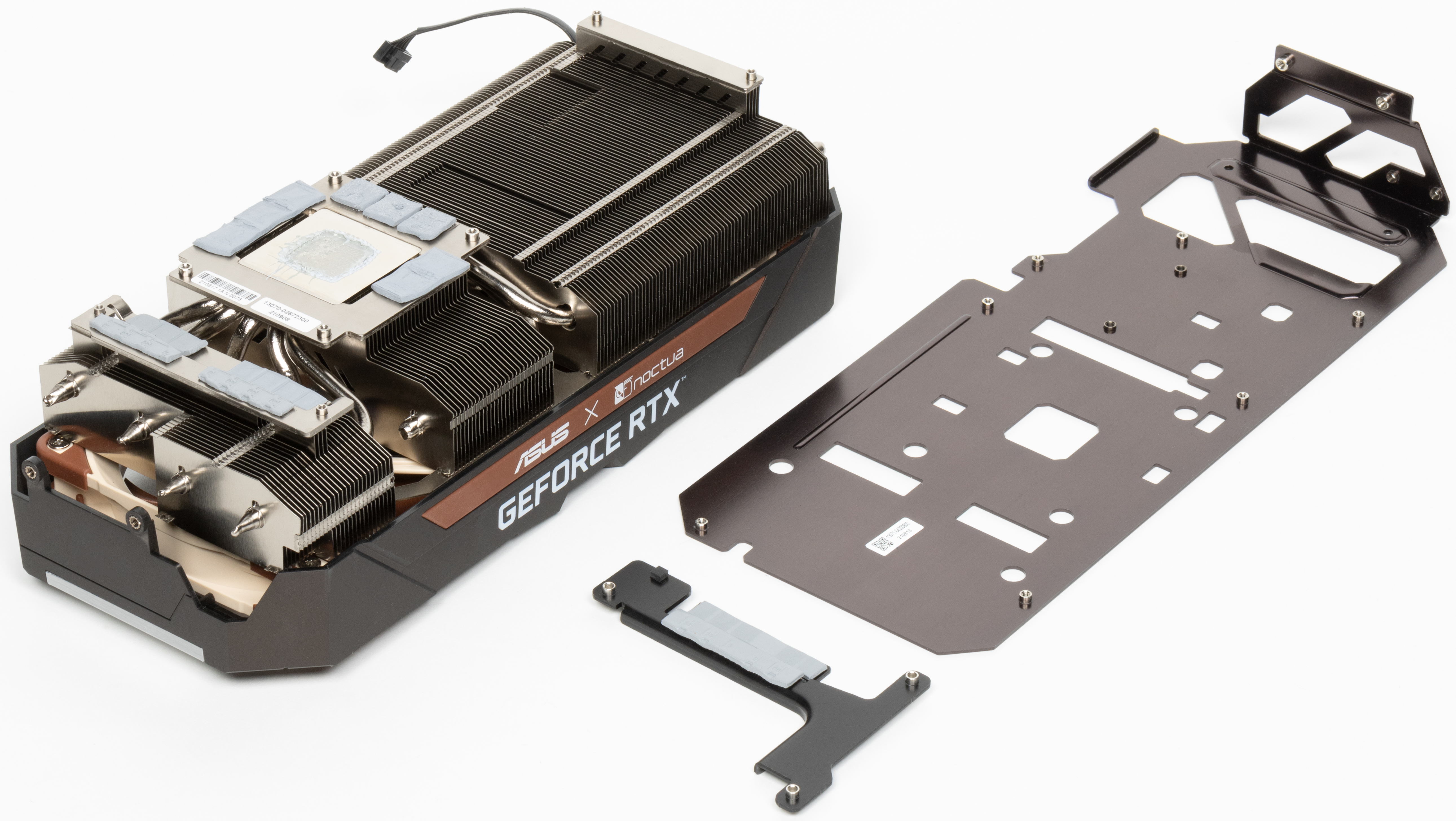

Колоссальных размеров радиатор имеет огромное количество ребер, изготовлен он из никелированного медного сплава, и вес видеокарты очень существенный. Собственно, радиатор не так уж сильно изменился относительно оригинальной конструкции (еще раз повторим ссылку), просто стал больше.

Единое большое основание радиатора охлаждает ГП и микросхемы памяти (через термопрокладки), при этом силовые транзисторы системы питания ядра охлаждаются отдельной подошвой радиатора. Черная пластина с термопрокладками — миниатюрный радиатор для остальных силовых преобразователей.

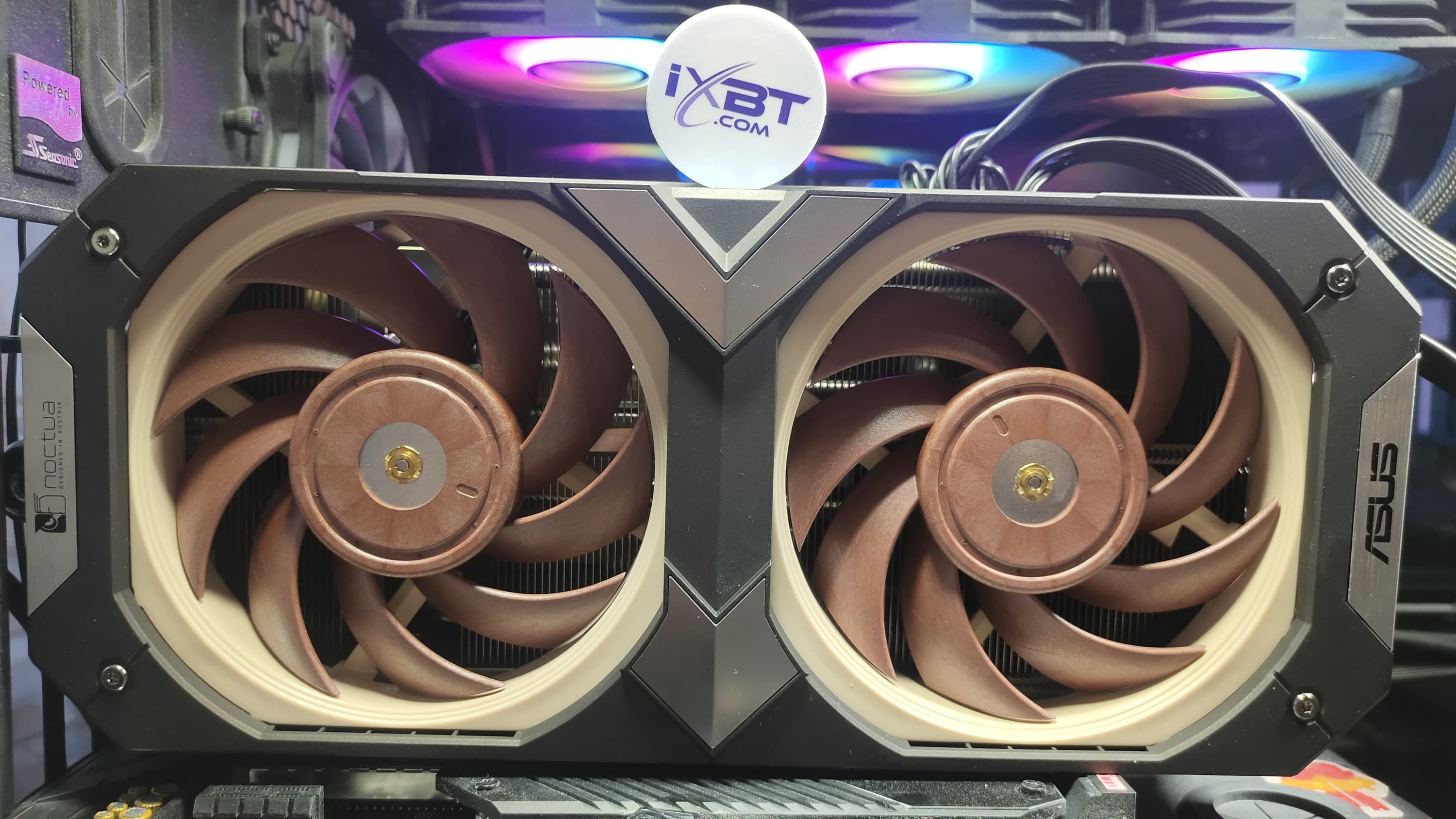

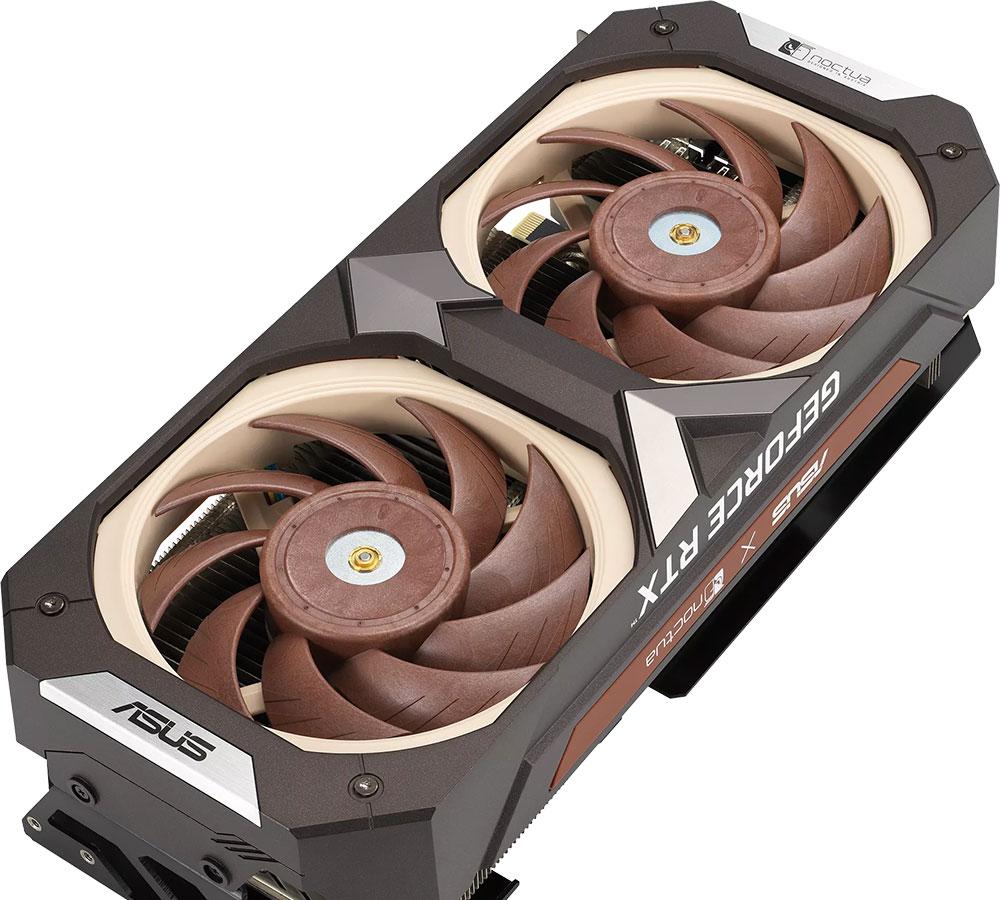

Ну а ягодками нашего торта охлаждения являются два вентилятора Noctua NF-A12x25 PWM. Мы говорим «Noctua» — подразумеваем «бесшумно».

На всех обозреваемых поверхностях кожуха нанесены логотипы Asus и Noctua.

Оборотная сторона видеокарты Asus RTX 3070 Noctua OC Edition закрыта защитной металлической пластиной. Напротив правого вентилятора, где уже заканчивается печатная плата, в ней сделано широкое вентиляционное отверстие, чтобы воздух эффективнее продувался сквозь радиатор.

У этой модели GeForce RTX 3070 при температуре нагрева графического ядра ниже 55 °C вентиляторы останавливаются, делая видеокарту еще более тихой.

Мониторинг температурного режима с помощью утилиты MSI Afterburner:

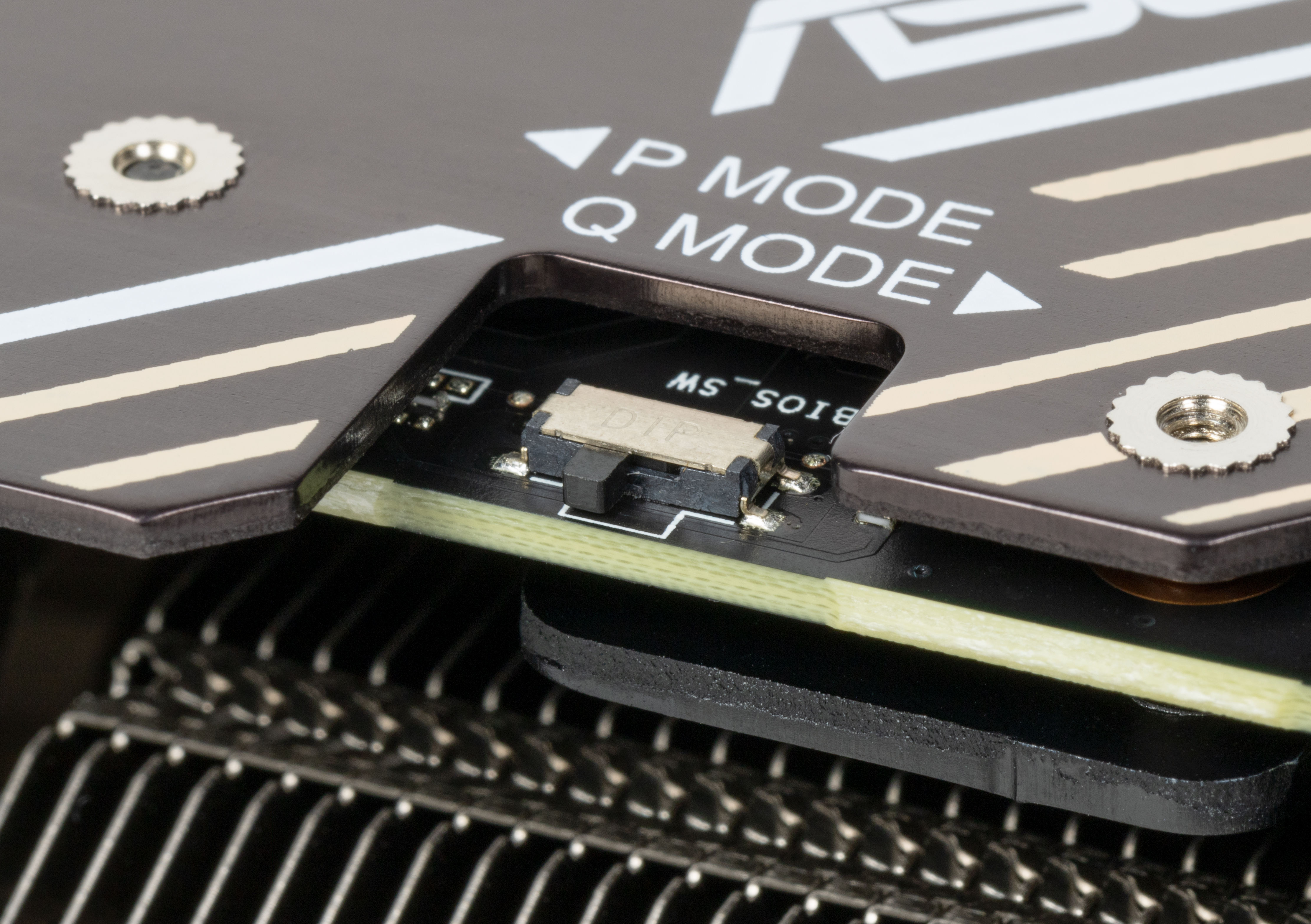

BIOS 1 (Performance)

Работа вентиляторов на 68%, температура 58 °C, шум 22,5 дБА.

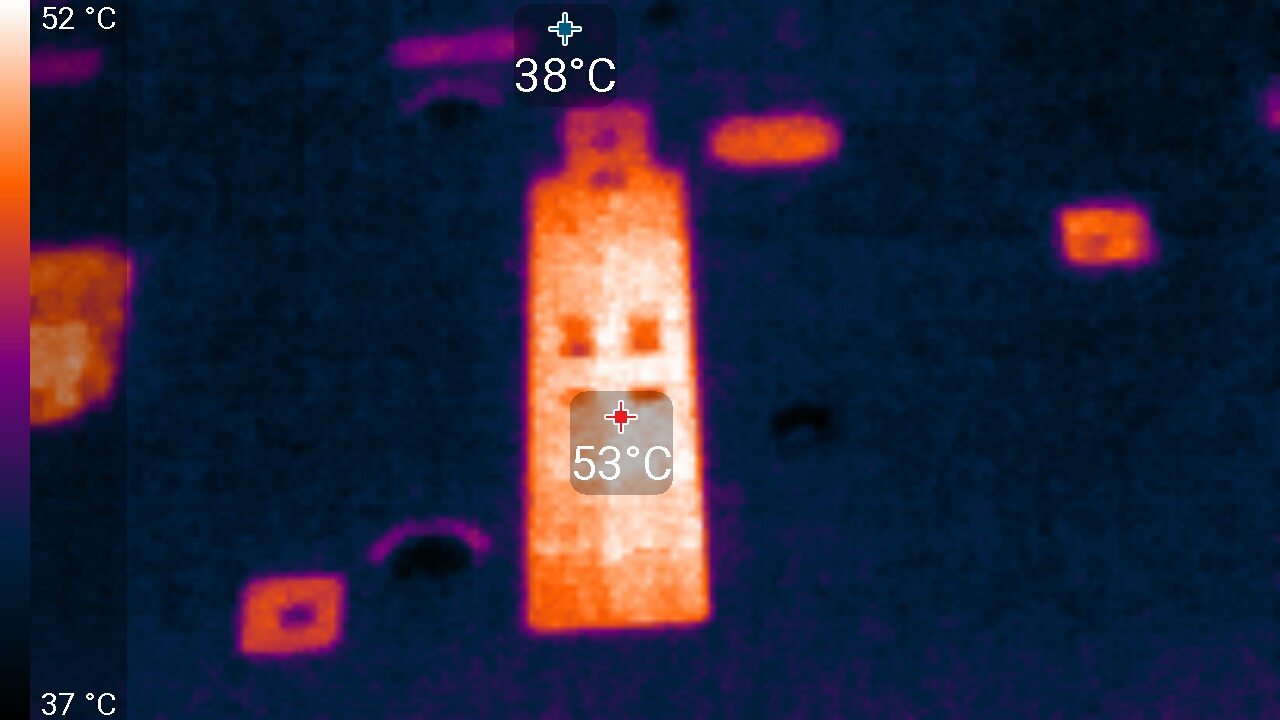

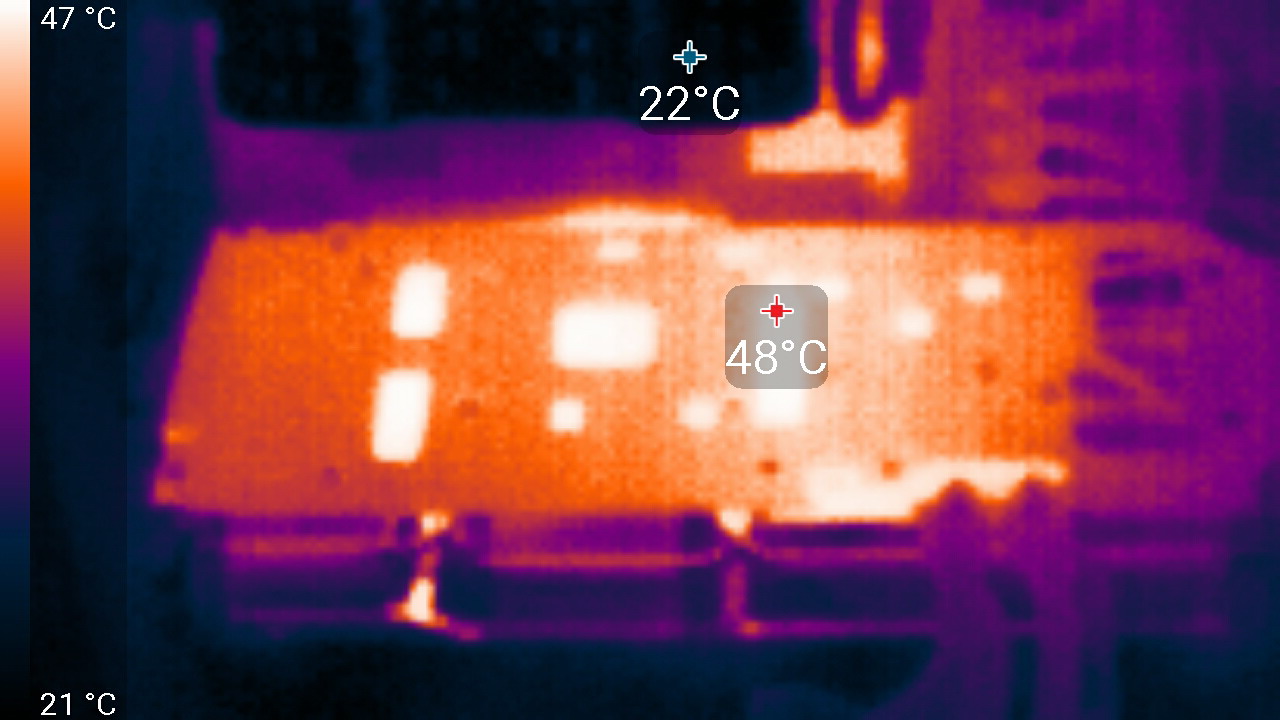

Пара часов тестов дает понять, что основным источником нагрева в данной модели является графический процессор.

При описанном выше ручном разгоне параметры работы карты почти не менялись.

BIOS 2 (Quiet):

В данном режиме частоты почти те же, вентиляторы работают на меньших оборотах (до 900 об/мин), поэтому уровень шума снизился до 19,5 дБА (это едва регистрируется нашим профессиональным шумомером в специально заглушенной комнате), а нагрев ядра чуть вырос — до 63 градусов.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В 2D BIOS 1 (Performance) и BIOS2 (Quiet) совершенно не отличались: температура была не выше 31 °C, вентиляторы не вращались.

В режиме максимальной нагрузки в 3D температура в BIOS 1 (Performance) достигала 58 °C. Вентиляторы при этом раскручивались до 1130 об/мин, шум вырастал до 22,5 дБА, это очень тихо.

В режиме BIOS 2 (Quiet) температура достигала 63 °C. Вентиляторы при этом раскручивались до 900 оборотов в минуту, а шум повышался лишь до 19,5 дБА: это практически бесшумно. Лист, падающий с дерева, издает больше шума, чем Asus GeForce RTX 3070 Noctua OC Edition.

И уж коль скоро мы начали сравнивать с видеокартой Asus TUF Gaming GeForce RTX 3070 OC Edition, то приведем и ее цифры в тех же режимах:

Режим работы Asus GeForce RTX 3070 Noctua OC Edition Asus TUF Gaming GeForce RTX 3070 OC Edition
Бездействие и просмотр видео 31 °C, 0 об/мин 37 °C, 0 об/мин
Максимальная нагрузка в 3D (P Mode) 58 °C, 1130 об/мин, 22,5 дБА 64 °C, 1790 об/мин, 30,5 дБА
Максимальная нагрузка в 3D (Q Mode) 63 °C, 900 об/мин, 19,5 дБА 67 °C, 1460 об/мин, 27,0 дБА

Разница налицо, хотя и Asus TUF Gaming GeForce RTX 3070 OC Edition — вполне достойная карта, и в целом ее кулер мы относили к тихим.

Подсветка

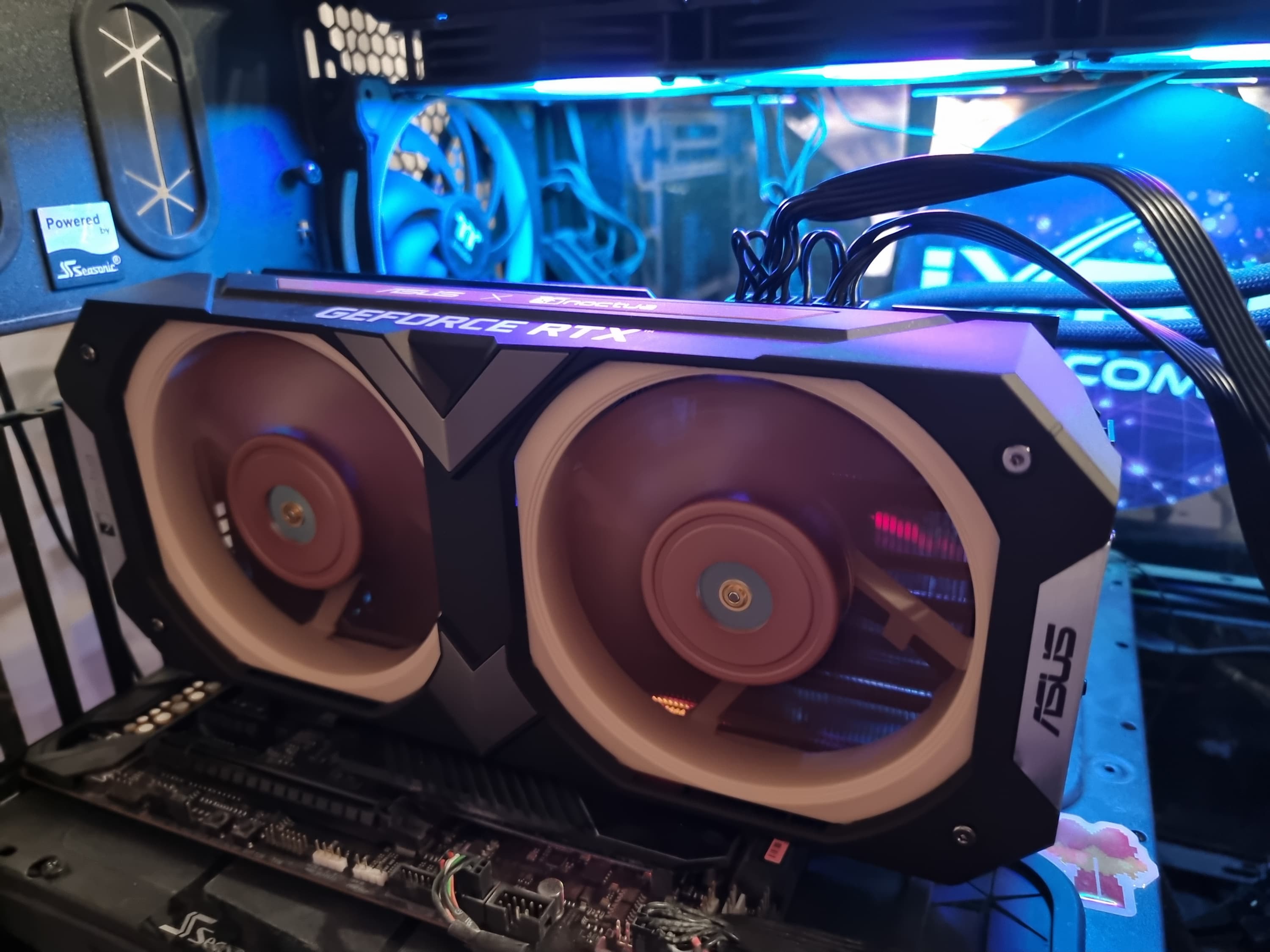

У видеокарты Asus GeForce RTX 3070 Noctua OC Edition отсутствует подсветка, но она тут и не нужна. Стиль и расцветка лопастей вентиляторов — вполне достаточный отличительный признак, эту карту и так ни с чем не спутаешь.

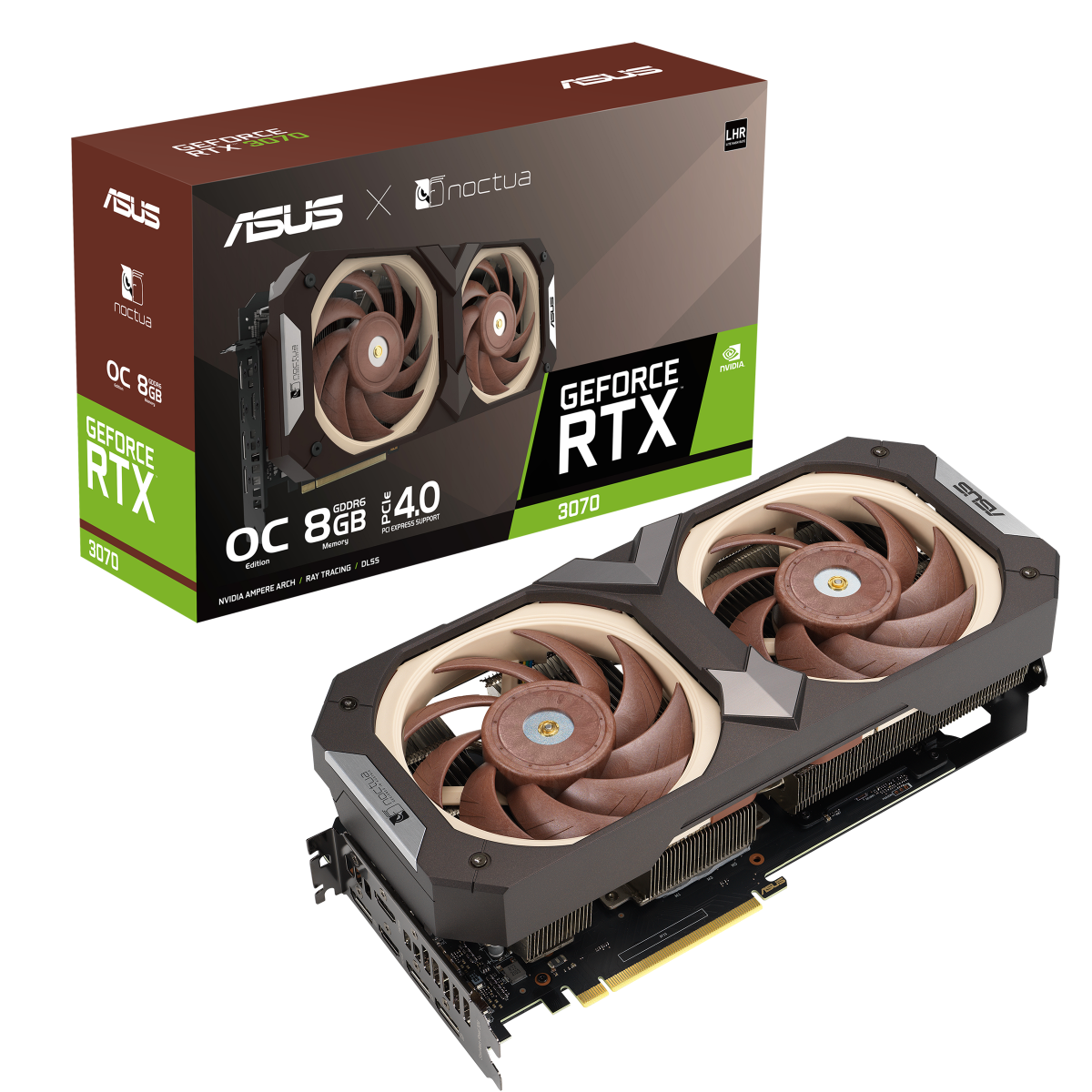

Комплект поставки и упаковка

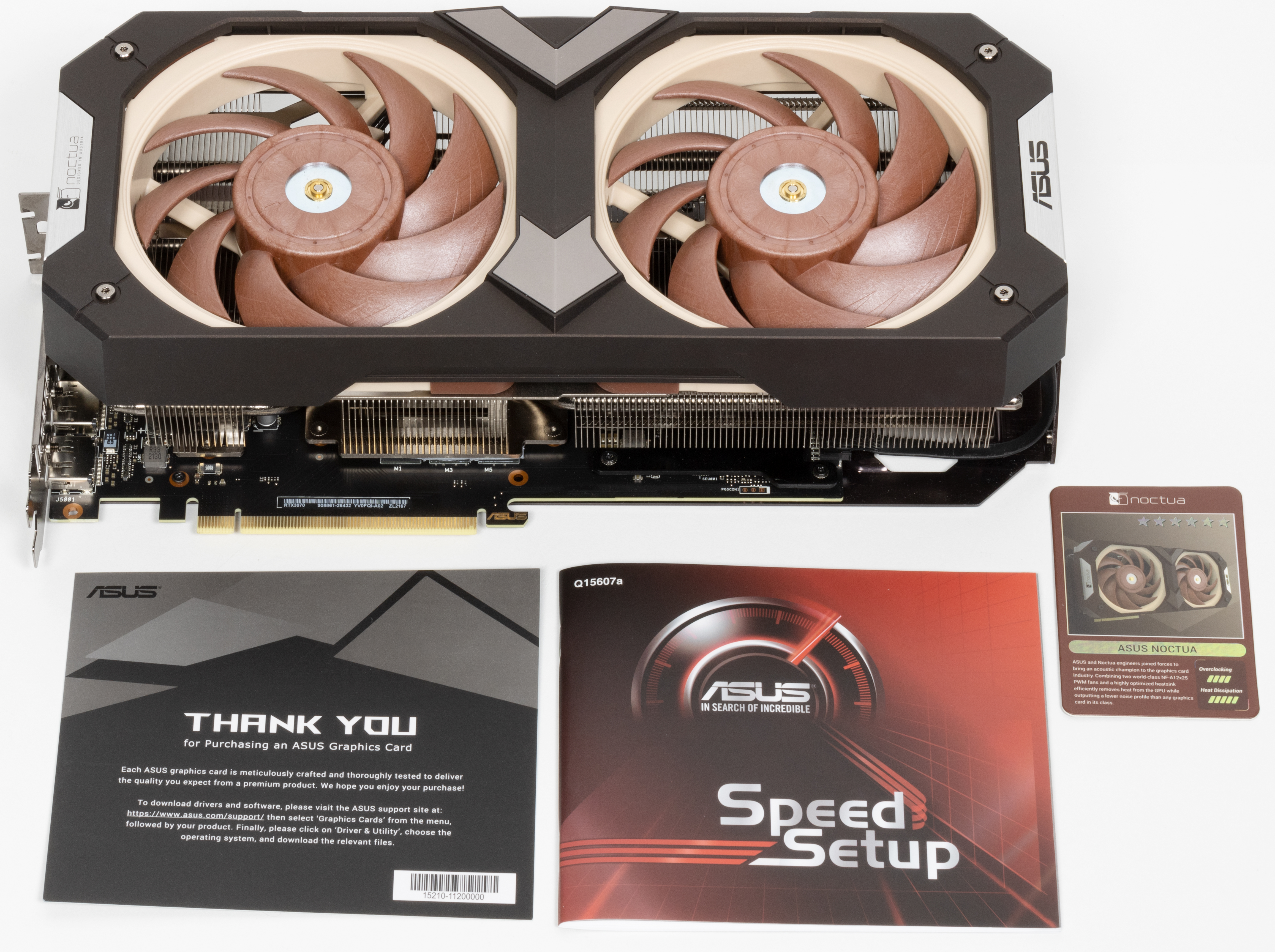

Комплект минимальный: сама карта, пара листовок-инструкций и фирменная карточка члена клуба Noctua.

Результаты тестирования, конфигурация


Конфигурация тестового стенда

Список инструментов тестирования

Во всех игровых тестах использовалось максимальное качество графики в настройках.

  • Hitman III (IO Interactive/IO Interactive)
  • Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2
  • God of War (Sony IE/Sony IE)
  • Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
  • Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
  • The Medium (Bloober/Bloober)
  • Godfall (Gearbox Publishing/Counterplay Games)
  • Resident Evil Village (Capcom/Capcom)
  • Far Cry 6 (Ubisoft/Ubisoft)
  • Battlefield 2042 (DICE/EA)

Для подсчета хэшрейта (hashrate) при майнинге «эфира» (Ethereum/ETH) использовался майнер T-Rex (0.21.04), фиксировался средний показатель за 2 часа в двух режимах:

  • по умолчанию (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти по умолчанию, вентиляторы выставлены в ручном режиме на 70%)
  • оптимизация (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти повышена на 500—1000 МГц (в зависимости от карты), вентиляторы выставлены в ручном режиме на 80%)

Результаты тестирования в 3D-играх

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1200, 2560×1440 и 3840×2160

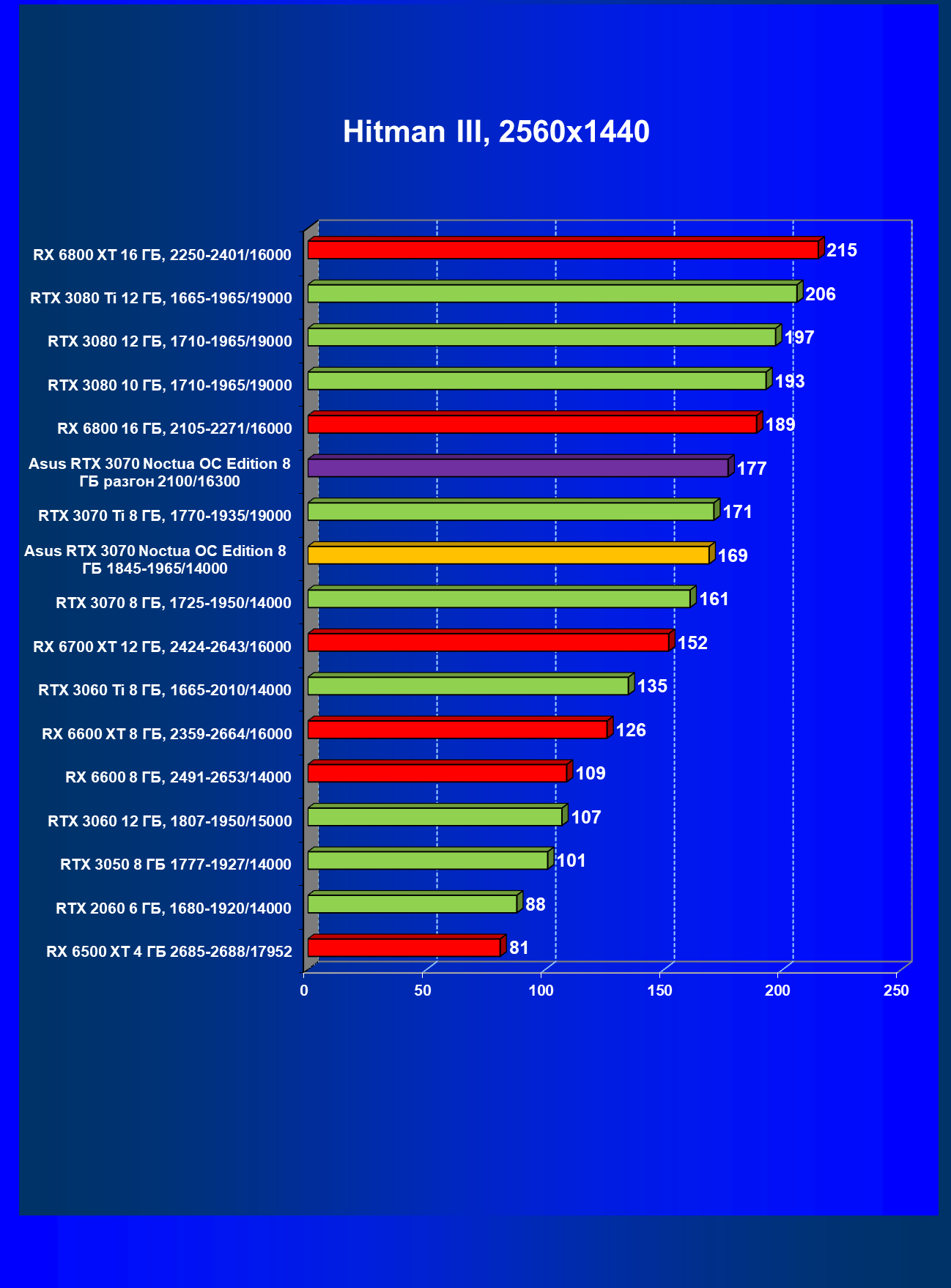

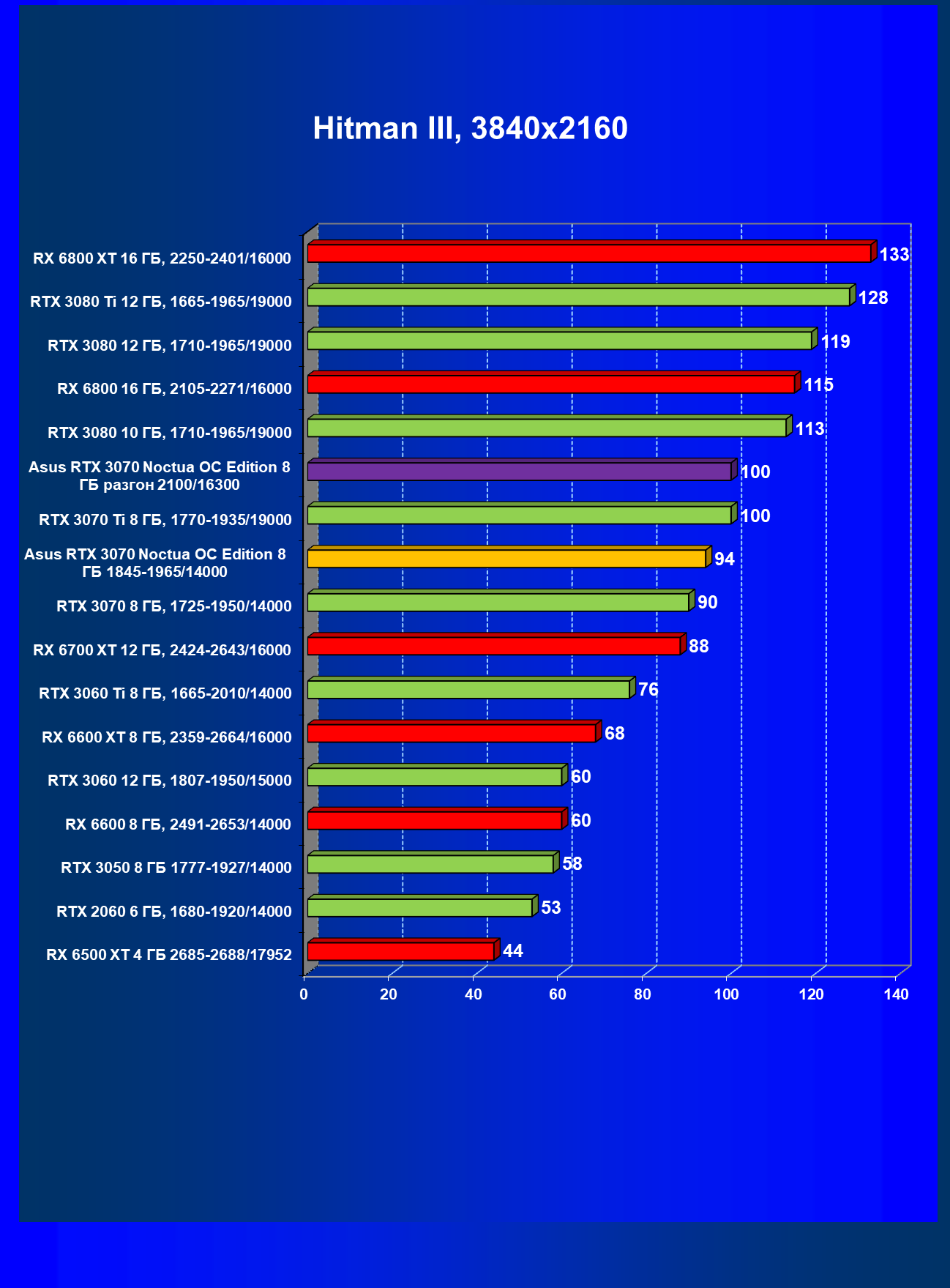

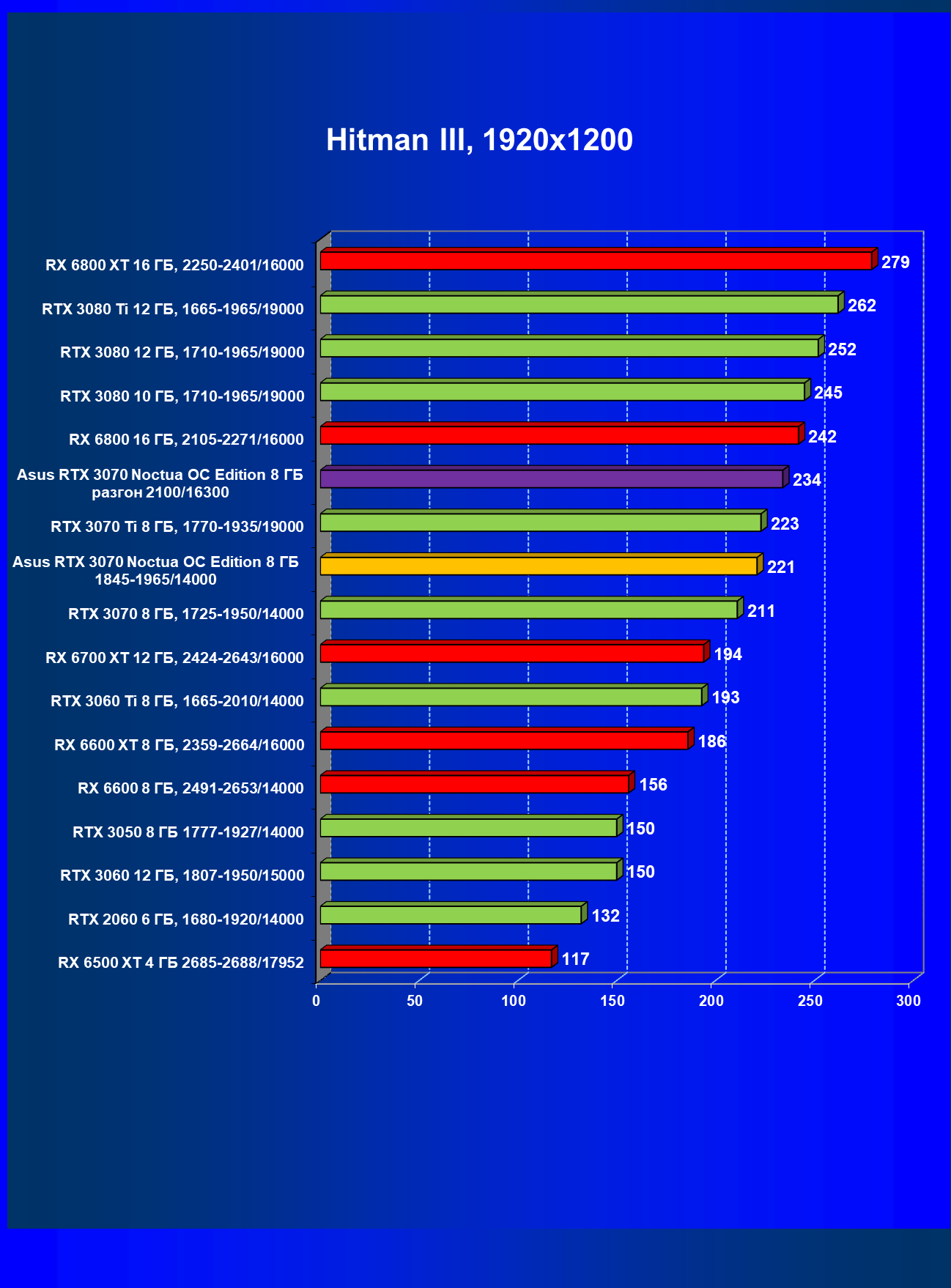

Hitman III

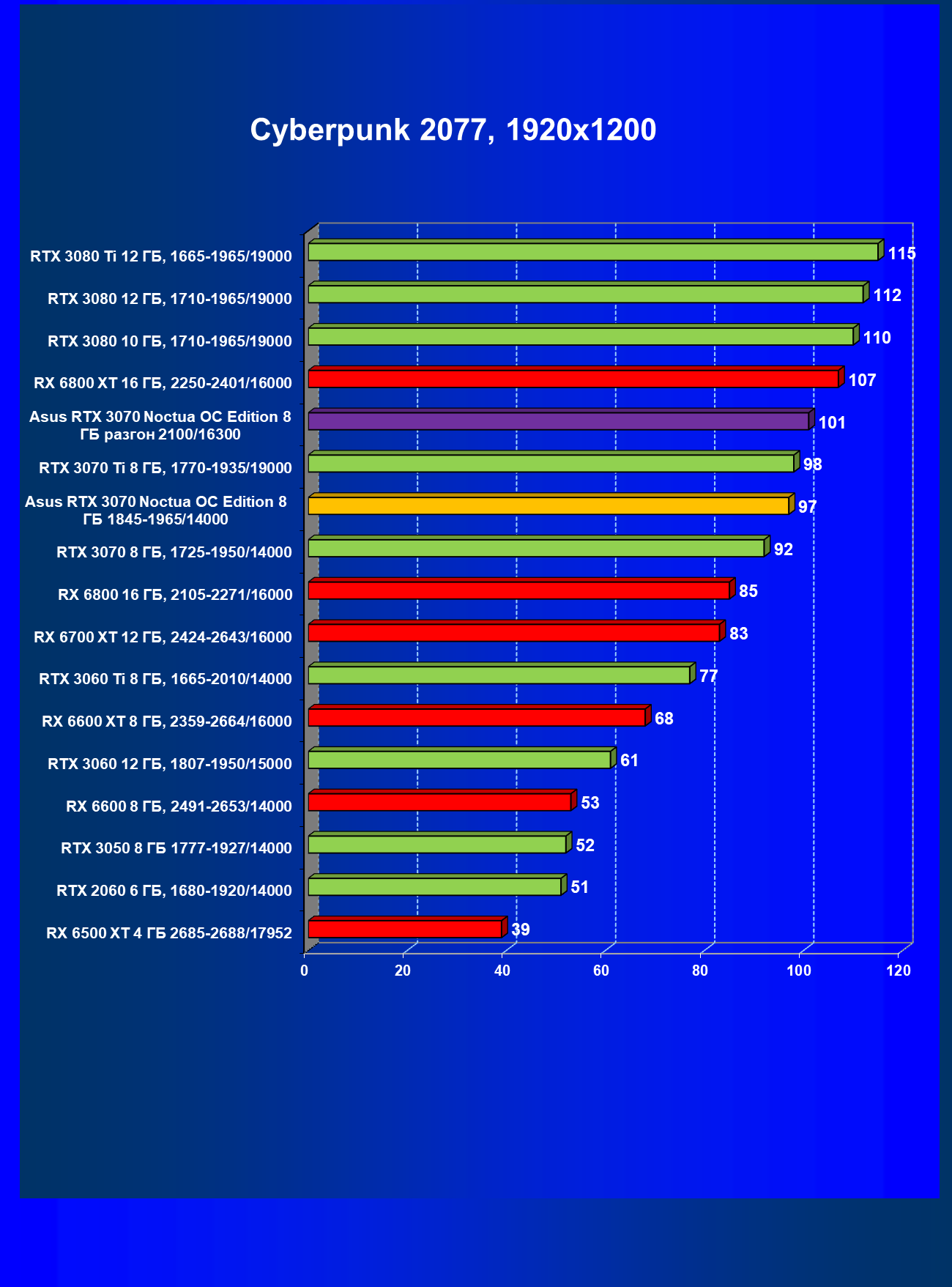

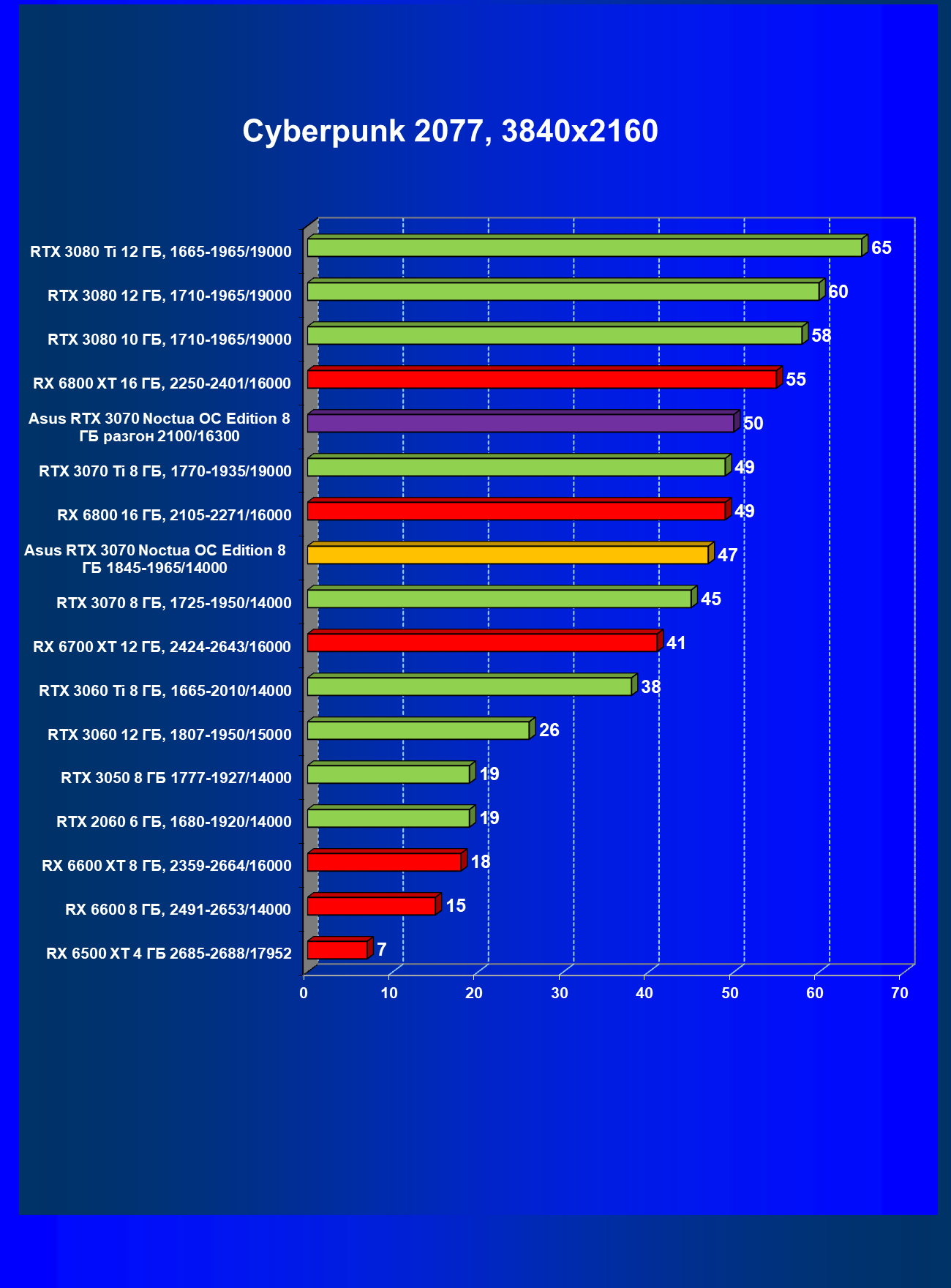

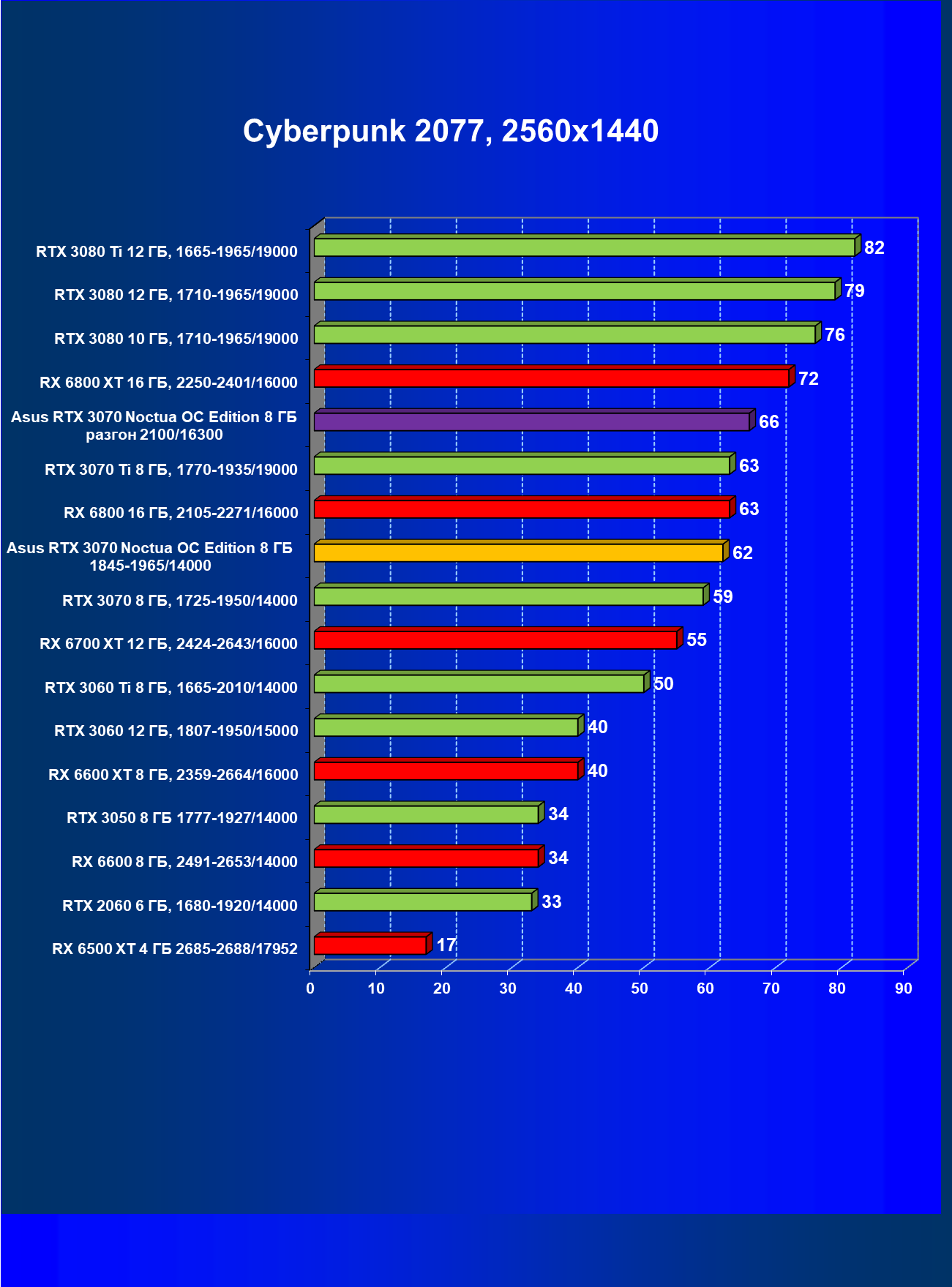

Cyberpunk 2077

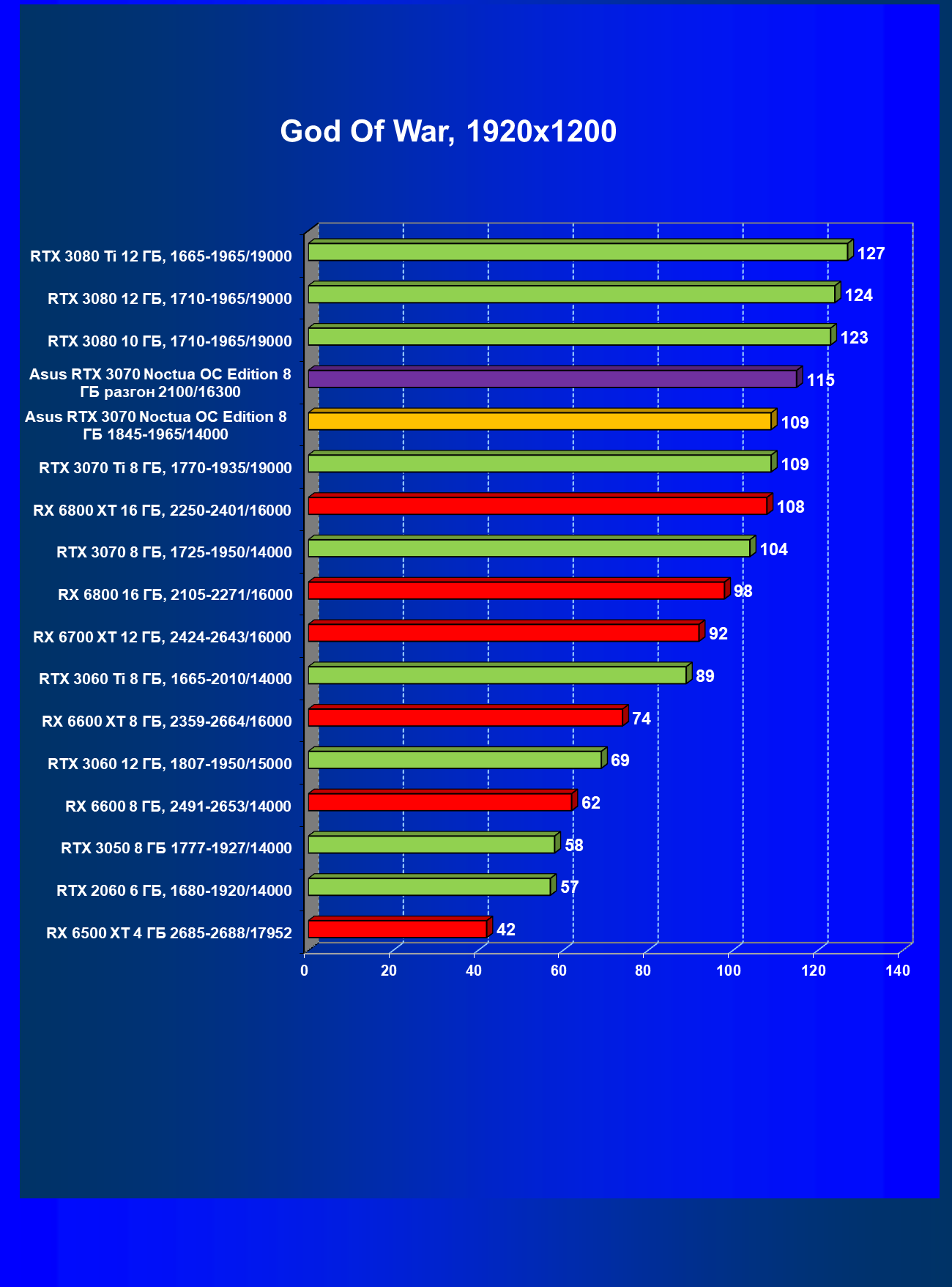

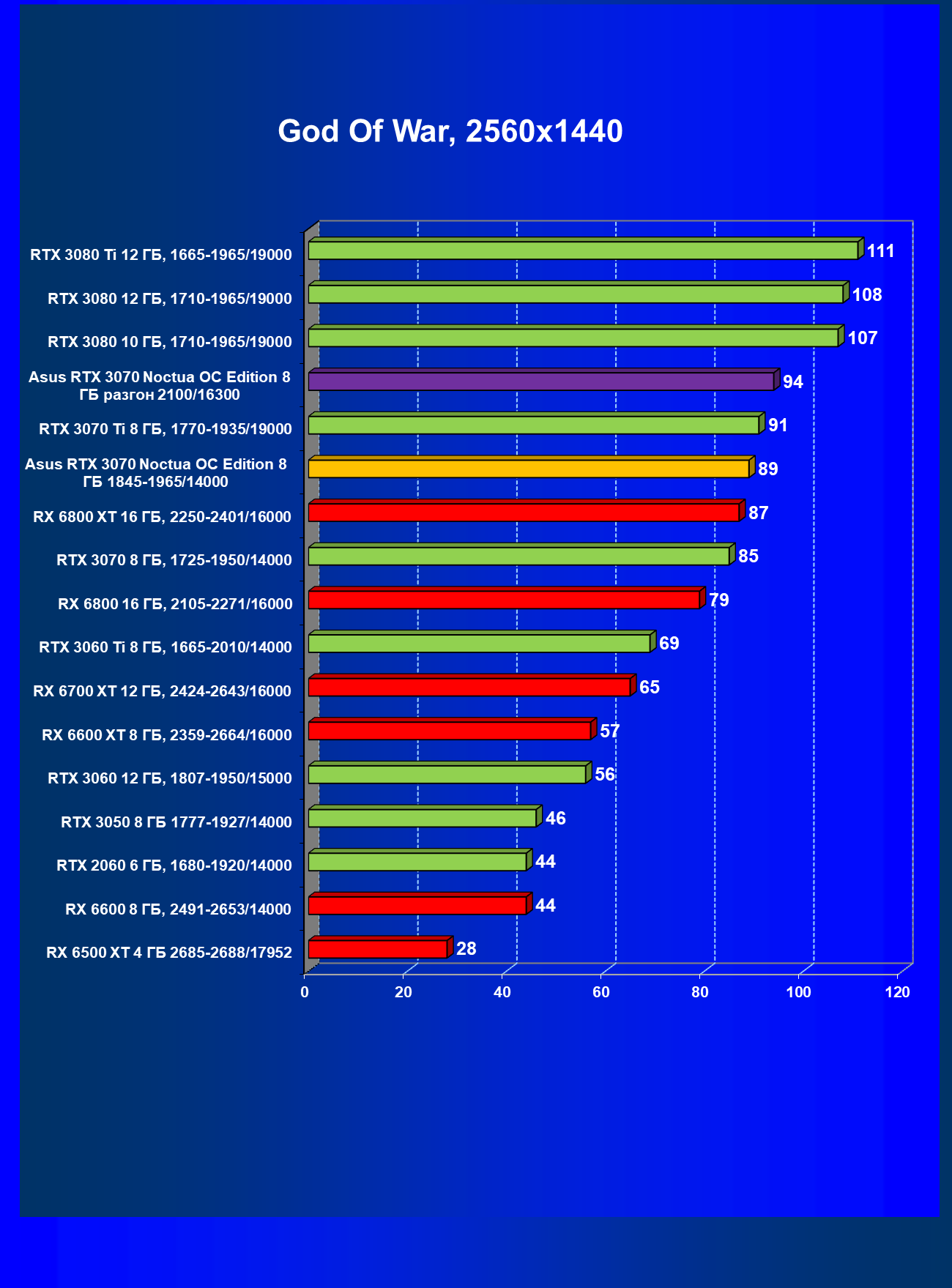

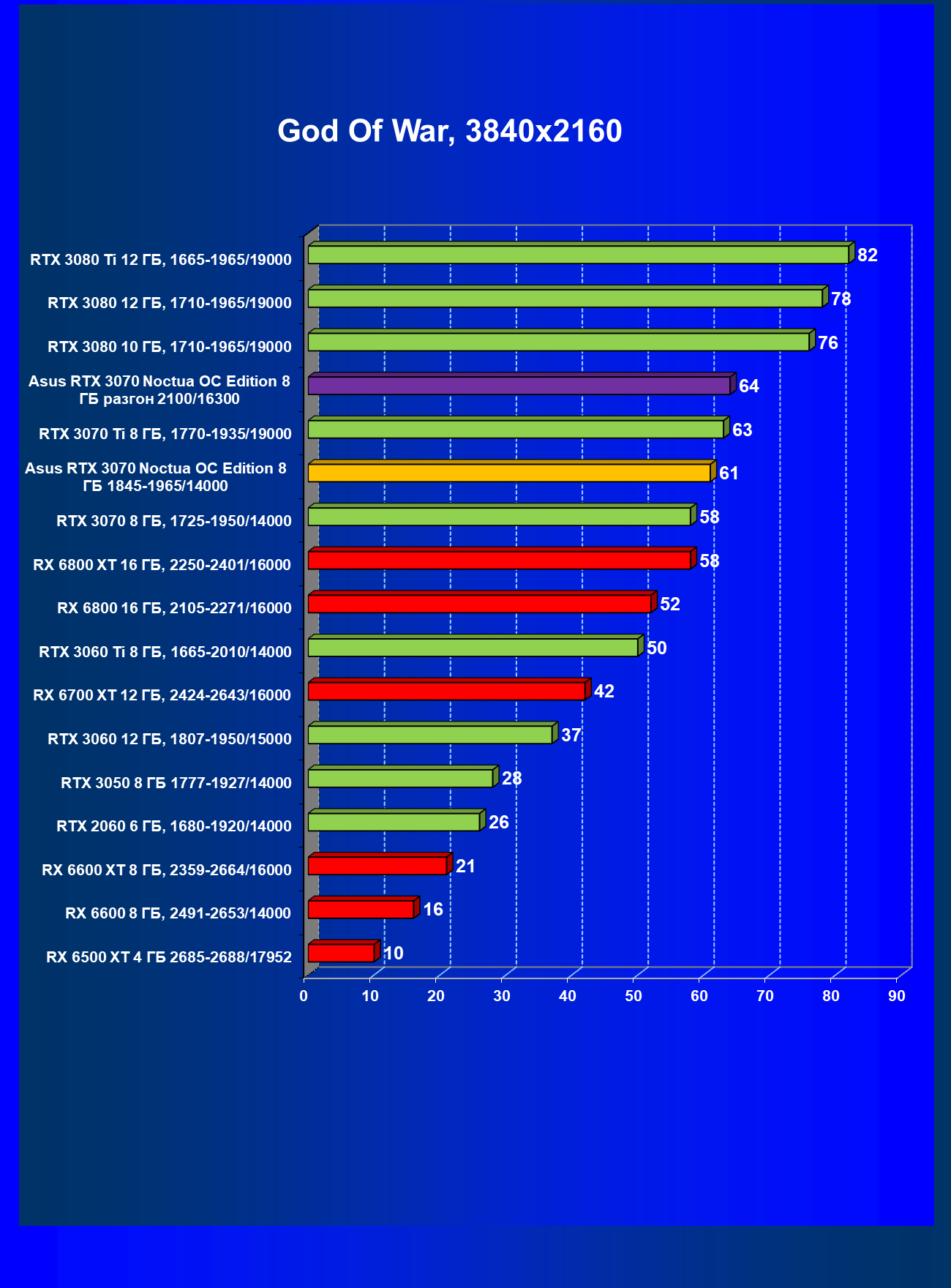

God of War

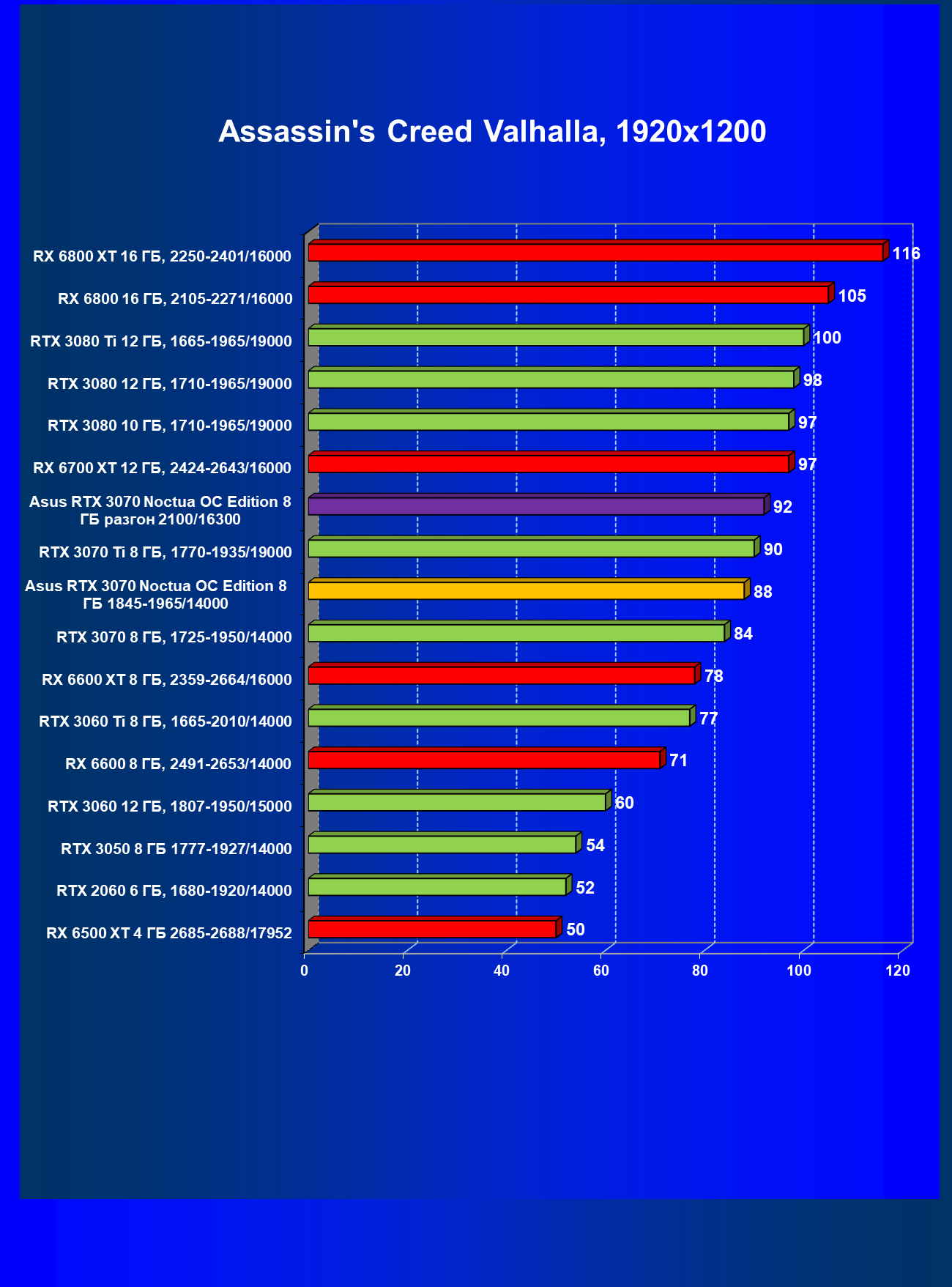

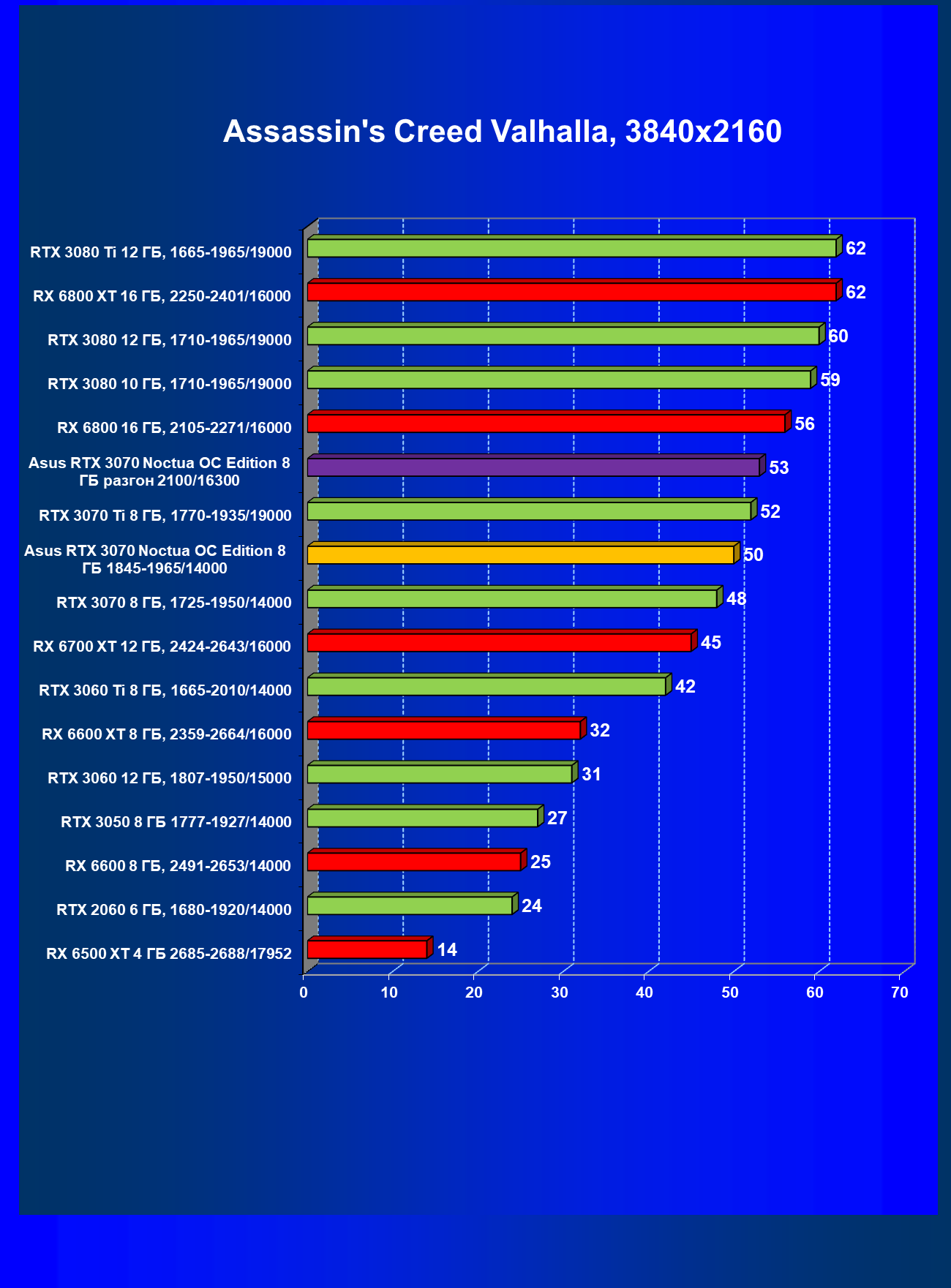

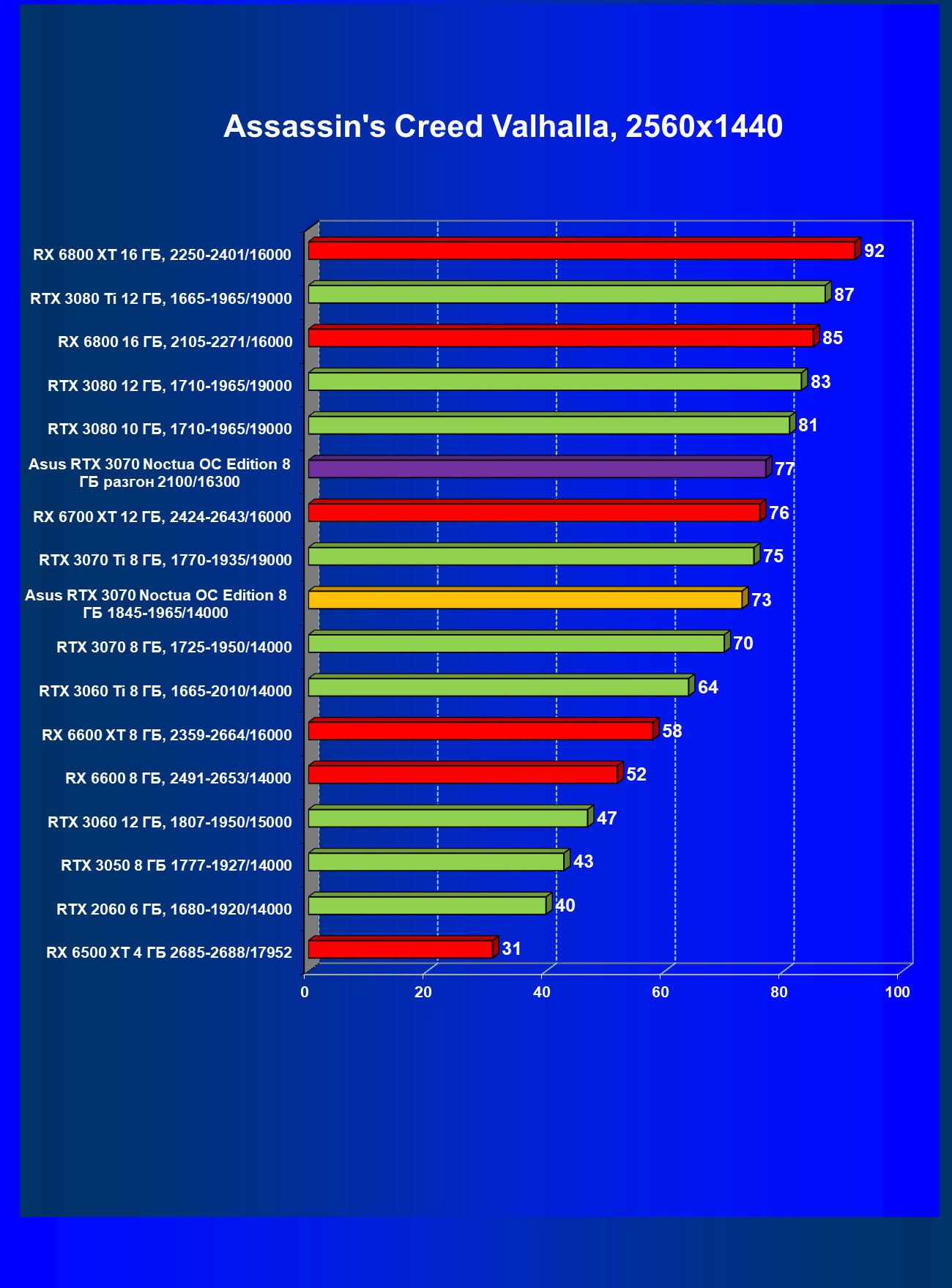

Assassin’s Creed Valhalla

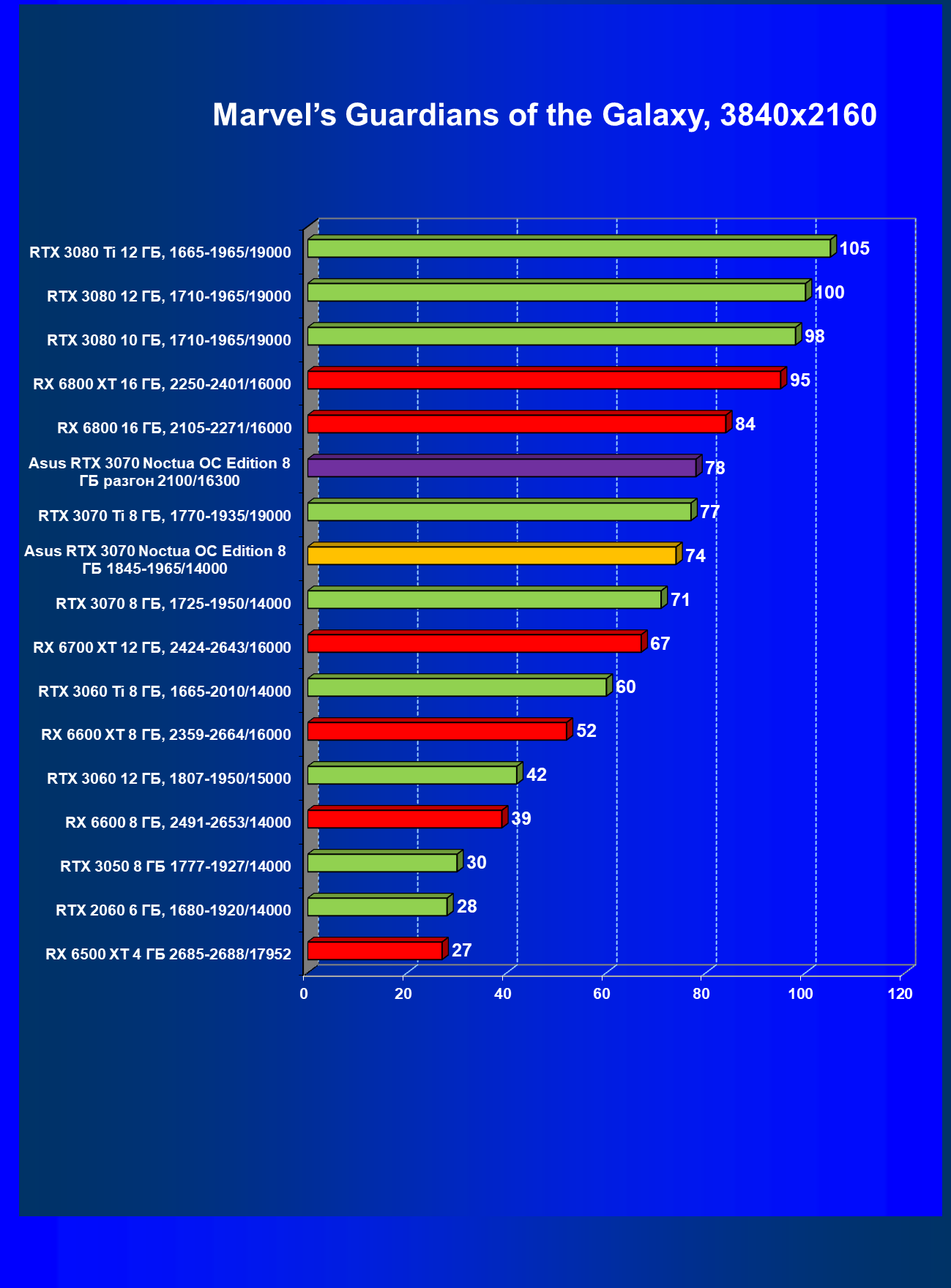

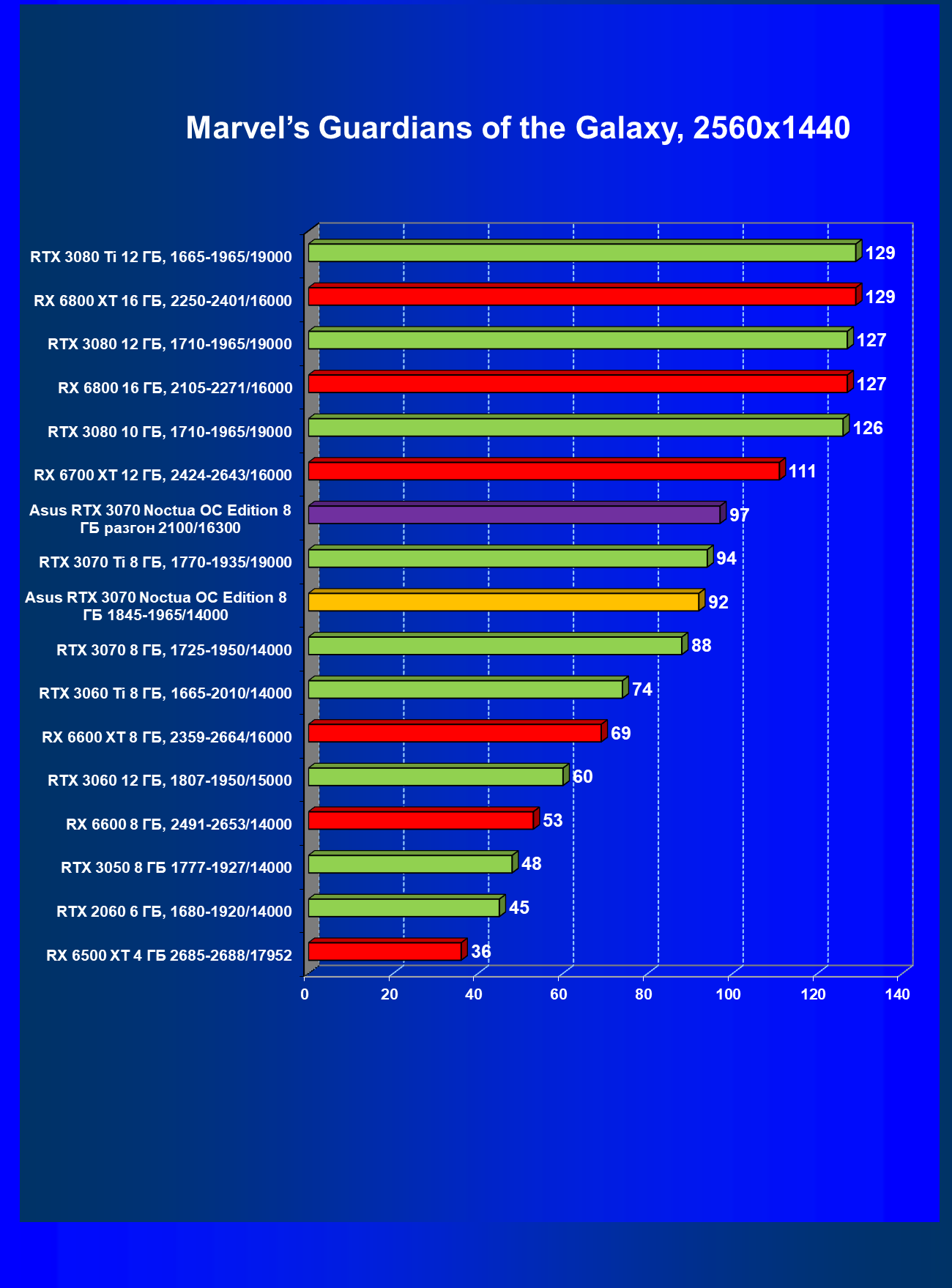

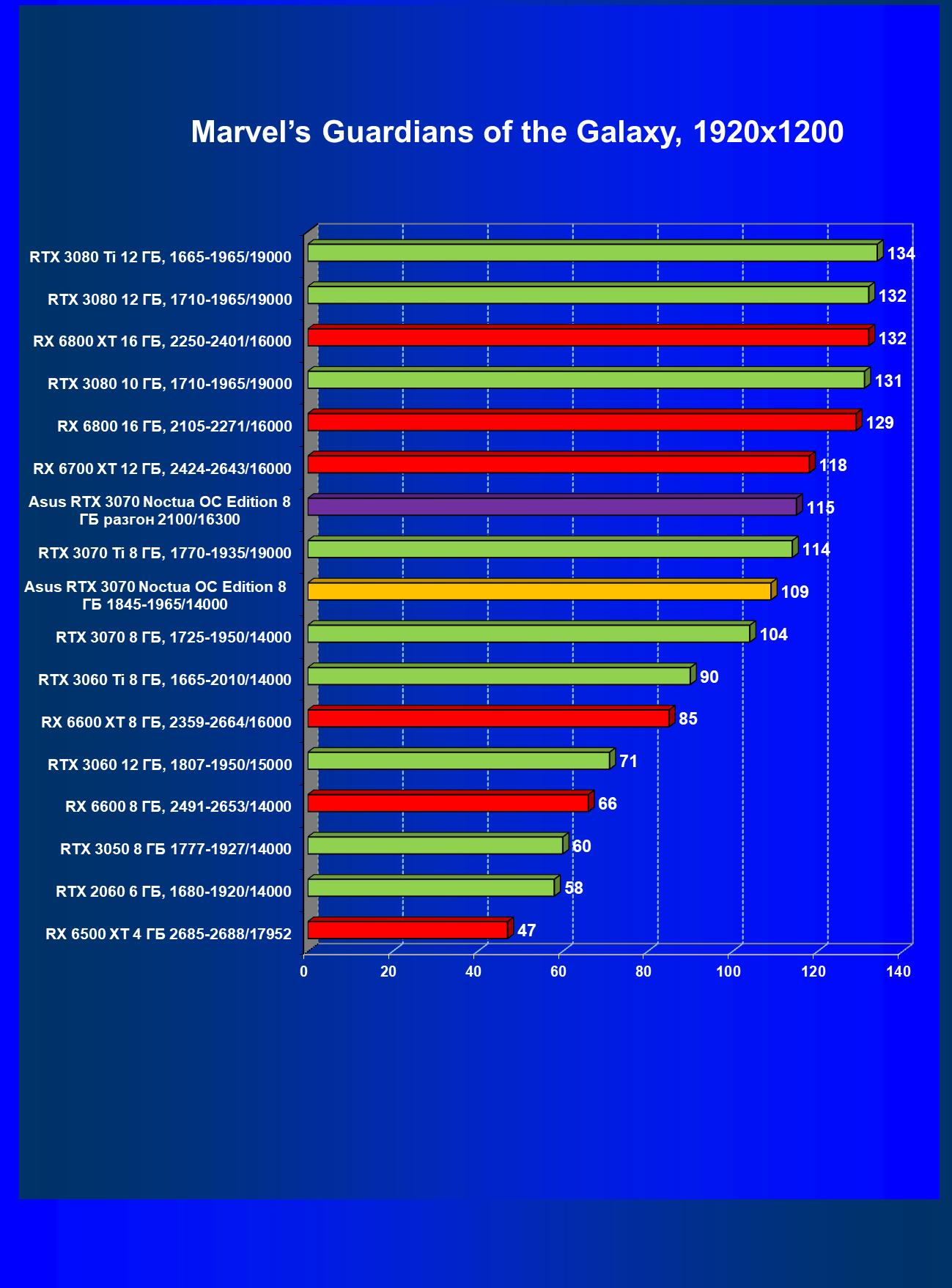

Marvel’s Guardians of the Galaxy

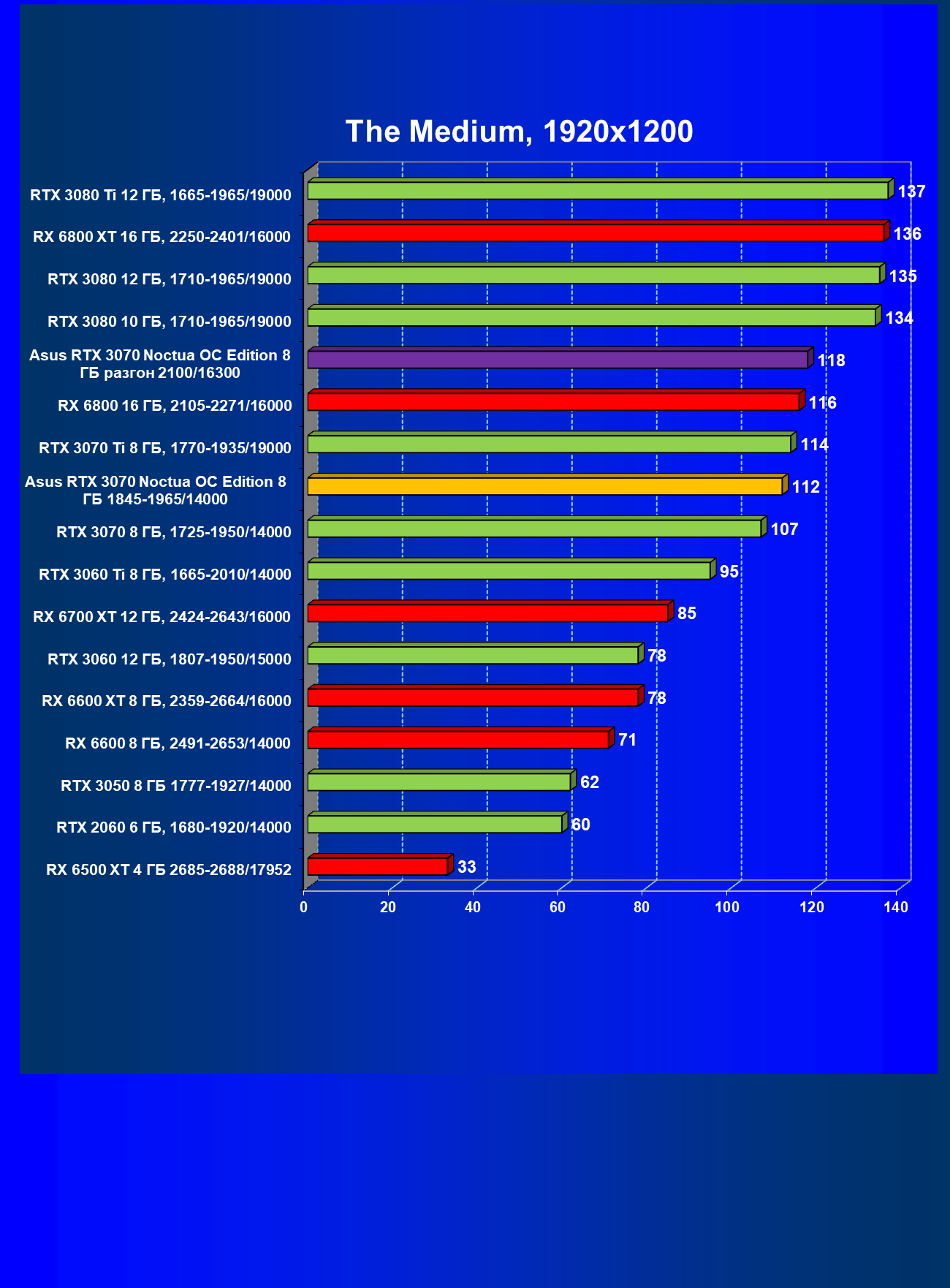

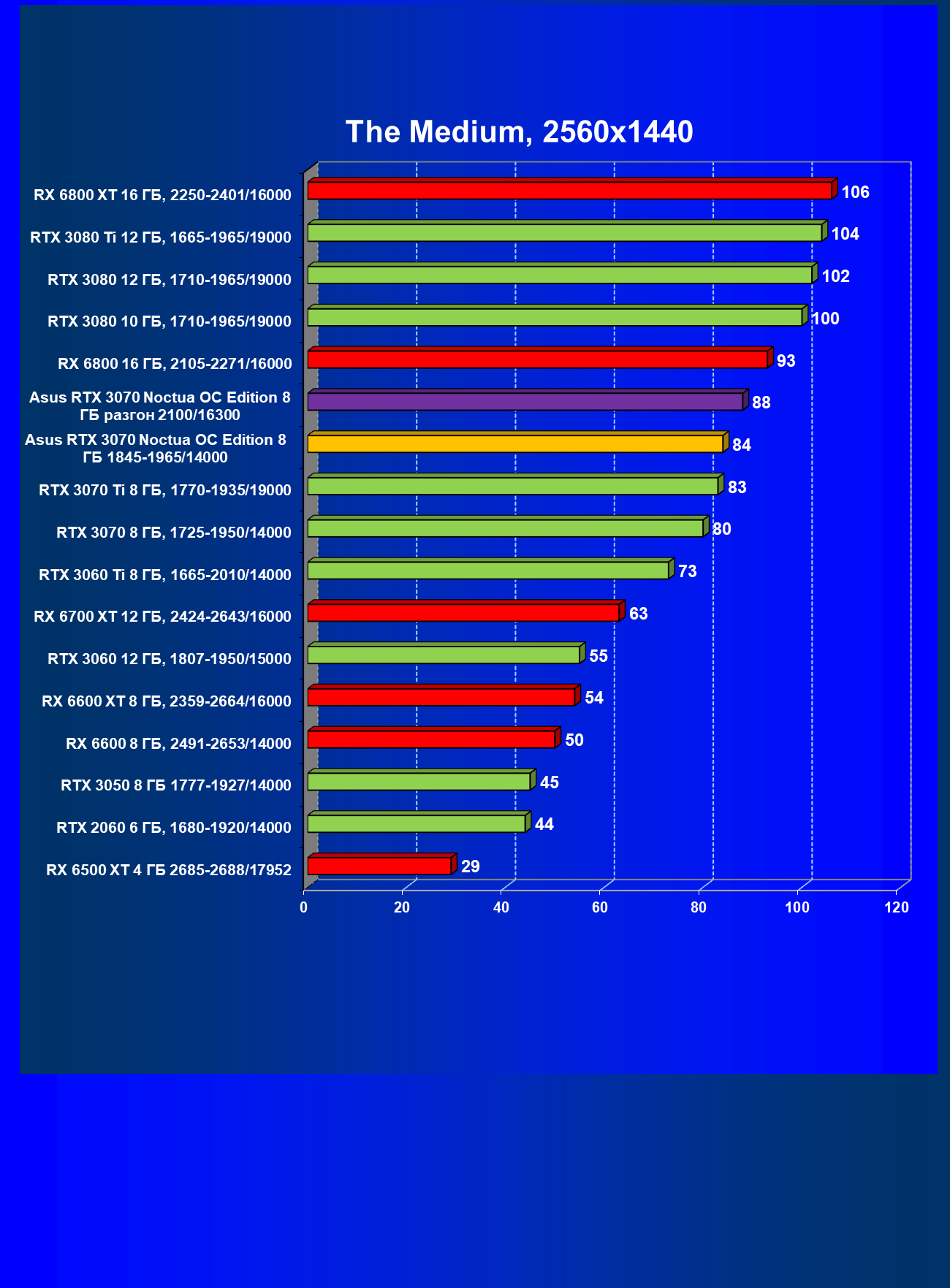

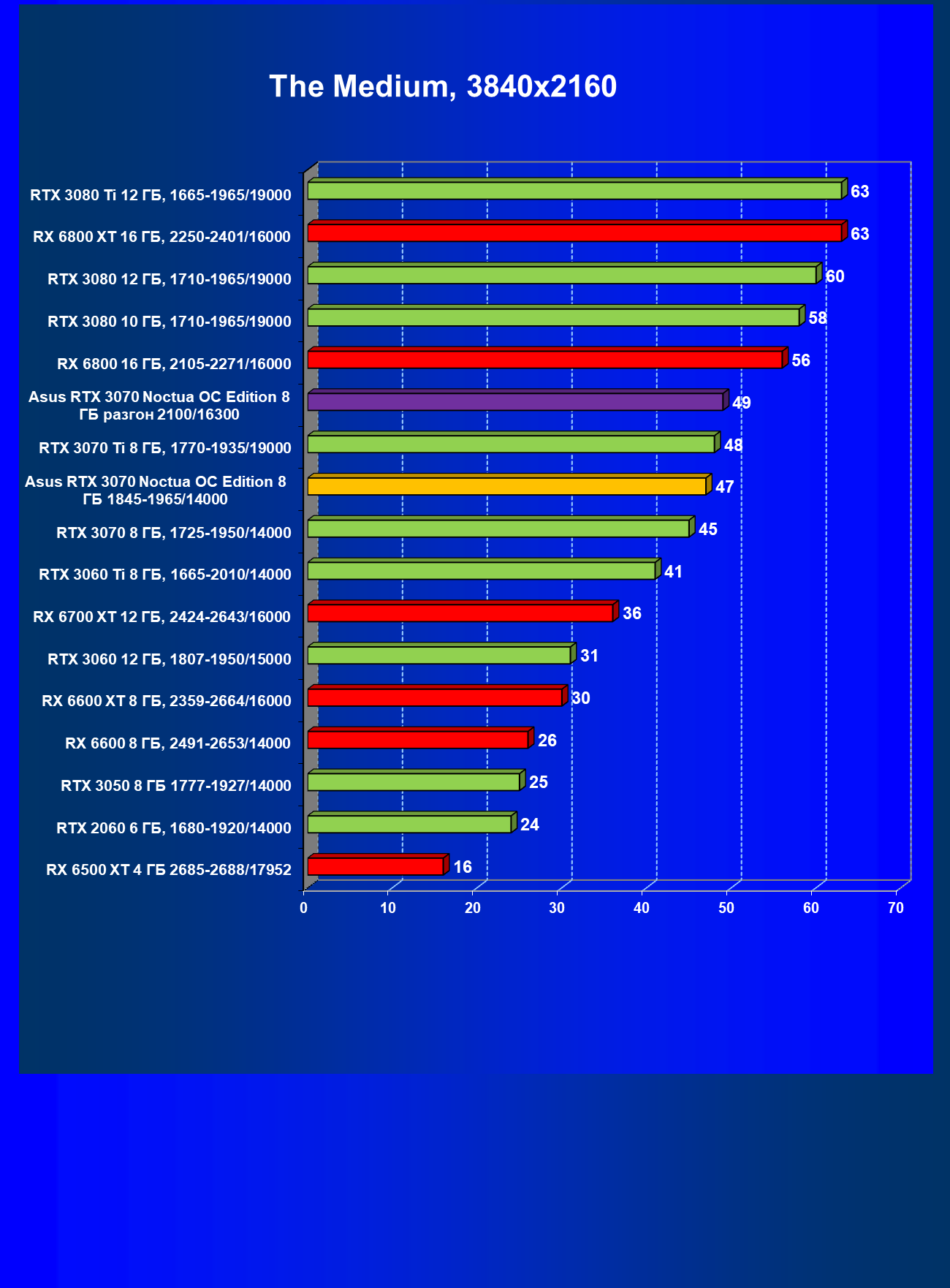

The Medium

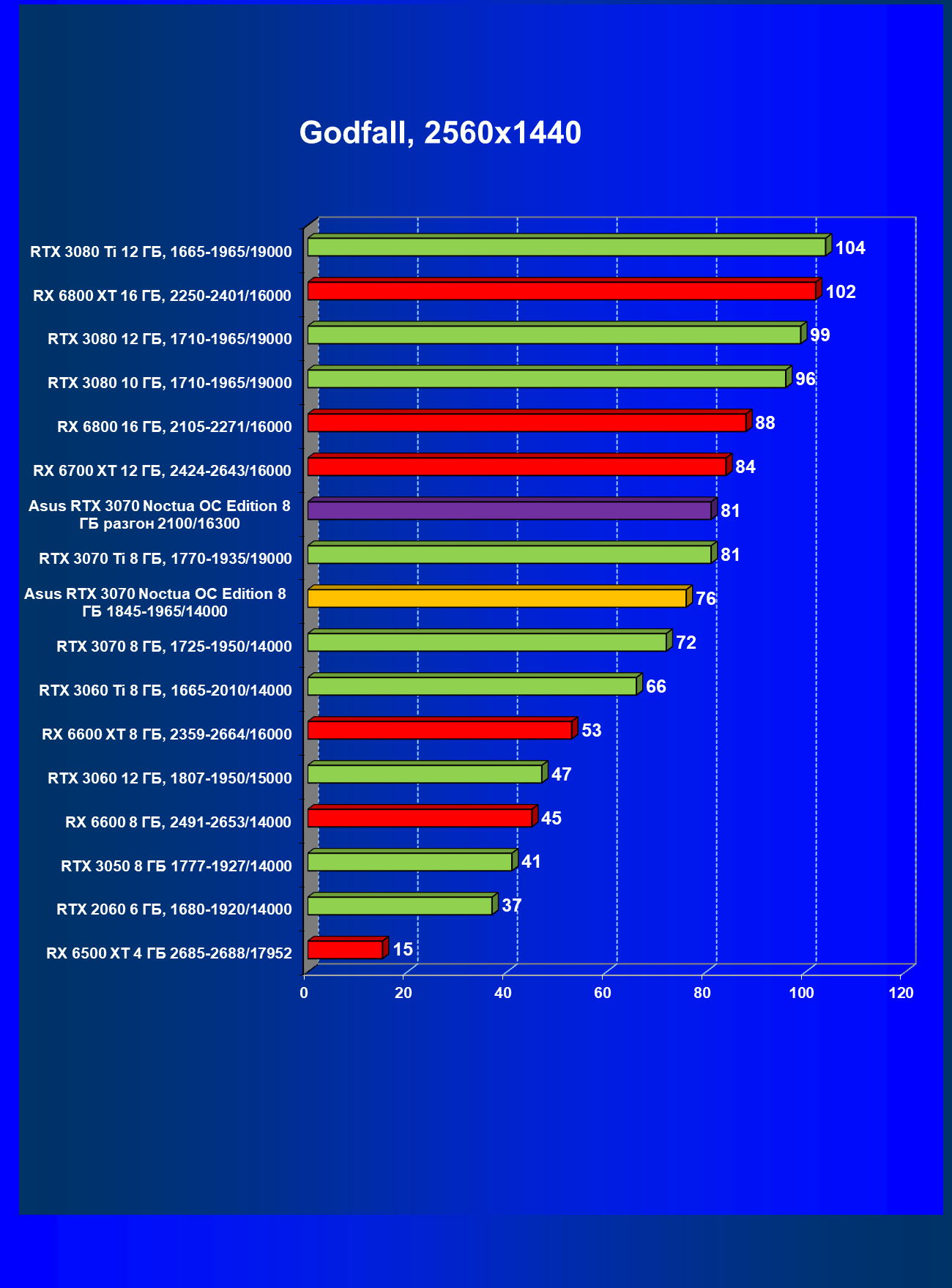

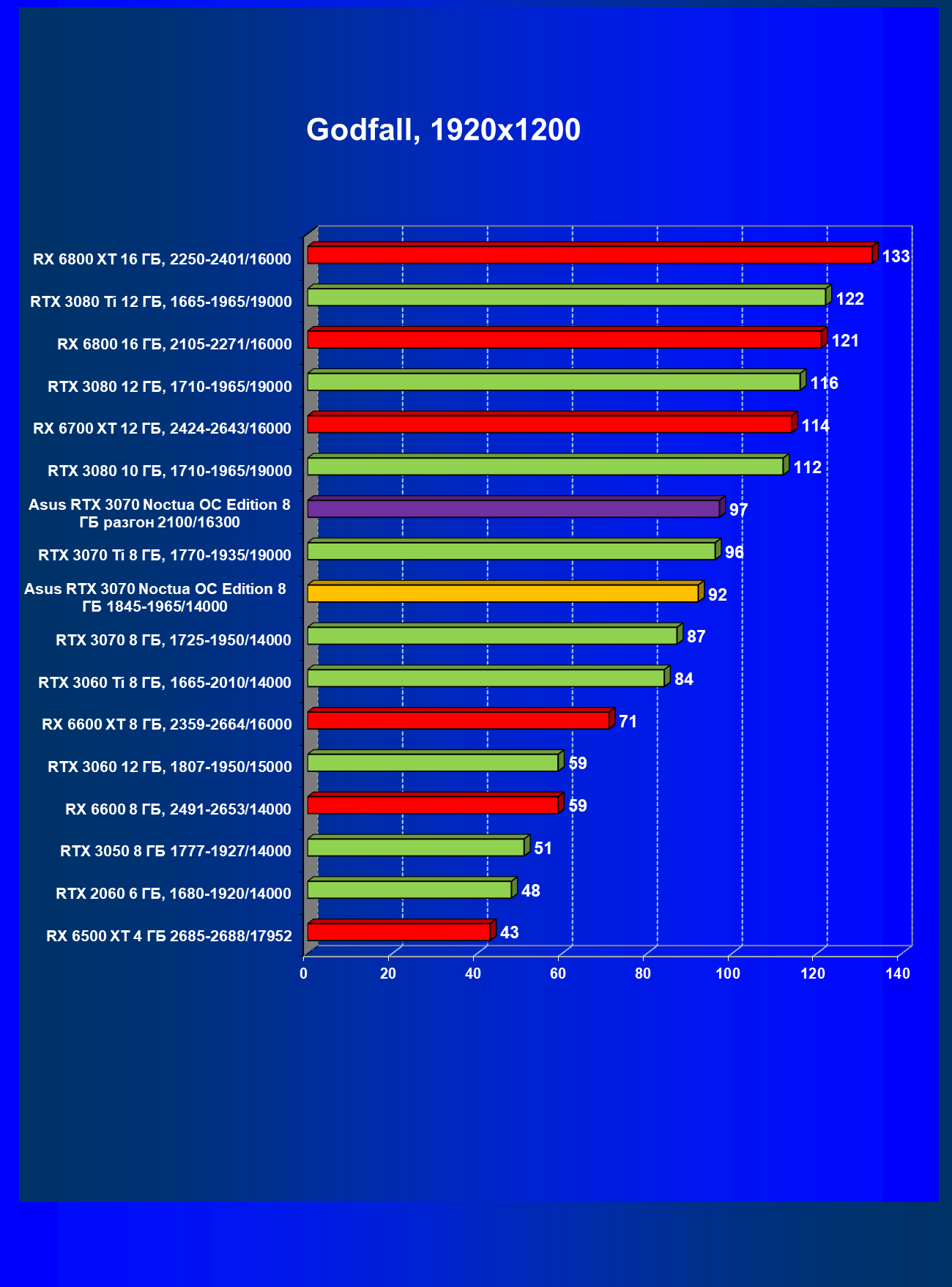

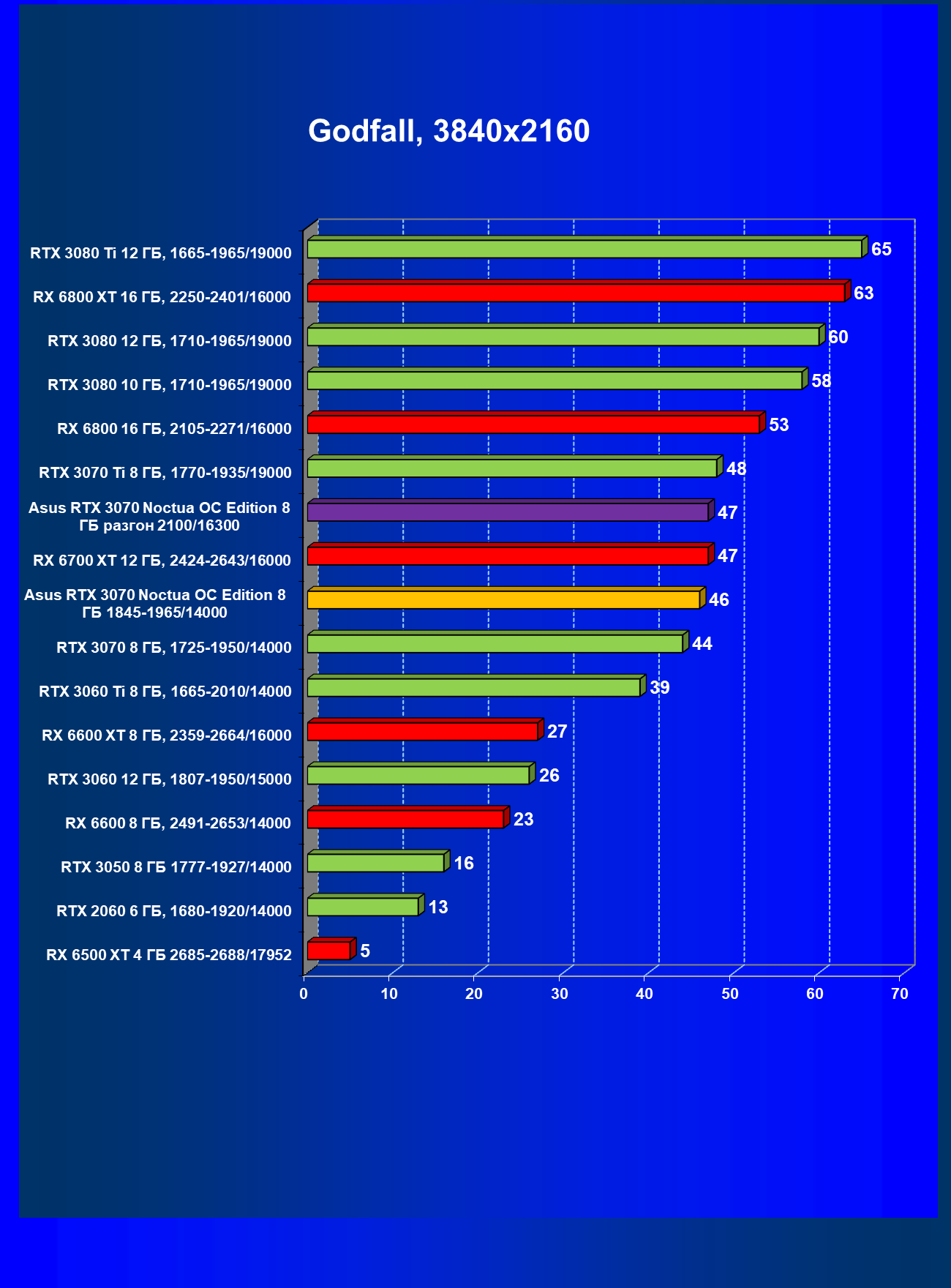

Godfall

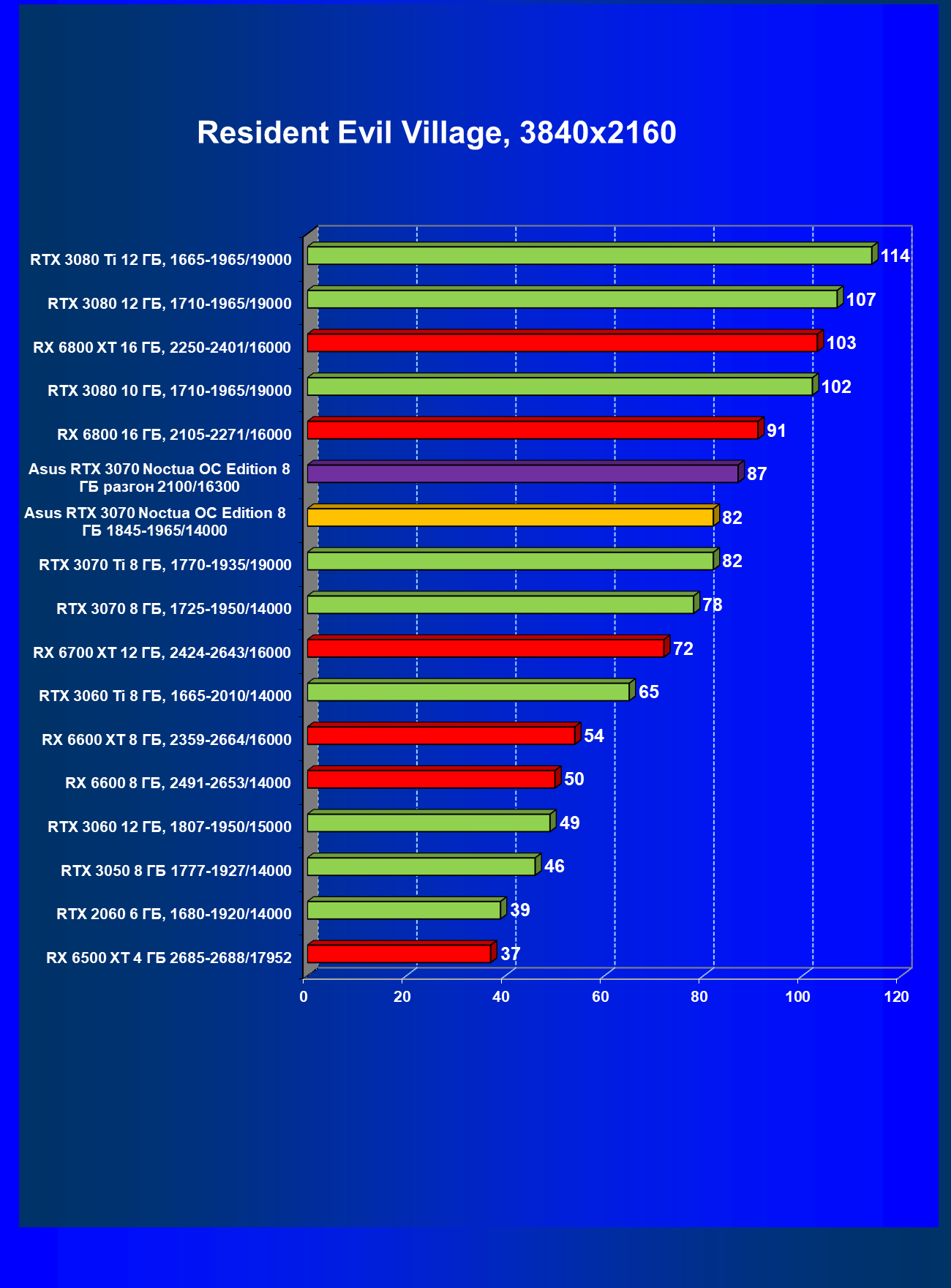

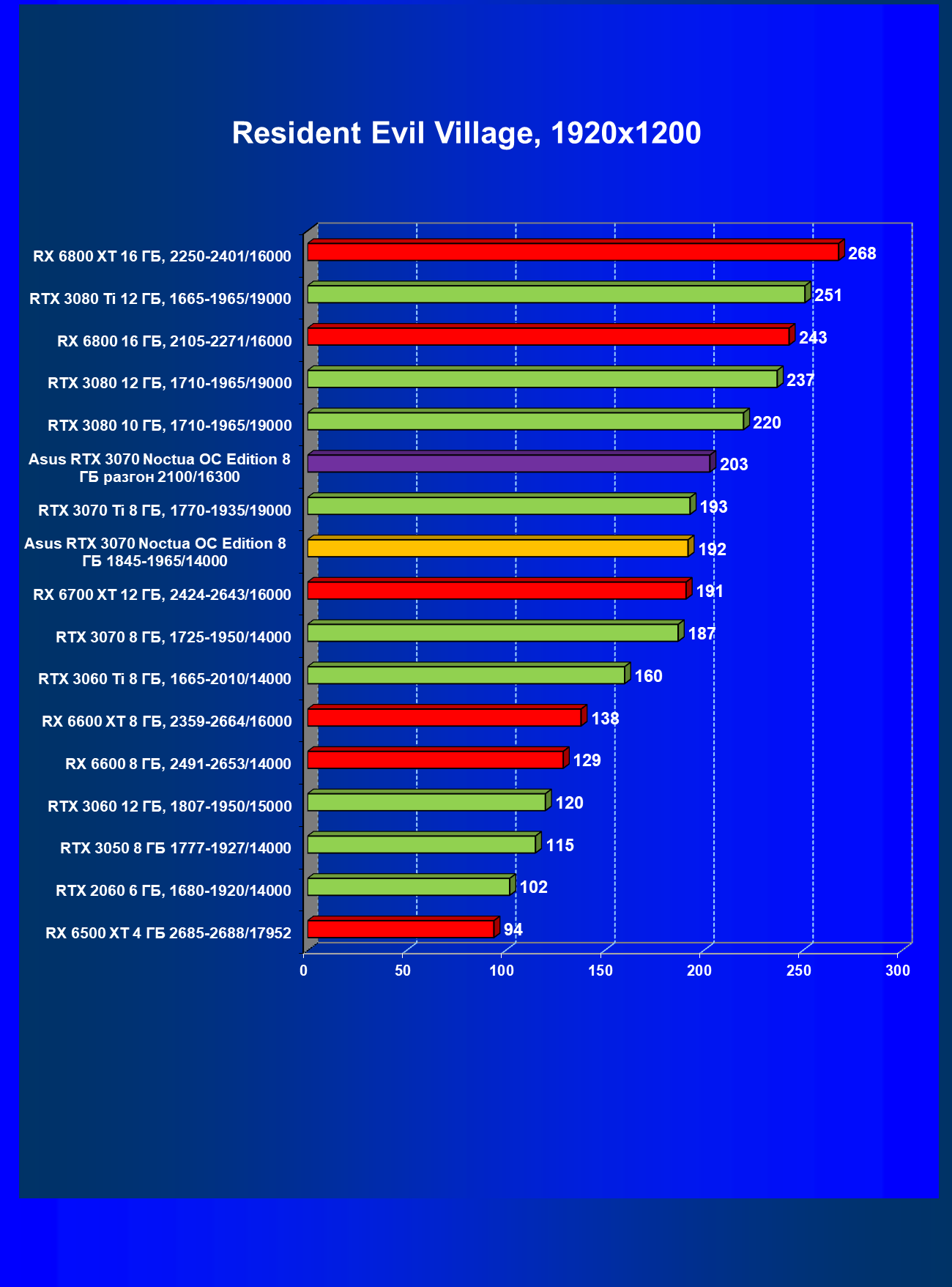

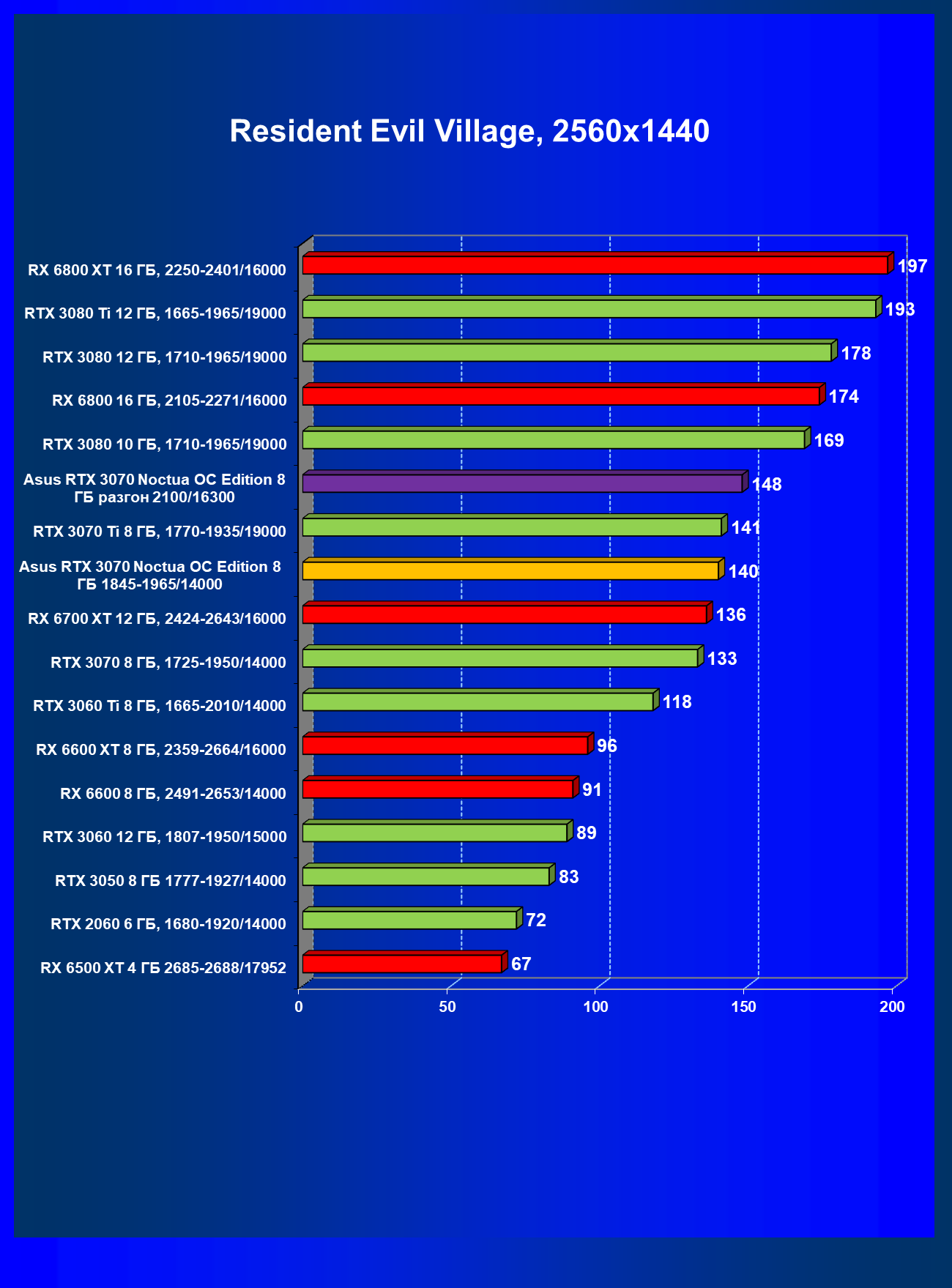

Resident Evil Village

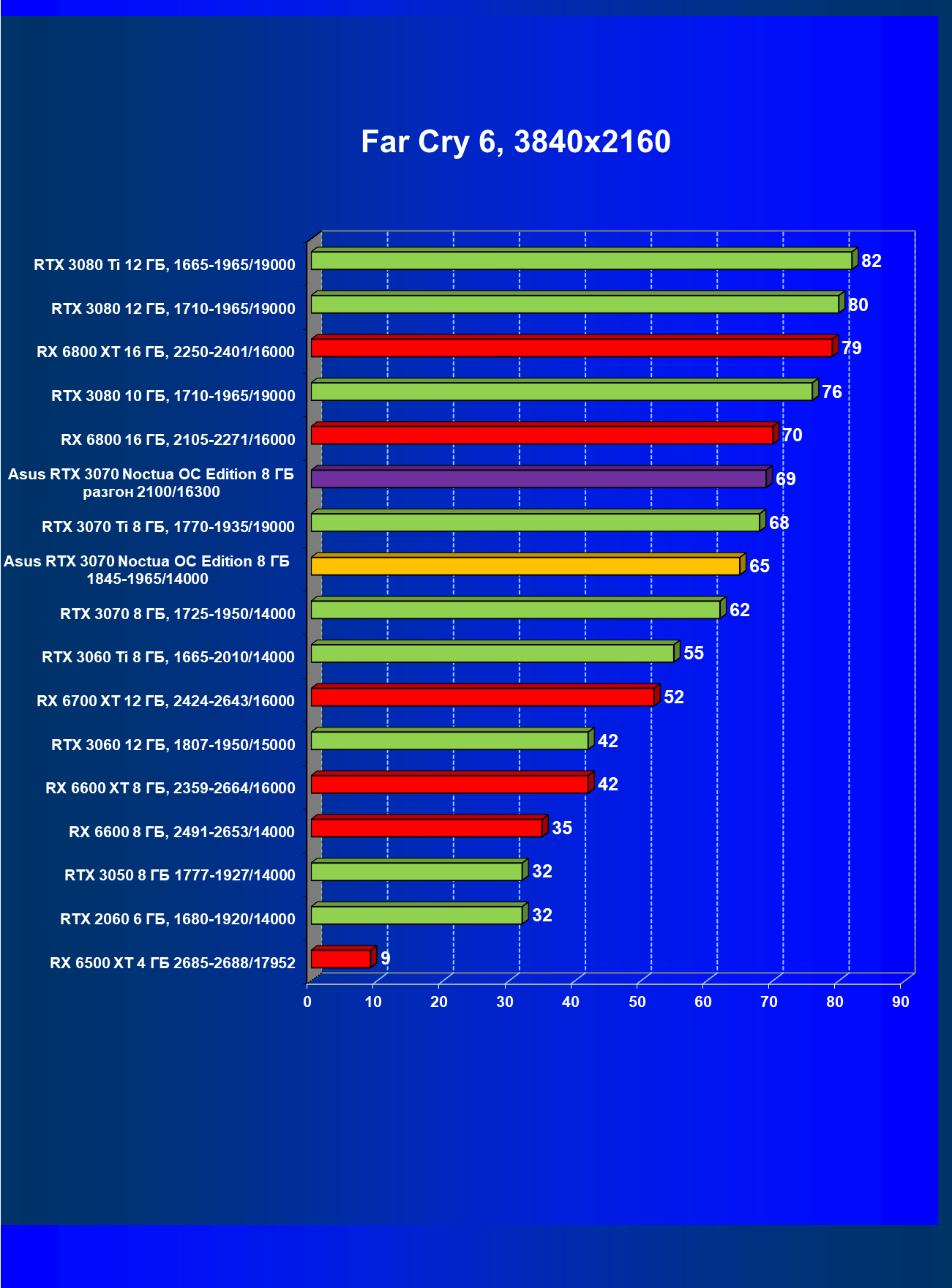

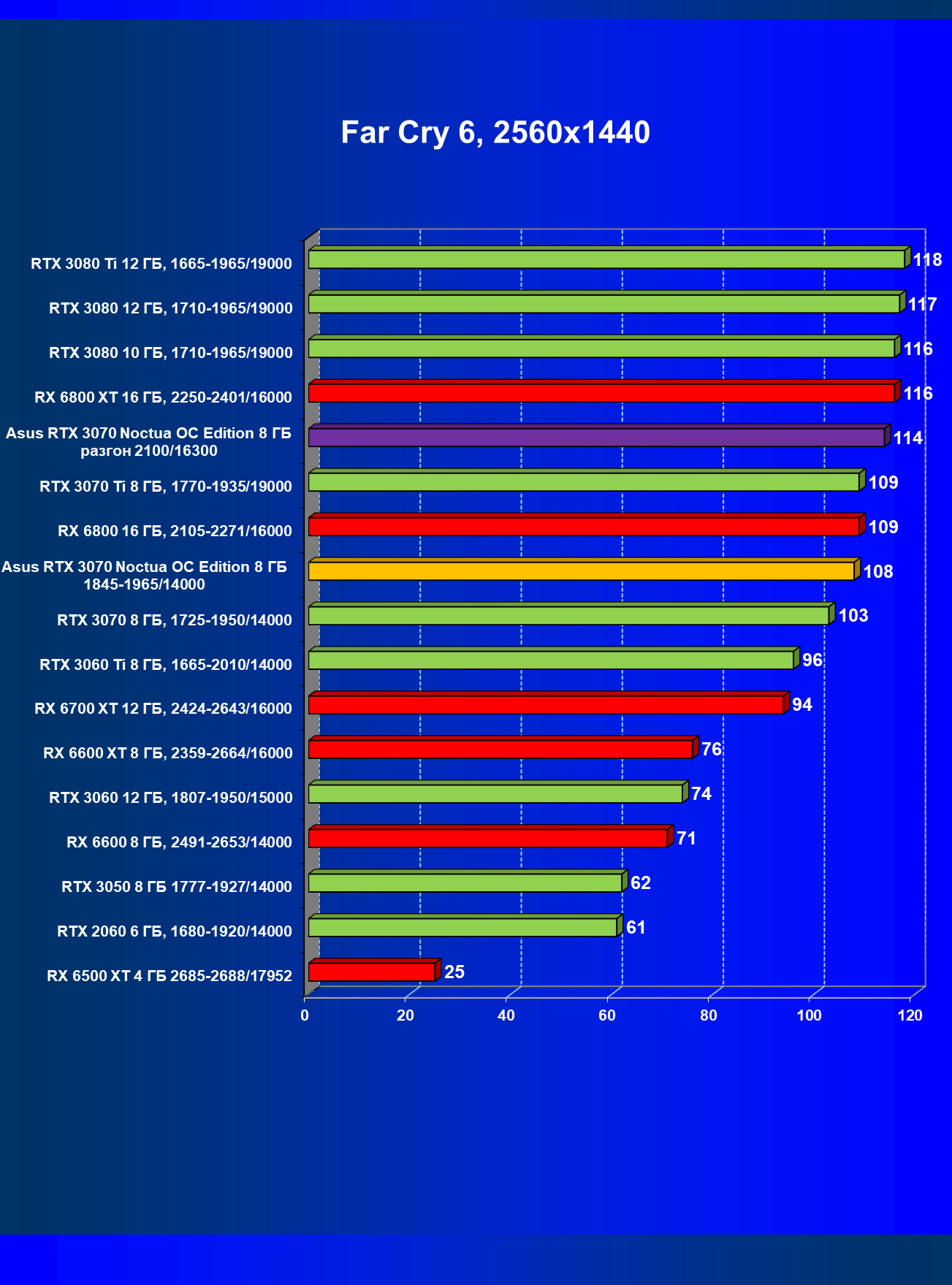

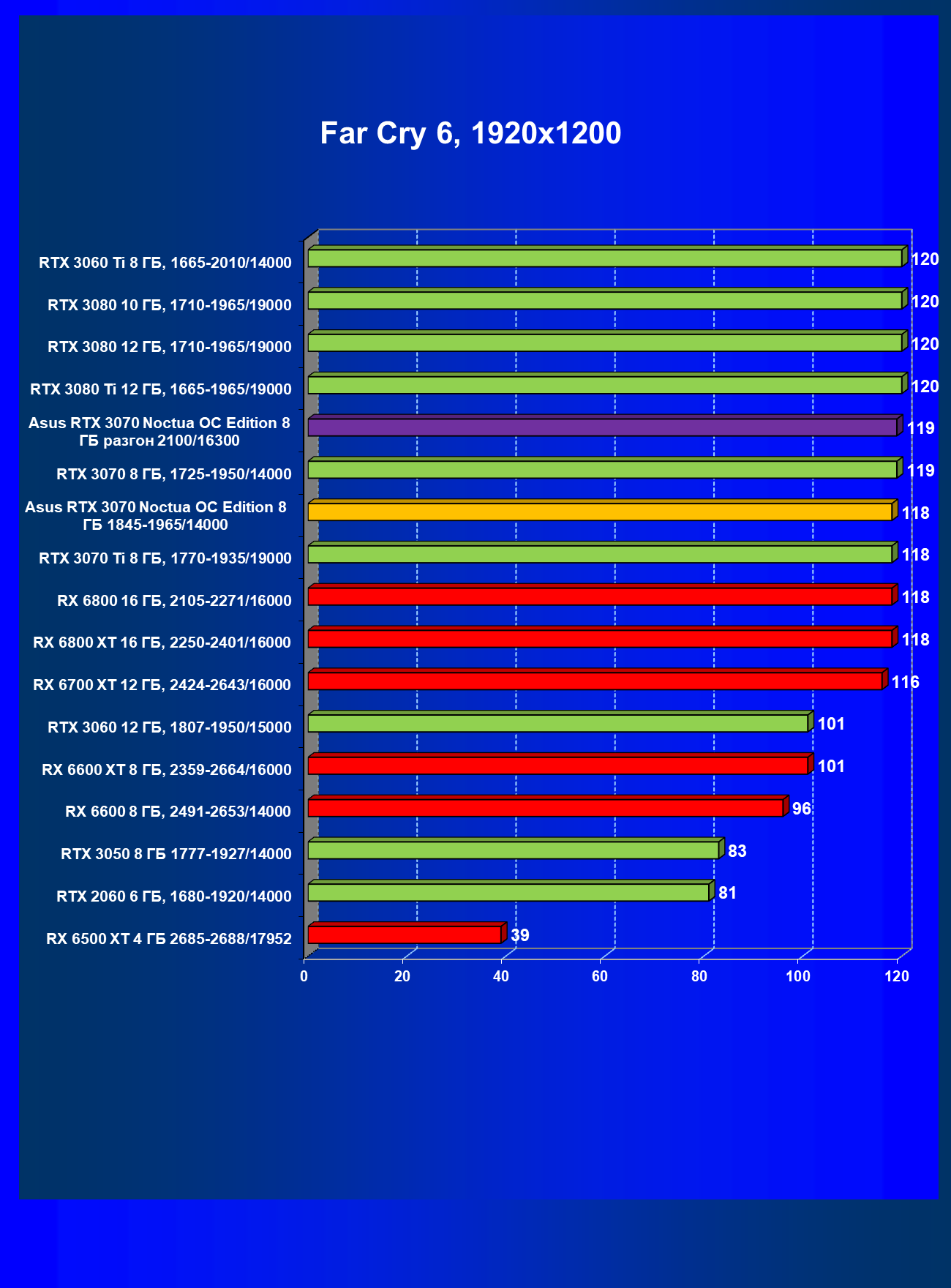

Far Cry 6

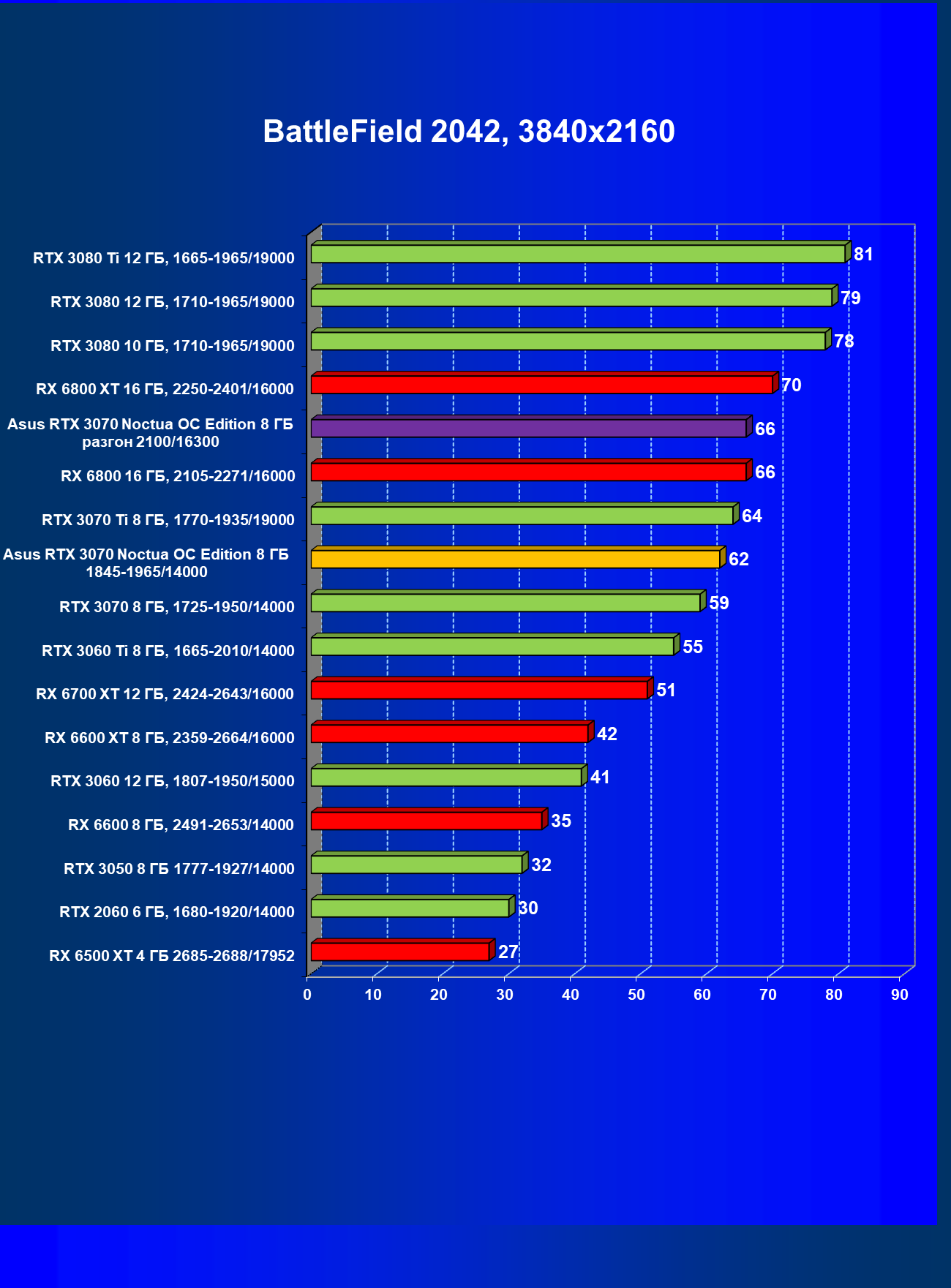

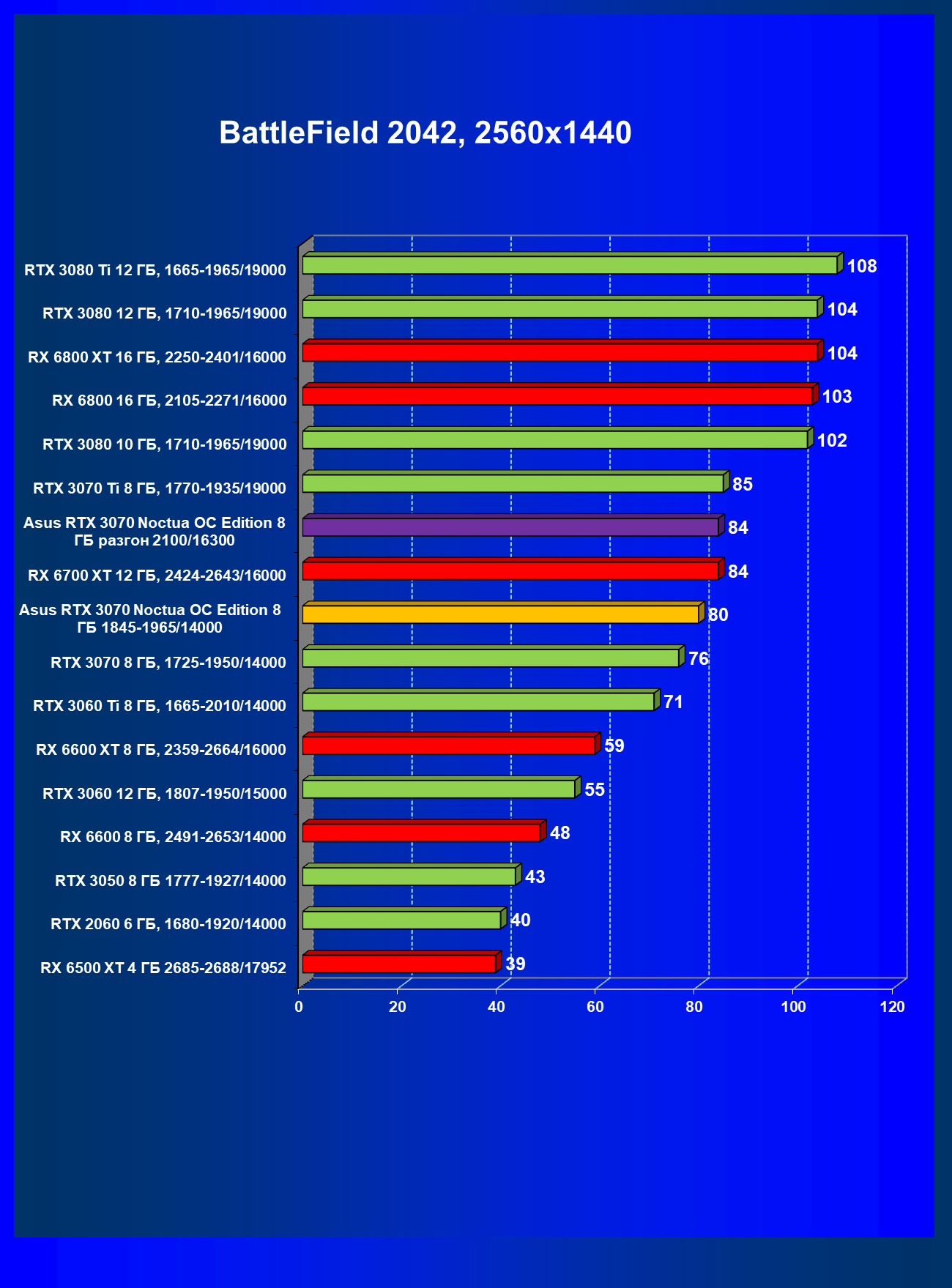

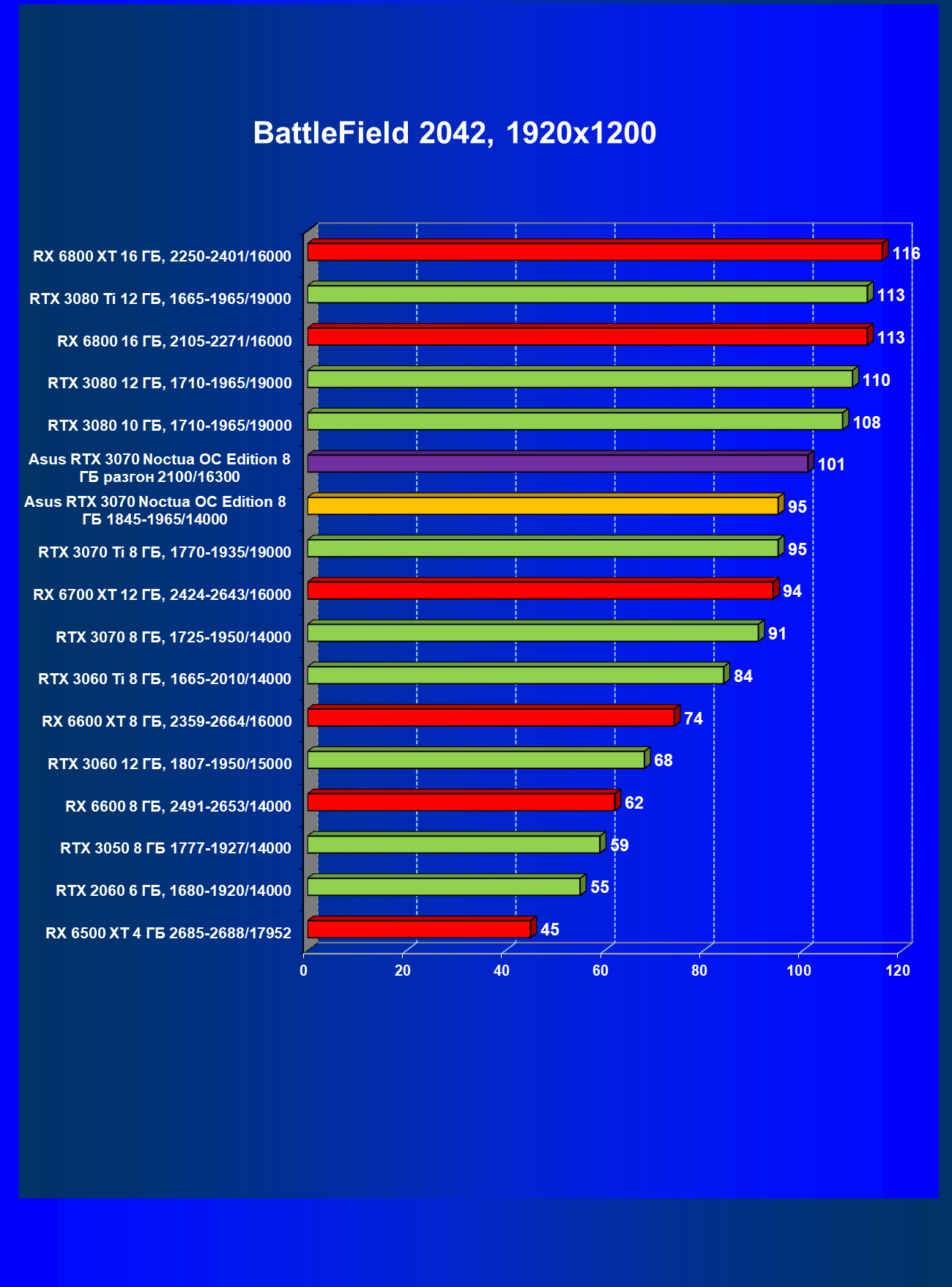

Battlefield 2042

В большинстве игр (включая новые) без использования трассировки лучей видеокарта Asus RTX 3070 Noctua OC Edition демонстрирует играбельные 50 FPS в разрешении 4К. Разгон позволяет догнать RTX 3070 Ti, что является достойным результатом. Но превзойти RX 6800 не удается даже с ручным разгоном, и в играх без использования RT видеокарта RX 6800 выглядит более предпочтительной, так как ценник у них почти одинаковый.

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS / FSR в разрешениях 1920×1200, 2560×1440 и 3840×2160

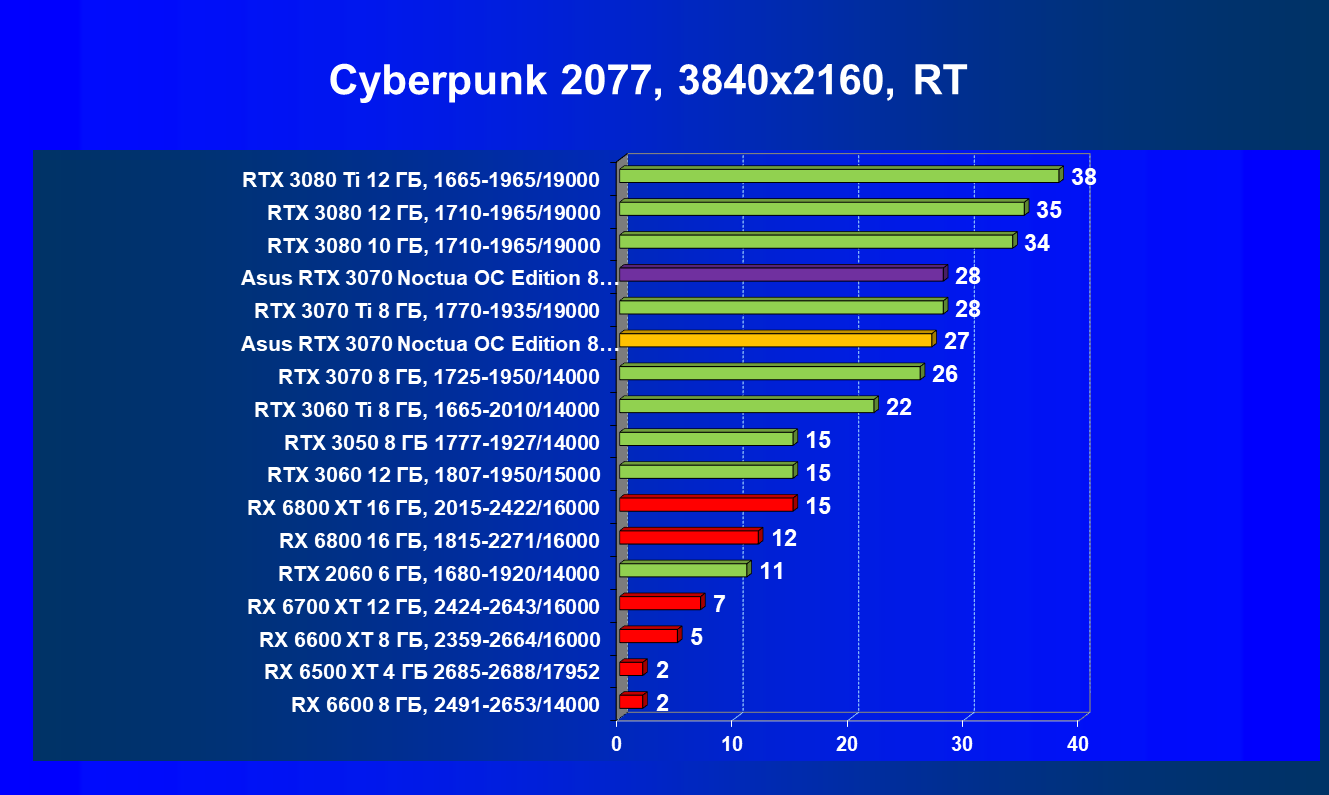

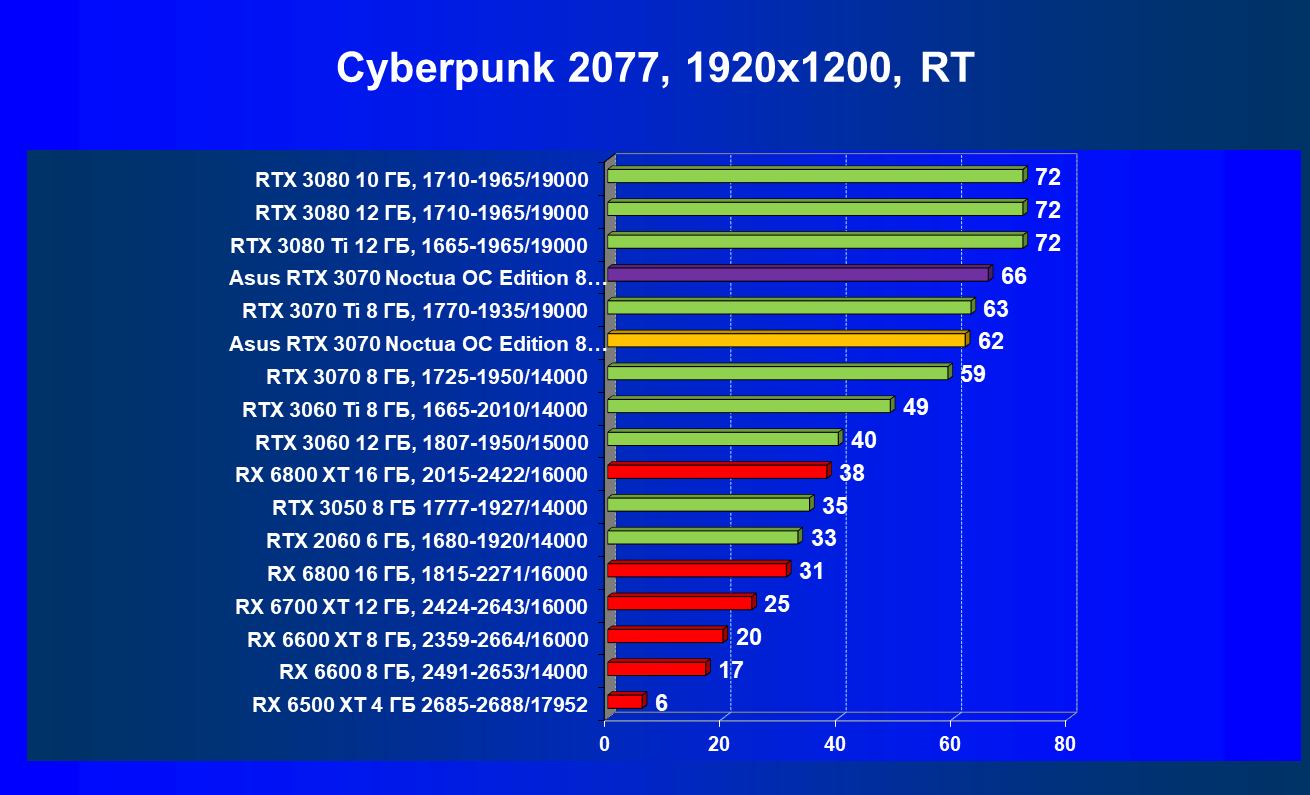

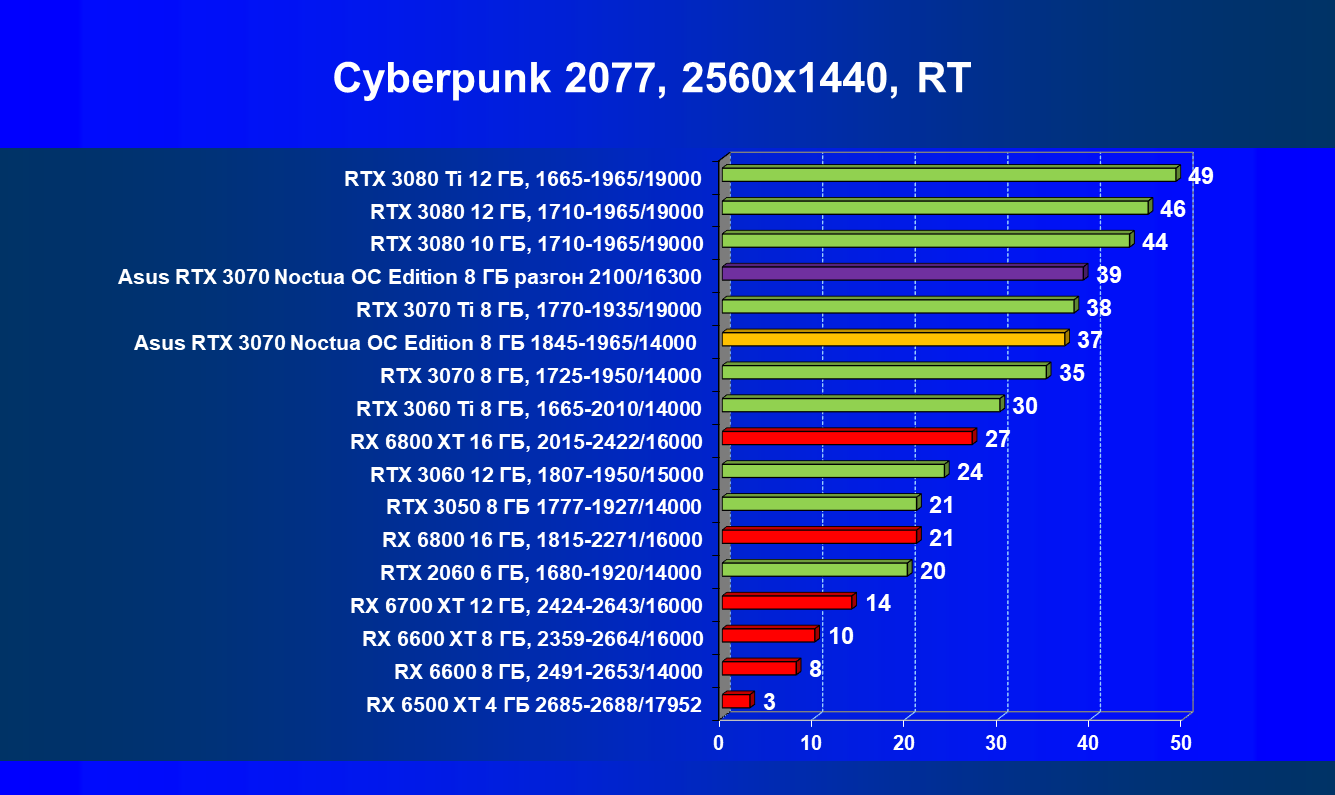

Cyberpunk 2077, RT

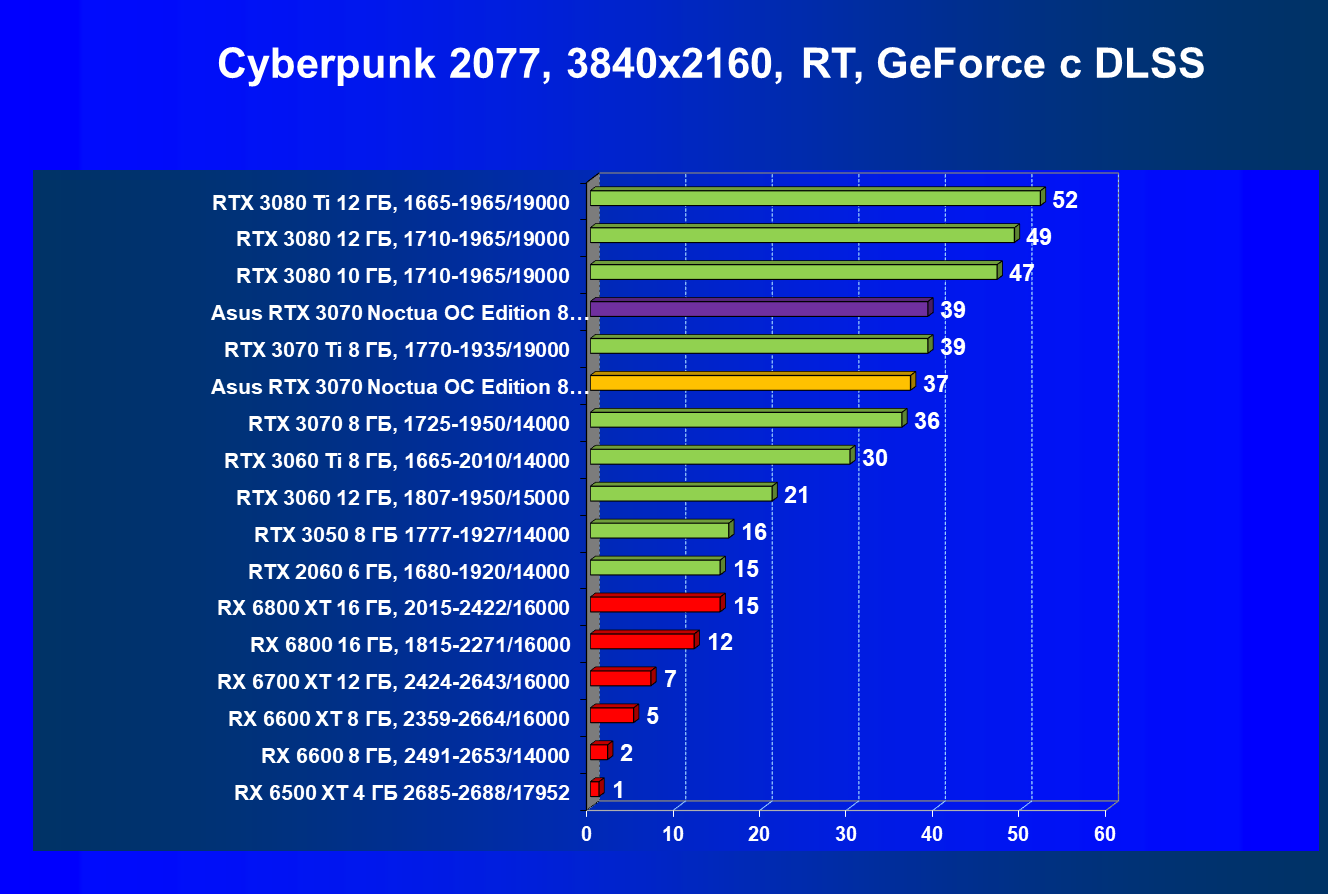

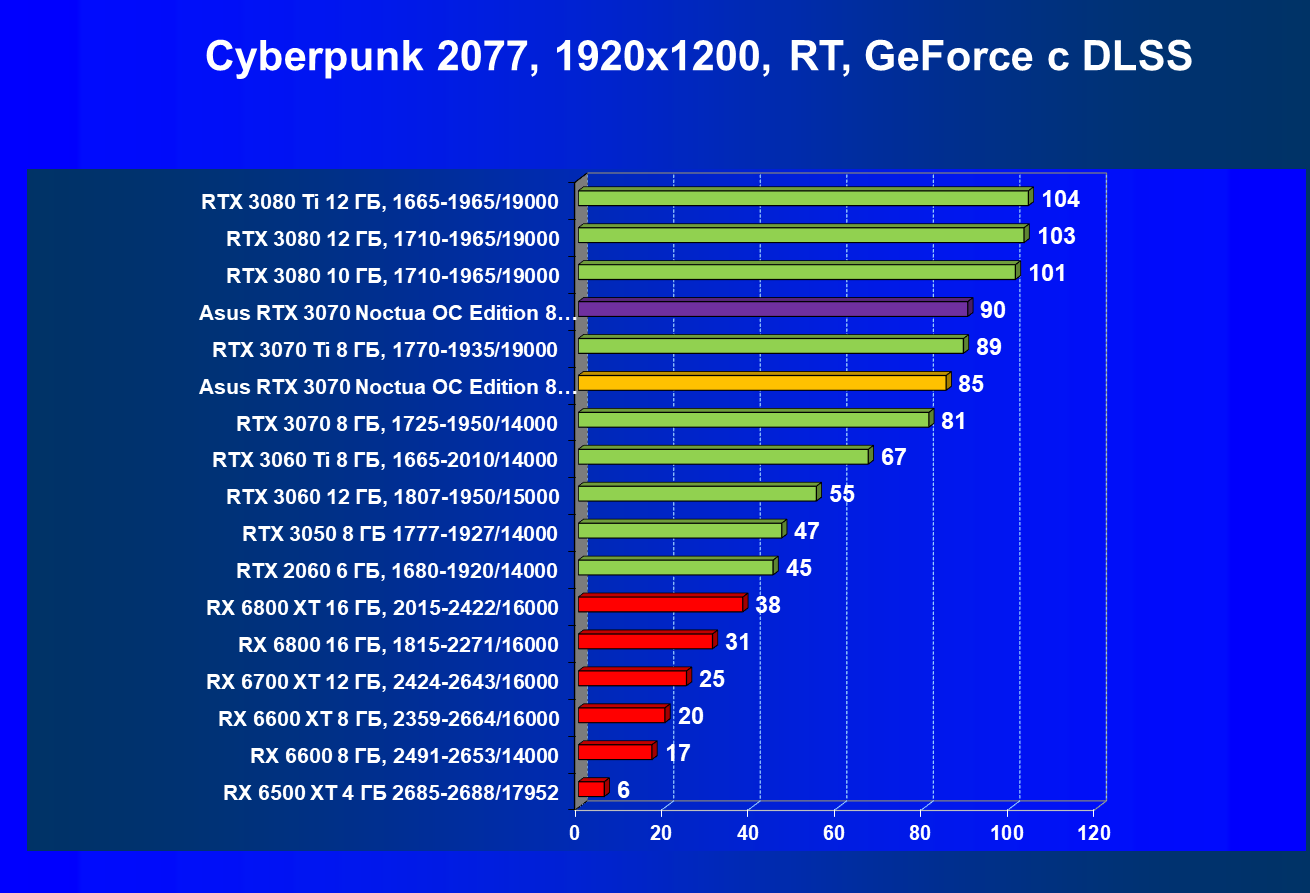

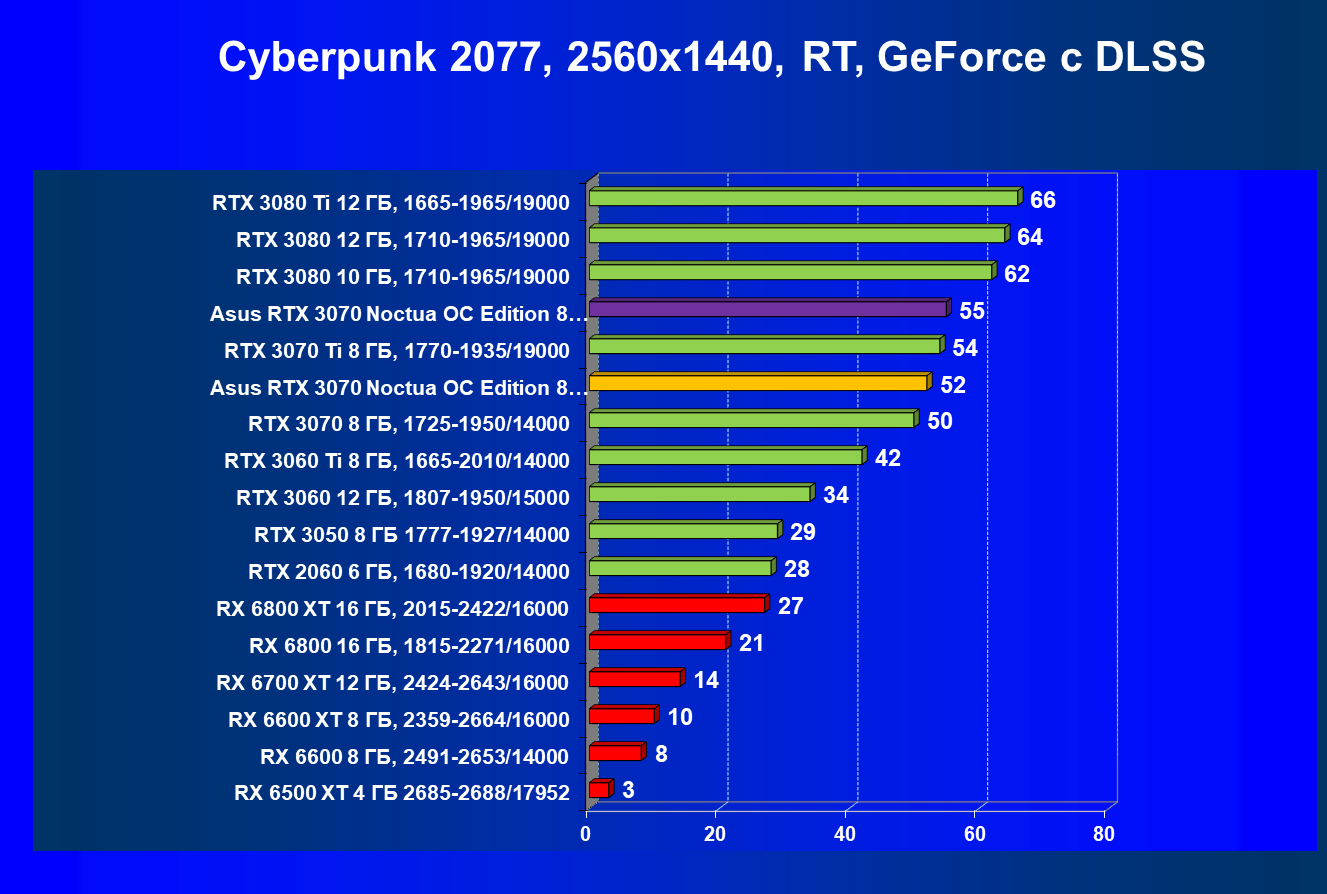

Cyberpunk 2077, RT+DLSS

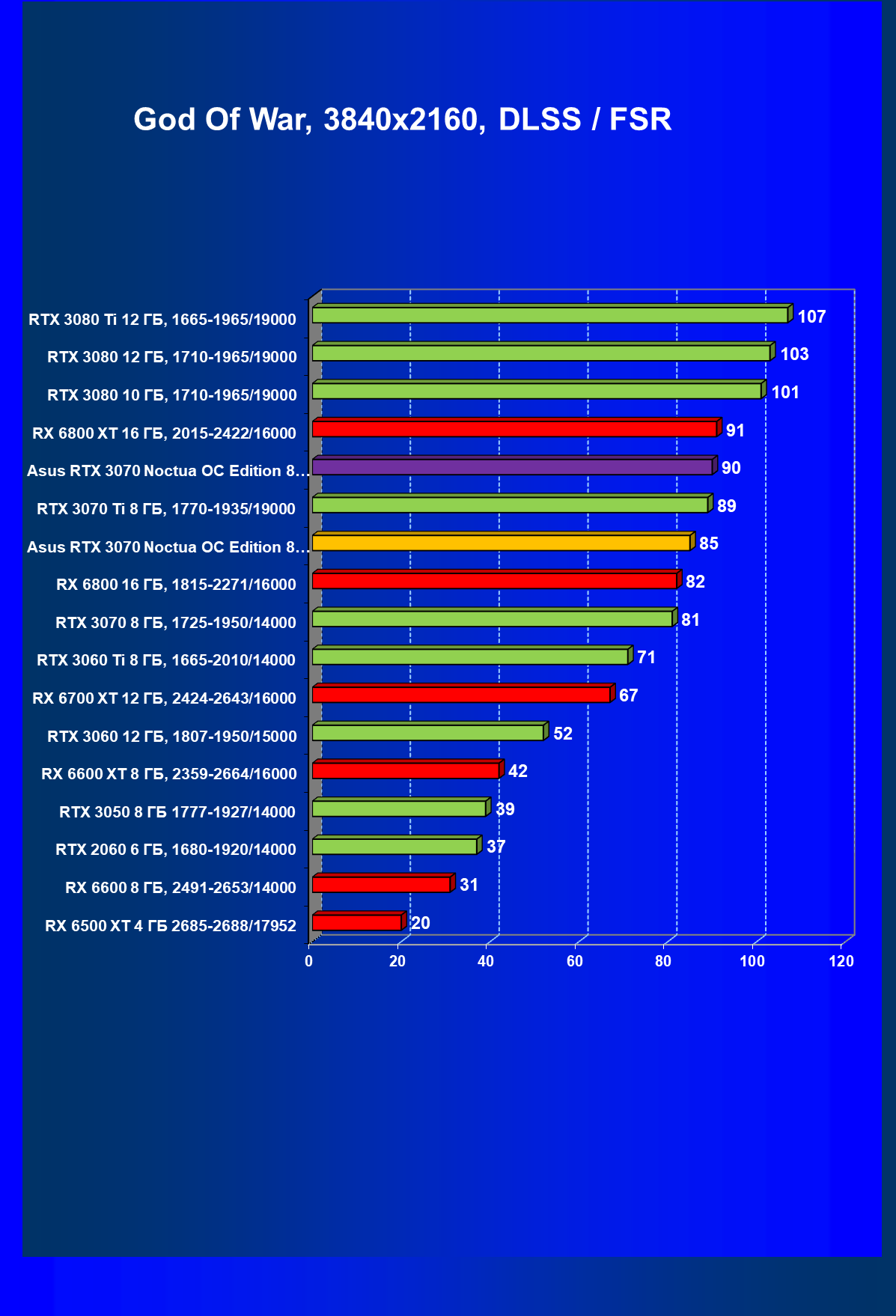

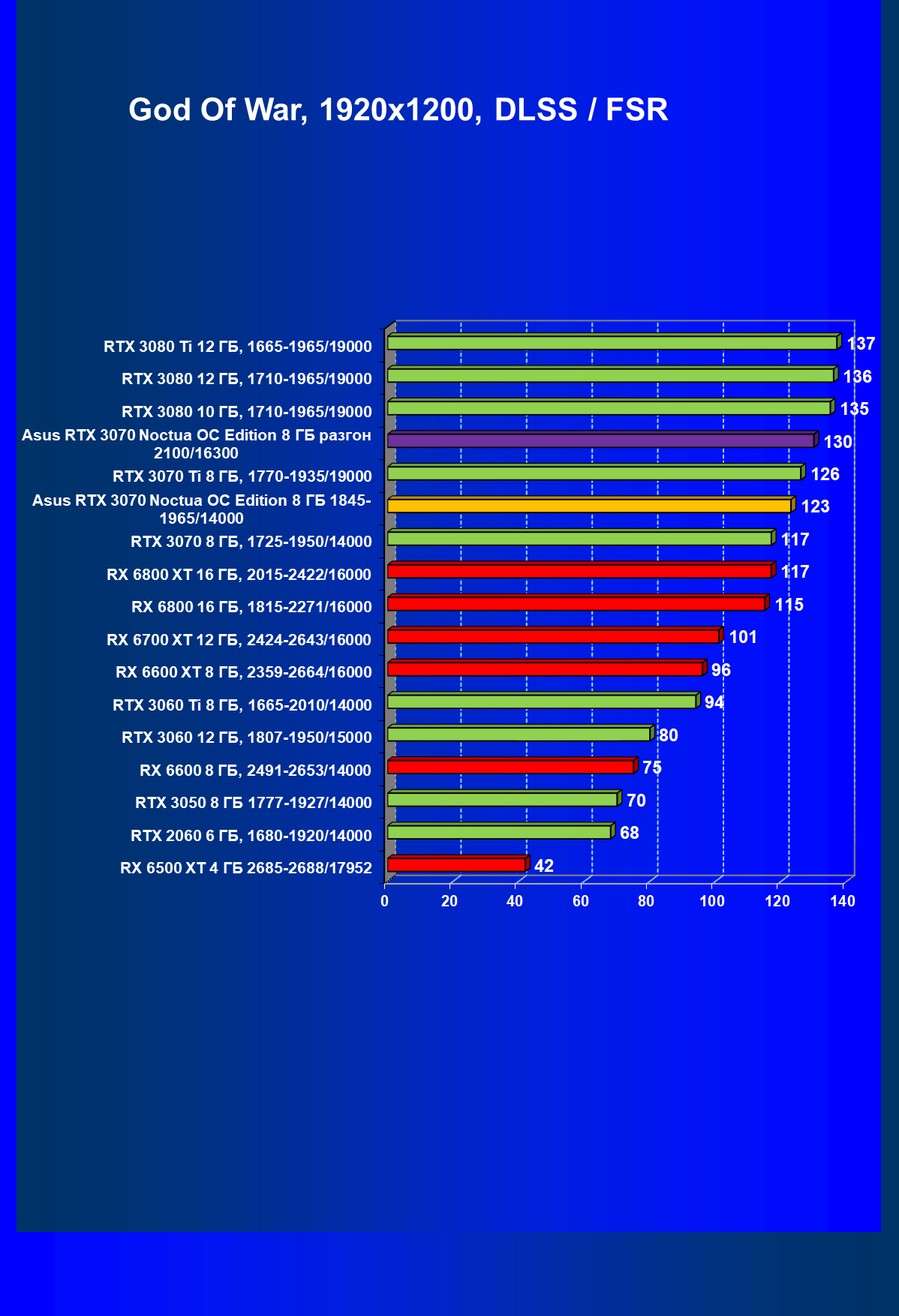

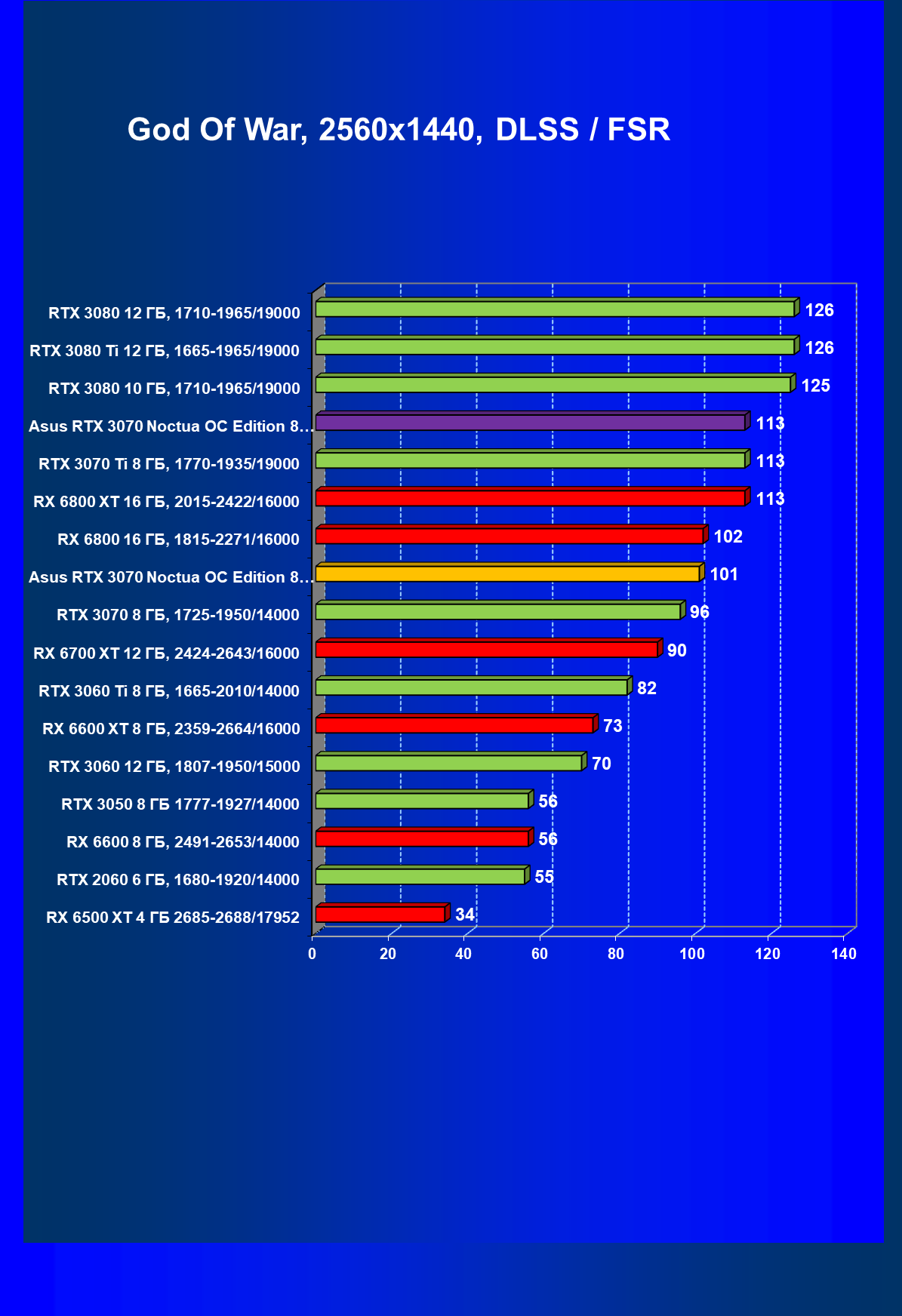

God of War, DLSS / FSR

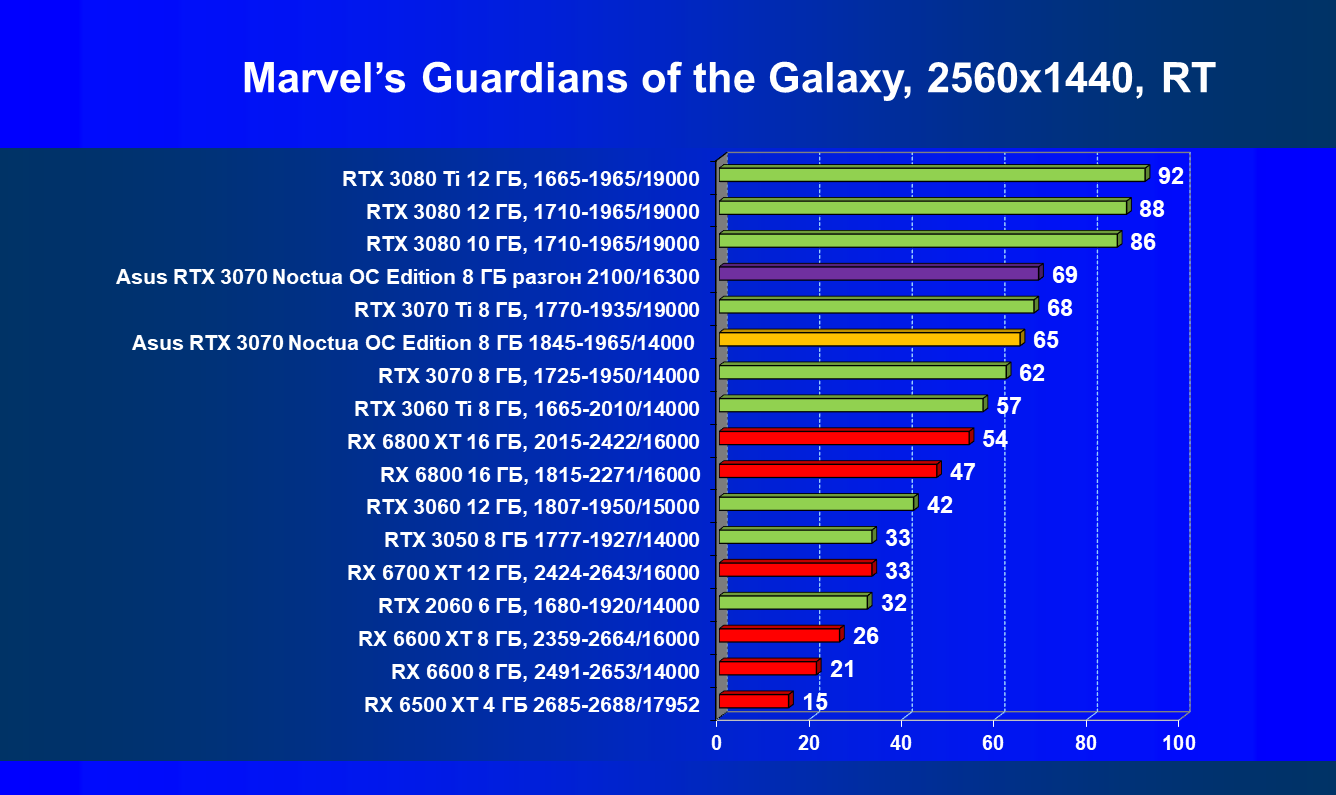

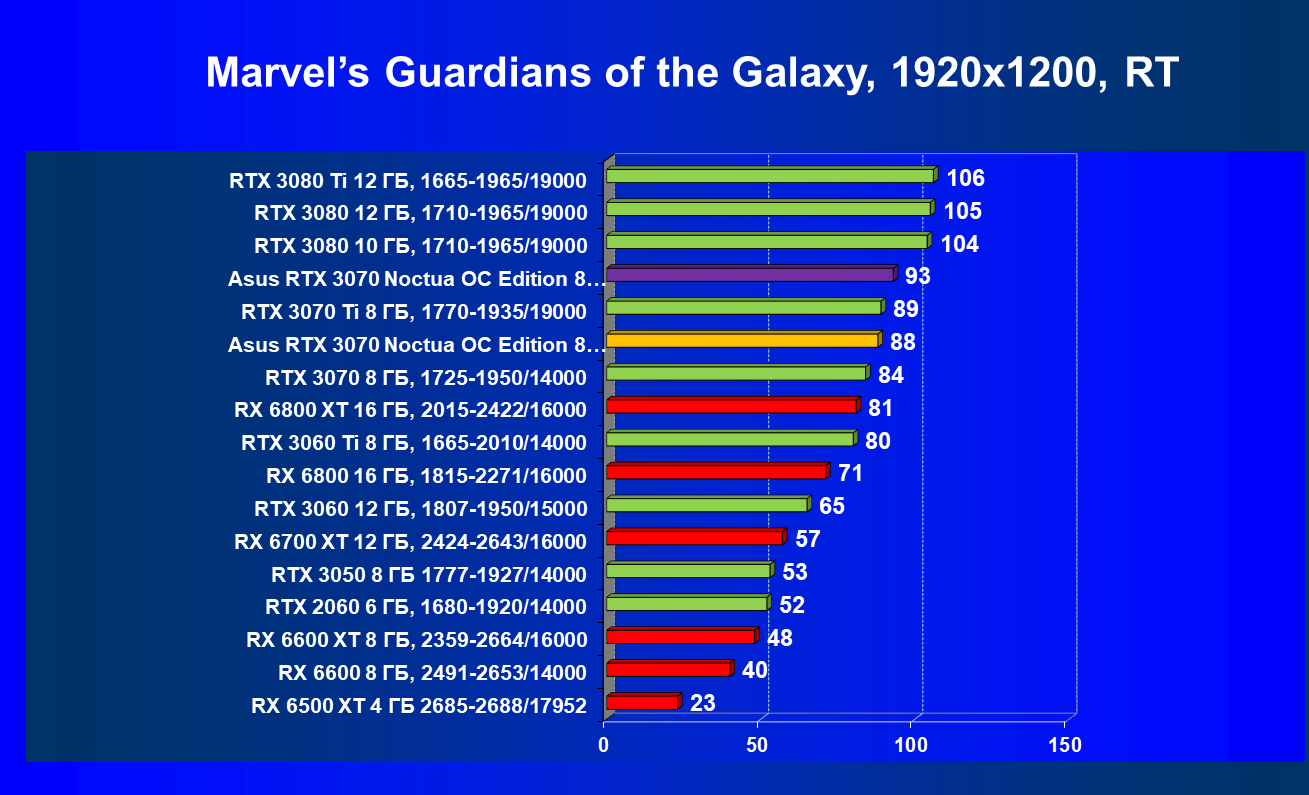

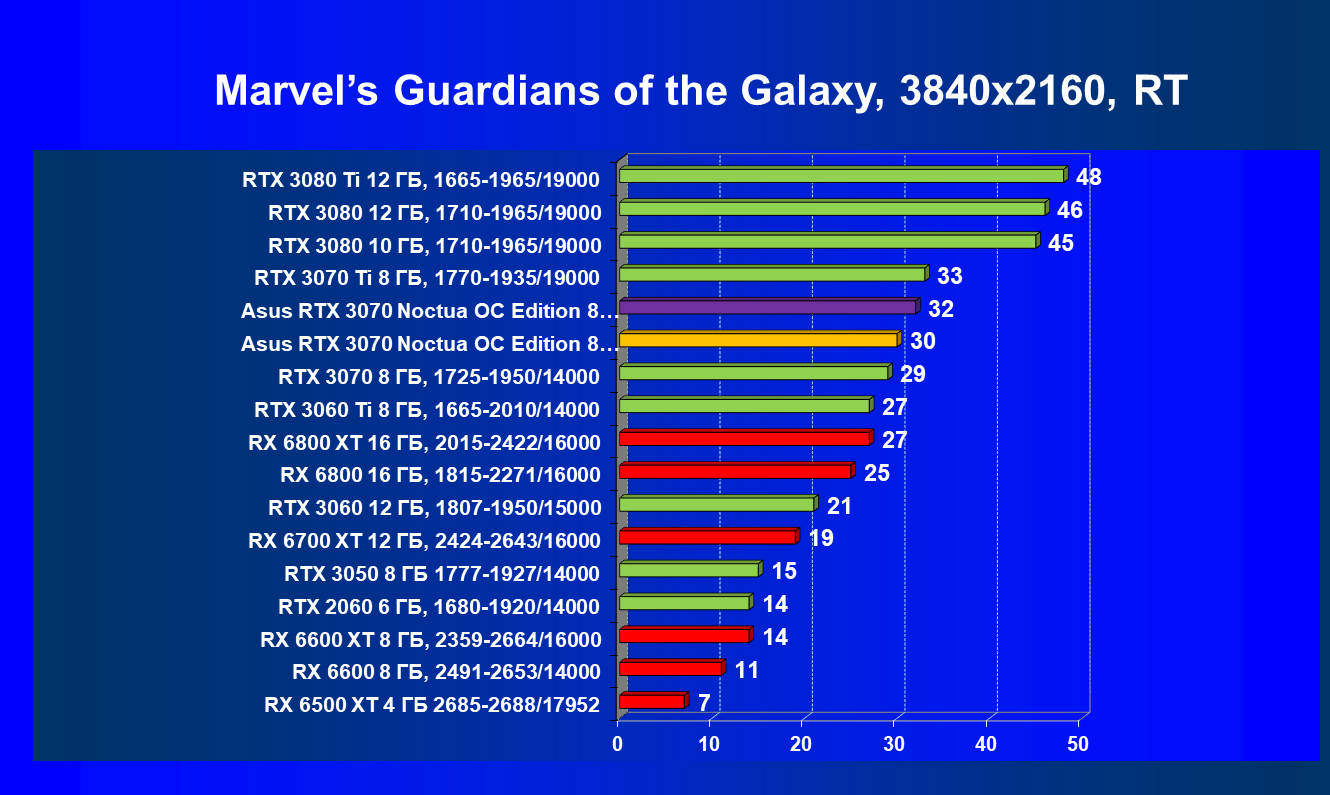

Marvel’s Guardians of the Galaxy, RT

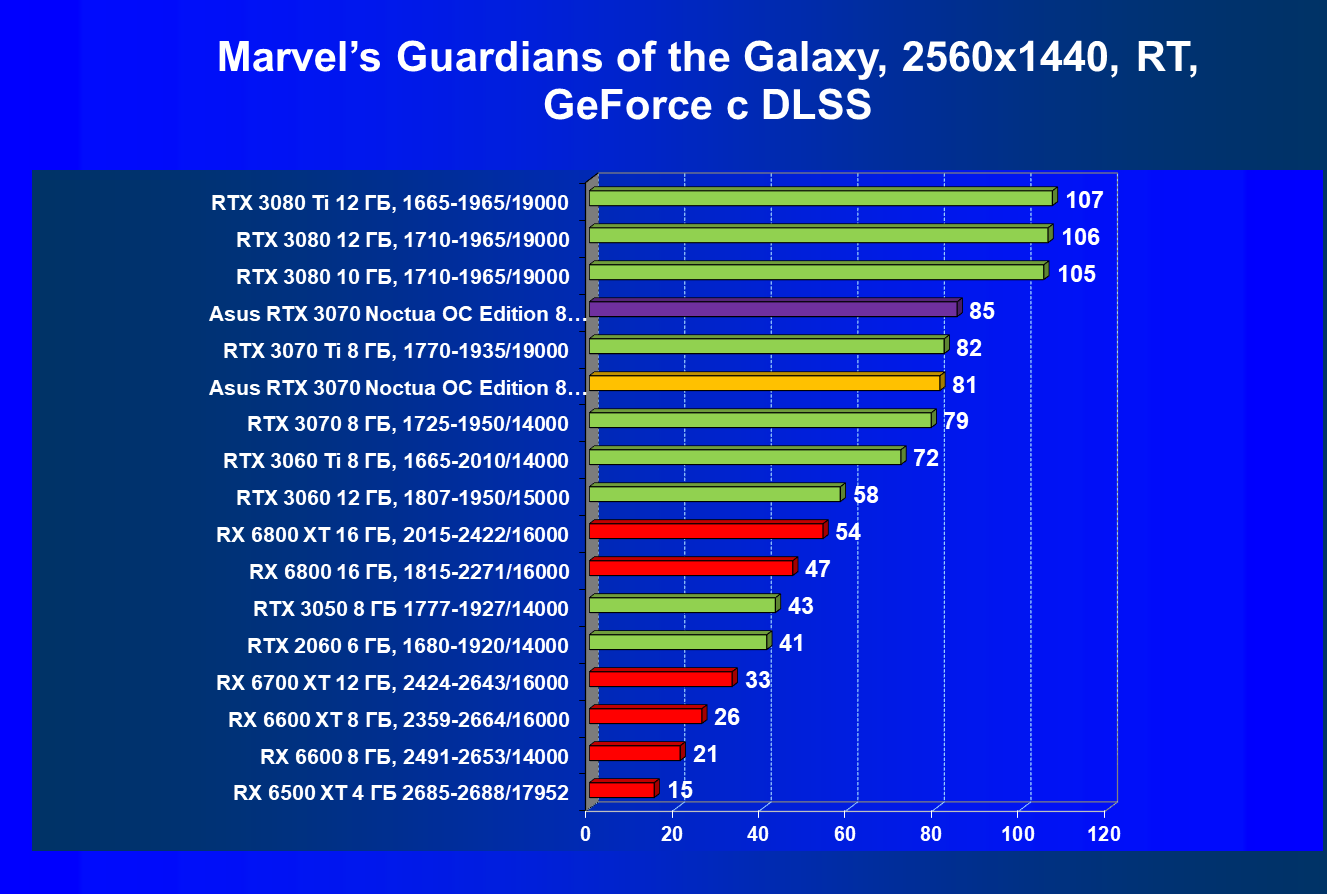

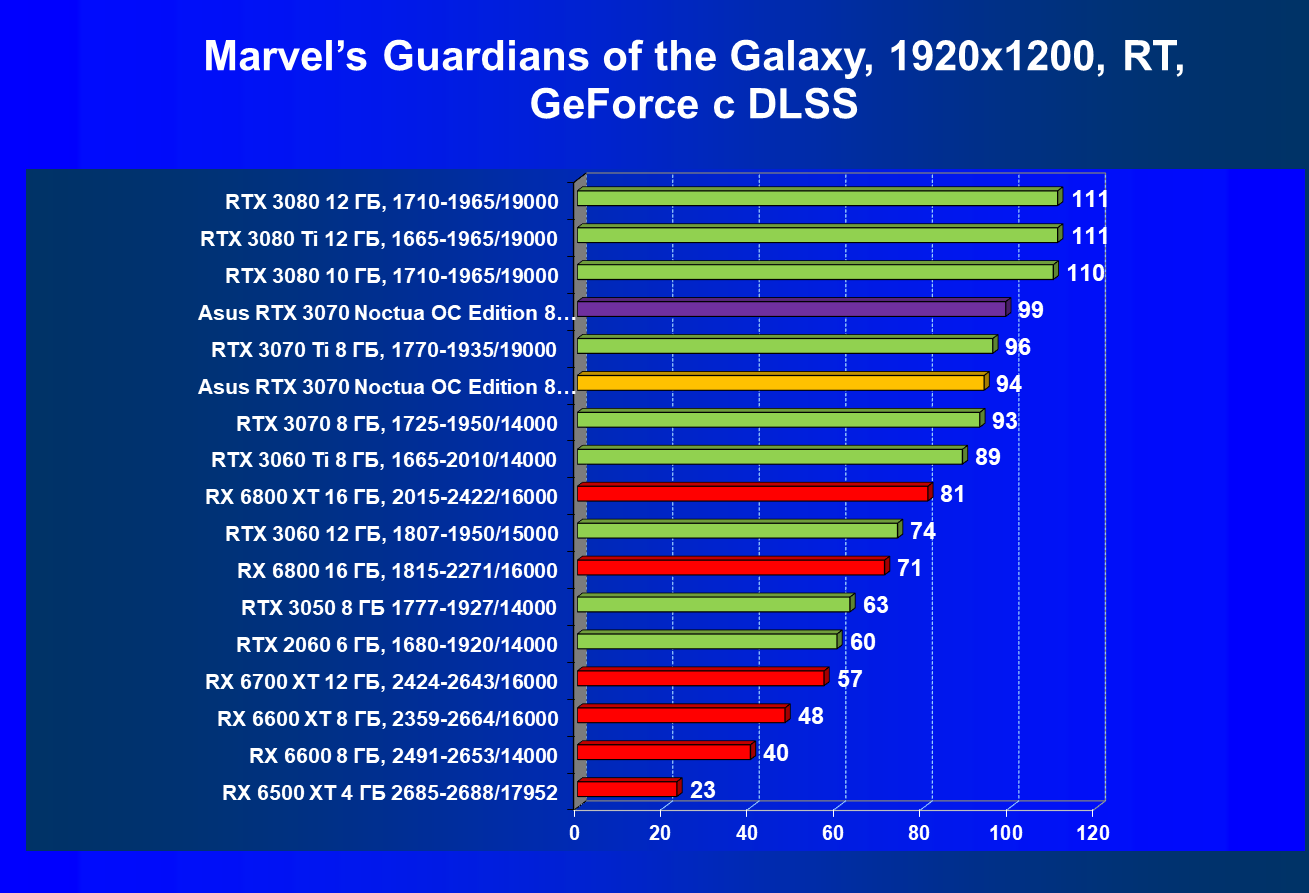

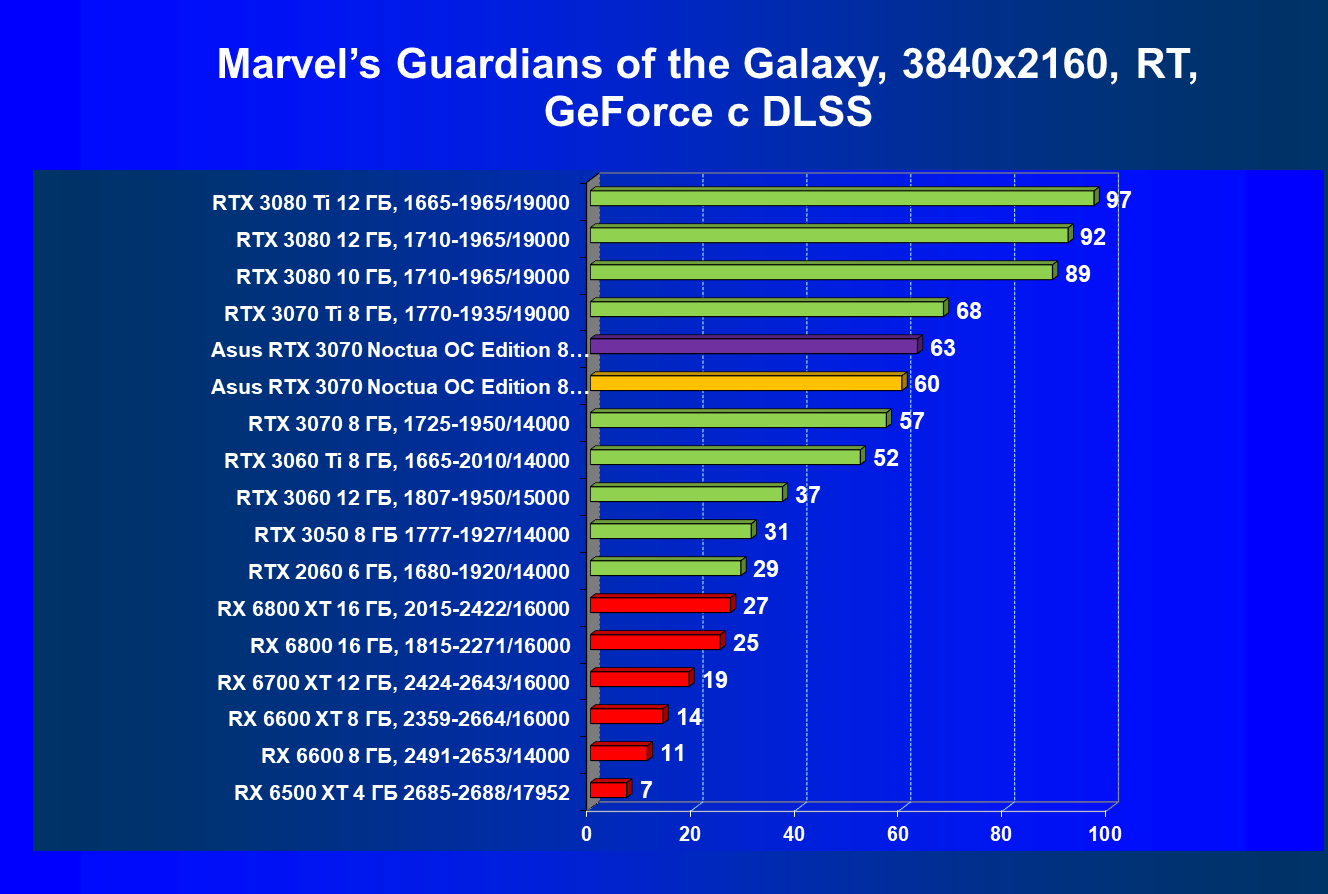

Marvel’s Guardians of the Galaxy, RT + DLSS

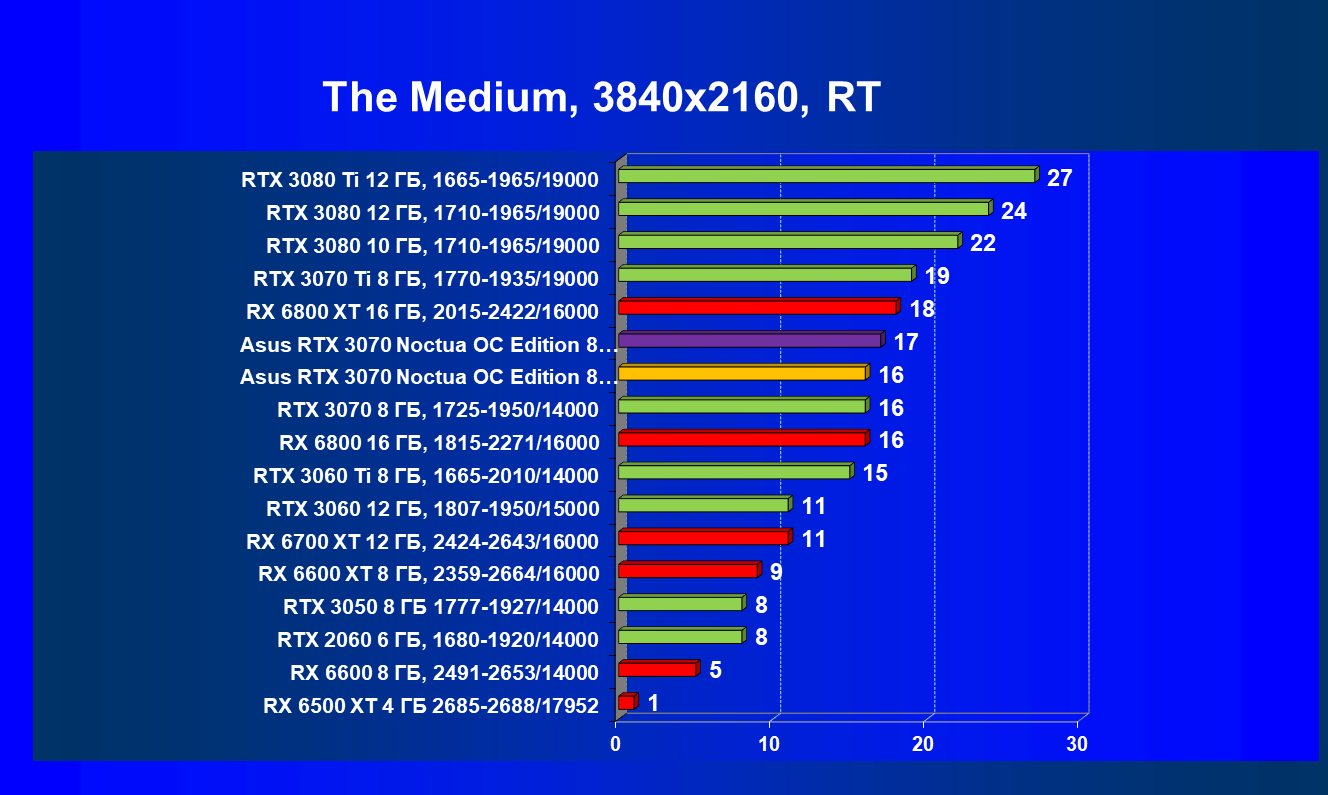

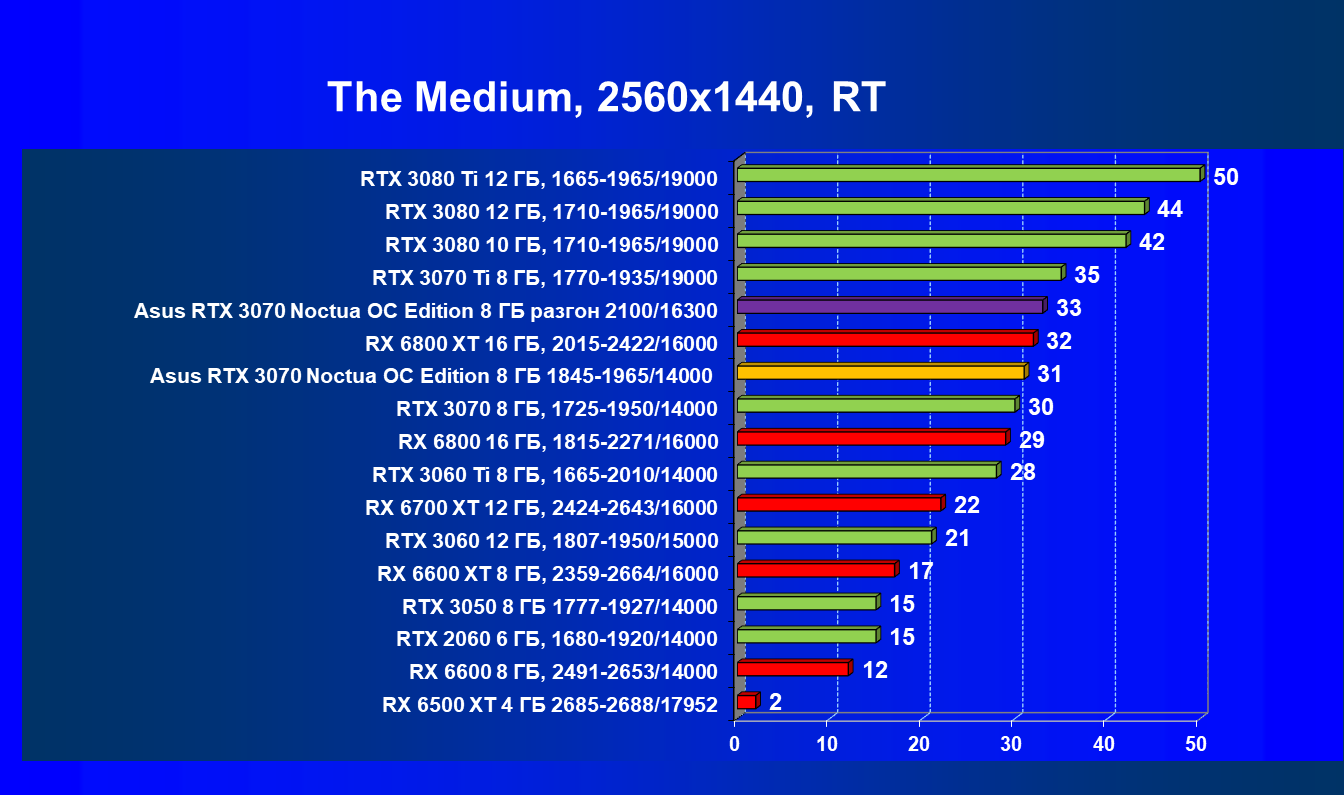

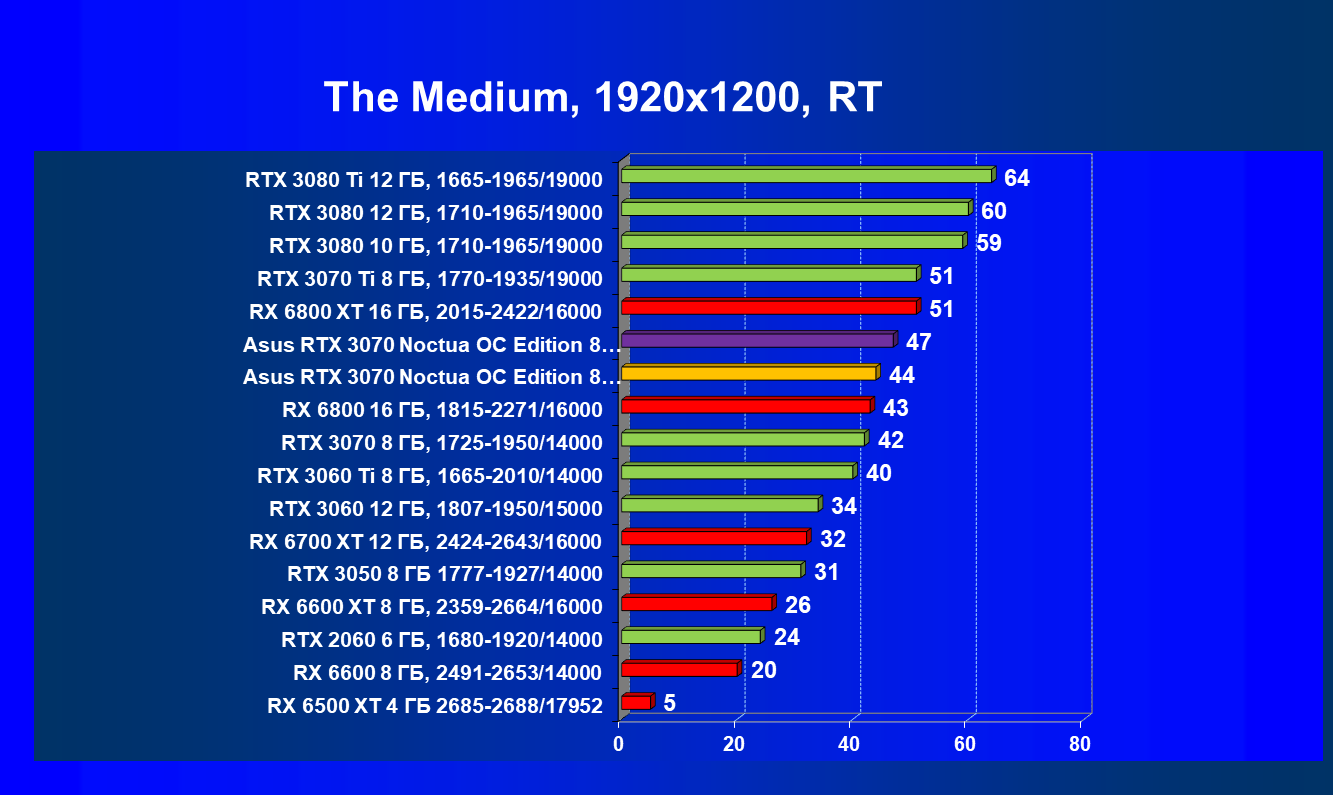

The Medium, RT

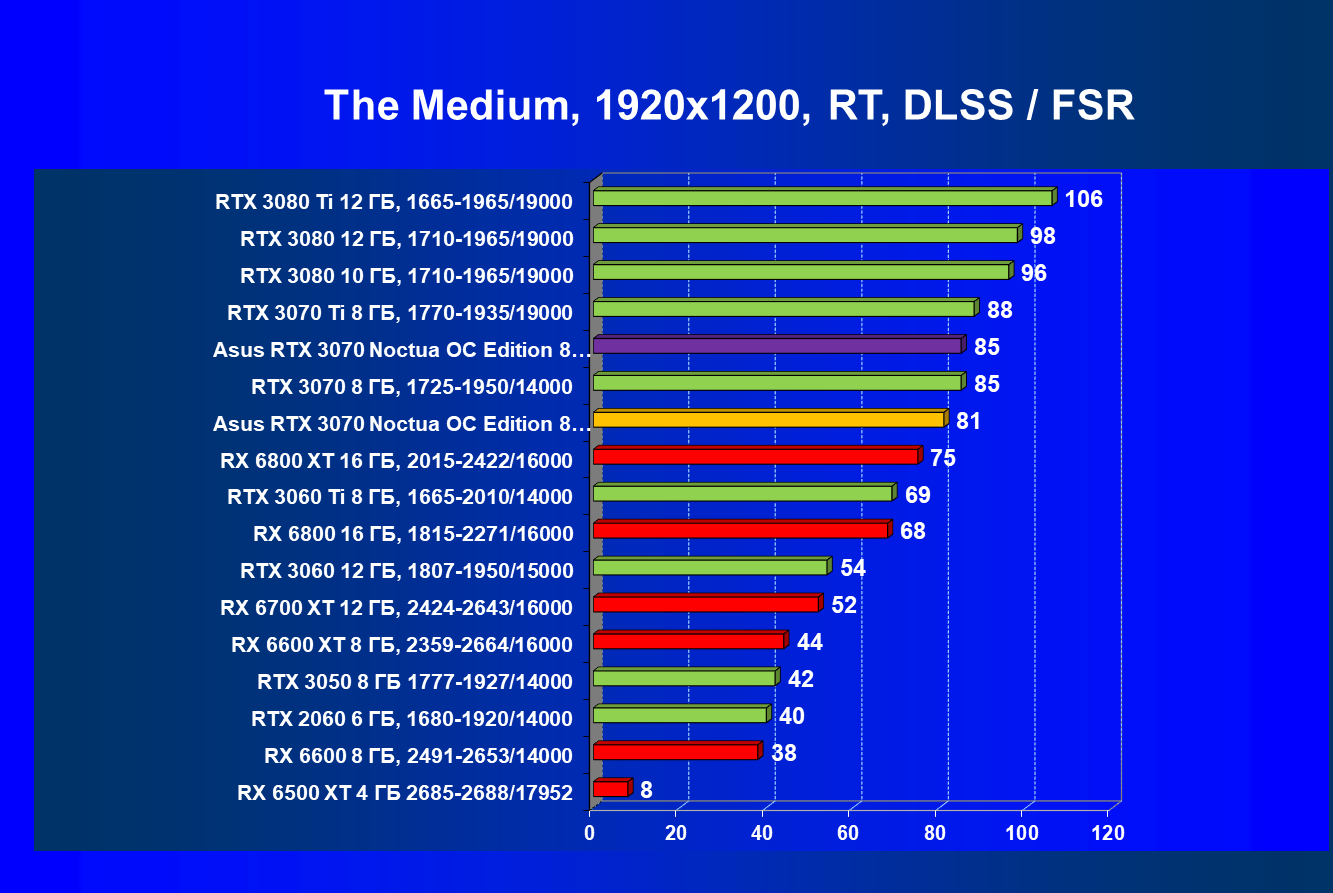

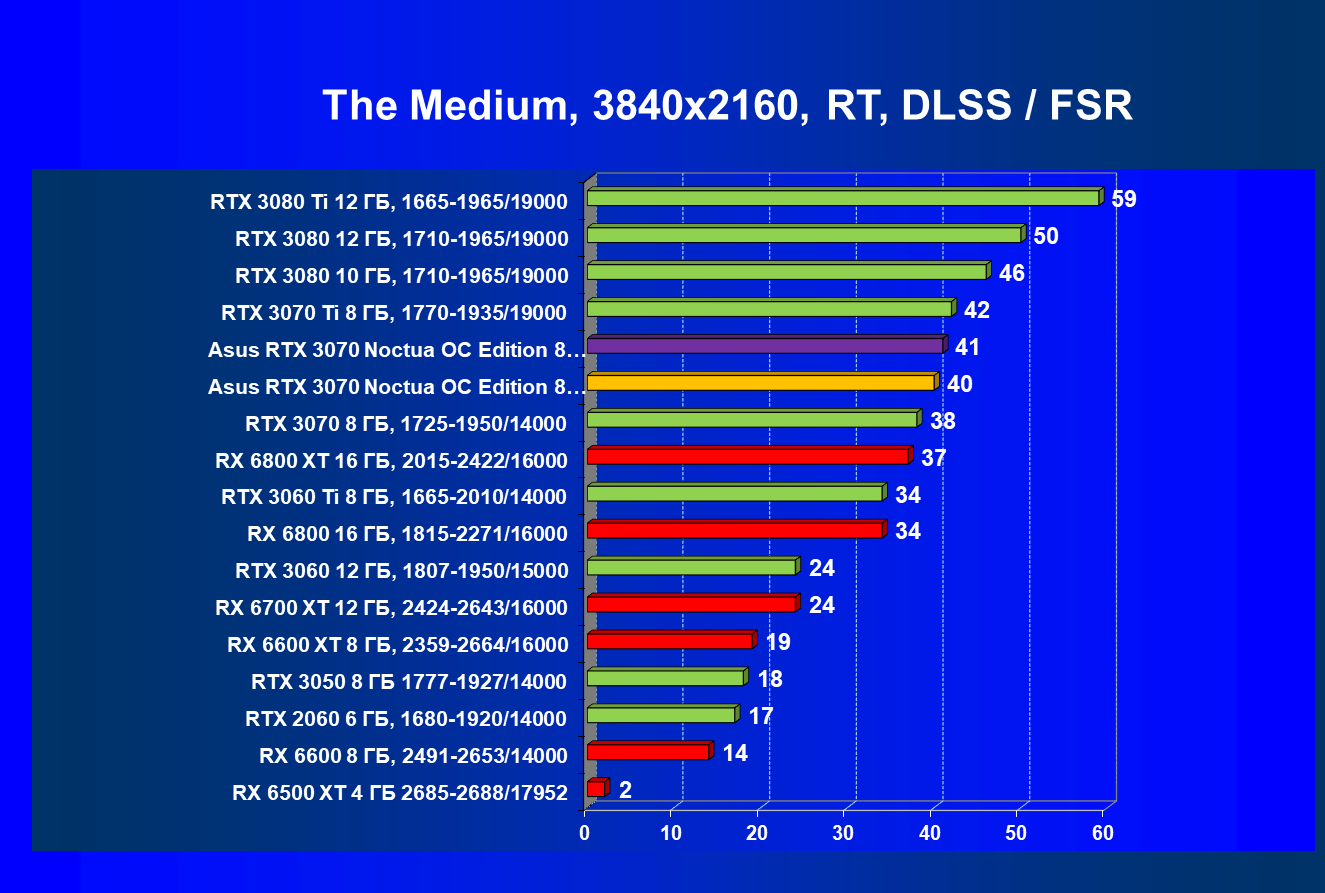

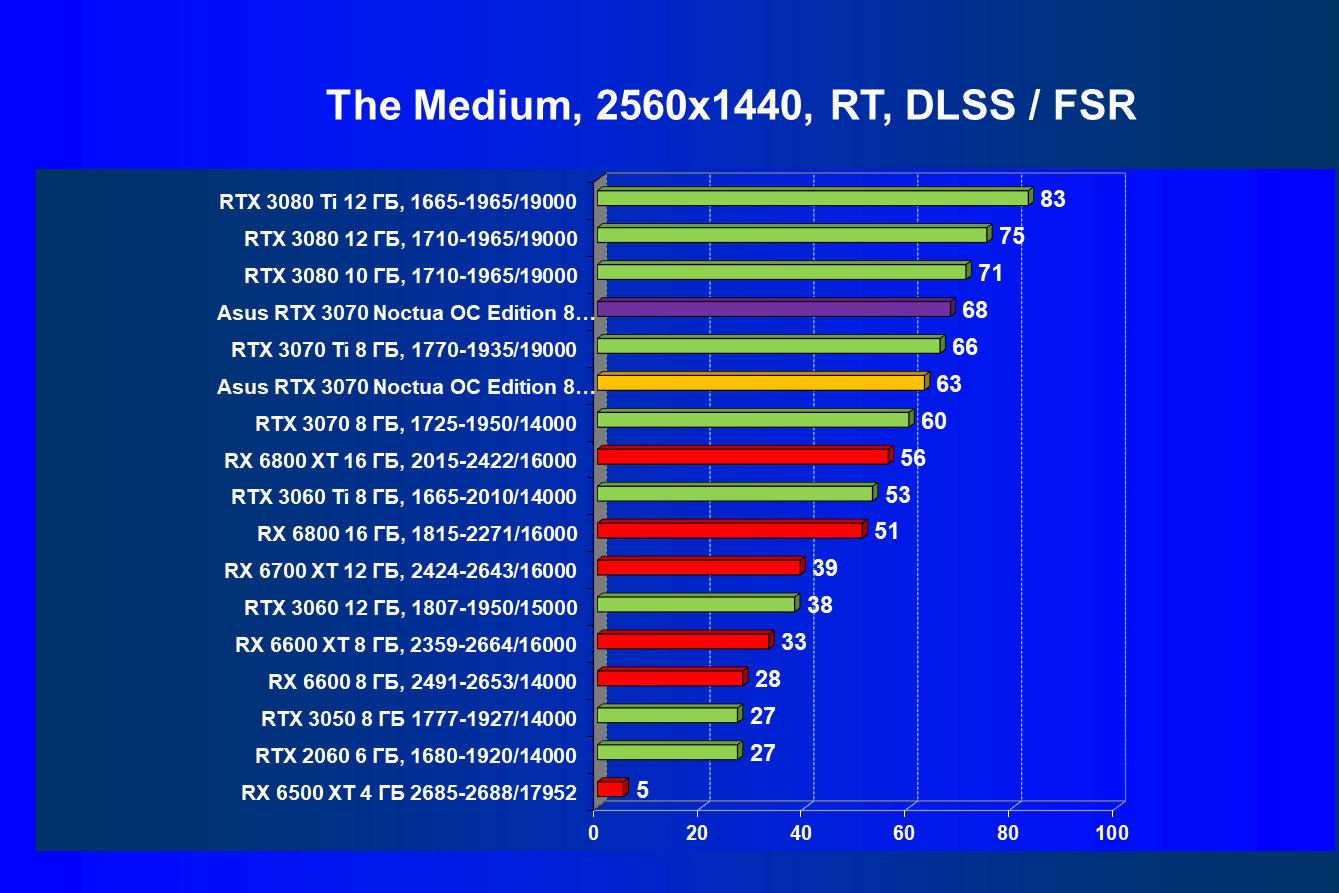

The Medium, RT + DLSS / FSR

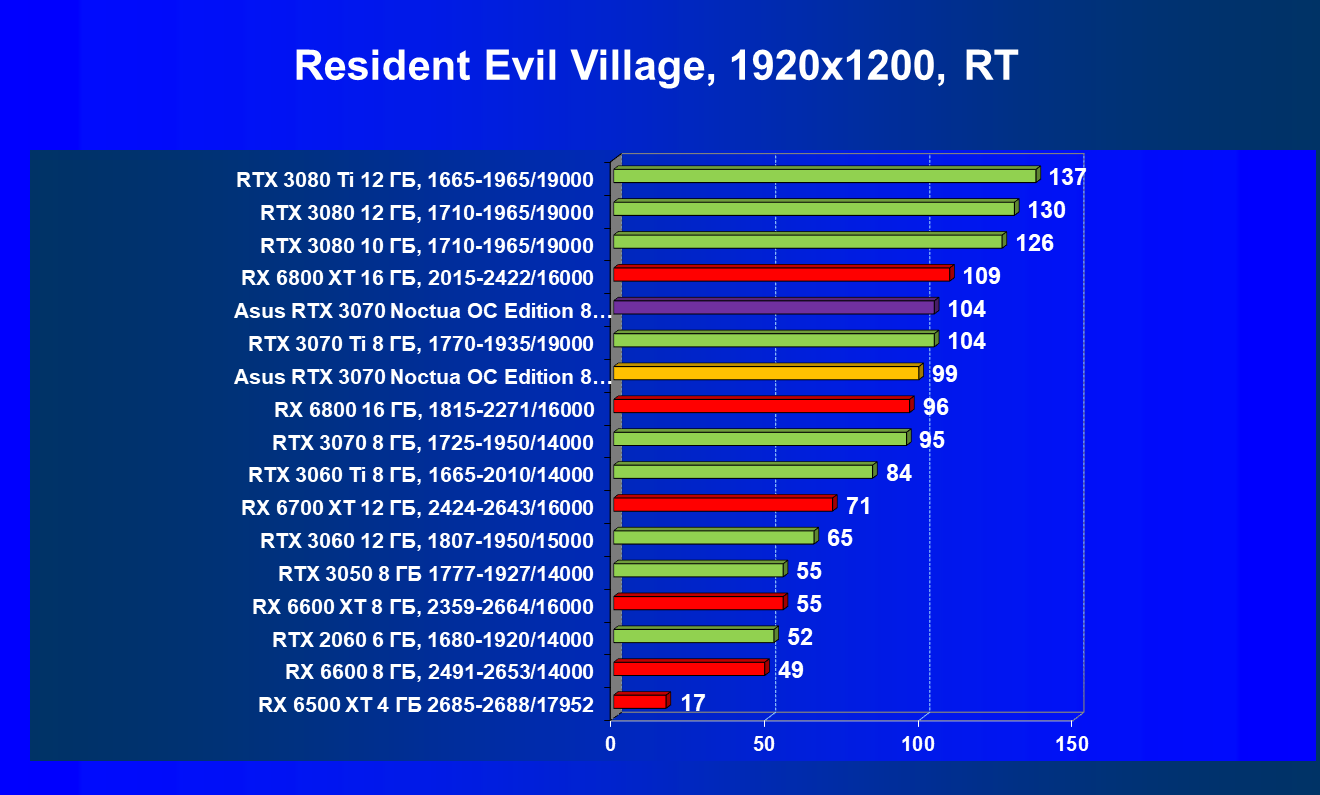

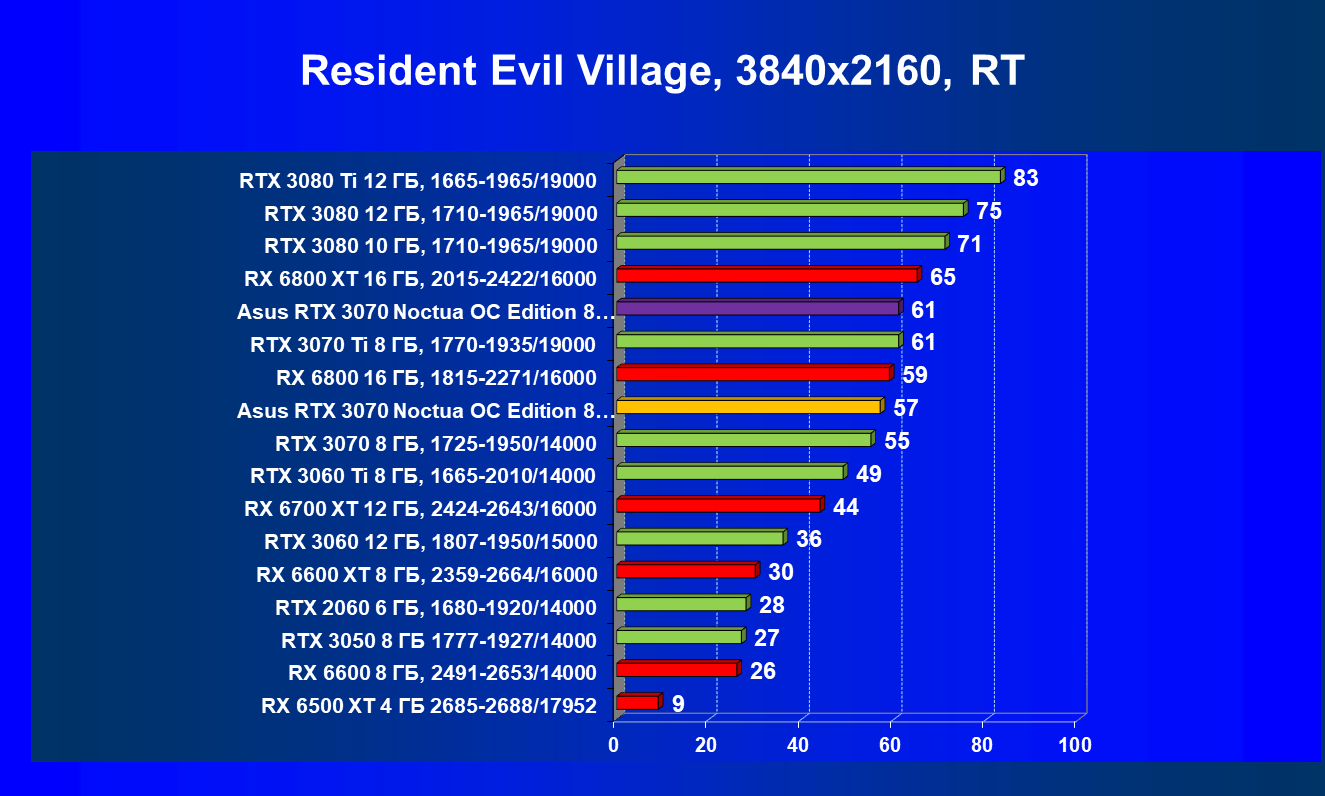

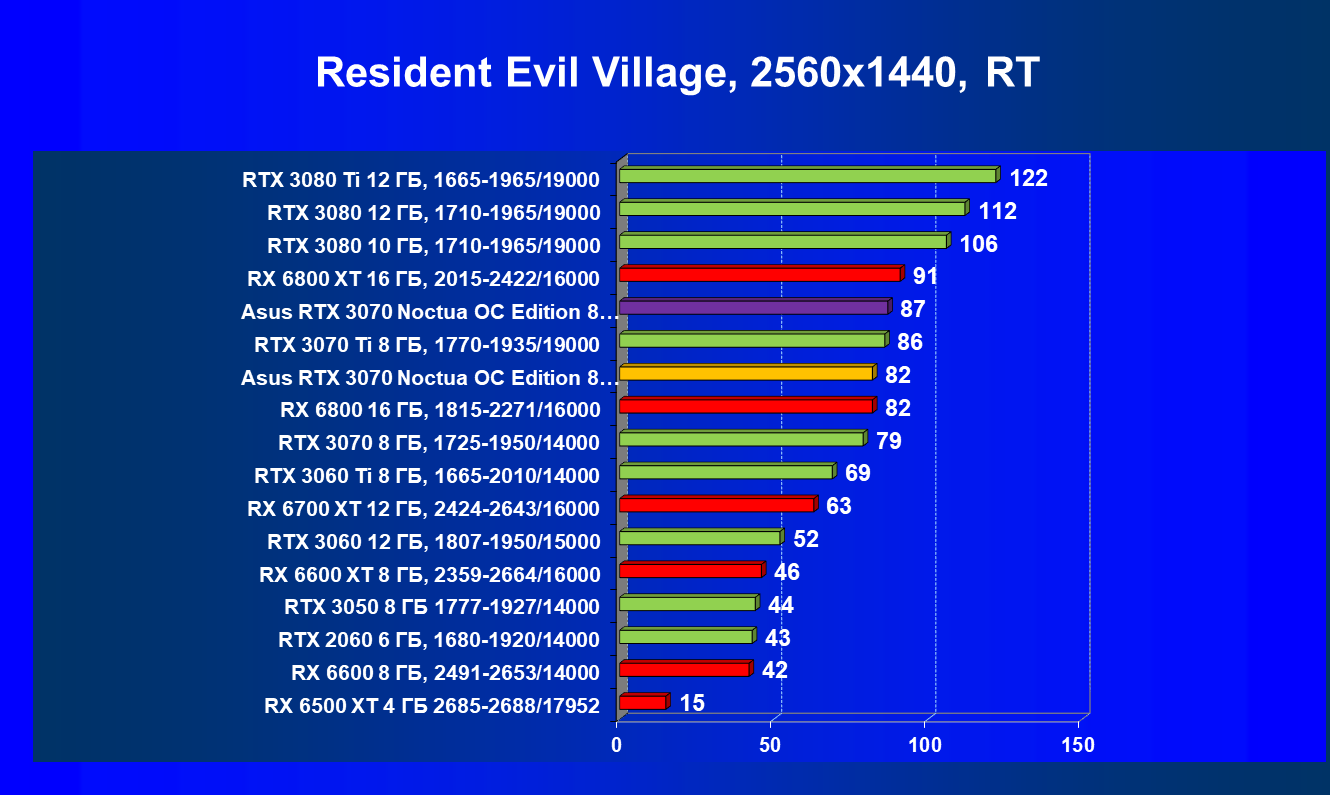

Resident Evil Village, RT

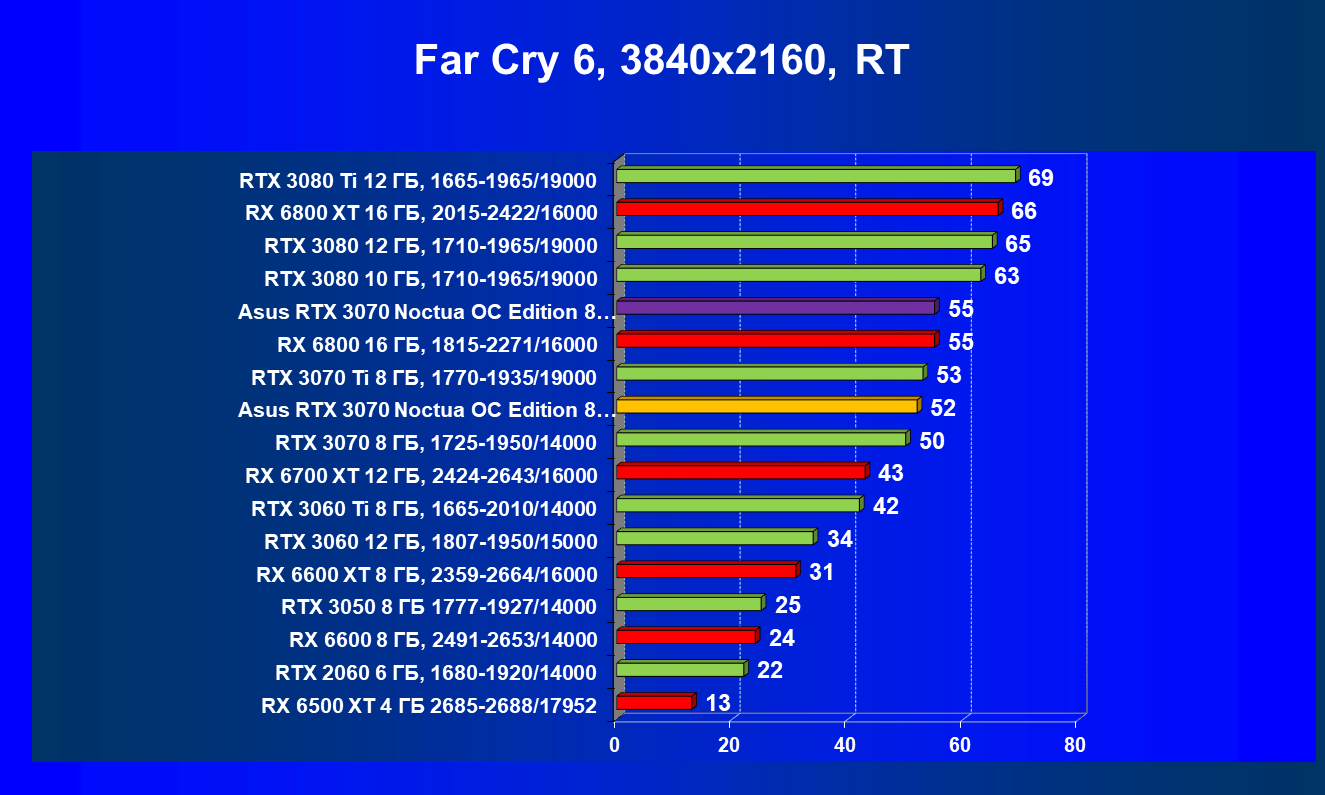

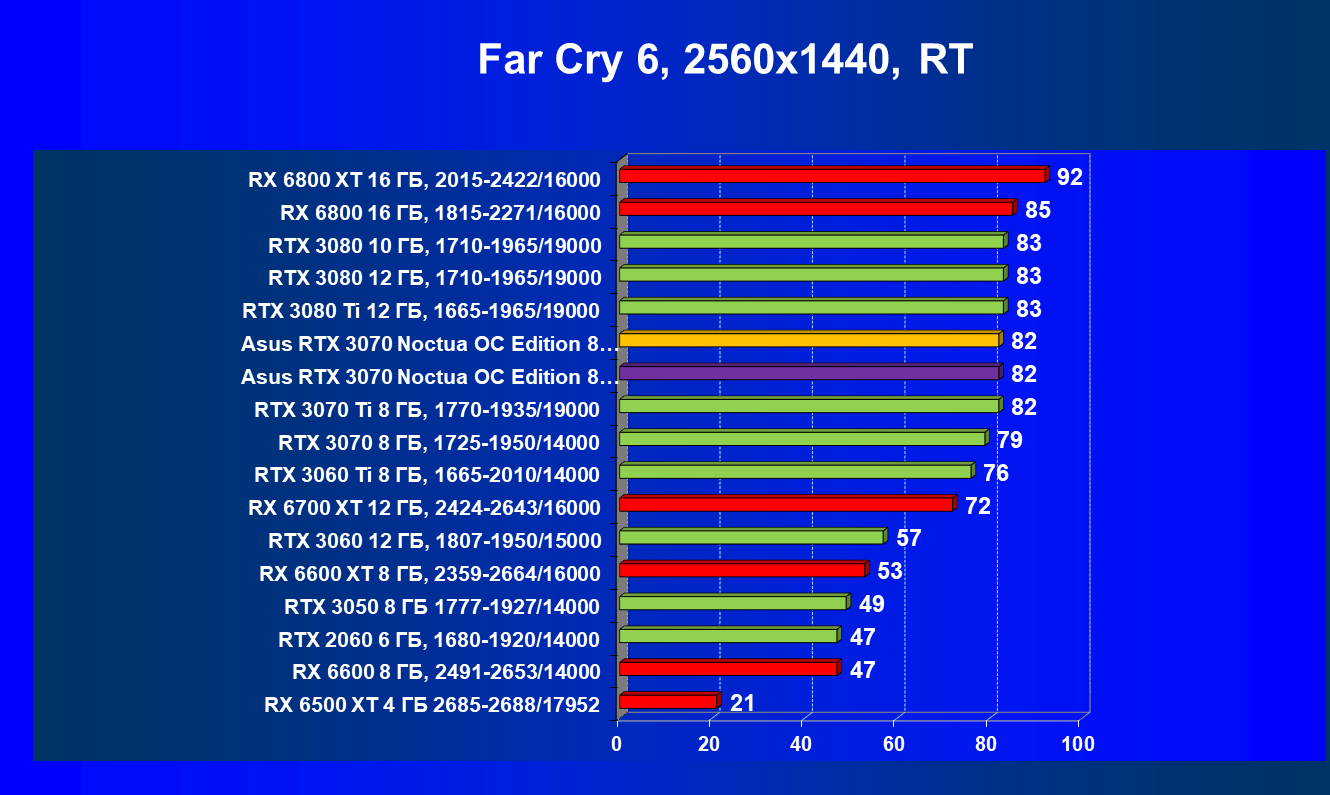

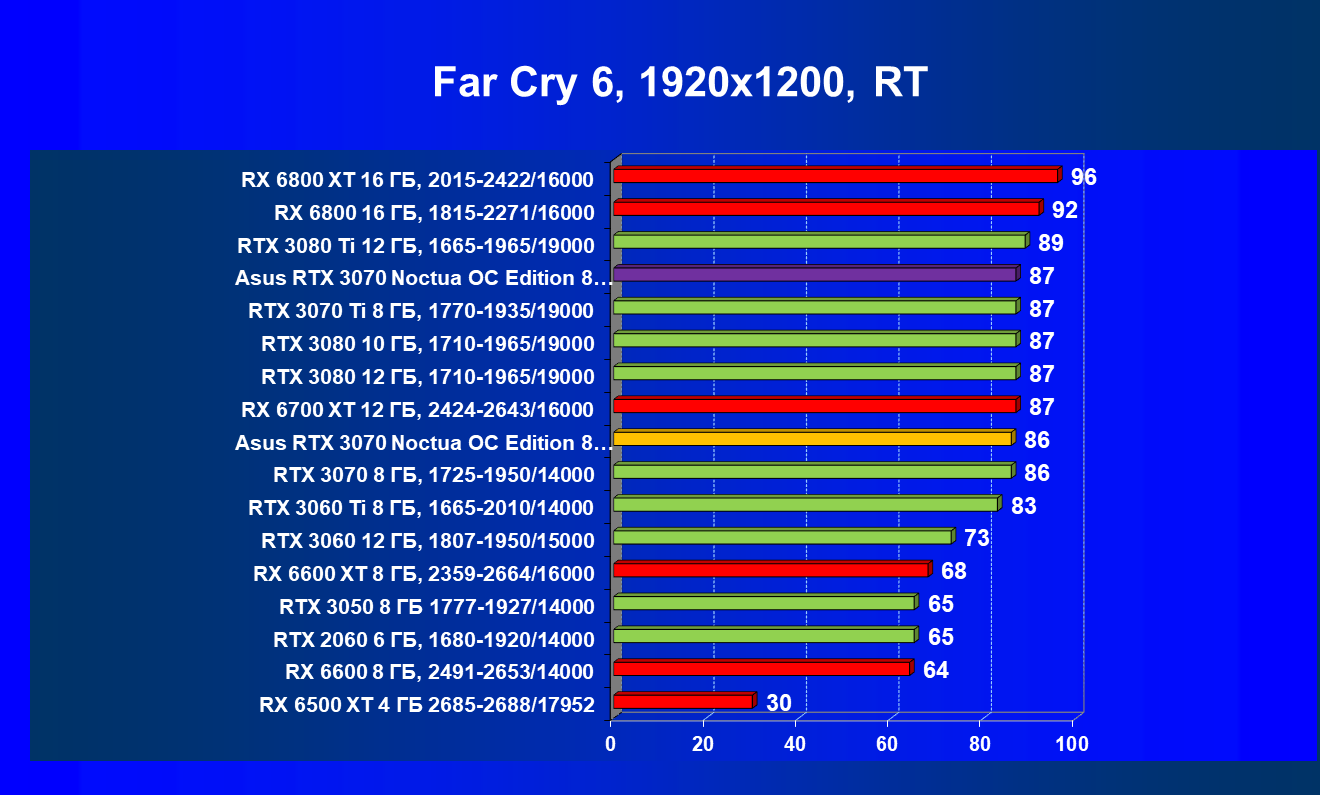

Far Cry 6, RT

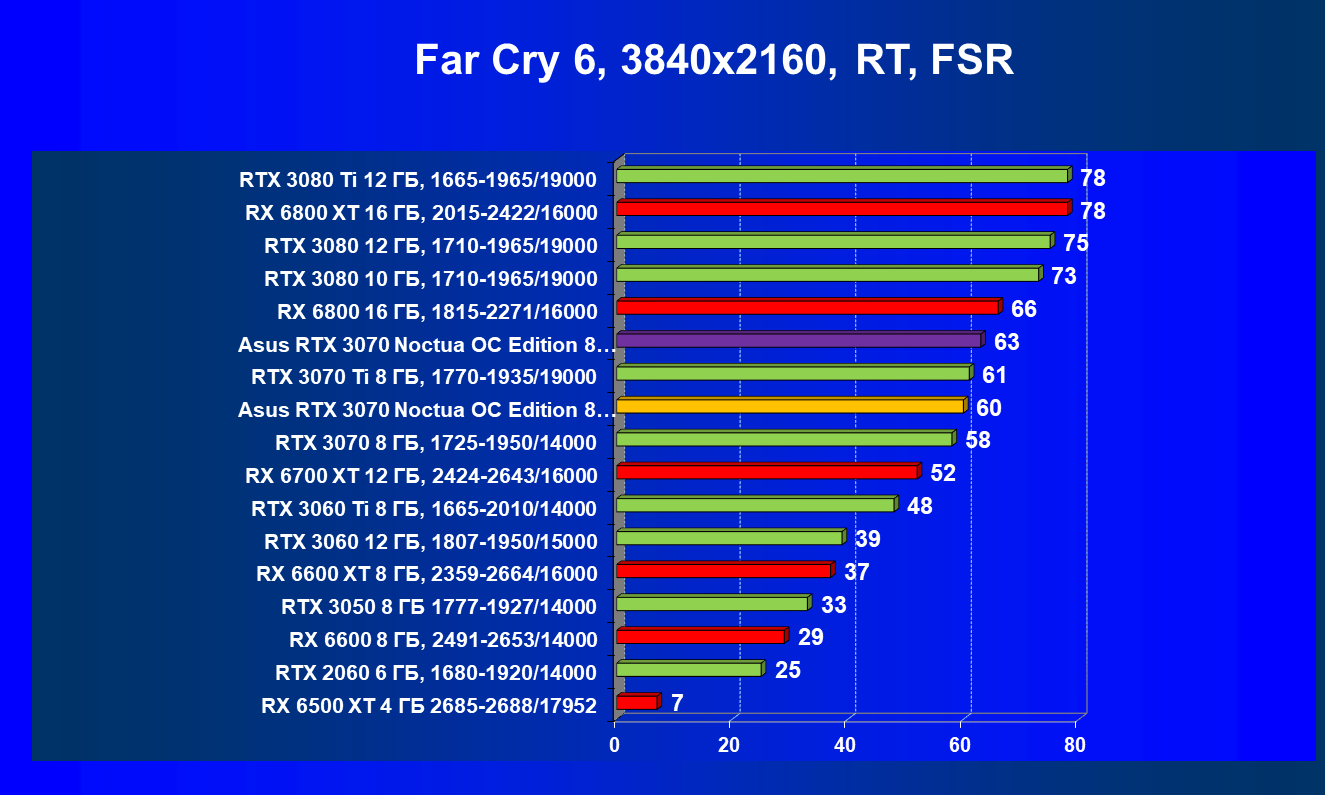

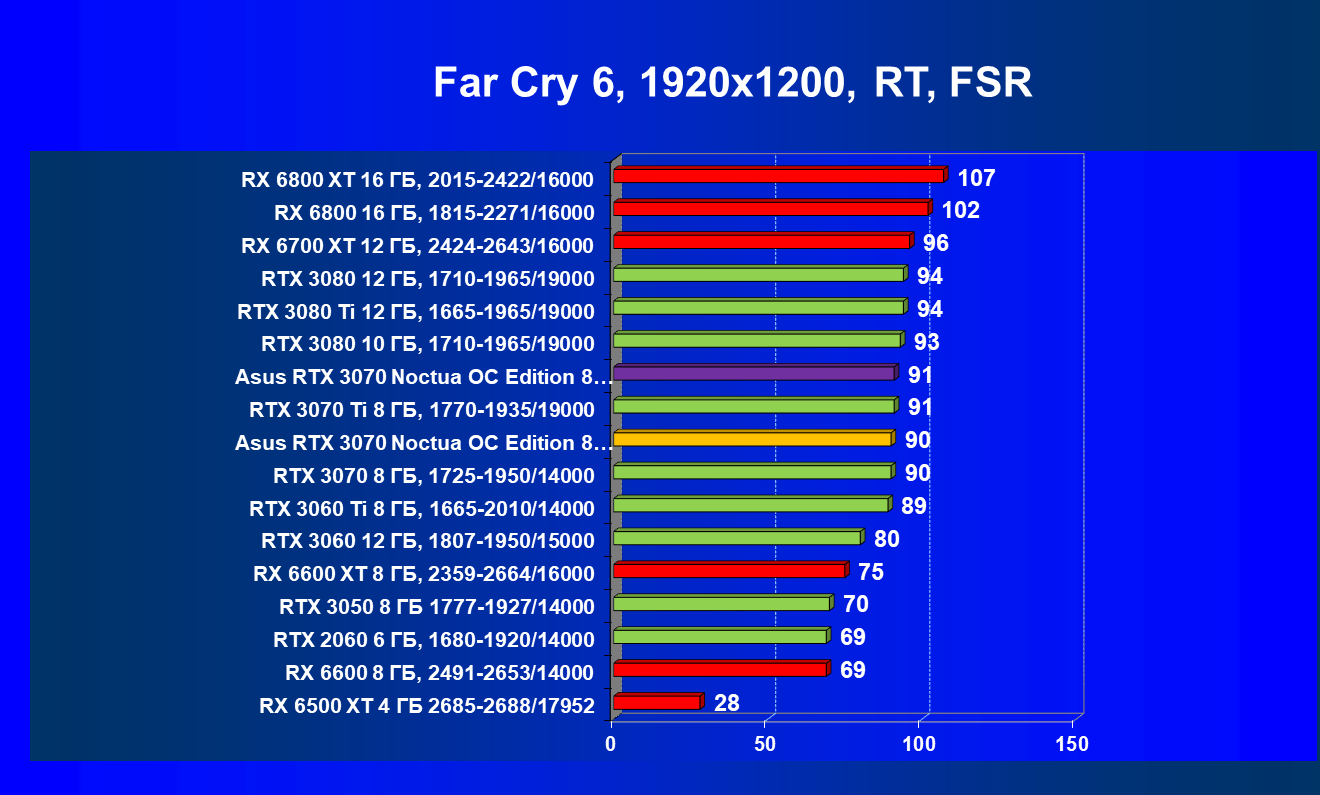

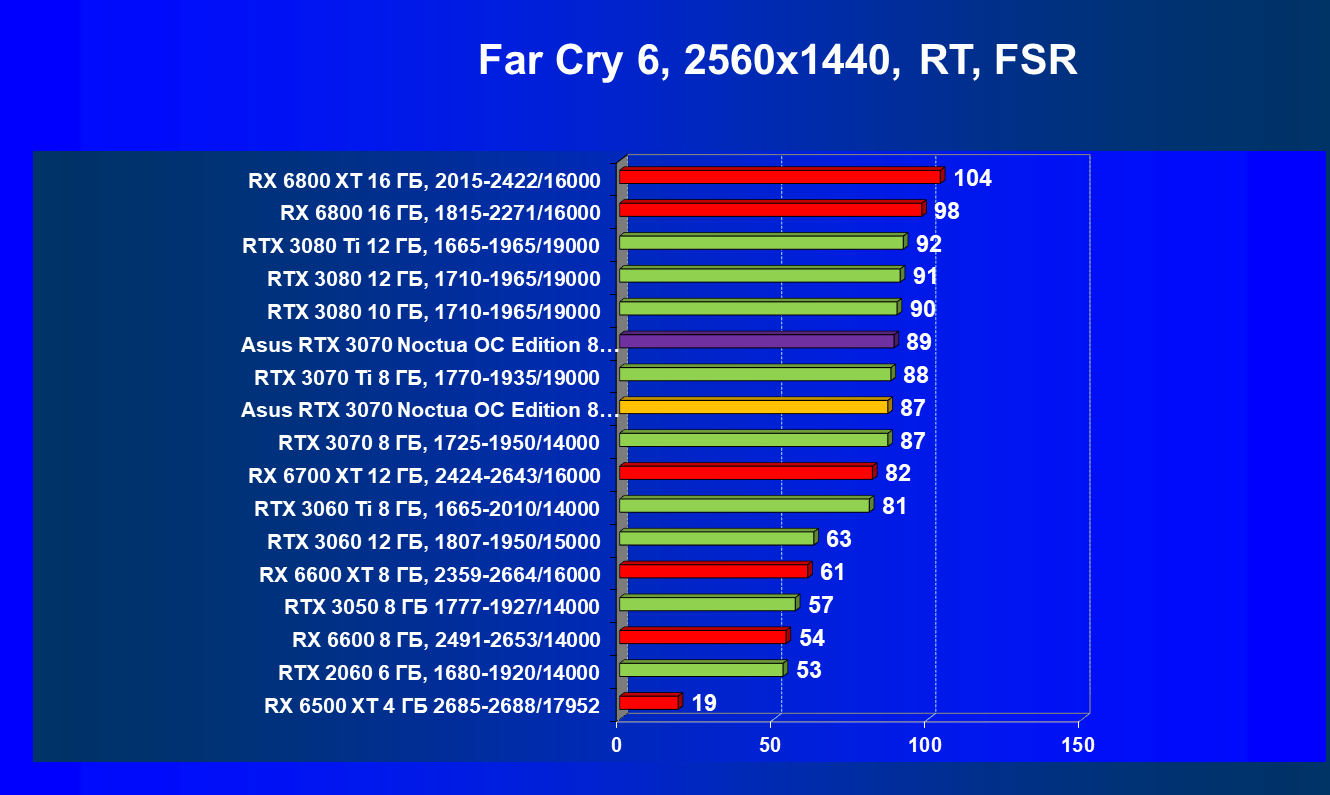

Far Cry 6, RT + FSR

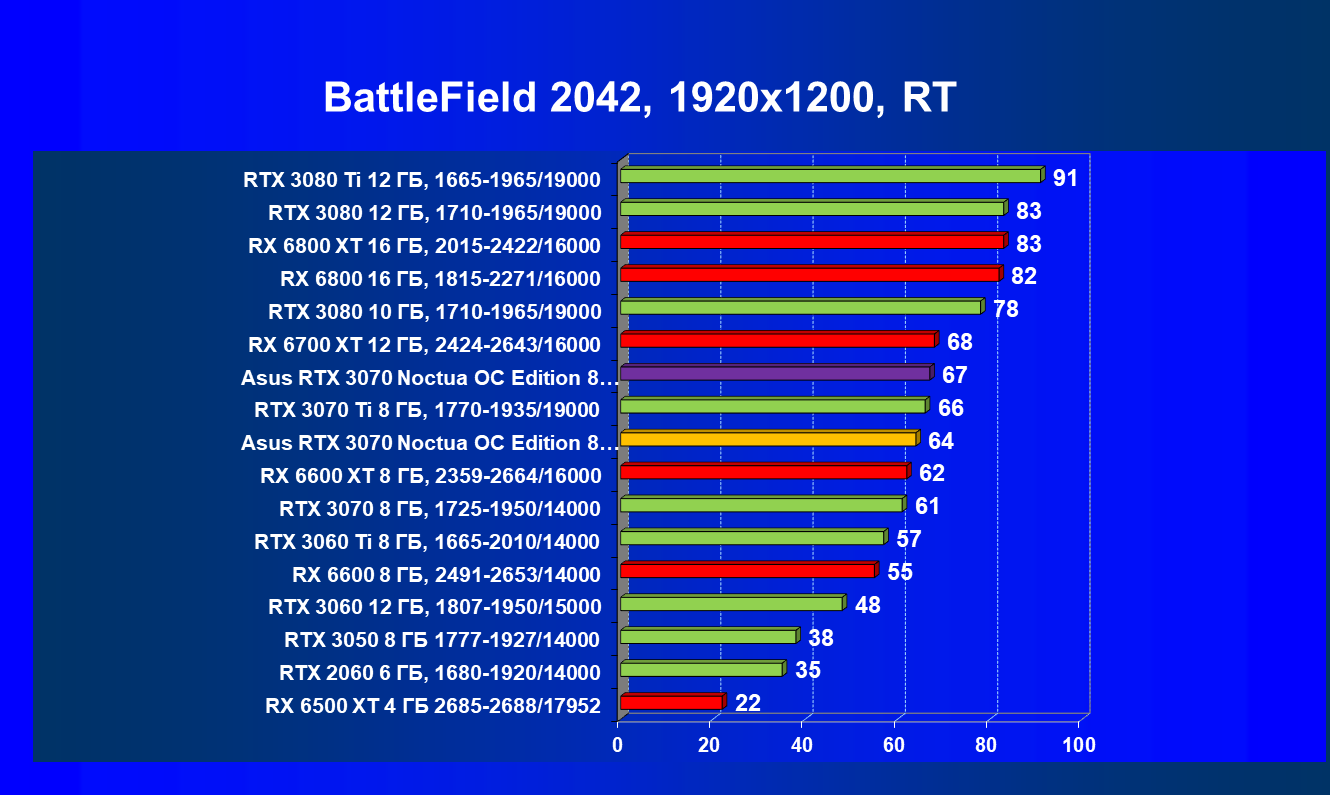

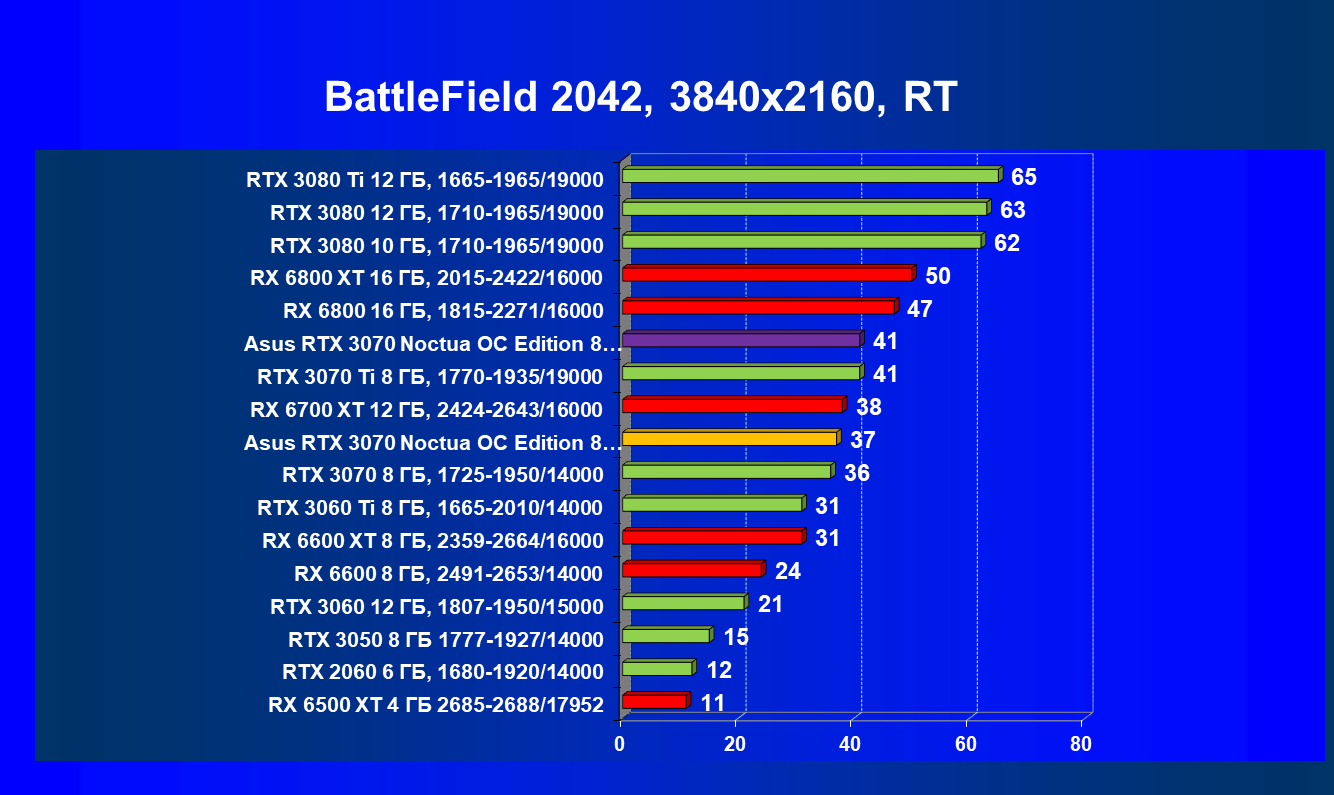

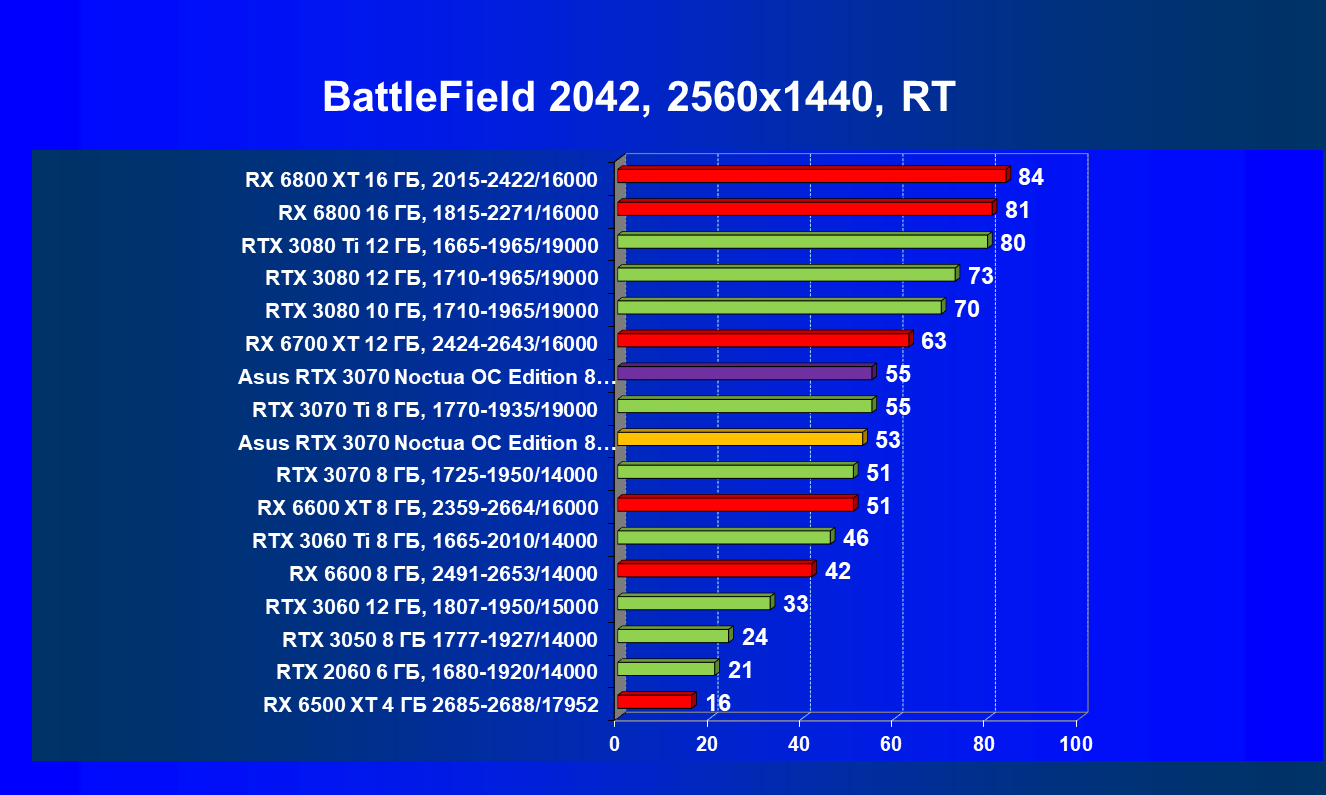

Battlefield 2042, RT

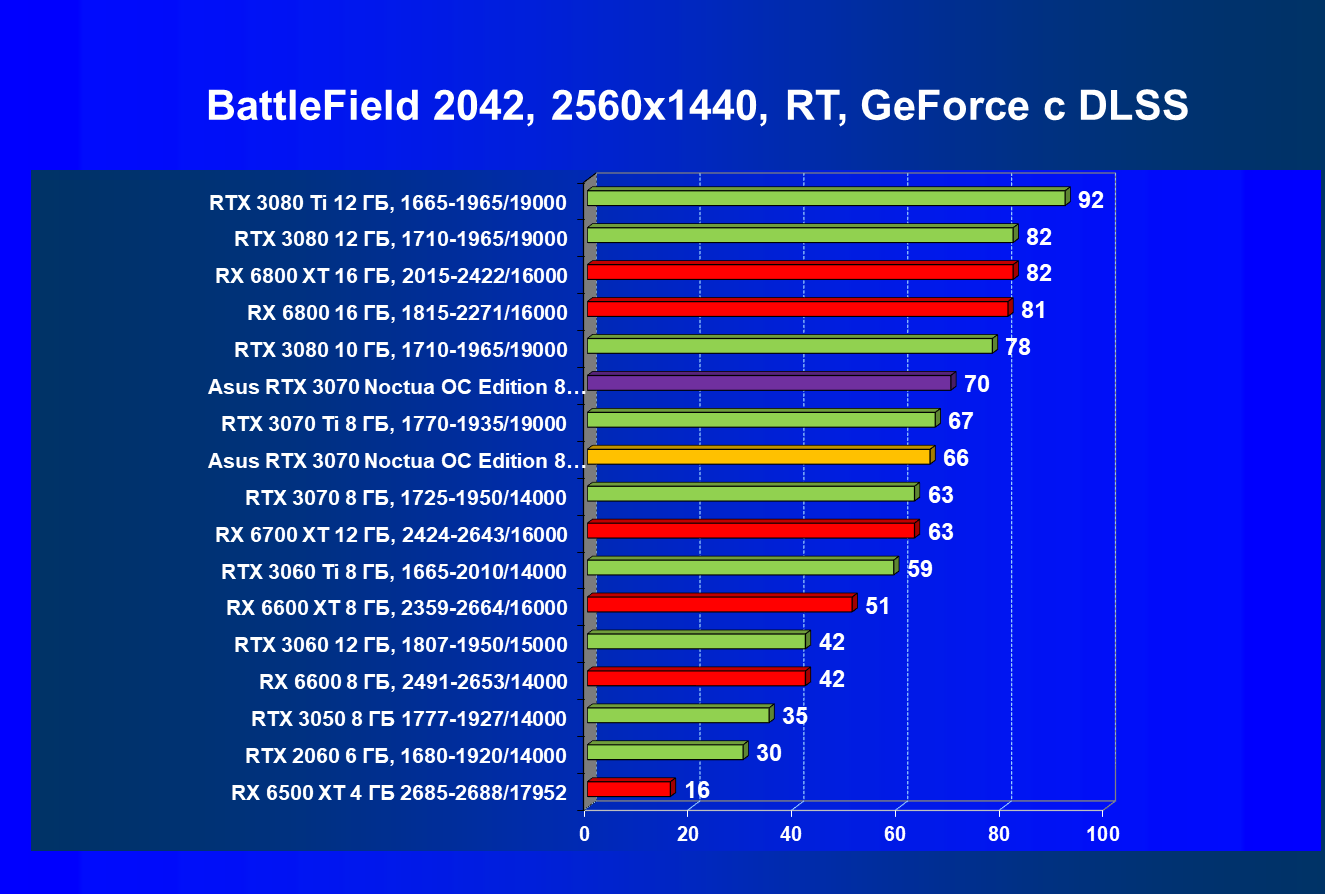

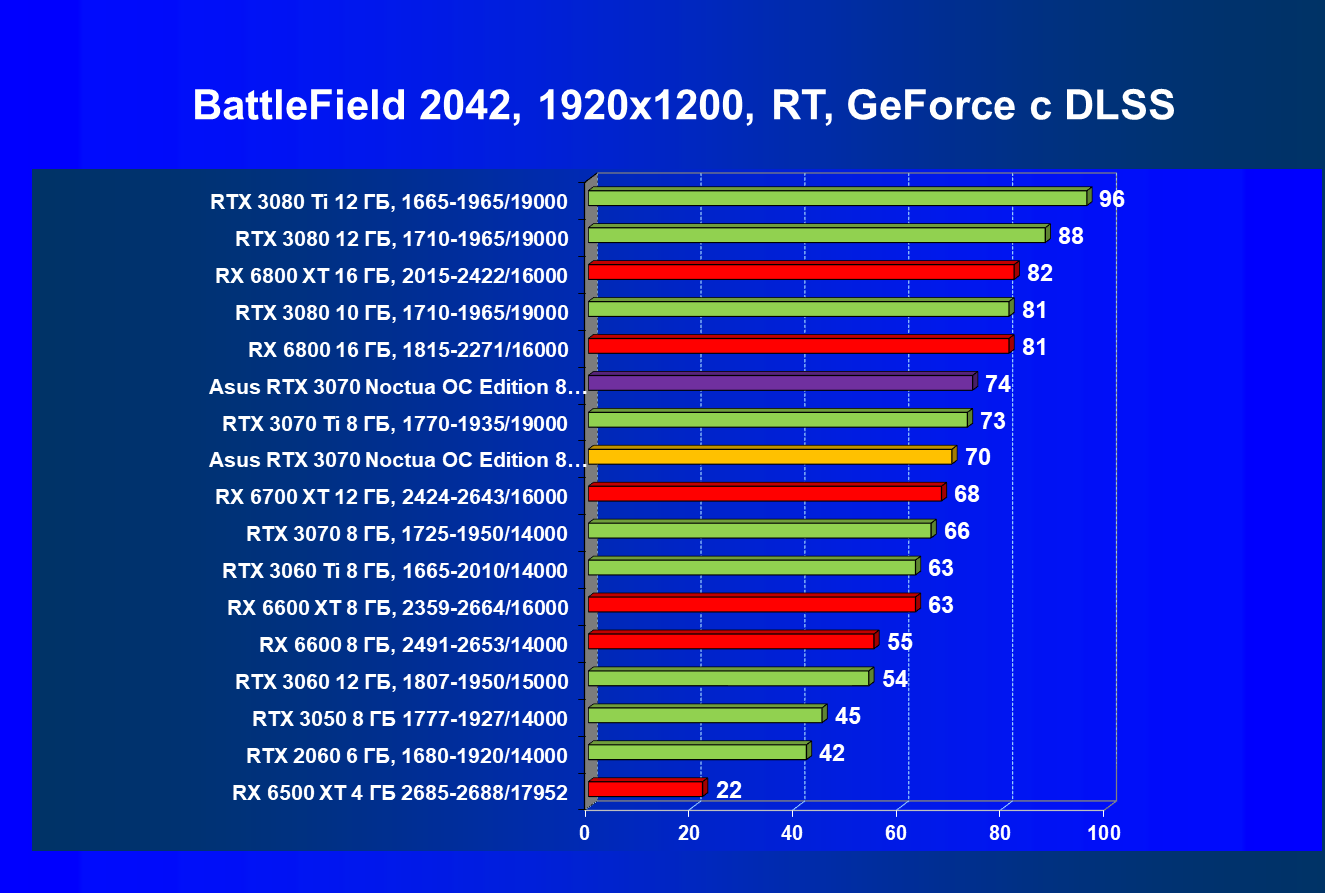

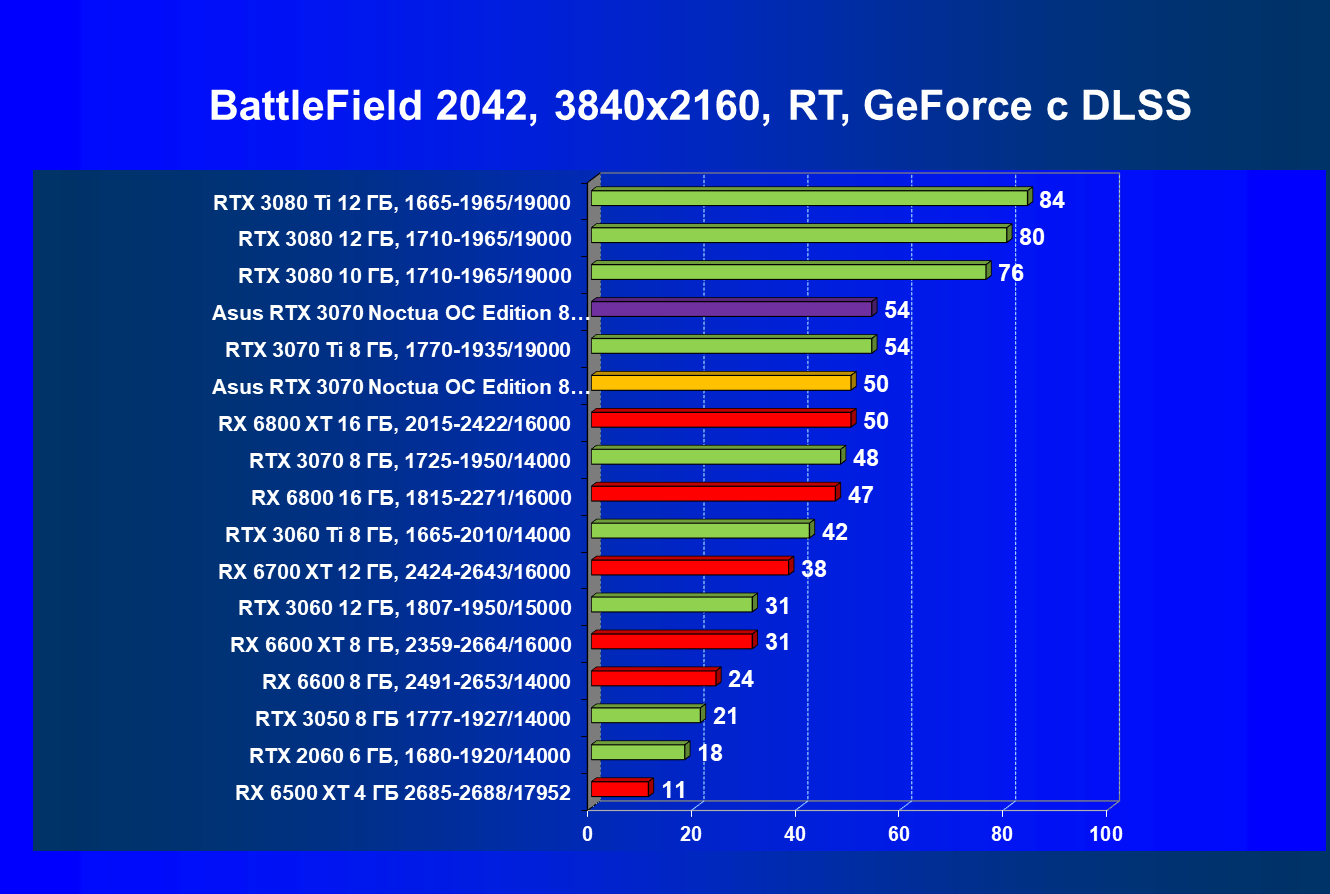

Battlefield 2042, RT + DLSS

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариант

  1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 17 периодически исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа: RTX 3070 и его конкуренты.

Рейтинг приведен суммарно для всех трех разрешений. Ценовую информацию мы в текущей ситуации не приводим.

Модель ускорителя Рейтинг iXBT.com
07 RX 6800 16 ГБ, 2105—2271/16000 330
08 Asus RTX 3070 Noctua 8 ГБ, разгон до 2100/16300 310
09 RTX 3070 Ti 8 ГБ, 1770—1935/19000 300
10 Asus RTX 3070 Noctua 8 ГБ, 1845—1965/14000 300
11 RTX 3070 8 ГБ, 1725—1950/14000 280
12 RX 6700 XT 12 ГБ, 2424—2643/16000 270
13 RTX 3060 Ti 8 ГБ, 1665—2010/14000 250
14 RX 6600 XT 8 ГБ, 2359—2664/16000 200
  1. Вариант рейтинга iXBT.com с включением RT

Рейтинг составлен по 9 тестам с применением технологии трассировки лучей (с Nvidia DLSS и с AMD FSR в играх God of War, The Medium и Far Cry 6). Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

Рейтинг приведен суммарно для всех трех разрешений.

Модель ускорителя Рейтинг iXBT.com
06 RTX 3070 Ti 8 ГБ, 1770—1935/19000 630
07 Asus RTX 3070 Noctua 8 ГБ, разгон до 2100/16300 620
08 RX 6800 XT 16 ГБ, 2250—2401/16000 600
09 Asus RTX 3070 Noctua 8 ГБ, 1845—1965/14000 590
10 RTX 3070 8 ГБ, 1725—1950/14000 570
11 RX 6800 16 ГБ, 2105—2271/16000 530
12 RTX 3060 Ti 8 ГБ, 1665—2010/14000 510
13 RX 6700 XT 12 ГБ, 2424—2643/16000 410

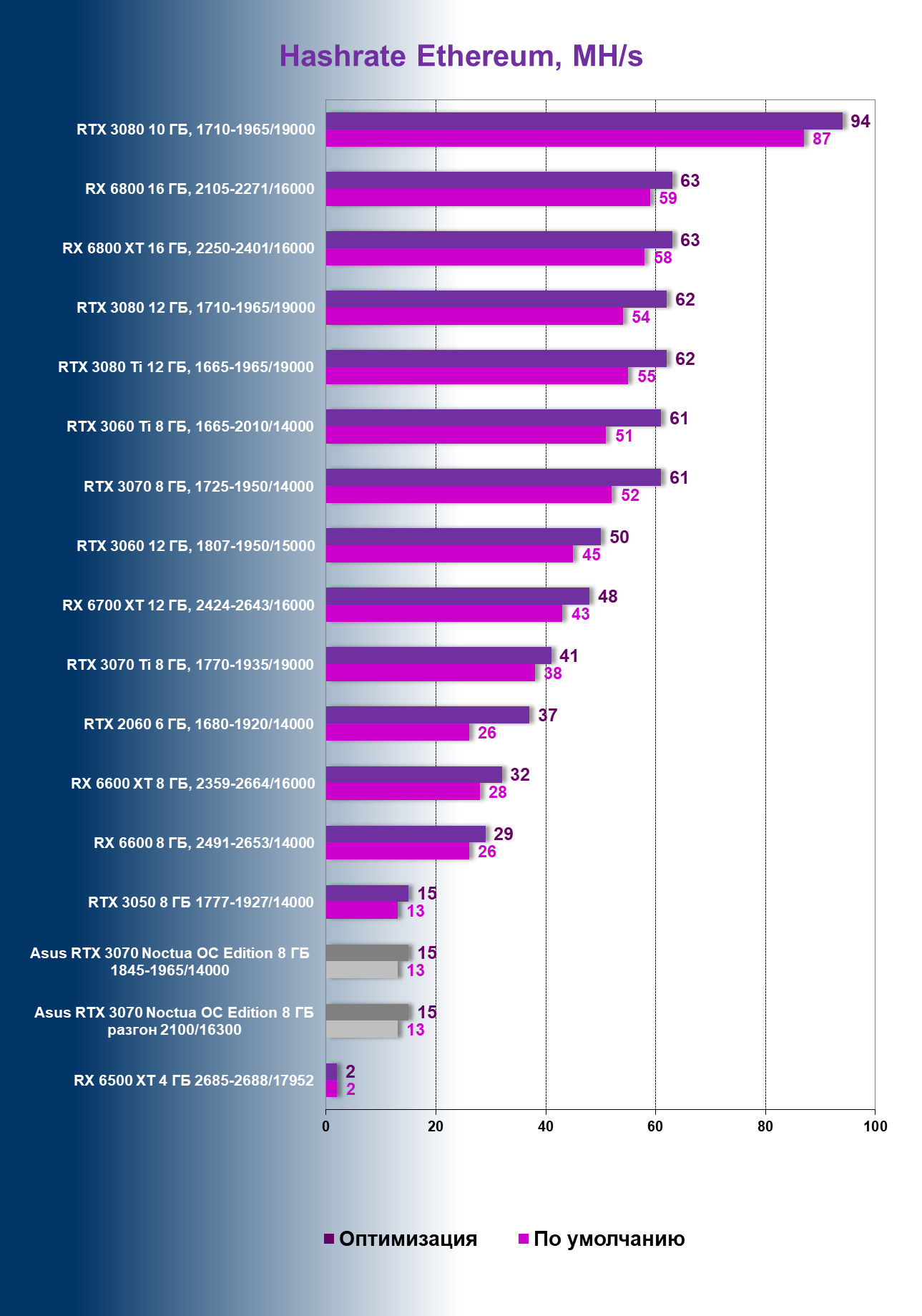

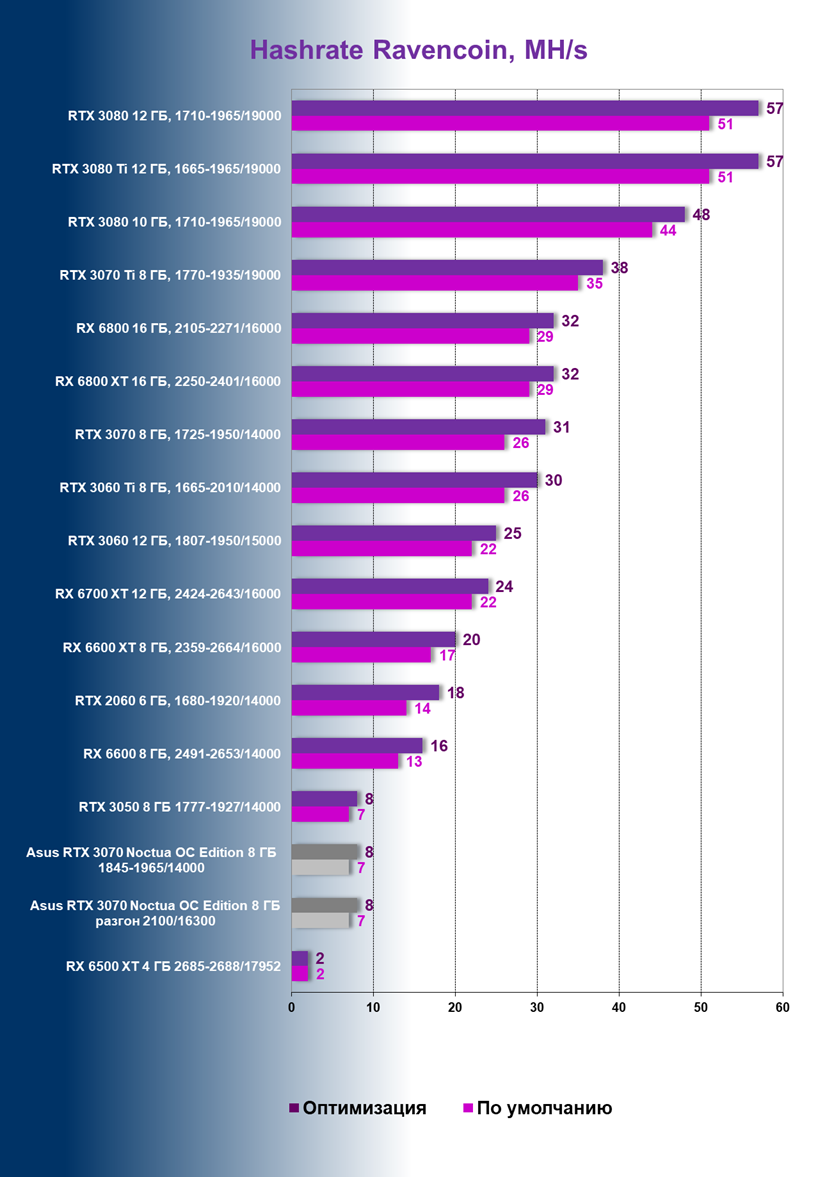

Результаты тестирования в майнинге (mining, hashrate)


Hashrate, MH/s

Напомню, что для подсчета хэшрейта (hashrate) использовался майнер T-Rex (0.21.06), фиксировался средний показатель за час в двух режимах:

  • по умолчанию
  • оптимизация (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти повышена на 500—1000 МГц (в зависимости от карты), вентиляторы выставлены в ручном режиме на 80%)

У данной карты имеется защита от майнинга LHR.

Если мы запускаем майнинг ETH с установками параметров работы карты по умолчанию, то получаем примерно 13 MH/s при потреблении 181 Вт и нагреве 59 °C. Нагрев в пределах нормы.

Аккуратно оптимизируем для оптимального хэшрейта и, конечно, меньшего нагрева и потребления. Получаем 15-16 MH/s при потреблении 138 Вт и нагреве 47 °C.

С такими показателями производительности майнить на этой видеокарте нецелесообразно, она скушает больше, чем даст.

Выводы

Asus GeForce RTX 3070 Noctua Edition 8 ГБ — лучший вариант по сочетанию уровня шума и производительности среди всех имеющихся GeForce RTX 3070. У карты высокоэффективная и экстремально тихая в обоих штатных режимах система охлаждения, есть приличный потенциал для разгона. Дизайн в фирменном стиле Noctua по-своему привлекателен, однако карта с такими вентиляторами имеет чрезвычайно большую толщину аж в 4 слота.

Дополнительный плюс данной карты — ограничитель хэшрейта в Ethereum, что снижает привлекательность данного продукта для майнеров.

Справочные материалы:

В кои-то веки мы награждаем карту не просто за собственный дизайн печатной платы и системы охлаждения, но и за по-настоящему «Оригинальный дизайн»:

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Благодарим компанию TeamGroup
и лично Ethnie Lin
за предоставленную оперативную память для тестового стенда

Для тестового стенда:
процессор AMD Ryzen 9 5950X предоставлен компанией AMD,
материнская плата ROG Crosshair Dark Hero предоставлена компанией Asus
