Обзор видеоускорителя Asus Cerberus GTX 1070 Ti A8G (8 ГБ)

Справочные материалы:

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Cerberus GTX 1070 Ti A8G 8 ГБ 256-битной GDDR5

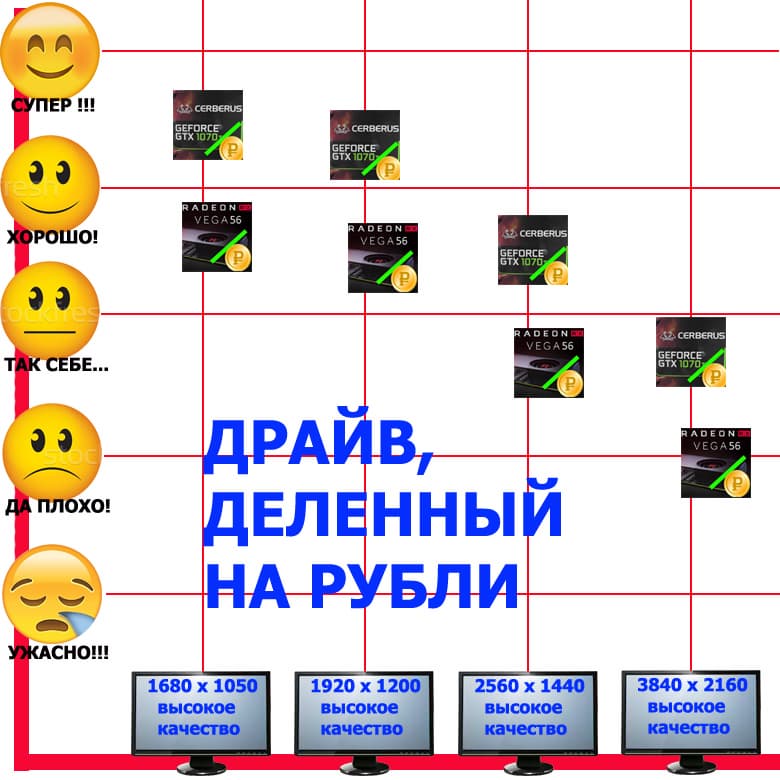

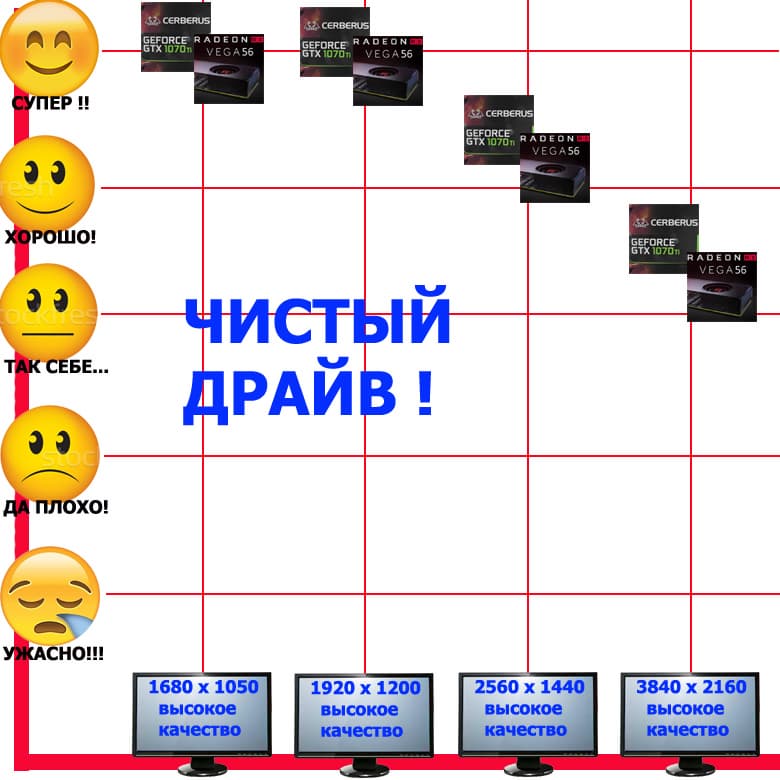

Нетерпеливые читатели сразу могут посмотреть краткие результаты наших исследований этой видеокарты. Как говорится, чистый драйв, чистые FPS, выраженные в картинках... Соперник — референс-вариант AMD Radeon RX Vega 56.

Ребята, эта карта прекрасно подойдет, если хотите играть на максимальном качестве графики в разрешениях до 2560×1440 включительно. Конкурент в лице Vega 56 чуть-чуть отстает. Но ничего бесплатно не бывает (разве что когда ускорители получают в подарок), поэтому важно понять, будет ли выгода той же, если драйв поделить на сумму, затраченную на карточку?

Вот здесь картинка получается уже не столь прекрасная, хотя для карты Asus все еще неплохо, жить можно (в плане того, что не придется сильно горевать о заплаченных деньгах). А вот для конкурента Radeon RX Vega 56 ситуация сильно хуже, ибо пока еще цены на такие карты не пришли в адекватное состояние после майнингового бума.

Однако это были краткие выводы — так сказать, чтобы не прокручивать статью до конца (кому лень). Ниже мы уже в деталях расскажем о карте, попавшей сегодня в наши лапы.

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Характеристики в сравнении с референс-картой

Asus Cerberus GTX 1070 Ti A8G 8 ГБ 256-битной GDDR5 (11276-01)
Параметр Значение Номинальное значение (референс)
GPU GeForce GTX 1070 Ti (GP104)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц OC mode: 1670—1935 (+2,7%)
Normal mode: 1607—1885
1607—1885
Частота работы памяти (физическая (эффективная)), МГц 2000 (8000) 2000 (8000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 19
Число операций (ALU) в блоке 128
Суммарное количество блоков ALU 2432
Число блоков текстурирования (BLF/TLF/ANIS) 152
Число блоков растеризации (ROP) 64
Размеры, мм 275×120×52 270×100×35
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 175 182
Энергопотребление в режиме 2D, Вт 26 31
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 26,5 38,7
Уровень шума в 2D (просмотр видео), дБА 18,0 33,0
Уровень шума в 2D (в простое), дБА 18,0 31,0
Видеовыходы 1×DVI (Dual-Link/HDMI)
2×HDMI 2.0b
2×DisplayPort 1.4
1×DVI (Dual-Link/HDMI)
1×HDMI 2.0b
3×DisplayPort 1.4
Поддержка многопроцессорной работы SLI
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 1 1
Питание: 6-контактные разъемы 0 0
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена
Розничные предложения

Память

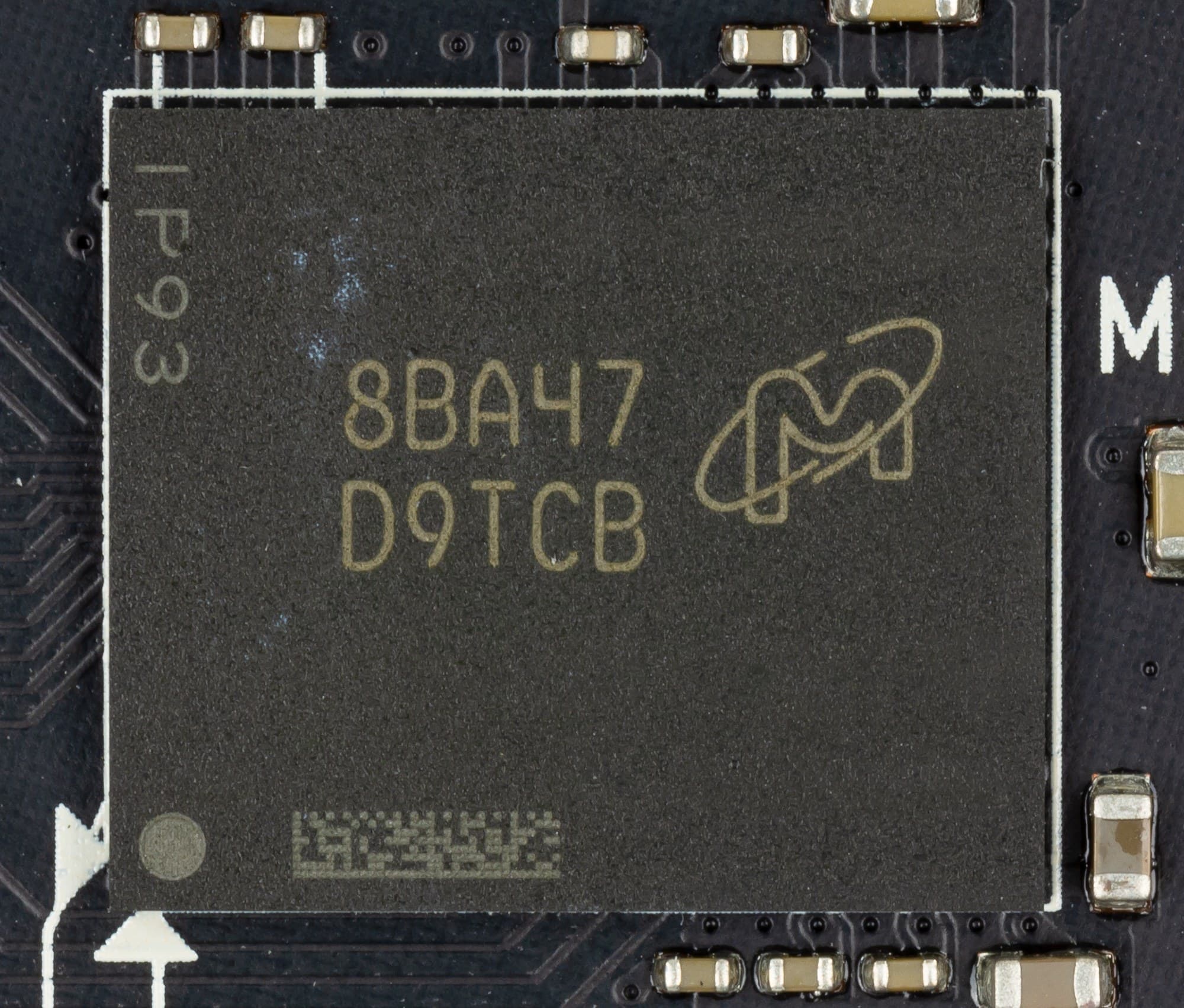

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Особенности карты и сравнение с эталонным дизайном

Asus Cerberus GTX 1070 Ti A8G (8 ГБ) Референс-карта

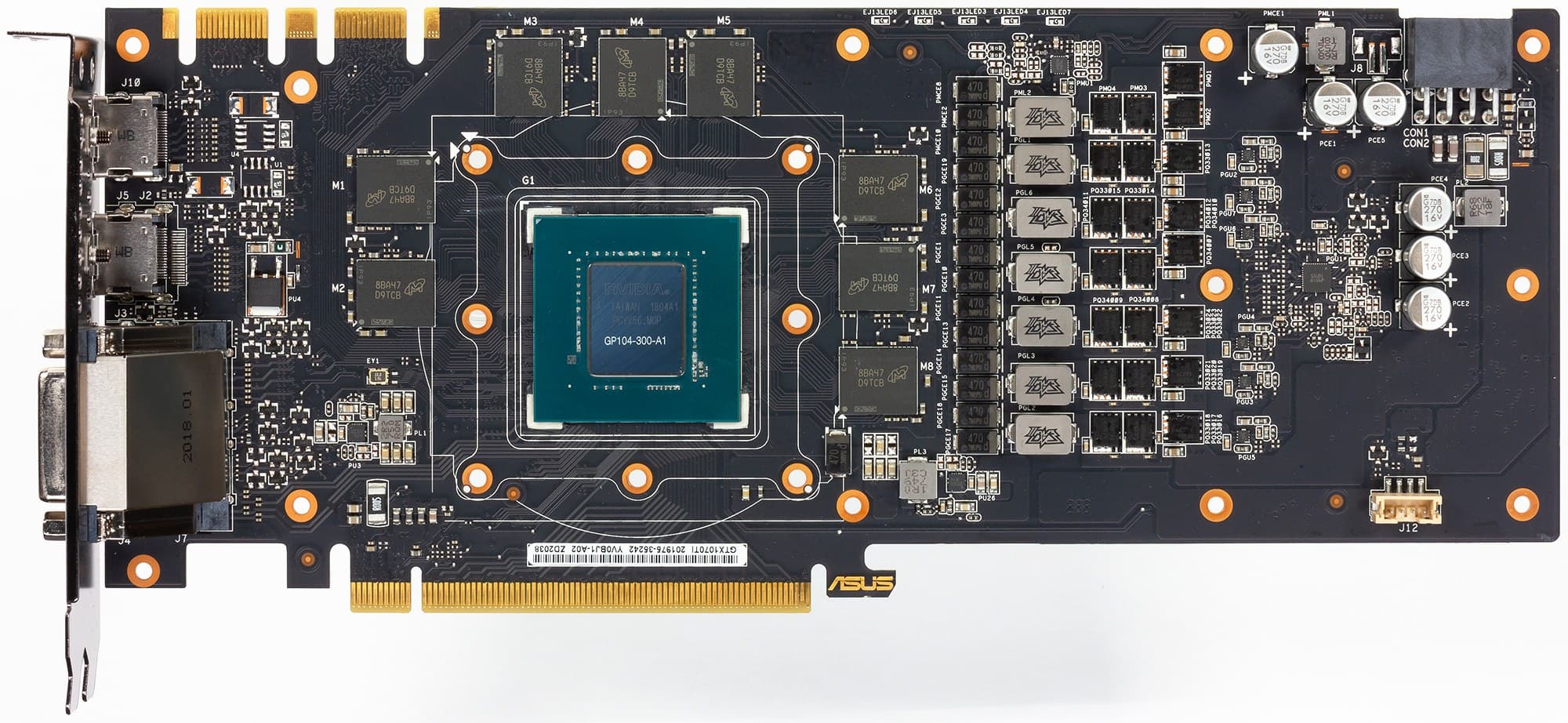

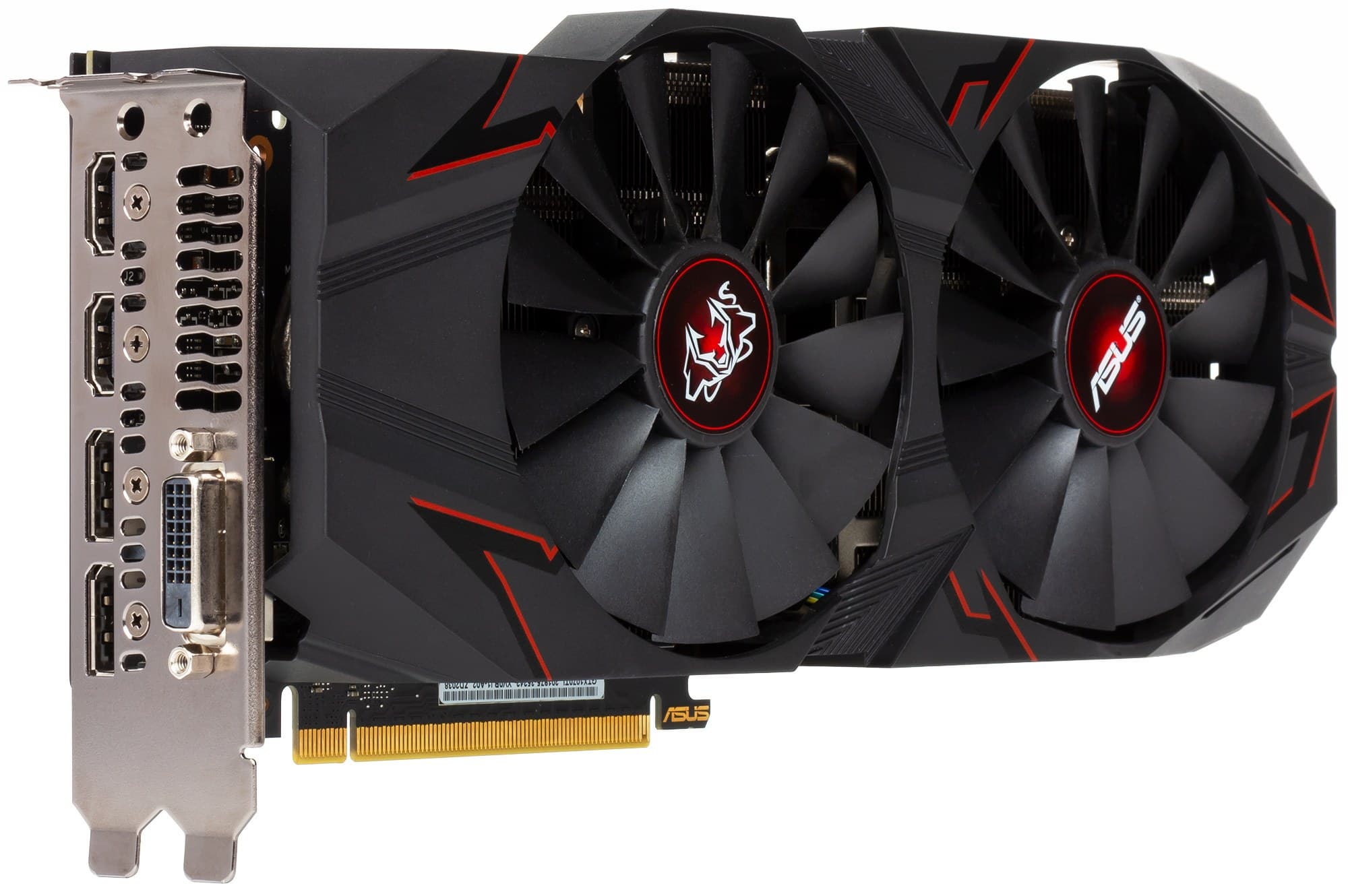

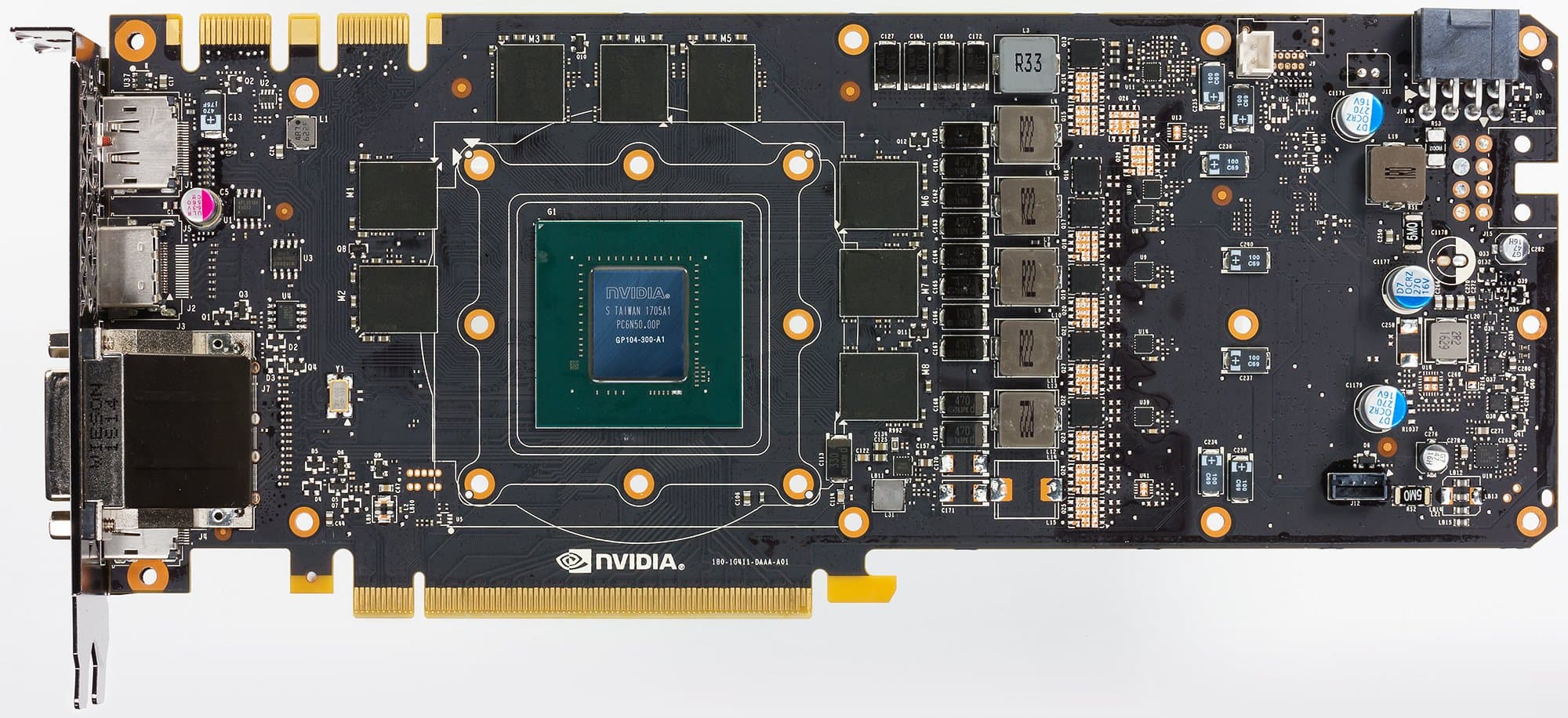

вид спереди

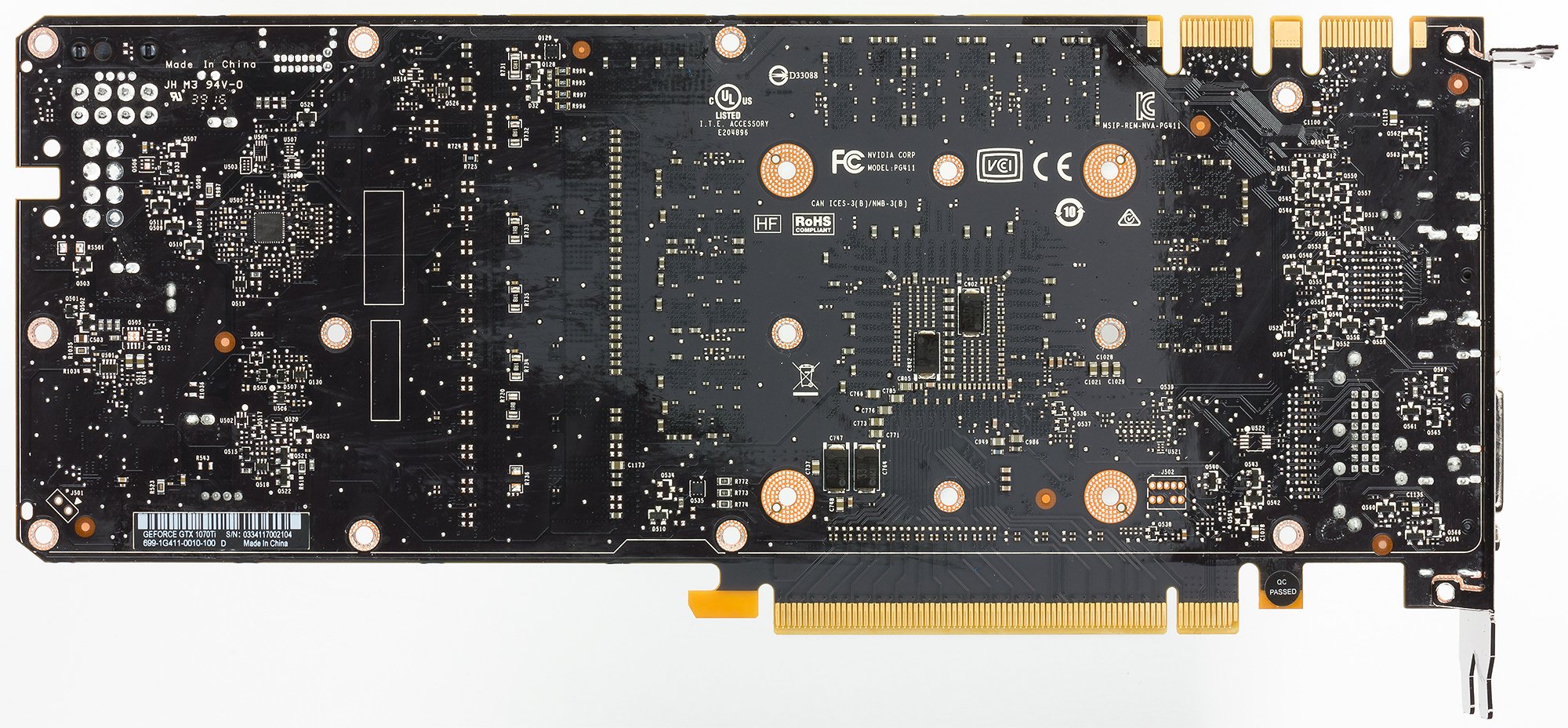

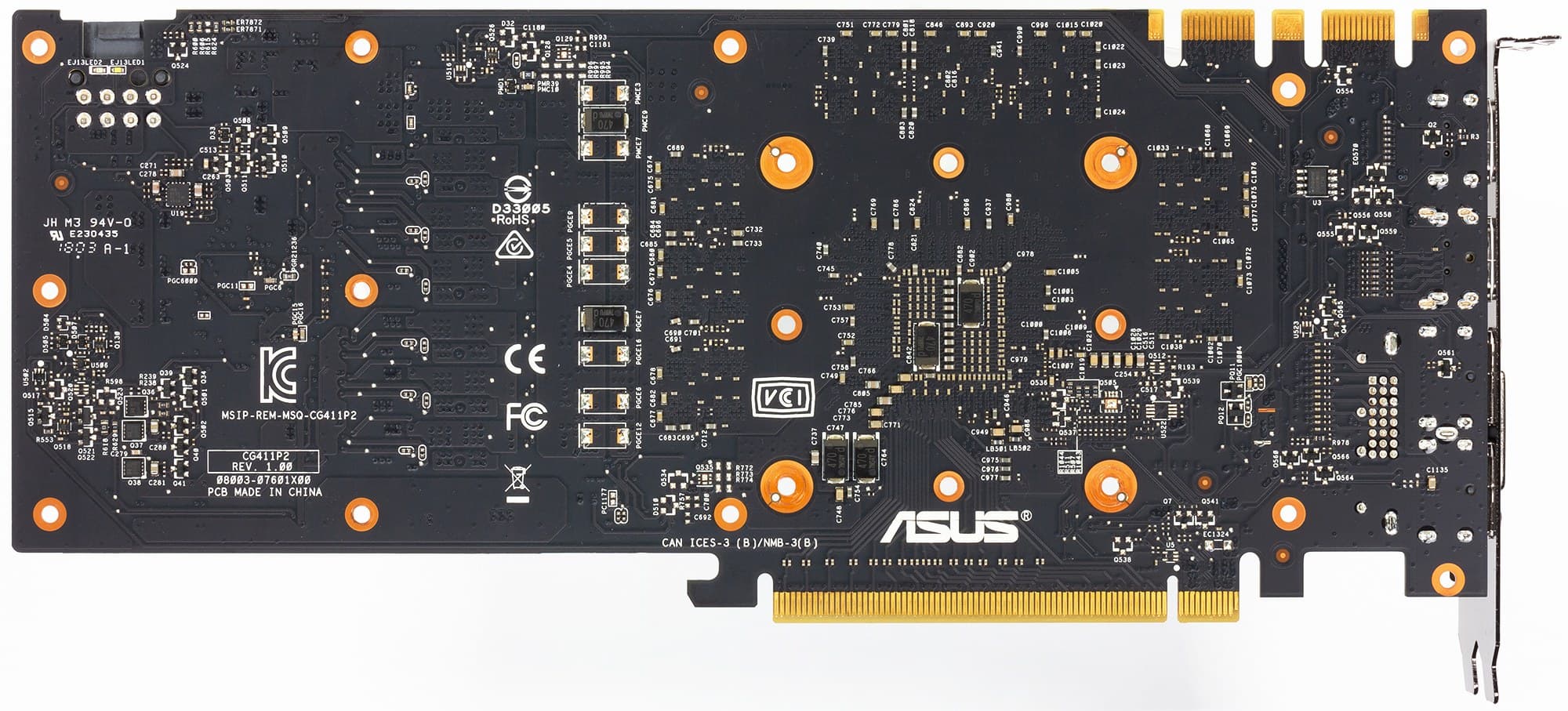

вид сзади

PCB больше напоминает референс-карту, нежели традиционные решения Asus из серии ROG.

Схема питания имеет 7 фаз и управляется цифровым контроллером uP1608TK производства uPI. Традиционно для Asus система питания исполнена по технологии Super Alloy Power II, в ней использованы современные твердотельные конденсаторы.

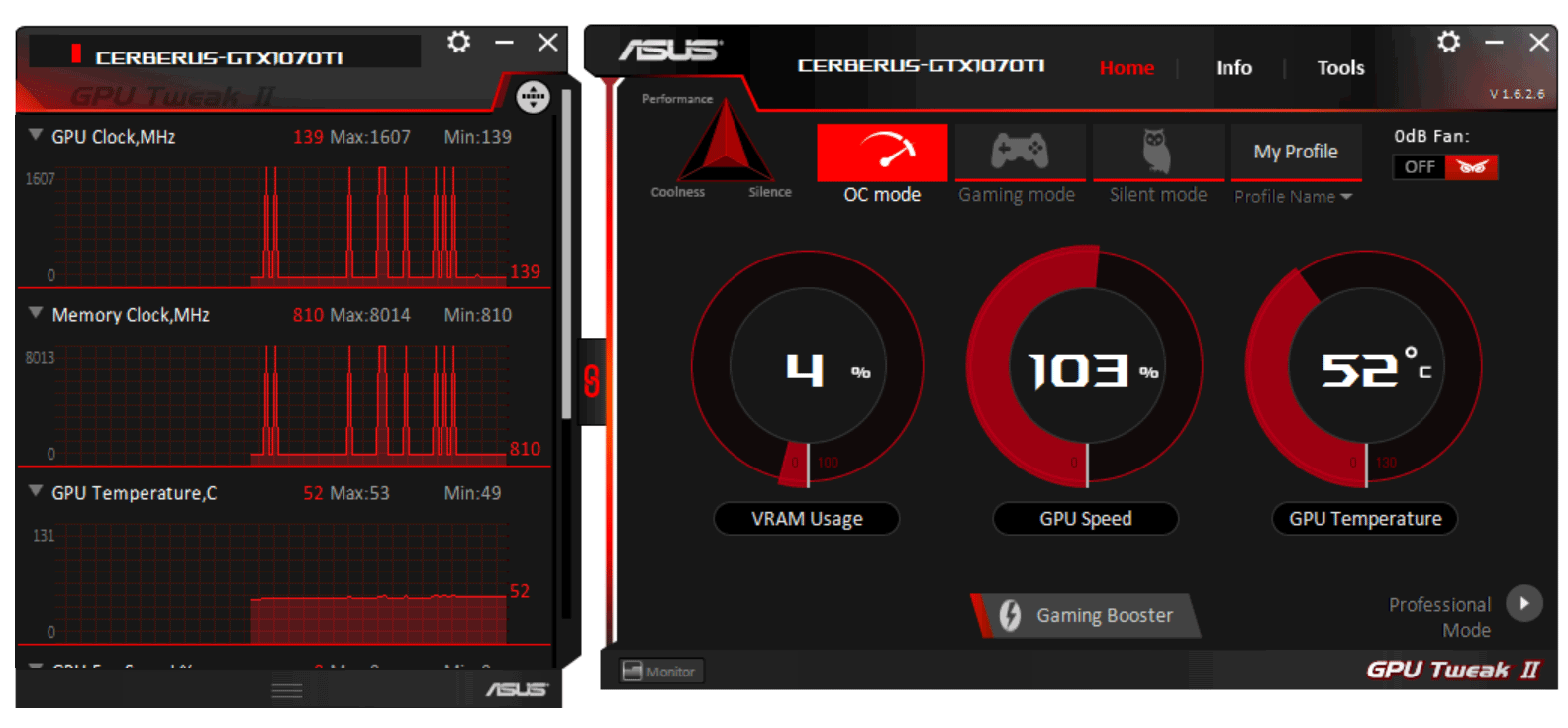

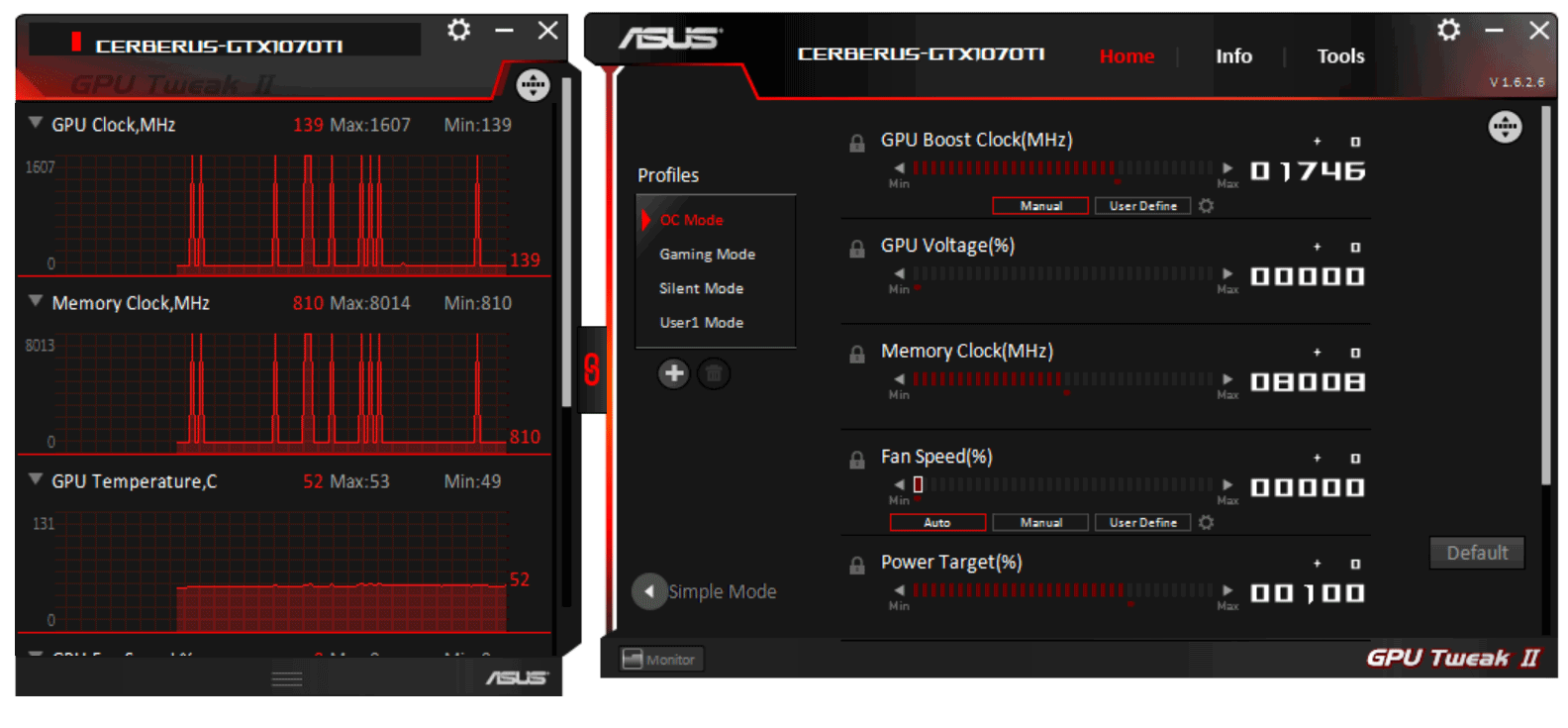

Штатная частота работы ядра в режиме OC Mode повышена всего на 2,7% относительно референсных значений. При этом обеспечивается очень гибкое регулирование напряжений на ядре с помощью фирменной утилиты Asus GPU Tweak II, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Программа позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец не желает самостоятельно искать достижимый максимум).

Еще следует отметить, что карта оснащается двумя разъемами HDMI специально для работы с устройствами виртуальной реальности. Два разъема HDMI позволяют одновременно подключить монитор высокого разрешения и новейший шлем виртуальной реальности.

Охлаждение и нагрев

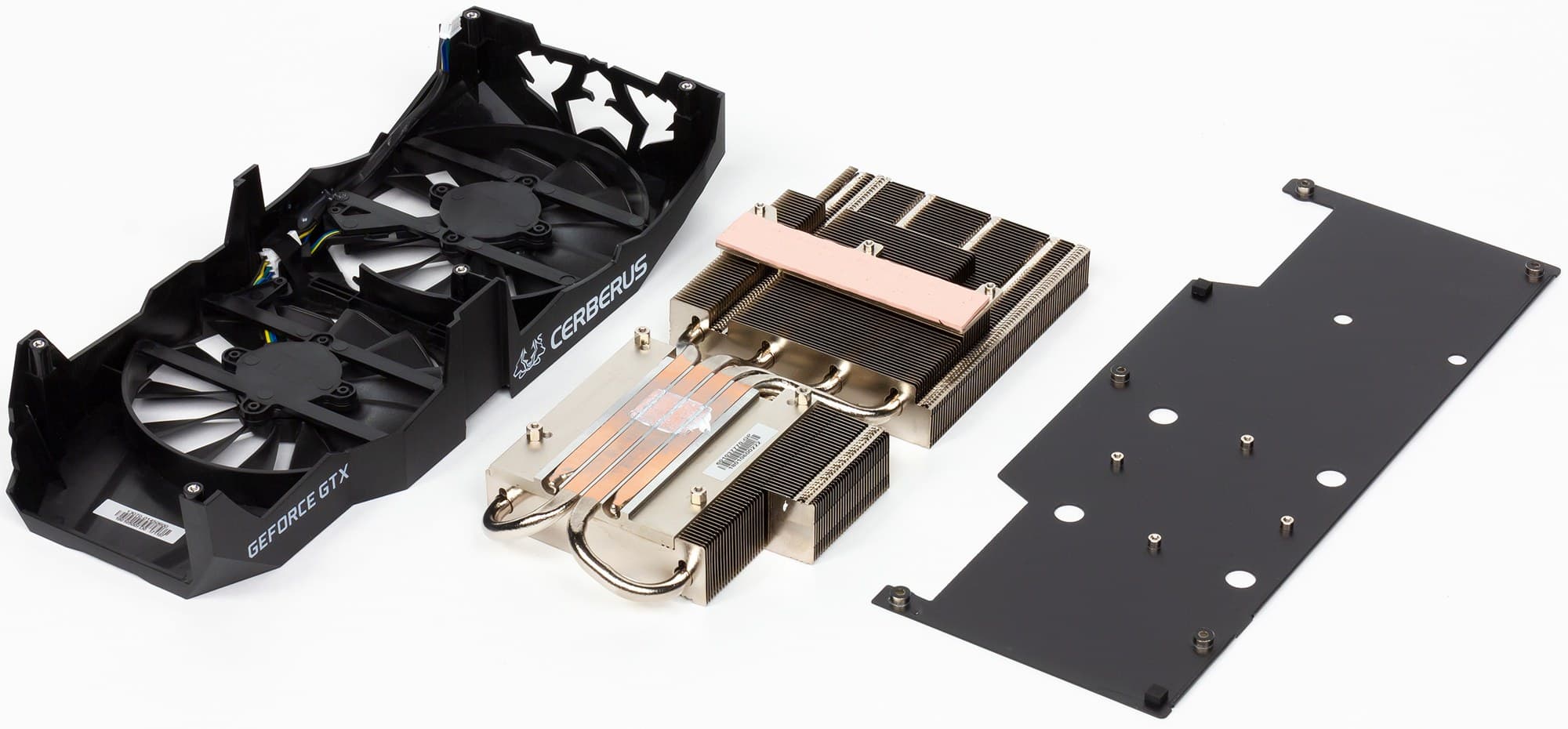

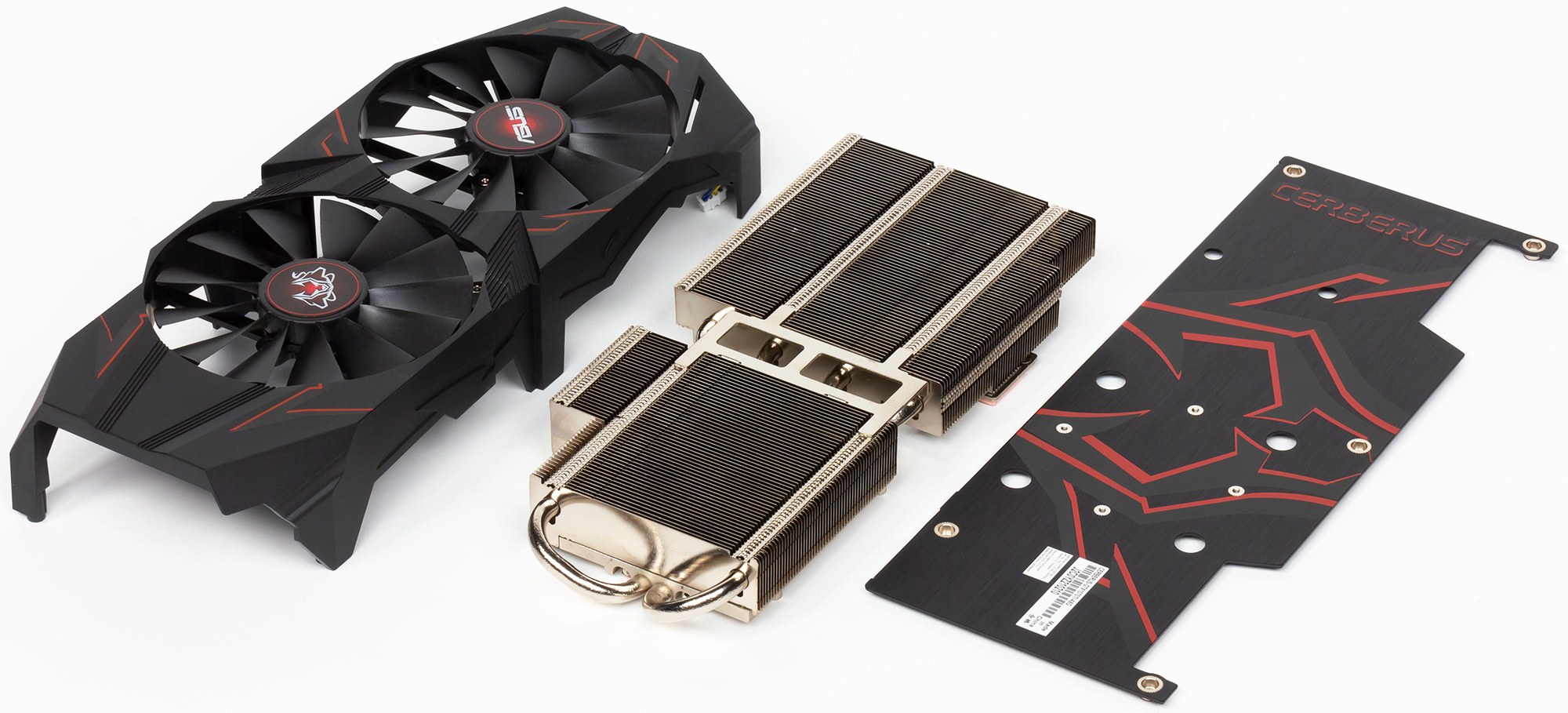

Главной частью кулера являются два пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, которые впрессованы в основание главного радиатора и обеспечивают равномерное распределение тепла по ребрам. Поверх радиаторов установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Микросхемы памяти не охлаждаются, а для охлаждения силовых транзисторов на втором радиаторе есть подошва с термоинтерфейсом. С оборотной стороны карта прикрывается специальной пластиной, которая обеспечивает жесткость печатной платы. Традиционно для карт Asus кулер умеет останавливать вентиляторы при небольшом нагреве GPU (до 50-52 градусов), поэтому не стоит переживать, если при включении компьютера вентиляторы на кулере не вращаются. Они могут не запускаться и при длительной работе в режиме 2D.

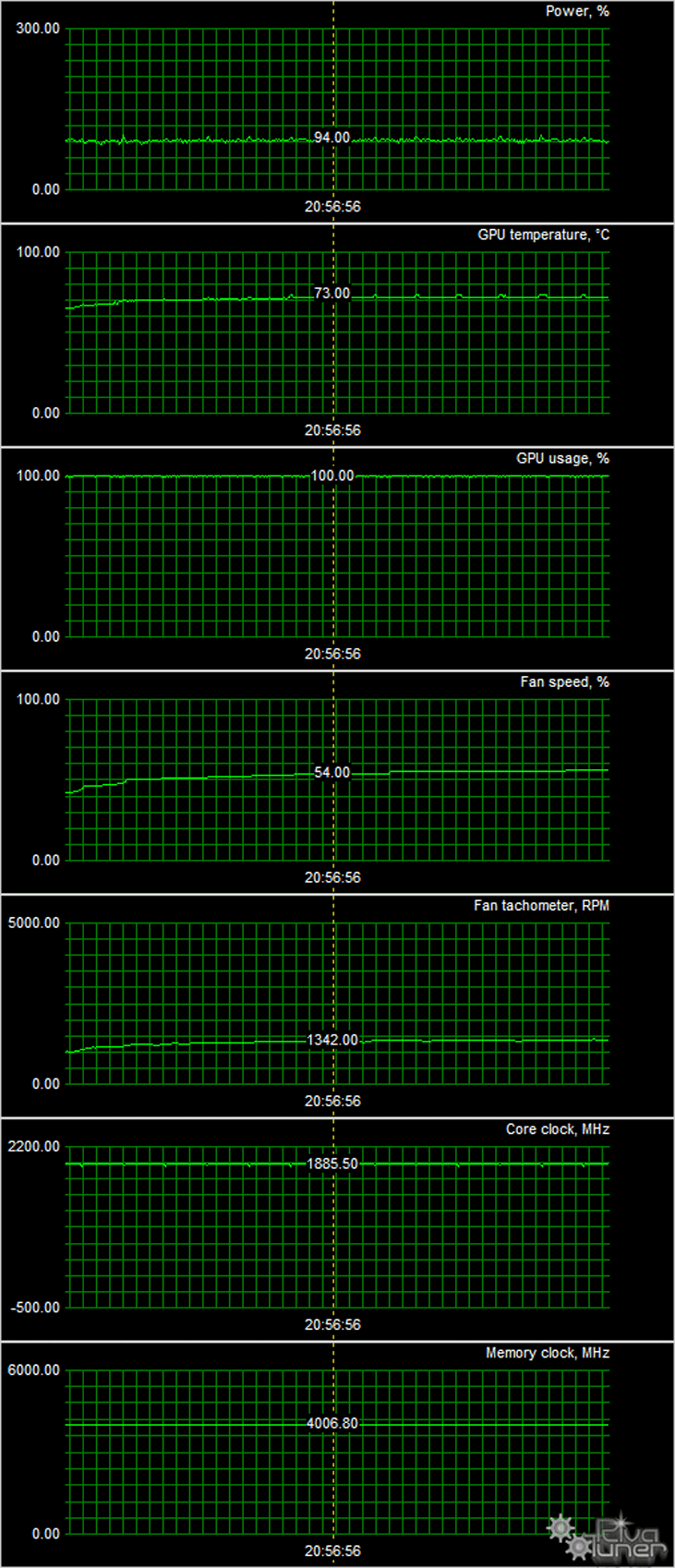

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 73 градуса, что является отличным результатом для видеокарты такого уровня.

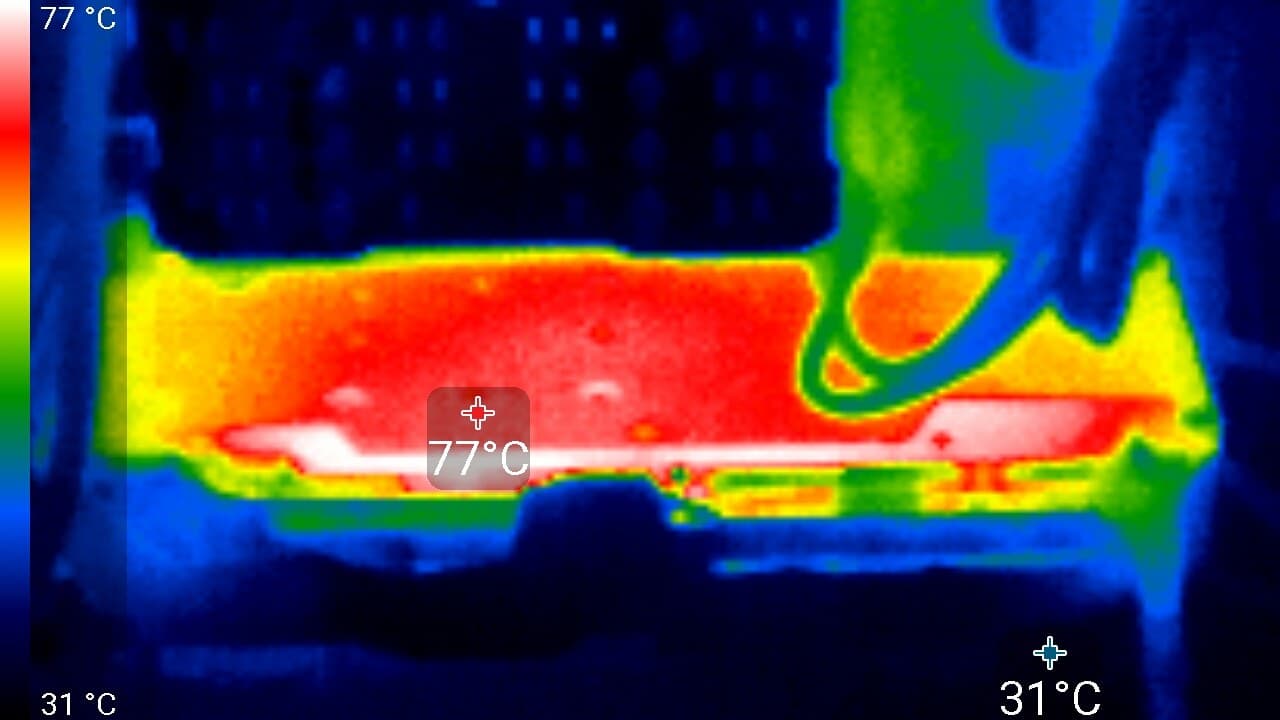

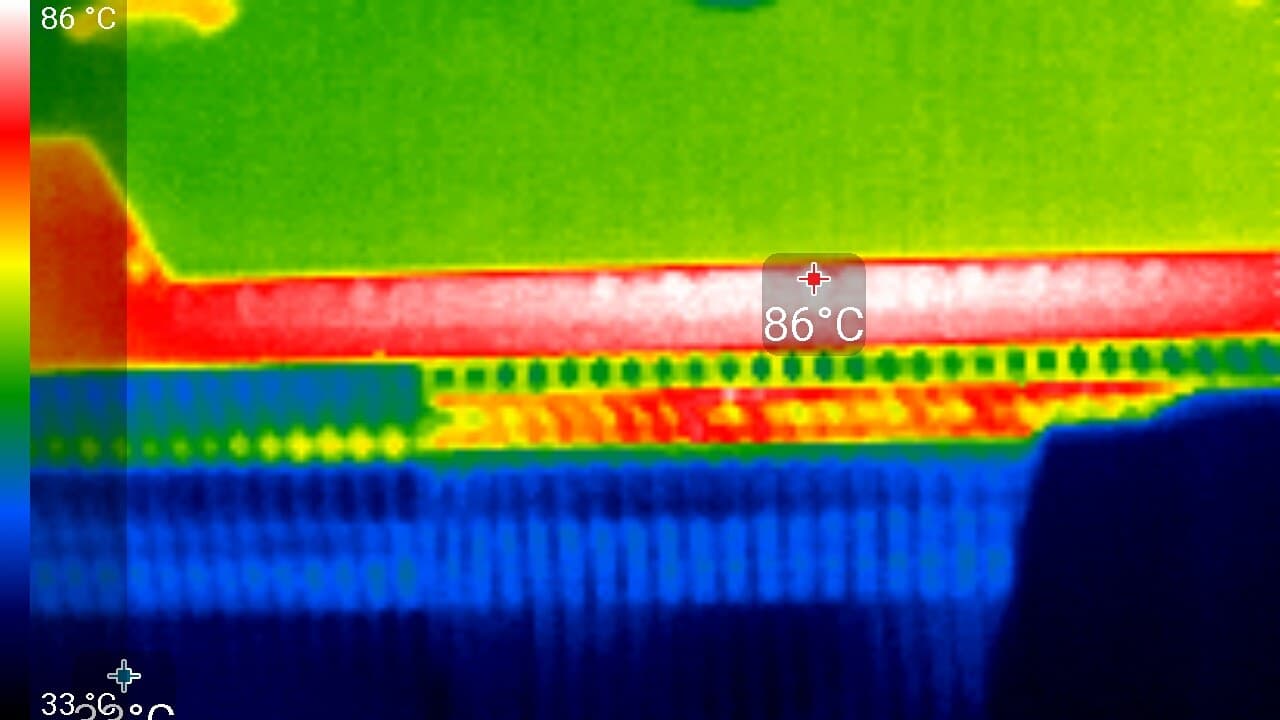

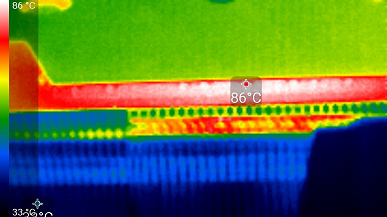

Максимальный нагрев — с обратной стороны печатной платы примерно над силовыми транзисторами.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума выполняется по методике, описанной здесь:

  • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
  • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
  • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
  • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 45 °C, вентиляторы не вращались. Шум был равен 18,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 49 °C. Вентиляторы не включались, уровень шума оставался тем же (18,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 73 °C. Вентиляторы при этом раскручивались до 1342 оборотов в минуту, шум вырастал до 26,5 дБА, так что данную СО можно считать тихой.

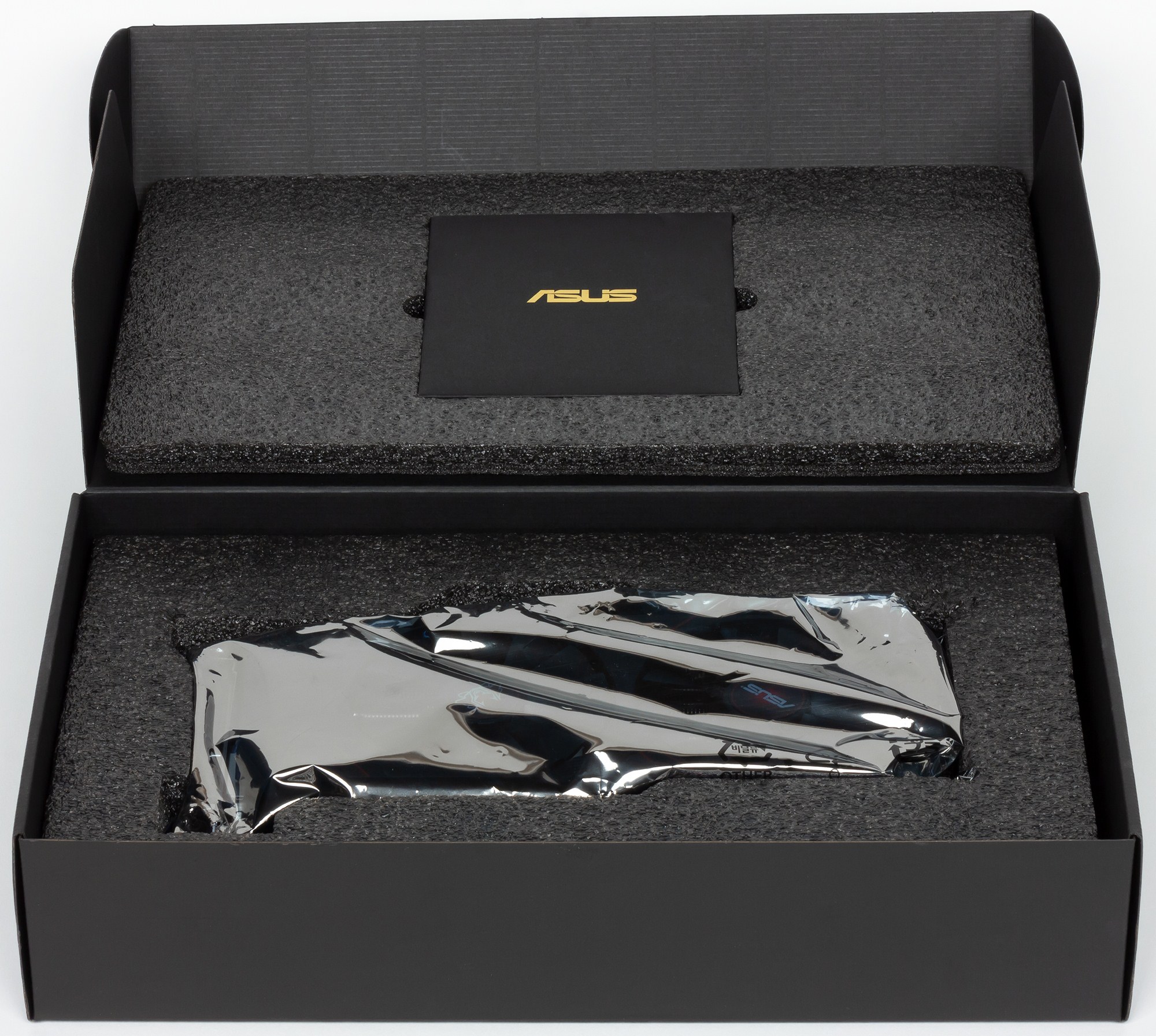

Комплект поставки и упаковка

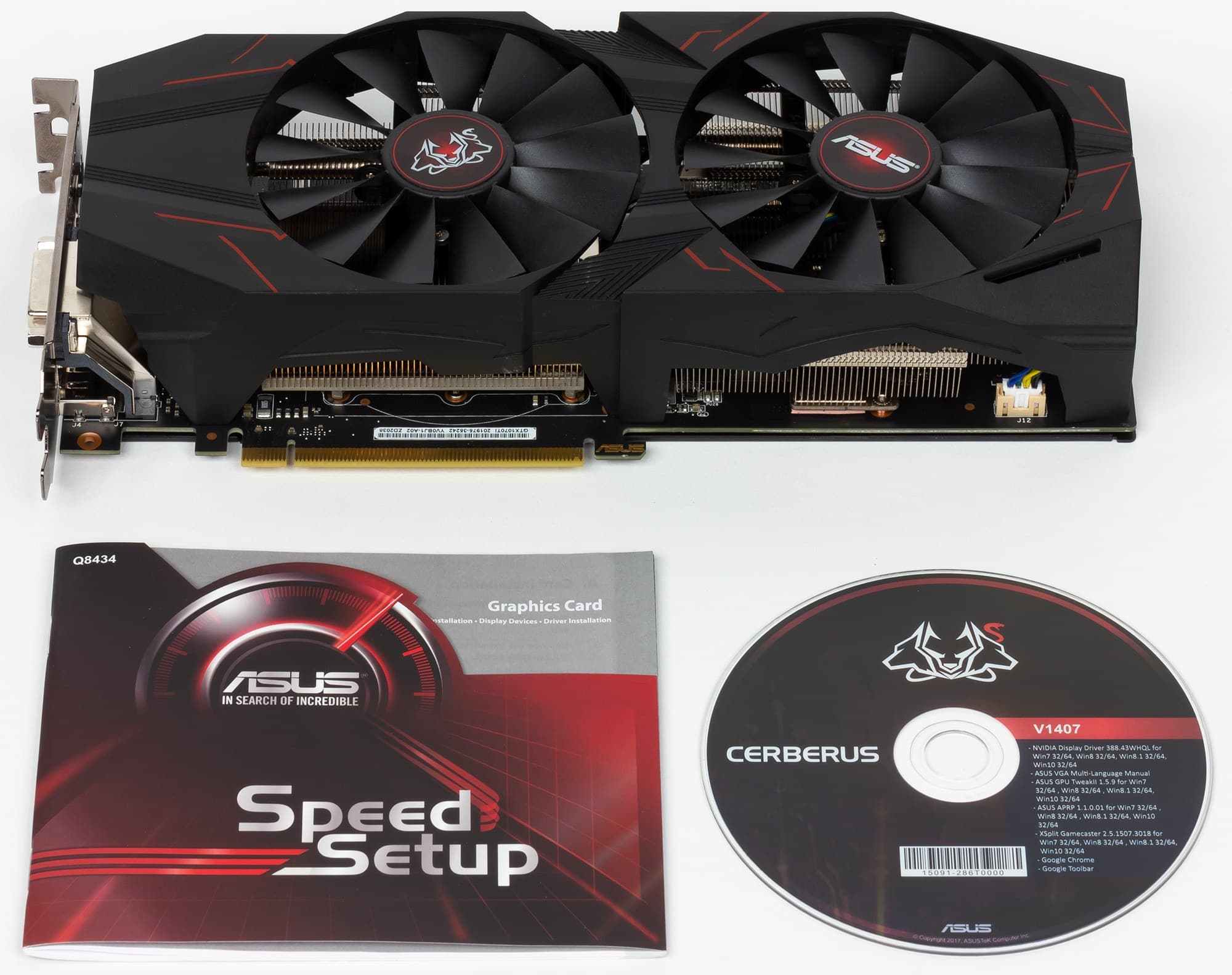

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект.

Результаты тестирования и рейтинг


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft)
  • Assassin’ Creed: Origins (Ubisoft/Ubisoft)
  • BattleField 1 (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix)
  • Total War: Warhammer II (Creative Assembly/Sega)
  • Ashes Of The Singularity (Oxide Games, Stardock Entertainment/Stardock Entertainment)

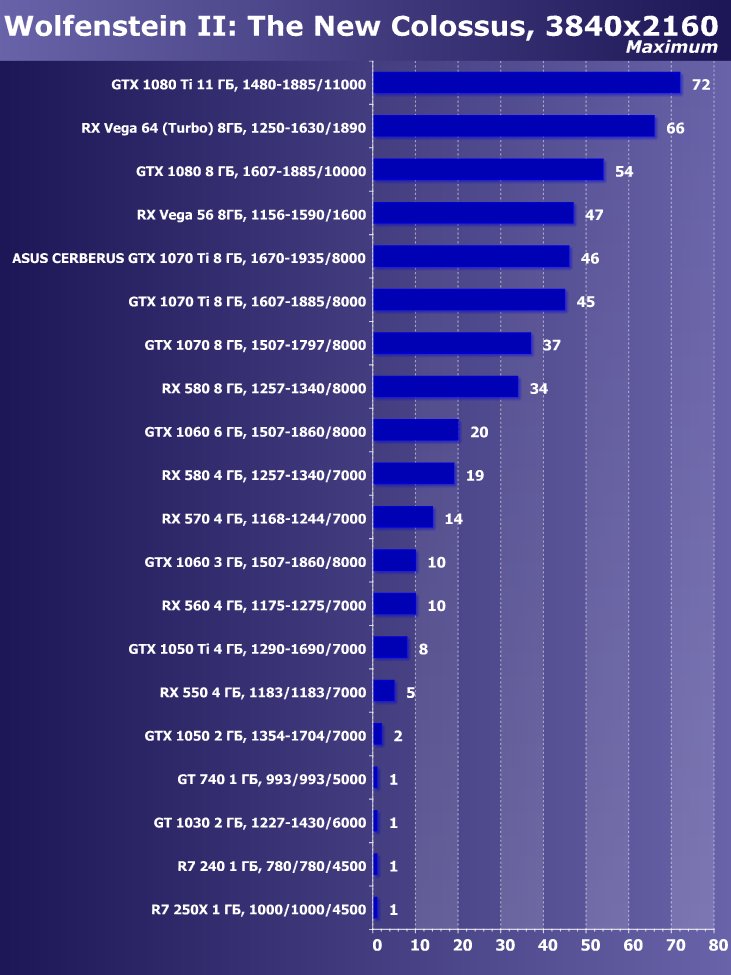

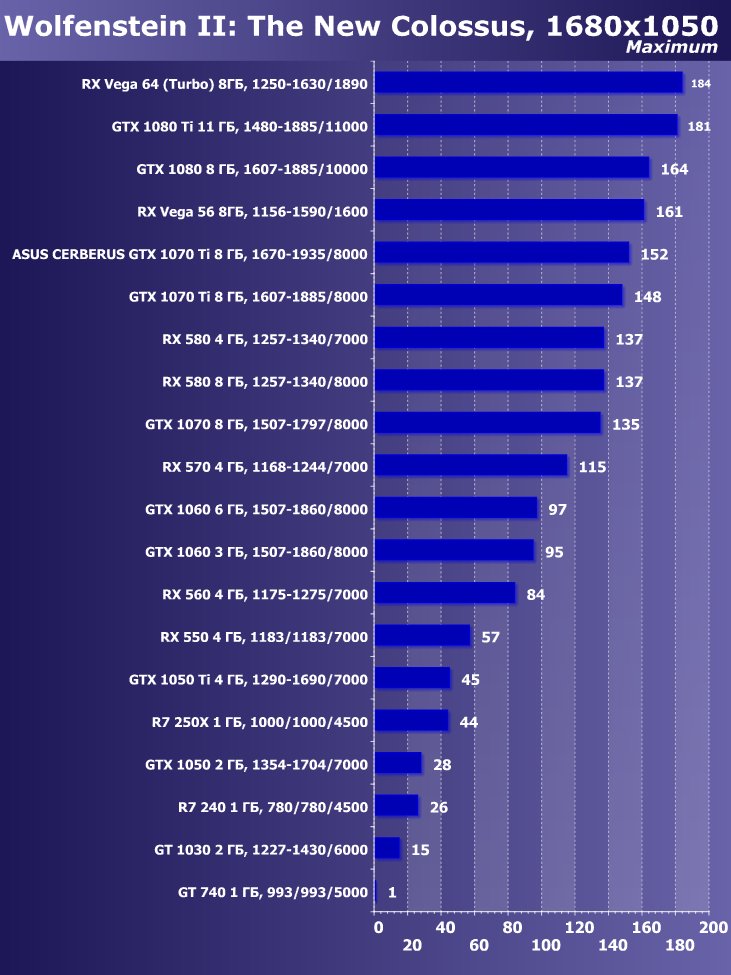

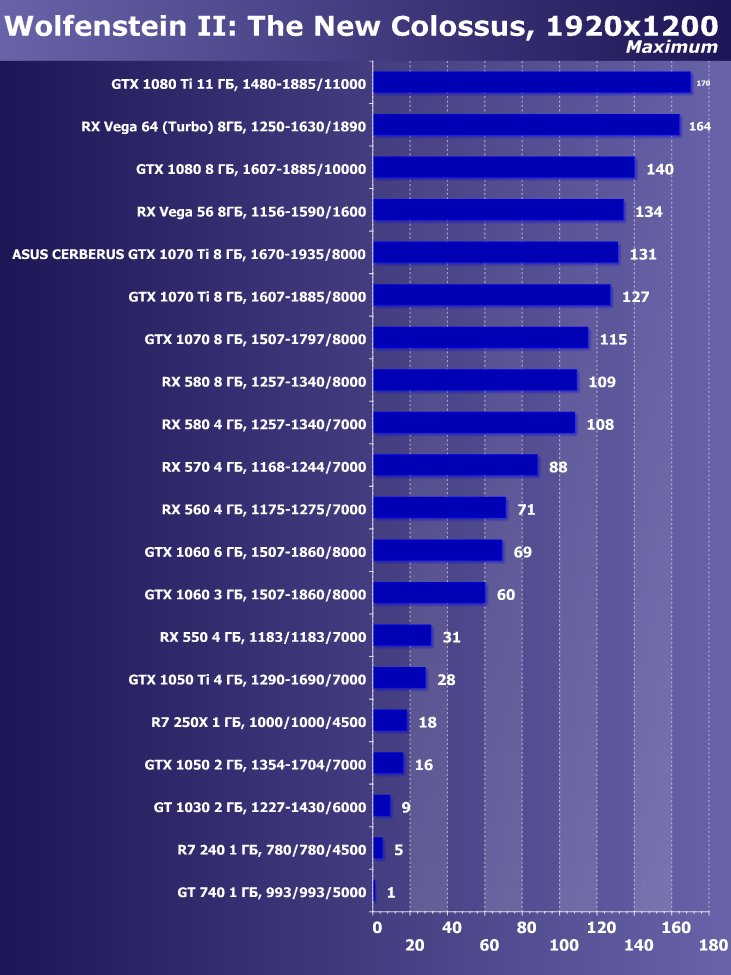

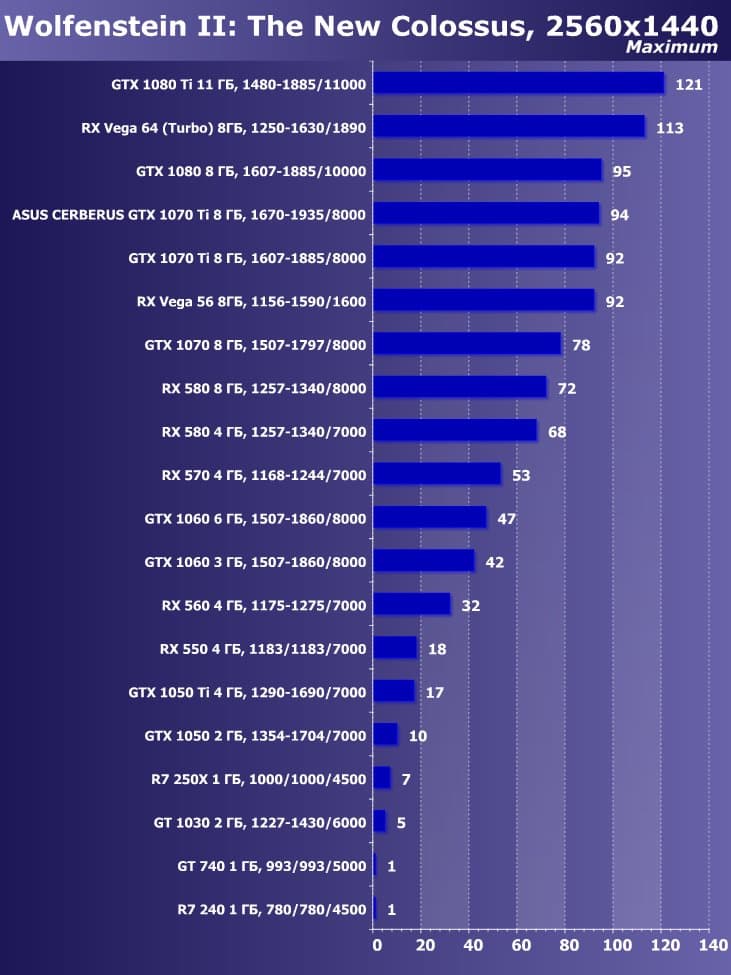

Wolfenstein II: The New Colossus

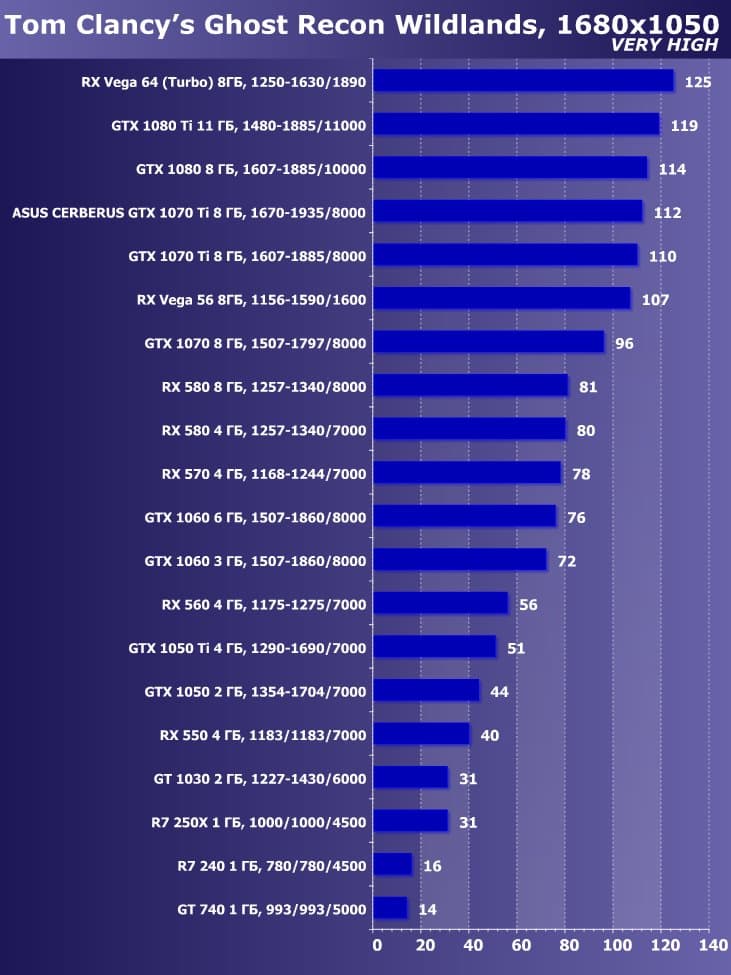

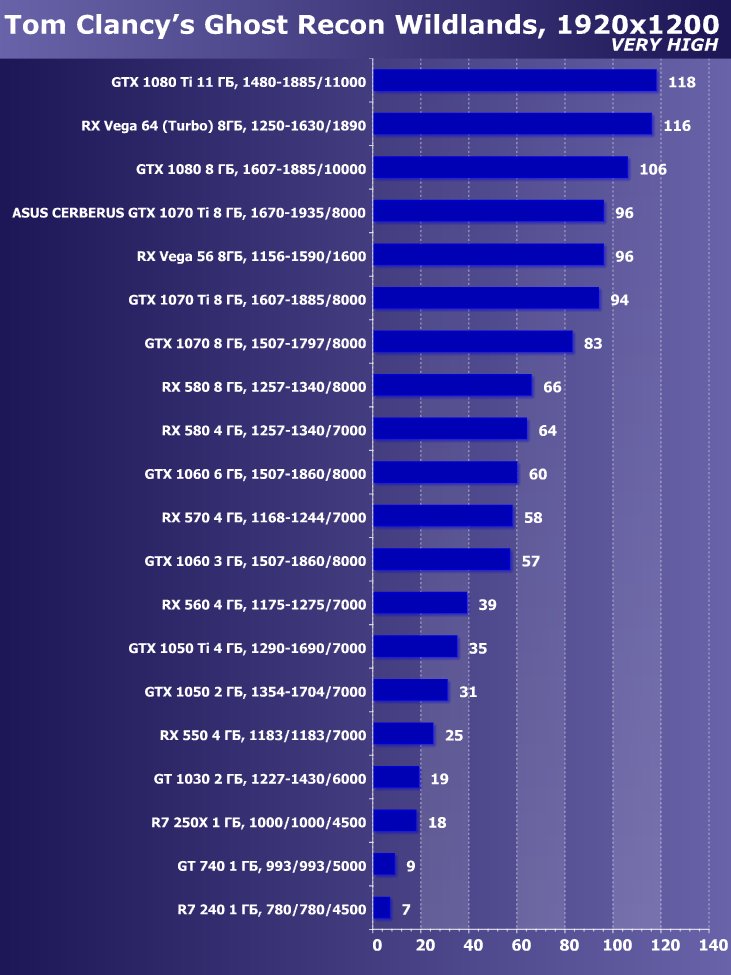

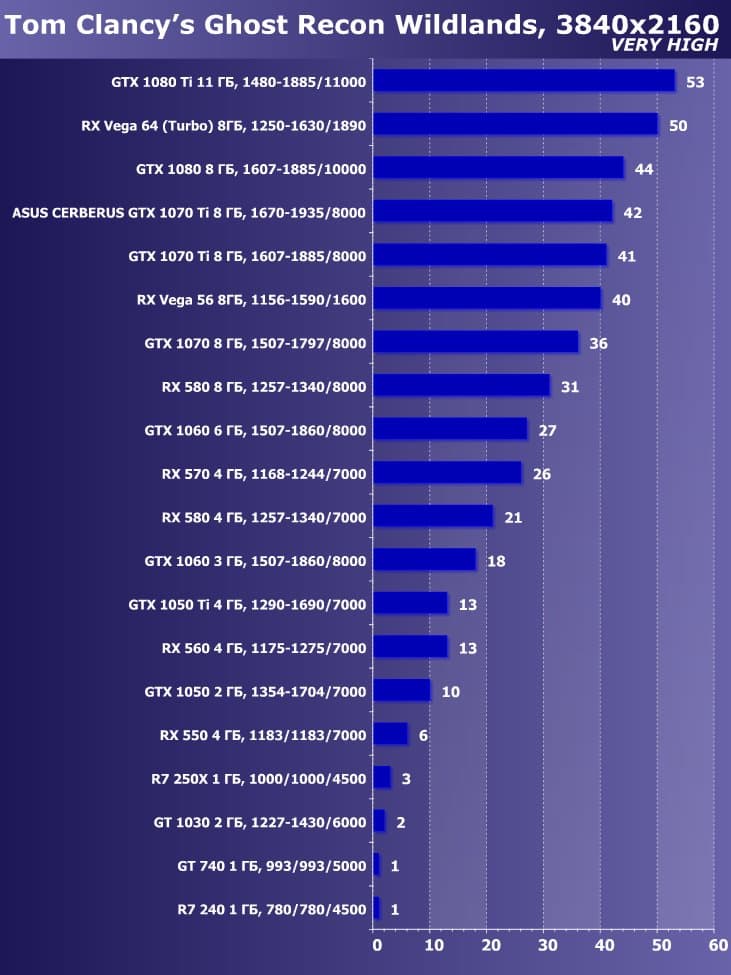

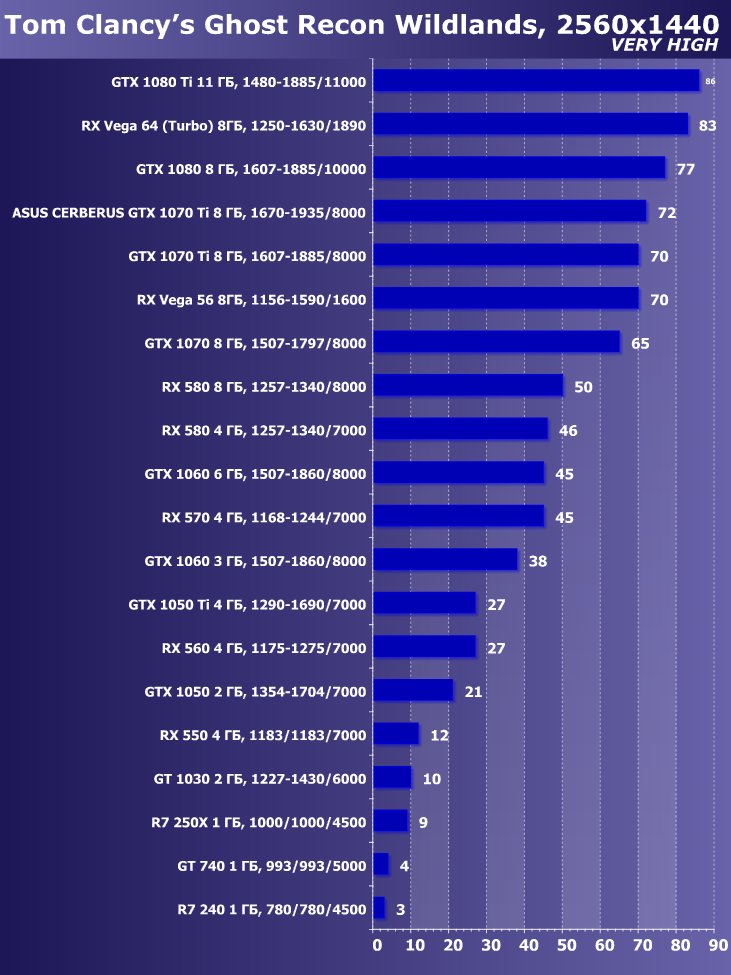

Tom Clancy’s Ghost Recon Wildlands

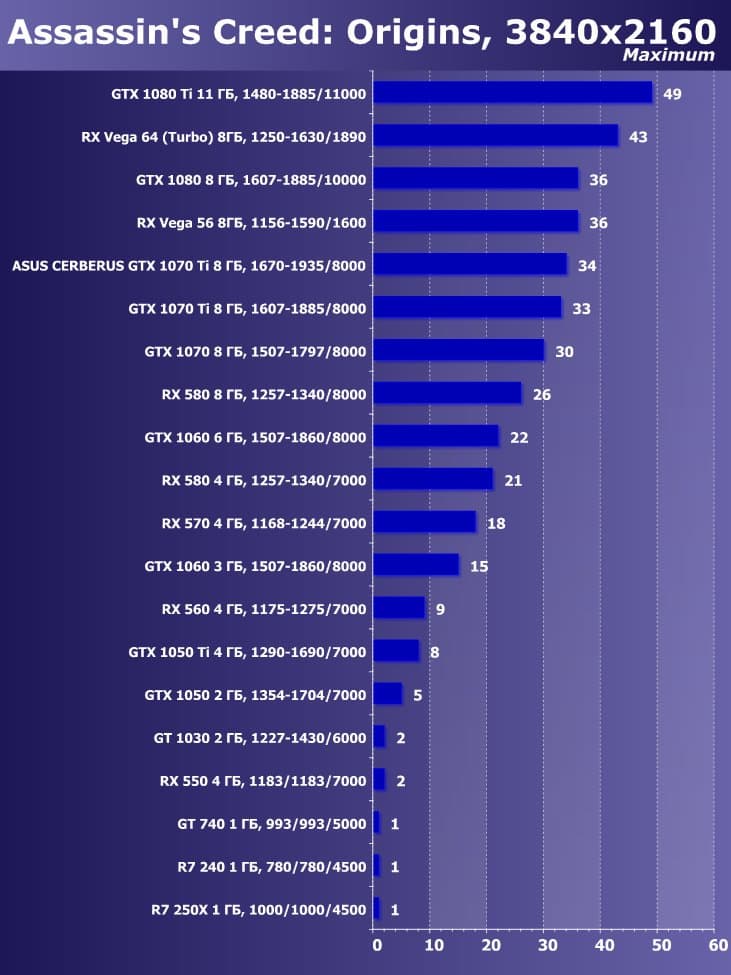

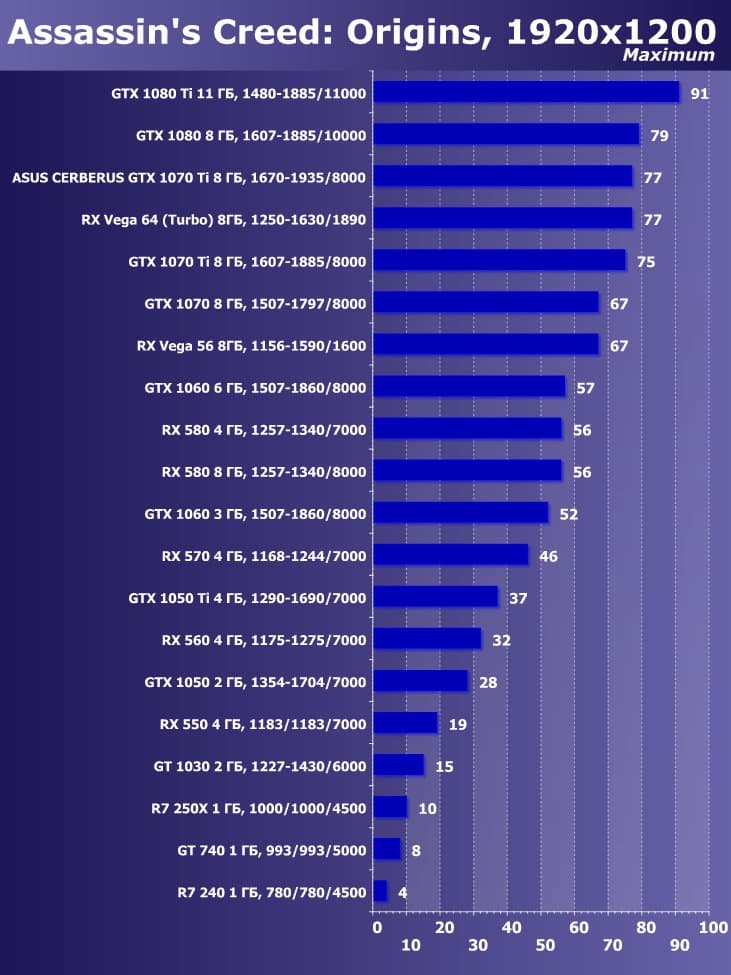

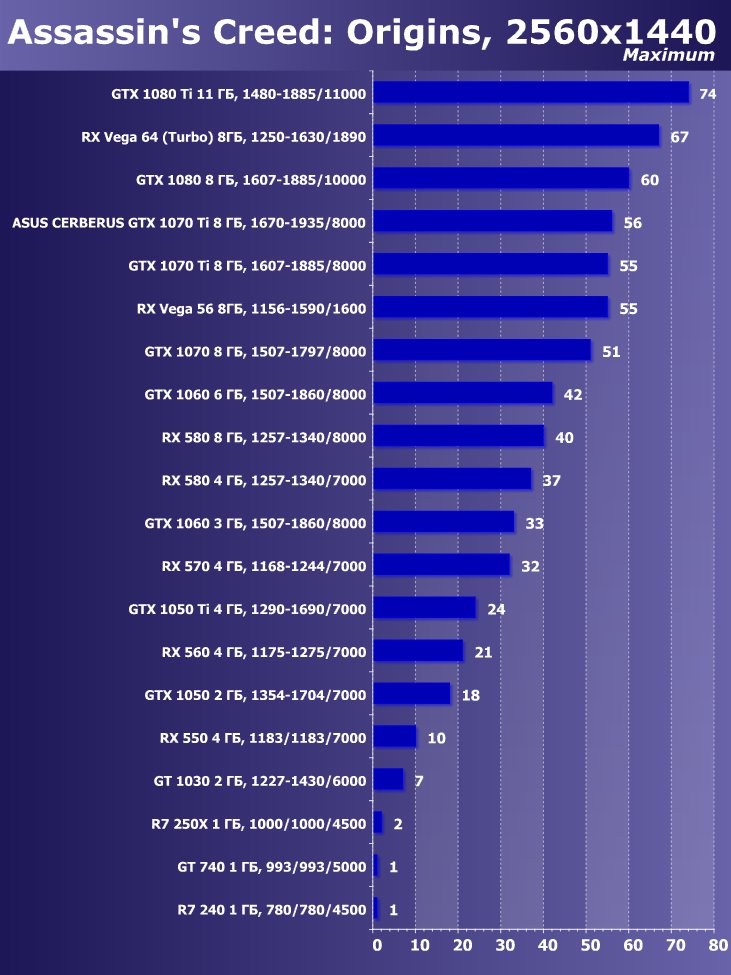

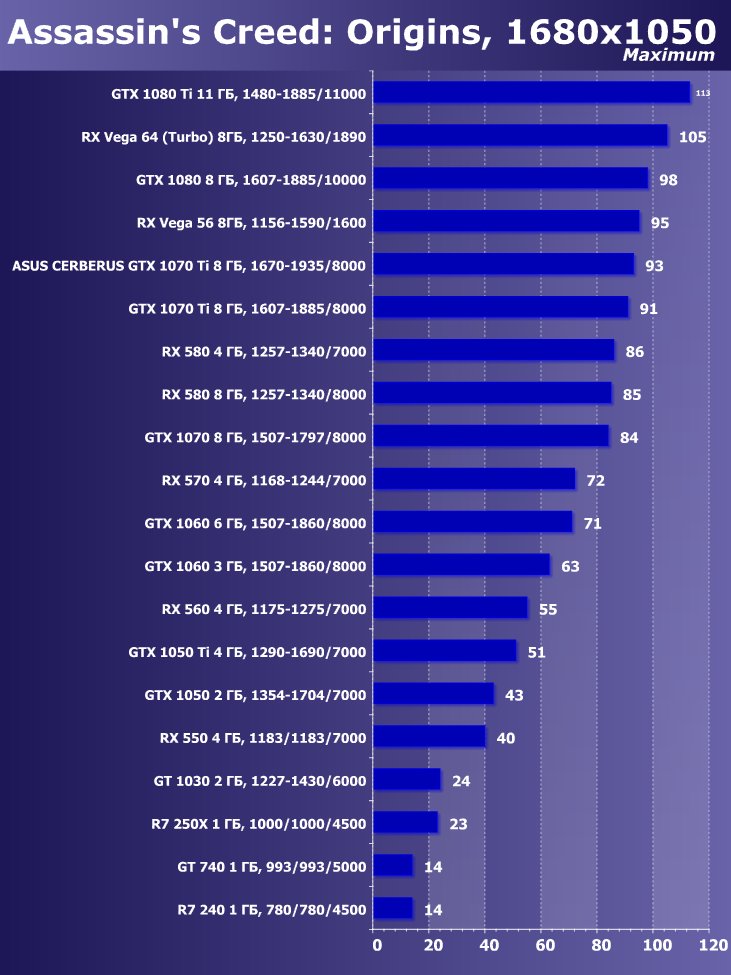

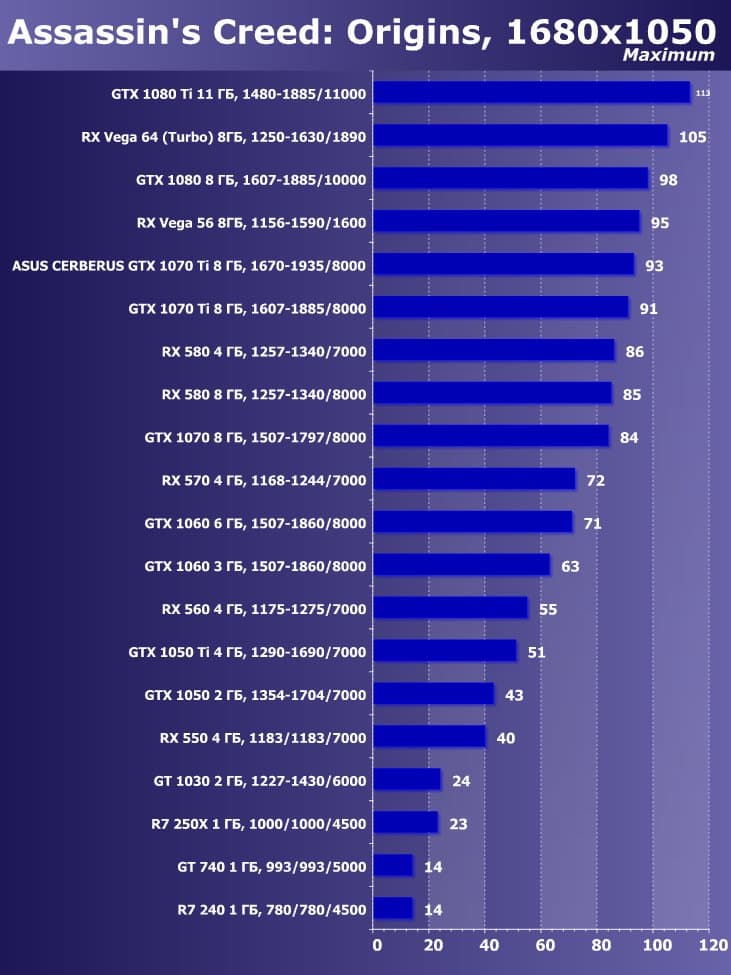

Assassin’ Creed: Origins

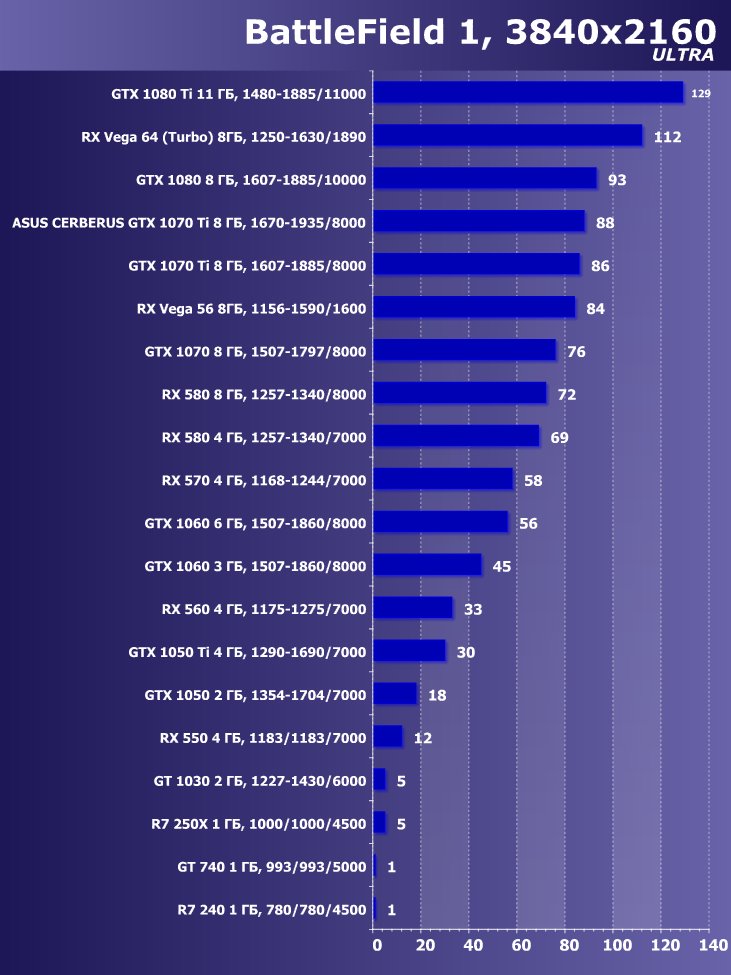

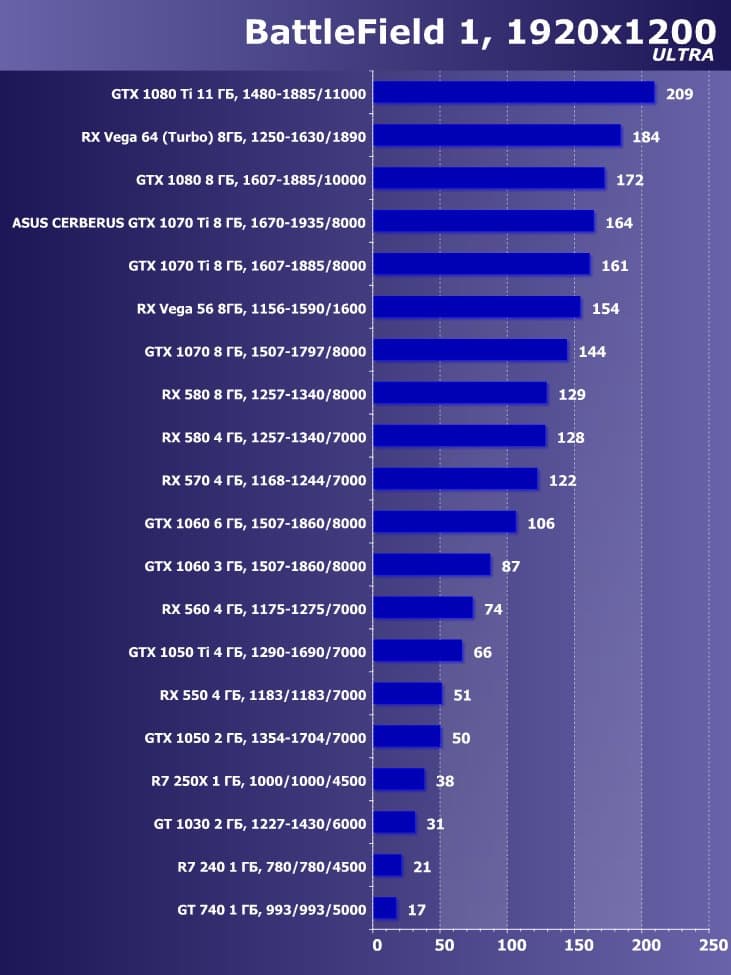

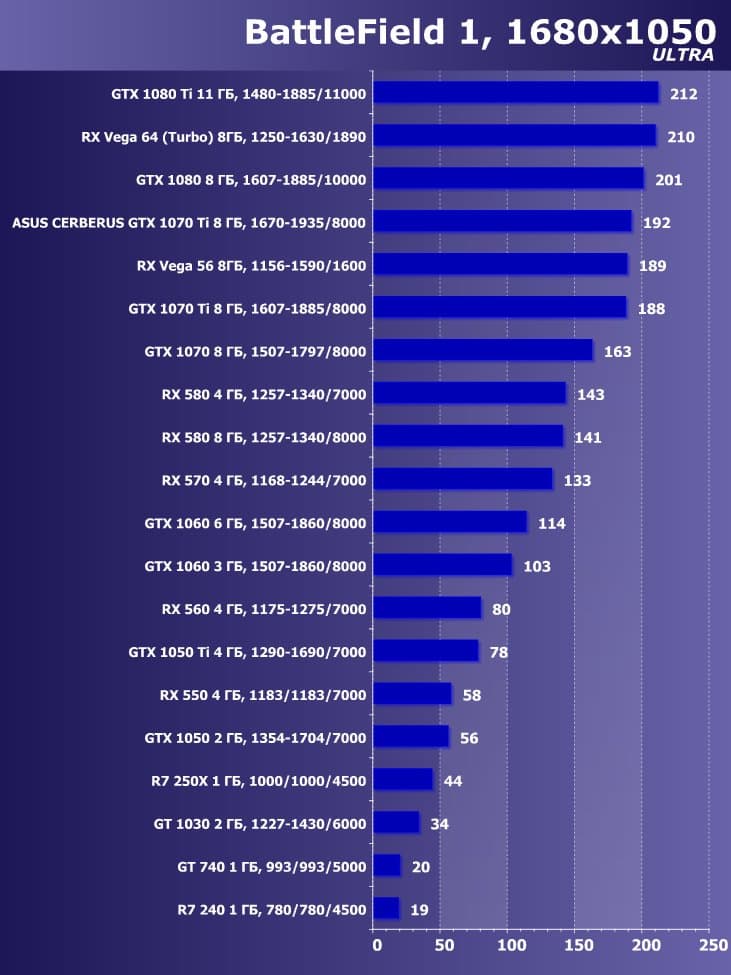

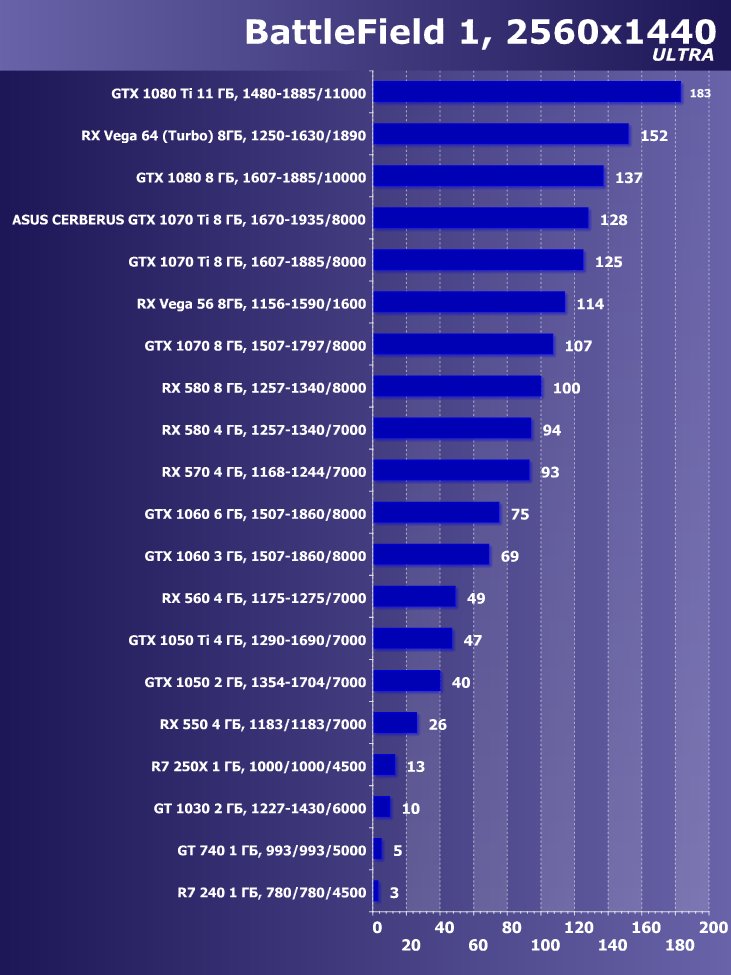

BattleField 1

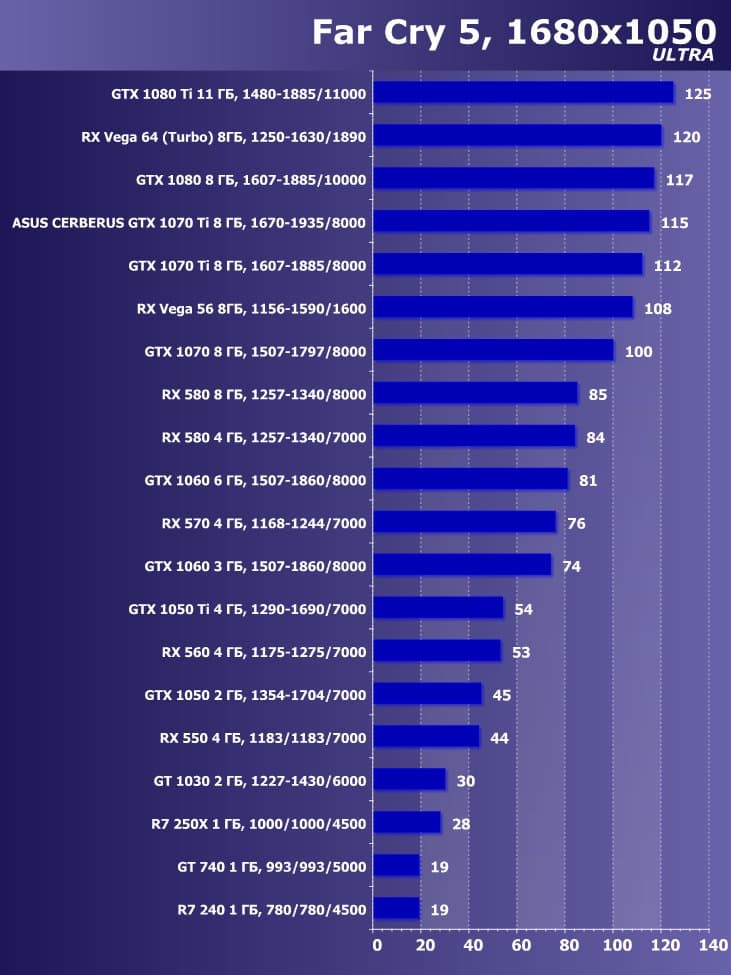

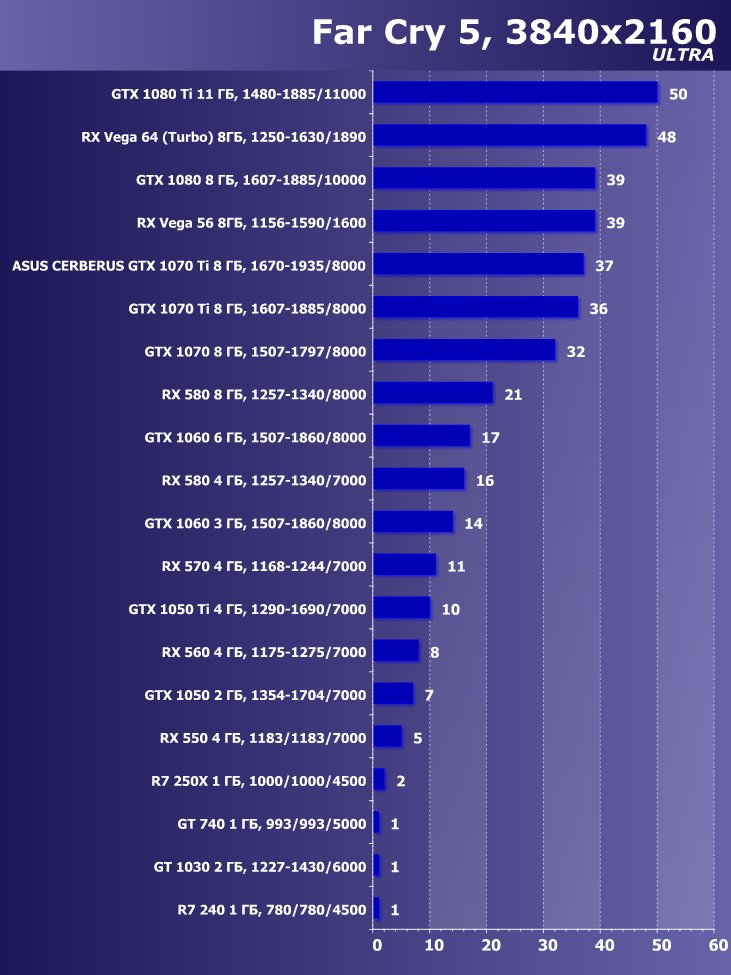

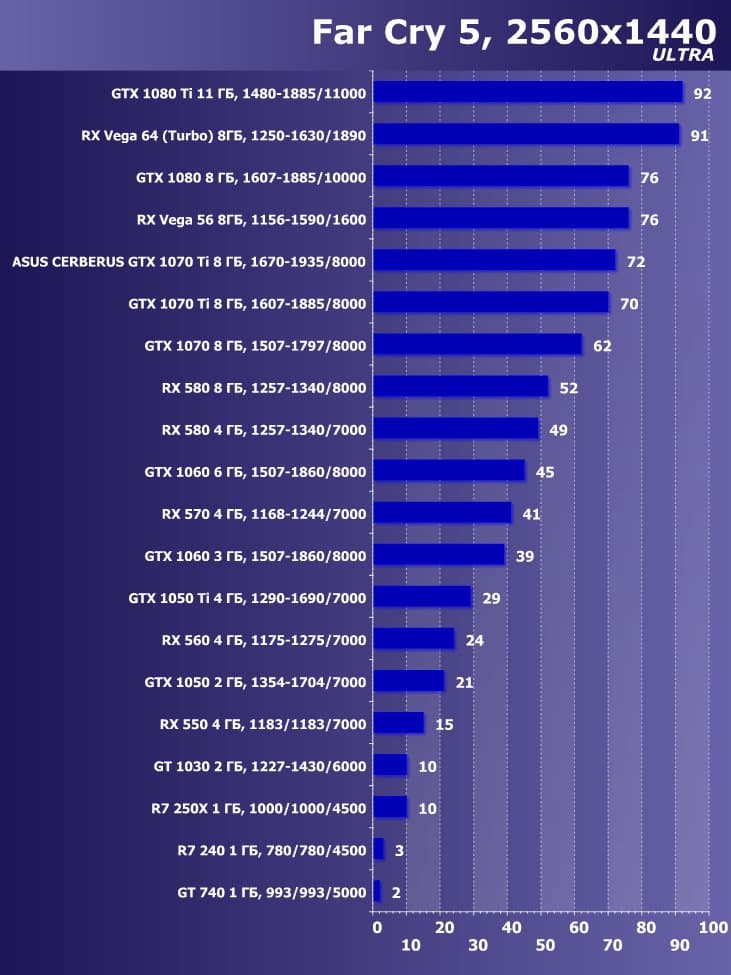

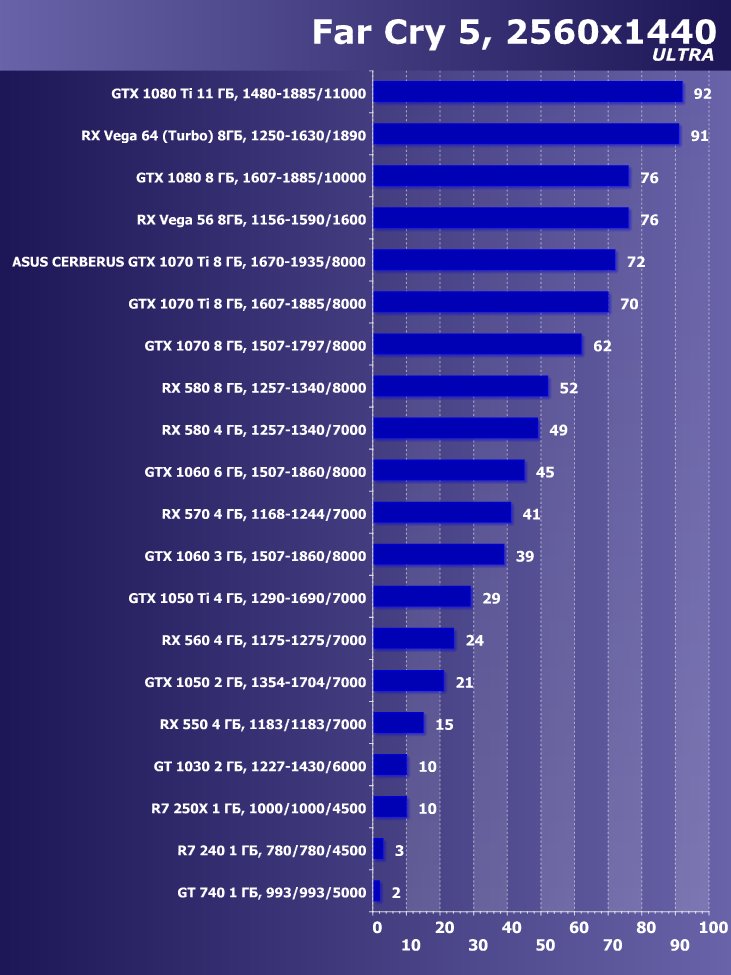

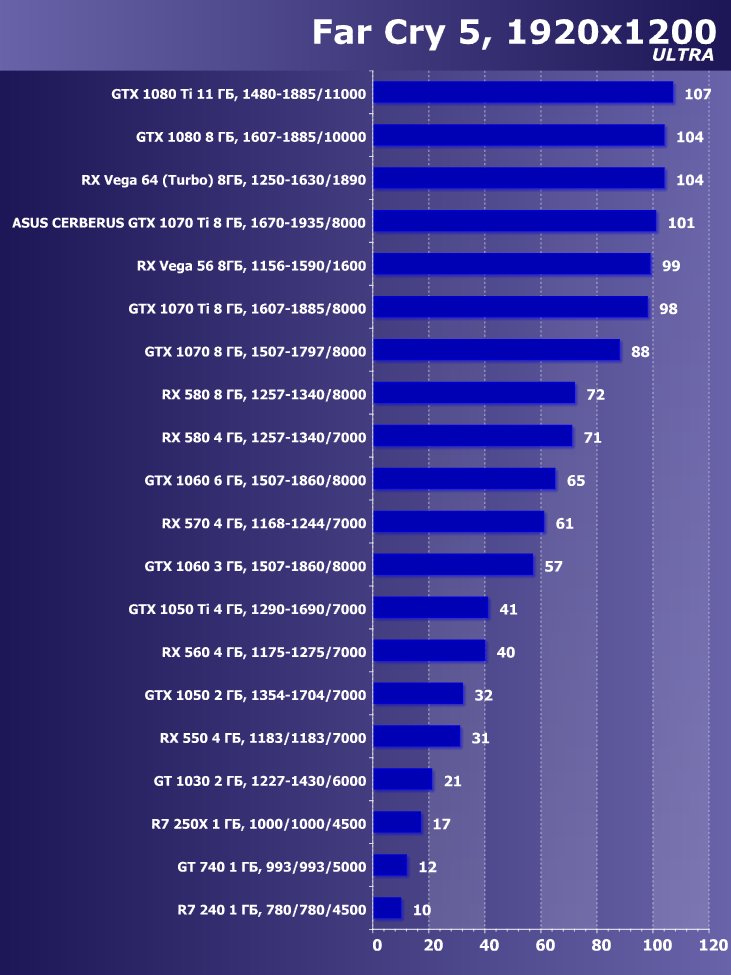

Far Cry 5

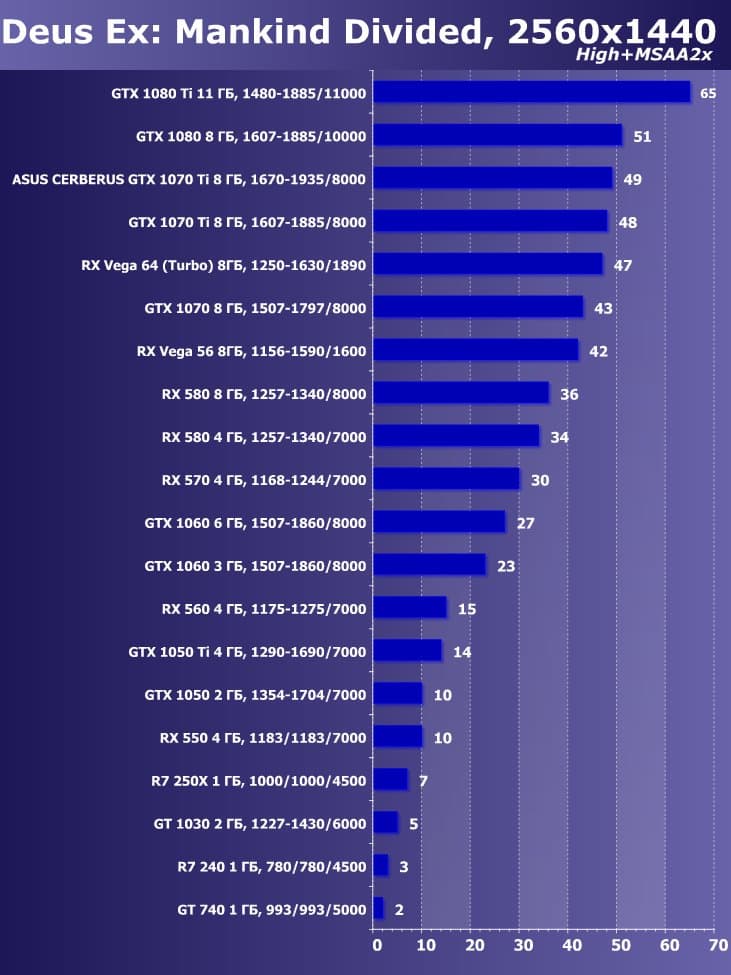

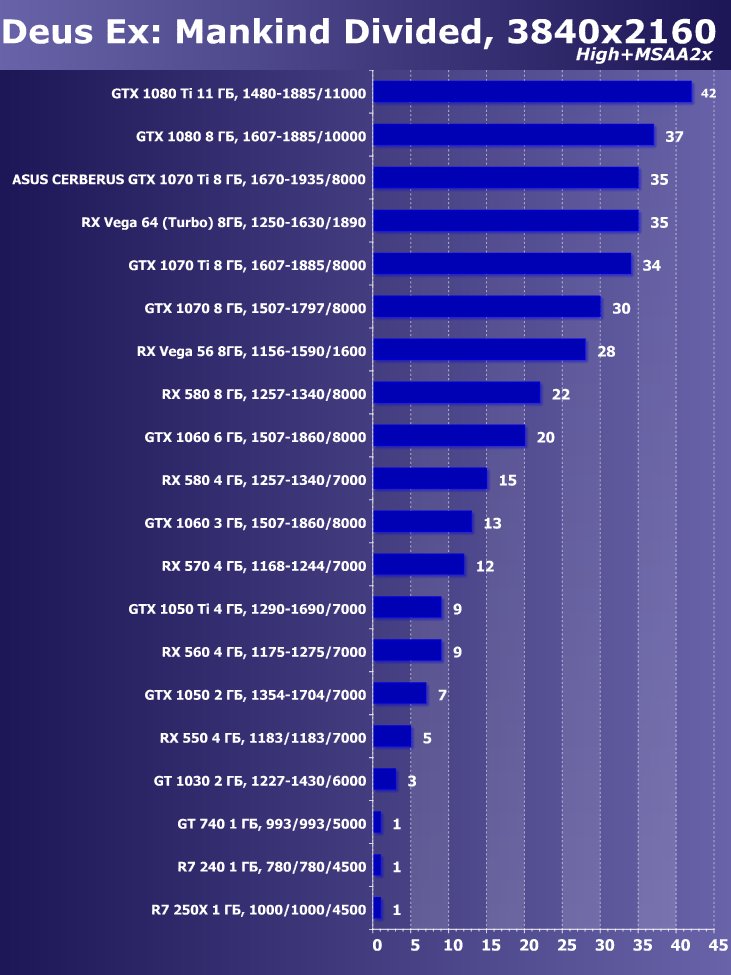

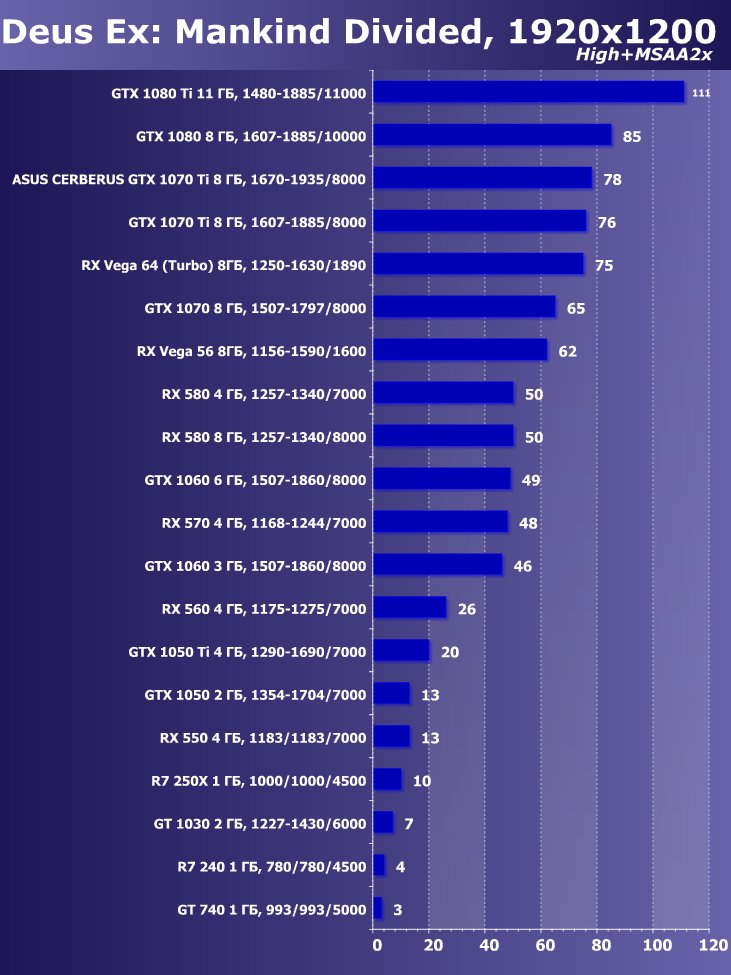

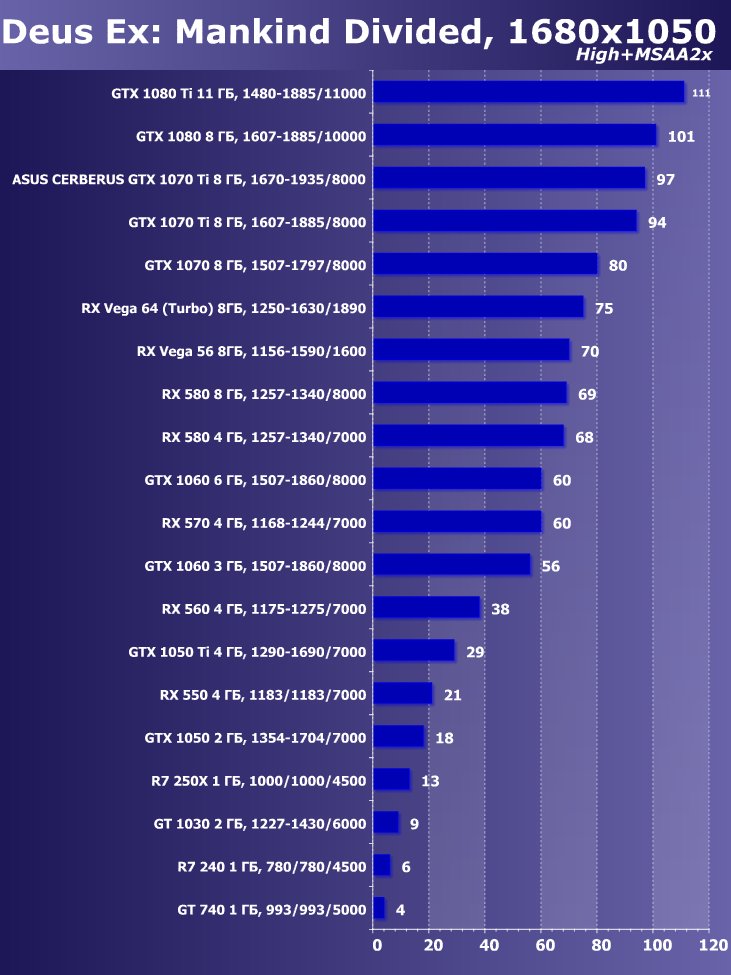

Deus Ex: Mankind Divided

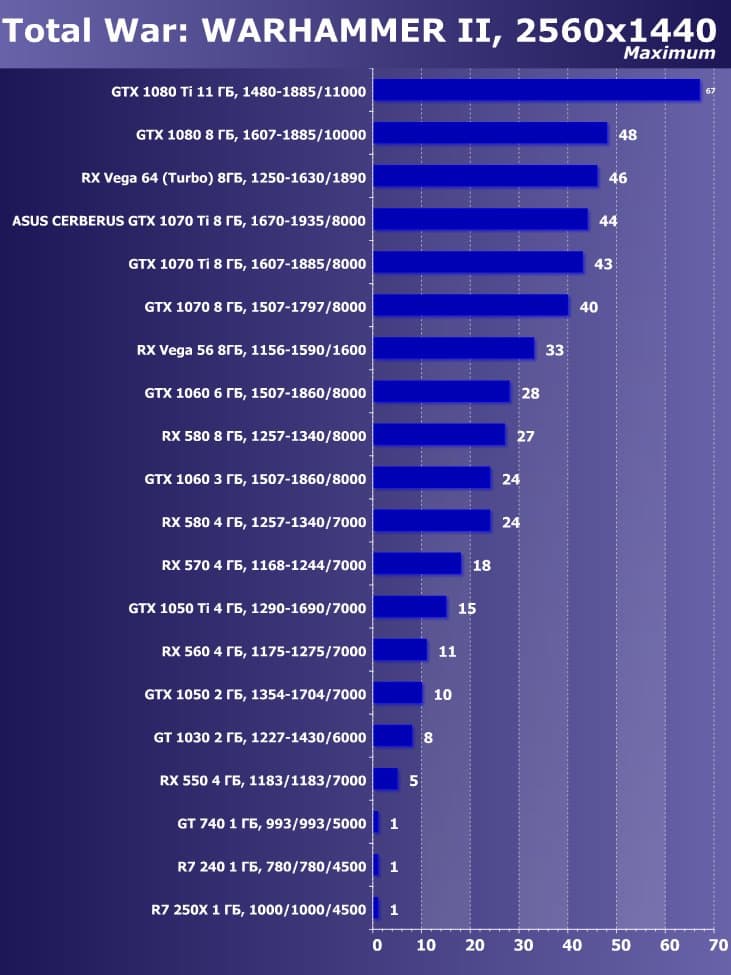

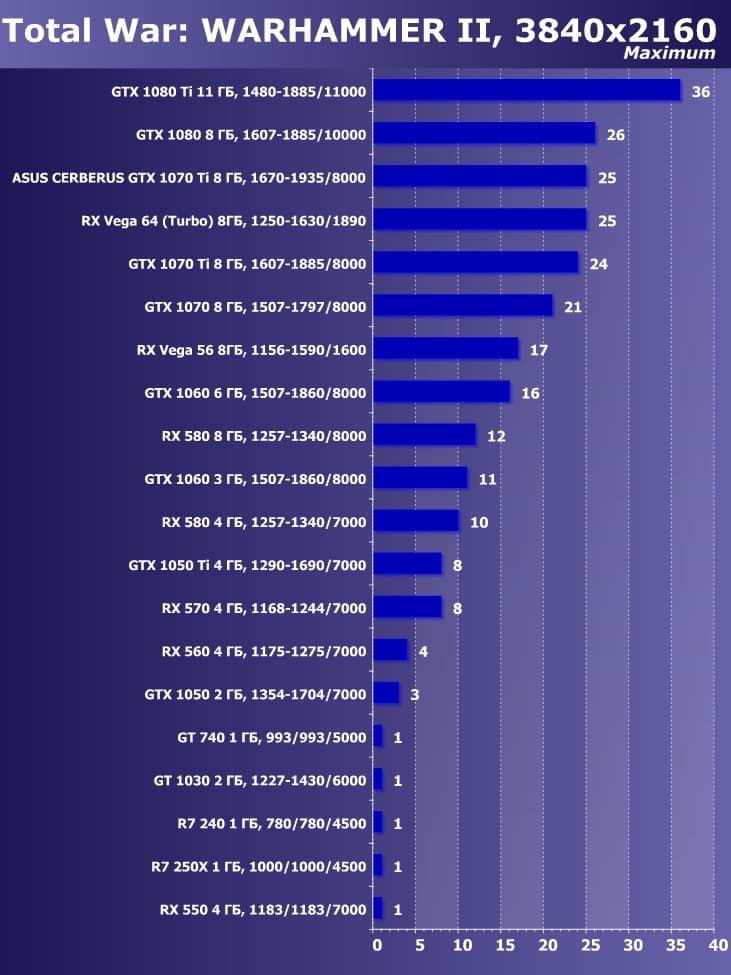

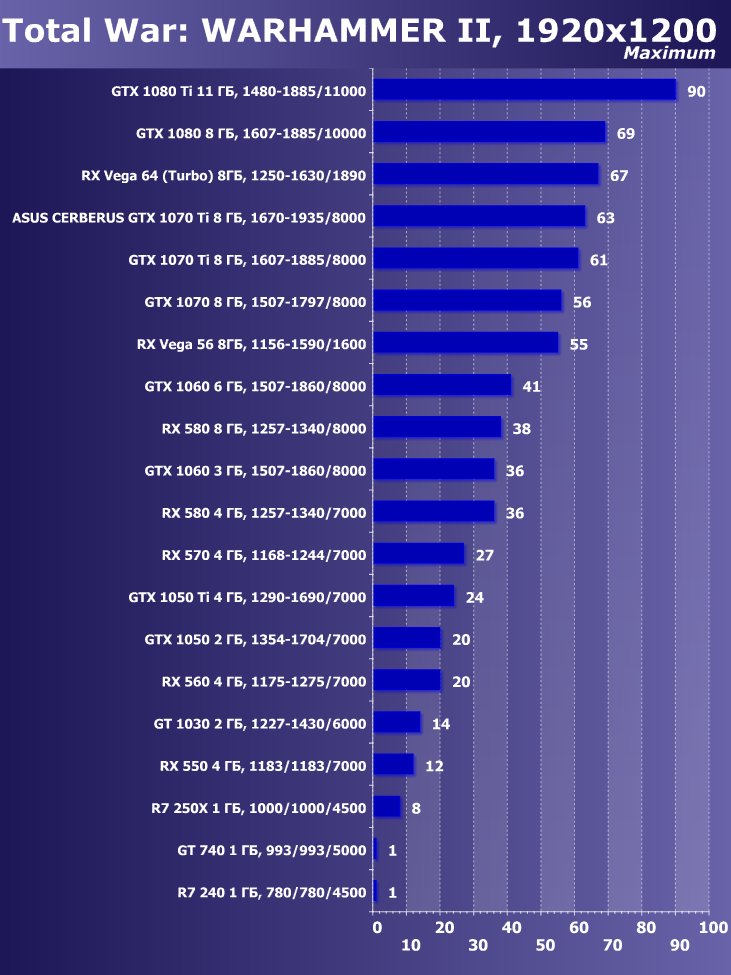

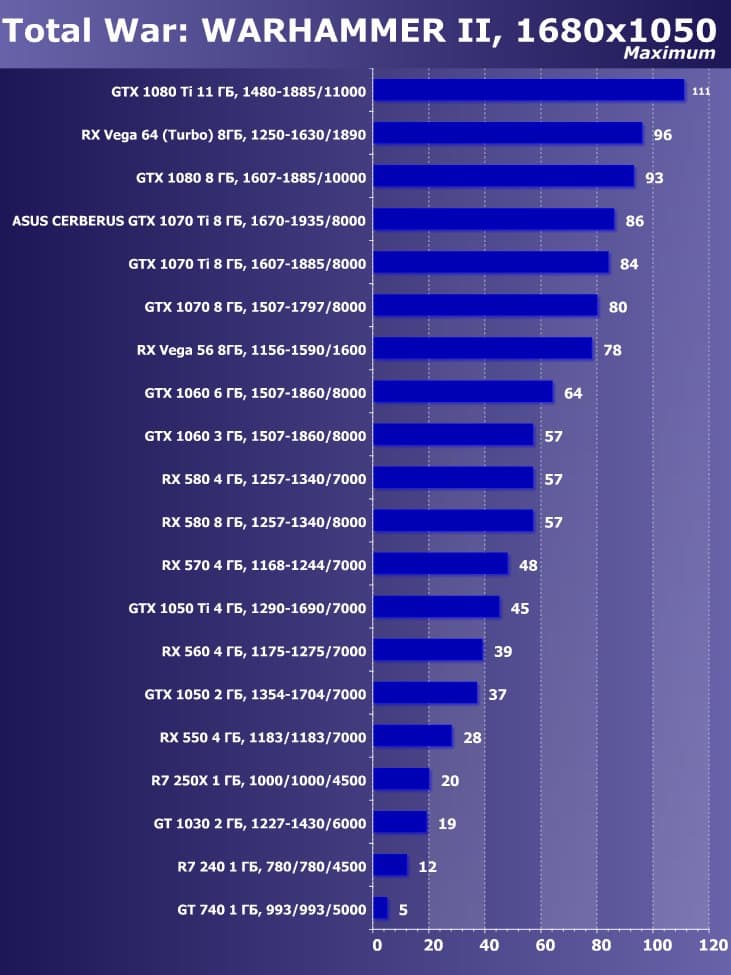

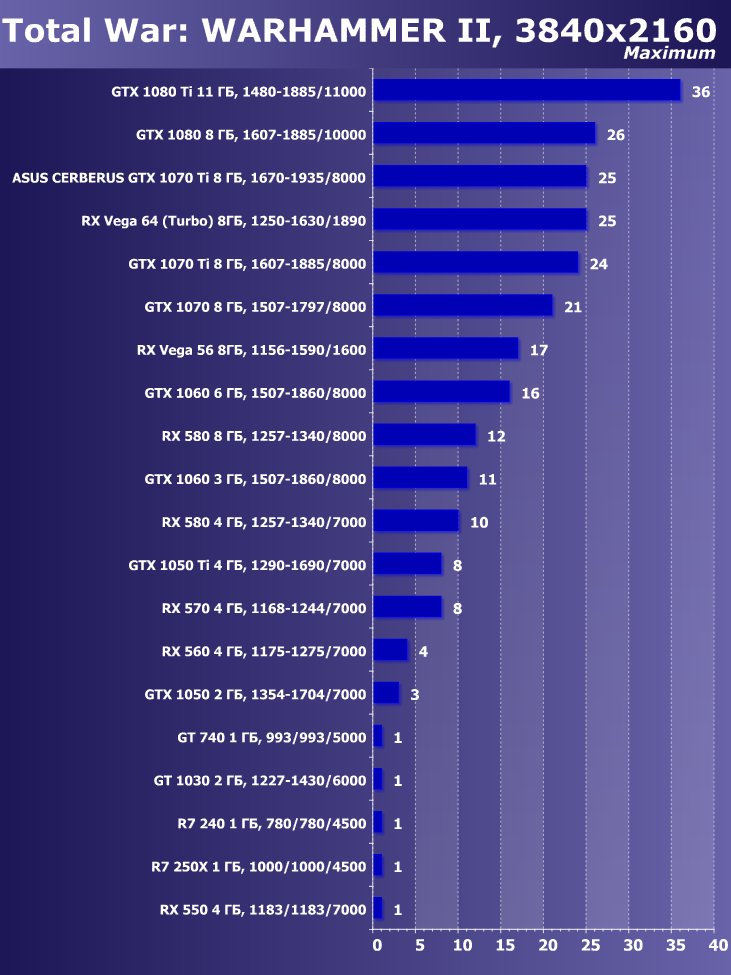

Total War: Warhammer II

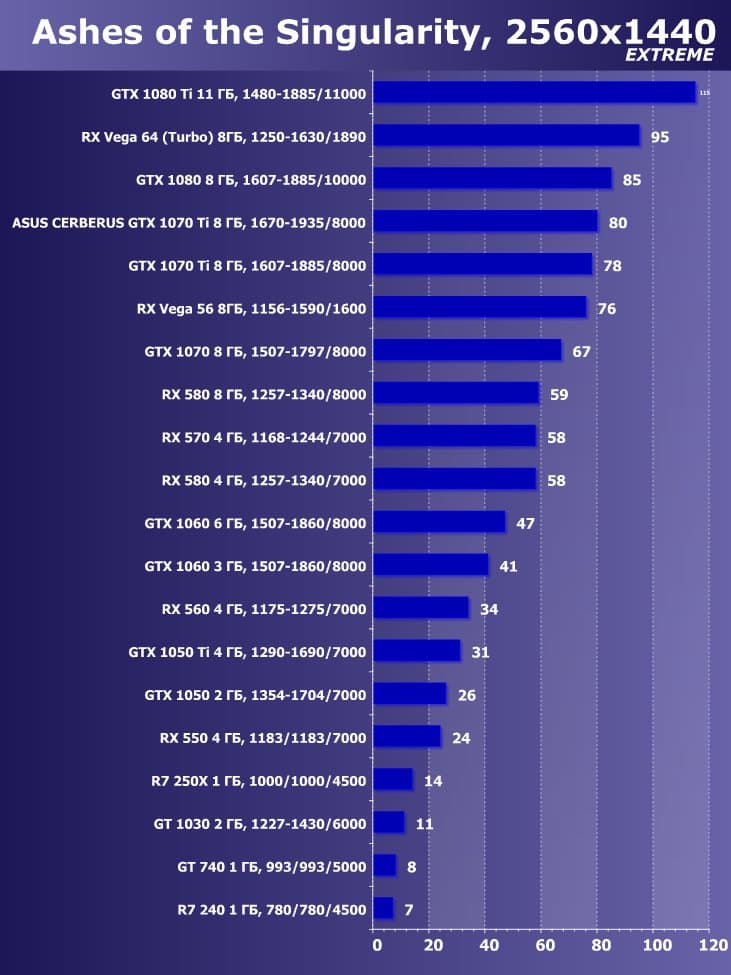

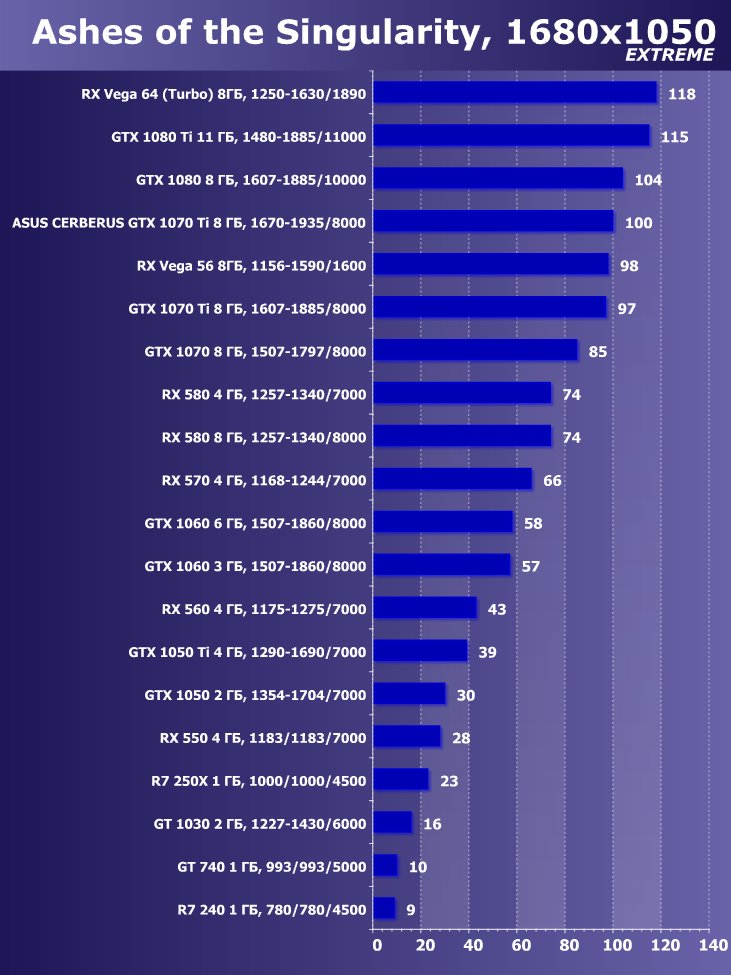

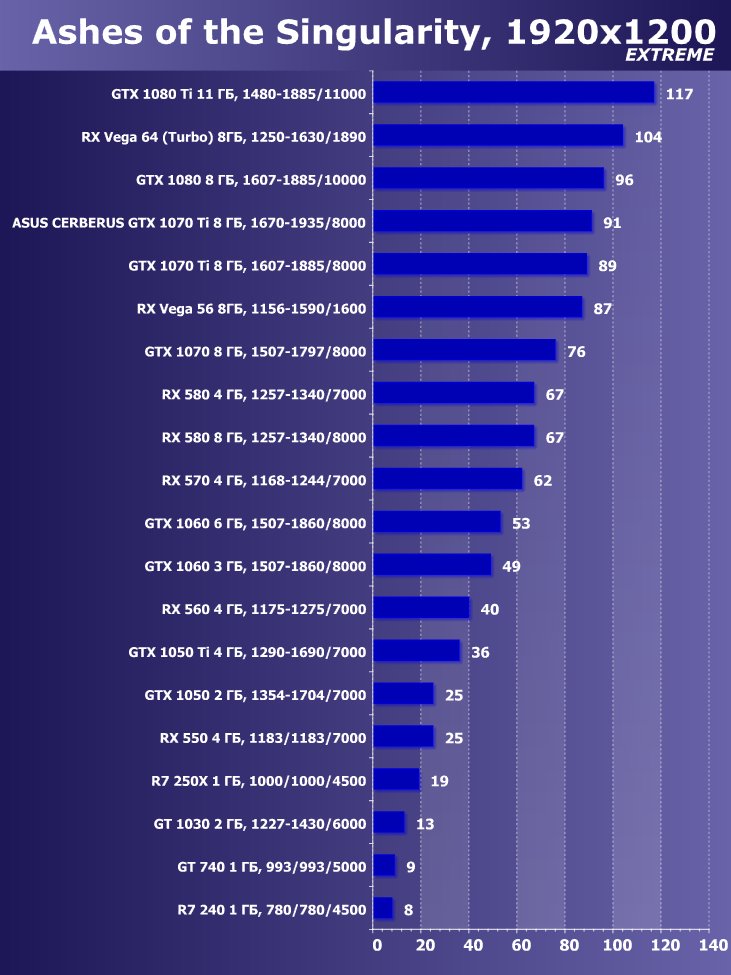

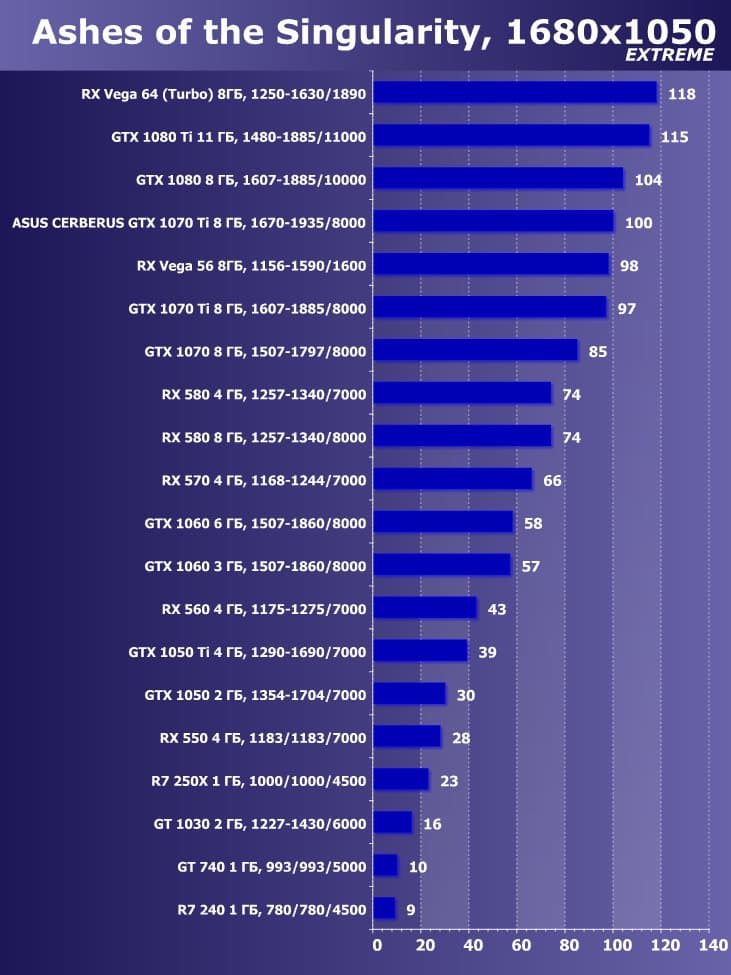

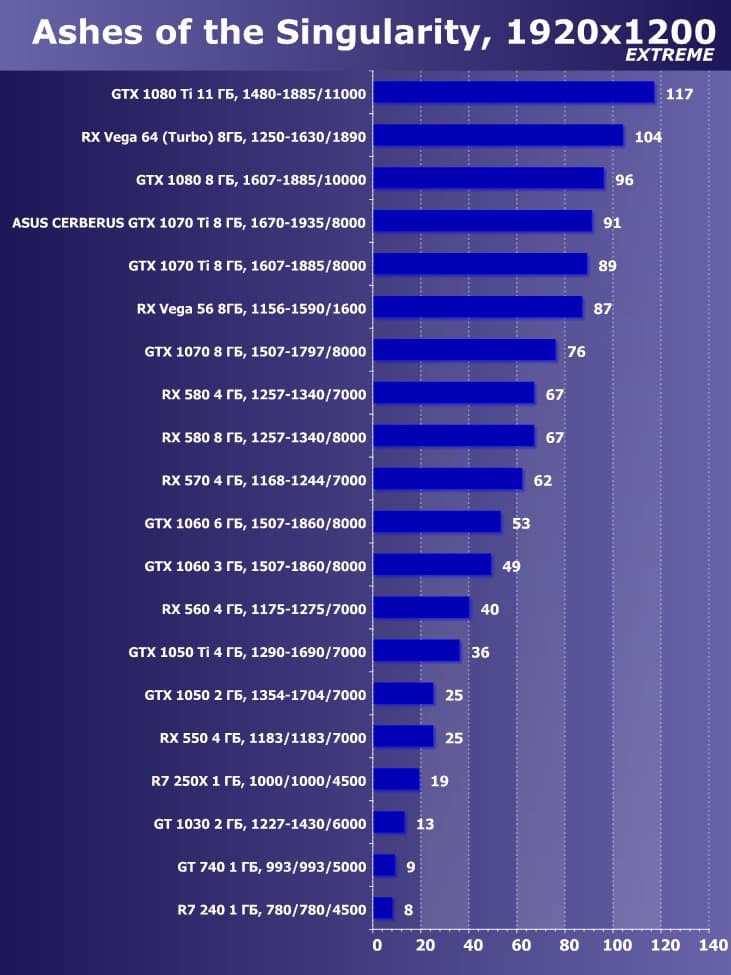

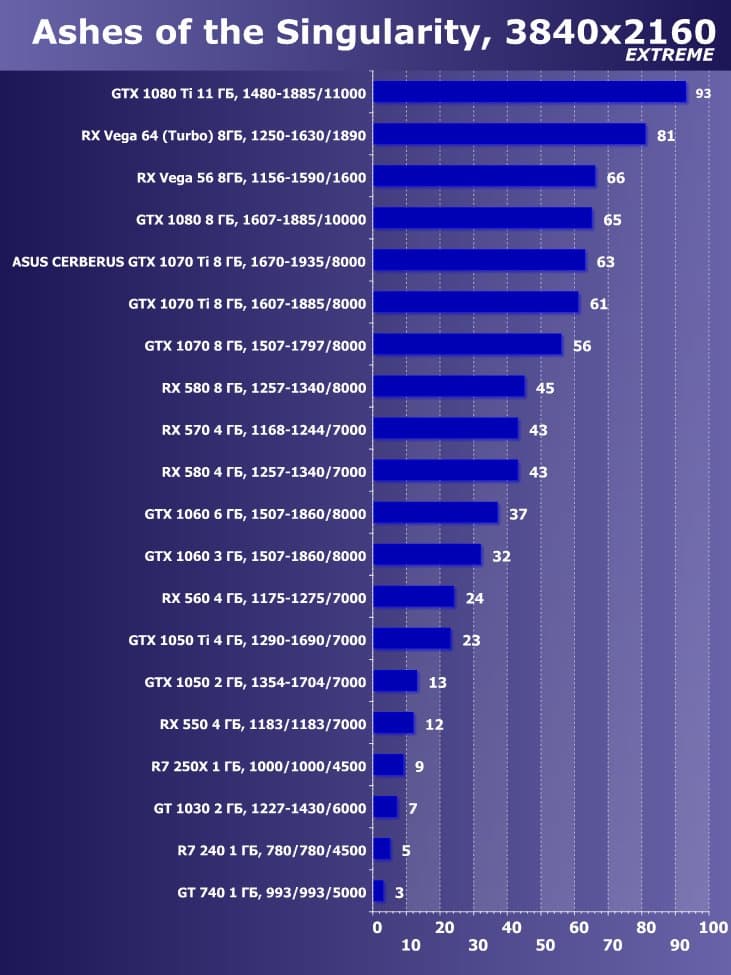

Ashes Of The Singularity

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 740 (то есть сочетание скорости и функций GT 740 приняты за 100%). Рейтинги ведутся по 20 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшей видеокарты месяца. Из общего списка выбирается группа карт для анализа, куда входят GTX 1070 Ti и его конкуренты. Для расчета рейтинга полезности использованы розничные цены на начало июля 2018 года. Как говорится, чистый драйв в «попугаях».

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
04 Asus Cerberus GTX 1070 Ti 8 ГБ, 1670—1935/8000 2390 660 36 200
05 GTX 1070 Ti 8 ГБ, 1607—1885/8000 2330 675 34 500
06 RX Vega 56 8 ГБ, 1156—1590/1600 2230 560 39 800
07 GTX 1070 8 ГБ, 1507—1797/8000 2070 647 32 000

Повышенные частоты работы мало что дают карте Asus, прироста производительности относительно референс-карты почти нет. Что касается прямого конкурента в лице Radeon RX Vega 56, то данный ускоритель отстал, будучи при этом более дорогим.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей. Драйв, деленный на рубли.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
08 GTX 1070 Ti 8 ГБ, 1607—1885/8000 675 2330 34 500
09 Asus Cerberus GTX 1070 Ti 8 ГБ, 1670—1935/8000 660 2390 36 200
10 GTX 1070 8 ГБ, 1507—1797/8000 647 2070 32 000
13 RX Vega 56 8 ГБ, 1156—1590/1600 560 2230 39 800

На момент написания материала стоимость карты Asus была чуть выше средней величины по GTX 1070 Ti, поэтому исследуемый нами ускоритель оказался на втором месте. Ближайший конкурент из стана Radeon — на последнем месте из-за чрезмерно высокой цены.

Выводы

Asus Cerberus GTX 1070 Ti A8G (8 ГБ) является отличным простым вариантом базового ускорителя. Частоты у этой карты повышены всего на 2,7%, что практически не дает прироста производительности. Данный продукт очевидно не предназначен для оверклокеров (для них Asus выпускает устройства серии ROG), поэтому мы даже не разгоняли карту в ходе тестов. Это просто рабочая «лошадка» без изысков. При этом система охлаждения весьма тихая, и ускоритель имеет полноценную поддержку устройств VR.

В номинации «Оригинальный дизайн» карта Asus Cerberus GTX 1070 Ti A8G (8 ГБ) получила награду:

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Для тестового стенда:
блок питания Seasonic Prime 1000 W Titanium предоставлен компанией Seasonic
модули памяти AMD Radeon R9 8 ГБ UDIMM 3200 МГц и системная плата Asus ROG Crosshair VI Hero предоставлены компанией AMD
монитор Dell UltraSharp U3011 предоставлен компанией Юлмарт
